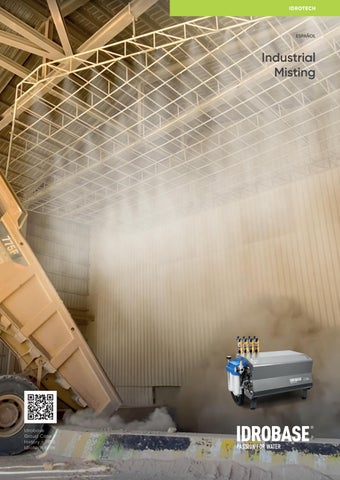

NEW_Brochure_Industrial-Misting_VAR_ES

5 años sin roturas

5 años sin roturas

"5 años sin roturas", es la solución estudiada por nuestros expertos para permitir que los sistemas de nebulización garantizen siempre el máximo rendimiento, trabajando de manera continua y sin interrupciones.

ZX.F70X33-5Y

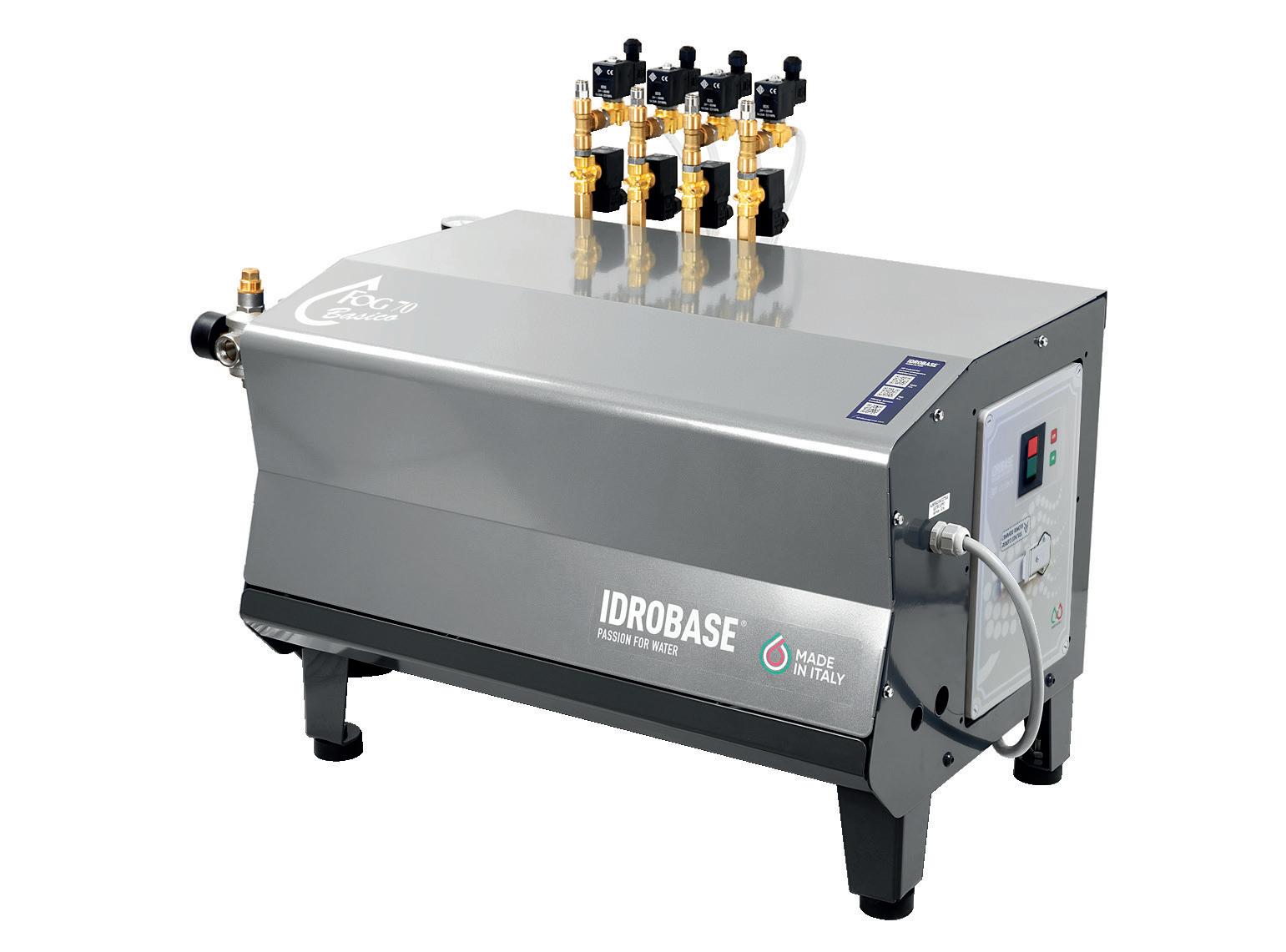

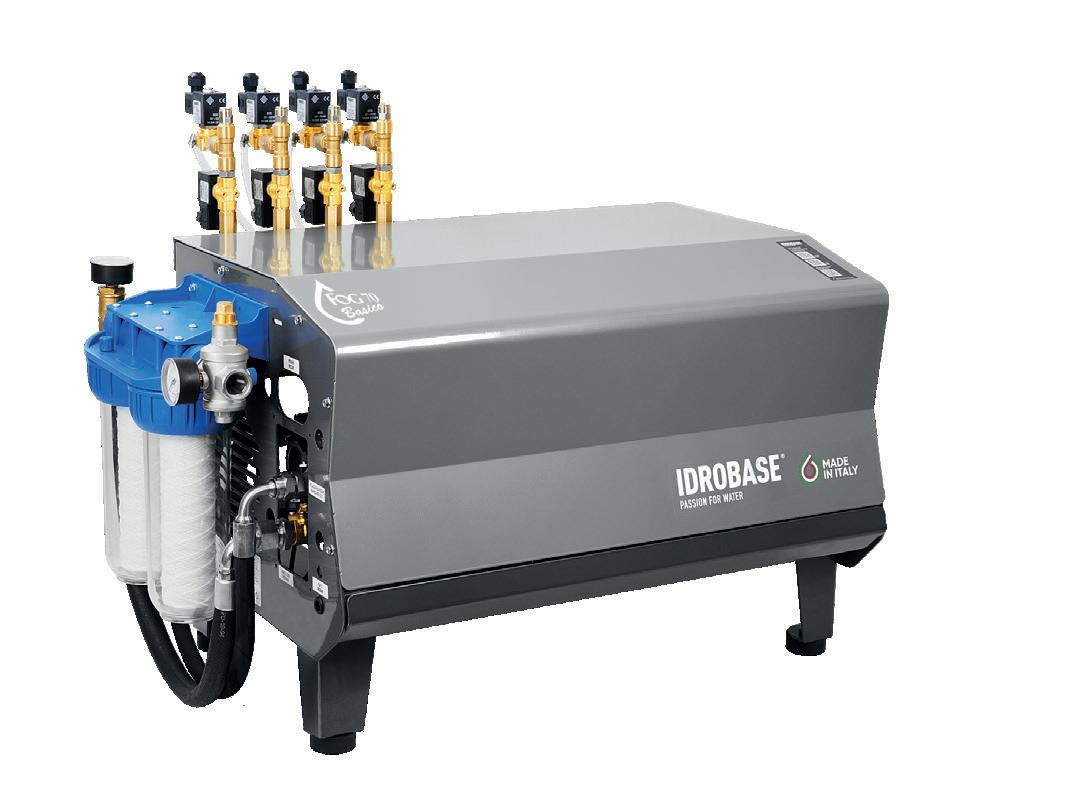

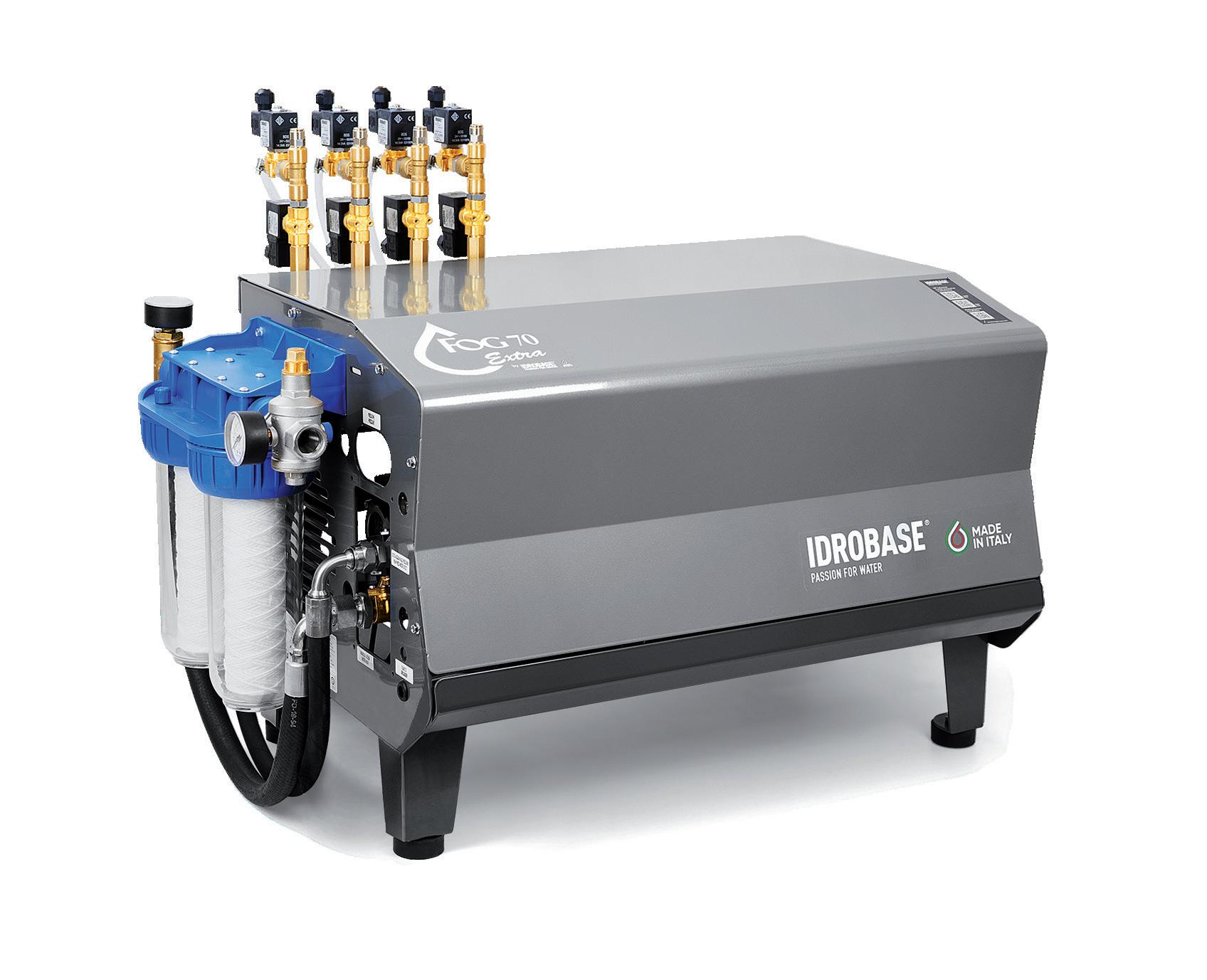

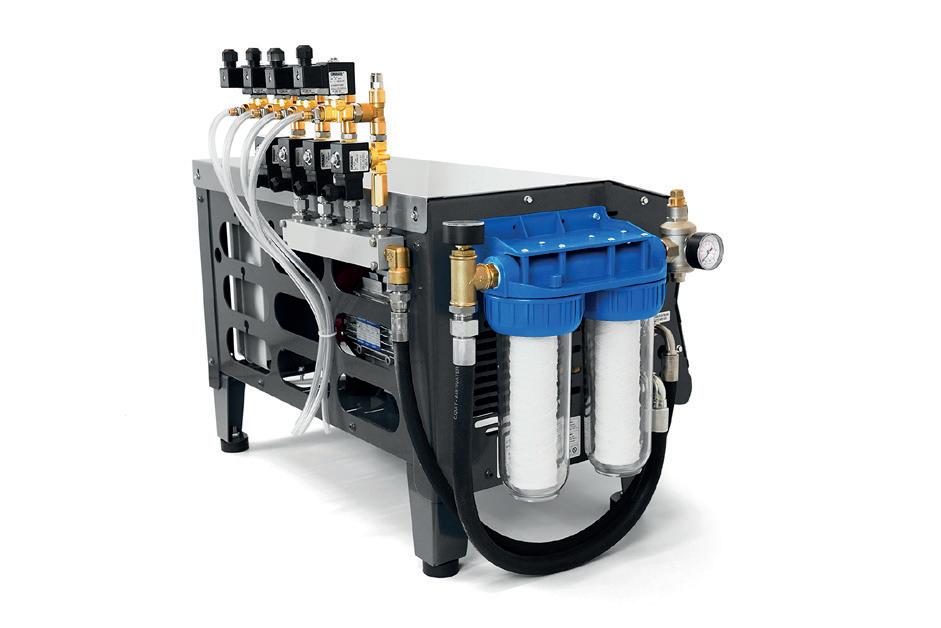

Sistema de nebulización completo con

Fog 70 extra + kit de entrada de agua + colector de 4 vías + prueba de temperatura y humedad y kit de análisis de dureza del agua

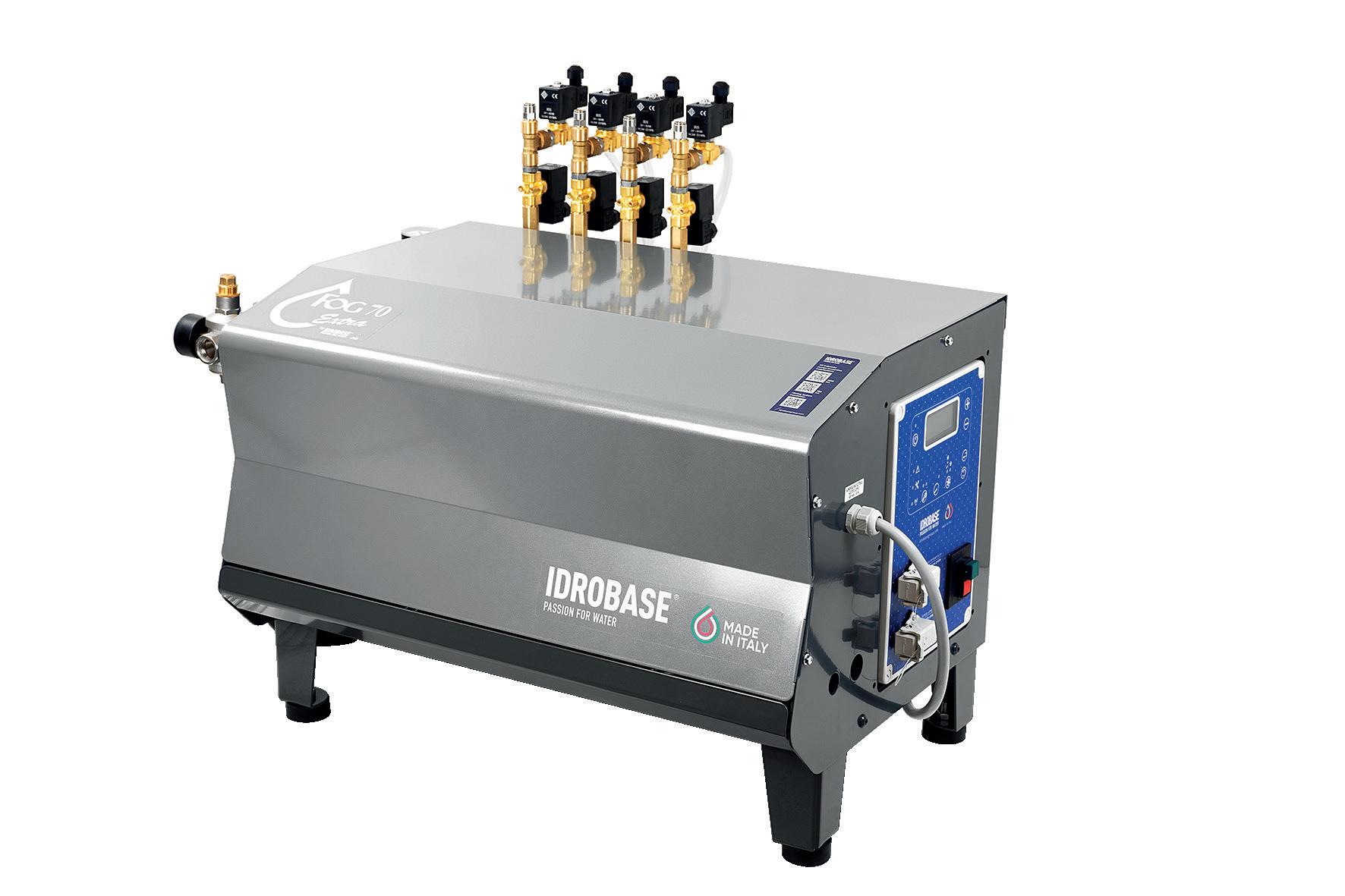

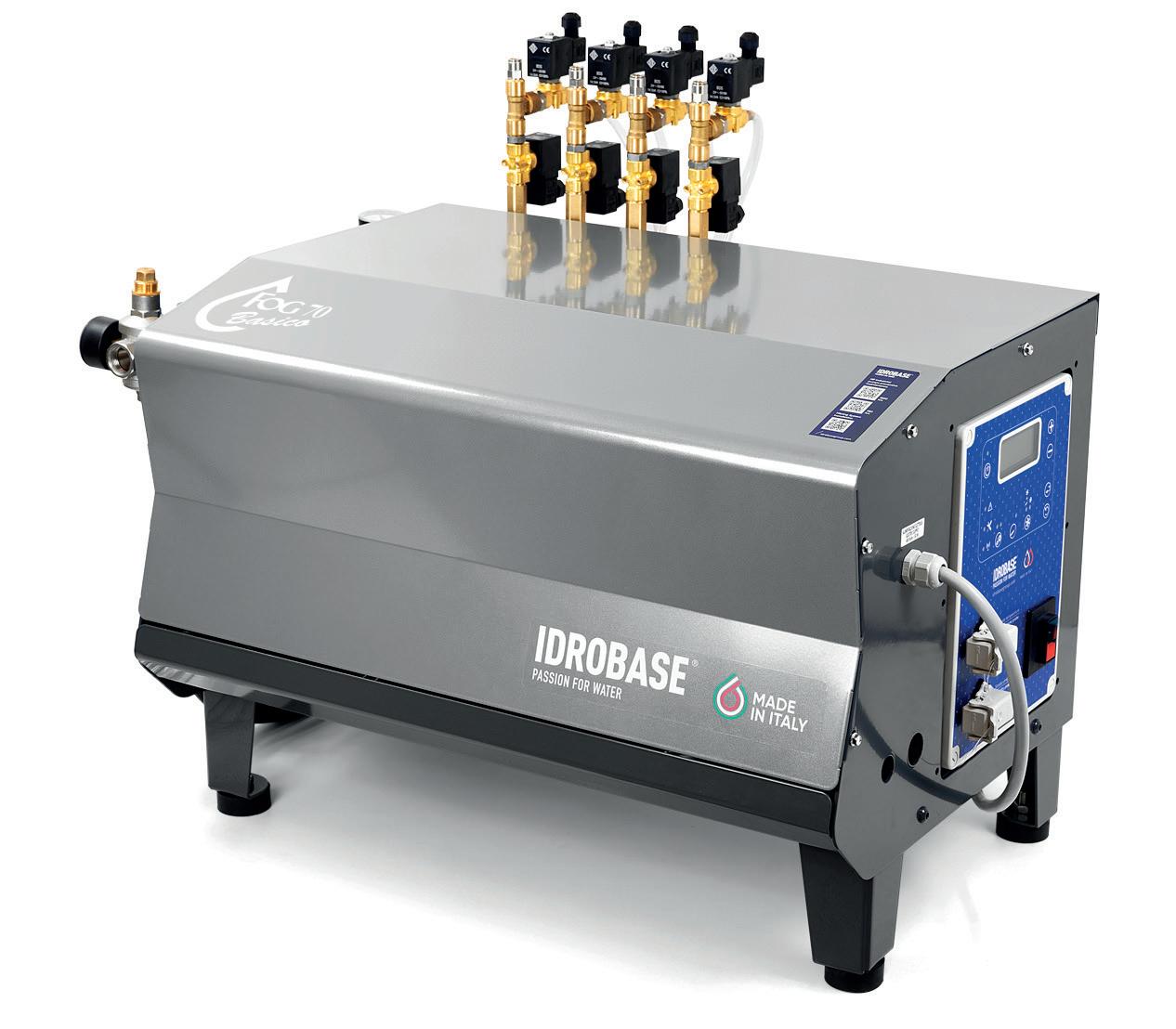

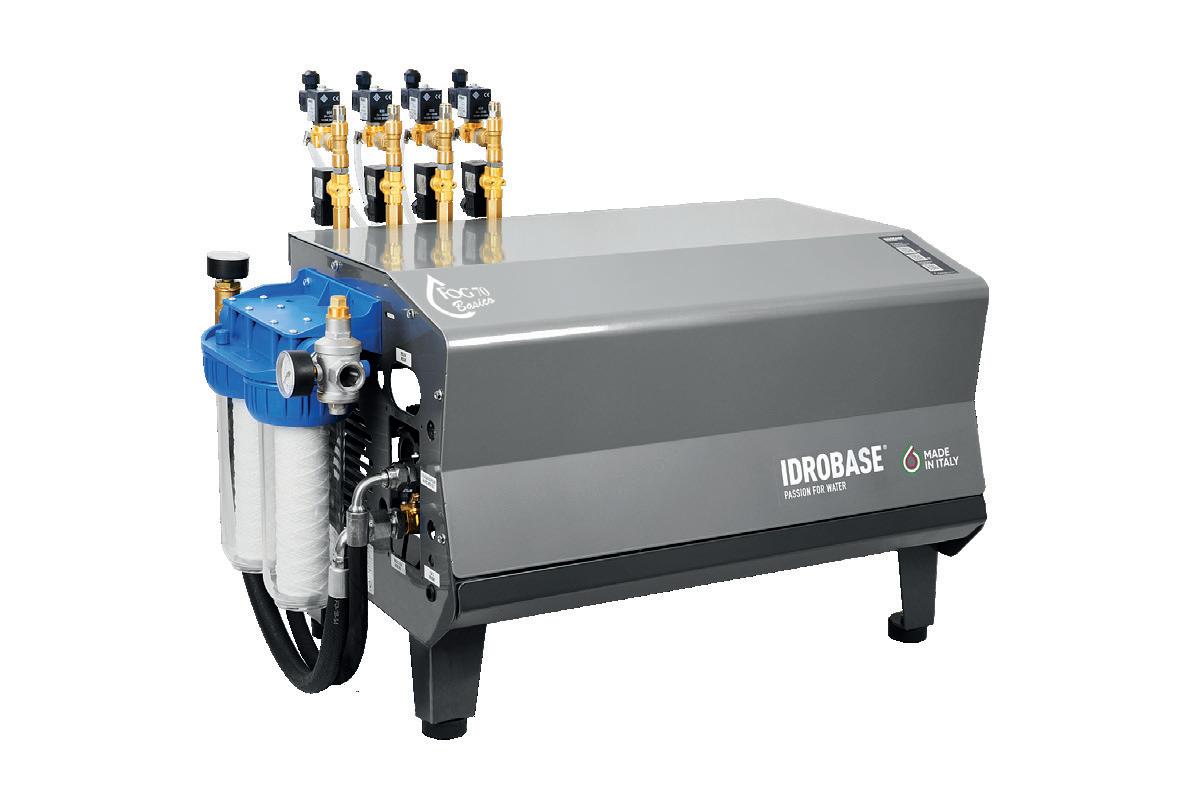

Fog 70 Extra 33l/min

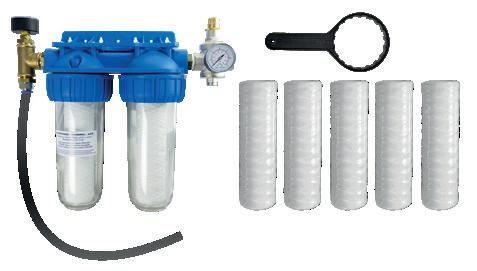

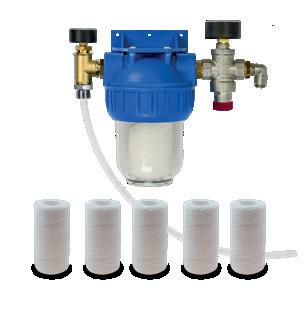

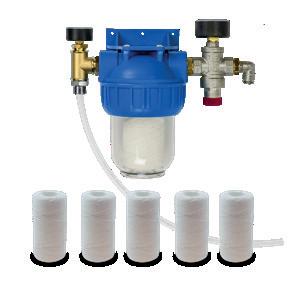

Kit entrada agua 20" + estabilizador de presión y esterilizador 1

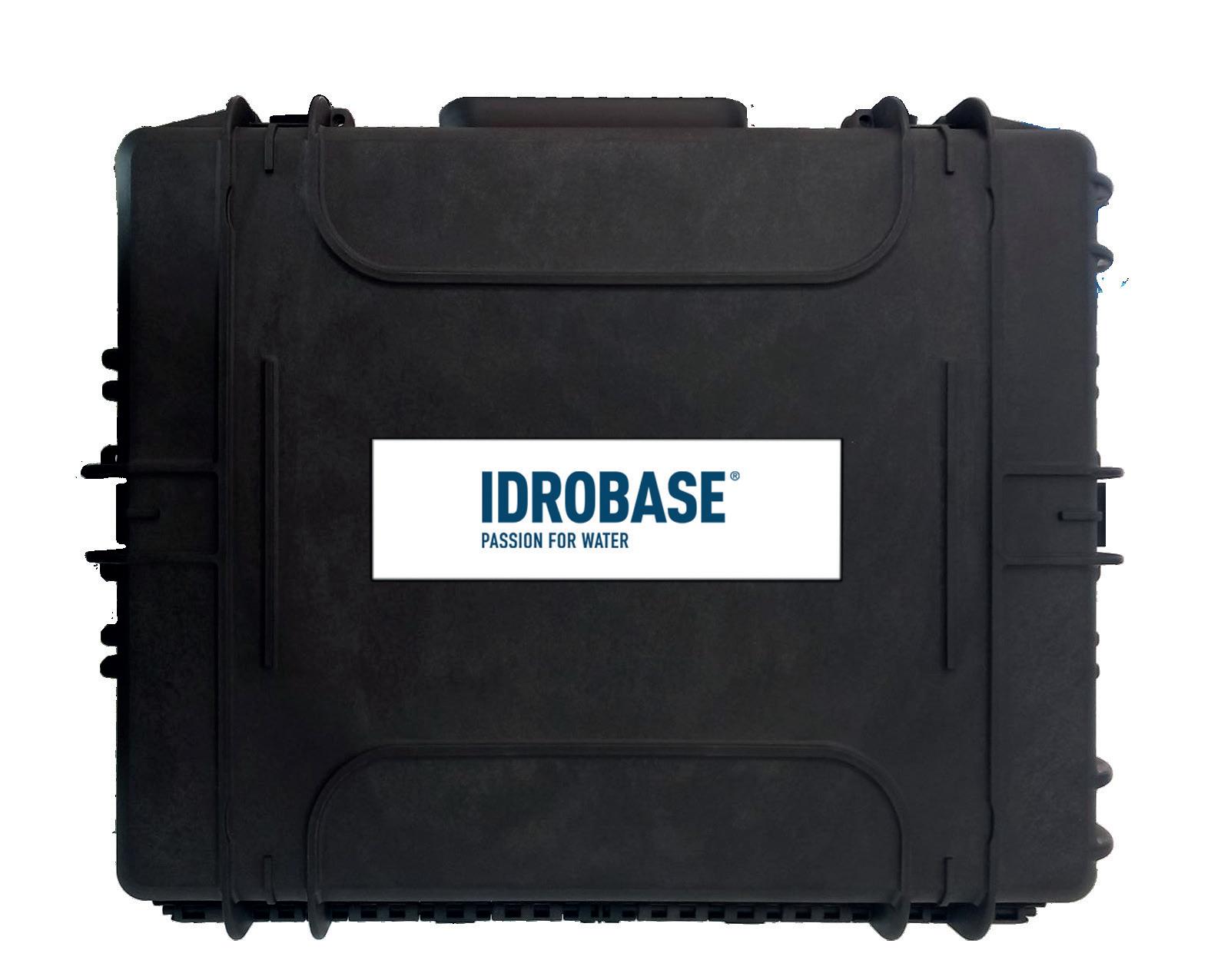

Kit de análisis de dureza del agua

Kit colector 4 salidas con válvulas de bola 1

Prueba humedad para fog extra

Prueba temperatura fog extra

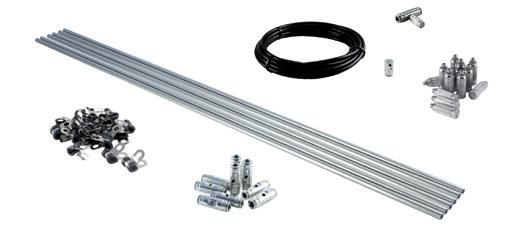

LÍNEA SMART 440 BOQUILLAS + racor smart + tip + válvula de descarga + tubos

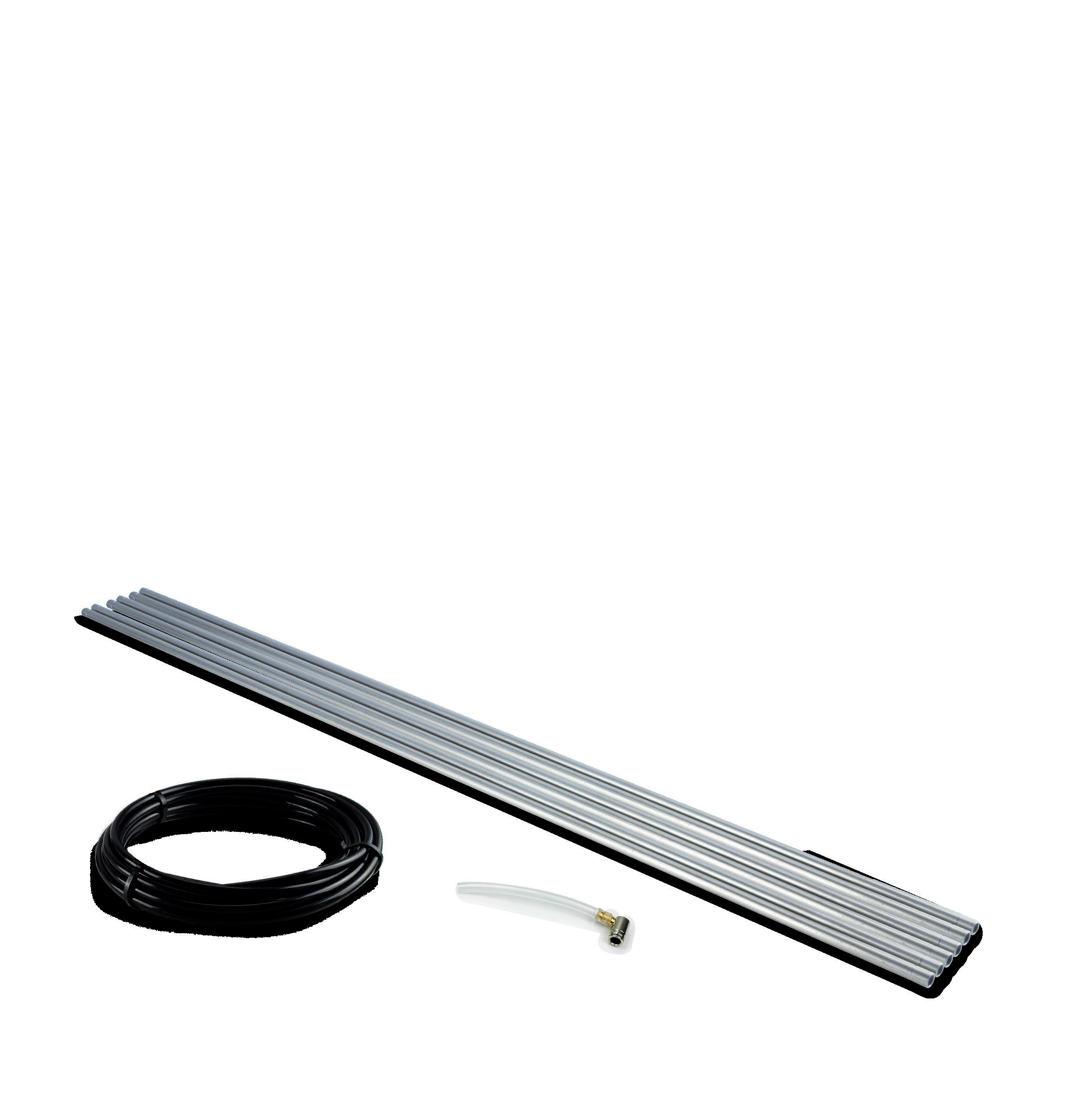

Tubo poliamida - ø9,6x5mm, 1m

Racor portaboquilla Smart ot

Prensaestopas engomado blanco, tubo ø9,6

corta tubos de poliamida

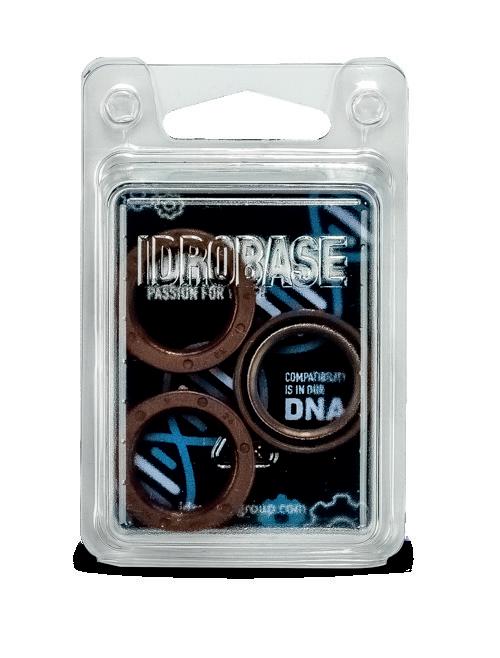

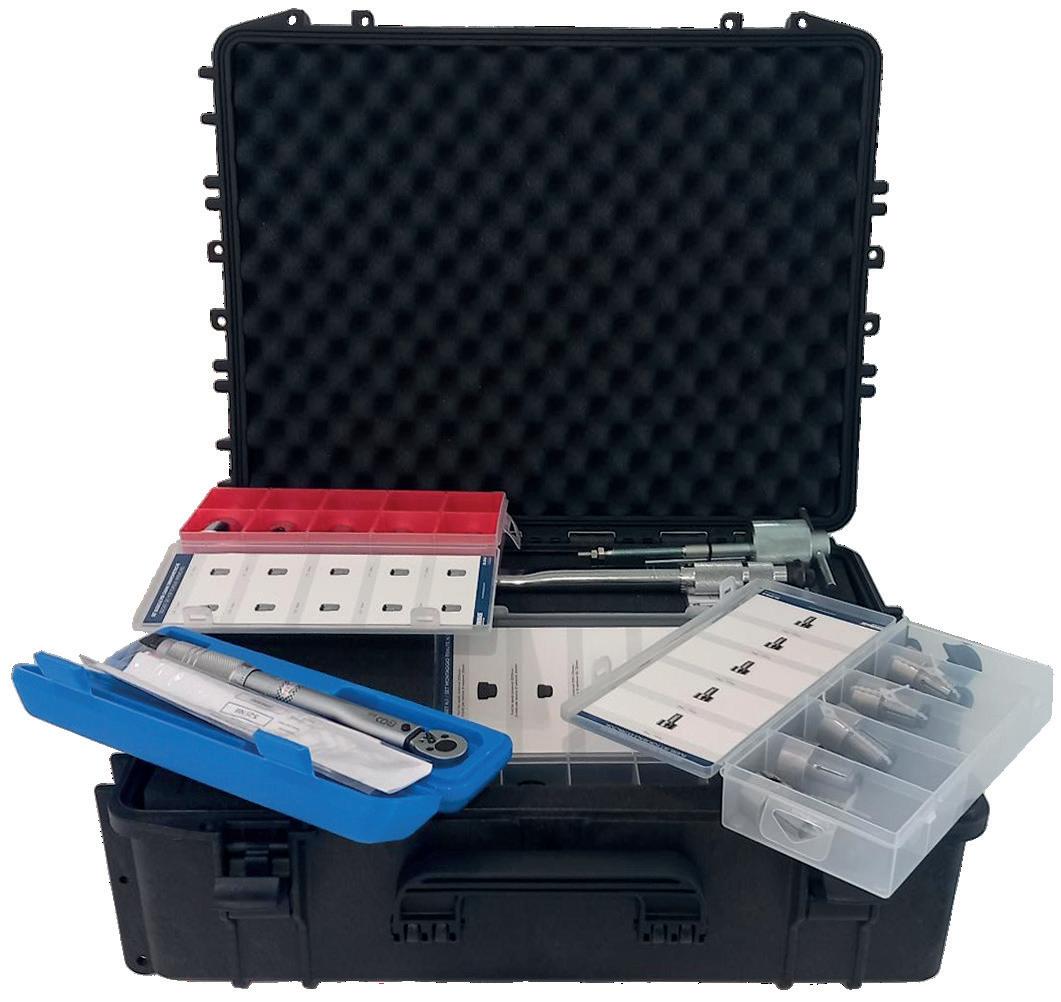

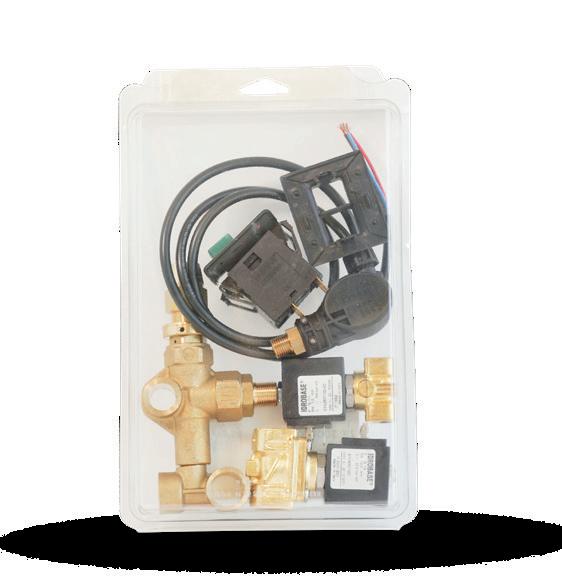

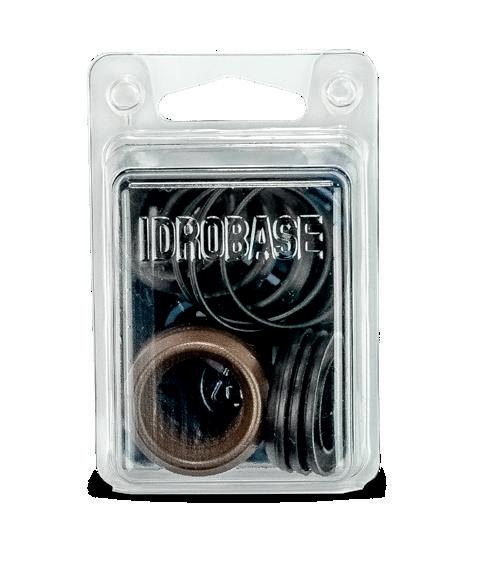

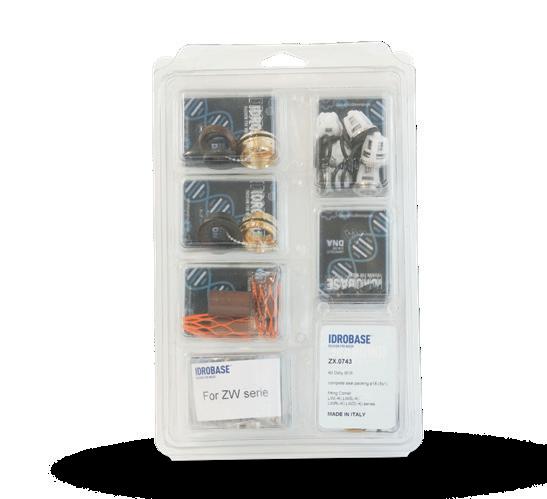

Kit manutención 5 años calculado en 1000 horas de trabajo por año bomba y máquina

Juego

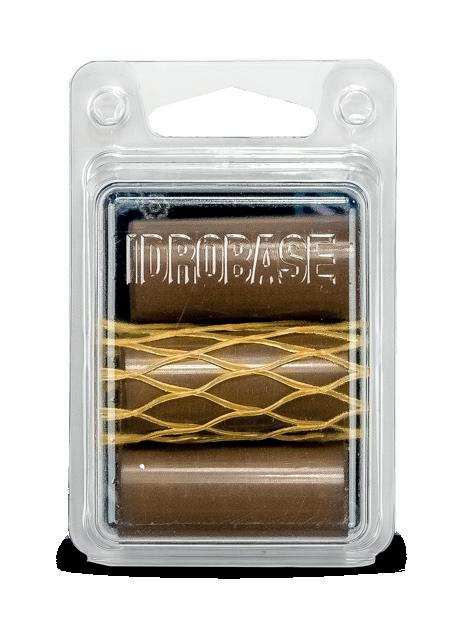

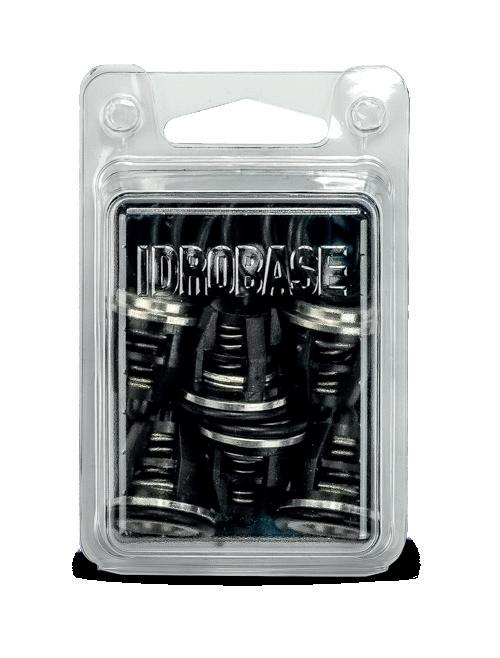

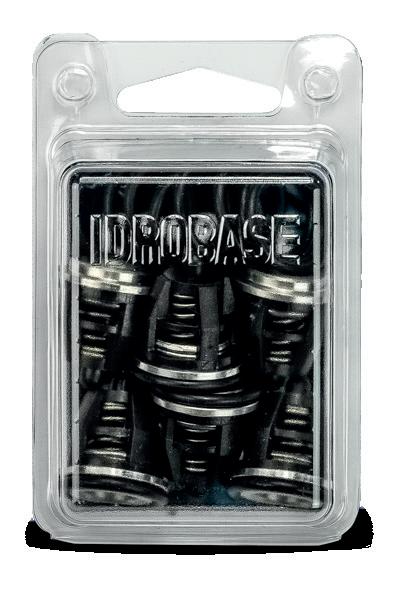

Juego de boquillas de recambio 3000 horas

Principales ventajas, se evitan:

• roturas imprevistas

• parada de la máquina

• disminución de rendimiento

• desgaste de las partes

• daños económicos En comparación con

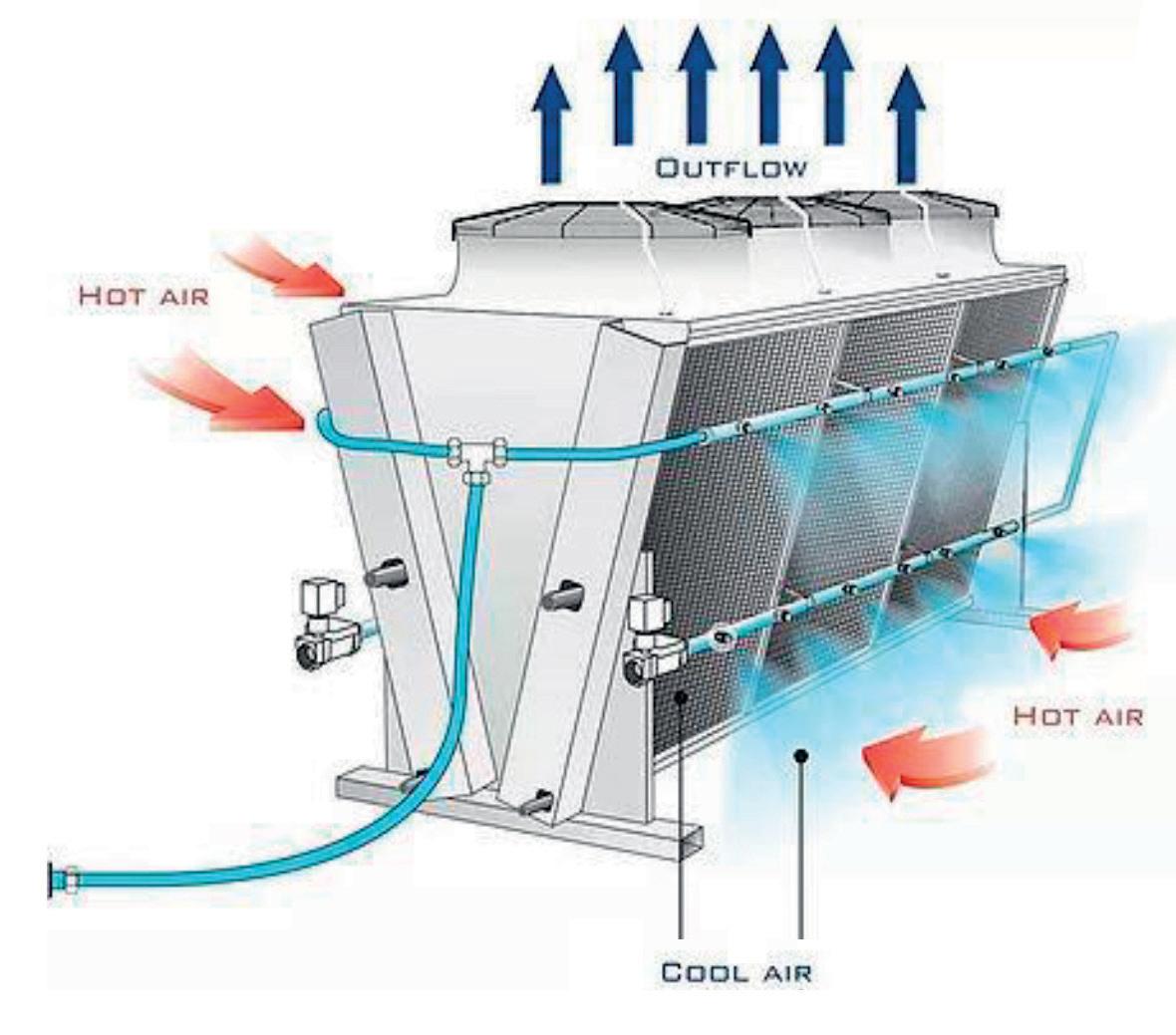

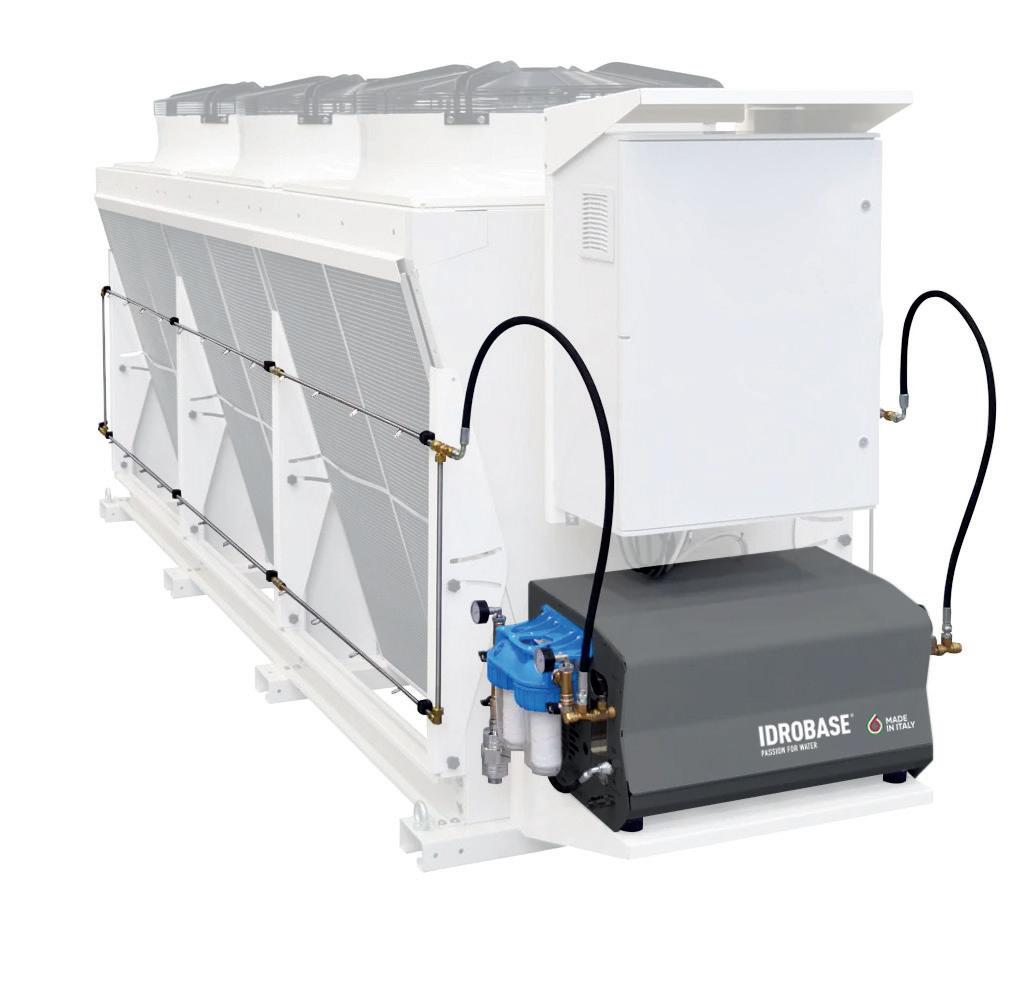

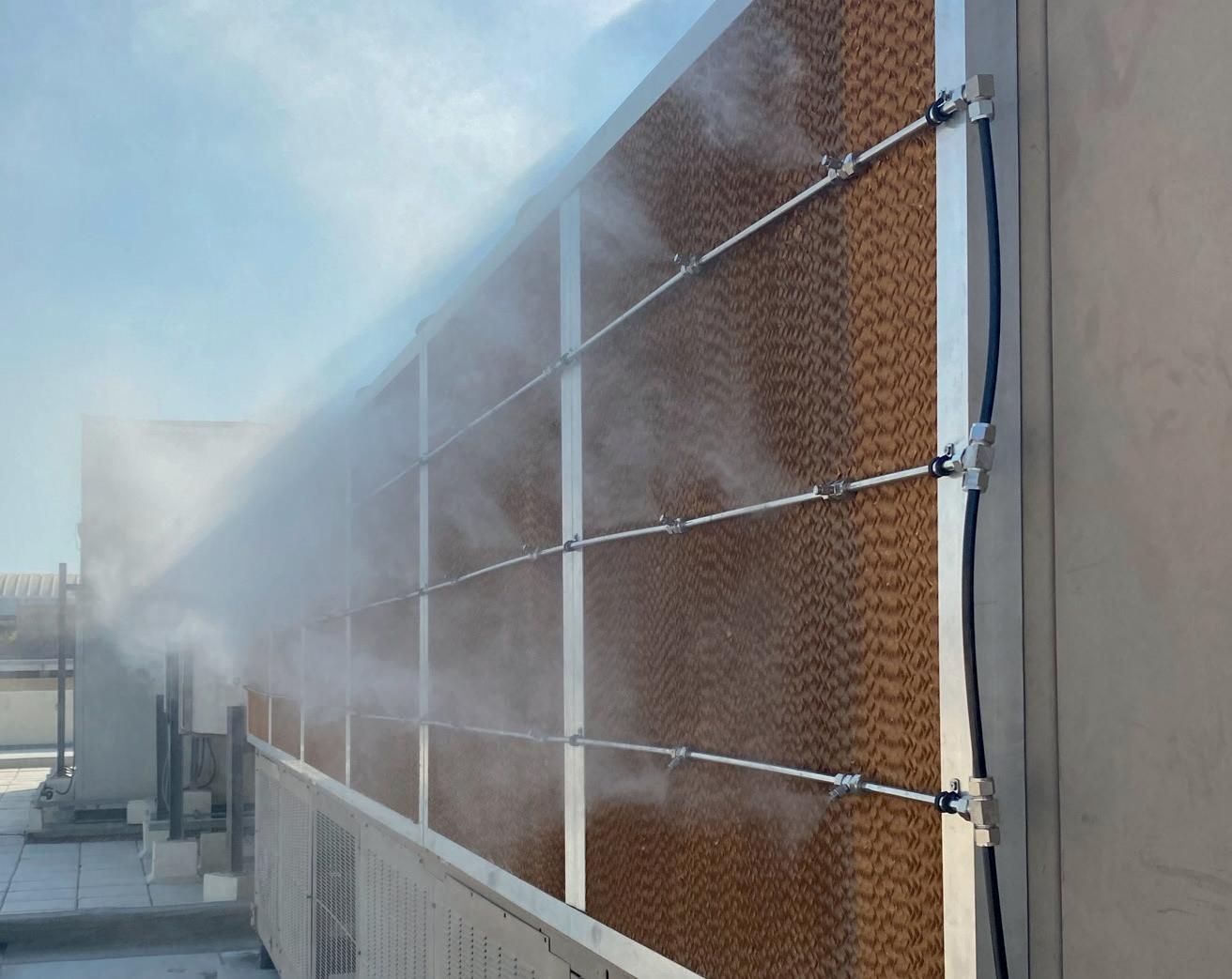

Enfriamiento adiabático para dry cooler

Sistema adiabático de altra presión para enfriadores

El Sistema Adiabático ha sido estudiado para aumentar el intercambio de calor adiabático del dry cooler, la nebulización de agua en microgotas reduce la temperatura del aire junto al dry cooler contribuyendo al aumento de la eficiencia de la máquina.

Kit Sistema

70bar 4l/min 1,5kW (3x100V)

70bar 8l/min 1,5kW (3x100V)

70bar 11l/min 1,5kW (3x100V)

70bar 15l/min 2,2kW (3x400V)

70bar 21l/min 3kW (3x400V)

70bar 33l/min 6,3kW (3x400V)

70bar 42l/min 6,3kW (3x400V)

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C de caudal 020 (0,075l/min) a 70bar

Tubo de poliamida para altas presiones ø 6,35 mm (en metros)

Tubo en acero inoxidable AISI 303 ø9,6mm

Slip lock smart ø9,6mm, en acero inoxidable AISI 303

Pinza cortadora tubos para tubo poliamida ø2-12mm

Racor rápido para tubos, “tee”, ø9,6mm

Racor final ciego in acciaio inox AISI 316, ø9,6mm

Ventajas principales

• Aumento de la capacidad de refrigeración hasta un 30%

• Reducción del consumo de energía hasta un 30%

• Aumenta la eficiencia del sistema HVAC y reduce los gastos operativos

• La manutención es minimizada y prolonga la vida útil del sistema

• Bajos costos de inversión

• Rápida instalación

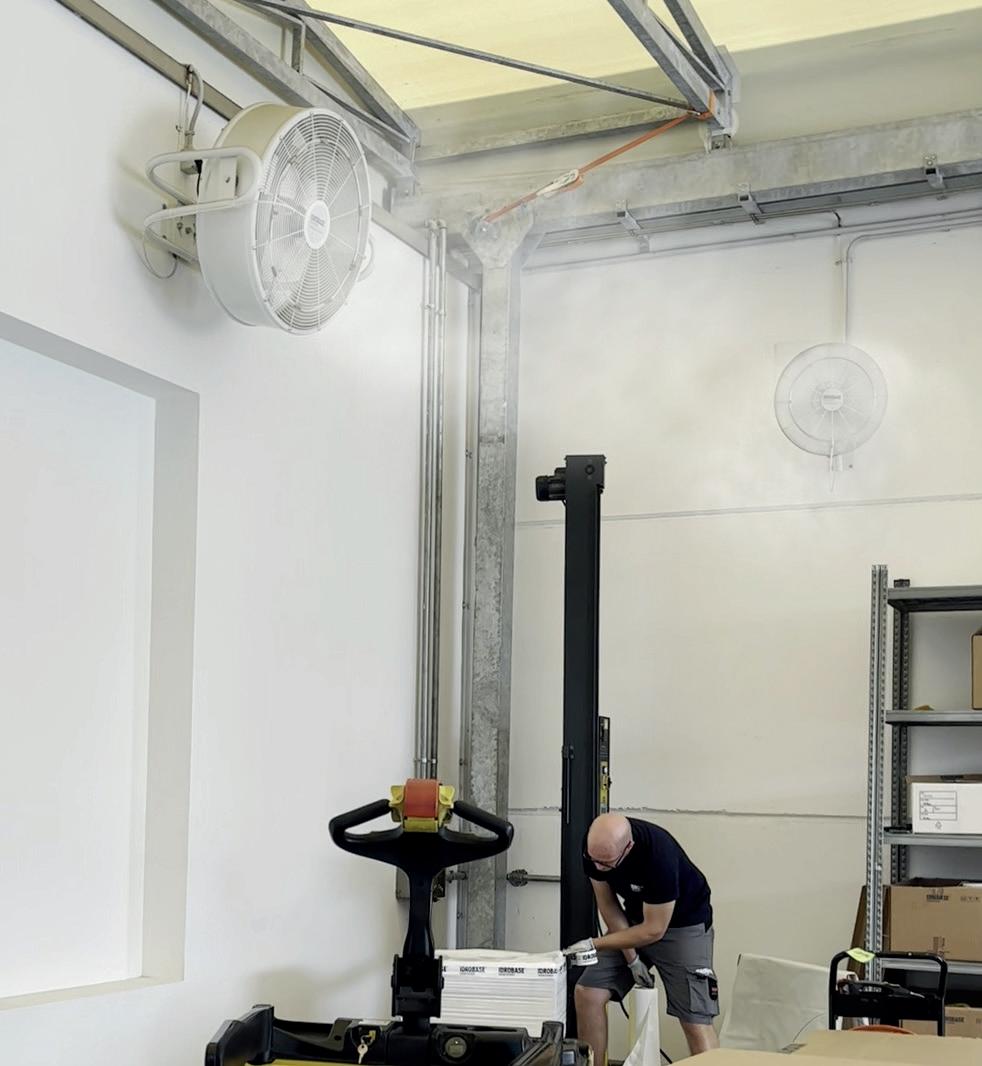

VentoFresco

es un sistema completo de nebulización y ventilación para todos los tipos de agricultura.

Está alimentado por el módulo Fog 70 Extra, un módulo de bombeo de 80 bar, y genera un flujo de nebulización ventilada a través de un circulador de aire equipado con una corona de acero inoxidable AISI 316, con boquillas antigoteo.

Mayor productividad

VentoFresco enfría establos y granjas reducinedo el estrés por calor que debilita a los animales y los hace menos productivos.

Aumenta el apetito y disminuye drásticamente la tasa de mortalidad, traduciéndose en un bienestar

Animales en salud

VentoFresco suprime el polvo, responsable de la aparición de enfermedades y problemas respiratorios en los animales.

El movimiento de los animales levanta del suelo escombros, suciedad y polvo perjudicial para su salud

general para el animal que se traduce en: más leche, más carne, más huevos y más crías

La nebulización de VentoFresco suprime instantáneamente las partículas de polvo, evitando la proliferación de gérmenes y bacterias y protegiendo el bienestar de los animales.

Libre de olores

VentoFresco elimina las emisiones olorosas que se producen constantemente en las granjas.

La nebulización ventilada libera de la presencia de gases nocivos, dióxido de carbono y olores producidos por el metabolismo y de las deyecciones de los animales.

Tanto para cumplir con los límites establecidos por la ley como para salvaguardar la salud de los animales y de los que trabajan en establos y granjas, es necesario eliminar de forma eficaz estos humos, de forma inmediata y directa allí donde se generan.

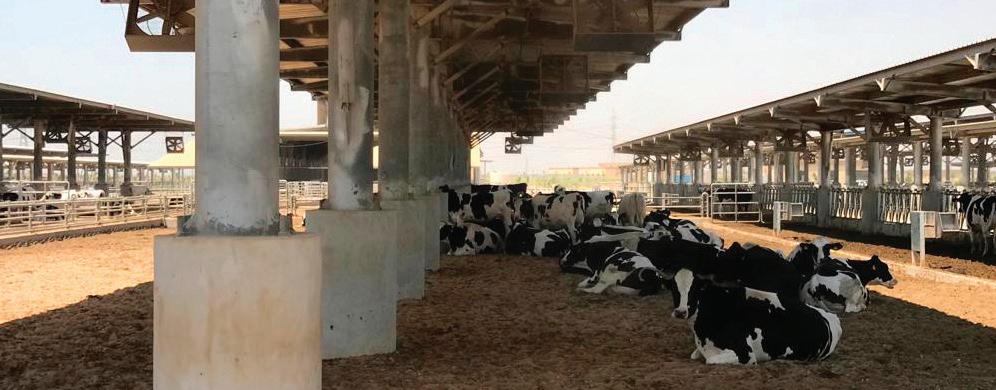

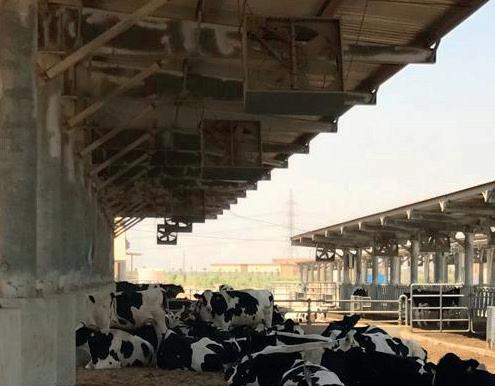

VentoFresco refreshes and sanitizes the “city of cows”

Ejemplo de configuración

Establo con 18 ventiladores.

N. 4 sistemas

• 70bar

• 3x400V-50Hz

• da 96 ta 240 boquillas

N. 18 ventiladores circuladores

• Ø 130cm

• 230V-50/60Hz

12 ventiladores 6 ventiladores

N. 18 corona de acero inoxidable AISI 316

• Ø 80cm

• n. 8 boquillas FP02

Ventofresco genera un flujo de nebulización ventilado a través de un circulador de aire de 51" y un ventilador de 130cm.

ESTABLO SALA DE ORDEÑO

Ejemplo de configuración

Establo con 18 ventiladores.

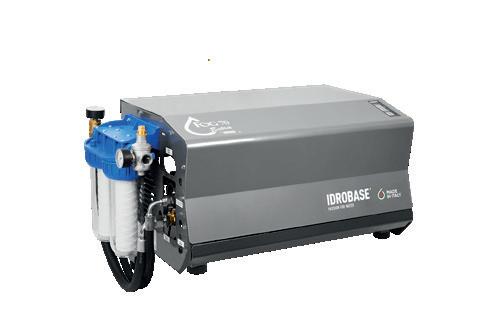

Módulo de bombeo FOG 70 EXTRA, 3x400 W - 50Hz, 70 bar, bomba de biela profesional, completa con temporizador, termostato, higrostato y programador semanal

Circulador de aire 51”, 230V50/60Hz, 1,1kW, 41306 M3/h

Dimensiones: 1380x1380x330mm Peso: 52Kg

Corona en acero inoxidable AISI 316, con boquillas antigoteo FP02, filtro AP y racor slip-lock para tubo poliamida 9,6mm

Kit entrada agua 10" completo con estabilizador presión, oporte, cartuchos de alambre enrollado de 5 y 1m, tubo de conexión, llave de apriete y cartuchos de repuesto (5 + 5 unidades)

Kit salidas 4 lineas a.p., ø9,6mm completo con filtros de alta presión, válvulas de interceptación y racores salida para tubo de poliamida ø9,6mm y conexión a sistemas fog

1unid. 1unid. 1unid. 1unid.

1unid. 1unid. 1unid. 1unid.

Sonda di temperatura, (para termostato de serie), con cavo 20m

1unid. 1unid. 1unid. 1unid.

Sonda de humedad 4:20mA, (para humidostato de serie), con cavo 20m

1unid. 1unid. 1unid. 1unid.

Tubo de poliamida para altas presiones, ø9,6mm, rollo de 100m, negro (presión máxima 100bar a 23°C)

Racor slip-lock en T,de latón niquelado, ø9,6mm

2unid. 2unid. 3unid. 3unid.

11unid. 16unid. 22unid. 28unid.

Pinza cortatubo para manguera de poliamida ø2-12mm

1unid. 1unid. 1unid. 1unid.

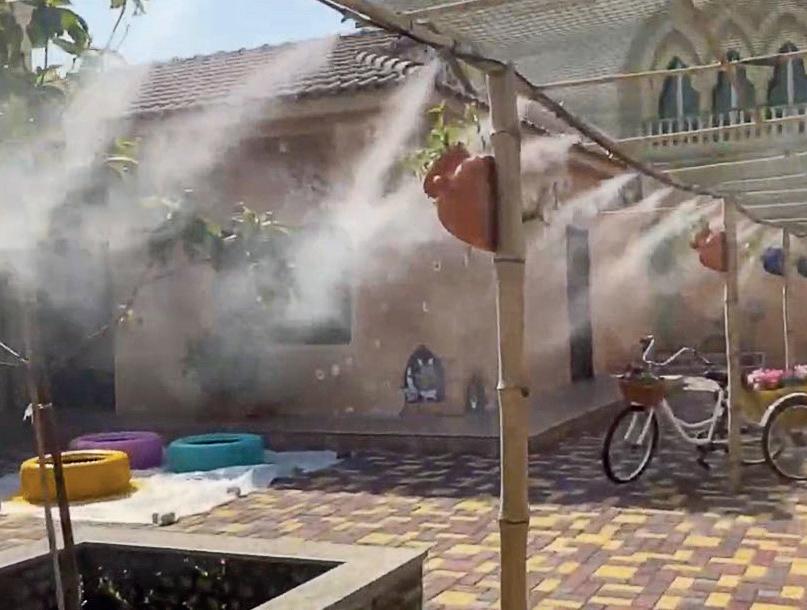

Utilice doméstico

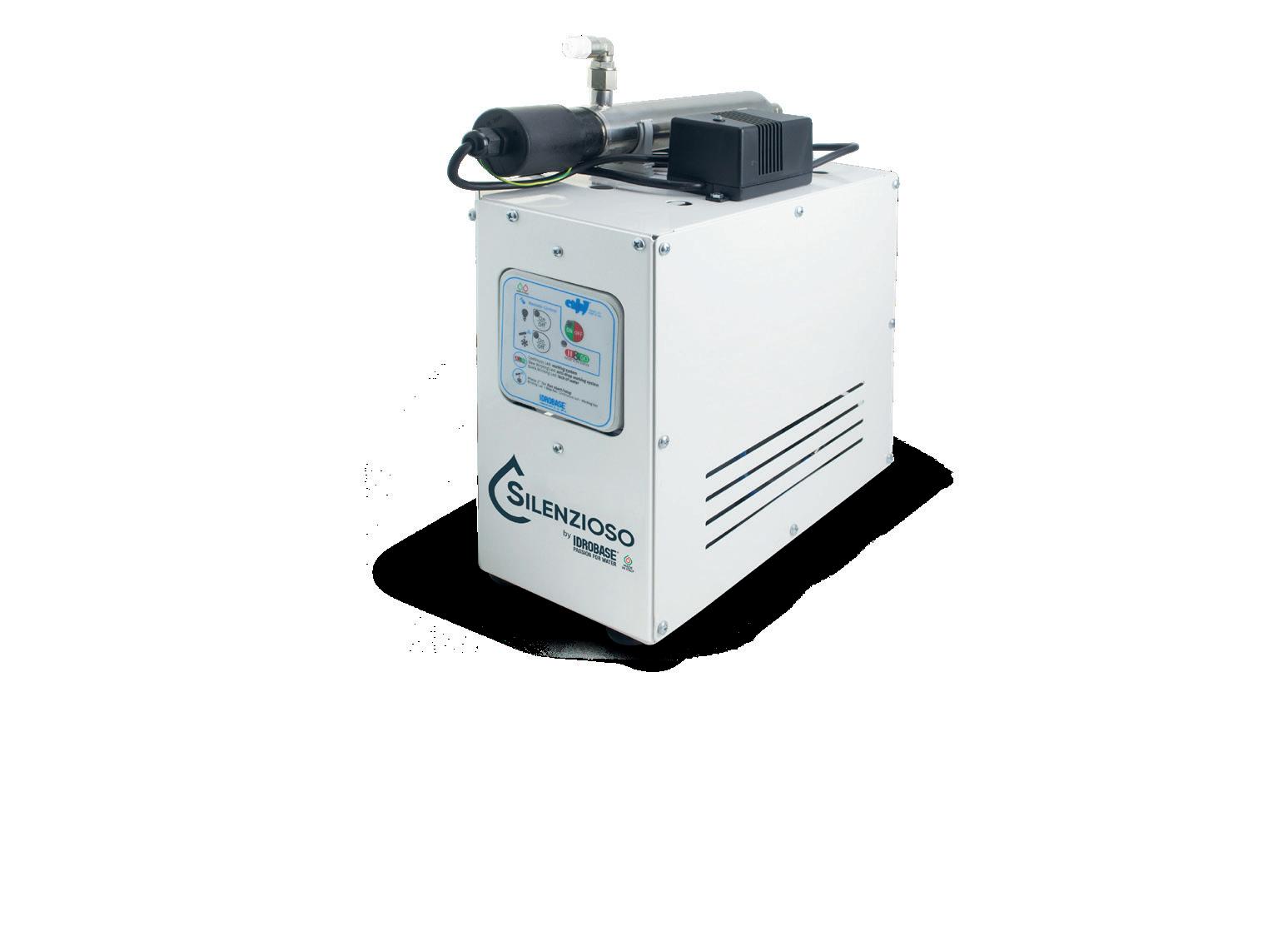

SILENZIOSO

Datos técnicos

Código Modelo Presión Caudal Potencia 230V-50Hz

PC.F25T-TW

Características técnicas

• Filtro de agua con cartucho inox

• Fusible de protección térmica

• Electroválvula entrada agua y descarga de presión

Temporizador analógico integrado:

** La pausa puede ser modificada por el usuario de segundos a minutos (1'/60')

funcionamiento 1/60"/pausa 1/60" **

• Entrada Slip-Lock ø9,6mm

• Salida Slip-Lock ø6,35mm Bomba de diaframa 25l/h

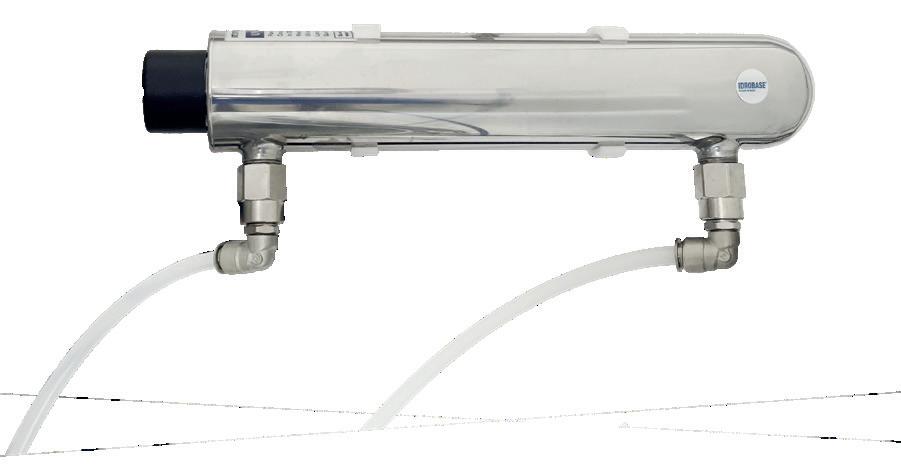

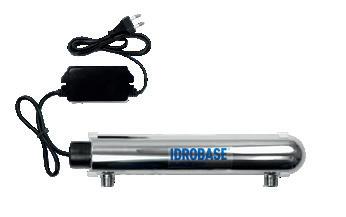

Lámpara esterilizadora de agua UV (incluido)

Kit alimentación hídrica

Accesorios pág. 84

Accesorios p á g. 84

Juego de Manutención pág . 91

INCLUIDO

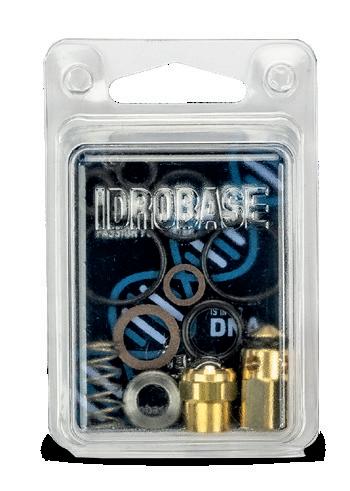

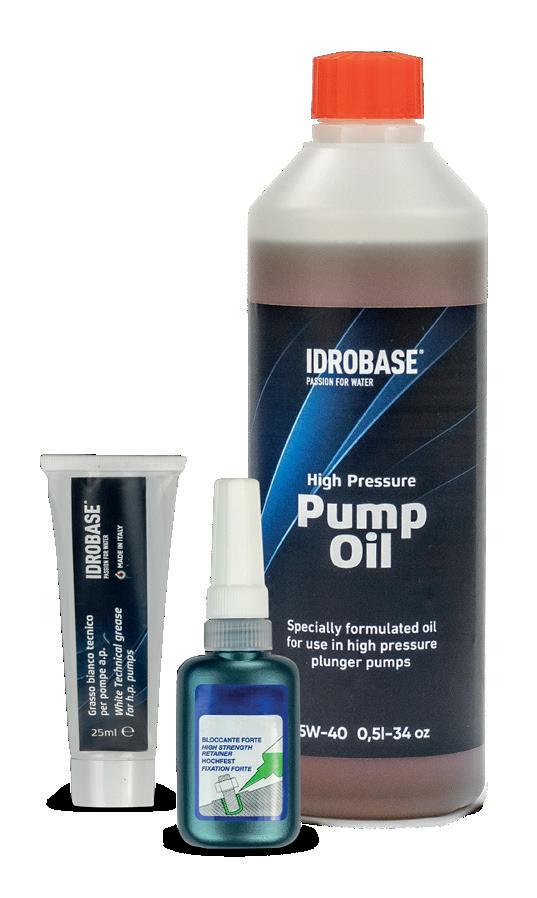

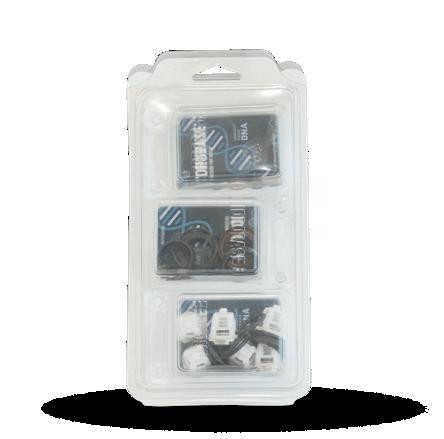

Juego de Manutención 500horas

Datos técnicos

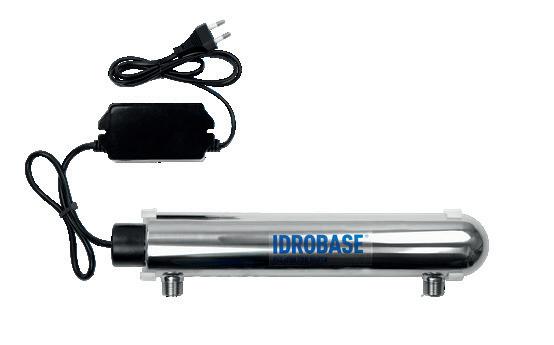

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua de 5“ completo con estabilizador de presión - 3/8”

Código Modelo N° Boquillas* Presión Caudal Potencia (230V-50/60Hz)** Peso

ZX.5095-D

ZX.5090-D

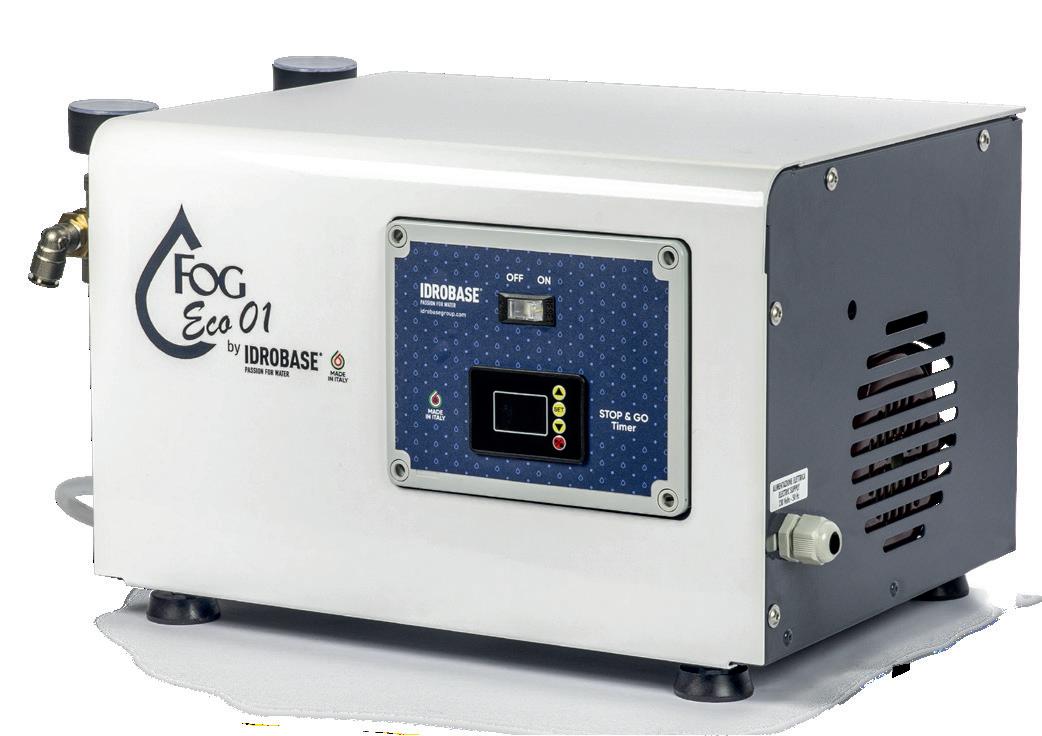

FOG ECO 0.5 DIGITAL 10 60bar 0,5l/min 125W 15kg

FOG ECO 1 DIGITAL 20 60bar 1l/min 200W 15kg

*El número máximo de boquillas se calcula utilizando una boquilla con caudal 015 (0,047l/min) a 60bar **Versiones 230V/60Hz y 110V/60Hz disponibles a petición.

Accesorios pág. 84

Juego de Manutención pág. 91

INCLUIDO

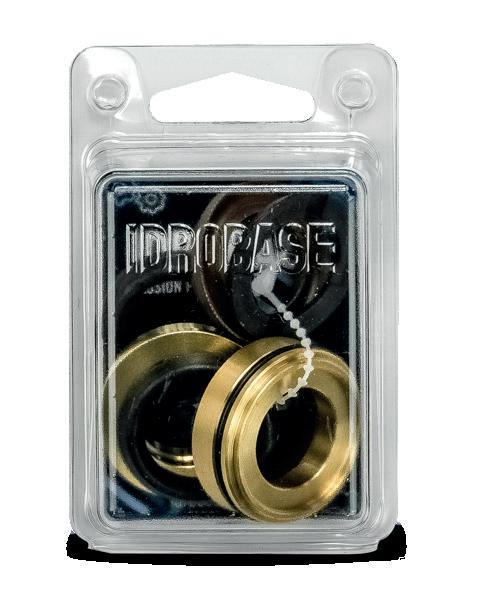

Juego de Manutención 500horas

Datos técnicos

Accionado

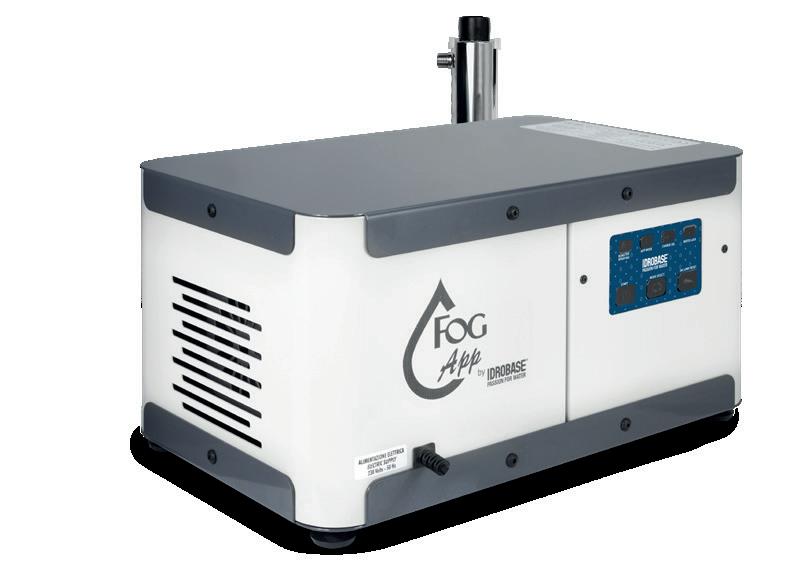

Módulo fog 60bar de 30 a 40 boquillas 230V-50/60Hz

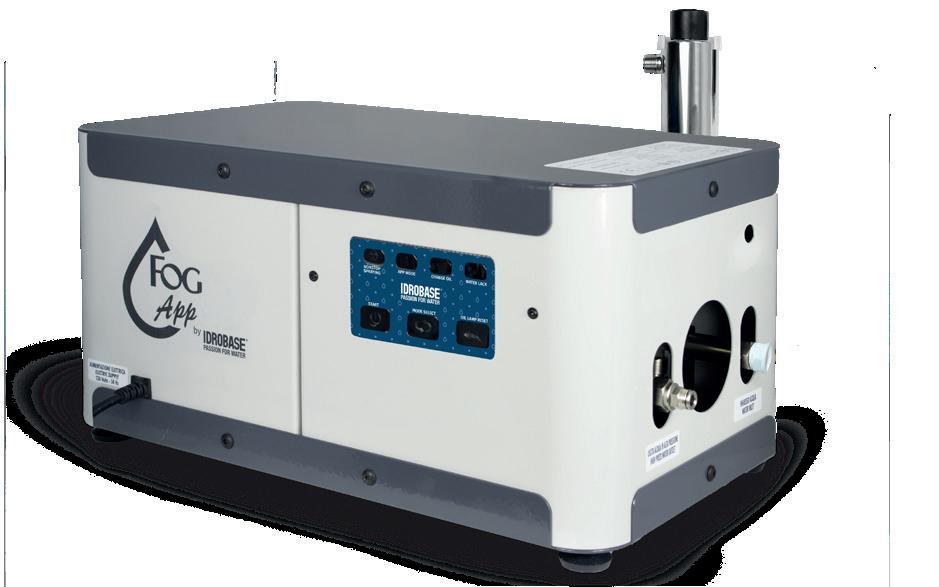

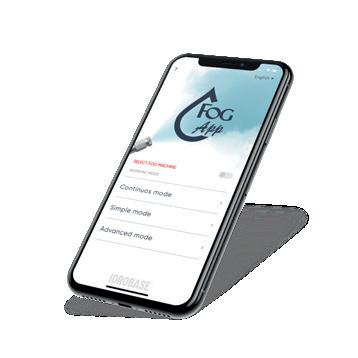

Fog App: how to use the fog module with your smartphone

Fog App: what does this fog module do?

Percorso efficienza Innovazione MCE 2018

• Activable a través de smartphone

• Silencioso

• Compacto

• Bajo consumo energético

Lámpara esterilizadora de agua UV (incluido)

Código Modelo Presión Caudal Número Boquillas* Potencia 230V-50/60Hz Dimensiones (LxPxA) Peso

ZX.FA1.5

ZX.FA2.0

FOG APP 1.5 60bar 1,5l/min 30 180W 415x250x215 10Kg

FOG APP 2.0 60bar 2l/min 40 250W 415x250x215 10Kg

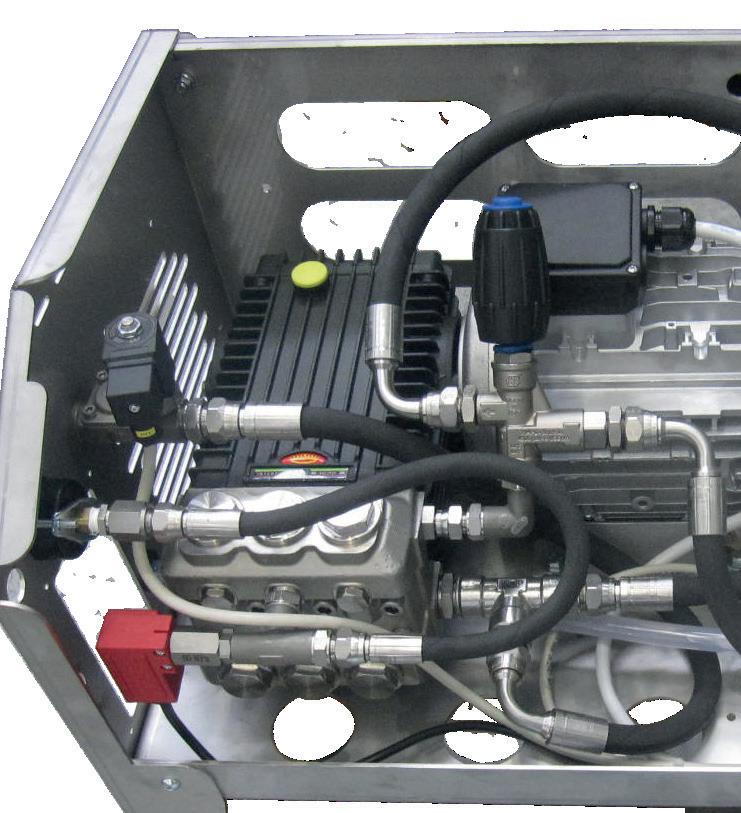

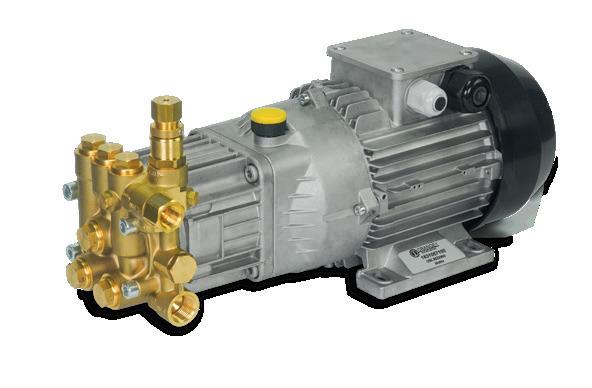

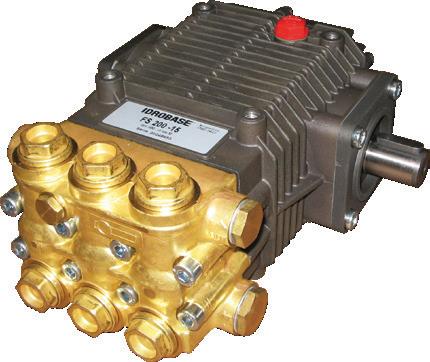

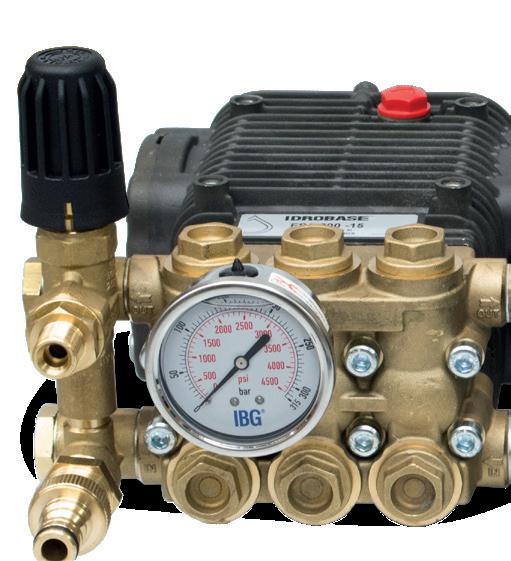

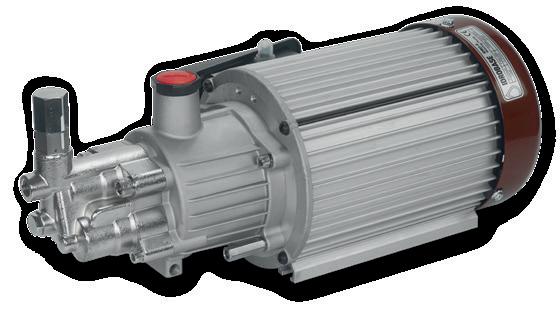

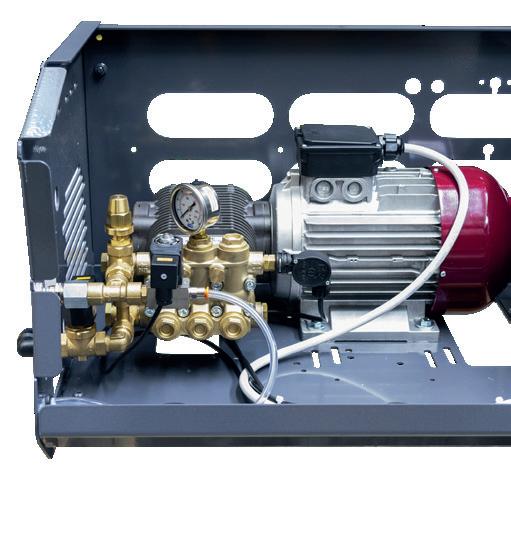

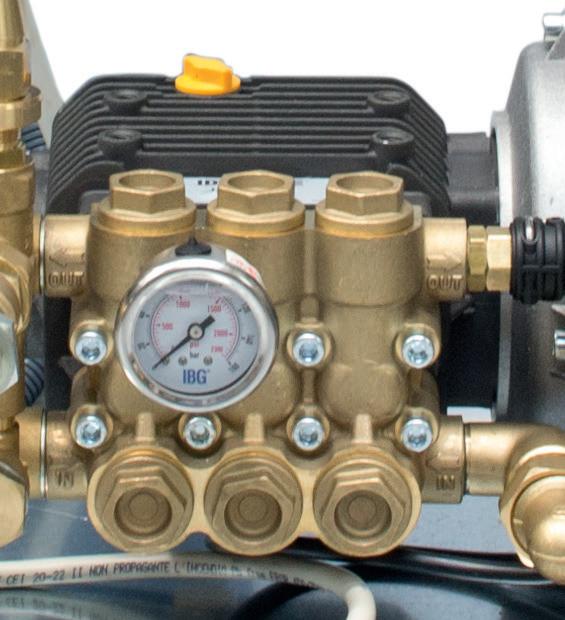

Motobomba axial de tres pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada, motor eléctrico 1300rpm.

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

Características técnicas

• Chasis de chapa galvanizada y pintada

• Electrobomba axial de 3 pistones con cabezal de latón

Protección térmica contra sobrecorriente

• Válvula de by-pass

• Presostato b.p. para falta de agua

• Electroválvula b.p. entrada de agua

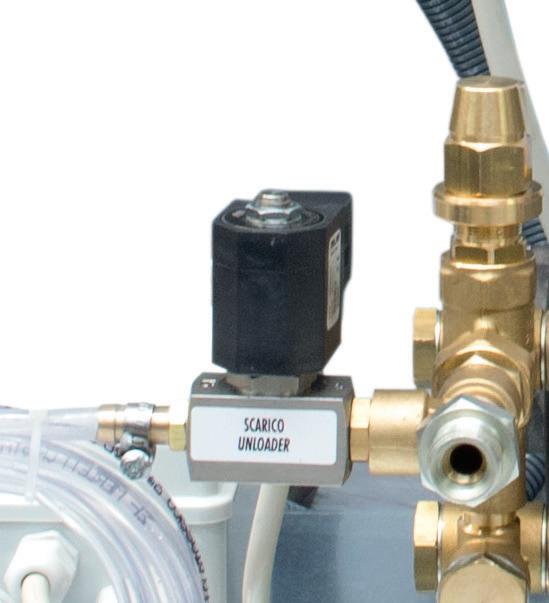

Electroválvula a.p. para alivio de presión

• Entrada Slip-lock ø9,6mm

• Salida Slip-Lock ø6,35mm

• Cuadro instrumentros con 3 pulsadores táctiles para: ON/OFF máquina

- Selección modalidad manual o activación Bluetooth para control desde smartphone

- Reposición alarma para manutención

Posibilidad de gestionar con la app 3 modos diferentes:

- Nonstop: el módulo Fog trabaja en modo continuo

- Simple mode: selección de los días de la semana, selección de máx. 4 franjas horarias, selección de tiempos de trabajo/pausa con funcionamiento mín. 3s y pausa mín. 15s

- Advanced mode: selección de los días de la semana, selección de máx. 20 franjas horarias, selección de tiempos de trabajo/ pausa personalizados con funcionamiento mín. 3s y pausa mín. 15s

Nebuliza agua esterilizada

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua completo con estabilizador de presión (incluido)

• Bomba visible para fácil manutención

• Predisposición para tarjeta electrónica

• Diseño esencial

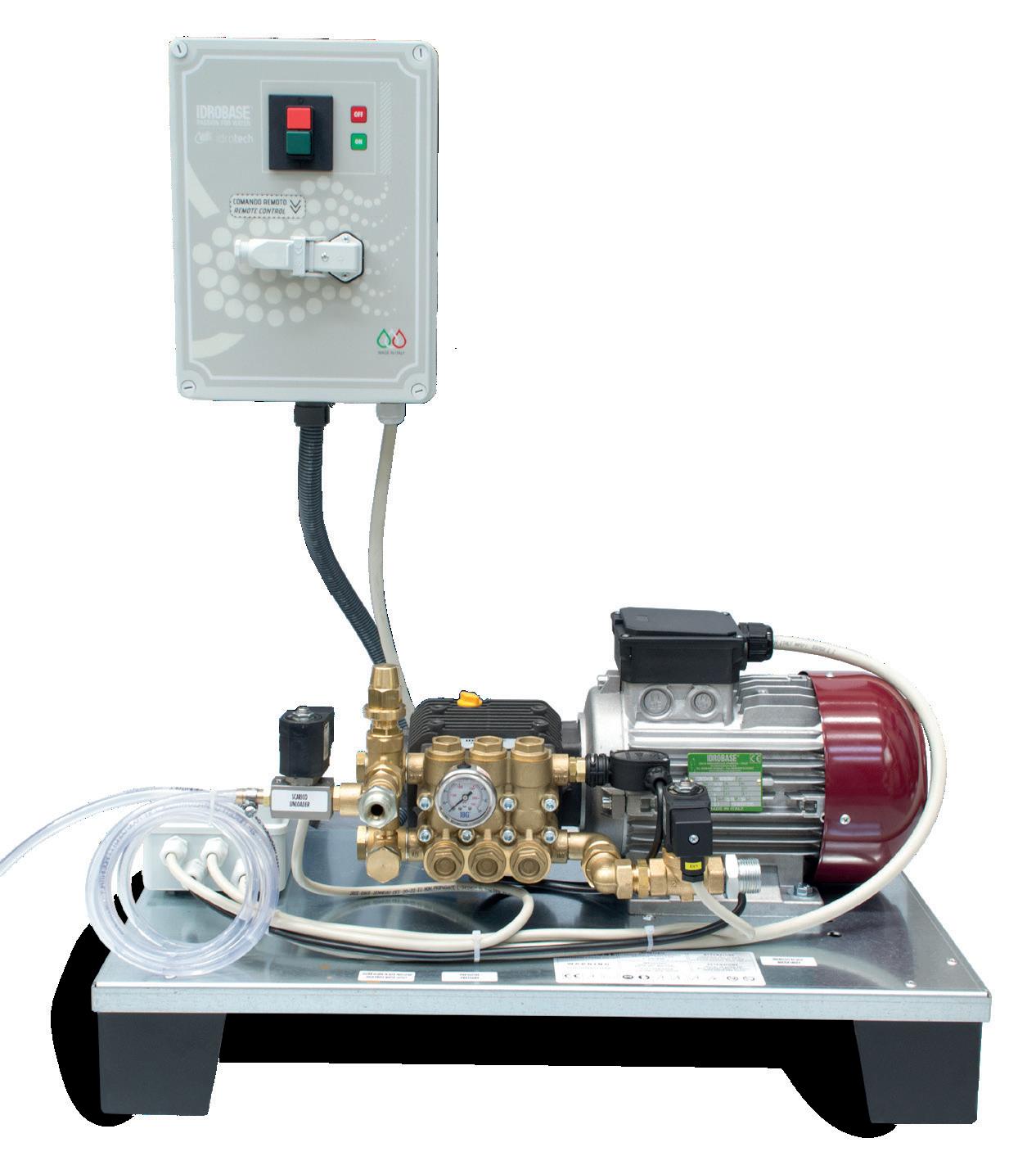

Bomba axial de dos pistones

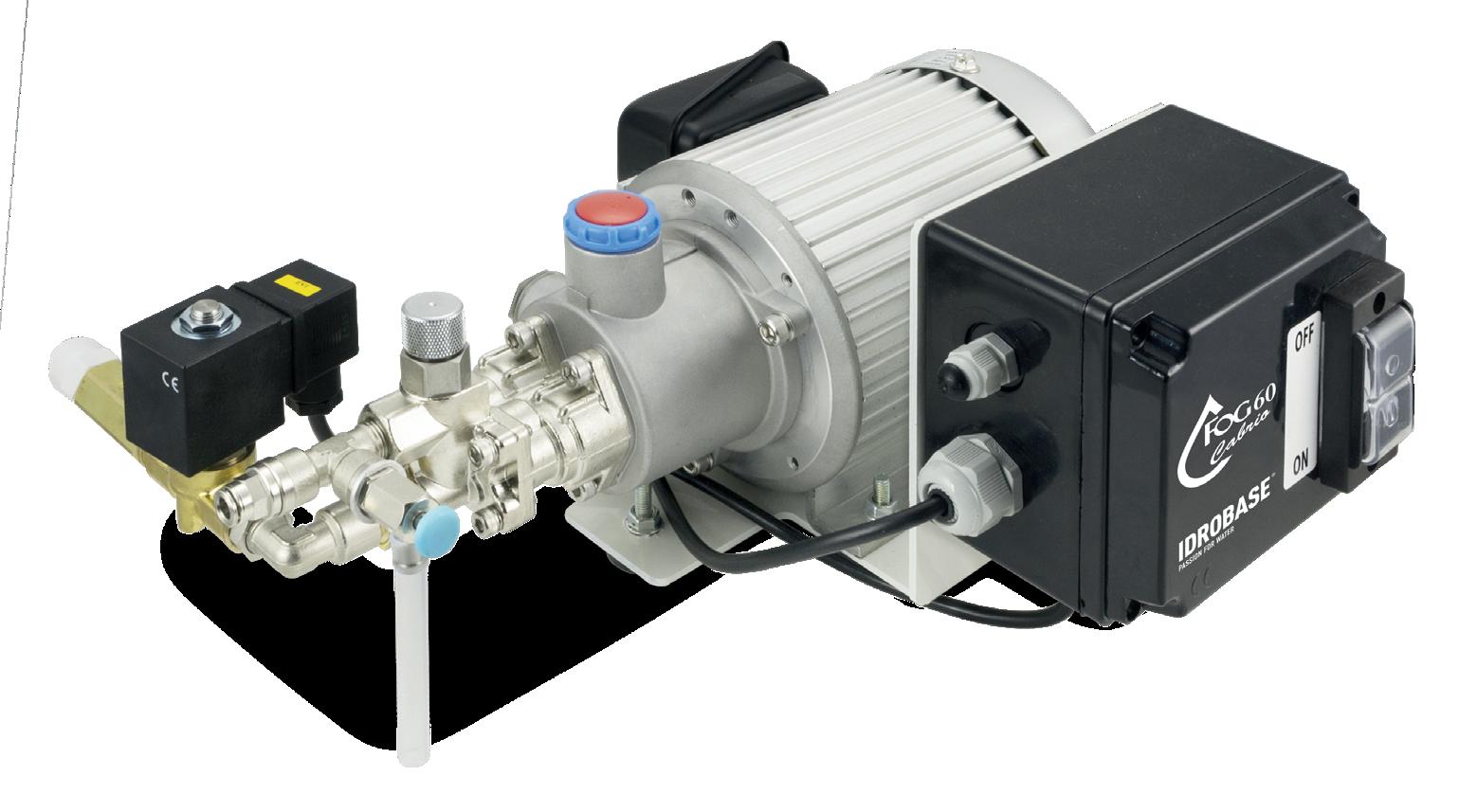

Código Modelo

ZX.F60C05

ZX.F60C1

Presión Caudal

Rpm Número Boquillas* Potencia 230V-50Hz** Peso

FOG 60 CABRIO-05 60bar 0,5l/min 1415 10 125W 8kg

FOG 60 CABRIO-1 60bar 1l/min 1420 21 200W 8kg

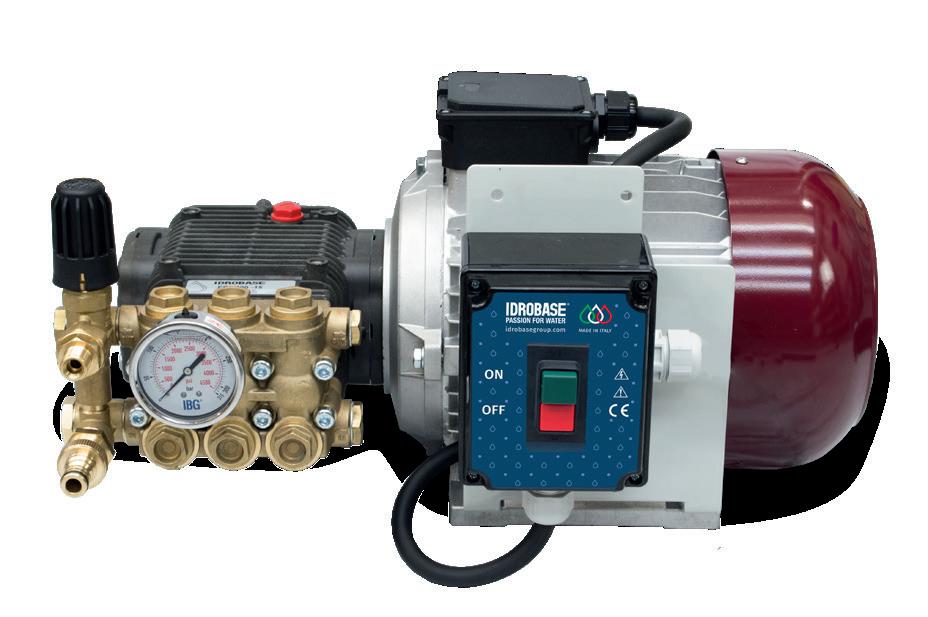

Motobomba axial de dos pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada.

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

**Versiones 230V/60Hz y 110V/60Hz disponibles a petición

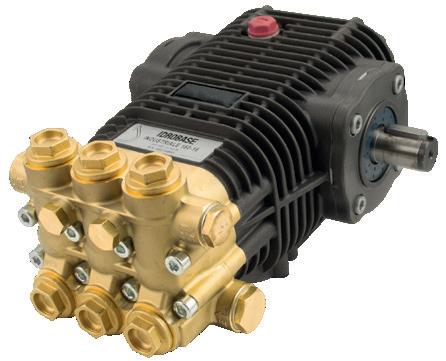

Bomba axial de tres pistones

Código Modelo

ZX.F60C2.2

ZX.F60C3.6

ZX.F60C4.8

Bomba IDRO9

Presión Caudal

Rpm Número Boquillas*

Potencia 230V 50Hz

Peso

FOG 60 CABRIO-2.2 60bar 2,2l/min 710 44 370W 18Kg

FOG 60 CABRIO-3.6 60bar 3,6l/min 710 72 370W 18Kg

FOG 60 CABRIO-4.8 60bar 4,8l/min 950 96 745W 18Kg

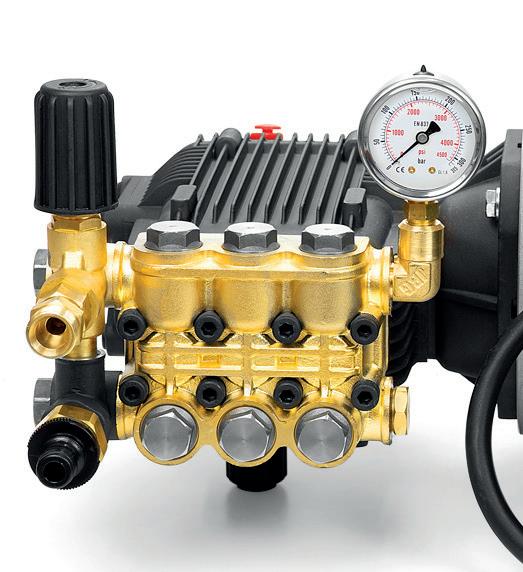

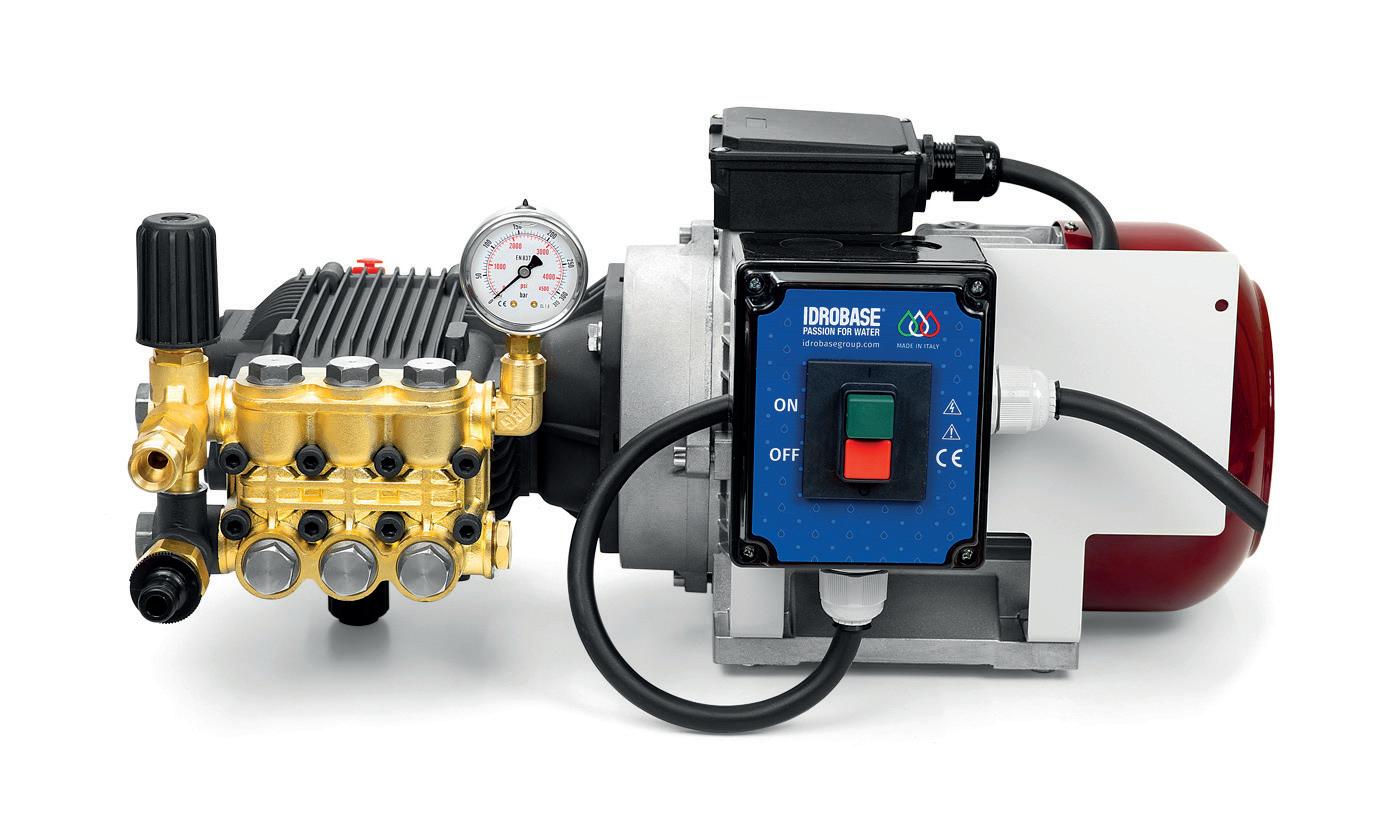

Motobomba axial de tres pistones de cerámica, cabezal de latón niquelado, válvula by-pass integrada

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

Accesorios pág. 84

Juego de Manutención pág. 91

INCLUIDO

Juego de Manutención 750horas

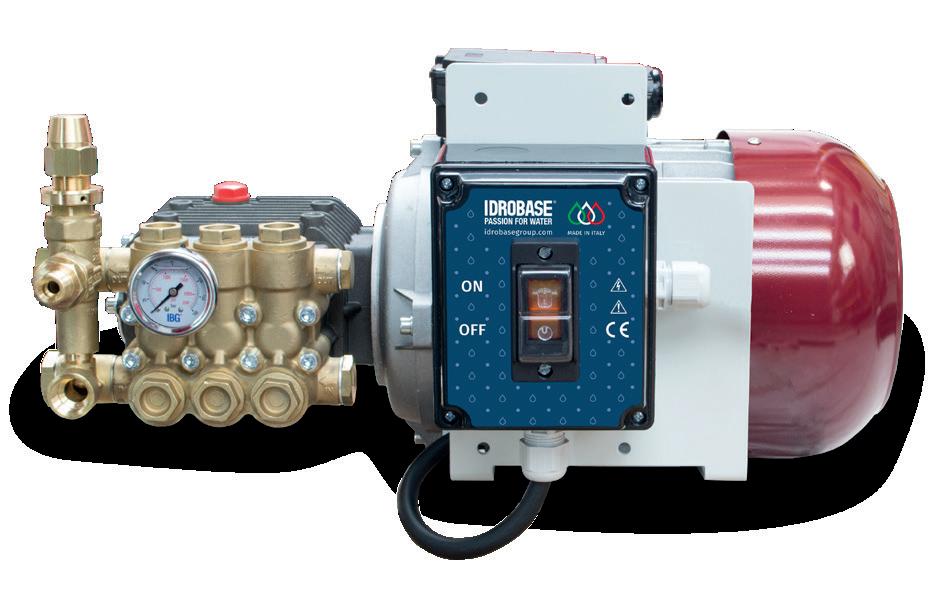

Características técnicas

• Base con 4 patas de apoyo

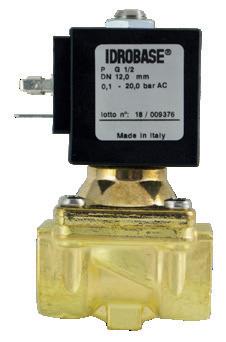

• Electroválvula b.p. 230V-50, entrada agua

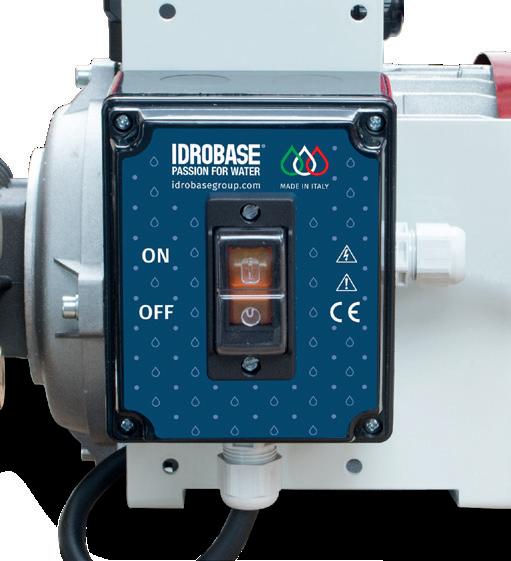

• Caja eléctrica con interruptor térmico ON/OFF luminoso y cable eléctrico de alimentación de 3m con clavija Schuko, predispuesta para alojar una tarjeta electrónica ZX.0576-60 (opcional)

• Entrada Slip-Lock b.p. ø9,6mm

• Salida Slip-Lock ø6,35mm (para versiones de 0,5, 1 y 2,2l/min)

• Salida Slip-Lock ø9,6mm (para versiones de 4,6 y 3,8l/min)

• Dimensiones LxPxA: 500x200x300mm

Nebuliza agua esterilizada

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua completo con estabilizador de presión

• Simple y compacto

• Predisposición conexión mandos remotos

• Electroválvula de descarga y presostato falta de agua de serie

Bomba axial de dos pistones

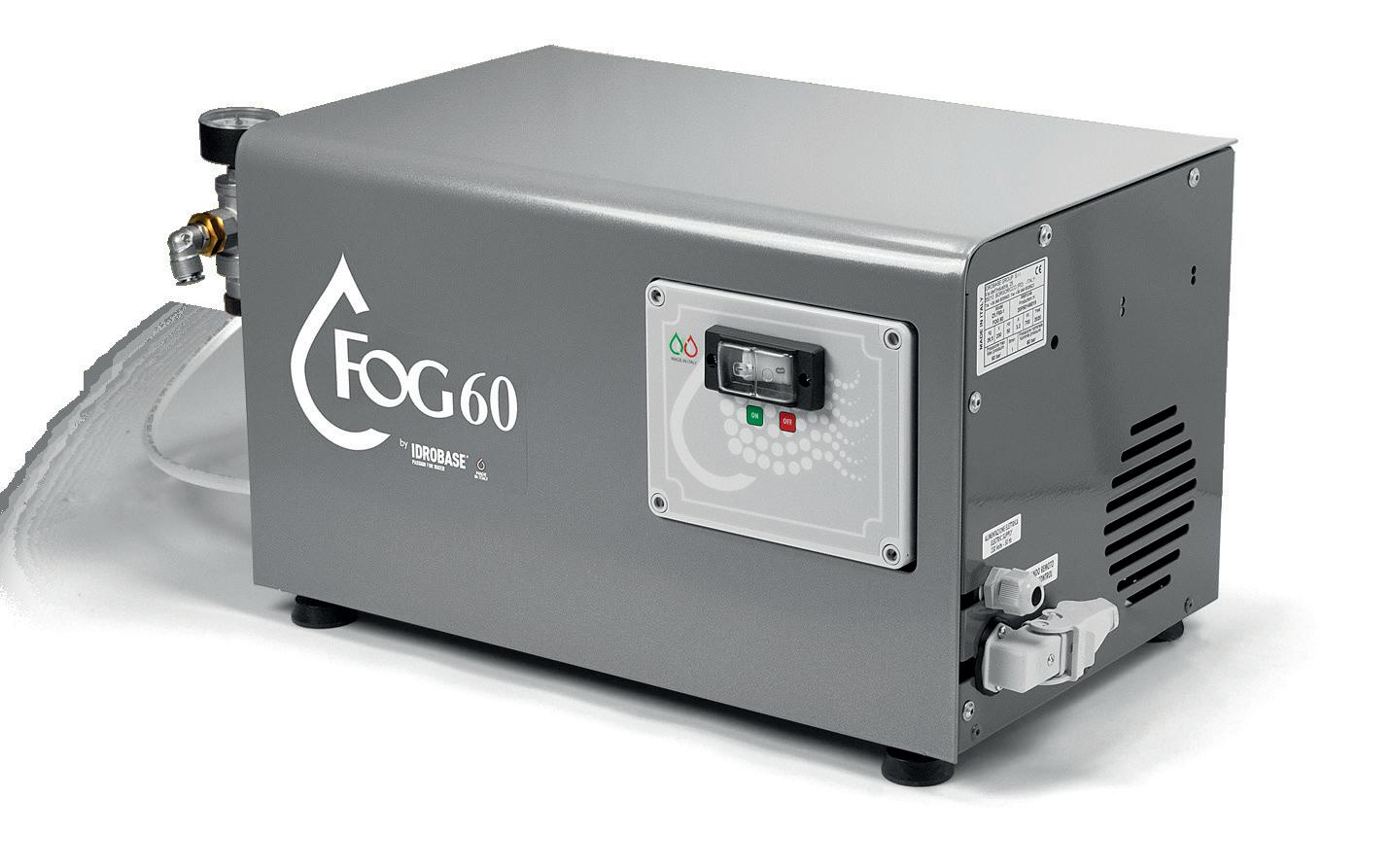

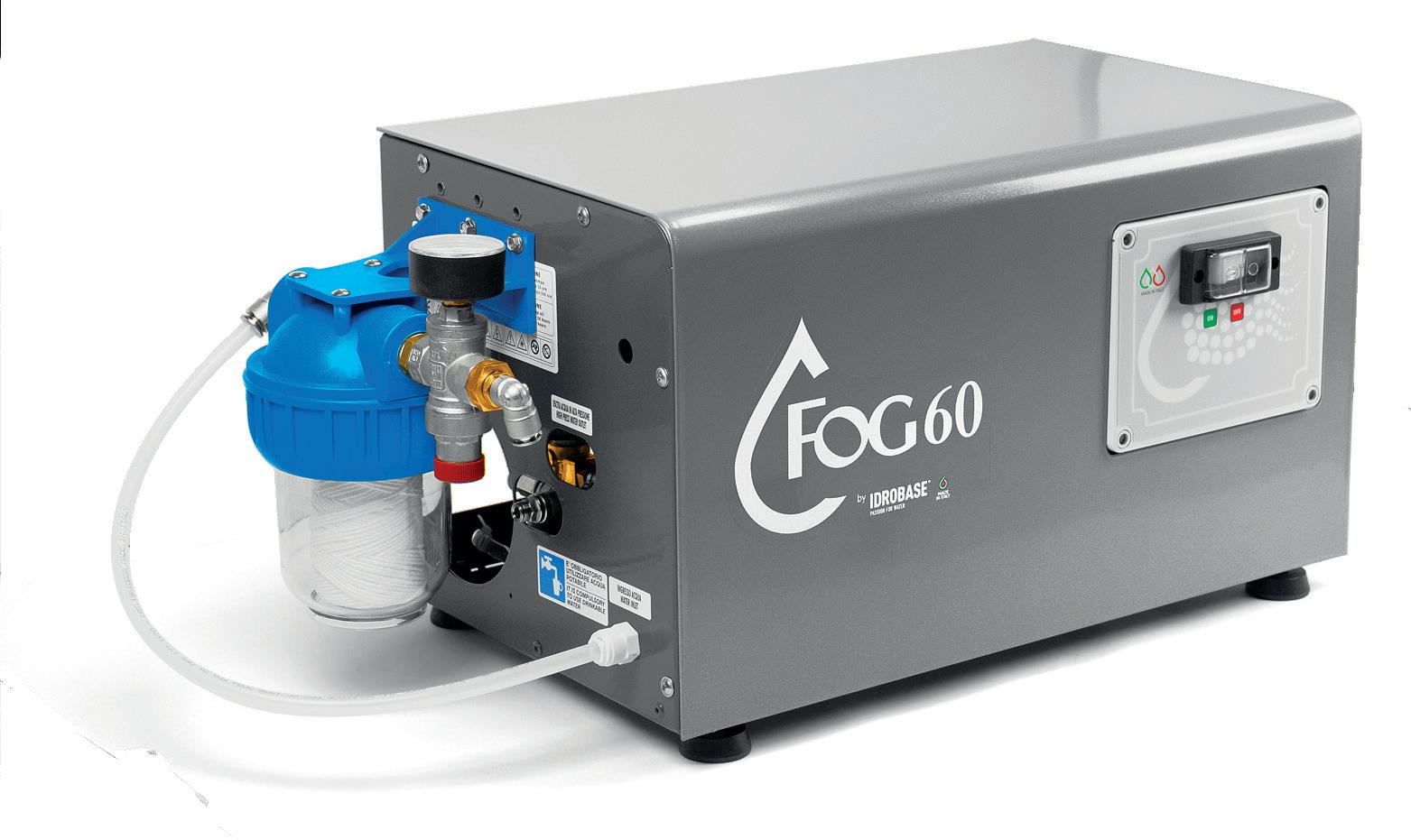

Código Modelo

ZX.F60-05

ZX.F60-1

FOG

Presión Caudal Rpm Número Boquillas*

Motobomba axial de dos pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada.

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

**Versiones 230V/60Hz y 110V/60Hz disponibles a petición

Bomba axial de tres pistones

Código Modelo

ZX.F60-2.2

ZX.F60-3.6

ZX.F60-4.8

Presión Caudal Rpm Número Boquillas* Potencia 230V-50Hz Peso FOG 60-2.2

FOG

Motobomba axial de tres pistones de cerámica, cabezal de latón niquelado, válvula by-pass integrada

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

Accesorios pág. 84

Juego de Manutención pág. 91

Características técnicas

• Chasis en acero pintado

• Electroválvula b.p. 230V-50Hz entrada agua

• Electroválvula a.p. 230V-50Hz, para despresurización línea

(Se activa solo en presencia de un mando remoto conectado)

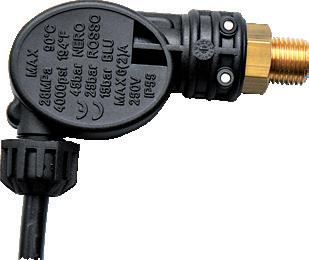

Presostato b.p. para falta de agua

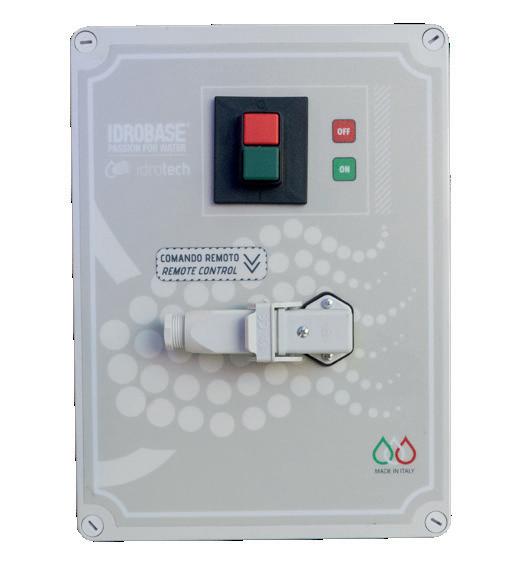

• Cuadro eléctrico equipado con: interruptor térmico ON/OFF,

INCLUIDO

Juego de Manutención 750horas

tarjeta electrónica para la gestión del sistema antigoteo

• Entrada Slip-lock ø9,6mm

• Salida Slip-Lock ø6,35mm (para versiones de 0,5, 1 y 2,2l/min)

Salida Slip-Lock ø9,6mm (para versiones de 3,6 y 4,8l/min)

• Dimensiones LxPxA: 600x300x300mm

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua completo con estabilizador de presión

• Simple y compacto

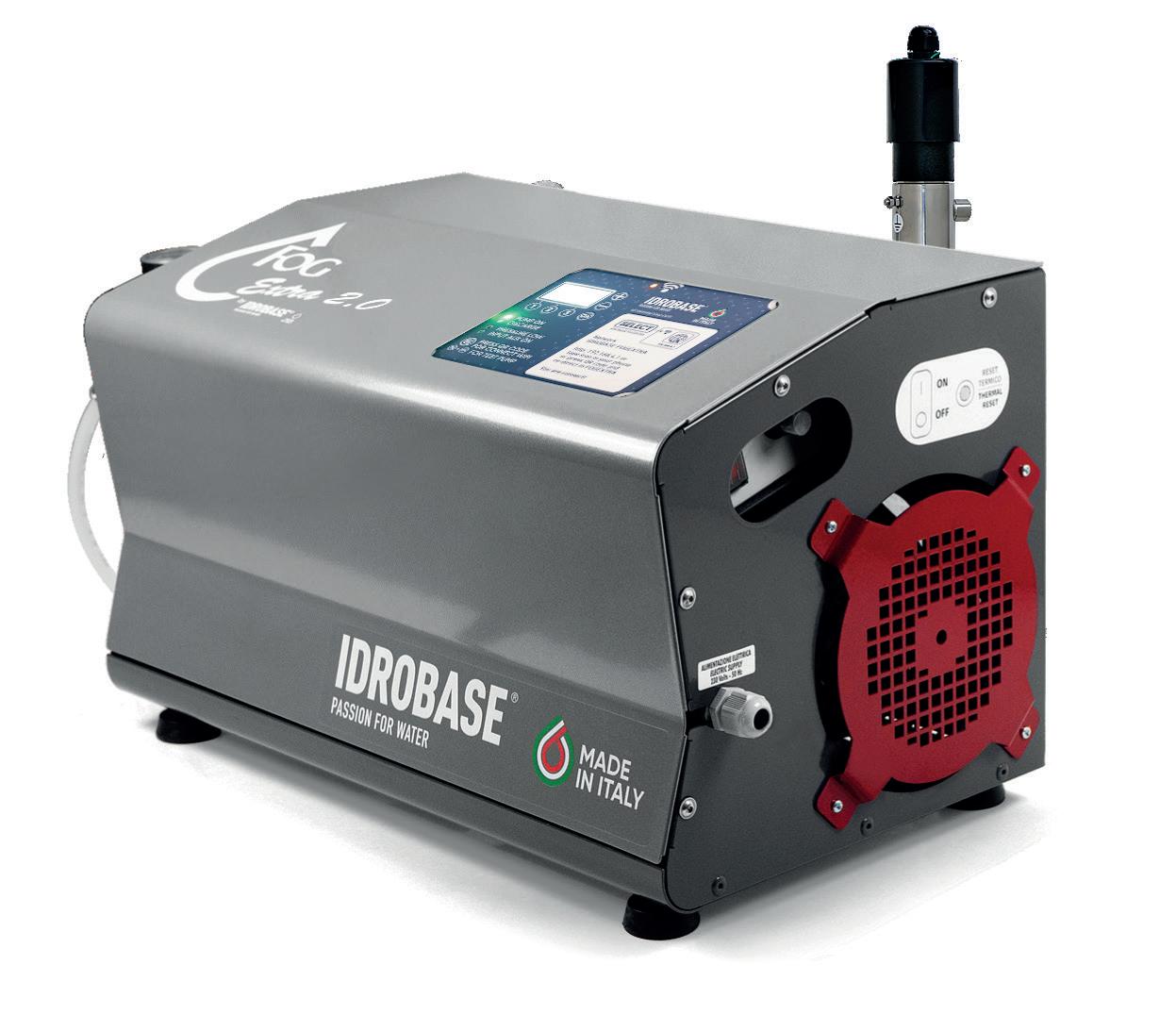

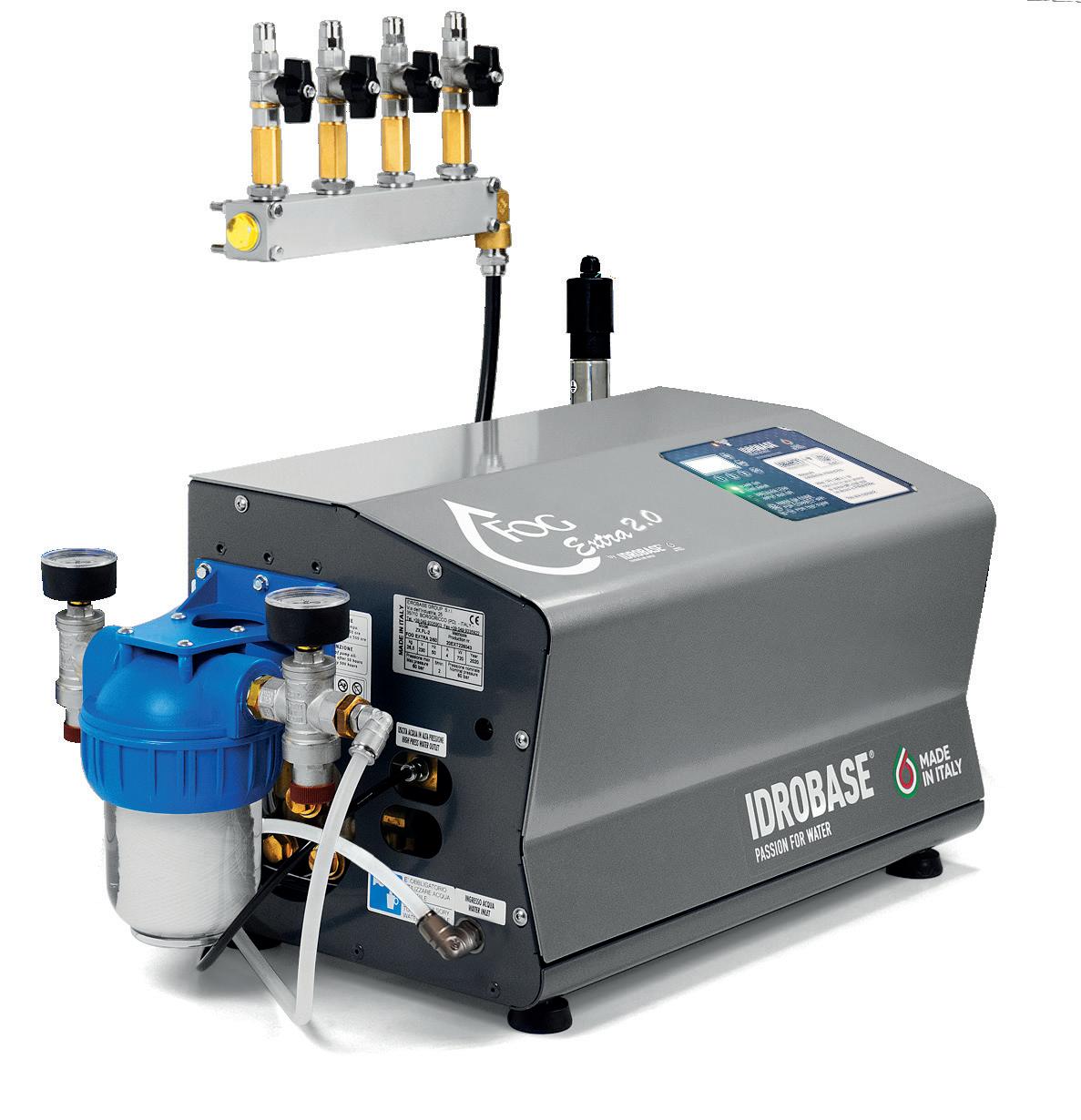

2.0

• Cuadro mandos electrónico con termostato y humidostato integrados

• Predisposición para sondas humedad y temperatura

• Posibilidad de activación sistema desde remoto

Bomba axial de dos pistones

Código Modelo Presión Caudal

ZX.FX-05

ZX.FX-1

FOG EXTRA 2.0-1

Motobomba axial de dos pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada.

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

**Versiones 230V/60Hz y 110V/60Hz disponibles a petición

Bomba axial de tres pistones

Código

ZX.FX-2.2

ZX.FX-3.6

ZX.FX-4.8

Motobomba axial de tres pistones de cerámica, cabezal de latón niquelado, válvula by-pass integrada

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

Accesorios pág. 84 Juego de Manutención pág. 91 Juego de Manutención bomba 750horas INCLUIDO

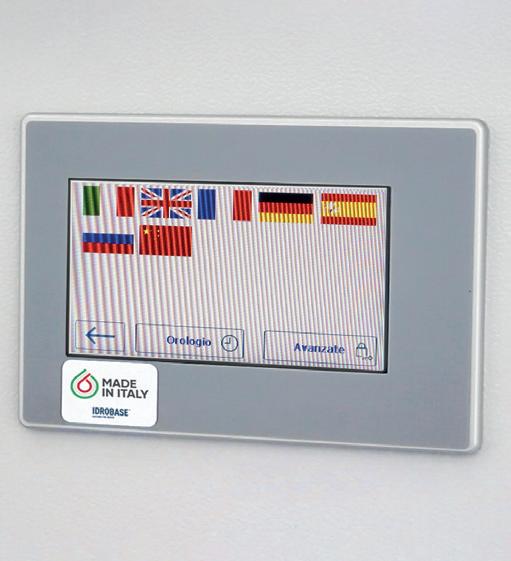

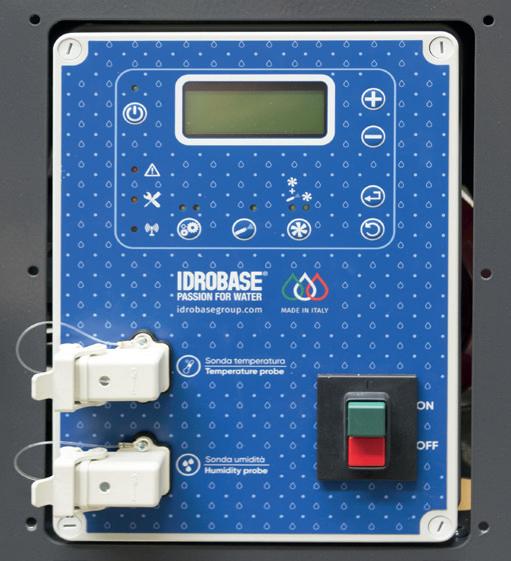

Comandos Fog Extra 2.0

Pantalla gráfica

• 5 modos de funcionamiento

Ajuste de temperatura

• Ajuste de humedad

Temporizador de encendido/apagado

• Calendarios horario/ semanal

• Código QR para aplicaciones de teléfono

Ajuste de tercer idioma

Características técnicas

Chasis en acero pintado

• Válvula de by-pass integrada

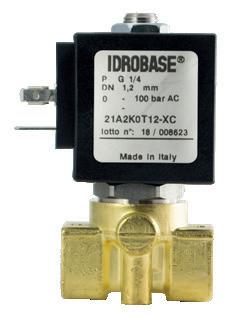

• Electroválvula b.p. 230V-50Hz entrada agua

Electroválvula a.p.230V-50Hz, para despresurización tubería

• Cuadro eléctrico equipado con: interruptor térmico ON/OFF, tarjeta electrónica para la gestión

• Comprobación de mantenimiento

• Antena Wi-Fi integrada

• Relojes con batería

• Entrada Aux Tiempo de descarga prog.

• Tiempo de falta de agua programable Expansión posible a ModBUS

del sistema antigoteo y temporizador

• Entrada Slip-lock ø9,6mm

• Salida Slip-Lock ø6,35mm (para versión de 0,5, 1 y 2,2l/min), ø9,6mm (para versión de 3,6 y 4,8l/min)

• Presóstato a.p. para falta de agua y rotura de tubo

• Dimensiones LxPxA: 600x300x300mm

Grupo bomba motor profesional

Módulo fog 70bar de 87 a 280 boquillas 3x400V-50Hz

• Completo con motor eléctrico 400V-50Hz 1450rpm

• Bomba de bielas conbrida de tres pistones cerámicos

• Manómetro en acero inoxidable

• Cuadro eléctrico con interruptor térmico

• Cable de alimentación de tres metros

Grupo bomba motor 3x400V-50Hz

Código Presión Caudal Número Boquillas* Potencia 3x400V-50Hz Peso

ZX.MTPF70-11D

ZX.MTPF70-15D

Grupo bomba-motor de 4 rodamientos preensemblado y comprobado

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

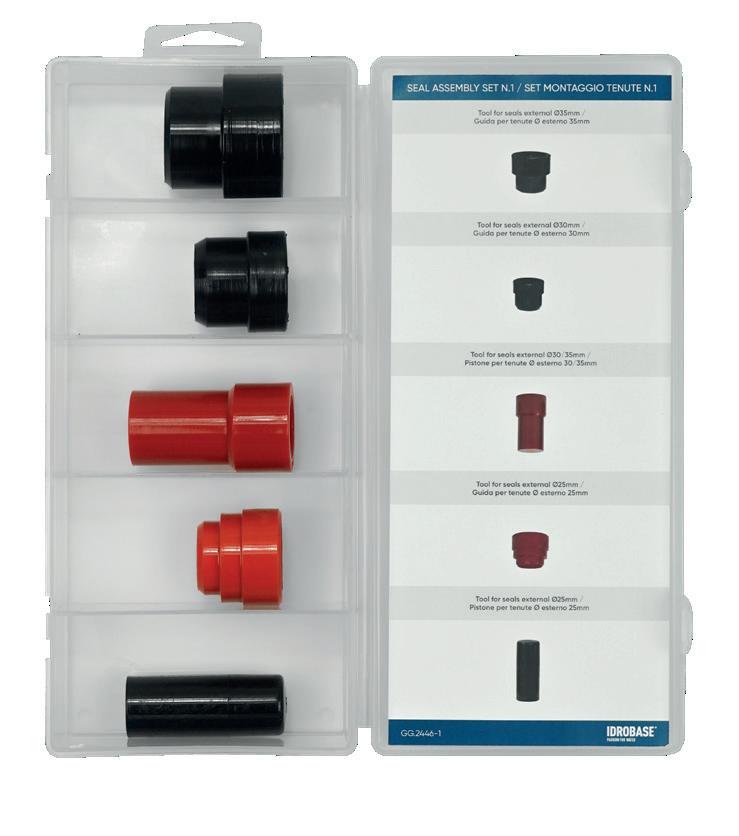

Juego de Manutención pág. 92

Grupo bomba-motor 1x230V-50Hz

INCLUIDO

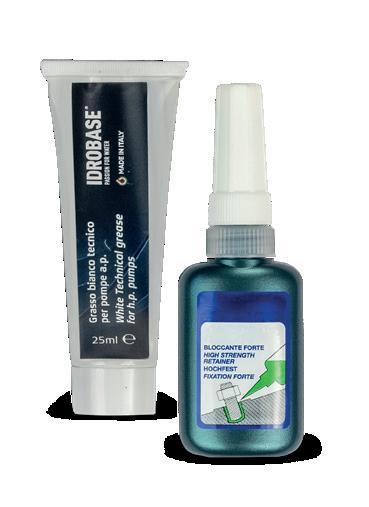

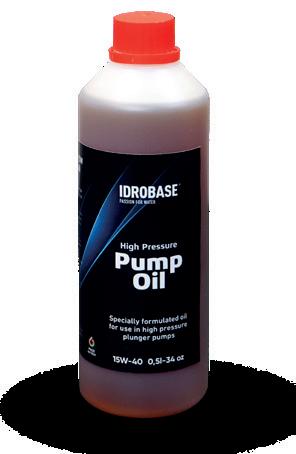

Juego de Manutención bomba 500horas

Código Presión Caudal

ZX.MTPF60-2

ZX.MTPF60-4

ZX.MTPF60-6

ZX.MTPF60-8

ZX.MTPF60-11

Grupo bomba-motor de 3 rodamientos preensemblado y comprobado

* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar

Grupo bomba motor 3x400V-50Hz

Código Presión

ZX.MTPF70-6

ZX.MTPF70-8

ZX.MTPF70-11

ZX.MTPF70-15

ZX.MTPF70-18

ZX.MTPF70-21

Caudal

Número Boquillas* Potencia 3x400V-50Hz Peso

Grupo bomba-motor de 3 rodamientos preensemblado y comprobado

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

*El cálculo hecho con boquillas con caudal 020

Juego de Manutención pág. 92

INCLUIDO

Juego de Manutención bomba 750horas

Características técnicas A

• Motor elétrico 400V-50Hz 1450rpm

• Bomba de bielas con tres pistones cerámicos

• Manómetro en acero inoxidable

• Cuadro eléctrico con interruptor térmico

Cable de alimentación de 3 metros

Salida 3/8 M

Características técnicas B

• Motor elétrico 230V-50Hz 1450rpm

• Bomba de bielas con tres pistones cerámicos

• Manómetro en acero inoxidable

• Cuadro eléctrico con interruptor térmico

Cable de alimentación de 3 metros

Salida 3/8 M

Características técnicas C

• Motor elétrico 3x400V-50Hz 1450rpm

• Bomba de bielas con tres pistones cerámicos

• Manómetro en acero inoxidable

• Cuadro eléctrico con interruptor térmico

Cable de alimentación de 3 metros

Salida 3/8 M

• Esencial

• Bomba visible para fácil manutención

• Gestión electromecánica de los dispositivo de seguridad

• Posibilidad de conexión a dispositivos de mando remoto

Datos técnicos

Código Modelo

ZX.F70AP01

ZX.F70AP02

ZX.F70AP04

ZX.F70AP65

ZX.F70AP08

ZX.F70AP11

ZX.F70AP13

ZX.F70AP15

ZX.F70AP18

ZX.F70AP21

ZX.F70AP26

ZX.F70AP33

ZX.F70AP42

Presión Caudal Número Boquillas*

Potencia 3x400V-50Hz

Peso

FOG 70 APERTO-1 70bar 1l/min 13 1,5kW 35Kg

FOG 70 APERTO-2 70bar 2l/min 27 1,5kW 35Kg

FOG 70 APERTO-4 70bar 4l/min 53 1,5kW 35Kg

FOG 70 APERTO-6,5 70bar 6,5l/min 87 1,5kW 35Kg

FOG 70 APERTO-8 70bar 8l/min 107 1,5kW 35Kg

FOG 70 APERTO-11 70bar 11l/min 147 1,5kW 35Kg

FOG 70 APERTO-13 70bar 13l/min 173 2,2kW 38Kg

FOG 70 APERTO-15 70bar 15l/min 200 2,2kW 38Kg

FOG 70 APERTO-18 70bar 18l/min 240 3kW 40kg

FOG 70 APERTO-21 70bar 21l/min 280 3kW 40kg

FOG 70 APERTO-26 70bar 26l/min 347 4kW 43Kg

FOG 70 APERTO-33 70bar 33l/min 440 6,3kW 58Kg

FOG 70 APERTO-42 70bar 42l/min 560 6,3kW 58Kg

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

Accesorios pág. 84

Juego de Manutención pág. 92

Características técnicas

• Base de acero galvanizado con patas

• Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica

• Motor eléctrico 1450Rpm, 3x400V-50Hz, S1

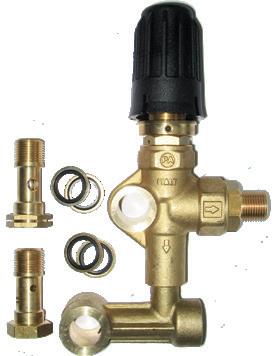

• Válvula by-pass, de latón

• Manómetro en baño de glicerina

Electroválvula b.p. 24V-50Hz entrada agua

• Electroválvula a.p. 24V-50Hz para descargar la presión

INCLUIDO

Juego de Manutención bomba 750horas

• Presóstato a.p. para falta de agua y rotura de tubo

• Cuadro eléctrico con: interruptor térmico ON/OFF, telerruptor, fusibles, transformador 380/220/24V. Predispuesto para ser conectado a dispositivos exteriores (ejemplo: termostato, humidostato, etc.)

• Entrada 3/4" M

• Salida 1/2" M

• Dimensiones LxPxA: 380x650x350mm

Nebuliza agua esterilizada

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua completo con estabilizador de presión

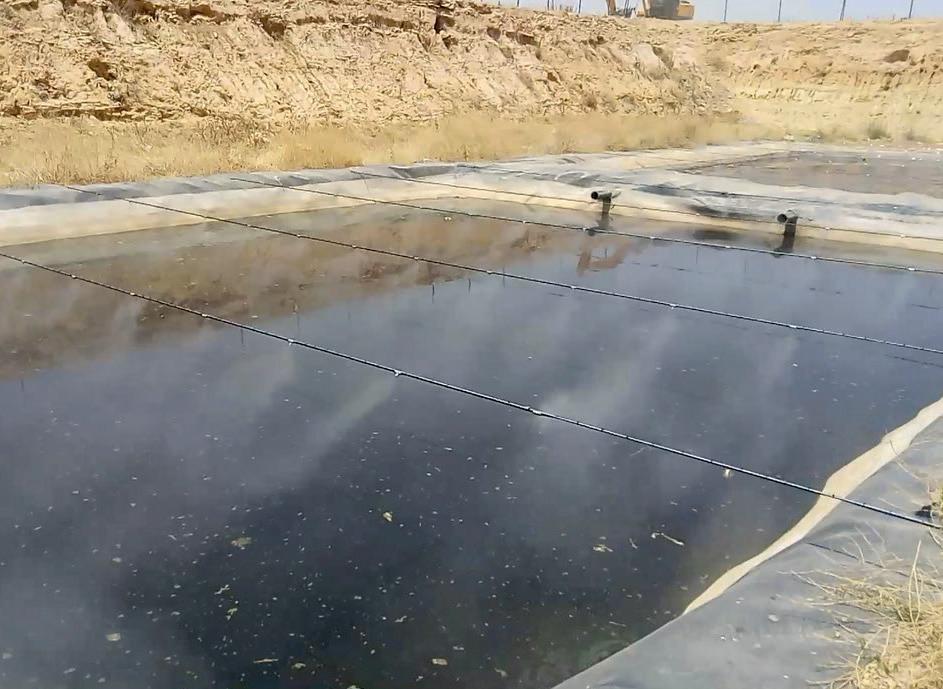

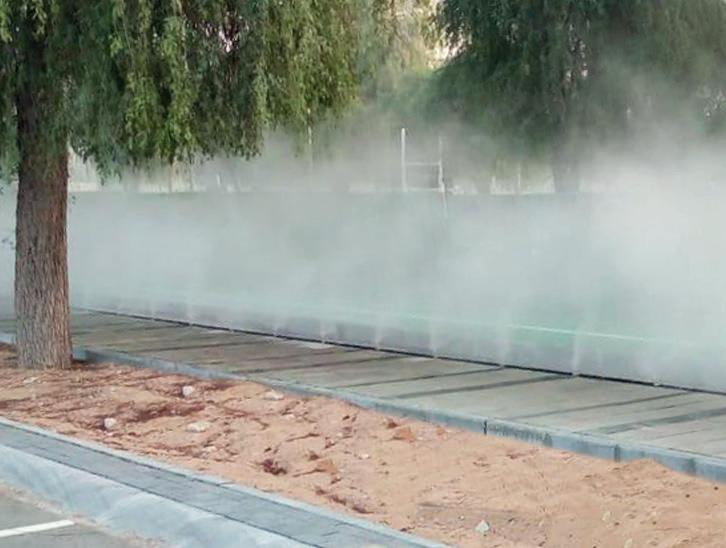

Misting system installation

También disponible en versión 100% acero inoxidable

• Robusta estructura en acero pintado

• Compacto

• Posibilidad de instalar accesorios directamente a bordo de la máquina

• Posibilidad de conexión a dispositivos de mando remoto

Idrobase Industrial Pump VS Idrobase Professional Pump

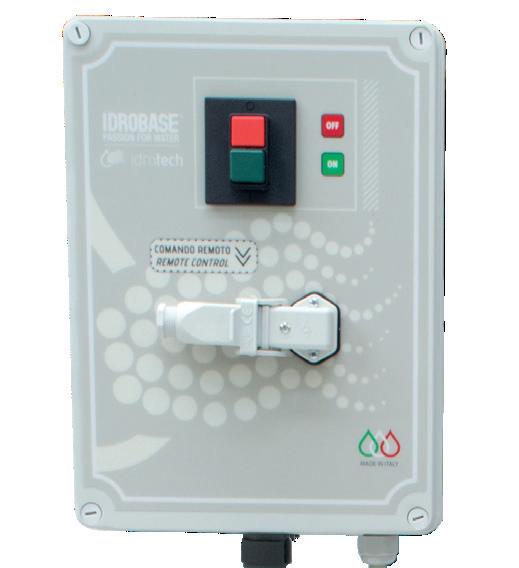

Módulo Fog 70bar Basico, detalle del acoplamiento remoto para conectar dispositivos exteriores como humodistato, termostato u otro

70 Basico también está disponible en la versión completamente de acero inox. (capó, cabezal bomba, electroválvulas, by-pass)

Datos técnicos

Código Modelo

ZX.F70B01

ZX.F70B02

ZX.F70B04

ZX.F70B06

ZX.F70B08

ZX.F70B11

ZX.F70B13

ZX.F70B15

ZX.F70B18

ZX.F70B21

ZX.F70B26

ZX.F70B33

ZX.F70B42

Presión Caudal Número Boquillas* Potencia 3x400V-50Hz Peso

FOG 70 BASICO-1 70bar 1l/min 13 1,5kW 58Kg

FOG 70 BASICO-2 70bar 2l/min 27 1,5kW 58Kg

FOG 70 BASICO-4 70bar 4l/min 53 1,5kW 58Kg

FOG 70 BASICO-6,5 70bar 6,5l/min 87 1,5kW 58Kg

FOG 70 BASICO-8 70bar 8l/min 107 1,5kW 58Kg

FOG 70 BASICO-11 70bar 11l/min 147 1,5kW 58Kg

FOG 70 BASICO-13 70bar 13l/min 173 2,2kW 61Kg

FOG 70 BASICO-15 70bar 15l/min 200 2,2kW 61Kg

FOG 70 BASICO-18 70bar 18l/min 240 3kW 66Kg

FOG 70 BASICO-21 70bar 21l/min 280 3kW 66Kg

FOG 70 BASICO-26 70bar 26l/min 347 4kW 80Kg

FOG 70 BASICO-33 70bar 33l/min 440 6,3kW 98Kg

FOG 70 BASICO-42 70bar 42l/min 560 6,3kW 98Kg

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

Accesorios pág. 84

Juego de Manutención pág. 92

Características técnicas

Chasis en acero pintado

Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica

Motor eléctrico 1450Rpm, 3x400V-50Hz, S1

• Válvula by-pass, de latón

• Manómetro en baño de glicerina de acero inox. AISI 304

• Electroválvula b.p. entrada agua 24V-50Hz

Electroválvula a.p. 24V-50Hz para despresurización tubería

INCLUIDO

Juego de Manutención bomba 750horas

Presóstato a.p. para falta de agua y rotura de tubo

Cuadro eléctrico con: interruptor térmico ON/OFF, telerruptor, fusibles, transformador 380/220/24V. Predispuesto para ser conectado a dispositivos exteriores (ejemplo: termostato, humidostato, etc.)

Entrada 3/4" M

• Salida 1/2" M Dimensiones LxPxA: 450x780x500mm

agua esterilizada

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua completo con estabilizador de presión

• Extremadamente compacto

Misting system at Marco Polo Venice airport

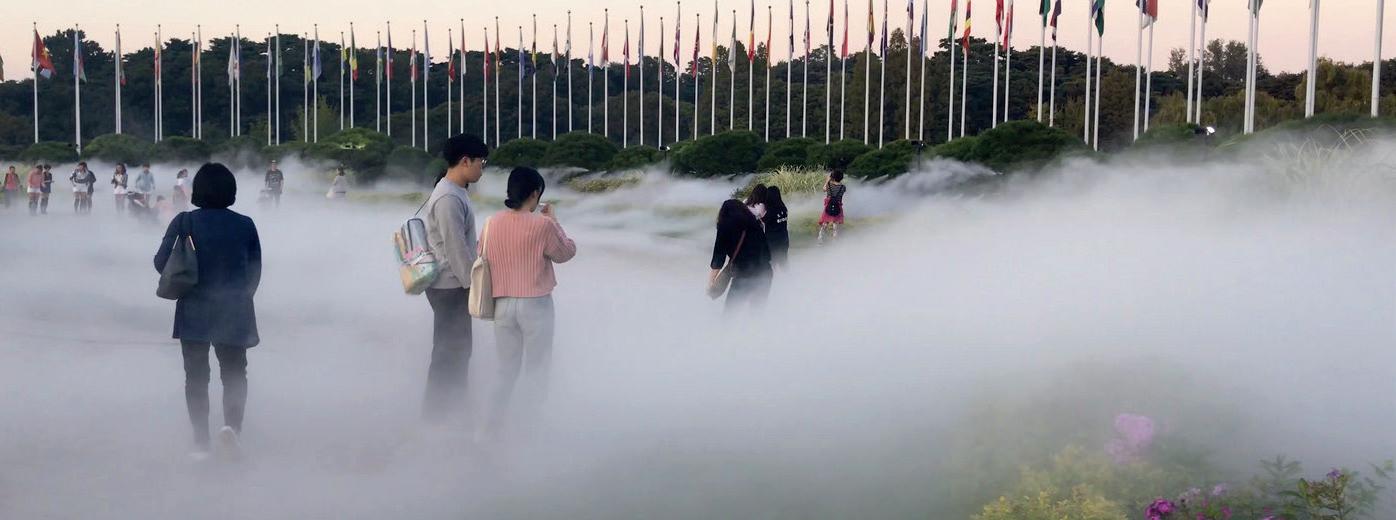

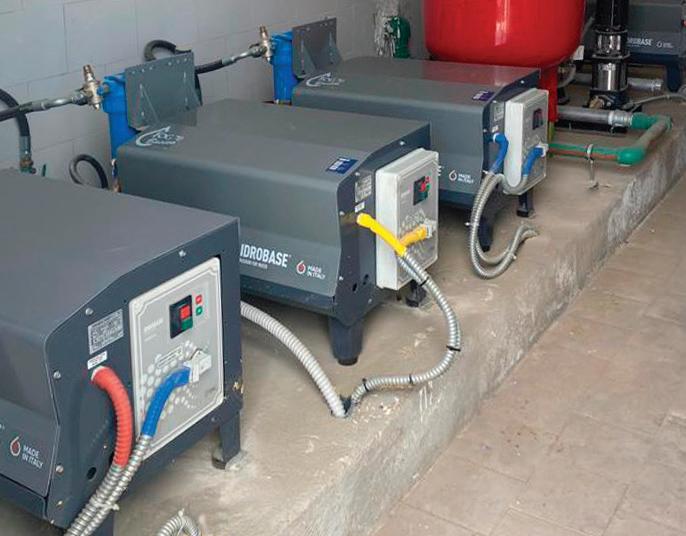

Misting system installation

• Posibilidad de instalar accesorios directamente a bordo de la máquina

• Cuado mandos electrónicos con termostato y humidostato integrados

• Predisposición para conexión sondas humedad y temperatura

Industrial Pump VS Idrobase Professional Pump

Datos técnicos

Código Modelo

ZX.F70X01

ZX.F70X02

ZX.F70X04

ZX.F70X06

ZX.F70X08

ZX.F70X11

ZX.F70X13

ZX.F70X15

ZX.F70X18

ZX.F70X21

ZX.F70X26

ZX.F70X33

ZX.F70X42

Presión Caudal Número Boquillas* Potencia 3x400V-50Hz

Peso

FOG 70 EXTRA-1 80bar 1l/min 13 1,5kW 58Kg

FOG 70 EXTRA-2 80bar 2l/min 27 1,5kW 58Kg

FOG 70 EXTRA-4 80bar 4l/min 53 1,5kW 58Kg

FOG 70 EXTRA-6,5 80bar 6,5l/min 87 1,5kW 58Kg

FOG 70 EXTRA-8 80bar 8l/min 107 1,5kW 58Kg

FOG 70 EXTRA-11 70bar 11l/min 147 1,5kW 58Kg

FOG 70 EXTRA-13 80bar 13l/min 173 2,2kW 61Kg

FOG 70 EXTRA-15 80bar 15l/min 200 2,2kW 61Kg

FOG 70 EXTRA-18 80bar 18l/min 240 3kW 66Kg

FOG 70 EXTRA-21 80bar 21l/min 280 3kW 66Kg

FOG 70 EXTRA-26 80bar 26l/min 347 4kW 80Kg

FOG 70 EXTRA-33 70bar 33l/min 440 6,3kW 98Kg

FOG 70 EXTRA-42 70bar 42l/min 560 6,3kW 98Kg

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

Accesorios pág. 84

Juego de Manutención pág. 93

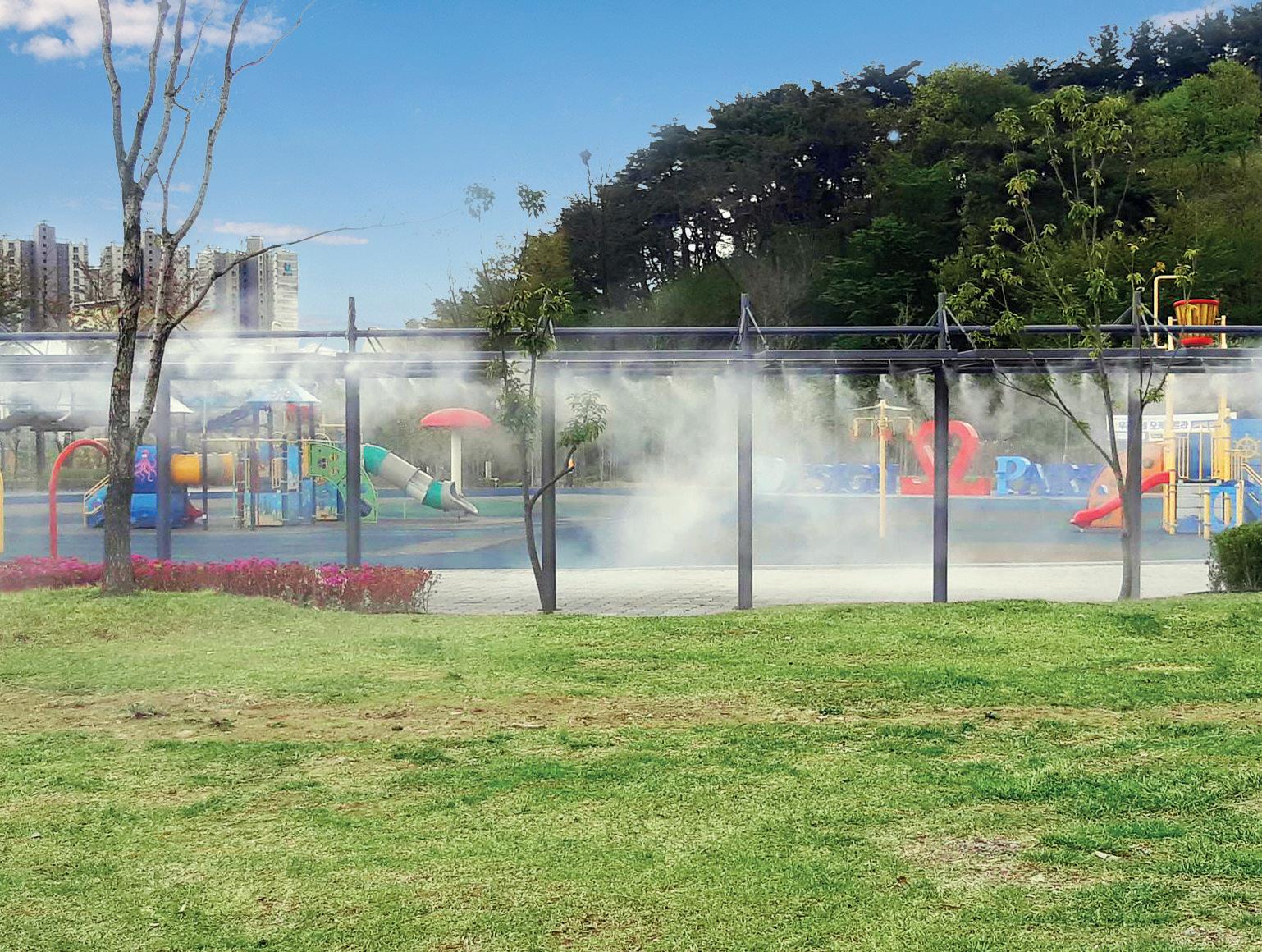

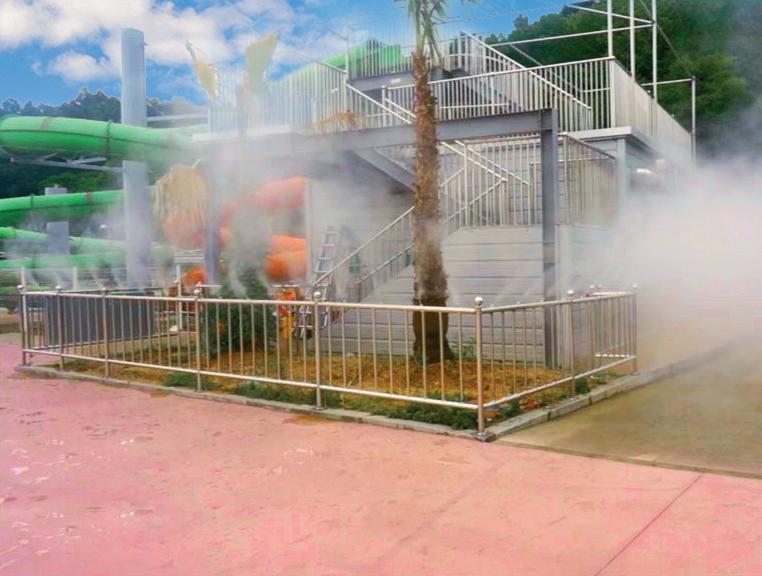

park - South Korea

Características técnicas

Chasis en acero pintado

Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica

• Motor eléctrico 1450Rpm, 3x400V-50Hz, S1

• Válvula by-pass, de latón Manómetro en baño de glicerina de acero inox. AISI 304

Electroválvula b.p. entrada de agua 230V-50Hz

Electroválvula de a.p. 230V-50Hz para despresurización de la tubería

INCLUIDO

Juego de Manutención bomba 750horas

Italy

Presóstato a.p. para falta de agua y rotura de tubo

Termostato y humidostato de serie

• Interruptor térmico general

• Entrada 3/4" M

Salida 1/2" M

• Cuadro de mandos con: temporizador cíclico ON/OFF de serie, programador semanal de franjas horarias de serie, contador de horas y programa de mantenimiento. Predisposición para conexión sistemas de ventilación 230V. Posibilidad de gestión a distancia

• Dimensiones LxPxA: 450x780x500mm

Nebuliza agua esterilizada

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua completo con estabilizador de presión

Módulo fog 70bar industriale de 13 a 560 boquillas 3x400V-50Hz

Misting system at Marco Polo Venice airport

• Extremadamente compacto

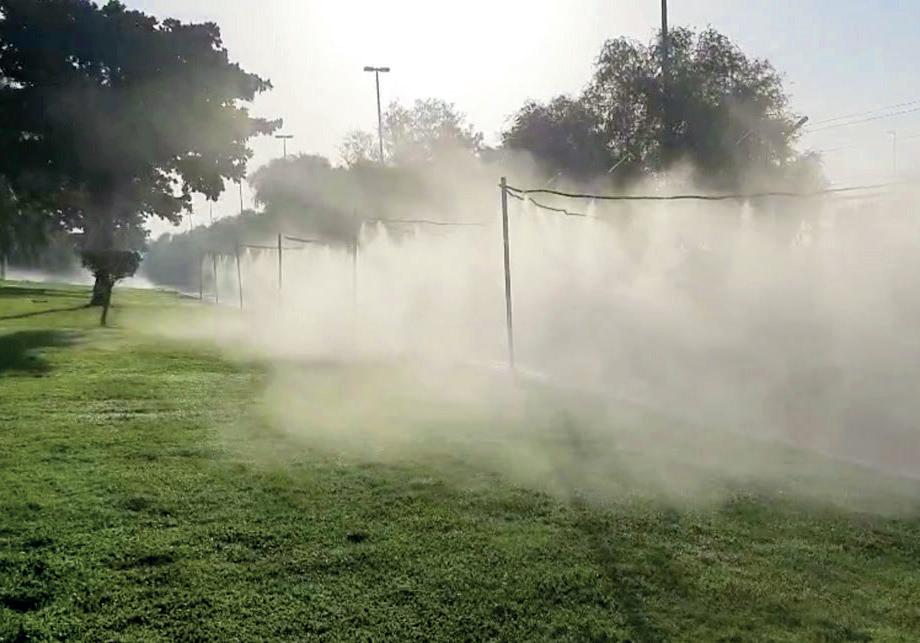

Misting system installation

• Posibilidad de instalar accesorios directamente en la máquina

• Cuadro de mandos multifunción con:

• impostación idioma, fecha y hora

• conector rápido para mando a distancia (señal limpia)

• conector para pantalla táctil con vaina 0,5 metros (ZX.2753)

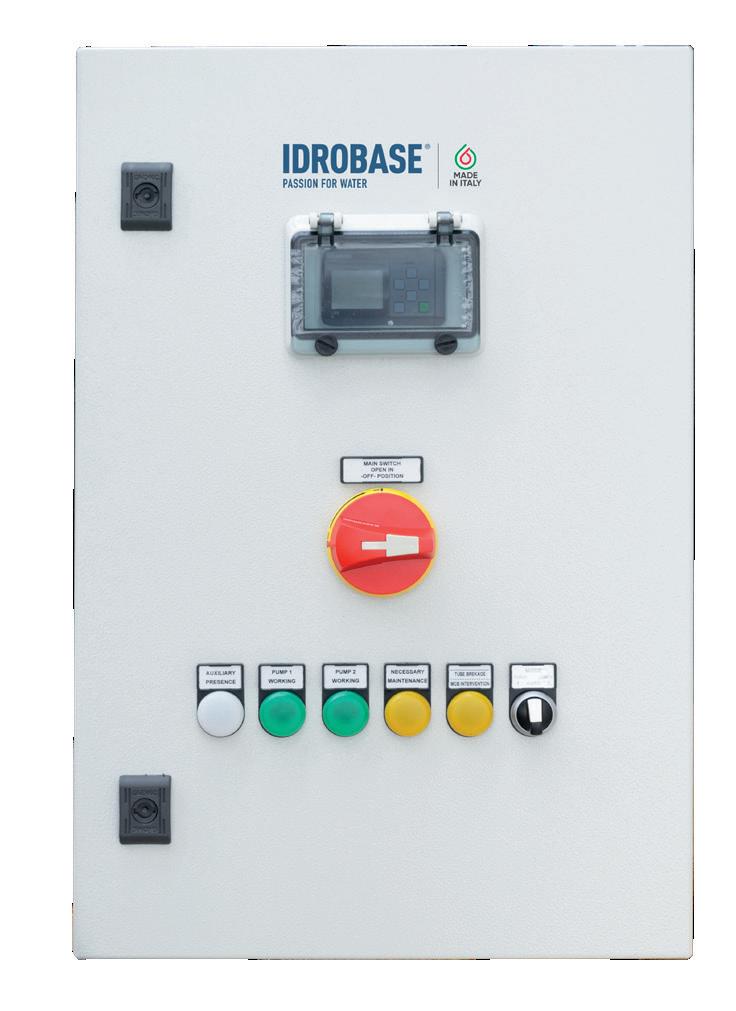

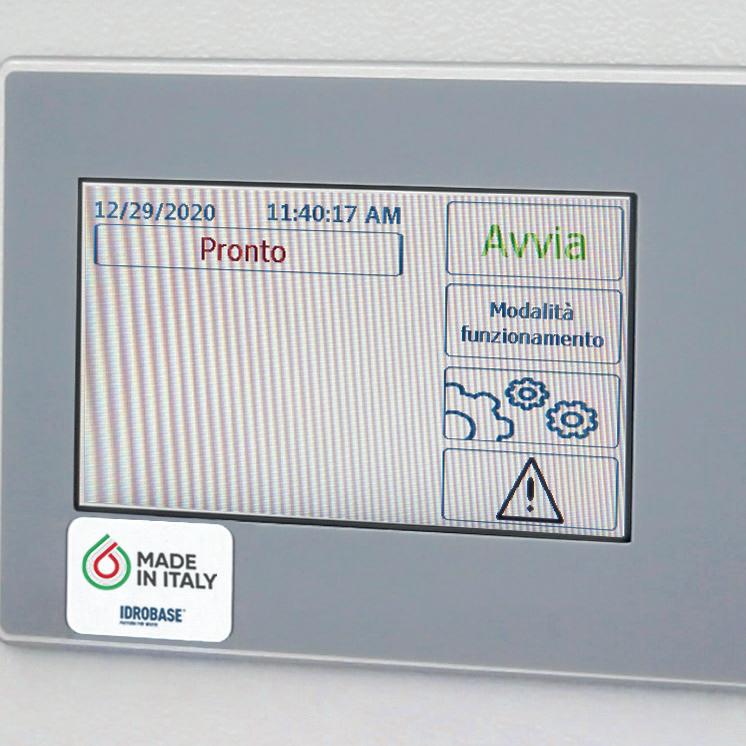

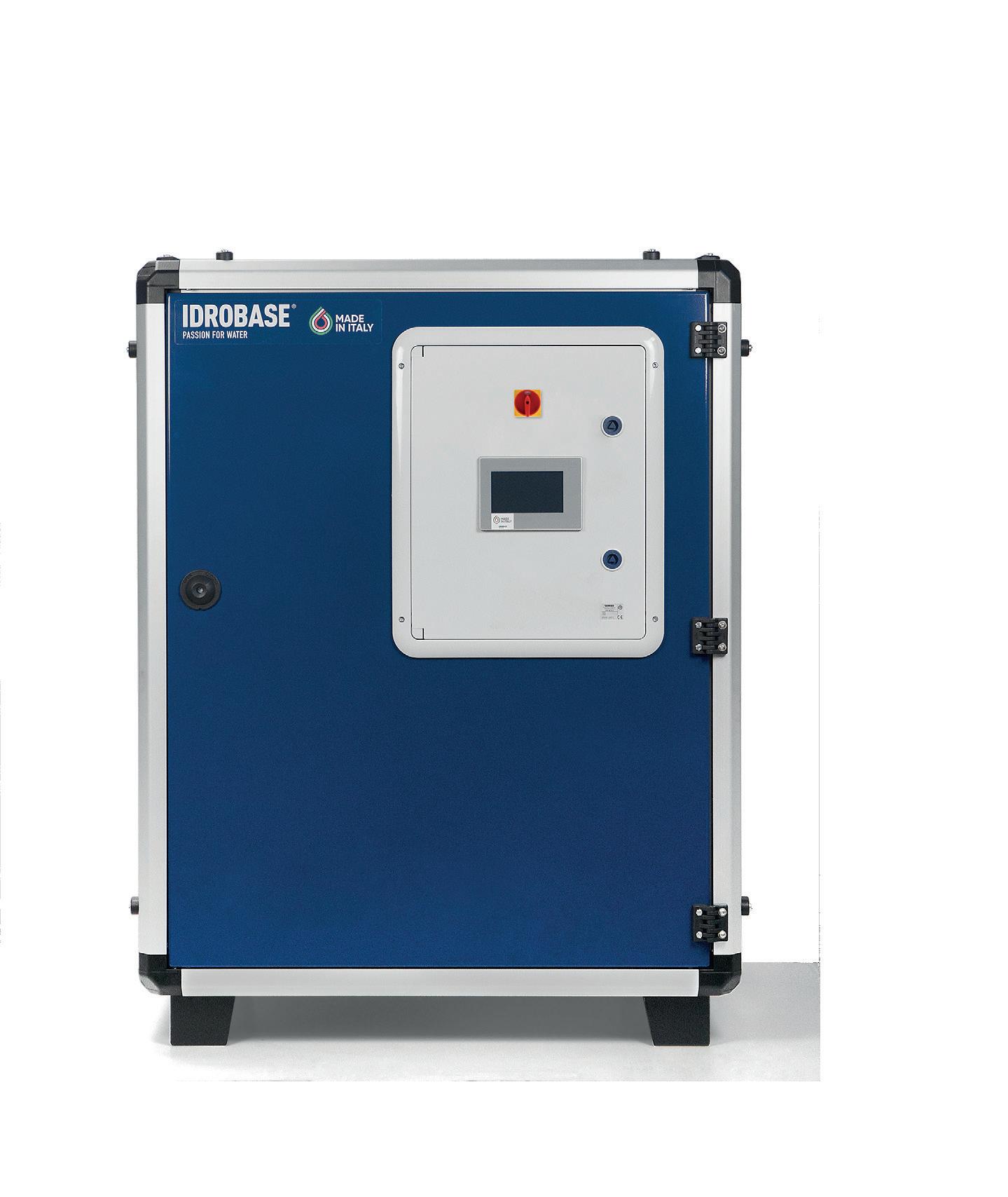

Cuadro mandos completo con PLC y pantalla táctil para gestión módulo, 7 idiomas disponibles

OPCIONAL Mando de remoto: posibilidad de relacionarse con el sistema de terminal de remoto

Programa pantalla táctil con:

• modalidad continua/pausa trabajo;

• impostación ajustable de los tiempos de pausa de trabajo; impostación horas de trabajo semanales;

• regulación EV de descarga;

• impostación retraso de rotura de tubería/falta de agua

• contadores de tiempo de trabajo

• aviso manutención en vencimiento

• aviso manutención vencida alarma de rotura de tubería/falta de agua

Datos técnicos

Código Modelo Presión Caudal Número Boquillas* Potencia 3x400V-50Hz Peso

ZX.F70T01

ZX.F70T02

ZX.F70T04

ZX.F70T06

ZX.F70T08

ZX.F70T11

ZX.F70T13

ZX.F70T15

ZX.F70T18

ZX.F70T21

ZX.F70T26

ZX.F70T33

ZX.F70T42

FOG 70 TOUCH-1 80bar 1l/min 13 1,5kW 58Kg

FOG 70 TOUCH-2 80bar 2l/min 27 1,5kW 58Kg

FOG 70 TOUCH-4 80bar 4l/min 53 1,5kW 58Kg

FOG 70 TOUCH-6,5 80bar 6,5l/min 87 1,5kW 58Kg

FOG 70 TOUCH-8 80bar 8l/min 107 1,5kW 58Kg

FOG 70 TOUCH-11 70bar 11l/min 147 1,5kW 58Kg

FOG 70 TOUCH-13 80bar 13l/min 173 2,2kW 61Kg

FOG 70 TOUCH-15 80bar 15l/min 200 2,2kW 61Kg

FOG 70 TOUCH-18 80bar 18l/min 240 3kW 66Kg

FOG 70 TOUCH-21 80bar 21l/min 280 3kW 66Kg

FOG 70 TOUCH-26 80bar 26l/min 347 4kW 80Kg

FOG 70 TOUCH-33 70bar 33l/min 440 6,3kW 98Kg

FOG 70 TOUCH-42 70bar 42l/min 560 6,3kW 98Kg

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

Accessori pag. 84 Accessories page 84

Accesorios pág. 84

Juego de Manutención pág. 93

INCLUIDO

Juego de Manutención bomba 750horas

Características técnicas

Chasis en acero pintado

Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica

• Motor eléctrico 1450Rpm, 3x400V-50Hz, S1

• Válvula by-pass, de latón

Manómetro en baño de glicerina de acero inox. AISI 304

Electroválvula b.p. entrada agua 24V-50Hz

Electroválvula a.p. 24V-50Hz para despresurización tubería

Presóstato a.p. para falta de agua y rotura de tubo

Interruptor térmico general Entrada 3/4" M Salida 1/2" M

• Cuadro eléctrico con: interruptor térmico, PLC y pantalla táctil para gestión módulo

• Dimensiones LxPxA: 450x780x500mm

esterilizada

Lámpara esterilizadora de agua UV (incluido)

Kit de entrada de agua completo con estabilizador de presión

• Sistema completo con sistema de filtración y dosificador mecánico

• Grupo bombeo de 950Rpm ideal para lavado constante

• Cuadro mandos completo con PLC y pantalla táctil

• Posibilidad de gestión de remoto

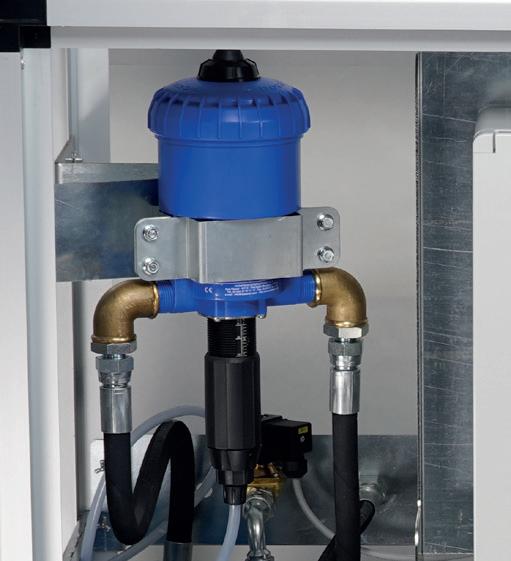

Dosificador mecánico proporcional 0,2-2%

mandos completo con PLC y pantalla táctil para gestión módulo, 7 idiomas disponibles

Datos técnicos

Código Modelo

ZX.8211

ZX.8215

Presión Caudal Número Boquillas* Potencia 3x400V-50Hz

FOG 70 NEUTRA-ODORI 70bar

FOG 70 NEUTRA-ODORI 70bar 14l/min

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

Accesorios pág. 84

Juego de Manutención pág. 93

Peso Versión de código con UV

INCLUIDO

Juego de Manutención bomba 750horas

Características técnicas

Chasis en aluminio

Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica

• Motor eléctrico 940Rpm, 3x400V-50Hz, S1

• Válvula by-pass, de latón Manómetro en baño de glicerina de acero inox. AISI 304

Electroválvula b.p. entrada agua 24V-50Hz

Electroválvula a.p. 24V-50Hz para despresurización tubería

Presóstato a.p. para falta de agua y rotura de tubo

Entrada 3/4" M

Salida 1/2" M

• Cuadro eléctrico con: interruptor térmico, PLC y pantalla táctil para gestión módulo

Dimensiones LxPxA: 800x560x1000mm

We show you the Zaryadye Park of Moscow

• Estructura principal en acero pintado

• Sistema de doble bomba para el lavado continuo (H24)

• Cuadro mandos con PLC para la gestión alterna de las bombas

• Posibilidad de gestión de remoto

Datos técnicos

Código Modelo

ZX.F70H24-8

ZX.F70H24-11

ZX.F70H24-15

Presión Caudal** Número Boquillas* Potencia 3x400V-50Hz Peso

FOG 70 H24-8 70bar 8l/min 107 1,5kW 125Kg

FOG 70 H24-11 70bar 11l/min 147 1,5kW 125Kg

FOG 70 H24-15 70bar 15l/min 200 2,2kW 135Kg

* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar

** Otros caudales están disponibles a petición

Accesorios pág. 84

Cuadro de mandos

Juego de Manutención pág. 93

INCLUIDO

Juego de Manutención bomba 750horas

Cuadro eléctrico equipado con: interruptor general ON/OFF, telerruptor, fusibles. Selector de bombas para funcionamiento manual/ automático. Predispuesto para ser conectado a dispositivos externos (ejemplo: termostato, humidostato, etc.)

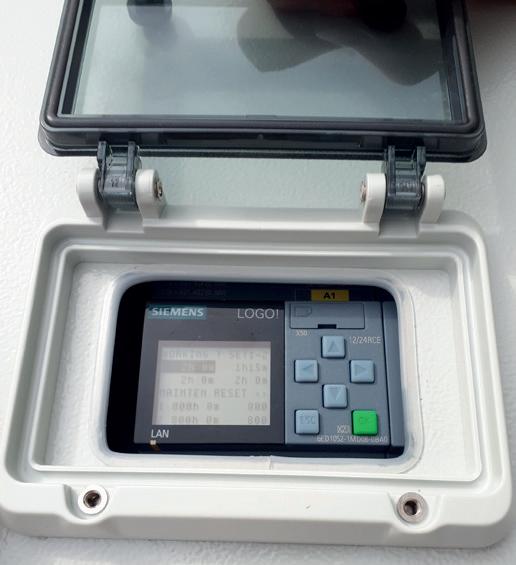

PLC (controlador de lógica programable)

ON/OFF general

Indicadores luminosos de funcionamiento del sistema

Selector de funcionamiento manual/automático

Características técnicas

Chasis en acero pintado

Bomba industriale con cabezal de latón con 3 pistones de cerámica

Motor eléctrico

1450Rpm, 3x400V-50Hz, S1

• Válvula by-pass, de latón

Manómetro en baño de glicerina de acero inox. AISI 304

• Electroválvula b.p. entrada agua 24V-50/60Hz, cuerpo de latón

Electroválvula a.p. 24V-50/60Hz para despresurización tubería, cuerpo de latón

Presostato b.p. falta de agua

• Dimensiones LxPxA: 1100x500x1580mm

recomendados Opcional No disponible De serie

Código QR Imágen

Pág. 219

Pág. 219

Pág. 219

Pág. 219

Pág. 219

Pág. 219

Código

Descripción

Kit alimentación hídrica

Kit alimentación hídrica, 10m con enchufes rápidos

Kit entrada agua extraordinario - 3M

Kit entrada agua 5" completo con estabilizador presión

Kit entrada agua 10" completo con estabilizador presión

Kit entrada agua 20" completo con estabilizador presión

Kit entrada agua 7" completo con estabilizador presión para aguas duras

Kit entrada agua 10" completo con estabilizador presión para aguas duras

Kit entrada agua 20" completo con estabilizador presión para aguas duras

Opcional No disponible De serie

Código QR Imágen

Código

Kit esterilizador

Descripción

Kit esterilizador entre 1,1l/min

Kit esterilizador entre 4l/min

Kit esterilizador entre 7,6l/min

Kit esterilizador entre 23l/min

Kit esterilizador entre 45l/min

Kit entrada agua 10" + dosificador 0,2-2% y estabilizador de presión

Sanifog Fisso

Kit colector 4 salidas con válvulas de bola

Kit gestión a distancia Wi-Fi para PLC

1

a 1 l/min

4

4

Opcional No disponible De serie

X V

Código QR Imágen

Código Descripción

Pág. 221

Pág. 221

Pág. 218

Sonda de humedad Fog Extra cable 20m

Sonda de temperatura Fog Extra cable 20m

Kit antihielo para FOG 70

Set B - manutención bomba 750 horas compuesto de:

750hrs - h.p. industrial pumps maintenance

Anillos de retención Kit válvulas + O-Ring

Set D - manutención bomba 1500 horas compuesto de:

1500hrs - h.p. industrial pumps maintenance

Kit revisión completa pistón Kit válvulas + O-Ring

Set sello aceite pistones

En comparación al precio de la lista de las partes sueltas

Juego pistones cerámica

Kit fijación de pistón

Aceite mineral para bombas a.p.

Sellador de roscas

Grasa técnica

Aceite mineral para bombas a.p.

Sellador de roscas

Grasa técnica

MANUTENCIÓN MÁQUINA

FOG 70 EXTRA (ZX.F70X21)

Set E - manutención máquina 750 horas compuesto de:

750hrs - HP industrial fog module maintenance

Kit revisión válvula de by-pass

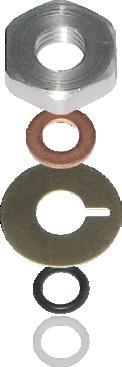

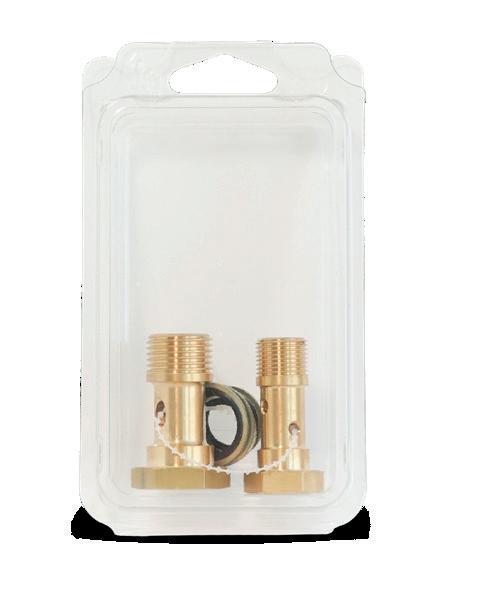

Tornillos huecos con roseta

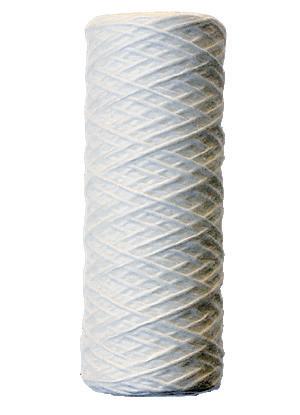

Cartucho de alambre enrollado de 1micra

Cartucho de alambre enrollado de 1micra

En comparación al precio de la lista de las partes sueltas

Sellador de roscas Grasa técnica

Set F - manutención máquina 3000 horas compuesto de:

3000hrs - HP industrial fog module maintenance

Electroválvula de latón, NC, 3/8” FF, 230V (1)

Electroválvula de latón, NC, 1/4” FF, 230V (2)

Presostato (3) Válvula de by-pass (4)

Cartucho de alambre enrollado de 1micra (5)

Cartucho de alambre enrollado de 1micra (6)

Interruptor térmico Manguera transparente, Ø7x10mm

Sellador de roscas Grasa técnica

MANUTENCIÓN

A Set A

Manutención bomba: 500 horas, 1.500 horas, 2.500 horas, ecc

B Set B

Manutención bombas: 750 horas, 2.250 horas, 3.750 horas, ecc

C Set C

Manutención bombas: 1.000 horas, 2.000 horas, 3.000 horas, ecc

D Set D

Manutención bombas: 1.500 horas, 3.000 horas, 4.500 horas, ecc

E Set E

Manutención máquina: 750 horas, 1.500 horas, 2.250 horas, 3.750 horas, ecc

F Set F

Manutención máquina: 3.000 horas, 6.000 horas, 9.000 horas, ecc

ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21

ZX.75IP01

ZX.75IBG01

ZX.75IBG02

ZX.75IBG03

ZX.75IBG04 ZX.75IBG05

ZX.75IBG06

ZX.75IBG07

ZX.75IBG08

ZX.75IBG10 ZX.75IBG13

ZX.75IBG24 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22

ZX.150IP01

ZX.150IBG01

ZX.150IBG02

ZX.150IBG03

ZX.150IBG04

ZX.150IBG05

ZX.150IBG06

FOG ECO

FOG APP

ZX.5095-D FOG ECO 0.5 DIGITALE •

ZX.5090-D FOG ECO 1 DIGITALE

ZX.FA1.5 FOG APP 1.5

ZX.FA2.0 FOG APP 2.0

ZX.F60C05 FOG 60 CABRIO-05

ZX.F60C1 FOG 60 CABRIO-1

ZX.F60C2.2 FOG 60 CABRIO-2.2

ZX.F60C3.6 FOG 60 CABRIO-3.6

ZX.F60C4.8 FOG 60 CABRIO-4.8

ZX.F60-05 FOG 60-05

ZX.F60-1 FOG 60-1

ZX.F60C2.2 FOG 60-2.2

ZX.F60C3.6 FOG 60-3.6

ZX.F60C4.8 FOG 60-4.8

FOG EXTRA 2.0-05

FOG EXTRA 2.0-1

FOG EXTRA 2.0 -2.2

FOG BOX

ZX.BR60-2UV FOG BOX 60-2

ZX.BR60-4UV FOG BOX 60-4

ZX.BR60-6UV FOG BOX 60-6

ZX.BR70-6 FOG BOX 70-6

ZX.BR70-8 FOG BOX 70-8

ZX.BR70-11 FOG BOX 70-11

ZX.MTPF70-11D

ZX.MTPF70-15D

ZX.MTPF60-2

ZX.MTPF60-4

ZX.MTPF60-6

ZX.MTPF60-8

ZX.MTPF60-11

ZX.MTPF70-6

ZX.MTPF70-11

ZX.MTPF70-18

ZX.MTPF70-21

ZX.F70AP01 FOG 70 APERTO-1

ZX.F70AP02 FOG 70 APERTO-2

ZX.F70AP04 FOG 70 APERTO-4

ZX.F70AP06 FOG 70 APERTO-6,5

ZX.F70AP08 FOG 70 APERTO-8

ZX.F70AP11 FOG 70 APERTO-11

ZX.F70AP13 FOG 70 APERTO-13

ZX.F70AP15 FOG 70 APERTO-15

ZX.F70AP18 FOG 70 APERTO-18

ZX.F70AP21 FOG 70 APERTO-21

ZX.F70AP26 FOG 70 APERTO-26

ZX.F70AP33 FOG 70 APERTO-33

ZX.F70AP42 FOG 70 APERTO-42

ZX.F70B01 FOG 70 BASICO-1

ZX.F70B02 FOG 70 BASICO-2

ZX.F70B04 FOG 70 BASICO-4

ZX.F70B06 FOG 70 BASICO-6,5

ZX.F70B08 FOG 70 BASICO-8

ZX.F70B11 FOG 70 BASICO-11

ZX.F70B13 FOG 70 BASICO-13

ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21

ZX.75IP01

ZX.75IBG01

ZX.75IBG02

ZX.75IBG03

ZX.75IBG04 ZX.75IBG05 ZX.75IBG06

ZX.75IBG07

ZX.75IBG08

ZX.75IBG10

ZX.75IBG13

ZX.75IBG24

ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01

ZX.150IBG01

ZX.150IBG02

ZX.150IBG03

En comparación al precio

ZX.F70B15 FOG 70 BASICO-15

ZX.F70B18 FOG 70 BASICO-18

ZX.F70B21 FOG 70 BASICO-21

ZX.F70B26 FOG 70 BASICO-26

ZX.F70B33 FOG 70 BASICO-33

ZX.F70B42 FOG 70 BASICO-42

ZX.F70X01 FOG 70 EXTRA-1

ZX.F70X02 FOG 70 EXTRA-2

ZX.F70X04 FOG 70 EXTRA-4

ZX.F70X06 FOG 70 EXTRA-6,5

ZX.F70X08 FOG 70 EXTRA-8

ZX.F70X11 FOG 70 EXTRA-11

ZX.F70X13 FOG 70 EXTRA-13

ZX.F70X15 FOG 70 EXTRA-15

ZX.F70X18 FOG 70 EXTRA-18

ZX.F70X21 FOG 70 EXTRA-21

ZX.F70X26 FOG 70 EXTRA-26

ZX.F70X33 FOG 70 EXTRA-33

ZX.F70X42 FOG 70 EXTRA-42

ZX.F70T01 FOG 70 TOUCH-1

ZX.F70T02 FOG 70 TOUCH-2

ZX.F70T04 FOG 70 TOUCH-4

ZX.F70T06 FOG 70 TOUCH-6,5

ZX.F70T08 FOG 70 TOUCH-8

ZX.F70T11 FOG 70 TOUCH-11

ZX.F70T13 FOG 70 TOUCH-13

FOG 70 TOUCH-15

ZX.F70T18 FOG 70 TOUCH-18

ZX.F70T21 FOG 70 TOUCH-21

ZX.F70T26 FOG 70 TOUCH-26

ZX.F70T33 FOG 70 TOUCH-33

ZX.F70T42 FOG 70 TOUCH-42

FOG 70 NEUTRA-ODORI

ZX.8215 FOG 70 NEUTRA-ODORI

ZX.F70H24-8 FOG 70 H24-8

ZX.F70H24-11 FOG 70 H24-11

ZX.F70H24-15 FOG 70 H24-15

ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21 ZX.75IP01 ZX.75IBG01 ZX.75IBG02 ZX.75IBG03 ZX.75IBG04 ZX.75IBG05 ZX.75IBG06 ZX.75IBG07 ZX.75IBG08 ZX.75IBG10 ZX.75IBG13

ZX.75IBG24

ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01 ZX.150IBG01 ZX.150IBG02 ZX.150IBG03 ZX.150IBG04 ZX.150IBG05 ZX.150IBG06 ZX.150IBG07

MANUTENCIÓN MÁQUINA

MANUTENCIÓN

A Set A Manutención bomba: 500 horas, 1.500 horas, 2.500 horas, ecc

B Set B Manutención bombas: 750 horas, 2.250 horas, 3.750 horas, ecc

C Set C Manutención bombas: 1.000 horas, 2.000 horas, 3.000 horas, ecc

D Set D Manutención bombas: 1.500 horas, 3.000 horas, 4.500 horas, ecc

E Set E Manutención máquina: 750 horas, 1.500 horas, 2.250 horas, 3.750 horas, ecc

F Set F Manutención máquina: 3.000 horas, 6.000 horas, 9.000 horas, ecc En comparación

MANUTENCIÓN MÁQUINA E F

ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G

ZX.300F70X-H

ZX.300NO-A ZX.300NO-B

FOG ECO

FOG APP

FOG 60 CABRIO

FOG 60

ZX.5095-D

ZX.5090-D

ZX.FA1.5

ZX.FA2.0

ZX.F60C05

ZX.F60C1

ZX.F60C2.2

ZX.F60C3.6

ZX.F60C4.8

ZX.F60-05

ZX.F60-1

ZX.F60-2.2

MANUTENCIÓN MÁQUINA En comparación al precio de la lista de las partes sueltas

MANUTENCIÓN MÁQUINA E F

ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G ZX.300F70X-H

FOG BOX

ZX.BR60-2UV

ZX.BR60-4UV

ZX.BR60-6UV

ZX.BR70-6

ZX.BR70-8

ZX.BR70-11

ZX.MTPF70-11D

ZX.MTPF70-15D

ZX.MTPF60-2

ZX.MTPF60-4

ZX.MTPF60-6

ZX.MTPF60-8

ZX.MTPF60-11

ZX.MTPF70-6

ZX.MTPF70-8

ZX.MTPF70-11

ZX.MTPF70-15

ZX.MTPF70-18

ZX.MTPF70-21

ZX.F70A01

ZX.F70A02

ZX.F70A04

ZX.F70A06

ZX.F70A08

ZX.F70A11

ZX.F70A13

ZX.F70A15

ZX.F70A18

ZX.F70A21

ZX.F70A26

ZX.F70A33

ZX.F70A42

ZX.F70B01

ZX.F70B02

ZX.F70B04

ZX.F70B06

ZX.F70B08

ZX.F70B11

MANUTENCIÓN MÁQUINA E F

ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G ZX.300F70X-H ZX.300NO-A

FOG 70 BASICO

ZX.F70B13

ZX.F70B15

ZX.F70B18

ZX.F70B21

ZX.F70B26

ZX.F70B33

ZX.F70B42

ZX.F70X01

ZX.F70X02

ZX.F70X04

ZX.F70X06

ZX.F70X08

70 EXTRA

FOG

ZX.F70X11

ZX.F70X13

ZX.F70X15

ZX.F70X26

ZX.F70X33

ZX.F70X42

ZX.F70T01

ZX.F70T06

ZX.F70T08

ZX.F70T11

ZX.F70T13

ZX.F70T15

ZX.F70T18

ZX.F70T21

ZX.F70T26

Código Descripción

Juego completo herramienta especial para la manutención bombas a.p.

Código Descripción

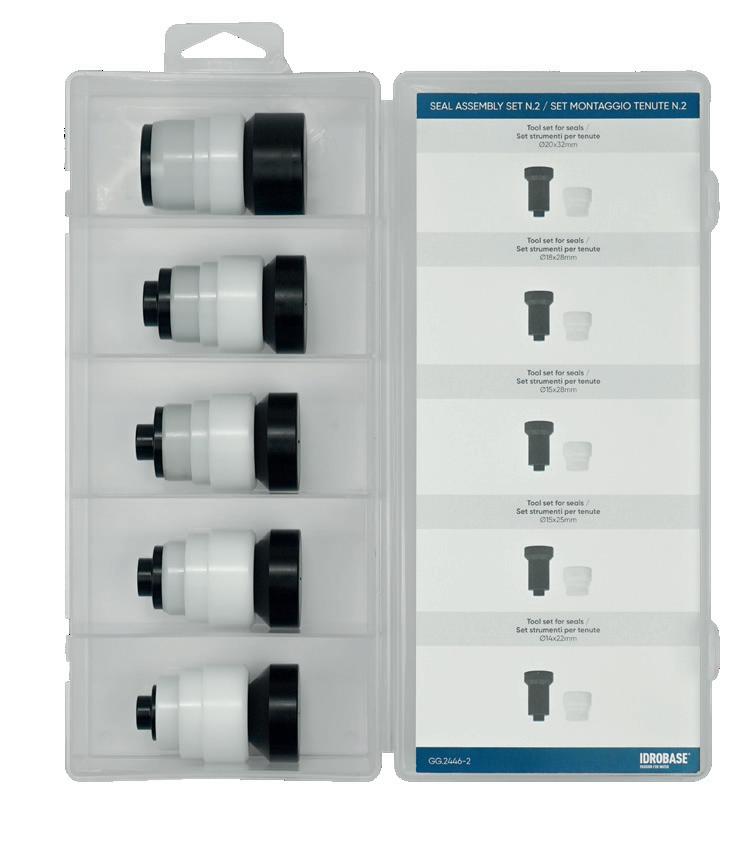

Conjunto de conjunto de sello

Externo

Juegos

Código Descripción

ZX.1972-5

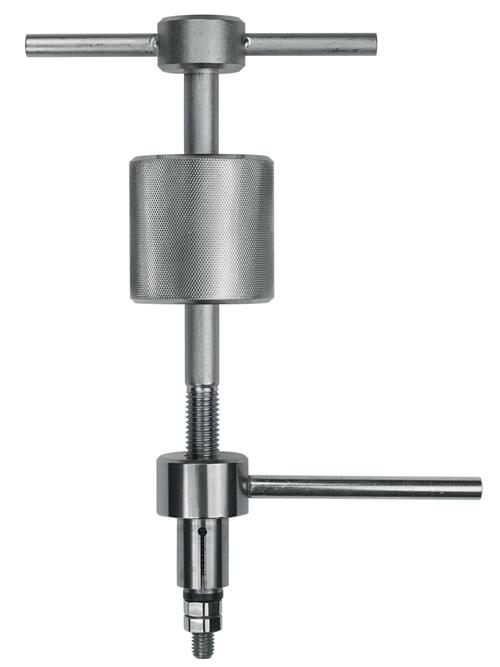

Extractor con alicantes

Código Descripción

ZX.2447

Kit de mantenimiento de retenes

∅18,0/21,5mm

∅25,0/29,5mm 1/2” - 30/210 Nm 3/8” - 5/25 Nm

3/8” - 5/6mm

Video special tools

3/8” - 13mm

3/8” - 15mm

3/8” - 17mm

3/8” - 19mm

1/2” - 21mm 1/2” - 22mm 1/2” - 24mm

- 27mm

- 30mm

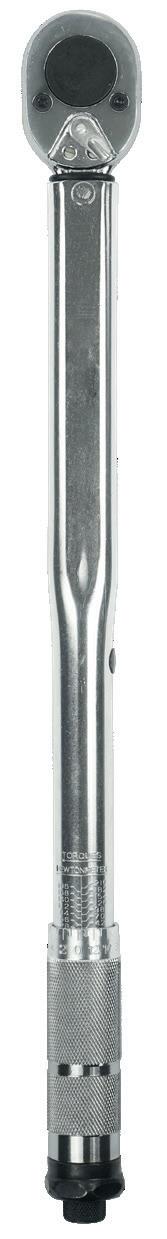

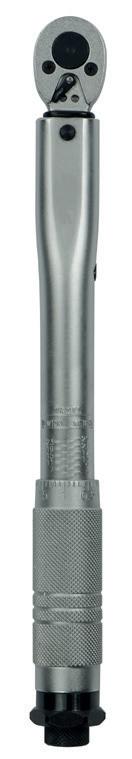

Código Descripción Llave dinamométrica

CDR.CD38 CDR.CD12

Code Descripción Llave dinamométrica

Código Descripción Brújula para llave dinamométrica

Copyright© de este catálogo es propiedad de IDROBASE GROUP® Srl. Se autoriza la lectura, consulta y circulación en papel o en formato electrónico para uso personal. Está prohibido cualquier otro uso para fines comerciales o su alteración, salvo con la autorización por escrito de IDROBASE GROUP® Srl. Este catálogo anula y sustituye la versión anterior. Este catálogo proporciona información general sobre los productos ofrecidos por IDROBASE GROUP® Srl. El catálogo está dirigido a distribuidores, técnicos de instalaciones, diseñadores y a todos aquellos que ya tengan un conocimiento adecuado de dichos productos, de los materiales con los que están hechos, de sus características, rendimiento y funcionamiento; por dicho motivo, no está dirigido a los consumidores que, para manejar, instalar o realizar cualquier operación con los productos aquí descritos, necesariamente deben ponerse en contacto con personal cualificado y preparado. También en lo que respecta al personal especializado, este catálogo debe considerarse como una mera presentación comercial, sin las especificaciones técnicas necesarias, que podrán solicitarse libremente a Idrobase; por lo tanto, no es adecuado para ser tomado por si solo como referencia para el diseño, realización o instalación de cualquier tipo de sistema.

Las ilustraciones, características técnicas, funciones y otra información contenida en este documento sobre productos, sistemas, equipos y otros se basan sobre el estado actual de la técnica: sin embargo, aquí solo se puede reproducir la información más inmediata, sin tener en cuenta el complejo de datos necesarios para diseñar, realizar e instalar cualquier equipo, que deberán ser minuciosamente evaluados vez por vez por diseñadores, técnicos de instalaciones e instaladores.

Por lo tanto, para indicaciones específicas sobre todos los productos indicados en el catálogo, es necesario ponerse en contacto con nuestras oficinas, donde el personal competente está siempre disponible para ofrecer más información.

Todas las imágenes que aquí se reproducen pueden ser ligeramente diferentes de la realidad y, por consiguiente, deben considerarse como simples representaciones del producto.

Nos reservamos el derecho de realizar modificaciones para todos los productos. También por dicha razón es necesario ponerse en contacto directamente con nuestras oficinas.

En caso de dudas de interpretación, es válido el texto original en italiano.

Al publicarse una versión nueva, la presente perderá validez.

Idrobase Group Srl

Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia

T: +39 049 9335903 r.a.

www.idrobasegroup.com info@idrobasegroup.com

Reconocimiento de máxima fiabilidad comercial
