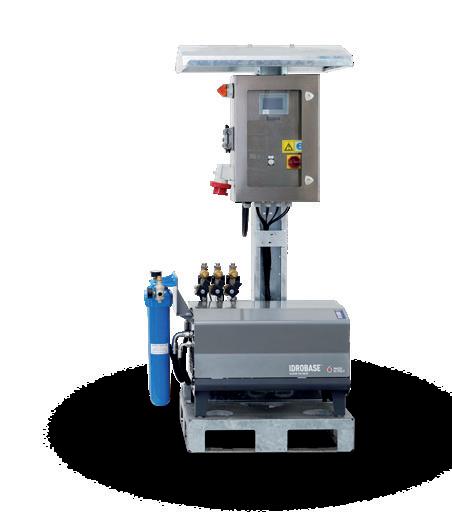

Industrial Misting

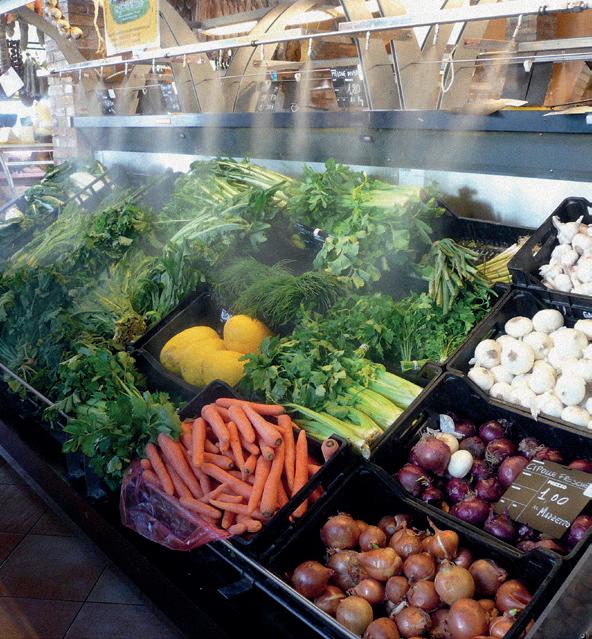

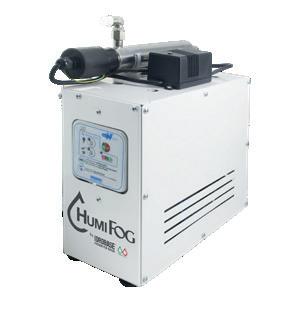

Humi Food

ENJOY YOUR LIFE NIGHT AND DAY

Outdoor Furniture

Fog Makers Cannons

Residential & Commercial Misting

BKM ®, Disinfection & Sanitization

CLUB DEL MISTING

Misting Accessories

CLUB DEI RIPARATORI

Dolly Spare Parts ® for pumps

CLUB DEI RIPARATORI

Autobella ® & Car Wash Accessories

CLUB DEI RIPARATORI

HP Washers Accessories & Spare Components

IDROBASE

Cleaning Machines

NOUS SOMMES DANS LA DIVISION

IDROTECH

Fog Makers Cannons

L’ÉQUIPE DE CANON BRUMISATEUR

NOS COMMERCIAUX

ALICE DE BIASE

Back Office Commercial

alice.d@idrobasegroup.com

+39 049 9336763

+39 351 6911030

ITA/ENG/ESP/FRA

TOMMASO GAZZIGNATO

Responsable Allforclean

tommaso.g@idrobasegroup.com

+39 049 9336756

+39 349 0080257 tommy_italy

ITA/ENG

GIORGIA POLLIS

Responsable commercial Misting

giorgia.p@idrobasegroup.com

+39 049 9336739

+39 334 9399868

IDROTECH_GIORGIA

ITA/ENG/RUS/DEU/FRA

DANIEL GASPARINI

Ingénieur commercial & Qualité

daniel.g@idrobasegroup.com

+39 049 9336768

+39 329 1297086

ITA/ENG

LUCA SARTOR

Responsable du bureau technique

luca.s@idrobasegroup.com

+39 049 9336755

+39 348 7004172

ITA/ENG

CANON BRUMISATEUR: TOUTES LES SOLUTIONS

Di sinfett ante

Fog Maker Lince est idéal pour:

• la suppression des odeurs et de la pollution (PM2,5 et PM10) dans les petites et moyennes zones

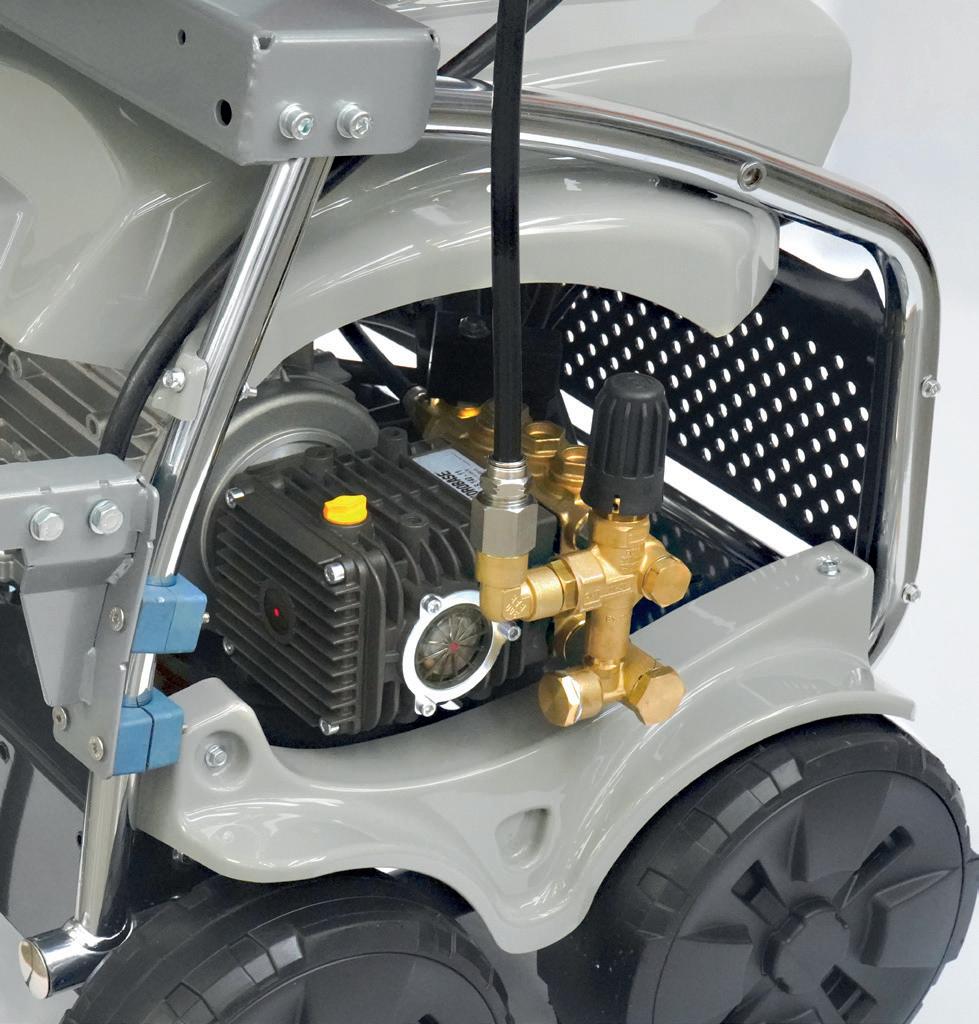

Ancienne pompe VS nouvelle pompe

Price Même prix

Nouvelle pompe

Ancienne pompe

sur l’achat de 3 pièces

Lince est disponible en 3 modèles :

• Lince 1 et Lince 4

• Lince Désinfettante Capacité de 1 et 4l/min.

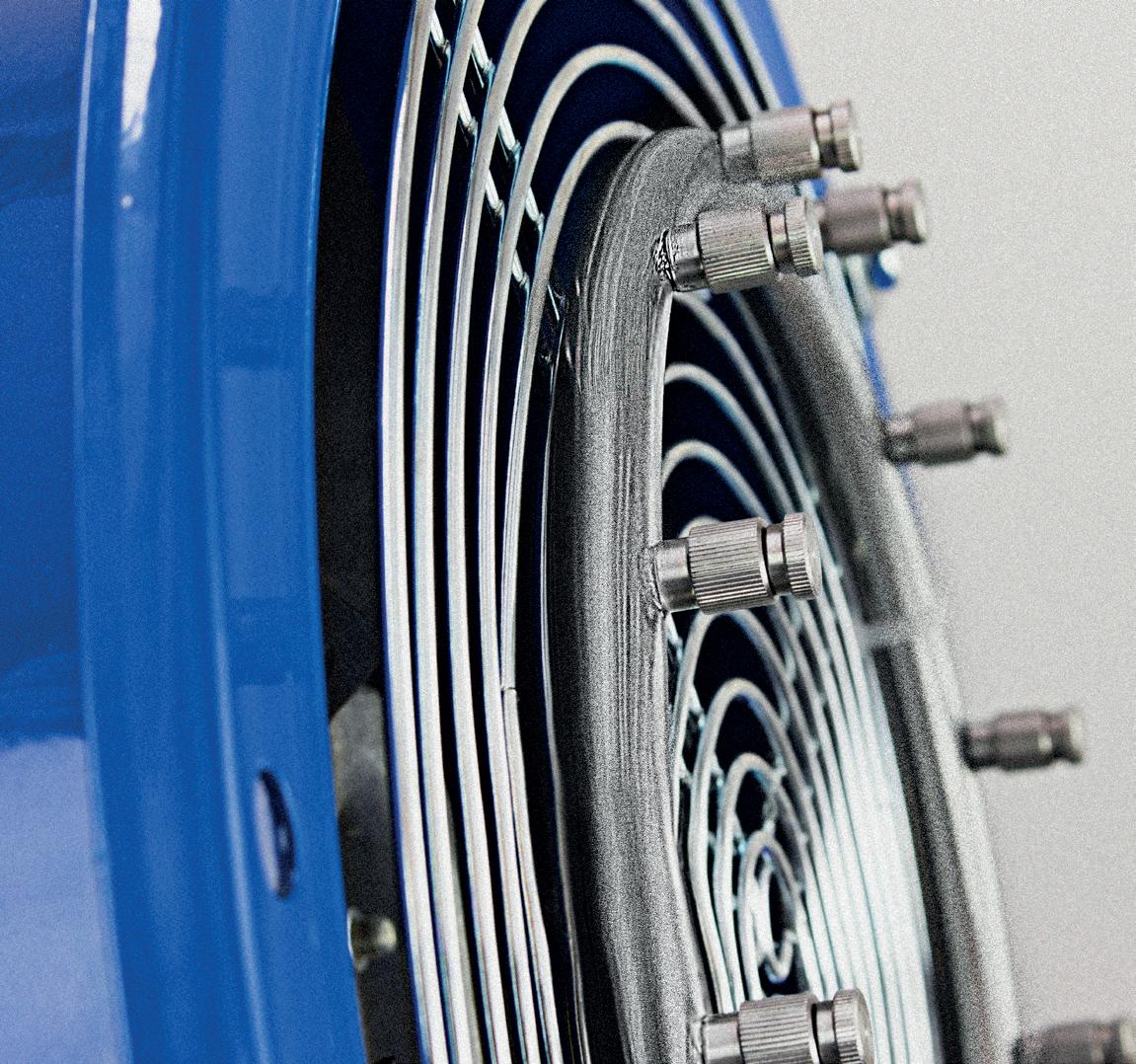

Lince 1:1 anneau en acier inoxydable AISI 304 avec 13 buses

Réservoir de 30L

Lince 4:1 anneau en acier inoxydable AISI 304 avec 30 buses

Cadre en acier chromé avec une peinture transparente

Fog Maker Lince application

Di sinfett ante

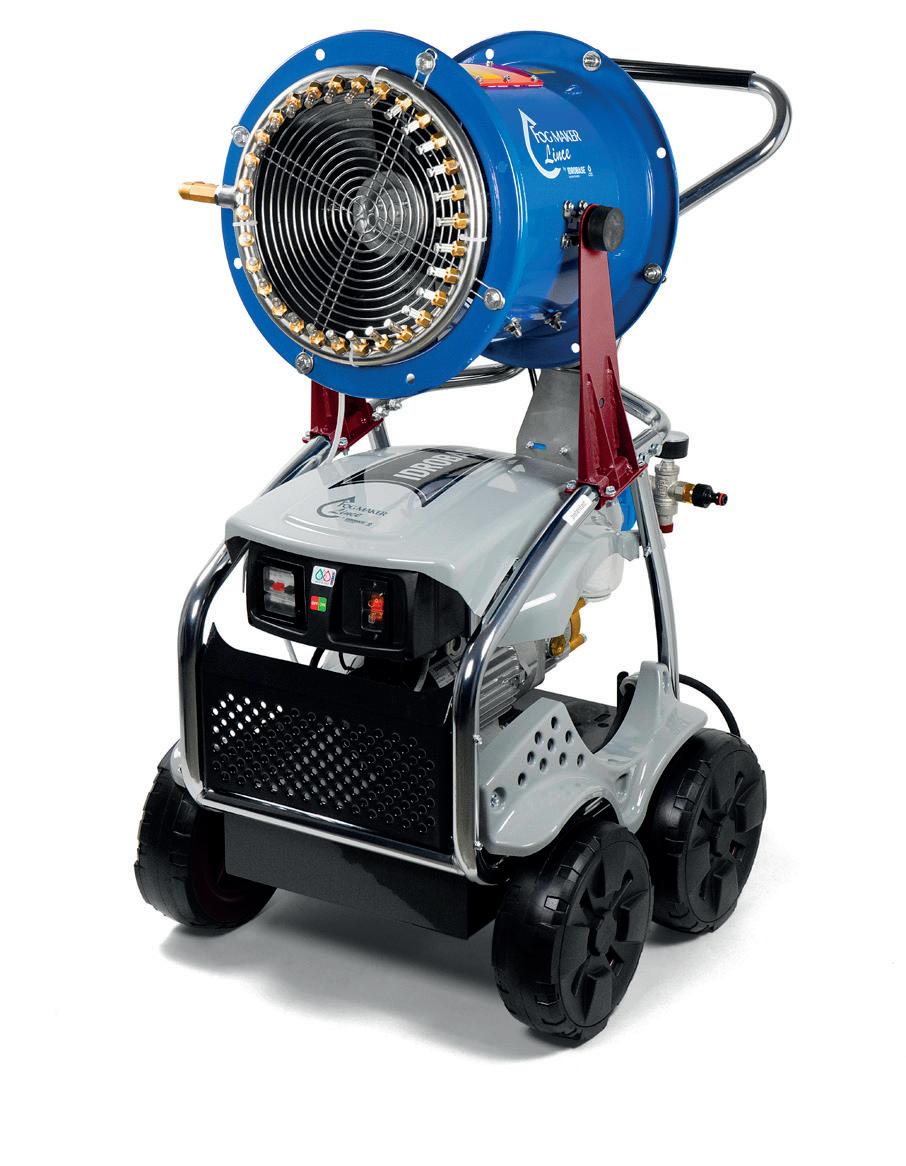

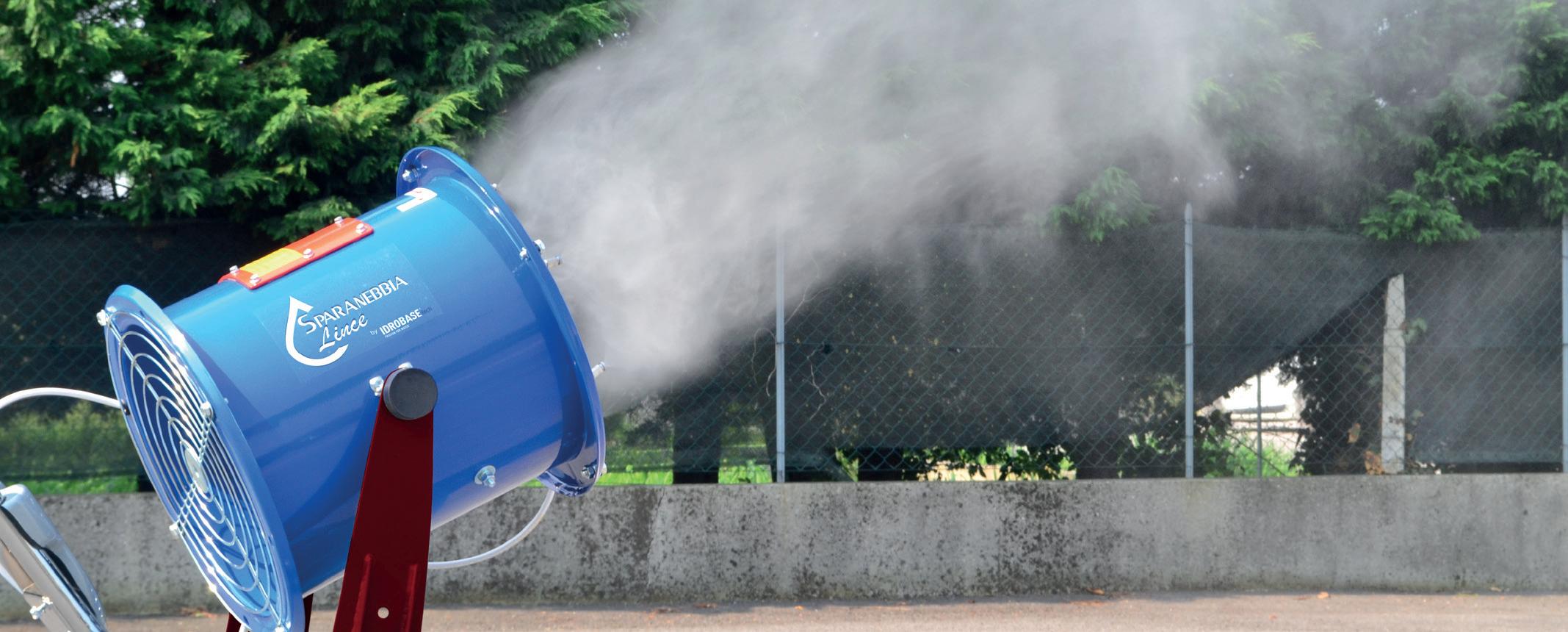

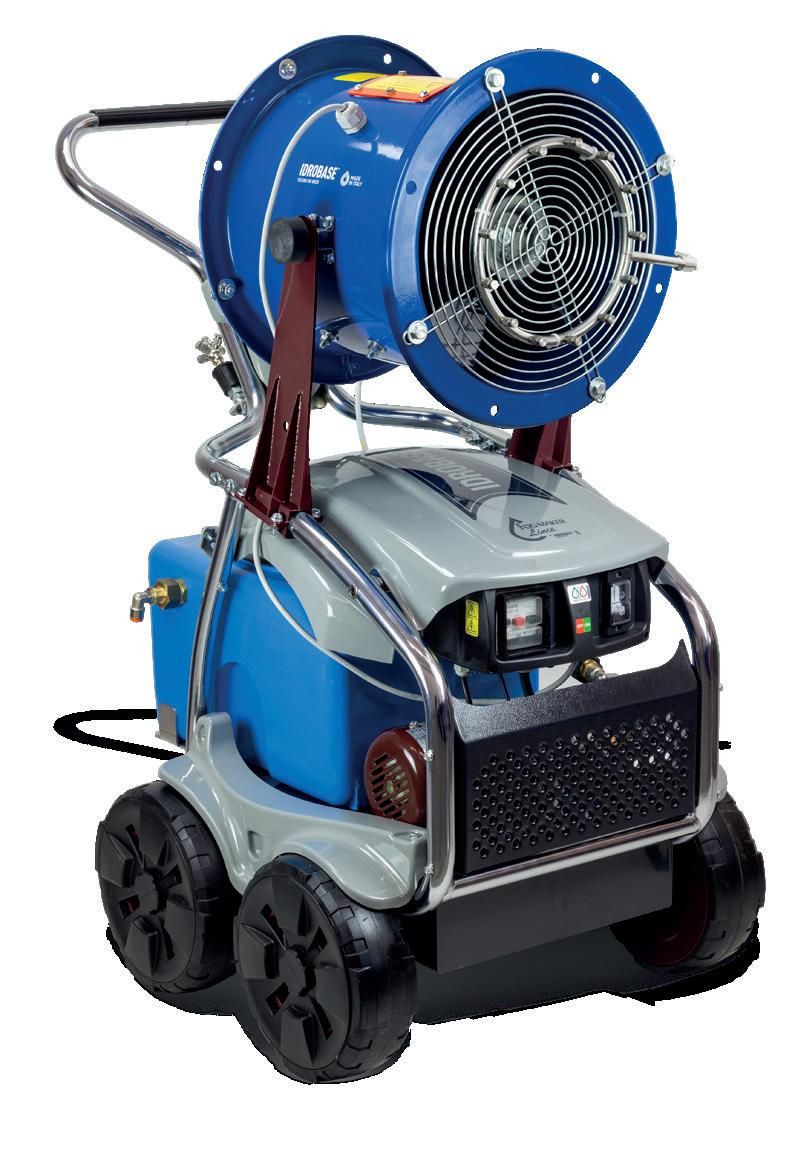

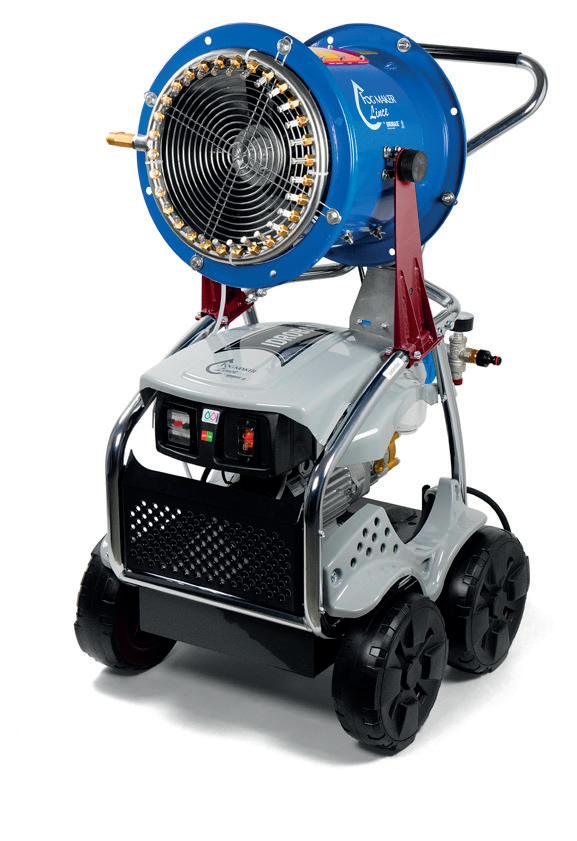

Fog Maker Lince

Canon brumisateur sur roues à haute pression avec ventilateur et couronne de buses, GHP de 60bar 1 et 4 l/min, réservoir 30L (Lince 1), tableau de distribution ON-OFF. Rayon d’action véntilateur: 7 mètres.

• Pratique et mobile, offre une autonomie de 30 minutes (Lince 1)

• Optimal pour la désinfection d’environnements intérieurs et extérieurs (Lince Disinfettante)

Infos techniques sur l’achat de 3 pièces

Données techniques

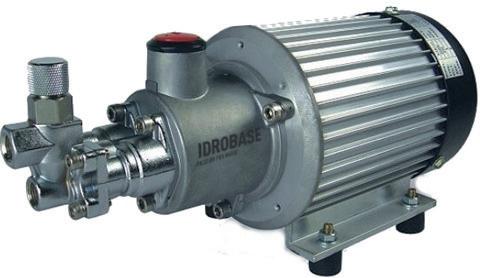

Pompe axiale 2 pistons

Code Modèle Pression Débit Nombre de buses

ZX.8201

Dimensions goutte Puiss. (1x230V-50Hz) Pds

LINCE 1 60bar 1l/min 13 12mcr 0,75kW 60kg

Code Modèle

Pression Débit Nombre de buses

Dimensions goutte Puiss. (1x230V-50Hz) Pds

LINCE DISINFETTANTE 60bar 1l/min 13 12mcr 0,75kW 60kg

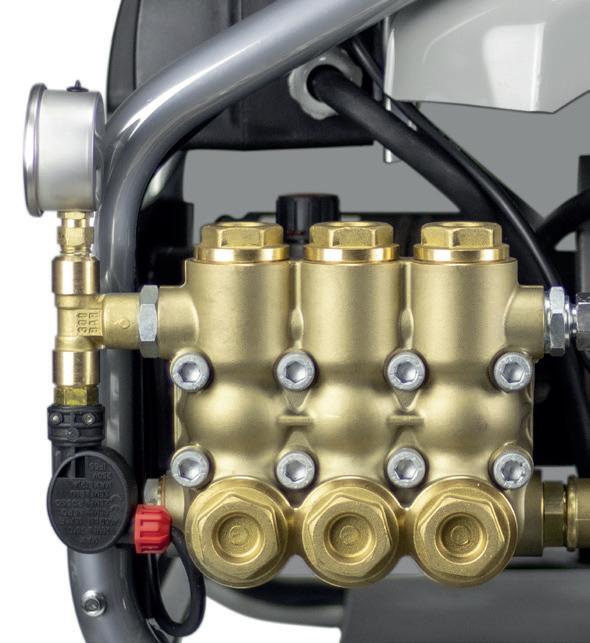

Pompe axiale 3 pistons

Code Modèle Pression Débit Nombre de buses

ZX.8204

ZX.8201-L Caractéristiques techniques

Dimensions goutte Puiss. (1x230V-50Hz) Pds

LINCE 4 60bar 4l/min 30 12mcr 1,5kW 70kg

Ancienne pompe VS nouvelle pompe

Ancienne pompe

Noise -15%

Price Même prix

AVERTISSEMENT

Accessoires page 42

Set d’entretien page 46

INCLUS

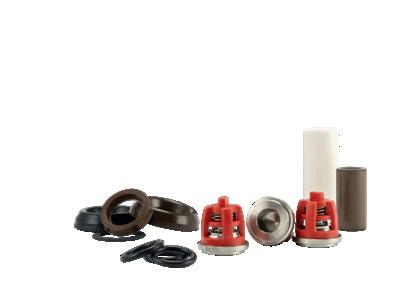

Set d’entretien pompe 500 heures

• Toutes les informations techniques et de sécurité du produit peuvent être consultées dans la documentation technique d’Idrobase Group S.r.l.

Pour toutes les précautions spécifiques et les méthodes d’utilisation du nettoyant désinfectant, toujours consulter la fiche technique et de sécurité du produit employé. L’utilisation de Lince Disinfettante avec toute solution désinfectante/assainissante nécessite un rinçage après utilisation, en respectant les opérations indiquées dans le manuel d’utilisation.

Lince 1

Châssis en acier verni

Débit d’air: 3510m3/h

• Zone couverte: 10m2

• Puissance moteur: 0.55Kw 2800Rpm

Rayon d’action: 7m 21°C (en l’absence de vent)

• Hausse: 0°+30° manuelle

Diamètre ventilateur: 410mm

Bruit: <80LwA

• Degré de protection: IP54

• Dimensions LxPxH: 800x650x1200mm

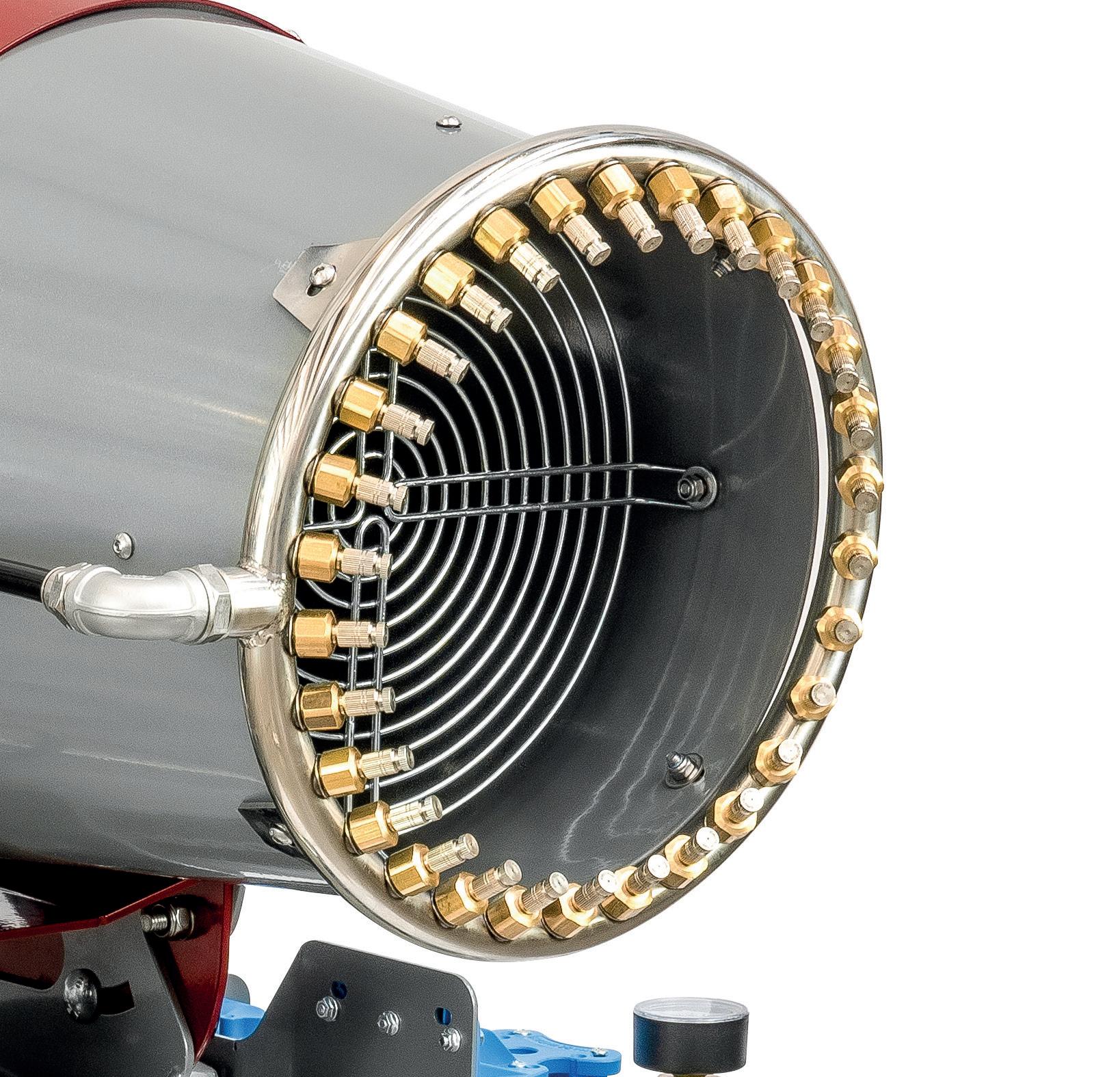

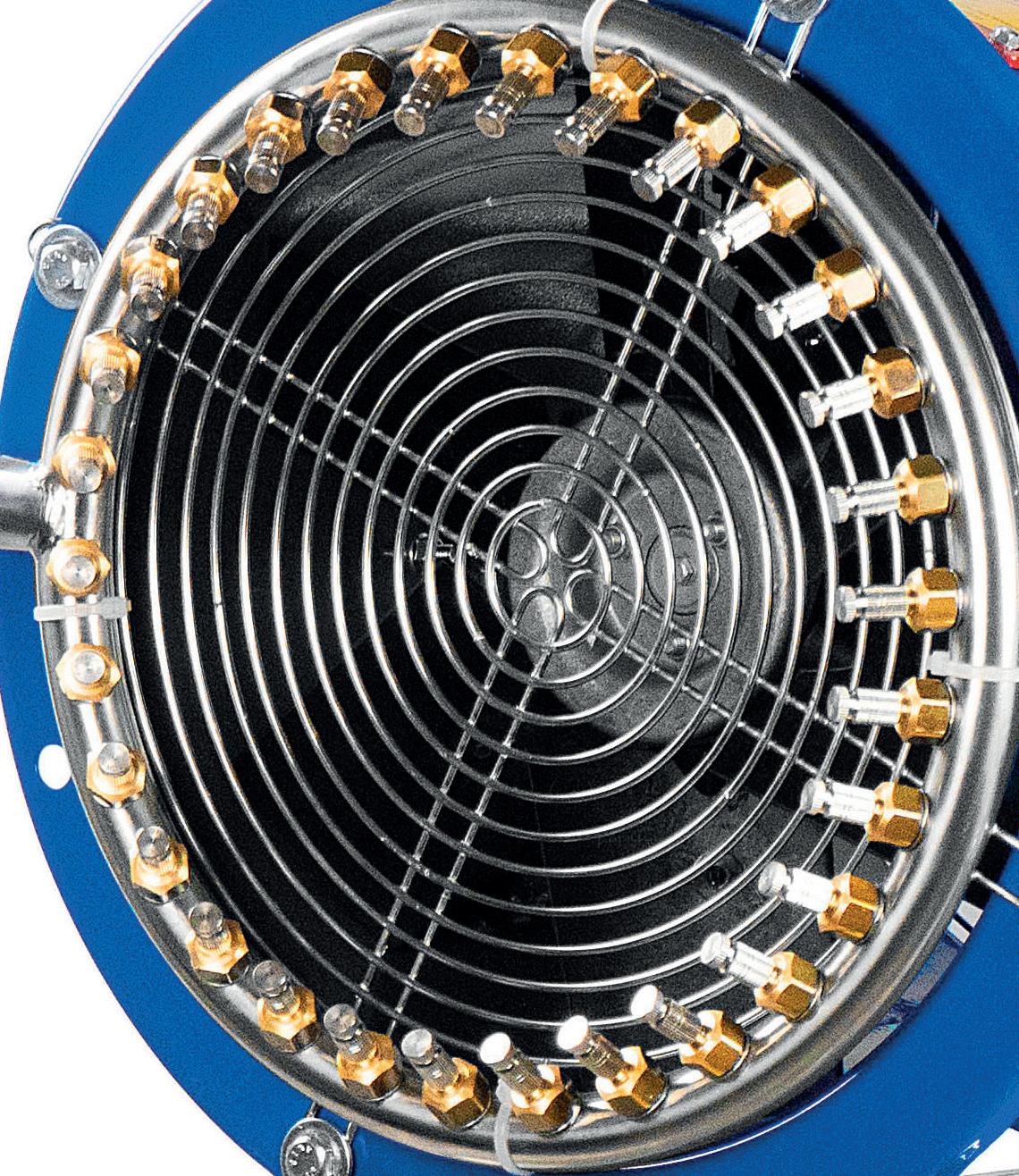

Nbre. buses: 1 couronne en acier

Inox AISI 304 de 13 buses

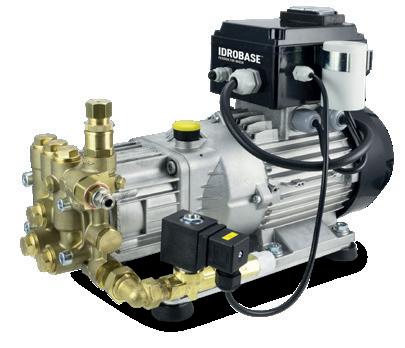

• Motopompe professionnelle 1450tr/min, 200W, mouvement axial, 2 pistons en céramique

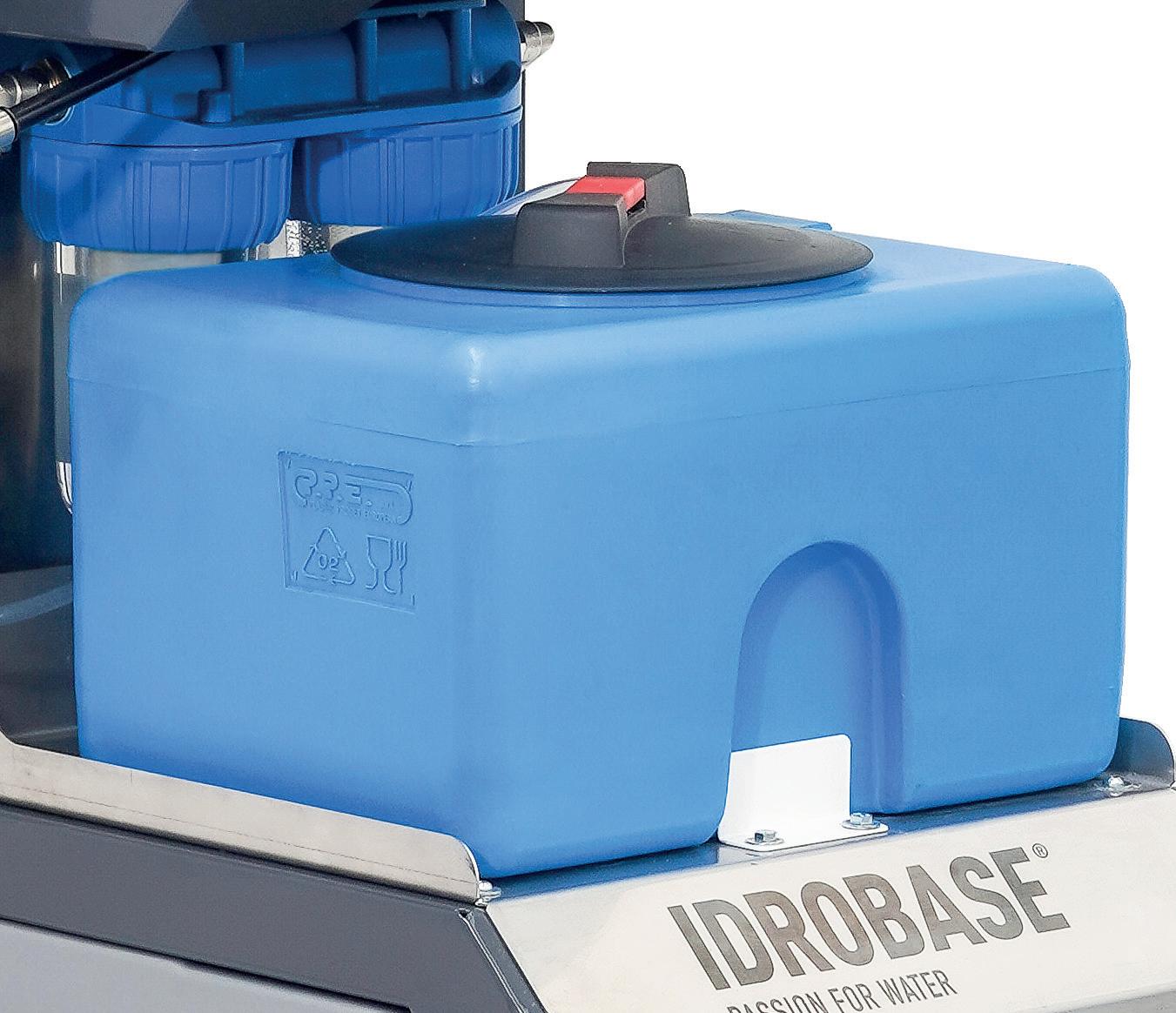

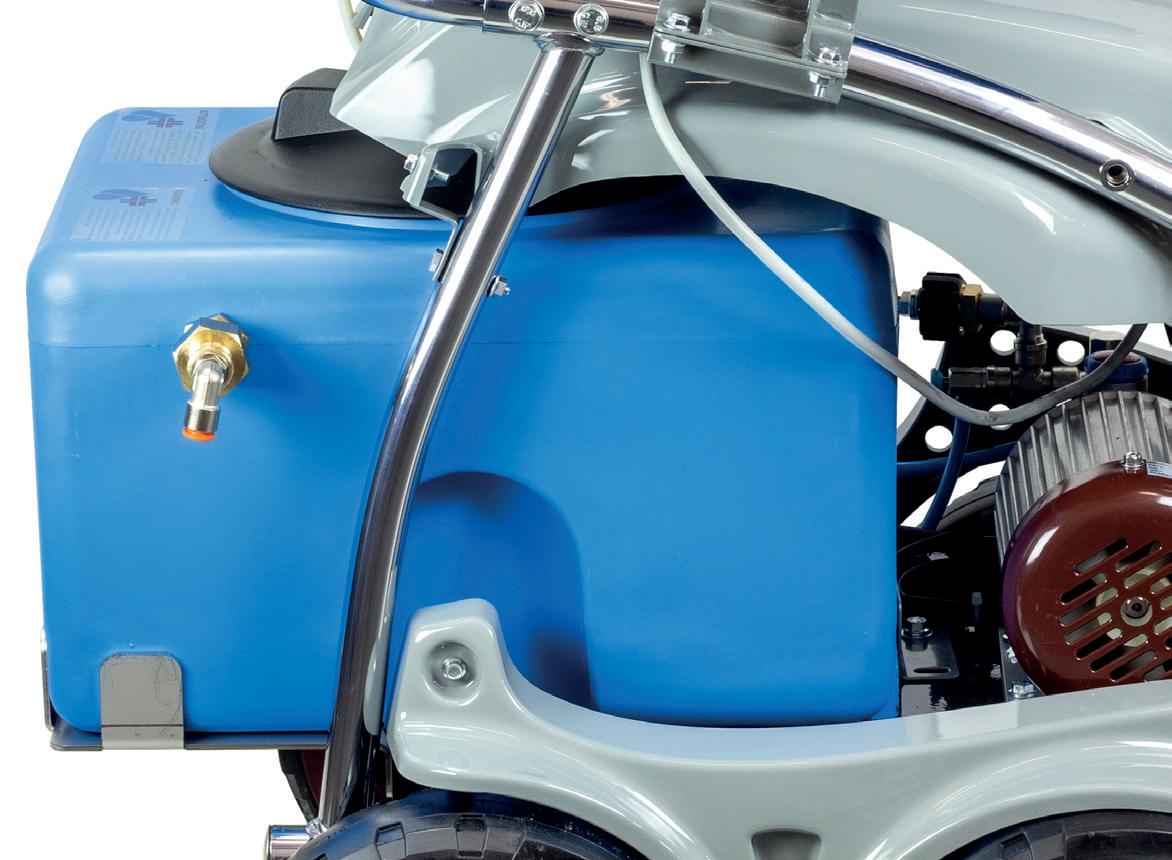

• Réservoir: 30L

Lince 4

Nbre. buses: 1 couronne en acier

Inox AISI 304 de 30 buses

• Motopompe professionnelle 1450tr/ min, 950W, mouvement axial, 3 pistons en acier céramisé

Électrovanne entrée d’eau 230V

• Kit entrée d’eau avec stabilisateur de pression

Fog Maker Elefantino 2.0 est polyvalent:

• Élimination des poussières fines

PM2.5 et PM10

• Élimination des odeurs

Comparaison Elefantino VS Elefantino 2.0 sur l’achat de 2 pièces, par rapport au prix catalogue du modèle précédent

Elefantino Elefantino 2.0 Delta

Rayon d’action 21m 28m +33%

Pression 70bar 80bar +14%

Mobilité 2 roues 4 roues

Châssis Iron Acier chromé et vernis transparent

Prix -15%

• Assainissement

• Suppression des poussières

Débits de 6,5, 11, 15 et 21l/min.

Rayon d’action 28m

Châssis: Acier chromé et vernis transparent

Système d’élévation

Pression 80bar Rayon d’action 28m

30 buses

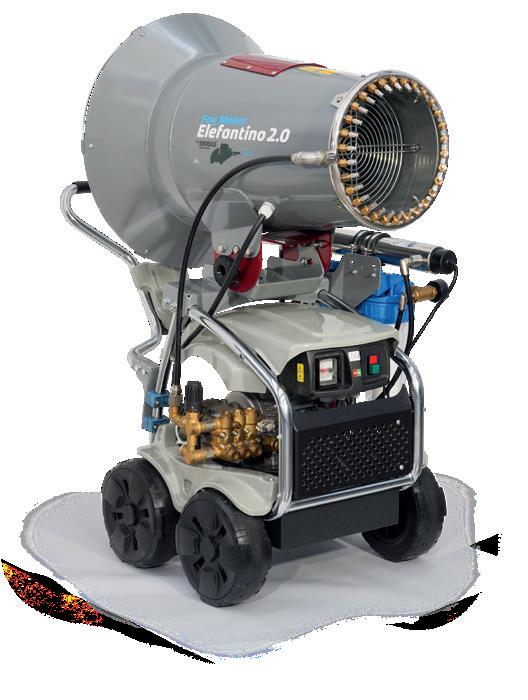

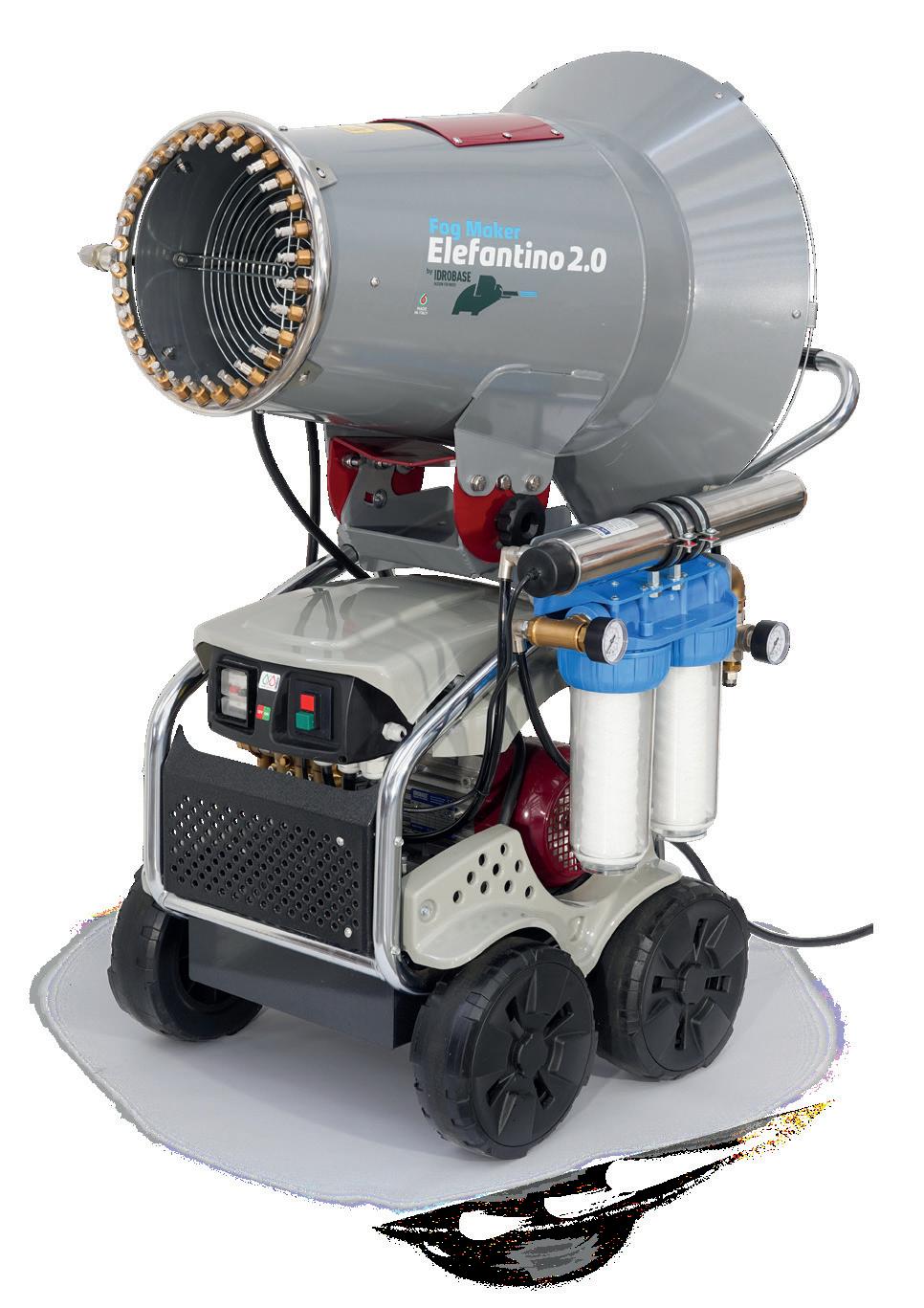

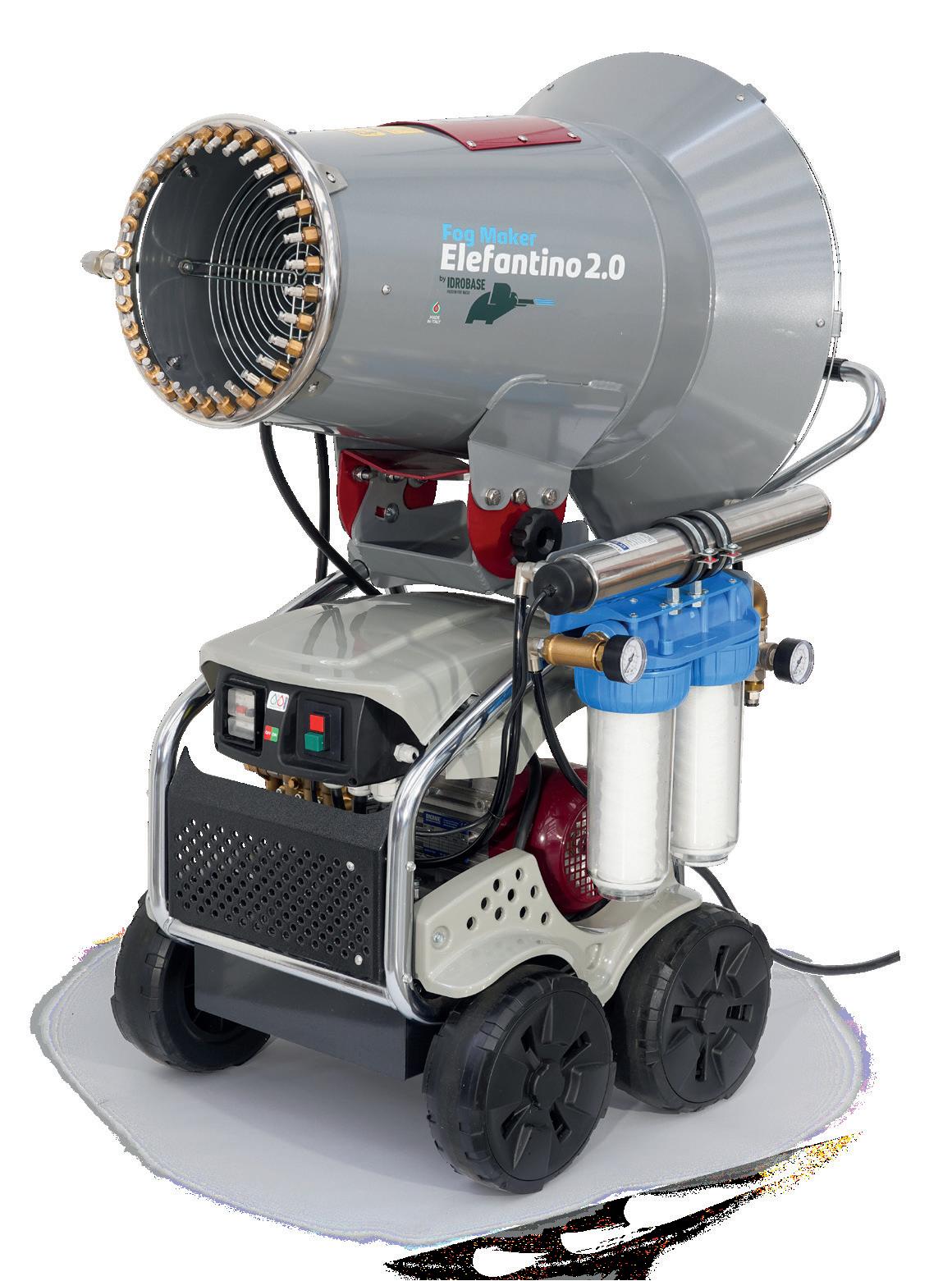

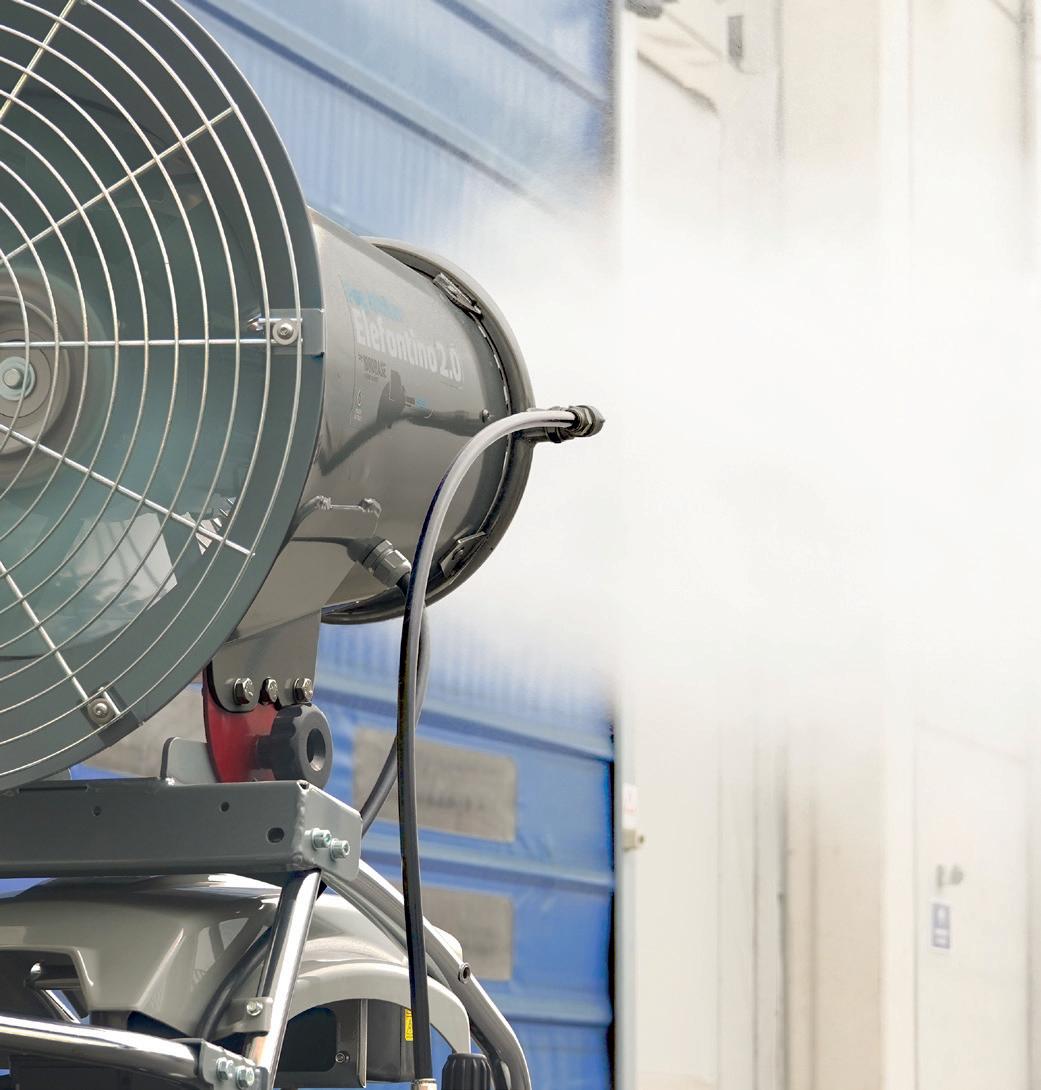

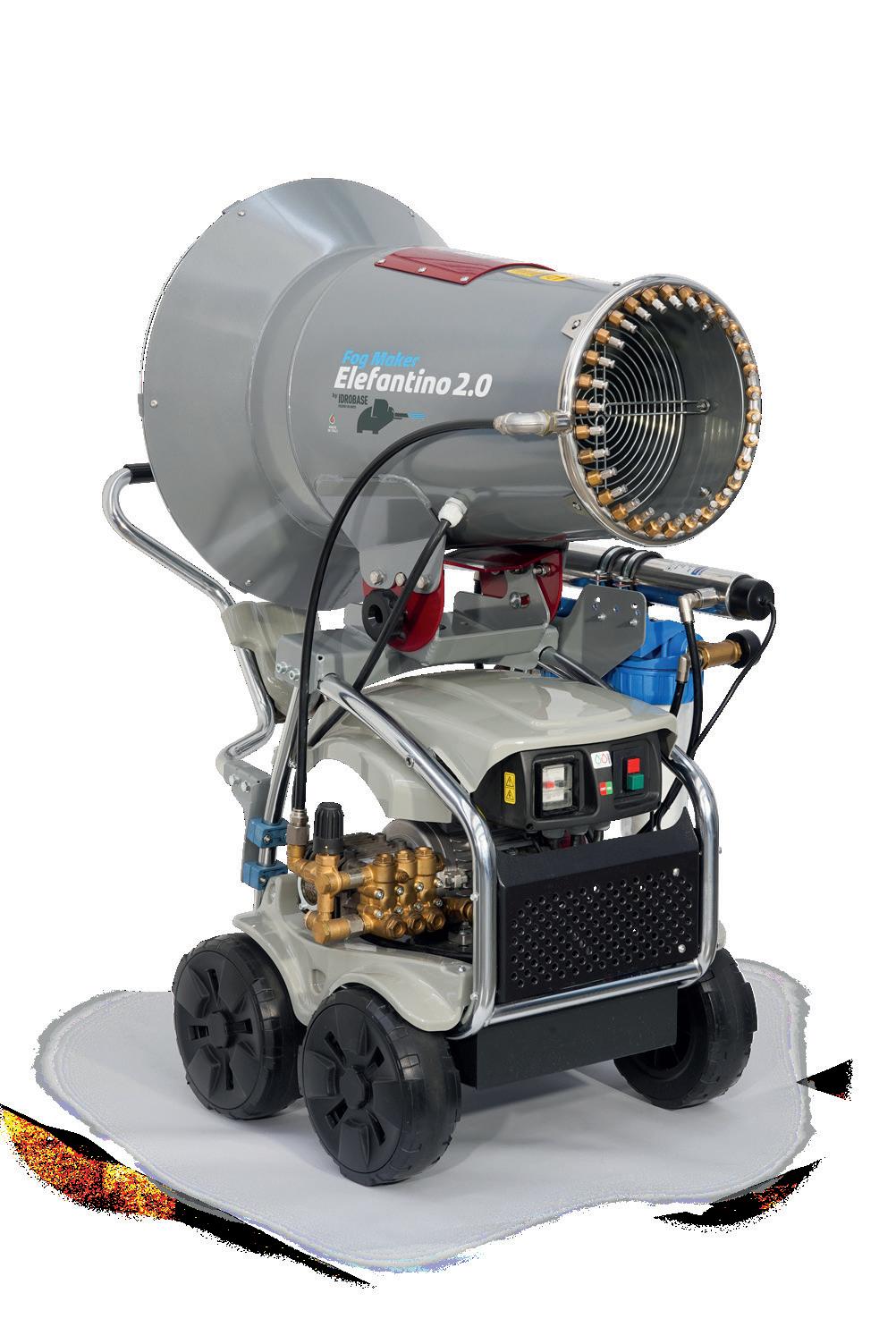

Fog Maker Elefantino 2.0

Canon brumisateur haute pression sur roues avec 30 buses de brumisation, tableau de distribution ON-OFF pour commandes pompe et ventilateur. Rayon d’action ventilateur: 28 mètres.

Idéal pour l’élimination des poussières fines (PM10) dans les zones de petites/moyennes dimensions telles que chantiers de construction et manutention des matières pulvérulentes

Caractéristiques techniques sur l’achat de 2 pièces, par rapport au prix catalogue du modèle précédent

Données techniques

ZX.8406

ZX.8407

ZX.8408

ZX.8409 Code

Accessoires

ELEFANTINO 2.0 - 6,5

ELEFANTINO 2.0 - 11

ELEFANTINO 2.0 - 15

2.0 - 21

Set d’entretien

Comparaison Elefantino VS Elefantino 2.0

Elefantino Elefantino 2.0 Delta

Rayon d’action 21m 28m +33%

Pression 70bar 80bar +14%

Mobilité 2 roues 4 roues

Châssis Iron Acier chromé et vernis transparent

Prix -15%

Caractéristiques techniques

• Châssis en acier chromé S235JR et vernis transparent

• Roues solides

• Puissance moteur: 3kW 2800tr/min

• Zone couverte: 150m2

Rayon d’action: 28m with 21°C (en l’absence de vent)

• Hausse: 0°+30° manuelle

Diamètre ventilateur: 397mm

• Bruit: <90LwA

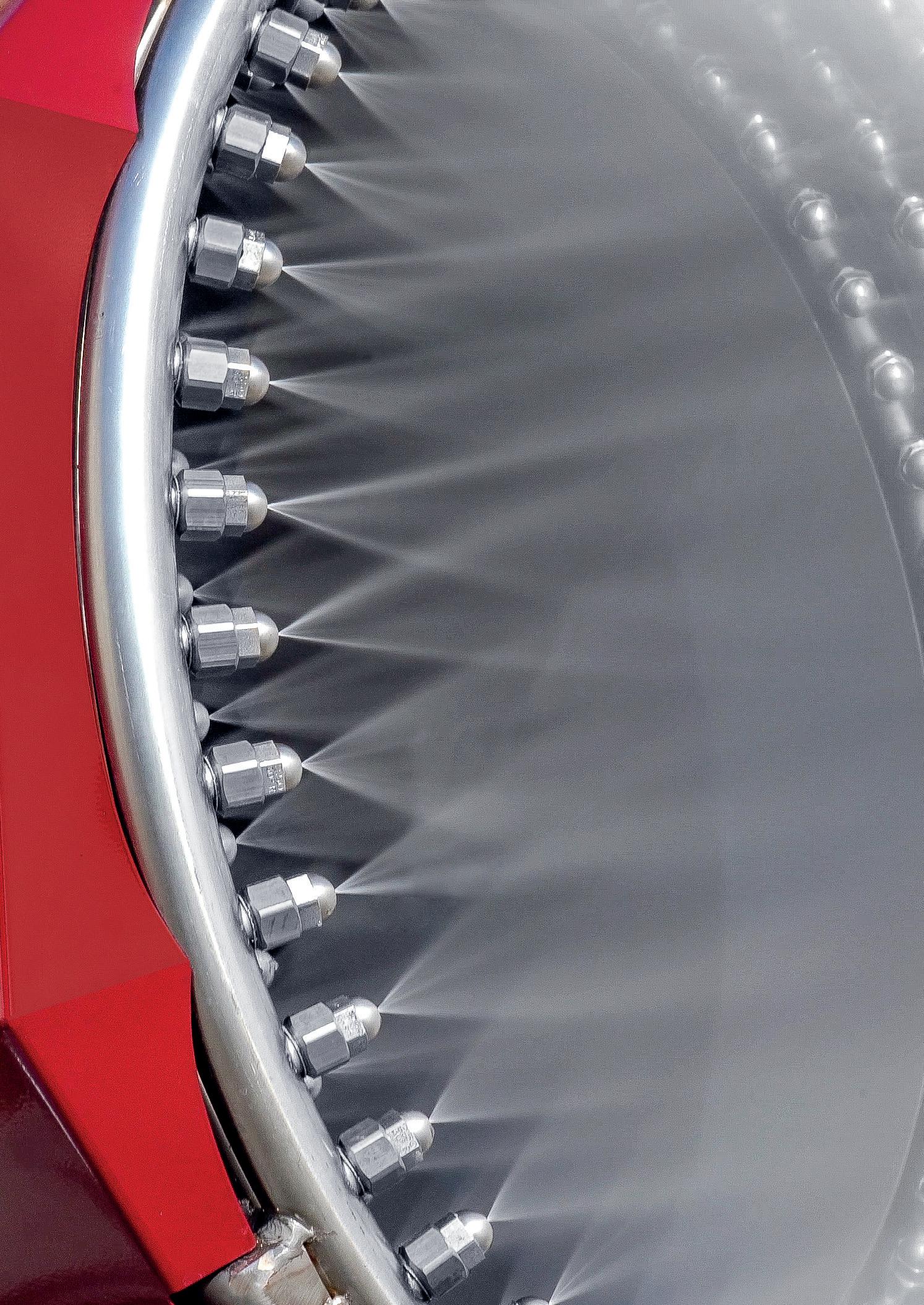

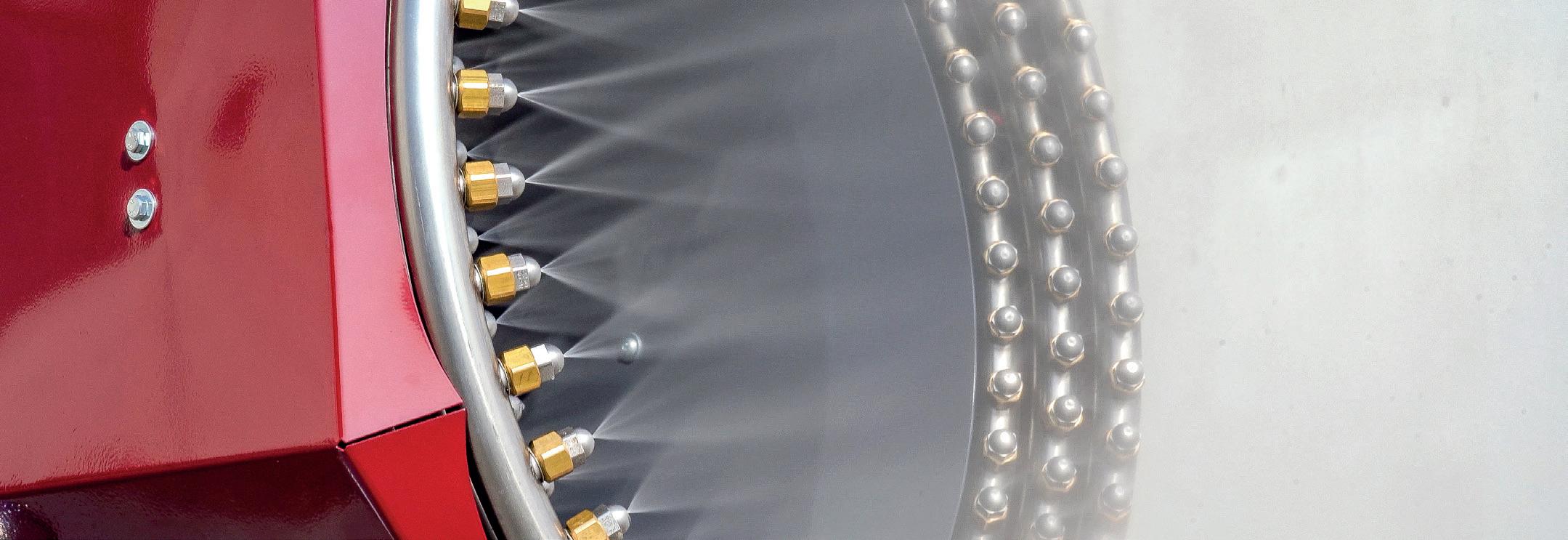

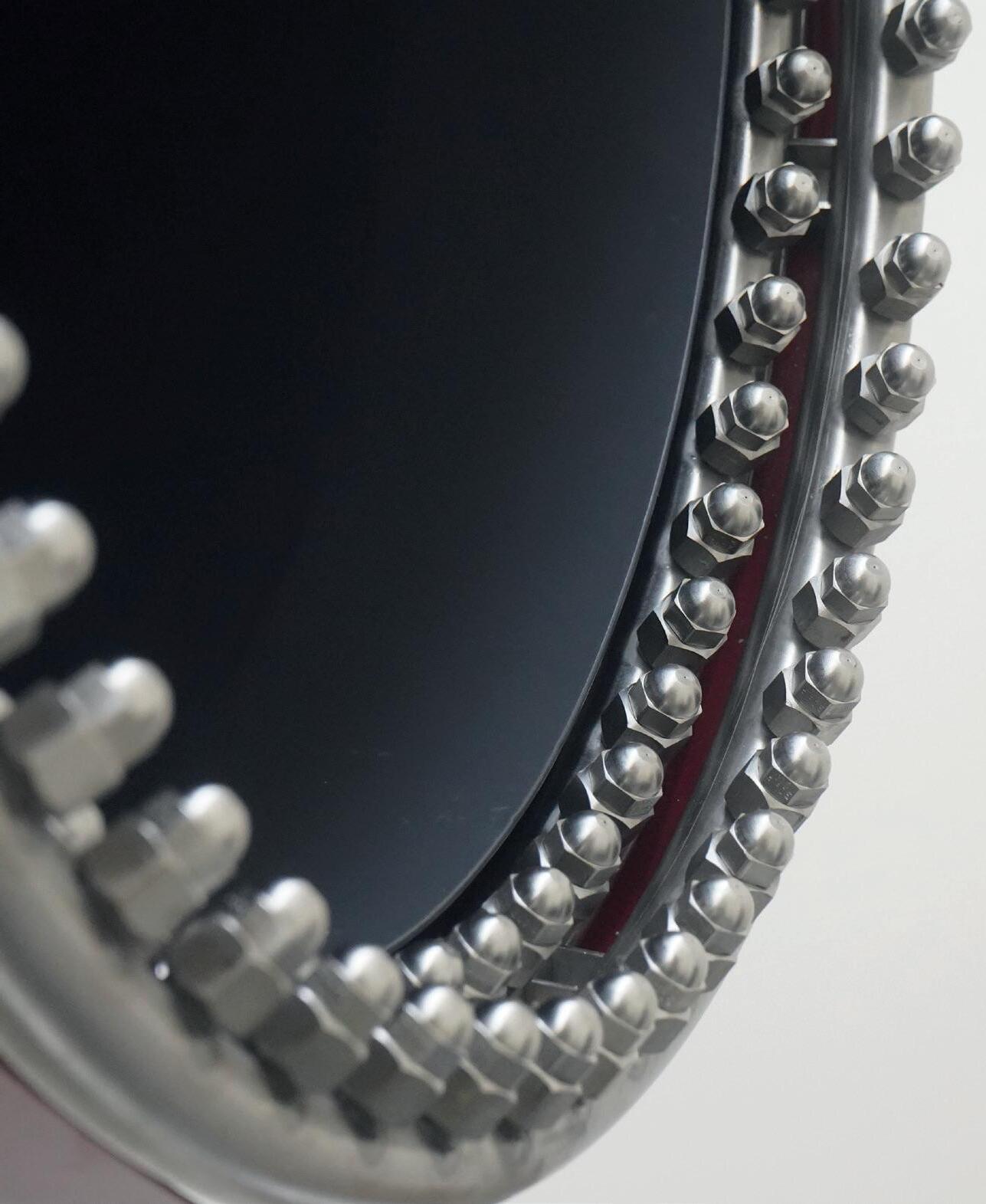

• Nbre. buses: 1 couronne en acier

Inox AISI 304 de 30 buses

INCLUS

Set d’entretien pompe 750 heures

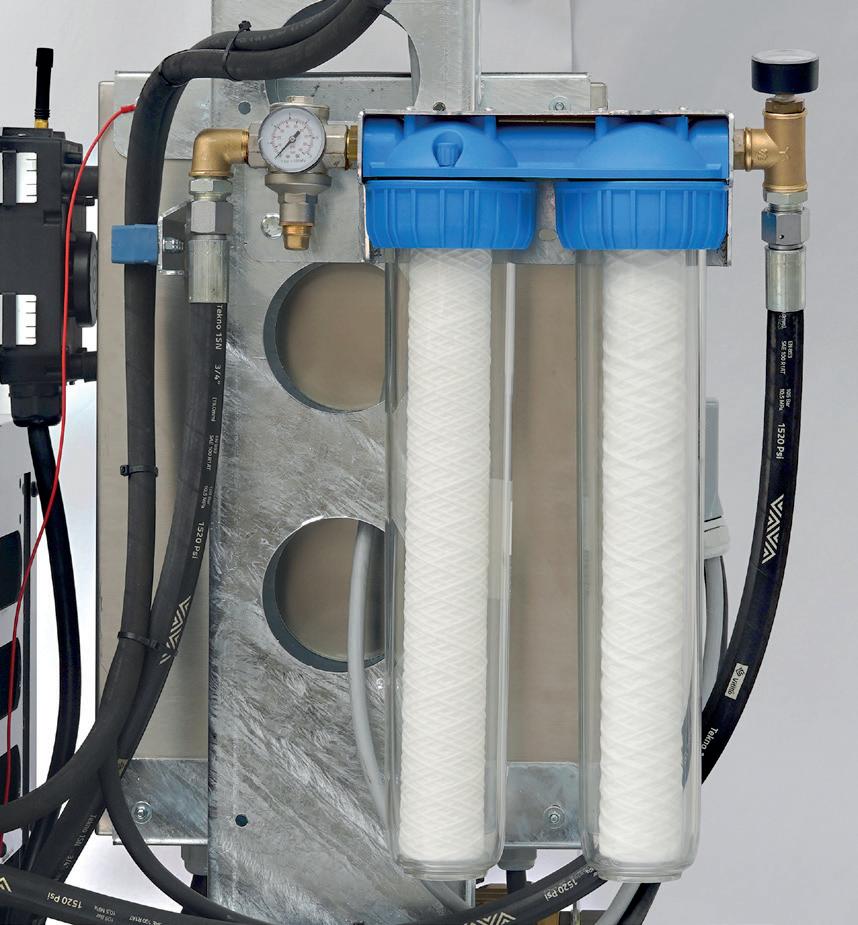

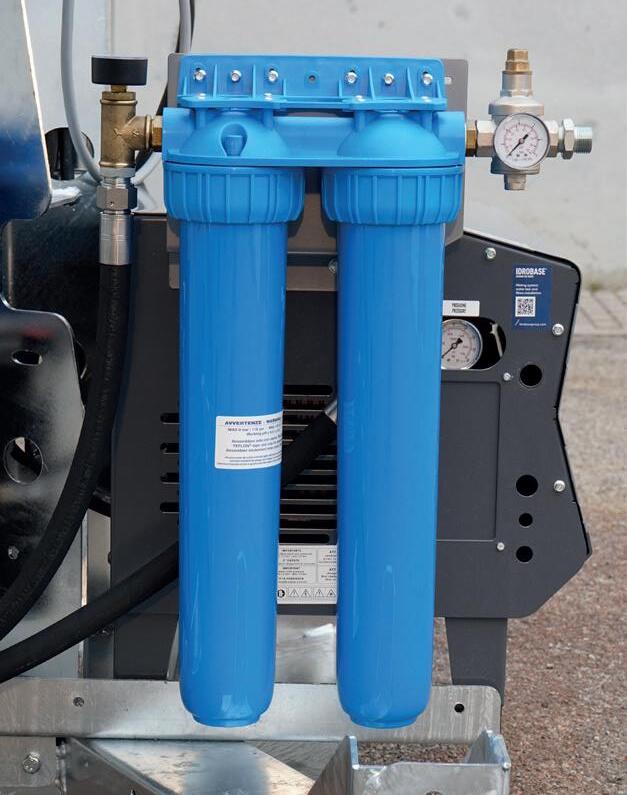

• Kit entrée d’eau complet de stabilisateur de pression

• Pression: 80bar pour la version 6,5 et 15l min, 70bar pour la version 11 et 21l/min Pompe professionnelle 1450 tr min, mouvement par bielles, tête en laiton, 3 pistons en céramique

• Moteur électrique 1450 tr/min 1.5kW pour 6,5 et 11l/m, 2.2kW pour 15l/min, 3kW pour 21l/min Soupape bypass intégrée

• Degré de protection: IP54

Fog Maker Gru est polyvalent:

• élimination des poussières fines

PM2.5 et PM10

• élimination des odeurs

Comparaison entre l’ancienne version et la nouvelle version

Débits de 6,5, 11, 15 e 21l/min.

Données techniques

Rayon d’action 25m 30m +20%

Rotation 160° 300° +85%

Rotation Manuel Automatique

Zone couverte: 700m2 1.500m2 +115%

Ecran tactile programmable*

Écran tactile de 4,3” avec logiciel multi-langues

Elévation manuelle -20° +25°

Rayon de rotation automatique 300°

Kit de dosage en option

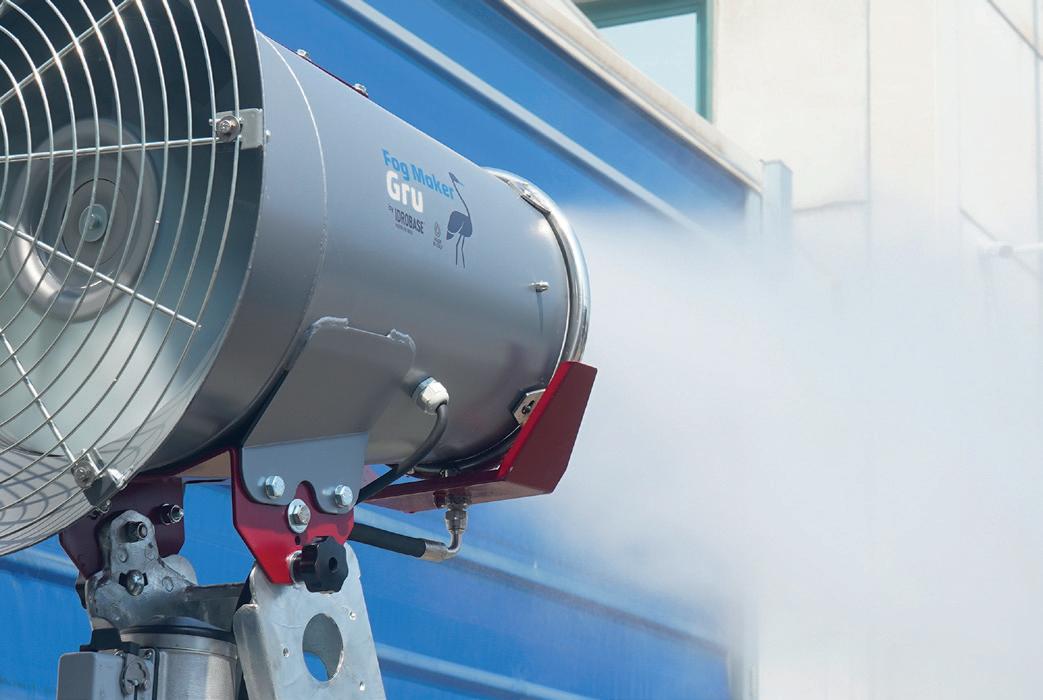

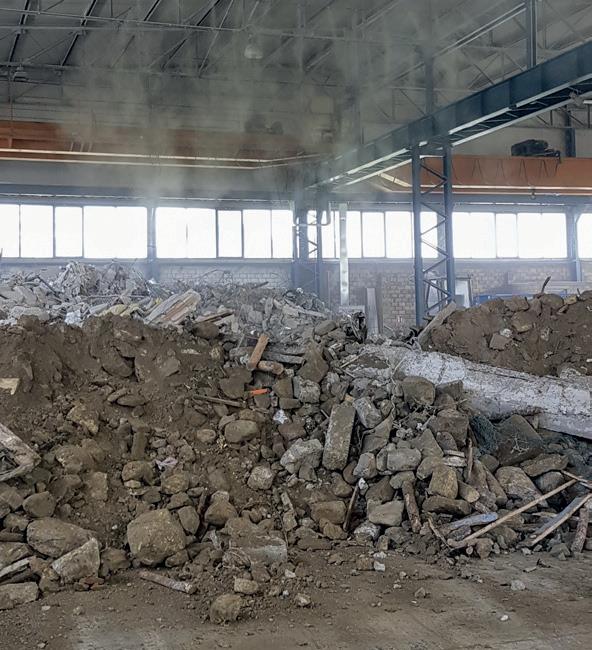

Application Fog Maker Gru

Oscillation (automatique)

Zone couverte

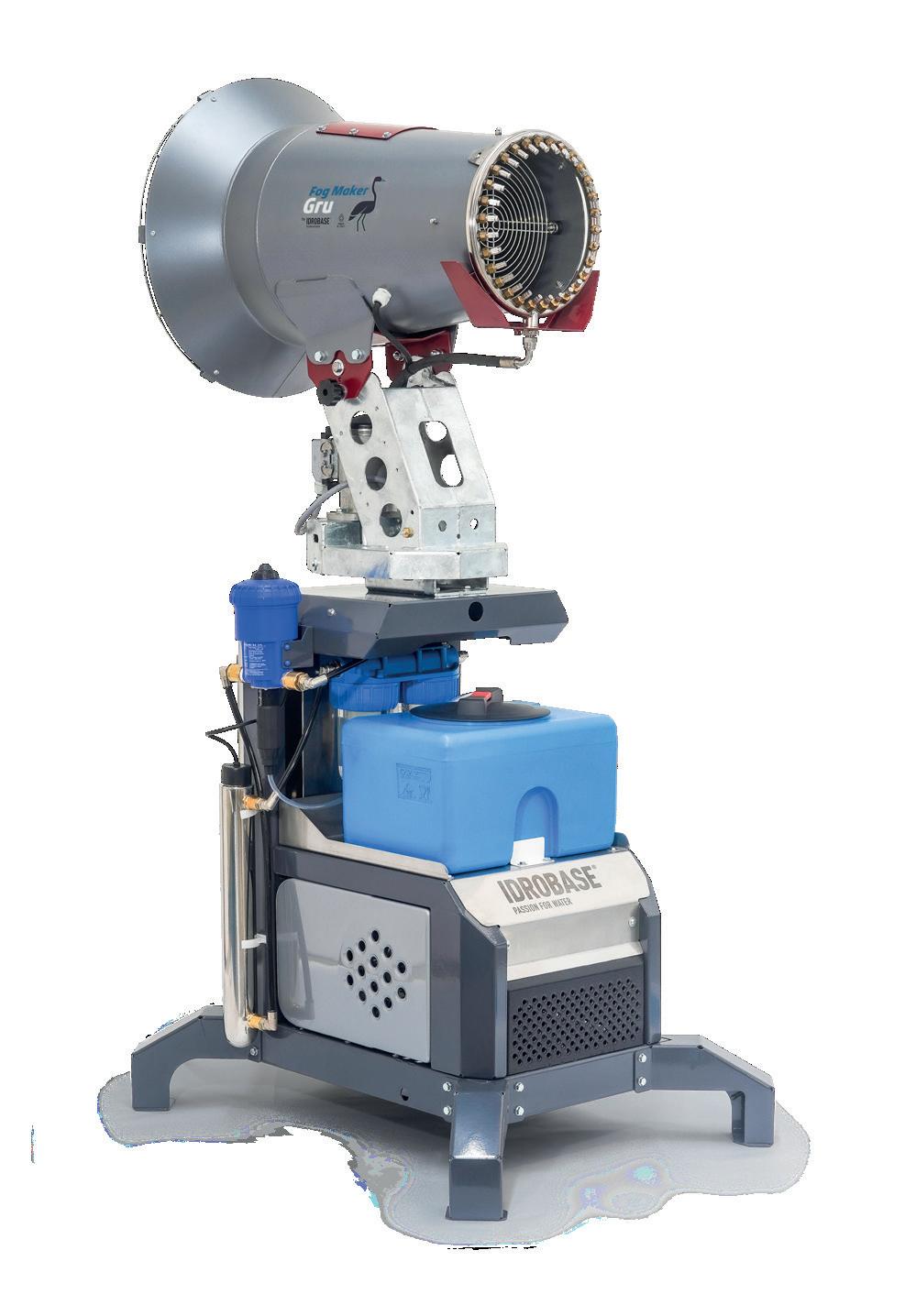

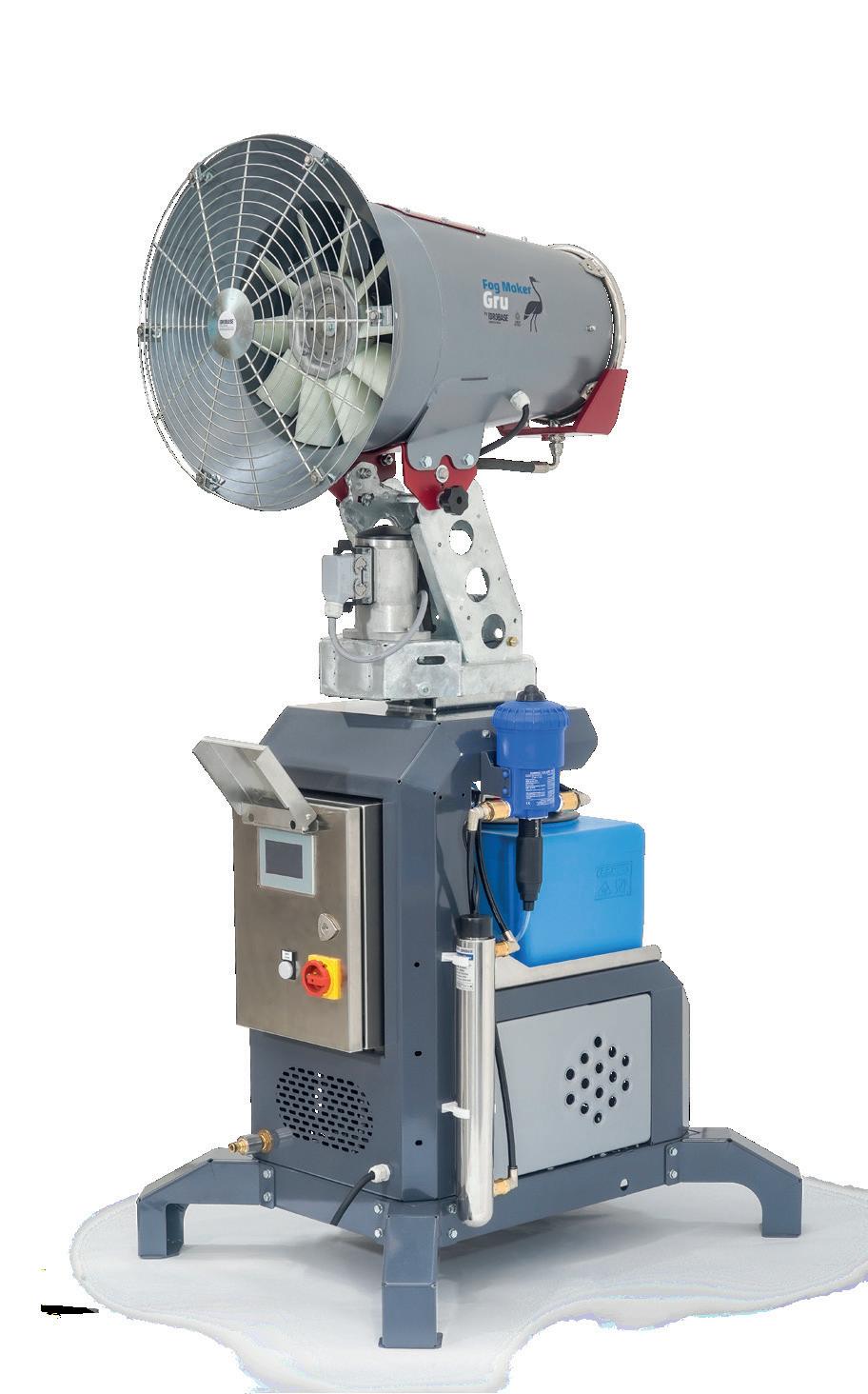

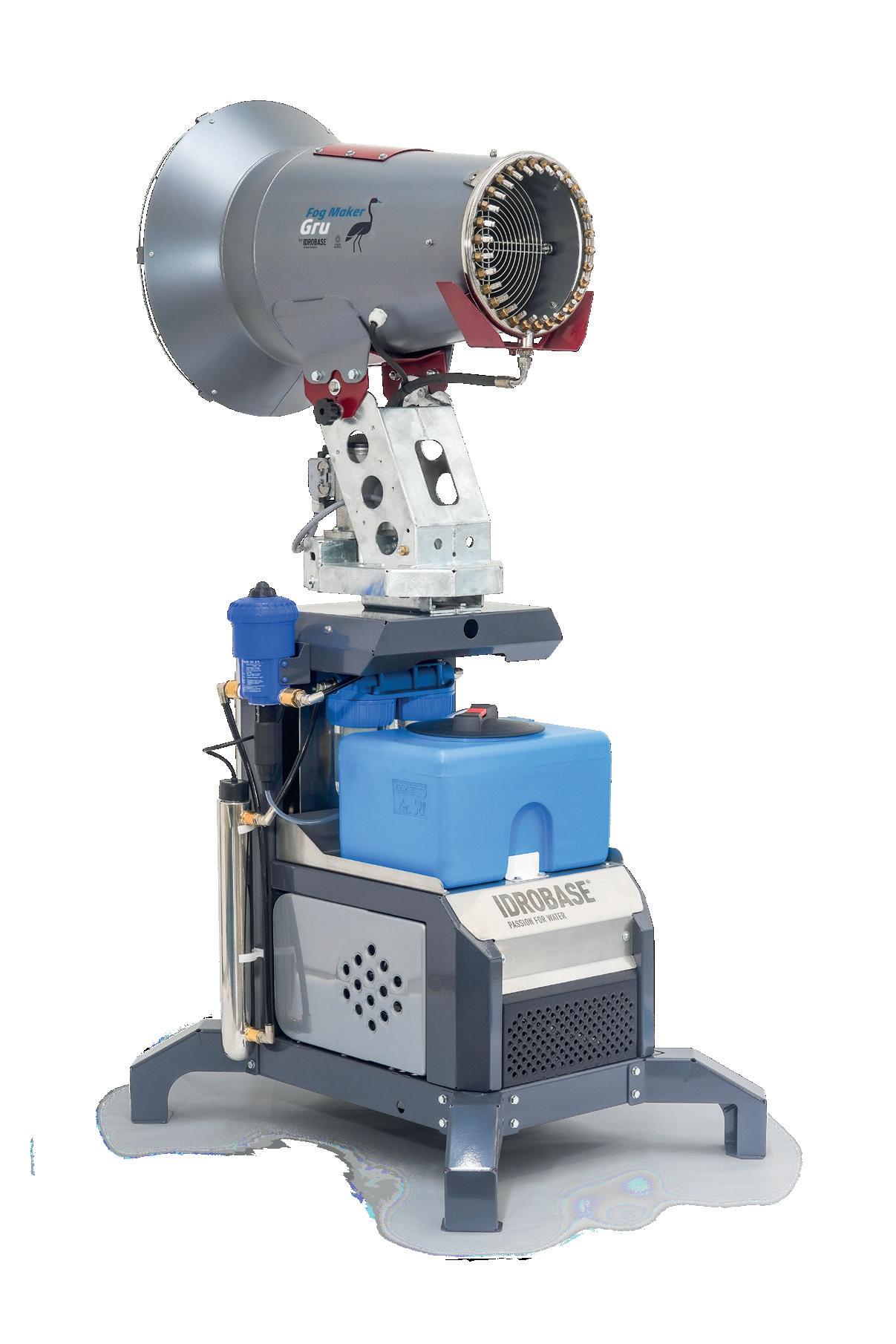

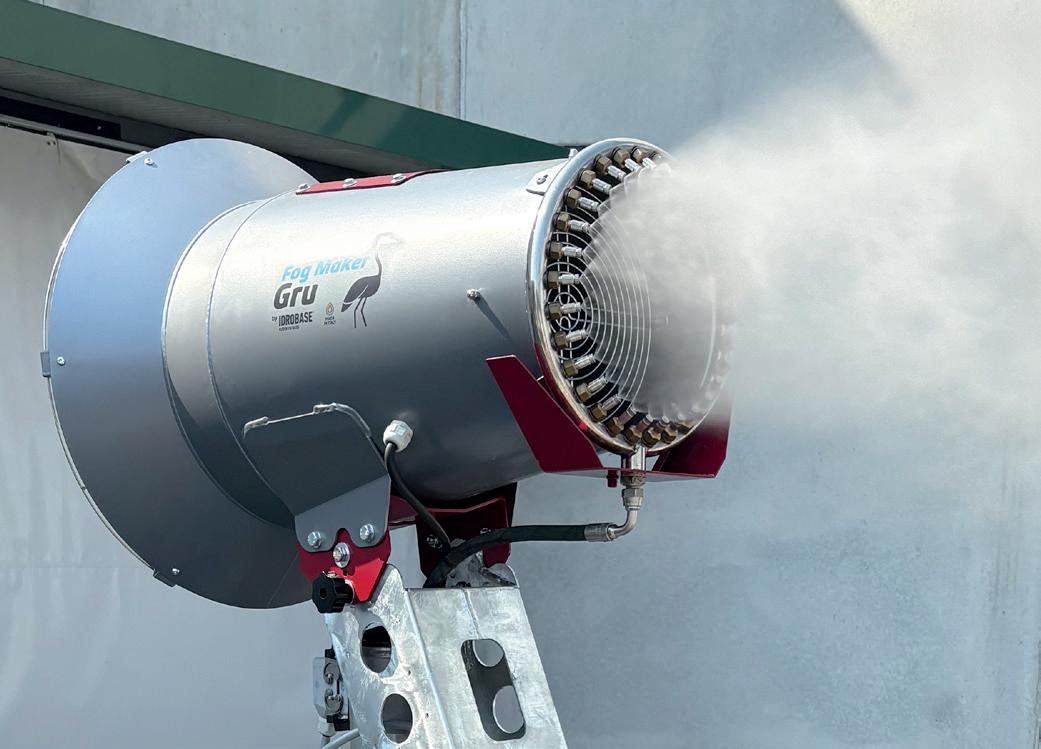

Fog Maker Gru

• Idéal pour neutralisation odeurs et élimination des poussères dans les zones de petites/moyennes dimensions (PM2.5 e PM10)

• Pratique et maniable avec une structure robuste

• Prestations industrielles avec un excellent rapport qualité/prix

Caractéristiques techniques

Rayon d’action 30m

Pression 70bar 30 buses

Données techniques

Code Modèle

ZX.8611

ZX.8612

ZX.8613

ZX.8614

GRU 6,5L

GRU 11L

GRU 15L

6,5 l/min 12mcr 4,9kW 170Kg

11 l/min 18mcr 4,9kW 170Kg

15 l/min 24mcr 5,6kW 170Kg

GRU 21L 70bar 21 l/min 24mcr 6,4kW 170Kg

Code Modèle

ZX.8611-DOS

ZX.8612-DOS

ZX.8613-DOS

ZX.8614-DOS

Accessoires

GRU DOS 6,5L

GRU DOS 11L

GRU DOS 15L

6,5 l/min 12mcr 4,9kW 170Kg

11 l/min 18mcr 4,9kW 170Kg

15 l/min 24mcr 5,6kW 170Kg

GRU DOS 21L 70bar 21 l/min 24mcr 6,4kW 170Kg

Set d’entretien

Comparaison entre l’ancienne version et la nouvelle version

Ancienne version Nouvelle version Delta

Rayon d’action 25m 30m +20%

Rotation 160° 300° +85%

Rotation Manuel Automatique

Zone couverte: 700m2 1.500m2 +115%

Ecran tactile programmable*

*Plages horaires pause/travail

Caractéristiques techniques

• Châssis en acier galvanisé

Panneau de contrôle électrique avec écran tactile de 7 pouces et PLC pour la gestion de la pompe du ventilateur, de la plage de rotation, des cycles de travail

Degré de protection: IP54

• Réservoir: 30L

• Dimensions LxPxH: 1200x800x1700mm

Set d’entretien pompe 750 heures

Caractéristiques techniques véntilateur

• Nbre. Buses: 1 couronne en acier Inox AISI 304 de 30 buses Smart Zone couverte: 1.500m2

• Puissance moteur: 3kW–2800g/min

• Rayon d’action: 30m a 21°C (en l’absence de ventilateur)

• Alimentation électrique: 3x400V–50Hz

• Oscillation 300° automatique

• Hausse: -20° + 25° manuel Diamètre ventilateur: 397mm

• Bruit: <87LwA

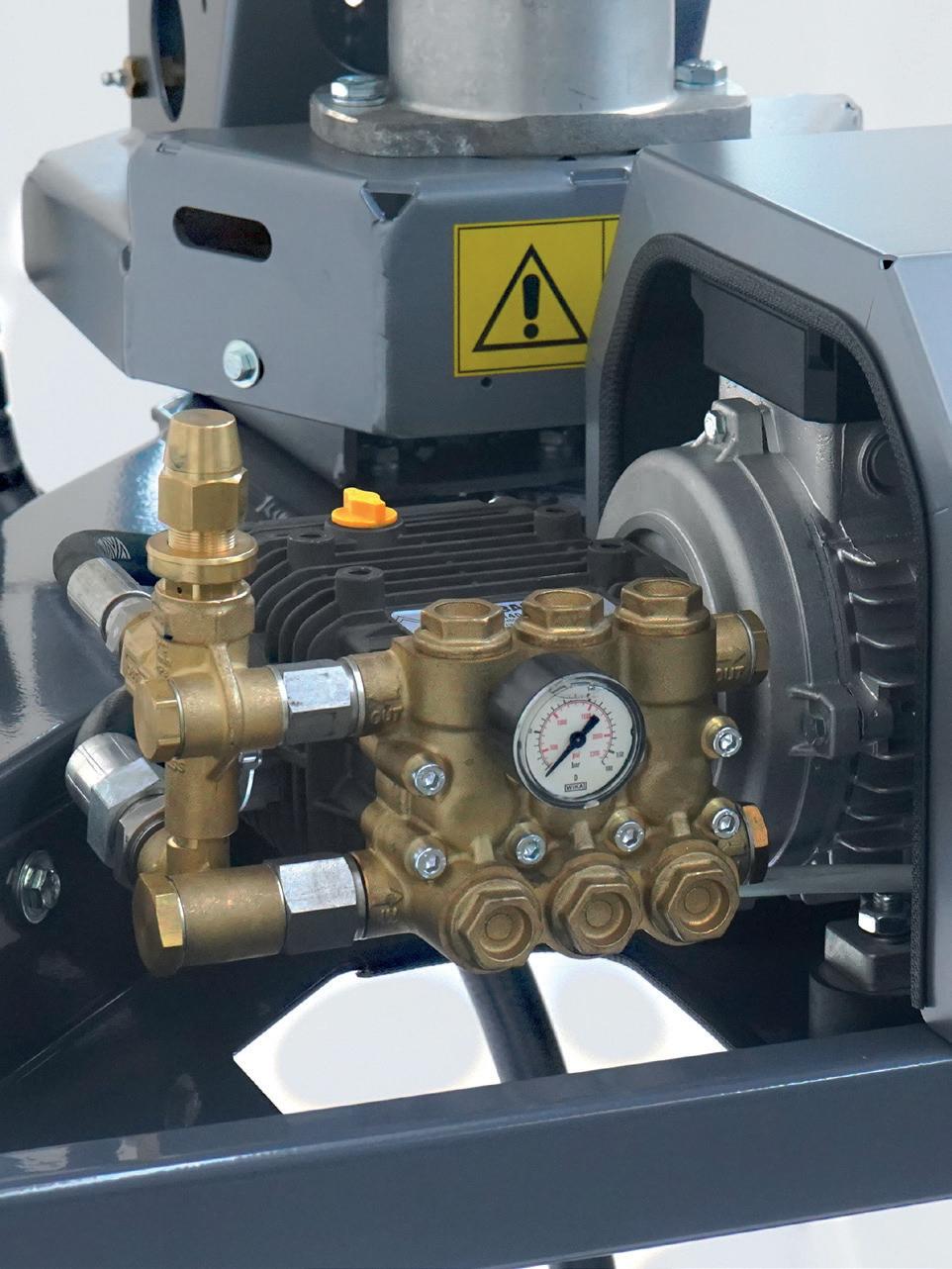

Caractéristiques techniques pompe

• Pression de service: 70bar pour version 6,5, 11, 15 e 21l/min.

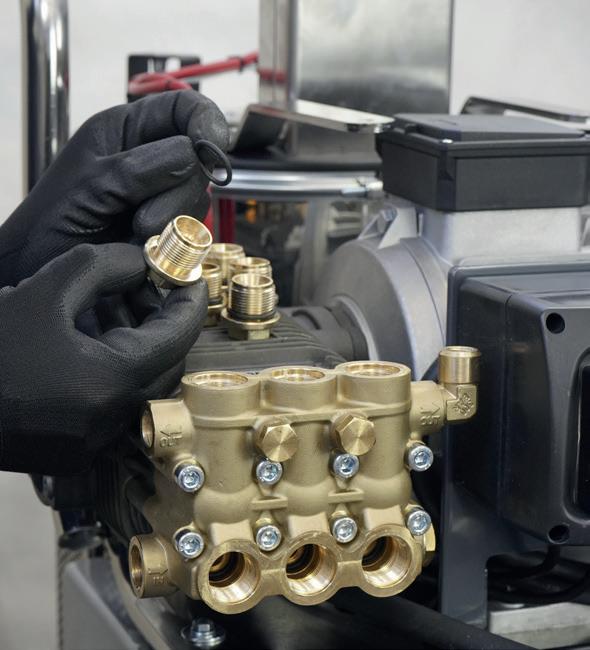

• Pompe professionnelle 1450 g min, mouvement à bielle, tête en laiton, 3 pistons en céramique

• Moteur électrique 1450tr/min 1,9kW pour 6,5 et 11l/min, 2,6kW pour 15l/min et 3,4kW pour 21l/min

• Soupape bypass intégrée

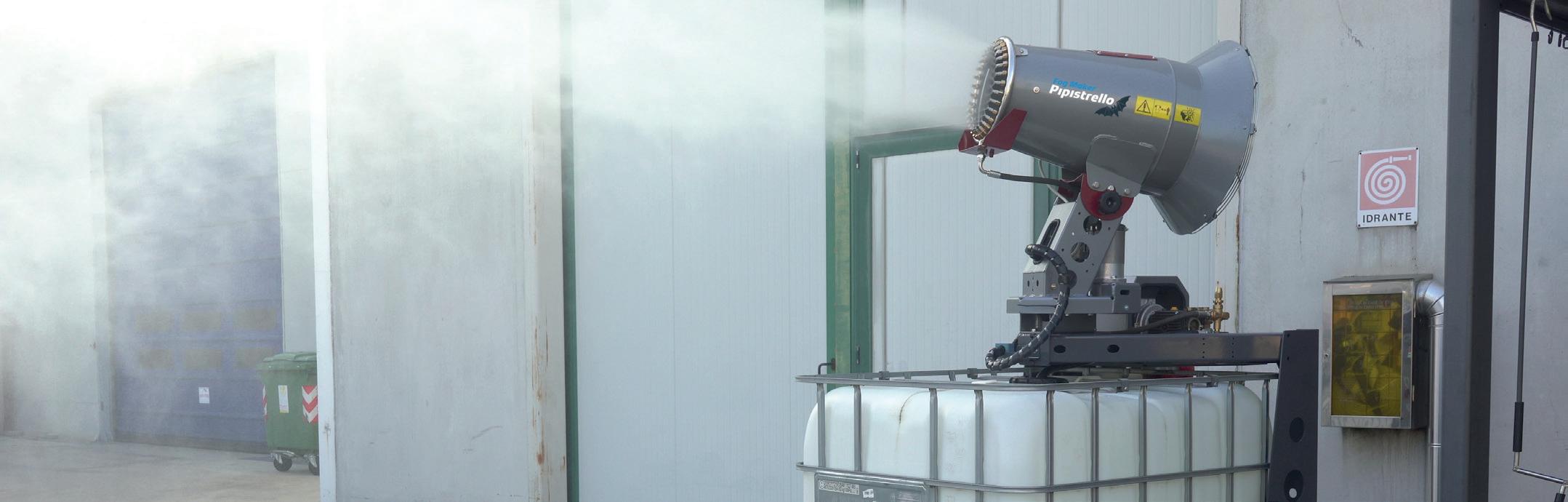

Fog Maker Pipistrello est polyvalent:

• élimination des odeurs

• élimination des poussières fines

PM2.5 et PM10

• refroidissement

Comparaison Gufo VS Pipistrello

Gufo Pipistrello Delta

Transport -45%

Montage 3 ore Prêt à l’emploi

Prix -15% par rapport au Fog Maker Gufo

Débits de 6,5, 11 e 15l/min.

Données techniques

Optimisé pour le transport

Tableau de commande électronique

Pompe apparente (pour faciliter l’entretien)

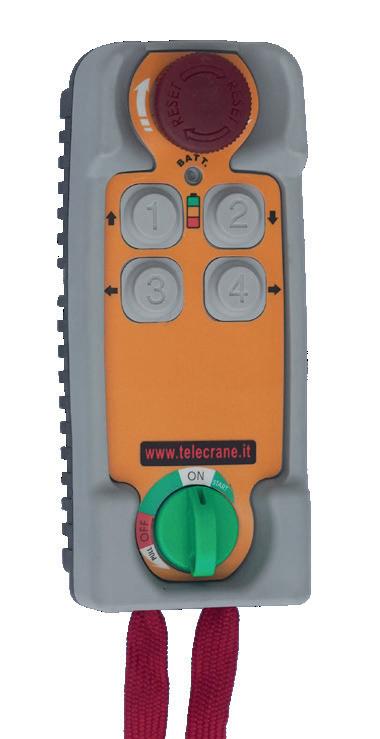

Télécommande

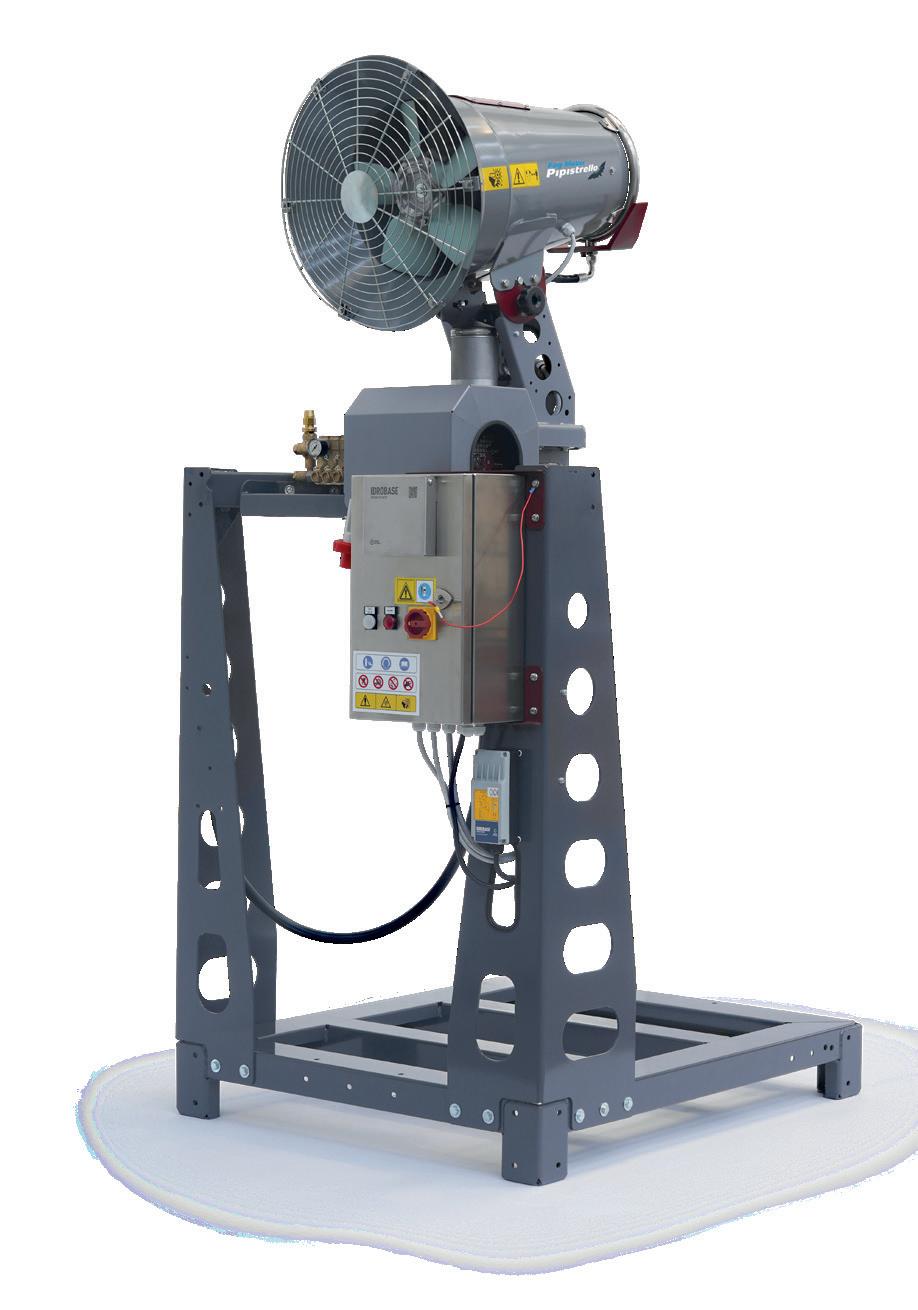

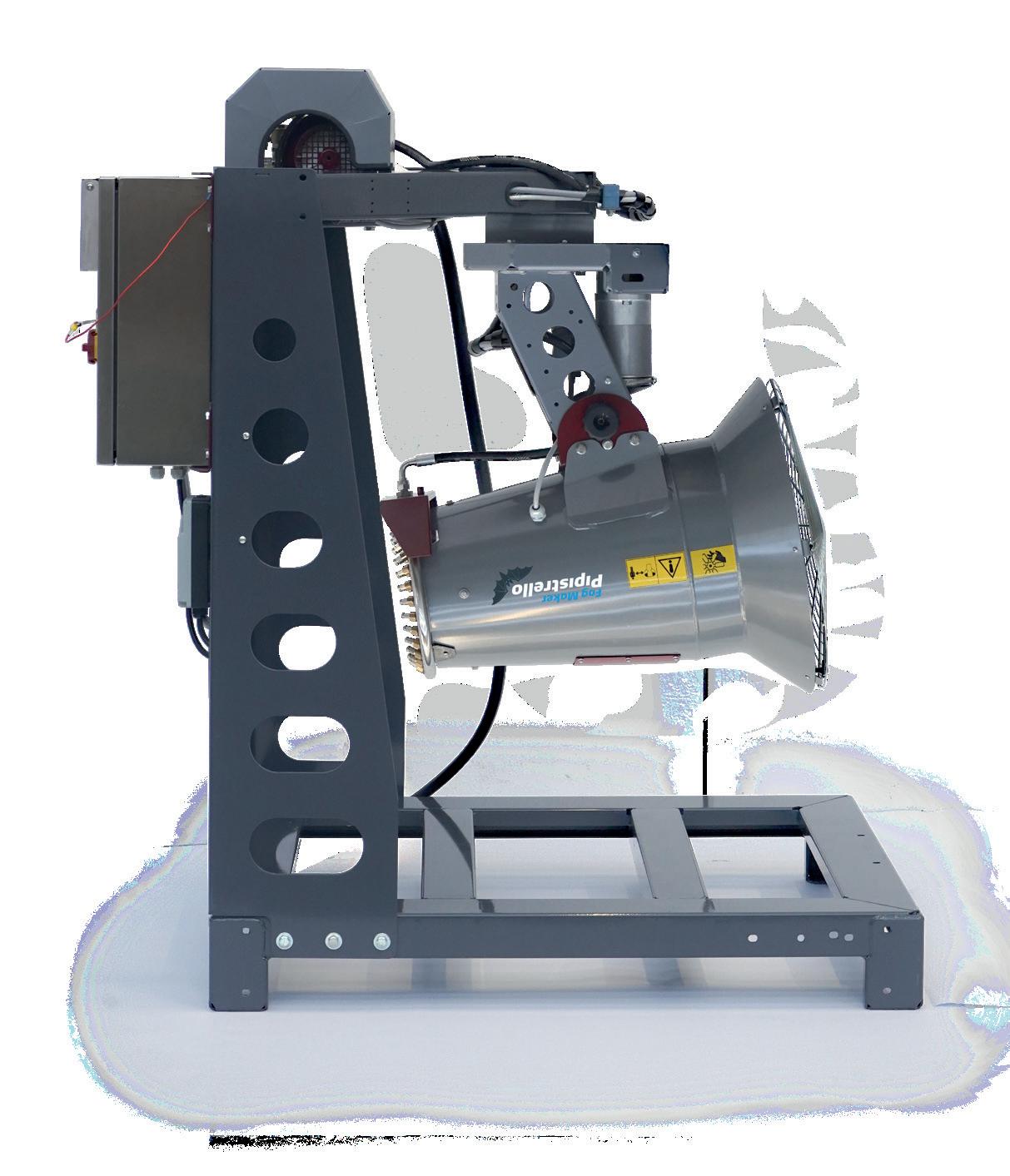

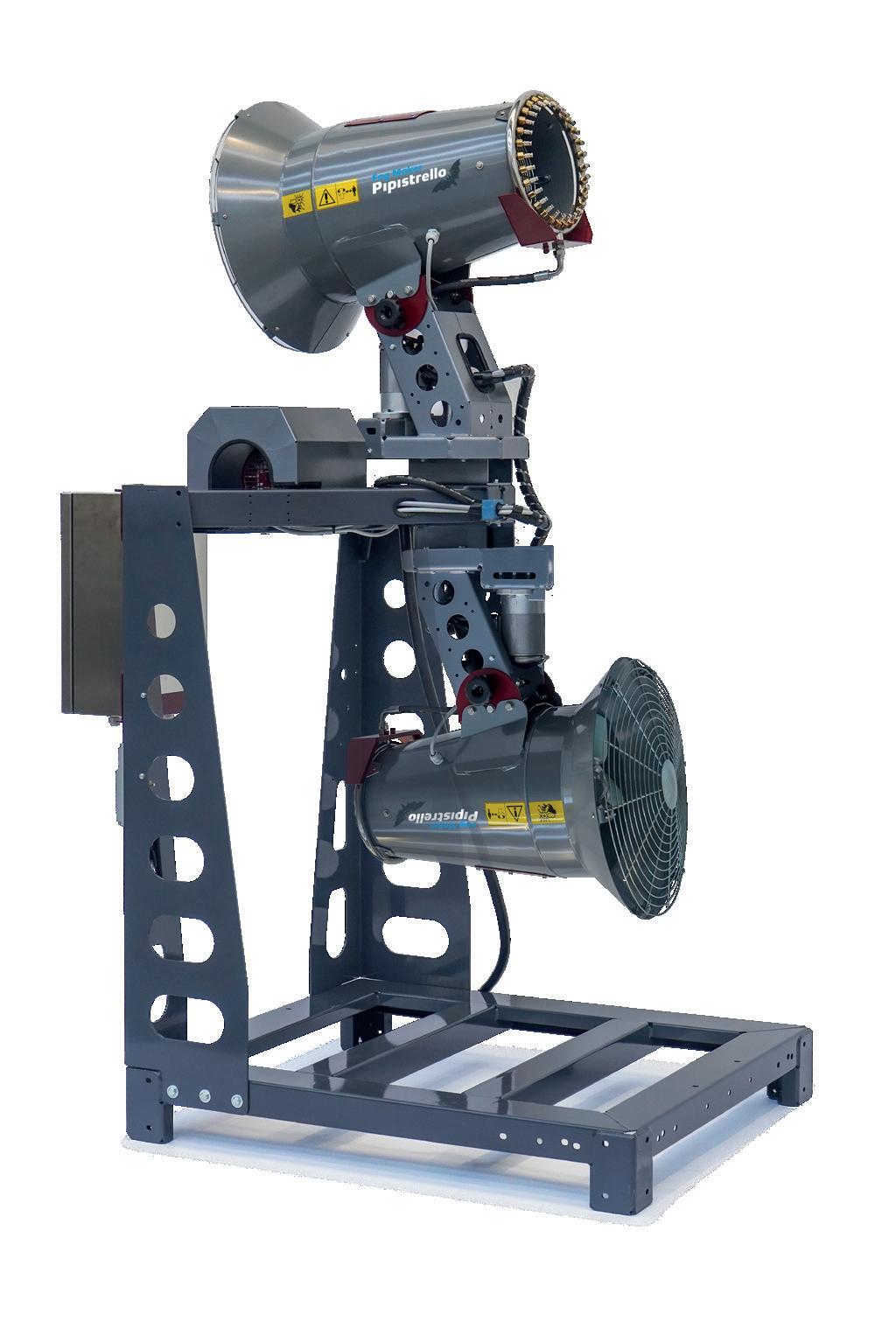

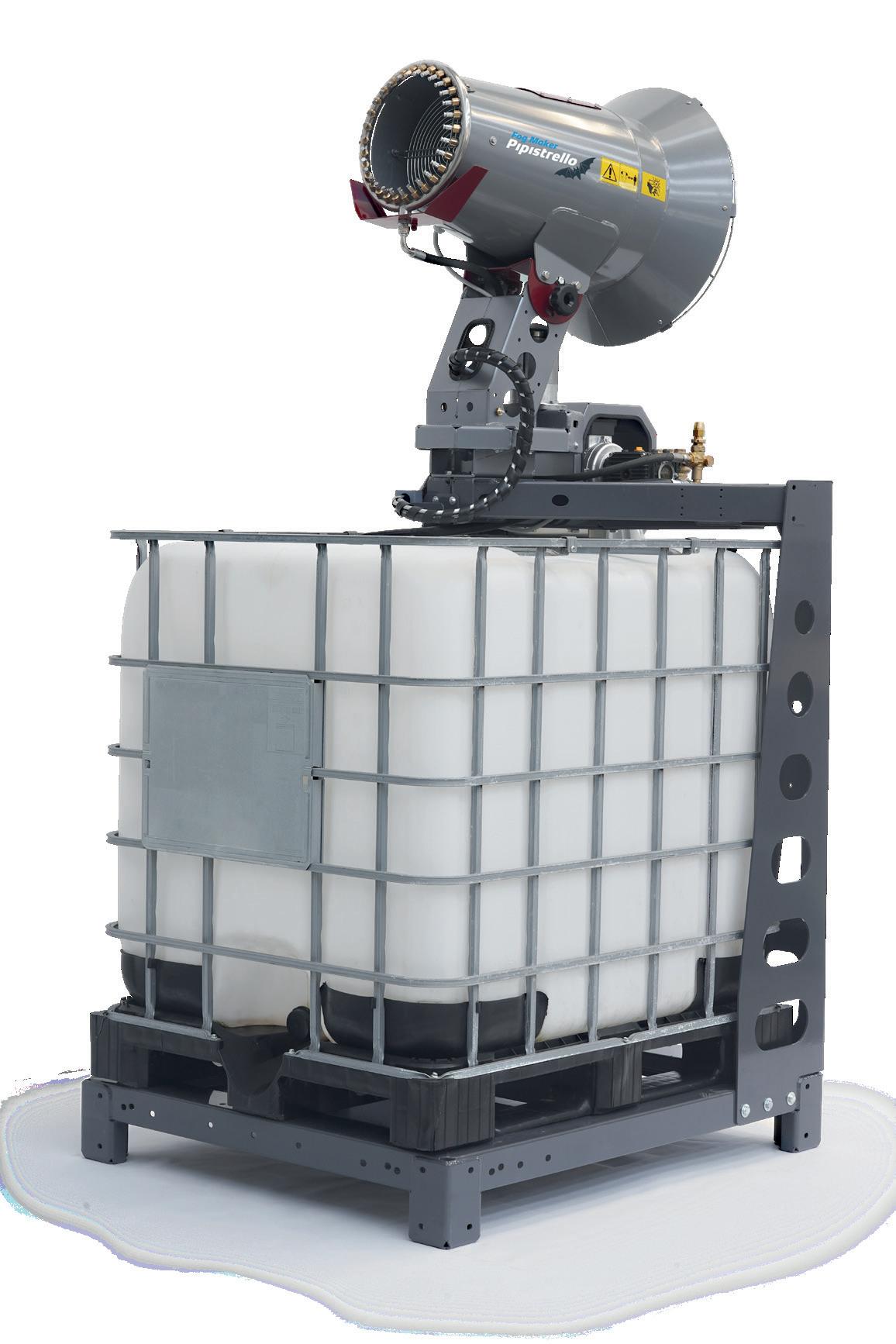

Fog Maker Pipistrello

Rayon d’action

32,5m

Pression 70bar 30 buses

Fog Maker Pipistrello est idéal pour élimination del poussières fines PM2.5, élimination del poussières fines, élimination des odeurs, refroidissement et désinfection.

Grâce à son système de fermeture innovant, Fog Maker Pipistrello est optimisé pour le transport: -45 % sur le coût.

Caractéristiques techniques

Données techniques Code Modèle

Set d’entretien pompe 750 heures

Comparaison Gufo VS Pipistrello

Gufo Pipistrello Delta

Transport -45%

Montage 3 ore Prêt à l’emploi

Prix -15% par rapport au Fog Maker Gufo

Caractéristiques techniques

• Châssis en acier S235JR galvanisé à chaud, les composants sensibles sont recouverts d’une peinture époxy en poudre

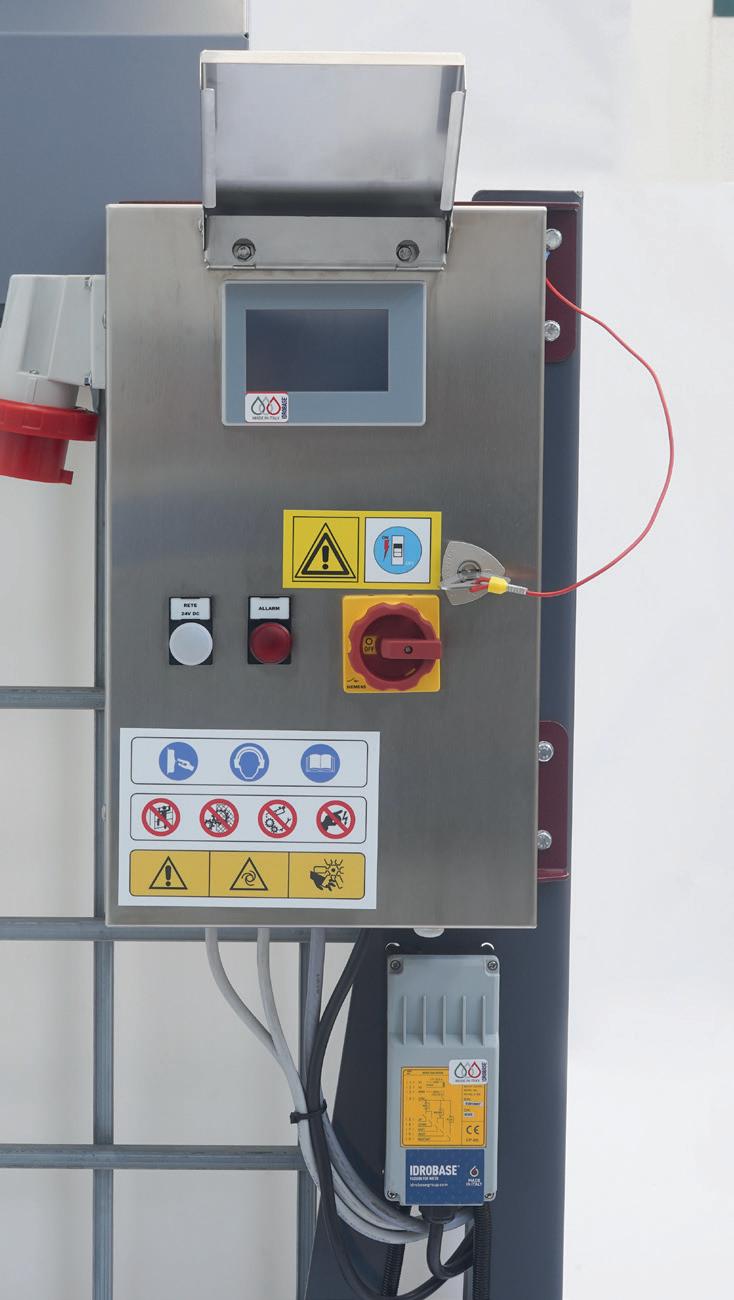

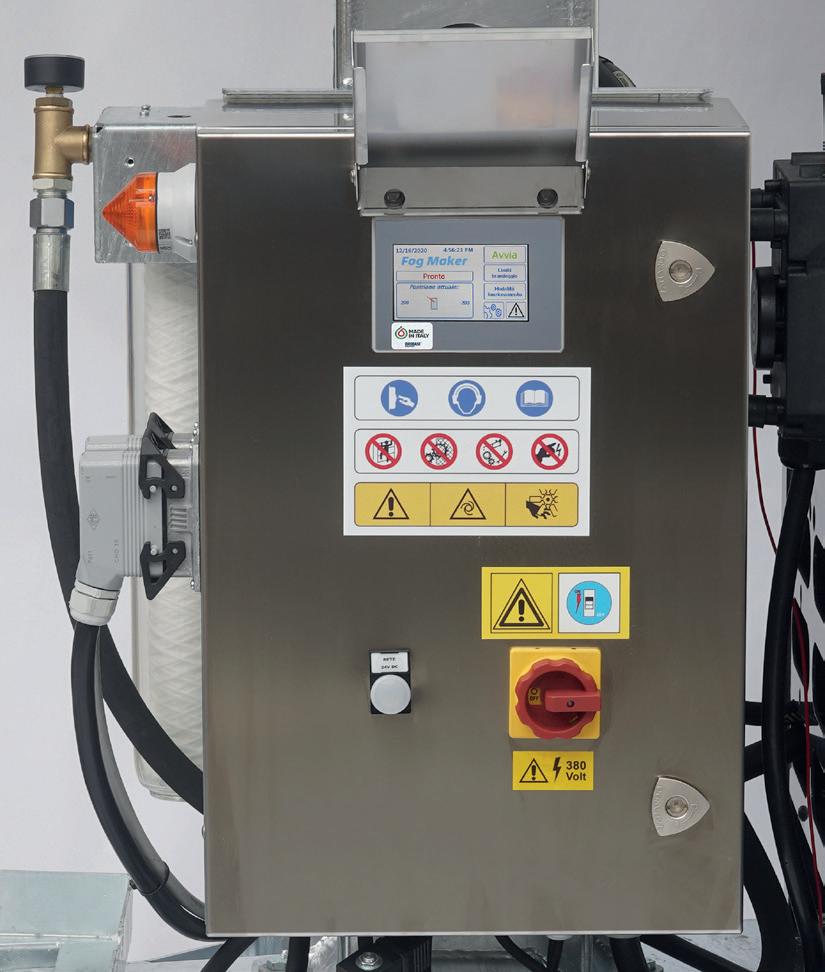

• Panneau de contrôle électrique avec écran tactile de 4,3 pouces et PLC pour la gestion de la pompe du ventilateur, de la plage de rotation, des cycles de travail et du programme d’entretien préventif

• Degré de protection: IP54

• Dimensions LxPxH: 1600x1500x2400mm

• Réservoir: 1000L polyéthylène (en option)

Caractéristiques techniques véntilateur

Nbre. Buses: 1 couronne en acier

Inox AISI 304 de 30 buses

• Zone couverte: 1.500m2

• Puissance moteur: 3kW–2800g/min

• Rayon d’action: 32,5m a 21°C (en l’absence de ventilateur)

• Alimentation électrique: 3x400V–50Hz

• Oscillation: 330° automatique Hausse: -20° + 30° manuelle

• Diamètre ventilateur: 397mm

• Bruit: <90Lwa

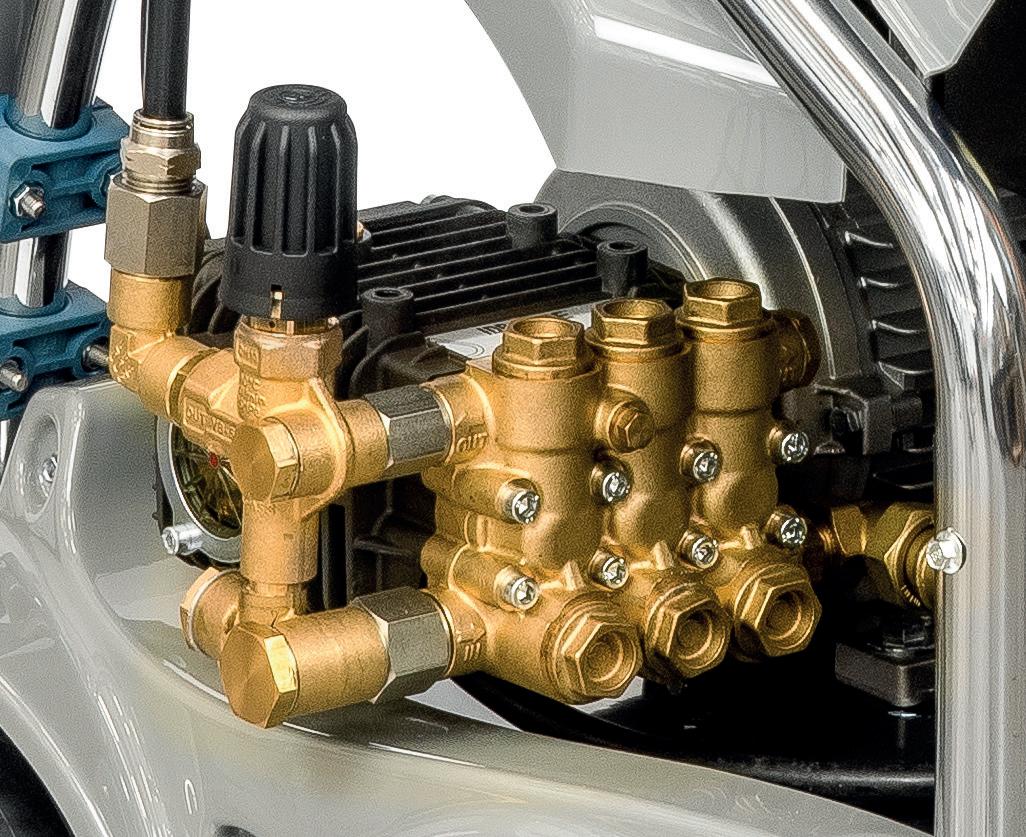

Caractéristiques techniques pompe

Pression de service: 70bar pour version 6,5, 11 et 15l/min.

• Pompe professionelle 1450tr/min, mouvement à bielle, tête en laiton, 3 pistons en céramique

• Moteur électrique 1450tr/min 1,5kW pour 6,5 et 11l/min, 2,2kW pour 15l/min

• Soupape bypass intégrée

• Électrovannes de décharge pression

• Pressostat bp manque d’eau

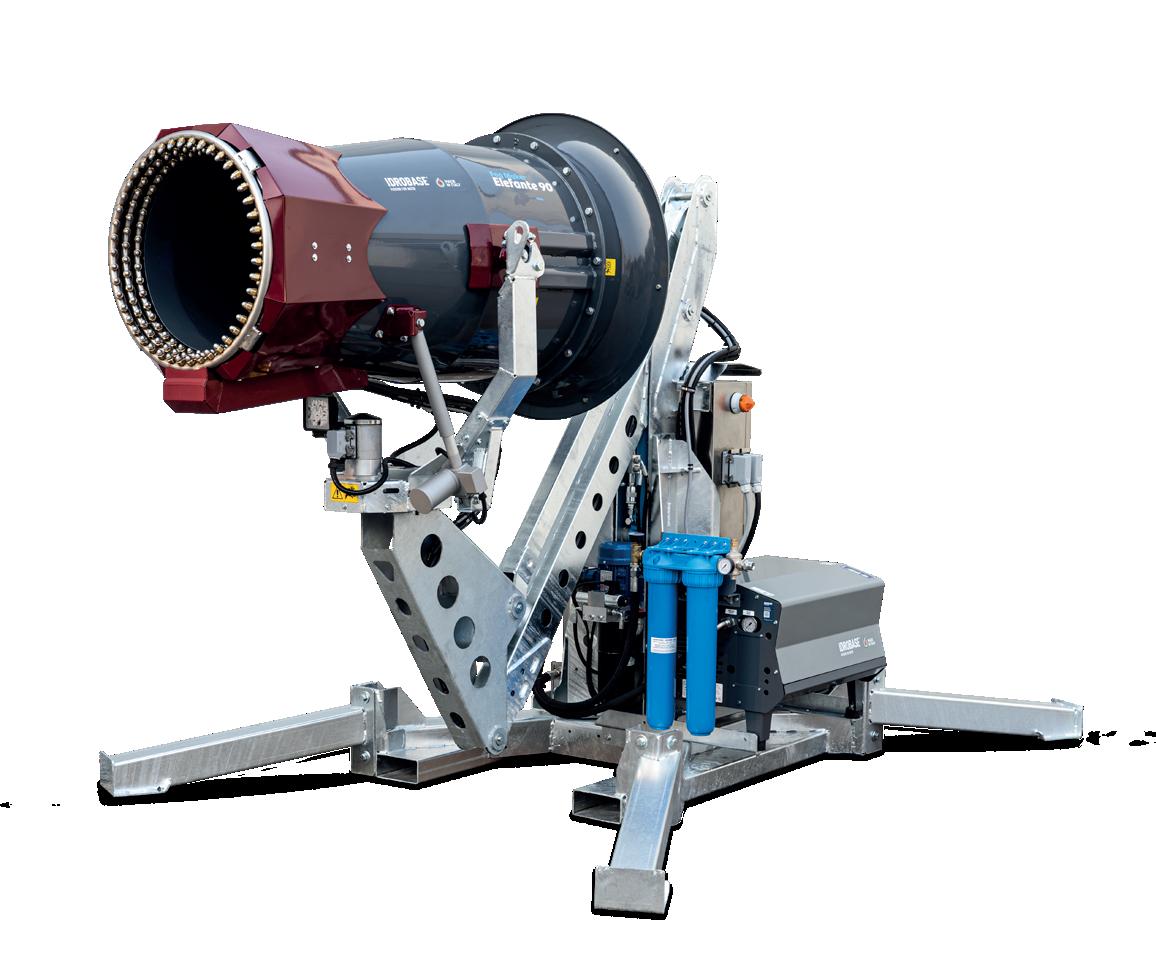

Fog Maker Rino 2.0 est polyvalent:

• élimination PM2.5 et PM10

• élimination des odeurs

• désinfection

• suppression des poussières

Prêt à l’emploi: -3 heures de montage par rapport au modèle précédent heures

Comparaison Rino VS Rino 2.0

Rino Rino 2.0 Delta

Oscillation À impulsions

Industriel à couronne d’attache +50% fiabilité

Pression 70bar 80bar +14%

Transport 2 caisses 1 caisses -30% coûts

Montage 3 heures prêt à l’emploi

Prix -5% par rapport au Fog Maker Rino

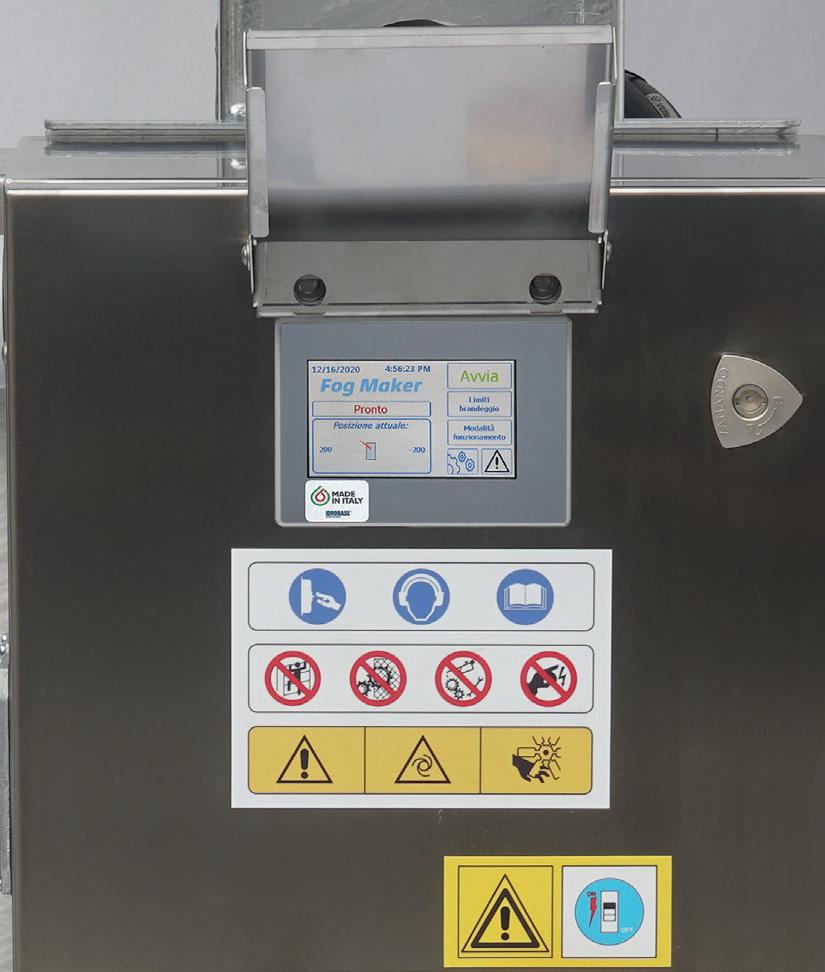

Nouveau tableau de commande à écran tactile 4,3”

Optimisé pour le transport avec une colonne qui se lève et s’abaisse de 35 cm.

Hauteur (en cours d’utilisation): 265cm

Hauteur (pendant le transport): 220cm

Fog Maker Rino 2.0 est conçu pour être expédié assemblé, évitant ainsi les opérations de montage sur place: coûts de transport -30%.

heures

Prêt à l’emploi: -3 heures de montage par rapport au modèle précédent

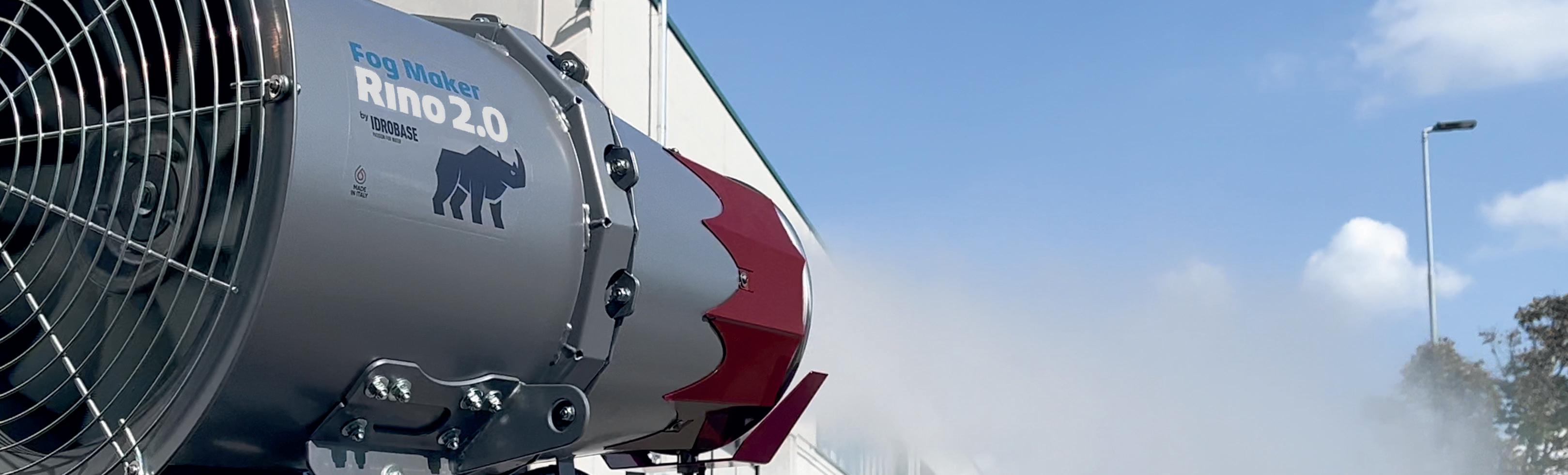

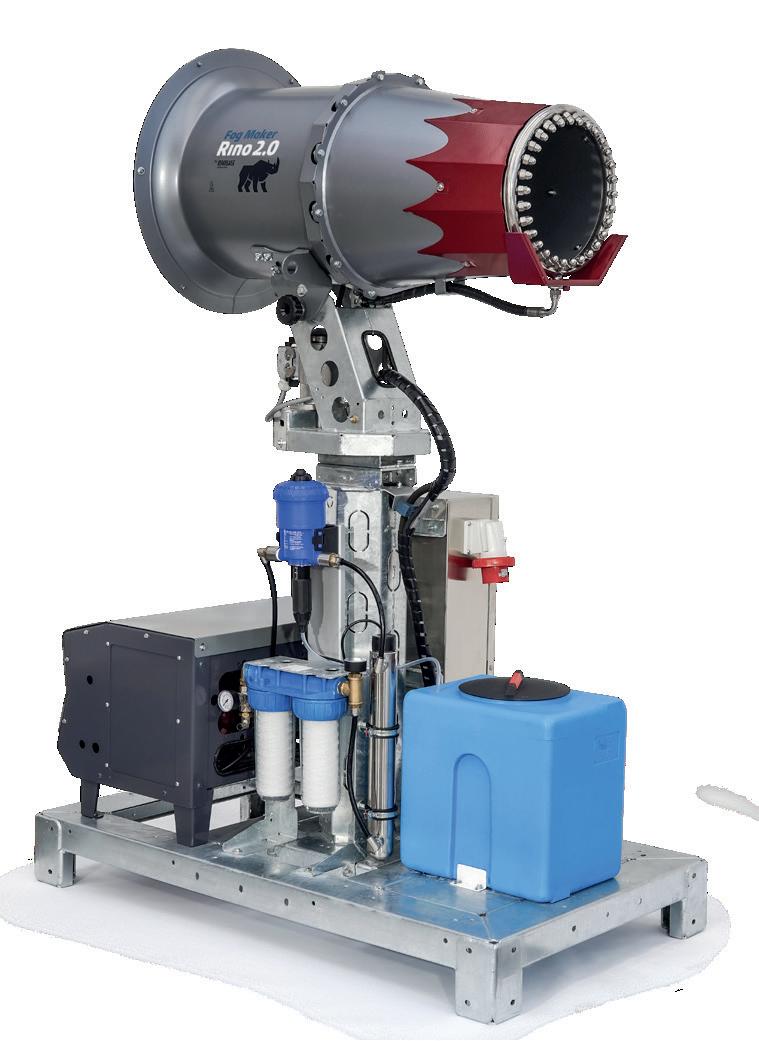

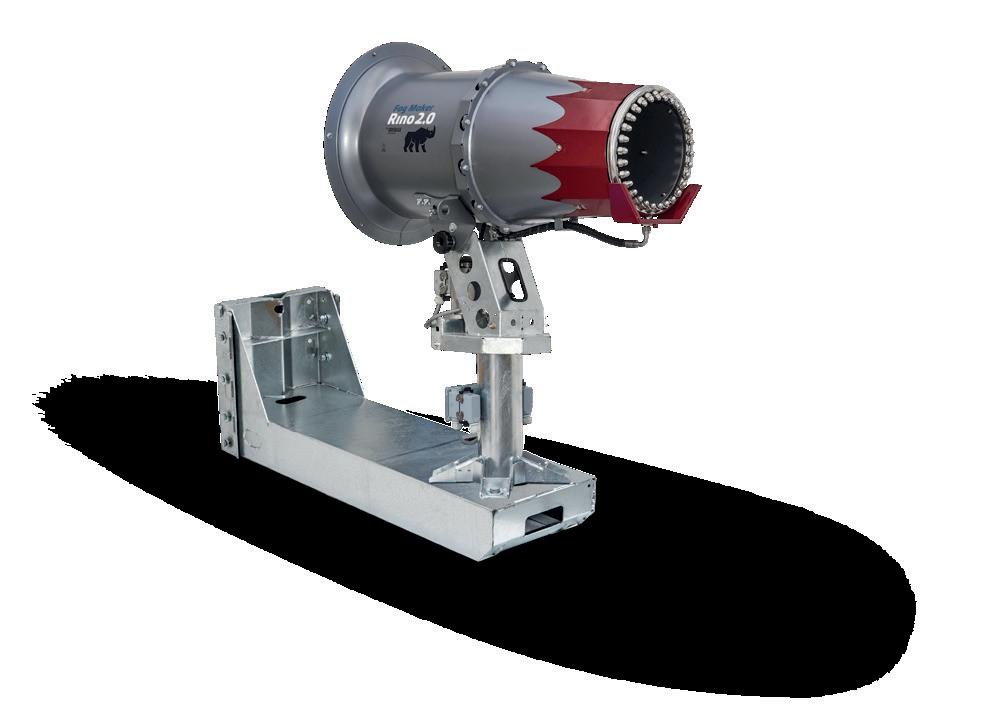

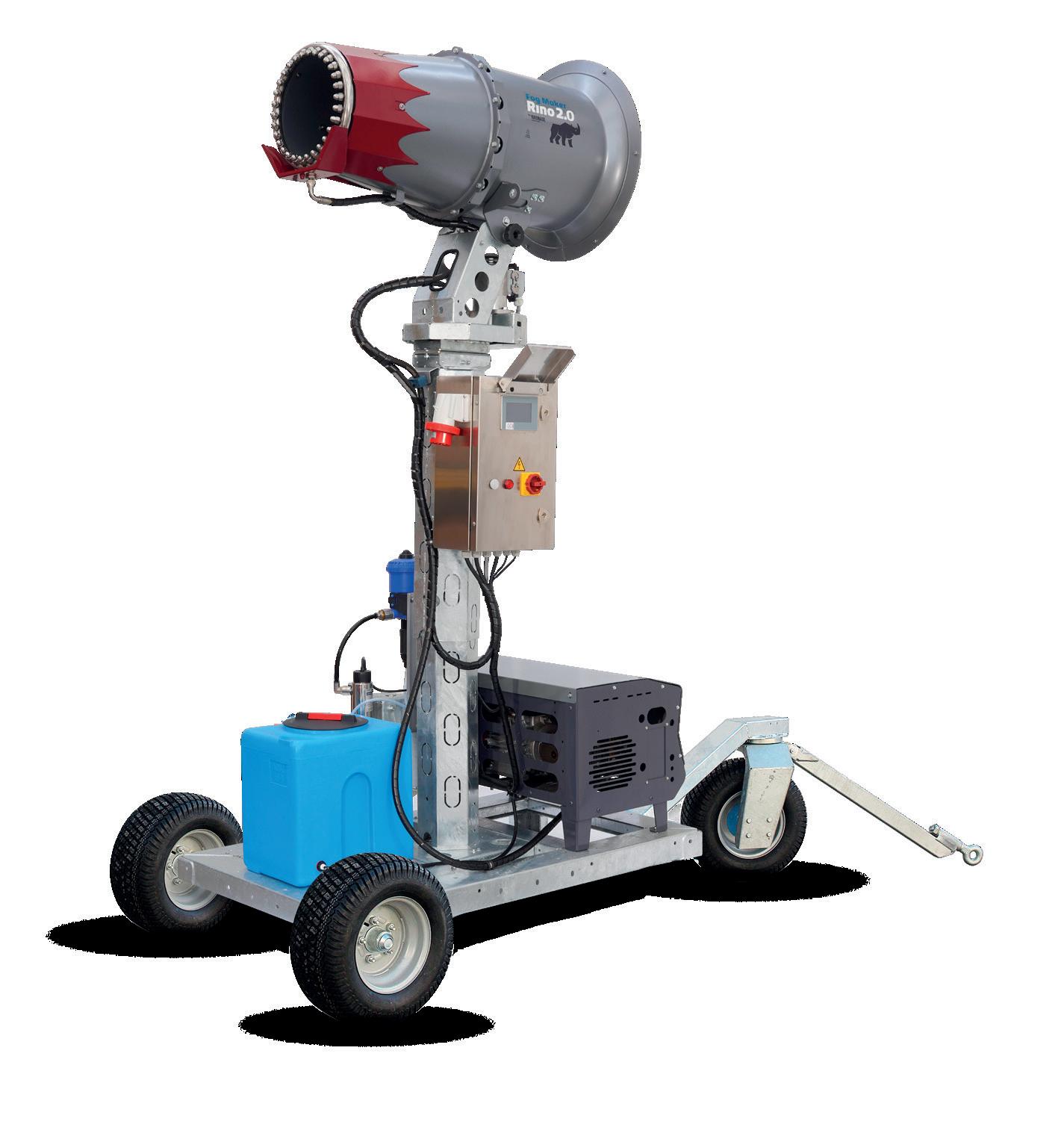

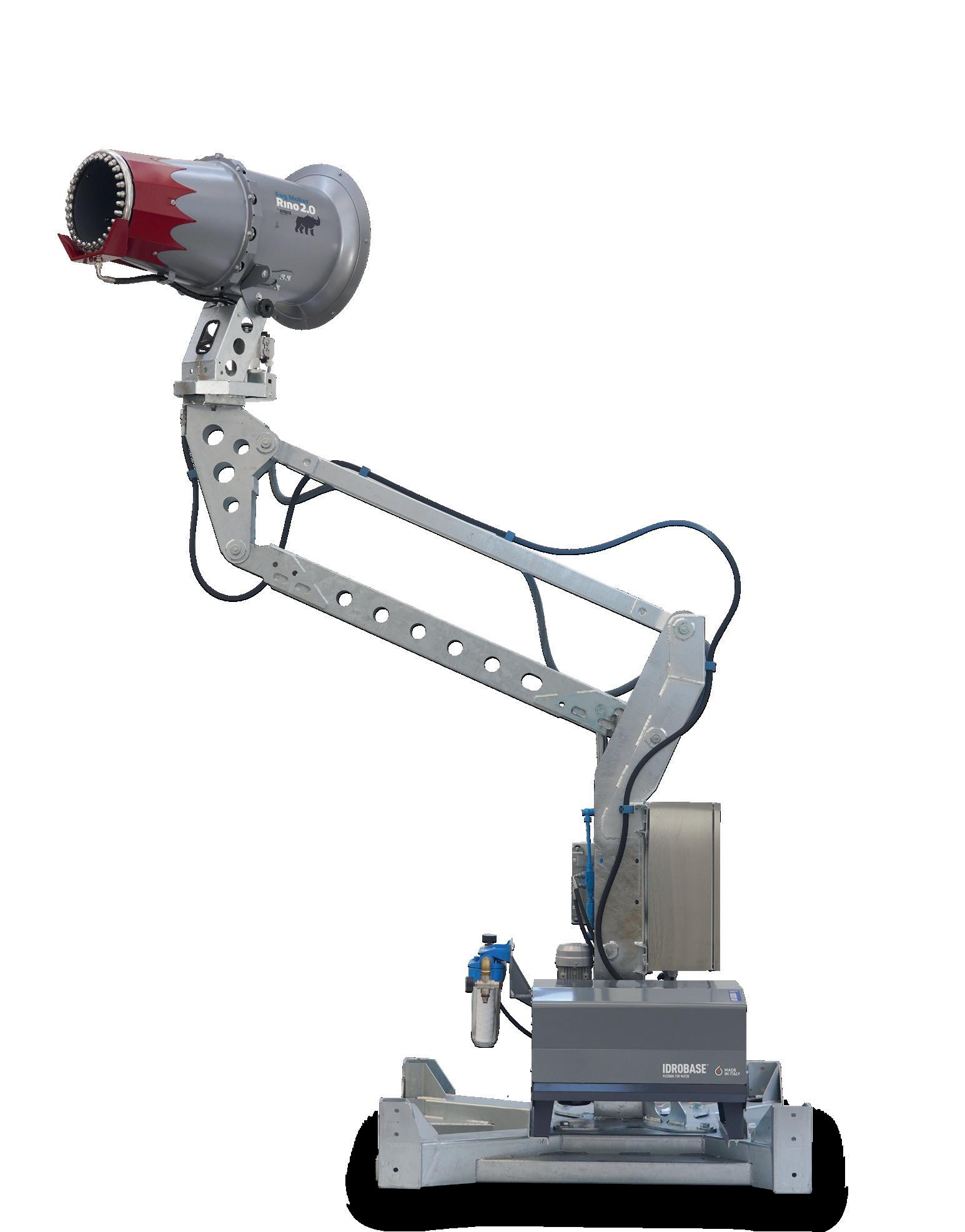

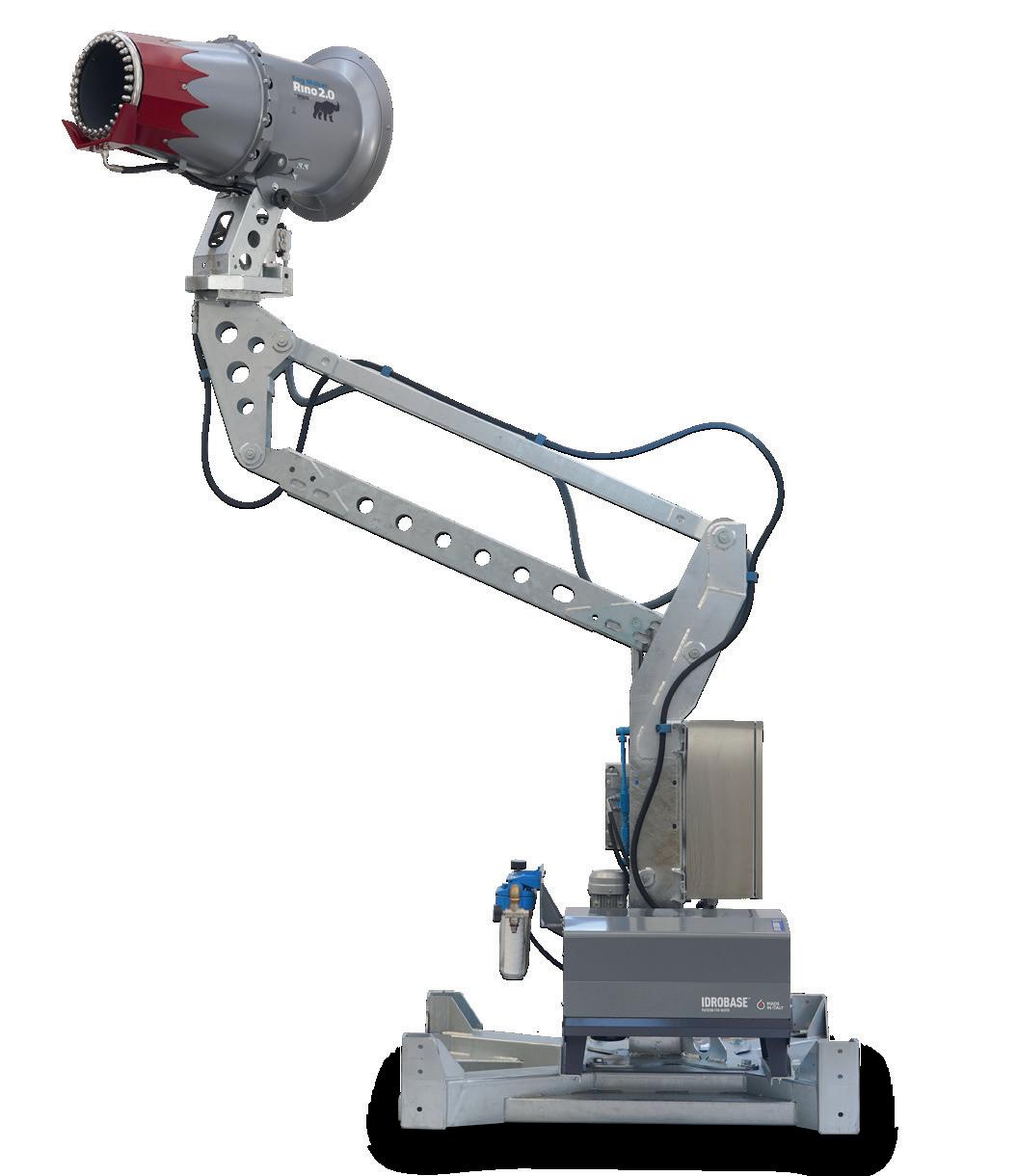

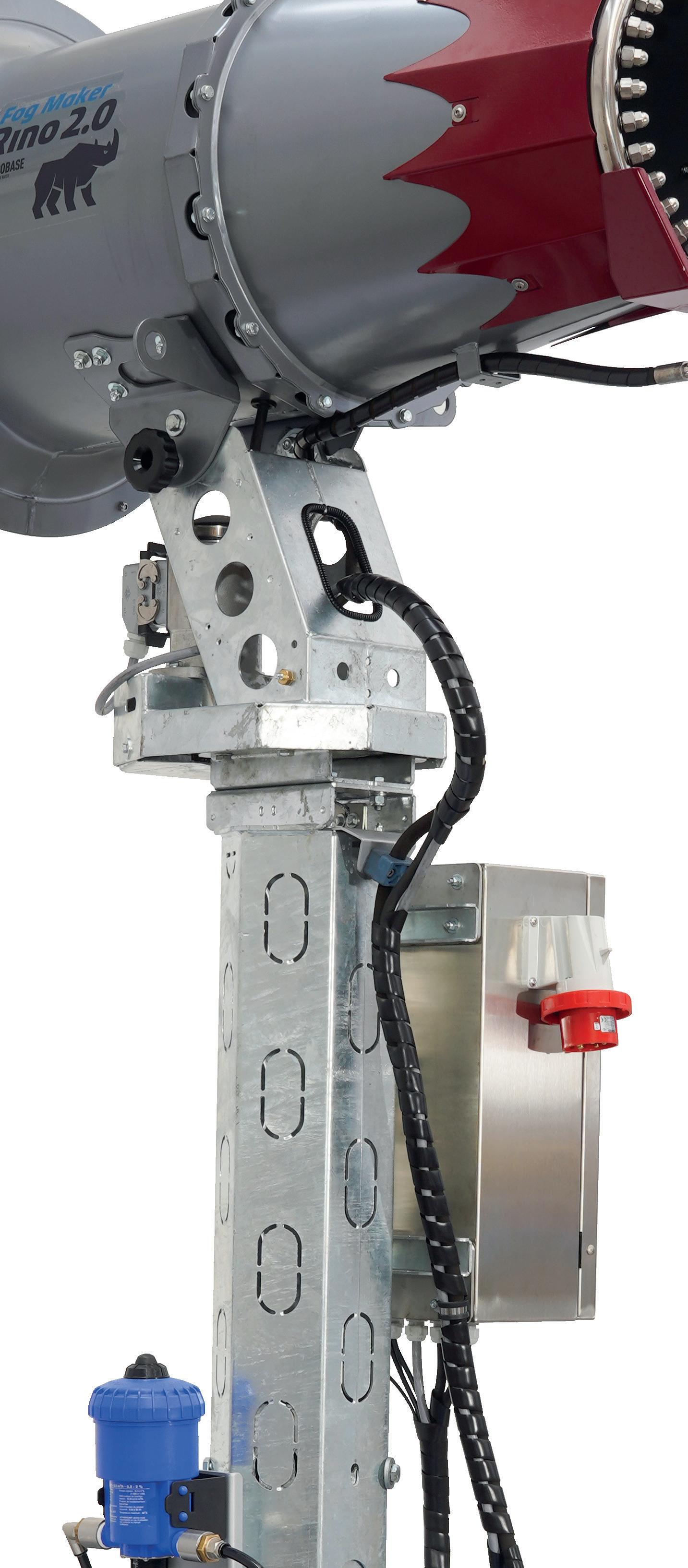

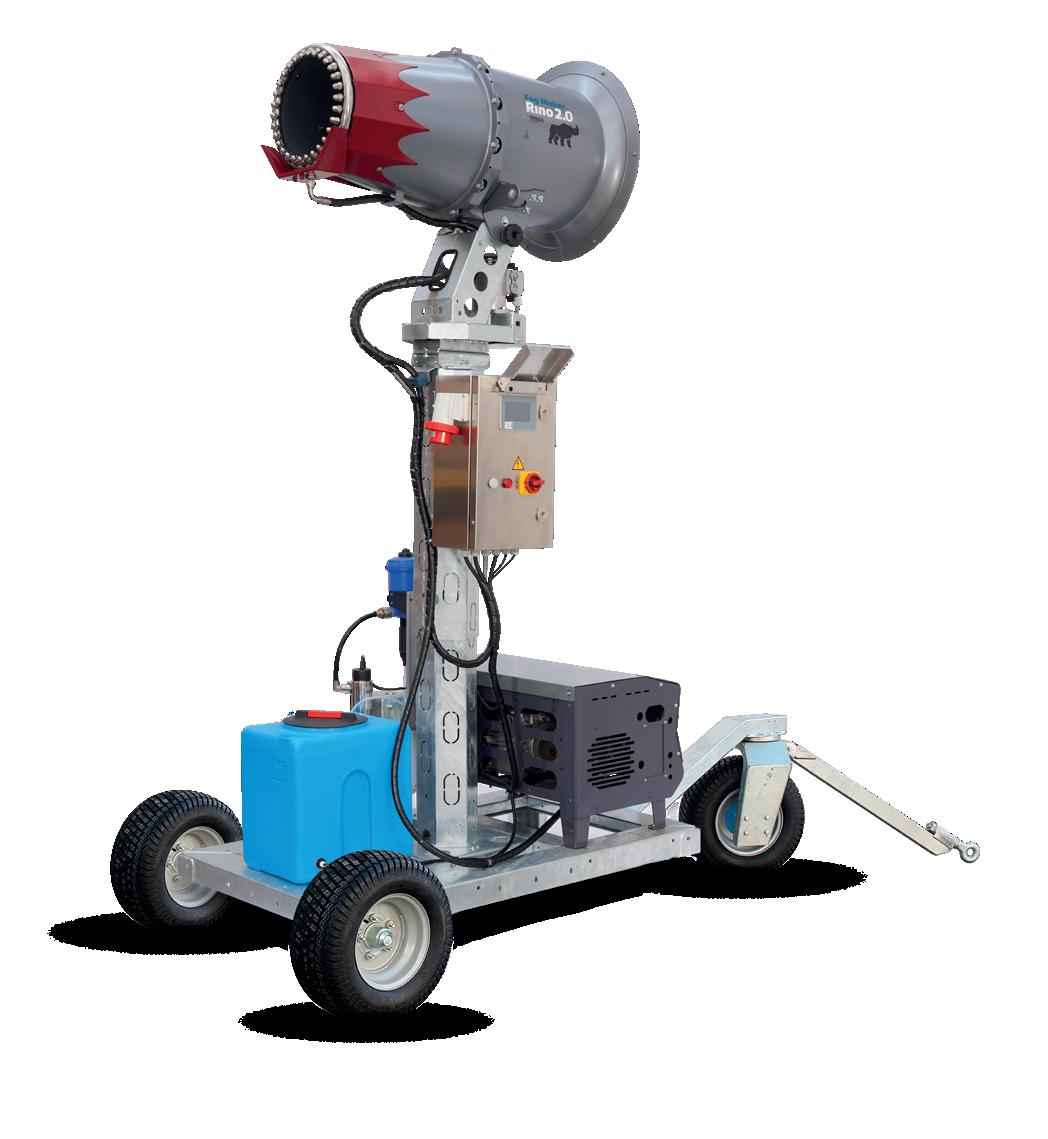

Fog Maker Rino 2.0

Rayon d’action 33m Pression 80bar 30 buses

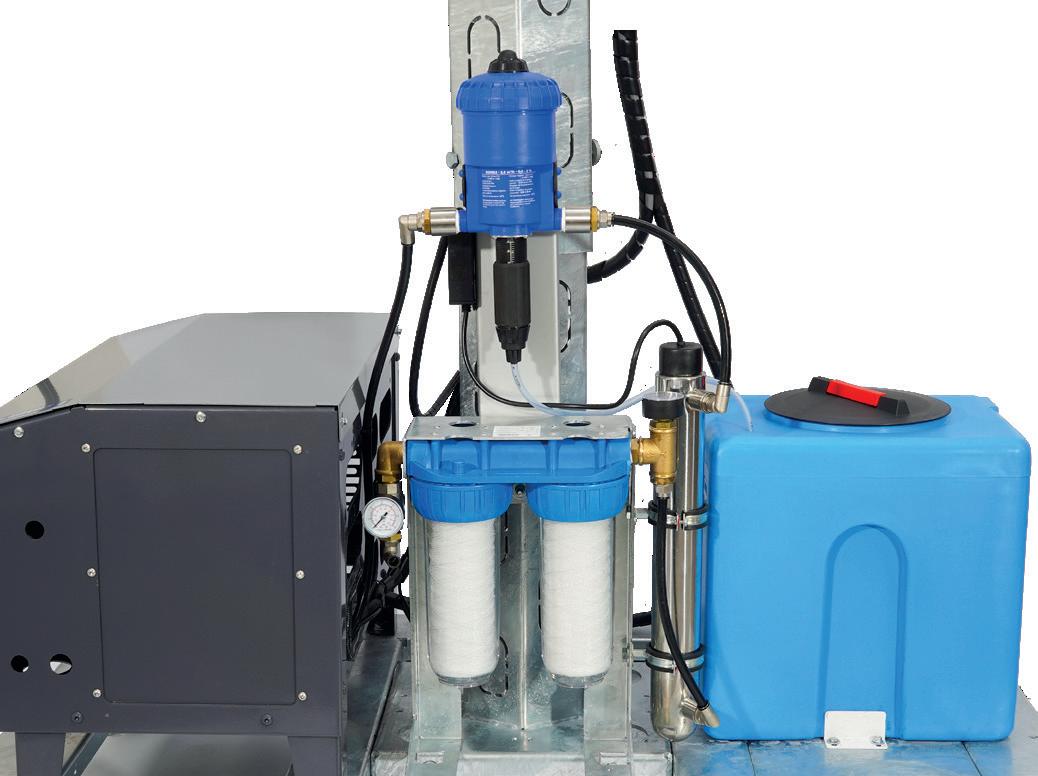

• Dosatron intégré, ne nécessite pas d’entretien

• Écran tactile simple et intuitif

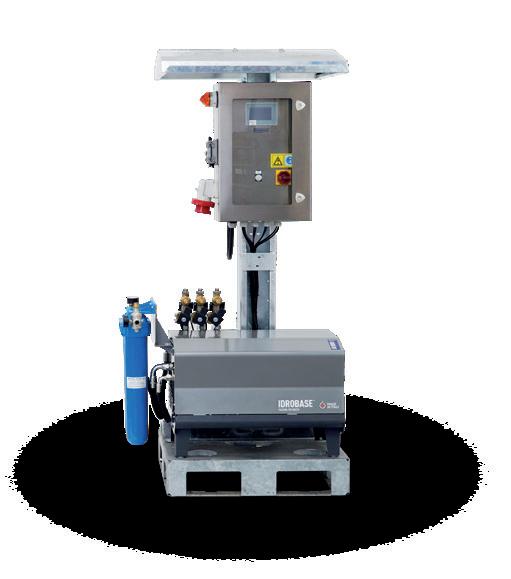

• GHP séparé du groupe véntilateur

• Possibilité de gestion de la machine à distance

Caractéristiques techniques

Données techniques

Code Modèle

ZX.8336-B

ZX.8337-B

ZX.8338-B

ZX.8339-B

ZX.8344-C

ZX.8345-C

ZX.8346-C

ZX.8347-C

Accessoires

RINO 2.0 SUR BASE - 6L 80bar 6l/min 12mcr 3,7kW

RINO 2.0 SUR BASE - 11L 80bar 11l/min 18mcr 4,5kW

RINO 2.0 SUR BASE - 15L 80bar 15l/min 24mcr 5,2kW

RINO 2.0 SUR BASE - 21L 80bar 21l/min 24mcr 6kW

RINO 2.0 SUR ROUES - 6L 80bar 6l/min 12mcr 3,7kW

RINO 2.0 SUR ROUES - 11L 80bar 11l/min 18mcr 4,5kW

RINO 2.0 SUR ROUES - 15L 80bar 15l/min 24mcr 5,2kW

RINO 2.0 SUR ROUES - 21L 80bar 21l/min 24mcr 6kW

Set d’entretien

Oscillation À impulsions

Industriel à couronne d’attache +50% fiabilité

Pression 70bar 80bar +14%

Transport 2 caisses 1 caisses -30% coûts

Montage 3 heures prêt à l’emploi

Prix -5% par rapport au Fog Maker Rino

Caractéristiques techniques

• Châssis de tête de ventilateur peint à la poudre

• Châssis de la machine galvanisé à chaud Panneau de contrôle électrique avec écran tactile de 4,3 pouces et PLC pour la gestion de la pompe du ventilateur, de la plage de rotation, des cycles de travail et du programme d’entretien préventif

• Degré de protection IP55

• Dimensions LxPxH

Longueur et profondeur: 1500x800mm

Hauteur étendue: 2400mm

Hauteur compacte: 2100mm

Code version avec doseur

ZX.8336-B-DOS

ZX.8337-B-DOS

ZX.8344-C-DOS

ZX.8345-C-DOS

INCLUS

Set d’entretien pompe

750 heures

Caractéristiques

techniques véntilateur

Nbre. Buses: 1 couronne en acier inox de AISI 304 30 buses

Zone couverte:: 1.900m2

Débit d’air: 9.200mc/h

• Puissance moteur:: 3kW–2800tr/min

• Rayon d’action: 33m (à 21°C en l’absence de vent)

• Alimentation électrique: 3x400V–50Hz

• Oscillation: 330° automatique

Hausse: -25°+35° manuelle

Diamètre ventilateur: 450mm

• Bruit: <89Lwa

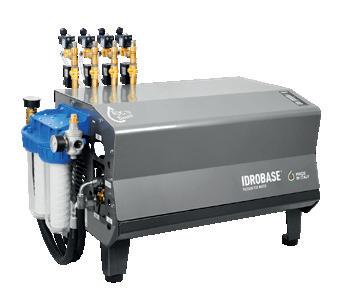

Caractéristiques techniques pompe

Pression de service: 80bar pour toutes les versions

Pompe professionelle 1450tr/ min, mouvement à bielle, tête en laiton, 3 pistons en céramique

• Moteur électrique 1450tr/min 1,5kW pour 11l/min, 2,2kW pour 15l/ min, 3kW pour 21l/min

• Soupape bypass intégrée

Pressostat bp manque d’eau

heures

Prêt à l’emploi: -3 heures de montage par rapport au modèle précédent

Rayon d’action 33m Pression 80bar 30 buses

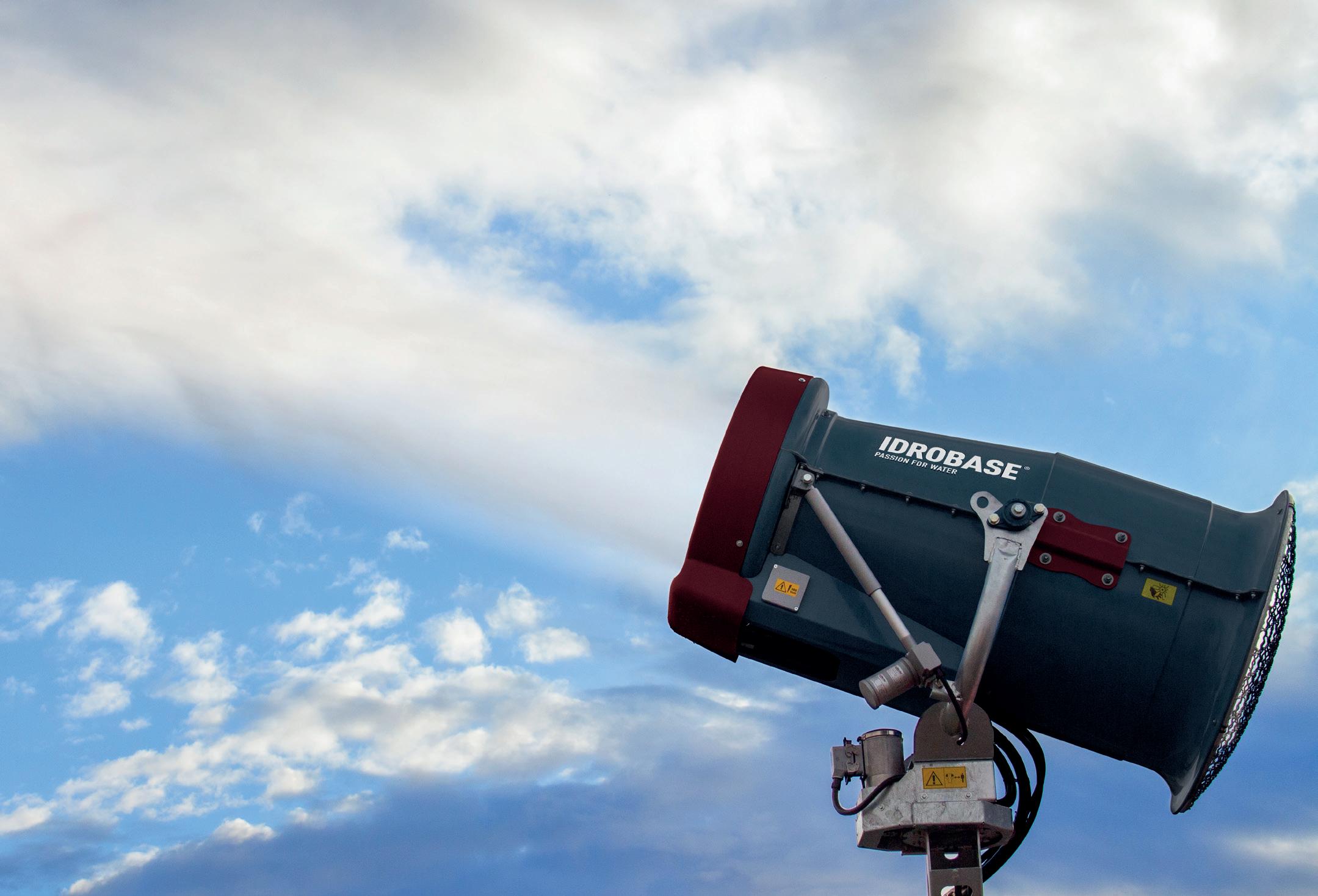

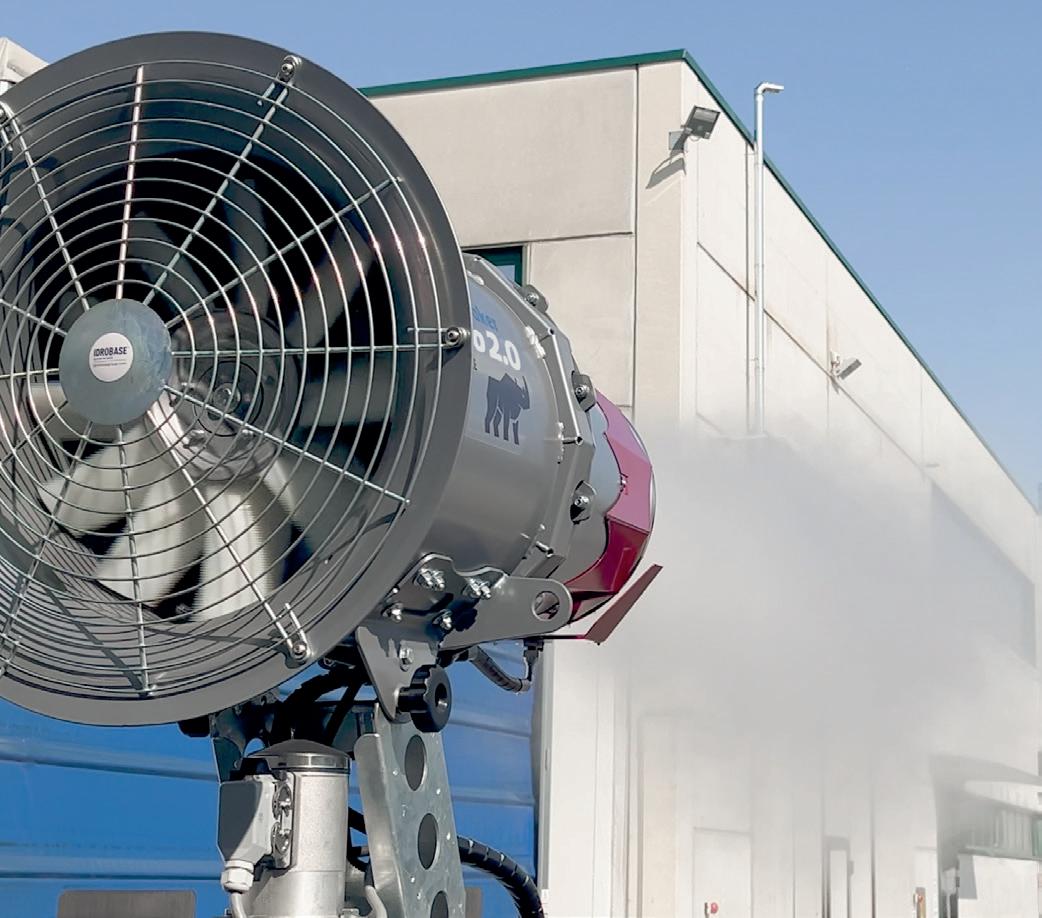

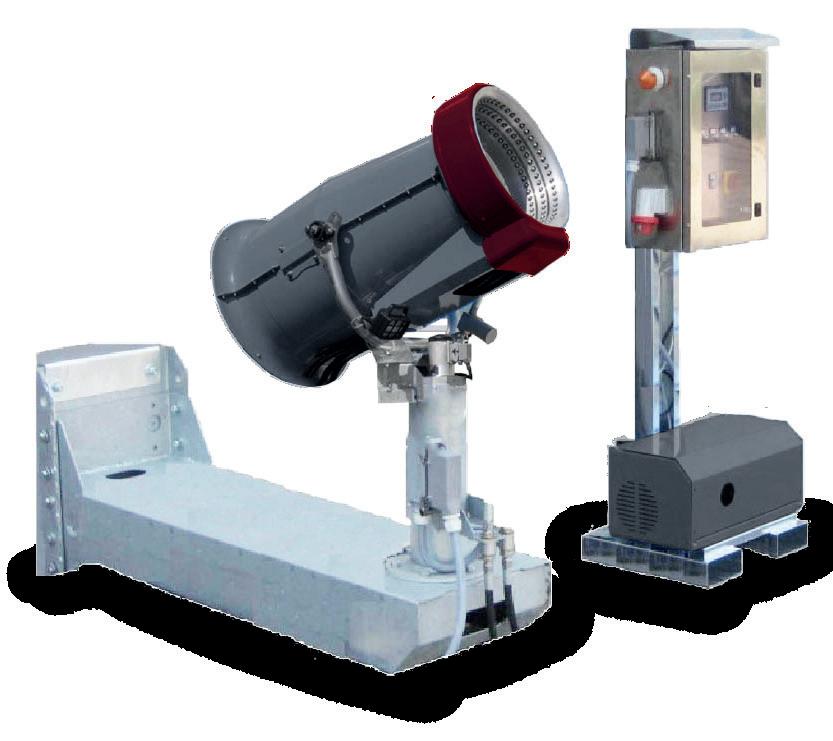

Fog Maker Rino 2.0

• Dosatron intégré, ne nécessite pas d’entretien

• Écran tactile simple et intuitif

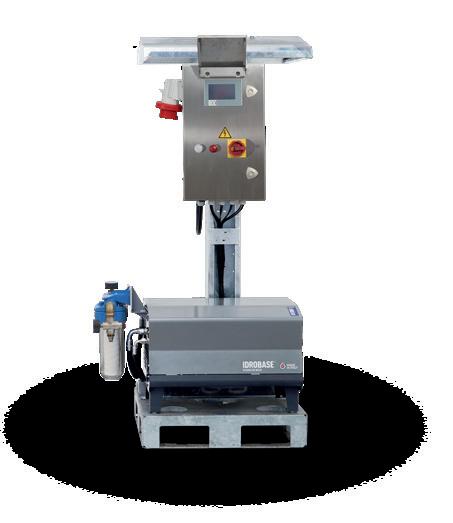

• GHP séparé du groupe véntilateur

• Possibilité de gestion de la machine à distance

Caractéristiques techniques

Données techniques

Code Modèle Pression Débit

ZX.8340-H

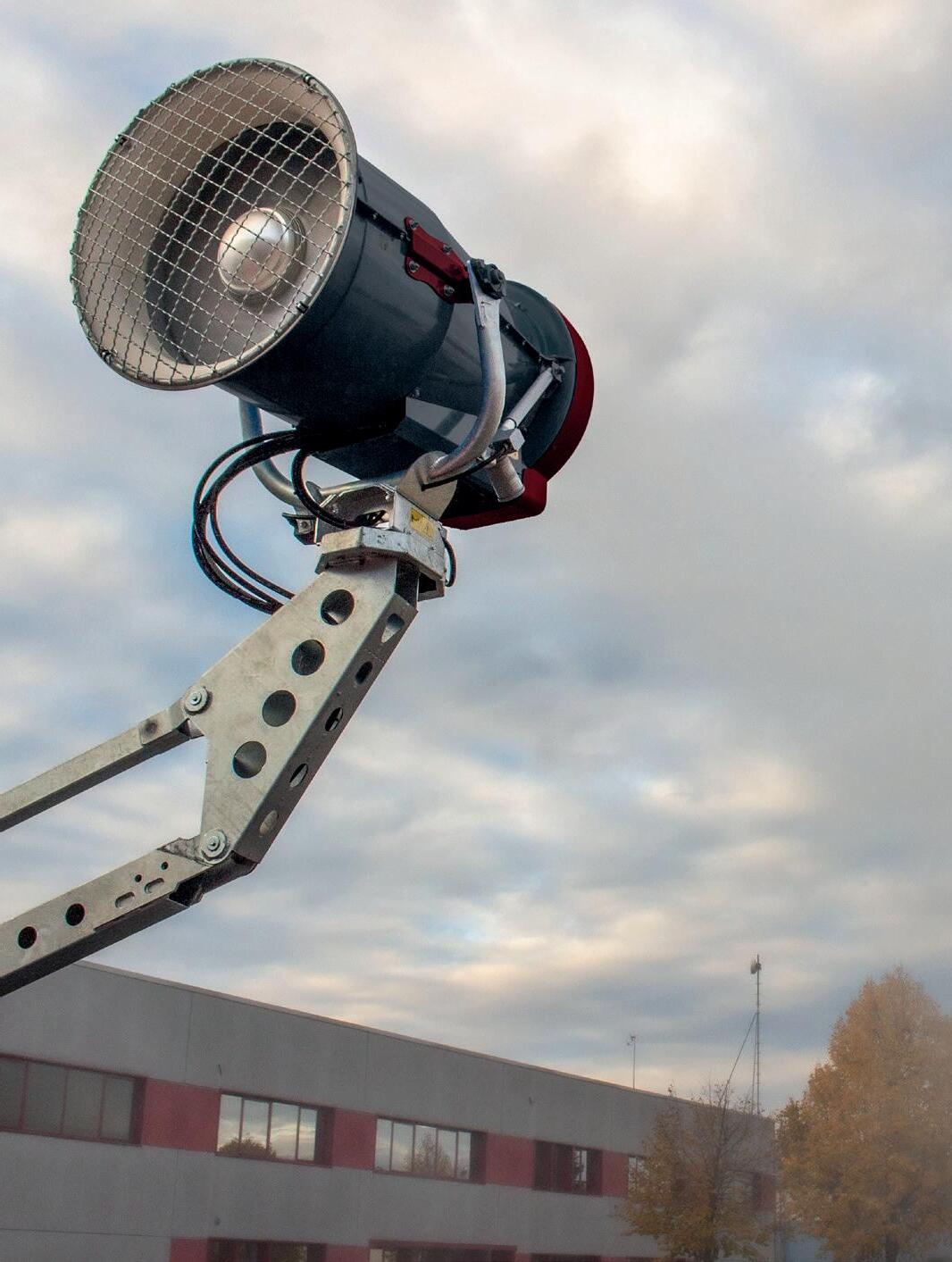

RINO 2.0 SUR BRAS HYDRAULIQUE 4M - 6L

Dimensions goutte Puiss. (3x400V-50Hz) Code version avec doseur

80bar 6l/min 12mcr 3,7kW

ZX.8340-H-DOS

ZX.8342-H

ZX.8343-H

ZX.8348-M

RINO 2.0 SUR BRAS HYDRAULIQUE 4M - 11L

RINO 2.0 SUR BRAS HYDRAULIQUE 4M - 15L

RINO 2.0 SUR BRAS HYDRAULIQUE 4M - 21L

RINO 2.0 SUR PLATEAU - 6L

80bar 11l/min 18mcr 4,5kW

ZX.8341-H ZX.8341-H-DOS

80bar 15l/min 24mcr 5,2kW

80bar 21l/min 24mcr 6kW

80bar 6l/min 12mcr 3,7kW

ZX.8348-M-DOS

ZX.8349-M ZX.8349-M-DOS

ZX.8350-M

ZX.8351-M

Accessoires

RINO 2.0 SUR PLATEAU - 11L 80bar 11l/min 18mcr 4,5kW

RINO 2.0 SUR PLATEAU - 15L

80bar 15l/min 24mcr 5,2kW

RINO 2.0 SUR PLATEAU - 21L 80bar 21l/min 24mcr 6kW

Set d’entretien

Oscillation

Comparaison Rino VS Rino 2.0

À impulsions

Industriel à couronne d’attache +50% fiabilité

Pression 70bar 80bar +14%

Transport 2 caisses 1 caisses -30% coûts

Montage 3 heures prêt à l’emploi

Prix -5% par rapport au Fog Maker Rino

Caractéristiques

techniques

• Châssis de tête de ventilateur peint à la poudre

• Châssis de la machine galvanisé à chaud Panneau de contrôle électrique avec écran tactile de 4,3 pouces et PLC pour la gestion de la pompe du ventilateur, de la plage de rotation, des cycles de travail et du programme d’entretien préventif

• Degré de protection IP55

• Dimensions LxPxH

Longueur et profondeur: 1500x800mm

Hauteur étendue: 2400mm

Hauteur compacte: 2100mm

INCLUS

Set d’entretien pompe 750 heures

Caractéristiques

techniques véntilateur

Nbre. Buses: 1 couronne en acier inox de AISI 304 30 buses

Zone couverte:: 1.900m2

Débit d’air: 9.200mc/h

• Puissance moteur:: 3kW–2800tr/min

• Rayon d’action: 33m (à 21°C en l’absence de vent)

• Alimentation électrique: 3x400V–50Hz

• Oscillation: 330° automatique

Hausse: -25°+35° manuelle

Diamètre ventilateur: 450mm

• Bruit: <89Lwa

Caractéristiques techniques pompe

Pression de service: 80bar pour toutes les versions

Pompe professionelle 1450tr/ min, mouvement à bielle, tête en laiton, 3 pistons en céramique

• Moteur électrique 1450tr/min 1,5kW pour 11l/min, 2,2kW pour 15l/ min, 3kW pour 21l/min

• Soupape bypass intégrée Pressostat bp manque d’eau

a

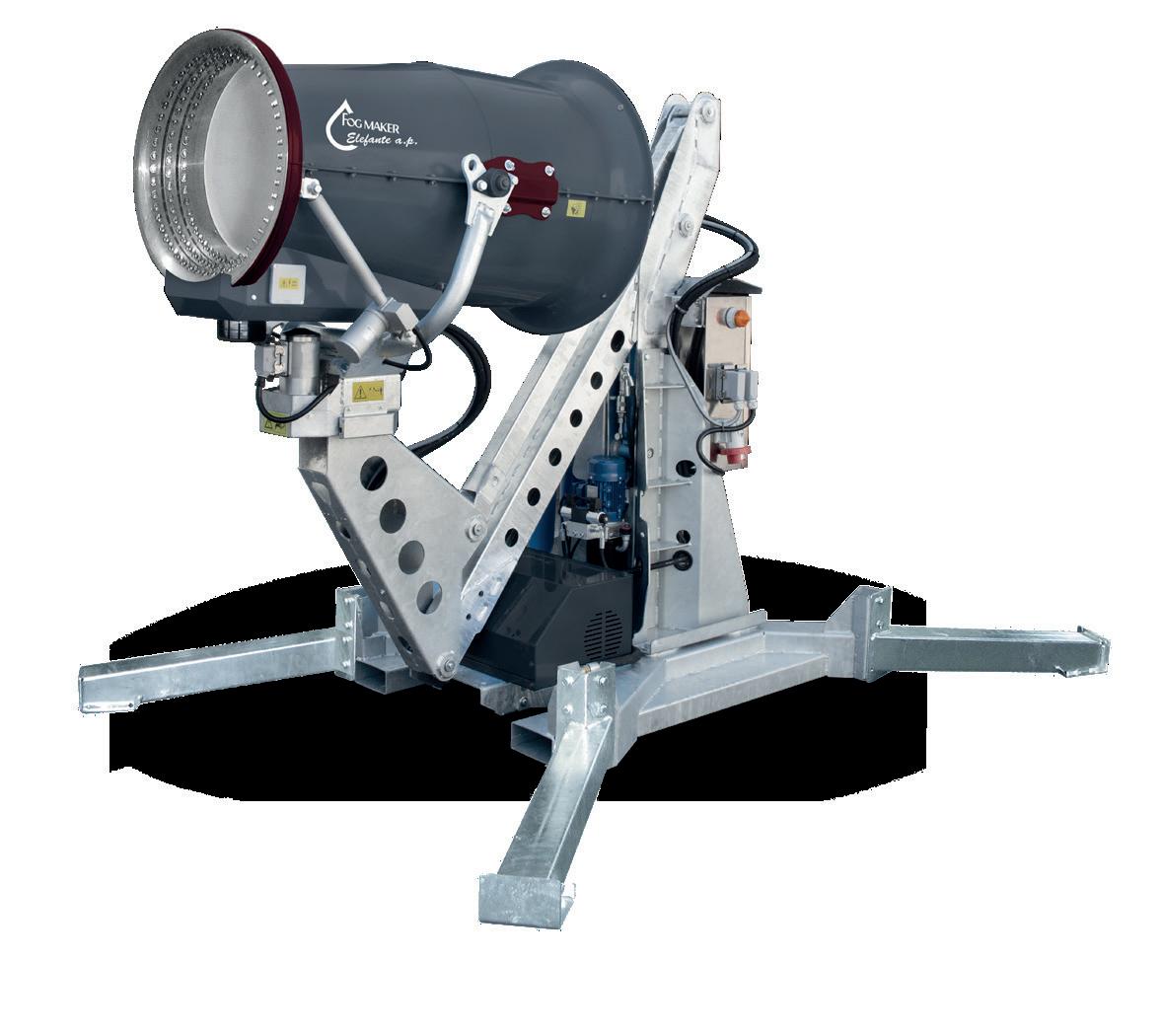

Fog Maker Elefante 60

What is a Fog Maker? Your industrial fogging system

Roads disinfection with fog maker Elefante

• Couronne de buses équipée de résistance chauffante pour le fonctionnement à basse température

• Écran tactile simple et intuitif

• GHP séparé du groupe véntilateur

• Bras télescopique hydraulique automatique

Caractéristiques techniques

de 2,2m à 5m

Données techniques

Code Modèle Pression Débit

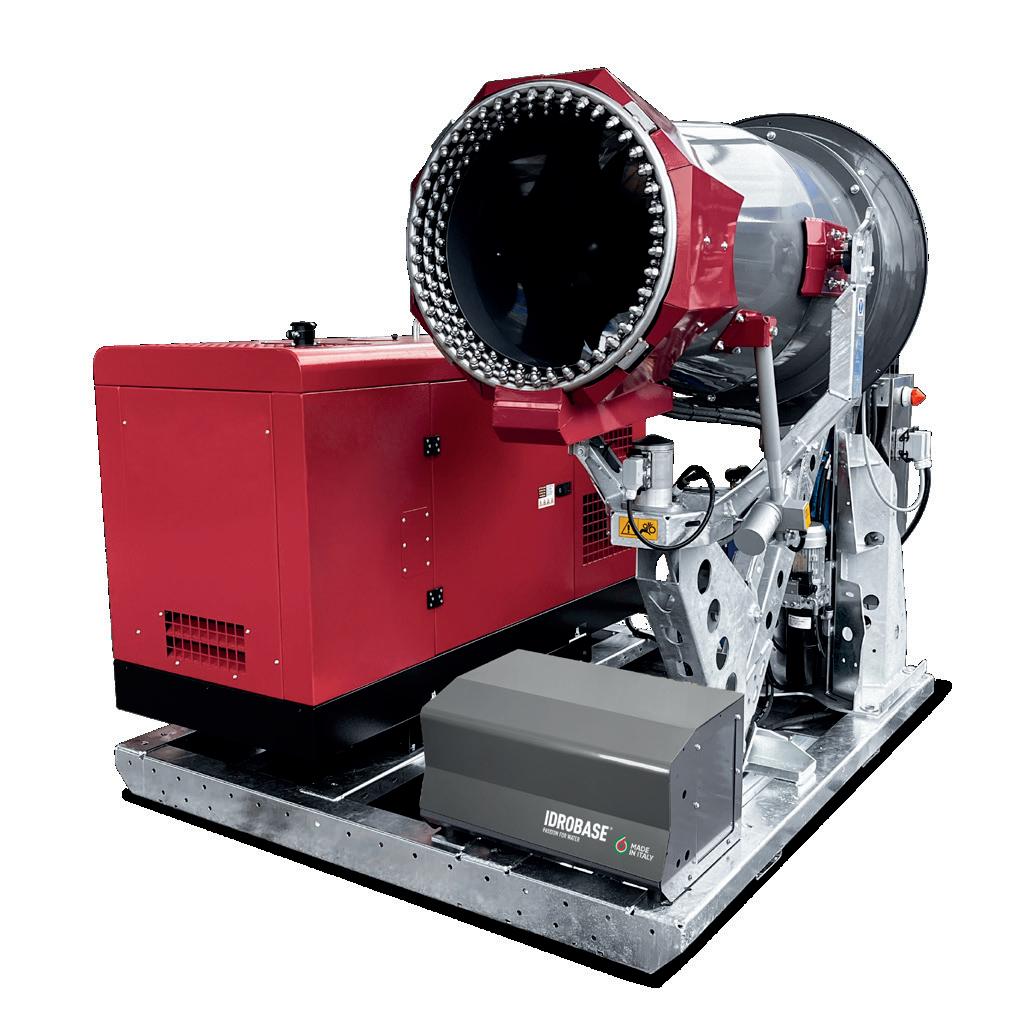

ELEFANTE 60 SUR PLATEAU

ELEFANTE 60 ON COLONNE HYDRAULIQUE

Accessoires page 42

Dimensions goutte Puiss. (3x400V-50Hz) Pds

60bar 33 l/min 17mcr 21,5Kw 350Kg

60bar 33 l/min 17mcr 21,5Kw 700Kg

Bras télescopique hydraulique, hauteur maximale de 5 mètres

Caractéristiques techniques

• Châssis en acier galvanisé

• Tableau électrique complet avec programmateur cyclique PLC, programmateur hebdomadaire, compteur d’impulsions d’inclinaison, démarrage du ventilateur et lumière clignotante.

• Degré de protection: IP55

Caractéristiques techniques véntilateu

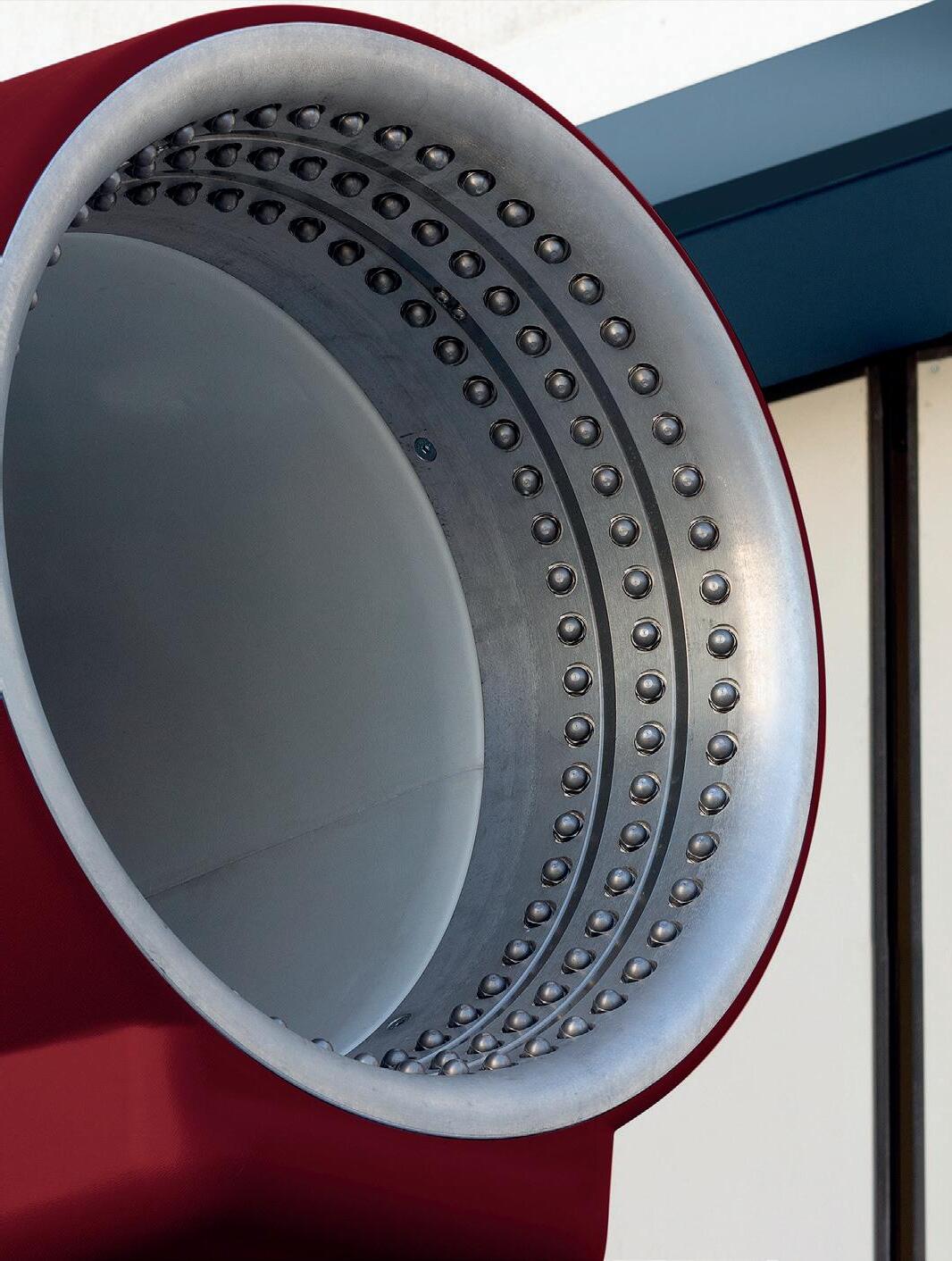

156 buses 3 couronne de 52 nozzles chacun Résistance chauffante pour préchauffage de la couronne de 1kW

• Zone couverte: 10.700m2

• Débit d’air: 28.500m3/h

Puissance moteur: 15Kw

Alimentation électrique: 3x400V – 50Hz

Rayon d’action: 75m (with 21°C en l’absence de vent)

• Oscillation: 340° Automatique

Hausse: -20° +45° Automatique

Diamètre ventilateur: 600mm

• Bruit: <93LwA

Caractéristiques

techniques pompe

Pression de service: 60bar

• Pompe professionnelle 1450 tr/ min, mouvement par bielles, 3 pistons en céramique

• Moteur électrique 1450 tr/min 4kW

Soupape bypass

Pressostat hp manque d’eau et rupture tuyau Électrovannes de décharge pression

Pression 60bar 156 buses

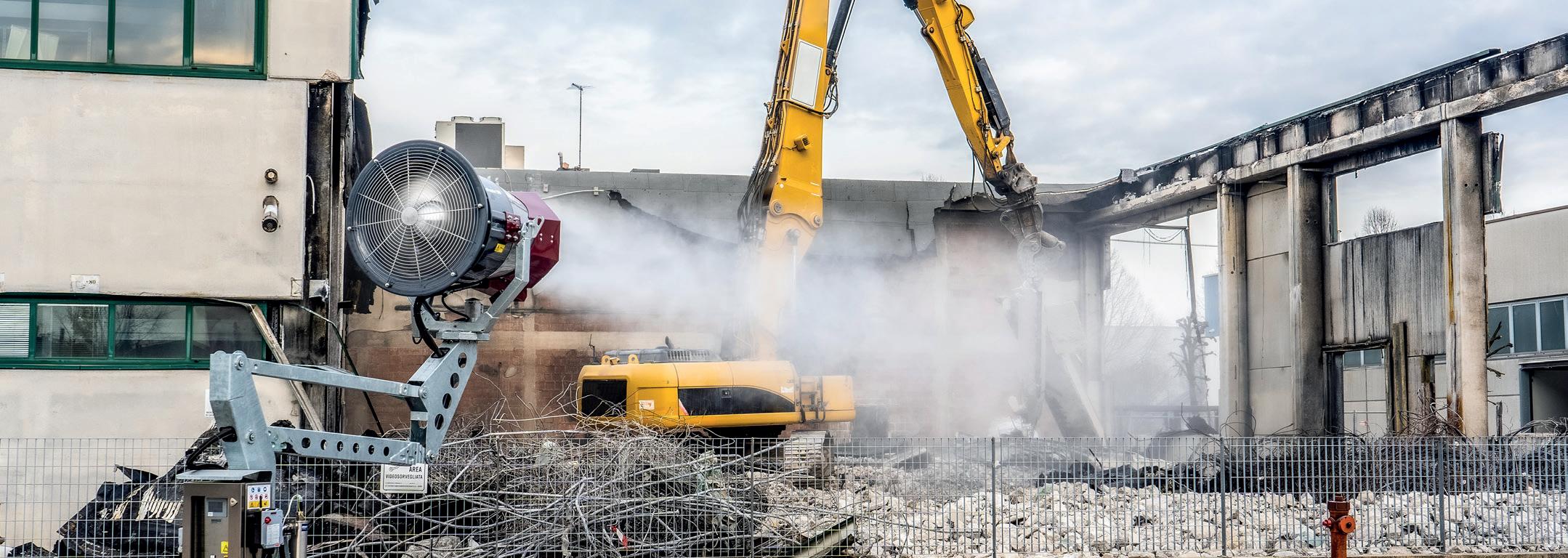

How do fog makers for dust suppression work?

Buildings disinfection with fog maker Elefante. c

Fog Maker Elefante 60

• Couronne de buses équipée de résistance chauffante pour le fonctionnement à basse température

• Écran tactile simple et intuitif

• GHP séparé du groupe véntilateur

• Chariot sur roues pneumatiques pour le déplacement simple même sur terrains accidentés

Caractéristiques techniques

Données techniques

Code Modèle

(3x400V-50Hz)

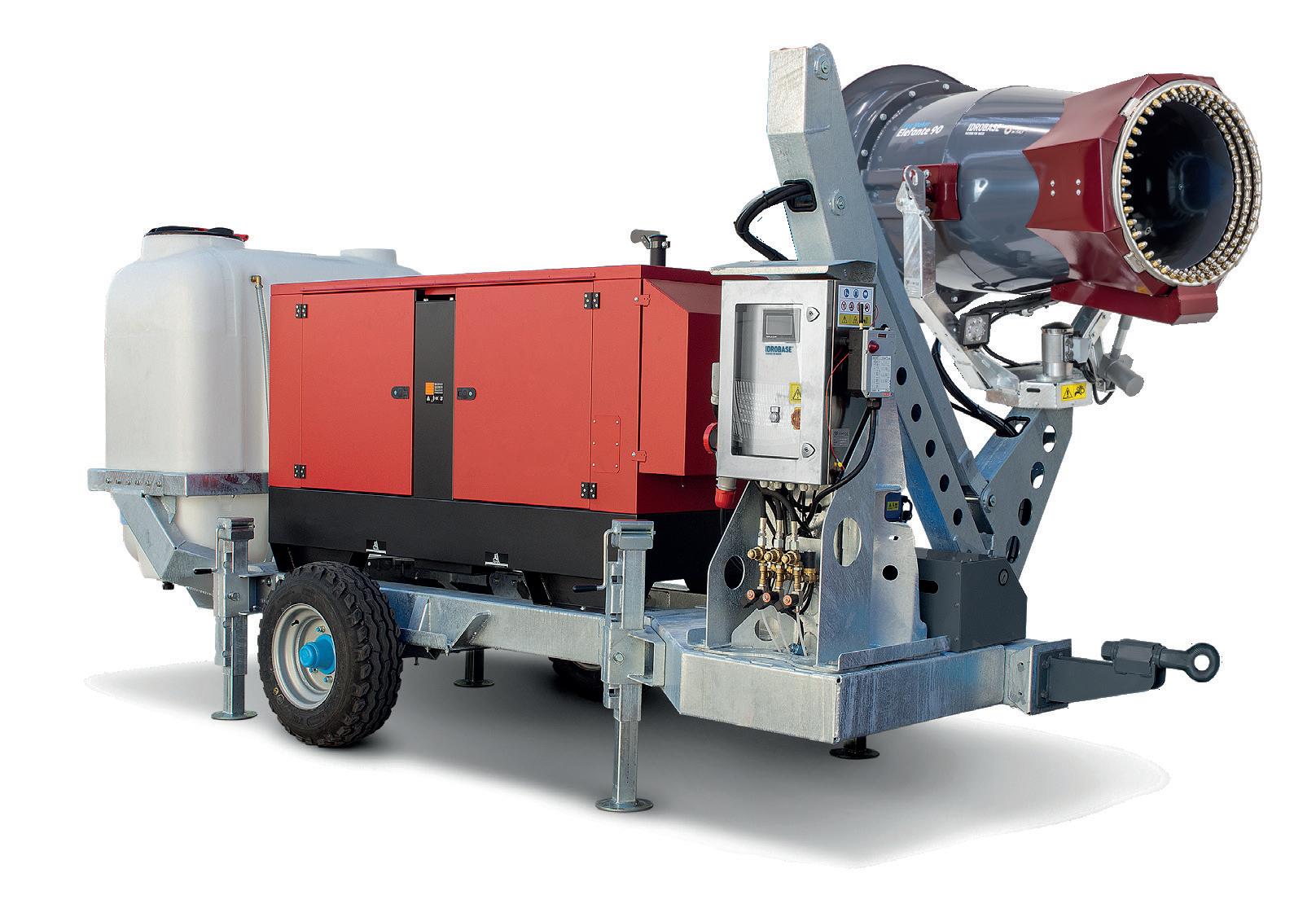

ELEFANTE 60 MOBILE 60bar 42 l/min 18mcr 22,3Kw 700Kg

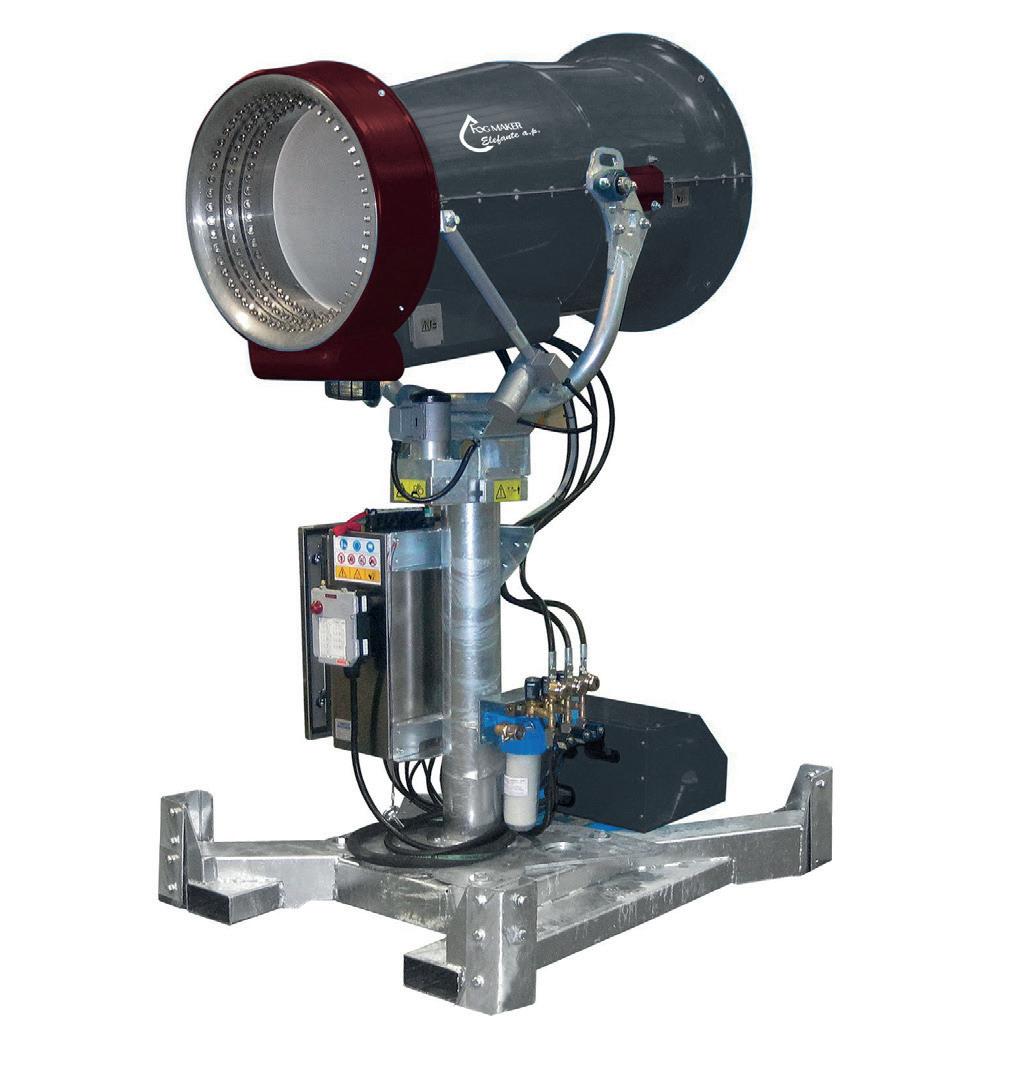

ELEFANTE 60 ON BASE 60bar 33 l/min 17mcr 21,5Kw 700Kg

Accessoires page 42

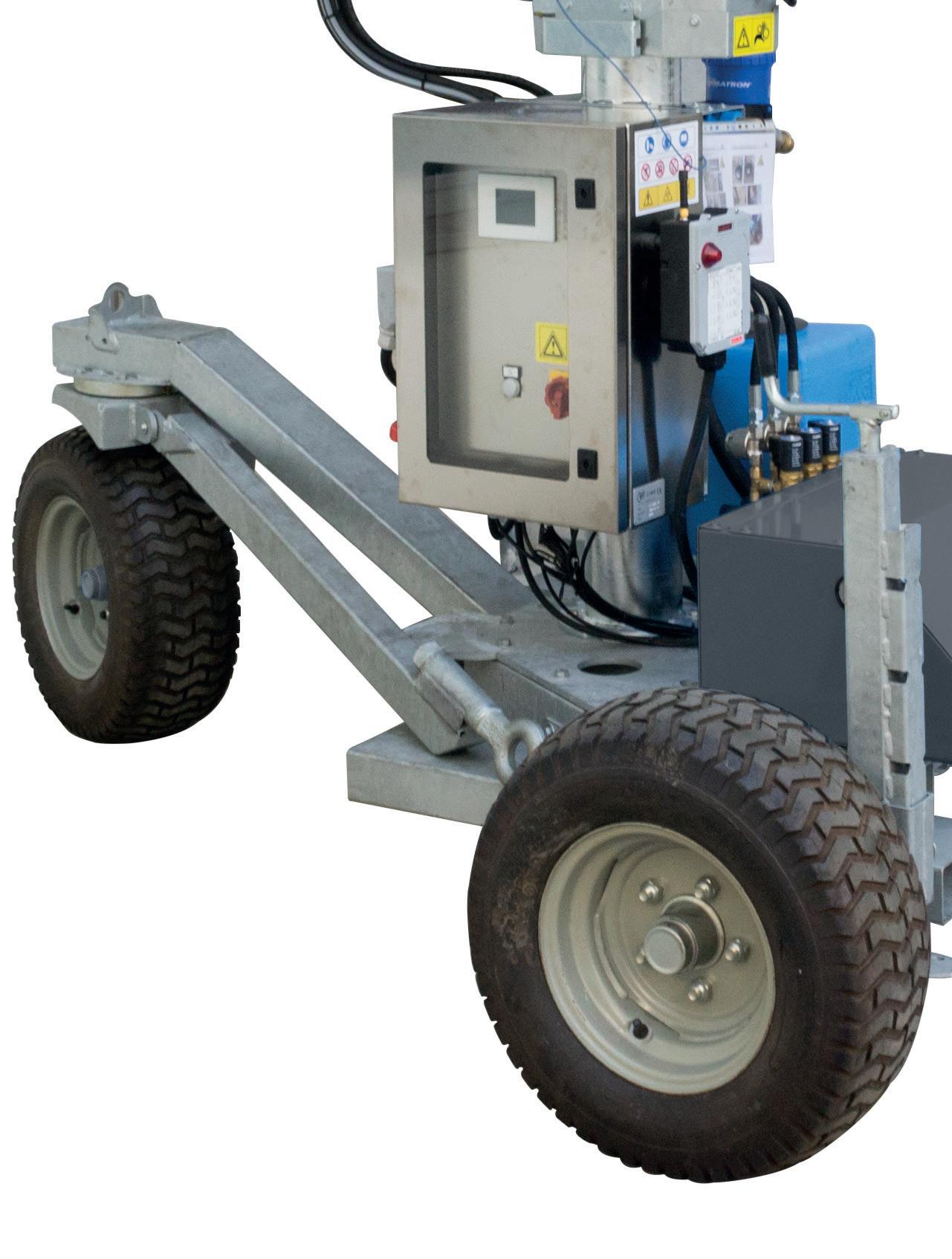

Châssis robuste avec timon et roues pneumatiques (uniquement pour la version mobile «C»)

Caractéristiques techniques

• Châssis en acier galvanisé

• Tableau électrique complet d’API avec temporisateur cyclique, programmateur hebdomadaire, compteur d’impulsions, oscillation, démarrage ventilateur, clignotant avec vibreur

• Degré de protection: IP55

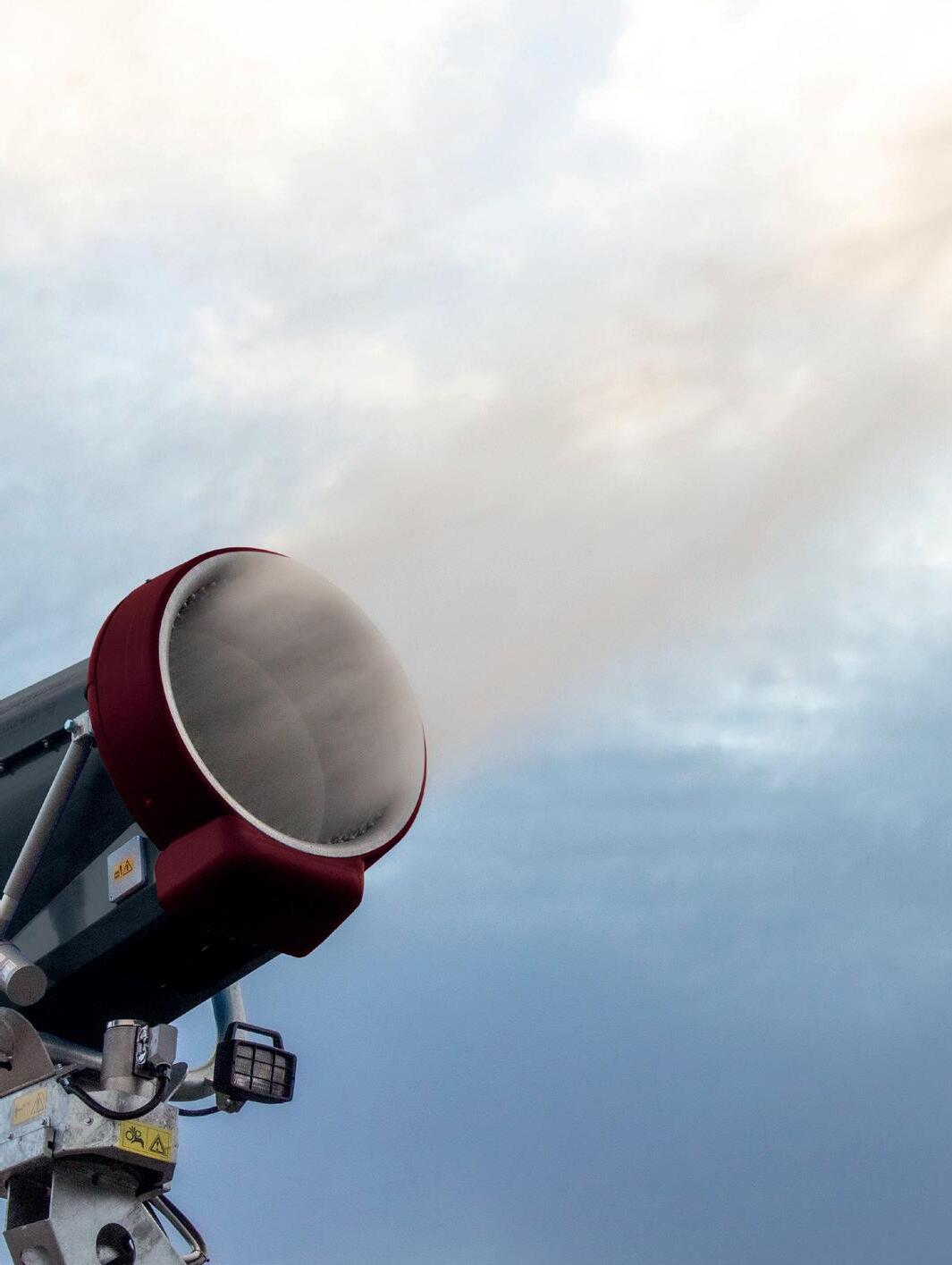

Le jet peut atteindre 30 mètres

Caractéristiques

techniques véntilateur

• Buses: 156 dans 3 couronnes (52 par couronne)

Résistance chauffante pour préchauffage de la couronne de 1kW

• Zone couverte: 10.700m2

• Débit d’air: 28.500m3/h

• Puissance moteur: 15kW

Alimentation électrique: 3x400V – 50Hz

Rayon d’action: 75m with 21°C (en l’absence de vent)

• Oscillation: 340° Automatique

• Hausse: -20° +45° Automatique

Diamètre ventilateur: 600mm

Bruit: <93LwA

Pump module technical specifications

Pression de service: 60bar

Pompe professionnelle 1450 tr min, mouvement par bielles, 3 pistons en céramique

• Moteur électrique 1450tr/min 4kW pour 33 Rpm, 6,3kW pour 42 Rpm

• Soupape bypass

• Pressostat hp manque d’eau et rupture tuyau

• Électrovannes de décharge pression

Fog Maker Elefante 90 est polyvalent:

• Réduction PM2.5 / PM10

• Élimination des odeurs

• Rafraîchissement

• Désinfection

• Suppression des poussières

par rapport au le prix du le modèle 24

Il anticipe les multiples besoins du client, et il est disponible en quatre modèles:

• bras hydraulique

• sur plateau

• sur base

• sur roues

Débits de 33, 42 et 50lt./min.

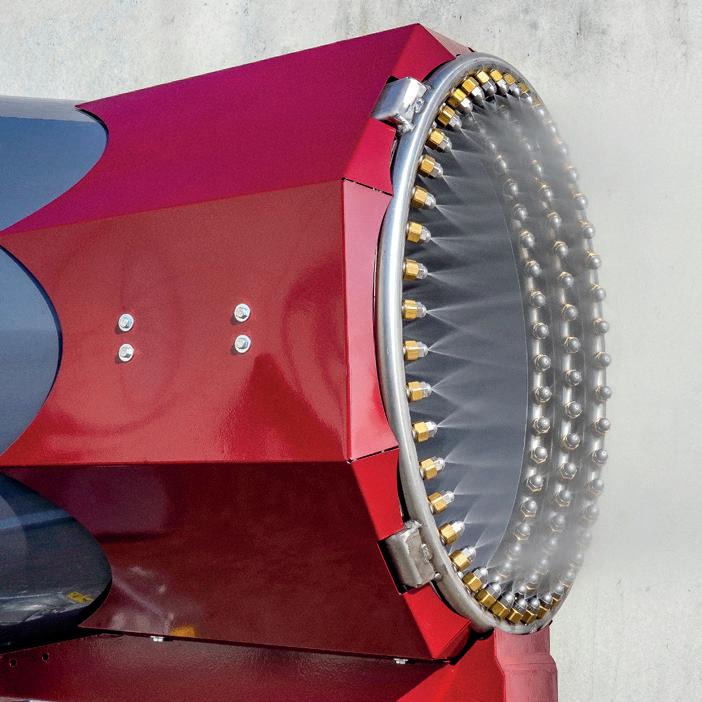

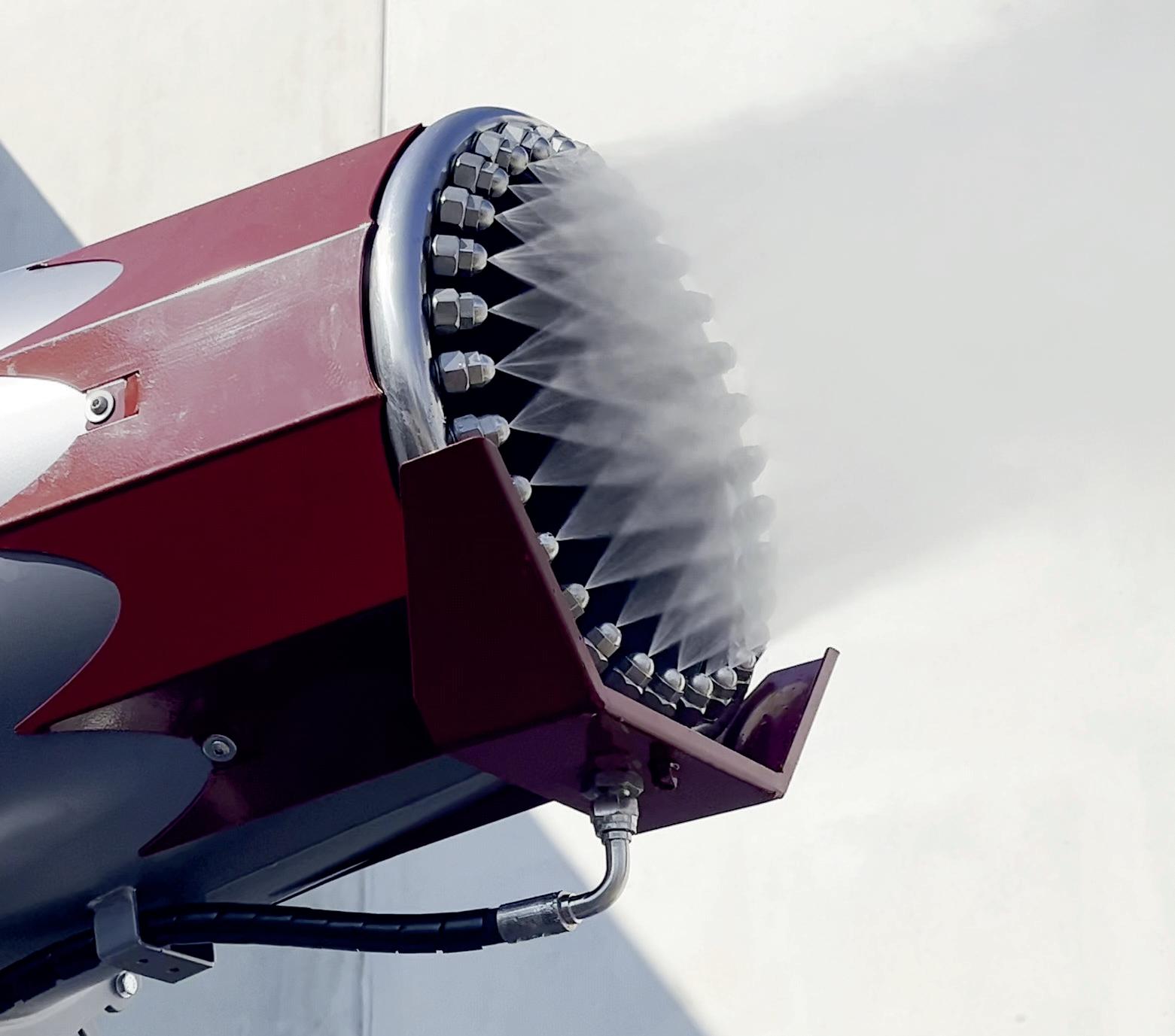

Couronne en acier Inox AISI 304 buses pour obtenir des gouttes d’un diamètre de 18 à 20 microns.

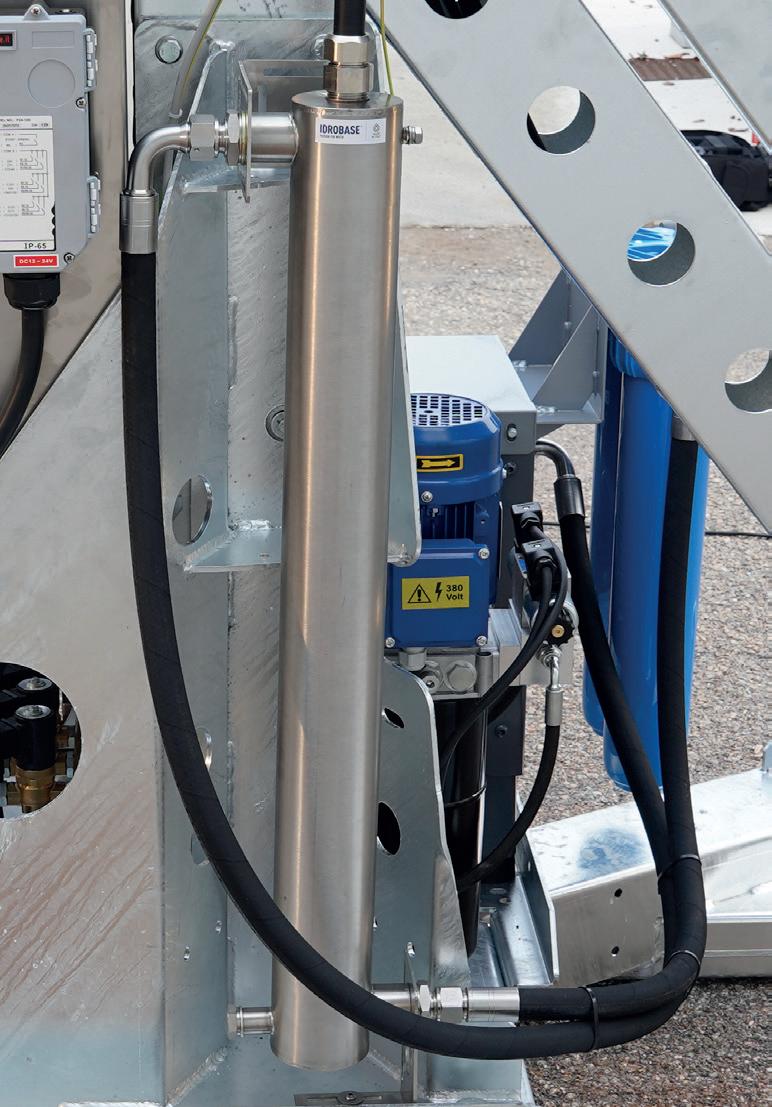

Stérilisateur d’eau pour éliminer les virus et les bactéries.

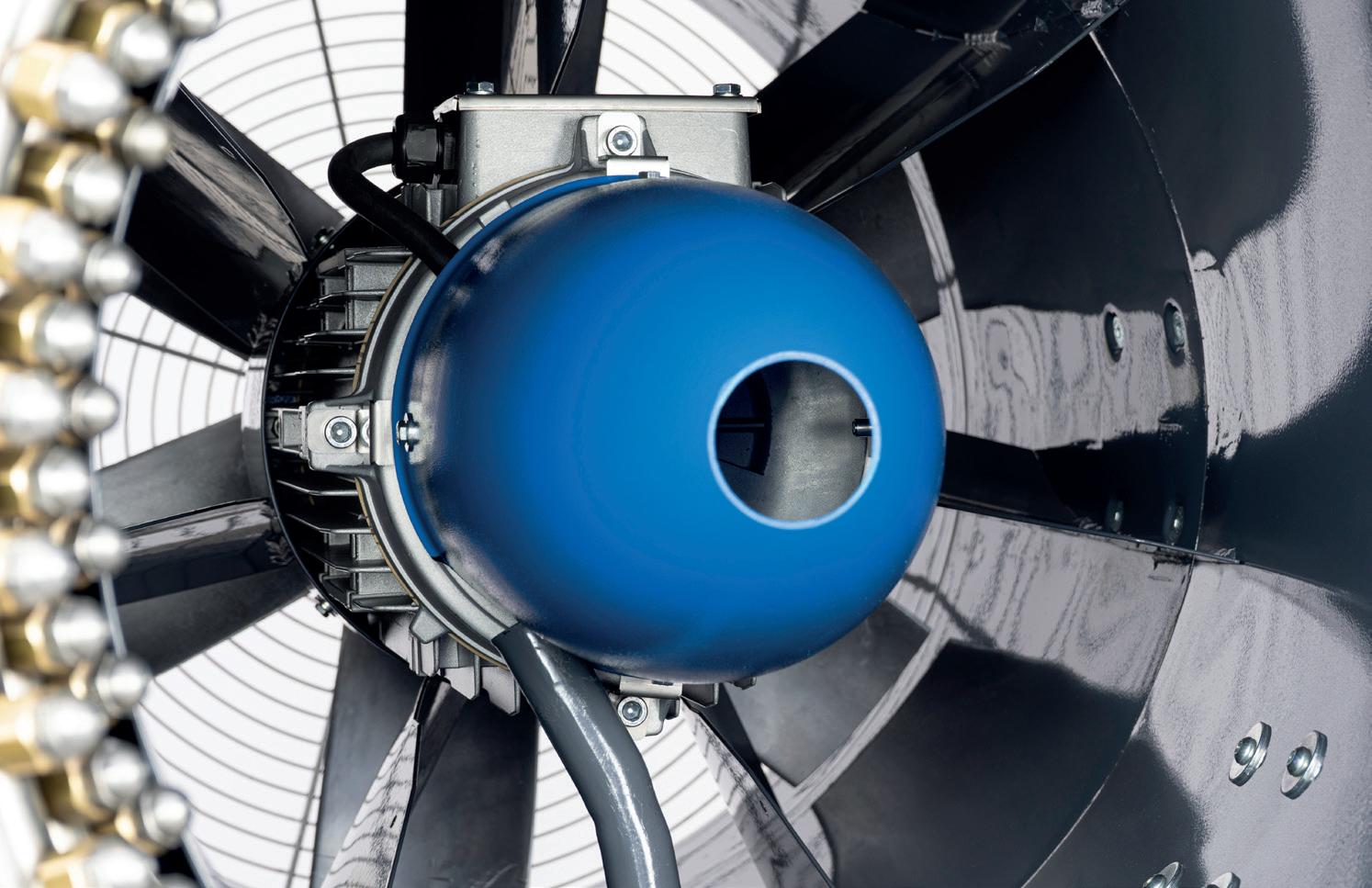

Le moteur à ventilation et la configuration de l’hélice pour fonctionner à 90 mètres.

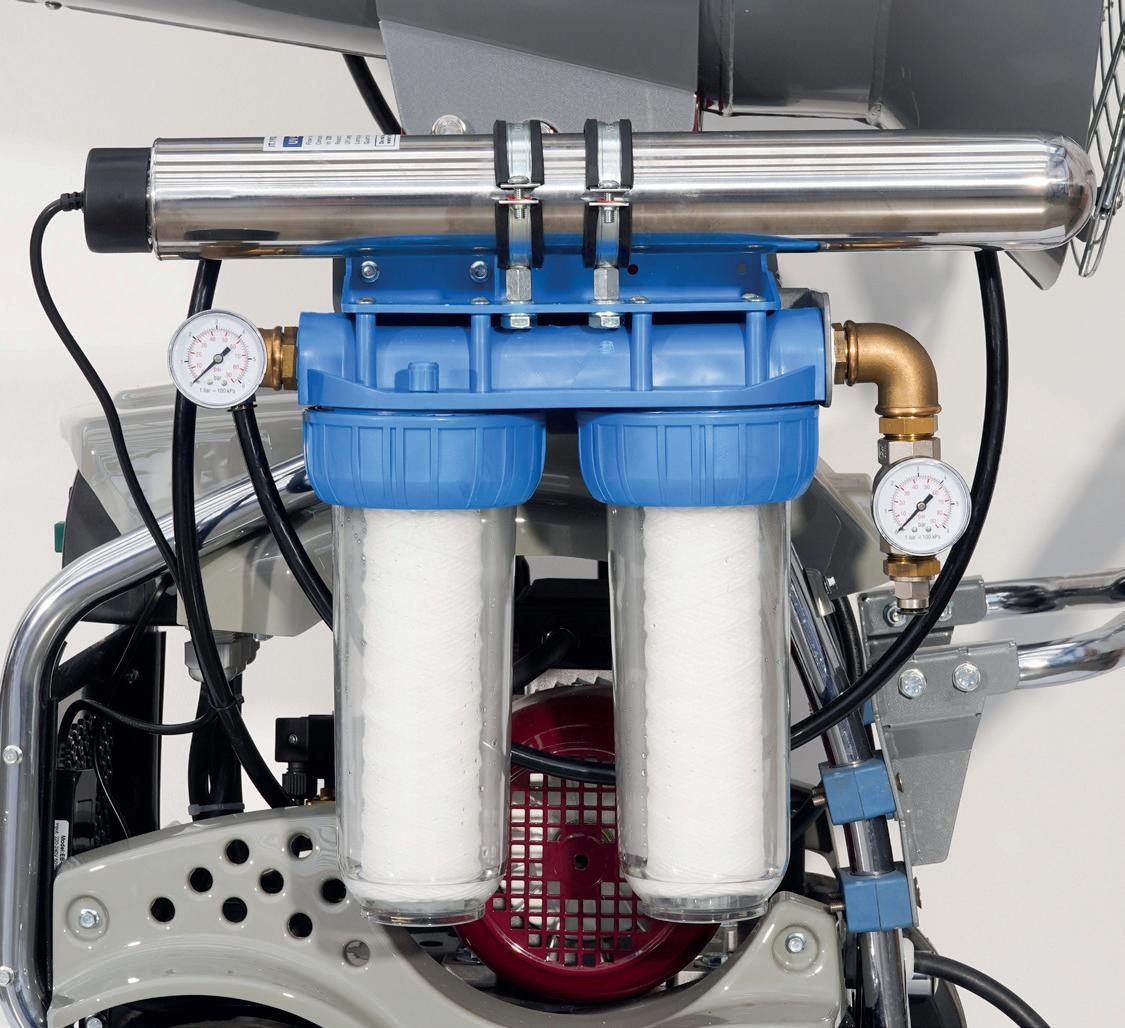

Kit filtres entrée d’eau

tactile 4,3”

-15%

par rapport au le prix du le modèle 24

ELEFANTE 90 SUR BRAS HYDRAULIQUE

Fog Maker Elefante 90

• Bras hydraulique: jusqu’à à 4,8m de haut

de 2,2m à 4,8m

Rayon

d’action

90m Pression 80bar 135 buses

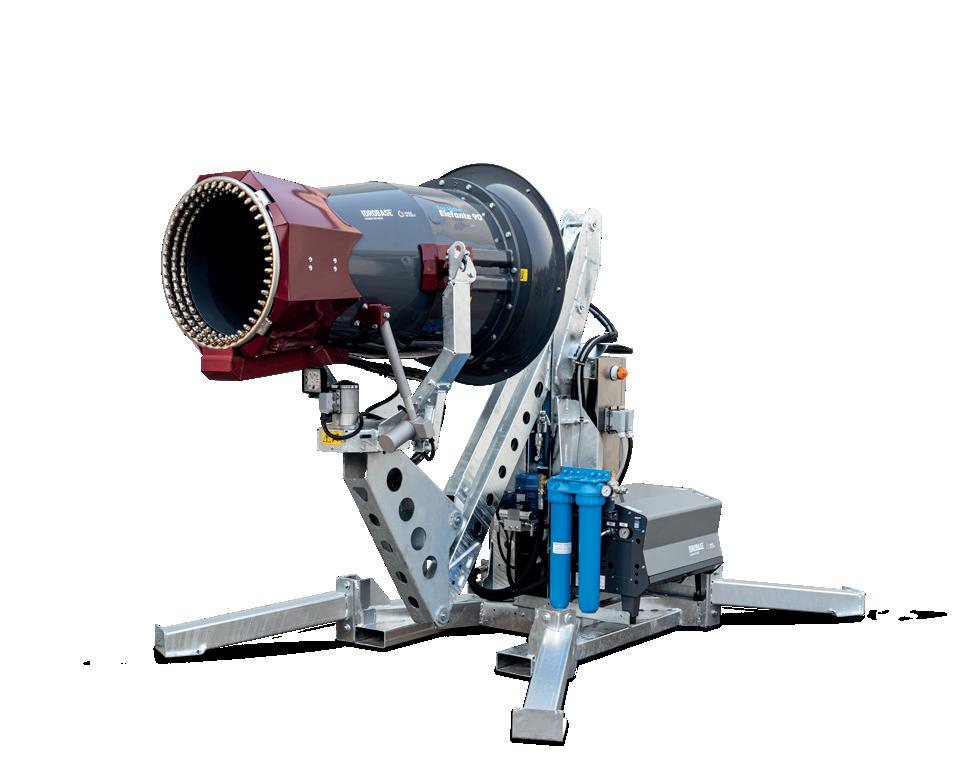

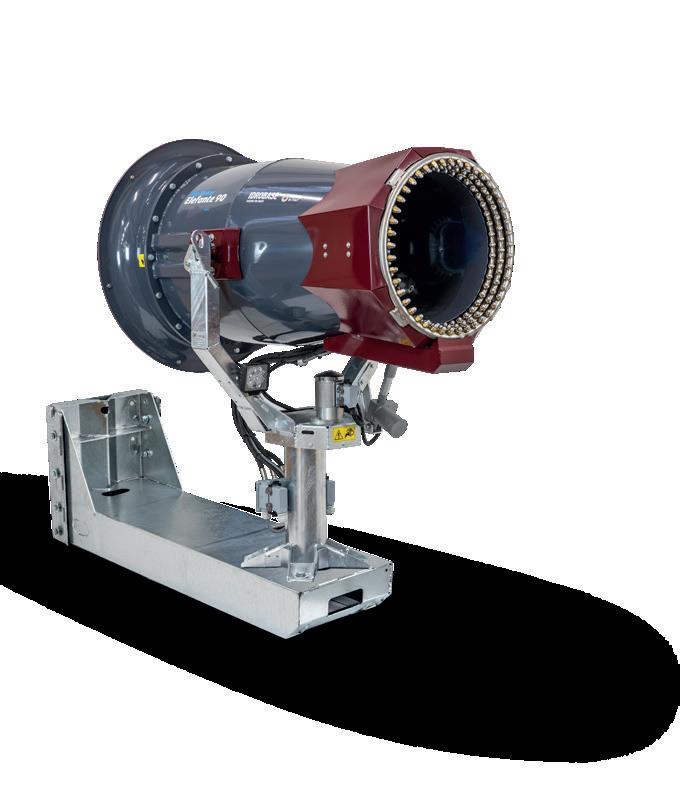

ELEFANTE 90 SUR PLATEAU

• Positionnable à n’importe quelle hauteur (Elefante 90 sur plateau)

• Écran tactile facile et intuitif

• Version disponible avec doseur mécanique proportionné 0,2-2%

• Adapté aux espaces intérieurs

Caractéristiques techniques

Fog maker

Elefante 90

Données techniques

Modèle

ELEFANTE 90 SUR BRAS HYDRAULIQUE

ELEFANTE 90 SUR BRAS HYDRAULIQUE

ELEFANTE 90 SUR BRAS HYDRAULIQUE

ELEFANTE 90 SUR PLATEAU

ELEFANTE 90 SUR PLATEAU

ELEFANTE 90 SUR PLATEAU

Accessoires page 42

Set d’entretie page 46

932Kg

Set d’entretien pompe 750 heures

Caractéristiques techniques générales

• Châssis en acier galvanisé à chaud. Composants sensibles avec peinture époxydique à poudre

• Tableau électrique: complet de PLC avec temporisateur cyclique, programmateur hebdomadaire, compteur d’impulsions oscillation, démarrage ventilateur clicgnotant avec vibreur

Degré de protection: IP55

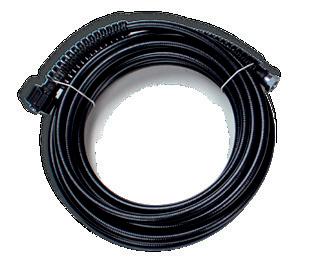

Kit de connexion hydraulique 20m

ZX.8595, ZX.8594 et ZX.8588

Kit câble électrique 20m

ZX.8595, ZX.8594 et ZX.8588

• Télécommande (optionnel): portée jusqu’à 90m en plein champ

• Dimensions WxLxH: 3000 x 3550 x 2200-4800mm (avec bras hydraulique)

Caractéristiques techniques véntilateur

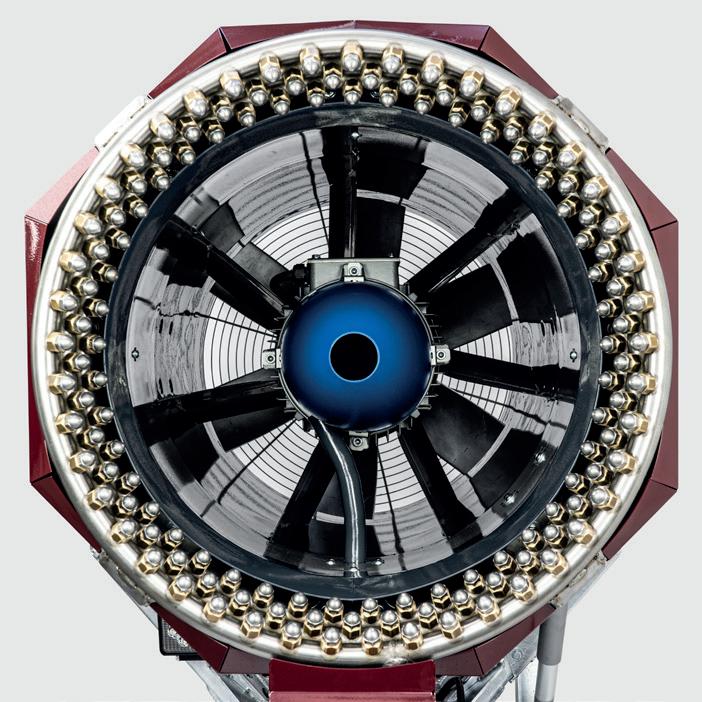

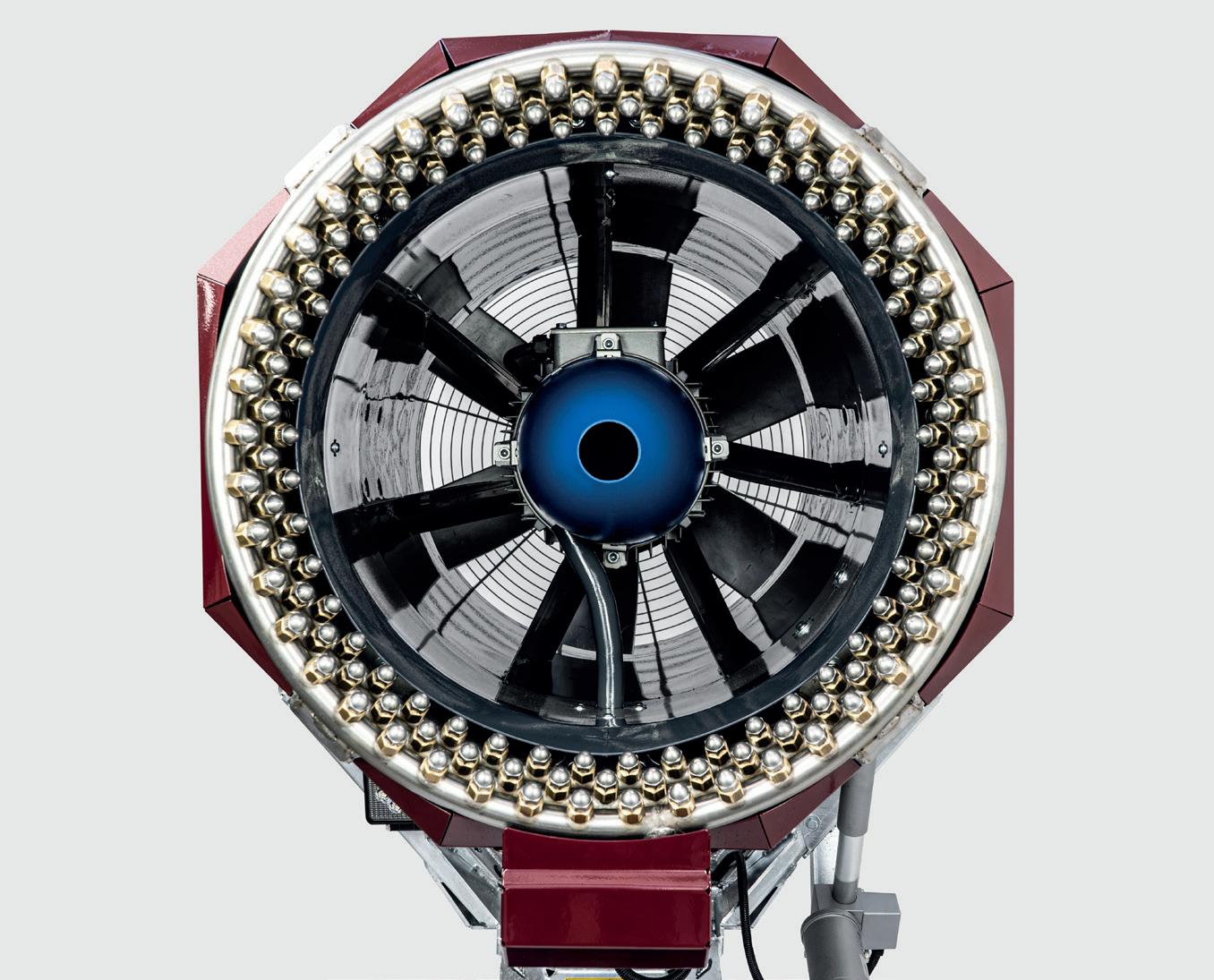

• Buses: 135 en 3 couronne (45 chac.)

Zone couverte: 24.000m2 (avec oscillation max 340°)

• Débit d’air: 33.500 m3/h

• Puissance moteur véntilateur: 18,5kW

• Rayon d’action: 90m (mesures de laboratoire dans des conditions environnementales statiques à haut rendement)

Alimentation électrique: 3x400V–50Hz

• Oscillation: 340° Automatique

Hausse: -15° + 45° Automatique

Diamètre ventilateur: 710mm

Bruit: <93LwA

Caractéristiques techniques pompe

• Pression de service max: 80bar Pompe professionnelle 1450tr/min, mouvement à bielle, tête en laiton, 3 pistons en céramique

• Moteur électrique: 1450tr/min 6,3kW

• Vanne de dérivation

• Pressostat manque d’eau et rupture tuyau

• Électrovannes d’arrêt

• Lampe stérilisatrice

• Disponible kit d’entretien sur mesure

• Disponibles modèles avec doseur mécanique proportionnel 0,2-2% (Voir code spécifique)

• Filtration: 50µm

• Régulateur de pression en arrivée d’eau

• Filtrage haute pression à 10µm

-15%

par rapport au le prix du le modèle 24

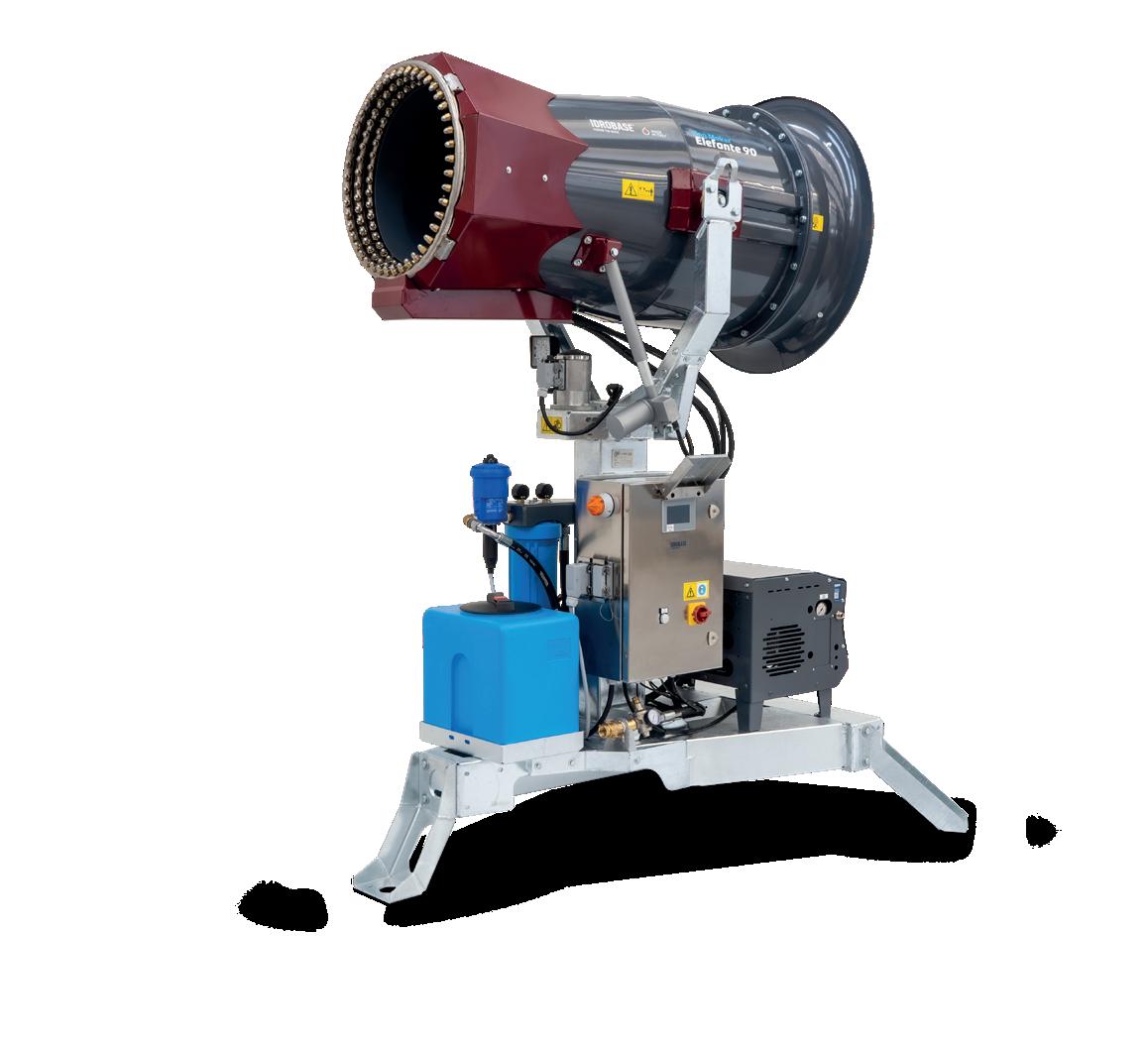

ELEFANTE 90 SUR BASE

Fog Maker Elefante 90

Rayon d’action 90m Pression 80bar 135 buses

Fog maker

Elefante 90

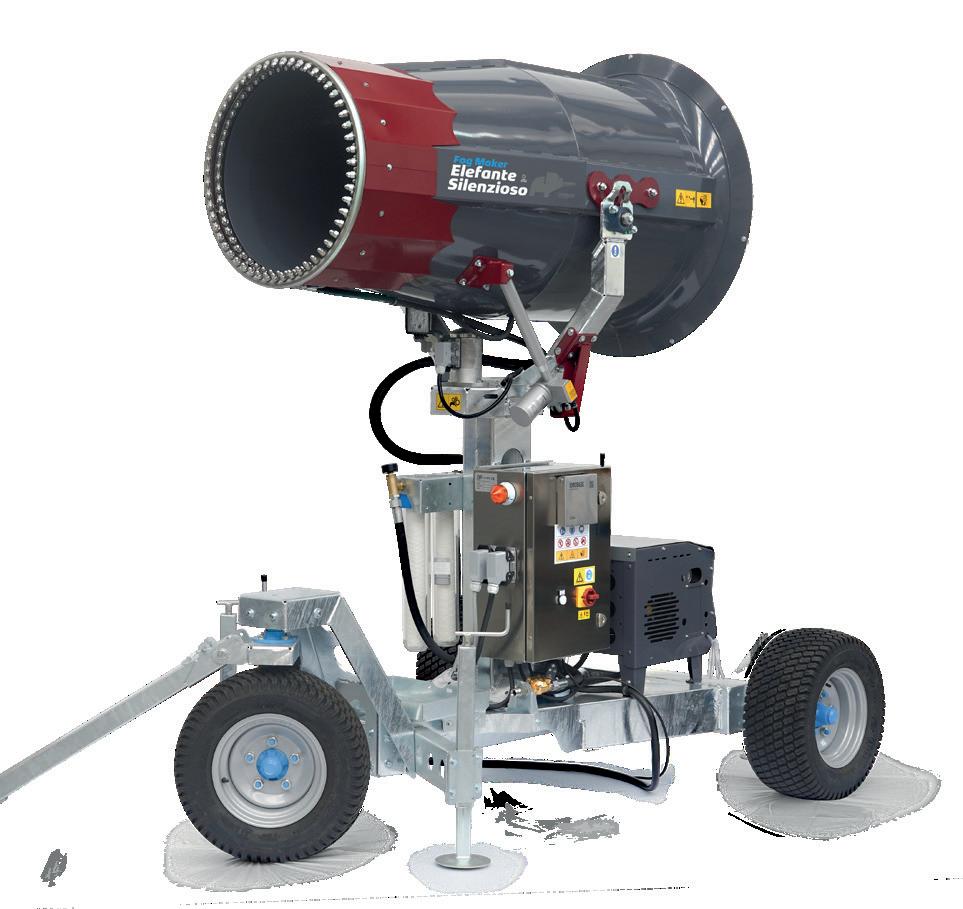

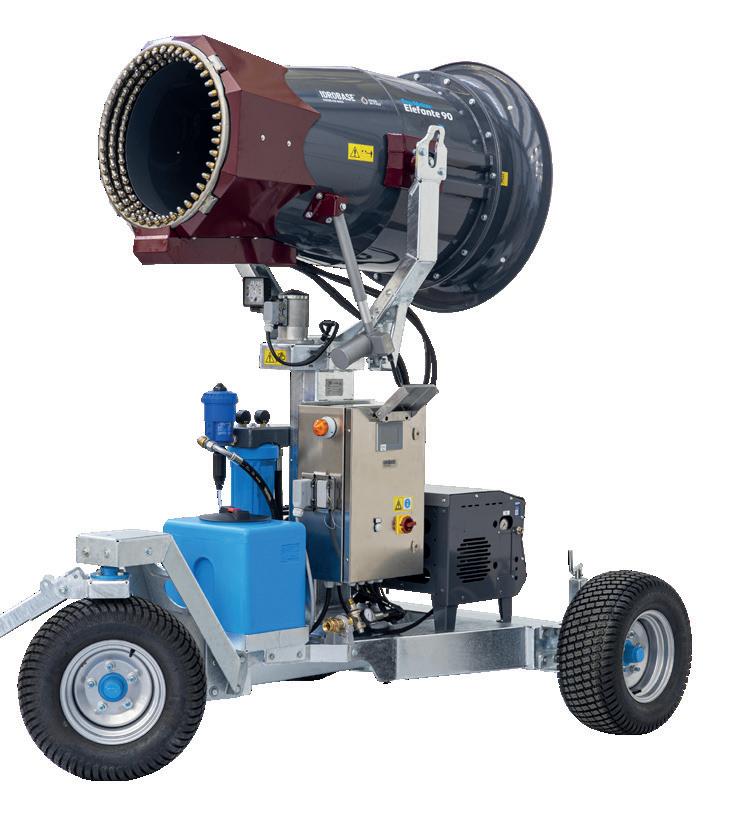

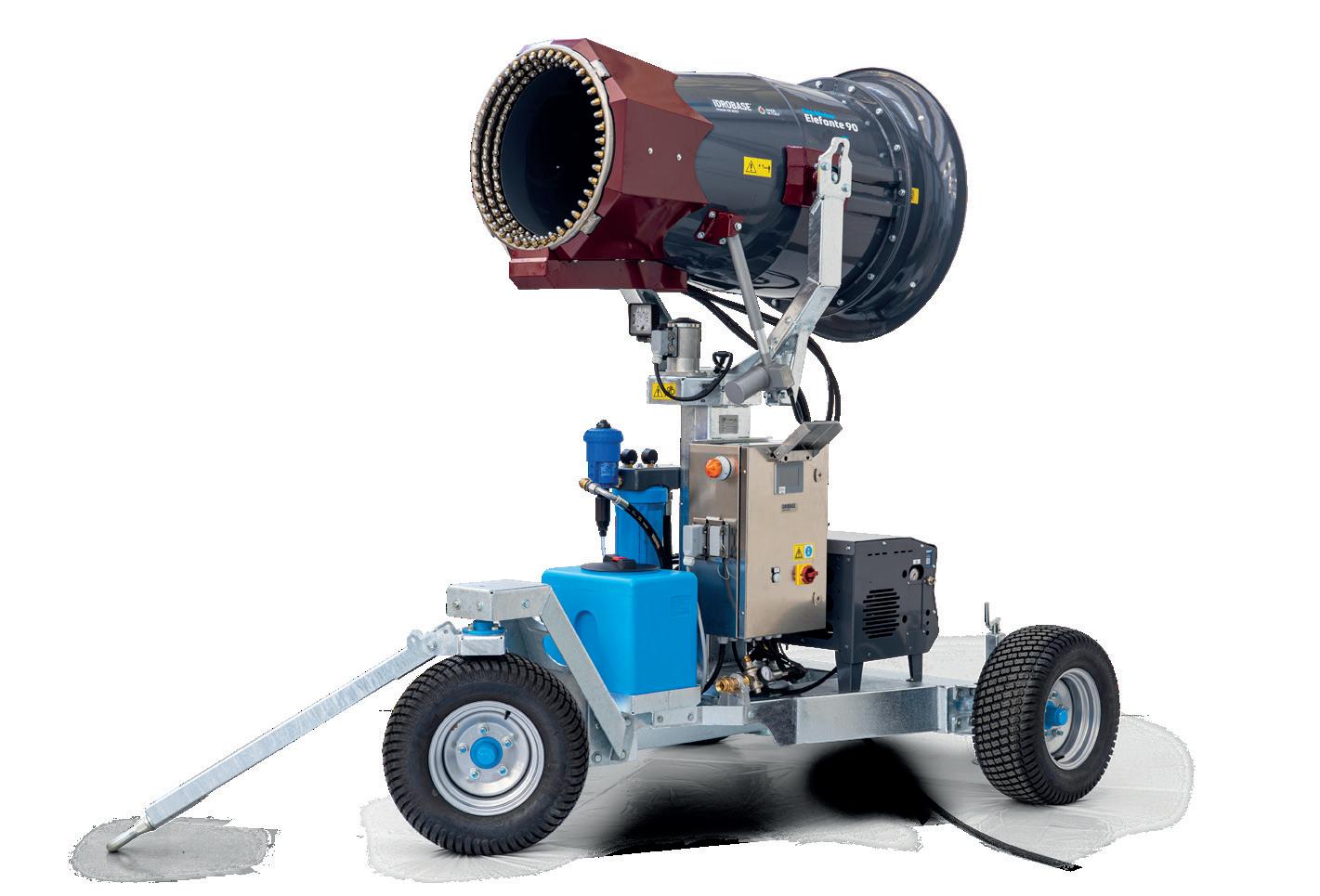

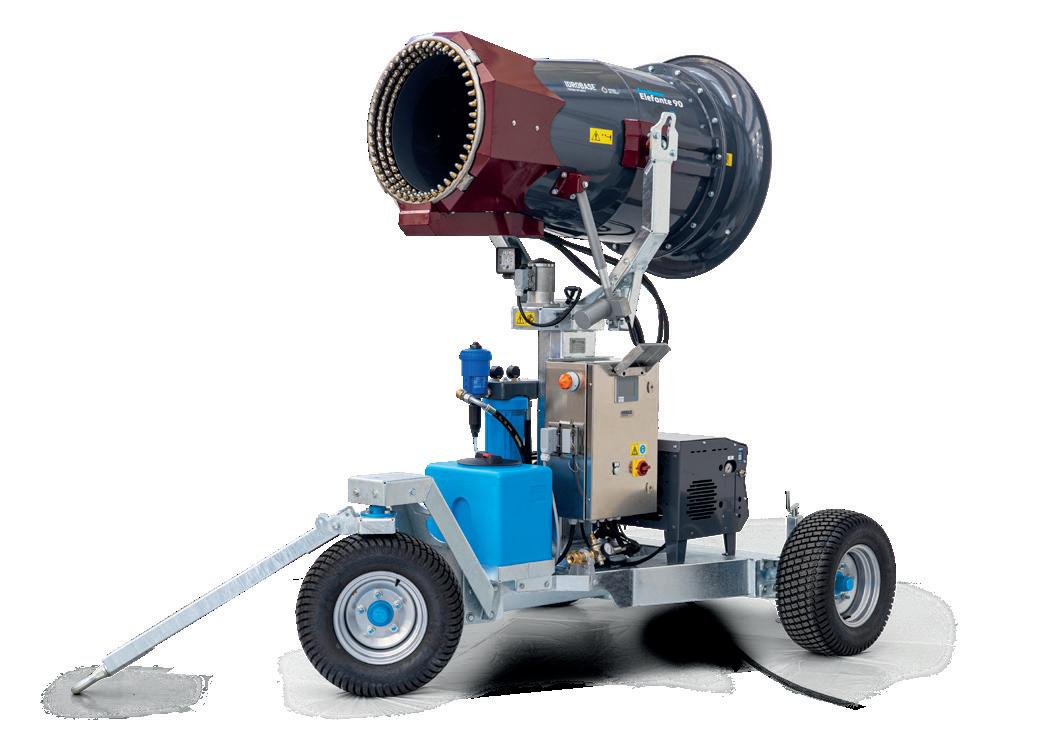

ELEFANTE 90 SUR ROUES

• Châssis solide et roues pneumatiques pour une manipulation facile sur toute surface (Elefante 90 sur roues)

• Extrêmement compact et dimensions réduites (Elefante 90 fixe)

• Écran tactile facile et intuitif

• Disponible version avec doseur mécanique proportionné 0,2-2%

• Adapté aux espaces intérieurs

Caractéristiques techniques

Données techniques

Modèle

90 SUR BASE

ELEFANTE 90 SUR ROUES

ELEFANTE 90 SUR ROUES

ELEFANTE 90 SUR ROUES

Accessoires page 42

Set d’entretien page 46

Set d’entretien pompe 750 heures INCLUS

Caractéristiques techniques générales

• Châssis en acier galvanisé à chaud. Composants sensibles avec peinture époxydique à poudre

Tableau électrique: complet de PLC avec temporisateur cyclique, programmateur hebdomadaire, compteur d’impulsions oscillation, démarrage ventilateur clicgnotant avec vibreur

Degré de protection: IP54

Télécommande: portée jusqu’à 90m en plein champ (optionnel)

• Dimensions WxLxH: 2000x1550x2530mm (Fixe) 1850x2450x2550mm (SUR ROUES)

Caractéristiques

techniques véntilateur

• Buses: 135 en 3 couronne (45 chac.)

• Zone couverte: 24.000m2

Débit d’air: 33500mc/h

Puissance moteur: 18,5kW véntilateur Rayon d’action: 90m (mesures de laboratoire dans des conditions environnementales statiques à haut rendement)

Alimentation électrique: 3x400V–50Hz

• Oscillation: 340° Automatique

• Hausse: -15° + 45° Automatique

• Diamètre ventilateur: 710mm

• Bruit: <93LwA

Caractéristiques techniques pompe

• Pression de service max: 80bar

• Pompe professionnelle 1450 tr/min, mouvement à bielle, tête en laiton, 3 pistons en céramique

• Moteur électrique: 1450g/min 6,3kW

• Vanne de dérivation

• Pressostat manque d’eau et rupture tuyau

• Électrovannes d’arrêt

• Lampe stérilisatrice

• Disponible kit d’entretien sur mesure

• Disponibles modèles avec doseur mécanique proportionnel 0,22% (Voir code spécifique)

Filtration: 50µm

Régulateur de pression en arrivée d’eau

Filtrage haute pression à 10µm

Optimal pour la élimination des poussières fines PM2.5

Dimensions goutte

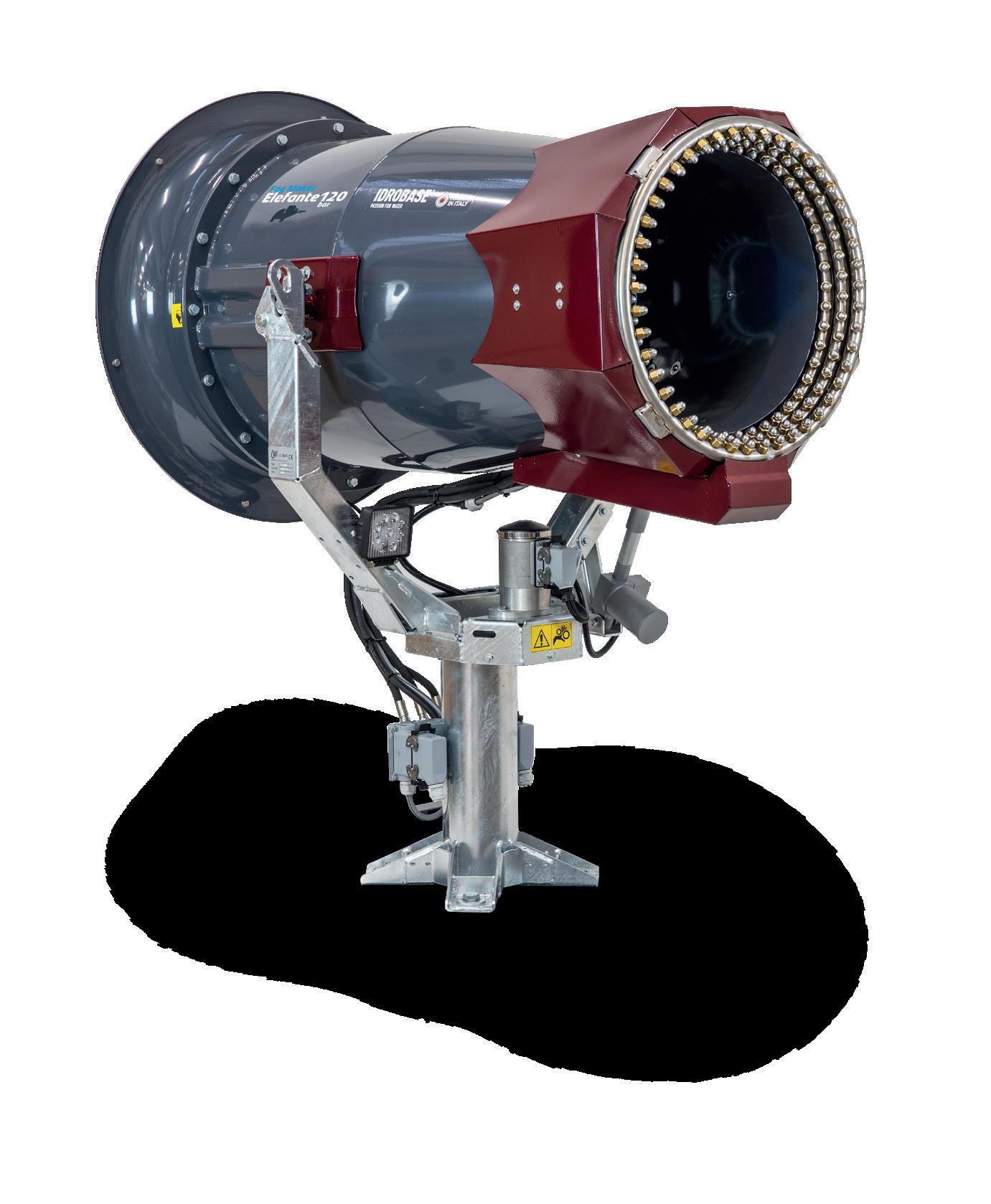

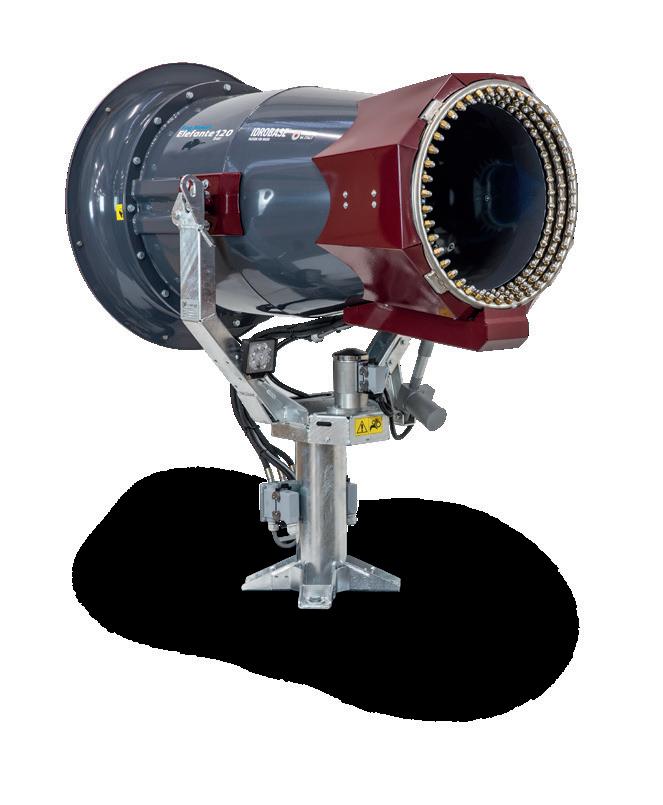

Fog Maker Elefante 120bar

• Le groupe haute pression séparé du groupe de ventilation

• Moteur à double bride et joint élastique

Rayon d’action 80m

Pression 120bar 135 buses

par rapport au le prix du le modèle 24

Caractéristiques techniques

Données techniques

Accessoires page 42

INCLUS

Set d’entretien pompe 750 heures

Caractéristiques techniques générales

• Châssis en acier galvanisé

• Degré de protection: IP55

Caractéristiques techniques véntilateur

• Buses: 135 dans 3 couronnes (45 par couronne)

• Zone couverte: 20.000m2

• Débit d’air: 33.500 m3/h

• Puissance moteur: 18,5kW

• Rayon d’action: 75m (positionné à une hauteur de 15m, en l’absence de vent)

• Alimentation électrique: 3x400V–50Hz

• Oscillation: 340° Automatique

• Hausse: -15° + 45° Automatique

• Diamètre ventilateur: 710mm

• Bruit: <115LwA

Caractéristiques techniques pompe

• Pression de service: 120bar Pompe professionnelle 1450g/min, mouvement par bielles, tête en laiton, 3 pistons en céramique

• Moteur électrique 1450g/min, 11kW

• Soupape bypass

• Pressostat hp manque d’eau et rupture tuyau Électrovannes de décharge pression

Elefante Silenzioso est polyvalent:

• Réduction PM2.5 / PM10

• Élimination des odeurs

• Rafraîchissement

• Désinfection

• Suppression des poussières

-20% de bruit par rapport à Elefante 90

Il anticipe les multiples besoins du client, et il est disponible en deux modèles:

• sur base

• sur roues

Débits de 33l/min, 42l/min et 50l/min.

Comparaison Elefante 90 VS Elefante Silenzioso

Elefante 90 Elefante Silenzioso Delta

Bruit 115dB 94dB -20%

Tr/min 2800Tr/min 1500Tr/min -46%

Couronne x3 indépendant x2 en série

Couronne 110 buses pour obtenir des gouttes d’un diamètre de 18 à 20 microns.

Écran tactile 4.3”

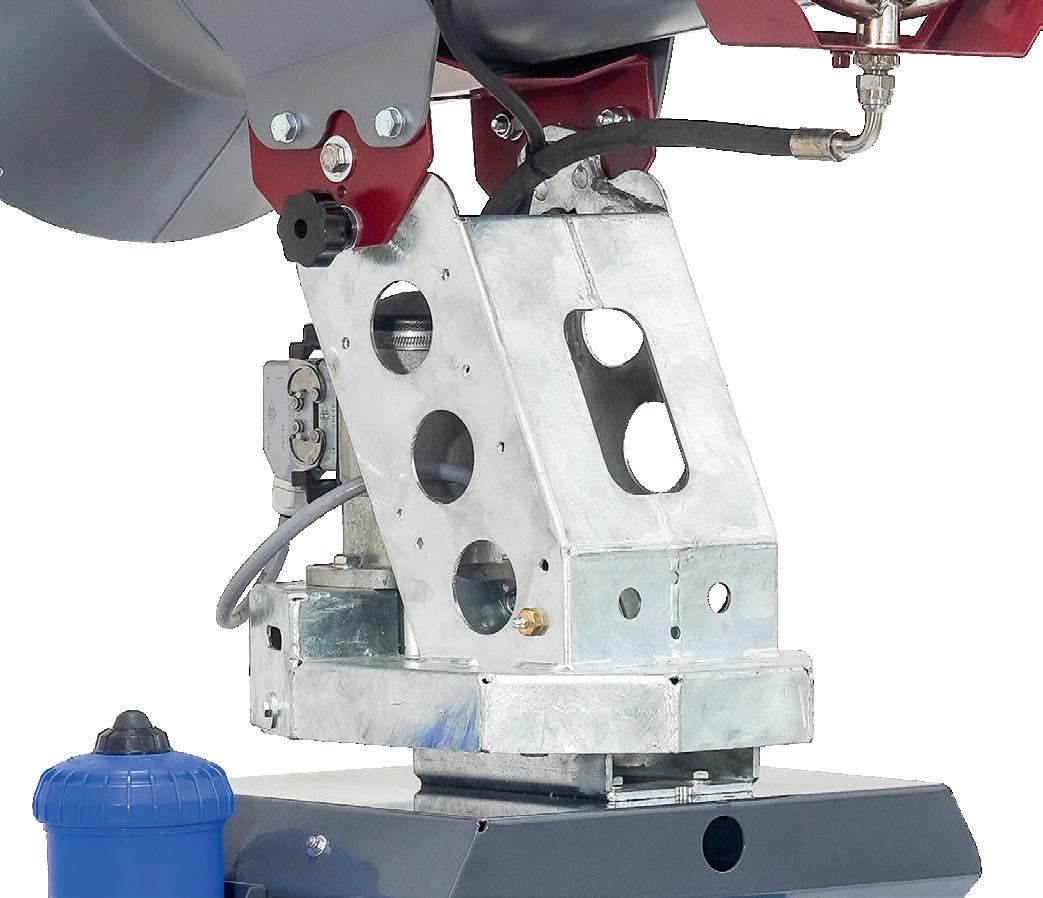

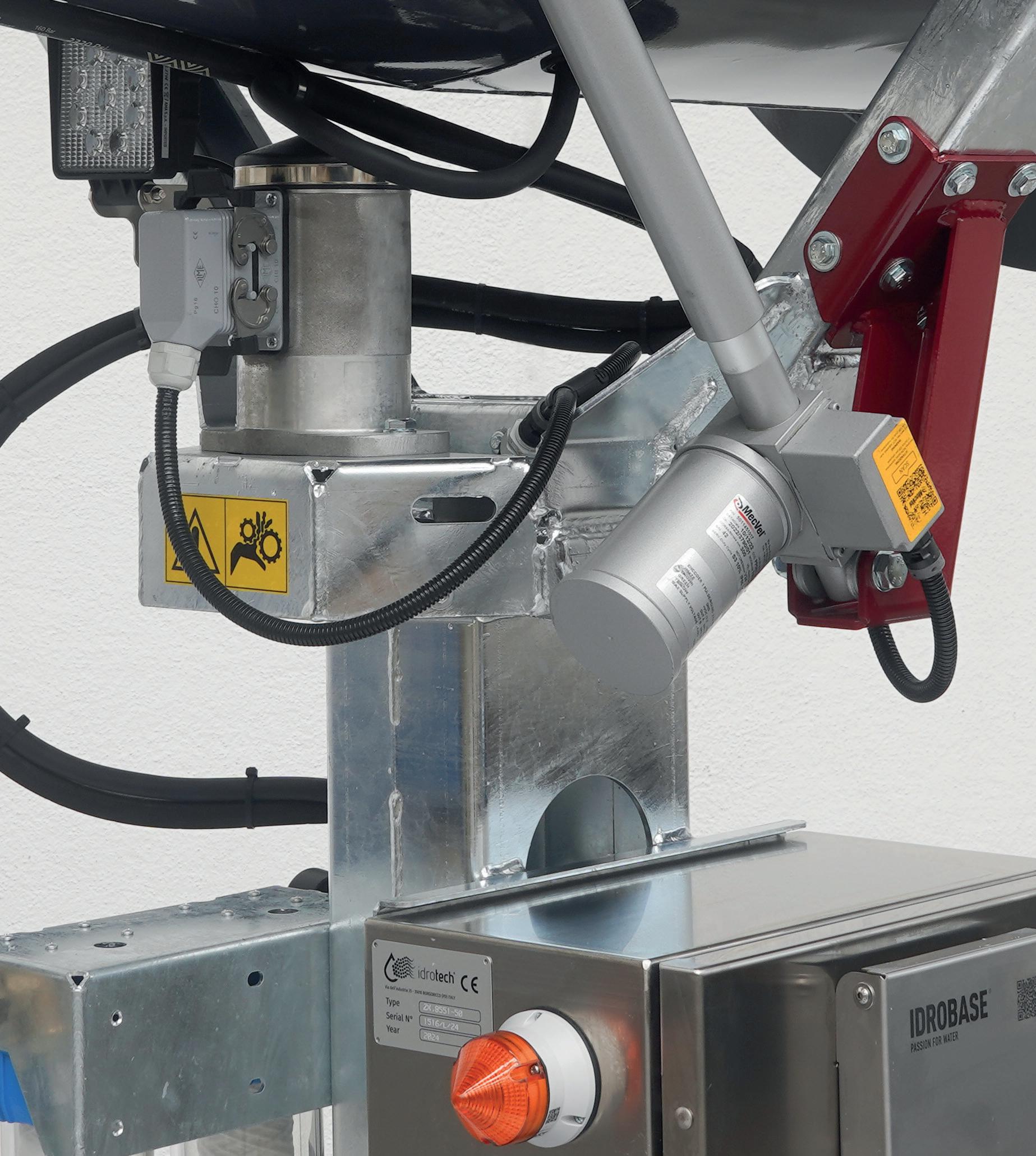

Système d’élévation et de rotation

-20% de bruit par rapport à Elefante 90

SUR BASE

Fog Maker Elefante Silenzioso

• Châssis solide et roues pneumatiques pour une manipulation facile sur toute surface (Elefante Silenzioso sur roues)

• Extrêmement compact et dimensions réduites (Elefante Silenzioso sur base)

• Écran tactile facile et intuitif

• Disponible version avec doseur mécanique proportionné 0,2-2%

• Adapté aux espaces intérieurs

Caractéristiques techniques

Données techniques

Code Modèle

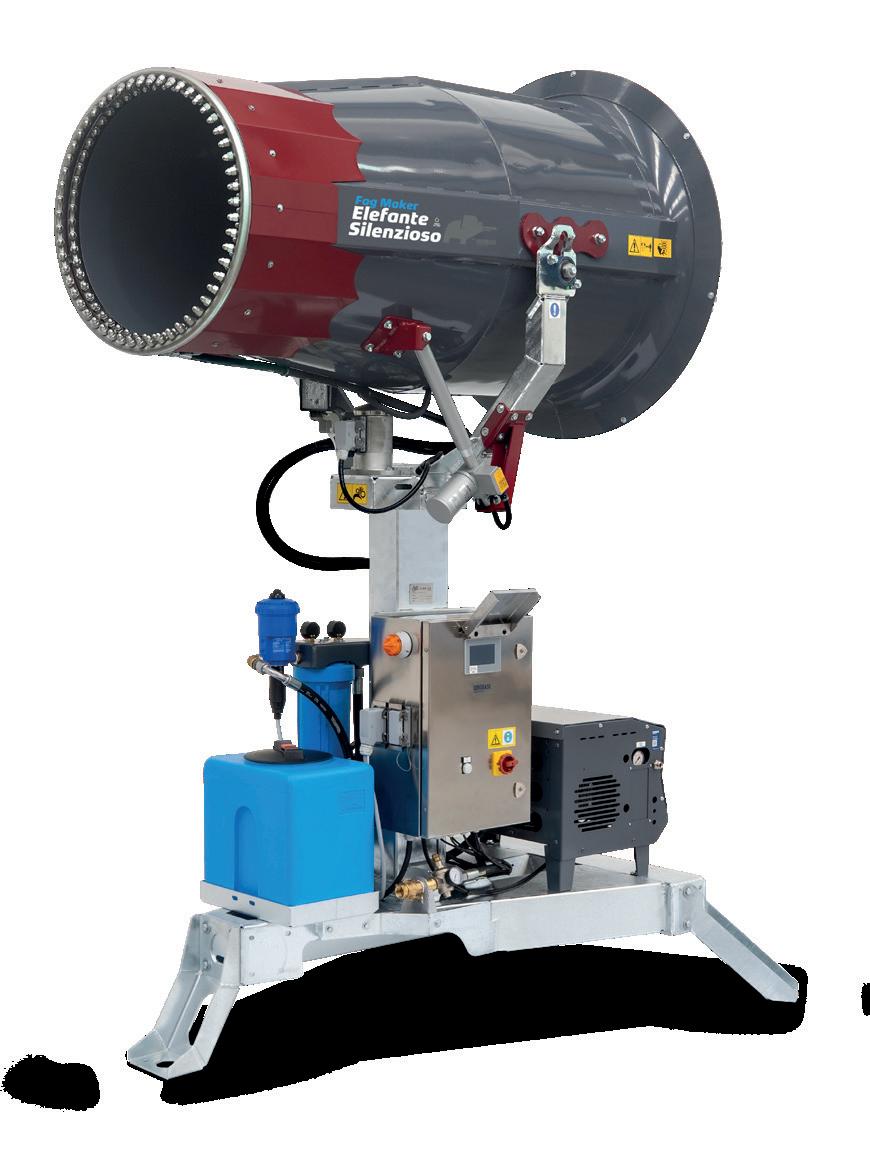

ELEFANTE SILENZIOSO SUR BASE

ELEFANTE

Code Modèle

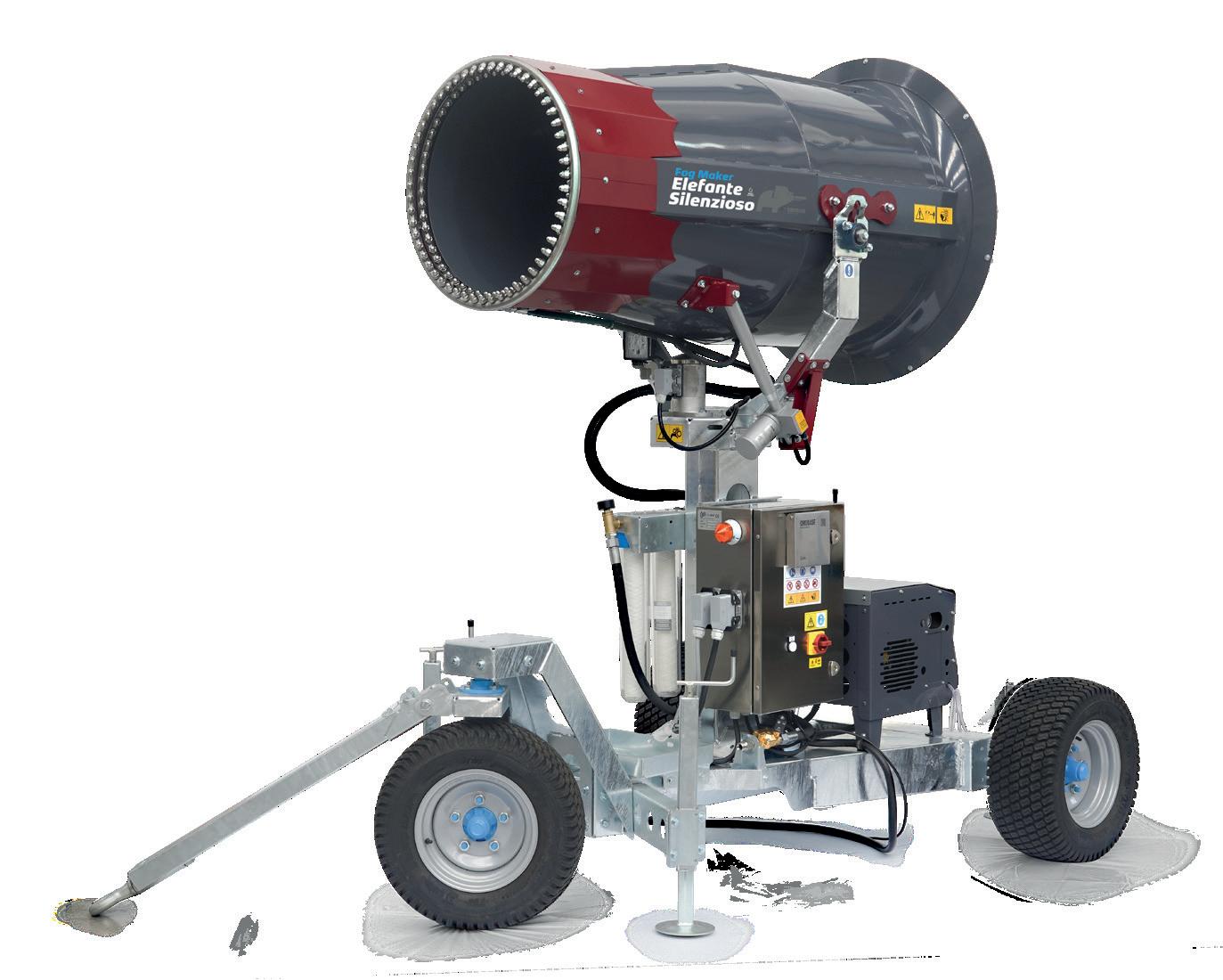

ELEFANTE SILENZIOSO SUR ROUES

SILENZIOSO SUR ROUES

Set d’entretien pompe 750 heures INCLUS

Technical features

• Châssis en acier S235JR galvanisé à chaud, Composants sensibles avec peinture époxydique à poudre

• Tableau électrique complet de PLC avec temporisateur cyclique, programmateur hebdomadaire, compteur d’impulsions oscillation, démarrage ventilateur clicgnotant avec vibreur

• Degré de protection: IP54

• Télécommande with range up to 50m in free field (optionnel)

• Dimension WxLxH: 2000x1550x2530mm (sur base) 2400x1720x2500mm (sur roues)

Caractéristiques

Elefante 90 Elefante Silenzioso Delta

Bruit 115dB 94dB -20% Tr/min 2800Tr/min 1500Tr/min -46%

Couronne x3 indépendant x2 en série

techniques véntilateur

• Buses: 110 en 2 couronne

• Zone couverte: 24,000m2

• Débit d’air: 39,500m3/h

• Puissance moteur: 18.5kW

• Rayon d’action: 90m (mesures de laboratoire dans des conditions environnementales statiques à haut rendement)

• Alimentation électrique: 3x400V-50Hz

• Oscillation: 340° Automatique

• Hausse: -15° + 45° Automatique

Diamètre ventilateur: 820mm

Bruit: <94LwA

Caractéristiques techniques pompe

Pression de service max: 120bar Pompe professionnelle: 1450tr min, mouvement à bielle, tête en laiton, 3 pistons en céramique

Moteur électrique: 1450Rpm 6,3kW

• Vanne de dérivation intégrée,

• Pressostat haute pression

• Disponible kit d’entretien sur mesure

• Disponibles modèles avec doseur mécanique proportionnel 0,22% (Voir code spécifique)

• Filtration: 50µm

Régulateur de pression en arrivée d’eau

Pression 60bar

156 buses

Elefante 60

Autonomous

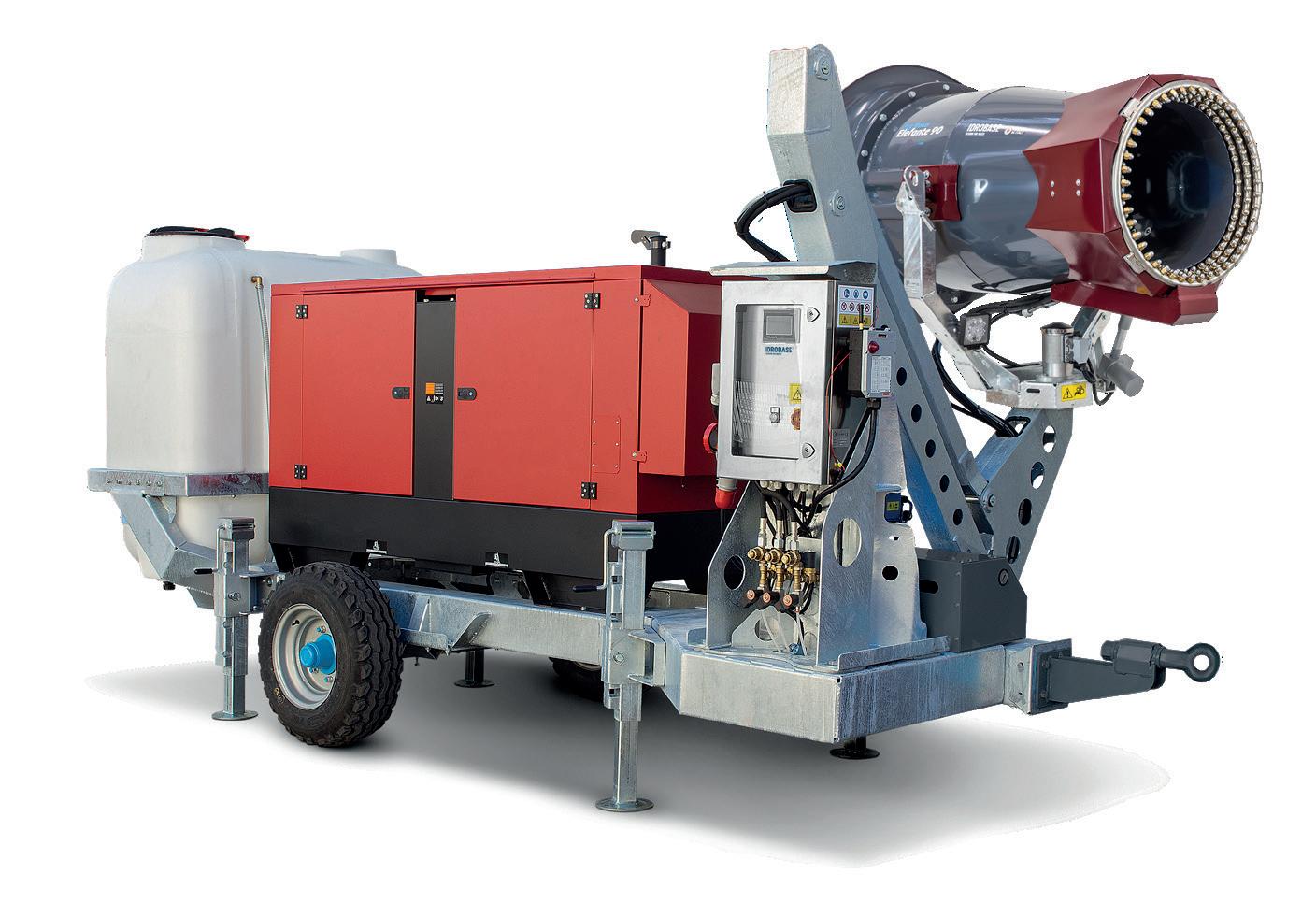

Fog Maker Elefante Autonomo

• Couronne de buses équipée de résistance chauffante pour le fonctionnement à basse température

• Écran tactile simple et intuitif

• GHP séparé du groupe véntilateur

• Chariot sur roues pneumatiques pour le déplacement simple même sur terrains accidentés

Caractéristiques techniques

Données techniques

Code Modèle Pression Débit Dimensions goutte Puiss. (3x400V-50Hz) Pds

ZX.8519-AP

ZX.8510

Accessoires page 42

ELEFANTE AUTONOMO SUR BASE 60bar 42l/min 18mcr 22,3kW 1100Kg

ELEFANTE AUTONOMO SUR ROUES 60bar 33l/min 17mcr 20kW 2300Kg

Set d’entretien page 46

INCLUS

Set d’entretien pompe 750 heures

Caractéristiques techniques générales

• Châssis en acier galvanisé

• Tableau électrique complet d’API avec temporisateur cyclique, programmateur hebdomadaire, compteur d’impulsions, oscillation, démarrage ventilateur, clignotant avec vibreur

• Réservoir d’eau de 1000L

• Générateur électrique: 18kW

• Degré de protection: IP55

Caractéristiques

techniques véntilateur

Buses: 156 dans 3 couronnes (52 par couronne)

• Résistance chauffante pour préchauffage de la couronne de 1kW

• Zone couverte: 10.700m2 environ

• Débit d’air: 28,500m3/h

• Puissance moteur: 15kW

• Rayon d’action: 75m (à 21°C en l’absence de vent)

• Alimentation électrique: 3x400V–50Hz

• Oscillation: 340° Automatique

• Hausse: -20°+45° Automatique

• Diamètre ventilateur: 600mm Bruit: <93LwA

Caractéristiques

techniques pompe

• Pression de service: 60bar

• Pompe professionnelle 1450tr min, mouvement par bielles, tête en laiton, 3 pistons en céramique

Moteur électrique 1450 tr/min 4kW pour 33l/min, 6,3kW pour 42l/min

• Soupape bypass

Pressostat hp manque d’eau et rupture tuyau

Électrovannes de décharge pression

FRANÇAIS

Copyright© de ce catalogue propriété d’IDROBASE GROUP® Srl. La lecture, la consultation et la diffusion sur papier ou en format électronique sont autorisées à usage personnel. Toute utilisation à des fins commerciales et toute modification interdites sans l’autorisation écrite d’IDROBASE GROUP® Srl. Ce catalogue annule et remplace le précédent.

Ce catalogue fournit des informations générales sur les produits offerts par IDROBASE GROUP® Srl.

Il est destiné aux revendeurs, installateurs, concepteurs et à tous ceux possédant déjà des connaissances adéquates - desdits produits et des matériaux avec lesquels ils sont réalisés, ainsi que de leurs caractéristiques, performances et fonctionnement; il ne s’adresse donc pas aux consommateurs, lesquels doivent obligatoirement, pour la manipulation, l’installation ou toute opération portant les biens décrits ici, s’adresser à un personnel qualifié et compétent.

Le personnel spécialisé doit également considérer ce catalogue comme une présentation essentiellement commerciale ne contenant pas les spécifications techniques nécessaireslesquelles pourront être demandées à Idrobase -, et ne pouvant donc à elle seule constituer une référence en vue de la conception, de la réalisation ou de la mise en place de tout type d’installation.

Les illustrations, les caractéristiques techniques, les fonctions et autres informations fournies ici sur les produits, systèmes, installations et autres se basent sur l’état actuel de la technique: seules les informations immédiates peuvent toutefois être reportées ici, sans tenir compte de l’ensemble de données nécessaires à la conception, la réalisation et l’installation d’un équipement quelconque, lesquelles devront être à chaque occasion évaluées avec attention par les concepteurs et installateurs.

Pour toute information détaillée sur tous les produits figurant dans ce catalogue, il est donc nécessaire de s’adresser à notre siège, où un personnel compétent est à votre disposition pour toute question.

Toutes les illustrations de ce manuel peuvent différer légèrement de la réalité et doivent donc être considérées comme de simples représentations similaires à la réalité.

Nous nous réservons le droit d’apporter des modifications à tous nos produits. Pour cette raison également, un contact direct avec notre siège est nécessaire.

En cas de problème d’interprétation, le texte italien original fait foi.

En cas de nouvelle publication, cette édition ne sera plus valable.

Idrobase Group Srl

Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia

T: +39 049 9335903 r.a.

www.idrobasegroup.com info@idrobasegroup.com

Reconnaissance de maximale fiabilité commerciale
