Soluzione brevettata Anni di garanzia

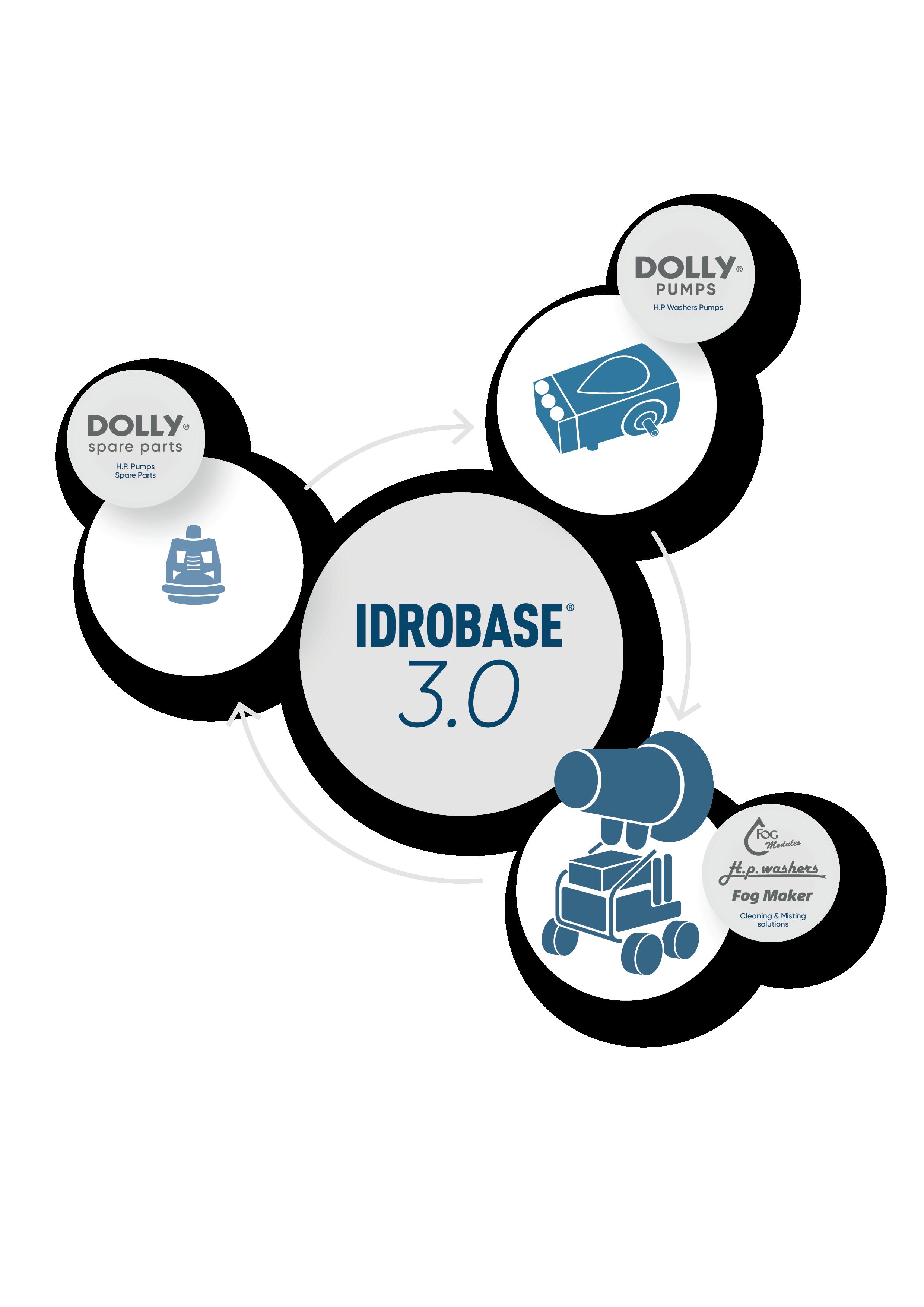

IDROBASE 3.0: L’ECOSISTEMA CHE
VALORIZZA LE PARTI.
IDROBASE 3.0 è un’offerta di soluzioni che unisce:
• l’affidabilità dei ricambi Dolly Spare Parts®
• la qualità brevettata e garantita delle Dolly Pumps®
• le performance di idropulitrici , sparanebbia e impianti di nebulizzazione
Ora puoi passare dalla semplice riparazione della tua pompa, con il catalogo di ricambi Dolly Spare Parts N.1 al mondo, alla sua sostituzione con una Dolly Pumps, con componenti interne firmate Idrobase, alla scelta di una soluzione completa e made in Italy, per il settore cleaning e misting.
Un sistema di tre elementi correlati e uniti da una visione industriale coerente, votata alla performance e alla durata

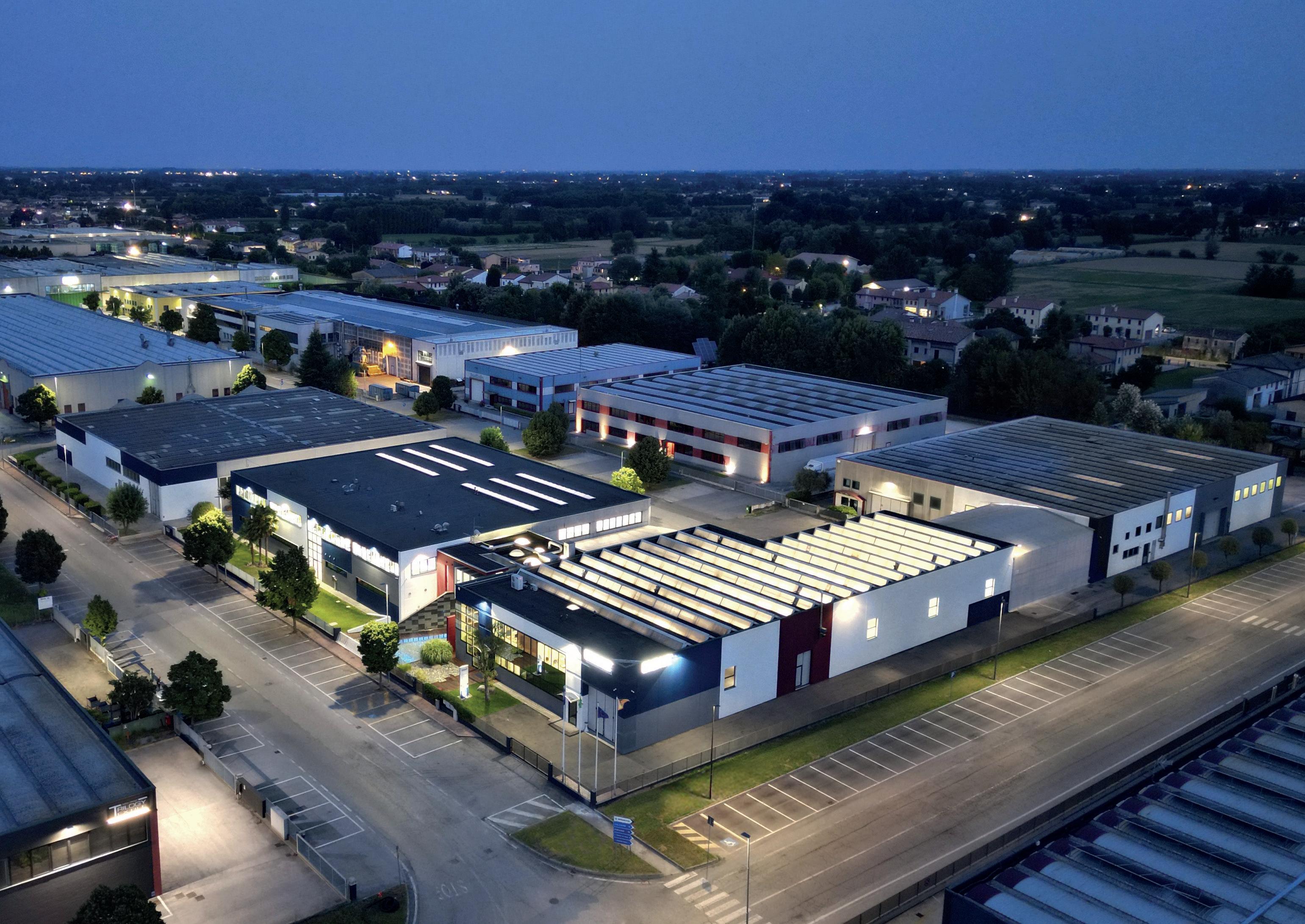

HEADQUARTERS OFSOLUTIONS
Borgoricco, Padova, Italy
I NOSTRI COMMERCIALI
PAMELA CALLEGARO
Responsabile Commerciale
pamela.c@idrobasegroup.com
+39 049 9336724
+39 346 2894708
Idrobase_CDR
ITA/ENG/FRA
area di competenza
FEDERICA MAZZONETTO Ufficio Commerciale
federica.m@idrobasegroup.com
+39 049 9336787
+39 351 9491766
ITA/ENG/FRA
area di competenza
TOMMASO GAZZIGNATO
Responsabile Idrobase Ningbo
tommaso.g@idrobasegroup.com
+39 049 9336756
+39 349 0080257 tommy_italy
ITA/ENG
area di competenza
I NOSTRI TECNICI
BRUNO BAESSO
Ufficio acquisti & Ricerca prodotti
bruno.b@idrobasegroup.com
+39 049 9336736
+39 347 9277664
ITA/ENG
LUCA SARTOR
Responsabile ufficio tecnico
luca.s@idrobasegroup.com
+39 049 9336755
+39 348 7004172
ITA/ENG
MARCO FERRARESE
Sviluppo mercati strategici & Responsabile commerciale Idrobase Ningbo
marco.f@idrobasegroup.com
+39 349 7784775
marcof-ibg
ITA/ENG/RUS
area di competenza
SILVIA VANZO Ufficio Commerciale
silvia.v@idrobasegroup.com
+39 049 9336726
+39 351 5970267
Silvia_CdR
ITA/ENG/ESP/DEU
area di competenza
DANIEL GASPARINI
Tecnico commerciale & Qualità
daniel.g@idrobasegroup.com
+39 049 9336768
+39 329 1297086
ITA/ENG
MAURO ARICI
Sviluppo prodotti& Responsabile tecnico Idrobase Ningbo
mauro.a@allforclean.com
+86 574 87910891
+86 139 67863486
maoleo80
ITA/ENG/CHN
AREE DI COMPETENZE
FEDERICA MAZZONETTO (Italia e Romania)
MARCO FERRARESE (USA, Canada, Russia, Ucraina, India, Kazakistan, Uzbekistan)
PAMELA CALLEGARO (Europa, Nord Africa, Giappone, Australia, Sudafrica)
SILVIA VANZO (Centro e Sud America, Germania, Austria, Rep. Ceca, Slovenia, Croazia, Bosnia, Serbia, Polonia, Ungheria, Estonia, Vietnam, Thailandia, Taiwan)
TOMMASO GAZZIGNATO (Arabia Saudita, Egitto, Cina, Emirati Arabi Uniti, Oman, Qatar)

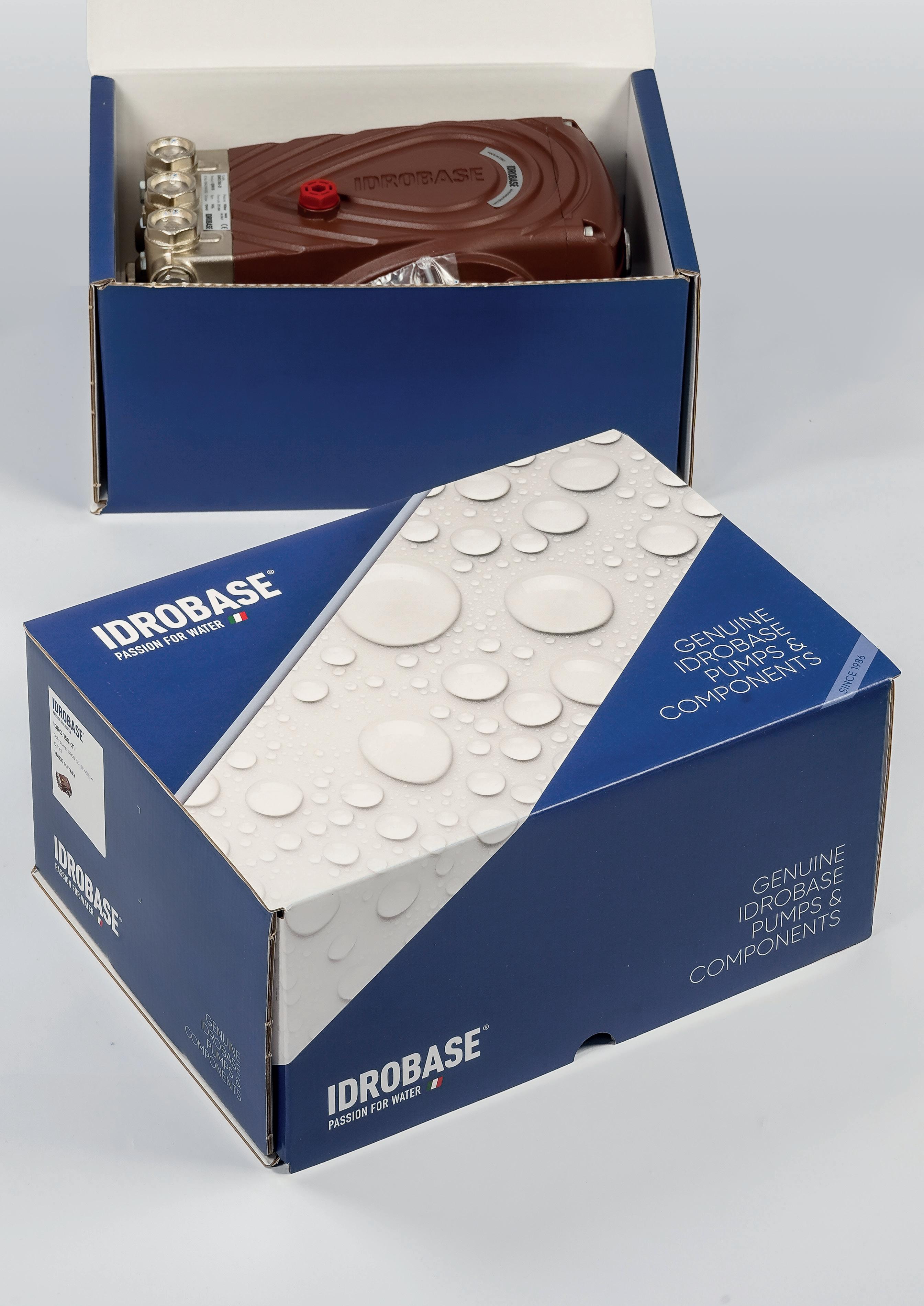

DOLLY PUMPS ® , DOVE NASCE LA CONTINUITÀ DELLA POTENZA.
Per anni il mercato ha riparato con Dolly Spare Parts®
Oggi il mercato sostituisce con Dolly Pumps®
Dalla manutenzione alla sostituzione.
Dalla conoscenza alla continuità.
Dal ricambio al cuore delle idropulitrici.
Un unico percorso. Un’unica logica. Un unico sistema.
Dolly Pumps® nasce dalle Dolly Spare Parts®. E chiude il cerchio.
Come la perla che rende preziosa l’ostrica, la nuova
Dolly Pumps® di Idrobase si distingue per ciò che ha dentro: Dolly Spare Parts®, da 25 anni numero uno nei ricambi e da oggi direttamente integrata alla nostra pompa.
Dolly Spare Parts®, i componenti pompa con qualità made in Italy, garantiscono alla nuova Dolly Pumps® prestazioni elevate e una durata fino al doppio rispetto gli standard di mercato

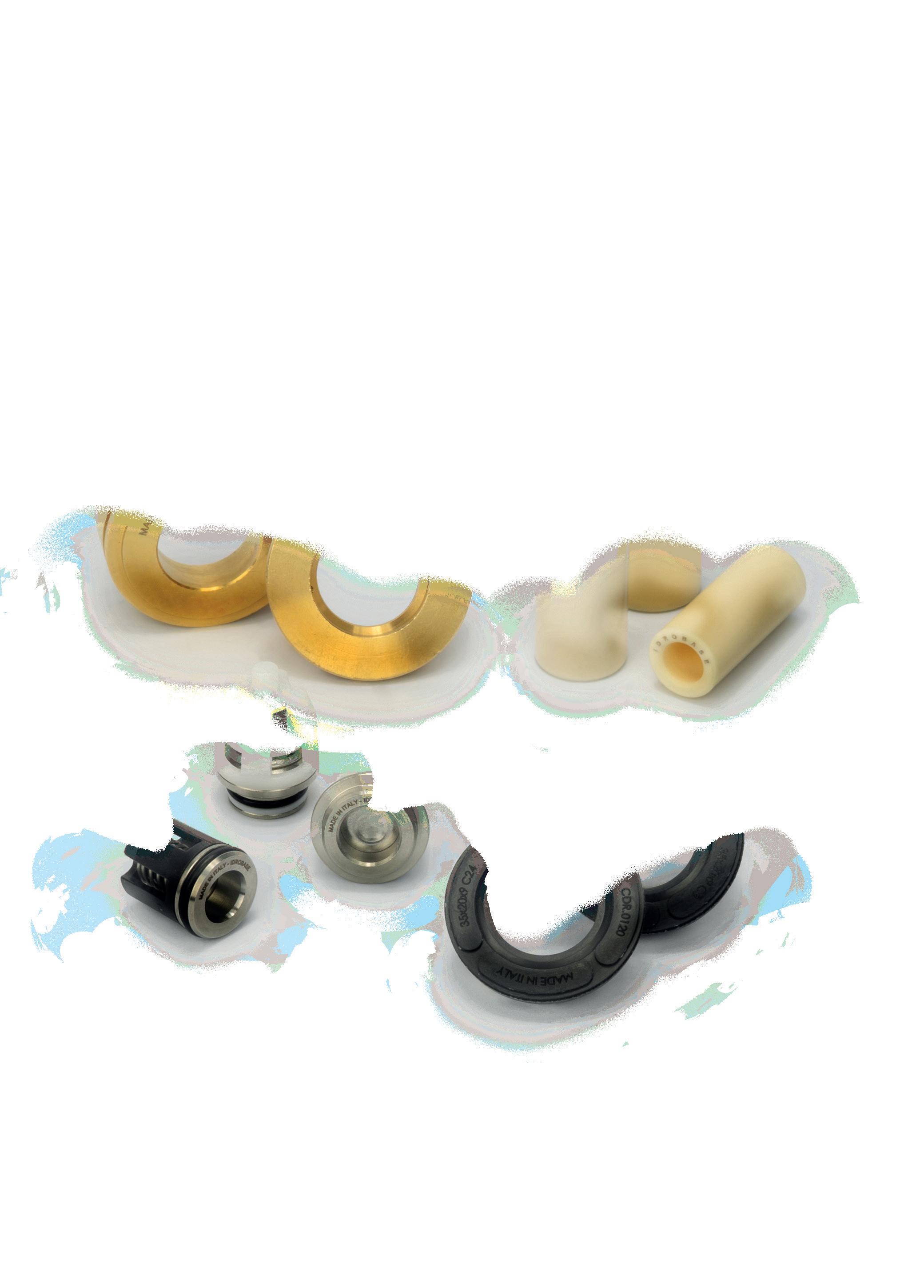

The complete range of spare parts for over 1.500 pump models from 18 manufacturers

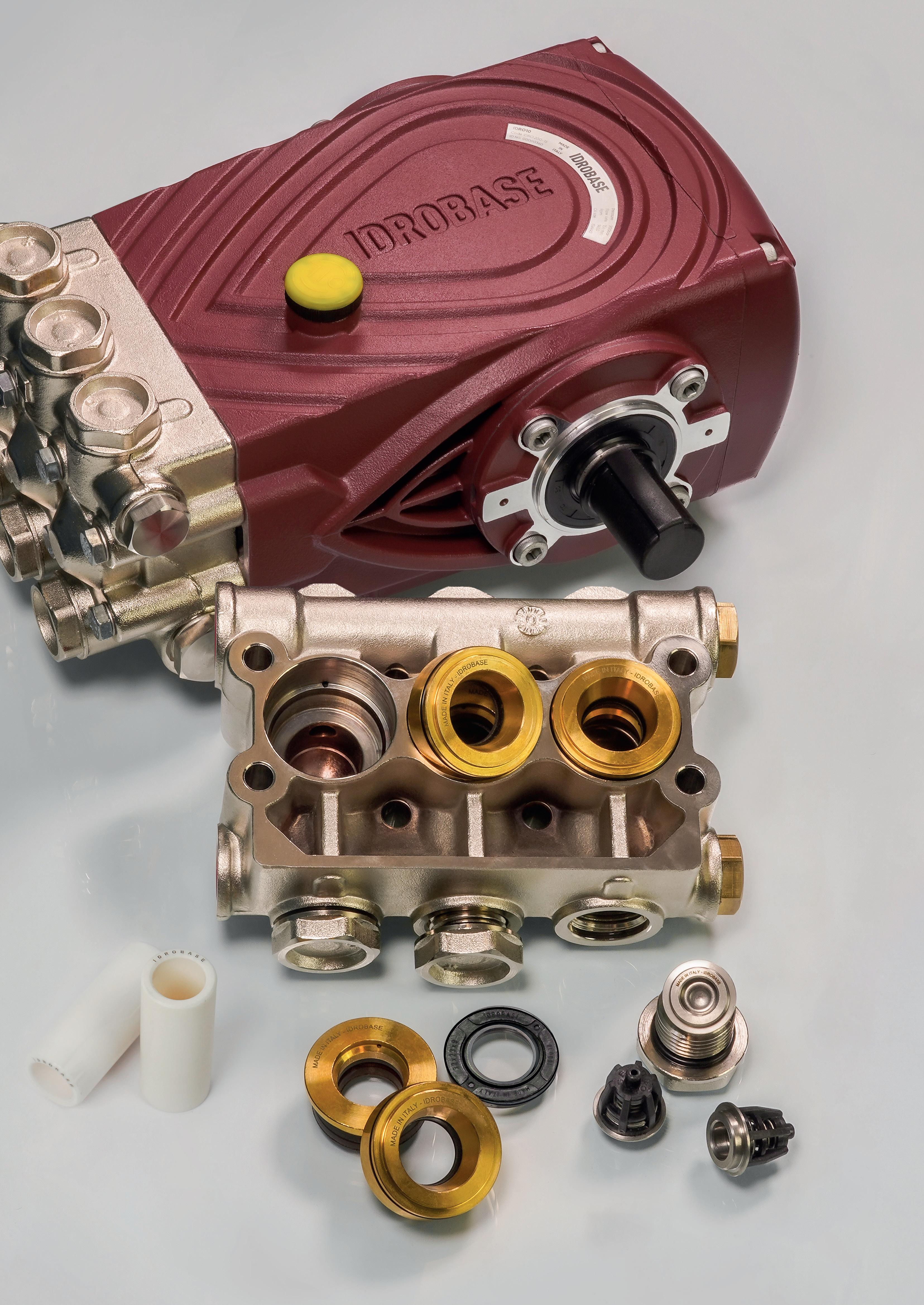

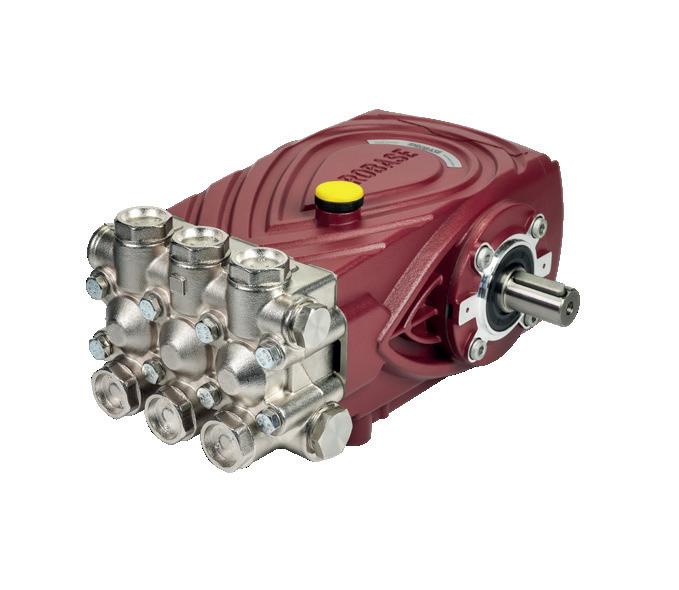

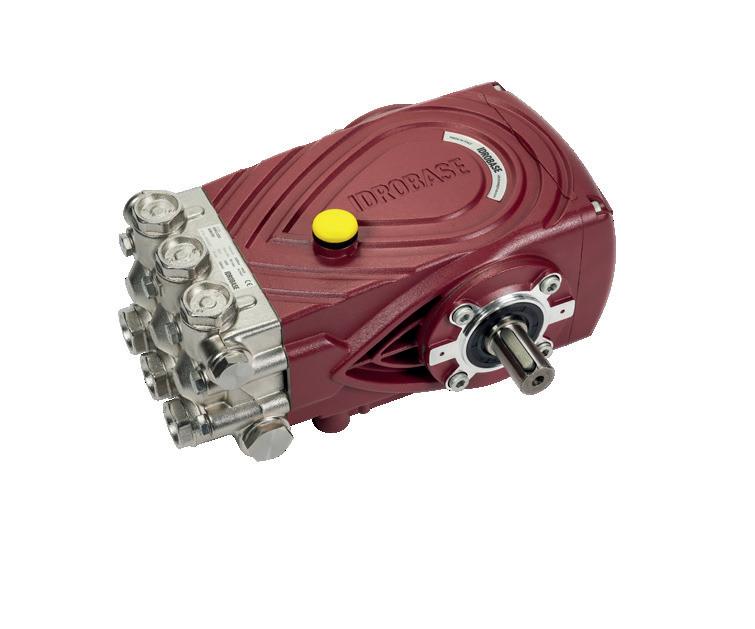

POMPE ALTA PRESSIONE SERIE PRO
Albero dx ø24mm
Dolly Spare parts: from the fix everything Club
Our vertical warehouses house, with thousands of components and spare parts IDRO.150-15
15l/min 1450 5,5kW 13,5kg 200bar 21l/min 1450 8,0kW 13,5kg
Codice Modello Pressione Portata g/min Potenza Peso
Soluzione brevettata
Anni di garanzia Soluzione brevettata

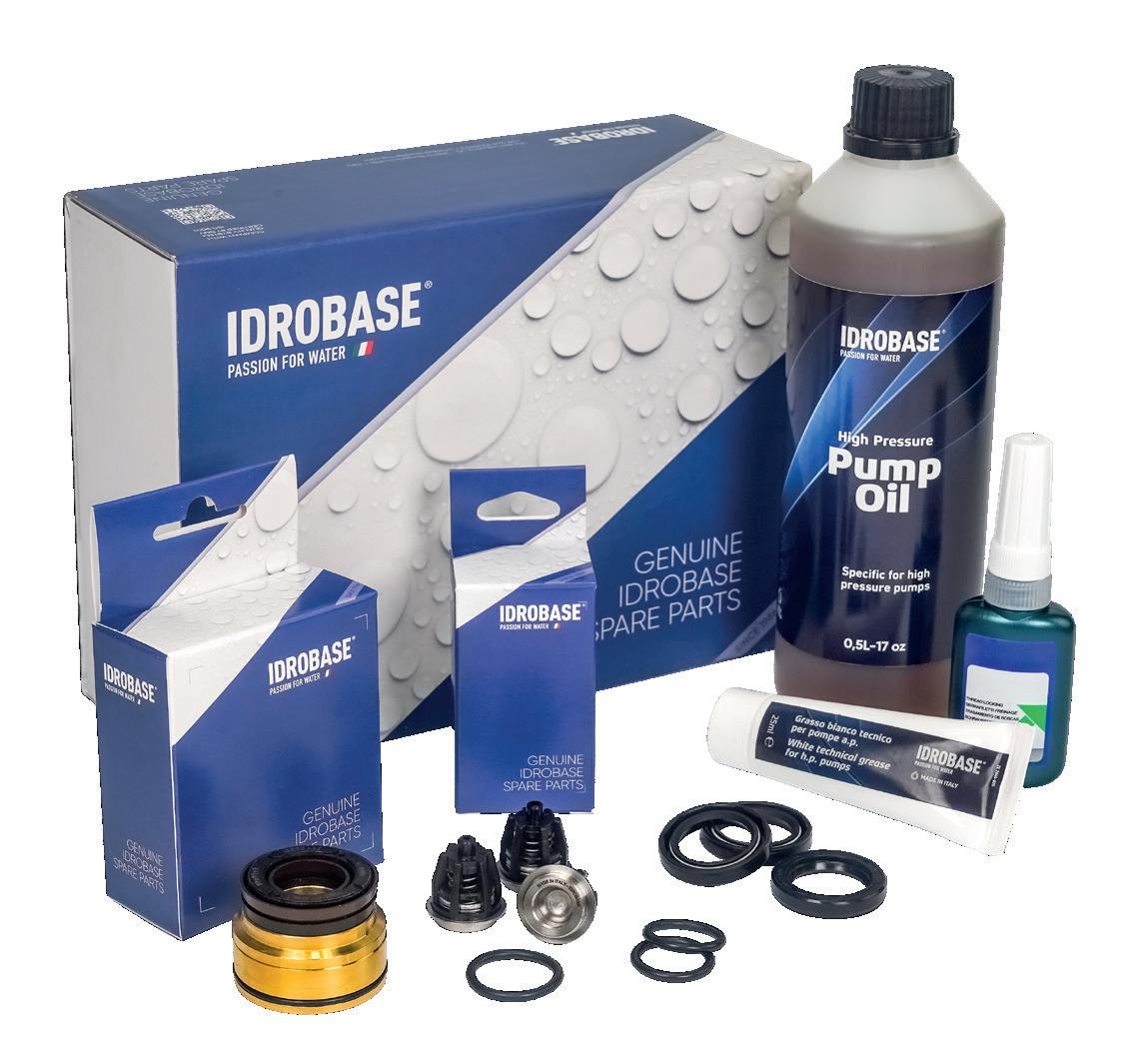

TUTTO IL NECESSARIO PER LA MANUTENZIONE
ZX.SRDP02 - Set manutenzione generale
Comprende:
• 1 kit valvoline
• 1 set O-ring tappi testata
• 3 kit revisione pistoni
• 1 kit paraolio pistoni

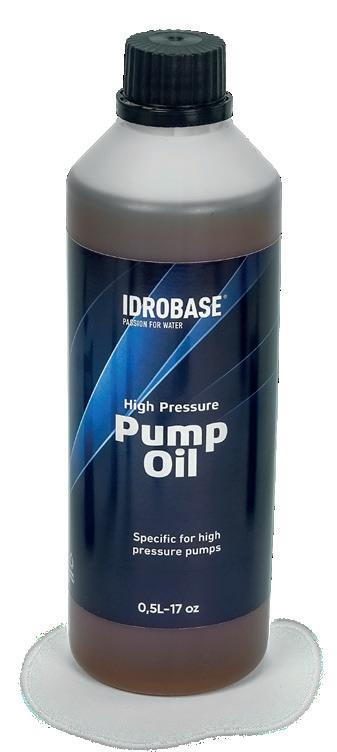

• olio per pompe a.p.

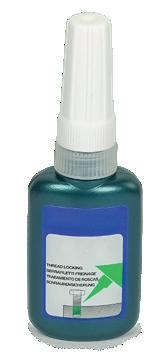

• 10ml frenafiletti

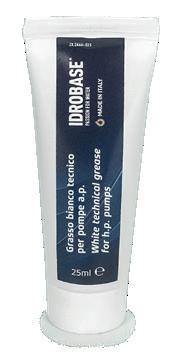

• 25ml grasso bianco tecnico
ZX.150DP02 - Set manutenzione 1500 ore
Comprende:
• 1 kit valvoline con O-ring
• 1 set O-ring per tappi testata
• 3 kit revisione pistoni
• 1 kit fissaggio pistoni
• 1 kit pistoni
HP pumps general maintenance
• 1 kit paraolio pistoni
• olio per pompe a.p.
• 10ml frenafiletti
• 25ml grasso bianco tecnico
1500hrs - HP industrial pumps maintenance

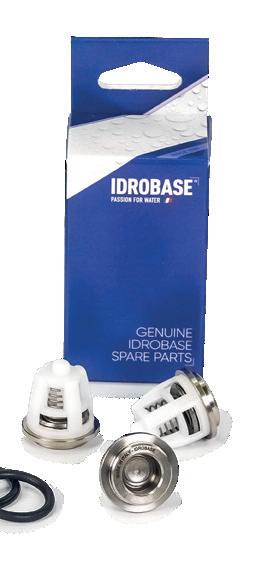

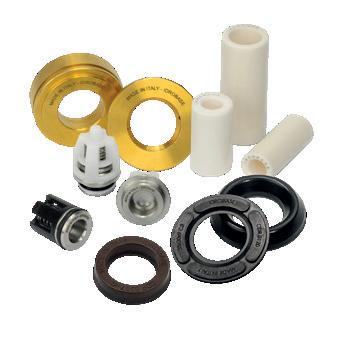

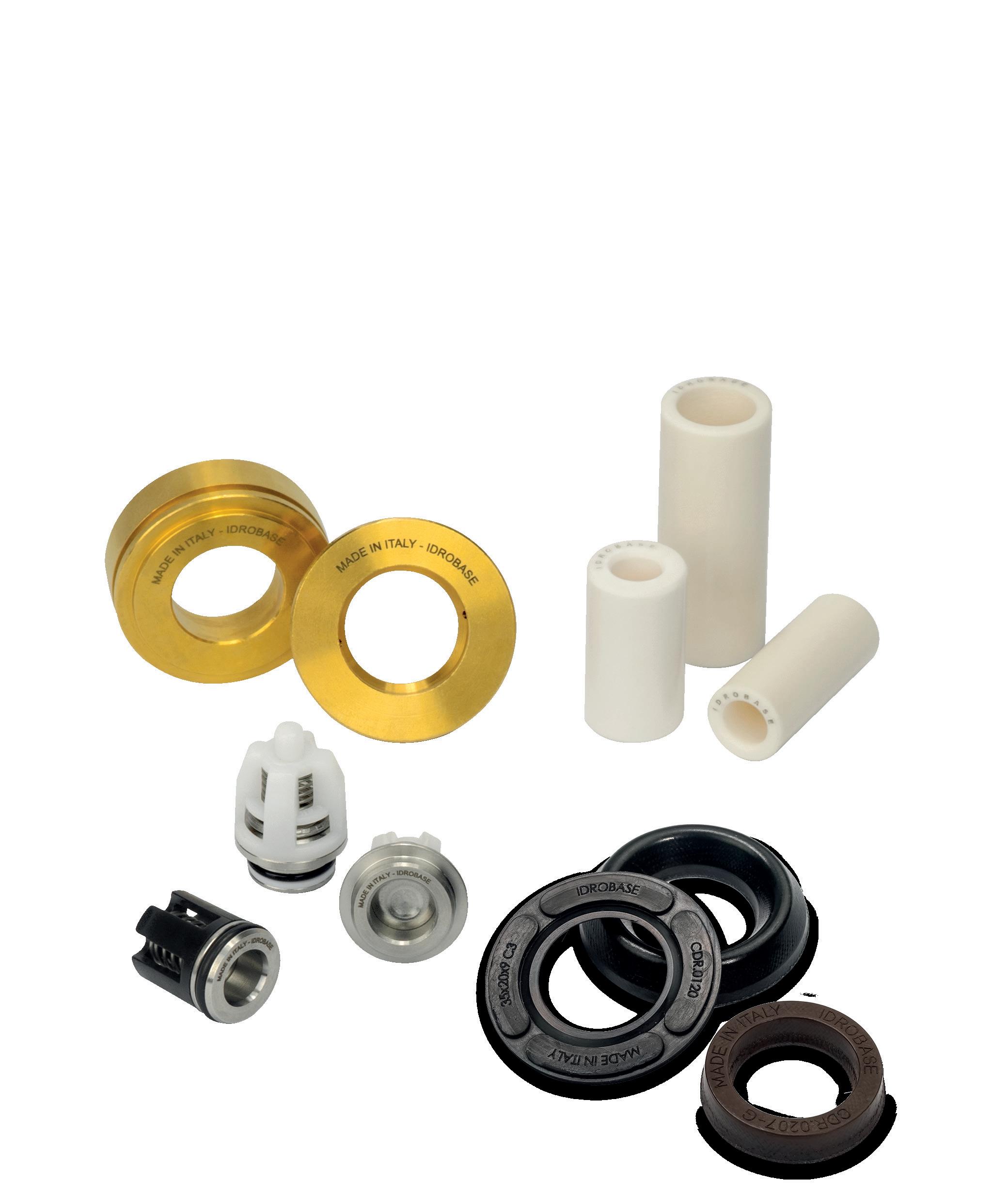

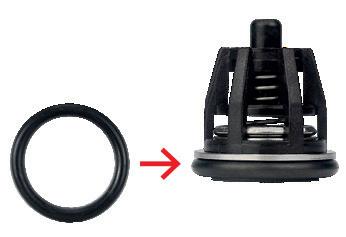

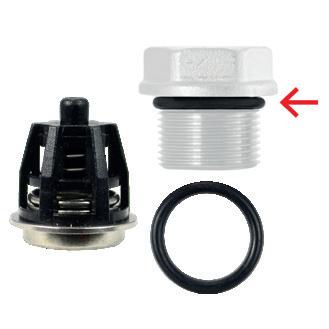

Kit Dolly V2, valvoline + O-ring quantità 3x6
IDRO.ORV2-50
Set Dolly V2-50 OR, O-ring per valvoline Kit Dolly V2 quantità 1x50
IDRO.10-23
Testata in ottone nichelato, per Dolly Pumps serie PRO quantità 1
IDRO.KIT-P2
IDRO.KIT-V2 14mm 50mm 20mm

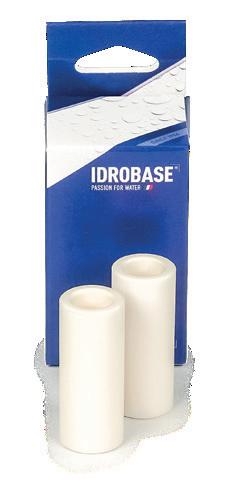

Kit Dolly P2, pistoni ceramica ø20x50 quantità 1x3
IDRO.LPS2-60
Set Dolly S2-60 LP, anelli tenuta b.p. ø20x35 quantità 1x60
IDRO.V2-60

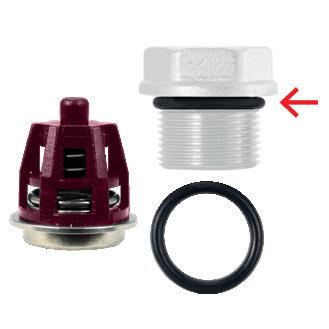

Set Dolly V2-60, valvoline + O-ring quantità 3x60
IDRO.KIT-C2
Kit Dolly C2, tappo testata nichelato + O-ring quantità 2x6
IDRO.KIT-CR2
Kit Dolly CR2, preassemblato biella-guida pistone quantità 1x3
IDRO.KIT-S2
Kit Dolly S2, anelli tenuta ø20 quantità 4x3
IDRO.LPS2-500
IDRO.V2-500
Set Dolly V2-500, valvoline + O-ring quantità 3x500
IDRO.KIT-PC2
Kit Dolly PC2, tappo testata nichelato con foro filettato G1/4” F + O-ring quantità 2x1
IDRO.KIT-PF2
Kit Dolly PF2, viti pistone quantità 5x3
IDRO.HPS2-60
Set Dolly S2-60 HP, anelli tenuta a.p. ø20x35 quantità 1x60
IDRO.RSS2-60
Set Dolly S2-500 LP, anelli tenuta b.p. ø20x35 quantità 1x500
Set Dolly S2-60 RS, anelli restop ø20 quantità 1x60
Per pompe:
• IDRO.150-15 IDRO7
• IDRO.150-21 IDRO8
• IDRO.170-15 IDRO12
• IDRO.200-15 IDRO10
• IDRO.200-21 IDRO11

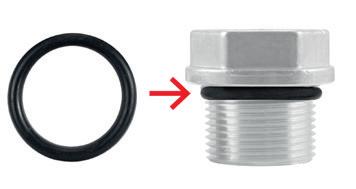

IDRO.ORC2-50
Set Dolly C2-50 OR, O-ring per Kit Dolly C2 e PC2 quantità 1x50
IDRO.KIT-LPF2
Kit Dolly LPF2, O-ring e rosette per revisione viti pistoni quantità 4x3
IDRO.HPS2-500
Set Dolly S2-500 HP, anelli tenuta a.p. ø20x35 quantità 1x500
IDRO.RSS2-500
Set Dolly S2-500 RS, anelli restop ø20 quantità 1x500
IDRO.KIT-R2

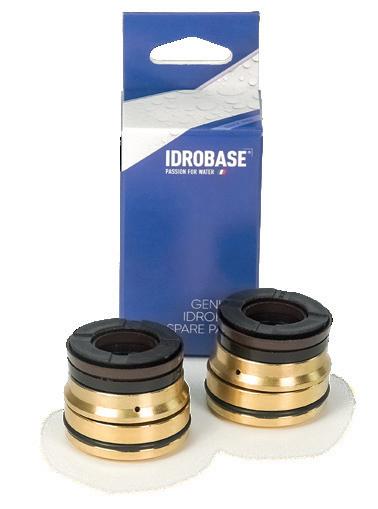

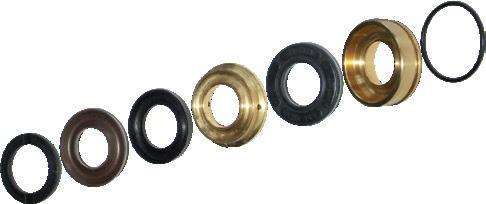

Kit Dolly R2, revisione completa pistone ø20x35 quantità 7x1
IDRO.KIT-HR2

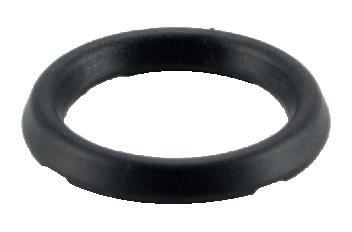

Kit Dolly HR2, anelli di testa ø20 quantità 1x6
IDRO.KIT-OS2
IDRO.KIT-RR2
Kit Dolly RR2, anelli intermedio + restop ø20 quantità 2x3
IDRO.HR2-60
IDRO.KIT-PR2

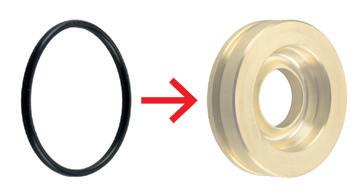

Kit Dolly PR2, anelli di fondo + O-ring ø20 quantità 2x3
Set Dolly HR2-60, anelli di testa ø20 quantità 1x60
IDRO.OS2-60

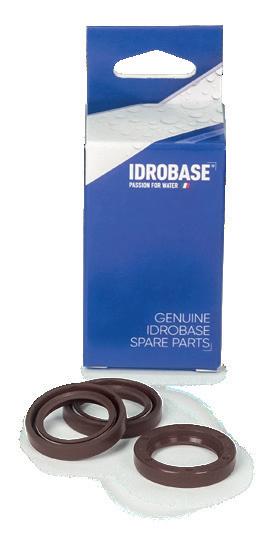

Kit Dolly OS2, paraolio pistoni ø22x32x5.5 quantità 1x3
IDRO.OC2
IDRO.ORPR2-50
Set Dolly PR2-50 OR, O-ring per Kit Dolly PR2 quantità 1x50
IDRO.HR2-500
Set Dolly HR2-500, anelli di testa ø20 quantità 1x500
IDRO.OS2-500
Set Dolly OS2-60, paraolio pistoni ø22x32x5.5 quantità 1x60
IDRO.KIT-OL2

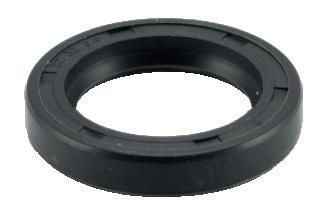

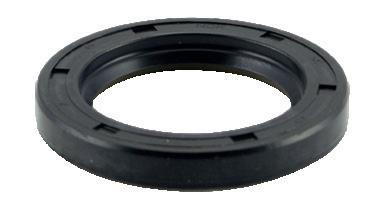

Kit Dolly OC2, paraolio albero ø30x55x7 quantità 1x2
Set Dolly OS2-500, paraolio pistoni ø22x32x5.5 quantità 1x500
IDRO.KIT-CC2
Kit Dolly OL2, indicatore livello olio quantità 1

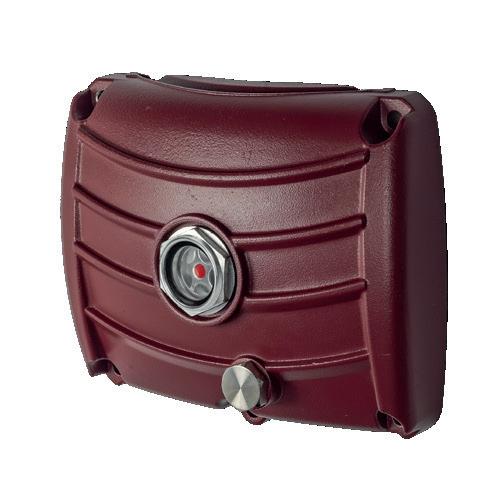

Kit Dolly CC2, coperchio carter amaranto completo quantità 1
Codice
ME.T003
ME.T002
ME.T011
ME.T006
ME.T007
ME.T020
Descrizione
CDR.0591
CDR.0592
ME.T106
ME.T024
IDRO.KIT-PB2
Motore elettrico 5,5hp 3x400V-50Hz H100, F ø24
Motore elettrico 7,5hp 3x400V-50Hz H112, F ø24
Motore elettrico 10,0hp 3x400V-50Hz H132, F ø24
Motore elettrico 5,5hp 3x400V-50Hz H100, M ø28
Motore elettrico 7,5hp 3x400V-50Hz H112, M ø28
Motore elettrico 10hp 3x400V-50Hz H132, M ø38
Giunto elastico e campana H100-112
Giunto elastico e campana H132
Motore elettrico 5,5HP 3x400V-50Hz M ø28
Motore elettrico 7,5HP 3x400V-50Hz M ø28
Kit Dolly PB2 pulegge e cinghie 1:1
IDRO.KIT-FF2
Kit piedini di montaggio pompa completo di viti
ZX.0662
ZX.0663
ZX.2769-12-TS
ZX.2769-16-TS

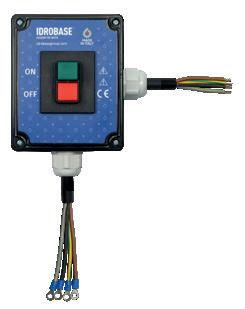

Cassetta elettrica 3x400V 50/60Hz con interruttore termico trifase 12A, cavo alimentazione da 5m
Cassetta elettrica 3x400V 50/60Hz con interruttore termico trifase 16A, cavo alimentazione da 5m

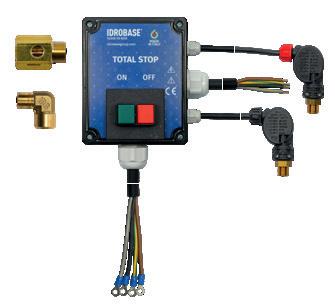

Cassetta elettrica 3x400V 50/60Hz con interruttore termico trifase 12A, total stop e cavo alimentazione da 5m
Cassetta elettrica 3x400V 50/60Hz con interruttore termico trifase 16A, total stop e cavo alimentazione da 5m
ZX.2743
Staffa verniciata supporto cassetta elettrica completa di guarnizione e viti di fissaggio
Codice
ACCESSORI
ZX.V220M-000
CDR.7SS504N2R
IDRO.KIT-PC2
CDR.GF4M3
CDR.7504
Descrizione
Codice
ZN.CC100B1Z1Z
ZN.CC200B1Z1Z
CDR.1992
ZX.7115
ZX.7116
ZX.7117
C.MEG25045
C.MEG2505
C.MEG25065
C.MEG2507
Valvola by-pass, G3/8 M, 220bar 30l/min
Manometro con cassa in acciaio inossidabile, ø50mm, 0-315bar, G1/4M, radiale
Tappo testata nichelato con con foro filettato G1/4” F e O-ring
Raccordo a gomito a.p. in ottone, G3/8” M-G1/4” F, per collegamento manometro/pressostato
Filtro ingresso acqua, G1/2F-M, 300mcr-50mesh
Descrizione
Tubo a.p. R1 5/16”, 315bar, 10m, G3/8” F - G3/8” F, nero
Tubo a.p. R1 5/16”, 315bar, 20m, G3/8” F - G3/8” F, nero
Pistola PRO1, 310bar, 45l/min, 160°C, G3/8” M - G1/4” F
Lancia 700mm, G1/4” M-1/4” NPT-F
Lancia 900mm, G1/4” M-1/4” NPT-F
Lancia 1200mm, G1/4” M-1/4” NPT-F
Ugello a.p. 25°, 1/4” NPT-M, fattore portata 045
Ugello a.p. 25°, 1/4” NPT-M, fattore portata 050
Ugello a.p. 25°, 1/4” NPT-M, fattore portata 065
Ugello a.p. 25°, 1/4” NPT-M, fattore portata 070

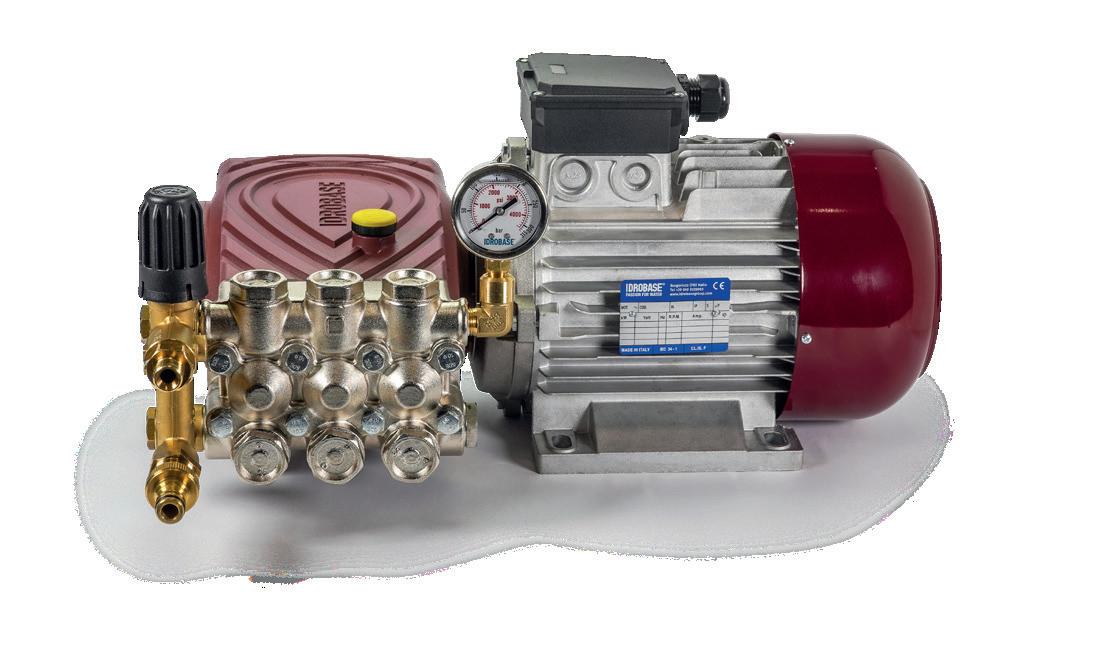

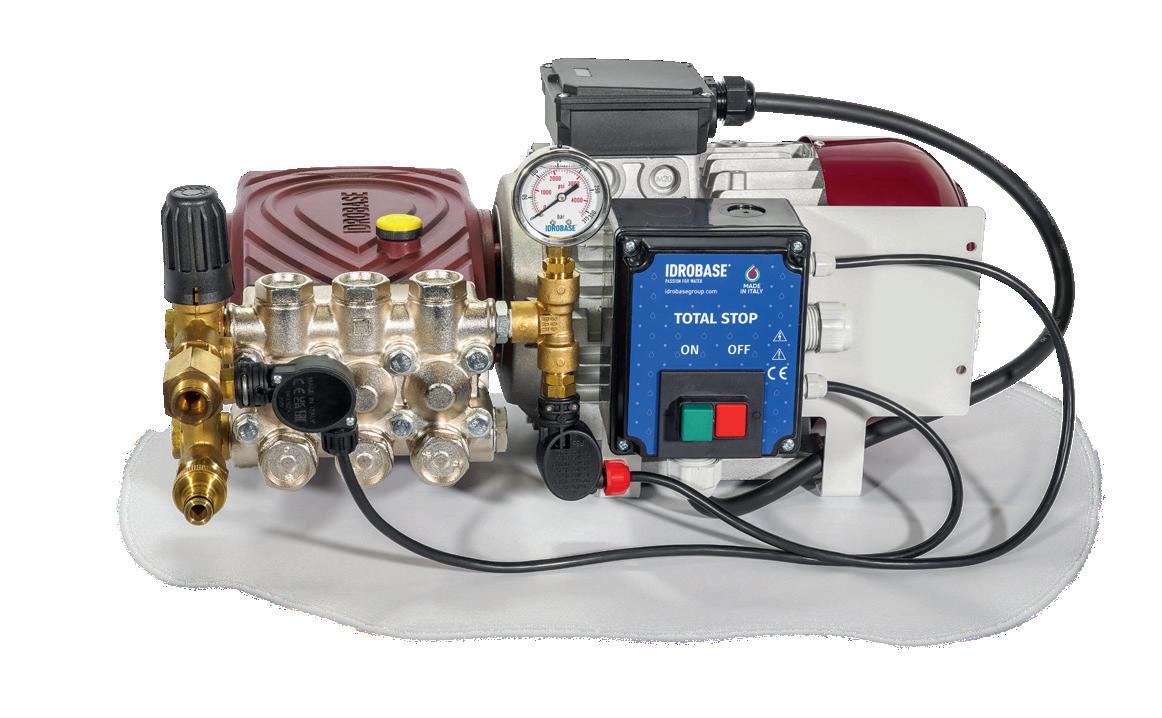

Caratteristiche Tecniche
>1450 g/min Industriale
Set manutenzione pompa 750ore INCLUSO

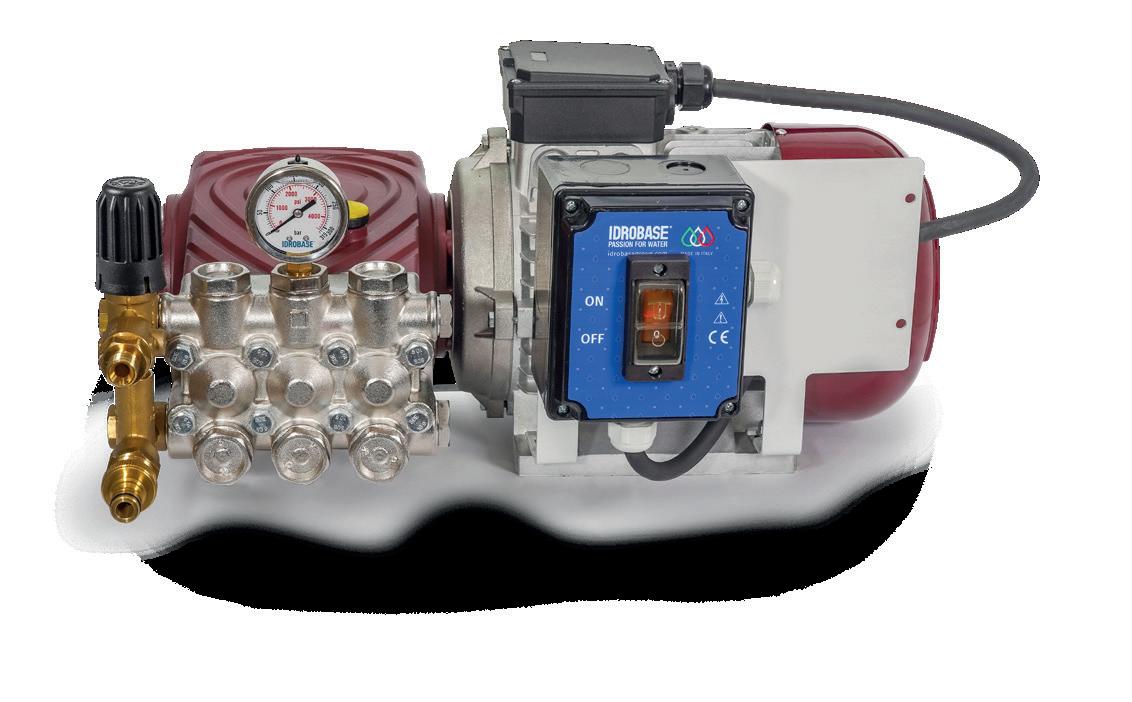

• Pompa Dolly Pumps movimento a bielle, testata in ottone, 3 pistoni ceramica, completa di valvola by-pass integrata con guarnizione filtrante e manometro
• Motore elettrico 1450g/min 50Hz
ZX.B150-15-SC
ZX.B150-21-SC
Caratteristiche Tecniche
Pompa Dolly Pumps movimento a bielle, testata in ottone, 3 pistoni ceramica, completa di valvola by-pass integrata con guarnizione filtrante e manometro
• Motore elettrico 1450g/min 50Hz completo di scatola elettrica IP55 con interruttore ON/OFF termico
ZX.B200-15-SC By-pass
ZX.B150-15-BP
ZX.B150-21-BP
ZX.B200-15-BP
Total Stop
ZX.B150-15-TS
ZX.B150-21-TS
Codice Modello Versione Pressione Portata g/min Potenza Uscita
Codice Modello
