Fog App: how to use the fog module with your smartphone
Fog App: what does this fog module do?
L’ÉCOSYSTÈME
QUI VALORISE CHAQUE ÉLÉMENT.

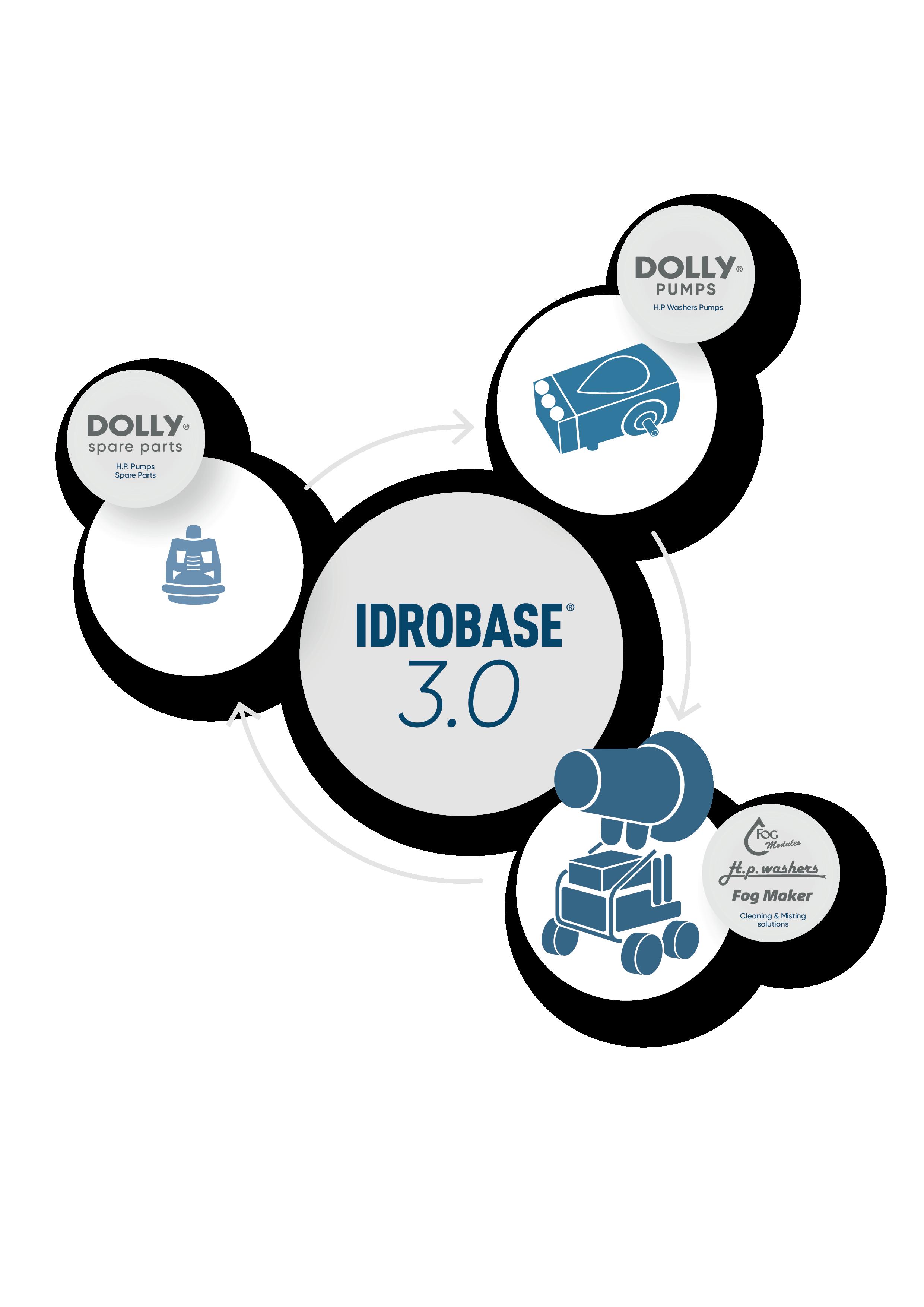

IDROBASE 3.0 est une solution complète qui réunit:
• la fiabilité de Dolly Spare Parts®
• a qualité brevetée et garantie de Dolly Pumps®

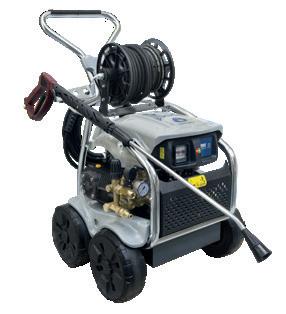

• ainsi que les hautes performances des nettoyeurs haute pression, des brumisateurs et des systèmes de brumisation.
Vous pouvez désormais passer de la simple réparation de votre pompe, grâce au catalogue Dolly Spare Parts (n°1 mondial), au remplacement de celle-ci par une pompe Dolly dotée de composants internes de la marque Idrobase, jusqu’au choix d’une solution complète Made in Italy pour les secteurs du nettoyage et de la brumisation.
Trois éléments au sein d’un seul système intégré, connectés et alignés par une vision industrielle cohérente axée sur la performance et la durabilité à long terme.

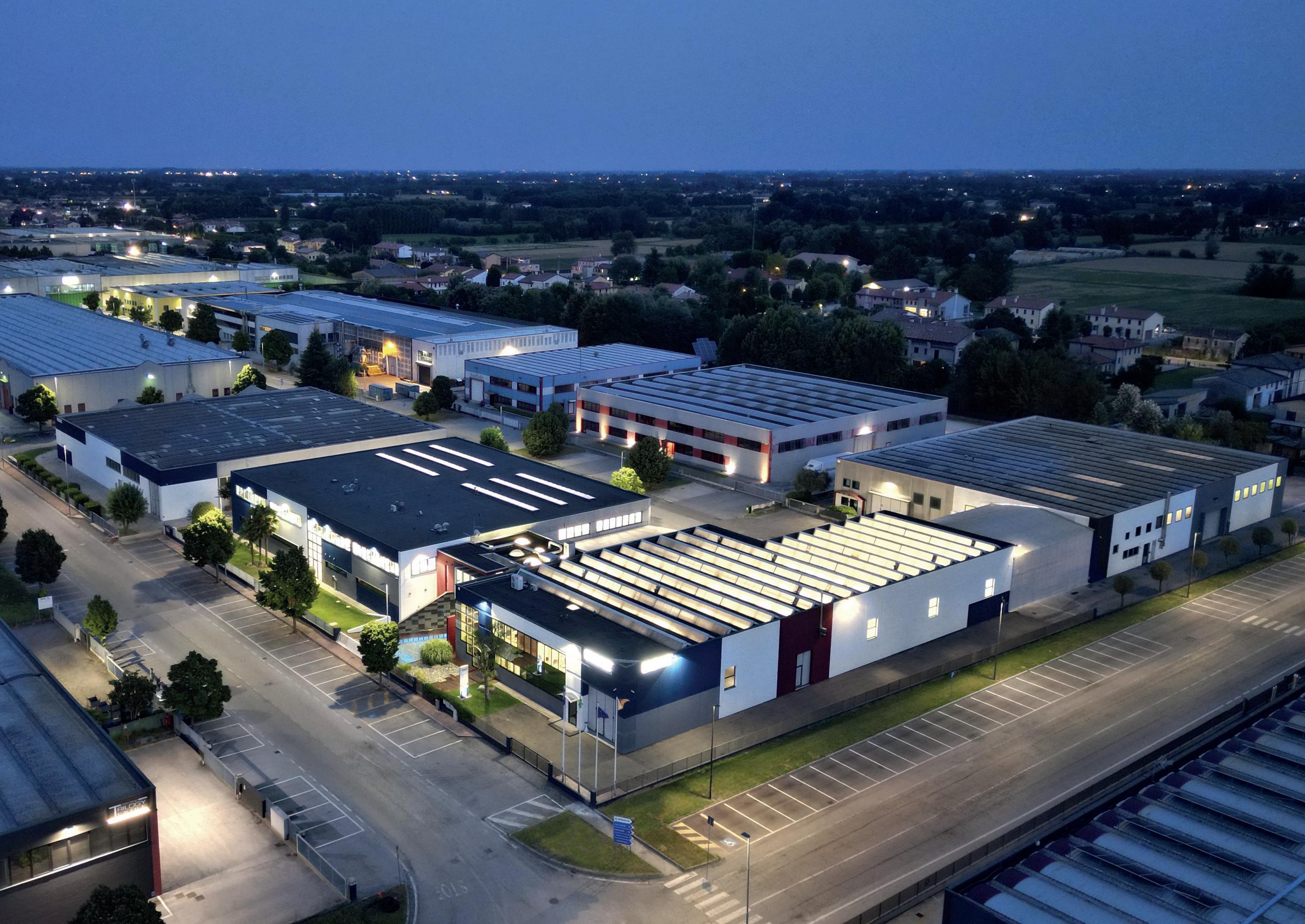

HEADQUARTERS OFSOLUTIONS
Borgoricco, Padova, Italy
UN MONDE D’INNOVATIONS
Par rapport au modèle précédent
Par rapport au modèle précédent
Sur les frais de transport: colonne télescopique
-3 heures

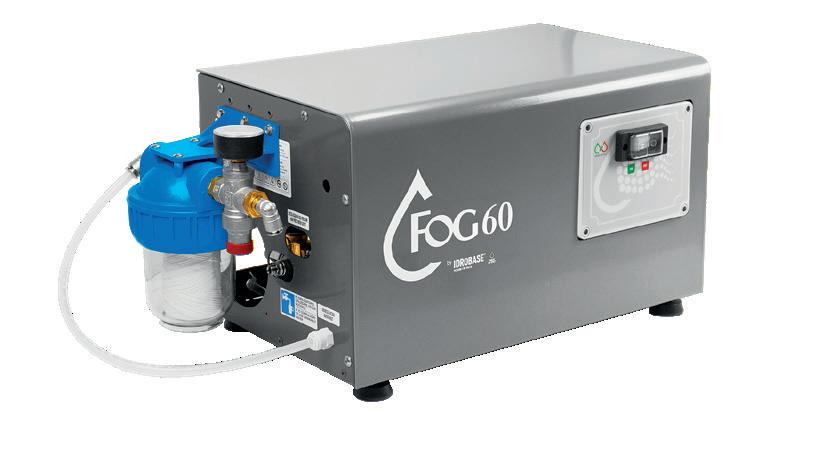

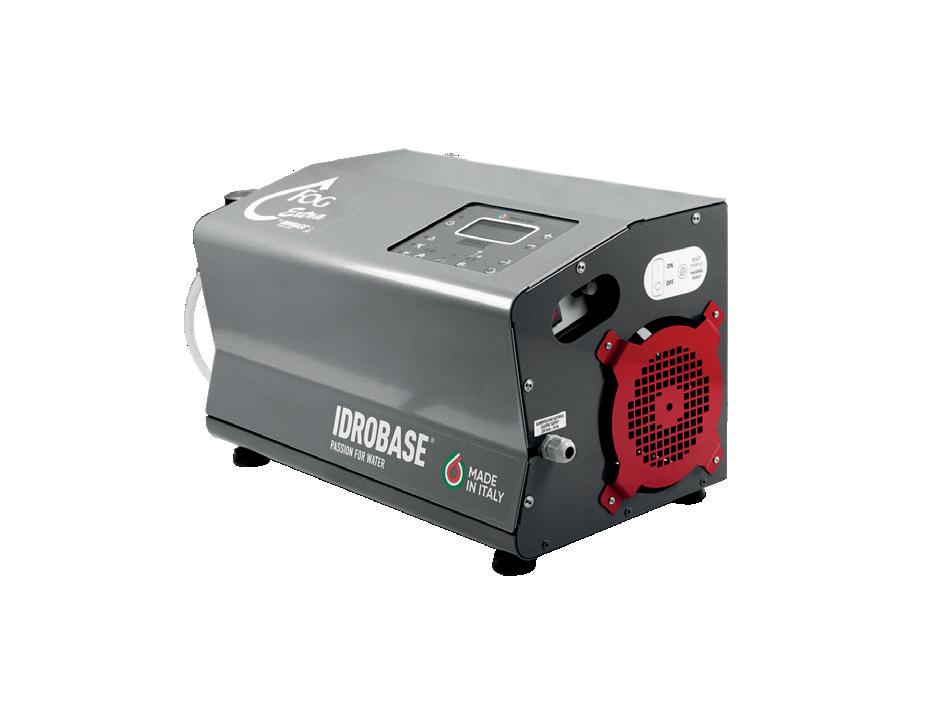

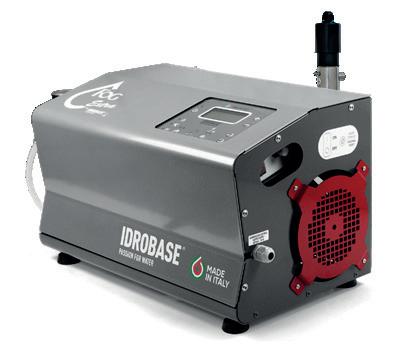

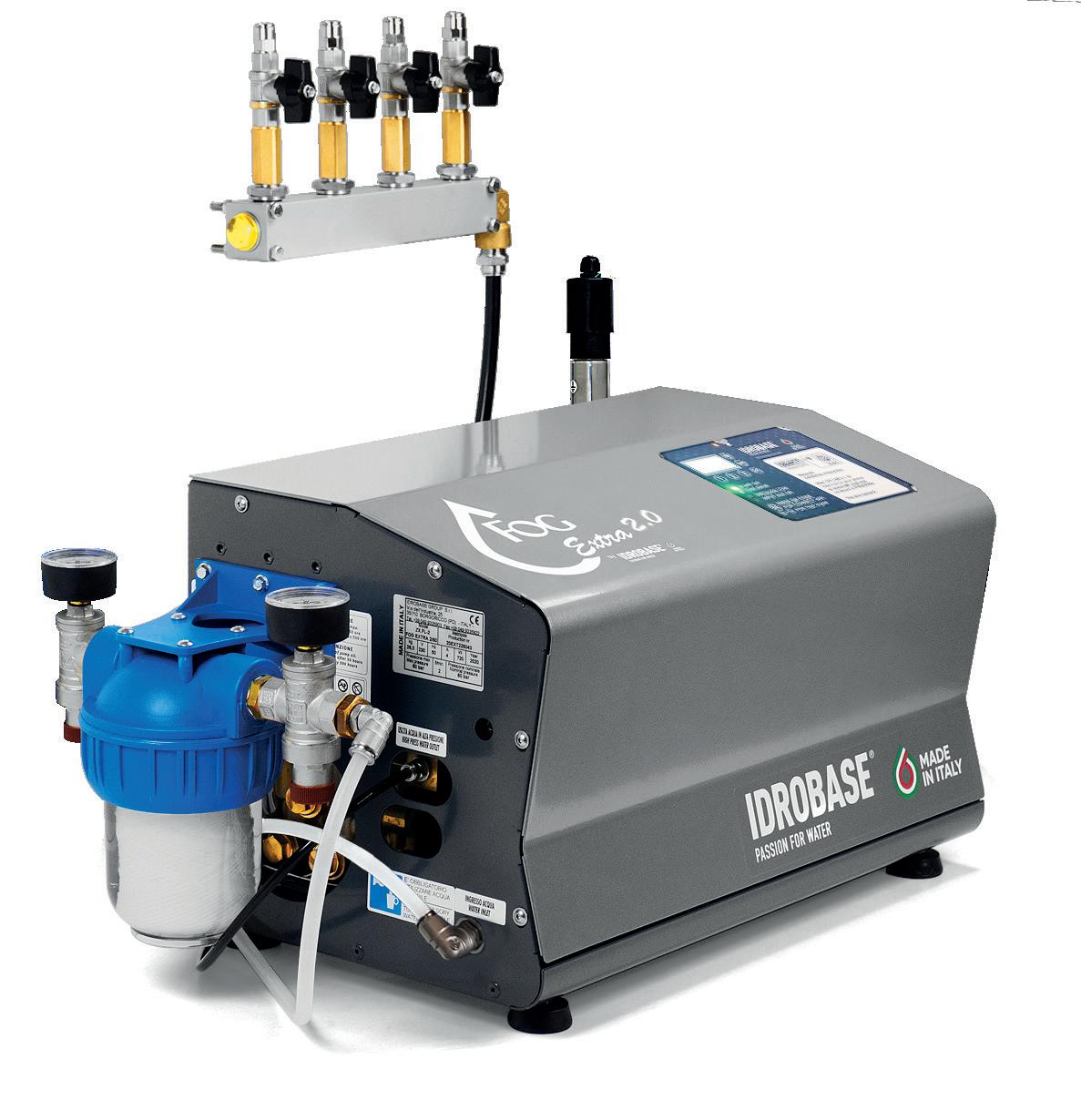

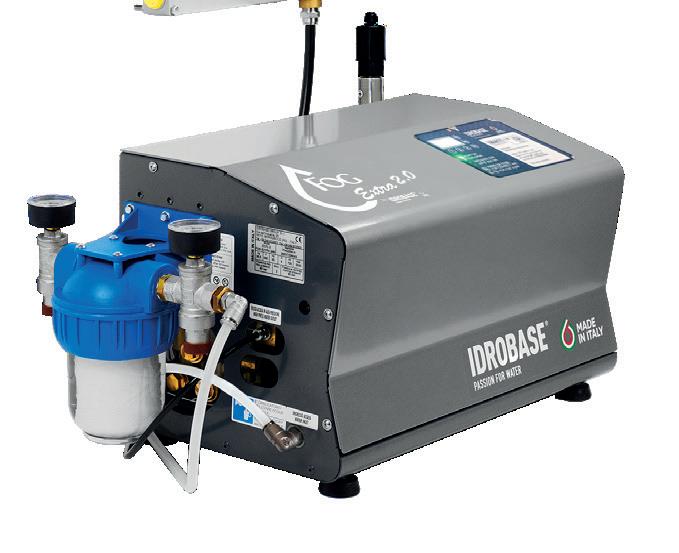

*Disponible sur les modèles: FOG 60 CABRIO/FOG 60/FOG EXTRA
Prêt à l’emploi: -3 heures de montage par rapport au modèle précédent

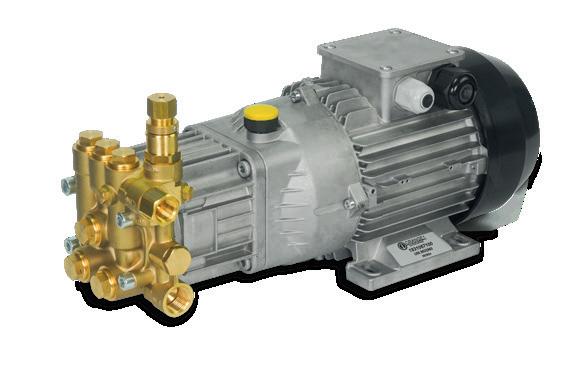

Modules de 2,2 à 4,8 l/min avec pompe IDRO9
Par rapport au modèle précédent
-50% Rpm
Durée de vie doublée de la pompe
Gestion via smartphone
Contrôlable et gérable à distance
Jusqu’à 16 zones indépendantes

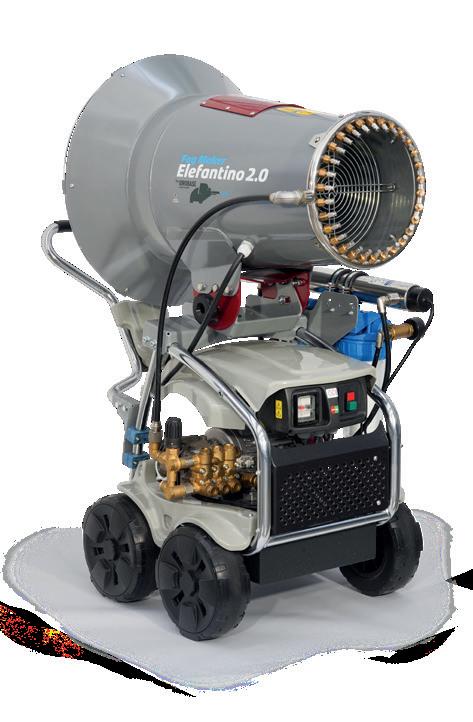

Par rapport à Fog Maker Elefantino
De remise en plus sur le prix d’achat
Rayon d’action
Par rapport à Fog Maker Airone
Par rapport à Fog Maker Gufo
De remise supplémentaire sur le prix d’achat Rayon de rotation (automatique)
De frais de port
Par rapport au modèle précédent
Débit de 0,4 à 13 l/min

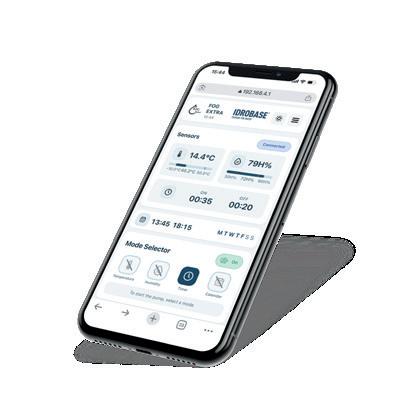

Interface Internet
LES 12 SECTEURS D’ACTIVITÉS
Cleaning & Misting tailor-made systems

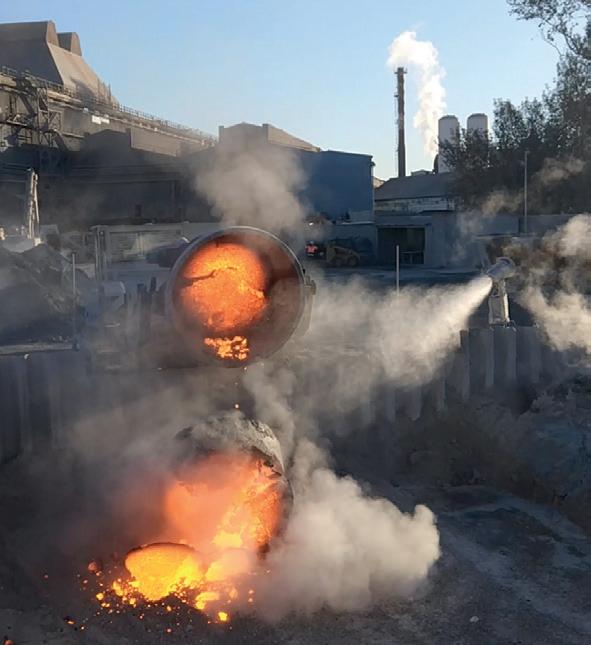

Industrial Misting

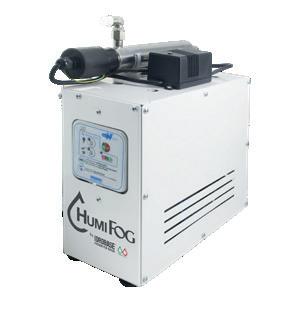

Humi Food
ENJOY YOUR LIFE NIGHT AND DAY
Outdoor Furniture
IDROTECH

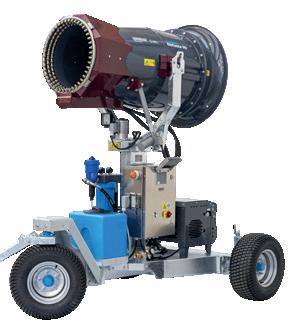

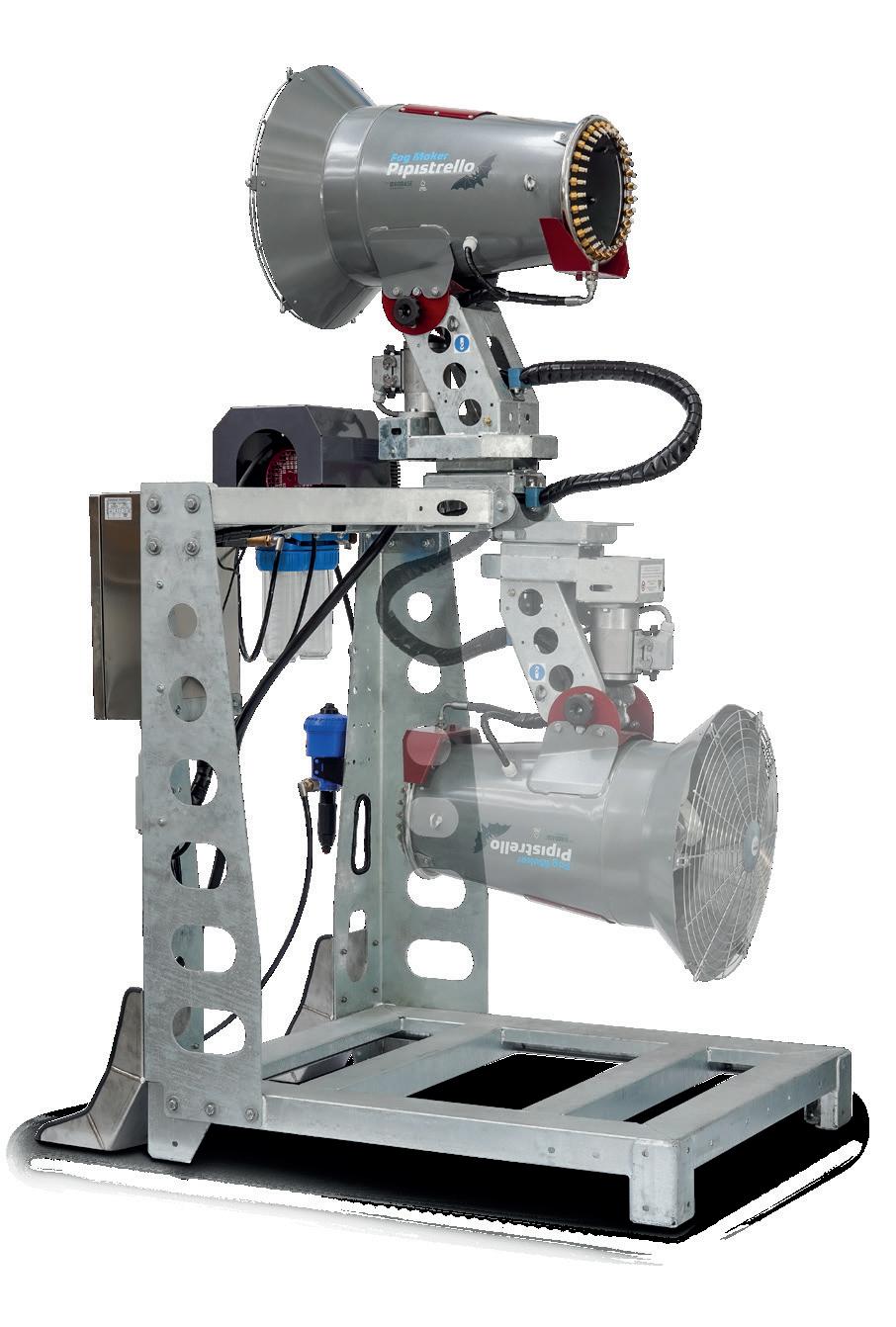

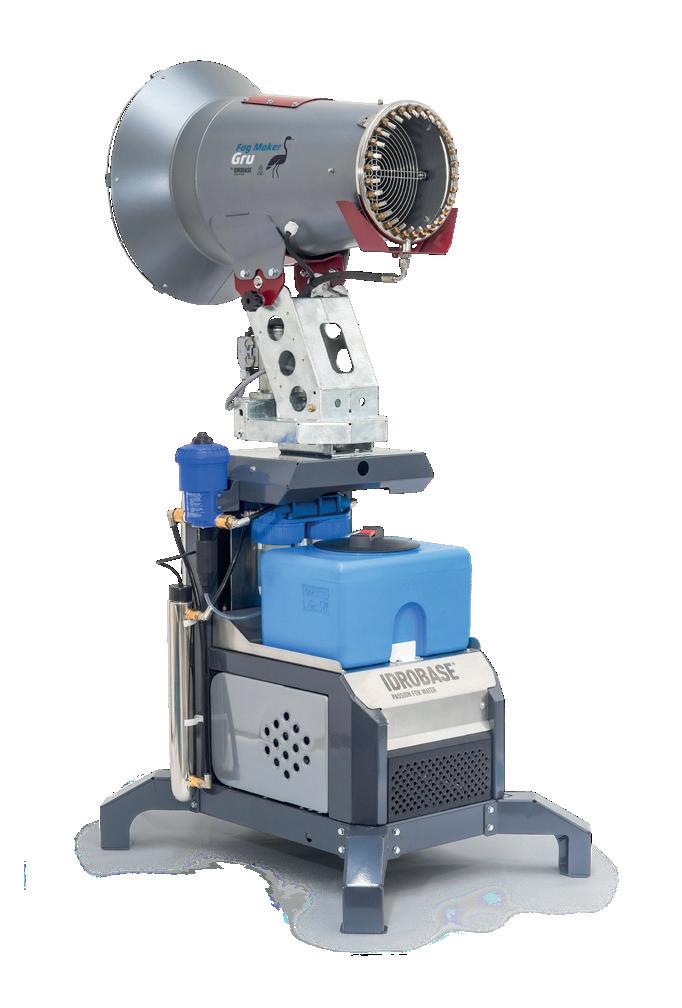

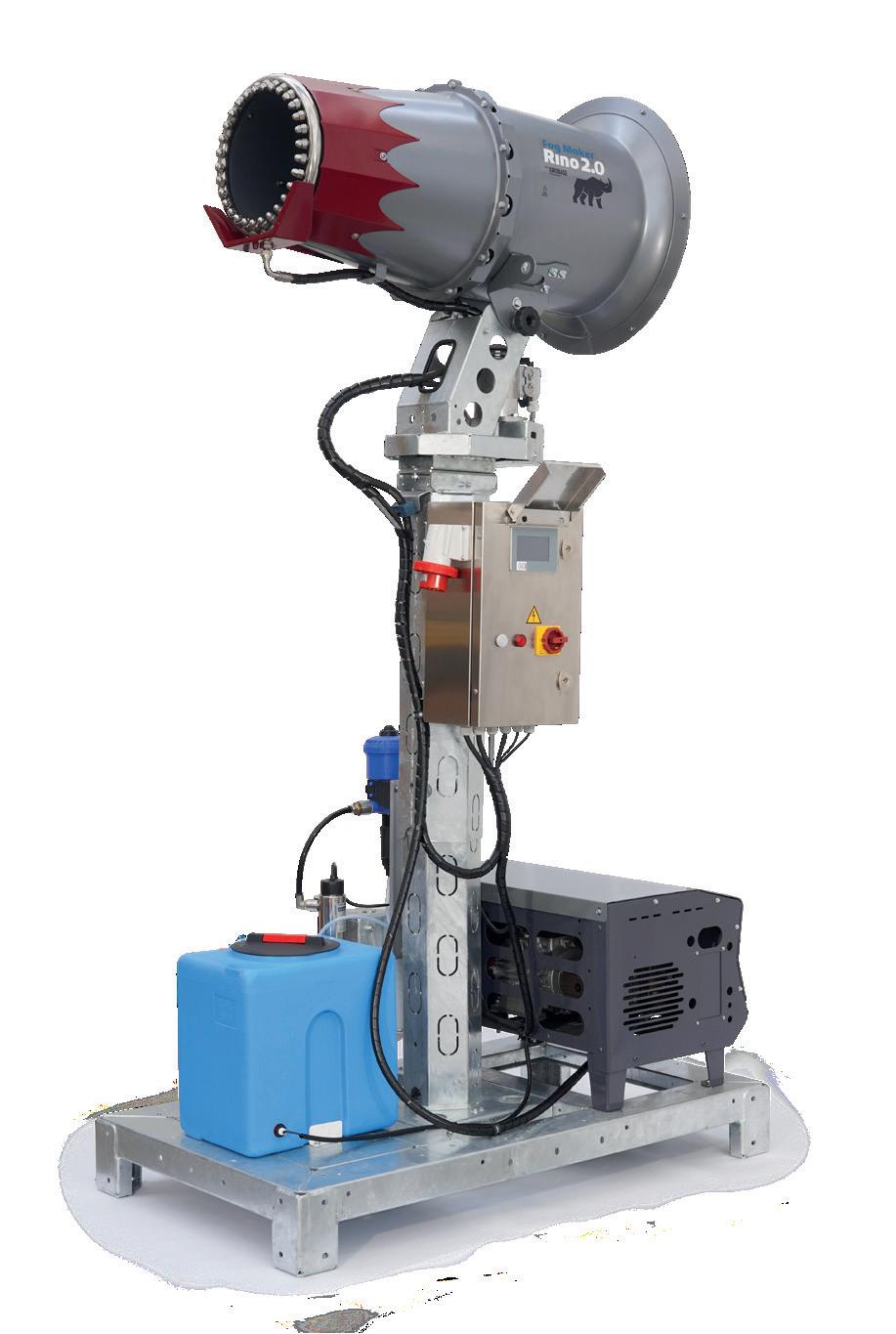

Fog Makers Cannons
Residential & Commercial Misting

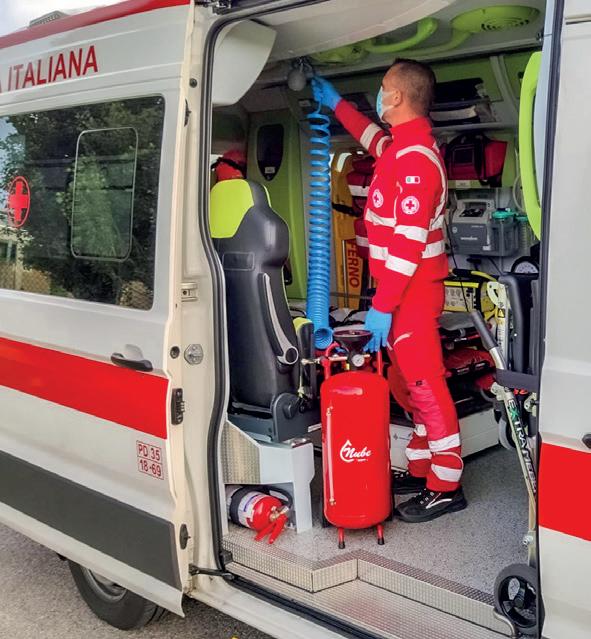

BKM ®, Disinfection & Sanitization
CLUB DEL MISTING
Misting Accessories
IDRO INNOVA
IDROTECH
IDROTECH
IDROSAN
CLUB DEI RIPARATORI
Autobella ® & Car Wash Accessories Residential &
Dolly Spare Parts ® for pumps HP Washers Accessories & Spare Components Cleaning Machines
Commercial Misting
NOS COMMERCIAUX
ALICE DE BIASE
Service commercial
alice.d@idrobasegroup.com
+39 049 9336739
+39 334 9399868
ITA/ENG/ESP/FRA
SILVIA VANZO
Service commercial
silvia.v@idrobasegroup.com
+39 049 9336726
+39 351 5970267
Silvia_CdR
ITA/ENG/ESP/DEU
TOMMASO GAZZIGNATO
Responsable Idrobase Ningbo
tommaso.g@idrobasegroup.com
+39 049 9336756
+39 349 0080257 tommy_italy
ITA/ENG
CHRISTIAN DI FLUMERI
Service commercial Perfect Cool - Kit de brumisation prêt à l’utilisation
christian.d@idrobasegroup.com
+39 0541 395121
+39 329 0110403
ITA/ENG
NAZARIO CONTI
Service commercial Perfect Cool - Kit de brumisation prêt à l’utilisation
nazario.c@idrobasegroup.com
+39 0541 395121
+39 349 3929028
ITA/ESP
NOS TECHNICIENS
DANIEL GASPARINI
Ingénieur commercial & Qualité
daniel.g@idrobasegroup.com
+39 049 9336768
+39 329 1297086
ITA/ENG
LUCA SARTOR
Responsable du service technique
luca.s@idrobasegroup.com
+39 049 9336755
+39 348 7004172
ITA/ENG

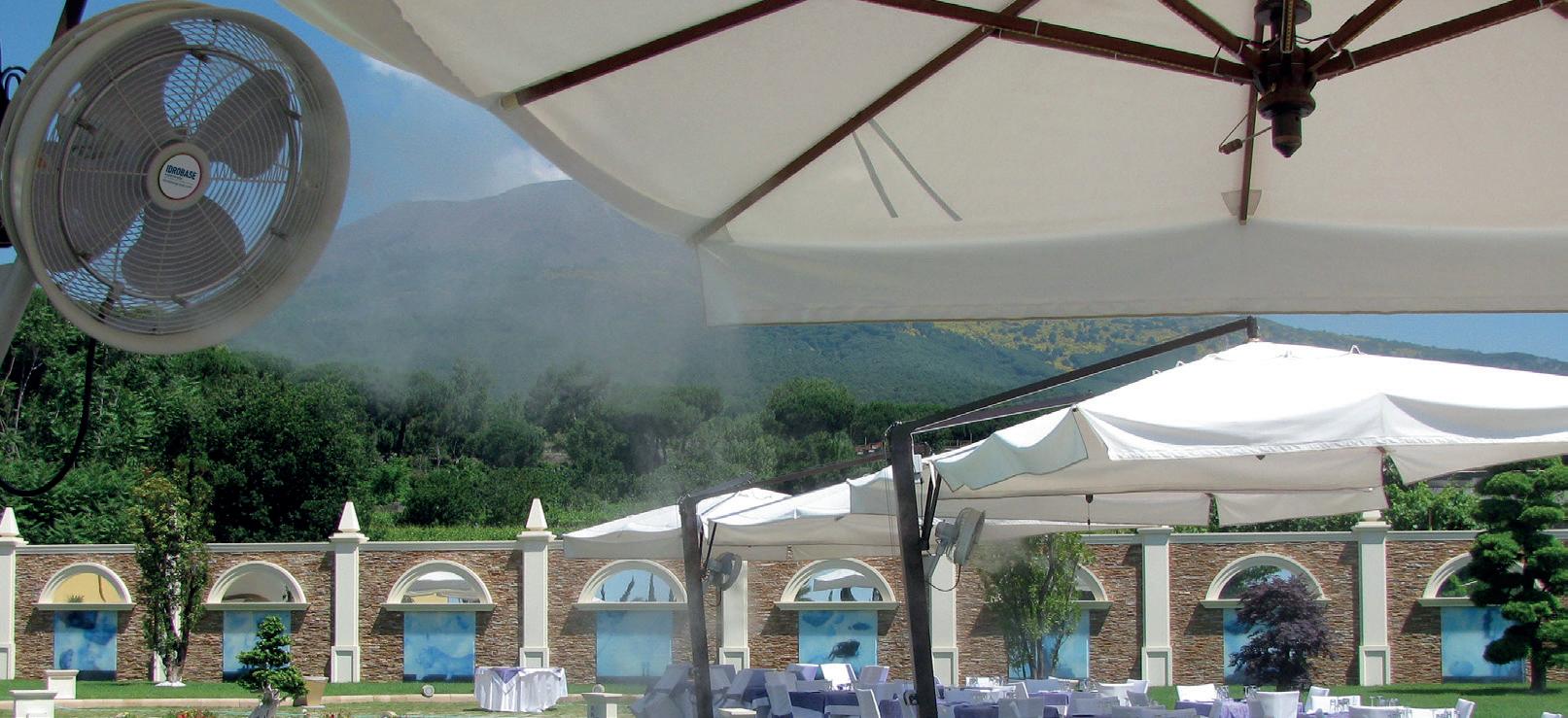

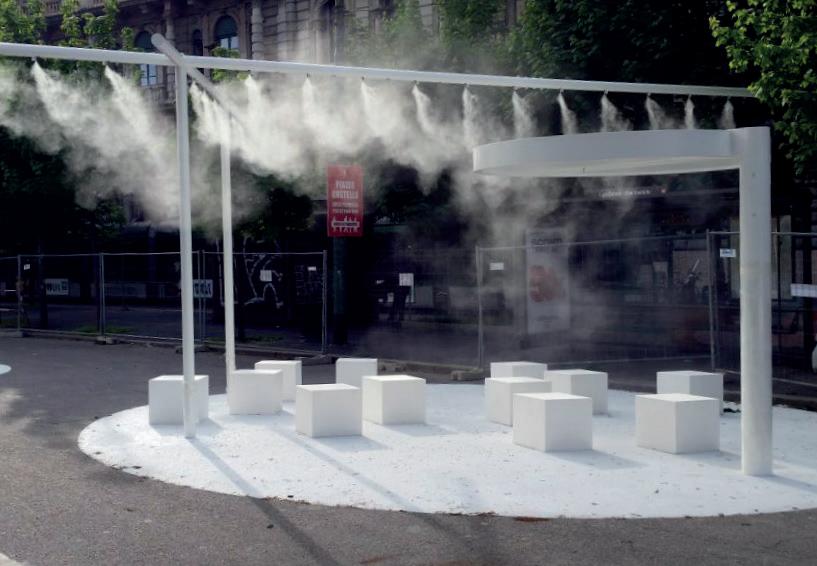

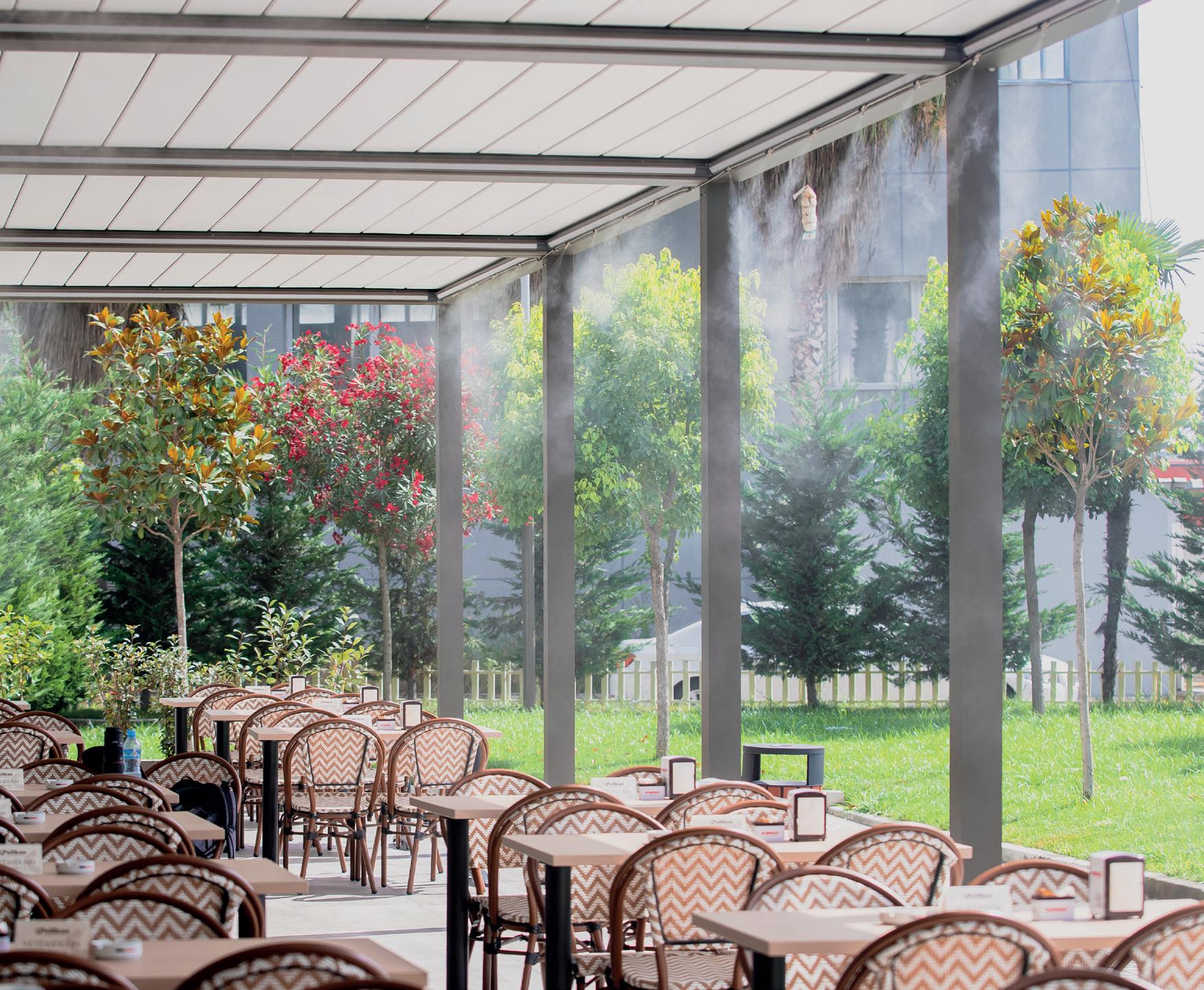

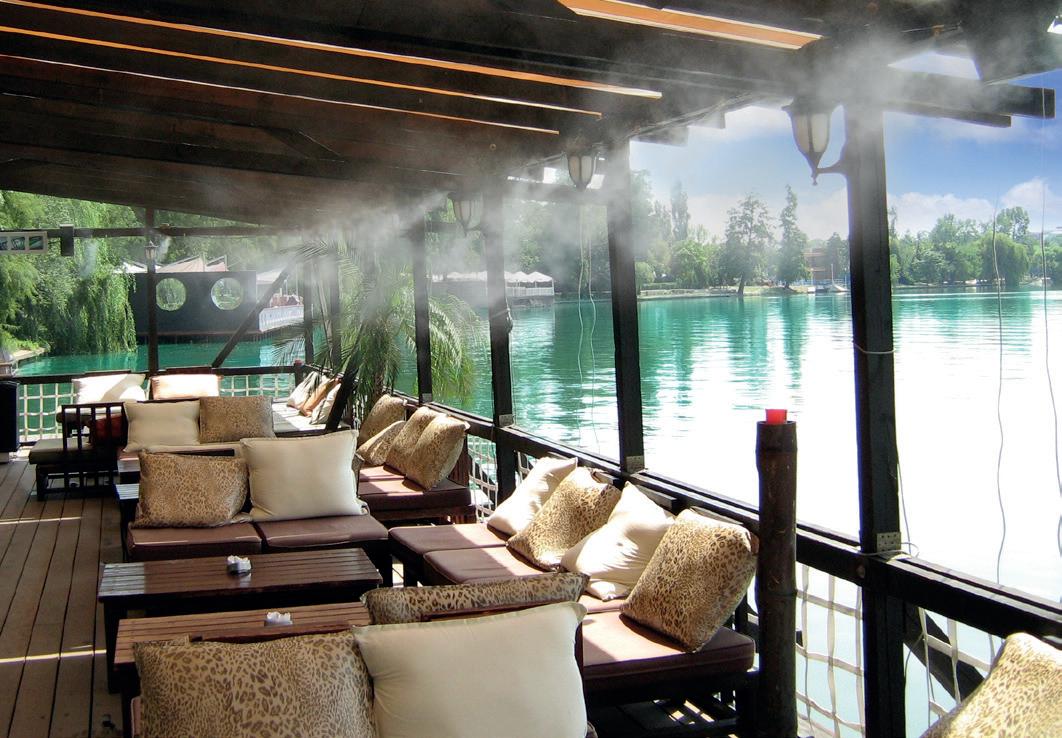

Solutions de rafraîchissement personnalisées
Tous les systèmes Kit Vent et Kit Ligne diffusent de l’eau stérilisée, c’est-à-dire sans virus et bactéries.
Kit Linea Kit Vento
Solution optimale pour :

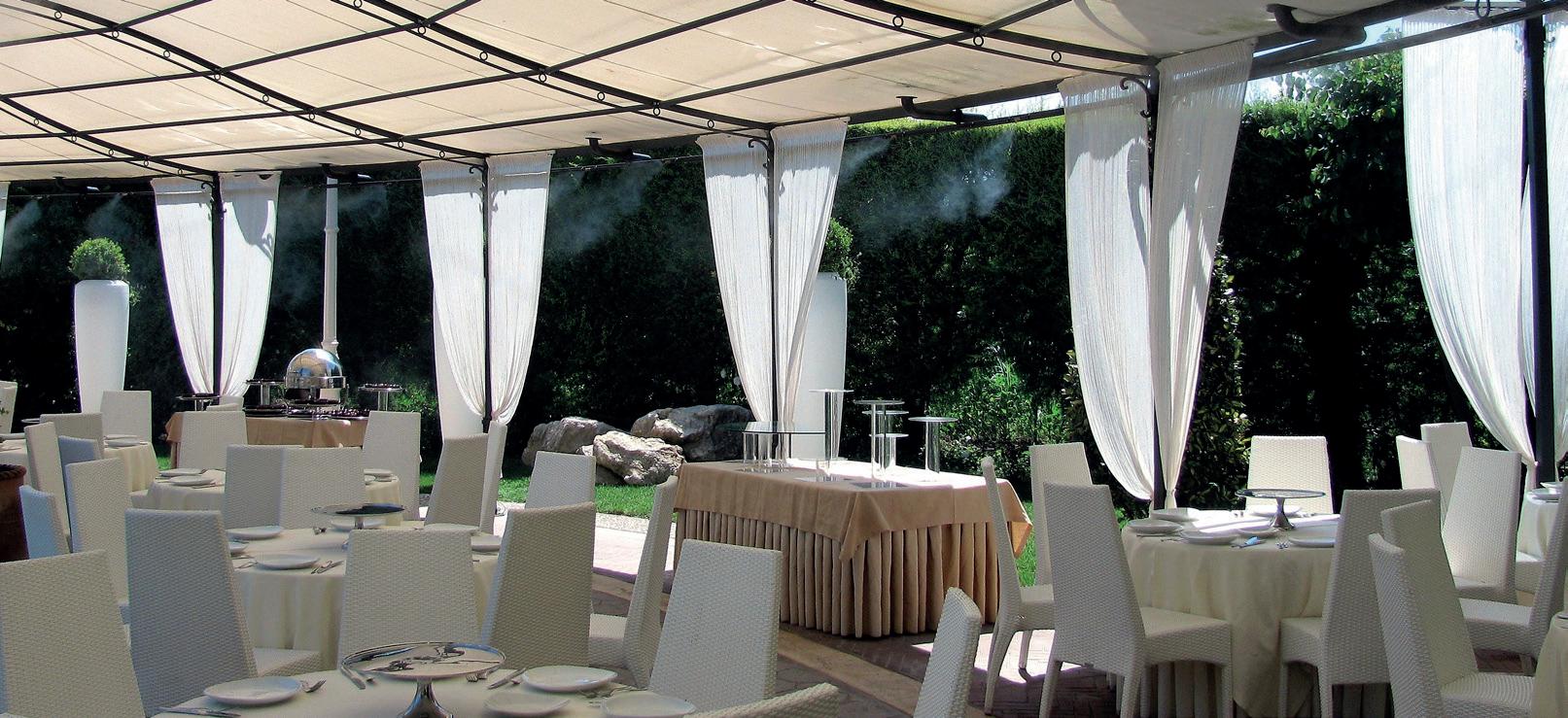

• tonnelles
• terrasses

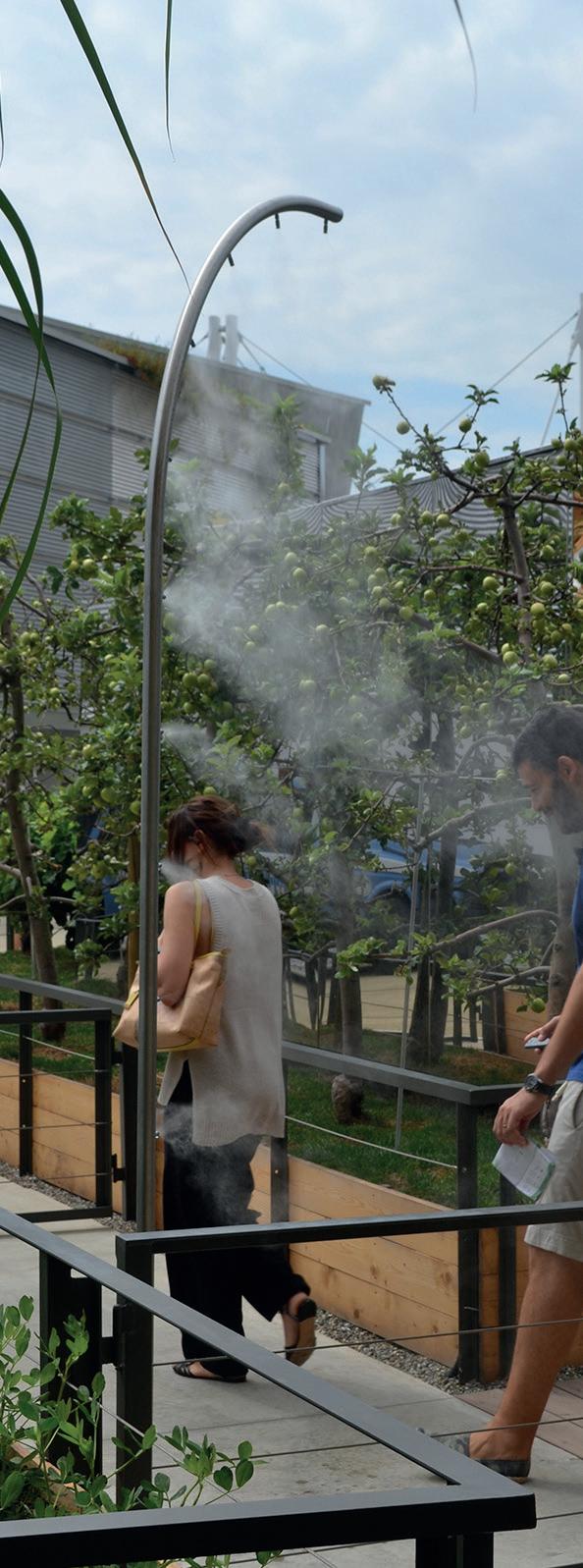

• cheminements extérieurs
• parasols
• terrains beach volley, football à cinq et tennis
Solution optimale pour :

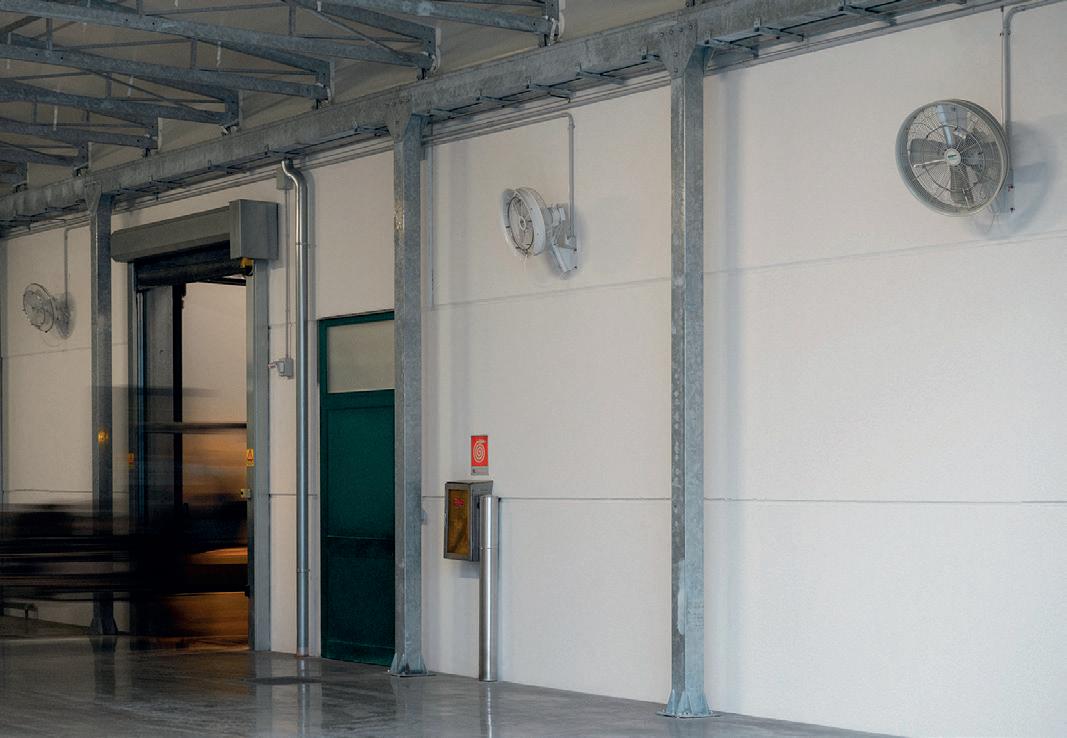

• hangars
• espaces extérieurs couverts pour CHR
• parcs et jardins
• gymnases

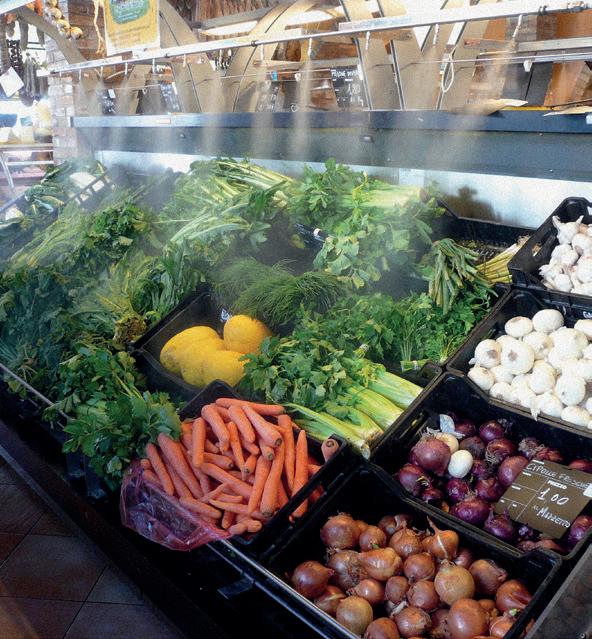

• poissonneries et primeurs

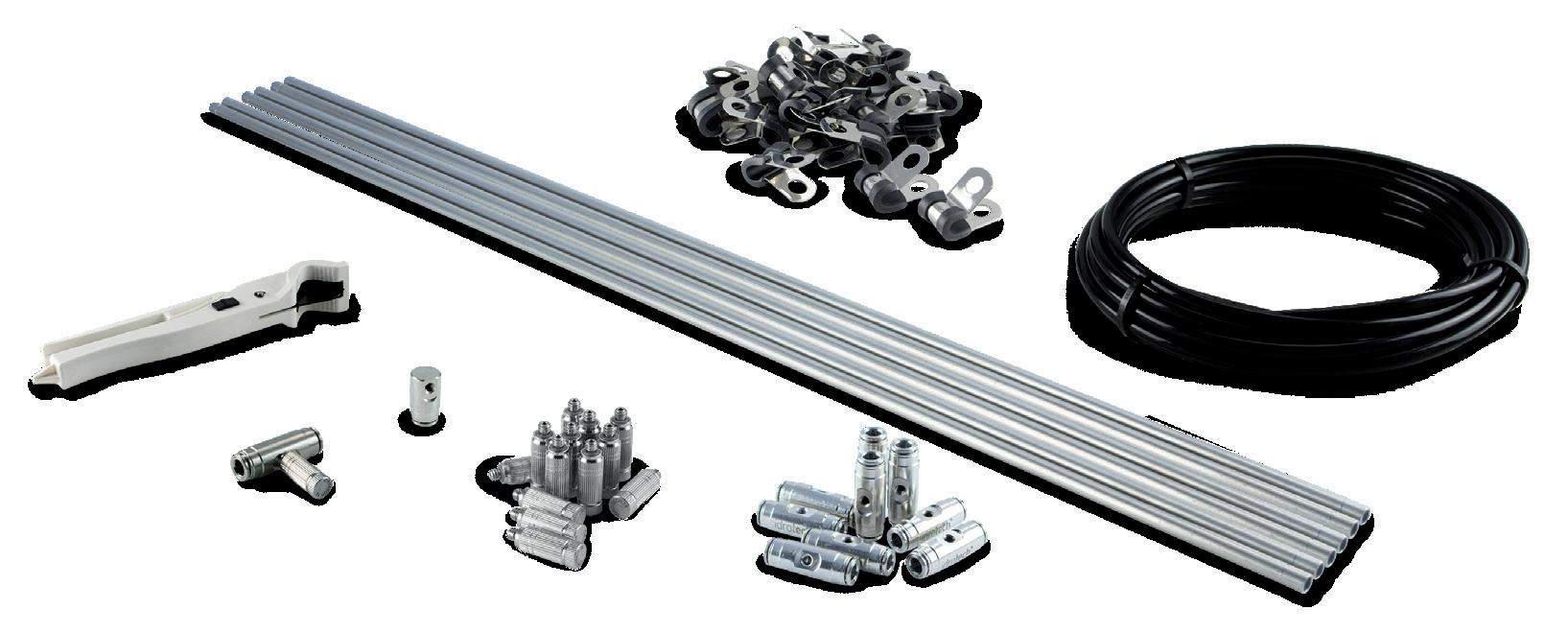

Kit Linea
Kit Vento
Sélect. votre kit linea
Par rapport au prix catalogue des composants individuels
Tuyau h.p. en polyamide ø6,35mm, noir, rouleau de 5m
Tuyau en acier inox AISI 304 ø6,35mm - 750mm
Raccord rapide Slip-Lock porte-buse, droit, en laiton nickelé ø6,35 mm
Raccord rapide Slip-Lock porte-buse, extrémité de ligne, en laiton nickelé ø6,35mm
Fin de ligne: haute pression + déchargement automatique 10/24UNC/2A
Guide-tube en inox caoutch., pour fixation tuyau polyamide et tuyau en acier inox AISI 304 ø6,35mm
Pince coupe-tube - pour tuyau polyamide ø2-12mm
Accessoire conseillé
ZX.KPI
ZX.0519
Kit de secours: 2 buses de nébulisation lavables en laiton nickelé, 1 raccord rapide Slip-Lock raccord tuyau en T, 1 bouchon fin de ligne Slip-Lock, 2 guide-tube en inox caoutch., 1 bouchon filet 10/24UNC/2A
Kit fin de ligne: ap.+scar.autom.10/24UNC/2A
Sélectionnez
votre type de ventilateur
ZX.KV2-24
ZX.KV4-24
ZX.KV2-20
ZX.KV4-20
ZX.KV6-20
ZX.KV8-20
ZX.KV2-18
ZX.KV4-18
ZX.KV6-18
ZX.KV8-18
Compatibilité Kit Vento

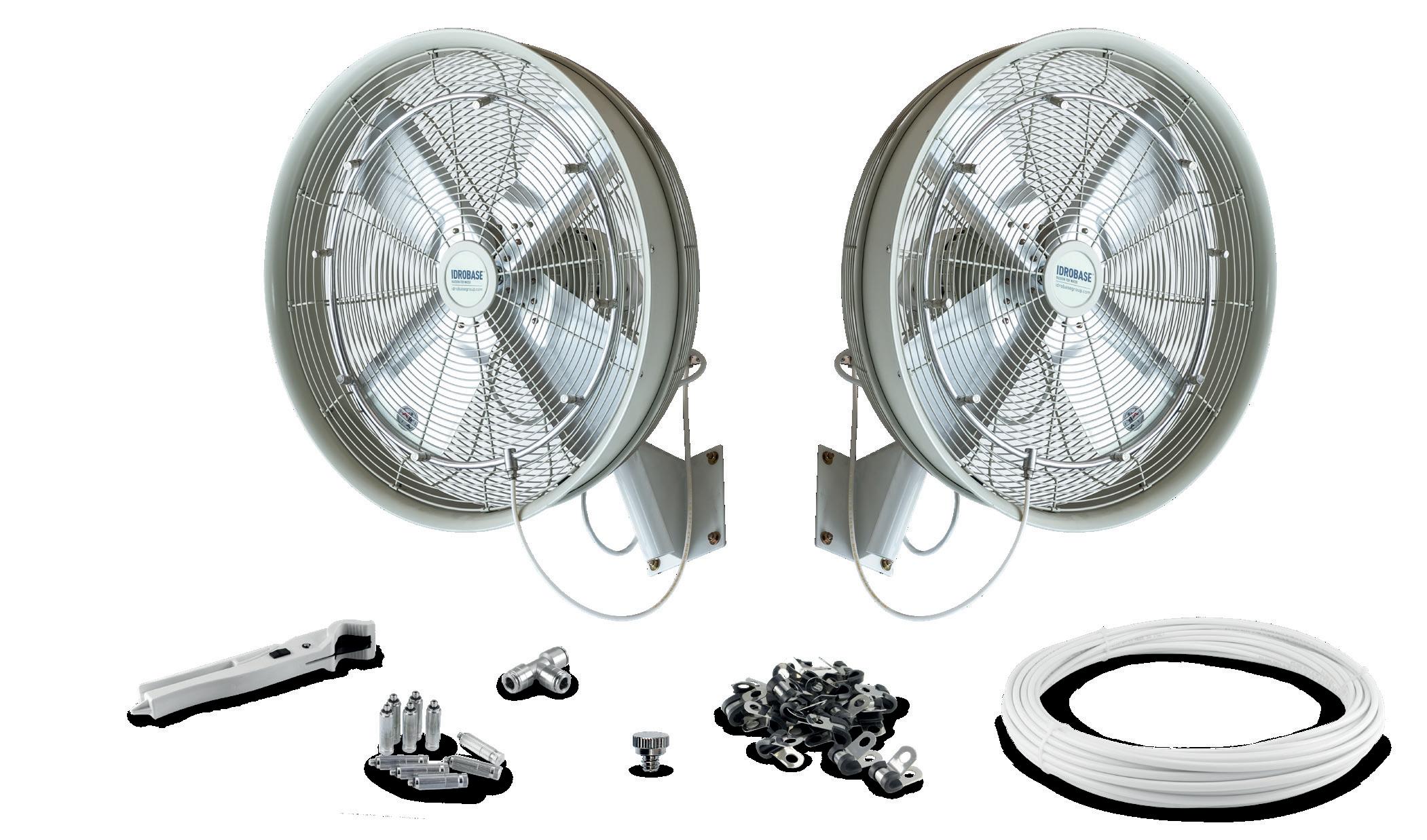

KIT MIST FAN 24"

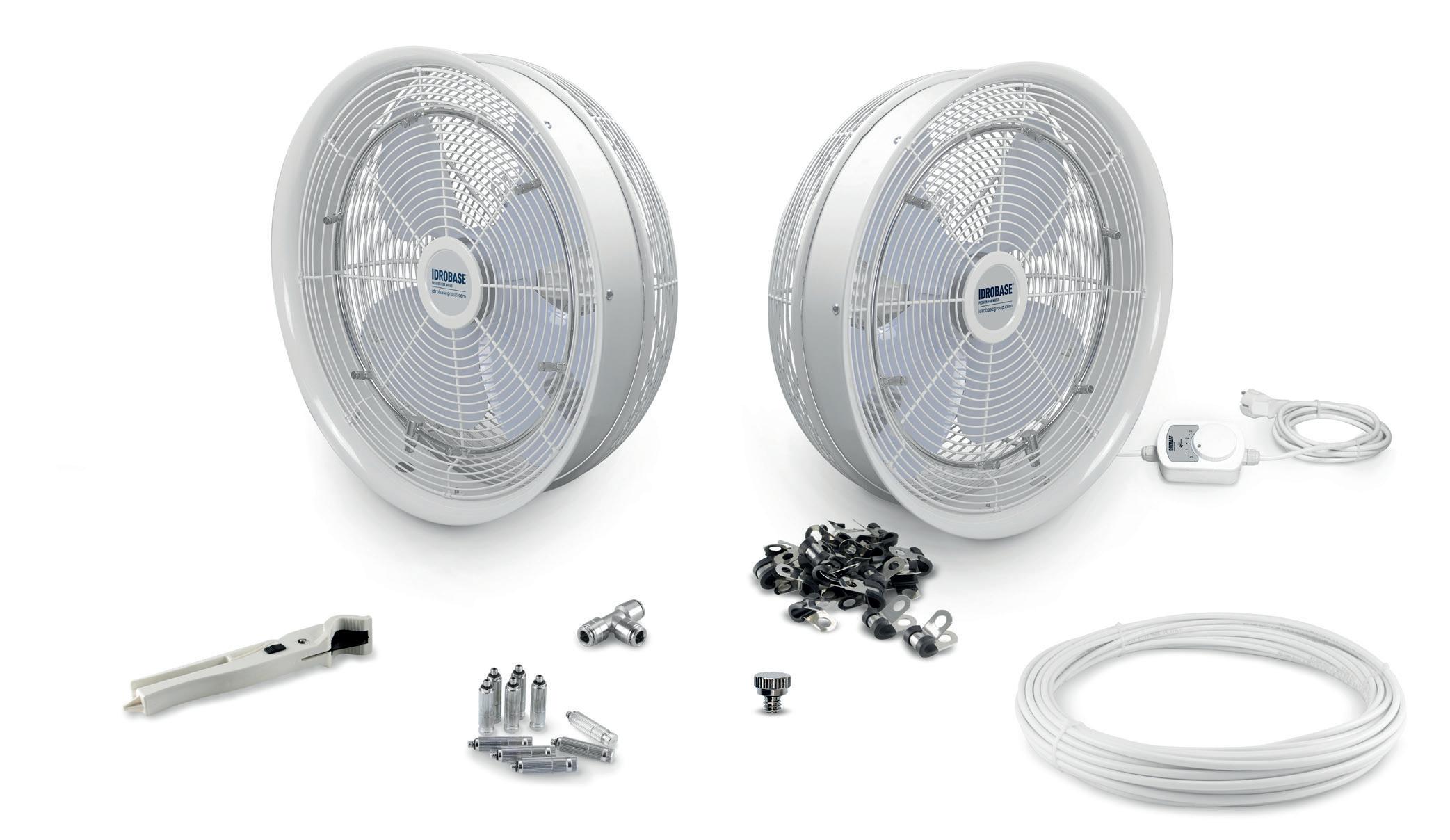

Exemple de composition Kit Vento Espaces
Kit Vento Description

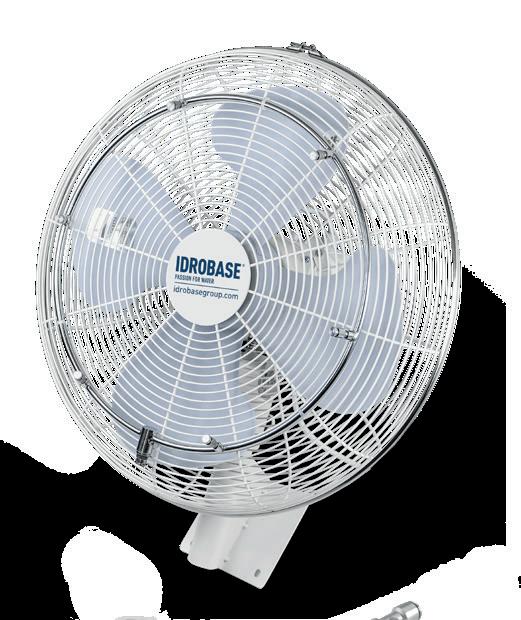

Ventilateur Mist Fan 20”- 51,5cm 3 vitesses, oscillation 90°, complet d'étrier de fixation, couronne en acier Inox AISI 304 avec 6 trous pour montage mural, couleur blanc, longueur câble d'alimentation 2,2m. Débit d'air 10.280m3/h, 142W, 230V-50Hz. Couverture 60m2
Buse de nébulisation lavable en acier inox AISI 303, complète de robinet antigouttes, filet 10/24UNC/2A, facteur de débit 015
Bouchon en laiton nickelé filet 10/24UNC/2A
Raccord rapide Slip-Lock tuyaux en T, en laiton nickelé ø6,35mm
Tuyau h.p. en polyamide ø6,35mmrouleau de 25m blanc
Pince coupe-tube - pour tuyau polyamide ø2-12mm
Guide-tube en inox caoutch., pour fixation tuyau polyamide ø6,35mm
Accessoire conseillé
Kit de secours: 2 buses de brumisation lavables en Acier Inox AISI 303, 1 raccord rapide Slip-Lock raccord tuyau en T, 1 bouchon fin de ligne Slip-Lock, 2 guide-tube en inox caoutch., 1 bouchon avec filet 10/24UNC/2A
Compatibilité Kit Vento
KIT MIST FAN 20"

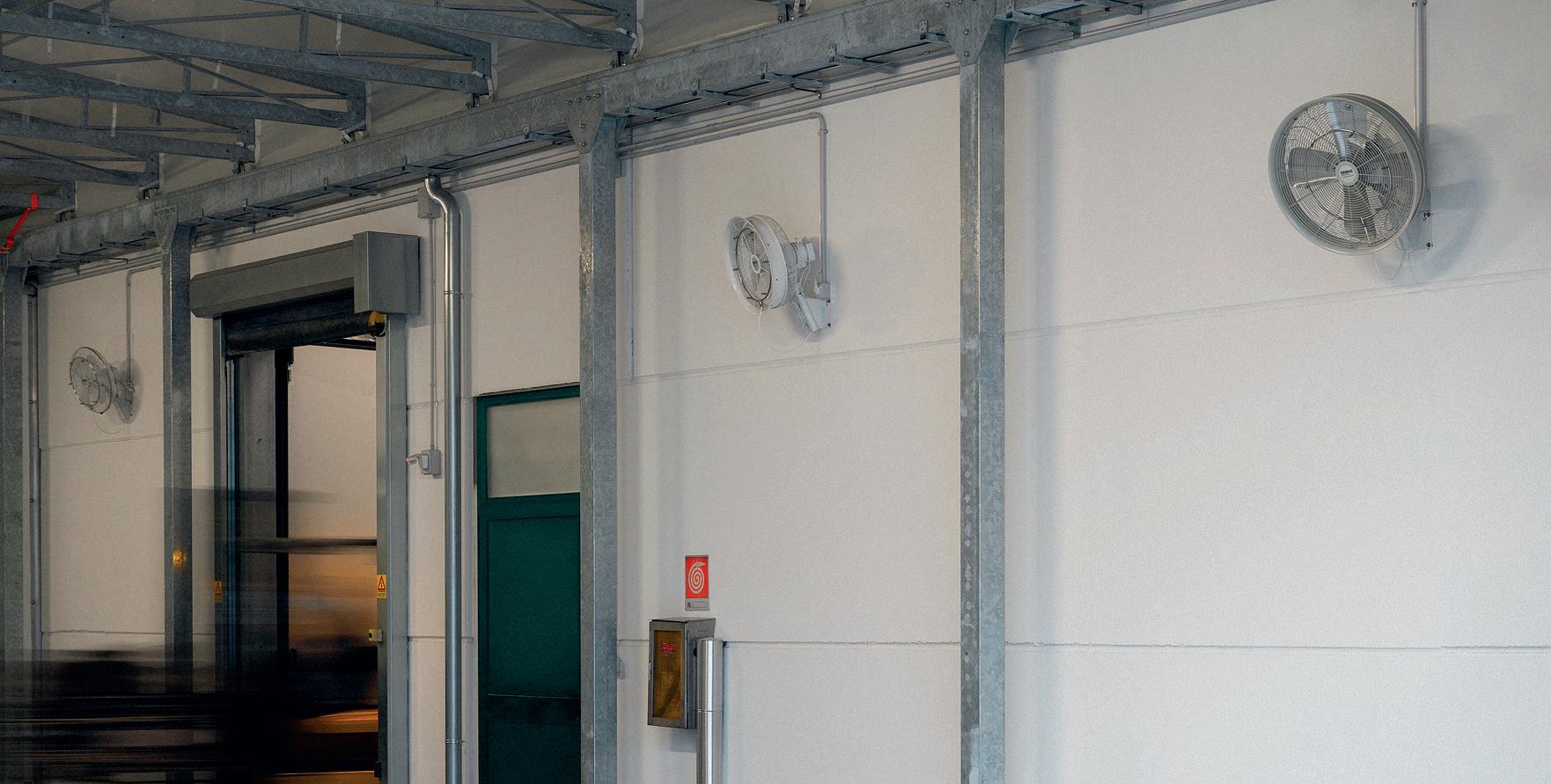

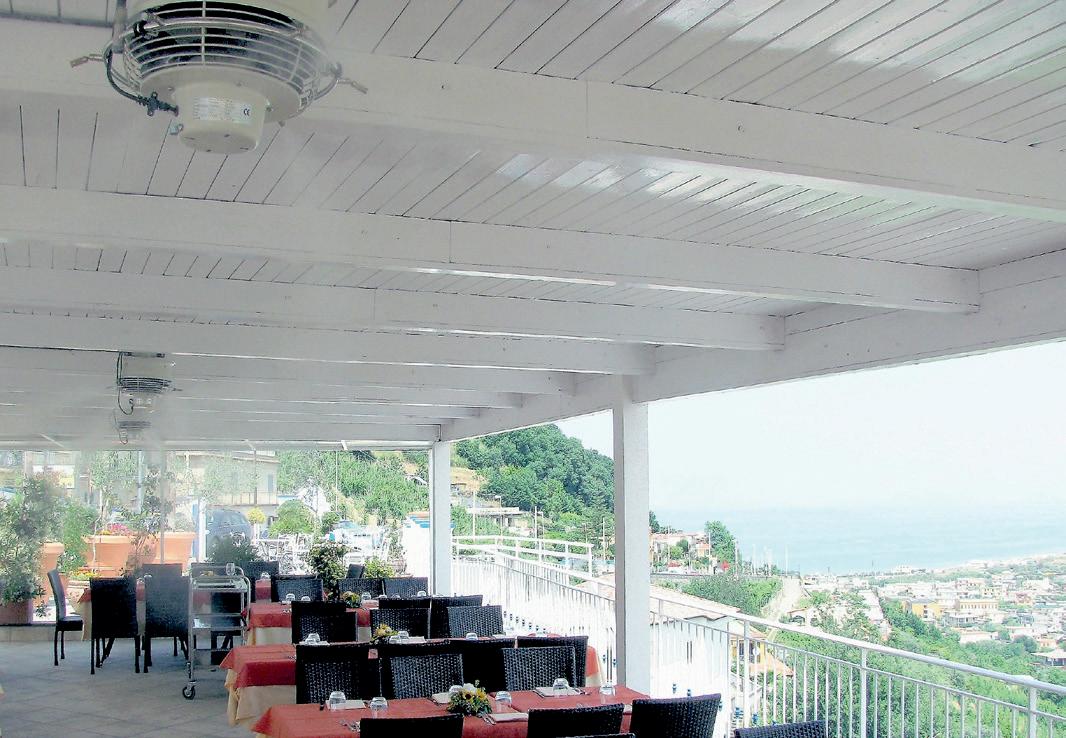

Espaces couverts
Exemple de composition Kit Vento
Kit Vento Description
Ventilateur Mist Fan 20”- 51,5cm 3 vitesses, oscillation 90°, complet d'étrier de fixation, couronne en acier Inox AISI 304 avec 6 trous pour montage mural, couleur blanc, longueur câble d'alimentation 2,2m. Débit d'air 2940m3/h, 74W, 230V-50Hz. Couverture 40m2
Buse de nébulisation lavable en acier inox AISI 303, complète de robinet antigouttes, filet 10/24UNC/2A, facteur de débit 015
Raccord rapide Slip-Lock tuyaux en T, en laiton nickelé ø6,35mm
Tuyau h.p. en polyamide ø6,35mmrouleau de 25m blanc
Pince coupe-tube - pour tuyau polyamide ø2-12mm
Guide-tube en inox caoutch., pour fixation tuyau polyamide ø6,35mm
Accessoire conseillé
Kit de secours: 2 buses de brumisation lavables en Acier Inox AISI 303, 1 raccord rapide Slip-Lock raccord tuyau en T, 1 bouchon fin de ligne Slip-Lock, 2 guide-tube en inox caoutch., 1 bouchon avec filet 10/24UNC/2A
KIT MIST FAN 18"
Exemple de composition Kit Vento
Kit Vento Description
Espaces couverts
Ventilateur Mist Fan 18”- 46cm 3 vitesses, complet d'étrier de fixation, couronne en acier Inox AISI 304 avec 6 trous, prévu pour montage mural, oscillation 90°, couleur blanc, longueur câble d'alimentation 2,2m.
Buse de nébulisation lavable en acier inox AISI 303, complète de robinet antigouttes, filet 10/24UNC/2A, facteur de débit 015
Bouchon en laiton nickelé filet 10/24UNC/2A
Raccord rapide Slip-Lock tuyaux en T, en laiton nickelé ø6,35mm
Tuyau h.p. en polyamide ø6,35mmrouleau de 25m blanc
Pince coupe-tube - pour tuyau polyamide ø2-12mm
Guide-tube en inox caoutch., pour fixation tuyau polyamide ø6,35mm
Accessoire conseillé
Kit de secours: 2 buses de brumisation lavables en Acier Inox AISI 303, 1 raccord rapide Slip-Lock raccord tuyau en T, 1 bouchon fin de ligne Slip-Lock, 2 guide-tube en inox caoutch., 1 bouchon avec filet 10/24UNC/2A
Compatibilité Kit Vento
KIT FAN 360° PANORAMA LED
Exemple de composition Kit Vento
Kit Vento Description
Fan 360° Panorama Led. Une vitesse, prévu pour montage plafond, avec couronne pour 8 buses, couleur blanc, débit d'air 600m3/h, 100W, 230V-50Hz. Couverture 95m2
Buse de nébulisation lavable en acier inox AISI 303, complète de robinet antigouttes, filet 10/24UNC/2A, facteur de débit 015
Raccord rapide Slip-Lock tuyaux en T, en laiton nickelé ø6,35mm
Tuyau h.p. en polyamide ø6,35mmrouleau de 25m blanc
Guide-tube en inox caoutch., pour fixation tuyau polyamide ø6,35mm
Accessoire conseillé
Kit de secours: 2 buses de brumisation lavables en Acier Inox AISI 303, 1 raccord rapide Slip-Lock raccord tuyau en T, 1 bouchon fin de ligne Slip-Lock, 2 guide-tube en inox caoutch., 1 bouchon avec filet 10/24UNC/2A
Silenzioso

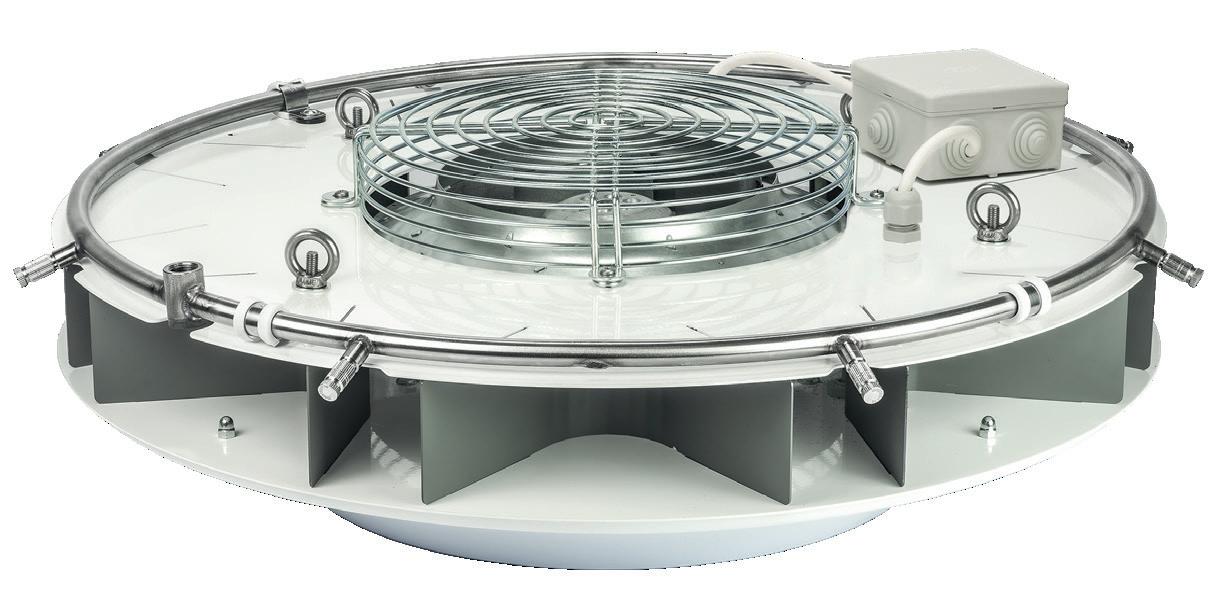

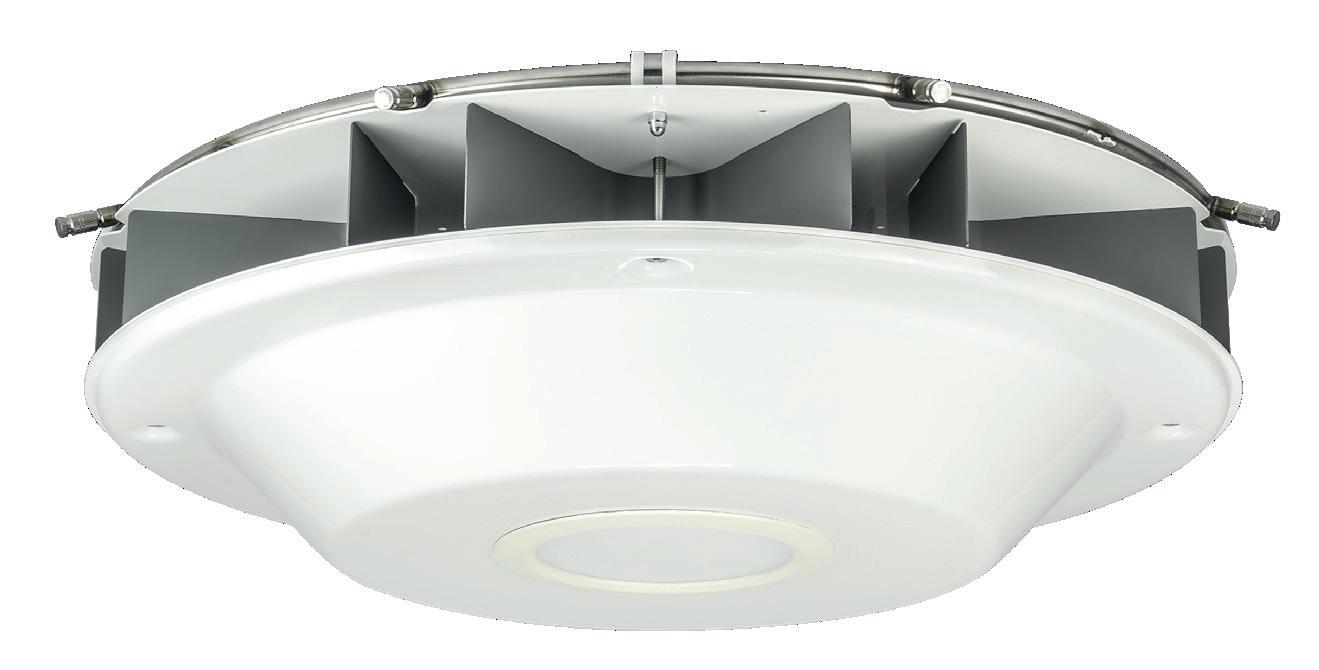

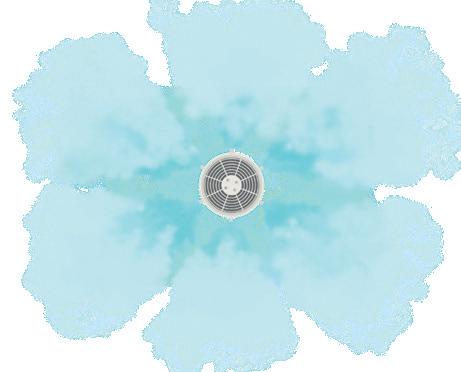

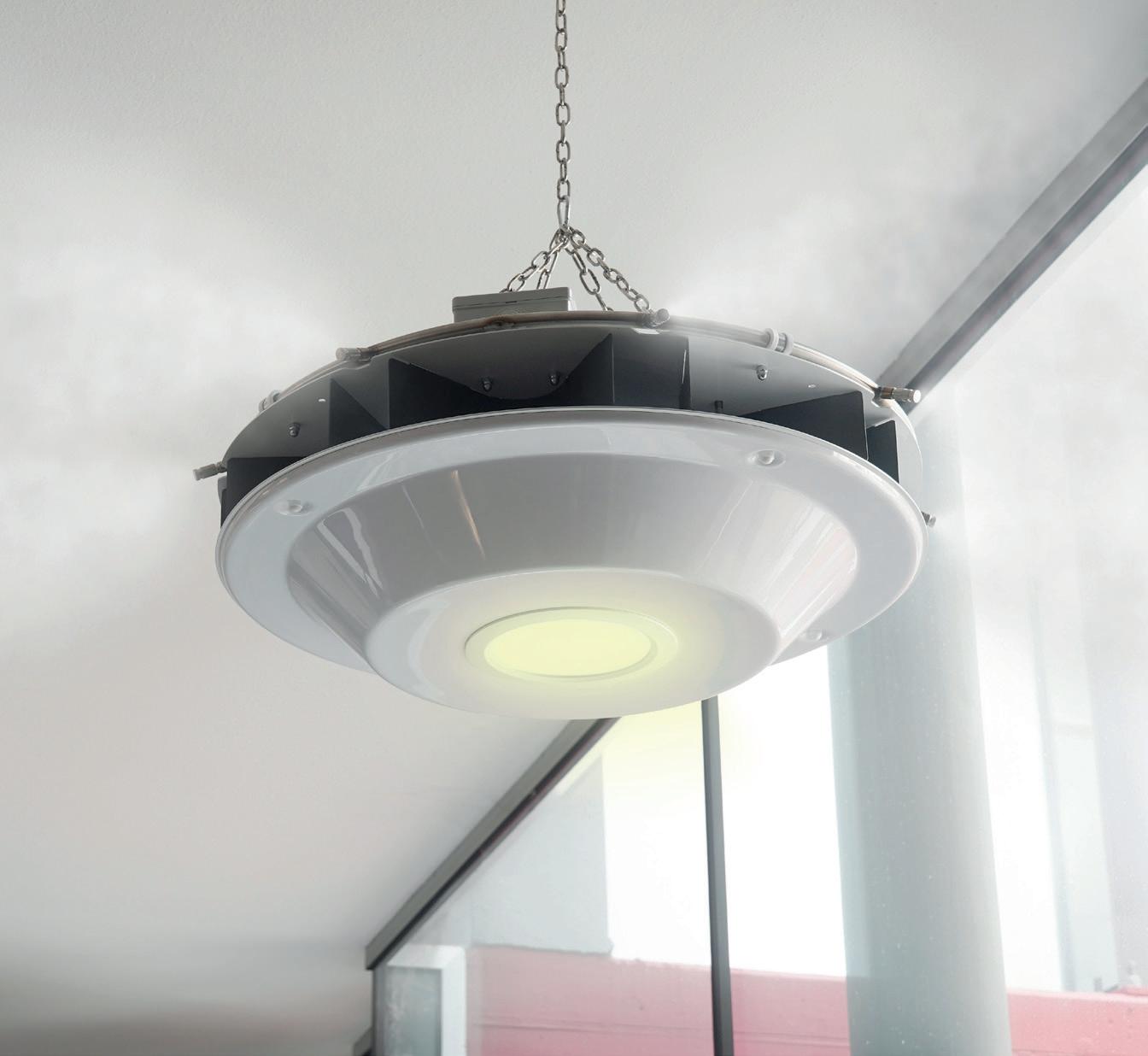

FAN 360° PANORAMA LED

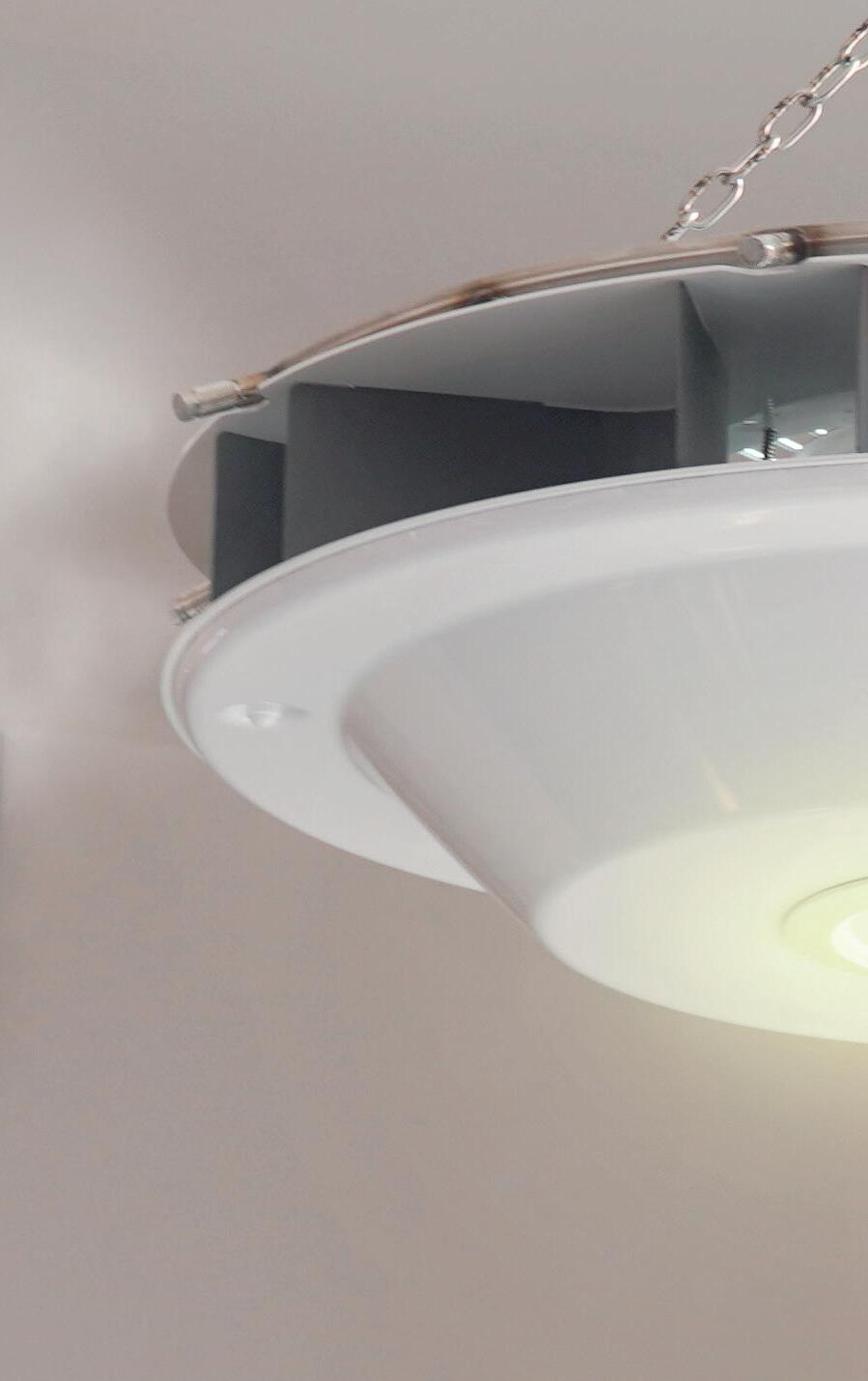

Fan 360° Panorama Led
Fan Panorama Led est conçu comme un outil idéal pour la nébulisation d’eau à haute pression combinée à une ventilation radiale à 360°.
Idéal pour le refroidissement, l’humidification et la élimination des poussières.
4 saisons
Idéal pour une utilisation continue
Silencieux
Illumine
Changez l’air
Pulvérise

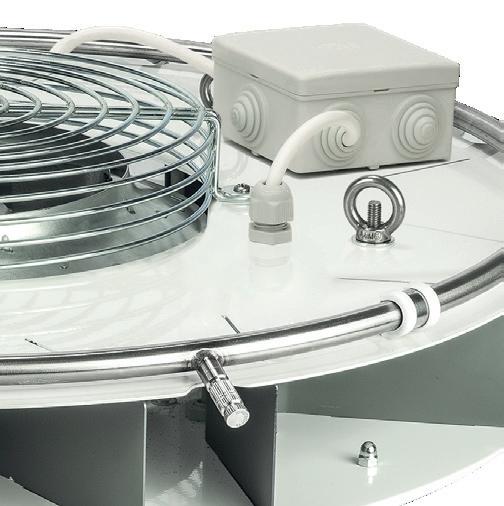

Détail du système de ventilation et de nébulisation
Caractéristiques techniques
ZX.5007-L
Idéal pour:
Rafraîchissement

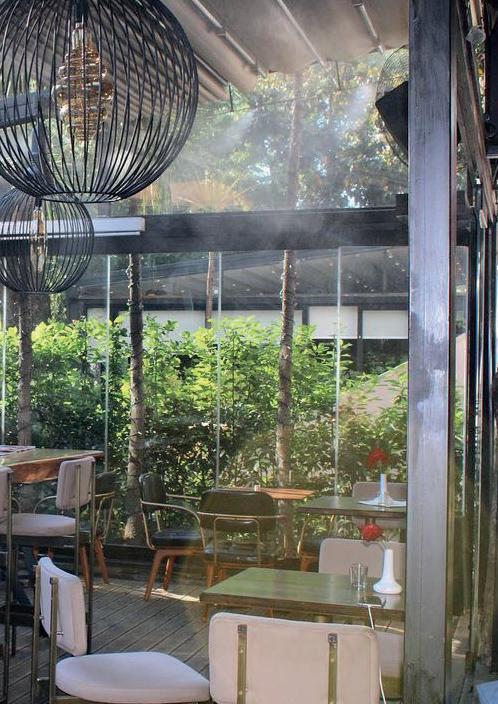

Patios, terrasses belvédère, bars/restaurants
Régule l’humidité
Papeteries, imprimantes, industries textiles

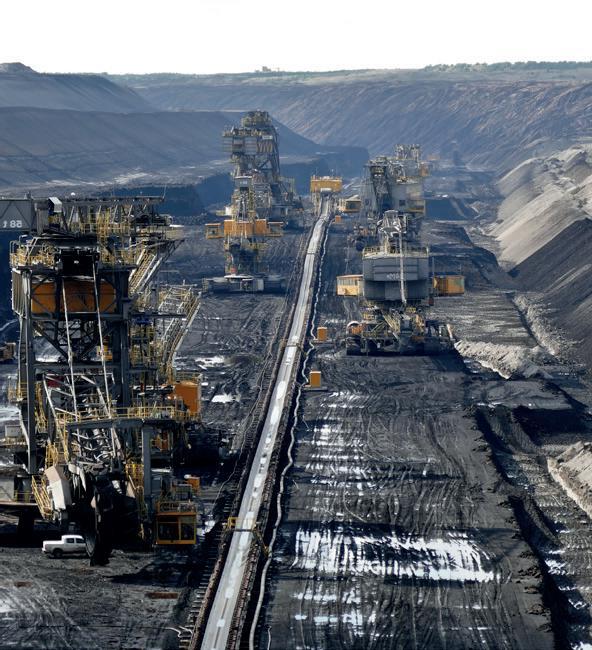

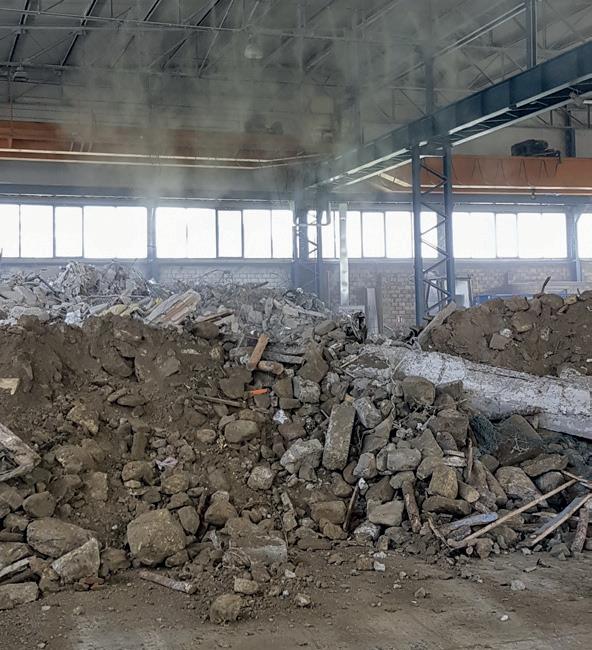

Élimination des poussières
Les cimenteries, chantiers de construction
Caractéristiques techniques
• Acier verni de poudre époxy
• Degré de protection: IP54
• Anneau de pression maximale de fonctionnement: 70bar
• Température d’activation: 5-40°C
• Anneau de nébulization: Couronne en acier Inox AISI 304
• Disposition des buses: 8x10/24 UNDC
• Buses: 8x2 - 0,5 l/min
• Diamètre ventilateur: 580 mm
• Débit d’air: 600 m3/h
• Zone de couverture maximale: 95 m2
• Couverture: 5,5 m
Éclairage
• Type: Led
• Puissance: 12W
• Luminosité: 1020lm
• Alimentation: 220V
• Angle d’éclairage: 120°
Électrovanne de décharge pression
Lampe stérilisatrice d’eau à UV (inclus)

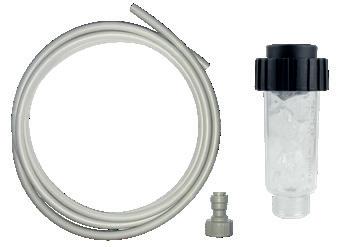

Kit alimentation d'eau
Baisse sensible de la température
Commandé par smartphone Usage domestique
Système de brumisation 60bar 230V-50/60Hz

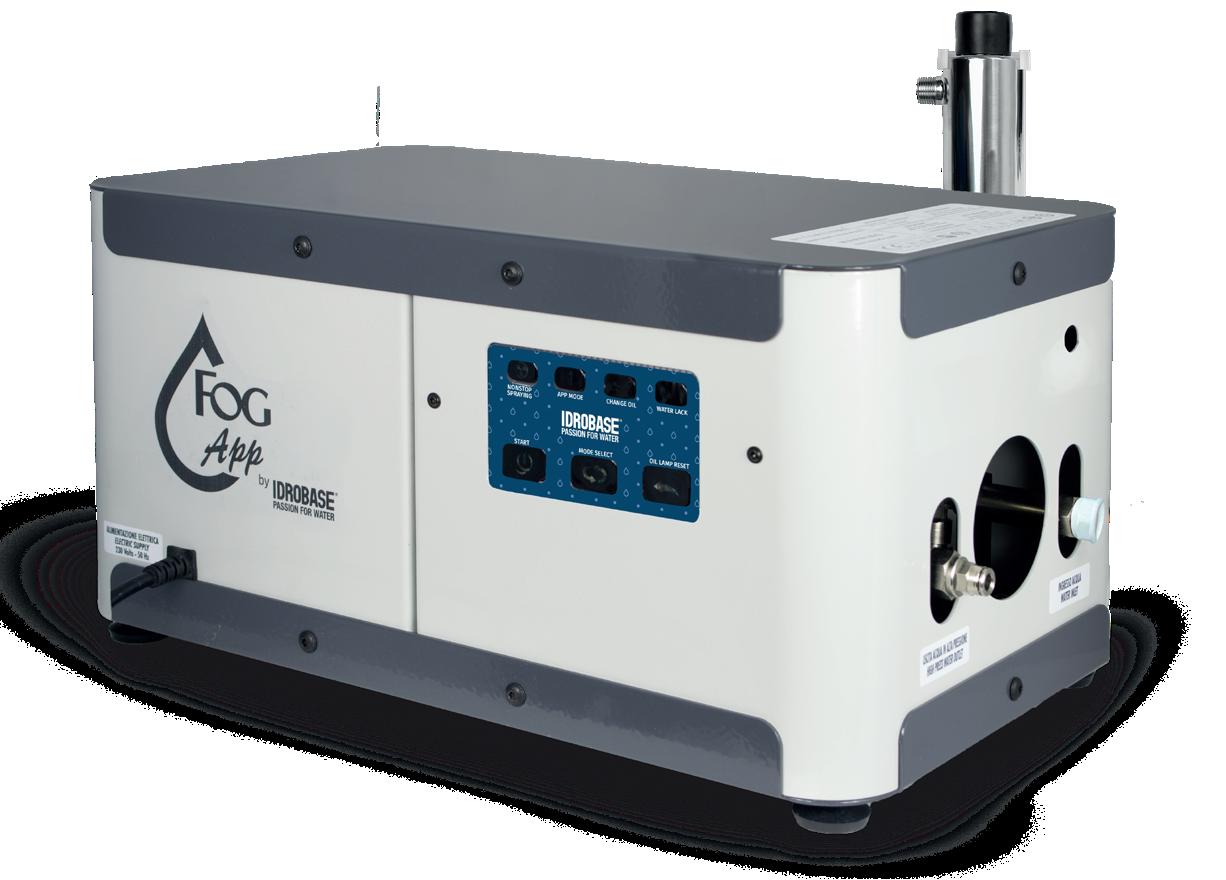

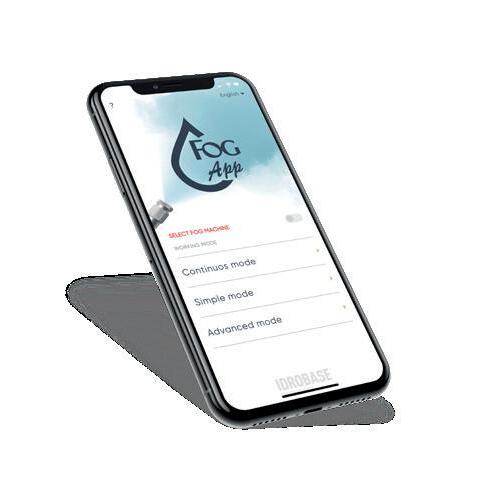

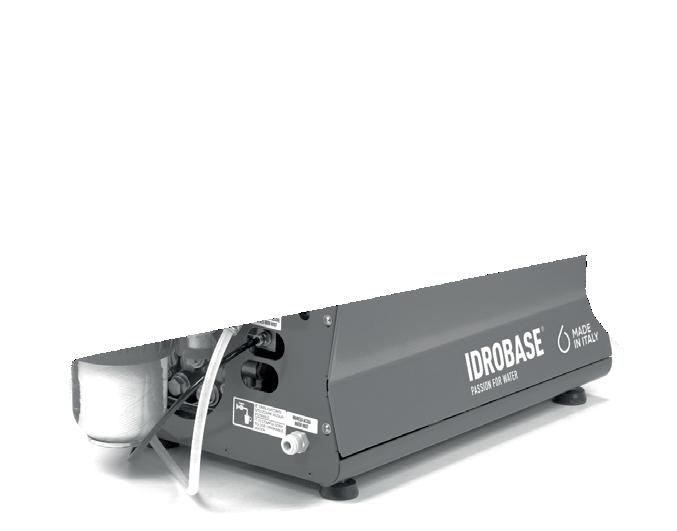

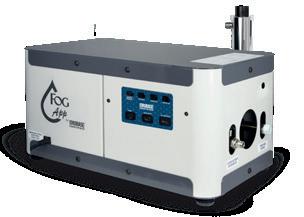

Fog App: the new solution for refreshing outdoor areas via smartphones
Fog App: what does this fog module do?
Éloigne les moustiques
Simple et efficace
Fog App est la meilleure solution pour usage domestique. L’installation peut être raccordée à un système de ventilation ou en ligne et gérée sans problèmes sur l'application smartphone

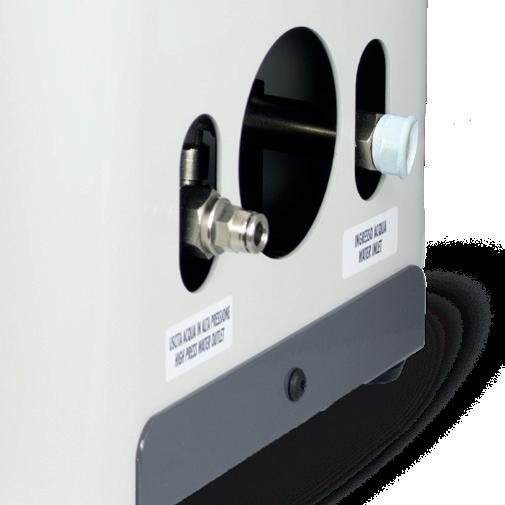

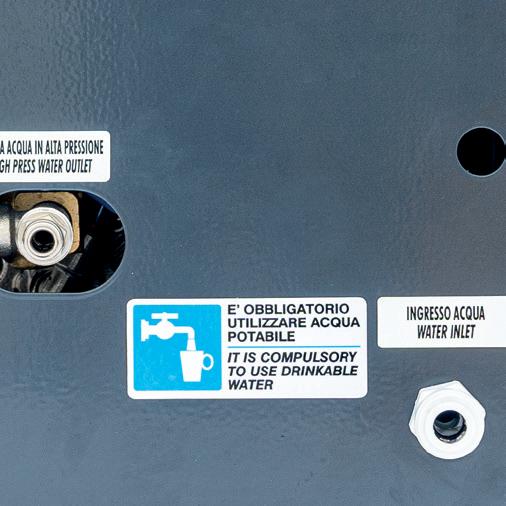

Raccords Slip-Lock pour arrivée d'eau ø9,6 mm et sortie d'eau ø6,35mm
Silencieux
Pulvérise
Données techniques
Code Modèle Pression Débit Nombre de Buses* Puissance 230V-50/60Hz
ZX.FA2.0
Dimensions (LxPxH)
Pds

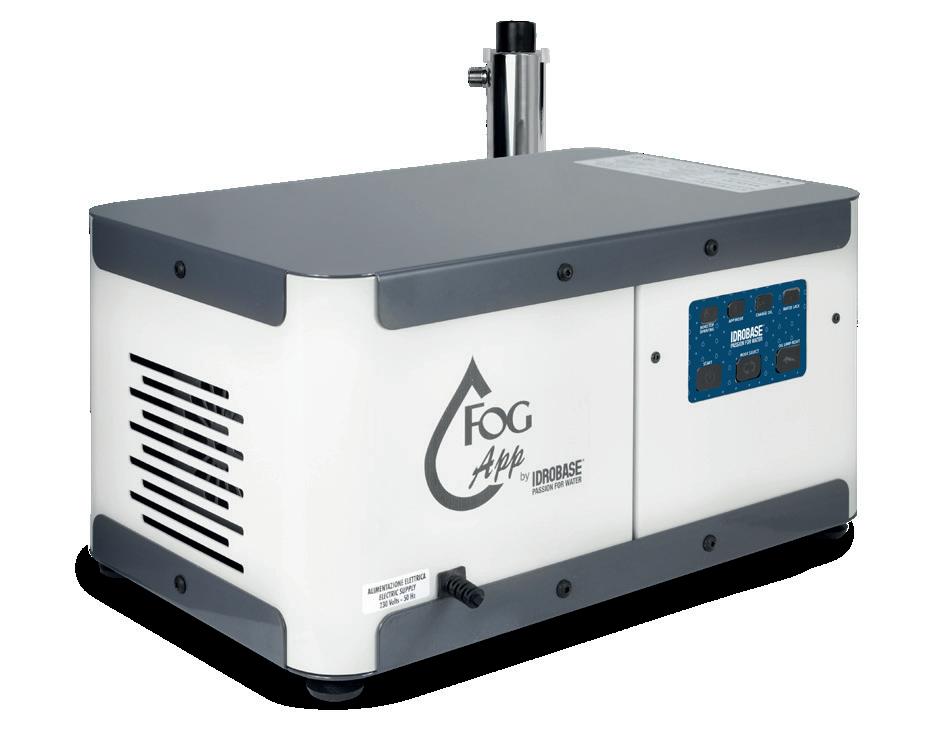

FOG APP 2.0 60bar 2l/min 40 250W 415x250x215 10Kg

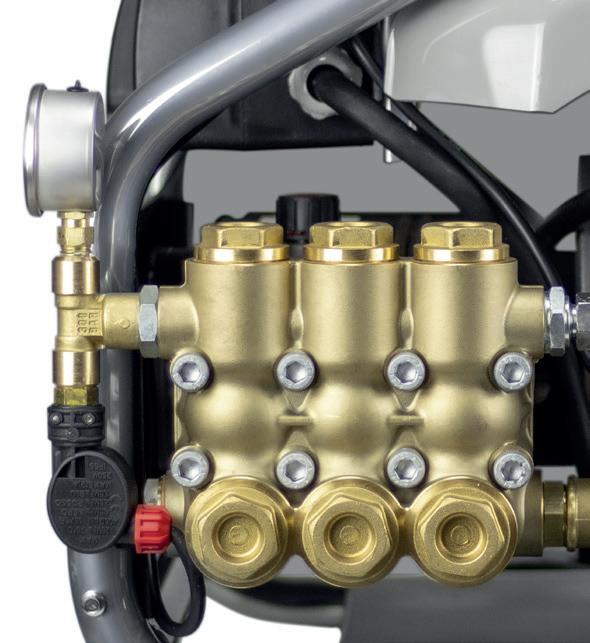

Motopompe axiale trois pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée moteur électrique 1300tr/min
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar
FOG APP est compatible avec :
Kit Linea ZX.KL30 et ZX.KL40
Kit Vento ZX.KV6-20, ZX.KV8-20, ZX.KV6-18, ZX.KV8-18, ZX.KV6-360 et ZX.KV4-P
Simple mode pour sélectionner :

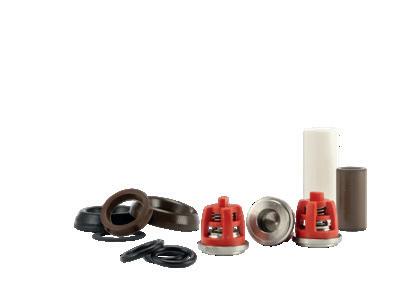

Set d’entretien pompe 750 heures
Panneau instruments Fog App
Voyant d'activation App mode
- durée d'activité: 4 plages horaires max. - temps de fonctionnement/ pause: fonct. min. de 3s et pause de 15s min.
Alarme vidange d'huile
Voyant activation mode Manuel/Non Stop
ON/OFF module
Sélecteur mode de fonctionnement (manuel/via app)
Caractéristiques techniques
Châssis en acier zingué verni
• Électropompe axiale à 3 pistons et tête en laiton
• Protection thermique contre les surcharges de courant
• Soupape bypass
Pressostat bp pour manque d'eau
• Électrovanne b.p. arrivée d'eau
• Électrovanne h.p. pour décharge pression
• Entrée Slip-lock ø9,6mm
Sortie Slip-Lock ø6,35mm
• Panneau instruments à 3 boutons touch pour:
- ON/OFF machine
Advanced mode pour sélectionner:
- durée d'activité: plages horaires en toute liberté - temps de fonctionnement/ pause: personnalisé pour chaque plage horaire avec fonct. min. de 3s et pause de 15s min.
Alarme manque d'eau
Reset alarme huile
- Sélection mode manuel ou activation Bluetooth pour contrôle via smartphone
- Reset alarmes pour entretien

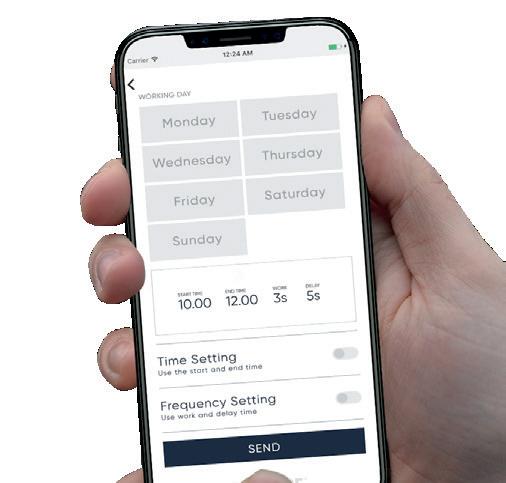

• L'app permet de gérer 3 modes différents:
- Nonstop: le module de nébulisation fonctionne en mode continu
- Simple mode: sélection des jours de la semaine, sélection de 4 plages horaires max, sélection temps fonctionnement/pause avec fonctionnement 3s min et pause 15s min
- Advanced mode: sélection des jours de la semaine, sélection de 20 plages horaires max, sélection temps fonctionnement/pause personnalisés selon la plage horaire avec fonctionnement 3s min et pause 15s min
• Dimensions LxPxH: 415x250x215mm
Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
sensible de la température
Compact et polyvalent
La solution la plus compacte et polyvalente pour rafraîchir, créer des effets scénographiques, humidifier des espaces de petites et moyennes dimensions. Équipé de temporisateur analogique intégré, il permet d'optimiser au mieux le rendement du système même dans les conditions environnementales les plus défavorables. Raccords Slip-Lock pour arrivée d'eau
Éloigne les moustiques
Silencieux
Baisse
Pulvérise l’eau stérilisée
Données techniques
Code Modèle
ZX.5095-D
ZX.5090-D

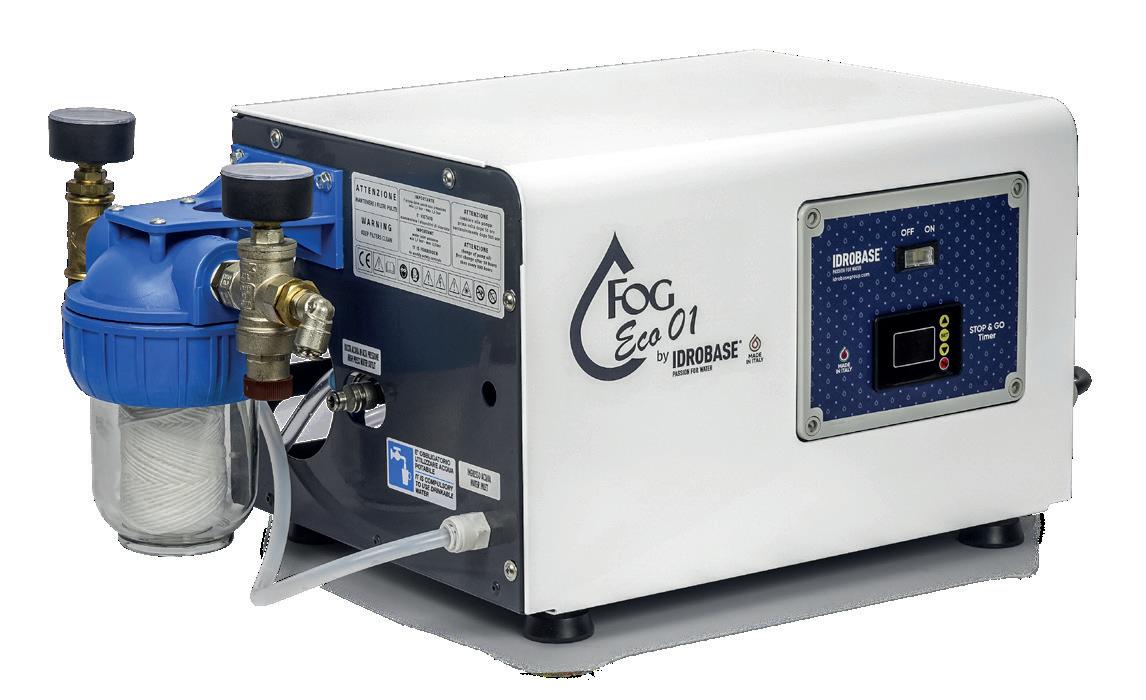

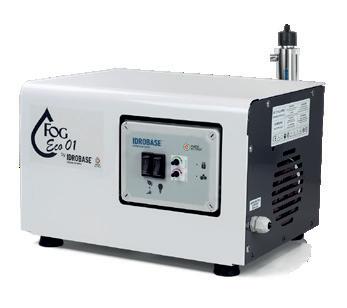

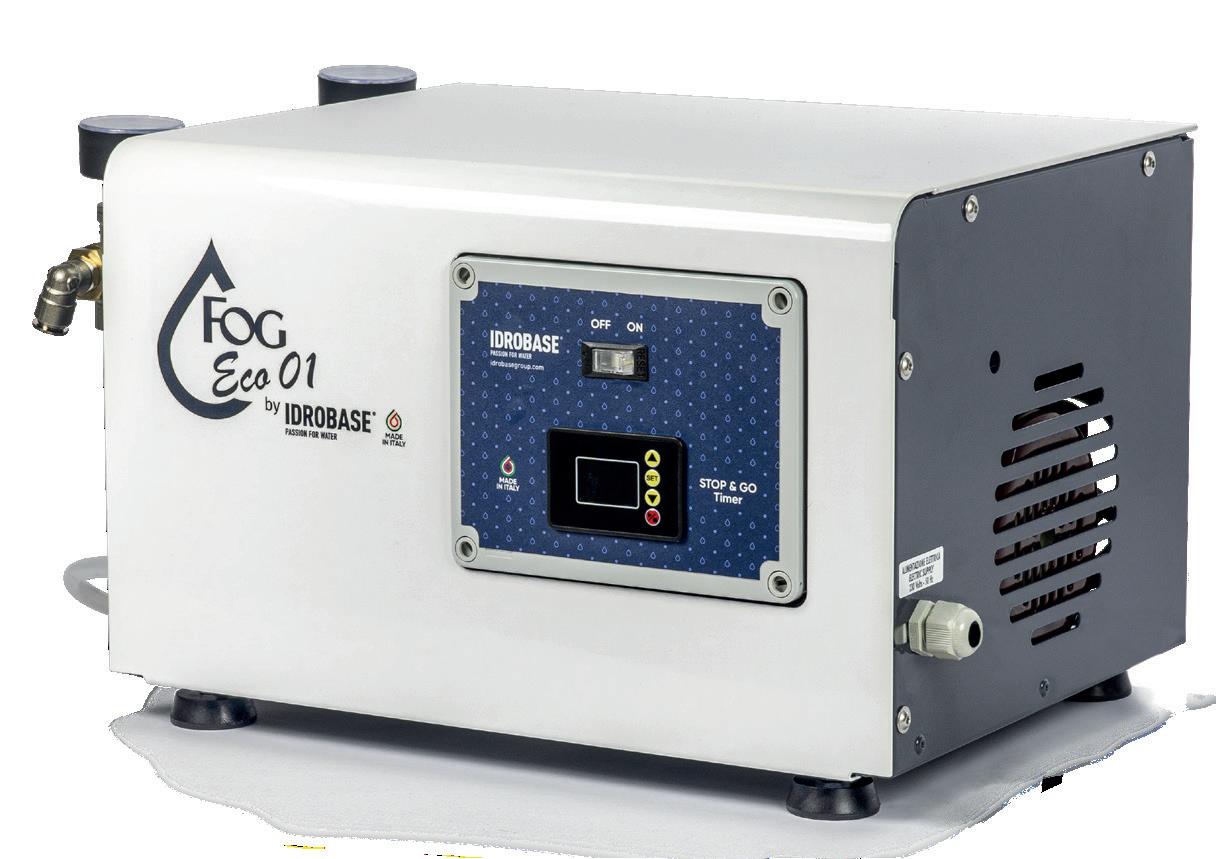

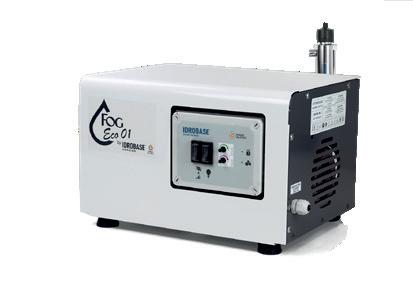

FOG ECO 0.5 DIGITALE 10
FOG ECO 1 DIGITALE 20
*Le nombre maximum de buses est calculé au moyen d’une buse offrant un facteur de débit 15 (0,047 l/min) à 60 bar
**Versions 230V/60Hz et 110V/60Hz disponibles sur demande
FOG ECO est compatible avec:
Kit Linea ZX.KL10 et ZX.KL20
Kit Vento ZX.KV2-20, ZX.KV4-20, ZX.KV2-18, ZX.KV4-18 et ZX.KV2-P
Set d’entretien pompe 750 heures
Optionnel
Prise WiFi pour contrôle ON/OFF via smartphone

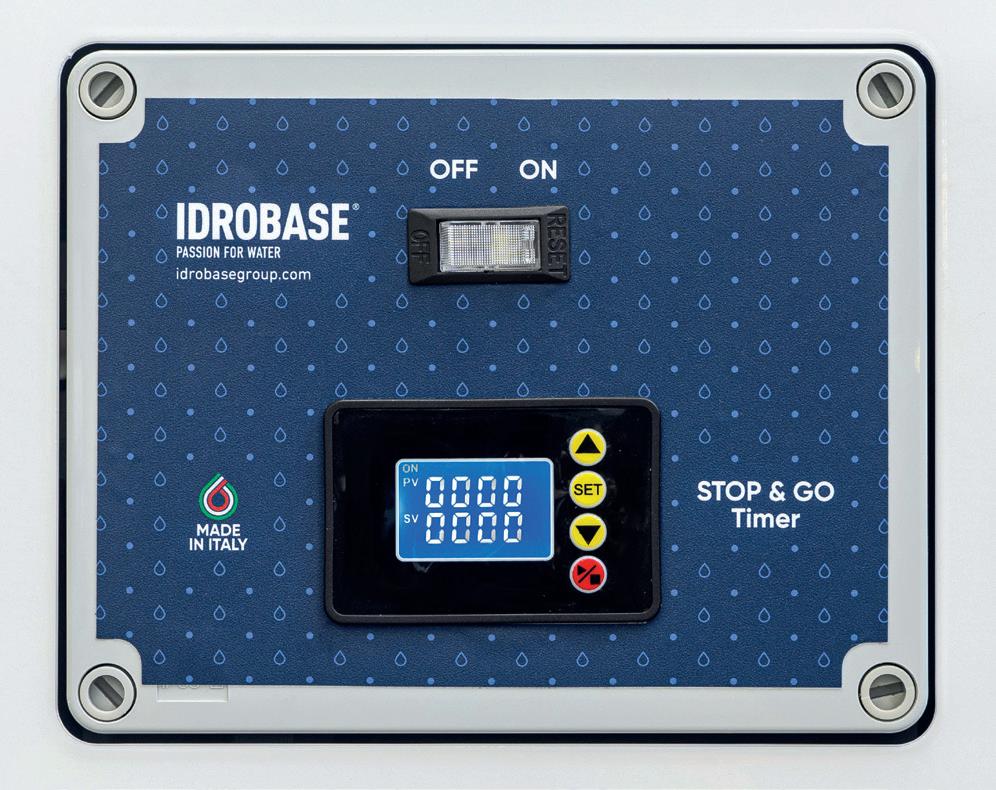

Commandes Fog Eco
Caractéristiques techniques
• Châssis en acier verni
Motopompe axiale à deux pistons céramique de 0,5 et 1l/min. équipée de vanne de dérivation
• Tableau électrique avec temporisateur ON-OFF 0-60”
Interrupteur thermique ON/OFF Minuteur numérique programmable pour cycles travail-pause
ZX.2373
Pulvérise l’eau stérilisée
Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
Pulvérise l’eau stérilisée

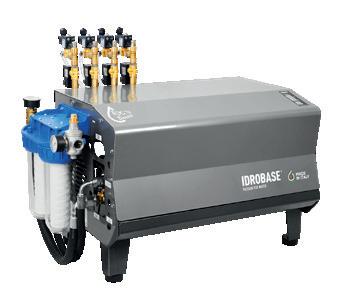

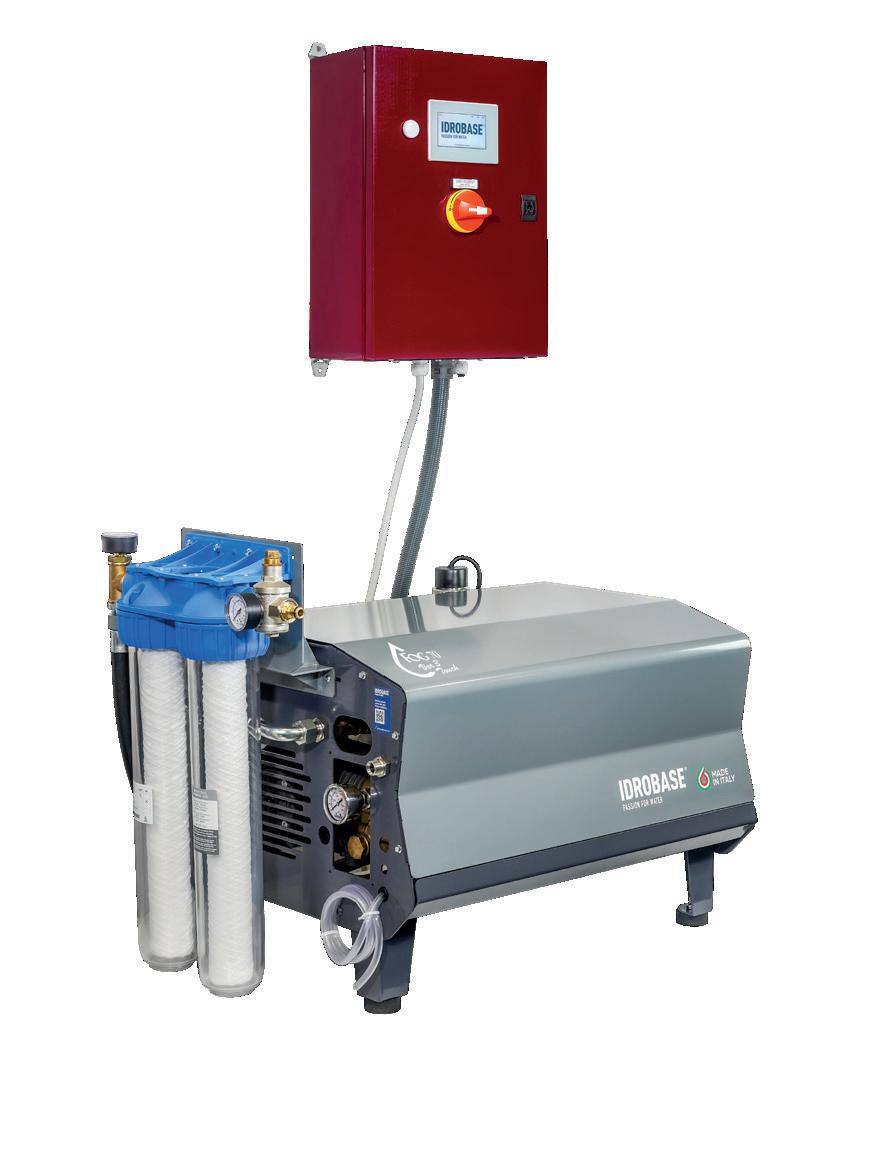

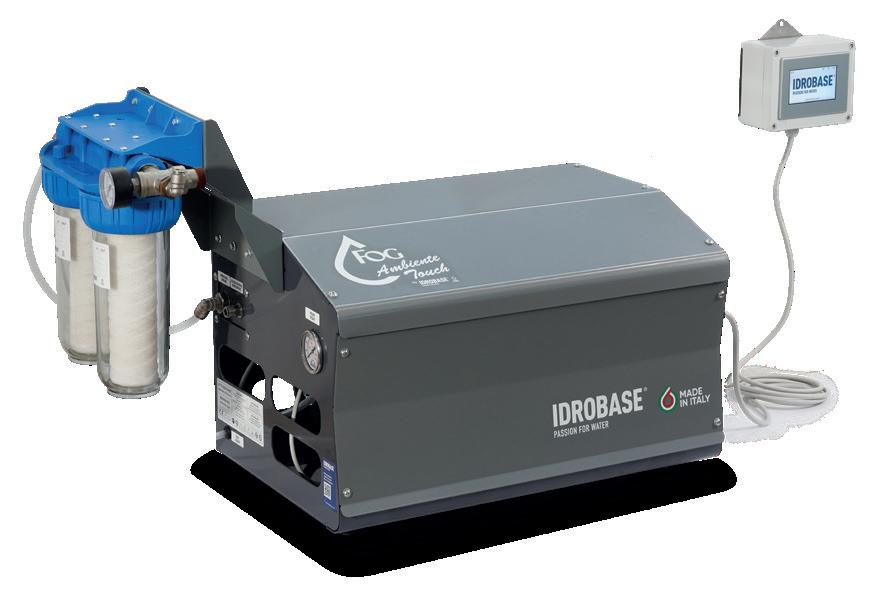

Module fog 60-70bar de 10 à 128 buses 230V-50Hz

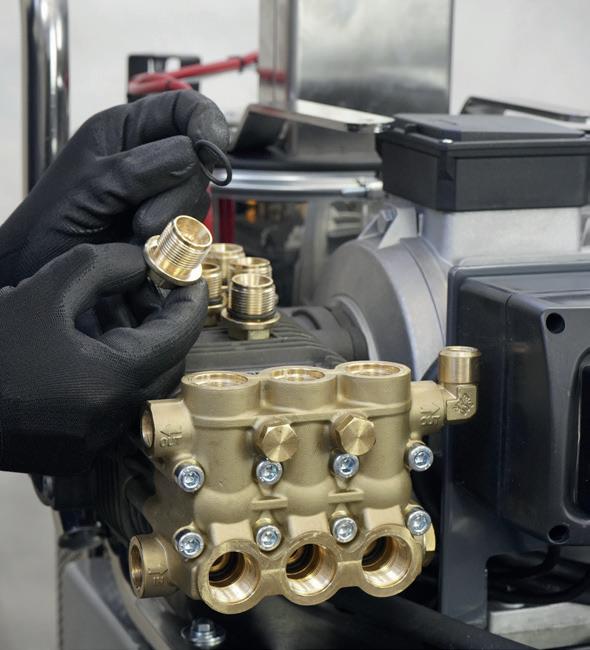

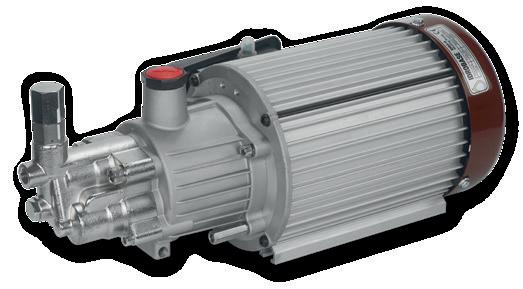

Ancienne pompe Pompe IDRO9
Pompe axiale à trois pistons en céramique, avec tête en laiton nickelé et valve by-pass intégrée (pour les versions avec débit 2,2, 3,6 et 4,8l/min)
Pompe axiale deux pistons
Code Modèle
ZX.FX-05
ZX.FX-1
FOG
Motopompe axiale deux pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar
**Versions 230V/60Hz et 110V/60Hz disponibles sur demande
Pompe axiale trois pistons
Code Modèle
ZX.FX-2.2
ZX.FX-3.6
ZX.FX-4.8
Pompe IDRO9
2.0-4.8 70bar 4,8l/min 950 96 745W 60Kg

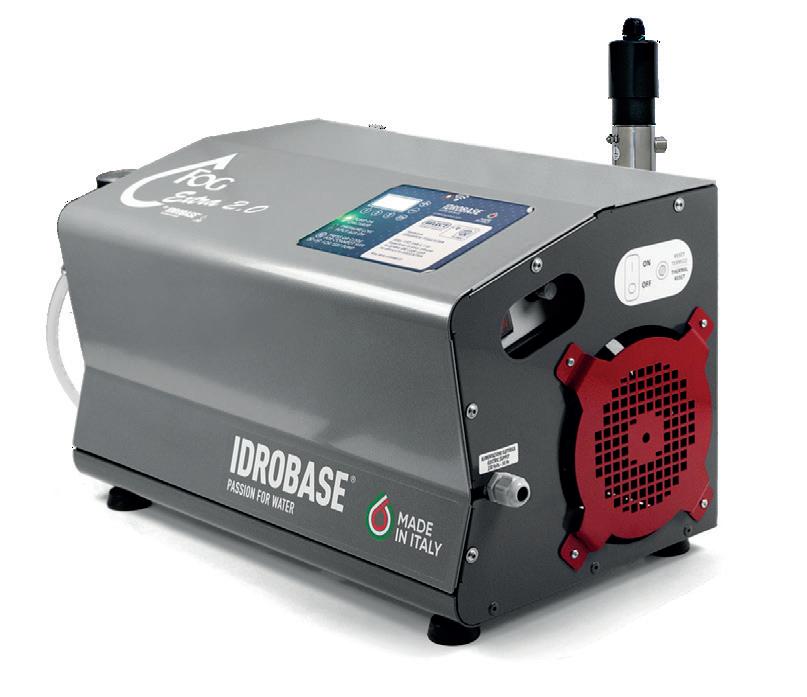

Motopompe axiale à trois pistons en céramique, tête en laiton nickelé, vanne by-pass intégrée
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 70 bar
INCLUS
Set d’entretien pompe 750 heures
Commandes Fog Extra 2.0
• Écran graphique
5 modes de fonctionnement
• Réglage de la température
Réglage de l’humidité
• Minuterie marche/arrêt
Calendriers horaire/ hebdomadaire
• Application pour téléphone QR Code
• Réglage d’une troisième langue
Caractéristiques techniques
• Châssis en acier verni
• Soupape bypass intégrée
• Électrovanne bp 230V-50Hz, entrée d'eau
Électrovanne h.p. 230 V-50Hz, pour dépressurisation ligne
• Tableau de distribution avec: interrupteur thermique ON/OFF, carte électronique de gestion du système antigouttes et temporisateur
• Entrée Slip-lock ø9,6mm
Sortie Slip-Lock ø6,35mm (pour versions 0,5, 1 et 2,2l/min), ø9,6mm (pour version 3,6 et 4,8l/min)
• Contrôle de maintenance
• Antenne Wi-Fi intégrée Montres à pile
• Entrée Aux
• Temps de décharge prog. Temps de manque d’eau programmable
• Extension possible à ModBUS
• Pressostat h.p. pour manque d'eau et rupture tuyau
• Dimensions LxLxH : 600x300x300mm
ACCESSOIRES RAFRAÎCHISSANTS

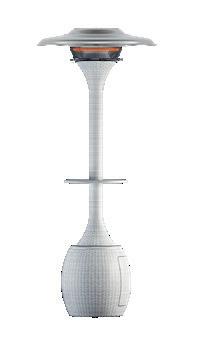

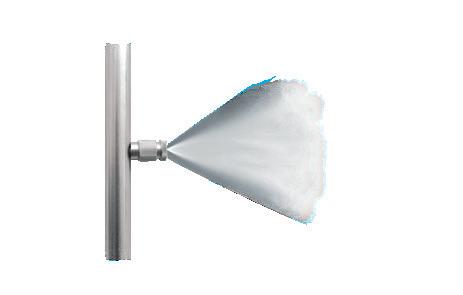

Stelo Rinfrescante
Accessoire de rafraîchissement à structure en acier inox AISI 304 prépercée équipée de 8 buses de nébulisation avec trou 0,15mm et antigouttes. Raccordement enterré et fixation au sol de la structure prévus.
Le montage est simple et rapide et n'exige pas d'outils particuliers.
Les raccords des conduites sont en acier inox AISI 304, équipés d'ogives de fixation et de raccords SlipLock pour le logement d'un tuyau haute pression en polyamide (max 60bar) ø9,6x5mm. Branchement à un GHP nécessaire
Modèle Pression de service Eau à 60 bar requise Dimensions LxPxH
STELO RINFRESCANTE 60bar 0,5l/min. 89x89cm
Nombre d'accessoires possibles pour module
Modules pompage
ZX.6002
ZX.6002
Ø 300 mm Ø 35 mm

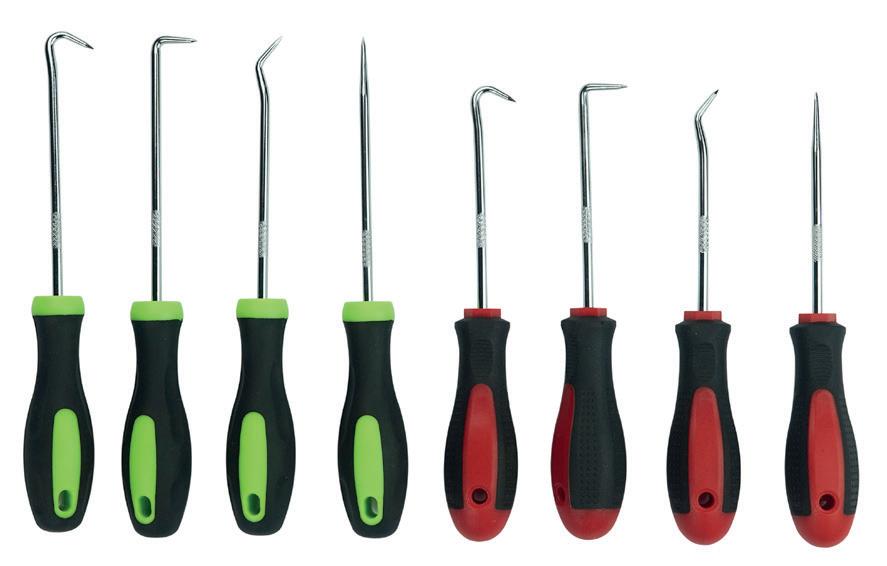

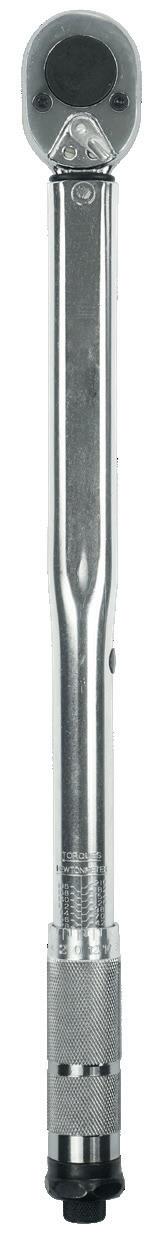

OUTILS SPÉCIAUX
Code Description

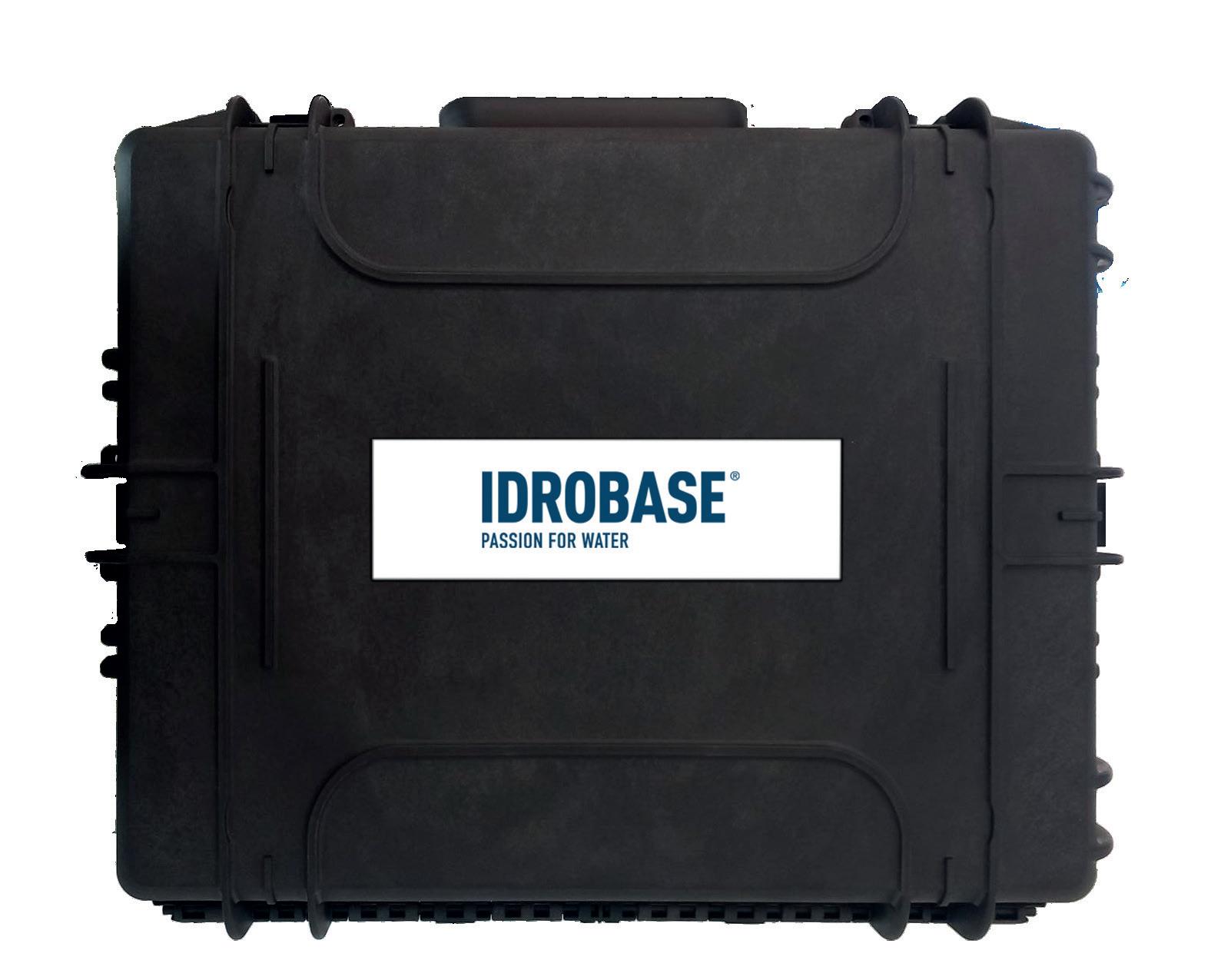

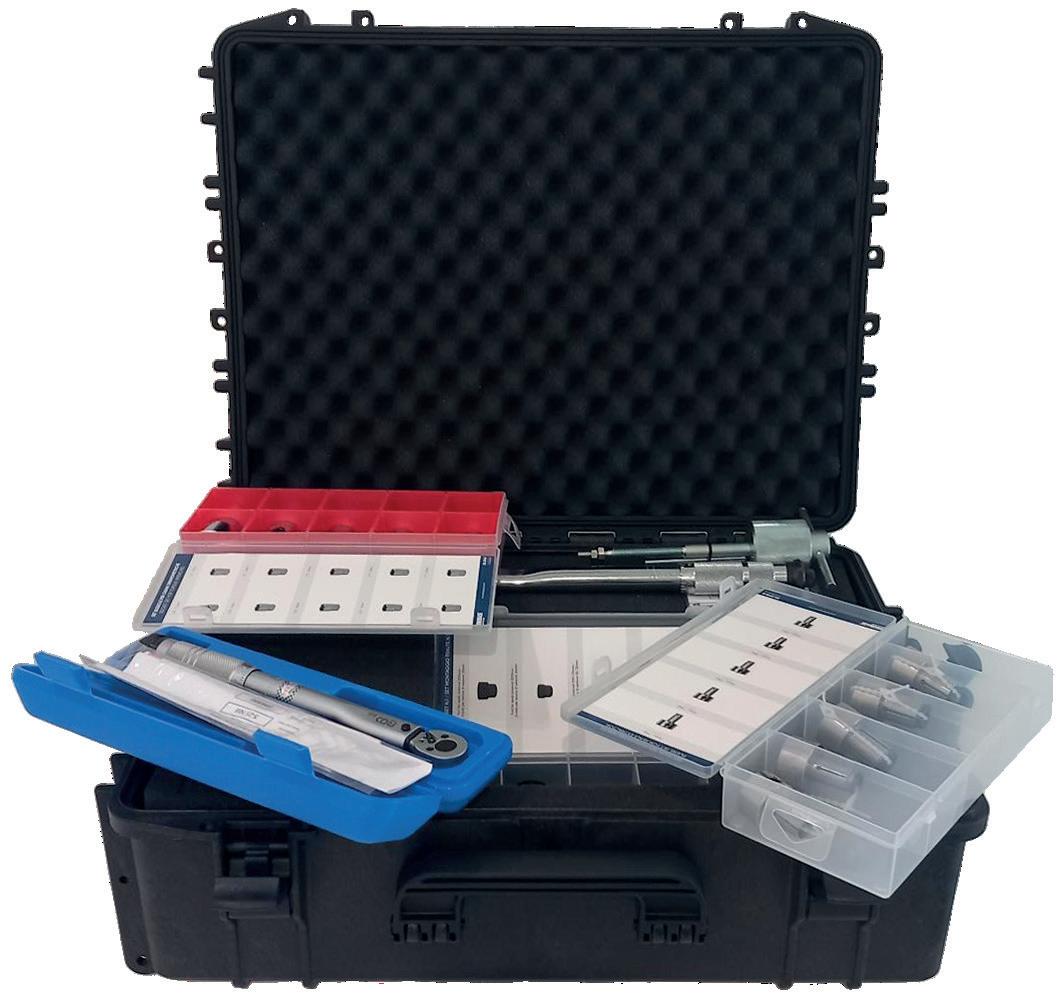

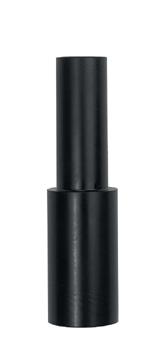

Jeu complet d’outils spéciaux pour l’entretien des pompes haute pression.
Code Description
Extérieur
ZX.2348
ZX.2446
PIÈCES DÉTACHÉES DOLLY POUR POMPES OUTILS SPÉCIAUX
Code Description

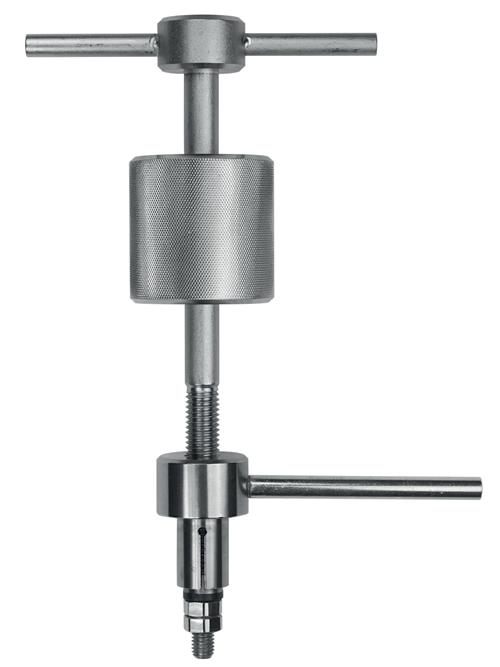

Extracteur avec pinces

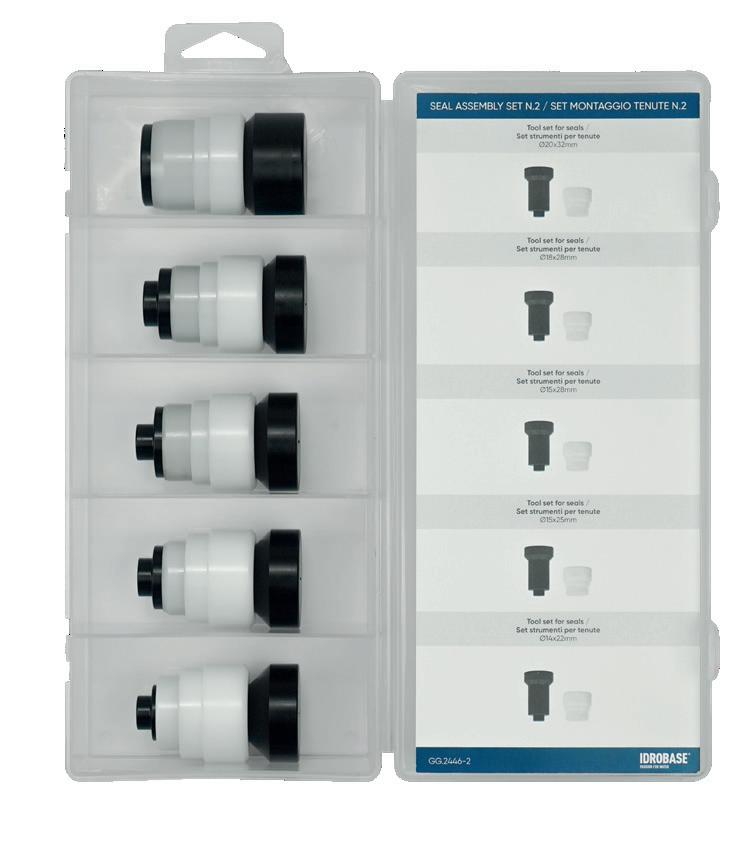

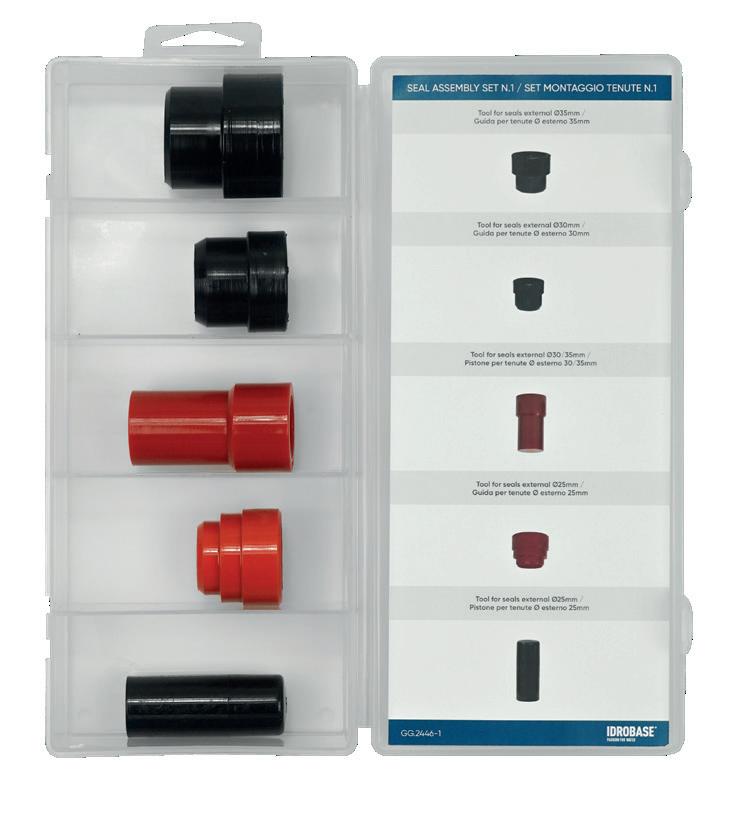

Code Description Kit d’entretien de joints à huile
Ce catalogue fournit des informations générales sur les produits offerts par IDROBASE GROUP® Srl.
Il est destiné aux revendeurs, installateurs, concepteurs et à tous ceux possédant déjà des connaissances adéquates - desdits produits et des matériaux avec lesquels ils sont réalisés, ainsi que de leurs caractéristiques, performances et fonctionnement; il ne s’adresse donc pas aux consommateurs, lesquels doivent obligatoirement, pour la manipulation, l’installation ou toute opération portant les biens décrits ici, s’adresser à un personnel qualifié et compétent.
Le personnel spécialisé doit également considérer ce catalogue comme une présentation essentiellement commerciale ne contenant pas les spécifications techniques nécessaireslesquelles pourront être demandées à Idrobase -, et ne pouvant donc à elle seule constituer une référence en vue de la conception, de la réalisation ou de la mise en place de tout type d’installation.
Les illustrations, les caractéristiques techniques, les fonctions et autres informations fournies ici sur les produits, systèmes, installations et autres se basent sur l’état actuel de la technique: seules les informations immédiates peuvent toutefois être reportées ici, sans tenir compte de l’ensemble de données nécessaires à la conception, la réalisation et l’installation d’un équipement quelconque, lesquelles devront être à chaque occasion évaluées avec attention par les concepteurs et installateurs.
Pour toute information détaillée sur tous les produits figurant dans ce catalogue, il est donc nécessaire de s’adresser à notre siège, où un personnel compétent est à votre disposition pour toute question.
Toutes les illustrations de ce manuel peuvent différer légèrement de la réalité et doivent donc être considérées comme de simples représentations similaires à la réalité.
Nous nous réservons le droit d’apporter des modifications à tous nos produits. Pour cette raison également, un contact direct avec notre siège est nécessaire.
En cas de problème d’interprétation, le texte italien original fait foi.
En cas de nouvelle publication, cette édition ne sera plus valable.
Idrobase Group Srl
Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia
