“Sometimes it takes a bit of healthy madness to get into new business. But all of this would have not be possible without all the people who belived in us. Thanks f or these ten years together “ GIANNI DINI
chi siamo
UBI MAI1R ITALIA® nasce dalla volontà di proporre attrezzatura di coperta per imbarcazioni a vela di altissima qualità funzionale e costruttiva.
La DINI s.r.l. Meccanica di precisione, società madre, può vantare 50 anni di esperienza ed attività nella realizzazione di prodotti di meccanica di precisione di altissimo livello ed è già fornitrice di componentistica per aziende di fama internazionale.
UBI MAI1R ITALIA® sintetizza la conoscenza artigianale, le più moderne tecniche di produzione e l’esperienza di chi ha fatto della passione per la vela la propria vita.
Ogni sforzo è rivolto a progettare e produrre componenti che permettano di gestire e sfruttare a pieno le performance della vostra imbarcazione avendo come obbiettivo l’affidabilità e la durata dei nostri prodotti.
Da qui la netta scelta di ricavare i nostri prodotti esclusivamente attraverso lavorazione meccanica di materiali di altissima qualità strutturale.
progettazione, realizzazione, applicazione
I prodotti UBI MAI1R ITALIA® vengono pensati e progettati dal nostro Ufficio Tecnico e i prototipi vengono immediatamente realizzati dal Reparto Produzione. La costante collaborazione di tutti i reparti della nostra azienda, localizzati in un unico stabilimento, ci ha permesso in pochi anni di avere una vasta collezione di prodotti e di poter studiare linee custom per qualsiasi tipo di imbarcazione.
Ogni bozzello, puleggia, avvolgitore o connettore è realizzato nel nostro stabilimento utilizzando macchinari e software di ultima generazione e fedeli al sistema di qualità ISO 9001. Su ogni creazione UBI MAI1R ITALIA® vengono eseguiti collaudi strutturali, sia internamente che avvalendosi di laboratori certificati. Successive prove in mare ci permettono di arrivare a definire la qualità del prodotto.
Le prestigiose imbarcazioni su questo catalogo utilizzano e collaudano i nostri prodotti.
sail block, deck hardware
UBI MAI1R ITALIA® presenta sul mercato: 3 Gamme complete di bozzelli per soddisfare ogni tipo di esigenza velica: yC yACHT CLUB, RT REGATA, X3M EXTREME FLIGHT.
La linea completa FR FURLERS con il nuovissimo e brevettato prodotto di punta RE2wIND®. Il rivoluzionario rollafiocco strutturale, primo sul mercato internazionale, JIBER.
Una vasta gamma di ACCESSORI per completare il rigging della vostra imbarcazione.
Accessori tecnici per velerie, compreso materiale custom. Completa la nostra produzione presente su questo catalogo una linea custom che ci permette di rispondere alle necessità di qualsiasi imbarcazione.
UBI MAI1R ITALIA® è inoltre distributore esclusivo dei passacavo Nubeway, distributore delle lock automatiche Alphalock e rivenditore Carbonautica di ruote in carbonio e vetroresina.
about us
UBI MAI1R ITALIA® designs and produces first-class sailing deck equipment according to exceptionally high quality standards.
It’s parent company, DINI s.r.l. Meccanica di precisione, boasts 50 years experience in manufacturing high precision mechanical products, and has partnered many advanced international companies over the years.
UBI MAI1R ITALIA® combines the newest production techniques combined with time tested traditions and the experience of highly skilled professionals who have made their passion for sailing into a life’s work.
Our aim is to design and manufacture highly functional elements that ensure the easy management and optimal performance of your boat, thanks to the reliability andnlong lasting quality of our products.
For this reason all of our products are manufactured by the mechanical processing of only the highest grade structural materials.
design, production, application
UBI MAI1R ITALIA® products are designed by our Engineering and Design Department , while prototypes are realized by the Production Division.
The close collaboration between our Company Divisions, which are all located in a single plant, has allowed us to create a wide range of products and custom made designs for every boat type in only few years.

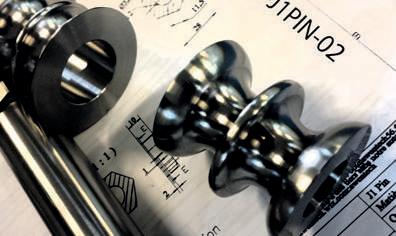

Each block, sheave, furler or connector is produced in our plant using the most advanced machinery and software, and is guaranteed by the ISO 9001 quality control system.

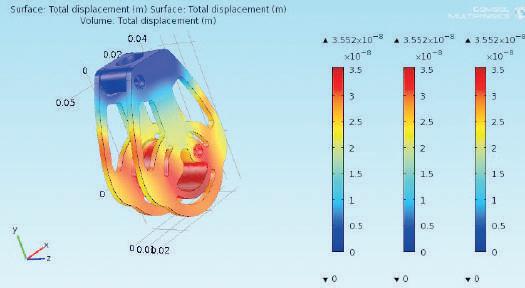

Each UBI MAI1R ITALIA® creation is structurally tested both in our plant and by certified external laboratories, while sea trials define the product quality once and for all.

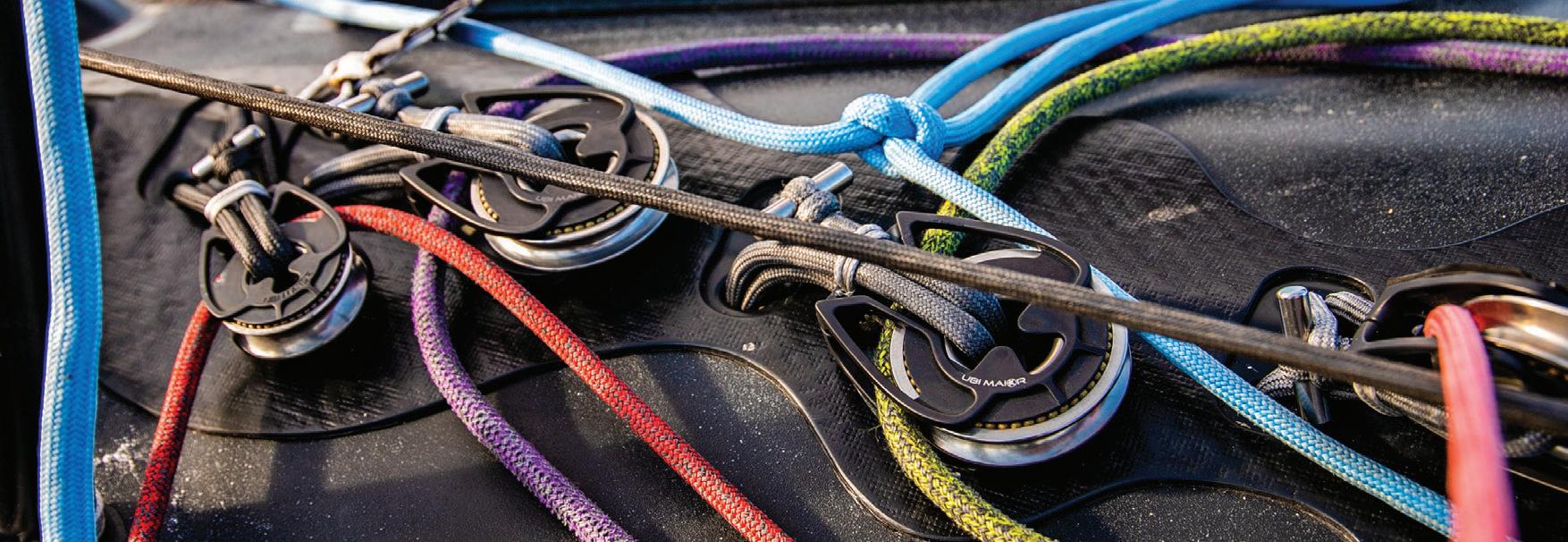

The prestigious yachts featured in this catalog use and praise our products.
sail block, deck hardware
The UBI MAI1R ITALIA® range includes:
3 complete block sets, that meet every type of sailing requirement: yC yACHT CLUB, RT REGATA, X3M EXTREME FLIGHT.

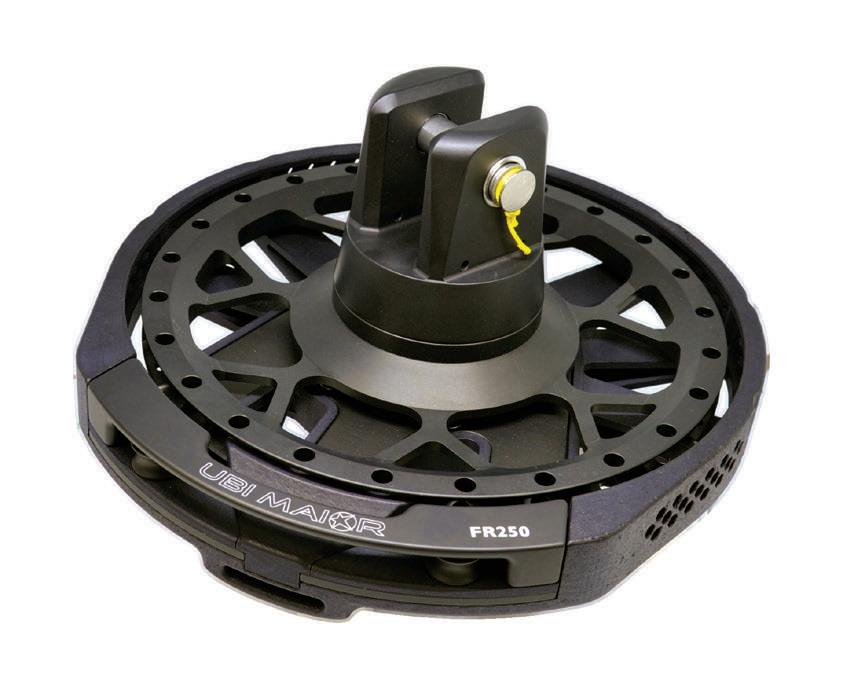

The complete FR FURLERS line including the recently patented market leader: RE2wIND®.
The revolutionary structural jib furler, the first on the international market, JIBER.
A wide range of ACCESSORIES to complete your boat’s rigging.
Accessories for sailmakers, including custom made components made of state-of-the-art materials.
The custom line, which offers specially made components made to meet the specific needs of your boat.
UBI MAI1R ITALIA® is also worldwide distributor Nubeway for new innovative fairleads, distributor for locks Alphalock and dealer Carbonautica for carbon and fiber glass whells.
“We are proud to have UBI MAIOR ITALIA® as our Preferred Supplier. Like us, the team at Ubi Maior prioritise quality, performance and reliability, and this is evidenced in the products which they supply to us. Their attention to detail and high standards of operation make them the perfect fit for our team”

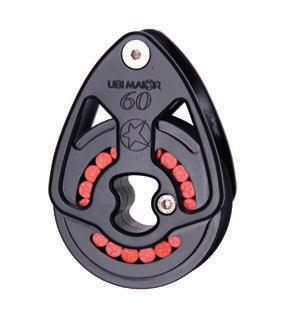

yC60TAC
catalog

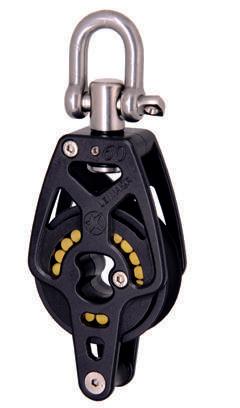

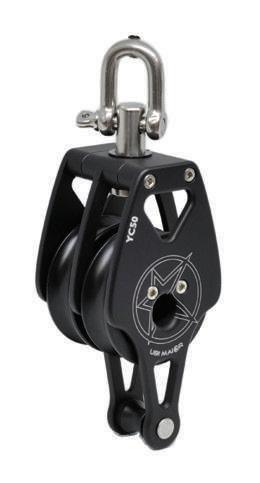

DESCRIZIONE DESCRIption
Pensati e progettati per le moderne imbarcazioni cruiser, sempre più curate e performanti, i bozzelli della gamma yACHT CLUB rispondono ai più alti criteri di resistenza, versatilità ed estetica.
La realizzazione di tale gamma si sviluppa su un nuovo lay-out che prevede l’utilizzo di grilli per il fissaggio.
L’insieme del bozzello risponde ad elevati standard di resistenza ed affidabilità che derivano dalla lavorazione di tutte le componenti dal pieno, nessun elemento è ricavato per stampaggio o fusione. Una gamma dedicata alla crociera, ma che garantisce prestazioni in termini di carico e durata solitamente riscontrabile solo in prodotti di alta fascia.

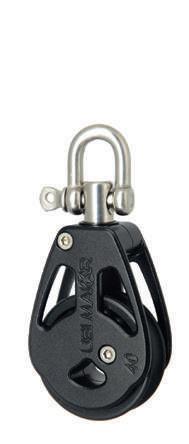

Disponibili fin da un diametro puleggia di 40mm (l’unico prodotto sul mercato conquesti criteri).
Il loro tipo di lay-out permette di utilizzare gli yC sia con attacco meccanico tradizionale sia con attacco tessile.
Designed for the new generation of increasingly performant cruisers, the blocks in the yACHT CLUB series follow a new lay-out, which foresees the use of shackles to be fixed, and are guaranteed to meet the highest strength, versatility and design criteria.
The whole block is made to the highest resistance and reliability standards as each component is manifactured by machining and no structural parts are cast or molded.
Despite the fact that this range is designed for cruisers, each component guarantees high level performance interms of both load capacity and longevity- features which are generally only offered by high levels products.
Available in sizes ranging from a 40mm sheave diameter (these are the only products on the market with this characteristic).
Their layout allows for the use of yC’s both with a traditional mechanical connection or with a textile connection.

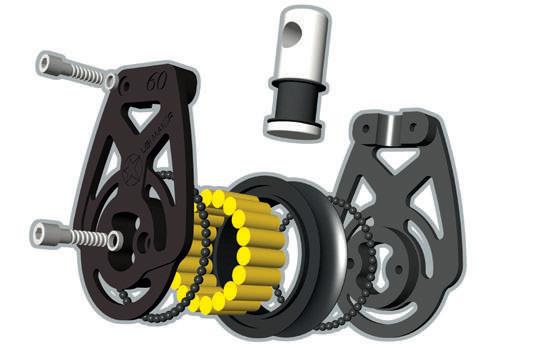

CARATTERISTICHE TECNICHE technical characteristics
guance
In lega di ALLUMINIO 6082T6, lavorate dal pieno ed anodizzate a spessore puleggia
In DELRIN, tornita da barra con gabbia sagomata sul profilo delle sfere sfere
In DELRIN, sovradimensionate rispetto alla media altro
Perno, viteria e grillo in ACCIAO AISI 316 Isolamento elettrico tra acciaio e alluminio per prevenire eventuali fenomeni di corrosione galvanica
cheecks
ALUMINIUM alloy 6082T6, machined from a single piece and anodized sheave
Made of DELRIN, turned on a bar lathe with a balls-shaped cage balls
Made of DELRIN, oversized in relation to the norm other AISI 316 STEEL hub, screws and shackle Electric insulation between steel and aluminum in order to prevent galvanic corrosion
YC50R
•YC=yacht club •S=singolo/single •SA= singolo con arricavo/sigle and becket •D=doppio/double •DA=doppio con arricavo/double and becket •T=triplo/triple •TAL=triplo con arricavo laterale/triple and side becket •TAC=triplo con arricavo centrale/triple and central backet •V=violino/fiddle •VA=violino con arricavo/fiddle and becket •M=stand-up •R=rinvio/cheek

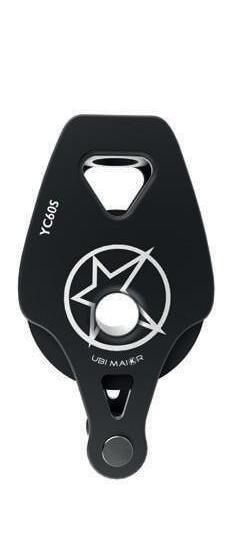

YC60S 60812 (14)1250 2500112170 singolo/single
YC60SA 60812 (14)1250 2500140200 singolo, arricavo/single, becket
YC60D 60812 (14)1250 2500112275 doppio/double
YC60DA 60812 (14)1250 2500140300 doppio, arricavo/double, becket
YC60T 60812 (14)1250 2500112375 triplo/triple
YC60TAL 60812 (14)1250 2500140405 triplo, arr. laterale/triple, side becket

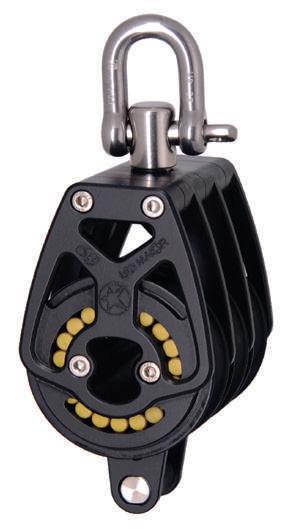

YC60TAC 60812 (14)1250 2500140405 triplo, arr. centrale/triple, central becket
YC60V 60812 (14)1250 2500160230 violino/fiddle
YC60VA 60812 (14)1250 2500187250 violino, arricavo/fiddle, becket
YC60M 60812(14) 1250 2500118170 stand-up

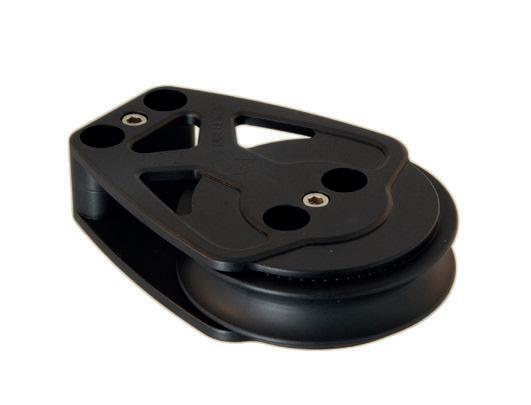

YC60R 60-12 (14)1250 250090120 rinvio di coperta/deckblock

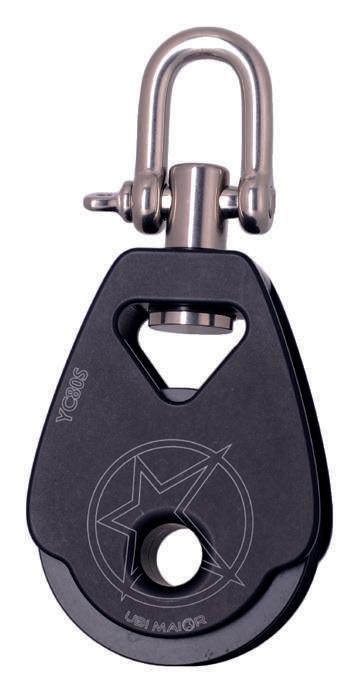

YC80S 801016 (18)1800 3600145375 singolo/single
YC80SA 801016 (18)1800 3600178425 singolo, arricavo/single, becket
YC80D 801016 (18)1800 3600145605 doppio/double
YC80M 801016 (18)1800 3600145375 stand-up
YC80R 80-16 (18)1800 3600120295 rinvio di coperta/deckblock
•YC=yacht club •S=singolo/single
•SA= singolo con arricavo/sigle and becket
•D=doppio/double •DA=doppio con arricavo/double and becket
•T=triplo/triple •TAL=triplo con arricavo laterale/triple and side becket
•TAC=triplo con arricavo centrale/triple and central backet
•V=violino/fiddle •VA=violino con arricavo/fiddle and becket •M=stand-up •R=rinvio/cheek
tech tips
•Non utilizzare lubrificante per manutenzione, pulire solo con acqua dolce/ Clean onl y with fresh water, do not lubricate

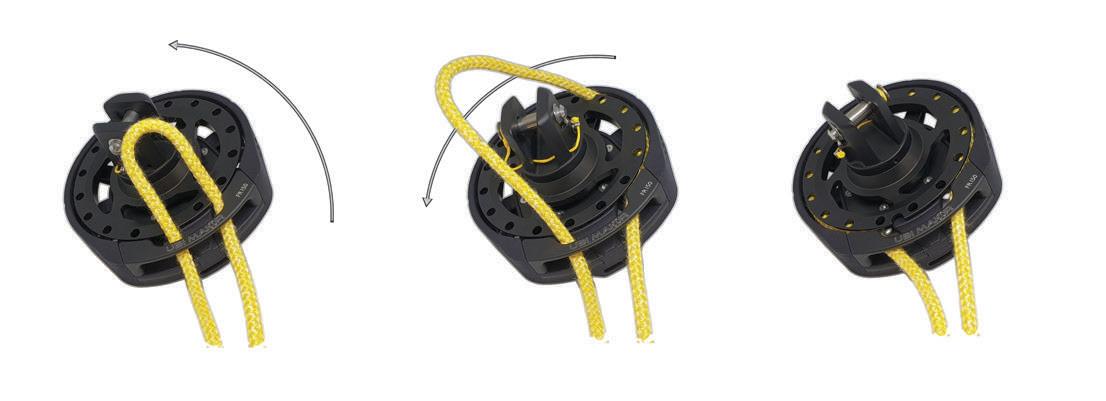

•Per fissaggio tessile utilizzare solo il foro centrale/ when using textile connection pass the loop thru the central hole
•Non fissare l’eventuale arricavo tessile sul corpo del bozzello/ Do not attach the textile becket to the body of the block
DESCRIZIONE DESCRIption

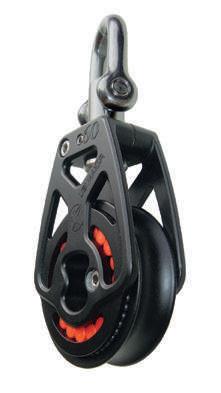

Vero e proprio prodotto ALL ROUND per ogni tipo di imbarcazione, questa linea raccoglie 30 anni di evoluzione di questo tipo di prodotto. I bozzelli RT sono in grado di sopportare grandi carichi garantendo la massima scorrevolezza grazie ad una gabbia a rulli in TORLON (linea HIGH LOAD) o in DELRIN (linea LOW LOAD). Due gabbie captive per sfere in Derlin provvedono a sostenere i carichi laterali. Nella progettazione delle guance dei bozzelli, ogni particolare è stato curato al dettaglio. Il loro tipo di lay-out permette di utilizzare gli RT sia con attacco meccanico tradizionale (grillo HR su i modelli HIGH LOAD), sia con attacco tessile (RTSh/RTShG), sia come arricavo. Internamente, le due guance, sono collegate ad incastro, così da scaricare totalmente le viti di fissaggio e garantire una resistenza e una durata oltre ogni aspettativa.
La puleggia, in alluminio anche nella taglia più piccola, è ricavata per tornitura e garantisce un rotolamento eccellente anche sotto carico.
The RT line turns 30 years of evolution in this field into a truly ALL ROUND range of components designed for any kind of boat.
RT blocks can bear very heavy weights and ensure the smoothest running mechanism thanks to TORLON (HIGH LOAD line) or DELRIN (LOW LOAD line) roller cage.
On the Delrin, balls in two holding cages support side loads, while every tiny detail on the block cheeks is meticulously designed.
Their layout allows for the use of RT’s both with a traditional mechanical connection (an HR shackle on HIGH LOAD models) or with a textile connection (RTSh/RTShG), as well as for use as a becket.
Inside, the two cheeks are interlocked so that they release the fixing screws, guaranteeing strength and longevity that goes beyond expectations.
The turned sheave, which is made of an aluminum alloy (even in the smaller size), ensures excellent rolling, even when bearing heavy loads.
CARATTERISTICHE TECNICHE technical characteristics
guance
In lega di ALLUMINIO 6082T6 lavorate dal pieno ed anodizzate a spessore Profilo a traliccio per garantire attacchi multipli tessili puleggia
In lega di ALLUMINIO 6082T6 tornita dal pieno ed anodizzata a spessore rulli
Per assorbire il carico primario, sono in TORLON nei modelli RTH (HIGH LOAD) e in DELRIN rosso nei modelli RTL (LOw LOAD) sfere
Doppia gabbia di sfere in DELRIN per assorbire i carichi laterali grillo
HI MOD 17-4 Ph nei modelli RTH (HIGH LOAD) in ACCIAO AISI 316 nei modelli RTL (LOw LOAD) altro
Perno e viteria in ACCIAO AISI 316 Isolamento elettrico tra acciaio e alluminio per prevenire eventuali fenomeni di corrosione galvanica
cheecks
ALUMINIUM alloy 6082T6, machined from a single piece and anodized Trellis profile, allows for multiple texile connection sheave
ALUMINIUM alloy 6082T6, turned from a single piece and anodized rollers
Absorb the primary weight, and are made of TORLON in the RTH models (HIGH LOAD) and of red DELRIN in the RTL models (LOw LOAD) balls
Double cage and balls on DELRIN to absorb side load shackle
HI MOD 17-4 Ph in RTH models (HIGH LOAD)
AISI 316 STEEL in RTL models (LOw LOAD) other
AISI 316 STEEL hub and screws. Electric insulation between steel and aluminium in order to prevent galvanic corrosion
•RT=regata •S=singolo/single
•Sh=streap head •SA= singolo con arricavo/sigle and becket
•T=triplo/triple •TA=triplo con arricavo/triple and becket
•V=violino/fiddle
•D=doppio/double •DA=doppio con arricavo/double and becket
•VA=violino con arricavo/fiddle and becket •M=stand-up •R=rinvio/cheek
•RD=rinvio doppio/double cheek •G=a goccia/tear drop •H=high load
•RT=regata •S=singolo/single •Sh=streap head •SA= singolo con arricavo/sigle and becket •D=doppio/double •DA=doppio con arricavo/double and becket •T=triplo/triple •TA=triplo con arricavo/triple and becket •V=violino/fiddle •VA=violino con arricavo/fiddle and becket •M=stand-up •R=rinvio/cheek •RD=rinvio doppio/double cheek •G=a goccia/tear drop •L=low load
•RT=regata •S=singolo/single
•Sh=streap head •SA= singolo con arricavo/sigle and becket
•D=doppio/double •DA=doppio con arricavo/double and becket
•T=triplo/triple •TA=triplo con arricavo/triple and becket •V=violino/fiddle •VA=violino con arricavo/fiddle and becket •M=stand-up •R=rinvio/cheek •RD=rinvio doppio/double cheek •G=a goccia/tear drop •H=high load
• Non utilizzare lubrificante per manutenzione, pulire solo con acqua dolce/ Clean only with fresh water, do not lubricate
• Per fissaggio tessile utilizzare solo il foro centrale/ when using textile connection pass the loop thru the central hole
• Non fissare l’eventuale arricavo tessile sul corpo del bozzello/ Do not attach the textile becket to the body of the block
• Assicurarsi che il bozzello lavori sempre in linea con il carico/ Always make sure that the block is aligned with the load
•RT=regata •S=singolo/single •Sh=streap head •SA= singolo con arricavo/sigle and becket •D=doppio/double •DA=doppio con arricavo/double and becket •T=triplo/triple •TA=triplo con arricavo/triple and becket •V=violino/fiddle •VA=violino con arricavo/fiddle and becket •M=stand-up •R=rinvio/cheek •RD=rinvio doppio/double cheek •H=high load

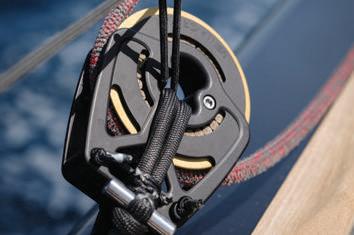

DESCRIZIONE DESCRIption
Nata come prodotto custom per l’utilizzo sulle imbarcazioni TP52 e testata sul C.C. Aniene 1a Classe (campione Europeo e Italiano ORC 2012) la linea RT ULTRA è l’evoluzione Racing della linea RT REGATA. Più leggeri, limitati nell’ingombro, ed in grado di sopportare altissimi carichi tramite il fissaggio tessile centrale rispetto al carico. I bozzelli, grazie al loro distintivo design, sono utilizzabili anche come arricavo. La geometria a traliccio agevola il passaggio del loop di fissaggio in modo da scaricare totalmente la testa. I fori laterali permettono la legatura del loop. I rulli in Torlon e la puleggia in alluminio ossidata agli ioni d’argento garantiscono scorrevolezza e massima durata. Due gabbie captive per sfere in Derlin assorbono i carichi laterali.
Come nella linea primaria RT REGATA, negli RT ULTRA le due guance, sono collegate internamente ad incastro, così da scaricare totalmente le viti di fissaggio e garantire una resistenza e una durata oltre ogni aspettativa.
The RT ULTRA line originates as a custom product for TP52 yachts and was tested on the C.C.Aniene 1a Classe (the European and Italian winner of ORC 2012). This Racing range is an evolution of the of the RT REGATA line, but its elements are lighter, smaller and can bear much higher loads thanks to textile attachments that are centralised in relation to the load. Thanks to their special design, the blocks can also be used as a becket.
The trellis geometry makes the passage of the fixing loop easier, so the head is completely released, while the lateral openings allow for loop binding. The Torlon rollers and silver ion oxidized aluminum sheave guarantee smooth running and maximum longevity. Two holding cages for the balls on Derlin absorb lateral weight loads.
As in the RT REGATA range, in RT ULTRA blocks the two cheeks are internally interlocked so that they release the fixing screws and assure resilience and duration beyond all expectations.
CARATTERISTICHE TECNICHE technical characteristics
guance
In lega di ALLUMIMIO 6082T6 lavorate dal pieno ed anodizzate a spessore
Profilo a traliccio per fissaggio tessile centrale puleggia
In lega di ALLUMIMIO 6082T6 tornita dal pieno ed anodizzata a spessore agli ioni d’argento rulli
In TORLON, per assorbire il carico primario sfere
Doppia gabbia di sfere in DELRIN per assorbire i carichi laterali altro
Viteria in ACCIAO AISI 316
Isolamento elettrico tra acciaio e alluminio per prevenire eventuali fenomeni di corrosione galvanica
cheecks
ALUMINIUM alloy 6082T6, machined from a single piece and anodized Trellis profile allows for multiple texile connection sheave
ALUMINIUM alloy 6082T6, turned from a single piece and anodized rollers
Made of TORLON to absorb the primary load balls
Double cage balls of DELRIN to absorb side load
other
AISI 316 STEEL Screws.
Electric insulation between steel and aluminum prevents galvanic corrosion
tulip sheave •RT=regata •U=ultra •S=puleggia singola/single sheave •T=puleggia tulip/tulip sheave RT S
• Non utilizzare lubrificante per manutenzione, pulire solo con acqua dolce/ Clean only with fresh water, do not lubricate
• Per fissaggio tessile utilizzare solo il foro centrale/ when using textile connection pass the loop thru the central hole
• Non fissare l’eventuale arricavo tessile sul corpo del bozzello/ Do not attach the textile becket to the body of the block
• Assicurarsi che il bozzello lavori sempre in linea con il carico/ Always make sure that the block is aligned with the load tech tips

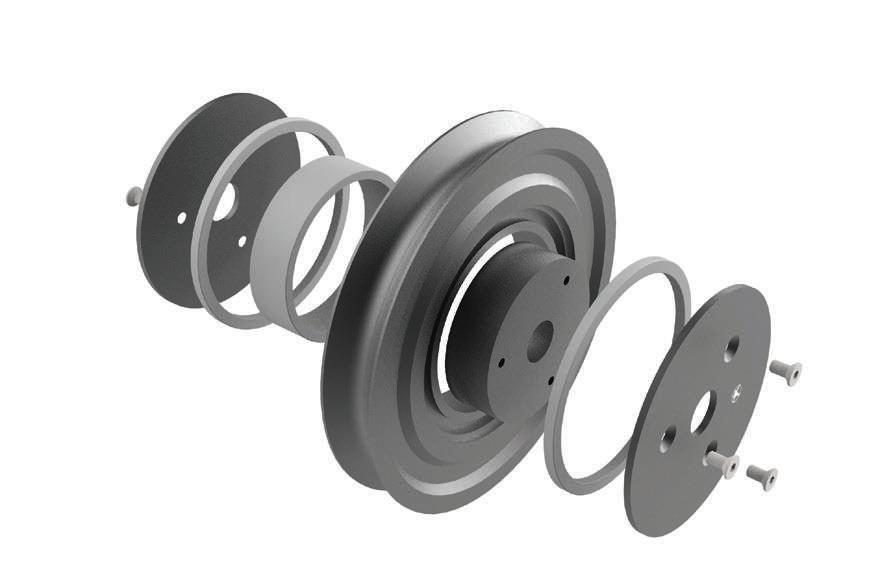

DESCRIZIONE DESCRIption

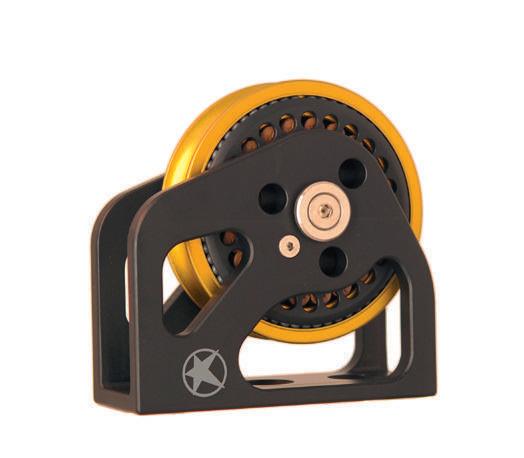

La linea RT SHEAVE è una linea standard di pulegge ad alto carico per grandi imbarcazioni. Le pulegge alto carico RT SHEAVE, nascono dall’esperienza che UBI MAI1R ITALIA® ha accumulato in progetti di alto livello come America’s Cup, Vendée Globe e le numerose collaborazioni avute negli anni con prestigiosi cantieri nautici. Queste pulegge sono realizzate in alluminio con cuscinetti a boccola in tecnopolimero sia per il carico primario che trasversale. Questa tecnologia consente di gestire carichi incredibilmente pesanti (anche statici) e di non avere nessuna manutenzione. Abbiamo una serie di dimensioni standard con carichi massimi di lavoro da 6 a 18 tonnellate. Tuttavia, qualsiasi tipo di personalizzazione è possibile per garantire ogni esigenza progettuale, come da sempre nel nostro DNA.
The RT SHEAVE is a standard line of high load sheaves for big boats. The RT SHEAVE line born from the experience gained by UBI MAI1R ITALIA® in high level projects like the America’s Cup campaign, Vendée Globe and after years of collaboration with many prestigious Shipyards, These sheaves are made of Aluminum with plain bushing technopolymer bearings for both primary and side loads. This tecnology allows to manage incredibly heavy loads (even static) and doesn’t need maintenance. we have a number of standard sizes with max working load from 6 to 18 tons. However, any type of customization is possible to guarantee every design need, as it’s always in our DNA.
CARATTERISTICHE TECNICHE technical characteristics
struttura e puleggia
In lega di ALLUMIMIO 6082T6 tornita dal pieno ed anodizzata a spessore cuscinetto
In TECNOPOLIMERO. Carico primario e trasversale. Per garantire altissime prestazioni Non richiede manutenzione altro
Viteria in ACCIAO AISI 316 Isolamento elettrico tra acciaio e alluminio per prevenire eventuali fenomeni di corrosione galvanica
structure and sheave sheave ALUMINIUM alloy 6082T6, turned from a single piece and anodized bearing
Made of TECHNOPOLYMER, to ensure exceptional performance. Primary and side load. No maintenance is required other AISI 316 STEEL Screws. Electric insulation between steel and aluminum prevents galvanic corrosion
air version
DESCRIZIONEDESCRIption

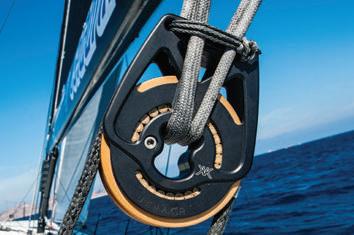

La linea RT REGATA EVE è studiata per imbarcazioni da regata di altissimo profilo che necessitano di elevate prestazioni. I materiali utilizzati per i componenti che sostengono il carico e il particolare disegno delle guance permettono di raggiungere la massima performance con ingombri e pesi estremamente ridotti. Gli EVE sono la risposta alla ricerca sempre più estrema di resistenza e leggerezza della vela agonistica moderna. Il disegno delle guance garantisce rigidità e leggerezza. Il “cuore” degli EVE è composto dal mozzo, dai rulli e dalla puleggia interamente in lega di Titanio Grado 5.
I rulli insistono in una gabbia di materiale antifrizione cosi da garantire un eccellente rotolamento.
Due piste di sfere in Torlon odi materiale antifrizione assorbono i carichi laterali
E’ prevista la versione wide, con puleggia allargata, per applicazioni disassate. Sono disponibili numerose finiture custom delle guance.

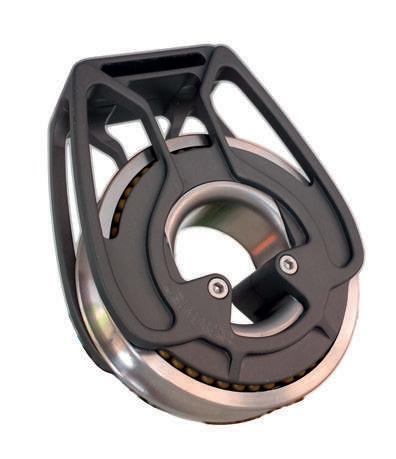

The RT EVE REGATA range has been developed to meet the unforgiving requirements of high performance racing boats.
EVE blocks are the answer to the neverending quest for incredible resistance and lightness required by the most demanding professional racing boats and crews.
The materials used for the load-bearing components and the particular shell design minimize weight and dimensions while guaranteeing exceptional performance.
In fact, the heart of the EVE block is composed of a hollow shaft, roll bearings and a pulley made of machined grade 5 Titanium alloy.
Two sets of Torlon spheres keep the system aligned, absorb side loads and minimize friction while the shell is optimized to guarantee a correct loadpath and minimal weight.
A version with an extra wide pulley is available for off-axis appliations.
Available in a variety of finishes and custom colors.
CARATTERISTICHE TECNICHEtechnical characteristics
guance
In lega di ALLUMIMIO 6082T6 lavorate dal pieno ed anodizzate a spessore
Profilo a traliccio per fissaggio tessile centrale puleggia
In lega di TITANIO Gr 5 tornita dal pieno rulli
In lega di TITANIO Gr 5, per assorbire il carico primario sfere
Doppia gabbia di sfere in TORLON per assorbire i carichi laterali altro
Viteria in ACCIAO AISI 316
Isolamento elettrico tra acciaio e alluminio per prevenire eventuali fenomeni di corrosione galvanica
tech tips
•Pulire e ingrassare periodicamente i rulli in titanio
Periodically clean and lubricate the titanium rollers
cheecks

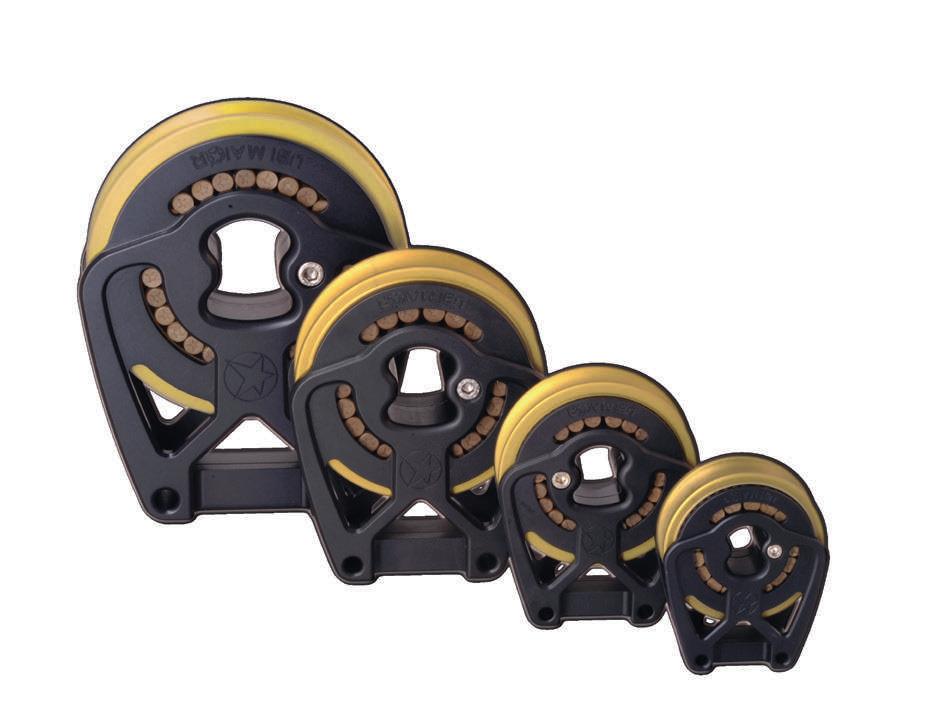

ALUMINIUM alloy 6082T6, machined from a single piece and anodized Trellis profile allows for multiple texile connection sheave

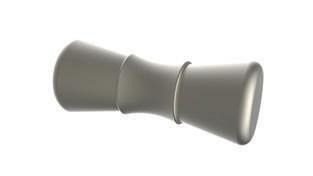

TITANIUM Gr 5 alloy, turned from a single piece rollers
Made of TITANIUM Gr 5 alloy to absorb the primary load balls
Double cage with balls in TORLON to absorb side load other
AISI 316 STEEL screws.
Electric insulation between steel and aluminium to prevent galvanic corrosion
•Assicurarsi che il bozzello lavori sempre in linea con il carico/
Always make sure that the block is aligned with the load
DESCRIZIONE DESCRIption
Progettati per sopportare carichi altissimi con vantaggioso rapporto carico/dimensioni/peso, i bozzelli X3M FLyGHT, uniscono tecnologia, funzionalità ed estetica. Unicamente destinati all’utiizzo con fissaggio tessile (incluso), la linea X3M FLyGHT, sfrutta il principio della tenuta al centro del carico ed affida sia il carico primario che trasversale a cuscinetti in tecnopolimero che garantiscono resistenza a carichi elevati, anche statici e nessuna manutenzione. Il loop in dyneema unidirezionale calzato agisce su un corpo in alluminio sul quale ruota una puleggia in alluminio dove è alloggiato il cuscinetto. Le pulegge in alluminio sono trattate con anodizazione agli ioni d’argento per prevenire le cariche batteriche e le muffe sul loop. Il corpo, in nylon stampato 3d, contiene la manovra e, grazie ad un laccetto con VELCRO® mantiene in posizione il loop. Il fissaggio del bozzello avviene attraverso un T-Bone in titanio piombato nel loop.
Sul loop è presente un filo spia che alla sua rottura indica il superamento del MwL.
Questo prodotto ha ricevuto il Quality Design Award al Sea-Tec di Carrara.
CARATTERISTICHE TECNICHE
struttura e puleggia
Struttura in lega di ALLUMINIO 6082T6 anodizzata a spessore
Puleggia anodizzata agli ioni d’argento
Tutto lavorato dal pieno corpo
In NYLON stampato 3d sagomato per contenere la manovra cuscinetto
In TECNOPOLIMERO per garantire altissime prestazioni
Non richiede manutenzione fissaggio
Loop in DYNEEMA® unidirezionale calzato, con spia per il MwL
T-Bone in TITANIO Gr5 altro
Laccetto brandizzato con chiusura VELCRO®

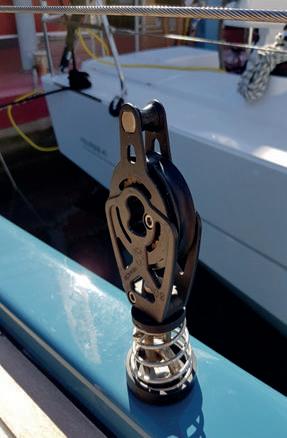

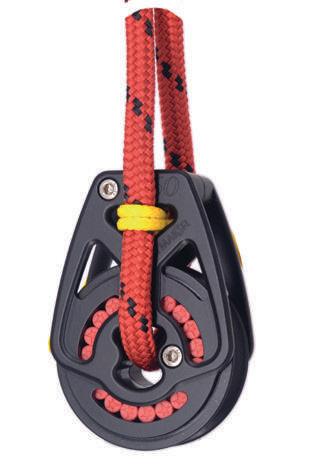

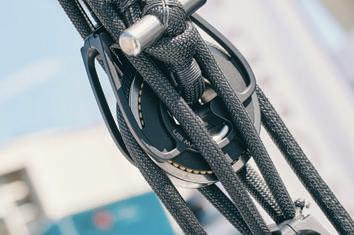

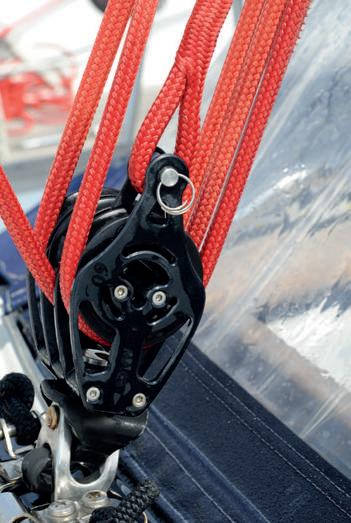

X3M FLyGHT blocks are designed to support extremely heavy weights, and boast a highly beneficial load /dimension/ weight ratio. These blocks combine technology, functionality and design, and are designed to be used exclusively with textile fixings (included).
On X3M FLyGHT blocks, the load is centralized, thus releasing both the primary and the trasversal loads on technopolymer bearings, which allow for incredbly heavy loads (even static) and no maintenance.
The unidirectional covered Dyneema loop acts on an aluminum body, holding the bearing.
The sheaves aluminum elements are silver ion-anodized to prevent bacterial growths or mold on the loop.
The body, made of nylon 3d printed, carries the rigging and holds the loop, thanks to a VELCRO® strap.
The block is fixed by a titanium T-Bone spliced into the loop.
Onto the loop there is a fuse wire which indicates the MwL exceeding limit at its break.
This product received the Quality Design Award at Sea-Tec in Carrara.
technical characteristics
structure and sheave
Made of AISI 316 STEEL (optionally in TITANIUM) and ALUMINIUM alloy 6082T6 silver ion-anodized 100 % machined from a single piece body
Made of NYLON 3d printed, molded to contain the rigging bearing
Made of TECHNOPOLYMER, to ensure exceptional performance. No maintenance is required fixing
Unidirectional covered DYNEEMA® loop, with fuse wire for MwL
TITANIUM Gr5 T-Bone other
Brand strap with a VELCRO® lock
• Utilizzare solo per applicazioni con carico statico/ Use only for static-load application
• Assicurarsi che il bozzello lavori sempre in linea con il carico/ Always make sure that the block is aligned with the load
• Controllare periodicamente il grado di usura dei tessili/ Periodically inspect the textile loop tech tips
on deck - discontinuous line
under deck on deck - continuous line
rod connector
rod connector
drum (discontinuous line)
DESCRIZIONE DESCRIption

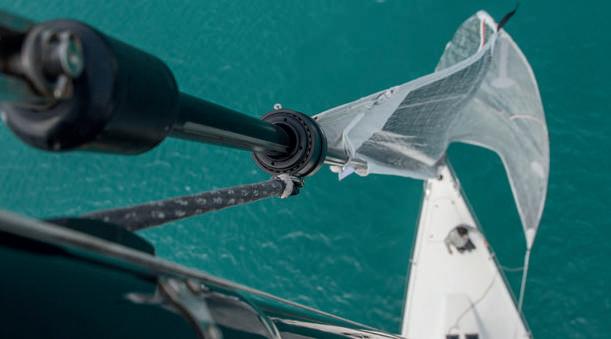

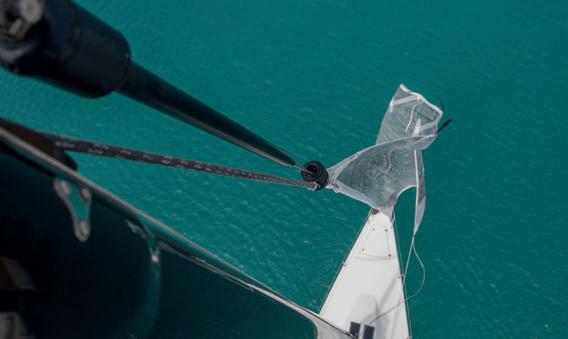

JIBER è il rollafiocco strutturale che funziona senza l’ausilio del classico estruso di alluminio. Lo strallo in tondino è collegato al tamburo e alla testa e rotando trasmette la torsione per avvolgere la vela. La vela può essere issata, ammainata e la tensione della drizza può essere sempre regolata.
La navetta si blocca in testa a vela issata e si sblocca per l’ammainata automaticamente, garantendo una navigazione in sicurezza e una veloce gestione dell’imbarcazione.
JIBER si utilizza come un rollafiocco tradizionale, per utilizzarlo al meglio il velista non ha bisogno di nessun particolare adattamento o pratica. La vela può essere collegata allo strallo con 2 sistemi: garrocci, sacca zip. Con i garrocci o con la sacca zip il fiocco può essere ammainato estremamente veloce rispetto ai rollafiocchi convenzionali. Non avere estruso di alluminio significa risparmiare circa 30 kg di peso rispetto ai migliori concorrenti. 30 kg in meno possono non sembrare molto, ma è come navigare con 200 kg in più sul bulbo. Un ulteriore vantaggio del JIBER è l’apporto di migliori prestazioni di bolina grazie alla ridotta resistenza dell’aria in prossimità del bordo di attacco del fiocco, permettendo alla barca di navigare stabile e veloce. Un altro vantaggio sono le dimensioni ridotte del dispositivo che permettono di avere vele più grandi, che possono essere anche utilizzate ridotte!
Adesso gli armatori appassionati di regate di circolo non hanno più bisogno di scegliere tra le prestazioni del tuff luff o la facilità di un avvolgitore.
Con il JIBER UBI MAI1R ITALIA® si può avere il meglio dei due mondi, allo stesso tempo.

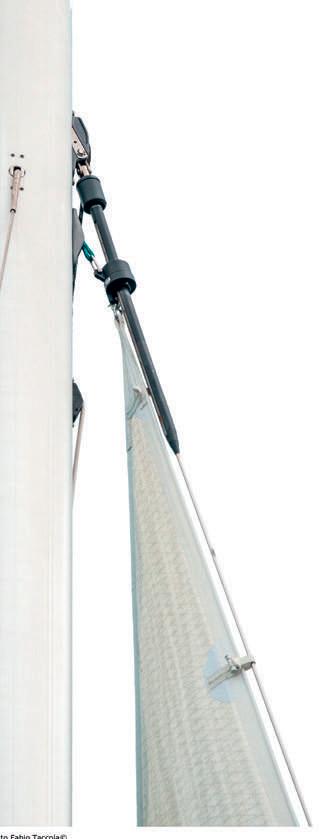

JIBER is a structural jib or genoa furler that works without the usual aluminum extruded foils.
The rod forestay is linked to the drum and swivel, and rotates to transmit the torque and furl the sail.
The sail can be hoisted up and down, while the halyard tension can be adjusted at any time.
The shuttle locks in position and unlocks automatically, guaranteeing faster, safer sailing and better boat handling.
Given that the JIBER is used exactly like a conventional furler, the sailor needs no specific training in order to enjoy its benefits.
The jib can be attached to the forestay using 2 systems: soft hanks, zip bag.
The jib with soft hanks or zip bags can be taken down extremely fast when needed and much faster than conventional furlers.
Not having the aluminium foil means that we save approximately 30 kg against the best competitors. 30 kg may not seem much, but they count for a lot!
The Jiber is like sailing with 2 people hiking on the rails. An additional benefit of the Jiber is the achievement of better upwind performance thanks to reduced drag and windage near the leading edge of the jib, allowing the boat to sail higher and faster.
Another bonus is that the smaller dimensions of the device allows for bigger sails, and they can be used reefed! Now owners that enjoy club racing don’t need to choose between the performance of tuff-luff or the easiness of a furler.
with the UBI MAI1R ITALIA® JIBER you can have the best of both worlds, at the same time.
CARATTERISTICHE TECNICHE technical characteristics
tamburo, testa e navetta
In lega di ALLUMINIO 6082T6 lavorati dal pieno ed anodizzati a spessore
tipologia tamburo
Accumulatore per i modelli AX/AU
Linea conitua per i modelli FR/Rw
mura folle navetta
Doppia gabbia di sfere in TORLON sui modelli JB15/22 sistem by UBI MAI1R ITALIA® sul modello JB40 cuscinetto
Sistema assiale a rulli cilindrici strallo in tondino
In ACCIAIO NITRONIC fornito separatamente dai fornitori autorizzati UBI MAI1R ITALIA®
drum, head and shuttle
ALUMINIUM alloy 6082T6, machined from a single piece and anodized drum type
Discontinuous line AX/AU models
Continuous line FR/Rw models
free tack shuttle
Cage with balls in TORLON on JB15/22 models
X-Bearing sistem by UBI MAI1R ITALIA® on JB40 model bearing
Cylindrical roller thrust bearings
rod forestay
NITRONIC STEEL supllied by UBI MAI1R ITALIA® authorized reseller
why use jiber?
reduced drag and weight bigger sails improved safety reefed
turnbuckle kit
JB40AX
•JB=jiber •AX=accumulatore/discontinuos line •AU=sotto coperta/under deck •FR=linea continua/continuos line •RW=linea continua - sistema rewind/continuos line - rewind system •*=senza il tondino/without rod
tech tips
• Avvolgere solo in senso antiorario/ Furl only in anticlockwise direction
• Prima di avvolgere o svolgere togliere tensione al paterazzo/ Before furling or unfurling remove tension from the backstay
• Per ridurre avvolgere almeno 1/3 della vela
To reef furl at least 1/3rd of the sail
• Non prendere troppo in giro chi arriva dopo di voi
Do not mock too harsly those who are slower than you
jiber-tx per stralli tessili
JIBER-TX è la versione del Jiber progettatta per lavorare con stralli in carbonio e tessili. Il sistema può essere montato su cavi di ogni produttore ed avvolgitori di ogni tipo e permette ad ogni imbarcazione di essere equipaggiata come una moderna barca da regata oceanica. Il fiocco può essere issato ed ammainato cosi come la tensione della drizza può essere regolata in qualsiasi momento, come in un classico avvolgifiocco. Il vantaggio di questo innovativo sistema è l’assenza di un qualsiasi profilo il che si traduce in un minor peso, minor resistenza ed una minore catenaria lungo lo strallo.
Il sistema può essere configurato come accumulatore o tamburo a basso profilo, sia sovra che sotto coperta.
JIBER-TX è un brevetto UBI MAI1R ITALIA®.
jiber-tx for cable system
JIBER-TX is a Jiber’s version suitable for composite and textile forestay.
It can be fitted on every cable and furlers and it allows every boat to be equipped like a modern ocean solo racer. The jib can be hoisted and dropped every time and the halyard tension can be adjusted continuously, as in a traditional jib furler.
The advantage of this innovative system is the absence of the classic foil, which means less weight, less drag and less sag on the forestay, meaning a faster, higher and easier sailing.
The furling system can be configured as single or continuous line, over- or under-deck.
JIBER-TX is a patent of UBI MAI1R ITALIA®.
• Consultare il fornitore del cavo se è possibile ridurre la vela/ The possibility to reef the sail must be discussed with the stay producer tech tips
• Controllare e aggiustare periodicamente il precarico torsionale dello strallo/ Periodically check and adjust the torsional preload of the stay
JB40 shuttle

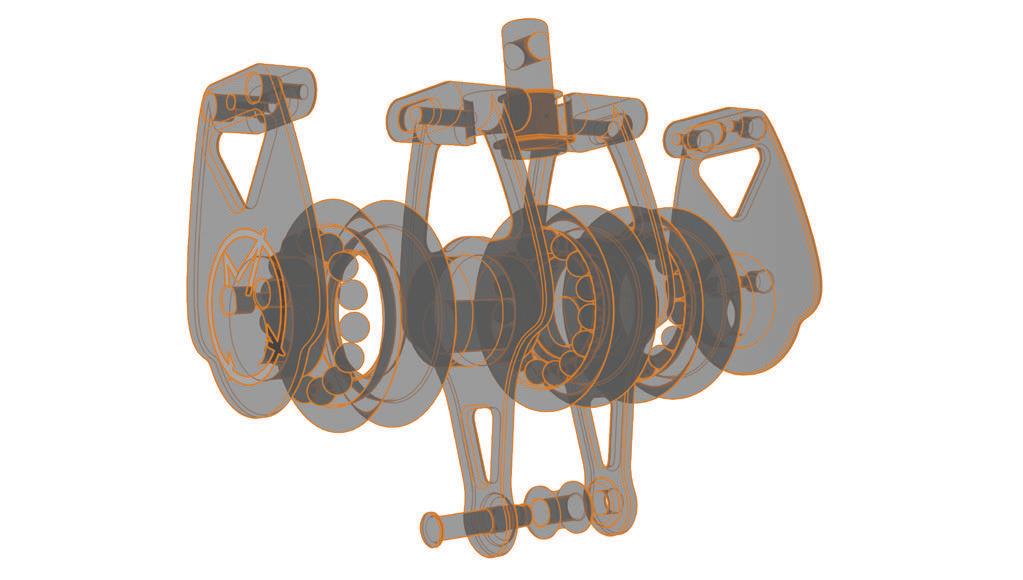

X-BEARING* system
Swivel Cover Protection
FR250Hm Insertion loop
X-Bearing System
Quick Release
DESCRIZIONE DESCRIption
Gli FR AVVOLGITORI sono estremamente affidabili e funzionali per la gestione delle vele di prua sia inferite (code zero), sia non inferite (gennaker). Una linea completa che parte dal prodotto per derive fino ad arrivare alle grandi unità con produzioni custom. Il tamburo e la testa, in alluminio 6082T6 ricavati dal pieno, contengono cuscinetti assiali a rulli cilindrici con le caratteristiche ottimali per questo utilizzo. Infatti risultano essere molto scorrevoli (fondamentale per la swivel) e con una ottima distribuzione del carico. Il tamburo è sistemato in un carter in Nylon stampato 3d in grado di attutire eventuali urti con l’imbarcazione e di garantire la tenuta in posizione del loop. Il loop di manovra risulta facilmente inseribile grazie alla comoda bocca frontale e alla nicchia ricavata sul tamburo.
La geometria della gola del tamburo riesce a garantire un perfetto grip in fase di chiusura ma permette un perfetto disingaggio in apertura così da poter aprire la vostra vela dal pozzetto agendo semplicemente sulla scotta. Completano la linea FR gli accessori necessari a completare il sistema avvolgitore/vela.
Redance per cavo anti torsione FRrd, Moschettoni a sgancio rapido FRgm (prodotto commerciale), e Tavolette per l’uso con doppio strallo inferito FRds. Per gli avvolgitori con carico di lavoro elevato sono disponibili bozzelli per l’attacco 2:1 e 3:1. Su richiesta forniamo loop di manovra per i nostri avvolgitori.
CARATTERISTICHE TECNICHE
tamburo e testa
In lega di ALLUMINIO 6082T6 lavorati dal pieno ed anodizzati a spessore carter
In NYLON stampato 3d cuscinetti
Sistema assiale a rulli cilindrici
X-Bearing system by UBI MAI1R ITALIA® per murafolle a partite dal modello FR150m altro
Perno e viteria in ACCIAIO AISI 316 e 17-4Ph
Regolazione e bloccaggio del Perno tramite grani in ben 12 posizioni
FR AVVOLGITORI are extremely reliable and functional for managing bow sails, both code zero and gennaker.
This complete line ranges from products suited to dinghy and smaller vessels, right up to larger units and custom designed products.
The drum and head are machined from a single piece of aluminum 6082T6 and contain cylindrical roller thrust bearings featuring the best characteristics for this use. Indeed, they move exceptionally well (which is fundamental for the swivel) and boast optimal load distribution.
The drum is located in a drum guard made of Nylon 3d printed, which provides an excellent cushion against possible impact with the boat and guarantees the loop location. The loop is easy to insert thanks to the frontal gate and the purpose made niche on the drum. The drum flue geometry guarantees a perfect grip when winding, while also allowing for easy desingagement when opened so that the sail can be opened from the cockpit simply by activating the sheet line.
Finally, the FR range includes essential accessories for any furler/sail system, including: Anti-twist rope thimbles, FRrd, Quick release snap shackles FRgm (commercial product), Headboards for double stay systems, FRds. 2:1 and 3:1 blocks are available for furlers with high working loads. we also supply loops for our furlers on demand.
technical characteristics
drum and head
ALUMINIUM alloy 6082T6, machined from a single piece and anodized drum guard
NYLON 3d printed bearings
Cylindrical roller thrust bearings
X-Bearing system by UBI MAI1R ITALIA® on free tack up to FR150m model other
AISI 316 and 17-4Ph STEEL hub and screws
Hub adjustment and locking by socket set in 12 positions
BOTTOM UP
12,16° 47,28°
FR150Rw
69,31°74,63°
FR125Rwm
• Assicurarsi che la bocca sia chiusa e orientata verso la linea di tiro della furling line/ Make sure that the furler gate is closed and directed toward the pull of furling line
• Non immergere in acqua per manutenzione, limitarsi ad una pulizia occasionale/ Do not fully submerge in soapy water, just gently rinse it
• Per i modelli top-down consultare il manuale per una corretto fissaggio della vela/ For the correct setup of top-down furlers please refer to the user manual
• Per i modelli rewind l’avvolgimento è in senso antiorario/ The rewind version furls in anticlockwise direction tech tips
DESCRIZIONE DESCRIption
L’avvolgitore per vele di prua RE2wIND® è probabilmente “l’uovo di colombo” per la gestione sia di code zero, sia di gennaker. Esso, infatti, è il primo avvolgitore al mondo con sistema BREVETTATO ratchet escludibile. Il primo vantaggio che offre questo prodotto è quello di assistervi durante la chiusura della vela: infatti il ratchet interno (facilmente armabile tramite azionamento tessile) blocca l’apertura della vela durante l’avvolgimento. Praticamente è possibile avere il loop disimpegnato anche durante la chiusura senza il rischio che la vela si apra involontariamente. Questo permette, con mare formato o vento forte, di incrementare decisamente la sicurezza del velista che, potendo lasciare il loop, può garantirsi la possibilità di assicurarsi in equilibrio o di gestire un imprevisto. Tutte queste caratteristiche sono racchiuse in un prodotto compatto e leggero.
Infatti RE2wIND® si differenzia dai normali FR AVVOLGITORI solo dal lay-out dedicato e dal sistema di selezione che si trova nella parte inferiore del carter.
RE2wIND® è disponibile in due versioni: Rw con mura fissa (code zero, genoa, etc.) Rwm con mandrino libero per avvolgere gennaker con cavo non inferito.
RE2wIND®,a bow sail furler, is a brilliant solution for the management of both code zero and gennaker sails.
In fact, it is the first-ever furler with a PATENTED ratchet system, which can be excluded. This product is advantageous firstly because it facilitates sail winding: the internal ratchet (which is easy to fit by textile activation), stops the sail unfolding during winding. Thus, the loop can be disengaged while the sail is closing, without the risk of the sail unfolding involuntarily.
This increases the sailor’s safety, as in rough seas or strong winds, he/she can let go of the loop to keep his/her balance or deal with any unexpected problems. These features are all combined in a compact and lightweight product.
Indeed, RE2wIND® differs from normal FR furlers thanks to its original lay-out and its ratchet selector system in the carter bottom.
RE2wIND® comes in two versions: Rw with fixed tack (code zero, genoa, etc) Rwm with free tack to wind gennakers whitout luff.
CARATTERISTICHE TECNICHE technical characteristics
tamburo e testa
In lega di ALLUMINIO 6082T6 lavorati dal pieno ed anodizzati a spessore carter
In NYLON stampato 3d cuscinetti
Sistema assiale a rulli cilindrici
X-Bearing system by UBI MAI1R ITALIA® per murafolle a partite dal modello FR150Rwm altro
Perno e viteria in ACCIAIO AISI 316 e 17-4Ph
Regolazione e bloccaggio del Perno tramite grani in ben 12 posizioni
drum and head
ALUMINIUM alloy 6082T6, machined from a single piece and anodized drum guard
NYLON 3d printed bearings
Cylindrical roller thrust bearings
X-Bearing system by UBI MAI1R ITALIA® on free tack up to FR150Rwm model other
AISI 316 and 17-4Ph STEEL hub and screws
Hub adjustment and locking by socket set in 12 positions

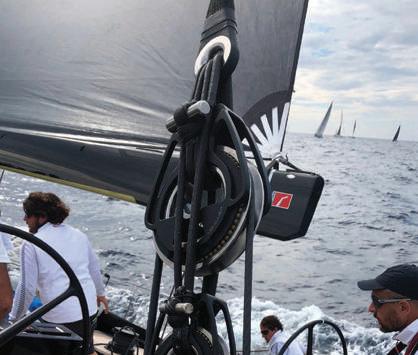

modalità di utilizzo how to use?
Come utilizzare l’avvolgitore RE2wIND®:
apertura-sblocco ratchet
Si agisce sulla cimetta di destra (blu) che comanda l’apertura per disimpegnare il ratchet. A questo punto RE2wIND® è un normale avvolgitore e viene utilizzato nel modo comune. Qualora ci fosse un’anomalia nell’apertura della vela sarà possibile bloccare la rotazione agendo sulla cimetta di chiusura con un palese vantaggio nel caso di notevole pressione della vela.
chiusura-blocco ratchet
Si agisce sulla cimetta di sinistra (rossa) e si aziona il meccanismo ratchet che permette la rotazione del tamburo nel solo senso di chiusura.
Lo sforzo viene praticamente dimezzato in quanto, oltre a poter agire sul loop con entrambe le mani, RE2wIND® si fa carico di non far riaprire la vela.
Praticamente RE2wIND® e’ un avvolgitore con un winch interno col vantaggio di non dover rinviare il loop di manovra fino al pozzetto.
Inoltre, è possibile lasciare la vela di prua armata senza il rischio che questa si apra inavvertitamente, sia mentre la navigazione è a motore, sia in porto, sia quando le condizioni del vento e del mare consigliano un rapido ritorno in pozzetto.
How to use the RE2wIND® furler:
open-ratchet release
To open the bow sails, activate the line on the right (blue), which controls the opening and release of the ratchet. At this point RE2wIND® is used like a standard furler and is used as normal.
If there is an anomaly in the opening otfh e sails, the furler allows one to block the rotation using the line, which offers a clear advantage in the case of considerable wind pressure on the sail.
close-ratchet lock
To wind the sail, use the line to the left (red) to activate the ratchet mechanism, which allows the rotation of the drum in the direction of closure.
The effort is almost halved since, as well being able to act on the loop with both hands, RE2wIND® ensures that the sail stays closed.
Practically, RE2wIND® is a furler with a sort of winch that offers the advantage of not having to bring the loop up to the cockpit.
In addition, you can leave the bow sails armed without the risk that they open accidentally, either while motoring, in port or when the wind and sea conditions require that one return to the cockpit quickly.
RATCHET OFF
RATCHET ON
furlers accessories
•ds= doppio strallo/ double stay
•FR=avvolgitori •cp=morsetto per cavo antitorsione/clamp for antitorsion cable
•FR=avvolgitori •m=mandrino libero - X-Bearing dal modello FR150/free tack swivel - X-Bearing from to FR150 model •ADP=adattatore/adapter
FR3:1-125LF 8 10 3000 6000 150 FR125 models
FR3:1-150LF 10 12 5000 10000 210 FR150 models
FR3:1-200LF 14 16 7500 15000 390 FR200 models
FR3:1-250LF 16 20 10000 20000 503 FR250 models
FR3:1-250HLF 16 20 13000 26000 556 FR250H models •FR=avvolgitori •3:1= puleggia fissa alto carico 3:1/3:1friction sheave high load
•FR=avvolgitori •LS= attacco tessile/textile attack •* incluso/included
TB-125FR 8 3000
32 FR125 models
TB-150FR 10 5000 10000 59 FR150 models
TB-200FR 12 7500 15000 145 FR200 models
TB-250FR 16 10000 2000 190 FR250 models
TB-250HFR 16 13000 26000 195 FR250H models
•TB=Fissaggio con T-Bone/T-Bone fitting •FR=avvolgitori •loop incluso/loop included
ARTICle ø pIn mAx CARICo lAvoRo mAx woRkIng loAd
•FR=avvolgitori •gm= moschettoni/snap shackle •A= attacco 2:1/2:1connection
rigging
UBI MAI1R ITALIA® offre una serie di accessori ed attrezzature in grado di completare il rigging della vostra imbarcazione. rigging
anelli
Una serie completa di ring: Anelli Barber (AB), Anelli di Rinvio (AN) e Loop Sheeve (LS). Adatti per essere utilizzati in caso di alti carichi statici (paterazzi, attacchi volanti, etc.) ed in qualsiasi altra applicazione dove non venga richiesta alta scorrevolezza. Misure fuori catalogo possono essere facilmente prodotte dal nostro reparto custom.
grilli
Grilli conettori per drizza randa con Pin imperdilbile (Gd). Prodotti in lega di ALLUMINIO 6082T6 con Pin in AISI 316, hanno l’occhiello per la piomba della drizza (utilizzabile anche per drizza 2:1) e la sede per l’alloggio dell’anello della penna. Leggerissimi e resistenti, sostituiscono i normali grilli in acciaio avendo pari resistenza e peso minore.
Grilli HI MOD 17-4 Ph (Ghr, utilizzati nella linea RT REGATA) di produzione europea.
paranchi per drizza 2:1
Paranchi per drizza randa con sistema 2:1 (Pd). Hanno il corpo in lega di ALLUMINIO 6082T6 con perno in acciao. Consentono di dimezzare il carico sulla drizza e sull’alberatura.
UBI MAI1R ITALIA® offers a complete range of rigging equipment and accessories.
rings
Our full set of rings: Barber rings (AB), Rings of Reference (AN) and Loop Sheeve (LS), is suitable in case of high static loads (backstay, attacks flying, etc..) and any other application where super smooth running is not required. Rings with special measurements can be produced by our custom department.
shackles
Shackles connector (ALUMINIUM alloy 6082T6), with captive Pin AISI 316), for main halyard (Gd). These shackles have the eye of the halyard falls (used even for halyard 2:1) and the seat for the ring of the head of the sail. Lightweight and durable, they replace normal steel shackles having equal strength and less weight . Shackles HI MOD 17-4 Ph (Ghr, used in the RT REGATA line) are produced in Europe.

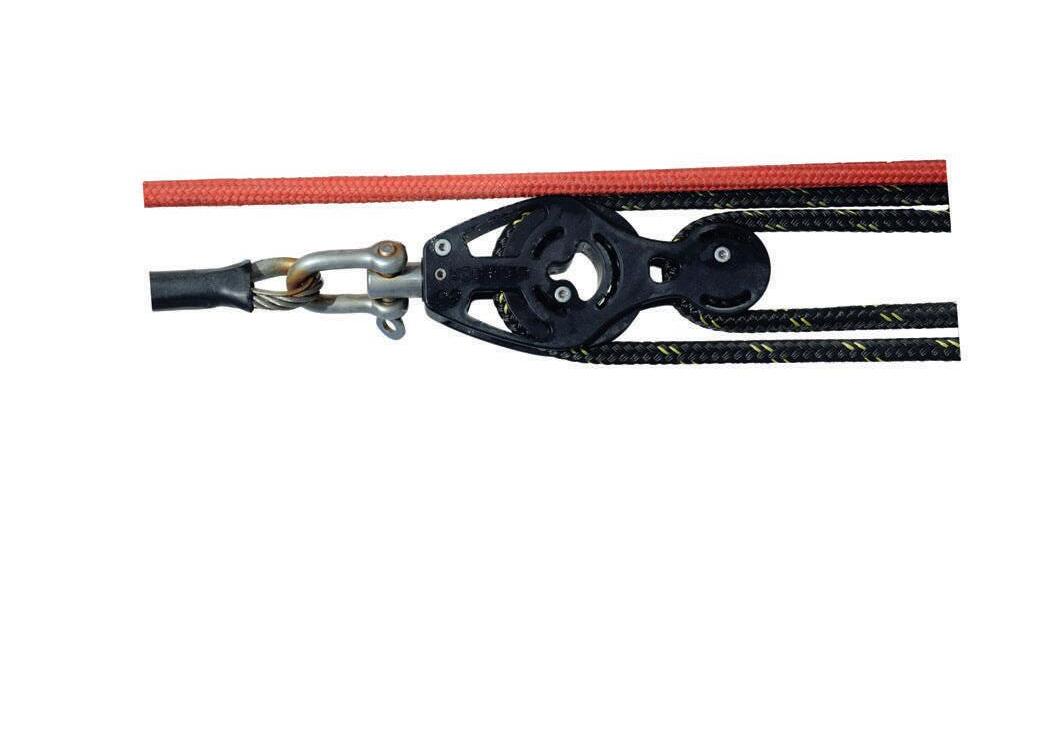

halyard blocks for 2:1
Halyard Blocks with 2:1 purchase (Pd). Built in ALUMINUM alloy 6082T6 with a Stainless Steel Pin, these blocks halve the load on halyard and mast.
pastecche
Pastecche apribili (PA), create sul lay-out della linea yACHT CLUB, da utilizzare su qualsiasi manovra.
Queste pastecche, costruite in lega di ALLUMINIO 6082T6, garantiscono grande resistenza e facilità d’uso. Il sistema di apertura rotante garantisce la tenuta della cima anche in caso di apertura accidentale e il pistoncino a molla rende facile ed immediato l’installazione e la chiusura.
crossover
Rinvii Cross Over (CO) perfetti per essere installati a poppa degli stopper per deviare la manovra sul winch opposto senza creare angolo in uscita dallo stopper e senza dover usare la base del winch come deviatore. Costruiti in lega di ALLUMINIO 6082T6 con puleggia e sfere in DELRIN, vengono forniti con piastra di serraggio.
snatch blocks
Snatch Blocks (PA), designed according to the yACHT CLUB layout, are useful in any situation. These snatch blocks, built in ALUMINUM alloy 6082T6, guarantee great strength and are simple to use. The rotating opening system ensures the hold of the line in case of accidental opening and the piston spring makes installation and closing quick and easy.
crossover
Cross Over blocks (CO) are perfect for installation behind the stopper to deflect the line onto the opposite winch without creating a corner, leaving the stopper or using the base of the winch as a cross over. Made from ALUMINUM alloy 6082T6 with a DELRIN sheave and bearings, these blocks come with a clamping plate.
block
over
rigging
UBI MAI1R ITALIA® offre una serie di accessori ed attrezzature in grado di completare il rigging della vostra imbarcazione. rigging
UBI MAI1R ITALIA® offers a complete range of rigging equipment and accessories.
padeyes
Golfari di coperta ad alto carico (HPD), i soli sul mercato in alluminio. Ideali per l’attacco di mure, punto fisso di paranchi, attacco per i bozzelli e molti altri. Sono disponibili in versione fissa in coperta o removibili, con base in acciao.
soft padeyes
Golfari passanti di coperta con attacco tessile (SPD).
Garantiscono leggerezza allo scafo. Entrambe le parti sono avvitate per adattarsi ai diversi spessori di coperta.
flush deck padeyes
Golfari passanti di coperta ad alto carico (FPD), I soli sul mercato con perno orientabile. Il loop di connessione può essere cambiato direttamente da sopra la coperta.
organisers

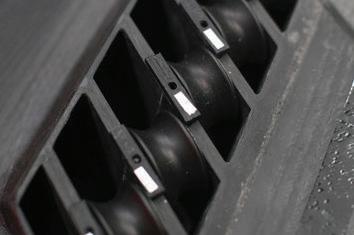

Passacavi di coperta in alluminio. Sono disponibili nella versione con pulegge ad alto carico (ORM) e con fori fissi ad alta scorrevolezza (ORF).
In molti modelli è disponibile la versione asimmetrica per diverse tipologie di utilizzo. Misure custom su richiesta.
padeyes
Deck fittings (HPD), only ones on the market in aluminum. IIdeal for connection of tack, fixed point hoists, connection for blocks and many other. They are available fixed deck version or removable cover, with steel base.
soft padeyes
Through deck fittings with textile fixing (SPD). They ensure lightness to the hull. Both parts are screwed together to provide easy adjustment for different deck thicknesses.
flush deck padeyes
Through high load deck fittings (FPD). The only ones on the market with orientable pin. The textile loop can be change directly over the deck.
organisers
Aluminum deck fairlead. Are available high load version with pulleys (ORM) and fixed low friction holes version (ORF).
Many models are available asymmetric version for several types of use. Custom sizes on demand.
padeye •* venduto separatamente/sold separately •** prolunga disponibile su richiesta/extension available on demand
•FDP=pad eye raso ponte/flush deck padeye •*attaco tessile/textile connection •**in base alla lunghezza/depends on lenght
•ORF=organiser passacavo singolo maggiorato/organiser single wide fairlead •asy=versione asimmetrica/asymmetric version
ACCESSORI PER VELERIE
ACCessories for sailmakers
UBI MAI1R ITALIA® produce una serie di accessori tecnici per la produzione di vele.
puntastecche
I puntastecche (PS) UBI MAI1R ITALIA® sono progettati per essere leggeri e resistenti allo stesso tempo. Costruiti in alluminio 6082T6 anodizzato a spessore, permettono di regolare la tensione della stecca della vela sulla coperta o in navigazione. Sono disponibili 3 dimensioni: PS50 per imbarcazioni intorno ai 50 piedi, PS70 per i 70 piedi e PS100 per imbarcazioni di circa 100 piedi. Insieme al prodotto viene fornita una macchinetta per l’inserimento della stecca nell’apposito alloggiamento. è possibile avere una personalizzazione del puntastecche con il logo ed i colori della veleria.
prodotti custom
UBI MAI1R ITALIA® è in grado di realizzare prodotti custom per la vostra veleria come tavolette per randa e fiocco, grazie ad una completa officina di lavorazione.
UBI MAI1R ITALIA® produces a series of technical accessories for sailmakers.
adjusting luff receptacles
UBI MAI1R ITALIA®’s batten receptacles (PS) are designed to be lightweight and strong. Machined in aluminum 6082T6 and anodized, these fixtures allow the batten tension to be adjusted on deck or while sailing. Available in 3 dimensions (PS50 for boats of +/- 50 feet, PS70 for 70 feet and PS100 for boats over 100 feet), we provide the product with a machine for inserting the batten into the slot, and it is possible to customize the batten receptacles with the logo and color of the loft.
custom products
UBI MAI1R ITALIA® is able to realize custom made products for your sailmaker, such as a sail headboard for jib and main sail thanks to a fully integrated manufacturing department at its factory.
PS50 (adjustable)
PS70 (adjustable)
Colori disponibili colors available
PS70N (not adjustable)
PS70PN (not adjustable - plastic version)
custom colors
BATTEN RECEPTACLE chart
•PS=puntastecca/batten receptacle •n=stecca piana/flat batten •l=stecca tonda/round batten
•TBsh=T-Bone per garroccio tessile/soft hanks T-Bone SOFT HANKS T-BONE
THReAded FITTIng
PS40 (adjustable/3D printed)
PS70 adjustable
Flat profile - Round profile
Insert Batten
PS70/PS100 adjustable
PRODOTTI E PROGETTI CUSTOM
CUSTOM PRODUCTS AND PROJECTS
UBI MAI1R ITALIA® ,grazie alla produzione interna dei pezzi, è in grado di realizzare progetti custom con estrema versatilità.
progetti once-off
Mettiamo a disposizione il nostro ufficio tecnico per seguire la realizzazione di progetti one-off di attrezzatura di coperta. Il cantiere e l’armatore potranno confrontarsi con i nostri tecnici per ogni particolare esigenza progettuale.
produzione su commissione
La nostra officina di lavorazione può realizzare singoli pezzi su disegno del cliente, anche in piccoli lotti di produzione. L’esperienza nel settore nautico ci ha permesso di avere fornitori di elevate standard qualitativi.
personalizzazione dei prodotti
Ogni cliente ha la possibilità di personalizzare i propri prodotti UBI MAI1R ITALIA®. Mettiamo a disposizione diverse colorazioni opzionali e la possibilità di realizzare loghi o disegni laser sui pezzi in alluminio.
Thanks to the company’s in house production facilities, UBI MAI1R ITALIA® is able to realize custom projects of all types, easily and quickly.
once-off projects
Expert engineers and designers from our technical department monitor the implementation of once-off deck fitting projects from start to finish, working with the yard and the boat owner to ensure that all project requirements are met, if not bettered.
contract manufacturing when required, our design department and workshop will draw up and produce clients’ specific designs, even in small production runs, while our great experience in the marine industry and longstanding relations with suppliers of high quality materials ensure only the highest standards.
personalisation
68,40
34,40
10
All of our customers can customize their UBI MAI1R ITALIA® parts. we offer a range of different colors and the possibility to laser engrave aluminum parts with logos or designs.
LOCK AUTOMATICHE MODULARI
UBI MAI1R ITALIA® è distributore dei prodotti ALPHALOCK.
Alphalock products
UBI MAI1R ITALIA® is distributor for ALPHALOCK’s products.
lock automatiche modulari
La nuova serie di lock automatiche modulari di Alphalock segue l’incessante ricerca di semplicità senza compromessi in termini di robustezza e funzionalità. Le lock modulari Alphalock sono molto semplici: una parte removibile e un sistema modulare per cui una lock funziona come bozzello esterno o interno all’albero, utilizzando lo stesso bullet di chiusura. Le lock Alphalock sono le uniche lock automatiche dimensionate per accettare drizze a grandezza naturale con o senza bullet di bloccaggio. Oltre ai tipici utilizzi Block Lock e In-Mast, le lock modulari Alphalock possono essere utilizzate in altre manovre di attrezzatura di coperta. Fissate ad un semplice fissaggio custom nella parte superiore della testa, il nostro sistema può essere utilizzato per il bloccaggio di fiocchi, comprese le vele avvolgibili. Le lock possono essere installate anche per il bloccaggio della reef line sia esterna che interna. Grazie alla loro versatilità, potranno essere utilizzate sicuramente anche in altre applicazioni.
gaff car
La Gaff Car Alphalock ha una serie di caratteristiche vantaggiose. Primo: consente alla vela square top (gaff) di essere issata dal pozzetto nella lock dove si blocca automaticamente, senza dover andare sopra il boma per agganciarla, come con le tradizionali teste. Quando si ammaina la vela, basta cazzarla di nuovo dal pozzetto per sbloccarla. Secondo: anche senza square top, è semplice, di basso profilo e leggera. Terzo: la Gaff Car è pensata per bloccarsi automaticamente nei punti di testa d’albero e mani di terzaroli. Come per tutti i prodotti Alphalock, basta issare per bloccare, cazzare per sbloccare.
automatic modular lock
The new Alphalock Modular Series follows Alphalock’s relentless quest for simplicity with no compromise in strength or function. Alphalock Modular locks are very simple: one moving part and a modular system where one lock works as Block Lock or In-Mast Lock, using one common locking bullet. Alphalock Modular locks are the only automatic locks sized to accept full size halyards with or without locking bullets. Along with typical Block Lock and In-Mast locks, Alphalock Modular locks have applications in other areas of the rig and deck. Attached to a simple custom mount at the top of the headstay, our system can be used for locking jibs, including furling sails. Alphalock Modular locks can also be installed for either external or in-boom reef line locking. Because of their versatility, there are sure to be other applications as well.
gaff car
The Alphalock Gaff Car has a number of advantageous features. First: it allows the square top (gaff) sail to be hoisted from the deck into the car where it locks automatically - without going aloft above the boom to attach it, as with conventional headboard cars. when taking the sail down, hoist again from the deck to unlock it. Second: with no headboard toggle it is simple, low profile and light. Third: the car itself locks automatically at the masthead and reef points. As with all Alphalock products, simply hoist to lock, hoist to unlock..
RUOTE
UBI MAI1R ITALIA® è rivenditore CARBONAUTICA di ruote in carbonio e fibra di vetro.
ruote in carbonio
Le ruote Carbonautica grazie all’ultra leggera monoscocca con raggi a y sono uniche per design, robustezza e qualità. Offriamo due versioni di design: design Elegance (E) con raggi curvi e il design Sport (S) con raggi diritti. Le ruote sono costruite in un unico pezzo con i migliori materiali disponibili, questo garantisce la forza e la minimizzazione del peso. Non hanno giunture e incollaggi secondari.
ruote in fibra di vetro composito
Le prestazioni del carbonio ad un prezzo ridotto. La ruota GFC (Glass Fibre Composite) è realizzata in uno stampo simile alle ruote in Carbonio e il mozzo in alluminio anodizzato è integrato nello stampo, così da ottenere un peso simile alla versione in carbonio. E inoltre costano un terzo del prezzo.
design funzionalità personalizzazione
Le Ruote sono fornite con due opzioni di mozzo: Un solido mozzo universale con adattatori per tutte le marche di sterzo è di serie, è disponibile un solido mozzo in carbonio per un armatore più esigente é possibile personalizzare il disegno della vostra ruota. Carbonautica può trasformare un’idea progettuale dalla fase concept alla piena produzione.
WHEELS
UBI MAI1R ITALIA® is a dealer for CARBONAUTICA carbon and fiber glass whells.
carbon steering whells
Carbonautica’s ultra light monocoque y-spoke carbon wheels are unique in design, strength and quality. we offer two design options: Elegance ( E ) design with curved spokes and the Sport (S) design with straight spokes. The wheels are built as one piece, combining strength and weight minimization with the finest materials available. They have no weak joints or secondary bondings.
glass fibre composite whells
All the performance of carbon at a fraction of the cost. The GFC (Glass Fibre Composite) wheel is made in a mold using a similar technique to that used to produce the Carbon wheels, however the anodized aluminium hub is integrated into the mold, so that its weight is similar to that of the carbon version, but it is a third of the price.
design functionality custom
The wheels are supplied with two hub options: A solid universal hub with adapters for any steering brandor a solid Carbon hub system for the serious racer, which is available at a modest extra cost . you can also customize the design of your whheel as Carbonautica is capable of taking a design from concept to full production.
3y
PASSACAVO DA ORMEGGIO
UBI MAI1R ITALIA® è distributore mondiale esclusivo NUBE wAy per gli innovativi passacavo autobloccanti automatici.
butler - passacavo nautico
Butler è un innovativo passacavo nautico automatico a comparsa, che può essere installato su barche a motore e su barche a vela. è il prezioso aiutante nella delicata fase dell’ormeggio di barche di medie e grandi dimensioni. Butler usa un cilindro idraulico con telecomando; un sistema molto semplice, ma molto efficiente. Questo permette di trasferire la cima di ormeggio dal winch alla bitta, dopo averla messa in tensione, assicurando la massima sicurezza, velocità e semplicità di utilizzo.
vantaggi in fase di ormeggio
•Non si tiene a mano la cima tesa •Non si perde tensione nella cima •Non di deve ricorrere ad un nodo di bozza •Si può ormeggiare da soli •Non si perde la posizione della barca durante l’ormeggio.
vantaggi in fase di rilascio d’ormeggio •Si può trattenere la cima d’ormeggio •Si può liberare la bitta senza maneggiare la cima in tensione •Si può lasciare agevolmente la coda della cima in banchina.
MOORING FAIRLEAD
UBI MAI1R ITALIA® is worldwide distributor NUBE wAy for new innovative automatic folding fairleads.
butler - automatic folding farilead

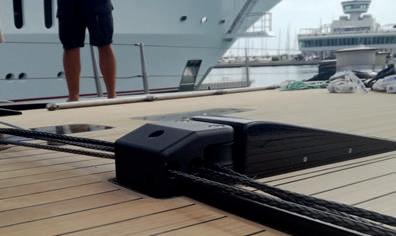

Butler is a new automatic folding fairlead that can be installed on motor boats and sail boats. It is an invaluable aide in delicate mooring manoeuvres for medium and large boats.
Butler uses a remote controlled hydraulic cylinder, a very simple though very efficient piece of engineering. This allows you to transfer via a remote control a hauled mooring line from the winch to the bollard in all safety, speed and ease.
advantage while mooring
•No need to hold a hauled line •The line stays hauled at all times •No more rolling hitches •You can cast anchor single handed •The boat is locked into position while mooring.
advantage while unfastening the boat
•You can hold the mooring line with Butler and undo hands-free the auled line from its cleat safely leaving the end of the line on the dock.
“UBI MAIOR ITALIA® helped us design and machine every single detail onboard trying, maniacally, to save every gram”
“UBI MAIOR ITALIA® has everything right to serve the marine industry. They don’t take things for granted and always look to improve and are open minded for getting input. From smaller yachts to superyachts, they do a superb job.”
BOUWE BEKKING, Professional sailor - 8 Ocean Race done
“UBI MAIOR ITALIA® have been great partners on some technically challenging projects, developing refined custom solutions for us which complement their excellent production range”
MARK
MILLS, Yacht designer
“UBI MAIOR ITALIA® is a family business that works and operates as a multinational company its main features are tradition, innovation and customization.”
FABRIZIO LISCO, America’s Cup 2021 - Rigger
