Parts manual - Komatsu PC35MR-2-A (JPN) Crawler Excavator Sn 5001-UP

Page 1

3D88E-5P-BA S/N 00101-UP 5 6

2

3

1

4

Ref.

A1410-A0A1

Page

030060

3D88E-5P-BA S/N 00101-UP

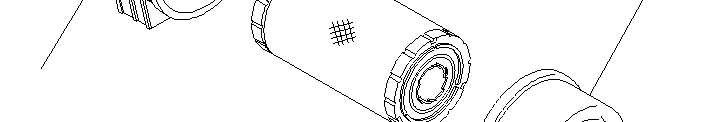

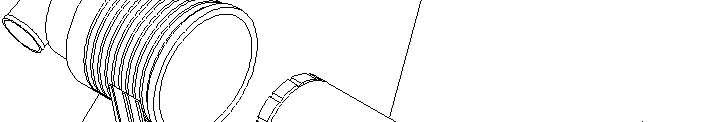

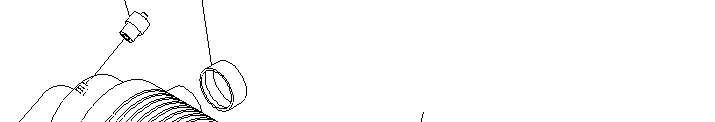

AIR CLEANER (SINGLE ELEMENT) Item

1 2 3 4 5 6

Ref.

Part No.

Description

YM129240-12500 AIR CLEANER ASS'Y YM119808-12520 ELEMENT YM129051-12540 COVER ASS'Y YM119808-12540 VALVE YM126650-12680 INDICATOR,DUST YM129259-12570 RING

Qty

1 1 1 1 1 1

Options

SN:00101-SN:00101-SN:00101-SN:00101-SN:00101-SN:00101--

A1410-A0A1

Page

heavy-equipmentmanual.com

030060
