ARBETSBELYSNING

Terra arbetsbelysning För professionellt bruk i tuffa miljöer Terra är en serie Heavy Duty arbetsbelysningar som är utvecklade för att möta högt ställda krav inom professionell användning. Med robust konstruktion, hög prestanda och pålitliga komponenter är Terra ett självklart val för dig som arbetar i krävande miljöer där vibrationer, fukt och extrema förhållanden är vardag. Samtliga modeller i serien är utrustade med DT-kontakt för enkel och säker anslutning, samt uppfyller de högsta EMC-kraven enligt CISPR 25:5.

18-2165 – Kraftfull breddbelysning i kompakt format Denna modell levererar imponerande 6500 faktiska lumen vid 90W och har en bred ljusbild med jämn och fin ljusspridning. Trots sina kompakta dimensioner ger den ett kraftfullt och effektivt arbetsljus som gör skillnad i mörka miljöer.

18-2165A – Godkänd backlampa med asymmetrisk ljusbild Med 3000 lumen och 30W är denna lampa särskilt framtagen för användning som backljus. Den asymmetriska ljusbilden minimerar risken för bländning och är godkänd enligt ECE R148/R23. Ett utmärkt val för säkra manövrer i trånga utrymmen.

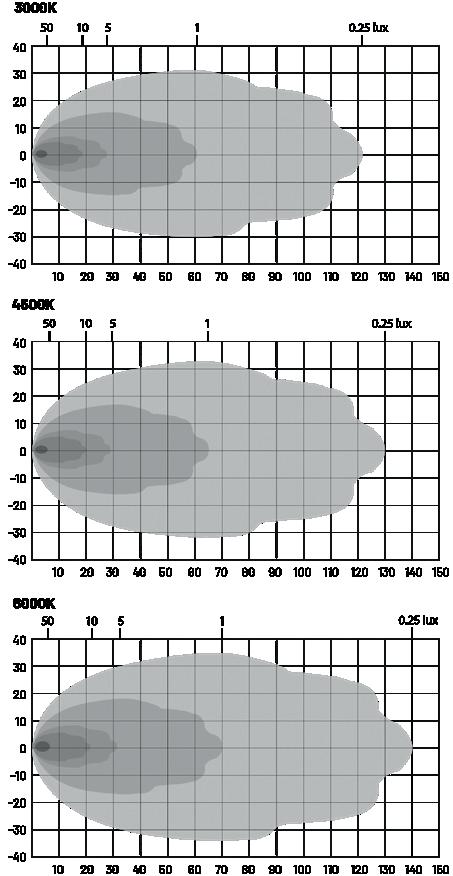

18-2165CT – Justerbar färgtemperatur för optimal sikt Denna modell erbjuder tre olika färgtemperaturer – 6000 K vitt ljus, 4500K kombinerat ljus och 3000K gult ljus – vilket gör det enkelt att anpassa belysningen efter väder- och arbetsförhållanden. Trots sin flexibilitet kompromissar den inte med ljusstyrkan och ger en bred, jämn ljusbild.

18-2165S – Långtgående fjärrljus för maximal räckvidd För dig som behöver se långt framåt är denna modell perfekt. Med 4000 lumen och 45 W samt en smal fjärrljusbild, får du en fokuserad belysning som når långt, vilket lämpar sig särskilt väl för exempelvis körning i terräng eller på byggarbetsplatser.

www.abileer.com

Utgått artikelnr: 18-2165

TERRA R23 A0202301 18-2165A

TERRA COLOR TEMP A0202302 18-2165CT

TERRA SPOT A0202303 18-2165S

Effekt:

90 W

30 W

45 W

Spänning:

10-30 V

Benämning:

TERRA HD 90W

Artikelnummer: A0202300

Faktiska lumen: 6500

10-30 V

3000

3000-3308

4000

Anslutning:

DT-kontakt i huset

2-polig DT-kontakt

DT-kontakt

2-polig DT-kontakt

E-godkänd:

ECE R148

EMC-godkänd:

CISPR 25:5

Skyddsklass:

IP67, IP6K9K

Mått (L x H x B): Ljusbild:

106.5 x 144.3 x 78.5 mm Flood

Wide flood

Flood

Fjärrljusbild

Ljusbild:

www.abileer.com

Nix arbetsbelysning Den mångsidiga arbetsljusserien med överlägsen ljusspridning

Nix är en arbetsbelysning med innovativ linsteknologi som ger en jämn och bred spridning av ljuset. Nix levererar ett starkt ljus som passar för en mängd olika fordon och arbetssituationer. Levereras med utgående DT-kontakt för smidig och säker anslutning.

• Jämn och bred ljusspridning. Nix erbjuder avancerad linsteknologi som ger en bred och jämn ljusbild, vilket gör den idealisk för olika arbetsfordon och situationer. • Imponerande Lumen, låg effekt. Upplev kraftfullt ljus som kombinerar hög ljusstyrka med energieffektivitet, utan att kompromissa med prestandan. • Kompakt men kraftfull. Nix arbetsljus är designade för att vara kompakta, men levererar enastående ljusprestanda som överträffar förväntningarna. • Sju flexibla modeller. Serien omfattar sju olika modeller som alla passar olika behov och användningsområden. • Enkel installation. Utrustad med utgående DT-kontakt för snabb, smidig och säker anslutning.

www.abileer.com

A0202101

A0202102

A0202103

A0202100

A0202107

A0202104

18-2150

Utgått artikelnr:

NIX 22 W A0202101 18-2113

NIX 30 W A0202102 18-2118

NIX 36 W A0202107 -

Effekt:

22 W

30 W

36 W

Strömmförbrukning:

12V/1,67 A 24V/0,83 A 12V/2,33 A 24V/1,17 A 12V/2.5 A 24V/1.25 A

Spänning:

10-30 V

Kelvin:

6000 K

Faktiska lumen:

2500

3800

3700

Mått (L x H x B):

49,5 x 62 x 41 mm

76 x 76 x 40 mm

164 x 34 x 59 mm

Benämning: Artikelnummer:

Anslutning:

Utgående kabel med 2-polig DT-kontakt

E-godkänd:

RR23, R148

R23, R148

R10, R148

EMC-godkänd:

CISPR 25:5

CISPR 25:3

CISPR 25:5

Skyddsklass:

IP69K

Ljusbild:

Wide Flood

Flood 50 10

40 m

0,25 lux

30 m 20 m 10 m 0m -10 m -20 m -30 m -40 m

20 30

40 50

60 70

80 90 100 110 m

Utgått artikelnr:

NIX 56W A0202100 18-2100

NIX 68W A0202103 18-2123

NIX 68W 18-2150

NIX 72W A0202104 18-2151

Effekt:

56 W

68 W

72 W

Strömmförbrukning:

12V/4,17 A 24V/2,08 A

12V/5,0 A, 24V/2,51 A

Spänning:

10-30 V

Kelvin:

6000 K

Faktiska lumen:

6700

6500

6200

Mått (L x H x B):

100 x 115,5 x 40 mm

100 x 100 x 40 mm

Ø113 x 40 mm

112 x 153 x 54 mm

Benämning: Artikelnummer:

Anslutning:

Utgående kabel med 2-polig DT-kontakt

E-godkänd:

EMC-godkänd:

CISPR 25:3

Skyddsklass:

IP69K

Ljusbild:

Flood

www.abileer.com

Arbetsbelysning LED 35W

Arbetsbelysning för tuffa miljöer som ger 1800 faktiska lumen, 35W. Lampan har ett vitt och kraftfullt arbetsljus med jämn ljusspridning inom arbetsområdet. Lampan är ADR-godkänd och godkänd enligt högsta EMC-normen CISPR 25:5, vilket innebär att den inte stör andra produkter som exempelvis radioapparater. Har DT-kontakt i huset, kontakten är vänd 180° för optimal dragavlastning.

Utgått artikelnr:

X 35 W ARBETSLJUS 1 st A0202125 18-22851-FL 20 st A0202126 18-22851-FLB

X 35 W ARBETS/BACKLJUS A0202127 1 st 18-22851-WFL A0202128 20 st 18-22851-WFLB

Effekt/Faktisk effekt:

35 W

Antal dioder:

6 st

Nominell ström:

12V/1,45 A, 24 V/0,75 A

Kelvin:

Spänning:

12-24 V

Faktiska lumen:

1800

Teoretiska lumen:

2700

Mått (L x H x B):

100 x 105 x 60 mm

Anslutning:

DT-kontakt i huset

E-godkänd:

R23, R148

EMC-godkänd:

R10, CISPR 25:5

Skyddsklass:

IP69K

Vikt:

Ljusbild:

Arbetsljus

Wide flood beam

Benämning: Artikelnummer: Utgått artikelnr: Artikelnummer:

15 m

10 m

10 m 5m

-5 m

-10 m -15 m

-10 m

40 45

55 60 m -15 m

www.abileer.com

35 m

Arbetsbelysning LED 27 W

Kompakt arbets- och backljus som ger 2200 faktiska lumen. Lättplacerad backlampa som är E-godkänd enligt ECE R23/R148. Osram dioder ger lampan hög effekt med låg strömförbrukning. Levereras med ett kraftigt fäste. Har kabel med DT-kontakt.

Utgått artikelnr:

A0202120 18-2516-1DT

Effekt:

27 W

Spänning:

12-24 V

Antal dioder:

Faktiska lumen:

2200

Teoretiska lumen:

3040

Mått (L x H x B):

108 x 139 x 44 mm

Anslutning:

Kabel med 2-polig DT-Kontakt

Godkännanden:

EMC ECE R10, R23, R148

Skyddsklass:

IP69K

Garantitid:

5 år

Artikelnummer:

Ljusbild

30 m 20 m 10 m 0m -10 m -20 m -30 m

53 lx

1 lx

0.25 lx

10 m

73 m

146 m

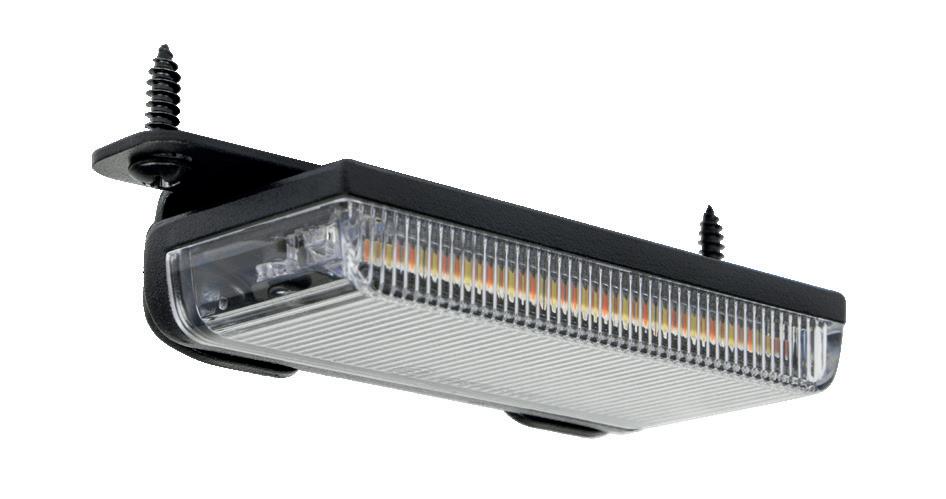

Slim arbetsbelysning/Backljus

Arbetsbelysning/backljus Slim har en tunn och platt design, vilket gör den idealisk för montering i trånga och begränsade utrymmen. Belysningen finns i två utföranden; arbetsljus eller backljus med ECE-godkänt varningsljus. Båda modellerna erbjuder utmärkt arbetsljus för en mängd olika applikationer. Dess robusta aluminiumhus och lins av slagtålig polykarbonat garanterar hållbarhet och tålighet, även när den är monterad i utsatta miljöer.

Benämning: Artikelnummer: Utgått artikelnr:

SLIM ARBETSBELYSNING A0202105 18-11823

SLIM BACKLJUS A0202106 18-11823AW

Effekt/Faktisk effekt: 34 W/20,9 W

16 W/8,4 W

Spänning:

10-30 V

Ljusbild:

Flood

Wide Flood

Faktiska lumen:

1384

582

Mått (L x H x B):

90 x 15 x 43 mm

Anslutning:

90 x 15 x 43 mm 50 cm utgående kabel med öppen ände

E-godkänd:

R148

R148, R65 klass 1/XA1

EMC-godkänd:

R10

Skyddsklass:

IP67

Ljusbild:

Flood

www.abileer.com

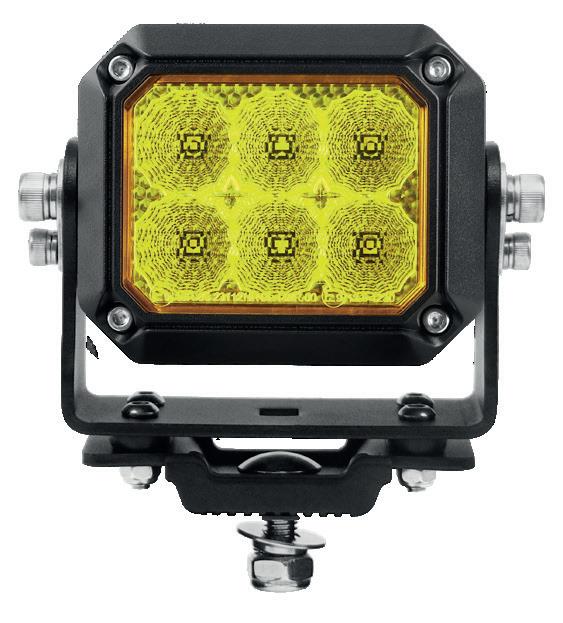

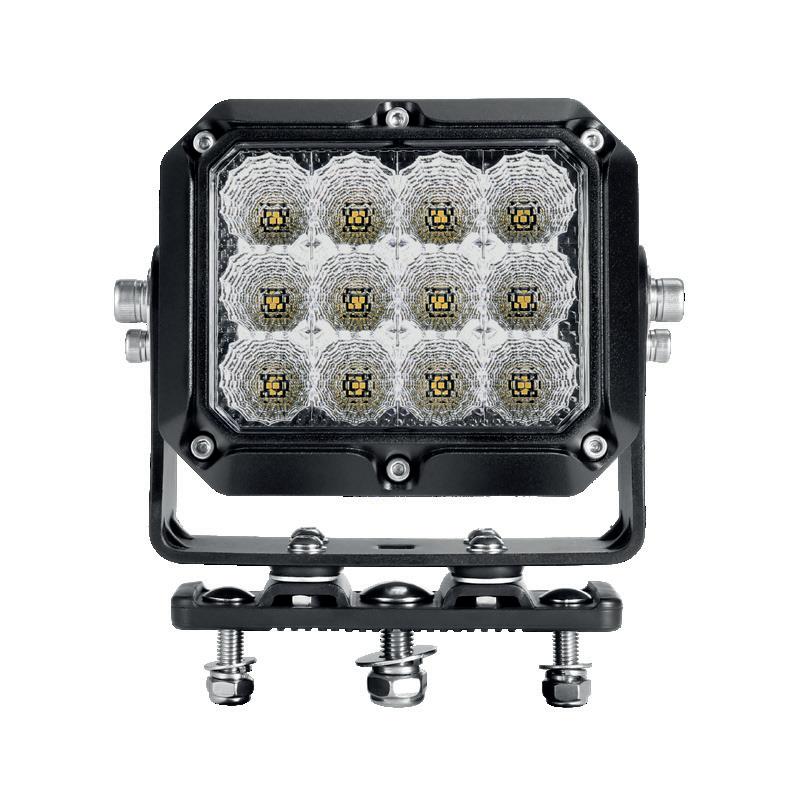

Quad arbetsbelysning med positionsljus När prestanda möter premiumdesign

Arbetsljusserien Quad är något extra för den som ställer höga krav på både funktion och utseende. Elegant utseende och med högsta kvalitet. Låt den lysa upp din omgivning samtidigt som den förgyller ditt fordon med ett exklusivt utseende. Välj mellan 3 olika färger på positionsljuset i samma lampa, du kan även välja att inte tända positionsljuset och nyttja den som ett vanligt arbetsljus. Noggrant testad för att fungera på arbetsfordon och lastbilar i nordiskt klimat varje dag året runt. Ljus, funktion och form i total symbios.

• Utvecklad och noggrant testad för nordiska förhållanden, fungerar den lika tillförlitligt i vinterkyla som i sommarvärme. • 3 valbara färger på integrerat positionsljus. Anpassa uttrycket efter

fordon, varumärke eller personlig preferens – eller stäng av positionsljuset helt och använd den som ett renodlat arbetsljus.

• Robust konstruktion för professionell användning

www.abileer.com

Benämning: Artikelnummer: Utgått artikelnr:

QUAD ARBETSBELYSNING 45 W A0202201 581445

QUAD ARBETSBELYSNING 80 W A0202203 581480 80 W

Effekt:

45 W

Spänning:

10/48 V

Ljusbild:

Flood

Faktiska lumen:

4032

6148

Teoretiska lumen:

5220

9280

Mått (L x H x B):

102 x 100,8 x 62,5 mm

114 x 112 x 74,85 mm

Anslutning:

50 cm kabel

E-godkänd:

R7, R23

R7, CISPR 25:3 R10

EMC-godkänd:

R10

Skyddsklass:

IP68/IP69K

Husmaterial:

ADC12

Linsmaterial:

Garantitid:

5 år

Vikt:

0,8 kg

1,2 kg

Ljusbild:

Flood

25 15 10 5 0 5 10 15 25

116

1 Lux

20 m

40 m

60 m

77 m

www.abileer.com

20 m

40 m

1 Lux

60 m

80 m 90 m 100 m

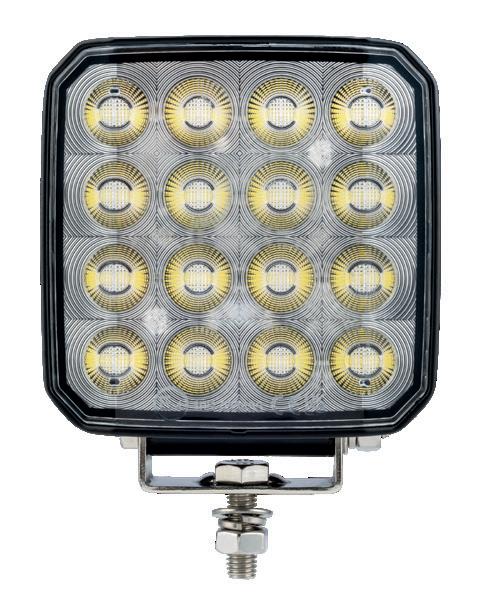

Rec arbetsbelysning Kraftfull och effektiv arbetsbelysning

REC är en serie högpresterande LED-arbetsljus utvecklade för professionella användare som ställer höga krav på ljusstyrka, driftsäkerhet och hållbarhet. Med sin kompakta design och låga profil är REC enkel att montera även där utrymmet är begränsat, samtidigt som den levererar ett kraftfullt och effektivt ljus anpassat för krävande arbetsmiljöer. Den robusta konstruktionen med slagtålig polykarbonatlins och hög kapslingsklass gör REC motståndskraftig mot vibrationer, fukt, smuts och tuffa väderförhållanden. Oavsett om det gäller entreprenadmaskiner, lastbilar, lantbruk eller servicefordon erbjuder REC-serien pålitlig belysning som förbättrar både säkerhet och arbetskomfort. REC kombinerar modern design, högkvalitativa komponenter och imponerande ljusprestanda – ett självklart val för dig som behöver arbetsbelysning som levererar när det verkligen gäller.

• Kraftfull och effektiv belysning. Hög ljusprestanda som ger optimal sikt och ökad säkerhet i krävande arbetsmiljöer.

• Kompakt och flexibel design. Låg profil och smidigt format för enkel montering på alla typer av fordon och maskiner.

• Byggd för tuffa förhållanden. Robust konstruktion med hög kapslingsklass och slagtålig lins som klarar vibrationer, fukt och hårt väder.

www.abileer.com

A0202110

A0202111

A0202113

Benämning: Artikelnummer: Utgått artikelnr:

A0202112

A0202114

REC FLOOD 30 W A0202110 587140

REC FLOOD 45 W A0202111 587145

A0202115

REC FLOOD 60 W A0202112 587160F

REC SPOT 60 W A0202113 587160S

REC SPOT 80 W A0202114 587180F

REC SPOT 80 W A0202115 587180S

Effekt:

30 W

45 W

60 W

80 W

Lins:

Polykarbonat

Antal dioder:

6 st Osram

9 st Osram

12 st Osram

16 st Osram

Kelvin:

5700 K

Spänning:

10-32 V

Faktiska lumen:

2400 lm

3650 lm

3930 lm

4732 lm

Teoretiska lumen: 2520 lm

3780 lm

5040 lm

6720 lm

Mått (L x H x B):

85 x 74 x 62 mm

85 x 96 x 62 mm

152 x 63 x 62 mm

204 x 63 x 62 mm

Anslutning:

DT2 i huset

Inbyggd DT

E-godkänd:

R149

EMC-godkänd:

R10

25 lx R10 30 m

R10

Skyddsklass:

IP67/IP69K

Ljusbild:

Flood

30 m

80 lx 20 lx

2.2 lx

1 lx

30 m

lx lx 2.2 80 lx 2060 15 lx 30 m

31 lx

1 lx

30 30m m

20 m

20 m 20 m

20 20m m

10 m

10 10m m

00m m

-10 m

-10 m -10 m

-10 -10m m

-20 m

-20 m -20 m

-20 m

-30 m

-30 m -30 m 6 m 12 m 36m m 15 m 30

-30 m

6 m 12 m

36 m

54 m

80 m

15lxlx 2.2 3 lx 60lxlx20 80

30 m 20 m 10 m 0m -10 m -20 m -30 m

80 m 110 m

5 lx

1 lx

0.25 lx

IP67/IP69K

Spot80 m

1 lx1 lx

-20 m

54m m 55

25 lx

30 m 20 m 10 m 0m -10 m -20 m -30 m

-30 m 6 m 12 m 36 m 54 m 80 m 15 m 30 m 55 m 110 m

www.abileer.com

30 m 25 20lxm

IP67/IP69K 400 m

800 m

60 lx 15 lx

3 lx

1 lx

30 m

5 lx

1 lx

0.25 lx

20 m

10 m

-10 m -20 80 mm -30 m

60 lx 15 lx

400 m

800 m

15 m 30 m

55 m

110 m

3 lx

30 m 20 m 10 m 0m -10 m -20 m -30 m

15 m 30 m

180 m

400 m

800 m

25 lx

5 lx

1 lx

0.25 lx

80 m

180 m

400 m

800 m

1 lx

-20 m -30 m

0.25 lx

Spot80 m

-10 m 180 m

5 lx

IP67/IP69K

Flood

180 m

1 lx

20 m 10 m 0m -10 m -20 m -30 m

55 m

110 m

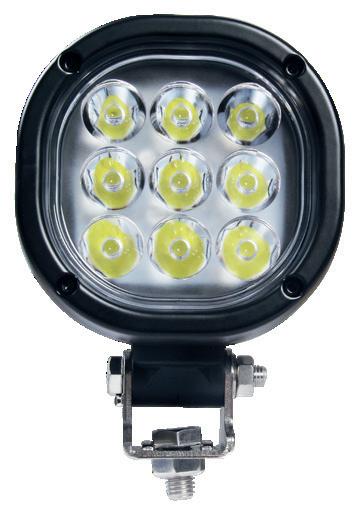

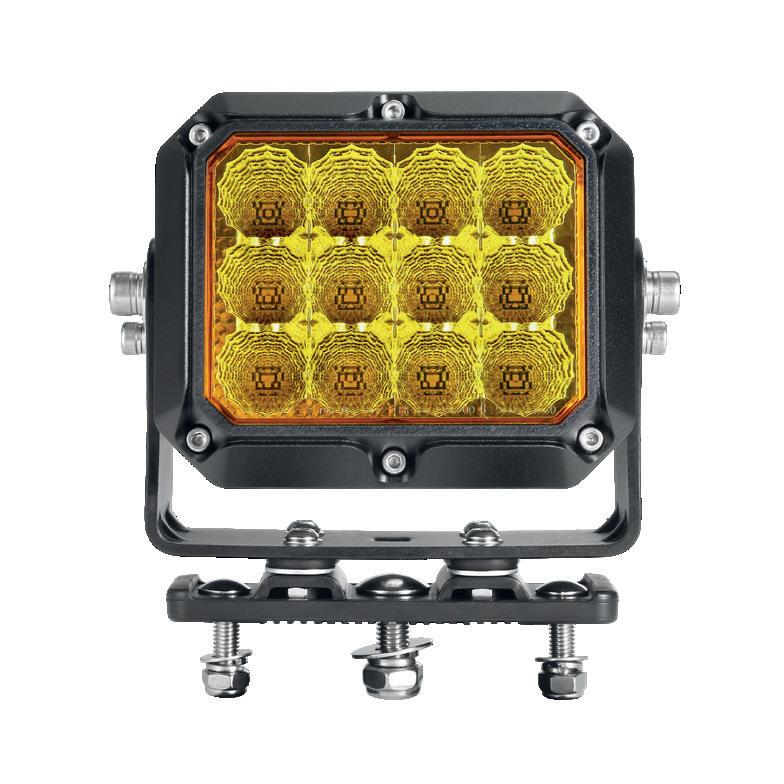

Vega arbetsbelysning

Vega är en kraftfull Heavy Duty arbetsbelysning. Vega är av högsta kvalitet och är utrustad med gummibussningar i bygeln för ökad hållbarhet och stabilitet. Arbetsbelysningen har genomgått rigorösa tester i tuffa miljöer för att säkerställa att den klarar av vibrationer, stötar och fukt. Med en DT-kontakt integrerad i huset erbjuder den en tät och säker anslutning. En pålitlig belysning för krävande arbetsförhållanden.

VEGA 60 W A0202122 18-4800-Y

VEGA 120 W A0202123 18-15400-W

VEGA 120 W A0202124 18-15400-Y

Effekt/Faktisk effekt: 60 W/40 W

60 W/40 W

120 W/70 W

Linsens färg:

Transparent

Gul

Transparent

Gul

Ljusets färg:

Vitt

Gult

Vitt

Gult

Kelvin:

5700 K

3000 K

5700 K

3000 K

Spänning:

10-30 V

Faktiska lumen:

4200

3780

9900

8910

Mått (L x H x B):

106 x 88 x 80 mm

135 x 112 x 97 mm

Anslutning:

DT-kontakt i huset

E-godkänd:

EMC-godkänd:

CISPR 25:5

Skyddsklass:

IP69K

Vikt:

1395 g

2145 g

Ljusbild:

Flood

Benämning: Artikelnummer: Utgått artikelnr:

VEGA 60 W A0202121 18-4800-W

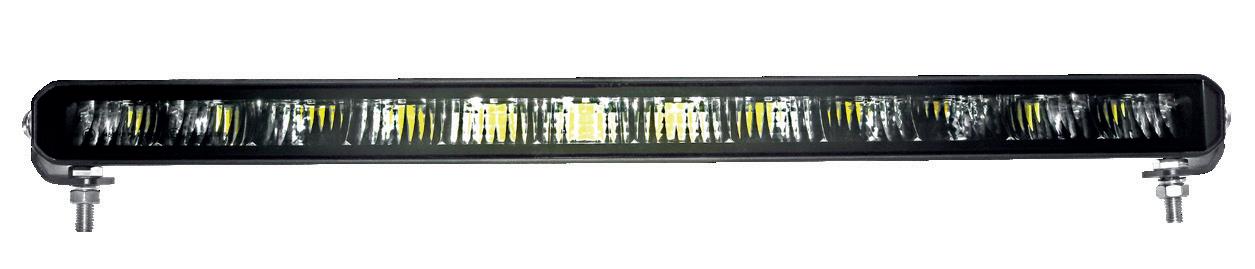

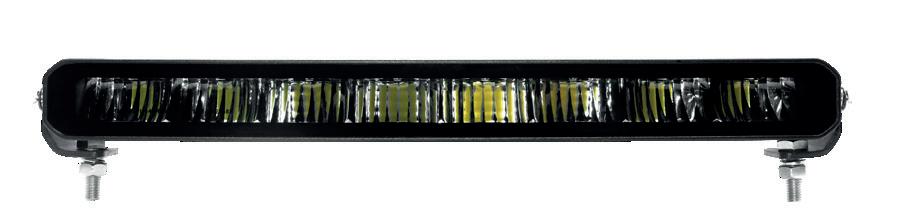

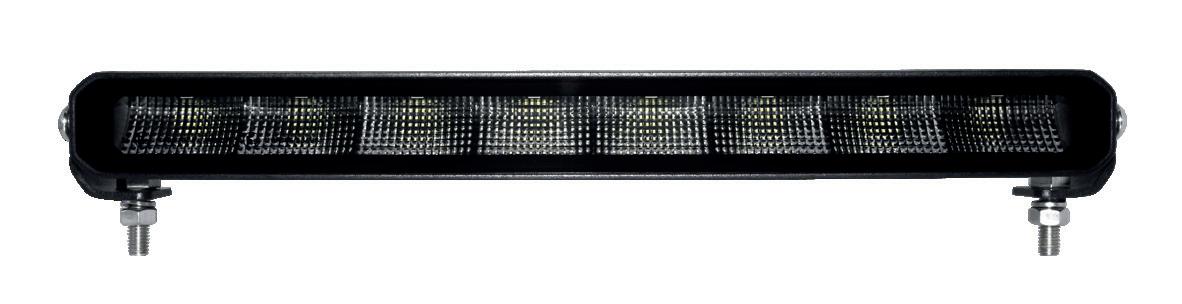

Aries arbetsljusramp

Aries har ett robust helgjutet aluminiumhus, byggd för att möta tuffa arbetsmiljöer. Det gjutna huset, kombinerat med en mörktonad lins av slagtålig polykarbonat, ger lång livslängd och överlägsen hållbarhet. Med sin tunna design är denna ramp lättplacerad och passar perfekt till olika typer av arbetsfordon och maskiner. Fästen för sidomontering och mittmontering medföljer. Har utgående kabel med DT-kontakt för enkel och tät anslutning.

Benämning: Artikelnummer: Utgått artikelnr:

ARIES 14,4” A0202130 18-21608

ARIES 21” A0202129 18-216012

Effekt/Faktisk effekt: 80/68 W

120/74 W

Spänning:

10-30 V

Faktiska lumen:

3800

5400

Mått (L x H x B):

369 x 38 x 60 mm

537 x 38 x 60 mm

Anslutning:

Utgående kabel med 2-polig DT-kontakt

E-godkänd:

EMC-godkänd:

R10

Skyddsklass:

IP67

Ljusbild:

Flood

www.abileer.com

EXTRALJUS

Predator 9” extraljus Kraft, räckvidd och design i perfekt balans

Predator 9” LED är ett kraftfullt och stilrent extraljus utvecklat för förare som kräver maximal sikt och kompromisslös prestanda. Med hela 10 000 faktiska lumen och en imponerande räckvidd på 750 meter vid 1 lux ger Predator en exceptionell ljusbild och ökad säkerhet på mörka vägar och i krävande arbetsmiljöer. Det dynamiska positionsljuset med valbar vit eller orange färg skapar ett modernt och exklusivt utseende som ger fordonet en unik karaktär. Utrustad med högkvalitativa OSRAM LED-dioder, robust aluminiumhus och en tålig polykarbonatlins är Predator byggd för att klara tuffa nordiska förhållanden. Med IP69K-klassning, E-godkännande och bred spänningsanpassning för 10–32 V passar den lika bra på personbilar som transportbilar, lastbilar och entreprenadfordon. Predator kombinerar lång räckvidd, hög ljusstyrka och modern design – ett extraljus som syns, presterar och håller i längden.

• 10 000 faktiska lumen och 750 m räckvidd. Ger en kraftfull och välbalanserad ljusbild som ökar säkerheten och ger optimal sikt även under de mest krävande förhållanden.

• Dynamiskt positionsljus i vitt eller orange. Skapa ett modernt och exklusivt uttryck som ger fordonet en unik karaktär och stark visuell närvaro.

www.abileer.com

Utgått artikelnr:

A0102200 581618

Effekt:

110 W

Spänning:

12/24 V

Teoretisk lumen:

12000

Faktiska lumen:

10000

Referenstal:

Färgtemperatur:

5500

Mått (L x H x B):

9”, 225 x 242 x 82 mm

Anslutning:

DT4 + ECE Kabel

Godkännanden:

EMC ECE R10, R7, R112

Artikelnummer:

Lyser med 1 lux på: 750 m Skyddsklass:

IP69K

Garantitid:

5 år

Ljusbild:

www.abileer.com

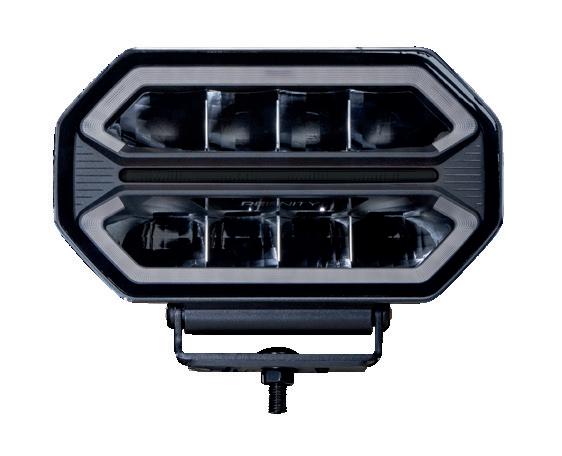

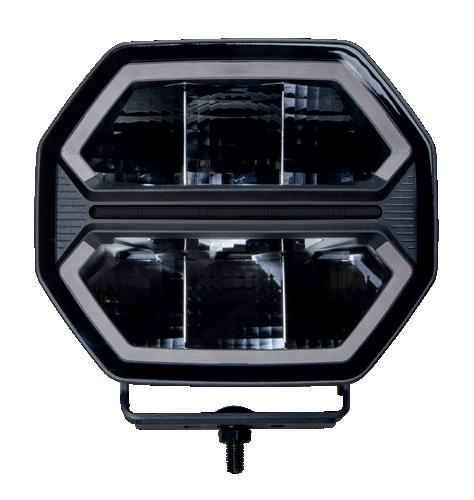

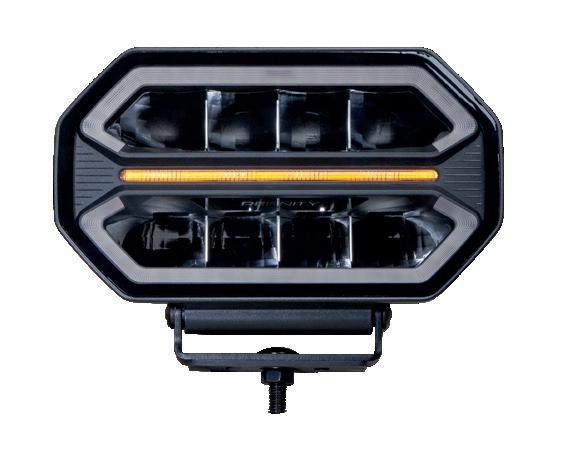

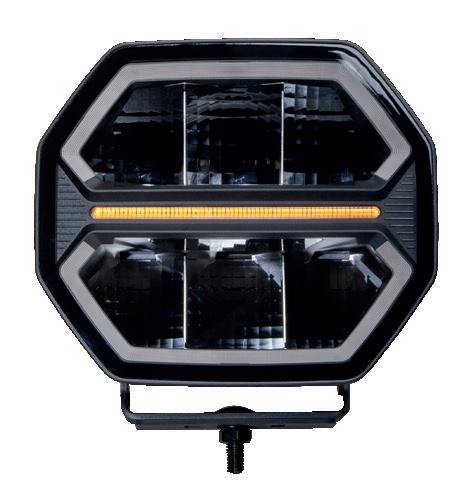

Octa extraljus

Octa-serien kombinerar modern design med avancerad ljusteknik och robust konstruktion. Med sina unika oktagonformade linser och integrerade positionsljus erbjuder lamporna inte bara en imponerande ljusbild, utan också en stilren estetik som lyfter fordonets utseende. Serien finns i både (9-tums) och (6x9-tums) form, med alternativ både med och utan R65-godkända varningsljus.

Benämning: Artikelnummer: Utgått artikelnr:

OCTA 9” A0102300 12-1509

OCTA 9” A0102301 12-15091

OCTA 6X9” A0102302 12-1669

OCTA 6X9” A0102303 12-16691

Effekt:

150 W

125 W

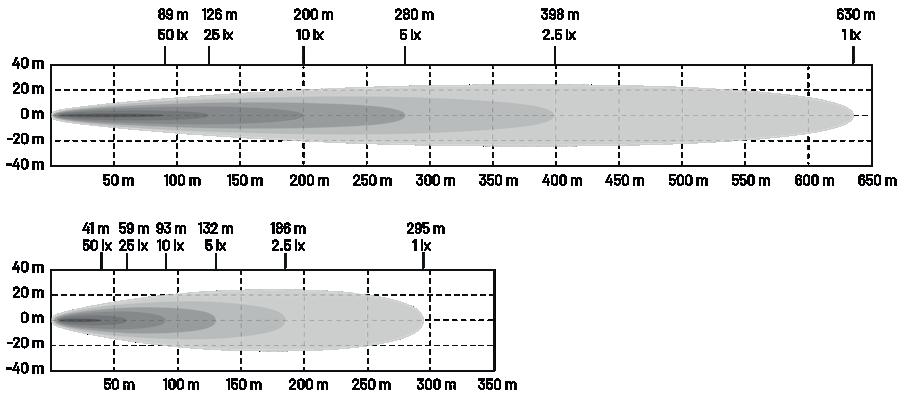

Lyser med 1 lux på:

R149: 295 m Boost: 630 m

Spänning:

12/48 V

Faktiska lumen:

8623

7446

Anslutning:

4-polig DT-kontakt

6-polig DT-kontakt

4-polig DT-kontakt

6-polig DT-kontakt

EMC-godkänd:

R10

E-godkänd:

R148, R149

R65, R148, R149

R148, R149

R65, R148, R149

Skyddsklass:

IP67

Mått (L x H x B):

224 x 215 x 80.5 mm

IP67 245 x 171 x 75.5 mm

Ljusbild:

www.abileer.com

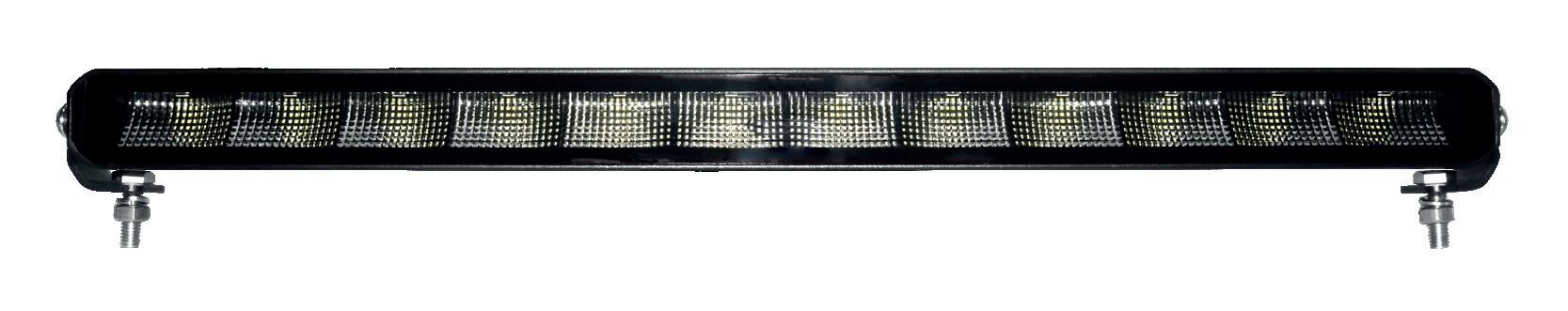

Aries extraljusramper

Aries är en tunn extraljusramp med mörktonad lins. Rampen har ett robust helgjutet aluminiumhus, byggt för att möta tuffa arbetsmiljöer. Levereras med fästen för mitteller sidomontering. Har utgående kabel med DT-kontakt för enkel och tät anslutning. Aries 21” är utrustad med vitt positionsljus.

Benämning: Artikelnummer: Utgått artikelnr:

ARIES 8” X 2 ST A0100203 12-21604

ARIES 14,4” A0100204 12-21608

ARIES 21” A0100202 12-216012

ARIES 21” DUBBEL A0100205 12-2260

Effekt:

2 x 40 W

80 W

120 W

240 W

Spänning:

10-30 V

10-32V

Faktiska lumen:

2 x 2200

3700

6800

10428

Referenstal:

2 x 12,5

Mått (L x H x B):

201 x 38 x 60 mm

369 x 38 x 60 mm

Anslutning:

Utgående kabel med 2-polig DT-kontakt

537 x 38 x 60 mm

577 x 63,5 x 64 mm

Utgående kabel med 3-polig DT-kontakt

Utgående kabel med 4-polig DT-kontakt

E-godkänd:

R149

R7, R112, R148, R149

EMC-godkänd:

R10

Lyser med 1 lux på:

2 x 325 meter

475 meter

635 meter

800 m

Skyddsklass:

IP67

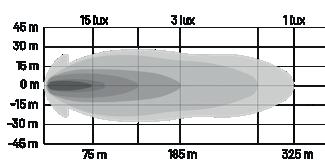

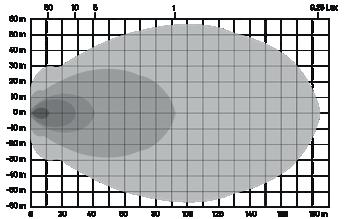

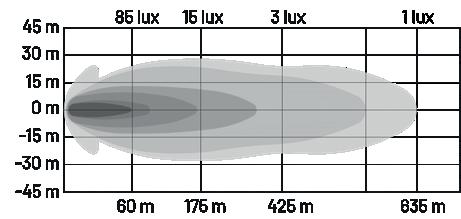

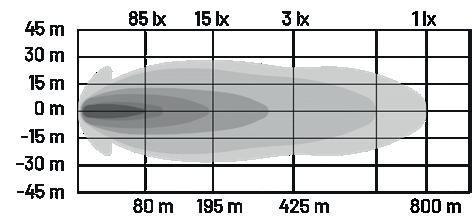

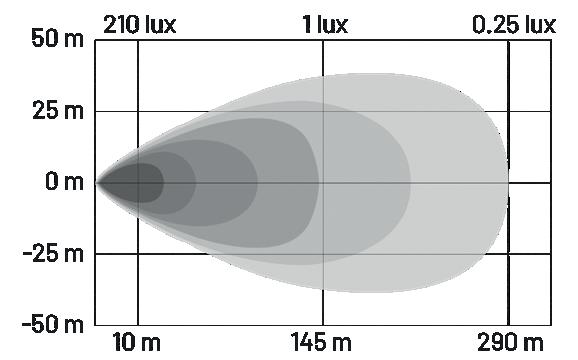

Ljusbild:

www.abileer.com

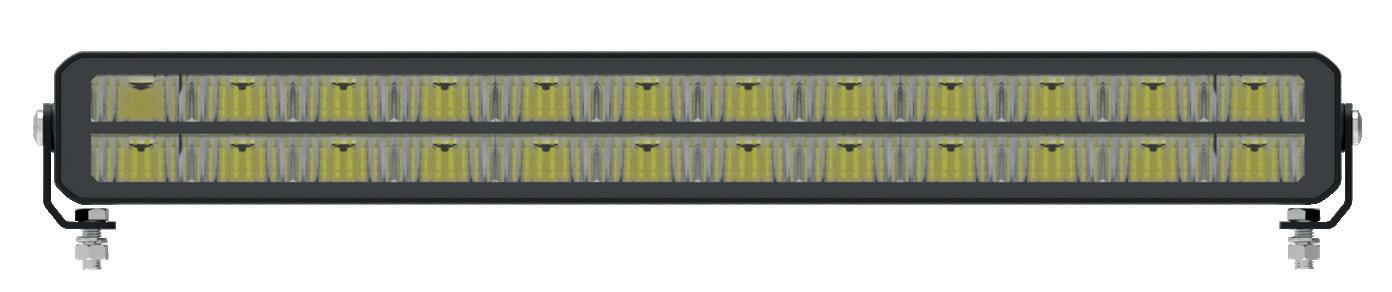

Altura 20” Curved extraljusramp Kraftfull prestanda i slimmad design

Altura är en imponerande extraljusramp som kombinerar kraft och elegans. Med sin slimmade design och imponerande prestanda är den ett utmärkt val för dig som söker en diskret LED-ramp. Altura är godkänd som extraljus på väg, vilket innebär att den uppfyller de nödvändiga kraven för trafiksäkerhet. Med den kraftfulla boost-funktionen får du en imponerande ljusstyrka på 10 500 faktiska lumen och 1 lux på hela 602 meter. Altura levereras med dubbla fästsystem – en steglös skena på baksidan och Lformade metallfötter för montering i kortsidorna. Den kan monteras både stående och hängande.

• Kraftfull ljusprestanda. Upp till 10 500 faktiska lumen och 602 meters räckvidd i boost-läge för maximal sikt i mörker.

• Slimmad och diskret design. Elegant curved LED-ramp som passar moderna fordon utan att ta över utseendet.

• Robust och flexibel montering. Levereras med dubbla fästsystem för enkel installation stående eller hängande.

www.abileer.com

Utgått artikelnr:

A0100201 2-401215CS9

Teoretisk effekt:

180 W

Faktisk effekt:

Boost: 112 W, R112: 68 W

Spänning:

9-36 V

Teoretisk lumen:

13500

Faktiska lumen:

10500

Referenstal:

Färgtemperatur:

5000 K

Mått (L x H x B):

519 x 60 x 47/59 mm

Anslutning:

1 m DT2

E-godkänd:

ECE R112 (149)

EMC-godkänd:

EMC R10

Artikelnummer:

Lyser med 1 lux på: 602 m (boost), 468 m (R112) Skyddsklass:

IP68/IP69K

Garantitid

5 år

Vikt:

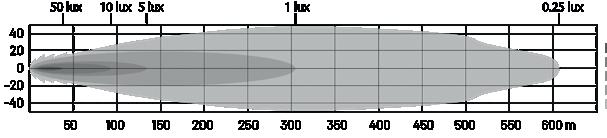

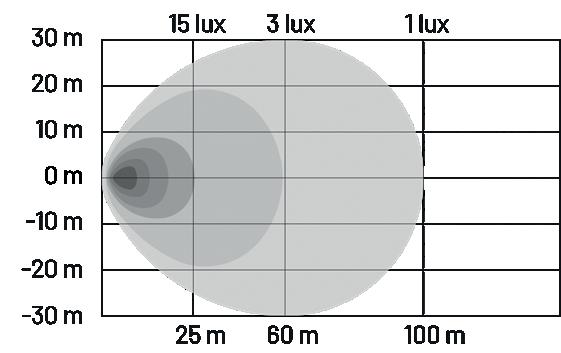

Ljusbild:

Combo (Driving)

www.abileer.com

Delgado extraljusramper Lång räckvidd och slimmad design

Delgado kombinerar kompakt design med imponerande räckvidd - du får ett fokuserat och tryggt ljus långt fram på vägen, även i totalt mörker. Tack vare den låga profilen passar den perfekt där utrymmet är begränsat eller där du vill ha en diskret installation. Delgado-serien finns i flera storlekar för att passa allt från personbilar och transportbilar till större arbetsfordon.

• Kompakt design som smälter in perfekt på moderna fordon samtidigt som den

levererar en imponerande kombinerad ljusbild för både lång räckvidd och bred sikt.

• Kraftfull ljusstyrka och lång räckvidd ger utmärkt sikt på motorvägar, landsvägar och under krävande körförhållanden.

• Byggd för nordiska förhållanden med robust aluminiumhus, slagtålig polykarbonatlins och E-godkänd prestanda för tillförlitlig drift året runt.

www.abileer.com

Delgado extraljusramper

Utgått artikelnr:

DELGADO 10” A0100302 2-402119

DELGADO 20” CURVED A0100301 2-402117

DELGADO 30” A0100303 2-402120

Teoretisk effekt:

72 W

144 W

198 W

Spänning:

9-48 V

Teoretisk lumen:

7200

14400

19800

Faktiska lumen:

4000

R112: 4000, Boost: 8000

11000

Referenstal:

Mått (L x H x B):

274 x 33 x 67 mm

518,3 x 67 x 33 mm

669 x 33 x 67 mm

Anslutning:

80 cm kabel med DT2-kontakt Kabel med DTP

80 cm kabel med DTP-kontakt

Godkännanden:

ECE R112, ECE R10

Lyser med 1 lux på:

400 m

R112: 450 m, Boost: 560 m

R112: 480 m, Boost: 580 m

Skyddsklass:

IP68/69K

IP67

IP68/69K

Garantitid

5 år

Benämning: Artikelnummer:

Ljusbild:

R112 75 m 50 m 25 m 0m

324 lx

15 lx

5 lx

1 lx

25 m

115 m

200 m

450 m

500 lx

15 lx

5 lx

1 lx

25 m

145 m

250 m

560 m

-25 m -50 m -75 m

Boost 75 m 50 m 25 m 0m -25 m -50 m -75 m

www.abileer.com

SIDOMARKERINGAR

Visymark sidomarkeringar

Visymark sidomarkerings- och positionsljus är utvecklade för dig som kräver maximal synlighet, hög driftsäkerhet och ett professionellt intryck – oavsett om det gäller lastbil, släp, trailer eller skåpbil. Samtliga sidomarkerings- och positionsljus produkter inom Visymark serien är E-godkända.

Varför välja Visymark? Stark synlighet – skarpa LED-ljus som gör att fordonet uppmärksammas på långt håll. Hög säkerhet – tydlig markering av fordonets längd och bredd minskar risken för olyckor. Lång livslängd – hållbara komponenter och energieffektiv LED-teknik för många problemfria

driftstimmar.

Enkel montering – smart design för snabb och smidig installation.

Sidomarkering reservglas LED, 5 m kabel

Sidomarkering reservglas Black line LED, 5 m kabel

Artikelnummer: Benämning:

Färg:

Antal LED:

Artikelnummer: Benämning:

Färg:

Antal LED:

591800

Reservglas

Orange

5 LED

591800BL

Orange

5 LED Black Line

591801

Reservglas

Orange

6 LED

591801BL

Reservglas

Orange

6 LED Black Line

591802

Reservglas

Röd

6 LED

591802BL

Reservglas

Röd

6 LED Black Line

591803

Reservglas

Vit

6 LED

5918031BL

Reservglas

Kallvit

6 LED Black Line

5918031

Reservglas

Kallvit

6 LED

591803BL

Reservglas

Vit

6 LED Black Line

www.abileer.com

Reservglas

Sidomarkeringsljus 12–24 V, 195 mm lång arm Artikelnr:

Benämning:

Färg:

Utförande:

591701

Sidomarkeringsljus

Röd/Vit

Lång arm

5917011

Sidomarkeringsljus

Röd/Kallvit

Lång arm

5917011BL

Sidomarkeringsljus

Röd/Kallvit

Lång arm Black Line

Gummiarm kort Y-modell 592102

591701BL

Sidomarkeringsljus

Röd/Vit

Lång arm Black Line

591703

Sidomarkeringsljus

Röd/Orange

Lång arm

591706

Sidomarkeringsljus

Vit/Orange

Lång arm

Gummiarm kort 110 mm 592103

Sidomarkeringsljus 12–24 V, 110 mm KORT ARM Artikel nr:

Benämning:

Färg:

Utförande:

591901

Sidomarkeringsljus

Röd/Vit

Kort arm

5919011

Sidomarkeringsljus

Röd/Kallvit

Kort arm

5919011BL

Sidomarkeringsljus

Röd/Kallvit

Kort arm Black Line

591901BL

Sidomarkeringsljus

Röd/Vit

Kort arm Black Line

591905

Sidomarkeringsljus

Orange

Kort arm

Gummiarm lång 195 mm 592104

Sidomarkeringsljus 12–24 V, Y-modell Artikel n r:

Benämning:

Färg:

Utförande:

592001

Sidomarkeringsljus

Orange

Y-Modell

Täcklock för gummiarm 592105

www.abileer.com

Sidomarkering/positionsljus med blixtljus 4-funktion Sidomarkering/positionsljus med fyra funktioner; sidomarkering eller positionsljus, riktat blixtljus, blinkers och reflex. Alla funktioner är E-godkända. Blixtljuset är godkänt enligt ECE R65 XA2 och har 12 olika blinkmönster att välja mellan. Flera enheter kan kopplas ihop och synkroniseras. Har 3 meter utgående kabel.

Utgått artikelnr:

SIDOMARKERING ORANGE SIDOMARKERING ORANGE POSITIONSLJUS RÖD CLICK-IN A0501103 A0501100 A0501101 14-106AC 14-106A 14-106R

Sidomarkeringsljus färg:

Orange

Positionsljus färg:

Röd

Vit

Blixtljus färg:

Orange

Reflex färg:

Orange

Röd

Mått (L x H x B):

107,5 x 60 x 30,5 mm

Benämning: Artikelnummer:

Godkännanden:

A0501102 14-106W

Vit 134 x 50 x 12 mm

ECE R65 XA2, R148, R149

Spänning:

12/24 V

Anslutning:

3 m utgående kabel

Skyddsklass:

IP67

Antal ljusmönster:

12 st

Garantitid:

5 år

www.abileer.com

POSITIONSLJUS VIT

VARNINGSLJUS Landsort minipuck Landsort minipuck är ett av marknadens minsta runtomlysande varningsljus. Minipucken har aluminiumbas och finns för planmontage och stångmontage. Minipucken för stångmontage har DIN kontakt och fästet har skruvlåsning för säker montering. Med sina kompakta mått är den lättplacerad och passar i trånga utrymmen. Minipucken har högkvalitativa dioder som både ger lång livslängd och ett kraftfullt ljus som syns. Varningsljuset har 12 olika ljusmönster att välja mellan varav ett är E-godkänt enligt ECE R65 klass 1/TA1. Välj mellan roterande eller blixtrande ljusmönster. Har 30 cm kabel med öppen ände. CC mått 86 mm.

Artikelnummer: Utgått artikelnr:

A0302100 14-2510

A0302101 14-2510K

A0302104 14-2510KB

A0302102 14-2511

A0302103 14-2511K

A0302105 14-2511R

Linsens färg:

Orange

Klar

Orange

Klar

Ljusets färg:

Orange

Blå

Orange

Röd

Montering:

Planmontage

Stångmontage

Mått (L x H x B):

Ø73 x 47 mm

Ø72,5 x 93,5 mm

Spänning:

12/24 V

Anslutning:

30 cm kabel med öppen ände

Godkännanden:

EMC R10, ECE R65 TA1

Skyddsklass:

IP67

Antal ljusmönster:

12 st

Vikt:

0,2 kg

Garantitid:

5 år

www.abileer.com

115 mm

Landsort varningsljusramper R65 klass 2 - Ultratunn design med maximal synbarhet

Landsort är en ultratunn varningsljusramp som med hjälp av avancerad teknik och speciallinser ger ett kraftfullt ljus. Rampens överdel och underdel är av aluminium vilket gör den mycket stabil. Tack vare sin aerodynamiska design har Landsort ett lågt luftmotstånd. Det finns 13 olika blinkmönster att välja mellan varav två är E-godkända enligt R65 klass 2/TA2. Rampen har även ljusmönster Cruise mode/fast sken. Universalfäste för planmontage ingår. Fordonsspecifika fästen finns som tillval.

• Ultratunn och aerodynamisk konstruktion. Utvecklad för professionella fordon där låg profil och högt ljusutbyte är avgörande.

• Avancerad teknik och speciallinser ger ett kraftfullt och tydligt varningsljus med hög synbarhet i alla arbetsmiljöer. • 13 olika ljusmönster att välja mellan inklusive Cruise mode/fast sken och två E-godkända ljusmönster enligt ECE R65 klass 2/TA2.

www.abileer.com

Artikelnummer:

Utgått artikelnr:

Längd:

Vikt:

A0301100 A0301101 A0301102 A0301103 A0301104 A0301105 A0301106 A0301107 A0301108

14-5155 14-5165 14-5175 14-5185 14-5195 14-51A5 14-51B5 14-51D5 14-51E5

622 mm

4,8 kg

775 mm

5,5 kg

929 mm

7,1 kg

1082 mm

8,3 kg

1236 mm

8,3 kg

1389 mm

8,9 kg

1542 mm

10,8 kg

1849 mm

12,7 kg

2003 mm

13,4 kg

Mått (L x H x B):

X x 25,5 x 220 mm

Ljusets färg:

Orange

Spänning:

10/48 V

Anslutning:

5 m kabel

Godkännanden:

EMC R10, ECE R65 TA2

Varningsljusmönster

13 st

Skyddsklass:

IP67

Garantitid:

5 år

www.abileer.com

BLIXTLJUS

Blixtljus 3 LED orange 3 m Landsort Slim blixtljus R65 kl. 2 Landsort Slim är ett riktat blixtljus som ingår i Landsort-serien. Detta är ett tunt blixtljus som endast bygger 9,5 mm. E-godkänt enligt ECE R65 klass 2/XA2. Flera moduler kan synkroniseras och det finns 12 olika blinkmönster att välja mellan. Med 3 meter kabel. Utgått artikelnr:

A0303400 14-107

Ljusets färg:

Orange

Utgått artikelnr:

A0303303 14-F131003C-3

Spänning:

10-30 V

Ljusets färg:

Orange

Mått (L x H x B):

112 x 28 x 9,5 mm

Antal ljusmönster: 16 st

Anslutning:

3 m kabel

Spänning:

10-30 V

Godkännanden:

EMC R10, ECE R65/XA2

Mått (L x H x B):

Ø36 x 39 mm

Skyddsklass:

IP67

Anslutning:

3 m kabel

Husmaterial:

Aluminium

Godkännanden:

EMC R10, ECE R65/XA1

Vikt:

0,2 kg

Skyddsklass:

IP67

Garantitid:

5 år

Garantitid:

5 år

Artikelnummer:

Diamant blixtljus F19 4 st Diamanten är ett extremt litet varningsljus för utanpåliggande montage. Tack vare den ljusstarka dioden ger blixtljuset ett mycket bra varningsljus sitt lilla format till trots. Diamanten har dubbelhäftande tejp och är därmed lätt att montera. Det går att synkronisera flera blixtljus. E-godkänd enligt ECE R65 klass 1/XA1. Utgående kabel 50 cm med öppna ändar.

Flex blixtljus FX6 är ett flexibelt varningsljus som kan böjas upp till 120 grader, vilket gör det idealiskt för montering på ytor som inte är helt plana. Det monteras enkelt med dubbelhäftande 3M tejp och/eller de medföljande skruvarna. Produkten är E-godkänd enligt ECE R65 klass 1/XA1. UV-beständig silikonlins. Utgått artikelnr:

A0303401 14-FX6A

A0303402 14-FX6AW

A0303403 14-FX6AB

Orange

Ljusets färg:

Orange

Orange/Vit

Orange/Blå

10-30 V

Spänning:

Mått (L x H x B):

21,9 x 21,9 x 10,8 mm

Mått (L x H x B):

Anslutning:

0,5 m utgående kabel med öppen ände

Anslutning:

Godkännanden:

EMC R10, ECE R65/XA1

Godkännanden:

EMC R10, ECE R65/XA1

Skyddsklass:

IP69K

Skyddsklass:

IP69K

Garantitid:

5 år

Garantitid:

Vikt:

0,05 kg

Vikt:

Utgått artikelnr:

A0303304 14-019

Ljusets färg: Spänning:

Artikelnummer:

LED blixtljus för infällnad eller för montering på 90° L-fäste. Litet format med kraftfulla lysdioder som även kan monteras i fordonets backspeglar eller befintliga optik. E-godkänd enligt R65. Välj mellan 16 olika blinkmönster. Varje LED-enhet består av tre stycken högintensiva lysdioder. Upp till 15 enheter kan synkroniseras för att blinka samtidigt eller alternerat. Levereras styckevis för infällnad med gummipackning och 3 m anslutningskabel.

Artikelnummer:

www.abileer.com

12-24 V 126,7 x 24,7 x 11,1 mm 0,5 m utgående kabel med öppen ände

5 år 0,05 kg

ST3 Blixtljus ST3 är ett tunt blixtljus med 3 lysdioder, bygger endast 9 mm. Det finns 12 olika blinkmönster att välja mellan varav ett är E-godkänt enligt ECE R65 Klass 1/XA1. Flera moduler kan synkroniseras. Som tillval finns justerbart fäste samt ett 90 grader L-fäste. Har 30 cm kabel. Utgått artikelnr:

A0303200 14-ST3-Y

Ljusets färg:

Orange

Spänning:

10-24 V

Mått (L x H x B):

86 x 28 x 9 mm

Anslutning:

30 cm utgående kabel

E-godkänd:

ECE R65 XA1

EMC-godkänd:

R10

Skyddsklass:

IP68

Artikelnummer:

Antal ljusmönster: 13 st Garantitid:

5 år

Vikt:

0,1 kg

ST6 Blixtljus ST6 är ett tunt blixtljus med 6 lysdioder, bygger endast 9 mm. E-godkänt enligt ECE R65 klass 2/XA2. Flera moduler kan synkroniseras och ljusen har flera olika blinkmönster att välja mellan, varav ett är E-godkänt. Som tillval finns justerbart fäste samt ett 90 grader L-fäste.

Utgått artikelnr:

A0303201 14-ST6E2-AB

A0303202 14-ST6E2-B

A0303203 14-ST6E2-Y

A0303204 14-ST6E2-Y3

A0303205 A0303206 14-ST6E2-YDT 14-ST6S

A0303207 14-ST6VE2-Y3

Ljusets färg:

Orange/Blå

Blå

Orange

Linsens färg:

Klar

Tonad

Klar

Spänning:

12-24

12/24 V

10-24 V

12/24 V

Mått (L x H x B):

112 x 28 x 9 mm

Anslutning:

0,3 m kabel

3 meter ADR-kabel

0,2 m kabel

0,25 m kabel

3 m ADR kabel

E-godkänd:

ECE R65 XA1

ECE R65 xb2

ECE R65 XA2

EMC-godkänd:

R10

Skyddsklass:

IP68

Antal ljusmönster:

20 st

23 st

29 st

23 st

20 st

23 st

Garantitid:

5 år

Vikt:

0,2 kg

Artikelnummer:

www.abileer.com

ST26 blixtljus ST26 är ett tunt blixtljus som bygger endast 9 mm. Modulen är kompakt och tunn och har 12 st kraftiga lysdioder i dubbla rader. Flera moduler kan synkroniseras och ljusen har många olika blinkmönster att välja mellan, varav ett är E-godkänt. Blixtljuset är för planmontage. Som tillval finns justerbart fäste samt ett 90 grader L-fäste. A0303209 14-ST26E2-B

A0303210 14-ST26E2-Y3

Ljusets färg:

Blå

Orange

Spänning:

10-24 V

Artikelnummer: Utgått artikelnr:

Mått (L x H x B):

115 x 43 x 9 mm

Anslutning:

0,3 meter kabel

3 meter ADR-kabel

E-godkänd:

ECE R65 XB1

ECE R65 XA2

EMC-godkänd:

R10

Skyddsklass:

IP68

Antal ljusmönster: 25 st

25 st

Garantitid:

5 år

Vikt:

0,4 kg

Slim blixtljus Blixtljus med sex lysdioder. För planmontage. Aluminiumhus och lins i polykarbonat. Klart glas.

Utgått artikelnr:

A0303100 587070

Ljusets färg:

Orange

Artikelnummer:

Antal i förpackning: 1 st

A0303101 587070W

A0303102 587070WA

A0303115 587070SC

A0303116 587070LC

Vit

Vit/Orange

Orange

1 st

160 st

80 st

Spänning:

10-32 V

Effekt:

16 W

Mått (L x H x B):

117 x 33 x 11 mm

Anslutning:

2 m ADR-kabel

0,5 m kabel

3,5 m kabel

Godkännanden:

ECE R65 XA2, R10

Skyddsklass:

IP69K

Antal ljusmönster:

20 st

Garantitid:

5 år

www.abileer.com

F16 blixtljus Pop-and-lock 6 LED Ett litet varningsljus för inbyggt montage. Den är lätt att installera med sin ”pop-andlock” funktion vilket innebär att modulen trycks in i monteringshålet och därmed sitter fast. Monteringshål Ø29 mm. Går att synkronisera med fler blixtljus. Utgående kabel 23 cm med öppna ändar.

Utgått artikelnr:

F16 KLAR LINS A0303301 14-F16

F16 TONAD LINS A0303302 14-F16S

F16 POP WIDE 4 ST A0303303 14-016W

Ljusets färg:

Orange

Vit

Orange

Linsens färg:

Klar

Benämning: Artikelnummer:

Tonad

Klar

Antal i förpackning: 1 st

1 st

4 st

Spänning:

12/24 V

Mått (L x H x B):

36,6 x 36,6 x 39 mm

36,6 x 36,6 x 40,3 mm

Anslutning:

0,23 m utgående kabel

0,21 m utgående kabel

Godkännanden:

ECE R65 XA2, R10

ECE R65 XA1, R10

Skyddsklass:

IP67

Antal ljusmönster:

17 st

Garantitid:

5 år

www.abileer.com

Följ Refinity

HQ Örebro

Office Kungälv

Office Stockholm

Skjutbanevägen 6 SE-703 84 Örebro Phone: +46 19 25 80 50

Arntorpsgatan 13 SE-442 45 Kungälv Phone: +46 303-382 060

Hammarbybacken 27 SE-120 30 Stockholm Phone: +46 8-519 290 10
