PROCESSUS CONCEPTUEL
Ilustration qui reflete l’imersion dans la culture algeroise
Art victorial réalisé par l’auteur .
CONCEPT:
«La philosophie du design s’articule autour de la création d’un sentiment d’appartenance et de l’honneur du riche patrimoine culturel.tout en offrant le confort et la sophistication des équipements modernes.
Le design se manifeste par une modernité à l’extérieur du bâtiment, intégrée harmonieusement dans son contexte temporel. Il offre une nouvelle vision de l’architecture à Alger, en réinterprétant les formes du Zellige de manière originale.
L’intérieur, quant à lui, propose un véritable voyage dans le temps, immergeant les visiteurs dans l’ancienne Alger (Dzaïer Lakdima).
Le concept global est de créer un espace qui invite les clients à s’immerger dans la beauté de la tradition algérienne, tout en offrant un confort et un luxe modernes.
«Les principes:
Réinterprétant les formes du Zellige :Experience visuel et sonsoriel:
L’idée consiste à prendre un morceau de Zellige, puis à extraire un élément constitutif, pour le simplifier et le modifier de manière à ce qu’il s’intègre parfaitement dans son contexte
Cette approche holistique garantit une connexion profonde avec le lieu et une satisfaction totale des sens. L’élément
Art victorial réalisé par l’auteur .

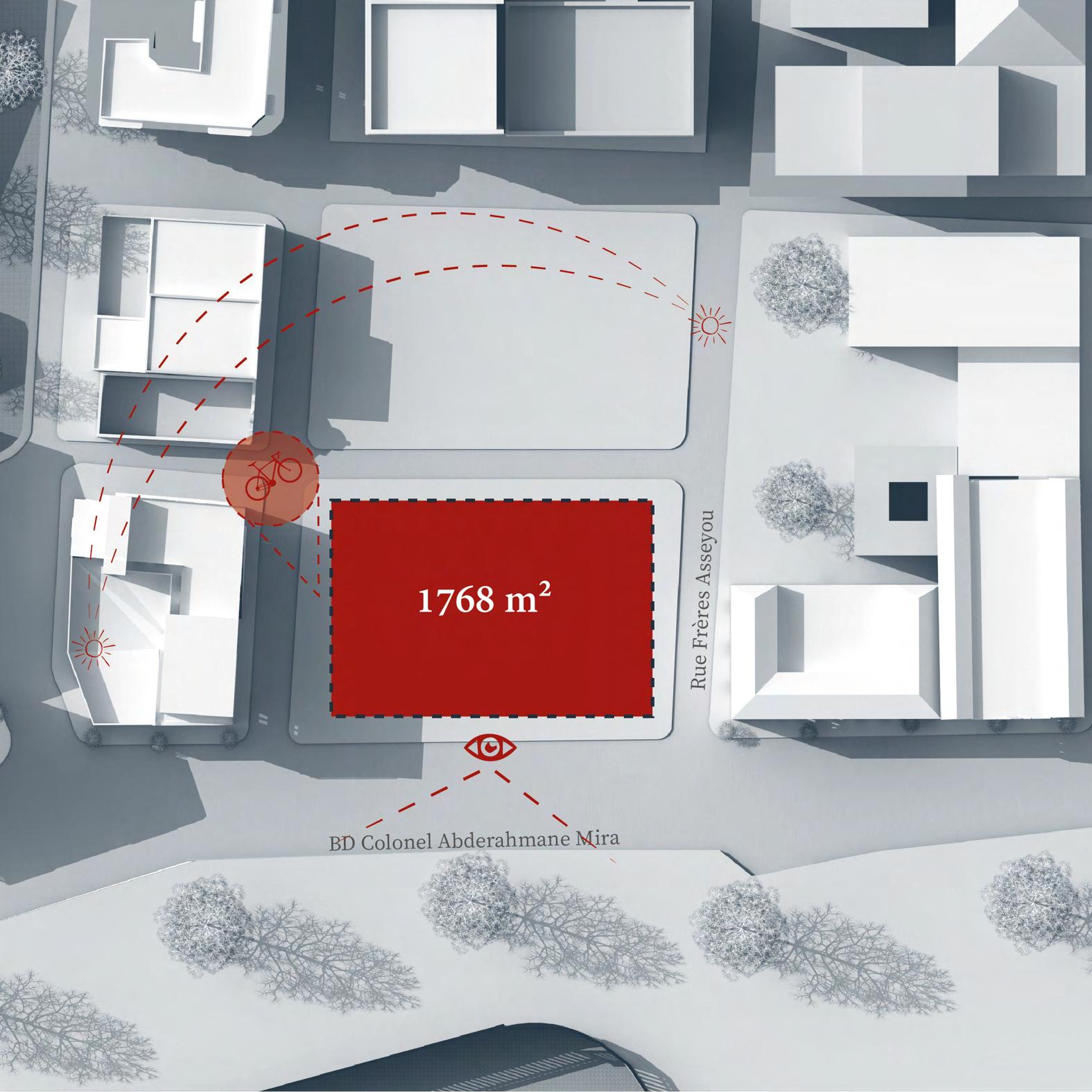

Implantation
Réserver un espace pour le stationnement des vélos afin d’offrir un service de balades, permet de promouvoir la mobilité douce et de découvrir la ville de Bab El Oued.
L’implantation du projet au limite du terrain conformément aux réglementations urbaines dans la commune de bab el oued et s’aligner avec la facade maritime.
La surface d’emprise au sol est de 80%.
Grâce à la topographie plate du terrain, aucuns travaux de terrassement ne sont nécessaires pour l’implantation.

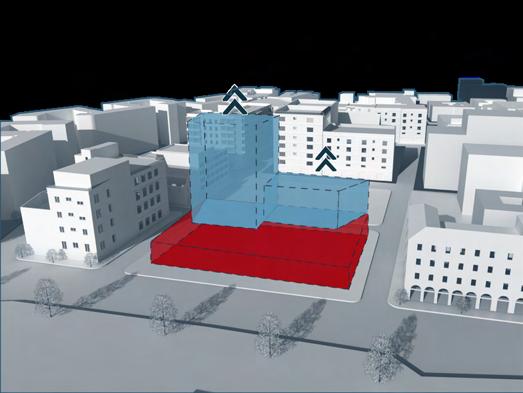

La génese du projet
Socle urbain
Extruder le volume selon le tracé d’implantation jusqu’au
R+1 (socle urbain), permettant ainsi d’abriter efficacement les différentes activités et expériences de l’hôtel.
Hébergement:
Faire extruder les deux volumes de l’hôtel à partir d’un motif de mosaïque, ce qui représente les espaces d’hébergement.
Cela permet de faciliter la lecture du projet d’un côté tout en limitant les flux en montant.
vue en plan
1
2
S’harmonier avec le contexte urbain:
Créer une galerie harmonieuse avec l’environnement environnant et invitant les visiteurs à découvrir l’intérieur, constitue une manière de marquer l’entrée.
Le patio, en tant qu’élément distinctif de l’architecture algéroise, favorise également la ventilation naturelle et la luminosité des espaces intérieurs.
Maitre en évidence:
Mettre en valeur le volume central en le faisant ressortir par un emboîtement distinctif, lui conférant ainsi un caractère et une identité marquante.
Alléger ce dernier en créant un atrium pour favoriser la ventilation naturelle et apporter la lumière.
Galerie Patio
3
4

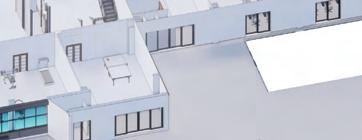

Organisation fonctionelle
L’organisation fonctionnelle de l’hôtel a été conçue pour maximiser l’efficacité et offrir une expérience exceptionnelle aux clients.
La partie inférieure de l’hôtel est dédiée aux espaces publics, comprenant diverses expériences immersives qui mettent en valeur la richesse de la culture algéroise. Les clients peuvent explorer des restaurants thématiques et des espaces de bien-être, créant ainsi un environnement dynamique et accueillant.
Les étages supérieurs sont réservés aux unités d’hébergement, assurant calme et intimité.
Cette disposition garantit une séparation claire entre les zones animées et les espaces de repos, optimisant à la fois le confort des clients et la fluidité opérationnelle de l’hôtel.

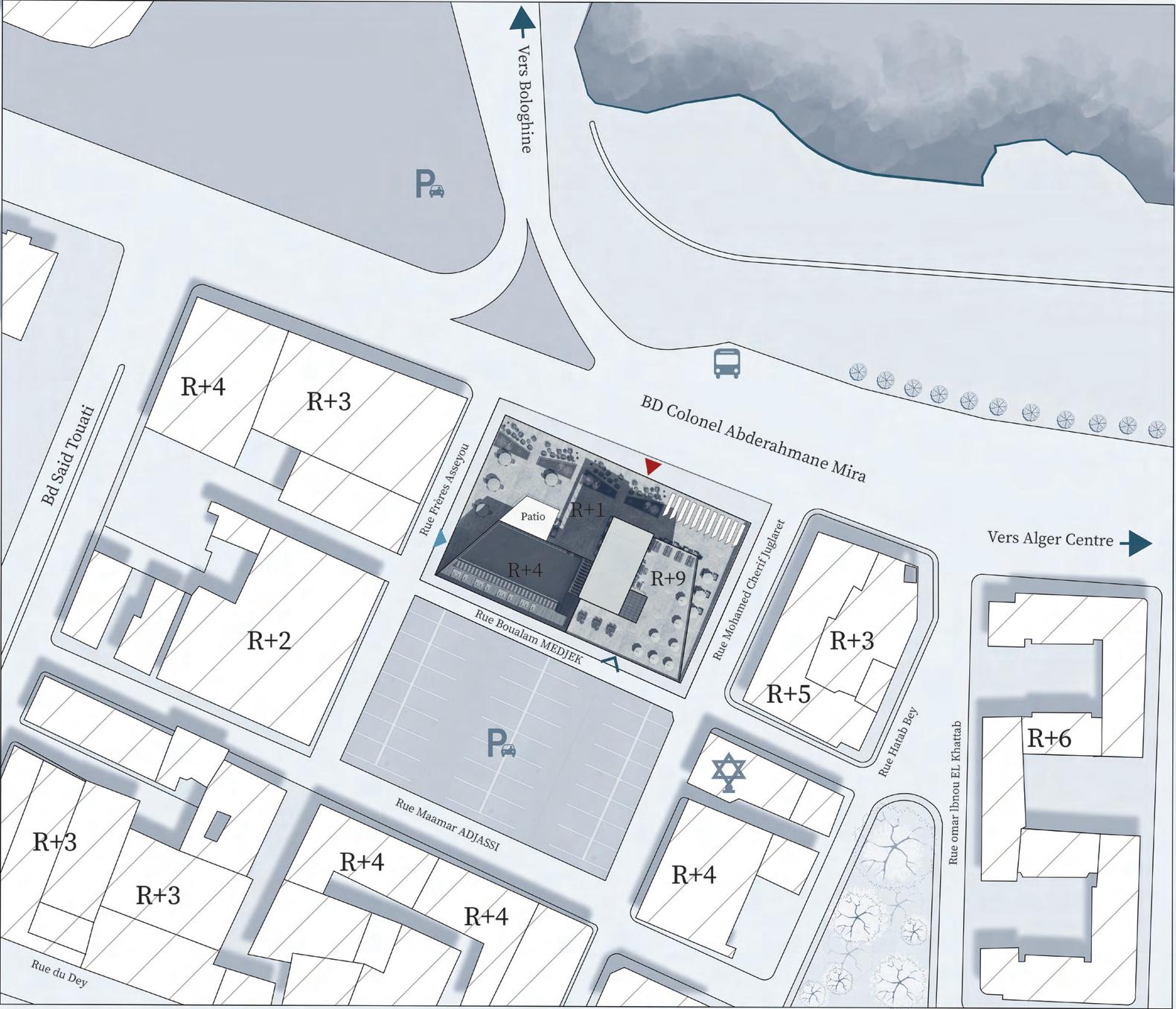

PLAN DE MASSE(1/500):

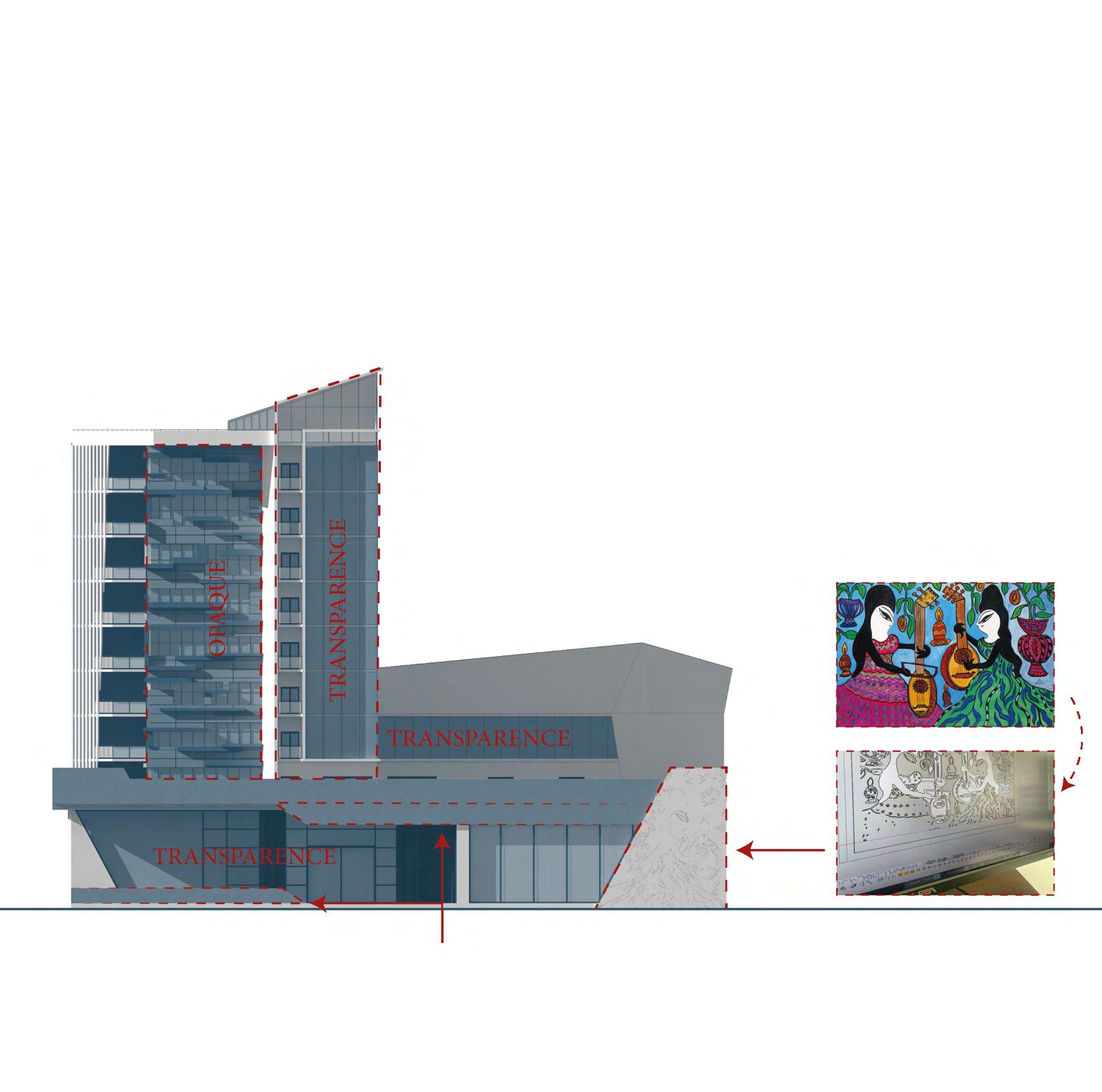

Logique de la facade:
La conception des façades exprime une architecture moderne ancrée dans son époque, offrant ainsi une nouvelle vision de l’architecture à Alger. Elle réinterprète les formes du Zellige dans les éléments de façade, tels que les ouvertures. Les motifs géométriques des zelliges, réinventés dans un langage contemporain, inscrivent l’établissement dans son temps tout en rendant hommage aux savoir-faire ancestraux.
La réutilisation du tableau de Baya Mahieddine sur la façade confère à la ville de Bab El Oued une identité artistique renouvelée, enrichissant son patrimoine visuel et culturel.
En devenant un élément incontournable où les gens se rassemblent et prennent des photos.
Marquer l’entrer:
maquer l’enrée principale de l’hotel a traves cles deux elements qui font rapelle a la forme de zelidj utulisé ,placées symétriquement de part et d’autre de l’entrée, créent un effet invitant.

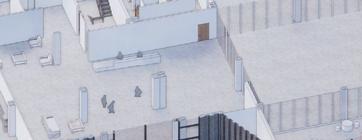

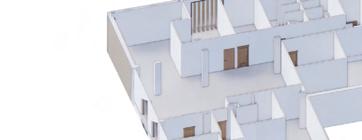

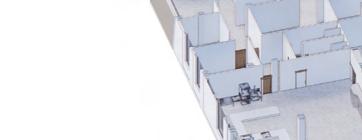

Répartition des espaces :
Circulation :

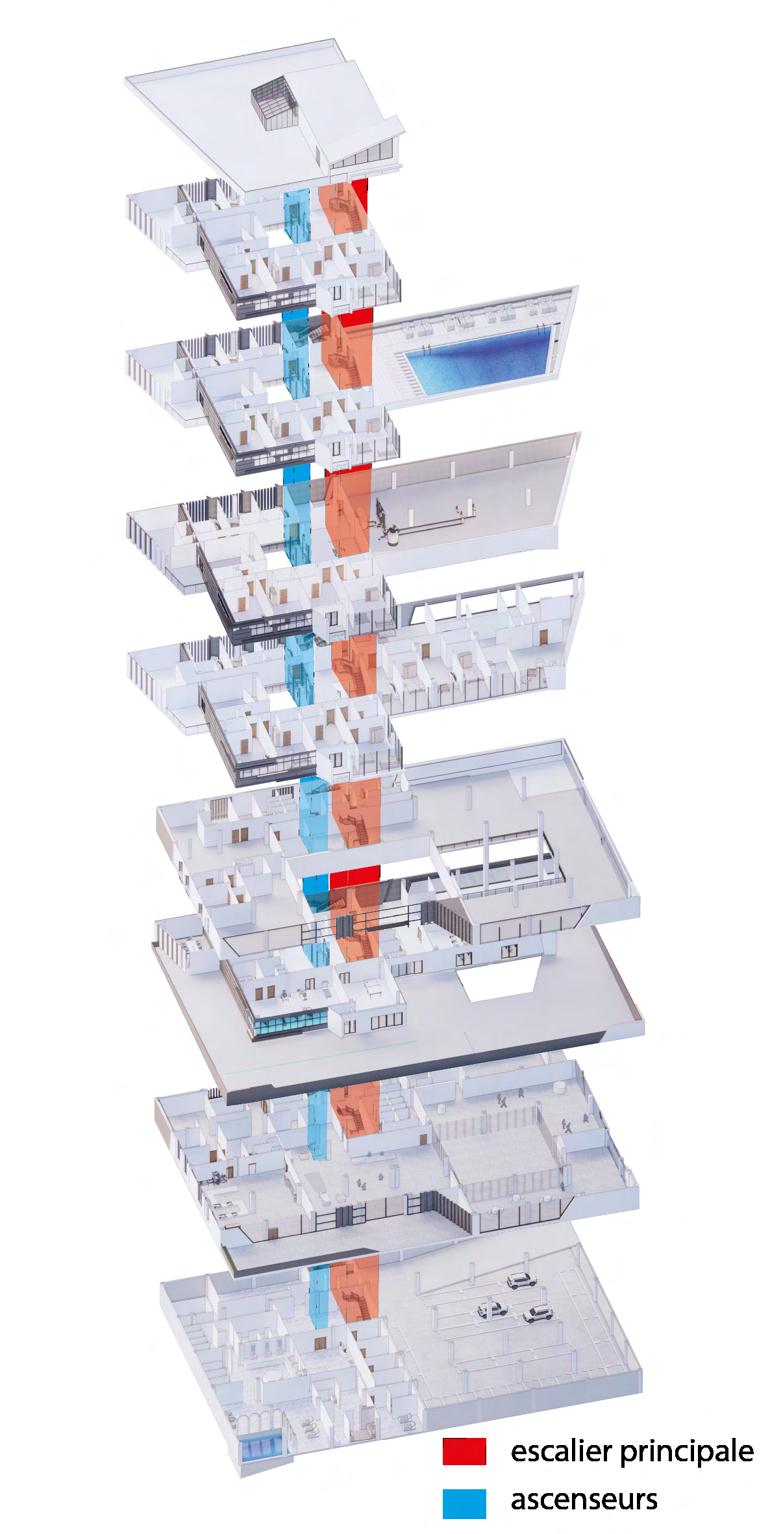

circulation vertical :
La circulation verticale est assurée par un escalier principal situé au centre du projet, ainsi que par deux ascenseurs d’une capacité de 8 personnes chacun, donnant sur l’atrium. Tandis qu’un monte-charge facilite le transport des marchandises, améliorant ainsi la logistique interne de l’hôtel

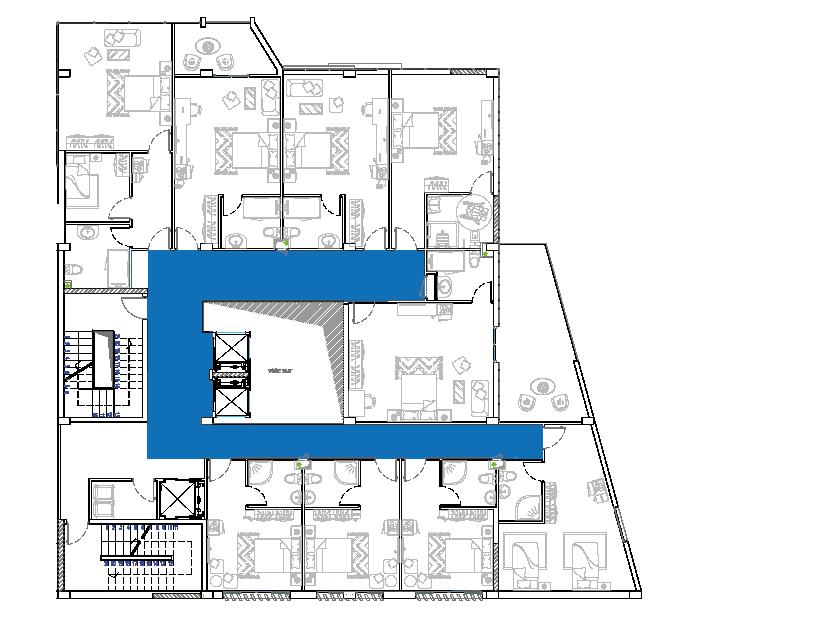

Circulation horizontale :
La circulation horizontale est centrale.autour de l’atrium au niveau des étages d’hébergement.
Aux étages inférieurs, où se trouvent les espaces publics, la circulation se fait principalement par des couloirs et des halls bien définis, qui connectent les différentes entités fonctionnelles de manière fluide tout en distinguant clairement les flux privés et publics.

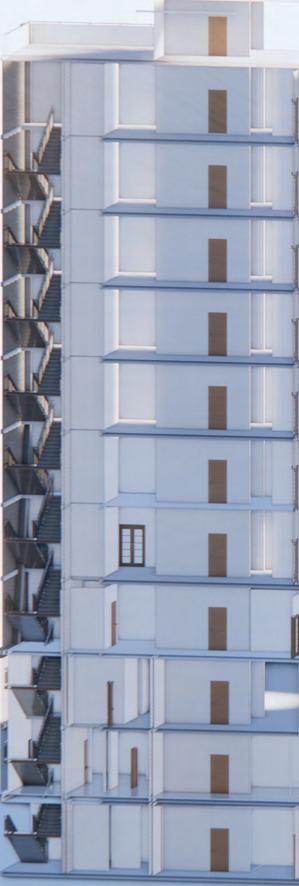

Sécurité et incendis :
issue de secour:
Un escalier desservant tous les étages, avec des portes s’ouvrant dans le sens de l’évacuation, assure la sécurité des occupants en cas d’incendie
Désenfumage:
La présence des exutoire de fumée «trappes de désenfumage», positionnées en partie haute des escaliers, combinée à des détecteurs de fumée permettant d’activer le système de désenfumage en cas d’incendie, pour limiter les risques d’asphyxie et d’intoxication .assure une évacuation efficace et sécurisée des occupants.
Ce même système est présent dans le parking du sous-sol. L’évacuation se fait dans un espace réservé sur le niveau 00.
La mise en place d’un système anti-incendie comprenant des robinets d’incendie armés (RIA) à chaque étage, accessibles depuis les espaces de circulation, est alimentée par les pompes du local bâche à eau.

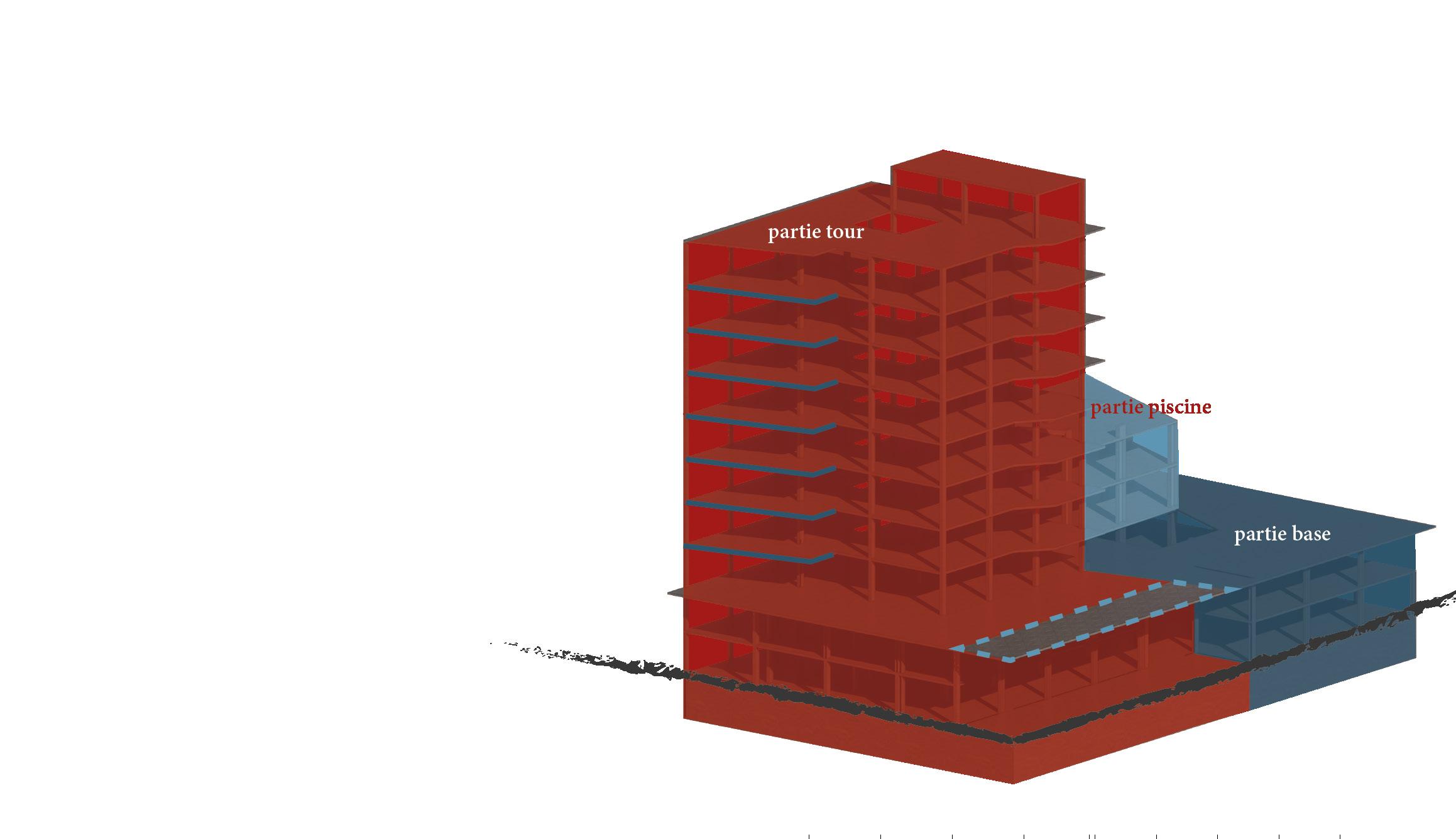

Systeme constructif :
Utilisation de la structure en poteaux-poutres en béton armé.
Un joint de rupture sépare la structure de la tour avec l’utilisation d’une dalle en corps creux.
Un deuxième joint sépare la partie de la piscine, nécessitant un renforcement de la structure pour supporter le poids supplémentaire de la piscine. L’utilisation de poteaux de section plus importante est préconisée pour garantir la stabilité et la résistance de la structure.
Opter pour une dalle pleine plutôt qu’une dalle creuse offre une meilleure résistance et une plus grande capacité de charge.
Installer un troisième joint de rupture permet de séparer clairement la partie basse, assurant une meilleure distribution des charges et une plus grande flexibilité en cas de mouvements sismiques ou de charges variables
L’utilisation de dalles en béton armé précontraint permet de créer une galerie avec une portée de 6 mètres.
utilisation de dalle semi pleine pour les balcons de la tour pour aller au dela de 1,4 m

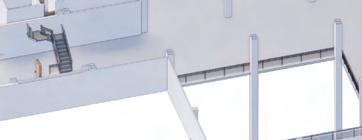

systeme constructif
Trame structurelle

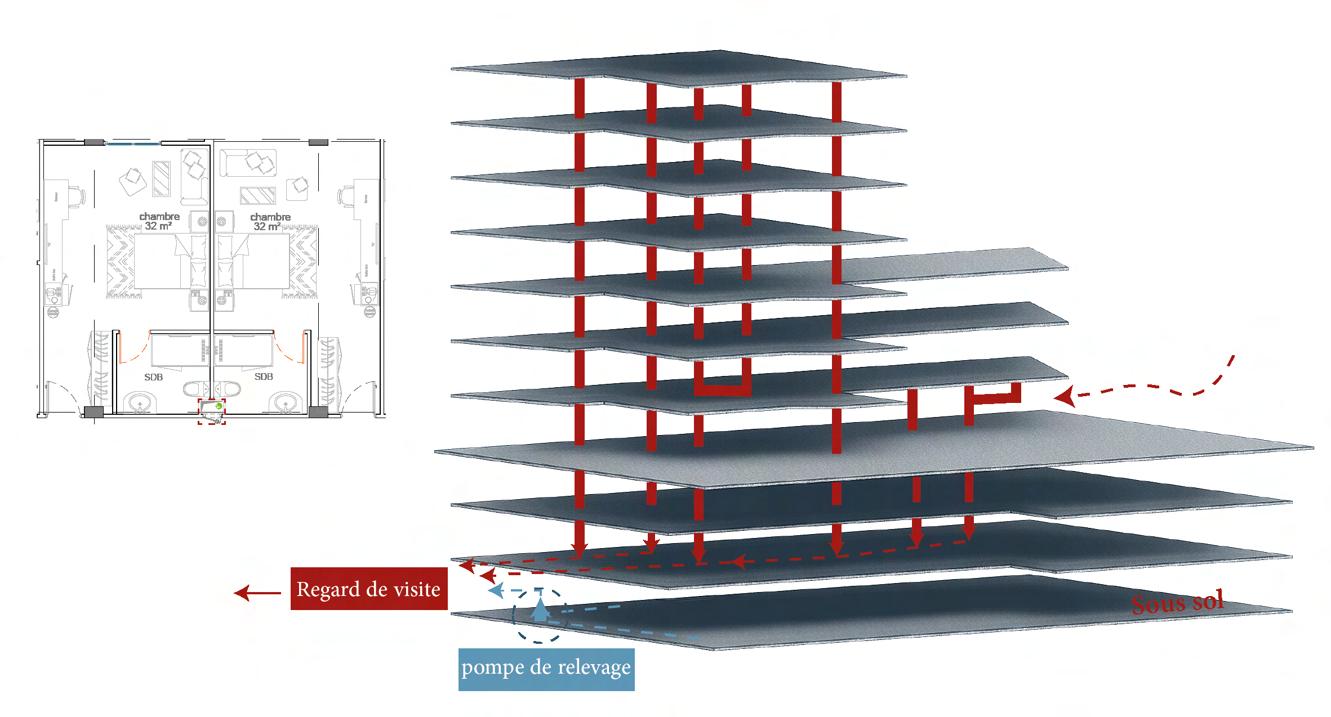

Evacuation:
Une descente verticale sur tous les niveaux de l’hébergement. Avec une descente prévue pour deux chambres lors de la conception des plans.
Cette configuration permet une répartition optimale des points de collecte et facilite l’installation des canalisations.
Vers le réseaux publique

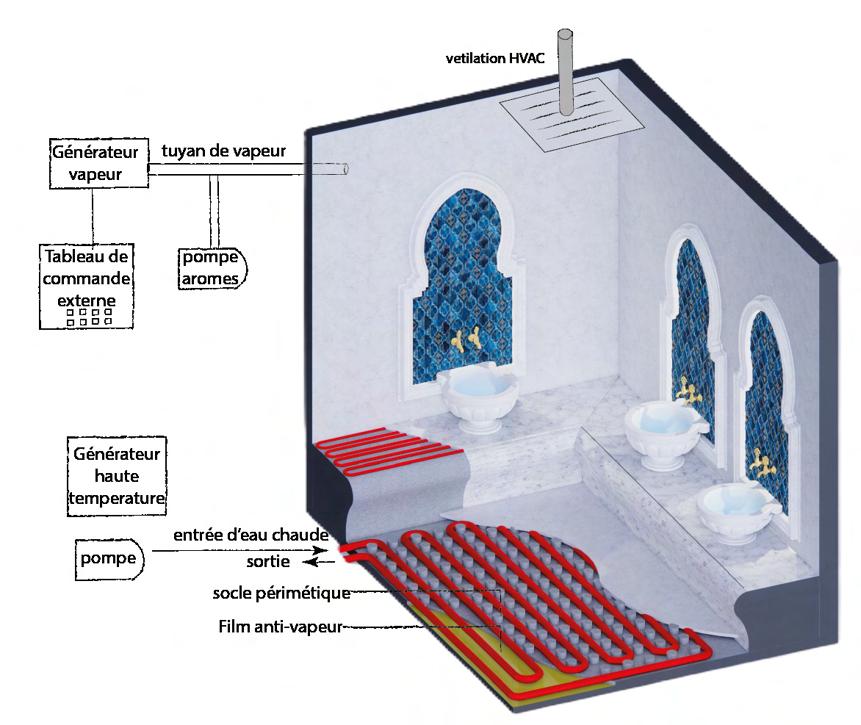

Détail technique hammam :
Un système de dalle chauffante hydraulique a été mis en place. Ce dispositif utilise des serpentins intégrés dans la dalle pour diffuser une chaleur douce et homogène. L’eau chaude circulant dans les serpentins chauffe la dalle.
Revêtements : Utilisation de matériaux traditionnels tels que le marbre et Zelidj pour les sols et les murs, inspirés de l’architecture de la Casbah, tout en intégrant des touches modernes.
Ventilation et Extraction de l’Air:
Integration d’un système HVAC pour assurer une évacuation efficace de la vapeur d’eau , éviter la condensation et l’humidité excessive et maintenir une qualité de l’air optimale .
Des déviations de quelques canalisations au niveau du faux plafond afin de ne pas perturber les espaces en dessous

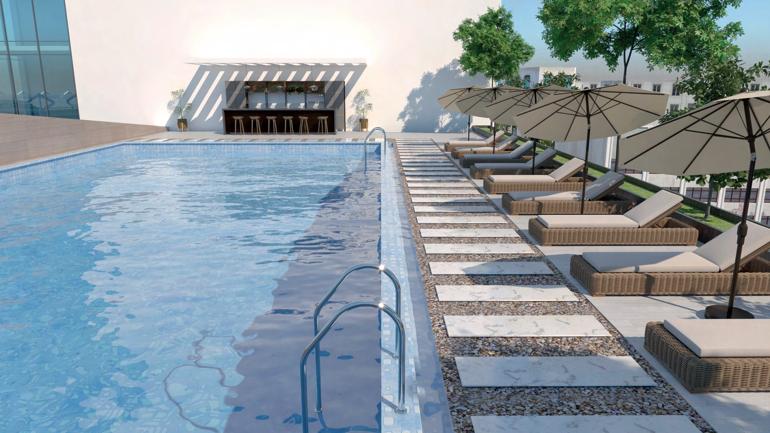

Piscine :
Matériaux et Étanchéité: utilisation des matériaux de construction robustes et résistants à les charge d’eau
L’étanchéité est assurée par plusieurs couches de matériaux imperméables
Accessibilité: Le bassin du sous-sol a été conçu en prenant en compte les besoins des personnes à mobilité réduite
Structure et Renforcement: Pour supporter le poids supplémentaire de la piscine et de l’eau, nous avons augmenté l’épaisseur de la dalle (dalle pleine) à 30 cm et agrandi la section des poteaux.

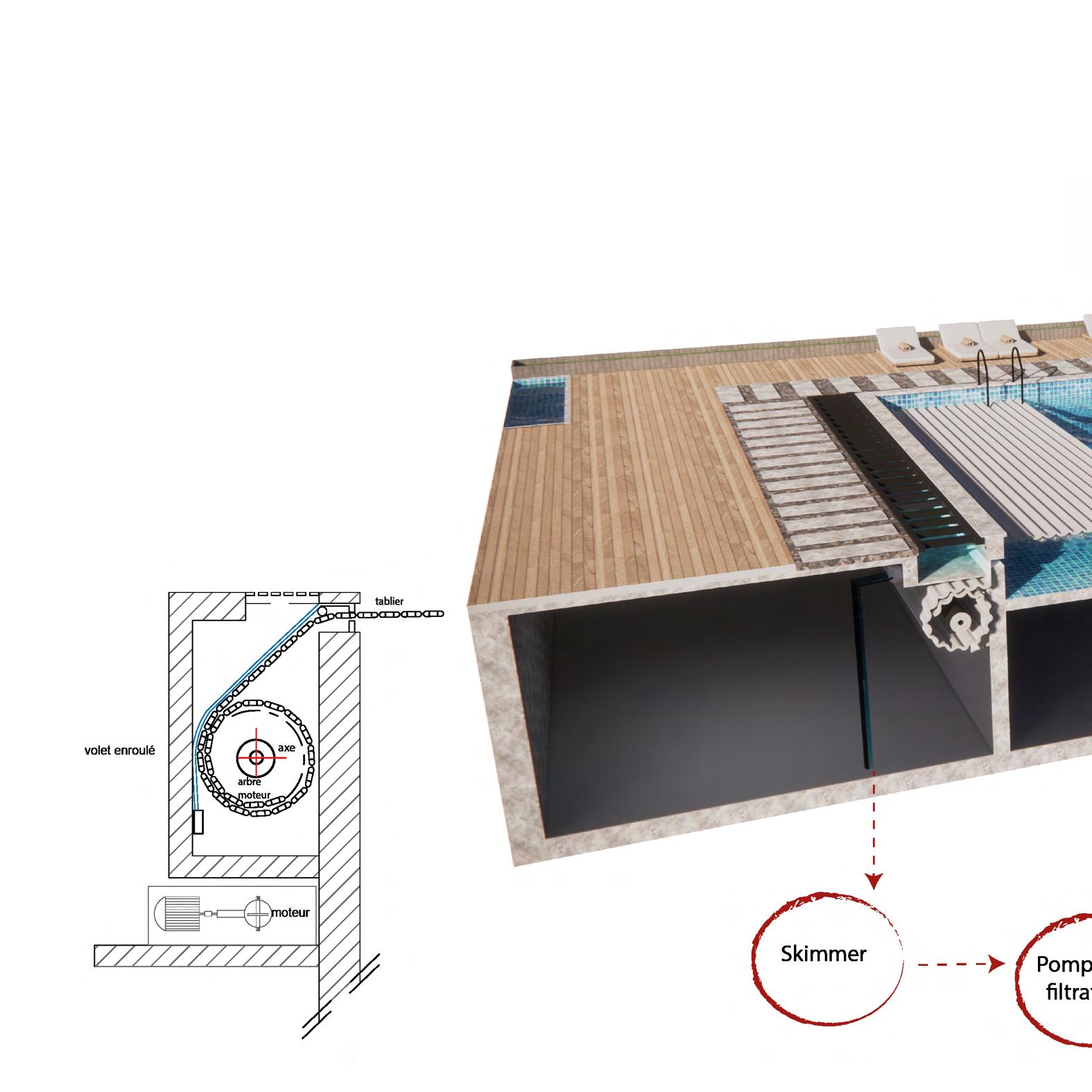

Une couverture automatique est installée pour protéger la piscine
Detail piscine de l’hotel réalisé par l’auteur
Système de Gestion de l’Eau:
Pour promouvoir une gestion durable des ressources hydriques, nous avons l’intention d’utiliser de l’eau de mer traitée et de collecter les eaux pluviales, tandis que nous effectuerons la filtration de l’eau de la piscine au niveau de l’étage technique.
Sécurité: revêtement intérieur en carrelage anti-dérapant
Detail Skimmer
Matériaux et Étanchéité

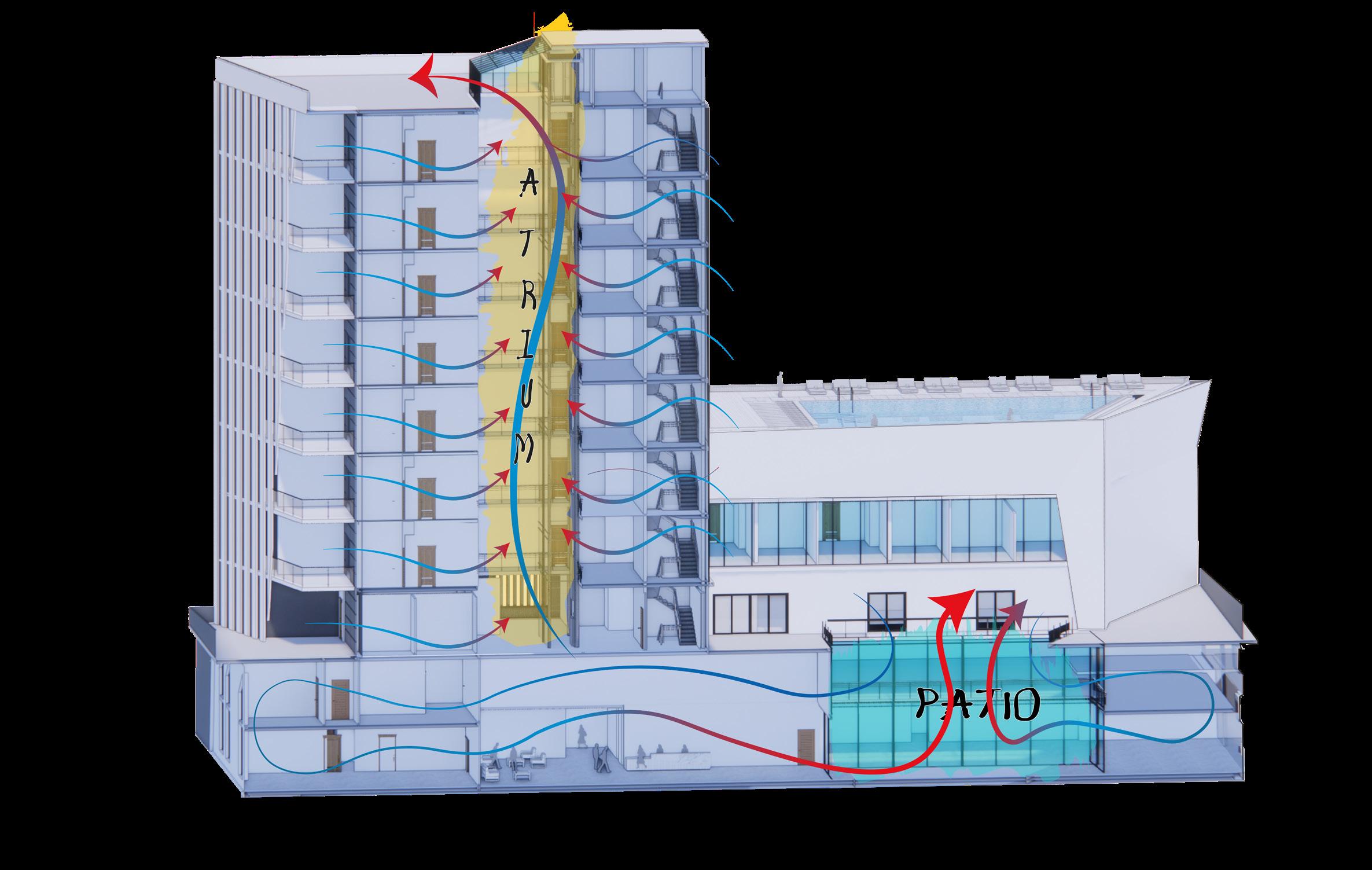

DISPOSITIF ENVIRONNEMENTAL :
L’intégration d’un patio et d’un atrium dans la conception de l’hôtel vise à améliorer les performances environnementales du bâtiment tout en enrichissant l’expérience des clients.
Le patio: Situé sur les deux premiers niveaux, favorise la ventilation naturelle, créant ainsi un climat intérieur agréable et réduisant la dépendance à la climatisation artificielle.
Atrium: À partir du troisième niveau, l’atrium s’étend verticalement à travers les étages dédiés à l’hébergement, assurant un éclairage naturel, créant ainsi une connexion visuelle et spatiale entre les différents niveaux tout en améliorant la circulation de l’air.

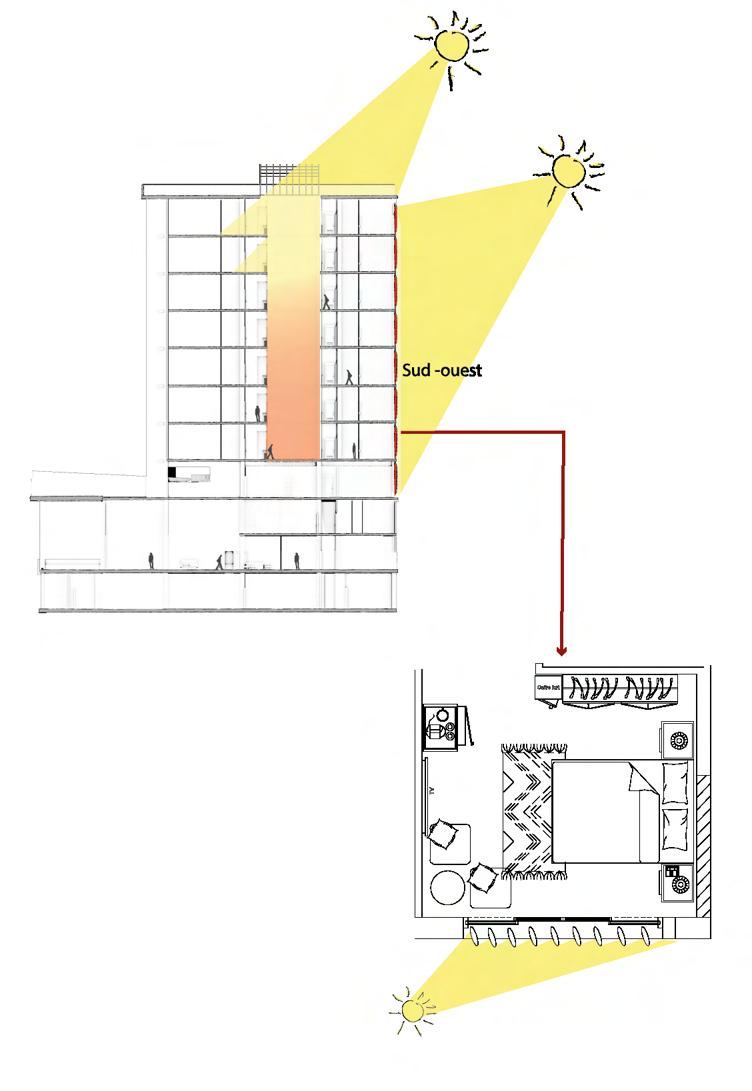

ENSOLEILLEMENT:
Pour optimiser l’ensoleillement et l’éclairage naturel du projet, plusieurs stratégies ont été mises en place.
L’atrium central joue un rôle essentiel dans l’éclairage des étages supérieurs, permettant à la lumière naturelle de pénétrer.
Les espaces orientés au sud et au sud-ouest sont équipés de brise-soleil verticaux automatiques pour réguler l’entrée de lumière et réduire la chaleur excessive.

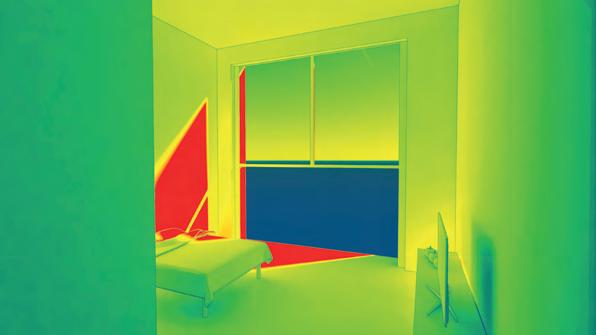

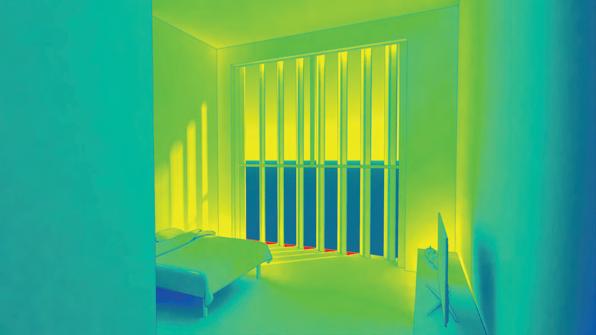

Analyse thermographique : L’analyse thermographique d’une chambre orientée sud-ouest avant et après l’installation des brise-soleil verticaux montre une nette amélioration du confort thermique.
Avant l’installation, la chambre présentait des zones de forte chaleur. Après l’installation, ces zones de chaleur excessive sont considérablement réduites.
Cela démontre l’efficacité des brise-soleil à moduler l’ensoleillement, améliorant ainsi le confort thermique et réduisant la dépendance à la climatisation.

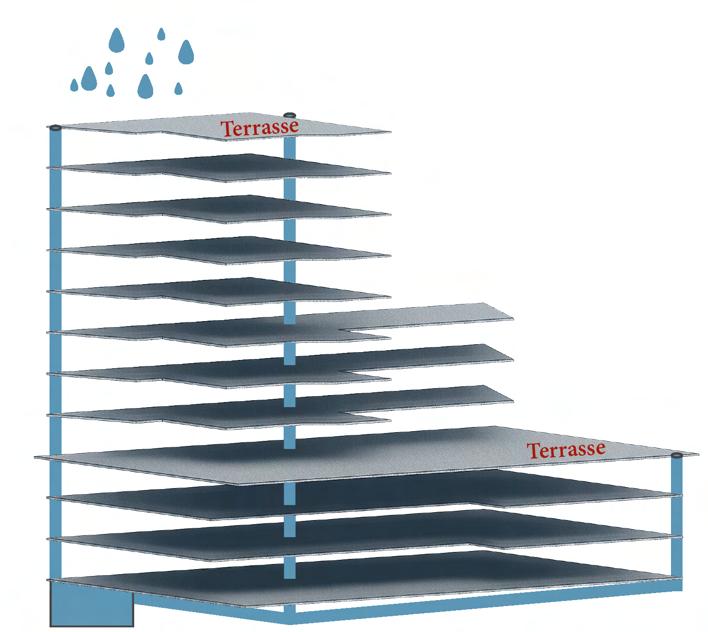

Récupération eaux pluviales:
Un système de récupération des eaux de pluie permettant de réduire la consommation d’eau potable de l’hôtel en utilisant l’eau de pluie collectée sur les toits pour l’arrosage des espaces verts ,nettoyage et alimenter les chasses d’eau des sanitaires.
Végétation:
Dans notre projet, nous avons intégré la végétation, conscient que comme le dit le proverbe chinois : «La nature est le meilleur médecin», elle offre des bienfaits essentiels pour l’environnement et le bien-être des occupants.

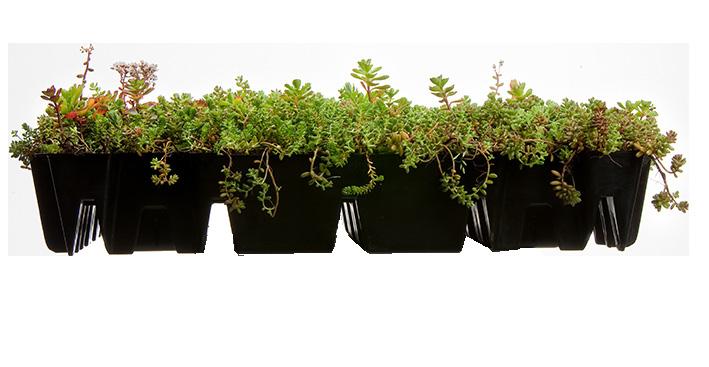

Utilisation d’un système de plateaux : un type de toit vert extensif dans lequel des plateaux individuels et autonomes contiennent tout le nécessaire pour un toit vert. Ces plateaux peuvent être combinés pour couvrir n’importe quelle taille de toit et sont simples à installer. Ils peuvent être placés sur une couche d’étanchéité existante et ne nécessitent aucune connaissance particulière pour leur installation.

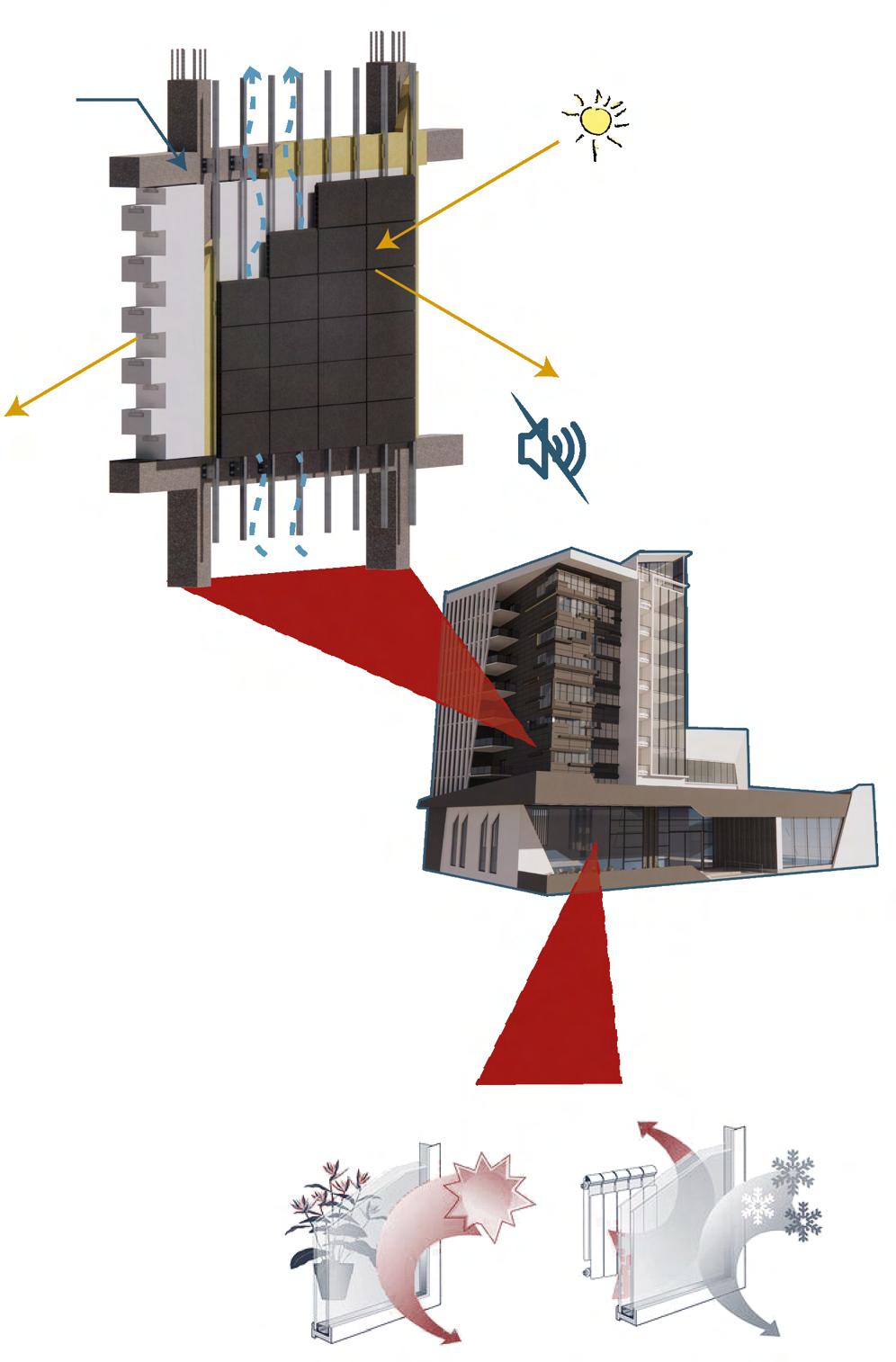

Facade ventilée:
PROTEGER LA STRUCTURE
Nous avons opté pour une façade ventilée pour L’hotel, offrant une meilleure isolation thermique et acoustique et une régulation naturelle de la température,reduction de la condensation et de l’humidité améliorant ainsi le confort des occupants.
La façade ventilée protège le mur porteur contre les intempéries, notamment la pluie, le vent et le gel. L’eau qui pénètre dans la couche externe est évacuée par la lame d’air, empêchant l’humidité de s’accumuler et de pénétrer dans la structure du bâtiment.
Le verre à faible émissivité
(Low-e):
Réduit les coûts énergétiques en diminuant les frais de chauffage en hiver et en réduisant l’apport d’énergie solaire en été, ce qui réduit les frais de climatisation.
Accessibilité au PMR:
L’intégration des Personnes à Mobilité Réduite (PMR) dans l’hôtel est primordiale. L’accessibilité se fait par une pente douce avec un revêtement non-glissant et stable pour un accès facile. La circulation horizontale se fait par des couloirs ayant une largeur minimale de 1,4 mètre et allant jusqu’à 2 mètres, respectant ainsi les normes d’accessibilité. Pour la circulation verticale, des ascenseurs sont prévus, avec des mesures de secours en cas de panne, garantissant une mobilité continue et sécurisée pour tous les clients.
Garantir l’accessibilité et le confort dans les espaces communs par des aménagements spécifiques : chaque sanitaire commun dispose un WC d’installations adaptées. Le hammam est conçu pour être inclusif, avec une rampe d’accès au bassin d’eau et des barres d’appui pour assurer la sécurité, revêtement de sol antidérapant pour prévenir les risques de tomber .
L’hotel dispose des chambres PMR, conçue pour être entièrement accessible. Ces chambres sont équipées de portes larges, de salles de bains avec barres d’appui et de douches à l’italienne, garantissant ainsi confort et facilité de déplacement pour tous les résidents.

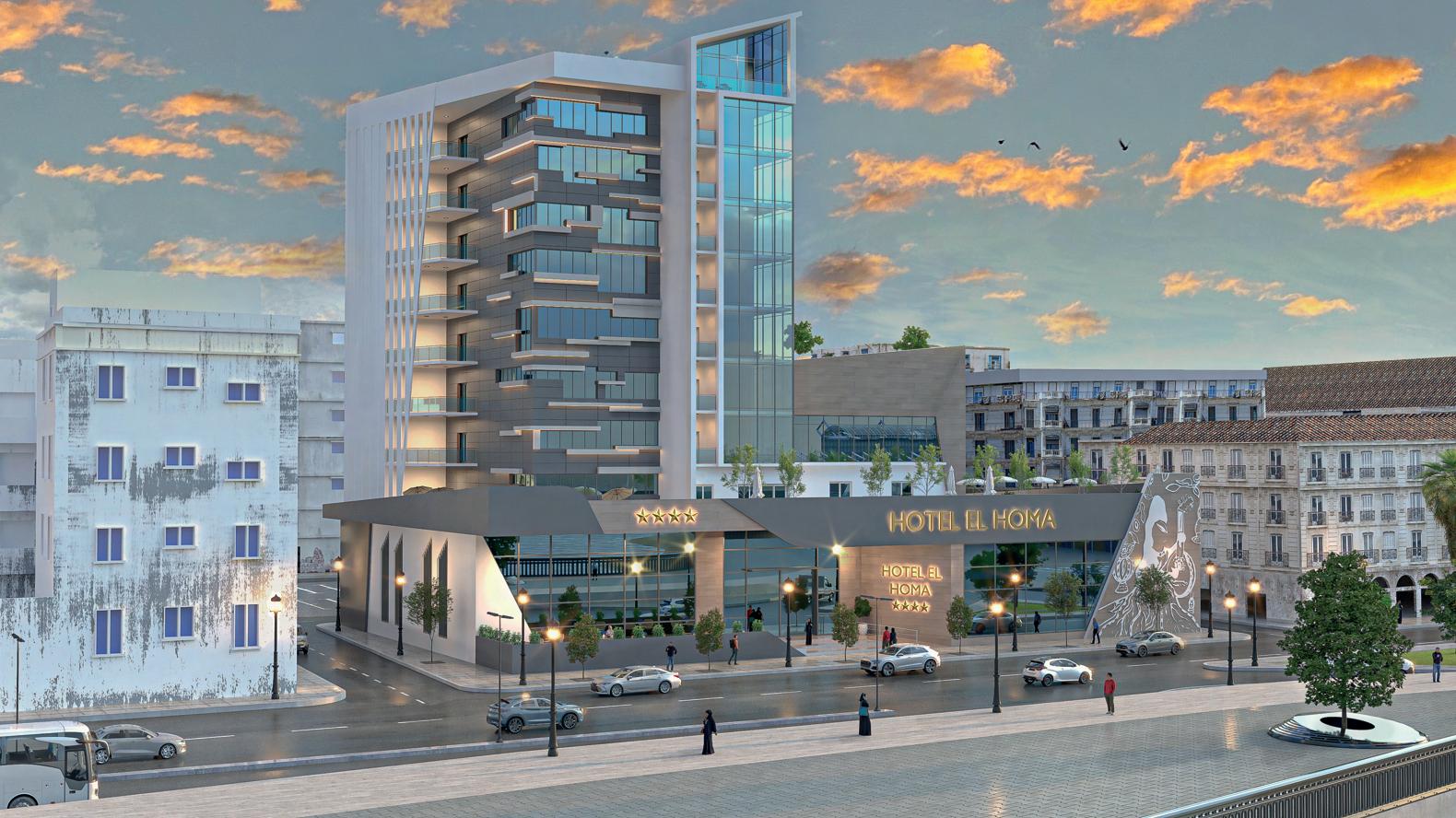

Ambiance exterieurs - interieurs

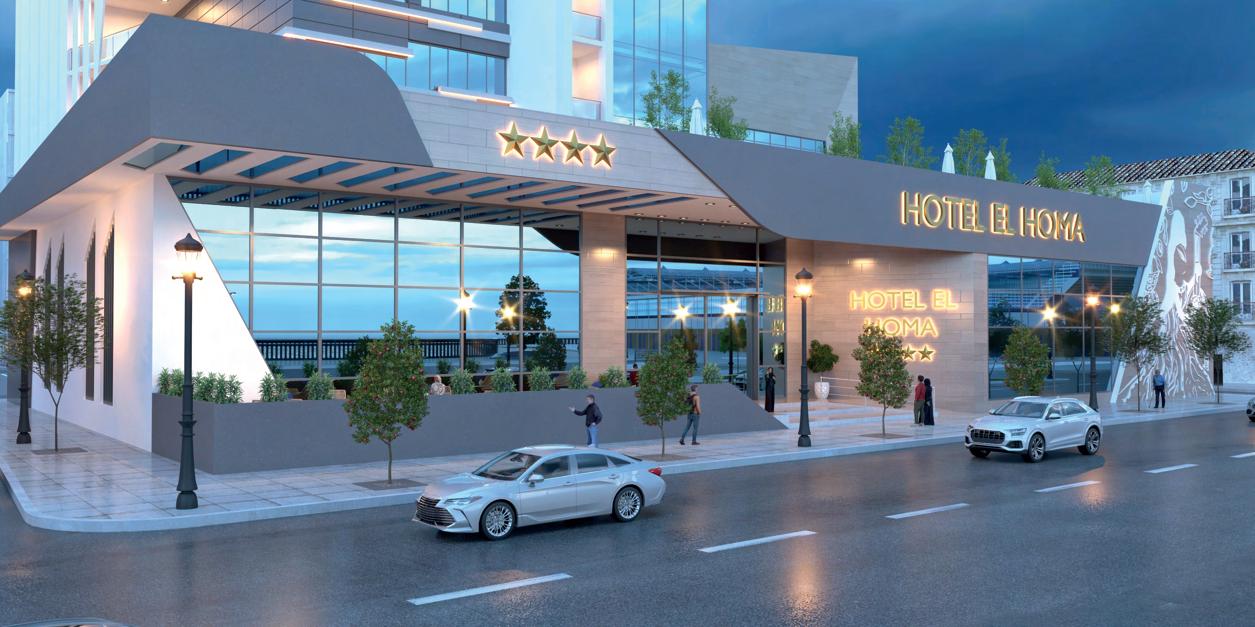

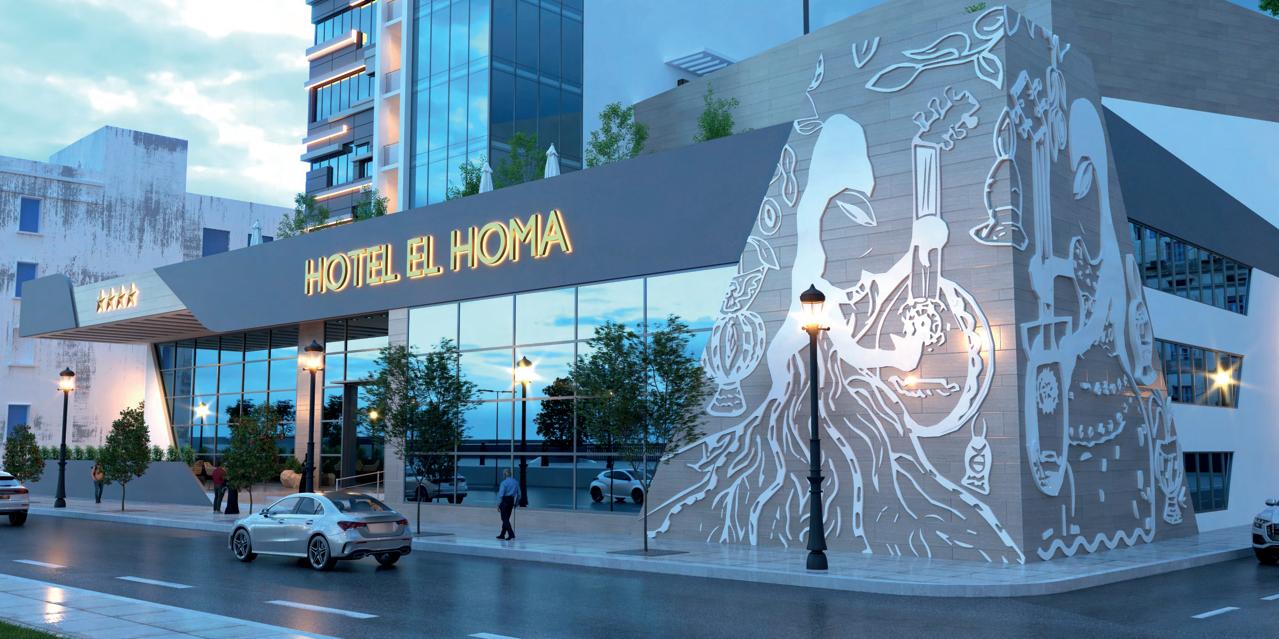

entrée El HOMA

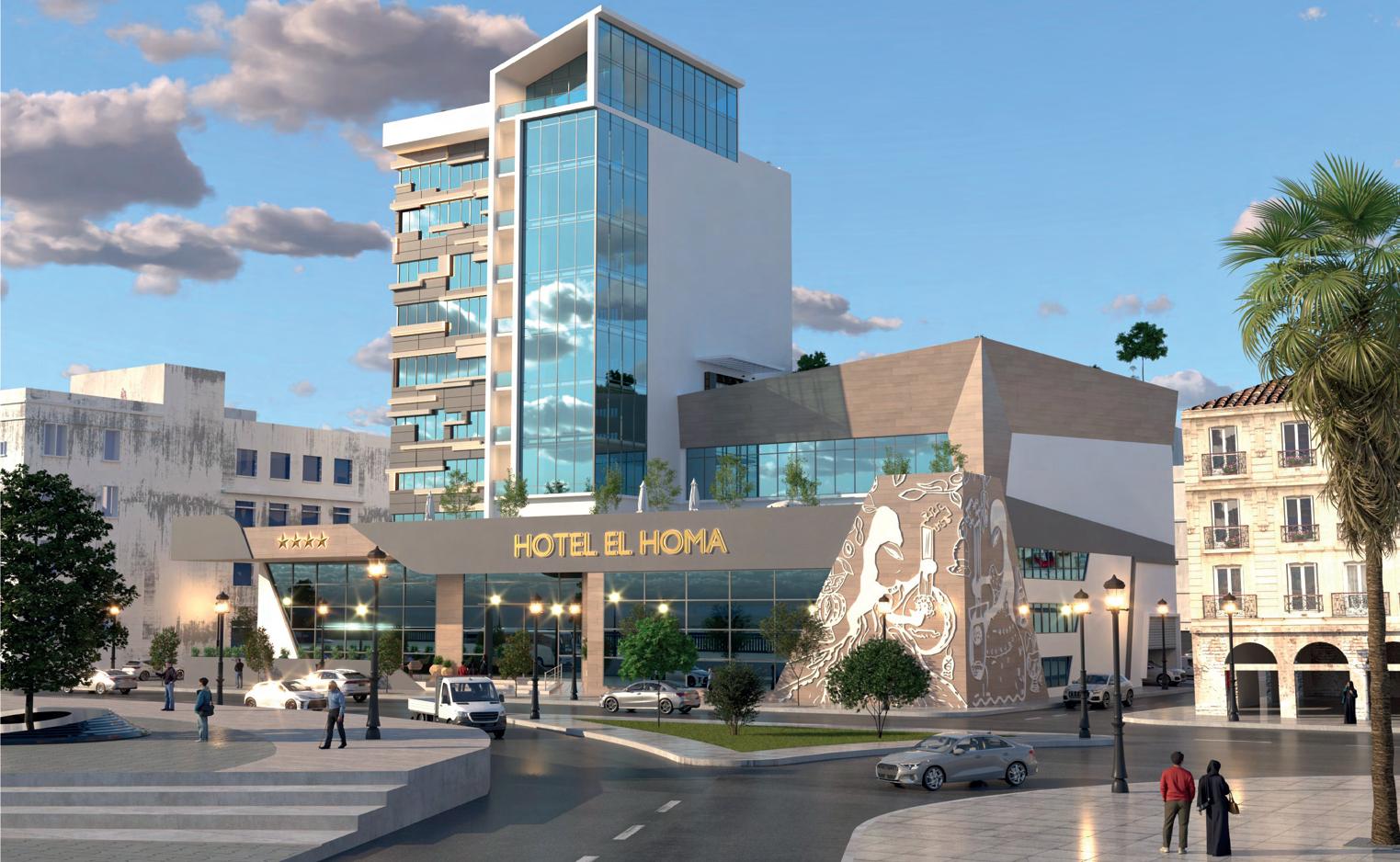

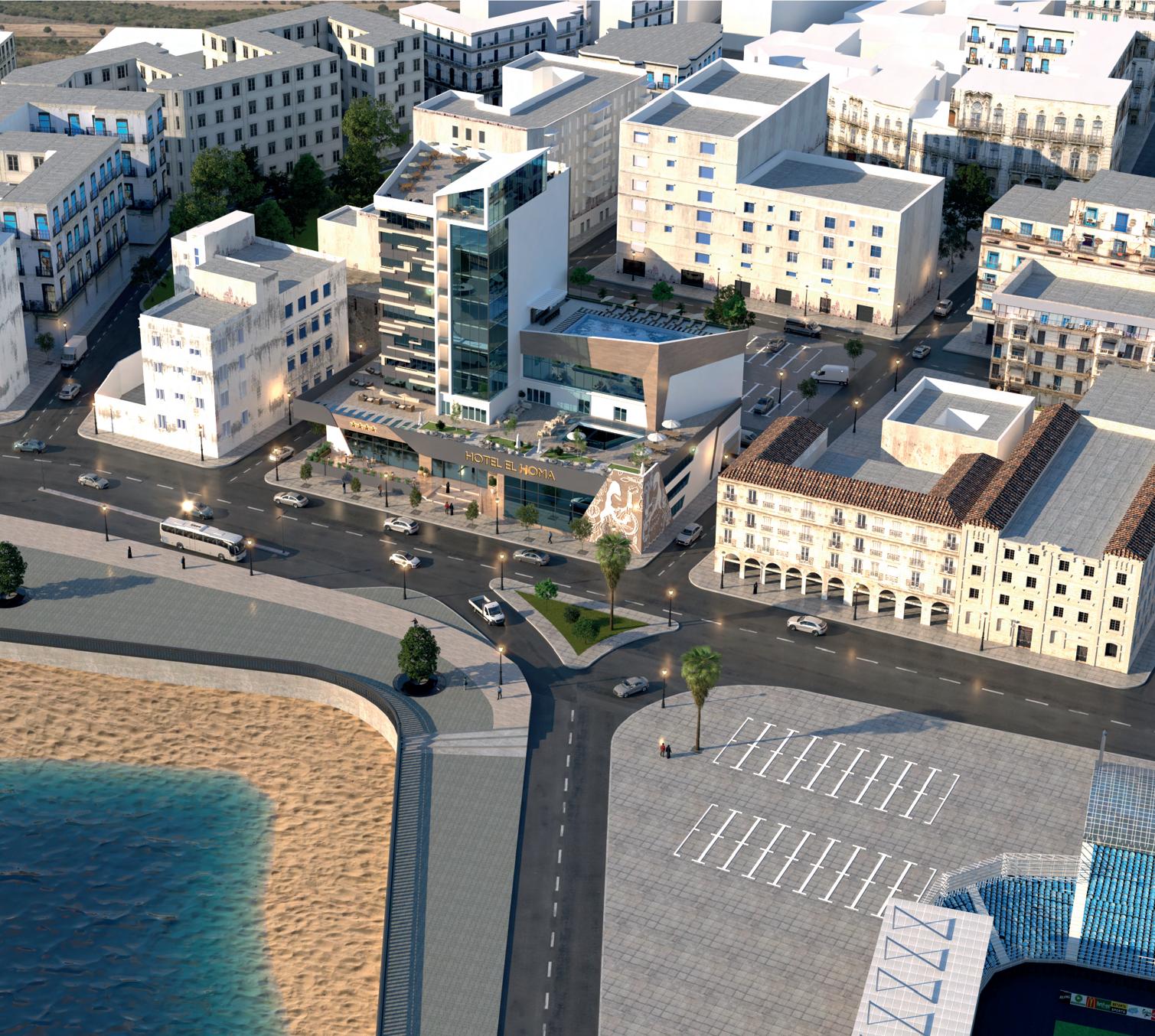

vue sur l’angle

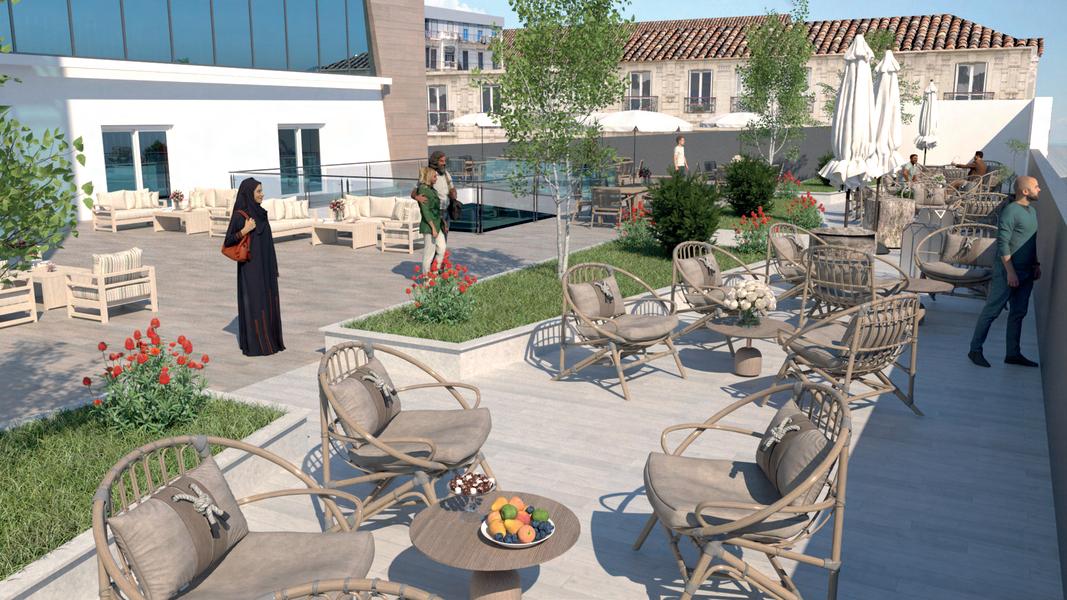

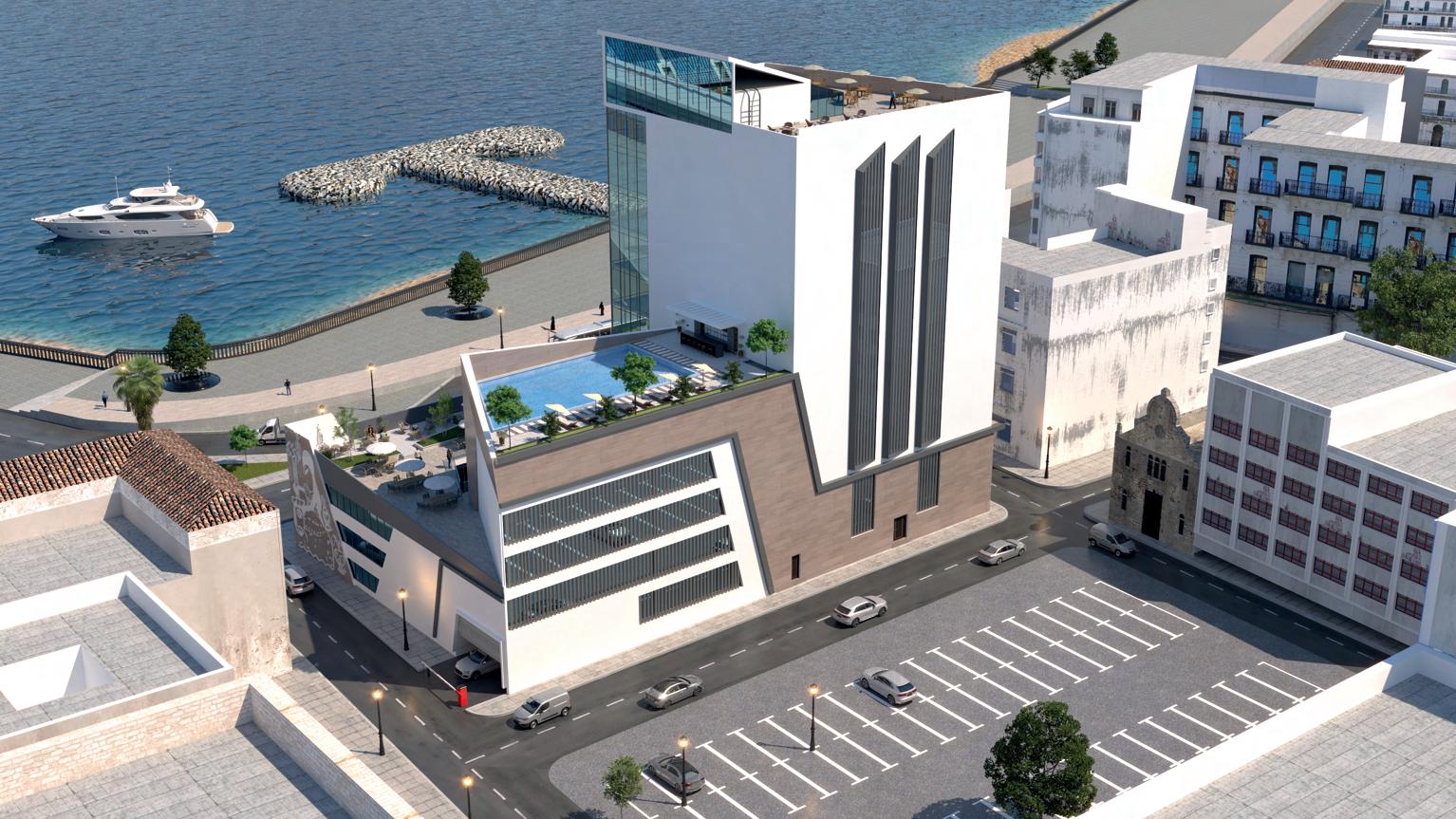

avec Terrasse vue sur mer
Ambiances El HOMA
