HALLA

VÍTEJTE V PRAZE

Praha je dnes se svou kulturou a architekturou pátým nejnavštěvovanějším městem Evropy a dvanáctým nejoblíbenějším městem na světě. Na 10. Bienále architektury v Benátkách, jehož hlavním tématem bylo město a vztah architektury a společnosti, se v rámci jednoho z výzkumů objevila Praha jako druhé město s největším potenciálem růstu v Evropě.

Pro širší veřejnost v zahraničí je známá zejména jako historické město se zachovalým architektonickým organismem, který i vzhledem k socialistickému experimentu nebyl příliš zasažen stavebními intervencemi. Ti, kteří sem přijíždějí za kulturou, se vracejí spokojeni, že kromě starého umění navštívili a poznali dostatek architektury moderní, o současné tvorbě se však mnoho nového nedozví. Kromě dvou tří staveb nenajdou ani na pohlednicích příklad nedávné realizace, kterou by se Praha pyšnila. Propagujeme více svou minulost a nezpochybnitelné ikony, ve vztahu ke své době jsme již liknavější.

Je tedy velkým přínosem, že společnost HALLA, která patří k české osvětlovací špičce a po dvacet let své existence exportuje do více než 30 zemí světa, se rozhodla spojit svoji nejnovější prezentaci osvětlovacích komponentů s nejkvalitnější současnou architekturou svého domovského města Prahy. Tím, že tento katalog bude k dispozici i zahraničním klientům a zákazníkům společnosti HALLA, bude si moci i zahraniční veřejnost ověřit, že se současná česká architektonická produkce dostala na evropskou úroveň a že současná česká architektonická tvorba navazuje na historická období, která českou architekturu proslavila, a to především ve zlatém věku českého a pražského funkcionalismu.

Spojení kvalitního architektonického konceptu s vynikajícím designem by mělo být samozřejmostí, a tak je velmi pozitivní, že to platí i v případě využití osvětlovacích komponentů od společnosti HALLA. Tuto symbiózu na nejvyšší úrovni lze vnímat i na vynikajících fotograﬁích použitých v této publikaci. Vysokou estetičnost tomuto dialogu přináší i skutečnost, že snímky nafotila přední česká fotografka moderní a současné architektury Ester Havlová.

Na výběr prezentovaných staveb, v jejichž interiérech bylo použito osvětlení od společnosti HALLA, můžeme nahlížet jako na jistý subjektivní exkurz do architektonického vývoje Prahy od polistopadového období. Ten reflektuje dobu transformace po dlouhém socialistickém období i nástupu globálního ekonomického systému v postkomunistických zemích východního bloku.

Největší změna nastává na konci devadesátých let a na počátku třetího tisíciletí, kdy začíná praktikovat současná generace architektů a designérů, tedy lidí věkově a myšlenkově spřízněných. Té již bylo umožněno konfrontovat své ideje a zkušenosti s kolegy v zahraničí a přinášet do svých návrhů nové trendy.

Ne náhodou do této generace patří i zaměstnanci HALLY, vnímající požadavky architektů a designérů stejnou optikou, díky níž mohou ﬂexibilně tyto problémy a zadání řešit.

Prezentované objekty či interiéry samozřejmě promlouvají především globálním jazykem, neboť v současnosti již nelze typologicky hovořit o architektuře čistě jen české či pražské, ale především o kvalitní nebo nekvalitní. Pochopitelně i v tomto výběru lze vystopovat určité prvky, které jsou částečně speciﬁcké pro českou architekturu – jistá střídmost, čistota, příklon k minimalismu či neofunkcionalismu.

Jak dokazuje i tato publikace, česká architektonická i designová produkce se přibližuje evropskému standardu v kontextu současných trendů. Při podrobnějším průzkumu zde narazíme na několik realizací špičkové úrovně, které prezentují i obrovský potenciál pro budoucnost. Důležité je z tohoto hlediska také následování progresivní architektury zaměřené na udržitelnost a úspornost, na něž produkty HALLA reagují stejnými technickými parametry a použitými materiály.

Zatímco český špičkový design již několik let získává velký kredit na mnoha zahraničních přehlídkách v tvrdé konkurenci významných tvůrců z celého světa, česká architektura k takovému postavení zatím míří. Na této cestě jí může být i nápomocen vzájemný dialog právě se světem českého průmyslového designu, díky němuž může proniknout na zahraniční trhy.

Na začátku tohoto textu jsem zmiňoval zlaté období, kdy česká architektura a design udávaly evropský, možná i světový tón v těchto kreativních odvětvích, která velkou měrou ovlivňují estetickou kvalitu společenského života. Věřme, že i současná produkce bude v rámci historického pohledu na současnou epochu alespoň částečně evokovat právě ona zlatá léta českého průmyslového designu.

Dan Merta ředitel Galerie Jaroslava Frágnera

Košíře

Horní

Dolní

Petrovice

Kbely

Kyje

Libuš

Holešovice

PRŮVODCE SVĚTLEM 2012/2013

Pražský hrad

Průmyslový palác

Vyšehrad

Kostel Nejsvětějšího Srdce Páně

Letohrádek královny Anny

Chrám Sv. Mikuláše Staroměstská radnice

ZOO Praha Národní muzeum Petřínská rozhledna

Prosek 50 12-51 52-142 143-209 210-211 212-216

dráha

LINA

VODAFONE

Vinohradská 167, Praha 10 / 50°4'37.762"N, 14°29'16.444"E

Architekt: IO Studio, Luka Križek, Radek Bláha / Realizace: 2011

Interiér CEC vznikl k prezentačním účelům pro zákazníky společnosti Vodafone. Zákazníci jsou zde prostřednictvím nejmodernějších technologií seznámeni s širokou nabídkou služeb a produktů společnosti. Audiovizuální zážitek je podpořen silným a originálním ztvárněním celého prostoru, který je skrze celoprosklenou stěnu vizuálně propojen s kavárnou Fuel od stejného studia. Uspořádáním do tzv. „zákaznické cesty“ zákazník nejprve vstupuje do relaxační zóny, z níž je pomocí organických stěn intuitivně lákán do vstupní welcome zóny. Vybavení centra tvoří nábytek kompletně vyrobený na míru. Vzhledem k velké členitosti interiéru bylo nutné použít různé typy svítidel. Osvětlení je zde přímé i nepřímé, aby bylo dosaženo ideální a pro zákazníky firmy příjemné atmosféry. Celý návrh je konstruován jako mobilní kvůli plánovanému přesunu do nově budovaného administrativního komplexu v roce 2014.

BONDI 126

GOLFOVÝ KLUB HOSTIVAŘ

Hornoměcholupská 565, Praha 10 / 50°2'52.112"N, 14°33'5.659"E

Architekt: ADR, Petr Kolář, Aleš Lapka / Realizace: 2003-2007

Moderní golfový areál je umístěn mezi silnicí, tratí a průmyslovou zónou – přesto se podařilo vytvořit báječné nové sportoviště s nezbytnými hájky, jezírky a trávníky. Perlou místa je klubový dům, který obsahuje konferenční prostory, meetingový sál, šatny, úložné boxy, prodejnu golfových potřeb a příjemnou restauraci s velkou terasou. Část stavby, jež je tvořena dvěma propojenými kubusy, autoři obložili svéráznou prkennou konstrukcí ve třech vrstvách. Obklad simuluje hustou trávu vlnící se ve větru a výrazně přibližuje stavbu přírodnímu okolí. Vznikla v podstatě socha, která dokáže pobavit a zároveň skrývá třetinu stavby. Autoři světelného parku museli navrhnout zajímavé kombinace pro elegantní restaurační část pracující s moderním barem na jedné straně, na straně druhé pak našli odpovídající řešení pro odpaliště a další spíše kancelářské prostory vyžadující speciﬁckou práci se světelnými zdroji.

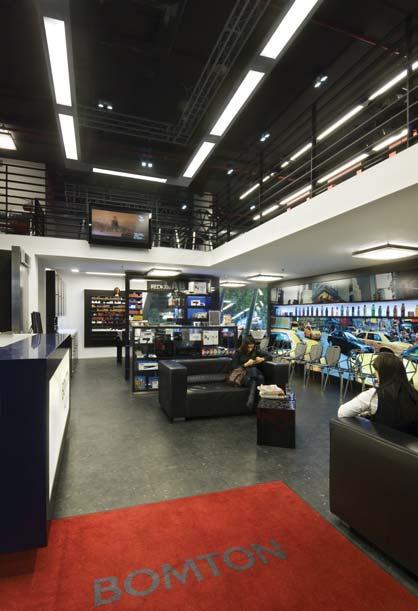

KADEŘNICTVÍ BOMTON

Vyskočilova 2, Praha 4 / 50°2'50.978"N, 14°27'18.781"E

Architekt: heyworth studio architekti / Realizace: 2002

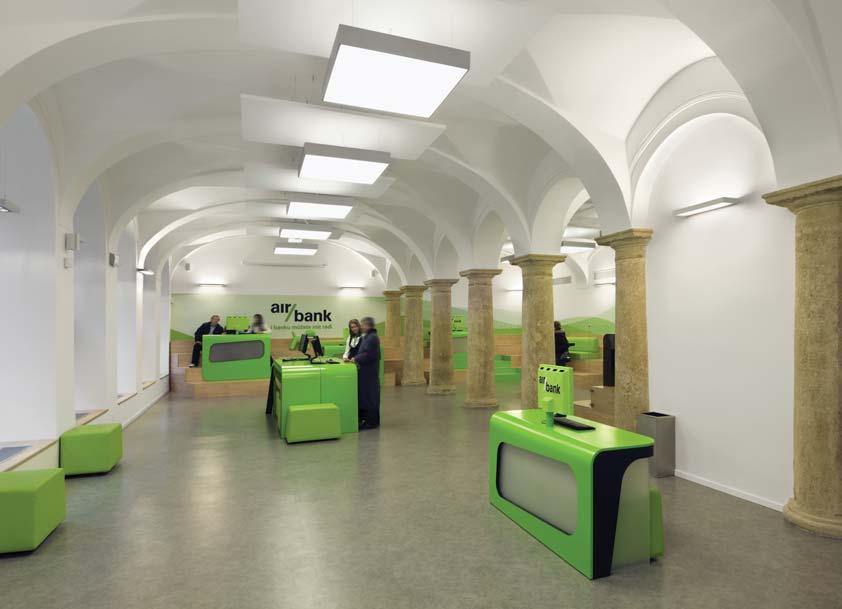

AIR BANK

Vodičkova 24, Praha 1 / 50°4'48.562"N, 14°25'25.273"E

Architekt: Ian Bryan Architects / Realizace: 2010-2011

HUGE 76 ELUMI 72

OBCHODNÍ DŮM KOTVA

Revoluční 1/655, Praha 1 / 50°5'22.146"N, 14°25'40.386"E

Architekt: Věra a Vladimír Machoninovi / Realizace: 1971-75 / Rekonstrukce: 2008-2011

V Praze nebyl od doby funkcionalistické Bílé labutě do 70. let postaven jediný plnosortimentní obchodní dům. Soutěž na největší OD v zemích za železnou oponou vyhrál návrh manželů Machoninových v konkurenci dalších 21 projektů. Celý objekt je založen na hexagonální struktuře, jejíž každý skladebný modul je vytvořen montovaným železobetonovým sloupem se šesticí šikmých vzpěr, které vždy podpírají šestiúhelníkové desky s maximálním rozponem konstrukce 14,2 m. Jednotlivá různě velká patra jsou tak vzdušná s minimem svislých podpor. Na to reaguje i rekonstrukce a celková revitalizace objektu, jež probíhá od roku 2008. Důraz je stále kladen na čistotu a lehkost interiéru, čehož je docíleno i díky promyšlenému osvětlení. Oživení se týká také exteriéru budovy, především termálních skel a obkladu z eloxovaného hliníkového plechu. Celé stavbě pak korunuje systém teras s úžasným a málo známým výhledem na centrum Prahy.

BURE 130

RÁDIO SVOBODNÁ EVROPA

Vinohradská 3333/159a Praha 10 / 50°4'44.040"N, 14°28'42.600"E

Architekt: Cigler Marani Architects, Jakub Cigler, Vincent Marani / Realizace: 2008

Jedna z velmi komplikovaných pražských staveb –architekti museli řešit nejen výrazná bezpečnostní opatření, ale také požadavky úspor energie, a tím zatížit projekt rozhlasové budovy řadou netypických rolí. Současně museli vzít v potaz úkoly reprezentativního sídla mezinárodní rozhlasové společnosti. Díky použití skleněných zpevněných centrálních stěn s ocelovými sloupy, rastry i nosníky, které propouštějí denní světlo do komunikačního a redakčního atria, se jinak mohutná stavba, mající ve svých čtyřech rozích masivní betonové věže se studii a technologiemi, zdá příjemně odlehčená. Rozlehlé průhledné atrium si vyžádalo speciální koncepci osvětlení, které spolu s dalšími zdroji před budovou a u vchodů na pozemek podtrhuje eleganci a vznosnost architektonického řešení. Výrazným architektonicky vděčným až divadelním prvkem je v noci osvětlená teflonová plachta nad hlavním vchodem.

BURE 130

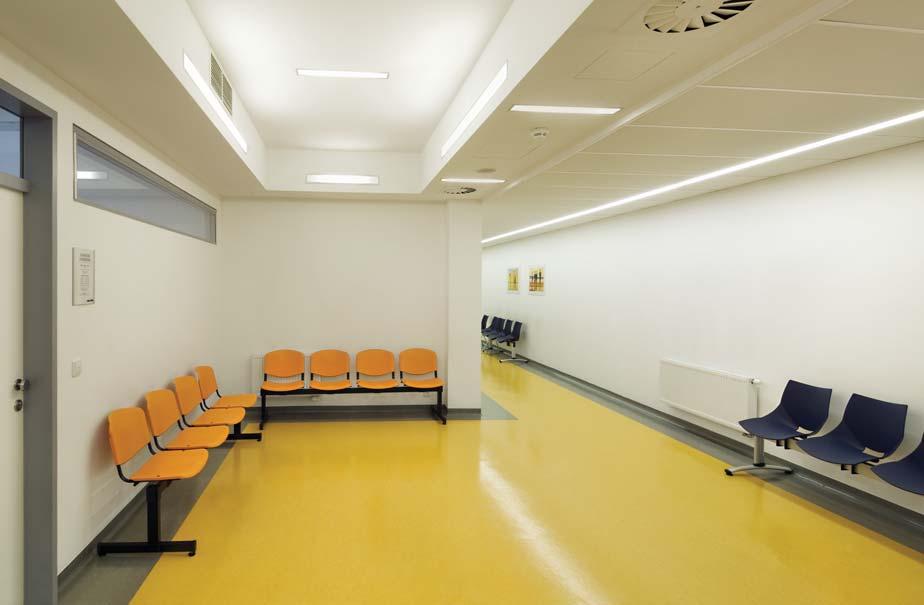

POLIKLINIKA KARTOUZSKÁ

Kartouzská 3274/10, Praha 5 / 50°4'24.348"N, 14°24'3.078"E

Architekt: Bursík Holding, a.s. / Realizace: 2010

LINA 102

SPŠ A VOŠ GRAFICKÁ

Hellichova 535/22, Praha 1 / 50°5'4.149"N, 14°24'11.204"E

Architekt: Jiří Rymeš / Realizace: 2006

SURA 96

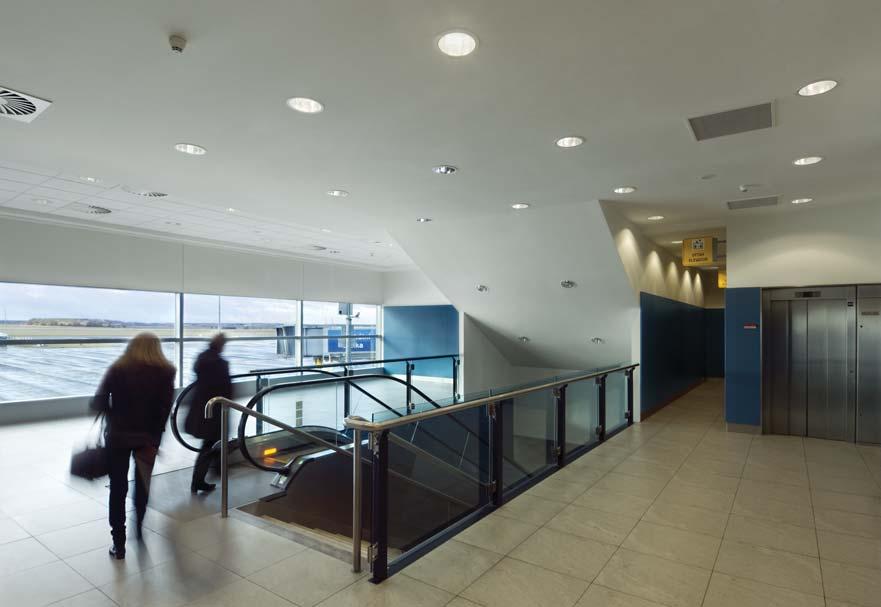

LETIŠTĚ PRAHA RUZYNĚ

K Letišti 6, Praha 6 / 50°5'47.637"N, 14°17'33.933"E

Architekt: Alois Nikodém, Zdeněk Volman, Tomáš Janeček, Pavel Mansfeld (Mansfeld I.D.C.)

Realizace: 2002-2005

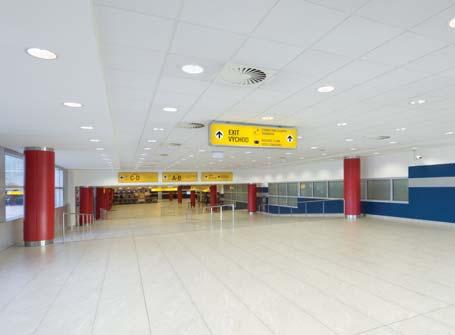

Jedna z největších českých staveb současnosti (5 hlavních částí a 190 dalších objektů), dokončená na jaře 2006, přinesla na ploše přesahující 53 000 m² strukturu odbavovacích, servisních i dalších služeb, která pomohla znásobit kapacitu letištního provozu na více než 12 000 000 cestujících ročně. Značně minimalistické a přitom funkční řešení prostor zařadilo toto letiště opět na špičku světové dopravní architektury. Ta zcela samozřejmě počítá s dokonalým osvětlením jako se základním stavebním kamenem řešeného prostoru. Nároky na světelné vybavení pro celou řadu druhů využití byly značné a přijata byla pouze bezchybná a plně funkční řešení.

TURE 132

CENTRUM GALERIE HARFA

Českomoravská 2420/15a, Praha 9 / 50°6'14.073"N, 14°29'26.884"E

Architekt: Moshe Zur Architects International / Realizace: 2008-2010

Toto největší obchodní a zejména administrativní centrum v Praze se zajímavými skleněnými fasádními prvky, imitujícími botanické vzory, se nachází v těsné blízkosti O2 arény v Praze ve Vysočanech. Na rozloze 49 000 m² nabízí přes 160 obchodů, kavárny, služby, květinářství, terasovou střešní zahradu, restaurace, food court, velké dětské hřiště, ledové kluziště, zábavní vodní prvky a multimediální atrakce. Jeho specifikem je nejen dobré dopravní spojení (vlaky, metro, tramvaje, autobusy), ale také rychlost výstavby. Součástí jsou i nápadité kancelářské budovy o rozloze 20 000 m². I zde, v tradiční halové obchodní galerii, v kancelářských prostorách a ve velkoplošné restaurační minimalistické jídelně volili projektanti odpovídající světelné zdroje, ladící s lehkým, do hněda zbarveným sedacím nábytkem.

SPORTOVNÍ AREÁL HAMR-BRANÍK

Vltavanů 1542, Praha 4 / 50°1'40.527"N, 14°24'8.294"E

Architekt: Studio M, Petr Husák / Realizace: 2007

LUMIA 106

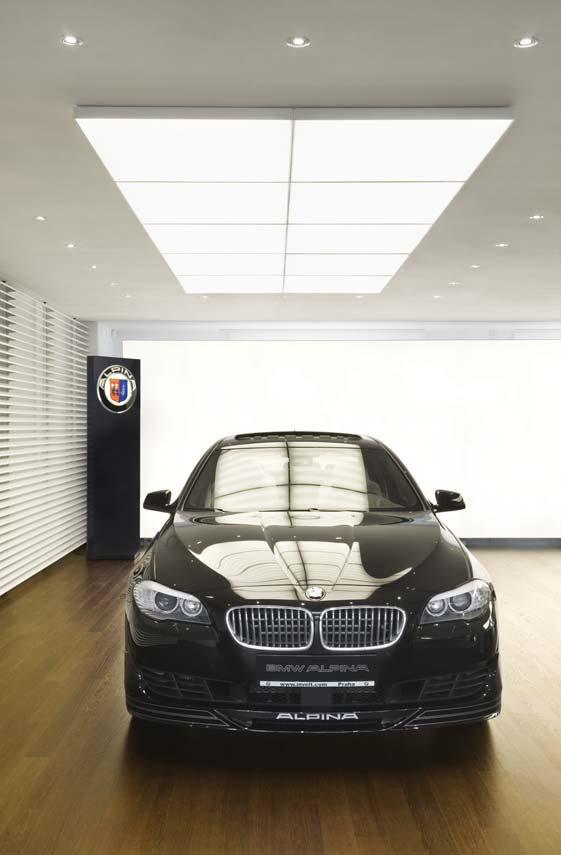

AUTOSALON BMW INVELT

Jeremiášova 1127/5, Praha 5 / 50°2'22.621"N, 14°19'34.558"E

Architekt: Vratislav Kučera / Realizace: 2011

ELUMI 72

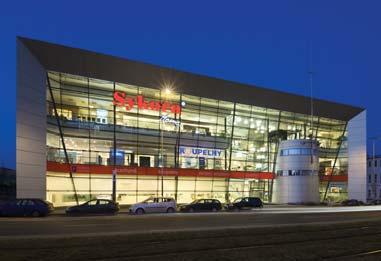

SYKORA HOME PRAHA

Českomoravská 183, Praha 9 / 50°6'9.396"N, 14°29'55.478"E

Architekt: Atelier 91, Richard Turna, Ivo Gajdošík / Realizace: 2006-2009

Rodinná ﬁrma Sykora z Vizovic realizovala výstavbu již dvou identických obchodních domů (druhý objekt se nachází v Brně) s charakteristickou válcovou předsunutou věží a záporně skloněnou čelní skleněnou stěnou, umožňující sledovat obchodní nabídku i při večerním umělém osvětlení. Produkty rodinné firmy jsou doplňovány koncepcí shop-in-shop, kdy má zákazník možnost si prohlédnout a zakoupit zboží od nejlepších značkových výrobců – zde například Aston Martin, Bang & Olufsen, R olf Benz, Arcada, Jespen, Koupelny Ptáček, Max Divani. Do prodejních prostor však prolíná další zajímavý koncept, Sykora Home Gallery, který prezentuje nejen výstavy známých i začínajících kvalitních autorů – malířů a sochařů, ale také jejich stálou nabídku. Pro světelnou podporu těchto odlišných prodejních cílů je zapotřebí volit specifické postupy i zdroje. I zde je proto světlo základním architektonickým prvkem.

LINA 102

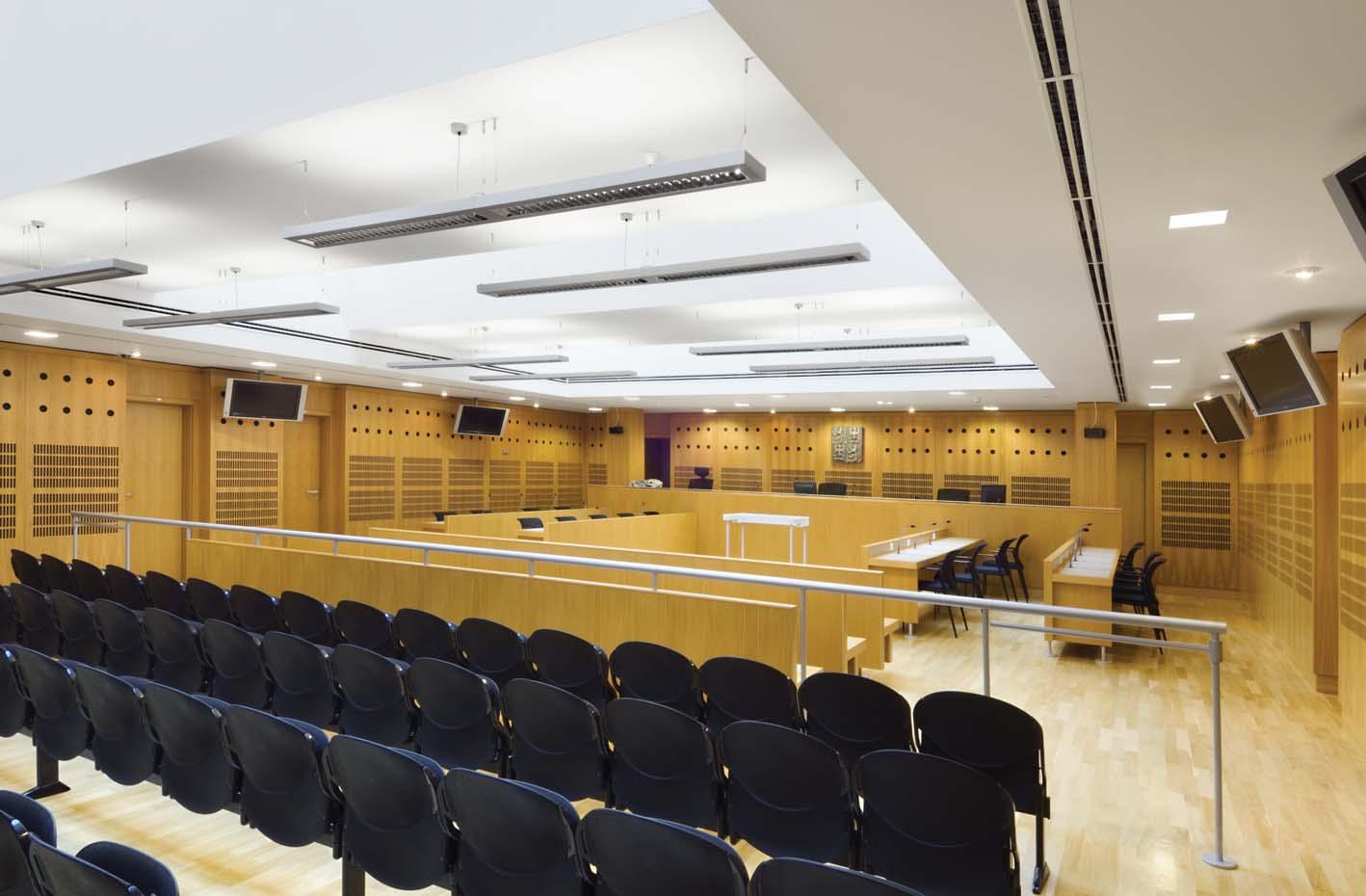

JUSTIČNÍ PALÁC

28. pluku 1533/29b, Praha 10 / 50°4'19.848"N, 14°27'53.686"E

Architekt: Helika, Vladimír Kružík, Petr Olexa, Rekonstrukce: Luděk Hauzírek, Veronika Kubátová / Realizace: 2003-2006

ZULI 92 TORVE 136

Nový šestipatrový objekt o celkové ploše přes 250 000 m² spolu se třemi rekonstruovanými budovami bývalých kasáren nabídl střechu nad hlavou nejen 1 000 zaměstnanců, ale také místo pro čtyři pražské obvodní soudy a příslušná státní zastupitelství. Komplex obsahuje 100 soudních jednacích síní čtyř různých velikostí, 38 speciálních místností pro utajené výslechy, má také 30 vazebních cel, dražební sál, konferenční místnosti, rejstříky trestů nebo odbornou knihovnu. Areál je propojen podzemními chodbami a stěny vstupní haly a chodeb mají v každém podlaží odlišnou barvu – červenou, zelenou, modrou a žlutou. Struktura paláce odděluje pohyb osob tak, aby se justiční personál, soudci a státní zástupci dostávali do styku s veřejností až v jednací síni – všude jinde je vzájemnému náhodnému kontaktu zamezeno. Dům má postačující množství malých oken, o to větší nároky byly však kladeny na světelná řešení podle typu zaměření jednotlivých prostor.

TORVE 136

MACHINE HOUSE

Šaldova ul., Praha 8 / 50°5'30.066"N, 14°27'21.888"E

Architekt: QARTA, Jiří Řezák, M. A. Tomáš, Petr Holub / Realizace: 2004

MEGA BUF FAT ČVUT

Thákurova 7, Praha 6 / 50°6'15.909"N, 14°23'21.581"E

Architekt: Daniel Smitka / Realizace: 2010

NESTLÉ

Mezi Vodami 31, Praha 4 / 50°0'51.300"N, 14°24'2.977"E

Architekt: Omicron K, Martin Kotík / Realizace: 2006-2009

Moderní kancelářský objekt vybudovaný v bývalém průmyslovém areálu modřanské čokoládovny ORION vytváří výrazně prosklená budova ve tvaru písmene U s pěti nadzemními a dvěma podzemními podlažími pro 350 zaměstnanců. Stavba působí jako lesklý černý hranol pokrytý probarveným fasádním sklem. Budova obsahuje velkoplošné kanceláře orientované do prostorného atria plného zeleně. Tvar stavby je rovněž ovlivněn konferenčním a školicím centrem. V budově je také vývojová kuchyně, senzorická laboratoř, jídelna pro zaměstnance a firemní prodejna. Architekti v objektu navrhli vodní stěnu o rozměrech 3,5 x 7 m s tekoucí vodou a terasu z tropického dřeva s výhledem na Vltavu. Práce se světlem se zde setkala i s dalším zajímavým požadavkem – nepřímým speciálním osvětlením atria pomocí reflektorů a zrcadel zavěšených na ocelové konstrukci jeho zastřešení.

LINA

RAMO 116 DELI 94 TORVE 136

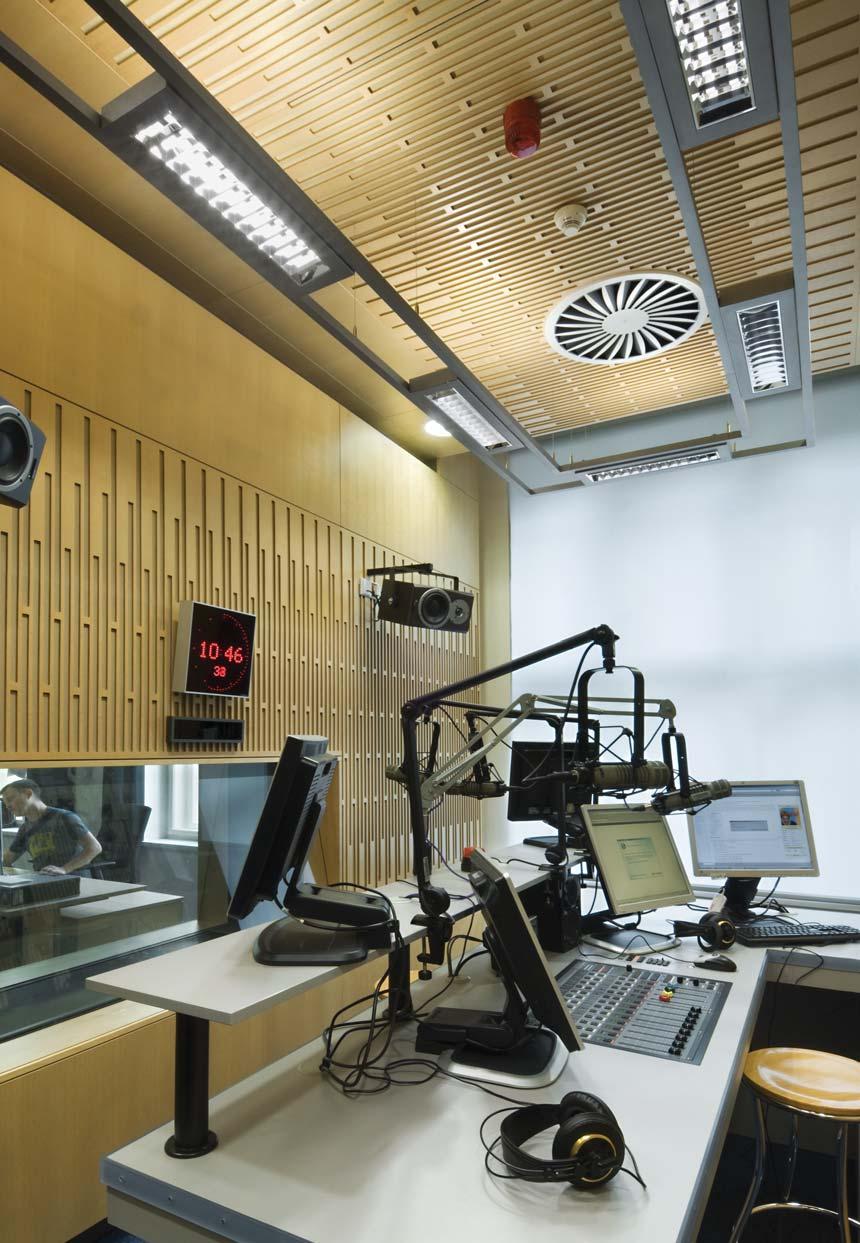

ČESKÝ ROZHLAS

Římská 13, Praha 2 / 50°4'40.271"N, 14°26'1.568"E

Architekt: A.D.N.S. architekti / Realizace: 1994; 1998-2000

Budova Českého rozhlasu z roku 2000 obsahuje vše nezbytné pro moderní rozhlasový provoz –nahrávací a vysílací studia, archivy, studijní místnosti a kanceláře. Stavba je nenápadná, obložená načervenalým skotským pískovcem a nepřekračuje výšku okolních domů. Zajímavým konstrukčním i vizuálním prvkem v interiéru prosvětlovací spojovací vstupní haly jsou masivní protihlukové pružiny, které nadnášejí celou studiovou část stavby. Za pozornost stojí i barevný a materiálový koncept interiéru všech pater. O několik let později připojené administrativní centrum od stejného architektonického ateliéru je obloženo tmavou šedozelenou brazilskou žulou s okenními rámy z přírodní skandinávské borovice. Tato stavba s velkoplošnými kancelářemi dnes poskytuje přístřeší pro další rozhlasové administrativní provozy a tvoří s původními segmenty rozhlasových budov nedílný celek – provozně i názorově.

VARI 110 BURE 130

VARI 110 TURE 132

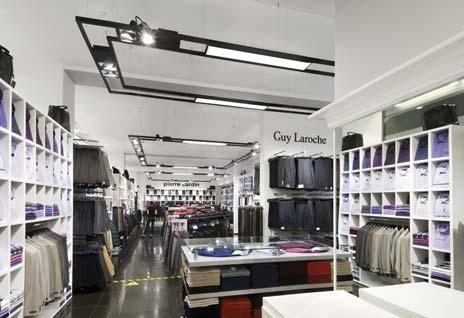

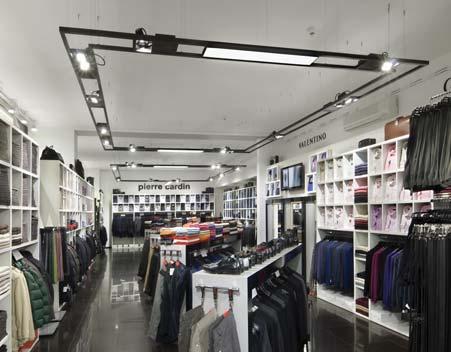

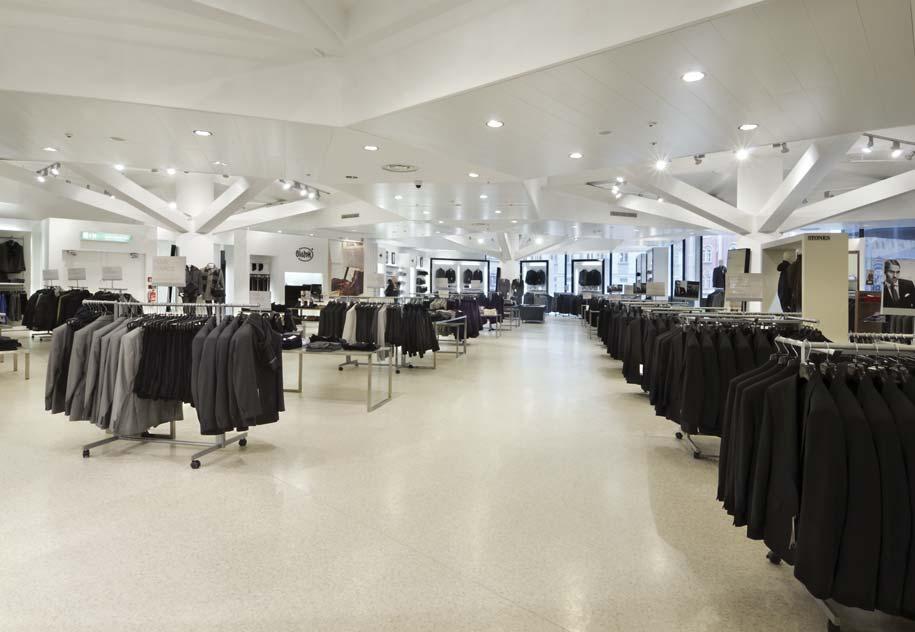

PIERRE CARDIN

Na Příkopě 12, Praha 1 / 50°5'6.043"N, 14°25'30.471"E

VARI 110

BLAŽEK

Václavské náměstí 783/24, Praha 1 / 50°4'57.616"N, 14°25'30.141"E

Architekt: Petr Hájek / Realizace: 2011

VARI 110

GATU 122

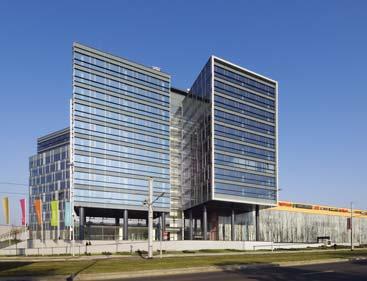

BB CENTRUM – BUDOVA GAMMA

Za Brumlovkou 266/4, Praha 4 / 50°2'49.225"N, 14°27'29.250"E

Architekt: Aulík Fišer architekti, Jan Aulík, Jakub Fišer, Tadeáš Matoušek / Realizace: 2005-2006

Palác Gamma je součástí komplexu budov známého jako BB Centrum, který leží v Praze na Pankráci v bezprostřední blízkosti magistrály a do současného tvaru narůstá bezmála patnáct let, přičemž vytváří jakousi pražskou vstupní vizitku moderní architektury. Autoři v souladu s investorem vytvořili skutečně město počínajícího nového tisíciletí, naprosto novátorsky a v českých podmínkách ojediněle zvládli kruté zadání – postupně budovat domy, které musí čelit brutálnímu hluku, generovanému přetíženou dopravní spojnicí. Proto se stavby kroutí, lámou, vydouvají, a samozřejmě kryjí všemožnými rastry, žaluziemi, okenicemi a zábranami. Všechny zde vybudované kancelářské stavby mají velká a zejména vysoká skleněná atria, která kromě komunikačních úkolů musí pracovat se světlem. Je třeba, aby celý světelný systém od základu a nevtíravě řešil ztížené světelné podmínky a skvěle doplňoval interiér i dotoval prostory dostatečnými světelnými výkony.

GATU 122

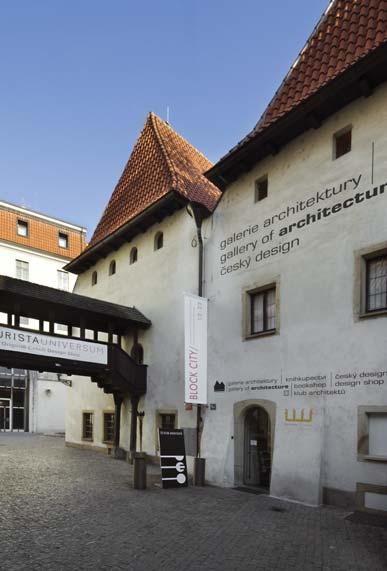

GALERIE JAROSLAVA FRAGNERA

Betlémské náměstí 351/6, Praha 1 / 50°5'3.404"N, 14°25'4.378"E

Architekt: Jaroslav Fragner; A.D. Studio, Luboš Jíra / Rekonstrukce: 1950-1954; 2008-2009

Galerie vznikla v rámci rekonstrukce památkově chráněné Betlémské kaple v přilehlém kolejním domě v 50. letech 20. století a v 60. letech byla pojmenována na počest autora, architekta Jaroslava Fragnera. Také výstavní program byl zúžen na architekturu a užité umění. Další rekonstrukce proběhla až po více než padesáti letech. Jejím hlavním záměrem bylo umístit ocelové schodiště z patra do nově zbudované půdní vestavby ve 2. patře. Zde vznikla nejen kancelář pro vedení galerie, ale také nové výstavní prostory, které tak rozšiřují možnosti vystavování doposud vázané jen na hlavní sál a foyer na jednom podlaží. Vzhledem k minimálním možnostem přirozeného osvětlení galerijních i kancelářských prostor bylo nutné instalovat několik různých typů umělého osvětlení tak, aby bylo dosaženo kvalitního přísunu světla ke všem vystaveným projektům, komunikacím i kanceláři.

SURA

RUNDO

SURA 96 RUNDO 68 LEIRA 66

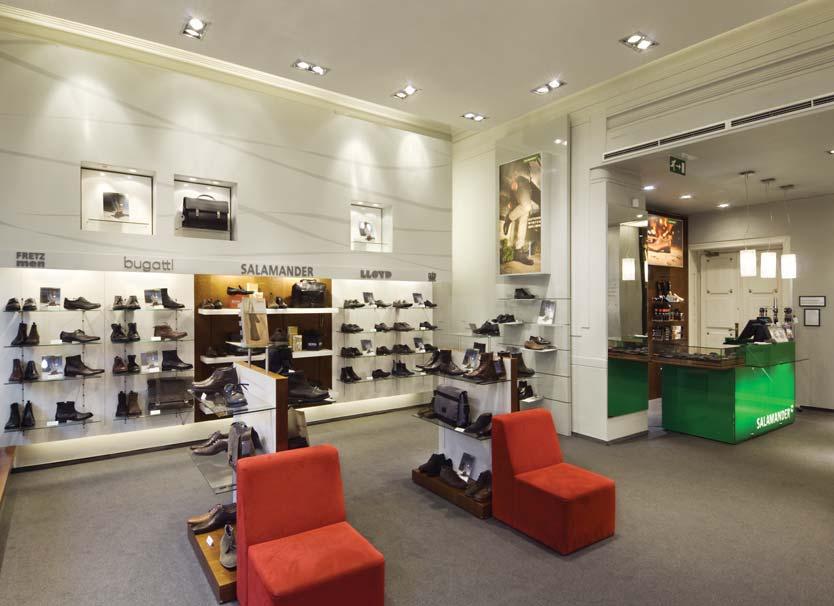

SALAMANDER

Václavské náměstí 12, Praha 1 / 50°4'59.711"N, 14°25'27.207"E

Architekt: Jindřich Brož, spolupráce s CAM Architekti / Realizace: 2005

GATU 122

CITY TOWER

Hvězdova 1716/2B, Praha 4 / 50°3'1.501"N, 14°26'10.098"E

Architekt: Richard Meier & Partners, spolupráce Aleš Papp / Realizace: 2006-2007

E-GATE PPF

Evropská 2690/17, Praha 6 / 50°5'59.007"N, 14°23'18.146"E

Architekt: 4a architekti, Petr Ekštein, Tereza Pardonová-Ciglerová; interiér: mimolimit

Realizace: 2007/2008

Tepna Evropské třídy je hlavní spojnicí letiště s městem. Ač je pojata velkoryse, nachází se zde zástavba urbanisticky i architektonicky rozpačitá. Z jedné strany je Evropská lemována blokovou zástavbou, z druhé pak solitéry různého stylu i kvality. 4a architekti proto v tomto případě vsadili na střízlivý luxus. Administrativní objekt je ihned rozpoznatelný velkolepě pojatou rámovou konstrukcí s velkoformátovými skly. Tím je přívod denního světla zaručen, přesto je v objektu důmyslně vyřešeno i osvětlení umělé, a to s veškerou elegancí a funkčností. Atraktivní vzhled je uvnitř vytvářen racionálním dělením do tří sekcí kolem atria. Sloupový systém je uprostřed každé sekce doplněn podélným jádrem komunikací a sociálního zařízení. Čelní fasáda mírně vyčnívá směrem do ulice; je reakcí na nárožní předsazení protější fasády a sousední hotel Diplomat, jehož značný odstup od Evropské třídy kaskádovitě koriguje.

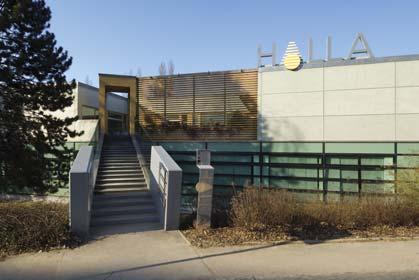

HALLA

Litvínovská 288/11, Praha 9 / 50°7'22.746"N, 14°29'9.464"E

Architekt: Jiří Rymeš / Realizace: 2006

TREND 62

Sídlo firmy zaměřené na výrobu osvětlovacích systémů je zajímavou ukázkou přestavby typického sídlištního objektu takzvané občanské vybavenosti, v tomto případě bývalé čistírny družstva Druchema. Při zdařilé realizaci využil architekt terénního zvlnění a vchod umístil do prvního provozního podlaží, kam se zákazník dostane po lávce. Nápadné a esteticky funkční je využití zeleně, která prostupuje celým prostorem a sídlo zcela obklopuje. Okolí tak barevně koresponduje se zelenkavou barvou fasády v kombinaci s obkladem z cetrisových desek. Velkou roli hraje i sklo, jež nejen dům pokrývá, ale vstupuje také do interiéru ve formě dělicích stěn. Vedení firmy má v objektu k dispozici kanceláře nejrůznějších velikostí, zasedací místnosti, oddychovou část a samozřejmě i vzorkovnu. Svítidla jsou v interiéru sídla firmy HALLA jednoznačnými, avšak nevtíravými dominantami. Různé typy osvětlovacích systémů jsou zde funkčně použity tak, aby plně odpovídaly potřebám daného osvětlovaného prostoru.

ELUMI 72 ZULI 92

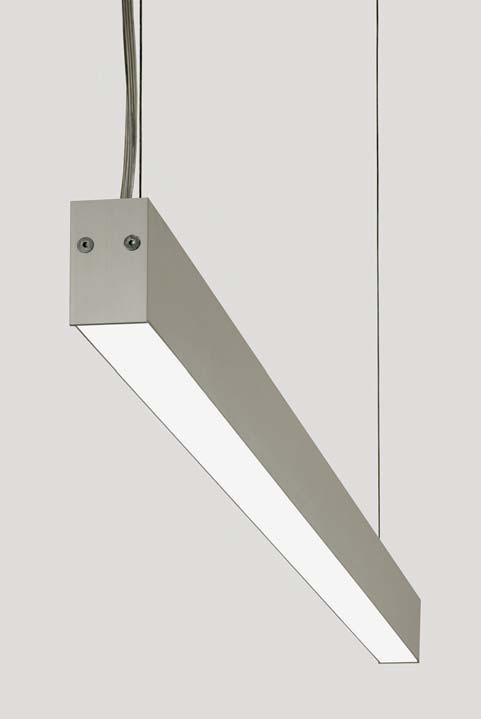

UNDA je osvětlovací systém tvořený kombinací dvou typů samostatných svítidel. Kombinací těchto typů je možné vytvořit širokou škálu trojrozměrných sestav různých tvarů (kruh, vlna apod.). Oba typy modulů, rozdílné v horizontálním zaoblení, jsou vyrobeny z ohnutého hliníkového proﬁlu, doplněny o difuzory s vysokou propustností světla a vybaveny LED osvětlením. Rámy jsou dostupné v bílé, černé nebo stříbrné barvě se strukturovaným povrchem. Design svítidel navrhl významný holandský architekt a designér Rob van Beek.

Design:RobvanBeek

ZávěsnéTěleso

Optický systém

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Speciální opálový difuzor

LED 230V, 50Hz

Svítidla jsou vybavena elektronickým transformátorem Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm) 1345x406x144

Koncovka 143

Stropní kalíšek

Spojka sestavy

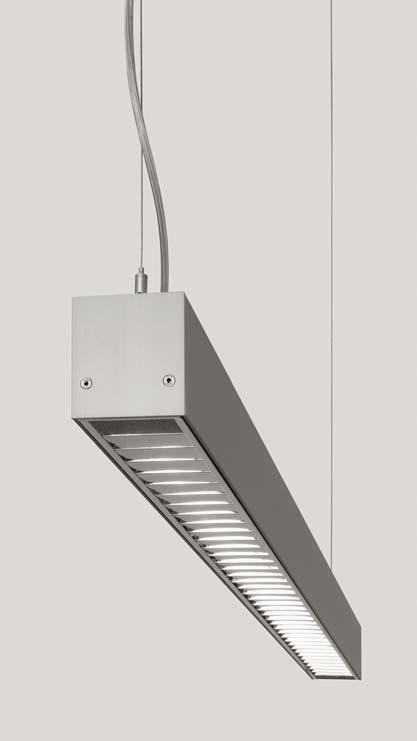

Osvětlovací systém MILA nabízí neomezený výběr různých tvarů kombinací pouze jediného svítidla.

Jednotlivá svítidla jsou spojena unikátním magnetickým systémem bez použití dalších nástrojů, proto je sestavení osvětlovacího systému velice jednoduché a umožňuje mnoho tvarových variant. Svítidla jsou vybavena nejnovějšími

LED moduly, které jsou rozmístěny uvnitř svítidla z hliníkových proﬁlů různých barev (bílá, černá nebo stříbrná).

Design svítidla navrhl významný holandský architekt a designér Rob van Beek.

Design:RobvanBeek

Přisazené

Závěsné

Nástěnné

Těleso

Optický systém

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Speciální opálový difuzor

LED230V, 50Hz

Svítidla jsou vybavena elektronickým transformátorem Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

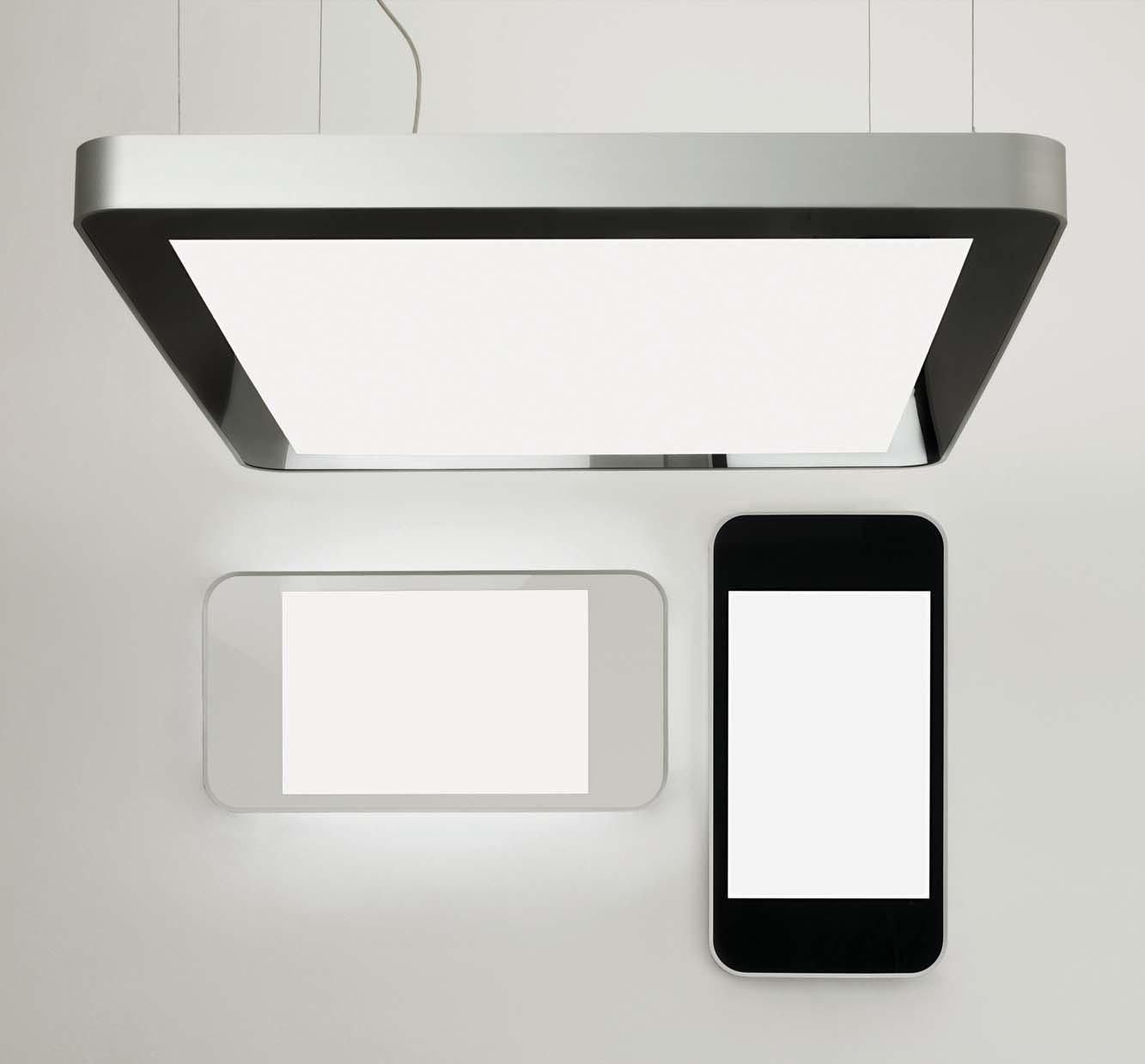

Svítidla rodiny TREND reagují na současný vývoj komunikační techniky, nejvíce svým vzhledem. Poměrně jednoduchý tvar, který je inspirován moderními telekomunikačními přístroji, doplňují vlastnosti plnohodnotného osvětlení, kterého lze dosáhnout použitím moderních LED technologií, případně i klasických lineárních zářivek. Svítidla jsou závěsná či přisazená, a tak skýtají široké možnosti svého uplatnění, zejména v komerčních prostorech, recepcích a jednacích místnostech.

Přisazené

Závěsné

Nástěnné

Těleso

Optický systém

Eloxovaný hliníkový proﬁl

Opálový difuzor z PMMA

Lineární zářivky LED

230V, 50Hz Svítidla jsou vybavena elektronickým předřadníkem nebo elektronickým transformátorem Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

POPIS

Svítidla rodiny PURI reprezentují kruhovou bezrámečkovou vestavnou montáž do stropu. Vynikají jednoduchým tvarem, relativně snadnou aplikací a zejména výbornou uniformitou svítící plochy. K dispozici jsou čtyři různé průměry tak, aby bylo dosaženo maximálně čistého dojmu osvětlovaných prostor. Svítidla PURI svým jednoduchým designem naprosto splynou s interiérem, a proto jsou vhodná pro osvětlování v obchodních centrech, společenských a kulturních zařízeních nebo reprezentačních prostorech.

VestavnéTěleso

Optický systém

Hliníkový plech

Opálový difuzor z PMMA

Lineární zářivky Kruhové zářivky Kompaktní zářivky

230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

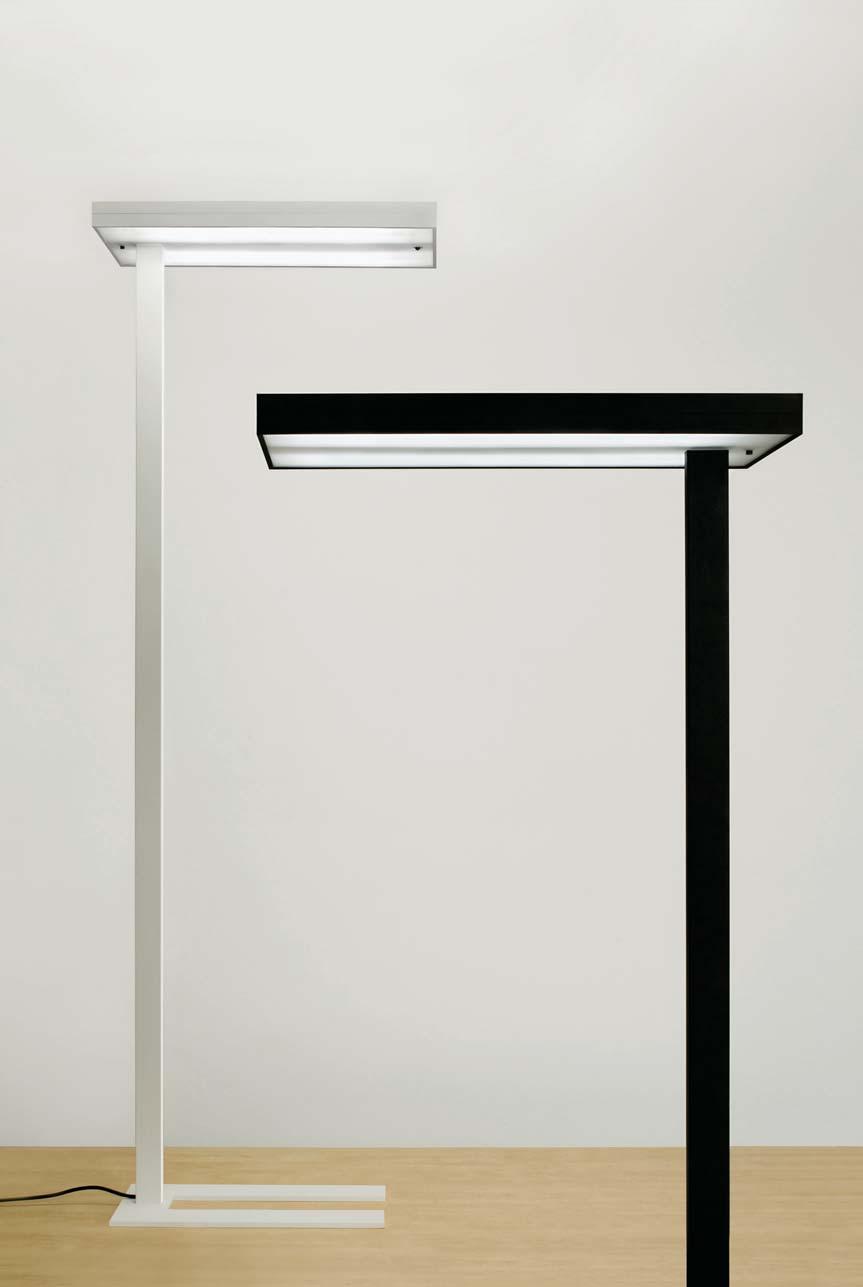

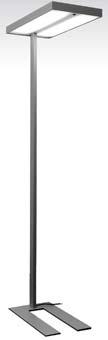

Stojací svítidla rodiny LEIRA vynikají lehkostí designu. Tato svítidla existují ve třech různých provedeních: s nestmívatelným elektronickým předřadníkem, stmívatelné pomocí tlačítka či automaticky řízené prezenčním a pohybovým čidlem. Svítidla jsou osazena zdroji TC-L a mikroprizmatickým optickým systémem, optická účinnost pak dosahuje 77 %. Svítidla jsou vhodná pro osvětlování v kancelářských a společenských prostorech nebo v jednacích a zasedacích místnostech.

StojacíTěleso

Optický systém

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Mikroprismatický optický systém

Kompaktní zářivky230V, 50Hz

Svítidla jsou vybavena stmívatelným nebo nestmívatelným elektronickým předřadníkem

Rozměrd/š/v(mm) 615x325x1840

Jemný design rodiny RUNDO dokonale využívá oblých tvarů. Svítidla jsou dostupná jak v základních geometrických tvarech, tak i v dalších tvarově pestřejších variantách. Jako příslušenství lze objednat moduly k odsazení svítidla od stropu, což v kombinaci s přímo-nepřímým osvětlením vytváří velmi zajímavý efekt v podobě světelné aury. Právě různé možnosti zavěšení a přisazení rozšiřují spektrum nesčetných aplikací, nejvhodnější použití je v obchodních a administračních prostorech, prezentačních místnostech nebo v kulturních zařízeních.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

Závěsné

Přisazené

Nástěnné

Těleso

Optický systém

Eloxovaný hliníkový proﬁl

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Opálový difuzor z PMMA

Mikroprismatický optický systém

Kompaktní zářivky

Lineární zářivky

Kruhové zářivky LED

230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

RUNDO

Rozměrd/š/v(mm)

Rozměr/v(mm)

Rozměrd/š/v(mm)

Distance pro odsazení oválných svítidel

Distance pro odsazení čtvercových a kruhových svítidel

Svítidla rodiny ELUMI jsou samostatná závěsná, přisazená nebo nástěnná svítidla s přímo-nepřímým či přímým vyzařováním. Jsou tvořena velice tenkým hliníkovým rámečkem, do kterého je vsazen opálový difuzor. Svítidla jsou vyráběna v množství různých tvarů a rozměrů. Díky příjemnému difuznímu rozptylu světla a značné tvarové variabilitě naleznou svítidla rodiny ELUMI široké uplatnění ve společenských, reprezentačních nebo obchodních prostorech.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

Závěsné

Přisazené

Nástěnné

Polovestavné

Těleso

Optický systém

Eloxovaný hliníkový proﬁl

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Opálový difuzor z PMMA

Kompaktní zářivky

Lineární zářivky

Kruhové zářivky

230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

900x180x46

1200x180x46

1500x180x46 150

Rozměr/v(mm)

Rozměrd/š/v(mm)

600x600x55

900x900x55

150

Rozměrd/š/v(mm)

600x180x55

900x180x55

1200x180x55

1500x180x55

151

Rozměrd/š/v(mm)

340x340x55

600x600x55

600x600x119

900x900x55

Rozměrd/š/v(mm)

600x80x46

600x120x46

900x80x46

900x120x46

1200x80x46

1200x120x46

1500x80x46

1500x120x46

Lankový závěs, 4 lanka

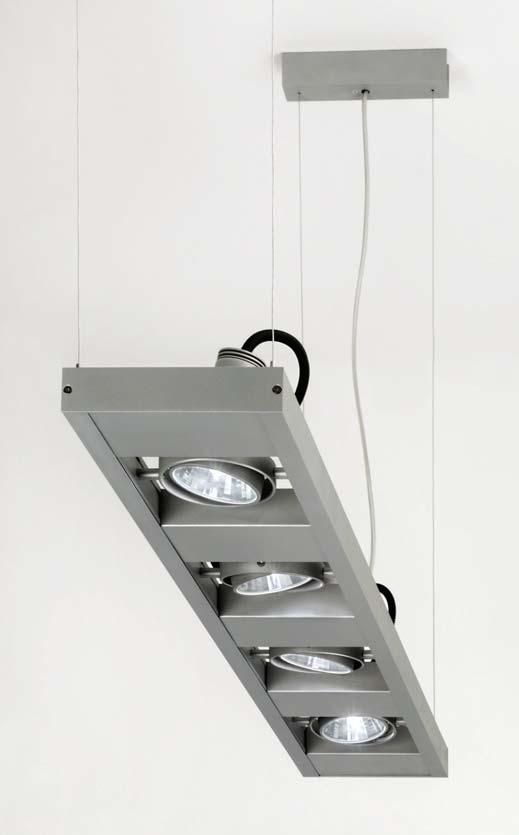

Osvětlovací systém rodiny HUGE zahrnuje samostatná jak závěsná, tak i přisazená svítidla. Jejich tvar je deﬁnován úzkým hliníkovým rámečkem. Díky různým tvarům a širokému spektru světelných zdrojů, které je možné jakkoli sestavovat a kombinovat, vytvoří svítidla rodiny HUGE příjemnou atmosféru zejména v obchodních, společenských a kulturních prostorech.

Přisazené

Závěsné

Nástěnné

Těleso

Optický systém

Eloxovaný hliníkový proﬁl

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Opálový difuzor z PMMA

Tvořen samotným světelným zdrojem

Lineární zářivky

Kruhové zářivky

Kompaktní zářivky

Halogenové žárovky

Halogenidové výbojky

230V, 50Hz

Svítidla jsou vybavena elektronickým předřadníkem nebo elektronickým transformátorem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

600x600x129

900x900x129

1200x1200x129

Rozměrd/š/v(mm)

600x600x129

900x900x129

1200x1200x129 154

Rozměr/v(mm)

450x129 650x129

Rozměrd/š/v(mm)

600x600x129 154

Rozměrd/š/v(mm)

Rozměr/v(mm)

Lankový závěs, 4 lanka 156

Lankový závěs, 3 lanka 156

Rozměr/v(mm)

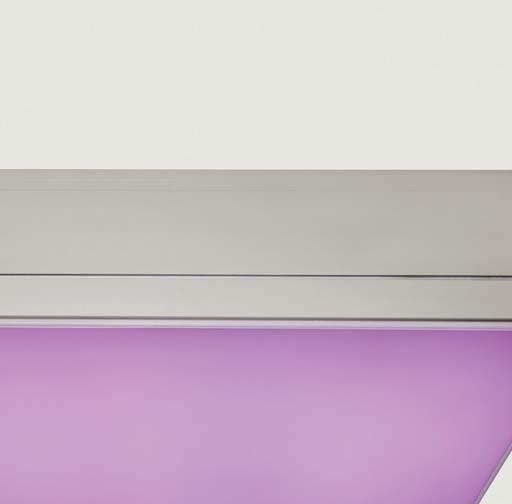

GRONA jsou samostatná závěsná nebo přisazená, přímo svítící svítidla, tvořená masivním hliníkovým proﬁlem. Svítidla jsou díky svému speciálnímu opálovému difuzoru vhodná pro míchání barev vyzařování dle aktuálního požadavku (RGB). Tato svítidla jsou ideální pro obchodní či reprezentativní prostory, ale možnost nastavení různých teplot chromatičnosti bílé barvy navíc splňuje požadavky pro osvětlování pracovních prostorů. Svítidla je možné ovládat jednoduchým dálkovým ovladačem, možné je i propojení s počítačem.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

Přisazené

Závěsné

Nástěnné

Těleso

Optický systém

Masivní hliníkový proﬁl

Speciální opálový difuzor

Lineární zářivky230V, 50Hz

Svítidla jsou vybavena smívatelnými elektronickými DALI předřadníky, případně moduly PHILIPS

Actilume colour

Rozměrd/š/v(mm) 900x900x180

Dálkové ovládání

Lankový závěs

Závěsné

Přisazené

Těleso

Optický systém

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Reﬂektor z leštěného hliníkového plechu

LED230V, 50Hz

LED svítidla jsou vybavena nestmívatelným driverem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

230x230x197

Rozměrd/š/v(mm)

197x197x120

Závěsné

Přisazené

Těleso

Optický systém

Hliníkový proﬁl upravený vypalovanou práškovou barvou Perforovaný plech

Tvořen samotným světelným zdrojem

Rozměr/v(mm)

152x160

Závěsné

Přisazené

Těleso

Optický systém

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Tvořen samotným světelným zdrojem

Závěsné

Přisazené

Těleso

Optický systém

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Tvořen samotným světelným zdrojem

50x200

50x300

50x400

Rozměr/v(mm)

Svítidla rodiny NORD patří do kategorie funkčních designových svítidel, za jejichž návrhem stojí významný holandský architekt a designér Rob van Beek. Svítidla jsou tvořena masivním hliníkovým rámem a příjemným, difuzně rozptylovaným světlem. Tato rodina nabízí svítidla přímo-nepřímá, samostatná v závěsné variantě.

Svítidla NORD se svým moderním vzhledem a příjemným osvětlením hodí do reprezentativních prostorů, kulturních zařízení, recepcí, zasedacích místností, společenských a obchodních prostorů.

Design:RobvanBeek

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

ZávěsnéTěleso

Optický systém

Lakovaný hliníkový proﬁl

Opálový difuzor z PMMA

Lineární zářivky230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm) 705x705x56

Osvětlovací systém rodiny LUNCI představuje mřížková svítidla jednoduchého obdélného tvaru. Svítidla jsou závěsná nebo přisazená a díky tomu použitelná v širokém množství prostorů. Díky užití parabolické mřížky jsou vhodná pro osvětlování administrativních a kancelářských budov, kde díky svým výměnným barevným plexisklům oživí klasický vzhled těchto interiérů.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

Přisazené

Závěsné

Těleso

Optický systém

Eloxovaný hliníkový proﬁl

Hliníkový proﬁl upravený vypalovanou práškovou barvou

Parabolická mřížka z vysoce leštěného hliníkového plechu

Lineární zářivky230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel Rozměrd/š/v(mm)

Svítidla rodiny ALUMO svým jednoduchým čtvercovým formátem tvoří zajímavý prvek v interiérech. Tato svítidla v sobě kombinují stylový designový prvek i samotné funkční plnohodnotné svítidlo. Díky opálovému difuzoru, který rozptyluje světlo do celého prostoru, jsou svítidla vhodná především do společenských, reprezentativních a komerčních prostorů.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

ZávěsnéTěleso

Optický systém

Eloxovaný hliníkový proﬁl

Opálový difuzor

Lineární zářivky230V, 50Hz Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Rozměrd/š/v(mm)

600x600x90

900x900x90

Osvětlovací systém rodiny ZULI představuje samostatná závěsná svítidla, která na první pohled zaujmou svým čistým a moderním designem. Svítidla jsou vyráběna s přímo-nepřímým či přímým vyzařováním. Na svítidla ZULI je použita speciální leštěná parabolická mřížka, díky které lze dosáhnout světelné účinnosti až 92 %. Svítidla naleznou široké uplatnění především v administrativních prostorech, ale také v prostorech společenských a reprezentativních nebo v kulturních zařízeních.

ZávěsnéTěleso

Optický systém

Eloxovaný hliníkový proﬁl

Parabolická mřížka z vysoce leštěného

hliníkového plechu

Opálový difuzor z PMMA

Mikroprismatický optický systém

Lineární zářivky 230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

1234x170x50

1534x170x50

Rozměrd/š/v(mm)

1234x170x50

1534x170x50

Osvětlovací systém rodiny DELI obsahuje závěsná a vestavná svítidla, která lze použít jako solitéry nebo je pomocí příslušenství spojovat do přímých linií či sestav různých tvarů. Svítidla rodiny DELI se díky svým subtilním rozměrům, minimalistické eleganci a variabilitě jednoduše stávají nedílnou součástí interiéru. Svítidla naleznou široké uplatnění v reprezentativních a společenských prostorech, obchodech či kulturních zařízeních.

Závěsné

Přisazené

Vestavné

Nástěnné

Těleso

Optický systém

Spojky

Eloxovaný hliníkový proﬁl

Reﬂektor z leštěného hliníkového plechu

Opálový difuzor

Eloxovaný hliníkový proﬁl

Rozměrd/š/v(mm)

585x38x64

885x38x64

1185x38x64

1485x38x64

1770x38x64

2370x38x64

2970x38x64

Rozměrd/š/v(mm)

500x38x64

1000x38x64

1500x38x64

2000x38x64

Lineární zářivky LED 230V, 50Hz zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

595x56x80

895x56x80

1195x56x80

1495x56x80

1779x56x80

2379x56x80

2979x56x80

Rodina SURA obsahuje závěsná svítidla, jež lze použít jako samostatná nebo je pomocí příslušenství spojovat do přímých linií či sestav různých tvarů. Svítidla jsou přímo-nepřímo svítící nebo nepřímo svítící s tříokruhovou lištou, kterou je možné osadit libovolnými svítidly s patřičným adaptérem. Svítidla jsou vhodná pro použití v administrativních budovách, společenských prostorech a galeriích.

Závěsné

Nástěnné

Těleso

Optický systém

Spojky

Eloxovaný hliníkový proﬁl

Reﬂektor z leštěného hliníkového plechu

Opálový difuzor

Parabolická mřížka z vysoce leštěného hliníkového plechu

Eloxovaný hliníkový proﬁl

Rozměrd/š/v(mm)

620x79x146

920x79x146

1220x79x146

1520x79x146

1840x79x146

2440x79x146

3040x79x146

Rozměrd/š/v(mm)

620x79x146

Lineární zářivky230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

620x79x146

920x79x146

1220x79x146

1520x79x146

1840x79x146

2440x79x146

3040x79x146 166

920x79x146

1220x79x146

1520x79x146

Tubus

Svítidla rodiny SAZA jsou vyrobena z hliníkového eloxovaného proﬁlu. Vestavná a závěsná svítidla je možné spojovat do osvětlovacích soustav různých tvarů a rozměrů. Svítidla jsou velice variabilní a jsou vhodná především pro osvětlování kanceláří, škol a prostorů s nejvyššími nároky na kvalitu osvětlení.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

Přisazené

Závěsné

Vestavné

Nástěnné

Těleso

Optický systém

Eloxovaný hliníkový proﬁl

Parabolická mřížka z vysoce leštěného hliníkového plechu

Asymetrický reﬂektor z leštěného hliníkového plechu

Lineární zářivky LED 230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

620x104x91

920x104x91

1220x104x91

1520x104x91

1840x104x91

2440x104x91

3040x104x91 169

Rozměrd/š/v(mm)

620x104x91

920x104x91

1220x104x91

1520x104x91

Rozměrd/š/v(mm)

620x79x90

920x79x90

1220x79x90

1520x79x90

1840x79x90

2440x79x90

3040x79x90

Rozměrd/š/v(mm)

620x79x90

920x79x90

1220x79x90

1520x79x90

Rozměrd/š/v(mm)

200x104x91

Rozměrd/š/v(mm)

200x79x90

Spoj L vestavný

Tubus vestavný

Modul pro lištová svítidla

Koncovka

Tubus závěsný

Sada pro vestavbu závěsného proﬁlu

Nástěnný úchyt

Modul pro lištová svítidla

Spoj T závěsný

Stropní kalíšek

Lankový závěs

Rodina LINA je tvořena především svítidly s překrývanými lineárními zářivkami, ale možné je také použití LED zdrojů. Svítidla se dají navzájem propojit do libovolně dlouhých linií a různých tvarů. Díky prosvětleným rohům je možné vytvořit i tvarově zajímavé osvětlovací soustavy. Závěsná svítidla lze vestavět pomocí příslušenství tak, že není viditelný jejich rámeček. Osvětlení rodiny LINA je vhodné pro obchodní, společenské nebo kulturní prostory.

Závěsné

Přisazené

Vestavné

Nástěnné Těleso

Optický systém

Spojky

Hliníkový proﬁl upravený vypalovanou

práškovou barvou

Bílý reﬂektor

Reﬂektor z leštěného hliníkového plechu

Opálový difuzor

Eloxovaný hliníkový proﬁl

Lineární zářivky LED

230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Samostatné proﬁly – vestavné

Rozměrd/š/v(mm)

578x104x91

878x104x91

1178x104x91

1478x104x91

1656x104x91

2256x104x91

2856x104x91

2434x104x91

3334x104x91

4234x104x91

173

Průběžné proﬁly – vestavné

Rozměrd/š/v(mm)

560x104x91

1120x104x91

1680x104x91

175

Rozměrd/š/v(mm)

478x104x91

778x104x91

1078x104x91

1378x104x91

1556x104x91

2156x104x91

2756x104x91

2334x104x91

3234x104x91

4134x104x91

174

Rozměrd/š/v(mm)

513x513x91

174

Vysoce odrazný hliníkový reﬂektor

Koncovka

Modul pro lištová svítidla

Tubus 176

L spoj

Spoj přímý

Samostatné

Rozměrd/š/v(mm)

578x79x90

878x79x90

1178x79x90

1478x79x90

1656x79x90

2256x79x90

2856x79x90

2434x79x90

3334x79x90

4234x79x90

Rozměrd/š/v(mm)

560x79x90

1120x79x90

1680x79x90

Rozměrd/š/v(mm)

478x79x90

778x79x90

1078x79x90

1378x79x90

1556x79x90

2156x79x90

2756x79x90

2334x79x90

3234x79x90

4134x79x90

Rozměrd/š/v(mm)

500x500x90 174

Koncovka

Lankový závěs

Modulpro

Rodina LUMIA je tvořena velice nízkými svítidly, která jsou určena pro lineární zářivky T16, halogenové žárovky, kompaktní výbojky a LED. Svítidla s přímým, přímo-nepřímým či nepřímým vyzařováním lze vzájemně kombinovat a doplňovat svítidly s bodovými zdroji, a tím zcela libovolně vytvořit sestavu s různými osvětlovacími prvky. Díky značné variabilnosti naleznou tato svítidla široké uplatnění, především pak v administrativních, reprezentativních i společenských prostorech.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

ZávěsnéTěleso

Optický systém

Spojky

Eloxovaný hliníkový proﬁl

Tvořen vlastnimi světelnymi zdroji

Mikroprismatický optický systém

Opálový difuzor z PMMA

Parabolická mřížka z vysoce leštěného hliníkového plechu

Eloxovaný hliníkový proﬁl

Lineární zářivky

Halogenové žárovky

Halogenidové výbojky

LED

230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

720x230x36

1020x230x36

1320x230x36

1620x230x36

Rozměrd/š/v(mm)

720x230x36

1020x230x36

1320x230x36

1620x230x36

Rozměrd/š/v(mm)

720x230x36

1020x230x36

1320x230x36

1620x230x36

178

Rozměrd/š/v(mm)

240x230x36

340x230x36

Přímá spojka

Spojka „T“

Lankový závěs

Koncovka

Spojka „X“

Lankový závěs

Spojka „L“

Stropní kalíšek

POPIS

Závěsný modulový systém VARI tvoří hliníkové nosné lišty, do kterých se vkládají jednotlivé moduly. Široký výběr těchto modulů a příslušenství umožňuje kombinaci zářivek pro plošné osvětlení a halogenových či výbojkových svítidel pro akcentní osvětlení. Díky vysoké variabilitě lze systém snadno přizpůsobit osvětlovanému prostoru. Svítidla VARI naleznou široká uplatnění v obchodních, společenských a kulturních prostorech.

TYPMATERIÁLSVĚTELNÝZDROJNAPÁJENÍ

ZávěsnéTěleso

Optický systém

Hliníkový proﬁl upravený vypalovanou

práškovou barvou

Opálový difuzor z PMMA

Parabolická mřížka z vysoce leštěného

hliníkového plechu

Tvořen vlastními světelnými zdroji

Lineární zářivky

Halogenové žárovky

Halogenidové výbojky

230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem; halogenová svítidla jsou vybavena elektronickým transformátorem

Výbojková svítidla jsou vybavena konvenčním nebo elektronickým předřadníkem

Rozměrd/š/v(mm)

635x250x60

935x250x60

1235x250x60

1535x250x60

182

Rozměrd/š/v(mm)

423x250x76

182

Rozměrd/š/v(mm)

900x250x60

1200x250x60

1500x250x60

182

Rozměrd/š/v(mm)

775x250x76

183

Rozměrd/š/v(mm)

600x250x76

183

Rozměrd/š/v(mm)

423x250x155

183

Rozměrd/š/v(mm)

423x250x100

Spojka „L“

Koncovka

Stropní kalíšek

Lankový závěs

Osvětlovací systém MOZA představuje svítidla pro akcentní osvětlování. Svítidla jsou velice variabilní díky různému počtu zdrojů, které existují rovněž ve velkém množství typů. Svítidla jsou svým jednoduchým a subtilním designem vhodná především pro osvětlování obchodních prostorů, kulturních místností a prezentačních a předváděcích prostorů. POPIS

Rozměrd/š/v(mm) 570x190x38

Rozměrd/š/v(mm)

810x190x38

ZávěsnéTěleso

Optický systém

Kombinace hliníku a ocelového plechu upravená vypalovanou práškovou barvou

Hliníkový reﬂektor Tvořen samotným světelným zdrojem

Halogenové žárovky Halogenidové výbojky

230V, 50Hz Svítidla jsou vybavena elektronickým předřadníkem nebo elektronickým transformátorem

Rozměrd/š/v(mm) 1052x190x38 186

Rozměrd/š/v(mm)

1295x190x38

Závěsná a nástěnná svítidla rodiny RAMO jsou vyrobena z hliníkového eloxovaného proﬁlu. Tato akcentní svítidla dotváří atmosféru centrálního osvětlovacího systému. Svítidla jsou díky svým optimálním vlastnostem a jednoduchému vzhledu vhodná pro osvětlování obchodních, kulturních a společenských prostorů.

Závěsné

Nástěnné Těleso Optický systém

Eloxovaný hliníkový proﬁl Tvořen samotným světelným zdrojem

Halogenové žárovky LED 230V, 50Hz Svítidla jsou vybavena elektronickým transformátorem

Rozměrd/š/v(mm) 377x230x90

Rozměrd/š/v(mm) 520x230x90

Rozměrd/š/v(mm)

Svítidla rodiny SOLDE jsou přisazená akcentní svítidla. Svítidla jsou osazena halogenovými žárovkami s vlastním optickým systémem. Volbou světelného zdroje je tak možné docílit různých světelných scén s širokým uplatněním. Svítidla jsou vhodná pro osvětlování obchodních, kulturních a výstavních prostorů.

Rozměrd/š/v(mm) 180x180x135

188

Rozměrd/š/v(mm) 330x180x135

188

PřisazenéTěleso

Optický systém

Ocelový plech upravený vypalovanou práškovou barvou

Tvořen samotným světelným zdrojem

Halogenové žárovky230V, 50Hz Svítidla jsou vybavena elektronickým transformátorem

Rozměrd/š/v(mm)

480x180x135

Rozměrd/š/v(mm)

330x330x135

Světelný systém rodiny GATU představuje vestavná svítidla s širokým spektrem světelných zdrojů. Svítidla jsou jedno- i vícezdrojová, a proto je možné zvolit optimální počet svítidel pro daný prostor. Díky obsáhlému množství světelných zdrojů jsou svítidla vhodná především pro osvětlování obchodních, kulturních a společenských prostorů.

Rozměrd/š/v(mm)

180x180x110

Rozměrd/š/v(mm)

180x180x151

VestavnéTěleso

Optický systém

Ocelový plech upravený vypalovanou práškovou barvou

Hliníkový reﬂektor Tvořen samotným světelným zdrojem

Halogenové žárovky Halogenidové výbojky LED

230V, 50Hz nebo 12V

El. jednotky a transformátory k vestavným svítidlům jsou dodávány zvlášť

Rozměrd/š/v(mm)

180x180x205

Rozměrd/š/v(mm)

180x180x205

Rozměrd/š/v(mm)

Rozměrd/š/v(mm) 330x180x205

Rozměrd/š/v(mm)

480x180x110

Rozměrd/š/v(mm)

480x180x205

Rozměrd/š/v(mm) 330x330x110

Rozměrd/š/v(mm)

330x330x205

Rozměrd/š/v(mm)

480x180x205

Rozměrd/š/v(mm)

330x330x151

Rozměrd/š/v(mm)

330x330x205

Rodina BONDI představuje širokou řadu vestavných svítidel na halogenové žárovky, halogenidové výbojky a kompaktní zářivky s elegantním hliníkovým rámečkem. Svítidla jsou vhodná zejména pro vzájemnou kombinaci celkového a akcentního osvětlení při zachování jednotného designu svítidel. Svítidla nacházejí uplatnění v obchodních, společenských a kulturních prostorech.

VestavnéTěleso

Optický systém

Hliníkový rámeček eloxovaný nebo upravený vypalovanou práškovou barvou Ocelový plech upravený vypalovanou práškovou barvou

Hliníkový reﬂektor

Tvořen samotným světelným zdrojem

Halogenové žárovky

Halogenidové výbojky Kompaktni zařivky

12/230V, 50Hz

Svítidla pro kompaktní zářivky jsou vybavena nestmívatelným elektronickým předřadníkem

El. jednotky a transformátory k vestavným

svítidlům jsou dodávány zvlášť

Rozměrd/š/v(mm) 225x225x230

Rozměrd/š/v(mm)

225x225x230 194

Rozměrd/š/v(mm)

414x225x230

Rozměrd/š/v(mm)

414x225x230

195

Rozměrd/š/v(mm)

414x225x230

Rozměrd/š/v(mm)

603x225x230 195

Rozměrd/š/v(mm) 603x225x230

Rozměrd/š/v(mm)

Rozměrd/š/v(mm) 414x414x230

Rozměrd/š/v(mm) 617x225x130

Rodina BURE jsou kruhová svítidla o průměru 230 mm s horizontálně uloženými světelnými zdroji. Polykarbonátový reﬂektor s odraznou, naprašovanou hliníkovou vrstvou zajišťuje vysokou optickou účinnost osvětlovacího systému. Svítidla lze doplnit plastovými kryty zajišťujícími krytí IP44, turborastrem pro omezení oslnění či dekorativním

sklem. Svítidla BURE jsou vhodná pro použití ve společenských prostorech, obchodních centrech, administrativních budovách a kulturních zařízeních.

VestavnéTěleso

Optický systém

Reﬂektor a rámeček z PC

Předřadníková část z PP

Naprašovaná hliníková vrstva

Čirý, polomatný a opálový kryt z PC

Turborastr z PC

Pískované sklo

Kompaktní zářivky LED 230V, 50Hz

Elektrická jednotka s konvenčním nebo nestmívatelným elektronickým předřadníkem je součástí svítidla

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Sklo o průměru 240 mm

Sklo o průměru 230 mm

Sada distančních dílů

kryt, IP44

Rodina TURE reprezentuje kruhová svítidla o průměru 190 nebo 265 mm s horizontálně uloženými světelnými zdroji. Svítidla je možné použít jako vestavná, polovestavná či přisazená, ve variantě otevřená nebo s čirým či pískovaným sklem. To může být buď vsazeno, nebo může být též odsazené. Přisazená svítidla mohou být doplněna závěsem se stropním kalíškem. Svítidla jsou vhodná pro osvětlování obchodních, společenských a administrativních prostorů.

Vestavné

Polovestavné

Přisazené

Závěsné Těleso

Optický systém

Ocelový plech upravený vypalovanou práškovou barvou

Leštěný hliníkový reﬂektor

Kompaktní zářivky LED 230V, 50Hz

Elektrická jednotka s konvenčním nebo elektronickým předřadníkem je umístěna v plastové krabičce mimo svítidlo, u přisazených variant je jednotka součástí svítidla Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměr/v(mm)

Rozměr/v(mm) 265x150

Rozměr/v(mm)

Distanční díly

Lankový závěs

Sklo

TORVE jsou čtvercová svítidla s horizontálně uloženými světelnými zdroji. Elegantní hliníkový rámeček v eloxovaném či barvou stříkaném provedení předurčuje svítidla k použití v moderně vybavených interiérech. Svítidla lze doplnit opálovým plastovým difuzorem či pískovaným sklem, které zajišťují rovnoměrně rozptýlené osvětlení. Nejmenší vestavná svítidla je možné osadit LED zdrojem. Svítidla naleznou uplatnění v obchodních a společenských prostorech i administrativních budovách.

VestavnéTěleso

Optický systém

Hliníkový rámeček eloxovaný nebo upravený vypalovanou práškovou barvou

Ocelový plech

Leštěný hliníkový reﬂektor

Opálový plastový difuzor

Pískované sklo

Rozměrd/š/v(mm)

Kompaktní zářivky LED RGB LED 230V, 50Hz Řídící nebo elektrická jednotka s konvenčním či elektronickým předřadníkem je umístěna v plastové krabičce mimo svítidlo Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

Rozměrd/š/v(mm)

plexi

sklo

Podhledová svítidla rodiny VERDE jsou díky speciálnímu optickému systému zamezujícímu oslnění vhodná pro pracoviště s vysokou zrakovou náročností, jako jsou např. kanceláře či počítačová pracoviště. S ohledem na vynikající účinnost svítidla až 92 % šetří provozní náklady osvětlovacích soustav a současně snižují energetickou náročnost budov a tím redukují produkci CO2.

Rozměrd/š/v(mm)

1197x297x52

1247x310x52

Rozměrd/š/v(mm)

595x595x52

622x622x52 205

206

VestavnéTěleso

Optický systém

Ocelový plech upravený vypalovanou práškovou barvou

Parabolická mřížka z vysoce leštěného hliníkového plechu

Lineární zářivky 230V, 50Hz

Zářivková svítidla jsou vybavena nestmívatelným elektronickým předřadníkem

Další možnosti zapojení jsou uvedeny u jednotlivých typů svítidel

92%

ÚČINNOST SVÍTIDEL

Rozměrd/š/v(mm)

595x595x52

622x622x52

Sada pro spodní montáž

Svítidla rodiny BASI jsou vysoce výkonná vestavná svítidla určená pro výbojkové světelné zdroje. Svítidla jsou k dispozici jako nevýklopná či výklopná umožňující nasměrování světelného toku dle požadavků. Osvětlovací systém BASI nalezne široké uplatnění v obchodních centrech, kulturních zařízeních a společenských prostorech.

VestavnéTěleso

Optický systém

Ocelový plech upravený vypalovanou práškovou barvou

Hliníkový reﬂektor

Halogenidové výbojky230V, 50Hz

Elektrickou jednotku s konvenčním nebo elektronickým předřadníkem, která je umístěna v plastové krabičce mimo svítidlo, je nutno objednat zvlášť

Na webových stránkách najdete vždy aktuální informace o našich produktech a novinkách, jednoduché třídění a podrobné vyhledávání dle filtrů a kategorií. Můžete si zde vyhledat naše další realizace, informace o společnosti, partnerech a kontaktech. Webové stránky byly vyvinuty pro všechny typy zobrazovacích zařízení včetně tabletů a mobilních telefonů.

Dále jsme si pro vás připravili aplikaci Way of Light pro mobilní zařízení s operačními systémy iOS a Android. www.pruvodcesvetlem.cz

TECHNICKÁ SPECIFIKACE

v České republice.

Design: Rob van Beek

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

Horní vlnaDolní vlna

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

100-501K-50GDE/840 H

100-501K-50GDE/830 H

dodáváno včetně závěsů 2000 mm, přívodního vodiče a 1 stropního kalíšku samostatné svítidlo není možné zavěsit, zavěsitelná sestava musí být složena minimálně ze dvou svítidel další možnosti el. zapojení: A, D, T

100-501K- - horní vlna 100-511K- - dolní vlna

PŘÍSLUŠENSTVÍ-UNDANÁKRESKÓDPOPISBARVA

100-0001koncovka

100-0002spojka sestavy

100-0003stropní kalíšek, není určen pro přívodní vodič

Design: Rob van Beek

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

101-500K-70GDE/840

101-0001distance pro odsazení svítidel

TREND

101-0002lankový závěs 2000 mm, 2 lanka

101-0003průhledný kabel 3× 0,75 mm, 2000 mm s konektorem WAGO, T konektorem a stropním kalíškem

101-0004průhledný kabel 5× 0,75 mm, 2000 mm s konektorem WAGO, T konektorem a stropním kalíškem

101-0005Propojovací kabel 3x 0,75 mm osazený konektory WAGO a 2x T konektor

101-0006Propojovací kabel 5x 0,75 mm osazený konektory WAGO a 2x T konektor

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

110-200K-80GDE/830

110-200K-80GDE/840

110-201K-80GDE/830

další možnosti el. zapojení: D, T

110-500K-4014E

poslední dvě písmena produktového kódu určují barvu proﬁlu (E) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

110-210K-6021E

T16 6x28W G5 hliník1220x940x70 62

110-210K-6039E T16 6x54W G5 hliník1220x940x70

110-511K-6021E T16 6x28W G5 hliník1220x940x70

110-511K-6039E

T16 6x54W G5 hliník1220x940x70 62 poslední dvě písmena produktového kódu určují barvu proﬁlu (E) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3

PŘÍSLUŠENSTVÍ-TRENDNÁKRESKÓDPOPISBARVA

110-0001distance pro odsazení svítidel

110-0002lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

14-050K-*****: d1 = 450 mm

d2 = 520 mm

D = 456 mm

14-060K-*****: d1 = 650 mm

d2 = 720 mm

D = 656 mm

14-070K-*****: d1 = 950 mm d2 = 1020 mm

D = 956 mm

14-080K-*****: d1 = 1240 mm

d2 = 1310 mm

D = 1246 mm

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-050K-1U1WE

14-050K-1060E

další možnosti el. zapojení: D, M, M3 (14-050K-1060E)

14-060K-4E2JE

14-070K-4C4DE

14-070K-4E4FE

14-080K-10HEE

14-080K-10HOE

další možnosti el. zapojení: A, S, D, T, M, M3

T16-R 1x60W 2GX13 T16-R 1x22W 2GX13

T16-R 1x60W 2GX13

T16 4x24W G5 TC-L 2x24W 2G11

T16 4x21W G5 T16 4x14W G5

T16 4x39W G5 T16 4x24W G5

T16 2x28W G5 T16 4x21W G5 T16 4x14W G5

T16 2x54W G5

T16 4x39W G5 T16 4x24W G5

plech450x450x120 64

plech650x650x120 64

plech950x950x120 64

plech1240x1240x120 64

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-711I-4028E

13-711I-4055E

13-711I-4055EI

13-711I-4055T

13-711I-4055TI

13-711I-4055PI

TC-L 4x28W 2GX11

TC-L 4x55W 2G11

hliník615x325x1840 66

TC-L 4x28/55W 2GX11 hliník615x325x1840 66

TC-L 4x55W 2G11

hliník615x325x1840 66

TC-L 4x28/55W 2GX11 hliník615x325x1840 66

TC-L 4x28/55W 2GX11

uvedený kód svítidla představuje pouze hlavu stojacího svítidla, podstavu a nosnou čast stojaciho svitidla je nutno objednat zvlašť

hliník615x325x1840 66

PŘÍSLUŠENSTVÍ-LEIRANÁKRESKÓDPOPISBARVA

13-7002podstava

13-7005nosná část stojacího svítidla s přívodním kabelem a vidlicí do zásuvky

13-7006nosná část stojacího svítidla

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 922 mm (21W, 39W) 1222 mm (28W, 54W) 1522 mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 19-501*-2021E

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu 19-0001, 19-0002

pro odsazení je nutno objednat montážní sadu 19-0005, 19-0006, 19-0007 další možnosti el. zapojení EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

19-501K-1040E

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu - 19-0009 další možnosti el. zapojení: A, S, D, T, M, M3

19-501K-4014E

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu - 19-0009 další možnosti el. zapojení: EI, A, S, D, T, M, M3

T16-R 1x40W 2GX13

hliník350x350x70 68

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

mm (1x40W, 1x55W, 1x40W + 1x22W) 450 mm (1x60W, 1x60W + 1x22W) 650 mm (4x24W + 2x24W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

19-551K-1V1UE

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu - 19-0009 další možnosti el. zapojení: A, D, T

19-551K-1U1WE

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu - 19-0008

19-551K-1060E

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu - 19-0008 další možnosti el. zapojení: D, M, M3

T16-R 1x40W 2GX13 T16-R 1x22W 2GX13 hliník370x370x70

1x60W 2GX13

1x22W 2GX13

1x60W 2GX13

19-551K-1040E T16-R 1x40W 2GX13 hliník370x370x70

19-551K-1055E

T16-R 1x55W 2GX13 hliník370x370x70

19-561K-4E2JE T16 4x24W G5

2x24W 2G11 hliník650x650x70

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu - 19-0008, 19-0009 další možnosti el. zapojení: A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

19-290K-5022E

T16-R 5x22W 2GX13 hliník900x900x70 68

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 922 mm (21W, 39W) 1222 mm (28W, 54W) 1522 mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

19-200*-2021E

19-200*-2028E

19-200*-2039E

19-200*-2049E

19-200*-2054E

* = K svítidla s opálovým difuzorem

* = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu 19-0001, 19-0002

T16 2x21W G5 hliník922x155x70

pro odsazení je nutno objednat montážní sadu 19-0005, 19-0006, 19-0007 další možnosti el. zapojení EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 350 mm (40W, 1200lm) 600 mm (14W, 24W, 4800lm)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

19-200K-1040E

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu - 19-0009 další možnosti el. zapojení: A, S, D, T, M, M3

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu - 19-0009 další možnosti el. zapojení: EI, A, S, D, T, M, M3

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu - 19-0009

d = 370 mm (1x40W, 1x55W, 1x40W + 1x22W)

450 mm (1x60W, 1x60W + 1x22W)

650 mm (4x24W + 2x24W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

19-250K-1V1UE

19-250K-1U1WE

19-250K-1060E

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004

pro odsazení je nutno objednat montážní sadu - 19-0008, 19-0009 další možnosti el. zapojení: A, D, T (19-250K-1V1UE) D, M, M3 (19-250K-1060E)

19-250K-1040E

19-250K-1055E

19-260K-4E2JE

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu - 19-0008, 19-0009 další možnosti el. zapojení: A, S, D, T, M, M3

T16-R 1x40W 2GX13 T16-R 1x22W 2GX13

T16-R 1x60W 2GX13

T16-R 1x22W 2GX13

T16-R 1x60W 2GX13

hliník370x370x70

hliník450x450x70

T16-R 1x40W 2GX13 hliník370x370x70

T16-R 1x55W 2GX13

T16 4x24W G5

TC-L 2x24W 2G11

hliník370x370x70

hliník650x650x70

PŘÍSLUŠENSTVÍ-RUNDONÁKRESKÓDPOPISBARVA

POPIS

l = 770 mm (21W, 39W)

1070 mm (28W, 54W)

1370 mm (35W, 49W, 80W)

19-0005distance pro odsazení oválných svítidel 2x 21W, 2x 39W

19-0006distance pro odsazení oválných svítidel 2x 28W, 2x 54W

19-0007distance pro odsazení oválných svítidel 2x 35W, 2x 49W, 2x 80W

19-0009distance pro odsazení čtvercových svítidel a kruhového svítidla Ø 370 mm

19-0008distance pro odsazení kruhových svítidel Ø 450 mm, Ø 650 mm

19-0001lankový závěs pro oválná svítidla 2000 mm, 2 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

19-0002lankový závěs pro oválná svítidla 2000 mm, 2 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

13-0001lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

13-0003lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

13-0002lankový závěs 2000 mm, 3 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

13-0004lankový závěs 2000 mm, 3 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 900 mm (21W, 39W)

1200 mm (28W, 54W)

1500 mm (35W, 49W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-511K-2021E

T16 2x21W G5 hliník900x180x46 72

13-511K-2028E T16 2x28W G5 hliník1200x180x46 72

13-511K-2035E T16 2x35W G5 hliník1500x180x46

13-511K-2039E

13-511K-2049E

13-511K-2054E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: EI, A, S, D, T, M, M3

2x39W G5 hliník900x180x46

G5 hliník1500x180x46

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 600 mm (14W, 24W)

900 mm (21W, 39W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-501K-4014E

13-501K-6021E

13-501K-6039E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-551K-1V1UE T16-R 1x40W 2GX13 T16-R 1x22W 2GX13 hliník370x370x55

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku dalši možnosti el. zapojeni: A, D, T

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 600 mm (14W, 24W)

900 mm (21W, 39W)

1200 mm (28W, 54W)

1500 mm (35W, 49W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-200K-2014E

13-200K-2021E

13-200K-2028E

13-200K-2035E

13-200K-2039E

13-200K-2049E

2x39W G5

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 další možnosti el. zapojení: EI, A, S, D, T, M, M3 – nouzová svítidla mohou mít jiné délky

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 340 mm (40W; 2x24W)

600 mm (14W, 24W)

900 mm (21W, 39W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 13-200K-4014E

13-200K-6021E

13-200K-6039E

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 další možnosti el. zapojení: EI, A, S, D, T, M, M3

13-240K-1040E

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 další možnosti el. zapojení: A, S, D, T, M, M3

13-240K-2024E

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003

1x40W 2GX13 hliník340x340x55

2x24W 2G10 hliník340x340x55

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

d = 310 mm (22W)

370 mm (22W + 40W; 40W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 další možnosti el. zapojení: A, S, D, T

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-250K-1040E

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 další možnosti el. zapojení: A, S, D, T, M, M3

13-250K-1V1UE

pro zavěšení je nutno objednat montážní sadu - 13-0002, 13-0004 další možnosti el. zapojení: A, D, T

T16-R 1x40W 2GX13

hliník370x370x55

1x40W 2GX13

1x22W 2GX13

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 600 mm (14W, 24W)

900 mm (21W, 39W)

1200 mm (28W, 54W)

1500 mm (35W, 49W)

w = 80 mm (13-30*K-1)

120 mm (13-30*K-2)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-30*K-1035E

13-30*K-2054E

*=0 svítidlo přímé

*=1 svítidlo přímo-nepřímé další možnosti el. zapojení: EI, A, S, D, T, M, M3

13-30*K-1014E

*=0 svítidlo přímé

*=1 svítidlo přímo-nepřímé další možnosti el. zapojení: EI, A, S, D, T

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-100K-4014E

13-100K-4024E

další možnosti el. zapojení: EI, A, S, D, T, M, M3

13-0001lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

13-0003lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

13-0002lankový závěs 2000 mm, 3 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

13-0004lankový závěs 2000 mm, 3 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

l = 600 mm (14W, 24W)

900 mm (21W, 39W)

1200 mm (28W, 54W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-501K-6021E

14-501K-8028E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

d = 450 mm (14-551K-*****)

650 mm (14-561K-*****)

950 mm (14-571K-*****)

1240 mm (14-581K-*****)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 14-551K-1060E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: D, M, M3

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-561K-4022E

14-561K-4E2JE

14-571K-4C4DE

14-571K-4E4FE

14-581K-10HEE

14-581K-10HOE

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: A, S, D, T, M, M3 14-561K-4022E - (A, S, D, T)

T16-R 4x22W 2GX13

hliník650x650x129 76

T16 4x24W G5 TC-L 2x24W 2G11 hliník650x650x129 76

T16 4x21W G5 T16 4x14W G5

T16 4x39W G5 T16 4x24W G5

T16 2x28W G5

T16 4x21W G5

T16 4x14W G5

hliník950x950x129 76

hliník1240x1240x129 76

T16 2x54W G5 T16 4x39W G5 T16 4x24W G5 hliník1240x1240x129 76

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

129 l = 600 mm (14W, 24W)

900 mm (21W, 39W)

1200 mm (28W, 54W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-200K-4014E

14-200K-4024E

4x24W G5

pro zavěšení je nutno objednat montážní sadu 13-0001, 13-0003 další možnosti el. zapojení: EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-200K-4J1AV

TC-L 4x36W 2G11 QR111 1x50W max. G53 hliník600x600x129 76

14-200K-4J1HV TC-L 4x36W 2G11 HIR-CE111 1x35W GX8.5 hliník600x600x129 76

pro zavěšení je nutno objednat montážní sadu 13-0001

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-200K-4J4AV

14-200K-4J4HV

pro zavěšení je nutno objednat montážní sadu 13-0001

TC-L 4x55W 2G11 QR111 4x50W max. G53

TC-L 4x55W 2G11 HIR-CE111 4x35W GX8.5

hliník900x900x129 76

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

650 mm (14-260K-*****)

950 mm (14-270K-*****)

1240 mm (14-280K-*****)

d d = 450 mm (14-250K-*****)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-250K-1060E

pro zavěšení je nutno objednat montážní sadu 13-0002 další možnosti el. zapojení: D, M, M3

14-250K-1U1WE

pro zavěšení je nutno objednat montážní sadu 13-0002

T16-R 1x60W 2GX13 hliník450x450x129 76

T16-R 1x60W 2GX13 T16-R 1x22W 2GX13

14-260K-4022E T16-R 4x22W 2GX13 hliník650x650x129

pro zavěšení je nutno objednat montážní sadu 13-0002 další možnosti el. zapojení: A, S, D, T

14-260K-4E2JE

14-270K-4C4DE

14-270K-4E4FE

14-280K-10HEE

14-280K-10HOE

pro zavěšení je nutno objednat montážní sadu 13-0001 další možnosti el. zapojení: A, S, D, T, M, M3

T16 4x24W G5 TC-L 2x24W 2G11 hliník650x650x129

T16 4x21W G5 T16 4x14W G5 hliník950x950x129 76

T16 4x39W G5 T16 4x24W G5

T16 2x28W G5

T16 4x21W G5 T16 4x14W G5

T16 2x54W G5 T16 4x39W G5 T16 4x24W G5

hliník950x950x129 76

hliník1240x1240x129 76

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-250K-1W1AV

14-250K-1W1HV

pro zavěšení je nutno objednat montážní sadu 13-0002

QR111 1x50W max. G53 T16-R 1x60W 2GX13

HIR-CE111 1x35W max.GX8.5 T16-R 1x60W 2GX13

hliník450x450x129 76

PŘÍSLUŠENSTVÍ-HUGENÁKRESKÓDPOPISBARVA

13-0001lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

13-0003lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

13-0002lankový závěs 2000 mm, 3 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

13-0004lankový závěs 2000 mm, 3 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

ŘÍDÍCÍ SVÍTIDLOOVLÁDANÉ SVÍTIDLO

15-201K-1221D (15-202K-1221D)

15-200K-1221D

OVLÁDANÉ SVÍTIDLO

15-200K-1221D

OVLÁDANÉ SVÍTIDLO

15-200K-1221D

OVLÁDANÉ SVÍTIDLO

15-200K-1221D

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

15-200K-1221D

ovládané svítidlo (DALI)

15-201K-1221D

hlavní/řídící svítidlo bez přijímače dálkového ovládání (Actilume Color)

15-202K-1221D

hlavní/řídící svítidlo s přijímačem dálkového ovládání (Actilume Color)

RGBsvítidlo pro zavěšení je nutno objednat montážní sadu 13-0003 zjednoho místa lze ovládat až 205 svítidel, což je 166 m2

T16 12x21W G5 hliník900x900x180 80

15-0001spojka sestavy

15-0002dálkové ovládání

13-0003lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

14-500L-10GEE/830

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: TD

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 14-210L-10EDF/830

zavěšení

13-0001lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

90-255U-10DCF

90-555U-10DCF

svítidlo je dodáváno včetně světelného zdroje

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

90-256U-30BAF

90-556U-30BAF

svítidlo je dodáváno včetně světelných zdrojů

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 200 mm (90-510U-****)

300 mm (90-520U-****)

400 mm (90-530U-****)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

90-510U-10BAF

svítidlo je dodáváno včetně světelného zdroje

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 200 mm (90-210U-****)

mm (90-220U-****)

mm (90-230U-****)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

90-210U-10BAF

svítidlo je dodáváno včetně světelného zdroje

Design: Rob van Beek

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

18-501K-4014E T16 4x14W G5 hlinik705x705x56 86

18-501K-4024E T16 4x24W G5 hlinik705x705x56 86

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: EI, A, S, D, T

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 1200 mm (28W, 54W)

mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-511A-1028E

13-511A-1035E

13-511A-1049E

T16 1x28W G5 hliník1200x180x46 88

T16 1x35W G5 hliník1500x180x46 88

T16 1x49W G5 hliník1500x180x46 88

13-511A-1054E T16 1x54W G5 hliník1200x180x46 88

13-511A-1080E T16 1x80W G5 hliník1500x180x46 88

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku poslední dvě písmena produktového kódu určují barvu proﬁlu (E, W, B) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 1200 mm (28W, 54W) 1500 mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-511A-2028E

T16 2x28W G5 hliník1200x180x46 88

13-511A-2035E T16 2x35W G5 hliník1500x180x46 88

13-511A-2049E T16 2x49W G5 hliník1500x180x46 88

13-511A-2054E T16 2x54W G5 hliník1200x180x46 88

13-511A-2080E T16 2x80W G5 hliník1500x180x46 88

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 1200 mm (28W, 54W) 1500 mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-210A-1028E

pro zavěšení je nutno objednat montážní sadu - 13-0001, 13-0003 poslední dvě písmena produktového kódu určují barvu proﬁlu (E, W, B) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 1200 mm (28W, 54W) 1500 mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

13-210A-2028E T16 2x28W G5 hliník1200x180x46 88

13-210A-2035E T16 2x35W G5 hliník1500x180x46 88

13-210A-2049E T16 2x49W G5 hliník1500x180x46 88

13-210A-2054E T16 2x54W G5 hliník1200x180x46 88

13-210A-2080E T16 2x80W G5 hliník1500x180x46 88

PŘÍSLUŠENSTVÍ-LUNCINÁKRESKÓDPOPISBARVA

13-0001lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 4× 0,75 mm, 2000 mm

13-0003lankový závěs 2000 mm, 4 lanka, stropní kalíšek, průhledný kabel 5× 0,75 mm, 2000 mm

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 600 mm (4x24W) 900 mm (4x39W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-570K-4024E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnost el. zapojení: A, S, D ,T, M

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 1234 mm (28 W, 54 W) 1534 mm (35 W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

12-551A-1028E

12-551A-1035E T16 1x35W G5 hliník1534x170x50 92

12-551A-1049E T16 1x49W G5 hliník1534x170x50 92

12-551A-1054E T16 1x54W G5 hliník1234x170x50 92

12-551A-1080E T16 1x80W G5 hliník1534x170x50 92

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku pro přímou variantu svítidla je nutné objednat odrazný reﬂektor další možnosti el. zapojení: EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 1234 mm (28 W, 54 W) 1534 mm (35 W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

12-551A-2028E

12-551A-2035E

T16 2x28W G5 hliník1234x170x50 92

12-551A-2049E T16 2x49W G5 hliník1534x170x50 92

12-551A-2054E T16 2x54W G5 hliník1234x170x50 92

12-551A-2080E T16 2x80W G5 hliník1534x170x50 92

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 1234 mm (28 W, 54 W) 1534 mm (35 W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

12-551*-1028E T16 1x28W G5 hliník1234x170x50 92

12-551*-1035E T16 1x35W G5 hliník1534x170x50 92

12-551*-1049E T16 1x49W G5 hliník1534x170x50 92

12-551*-1054E T16 1x54W G5 hliník1234x170x50 92

12-551*-1080E T16 1x80W G5 hliník1534x170x50 92

* = K svítidla s opálovým difuzorem

* = I svítidla s mikroprizmatickým optickým systémem dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku

pro přímou variantu svítidla je nutné objednat odrazný reﬂektor další možnosti el. zapojení: EI, A, S, D, T, M, M3

12-0001odrazný reﬂektor pro přímou variantu svítidla 28W, 54W 12-0002 odrazný reﬂektor pro přímou variantu svítidla 35W, 49W, 80W

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 585 mm (1x14W, 1x24W)

885 mm (1x21W, 1x39W)

1185 mm (1x28W, 1x54W)

1485 mm (1x35W, 1x49W, 1x80W)

1770 mm (2x21W, 2x39W) 2370 mm (2x28W, 2x54W)

2970 mm (2x35W, 2x49W, 2x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 01-530K-1014E-P

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

01-540K-2035E-P T16 2x35W G5 hliník2970x38x64 94

01-540K-2039E-P T16 2x39W G5 hliník1770x38x64 94

01-540K-2049E-P T16 2x49W G5 hliník2970x38x64 94

01-540K-2054E-P T16 2x54W G5 hliník2370x38x64 94

01-540K-2080E-P T16 2x80W G5 hliník2970x38x64 94

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť

01-570K-1024EI-P

01-570K-1039EI-P

další možnost el. zapojení: EI, A, S, D, T - kromě 14W, 24W pro vestavnou montáž je nutné objednat sadu 01-0011

1x24W G5

1x39W G5 hliník885x38x64

01-570K-1054EI-P T16-SLS 1x54W G5

01-580K-2039EI-P T16-SLS 2x39W G5 hliník1770x38x64

01-580K-2054EI-P T16-SLS 2x54W G5 hliník2370x38x64

svítidla jsou určena pro seamless zdroje svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno

objednat zvlášť další možnost el. zapojení: A, S, D, T - kromě 14W, 24W pro vestavnou montáž je nutné objednat sadu 01-0011

l = 595 mm (1x14W, 1x24W) 895 mm (1x21W, 1x39W)

1195 mm (1x28W, 1x54W)

1495 mm (1x35W, 1x49W, 1x80W)

1779 mm (2x21W, 2x39W)

2379 mm (2x28W, 2x54W)

2979 mm (2x35W, 2x49W, 2x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

01-050K-1014E, E

01-050K-1028E, E

01-060K-2035E, E

01-060K-2080E, E

NÁKRESPOPISCERTIFIKAČNÍZNAČKY NÁKRESPOPISCERTIFIKAČNÍZNAČKY koncovky a spojky systému je nutno objednat zvlášť další možnosti el. zapojení: EI, A, S, D, T

l = 500 mm (01-500K-05*)

1000 mm (01-500K-10*)

1500 mm (01-500K-15*)

2000 mm (01-500K-20*)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

01-500K-05FFE/830, E

01-500K-05FFE/840, E

01-500K-10FFE/830, E

- hliník1000x38x64 94 01-500K-10FFE/840, E

01-500K-15FFE/830, E

01-500K-15FFE/840, E

01-500K-20FFE/830, E

01-500K-20FFE/840, E

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno

- hliník2000x38x64

objednat zvlášť pro vestavnou montáž je nutné objednat sadu 01-0011

PŘÍSLUŠENSTVÍ-DELINÁKRESKÓDPOPISBARVA

01-0013tubus závěsný s opálovým difuzorem 1000 mm

01-0014spoj L závěsný

01-0016koncovka pro systémová závěsná svítidla

01-0003spoj přímý, sada obsahuje 2 ks pro spojení dvou svítidel

01-0007lankový závěs 2000 mm - 1 ks

01-0009nástěnný úchyt pro svítidla 01-5x0 - 1 ks

01-0010stropní úchyt pro svítidla 01-5x0 - 1 ks

30-0051průhledný kabel 3× 0,75 mm, 1000 mm

30-0053průhledný kabel 3× 0,75 mm, 2000 mm

30-0052průhledný kabel 4× 0,75 mm, 1000 mm

30-0054průhledný kabel 4× 0,75 mm, 2000 mm

30-0060průhledný kabel 5× 0,75 mm, 1000 mm

30-0061průhledný kabel 5× 0,75 mm, 2000 mm

30-0055stropní kalíšek

30-0062stropní kalíšek

01-0012tubus vestavný s opálovým difuzorem 1000 mm

01-0015spoj L vestavný

01-0008koncovka pro systémová vestavná svítidla

01-0011sada pro vestavbu závěsného proﬁlu bezrámečková montáž

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 620 mm (2x14W, 2x24W) 920 mm (2x21W, 2x39W) 1220 mm (2x28W, 2x54W)

1520 mm (2x35W, 2x49W, 2x80W) 1840 mm (4x21W, 4x39W) 2440 mm (4x28W, 4x54W) 3040 mm (4x35W, 4x49W, 4x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

02-551A-2014E-P

02-551A-2021E-P

hliník620x79x146 96

2x21W G5 hliník920x79x146

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

02-561A-4039E-P

T16 4x39W G5 hliník1840x79x146 96 02-561A-4049E-P

T16 4x49W G5 hliník3040x79x146 96

02-561A-4054E-P T16 4x54W G5 hliník2440x79x146 96 02-561A-4080E-P T16 4x80W G5 hliník3040x79x146 96

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 620 mm (2x14W, 2x24W)

920 mm (2x21W, 2x39W)

1220 mm (2x28W, 2x54W)

1520 mm (2x35W, 2x49W, 2x80W)

1840 mm (4x21W, 4x39W)

2440 mm (4x28W, 4x54W)

3040 mm (4x35W, 4x49W, 4x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

02-551K-2014E-P

02-551K-2021E-P

02-551K-2028E-P

02-551K-2035E-P

02-551K-2039E-P

02-551K-2054E-P

02-561K-4021E-P

02-561K-4049E-P

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 620 mm (1x14W, 1x24W)

920 mm (1x21W, 1x39W)

1220 mm (1x28W, 1x54W)

1520 mm (1x35W, 1x49W, 1x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

02-552V-1014E-P

02-552V-1021E-P

02-552V-1024E-P

02-552V-1028E-P

02-552V-1035E-P

02-552V-1039E-P

02-552V-1049E-P

hliník920x79x146 96

1x24W G5 hliník620x79x146 96

hliník1220x79x146

hliník1520x79x146

hliník920x79x146

1x49W G5 hliník1520x79x146 96

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

02-552V-1054E-P

02-552V-1080E-P

T16 1x54W G5

hliník1220x79x146 96

T16 1x80W G5 hliník1520x79x146 96

svítidla s tříokruhovou lištousvítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T

PŘÍSLUŠENSTVÍNÁKRES-SURAKÓDPOPISBARVA

02-0001tubus 1000 mm

02-0002spoj přímý, sada obsahuje 4 ks pro spojení dvou svítidel

02-0003spoj L

02-0004spoj T

02-0005spoj X

02-0006koncovka pro systémová svítidla

02-0007lankový závěs 2000 mm, 1 lanko – 1 ks

02-0008lankový závěs 2000 mm, 2 lanka – 1 ks

02-0017nástěnný úchyt pro svítidla 02-5x - 1ks

30-0051průhledný kabel 3× 0,75 mm, 1000 mm

30-0053průhledný kabel 3× 0,75 mm, 2000 mm

30-0052průhledný kabel 4× 0,75 mm, 1000 mm

30-0054průhledný kabel 4× 0,75 mm, 2000 mm

30-0060průhledný kabel 5× 0,75 mm, 1000 mm

30-0061průhledný kabel 5× 0,75 mm, 2000 mm

30-0055stropní kalíšek

30-0062stropní kalíšek

l = 620 mm (1x14W, 1x24W) 920 mm (1x21W, 1x39W) 1220 mm (1x28W, 1x54W) 1520 mm (1x35W, 1x49W, 1x80W) 1840 mm (2x21W, 2x39W) 2440 mm (2x28W, 2x54W) 3040 mm (2x35W, 2x49W, 2x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-550A-1014E-P

03-560A-2039E-P

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 620 mm (1x14W, 1x24W) 920 mm (1x21W, 1x39W) 1220 mm (1x28W, 1x54W) 1520 mm (1x35W, 1x49W, 1x80W)

SAZA

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-550D-1014E-P

03-550D-1024E-P

03-550D-1035E-P

03-550D-1049E-P

03-550D-1080E-P

l = 620 mm (1x14W, 1x24W) 920 mm (1x21W, 1x39W) 1220 mm (1x28W, 1x54W) 1520 mm (1x35W, 1x49W, 1x80W) 1840 mm (2x21W, 2x39W) 2440 mm (2x28W, 2x54W) 3040 mm (2x35W, 2x49W, 2x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-050A-1014E

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 620 mm (1x14W, 1x24W) 920 mm (1x21W, 1x39W) 1220 mm (1x28W, 1x54W) 1520 mm (1x35W, 1x49W, 1x80W)

SAZA

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-050D-1014E T16 1x14W G5 hliník620x104x91 98

03-050D-1021E T16 1x21W G5 hliník920x104x91 98

03-050D-1024E T16 1x24W G5 hliník620x104x91

03-050D-1028E

03-050D-1035E

03-050D-1039E

03-050D-1049E

03-050D-1054E

svítidla s asymetrickym reﬂektorem

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 200 mm (03-550A-1***)

03-550U-10BAF/827

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť svítidlo je dodáváno včetně světelných zdrojů

NÁKRESPOPISCERTIFIKAČNÍZNAČKY KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

l = 200 mm (03-050A-1***)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-050U-10BAF/827

PŘÍSLUŠENSTVÍ-SAZANÁKRESKÓDPOPISBARVA

03-0001tubus závěsný s hliníkovou krytkou 1000 mm

01-0003spoj přímý, sada obsahuje 2 ks pro spojení dvou svítidel

03-0003spoj L závěsný

03-0004spoj T závěsný

03-0005spoj X závěsný

03-0006koncovka pro závěsná systémová svítidla

03-0007lankový závěs 2000 mm, 1 lanko – 1 ks

03-0008lankový závěs 2000 mm, 2 lanka – 1 ks

03-0027nástěnný úchyt pro svítidla 03-5x0 – 1 ks

03-0028stropní úchyt pro svítidla 03-5x0 – 1 ks

30-0051průhledný kabel 3× 0,75 mm, 1000 mm

30-0053průhledný kabel 3× 0,75 mm, 2000 mm

30-0052průhledný kabel 4× 0,75 mm, 1000 mm

30-0054průhledný kabel 4× 0,75 mm, 2000 mm

30-0060průhledný kabel 5× 0,75 mm, 1000 mm

30-0061průhledný kabel 5× 0,75 mm, 2000 mm

30-0055stropní kalíšek

30-0062stropní kalíšek

03-0009závěsný modul pro lištová svítidla, l = 620 mm

03-0010závěsný modul pro lištová svítidla, l = 920 mm

03-0011závěsný modul pro lištová svítidla, l = 1220 mm

03-0013závěsný modul pro lištová svítidla, l = 1520 mm

03-0014závěsný modul pro lištová svítidla, l = 1840 mm

03-0015závěsný modul pro lištová svítidla, l = 2440 mm

03-0016závěsný modul pro lištová svítidla, l = 3040 mm

03-0017tubus vestavný s hliníkovou krytkou 1000 mm

03-0029spoj L vestavný

03-0018koncovka pro vestavná svítidla

03-0019vestavný modul pro lištová svítidla, l = 620 mm

03-0020vestavný modul pro lištová svítidla, l = 920 mm

03-0021vestavný modul pro lištová svítidla, l = 1220 mm

03-0023vestavný modul pro lištová svítidla, l = 1520 mm

03-0024vestavný modul pro lištová svítidla, l = 1840 mm

03-0025vestavný modul pro lištová svítidla, l = 2440 mm

03-0026vestavný modul pro lištová svítidla, l = 3040 mm

03-0073sada pro vestavbu závěsného proﬁlu

l = 575 mm (1x14W, 1x24W) 875 mm (1x21W, 1x39W) 1175 mm (1x28W, 1x54W) 1475 mm (1x35W, 1x49W, 1x80W) 1650 mm (2x21W, 2x39W) 2250 mm (2x28W, 2x54W) 2850 mm (2x35W, 2x49W, 2x80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-A00H-1028E T16 1x28W G5plech1175x72x71

03-A00H-1035E

03-A00H-1039E

1x35W G5plech1475x72x71

1x39W G5plech875x72x71

03-A00H-1049E T16 1x49W G5plech1475x72x71

03-A00H-1054E

03-A00H-1080E

1x54W G5plech1175x72x71

1x80W G5plech1475x72x71

03-A00H-2021E T16 2x21W G5plech1650x72x71

03-A00H-2028E

03-A00H-2035E

03-A00H-2039E

03-A00H-2049E

03-A00H-2054E

03-A00H-2080E

koncovky, závěsy, stropní úchyty, nástěnné úchyty, napájecí vodiče, stropní kalíšky, spojky a proﬁly je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, M, M3 - kromě 14W, 24W

2x35W G5plech2850x72x71

2x39W G5plech1650x72x71

2x49W G5plech2850x72x71

Sestavenísystémustr.208

PŘÍSLUŠENSTVÍ-LINANÁKRESKÓDPOPISBARVA

03-0068jednomodulový závěsný proﬁl pro 14W a 24W, l = 578 mm

03-0030jednomodulový závěsný proﬁl pro 21W a 39W, l = 878 mm

03-0032jednomodulový závěsný proﬁl pro 28W a 54W, l = 1178 mm

03-0034jednomodulový závěsný proﬁl pro 35W, 49W a 80W, l = 1478 mm

03-0036dvoumodulový závěsný profil pro 21W a 39W, l = 1656 mm 03-0038dvoumodulový závěsný profil pro 28W a 54W, l = 2256 mm 03-0040dvoumodulový závěsný profil pro 35W, 49W a 80W, l = 2856 mm

03-0042třímodulový závěsný proﬁl pro 21W a 39W, l = 2434 mm

03-0044třímodulový závěsný proﬁl pro 28W a 54W, l = 3334 mm

03-0046třímodulový závěsný proﬁl pro 35W, 49W a 80W, l = 4234 mm

samostatné proﬁly

opálový difuzor je součástí proﬁlu

03-0069jednomodulový závěsný proﬁl pro 14W a 24W, l = 478 mm

03-0031jednomodulový závěsný proﬁl pro 21W a 39W, l = 778 mm

03-0033jednomodulový závěsný proﬁl pro 28W a 54W, l = 1078 mm

03-0035jednomodulový závěsný proﬁl pro 35W, 49W a 80W, l = 1378 mm

03-0037dvoumodulový závěsný proﬁl pro 21W a 39W, l = 1556 mm

03-0039dvoumodulový závěsný proﬁl pro 28W a 54W, l = 2156 mm

03-0041dvoumodulový závěsný proﬁl pro 35W, 49W a 80W, l = 2756 mm

03-0043třímodulový závěsný proﬁl pro 21W a 39W, l = 2334 mm

03-0045třímodulový závěsný proﬁl pro 28W a 54W, l = 3234 mm

03-0047třímodulový závěsný proﬁl pro 35W, 49W a 80W, l = 4134 mm

průběžné proﬁly

opálový difuzor je součástí proﬁlu

03-0070jednomodulový vestavný proﬁl pro 14W a 24W, l = 578 mm

03-0048jednomodulový vestavný proﬁl pro 21W a 39W, l = 878 mm

03-0050jednomodulový vestavný proﬁl pro 28W a 54W, l = 1178 mm

03-0052jednomodulový vestavný proﬁl pro 35W, 49W a 80W, l = 1478 mm

03-0054dvoumodulový vestavný proﬁl pro 21W a 39W, l = 1656 mm

03-0056dvoumodulový vestavný proﬁl pro 28W a 54W, l = 2256 mm

03-0058dvoumodulový vestavný proﬁl pro 35W, 49W a 80W, l = 2856 mm

03-0060třímodulový vestavný proﬁl pro 21W a 39W, l = 2434 mm

03-0062třímodulový vestavný proﬁl pro 28W a 54W, l = 3334 mm

03-0064třímodulový vestavný proﬁl pro 35W, 49W a 80W, l = 4234 mm

samostatné proﬁly

opálový difuzor je součástí proﬁlu

03-0071jednomodulový vestavný proﬁl pro 14W a 24W, l = 478 mm

03-0049jednomodulový vestavný proﬁl pro 21W a 39W, l = 778 mm

03-0051jednomodulový vestavný proﬁl pro 28W a 54W, l = 1078 mm

03-0053jednomodulový vestavný proﬁl pro 35W, 49W a 80W, l = 1378 mm

03-0055dvoumodulový vestavný proﬁl pro 21W a 39W, l = 1556 mm

03-0057dvoumodulový vestavný proﬁl pro 28W a 54W, l = 2156 mm

03-0059dvoumodulový vestavný proﬁl pro 35W, 49W a 80W, l = 2756 mm

03-0061třímodulový vestavný proﬁl pro 21W a 39W, l = 2334 mm

03-0063třímodulový vestavný proﬁl pro 28W a 54W, l = 3234 mm

03-0065třímodulový vestavný proﬁl pro 35W, 49W a 80W, l = 4134 mm

průběžné proﬁlyopálový difuzor je součástí proﬁlu

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-511K-2014E

svítící roh musí být z obou stran vždy napojen k systému překrývaných zdrojů další možnost el. zapojení: El, A, S, D, T

hliník500x500x90

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-011K-2014E

svítící roh musí být z obou stran vždy napojen k systému překrývaných zdrojů další možnost el. zapojení: El, A, S, D, T

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

(03-550A-4***)

(03-550A-6***)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-550K-2GBE/830

03-550K-2GBE/840

03-550K-4GBE/830

03-550K-4GBE/840

- hliník560x79x90

- hliník1120x79x90

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-550K-6GBE/830

03-550K-6GBE/840

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 560 mm (03-050A-2***) 1120 mm (03-050A-4***) 1680 mm (03-050A-6***)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

03-050K-2GBE/830

03-050K-2GBE/840

03-050K-4GBE/830

03-050K-4GBE/840

03-050K-6GBE/830

03-050K-6GBE/840

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť

PŘÍSLUŠENSTVÍ-LINANÁKRESKÓDPOPISBARVA

03-0001tubus závěsný s hliníkovou krytkou 1000 mm

03-0066tubus závěsný s opálovým difuzorem 1000 mm

03-0086spoj přímý

03-0003spoj L závěsný

03-0004spoj T závěsný

03-0005spoj X závěsný

03-0006koncovka pro závěsná systémová svítidla

03-0007lankový závěs 2000 mm, 1 lanko – 1 ks

03-0008lankový závěs 2000 mm, 2 lanka – 1 ks

03-0072dilatační krytka ke koncovce

03-0027nástěnný úchyt pro svítidla 03-5x0 - 1 ks

03-0028stropní úchyt pro svítidla 03-5x0 – 1 ks

30-0051průhledný kabel 3× 0,75 mm, 1000 mm

30-0053průhledný kabel 3× 0,75 mm, 2000 mm

30-0052průhledný kabel 4× 0,75 mm, 1000 mm

30-0054průhledný kabel 4× 0,75 mm, 2000 mm

30-0060průhledný kabel 5× 0,75 mm, 1000 mm

30-0061průhledný kabel 5× 0,75 mm, 2000 mm

30-0055stropní kalíšek

30-0062stropní kalíšek

03-0009závěsný modul pro lištová svítidla, l = 620 mm

03-0010závěsný modul pro lištová svítidla, l = 920 mm

03-0011závěsný modul pro lištová svítidla, l = 1220 mm

03-0013závěsný modul pro lištová svítidla, l = 1520 mm

03-0014závěsný modul pro lištová svítidla, l = 1840 mm

03-0015závěsný modul pro lištová svítidla, l = 2440 mm

03-0016závěsný modul pro lištová svítidla, l = 3040 mm

03-0017tubus vestavný s hliníkovou krytkou 1000 mm

03-0067tubus vestavný s opálovým difuzorem 1000 mm

03-0029spoj L vestavný

03-0018koncovka pro vestavná svítidla

03-0019vestavný modul pro lištová svítidla, l = 620 mm

03-0020vestavný modul pro lištová svítidla, l = 920 mm

03-0021vestavný modul pro lištová svítidla, l = 1220 mm

03-0023vestavný modul pro lištová svítidla, l = 1520 mm

03-0024vestavný modul pro lištová svítidla, l = 1840 mm

03-0025vestavný modul pro lištová svítidla, l = 2440 mm

03-0026vestavný modul pro lištová svítidla, l = 3040 mm

03-0074mikroprizmatický optický systém pro 14W a 24W, l = 578 mm

03-0075mikroprizmatický optický systém pro 14W a 24W, l = 478 mm

03-0076mikroprizmatický optický systém pro 21W a 39W, l = 878 mm

03-0077mikroprizmatický optický systém pro 21W a 39W, l = 778 mm

03-0078mikroprizmatický optický systém pro 28W a 54W, l = 1178 mm

03-0079mikroprizmatický optický systém pro 28W a 54W, l = 1078 mm

03-0080mikroprizmatický optický systém pro 35W, 49W a 80W, l = 1478 mm

03-0081mikroprizmatický optický systém pro 35W, 49W a 80W, l = 1378 mm

03-0082vysoce odrazný hliníkový reﬂektor pro 14W a 24W, l = 545 mm

03-0083vysoce odrazný hliníkový reﬂektor pro 21W a 39W, l = 845 mm

03-0084vysoce odrazný hliníkový reﬂektor pro 28W a 54W, l = 1145 mm

03-0085vysoce odrazný hliníkový reﬂektor pro 35W, 49W a 80W, l = 1445 mm

03-0073sada pro vestavbu závěsného proﬁlu bezrámečková montáž

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 720 mm (14W, 24W) 1020 mm (21W, 39W) 1320 mm (28W, 54W) 1620 mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-571A-2014E-P

10-571A-2021E-P

10-571A-2024E-P

10-571A-2028E-P

2x14W G5 hliník720x230x36

2x24W G5 hliník720x230x36

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 720 mm (14W, 24W) 1020 mm (21W, 39W) 1320 mm (28W, 54W) 1620 mm (35W, 49W, 80W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

*=0 svítidla přímo svítící

*=1 svítidla přímo-nepřímo svítící

Δ=K svítidla s opálovým difusorem

Δ=I svítidla s mikroprismatickým optickým systémem

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 720 mm (14W, 24W) 1020 mm (21W, 39W) 1320 mm (28W, 54W) 1620 mm (35W, 49W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-552N-2039E-P

T16 2x39W G5 hliník1020x230x36 106 10-552N-2049E-P

T16 2x49W G5 hliník1620x230x36

10-552N-2054E-P

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnosti el. zapojení: EI, A, S, D, T

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-550N-1100R-P

10-550N-1035E-P

10-550N-1070E-P

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť

QR111 1x100W max. G53 hliník240x230x36 106

HIR-CE111 1x35W GX8.5 hliník340x230x36 106

HIR-CE111 1x70W GX8.5 hliník340x230x36 106

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-5*0Δ-10AAE/830

10-5*0Δ-10AAE/827

10-5*0Δ-10ABE/827

*=6 svítidla systémová průběžná – s otvorem pro napájecí vodič *=2 moduly – pro kompletní osvětlovací systém je nutné speciﬁkovat délku proﬁlu; počet, typ a umístění modulů; počet spojek, koncovek a závěsů

790lm hliník240x230x36

hliník240x230x36

Δ=S vyzařovací úhel 24°; Δ=F vyzařovací úhel 40° Osvětlovacísystémpostupsestavenístr.208

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

14 W, 24 W: a = 536 mm; l = min. 720 mm

21 W, 39 W: a = 836 mm; l = min. 1020 mm

28 W, 54 W: a = 1136 mm; l = min. 1320 mm

35 W, 49 W, 80W: a = 1436 mm; l = min. 1620 mm

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-521A-2014E-P T16 2x14W G5 hliníkmin. 720x230x36 106

10-521A-2021E-P T16 2x21W G5 hliníkmin. 1020x230x36 106

10-521A-2024E-P T16 2x24W G5 hliníkmin. 720x230x36 106

10-521A-2028E-P T16 2x28W G5 hliníkmin. 1320x230x36 106

10-521A-2035E-P T16 2x35W G5 hliníkmin. 1620x230x36 106

10-521A-2039E-P T16 2x39W G5 hliníkmin. 1020x230x36 106

10-521A-2049E-P T16 2x49W G5 hliníkmin. 1620x230x36 106

10-521A-2054E-P

10-521A-2080E-P

2x54W G5 hliníkmin. 1320x230x36 106

2x80W G5 hliníkmin. 1620x230x36

pro kompletní osvětlovací systém je nutné speciﬁkovat délku proﬁlu; počet, typ a umístění zářivkových a žárovkových modulů; počet spojek, koncovek a závěsů další možnosti el. zapojení: EI, A, S, D, T, M, M3

min. potřebné délky proﬁlu pro nouzové moduly mohou být jiné Osvětlovacísystémpostupsestavenístr.208

14 W, 24 W: a = 536 mm; l = min. 720 mm

21 W, 39 W: a = 836 mm; l = min. 1020 mm

28 W, 54 W: a = 1136 mm; l = min. 1320 mm

35 W, 49 W: a = 1436 mm; l = min. 1620 mm

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-51*Δ-2014E-P T16 2x14W G5 hliníkmin. 720x230x36 106

10-51*Δ-2021E-P T16 2x21W G5 hliníkmin. 1020x230x36 106

10-51*Δ-2024E-P

2x24W G5 hliníkmin. 720x230x36 106

10-51*Δ-2028E-P T16 2x28W G5 hliníkmin. 1320x230x36 106

10-51*Δ-2035E-P T16 2x35W G5 hliníkmin. 1620x230x36 106

10-51*Δ-2039E-P T16 2x39W G5 hliníkmin. 1020x230x36 106

10-51*Δ-2049E-P T16 2x49W G5 hliníkmin. 1620x230x36 106

*=0 moduly přímo svítící, pro montáž do proﬁlu

*=1 moduly přímo-nepřímo svítící, pro montáž do proﬁlu

Δ=K svítidla s opálovým difusorem

Δ=I moduly s mikroprismatickým optickým systémem

10-51*Δ-2054E-P T16 2x54W G5 hliníkmin. 1320x230x36 106 pro kompletní osvětlovací systém je nutné specifikovat délku profilu; počet, typ a umístění zářivkových a žárovkových modulů; počet spojek, koncovek a závěsů další možnosti el. zapojení: EI, A, S, D, T, M, M3 min. potřebné délky profilu pro nouzové moduly mohou být jiné Osvětlovacísystémpostupsestavenístr.208

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

14 W, 24 W: a = 536 mm; l = min. 720 mm

21 W, 39 W: a = 836 mm; l = min. 1020 mm

28 W, 54 W: a = 1136 mm; l = min. 1320 mm

35 W, 49 W: a = 1436 mm; l = min. 1620 mm

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-512N-2014E-P

10-512N-2021E-P

T16 2x14W G5 hliníkmin. 720x230x36 106

T16 2x21W G5 hliníkmin. 1020x230x36 106

10-512N-2024E-P T16 2x24W G5 hliníkmin. 720x230x36 106

10-512N-2028E-P T16 2x28W G5 hliníkmin. 1320x230x36 106

10-512N-2035E-P T16 2x35W G5 hliníkmin. 1620x230x36 106

10-512N-2039E-P T16 2x39W G5 hliníkmin. 1020x230x36 106

10-512N-2049E-P

2x49W G5 hliníkmin. 1620x230x36

2x54W G5 hliníkmin. 1320x230x36

moduly nepřímo svítící, pro montáž do profilu pro kompletní osvětlovací systém je nutné specifikovat délku profilu; počet, typ a umístění zářivkových a žárovkových modulů; počet spojek, koncovek a závěsů

další možnosti el. zapojení: EI, A, S, D, T

Osvětlovacísystémpostupsestavenístr.208

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

10-510N-1100R

10-510N-1035E

10-510N-1070E

moduly přímo svítící, pro montáž do profilu pro kompletní osvětlovací systém je nutné specifikovat délku profilu; počet, typ a umístění zářivkových a žárovkových modulů; počet spojek, koncovek a závěsů

1x35W GX8.5 hliníkmin. 340x230x36

1x70W GX8.5 hliníkmin. 340x230x36 106

Osvětlovacísystémpostupsestavenístr.208

LUMIA

10-0001proﬁl pro vložení modulů 10-51xx-… 1000 mm 10-0011tubus 1000 mm

10-0002přímá spojka tubusů – sada obsahuje 2 ks pro spojení dvou svítidel

10-0003spojka „L“

10-0004spojka „T“

10-0005spojka „X“

10-0006lankový závěs 2000 mm, „tvar Y“ – 1 ks

10-0008lankový závěs 2000 mm, 2 rovnoběžná lanka, určen pro přívodní vodič – 1 ks

10-0010lankový závěs 2000 mm, 2 rovnoběžná lanka, není určen pro přívodní vodič 2000 mm

10-0007koncovka proﬁlu

30-0051průhledný kabel 3× 0,75 mm, 1000 mm

30-0053průhledný kabel 3× 0,75 mm, 2000 mm

30-0052průhledný kabel 4× 0,75 mm, 1000 mm

30-0054průhledný kabel 4× 0,75 mm, 2000 mm

30-0060průhledný kabel 5× 0,75 mm, 1000 mm

30-0061průhledný kabel 5× 0,75 mm, 2000 mm

30-0055stropní kalíšek

30-0062stropní kalíšek

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

I = 635 mm (14 W, 24 W)

935 mm (21 W, 39 W)

1235 mm (28 W, 54 W)

1535 mm (35 W, 49 W, 80 W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-52*A-2014E

20-52*A-2021E

20-52*A-2024E

20-52*A-2028E

20-52*A-2035E

20-52*A-2039E

20-52*A-2049E

20-52*A-2054E

20-52*A-2080E

*=0 svítidla přímo svítící *=1 svítidla přímo-nepřímo svítící další možnosti el. zapojení: A, S, D, T

2x14W G5 plech635x250x60

G5 plech935x250x60

2x28W G5 plech1235x250x60

2x35W G5 plech1535x250x60

2x39W G5 plech935x250x60

2x49W G5 plech1535x250x60

2x80W G5 plech1535x250x60

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

l = 900 mm (21 W, 39 W)

1200 mm (28 W, 54 W)

1500 mm (35 W, 49 W)

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-52*K-2021E

20-52*K-2028E

20-52*K-2035E

20-52*K-2039E

20-52*K-2049E

20-52*K-2054E

*=0 svítidla přímo svítící *=1 svítidla přímo-nepřímo svítící další možnosti el. zapojení: A, S, D, T

2x21W G5 hliník900x250x60

2x28W

2x39W G5 hliník900x250x60

G5 hliník1500x250x60

2x54W G5 hliník1200x250x60

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-523N-1100R

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-523N-2100R

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 20-523N-3100R

QR111 3x100W max. G53 plech775x250x76

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-527F-1035C

20-527F-1035E

1x35W G12 plech423x250x170

1x35W G12

20-527F-1050E HIT-CE 1x50W G12 plech423x250x170

20-527F-1070C HIT-CE 1x70W G12 plech423x250x170

20-527F-1070E

20-527S-1035C

20-527S-1035E

20-527S-1050E

20-527S-1070C

20-527S-1070E

HIT-CE 1x70W G12 plech423x250x170

HIT-CE 1x35W G12 plech423x250x170 110

HIT-CE 1x50W G12 plech423x250x170 110

HIT-CE 1x70W G12 plech423x250x170 110

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

NÁKRESPOPISCERTIFIKAČNÍZNAČKY NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-527F-2035E

20-527F-2070E

20-527S-2035E

20-527S-2070E

HIT-CE 2x35W G12 plech600x250x170 110

HIT-CE 2x70W G12 plech600x250x170 110

HIT-CE 2x35W G12 plech600x250x170 110

HIT-CE 2x70W G12 plech600x250x170 110

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-526N-1035E

20-526N-1070E

HIR-CE111 1x35W GX8.5 plech423x250x100 110

HIR-CE111 1x70W GX8.5 plech423x250x100 110

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

20-526N-2035E

20-526N-2070E

HIR-CE111 2x35W GX8.5 plech600x250x100 110

HIR-CE111 2x70W GX8.5 plech600x250x100 110

pro kompletní osvětlovací systém je nutné speciﬁkovat nosné lišty, spojky, koncovky a závěsy

PŘÍSLUŠENSTVÍNÁKRES-VARIKÓDPOPISBARVA

20-0008nosná lišta - pár

20-0009spoj 90° - 1 ks

20-0010přímá spojka - pár

20-0011distanční spojka k nosným lištám - 1 ks

20-0012závěs 2000 mm - pár

20-0013lankový závěs 2000 mm, 2 rovnoběžná lanka, určen pro přívodní vodič - 1 ks

20-0014lankový závěs 2000 mm, 2 rovnoběžná lanka, není určen pro přívodní vodič - 1 ks

20-0016„U“ koncovka k nosným lištám - 1 ks

30-0062stropní kalíšek

30-0051průhledný kabel 3× 0,75 mm, 1000 mm

30-0053průhledný kabel 3× 0,75 mm, 2000 mm

30-0052průhledný kabel 4× 0,75 mm, 1000 mm

30-0054průhledný kabel 4× 0,75 mm, 2000 mm

30-0060průhledný kabel 5× 0,75 mm, 1000 mm

30-0061průhledný kabel 5× 0,75 mm, 2000 mm

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

24-500N-2100R

24-501N-2035E

24-501N-2070E

24-505F-2035E

24-505F-2070E

24-505S-2035E

24-505S-2070E

24-505U-2035E

24-505U-2070E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku

2x100W max. G53 hliník570x190x38

2x70W GX8.5 hliník570x190x38

2x35W G8.5 hliník570x190x38

2x70W G8.5 hliník570x190x38

2x35W G8.5 hliník570x190x38

2x70W G8.5 hliník570x190x38

2x35W G8.5 hliník570x190x38

2x70W G8.5 hliník570x190x38

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

24-500N-3100R QR111 3x100W max. G53 hliník810x190x38 114

24-501N-3035E HIR-CE111 3x35W GX8.5 hliník810x190x38 114

24-501N-3070E HIR-CE111 3x70W GX8.5 hliník810x190x38

24-505F-3035E

24-505F-3070E

3x35W G8.5 hliník810x190x38

3x70W G8.5 hliník810x190x38

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

24-505S-3070E

24-505U-3035E

24-505U-3070E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku

HIT-TC-CE 3x70W G8.5 hliník810x190x38 114

HIT-TC-CE 3x35W G8.5 hliník810x190x38 114

HIT-TC-CE 3x70W G8.5 hliník810x190x38 114

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

24-500N-4100R

24-501N-4035E

24-501N-4070E

24-505F-4035E

4x100W max. G53 hliník1052x190x38 114

HIR-CE111 4x35W GX8.5 hliník1052x190x38 114

HIR-CE111 4x70W GX8.5 hliník1052x190x38 114

HIT-TC-CE 4x35W G8.5 hliník1052x190x38 114

24-505F-4070E HIT-TC-CE 4x70W G8.5 hliník1052x190x38 114

24-505S-4035E

24-505S-4070E

HIT-TC-CE 4x35W G8.5 hliník1052x190x38 114

HIT-TC-CE 4x70W G8.5 hliník1052x190x38 114

24-505U-4035E HIT-TC-CE 4x35W G8.5 hliník1052x190x38 114

24-505U-4070E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku

HIT-TC-CE 4x70W G8.5 hliník1052x190x38 114

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

24-500N-5100R QR111 5x100W max. G53 hliník1295x190x38 114

24-501N-5035E

24-501N-5070E

24-505F-5035E

24-505F-5070E

24-505S-5035E

24-505S-5070E

HIR-CE111 5x35W GX8.5 hliník1295x190x38 114

HIR-CE111 5x70W GX8.5 hliník1295x190x38 114

HIT-TC-CE 5x35W G8.5 hliník1295x190x38

5x70W G8.5 hliník1295x190x38

5x35W G8.5 hliník1295x190x38

5x70W G8.5 hliník1295x190x38

24-505U-5035E HIT-TC-CE 5x35W G8.5 hliník1295x190x38

24-505U-5070E

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku

5x70W G8.5 hliník1295x190x38

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 21-340N-2050R QR111

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-340N-3050R

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-340N-4050R

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-540N-2100R

max. G53 hliník377x230x90 116

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 21-540N-3100R QR111 3x100W max. G53 hliník520x230x90 116

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 21-540N-4100R

QR111 4x100W max. G53 hliník377x377x90 116

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-540*-40AAE/830

21-540*-40AAE/827

21-540*-40ABE/830

21-540*-40ABE/827

SOLDE

LED-R111 4x580lm hliník377x377x90 116

LED-R111 4x790lm hliník377x377x90 116

svítidlo je dodáváno včetně zdrojů*=S vyzařovací úhel 24°; *=F vyzařovací úhel 40°

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-560N-4100R

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-200N-1050R, S

QR111 1x50W max. G53 plech180x180x135 120

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-200N-2050R, S

QR111 2x50W max. G53 plech330x180x135 120

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-200N-3050R

QR111

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-200N-4050R

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

120

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-000N-1100L QR111 1x100W max. G53 plech180x180x110 122

transformátory je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-001N-1

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0005l 1× 70 W el. zapojení E

HIR-CE111 1x35W/70W GX8.5 plech180x180x151 122

elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-002N-1

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0005l 1× 70 W el. zapojení E

HIPAR-L30 1x35W/70W E27 plech180x180x205 122

elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-023F-1

21-023S-1

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

70-0013l 1× 50 W el. zapojení E

HIT-CE 1x35W/50W/70W G12 plech180x180x151 122

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-000N-2100L QR111 2x100W max. G53 plech330x180x110 122

transformátory je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-001N-2

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIR-CE111 2x35W/70W GX8.5 plech330x180x151 122

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-002N-2

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIPAR-L30 2x35W/70W E27 plech330x180x205 122

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-023F-2

21-023S-2

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIT-CE 2x35W/50W/70W G12 plech330x180x151 122

70-0013l 1× 50 W el. zapojení E

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E

elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-000N-3100L QR111 3x100W max. G53 plech480x180x110 122

transformátory je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-001N-3

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIR-CE111 3x35W/70W GX8.5 plech480x180x205 122

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-002N-3

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIPAR-L30 3x35W/70W E27 plech480x180x205 122

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-023F-3

21-023S-3

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIT-CE 3x35W/50W/70W G12 plech480x180x151 122

70-0013l 1× 50 W el. zapojení E

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E

elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-000N-4100L QR111 4x100W max. G53 plech330x330x110 122

transformátory je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-001N-4

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIR-CE111 4x35W/70W GX8.5 plech330x330x205 122

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-002N-4

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIPAR-L30 4x35W/70W E27 plech330x330x205 122

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

21-023F-4

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

4x35W/50W/70W G12

70-0013l 1× 50 W el. zapojení E

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E

elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 21-001*-10AAE/830

21-001*-20ABE/827

svítidlo je dodáváno včetně zdrojů

*=S vyzařovací úhel 24°

*=F vyzařovací úhel 40°

PŘÍSLUŠENSTVÍNÁKRES-GATUKÓDPOPISBARVA

70-0001elektrická jednotka pro halogenidové výbojky 1x35W, zapojení C

70-0002elektrická jednotka pro halogenidové výbojky 1x70W, zapojení C

70-0004Ielektrická jednotka pro halogenidové výbojky 1x35W, zapojení E

70-0011Ielektrická jednotka pro halogenidové výbojky 2x35W, zapojení E

70-0013Ielektrická jednotka pro halogenidové výbojky 1x50W, zapojení E

70-0005Ielektrická jednotka pro halogenidové výbojky 1x70W, zapojení E

70-0012Ielektrická jednotka pro halogenidové výbojky 2x70W, zapojení E

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-010N-1100L QR111 1x100W max. G53 hliník225x225x230 126

transformátory je nutno objednat zvlášť

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-011N-1

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0005l 1× 70 W el. zapojení E

HIR-CE111 1x35W/70W GX8.5 hliník225x225x230 126

elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-023F-1

23-023S-1

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E 70-0013l 1× 50 W el. zapojení E

NÁKRESPOPISCERTIFIKAČNÍZNAČKY NÁKRESPOPISCERTIFIKAČNÍZNAČKY

HIT-CE 1x35W/50W/70W G12 hliník225x225x230 126

70-0002 1× 70 W el. zapojení C 70-0005l 1× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 23-010N-2100L QR111 2x100W max. G53 hliník414x225x230 126

transformátory je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-011N-2

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIR-CE111 2x35W/70W

GX8.5 hliník414x225x230 126

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-023F-2

23-023S-2

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

HIT-CE 2x35W/50W/70W G12 hliník414x225x230 126

70-0011l 2× 35 W el. zapojení E

70-0013l 1× 50 W el. zapojení E

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-010N-3100L QR111 3x100W max. G53 hliník603x225x230 126 transformátory je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-011N-3

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIR-CE111 3x35W/70W

GX8.5 hliník603x225x230 126

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-023F-3

23-023S-3

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

HIT-CE 3x35W/50W/70W G12 hliník603x225x230 126

70-0011l 2× 35 W el. zapojení E

70-0013l 1× 50 W el. zapojení E

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 23-010N-4100L QR111 4x100W max. G53 hliník414x414x230 126 transformátory je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-011N-4

použitelné elektrické jednotky:

70-0004l 1× 35 W el. zapojení E

70-0011l 2× 35 W el. zapojení E

HIR-CE111 4x35W/70W GX8.5 hliník414x414x230 126

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

23-023F-4

23-023S-4

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

HIT-CE 4x35W/50W/70W G12 hliník414x414x230 126

70-0011l 2× 35 W el. zapojení E

70-0013l 1× 50 W el. zapojení E

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E

70-0012l 2× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT. 23-015G-1055E

TC-L 1x55W 2G11 hliník617x225x130 126

PŘÍSLUŠENSTVÍNÁKRES-BONDIKÓDPOPISBARVA

70-0001elektrická jednotka pro halogenidové výbojky 1x35W, zapojení C

70-0002elektrická jednotka pro halogenidové výbojky 1x70W, zapojení C

70-0004Ielektrická jednotka pro halogenidové výbojky 1x35W, zapojení E

70-0011Ielektrická jednotka pro halogenidové výbojky 2x35W, zapojení E

70-0013Ielektrická jednotka pro halogenidové výbojky 1x50W, zapojení E

70-0005Ielektrická jednotka pro halogenidové výbojky 1x70W, zapojení E

70-0012Ielektrická jednotka pro halogenidové výbojky 2x70W, zapojení E

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

50-001P-1013E

TC-DEL 1x13W G24q-1 plast230x230x105

50-001P-2013E TC-DEL 2x13W G24q-1 plast230x230x105

50-001P-1013K

50-001P-2013K

50-001P-1018E

50-001P-2018E

50-001P-1018K

50-001P-2018K

50-001P-2026E

50-001P-1026K

50-001P-2026K

svítidlo bez příslušenství další možnosti el. zapojení: C, A, S, D, T, N, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I

TC-D 1x13W G24d-1 plast230x230x105

TC-D 2x13W G24d-1 plast230x230x105

TC-DEL 1x18W G24q-2 plast230x230x105

TC-DEL 2x18W G24q-2 plast230x230x105

TC-D 1x18W G24d-2 plast230x230x105

TC-D 2x18W G24d-2 plast230x230x105

TC-DEL 2x26W G24q-3 plast230x230x105

TC-D 1x26W G24d-3 plast230x230x105

TC-D 2x26W G24d-3 plast230x230x105

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

50-001P-1026/32/42EI

50-001P-2026/32/42EI

svítidlo bez příslušenství další možnosti el. zapojení: A, S, D, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I

TC-TEL/TC-DEL 1x26W/32W/42W GX24q-3/4

TC-TEL/TC-DEL 2x26W/32W/42W GX24q-3/4

plast230x230x105 130

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

50-005P-1013E

50-005P-2013E

50-005P-1013K

50-005P-2013K

50-005P-1018E

50-005P-2018E

50-005P-1018K

50-005P-2018K

50-005P-1026K

50-005P-2026E

50-005P-2026K

svítidlo upravené pro montáž příslušenství další možnosti el. zapojení: C, A, S, D, T, N, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I

50-005P-1026/32/42EI

TC-DEL 1x13W G24q-1 plast230x230x105

TC-DEL 2x13W G24q-1 plast230x230x105

TC-D 1x13W G24d-1 plast230x230x105

TC-D 2x13W G24d-1 plast230x230x105

TC-DEL 1x18W G24q-2 plast230x230x105

TC-DEL 2x18W G24q-2 plast230x230x105

1x18W G24d-2 plast230x230x105

2x18W G24d-2 plast230x230x105

TC-D 1x26W G24d-3 plast230x230x105

TC-DEL 2x26W G24q-3 plast230x230x105

2x26W G24d-3 plast230x230x105

1x26W/32W/42W GX24q-3/4

50-005P-2026/32/42EI TC-TEL/TC-DEL 2x26W/32W/42W GX24q-3/4

svítidlo upravené pro montáž příslušenství další možnosti el. zapojení: A, S, D, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

50-000O-10GBE/830

další možnosti el. zapojení: TD, M3svítidlo bez příslušenství

50-050Npolykarbonátový kryt opálový, IP44 pro svítidla 50-005P-xxxxx nesmí být použito pro svítidla 2x32W a 2x42W

50-060Npolykarbonátový kryt čirý, IP44 pro svítidla 50-005P-xxxxx nesmí být použito pro svítidla 2x32W a 2x42W

50-070Npolykarbonátový kryt polomatný, IP44 pro svítidla 50-005P-xxxxx nesmí být použito pro svítidla 2x32W a 2x42W

50-020Nturborastr pro svítidla 50-005P-xxxxx

50-0001sklo o průměru 240 mm pro svítidla 50-005P-xxxxx

50-0019pískované sklo o průměru 230 mm pro svítidla 50-005P-xxxxx

50-0020 příslušenství pro montáž svítidel do betonu pro svítidla max. 2x26W (2x26W pouze s elektronickým předřadníkem)

50-0021sada distančních dílů pro svítidla 50-005P-xxxxx

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

52-001L-1018E

52-001L-2018E

52-001L-2018K

52-001L-1026E

TC-DEL 1x18W G24q-2 plech190x190x105

2x18W G24q-2 plech190x190x105

1x18W G24d-2 plech190x190x105

2x18W G24d-2 plech190x190x105

1x26W G24q-3 plech190x190x105

52-001L-2026E TC-DEL 2x26W G24q-3 plech190x190x105

52-001L-1026K

52-001L-2026K

1x26W G24d-3 plech190x190x105

2x26W G24d-3 plech190x190x105

další možnosti el. zapojení: C, A, S, D, T, N, M, M3svítidlo bez příslušenství

52-0001sklo o průměru 143 mm s distancí pro svítidla 52-001L-2xxxx

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

52-002L-1018E

52-002L-2018E

52-002L-1018K

52-002L-2018K

52-002L-1026E

52-002L-2026E

52-002L-1026K

52-002L-2026K

TC-DEL 1x18W G24q-2 plech190x190x105

TC-DEL 2x18W G24q-2 plech190x190x105

TC-D 1x18W G24d-2 plech190x190x105

TC-D 2x18W G24d-2 plech190x190x105

TC-DEL 1x26W G24q-3 plech190x190x105

TC-DEL 2x26W G24q-3 plech190x190x105

TC-D 1x26W G24d-3 plech190x190x105

TC-D 2x26W G24d-3 plech190x190x105

další možnosti el. zapojení: C, A, S, D, T, N, M, M3svítidlo upravené pro montáž příslušenství

PŘÍSLUŠENSTVÍNÁKRES-TUREKÓDPOPISBARVA

51-0001sada distančních dílů 6 mm

51-0002 sada distančních dílů 25 mm pro svítidla 52-002L-xxxxx pro svítidla 53-002L, 53-102L, 53-202L

51-0003

sklo o průměru 200 mm pro svítidla 52-002L-xxxxx nutno objednat 51-0001 nebo 51-0002

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

52-000L-10GBE/830

52-000L-10GEE/830

52-000L-10GEE/840

52-000L-10GGE/830

52-000L-10GGE/840

52-000L-10GHE/830

52-000L-10GHE/840

další možnosti el. zapojení: TD, M3svítidlo

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

53-001L-2018E

53-001L-2018K

53-001L-2026E

53-001L-2026K

TC-DEL 2x18W G24q-2 plech265x265x150 132

TC-D 2x18W G24d-2 plech265x265x150 132

TC-DEL 2x26W G24q-3 plech265x265x150 132

TC-D 2x26W G24d-3 plech265x265x150

další možnosti el. zapojení: C, A, S, D, T, N, M, M3svítidlo bez příslušenství

53-001L-2032E

53-001L-2042E

TC-TEL 2x32W GX24q-3 plech265x265x150

TC-TEL 2x42W GX24q-4 plech265x265x150

další možnosti el. zapojení: A, S, D, T, M, M3svítidlo bez příslušenství

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

53-101L-2018E

TC-DEL 2x18W G24q-2 plech265x265x150 132

53-101L-2018K TC-D 2x18W G24d-2 plech265x265x150

53-101L-2026E

TC-DEL 2x26W G24q-3 plech265x265x150 132

53-101L-2026K TC-D 2x26W G24d-3 plech265x265x150

další možnosti el. zapojení: C, A, S, D, T, N, M, M3

53-101L-2032E

53-101L-2042E

TC-TEL 2x32W GX24q-3 plech265x265x150

TC-TEL 2x42W GX24q-4 plech265x265x150

další možnosti el. zapojení: A, S, D, T, M, M3svítidlo bez příslušenství

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

53-201L-2018E

TC-DEL 2x18W G24q-2 plech265x265x200

53-201L-2018K TC-D 2x18W G24d-2 plech265x265x200

53-201L-2026E

53-201L-2026K

2x26W G24q-3 plech265x265x200

2x26W G24d-3 plech265x265x200

další možnosti el. zapojení: C, A, S, D, T, N, M, M3svítidlo bez příslušenství

53-201L-2032E

53-201L-2042E

další možnosti el. zapojení: A, S, D, T, M, M3 (M kromě 42 W) pro zavěšení je nutno objednat montážní sadu 53-0024

TC-TEL 2x32W GX24q-3 plech265x265x200

TC-TEL 2x42W GX24q-4 plech265x265x200

svítidlo bez příslušenství

53-0017sklo o průměru 205 mm pro svítidla 53-001L, 53-101L, 53-201L

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

53-002L-2018E

53-002L-2018K

53-002L-2026E

TC-DEL 2x18W G24q-2 plech265x265x150

TC-D 2x18W G24d-2 plech265x265x150

TC-DEL 2x26W G24q-3 plech265x265x150

53-002L-2026K TC-D 2x26W G24d-3 plech265x265x150

další možnosti el. zapojení: C, A, S, D, T, N, M, M3svítidlo upravené pro montáž příslušenství

53-002L-2032E

53-002L-2042E

TC-TEL 2x32W GX24q-3 plech265x265x150

TC-TEL 2x42W GX24q-4 plech265x265x150

další možnosti el. zapojení: A, S, D, T, M, M3svítidlo upravené pro montáž příslušenství

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

53-102L-2018E

53-102L-2018K

53-102L-2026E

53-102L-2026K

TC-DEL 2x18W G24q-2 plech265x265x150

2x18W G24d-2 plech265x265x150

2x26W G24q-3 plech265x265x150

TC-D 2x26W G24d-3 plech265x265x150

další možnosti el. zapojení: C, A, S, D, T, N, M, M3svítidlo upravené pro montáž příslušenství

53-102L-2032E

53-102L-2042E

TC-TEL 2x32W GX24q-3 plech265x265x150

TC-TEL 2x42W GX24q-4 plech265x265x150

další možnosti el. zapojení: A, S, D, T, M, M3svítidlo upravené pro montáž příslušenství

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

53-202L-2018E

TC-DEL 2x18W G24q-2 plech265x265x200

53-202L-2018K TC-D 2x18W G24d-2 plech265x265x200

53-202L-2026E

TC-DEL 2x26W G24q-3 plech265x265x200

53-202L-2026K TC-D 2x26W G24d-3 plech265x265x200

další možnosti el. zapojení: C, A, S, D, T, N, M, M3svítidlo upravené pro montáž příslušenství

53-202L-2032E

53-202L-2042E

další možnosti el. zapojení: A, S, D, T, M, M3 (M kromě 42 W) pro zavěšení je nutno objednat montážní sadu 53-0024

TC-TEL 2x32W GX24q-3 plech265x265x200

TC-TEL 2x42W GX24q-4 plech265x265x200

svítidlo upravené pro montáž příslušenství

51-0001sada distančních dílů 6 mm 51-0002 sada distančních dílů 25 mm pro svítidla 52-002L-xxxxx pro svítidla 53-002L, 53-102L, 53-202L

53-0001

sklo o průměru 270 mm pro svítidla 53-002L, 53-102L, 53-202L nutno objednat 51-0001 nebo 51-0002

53-0024

lankový závěs 1800 mm pro svítidla 53-20**

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

65-003L-2013E

65-003L-2013K

65-003L-1018E

65-003L-1018K

TC-DEL 2x13W G24q-1 hliník197x197x115

TC-D 2x13W G24d-1 hliník197x197x115

TC-DEL 1x18W G24q-2 hliník197x197x115

TC-D 1x18W G24d-2 hliník197x197x115

65-003L-2018E TC-DEL 2x18W G24q-2 hliník197x197x115

65-003L-2018K

další možnosti el. zapojení: C, A, S, D, T, N, M, M3

TC-D 2x18W G24d-2 hliník197x197x115

PŘÍSLUŠENSTVÍNÁKRES-TORVEKÓDPOPISBARVA

NÁKRESPOPISCERTIFIKAČNÍZNAČKY KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

65-0001pískované sklo

65-0002 opálové plexi

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

65-000L-10GDE/830, E

65-000L-10GDE/840, E

65-000L-10GGE/830, E

65-000L-10GGE/840, E

65-000L-10GHE/830, E

65-000L-10GHE/840, E

65-000L-10EDDX/C, E

65-000L-10EGDX/C, E

další možnosti el. zapojení: TD, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

66-003L-2018E

66-003L-2018K

66-003L-2026E

66-003L-2026K

další možnosti el. zapojení: C, A, S, D, T, N, M, M3

2x18W G24q-2 hliník240x240x155

2x18W G24d-2 hliník240x240x155

TC-DEL 2x26W G24q-3 hliník240x240x155

TC-D 2x26W G24d-3 hliník240x240x155

PŘÍSLUŠENSTVÍNÁKRES-TORVEKÓDPOPISBARVA

66-0001pískované sklo

66-0002opálové plexi

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

67-003H-2026E TC-DEL 2x26W G24q-3 hliník330x330x100

67-003H-2026K

2x26W G24d-3 hliník330x330x100

67-003H-3026E TC-DEL 3x26W G24q-3 hliník330x330x100

67-003H-3026K TC-D 3x26W G24d-3 hliník330x330x100

další možnosti el. zapojení: C, A, S, D, T, N, M, M3

67-003H-2032E TC-TEL 2x32W GX24q-3 hliník330x330x100

67-003H-3032E TC-TEL 3x32W GX24q-3 hliník330x330x100

67-003H-2042E

67-003H-3042E

další možnosti el. zapojení: A, S, D, T, M, M3 nelze použít bez příslušenství, nutno objednat zvlášť

TC-TEL 2x42W GX24q-4 hliník330x330x100

TC-TEL 3x42W GX24q-4 hliník330x330x100

67-0002 opálové plexi

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

40-003A-2028E*/***

* = E průběžná svorkovnice

* = W rychlomontážní konektor Wieland

*** = 830 světelný zdroj o teplotě chromatičnosti 3000K

*** = 840 světelný zdroj o teplotě chromatičnosti 4000K další možnosti el. zapojení: EI, A, S, D, T, P, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

40-023A-2028E*/***

40-023A-2054E*/***

* = E průběžná svorkovnice

* = W rychlomontážní konektor Wieland

*** = 830 světelný zdroj o teplotě chromatičnosti 3000K

2x54W G5

*** = 840 světelný zdroj o teplotě chromatičnosti 4000K další možnosti el. zapojení: EI, A, S, D, T, P, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

40-003A-3014E*/***

40-003A-3024E*/***

* = E průběžná svorkovnice

* = W rychlomontážní konektor Wieland

*** = 830 světelný zdroj o teplotě chromatičnosti 3000K

T16 3x14W G5 plech595x595x52

T16 3x24W G5 plech595x595x52

*** = 840 světelný zdroj o teplotě chromatičnosti 4000K další možnosti el. zapojení: EI, A, S, D, T, P, M, M3

138

605 x 605

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

40-023A-3014E*/***

40-023A-3024E*/***

* = E průběžná svorkovnice

* = W rychlomontážní konektor Wieland

*** = 830 světelný zdroj o teplotě chromatičnosti 3000K

T16 3x14W G5 plech622x622x52 138

T16 3x24W G5 plech622x622x52 138

*** = 840 světelný zdroj o teplotě chromatičnosti 4000K další možnosti el. zapojení: EI, A, S, D, T, P, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

40-003A-4014E*/***

40-003A-4024E*/***

* = E průběžná svorkovnice

* = W rychlomontážní konektor Wieland

*** = 830 světelný zdroj o teplotě chromatičnosti 3000K

T16 4x14W G5 plech595x595x52

138

T16 4x24W G5 plech595x595x52 138

*** = 840 světelný zdroj o teplotě chromatičnosti 4000K další možnosti el. zapojení: EI, A, S, D, T, P, M, M3

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

605 x 605

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

40-023A-4014E*/***

40-023A-4024E*/***

* = E průběžná svorkovnice

* = W rychlomontážní konektor Wieland

*** = 830 světelný zdroj o teplotě chromatičnosti 3000K

T16 4x14W G5 plech622x622x52

T16 4x24W G5 plech622x622x52

*** = 840 světelný zdroj o teplotě chromatičnosti 4000K další možnosti el. zapojení: EI, A, S, D, T, P, M, M3

PŘÍSLUŠENSTVÍNÁKRES-VERDEKÓDPOPISBARVA

40-0001sada pro spodní montáž

138

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

70-001S-1 HIT-CE 1x35W/50W/70W G12 plech135x135x140

70-001F-1

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

70-0013l 1× 50 W el. zapojení E

HIT-CE 1x35W/50W/70W G12 plech135x135x140

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

NÁKRESPOPISCERTIFIKAČNÍZNAČKY

KÓDSVÍTIDLAMONTÁŽVYZAŘOVÁNÍSVĚTELNÝZDROJBARVAMATERIÁLROZMĚRd/š/v(mm)STR.KAT.

70-002S-1 HIT-CE 1x35W/50W/70W G12 plech165x165x140

70-002F-1

použitelné elektrické jednotky:

70-0001 1× 35 W el. zapojení C

70-0004l 1× 35 W el. zapojení E

70-0013l 1× 50 W el. zapojení E

HIT-CE

70-0002 1× 70 W el. zapojení C

70-0005l 1× 70 W el. zapojení E elektrické jednotky je nutno objednat zvlášť

70-0001elektrická jednotka pro halogenidové výbojky 1x35W, zapojení C

70-0002elektrická jednotka pro halogenidové výbojky 1x70W, zapojení C

70-0004Ielektrická jednotka pro halogenidové výbojky 1x35W, zapojení E

70-0013Ielektrická jednotka pro halogenidové výbojky 1x50W, zapojení E

70-0005Ielektrická jednotka pro halogenidové výbojky 1x70W, zapojení E

POPIS

LINA LUMIA

SESTAVENÍ SYSTÉMU

Systém se skládá z elektrického modulu, příslušného proﬁlu a příslušenství.

Systém svítidel se skládá vždy z jednoho samostatného proﬁlu a několika průběžných proﬁlů.

Samostatný proﬁl – slouží pro napájení soustavy.

Průběžný proﬁl – v každé sestavě může být několik těchto proﬁlů. Slouží pro sestavení systému požadované délky.

1x/2x/3xsamostatnýproﬁl

koncovka

1x/2x/3xprůběžnýproﬁl

OSVĚTLOVACÍ SYSTÉM – POSTUP SESTAVENÍ

Požadovaná sestava systému LUMIA

1) Rozložte obrazec na jednotlivé přímé části: 3× A, 3× B, 2× C, 2× D, 1× E

2) Určete celkovou délku proﬁlu části A

Délka: A = [6000 mm – 2× délka spojky L (2× 300 mm) – 1× délka spojky T (372 mm)] / 2 = 2514 mm

Vypočtenou délku zaokrouhlete na celé mm, objednací kód proﬁlu je 10-0001-délka v mm, E, tzn. 10-0001-2514, E

Maximální možná délka proﬁlu je 3250 mm. Požadujete-li délku větší, je nutno ji složit z více kratších částí.

3) Vyberte moduly, které mají být v proﬁlu umístěny, věnujte pozornost minimální délce proﬁlu potřebné pro umístění daného modulu (naleznete u jednotlivých modulů)

a) zářivkový modul 2× 39 W, přímo-nepřímé vyzařování, s opálovým krytem; min. potřebná délka proﬁlu je 1020 mm; objednací kód 10-511K-2039E

b) 2× žárovkový modul 1×100 W, min. potřebná délka proﬁlu je 240 mm; objednací kód 10-510N-1100R

4) Určete umístění jednotlivých modulů v proﬁlu okótováním nákresu.

5) Opakujte postup uvedený v bodech 2) až 4) pro další přímé části obrazce, tedy B, C, D a E

6) Určete počet spojek a koncovek 4× spojka L; 10-0003, E 3× spojka T; 10-0004, E 1× spojka X; 10-0005, E 1× koncovka; 10-0007, E

7) Určete počet závěsů, přívodních vodičů a stropních kalíšků. Doporučená rozteč závěsů je 2 m, u proﬁlu menší délky použijte 2 ks závěsů. Počet přívodních vodičů a stropních kalíšků závisí na počtu napájecích míst osvětlovacího systému.

8) Zašlete okótovaný nákres celého obrazce spolu s objednacími kódy ...

Soupisobjednacíchkódů:

Část A10-0001-2514, E + 10-511K-2039E, E +2× 10-510N-1100R, E3

Část B10-0001-1514, E + 3× 10-510N-1100R, E

Část C10-0001-1514, E + 10-521A-2039E, E

Část D10-0001-2514, E + 10-512N-2054E, E

Část E10-0001-1255, E + 10-510N-1035E

Část F (lankový závěs)10-0006, N

spojka L10-0003, E

spojka T10-0004, E

spojka X10-0005, E

koncovka10-0007, E

ks přívodní vodič30-0054 dle potřeby stropní kalíšek30-0056 dle počtu vodičů

9) Z Vašeho nákresu bude vytvořen konečný výkres systému se všemi potřebnými součástmi, který obdržíte ke schválení.

10) Po Vašem schválení konečného výkresu bude zadána výroba Vámi požadované sestavy systému Serie 10.

SVĚTELNÉ ZDROJE

ZNAČENÍPATICENAPĚTÍ[V]PŘÍKON[W]PHILIPSOSRAM

LINEÁRNÍZÁŘIVKY

KOMPAKTNÍZÁŘIVKY

T16-SLSG5PŘEDŘADNÍK

TC-D

TC-DEL

TC-TEL

G24d-1 PŘEDŘADNÍK 10,13 G24d-218PL-C/2PDULUXD G24d-326

G24q-1 PŘEDŘADNÍK 10,13 G24q-218PL-C/4PDULUXD/E G24q-326

GX24q-1 PŘEDŘADNÍK 13 GX24q-218PL-T/4PDULUXT/E GX24q-326,32 GX24q-442

ZNAČENÍPATICENAPĚTÍ[V]PŘÍKON[W]PHILIPSOSRAM

HALOGENOVÉŽÁROVKYSLHINÍKOVÝMREFLEKTOREM

HALOGENOVÉVÝBOJKY

LEDSVÍTIDLO

HIPAR-L30E27PŘEDŘADNÍK35CDM-RPAR30HCI-PAR30

HIR-CE111GX8,5PŘEDŘADNÍK35CDM-R111-

REJSTŘÍK

TECHNICKÁ SPECIFIKACE

KÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANA

01-060K-2080E, E 163

01-500K-05FFE/830, E 164

01-500K-05FFE/840, E 164

01-500K-10FFE/830, E 164

01-500K-10FFE/840, E 164

01-500K-15FFE/830, E 164

01-500K-15FFE/840, E 164

01-500K-20FFE/830, E 164

01-500K-20FFE/840, E 164

01-530K-1014E-P 162

01-0016 164

01-050K-1014E, E 163

01-050K-1021E, E 163

01-050K-1024E, E 163

01-050K-1028E, E 163

01-050K-1035E, E 163

01-050K-1039E, E 163

01-050K-1049E, E 163

01-050K-1054E, E 163

01-050K-1080E, E 163

01-060K-2021E, E 163

01-060K-2028E, E 163

01-060K-2035E, E 163

01-060K-2039E, E 163

01-060K-2049E, E 163

01-060K-2054E, E 163

01-530K-1021E-P 162

01-530K-1024E-P 162

01-530K-1028E-P 162

01-530K-1035E-P 162

01-530K-1039E-P 162

01-530K-1049E-P 162

01-530K-1054E-P 162

01-530K-1080E-P 162

01-540K-2021E-P 162

01-540K-2028E-P 162

01-540K-2035E-P 163

01-540K-2039E-P 163

01-540K-2049E-P 163

01-540K-2054E-P 163

01-540K-2080E-P 163

01-570K-1024EI-P 163

01-570K-1039EI-P 163

01-570K-1054EI-P 163

01-580K-2039EI-P 163

01-580K-2054EI-P 163

02-0001 167

02-0002 167

02-0003 167 02-0004 167

02-0005 167

02-0006 167

02-0007 167 02-0008 167

02-0017 167

02-551A-2014E-P 165

02-551A-2021E-P 165

02-551A-2024E-P 165

02-551A-2028E-P 165

02-551A-2035E-P 165

02-551A-2039E-P 165

02-551A-2049E-P 165

02-551A-2054E-P 165

02-551A-2080E-P 165

02-551K-2014E-P 166

02-551K-2021E-P 166

02-551K-2024E-P 166

02-551K-2028E-P 166

02-551K-2035E-P 166

02-551K-2039E-P 166

02-551K-2049E-P 166

02-551K-2054E-P 166

02-551K-2080E-P 166

02-552V-1014E-P 166

02-552V-1021E-P 166

02-552V-1024E-P 166

02-552V-1028E-P 166

02-552V-1035E-P 166

02-552V-1039E-P 166

02-552V-1049E-P 166

02-552V-1054E-P 167

02-552V-1080E-P 167

02-561A-4021E-P 165

02-561A-4028E-P 165

02-561A-4035E-P 165

02-561A-4039E-P 166

02-561A-4049E-P 166

02-561A-4054E-P 166

02-561A-4080E-P 166

02-561K-4021E-P 166

02-561K-4028E-P 166

02-561K-4035E-P 166

02-561K-4039E-P 166

02-561K-4049E-P 166

02-561K-4054E-P

KÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANA

03-050K-2GBE/830 175

03-050K-2GBE/840 175

03-050K-4GBE/830 175

03-050K-4GBE/840 175

03-050K-6GBE/830 175

03-050K-6GBE/840 175

03-050U-10BAF/827 170

03-060A-2021E 169

03-060A-2028E 169

03-060A-2035E 169

03-060A-2039E 169

03-060A-2049E 169

03-060A-2054E 169

03-060A-2080E 169

03-511K-2014E 174

03-511K-2024E 174

03-550A-1014E-P 168

03-550A-1021E-P 168

03-550A-1024E-P 168

03-011K-2014E 174

03-011K-2024E

03-050A-1014E

03-050A-1021E 169

03-050A-1024E 169

03-050A-1028E 169

03-050A-1035E 169

03-050A-1039E 169

03-050A-1049E 169

03-050A-1054E 169

03-050A-1080E 169

03-050D-1014E 170

03-050D-1021E 170

03-050D-1024E 170

03-050D-1028E 170

03-050D-1035E 170

03-050D-1039E 170

03-050D-1049E 170

03-050D-1054E 170

03-050D-1080E 170

03-550A-1028E-P 168

03-550A-1035E-P 168

03-550A-1039E-P 168

03-550A-1049E-P 168

03-550A-1054E-P 168

03-550A-1080E-P 168

03-550D-1014E-P 169

03-550D-1021E-P 169

03-550D-1024E-P 169

03-550D-1028E-P 169

03-550D-1035E-P 169

03-550D-1039E-P 169

03-550D-1049E-P 169

03-550D-1054E-P 169

03-550D-1080E-P 169

03-550K-2GBE/830 174

03-550K-2GBE/840 174

03-550K-4GBE/830 174

03-550K-4GBE/840 174

03-550K-6GBE/830 175

03-550K-6GBE/840 175

03-550U-10BAF/827 170

03-560A-2021E-P 168

03-560A-2028E-P 168

03-560A-2035E-P 168

03-560A-2039E-P 168

03-560A-2049E-P 168

03-560A-2054E-P 168

03-560A-2080E-P 168

03-570K-4024E 161

03-570K-4039E 161

03-A00H-1014E 172

03-A00H-1021E 172

03-A00H-1024E 172

03-A00H-1028E 173

03-A00H-1035E 173

03-A00H-1039E 173

03-A00H-1049E 173

03-A00H-1054E 173

03-A00H-1080E 173

03-A00H-2021E 173

03-A00H-2028E 173

03-A00H-2035E 173

03-A00H-2039E 173

03-A00H-2049E 173

03-A00H-2054E 173

03-A00H-2080E 173 10-0001 181

10-5*0Δ-10ABE/827 179

10-5*0Δ-10ABE/830 179

10-51*Δ-2014E-P 180 10-51*Δ-2021E-P 180

10-51*Δ-2024E-P 180 10-51*Δ-2028E-P 180

10-51*Δ-2035E-P 180

10-51*Δ-2039E-P 180 10-51*Δ-2049E-P 180 10-51*Δ-2054E-P 180

10-55*Δ-2014E-P 178

10-55*Δ-2021E-P 178 10-55*Δ-2024E-P 178 10-55*Δ-2028E-P 178

10-55*Δ-2035E-P 178 10-55*Δ-2039E-P 178 10-55*Δ-2049E-P 178 10-55*Δ-2054E-P 178 10-510N-1035E 180 10-510N-1070E 180 10-510N-1100R 180 10-512N-2014E-P 180 10-512N-2021E-P 180 10-512N-2024E-P 180 10-512N-2028E-P 180 10-512N-2035E-P 180 10-512N-2039E-P 180 10-512N-2049E-P 180 10-512N-2054E-P 180

10-521A-2014E-P 179 10-521A-2021E-P 179 10-521A-2024E-P 179 10-521A-2028E-P 179 10-521A-2035E-P 179 10-521A-2039E-P 179 10-521A-2049E-P 179 10-521A-2054E-P 179

10-5*0Δ-10AAE/827 179 10-5*0Δ-10AAE/830 179

10-521A-2080E-P 179 10-550N-1035E-P 179

REJSTŘÍK

KÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANA

10-550N-1070E-P 179

10-550N-1100R-P 179

10-552N-2014E-P 178

10-552N-2021E-P 178

10-552N-2024E-P 178

10-552N-2028E-P 178

10-552N-2035E-P 178

10-552N-2039E-P 179

10-552N-2049E-P 179

10-552N-2054E-P 179

10-571A-2014E-P 178

10-571A-2021E-P 178

10-571A-2024E-P 178

10-571A-2028E-P 178

10-571A-2035E-P 178

10-571A-2039E-P 178

10-571A-2049E-P 178

10-571A-2054E-P 178

10-571A-2080E-P 178

12-0001 162

12-0002 162

12-551*-1028E 162

12-551*-1035E 162

12-551*-1049E 162

12-551*-1054E 162

12-551*-1080E 162

12-551A-1028E 161

12-551A-1035E 161

12-551A-1049E 161

12-551A-1054E 161

12-551A-1080E 161

12-551A-2028E 162

12-551A-2035E 162

12-551A-2049E 162

12-551A-2054E 162

12-551A-2080E 162

13-0001 149

13-0002 149

13-0003 149

13-0004 149

13-30*K-1014E 152

13-30*K-1021E 152

13-30*K-1024E 152

13-30*K-1028E 152

13-30*K-1035E 152

13-30*K-1039E 152

13-30*K-1049E 152

13-30*K-1054E 152

13-30*K-2014E 152

13-30*K-2021E 152

13-30*K-2024E 152

13-30*K-2028E 152

13-30*K-2035E 152

13-30*K-2039E 152

13-30*K-2049E 152

13-30*K-2054E 152

13-100K-4014E 152

13-100K-4024E 152

13-200K-2014E 151

13-200K-2021E 151

13-200K-2024E 151

13-200K-2028E 151

13-200K-2035E 151

13-200K-2039E 151

13-200K-2049E 151

13-200K-2054E 151

13-200K-4014E 151

13-200K-4021E 151

13-200K-4024E 151

13-200K-4039E 151

13-200K-6021E 151

13-200K-6039E 151

13-210A-1028E 160

13-210A-1035E 160

13-210A-1049E 160

13-210A-1054E 160

13-210A-1080E 160

13-210A-2028E 160

13-210A-2035E 160

13-210A-2049E 160

13-210A-2054E 160

13-210A-2080E 160

13-240K-1040E 151

13-240K-2024E 151

13-250K-1022E 151

13-250K-1040E 152

13-250K-1V1UE 152

13-501K-4014E 150

13-501K-4021E 150

13-501K-4024E 150

13-501K-4039E 150

13-501K-6021E 150

13-501K-6039E 150

13-511A-1028E 160

13-511A-1035E 160

13-511A-1049E 160

13-511A-1054E 160

13-511A-1080E 160

13-511A-2028E 160

13-511A-2035E 160

13-511A-2049E 160

13-511A-2054E 160

13-511A-2080E 160

13-511K-2021E 150

13-511K-2028E 150

13-511K-2035E 150

13-511K-2039E 150

13-511K-2049E 150

13-511K-2054E 150

13-551K-1V1UE 150 13-7002 146

13-7005 146

13-7006 146

13-711I-4028E 146

13-711I-4055E 146

13-711I-4055EI 146 13-711I-4055PI 146

13-711I-4055T 146

13-711I-4055TI 146

14-050K-1060E 145

14-050K-1U1WE 145

14-060K-4E2JE 145

14-070K-4C4DE 145

14-070K-4E4FE 145

14-080K-10HEE 145

14-080K-10HOE 145

14-200K-4014E 154

14-200K-4024E 154

14-200K-4J1AV 154

14-200K-4J1HV 154

14-200K-4J4AV 155

14-200K-4J4HV 155

14-200K-6021E 154

14-200K-6039E 154

14-200K-8028E 154

14-200K-8054E 154

14-210L-10EDF/830 157

14-210L-10EDF/840 157

14-250K-1060E 155

14-250K-1U1WE 155

14-250K-1W1AV 156

14-250K-1W1HV 156

14-260K-4022E 155

14-260K-4E2JE 155

14-270K-4C4DE 155

14-270K-4E4FE 155

14-280K-10HEE 155

14-280K-10HOE 155

14-500L-10GEE/830 157

14-500L-10GEE/840 157

14-500L-10GGE/830 157

14-500L-10GGE/840 157

14-500L-10GHE/830 157

14-500L-10GHE/840 157

14-501K-4014E 153

14-501K-4024E 153

14-501K-6021E 153

14-501K-6039E 153

14-501K-8028E 153

14-501K-8054E 153

14-551K-1060E 153

14-551K-1U1WE 153

14-561K-4022E 154

14-561K-4E2JE 154

14-571K-4C4DE 154 14-571K-4E4FE 154 14-581K-10HEE

15-200K-1221D

15-201K-1221D

19-200*-2021E

19-200*-2028E 148 19-200*-2035E 148

19-200*-2039E 148

19-200*-2049E 148

19-200*-2054E 148

19-200*-2080E 148

19-200K-1040E 148

19-200K-4014E 148

19-200K-4024E 148

19-210K-10GDE/830 148

19-210K-10GDE/840 148

19-210K-40GDE/830 148

KÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANA

19-210K-40GDE/840 148

19-250K-1040E 149

19-250K-1055E 149

19-250K-1060E 149

19-250K-1U1WE 149

19-250K-1V1UE 149

19-260K-4E2JE 149

19-290K-3022E 147

19-290K-5022E 148

19-501*-2021E 146

19-501*-2028E 146

19-501*-2035E 146

19-501*-2039E 146

19-501*-2049E 146

19-501*-2054E 146

19-501*-2080E 146

19-501K-1040E 147

19-501K-4014E 147

19-501K-4024E 147

19-551K-1040E 147

19-551K-1055E 147

19-551K-1060E 147

19-551K-1U1WE 147

19-551K-1V1UE 147

19-561K-4E2JE 147

20-0008 184

20-0009 184

20-0010 184 20-0011 184

20-0012 184 20-0013 184

20-0014 184 20-0016 185

20-52*A-2014E 182

20-52*A-2021E 182

20-52*A-2024E 182

20-52*A-2028E 182

20-52*A-2035E 182

20-52*A-2039E 182

20-52*A-2049E 182

20-52*A-2054E 182

20-52*A-2080E 182

20-52*K-2021E 182

20-52*K-2028E 182

20-52*K-2035E 182

20-52*K-2039E 182

20-52*K-2049E 182

20-52*K-2054E 182

20-523N-1100R 182

20-523N-2100R 183

20-523N-3100R 183

20-526N-1035E 184

20-526N-1070E 184

20-526N-2035E 184

20-526N-2070E 184

20-527F-1035C 183

20-527F-1035E 183

20-527F-1050E 183

20-527F-1070C 183

20-527F-1070E 183

20-527F-2035E 184

20-527F-2070E 184

20-527S-1035C 183

20-527S-1035E 183

20-527S-1050E 183

20-527S-1070C 183

20-527S-1070E 183

20-527S-2035E 184

20-527S-2070E 184

21-000N-1100L 189

21-000N-2100L 190

21-000N-3100L 191

21-000N-4100L 192

21-001*-10AAE/827 193

21-001*-10AAE/830 193

21-001*-10ABE/827 193

21-001*-10ABE/830 193

21-001*-20AAE/827 193

21-001*-20AAE/830 193

21-001*-20ABE/827 193

21-001*-20ABE/830 193

21-001N-1 189

21-001N-2 190

21-001N-3 191

21-001N-4 192

21-002N-1 189

21-002N-2 190

21-002N-3 191

21-002N-4 192

21-023F-1 190

21-023F-2 191

21-023F-3 192

21-023F-4 193

21-023S-1 190

21-023S-2 191

21-023S-3 192

21-023S-4 193

21-200N-1050R, S 188

21-200N-2050R, S 188

21-200N-3050R 188

21-200N-4050R 189

21-340N-2050R 186

21-340N-3050R 187

21-340N-4050R 187

21-540*-40AAE/827 188

21-540*-40AAE/830 188

21-540*-40ABE/827 188

21-540*-40ABE/830 188

21-540N-2100R 187

21-540N-3100R 187

21-540N-4100R 187

21-560N-4100R 188

23-010N-1100L 194

23-010N-2100L 194

23-010N-3100L 195

23-010N-4100L 196

23-011N-1 194

23-011N-2 195

23-011N-3 195

23-011N-4 196

23-015G-1055E 197

23-023F-1 194

23-023F-2 195

23-023F-3 196

23-023F-4 196

23-023S-1 194

23-023S-2 195

23-023S-3 196

23-023S-4 196

24-500N-2100R 185

24-500N-3100R 185

24-500N-4100R 186

24-500N-5100R 186

24-501N-2035E 185

24-501N-2070E 185

24-501N-3035E 185

24-501N-3070E 185

24-501N-4035E 186

24-501N-4070E 186

24-501N-5035E 186

24-501N-5070E 186

24-505F-2035E 185

24-505F-2070E 185

24-505F-3035E 185

24-505F-3070E 185

24-505F-4035E 186

24-505F-4070E 186

24-505F-5035E 186

24-505F-5070E 186

24-505S-2035E 185

24-505S-2070E 185

24-505S-3035E 185

24-505S-3070E 186

24-505S-4035E 186

24-505S-4070E 186

24-505S-5035E 186

24-505S-5070E 186

24-505U-2035E 185

24-505U-2070E 185

24-505U-3035E 186

24-505U-3070E 186

24-505U-4035E 186

24-505U-4070E 186

24-505U-5035E 186 24-505U-5070E 186

40-003A-2028E*/*** 205

40-003A-2054E*/*** 205

40-003A-3014E*/*** 205

40-003A-3024E*/*** 205

40-003A-4014E*/*** 206

40-003A-4024E*/*** 206

40-023A-2028E*/*** 205

40-023A-2054E*/*** 205

40-023A-3014E*/*** 206

40-023A-3024E*/*** 206

40-023A-4014E*/*** 206

40-023A-4024E*/*** 206

50-0001 199

50-000O-10GBE/830 198

50-000O-10GBE/840 198

50-000O-10GEE/830 198

50-000O-10GEE/840 198

50-000O-10GGE/830 198

50-000O-10GGE/840 198

50-000O-10GHE/830 198

50-000O-10GHE/840 198

REJSTŘÍK

KÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANAKÓDSTRANA

50-0019 199

50-001P-1013E 197

50-001P-1013K 197

50-001P-1018E 197

50-001P-1018K 197

50-001P-1026/32/42EI 198

50-001P-1026K 197

50-001P-2013E 197

50-001P-2013K 197

50-001P-2018E 197

50-001P-2018K 197

50-001P-2026/32/42EI 198

50-001P-2026E 197

50-001P-2026K 197

50-0020 199

50-0021 199

50-005P-1013E 198

50-005P-1013K 198

50-005P-1018E 198

50-005P-1018K 198

50-005P-1026/32/42EI 198

50-005P-1026K 198

50-005P-2013E 198

50-005P-2013K 198

50-005P-2018E 198

50-005P-2018K 198

50-005P-2026/32/42EI 198

50-005P-2026E 198

50-005P-2026K 198

50-020N 199

50-050N 199

50-060N 199

50-070N 199

51-0001

52-000L-10GBE/830

52-000L-10GBE/840

52-000L-10GEE/830

52-000L-10GEE/840 200

52-000L-10GGE/830 200

52-000L-10GGE/840 200

52-000L-10GHE/830 200

52-000L-10GHE/840 200

52-001L-1018E 199

52-001L-1018K 199

52-001L-1026E 199

52-001L-1026K 199

52-001L-2018E 199

52-001L-2018K 199

52-001L-2026E 199

52-001L-2026K 199

52-002L-1018E 200

52-002L-1018K 200

52-002L-1026E 200

52-002L-1026K 200

52-002L-2018E 200

52-002L-2018K 200

52-002L-2026E 200

52-002L-2026K 200

53-0001 203

53-0017 202

53-001L-2018E 201

53-001L-2018K 201

53-001L-2026E 201

53-001L-2026K 201

53-001L-2032E 201

53-001L-2042E 201

53-0024 203

53-002L-2018E 202

53-002L-2018K 202

53-002L-2026E 202

53-002L-2026K 202

53-002L-2032E 202

53-002L-2042E 202

53-101L-2018E 201

53-101L-2018K 201

53-101L-2026E 201

53-101L-2026K 201

53-101L-2032E 201

53-101L-2042E 201

53-102L-2018E 202

53-102L-2018K 202

53-102L-2026E 202

53-102L-2026K 202

53-102L-2032E 202

53-102L-2042E 202

53-201L-2018E 201

53-201L-2018K 201

53-201L-2026E 201

53-201L-2026K 201

53-201L-2032E 201

53-201L-2042E 201

53-202L-2018E 202

53-202L-2018K 202

53-202L-2026E 202

53-202L-2026K 202

53-202L-2032E 202

53-202L-2042E 202 65-0001 203

65-0002 203

65-000L-10EDDX/C, E 204

65-000L-10EGDX/C, E 204

65-000L-10GDE/830, E 204

65-000L-10GDE/840, E 204

65-000L-10GGE/830, E 204

65-000L-10GGE/840, E 204

65-000L-10GHE/830, E 204

65-000L-10GHE/840, E 204

65-003L-1018E 203

65-003L-1018K 203

65-003L-2013E 203

65-003L-2013K 203

65-003L-2018E 203

65-003L-2018K 203 66-0001 204

66-0002 204

66-003L-2018E 204

66-003L-2018K 204

66-003L-2026E 204

66-003L-2026K 204

67-0001 205

67-0002 205

67-003H-2026E 204

67-003H-2026K 204

67-003H-2032E 204

67-003H-2042E 204

67-003H-3026E 204

67-003H-3026K 204

67-003H-3032E 204

67-003H-3042E 204

70-0001 193

70-0002 193

70-0004I 193

70-0005I 193

70-0011I 193

70-0012I 193

70-0013I 193

70-001F-1 207

70-001S-1 207

70-002F-1 207

70-002S-1 207

90-210U-10BAF 159

90-220U-10BAF 159

90-230U-10BAF 159

90-255U-10DCF 158

90-256U-30BAF 158

90-510U-10BAF 159

90-520U-10BAF 159

90-530U-10BAF 159

90-555U-10DCF 158

90-556U-30BAF 158

100-0001 143

100-511K-50GDE/830 143

100-511K-50GDE/840 143

101-501K-80GDE/830 143

101-501K-80GDE/840 143 110-0001 145 110-0002 145

110-200K-80GDE/830 144

110-200K-80GDE/840 144

110-201K-80GDE/830 144

110-201K-80GDE/840 144

110-210K-6021E 145

110-210K-6039E 145

110-500K-4014E 144

110-500K-4024E 144

110-501K-4014E 144

110-501K-4024E 144

110-511K-6021E 145

110-511K-6039E 145

POZNÁMKY

LEGENDA

TYPMONTÁŽESVÍTIDLA

Vestavné svítidlo

Polovestavné svítidlo

Přisazené svítidlo

TYPVYZAŘOVÁNÍSVÍTIDLA

Přímo svítící svítidlo

Přímo-nepřímo svítící svítidlo

Nepřímo svítící svítidlo

Nástěnné svítidlo

Závěsné svítidlo

Stojací svítidlo

BAREVNÉPROVEDENÍAPOUŽITÉMATERIÁLY

A – pískované sklo

B – černá

C – chrom

E – eloxovaný hliník

550 A -101014 E ,

Optika

– kód svítidla

A leštěná parabolická hliníková mřížka

D asymetrický reﬂektor

F široký vyzařovací úhel – FLOOD

G pískované sklo

H bílý reﬂektor

I mikroprismatický optický systém

J perforovaný plech

K opálový kryt

L hladký hliníkový reﬂektor

N svítidlo bez optiky

P naprašovaný plastový reﬂektor

S úzký vyzařovací úhel – SPOT

U střední vyzařovací úhel – MEDIUM

V kombinace více typů

O polomatný difuzor

Početzdrojů

S – strukturovaná stříbrná

W – bílá

7045 – RAL 7045

F – FeZn

K – čirá N – nikl

POUŽITÉSYMBOLYAZNAČKY

Odkaz na stránku v katalogu

Svítidlo třídy I (přístupné vodivé části jsou připojeny na ochranný vodič).

Svítidlo třídy II (ochrana před úrazem elektrickým proudem je založena na dvojité nebo zesílené izolaci).

Svítidlo třídy III (ochrana před úrazem elektrickým proudem se zakládá na napájení bezpečným malým napětím SELV).

Svítidlo je vhodné pro montáž na normálně hořlavé povrchy.

Evropská značka shody, která vyjadřuje shodu vlastností výrobku se všemi harmonizovanými normami a předpisy Evropského společenství, které pro něj platí.

Doporučená velikost montážního otvoru.

IP kód označující stupeň ochrany.

Svítidla jsou certifikována dle evropského systému ENEC.

El.zapojení

Svítidlo stmívatelné 1-10V

Svítidlo pro připojení na rozvod 24 V Kompenzované svítidlo s konvenčním předřadníkem

Svítidlo stmívatelné DALI

Svítidlo s elektronickým předřadníkem nestmívatelným

Svítidlo s elektronickým předřadníkem a různé příkony zdrojů

Svítidlo pro přímé připojení na el. síť 230 V

Svítidlo s konvenčním předřadníkem

Svítidlo pro připojení na rozvod 12 V

Svítidlo jednohodinové nouzové s elektronickým předřadníkem

Svítidlo tříhodinové nouzové s elektronickým předřadníkem

Svítidlo jednohodinové nouzové s konvenčním předřadníkem

Svítidlo s čidlem a elektronickým předřadníkem

Svítidlo s elektronickým transformátorem 230/12V

Svítidlo stmívatelné DSI

Svítidlo stmívatelné tlačítkem

Svítidlo s více typy zapojení

Svítidlo regulovatelné DALI a DMX

Svítidlo regulovatelné pomocí tlačítka a DALI

Barva

pískované černá chrom elox FeZn čirá nikl strukturovaná stříbrná bílá RAL 7045
