LICHTBEGLEITER 2014/2015

LICHTBEGLEITER

Design: Heyduk, Musil & Strnad, s.r.o.

Druck: T.A. PRINT, s.r.o.

QuaLITäT, DEsIGn unD nEuEsTE TECHnoLoGIEn

Die tschechischen Leuchten HALLA sind charakteristisch durch ihre technischen Spitzenparameter, durch die präzise Ausführung und das moderne Design. Wir bemühen uns ständig, neue Wege zu finden, wie bei der Nutzung der Innovationen und modernen Technologien neue Grenzen für Qualitätsbeleuchtung unter Berücksichtigung der Natur sowie Geschichte zu setzen. Wir stellen Ihnen die bedeutendsten Architekten und Designer vor, deren Leuchten Sie in diesem Lichtbegleiter finden.

Martina Doležalová Studiert Produktdesign an der Fakultät für Produktdesign der Jan-Evangelista-Purkyně- u niversität in Ústí nad Labem. Sie hat im Jahre 2013 gemeinsam mit o ndřej Tvrzník das Studio T o MY gegründet. Sie widmen sich gemeinsam dem Produktdesignentwurf und kooperieren stets mit einer konkreten Firma. Sie bevorzugen reine Linien und es macht ihnen Spaß, mit verschiedenen Werkstoffen zu experimentieren. Aus der Zusammenschließung von Martina Doležalová mit der Gesellschaft HALLA entstand somit eine von den ausgeprägten Neuheiten des Jahres 2014, die Tischlampe FL ou u. zw. unter der Nutzung der modernsten Beleuchtungstechnologie o LED.

Rob van Beek

Rob Van Beek ist ein holländischer Designer und Architekt, der sich mit dem Themenbereich Beleuchtung bereits seit mehr als 20 Jahren befasst. Er hat im Laufe seiner Tätigkeit einige Leuchten für seine eigenen Projekte entworfen, wie zum Beispiel die Rekonstruktion eines Klosters in Kopenhagen. Er arbeitet als Lichtdesigner in Holland, wo er sich auf die Beleuchtung von Königspalästen spezialisiert. Mit der tschechischen Firma HALLA kooperiert er seit dem Jahre 2010. Er ist der u rheber der Leuchten MILA, u NDA ggf. N o RD. Seine neusten Werke sind die formvariable Leuchte BIKE und die Leuchte SANT mit der Möglichkeit, die Lichtwärme einzustellen („tunable white“).

Luka Križek

Tschechischer Architekt und Designer. Mitgründer des Büros D o T Architects, seit 2007 agiert er in seinem Studio „I o Studio“. Bekannt wurde er vor allem durch seine originellen Interieurentwürfe, unter der Anwendung untraditionaller Werkstoffe. Für seinen futuristisch-organischen Raum für Vodafone wurde er im Jahre mit dem Grand-Prix der Architekten dekoriert. Für die Gesellschaft HALLA hat er originale Corian-Möbel entworfen, das Ergebnis weiterer Zusammenarbeit sind die Holzleuchten ARB o und einige Messestandentwürfe, wie zum Beispiel für Light + Building 2014.

Großbritannien

Niederlande

Deutschland

Österreich Tschechien

Estland Lettland

LICHTBEGLEITER 2014/2015

G E s CH ä FT s ZE n TR u M ITI s 24 s ILJ a LI n E –

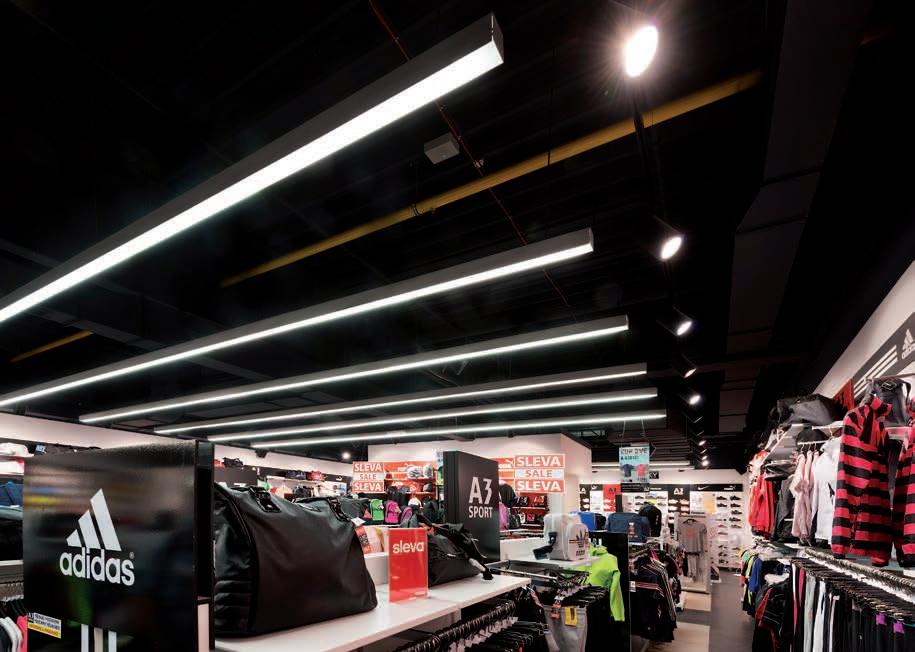

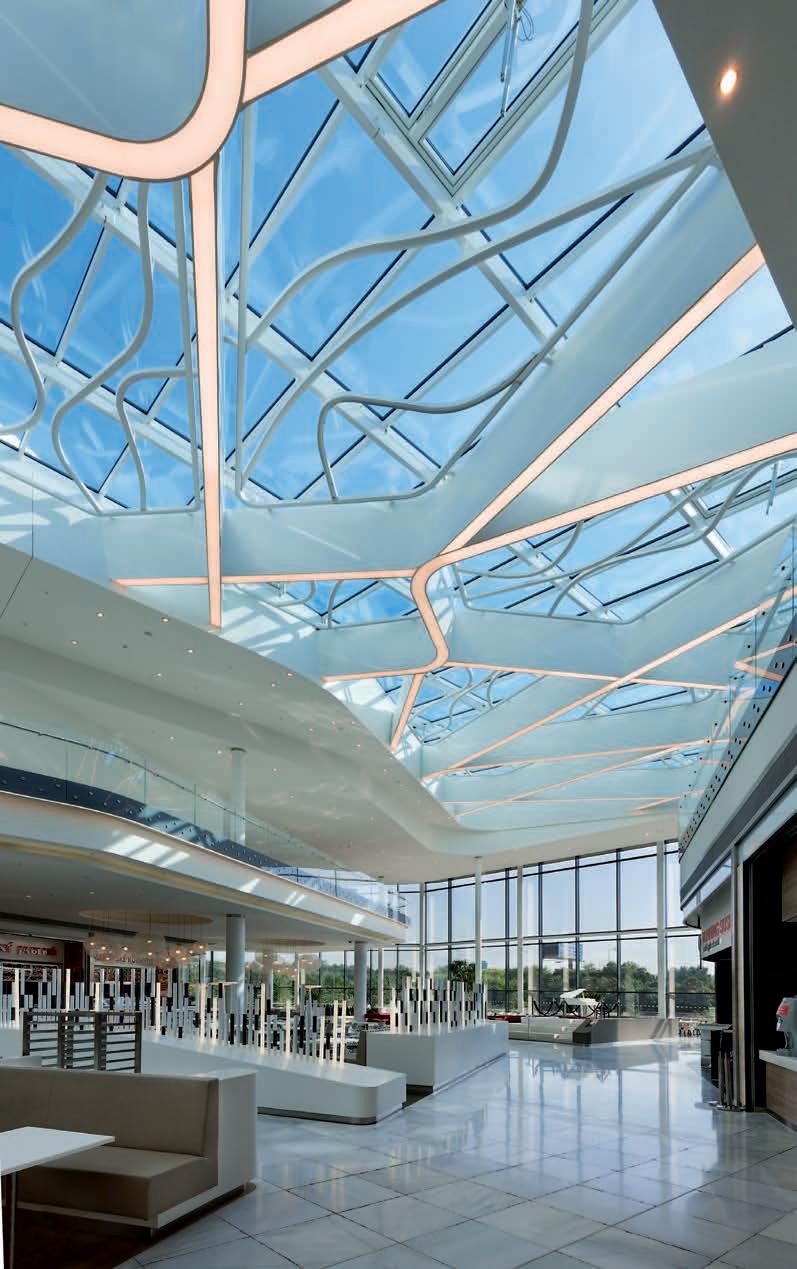

CENTRUM ČERNÝ MOST

Chlumecká 6, Prag 9, Tschechien

Architekt: BENOY / Realisierung: 2013

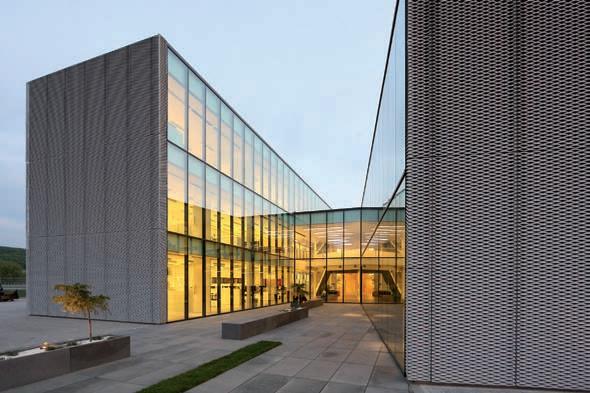

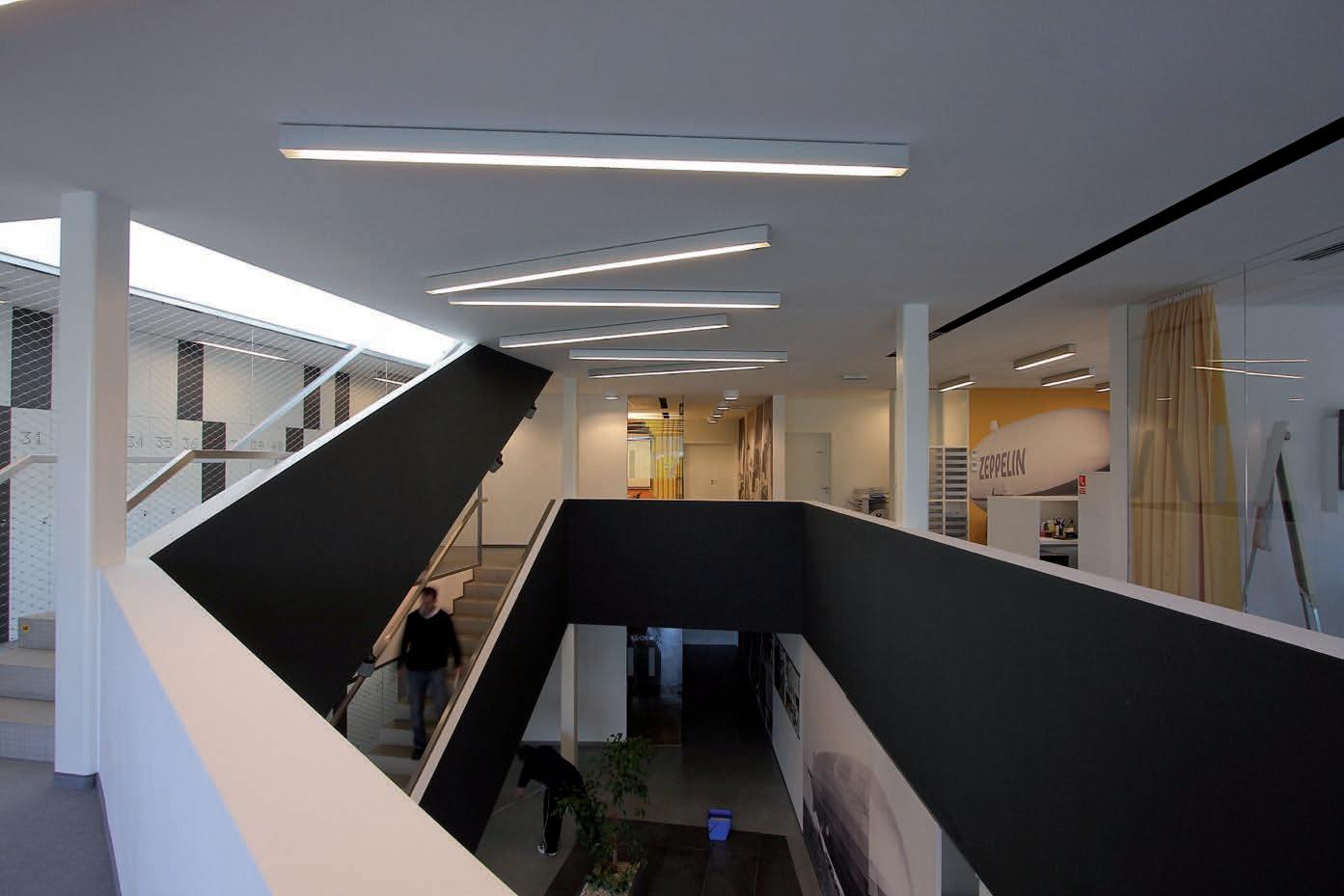

PHOENIX ZEPPELIN

Zvolenská cesta 14605/50, Banská Bystrica, Slovakei

Architekt: Paulíny Hovorka architekti / Realisierung: 2012

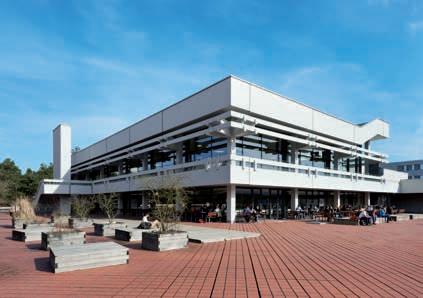

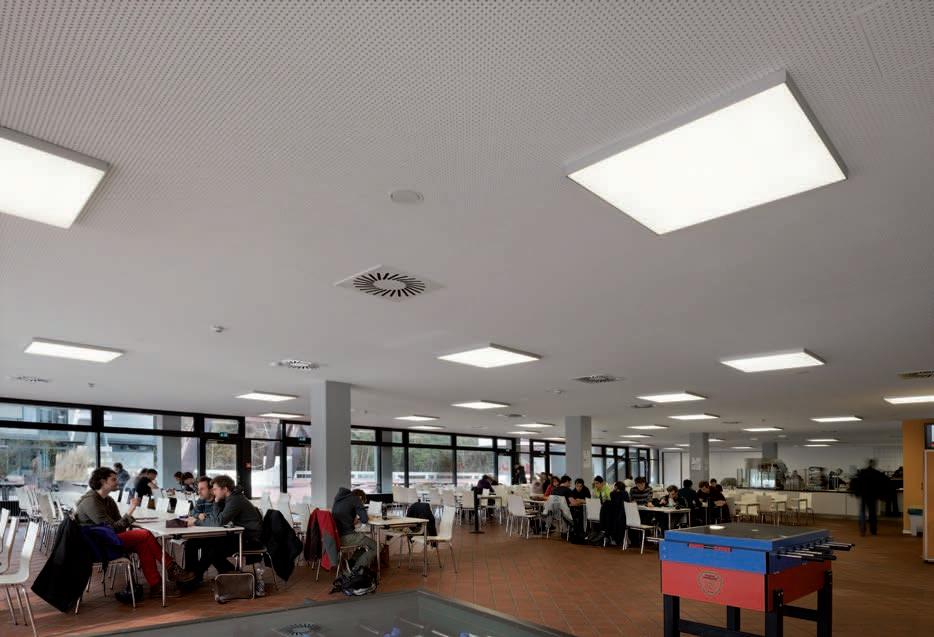

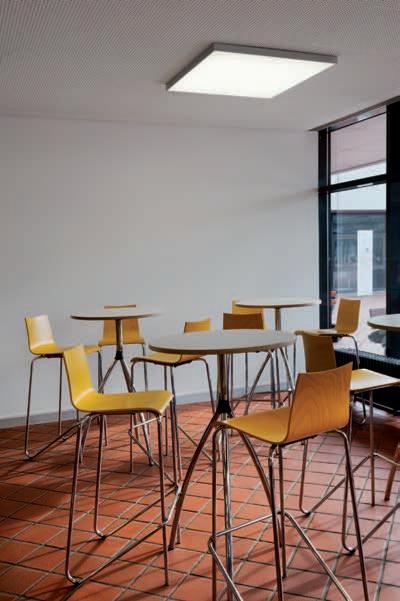

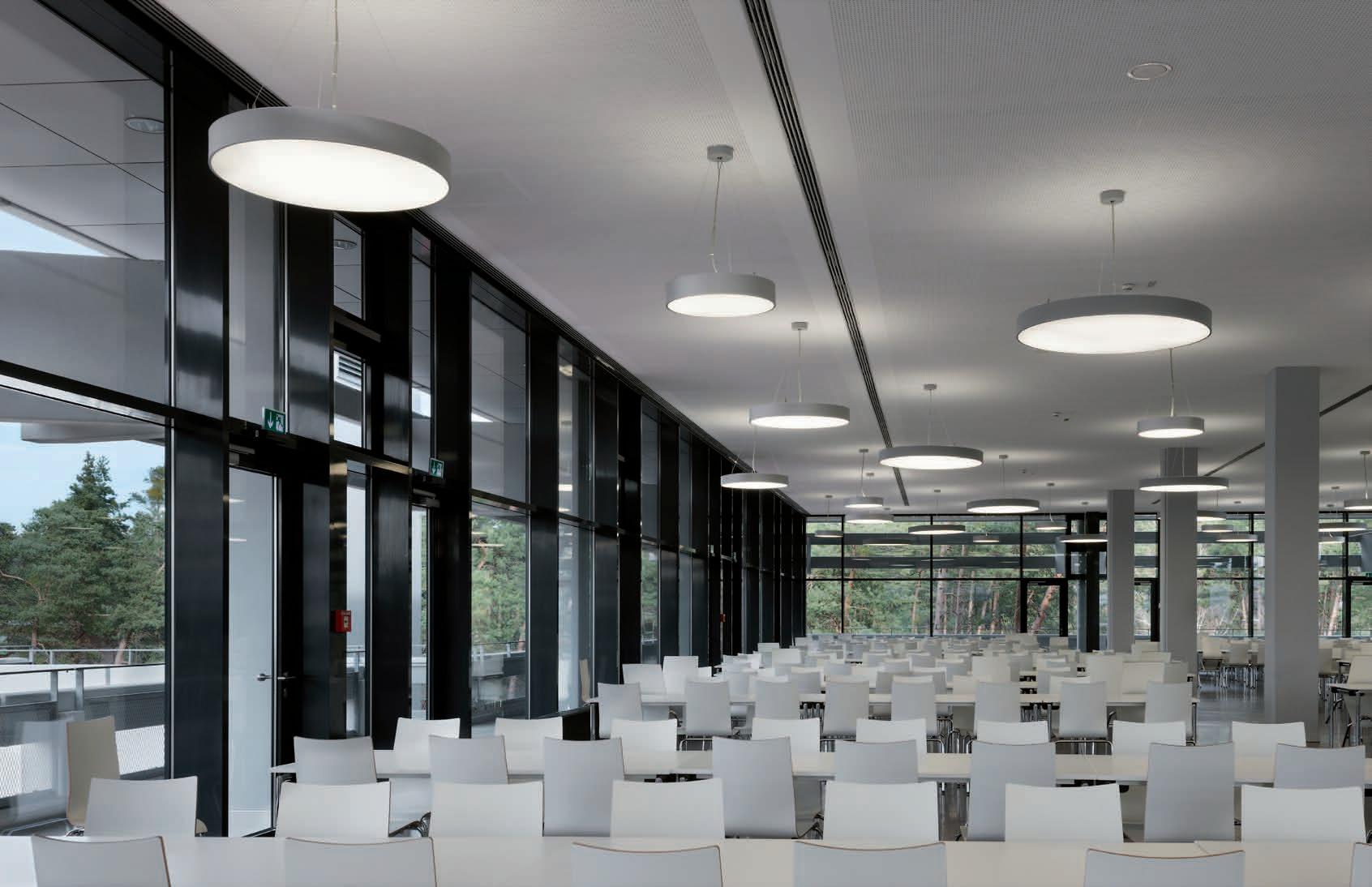

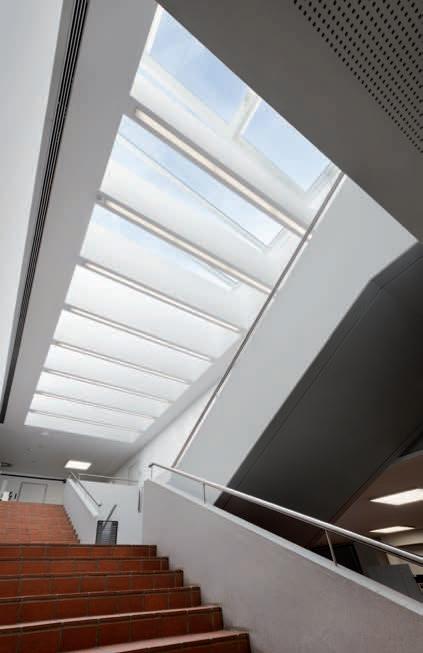

MENSA ERLANGEN

Erwin-Rommel-Str. 60, Erlangen, Deutschland

Architekt: Domges Architekten / Realisierung: 2012

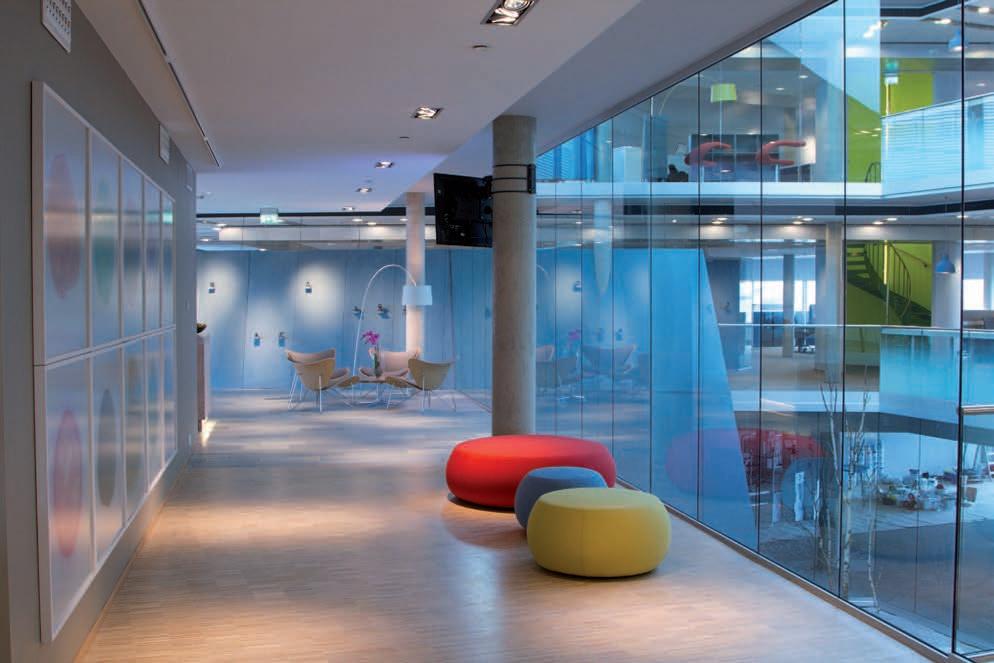

VERWALTUNGSSITZ JBC

Grote Baan 214-222, Houthalen-Helchteren, Belgien

Architekt: BURO B / Realisierung: 2013

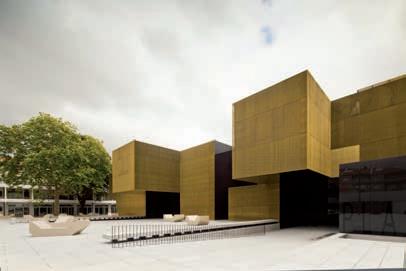

PLATAFORMA DAS ARTES

Kulturzentrum / Avenida Conde de Margaride 175, Guimaraes, Portugal

Architekt: Pitágoras Arquitectos / Realisierung: 2012

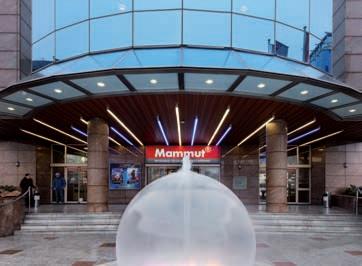

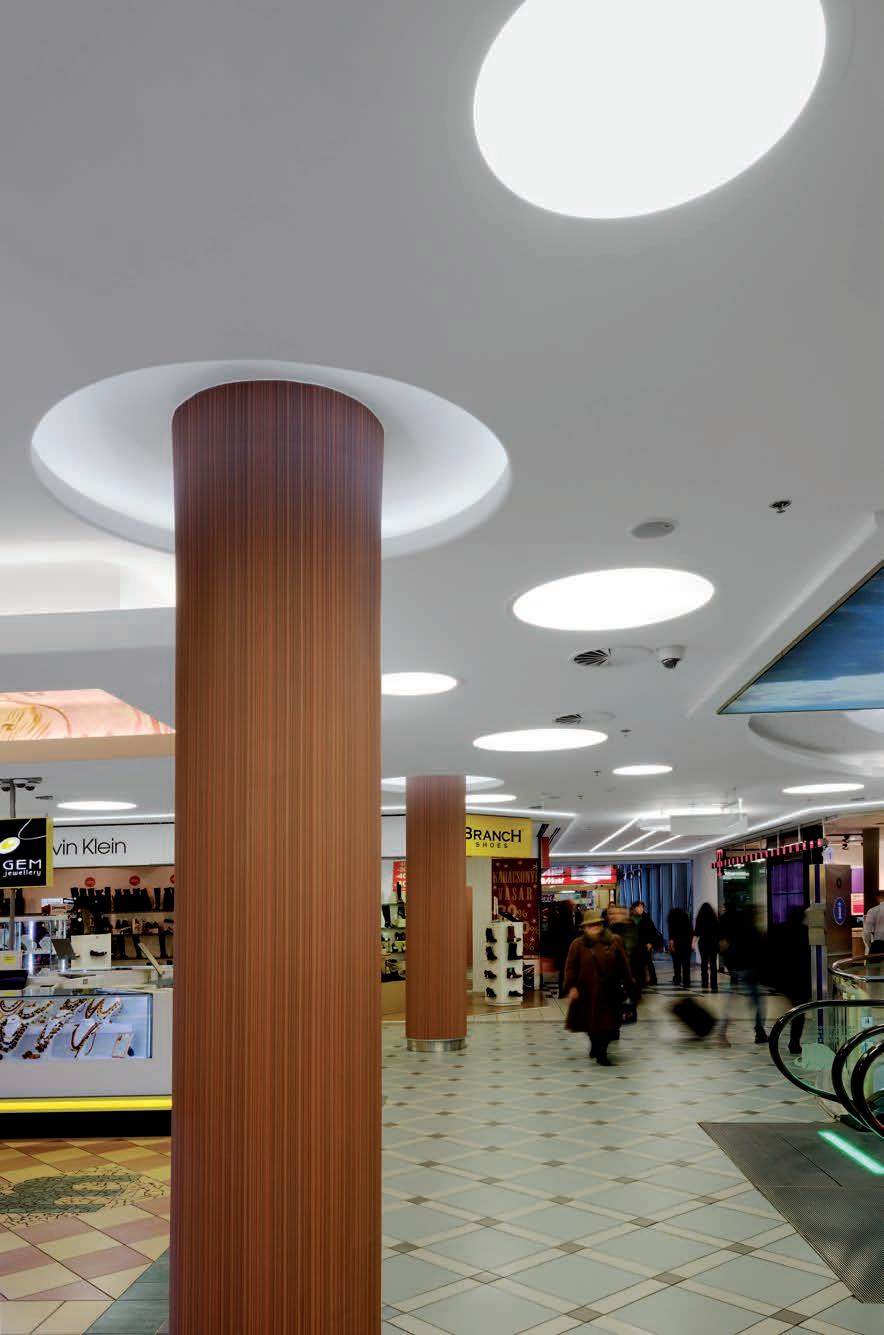

GESCHÄFTSZENTRUM MAMMUT

Lövőház Street 2, Budapest, Ungarn

Architekt: István Vámossy, Tibor Máté, Zoltán Fehér / Realisierung: 2012

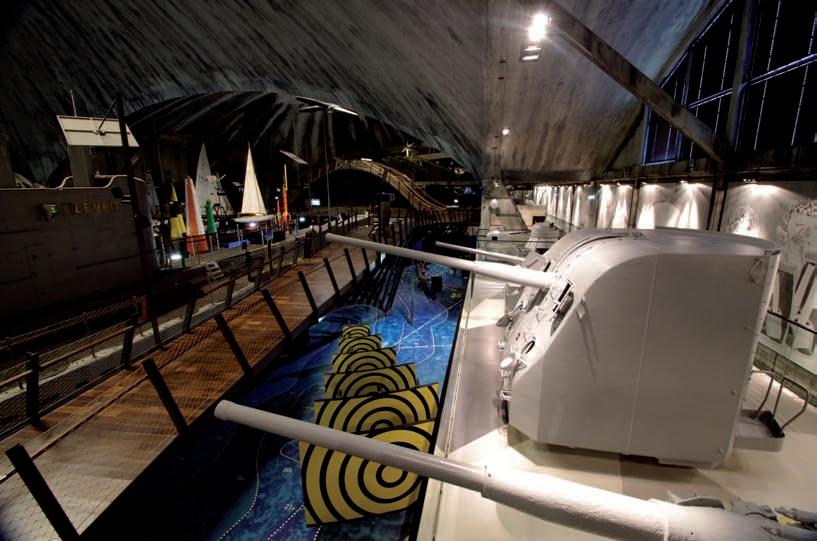

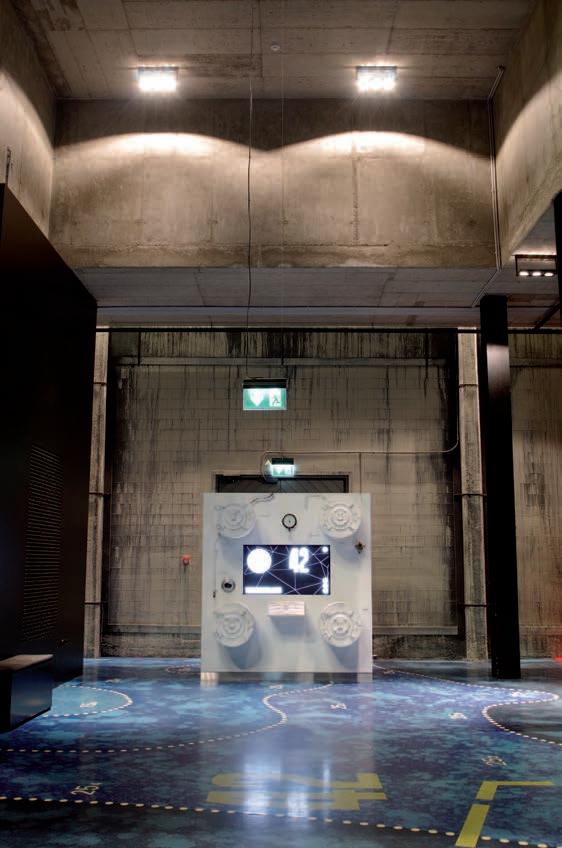

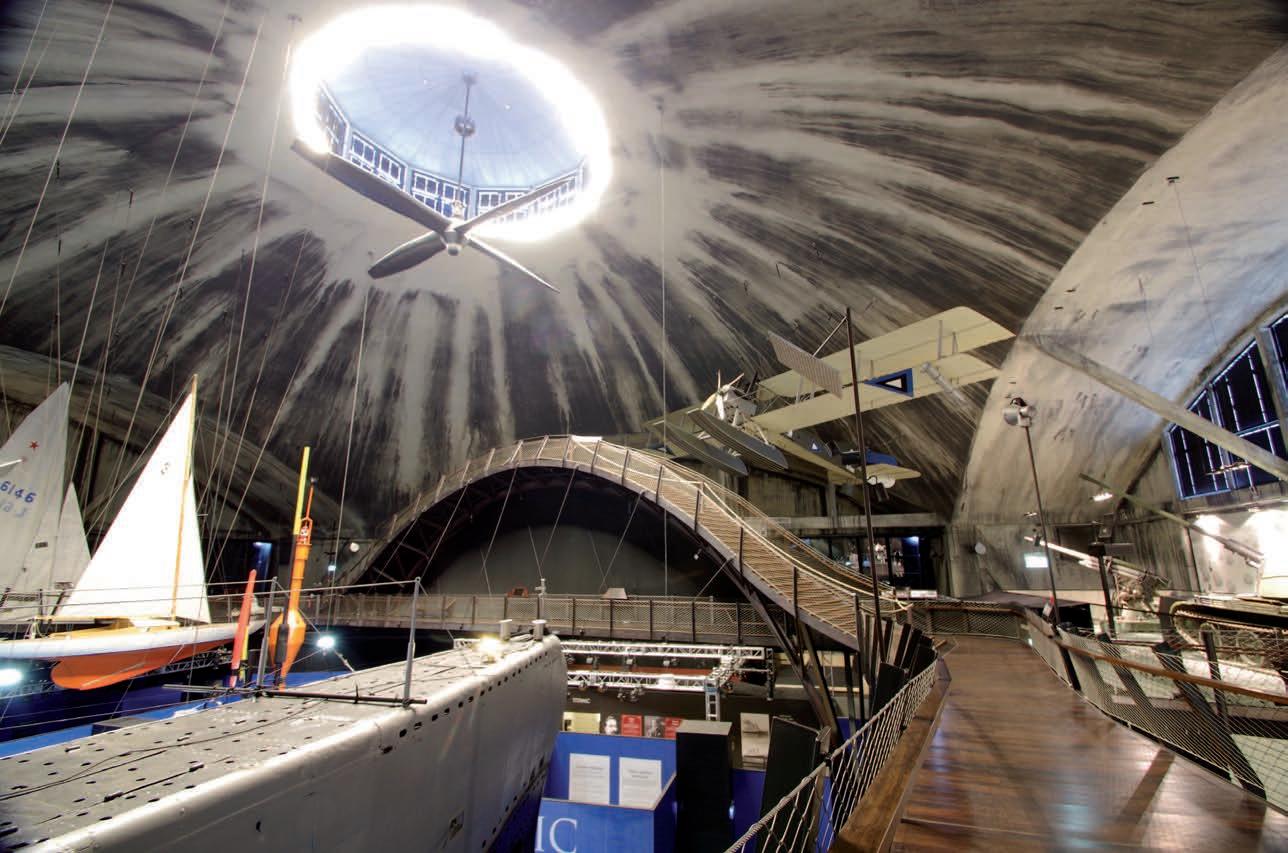

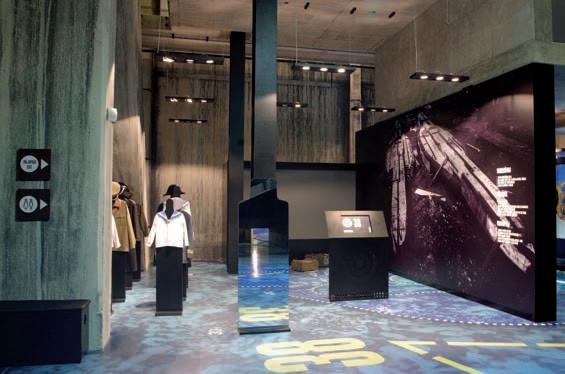

MARITIME MUSEUM

Küti 17, Tallin, Estland

Architekt: KOKO Arhitektid / Realisierung: 2012

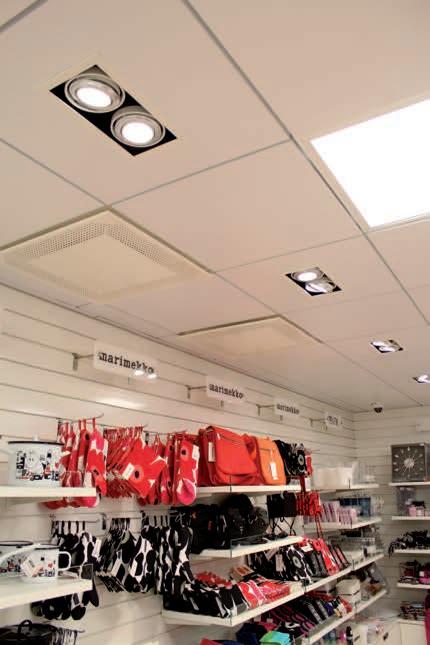

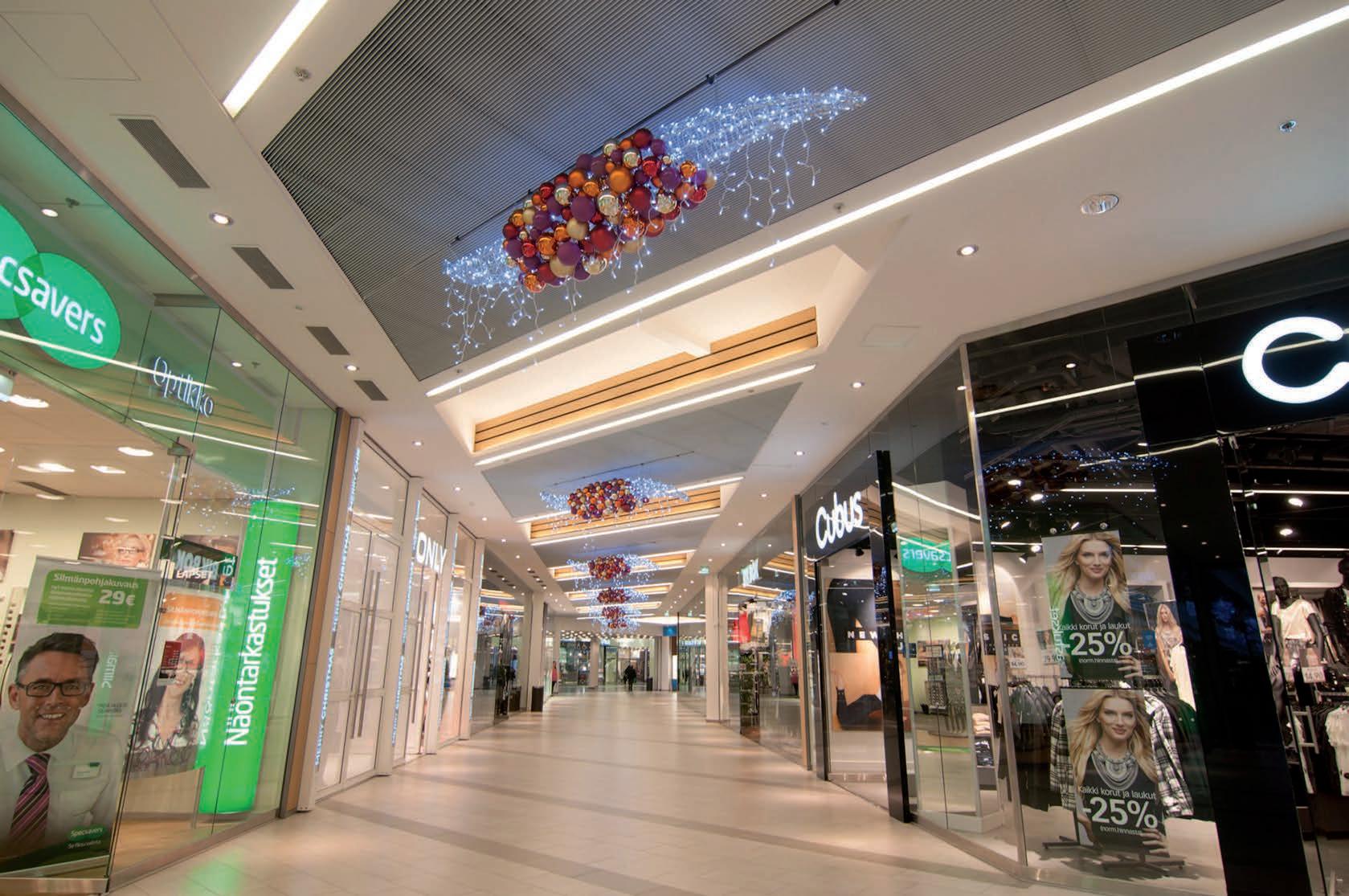

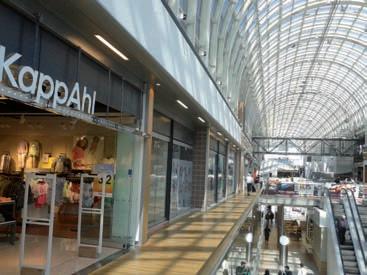

GESCHÄFTSZENTRUM ITIS

Turunlinnantie 4, Helsinki, Finnland

Architekt: Valoa design / Realisierung: 2013

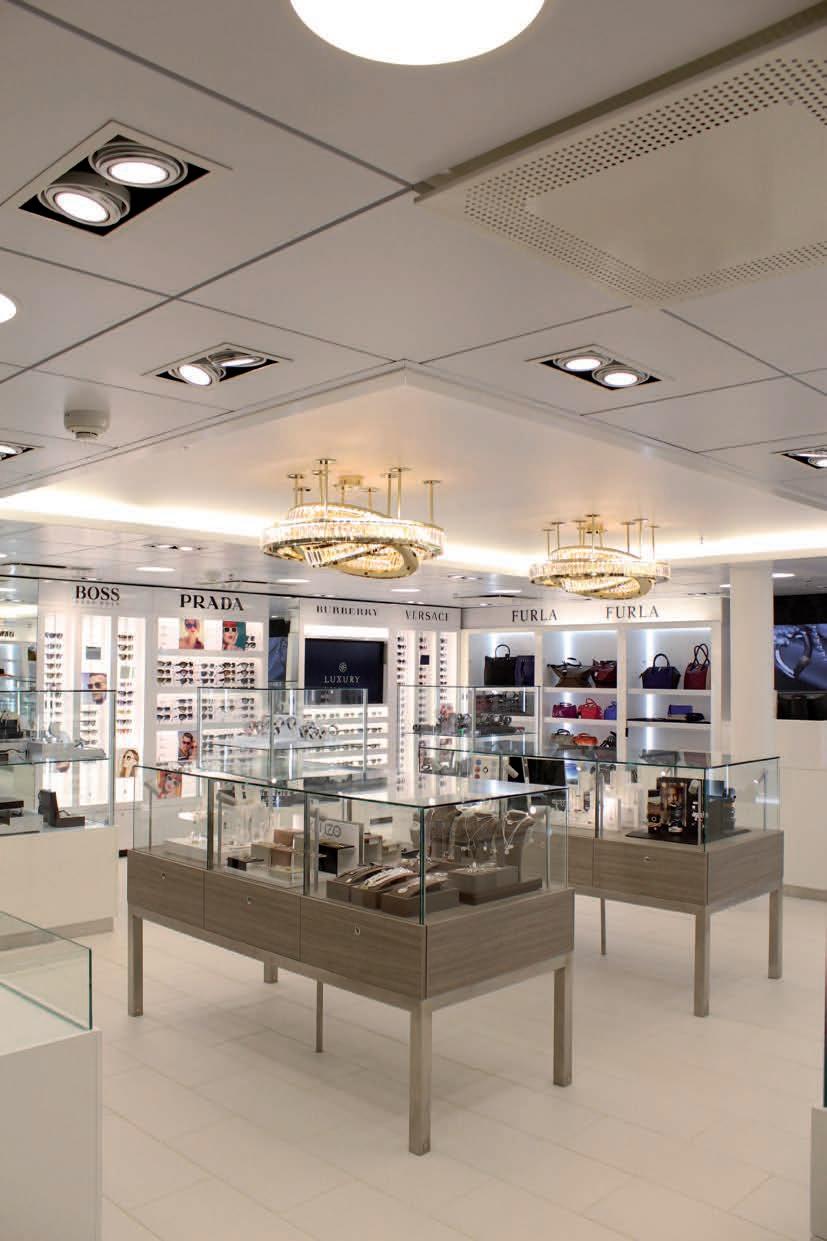

SILJA LINE – SCHIFF SERENADE

Ostsee Architekt: Marjut Nousiainen / Realisierung: 2014

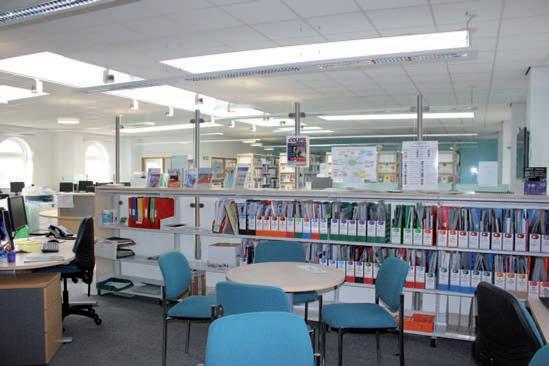

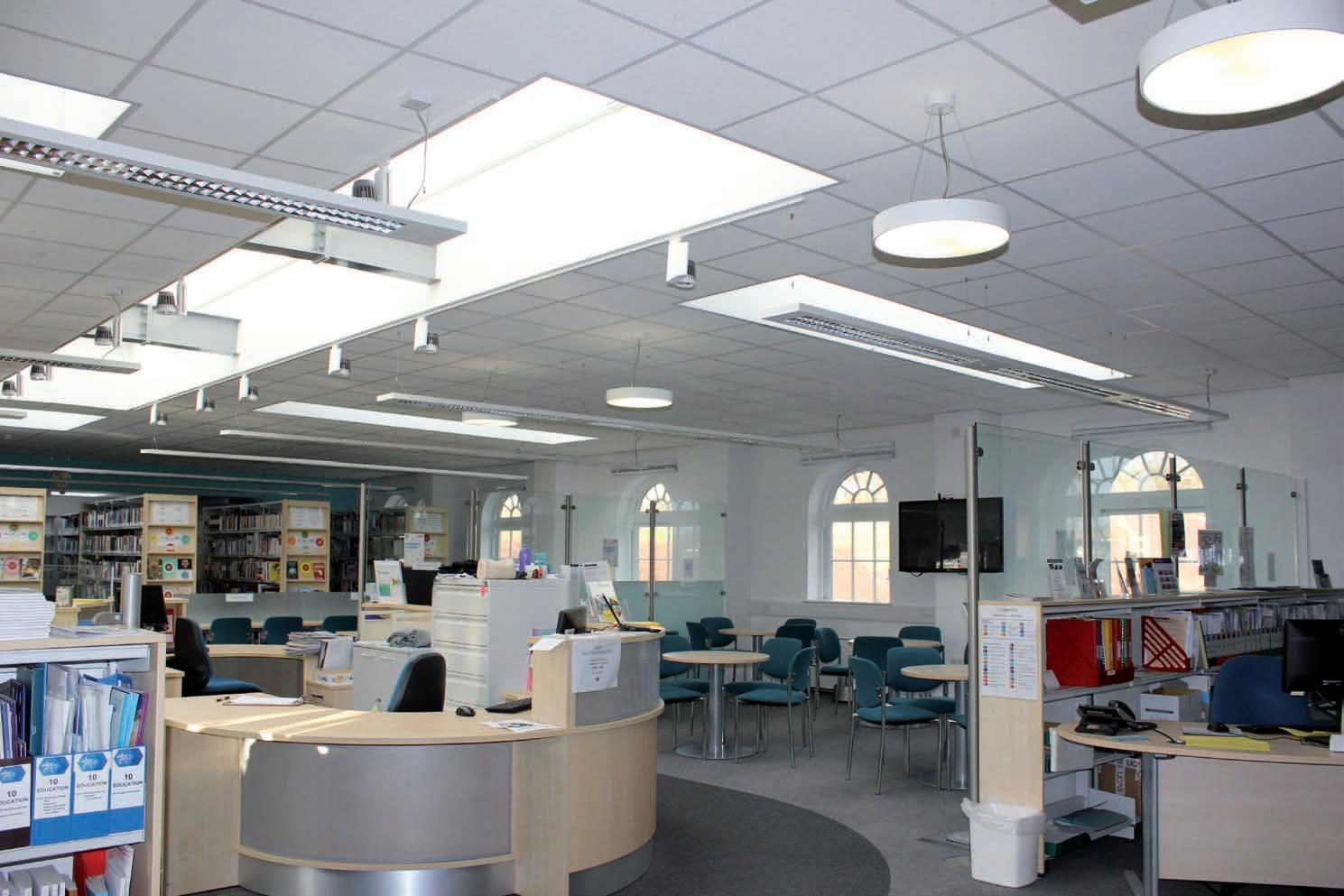

UNIVERSITÄT VARNDEAN

Surrenden Road, Brighton, East Sussex, Grossbritannien

Architekt: Crofton Designs / Realisierung: 2013

Praspyekt Pyeramozhtsaw, Minsk, Weissrussland

Architekt: OOO TABAK INVEST / Realisierung: 2013

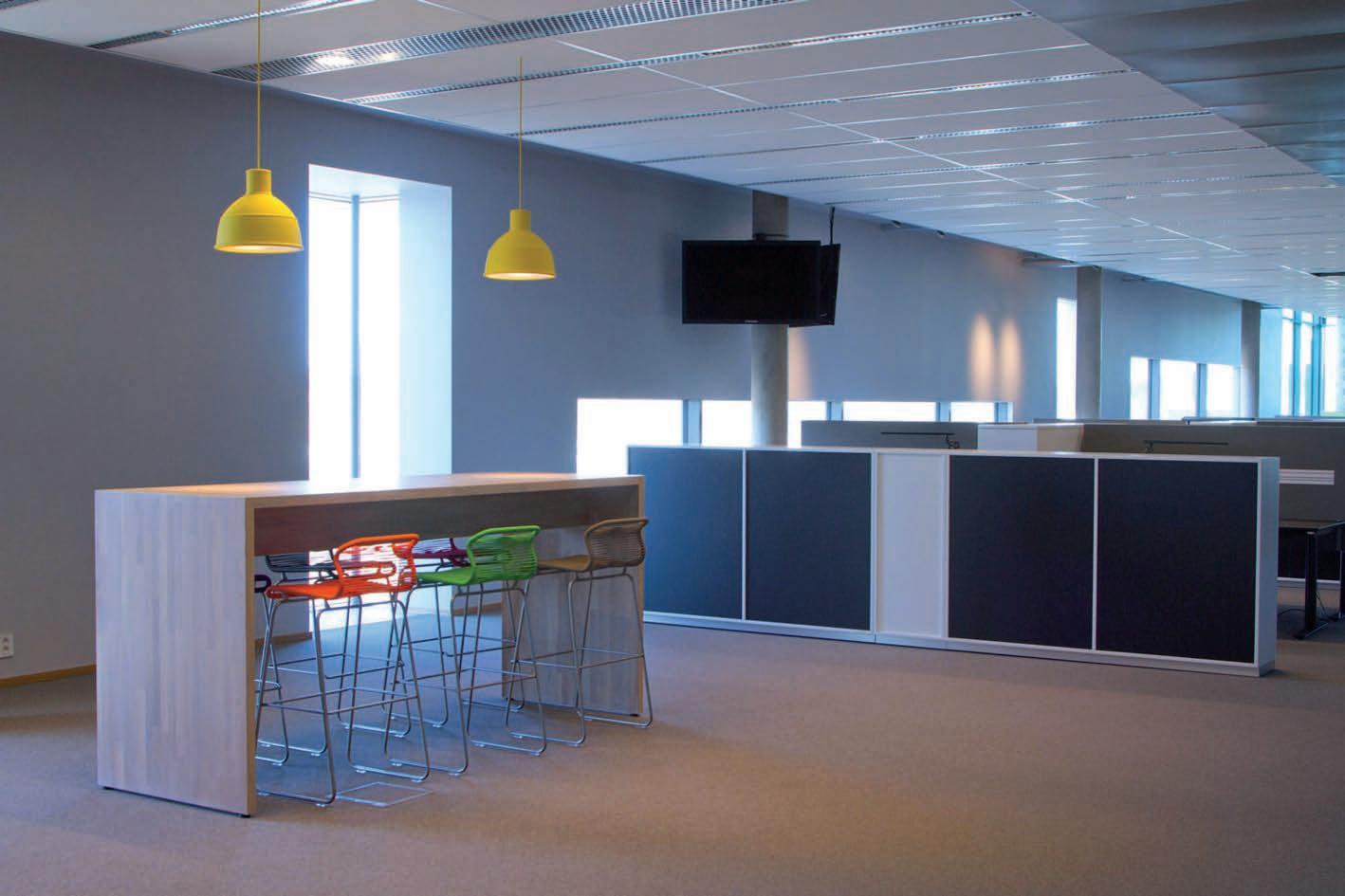

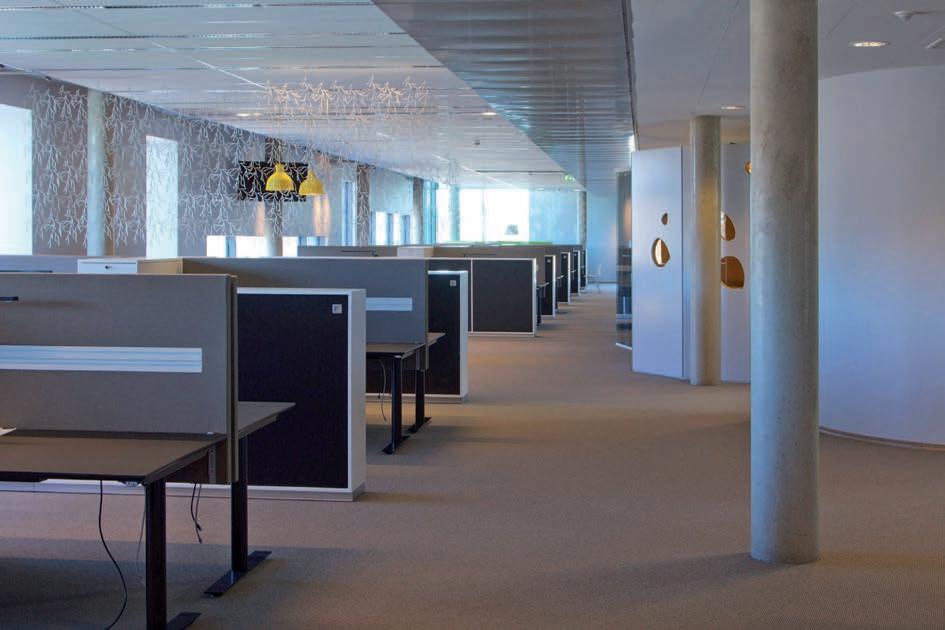

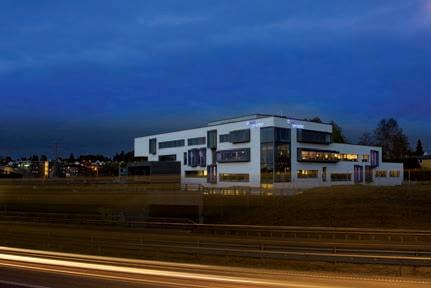

INFOTJENESTER

Verwaltungssitz / Kalnesveien 5, Grålum, Norwegen

Architekt: Hille-Melbye Arkitekter AS, Oddvar Kalviknes & Victoria W ilhelmsen / Realisierung: 2011

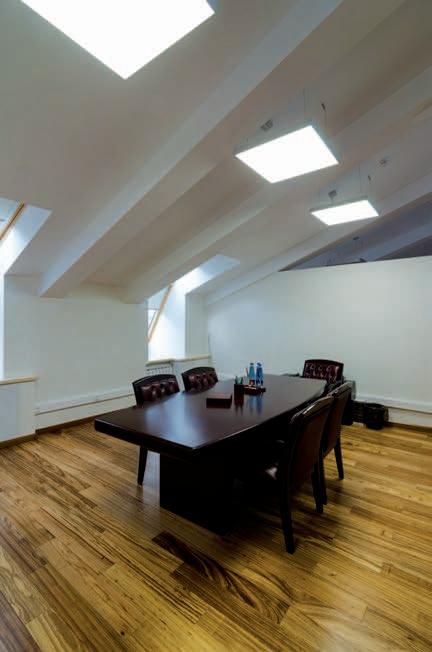

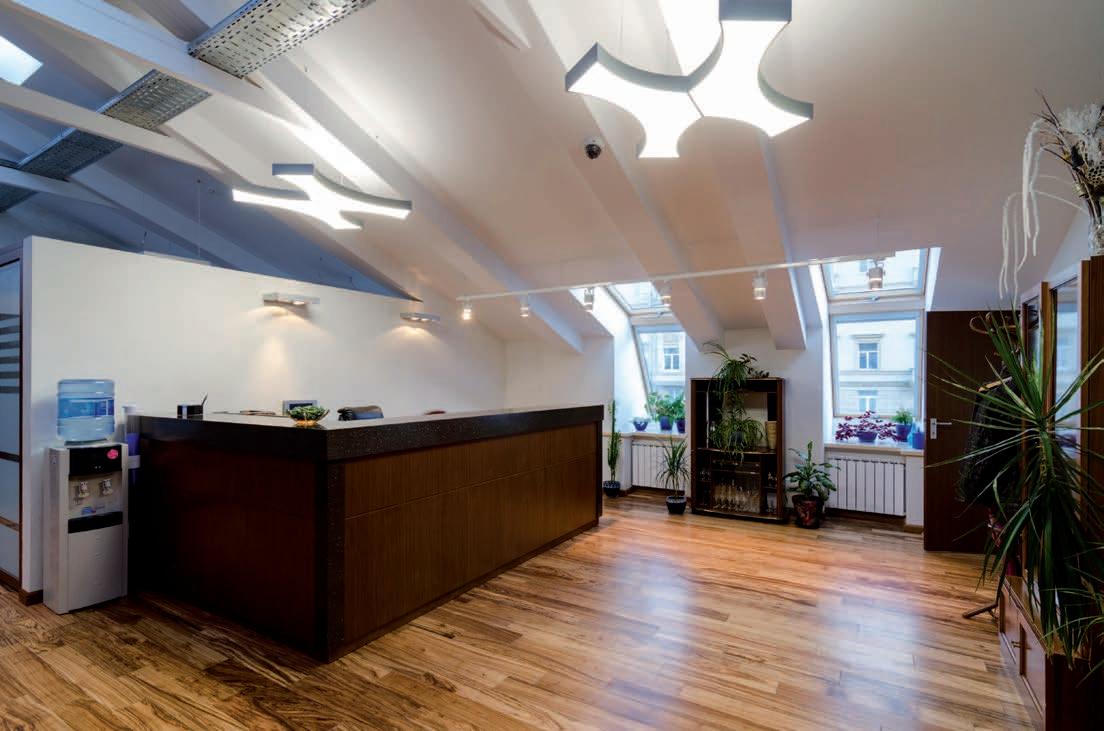

SAFA VERWALTUNGSOBJEKT

Novoslobodskaja 3, Moskau, Russland

Architekt: TECHNICAL LIGHT CENTER / Realisierung: 2013

BESCHREIBUNG

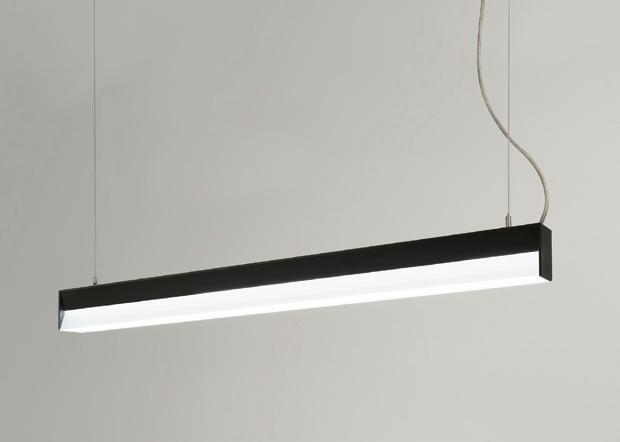

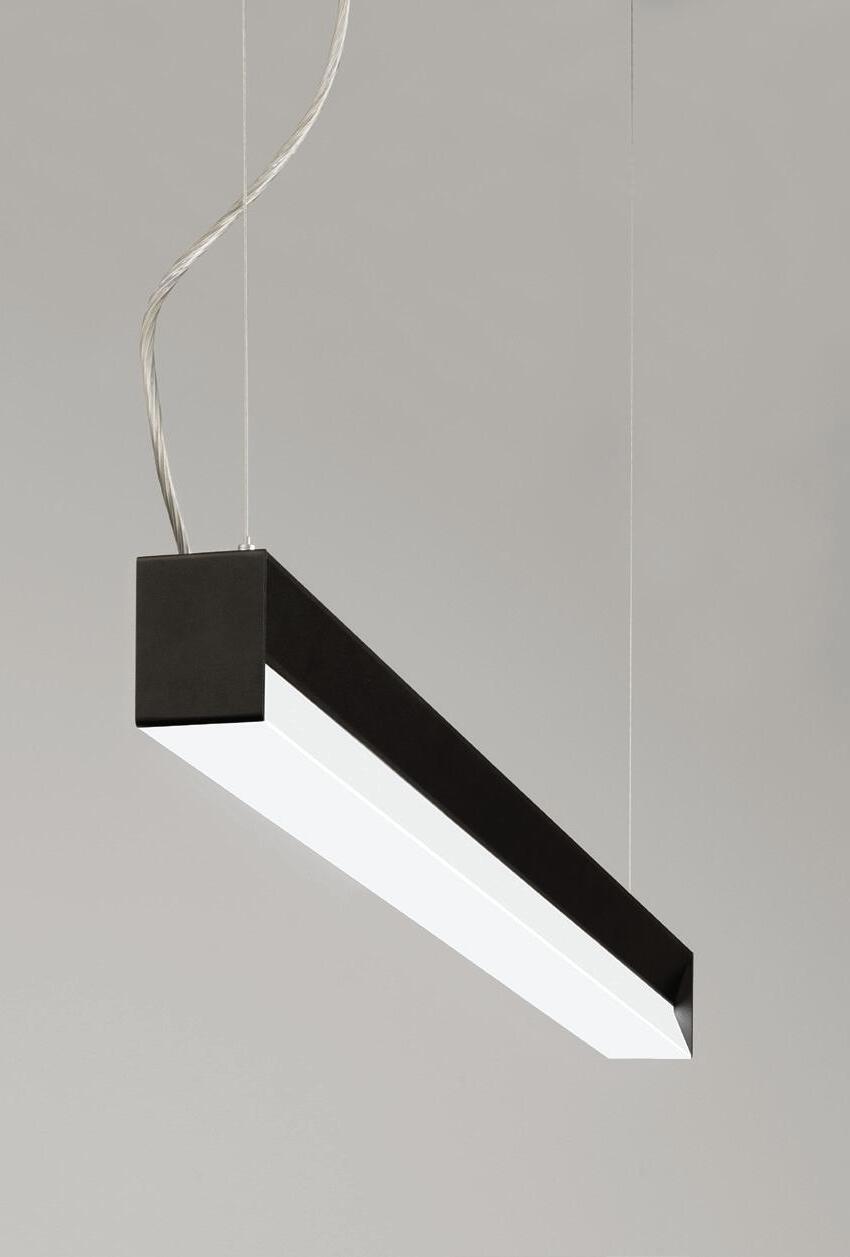

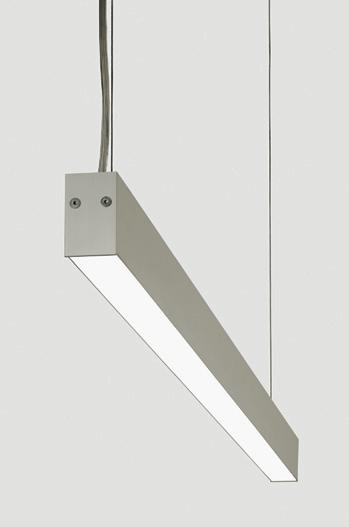

Die Leuchtenfamilie SANT sind Aluleuchten mit LED Leuchtmitteln. Mit Hinsicht auf die Massmöglichkeiten dieser Leuchtmittel ist es möglich, in eine Leuchte LED Board von zwei Farbarttemperaturen einzulegen. Mit der Anwendung eines dimmbaren Steuersystems kann man dann ein dynamisches Beleuchtungssystem bilden, das an den zirkadianen Biorhythmus reagiert und den menschlichen Bedürfnissen passt. Die Leuchten bilden dank ihrer interessanten Form ein direkt-indirekt leuchtendes Beleuchtungssystem, der indirekte Anteil beleuchtet die Decke so, dass das Beleuchtungssystem strenge Anforderungen erfüllt.

Pendelleuchten

Aufbauleuchten

Wandleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor

LED 230V, 50Hz

Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

562x66x92

842x66x92

1122x66x92

1402x66x92

1682x66x92

1962x66x92

2242x66x92

Abmessungen l/b/h (mm) 600x600x92

BESCHREIBUNG

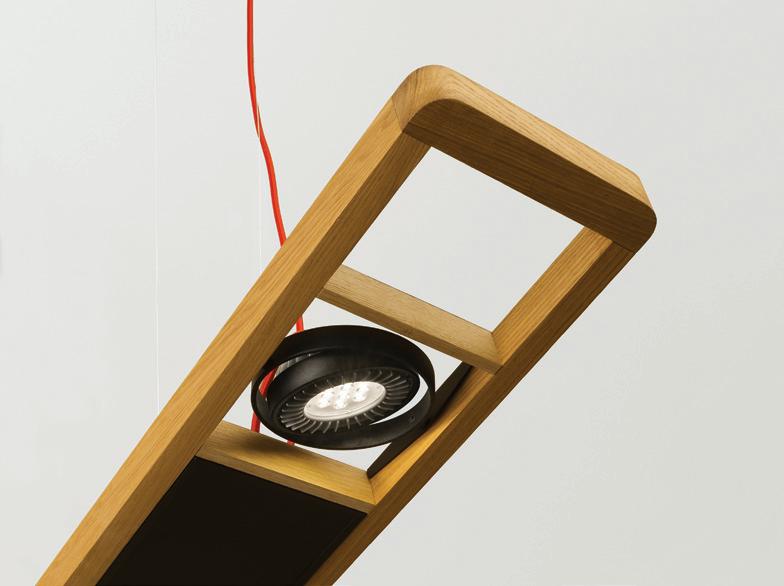

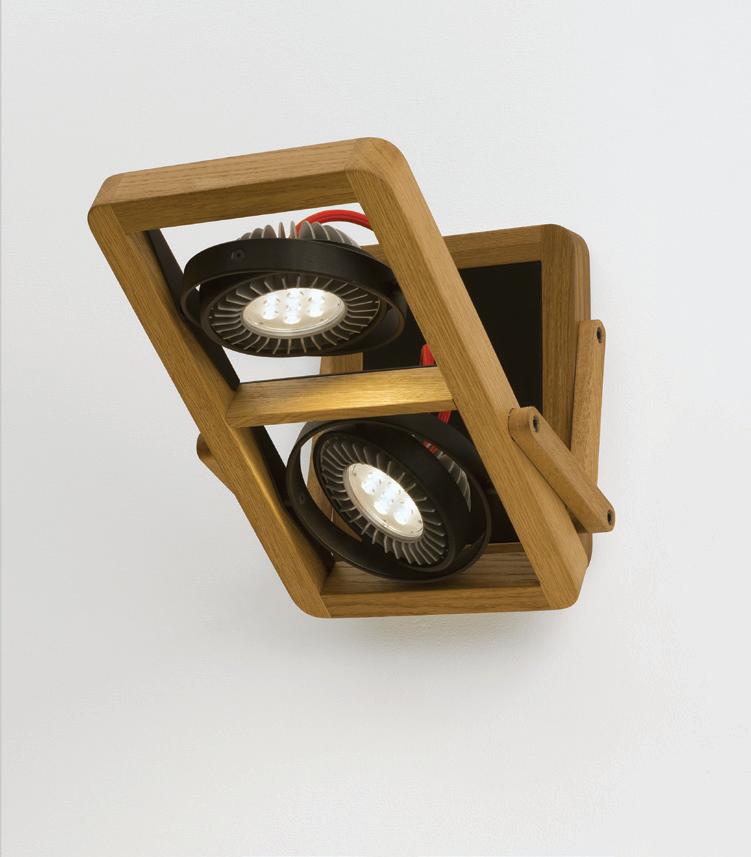

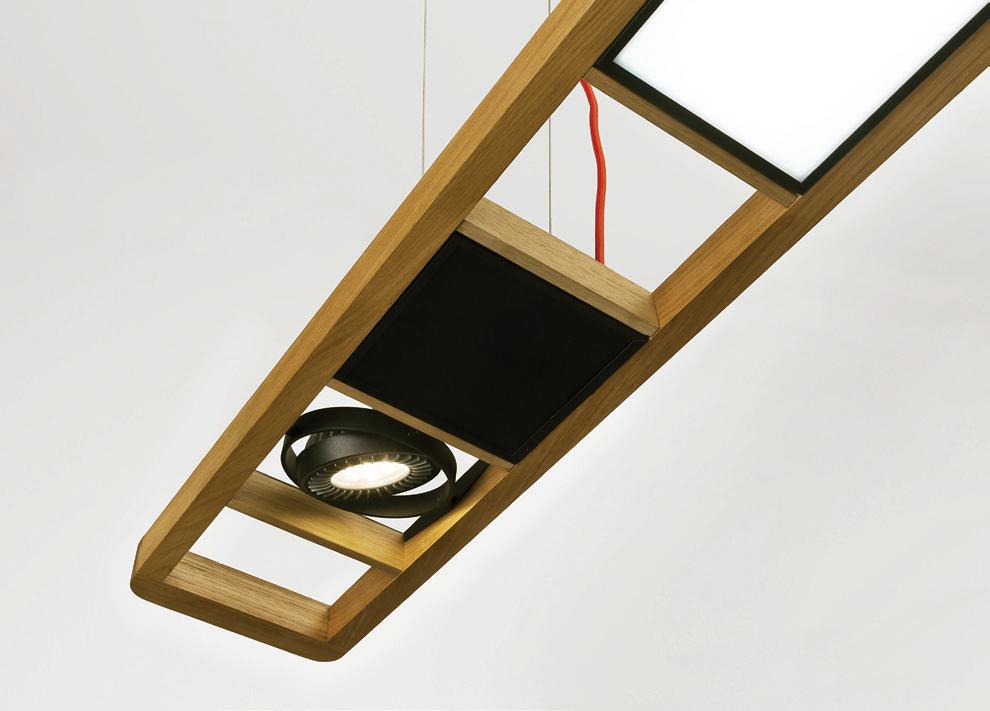

Die Leuchten ARBO sind hergestellt aus Kombination von Holz, Alu und Stahl. Der angewendete Holzrahmen ist aus sibirischer Eiche. Die Richtungsleuchtmittel sind kippbar in zwei Achsen. Die Kombination von Wand-, Pendel- und Stehleuchten bilden ein geschlossenes Beleuchtunssystem, im Raum angewendet. Diese Leuchten sind geeignet vor allem für Showrooms, Gesellschafts- oder Büroräume.

Pendelleuchten

Wandleuchten

Stehleuchte Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor Durch ein einzelnes Leuchtmittel gebildet

LED 230V, 50Hz

Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

BESCHREIBUNG

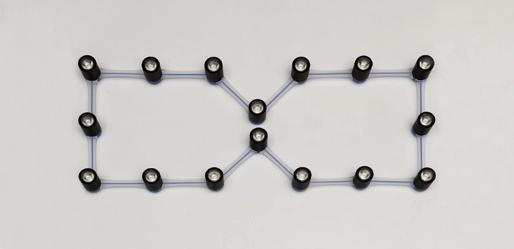

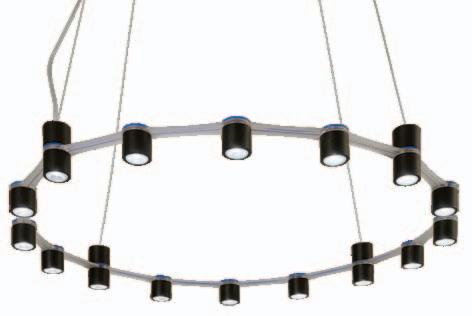

Die Leuchten BIKE sind gebildet aus 16 Einzelsegmenten, mit welchen man in beschrängtem Mass in Kreislinie bewegen kann. Dieser Schub ermöglicht unzählige Formen. Die Leuchte hat einen Zentralbaldachin, dank welchem man die einzelnen Formen wechseln kann, ohne die Leuchte neu aufhängen zu müssen. In Leuchte werden LED

Leuchtmittel angewendet, und zwar so, dass nach unten sechzehn Leuchtmittel leuchten und nach oben vier.

BIKE Leuchten kommen vor allem in Haushalten, Gesellschafts- oder Kulturräumen zur Anwendung.

Pendelleuchten Körper

Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Optische Linse LED 230V, 50Hz

Abmessungen /h (mm)

717x79 128

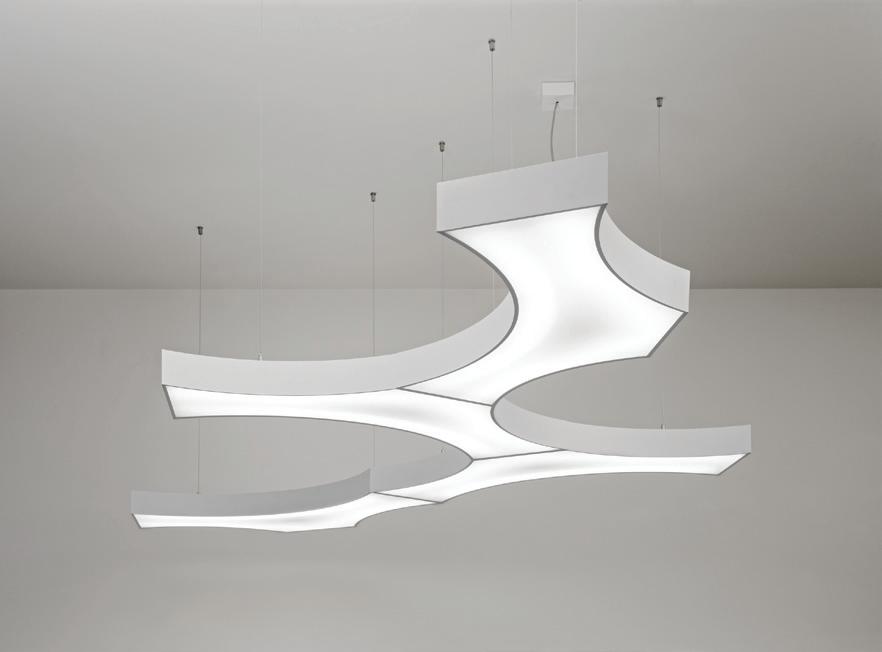

BESCHREIBUNG

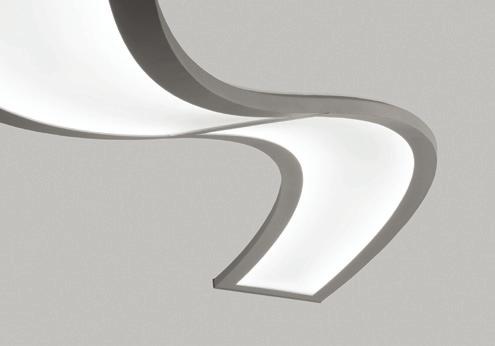

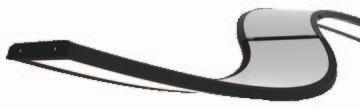

UNDA ist ein Beleuchtungssystem, in dem zwei Typen von Einzel-Leuchtkörpern kombiniert werden. Die Kombination ermöglicht eine breite Skala verschiedenster, dreidimensionaler Leuchtformen (Kreis, Welle usw.) zusammenzustellen. Beide Modultypen, die sich in der horizontalen Abrundung voneinander unterscheiden, sind aus einem gebogenen

Aluminiumprofil hergestellt, durch Diffusoren mit hoher Lichtdurchlässigkeit ergänzt und mit LED-Lampen ausgestattet.

Die Rahmen werden in weiß, schwarz oder silber, mit strukturierter Oberfläche angeboten. Das Design der Leuchtkörper wurde vom bekannten holländischen Architekten und Designer Rob van Beek entworfen.

Pendelleuchten Körper

Optisches System

l/b/h (mm)

l/b/h (mm)

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Spezieller Opaldiffusor aus PMMA

LED

230V, 50Hz

Die Leuchten sind mit elektronischem Trafo bestückt

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

BESCHREIBUNG

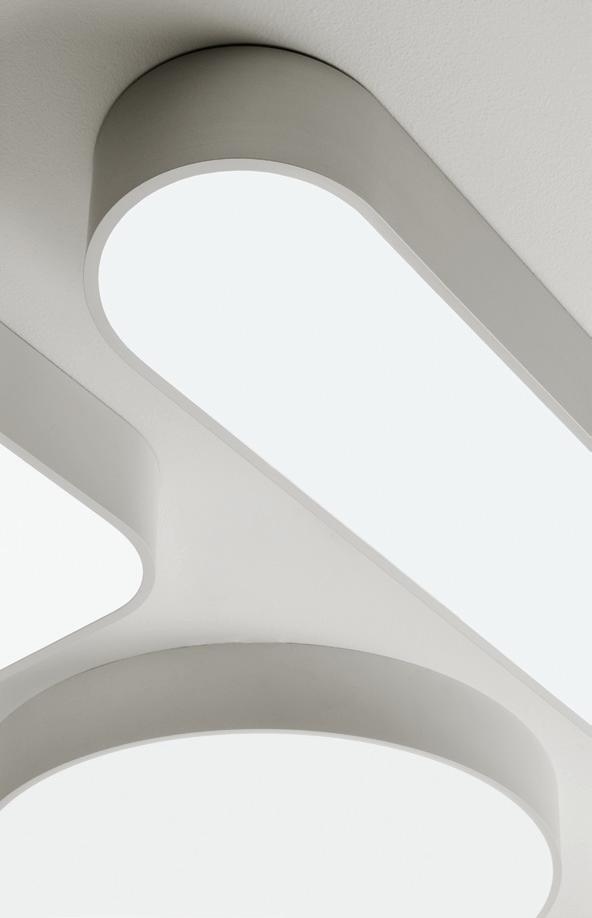

Das Beleuchtungssystem MILA bietet eine uneingeschränkte Freiheit bei der Kombination eines einzigen Leuchtentypus. Einzelne Leuchtkörper werden mit einem einzigartigen Magnetsystem ohne Hilfe weiterer Werkzeuge miteinander verbunden − die Zusammenstellung des Beleuchtungssystems ist also sehr einfach und ermöglicht zahlreiche Formvariationen. Die Leuchtkörper sind mit den neuesten LED-Modulen ausgestattet und bestehen aus Aluminiumprofilen in den Farben schwarz, weiß oder silber. Das Leuchtendesign stammt von dem berühmten holländischen Architekten und Designer Rob van Beek.

Aufbauleuchten

Pendelleuchten

Wandleuchten Körper Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Spezieller Opaldiffusor aus PMMA LED

230V, 50Hz

Die Leuchten sind mit elektronischem Trafo bestückt

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Pendelleuchten

Aufbauleuchten Körper Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor aus PMMA

Abmessungen /h (mm)

DRAMI

Pendelleuchten

Aufbauleuchten Körper Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor aus PMMA

Abmessungen /h (mm)

Pendelleuchten

Aufbauleuchten Körper Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor aus PMMA

Abmessungen /h (mm)

Tischlampe Körper

Optisches System Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Durch ein einzelnes Leuchtmittel gebildet

Abmessungen l/b/h (mm) 795x108x355

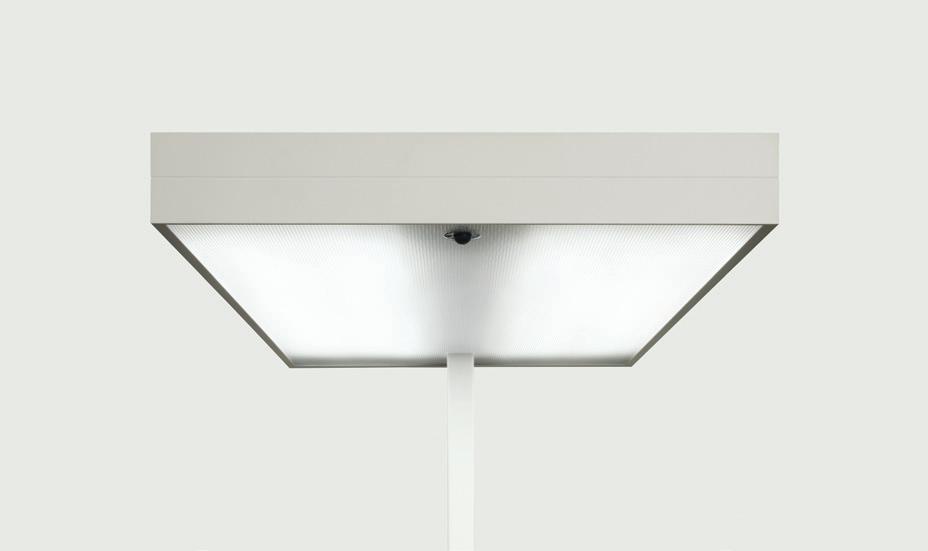

BESCHREIBUNG

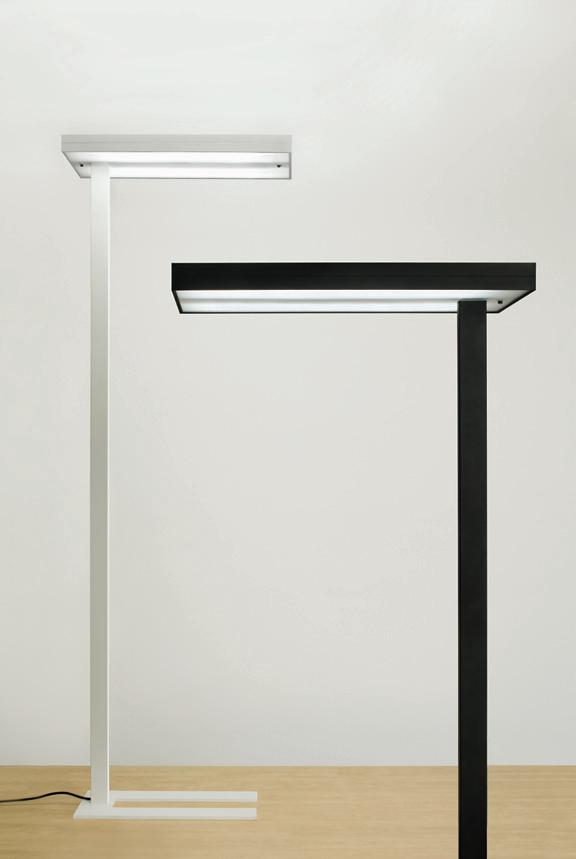

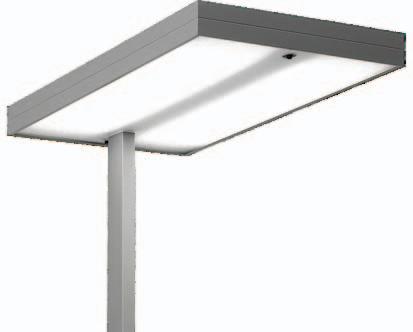

Stehleuchten der Reihe LEIRA zeichnen sich vor allem durch ein Design von Leichtigkeit aus. Diese Leuchten existieren in drei unterschiedlichen Ausführungen: Leuchten mit nichtdimmbarem EVG, Leuchten mit dimmbarem EVG auf Tastenbetätigung und Leuchten mit einer automatischen Steuerung auf der Basis eines Lichtsensors und Bewegungsmelders. Die Leuchten sind mit LED boards oder TC-L Leuchtmitteln und mit einem mikroprismatischen optischen System ausgestattet, dank dem die optische Leistung 77 % erreicht. Die Stehleuchten sind sehr gut für die Beleuchtung von Geschäfts-, Gesellschafts-, Tagungs- und Sitzungsräumen geeignet.

Stehleuchte Körper Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Mikroprismatische Optik

Kompaktleuchtstofflampen LED 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt

Abmessungen l/b/h (mm)

615x325x1840

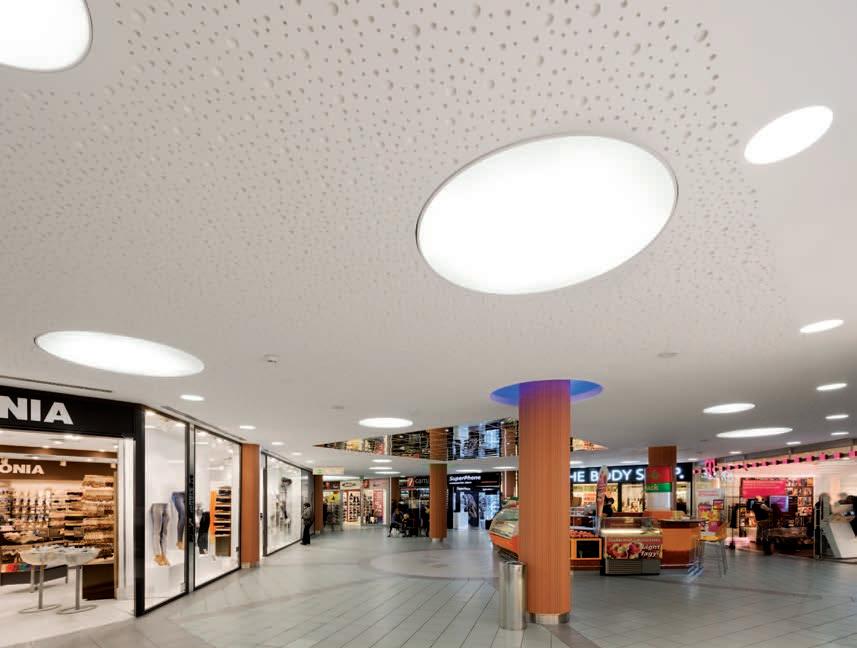

BESCHREIBUNG

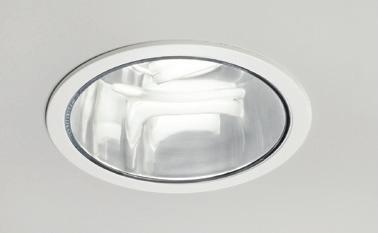

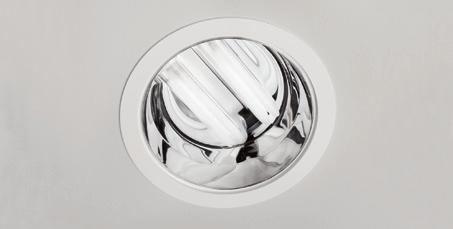

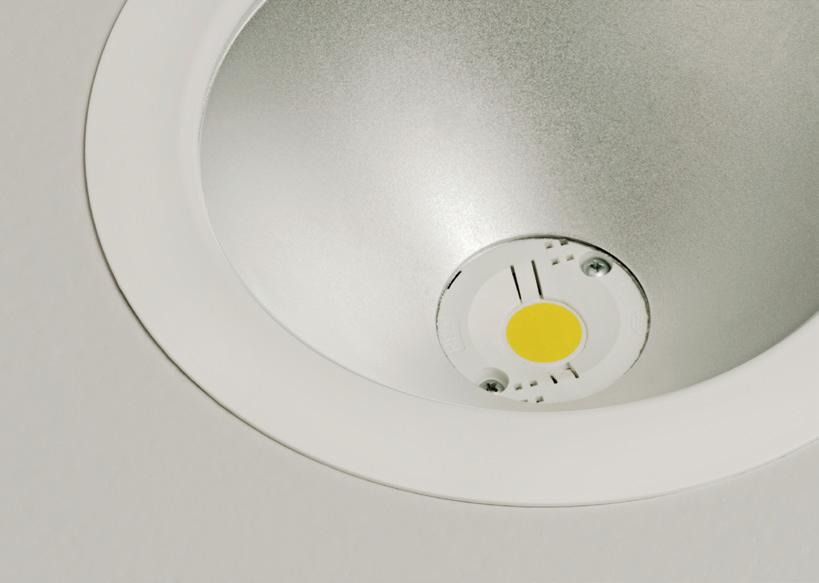

Die Leuchtengruppe PURI repräsentiert einen rahmenfreien oder Rahmenkreisaufbau von Leuchtkörpern in die Decke. Der Vorteil dieses Systems besteht in der reduzierten Form, einer relativ einfachen Anwendung, aber hauptsächlich in der ausgezeichneten Uniformität der leuchtenden Fläche. In unserem Angebot finden Sie vier unterschiedliche

Durchmesser, sodass ein stilistisch klarer Eindruck in den beleuchteten Räumen erzielt werden kann. Dank ihrem einfachen Design verfließen die PURI Leuchtkörper komplett mit dem Raum und sind deshalb besonders gut für die

Beleuchtung in Einkaufszentren, gesellschaftlichen oder kulturellen Einrichtungen und auch Showrooms geeignet.

Einbauleuchten Körper

Optisches System Aluminiumblech Opaldiffusor aus PMMA

Lineare Leuchtstofflampen

Ringförmige Leuchtstofflampen

Kompaktleuchtstofflampen

LED

230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen /h (mm)

Abmessungen /h (mm)

250x162 384x125 464x125

BESCHREIBUNG

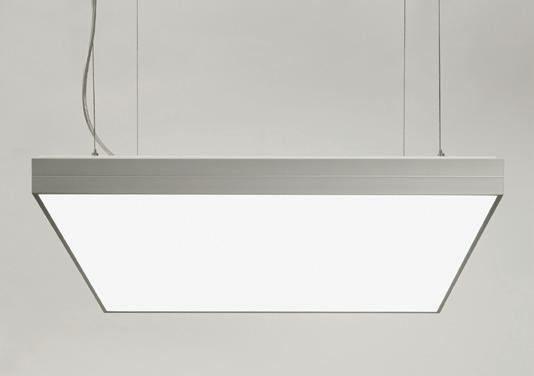

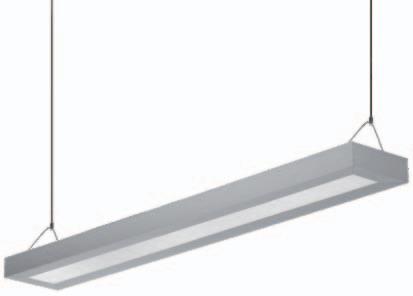

Die Produktfamilie KVADO sind Einzel-, Pendel- oder Anbauleuchten, mit direkter oder direkt/indirekter Ausstrahlung. Diese Leuchten bestehen aus Aluprofil mit Opaldiffusor, und mit Hinsicht auf unterschiedliche Farbmöglichkeiten und mehr Form- und Leistungsversionen sind für Gesellschafts-, Repräsentationsoder Geschäftsräume geeignet.

Pendelleuchten

Aufbauleuchten

Wandleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor Mikroprismatisches optisches System

Lineare Leuchtstofflampen LED 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

Seilaufhängung, 4 Seilen

Abmessungen l/b/h (mm)

350x350x70

600x600x70

900x900x70

BESCHREIBUNG

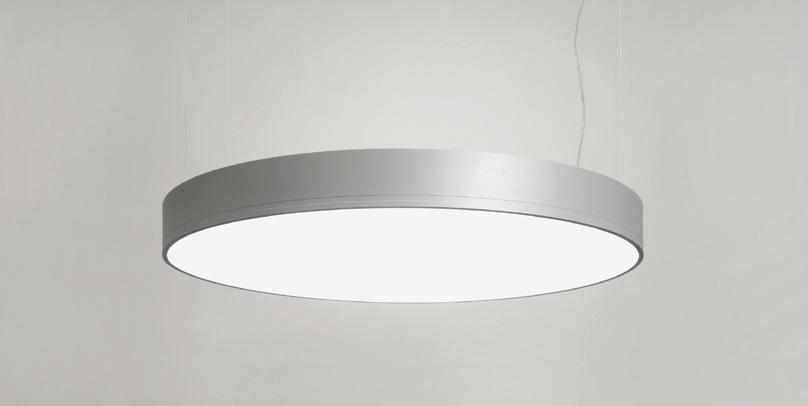

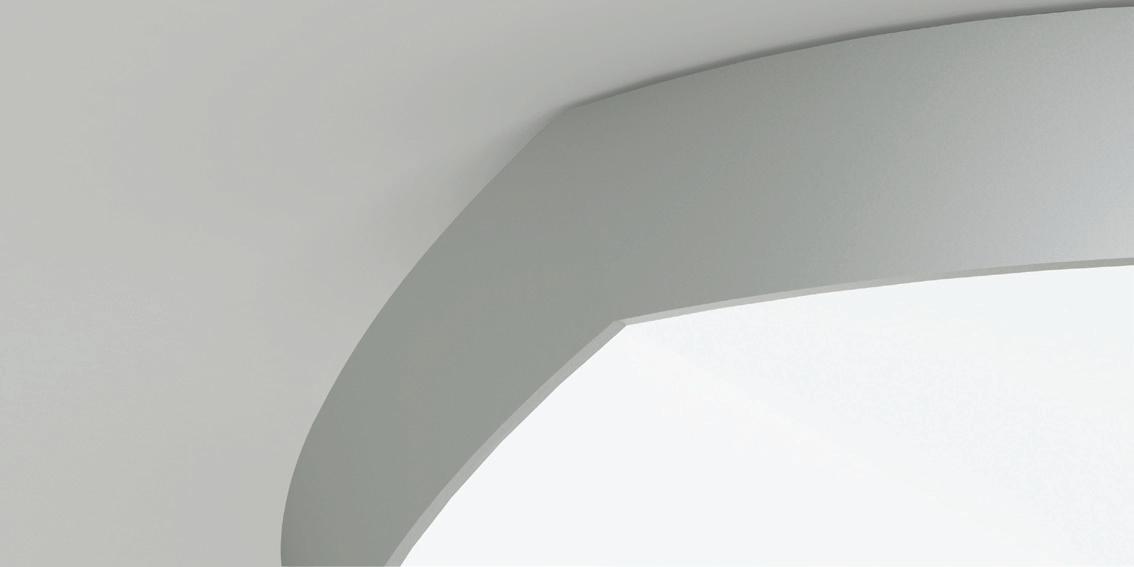

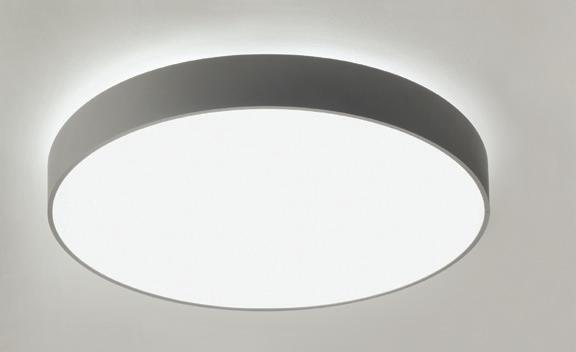

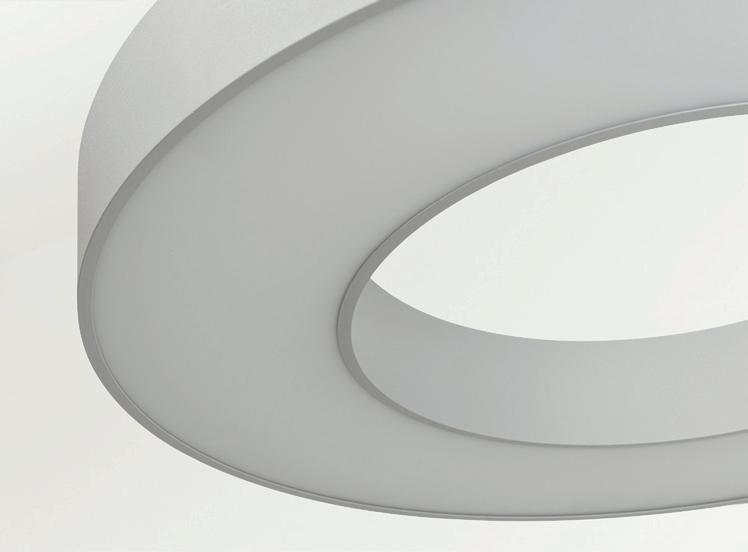

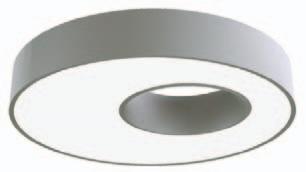

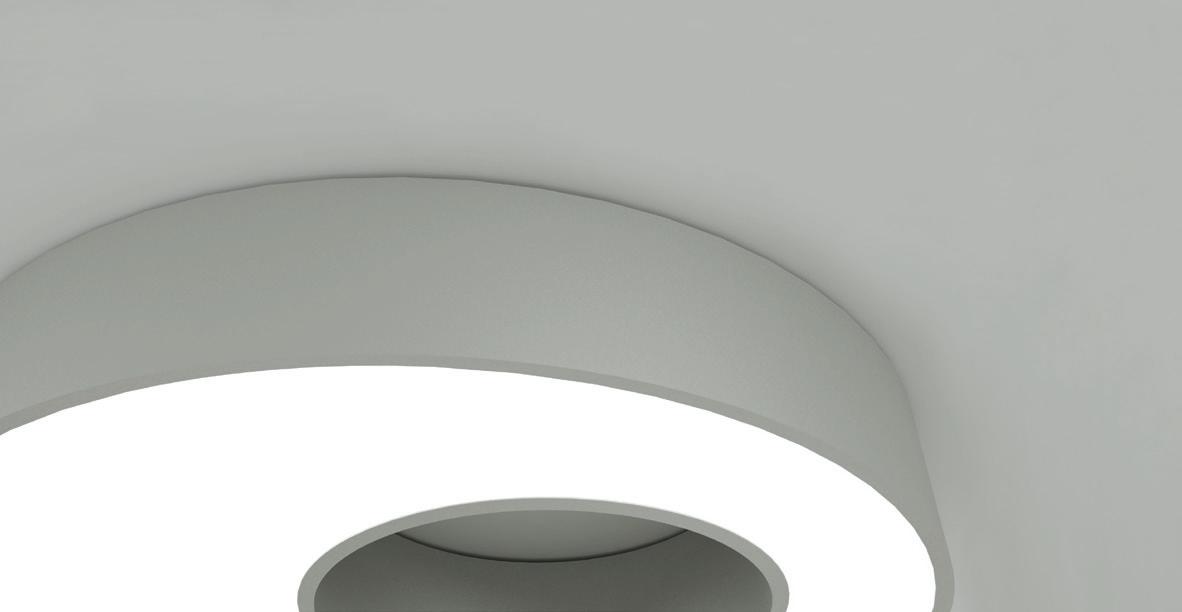

Das fein gestaltete Design der Leuchten RUNDO bringt runde Formen vollkommen zum Ausdruck. Die Leuchten werden sowohl in geometrischen Grundformen als auch in komplizierteren Formen angeboten. Als Zubehör können Module zum Abhängen der Leuchtkörper von der Decke bestellt werden, was in der Kombination mit einer direkt-indirekten

Beleuchtung zu einem interessanten Effekt in Form einer Lichtaura führt. Gerade die verschiedenen Möglichkeiten der Aufhängung oder des Aufbaus erweitern das Spektrum der zahlreichen Verwendungsmöglichkeiten. Besonders geeignet ist dieses System für Geschäfts- und Verwaltungsräume, Showrooms oder kulturellen Einrichtungen.

Pendelleuchten

Aufbauleuchten

Wandleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor aus PMMA Mikroprismatisches optisches System

Lineare Leuchtstofflampen

Kompaktleuchtstofflampen

Ringförmige Leuchtstofflampen

LED

230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm) 922x155x70 1222x155x70

Abmessungen /h (mm)

Seilaufhängung, 4 Seilen

Seilaufhängung, 3 Seilen

BESCHREIBUNG

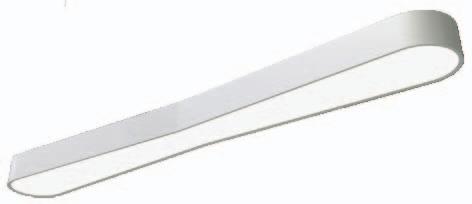

Die Produktreihe ELUMI sind separate Pendel-, Aufbau- oder Wandleuchten mit direkt-indirekter oder direkter Beleuchtung. Sie bestehen aus einem sehr dünnen Aluminiumrahmen, in dem ein Opaldiffusor eingesetzt ist. Diese Leuchten werden in verschiedenen Formen und Maßen produziert. Dank der angenehmen diffusen Lichtstreuung und einer großen Formenvielfalt erfreuen sich die Leuchten ELUMI großer Beliebtheit in gesellschaftlichen und repräsentativen Räumen, bzw. anderen Geschäftsräumen.

Pendelleuchten

Aufbauleuchten

Wandleuchten

Halbeinbaleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor aus PMMA

Lineare Leuchtstofflampen Kompaktleuchtstofflampen Ringförmige Leuchtstofflampen

230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

900x180x46

1200x180x46 1500x180x46

Abmessungen l/b/h (mm)

600x600x55

900x900x55

Abmessungen l/b/h (mm)

340x340x55

600x600x55

600x600x119

900x900x55

Abmessungen l/b/h (mm)

600x180x55

900x180x55

1200x180x55

1500x180x55

Abmessungen l/b/h (mm)

600x80x46

600x120x46

900x80x46

900x120x46

1200x80x46

1200x120x46

1500x80x46

1500x120x46

Seilaufhängung, 4 Seilen

Seilaufhängung, 3 Seilen

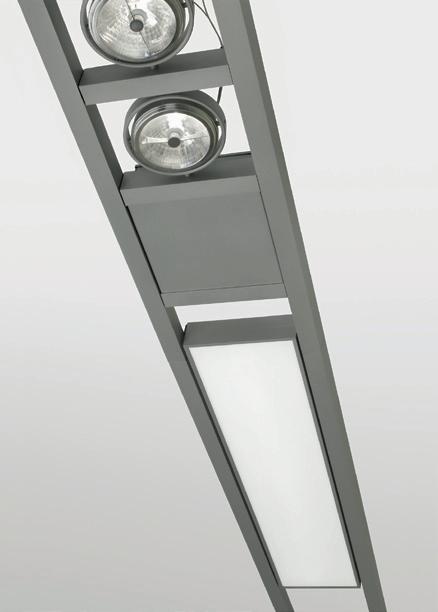

BESCHREIBUNG

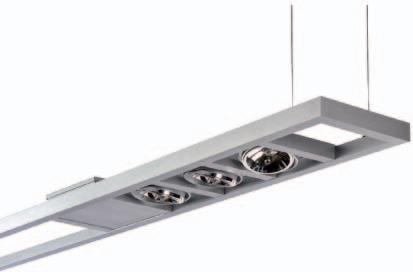

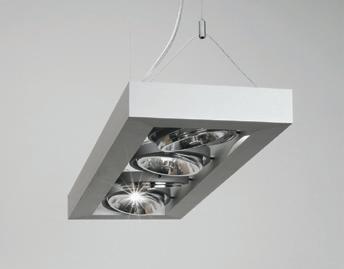

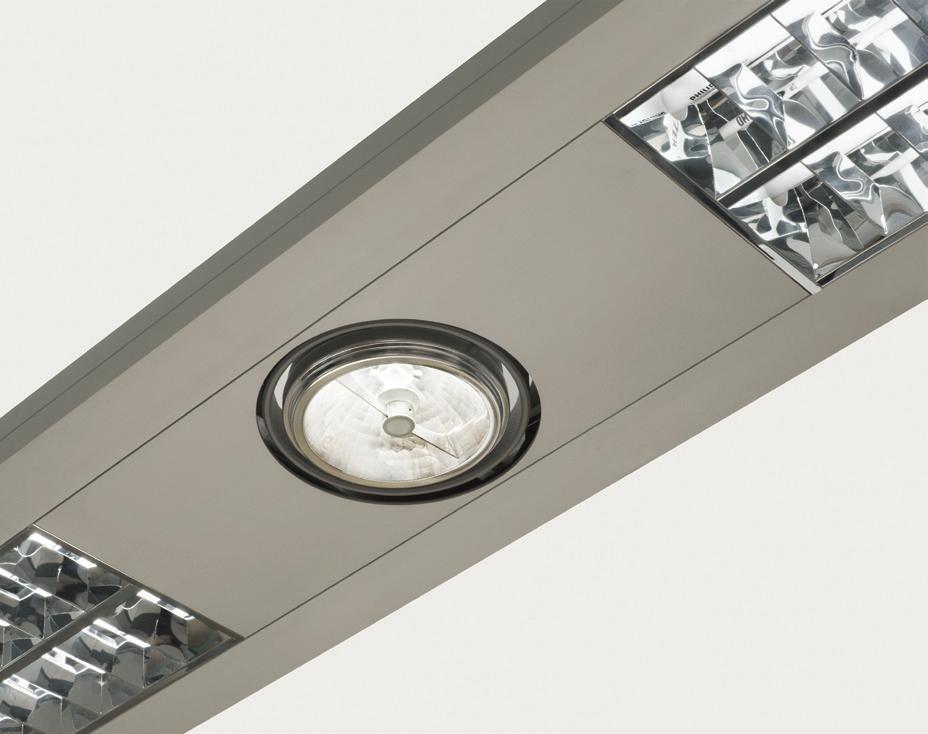

Das Beleuchtungssystem HUGE beinhaltet separate Pendel- und Aufbauleuchten. Die Form des Leuchtkörpers ist durch einen schmalen Aluminiumrahmen definiert. Dank den verschiedensten Formen und dem breiten

Spektrum von verwendbaren Leuchtmitteln, die sich beliebig zusammensetzen und kombinieren lassen, sorgt das System HUGE für eine angenehme Stimmung, besonders in Geschäftsräumen oder gesellschaftlichen und kulturellen Räumlichkeiten.

Aufbauleuchten

Pendelleuchten

Wandleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor aus PMMA

Wird durch ein einzelnes Leuchtmittel gebildet

Lineare Leuchtstofflampen

Ringförmige Leuchtstofflampen

Kompaktleuchtstofflampen

Halogenglühlampen

Halogenidentladungslampen LED

230V, 50Hz

Die Leuchten sind mit einem nicht dimmbaren EVG oder mit elektronischem Trafo bestückt

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

600x600x129

Abmessungen

Abmessungen l/b/h (mm)

Abmessungen /h (mm)

BESCHREIBUNG

Die Leuchtkörper der Gruppe TREND reagieren auf die aktuelle Entwicklung der Kommunikationstechnik, vor allem optisch. Eine relativ einfache Form, die durch moderne Telekommunikationsgeräte inspiriert wurde, ergänzt die Eigenschaften einer vollwertigen Beleuchtung, die sich entweder mit modernen LED-Technologien oder ggf. auch klassischen linearen Leuchtstofflampen erreichen lässt. Angeboten werden sie in Form von Pendelleuchten oder Aufbauleuchten und bieten vielfältige Anwendungsmöglichkeiten u.A. in Geschäftsräumen, Empfangsbereichen und Sitzungsräumen.

Aufbauleuchten

Pendelleuchten

Wandleuchten Körper Optisches System Eloxiertes Aluminiumprofil Opaldiffusor aus PMMA

Lineare Leuchtstofflampen LED 230V, 50Hz

Die Leuchten sind mit einem nicht dimmbaren EVG bestückt Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

758x390x70 148

Abmessungen l/b/h (mm)

500x280x70

148

Pendelleuchten Körper

Optisches System Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffusor aus PMMA

Abmessungen /h (mm)

Pendelleuchten Körper

Optisches System

Eloxiertes Aluminiumprofil

Opaldiffusor

Lineare Leuchtstofflampen LED

230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt

Abmessungen l/b/h (mm)

Abmessungen l/b/h (mm)

600x600x90 900x900x90

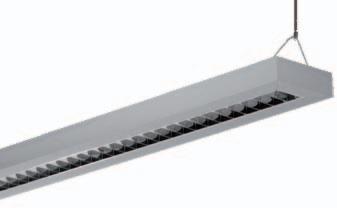

BESCHREIBUNG

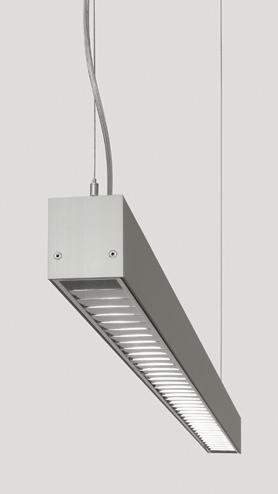

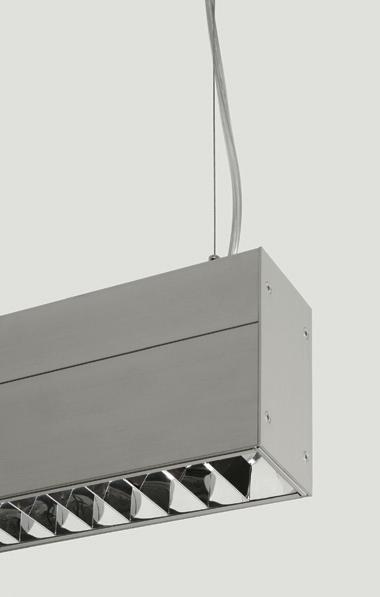

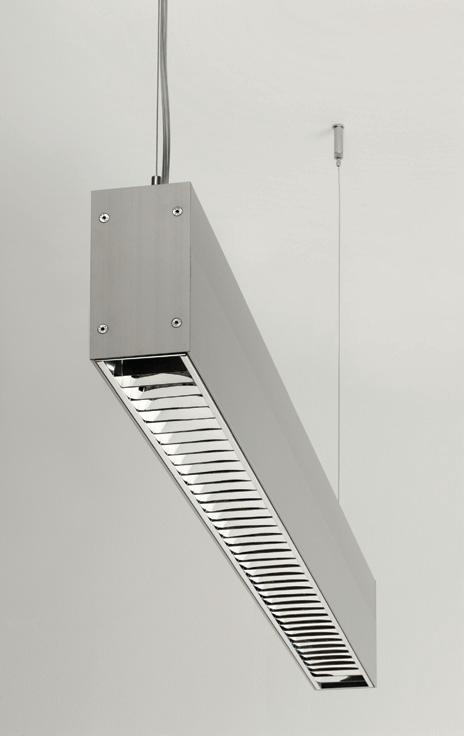

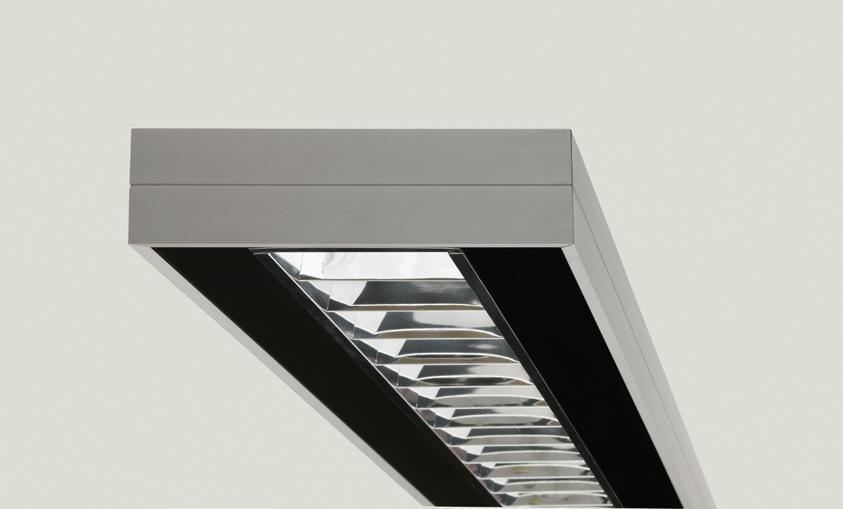

Das Beleuchtungssystem ZULI besteht aus Einzel-Pendelleuchten, deren klares und modernes Design sofort die Aufmerksamkeit auf sich zieht. Diese Leuchten werden mit direkt-indirekter Lichtstrahlung hergestellt. In der Serie ZULI wird ein spezielles, hochglänzendes Parabolraster verwendet, das einen Licht-Wirkungsgrad bis zu 92 % sicherstellt. Die Leuchten finden ihre vielfältige Anwendung nicht nur in Büroräumen, sondern auch in Gesellschafts- und Repräsentativräumen und kulturellen Einrichtungen.

Pendelleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Parabolraster aus hochglänzendem Aluminiumblech

Lineare Leuchtstofflampen 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

1234x170x50

1534x170x50

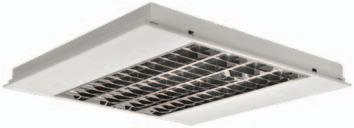

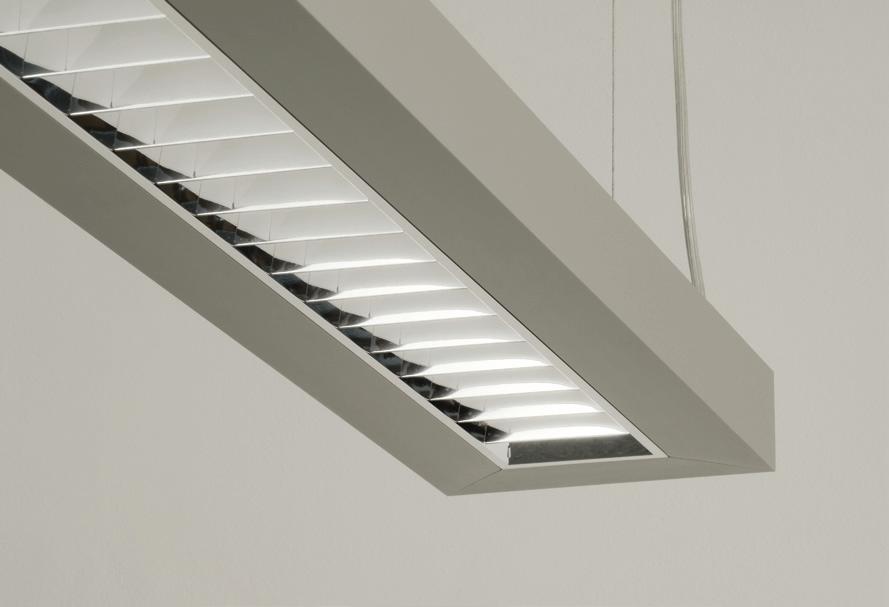

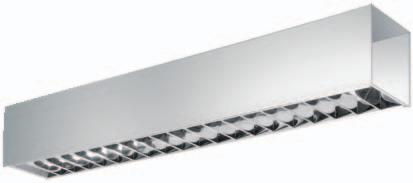

BESCHREIBUNG

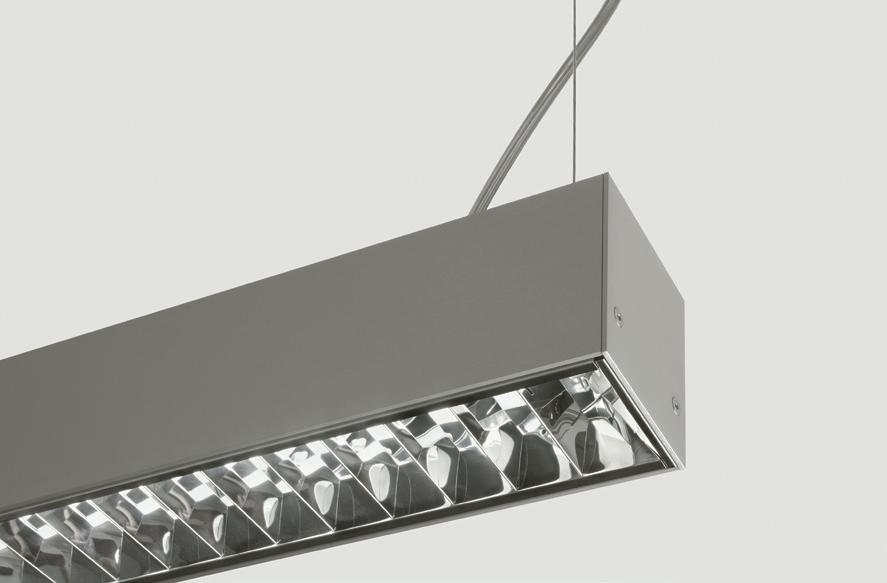

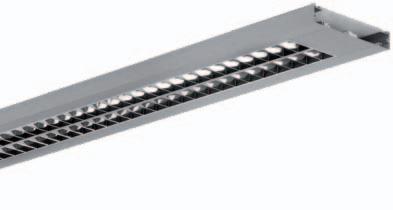

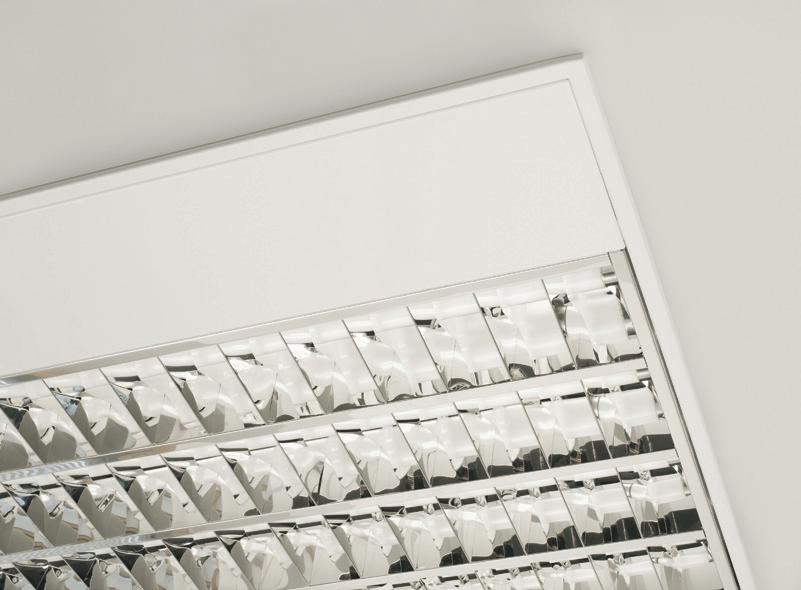

Das Beleuchtungssystem LUNCI besteht aus Rasterleuchten mit einer einfachen länglichen Form. Da es sich um Pendel- oder Aufbauleuchten handelt, kann man sie sehr vielfaltig einsetzen. Dank dem Parabolraster eignet sich dieses Beleuchtungssystem für Verwaltungs- und Bürogebäude, wo es mithilfe von austauschbaren farbigen Plexiglasscheiben das klassische Aussehen dieser Innenräume beleben kann.

Aufbauleuchten

Pendelleuchten Körper Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Parabolraster aus hochglänzendem Aluminiumblech

Lineare Leuchtstofflampen 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

1200x180x46

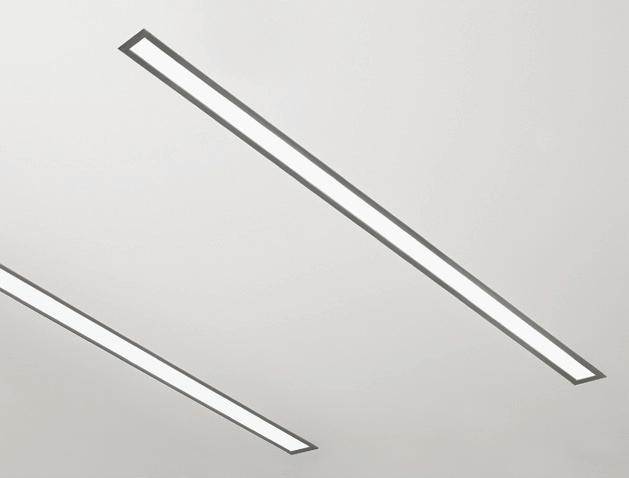

BESCHREIBUNG

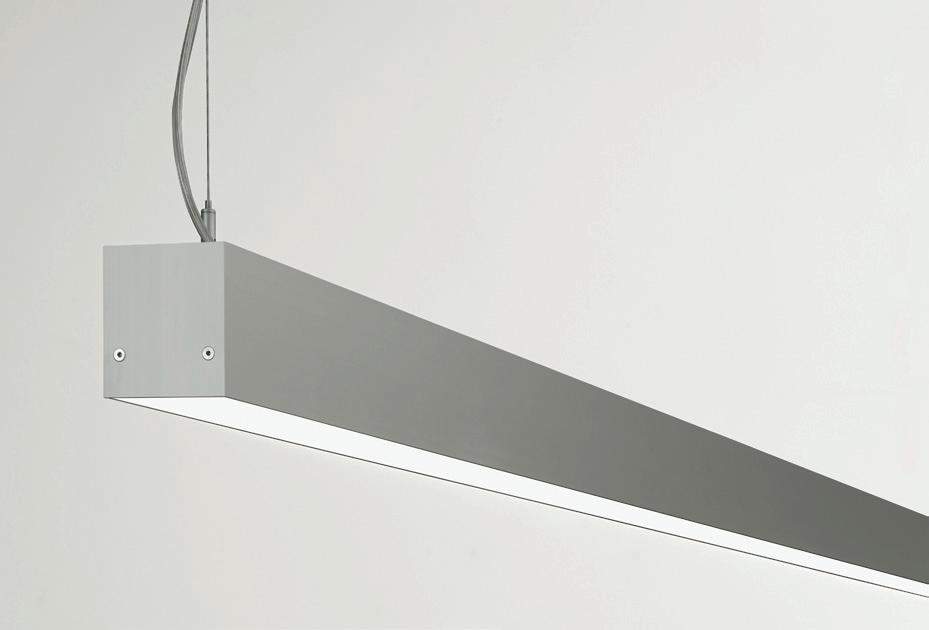

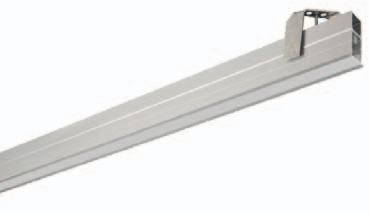

Die Serie DELI bietet Pendel- und Einbauleuchten, die man entweder einzeln einsetzen kann, oder mithilfe von Zubehör zu verschiedenen Formen zusammenbauen kann. Diese Leuchten bilden mit ihren geringen Dimensionen, ihrer durch Minimalismus geprägten Eleganz und großer Variabilität einen untrennbaren BestandteiI des jeweiligen Innenraumes. Sie finden häufig Anwendung in Repräsentativ- und Gesellschaftsräumen sowie in kulturellen Einrichtungen.

Pendelleuchten

Aufbauleuchten

Einbauleuchten

Wandleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Reflektor aus dem glänzenden Aluminiumblech

Opaldiffusor

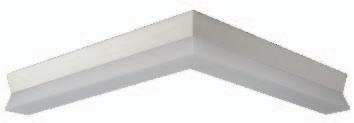

Verbindungen

Eloxiertes Aluminiumprofil

Abmessungen l/b/h (mm)

562x38x64

842x38x64

1122x38x64

1402x38x64

1682x38x64

1962x38x64

2242x38x64

152

Lineare Leuchtstofflampen LED 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

562x38x64

842x38x64

1122x38x64

1402x38x64

1682x38x64

1962x38x64

2242x38x64

152

Abmessungen l/b/h (mm)

585x38x64

885x38x64

1185x38x64

1485x38x64

1770x38x64

2370x38x64

152

Abmessungen l/b/h (mm)

595x56x80

895x56x80

1195x56x80

1495x56x80

1779x56x80

2379x56x80

2979x56x80

153

BESCHREIBUNG

Die Serie SURA besteht aus Pendelleuchten, die entweder einzeln oder mithilfe von Zubehör in direkte Linien oder in Baugruppen anderer Formen verbunden werden können. Diese Leuchten gibt es mit direkt-indirekter Strahlung oder indirekter Strahlung mit einer dreiphasigen Schiene, die mit beliebigen Leuchtkörpern und einem entsprechenden Adapter bestückt werden kann. Die Produktreihe SURA eignet sich für die Verwendung in Verwaltungsgebäuden, Gesellschaftsräumen und Galerien.

Pendelleuchten

Wandleuchten Körper Optisches System

Verbindungen Eloxiertes Aluminiumprofil

Reflektor aus dem glänzenden Aluminiumblech

Opaldiffusor

Parabolraster aus dem hoch glänzenden Aluminiumblech

Eloxiertes Aluminiumprofil

Abmessungen l/b/h (mm)

920x79x146

1220x79x146

1520x79x146

1840x79x146

2440x79x146

3040x79x146

Lineare Leuchtstofflampen 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen

920x79x146

1220x79x146

1520x79x146

1840x79x146

2440x79x146

3040x79x146

Abmessungen l/b/h (mm)

920x79x146

1220x79x146

1520x79x146

BESCHREIBUNG

Die Leuchten SAZA werden aus eloxiertem Aluminiumprofil hergestellt. Die Einbau- und Pendelleuchten können in Baugruppen mit verschiedensten Formen und Dimensionen verwendet werden. Das System ist sehr variabel und deshalb eignet es sich gut für die Beleuchtung von Büros, Schulen und weiteren Räumen mit hohen

Ansprüchen an die Lichtqualität.

TYPE MATERIAL

Aufbauleuchten

Pendelleuchten

Einbauleuchten

Wandleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Parabolraster aus hochglänzendem Aluminiumblech

Asymmetrischer Reflektor aus dem glänzenden

Aluminiumblech

LEUCHTMITTEL SPEISUNG

Lineare Leuchtstofflampen LED 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

620x104x91

920x104x91

1220x104x91

1520x104x91

1840x104x91

2440x104x91

3040x104x91 159

Abmessungen l/b/h (mm)

620x104x91

920x104x91

1220x104x91

1520x104x91

159

Abmessungen

620x79x90

920x79x90

1220x79x90

1520x79x90 1840x79x90

2440x79x90

3040x79x90

Abmessungen l/b/h (mm)

620x79x90

920x79x90

1220x79x90

1520x79x90

Abmessungen l/b/h (mm)

BESCHREIBUNG

Das Beleuchtungssystem LINA nutzt vor allem Leuchtkörper mit überlappenden, linearen Leuchtstofflampen.

Außerdem ist es möglich, LED-Leuchtmittel einzusetzen. Die Leuchten können als gerade Strecke oder zu anderen Formen verbunden werden. Darüber hinaus können mithilfe von durchsichtigen Eckmodulen auch

Leuchten-Baugruppen mit komplizierteren Formen gebaut werden. Pendelleuchten können mit entsprechendem Zubehör so eingebaut werden, dass der Rahmen des Leuchtkörpers nicht sichtbar ist. Die Serie LINA ist für

Geschäfts- und Gesellschaftsräume und kulturelle Räumlichkeiten geeignet.

Pendelleuchten

Aufbauleuchten

Einbauleuchten

Wandleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Reflektor weiss

Reflektor aus dem glänzenden Aluminiumblech

Opaldiffusor / Mikroprismatisches optisches System

Verbindungen

Eloxiertes Aluminiumprofil

Lineare Leuchtstofflampen

LED

230V, 50Hz

Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

562x104x91

842x104x91

1122x104x91

1402x104x91

1682x104x91

1962x104x91

2242x104x91

Abmessungen l/b/h (mm)

562x79x90

842x79x90

1122x79x90

1402x79x90

1682x79x90

1962x79x90

2242x79x90

Abmessungen

578x104x91

878x104x91

1178x104x91

1478x104x91

1656x104x91

2256x104x91

2856x104x91

2434x104x91

3334x104x91

4234x104x91

Abmessungen l/b/h (mm)

478x104x91

778x104x91

1078x104x91

1378x104x91

1556x104x91

2156x104x91

2756x104x91

2334x104x91

3234x104x91

4134x104x91

Abmessungen l/b/h (mm)

578x79x90

878x79x90

1178x79x90

1478x79x90

1656x79x90

2256x79x90

2856x79x90

2434x79x90

3334x79x90

4234x79x90

Durchgehende Pendelprofile

Abmessungen

478x79x90

778x79x90

1078x79x90

1378x79x90

1556x79x90

2156x79x90

2756x79x90

2334x79x90

3234x79x90

4134x79x90 165

BESCHREIBUNG

Die Produktreihe LUMIA besteht aus sehr flachen Leuchten, die für T16-Leuchtstoffröhren, Halogenglühlampen, kompakte Entladungslampen und LED-Leuchtmittel bestimmt sind. Die Leuchten mit direkt-indirekter oder indirekter Strahlung können miteinander kombiniert bzw. durch Einbaustrahler ergänzt werden. Auf diese Art und Weise kann eine beliebige Baugruppe mit verschiedenen Beleuchtungselementen hergestellt werden. Dank großen Variationsmöglichkeiten finden diese Leuchten vielfältige Anwendung, besonders in Büro-, Repräsentativ- und Gesellschaftsräumen.

Pendelleuchten Körper Optisches System

Eloxiertes Aluminiumprofil

Durch eigene Leuchtmittel gebildet

Mikroprismatisches optisches System

Opaldiffusor aus PMMA

Parabolraster aus dem hoch glänzenden Aluminiumblech

Verbindungen

Eloxiertes Aluminiumprofil

Lineare Leuchtstofflampen

Halogenglühlampen

Halogenidentladungslampen

LED

230V, 50Hz

Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm)

720x230x36

1020x230x36

1320x230x36

1620x230x36

Abmessungen l/b/h (mm)

720x230x36

1020x230x36

1320x230x36

1620x230x36

Abmessungen l/b/h (mm)

720x230x36

1020x230x36

1320x230x36

1620x230x36

Abmessungen l/b/h (mm) 240x230x36

BESCHREIBUNG

Das Pendel-Modulsystem VARI besteht aus Aluminium-Tragschienen, in die einzelne Leuchtmodule eingelegt werden. Die breite Auswahl an Leuchtmodulen und Zubehör macht es möglich, die Leuchtstofflampen für die Grundbeleuchtung mit Halogen- oder Entladungslampen für die Akzentbeleuchtung zu kombinieren.

Dank der hohen Variabilität kann das System dem beleuchteten Raum sehr einfach angepasst werden. Die Leuchten VARI kommen sehr gut in Geschäfts- und Gesellschaftsräumen sowie in kulturellen Einrichtungen zur Geltung.

Pendelleuchten Körper

Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Opaldiffuser aus PMMA

Parabolrastor aus hochglänzendem Aluminiumblech

Durch eigene Leuchtmittel gebildet

Lineare Leuchtstofflampen

Halogenglühlampen

Halogenidentladungslampen LED

230V, 50Hz Strahler für HI-PAR 111 sind mit einem nicht dimmbaren EVG bestückt; die Leuchten für Halogenglühlampen sind mit einem elektronischen Transformator ausgestattet; die Leuchten für Entlandungslampen sind mit einem VVG oder EVG bestückt

Abmessungen l/b/h (mm)

635x250x60

935x250x60

1235x250x60

1535x250x60

Abmessungen l/b/h (mm)

900x250x60

1200x250x60

1500x250x60

Abmessungen l/b/h (mm)

423x250x170

Abmessungen l/b/h (mm)

600x250x170

Abmessungen l/b/h (mm)

423x250x76

Abmessungen l/b/h (mm)

775x250x76

Abmessungen l/b/h (mm)

423x250x100 423x250x155

Abmessungen l/b/h (mm)

600x250x100

600x250x155

Abmessungen l/b/h (mm)

BESCHREIBUNG

Das Beleuchtungssystem MOZA dient als Akzentbeleuchtung. Das einfache und subtile Design entspricht besonders den Beleuchtungsanforderungen von Geschäftsräumen, kulturellen Einrichtungen, Präsentationsräumen oder Showrooms.

Pendelleuchten Körper

Optisches System

Kombination von Aluminiumprofil und Stahlblech mit gebrannter Pulverfarbe bearbeitet

Aluminiumreflektor LED 230V, 50Hz

Die Leuchten sind mit lektronischem Trafo bestückt

Abmessungen l/b/h (mm)

Abmessungen l/b/h (mm)

BESCHREIBUNG

Die Pendel- und Wandleuchten RAMO werden aus eloxiertem Aluminiumprofil hergestellt. Diese Akzentleuchten vervollständigen die durch das zentrale Beleuchtungssystem erzeugte Stimmung. Die RAMO-Serie eignet sich dank ihren optimalen Eigenschaften und ihrem einfachen Aussehen für die Beleuchtung von Geschäfts-, Kulturund Gesellschaftsräumen.

Pendelleuchten

Wandleuchten Körper Optisches System Eloxiertes Aluminiumprofil

Wird durch ein einzelnes Leuchtmittel gebildet

Halogenidentladungslampen LED 230V, 50Hz

Die Leuchten sind mit einem elektronischen Trafo bestückt

Abmessungen l/b/h (mm) 377x230x90

Abmessungen l/b/h (mm) 377x230x90

Abmessungen l/b/h (mm) 377x377x90

Pendelleuchten

Aufbauleuchten

Körper Optisches System

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Durch ein einzelnes Leuchtmittel gebildet

Abmessungen /h (mm)

50x200

50x300

50x400 180

LICHTBEGLEITER 2014/2015

TYPE MATERIAL LEUCHTMITTEL SPEISUNG

Pendelleuchten

Aufbauleuchten Körper Optisches System

Abmessungen /h (mm)

50x200

50x300

50x400 180 LICHTBEGLEITER 2014/2015 TYPE MATERIAL LEUCHTMITTEL SPEISUNG

Aluminiumprofil mit gebrannter Pulverfarbe bearbeitet

Reflektor aus dem glänzenden Aluminiumblech

Abmessungen l/b/h (mm) 197x197x120 181

LED 230V, 50Hz

LED Leuchten sind mit einem nicht dimmbaren Driver bestückt

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

BESCHREIBUNG

Die Produktreihe SOLDE sind Aufbauleuchten für Akzentbeleuchtungen. Die Leuchten sind mit Halogenlampen mit eigenem optischem System ausgestattet. Durch die Wahl des jeweiligen Leuchtmittels lassen sich verschiedene Lichteigenschaften erzielen. Dieses Beleuchtungssystem hat sich vor allem bei der Beleuchtung von Geschäfts-, Kultur- und Gesellschaftsräumen gut bewährt.

Abmessungen l/b/h (mm)

180x180x135

182

Aufbauleuchten Körper Optisches System

Stahlblech mit gebrannter Pulverfarbe bearbeitet

Wird durch ein einzelnes Leuchtmittel gebildet

Halogenglühlampen LED 230V, 50Hz

Die Leuchten sind mit elektronischen Trafo bestückt

Abmessungen l/b/h (mm)

330x180x135

182

Abmessungen l/b/h (mm)

480x180x135

181

Abmessungen l/b/h (mm)

330x330x135

181

BESCHREIBUNG

Die Leuchtenserie GATU besteht aus Einbauleuchten mit einem breiten Spektrum von Leuchtmitteln. Da in den Leuchtkörpern ein oder mehrere Leuchtmittel eingesetzt werden können, ist es immer möglich, eine optimale Anzahl von Leuchten für den jeweiligen Raum zu wählen. Dank der Möglichkeit einer großen Anzahl von Leuchtmitteln ist dieses Beleuchtungssystem vor allem für Geschäfts-, Kultur- und Gesellschaftsräumen geeignet.

Abmessungen l/b/h (mm) 185x185x140

Einbauleuchten Körper

Optisches System

Stahlblech mit gebrannter Pulverfarbe bearbeitet

Aluminiumreflektor

Durch ein einzelnes Leuchtmittel gebildet

Abmessungen l/b/h (mm)

180x180x110

184

Halogenglühlampen

Halogenidentladungslampen LED

230V, 50Hz oder 12V Elektroeinheiten sowie Transformatoren zu Einbauleuchten werden separat geliefert gilt nicht für LED-Versionen

Abmessungen l/b/h (mm)

180x180x151

184

Abmessungen l/b/h (mm)

180x180x205

185

Abmessungen l/b/h (mm)

Abmessungen l/b/h (mm) 330x180x110

Abmessungen l/b/h (mm)

Abmessungen

(mm)

Abmessungen l/b/h (mm) 330x180x151

Abmessungen l/b/h (mm) 330x180x205

Abmessungen l/b/h (mm)

Abmessungen l/b/h (mm)

Abmessungen l/b/h (mm) 515x185x140

Abmessungen l/b/h (mm)

Abmessungen l/b/h (mm) 330x330x151

Abmessungen l/b/h (mm) 330x330x205

BESCHREIBUNG

RAVO Leuchten sind runde Downlights, die für LED Leuchtmittel bestimmt sind, welche die Betriebswirksamkeit bis 130 lm/W haben.Die Leuchten sind aus Polykarbonatplast und passiven Alukühler hergestellt. Die Leuchten können auch mit höherem Schutzart IP 44 sein, mit Plexiabdeckungen klar oder struktur. RAVO Leuchten haben einen breiten

Ausstrahlungswinkel, dank welchem sie für Beleuchtung von Korridoren, Einkaufszentren, Gesellschaftsräumen, Verwaltungsgebäuden oder Kulturanlagen geeignet sind.

Einbauleuchten

Aufbauleuchten Körper Optisches System

Reflektor und Rahmen aus PC Reflektor aus dem glänzenden

Klar- und Halbmatt Radialraster aus PC

Abmessungen /h (mm)

LED

230V, 50Hz

Steuer- oder Elektroeinheit mit einem VVG oder EVG ist in einer getrennten

Plastbox platziert

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen /h (mm)

Abmessungen /h (mm) 172x114

Zylinderabdeckung

BESCHREIBUNG

Die Produktreihe BASI bietet sehr leistungsfähige Einbauleuchten, die für Entladungslampen bestimmt sind.

Zur Verfügung stehen feste sowie drehbare Leuchtkörper, mit welchen die gewünschte Richtung des Lichteinfalls eingestellt werden kann. Das Beleuchtungssystem BASI findet breite Anwendung in Einkaufszentren, kulturellen

Eirichtungen und Gesellschaftsräumen.

Einbaumontage Körper

Optisches System

Stahlblech mit gebrannter Pulverfarbe bearbeitet

Aluminiumreflektor

Halogenidentladungslampen LED 230V, 50Hz

Die Elektroeinheit mit einem VVG oder EVG, die in einer getrennten Plastbox ist, muss separat bestellt werden

Abmessungen l/b/h (mm)

165x165x140

190

165x165x140

Abmessungen l/b/h (mm)

135x135x140

190

BESCHREIBUNG

Die Produktreihe BURE besteht aus Rundleuchten mit einem Durchmesser von 230 mm, die über horizontal gelagerte Leuchtmittel verfügen. Der eingesetzte Polycarbonatreflektor mit einer reflektierenden Aluminiumbeschichtung stellt eine hohe optische Leistung des Systems sicher. Darüber hinaus können die Leuchten mit Kunststoffblenden Schutzart IP44, Radialraster zur Blendungsbegrenzung oder mit dekorativem Glas ausgestattet werden. Die Produktreihe BURE eignet sich für die Beleuchtung von Gesellschaftsräumen, Einkaufszentren, Verwaltungsgebäuden und kulturellen Einrichtungen.

Einbauleuchten Körper

Optisches System

Reflektor und Rahmen aus PC

Vorschaltgerätbox aus PP

Zerstäubte Aluminiumschicht

Klar-, Halbmatt- und Opalabdeckung

Radialraster aus PC

Sandgestrahltes Glas

für Leuchtenmontage

Kompaktleuchtstofflampen 230V, 50Hz

Die Elektroeinheit mit einem VVG oder nicht dimmbaren EVG ist ein Bestandteil des Leuchtkörpers

Weitere Schaltungsmöglichkeiten sind bei einzelnen Leuchtentypen angeführt Glas mit einem Durchmesser von

BESCHREIBUNG

Das Beleuchtungssystem TURE besteht aus Rundleuchten mit einem Durchmesser von 190 mm oder 265 mm, deren Leuchtmittel horizontal gelagert sind. Die Leuchten werden als Einbau-, Halbeinbau- und Aufbauleuchten angeboten. Zur Verfügung stehen hier die Varianten mit klarem Glas, sandgestrahltem Glas und ohne Glas zur Verfügung. Das Glas kann dabei entweder eingesetzt oder vorgesetzt werden. Die Aufbauleuchten können mit einer Seilaufhängung oder einem Deckenbaldachin zur Abhängung ergänzt werden. Die Leuchten dieses Systems eignen sich für die Beleuchtung von Geschäfts-, Gesellschafts- und Büroräumen.

Einbauleuchten

Aufbauleuchten

Pendelleuchten Körper Optisches System

Stahlblech mit gebrannter Pulverfarbe bearbeitet

Glanzreflektor

Kompaktleuchtstofflampen 230V, 50Hz

Die Elektroeinheit mit einem VVG oder EVG ist in einer getrennten Plastbox platziert

Weitere Schaltungsmöglichkeiten sind bei einzelnen Leuchtentypen angeführt

Set der Distanzteile

BESCHREIBUNG

TORVE ist ein System von quadratischen Leuchten mit horizontal gelagerten Leuchtmitteln. Der elegante Aluminiumrahmen in eloxierter oder farbiger Ausführung bestimmt diese Leuchten zur Verwendung in modern gestalteten Innenräumen. Darüber hinaus können die Leuchten mit einem Opaldiffusor aus Kunststoff oder sandgestrahltem Glas ausgestattet werden. Die kleinsten Einbauleuchten können mit LED-Leuchtmitteln bestückt werden. Die Leuchten dieser Serie finden in Geschäfts-, Gesellschafts- und Büroräumen ihre Verwendung.

Einbauleuchten Körper Optisches System

Aluminiumrahmen eloxiert oder mit gebrannter

Pulverfarbe bearbeitet Stahlblech

Reflektor aus dem glänzenden

Aluminiumblech

Opaler Diffusor

Sandgestrahltes Glas

Abmessungen l/b/h (mm)

Kompaktleuchtstofflampen LED

230V, 50Hz Steuer- oder Elektroeinheit mit einem VVG oder EVG ist in einer getrennten

Plastbox platziert

Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt

Abmessungen l/b/h (mm) 240x240x155

BESCHREIBUNG

Die für abgehängte Decken bestimmten Leuchten VERDE sind dank ihrem speziellen optischen System, dass eine Blendung vermeidet, besonders für Arbeitsräume mit hohen Anforderungen an die Lichtqualität geeignet, z.B. Büro- oder Computerarbeitsplätze. Dieses System spart aufgrund seines ausgezeichneten Wirkungsgrades von 91 % einerseits Betriebskosten für die Beleuchtung und verringert gleichzeitig die Energieanforderungen des jeweiligen Gebäudes, womit es auch zur Kohlendioxidreduktion beiträgt.

Abmessungen l/b/h (mm)

595x595x52 622x622x52

Einbauleuchten Körper

Optisches System

Stahlblech mit gebrannter Pulverfarbe bearbeitet

Parabolraster aus hochglänzendem Aluminiumblech

Lineare Leuchtstofflampen 230V, 50Hz Leuchtstoffleuchten sind mit einem nicht dimmbaren EVG bestückt Weitere Schaltungsmöglichkeiten sind bei den einzelnen Leuchtentypen angeführt 92% WIRKUNGSGRAD

Abmessungen l/b/h (mm)

595x595x52

622x622x52

Set für untere Montage

LICHTBEGLEITER

www.halla.eu

Auf unseren Webseiten finden Sie stets aktuelle Informationen über unsere Produkte und Neuheiten, einfache Sortierung und ausführliche Suche nach Filtern und Kategorien. Sie können hier unsere weiteren Realisationen, Informationen über die Gesellschaft, Partner und Kontakte finden. Unsere Webseiten wurden für alle Arten von Anzeigeeinrichtungen einschl. Tablets und Mobiltelefonen entwickelt.

TEChNIsChE DaTEN

Alle Leuchten werden in der Europäischen Union hergestellt (Tschechien).

HALLA DIALux Plug-in

www.halla.eu/dialux

HALLA 3D Modelle in 3DM, 3DS und DWG

www.halla.eu/3dmodels

Garantie 5 Jahre für alle HALLA LED Leuchten

www.halla.eu/led

HALLA XPRESS 0-5 Tage Produktionszeit

www.halla.eu/xpress

KODE DER LEUCHTE TYP DER MONTAGE AUSSTRAHLUNG LEUCHTMITTEL

10GEE/830

10GEE/840

15GEE/840

(1x19W, 1x38W, 2x19W)

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

132-500K-10GEQ/TC LED-MODUL 2x13W2x855lm Aluminium562x66x92 36

132-500K-15GEQ/TC LED-MODUL 2x19W2x1285lm

Aluminium842x66x92 36

132-500K-20GEQ/TC LED-MODUL 2x25W2x1715lm Aluminium1122x66x92 36

132-500K-25GEQ/TC LED-MODUL 2x31W2x2145lm Aluminium1402x66x92 36

132-500K-30GEQ/TC LED-MODUL 2x37W2x2575lm Aluminium1682x66x92 36

132-500K-35GEQ/TC LED-MODUL 2x43W2x3000lm

Aluminium1962x66x92 36

132-500K-40GEQ/TC LED-MODUL 2x50W2x3430lm Aluminium2242x66x92 36

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: M

Einstellbarer Weiß

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

132-510K-20GEE/830 LED-MODUL 1x26W2140lm Aluminium600x600x92 36

132-510K-20GEE/840 LED-MODUL 1x26W2220lm Aluminium600x600x92 36

132-511K-20GGE/830 LED-MODUL 1x48W3430lm

132-511K-20GGE/840

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: A, D, T, M

132-510K-20GEQ/TC LED-MODUL 2x13W2x885lm

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: M

FEDERZEICHNUNG FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

FEDERZEICHNUNG

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN

150-301N-20AEE LED-MODUL 2x18W

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN

150-50∆K-2A2LV/830 LED-MODUL 2x18W LED-MODUL 1x26W 2x 1730lm Holz

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

∆ = 0 Leuchten mit Opaldiffusor

∆ = 1 Leuchten mit dem mikroprismatischen optischen System

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

150-700N-40AEE

die Leuchte wird einschl. Leuchtmittel geliefert

FEDERZEICHNUNG

UNDA

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

103-500Q-10EIE/830 LED-MODUL 20x2,1W3880lm Aluminium717x717x79 44

103-500Q-10EIE/840 LED-MODUL 20x2,1W3880lm Aluminium717x717x79 44

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

Design: Rob van Beek

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

Obere Welle Untere Welle

SEITE

100-501K-50GTD/830 LED-MODUL 1x60W3330lm Aluminium1345x406x144 46

100-501K-50GTD/840 LED-MODUL 1x60W3330lm Aluminium1345x406x144 46

100-511K-50GTD/830 LED-MODUL 1x60W3330lm Aluminium1345x406x144 46

100-511K-50GTD/840 LED-MODUL 1x60W3330lm Aluminium1345x406x144 46

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und 1 Baldachin geliefert Einzelleuchte kann man nicht aufhängen, für Aufhängung muss man einen Satz aus mindestens zwei Leuchten zusammen stellen

100-0001 Endkappe

100-0002 Modulverbindung

100-0003 Baldachin, nicht für Einspeisungskabel

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

101-500K-70GDE/830 LED-MODUL 1x84W2900lm Aluminium1040x445x70 48

101-500K-70GDE/840 LED-MODUL 1x84W2900lm Aluminium1040x445x70 48

101-501K-80GDE/830 LED-MODUL 1x96W3520lm Aluminium1040x445x70 48

101-501K-80GDE/840 LED-MODUL 1x96W3520lm Aluminium1040x445x70 48

Für Aufbau muss man Montagesatz 101-0001 bestellen weitere el. Schaltungsmöglichkeiten: TD

FEDERZEICHNUNG

Distanzteile für Leuchten

101-0002 Seilaufhängung 2000 mm, 2 Seilen

101-0007 Seilaufhängung 4000 mm, 2 Seilen

101-0008 Seilaufhängung 6000 mm, 2 Seilen

101-0005

101-0006

Verbindungskabel 3× 0,75 mm, angesetzt mit Konektor WAGO und 2× T-Steckverbindung

Verbindungskabel 5× 0,75 mm, angesetzt mit Konektor WAGO und 2× T-Steckverbindung

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm)

104-200K-10GIE/830 LED-MODUL 1x51W2960lm Aluminium1222x152x70 50

104-200K-10GIE/840 LED-MODUL 1x51W3060lm Aluminium1222x152x70 50

für Aufhängung ist ein Montagesatz zu bestellen 19-0001; 19-0002 weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

FEDERZEICHNUNG

19-0001

19-0002

FEDERZEICHNUNG

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

Seilaufhängung für Ovalleuchten 2000 mm,

2 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

Seilaufhängung für Ovalleuchten 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

(mm)

111-800N-10HAT/827 OLED 1x5,6W 206lm Aluminium300x400x800 53

Die zwei letzten Buchstaben des Produktkodes bestimmen Profilfarbe (S, W, B) und Farbe der Kunststoffteile (B, O, R, W, Y)

FEDERZEICHNUNG

105-200K-10GIE/830 LED-MODUL 1x37W3220lm Aluminium450x450x70 51

105-200K-10GIE/840 LED-MODUL 1x37W3220lm Aluminium450x450x70 51

für Aufhängung ist ein Montagesatz zu bestellen 13-0002; 13-0004 weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

ZUBEHÖR - DRAMI KODE BESCHREIBUNG FARBE

FEDERZEICHNUNG

13-0002 Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

13-0004 Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

FEDERZEICHNUNG

BESCHREIBUNG BESCHREIBUNG PRÜFZEICHEN PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

13-711I-80GEE/830 LED-MODUL 1x96W9170lm Aluminium615x325x1840 54

13-711I-80GEE/840 LED-MODUL 1x96W9590lm Aluminium615x325x1840 54

13-711I-80GEP/830 LED-MODUL 1x96W9170lm Aluminium615x325x1840 54

13-711I-80GEP/840 LED-MODUL 1x96W9590lm

13-711I-80GET/830 LED-MODUL 1x96W9170lm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

106-200K-10GIE/830 LED-MODUL 1x66W5740lm Aluminium650x650x70 52

106-200K-10GIE/840 LED-MODUL 1x66W5740lm Aluminium650x650x70 52

für Aufhängung ist ein Montagesatz zu bestellen 13-0002; 13-0004 weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

Aluminium615x325x1840 54

Aluminium615x325x1840 54

13-711I-80GET/840 LED-MODUL 1x96W9590lm Aluminium615x325x1840 54

Fußplatte und Ständerfuss müssen separat bestellt werden

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

13-711I-4055E

13-711I-4055EI

13-711I-4055TI

13-711I-4055PI

Fußplatte und Ständerfuss müssen separat bestellt werden

TC-L 4x55W 2G11

TC-L 4x28/55W 2G11

TC-L 4x28/55W 2G11

TC-L 4x28/55W 2G11

Aluminium615x325x1840 54

Aluminium615x325x1840 54

Aluminium615x325x1840 54

Aluminium615x325x1840 54

FEDERZEICHNUNG

13-7002 Fußplatte

13-7005 Ständerfuss mit Kabel und Stecker

13-7006 Ständerfuss ohne Kabel, ohne Stecker

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

140-052*-*****:

d1 = 384 mm; d1 = 464 mm

d2 = 455 mm; d2 = 534 mm

D = 390 mm; D = 470 mm

140-06**-*****: d1 = 664 mm

d2 = 734 mm D = 670 mm

140-073*-*****:

d1 = 964 mm

d2 = 1034 mm

D = 970 mm

140-083*-*****:

d1 = 1254 mm

d2 = 1324 mm

D = 1260 mm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

140-052*-10GHE/830 LED-MODUL 1x21W1630lm Aluminium384x384x125 56

140-052*-10GHE/840 LED-MODUL 1x21W1630lm Aluminium384x384x125 56

140-052*-10GIE/830 LED-MODUL 1x29W2250lm Aluminium464x464x125 56

140-052*-10GIE/840 LED-MODUL 1x29W2250lm Aluminium464x464x125 56

140-062*-10GNE/830 LED-MODUL 1x66W5000lm Aluminium664x664x125 56

140-062*-10GNE/840 LED-MODUL 1x66W5000lm

Aluminium664x664x125 56

140-063*-60GEE/830 LED-MODUL 1x78W5600lm Aluminium664x664x125 56

140-063*-60GEE/840 LED-MODUL 1x78W5600lm Aluminium664x664x125 56

140-073*-12GEE/830 LED-MODUL 1x156W10280lm Aluminium964x964x125 56

140-073*-12GEE/840 LED-MODUL 1x156W10280lm

140-083*-16GEE/830 LED-MODUL 1x216W15900lm

Aluminium964x964x125 56

Aluminium1254x1254x125 56

140-083*-16GEE/840 LED-MODUL 1x216W15900lm Aluminium1254x1254x125 56

* = K Leuchten mit Opaldiffusor * = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, D, T, M

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

140-040*-*****:

140-060*-*****:

140-080*-*****:

140-040*-2026E

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, D, T

140-050*-1040E

140-050*-1055E

TC-DEL 2x26W G24q-3 Aluminium250x250x162 56

T16-R 1x40W 2GX13

Aluminium384x384x125 56

1x55W 2GX13 Aluminium464x464x125

140-050*-1060E T16-R 1x60W 2GX13 Aluminium464x464x125

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

140-050*-1U1WE

T16-R 1x22W 2GX13; T16-R 1x60W 2GX13

140-050*-1V1UE T16-R 1x22W 2GX13; T16-R 1x40W 2GX13 Aluminium384x384x125

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, D

140-060*-4E2JE T16 4x24W G5; TC-L 2x24W 2G11

140-070*-4C4DE T16 4x21W G5; T16 4x14W G5

140-070*-4E4FE T16 4x39W G5; T16 4x24W G5 Aluminium964x964x125 56

140-080*-10HEE T16 4x28W G5;T16 4x21W G5; T16 2x14W G5 Aluminium1254x1254x125

140-080*-10HOE T16 4x54W G5;T16 4x39W G5; T16 2x24W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

140-052*-*****:

d1 = 384 mm; d1 = 464 mm

140-073*-*****:

d1 = 964 mm

d1 = 250 mm

d2 = 320 mm D = 256 mm

140-050*-*****:

d1 = 384 mm; d1 = 464 mm

d2 = 455 mm; d2 = 534 mm

D = 390 mm; D = 470 mm

d1 = 664 mm

d2 = 734 mm D = 670 mm

140-070*-*****:

d1 = 964 mm

d2 = 1034 mm D = 970 mm

d1 = 1254 mm

d2 = 1324 mm

D = 1260 mm

d2 = 1034 mm

D = 456 mm

d2 = 444 mm; d2 = 534 mm D =

140-06**-*****: d1 = 664 mm

d2 = 734 mm D = 656 mm

D = 956 mm

140-083*-*****:

d1 = 1254 mm

d2 = 1324 mm

D = 1246 mm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

141-052*-10GHE/830 LED-MODUL 1x21W1630lm Aluminium444x384x125 56

141-052*-10GHE/840 LED-MODUL 1x21W1630lm Aluminium444x384x125 56

141-052*-10GIE/830 LED-MODUL 1x29W2250lm Aluminium534x464x125 56

141-052*-10GIE/840 LED-MODUL 1x29W2250lm

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, D, T, M

1x216W15900lm

FEDERZEICHNUNG

KODE DER LEUCHTETYP

141-050*-1040E

141-050*-1055E

141-050*-1060E

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

141-050*-1U1WE

141-050*-1V1UE

T16-R 1x40W 2GX13

T16-R 1x55W 2GX13

T16-R 1x60W 2GX13

140-050*-*****:

d1 = 384 mm; d1 = 464 mm

d2 = 444 mm; d2 = 534 mm

D = 390 mm; D = 470 mm

140-060*-*****:

d1 = 664 mm

d2 = 734 mm D = 670 mm

140-070*-*****:

d1 = 964 mm

d2 = 1034 mm

D = 970 mm

140-080*-*****:

d1 = 1254 mm

d2 = 1324 mm

D = 1260 mm

Aluminium444x384x125 56

Aluminium534x464x125 56

Aluminium534x464x125 56

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm)

119-501*-1040E T16-R 1x40W 2GX13

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

Aluminium350x350x70 58

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

119-501*-4014E T16 4x14W G5

119-501*-4024E T16 4x24W G5

119-501*-4039E T16 4x39W G5

119-501*-6021E T16 6x21W G5

Aluminium600x600x70 58

Aluminium600x600x70 58

Aluminium900x900x70 58

Aluminium900x900x70 58

T16-R 1x22W 2GX13; T16-R 1x60W 2GX13

T16-R 1x22W 2GX13; T16-R 1x40W 2GX13

Aluminium534x464x125 56

Aluminium444x384x125 56

119-501*-6039E T16 6x39W G5 Aluminium900x900x70 58

141-060*-4E2JE T16 4x24W G5; TC-L 2x24W 2G11

141-070*-4C4DE

T16 4x21W G5; T16 4x14W G5

141-070*-4E4FE T16 4x39W G5; T16 4x24W G5

141-080*-10HEE T16 4x28W G5;T16 4x21W G5; T16 2x14W G5

141-080*-10HOE T16 4x54W G5;T16 4x39W G5; T16 2x24W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, D = K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

Aluminium734x664x125 56

Aluminium1034x964x125 56

Aluminium1034x964x125 56

Aluminium1324x1254x125 56

Aluminium1324x1254x125 56

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

FEDERZEICHNUNG

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009 weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

119-200*-1040E T16-R 1x40W 2GX13

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

119-200*-4014E T16 4x14W G5

119-200*-4024E T16 4x24W G5

119-200*-4039E T16 4x39W G5

119-200*-6021E T16 6x21W G5

119-200*-6039E T16 6x39W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

FEDERZEICHNUNG

BESCHREIBUNG

MATERIALABMESSUNGEN l/b/h (mm)

58

119-210*-10GDE/830 LED-MODUL 1x12W1150lm Aluminium350x350x70 58

119-210*-10GDE/840 LED-MODUL 1x12W1190lm Aluminium350x350x70 58

119-210*-40GDE/830 LED-MODUL 1x48W4610lm

119-210*-40GDE/840 LED-MODUL 1x48W4770lm

119-210*-90GDE/830

119-210*-90GDE/840

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

LED-MODUL 1x102W10370lm

LED-MODUL 1x102W10740lm

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

Aluminium600x600x70 58

Aluminium600x600x70 58

Aluminium900x900x70 58

Aluminium900x900x70 58

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

Aluminium600x600x70 58

Aluminium600x600x70 58

Aluminium900x900x70 58

Aluminium900x900x70 58

Aluminium900x900x70 58

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

119-220*-40GDE/830 LED-MODUL 1x45W4340lm Aluminium1240x350x70 58

119-220*-40GDE/840 LED-MODUL 1x45W4500lm Aluminium1240x350x70 58

119-220*-50GDE/830 LED-MODUL 1x57W5430lm Aluminium1540x350x70 58

119-220*-50GDE/840 LED-MODUL 1x57W5620lm Aluminium1540x350x70 58

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

mm (28W, 54W)

mm (35W, 49W, 80W) w = 350 mm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

13-501*-2028E T16 2x28W G5

13-501*-2054E T16 2x54W G5

13-501*-2035E T16 2x35W G5

13-501*-2049E T16 2x49W G5

13-501*-2080E T16 2x80W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 19-0001, 19-0002

FEDERZEICHNUNG

ZUBEHÖR - KVADO

19-210*-10GEE/830

19-210*-10GEE/840

19-210*-10GHE/830

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium1200x350x70 58

Aluminium1200x350x70 58

Aluminium1500x350x70 58

Aluminium1500x350x70 58

Aluminium1500x350x70 58

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009 weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

1200 mm (28W, 54W)

mm (35W, 49W, 80W) w = 350 mm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

13-200*-2028E T16 2x28W G5

13-200*-2054E T16 2x54W G5

13-200*-2035E T16 2x35W G5

13-200*-2049E T16 2x49W G5

13-200*-2080E T16 2x80W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 19-0001, 19-0002 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

FEDERZEICHNUNG

KODE

Aluminium1200x350x70 58

Aluminium1200x350x70 58

Aluminium1500x350x70 58

Aluminium1500x350x70 58

aluminium1500x350x70 58

BESCHREIBUNG FARBE

13-0001 Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

13-0003

LED-MODUL 1x12W890lm Aluminium250x250x70 60

LED-MODUL 1x12W930lm Aluminium250x250x70 60

LED-MODUL 1x13W940lm Aluminium350x350x70 60

19-210*-10GHE/840 LED-MODUL 1x13W1000lm Aluminium350x350x70 60

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009

19-210*-40GHE/830 LED-MODUL 1x51W3840lm Aluminium600x600x70 60

19-210*-40GHE/840 LED-MODUL 1x51W4060lm Aluminium600x600x70 60

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN FEDERZEICHNUNG

Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu

– 19-0009 weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

19-200*-40GGE/830 LED-MODUL 1x39W3040lm Aluminium922x155x70

19-200*-40GHE/840 LED-MODUL 1x52W4200lm Aluminium1222x155x70 60

19-200*-60GIE/830 LED-MODUL 1x65W5070lm Aluminium1522x155x70 60

19-200*-60GIE/840 LED-MODUL 1x65W5250lm Aluminium1522x155x70 60

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 19-0001, 19-0002

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0005, 19-0006, 19-0007 weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

19-242*-10GEE/830 LED-MODUL 1x12W890lm Aluminium250x250x70 60 19-242*-10GEE/840 LED-MODUL 1x12W930lm Aluminium250x250x70 60

19-252*-10GHE/830 LED-MODUL 1x22W1820lm Aluminium370x370x70 60

19-252*-10GHE/840 LED-MODUL 1x22W1820lm Aluminium370x370x70 60

19-252*-10GIE/830

19-252*-10GIE/840

19-262*-10GNE/830

19-262*-10GNE/840

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0008, 19-0009 weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3 für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004 für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0008, 19-0009

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004

LED-MODUL 1x33W2520lm Aluminium450x450x70 60

LED-MODUL 1x33W2520lm Aluminium450x450x70 60

LED-MODUL 1x73W5600lm Aluminium650x650x70 60

LED-MODUL 1x73W5600lm Aluminium650x650x70 60

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

922 mm (21W, 39W)

mm (28W, 54W)

mm (35W, 49W, 80W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

19-501*-2021E

T16 2x21W G5

19-501*-2028E T16 2x28W G5

19-501*-2035E

T16 2x35W G5

19-501*-2039E T16 2x39W G5

19-501*-2049E

T16 2x49W G5

19-501*-2054E T16 2x54W G5

19-501*-2080E T16 2x80W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen 19-0001, 19-0002

Aluminium922x155x70 60

Aluminium1222x155x70 60

Aluminium1522x155x70 60

Aluminium922x155x70 60

Aluminium1522x155x70 60

Aluminium1222x155x70 60

Aluminium1522x155x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen 19-0005, 19-0006, 19-0007 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

mm (12W, 40W)

mm (14W, 24W, 48W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

19-501*-1040E

* = K Leuchten mit Opaldiffusor

* = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

T16-R 1x40W 2GX13

Aluminium350x350x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

19-501*-4014E T16 4x14W G5

19-501*-4024E T16 4x24W G5

* = K Leuchten mit Opaldiffusor

* = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

19-551*-1040E

19-551*-1055E

19-561*-4E2JE

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004

FEDERZEICHNUNG

T16-R 1x40W 2GX13

T16-R 1x55W 2GX13

T16 4x24W G5; TC-L 2x24W 2G11

MATERIALABMESSUNGEN l/b/h (mm)

Aluminium370x370x70 60

Aluminium370x370x70 60

Aluminium650x650x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0008, 19-0009 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h

19-200*-2021E T16 2x21W G5

19-200*-2028E T16 2x28W G5

19-200*-2035E T16 2x35W G5

19-200*-2039E T16 2x39W G5

19-200*-2049E T16 2x49W G5

19-200*-2054E T16 2x54W G5

19-200*-2080E T16 2x80W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen 19-0001, 19-0002

FEDERZEICHNUNG

Aluminium600x600x70 60

Aluminium600x600x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009 weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

BESCHREIBUNG PRÜFZEICHEN

=

mm (1x40W, 1x55W, 1x40W + 1x22W)

mm (1x60W, 1x60W + 1x22W)

(4x24W + 2x24W)

Aluminium922x155x70 60

Aluminium1222x155x70 60

Aluminium1522x155x70 60

Aluminium922x155x70 60

Aluminium1522x155x70 60

Aluminium1222x155x70 60

Aluminium1522x155x70 60

Distanzteile für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen 19-0005, 19-0006, 19-0007 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

19-200*-1040E T16-R 1x40W 2GX13

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium350x350x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

19-200*-4014E T16 4x14W G5

19-200*-4024E T16 4x24W G5

Aluminium600x600x70 60

Aluminium600x600x70 60

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

19-551*-1V1UE

* = K Leuchten mit Opaldiffusor

* = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004

19-551*-1U1WE

19-551*-1060E

* = K Leuchten mit Opaldiffusor

* = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004

T16-R 1x40W 2GX13; T16-R 1x22W 2GX13

Aluminium370x370x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0008, 19-0009 weitere el. Schaltungsmöglichkeiten: A, D, T

T16-R 1x60W 2GX13; T16-R 1x22W 2GX13

T16-R 1x60W 2GX13

Aluminium450x450x70 60

Aluminium450x450x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0008, 19-0009 weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003

FEDERZEICHNUNG

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0009 weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

BESCHREIBUNG PRÜFZEICHEN

19-250*-1V1UE

19-250*-1U1WE

* = K Leuchten mit Opaldiffusor

* = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004

19-250*-1040E

19-250*-1055E

19-250*-1060E

19-260*-4E2JE

* = K Leuchten mit Opaldiffusor

* = Leuchten mit mikroprismatischem Diffusor für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004

T16-R 1x40W 2GX13; T16-R 1x22W 2GX13

T16-R 1x60W 2GX13; T16-R 1x22W 2GX13

T16-R 1x40W 2GX13

T16-R 1x55W 2GX13

T16-R 1x60W 2GX13

T16 4x24W G5; TC-L 2x24W 2G11

l/b/h (mm) KAT. SEITE

Aluminium370x370x70 60

Aluminium450x450x70 60

für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0008, 19-0009 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 für Distanz zwischen der Decke und der Leuchte sind Distanzteile zu bestellen – 19-0008, 19-0009 weitere el. Schaltungsmöglichkeiten: A, D, T

Aluminium370x370x70 60

Aluminium370x370x70 60

Aluminium450x450x70 60

Aluminium650x650x70 60

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm)

13-511K-2021E T16 2x21W G5

13-511K-2028E T16 2x28W G5

13-511K-2035E T16 2x35W G5

13-511K-2039E T16 2x39W G5

13-511K-2049E T16 2x49W G5

Aluminium900x180x46 64

Aluminium1200x180x46 64

Aluminium1500x180x46 64

Aluminium900x180x46 64

Aluminium1500x180x46 64

FEDERZEICHNUNG

ZUBEHÖR - RUNDO KODE BESCHREIBUNG FARBE

19-0005 Distanzteile für Ovalleuchten 2x 21W, 2x 39W

19-0006 Distanzteile für Ovalleuchten 2x 28W, 2x 54W

19-0007 Distanzteile für Ovalleuchten 2x 35W, 2x 49W, 2x 80W

BESCHREIBUNG

= 770 mm (21W, 39W)

mm (28W, 54W) 1370 mm (35W, 49W, 80W)

19-0009 Distanzteile für Quadratleuchten und Rundleuchten Ø 370 mm

19-0008 Distanzteile für Rundleuchten Ø 450 mm, Ø 650 mm

19-0001 Seilaufhängung für Ovalleuchten 2000 mm, 2 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

19-0002 Seilaufhängung für Ovalleuchten 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

13-511K-2054E T16 2x54W G5

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

FEDERZEICHNUNG

Aluminium1200x180x46 64

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

13-501K-4014E T16 4x14W G5

13-501K-4021E T16 4x21W G5

13-501K-4024E T16 4x24W G5

13-501K-4039E T16 4x39W G5

13-501K-6021E T16 6x21W G5

13-501K-6039E T16 6x39W G5

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

FEDERZEICHNUNG

Aluminium600x600x55 64

Aluminium900x900x55 64

Aluminium600x600x55 64

Aluminium900x900x55 64

Aluminium900x900x55 64

Aluminium900x900x55 64

BESCHREIBUNG PRÜFZEICHEN

13-0001 Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

13-0003 Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

13-0002 Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

13-0004

Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

13-551K-1V1UE T16-R 1x40W 2GX13; T16-R 1x22W 2GX13

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

FEDERZEICHNUNG

Aluminium370x370x55 64

BESCHREIBUNG PRÜFZEICHEN

FEDERZEICHNUNG

13-200K-2014E

T16 2x14W G5

13-200K-2021E T16 2x21W G5

13-200K-2024E T16 2x24W G5

13-200K-2028E T16 2x28W G5

13-200K-2035E T16 2x35W G5

13-200K-2039E T16 2x39W G5

13-200K-2049E T16 2x49W G5

13-200K-2054E T16 2x54W G5

für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3 – Notleuchten können andere Längen haben

Aluminium600x180x55 64

Aluminium900x180x55 64

Aluminium600x180x55 64

Aluminium1200x180x55 64

Aluminium1500x180x55 64

Aluminium900x180x55 64

Aluminium1500x180x55 64

Aluminium1200x180x55 64

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

mm (40W; 2x24W)

mm (14W, 24W)

mm (21W, 39W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

13-200K-4014E T16 4x14W G5

13-200K-4021E T16 4x21W G5

13-200K-4024E T16 4x24W G5

13-200K-4039E T16 4x39W G5

13-200K-6021E T16 6x21W G5

13-200K-6039E T16 6x39W G5

für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

13-240K-1040E T16-R 1x40W 2GX13

für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

13-240K-2024E

TC-F 2x24W 2G10

Aluminium600x600x55 64

Aluminium900x900x55 64

Aluminium600x600x55 64

Aluminium900x900x55 64

Aluminium900x900x55 64

Aluminium900x900x55 64

Aluminium340x340x55 64

Aluminium340x340x55 64

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

(22W)

(22W + 40W; 40W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

13-30*K-1021E T16 1x21W G5

13-30*K-1028E T16 1x28W G5

13-30*K-1035E T16 1x35W G5

13-30*K-1039E T16 1x39W G5

13-30*K-1049E

13-30*K-1054E

1x49W G5

Aluminium900x80x46 64

Aluminium1200x80x46 64

Aluminium1500x80x46 64

Aluminium900x80x46 64

Aluminium1500x80x46 64

1x54W G5 Aluminium1200x80x46 64

13-30*K-2021E T16 2x21W G5 Aluminium900x120x46 64

13-30*K-2049E

*=0 direkt strahlende Leuchten

*=1 direkt-indirekt strahlende Leuchten weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

13-30*K-1014E T16 1x14W G5

13-30*K-1024E T16 1x24W G5

13-30*K-2014E T16 2x14W G5

13-30*K-2024E T16 2x24W G5

*=0 direkt strahlende Leuchten

*=1 direkt-indirekt strahlende Leuchten weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T

DER

13-100K-4014E T16 4x14W G5

13-100K-4024E T16 4x24W G5

weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

Aluminium600x80x46 64

Aluminium600x80x46 64

Aluminium600x120x46 64

Aluminium600x120x46 64

Aluminium600x600x119 64

Aluminium600x600x119 64

13-250K-1022E T16-R 1x22W 2GX13 Aluminium310x310x55 64

für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004 weitere el. Schaltungsmöglichkeiten: A, S, D, T

13-250K-1040E T16-R 1x40W 2GX13 Aluminium370x370x55 64

für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

13-250K-1V1UE T16-R 1x40W 2GX13; T16-R 1x22W 2GX13 Aluminium370x370x55 64 KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

für Aufhängung ist ein Montagesatz zu bestellen – 13-0002, 13-0004 weitere el. Schaltungsmöglichkeiten: A, D, T

13-0001 Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

13-0003 Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

13-0002 Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

13-0004

Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

FEDERZEICHNUNG

14-501*-4014E

T16 4x14W G5

14-501*-4024E T16 4x24W G5

14-501*-6021E T16 6x21W G5

14-501*-6039E T16 6x39W G5

BESCHREIBUNG PRÜFZEICHEN

600 mm (14W, 24W)

mm (21W, 39W)

mm (28W, 54W)

mm (35W, 49W, 80W)

SEITE

Aluminium600x600x129 68

Aluminium600x600x129 68

Aluminium900x900x129 68

Aluminium900x900x129 68

14-501*-8028E T16 8x28W G5 Aluminium 1200x1200x129 68

14-501*-8054E

14-501*-1035E

14-501*-1049E

14-501*-1080E

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

FEDERZEICHNUNG

T16 8x54W G5

T16 10x35W G5

T16 10x49W G5

10x80W G5

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

1200x1200x129 68

1500x1500x129 68

68

BESCHREIBUNG PRÜFZEICHEN

= 450 mm (14-551K-*****)

mm (14-561K-*****)

mm (14-571K-*****)

mm (14-581K-*****)

mm (14-591K-*****)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

14-551*-1060E

T16-R 1x60W 2GX13

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert weitere el. Schaltungsmöglichkeiten: D, M, M3

14-551*-1U1WE

T16-R 1x60W 2GX13; T16-R 1x22W 2GX13

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

14-561*-4022E

T16-R 4x22W 2GX13

14-561*-4E2JE T16 4x24W G5; TC-L 2x24W 2G11

14-571*-4C4DE T16 4x21W G5; T16 4x14W G5

14-571*-4E4FE

14-581*-10HEE

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

14-200*-40GEE/830 LED-MODUL 1x48W3670lm

14-200*-40GEE/840 LED-MODUL 1x48W3890lm

Aluminium600x600x129 68

Aluminium600x600x129 68

14-200*-90GEE/830 LED-MODUL 1x108W8260lm Aluminium900x900x129 68

14-200*-90GEE/840 LED-MODUL 1x108W8740lm Aluminium900x900x129 68

14-200*-16GEE/830 LED-MODUL 1x192W14690lm

14-200*-16GEE/840 LED-MODUL 1x192W15540lm

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor weitere el. Schaltungsmöglichkeiten: TD

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

T16 4x24W G5

14-200*-6021E T16 6x21W G5

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium450x450x129 68

Aluminium450x450x129 68

Aluminium650x650x129 68

Aluminium650x650x129 68

Aluminium950x950x129 68

T16 4x39W G5; T16 4x24W G5

T16 2x28W G5; T16 4x21W G5; T16 4x14W G5

14-581*-10HOE T16 2x54W G5; T16 4x39W G5; T16 4x24W G5

14-591*-12HEE

14-591*-12HOE

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

T16 2x35W G5; T16 2x28W G5; T16 4x21W G5; T16 4x14W G5

T16 2x80W G5; T16 2x54W G5; T16 4x39W G5; T16 4x24W G5

Aluminium950x950x129 68

Aluminium1240x1240x129 68

Aluminium1240x1240x129 68

Aluminium1500x1500x129 68

Aluminium1500x1500x129 68

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

14-200*-6039E T16 6x39W G5

14-200*-1080E T16 10x80W G5

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN für Aufhängung ist ein Montagesatz zu bestellen 13-0001,

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

FEDERZEICHNUNG

14-253*-10GHE/830

14-253*-10GHE/840

14-252*-10GIE/830

14-252*-10GIE/840

14-262*-10GNE/830

14-262*-10GNE/840

LED-MODUL 1x22W1630lm Aluminium450x450x129 68

LED-MODUL 1x22W1630lm Aluminium450x450x129 68

LED-MODUL 1x29W2250lm Aluminium450x450x129 68

LED-MODUL 1x29W2250lm Aluminium450x450x129 68

LED-MODUL 1x66W5030lm Aluminium 650x650x129 68

LED-MODUL 1x66W5030lm Aluminium 650x650x129 68

14-263*-60GEE/830 LED-MODUL 1x78W5630lm Aluminium 650x650x129 68

14-263*-60GEE/840 LED-MODUL 1x78W5630lm Aluminium 650x650x129 68

14-273*-12GEE/830 LED-MODUL 1x156W10340lm Aluminium 950x950x129 68

14-273*-12GEE/840 LED-MODUL 1x156W10340lm Aluminium 950x950x129 68

14-283*-16GEE/830 LED-MODUL 1x216W16000lm Aluminium 1240x1240x129 68

14-283*-16GEE/840 LED-MODUL 1x216W16000lm Aluminium 1240x1240x129 68

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor weitere el. Schaltungsmöglichkeiten: D

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

d = 450 mm (14-250K-*****) 650 mm (14-260K-*****) 950 mm (14-270K-*****) 1240 mm (14-280K-*****) 1500 mm (14-290K-*****)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm)

14-200K-4J1AV

14-200K-4J1HV

für Aufhängung ist ein Montagesatz zu bestellen 13-0001, 13-0003

FEDERZEICHNUNG

TC-L 4x36W 2G11; QR111 1x50W max. G53

TC-L 4x36W 2G11; HIR-CE111 1x35W GX8.5

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

14-250*-1060E

für Aufhängung ist ein Montagesatz zu bestellen 13-0002, 13-0004 weitere el. Schaltungsmöglichkeiten: D, M, M3

14-250*-1U1WE

für Aufhängung ist ein Montagesatz zu bestellen 13-0002, 13-0004

14-260*-4022E

T16-R 1x60W 2GX13

T16-R 1x60W 2GX13; T16-R 1x22W 2GX13

T16-R 4x22W 2GX13

14-260*-4E2JE T16 4x24W G5; TC-L 2x24W 2G11

für Aufhängung ist ein Montagesatz zu bestellen 13-0002, 13-0004 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

14-270*-4C4DE

14-270*-4E4FE

14-280*-10HEE

14-280*-10HOE

14-290*-12HEE

T16 4x21W G5;T16 4x14W G5

T16 4x39W G5; T16 4x24W G5

T16 2x28W G5;T16 4x21W G5; T16 4x14W G5

T16 2x54W G5;T16 4x39W G5; T16 4x24W G5

T16 2x35W G5;T16 2x28W G5; T16 4x21W G5;T16 4x14W G5

14-290*-12HOE T16 2x80W G5;T16 2x54W G5; T16 4x39W G5;T16 4x24W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

für Aufhängung ist ein Montagesatz zu bestellen 13-0001, 13-0003 weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

Aluminium450x450x129 68

Aluminium450x450x129 68

Aluminium650x650x129 68

Aluminium650x650x129 68

Aluminium950x950x129 68

Aluminium950x950x129 68

Aluminium1240x1240x129 68

Aluminium1240x1240x129 68

Aluminium1500x1500x129 68

Aluminium1500x1500x129 68

Aluminium600x600x129 68

Aluminium600x600x129 68

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN

14-200K-4J4AV

14-200K-4J4HV

für Aufhängung ist ein Montagesatz zu bestellen 13-0001, 13-0003

FEDERZEICHNUNG

TC-L 4x55W 2G11; QR111 4x50W max. G53

TC-L 4x55W 2G11; HIR-CE111 4x35W GX8.5

BESCHREIBUNG PRÜFZEICHEN

Aluminium900x900x129 68

Aluminium900x900x129 68

PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROM FARBE

14-250K-1W1AV QR111 1x50W max. G53; T16-R 1x60W 2GX13

14-250K-1W1HV HIR-CE111 1x35W max GX8.5; T16-R 1x60W 2GX13

für Aufhängung ist ein Montagesatz zu bestellen 13-0002, 13-0004

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium450x450x129 68

Aluminium450x450x129 68

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

14-200K-10FDD

14-200K-10FHD

für Aufhängung ist ein Montagesatz zu bestellen 13-0001, 13-0003

LED-MODUL 1x35W800lm

LED-MODUL 1x81W1876lm

Aluminium600x600x129 68

Aluminium900x900x129 68

FEDERZEICHNUNG

13-0001

13-0003

13-0002

13-0004

Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

Seilaufhängung 2000 mm, 3 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

107-500K-10GIE/830 LED-MODUL 1x37W3220lm Aluminium616x616x70 74

107-500K-10GIE/840 LED-MODUL 1x37W3220lm Aluminium616x616x70 74

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

110-210K-10GFE/830 LED-MODUL 1x51W3190lm Aluminium758x390x70 72

110-210K-10GFE/840 LED-MODUL 1x51W3300lm Aluminium758x390x70 72

110-220K-10GGE/830 LED-MODUL 1x26W1590lm Aluminium758x390x70 72

110-220K-10GGE/840 LED-MODUL 1x26W1650lm Aluminium758x390x70 72

die letzten 2 Buchstaben des Produktkodes bestimmen Profilfarbe (E) und Plexiglasfarbe (W, B) weitere el. Schaltungsmöglichkeiten: A,TD, M

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN PRÜFZEICHEN

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

03-570K-10GLE/830

03-570K-10GOE/840

1x78W 5470lm

1x78W 5470lm

1x78W

03-571K-10G0E/840 LED-MODUL 1x78W 5470lm

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert weitere elektrische Schaltungsmöglichkeiten: A, D, T, M

03-570K-4024E T16 4x24W G5

03-570K-4039E T16 4x39W G5

03-571K-2B2FE T16 2x24W G5; T16 2x54W G5

110-230K-10GGE/830 LED-MODUL 1x12W750lm Aluminium500x280x70 72

110-230K-10GGE/830 LED-MODUL 1x12W790lm Aluminium500x280x70 72

die letzten 2 Buchstaben des Produktkodes bestimmen Profilfarbe (E) und Plexiglasfarbe (W, B) weitere el. Schaltungsmöglichkeiten: A,TD, M

FEDERZEICHNUNG

ZUBEHÖR - TREND KODE BESCHREIBUNG FARBE 110-0002 Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert weitere elektrische Schaltungsmöglichkeiten: A, S, D, T, M

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

FEDERZEICHNUNG

12-551*-2028E T16 2x28W G5

12-551*-2035E T16 2x35W G5

12-551*-2049E T16 2x49W G5

12-551*-2054E T16 2x54W G5

12-551*-2080E T16 2x80W G5

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert für direkte Leuchtenvariante ist ein Reflektor zu bestellen weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, P, M, M3

FEDERZEICHNUNG ZUBEHÖR - ZULI

12-0001

12-0002

Aluminium1234x170x50 76

Aluminium1534x170x50 76

Aluminium1534x170x50 76

Aluminium1234x170x50 76

Aluminium1534x170x50 76

* = A glänzendes Parabolraster, standart

* = E glänzendes Parabolraster für eine hohe Wirksamkeit

BESCHREIBUNG FARBE

Reflektor für direkte Leuchtenversion 28W, 54W

Reflektor für direkte Leuchtenversion 35W, 49W, 80W

13-210A-1028E T16 1x28W G5

13-210A-1035E T16 1x35W G5

13-210A-1049E T16 1x49W G5

13-210A-1054E T16 1x54W G5

13-210A-1080E T16 1x80W G5

für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 die letzten 2 Buchstaben des Produktkodes bestimmen Profilfarbe (E, W, B) und Plexiglasfarbe (W, B) weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

FEDERZEICHNUNG

FEDERZEICHNUNG

BESCHREIBUNG

PRÜFZEICHEN

Aluminium1200x180x46 78

Aluminium1500x180x46 78

Aluminium1500x180x46 78

Aluminium1200x180x46 78

Aluminium1500x180x46 78

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

13-210A-2028E T16 2x28W G5

13-210A-2035E T16 2x35W G5

13-210A-2049E T16 2x49W G5

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

13-511A-1028E T16 1x28W G5

13-511A-1035E T16 1x35W G5

13-511A-1049E T16 1x49W G5

13-511A-1054E T16 1x54W G5

13-511A-1080E T16 1x80W G5

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert die letzten 2 Buchstaben des Produktkodes bestimmen Profilfarbe (E, W, B) und Plexiglasfarbe (W, B) weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

13-511A-2028E T16 2x28W G5

13-511A-2035E T16 2x35W G5

13-511A-2049E T16 2x49W G5

13-511A-2054E T16 2x54W G5

13-511A-2080E T16 2x80W G5

wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert die letzten 2 Buchstaben des Produktkodes bestimmen Profilfarbe (E, W, B) und Plexiglasfarbe (W, B) weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

BESCHREIBUNG

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium1200x180x46 78

Aluminium1500x180x46 78

Aluminium1500x180x46 78

Aluminium1200x180x46 78

Aluminium1500x180x46 78

PRÜFZEICHEN

13-210A-2054E T16 2x54W G5

13-210A-2080E T16 2x80W G5

für Aufhängung ist ein Montagesatz zu bestellen – 13-0001, 13-0003 die letzten 2 Buchstaben des Produktkodes bestimmen Profilfarbe (E, W, B) und Plexiglasfarbe (W, B) weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

FEDERZEICHNUNG ZUBEHÖR - LUNCI

13-0001 Seilaufhängung

MATERIALABMESSUNGEN l/b/h (mm) KAT.

Aluminium1200x180x46 78

Aluminium1500x180x46 78

Aluminium1500x180x46 78

Aluminium1200x180x46 78

Aluminium1500x180x46 78

mm, 4 Seilen, Baldachin, transparentes Kabel 4× 0,75 mm, 2000 mm

Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 5× 0,75 mm, 2000 mm

LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium1200x180x46 78

Aluminium1500x180x46 78

Aluminium1500x180x46 78

Aluminium1200x180x46 78

Aluminium1500x180x46 78

13-0005 Unteres Plexiglas für Leuchten 28W oder 54W

13-0006 Unteres Plexiglas für Leuchten 35W, 49W oder 80W

13-0007 Direkter Verbinder

FEDERZEICHNUNG

BESCHREIBUNG

= 562 mm (1x13W)

1122 mm (1x26W)

1682 mm (1x39W)

2242 mm (1x52W)

01-500K-10GEE/830 LED-MODUL 1x13W728lm

01-500K-10GEE/840 LED-MODUL 1x13W754lm

PRÜFZEICHEN

Aluminium562x38x64 80

Aluminium562x38x64 80

01-500K-20GEE/830 LED-MODUL 1x26W1456lm Aluminium1122x38x64 80

01-500K-20GEE/840 LED-MODUL 1x26W1508lm Aluminium1122x38x64 80

01-500K-30GEE/830 LED-MODUL 1x39W2184lm

01-500K-30GEE/840 LED-MODUL 1x39W2262lm

Aluminium1682x38x64 80

Aluminium1682x38x64 80

01-500K-40GEE/830 LED-MODUL 1x52W2912lm Aluminium2242x38x64 80

01-500K-40GEE/840 LED-MODUL 1x52W3016lm Aluminium2242x38x64 80

Durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: D für Einbaumontage ist Satz 01-0011 zu bestellen

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

01-530K-1014E-P T16 1x14W G5

01-530K-1021E-P T16 1x21W G5

01-530K-1024E-P T16 1x24W G5

01-530K-1028E-P T16 1x28W G5

01-530K-1035E-P T16 1x35W G5

01-530K-1039E-P T16 1x39W G5

01-530K-1049E-P T16 1x49W G5

01-530K-1054E-P

01-530K-1080E-P

01-540K-2021E-P

01-540K-2028E-P

01-540K-2039E-P T16 2x39W G5

01-540K-2054E-P

Durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T - Notleuchten können andere Längen haben für Einbaumontage ist Satz 01-0011 zu bestellen

FEDERZEICHNUNG

BESCHREIBUNG

= 562 mm (1x13W)

1122 mm (1x26W)

1682 mm (1x39W)

2242 mm (1x52W)

Aluminium585x38x62 80

Aluminium885x38x62 80

Aluminium585x38x62 80

Aluminium1185x38x62 80

Aluminium1485x38x62 80

Aluminium885x38x62 80

Aluminium1485x38x62 80

Aluminium1770x38x62

Aluminium2370x38x62

Aluminium1770x38x62

= 595 mm (1x14W, 1x24W)

895 mm (1x21W, 1x39W)

PRÜFZEICHEN

01-050K-10GEE/830 LED-MODUL 1x13W728lm Aluminium562x56x80 80

01-050K-10GEE/840 LED-MODUL 1x13W754lm Aluminium562x56x80 80

01-050K-20GEE/830 LED-MODUL 1x26W1456lm Aluminium1122x56x80 80

01-050K-20GEE/840 LED-MODUL 1x26W1508lm Aluminium1122x56x80 80

01-050K-30GEE/830 LED-MODUL 1x39W2184lm Aluminium1682x56x80 80

01-050K-30GEE/840 LED-MODUL 1x39W2262lm Aluminium1682x56x80 80

01-050K-40GEE/830 LED-MODUL 1x52W2912lm Aluminium2242x56x80 80

01-050K-40GEE/840 LED-MODUL 1x52W3016lm Aluminium2242x56x80 80

Durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: D

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

= 585 mm (1x14W, 1x24W)

885 mm (1x21W, 1x39W)

1185 mm (1x28W, 1x54W)

1485 mm (1x35W, 1x49W, 1x80W)

1770 mm (2x21W, 2x39W)

2370 mm (2x28W, 2x54W)

2970 mm (2x35W, 2x49W, 2x80W)

1195 mm (1x28W, 1x54W)

1495 mm (1x35W, 1x49W, 1x80W)

1779 mm (2x21W, 2x39W)

2379 mm (2x28W, 2x54W)

2979 mm (2x35W, 2x49W, 2x80W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

01-050K-1014E T16 1x14W G5

01-050K-1021E T16 1x21W G5

01-050K-1024E

01-050K-1035E T16 1x35W G5

01-050K-1039E T16 1x39W G5

01-050K-1049E T16 1x49W G5

01-050K-1054E T16 1x54W G5

01-050K-1080E T16 1x80W G5

01-060K-2021E T16 2x21W G5

01-060K-2028E T16 2x28W G5

01-060K-2035E T16 2x35W G5

01-060K-2039E T16 2x39W G5

01-060K-2049E T16 2x49W G5

01-060K-2054E T16 2x54W G5

01-060K-2080E T16 2x80W G5

Endkappen und Verbindungsstücke für Systemleuchten müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T

Aluminium595x56x80 80

Aluminium1495x56x80 80

Aluminium895x56x80 80

Aluminium1495x56x80 80

Aluminium1195x56x80 80

Aluminium1495x56x80 80

Aluminium1779x56x80 80

Aluminium2379x56x80 80

Aluminium2979x56x80 80

Aluminium1779x56x80 80

Aluminium2979x56x80 80

Aluminium2379x56x80 80

Aluminium2979x56x80 80

01-0013 Pendeltubus mit Opaldiffusor 1000 mm

01-0014 L-Pendelverbindung

01-0016 Endkappe für Systempendelleuchten

FEDERZEICHNUNG

01-0008 Endkappe für Systemeinbauleuchten

01-0011 Satz für Einbau des Pendelprofils

01-0003 direkter Verbinder, das Set enthält 2 Stck. für Verbindung zwei Leuchten

01-0007 Seilaufhängung 2000 mm - 1 Stck.

01-0017 Seilaufhängung 4000 mm - 1 Stck.

01-0018 Seilaufhängung 6000 mm - 1 Stck.

01-0009 Wandhalter für Leuchten 01-5x0 - 1 Stck.

= 920 mm (2x21W, 2x39W)

1220 mm (2x28W, 2x54W)

1520 mm (2x35W, 2x49W, 2x80W)

1840 mm (4x21W, 4x39W)

2440 mm (4x28W, 4x54W)

3040 mm (4x35W, 4x49W, 4x80W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

02-551*-2039EI-P T16 2x21/39W G5

02-551*-2049EI-P T16 2x35/49W G5

02-551*-2054EI-P T16 2x28/54W G5

02-551*-2080EI-P T16 2x35/49/80W G5

02-561*-4039EI-P T16 4x21/39W G5

02-561*-4049EI-P T16 4x35/49W G5

02-561*-4054EI-P T16 4x28/54W G5

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium920x79x146 82

Aluminium1520x79x146 82

Aluminium1220x79x146 82

Aluminium1520x79x146 82

Aluminium1840x79x146 82

Aluminium3040x79x146 82

Aluminium2440x79x146 82

01-0010 Deckenhalter für Leuchten 01-5x0 - 1 Stck.

30-0051 transparentes Kabel 3× 0,75 mm, 1000 mm

02-561*-4080EI-P T16 4x35/49/80W G5

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden

Aluminium3040x79x146 82

* = A glänzendes Parabolraster, standart * = E glänzendes Parabolraster für eine hohe Wirksamkeit weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

FEDERZEICHNUNG BESCHREIBUNG

30-0053 transparentes Kabel 3× 0,75 mm, 2000 mm

30-0052 transparentes Kabel 4× 0,75 mm, 1000 mm

30-0054 transparentes Kabel 4× 0,75 mm, 2000 mm

30-0060 transparentes Kabel 5× 0,75 mm, 1000 mm

30-0061 transparentes Kabel 5× 0,75 mm, 2000 mm

30-0062 Baldachin

01-0012 Einbautubus mit Opaldiffusor 1000 mm

01-0015 L-Einbauverbindung

= 578 mm (2x14W, 2x24W)

878 mm (2x21W, 2x39W)

1178 mm (2x28W, 2x54W)

1478 mm (2x35W, 2x49W, 2x80W)

1656 mm (4x21W, 4x39W)

2256 mm (4x28W, 4x54W)

2856 mm (4x35W, 4x49W, 4x80W)

02-A00K-2024EI-P T16 2x14/24W G5 Aluminium578x79x146 82

02-A00K-2039EI-P T16 2x21/39W G5 Aluminium878x79x146 82

02-A00K-2049EI-P T16 2x35/49W G5 Aluminium1478x79x146 82

02-A00K-2054EI-P T16 2x28/54W G5

Aluminium1178x79x146 82

02-A00K-2080EI-P T16 2x35/49/80W G5 Aluminium1478x79x146 82

02-A00K-4039EI-P T16 4x21/39W G5

02-A00K-4049EI-P T16 4x35/49W G5

02-A00K-4054EI-P T16 4x28/54W G5

02-A00K-4080EI-P T16 4x35/49/80W G5

selbstständige Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

Aluminium1656x79x146 82

Aluminium2856x79x146 82

Aluminium2256x79x146 82

Aluminium2856x79x146 82

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

02-A01K-2024EI-P T16 2x14/24W G5

02-A01K-2039EI-P T16 2x21/39W G5

02-A01K-2049EI-P T16 2x35/49W G5

02-A01K-2054EI-P T16 2x28/54W G5

02-A01K-2080EI-P T16 2x35/49/80W G5

02-A01K-4039EI-P T16 4x21/39W G5

02-A01K-4049EI-P T16 4x35/49W G5

02-A01K-4054EI-P T16 4x28/54W G5

02-A01K-4080EI-P T16 4x35/49/80W G5

= 575 mm; a = 478 mm (2x14W, 2x24W)

= 875 mm; a = 778 mm (2x21W, 2x39W)

= 1175 mm; a = 1078 mm (2x28W, 2x54W)

= 1475 mm; a = 1378 mm (2x35W, 2x49W, 2x80W)

= 1653 mm; a = 1556 mm (4x21W, 4x39W)

= 2253 mm; a = 2156 mm (4x28W, 4x54W)

= 2853 mm; a = 2756 mm (4x35W, 4x49W, 4x80W)

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium575x79x146 82

Aluminium875x79x146 82

Aluminium1475x79x146 82

Aluminium1175x79x146 82

Aluminium1475x79x146 82

Aluminium1653x79x146 82

Aluminium2853x79x146 82

Aluminium2253x79x146 82

Aluminium2853x79x146 82

durchlaufende Systemleuchten Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3

FEDERZEICHNUNG

02-0003 Verbindung L

02-0004 Verbindung T

BESCHREIBUNG PRÜFZEICHEN

= 620 mm (1x14W, 1x24W)

920 mm (1x21W, 1x39W)

1220 mm (1x28W, 1x54W)

1520 mm (1x35W, 1x49W, 1x80W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

02-552V-1039EI-P T16 1x21/39W G5

02-552V-1049EI-P T16 1x35/49W G5

02-552V-1054EI-P T16 1x28/54W G5

02-552V-1080EI-P T16 1x35/49/80W G5

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T

FEDERZEICHNUNG

Aluminium920x79x146 82

Aluminium1520x79x146 82

Aluminium1220x79x146 82

Aluminium1520x79x146 82

02-0005 Verbindung X

02-0006 Systemleuchtenendkappe

02-0007 Seilaufhängung 2000 mm, 1 Seil – 1 Stck.

02-0018 Seilaufhängung 4000 mm, 1 Seil – 1 Stck.

02-0019 Seilaufhängung 6000 mm, 1 Seil – 1 Stck.

02-0017 Wandhalter für Leuchten 02-5x – 1 Stck

30-0051 transparentes Kabel 3× 0,75 mm, 1000 mm

30-0053 transparentes Kabel 3× 0,75 mm, 2000 mm

30-0052 transparentes Kabel 4× 0,75 mm, 1000 mm

30-0054 transparentes Kabel 4× 0,75 mm, 2000 mm

30-0060 transparentes Kabel 5× 0,75 mm, 1000 mm

30-0061 transparentes Kabel 5× 0,75 mm, 2000 mm

30-0063 transparentes Kabel 5× 0,75 mm, 4000 mm

30-0064 transparentes Kabel 5× 0,75 mm, 6000 mm

30-0062 Baldachin

FEDERZEICHNUNG

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN KODE

03-550*-1014E-P T16 1x14W G5

03-550*-1021E-P T16 1x21W G5

03-550*-1024E-P T16 1x24W G5

03-550*-1028E-P T16 1x28W G5

03-550*-1035E-P T16 1x35W G5

03-550*-1039E-P T16 1x39W G5

03-550*-1049E-P T16 1x49W G5

03-550*-1054E-P T16 1x54W G5

03-550*-1080E-P T16 1x80W G5

03-560*-2021E-P T16 2x21W G5

03-560*-2028E-P T16 2x28W G5

03-560*-2035E-P T16 2x35W G5

03-560*-2039E-P T16 2x39W G5

03-560*-2049E-P T16 2x49W G5

03-560*-2054E-P T16 2x54W G5

03-560*-2080E-P T16 2x80W G5

= A glänzendes Parabolraster, standart = E glänzendes Parabolraster für eine hohe Wirksamkeit durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel

FEDERZEICHNUNG

= 620 mm (1x14W, 1x24W)

920 mm (1x21W, 1x39W)

1220 mm (1x28W, 1x54W)

1520 mm (1x35W, 1x49W, 1x80W)

1840 mm (2x21W, 2x39W)

2440 mm (2x28W, 2x54W)

3040 mm (2x35W, 2x49W, 2x80W)

Aluminium620x79x90 84

Aluminium920x79x90 84

Aluminium620x79x90 84

Aluminium1220x79x90 84

Aluminium1520x79x90 84

Aluminium920x79x90 84

Aluminium1520x79x90 84

Aluminium1220x79x90 84

Aluminium1520x79x90 84

Aluminium1840x79x90 84

Aluminium2440x79x90 84

Aluminium3040x79x90 84

Aluminium1840x79x90 84

Aluminium3040x79x90 84

Aluminium2440x79x90 84

Aluminium3040x79x90 84

Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

BESCHREIBUNG PRÜFZEICHEN

= 620 mm (1x14W, 1x24W)

920 mm (1x21W, 1x39W)

1220 mm (1x28W, 1x54W)

1520 mm (1x35W, 1x49W, 1x80W)

= 620 mm (1x14W, 1x24W)

920 mm (1x21W, 1x39W)

1220 mm (1x28W, 1x54W)

1520 mm (1x35W, 1x49W, 1x80W)

1840 mm (2x21W, 2x39W)

2440 mm (2x28W, 2x54W)

3040 mm (2x35W, 2x49W, 2x80W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

03-050*-1014E T16 1x14W G5

03-050*-1021E T16 1x21W G5

03-050*-1024E T16 1x24W G5

03-050*-1028E T16 1x28W G5

03-050*-1035E T16 1x35W G5

03-050*-1039E

03-050*-1049E

03-050*-1054E

03-050*-1080E T16 1x80W G5

03-060*-2021E T16 2x21W G5

03-060*-2028E T16 2x28W G5

03-060*-2035E T16 2x35W G5

03-060*-2039E T16 2x39W G5

03-060*-2049E T16 2x49W G5

03-060*-2054E T16 2x54W G5

03-060*-2080E T16 2x80W G5

= A glänzendes Parabolraster, standart = E glänzendes Parabolraster für eine hohe Wirksamkeit durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel

FEDERZEICHNUNG

KODE

03-550D-1014E-P T16 1x14W G5

03-550D-1021E-P T16 1x21W G5

03-550D-1024E-P T16 1x24W G5

03-550D-1028E-P T16 1x28W G5

03-550D-1035E-P T16 1x35W G5

03-550D-1039E-P T16 1x39W G5

03-550D-1049E-P T16 1x49W G5

03-550D-1054E-P T16 1x54W G5

03-550D-1080E-P T16 1x80W G5

durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T

Aluminium620x79x90 84

Aluminium920x79x90 84

Aluminium620x79x90 84

Aluminium1220x79x90 84

Aluminium1520x79x90 84

Aluminium920x79x90 84

Aluminium1520x79x90 84

Aluminium1220x79x90 84

Aluminium1520x79x90 84

MATERIALABMESSUNGEN l/b/h (mm)

Aluminium620x104x91 84

Aluminium920x104x91 84

Aluminium620x104x91 84

Aluminium1220x104x91 84

Aluminium1520x104x91 84

Aluminium920x104x91 84

84

Aluminium1520x104x91 84

Aluminium1840x104x91 84

Aluminium2440x104x91 84

Aluminium3040x104x91 84

Aluminium1840x104x91 84

Aluminium3040x104x91 84

Aluminium2440x104x91 84

Aluminium3040x104x91 84

Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3

BESCHREIBUNG PRÜFZEICHEN

=

mm (1x14W, 1x24W) 920 mm (1x21W, 1x39W) 1220 mm (1x28W, 1x54W) 1520 mm (1x35W, 1x49W, 1x80W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

03-050D-1014E T16 1x14W G5

03-050D-1021E T16 1x21W G5

03-050D-1024E T16 1x24W G5

03-050D-1028E T16 1x28W G5

03-050D-1035E T16 1x35W G5

03-050D-1039E T16 1x39W G5

03-050D-1049E T16 1x49W G5

03-050D-1054E T16 1x54W G5

03-050D-1080E T16 1x80W G5

LICHTSTROMFARBE

durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T

Aluminium620x104x91 84

Aluminium920x104x91 84

Aluminium620x104x91 84

Aluminium1220x104x91 84

Aluminium1520x104x91 84

Aluminium920x104x91 84

Aluminium1520x104x91 84

Aluminium1220x104x91 84

Aluminium1520x104x91 84

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

= 200 mm (03-550A-1***)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

03-550U-1BAF/827 LED 1x5.5W GU10230lm Aluminium200x79x90 84

durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden die Leuchte wird einschl. Leuchtmittel geliefert

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

= 200 mm (03-050A-1***)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

03-050U-1BAF/827

LED 1x5.5W GU10230lm Aluminium200x104x91 84

durchlaufende Systemleuchten- mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden die Leuchte wird einschl. Leuchtmittel geliefert

FEDERZEICHNUNG

ZUBEHÖR - SAZA KODE BESCHREIBUNG FARBE 03-0001 Pendeltubus 1000 mm

01-0003 Direkter Verbinder, das Set enthält 2 Stck. für Verbindung zwei Leuchten 03-0003 L-Pendelverbindung

03-0004 T-Pendelverbindung

03-0005 X-Pendelverbindung FEDERZEICHNUNG

mm, 1 Seil – 1 Stck.

03-0089 Seilaufhängung 4000 mm, 1 Seil – 1 Stck. 03-0090 Seilaufhängung 6000 mm, 1 Seil – 1 Stck.

03-0008 Seilaufhängung 2000 mm, 2 Seilen – 1 Stck. 03-0027 Wandhalter für Leuchten 03-5x0 – 1 Stck.

30-0051 transparentes Kabel 3× 0,75 mm, 1000 mm

30-0053 transparentes Kabel 3× 0,75 mm, 2000 mm

30-0052 transparentes Kabel 4× 0,75 mm, 1000 mm

30-0054 transparentes Kabel 4× 0,75 mm, 2000 mm

30-0060 transparentes Kabel 5× 0,75 mm, 1000 mm

30-0061 transparentes Kabel 5× 0,75 mm, 2000 mm

30-0063 transparentes Kabel 5× 0,75 mm, 4000 mm

30-0064 transparentes Kabel 5× 0,75 mm, 6000 mm

30-0062 Baldachin

03-0009 Pendelmodul für Schienenleuchten, = 620 mm 03-0010 Pendelmodul für Schienenleuchten, = 920 mm 03-0011 Pendelmodul für Schienenleuchten, = 1220 mm

03-0013 Pendelmodul für Schienenleuchten, = 1520 mm

03-0014

03-0015

03-0016

Pendelmodul für Schienenleuchten, = 1840 mm

Pendelmodul für Schienenleuchten, = 2440 mm

Pendelmodul für Schienenleuchten, = 3040 mm

03-0017 Einbautubus 1000 mm

03-0029 L-Einbauverbindung

03-0018 Endkappe für Systemeinbauleuchten

03-0019

Einbaumodul für Schienenleuchten, = 620mm

03-0020 Einbaumodul für Schienenleuchten, = 920mm

03-0021 Einbaumodul für Schienenleuchten, = 1220mm

03-0023 Einbaumodul für Schienenleuchten, = 1520mm

03-0024 Einbaumodul für Schienenleuchten, = 1840mm

03-0025 Einbaumodul für Schienenleuchten, = 2440mm

03-0026 Einbaumodul für Schienenleuchten, = 3040mm

03-0073 Satz für Einbau des Pendelprofils

03-551*- 10GGE/830

03-551*- 10GGE/840

03-551*- 15GGE/830

LED-MODUL 1x24W1700lm Aluminium562x79x90 88

LED-MODUL 1x24W1780lm Aluminium562x79x90 88

LED-MODUL 1x36W2560lm Aluminium842x79x90 88

03-551*- 15GGE/840 LED-MODUL 1x36W2680lm Aluminium842x79x90 88

03-551*- 20GGE/830 LED-MODUL 1x48W3410lm Aluminium1122x79x90 88

03-551*- 20GGE/840 LED-MODUL 1x48W3570lm Aluminium1122x79x90 88

03-551*- 25GGE/830 LED-MODUL 1x60W4260lm Aluminium1402x79x90 88

03-551*- 25GGE/840 LED-MODUL 1x60W4460lm Aluminium1402x79x90 88

03-551*- 30GGE/830 LED-MODUL 1x72W5110lm Aluminium1682x79x90 88

03-551*- 30GGE/840 LED-MODUL 1x72W5350lm Aluminium1682x79x90 88

03-551*- 35GGE/830 LED-MODUL 1x84W5970lm Aluminium1962x79x90 88

03-551*- 35GGE/840 LED-MODUL 1x84W6240lm Aluminium1962x79x90 88 03-551*- 40GGE/830 LED-MODUL 1x96W6820lm Aluminium2242x79x90 88 03-551*- 40GGE/840 LED-MODUL 1x96W7130lm Aluminium2242x79x90 88

* = K Leuchten mit Opaldiffusor * = Leuchten mit mikroprismatischem Diffusor Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor

FEDERZEICHNUNG

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

= 562 mm (03-550*-10GE*, 03-551*-10GG*)

842 mm (03-550*-15GE*, 03-551*-15GG*)

1122 mm (03-550*-20GE*, 03-551*-20GG*)

1402 mm (03-550*-25GE*, 03-551*-25GG*)

1682 mm (03-550*-30GE*, 03-551*-30GG*)

1962 mm (03-550*-35GE*, 03-551*-35GG*)

2242 mm (03-550*-40GE*, 03-551*-40GG*)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

03-550*-10GEE/830 LED-MODUL 1x13W950lm Aluminium562x79x90 88

03-550*-10GEE/840 LED-MODUL 1x13W980lm Aluminium562x79x90 88

03-550*-15GEE/830 LED-MODUL 1x20W1430lm Aluminium842x79x90 88

03-550*-15GEE/840 LED-MODUL 1x20W1480lm Aluminium842x79x90 88

03-550*-20GEE/830 LED-MODUL 1x26W1900lm Aluminium1122x79x90 88

03-550*-20GEE/840 LED-MODUL 1x26W1970lm Aluminium1122x79x90 88

03-550*-25GEE/830 LED-MODUL 1x33W2380lm Aluminium1402x79x90 88

03-550*-25GEE/840 LED-MODUL 1x33W2460lm Aluminium1402x79x90 88

03-550*-30GEE/830 LED-MODUL 1x39W2850lm Aluminium1682x79x90 88

03-550*-30GEE/840 LED-MODUL 1x39W2950lm Aluminium1682x79x90 88

03-550*-35GEE/830

LED-MODUL 1x46W3330lm Aluminium1962x79x90 88

03-550*-35GEE/840 LED-MODUL 1x46W3440lm Aluminium1962x79x90 88

03-550*-40GEE/830

LED-MODUL 1x52W3800lm Aluminium2242x79x90 88

03-550*-40GEE/840 LED-MODUL 1x52W3930lm Aluminium2242x79x90 88

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

= 562 mm (03-050*-10GE*, 03-051*-10GG*)

842 mm (03-050*-15GE*, 03-051*-15GG*)

1122 mm (03-050*-20GE*, 03-051*-20GG*)

1402 mm (03-050*-25GE*, 03-051*-25GG*)

1682 mm (03-050*-30GE*, 03-051*-30GG*)

1962 mm (03-050*-35GE*, 03-051*-35GG*)

2242 mm (03-050*-40GE*, 03-051*-40GG*)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

03-050*-10GEE/830 LED-MODUL 1x13W950lm Aluminium562x104x91 88

03-050*-10GEE/840 LED-MODUL 1x13W980lm Aluminium562x104x91 88

03-050*-15GEE/830 LED-MODUL 1x20W1430lm Aluminium842x104x91 88

03-050*-15GEE/840 LED-MODUL 1x20W1480lm Aluminium842x104x91 88

03-050*-20GEE/830 LED-MODUL 1x26W1900lm Aluminium1122x104x91 88

03-050*-20GEE/840 LED-MODUL 1x26W1970lm Aluminium1122x104x91 88

03-050*-25GEE/830

1x33W2380lm Aluminium1402x104x91 88

03-050*-25GEE/840 LED-MODUL 1x33W2460lm Aluminium1402x104x91 88

03-050*-30GEE/830 LED-MODUL 1x39W2850lm Aluminium1682x104x91 88

03-050*-30GEE/840 LED-MODUL 1x39W2950lm Aluminium1682x104x91 88

03-050*-35GEE/830

1x46W3330lm Aluminium1962x104x91 88

03-050*-35GEE/840 LED-MODUL 1x46W3440lm Aluminium1962x104x91 88

03-050*-40GEE/830

1x52W3800lm Aluminium2242x104x91 88

03-050*-40GEE/840 LED-MODUL 1x52W3930lm Aluminium2242x104x91

1x24W1780lm Aluminium562x104x91

1x36W2560lm Aluminium842x104x91

03-051*-15GGE/840

03-051*-20GGE/830

03-051*-20GGE/840

1x36W2680lm Aluminium842x104x91

1x48W3410lm Aluminium1122x104x91

1x48W3570lm

03-051*-25GGE/830 LED-MODUL 1x60W4260lm Aluminium1402x104x91

03-051*-25GGE/840

03-051*-30GGE/830

LED-MODUL 1x60W4460lm Aluminium1402x104x91 88

LED-MODUL 1x72W5110lm Aluminium1682x104x91 88

03-051*-30GGE/840 LED-MODUL 1x72W5350lm Aluminium1682x104x91 88

03-051*-35GGE/830 LED-MODUL 1x84W5970lm Aluminium1962x104x91 88

03-051*-35GGE/840 LED-MODUL 1x84W6240lm Aluminium1962x104x91 88

03-051*-40GGE/830 LED-MODUL 1x96W6820lm

Aluminium2242x104x91 88

03-051*-40GGE/840 LED-MODUL 1x96W7130lm Aluminium2242x104x91 88

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor

FEDERZEICHNUNG

durchlaufende Systemleuchten – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden

weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

03-520*-20GEE/830 LED-MODUL 1x26W1900lm Aluminium610x610x90 88

03-520*-20GEE/840 LED-MODUL 1x26W1970lm Aluminium610x610x90 88

03-521*-20GGE/830 LED-MODUL 1x48W3410lm Aluminium610x610x90 88

03-521*-20GGE/840 LED-MODUL 1x48W3570lm Aluminium610x610x90 88

= K Leuchten mit Opaldiffusor

= Leuchten mit mikroprismatischem Diffusor

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor

weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

03-A00H-1014E

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

03-020*-20GEE/830 LED-MODUL 1x26W1900lm

Aluminium623x623x91 88

03-020*-20GEE/840 LED-MODUL 1x26W1970lm Aluminium623x623x91 88

03-021*-20GGE/830 LED-MODUL 1x48W3410lm

03-021*-20GGE/840 LED-MODUL 1x48W3570lm

= K Leuchten mit Opaldiffusor

= Leuchten mit mikroprismatischem Diffusor

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor

weitere el. Schaltungsmöglichkeiten: A, D, T, M, M3

Aluminium623x623x91 88

Aluminium623x623x91 88

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

= 575 mm (1x14W, 1x24W)

875 mm (1x21W, 1x39W)

1175 mm (1x28W, 1x54W)

1475 mm (1x35W, 1x49W, 1x80W)

1650 mm (2x21W, 2x39W)

2250 mm (2x28W, 2x54W)

2850 mm (2x35W, 2x49W, 2x80W)

Endkappen, Aufhängungen, Wandhalter, Deckenhalter, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere elektrische Schaltungsmöglichkeiten: Ei, A, S, D, T, M, M3 – ausser dem 14W, 24W

1-Modul Pendelprofil für 35W, 49W und 80W, = 1478 mm

03-0136 2-Modul Pendelprofil für 21W und 39W, = 1656 mm

03-0138 2-Modul Pendelprofil für 28W und 54W, = 2256 mm

03-0140 2-Modul Pendelprofil für 35W, 49W und 80W, = 2856 mm

03-0142 3-Modul Pendelprofil für 21W und 39W, = 2434 mm

03-0144 3-Modul Pendelprofil für 28W und 54W, = 3334 mm

03-0146 3-Modul Pendelprofil für 35W, 49W und 80W, = 4234 mm

Selbstständige Pendelprofile wird einschl. Opaldiffusors geliefert

03-0169 1-Modul Pendelprofil für 14W und 24W, = 478 mm

03-0131 1-Modul Pendelprofil für 21W und 39W, = 778 mm

03-0133 1-Modul Pendelprofil für 28W und 54W, = 1078 mm

03-0135 1-Modul Pendelprofil für 35W, 49W und 80W, = 1378 mm

03-0137 2-Modul Pendelprofil für 21W und 39W, = 1556 mm

03-0139 2-Modul Pendelprofil für 28W und 54W, = 2156 mm

03-0141 2-Modul Pendelprofil für 35W, 49W und 80W, = 2756 mm

03-0143 3-Modul Pendelprofil für 21W und 39W, = 2334 mm

03-0145 3-Modul Pendelprofil für 28W und 54W, = 3234 mm

03-0147 3-Modul Pendelprofil für 35W, 49W und 80W, = 4134 mm

Durchgehende Pendelprofile wird einschl. Opaldiffusors geliefert

03-0170 1-Modul Einbauprofil für 14W und 24W, = 578 mm

03-0148 1-Modul Einbauprofil für 21W und 39W, = 878 mm

03-0150 1-Modul Einbauprofil für 28W und 54W, = 1178 mm

03-0152 1-Modul Einbauprofil für 35W, 49W und 80W, = 1478 mm

03-0154 2-Modul Einbauprofil für 21W und 39W, = 1656 mm

03-0156 2-Modul Einbauprofil für 28W und 54W, = 2256 mm

03-0158 2-Modul Einbauprofil für 35W, 49W und 80W, = 2856 mm

03-0160 3-Modul Einbauprofil für 21W und 39W, = 2434 mm

03-0162 3-Modul Einbauprofil für 28W und 54W, = 3334 mm

03-0164 3-Modul Einbauprofil für 35W, 49W und 80W, = 4234 mm

Selbstständige Pendelprofile wird einschl. Opaldiffusors geliefert

03-0171 1-Modul Einbauprofil für 14W und 24W, = 478 mm

03-0271 1-Modul Einbauprofil für 14W und 24W, = 478 mm

03-0249 1-Modul Einbauprofil für 21W und 39W, = 778 mm

03-0251 1-Modul Einbauprofil für 28W und 54W, = 1078 mm

03-0253 1-Modul Einbauprofil für 35W, 49W und 80W, = 1378 mm

03-0255 2-Modul Einbauprofil für 21W und 39W, = 1656 mm

03-0257 2-Modul Einbauprofil für 28W und 54W, = 2156 mm

03-0259 2-Modul Einbauprofil für 35W, 49W und 80W, = 2756 mm

Durchgehende Pendelprofile wird einschl. mikroprismatisches Diffusors geliefert

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

03-0149 1-Modul Einbauprofil für 21W und 39W, = 778 mm

03-0151 1-Modul Einbauprofil für 28W und 54W, = 1078 mm

03-0153 1-Modul Einbauprofil für 35W, 49W und 80W, = 1378 mm

03-0155 2-Modul Einbauprofil für 21W und 39W, = 1656 mm

03-0157 2-Modul Einbauprofil für 28W und 54W, = 2156 mm

03-0159 2-Modul Einbauprofil für 35W, 49W und 80W, = 2756 mm

03-0161 3-Modul Einbauprofil für 21W und 39W, = 2334 mm

03-0163 3-Modul Einbauprofil für 28W und 54W, = 3234 mm

03-0165 3-Modul Einbauprofil für 35W, 49W und 80W, = 4134 mm

Durchgehende Pendelprofile wird einschl. Opaldiffusors geliefert

03-0268 1-Modul Pendelprofil für 14W und 24W, = 578 mm

03-0230 1-Modul Pendelprofil für 21W und 39W, = 878 mm

03-0232 1-Modul Pendelprofil für 28W und 54W, = 1178 mm

03-0234 1-Modul Pendelprofil für 35W, 49W und 80W, = 1478 mm

03-0236 2-Modul Pendelprofil für 21W und 39W, = 1656 mm

03-0238 2-Modul Pendelprofil für 28W und 54W, = 2256 mm

03-0240 2-Modul Pendelprofil für 35W, 49W und 80W, = 2856 mm

Selbstständige Pendelprofile

03-0269 1-Modul Pendelprofil für 14W und 24W, = 478 mm

03-0231 1-Modul Pendelprofil für 21W und 39W, = 778 mm

03-0233 1-Modul Pendelprofil für 28W und 54W, = 1078 mm

03-0235 1-Modul Pendelprofil für 35W, 49W und 80W, = 1378 mm

03-0237 2-Modul Pendelprofil für 21W und 39W, = 1556 mm

03-0239 2-Modul Pendelprofil für 28W und 54W, = 2156 mm

03-0241 2-Modul Pendelprofil für 35W, 49W und 80W, = 2756 mm

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

03-501*-2014E T16 2x14W G5

03-501*-2024E T16 2x24W G5

Zubehör für Pendelleuchten mit überlappenden Leuchtmitteln = K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

MATERIALABMESSUNGEN l/b/h (mm)

Aluminium500x500x90 88

Aluminium500x500x90 88

leuchtender Eckteil muss beiseitig mit System der überlappenden Leuchtmittel verbunden werden weitere elektrische Schaltungsmöglichkeiten: El, A, S, D, T

03-551*-2014E T16 2x14W G5

03-551*-2024E T16 2x24W G5

Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor = K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor

FEDERZEICHNUNG

Aluminium500x500x90 88

Aluminium500x500x90 88

Zubehör für Pendelleuchten mit überlappenden Leuchtmitteln leuchtender Eckteil muss beiseitig mit System der überlappenden Leuchtmittel verbunden werden weitere elektrische Schaltungsmöglichkeiten: El, A, S, D, T

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

03-001*-2014E T16 2x14W G5

03-001*-2024E T16 2x24W G5

= K Leuchten mit Opaldiffusor

= Leuchten mit mikroprismatischem Diffusor

03-0270 1-Modul Einbauprofil für 14W und 24W, = 578 mm

03-0248 1-Modul Einbauprofil für 21W und 39W, = 878 mm

03-0250 1-Modul Einbauprofil für 28W und 54W, = 1178 mm

03-0252 1-Modul Einbauprofil für 35W, 49W und 80W, = 1478 mm

03-0254 2-Modul Einbauprofil für 21W und 39W, = 1656 mm

03-0256 2-Modul Einbauprofil für 28W und 54W, = 2256 mm

03-0258 2-Modul Einbauprofil für 35W, 49W und 80W, = 2856 mm

Selbstständige Pendelprofile wird einschl. mikroprismatisches Diffusors geliefert wird einschl. mikroprismatisches Diffusors geliefert

l/b/h (mm) KAT.

Aluminium513x513x91 88

Aluminium513x513x91 88

leuchtender Eckteil muss beiseitig mit System der überlappenden Leuchtmittel verbunden werden weitere elektrische Schaltungsmöglichkeiten: El, A, S, D, T

Durchgehende Pendelprofile wird einschl. mikroprismatisches Diffusors geliefert

Zubehör für Pendelleuchten mit überlappenden Leuchtmitteln

03-051*-2014E T16 2x14W G5

03-051*-2024E T16 2x24W G5

= K Leuchten mit Opaldiffusor = Leuchten mit mikroprismatischem Diffusor Der Lichtstrom ist angegeben für Leuchten mit Opaldiffusor

FEDERZEICHNUNG ZUBEHÖR - LINA

Aluminium513x513x91 88

Aluminium513x513x91 88

Zubehör für Pendelleuchten mit überlappenden Leuchtmitteln leuchtender Eckteil muss beiseitig mit System der überlappenden Leuchtmittel verbunden werden weitere elektrische Schaltungsmöglichkeiten: El, A, S, D, T

KODE BESCHREIBUNG FARBE

03-0001

03-0166

03-0087

Pendeltubus 1000 mm

Pendeltubus mit Opaldiffusor 1000 mm

Pendeltubus mit mikroprismatischem optischem System 1000 mm

03-0086 Direkter Verbinder

30-0062 Baldachin

03-0003 L-Pendelverbindung

03-0004 T-Pendelverbindung

03-0005 X-Pendelverbindung

03-0009

Pendelmodul für Schienenleuchten, = 620 mm

03-0010 Pendelmodul für Schienenleuchten, = 920 mm

03-0011 Pendelmodul für Schienenleuchten, = 1220 mm

03-0013 Pendelmodul für Schienenleuchten, = 1520 mm

03-0014

Pendelmodul für Schienenleuchten, = 1840 mm

03-0015 Pendelmodul für Schienenleuchten, = 2440 mm

03-0016 Pendelmodul für Schienenleuchten, = 3040 mm

03-0017 Einbautubus 1000 mm

03-0167 Einbautubus mit Opaldiffusor 1000 mm

03-0088 Einbautubus mit mikroprismatischem optischem System 1000 mm

03-0006 Endkappe für Systempendelleuchten

03-0007 Seilaufhängung 2000 mm, 1 Seil – 1 Stck.

03-0089 Seilaufhängung 4000 mm, 1 Seil – 1 Stck.

03-0090 Seilaufhängung 6000 mm, 1 Seil – 1 Stck.

03-0072 Dilatationsabdeckung für Endkappe

03-0008 Seilaufhängung 2000 mm, 2 Seilen – 1 Stck.

03-0027 Wandhalter für Leuchten 03-5x0 – 1 Stck.

03-0028 Deckenhalter für Leuchten 03-5x0 – 1 Stck.

30-0051 transparentes Kabel 3× 0,75 mm, 1000 mm

03-0029 L-Einbauverbindung

03-0018 Endkappe für Systemeinbauleuchten

03-0019

Einbaumodul für Schienenleuchten, = 620mm

03-0020 Einbaumodul für Schienenleuchten, = 920mm

03-0021 Einbaumodul für Schienenleuchten, = 1220mm

03-0023 Einbaumodul für Schienenleuchten, = 1520mm

03-0024 Einbaumodul für Schienenleuchten, = 1840mm

03-0025 Einbaumodul für Schienenleuchten, = 2440mm

03-0026 Einbaumodul für Schienenleuchten, = 3040mm

03-0082 hochwertiger Aluminiumreflektor für 14W und 24W, = 545 mm

03-0083 hochwertiger Aluminiumreflektor für 21W und 39W, = 845 mm

03-0084 hochwertiger Aluminiumreflektor für 28W und 54W, = 1145 mm

03-0085 hochwertiger Aluminiumreflektor für 35W, 49W und 80W, = 1445 mm

30-0053 transparentes Kabel 3× 0,75 mm, 2000 mm

30-0052 transparentes Kabel 4× 0,75 mm, 1000 mm

30-0054 transparentes Kabel 4× 0,75 mm, 2000 mm

30-0060 transparentes Kabel 5× 0,75 mm, 1000 mm

30-0061 transparentes Kabel 5× 0,75 mm, 2000 mm

30-0063 transparentes Kabel 5× 0,75 mm, 4000 mm

30-0063 transparentes Kabel 5× 0,75 mm, 6000 mm

03-0073 Satz für Einbau des Pendelprofils Rahmenlose Montage

FEDERZEICHNUNG BESCHREIBUNG

= 720 mm (14W, 24W)

1020 mm (21W, 39W)

1320 mm (28W, 54W)

1620 mm (35W, 49W, 80W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

10-571A-2014E-P T16 2x14W G5

10-571A-2021E-P T16 2x21W G5

10-571A-2024E-P T16 2x24W G5

10-571A-2028E-P T16 2x28W G5

10-571A-2035E-P T16 2x35W G5

10-571A-2039E-P T16 2x39W G5

10-571A-2049E-P T16 2x49W G5

10-571A-2054E-P T16 2x54W G5

10-571A-2080E-P T16 2x80W G5

Systemleuchten mit Durchverdrahtung – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3 Notleuchten können andere Längen haben

FEDERZEICHNUNG

1620 mm (35W, 49W, 80W) LUMIA

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium620x79x146 92

Aluminium920x79x146 92

Aluminium1520x79x146 92

Aluminium1220x79x146 92

Aluminium1520x79x146 92

Aluminium1840x79x146 92

Aluminium3040x79x146 92

Aluminium2440x79x146 92

Aluminium3040x79x146 92

BESCHREIBUNG PRÜFZEICHEN

= 720 mm (14W, 24W)

1020 mm (21W, 39W)

1320 mm (28W, 54W)

10-552N-2014E-P T16 2x14W G5

10-552N-2021E-P T16 2x21W G5

10-552N-2024E-P T16 2x24W G5

10-552N-2028E-P T16 2x28W G5

10-552N-2035E-P T16 2x35W G5

10-552N-2039E-P T16 2x39W G5

10-552N-2049E-P T16 2x49W G5

10-552N-2054E-P T16 2x54W G5

Systemleuchten mit Durchverdrahtung – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T

Aluminium720x230x36 92

Aluminium1020x230x36 92

Aluminium720x230x36 92

Aluminium1320x230x36 92

Aluminium1620x230x36 92

Aluminium1020x230x36 92

Aluminium1620x230x36 92

Aluminium1320x230x36 92

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

10-55*∆-2014E-P T16 2x14W G5

10-55*∆-2021E-P T16 2x21W G5

10-55*∆-2024E-P T16 2x24W G5

10-55*∆-2028E-P T16 2x28W G5

10-55*∆-2035E-P T16 2x35W G5

10-55*∆-2039E-P T16 2x39W G5

10-55*∆-2049E-P T16 2x49W G5

10-55*∆-2054E-P T16 2x54W G5

*=0 direkt strahlende Leuchten

*=1 direkt-indirekt strahlende Leuchten

∆=A Leuchten mit Parabolraster

∆=ILeuchtenmitdemmikroprismatischenoptischenSystem

MATERIALABMESSUNGEN l/b/h (mm)

Aluminium720x230x36 92

Aluminium1020x230x36 92

Aluminium720x230x36 92

Aluminium1320x230x36 92

Aluminium1620x230x36 92

Aluminium1020x230x36 92

Aluminium1620x230x36 92

Aluminium1320x230x36 92

Systemleuchten mit Durchverdrahtung – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3 – Notleuchten können andere Längen haben

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

= 720 mm (14W, 24W)

1020 mm (21W, 39W)

1320 mm (28W, 54W)

1620 mm (35W, 49W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

10-550N-1100R-P QR111 1x100W max. G53 Aluminium240x230x36 92

10-550N-1035E-P HIR-CE111 1x35W GX8,5 Aluminium340x230x36 92

10-550N-1070E-P HIR-CE111 1x70W GX8,5 Aluminium340x230x36 92

Systemleuchten mit Durchverdrahtung – mit Öffnung für das Einspeisungskabel Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

10-521A-2014E-P T16 2x14W G5

10-521A-2021E-P T16 2x21W G5

10-521A-2024E-P T16 2x24W G5

10-521A-2028E-P T16 2x28W G5

10-521A-2035E-P T16 2x35W G5

10-521A-2039E-P T16 2x39W G5

10-521A-2049E-P T16 2x49W G5

10-521A-2054E-P T16 2x54W G5

10-521A-2080E-P T16 2x80W G5

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium720x230x36 92

Aluminium1020x230x36 92

Aluminium720x230x36 92

Aluminium1320x230x36 92

Aluminium1620x230x36 92

Aluminium1020x230x36 92

Aluminium1620x230x36 92

Aluminium1320x230x36 92

Aluminium1620x230x36 92

für komplettes Beleuchtungssystem ist nötig Profillänge zu spezifizieren; weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3 für Module mit Noteinheiten können minimale nötige Profillängen anders sein Beleuchtungssystem – Zusammenbau Seite 200

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

10-51*∆-2014E-P T16 2x14W G5

10-51*∆-2021E-P T16 2x21W G5

10-51*∆-2024E-P T16 2x24W G5

10-51*∆-2028E-P T16 2x28W G5

10-51*∆-2035E-P T16 2x35W G5

10-51*∆-2039E-P T16 2x39W G5

10-51*∆-2049E-P T16 2x49W G5

10-51*∆-2054E-P T16 2x54W G5

*=0 direkt strahlende Leuchten

*=1 direkt-indirekt strahlende Leuchten

∆=A Leuchten mit Parabolraster

∆=I Leuchten mit dem mikroprismatischen optischen System

FEDERZEICHNUNG

Aluminium720x230x36 92

Aluminium1020x230x36 92

Aluminium720x230x36 92

Aluminium1320x230x36 92

Aluminium1620x230x36 92

Aluminium1020x230x36 92

Aluminium1620x230x36 92

Aluminium1320x230x36 92

für komplettes Beleuchtungssystem ist nötig Profillänge zu spezifizieren; weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, M, M3 für Module mit Noteinheiten können minimale nötige Profillängen anders sein

Beleuchtungssystem – Zusammenbau Seite 200

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

10-512N-2014E-P T16 2x14W G5

10-512N-2021E-P T16 2x21W G5

10-512N-2024E-P T16 2x24W G5

10-512N-2028E-P T16 2x28W G5

10-512N-2035E-P T16 2x35W G5

10-512N-2039E-P T16 2x39W G5

10-512N-2049E-P T16 2x49W G5

10-512N-2054E-P T16 2x54W G5

indirekt strahlende Module, für Montage in Profil für komplettes Beleuchtungssystem ist nötig Profillänge zu spezifizieren; weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T

FEDERZEICHNUNG

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium720x230x36 92

Aluminium1020x230x36 92

Aluminium720x230x36 92

Aluminium1320x230x36 92

Aluminium1620x230x36 92

Aluminium1020x230x36 92

Aluminium1620x230x36 92

Aluminium1320x230x36 92

Beleuchtungssystem – Zusammenbau Seite 200

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

10-510N-1100R QR111 1x100W max. G53 Aluminium240x230x36 92

10-510N-1035E HIR-CE111 1x35W GX8,5

10-510N-1070E HIR-CE111 1x70W GX8,5

direkt strahlende Module, für Montage in Profil für komplettes Beleuchtungssystem ist nötig Profillänge zu spezifizieren

ZUBEHÖR - LUMIA

ZUBEHÖR - LUMIA

FEDERZEICHNUNG

KODE BESCHREIBUNG FARBE

10-0002 direkter Tubusverbinder – das Set enthält 2 Stck für Verbindung zwei Leuchten

10-0003 L-Verbindung

10-0004 T-Verbindung

10-0005 X-Verbindung

10-0006 Seilaufhängung 2000 mm, „Format Y“ – 1 Stck.

Aluminium340x230x36 92

Aluminium340x230x36 92

Endkappen, Aufhängungen, Einspeisungskabel, Baldachin und Systemverbindungsstücke müssen separat bestellt werden

Beleuchtungssystem – Zusammenbau Seite 200

FEDERZEICHNUNG

KODE BESCHREIBUNG FARBE

10-0001 Profil für Einlegen der Leuchtenmodule 10-51xx-... 1000 mm

10-0011 Tubus 1000 mm

10-0012 Seilaufhängung 4000 mm, „Format Y“ – 1 Stck. 10-0013

Seilaufhängung 6000 mm, „Format Y“ – 1 Stck.

10-0008 Seilaufhängung 2000 mm, 2 parallele Seilen, für Einspeisungskabel – 1 Stck.

10-0010 Seilaufhängung 2000 mm, 2 parallele Seilen, nicht für Einspeisungskabel – 1 Stck.

10-0007 Endkappe

10-0012 Reflektor für direkte Leuchtenversion 14W, 24W 10-0013

Reflektor für direkte Leuchtenversion 21W, 39W 10-0014 Reflektor für direkte Leuchtenversion 28W, 54W 10-0015

Reflektor für direkte Leuchtenversion 35W, 49W, 80W

30-0051 transparentes Kabel 3× 0,75 mm, 1000 mm

30-0053 transparentes Kabel 3× 0,75 mm, 2000 mm

30-0052 transparentes Kabel 4× 0,75 mm, 1000 mm

30-0054 transparentes Kabel 4× 0,75 mm, 2000 mm

30-0060 transparentes Kabel 5× 0,75 mm, 1000 mm

30-0061 transparentes Kabel 5× 0,75 mm, 2000 mm

30-0063 transparentes Kabel 5× 0,75 mm, 4000 mm

30-0063 transparentes Kabel 5× 0,75 mm, 6000 mm

30-0062 Baldachin

21-0003 elektrische Einheit für LED Leuchtmittel 1-30 W

21-0004 elektrische Einheit für LED Leuchtmittel 1-70 W

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

20-52*A-2014E

BESCHREIBUNG PRÜFZEICHEN

= 635 mm (14 W, 24 W) 935 mm (21 W, 39 W) 1235 mm (28 W, 54 W) 1535 mm (35 W, 49 W, 80 W)

LICHTSTROMFARBE

T16 2x14W G5

20-52*A-2021E T16 2x21W G5

20-52*A-2024E

T16 2x24W G5

20-52*A-2028E T16 2x28W G5

20-52*A-2035E T16 2x35W G5

20-52*A-2039E T16 2x39W G5

20-52*A-2049E T16 2x49W G5

20-52*A-2054E T16 2x54W G5

20-52*A-2080E T16 2x80W G5

= 0 direkt strahlende Leuchten = 1 direkt-indirekt strahlende Leuchten weitere el. Schaltungsmöglichkeiten: A, S, D, T

FEDERZEICHNUNG

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Blech 635x250x60 96

Blech 935x250x60 96

Blech 635x250x60 96

Blech 1235x250x60 96

Blech 1535x250x60 96

Blech 935x250x60 96

Blech 1535x250x60 96

Blech 1235x250x60 96

Blech 1535x250x60 96

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

BESCHREIBUNG PRÜFZEICHEN

= 900 mm (21 W, 39 W)

mm (28 W, 54 W)

mm (35 W, 49 W)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

20-52*K-2021E

T16 2x21W G5

20-52*K-2028E T16 2x28W G5

20-52*K-2035E

20-52*K-2039E

20-52*K-2049E

20-52*A-2054E

= 0 direkt strahlende Leuchten = 1 direkt-indirekt strahlende Leuchten weitere el. Schaltungsmöglichkeiten: A, S, D, T

FEDERZEICHNUNG

20-528*-10GDE/830

= S Ausstrahlungswinkel 26° = F Ausstrahlungswinkel 38°

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren die Leuchte wird einschl. Leuchtmittel geliefert

FEDERZEICHNUNG BESCHREIBUNG

T16 2x35W G5

T16 2x39W G5

T16 2x49W G5

T16 2x54W G5

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Aluminium900x250x60 96

Aluminium1200x250x60 96

Aluminium1500x250x60 96

Aluminium900x250x60 96

Aluminium1500x250x60 96

Aluminium1200x250x60 96

BESCHREIBUNG PRÜFZEICHEN

= S Ausstrahlungswinkel 26° = F Ausstrahlungswinkel 38°

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren die Leuchte wird einschl. Leuchtmittel geliefert

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

20-523N-1100R QR111 1x100W max. G53

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

FEDERZEICHNUNG

BESCHREIBUNG

PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

20-523N-2100R QR111 2x100W max. G53

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

FEDERZEICHNUNG

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

20-523N-3100R QR111 3x100W max. G53

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

FEDERZEICHNUNG

BESCHREIBUNG

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Blech 600x250x76 96

PRÜFZEICHEN

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Blech 775x250x76 96

PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

20-527F-1035E HIT-CE 1x35W G12

20-527F-1070E HIT-CE 1x70W G12

20-527S-1035E HIT-CE 1x35W G12

20-527S-1070E HIT-CE 1x70W G12

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

FEDERZEICHNUNG

BESCHREIBUNG

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Blech 423x250x170 96

Blech 423x250x170 96

Blech 423x250x170 96

Blech 423x250x170 96

PRÜFZEICHEN

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

20-527F-2035E HIT-CE 2x35W G12

20-527F-2070E HIT-CE 2x70W G12

20-527S-2035E HIT-CE 2x35W G12

20-527S-2070E HIT-CE 2x70W G12

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

Blech 600x250x170 96

Blech 600x250x170 96

Blech 600x250x170 96

Blech 600x250x170 96

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

20-526N-1035E HIR-CE111 1x35W GX8,5 Blech

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

FEDERZEICHNUNG BESCHREIBUNG BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

20-526N-2035E HIR-CE111 2x35W GX8,5

Für komplettes Beleuchtungssystem ist nötig auch Tragschienen, Verbinder, Endkappen und Seilaufhängungen zu spezifizieren

ZUBEHÖR - VARI KODE BESCHREIBUNG FARBE

FEDERZEICHNUNG

Tragschienen - 1 Paar

Verbinder 90° – 1 Stck. 20-0010 direkter Verbinder – 1 Paar

20-0011 Distanzverbinder für Tragschienen – 1 Stck.

20-0012 Seilaufhängung 2000 mm – 1 Paar

20-0013

Seilaufhängung 2000 mm, 2 parallele Seilen, für Einspeisungkabel – 1 Stck.

20-0014 Seilaufhängung 2000 mm, 2 parallele Seilen, nicht für Einspeisungkabel – 1 Stck.

20-0016 Tragschienenendkappe „U“ – 1 Stck.

30-0062 Baldachin

FEDERZEICHNUNG

30-0051 transparentes Kabel 3× 0,75 mm, 1000 mm

30-0053 transparentes Kabel 3× 0,75 mm, 2000 mm

30-0052 transparentes Kabel 4× 0,75 mm, 1000 mm

30-0054 transparentes Kabel 4× 0,75 mm, 2000 mm

30-0060 transparentes Kabel 5× 0,75 mm, 1000 mm

30-0061 transparentes Kabel 5× 0,75 mm, 2000 mm FEDERZEICHNUNG

BESCHREIBUNG

24-506*-30GHE/830

= S Ausstrahlungswinkel 26° = F Ausstrahlungswinkel 38° wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

24-506*-20GDE/830

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

2x13W2x 1300lm Blech 570x190x38 100

24-506*-20GDE/840 LED-MODUL 2x13W2x 1380lm Blech

24-506*-20GGE/830

24-506*-20GGE/840 LED-MODUL 2x19W2x 1910lm Blech 570x190x38 100

24-506*-20GHE/830 LED-MODUL 2x35W2x 2940lm Blech 570x190x38 100

24-506*-20GHE/840 LED-MODUL 2x35W2x 3070lm

= S Ausstrahlungswinkel 26° = F Ausstrahlungswinkel 38° wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

QR111 2x100W max. G53

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

ZUBEHÖR - RAMO

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

LICHTSTROMFARBE

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

21-540N-4100R QR111 4x100W max. G53 Aluminium337x337x90 102

FEDERZEICHNUNG

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

BESCHREIBUNG FARBE

21-0002 elektrische Einheit für LED Leuchtmittel 1-30W

21-0003 elektrische Einheit für LED Leuchtmittel 1-70W

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

= 200 mm (90-510U-****)

- NOAH

mm (90-520U-****) 400 mm (90-530U-****)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

90-511U-1BAF LED GU10 270lm Blech 50x50x200 104

90-521U-1BAF LED GU10 270lm Blech 50x50x300 104

90-531U-1BAF

die Leuchte wird einschl. Leuchtmittel geliefert wird einschl. Aufhängungen 2000 mm, Einspeisungskabel und Baldachin geliefert

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

= 200 mm (90-210U-****) 300 mm (90-220U-****) 400 mm (90-230U-****)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

14-220L-10EDF/830 LED-MODUL 1x13W950lm Aluminium197x197x120 105

14-220L-10EDF/840 LED-MODUL 1x13W950lm Aluminium197x197x120 105

14-220L-10EGF/830 LED-MODUL 1x13W1900lm

14-220L-10EGF/840 LED-MODUL 1x13W1900lm

für Aufbau muss man Montagesatz 14-0003 bestellen für Aufhängung ist ein Montagesatz zu bestellen – 13-0001

FEDERZEICHNUNG

105 13-0001 Seilaufhängung 2000 mm, 4 Seilen, Baldachin, transparentes Kabel 4×

104

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

90-211U-1BAF LED GU10 270lm Aluminium50x50x200 104

90-221U-1BAF LED GU10 270lm Aluminium50x50x300 104

90-231U-1BAF LED

die Leuchte wird einschl. Leuchtmittel geliefert

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN

(mm)

21-200N-2050R QR111 2x50W max. G53 Blech 330x180x135 106

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

21-200N-1050R QR111 1x50W max. G53 Blech 180x180x135 106

FEDERZEICHNUNG ZUBEHÖR - SOLDE KODE BESCHREIBUNG FARBE

21-0002 elektrische Einheit für LED Leuchtmittel 1-30W

21-0003 elektrische Einheit für LED Leuchtmittel 1-70W

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

21-001*-10GDE/830 LED-MODUL 1x13W1300lm Blech 185x185x140 108

21-001*-10GDE/840 LED-MODUL 1x13W1380lm Blech 185x185x140 108

21-001*-10GGE/830 LED-MODUL 1x19W1900lm Blech 185x185x140 108

21-001*-10GGE/840 LED-MODUL 1x19W1970lm Blech 185x185x140 108

21-001*-10GHE/830 LED-MODUL 1x34W2940lm Blech 185x185x140 108

21-001*-10GHE/840 LED-MODUL 1x34W3070lm Blech 185x185x140 108

21-001*-10GIE/830

21-001*-10GIE/840

1x41W3600lm Blech 185x185x140 108

1x41W3750lm Blech 185x185x140 108

21-001*-10GJE/830 LED-MODUL 1x47W4650lm Blech 185x185x140 108

21-001*-10GJE/840 LED-MODUL 1x47W4850lm Blech 185x185x140 108

21-001*-10GGQ/TC

21-001*-10GHQ/TC

die Leuchte wird einschl. Leuchtmittel geliefert

* = S Ausstrahlungswinkel 26° * = F Ausstrahlungswinkel 38°

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

21-001*-20GDE/830

die Leuchte wird einschl. Leuchtmittel geliefert * = S Ausstrahlungswinkel 26° * = F Ausstrahlungswinkel 38° FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

21-001*-30GHQ/TC

die Leuchte wird einschl. Leuchtmittel geliefert * = S Ausstrahlungswinkel 26° * = F Ausstrahlungswinkel 38° FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

21-001*-40GDE/840 LED-MODUL 4x13W4x 1300lm Blech

21-001*-40GDE/840 LED-MODUL 4x13W4x 1380lm Blech

21-001*-40GGE/840 LED-MODUL 4x19W4x 1900lm Blech 350x350x140 108

21-001*-40GGE/840 LED-MODUL 4x19W4x 1970lm Blech

21-001*-40GHE/840 LED-MODUL 4x34W4x 2940lm Blech

21-001*-40GJE/830

21-001*-40GJE/840

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

mögliche elektrische Einheiten: 70-0004l 1× 35 W el. Schaltung E 70-0013l 1× 50 W el. Schaltung E 70-0005l 1× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

FEDERZEICHNUNG

4x47W4x 4650lm Blech

4x47W4x 4850lm Blech

21-001*-40GGQ/TC LED-MODUL 4x19W4x 1260lm Blech

die Leuchte wird einschl. Leuchtmittel geliefert

* = S Ausstrahlungswinkel 26°

* = F Ausstrahlungswinkel 38° FEDERZEICHNUNG

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

108

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

21-000N-2100L

die Trafos sind separat zu bestellen

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

21-000N-1100L

die Trafos sind separat zu bestellen

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

21-001N-1 HIR-CE111 1x35W/70W GX8.5 Blech 180x180x205 108

mögliche elektrische Einheiten:

70-0004l 1× 35 W el. Schaltung E

70-0005l 1× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

2x100W max. G53

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

HIR-CE111 2x35W/70W GX8.5

mögliche elektrische Einheiten:

70-0004l 1× 35 W el. Schaltung E 70-0011l 2× 35 W el. Schaltung E

FEDERZEICHNUNG

70-0005l 1× 70 W el. Schaltung E

70-0012l 2× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

BESCHREIBUNG

(mm)

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm)

21-023F-2

21-023S-2

mögliche elektrische Einheiten:

70-0004l 1× 35 W el. Schaltung E

70-0011l 2× 35 W el. Schaltung E

70-0013l 1× 50 W el. Schaltung E

HIT-CE 2x35W/50W/70W G12

HIT-CE 2x35W/50W/70W G12

70-0005l 1× 70 W el. Schaltung E

70-0012l 2× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

FEDERZEICHNUNG

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

21-000N-3100L QR111 3x100W max. G53 Blech 480x180x110 108

die Trafos sind separat zu bestellen

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

MATERIALABMESSUNGEN

(mm) KAT. SEITE

21-001N-3 HIR-CE111 3x35W/70W GX8.5 Blech 480x180x205 108

mögliche elektrische Einheiten:

70-0004l 1× 35 W el. Schaltung E

70-0011l 2× 35 W el. Schaltung E

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

21-001N-4 HIR-CE111 4x35W/70W GX8.5

mögliche elektrische Einheiten: 70-0004l 1× 35 W el. Schaltung E 70-0011l 2× 35 W el. Schaltung E

70-0005l 1× 70 W el. Schaltung E 70-0012l 2× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

Blech 330x330x205 108

70-0005l 1× 70 W el. Schaltung E 70-0012l 2× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

21-023F-3 HIT-CE 3x35W/50W/70W G12

21-023S-3 HIT-CE 3x35W/50W/70W G12

mögliche elektrische Einheiten:

70-0004l 1× 35 W el. Schaltung E

70-0011l 2× 35 W el. Schaltung E

70-0013l 1× 50 W el. Schaltung E

(mm) KAT. SEITE

Blech 480x180x205 108

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

21-023F-4 HIT-CE 4x35W/50W/70W G12

21-023S-4 HIT-CE 4x35W/50W/70W G12

mögliche elektrische Einheiten: 70-0004l 1× 35 W el. Schaltung E 70-0011l 2× 35 W el. Schaltung E 70-0013l 1× 50 W el. Schaltung E

ZUBEHÖR - GATU

70-0005l 1× 70 W el. Schaltung E 70-0012l 2× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

FEDERZEICHNUNG

70-0005l 1× 70 W el. Schaltung E 70-0012l 2× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

70-0004I elektrische Einheit für Halogenidentladungslampen 1x35W, Schaltung E

70-0011I elektrische Einheit für Halogenidentladungslampen 2x35W, Schaltung E

70-0013I elektrische Einheit für Halogenidentladungslampen 1x50W, Schaltung E

70-0005I elektrische Einheit für Halogenidentladungslampen 1x70W, Schaltung E

70-0012I elektrische Einheit für Halogenidentladungslampen 2x70W, Schaltung E

21-0002 elektrische Einheit für LED Leuchtmittel

21-0003 elektrische Einheit für LED Leuchtmittel

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

21-000N-4100L QR111 4x100W max. G53

die Trafos sind separat zu bestellen

MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

Blech 330x330x110 108

55-070P-10GHE/840

FEDERZEICHNUNG

BESCHREIBUNG

55-001P-10GDE/830 LED-MODUL 1x13W1280lm Kunststoff172x172x114 112

55-001P-10GDE/840 LED-MODUL 1x13W1360lm

55-001P-10GGE/830 LED-MODUL 1x19W1870lm

55-001P-10GGE/840 LED-MODUL 1x19W1950lm

55-001P-10GHE/830 LED-MODUL 1x34W2850lm

55-001P-10GHE/840 LED-MODUL 1x34W2930lm

55-001P-10GGQ/TC LED-MODUL 1x19W1250lm

55-001P-10GHQ/TC LED-MODUL 1x32W1890lm

weitere el. Schaltungsmöglichkeiten: A, TD, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

55-060P-10GDE/830 LED-MODUL 1x13W1210lm

55-060P-10GDE/840 LED-MODUL 1x13W1290lm

55-060P-10GGE/830 LED-MODUL 1x19W1770lm

55-060P-10GGE/840 LED-MODUL 1x19W1850lm

55-060P-10GHE/830 LED-MODUL 1x34W2700lm

55-060P-10GHE/840 LED-MODUL 1x34W2780lm

55-060P-10GGQ/TC LED-MODUL 1x23W1170lm

55-060P-10GHQ/TC LED-MODUL 1x32W1780lm

weitere el. Schaltungsmöglichkeiten: A, TD, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

l/b/h (mm)

LED-MODUL 1x34W2710lm Kunststoff172x172x114 112

55-070P-10GGQ/TC LED-MODUL 1x23W1150lm Kunststoff172x172x114 112

55-070P-10GHQ/TC LED-MODUL 1x32W1750lm Kunststoff172x172x114 112

weitere el. Schaltungsmöglichkeiten: A, TD, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

FEDERZEICHNUNG

Leuchte mit halbmattem opalem Diffusor

BESCHREIBUNG

Leuchte mit transparenter Abdeckung

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h

55-062P-10GDE/830 LED-MODUL 1x13W1210lm Kunststoff172x172x114 112

55-062P-10GDE/840 LED-MODUL 1x13W1290lm Kunststoff172x172x114 112

55-062P-10GGE/830 LED-MODUL 1x19W1770lm Kunststoff172x172x114 112

55-062P-10GGE/840 LED-MODUL 1x19W1850lm Kunststoff172x172x114 112

55-062P-10GHE/830 LED-MODUL 1x34W2700lm Kunststoff172x172x114 112

55-062P-10GHE/840 LED-MODUL 1x34W2780lm Kunststoff172x172x114 112

55-062P-10GGQ/TC LED-MODUL 1x23W1170lm Kunststoff172x172x114 112

55-062P-10GHQ/TC LED-MODUL 1x32W1780lm Kunststoff172x172x114 112

weitere el. Schaltungsmöglichkeiten: A, TD, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

FEDERZEICHNUNG

Leuchte mit transparenter Abdeckung

BESCHREIBUNG

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

Kunststoff172x172x114 112

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

55-072P-10GDE/830 LED-MODUL 1x13W1180lm Kunststoff172x172x114 112

55-072P-10GDE/840 LED-MODUL 1x13W1260lm Kunststoff172x172x114 112

55-072P-10GGE/830 LED-MODUL 1x19W1720lm Kunststoff172x172x114 112

55-072P-10GGE/840 LED-MODUL 1x19W1800lm Kunststoff172x172x114 112

55-072P-10GHE/830 LED-MODUL 1x34W2630lm Kunststoff172x172x114 112

55-072P-10GHE/840 LED-MODUL 1x34W2710lm Kunststoff172x172x114 112

55-072P-10GGQ/TC LED-MODUL 1x23W1150lm Kunststoff172x172x114 112

55-072P-10GHQ/TC LED-MODUL 1x32W1750lm Kunststoff172x172x114 112

weitere el. Schaltungsmöglichkeiten: A, TD, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

FEDERZEICHNUNG

Leuchte mit halbmattem opalem Diffusor

ZUBEHÖR - RAVO KODE BESCHREIBUNG FARBE 55-0001 Zylinderabdeckung für Anbaumontage

KODE DER LEUCHTETYP

55-070P-10GDE/830 LED-MODUL 1x13W1180lm Kunststoff172x172x114 112

55-070P-10GDE/840 LED-MODUL 1x13W1260lm Kunststoff172x172x114 112

55-070P-10GGE/830 LED-MODUL 1x19W1720lm Kunststoff172x172x114 112

55-070P-10GGE/840 LED-MODUL 1x19W1800lm Kunststoff172x172x114 112

55-070P-10GHE/830 LED-MODUL 1x34W2630lm Kunststoff172x172x114 112

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

70-003*-10GDE/830 LED-MODUL 1x13W1300lm Blech 165x165x140 114

70-003*-10GDE/840 LED-MODUL 1x13W1380lm Blech 165x165x140 114

70-003*-10GGE/830 LED-MODUL 1x19W1900lm Blech 165x165x140 114

70-003*-10GGE/840 LED-MODUL 1x19W1970lm Blech 165x165x140 114

70-003*-10GHE/830 LED-MODUL 1x35W2940lm Blech 165x165x140 114

70-003*-10GHE/840 LED-MODUL 1x35W3070lm Blech 165x165x140 114

70-003*-10GIE/830 LED-MODUL 1x41W3600lm Blech 165x165x140 114

70-003*-10GIE/840 LED-MODUL 1x41W3750lm Blech 165x165x140 114

70-003*-10GJE/830 LED-MODUL 1x47W4650lm Blech 165x165x140 114

70-003*-10GJE/840 LED-MODUL 1x47W4850lm Blech 165x165x140 114

70-003*-10GGQ/TC LED-MODUL 1x19W1260lm Blech 172x172x114 114

70-003*-10GHQ/TC LED-MODUL 1x32W1920lm Blech 172x172x114 114

die Leuchte wird einschl. Leuchtmittel geliefert = S Ausstrahlungswinkel 26° = F Ausstrahlungswinkel 38° weitere el. Schaltungsmöglichkeiten: A, D, M, M3

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBEMATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

70-001S-1

70-001F-1

mögliche elektrische Einheiten:

70-0004l 1× 35 W el. Schaltung E

70-0013l 1× 50 W el. Schaltung E

1x35W/50W/70W G12

1x35W/50W/70W G12

70-0005l 1× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

114

114

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBEMATERIALABMESSUNGEN

70-002S-1

70-002F-1

mögliche elektrische Einheiten:

70-0004l 1× 35 W el. Schaltung E

70-0013l 1× 50 W el. Schaltung E

HIT-CE 1x35W/50W/70W G12 Blech 165x165x140 114

1x35W/50W/70W G12

70-0005l 1× 70 W el. Schaltung E die elektrischen Einheiten sind separat zu bestellen

ZUBEHÖR - BASI KODE BESCHREIBUNG FARBE

FEDERZEICHNUNG

70-0004I elektrische Einheit für Halogenidentladungslampen 1x35W, Schaltung E

70-0013I elektrische Einheit für Halogenidentladungslampen 1x50W, Schaltung E

70-0005I elektrische Einheit für Halogenidentladungslampen 1x70W, Schaltung E

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm)

50-001P-1013E

50-001P-2013E

50-001P-1013K

50-001P-2013K

50-001P-1018E

50-001P-2018E

50-001P-1018K

TC-DEL 1x13W G24q-1

TC-DEL 2x13W G24q-1

TC-D 1x13W G24d-1

TC-D 2x13W G24d-1

TC-DEL 1x18W G24q-2

TC-DEL 2x18W G24q-2

TC-D 1x18W G24d-2

50-001P-2018K TC-D 2x18W G24d-2

50-001P-1026K TC-D 1x26W G24d-3

50-001P-2026E

50-001P-2026K

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

TC-DEL 2x26W G24q-3

TC-D 2x26W G24d-3

Leuchte ohne Zubehör weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

50-001P-1026/32/42EI

50-001P-2026/32/42EI

TC-TEL/TC-DEL 1x26W/32W/42W GX24q-3/4

TC-TEL/TC-DEL 2x26W/32W/42W GX24q-3/4

Leuchte ohne Zubehör weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

FEDERZEICHNUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

50-005P-1013E

50-005P-2013E

50-005P-1013K

50-005P-2013K

50-005P-1018E

50-005P-2018E

50-005P-1018K

50-005P-2018K

50-005P-1026K

50-005P-2026E

50-005P-2026K

ZUBEHÖR - BURE

BESCHREIBUNG PRÜFZEICHEN

LICHTSTROMFARBE

TC-DEL 1x13W G24q-1

TC-DEL 2x13W G24q-1

TC-D 1x13W G24d-1

TC-D 2x13W G24d-1

TC-DEL 1x18W G24q-2

TC-DEL 2x18W G24q-2

TC-D 1x18W G24d-2

TC-D 2x18W G24d-2

TC-D 1x26W G24d-3

TC-DEL 2x26W G24q-3

TC-D 2x26W G24d-3

Leuchte für Zubehör weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

50-005P-1026/32/42EI

50-005P-2026/32/42EI

TC-TEL/TC-DEL 1x26W/32W/42W GX24q-3/4

TC-TEL/TC-DEL 2x26W/32W/42W GX24q-3/4

Leuchte für Zubehör weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 dimmbare Varianten, Varianten mit Noteinheit und mit separater Box haben Schutzklasse

FEDERZEICHNUNG

MATERIALABMESSUNGEN l/b/h (mm)

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

Kunststoff230x230x105 116

FEDERZEICHNUNG

Kunststoff230x230x105 116

Kunststoff230x230x105 116

KODE BESCHREIBUNG FARBE

50-0019 Sandgestrahltes Glas mit einem Durchmesser von 230 mm für Leuchten 50-005P-xxxxx

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

52-001L-1018E

52-001L-2018E

1x18W

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3 Leuchte ohne Zubehör 52-0001

52-0001 Glas mit einem Durchmesser von 143 mm mit Distanz für Leuchten 52-001L-2xxxx

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

50-0020 Zubehör für Leuchtenmontage in Beton für Leuchten max. 2x26W (2x26W nur mit EVG

50-020N Radialraster für Leuchten 50-005P-xxxxx

50-050N Polycarbonatabdeckung opal, IP44

50-060N Polycarbonatabdeckung klar, IP44

50-070N Polycarbonatabdeckung halbmatt, IP44

für Leuchten 50-005P-xxxxx Nicht für Leuchten 2x32W und 2x42W benutzen

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3 Leuchte für Zubehör 51-0003

51-0001 Set der Distanzteile 6 mm

51-0002 Set der Distanzteile 25 mm für Leuchten 52-002L-xxxxx für Leuchten 53-002L, 53-102L, 53-202L

51-0003 Glas mit einem Durchmesser von 200 mm für Leuchten 52-002L-xxxxx müssen 51-0001 oder 51-0002 bestellt werden

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

53-001L-2018E

TC-DEL 2x18W G24q-2

53-001L-2018K TC-D 2x18W G24d-2

53-001L-2026E

53-001L-2026K

weitere el. Schaltungsmöglichkeiten:

C, A, S, D, T, N, M, M3

53-001L-2032E

53-001L-2042E

53-002L-2018E

53-002L-2018K

53-002L-2026E

53-002L-2026K

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3

53-002L-2032E

53-002L-2042E

Blech 265x265x150 118

Blech 265x265x150 118

TC-DEL 2x26W G24q-3 Blech 265x265x150 118

TC-D 2x26W G24d-3

TC-TEL 2x32W GX24q-3

Blech 265x265x150 118

Blech 265x265x150 118

TC-TEL 2x42W GX24q-4 Blech 265x265x150 118

weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 Leuchte ohne Zubehör 53-0017

FEDERZEICHNUNG

TC-DEL 2x18W G24q-2 Blech

TC-D 2x18W G24d-2 Blech

TC-DEL 2x26W G24q-3 Blech

TC-D 2x26W G24d-3 Blech

TC-TEL 2x32W GX24q-3 Blech

TC-TEL 2x42W GX24q-4 Blech

weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 Leuchte für Zubehör 53-0001

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

53-202L-2018E

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

53-201L-2018E

53-201L-2018K

53-201L-2026E

53-201L-2026K

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3

53-201L-2032E

53-201L-2042E

ZUBEHÖR - TURE

118

118

118

118

118

118

TC-DEL 2x18W G24q-2

TC-D 2x18W G24d-2

TC-DEL 2x26W G24q-3

TC-D 2x26W G24d-3

TC-TEL 2x32W GX24q-3

TC-TEL 2x42W GX24q-4

weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 (ausser dem 42 W) für Aufhängung ist ein Montagesatz 53-0024 zu bestellen Leuchte ohne Zubehör 53-0017

FEDERZEICHNUNG

KODE

Blech 265x265x200 118

Blech 265x265x200 118

Blech 265x265x200 118

Blech 265x265x200 118

Blech 265x265x200 118

Blech 265x265x200 118

BESCHREIBUNG FARBE

53-0017 Glas mit einem Durchmesser von 205 mm für Leuchten 53-001L, 53-201L

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3

weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 Leuchte für Zubehör 53-0001

FEDERZEICHNUNG ZUBEHÖR - TURE

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

51-0001 Set der Distanzteile 6 mm

51-0002 Set der Distanzteile 25 mm für Leuchten 52-002L-xxxxx für Leuchten 53-002L, 53-102L, 53-202L

53-0001 Glas mit einem Durchmesser von 270 mm für Leuchten 53-002L, 53-102L, 53-202L müssen 51-0001 oder 51-0002 bestellt werden

53-0024 Seilaufhängung 1800 mm für Leuchten 53-20**

FEDERZEICHNUNG BESCHREIBUNG PRÜFZEICHEN

FEDERZEICHNUNG

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

66-003L-2018E

(mm) KAT. SEITE

65-000L-10GBE/830 LED-MODUL 1x13W1280lm Aluminium197x197x230 120

65-000L-10GBE/840 LED-MODUL 1x13W1360lm Aluminium197x197x230 120

65-000L-10GGE/830 LED-MODUL 1x19W1810lm Aluminium197x197x230 120

65-000L-10GGE/840 LED-MODUL 1x19W1890lm Aluminium197x197x230 120

65-000L-10GHE/830 LED-MODUL 1x35W2910lm Aluminium197x197x230 120

65-000L-10GHE/840 LED-MODUL 1x35W3030lm Aluminium197x197x230 120

weitere el. Schaltungsmöglichkeiten: TD, M3

65-000L-10GGD/TC LED-MODUL 1x23W1240lm Aluminium197x197x230 120

65-000L-10GHD/TC LED-MODUL 1x32W1880lm Aluminium197x197x230 120

FEDERZEICHNUNG

BESCHREIBUNG

PRÜFZEICHEN PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

65-003L-2013E TC-DEL 2x13W G24q-1

65-003L-2013K TC-D 2x13W G24d-1

65-003L-1018E

65-003L-2018E

65-003L-1018K

TC-DEL 1x18W G24q-2

TC-DEL 2x18W G24q-2

TC-D 1x18W G24d-2

65-003L-2018K TC-D 2x18W G24d-2

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3

Aluminium197x197x115 120

Aluminium197x197x115 120

Aluminium197x197x115 120

Aluminium197x197x115 120

Aluminium197x197x115 120

Aluminium197x197x115 120

ZUBEHÖR TORVE

TC-DEL 2x18W G24q-2

66-003L-2018K TC-D 2x18W G24d-2

66-003L-2026E

TC-DEL 2x26W G24q-3

66-003L-2026K TC-D 2x26W G24d-3

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3

FEDERZEICHNUNG

Aluminium240x240x155 120

Aluminium240x240x155 120

Aluminium240x240x155 120

Aluminium240x240x155 120

BESCHREIBUNG FARBE

66-0001 Sandgestrahltes Glas

66-0002 Plexiglas opal

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

67-003H-2026E TC-DEL 2x26W G24q-3 Aluminium330x330x100 120

67-003H-2026K

67-003H-3026E

2x26W G24d-3 Aluminium330x330x100 120

3x26W G24q-3 Aluminium330x330x100 120

FEDERZEICHNUNG

ZUBEHÖR - TORVE KODE BESCHREIBUNG FARBE

65-0001 Sandgestrahltes Glas

65-0002 Plexiglas opal

67-003H-3026K TC-D 3x26W G24d-3 Aluminium330x330x100 120

weitere el. Schaltungsmöglichkeiten: C, A, S, D, T, N, M, M3

67-003H-2032E

67-003H-3032E

67-003H-2042E

67-003H-3042E

2x32W GX24q-3 Aluminium330x330x100 120

3x32W GX24q-3 Aluminium330x330x100 120

2x42W GX24q-4 Aluminium330x330x100 120

3x42W GX24q-4 Aluminium330x330x100 120

weitere el. Schaltungsmöglichkeiten: A, S, D, T, M, M3 Leuchten können ohne Zubehör nicht benutzt werden, Zubehör ist separat zu bestellen

67-0001 Sandgestrahltes Glas

BESCHREIBUNG FARBE 67-0002 Plexiglas opal

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

40-003E-3014E*/***

= E durchgehende Klemmleiste

= W Schnellmontage-Verbinder Wieland

*** = 830 Leuchtmittel mit Farbart 3000 K

FEDERZEICHNUNG

*** = 840 Leuchtmittel mit Farbart 4000 K weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, P, M, M3

BESCHREIBUNG

FEDERZEICHNUNG

BESCHREIBUNG PRÜFZEICHEN

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

40-003E-4014E*/*** T16 4x14W G5 4410lm Blech 595x595x52 122

40-003E-4024E*/*** T16 4x24W G5 6440lm Blech 595x595x52 122

* = E durchgehende Klemmleiste

* = W Schnellmontage-Verbinder Wieland

*** = 830 Leuchtmittel mit Farbart 3000 K

= E durchgehende Klemmleiste

= W Schnellmontage-Verbinder Wieland

*** = 830 Leuchtmittel mit Farbart 3000 K

FEDERZEICHNUNG

*** = 840 Leuchtmittel mit Farbart 4000 K weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, P, M, M3

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL LICHTSTROMFARBE MATERIALABMESSUNGEN l/b/h (mm) KAT. SEITE

40-023E-4014E*/*** T16 4x14W G5 4410lm Blech 622x622x52 122

40-023E-4024E*/*** T16 4x24W G5 6440lm Blech 622x622x52 122

* = E durchgehende Klemmleiste

* = W Schnellmontage-Verbinder Wieland

*** = 830 Leuchtmittel mit Farbart 3000 K

FEDERZEICHNUNG

*** = 840 Leuchtmittel mit Farbart 4000 K weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, P, M, M3

BESCHREIBUNG PRÜFZEICHEN

*** = 840 Leuchtmittel mit Farbart 4000 K weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, P, M, M3

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

= E durchgehende Klemmleiste

= W Schnellmontage-Verbinder Wieland

*** = 830 Leuchtmittel mit Farbart 3000 K

FEDERZEICHNUNG

*** = 840 Leuchtmittel mit Farbart 4000 K weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, P, M, M3

BESCHREIBUNG

KODE DER LEUCHTETYP DER MONTAGEAUSSTRAHLUNGLEUCHTMITTEL

= E durchgehende Klemmleiste

= W Schnellmontage-Verbinder Wieland

*** = 830 Leuchtmittel mit Farbart 3000 K

*** = 840 Leuchtmittel mit Farbart 4000 K weitere el. Schaltungsmöglichkeiten: EI, A, S, D, T, P, M, M3

ZUSAMMENBAU DES SYSTEMS

Das System besteht aus einem elektrischen Modul, aus dem entsprechenden Profil und Zubehör.

4) Legen Sie die Anbringung einzelner Module im Profil mit Bemaßung der Skizze fest.

5) Wiederholen Sie den in Punkten 2) bis 4) angeführten Vorgang für weitere gerade Teile der Figur, also B, C, D und E

1x/2x/3x selbstständige Profile

Das Leuchtensystem besteht immer aus einem selbstständigen Profil und mehreren durchgehenden Profilen.

Selbstständiges Profil - dient zur Speisung des Systems.

Durchgehendes Profil - in jedem Zusammenbau können sich mehrere diese Profile befinden. Sie dienen zum Zusammenbau der erforderlichen Länge.

LUMIA

Erforderlicher Zusammenbau des Systems der LUMIA BESCHREIBUNG

Endkappe

1x/2x/3x durchgehen de Profile

BELEUCHTUNGSSYSTEM – ZUSAMMENBAU

1) Breiten Sie die Figur als einzelne gerade Teile aus. 3× A, 3× B, 2× C, 2× D, 1× E

2) Legen Sie die Gesamtprofillänge des Teiles A fest Länge: A = [6000 mm – 2× Länge der Tubusverbinder L (2× 300 mm) – 1× Länge der Tubusverbinder T (372 mm)] / 2 = 2514 mm Runden Sie die berechnete Länge auf ganze mm auf, der Bestelltype des Profils ist 10-0001-Länge in, E, d. i. 10-0001-2514, E Die mögliche Maximallänge des Profils ist 3250 mm. Sofern Sie eine größere Länge benötigen, ist diese aus mehreren kürzeren Teilen zusammenzusetzen.

3) Wählen Sie Module, die im Profil angebracht werden sollen, beachten Sie die erforderliche Mindestlänge des Profils zur Anbringung des gegebenen Moduls (bei einzelnen Modulen hinterlegt)

a) Leuchtenmodul 2× 39 W, direkte - indirekte Ausstrahlung, mit opaler Abdeckung; min. erforderliche Länge des Profils ist 1020 mm; Bestellcode 10-511K-2039E

b) 2× Glühlampenmodul 1×100 W, min. erforderliche Länge des Profils ist 240 mm; Bestelltype 10-510N-1100R

6) Bestimmen Sie die Anzahl der Tubusverbinder und Endkappen 4× Verbindung L; 10-0003, E 3× Verbindung T; 10-0004, E 1× Verbindung X; 10-0005, E 1× Endkappen 10-0007, E

7) Legen Sie die Anzahl der Aufhängungen, Einspeisungskabel und Baldachin fest. Der empfohlene Abstand der Aufhängungen sind 2 m, bei kürzeren Profilen benutzen Sie 2 Stck. Aufhängungen. Die Anzahl der Einspeisungskabel und Baldachin hängt von der Anzahl der Einspeisungstellen des Beleuchtungssystems ab.

8) Senden Sie die bemaßte Skizze der ganzen Figur gemeinsam mit den Bestelltypen ...

Bestelltypenaufstellung:

Teil A 10-0001-2514, E + 10-511K-2039E, E +2× 10-510N-1100R, E

Teil B 10-0001-1514, E + 3× 10-510N-1100R, E

Teil C 10-0001-1514, E + 10-521A-2039E, E

Teil D 10-0001-2514, E + 10-512N-2054E, E

Teil E 10-0001-1255, E + 10-510N-1035E

Teil F (Seilanfhängung) 10-0006, N

Verbindung L 10-0003, E

Verbindung T 10-0004, E

Verbindung X 10-0005, E

Endkappen 10-0007, E

Einspeisungskabel 30-0054 nach Bedarf Baldachin 30-0056 nach Stückzahl der Einspeisungskabel

9) Von Ihrer Skizze wird die endgültige Zeichnung des Systems mit allen erforderlichen Teilen, die Ihnen zur Freigabe zur Verfügung gestellt werden, erstellt.

10) Nach Ihrer Freigabe der endgültigen Zeichnung wird die Herstellung des von Ihnen angeforderten Systems der Serie 10 in Auftrag gegeben.

LEUCHTMITTEL

K TE LEUCHTSTOFFLAMPEN

TC-DEL

TC-TEL

G24d-3 26

G24q-1 V ORSCHALTGER ÄT 10,13 PL-C/4P DULUX D/E

G24q-2 18

G24q-3 26

GX24q-1 V ORSCHALTGER ÄT 13 PL-T/4P DULUX T/E GX24q-2 18

GX24q-3 26,32

GX24q-4

REGISTER

01-050K-10GEE/830 152

01-050K-10GEE/840 152

01-050K-20GEE/830 152

01-050K-20GEE/840 152

01-050K-30GEE/830 152

01-050K-30GEE/840 152

01-050K-40GEE/830 152

01-050K-40GEE/840 152

01-060K-2021E 153

01-060K-2028E 153

01-060K-2035E 153

01-060K-2039E 153

01-060K-2049E 153

01-060K-2054E 153

01-060K-2080E 153

01-500K-10GEE/830 152

01-500K-10GEE/840 152

01-500K-20GEE/830 152

01-500K-20GEE/840 152

01-500K-30GEE/830 152

01-500K-30GEE/840 152

01-500K-40GEE/830 152

01-500K-40GEE/840 152

01-530K-1014E-P 153

01-530K-1021E-P 153

01-530K-1024E-P 153

01-530K-1028E-P 153

01-530K-1035E-P 153

01-530K-1039E-P 153

01-530K-1049E-P 153

01-530K-1054E-P 153

01-530K-1080E-P 153

01-540K-2021E-P 153

01-540K-2028E-P 153

01-540K-2039E-P 153

01-540K-2054E-P 153

02-0001 156

02-0002 156

02-0018 156

02-0019 156

02-551*-2039EI-P 155

02-551*-2049EI-P 155

02-551*-2054EI-P 155

02-551*-2080EI-P 155

02-552V-1039EI-P 156

02-552V-1049EI-P 156

02-552V-1054EI-P 156

02-552V-1080EI-P 156

02-561*-4039EI-P 155

02-561*-4049EI-P 155

02-561*-4054EI-P 155

02-561*-4080EI-P 155

02-A00K-2024EI-P 155

02-A00K-2039EI-P 155

02-A00K-2049EI-P 155

02-A00K-2054EI-P 155

02-A00K-2080EI-P 155

02-A00K-4039EI-P 155

02-A00K-4049EI-P 155

02-A00K-4054EI-P 155

02-A00K-4080EI-P 155

02-A01K-2024EI-P 156

02-A01K-2039EI-P 156

02-A01K-2049EI-P 156

02-A01K-2054EI-P 156

02-A01K-2080EI-P 156

02-A01K-4039EI-P 156

02-A01K-4049EI-P 156

02-A01K-4054EI-P 156

02-A01K-4080EI-P

03-021*-20GGE/840

03-050*-1054E 159

03-050*-1080E 159

03-050*-10GEE/830 163

03-050*-10GEE/840 163

03-050*-15GEE/830 163

03-050*-15GEE/840 163

03-050*-20GEE/830 163

03-050*-20GEE/840 163

03-050*-25GEE/830 163

03-050*-25GEE/840 163

03-050*-30GEE/830 163

03-050*-30GEE/840 163

03-050*-35GEE/830 163

03-050*-35GEE/840 163

03-050*-40GEE/830 163

03-050*-40GEE/840 163

03-050D-1014E 159

03-050D-1021E 159

03-050D-1024E 159

03-050D-1028E 159

03-050D-1035E 159

03-050D-1039E 159

03-050D-1049E 159

03-050D-1054E 159

03-050D-1080E 159

03-050U-1BAF/827 160

03-051*-10GGE/830 163

03-051*-10GGE/840 163

03-051*-15GGE/830 163

03-051*-15GGE/840 163

03-051*-30GGE/830 164

03-051*-30GGE/840 164

03-051*-35GGE/830 164

03-051*-35GGE/840 164

03-051*-40GGE/830 164

03-051*-40GGE/840 164

03-060*-2021E 159

03-060*-2028E 159

03-060*-2035E 159

03-060*-2039E 159

03-060*-2049E 159

03-060*-2054E 159

03-060*-2080E 159

03-501*-2014E 167

03-501*-2024E 167

03-520*-20GEE/830 164

03-520*-20GEE/840 164

03-521*-20GGE/830 164

03-521*-20GGE/840 164

03-550*-1014E-P 158

03-550*-1021E-P 158

03-550*-1024E-P 158

03-550*-1028E-P 158

03-550*-1035E-P 158

03-550*-1039E-P 158

03-550*-1049E-P 158

03-550*-1054E-P 158

03-550*-1080E-P 158

03-550*-10GEE/830 162

03-550*-10GEE/840 162

03-050*-1021E 159

03-050*-1024E 159

03-050*-1028E 159

03-050*-1035E 159

03-050*-1039E 159

03-050*-1049E 159

03-051*-2014E 167

03-051*-2024E 167

03-051*-20GGE/830 163

03-051*-20GGE/840 163

03-051*-25GGE/830 163

03-051*-25GGE/840 164

03-550*-15GEE/830 162

03-550*-15GEE/840 162

03-550*-20GEE/830 162

03-550*-20GEE/840 162

03-550*-25GEE/830 162

03-550*-25GEE/840 162

REGISTER

03-550*-30GEE/830 162

03-550*-30GEE/840 162

03-550*-35GEE/830 162

03-550*-35GEE/840 162

03-550*-40GEE/830 162

03-550*-40GEE/840 162

03-550D-1014E-P 158

03-550D-1021E-P 158

03-550D-1024E-P 158

03-550D-1028E-P 158

03-550D-1035E-P 158

03-550D-1039E-P 158

03-550D-1049E-P 158

03-550D-1054E-P 158

03-550D-1080E-P 158

03-550U-1BAF/827 160

03-551*-10GGE/830 163

03-551*-10GGE/840 163

03-551*-15GGE/830 163

03-551*-15GGE/840 163

03-551*-2014E 167

03-551*-2024E 167

03-551*-20GGE/830 163

03-551*-20GGE/840 163

03-551*-25GGE/830 163

03-551*-25GGE/840 163

03-551*-30GGE/830 163

03-551*-30GGE/840 163

03-551*-35GGE/830 163

03-551*-35GGE/840 163

03-551*-40GGE/830 163

03-551*-40GGE/840 163

03-560*-2021E-P 158

03-560*-2028E-P 158

03-560*-2035E-P 158

03-560*-2049E-P 158

03-560*-2054E-P 158

03-560*-2080E-P 158

03-570K-10GLE/830 149

03-570K-10GLE/840 149

03-570K-10GOE/830 149

03-570K-10GOE/840 149

03-570K-4024E 149

03-570K-4039E 149

03-571K-10G0E/830 149

03-571K-10G0E/840 149

03-571K-2B2FE 149

03-A00H-1014E 165

03-A00H-1021E 165

03-A00H-1024E 165

03-A00H-1028E 165

03-A00H-1035E 165

03-A00H-1039E 165

03-A00H-1049E 165

03-A00H-1054E 165

03-A00H-1080E 165

03-A00H-2021E 165

03-A00H-2028E 165

03-A00H-2035E 165

03-A00H-2039E 165

03-A00H-2049E 165

03-A00H-2054E 165

03-A00H-2080E 165

10-0010 173

10-0011 172

10-0012 173

10-0013 173

10-51*Δ-2014E-P 172

10-51*Δ-2021E-P 172

10-51*Δ-2024E-P 172

10-51*Δ-2028E-P 172

10-51*Δ-2035E-P 172

10-51*Δ-2039E-P 172

10-51*Δ-2049E-P 172

10-51*Δ-2054E-P 172

10-510N-1035E 172

10-510N-1070E 172

10-510N-1100R 172

10-512N-2014E-P 172

10-512N-2021E-P 172

10-512N-2024E-P 172

10-512N-2028E-P 172

10-512N-2035E-P 172

10-512N-2039E-P 172

10-512N-2049E-P 172

10-512N-2054E-P 172

10-521A-2014E-P 171

10-521A-2021E-P 171

10-521A-2024E-P 171

10-521A-2028E-P 171

10-521A-2035E-P 171

10-521A-2039E-P 171

10-521A-2049E-P 171

10-521A-2054E-P 171

10-521A-2080E-P 171

10-55*Δ-2014E-P 170

10-55*Δ-2021E-P 170

10-55*Δ-2024E-P 170

10-55*Δ-2028E-P 170

10-55*Δ-2035E-P 170

10-55*Δ-2039E-P 170

10-55*Δ-2049E-P 170

10-55*Δ-2054E-P 170

10-550N-1035E-P 171

10-550N-1070E-P 171

10-550N-1100R-P 171

10-552N-2014E-P 171

10-552N-2021E-P 171

10-552N-2024E-P 171

10-552N-2028E-P 171

10-552N-2035E-P 171

10-552N-2039E-P 171

10-552N-2049E-P 171

10-552N-2054E-P 171

10-571A-2014E-P 170

10-571A-2021E-P 170

10-571A-2024E-P 170

10-571A-2028E-P 170

10-571A-2035E-P 170

10-571A-2039E-P 170

10-571A-2049E-P 170

10-571A-2054E-P 170

10-571A-2080E-P 170

12-0001 150

12-0002 150

12-551*-2028E 150

12-551*-2035E 150

12-551*-2049E

13-0006 151 13-0007 151

13-100K-4014E 143

13-100K-4024E 143

13-200*-2028E 136

13-200*-2035E 136

13-200*-2049E 136

13-200*-2054E 136

13-200*-2080E 136

13-200K-2014E 142

13-200K-2021E 142

13-200K-2024E 142

13-200K-2028E 142

13-200K-2035E 142

13-200K-2039E 142

13-200K-2049E 142

13-200K-2054E 142

13-200K-4014E 142

13-200K-4021E 142

13-200K-4024E 142

13-200K-4039E 142

13-200K-6021E 142

13-200K-6039E 142

13-210A-1028E 151

13-210A-1035E 151

13-210A-1049E 151

13-210A-1054E 151

13-210A-1080E 151

13-210A-2028E 151

13-210A-2035E 151

13-210A-2049E 151

13-210A-2054E 151

13-210A-2080E 151

13-240K-1040E 142

13-240K-2024E 142

13-250K-1022E 142

13-250K-1040E

13-30*K-1014E

13-30*K-1021E 143

13-30*K-1024E 143

13-30*K-1028E 143

13-30*K-1035E 143

13-30*K-1039E 143

13-30*K-1049E 143

13-30*K-1054E 143

13-30*K-2014E 143

13-30*K-2024E

13-30*K-2035E

13-30*K-2049E

13-30*K-2054E

13-711I-4055EI 131 13-711I-4055PI 131

13-711I-4055TI 131

13-711I-80GEE/830 131 13-711I-80GEE/840 131

13-711I-80GEP/830 131

13-711I-80GEP/840 131

13-711I-80GET/830 131

13-711I-80GET/840 131 14-0003 181

14-200*-16GEE/830 145

14-200*-16GEE/840 145

14-200*-40GEE/830 145

14-200*-40GEE/840 145

14-200*-90GEE/830 145

14-200*-90GEE/840 145

14-200*-1035E 145

14-200*-1049E 145

14-200*-1080E 145

14-200K-10FDD 147

14-200K-10FHD 147

14-200*-4014E 145

14-200*-4024E 145

14-200K-4J1AV 147

14-200K-4J1HV 147

14-200K-4J4AV 147

14-200K-4J4HV 147

14-200*-6021E 145

14-200*-6039E 145

14-200*-8028E 145

14-200*-8054E 145

14-220L-10EDF/830 181

14-220L-10EDF/840 181

14-220L-10EGF/830 181

14-220L-10EGF/840 181

14-250*-1060E 146

14-250*-1U1WE 146

14-250K-1W1AV 147

14-250K-1W1HV 147

14-252*-10GIE/830 146

14-252*-10GIE/840 146

14-253*-10GHE/830 146

14-253*-10GHE/840 146

14-260*-4022E 146

14-260*-4E2JE 146

14-262*-10GNE/830 146

14-262*-10GNE/840 146

14-263*-60GEE/830 146

14-263*-60GEE/840 146

14-270*-4C4DE 146

14-270*-4E4FE 146

14-273*-12GEE/830 146

14-273*-12GEE/840 146

14-280*-10HEE 146

14-280*-10HOE 146

14-283*-16GEE/830 146

14-283*-16GEE/840 146

14-290*-12HEE 146

19-200*-2049E 139

19-200*-2054E 139

19-200*-2080E 139

19-200*-4014E 139

19-200*-4024E 139

19-200*-40GGE/830

19-200*-40GHE/840

19-200*-60GIE/830

19-200*-60GIE/840

19-210*-10GHE/840 137

19-210*-40GHE/830 137

19-210*-40GHE/840 137

19-242*-10GEE/830 137

19-242*-10GEE/840 137

19-250*-1040E

19-250*-1055E

19-250*-1060E

19-250*-1U1WE

19-250*-1V1UE

19-252*-10GHE/830

19-252*-10GHE/840 137

19-252*-10GIE/830 137

19-252*-10GIE/840 137

19-260*-4E2JE 140

19-262*-10GNE/830 137

19-262*-10GNE/840 137

19-501*-1040E 138

19-501*-2021E

19-501*-2028E

19-501*-2049E 138

19-501*-2054E 138

19-501*-2080E 138

19-501*-4014E 138

19-501*-4024E 138

19-551*-1040E 139

19-551*-1055E 139

19-551*-1060E 138

19-551*-1U1WE 138

19-551*-1V1UE 138 19-561*-4E2JE

20-526N-1035E 177

20-526N-1070E 177

20-526N-2035E 177

20-526N-2070E 177

20-527F-1035E 176

20-527F-1070E 176

20-527F-2035E 176

20-527F-2070E 176

20-527S-1035E 176

20-527S-1070E 176

20-527S-2035E 176

20-527S-2070E 176

20-528*-10GDE/830 175

20-528*-10GDE/840 175

20-528*-10GGE/830 175

20-528*-10GGE/840 175

20-528*-10GHE/830 175

20-528*-10GHE/840 175

20-528*-10GIE/830 175

21-000N-2100L 185

21-000N-3100L 186

21-000N-4100L 186

21-001*-10GDE/830 182

21-001*-10GDE/840 182

21-001*-10GGE/830 182

21-001*-10GGE/840 182

21-001*-10GGQ/TC 182

21-001*-10GHE/830 182

21-001*-10GHE/840 182

21-001*-10GHQ/TC 182

21-001*-10GIE/830 182

21-001*-10GIE/840 182

21-001*-10GJE/830 182

21-001*-10GJE/840 182

21-001*-20GDE/830 183

21-001*-20GDE/840 183

21-001*-20GGE/830 183

21-001*-20GGE/840 183

21-001*-30GIE/840 183

21-001*-30GJE/830 183

21-001*-30GJE/840 183

21-001*-40GDE/840 184

21-001*-40GDE/840 184

21-001*-40GGE/840 184

21-001*-40GGE/840 184

21-001*-40GGQ/TC 184

21-001*-40GHE/840 184

21-001*-40GHE/840 184

21-001*-40GHQ/TC 184

21-001*-40GIE/830 184

21-001*-40GIE/840 184

21-001*-40GJE/830 184

21-001*-40GJE/840 184

21-001N-1 184

21-001N-2 185

21-001N-3 186

21-001N-4 187

24-506*-20GDE/830 178

24-506*-20GDE/840 178

24-506*-20GGE/830 178

24-506*-20GGE/840 178

24-506*-20GHE/830 178

24-506*-20GHE/840 178

24-506*-20GIE/830 178

24-506*-20GIE/840 178

24-506*-20GJE/830 178

24-506*-20GJE/840 178

24-506*-30GDE/830 178

24-506*-30GDE/840 178

24-506*-30GGE/830 178

24-506*-30GGE/840 178

24-506*-30GHE/830 179

24-506*-30GHE/840 179

24-506*-30GIE/830 179

24-506*-30GIE/840 179

24-506*-30GJE/830 179

40-023E-2028E*/*** 199

40-023E-2054E*/*** 199

40-023E-3014E*/*** 199

40-023E-3024E*/*** 199

40-023E-4014E*/*** 198

40-023E-4024E*/*** 198

50-0019 192

50-001P-1013E 191

50-001P-1013K 191

50-001P-1018E 191

50-001P-1018K 191

50-001P-1026/32/42EI 191

50-001P-1026K 191

50-001P-2013E 191

50-001P-2013K 191

50-001P-2018E 191

50-001P-2018K 191

50-001P-2026/32/42EI 191

50-001P-2026E 191

50-060N 192

50-070N 192

51-0001 193

51-0002 193

51-0003 193

52-0001 193

52-001L-1018E 193

52-001L-1018K 193

52-001L-1026E 193

52-001L-1026K 193

52-001L-2018E 193

52-001L-2018K 193

52-001L-2026E 193

52-001L-2026K 193

52-002L-1018E 193

52-002L-1018K 193

52-002L-1026E 193

52-002L-1026K 193

52-002L-2018E 193

53-002L-2042E 195

53-201L-2018E 194

53-201L-2018K 194

53-201L-2026E 194

53-201L-2026K 194

53-201L-2032E 194

53-201L-2042E 194

53-202L-2018E 195

53-202L-2018K 195

53-202L-2026E 195

53-202L-2026K 195

53-202L-2032E 195

53-202L-2042E 195

55-0001 189

55-001P-10GDE/830 188

55-001P-10GDE/840 188

55-001P-10GGE/830 188

55-001P-10GGE/840 188

55-001P-10GGQ/TC 188

55-062P-10GHE/840 189

55-062P-10GHQ/TC 189

55-070P-10GDE/830 188

55-070P-10GDE/840 188

55-070P-10GGE/830 188

55-070P-10GGE/840 188

55-070P-10GGQ/TC 189

55-070P-10GHE/830 188

55-070P-10GHE/840 189

55-070P-10GHQ/TC 189

55-072P-10GDE/830 189

55-072P-10GDE/840 189

55-072P-10GGE/830 189

55-072P-10GGE/840 189

55-072P-10GGQ/TC 189

55-072P-10GHE/830 189

55-072P-10GHE/840 189

55-072P-10GHQ/TC

66-003L-2018E

20-52*A-2014E 174

20-52*A-2021E 174

20-52*A-2024E 174

20-52*A-2028E 174

20-52*A-2035E 174

20-52*A-2039E 174

20-52*A-2049E 174

20-52*A-2054E 174

20-52*A-2080E 174

20-52*K-2021E 174 20-52*K-2028E 174

20-52*K-2035E 174

20-52*K-2039E 174

20-52*K-2049E 174

20-523N-1100R 175

20-523N-2100R 176

20-523N-3100R 176

20-528*-10GIE/840 175

20-528*-10GJE/830 175

20-528*-10GJE/840 175

20-528*-20GDE/830 175

20-528*-20GDE/840 175

20-528*-20GGE/830 175

20-528*-20GGE/840 175

20-528*-20GHE/830 175

20-528*-20GHE/840 175

20-528*-20GIE/830 175

20-528*-20GIE/840 175

20-528*-20GJE/830 175

20-528*-20GJE/840 175

21-0002 180

21-0003 173

21-001*-20GGQ/TC 183

21-001*-20GHE/830 183

21-001*-20GHE/840 183

21-001*-20GHQ/TC 183

21-001*-20GIE/830 183

21-001*-20GIE/840 183

21-001*-20GJE/830 183

21-001*-20GJE/840 183

21-001*-30GDE/830 183

21-001*-30GDE/840 183

21-001*-30GGE/830 183

21-001*-30GGE/840 183

21-001*-30GGQ/TC 183

21-001*-30GHE/830 183

21-001*-30GHE/840 183

21-001*-30GHQ/TC 183

21-023F-1 185

21-023F-2 185

21-023F-3 186

21-023F-4 187

21-023S-1 185

21-023S-2 185

21-023S-3 186

21-023S-4 187

21-200N-1050R 182

21-200N-2050R 182

21-200N-3050R 181

21-200N-4050R 181

21-340N-2050R 179

21-340N-3050R 179

21-540N-2100R 179

21-540N-3100R 179

24-506*-30GJE/840 179

30-0051 127

30-0052 127

30-0053 127

30-0054 127

30-0060 127

30-0061

50-001P-2026K 191

50-0020 192

50-005P-1013E 192

50-005P-1013K 192

50-005P-1018E 192

50-005P-1018K 192

50-005P-1026/32/42EI 192

50-005P-1026K 192

50-005P-2013E 192

50-005P-2013K 192

50-005P-2018E 192

52-002L-2018K 193

52-002L-2026E 193

52-002L-2026K 193

53-0001 195

53-0017 194

53-001L-2018E 194

53-001L-2018K 194

53-001L-2026E 194

53-001L-2026K 194

53-001L-2032E 194

53-001L-2042E 194

55-001P-10GHE/830 188

55-001P-10GHE/840 188

55-001P-10GHQ/TC 188

55-060P-10GDE/830 188

55-060P-10GDE/840 188

55-060P-10GGE/830 188

55-060P-10GGE/840 188

55-060P-10GGQ/TC 188

55-060P-10GHE/830 188

55-060P-10GHE/840 188

55-060P-10GHQ/TC 188

65-000L-10GBE/830 196

65-000L-10GBE/840 196

65-000L-10GGD/TC 196

65-000L-10GGE/830 196

65-000L-10GGE/840 196

65-000L-10GHD/TC 196

65-000L-10GHE/830 196

65-000L-10GHE/840

65-003L-1018E

65-003L-1018K

70-003*-10GGE/840

70-003*-10GGQ/TC 190

70-003*-10GHE/830 190

70-003*-10GHE/840 190

40-003E-2028E*/*** 199

40-003E-2054E*/*** 199

40-003E-3014E*/*** 199

40-003E-3024E*/*** 199

40-003E-4014E*/*** 198

21-000N-1100L

21-001*-30GIE/830 183

21-540N-4100R 180

40-003E-4024E*/*** 198

50-005P-2018K 192

50-005P-2026/32/42EI 192

50-005P-2026E 192

50-005P-2026K 192

50-020N 192

50-050N 192

53-0024 195

53-002L-2018E 195

53-002L-2018K 195

53-002L-2026E 195

53-002L-2026K 195

53-002L-2032E 195

55-062P-10GDE/830 189

55-062P-10GDE/840 189

55-062P-10GGE/830 189

55-062P-10GGE/840 189

55-062P-10GGQ/TC 189

55-062P-10GHE/830 189

70-003*-10GHQ/TC 190

70-003*-10GIE/830 190

70-003*-10GIE/840 190

70-003*-10GJE/830 190

70-003*-10GJE/840 190

90-211U-1BAF 180

REGISTER

110-230K-10GGE/830 148

110-230K-10GGE/830 148

111-800N-10HAT/827 131

119-200*-1040E 135

119-200*-4014E 135

119-200*-4024E 135

119-200*-4039E 135

119-200*-6021E 135

119-200*-6039E 135

119-210*-10GDE/830 134

119-210*-10GDE/840 134

119-210*-40GDE/830 134

119-210*-40GDE/840 134

119-210*-90GDE/830 134

119-210*-90GDE/840 134

119-220*-40GDE/830 135

119-220*-40GDE/840 135

119-220*-50GDE/830 135

119-220*-50GDE/840 135

119-501*-1040E 135

119-501*-4014E 135

119-501*-4024E 135

119-501*-4039E 135

119-501*-6021E 135

119-501*-6039E 135

132-500K-15GEE/830 125

132-500K-15GEE/840 125

132-500K-15GEQ/TC 126

132-500K-20GEE/830 125

132-500K-20GEE/840 125

132-500K-20GEQ/TC 126

132-500K-25GEE/830 125

132-500K-25GEE/840 125

132-500K-25GEQ/TC 126

132-500K-30GEE/830 125

132-500K-30GEE/840 125

132-500K-30GEQ/TC 126

132-500K-35GEE/830 125

132-500K-35GEE/840 125

132-500K-35GEQ/TC 126

132-500K-40GEE/830 125

132-500K-40GEE/840 125

132-500K-40GEQ/TC 126

132-501K-10GGE/830 125

132-501K-10GGE/840 125

132-501K-15GGE/830 125

132-501K-15GGE/840 125

132-501K-20GGE/830 125

132-501K-20GGE/840 125

132-501K-25GGE/830 125

132-501K-25GGE/840 125

132-501K-30GGE/830 125

132-501K-30GGE/840 125

132-501K-35GGE/830 125

132-501K-35GGE/840 125

132-501K-40GGE/830 125

132-501K-40GGE/840 125

132-510K-20GEE/830 126

132-511K-20GGE/840 126

140-040*-2026E 133

140-050*-1040E 133

140-050*-1055E 133

140-050*-1060E 133

140-050*-1U1WE 133

140-050*-1V1UE 133

140-052*-10GHE/830 132

140-052*-10GHE/840 132

140-052*-10GIE/830 132

140-052*-10GIE/840 132

140-060*-4E2JE 133

140-062*-10GNE/830 132

140-062*-10GNE/840 132

140-063*-60GEE/830 132

140-063*-60GEE/840 132

140-070*-4C4DE 133

140-070*-4E4FE 133

140-073*-12GEE/830 132

140-073*-12GEE/840 132

140-080*-10HEE 133

140-080*-10HOE 133

140-083*-16GEE/830 132

140-083*-16GEE/840 132

141-050*-1040E 134

141-050*-1055E 134

141-050*-1060E 134

141-050*-1U1WE 134

141-050*-1V1UE 134

141-052*-10GHE/830 133

141-052*-10GHE/840 133

141-052*-10GIE/830 133

141-052*-10GIE/840 133

141-063*-60GEE/830 133

141-063*-60GEE/840 133

141-070*-4C4DE 134

141-070*-4E4FE 134

141-073*-12GEE/830 133

141-073*-12GEE/840 133

141-080*-10HEE 134

141-080*-10HOE 134

141-083*-16GEE/830 133

141-083*-16GEE/840 133

132-500K-10GEE/830 125

132-500K-10GEE/840 125

132-500K-10GEQ/TC 126

132-510K-20GEE/840 126

132-510K-20GEQ/TC 126

132-511K-20GGE/830 126

141-060*-4E2JE 134

141-062*-10GNE/830 133

141-062*-10GNE/840 133

lEGENDE

T YPE d E r lE uch TE n M on Tag E

Einbauleuchte

Halbeinbauleuchte

Aufbauleuchte

Wandleuchte

T YPE d E r lI ch Tau ST rahlung

Direkt strahlende Leuchte

Direkt-indirekt strahlende Leuchte

Indirekt strahlende Leuchte

Pendelleuchte

Stehleuchte

Tischleuchte

Optik

A parabolraster aus glänzendem Aluminium asymmetrischer Reflektor breiter Strahlungswinkel – FLOOD sandgestrahltes Glas weisser Reflektor mikroprismatischer Diffusor perforiertes Blech

Opaldiffusor

Farbl ch E a u SF ührungund v E rw E nd ETE MaTE r al IE n

a – sandgestrahltes Glas

b – schwarz

c – chrom

E – eloxiertes Aluminium

K – transparent n – nickel

vE rw E nd ETE S YM bol E und Z EI ch E n

Seiten-nummer

S – struktursilber

w – weiss

7045 – RAL 7045

F – FeZn

d – holz

Leuchte Klasse (die zugänglichen leitfähigen Teile sind an einen Schutzleiter angeschlossen).

Leuchte Klasse II (der Schutz vor einem Stromunfall gründet sich auf einer doppelten oder verstärkten Isolierung).

Leuchte Klasse III (der Schutz vor einem Stromunfall ründet sich auf einer Speisung durch die sichere Kleinspannung SELV).

Eine für die Montage auf normal brennbare Oberflächen geeignete Leuchte.

Europäisches Übereinstimmungszeichen, dass die Übereinstimmung der Produktbescha enheiten mit sämtlichen dafür geltenden harmonisierten Normen und Vorschriften der Europäischen Gemeinschaft ausdrückt.

Empfohlene Größe der Montageö nung.

IP-Kode, der den Schutzgrad bezeichnet.

Leuchten sind nach den europäischen System ENEC zertifiziert.

Zahl der Leuchtmittel

Elektrische Schaltung

Leuchte 1-10V analog dimmbar Leuchte für Spannung 24V Leuchte mit VVG und kompensiert Leuchte DALI dimmbar

Leuchte mit EVG nicht dimmbar

550 A -1 01- 014 E , A B C D E F K L M N R S T V DX TD TC A B C E F K N S W – Leuchtkörpertype

Farbe EI M3 P sandgestrahlt schwarz verchtomt elox FeZn transparent nickel silber Struktur weiss RAL 7045 Holz

Leuchte mit multiwatt EVG Leuchte für Direktanschluss auf Spannung 230V Leuchte mit VVG unkompensiert

Leuchte für Spannung 12V Leuchte mit EVG und Noteinheit 1 Stunde Leuchte mit EVG und Noteinheit 3 Stunden Leuchte mit VVG und Noteinheit 1 Stunde Leuchte mit EVG ud Lichtsensor Leuchte mit Trafo 230/12V Leuchte DSI dimmbar

Reflektor aus glänzendem Aluminiumblech Leuchte ohne Optik bestäubter Plastreflektor schmaler Strahlungswinkel – SPOT mittlerer Strahlungswinkel – MEDIUM Kombination von mehreren Typen Polycarbonatabdeckung halbmatt D F G H J K L N P S U V O 7045 D

Leuchte mit Taster dimmbar Leuchte mit mehr Schaltungstypen (Leuchtmittelkombination) Leuchte DALI und DMX dimmbar Leuchte mit Taster und DALI dimmbar Einstellbarer Weiß
