Contract Book

Sonnenschirme im Objektgeschäft

Glatz

Souveräner Sonnenschutz mit Strahlkraft

Die architektonischen Ansprüche an die Outdoor-Bereiche von Hotels und Restaurants, öffentlichen Räumen, Universitäten, Freizeitanlagen und gediegenen Anwesen setzen ein Höchstmass an Vorstellungskraft und Fachwissen voraus.

Es lohnt sich daher, das Konzept für die Beschattung frühzeitig mit unserem Expertenteam zu thematisieren. Die nachhaltige Signalwirkung der passenden Sonnenschirme wird für eine Location immer öfter zum Markenzeichen mit Fernwirkung.

Eine ganzheitliche Beschattungslösung erfordert Qualität vom ersten bis zum letzten Schritt. Ob Planung, Design, Produktentwicklung oder projektspezifische Individuallösungen auf Mass: wir streben stets nach Höchstleistungen, wenn es um sicheren Sonnenschutz für den Aussenbereich geht.

Die Objektabteilung von Glatz engagiert sich seit Jahren für den unkomplizierten Dialog mit nationalen und internationalen Kunden. Hand in Hand mit den Vertriebspartnern entlastet sie Architekten, Planer, Interior Designer, Gastronomen sowie Hotelbesitzer in ihrem Bestreben nach optimalen Schattenlösungen.

Wir unterstützen Sie herstellerseitig mit unserer langjährigen Erfahrung und unserer Beratungskompetenz, mit innovativen Ideen, vollem technischem Support und unserem typischen Schweizer Perfektionismus. Herzlich willkommen!

Markus Glatz & das Glatz - Team

Glatz Contract

Visionäre Ideen brauchen visionäre Umsetzer

Wenn Sie als Architekt, Designer, Städteplaner, Objekteinrichter, Gastronom oder Hotelbesitzer den Aussenbereich auf der Terrasse, auf dem Rooftop, beim Entree, auf der Piazza in der Innenstadt oder am Wasser neu planen und gestalten möchten, prägen Sie damit die Identität Ihres Objekts nachhaltig und kreieren einen Place to Be.

Die bestmögliche Schattenlösung an anspruchsvollen und identitätsstiftenden Orten zu kreieren, ist ein komplexes Thema. Damit Sie sich bei der Vision für den Outdoorbereich voll und ganz auf Ihre Ziele konzentrieren können, stehen Ihnen unsere Beschattungsprofis mit ihrer jahrzehntelangen Erfahrung zur Seite. So ist Ihr Sonnenschirm-Ensemble auch bei extremer Witterung und an besonders anspruchsvollen Lagen immer in Bestform.

Massgenauer Schattenkomfort, praktisches Handling, volle Formharmonie, Lichtkonzepte für die richtige Atmosphäre auch nach Sonnenuntergang, supersichere Befestigungstechnik, das stilvolle Einbinden in das grosse Ganze und noch viel mehr. Je früher Sie mit uns sprechen, desto effizienter und einfacher ist der Weg zum Ziel.

Glatz Contract ist Ihr Kompetenzzentrum für individuelle Objektberatung und projektspezifische Sonnenschirm-Lösungen. Wir lassen Sie nie in der Hitze stehen.

Suchen Sie den direkten Kontakt zum Hersteller?

Wir freuen uns auf Ihren Anruf +41 52 723 66 44

Glatz unterstützt Sie dabei Orte zu kreieren, wo sich Menschen treffen.

Contract Book

Ihr Arbeitsinstrument für die Objektplanung

Je früher und je präziser Sie den Schatten im Aussenbereich planen, desto besser wird die Lösung sein. Das Glatz Contract Book ist Ihr praktisches Arbeitsinstrument für eine ganzheitliche Schattenplanung.

Übersichtlicher Leitfaden

Zur optimalen Lösung mit Sonnenschirmen von Glatz

Sortimentsübersicht

Speziell für den professionellen Verwendungsort

Befestigungen

Für jede Situation die richtige Lösung

Zusatzoptionen

Beleuchtungen, Heizstrahler, Regenrinnen und vieles mehr

Spezialanfertigungen

Individuell auf Mass

Objektberatung Step by Step

Step 1

– Identifikation Verwendungsort (siehe Seite 12)

ຆ Aussenbereich grossflächig

ຆ Aussenfläche kompakt

ຆ Terrassen & Rooftops

ຆ Öffentliche Plätze & Parks

ຆ Korrosive Umgebungen

Step 2 – Detaillierte Situationsanalyse

ຆ Platzverhältnisse – Vermessung der Fläche, Gefälle & Hindernisse Schirmgrösse & Masse

ຆ Was soll beschattet werden – kein Verstellen des Mobiliars Schliesshöhe

ຆ Bodenbeschaffenheit & Details Bodenaufbau Befestigung

ຆ Wetterverhältnisse & Witterungseinflüsse – Wind, Regen & Schnee Materialauswahl

ຆ Extremstandorte – Wind- & Korrosionsfestigkeit Stabilität & Korrosionsschutz

ຆ Beratungshilfe für windexponierte Standorte beachten siehe Seite 14

Step 3 – Spezifische Kundenbedürfnisse

Ambiance

ຆ Outdoor Living – Harmonie zwischen Umgebung, Architektur & Mobiliar

ຆ Gestellfarben, Stoff- & Materialauswahl

Nutzfläche

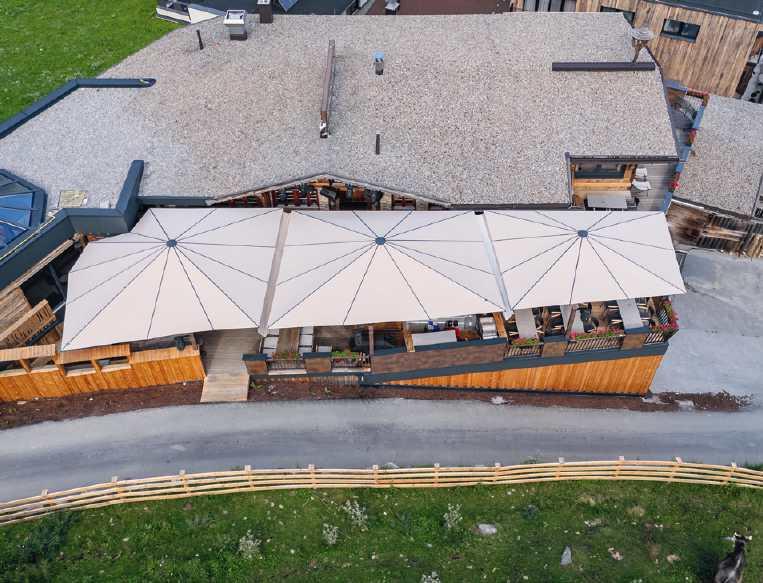

ຆ Flächendeckende Überdachungslösung

ຆ Offene & flexible Beschattungslösung

Bedienung

ຆ Schnell & einfach – Kurbel, Spannhebel, Motor oder Flaschenzug

Individualisierung

ຆ Elektro – Beleuchtung, Heizung, Motorisierung, ...

ຆ Textil – Regenrinnen, Seitenwände, ...

ຆ Massanfertigungen – Grössen, Formen, Gestellfarben, ...

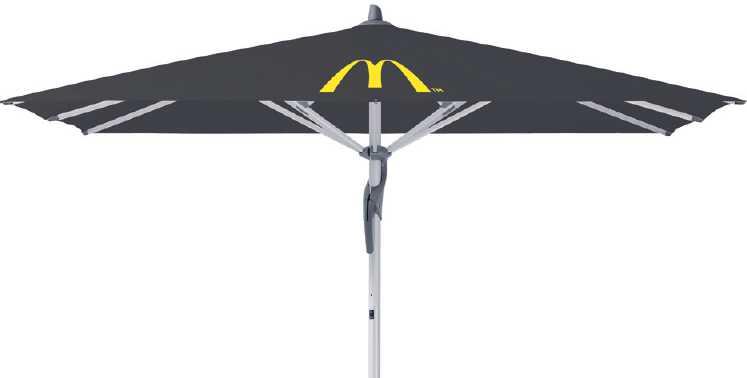

Systemgastronomie, Bäckereien & Ketten – Aussenflächen als Markenbotschafter

Sonnenschirme

Speziell für das Objektgeschäft

Grossschirme

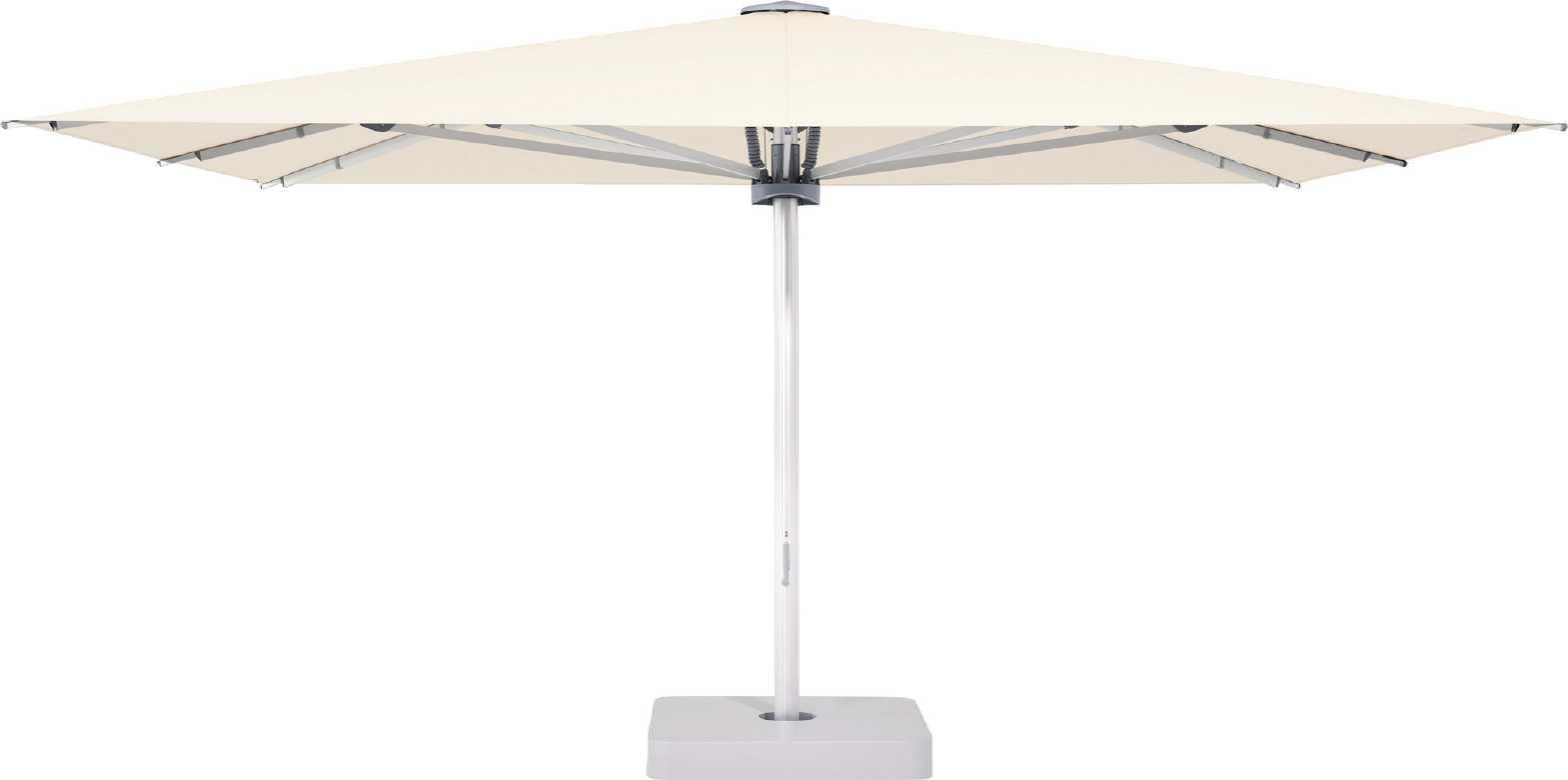

PALAZZO® Royal

Das Schweizer Meisterwerk

PALAZZO® Noblesse

Der Grossschirm für Ambitionierte

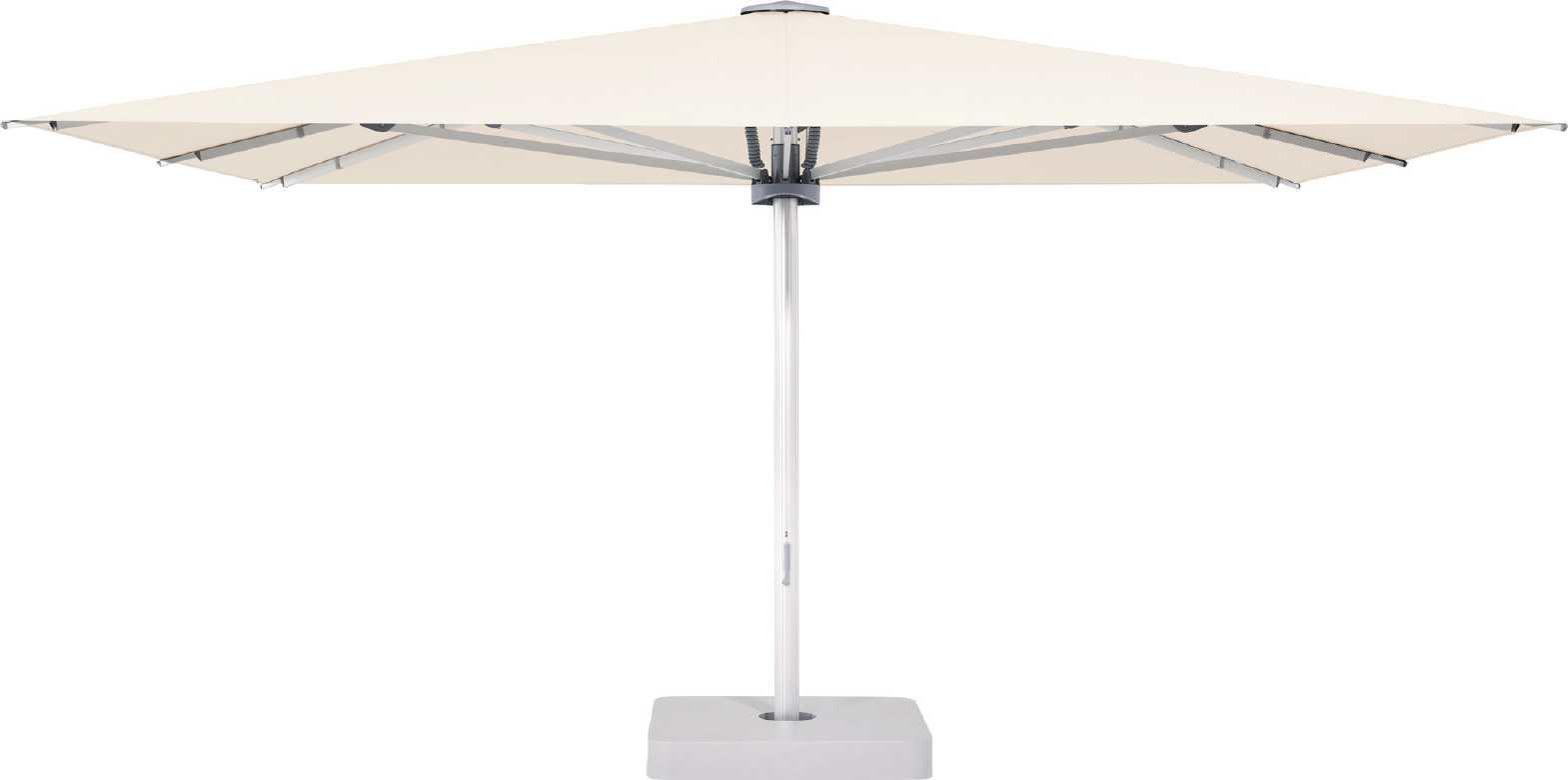

PALAZZO® Style

Der Stilsichere

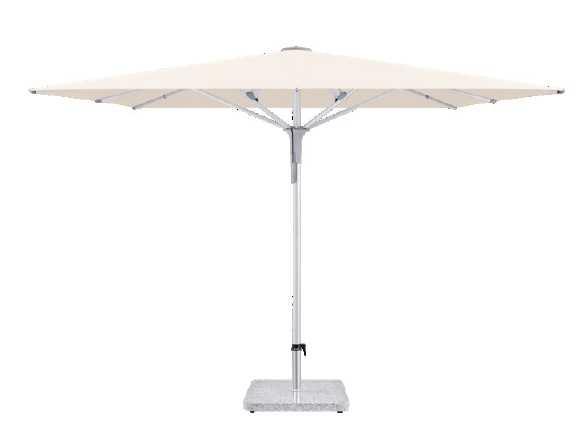

CASTELLO® Pro

Der vielseitige Allrounder

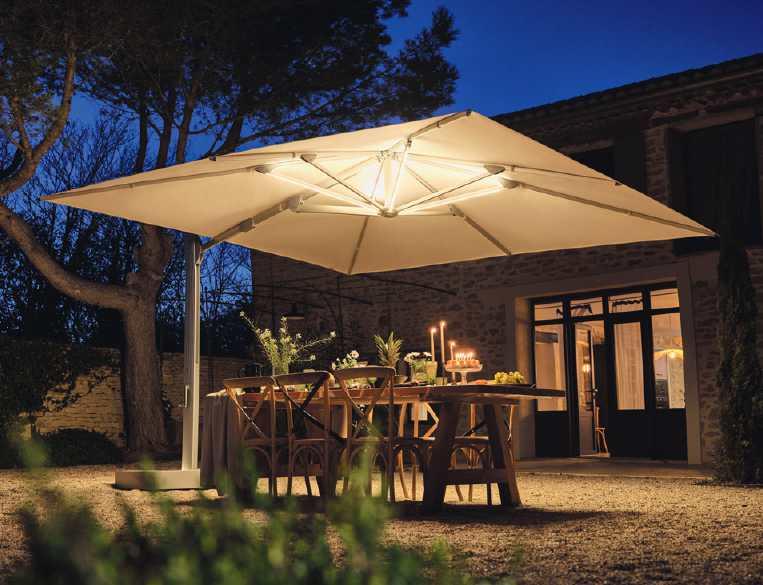

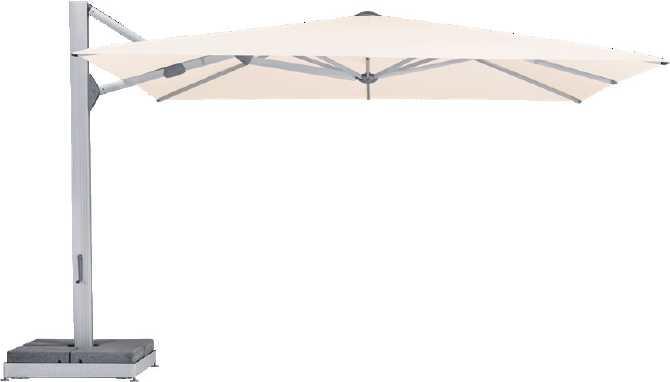

Seitenmastschirme

AMBIENTE Nova

Mittelstockschirme

FORTELLO® Pro NEU

Der Windsichere im Grossformat

FORTERO® Pro NEU

Der Windsichere im Mittelformat

FORTINO® Pro NEU

Der Windsichere im Kleinformat

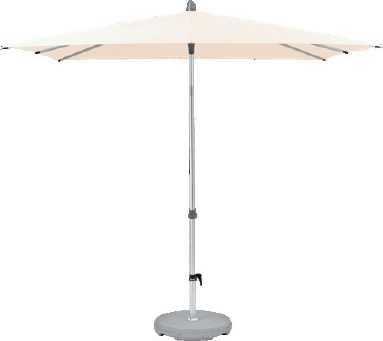

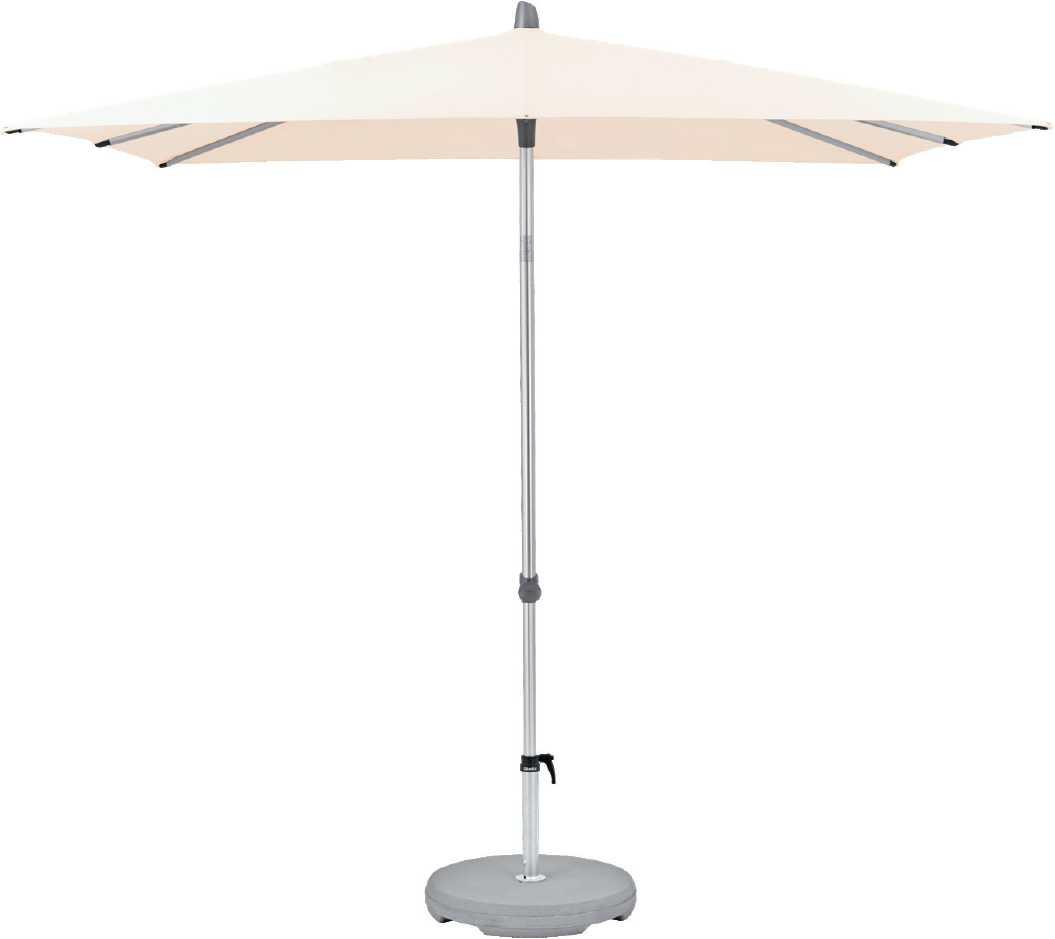

ALU-SMART

Der Kleine und Anpassungsfähige

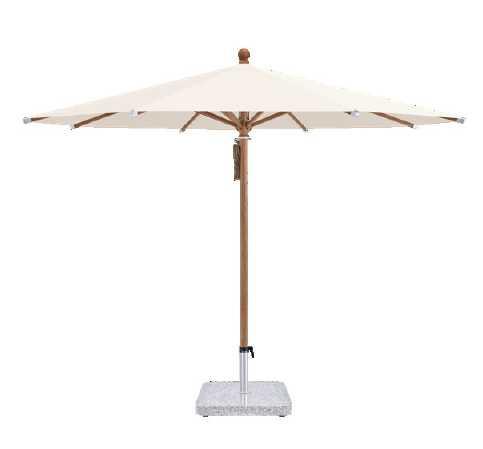

Holzschirme & Aluminium Holzoptik

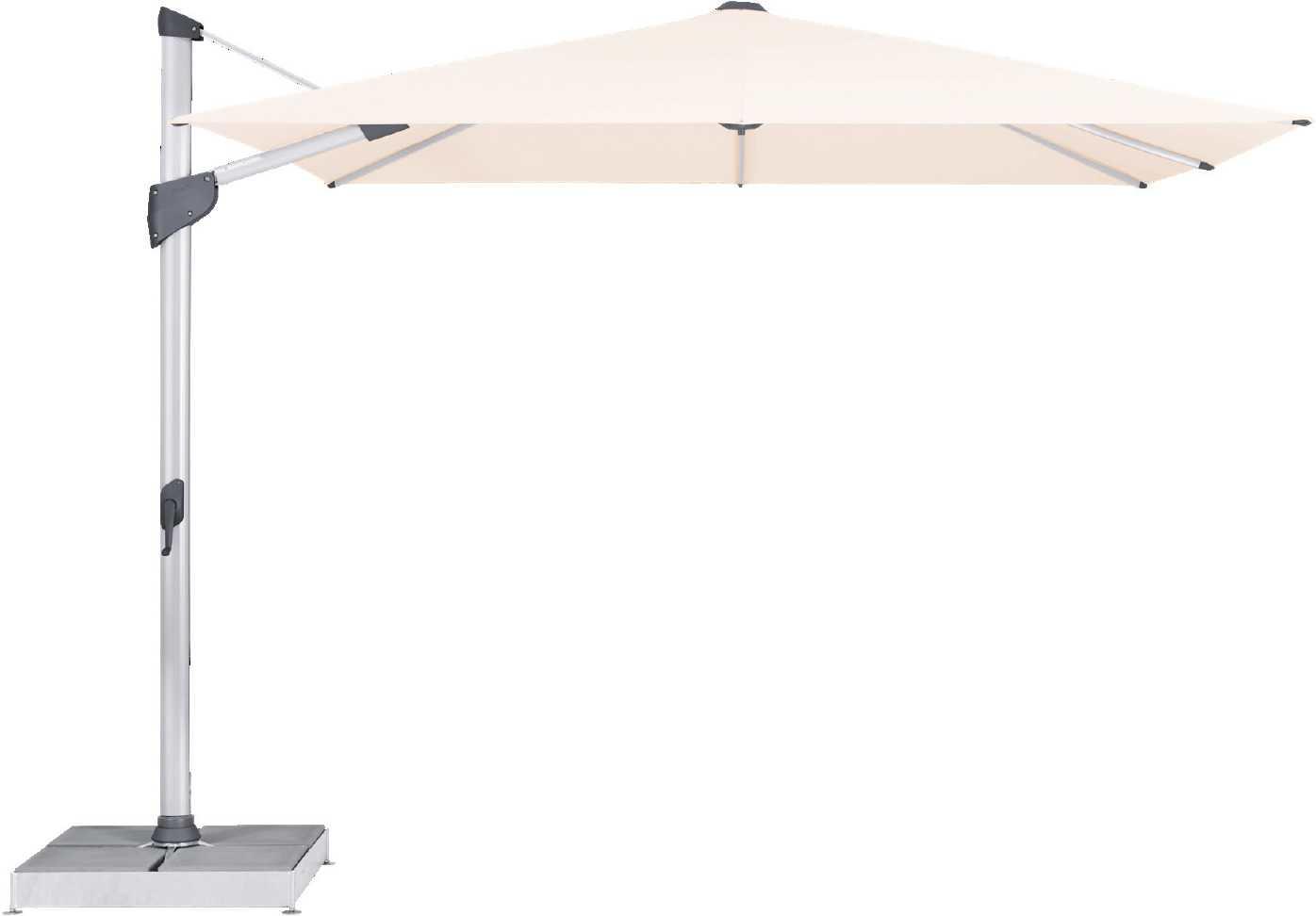

Die Königin der Seitenmastschirme PI

FORTANO®

Der windsichere Seitenmastschirm

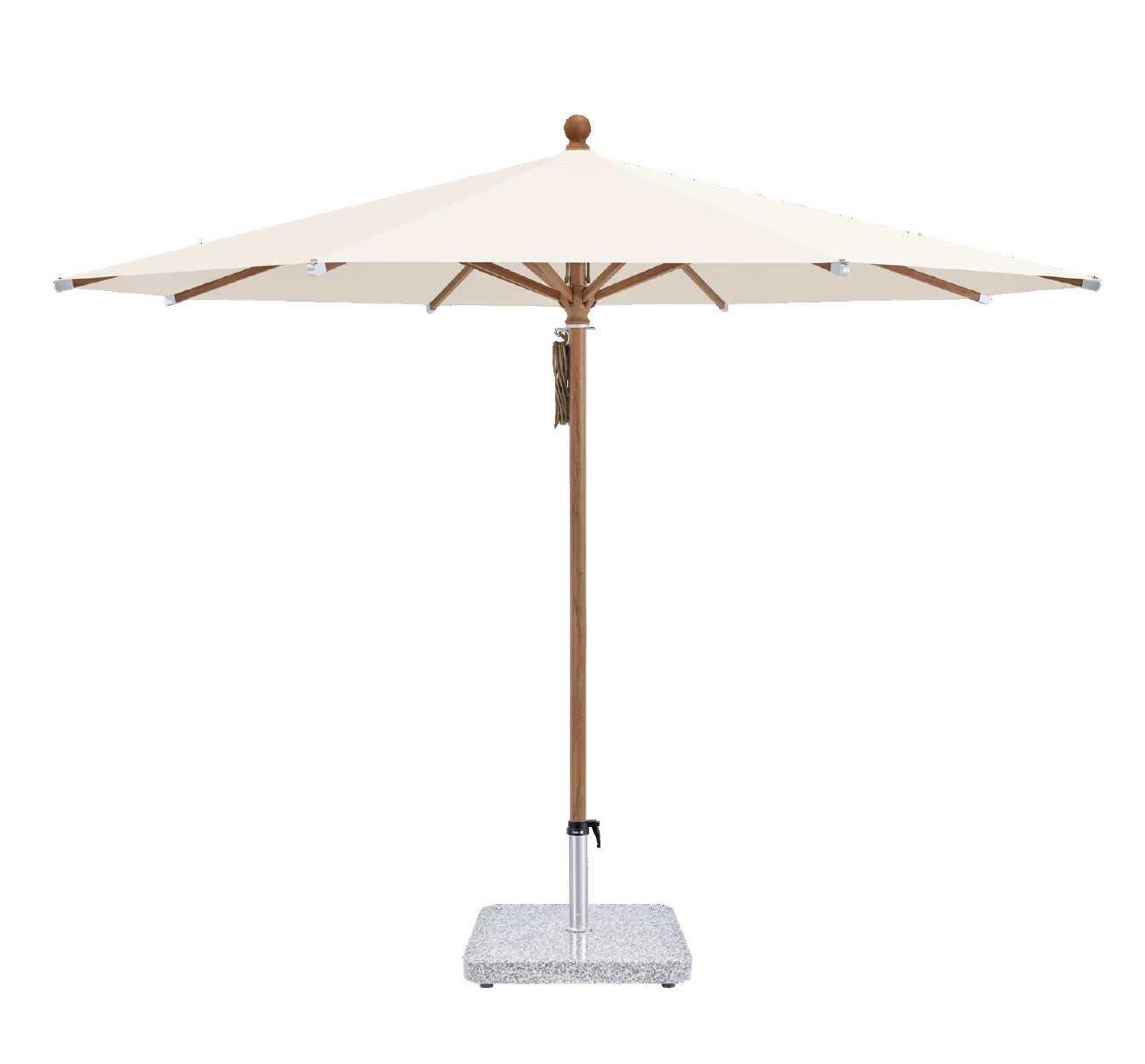

PIAZZA® NEU

Der Windstabile in Holzoptik

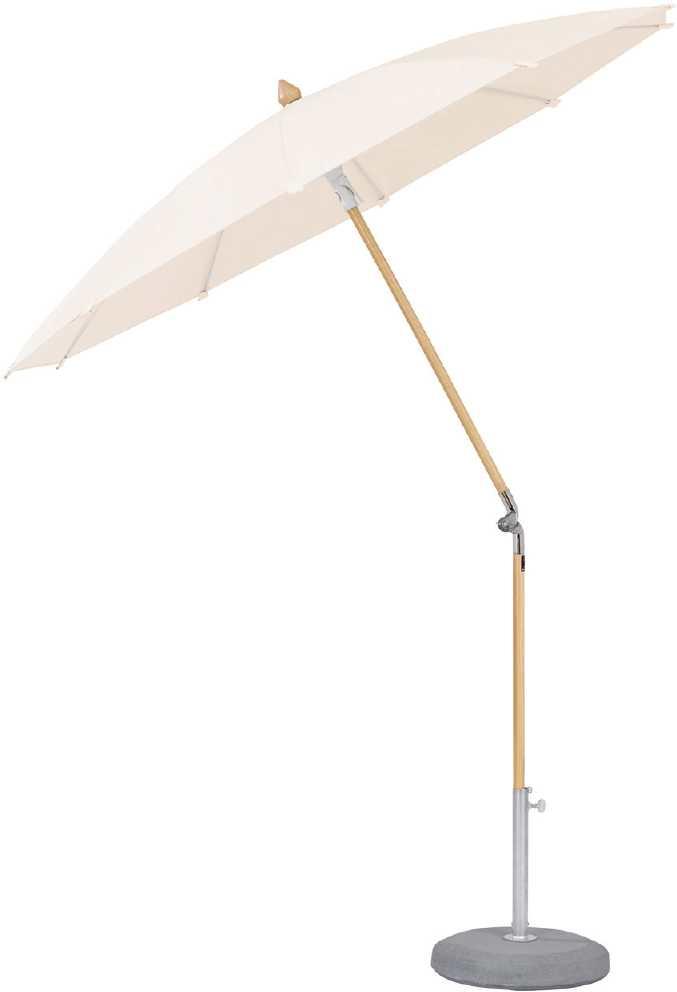

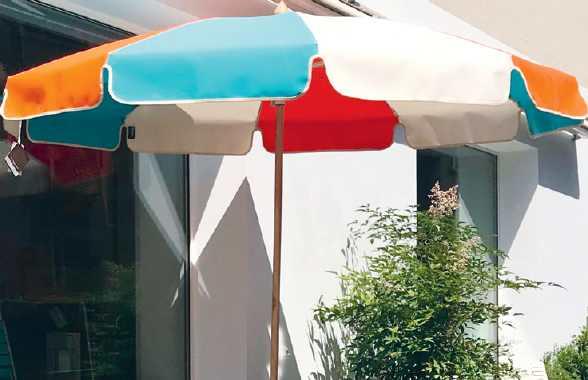

ALEXO®

Der Klassiker seit 1931

Verwendungsorte

Architektur, Umgebung, Mobiliar im Einklang

Wo Menschen sich im Aussenbereich treffen, sind schöne Schattenplätze das A und O. Dabei gehört nicht nur die Ästhetik von Sonnenschirmen zur modernen Architektur und Landschaftsgestaltung – oft verbinden Menschen auch eine emotionale Beziehung zu ihrem Lieblingsschattenspender unter der Sonne.

Damit auch die inneren Werte zum Objekt passen, gibt es Glatz Contract. Wir fokussieren die Faktoren Windstabilität, Handling, Individualisierung und Design, Stoffqualität, Befestigungstechnik und noch viel mehr.

Als Partner stehen wir Ihnen mit unserer Sonnenschirmkompetenz von der Situationsanalyse bis zur Umsetzung zur Seite. Ob idyllische Herbergen auf dem Land, coole Boutiquehotels in der City, stylische Rooftops, angesagte Restaurants, sommerliche Strandcafés, urbane Fussgängerzonen, öffentliche Treffpunkte, Ferienresorts oder Spielplätze und Parks – eines haben diese Verwendungsorte alle gemeinsam: Sie sind der attraktive Anziehungspunkt, wo sich Menschen treffen und geniessen.

Den passenden Schirm für Ihren Verwendungsort

Glatz hat die verschiedenen Standorte analysiert und diese in sich ähnlich verhaltende bzw. einheitliche Verwendungsorte kategorisiert. Je nach Lage empfiehlt Glatz eine auf die Situation zugeschnittene und spezifizierte Modellauswahl.

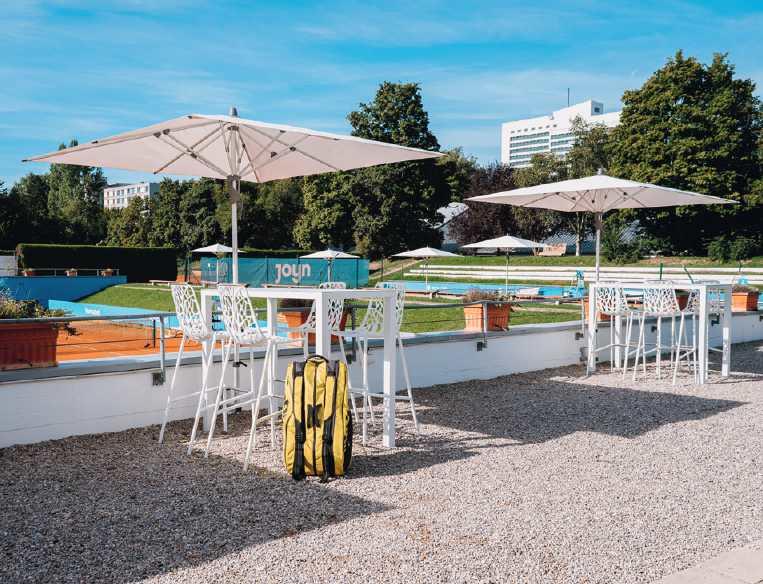

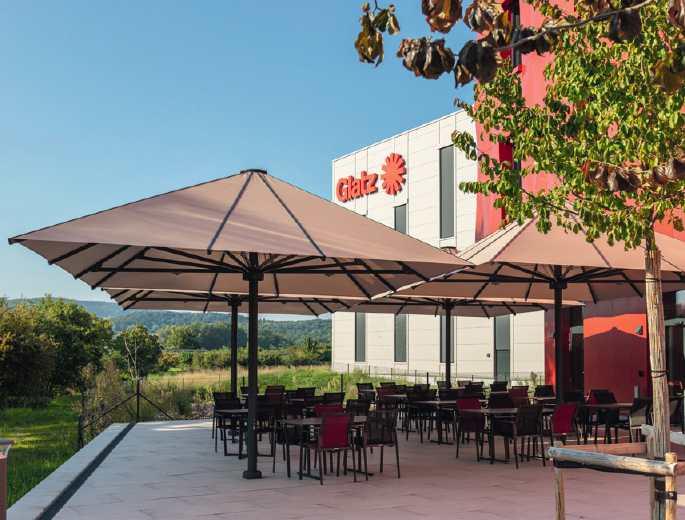

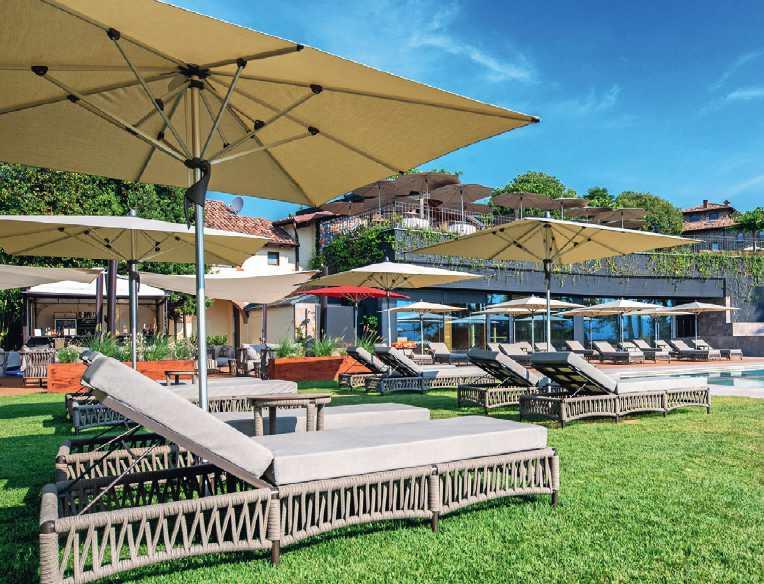

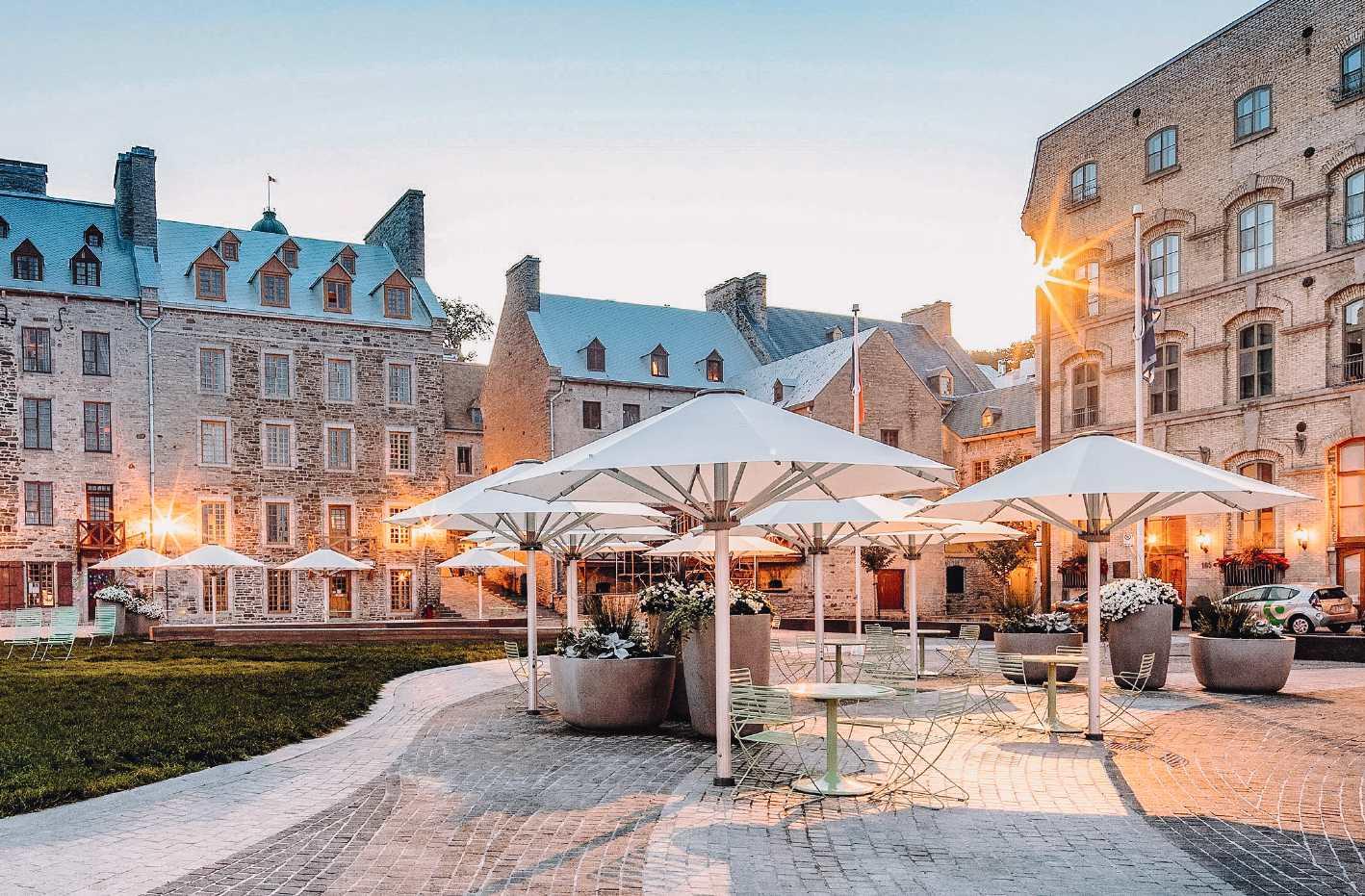

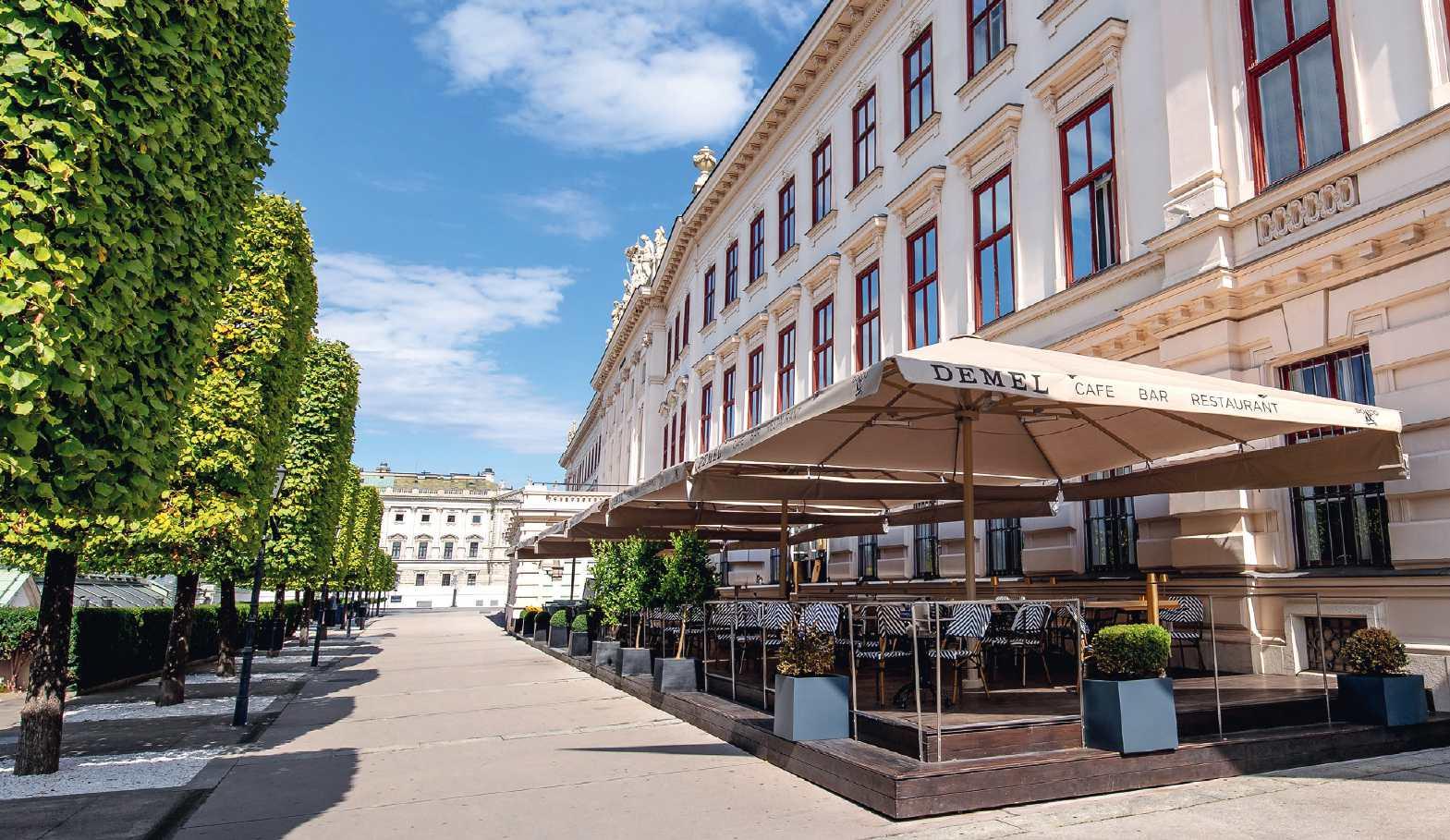

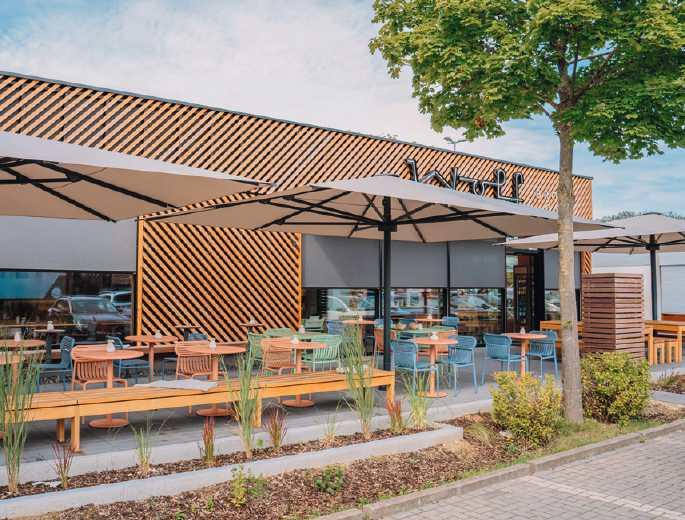

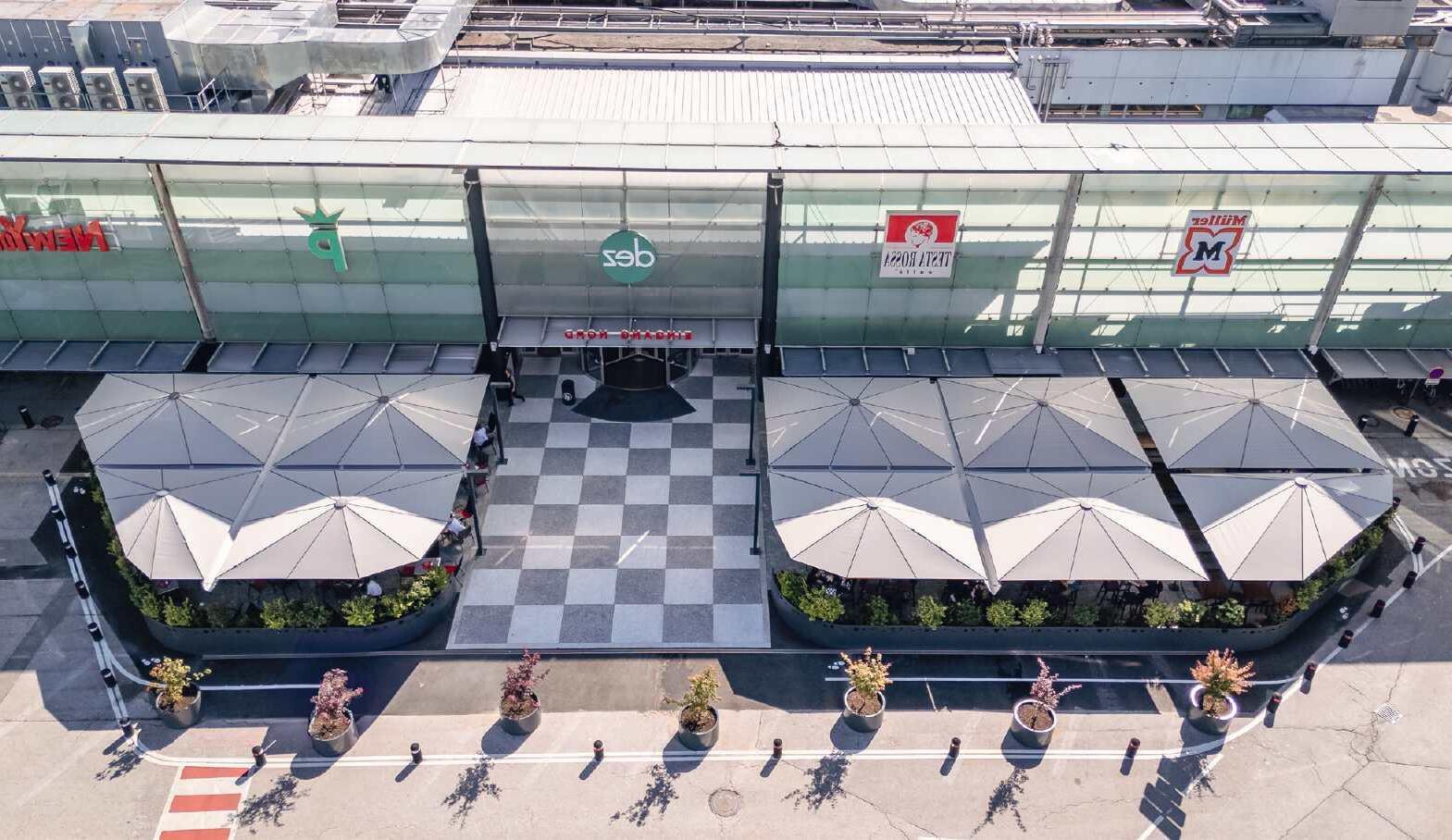

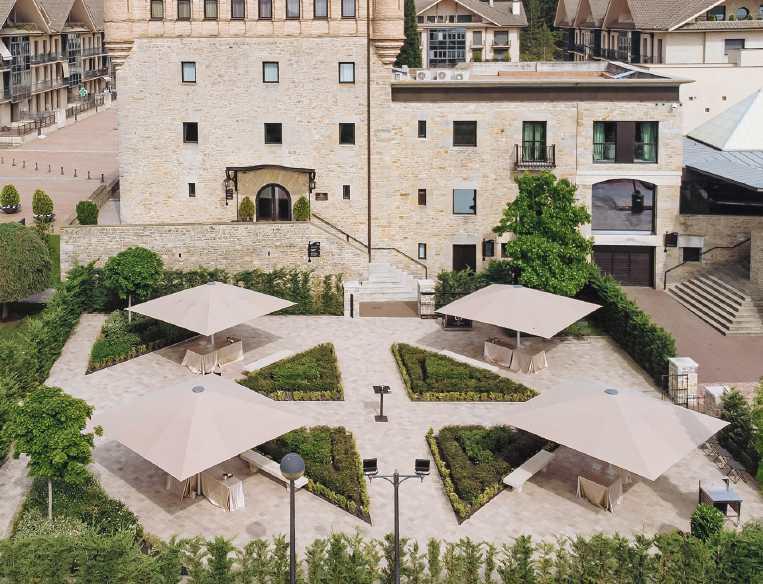

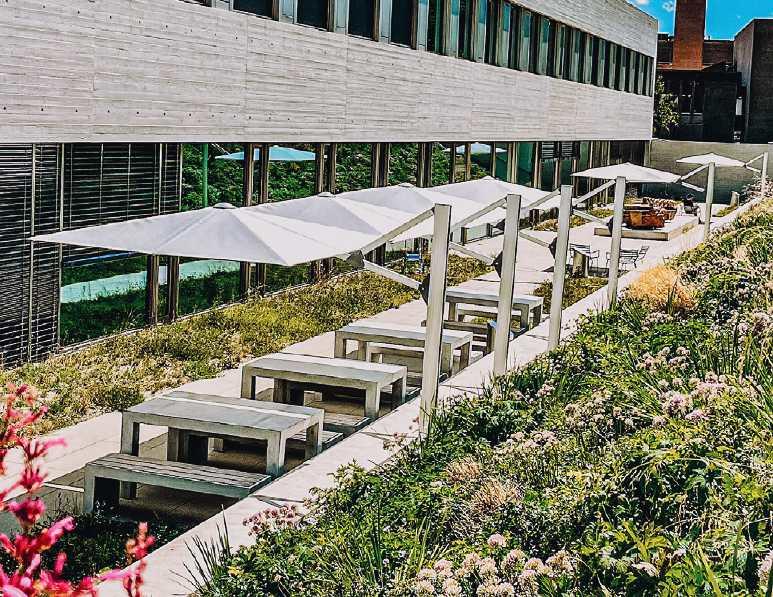

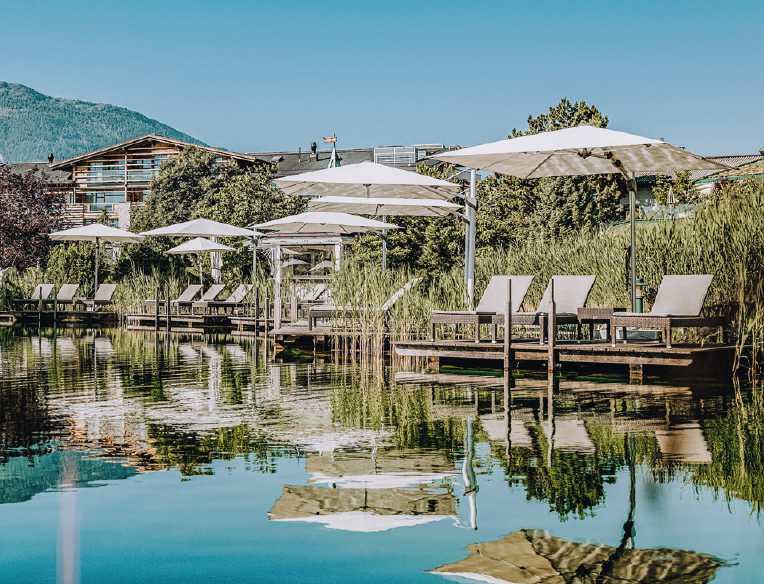

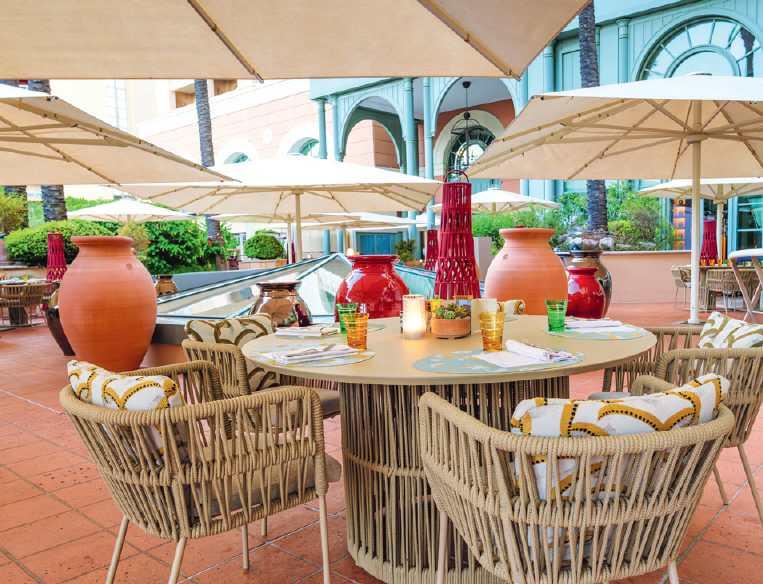

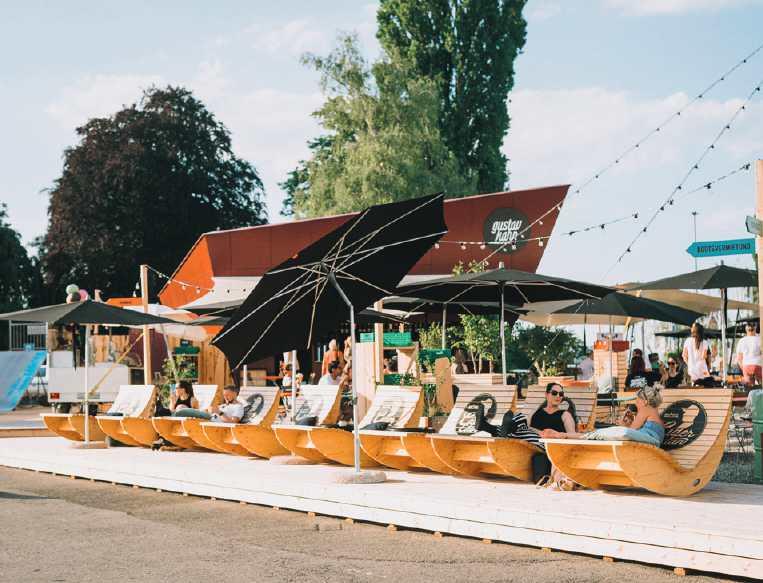

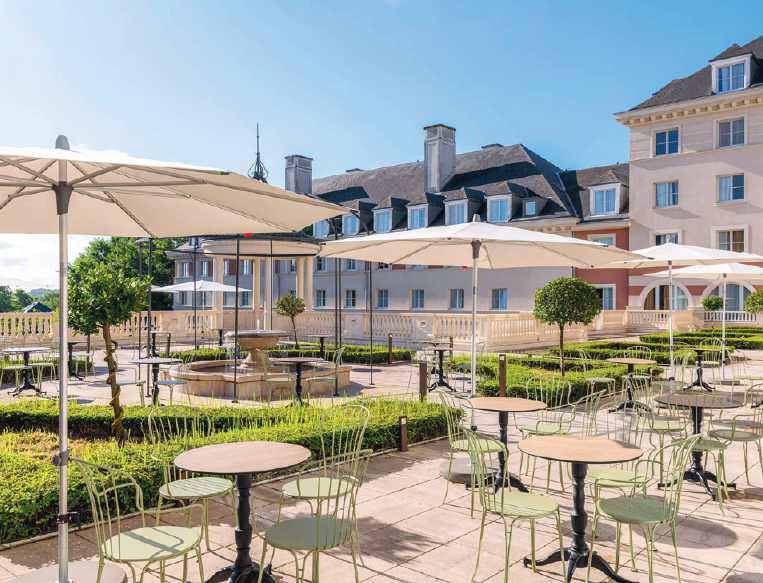

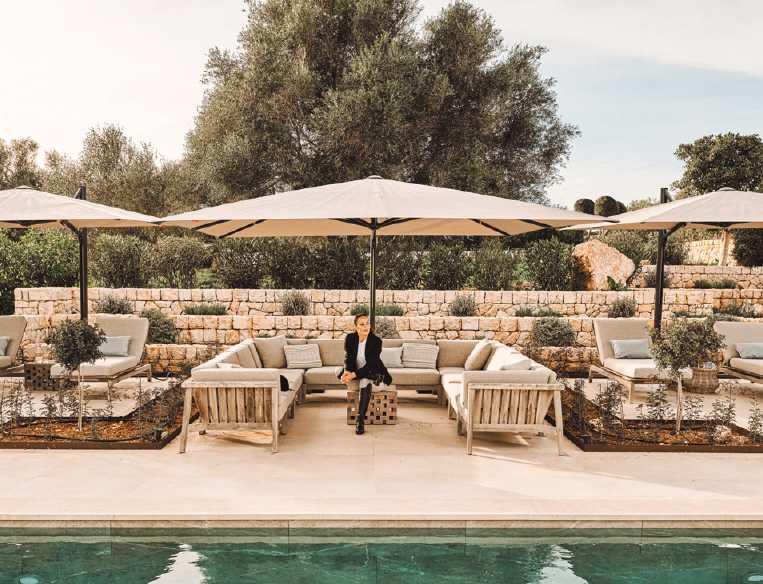

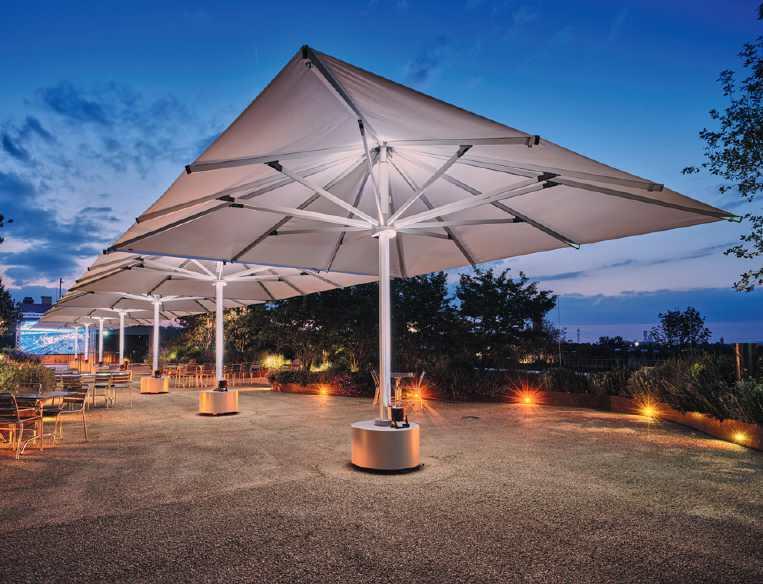

Aussenbereich grossflächig

ຆ Hotellerie & Restaurants

ຆ Städte & Kommunen

ຆ Spitäler, Alters- & Pflegeheime

ຆ Universitäten & Unternehmen (Kantinen)

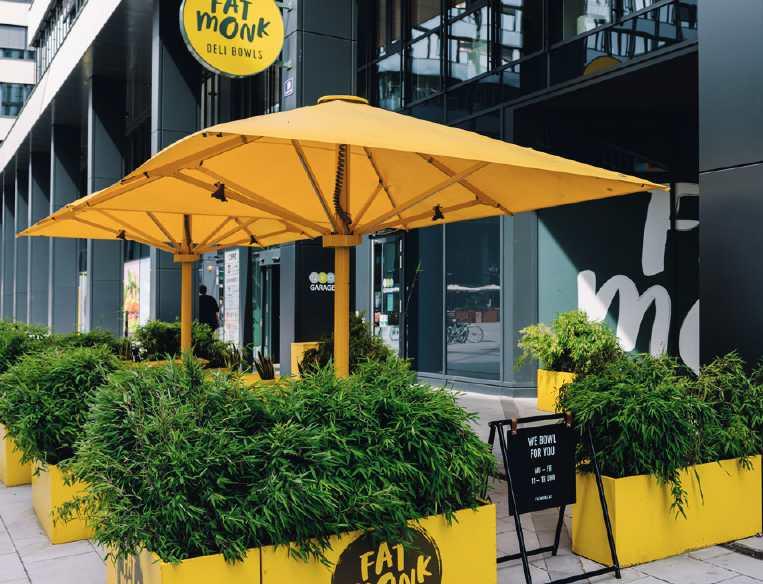

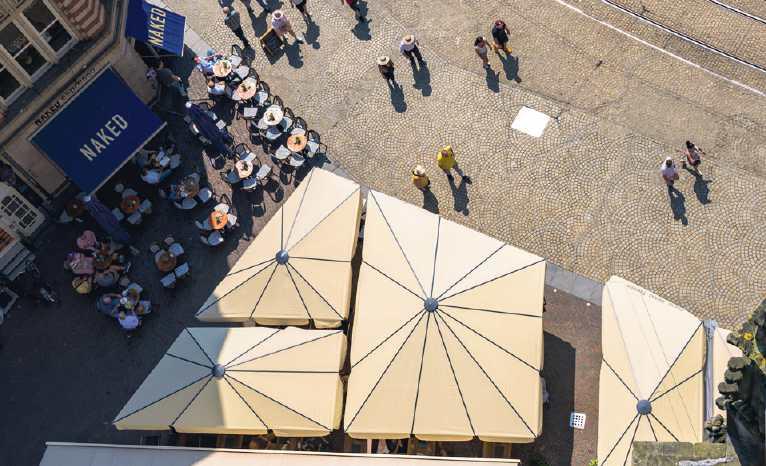

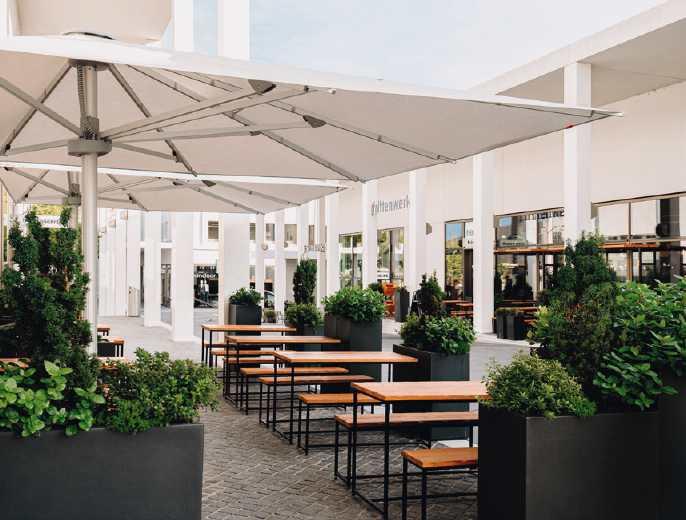

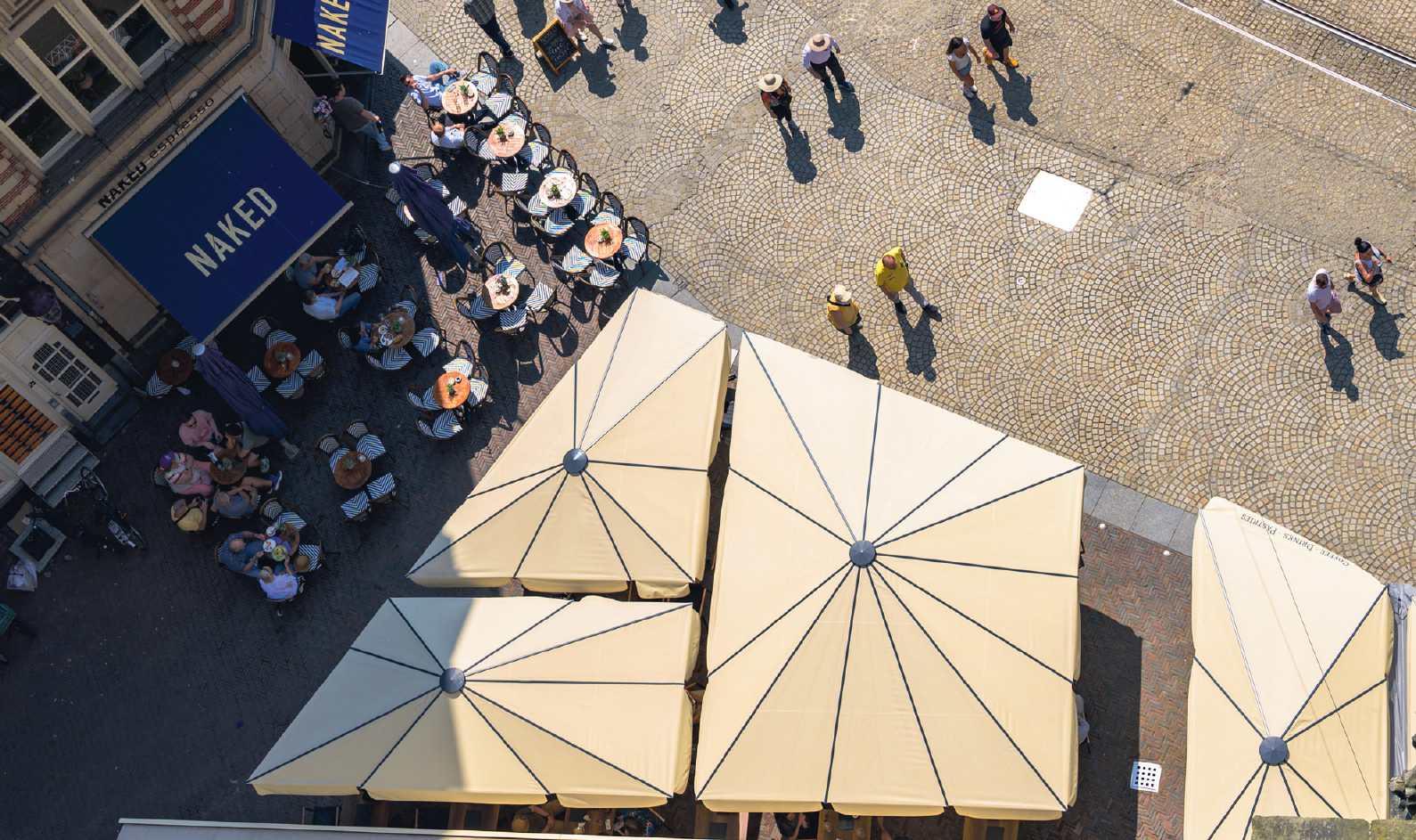

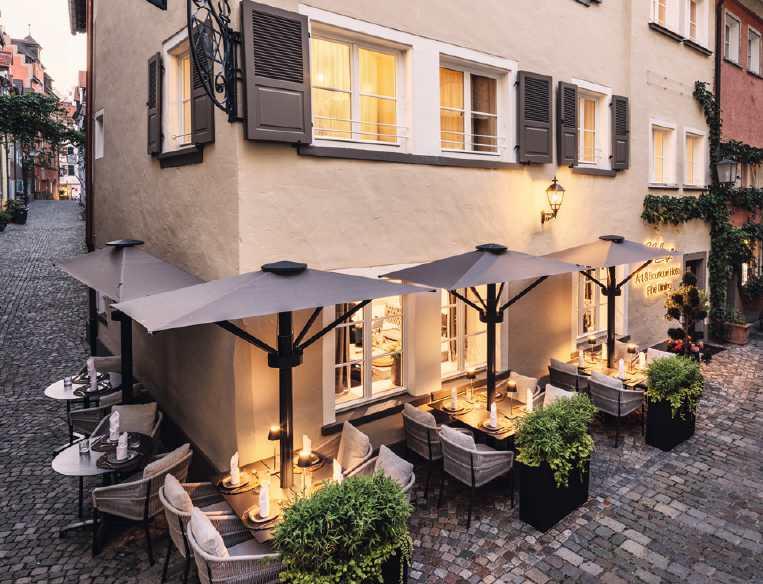

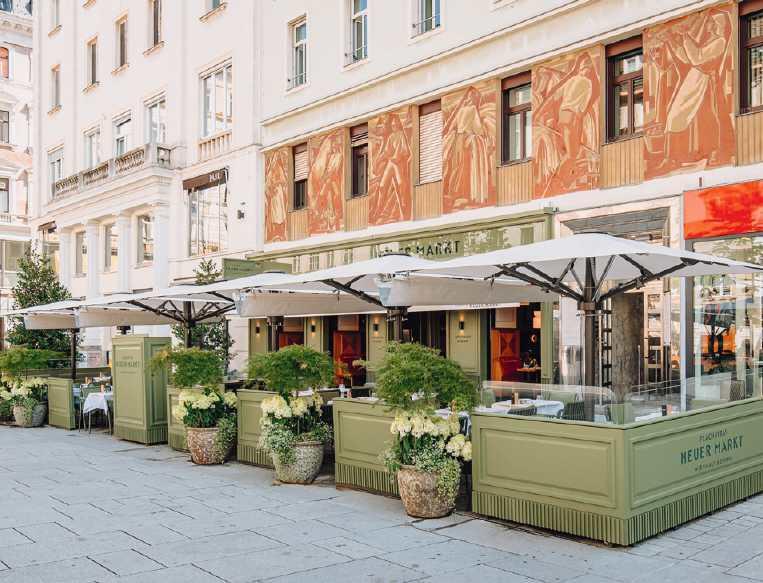

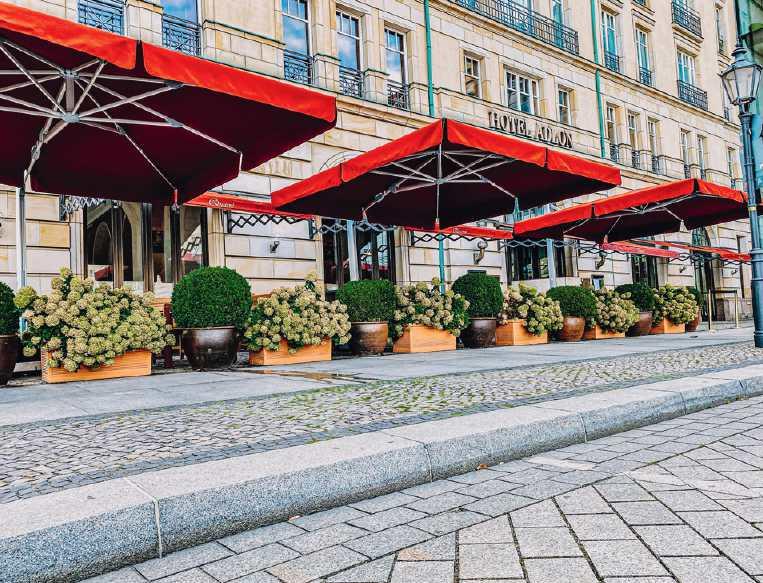

Aussenfläche kompakt

ຆ Hotellerie, Restaurants, Cafés & Bars

ຆ Take Aways

ຆ Fussgängerzonen & Trottoirs

ຆ Citycenter & Malls

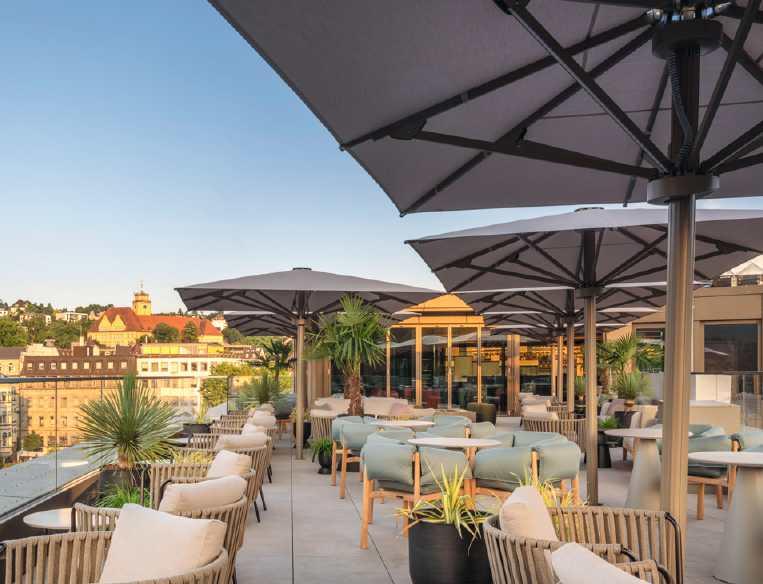

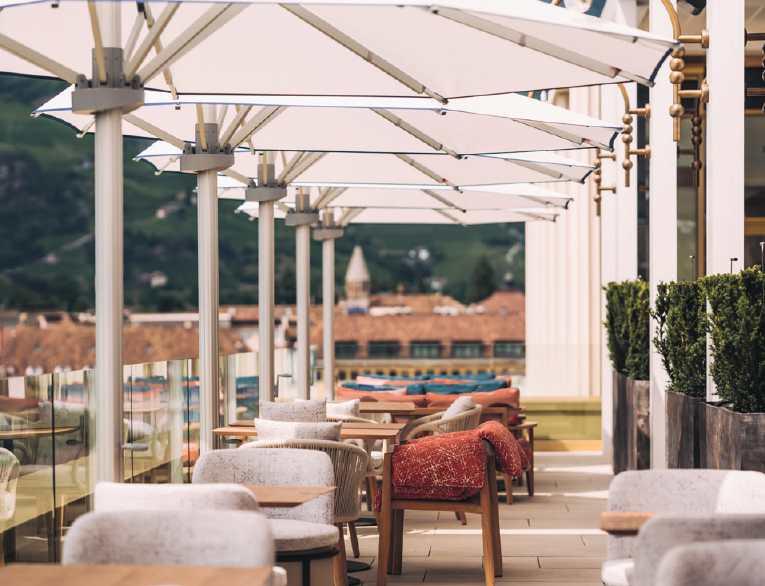

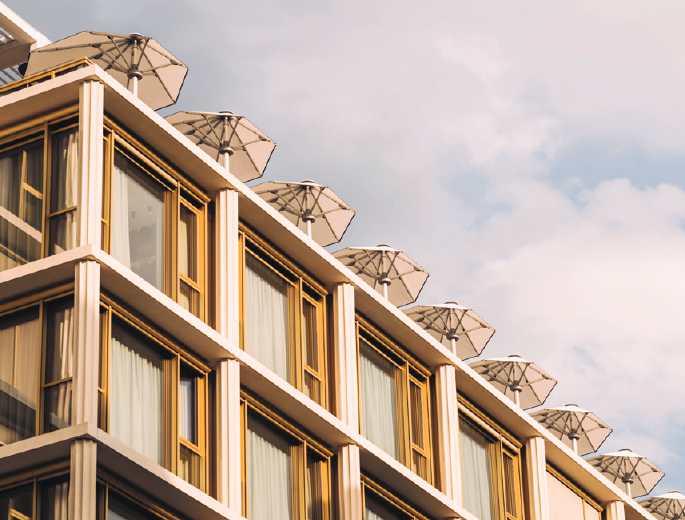

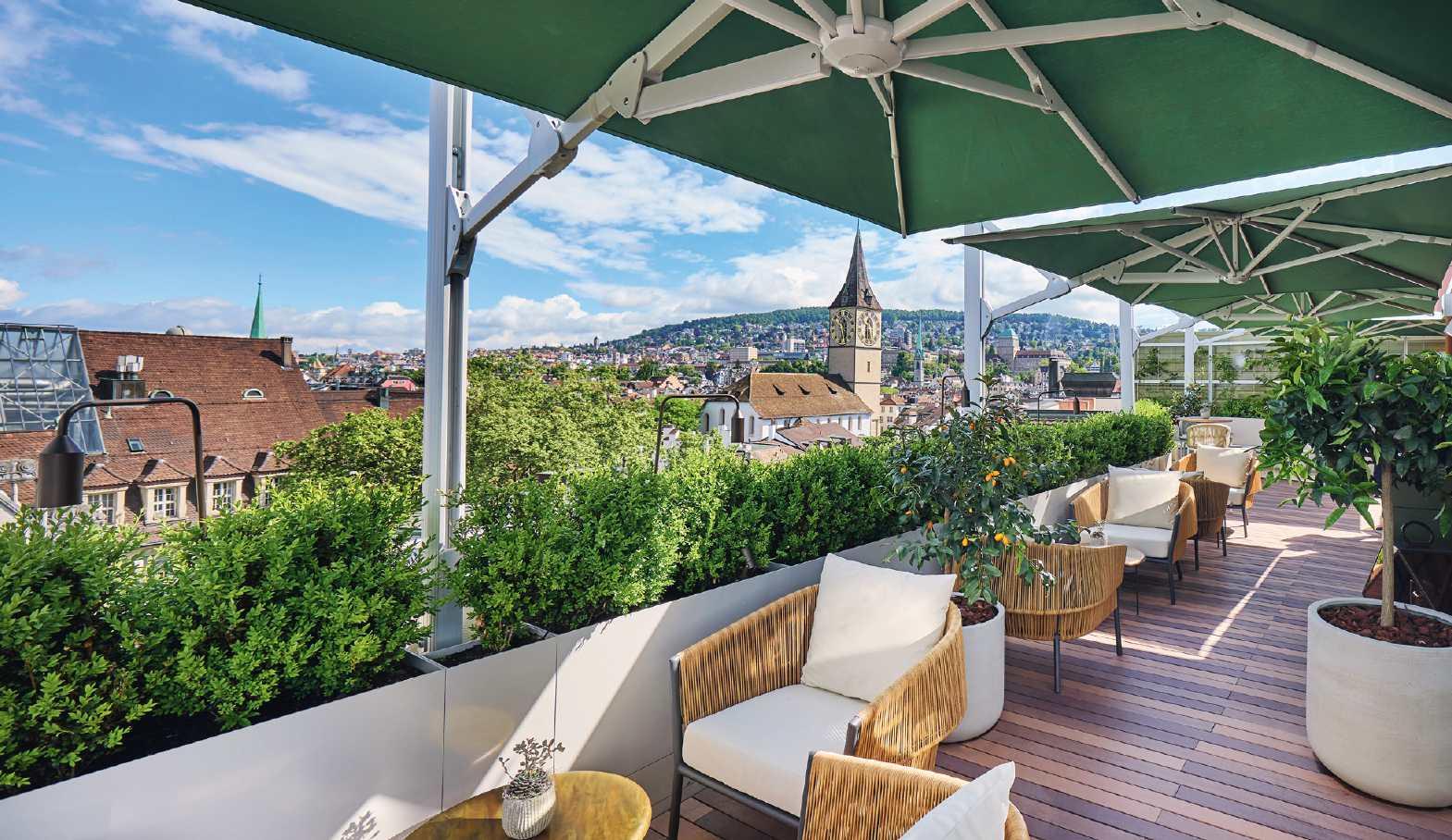

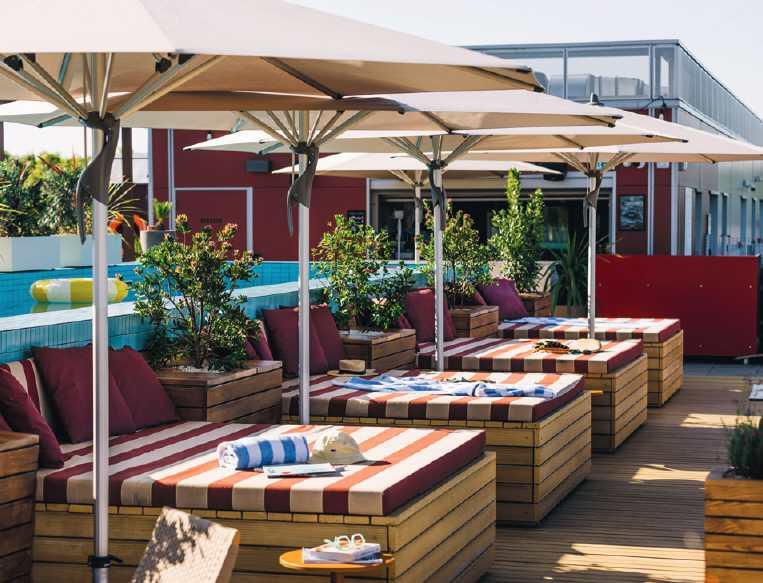

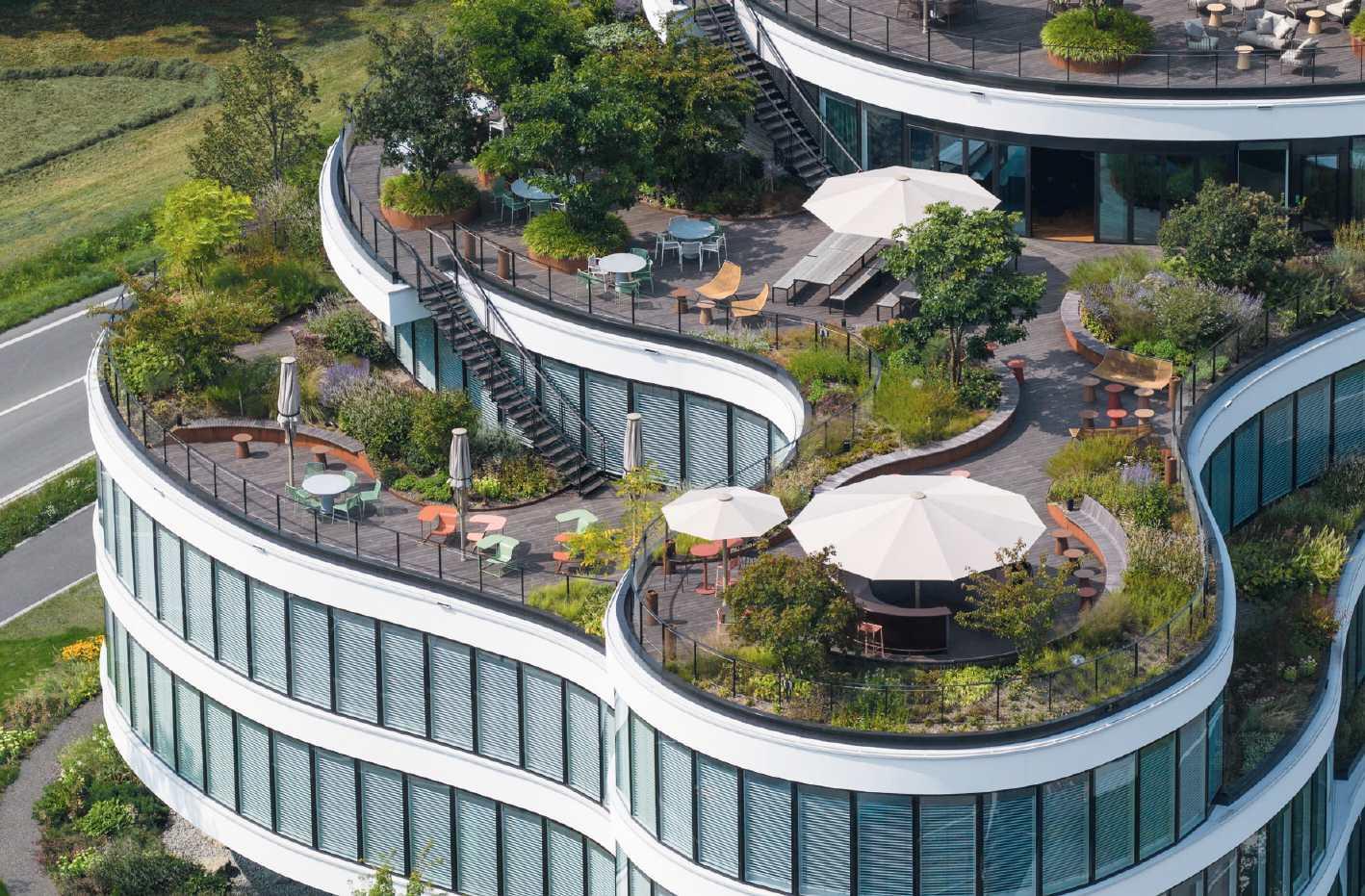

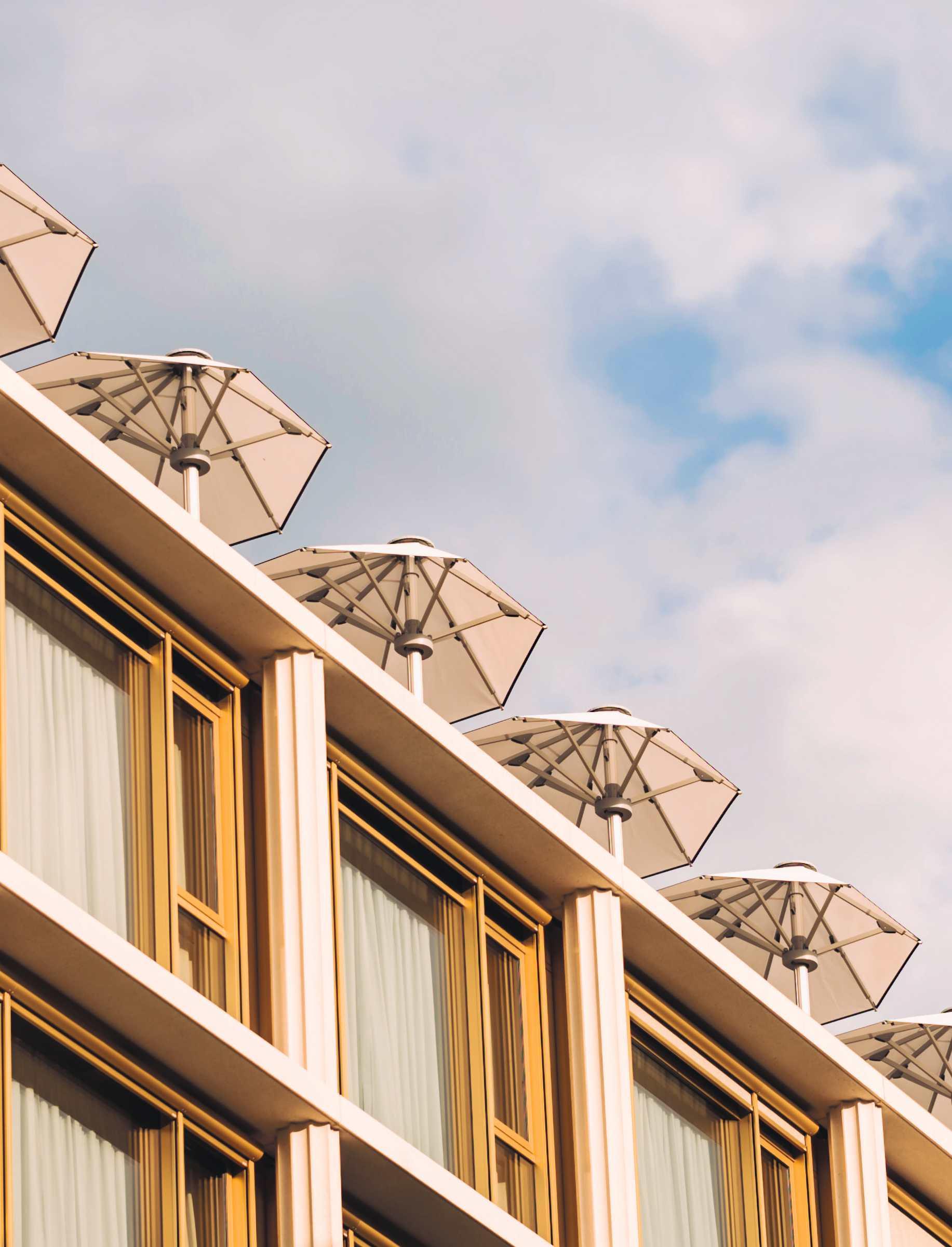

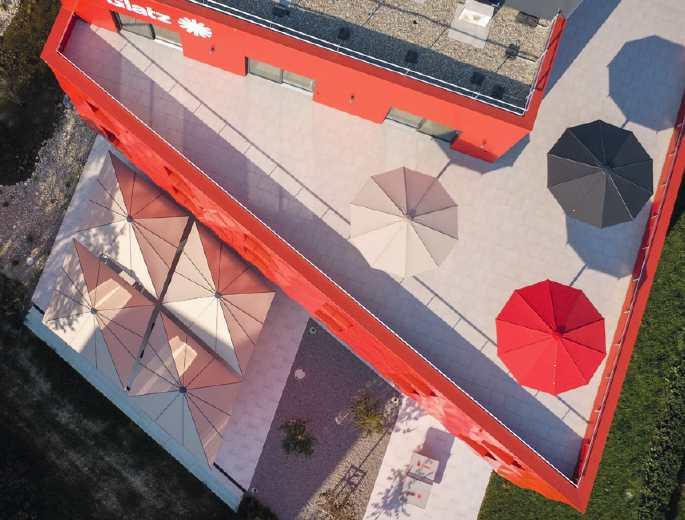

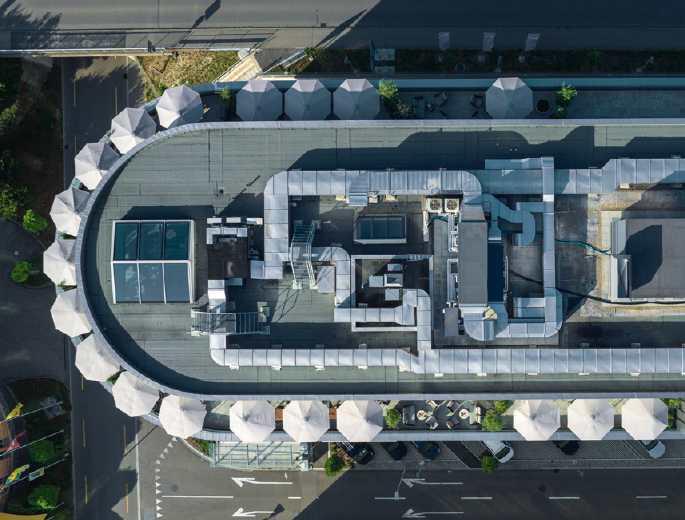

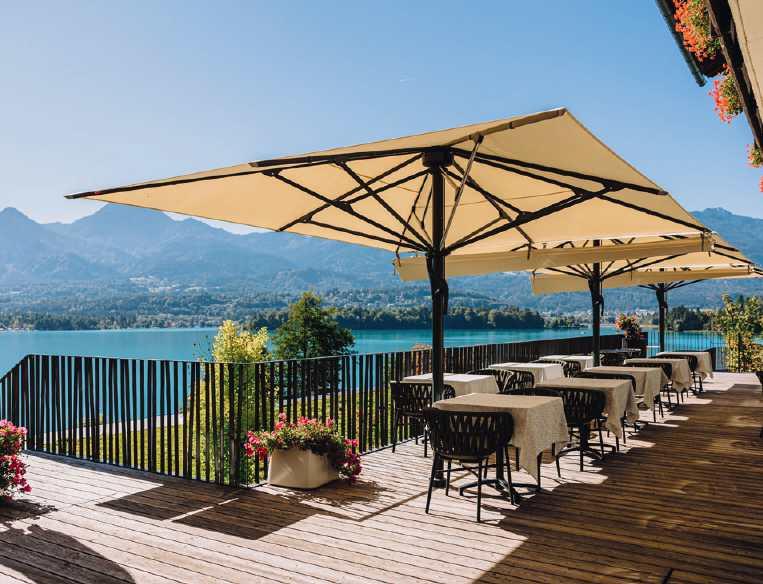

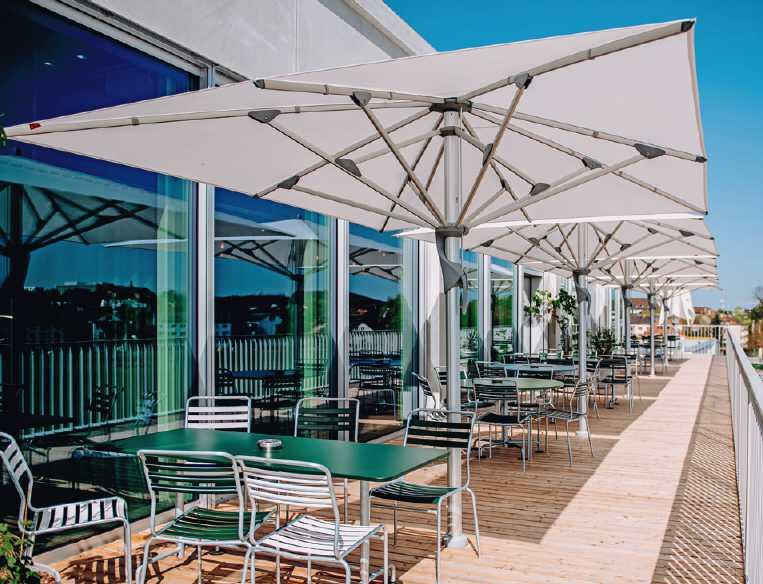

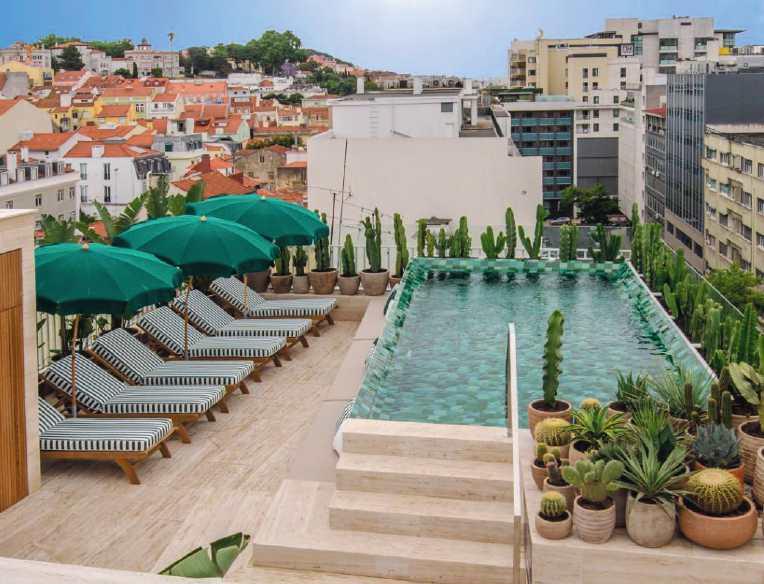

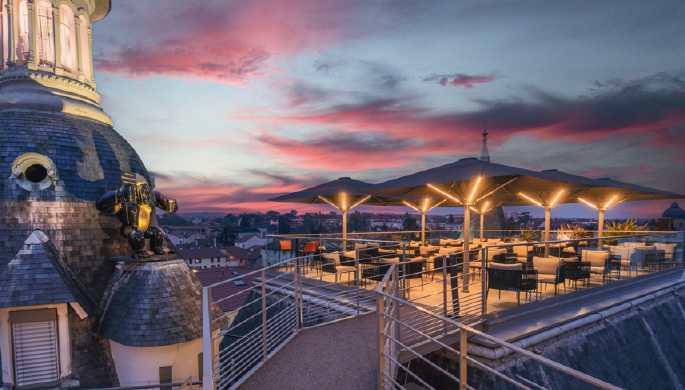

Terrassen & Rooftops

ຆ Hotellerie, Restaurants & Bars

ຆ Exklusive Architektur

ຆ Urban Living & Hochhäuser

ຆ Citycenter & Malls

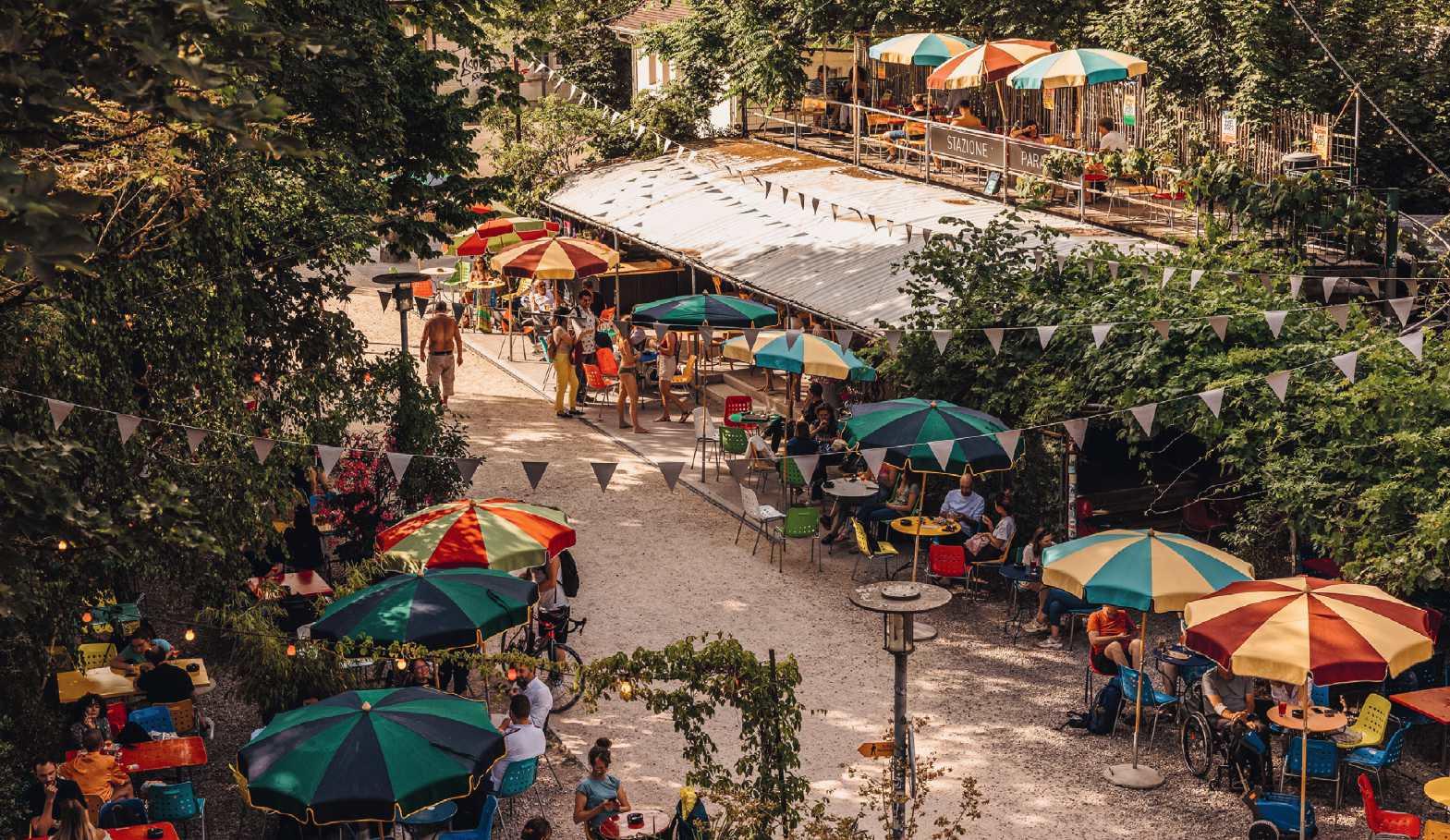

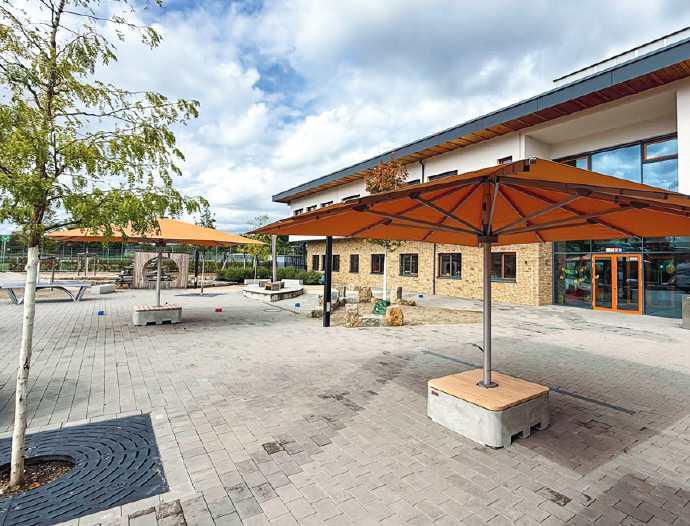

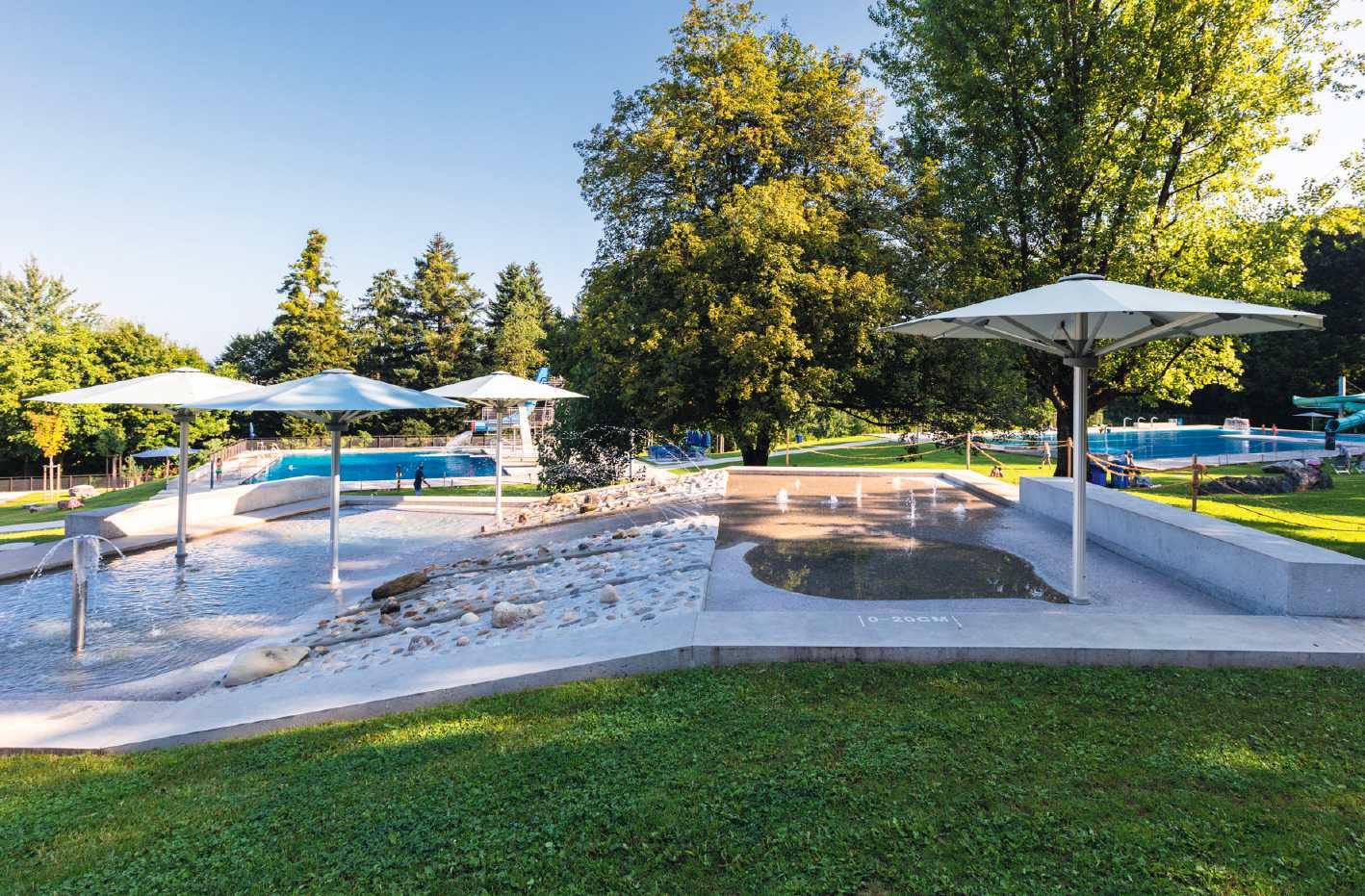

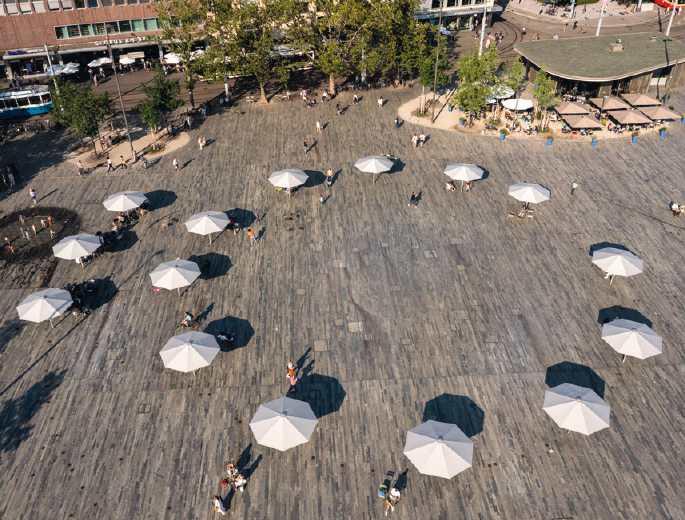

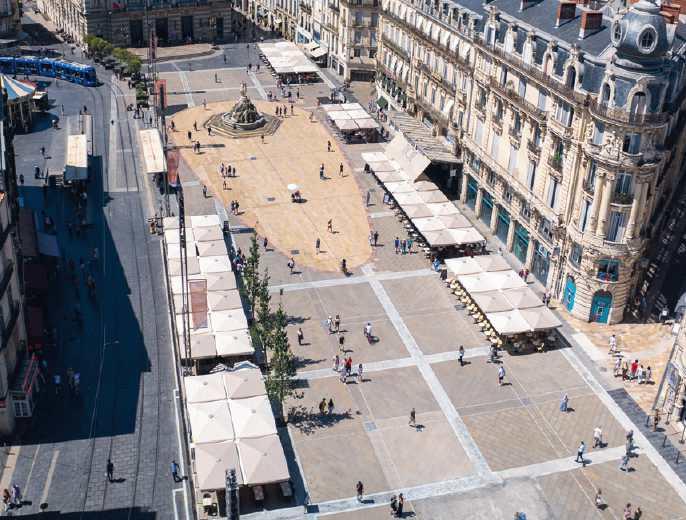

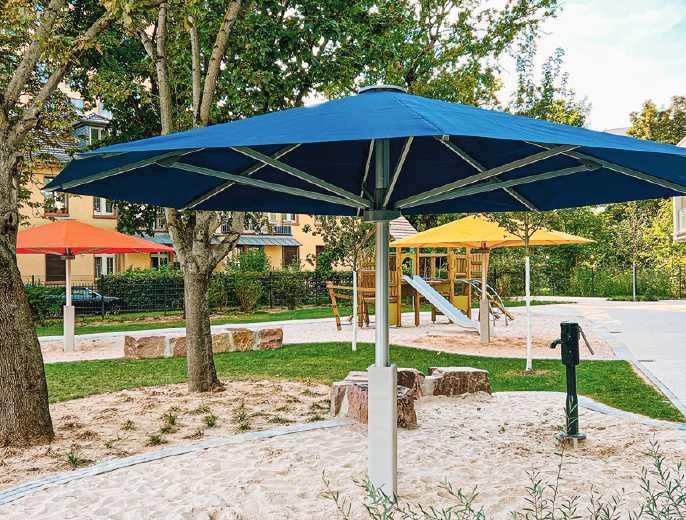

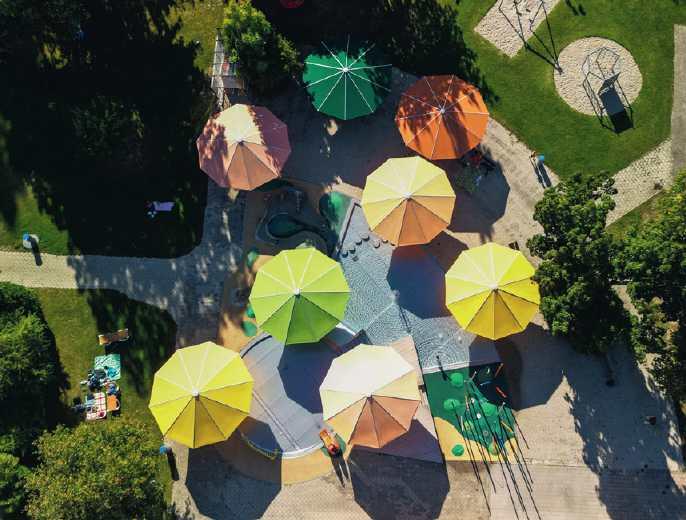

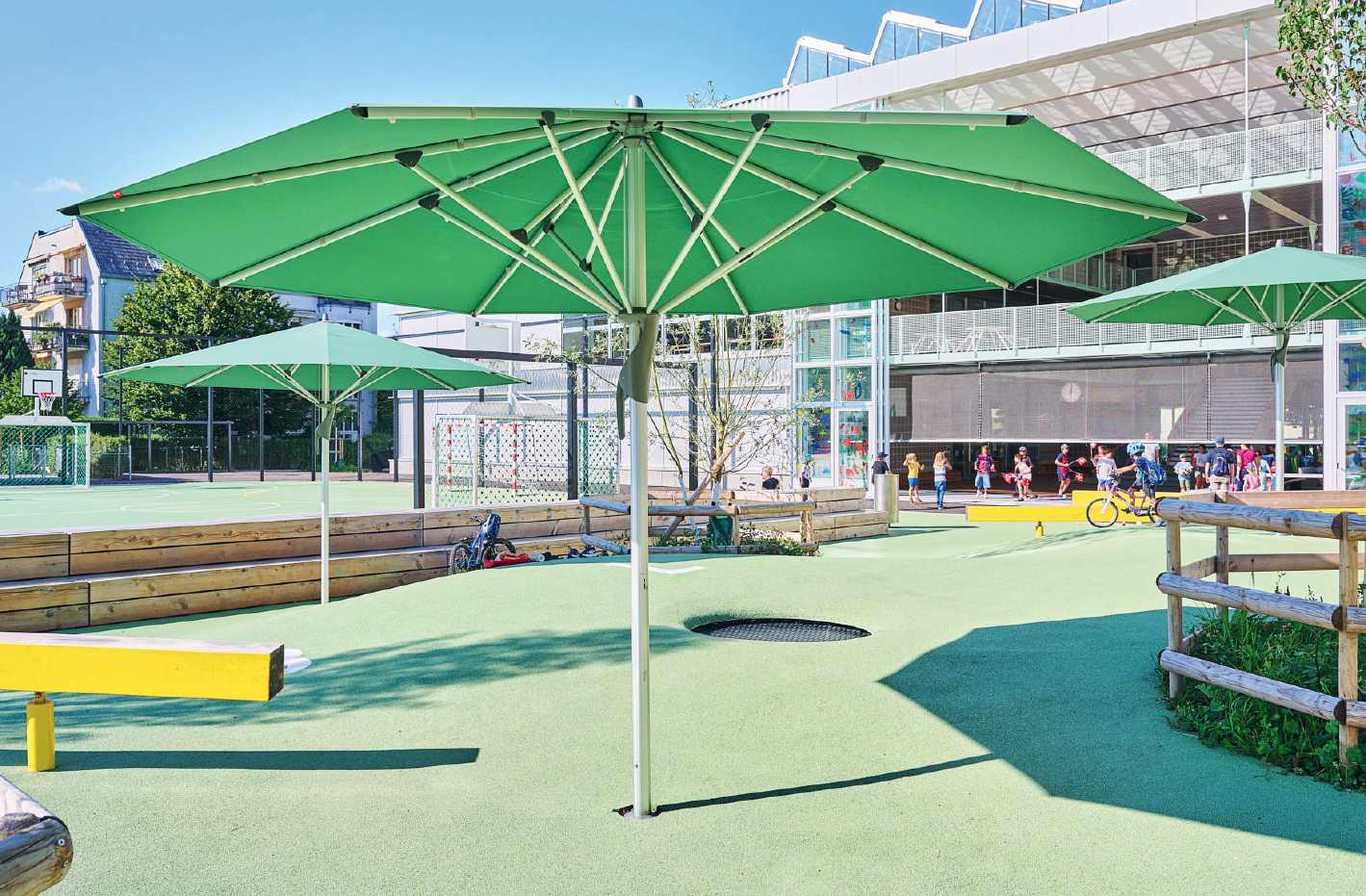

Öffentliche Plätze & Parks

ຆ Städte & Kommunen

ຆ Parkanlagen

ຆ Spielplätze

ຆ Schulen & Kindergärten

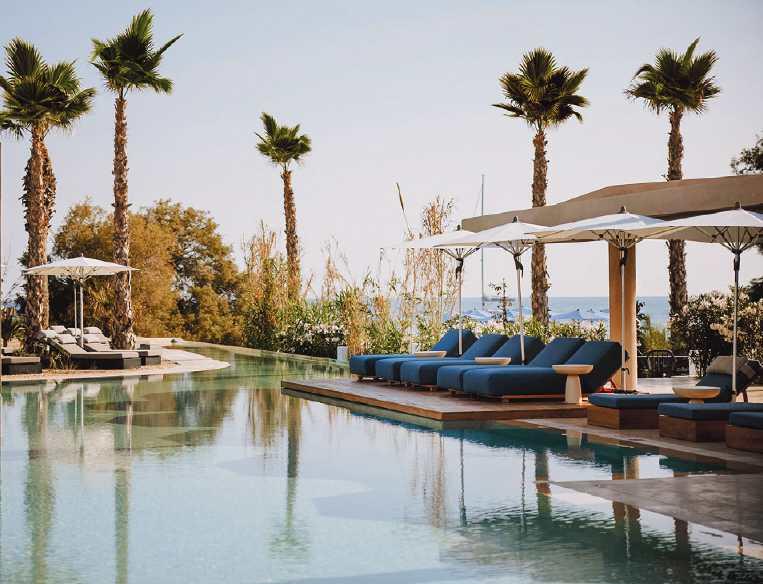

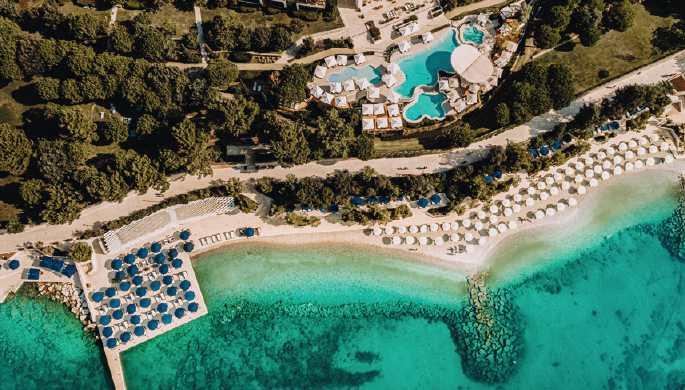

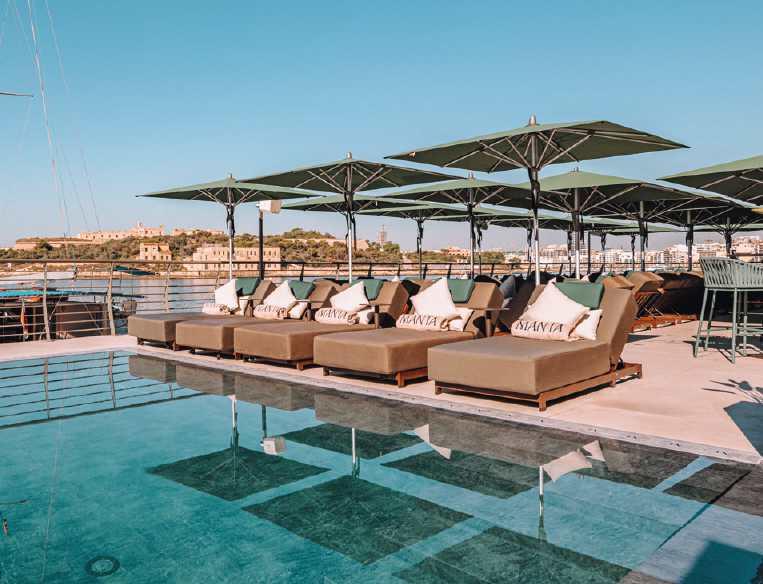

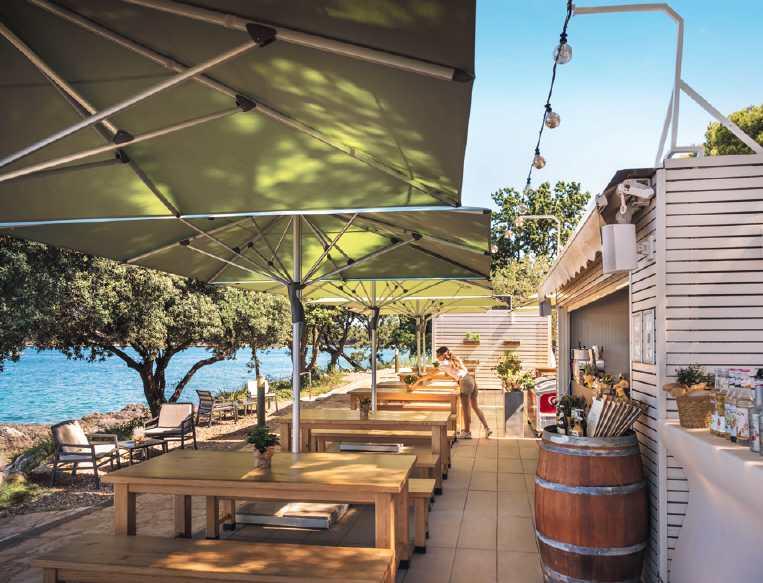

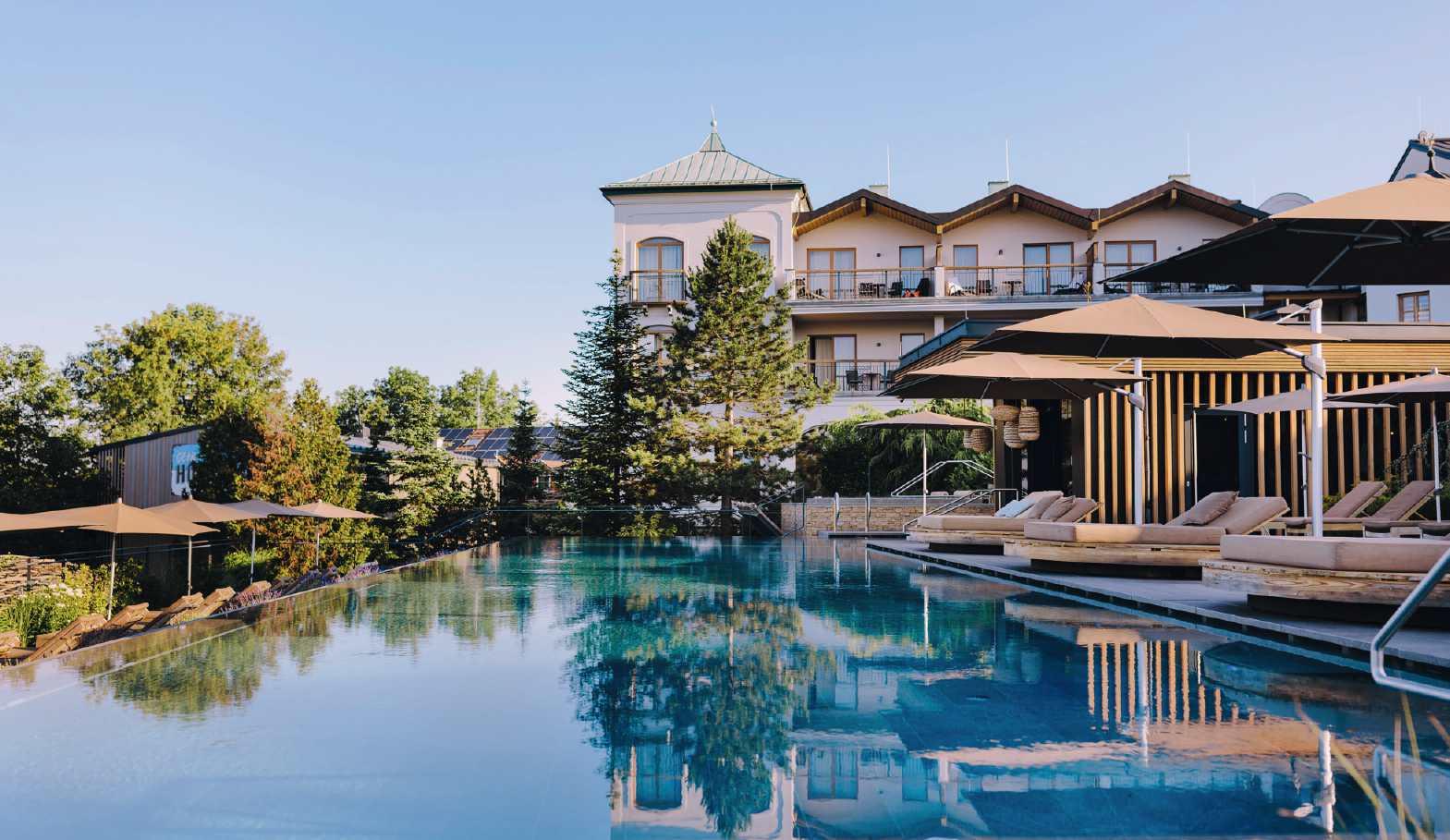

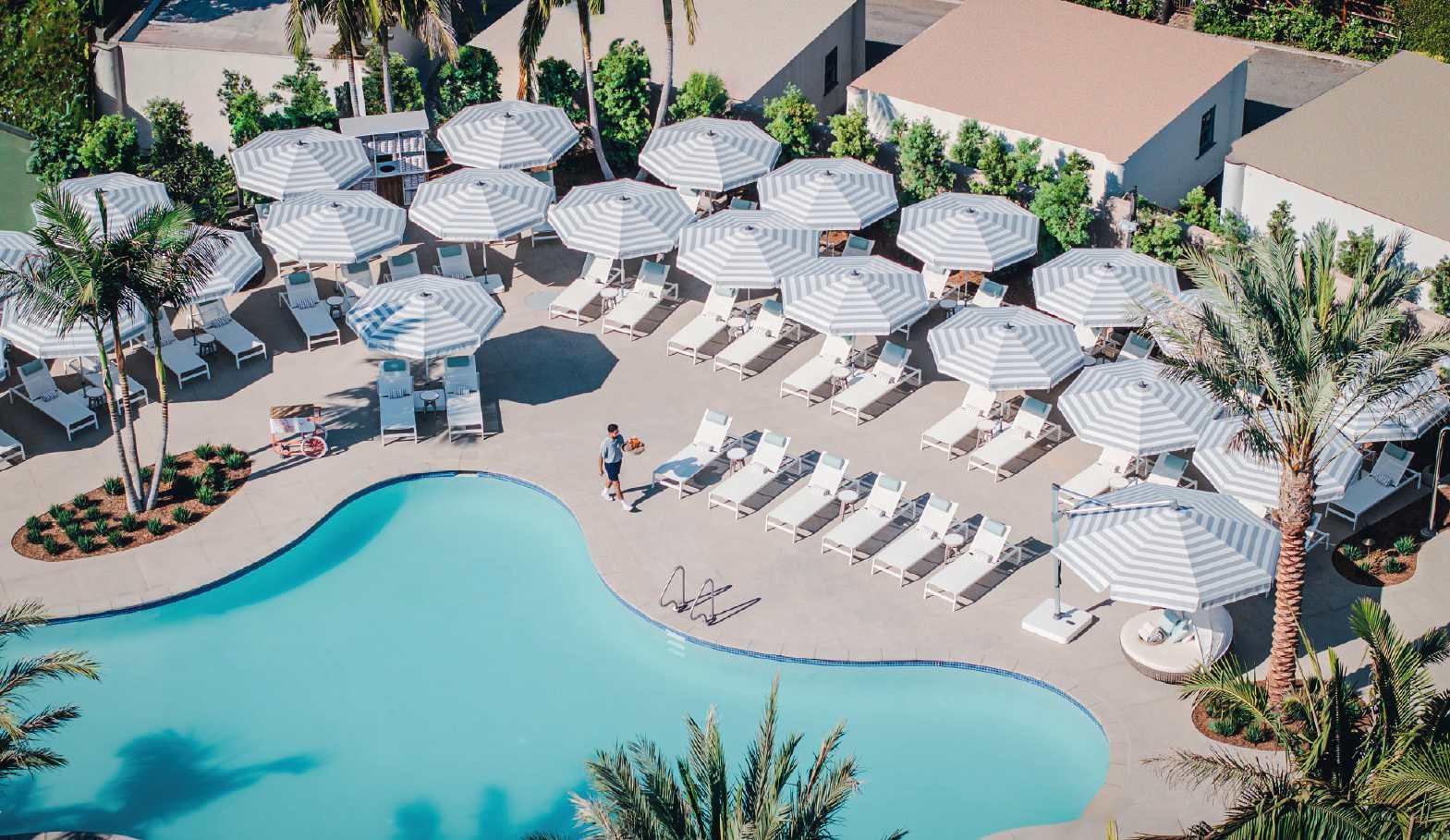

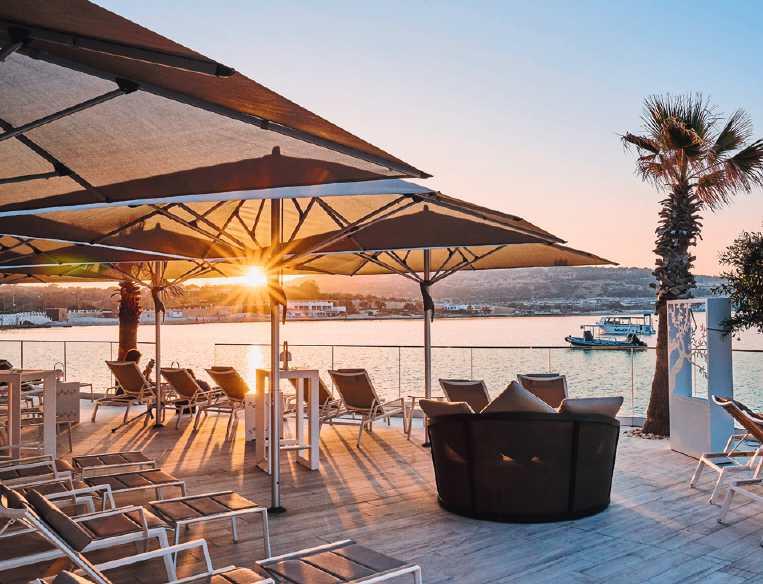

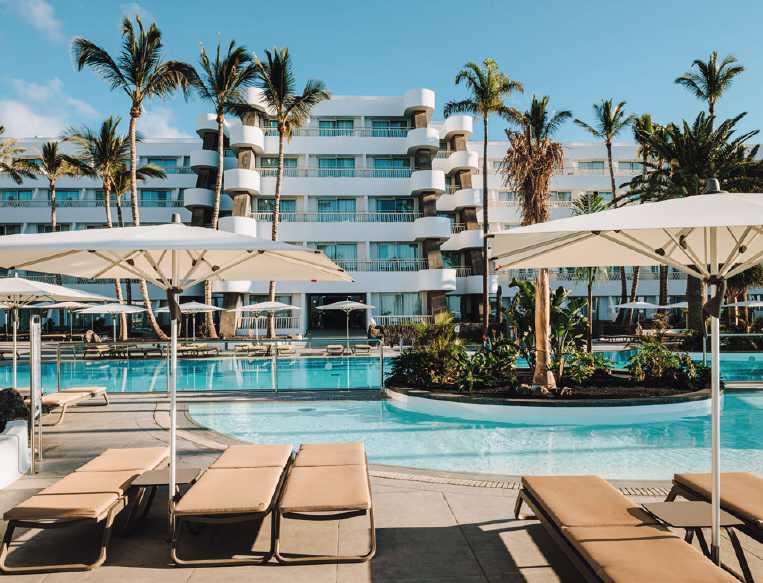

Korrosive Umgebungen

ຆ Hotellerie, Restaurants, Cafés & Bars

ຆ Strandpromenaden

ຆ Küstenregionen

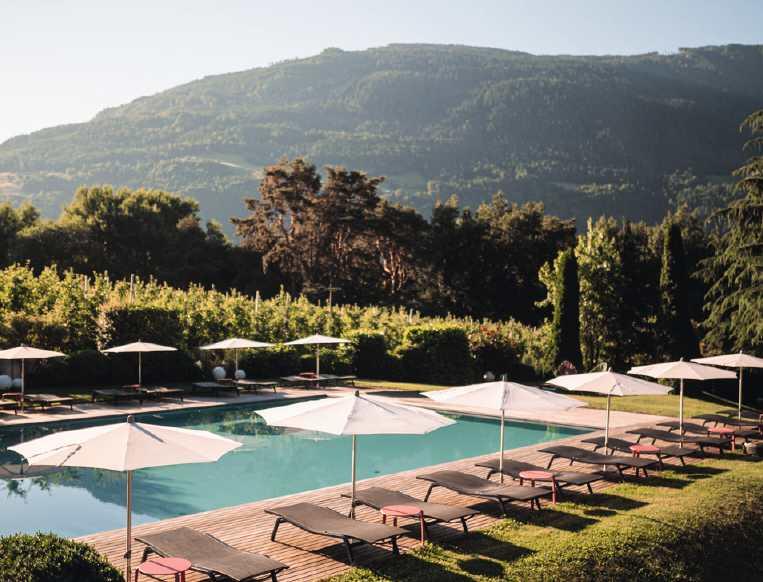

ຆ Schwimmbäder & Poolanlagen

Windexponierte Standorte

Das gilt es zu beachten

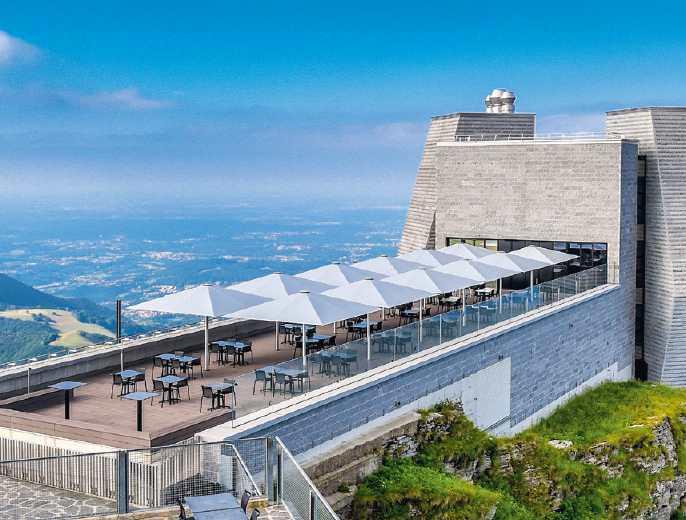

Sensible Lagen

ຆ Erhöhte Standorte (Dachterrassen, Hügel, Berge, ...)

ຆ Kaum bebaute Flächen und Föhntäler

ຆ Seeufer, Strandpromenaden und Küstenregionen

Richtige Schirmwahl

Windstabile Mittelmastschirme bis zu einer bestimmten Grösse sind die beste Wahl für windexponierte Standorte. Wichtig: Seitenmastschirme sind an solchen Lagen nicht geeignet!

ຆ Mittelmastschirme mit bestmöglicher Windstabilität sind zwingend:

Palazzo Linie, Castello Pro oder F-Linie Pro

ຆ Besser mehrere kleinere Schirme anstelle eines grossen einplanen

z.B. vier Schirme 350 × 350 cm anstatt ein Schirm 700 × 700 cm

ຆ Falls verfügbar Schirme mit höherer Teiligkeit einsetzen

z.B. Palazzo Noblesse, 500 × 500 cm 12-teilig statt 8-teilig

ຆ Nicht empfohlen sind folgende Dimensionen:

Palazzo Royal grösser als 600 cm

Palazzo Noblesse grösser als 500 cm

Palazzo Style grösser als 450 cm

Castello Pro grösser als 450 cm

ຆ Das Schliessen motorisierter Schirme ist bei Windgeschwindigkeiten über 35 km/h nicht möglich

Befestigungen

ຆ Grundsatzempfehlung – fixe Verankerung wählen (siehe Befestigungen S. 74)

ຆ Max. zulässige Windgeschwindigkeiten erfordern die fixe Verankerung im Boden

ຆ Verankerung muss fachgerecht installiert bzw. eingebaut werden (Spezialist bauseits)

ຆ Mauerkonsolen sind nicht zulässig

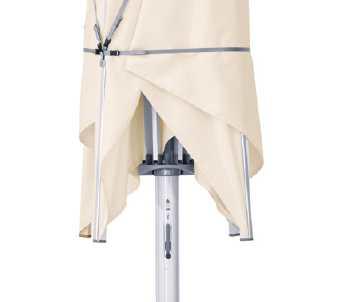

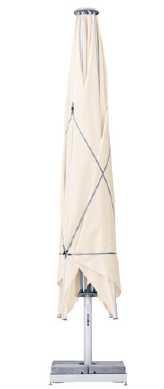

Überwinterung

ຆ Schirme an extrem exponierten Lagen sollten im Winter abgebaut werden

ຆ Schirme müssen fachgerecht gebunden und mit einer Schutzhülle versehen sein

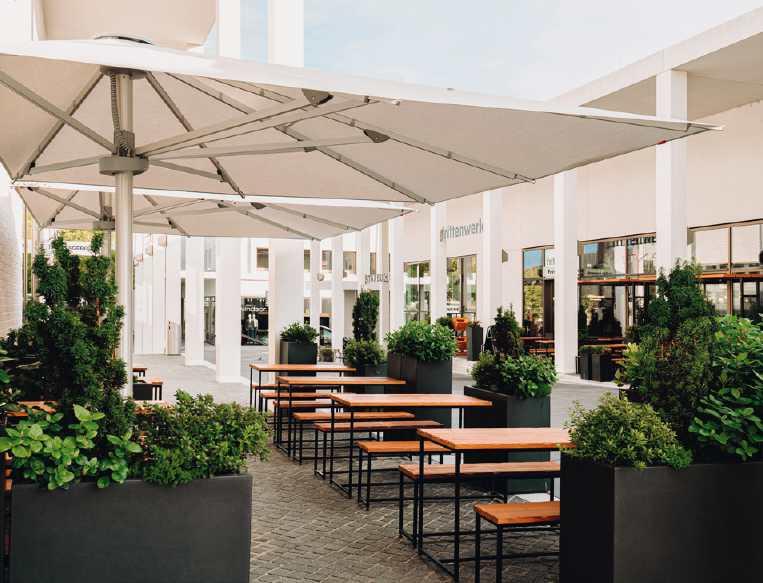

Grossschirme

PALAZZO® Linie

Die Palazzo Grossschirmfamilie mit den Modellen Style, Noblesse und Royal ist im Objektbereich gefragter denn je. Alle drei Modelle eignen sich ideal für grosse Aussenflächen, sorgen mit ihrem flachem Schirmdach für eine moderne Optik, trotzen Windgeschwindigkeiten bis 120 km/h und schützen zuverlässig vor Sonne und Regen.

Einzigartig ist das patentierte Öffnungsprinzip der Palazzo Linie. Mit nur 4 bis 19 Kurbelumdrehungen lassen sich die drei Modelle je nach Grösse im Handumdrehen öffnen. Für alle, die ihre Schirme lieber wie von Zauberhand öffnen möchten, sind die Schirme auch motorisiert erhältlich.

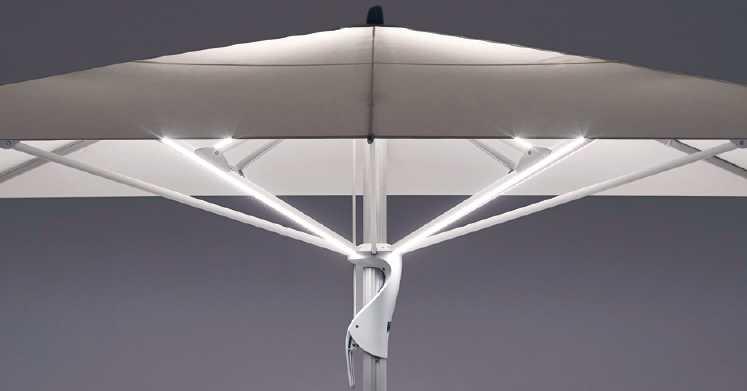

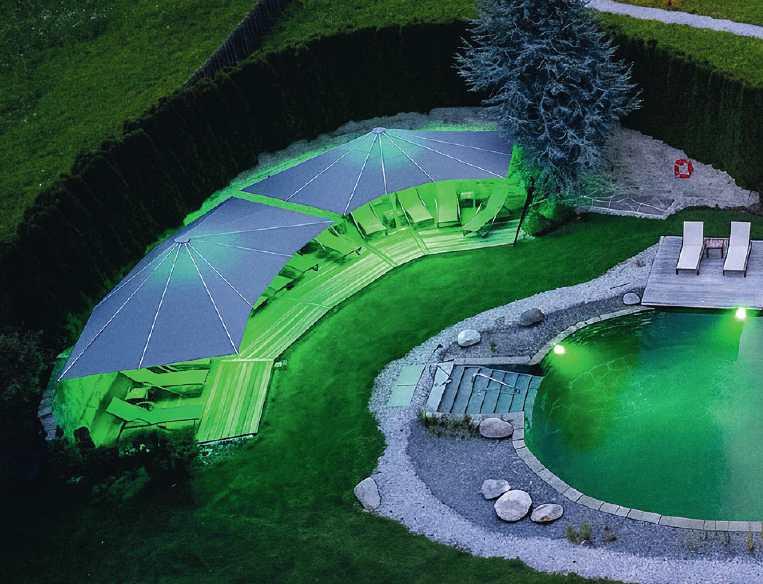

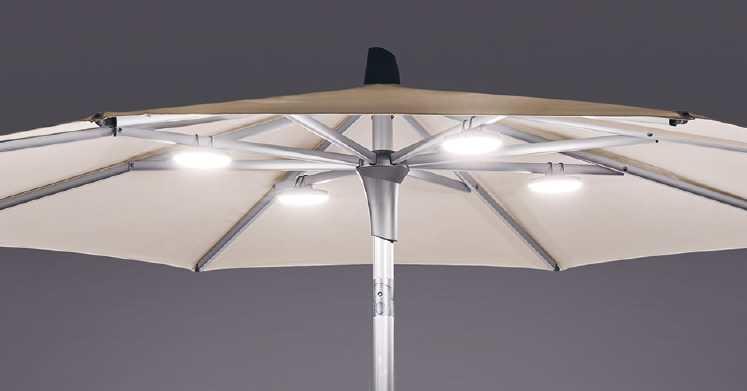

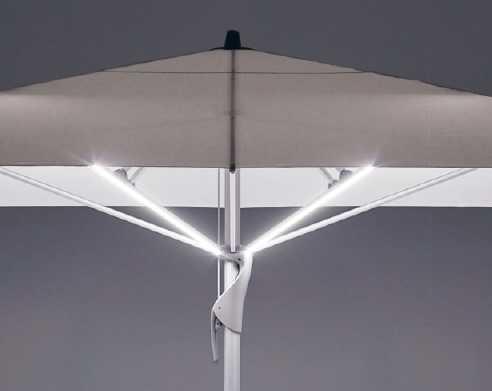

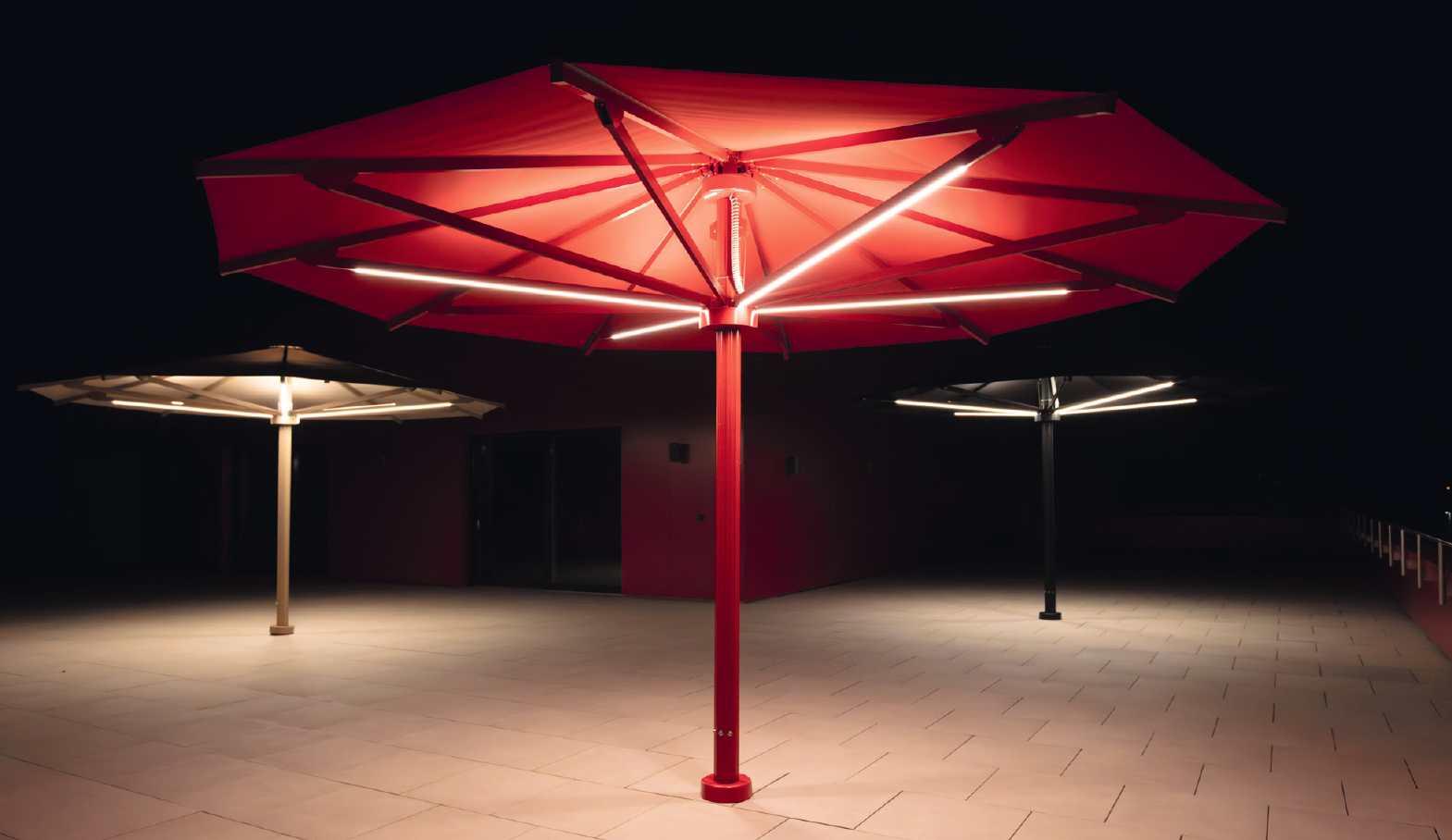

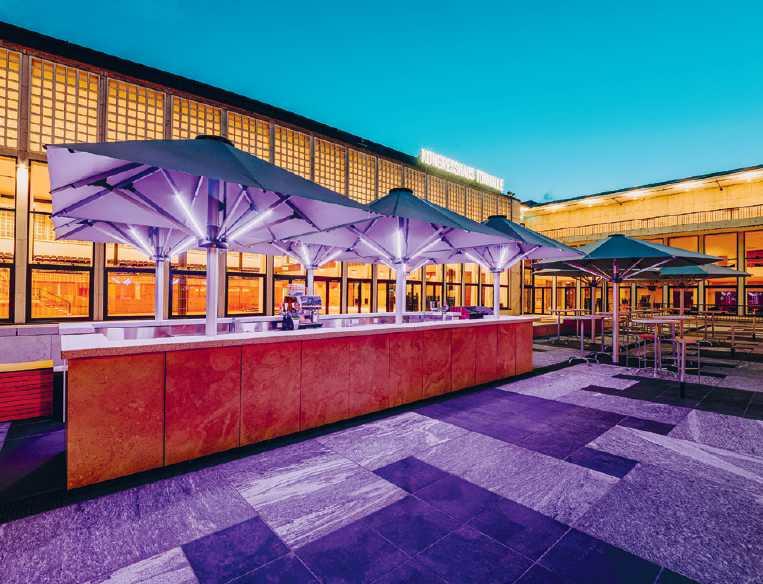

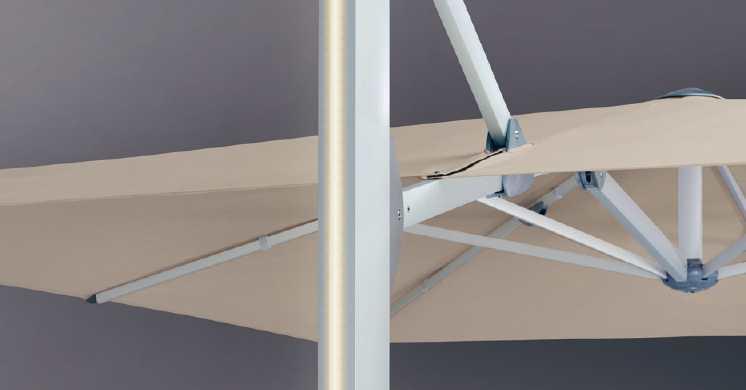

Das LED-Beleuchtungssystem ist direkt und indirekt in den Streben integriert und lässt sich über eine intuitive Fernbedienung steuern.

In Punkto Form und Grösse sind keine Grenzen gesetzt. Je nach Standort sind Sondergrössen auf Mass in Fünf-Zentimeter-Schritten erhältlich. Die Palazzo Familie differenziert sich über ihr unverkennbares Design und ihre inneren Werte. Das verleiht jedem anspruchsvollen Outdoorbereich das gewisse Etwas.

CASTELLO® Pro

Dieser Schirm ist der ideale Gastgeber im Outdoorbereich. Wie die Palazzo Linie verfügt er über ein gegenläufiges Öffnungssystem. Im Unterschied zur Kurbel der Palazzos lässt sich der Castello Pro mithilfe eines Spannhebels öffnen und schliessen. Zum Schutz vor unbefugter Bedienung kann der Spannhebel abgeschlossen werden.

Seine puristischen Formteile und das moderne, flache Dach verleihen dem Castello Pro ein zeitlos modernes und faszinierendes Design. Optisch harmoniert er perfekt mit den Modellen der F-Linie Pro und sorgt in Kombination für ein einheitliches Erscheinungsbild.

NEU + 16 Grössen

PALAZZO® Royal

Das Schweizer Meisterwerk

ຆ 400 bis 800 cm + Sondergrössen auf Mass

ຆ Max. 120 km/h Windstabilität

ຆ Gegenläufiges Öffnungsprinzip (Kurbel oder Motor)

ຆ Mit nur 14–19 Kurbelumdrehungen geöffnet (patentiert)

ຆ Professionelle Zusatzoptionen (LED, Heizung, ...)

ຆ Spezialanfertigungen auf Mass (Gestell, Stoffe, ...)

PALAZZO® Noblesse

Der Grossschirm für Ambitionierte

ຆ 250 bis 700 cm + Sondergrössen auf Mass

ຆ Max. 110 km/h Windstabilität

ຆ Gegenläufiges Öffnungsprinzip (Kurbel oder Motor)

NEU + 20 Grössen

ຆ Mit nur 7–17 Kurbelumdrehungen geöffnet (patentiert)

ຆ Professionelle Zusatzoptionen (LED, Heizung, ...)

ຆ Spezialanfertigungen auf Mass (Gestell, Stoffe, ...)

PALAZZO® Style

Der Stilsichere

ຆ 200 bis 600 cm + Sondergrössen auf Mass

ຆ Max. 120 km/h Windstabilität

ຆ Gegenläufiges Öffnungsprinzip (Kurbel oder Motor)

NEU + 16 Grössen

ຆ Mit nur 4–13 Kurbelumdrehungen geöffnet (patentiert)

ຆ Professionelle Zusatzoptionen (LED, Heizung, ...)

ຆ Spezialanfertigungen auf Mass (Gestell, Stoffe, ...)

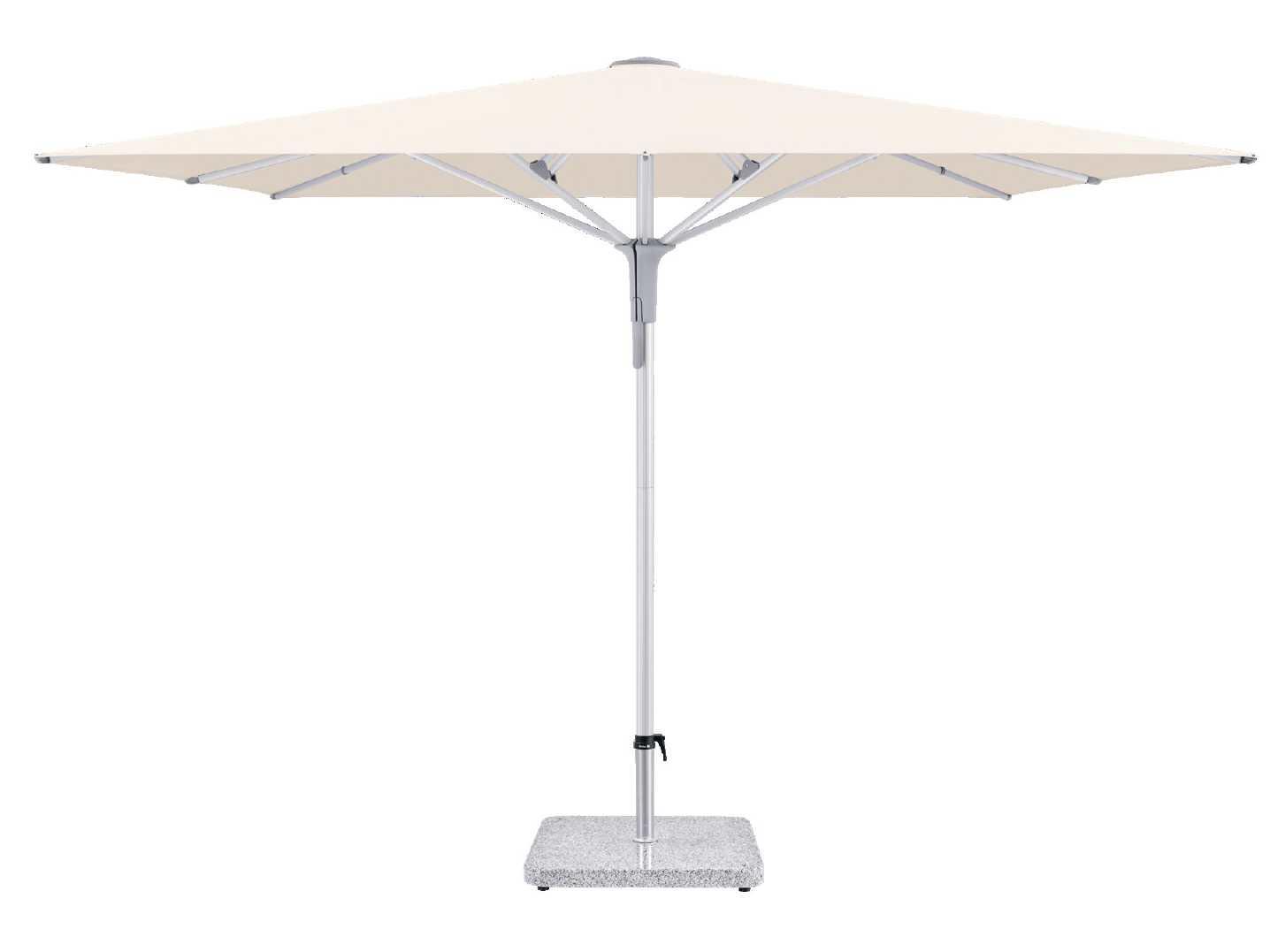

CASTELLO® Pro

Der vielseitige Allrounder

ຆ 300 bis 600 cm + Sondergrössen auf Mass

ຆ Max. 100 km/h Windstabilität

ຆ Gegenläufiges Öffnungsprinzip

ຆ Schnelle und einfache Bedienung mittels Spannhebel

ຆ Professionelle Zusatzoptionen (LED, Heizung, ...)

ຆ Spezialanfertigungen auf Mass (Gestell, Stoffe, ...)

PALAZZO® Royal

Das Schweizer Meisterwerk NEU + 16 Grössen

Alleinstellungsmerkmale

ຆ Designsprache Palazzo Linie: einheitliches Design der Modelle Royal, Noblesse und Style

ຆ Durchgehendes Mastprofil bis zum Bodenbelag (innenliegendes Aufstellscharnier)

ຆ Gegenläufiges Öffnungsprinzip (mit Kurbel oder Motor): Mit nur 14–19 Kurbelumdrehungen geöffnet (patentiert) Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 110 km/h Windstabilität bei Grösse 500 × 500 cm

ຆ Hochwertigste Materialauswahl

ຆ LED-Beleuchtungssystem in Streben integriert

ຆ Professionelle Zusatzoptionen (Heizung, Regenrinnen, ...)

ຆ Spezialanfertigungen auf Mass (Grössen, Gestell, Stoffe, ...)

Verwendungsorte

ຆ Aussenbereich grossflächig

ຆ Terrassen & Rooftops

ຆ Korrosive Umgebungen

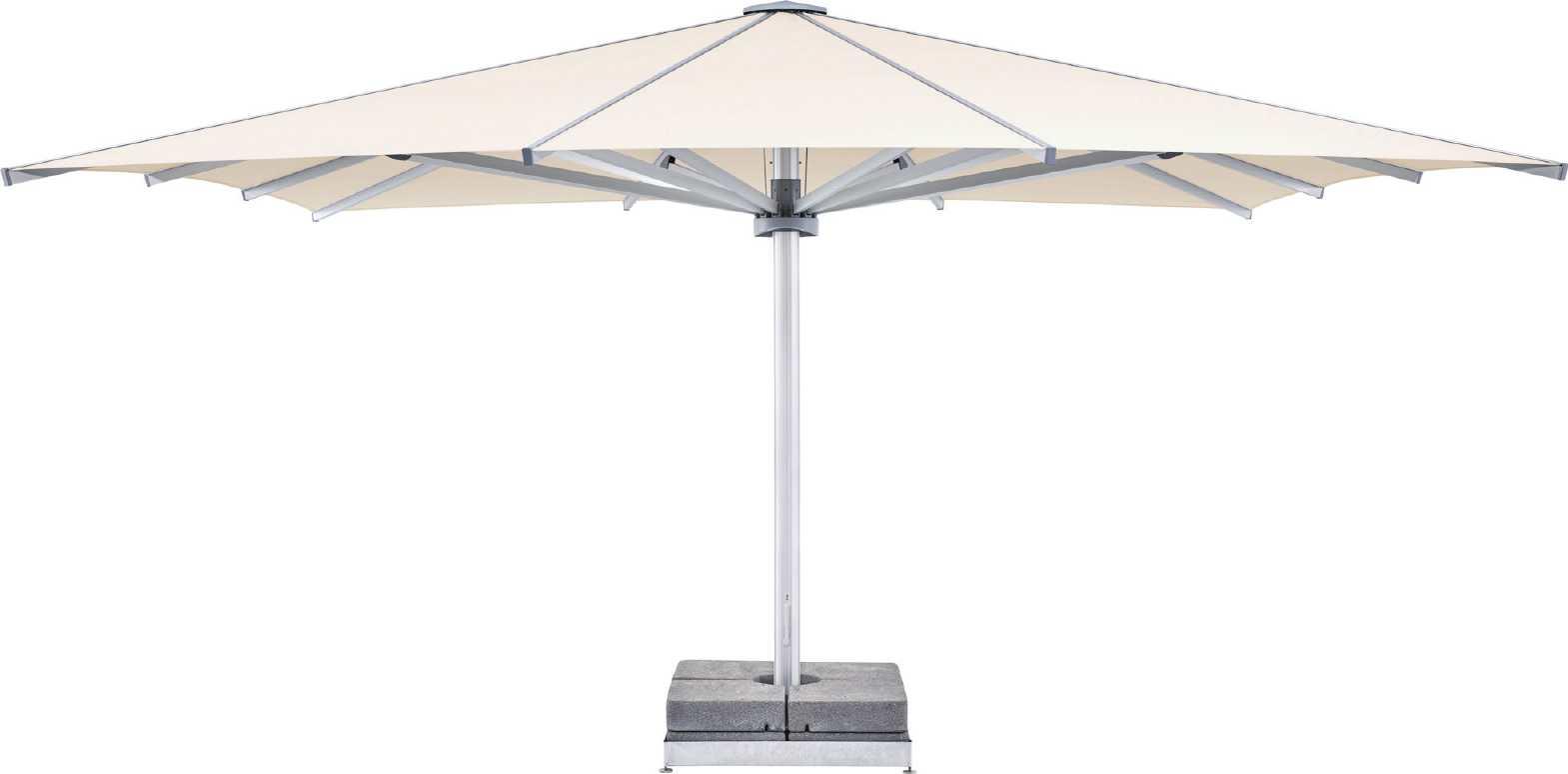

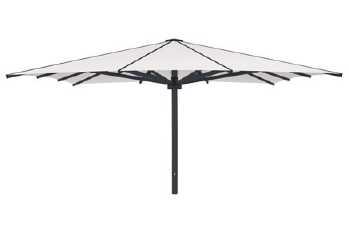

PALAZZO® Royal

Das Schweizer Meisterwerk

Basismodell

Gestell

ຆ 10-, 12- oder 14- teilig aus Aluminium eloxiert

ຆ Verdrehsicherer Mast inkl. Verstärkungsrippen

ຆ Mastprofil Ø 120 mm und 5.5 mm Wandstärke

ຆ Dachstreben 30 × 55 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T66

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt (Standard)

ຆ RAL 7016 pulverbeschichtet (ohne Aufpreis)

ຆ RAL-Farben pulverbeschichtet (gegen Aufpreis)

Pulverbeschichtung auf eloxierte Profile (dadurch zusätzlicher Korrosionsschutz)

Öffnungsprinzip

ຆ Gegenläufig (Teleskopsystem)

ຆ Patentiertes Öffnen mittels Zahnriemen

ຆ Mit nur 14–19 Kurbelumdrehungen geöffnet

Antrieb

ຆ Mit Handkurbel (abnehmbar)

ຆ Mit Motor (gegen Aufpreis)

Schirmbezug

ຆ Ohne oder mit Volant

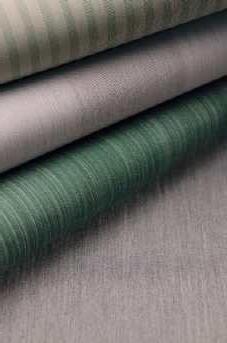

ຆ 100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 120 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Wichtig

ຆ Schirm wird als Bausatz geliefert und muss vor Ort montiert bzw. aufgebaut werden

Befestigungen

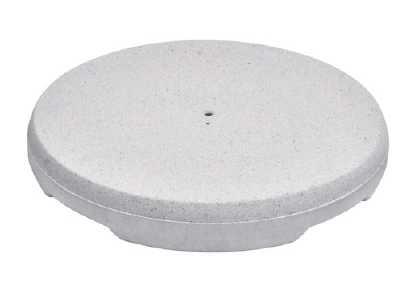

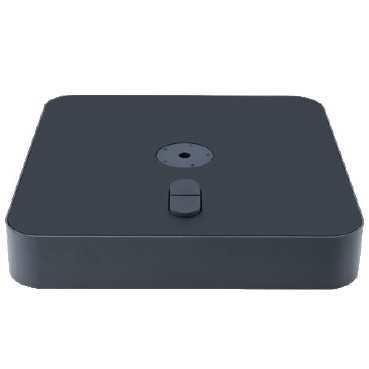

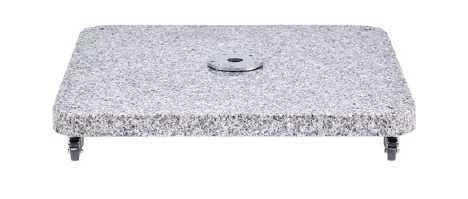

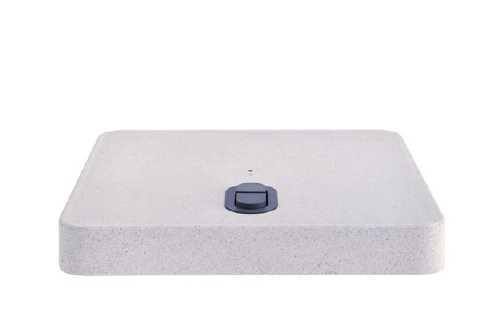

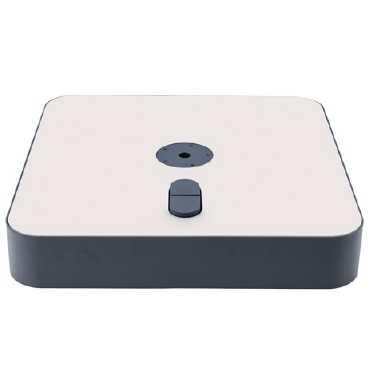

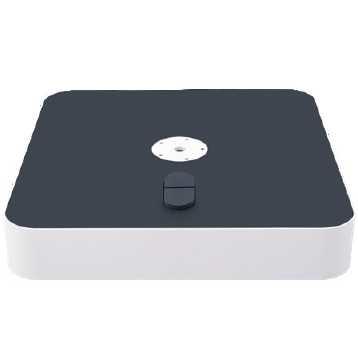

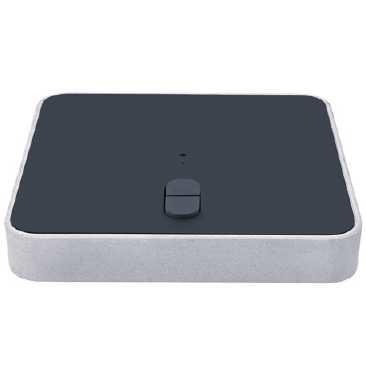

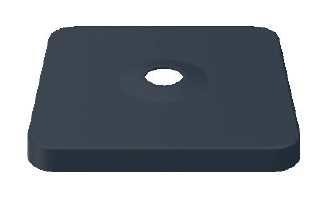

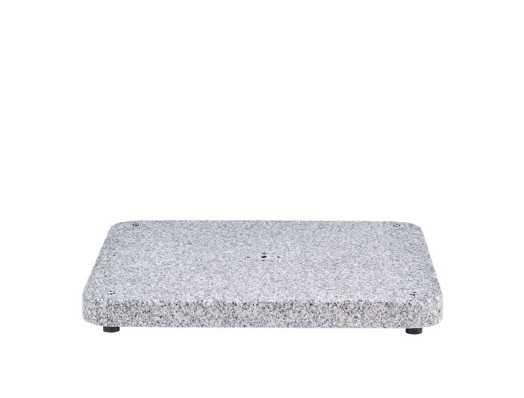

ຆ Sockel / Schirmständer / Abdeckungen

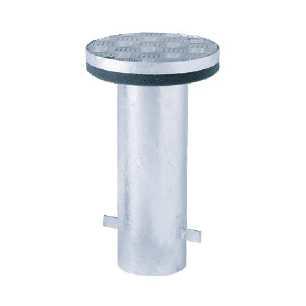

ຆ Bodenhülsen

+ 16 Grössen

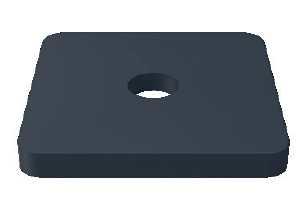

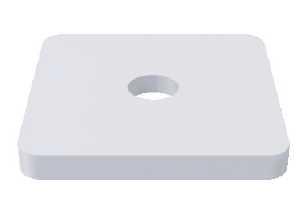

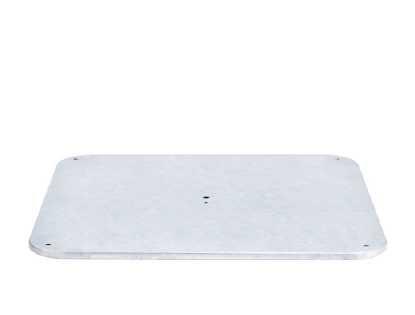

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

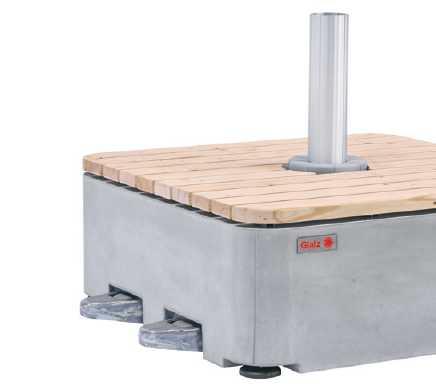

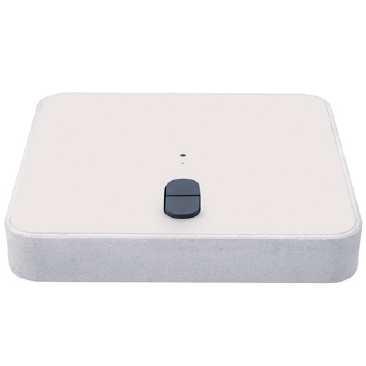

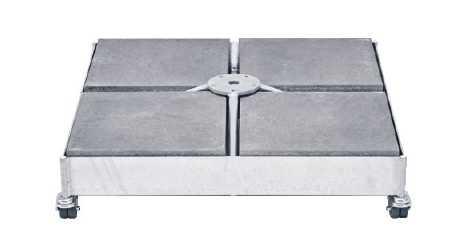

ຆ Glatz Beton Cube M4/M8/M16

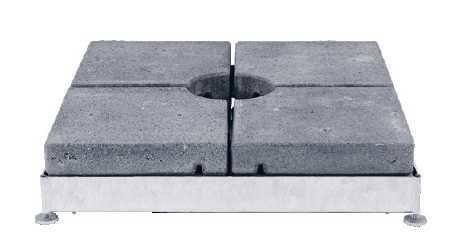

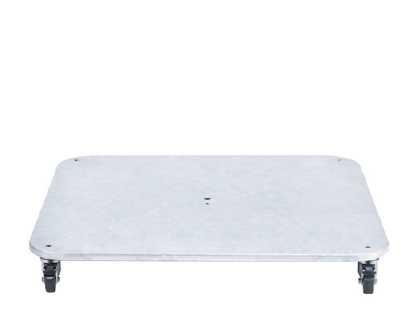

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ LED-Beleuchtungssystem (RGBW)

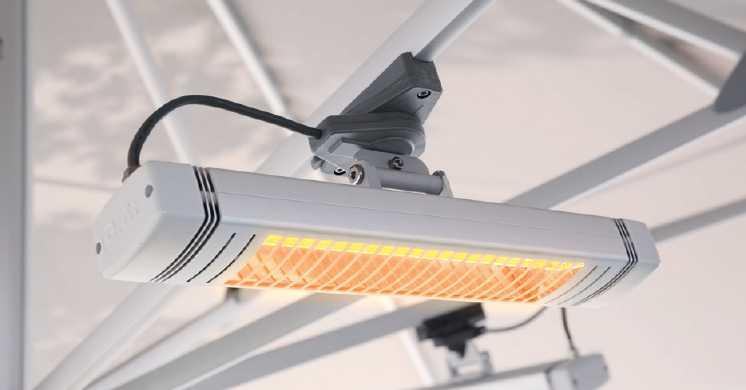

ຆ Heizstrahler Infrarot

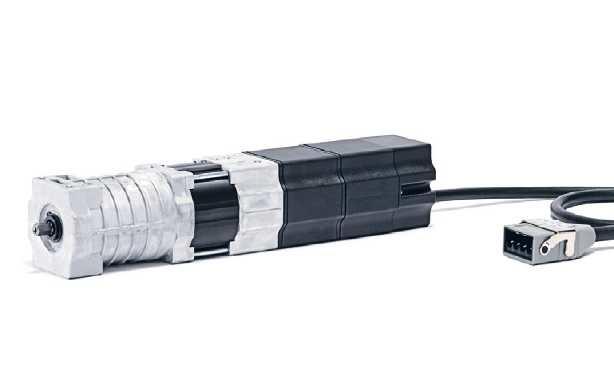

ຆ Motorisierung

ຆ BUS-System bzw. Anbindung an Haussteuerung

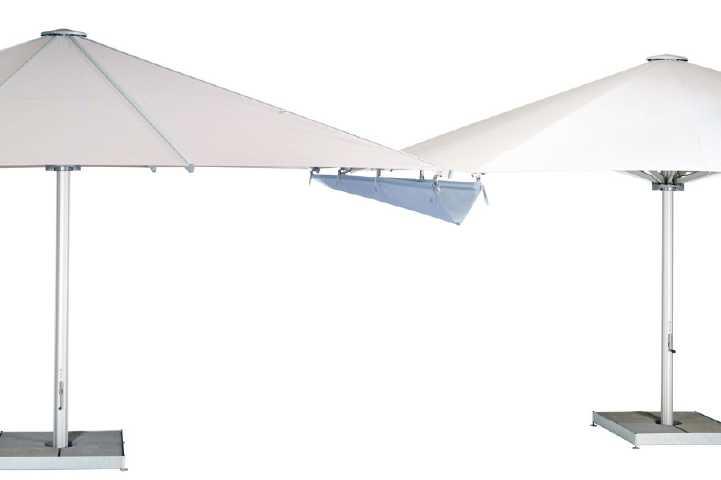

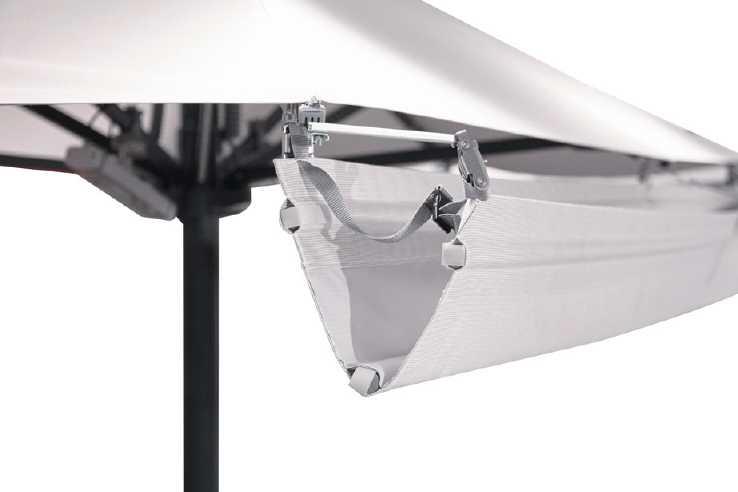

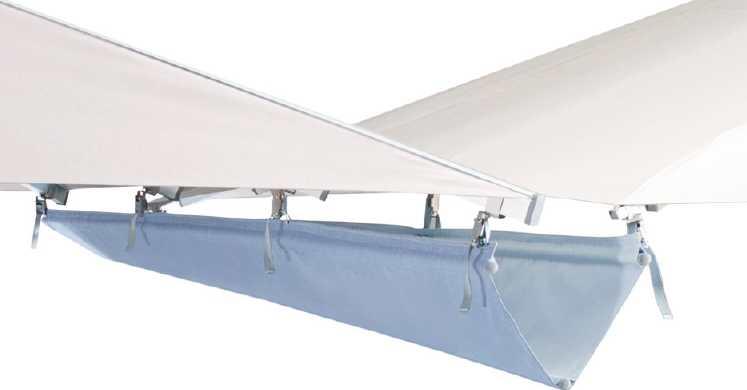

ຆ Regenrinnen

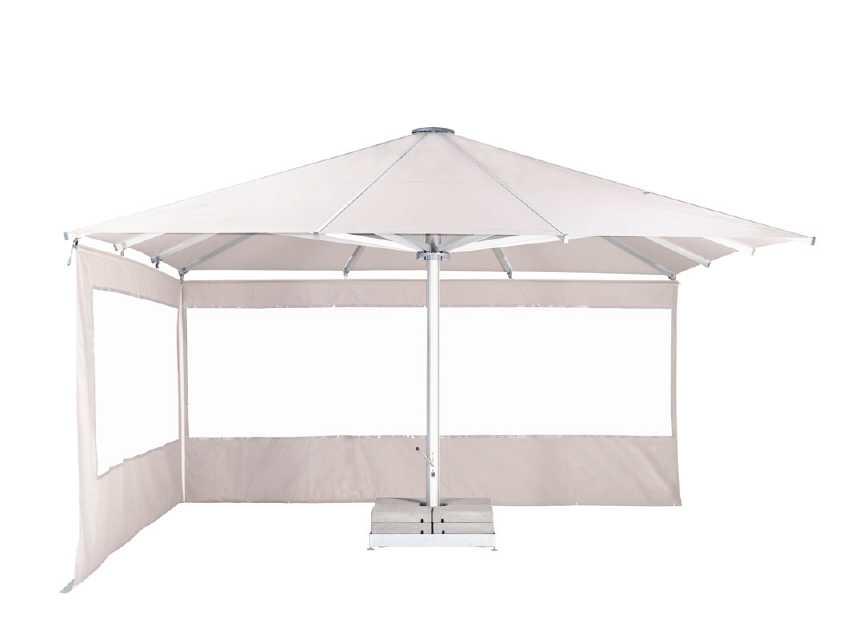

ຆ Seitenwände

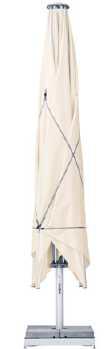

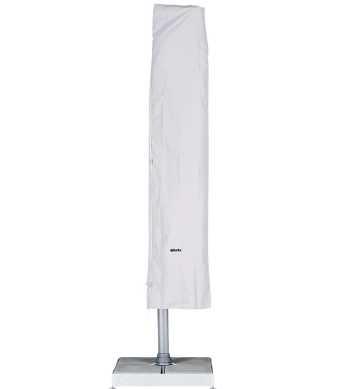

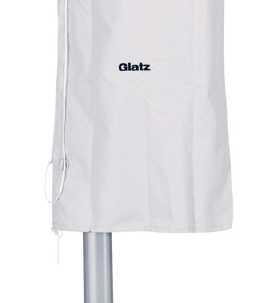

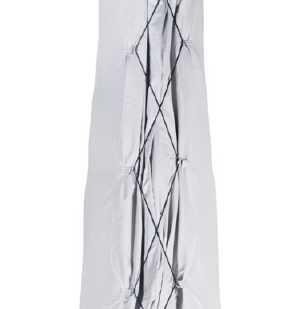

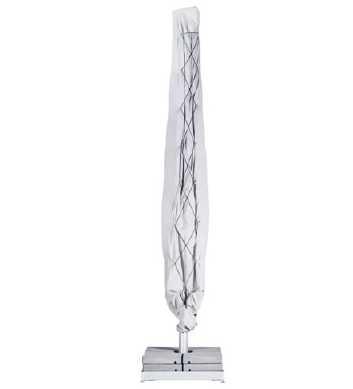

ຆ Schutzhüllen mit Korsett-Schnürung

ຆ Bindesysteme

ຆ Prallschutz

ຆ Diebstahlsicherung (integriert)

Spezialanfertigungen – Individuell auf Mass

96

ຆ Sondergrössen & Zwischenmasse (Stufen 1, 2 & 3)

ຆ Mastverlängerungen & -verkürzungen max. + 1000 mm / - 500 mm

ຆ Gestellfarbe in allen RAL-Farben

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, PVC & flammhemmend)

ຆ Sondervolants & Einfassbänder

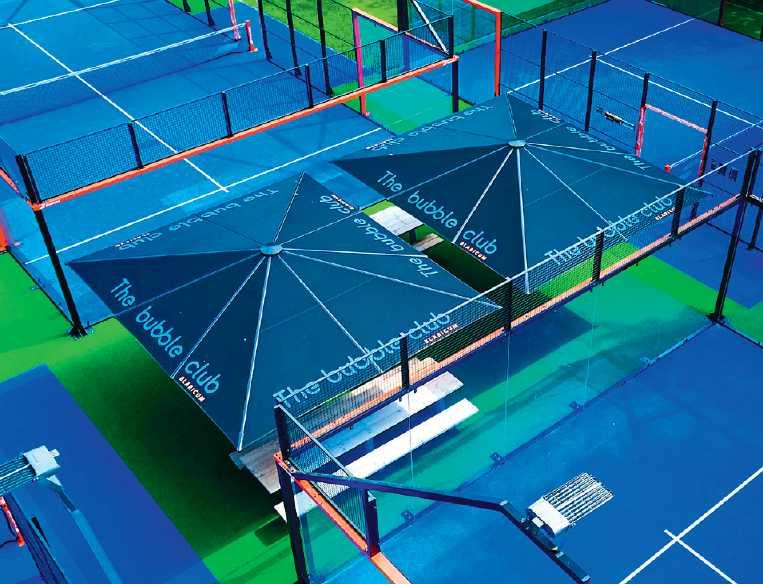

ຆ Bedruckungen & Werbedruck

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

Positionen der LED bei Palazzo Royal mit LED

Positionen der Heizstrahler bei Palazzo Royal mit Heizstrahler

Nenngrösse

Anzahl Streben Seitenabstand Mast Ø Grundfläche Kurbelhöhe

Schliesshöhe / mit Volant

Durchgangshöhe / mit Volant

Gesamthöhe Höhe offen

Mindestgewicht

10 mit Volant 10 km/h tiefer

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Ist eine minimale oder maximale Durchgangshöhe gewünscht, ist dies mit Glatz abzustimmen.

Die Höhenmasse basieren auf der Bodenhülse M16. Bei den Sockelvarianten weichen diese unerheblich ab.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 30 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Das Öffnen und Schliessen mit einer Akku-Bohrmaschine ist nicht erlaubt.

PALAZZO® Noblesse

Der Grossschirm für Ambitionierte NEU + 20 Grössen

Alleinstellungsmerkmale

ຆ Designsprache Palazzo Linie: einheitliches Design der Modelle Royal, Noblesse und Style

ຆ Durchgehendes Mastprofil bis zum Bodenbelag (innenliegendes Standrohr / Aufstellscharnier)

ຆ Gegenläufiges Öffnungsprinzip (mit Kurbel oder Motor): Mit nur 7–17 Kurbelumdrehungen geöffnet (patentiert) Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 110 km/h Windstabilität bei Grösse 400 × 400 cm

ຆ Hochwertigste Materialauswahl

ຆ LED-Beleuchtungssystem in Streben integriert

ຆ Professionelle Zusatzoptionen (Heizung, Regenrinnen, ...)

ຆ Spezialanfertigungen auf Mass (Grössen, Gestell, Stoffe, ...)

Verwendungsorte

ຆ Aussenbereich grossflächig

ຆ Terrassen & Rooftops

ຆ Öffentliche Plätze & Parks

ຆ Korrosive Umgebungen

PALAZZO® Noblesse

Der Grossschirm für Ambitionierte

Basismodell

Gestell

ຆ 8-, 10- oder 12-teilig aus Aluminium eloxiert

ຆ Verdrehsicherer Mast inkl. Verstärkungsrippen

ຆ Mastprofil Ø 105 mm und 4.5 mm Wandstärke

ຆ Dachstreben 23 × 50 mm / 23 × 40 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T66

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt (Standard)

ຆ RAL 7016 pulverbeschichtet (ohne Aufpreis)

ຆ RAL-Farben pulverbeschichtet (gegen Aufpreis)

Pulverbeschichtung auf eloxierte Profile (dadurch zusätzlicher Korrosionsschutz)

Öffnungsprinzip

ຆ Gegenläufig (Teleskopsystem)

ຆ Patentiertes Öffnen mittels Zahnriemen

ຆ Mit nur 7–17 Kurbelumdrehungen geöffnet

Antrieb

ຆ Mit Handkurbel (abnehmbar)

ຆ Mit Motor (gegen Aufpreis)

Schirmbezug

ຆ Ohne oder mit Volant

ຆ Nachspannbar (verstellbare Strebenverlängerungen)

ຆ 100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 110 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

+ 20 Grössen

Befestigungen

ຆ Sockel / Schirmständer / Abdeckungen

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Glatz Beton Cube M4/M8/M16

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ LED-Beleuchtungssystem (RGBW)

ຆ Heizstrahler Infrarot

ຆ Motorisierung

ຆ BUS-System bzw. Anbindung an Haussteuerung

ຆ Regenrinnen

ຆ Seitenwände

ຆ Schutzhüllen mit Korsett-Schnürung

ຆ Bindesysteme

ຆ Prallschutz

ຆ Diebstahlsicherung (integriert)

Spezialanfertigungen – Individuell auf Mass

ຆ Sondergrössen & Zwischenmasse (Stufen 1, 2 & 3)

ຆ Mastverlängerungen & -verkürzungen max. + 1000 mm / - 500 mm

ຆ Gestellfarbe in allen RAL-Farben

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, PVC & flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Nenngrösse

Anzahl Streben Seitenabstand Mast Ø Grundfläche Kurbelhöhe

Schliesshöhe / mit Volant

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten, Zuleitung elektrisch.

Positionen der LED bei Palazzo Noblesse mit LED

Positionen der Heizstrahler bei Palazzo Noblesse mit Heizstrahler

8-teilig 10-teilig 8-teilig

12-teilig 8-teilig 10-teilig

Durchgangshöhe / mit Volant Gesamthöhe Höhe offen

9 verstärkte Ausführung für erhöhte Windfestigkeit

10 mit Volant 10 km/h tiefer

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Ist eine minimale oder maximale Durchgangshöhe gewünscht, ist dies mit Glatz abzustimmen.

Die Höhenmasse basieren auf der Bodenhülse M4 / M8. Bei den Sockelvarianten weichen diese unerheblich ab.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 25 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Das Öffnen und Schliessen mit einer Akku-Bohrmaschine ist nicht erlaubt.

PALAZZO® Style

Der Stilsichere NEU + 16 Grössen

Alleinstellungsmerkmale

ຆ Designsprache Palazzo Linie: einheitliches Design der Modelle Royal, Noblesse und Style

ຆ Durchgehendes Mastprofil bis zum Bodenbelag (innenliegendes Standrohr / Aufstellscharnier)

ຆ Gegenläufiges Öffnungsprinzip (mit Kurbel oder Motor): Mit nur 4–13 Kurbelumdrehungen geöffnet (patentiert) Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 115 km/h Windstabilität bei Grösse 300 × 300 cm

ຆ Hochwertigste Materialauswahl

ຆ LED-Beleuchtungssystem in Streben integriert

ຆ Professionelle Zusatzoptionen (Heizung, Regenrinnen, ...)

ຆ Spezialanfertigungen auf Mass (Grössen, Gestell, Stoffe, ...)

Verwendungsorte

ຆ Aussenfläche kompakt

ຆ Terrassen & Rooftops

ຆ Öffentliche Plätze & Parks

ຆ Korrosive Umgebungen

PALAZZO® Style

Der Stilsichere

Basismodell

Gestell

ຆ 8-teilig aus Aluminium eloxiert

ຆ Verdrehsicherer Mast inkl. Verstärkungsrippen

ຆ Mastprofil Ø 105 mm und 4.5 mm Wandstärke

ຆ Dachstreben 23 × 40 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T66

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt (Standard)

ຆ RAL 7016 pulverbeschichtet (ohne Aufpreis)

ຆ RAL-Farben pulverbeschichtet (gegen Aufpreis)

Pulverbeschichtung auf eloxierte Profile (dadurch zusätzlicher Korrosionsschutz)

Öffnungsprinzip

ຆ Gegenläufig (Teleskopsystem)

ຆ Patentiertes Öffnen mittels Zahnriemen

ຆ Mit nur 4–13 Kurbelumdrehungen geöffnet

Antrieb

ຆ Mit Handkurbel (abnehmbar)

ຆ Mit Motor (gegen Aufpreis)

Schirmbezug

ຆ Ohne oder mit Volant

ຆ Nachspannbar (verstellbare Strebenverlängerungen)

ຆ 100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 120 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

+ 16 Grössen

Befestigungen

ຆ Sockel / Schirmständer / Abdeckungen

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Glatz Beton Cube M4/M8/M16

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ LED-Beleuchtungssystem (RGBW)

ຆ Heizstrahler Infrarot

ຆ Motorisierung

ຆ BUS-System bzw. Anbindung an Haussteuerung

ຆ Regenrinnen

ຆ Seitenwände

ຆ Schutzhüllen mit Korsett-Schnürung

ຆ Bindesysteme

ຆ Prallschutz

ຆ Diebstahlsicherung (integriert)

Spezialanfertigungen – Individuell auf Mass

ຆ Sondergrössen & Zwischenmasse (Stufen 1, 2 & 3)

ຆ Mastverlängerungen & -verkürzungen max. + 1000 mm / - 500 mm

ຆ Gestellfarbe in allen RAL-Farben

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, PVC & flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten, Zuleitung elektrisch.

Positionen der LED bei Palazzo Style mit LED

Positionen der Heizstrahler bei Palazzo Style mit Heizstrahler

Nenngrösse

Anzahl Streben Seitenabstand Mast Ø Grundfläche Kurbelhöhe

Schliesshöhe / mit Volant

Durchgangshöhe / mit Volant

Gesamthöhe Höhe offen

10 mit Volant 10 km/h tiefer

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Ist eine minimale oder maximale Durchgangshöhe gewünscht, ist dies mit Glatz abzustimmen.

Die Höhenmasse basieren auf der Bodenhülse M4. Bei den Sockelvarianten weichen diese unerheblich ab. Ausgenommen Sockel M4, 180 kg plus 15.5 cm.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 25 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Das Öffnen und Schliessen mit einer Akku-Bohrmaschine ist nicht erlaubt.

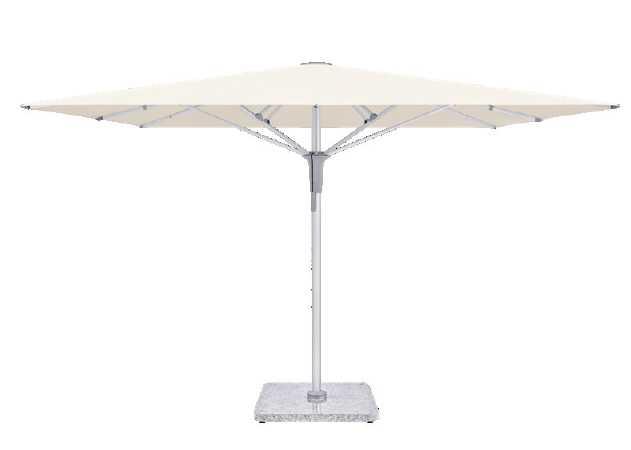

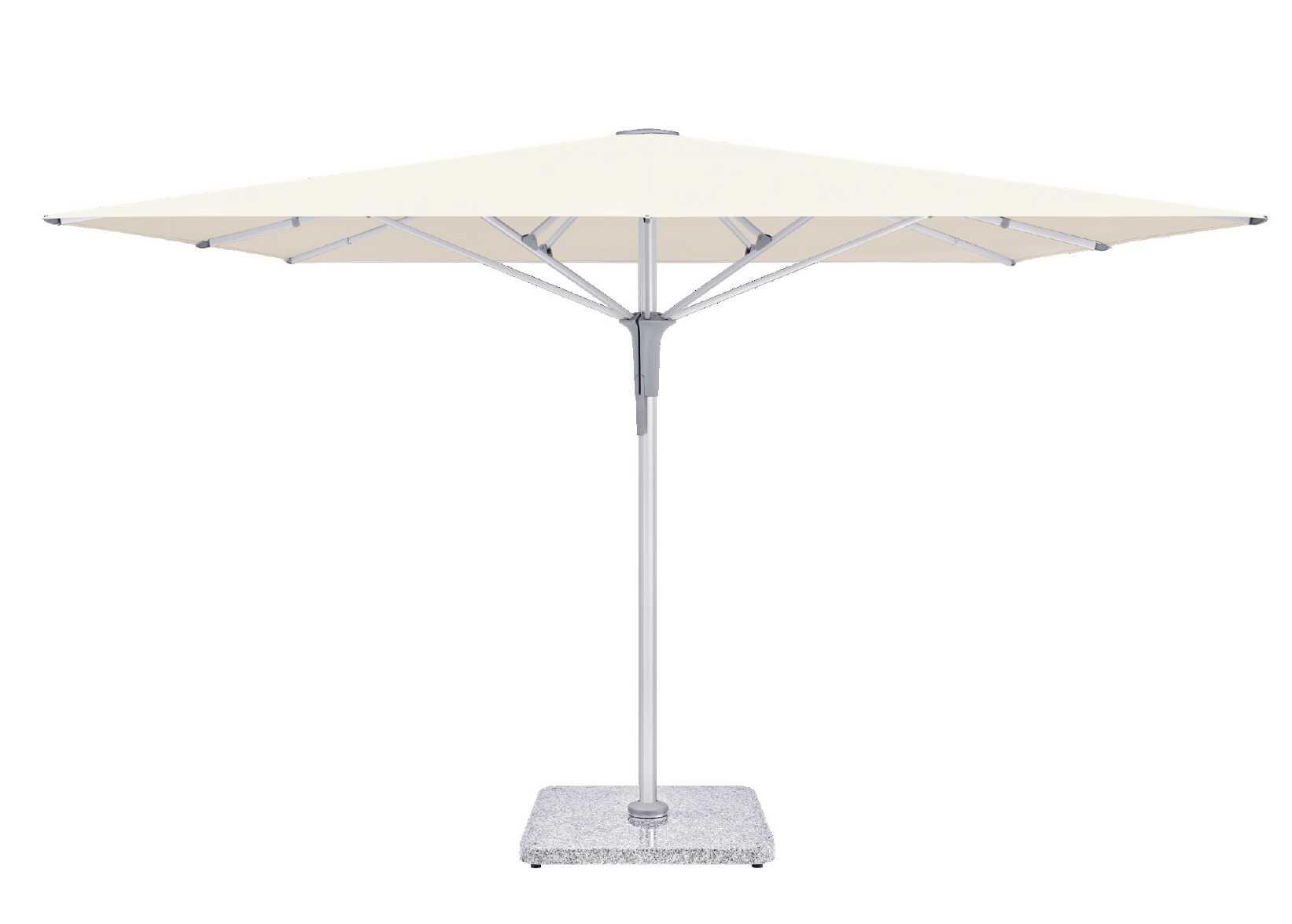

CASTELLO® Pro Der vielseitige Allrounder

Alleinstellungsmerkmale

ຆ Designsprache F-Linie: Harmonie mit den Modellen Fortello, Fortero und Fortino Riviera

ຆ Durchgehendes Mastprofil bis zum Bodenbelag (innenliegendes Standrohr)

ຆ Gegenläufiges Öffnungsprinzip: Schnelle und einfache Bedienung mittels Spannhebel Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 100 km/h Windstabilität bei Grösse 300 × 300 cm

ຆ Hochwertigste Materialauswahl

ຆ LED-Beleuchtungssystem in Streben integriert

ຆ Professionelle Zusatzoptionen (Heizung, Regenrinnen, ...)

ຆ Spezialanfertigungen auf Mass (Grössen, Gestell, Stoffe, ...)

ຆ Nutzungssicherung gegen unbefugte Bedienung

Verwendungsorte

ຆ Aussenbereich grossflächig

ຆ Aussenfläche kompakt

ຆ Terrassen & Rooftops

ຆ Öffentliche Plätze & Parks

ຆ Korrosive Umgebungen

Basismodell

Gestell

ຆ 8-teilig aus Aluminium eloxiert

ຆ Profilierter und verdrehsicherer Mast

ຆ Mastprofil Ø 90 mm und 3.2 mm Wandstärke

ຆ Dachstreben 20 × 33 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T66

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt (Standard)

ຆ RAL 7016 pulverbeschichtet (ohne Aufpreis)

ຆ RAL-Farben pulverbeschichtet (gegen Aufpreis)

Pulverbeschichtung auf eloxierte Profile (dadurch zusätzlicher Korrosionsschutz)

Öffnungsprinzip

ຆ Gegenläufig (Teleskopsystem)

ຆ Schnelles Öffnen mithilfe Schieber und Spannhebel

Schirmbezug

ຆ Ohne oder mit Volant

ຆ Selbstspannend durch flexible Strebenenden

ຆ 100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 100 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Befestigungen

ຆ Sockel / Schirmständer / Abdeckungen

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Glatz Beton Cube M4/M8/M16

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ LED-Beleuchtungssystem (RGBW)

ຆ Heizstrahler Infrarot

ຆ Regenrinnen

ຆ Seitenwände

ຆ Schutzhüllen mit Korsett-Schnürung

ຆ Bindesysteme

ຆ Prallschutz

ຆ Diebstahlsicherung

ຆ Nutzungssicherung

Spezialanfertigungen – Individuell auf Mass

ຆ Sondergrössen & Zwischenmasse (Stufe 1)

ຆ Mastverlängerungen & -verkürzungen max. + 800mm / - 800mm

ຆ Gestellfarbe in allen RAL-Farben

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, PVC & flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten, Zuleitung elektrisch.

Positionen der LED bei CASTELLO® Pro mit LED

Positionen der Heizstrahler bei CASTELLO® Pro mit Heizstrahler

Nenngrösse

Anzahl Streben Seitenabstand Mast Ø Grundfläche Höhe Schieber

Schliesshöhe / mit Volant

Durchgangshöhe / mit Volant Gesamthöhe Höhe offen Fundament Mindestgewicht Sockel 10 Max. zul. Windg. offen

10 mit Volant 10 km/h tiefer

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Ist eine minimale oder maximale Durchgangshöhe gewünscht, ist dies mit Glatz abzustimmen.

Die Höhenmasse basieren auf der Bodenhülse M4. Bei den Sockelvarianten weichen diese unerheblich ab. Ausgenommen Sockel M4, 180 kg plus 15.5 cm.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 25 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten

Mittelstockschirme

Die neue F-Linie Pro

Im Format nicht zu gross und nicht zu klein – darum ist die neue F-Linie Pro mit den Modellen Fortino Pro, Fortero Pro und Fortello Pro im Objektbereich so gefragt. Diese Modellfamilie eignet sich hervorragend für kompakte und verwinkelte Aussenflächen; als Gruppe angeordnet kann sie problemlos grössere Flächen beschatten – und das erst noch in der gleichen Designsprache.

Spielend leicht ist die Handhabung und Bedienung. Das gegenläufige Öffnungsprinzip sorgt für hohe Effizienz: Einfach den Spannhebel nach unten ziehen und im Schieber einrasten. Das durchdachte Teleskopsystem mit seinen hohen Schliesshöhen ist ebenfalls Komfort pur, weil es weder Mobiliar noch Geschirr tangiert.

Der Fortello (Modell bis 2025, nicht Pro-Variante) ist auch in Dämmerungs- oder Mitternachtsstunden der ideale Partner für draussen. Er ist mit LED-Beleuchtung erhältlich, ohne Kabelsalat und ohne bauseits erforderliche Stromzuleitungen. Das wiederaufladbare Glatz AkkuPack sorgt für dimmbare LED-Leuchtkraft bis zu 10 Stunden.

Bei individuellen Wünschen kommt zusätzlich oft unser Grossschirm Castello Pro zum Einsatz. Er harmoniert ideal mit der neuen F-Linie Pro und sorgt in Kombination für ein einheitliches Erscheinungsbild am Objekt.

ALU-SMART

Der Name ist Programm: einfache und praktische Bedienung, viele nützliche Funktionen und ein modernes Design. Mit seinen Grössen passt er sich auch kompakten und engen Platzverhältnissen problemlos an und spendet dank Höhenverstellung und Schrägstellung auch bei tief einfallender Sonneneinstrahlung Schatten nach Gusto.

FORTELLO® Pro

Der Windsichere im Grossformat

ຆ 300 bis 400 cm

ຆ Max. 80 km/h Windstabilität

ຆ Gegenläufiges Öffnungsprinzip

ຆ Schnelle und einfache Bedienung mittels Spannhebel

ຆ Korrosionsbeständige Kunststoffkomponenten

ຆ Optional integrierte LED-Beleuchtung mit Akku-Pack

FORTERO® Pro

Der Windsichere im Mittelformat

ຆ 200 bis 350 cm

ຆ Max. 65 km/h Windstabilität

ຆ Gegenläufiges Öffnungsprinzip

ຆ Schnelle und einfache Bedienung mittels Spannhebel

ຆ Korrosionsbeständige Kunststoffkomponenten

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

FORTINO® Pro

Der Windsichere im Kleinformat

ຆ 200 bis 300 cm

ຆ Max. 80 km/h Windstabilität

ຆ Gegenläufiges Öffnungsprinzip

ຆ Schnelle und einfache Bedienung mittels Spannhebel

ຆ Korrosionsbeständige Kunststoffkomponenten

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

ALU-SMART

Der Kleine und Anpassungsfähige

ຆ 150 bis 300 cm

ຆ Max. 65 km/h Windstabilität

ຆ Einfaches Öffnen mittels Hochdrücken des Schiebers

ຆ Stufenlose Höhenverstellung

ຆ Schrägstellung durch Betätigung des Kippgelenks

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

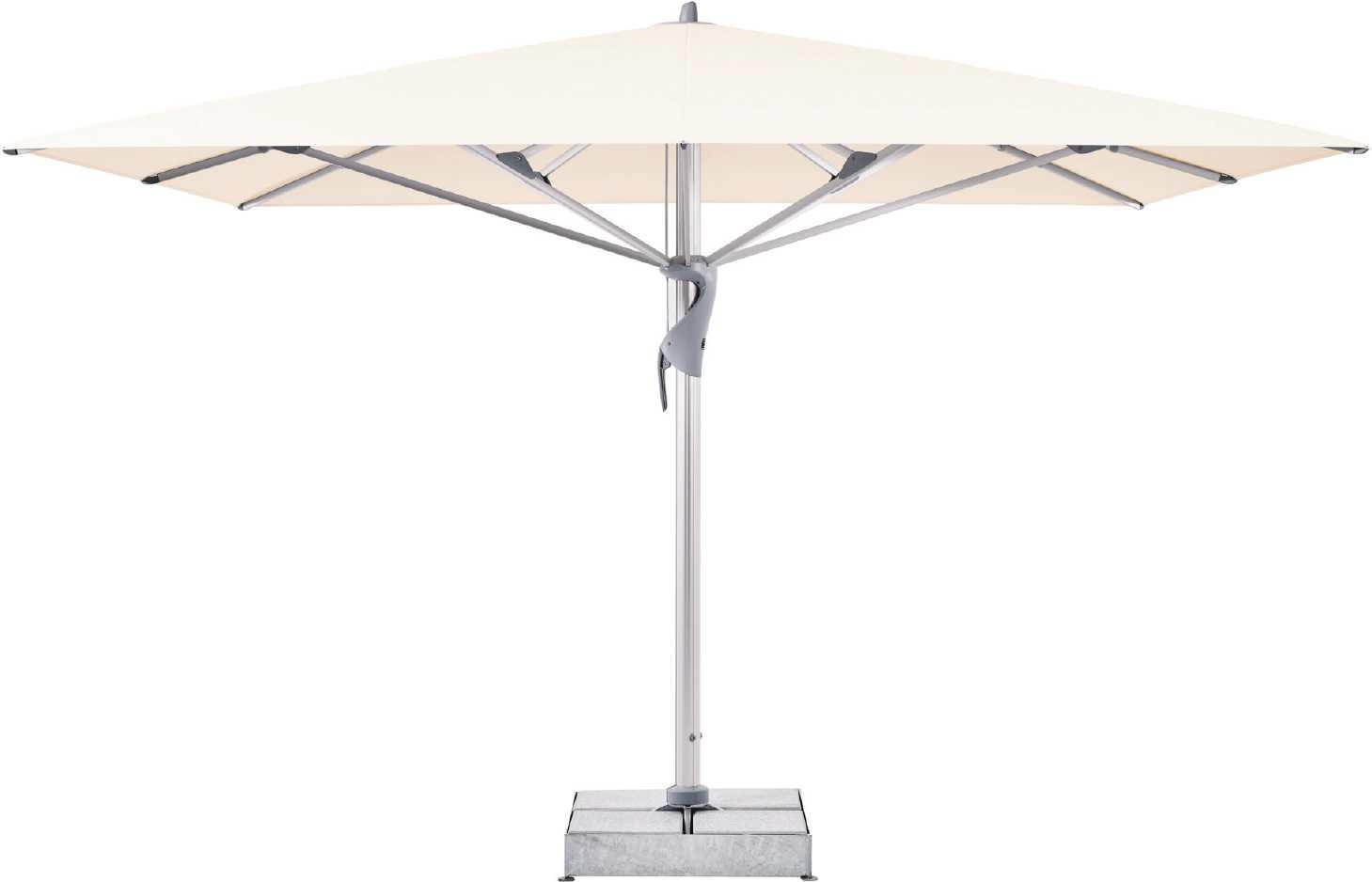

Der Windsichere im Grossformat

Alleinstellungsmerkmale

ຆ Designsprache F-Linie Pro: einheitliches Design der Modelle Fortello Pro, Fortero Pro und Fortino Pro

ຆ Durchgehendes Mastprofil bis zum Bodenbelag (innenliegendes Standrohr)

ຆ Gegenläufiges Öffnungsprinzip: Schnelle und einfache Bedienung mittels Spannhebel Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 80 km/h Windstabilität bei Grösse 350 × 350 cm

ຆ Hochwertigste Materialauswahl

ຆ Integrierte LED-Beleuchtung mit Akku-Pack (keine Stromzuleitung) (nur auf Modell 2025 verfügbar, nicht auf Pro-Version)

ຆ Sofortlieferprogramm verfügbar

Verwendungsorte

ຆ Aussenfläche kompakt

ຆ Terrassen & Rooftops

ຆ Öffentliche Plätze & Parks

ຆ NEU Korrosive Umgebungen

Basismodell

Gestell

ຆ 8-teilig aus Aluminium eloxiert

ຆ Profilierter zweiteiliger Mast

ຆ Mastprofil Ø 67 mm und 3 mm Wandstärke

ຆ Dachstreben 20 × 33 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T5

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt

Öffnungsprinzip

ຆ Gegenläufig (Teleskopsystem)

ຆ Schnelles Öffnen mithilfe Schieber und Spannhebel

Schirmbezug

ຆ Ohne Volant (Volant gegen Aufpreis)

ຆ Selbstspannend durch flexible Strebenenden

ຆ In 3 Stoffqualitäten erhältlich:

100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 250 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 220 g/m2 (stückgefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 80 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Befestigungen

ຆ Sockel / Schirmständer / Abdeckungen

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Glatz Beton Cube M4/M8/M16

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ LED-Beleuchtung mit Akku-Pack (nur auf Modell 2025 verfügbar, nicht auf Pro-Version) (für korrosive Umgebungen nicht geeignet)

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass

ຆ Mastverlängerungen & -verkürzungen max. + 300 mm / - 275 mm

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

8-teilig 8-teilig

Nenngrösse Seitenabstand Mast Ø Grundfläche

Schliesshöhe Durchgangshöhe

Gesamthöhe Höhe offen Fundament Mindestgewicht für Sockel Max. zul. Windg. offen

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Die Höhenmasse basieren auf der Bodenhülse M4. Beim Sockel M4, 120 kg weichen diese um plus 11.5 cm und beim Sockel M4, 180 kg um plus 15.5 cm ab.

Beim Granitsockel 120 kg weichen diese um plus 9.5 cm und beim Granitsockel mit Rollen-Set um plus 14 cm ab.

Bei Verwendung PX Bodenhülse mit Adapter auf M4 ergibt sich plus 10.5 cm.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus. Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Der Windsichere im Mittelformat

Alleinstellungsmerkmale

ຆ Designsprache F-Linie Pro: einheitliches Design der Modelle

Fortello Pro, Fortero Pro und Fortino Pro

ຆ Gegenläufiges Öffnungsprinzip: Schnelle und einfache Bedienung mittels Spannhebel Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 60 km/h Windstabilität bei Grösse 300 × 300 cm

ຆ Hochwertigste Materialauswahl

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

ຆ Sofortlieferprogramm verfügbar

Verwendungsorte

ຆ Aussenfläche kompakt

ຆ Terrassen & Rooftops

ຆ Öffentliche Plätze & Parks

ຆ NEU Korrosive Umgebungen

Der Windsichere im Mittelformat

Basismodell

Gestell

ຆ 8-teilig aus Aluminium eloxiert

ຆ Profilierter zweiteiliger Mast

ຆ Mastprofil Ø 55 mm und 2.5 mm Wandstärke

ຆ Dachstreben 20 × 26 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T5

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt

Öffnungsprinzip

ຆ Gegenläufig (Teleskopsystem)

ຆ Schnelles Öffnen mithilfe Schieber und Spannhebel

Schirmbezug

ຆ Ohne Volant (Volant gegen Aufpreis)

ຆ Selbstspannend durch flexible Strebenenden

ຆ In 3 Stoffqualitäten erhältlich:

100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 250 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 220 g/m2 (stückgefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 65 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Befestigungen

ຆ Sockel / Schirmständer / Abdeckungen

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Standplatten auf Mass

ຆ Osyrion Spot LED Akku-Licht, abnehmbar

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass Zusatzoptionen – Standardzubehör

ຆ Mastverlängerungen & -verkürzungen max. + 300 mm / - 550 mm

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

8-teilig 8-teilig 8-teilig

Nenngrösse Seitenabstand Mast Ø Grundfläche

Schliesshöhe Durchgangshöhe

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Bei Verwendung PX Bodenhülse mit Übergangsrohr ergibt sich plus 10.5 cm.

Die Höhenmasse basieren auf der Bodenhülse M4. Bei den Sockelvarianten weichen diese um plus 9.5–16 cm ab.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

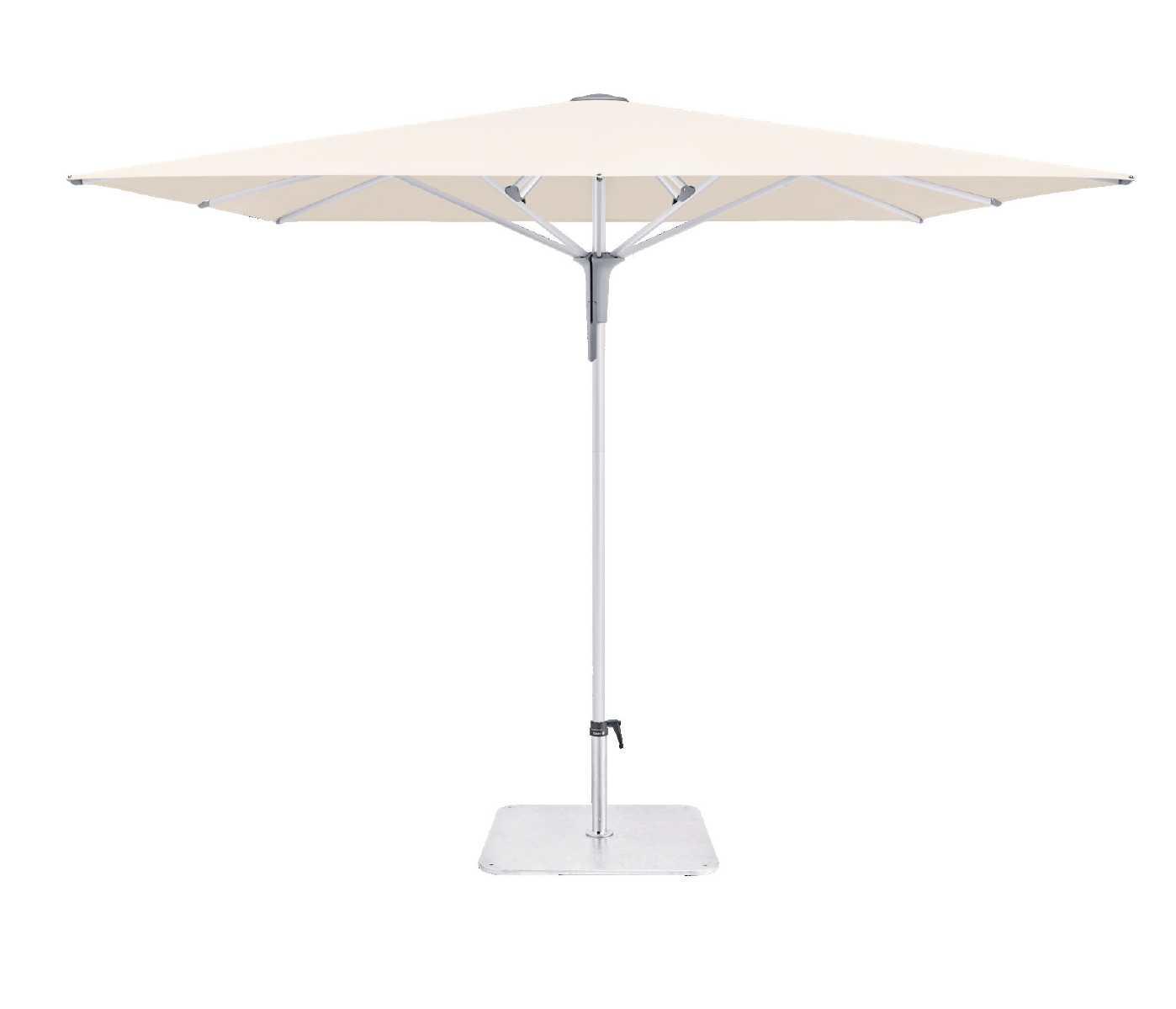

Der Windsichere im Kleinformat

Alleinstellungsmerkmale

ຆ Designsprache F-Linie Pro: einheitliches Design der Modelle

Fortello Pro, Fortero Pro und Fortino Pro

ຆ Moderne Optik durch extra-flaches Schirmdach

ຆ Gegenläufiges Öffnungsprinzip:

Schnelle und einfache Bedienung mittels Spannhebel Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 80 km/h Windstabilität bei Grösse Ø 250 cm

ຆ Hochwertigste Materialauswahl

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

ຆ Sofortlieferprogramm verfügbar

Verwendungsorte

ຆ Aussenfläche kompakt

ຆ Terrassen & Rooftops

ຆ Öffentliche Plätze & Parks

ຆ Korrosive Umgebungen

Der Windsichere im Kleinformat

Basismodell

Gestell

ຆ 8-teilig aus Aluminium eloxiert

ຆ Profilierter zweiteiliger Mast

ຆ Mastprofil Ø 38.4 mm und 2 mm Wandstärke

ຆ Dachstreben 14 × 20 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T5

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt

Öffnungsprinzip

ຆ Gegenläufig (Teleskopsystem)

ຆ Schnelles Öffnen mithilfe Schieber und Spannhebel

Schirmbezug

ຆ Ohne Volant (Volant gegen Aufpreis)

ຆ Selbstspannend durch flexible Strebenenden

ຆ In 3 Stoffqualitäten erhältlich:

100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 250 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 220 g/m2 (stückgefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 80 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Befestigungen

ຆ Sockel / Schirmständer

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass*

ຆ Montageplatten für Isolationsböden*

ຆ Standplatten auf Mass*

* Adapter notwendig

Zusatzoptionen – Standardzubehör

ຆ Osyrion Spot LED Akku-Licht, abnehmbar

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass

ຆ Mastverlängerungen & -verkürzungen

max. + 300 mm / - 550 mm

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

8-teilig 8-teilig

Nenngrösse Seitenabstand Stock Ø

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Die Höhenmasse basieren auf der Bodenhülse BT. Bei den Sockelvarianten weichen diese unerheblich ab. Ausgenommen Stahlsockel minus 5 cm.

Bei den Varianten mit einer Montageplatte und dem Adapter M4 zu Z reduzieren sich die angegebenen Höhenmasse um 4-5cm.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Der Kleine und Anpassungsfähige

Alleinstellungsmerkmale

ຆ Moderne Designsprache durch extra-flaches Schirmdach

ຆ Leichtes Öffnen mittels Hochdrücken des Schiebers

ຆ Stufenlose Höhenverstellung

ຆ Kippgelenk zum Schrägstellen des Schirmdachs

ຆ 65 km/h Windstabilität bei Grösse Ø 220 cm

ຆ Hochwertigste Materialauswahl

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

ຆ Sofortlieferprogramm verfügbar

Verwendungsorte

ຆ Aussenfläche kompakt

ຆ Korrosive Umgebungen

ALU-SMART

Der Kleine und Anpassungsfähige

Basismodell

Gestell

ຆ 6- oder 8-teilig aus Aluminium natureloxiert

ຆ Profilierter zweiteiliger Mast

ຆ Mastprofil Oberstock Ø 38.4 mm / 1.2 mm Wandstärke

ຆ Mastprofil Unterstock Ø 35 mm / 1.5 mm Wandstärke

ຆ Dachstreben 14 × 20 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T5

ຆ Schrauben und Nieten aus Edelstahl A2

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt

Öffnungsprinzip & Funktionen

ຆ Push-up Funktion (Hochdrücken des Schiebers)

ຆ Stufenlose Höhenverstellung

ຆ Schrägstellen des Schirmdachs mittels Kippgelenk

Schirmbezug

ຆ Ohne Volant (Volant gegen Aufpreis)

ຆ Selbstspannend durch flexible Strebenenden

ຆ In 3 Stoffqualitäten erhältlich:

100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 250 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 220 g/m2 (stückgefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 65 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Befestigungen

ຆ Sockel / Schirmständer

ຆ Bodenhülsen

Zusatzoptionen – Standardzubehör

ຆ Osyrion Spot LED Akku-Licht, abnehmbar

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Nenngrösse Seitenabstand

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Die Höhenmasse basieren auf der Bodenhülse BT. Bei den Sockelvarianten weichen diese unerheblich ab. Ausgenommen Stahlsockel minus 5 cm.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle gelten für horizontal gestelltes Schirmteil und erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Seitenmastschirme

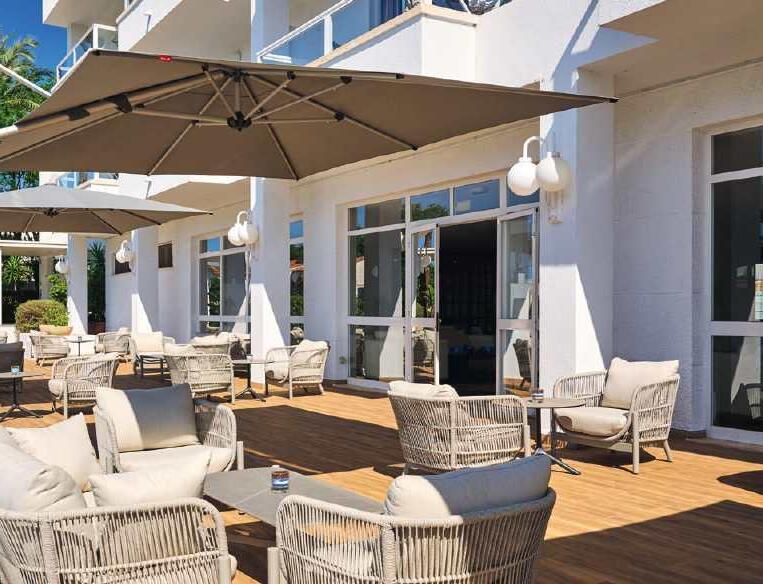

Unsere Freiarmschirme

Es gibt Orte, an denen der Mast im Weg ist. Denn der Schirm steht dort, wo man den Schatten nutzen oder die Aussicht geniessen möchte. Mit einem Erfahrungsschatz von über 30 Jahren in der Konstruktion neuer Schirmlösungen meldet Albert Glatz bereits im Jahr 1959 das Patent für den Pendalex an – dem ersten Seitenmastschirm weltweit.

Heute bietet Glatz sechs verschiedene Freiarmmodelle für den privaten und professionellen Gebrauch an.

... für den Objektbereich

Der Ambiente Nova präsentiert sich im einzigartigen Design und überzeugt durch seine reduzierte Formensprache. Für ein kinderleichtes Betätigen der Kurbel sorgt ein patentiertes Antriebssystem. Während sich das Schirmdach beim Öffnen automatisch horizontal ausrichtet, berührt es mit seiner hohen Schliesshöhe weder darunterstehende Tische noch Sitzmöbel. Abends bringt optional ein warmweisses LED-Beleuchtungssystem, das in den Streben sowie am Mast integriert ist, Licht ins Dunkle.

Klar im Design und sehr stabil in der Konstruktion ergänzt der Fortano die Seitenmastschirmpalette und passt optisch zur F-Linie Pro. Neben seiner Schliesshöhe ist sein grosses Plus die Stabilität, welche Windgeschwindigkeiten bis zu 55 km/h trotzt. Das einfache und synchrone Öffnungs- und Schliessprinzip des Ambiente Nova findet sich auch im Fortano wieder.

AMBIENTE Nova

Die Königin der Seitenmastschirme

ຆ 300 bis 500 cm + Sondergrössen auf Mass

ຆ Max. 45 km/h Windstabilität

ຆ Synchrones Öffnungsprinzip mittels Kurbel oder Motor

ຆ Öffnungsmechanismus mit wenigen Kurbelumdrehungen und hoher Schliesshöhe (patentiert)

ຆ Optional mit integriertem LED-Beleuchtungssystem

ຆ Spezialanfertigungen auf Mass (Gestell, Stoffe, ...)

FORTANO®

Der windsichere Seitenmastschirm

ຆ 300 bis 400 cm

ຆ Max. 55 km/h Windstabilität

ຆ Synchrones Öffnungsprinzip mittels Kurbel

ຆ Öffnungsmechanismus mit wenigen Kurbelumdrehungen und hoher Schliesshöhe (patentiert)

ຆ Gestell natureloxiert oder anthrazit («RAL 7016») erhältlich

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

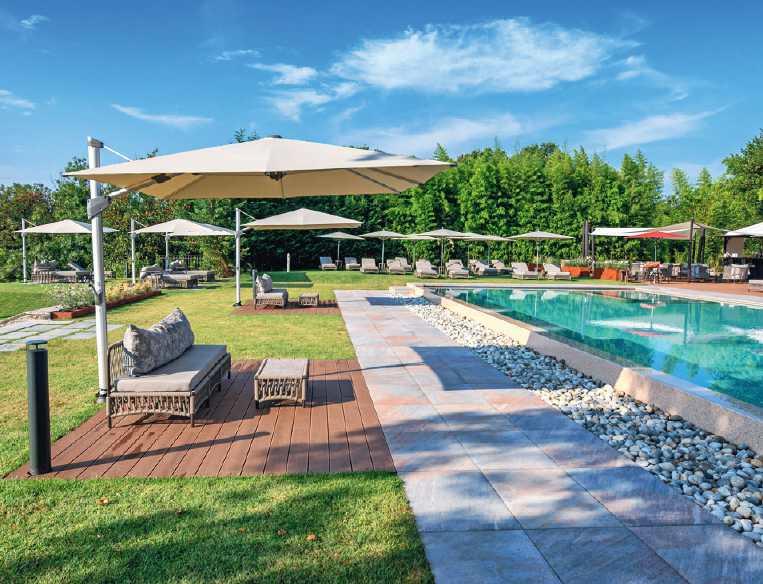

AMBIENTE Nova

Die Königin der Seitenmastschirme

Alleinstellungsmerkmale

ຆ Einzigartige Designsprache: Harmonie mit allen Grossschirmen und F-Linie

ຆ Durchgehendes Mastprofil bis zum Bodenbelag (innenliegendes Standrohr)

ຆ Patentierter und synchroner Öffnungsmechanismus: Bedienung mittels Kurbel oder Motor Gleichzeitiges Öffnen und Herausfahren des Schirmdachs Mit wenigen Kurbelumdrehungen geöffnet Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 45 km/h Windstabilität bei Grösse 400 × 300 cm

ຆ Hochwertigste Materialauswahl

ຆ Schirm um 360° drehbar mithilfe Drehadapter M4

ຆ LED-Beleuchtungssystem in Streben und Mast integriert

ຆ Spezialanfertigungen auf Mass (Grössen, Gestell, Stoffe, ...)

Verwendungsorte

ຆ Aussenbereich grossflächig

ຆ Aussenfläche kompakt

AMBIENTE Nova

Die Königin der Seitenmastschirme

Basismodell

Gestell

ຆ 8-teilig aus Aluminium eloxiert

ຆ Profilierter gerader Mast

ຆ Mastprofil 85 × 145 mm und 4.5 mm Wandstärke

ຆ Dachstreben 20 × 33 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T66

ຆ Schrauben und Nieten aus Edelstahl A4

ຆ Glasfaserverstärkte Kunststoffteile: PA6GF30

ຆ Eloxierung:

Veredelung der Profiloberfläche

Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt

ຆ RAL-Farben pulverbeschichtet (gegen Aufpreis)

Kunststoff-Teile immer nur in RAL 7045

Öffnungsprinzip (synchron)

ຆ Patentierter Öffnungsmechanismus für hohe Schliesshöhe

ຆ Schnelle und einfache Bedienung durch synchrones Öffnen und Herausfahren des Schirmdachs

ຆ Mit wenigen Kurbelumdrehungen geöffnet

Antrieb

ຆ Mit Handkurbel (abnehmbar)

ຆ Mit Motor (gegen Aufpreis)

Schirmbezug

ຆ Ohne oder mit Volant

ຆ Selbstspannend durch flexible Strebenenden

ຆ 100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 45 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Befestigungen

ຆ Sockel / Schirmständer / Abdeckungen

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Glatz Beton Cube M4/M8/M16

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ Dreh-Adapter M4 für 360° Drehung (mit Elektrozuleitung 310°)

ຆ LED-Beleuchtungssystem

ຆ Motorisierung

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass

ຆ Sondergrössen & Zwischenmasse (Stufe 1)

ຆ Mastverlängerungen & -verkürzungen max. + 400 mm / - 300 mm

ຆ Gestellfarbe in allen RAL-Farben

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Nenngrösse

8-teilig 8-teilig 8-teilig

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten, Zuleitung elektrisch.

Positionen der LED beim Ambiente Nova mit LED

Seitenabstand

Mast Ø Grundfläche

Kurbelhöhe

Schliesshöhe / mit Volant

Durchgangshöhe / mit Volant

Gesamthöhe / offen

Tiefste Höhe beim Öffnen + Schliessen / mit Volant

höhe

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Ist eine minimale oder maximale Durchgangshöhe gewünscht, ist dies mit Glatz abzustimmen.

Die Höhenmasse basieren auf der Bodenhülse M4. Bei den Sockelvarianten weichen diese unerheblich ab.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle gelten für horizontal gestelltes Schirmteil und erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 25 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

FORTANO®

Der windsichere Seitenmastschirm

Alleinstellungsmerkmale

ຆ Einzigartige Designsprache: Harmonie mit allen Grossschirmen und F-Linie

ຆ Durchgehendes Mastprofil bis zum Bodenbelag (innenliegendes Standrohr)

ຆ Patentierter und synchroner Öffnungsmechanismus: Bedienung mittels Kurbel Gleichzeitiges Öffnen und Herausfahren des Schirmdachs Mit wenigen Kurbelumdrehungen geöffnet Hohe Schliesshöhe (kein Verschieben des Mobiliars)

ຆ 55 km/h Windstabilität bei Grösse 300 × 300 cm

ຆ Hochwertigste Materialauswahl

ຆ Schirm um 360° drehbar mithilfe Drehfuss M4

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

ຆ Gestell natureloxiert oder anthrazit («RAL 7016»)

Verwendungsorte

ຆ Aussenfläche kompakt

ຆ Korrosive Umgebungen

windsichere Seitenmastschirm

Basismodell

Gestell

ຆ 8-teilig aus Aluminium eloxiert

ຆ Profilierter gerader Mast

ຆ Mastprofil 66 × 95 mm und 3 mm Wandstärke

ຆ Dachstreben 20 × 26 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T5

ຆ Schrauben und Nieten aus Edelstahl A2

ຆ Eloxierung:

Veredelung der Profiloberfläche Hohe Härte – Abriebfestigkeit («kratzfest»)

Erhöhte Korrosionsfestigkeit

Natürliche Erscheinung (Anpassung an Umgebung)

Moderne Optik (edelmatt)

Gestellfarbe

ຆ Natureloxiert matt oder anthrazit («RAL 7016») pulverbeschichtet

Öffnungsprinzip (synchron)

ຆ Patentierter Öffnungsmechanismus für hohe Schliesshöhe

ຆ Schnelle und einfache Bedienung durch synchrones Öffnen und Herausfahren des Schirmdachs

ຆ Mit wenigen Kurbelumdrehungen geöffnet

Antrieb

ຆ Mit Handkurbel

Schirmbezug

ຆ Ohne Volant

ຆ Selbstspannend durch flexible Strebenenden

ຆ In 3 Stoffqualitäten erhältlich:

100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 250 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 220 g/m2 (stückgefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 55 km/h (bei fixer Verankerung)

ຆ Im Windkanal getestet

Befestigungen

ຆ Sockel / Schirmständer / Abdeckungen

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ Drehfuss M4 für 360° Drehung

ຆ Osyrion Spot LED Akku-Licht, abnehmbar

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Bedruckungen & Werbedruck

Nenngrösse

8-teilig 8-teilig

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

Seitenabstand Mast Ø Grundfläche Kurbelhöhe Schliesshöhe Durchgangshöhe

Gesamthöhe / offen

Masthöhe Auskragung hinten Länge Tragarm Fundament Mindestgewicht Sockel

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Die Höhenmasse basieren auf der Bodenhülse M4. Beim Sockel M4, 120 kg weichen diese um plus 11.5 cm und beim Sockel M4, 180 kg um plus 15.5 cm ab.

Die tiefste Höhe beim Öffnen/Schliessen ist 5 cm unter der Schliesshöhe.

Max. zul. Windg. offen

(Bft.)

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle gelten für horizontal gestelltes Schirmteil und erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Holzschirme & Aluminium Holzoptik

Die Emotionalen

Nicht nur im eigenen Garten, sondern auch in den besten Restaurants und Hotels der Welt rufen Holzschirme Emotionen hervor. In der Tat sind Geborgenheit und Gemütlichkeit die Begriffe, die den meisten Menschen zum Thema Holz einfallen.

Der neue PIAZZA® in Aluminium Holzoptik

Im Objektgeschäft stehen zwei Kriterien an oberster Stelle: Windstabilität und Langlebigkeit. Reine Holzschirme können diesen Anforderungen nicht gerecht werden – zu anfällig für Witterung, Pflegeaufwand und Materialermüdung.

Darum hat sich Glatz entschieden, ein Produkt zu lancieren, welches auch die hohen Ansprüche der Objektkunden erfüllt: Der Piazza in Aluminium-Holzoptik verbindet die warme, natürliche Ausstrahlung von Holz mit der Robustheit und Beständigkeit von Aluminium.

Das Ergebnis: Ein Schirm, der optisch begeistert, technisch überzeugt und selbst unter härtesten Bedingungen zuverlässig Schutz bietet.

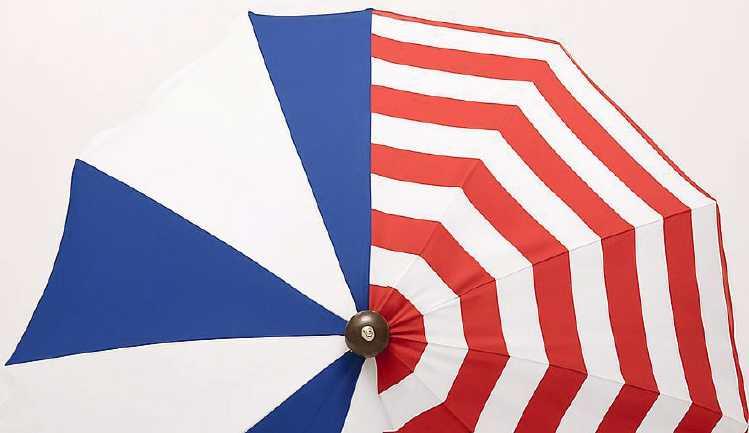

Die Design-Ikone ALEXO®

Der Klassiker seit über 90 Jahren: Der zeitlose Kult-Sonnenschirm aus edlem Eschenholz vereint Form, Funktion und Individualität. Ideal für kleine, windgeschützte Flächen – und dank vielfältiger Gestaltungsmöglichkeiten der perfekte Begleiter für außergewöhnliche Konzepte und Projekte mit Kultstatus.

ຆ 250 bis 300 cm

ຆ Max. 75 km/h Windstabilität

ຆ Flaschenzug zum Öffnen und Schliessen

ຆ Schieber für optimale Stoffspannung auf vier Stufen fixierbar

ຆ Gestell aus Aluminium in Holzoptik

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

Der Windstabile in Holzoptik Der Klassiker seit 1931

ຆ 200 bis 220 cm

ຆ DER Klassiker + perfekt für ausgefallene Konzepte

ຆ Einfaches Öffnen mittels Hochdrücken des Schiebers

ຆ Elegantes und typisches Zahnkranzgelenk aus Messing zum Schrägstellen

ຆ Gestell aus Eschenholz, Schienen aus Fiberglas

ຆ In allen Varianten individualisierbar

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

Neues Produkt Referenzen gesucht

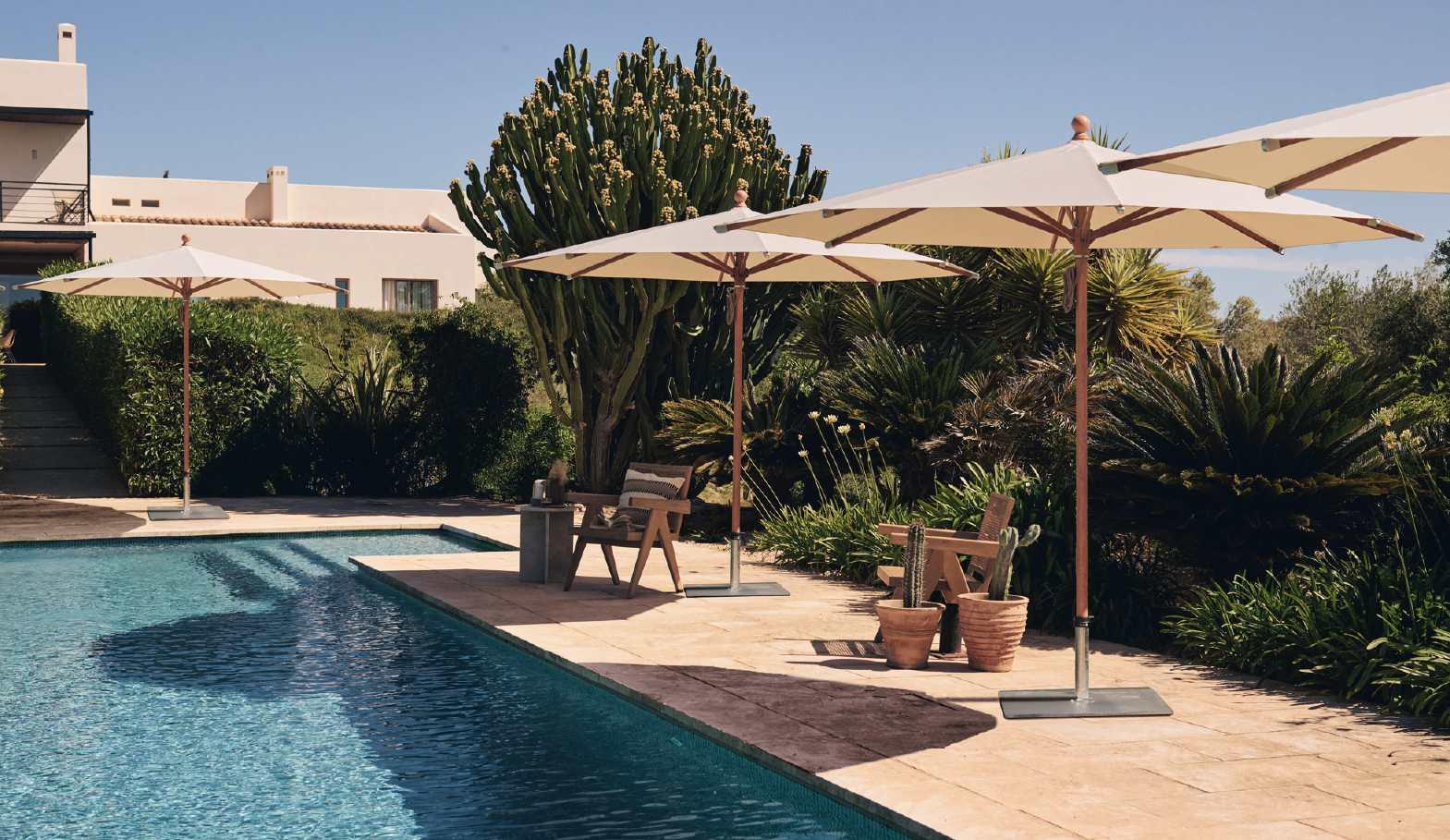

PIAZZA®

Der Windstabile in Holzoptik

Alleinstellungsmerkmale

ຆ Verbindet die warme, natürliche Ausstrahlung von Holz mit der Robustheit und Beständigkeit von Aluminium

ຆ Schnelle und einfache Bedienung mittels Flaschenzug

ຆ Schieber für optimale Stoffspannung auf vier Stufen fixierbar

ຆ 75 km/h Windstabilität bei Grösse Ø 250 cm

ຆ Hochwertigste Materialauswahl

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

ຆ Sofortlieferprogramm verfügbar

Verwendungsorte

ຆ Aussenfläche kompakt

ຆ Terrassen & Rooftops

ຆ Korrosive Umgebungen

PIAZZA®

Der Windstabile in Holzoptik

Basismodell

Gestell

ຆ 8-teilig aus Aluminium pulverbeschichtet mit 3D-Folierung

ຆ Mast durchgehend

ຆ Mastprofil Ø 48 mm

ຆ Dachstreben 16.5 × 25.5 mm

Gestellmaterial

ຆ Aluminium: EN-AW-6063-T5

ຆ Schrauben und Nieten aus Edelstahl A4

Gestellfarbe

ຆ 3D-Folierung in Holzoptik

ຆ Kunststoffteile mit 3D-Holzstruktur

Öffnungsprinzip

ຆ Flaschenzug

ຆ Fixieren des Schirmdachs mittels Metallstift (4 Stufen zum Nachspannen)

Schirmbezug

ຆ Ohne Volant

ຆ Mit Leder verstärkte Stoffecken

ຆ In 3 Stoffqualitäten erhältlich:

100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 250 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 220 g/m2 (stückgefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 75 km/h (bei fixer Verankerung)

Befestigungen

ຆ Sockel / Schirmständer

ຆ Bodenhülsen

ຆ Montageplatten ohne oder mit Aufbau auf Mass

ຆ Montageplatten für Isolationsböden

ຆ Standplatten auf Mass

Zusatzoptionen – Standardzubehör

ຆ Osyrion Spot LED Akku-Licht, abnehmbar

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Bedruckungen & Werbedruck

8-teilig 8-teilig

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

Nenngrösse Seitenabstand Stock Ø Grundfläche Schliesshöhe Durchgangshöhe Gesamthöhe Fundament Mindestgewicht für Sockel Max. zul. Windg. offen

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Die Höhenmasse basieren auf der Bodenhülse PX (Aufbau 15 cm). Bei den Sockelvarianten weichen diese unerheblich ab. Ausgenommen Stahlsockel minus 7.5 cm. Bei den Varianten mit einer Montageplatte und dem Standrohr M4 reduzieren sich die angegebenen Höhenmasse um 12-13cm.

Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus. Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

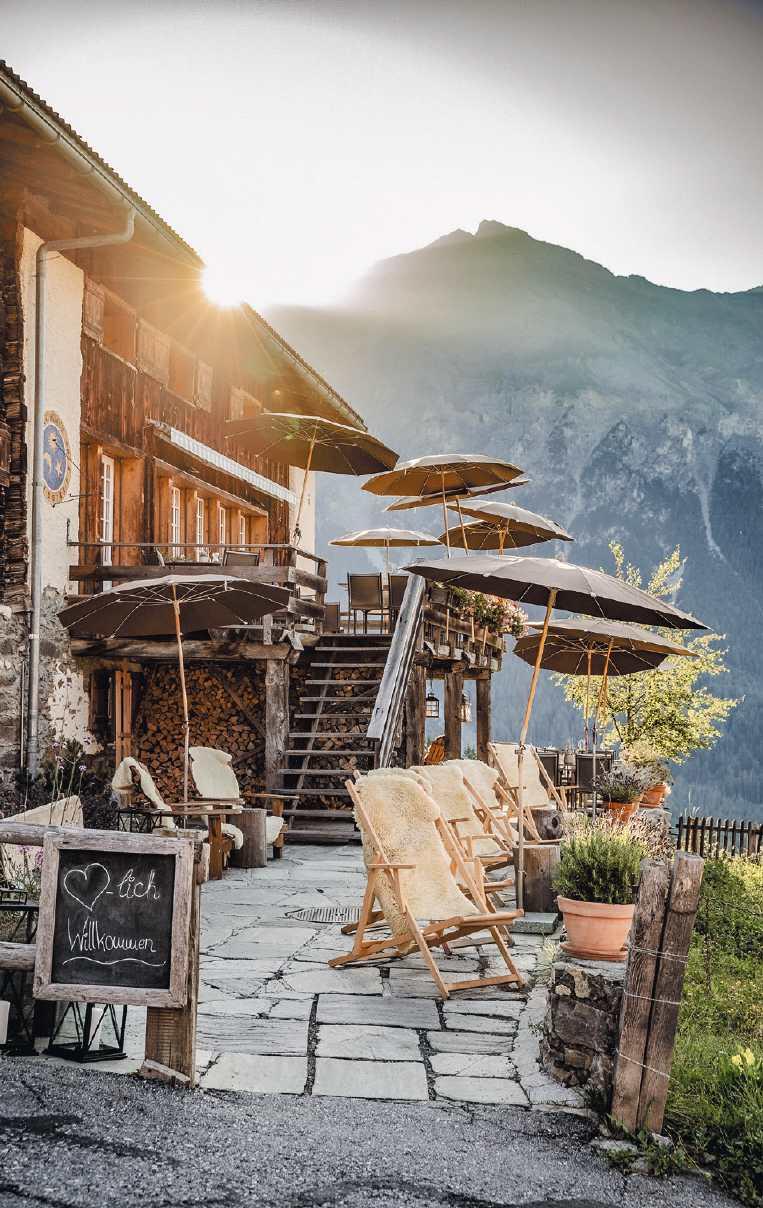

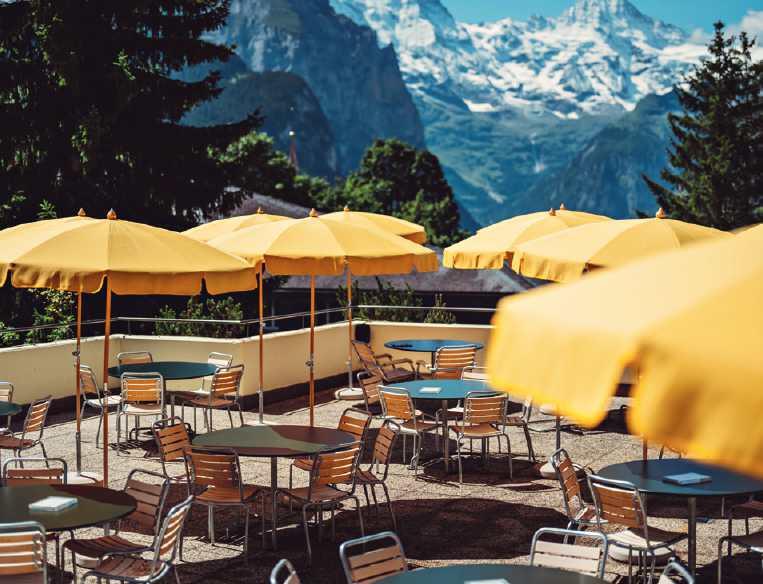

Der Klassiker seit 1931

Alleinstellungsmerkmale

ຆ DER Klassiker + perfekt für ausgefallene Konzepte

ຆ Überzeugt mit Unikat-Effekt und seiner Ausstrahlung

ຆ Einfaches Öffnen mittels Hochdrücken des Schiebers

ຆ Elegantes und typisches Zahnkranzgelenk aus Messing zum Schrägstellen

ຆ Beste Verarbeitung und hochwertigste Materialauswahl: Gestell aus Eschenholz, Schienen aus Fiberglas

ຆ In allen Varianten individualisierbar

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

Verwendungsorte

ຆ Aussenfläche kompakt

Der Klassiker seit 1931

Basismodell

Gestell

ຆ 10-teilig aus Eschenholz

ຆ Mastprofil Ø 30 mm

Gestellmaterial

ຆ Farblos lackiertes Eschenholz

ຆ Schienen aus Fiberglas (weiss)

ຆ Mast inkl. Zahnkranzgelenk aus vernickeltem Messing

Öffnungsprinzip & Funktionen

ຆ Push-up Funktion (Hochdrücken des Schiebers)

ຆ Schrägstellen des Schirmdachs mittels Zahnkranzgelenk

Schirmbezug

ຆ Ohne oder mit Volant

ຆ Mit Leder verstärkte Stoffecken

ຆ In 2 Stoffqualitäten erhältlich:

100 % Polyacryl ca. 300 g/m2 (spinndüsengefärbt)

100 % Polyester ca. 250 g/m2 (spinndüsengefärbt)

ຆ Schirmbezüge ersetz- bzw. auswechselbar

Windstabilität

ຆ Bis zu 20 km/h (bei fixer Verankerung)

Befestigungen

ຆ Sockel / Schirmständer

ຆ Bodenhülsen

Zusatzoptionen – Standardzubehör

ຆ Osyrion Spot LED Akku-Licht, abnehmbar

ຆ Schutzhülle

Spezialanfertigungen – Individuell auf Mass

ຆ Glatz Green® Spezialstoff

ຆ Spezialstoffe (Fremdstoffe, flammhemmend)

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Loser Deckbelag max. 10 cm, Betondicke min. 30 cm (Frosttiefe beachten), Wasserabfluss gewährleisten.

10-teilig

Nenngrösse Seitenabstand Stock Ø Grundfläche Höhe Gelenk

Schliesshöhe / mit Volant Durchgangshöhe / mit Volant Gesamthöhe Fundament Mindestgewicht Sockel Max. zul. Windg. offen

Die angegebenen Masse sind gerechnete Mittelwerte und können am Produkt leicht abweichen (± 2 % ± 5 cm).

Die Höhenmasse basieren auf der Bodenhülse ST. Bei den Sockelvarianten weichen diese unerheblich ab. Ausgenommen Stahlsockel minus 5 cm. Die maximal zulässigen Windgeschwindigkeiten gemäss Tabelle gelten für horizontal gestelltes Schirmteil und erfordern die fixe Verankerung im Boden. Ein Sockel mit dem angegebenen Mindestgewicht reicht dafür nicht aus.

Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen, sowie auch zu Wänden einzuhalten.

Stoffkollektion

Made in Switzerland – Made by Glatz

Die 130-jährige Erfahrung von Glatz spiegelt sich auch in den passgenauen Überzügen wider. Hochwertigste Stoffe und Präzisionsarbeit vereinen sich in der hauseigenen Näherei. Durch den Manufakturansatz ist in punkto Individualität und Kreativität fast alles möglich. Ob Bespannungen mit andersfarbigen Einfassbändern, Sondervolants oder Segmente in Wechselfarben – Glatz fertigt jeden Überzug auf individuellen Wunsch an.

Glatz Stoffqualitäten

Sämtliche Glatz Stoffe sind je nach Material, Beschichtung und UV-Schutz in die Stoffqualitäten 2, 4 und 5 eingeteilt. Die Hochwertigkeit und Resistenz eines Stoffes lässt sich messbar in der Lichtechtheit, des Flächengewichts, der Wassersäule und des UV-Schutzes ablesen. Jede der drei Stoffqualitäten garantiert einen maximal möglichen UV-Schutz von mehr als 98 Prozent.

Lichtechtheit

Ist ein Sonnenschirm häufig der Sonne ausgesetzt, bleicht der Stoff im Laufe der Zeit aus. Wie stark und schnell die Farbintensität nachlässt, hängt von der Lichtechtheit eines Stoffes ab. Dabei gilt: Je höher die Stoffqualität, desto besser sind Lichtechtheit und demzufolge länger der Ausbleichungszeitraum. Die Lichtechtheit der Glatz Bezüge wird nach dem Standard ISO 105 B02 ermittelt.

Stoffqualität 5 Die Premiumkollektion

ຆ 100 % Polyacryl

ຆ Spinndüsengefärbt

ຆ Ca. 300 g/m2 Flächengewicht

ຆ Stufe 7-8 Lichtechtheit (350-700 Tage) (ISO 105 B02)

ຆ Wasserdruckbeständigkeit >350 mm

ຆ UV-Schutz: UPF 50+ und 98-100 % UV-PROTECTION

ຆ Scotchgard® und Teflon® beschichtet

ຆ Schmutzabweisend und fäulnishemmend

Stoffqualität 4

Das Zwischenmass

ຆ 100 % Polyester

ຆ Spinndüsengefärbt

ຆ Ca. 250 g/m2 Flächengewicht

ຆ Stufe 7 Lichtechtheit (350 Tage) (ISO 105 B02)

ຆ Wasserdruckbeständigkeit >150 mm

ຆ UV-Schutz: UPF 50+ und 98-100 % UV-PROTECTION

ຆ Schmutzabweisend und fäulnishemmend

Stoffqualität 2 Für Budgetbewusste

ຆ Im Objektgeschäft nicht empfohlen

ຆ 100 % Polyester

ຆ Stückgefärbt

ຆ Ca. 220 g/m2 Flächengewicht

ຆ Stufe 5 Lichtechtheit (80 Tage) (ISO 105 B02)

ຆ Wasserdruckbeständigkeit >100 mm

ຆ UV-Schutz: UPF 50+ und 98-100 % UV-PROTECTION

Spezialstoffe

ຆ Details siehe Spezialanfertigungen (Seite 102)

Befestigungen

Für jede Situation die richtige Lösung

Stabilität und Standfestigkeit sind das zentrale Fundament eines Glatz Sonnenschirms. Je nach Bodenbeschaffenheit und Situation vor Ort stehen unterschiedlichste Befestigungsvarianten zur Wahl. Sie lassen sich optional individuell anpassen.

Bitte beachten Sie, dass die maximal zulässigen Windgeschwindigkeiten bei allen Modellen eine fixe Verankerung im Boden voraussetzen. Je nach Verwendungsort können mobile Schirme zum Einsatz kommen. In diesem Fall ist zur sicheren Befestigung ein Glatz Sockel resp. ein Schirmständer nötig. Das empfohlene Sockel-Mindestgewicht für den jeweiligen Schirm muss unbedingt eingehalten werden.

Das Thema Befestigung ist eine Wissenschaft für sich. Unsere Glatz Contract Profis kennen sich damit bestens aus. Wir finden für Sie die optimale Schattenlösung mit nachhaltig sicherer Bodenhaftung, damit sich Ihre Gäste bei jedem Wetter sicher fühlen.

Sonderlösungen nach Mass: +41 52 723 66 44

Fixe Verankerungen

Erdreich

ຆ Bodenhülse + Übergangsrohr

ຆ Bodenhülse + Standrohr

ຆ Bodenhülse + Aufstellscharnier

Hartbeläge ohne Isolation

ຆ Montageplatte ohne Aufbau

ຆ Montageplatte mit Aufbau auf Mass

Hartbeläge mit Isolation

ຆ Montageplatte für Isolationsböden mit hoher Dämmung

ຆ Montageplatte für Isolationsböden

Spezialsituationen

ຆ Glatz Beton Cube M4/M8/M16

ຆ Standplatte mit Aufbau auf Mass

ຆ Mauerkonsole mit Ausladung

ຆ Spezialadapter / Adapter aller Art

Sockel / Schirmständer

Fix – Ohne Rollen

ຆ Stahlsockel + Standrohr (40 und 55 kg)

ຆ Betonsockel + Standrohr (30 bis 90 kg)

ຆ Granitsockel + Standrohr (40 bis 120 kg)

ຆ Sockelrahmen + Standrohr (120 und 180 kg) + Abdeckungen

ຆ Sockelrahmen + Aufstellscharnier (240 bis 690 kg) + Abdeckungen

Mobil – Rollensockel

ຆ Stahlsockel + Standrohr (40 und 55 kg)

ຆ Design Rollensockel + Standrohr (55 und 90 kg)

ຆ Granitsockel + Standrohr (40 bis 120 kg)

ຆ Design Rollensockel + Standrohr (120 und 180 kg)

ຆ Sockelrahmen inkl. Rollen-Set + Standrohr (120 und 180 kg)

Fixe Verankerungen

Erdreich

Bodenhülse + Übergangsrohr

ຆ Smarte Befestigung für rasches Entfernen des Schirms

ຆ Für täglich abzuräumende Standorte (z. B. Gehweg)

ຆ Übergangsrohr wird in Bodenhülse gesteckt

Fortello mit Spezialadapter + Standrohr M4

ຆ Bodenhülse Stahl feuerverzinkt oder Edelstahl V2A

ຆ Übergangsrohr Stahl feuerverzinkt oder Edelstahl V2A

Bodenhülse + Standrohr

ຆ Sehr stabile Befestigung für Schirme bis 500 cm

ຆ Ab Grösse 500 cm Aufstellscharnier empfohlen

ຆ Standrohr wird auf Bodenhülse geschraubt

ຆ Bodenhülse Stahl feuerverzinkt (Edelstahl auf Anfrage)

ຆ Standrohr M4 Stahl feuerverzinkt zwingend notwendig

Bodenhülse + Aufstellscharnier

ຆ Sehr stabile Befestigung für Schirme ab 500 cm

ຆ Ab 500 cm Aufstellscharnier empfohlen weil ablegbar

ຆ Aufstellscharnier wird auf Bodenhülse geschraubt

ຆ Bodenhülse Stahl feuerverzinkt (Edelstahl auf Anfrage)

ຆ Aufstellscharnier M8 / M16 Stahl feuerverzinkt notwendig

Plattenbelag oder Sonstiges <10 cm

Betonfundament min. 30 cm

Filterkies verdichtet

Frosttiefe beachten

Breite variiert je nach Schirmgrösse

Fixe Verankerungen

Hartbeläge ohne Isolation

Montageplatte ohne Aufbau

ຆ Besonders für nicht unterkellerte Flächen geeignet

ຆ Verankerung mit Ankerschrauben auf Rohbelag

ຆ Dicke und Beschaffenheit des Rohbelags zu prüfen

ຆ Befestigungsmaterial bauseits (von Belag abhängig)

ຆ Montageplatte Stahl feuerverzinkt (Edelstahl auf Anfrage)

ຆ Standrohr M4 oder Aufstellscharnier M8 / M16 montierbar

Rohbelag (Dicke und Beschaffenheit wichtig!)

Montageplatte mit Aufbau auf Mass

ຆ Für Flächen mit Terrassenaufbau geeignet

ຆ Höhe der Montageplatte wird auf Mass hergestellt (OK Rohbelag bis OK Terrassenaufbau = Höhe H)

ຆ Verankerung mit Ankerschrauben auf Rohbelag (Abdichtung bei unterkellerten Flächen zwingend)

ຆ Dicke und Beschaffenheit des Rohbelags zu prüfen

ຆ Befestigungsmaterial bauseits (von Belag abhängig)

ຆ Montageplatte Stahl feuerverzinkt (Edelstahl auf Anfrage)

ຆ Standrohr M4 oder Aufstellscharnier M8 / M16 montierbar

OK Terrassenaufbau

Terrassenaufbau (Höhe H)

Abdichtung Abdichtung

Rohbelag (Dicke und Beschaffenheit wichtig!)

Fixe Verankerungen

Hartbeläge mit Isolation

Montageplatte für hohe Dämmungen

ຆ Für Flächen mit Terrassenaufbau geeignet

ຆ Höhe der Montageplatte wird auf Mass hergestellt (OK Isolation bis OK Terrassenaufbau = Höhe H) (Abdichtung über Isolation und Ring zwingend)

ຆ Verankerung mit Ankerschrauben auf Rohbelag (OK Rohbeton bis OK Isolation = Höhe J)

ຆ Befestigungsmaterial bauseits (von Belag abhängig)

ຆ Montageplatte Stahl feuerverzinkt (Edelstahl auf Anfrage)

ຆ Standrohr M4 oder Aufstellscharnier M8 / M16 montierbar

OK Terrassenaufbau

Terrassenaufbau (Höhe H)

Abdichtung

Isolation / Dämmung (Höhe J)

Abdichtung (optional)

Rohbelag (Dicke und Beschaffenheit wichtig!)

Abdichtung

Montageplatte für Isolationsböden

ຆ Für Flächen mit Terrassenaufbau geeignet

ຆ Höhe der Montageplatte wird auf Mass hergestellt (OK Isolation bis OK Terrassenaufbau = Höhe H) (Abdichtung über Isolation und Platte zwingend)

ຆ Verankerung mit Gewindestangen im Rohbelag (OK Rohbeton bis OK Isolation > 60 mm und < 140 mm)

ຆ Befestigungsmaterial bauseits (von Belag abhängig)

ຆ Wärmebrücke minimieren

ຆ Montageplatte Edelstahl V2A

ຆ Standrohr M4 oder Aufstellscharnier M8 / M16 montierbar

OK Terrassenaufbau

Terrassenaufbau (Höhe H)

Abdichtung Abdichtung (optional)

Isolation / Dämmung > 60 mm und < 140 mm

Rohbelag (Dicke und Beschaffenheit wichtig!)

Spezialsituation

Glatz Beton Cube M4/M8/M16

Produktbeschreibung

ຆ Multifunktionale und versetzbare Befestigungslösung im exklusiven Glatz-Design

ຆ Sitzfläche aus Fichte, farblos druckimprägniert

ຆ 1'100 kg Gesamtgewicht ersetzt die mechanische Verankerung im Boden und garantiert als «Hochfundament» die angegebene Windstabilität für alle Schirmgrössen bis Ø 600 / 550 × 550 cm

ຆ Für grössere Schirme gilt keine Garantie der Windstabilität

ຆ Mit Stapler oder Kran sicher und einfach platzierbar

Verwendungsorte

ຆ Öffentliche Plätze & Parks

ຆ Promenaden & Fussgängerzonen

ຆ Schulen, Kindergärten & Sportplätze

ຆ Hotellerie & Restaurants

Spezifikationen

ຆ Gewicht: 1'100 kg

ຆ Dimension: 115 × 115 × 46 bis 51 cm

ຆ Betonelement: Armiert, grau glatt

ຆ Sitzfläche: Fichte, farblos druckimprägniert und verschraubt Kochwasserfest verleimt, SWP 3, FSC-zertifiziert

ຆ Befestigungsart: M4 im Preis inbegriffen M8 oder M16 gegen Aufpreis

ຆ Nivellierung: 50 mm stufenlos nivellierbar

Tellerfüsse Ø 103 mm aus Edelstahl, Belastbarkeit 1’800 kg

ຆ Transport mittels Stapler oder Kran: 2-seitig mit Staplertaschen aus Edelstahl ausgerüstet

Mit 4 Ankerhülsen Rd14 für Versetzhilfen ausgestattet

Optionen zur Individualisierung

ຆ Weitere Holzarten auf Anfrage

ຆ Graffiti-Schutz am Beton auf Anfrage

Wichtig zu beachten

ຆ Durchgangshöhen aufgrund der Sockelhöhe beachten: Mastverkürzung zwingend notwendig

ຆ Befestigungsart M4, M8 oder M16 auswählen: Standrohr M4 oder Aufstellscharnier M8 / M16 notwendig

Spezialsituation

Keine mechanische Verankerung möglich

Standplatte mit Aufbau auf Mass

ຆ Für Flächen mit Terrassenaufbau geeignet

ຆ Höhe der Standplatte wird auf Mass hergestellt (OK Rohbelag bis OK Terrassenaufbau = Höhe H)

ຆ Verankerung wird durch das Gewicht und die Grösse der Standplatte ersetzt und gewährleistet (keine Beschädigung des Rohbelags)

ຆ Fläche und Gewicht werden je nach Schirm berechnet

ຆ Standplatte wird zwischen OK Rohbelag und Terrassenaufbau gesetzt (Ausnivellieren der Platte wichtig!)

ຆ Versetzhilfen in den Ecken (Gewinde und Leerloch)

ຆ Standplatte Stahl feuerverzinkt

ຆ Standrohr M4 oder Aufstellscharnier M8 / M16 montierbar

OK Terrassenaufbau

Terrassenaufbau (Höhe H)

Abdichtung

Standplatte auf Mass gesetzt (z. B.: 150 × 150 × 2 cm = 355 kg) Rohbelag (Traglast wichtig!)

Spezialsituation

Verankerung an Mauer

Mauerkonsole mit Ausladung

ຆ Für Mauern und Wände geeignet

ຆ Ausladung der Konsole 100, (180) oder 480 mm (Ausladungen auf Mass auf Anfrage)

ຆ Verankerung mit Schwerlast-Ankerbolzen in Betonwand

ຆ Befestigungsmaterial bauseits (von Mauer abhängig)

ຆ Mauerkonsole Stahl feuerverzinkt (Edelstahl auf Anfrage)

ຆ Standrohr Z oder M4 montierbar

Spezialsituation

Spezialadapter

Adapter aller Art

ຆ Für altersbedingt abgelöste Glatz-Befestigungen

ຆ Für Befestigungen anderer Markenschirme

Sockel / Schirmständer

Fix – Ohne Rollen

Stahlsockel Z

ຆ 40 oder 55 kg

ຆ Dimensionen 58.5 × 58.5 × 2 cm / 68.5 × 68.5 × 2 cm

ຆ Platte Stahl feuerverzinkt

ຆ Standrohr Z zwingend notwendig

ຆ Standrohr Z Stahl feuerverzinkt oder Edelstahl V2A

Betonsockel Z

ຆ 30, 40, 55, 70 oder 90 kg

ຆ Dimensionen von Ø 47 bis 75 cm

ຆ Standrohr Z zwingend notwendig

ຆ Standrohr Z Stahl feuerverzinkt oder Edelstahl V2A

Granitsockel Z

ຆ 40, 55 oder 90 kg

ຆ Dimensionen 50 × 50 × 8 cm / 59 × 59 × 8 cm / 75 × 75 × 8 cm

ຆ Standrohr Z zwingend notwendig

ຆ Standrohr Z Stahl feuerverzinkt oder Edelstahl V2A

Granitsockel M4

ຆ 120 kg

ຆ Dimension 87 × 87 × 9.5 cm

ຆ Standrohr M4 zwingend notwendig

ຆ Standrohr M4 Stahl feuerverzinkt

Sockelrahmen M4

ຆ 120 oder 180 kg (optional mit Rollen)

ຆ Dimension 96 × 96 × 11.5 bis 19.5 cm

ຆ Sockelrahmen Stahl feuerverzinkt

ຆ Platten-Set aus Beton oder Granitpoliert

ຆ Standrohr M4 zwingend notwendig

ຆ Abdeckung für Sockel M4 120 oder 180 kg

ຆ Kunststoff ABS beschichtet

ຆ Standardfarben: Aluminium-eloxiert-Look oder anthrazit

Sockelrahmen M4 / M8 / M16

ຆ 240, 310, 430, 570 oder 690 kg

ຆ Dimension 105 × 105 × 12 bis 38 cm

ຆ Sockelrahmen Stahl feuerverzinkt

ຆ Betonelement-Set aus Beton (Spezialform)

ຆ Standrohr M4 oder Aufstellscharnier M8 / M16 zwingend notwendig

ຆ Abdeckung für Sockel M4 / M8 / M16 240 oder 310 kg

ຆ Aluminium pulverbeschichtet

ຆ Standardfarben: Alu-Hellgrau oder anthrazit

ຆ Spezialfarben: RAL-Farben (gegen Aufpreis)

Sockel / Schirmständer

Mobil – Rollensockel

Stahlsockel Z inkl. Rollen-Set

ຆ 40 oder 55 kg

ຆ Dimensionen 58.5 × 58.5 × 2 cm / 68.5 × 68.5 × 2 cm

ຆ Platte Stahl feuerverzinkt

ຆ Rollen-Set Stahl verzinkt oder Edelstahl V2A

ຆ Standrohr Z zwingend notwendig

ຆ Standrohr Z Stahl feuerverzinkt oder Edelstahl V2A

Design Rollensockel Z

ຆ 55 oder 90 kg

ຆ Dimensionen von 65 × 65 × 11 cm / 80 × 80 × 11.5 cm

ຆ Design Sockel aus Beton

ຆ Standrohr Z zwingend notwendig

ຆ Standrohr Z Stahl feuerverzinkt oder Edelstahl V2A

ຆ Decorplatte für Sockel 55 kg zwingend notwendig

ຆ Aluminium-Verbund

ຆ Standardfarben: grauweiss (RAL 9002) oder anthrazit (RAL 7016)

Granitsockel Z inkl. Rollen-Set

ຆ 40, 55 oder 90 kg

ຆ Dimensionen 50 × 50 × 8 cm / 59 × 59 × 8 cm / 75 × 75 × 8 cm

ຆ Rollen-Set Stahl verzinkt oder Edelstahl V2A

ຆ Standrohr Z zwingend notwendig

ຆ Standrohr Z Stahl feuerverzinkt oder Edelstahl V2A

Granitsockel M4 inkl. Rollen-Set

ຆ 120 kg

ຆ Dimension 87 × 87 × 9.5 cm

ຆ Rollen-Set Stahl verzinkt oder Edelstahl V2A

ຆ Standrohr M4 zwingend notwendig

ຆ Standrohr M4 Stahl feuerverzinkt

Design Rollensockel M4

ຆ 120 oder 180 kg

ຆ Dimensionen von 80 × 80 × 15 cm / 94 × 94 × 15 cm

ຆ Design Sockel (Sockelrahmen weiss (RAL 9016) oder anthrazit (RAL 7016) pulverbeschichtet)

ຆ Gewichte-Set aus Beton

ຆ Standrohr M4 zwingend notwendig

ຆ Decorplatte für Sockel 120 oder 180 kg

ຆ Aluminium-Verbund

ຆ Standardfarben: grauweiss (RAL 9002) oder anthrazit (RAL 7016)

Sockelrahmen M4 inkl. Rollen-Set

ຆ 120 oder 180 kg

ຆ Dimension 96 × 96 × 11.5 bis 19.5 cm

ຆ Sockelrahmen Stahl feuerverzinkt

ຆ Rollen-Set Stahl verzinkt oder Edelstahl V2A

ຆ Platten-Set aus Beton oder Granitpoliert

ຆ Standrohr M4 zwingend notwendig

Zusatzoptionen

Standardzubehör für allerlei Bedürfnisse

Motorantriebe, Beleuchtungsvarianten, Heizstrahler, Regenrinnen, Seitenwände, Schutzhüllen. Das Standardzubehör und die Zusatzoptionen von Glatz sind äusserst vielfältig und können individuell auf Ihre Bedürfnisse abgestimmt werden. Auch Sonderwünsche und projektspezifische Anforderungen ermöglichen wir mit Spezialanfertigungen nach Mass (ab Seite 96).

Gerade im Objektgeschäft sind die Bedürfnisse an Sonnenschirme immens. Wir garantieren mit unserem Rundum-Sorglos-Paket dafür, dass am Ende alles passt. Die Erfahrung zeigt: je mehr sich unter einem Schirmdach, im Mast oder den Streben integrieren lässt, desto besser. Beleuchtungen in verschiedenen Farben, Heizstrahler oder automatisierte Prozesse sind Paradebeispiele dafür. Dass dabei auch die Ästhetik höchsten Ansprüchen genügt, ist für uns selbstverständlich.

Nicht zu vergessen die Schutzmöglichkeiten für die Materialien. Wir haben das Zubehör, das Ihre Glatz Sonnenschirme zu langlebigen Freunden macht.

Elektro

Textil

Materialschutz

ຆ LED-Beleuchtungssystem Palazzo Linie

ຆ LED-Beleuchtungssystem Castello Pro

ຆ LED-Beleuchtung Fortello mit Akku-Pack

ຆ Osyrion Spot LED Akku-Licht mit Fernbedienung

ຆ LED-Beleuchtungssystem Ambiente Nova

ຆ Heizstrahler Infrarot

ຆ Motorisierung

ຆ BUS-System / Anbindung an Haussteuerung

ຆ Regenrinnen Triangular

ຆ Freitragende Regenrinnen

ຆ Seitenwände

ຆ Schutzhüllen

ຆ Schutzhüllen mit Korsett-Schnürung

ຆ Bindesysteme

Zusatzoptionen

Elektro

LED-Beleuchtungssystem PALAZZO® Linie

ຆ RGBW (farbig und weiss in einem)

ຆ 8 LED-Stripes in Schirmgabeln integriert (4 direkt + 4 indirekt)

ຆ LED-Stripes auf kompletter Gabellänge eingebaut

ຆ Direkte und indirekte Stripes einzeln steuerbar

ຆ Stromzufuhr durch Schirmmast (230V / 10A)

ຆ Steuerung über Fernbedienung (Funktionen beschriftet)

LED-Beleuchtungssystem CASTELLO® Pro

ຆ RGBW (farbig und weiss in einem)

ຆ 8 LED-Stripes in Schirmgabeln integriert (4 direkt + 4 indirekt)

ຆ LED-Stripes auf kompletter Gabellänge eingebaut

ຆ Direkte und indirekte Stripes einzeln steuerbar

ຆ Stromzufuhr durch Schirmmast (230V / 10A)

ຆ Steuerung über Fernbedienung (Funktionen beschriftet)

LED-Beleuchtung Fortello® mit Akku-Pack

(nur auf Modell 2025 verfügbar, nicht auf Pro-Version)

ຆ Weiss (ca. 2700K, 3200lm), stufenlos dimmbar

ຆ 4 LED-Stripes in Schirmgabeln integriert

ຆ Keine Stromzuleitung notwendig (Energie über Akku-Pack)

ຆ Lithium-Ionen Akku-Pack mit 150Wh und IP54 Schutzgrad

ຆ Leuchtdauer 10h auf empfohlener Stufe (4h auf max. Stufe)

ຆ In korrosiven Umgebungen nicht geeignet

Osyrion Spot LED Akku-Licht mit Fernbedienung

PI

ຆ Weiss (ca. 2700K, 400lm pro Spot), 5 Stufen dimmbar

ຆ Einfaches Befestigen der Lichtquellen mittels Magnetplatten

ຆ Steuerung über intuitive Glatz Fernbedienung

ຆ Integrierter Akku mit IP54 Schutzgrad

ຆ Leuchtdauer 4h auf Lichtstufe 50%

ຆ Spots als 2er oder 4er Set erhältlich (bis 8 Spots erweiterbar)

LED-Beleuchtungssystem AMBIENTE Nova

ຆ Weiss (ca. 2700K, min. 4000lm)

ຆ 8 LED-Stripes in Schirmgabeln integriert (4 direkt + 4 indirekt)

ຆ 1 LED-Stripe entlang des Mast integriert

ຆ Alle Lichtquellen einzeln steuerbar

ຆ Stromzufuhr durch Schirmmast (230V / 10A)

ຆ Steuerung über Fernbedienung (Funktionen beschriftet)

Heizstrahler Infrarot

ຆ Heizstrahler im Glatz Design mit intuitiver Schnellkupplung

ຆ Infrarotstrahler Aluminium poliert (1500W, 230V, 6.5A)

ຆ Max. 4 Heizstrahler je Schirm montierbar

ຆ Stromzufuhr durch Schirmmast (400V / 16A)

ຆ Steuerung über Fernbedienung oder BUS-System

Motorisierung

ຆ Jalousieantrieb inkl. Soft-Start-Funktion

ຆ Motor innerhalb Schirmmast (nicht sichtbar)

ຆ Stromzufuhr durch Schirmmast (230V / 10A)

ຆ Steuerung über Fernbedienung oder BUS-System

ຆ Schliessen motorisierter Schirme bei Windgeschwindigkeiten > 35 km/h nicht möglich

BUS-System / Anbindung an Haussteuerung

ຆ Anwendung dieser Steuerung erfordert BUS-Kompetenz bauseits (in der Regel KNX)

ຆ Bei allen BUS-Steuerungen sind keine Fernbedienungen notwendig

ຆ Diverse weitere Funktionen nach Programmierung bauseits kombinierbar: Zeitschaltuhr, Windwächter, ...

Zusatzoptionen

Textil

Regenrinnen Triangular

ຆ Triangulare Bauweise als Standard: Konisch geschnitten für problemlosen Wasserablauf

Kein Durchhängen durch «3-Rohr» Bauweise (siehe Bild)

Moderne Optik

ຆ Stofffarbe der Regenrinne frei wählbar

ຆ Innen-Doublierung aus wasserdichtem PVC

ຆ Länge der Regenrinne auf Mass gefertigt

ຆ Tragrohre mit Steckverbindungen und lösbaren Kugelfedern ausgerüstet

ຆ Befestigung mittels Nivellierschnalle und Bügel an Streben

ຆ Verschiedene Teiligkeit des Nachbarschirms?

Befestigungspunkte werden angepasst (z.B.: 3/4, 4/3, ...)

ຆ Spezialregenrinnen auf Anfrage (Länge, Breite, Höhe, ...)

Freitragende Regenrinnen

ຆ Lösung für Schutz von Durchgängen

z.B. zwischen Schirm und Fassade

ຆ Regenrinne Triangular wird an einem Schirm montiert

ຆ Keine gegenüberliegende Befestigung notwendig

ຆ Befestigung mittels Nivellierschnalle und Aufhängeprofil an Strebe

Seitenwände

ຆ Stofffarbe frei wählbar

ຆ Länge = Seitenlänge des Schirms abzüglich 20 cm

ຆ Höhe = Durchgangshöhe des Schirms (ohne Volant) abzüglich 10 cm

ຆ Fenster aus PVC einnähbar (optional)

ຆ Abflusslippe aus PVC am Ende der Seitenwand (optional)

ຆ Eckverbinder, Seitenwandverbinder, Reissverschluss (optional)

ຆ Kein Flattern durch Tragrohre unten

ຆ Kein Durchhängen durch Tragrohre oben

ຆ Tragrohre mit Steckverbindungen und lösbaren Kugelfedern ausgerüstet

ຆ Befestigung mittels Nivellierschnalle und Bügel an Streben

ຆ Angenähte D-Ringe für Anbindung am Boden

Zusatzoptionen Materialschutz

Schutzhüllen

ຆ Stab und Reissverschluss für komfortables Überziehen

ຆ Mit spezieller Ripstop-Technik gewoben

ຆ Besonders reissfest durch Einarbeitung dicker Fäden

ຆ Polyurethan-Beschichtung auf Innenseite zum Schutz vor Feuchtigkeit von aussen

Schutzhüllen mit Korsett-Schnürung

ຆ Stab und Reissverschluss für komfortables Überziehen

ຆ Korsett-Schnürung für kompaktes Schnüren

ຆ Mit spezieller Ripstop-Technik gewoben

ຆ Besonders reissfest durch Einarbeitung dicker Fäden

ຆ Polyurethan-Beschichtung auf Innenseite zum Schutz vor Feuchtigkeit von aussen

Bindesysteme

ຆ Im Lieferumfang eines Neuschirms Bindegurt enthalten

ຆ Bindesystem hilft zusätzlich, hohe Rechtecksgrössen fachgerecht und kompakt zu binden

ຆ Durch kompaktes Binden kein Flattern bei Starkwind

Spezialanfertigungen

Unsere Manufaktur macht auch fast Unmögliches möglich

Die Glatz Entwicklungs- und Objektabteilung ist der Ort, an dem Innovationskraft und Erfindergeist Tag für Tag gelebt wird. In unserer modernen Manufaktur nutzen wir die jahrzehntelange Erfahrung und das Fachwissen unserer Mitarbeitenden, um für jede noch so anspruchsvolle Situation eine massgeschneiderte Lösung zu finden.

Dabei achten wir konsequent auf folgende Punkte:

ຆ Verwendung hochwertiger Materialien

ຆ Einsatz modernster Produktionsmethoden

ຆ Hochqualitative Handarbeit durch treue und erfahrene Mitarbeitende

ຆ Ständiges Streben nach Verbesserungen und Innovationen

Angetrieben von einem über 125-jährigen Erfindergeist und der Leidenschaft für perfekte Schattenlösungen machen wir auch für Ihr Objekt schier Unmögliches möglich.

Wir freuen uns auf Ihre Challenge: +41 52 723 66 44

Gestelle

Schirmbezüge

ຆ Sondergrössen Stufe 1

ຆ Sondergrössen Stufe 2

ຆ Sondergrössen Stufe 3 (Formen & Dezentraler Mast)

ຆ Mastverlängerungen & -verkürzungen

ຆ Gestellfarbe in allen RAL-Farben

ຆ Glatz Green® (Der Sonnenschirm, der die Luft reinigt)

ຆ Fremdstoffe (Stoffe ausserhalb der Glatz-Kollektion)

ຆ Allwetter Stoffe

ຆ PVC-Stoffe

ຆ Flammhemmende Stoffe

ຆ Sondervolants & Einfassbänder

ຆ Bedruckungen & Werbedruck

Spezialanfertigungen

Gestelle

Ursprungsgrösse / Sondergrösse

Sondergrössen Stufe 1

ຆ Proportionale Verkleinerung der Ursprungsgrösse (Ursprungsgrösse = nächstgrössere Standardgrösse)

ຆ Sondergrösse Stufe 1 in 5 cm-Schritten möglich

ຆ Maximale Verkleinerung bis Grenzmass

Sondergrössen Stufe 2

ຆ Nicht proportionale Verkleinerung der Ursprungsgrösse (Ursprungsgrösse wird von Entwicklungsteam definiert)

ຆ Sondergrösse Stufe 2 wird neu gezeichnet

ຆ Produktionstechnische Grenze bei 2:1 Verhältnis

Ursprungsgrösse / Sondergrösse

Ursprungsgrösse / Sondergrösse

Sondergrössen Stufe 3

Ursprungsgrösse / Sondergrösse

ຆ Asymmetrische Form der Ursprungsgrösse (Ursprungsgrösse wird von Entwicklungsteam definiert)

ຆ Aussermittige Platzierung des Masts möglich

ຆ Sondergrösse Stufe 3 wird neu konstruiert

Spezialanfertigungen

Gestelle

Gestellfarbe in RAL

ຆ Pulverbeschichtung in jeder RAL-Farbe (NCS-Farben)

ຆ Pulverbeschichtung auf eloxierte Profile (dadurch zusätzlicher Korrosionsschutz)

ຆ Pulverbeschichtung aller Gestellteile aus Metall: Korrosionsklasse C3 / HWF59 / Qualicoat Klasse 2 Korrosionsschutz C5 (auf Anfrage möglich)

ຆ Nasslackierung aller sichtbaren Kunststoffteile

Mastverlängerungen & -Verkürzungen

ຆ Maximale Verlängerung / Verkürzung modellabhängig

ຆ Sinnvoll zur Anpassung der Schirm-, Durchgangs- oder Schliesshöhe an die örtlichen Gegebenheiten

ຆ Reduktion der Windstabilität bei Mastverlängerung

Spezialanfertigungen Schirmbezüge

Fremdstoffe

ຆ Stoffe ausserhalb der Glatz-Kollektion

ຆ Qualität muss Stoffqualität 5 entsprechen

ຆ 100 % Polyacryl

ຆ Ca. 300g/m2 Flächengewicht

ຆ Lieferanten: Para, Sattler, Sauleda, Dickson (weitere Lieferanten auf Anfrage)

Allwetter Stoffe

ຆ Gewebe mit verstärkter Wasserfestigkeit

ຆ Einsatz für besonders regenreiche Standorte

ຆ 100 % Polyacryl

ຆ Ca. 330 g/m2 Flächengewicht

ຆ Wasserdruckbeständigkeit > 1000 mm (DIN EN ISO 811)

ຆ Produkte: Sattler LUMERA, Sauleda Masacril, Para Tempotest Resinato, Dickson Max

Glatz Green® Kollektion

ຆ Der Sonnenschirm, der die Luft reinigt

ຆ 100% Polyacryl

ຆ Spezifikationen analog Stoffqualität 5

ຆ Beschichtung: Green TiO2 Nanopartikel

ຆ Funtionsweise: Photokatalyse

ຆ 3 Marken – 1 Mission: Glatz, Sauleda, Pureti

Flammhemmende Stoffe

ຆ Schwer entflammbares Spezialgewebe

ຆ Einsatz überall dort, wo es erforderlich ist

ຆ Länderspezifische Brandschutznormen beachten (Beispiele: B1 DIN 4102-1 / B-s2 d0 EN 13501-1)

ຆ Produkte: Sattler FIREMASTER, Dickson SPARK FR, Sauleda TOP FR (weitere Produkte auf Anfrage)

PVC-Stoffe

ຆ Besondere Flächenstabilität und hohe Belastbarkeit

ຆ Einsatz für Standorte mit extremer Witterung

ຆ Oberfläche einfach zu reinigen. Optimal für schmutzanfällige Umgebungen

ຆ 100 % Polyester 550 Dtex mit PVC-Beschichtung

ຆ Ca. 480g/m2 Flächengewicht

ຆ Produkt: TEXOUT® Precontraint 302 (weitere Produkte auf Anfrage)

Sondervolants & Einfassbänder

ຆ Getrennte oder durchgehende Volants

ຆ Verschiedene Höhen der Volants

ຆ Farbauswahl der Volants

ຆ Farbauswahl der Einfassbänder

ຆ Wechselfarben der Segmente

Bedruckungen & Werbedruck

ຆ Siebdruckverfahren auf Stoffqualitäten 4 und 5

ຆ Vollflächensiebdruck auf Polyester (Mindestmengen)

ຆ Druckfähiges Logo in EPS-Format notwendig

ຆ Referenzen: McDonald‘s, Burger King, Nestlé, ...

Öffentliche Schwimmbäder – Schattenplätze zum Wohlfühlen

Checkliste

An alles gedacht?

Step 1 – Identifikation Verwendungsort

Verwendungsort identifiziert

Empfohlene bzw. geeignete Schirmmodelle geprüft

Step 2 – Detaillierte Situationsanalyse

ຆ Platzverhältnisse – Fläche & Gefälle vermasst? (Hindernisse wie öffnende Türen, Dächer, Geländer, Bäume, ... beachten)

ຆ Was soll beschattet werden? (Grössen & Höhen des Mobiliars)

ຆ Fixe Verankerung möglich?

(Bodenbeschaffenheit & Details vom Bodenaufbau)

ຆ Notwendige Windstabilität? Spezielle Wetterverhältnisse & Witterungseinflüsse? (Extremstandorte mit Wind, Regen, Schnee oder Korrosion)

ຆ Beratungshilfe für windexponierte Standorte berücksichtigt?

Definition Schirmgrösse inkl. wichtige Masse (Durchgangshöhen, Schliesshöhen, ...)

Definition Befestigung (Fixe Verankerung oder Sockel/Schirmständer)

Materialauswahl (Gestell, Stoffe / Schirmbezüge, Korrosionsschutz, ...) Anlieferung/Aufstellort zugänglich (Lift, Kran, ...)?

Step 3 – Spezifische Kundenbedürfnisse

Ambiance

ຆ Harmonie zwischen Umgebung, Architektur & Mobiliar stimmig?

ຆ Materialauswahl, Stoffauswahl, RAL-Gestellfarbe

Zusatzoptionen

ຆ Elektro? (Motorisierung, Beleuchtung, Heizung)

ຆ Textil? (Regenrinnen, Seitenwände)

ຆ Materialschutz? (Schutzhüllen, Bindesysteme, Prallschutz)

Spezialanfertigungen

ຆ Gestell? (Sondergrössen, Mastverlängerung / -verkürzung, Gestellfarbe)

ຆ Schirmbezug? (Spezialstoffe, Volants, Bedruckung / Werbedruck)

ຆ Seitenwände?

ຆ BUS-System bzw. Anbindung Haussteuerung?

Definition Schirmmodell inkl. Modifizierungen

Auswahl Zusatzoptionen & Spezialanfertigungen

Impressum

Herausgeber

Adresse

Kontakt

Fotografie

Seite 2, Foto 1-3

Seite 18, Foto 01

Seite 18, Foto 03

Seite 18, Foto 04

Seite 22, Foto 04

Seite 30, Foto 02

Seite 30, Foto 04

Seite 36, Foto 01

Seite 36, Foto 04

Seite 36, Foto 05

Seite 40, Foto 01

Seite 44, Foto 01

Seite 44, Foto 04

Seite 48, Foto 04

Seite 58, Foto 01

Seite 58, Foto 05

Seite 68, Foto 01

Seite 97, Foto 02

Seite 98, Foto 03

Seite 107, Foto 01

© Alle Rechte vorbehalten.

Glatz AG

Glatz AG

8500 Frauenfeld Schweiz

Telefon +41 52 723 66 44 contract@glatz.com

Glatz AG

Angela Lamprecht

Palmo

Vere Maagdenberg

Bela Böke

Monte-Carlo Société des Bains de Mer

Robert Illemann

Corinne Glanzmann

Johannes Funkner

Christian Collet

Studio Gataric Fotografie

Remimag Gastronomie AG

THE LANGHAM Huntington

Golf de Genève

HIP Hotels, Patrick Schwienbacher

Genussdorf Gmachl

GRUPOTEL Alcudia Suite

Zürich Tourismus

Bogen33

Moritz Orgler

Studio Gataric Fotografie

Bilder dürfen nicht ohne schriftliche Genehmigung der Firma Glatz

AG reproduziert oder für andere Zwecke verwendet werden.

Stand Januar 2026.

Marketing

Benötigen Sie Hilfe bei Ihren Kommunikationsmassnahmen? Gerne unterstützen wir Sie mit geeignetem PR-, Foto- und Referenzmaterial.

& Kindergärten – Farbenfroh, stabil und kinderleicht in der Bedienung
