Somos una empresa cerámica de referencia internacional con más de cuarenta años de experiencia. Con sede en Vila-real (Castellón).
Nuestra pasión por la innovación nos ha permitido ser una de las primeras empresas en desarrollar porcelánico de 20mm, siendo un referente mundial.
Líder indiscutible en desarrollo tecnológico del sector cerámico. Una exclusiva tecnología mediante la cual el protagonismo de la materia forma parte del proceso productivo.
We are an international benchmark ceramics company with more than forty years of experience. Based in Vila-real (Castellón), Rocersa manufactures and distributes more than 6 million square metres a year worldwide.
Our passion for innovation has allowed us to be one of the first companies to develop 20mm porcelain tiles, being a world reference.
Undisputed leader in the technological development of the ceramic sector. An exclusive technology through which the protagonism of the material is part of the production process.
20mm
White Pearl Grey Black
CalcitaVison
Blanco GrisAntracita
Marfil Beige
White Grey Dark
White Grey Bone
White Grey DarkSand White Grey Oxide
White Beige
PIEDRA STONE
INTROCUCCIÓN INTRODUCTION
El espacio al aire libre está ganando cada vez más popularidad, convirtiéndose en una de las áreas más importantes de un hogar contemporáneo. Rocersa, primer productor español de 20mm y referente mundial del sector, fabrica un producto outdoor con elevadas prestaciones y grandes características técnicas, diseñado para su uso en espacios exteriores tanto públicos como privados.
Debido a la continua innovación y mejora de nuestros procesos de fabricación, en Rocersa hemos sustituido la rugosidad característica del porcelánico antideslizante por un acabado más uniforme y agradable al tacto, es decir, presenta una textura más suave
La normativa europea para cerámica antideslizante presta especial atención a la seguridad frente al riesgo de caídas en las piscinas. En Rocersa nos preocupa la seguridad. Por ello, cumplimos las exigencias europeas para el porcelánico antideslizante para piscinas según las normativas alemanas DIN 51130 (R11 inclinación de 19 a 27º), DIN 51097 (A+B+C, hasta inclinaciones de 24º en duchas de suelo) y la normativa española UNE-ENU 12600:2003 (Clase 3 Rd > 45).
El gres porcelánico de Rocersa esta formulado y fabricado bajo unos criterios de diseño estrictos y enfocados a alcanzar prestaciones mecánicas muy exigentes gestionando los recursos empleados.
Nuestro gres porcelánico de 20mm de espesor multiplica por más de cuatro veces su resistencia a la rotura respecto a otros porcelánicos convencionales. Su formulación lo hace único para poderse utilizar directamente como un material integral, sin necesidad de soportes y colocaciones mucho más costosas.
Outdoor open-air spaces are becoming more and more popular, and priority is being given to them in today’s homes.
Rocersa, a leading tile producer and the first Spanish manufacturer of 20mm-thick tiles, produces an outdoor tile range conspicuous for its outstanding technical properties, suitable for both public and private use.
Thanks to ongoing innovations and improvements to its manufacturing processes, Rocersa has managed to replace the rough surface typical of nonslip porcelain tiles with a more uniform pleasant-feeling smoother texture.
European legislation governing anti-slip ceramic tiles pays particular attention to safety and the prevention of falls in swimming pool areas. Safety is also a priority for Rocersa, hence its compliance with European requirements governing anti-slip porcelain tiles for pools, such as the German DIN 51130 (R11 on a slope from 19 to 27º) and DIN 51097 standards (A+B+C up to 24º slopes on shower floors) and the Spanish UNE-ENU 12600:2003 standard (class 3 Rd > 45).
Rocersa’s porcelain tiles are developed and produced to meet strict design criteria, aimed at ensuring outstanding mechanical performance and careful management of resources.
Its 20mm-thick porcelain tiles have a bending strength over four times higher than that of conventional porcelain tiles The tiles’ composition makes them unique as stand-alone materials, with no need for pedestals or for costly installation methods.
PRIMER PRODUCTOR ESPAÑOL DE 20MM
REFERENTE A NIVEL MUNDIAL
FIRST SPANISH PRODUCER OF 20MM WORLDWIDE REFERENCE
ANTIDESLIZAMIENTO CTE3/R11
TEXTURA MÁS SUAVE
ANTI-SLIP CTE3/R11 SOFTER TEXTURE

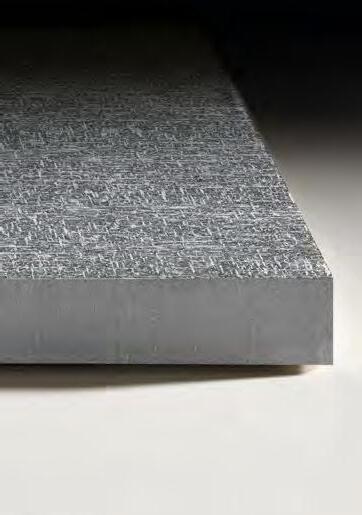

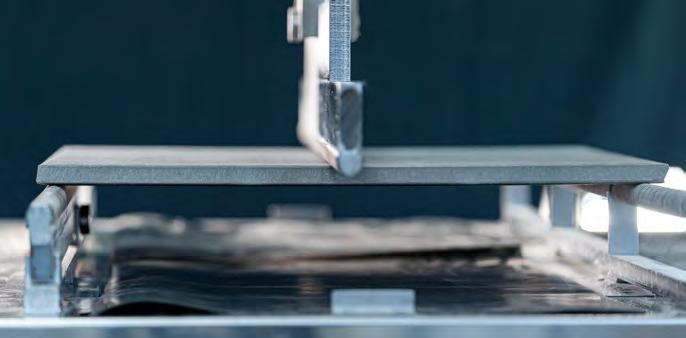

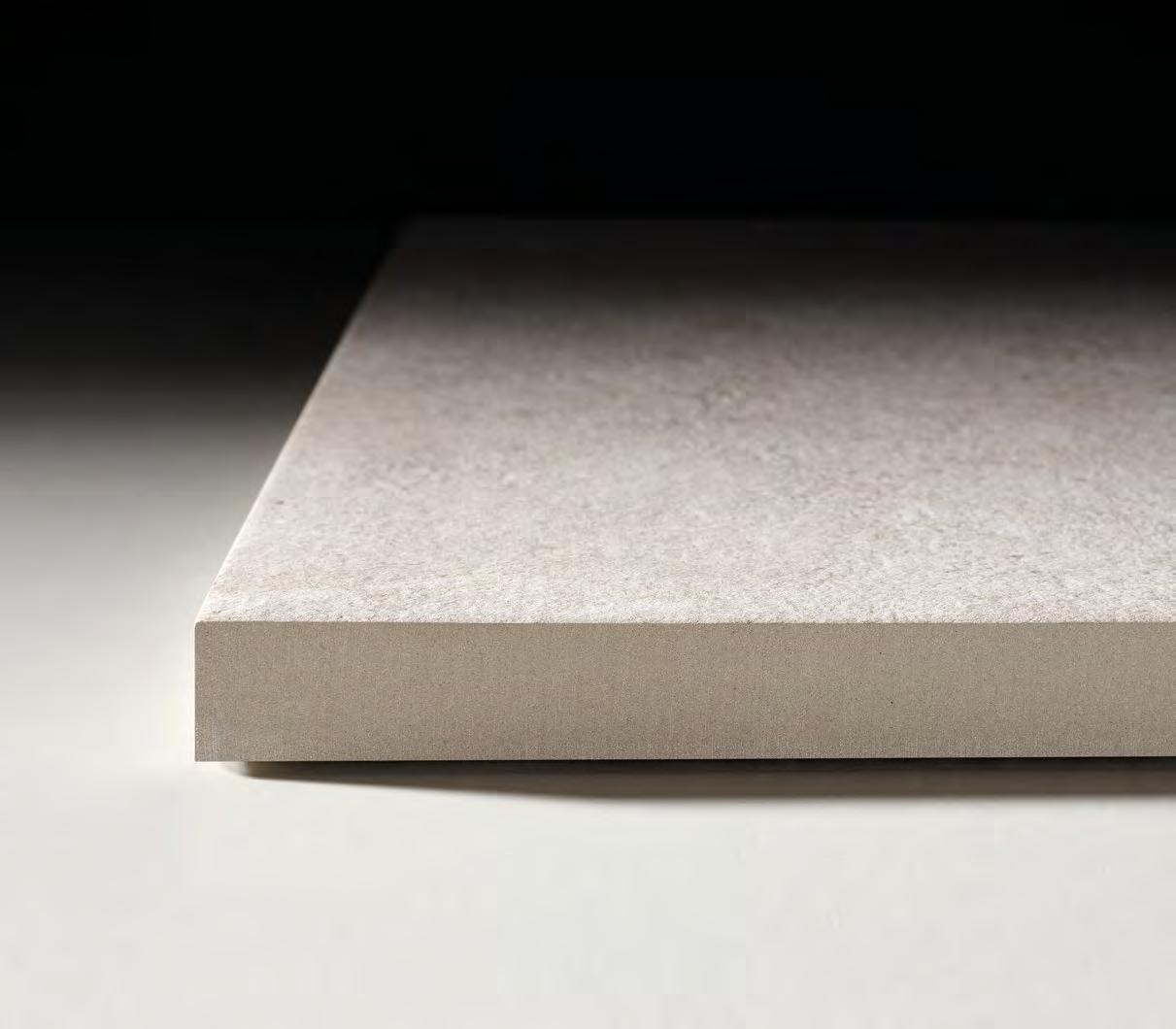

NUESTRO 20MM AUMENTA LA FUERZA DE ROTURA X4
OUR 20MM INCREASES THE BREAKING FORCE X4

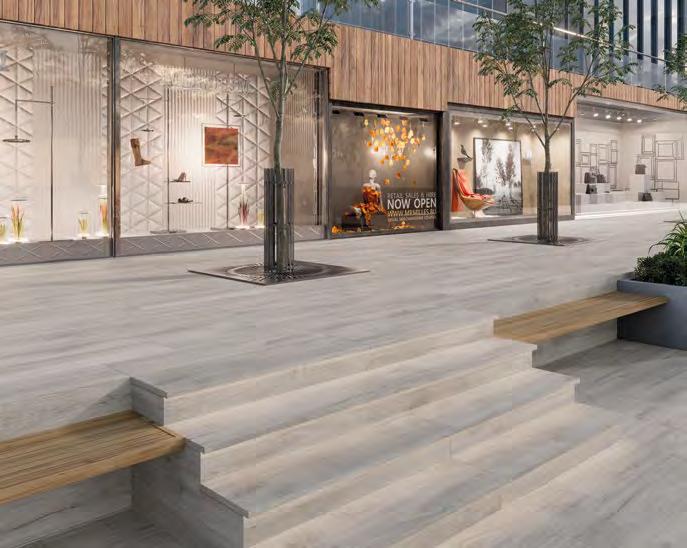

RESIDENCIAL Y COMERCIAL RESIDENTIAL AND COMMERCIAL

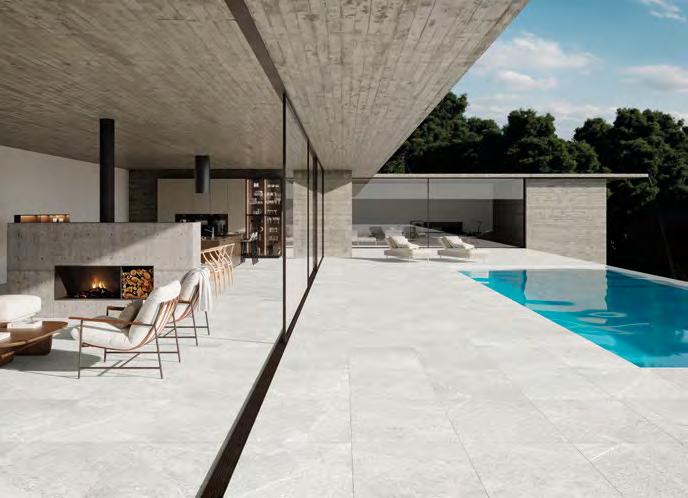

El OUTDOOR20 es la solución perfecta para cualquier espacio exterior. Con nuestra amplia gama, tanto de formatos como de colores, podemos adaptarnos a cualquier estilo, clima o lugar.
Su extraordinaria resistencia, su facilidad de instalación y su sofisticado diseño nos ofrece múltiples colocaciones dentro de una misma zona. Podemos utilizarlo tanto en piscinas, terrazas, muros, etc. eso lo convierte en una solución inmejorable tanto para ámbitos públicos como privados.
Además, nuestras colecciones cuentan con una amplia gama de espesorado estándar por lo que podemos ampliar el material al interior del espacio. De esta forma conseguimos dotarle de una uniformidad visual que proporciona armonía y elegancia.
The OUTDOOR20 is the perfect solution for any outdoor space. With our wide range of formats and colours, we can adapt to any style, climate or location. Its extraordinary resistance, its ease of installation and its sophisticated design offers us multiple layings within the same area. We can use it in swimming pools, terraces, walls, etc. this makes it an unbeatable solution for both public and private areas.
In addition, our collections have a wide range of standard thicknesses so that we can extend the material to the interior of the space. In this way we achieve a visual uniformity that provides harmony and elegance.

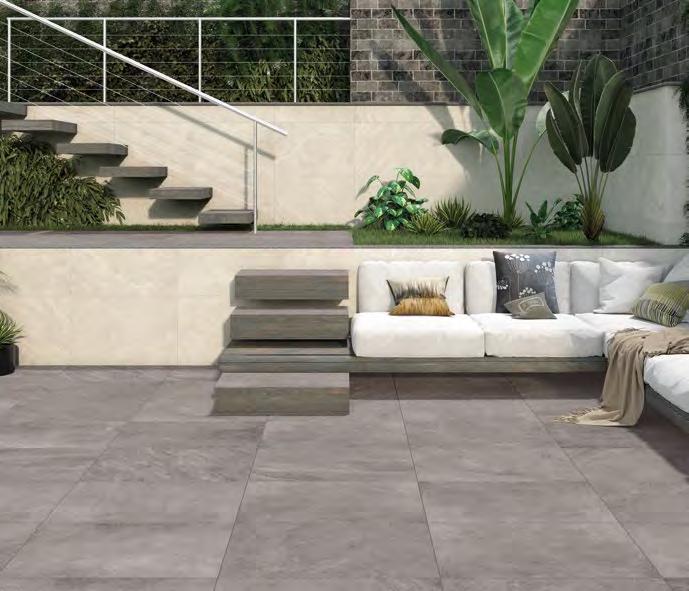

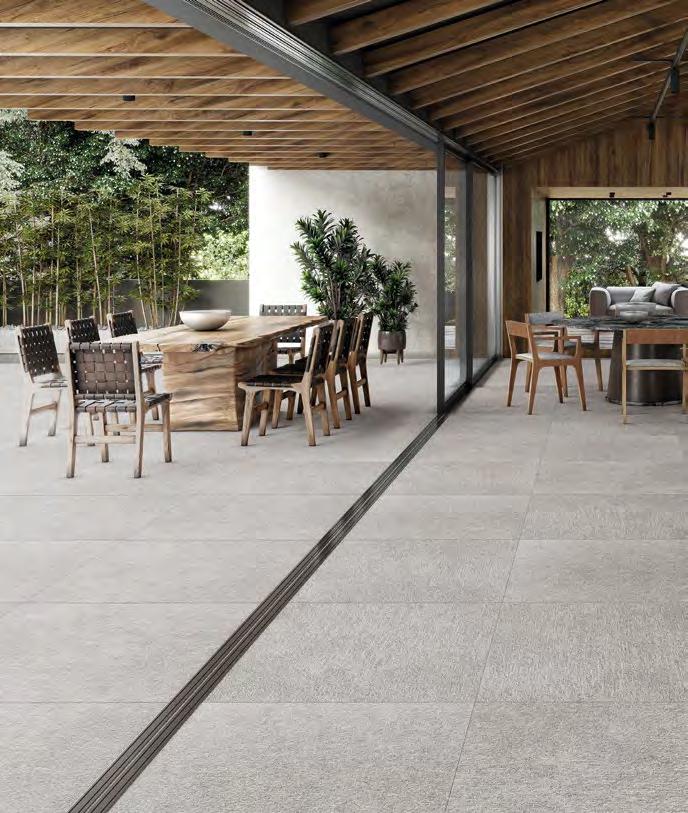

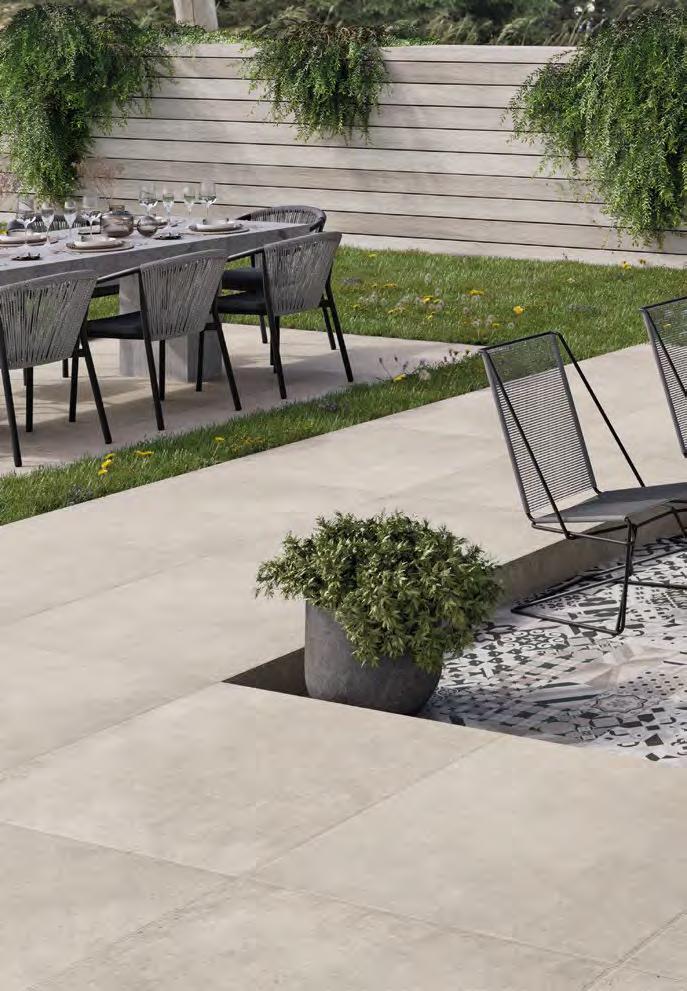

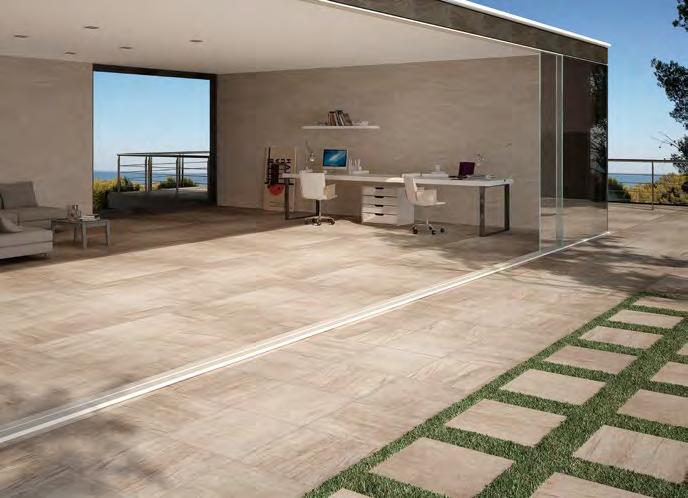

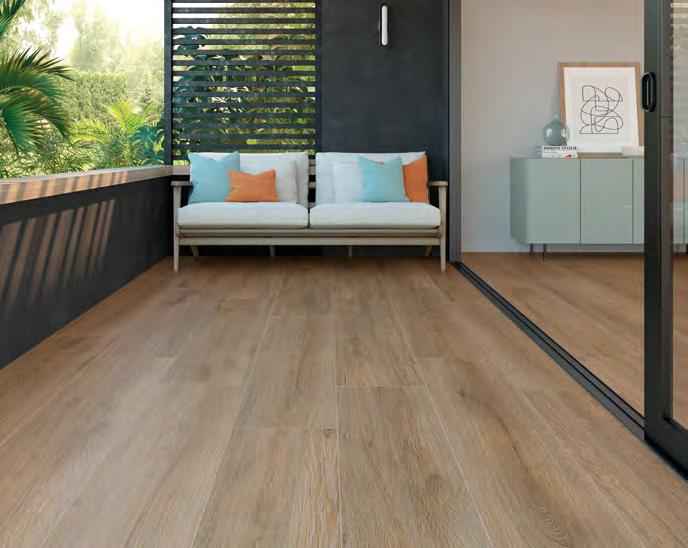

IN&OUT IN&OUT

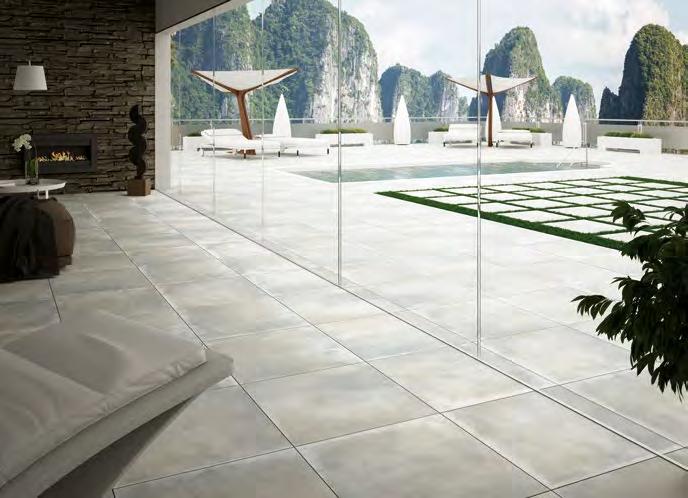

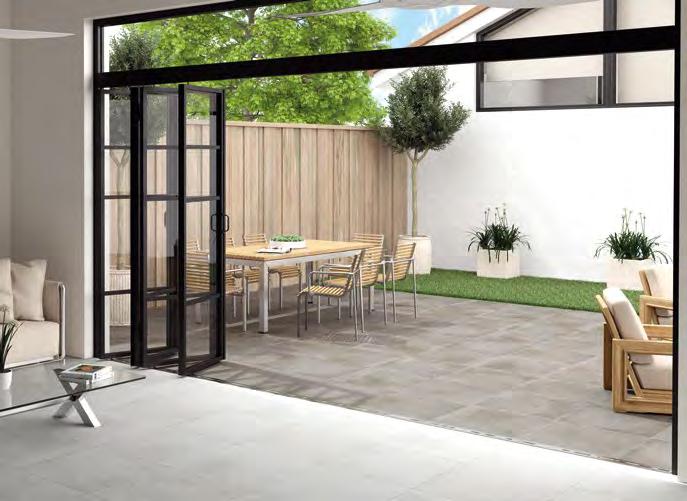

La combinación de productos OUTDOOR20 con las líneas de productos de espesorado estándar ofrecen un diseño de alto nivel, flexibilidad y personalización.
La continuidad IN&OUT permite a diseñadores y arquitectos hacer una sencilla transición entre espacios interiores y exteriores, multiplicando las opciones de funcionalidad y rendimiento en sus proyectos.
The combination of OUTDOOR20 products with the standard thickness product lines offers a high-level design, flexibility and customization.
The continuity IN&OUT allows designers and architects to make a simple transition between interior and exterior spaces, multiplying the options of functionality and performance in their projects.
VENTAJAS ADVANTAGES
Fácil instalación Easy instalation
Fácil limpieza Easy to keep clean
Antideslizante Anti-splip
Resistente al musgo y moho Resistant to moss and molding
Fácil sustitución Easy to replace and remove

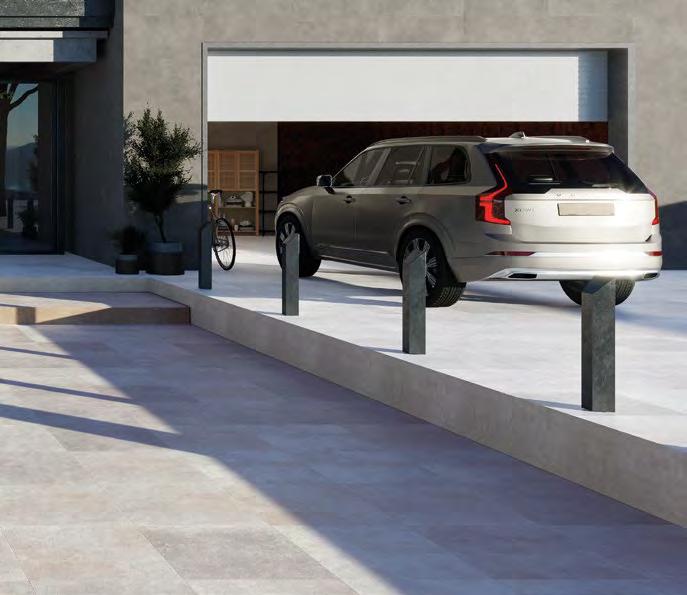

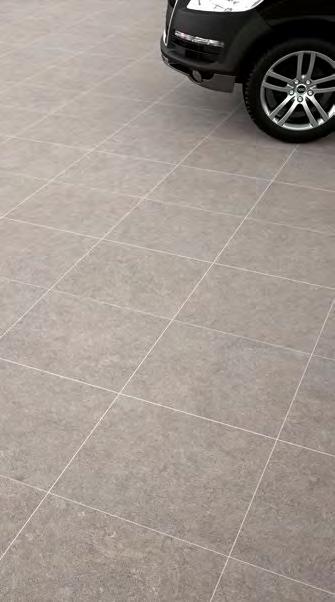

Resistente al tráfico ligero Resistant to light traffic
Resistente a las manchas Stain resistant
Resistente a cambios bruscos de temperatura Resistant to thermal shock
Resistente a rayaduras Scratch resistant
Resistente a la decoloración Fade resistant
Resistente a las heladas Frost resistant
Resistente a las sales Resistant to salts
Resistente a ácidos y químicos Resistant to acid and chemicals
Ejemplo variedad gráfica 60x60x2 RC Graphic variety example 24”x24”x0,8” RC
Ejemplo variedad gráfica 60x60x2 RC Graphic variety example 24”x24”x0,8” RC
Stonehenge White 60x90x2 RC
Stonehenge Oxide 60x120x2 RC
Ejemplo variedad gráfica 60x60x2 RC Graphic variety example 24”x24”x0,8” RC
VALLEY
60x90x2RCB52421,08049,416-2425,9201.186
60x120x2RCB60010,72034,370-2719,440928
100x100x2RCB60011,00049,0002424,0001.180-
COLORES COLOURS
FORMATOS SIZES
VALLEY WHITE BEIGE
Ejemplo variedad gráfica 60x60x2
Ejemplo
Ejemplo variedad
ARPEGIO
COLORES COLOURS
FORMATOS SIZES
Arpegio Bianco 60x90x2 RC
60x90x2 RC
24”x35”x0,8” RC
Arpegio 20 Bianco / B524
60x60x2 RC
24”x24”x0,8” RC
Arpegio 20 Bianco/ B410
Arpegio Bianco 60x90x2 RC Bianco
BIANCO
Ejemplo variedad gráfica 60x60x2 RC Graphic variety example 24”x24”x0,8” RC
Arpegio Bianco 60x60x2 RC
Arpegio Bianco 60x60x2 RC
RECOMENDACIONES DE COLOCACIÓN
LAYING RECOMMENDATIONS
1. TAREAS PREVIAS A LA OBRA
Limpieza de la superficie
Ya sea porque queremos cambiar el material cerámico existente o porque queremos ponerlo nuevo en un lugar donde nunca lo ha habido, es necesario realizar algunos trabajos de preparación previos a la propia obra.
Una de las tareas más importantes es garantizar que la superficie en la que se colocará el nuevo material cerámico sea totalmente apta para trabajar. Para conseguir este objetivo, debemos llevar a cabo algunos trabajos de preparación para garantizar que esté totalmente limpia de polvo o cualquier otro tipo de elemento o artefacto. De esta forma, nos aseguraremos de que el material de agarre se adhiera de forma acertada a la superficie. Las tareas de limpieza engloban los siguientes cometidos:
• En el caso de que ya exista algún tipo de material cerámico instalado previamente, deberemos, de forma preliminar, romper las impurezas hasta soltarlas completamente utilizando un martillo y un cincel.
• Eliminar con las herramientas o detergentes adecuados las imperfecciones que detectemos en la superficie en la que se colocará posteriormente el material cerámico.
• Comprobar que la superficie a trabajar quede completamente lisa, sin deformaciones ni desniveles.
Comprobación de las piezas
Comprobación del marcado de las cajas
Se debe comprobar que el marcado de los diferentes lotes (palets) posea una identificación homogénea y acorde con lo que se ha pedido, verificando que no haya cajas marcadas de forma diferente.
Comprobación del aspecto del producto
Se debe verificar que las características de color, brillo, diseño, textura, relieve, etc. correspondan con el material solicitado.
Comprobación de la homogeneidad del tono
Hay que comprobar que todas las cajas lleven el mismo código de tono. Análisis de defectos superficiales
Se tomará como muestra la totalidad de las piezas cerámicas de las cajas seleccionadas y, sobre cada una de ellas, se determinará la ausencia o presencia de defectos visibles que no puedan considerarse como “efectos decorativos”.
Resistencia química
El objeto de esta verificación es asegurarnos de que la limpieza con un producto químico determinado no produzca un deterioro irreversible de la superficie de la baldosa cerámica, como una pérdida de brillo o decoloración. Sobre una de las piezas, depositaremos una cantidad significativa de producto de limpieza o desincrustación que cubra una superficie significativa, y dejaremos la pieza en estas condiciones durante 24 horas. Posteriormente, lavaremos con agua abundante la superficie en la que se ha empleado el producto y comprobaremos que no presenta ninguna alteración.
1. PRELIMINARY TASKS
Cleaning the surface
Whether we are going to replace existing tiles or it is a completely new installation, there are a few things to be done before starting work.
One of the most important tasks is preparing the surface to be tiled. This involves several preparatory processes that will guarantee the absence of dust or any other impurity or artefact. This will improve adhesion to the substrate.
Preparation includes the following tasks:
• A previously tiled surface must be completely stripped of all ceramic material using a hammer and chisel.
• Remove any imperfections from the surface to be tiled with the help of suitable tools or detergents.
• Make sure that the surface is completely flat, without any irregularities.
Check the materials
Check the markings on the boxes
The products from distinct pallets must be marked with a common identification, matching that ordered.
Check product appearance
It must be confirmed that the product characteristics, such as colour, finish, design, texture, etc. agree with what was ordered.
Check the shade
All product packaging should carry matching shade codes.
Check for surface defects
All tiles from selected boxes should be examined for visible defects that cannot be considered “decorative effects”.
Chemical endurance
The object of this test is to determine whether cleaning the tile with a chemical product has any irreversible effect on the surface of the tile, such as dulling or discolouration.
We take one tile and apply a cleaning or descaling product to a significant area of the face, It is then left for 24 hours. Then the surface is washed with plenty of water and checked for any signs of change.
2. TIPO DE COLOCACIÓN

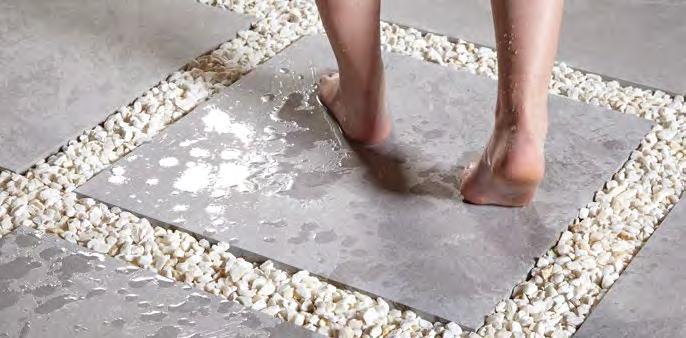

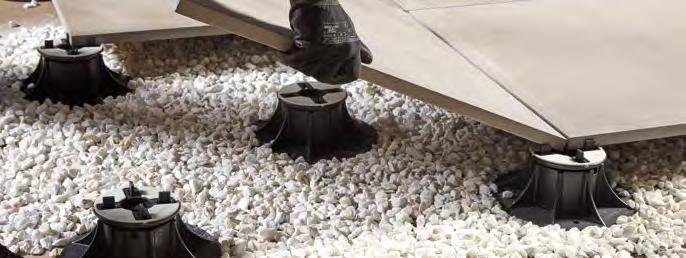

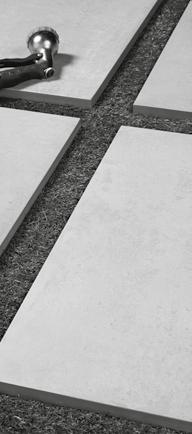

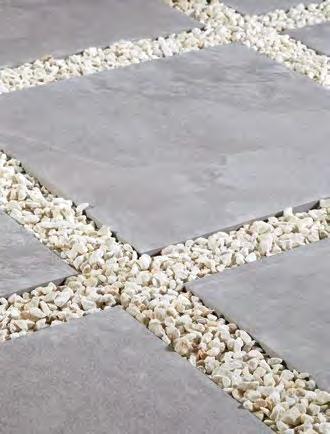

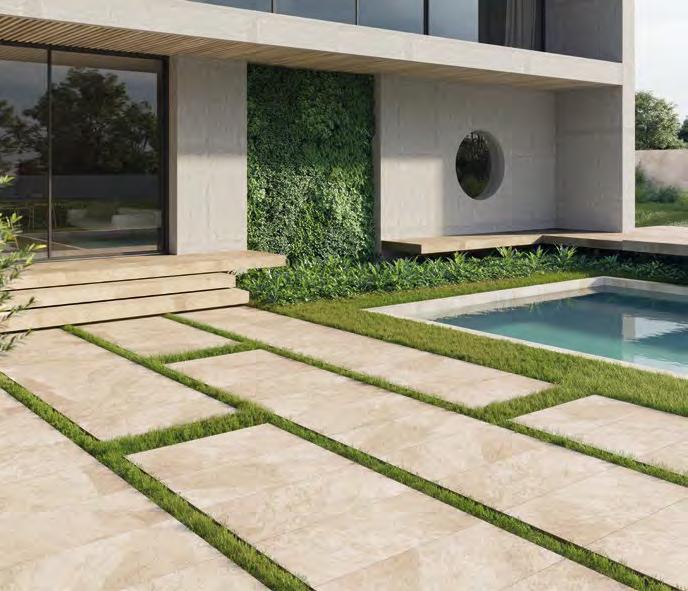

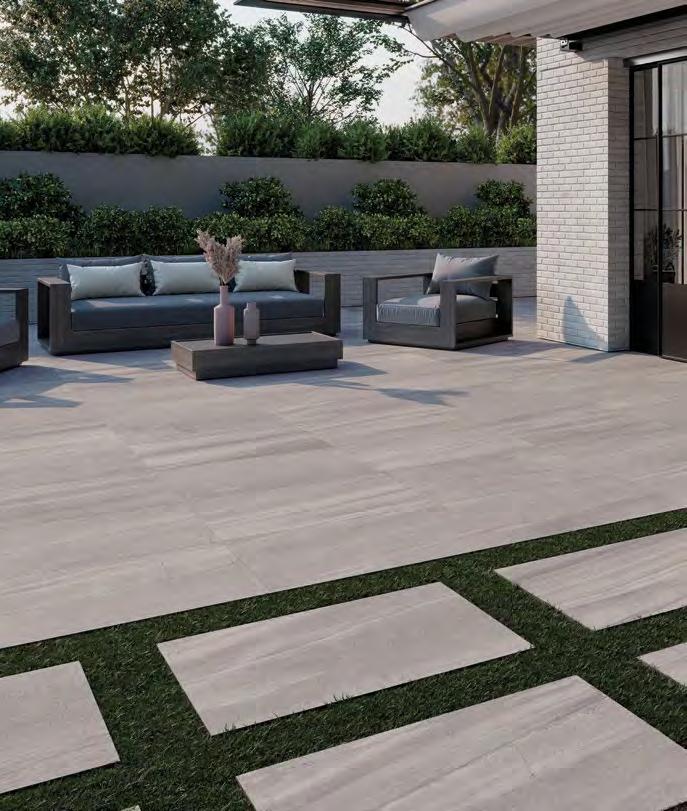

En seco
Según el material que se va instalar y su espesor, en este caso los modelos de la familia OUTDOOR20 se pueden colocar en seco, sin necesidad de mortero ni adhesivos, sobre los siguientes elementos:
• Plots.
• Césped.
• Gravilla.
• Arena.
Tambien contamos con los modelos de la familia KERFLEX que se pueden instalar sobre:
• Corcho.
• Tela aislante.
Las ventajas de este tipo de colocación son las siguientes:
• No requiere colas.
• Colocación rápida, ecológica y de alto nivel estético.
• Inmediatamente transitable y fácil de retirar.
Tradicional

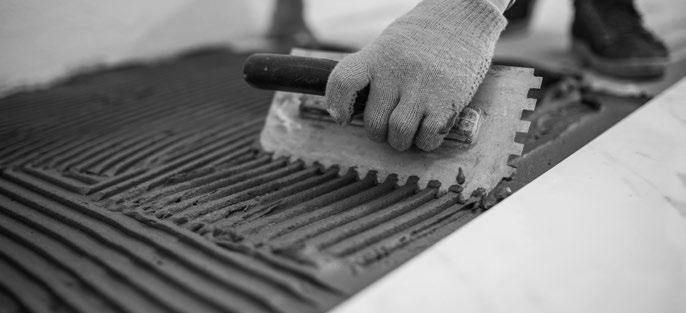

Este tipo de colocación es una técnica adhesiva para pavimentación con tránsito de vehículos, lugares comerciales e industriales, rampas de acceso a garajes, etc.
Las ventajas de este tipo de colocación son las siguientes:
• Soporta las tensiones de alto tránsito.
• No absorbe manchas; se limpia fácilmente, incluso con una manguera a presión.
Fachadas
El porcelánico es un material idóneo para instalar en fachadas debido a su baja absorción de agua. Estos son los tipos de sistema de fachadas con los que se puede instalar:
• Grapa vista.
• Grapa oculta.
• Anclaje encapsulado.
• Anclaje químico.
Las ventajas de este tipo de colocación son las siguientes:
• Aislamiento acústico.
• Aislamiento energético.
• Impermeabilidad.
2. TYPE OF LAYING

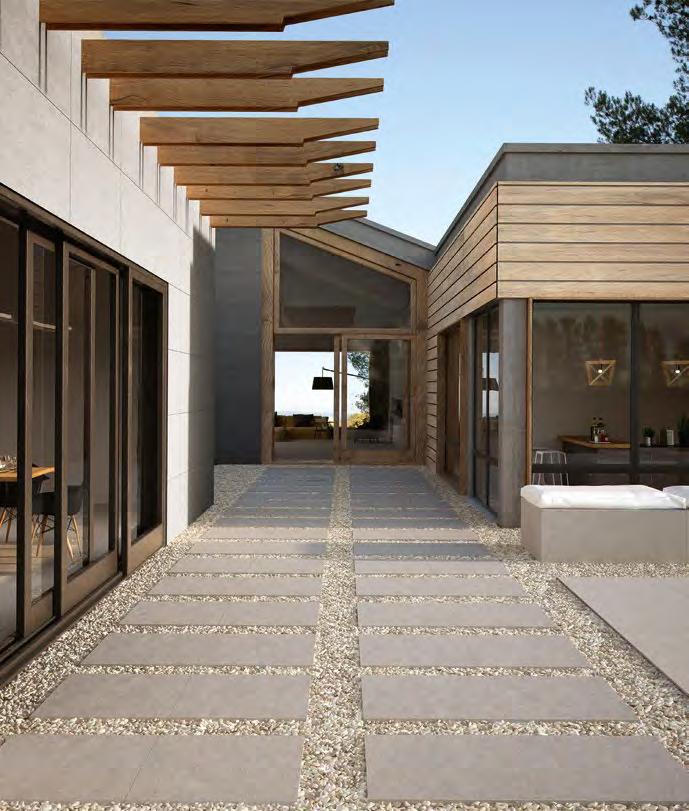

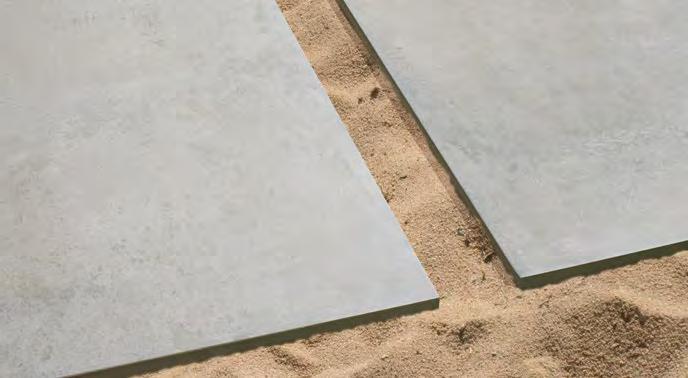

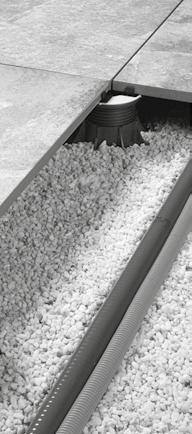

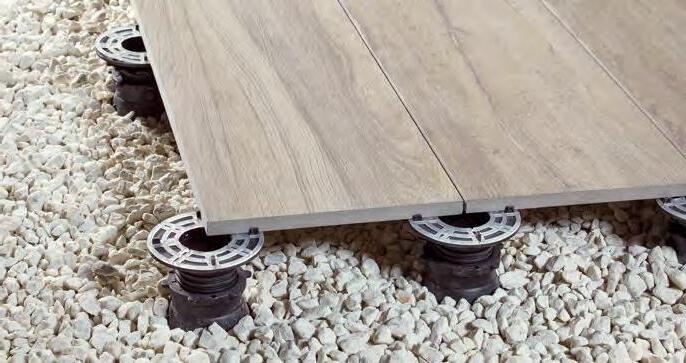

Dry

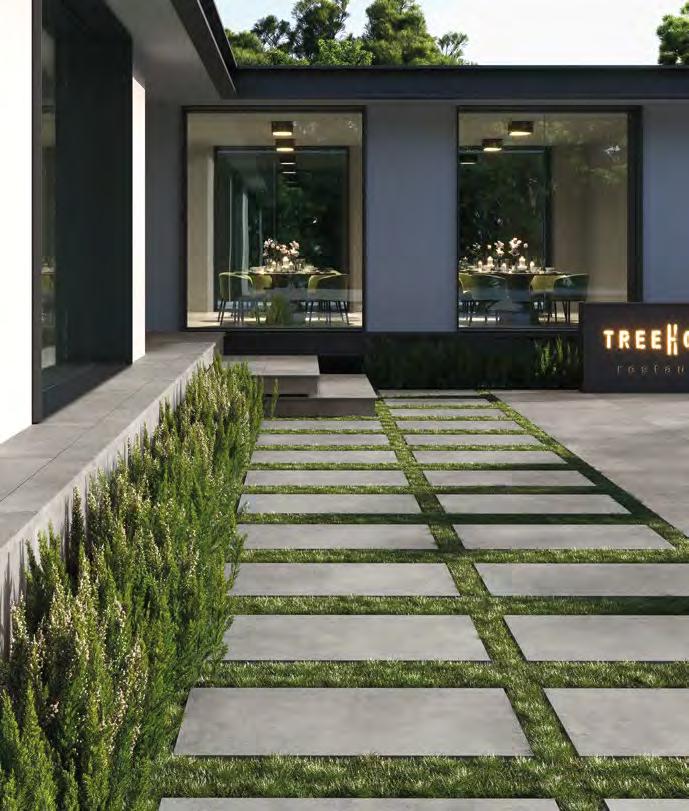

Depending on the material to be installed and its thickness, in this case models from the OUTDOOR20 family, they can be installed dry, without any need for cement or adhesive, on the following substrates:
• Raised floors.

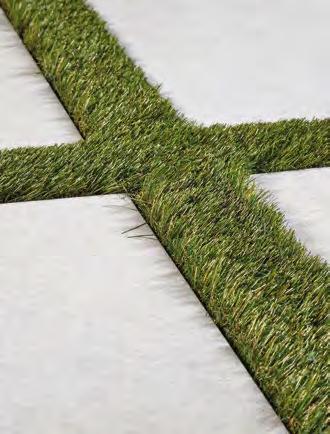

• Grass.
• Gravel.
• Sand.
In addition, models from the KERFLEX family can be installed on:
• Cork.
• Insulating material
The advantages of this type of fixing are:
• No adhesive required.
• Rapid fixture, ecological and aesthetically pleasing.
• Immediately traversable and easily lifted.

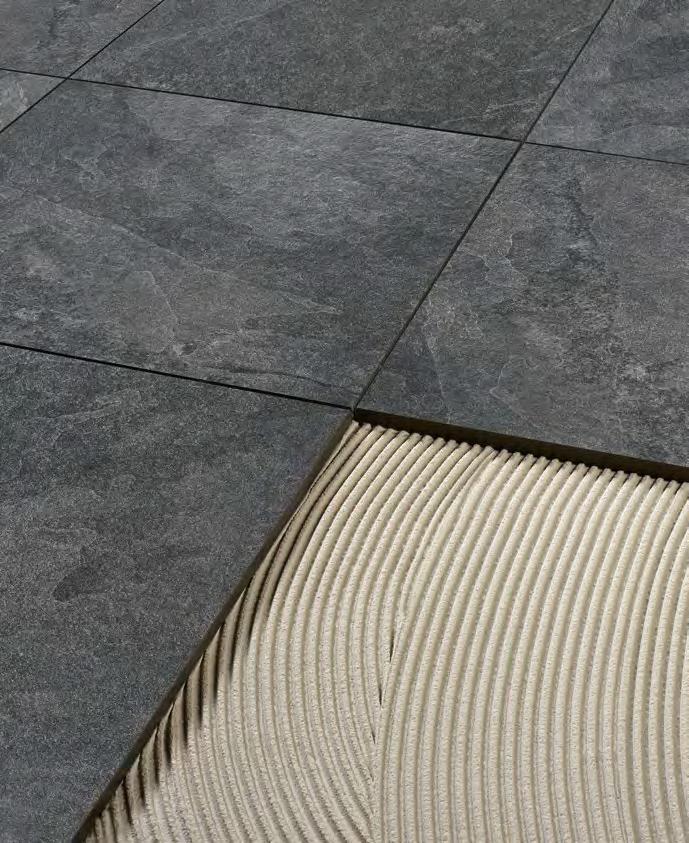

Traditional
For this type of installation special ceramic cements are used which leave the tiles permanently fixed and immovable.
The advantages of this type of fixing are:
• Highly traversable (pedestrians).
• Can be grouted.
Façades
Porcelain tiles is the ideal material for façades due to its low water absorption. Following are the types of suitable systems for tiling façades:
• Exposed clips.
• Concealed clips.
• Encapsulated anchor.
• Chemical anchor.
The advantages of this type of fixing are:
• Acoustic insulation.
• Thermal insulation.
• Impermeability.
3. COLOCACIÓN
Elección de herramientas
Resulta de gran importancia la correcta elección de las herramientas y útiles que nos ayudarán a llevar a cabo la colocación de nuestro material.
• Aplicador de mortero
• Caja de herramientas
• Cortafríos y cincel
• Crucetas, “T” y cuñas
• Escuadra
• Espátula
• Flexómetro
• Llana, peine y talocha
• Mesa de trabajo
Disposición de las piezas
• Marcador, soporte y plantilla
• Maza y aplanador
• Nivel
• Paleta
• Plomada
• Rascador
• Maceta y martillo
• Tenazas
• Ventosa
Antes de empezar a colocar cualquier pieza, hay que decidir la orientación y disposición del modelo a instalar. Presentamos algunos de los ejemplos más comunes:
3. FIXING
Choosing tools
Selecting the correct tools with which we are to work is of great importance.
• Trowel
• Toolbox
• Cold chisel
• Spacers and wedges
• Set square
• Spatula
• Measuring tape
• Toothed trowel, comb and leveller
• Workbench
Type of installation
• Marker, support and template
• Mallet and float
• Spirit level
• Grouting trowel
• Plumb line
• Scraper
• Mace and hammer
• Pincers
• Suction cup
Before starting to fix the tiles, the orientation and layout must be decided. Here we list the more common styles:
6. MANTENIMIENTO
Muchos productos de limpieza de uso general que están disponibles son aceptables para el uso en nuestros productos. Se pueden emplear para la limpieza diaria detergentes o desengrasantes diluidos en agua caliente, según las indicaciones del envase del limpiador.
Es importante que el limpiador no tenga base de aceite, grasa animal o jabón. Estos componentes pueden dejar un residuo invisible al atrapar la suciedad (estratificaciones de cal de detergente o residuos de suciedad).
También es importante que la baldosa reciba un enjuague a fondo con agua limpia después de que el proceso de limpieza se haya completado.
**Es muy importante tener en cuenta que el ácido fluorhídrico (HF) y derivados pueden dañar irremediablemente la baldosa.
Los pasos generales de limpieza regular para nuestros productos cerámicos se pueden resumir del siguiente modo:
• Retirar cualquier residuo sólido o líquido de la baldosa, barriendo con una escoba de cerdas suaves o pasando la aspiradora.
• Limpiar los derrames líquidos tan pronto como sea posible.
• Aplicar la cantidad y dilución del limpiador recomendadas para la baldosa (ver indicaciones del fabricante del limpiador).
Durante su uso, la limpieza de la baldosa debe hacerse de forma similar a la limpieza de cristales. Se pueden emplear productos de tipo amoniacal e incluso lejía, ambos diluidos.
7. PRODUCTOS DE LIMPIEZA
En caso de manchas muy particulares se recomienda utilizar limpiadores específicos, como los indicados a continuación. No debe olvidarse que la eliminación de cualquier tipo de mancha es más fácil cuando todavía está fresca.
Es importante realizarse una prueba antes de utilizar los productos de limpieza, especialmente con el gres porcelánico lapado o pulido.
Tipo de mancha Type of stain
Cal Carbón Cemento Yeso Argamasa Lápiz
4. REJUNTADO
Seleccionar color de rejuntado
A criterio de cada cliente, deberá seleccionar una pasta de rejuntado apta para cerámica del color que prefiera.
Nosotros recomendamos que sea de un tono similar al de la pieza de cerámica.
Aplicación
Siempre después de que el material esté instalado y seco, introducir entre las piezas de cerámica la cantidad necesaria para llenar la junta con una paleta de goma. Rápidamente con una esponja bien humedecida, retirar el sobrante. Repetir el proceso hasta cubrir todas las juntas de la pared o del pavimento.
5. LIMPIEZA POSTERIOR A LA OBRA
Antes de limpiar nuestro material cerámico, será necesario que apartemos todos aquellos elementos que entorpezcan la limpieza para poder llegar a todos los rincones y eliminar por completo la suciedad. De este modo, deberemos apartar escaleras, herramientas y demás obstáculos que puedan dificultar esta tarea.
A continuación barreremos o aspiraremos el suelo de cerámica para retirar así el polvo y demás restos sólidos que pueda haber, como tornillos, grapas, crucetas, etc. Deberemos hacer hincapié en las esquinas o rincones de las estancias, ya que es donde suele acumularse este tipo de suciedad. Seguidamente, ya se podrá empezar a fregar el suelo cerámico y, para ello, se puede optar por algún producto comercial específico para suelos de cerámica. De este modo, se deberá mezclar el limpiador comercial (siguiendo las instrucciones del envase) en el cubo de agua y limpiar toda la superficie cerámica con la fregona.
En los casos que haya pegotes de cemento o de material de rejuntado, podremos deshacernos de ellos con un estropajo suave (haremos una prueba primero sobre un trozo de pieza en la que, en el caso de que se pudiese rayar, no se vea la imperfección para asegurarnos de que podemos usar el estropajo seleccionado).
4. GROUTING
Choose grout color
A grout suitable for ceramics must be sourced in the client’s chosen colour.
We recommend a shade similar to that of the tile.
Application
When the tiles are installed and the cement has dried, fill the joint with paste using a rubber grouting trowel. Quickly remove any surplus with a wet sponge. Repeat the process until all joints are filled.
5. FINAL CLEAN UP
Before we start cleaning, the site must be cleared of anything that could hinder access to any part. We need to be able to reach into every corner in order to clean completely. This means removing ladders, tools or any obstacle that could get in the way.
Then we sweep or vacuum the tiled floor to remove any dust or other foreign objects that there might be, such as screws, clips or spacers. Special attention must be paid to corners of the area, as this is where this type of residue tends to gather.
Now the cleaning can begin. Any preferred commercial product may be chosen if it is specifically designed for tiled floors. The commercial product must be mixed with water according to the product label. Then it is used to clean the whole area with a mop.
If we find traces of cement or grout, we can remove them using a smooth scourer. Firstly we test the scourer on a piece of tile to be certain that it does not leave scratches.
Residuo metal Óxido Estuco de cemento Estuco colorado Témpera mural
Lime Carbon Cement Plaster Mortar Pencil
6. MAINTENANCE
Many commercially available cleaning products are suitable for use with our products. Day to day cleaning can be done with detergents or degreasers diluted in hot water, following the instructions on the product label. Products based on oil, animal fat or soap must not be used. These substances can leave an invisible residue when cleaning, such as layers of detergent or dirt. When the cleaning is complete, the tiling must be copiously rinsed with clean water.
**It is vitally important to remember that hydrofluoric acid or derivatives thereof can do irreparable damage to the tiling.
Following are the recommended steps for the regular cleaning of our products:
• Remove any solid or liquid residue from the surface using a soft broom or a vacuum cleaner.
• Clean off any liquid spillages as soon as possible.
• Dilute and apply the product according to the instructions. Tiling should be cleaned similarly to glass surfaces. Ammonium based products and bleach can be used if diluted.
7. CLEANING AGENTS
In case of very particular stains it is recommended to use specific cleaners, such as those indicated below. It should not be forgotten that the removal of any type of stain is easier when it is still fresh.
It is important to have a test before using cleaning products, especially with porcelain stoneware.
Halos ventosas Alquitrán Cera de vela Cera protectiva Pegamento Goma de mascar Tinta
Mayonesa Mermelada Mostaza Pintalabios
Suela de goma Tinte de cabello Orina Vómito
Cinta adhesiva Aceites Rotulador Resinas Esmalte de uñas Cigarrillo
Suction cups
Solución
Tradicional Traditional
Tradicional
COLOCACIÓN LAYING
TRADICIONAL

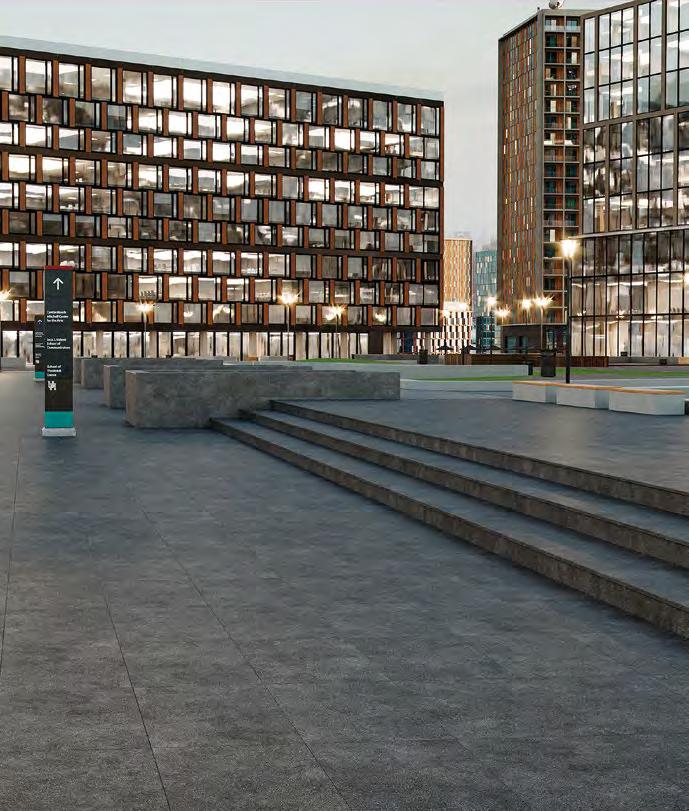

Técnica adhesiva para pavimentación con tránsito de vehículos, lugares comerciales e industriales, rampas de acceso a garajes, etc.
Ventajas:
• Soporta las tensiones de alto tránsito.
• No absorbe manchas; se limpia fácilmente, incluso con una manguera a presión.
CONVENTIONAL
Adhesive method for paving with vehicular traffic, commercial and industrial sites, garage access ramps, etc.
Advantages:
• Resistance to high traffic stress.
• Does not absorb stains; easy to clean.
TRADICIONAL CONVENTIONAL

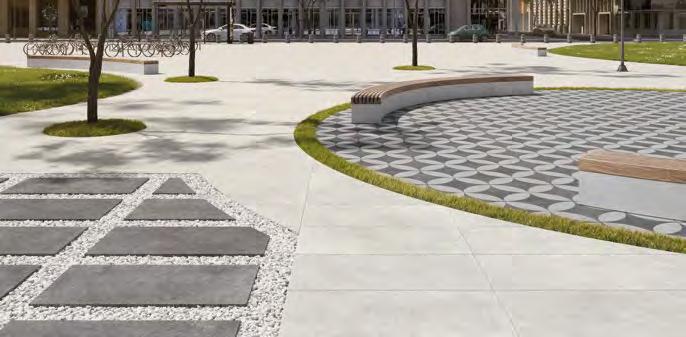

COLOCACIÓN EN SECO

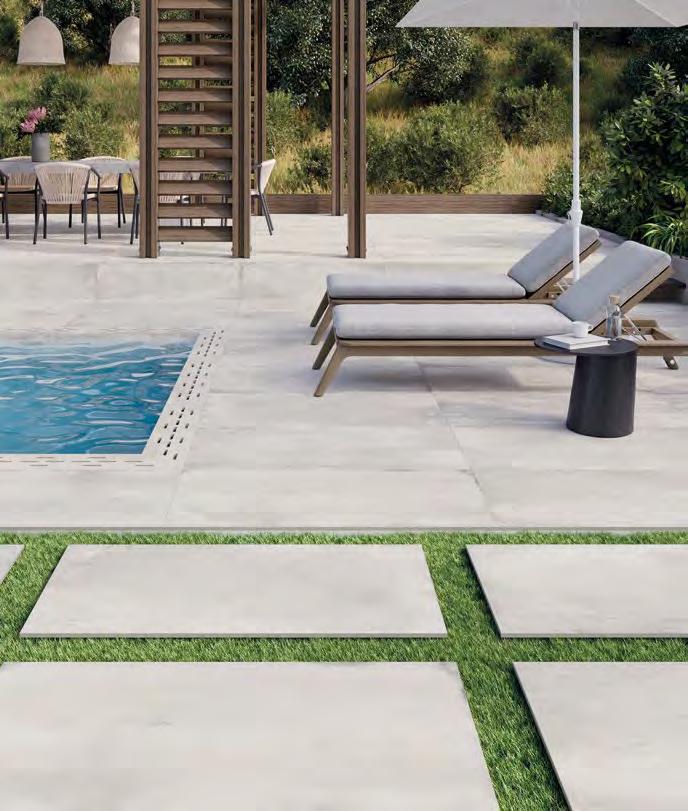

Outdoor puede colocarse con facilidad sobre gravilla (5-6cm de gravilla de una granulometría de 4-8mm), hierba o arena.
Ventajas:
• No requiere de colas.
• Colocación rápida, ecológica y de alto nivel estético.
• Inmediatamente transitable y fácil de retirar (evitando problemas legales de colocación).
DRY LAYING
Outdoor can be easily installed on gravel (5-6cm of gravel with grain size of 4-8mm), grass or sand.
Advantages:
• No glue required.
• Quick to install, ecological and highly aesthetic.
• Immediately passable and quickly removed (avoiding legal installation problems).

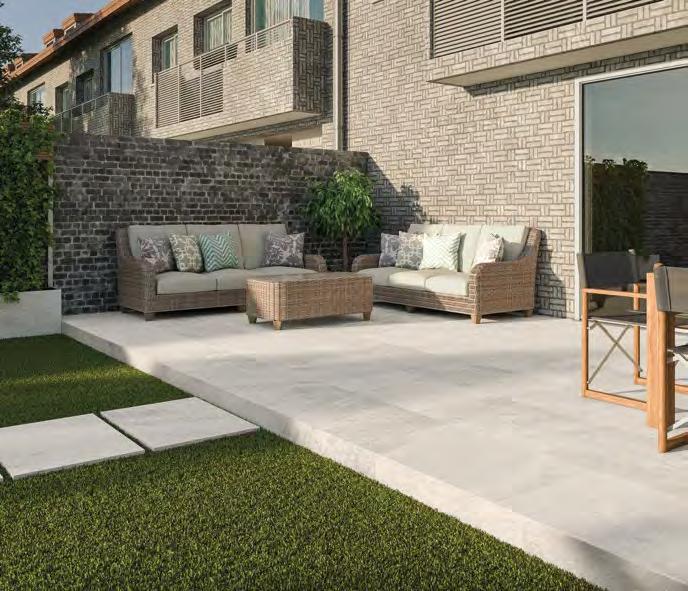

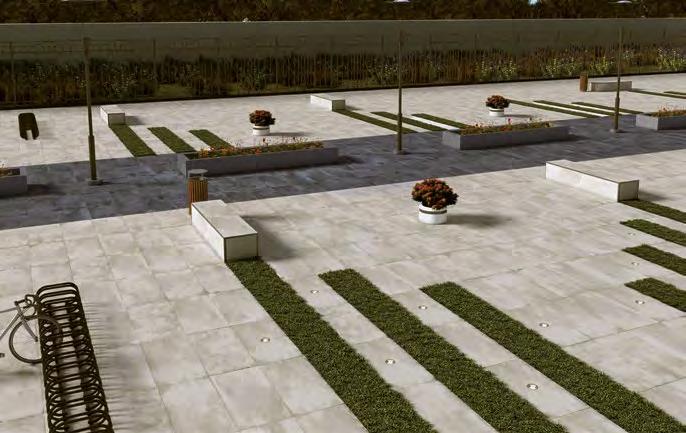

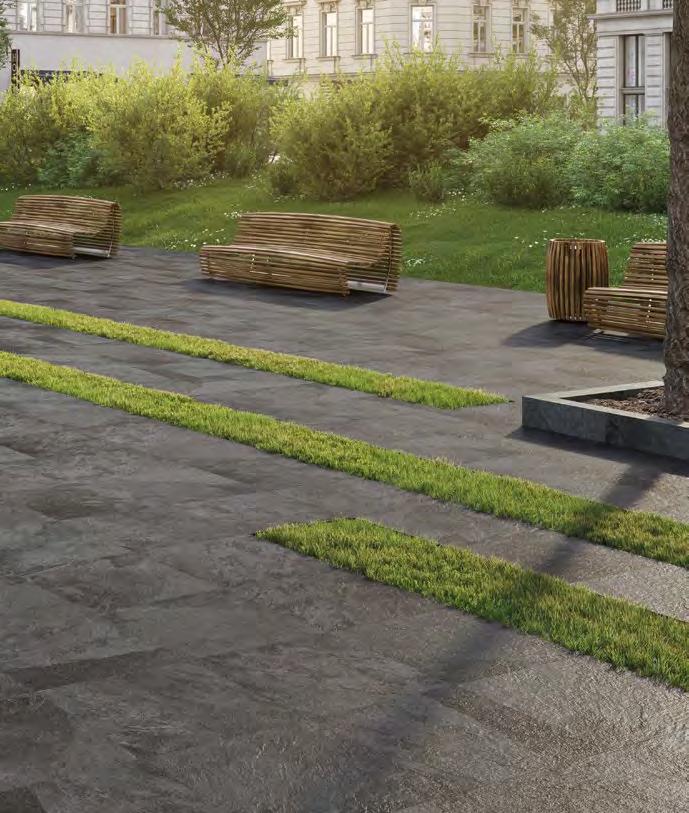

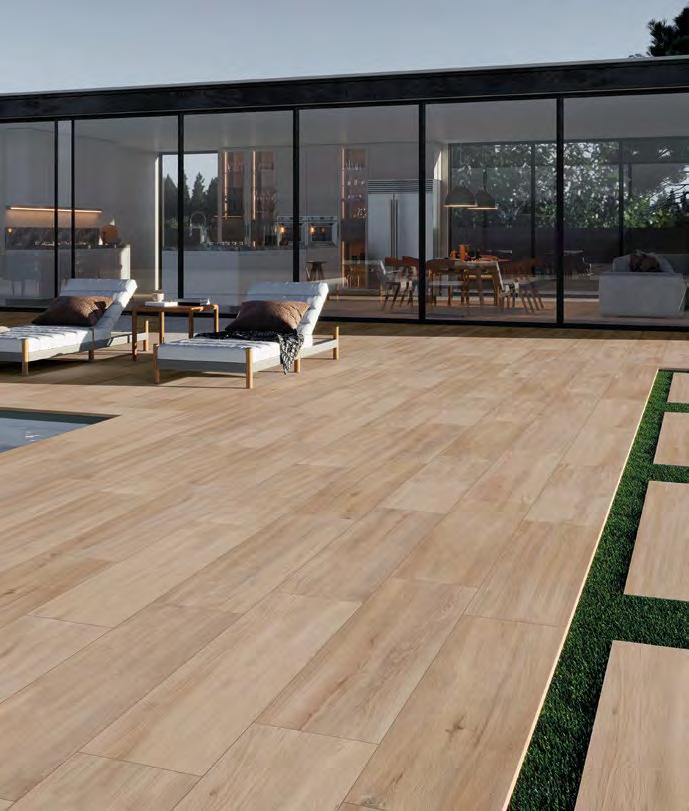

CÉSPED GRASS
GRAVILLA GRAVEL

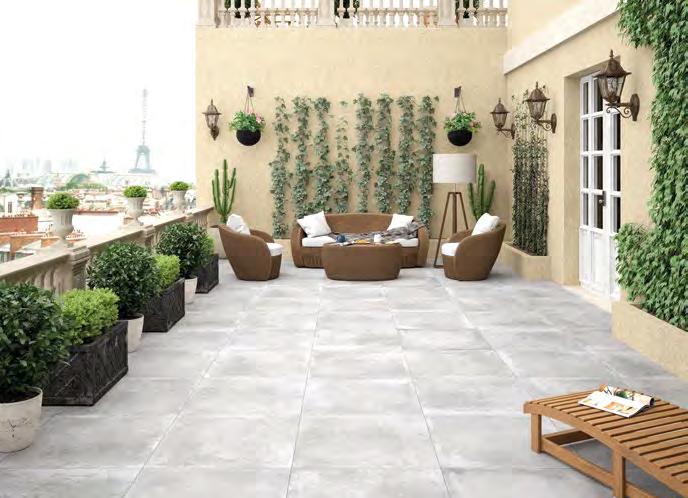

COLOCACIÓN EN SUELOS SOBRE-ELEVADOS
Otro de los aspectos revolucionarios de outdoor es su sistema de colocación sobre soportes portantes o plots.
Este ingenioso sistema permite superar todas las limitaciones que ofrecía la colocación externa con métodos tradicionales.
Ventajas:
• No va ligado a la estructura de la edificación, evitando posibles fisuras y roturas (ventaja importante para las partes expuestas a la luz solar y a la intemperie).
• Facilidad de mantenimiento e inspección de las instalaciones que hay debajo, permitiendo utilizar la parte inferior para las canalizaciones de agua, luz, sistemas de riego, etc.
• Mayor insonorización acústica y cámara de aire para el aislamiento térmico.
• Consigue una pavimentación plana y continua, sin tener que crear pendientes para el drenaje, como rejillas o desagües.
• Ideal para zonas con problemas de pesos estructurales, como balcones, gracias a su bajo peso (47Kg/m2).
• La abertura entre baldosas (+/- 3mm) facilita el drenaje del agua.
• Garantía contra expansiones o contracciones de los suelos.
• Evita las filtraciones de agua entre el material y el impermeabilizante.
• Menor coste en colocación: no es necesario personal de alta cualificación.
• Fácil y limpio de colocar, ya que no requiere de colas adhesivas.
• Fácilmente desmontable y reutilizable.
• Se puede intervenir sobre la capa de impermeabilización sin romper el pavimento, reduciendo significativamente tiempos y costes.
• Alta resistencia.
RASIED FLOORS LAYING
Another revolutionary feature of outdoor is its installation system over bearing supports or plots.
This ingenious system allows you to overcome all the limitations of exterior installation using through traditional methods.
Advantages:
• It is not linked to the building structure, avoiding possible cracking or breaking (important advantage for those parts exposed to sunlight and outdoor conditions).
• Easy maintenance and inspection of the facilities underneath, allowing the bottom part to be used for water pipes, electricity, irrigation systems, etc.
• Increased soundproofing and air chamber for thermal insulation.
• Achieves flat and continuous paving, without having to create slopes for drainage, such as grating or drains.
• Due to its low weight (47kg/m2), it is ideal for areas with structural weight problems, such as balconies.
• The spacing between tiles (+/- 3mm) facilitates water drainage.
• Guarantee against floor expansions or contractions.
• Prevents water leakage between the material and waterproof agent.
• Lower installation cost: no need for highly qualified staff.
• Easy and clean to place, no adhesive glue is necessary.
• Easily demountable and reusable.
• It is possible to work over the waterproofing. layer without breaking the paving, considerably reducing time and costs.
• High resistance to breakage and weather conditions.
REGULABLE REGULABLE
ALMOHADILLA PAD FIJO FIXED
REGULADOR DE INCLINACIÓN INCLINE REGULATOR

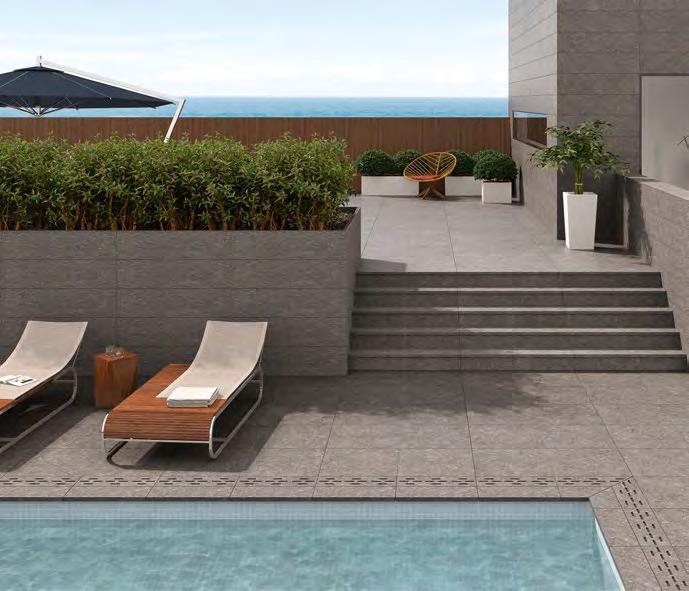

PIEZAS ESPECIALES SPECIAL TILE PIECES
Las baldosas cerámicas completan su oferta para adaptarse y personalizar cualquier lugar a través de las llamadas piezas especiales y complementarias. No sólo tienen una función decorativa –muchas se personalizan dando lugar a piezas únicas–, sino también práctica, y pueden significar la guinda del pastel a la hora de planear nuestros proyectos.
The tiles are rounded off with a selection of special tile pieces to help customize settings. Not only do they fulfil a decorative function, adding a unique personal touch to settings, but they also play a practical role. Special tile pieces are the “icing on the cake” in design projects.

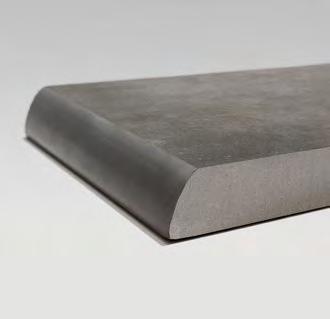

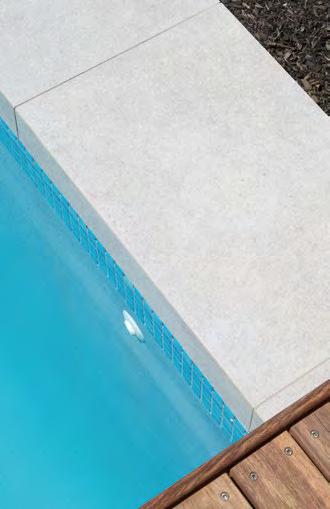

BORDE RE COPING TILE
(GLAZED BULLNOSE)

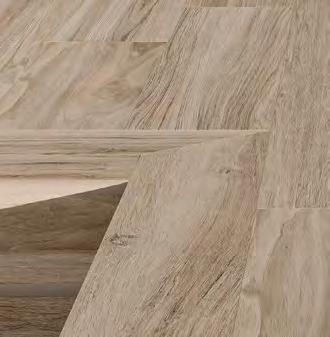

BORDE ING MITRED COPING TILE
BORDE RE EDGE RE
Borde con acabado romado y esmaltado en frío. Sin cocción. Edge with blunt finish and cold enamelled. Unfired.
BORDE ING
Borde con acabado ingletado. Edge with mitered finish.

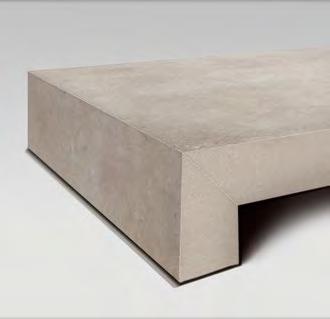

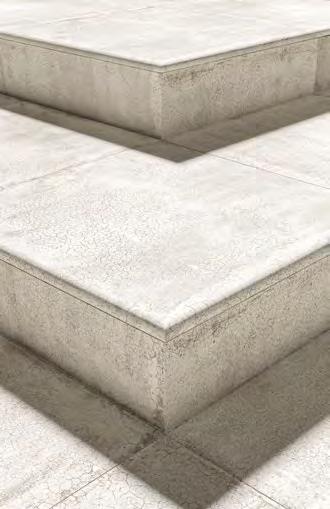

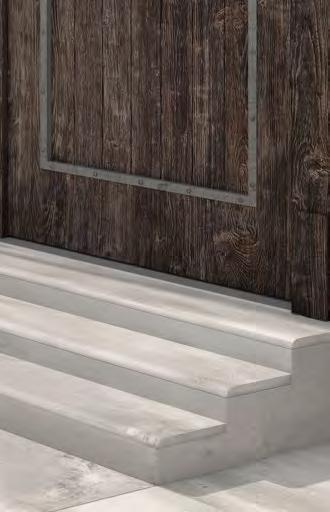

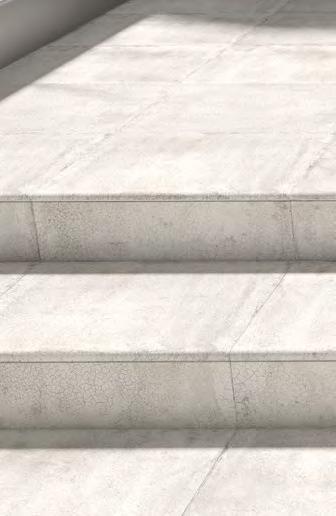

PELDAÑO RE STAIR TREAD (GLAZED BULLNOSE)
PELDAÑO ING MITRED STAIR TREAD
30x60x2RCC149
30x100x2RCC316
29,5x120x2RCC375
60x60x2RCC264
100x100x2RCC716
60x120x2RCC575
30x60x2RCC499
30x100x2RCC770
29,5x120x2RCC1037
60x60x2RCC575
100x100x2RCC1250
60x120x2RCC1250
PELDAÑO ÁNGULO RE CORNER STAIR TREAD (GLAZED BULLNOSE)
BORDE ÁNGULO INTERIOR RE INNER CORNER COPING TILE (GLAZED BULLNOSE)
20x60x2RCC298
Juegode2piezas Setof2pieces
BORDE ÁNGULO EXTERIOR RE OUTER CORNER COPING TILE (GLAZED BULLNOSE)
20x60x2RCC298
Juegode2piezas Setof2pieces

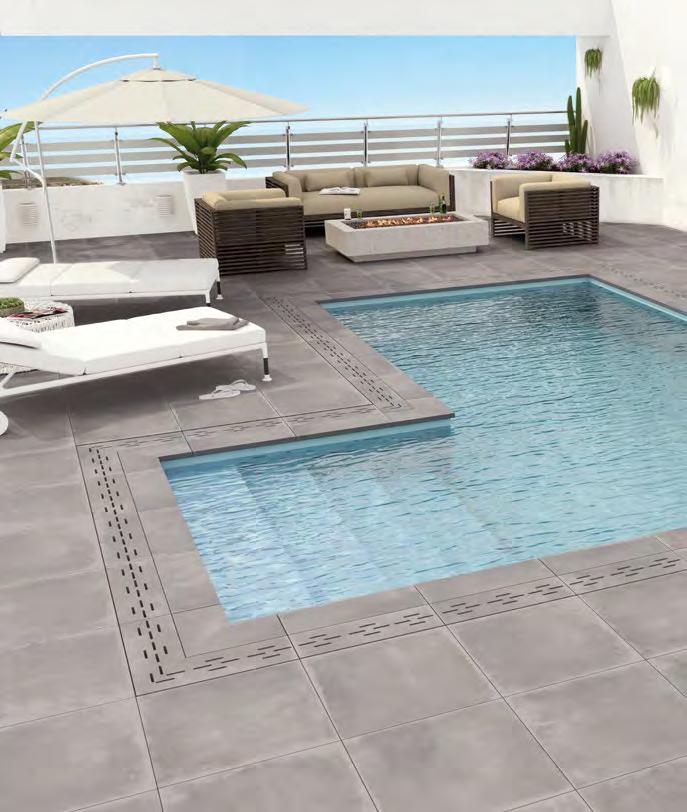

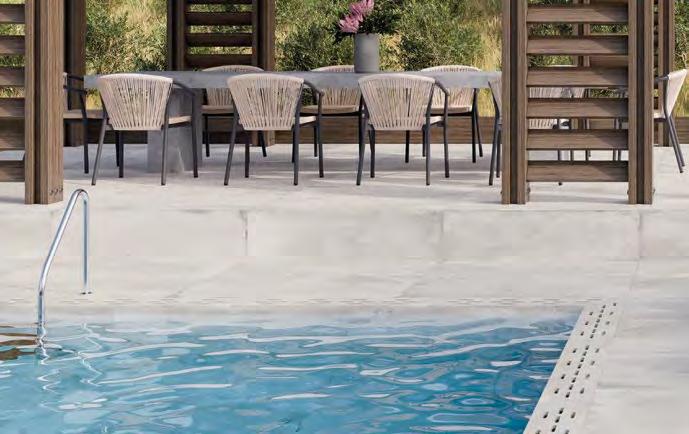

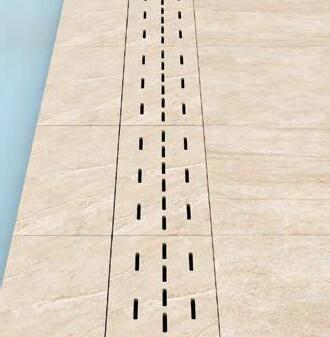

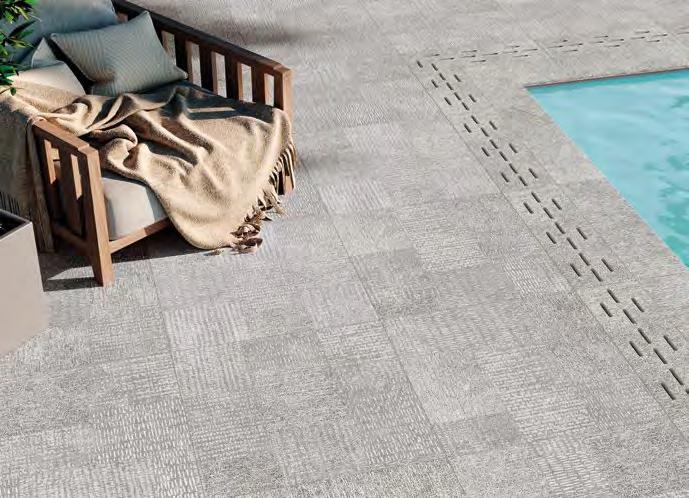

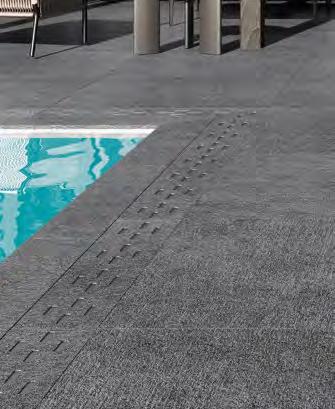

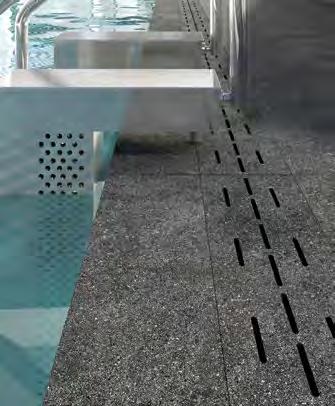

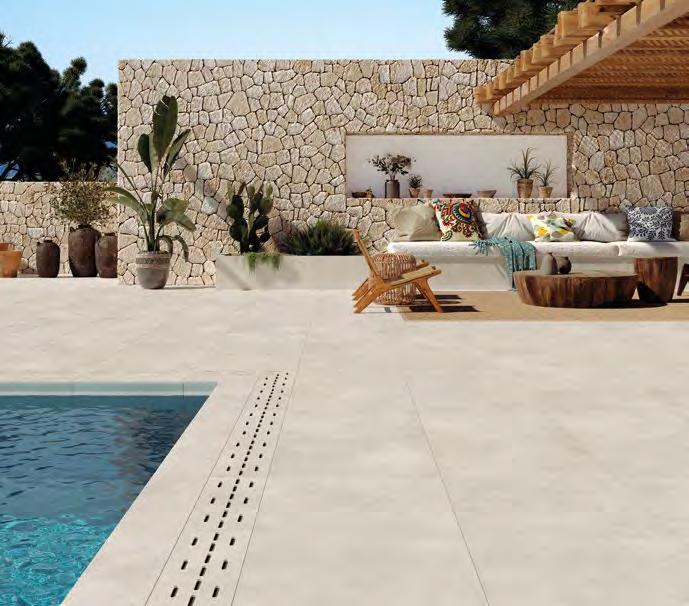

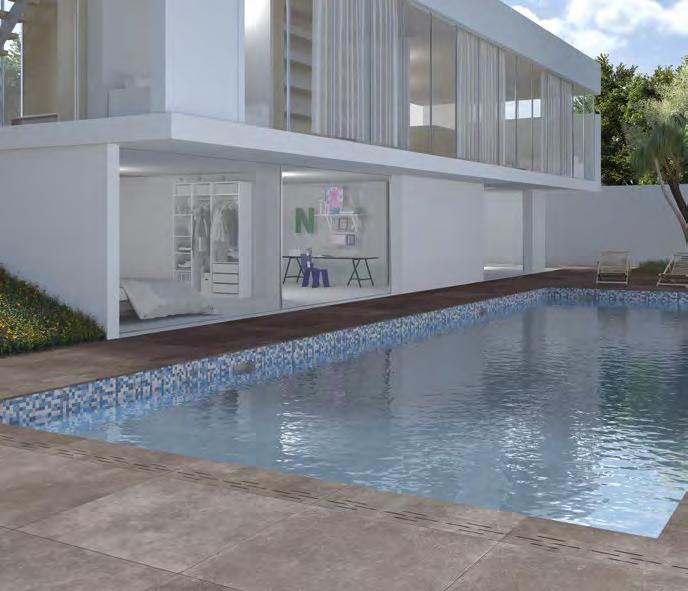

REJILLA ÁNGULO HC CORNER POOL GRID (WATER-JET CUT)
Juegode2piezas Setof2pieces
BORDE ÁNGULO INTERIOR ING MITRED COPING TILE (INNER CORNER)
Juegode2piezas Setof2pieces
BORDE ÁNGULO EXTERIOR ING MITRED COPING TILE (OUTER CORNER)
20x60x2RCC1173
Juegode2piezas Setof2pieces

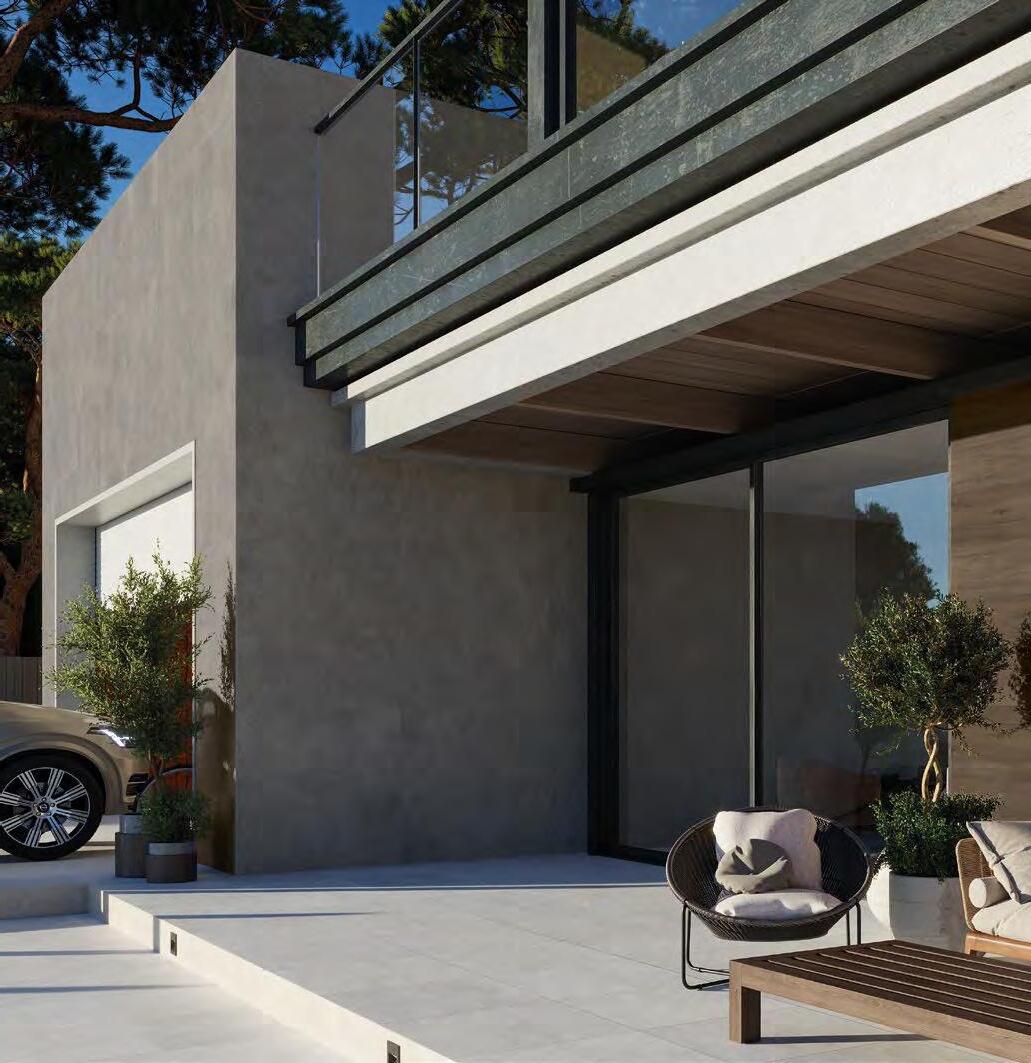

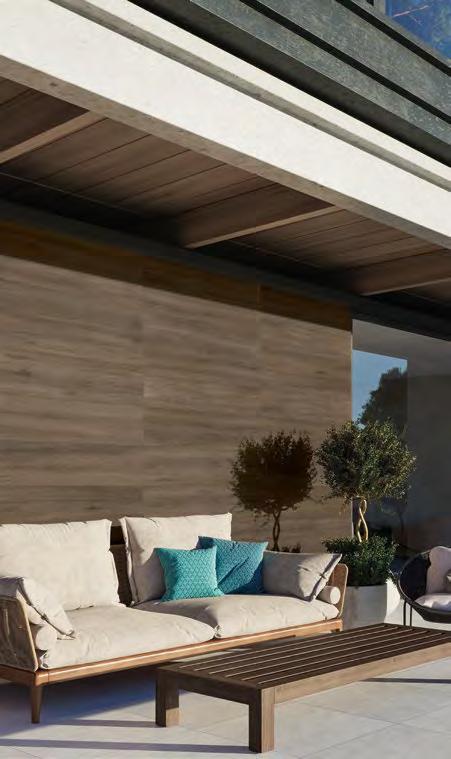

FACHADAS FAÇADES
Los materiales outdoor poseen una gran durabilidad gracias a unos procesos productivos en constante evolución. Además de todas las posibilidades que ofrece la cerámica con respecto a colores, acabados y tipologías, OUTDOOR20 ofrece cientos de posibilidades estéticas en el diseño de fachadas y combina la tecnología más moderna con las tendencias estéticas más vanguardistas.
The outdoor tile range is a highly durable one, thanks to the application of production processes in a constant state of evolution. In addition to its wide variety of colours, finishes and types, OUTDOOR20 comes in hundreds of different looks for use on façades and combines state-of-the-art technology with ground-breaking visual designs.
OUTDOOR20 VS. OTHER MATERIALS
Resistencia a alteraciones climáticas Resistant to climate stresses
Resistencia al tráfico ligero / Resistant to light traffic --
Resistencia física/química
Chemical/Physical resistance of surface
Resistenciaalasrayaduras/ScratchresistantResistenciaalaabrasiónprofunda/ResistanttodeepabrasionResistenciaaácidosyquímicos/ResistanttoacidandchemicalsResistenciaadisolventes/combustibles/grasas/Resistancetosolvents/ fuels/greasesResistenciaalasmanchas/Stainresistant OUTDOOR20 VS. OTROS MATERIALES
La seguridad en la utilización de los pavimentos es una de las prioridades de ROCERSA. Actualmente existen en el ámbito internacional varios sistemas para evaluar la resbaladicidad de los materiales. Los ensayos que ROCERSA aplica a sus pavimentos son los siguientes: Rampa
El método de rampa inclinada, de amplia difusión en toda Europa, consiste en una plataforma regulable en inclinación sobre la que camina un técnico cualificado calzado con suela normalizada o pie descalzo. Esta rampa, que se encuentra lubricada con aceite o agua jabonosa respectivamente, incrementa progresivamente el ángulo respecto a la horizontal hasta que el técnico detecta indicios de deslizamiento. En el caso de calzado y aceite como lubricante, los pavimentos se clasifican en cinco categorías: de R9 a R13, donde el número mayor indica una fricción estática también mayor.
Clasificación Classification Áng. de inclinac. Inclination angle
R9 3º - 10º
1. ANTI-SLIP FLOORING
Safe usage of flooring is one of ROCERSA’s priorities. There are various internationally recognised systems for evaluating a material’s slip resistance. The tests that ROCERSA carries out on its products are the following:
Ramp
The variable angle ramp method, in use all over Europe, consists of a variable angle platform on which a qualified technician walks up and down either wearing safety boots or barefoot. This ramp, which is lubricated with either oil or soapy water, is gradually inclined until the technician starts to slip. For an oil lubricated ramp and operator wearing boots, flooring is classified in five categories; R9 to R13, where a higher number indicates greater static friction.
Adecuado para zonas con: Suitable for areas with:
R10 10º 19º Fricción estática NORMAL. / NORMAL static friction.
R12 27º 35º Fricción estática ALTA. / HIGH static friction.
Pie descalzo En el caso del metodo del pie desnudo y agua jabonosa la clasificación se reduce a tres gradaciones, A, B y C en la que la primera corresponde a ángulos de rampa mayores o iguales a 12º y la clase C a ángulos mayores o iguales a 24º.
Clasificación Classification Áng. de inclinac. Inclination angle
Adecuado para zonas con: Suitable for areas with:
Clase A Class A ≤ 12º
Péndulo
El método del péndulo de fricción, prescrito por el Código Técnico de la Edificación, consiste en un péndulo de medidas normalizadas que soporta un deslizador de caucho. La altura del equipo se ajusta para conseguir que el deslizador, que soporta una carga constante, mantenga el contacto con la superficie durante una distancia conocida. Midiendo la diferencia entre la altura inicial y la alcanzada por el péndulo después de la fricción, se asigna un valor a la superficie ensayada. Los suelos analizados con este sistema se clasifican en 4 categorías, de la 0 a la 3, donde un número mayor indica una mayor resistencia al deslizamiento.
R13 Fricción estática MUY ALTA. / VERY HIGH static friction. Clasificación
Pendulum
The pendulum slip resistance test, required by the Spanish technical building code, consists of a standardised pendulum supporting a rubber slider. Height is adjusted so that the slider, with a constant load, remains in contact with the surface for a set distance. According to the difference between the starting height and that reached by the pendulum after the friction, the flooring is graded with a value. Surfaces analysed with this method are classified as 0 to 3, where a higher number means greater slip resistance.
15 > Rd ≤ 35 Interiores con pendientes < 6% Interiors with slopes < 6% CTE2 35 Rd ≤ 45
Interiores con pendientes P 6% y escaleras. Interiores húmedos (duchas, aseos, cocinas, etc.) con pendientes < 6%
Interiores húmedos (duchas, aseos, cocinas, etc.) con pendientes P 6%
CTE3 Rd > 45
Interiores húmedos con grasas, aceites, etc. Exteriores y piscinas
Interiors with slopes P 6% and stairs Wet interiors (showers, toilets, kitchens, etc.) with slopes < 6%
Damp interiors (showers, toilets, kitchens, etc.) with slopes P 6%
Damp interiors with grease, oil, etc. Outdoors and swimming pools
Clase C Class C ≤ 24º
The test with barefoot operator and soapy water produces one of three grades, A, B or C, where A corresponds to a ramp angle of no less than 12º and C to no less than 24º.
Zonas de paso de andar descalzo. Vestuarios individuales y comunes. Suelos de piscinas en zonas que no son de natación si la profundidad del agua > de 80 cm.
Zonas de paso de andar descalzo no clasificadas en el grupo A.
Zonas de instalación de pulverización desinfectante.
Suelos de piscinas en las zonas que no son de natación, si la profundidad es > de 80 cm.
Secciones que no son de natación en piscinas de oleaje.
Suelos móviles.
Piscinas infantiles.
Escaleras que se meten en el agua.
Escaleras que se meten en el agua a una profundidad máxima de 1 metro con barandillas a ambos lados.
Escaleras fuera de la zona de baño.
Escaleras que se meten en el agua no clasificadas en la clase B.
Piscinas que se atraviesan nadando.
Diseño de bordes de piscina inclinados.
Cabe señalar que, al aumentar la rugosidad de la superficie, tiende a mejorar la fricción, pero, al mismo tiempo, aumenta la tendencia a la suciedad. Por otra parte, el uso de relieves superficiales antideslizantes puede provocar ligeras molestias al caminar sobre ellos, por lo que esta solución suele utilizarse en aquellas aplicaciones en las que resulta prioritaria la seguridad frente al resto de condicionantes (uso industrial, aceras exteriores, etc.).
2. PRODUCTOS RECTIFICADOS
1. No mojar las piezas previamente a su colocación, pues pueden sufrir una ligera deformación que dificulte su colocación y su resultado final. Colocar en seco (sobre todo revestimiento).
2. Maestrear correctamente la pared antes de su colocación, pues cualquier rugosidad perjudica la colocación. El maestreo deberá hacerse con mortero y dejar fraguar, al menos, 48 horas.
3. Tras el fraguado, aplicar el cemento cola con llana dentada.
4. Pese a que el material rectificado se preste a una colocación sin junta, es aconsejable dejar una mínima distancia de 0,5mm, con lo que evitaremos cualquier tipo de problema dimensional y eliminación de tensiones.
5. No golpear el material para colocarlo, pues cualquier mínimo desajuste en la pieza provocaría un efecto no deseado haciendo que las puntas no coincidieran.
6. Se deben completar las paredes.
7. No transitar sobre los pavimentos recién colocados que pudieran provocar problemas como los descritos en el punto 5.
8. Tener mucho cuidado en la manipulación de las piezas, ya que los bordes rectificados se prestan a una fácil rotura o despuntado por su canto vivo.
9. Rejuntar con una llana de goma una vez seco el material.
10. La limpieza del rejunte deberá hacerse antes del secado de este con una esponja húmeda.
Barefoot pedestrian areas not in group A. Areas where disinfectant is sprayed.
Pool floor in areas not for swimming where the depth > 80 cm.
Areas not for swimming in pools with wave machines. Movable floors.
Children’s pools.
Pool ladders.
Pool ladders in water no greater than 1 metre deep and with handrails both sides.
Stairs away from the bathing area.
Pool ladders not in class B.
Pools that have to be swum across.
Design of inclined pool borders.
It must be pointed out that although a rougher surface will increase friction, it will also tend to get dirtier. The use of anti-slip surface textures can be uncomfortable to walk on, so this solution is usually applied to situations where safety is the major factor (industrial, exterior footpaths etc.).
2. RECTIFIED TILES
1. Tiles should not be wetted prior to fitting as they can deform, which makes fitting difficult and affects the final result. Install dry (particularly with panels).
2. Skim the wall before tiling, as any roughness can affect the installation. Skim using mortar and leave to harden for at least 48 hours.
3. Once hardened, apply cement with a toothed trowel.
4. Although butted tiles might be described as joint-less, it is always advisable to leave a 0.5mm gap to avoid problems resulting from dimensions and to relieve pressure.
5. Do not hammer the tiles into place as this could result in the tiles not being aligned correctly.
6. Walls should be tiled in their entirety.
7. Do not put pressure on freshly installed tiles as this can lead to problems as per note 5.
8. Be very careful while manipulating the tiles as their straight cut edges can break easily.
9. Grout with a rubber grouting float once set.
10. Excess grout must be cleaned off with a wet sponge before it dries.
Barefoot
Barefoot pedestrian areas. Individual and shared changing rooms. Pool floor in areas not for swimming where the depth of water is > 80 cm.
