Catálogo Frecan Gibeller

2021 Colección

Campanas y Cocción

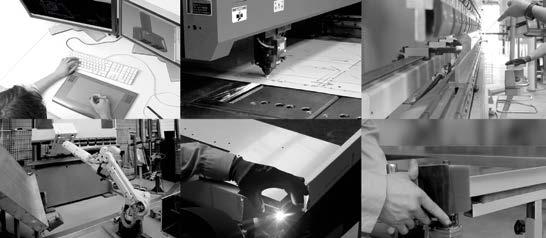

La esencia de un fabricante

Innovación y detalle se unen creando una gama de campanas de cocina cuidada y única, donde el silencio, la funcionalidad y la calidad se convierten en nuestra insignia.

Trabajamos a tu medida cuidando cada detalle desde el diseño hasta la producción final.

Cada una de nuestras campanas tiene su propia personalidad y todas ellas coinciden en algo: el Silencio. Creamos confort para tu hogar.

FRECAN es artesanía, es tecnología, es vanguardia.

La calidad, el diseño y el cuidar cada detalle son nuestras señas de identidad. Productos creados y diseñados para vivir en la cocina.

Campanas silenciosas que hacen de la cocina el lugar perfecto de reunión, diseños únicos que hacen de ella un espacio vanguardista y que, sin darte cuenta, se convertirá en tu cómplice de encuentros únicos e irrepetibles. En FRECAN buscamos la perfección en nuestros diseños, la excelencia en el rendimiento y el confort como eje central en cada producto.

Te invitamos a recorrer nuestras páginas y dejarte guiar por ellas.

Estados Unidos

Colombia

Portugal

Australia Francia

Italia

Malta Israel

Cada día más presentes, Cada día más conectados, Cada día más internacionalizados.

Informaciones técnicas

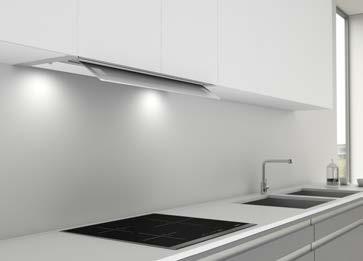

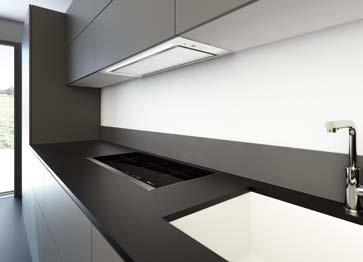

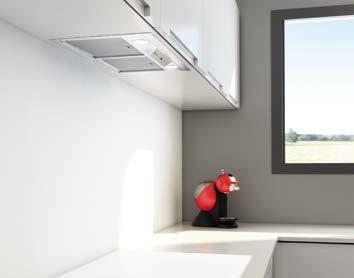

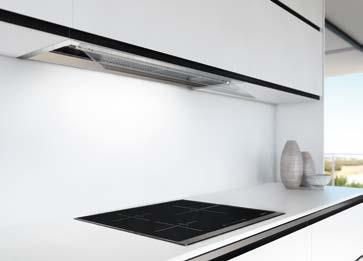

Instalable en muebles de fondo 60 cm.

Por su diseño compacto y su estrecho cuerpo, nuestras campanas de superficie permiten su instalación no sólo en cocinas de isla sino también en cocinas murales de 60 cm de fondo manteniendo 40 cm de profundidad en los cajones.

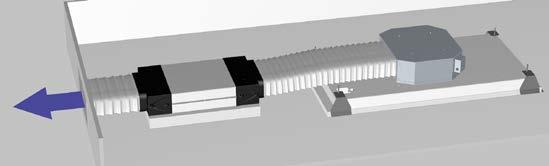

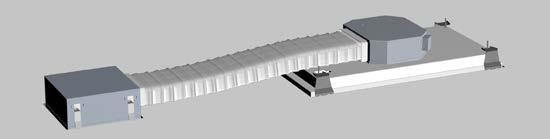

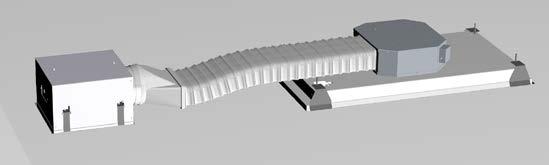

Motores de techo orientables “Plug&Play System”

Los motores orientables “Plug&Play” de FRECAN permiten montarse y desmontarse para canalizar en múltiples direcciones.

- Plug&Play R700 (4 direcciones)

- Plug&Play 1100GP (5 direcciones)

Dependiendo de la elección del motor se requerirá mayor o menor medida de falso techo.

Informaciones técnicas

Mando a distancia y botonera pared

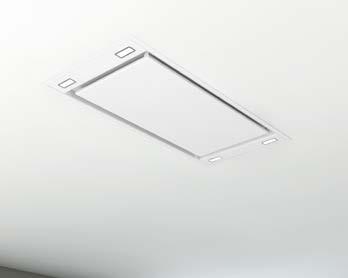

Una gran cantidad de modelos (en especial los de techo) están equipados con mando a distancia de serie.

El mando a distancia que incorporan todos los modelos de techo se carga a través de un USB que viene incluido.

Además existe para las campanas de techo la posibilidad de instalar una botonera encastrada a pared para controlar la campana sin uso de mando a distancia. Disponible exclusivamente para campanas de techo con motor R1000 (ver pág 173).

Botoneras electrónicas.

Termómetro y temporizador. Las campanas semiprofesionales de nuestro catálogo están dotadas de un control electrónico que incorpora lectura de la temperatura ambiental y un temporizador para controlar los tiempos de cocción.

Parada diferida ( LastTime). Una vez hemos terminado de cocinar, la función Last Time de la campana Funcionará durante unos minutos dependiendo del modelo y se desconectará automáticamente un vez reciclado el aire de su cocina.

Avisador de saturación de filtros. Avisador luminoso que nos indica cuando es necesaria la limpieza de filtros en caso de aspirantes y la sustitución de estos en caso de filtros de carbono (recirculación).

Motor rotativo 360°

El motor rotativo 360° permite embocar los conductos de extracción en cualquier dirección permitiendo una fácil instalación incluso en cocinas murales.

Con este sistema rotativo se acaban los problemas y obstáculos que se encuentran en ocasiones en un falso techo.

Coloque el motor a los grados que le permitan una salida cómoda, apriete los tornillos de fijación y no se preocupe de nada más.

Sistema de montaje rápido Easy Fix

Todas nuestras campanas de techo están dotadas de unos clips de instalación que permiten su montaje de forma fácil, rápida y sencilla.

Sólo debe dejar conectado el motor a los conductos, subir la campana empujando hasta escuchar unos “clicks”, de esta forma la campana quedará suspendida para que el instalador pueda proceder a fijar el motor y apretar los tiradores para acabar de tensar la campana al falso techo con firmeza.

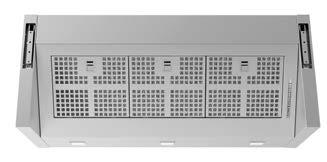

Filtros de acero Inoxidable

Filtros de Acero inoxidable Estándar: Los filtros de Acero Inox. estándar constan de 5 láminas filtrantes de aluminio más una carcasa con frontal decorativo en acero inoxidable. (5+1)

Filtros de Acero inoxidable High Class: Los filtros High Class constan de 7 láminas filtrantes de aluminio mas la carcasa con frontal y trasera decorativa en acero inoxidable. (7+2), este modelo de filtros están diseñados para retener mayor cantidad de grasa sin reducir la capacidad de aspiración de la campana.

Filtros de aluminio lacados en color. Los filtros lacados en blanco o negro aportan gran elegancia a todos los modelos de campana en esos colores. Además el lacado es de una gran dureza que permite su lavado en el lavavajillas.

Panel de fácil limpieza

El panel de fácil limpieza está dispuesto debajo de los filtros de la campana.

El panel permite un fácil mantenimiento y también sirve como seguridad ya que evita el acceso al motor y a los componentes eléctricos de la campana. Éste es desmontable para cuando se requiere una limpieza en mayor profundidad del interior de la campana.

Informaciones técnicas

Este tipo de aspiración, patente exclusiva de FRECAN, proporciona al usuario un mayor poder de aspiración en los extremos de la campana, ya que gracias a su plancha interior microperforada realizada en acero inoxidable conseguimos una absorción regular en toda la superficie de los filtros.

Este tipo de aspiración es altamente efectiva para campanas de dimensión 120 cm e Islas.

Este Sistema aplicado en nuestra gama de producto con el indicativo A.C. System (Aspiración Compensada), nos proporciona una fácil limpieza debido a que la plancha colocada posteriormente a los filtros forma una barrera impenetrable para la grasa con lo que conseguimos que la parte interior siempre este limpia.

Además el sistema está pensado para imposibilitar acceder a las partes mecánicas y eléctricas de la campana garantizando, de esta manera, la seguridad del usuario a la hora de realizar su limpieza.

Informaciones técnicas

A.C. System (Aspiración compensada) Save Space

Sistema de doble aspiración Aspiración Perimetral

El sistema de doble aspiración de FRECAN está diseñado para garantizar una perfecta aspiración en sus campanas de pared inclinadas.

Este sistema se compone de una entrada de aire adicional en la parte inferior que evita fugas de humo y permite cocinar con la campana cerrada garantizando una perfecta aspiración.

Con este sistema la condensación en este tipo de modelos se reduce considerablemente.

Sistema de fácil instalación para Islas.

Gracias a los tubos decorativos de 2 piezas la campana se instala en 4 sencillos pasos: Primero se instala la estructura, segundo se fija el cuerpo de la campana a la estructura, tercero se instala el tubo superior uniendo sus 2 partes con los tornillos de fijación y atornillándolo al techo de la estructura y por último se colocan las 2 partes del tubo inferior encajando una dentro de la otra y se fijan a la campana desde el interior de ésta.

A diferencia de otras lámparas que convierten la energía en calor, la tecnología LED transforma la energía directamente en luz.

Todas nuestras campanas tienen una luz led entre 2700K y 3000K, una temperatura cálida que crea un buen ambiente de trabajo en la cocina

Los modelos de techo con tira de led disponen de leds regulables en 3 temperaturas 5500K/4000k y 2700k.

Las lámparas LED son muy resistentes y con una vida útil muy larga (hasta 50 veces más que una lámpara convencional) y un consumo considerablemente menor.

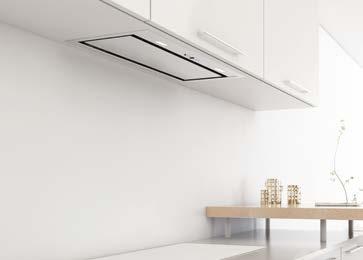

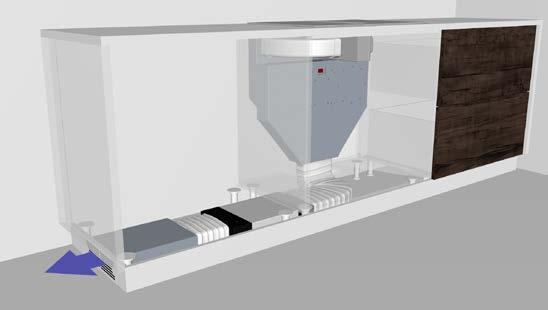

Los modelos InUp y Side de FRECAN gracias a su motor disociado (Inup) o rotativo (Side) recupera un 60% y un 70% de espacio respectivamente en la parte baja y media del mueble respecto a una campana de integración tradicional.

Mientras algunas campanas de integración apenas dejan espacio para guardar las especias en su armario superior, las campanas InUp y Side de FRECAN recuperan un espacio muy útil de la cocina.

En una vista superior de la zona baja y media de la campana podemos ver representando en verde el espacio recuperado que en una campana integrada estándar ocupa el motor.

El único espacio no disponible es el marcado en rojo, recuperando de un 60 a un 70% del espacio en el mueble de cocina.

Para aquellos que creen que el diseño no está reñido con la eficacia

Una alternativa a la aspiración tradicional basada en el Efecto Venturi.

El sistema consiste en comprimir y dar velocidad al aire creando una depresión en la ranura perimetral de la superficie de aspiración de la campana. Tal efecto facilita la captura y aspiración de los gases generados por la cocción.

Principales ventajas de la aspiración perimetral: estética y fácil limpieza.

Informaciones técnicas

Acero inoxidable 304 de 1mm.

Todas las campanas fabricadas por FRECAN se hacen con la más alta calidad en sus materiales, el acero inoxidable 304 se utiliza en la gran mayoría de modelos para garantizar la durabilidad de nuestros productos. En los modelos más exigentes de nuestro catálogo además usamos acero inoxidable de 1mm de grosor en lugar del estándar de acero de 0,8 mm para ofrecer un producto aún más sólido.

Fabricación a medida

Ofrecemos la posibilidad de fabricar a medida algunos de nuestro modelos más importantes, uniendo tecnología y artesanía.

Calcule su campana a medida en las páginas 148-152

FRECAN al cuidado de nuestro planeta

Ofrecemos el mayor rendimiento energético respetando el medio ambiente. Apostamos fuertemente por la eficiencia energética, la innovación y las últimas tecnologías. Nuestras campanas tienen iluminación y motores de bajo consumo, motores más silenciosos, la mejor electrónica y un potente poder de extracción.

Gama SILENCIO

Desarrollando campanas sostenibles con el medio ambiente.

La etiqueta energética permite al consumidor conocer la eficiencia de un electrodoméstico.

Potencia en aspiración y silencio al fin reunidos

FRECAN perfecciona sus mejores modelos para aumentar el rendimiento reduciendo significativamente el sonido.

El resultado de ese trabajo son campanas muy silenciosas que eliminan humos y olores con total eficacia.

Disfruta el placer de cocinar sin distracciones.

Informaciones - Campanas Gama SILENCIO

Técnica evolucionada

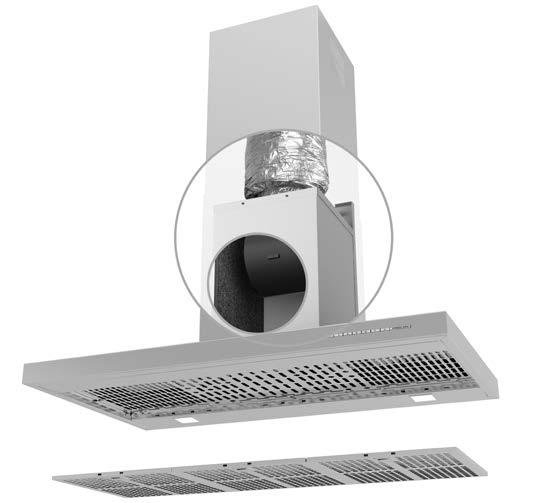

Recubrimiento FRECAN Fonotech fonoabsorbente y antivibraciones

Mayor distancia del motor

Más insonorización Fonotech

Menos percepción de ruido

Tubos insonorizantes Airsoft Aislamiento acústico.

Informaciones - Campanas Gama SILENCIO

Diseño mejorado

Reducción de vibraciones

Nuevo motor S8/ST8

Más rendimiento

Menos rumorosidad

Silencio re-evolucionado - FRECAN Fonotechnology

Motor S8/ST8 (A+)(A++): El aire limpio es un factor esencial para aumentar nuestra calidad de vida.

Nueva chapa de aspiración compensada

Reducción de la fricción del aire

Particularmente en lugares donde las artes culinarias tienen un efecto en las condiciones del aire del ambiente, con los motores S8 y ST8 de EBM-papst proporcionamos el movimiento de aire necesario, con un comportamiento de ruido perfecto, incluso a altos niveles de rendimiento.

FRECAN Fonotech: Las campanas de la gama FRECAN Silencio incorporan en sus cajones de motor, planchas de 9 mm de material anti-vibratorio que aíslan el ruido y las vibraciones.

Aislamiento acústico mediante una plancha cohesionada de partículas de poliuretano de diferentes propiedades debidamente controladas con aditivo acústico especial para la reducción de ruido.

Airsoft: Los materiales de los que se componen los tubos insonorizantes producen una alta amortiguación acústica para una amplia gama de frecuencias, en especial las frecuencias más agudas que son las más molestas para el oído humano.

El Tejido interior termoplástico e ignífugo impide que las partículas de lana mineral puedan penetrar en el aire transportado garantizando total seguridad.

Informaciones - Campanas Gama SILENCIO

El equilibrio perfecto: Máximo rendimiento, mínimo ruido, máximo confort

Ingeniería

alemana con 7 años de garantía - Total confianza

En el interior de nuestras campanas silenciosas laten los nuevos motores S8 y ST8 desarrollados por EBM-papst, el mayor y más importante fabricante de motores alemán.

Con los nuevos motores S8 y ST8 de EBM-papst proporcionamos el movimiento de aire necesario, con un comportamiento de ruido perfecto, incluso a altos niveles de rendimiento. Reduciendo hasta en un 17% (4,8dB) el sonido producido por el motor.

ST8-Silence

S8-Silence

Informaciones - Campanas Gama SILENCIO

FRECAN

Fonotech - Excelente absorción acústica

Varios de los modelos de la gama FRECAN Silencio incorporan en sus cajones de motor paneles de 9mm de material anti-vibratorio que aíslan el ruido y las vibraciones.

Aislamiento acústico mediante un panel cohesionado de partículas de poliuretano de diferentes propiedades debidamente controladas con aditivo acústico especial para la reducción de ruido.

Aporta una reducción de ruido cercana al 4% (1dB) en Hit o modelos de techo 360 y hasta un 6,5% (1,8dB) en modelo Fine.

En campanas con mayor cajón motor como la Fine la reducción es aún mayor debido al aumento de la superficie cubierta con Fonotech.

El material Fonotech reduce el sonido al tiempo que mejora el flujo de aire evitando fricciones y turbulencias en el interior del motor.

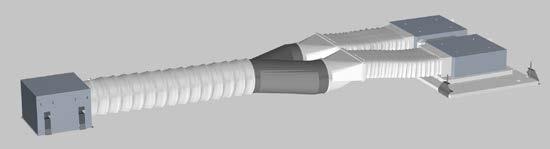

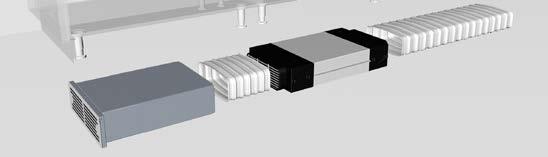

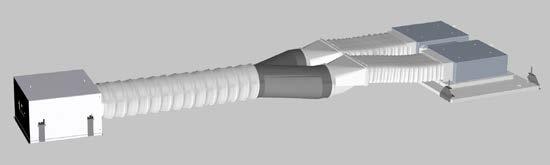

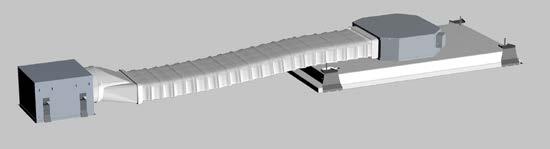

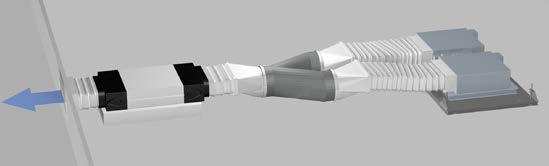

FRECAN AirSoft - Conductos silenciadores

Los modelos de la gama Silencio de FRECAN disponen de conductos silenciadores Airsoft.

Airsoft 1: Los modelos Murales e islas disponen de un conducto de 6o cm (45 cm en Quasar-S8 y Fine-S8) con interior de tejido termoplástico con refuerzo mediante espiral de acero, flexible, envuelto en lana mineral de espesor de 25 mm. y capa exterior de protección de aluminio.

Airsoft 2: Los modelos de techo disponen de un panel rígido de 25 mm. de espesor de lana mineral, con una capa exterior de protección de aluminio y un recubrimiento interior en tejido fonoabsorbente.

El conducto Airsoft 1 reduce hasta en un 11% (3dB) el sonido percibido de la campana.

El conducto Airsoft 2 reduce hasta en un 15% (4dB) el sonido percibido de la campana.

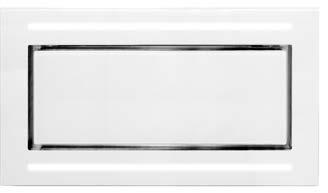

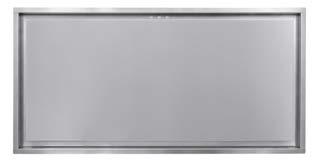

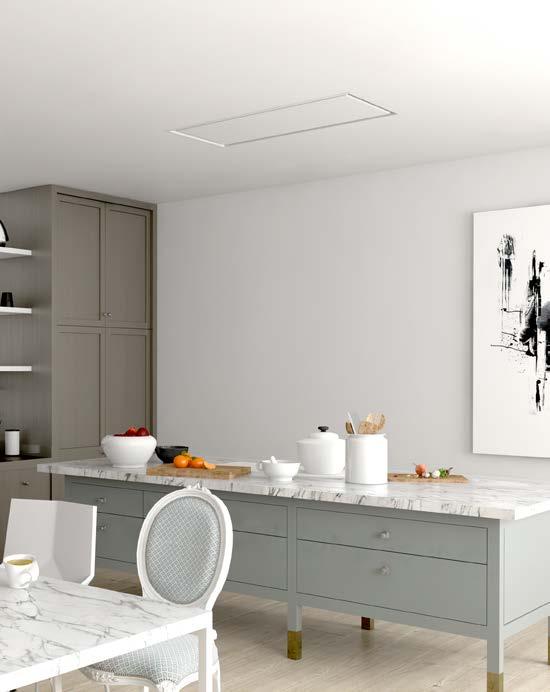

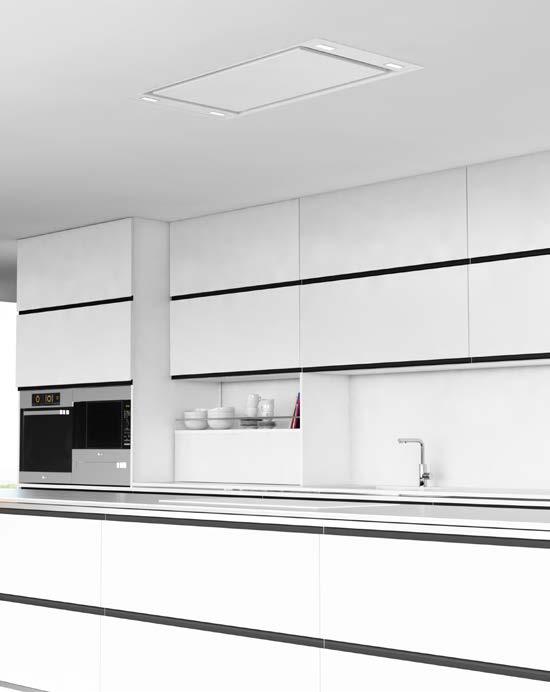

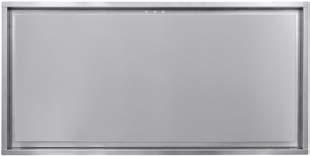

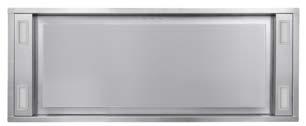

SCL 360 S - Campanas Gama SILENCIO SCL 360 S - Campanas Gama SILENCIO

Información técnica

- Acabado en A. inox o lacado blanco. (RAL 9003)

- Motor silencioso R1000GP-Silent PLUS (A+)

- Insonorizada con material Fonotech.

- Conducto silenciador AirSoft 2 de 70 cm.

- Parada diferida (Last Time).

- Aspiración perimetral.

- 3 velocidades + Booster.

- Recirculación opcional.

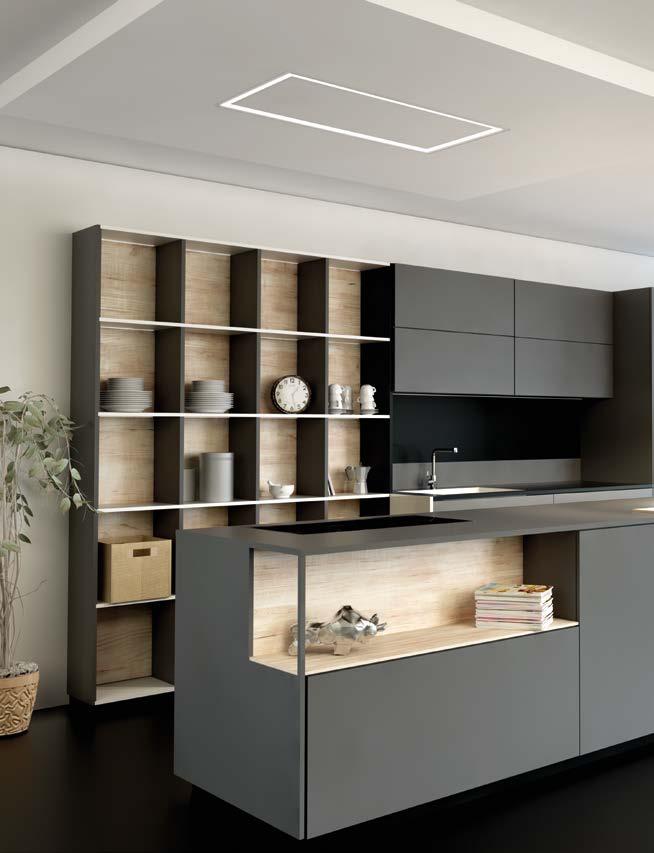

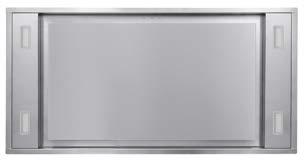

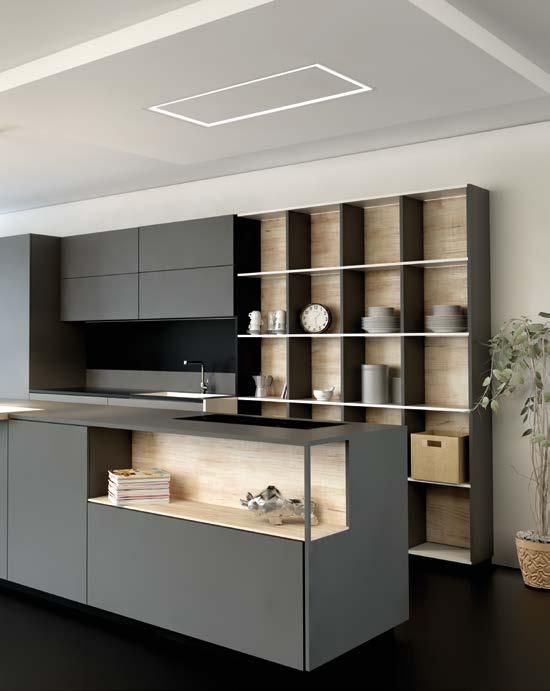

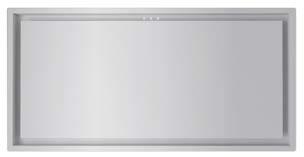

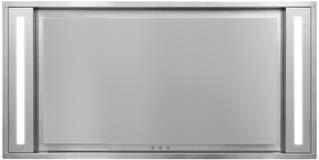

Nitro 360 S - Campanas Gama SILENCIO

Nitro 360 S - Campanas Gama SILENCIO

Versiones/datos técnicos/precios Booster Datos en 3ª velocidad*

Información técnica

- Acabado acero inoxidable o lacado blanco RAL 9003.

- Motor silencioso R1000GP-Silent PLUS (A+)

- Insonorizada con material Fonotech.

- Conducto silenciador AirSoft 2 de 70 cm.

- Iluminación LED (4/7W).

Selector de color manual en campana 2700k/4000/5500k

- Parada diferida (Last Time).

- Aspiración perimetral.

- 3 velocidades + Booster.

- Recirculación opcional.

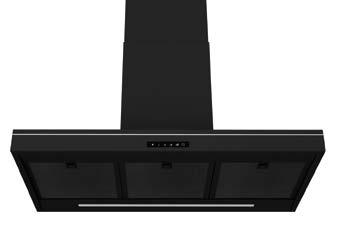

Hit S8 - Campanas Gama SILENCIO

Hit S8 - Campanas Gama SILENCIO

Información técnica

- Acabado en acero inox. con visera en cristal transparente.

- Acabado en negro mate con visera en cristal ahumado oscuro.

- Cuerpo y cubre cajón motor acabado en acero inox o negro.

- Motor silencioso S8 (A+).

- Cajón motor blindado seguridad y fácil limpieza.

- Cajón motor insonorizado con material Fonotech.

- Botonera Touch Control en la visera.

- Conducto silenciador AirSoft 1 de 60 cm.

- Iluminación tira LED (5W/metro 2700K)

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

“L” protección doble puerta 600 90297 15 €

“L” protección doble puerta 900 90298 16 €

“L” protección doble puerta 1200 90299 17 €

Tubo decorativo altura regulable 90221 60 €

Conductos de canalización ver página 170.

Airsoft 1 de 60 cm. incluido.

Distanciador

Feel S8 - C ampanas Gama SILENCIO

Feel S8 - C ampanas Gama SILENCIO

Versiones/datos técnicos/precios Datos en 3ª velocidad* S** (3ª v.)

(mm)

Información técnica

- Acabado en acero inoxidable

- Visera en cristal transparente.

- Motor silencioso S8 (A+).

- Cajón motor blindado seguridad y fácil limpieza.

- Botonera Touch Control.

- Conducto silenciador AirSoft 1 de 60 cm.

- Iluminación tira LED (5W/metro - 2700K)

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- 3 velocidades + Booster.

- Recirculación opcional.

cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 € Conductos de canalización ver página 170.

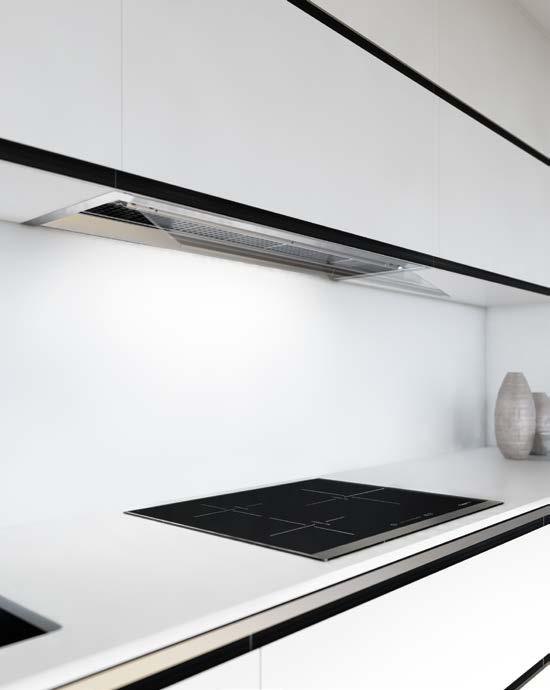

GA Filo S8 - Campanas Gama SILENCIO GA Filo S8 - Campanas gama SILENCIO

Versiones/datos técnicos/precios

Información técnica

- Acabado en acero inox AISI 304

- Motor silencioso S8 (A+)

- Botonera electrónica.

- Conducto silenciador AirSoft 1 de 60 cm.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales

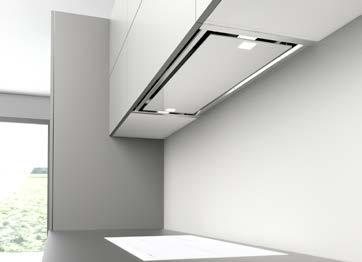

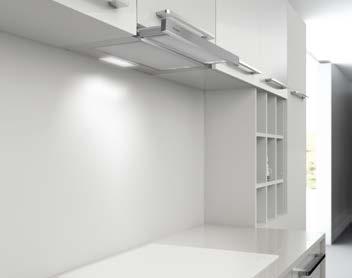

Integratta S8 - Campanas Gama SILENCIO

Integratta S8 - Campanas gama SILENCIO

Versiones/datos técnicos/precios

Información técnica

- Acabado en acero inoxidable AISI 304

- Motor silencioso S8 (A+)

- Botonera electrónica.

- Conducto silenciador AirSoft 1 de 60 cm.

- Bandeja de reciclaje de aceites incluida.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (2,1W - 3000K).

- Panel de fácil limpieza (Easy Clean).

- 3 velocidades + Booster.

- Bisagras Blum.

- Permite salida trasera.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 € Conductos de canalización ver página 170.

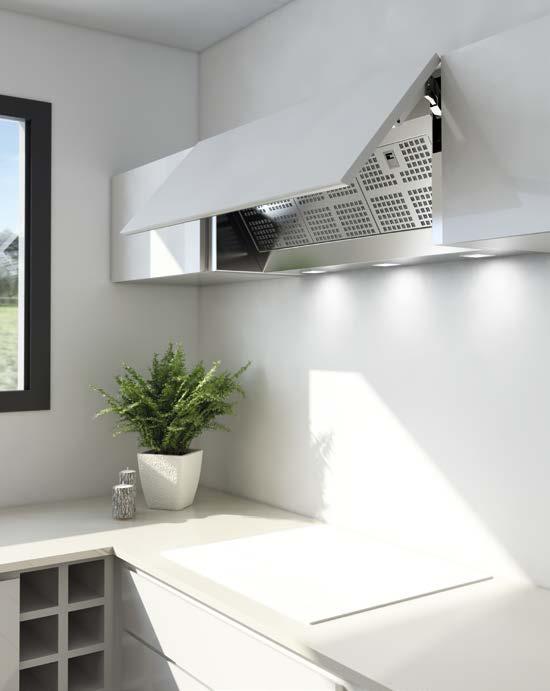

120 Los elevadores de la puerta están adaptados para el peso de una puerta estándar, no sobrepasar su altura en más de 12 cm. de alto.

Quasar S8 - Campanas Gama SILENCIO

Quasar S8 - Campanas Gama SILENCIO

Versiones/datos técnicos/precios

Información técnica

- Acabado en A.inox y cristal blanco o negro. (RAL 9003 o 9005)

- Motor silencioso S8 (A+).

- Botonera Touch Control.

- Conducto silenciador AirSoft 1 de 45 cm.

- Pistones apertura puerta.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,3W - 3000K)

- Sistema de doble aspiración SDA.

- Aspiración perimetral y tradicional.

- 3 velocidades + Booster.

- Panel de fácil limpieza (Easy Clean).

- Preparada para salida trasera.

- Recirculación opcional.

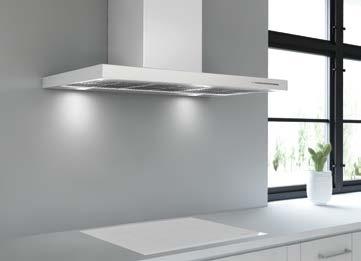

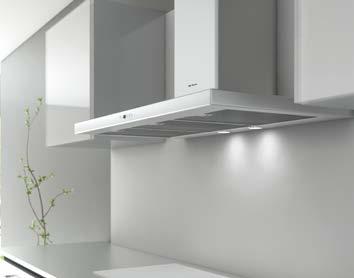

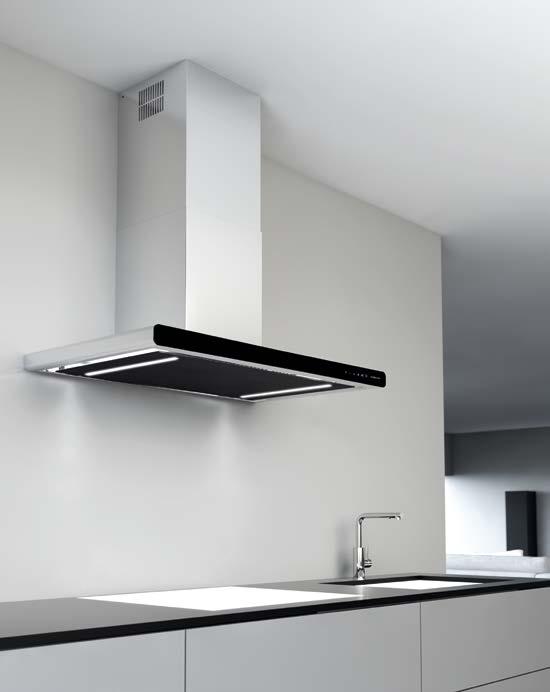

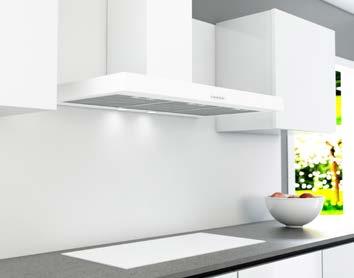

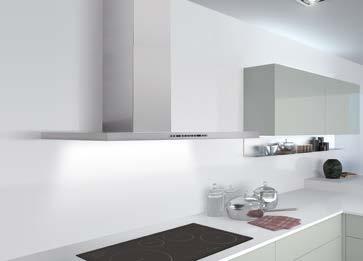

Fine Mural S8 - Campanas Gama SILENCIO

Fine Mural S8 - Campanas Gama SILENCIO

Versiones/datos técnicos/precios Datos en 3ª velocidad*

Medida (mm) Filtros A.Inox Luces LED Caudal Motor (m3/h) 0 PA Consumo Max (W) Caudal (m3/h) (Lw) Potencia (dB(A) (Lp) Presión (dB(A) (Lp) Presión (dB(A)

Información técnica

- Acabado en acero Inox AISI 304 de 1mm.

- Motor silencioso S8 (A+).

- Botonera electrónica.

- Cajón motor insonorizado con material Fonotech.

- Conducto silenciador AirSoft 1 de 45 cm.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,3W - 3000K)

- A.C. System (aspiración compensada).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000* 90371 715 €

* Accesorio necesario para instalación Plasma C1000 90198 13 € Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Filtro de recirculación. 90133 42 € Conductos de canalización ver página 170.

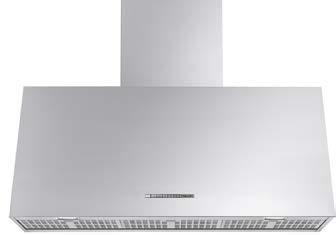

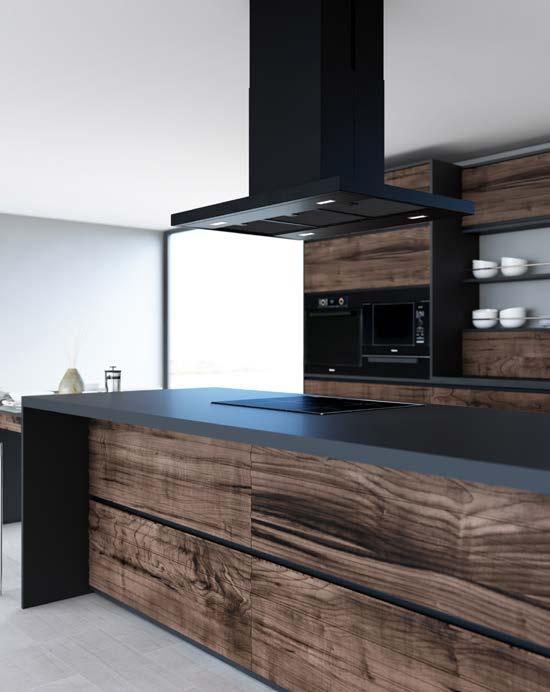

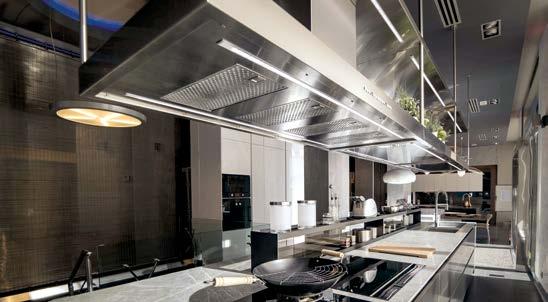

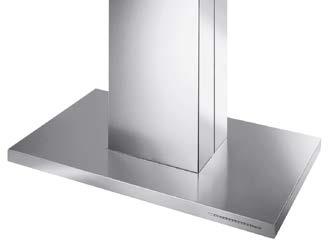

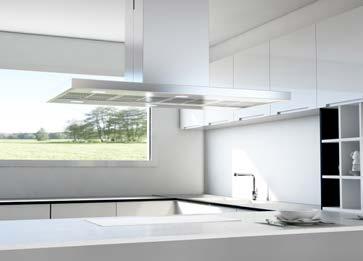

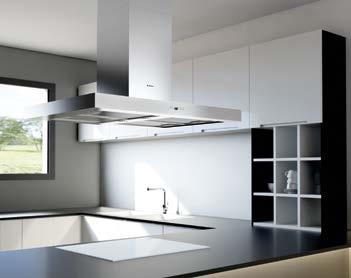

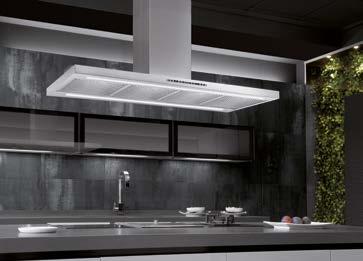

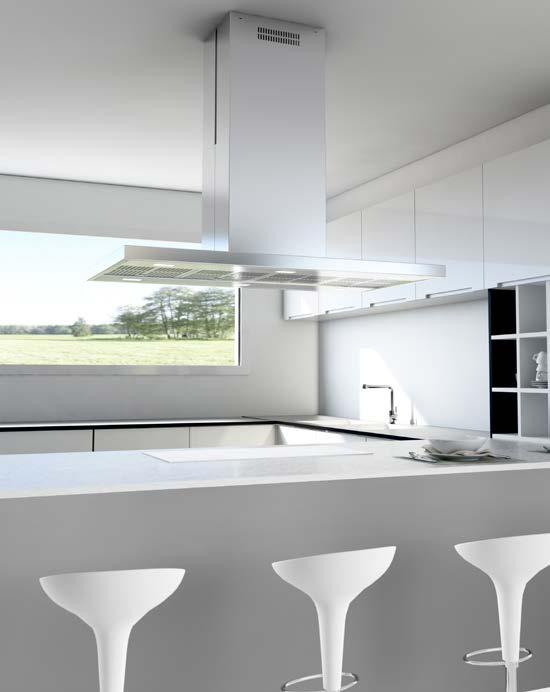

Fine Isla S8 - Campanas Gama SILENCIO

Fine Isla S8 - Campanas Gama SILENCIO

Versiones/datos técnicos/precios

Botonera electrónica ultrafina

Información técnica

- Acabado en acero Inox AISI 304 de 1mm.

- Motor silencioso S8 (A+).

- Botonera electrónica.

- Cajón motor insonorizado con material Fonotech.

- Conducto silenciador AirSoft 1 de 45 cm.

- Parada diferida (LastTime).

vídeo Elementos Opcionales

- Avisador de saturación de filtros.

- Iluminación LED (1,3W - 3000K)

- A.C. System (aspiración compensada).

- 3 velocidades + Booster.

- Recirculación opcional.

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 € Conductos de canalización ver página 170.

Campanas de Superficie

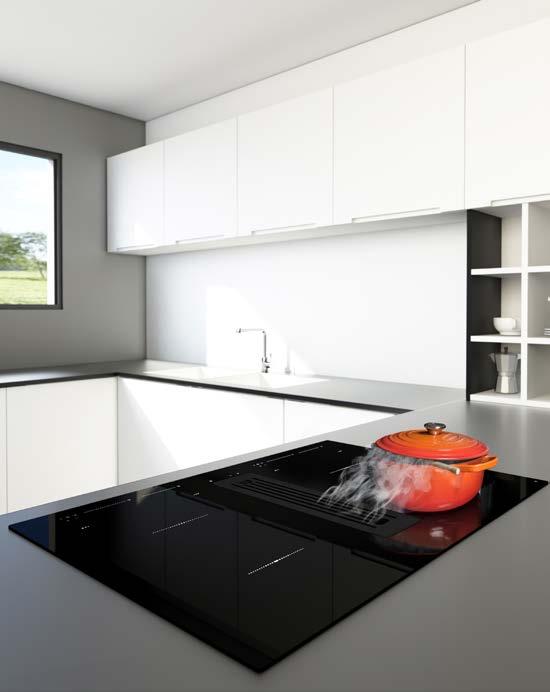

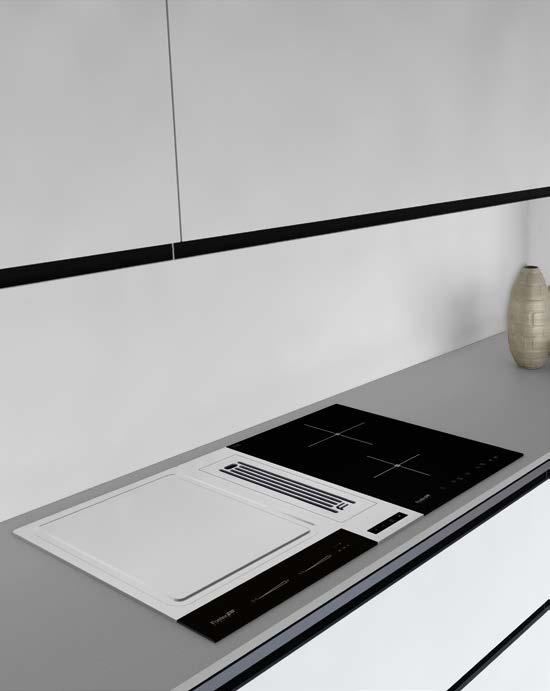

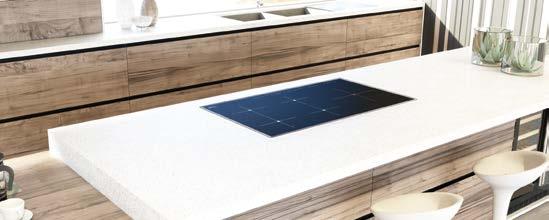

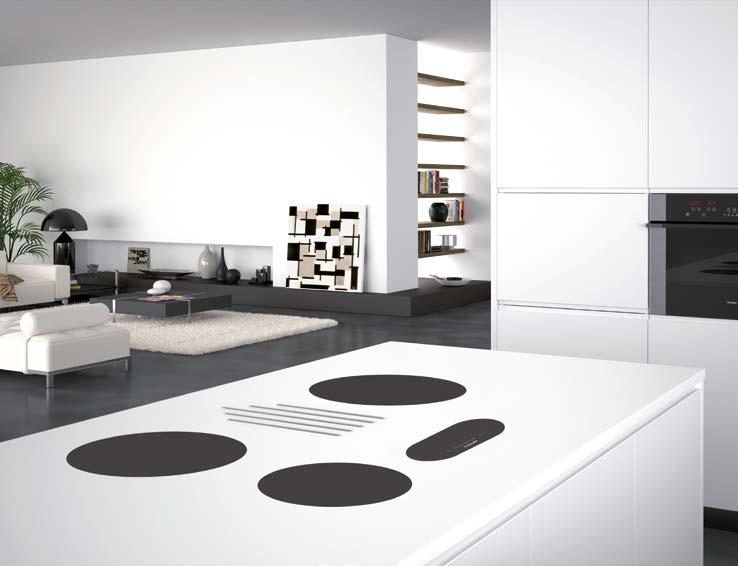

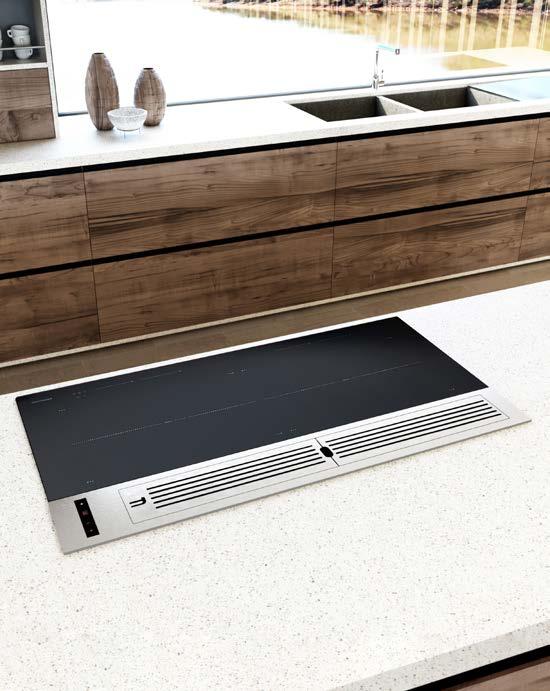

Flow 1 - Campanas de superficie

Flow 1 - Campanas de superficie

Datos técnicos/precios Motor

Medida (mm) Filtros aluminio. 2 x R700 220 x 90

900 2 Ref. 26032 P.V.R. 1.435 €

Información técnica

- Doble Motor R700

- Acabado acero inoxidable

- Motores Silenciosos.

- Botonera Touch Control.

- Parada diferida (Last Time).

- Montaje enrasado o sobre encimera

- Bandeja de goteo extraíble.

- 3 velocidades + Booster.

- Recirculación opcional.

- Posibilidad de instalación en cocinas Murales

Elementos Incluidos

3 metros de tubo

Elementos Opcionales Ref. P.V.R.

Filtro Plasma Plano F800 90373 1.150 €

Cajón R zócalo (recirculación) H3 90267 185 €

Multiboca Flow 90270 125 €

Rejilla para zócalos 90376 89 €

Conductos de canalización compatibles ver página 172

Datos técnicos/precios

Medida (mm) Color Nº Zonas 7400W 4 x (220 x 180)

900 Blanco 4 Ref. 51136 P.V.R. 1.360 €

900 Negro Keraslate 4 Ref. 51137 P.V.R. 1.360 €

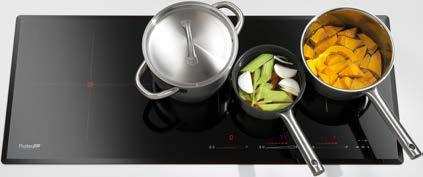

Información técnica

- 4 zonas de cocción

- Función Bridge (puente)

- Touch control con Slider

- 9 niveles de potencia en cada zona

- Función POTENCIA Boost

- Función Timer

- Detección automática del recipiente

- Automatismo Go & Stop

- Indicador de calor residual

- Bloqueo de seguridad

- Componentes de inducción EGO

Descripción

- Placa de 4 zonas de cocción

- Medidas totales: 900 x 350 mm.

- Hueco de encastre: 860 x 330 mm.

Zonas de cocción

- 4 ZONAS 220 X 180 mm. 2100 W. POTENCIA Boost 3700 W Bridges en 2 grupos de 2 zonas. POTENCIA TOTAL 7400 W

Flow 2 - Campanas de superficie Flow 2 - Campanas de superficie

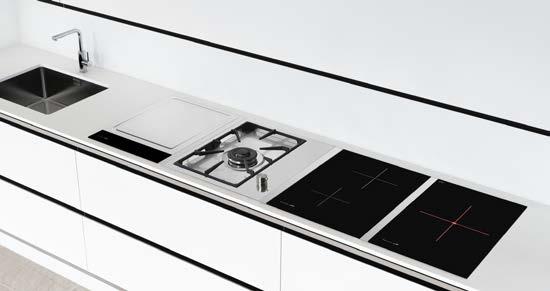

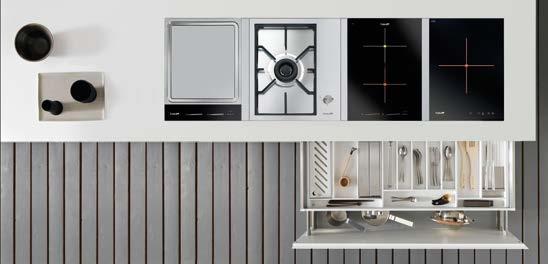

Permite instalación sólo con 2 dominós, uno a cada lado de la campana. No recomendable para dominós de Gas, freidoras o Grills.

Se debe dejar un espacio fijo de 40 mm. desde la pared hasta el inicio de la campana y 50 mm. al hueco de encastre. Más información sobre la instalación en página 48.

Datos técnicos/precios Motor Medida (mm) Filtros aluminio.

TouchControl

Last-time Motor Doble 2x Mueble R700

Información técnica

- Doble Motor R700

- Acabado acero inoxidable

- Motores Silenciosos.

- Botonera Touch Control.

- Parada diferida (Last Time).

- Montaje enrasado o sobre encimera

- Bandeja de goteo extraíble.

- 3 velocidades + Booster.

- Recirculación opcional.

- Posibilidad de instalación en cocinas Murales

Elementos Incluidos

3 metros de tubo flexible

Elementos Opcionales Ref. P.V.R.

Filtro Plasma Plano F800 90373 1.150 €

Cajón R zócalo (recirculación) H3 90267 185 €

Multiboca Flow 90270 125 €

Rejilla para zócalos 90376 89 €

Conductos de canalización compatibles ver página 172

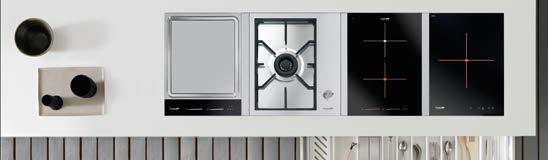

- Para más información sobre dominós ver página 188.

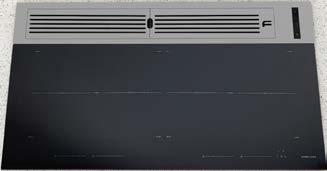

Flow 4

Datos técnicos/precios Motor Medida (mm) Rejilla Filtros aluminio R800 220 x 90

780 Negra 2 Ref. 26037 P.V.R. 2.250 €

Last-time Mueble R700

Información técnica

- Motor R800

- Acabado acero inoxidable

- Motor Silencioso.

- Botonera Touch Control

- Parada diferida (Last Time).

- Montaje enrasado o sobre encimera

- Bandeja de goteo extraíble.

- 3 velocidades + Booster.

- Recirculación opcional.

- Posibilidad de instalación en cocinas Murales

Información técnica

- 4 zonas de cocción

- Función Bridge (puente)

- Touch control con Slider

- 9 niveles de potencia en cada zona

- Función POTENCIA Boost

- Función Timer

- Detección automática del recipiente

- Automatismo Go & Stop

- Indicador de calor residual

- Bloqueo de seguridad

- Componentes de inducción EGO

Descripción

- Placa de 4 zonas de cocción

- Medidas totales: 780 x 520 mm. (r=5)

- Hueco de encastre: 750 x 504 mm.

Zonas de cocción

Rejilla para zócalos 90376 89 €

Conductos de canalización compatibles ver página 172

- 4 ZONAS 220 X 180 mm. 2100 W. POTENCIA Boost 3700 W Bridges en 2 grupos de 2 zonas. POTENCIA TOTAL 7400 W

Instalación campanas Flow

Encastre y enrase de modelo Flow 1

Encastre y enrase de modelo Flow 2

Encastre y enrase de modelo Flow 4

Instalación campanas

Flow

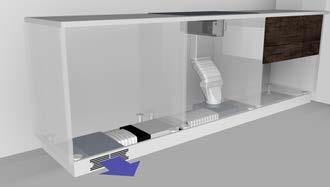

Ejemplos de instalación de modelos Flow 1, 2

Instalación con doble salida y dos cajones R 90267

Ejemplo: Salida frontal con 2 cajones R Helsa (H3).

Instalación con multiboca y salida exterior

Ejemplo: Salida exterior.

Ejemplos de instalación de modelos Flow 4

Instalación con salida exterior

Ejemplo: Salida exterior.

Instalación con doble salida y dos cajones R 90267

Ejemplo: Una salida frontal y otra lateral con 2 cajones R Helsa (H3).

Instalación con filtro Plasma FRECAN

Ejemplo: Recirculación con Plasma FRECAN F800

Instalación con cajón-R Helsa (90267)

Ejemplo: Recirculación con Cajón R Helsa

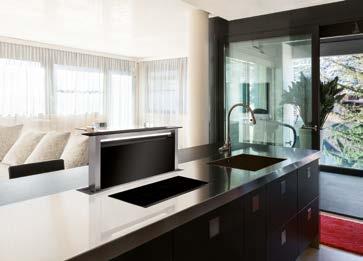

Lift Light - Campanas de superficie

Datos técnicos/precios

Información técnica

- Acabado acero inoxidable y cristal negro.

- Motor 730 m3/h (A).

- Botonera Touch Control.

- Filtros de aluminio.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral.

- Iluminación LED (6W - 4000K).

- Motor DISOCIABLE hasta 1 m.

- 3 velocidades + Booster.

- Recirculación opcional mediante filtro.

Campanas de Techo

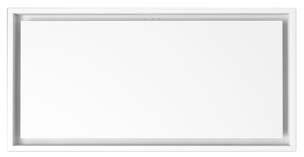

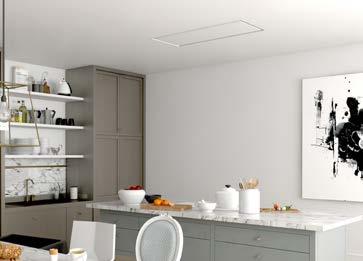

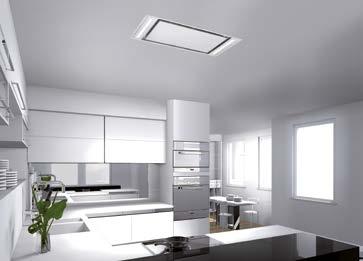

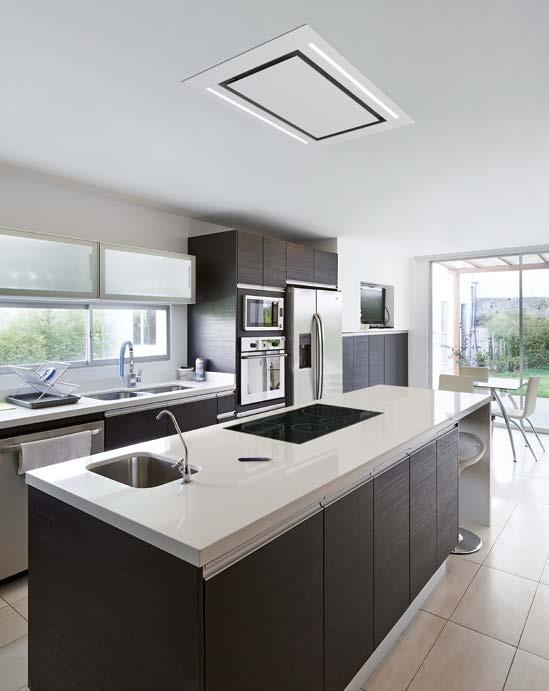

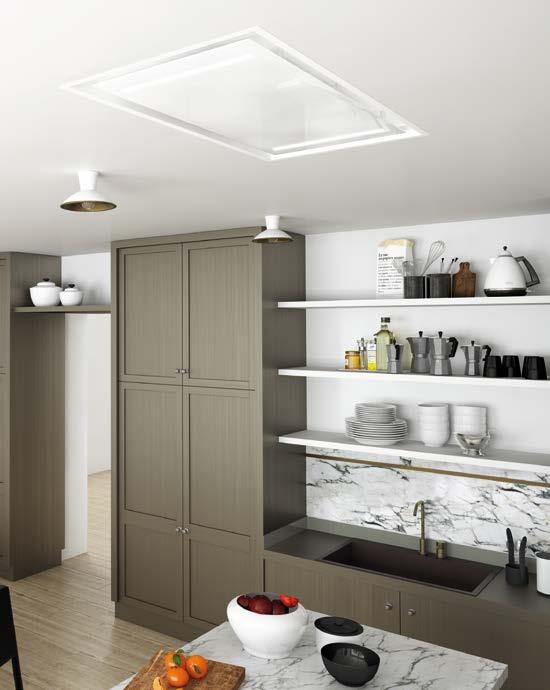

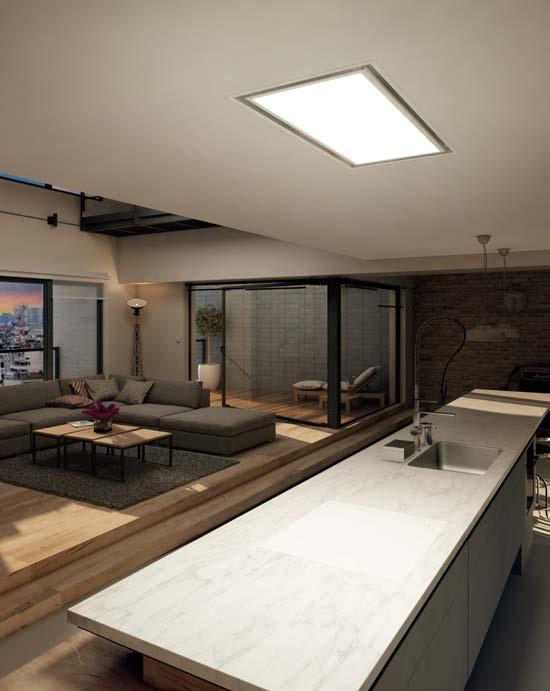

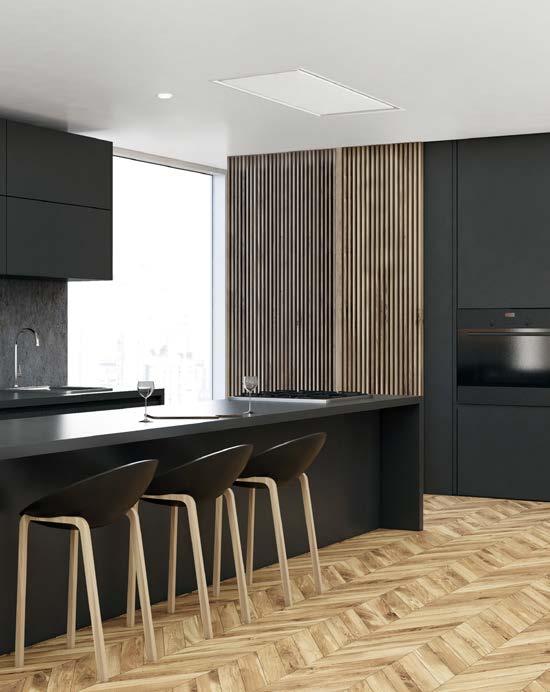

Bright 360 - Campanas de techo Bright 360 - Campanas de techo

La campana Bright 360 se instala a falso techo, para ello, este debe poder soportar un peso de 30 kg.

Diseño técnico

Versiones/datos técnicos/precios

Motor 360°

Medida (mm) Acabado Filtros aluminio Panel LED R1000GP 230 x 80

Información técnica

- Acabado lacado blanco (RAL 9003).

- Motor silencioso R1000GP-Silent PLUS (A+)

- Parada diferida (Last Time).

- Aspiración perimetral.

- Panel Iluminación LED (3000k)

- 3 velocidades + Booster.

- Recirculación opcional.

Adaptador plano-redondo 230 500 95 110 Easy-Fix

Elementos Incluidos

¿Plafón de luz o campana?

Un gran panel de luz de 50W permite prescindir de iluminación extraordinaria. El panel de iluminación se acciona a través de un interruptor independiente de la campana.

1000 x 500 Lacado Blanco + Panel Led 3 1 (3000K) Ref. 27050 P.V.R. 1.670 € Posibilidad de otras motorizaciones consultar. IN220 IN 90 190 ØEX150 Mando a distancia

Conducto flexible 50 cm.

Permite embocar los conductos de evacuación en cualquier dirección permitiendo también una fácil instalación incluso en cocinas murales.

Conductos de canalización compatibles ver página 172 Ver vídeo R1000GP-Silence

Elementos Opcionales Ref. P.V.R.

Filtro Plasma Plano F800 90373 1.150 €

Filtro Plasma C600 + R-Box 90374 985 €

Filtro carbono FC Plus techo 90384 130 €

Cajón R Recirculación tubos redondos H1 90268 275 €

Cajón R Recirculación tubos Planos H2 90269 260 €

Rejilla para falsos techos 90375 67 € Botonera touch encastrable 90400 140 €

Conducto insonorizante Airsoft 2 90310 95 €

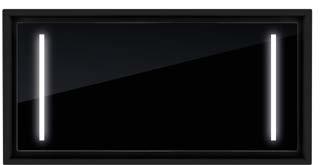

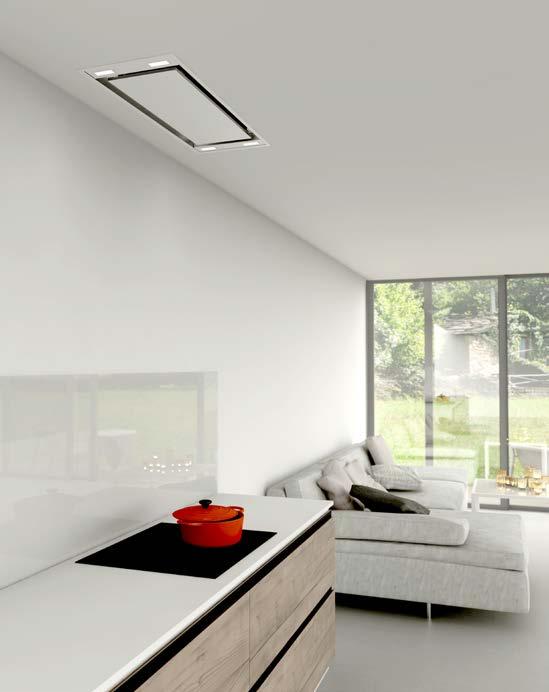

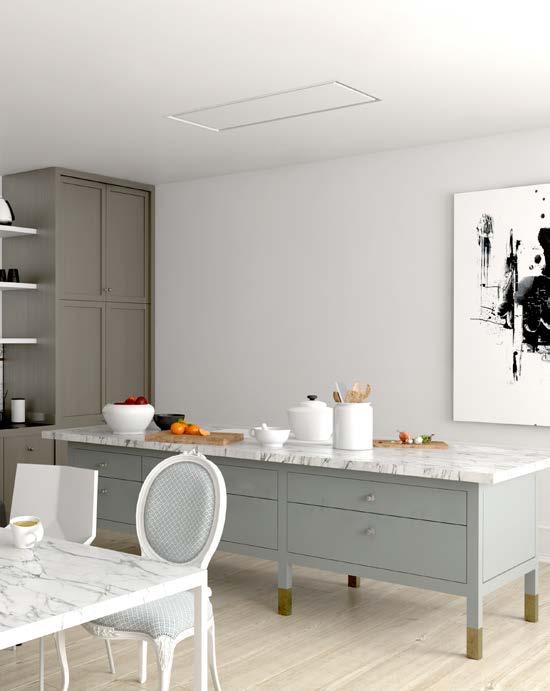

Sense 360 - Campanas de techo Sense 360 - Campanas de techo

un peso de 30 kg.

Versiones/datos técnicos/precios Motor 360°

Medida (mm) Acabado Filtros aluminio Tiras de LED R1000GP 230 x 80

1010 x 510 Lacado Blanco 3 (3000K) Ref. 27057

P.V.R. 1.695 €

1010 x 510 Lacado Blanco 3 (4000K) Ref. 27058

P.V.R. 1.695 €

1010 x 510 Lacado Negro 3 (3000K) Ref. 27223

P.V.R. 1.695 €

1010 x 510 Lacado Negro 3 (4000K) Ref. 27224

P.V.R. 1.695 € Posibilidad de otras motorizaciones consultar.

¿Luz o campana?

Rotativo 360° Permite embocar los conductos de evacuación en cualquier dirección permitiendo también una fácil instalación incluso en cocinas murales.

Los leds perimetrales con 40W de luz permite prescindir de iluminación extraordinaria. Disponible en 2 colores de luz (3000K o 4000K) Elementos Opcionales

Información técnica

- Acabado lacado blanco/negro (RAL 9003/9005)

- Motor silencioso R1000GP-Silent PLUS (A+)

- Parada diferida (Last Time).

- Aspiración perimetral.

- Iluminación LED (3000k o 4000k)

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Incluidos

230 500 95 110 IN220 IN 90

Conducto flexible 50 cm. Adaptador plano-redondo

Cajón

Rejilla para falsos techos

touch encastrable 90400

Conducto insonorizante Airsoft 2 90310

Conductos de canalización compatibles ver página 172

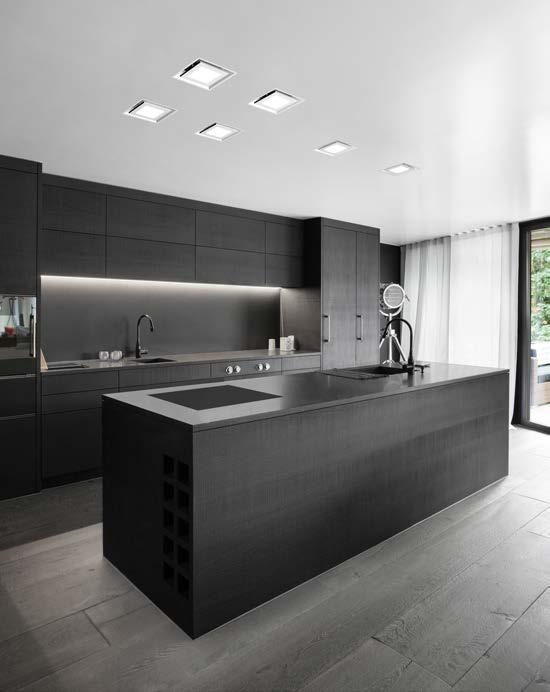

Paradigma Original - Campanas de techo

¿Plafones de luz o campana?

La campana Paradigma es el primer sistema de aspiración modular pensado para pasar desapercibido en el techo de la cocina gracias a su estética similar a la de un plafón de iluminación.

Paradigma permite crear un ambiente de luz en la cocina con puntos de aspiración y puntos de luz de igual diseño.

Existen tres tipos de Paradigma Original en dos colores (acero Inox y blanco):

- Módulo aspirante de control.

- Módulo aspirante subordinado.

- Módulo de iluminación.

El módulo de control permite controlar hasta 4 elementos aspirantes (1 control + 3 subordinados)

Los módulos de iluminación funcionan como un punto de luz estándar permitiendo ser controlados por interruptores tradicionales.

NOTA: Se recomienda el uso de pintura impermeable en el techo de la cocina.

Versiones/datos técnicos/precios Motores Internos Medida (mm) Acabado Nº Filtros. Panel de LED S600n Ø120

Información técnica

- Acabado acero inoxidable o lacado blanco (Ral 9003).

- Filtro de aluminio.

- Parada diferida (Last Time). *

- Aspiración perimetral. *

- Iluminación LED (11W - 4000k).

- 3 velocidades + Booster. *

- Recirculación opcional.

* Solo en aspirantes. (El módulo de iluminación no tiene motor).

Elementos Incluidos

Mando a distancia (módulo control).

Ver detalles de instalación en pág

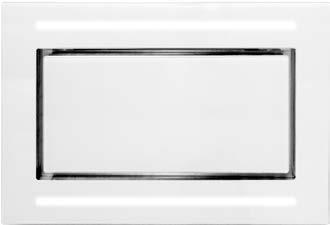

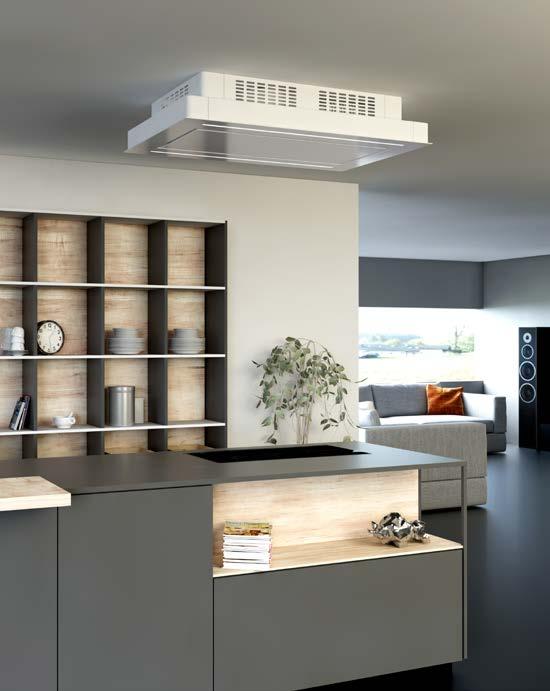

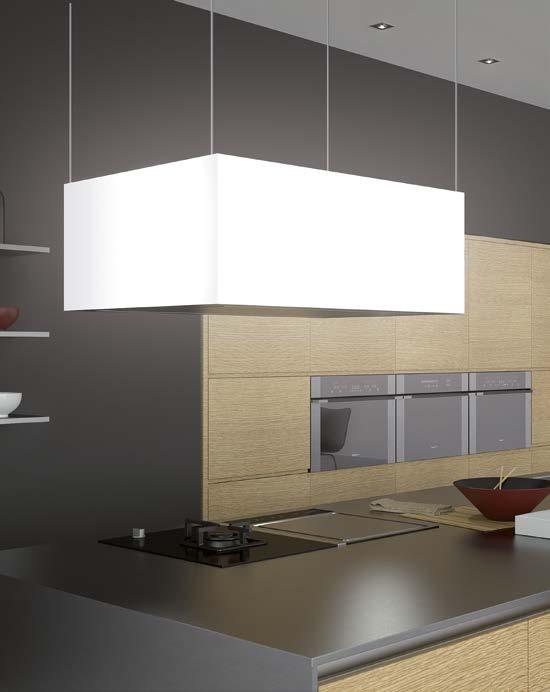

Cloud - R - Campanas de techo

Cloud - R - Campanas de techo

Para la instalación a forjado con falso techo se recomienda el uso de varillas.

Para la instalación a falso techo reforzado este deberá poder soportar un peso mínimo de 50 kg.

Diseño técnico

Datos técnicos/precios Motor Medida (mm) Acabado Sistema Recirculación Filtros aluminio Tiras de LED R1000GP 230 x 80

1200 x 700 Cristal Blanco Cubos Helsa 3 2 Ref. 26045 P.V.R. 2.350 €

Recirculación cubos de carbón Helsa Gracias a sus 4000 canales de flujo paralelos los cubos cerámicos de carbón se caracterizan por la capacidad de filtrado, la eficiencia y la baja caída de presión. El resultado final es un filtro de alto rendimiento con bajo consumo de energía, bajo ruido, alta vida útil y regenerable. Más información en pág 156.

Last-time M.Dist.

Información técnica

Elementos Incluidos Cubos Helsa R1000GP-Silence

- Acabado cristal blanco (RAL 9003).

- Motor silencioso R1000GP-Silent PLUS (A+)

- Parada diferida (Last Time).

- Aspiración perimetral.

- Iluminación LED (4/7W).

Selector de color manual en campana 2700k/4000/5500k

- 3 velocidades + Booster.

- Recirculación incluida mediante cubos de carbón cerámicos Helsa. 10 Cubos Helsa, 4000 Canales de flujo paralelos.

Elementos Opcionales Ref. P.V.R.

Botonera touch encastrable 90400

Cloud 360 - Campanas de techo

Cloud 360 - Campanas de techo

campana

Versiones/datos técnicos/precios Motor 360°

Medida (mm) Acabado Filtros aluminio Tiras de LED R1000GP 230 x 80

1000 x 700 Cristal Blanco 3 2

Información técnica

- Acabado cristal blanco RAL 9003.

- Motor silencioso R1000GP-Silent PLUS (A+)

- Parada diferida (Last Time).

- Aspiración perimetral.

- Iluminación LED (4/7W).

Selector de color manual en campana 2700k/4000/5500k

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Incluidos Conducto flexible

Moon 360 - Campanas de techo

Moon 360 - Campanas de techo

Versiones/datos técnicos/precios

Información técnica

- Acabado lacado y cristal blanco/negro (RAL 9003 y 9005)

- Motores Silent PLUS R1000GP (A+) y 1100GP (A+++).

- Parada diferida (Last Time).

- Aspiración perimetral.

- Iluminación tira LED con selector de 3 tonalidades (5W/m).

(Luz Fría 5500K/Luz Neutra 4000k/Luz Cálida 2700k).

- 3 velocidades + Booster.

Elementos Incluidos

- Recirculación opcional.

Ultralight 360 - Campanas de techo

Ultralight

360 - Campanas de techo

este debe poder soportar un peso de sólo 11 kg.

Versiones/datos técnicos/precios Motor 360°

Medida (mm) Acabado Filtros aluminio R800GP 230 x 80

1000 x 500 Aluminio 3 Ref. 27052

P.V.R. 1.385 €

1000 x 500 Aluminio Blanco 3 Ref. 27053 P.V.R. 1.575 €

Información técnica

- Acabado aluminio y aluminio lacado blanco (RAL 9003)

- Motor silencioso R800GP-Silent PLUS (A++)

- Parada diferida (Last Time).

- Aspiración perimetral.

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Incluidos

Conducto flexible 50 cm. Adaptador plano-redondo

Diseño técnico

Ligereza

El modelo Ultralight se caracteriza por su cuerpo en aluminio que reduce el peso de la campana a tan sólo 11 Kg, permitiendo una instalación fácil y ultraligera.

permitiendo también una fácil instalación incluso en cocinas murales. Elementos Opcionales

a distancia

Cajón

Cajón

Rejilla para falsos techos

Botonera touch encastrable

Conducto insonorizante Airsoft

Conductos de canalización compatibles ver página

SCL 360 - Campanas de techo SCL 360 - Campanas de techo

Información técnica

- Acabado en A. inox o lacado blanco o negro. (RAL 9003 o 9005)

- Motores Silent PLUS R1000GP (A+) y 1100GP (A+++).

- Parada diferida (Last Time).

- Aspiración perimetral.

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Incluidos

Nitro 360 - Campanas de techo

Ver vídeo

Nitro 360 - Campanas de techo

La campana Nitro 360 se instala a falso techo, para ello, este debe poder soportar un peso de 30/35 kg.

Versiones/datos técnicos/precios

Medida (mm) Acabado Filtros aluminio Tiras

Información técnica

- Acabado acero inoxidable o lacado blanco (RAL 9003).

- Motores Silent PLUS R1000GP (A+) y 1100GP (A+++).

- Parada diferida (Last Time).

- Aspiración perimetral.

- Iluminación LED (4/7W).

Selector de color manual en campana 2700k/4000/5500k

- 3 velocidades + Booster.

- Recirculación opcional.

Meet - Campanas de techo Meet - Campanas de techo

La campana Meet se instala a falso techo, para ello, este debe poder soportar un peso de 30 kg.

Versiones/datos técnicos/precios Motor Interno/disociable

Medida (mm) Acabado Filtros aluminio Luces LED ST8 ø150

1000 x 500 Inox 3 4 Ref. 27055 P.V.R. 1.245

Last-time M. Disociable 5 Direcciones Easy-Fix

Motor Disociable

* medida usando las paras de sujección a pared

Motor ST8 Disociable

El Motor S8 del modelo Meet permite su instalación disociarlo de la campana hasta un máximo recomendado de 5 metros.

Información técnica

- Acabado en A. inox o lacado blanco. (RAL 9003)

- Motor silencioso ST8 Disociable. (A++)

- Parada diferida (Last Time).

- Aspiración perimetral.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Incluidos

Motor 5 Direcciones

El modelo Meet esta dotado de un motor rotativo que permite embocar los conductos de extracción en 5 direcciones permitiendo una fácil instalación incluso en cocinas murales.

Para la disociación del motor, según el tipo de instalación, es necesario el uso de algunos accesorios opcionales. Mando a distancia

Aero - Campanas de techo Aero - Campanas de techo

La campana Aero se instala a falso techo, para ello, este debe poder soportar un peso de sólo 20 kg.

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros A.Inox R800GP 230 x 80 900 x 350 A.inox 3 Ref. 27134 P.V.R. 1.195 €

Información técnica

- Acabado en Acero inoxidable - Motor silencioso R800GP. (A++)

- Parada diferida (Last Time).

- Aspiración perimetral.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Recirculación opcional.

técnico

Elementos Incluidos

Permite girar las fijaciones para salvar obstáculos en la instalación

Motor 4 Direcciones El motor rotativo permite embocar los conductos de extracción en 4 direcciones permitiendo una fácil instalación incluso en cocinas murales.

Nitro 2xR700 - Campanas de techo SCL 2xR700 - Campanas de techo

La campana Nitro se instala a falso techo, para ello el falso techo debe estar construido para soportar un peso de 30/35 kg.

Versiones/datos técnicos/precios Motor

Información técnica

- Acabado acero inoxidable o lacado blanco RAL 9003. - 2 motores silenciosos R700 (A) - Parada diferida (Last Time). - Aspiración perimetral. - Iluminación LED (4/7W).

Selector de color manual en campana 2700k/4000/5500k - 3 velocidades + Booster. - Recirculación opcional.

1.645 €

El modelo Nitro 2xR700 se entrega con el kit básico de instalación incluido, este consta del multiboca redondo, de un 1 m de tubo flexible (90346). Y dos adaptadores de plano a redondo Ø150. (90342). Ver ejemplo de instalación.

La campana SCL se instala a falso techo, para ello el falso techo debe estar construido para soportar un peso de 30 kg.

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros Aluminio 2 x R700 220 x 90 900 x 500 Lacado Blanco 3 Ref. 27116 P.V.R. 1.325 € KIT INSTALACIÓN INCLUIDO

KIT INSTALACIÓN INCLUIDO

El modelo SCL 2xR700 se entrega con el kit básico de instalación incluido, este consta del multiboca redondo, de un 1 m de tubo flexible (90346). Y dos adaptadores de plano a redondo Ø150. (90342). Ver ejemplo de instalación. Ref. 90346

Ø150

Elementos Opcionales

Información técnica

Incluidos Elementos Incluidos

- Acabado lacado blanco RAL 9003.

- 2 motores silenciosos R700 (A)

- Multiboca plano incluido.

- Parada diferida (Last Time).

- Aspiración perimetral. - 3 velocidades + Booster. - Recirculación opcional.

Elementos Opcionales

Cajón

Cajón R Recirculación tubos Planos H2 90269

Rejilla para falsos techos 90375

Campanas de Integración

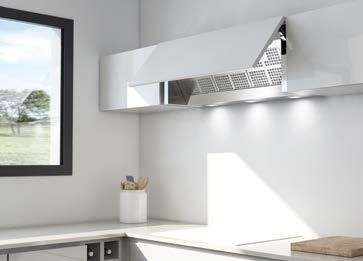

Hit - Campanas de integración (Entremueble)

Side - Campanas de integración (Entremueble)

Información técnica

- Acabado en acero inox. con visera en cristal transparente.

- Acabado en negro mate con visera en cristal ahumado oscuro.

- Motores silenciosos VF600 (A), VF700 (A+) y 1100GP (A+++).

- Botonera Touch Control.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación tira LED (5W/metro - 2700K).

- 3 velocidades + Booster.

- Recirculación opcional.

Versiones/datos técnicos/precios Motor

Medida (mm) Acabado Filtros A.Inox Tiras de LED R700 220 x 90 900 x 330 A.Inox 3 1 Ref. 26153 P.V.R. 855 €

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF600/700) 90134 40 €

“L” protección doble puerta 60 90297 15 €

“L” protección doble puerta 90 90298 16 €

“L” protección doble puerta 120 90299 17 €

Tubo A.Inox decorativo altura regulable 90221 60 €

Tubo Negro decorativo altura regulable 90401 79 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Información técnica

- Acabado en acero inoxidable.

- Visera en cristal transparente.

- Motor silencioso R700 (A)

- Botonera Touch Control.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación tira LED (5W/metro - 2700K).

- 3 velocidades + Booster.

- Incluido 1,5m. de tubo flexible.

- Recirculación opcional.

Elementos Incluidos

Tubo Flexible plano de 1,5m. Adaptador redondo a plano Ref. 90342

Elementos Opcionales Ref. P.V.R.

Kit Twin carbono 900 90359 125 € “L” protección doble puerta 90 90298 16 € Conductos de canalización compatibles ver página 172

InUp - Campanas de integración (Entremueble)

Vetro Klin - Campanas de integración (Entremueble)

Versiones/datos técnicos/precios Motor Medida (mm)

Acabado Filtros aluminio Luces LED VF700 Ø150 900 x 300 A.Inox 2 2 Ref. 27131 P.V.R. 735 €

Información técnica

- Acabado en acero inoxidable

- Visera en cristal Gris.

- Motor silencioso VF700 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación LED (2,1W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

El modelo InUp de FRECAN gracias a su motor disociado recupera un 60% de espacio en la parte baja y media del mueble respecto a una campana de integración tradicional.

VF-Silence

Elementos Opcionales Ref. P.V.R.

Kit de recirculación 90134 40 € “L” protección doble puerta 90 90298 16 € Conductos de canalización ver página 170.

“L” protección puerta

Incluye perfil reversible 19 x 16 mm.

*Muebles 2 puertas accesorio opcional

16 19 Fácil Instalación

* Distanciador regulable incluido para fondo de 325 a 350 mm. Tubo superior opcional no apto para plasma cilíndrico y FC-Plus

Versiones/datos técnicos/precios Motores Internos

Medida (mm) Acabado Filtros A.Inox Luces LED VF600 Ø150 VF700 Ø150

600 x 300 A.Inox 1 2 Ref. 26362

P.V.R. 665 €

900 x 300 A.Inox 2 2 Ref. 26363

P.V.R. 685 €

1200 x 300 A.Inox 3 2 Ref. 26364

P.V.R. 815 €

Posibilidad de otras motorizaciones consultar.

Acabado interior en mueble 100% A.inox Tubo superior extensible opcional.

VF700-Silence

Información técnica

- Acabado en acero inoxidable.

- Visera en cristal gris.

- Motores silenciosos VF600 (A) y VF700 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación LED (2,1W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90134 40 €

“L” protección doble puerta 60 90297 15 €

“L” protección doble puerta 90 90298 16 €

“L” protección doble puerta 120 90299 17 €

Tubo A.Inox decorativo altura regulable 90221 60 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

“L” protección puerta

Incluye perfil reversible 19 x 16 mm.

*Muebles 2 puertas accesorio opcional

Inside - Campanas de integración (Entremueble)

Note - Campanas de integración (Entremueble)

Versiones/datos técnicos/precios

Posibilidad de otras motorizaciones consultar.

VF600-Silence A VF700-Silence A+

Información técnica

- Acabado en acero inoxidable y cristal blanco.

- Motores silenciosos VF600 (A) y VF700 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación LED (2,1W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90134 40 €

“L” protección doble puerta 60 90297 15 €

“L” protección doble puerta 90 90298 16 €

Tubo A.Inox decorativo altura regulable 90221 60 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

“L” protección puerta 30 16 19 Fácil Instalación

Incluye perfil reversible 19 x 16 mm.

*Muebles 2 puertas accesorio opcional

Versiones/datos técnicos/precios Motores Internos Medida (mm) Acabado Filtros A.Inox Luces LED VF600 Ø150 450 x 300 A.Inox 1 2 Ref. 27238

P.V.R. 475 €

x 300 A.Inox 1 2 Ref. 27239

P.V.R. 475 € 700 x 300 A.Inox 2 2 Ref. 27240

P.V.R. 495 €

800 x 300 A.Inox 2 2 Ref. 27241

P.V.R. 495 €

900 x 300 A.Inox 2 2 Ref. 27242

P.V.R. 495 € 1200 x 300 A.Inox 3 2 Ref. 27243 P.V.R. 595 €

Posibilidad de otras motorizaciones consultar.

Información técnica

- Acabado en acero inoxidable.

- Visera en cristal transparente.

- Motor silencioso VF600 (A).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales

plasma cilíndrico y FC-Plus Ver vídeo

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (excepto medida 450) 90134 40 €

“L” protección doble puerta 45 90389 15 €

“L” protección doble puerta 60 90297 15 €

“L” protección doble puerta 70 90390 16 €

“L” protección doble puerta 80 90391 16 €

“L” protección doble puerta 90 90298 16 €

“L” protección doble puerta 120 90299 17 €

Tubo decorativo (no apto en medida 450) 90221 60 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

“L” protección puerta 30 16 19 Fácil Instalación

Incluye perfil reversible 19 x 16 mm.

*Muebles 2 puertas accesorio opcional

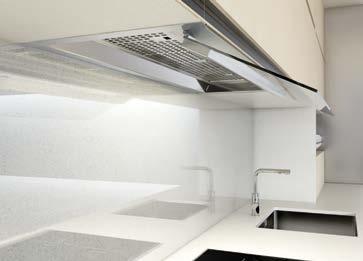

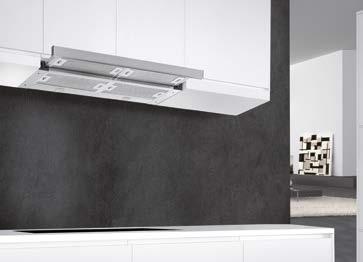

GA Glass II - Campanas de integración (Entremueble)

GA Perimetral - Campanas de integración (Entremueble)

técnicos

Versiones/datos

600 x 327 Cristal Blanco 1 1 Ref. 26140

P.V.R. 695 €

900 x 327 Cristal Blanco 2 1 Ref. 26141

P.V.R. 755 €

Información técnica

- Acabado en cristal blanco.

- Motores silenciosos VF600 (A) y VF700 (A+).

- Botonera Touch Control.

- Acabado interior acero inoxidable.

- Cuerpo y cubre cajón motor acabado en acero inox.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación tira LED (5W/metro - 2700K).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90258 38 €

“L” protección doble puerta 60 90297 15 €

“L” protección doble puerta 90 90298 16 €

“L” protección doble puerta 120 90299 17 €

Tubo A.Inox decorativo altura regulable 90221 60 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

“L” protección puerta 30 16 19 Fácil Instalación

Incluye perfil reversible 19 x 16 mm.

*Muebles 2 puertas accesorio opcional

Versiones/datos técnicos/precios Motores Internos Medida (mm) Acabado Filtros aluminio Tira de LED VF600 Ø150 VF700 Ø150 1100GP Ø150

600 x 327 A.Inox 1 1 Ref. 27117

P.V.R. 655 €

900 x 327 A.Inox 2 1 Ref. 27118

Conductos de canalización ver página 170. Posibilidad de

P.V.R. 695 €

1200 x 327 A.Inox 4 2 Ref. 27119 P.V.R. 1.085 €

Información técnica

- Acabado en Acero inoxidable.

- Motores silenciosos VF600 (A), VF700 (A+) y 1100GP (A+++).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación tira LED (5W/metro - 2700K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90258 38 €

Distanciador 327 a 350 (ancho 60) 90255 15 €

Distanciador 327 a 350 (ancho 90) 90256 18 €

Distanciador 327 a 350 (ancho 120) 90257 20 €

Tubo A.Inox decorativo altura regulable 90221 60 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

“L” protección puerta

Incluye perfil reversible 19 x 16 mm.

*Muebles 2 puertas accesorio opcional

16 19 Fácil Instalación

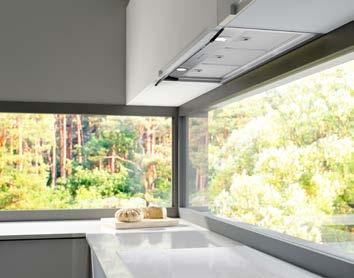

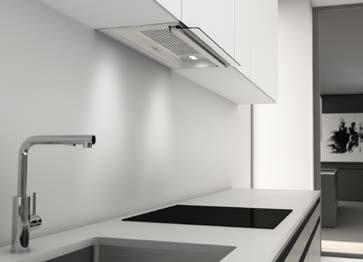

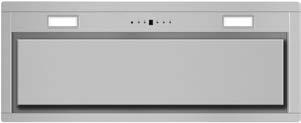

Integratta - Campanas de integración (Entremueble)

Versiones/datos técnicos/precios

Medida (mm) Acabado Filtros A.inox

Información técnica

- Acabado en acero inox AISI 304

- Motores silenciosos VF700 (A+) y 1100GP (A+++). - Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (2,1 - 2700K).

- 3 velocidades + Booster. - Recirculación opcional.

Elementos Opcionales

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF600/700) 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

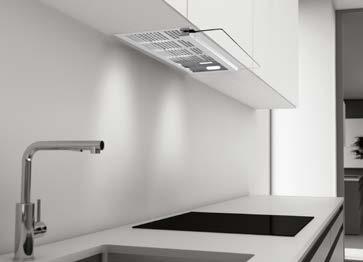

Feel - Campanas de integración (Encastre)

Versiones/datos técnicos/precios

Información técnica

- Acabado en acero inoxidable.

- Visera en cristal transparente.

- Motores silenciosos VF600 (A), VF700 (A+) y 1100GP (A+++).

- Botonera Touch Control.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación tira LED (5W/metro - 2700K).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF600/700) 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

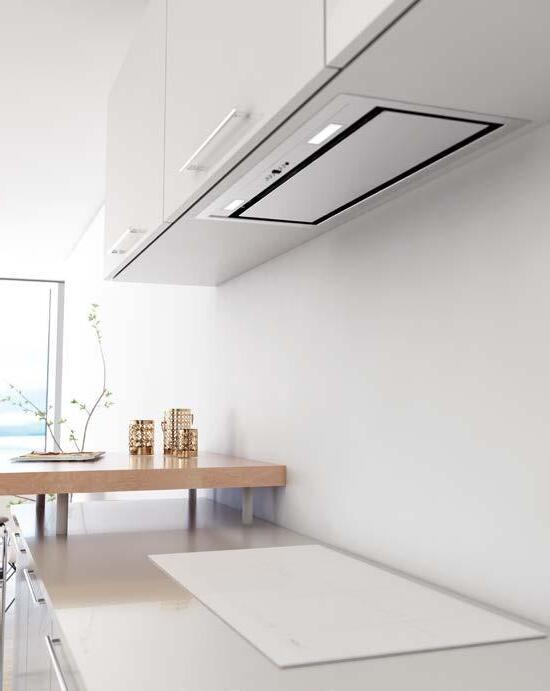

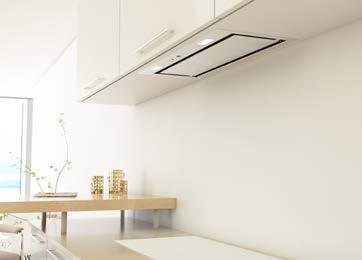

Quo - Campanas de integración (Encastre)

Versiones/datos técnicos/precios Motor Interno

Medida (mm)

Acabado Nº Filtros. Luces LED VF700 Ø150

725 x 295 A.Inox 2 2 Ref. 27135

P.V.R. 635

VF700-Silence A+

Información técnica

- Acabado en acero inoxidable o negro mate (RAL 9005).

- Motor silencioso VF700 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Acabado interior en mueble 100% A.inox o negro mate. Sin necesidad de panelar el cuerpo de la campana. Más ahorro de espacio en mueble.

Versiones/datos técnicos/precios Motores Internos Medida (mm) Acabado Filtros aluminio Luces LED VF600 Ø150 VF700 Ø150 540 X 295 A.Inox 1 1 Ref.

Acabado interior en mueble 100% A.inox Sin necesidad de panelar el cuerpo de la campana. Más ahorro de espacio en mueble.

VF600-Silence A VF700-Silence A+

Información técnica

- Acabado en acero inoxidable

- Visera en cristal transparente.

- Motores silenciosos VF600 (A) y VF700 (A+)

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral y tradicional.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170. Aspiración

GA Filo - Campanas de integración

GA - Campanas de integración

Diseño técnico

Versiones/datos técnicos/precios Motores Internos Medida (mm) Acabado Filtros aluminio Luces LED VF600 Ø150 VF700 Ø150 1100GP* Ø150 535 x 295 A.Inox 2 2 Ref. 27148

P.V.R. 595 € 760 x 295 A.Inox 3 2 Ref. 27149 27150

P.V.R. 615 € 915 € 1000 x 295 A.Inox 4 2 Ref. 27151 27152

P.V.R. 690 € 990 €

Posibilidad de otras motorizaciones consultar. * Plazo de entrega mínimo 2 semanas.

B.Electrónica

Información técnica

- Acabado en acero inox AISI 304

- Motores silenciosos VF600 (A), VF700 (A+) y 1100GP (A+++). - Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster. - Mando a distancia incluido. - Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF600/700) 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 € Conductos de canalización ver página 170.

Versiones/datos técnicos/precios Motores Internos Medida (mm) Acabado Filtros A.Inox Luces LED VF600 Ø150 VF700 Ø150 1100GP* Ø150

565 €

A.Inox 1 2 Ref. 27154

575 €

Posibilidad de otras motorizaciones consultar. * Plazo de entrega mínimo 2 semanas.

Información técnica

- Acabado en acero inox AISI 304

- Motores silenciosos VF600 (A), VF700 (A+) y 1100GP (A+++).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF600/700) 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 € Conductos de canalización ver página 170.

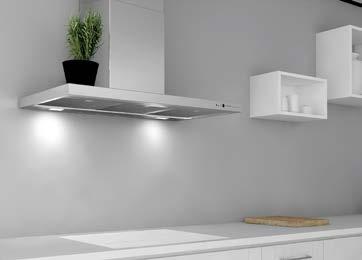

DF HC - Campanas de integración

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros A.Inox Luces LED 650GP Ø150

600 x 300 A.Inox 2 2 Ref. 26192 P.V.R. 285 €

900 x 300 A.Inox 4 2 Ref. 26193 P.V.R. 350 €

Información técnica

- Acabado en acero inoxidable.

- Motor V650 (A) - Iluminación LED. - 3 velocidades.

- Incluye distanciador para mueble

320 y 350 de fondo total (con puerta). - Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Filtro Carbón Activo DF HC 90227 30 €

Conducto insonorizante Airsoft 1 Ø120 90229 77 €

Conductos de canalización ver página 170.

Campanas de Pared

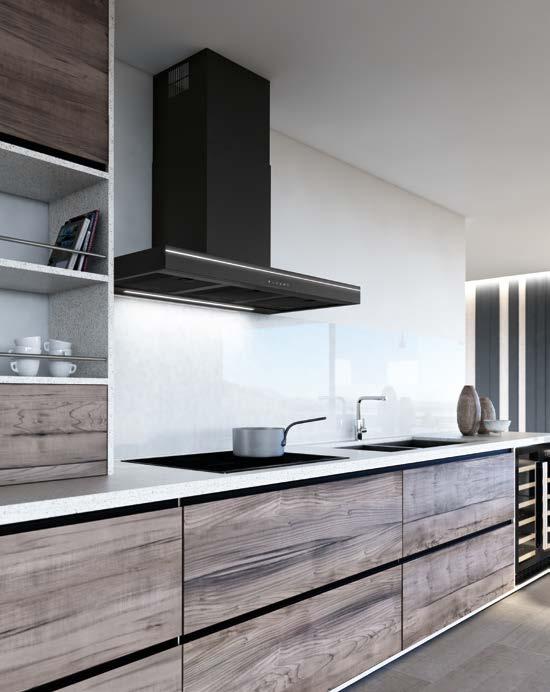

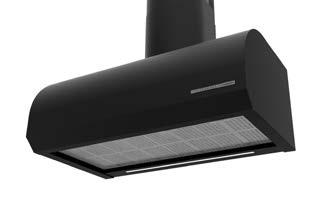

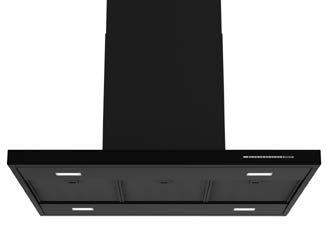

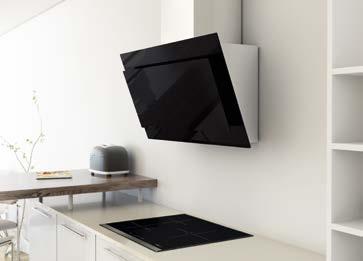

Stream - Campanas de pared

Stream - Campanas de pared

Diseño técnico

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio Tiras de LED VF700 Ø150 900 x 480 Lacado Negro 3 2 Ref. 27157 P.V.R. 815 €

Información técnica

- Acabado Lacado negro. (RAL 9005)

- Filtros de aluminio lacados del color negro.

- Motor silencioso VF700 (A+)

- Botonera Touch Control.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K).

- 3 velocidades + Booster.

- A.C. System (aspiración compensada).

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000* 90371 715 €

* Acc. necesario para instalación Plasma C1000 90198 13 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90133 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170. Extensiones de tubo superior ver página 173

Sistema de aspiración compensada

Filtros de aluminio lacados negros.

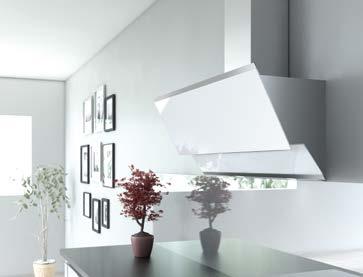

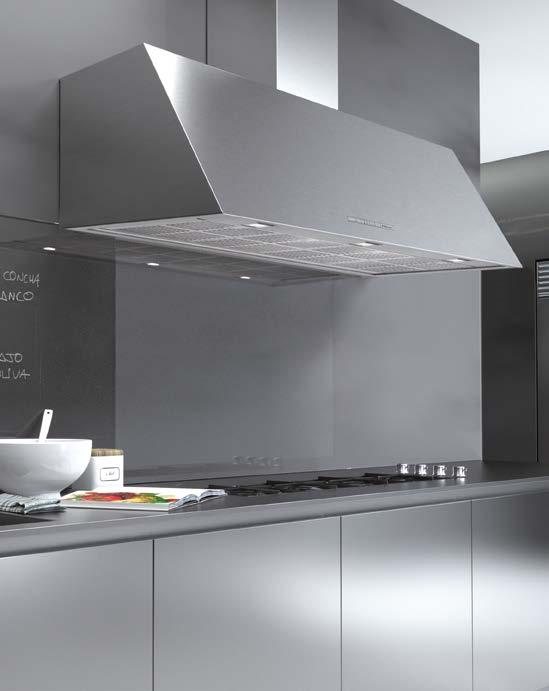

Impress - Campanas de pared

Impress - Campanas de pared

Versiones/datos técnicos/precios Motor Interno Medida (mm) Filtros aluminio Tiras de LED VF700 Ø150

900 x 520 2 2 Ref. 27158

P.V.R. 795 €

Información técnica

- Acabado en acero Inox AISI 304 de 1,2 mm. y cristal.

- Motor silencioso VF700 (A+).

- Botonera Touch Control.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K)

- Aspiración perimetral.

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000* 90371 715 €

* Acc. necesario para instalación Plasma C1000 90198 13 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90133 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Quasar - Campanas de Pared

Limit - Campanas de Pared

Versiones/datos técnicos/precios

(mm)

900 x 485 Cristal Blanco 2

Información técnica

- Acabado en A. inox y cristal blanco o negro. (RAL 9003 o 9005)

- Motores silenciosos VF700 (A+) y 1100GP (A+++).

- Botonera Touch Control.

- Pistones apertura puerta.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- Sistema de doble aspiración SDA.

- Aspiración perimetral y tradicional.

- 3 velocidades + Booster.

- Panel de fácil limpieza (Easy Clean).

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF700) 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros Luces LED VF700 Ø150 Aluminio A.Inox

600 x 360 Cristal Blanco 1 1 2 Ref. 27132 P.V.R. 645 €

600 x 360 Cristal Negro 1 1 2 Ref. 27133 P.V.R. 645 €

900 x 360 Cristal Blanco 1 1 2 Ref. 27179

P.V.R. 695 €

900 x 360 Cristal Negro 1 1 2 Ref. 27180

P.V.R. 695 €

Posibilidad de otras motorizaciones consultar.

Información técnica

- Acabado en A. inox y cristal blanco o negro. (RAL 9003 o 9005)

- Motor silencioso VF700 (A+).

- Botonera Touch Control.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- Sistema de doble aspiración SDA.

- Aspiración perimetral y tradicional.

- 3 velocidades + Booster.

- Panel de fácil limpieza (Easy Clean).

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF700) 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Odyssey - Campanas de Pared

Square - Campanas de pared

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio LucesLED VF700 Ø150

700 x 460 Cristal Blanco 1 2 Ref. 27181

P.V.R. 645 €

700 x 460 Cristal Negro 1 2 Ref. 27182

P.V.R. 645 €

800 x 460 Cristal Blanco 1 2 Ref. 27183

P.V.R. 670 €

800 x 460 Cristal Negro 1 2 Ref. 27184

P.V.R. 670 €

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros A.Inox Luces LED VF700 Ø150

900 x 420 A.Inox 2 2 Ref. 27185 P.V.R. 1.235 €

Posibilidad de otras motorizaciones consultar.

Información técnica

- Acabado en A. inox y cristal blanco o negro. (RAL 9003 o 9005)

- Motor silencioso VF700 (A+).

- Botonera Touch Control.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (2,1W - 3000K).

- Aspiración perimetral.

- 3 velocidades + Booster.

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF700) 90134 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170. Extensiones de tubo superior ver página 173

Información técnica

- Acabado en A. inox.

- Motor silencioso VF700 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- Sistema de doble aspiración SDA.

- Aspiración perimetral y tradicional.

- 3 velocidades + Booster.

- Panel de fácil limpieza (Easy Clean).

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF700) 90134 40 €

Tubo decorativo 90177 80 €

Conductos de canalización ver página 170. Extensiones de tubo superior ver página 173

Mercury - Campanas de Pared

Fine - Campanas de Pared

Versiones/datos técnicos/precios

Información técnica

- Acabado en acero inox AISI 304 de 1mm.

- Motor silencioso R1100GP-Silence (A+++).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K).

- Panel de fácil limpieza (Easy Clean).

- A.C. System (Aspiración compensada).

- 3 velocidades + Booster. - Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000* 90371 715 €

* Acc. necesario para instalación Plasma C1000 90198 13 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90133 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

* Para fabricación a medida ver Emotion (pág. 149)

Este modelo a medida puede diferir en características

Versiones/datos técnicos/precios

Información técnica

- Acabado en acero Inox AISI 304 de 1mm.

- Motores silenciosos VF700 (A+) y 1100GP (A+++).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- A.C. System (aspiración compensada).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000* 90371 715 €

* Acc. necesario para instalación Plasma C1000 90198 13 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90133 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

White

y Black - Campanas de pared

QFine - Campanas de Pared

Versiones/datos técnicos/precios Motores Internos

Medida (mm)

Acabado Filtros aluminio Luces LED VF700 Ø150 1100GP Ø150

900 x 520 Lacado Blanco 3 2 Ref. 27201

P.V.R. 685 €

900 x 520 Lacado Negro 3 2 Ref. 27202

P.V.R. 685 €

1200 x 520 Lacado Blanco 4 3 Ref. 27247

P.V.R. 1.130 €

1200 x 520 Lacado Negro 4 3 Ref. 27248

P.V.R. 1.130 €

Opcionalmente puede solicitar el color cepillado. Plazo entrega min. 2 semanas

P.V.R. +60€ Ver acabado en pág 152.

Información técnica

- Acabado lacado blanco o negro. (RAL 9003 o 9005)

- Filtros de aluminio lacados del color blanco o negro.

- Motores silenciosos VF700 (A+) y 1100GP (A+++).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- A.C. System (aspiración compensada).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000* 90371 715 €

* Acc. necesario para instalación Plasma C1000 90198 13 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90133 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Botonera electrónica ultrafina en blanco o gris (Según modelo)

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio Luces LED VF700 Ø150

600 x 480 A.Inox 2 2 Ref. 27203

P.V.R. 455 €

700 x 480 A.Inox 2 2 Ref. 27204

P.V.R. 490 €

900 x 480 A.Inox 3 2 Ref. 27205

P.V.R. 495 €

Posibilidad de otras motorizaciones consultar.

Información técnica

- Acabado en acero inoxidable.

- Motor silencioso VF700 (A+).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

* Acc. necesario para instalación Plasma C1000 90198 13 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90133 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Campanas de Isla

iCustom - Campanas de isla

iCustom - Campanas de isla

iCustom - Campanas de isla

Halo - R - Campanas de isla

Halo es un modelo de lámpara filtrante con dos iluminaciones independientes; la luz de trabajo comandada desde su mando a distancia y la luz periférica ambiental que va conectada independientemente a los interruptores de la cocina.

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Sistema Recirculación Filtros aluminio Luces LED VF600 900 x 600 A.Inox Metacrilato Blanco Plasma C600 3 4 + 4 Ref. 26274 P.V.R. 2.995 €

Información técnica

- Acabado en A.Inox y Metacrilato Blanco

- Motor silencioso VF600 (A).

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral.

- Iluminación ambiental paneles LED (2x18 W + 2x12W - 4000K).

- Iluminación de trabajo LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

(Se controla únicamente desde el mando a distancia)

- Recirculación Incluida mediante Filtro Plasma FRECAN C600

VF600-Silence

Filtro de plasma C600 Ver más información en página 158

iLight - Campanas de isla

iLight - Campanas de isla

El modelo iLight nace con el objetivo de crear un sistema de filtración de alto rendimiento combinado con un sistema de iluminación de diseño. Una combinación que sin duda no pasa desapercibida.

Versiones/datos técnicos/precios Motor

Medida (mm) Acabado Filtros aluminio Luces LED Tipo Aspiración VF600 Ø150 640 x 320 Lacado Blanco 1 1 Filtrante Plasma Ref. 27207 P.V.R. 1.995 €

Información técnica

- Acabado en Lacado Blanco (9003)

- Motor silencioso VF600 (A).

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Aspiración perimetral.

- Iluminación LED (3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

(Se controla únicamente desde el mando a distancia)

- Recirculación Incluida mediante Filtro Plasma FRECAN C600

Lámparas adicionales

Medida (mm) Acabado

White y Black - Campanas de isla

White y Black - Campanas de

Versiones/datos técnicos/precios Motor

Medida (mm) Acabado Filtros aluminio Luces LED 1100GP Ø150

900 x 660 Lacado Blanco 3 4 Ref. 27208 P.V.R. 1.395 €

900 x 660 Lacado Negro 3 4 Ref. 27209 P.V.R. 1.395 € Filtros B/N Fácil limpieza

Información técnica

- Acabado lacado blanco o negro. (RAL 9003 o 9005)

- Filtros de aluminio lacados de color blanco o negro.

- Motor silencioso 1100GP (A+++).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- A.C. System (aspiración compensada).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90133 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Square - Campanas de isla

Versiones/datos técnicos/precios

Medida (mm) Acabado Filtros A.Inox Luces LED VF700 Ø150 900 x 480 A.Inox 2 4 Ref. 27210

Información técnica

- Acabado en acero inoxidable.

- Motor silencioso VF700 (A+). - Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K). - 3 velocidades + Booster.

- Recirculación opcional.

VF700-Silence A+

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación (con VF700) 90134 40 €

NO ADMITE ALARGO DE TUBOS DECORATIVOS. Conductos de canalización ver página 170. Para fabricación a medida consultar con FRECAN.

Mercury - Campanas de isla

Versiones/datos técnicos/precios

Información técnica

- Acabado en acero inox AISI 304 de 1mm.

- Motor silencioso 1100GP (A+++).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K).

- Termómetro y temporizador.

- Panel de fácil limpieza (Easy Clean).

- A.C. System (Aspiración compensada).

- 3 velocidades + Booster.

- Sistema de fácil instalación para Islas.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90185 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Estructuras para falso techo ver pág. 173

* Para fabricación a medida ver Emotion (pág. 149)

Este modelo a medida puede diferir en características

Fine - Campanas de isla

QFine - Campanas de isla

Versiones/datos técnicos/precios

Información técnica

- Acabado en acero inoxidable AISI 304 de 1mm.

- Motor silencioso 1100GP (A+++).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- A.C. System (aspiración compensada).

- 3 velocidades + Booster.

- Sistema de fácil instalación para Islas.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90185 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Estructuras para falso techo ver pág. 173 1100GP-Silence

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio Luces LED VF700 Ø150 900 x 660 A.Inox 3 4 Ref. 27219 P.V.R. 795 €

Posibilidad de otras motorizaciones consultar.

Información técnica

- Acabado en acero inoxidable.

- Motor silencioso VF700 (A+).

- Botonera electrónica.

- Cajón motor aislado con material fonoabsorbente.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster.

- Mando a distancia incluido.

- Sistema de fácil instalación para Islas.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de recirculación 90185 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Estructuras para falso techo ver pág. 173

Profesional Isla - Campanas Vintage

Profesional Isla - Campanas Vintage

Versiones/datos técnicos/precios

Medida (mm) Acabado Filtros A.Inox

Información técnica

- Acabado en acero inox AISI 304 de 1mm.

- Motor silencioso 1100GP (A+++).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (2,1W - 3000K).

- 3 velocidades + Booster.

- Recirculación opcional.

Elementos Opcionales Ref.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro carbono FC-Plus 90381 240 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170. Extensiones de tubo superior ver página 173

Estructuras para falso techo ver pág. 173

Profesional Mural - Campanas Vintage

Profesional Mural - Campanas Vintage

Versiones/datos técnicos/precios

Medida (mm) Acabado Filtros A.Inox Luces LED 1100GP Ø150 DIS1100GP Ø150 PA1200 Ø200 TJ1900

Información técnica

- Acabado en acero inox AISI 304 de 1mm.

- Motor silencioso 1100GP (A+++).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación LED (2,1W - 3000K).

- Termómetro y temporizador.

- Panel de fácil limpieza (Easy Clean).

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro carbono FC-Plus 90381 240 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

- A.C. System (Aspiración compensada).

- 3 velocidades + Booster.

- Preparada para salida trasera.

- Recirculación opcional.

Keops - Campanas Vintage

Keops - Campanas Vintage

técnico

Versiones/datos técnicos/precios Acabados

Medida (mm) Filtros A.Inox Tiras LED Motor Acero Inoxidable Blanca Negra 900 3 1 S8 Ref. 26302 26306 26310

P.V.R. 1.550 € 1.750 € 1.750 € 1200 4 2 S8 Ref. 26303 26307 26311

P.V.R. 1.790 € 1.990 € 1.990 €

Plazo de entrega mínimo 3-4 semanas

Acabados vintage bajo pedido, plazo de entrega mínimo 6 semanas ver pág 152 Otras motorizaciones ver pág. 149.

Información técnica

- Acabado en A. inox y lacado blanco o negro. (RAL 9003 o 9005)

- Motores silenciosos S8 (A+)

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K).

- Panel de fácil limpieza (Easy Clean).

- A.C. System (Aspiración compensada).

- 3 velocidades + Booster.

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Tubo de anchura 900 Inox (Plazo 4 semanas) 90312 110 €

Tubo de anchura 900 Blanco (Plazo 4 semanas) 90313 145 €

Tubo de anchura 900 Negro (Plazo 4 semanas) 90314 145 €

Tubo de anchura 1200 Inox (Plazo 4 semanas) 90316 130 €

Tubo de anchura 1200 Blanco (Plazo 4 semanas) 90317 165 €

Tubo de anchura 1200 Negro (Plazo 4 semanas) 90318 165 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Opcionalmente puede solicitar el color cepillado. Plazo entrega min. 2 semanas

P.V.R. +150€ Ver acabado en pág 152.

Clasic-Pro - Campanas Vintage

Clasic-Pro - Campanas Vintage

Versiones/datos técnicos/precios Acabados Medida (mm) Filtros A.Inox Tiras LED Motor Acero Inoxidable Blanca Negra

900 3 1 S8 Ref. 26314 26316 26318

P.V.R. 1.450 € 1.650 € 1.650 € 1200 4 2 S8 Ref. 26315 26317 29319

P.V.R. 1.690 € 1.890 € 1.890 €

Plazo de entrega mínimo 3-4 semanas

Acabados vintage bajo pedido, plazo de entrega mínimo 6 semanas ver pág 152 Otras motorizaciones ver pág. 149.

Información técnica

- Acabado en A. inox y lacado blanco o negro. (RAL 9003 o 9005)

- Motor silencioso S8 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K).

- Panel de fácil limpieza (Easy Clean).

- A.C. System (Aspiración compensada).

- 3 velocidades + Booster.

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Tubo de anchura 700 Inox (Plazo 4 semanas) 90320 110 €

Tubo de anchura 700 Blanco (Plazo 4 semanas) 90321 145 €

Tubo de anchura 700 Negro (Plazo 4 semanas) 90322 145 €

Tubo de anchura 1000 Inox (Plazo 4 semanas) 90324 130 €

Tubo de anchura 1000 Blanco (Plazo 4 semanas) 90325 165 €

Tubo de anchura 1000 Negro (Plazo 4 semanas) 90326 165 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Opcionalmente puede solicitar el color cepillado. Plazo entrega min. 2 semanas P.V.R. +150€ Ver acabado en pág 152.

GoldWind - Campanas Vintage

GoldWind - Campanas Vintage

Versiones/datos técnicos/precios Acabados

Medida (mm) Filtros A.Inox Tiras LED Motor Blanca Negra 900 4 1 S8 Ref. 26320 26322 P.V.R. 1.895 € 1.895 €

Acabados vintage bajo pedido, plazo de entrega mínimo 6 semanas ver pág 152 Otras motorizaciones ver pág. 149. Plazo de entrega mínimo 3-4 semanas

Información técnica

- Acabado lacado blanco o negro. (RAL 9003 o 9005)

- Motor silencioso S8 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K).

- Panel de fácil limpieza (Easy Clean).

- A.C. System (Aspiración compensada).

- 3 velocidades + Booster.

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Tubo de anchura 900 Blanco (Plazo 4 semanas) 90329 145 €

Tubo de anchura 900 Negro (Plazo 4 semanas) 90330 145 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170.

Extensiones de tubo superior ver página 173

Opcionalmente puede solicitar el color cepillado. Plazo entrega min. 2 semanas P.V.R. +150€ Ver acabado en pág 152.

Roller - Campanas Vintage

Roller - Campanas Vintage

Versiones/datos técnicos/precios Acabados Medida (mm) Filtros A.Inox Tiras LED Motor Blanca Negra 900 4 1 S8 Ref. 26324 26326 P.V.R. 1.995 € 1.995 €

Acabados vintage bajo pedido, plazo de entrega mínimo 6 semanas ver pág 152 Otras motorizaciones ver pág. 149. Plazo de entrega mínimo 3-4 semanas

Información técnica

- Acabado lacado blanco o negro. (RAL 9003 o 9005)

- Motor silencioso S8 (A+).

- Botonera electrónica.

- Parada diferida (LastTime).

- Avisador de saturación de filtros.

- Iluminación tira LED (5W/metro - 2700K).

- Panel de fácil limpieza (Easy Clean).

- A.C. System (Aspiración compensada).

- 3 velocidades + Booster.

- Preparada para salida trasera.

- Recirculación opcional.

Elementos Opcionales

Ref. P.V.R.

Filtro Plasma cilíndrico C1000 90371 715 €

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización ver página 170. Extensiones de tubo superior ver página 173

Opcionalmente puede solicitar el color cepillado. Plazo entrega min. 2 semanas P.V.R. +150€ Ver acabado en pág 152.

Campanas Urban

TR9 - Campanas URBAN

La campana TR9 se instala a falso techo, para ello, este debe poder soportar un peso de 30 kg.

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio Luces LED R900 ø150 1000 x

4 Direcciones

modelo TR9 esta dotado de un motor rotativo que permite embocar los conductos de extracción en 4 direcciones permitiendo una fácil instalación incluso en cocinas murales.

i212 - Campanas URBAN

Versiones/datos técnicos/precios

Información técnica

- Acabado en A. inox o lacado blanco. (RAL 9003)

- Motor silencioso R900GP. (A+)

- Parada diferida (Last Time).

- Aspiración perimetral. - Iluminación LED (1,2W - 3000K).

- 3 velocidades + Booster. - Recirculación opcional.

Elementos Opcionales

Filtro Plasma Plano F800 90373 1.150 €

Filtro Plasma C600 + R-Box 90374 985 €

Filtro carbono FC Plus techo 90384 130 €

Cajón R - Recirculación tubos redondos H1 90268 275 €

Cajón R - Recirculación tubos Planos H2 90269 260 €

Rejilla para falsos techos 90375 67 €

Conducto insonorizante Airsoft 2 90310 95 €

Conductos de canalización compatibles ver página 172

Información técnica

- Acabado Acero inoxidable.

- Motor V650.

- Parada diferida (Last Time).

- Iluminación LEDs (3W.).

- Botonera electrónica.

- 3 velocidades. - Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de filtros de reciclage 90172 35 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización compatibles ver página 172

M208 - Campanas URBAN

Versiones/datos técnicos/precios Motor

Medida (mm) Acabado Filtros aluminio Luces LED V650 ø150

900 A.Inox

M211 - Campanas URBAN

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio Luces

Información técnica

- Acabado Inox y cristal blanco o lacado negro y cristal negro. - Molduras cristal en acero inox.

- Motor V650.

- Iluminación LEDs (3W.). - Botonera Touch Control.

- 3 velocidades.

- Recirculación opcional.

Información técnica

- Acabado Acero inoxidable. - Motor V650.

- Iluminación LEDs (3W.).

- Botonera electrónica. - 5 velocidades.

- Recirculación opcional.

M201 - Campanas URBAN

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio

P.V.R. 285 €

900 Lacado Blanco 3 2 Ref. 26424 P.V.R. 295 €

Información técnica

- Acabado Acero inoxidable o lacado blanco o negro.

- Motor V650.

- Iluminación LEDs (3W.).

- 3 velocidades.

- Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C600 90372 630 € Filtro carbono FC-Plus 90381 240 € Kit de filtros de reciclage 90172 35 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización compatibles ver página 172

E701 - Campanas URBAN

Versiones/datos técnicos/precios Motor

Información técnica

- Acabado A.Inox y cristal - Motor V700. (A) - Iluminación LEDs (1,5W.). - Botonera electrónica. - 3 velocidades. - Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C600 90372 630 €

Filtro carbono FC-Plus 90381 240 €

Kit de filtros de reciclage 90292 40 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización compatibles ver página 172

E207 - Campanas URBAN

Versiones/datos técnicos/precios Motor Medida (mm) Acabado Filtros aluminio Luces LED V400 ø150

E209 - Campanas URBAN

Versiones/datos técnicos/precios Motor

Información técnica

- Acabado Acero inoxidable. - Motor V400. - Iluminación LEDs (3W.). - Botonera electrónica. - 3 velocidades. - Recirculación opcional.

Elementos Opcionales Ref.

Filtro

Información técnica

- Acabado Inox o blanco. - Motor V350. - Iluminación LEDs (3W.). - Botonera mecánica. - 2 velocidades. - Recirculación opcional.

Elementos Opcionales Ref. P.V.R.

Filtro Plasma cilíndrico C600 90372 630 € Filtro carbono FC-Plus 90381 240 €

Kit de filtros de reciclage 90104 32 €

Conducto insonorizante Airsoft 1 Ø150 90182 80 €

Conductos de canalización compatibles ver página 172

Campanas a medida

Nuestra gran experiencia, confianza en tu proyecto a medida.

FRECAN ofrece a sus clientes la posibilidad de fabricar a medida una amplia variedad de modelos para adaptarlos a los proyectos más exigentes y a las cocinas más exclusivas.

Calcule en 4 fáciles pasos el precio de su campana a medida.

Campanas a medida (En 4 pasos fáciles)

1er Paso:

Seleccione el modelo y medida

Elija uno de los modelos de la lista (Ver páginas 150 y 151).

Los modelos Base vienen con el motor estandar, la altura de campana estandar e iluminación de 3000K.

2º Paso: Elija la motorización

(Sólo si desea una motorización diferente a la de origen)

En la siguiente tabla encontrará la diferencia de precio entre la motorización de origen y la que und. deseé.

Para saber la motorización estandar de la campana escogida consulte la columna “Motor” en la tabla de productos.

3er Paso: Elija el acabado

(Sólo si desea un acabado diferente al de origen)

En las siguientes tablas encontrará la diferencia de precio entre el acabado de origen y el que und. deseé.

*En campanas de techo el cambio a motor de R1000 a otras motorizaciones implica alturas de falso techo distintas a las estándar. Consultar planos en la página del modelo.

4º Paso: Opciones Especiales

* Color Vintage solo disponible en campanas de la gama Vintage. Ver acabado en pág 152.

Puede añadir otras opciones a su campana a medida, como estructuras y tubos decorativos más largos para techos altos así como tirantes extra o cambiar el color de los Leds.

Tubos decorativos campanas Murales

Medida altura Increm. P.V.R.

Hasta 1200 mm. 105 €

Hasta

Tubos decorativos campanas Isla

Medida altura Increm. P.V.R.

Hasta 1200 mm. 195 €

Hasta 1600 mm 250 €

Hasta 2000 mm. 260 €

Hasta 2400 mm. 280 €

Hasta 2800 mm. 300 €

Hasta 3200 mm. 320 €

Corte en ángulo* 100 €

Seleccionar medida total de tubo necesaria.

Los tubos decorativos especiales sustituyen al conjunto incluido en la campana Base.

Nota: En los juegos de tubos inox a partir de 2800mm el satinado será vertical.

*Corte en ángulo del tubo puperior para techos inclinados.

campanas

Otras opciones

Medida

Cambio de color del Led de

Desplazar

Desplazar tubo CON tirantes

* Sólo en fabricación de campanas a medida

La altura de las estructuras debe sumarse a la altura total máxima de la campana Base. *Águlo tubular para techos inclinados.

Plazos de entrega de 4 a 6 semanas. Modelos pintados Vintage 6 semanas.

Campanas a medida Campanas a medida

Listado de modelos para fabricación a medida Listado de modelos para

fabricación a medida

Campanas de Techo

Campanas de Integración

Modelo

Integratta

Campanas de Isla

Campanas de Pared

Campanas Vintage

Campanas a medida

Acabados a medida (Vintage)

Una amplia gama de acabados de primera calidad

Todos los modelos de la gama Vintage se pueden solicitar en 16 acabados de chapa diferentes, con la total confianza de durabilidad que nuestra marca garantiza. Ver precios en pág. 149.

Cocinas Purificadas

Filtros de carbón activo

Recomendados cuando es imposible tener una salida hacia el exterior de la casa. Una vez filtrado el aire por el propio filtro de la campana, este vuelve a ser filtrado por el filtro de carbono. Los filtros contienen microgránulos de carbón activado que gracias a su nanoporosidad recogen el olor devolviendo a la cocina el aire limpio. Para una buena durabilidad de los filtros de carbono y para evitar que estos se obstruyan a causa de partículas, es muy importante mantener limpios los filtros de la campana. Se aconseja cambiar los filtros de carbono cada año aprox., dependiendo del uso, para garantizar un buen funcionamiento.

Según el modelo de campana existen 3 tipos de filtros de carbón:

El primero se instala en el cajón motor en la entrada de humos hacia el motor.

El segundo tipo se compone de dos filtros que se colocan en las entradas de aire del propio motor.

Y el tercero se coloca directamente sobre los filtros de grasa mediante un kit.

Filtros de Carbón activo de larga duración FC-Plus y FC-Plus Techo

El filtro de larga duración FC-Plus de FRECAN tiene una vida útil de 3 años. Trascurrido este tiempo permite su regeneración hasta un máximo de dos veces permitiendo su uso durante año más después de cada regeneración.

El filtro de larga duración FC-Plus techo de FRECAN tiene una vida útil de 1,5 años. Trascurrido este tiempo permite su regeneración hasta un máximo de dos veces permitiendo su uso durante año más después de la primera regeneración y medio año después de la segunda.

La regeneración debe hacerse introduciendo el filtro en el horno durante 1 hora a una temperatura igual o superior a los 250º pudiendo hacerlo en pirólisis si su horno dispone de esta opción.

Los filtros FC-Plus llevan en su interior 2.3 kg de carbono mineral activado en formato pellets de 8x4mm. (1,3 Kg. en el caso del FC-Plus Techo) En el interior del FC-Plus el grosor de carbono activo en paredes y techo es de 20mm y es capaz de absorber hasta 920 gr. de grasa. Por otro lado en el modelo de FC-Plus Techo el espesor es de 30mm y puede absorver hasta 390 gr. de grasa.

AÑOS VIDA ÚTIL 3 en FC-Plus Techo

Filtro Carbón FC-Plus Referencia: 90381 - P.V.R. 240 € Incluye conector excéntrico.

Filtro Carbón FC-Plus Techo Referencia: 90384 P.V.R. 130 €

Filtros de Carbón activo de larga duración FC-Plus y FC-Plus Techo

Los filtros FC-Plus y FC Plus Techo están pensados con responsabilidad y sostenibilidad para el planeta. No se deberá remplazar el filtro completo. El usuario podrá adquirir como repuesto los 1,3 o 2,3kg de pellets de carbón activo. Su remplazo es muy sencillo. Únicamente deberá quitar la tapa superior, desechar el carbono del interior del filtro y remplazarlo por el nuevo y volver a disfrutar de 5 años de filtrado. (3 en FC-Plus Techo)

fácil

El filtro de carbono FC-Plus puede ser instalado a la salida del motor o puede ser instalado en diferido. Extrae el aire por todo su perímetro reduciendo así la fricción y la presión, por esta razón, para una buena circulación del aire a la salida de los filtros se recomienda dejar un mínimo de 30 mm. entre el filtro y el tubo decorativo o el cajeado.

El filtro de carbono FC-Plus Techo se instala de forma muy sencilla mediante unos anclajes que se encajan en el cuerpo de la campana y permiten una firme sujeción del filtro a la campana absorbiendo posibles vibraciones. este sencillo sistema permite extraerlos con gran facilidad para poderlos regenerar cuando sea necesario.

Ejemplo de instalación: Requiere conducto plano 90346 y rejilla para falsos techos 90375

Cajones R - Helsa - Cocinas purificadas

Cajones - R con cubos cerámicos Helsa (recirculación disociada)

Los cajones de recirculación disociados contienen un sistema de cubos filtrantes de carbón activo de última generación que crean hasta 4000 canales de flujo paralelos, capturando grasa y los olores de forma muy efectiva. Este sistema al separar el aire en multitud de canales también actúa como silenciador reduciendo el sonido del paso del aire.

Así mismo los cajones de recirculación incluyen una rejilla de acero inox lacado blanco RAL 9003. Esta rejilla va imantada por lo que permite un diseño enrasado. Como accesorio se entrega un tirador para separar la rejilla del cajón de recirculación.

- Reducción de ruido.

- Excelente reductor de olor.

- Funcionamiento fácil, fácil limpieza y bajo coste de mantenimiento.

- Alta eficiencia energética evitando la pérdida de energía.

La mayor ventaja de los cubos de carbón es la relación entre la capacidad de filtrado, la eficiencia y la baja caída de presión. El resultado final es un filtro de alto rendimiento con bajo consumo de energía, bajo ruido, alta vida útil, etc.

Regeneración en el horno: Entre 150-180°C durante aproximadamente 1-2 horas.

Durabilidad de los filtros: Con cada regeneración se detecta un pequeño efecto de memoria. Se recomienda un máximo de 8-10 ciclos de regeneración. Después se percibirá una pérdida en el rendimiento de los cubos de carbón. Se recomienda regenerar una vez al año dependiendo del uso de la campana.

Composición del material: Compuesto de carbón activado reforzado con cerámica.

Rendimiento de filtración para contaminaciones moleculares, por ejemplo ...

- Compuestos orgánicos volátiles (COV).

- Olores.

- Ozono.

- Base y gases ácidos, etc...

Características especiales:

- Alto rendimiento de limpieza.

- Grandes intervalos de capacidad / mantenimiento.

- Baja caída de presión / Bajo consumo de energía.

- Bajo nivel de ruido durante el funcionamiento.

- Flujo de aire homogéneo.

- Sin adhesivo.

Los moldes de nido de abeja de células finas se producen mediante la extrusión de una fórmula que contiene carbón activado y minerales. Celularidad, longitud y la selección de carbón activado produce unos filtros personalizados que se combinan para ofrecer el máximo resultado.

Cajones R - Helsa - Cocinas purificadas

Ejemplo de instalación del sistema de Filtro H1 con campanas de techo 360°

Cajón-R redondo (H1)

Referencia: 90268 P.V.R. 275 €

Color Blanco RAL 9003

9 Cubos Helsa, 3600 Canales de flujo paralelos

Medidas de encastre: 245 x 245 mm

Falso techo 200 mm.

Cajón-R plano (H2)

Referencia: 90269 - P.V.R. 260 € Color Blanco RAL 9003

10 Cubos Helsa, 4000 Canales de flujo paralelos

Medidas de encastre: 325 x 325 mm

Falso techo 160 mm.

Cajón-R zócalo (H3)

Referencia: 90267 - P.V.R. 185 € Acero inoxidable.

10 Cubos Helsa, 4000 Canales de flujo paralelos

Cubo Helsa (recambio)

Referencia: 90354 - P.V.R. 7 € Carbón activo.

400 Canales de flujo paralelos

La instalación de los Cajones-R tiene que ser accesible para permitir la extracción de los cubos de carbón para fines de mantenimiento y limpieza.

Ejemplo de instalación del sistema de Filtro H1 con campanas de techo de 2 motores

Ejemplo de instalación del sistema de Filtro H2 con campanas de techo 360°

Recomendaciones: Para un funcionamiento óptimo se aconseja alejar el filtro lo máximo posible sin superar los 3m.

Ejemplo de instalación del sistema de Filtro H3 con campanas de superficie de 1 y 2 motores. encintar encintar encintar

Filtro Plasma FRECAN - Cocinas purificadas

Filtro Plasma FRECAN - Cocinas purificadas

El sistema de recirculación de aire definitivo de FRECAN es un filtro de plasma que elimina olores desagradables, humo, grasa, polen, virus, bacterias y alérgenos en el hogar sin pérdida de energía.

Fácil instalación:

Los filtros de Plasma FRECAN han sido desarrollados para ser instalables en cualquier campana.

Colocar y montar los filtros de plasma es muy fácil. En el caso de los dos filtros cilíndricos C1000 & C600, solo debe colocar el filtro de plasma en la salida del motor de la campana, y en el caso del modelo plano F800 o el C600 Box, estos pueden ser instalados a un máximo de 3 metros de la salida del motor mediante canalizaciones.

Fácil y rápido de instalar (plug and play).

Se puede adaptar a las campanas extractoras existentes.

Peso ligero y dimensiones compactas. Funcionan instalados horizontal y verticalmente.

*La vida útil puede variar en función del tipo de cocinado y la adecuada utilización del filtro.

AÑOS VIDA ÚTIL* 5 AÑOS GARANTÍA 100 % AUTOLIMPIABLE

REDUCCIÓN DE RUMOROSIDAD

Libertad de diseño

Además de las muchas ventajas del filtro de Plasma FRECAN esta es una solución idónea ya que da todas las posibilidades de planificación de la cocina. La ubicación de la salida de humos dejará de ser un elemento limitador pudiendo diseñar con total libertad, haciendo aquello que siempre había deseado hacer

Ahorro energético

El filtro de Plasma FRECAN permite un ahorro de energía en la vivienda tanto de calefacción como de aire acondicionado. Al ser un sistema de recirculación de aire, este no expulsa aire al exterior. Además, el filtro de Plasma FRECAN tiene un consumo en stand-by de tan sólo 0,5 vatios y un consumo anual de tan solo 3,5 Kw.

Autolimpiable

El filtro Plasma se regenera de forma automática a nivel interno por lo que no requiere ningún tipo de mantenimiento ni remplazo de filtros como en el caso de los filtros de carbono tradicionales. Lo que supone un ahorro de costes a largo plazo, así como asegurar y proteger una economía circular, siendo así responsables con el medio ambiente.

Reducción 14% de ruido*

El filtro de Plasma FRECAN gracias a su construcción y su diseño, actúa como un silenciador, reduciendo hasta un 14% el ruido. Así mismo debido a su sistema de instalación permite eliminar o simplificar los conductos lo cual reduce aún más el sonido que genera el aire, en especial aquellas canalizaciones que por la arquitectura son largas y complicadas.

Filtro Plasma FRECAN - Cocinas purificadas

Elimina el 96% de los olores, humos, alérgenos y sustancias contaminantes.

Ionización negativa

El mar, las fuentes, cascadas, saltos de agua, etc., son una gran fuente de ionización negativa. El filtro de Plasma FRECAN genera también iones de oxígeno negativos generando un efecto refrescante que mejora la concentración tanto del cuerpo como de la mente. Contribuye a relajarnos con mayor facilidad, eliminar el estrés y la ansiedad, tener mejor memoria, despejar la mente, mejorar funcionamiento del aparato digestivo y respiratorio entre muchos otros beneficios. Esto se debe a que los iones negativos reducen el tenor de la hormona del estrés.

Además, con el filtro de Plasma FRECAN, los olores desagradables generados cocinando, así como el humo del tabaco o el olor de los animales se convierte en cosa del pasado. La tecnología de Plasma FRECAN descompone las partículas de olor inmediatamente asegurando que la cocina permanezca fresca

Anti-bacterias

En los espacios donde viven personas, tales como salas de estar, dormitorios, oficinas y salas de espera, el aire contiene todo clase de sustancias nocivas tales como bacterias, moho y virus. La recirculación de aire con el filtro de Plasma FRECAN separa y oxida gérmenes y olores a nivel molecular produciendo oxigeno, una baja humedad y CO2. Simplemente aire puro.

Anti-alérgenos

Aunque invisibles a simple vista, todos los espacios contienen polen, polvo y otros alérgenos. Estos alérgenos no son particularmente dañinos para los humanos, excepto cuando se tiene alergia a ellos. El filtro Plasma FRECAN asegura la eliminación de estas sustancias del aire (ácaros de polvo, polen, caspa o pelo de animales).

La tecnología:

El humo procedente del cocinado se filtra previamente por el filtro de grasa de la campana, el cual retiene la grasa y otros tipos de contaminantes pesados del aire. El flujo de aire es entonces introducido en el filtro de Plasma FRECAN y es detectado por un sensor que activa o desactiva automáticamente el filtro. Este flujo de aire contaminado por grasas, polen, olores, bacterias, es filtrado mediante la tecnología de plasma y carbón activo, y es convertido por una reacción natural en aire limpio y CO2. El aire limpio y filtrado (recirculado) vuelve a introducirse de nuevo en la cocina.

El plasma es un proceso eléctrico.

Nuestros filtros de plasma alojan una CPU electrónica dentro de la fuente de alimentación que genera un campo de alta tensión con muy poca corriente. Es un proceso eléctrico, seguro y controlado que además reduce el coste de electricidad por su nivel de consumo (3,5 Kw anuales) así como por evitar la perdida de energía comparado con una campana con salida exterior.

El aire se filtra a través del filtro anti-grasa en el que se adhieren la grasa y otros contaminantes pesados. De ahí el motor de la campana los impulsa hacia el filtro de plasma, el cual detecta el flujo de aire y se activa automáticamente produciendo una serie de descargas de plasma en función del flujo de aire detectado. Estas descargas de plasma modifican las partículas a nivel molecular generando una reacción química que descompone literalmente las moléculas de olor, polen y demás contaminantes eliminándolas definitivamente. Además, el alto contenido de carbón activo retiene y asegura la eliminación absoluta de cualquier partícula produciendo en su lugar, oxigeno, CO2 y una pequeña parte de humedad.

Filtro Plasma FRECAN - Cocinas purificadas

Plasma Plano F800

Referencia: 90373 - P.V.R. 1.150 € Máximo 800 m /h

Disociable máximo 3 metros.

Plasma C600 + Cajón

Referencia: 90374 P.V.R. 980 € Máximo 600 m3/h

Medidas de encastre: 320 x 320 mm

Rejilla color Blanco

Disociable máximo 3 metros.

Plasma cilíndrico C1000*

Referencia: 90371 - P.V.R. 715 € Máximo 1000 m3/h

Tubo decorativo/cajeado Filtro

Plasma cilíndrico C600

Referencia: 90372 - P.V.R. 630 € Máximo 600 m /h

Los aparatos de Plasma redondos FRECAN extraen el aire por todo su perímetro reduciendo así la fricción y la presión, por esta razón, para una buena circulación del aire a la salida de los filtros de plasma se recomienda dejar un mínimo de 30 mm. entre el filtro y el tubo decorativo o el cajeado.

* NOTA: En modelos Mercury, Fine, Qfine, White, Black, Impress y Stream para la instalación del filtro de plasma cilíndrico C1000 (90371) es necesaria la utilización del accesorio 90198.

El plasma genera esta reacción química mientras la campana está en funcionamiento de una forma continua, esto permite que los poros del filtro de carbón activo se mantengan siempre limpios y libres de materias contaminantes, permitiendo el uso del filtro por mucho más tiempo si necesitar ningún tipo de mantenimiento.

Oxidación

eléctricas que descomponen las

Procesos de filtrado del filtro de Plasma Frecan

Proceso seguro / filtro seguro para la salud:

La concentración de ozono en el exterior del dispositivo de reacción de plasma es cero. Los electrodos tienen una vida útil muy larga y son casi indestructibles en el funcionamiento para el cual están destinados en campanas de cocina domésticas. El filtro de carbón en la etapa final se regenera en cada proceso.

Todos nuestros filtros de plasma están aprobados por VDE, IUTA para cero emisiones de ozono y han sido probados para el control de olores (prueba olafsense).

Rejilla para zócalos Referencia Precio 90376 89 € Cajón difusor con rejilla acero inoxidable.

Ejemplo de instalación del sistema de plasma F800 + rejilla cajón a zócalo

Recomendaciones: Para un funcionamiento óptimo se aconseja alejar el filtro lo máximo posible sin superar los 3m. Colocar la rejilla en una zona alejada de la posición de trabajo para evitar que el aire devuelto a la estancia moleste en los pies.

La rejilla para zócalo está diseñada para canalizar en linea recta o en angulo de 90° para adaptarse a cualquier necesidad.

Filtro Plasma FRECAN - Cocinas purificadas

Ejemplo de instalación del sistema de plasma F800 + Rejilla de techo con campanas de techo 360°

Ejemplo de instalación del sistema de plasma F800 + Rejilla de techo con campanas de techo de 2 motores

Incluido en campana

Incluido en campana

* En función del grosor del falso techo y de la colocación de la rejilla será necesario alzar el filtro F80. Se recomienda algún material blando que absorba posibles vibraciones.

IMPORTANTE: Es necesario dejar un registro en el techo para acceder al filtro y evitar tener que desmontar la campana en caso de avería de este.

Filtro Plasma FRECAN - Cocinas purificadas

Ejemplo de instalación del sistema de plasma C600 + Cajón techo. 90346 (3 m)

Incluido en campana

encintar encintar

Recomendaciones generales: Para un funcionamiento óptimo se recomienda alejar el filtro de plasma lo máximo posible sin superar los 3m., de esta forma conseguimos que el aire expulsado por la campana llegue a menor velocidad al filtro y pase más tiempo en el interior del filtro de plasma aumentando así el ratio de filtrado de forma considerable. A más tiempo el aire en el interior del filtro mayor ratio de filtrado y purificación. Por este mismo motivo se recomienda de forma generalizada utilizar potencias bajas de aspiración en sistemas de recirculación. En los sistemas de recirculación más potencia de aspiración no implica mayor limpieza o purificación del aire, sino al contrario, implica aumentar el numero de ciclos/ renovaciones necesarias. El uso racional de las velocidades permitirá el mejor estándar de filtrado, funcionar a una media de segunda velocidad aprox. 350-400m3/h nos aportará los mejores resultados.

Ejemplo de instalación del sistema de plasma C-600 y C1000 para campanas de integración, murales e islas.

Recomendaciones: En campanas de pared e isla a parte de asegurarse que los tubos superiores tienen la rejilla de aire correspondiente, es recomendable dejar un pequeño espacio entre el techo y el tubo decorativo para facilitar la correcta circulación del aire. En campanas de integración, especial atención a la dimensión del cajeado del mueble, min 30 mm. por lado para que el plasma pueda expulsar el aire filtrado. Los muebles no pueden llegar a techo, y si se cierra a techo el mobiliario se deberá disponer una rejilla.

IMPORTANTE: No instalar válvulas anti-retorno en la salida del motor Si estas van incluidas en el motor deberán desmontarse y ser retiradas antes de colocar el filtro de Plasma. * En modelos Mercury, Fine, Qfine, White, Black, Impress y Stream para la instalación del filtro de plasma cilíndrico 1000m3/h (90371) es necesaria la utilización del accesorio 90198.

Información, Accesorios y complementos

Instalación Paradigma - Accesorios

Instalación muy sencilla fijándose al forjado desde el encastre en el falso techo.

Con la canalización preparada

Tomar la altura entre el falso techo y el techo, restarle 50 mm. y regular el modular = X-50 X

de

Introducir el modular en el encastre, desplazarlo para conectar el tubo y una vez conectado fijarlo a los tacos de sujeción

Conectar el cable de la tapa a la caja de conexiones y fijar con los tornillos la tapa. Esta debe quedar unida al cuerpo del motor.

Cerrar la tapa y queda instalado el modular de forma sencilla y rápida, permitiendo un acceso fácil para su mantenimiento.

Accesorios de instalación - Accesorios

Multiboca 3 x

Referencia Precio

Multiboca 2 x 120 Referencia Precio 315 325 155 Ø120 Ø150 90111 125 €

Multiboca plano para Flow Referencia Precio 211 105 682 220 x 90 Medidas interiores 90270 125 €

Multiboca plano para modelos Flow 1, 2 y 3. Sólo es compatible con la gama de conductos de canalización IT.

Multiboca 4 x 120 Referencia Precio

Ø200 155 90107 225 € AIRSOFT Tubo Insonorizante

Multiboca 3 x 120 Referencia Precio

90109 195 €

Ø200

Multiboca 2 x 120 Referencia Precio

90111 125 €

Medidas Referencia Precio

Ø120 x 10m. 90302 155 € Ø150 x 10m. 90303 165 €

Ø200 x 10m. 90304 190 €

Caja de 10 metros de tubo insonorizante. Manguitos

Cinta adhesiva de aluminio

Medidas Referencia Precio

Ø120 90116 4 €

Ø150 90117 4 €

Ø200 90118 6 €

Ø200 90119 8 €

Para colocar en los extremos de los tubos insonorizantes usando cinta de aluminio adhesiva.

Medidas Referencia Precio

Ø120 x 10m. 90120 15 €

Para colocar en los extremos de los tubos insonorizantes usando cinta de aluminio adhesiva.

Multiboca 4 x 120 Referencia Precio 500 700 Ø120 Ø200 155 90107 225 € Cajón insonorizante redondo Medidas Referencia Precio Ø220 x 585 90266 95 € Diseño extremadamente robusto gracias al uso de tubo de aluminio grueso. Inserto de lana de vidrio de 25 mm 16 kg por m³. Conexión Ø150. Puede llegar a reducir la rumorosidad en hasta 22 dB(A) según la frecuencia. DIN 4102 / A1

Cinta adhesiva de aluminio Medidas Referencia Precio Ø120 x 10m. 90120 15 € Para colocar en los extremos de los tubos insonorizantes usando cinta de aluminio adhesiva.

Conductos Optiflow - Accesorios

Los conductos de canalización OPTIFLOW-COMPAIR® gracias a su diseño de impulso angular permite que el aire fluya por los conductos sin generar remolinos que entorpezcan el flujo correcto del aire.

Con este sistema de canalización la pérdida de presión en conductos de Ø150mm. se reduce en hasta un 79% comparado con conductos de Ø150mm. comunes.

Conductos Optiflow - Accesorios

Conductos IT - Accesorios

Complementos - Accesorios

Alargos de estructura metálica

Para la instalación de campanas de isla en cocinas con techos altos, es necesaria la instalación de alargos de estructura metálica para soportar la campana. Las estructuras se sirven sin tubo decorativo.

de 250 a 1560

Tubos decorativos especiales Mural Tubos decorativos especiales Islas

Medidas Referencia P.V.R. de 250 a 430 90145 195 € de 440 a 810 90146 240 € de 820 a 1560 90147 280 €

Largo Medidas Acabado Referencia P.V.R. Fija 710 300 x 300 A.Inox 90141 105 € Fija 1150 300 x 300 A.Inox 90142 125 €

Fija 710 300 x 280 A.Inox 90288 105 €

Fija 1150 300 x 280 A.Inox 90289 125 €

Fija 710 300 x 300 Blanco 90392 175 €

Fija 1150 300 x 300 Blanco 90393 210 €

Fija 710 300 x 300 Negro 90396 175 €

consultar. Para cubrir estructuras en campanas mural, FRECAN le proporciona tubos decorativos que se adaptan a cualquier medida. Para cubrir estructuras en campanas isla, FRECAN le proporciona tubos decorativos que se adaptan a cualquier medida.

a

Fija 1150 300 x 300 Negro 90397 210 €

Plazo de entrega 4 semanas Fabricación a medida, consultar.

Filtros High Class Limpiador y recuperador

Los filtros Higth Class constan de 7 láminas filtrantes de aluminio más la carcasa con frontal y trasera decorativo en acero inoxidable. (7+2). Este modelo de filtros están diseñados para retener mayor cantidad de grasa sin reducir la capacidad de aspiración de la campana.

Descripción Referencia P.V.R.

Murales de 70 y 80 cm. 90215 90 €

Murales e Islas de 90 cm. 90216 130 €

Murales e Islas de 120 cm. 90217 175 € Murales de 100 cm. 90218 135 €

Limpiador de acero inoxidable y Recuperador de acero para devolver la apariencia optima tras rayadas y oscurecimientos del acero producidos por el uso.

Los motores R1000 de FRECAN tienen la opción de comandarse desde un cómodo mando encastrable permitiendo el manejo sin el uso de mando a distancia. Distancia máxima de instalación 10 metros.

Limpiador Recuperador

Descripción Referencia P.V.R.

Limpiador 1 Und. 90211 25 €

Limpiador caja 12 Unds. 90212 195 €

Recuperador 1 Und. 90213 15 € Recuperador caja 12 Unds. 90214 99 €

Descripción Referencia P.V.R. Botonera

Sugerencias de instalación - Argumentario

Dimensiones

La elección de un tamaño adecuado de campana en relación a la zona de cocción es imprescindible para un resultado satisfactorio.

Motores (Cálculo de potencias) - Argumentario

Cálculo de potencias necesarias para una correcta aspiración

La elección de un tamaño adecuado de campana en relación a la zona de cocción es imprescindible para un resultado satisfactorio.

La campana ideal debe aspirar el olor y el humo de la cocina con eficacia y la mínima rumorosidad.

Para un alto confort en la cocina, es necesario que el aire se renueve entre 12 y 15 veces por hora y la rumorosidad no exceda de 55 dB(A).

Es muy importante saber que la canalización del aire produce una pérdida en la capacidad de absorción por lo que se recomienda usar los diámetros correctos evitando reducciones y codos.

Se pueden usar los siguientes datos para calcular la pérdida:

ÓPTIMO Campana mayor que la zona de cocción

ADECUADO Campana igual que la zona de cocción

Situación respecto a la zona de cocción

Al igual que el tamaño, la altura de la campana es muy importante para conseguir su máximo rendimiento.

INADECUADO Campana menor que la zona de cocción

- 1 metro de tubo - reducción de: 10 m3/h.

- 1 codo de 90º - reducción de: 50 m3/h.

- 1 codo de 45º - reducción de: 15 m3/h

- 1 Multiboca - reducción de: 30 m3/h

(Datos orientativos dependiendo del diámetro de tubo)

Ejemplo: en una cocina de 20 m2 con una altura de 2,5 metros el volumen de aire a renovar seria de 50 m3 por lo que si necesitamos renovarlo 15 veces por hora necesitaríamos una capacidad de absorción de 750 m3/h. Si la canalización hasta el exterior está formada por 5 metros de tubo, un codo de 90º y uno de 45º la pérdida sería de 115 m /h Por lo tanto sería necesario instalar una campana con un motor superior a 865 m3/h. 20 x 2,5 x 15 = 750 + (5x10) + 50 + 15 = 865 m3/h.

Para la correcta renovación del aire es necesario que la cocina esté provista de una entrada de aire para asegurar una buena circulación del aire y un correcto funcionamiento de la campana ya que sin esta entrada y con la cocina cerrada se crea una depresión que reduce la eficacia aspirante de la campana. En caso de existir una entrada de aire para la instalación de gas, esta serviría.

Altura de la cocina 12 15

Pérdida por canalización m3/h (Capacidad de obsorción) x + x = = m2 de la cocina

Renovación del aire/hora murales, islas, Integración y superficie de techo

El silencio a la máxima potencia: Motores GP A+

* Las campanas murales inclinadas y las campanas integradas al estar instaladas más cerca de la zona de cocción generan más condensación de vapor por lo que se aconseja secarlas después de cocinar. ** Según la norma UNE-60335-2-31, la distancia mínima de las placas de gas respecto de la campana extractora y/o los muebles debe ser de al menos 65 cm.

Ventilación

Es un requerimiento básico que la cocina esté provista de una entrada de aire para asegurar una buena circulación del aire y por tanto un correcto funcionamiento de la campana ya que sin esta entrada y con la cocina cerrada se crea una depresión que reduce la eficacia aspirante de la campana.

En caso de existir una entrada de aire para la instalación de gas, esta serviría y en caso contrarío se deberá crear una.

Instalación de tubos conductores

La mayor parte de la eficacia de la aspiración y reducción del ruido depende del trayecto y longitud de salida al exterior, por este motivo indicamos una serie de recomendaciones para que su satisfacción sea máxima.

Evitar hacer una reducción de diámetro cerca de codos, procurar hacerlas siempre en tramos rectos y lejos de la campana.

Evitar hacer reducciones de diámetro de tubo de forma brusca. Evitar al máximo el número de codos. Procurar que la salida de humos sea lo más directa posible para evitar una incorrecta circulación del aire.

Mural Mural* Integrable en mueble ** Isla Techo TODOS LOS MOTORES Y PARTES ELECTRÓNICAS TIENEN QUE SER ACCESIBLES PARA INTERVENCIONES DEL SERVICIO TÉCNICO SI FUERA NECESARIO. EN CASO DE INSTALAR LA CAMPANA IMPIDIENDO EL ACCESO SERÁ MOTIVO DE PÉRDIDA DE LA GARANTÍA Evitar hacer una reducción de diámetro en la salida de la tobera de la campana.

En caso de tener que poner codos procurar que estos sean lo menos agudo posible.

m3/h

(Capacidad de aspiración necesaria por hora)

FRECAN amplia su gama de motores silenciosos con el nuevo motor R1000GP. Un motor de alta potencia y mínima rumorosidad gracias a sus cojinetes de bronce autolubricados.

Con este nuevo motor, FRECAN aumenta su cuidado por el medio ambiente gracias a la máxima calificación energética de sus motores.

Motores muy sileciosos que generan confort, haciendo de la cocina un espacio de encuentro.

El motor R1000GP Silence Plus de tecnología alemana equipa turbinas de doble eje anti-vibración de aspas compensadas con silent-block de última generación, capaces de combinar presión y velocidad para garantizar un paso óptimo del aire.

Tecnología Alemana (máxima eficiencia, mínimo ruido y máxima durabilidad)

Motores (potencia y sonoridad) - Argumentario

Sonoridad

La sonoridad es una medida subjetiva de la intensidad con la que un sonido es percibido por el oído humano. Es decir, la sonoridad es el atributo que permite ordenar sonidos en una escala del más fuerte al más débil, siendo su unidad el decibelio.

Está comprobado que la sensación sonora de intensidad (sonoridad) aumenta para sonidos agudos mientras los sonidos graves son menos perceptibles, lo que se debe a que la audición humana no es lineal, sino logarítmica. La banda de frecuencias audibles es 20-20000 Hz, siendo el umbral de dolor 130 dB mientras que el umbral de audición es 0 dB, aunque éstos varían con la frecuencia.

La sonoridad es la capacidad de un sonido para producir una sensación sonora en nuestro cerebro y depende de la intensidad de un sonido, pero también de su frecuencia, amplitud y otras variables, como pueden ser la sensibilidad del oído de quien escucha y de la duración del sonido.

Como la sonoridad no es una magnitud absoluta, lo que se hace es medir el nivel de sonoridad, es decir, determinar cómo es de fuerte un sonido en relación con otro. Para medir el nivel de sonoridad se usa el fonio (fon).

Umbral de audición.

El fonio o (fon) es la unidad que mide la percepción de un dB a una frecuencia de 1000Hz, se establece así porque 1000 Hz es a la frecuencia en la que más estable y coincidente es el incremento de decibelios respecto a la percepción del sonido por el oído humano. Se considera que el umbral de audición comienza en 0 fons y empieza a ser peligroso por encima de los 130 fons. Hay que destacar la importancia de que un fon equivale a un dB a una frecuencia de 1000 Hz (1kHz), tal como podemos comprobar en el gráfico de ondas isofónicas que mostramos debajo variando considerablemente en otras frecuencias.

Motores (potencia y sonoridad) - Argumentario

Motor S8 (potencia 100W)

Potencia Acústica (LW) (Emisor).

La potencia acústica es el valor sonoro que emite una fuente de sonido independientemente del lugar donde ésta se ubique. Este dato se obtiene de la medición media realizada directamente en la fuente emisora y se mide en decibelios (dB).

En el caso de FRECAN, es el lugar de máxima sonoridad de nuestras campanas (cercano al motor). Este es el valor que se usa en la etiqueta energética según la norma EU 65/2014.

Presión Acústica (LP) (Receptor).

El nivel de presión acústica determina la intensidad del sonido que genera una presión sonora (es decir, del sonido que alcanza a una persona a una distancia normal de trabajo) y se mide en decibelios (dB). Para medir el nivel de presión sonora de las campanas FRECAN se utiliza el estándar europeo IEC 60704-2-13 en una cámara insonorizada. Con el registro de estas mediciones se hace una media que indica el nivel sonoro medio que percibe el usuario.

POTENCIA ACÚSTICA = NIVEL SONORO GENERADO EN LA CAMPANA. PRESIÓN ACÚSTICA = NIVEL DE SONIDO PERCIBIDO POR EL OÍDO DEL USUARIO.

Motor ST8 (potencia 100W)

(biblioteca)

Motor VF700 (potencia 230W)

Motor VF600 (potencia 200W)

Motor

R800 (potencia 83 W)

Motor R700 (potencia 52W)

Las ondas isofónicas son curvas de igual sonoridad y calculan la relación existente entre la frecuencia (Hz) y la intensidad (en decibelios) de dos sonidos para que éstos sean percibidos como igual de fuertes, con lo que todos los puntos sobre una misma curva isofónica tienen la misma sonoridad. Dos tonos de frecuencia diferente y con igual intensidad sonora, se dice que cualitativamente son diferentes, pero son de la misma “línea isofónica”, es decir, tienen igual sonoridad. Todos los puntos de una curva determinada representan los niveles de presión sonora que han sido juzgados como igualmente sonoros.

Con esto podemos concluir que un sonido de 42 dB a una frecuencia de 50 Hz está en el límite mínimo del umbral de audición o lo que es lo mismo, que los sonidos emitidos a una frecuencia de 50 Hz empiezan a ser audibles a partir de los 42 dB.

Los sonidos graves se perciben menos que los agudos es decir, las bajas frecuencias se perciben menos.

Si pusiéramos dos instrumentos como un contrabajo (grave) y un violín (agudo) sonando ambos a los mismos decibelios, el violín será mucho más perceptible para el oído.

Los motores y electrónicas de FRECAN emiten a una frecuencia de tan sólo 50Hz. Esto provoca que el sonido emitido sea muy poco perceptible para nuestro oído.

Según la norma UNE-ES61591 para la capacidad de aspiración de una campana extractora. Las pruebas de caudal se deben realizar con un metro de tubo vertical, un codo de 90 grados y un metro de tubo horizontal.

Según la norma europea IEC 60704-2-13 para la prueba de ruido.

La referencia a las normas europeas para la capacidad de aspiración de las campanas de cocina (m3/h) y el nivel de ruido (db A) el fabricante debe garantizar la veracidad de las informaciones publicadas Al contrario, cualquier otra información publicada sin la Referencia a estas normas, no tiene validez contractual El valor más alto de (m /h) es en condiciones de escape libre.

Motores

Motores (potencia y sonoridad) - Argumentario

TIPO: Interno

CÓDIGO: CLASE ENERGÉTICA: A+

POTENCIA: 100 W

Motor Interno - VF700GP

TIPO: Interno

CÓDIGO:

CLASE ENERGÉTICA: A++

POTENCIA: 100 W

VELOCIDAD MÁXIMA: 1.410 rpm

INTENSIDAD: 0,8 A

PRESIÓN MÁXIMA: 420 Pa

CAUDAL (1ª) EN61591: 159 m3/h

CAUDAL (2ª) EN61591: 358 m3/h

CAUDAL (3ª) EN61591: 552 m3/h

CAUDAL (Int) EN61591: 786 m3/h

CAUDAL (Int) 0 Pa: 815 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 26 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 40 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 49 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 55 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 35 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 50 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 59 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 65 dB(A).

SALIDA: Ø 150 mm.

TIPO: Interno

CÓDIGO:

CLASE ENERGÉTICA: A+

POTENCIA: 85 W

INTENSIDAD: 0,7 A

PRESIÓN MÁXIMA: 440 Pa

VELOCIDAD MÁXIMA: 2580 rpm

CAUDAL (1ª) EN61591: 505 m3/h

CAUDAL (2ª) EN61591: 650 m3/h

CAUDAL (3ª) EN61591: 795 m3/h

CAUDAL (Int) EN61591: 910 m3/h

CAUDAL (Int) 0 Pa: 1000 m3/h

POTENCIA ACÚSTICA (Lw) (1ª): 45 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 51 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 55 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 59 dB(A).

PRESIÓN ACÚSTICA (Lp) (1ª): 53 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 58 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 63 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 67 dB(A).

SALIDA: 220 x 90 mm.

TIPO: Interno

CÓDIGO:CLASE ENERGÉTICA: A+++

POTENCIA: 230 W

VELOCIDAD MÁXIMA: 1.500 rpm

INTENSIDAD: 0,8 A

PRESIÓN MÁXIMA: 430 Pa

CAUDAL (1ª) EN61591: 95 m3/h

CAUDAL (2ª) EN61591: 358 m3/h

CAUDAL (3ª) EN61591: 552 m3/h

CAUDAL (Int) EN61591: 736 m3/h

CAUDAL (Int) 0 Pa: 800 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 27 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 45 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 54 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 60 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 37 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 55 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 65 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 71v dB(A).

SALIDA: Ø 150 mm.

Motor Interno - R800

TIPO: Interno

CÓDIGO:

CLASE ENERGÉTICA: A++

POTENCIA: 83 W

INTENSIDAD: 0,75 A

PRESIÓN MÁXIMA: 550 Pa

VELOCIDAD MÁXIMA: 3200 rpm

CAUDAL (1ª) EN61591: 160 m3/h

CAUDAL (2ª) EN61591: 345 m3/h

CAUDAL (3ª) EN61591: 520 m3/h

CAUDAL (Int) EN61591: 685 m3/h

CAUDAL (Int) 0 Pa: 735 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 32 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 49 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 59 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 65 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 41 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 59 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 68 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 74 dB(A).

SALIDA: 220 x 90 mm.

TIPO: Interno

CÓDIGO:

CLASE ENERGÉTICA: A

POTENCIA: 200 W

VELOCIDAD MÁXIMA: 2380 rpm

INTENSIDAD: 1,8 A

PRESIÓN MÁXIMA: 490 Pa

CAUDAL (1ª) EN61591: 385 m3/h

CAUDAL (2ª) EN61591: 560 m3/h

CAUDAL (3ª) EN61591: 785 m3/h

CAUDAL (Int) EN61591: 985 m3/h

CAUDAL (Int) 0 Pa: 1085 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 38 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 47 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 55 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 62 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 49 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 58 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 66 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 74 dB(A).

SALIDA: Ø 150 mm.

Motor Interno - R700

TIPO: Interno

CÓDIGO:

CLASE ENERGÉTICA: A

POTENCIA: 52 W

VELOCIDAD MÁXIMA: 2480 rpm

INTENSIDAD: 0,23A

PRESIÓN MÁXIMA: 240 Pa

CAUDAL (1ª) EN61591: 200 m3/h

CAUDAL (2ª) EN61591: 315 m3/h

CAUDAL (3ª) EN61591: 415 m3/h

CAUDAL (Int) EN61591: 470 m3/h

CAUDAL (Int) 0 Pa: 540 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 54 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 52 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 55 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 58 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 62 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 60 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 63 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 66 dB(A).

SALIDA: 200 x 90 mm.

INTENSIDAD: 0,91 A

PRESIÓN MÁXIMA: 520 Pa

TIPO: Interno

CÓDIGO: -

CLASE ENERGÉTICA: A+

POTENCIA: 230 W

VELOCIDAD MÁXIMA: 800 rpm

CAUDAL (1ª) - EN61591: 220 m3/h

CAUDAL (2ª) - EN61591: 320 m3/h

CAUDAL (3ª) - EN61591: 430 m3/h

CAUDAL (Int) - EN61591: 590 m3/h

CAUDAL (Int) - 0 Pa: 600 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 32 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 39 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 46 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 54 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 42 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 51 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 58 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 65 dB(A).

SALIDA: Ø 150 mm.

Motor Interno - S600

TIPO: Interno

CÓDIGO:

CLASE ENERGÉTICA: D

POTENCIA: 160 W

VELOCIDAD MÁXIMA: 1600 rpm

INTENSIDAD: 0,72 A

PRESIÓN MÁXIMA: 280 Pa

CAUDAL (1ª) EN61591: 180 m3/h

CAUDAL (2ª) EN61591: 280 m3/h

CAUDAL (3ª) EN61591: 370 m3/h

CAUDAL (Int) EN61591: 480 m3/h

CAUDAL (Int) 0 Pa: 540 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 37 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 44 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 51 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 57 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 49 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 57 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 63 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 70 dB(A).

SALIDA: Ø 120 mm.

INTENSIDAD: 1,05A

PRESIÓN MÁXIMA: 550 Pa

G e n Produ t GP MOTORES

VELOCIDAD MÁXIMA: 900 rpm

CAUDAL (1ª) - EN61591: 250 m3/h

CAUDAL (2ª) - EN61591: 350 m3/h

CAUDAL (3ª) - EN61591: 450 m3/h

CAUDAL (Int) EN61591: 670 m3/h

CAUDAL (Int) 0 Pa: 700 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 35 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 43 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 48 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 57 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 47 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 55 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 60 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 69 dB(A).

SALIDA: Ø 150 mm.

TIPO: disociado (Intermedio)

CÓDIGO: 90207

CLASE ENERGÉTICA: A+++

POTENCIA: 230 W

INTENSIDAD: 1,8 A

PRESIÓN MÁXIMA: 490 Pa

VELOCIDAD MÁXIMA: 2.380 rpm

CAUDAL (1ª) EN61591: 385 m3/h

CAUDAL (2ª) EN61591: 560 m3/h

CAUDAL (3ª) EN61591: 785 m3/h

CAUDAL (Int) EN61591: 985 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 38 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 47 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 55 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 62 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 49 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 58 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 66 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 74 dB(A).

SALIDA: Ø 150 mm.

Motor disociado - IN1100GP Potencia y sonoridad Campanas Gama Urban

TIPO: Pared

CÓDIGO: 90208

CLASE ENERGÉTICA: A+

POTENCIA: 154 W

VELOCIDAD MÁXIMA: 2.590 rpm

INTENSIDAD: 0,67 A

PRESIÓN MÁXIMA: 460 Pa

CAUDAL (1ª) EN61591: 1010 m3/h

CAUDAL (2ª) EN61591: 1095 m3/h

CAUDAL (3ª) EN61591: 1150 m3/h

CAUDAL (Int) EN61591: 1230 m3/h

PRESIÓN ACÚSTICA (Lp) (1ª): 53 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 54 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 55 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 57 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 61 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 62 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 63 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 65 dB(A).

ENTRADA: Ø 200 mm.

TIPO: Exterior

CÓDIGO: 90209

CLASE ENERGÉTICA: B

POTENCIA: 150 W

VELOCIDAD MÁXIMA: 1.300 rpm

INTENSIDAD: 0,66 A

PRESIÓN MÁXIMA: 260 Pa

CAUDAL (1ª) - EN61591: 1550 m3/h

CAUDAL (2ª) - EN61591: 1600 m3/h

CAUDAL (3ª) - EN61591: 1650 m3/h

CAUDAL (Int) - EN61591: 1800 m3/h

PRESIÓN ACÚSTIC (Lp) (1ª): 53 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 54 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 55 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 58 dB(A).

POTENCIA ACÚSTICA (Lw) (1ª): 63 dB(A).

POTENCIA ACÚSTICA (Lw) (2ª): 64 dB(A).

POTENCIA ACÚSTICA (Lw) (3ª): 65 dB(A).

POTENCIA ACÚSTICA (Lw) (Int): 68 dB(A).

ENTRADA: Ø 200 mm.

TIPO: Exterior

CÓDIGO: 90210

CLASE ENERGÉTICA: B

POTENCIA: 280 W

VELOCIDAD MÁXIMA: 1.255 rpm

INTENSIDAD: 1,25 A

PRESIÓN MÁXIMA: 350 Pa

CAUDAL (1ª) EN61591: 2250 m3/h

CAUDAL (2ª) EN61591: 2300 m3/h

CAUDAL (3ª) EN61591: 2350 m3/h

CAUDAL (Int) EN61591: 2400 m3/h

PRESIÓN ACÚSTIC (Lp) (1ª): 58 dB(A).

PRESIÓN ACÚSTICA (Lp) (2ª): 59 dB(A).

PRESIÓN ACÚSTICA (Lp) (3ª): 60 dB(A).

PRESIÓN ACÚSTICA (Lp) (Int): 63 dB(A). POTENCIA ACÚSTICA (Lw) (1ª): 65

POTENCIA ACÚSTICA (Lw) (2ª): 67 dB(A). POTENCIA ACÚSTICA (Lw) (3ª): 68 dB(A). POTENCIA ACÚSTICA (Lw) (Int): 71 dB(A). ENTRADA: Ø 250 mm.

Inducción - Placas de cocción

La gran versatilidad y un control preciso y puntual son características propias de la cocción por inducción. Los nueve posibles ajustes de potencia (si se añaden las opciones Powerboost) ofrecen un amplio abanico de posibilidades: desde el simple mantenimiento del calor de los platos hasta una potencia neta impensable con otros sistemas.

La superficie de la placa solo se calienta en contacto con recipientes y no alcanza temperaturas que puedan quemar; además, la placa se apaga automáticamente si se retira el recipiente. La sofisticada electrónica de las placas garantiza la seguridad con los sistemas de reconocimiento de recipiente, el detector de desbordamiento, la desactivación automática y el bloqueo de seguridad.

La zona de cocción se activa solo debajo del fondo de la olla; alrededor, la placa se mantiene fría. En consecuencia, los alimentos que se salen no se queman y no crean desagradables incrustaciones difíciles de quitar. La limpieza es, por lo tanto, muy fácil y rápida, y la higiene perfecta.

Las nuevas placas Bridge permiten asociar dos zonas de cocción para crear una sola zona donde usar recipientes grandes o cocinar varios platos a la vez, con una máxima flexibilidad a la hora de colocar los recipientes.

La innovadora forma rectangular de las placas por inducción Bridge proporciona la máxima eficiencia en toda la zona de cocción permitiendo concentrar toda la potencia en una sola zona o en toda la superficie

La activación de la función Bridge es intuitiva e inmediata, y toda la zona se gestiona con un único control deslizante/Slider.

Inducción - Placas de cocción

Rápida selección de la temperatura con el control deslizante: basta rozar el nivel de potencia deseado con un dedo en la pantalla táctil.

Es la nueva función que permite ajustar temperaturas concretas (42°C, 70°C, 94°C) y mantenerlas constantes mientras se cocina para preparar recetas elaboradas fácilmente como un auténtico chef. Las preparaciones al baño-maría, sin usar un segundo recipiente de agua, las cremas pasteleras o la bechamel saldrán siempre perfectas. Si se ajusta una temperatura próxima a la ebullición, los líquidos alcanzarán inmediatamente la temperatura deseada de forma rápida.

Esta función permite llamar a los últimos ajustes seleccionados en la anterior cocción de manera inmediata.

Borde biselado Borde inclinado (biselado) que aporta una estética limpia y elegante tanto enrasado como sobre la encimera y que se combina perfectamente con los fregaderos a semirrás.

Borde vertical Empotrado con borde rectilíneo que sobresale solo 4 mm de la encimera. El perfil vertical del cristal permite la instalación a ras y sobre la encimera y la perfecta unión entre varios elementos

Función Pausa

Útil función que permite interrumpir y reanudar los modos ajustados de forma inmediata si debe pausar la cocción para dedicarse a otra cosa.

La ventilación correcta es esencial para el Funcionamiento óptimo de las placas por inducción. Este sistema regula automáticamente el grado de ventilación en función de las temperaturas alcanzadas. Smart Fan System.

Función Timer

Programación mediante los mandos touch-control del cristal de la placa. Cada zona dispone de una programación independiente para ajustar diferentes tiempos de cocción.

Power Boost y Doble Power Boost

Nuestras placas de inducción disponen de la función Booster [P] para aumentar la potencia de la zona seleccionada. En concreto, al activar el Booster, la zona de cocción funciona durante diez minutos a una potencia muy elevada que permite calentar rápidamente grandes cantidades de agua.

Algunos modelos disponen de doble Booster: dos ajustes adicionales de potencia (hasta los 3.700 W) para una sola zona o para toda la zona ampliada Bridge (si está presente).

3 litros 5 min. 3 min. 5 litros 8 min. 5 min.

Mantenimiento del calor

Permite mantener la temperatura (70°C) de las comidas de forma delicada, sin alcanzar temperaturas de ebullición ni quemar el fondo de estas.

Temporizador independiente.

Algunos modelos disponen de temporizador cuenta-minutos desvinculado de la programación de fin de cocción.

Las placas de inducción no solo reconocen la presencia de recipientes sino que también calculan la superficie de apoyo. Este sistema permite racionalizar el uso de la energía. Cuando la olla se quita, la zona de cocción se desactiva automáticamente. Detección del recipiente

Automatismo Go & Stop

Activa las zonas a la máxima potencia hasta alcanzar el nivel seleccionado.

Seguridad

Las placas de inducción disponen de las más modernas y sofisticadas protecciones de seguridad: apagado centralizado; bloqueo de seguridad; indicadores de calor residual. Los modelos por inducción cuentan también con las siguientes funciones: Safety System, que apaga la placa si no se detectan ollas; Overflow detector, que apaga automáticamente la placa si se derraman líquidos; desactivación automática, para prevenir accidentes a causa de olvidos.

Inducción Modular - Placas de cocción

Inducción Modular - Placas de cocción

- TOUCH CONTROL PARA 3 y 4 MÓDULOS

- Medidas totales: 275 x 150 mm. R 70 mm.

- Medidas encastre: 190 x 120 mm.

Máxima libertad

Modular Induction es la nueva propuesta Foster para componer con total libertad la placa por inducción según el espacio disponible y las necesidades específicas.

Infinitas posibilidades

Los tres modelos de placa, diferentes en cuanto a diámetro y potencia, se pueden colocar de forma flexible junto con 2, 3 o 4 zonas controladas con los respectivos paneles touch control.

Instalación intuitiva

La instalación es fácil y rápida gracias a la caja de conexiones, que se puede colocar fácilmente debajo, que conecta las placas al touch control.

Coordinada con su estilo

Modular Induction está disponible en versión negro y blanco para una perfecta armonía con la encimera y cocina.

Ver combinaciones

Versiones/datos técnicos/precios

Acabado Zonas

Información técnica

- Touch control con Slider.

- 9 niveles de potencia en cada zona.

- Función Power Boost.

- Función Mantenimiento, Pausa y Recall

- Función Timer y temporizador independiente.

- Automatismo Go & Stop.

- Indicador de calor residual.

- Bloqueo de seguridad.

- Generador de 5800 o 7400 W. (según modelo)

Versiones/precios

Acabado Ref

Descripción:

- INDUCTOR de 35 cm.

- Medidas totales: Ø350 x 60 mm.

- Medidas encastre: Ø 340 mm.

Información técnica

- Inductor Ø250 mm. 2300 W. - Power Boost 3000 W.

Versiones/precios

Acabado Ref P.V.R.

51103

Descripción:

- INDUCTOR de 30 cm.

- Medidas totales: Ø300 x 60 mm.

- Medidas encastre: Ø 290 mm.

Información técnica

- Inductor Ø200 mm 2300 W. - Power Boost 3000 W.

Versiones/precios

Acabado Ref P.V.R. Negro 51105 335 €

51106 385 €

Descripción:

- INDUCTOR de 27 cm.

- Medidas totales: Ø270 x 60 mm.

- Medidas encastre: Ø 260 mm.

Información técnica

- Inductor Ø200 mm. 1100 W. - Power Boost 1400 W.

Inducción - Placas de cocción

Versiones/precios

Descripción:

- PLACA DE 5 ZONAS DE COCCIÓN

-

Información técnica

- Función Bridge (puente).

- Touch control con Slider.

- 9 niveles de potencia en cada zona.

- Función Power Boost.

- Función Chef, Pausa y Recall.

- Función Timer y temporizador independiente.

- Detección automática del recipiente.

- Automatismo Go & Stop.

- Smart Fan System.

- Indicador de calor residual.

- Bloqueo de seguridad.

- Componentes de inducción EGO.

Versiones/precios

Información técnica

- Función Bridge (puente).

- Touch control con Slider.

- 9 niveles de potencia en cada zona.

- Función Power Boost simple* y doble**.

- Función Chef, Pausa y Recall

- Smart Fan System.

- Función Timer y temporizador independiente.

- Detección automática del recipiente.

- Automatismo Go & Stop.

- Indicador de calor residual.

- Bloqueo de seguridad.

- Componentes de inducción EGO.

Inducción - Placas de cocción

G5 900 Bridge

Descripción:

- PLACA DE 4 ZONAS DE COCCIÓN

- Medidas totales: 900 x 350 mm.

- Hueco de encastre: 860 x 330 mm.

Zonas de cocción:

- 4 ZONAS 220 X 180 mm. 2100 W. Power Boost 3700 W Bridges en 2 grupos de 2 zonas. POTENCIA TOTAL 7400 W

Vitro 603 Induction Slider II

Descripción:

- PLACA INDUCCIÓN DE 3 ZONAS

- Medidas totales: 590 x 520 x 52 mm.

- Medidas encastre: 560 x 490 mm.

Zonas de cocción:

- Trasero Izquierdo Ø160 mm. 1100 W. Power Boost 1400 W. - Delantero Izquierdo Ø200 mm. 2300

Vitro 783 Induction Slider II

Descripción:

- PLACA DE 3 ZONAS DE COCCIÓN

- Medidas totales: 780 x 370 mm.

- Hueco de encastre: 760 x 340 mm.

Zonas de cocción: -

Versiones/precios

Acabado

Información técnica

- 4 zonas de cocción

- Función Bridge (puente)

- Touch control con Slider

- 9 niveles de potencia en cada zona

- Función Power Boost

- Función Chef y Pausa

- Función Timer y temporizador independiente.

- Detección automática del recipiente

- Automatismo Go & Stop

- Indicador de calor residual

- Bloqueo de seguridad

- Componentes de inducción EGO COMBINABLE CON LA CAMPANA FLOW 1 (Ver

Versiones/precios

Acabado Ref P.V.R.

Información técnica

- Touch control.

- Control de potencia SLIDER

- Función Power Boost.

- Función timer.

- Detección automática del recipiente

- Automatismo “Go & Stop”.

- 9 Niveles de potencia en cada zona.

- Indicador de calor residual para cada zona.

- Bloqueo de seguridad.

- Acabado canto biselado Concept.

Versiones/precios

Acabado

Información técnica

- Touch control.

- Control de potencia SLIDER

- Función Power Boost.

- Función timer.

- Detección automática del recipiente

- Automatismo “Go & Stop”.

- 9 Niveles de potencia en cada zona.

- Indicador de calor residual para cada zona.

- Bloqueo de seguridad.

- Acabado canto biselado Concept.

Dominós - Placas de cocción

Versiones/precios

Acabado

Descripción: -

Diseño técnico Encastre Enrasado

Zonas de cocción: -

Información

Descripción:

- Detección automática del recipiente. - Automatismo “Go & Stop”. - Bloqueo de seguridad.

Versiones/precios

Acabado Ref P.V.R.

Zonas de cocción:

- Trasero Ø 200 mm. - 2300 W. - Power

- Delantero Ø 150 mm. - 1200 W. - Power Boost

Información técnica - Touch

- 9 Niveles de

- Función Power

- Función timer y temporizador independiente. - Smart Fan System.

- Detección automática del recipiente. - Automatismo “Go & Stop”. - Bloqueo de seguridad.

Dominós - Placas de cocción

Plancha 38

Descripción:

- DOMINÓ PLANCHA INDUCCIÓN

- Medidas totales: 520 x 380 x 46 mm.

- Medidas encastre: 500 x 360 mm.

Dom 1 Gas 45 S4000

Descripción:

- DOMINÓ 1 GAS

- Medidas totales: 520 x 450 x 61 mm.

- Medidas encastre: 500 x 430 mm.

Diseño técnico Encastre

Versiones/precios

Acabado Ref P.V.R. Negro 51111 1.795 €

Zonas de cocción:

- 2 Zonas de 310 x 185 mm . de 1400 W.

Información técnica

- Touch control con Slider.

- Función Timer y temporizador independiente.

- 9 Niveles de potencia en cada zona.

- Indicador de calor residual para cada zona.

- Función Pausa.

- Smart Fan System.

- Bloqueo de seguridad.

Versiones/precios

Acabado Ref P.V.R. A.Inox 51118 850 €

Zonas de cocción:

- 1 quemador triple corona de 5000 W.

Información técnica

- Acabado acero inoxidable AISI 304.

- Encendido electrónico.

- Termopar: válvula de seguridad.

- Parrilla de fundición. Apta para lavavajillas.

Versiones/precios

Acabado Ref

A.Inox 51119 895 € Dom 2 Gas 38 S4000

Descripción:

- DOMINÓ 2 GAS

- Medidas totales: 520 x 380 x 61 mm.

- Medidas encastre:

Zonas de cocción:

- 1 quemador trasero de 1500 W. - 1 quemador delantero de 1000 W.

Información técnica

- Acabado acero inoxidable AISI 304.

- Encendido electrónico.

- Termopar: válvula de seguridad.

- Parrilla de fundición. Apta para lavavajillas.

Dominós - Placas de cocción

Instalación con agujeros de empotrado diferentes

Instalación con un único agujero de empotrado usando espaciadores

Para una solución continua, se deben dejar 20 mm entre los productos empotrados. Para garantizar la alineación vertical de los productos, se recomienda una profundidad del empotrado única de 500 mm.

Placas de Gas - Placas de cocción

Versiones/precios

Acabado Ref P.V.R. A.Inox 51139

Los espaciadores permiten instalar los productos en un único agujero de empotrado, de 500 mm de profundidad y de anchura igual al total de las medidas de los productos y espaciadores menos 20 mm. En el ejemplo de la izquierda: (380+30+380+30+450+30+380) mm-20 mm=1660 mm

Ahorro del 20% en gas. Las nuevas placas de cocción Foster tienen quemadores de III^ serie que garantizan una eficiencia considerablemente superior a los estándares europeos. Además, la mejor combustión del gas permite generar mayores potencias. Desde el punto de vista de la seguridad, el sistema bloqueante entre la tapa y los distribuidores de llama garantiza un emplazamiento perfecto y una mayor practicidad para la limpieza.

Innovador y versátil quemador con tres coronas de fuego de encendido independiente accionadas por un único selector. Puede suministrar potencias de 300 a 4.500 W.

La seguridad en la cocina

Borde 1 mm.

Borde fino que aporta una estética limpia y elegante tanto enrasado como sobre la encimera en óptica enrasada.

Más seguridad de los quemadores y menor tiempo de encendido gracias al empleo de termopares de última generación de activación ultra-rápida.

Cocción segura Encendido con selector Ultraplanos

Todas las placas Foster disponen de válvulas de seguridad que, en caso de apagado accidental de la llama, interrumpen el suministro del gas inmediatamente.

Máxima libertad de movimiento con el encendido electrónico con selector, característica común a todos los modelos que permite activar la llama con una sola mano.

Los modelos ultraplanos son el clásico ejemplo de confluencia de estética y funcionalidad. Rejillas elegantes, que forman una única amplia superficie.

Placas de Gas - Placas de cocción

S4000 - 5G

Zonas de cocción:

- 5 zonas / Potencia total 11400 W - Auxiliar: 1100 W - Semi-rápido: 2 x 1750 W - Rápido: 3000 W - Triple corona: 3800 W

KE 5G

Zonas de cocción:

- 5 zonas / Potencia total 9500 W

- Auxiliar: 2 x 1100 W

- Semi-rápido: 2 x 1750 W

- Triple corona: 3800 W

Quadra 4G

Zonas de cocción:

- 4 Zonas / Potencia total 6650 W - Auxiliar: 1100 W - Semi-rápido: 1750 W - Rápido: 3000 W - Triple corona: 3800 W

Zonas de cocción:

- 4 Zonas / Potencia total 6650 W - Auxiliar: 1100 W - Semi-rápido: 1750 W - Triple corona: 3800 W

Versiones/precios

Acabado Ref P.V.R.

A.Inox 51145 1.495 €

Descripción:

- Medidas totales: 920 x 520 mm.

- Medidas encastre: 900 x 500 mm.

Información técnica

- Rejillas de fundición y tapas quemador esmaltadas.

- Encendido eléctrico.

- Válvulas de seguridad con termopar de activación rápida.

- Instalación Enrasado / Óptica enrasada.

Versiones/precios

Acabado Ref P.V.R.

A.Inox 51144 1.045 €

Descripción:

- Medidas totales: 803 x 513 mm.

- Medidas encastre: 790 x 500 mm.

Información técnica

- Rejillas de fundición y tapas quemador esmaltadas.

- Encendido eléctrico.

- Válvulas de seguridad con termopar de activación rápida.

- Instalación Enrasado / Óptica enrasada.

Versiones/precios

Acabado Ref P.V.R.

A.Inox 51126 1.315 €

Descripción:

- Medidas totales: 1179 x 368 mm.

- Medidas encastre: 1162 x 351 mm.

Información técnica

- Rejillas de fundición y tapas quemador esmaltadas.

- Encendido eléctrico.

- Válvulas de seguridad con termopar de activación rápida.

- Instalación Enrasado / Óptica enrasada.

Diseño técnico Encastre

Descripción:

- Medidas totales: 925 x 368 mm. - Medidas encastre: 908 x 351 mm. Versiones/precios Acabado Ref P.V.R. A.Inox 51127 1.185 €

Información técnica

- Rejillas de fundición y tapas quemador esmaltadas. - Encendido eléctrico. - Válvulas de seguridad con termopar de activación rápida. - Instalación Enrasado / Óptica enrasada.

Enrasado Enrasado

Diseño técnico Encastre

Fabricador de hielo

Diseño técnico Encastre

Enrasado

Diseño técnico Encastre

Enrasado

Ice Maker - Fabricador de hielo

Hielo de alta calidad

El sistema ofrece un cubito de total transparencia. El cubito más apreciado por las bebidas Premium, tarda en derretirse lo justo para no ralentizar el enfriamiento. Ideal para vasos anchos.

Bandeja antibacterias

La bandeja de almacenamiento está fabricada en material antibacterias que permite su fácil limpieza y secado y dispone de un desagüe para evitar la humedad en los muebles.

Ice Maker - Fabricador de hielo

Hielo puro, transparente, cristalino, sin huecos ni aristas.

• Perfecto para copas y combinados.

• Gira en la copa y enfría sin aguar.

Programador

Programador de encendido y apagado que permite disponer del hielo en el momento deseado para su uso proporcionando la mejor calidad y en la cantidad necesaria.

Requerimientos

• Toma directa a la red de agua.

• Conexión eléctrica 230 V.

• Toma de desagüe. (La máquina tiene 2 desagües)

Versiones/precios

Acabado Ref P.V.R. A.Inox 55000 2.150 €

Descripción:

• FABRICADOR DE CUBITOS DE HIELO

• Medidas totales: 458 x 595 x 575 mm.

Características Generales

• Posibilidad de programación.

• Depósito de hielo de 8 Kg. con paro automático.

• Peso del cubito 22 gr.

• Regulador de espesor del cubito.

• Consumo de agua 3,5 litros/h.

• NO CONSERVA LOS HIELOS.

Suministro

• Producción de 10 Kg/día.

• 12 cubitos por ciclo. (35-40 min. ciclo.)

Condiciones de venta

Precios:

Los precios publicados en este catálogo son precios de venta recomendados sin IVA. Entran en vigor el 1 de Octubre de 2020 y serán válidos hasta nuevo aviso.

Transporte:

Los portes son pagados hasta su destino, salvo en aquellos pedidos inferiores a 150 € donde se aplicará un cargo de 15 € en España y 20 € en Portugal.

Recepción Mercancías:

• Verificar SIEMPRE el material en el mismo momento de la entrega. Si recibe el paquete dañado, golpeado o deteriorado debe anotar los desperfectos encontrados en el documento de la agencia de transporte (al lado de su firma de conforme entrega). De no ser así dispone de 24h. desde la entrega para comunicarnos los desperfectos.

• En caso de que el embalaje se encuentre en perfecto estado, dispone de 7 días naturales para comprobar que su contenido sea conforme. Pasados estos 7 días ni FRECAN ni la agencia de transporte se podrán hacer responsables.

Devoluciones

• El comprador no tiene derecho a la devolución de aquellas mercancías suministradas en las condiciones estipuladas, salvo la motivada por causa que nos sea imputable.

• No se admitirán devoluciones de material que no hayan sido autorizadas por nuestro representante, agente comercial o por FRECAN directamente.

• Si se alcanza algún acuerdo aceptando una devolución de productos estándar por causas ajenas a FRECAN, se adjuntará una copia de nuestro albarán de entrega y se procederá a su abono descontando de su importe en concepto de portes ida y vuelta, material de embalaje y manipulación los siguientes importes: Campanas y otros electrodomésticos 50 €, Accesorios 20 €.

• Revisar bien el producto antes de instalarlo al usuario. NO SE ACEPTAN DEVOLUCIONES DE PRODUCTOS INSTALADOS.

• Las devoluciones siempre se efectuarán por nuestro transportista habitual, previa comunicación por su parte a FRECAN.

• FRECAN se reserva el derecho de verificar toda devolución y generar factura de cargo si ha sido manipulado incorrectamente o se observan causas distintas a las aceptadas para la devolución.

• No se aceptarán devoluciones de productos hechos a medida.

Garantía:

El período de garantía es de 24 meses a partir de la fecha de compra, de acuerdo con la “Ley de Garantías en la venta de bienes de consumo” y cubre todo lo que supone defectos de fabricación, siendo imprescindible presentar la garantía sellada o la factura de compra para hacerla efectiva. No están amparados por la garantía los artículos deteriorados por mal uso o incorrecta manipulación. Los cristales no están cubiertos por la garantía a menos de que sea consecuencia de una incorrecta manipulación en el transporte. En este último caso es imprescindible realizar la reclamación antes de 24 horas, en caso contrario no será aceptada a trámite.

Garantía Motores S8 y ST8: 7 años de garantía sobre los motores S8 y ST8 (no incluye mano de obra) siempre que la campana haya sido instalada por personal cualificado, tenga una salida de humo de 150mm y se haya realizado un uso y limpieza adecuados.

Reserva de dominio:

La mercancía es propiedad de FRECAN S.L.U. hasta el completo pago de la misma por el cliente, teniendo FRECAN S.L.U. hasta ese momento reserva de dominio.

Jurisdicción:

En caso de litigio, serán únicamente competentes los tribunales de Barcelona.

Condiciones de pago:

Cualquier venta a crédito estará condicionada al límite autorizado por la compañía aseguradora. Los retrasos en los pagos de las condiciones pactadas devengarán un interés de un 0,6% mensual, más los correspondientes gastos que genere la devolución.

NOTA: FRECAN se reserva el derecho de modificar cualquier medida de los productos del catálogo sin previo aviso así como no se hace responsable de los posibles errores que puedan darse en el catálogo.

FRECAN S.L.U.

Ctra. B142 Km 8,4 Pol. Ind “Can Roure” 08181 Sentmenat (Barcelona) España Tel: 937 936 622 Fax. 937 153 060 www.frecan.com
