Catálogo piscinas de Exagres 2021

/20 SWIMMINGPOOLS PISCINAS

SOBRE NOSOTROS

PISCINA PÚBLICA DEPORTIVA

SPORTS POOL

PISCINA RESIDENCIAL Y RECREATIVA ABOUT US

AND RECREATIVE POOL

PROCESO EXTRUSIÓN EXTRUSION PROCESS

CARACTERÍSTICAS TÉCNICAS TECHNICAL DATA

CONSTRUCCIÓN DE PISCINAS - SERVICIO TÉCNICO POOLS CONSTRUCTION - TECHNICAL

RECOMENDACIONES COLOCACIÓN TILING RECOMMENDATIONS

LISTA DE EMBALAJE

PALETA DE COLORES

SOLUCIONES TÉCNICAS PISCINAS PACKING LIST COLORS GUIDE

SWIMMINGPOOL SOLUTIONS

SIMBOLOGÍA /

ICONOGRAPHY

RESISTENCIA AL DESLIZAMIENTO (rampa pie calzado) · ANTI-SLIP RESISTANCE (ramp)

RESISTENCIA AL DESLIZAMIENTO (pie descalzo) · ANTI-SLIP RESISTANCE (barefoot)

RESISTENCIA AL DESLIZAMIENTO (C.T.E.) ANTI-SLIP RESISTANCE (C.T.E)

ABSORCIÓN DE AGUA · WATER ABSORPTION

RESISTENCIA A LOS AGENTES QUÍMICOS · CHEMICAL RESISTANCE

RESISTENCIA A LA HELADA · FROST RESISTANCE

IMPRESIÓN DIGITAL · DIGITAL PRINTING

DORSO ESTRIADO EN COLA DE MILANO · DOVE TAIL PROFILE

LIGERA VARIACIÓN EN TONALIDAD Y GRÁFICAS · SLIGHT VARIATION IN TONE AND GRAPHICS

MODERADA VARIACIÓN EN TONALIDAD Y GRÁFICAS ·

MODERATE VARIATION IN TONE AND GRAPHICS

CONTRASTE DE TONALIDAD Y VARIEDAD DE GRÁFICAS ·

CONTRAST IN TONE AND VARIETY OF GRAPHICS

RELIEVE SUPERFICIAL · SUPERFICIAL RELIEF

RECTIFICADO · RECTIFIED

DISEÑO 3D · 3D DESIGN

/ ÍNDICE SERIES

PISCINA PÚBLICA DEPORTIVA. PUBLIC SPORTS POOL

SISTEMAS DE CORONACIÓN. EDGE POOL SYSTEMS

SISTEMA

BASES. BASES

PIEZAS ESPECIALES. SPECIAL PIECES

PROYECTOS.

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

SISTEMAS DE CORONACIÓN. EDGE POOL SYSTEMS

SISTEMA DE CORONACIÓN DESBORDANTE. OVERFLOW SYSTEM

ÓPERA

LITOS

ROCA

SISTEMA DE CORONACIÓN SKIMMER. SKIMMERPOOL SYSTEM

ÓPERA

MILÁN

YOHO

MARBLES

NATURA

LUCCA

PETRA

GRESAN

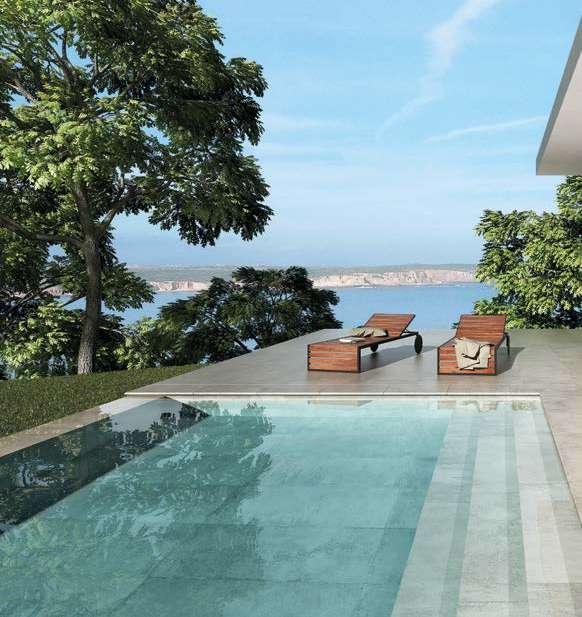

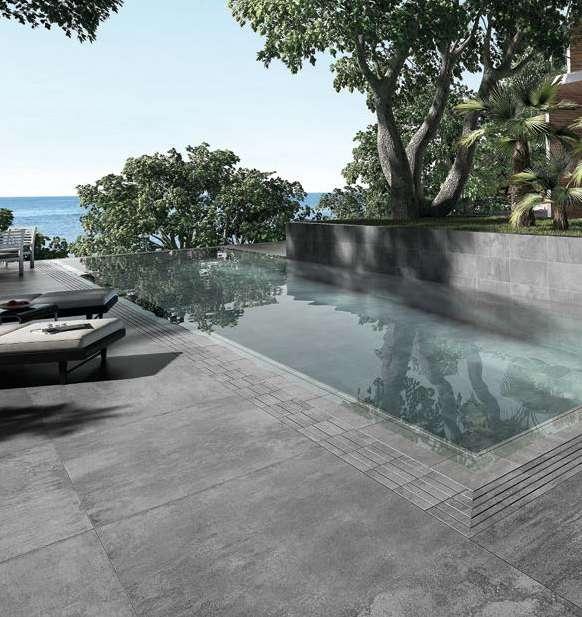

SISTEMA DE CORONACIÓN DESBORDANTE INFINITA. INFINITY POOL SYSTEM

PROYECTOS. PROJECTS

COLOR DEL AGUA DE LA PISCINA. WATER POOL COLOR

EMPRESA

COMPANY

Al principio de los años 70, EXAGRES se introduce en el mercado del extrusionado. Desde su fundación, la empresa desempeña un papel fundamental de liderazgo en la investigación de materias primas y procesos productivos, poniendo al alcance de grandes profesionales, soluciones técnicas en la aplicación cerámica, desarrollando un gran abanico de piezas especiales que posicionan a Exagres, como líder en la fabricación de porcelánico técnico extruido en Europa.

Pero esta Innovación y Desarrollo se traslada al mercado en voz de un equipo con talento, cercano y a la escucha de cada una de las necesidades de profesionales. En la actualidad, Exagres se afianza, con la seguridad de 40 años de innovación tecnológica, conocimiento y entendimiento de múltiples necesidades para lograr productos de calidad y crear valor añadido a través una cultura de gestión integral y mejora continua, fundamentada en la calidad del servicio y producto, la protección ambiental, la seguridad y salud de las personas que forman parte de nuestra empresa.

At the beginning of the 70s, EXAGRES joined the market of extruded products. Since it was founded, the company has played a fundamental role in the leadership researching raw materials and production processes, providing solutions for ceramic applications in the hands of great professionals, develop a wide range of special pieces that position Exagres, as a leader in the manufacture of extruded technical porcelain in Europe.

Innovation and development are transferred to the market through the voice of a talented, friendly team that is capable to listen to each of the needs of their customers and professionals. Currently, Exagres is strengthened of 40 years of technological innovation, knowledge and understanding of multiple needs in order to achieve quality products, creating added value through a culture of integral management and continuous improvement, based on the quality of the service and product, environmental protection and the health and safety of the people who form part of our company.

PRODUCTO

PRODUCT / /

Las exigencias en arquitectura varían con el paso de los años, por ello, EXAGRES propone soluciones y superficies que garantizan altos niveles de prestaciones técnicas y estéticas a la vez que respetan las necesidades de la construcción. El producto de Exagres, con su particular sistema de fabricación, la extrusión, es capaz de generar diferentes formatos y tipos de piezas especiales, todo ello, facilitando su colocación al profesional. Las series de Exagres y Gresan garantizan funcionalidad y un alto contenido estético para cualquier proyecto. Exagres y Gresan, dedican una línea específica de producto destinada para el recubrimiento de espacios exteriores, piscinas públicas deportivas, residenciales y recreativas, que incluyen piezas especiales permitiendo la ejecución de diseños totalmente integrados.

The requirements of architecture vary over time, therefore, EXAGRES proposes solutions and surfaces that guarantee high levels of technical and aesthetic qualities while also respecting the needs of the construction.

The Exagres product, with its unique manufacturing system, extrusion, is capable of generating different formats and types of special pieces, thus facilitating placement by a professional.

The entire Exagres and Gresan product range guarantees functionality and aesthetic design perfect for any kind of project.

Exagres and Gresan boast a product line dedicated to cladding for outdoor spaces and public, private and communal sports swimming pools, including special solutions for completing fully integrated designs.

CERTIFICACIONES

CERTIFICATIONS

La Confederación Española de la Pequeña y Mediana Empresa (CEPYME) ha seleccionado a Exagres como una de las 500 empresas que lideran el crecimiento empresarial, tanto por sus resultados obtenidos en los últimos años, como por su capacidad para generar actividad y empleo, su potencial de innovación y su proyección internacional.

The Spanish Confederation of Small and Medium-Size Enterprises (CEPYME) has chosen Exagres as one of the 500 companies that lead business growth due to its results obtained in recent years, the ability to generate activity and employment, its potential of innovation and international projection.

/ LIBRERÍA BIM

BIM LIBRARY

Exagres se suma al sistema de trabajo en BIM, distribuyendo a los agentes intervinientes de la edificación sus productos cerámicos. Los modelos BIM contienen los datos necesarios para que los prescriptores puedan elegir el material siguiendo los criterios pertinentes para cada uso. Además, el arquitecto podrá generar imágenes de alta calidad, para poder mostrar a sus clientes el ambiente con mayor fidelidad.

Exagres joins the BIM work system, distributing its ceramic products to the agents involved in building. BIM models contain the required data in order to construction specifiers can choose the right material according to the relevant criteria for each use. Furthermore, the architect will be able to generate high quality images to show the environment to his customers with greater accuracy.

GESTIÓN

PARA LA CALIDAD

QUALITY MANAGEMENT

En Exagres somos responsables con el medio ambiente. Por este motivo utilizamos las herramientas de gestión adecuadas para garantizar la calidad, medioambiente, seguridad y salud.

At Exagres we are environmentally responsible. For this reason we use the appropriate management tools to guarantee quality, environment, safety and health.

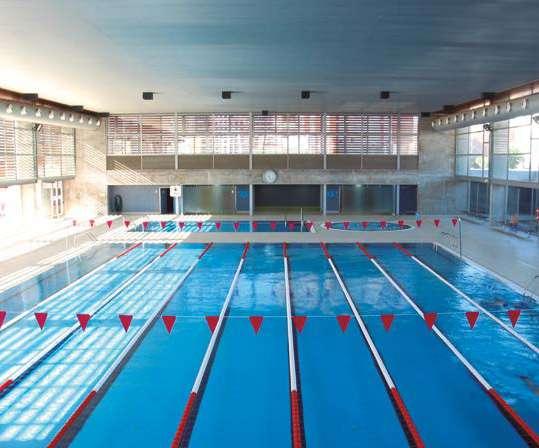

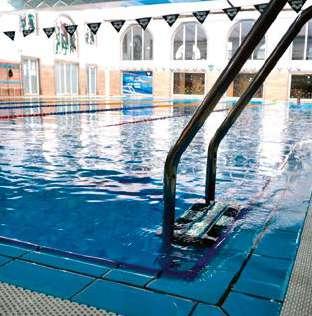

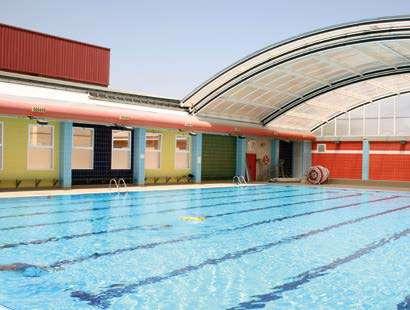

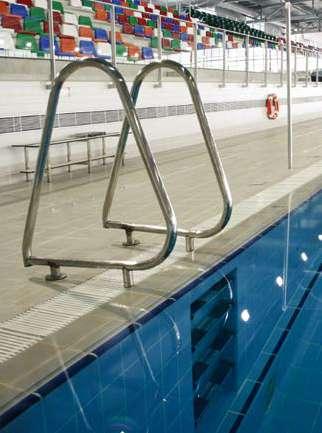

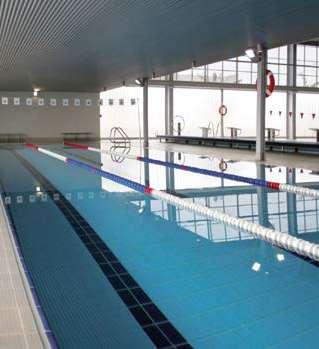

PISCINA PÚBLICA DEPORTIVA

SPORTS PUBLIC POOL

EXAGRES dedica una línea de producto específica para piscinas de uso público deportivo. Este tipo de recubrimiento, tanto en el vaso como en la playa, vestuarios o instalaciones complementarias, están expuestos a altas y variadas solicitaciones debido a su función, las condiciones de uso y también el entorno donde se ubican.

El extrusionado es altamente resistente y ofrece solución a todos los requisitos que se plantean en una instalación de este tipo. Variedad de formas, colores, texturas y una gama completa de piezas especiales que dan respuesta a la demanda de diseño y calidad de técnicos especializados en la realización de proyectos y construcción de piscinas.

EXAGRES has a specific product line for sport public swimming pools. This type of cladding, both in the basin and on the deck, dressing rooms or complementary facilities, is exposed to high and varied requests due to its functions, conditions for use and also the environment where it is located.

The extruded stoneware is highly resistant and offers a solution to all requirements that arise in a facility of this type. Variety of shapes, colours, textures and a complete range of special pieces respond to the specialised technical quality and design needs for the undertaking of swimming pool construction and projects.

PISCINA

VENTAJAS ADVANTAGES

SISTEMA

DE CORONACIÓN DESBORDANTE

Las piscinas de coronación desbordante son aquellas en las que el agua del vaso está a la misma altura que la playa. El agua se “desborda” por todo el perímetro de la piscina y se recoge en una canaleta que bordea el vaso. Normalmente en este canal se filtra el agua consiguiendo mantener el agua limpia.

Es el sistema utilizado mayoritariamente en piscinas de uso público deportivo (en función de las medidas y de las normativas vigentes en cada país su uso es obligatorio). Aporta ventajas higiénicas y estéticas como una excelente visibilidad y una superficie aparente mayor que la del vaso.

OVERFLOW EDGE SYSTEM

The overflowing deck pools are those where the water in the pool is at the same height as the deck. The water “overflows” around the perimeter of the pool and is collected in a channel that surrounds the pool. Normally, this channel filters the water, keeping the water clean. This is the most commonly used system in public swimming pools (depending on the measurements and the valid regulations in each country, its use is obligatory). It provides hygienic and aesthetic advantages such as excellent visibility and a surface that seems larger than the size of the pool.

GROSOR Y DORSO ESTRIADO EN COLA DE MILANO THICKNESS AND DOVE TAIL PROFILE

La baldosa ofrece una gran resistencia por la acción combinada en características geométricas: por un lado el dorso ranurado y además en cola de milano, que aumenta la superficie de contacto entre adhesivo y baldosa, y por otro el ranurado lateral, que maximiza la adhesión de los bordes con el material de juntas.

The tile offers great resistance due to the combined action of geometric characteristics. Dove tail profile optimizes the adherence to the bond coat, because it increases the contacting surface, and the grooving side of the piece maximizes the adhesion with the material used for joints.

CONTINUIDAD ESTÉTICA AESTHETIC CONTINUITY

Con los sistemas de Exagres para piscinas públicas deportivas se consigue también una continuidad estética en todo el espacio, desde la coronación hasta la pared en playas, vestuarios, balneoterapia, wellness, piscinas polivalentes e instalaciones deportivas de uso público.

With the Exagres systems for sport public swimming pools, aesthetic continuity is achieved for the entire space, from the coping stone to the wall on decks, dressing rooms, balneotherapy, wellness, multi-purpose swimming pools and sports facilities for public use.

BAJA ABSORCIÓN DE AGUA LOW WATER ABSORPTION

Las piezas obtenidas mediante extrusión cerámica poseen una porosidad baja, inferior al 1,5% frente a la absorción de agua, con lo que se consiguen mejores características técnicas (resistencia mecánica, propiedades antihielo, higiénicas,... etc)

The pieces obtained by ceramic extrusion have a low porosity, less than 1.5% to water absorption, which allows better technical characteristics (mechanical resistance, anti-freeze, hygienic properties, etc.)

PROPIEDADES ANTIDESLIZANTES ANTISLIP PROPERTIES

Las piezas de las series Piscinas de Exagres alcanzan un valor de CLASE 3 en resistencia al deslizamiento (UNE 41901EX) con las normas y requisitos del Código Técnico de la Edificación (CTE), para los usos más restrictivos. Además obtiene la máxima clasificación, Clase C en la Norma del Ángulo Crítico de Deslizamiento para zonas húmedas (DIN 51097), y valores de R10 hasta R12 según la Norma del Ángulo Crítico de Deslizamiento (DIN 51130).

All of the series destined for private swimming pools reach a CLASS 3 value for anti-slip resistance (UNE 41901 EX), thus offering greater safety and complying with the regulations of the technical building code. It also obtains the maximum rating, Class C, in the regulation for the Critical Angle of Slip for wet areas (DIN 51097) and values of R11-R12 in the regulation for Critical Angle of Slip (DIN 51130).

SISTEMAS DE CORONACIÓN DESBORDANTES OVERFLOW EDGES SYSTEMS

/

SISTEMA SPORT. SPORT SYSTEM

(pág. 14-17)

El sistema SPORT es un recubrimiento para piscinas, con coronación desbordante, que da óptimas soluciones a las zonas más complejas de piscinas polivalentes e instalaciones deportivas de uso público. Garantizando la máxima seguridad de manera homogénea. Algunas ventajas de este sistema:

·Antideslizamiento omnidireccional, homogéneo y más seguro, frente a otros relieves ranurados.

·Fácil colocación y limpieza del rejuntado más rápida.

·Mantenimiento rápido y seguro, debido al diseño del relieve.

The SPORT system is a cladding for pools, with overflowing system, that provides optimum solutions for the most complex areas of multi-purpose swimming pools and sports facilities for public use. Guaranteeing maximum safety in a standardised manner. Some advantages of this system:

·Omnidirectional anti-slip, standardised and safer, in comparison to grooved surfaces.

·Easy placement and faster cleaning of the grouting.

·Quick and easy maintenance, due to the design of the surface.

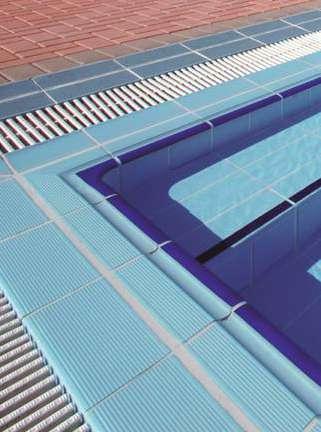

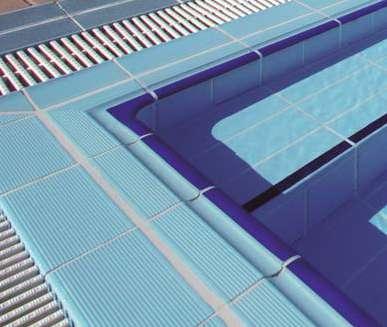

SISTEMA FINLANDÉS. FINLANDES SYSTEM

El sistema FINLANDÉS es el sistema más utilizado para piscinas desbordantes en instalaciones de uso público deportivo.

Piscinas polivalentes, piscinas comunitarias e instalaciones deportivas de uso público. Este sistema ofrece una serie de ventajas:

·Excelente visibilidad.

·Atenuación del oleaje en vasos deportivos de competición.

·Lámina de agua con superficie mayor que el vaso.

The FINLANDES system is the most commonly used system for overflowing swimming pools in public use facilities.

Multi-purpose swimming pools, community swimming pools and sports facilities for public use. This system offers a series of advantages:

·Excellent visibility.

·Alleviation of waves in competition sport swimming pools.

·Sheet of water with greater surface than the pool.

SISTEMA SPORT. SPORT SYSTEM

CORONACIÓN DESBORDANTE. OVERFLOW EDGE SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER EN 14411 GRUPO Alb

SISTEMA SPORT. SPORT SYSTEM

CORONACIÓN DESBORDANTE. OVERFLOW EDGE SYSTEM

SISTEMA FINLANDÉS. FINLANDES SYSTEM

/

CORONACIÓN DESBORDANTE. OVERFLOW EDGE SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER EN 14411 GRUPO Alb

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

953

SISTEMA FINLANDÉS. FINLANDES SYSTEM /

CORONACIÓN DESBORDANTE. OVERFLOW EDGE SYSTEM

BASES. BASES

PISCINA PÚBLICA DEPORTIVA. PUBLIC SPORTS POOL

Las piezas tienen el dorso estriado en Cola de Milano, lo que mejora el agarre entre cerámica y soporte debido a que el mortero penetra en la pieza cerámica aumentando la superficie de sujeción de la baldosa .

The pieces have the ribbed backing in Milano Tail, which improves the grip between ceramic and support because the mortar penetrates the ceramic piece increasing the fixing surface of the tile.

REF. 104

BASE SPORT

REF. 124

BASE SPORT 24,5 x 24,5 x 0,9 cm9.6”x 9.6”x0.4”

REF. 103

BASE RANURADA

x 24,5 x 0,9 cm - 4.7”x 9.6”x0.4”

PIEZAS ESPECIALES. SPECIAL TILES /

PISCINA PÚBLICA DEPORTIVA. PUBLIC SPORTS POOL

Soluciones para aristas y cambios de plano en: Escaleras de acceso a pie Descansillos · Muretes Bancadas interiores y exteriores Escaleras empotradas. Solutions in corners and level changes in: Walking access stairs Resting step Walls Internal / external benches Built-in stairs.

REF. 111

ANGULAR

12 x 24,5 x 3 cm - 4.7”x 9.6”x1.2”

REF. 114

ESQUINA EXT. ANGULAR ROMO

12 x 12 x 3 cm - 4.7”x 4.7 ”x1.2”

REF. 115

ESQUINA EXT. ANGULAR ARISTA

12 x 12 x 3 cm - 4.7”x 4.7 ”x1.2”

antideslizante suave. soft anti-slip

REF. 105 ROMO

12 x 24,5 x 0,9 cm - 4.7”x 9.6”x0.4”

antideslizante suave. soft anti-slip

REF. 405

ESQUINA EXT. ROMO

12 x 12 x 0,9 cm - 4.7”x 4.7 ”x0.4”

antideslizante suave. soft anti-slip

REF. 505

ESQUINA EXT. ROMO ARISTA

12 x 12 x 0,9 cm - 4.7”x 4.7 ”x0.4”

REF. 205

ESQUINA INTERIOR

17,5 x 17,5 x 0,9 cm - 6.7”x 6.7 ”x0.4” R 6 cm

antideslizante

PIEZAS ESPECIALES. SPECIAL TILES /

PISCINA PÚBLICA DEPORTIVA. PUBLIC SPORTS POOL

GRES EXTRUIDO · EXTRUDED KLINKER EN 14411 GRUPO Alb

Soluciones para rincones, escocias y aristas. Solutions for corners and angles.

RANGE

REF. 321 ARISTA

x 8 cm - 9.6”x3.1” - R6 cm

221 MEDIA CAÑA

REF. 322 ARISTA

24,5 x 3 cm - 9.6”x1.2” - R3 cm

REF. 222 MEDIA CAÑA

REF. 332 UÑA ARISTA

3 x 3 cm - 1.2”x1.2” - R3 cm

REF. 942

ÁNGULO EXTERIOR 12 x 4,75 x 4,75 cm - 4.7”x1.9”x1.9”-

REF. 232 UÑA

x 4 cm - 1.6”x1.6” - R3 cm

REF. 941

ÁNGULO INTERIOR 12 x 4,75 cm - 4.7”x1.9” - R3 cm

PIEZAS ESPECIALES. SPECIAL TILES

/

PISCINA PÚBLICA DEPORTIVA. PUBLIC SPORTS POOL

GRES EXTRUIDO · EXTRUDED KLINKER EN 14411 GRUPO Alb

REF. 918

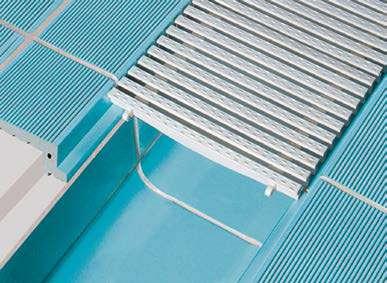

SOPORTE REJILLA RANURADA

13,5 x 24,5 x 3,5 cm - 5.3”x 9.6”x1.4”

REF. 230

CANALETA

24,5 x 24,5 x 6,5 cm - 9.6”x 9.6”x2.6”

REF. 930

CANALETA

15 x 24,5 x 3,5 cm - 5.9”x 9.6”x1.4”

REF. 931

ZÓCALO SANITARIO CON ESCOCIA ESMALTADO

12 x 24,5 x 3,5 cm - 4.7”x 9.6”x1.4”

A Pe Be

REF. 919

SOPORTE REJILLA SPORT

13,5 x 24,5 x 3,5 cm - 5.3”x 9.6”x1.4”

ANTI-SLIP CLASE 3

REF. 230 C0N SUMIDERO

CANALETA CON SUMIDERO

24,5 x 24,5 x 6,5 cm - 9.6”x 9.6”x2.6” ø 50-65 mm

REF. 930 CON SUMIDERO CANALETA SUMIDERO

15 x 24,5 x 3,5 cm - 5.9”x 9.6”x1.4” ø 50-65 mm

ANTI-SLIP CLASE 3

R10 CLASE C

DECORADOS. DECORS

REF. NÚMERO DE PROFUNDIDAD*

12 x 24,5 x 0,9 cm - 4.7”x 9.6”x0.4”

Ref. 953

Borde Finlandés

12 x 24,5 x 2,6 cm

Ref. 213

Borde Esquina Finlandés

17 x 17 cm

Ref. 918

Soporte Rejilla Finlandés

13,5 x 24,5 x 3,5 cm

Ref. 111

Angular

12 x 24,5 x 3 cm

Ref. 230

Canaleta

24,5 x 24,5 x 6,5 cm

Ref. 109

Base Antideslizante Suave

12 x 24,5 x 0,9 cm

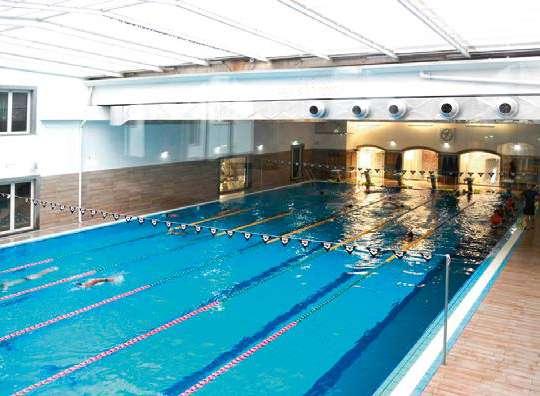

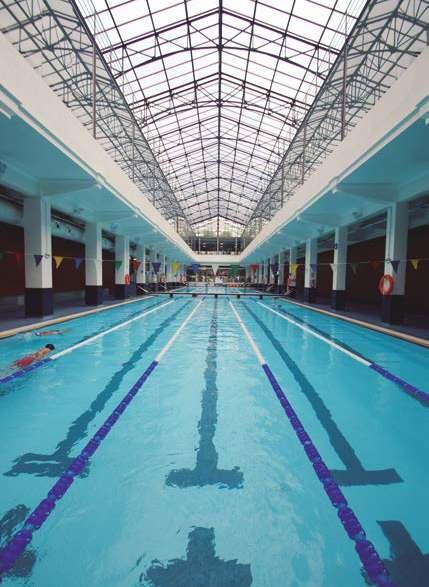

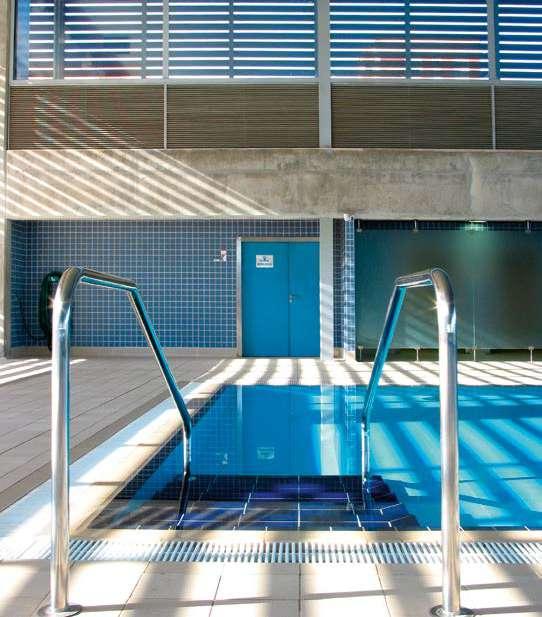

PROYECTOS PROJECTS

En las construcciones de piscinas deportivas se engloba una diversa tipología de obras, primando en ellas la perfecta ejecución del proyecto, de manera que los usuarios puedan utilizarlas con la mejor funcionalidad posible y disfrutando de la máxima calidad en las terminaciones. El producto de Exagres cumple ampliamente la Normativa aplicada en la construcción de este tipo de piscinas, y ofrece diferentes soluciones técnicas adecuadas para cada zona de uso. En el área de piscina deportiva, Exagres cuenta con dilatada experiencia, desarrollando diferentes y variados proyectos de piscinas deportivas públicas, o piscinas deportivas en centros lúdicos y hoteles, tanto en el mercado nacional como internacional.

Swimming pool construction projects encompass a wide variety of types and designs, but they all focus on achieving the perfect result so that their users can enjoy maximum functionality and finished products of the highest quality. Exagres’ products meet the loftiest standards for use in constructing pools and they can be adapted to each individual client and space thanks to our range of customisable technical solutions.

Exagres has extensive experience in sports swimming pools, designing a diverse range of public pools, in addition to sports pools in leisure centres and hotels, both in Spain and throughout the world.

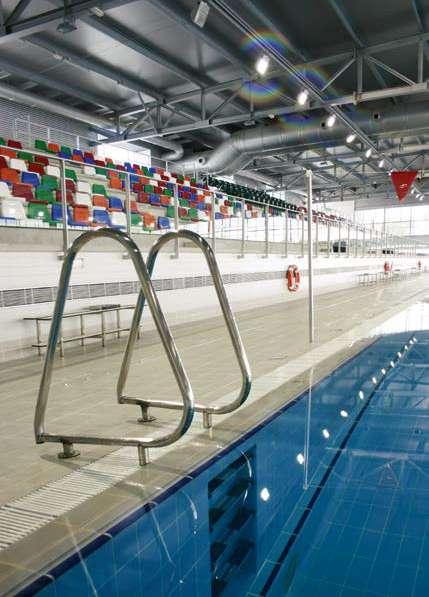

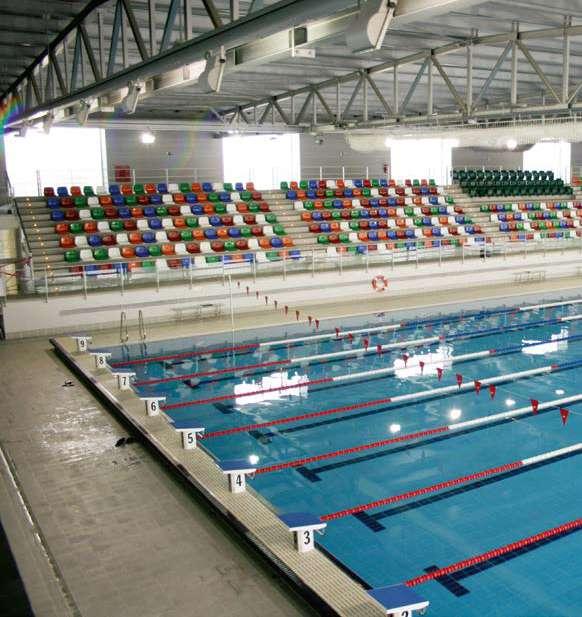

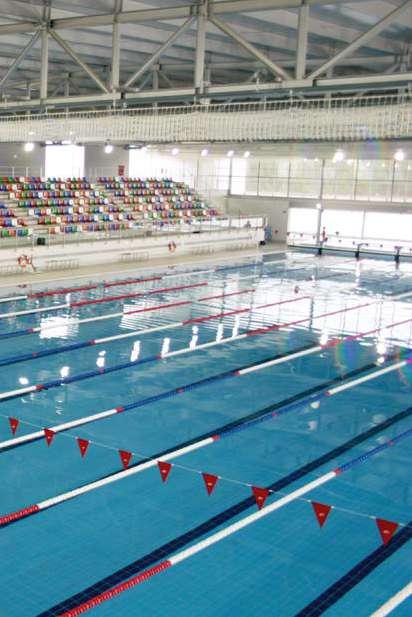

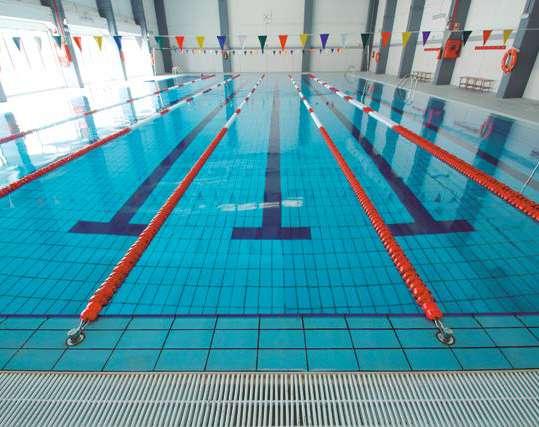

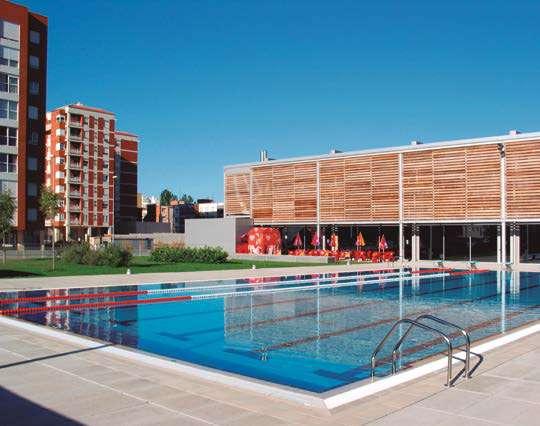

PROYECTO PROJECT: PISCINA OLÍMPICA MUNICIPAL UBICACIÓN LOCATION: CASTELLÓN, ESPAÑA SISTEMA SYSTEM: SISTEMA SPORT

PROJECTS

PROYECTO PROJECT: PISCINA OLÍMPICA MUNICIPAL UBICACIÓN LOCATION: CASTELLÓN, ESPAÑA SISTEMA SYSTEM: SISTEMA SPORT

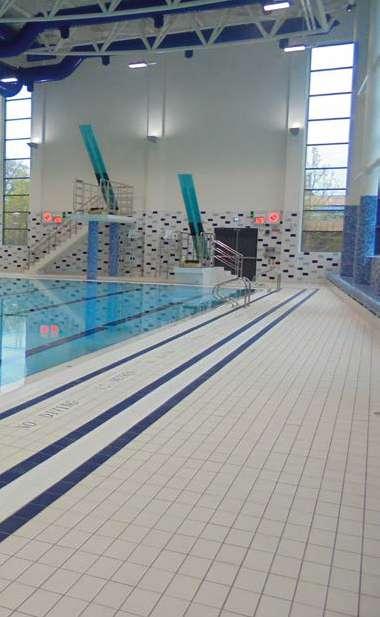

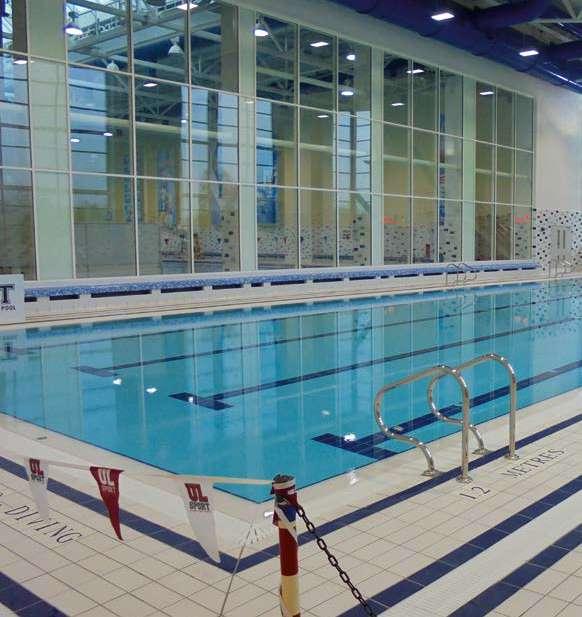

PROYECTO PROJECT: PISCINA UNIVERSIDAD UBICACIÓN LOCATION: LIMERYCK, IRLANDA SISTEMA SYSTEM: SISTEMA FINLANDÉS - CORONACIÓN DESBORDANTE

Ref. 954 BMr

Borde Sport

12 x 24,5 x 2,6 cm

Ref. 314 BMr

Ángulo Interior Sport

12 x 12 cm

Ref. 104 B

Base Sport

12 x 24,50 cm e= 9 mm

Ref. 109 B / Mr

Base Antideslizante / Anti-slip

12 x 24,50 cm e= 9 mm

Ref. 919 Mr Soporte Rejilla Sport

13,5 x 24,5 x 3,5 cm

Ref. 221 A Media caña 24,5 x 8 cm

Ref. 101 A / Mr

Base Liso / Smooth

12 x 24,50 cm e= 9 mm

B A Mr

PROYECTO PROJECT: PISCINA PROVINCIAL UBICACIÓN LOCATION: CASTELLÓN, ESPAÑA SISTEMA SYSTEM: SISTEMA FINLANDÉS/SPORT - CORONACIÓN DESBORDANTE

PROJECTS PROYECTOS /

PROYECTO PROJECT: PISCINA CLIMATIZADA MUNICIPAL UBICACIÓN LOCATION: BURJASSOT, VALENCIA, ESPAÑA SISTEMA SYSTEM: SISTEMA FINLANDÉS - CORONACIÓN DESBORDANTE

PROYECTO PROJECT: PISCINA PROVINCIAL UBICACIÓN LOCATION: CASTELLÓN, ESPAÑA SISTEMA SYSTEM: SISTEMA FINLANDÉS/SPORT - CORONACIÓN DESBORDANTE

PROJECTS PROYECTOS /

PROYECTO PROJECT: PISCINA CLIMATIZADA MUNICIPAL UBICACIÓN LOCATION: MORALZARZAL, MADRID, ESPAÑA SISTEMA SYSTEM: SISTEMA FINLANDÉS - CORONACIÓN DESBORDANTE

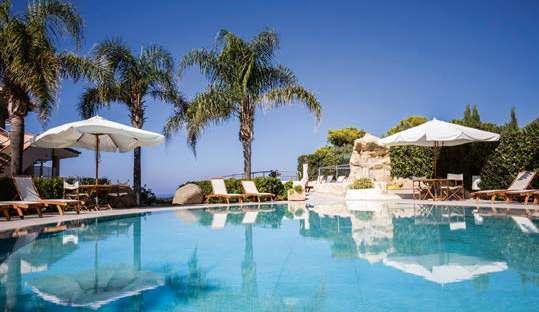

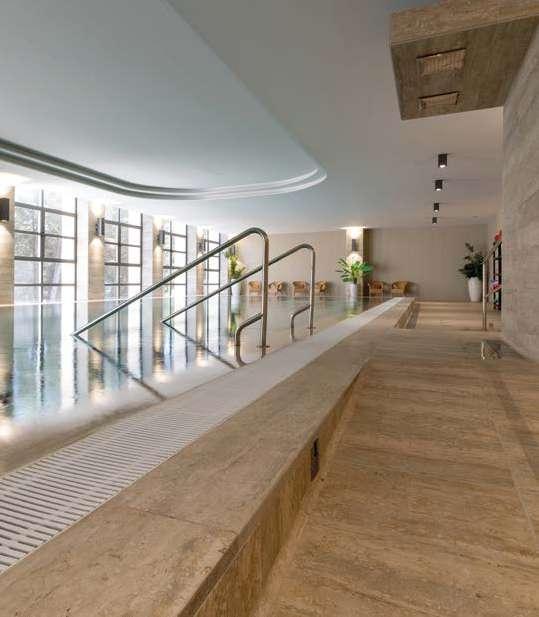

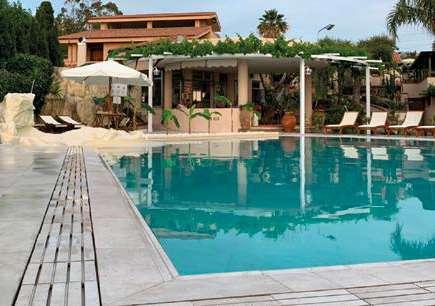

PROYECTO PROJECT: PISCINA HOTEL ECUMANI UBICACIÓN LOCATION: NÁPOLES, ITALIA

SISTEMA SYSTEM: SISTEMA SPORT - CORONACIÓN DESBORDANTE

PROJECTS PROYECTOS /

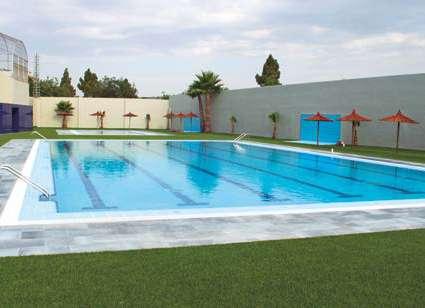

PROYECTO PROJECT: PISCINA MUNICIPAL UBICACIÓN LOCATION: FUENTEÁLAMO, ESPAÑA SISTEMA SYSTEM: SISTEMA FINLANDÉS - CORONACIÓN DESBORDANTE

PROYECTO PROJECT: PISCINA MUNICIPAL UBICACIÓN LOCATION: BENIPARRELL, VALENCIA, ESPAÑA SISTEMA SYSTEM: SISTEMA FINLANDÉS - CORONACIÓN DESBORDANTE

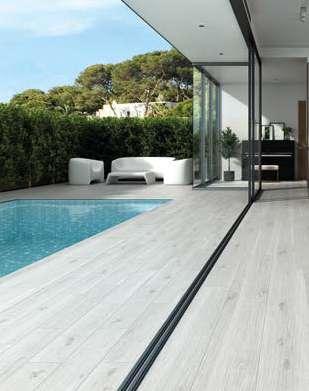

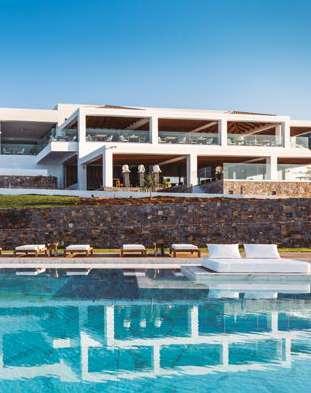

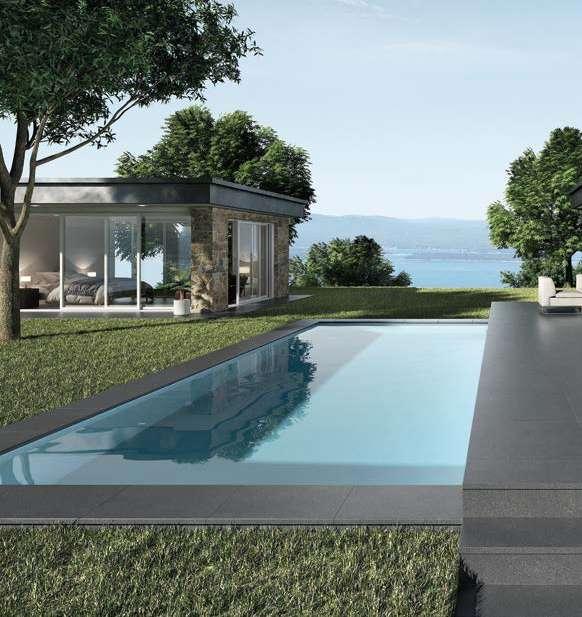

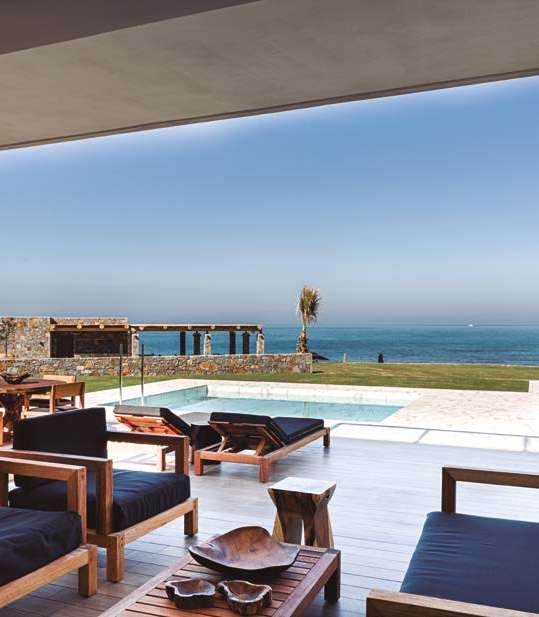

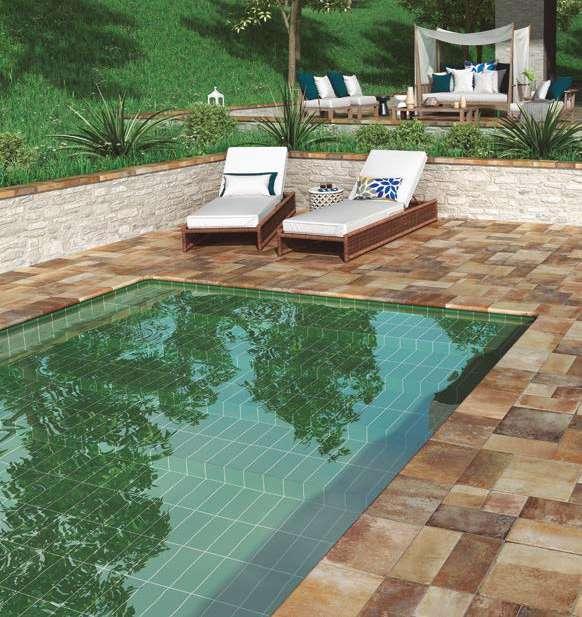

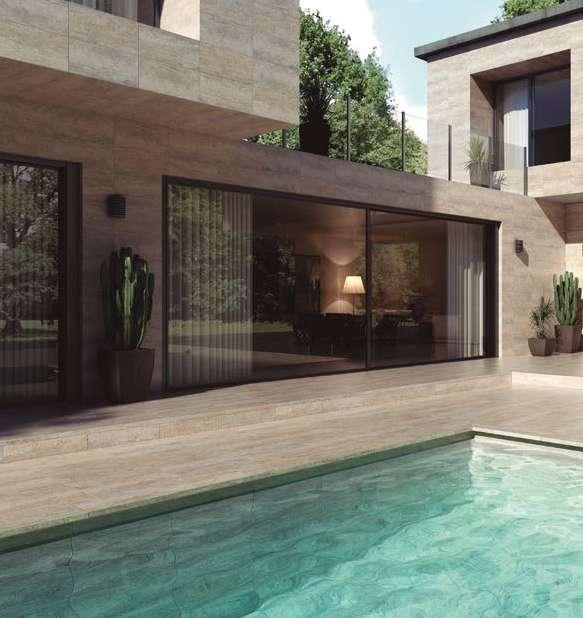

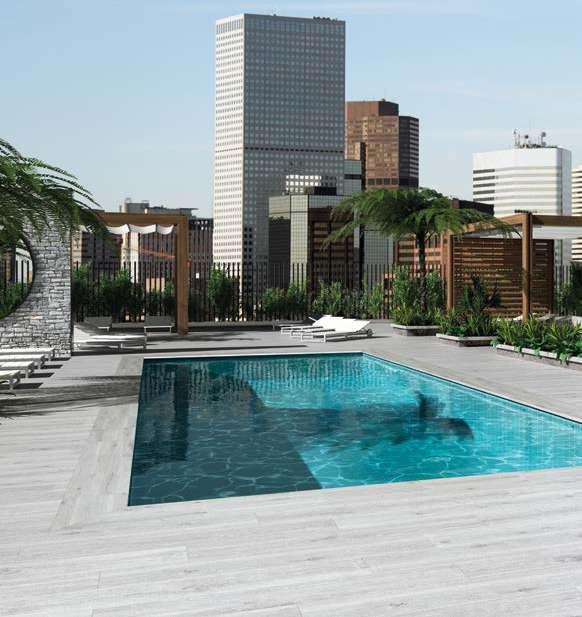

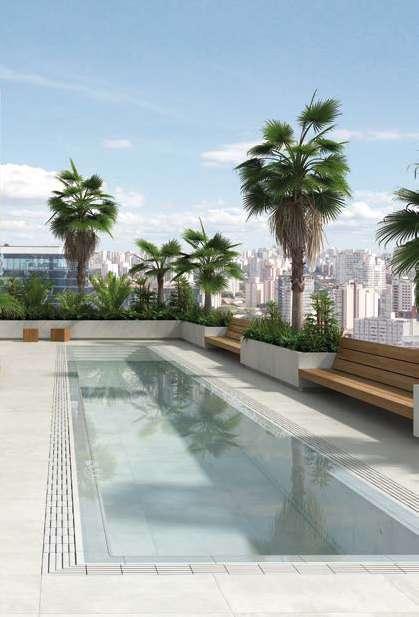

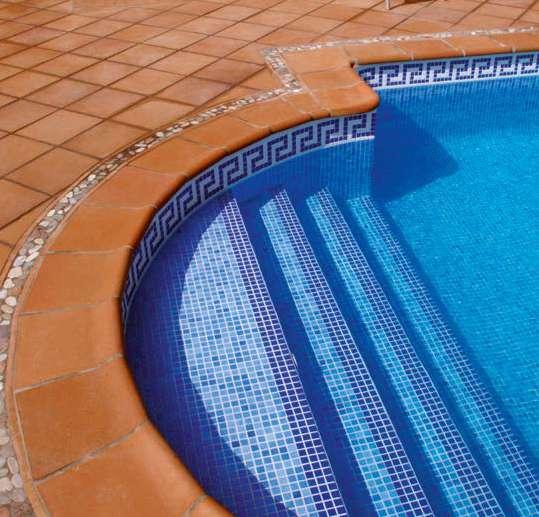

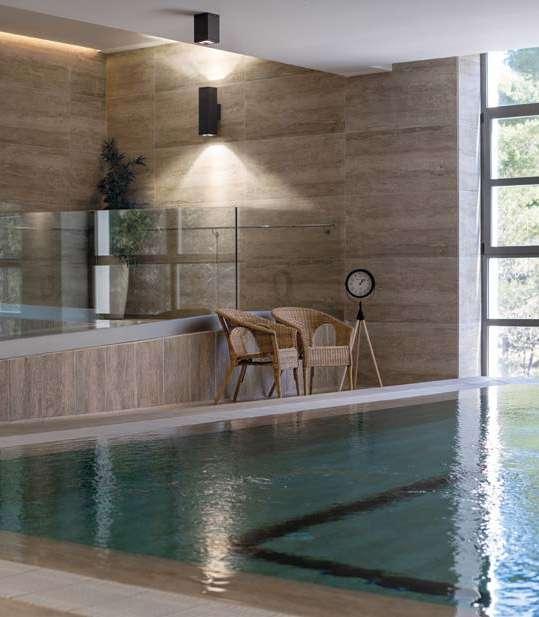

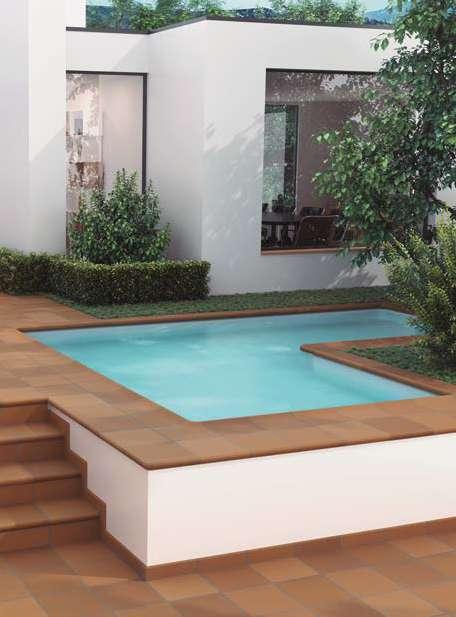

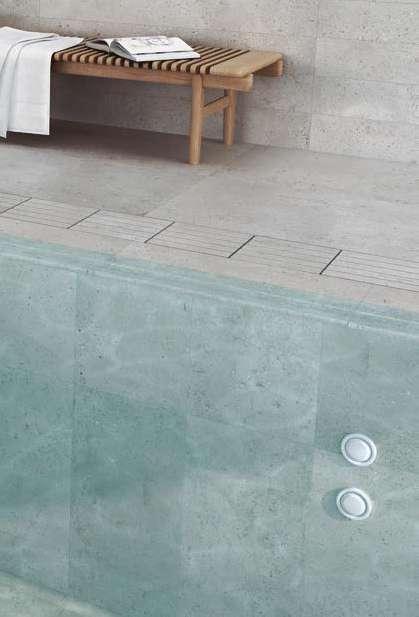

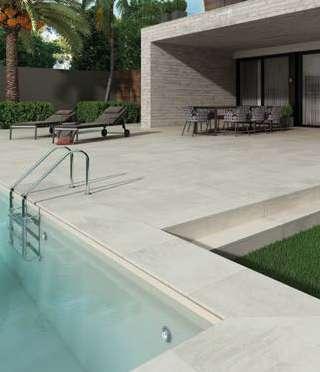

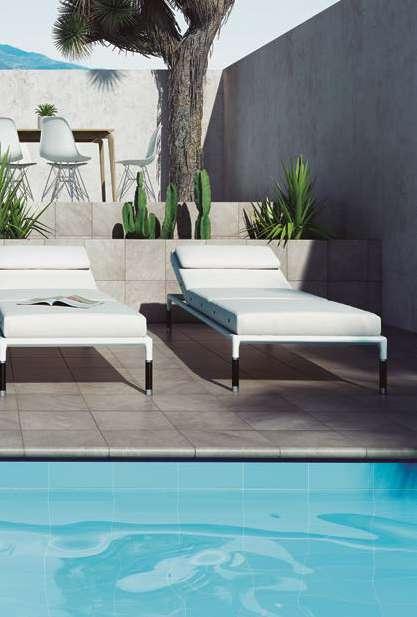

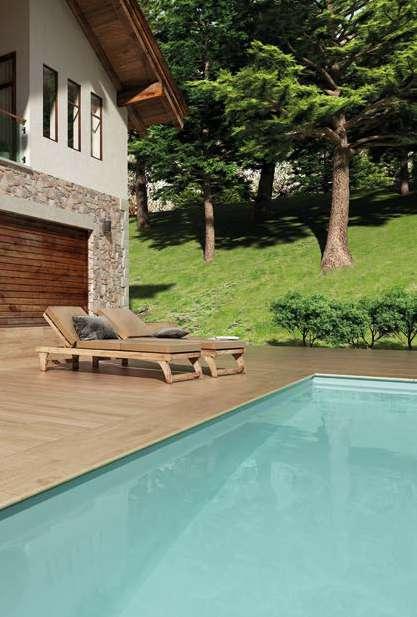

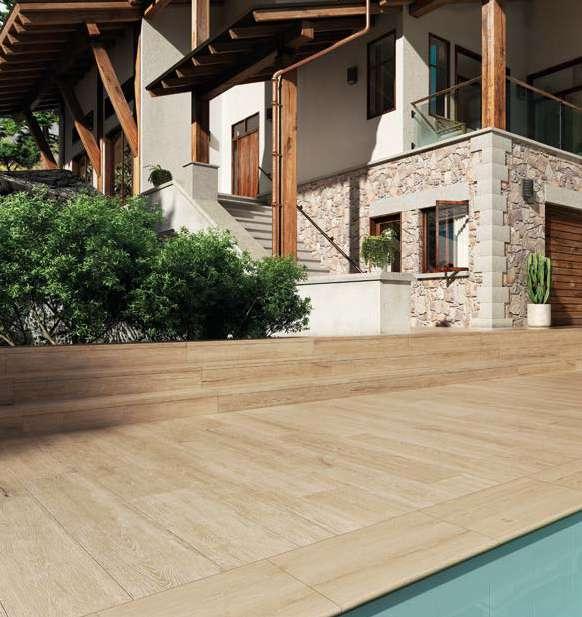

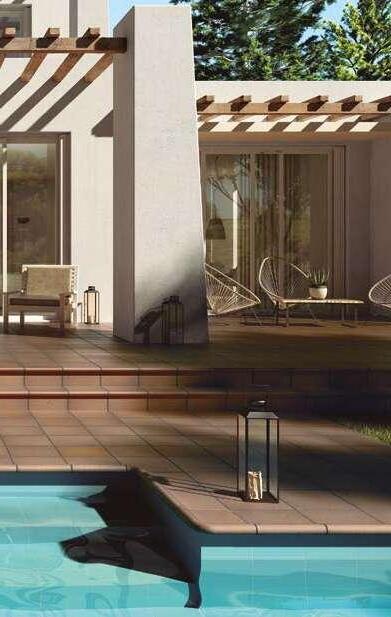

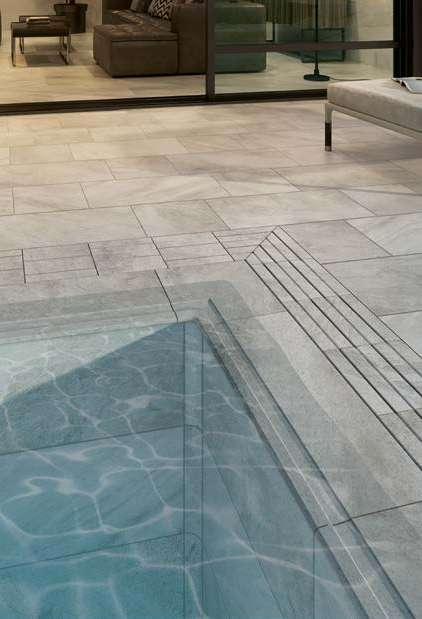

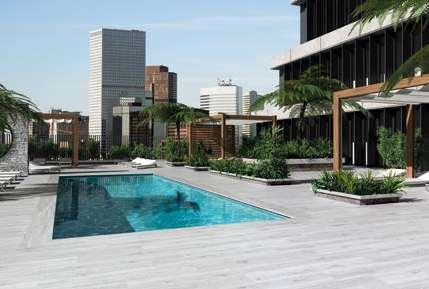

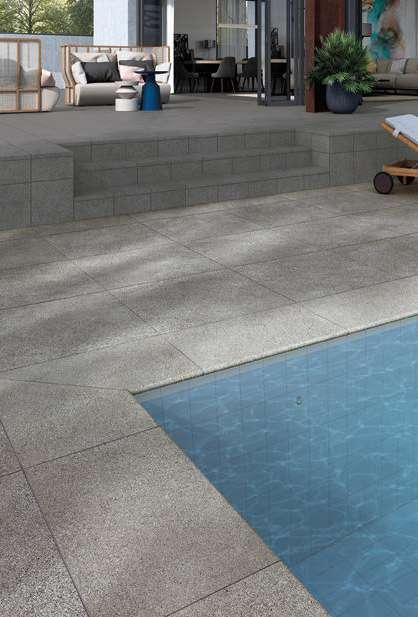

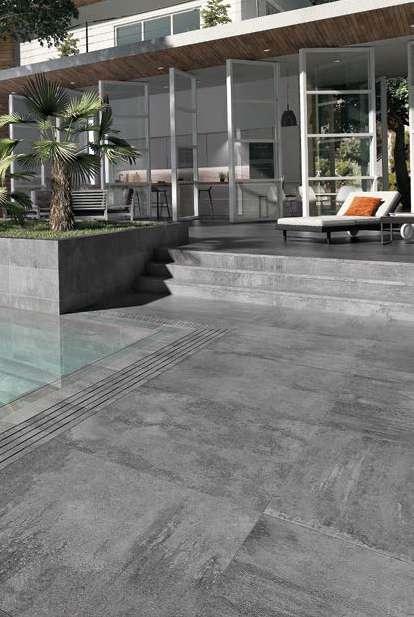

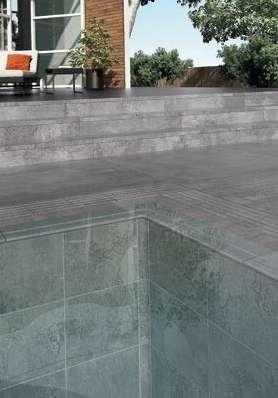

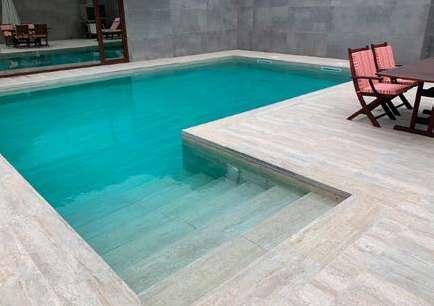

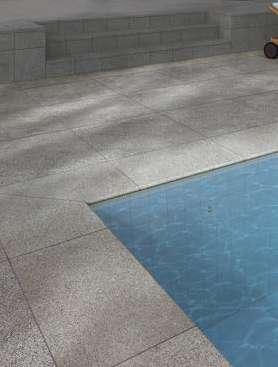

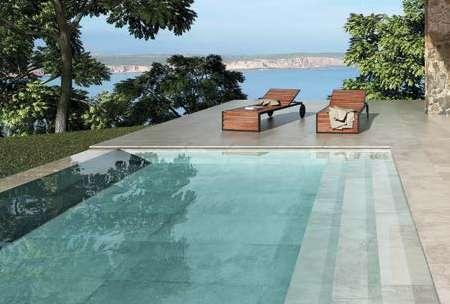

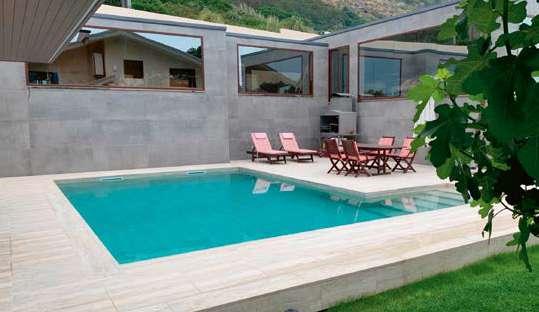

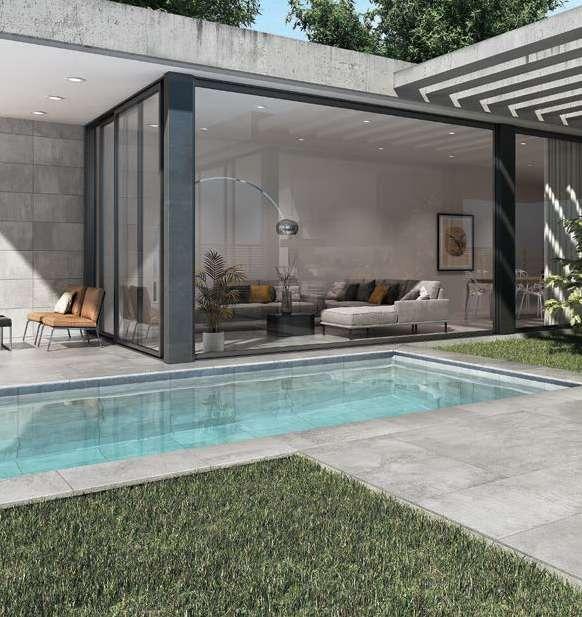

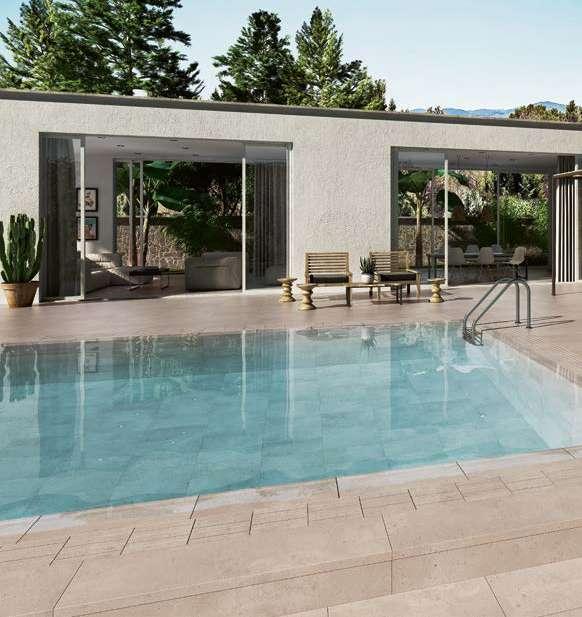

PISCINA RESIDENCIAL Y RECREATIVA

RESIDENTIAL & RECREATIVE POOL

El producto extrusionado que presenta Exagres para piscinas es muy resistente, higiénico, seguro y antideslizante. Sistemas de piscinas que permiten una integración estética piscina-terraza, antideslizante, de fácil mantenimiento, resistente a productos químicos y una larga vida del producto.

Se pueden conseguir piscinas únicas y personalizadas, eligiendo la forma, diseño de la piscina y optar entre un sistema desbordante (overflow system) acompañado de rejilla cerámica, o bien el tradicional sistema skimmer (skimmer system) que es un sistema más estandarizado que el anterior, donde el nivel del agua queda a unos 20 cm por debajo de sus bordes.

The extruded product presented by Exagres for swimming pools is very resistant, hygienic, safe and anti-slip. Swimming pool systems that permit aesthetic pool-terrace integration, anti-slip, easy maintenance, resistant to chemical products and long product life.

Unique and personalised swimming pools can be achieved, choosing the shape and design of the pool and deciding between an overflow system accompanied by a ceramic grill and the traditional skimmer system that is a more standardised system than the first, where the water level remains approximately 20 cm beneath the edge.

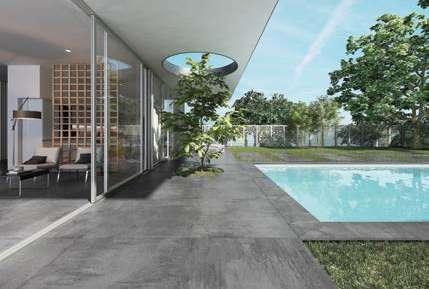

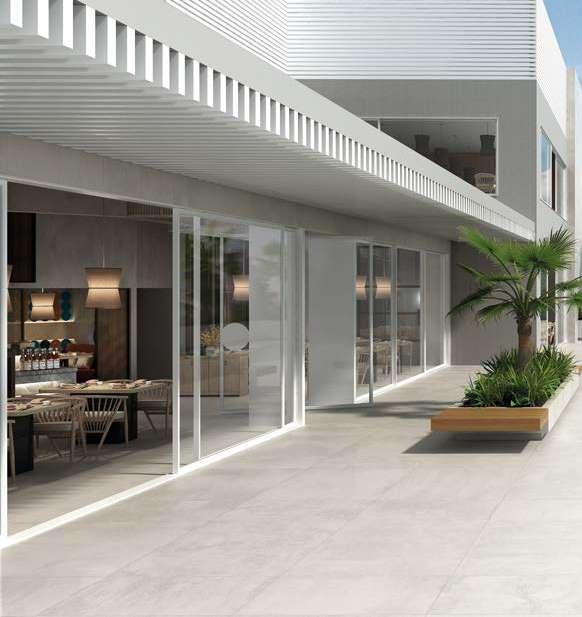

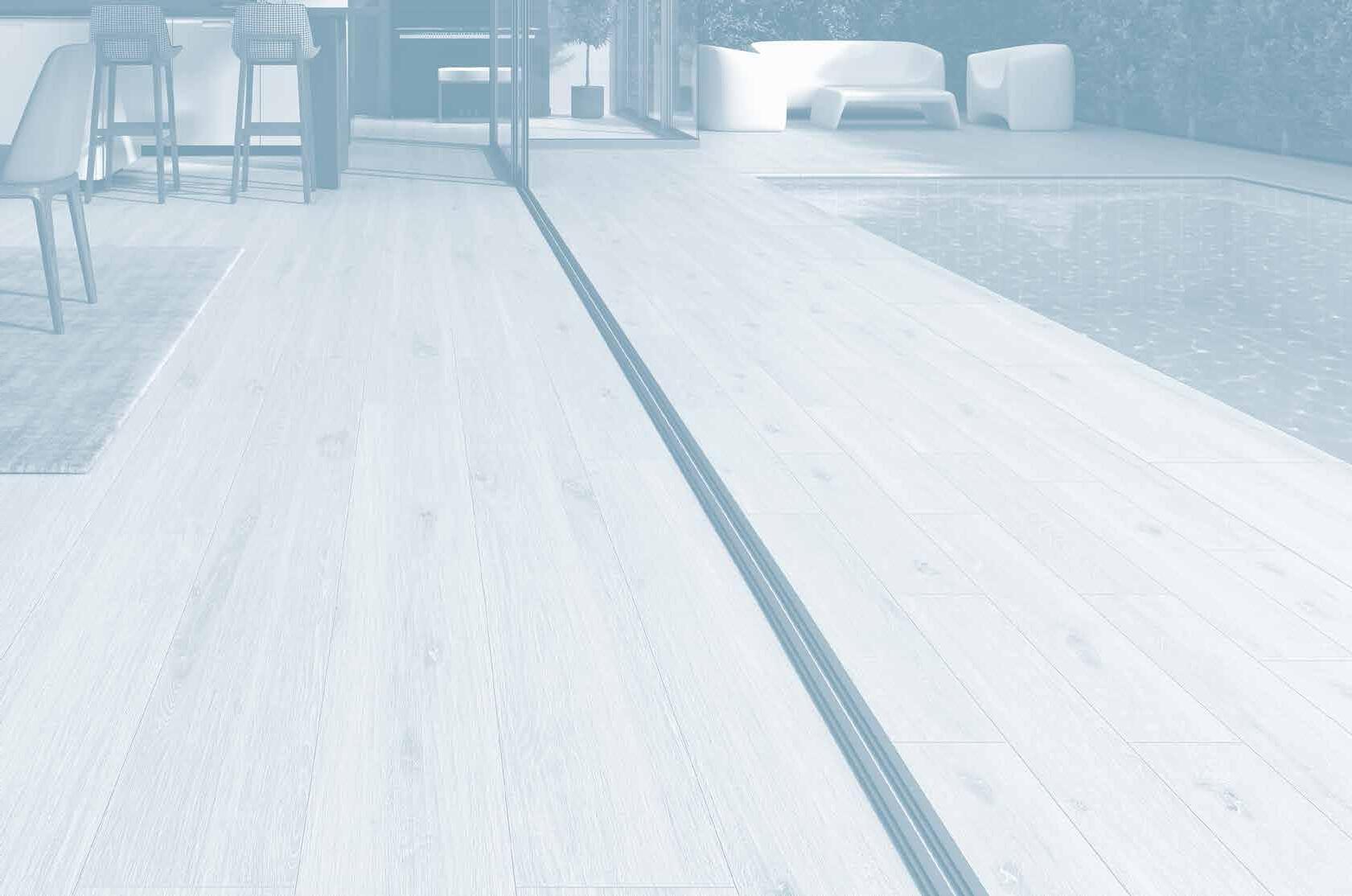

SOLUCIONES IN&OUT IN&OUT SOLUTIONS

Exagres ofrece soluciones globales. El gres extruido porcelánico de Exagres para piscinas privadas o recreativas se adapta para dar soluciones a los diferentes espacios:

- soluciones para el vaso de la piscina

- soluciones para el exterior de la piscina

- soluciones para terrazas

- soluciones para el interior de la vivienda

Es un producto completo que ofrece una solucion total para recubrir el 100% de los proyectos residenciales y recreativos.

Además todo el producto Exagres cumple con la normativa UNE EN ISO que garantiza la calidad exigida para cada uno de sus usos.

Exagres offers global solutions. Exagres’ extruded porcelain tiles are specially designed for private or recreational swimming pools and can be adapted to an array of spaces:

- swimming pool basin

- swimming pool exterior

- terraces

- home interior

A comprehensive product that presents perfect solutions for all residential and leisure projects.

In addition, all Exagres products fully comply with UNE-EN ISO standards, guaranteeing the levels of quality required for each of their uses.

VENTAJAS ADVANTAGES

Elegir el gres extruido de Exagres para la piscina es la mejor elección, ya que es el material más resistente, higiénico y seguro. Y lo mejor de todo, te ofrece muchísimas opciones en diseños para poder personalizar tu piscina, los cuales previo estudio están basados en las últimas tendencias del hábitat. Con el producto de Exagres se pueden conseguir unos acabados espectaculares combinando el mismo producto para el vaso, la playa y el interior. Tienen unas grandes posibilidades de diseños, consiguiendo una gran variedad de: colores, texturas y terminaciones. Además el gres extruido se caracteriza entre otras cosas por la fabricación de piezas especiales que dan solución a cualquier encuentro que pueda surgir en un proyecto, por ser un producto sostenible, de baja absorción, de fácil mantenimiento y gran resistencia.

Exagres’ extruded stoneware is resistant, hygienic and safe, making it the top choice for swimming pools. And better yet, there’s an endless variety of designs to choose from for you to personalise your pool, which have been chosen in line with the latest trends. Use the same Exagres product for your pool basin, the surrounding and inside to create a dazzling continuous finish. Choose between a wide range of designs, colours, textures and trims. Extruded stoneware stands out above all for its adaptability, as it can be used to create special pieces to meet any need that may arise during a project, in addition to being a sustainable product with low absorption that is easy to maintain and highly resistant.

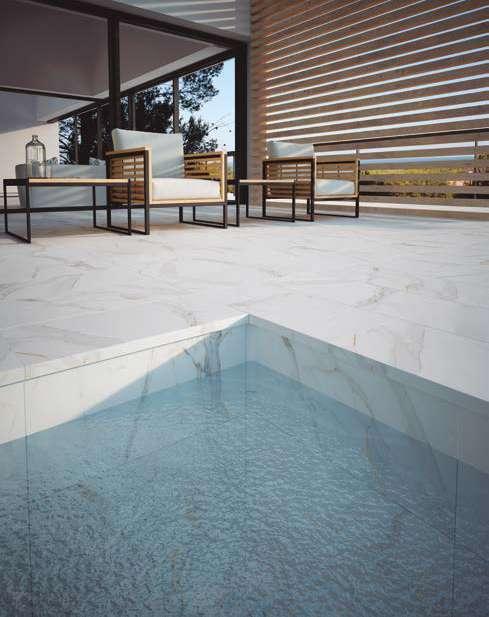

CONTINUIDAD ESTÉTICA

AESTHETIC CONTINUITY

Este es un aspecto muy importante para el cliente a la hora de seleccionar los materiales para una piscina residencial y recreativa, por ello Exagres presenta diferentes series con variados acabados (piedras, madera, mármoles, ..etc) para poder elegir entre un amplio abanico de posibilidades.

Se ofrece la posibilidad de continuar el diseño desde el interior a la zona exterior, hasta la piscina incluyendo el vaso, creando así una continuidad estética entre diferentes espacios, tan demandada por arquitectos e interioristas.

This is a very important aspect for the customer when selecting the materials for a residential and recreative swimming pool. Therefore, Exagres presents different series with different finishes (stone, wood, marble, etc.) so that the customer can choose from a wide range of possibilities.

Exagres stoneware can be used both outside and inside the pool, and can even be used for the pool’s basin, which gives your design great continuity between the different spaces, a highly valued quality among architects and interior designers alike.

BAJA ABSORCIÓN DE AGUA

LOW WATER ABSORPTION

Las piezas obtenidas mediante extrusión cerámica poseen una porosidad baja, inferior al 1,5% de absorción de agua, con lo que se consiguen mejores características técnicas (resistencia mecánica, propiedades antihielo, higiénicas,...)

The pieces obtained by ceramic extrusion have a low porosity, less than 1.5% to water absorption, which allows better technical characteristics (mechanical resistance, anti-freeze, hygienic properties, etc.)

PROPIEDADES ANTIDESLIZANTES ANTISLIP PROPERTIES

Todas las series destinadas a piscinas privadas alcanzan un valor de CLASE 3 en resistencia al deslizamiento (UNE 41901 EX), ofreciendo así una seguridad mayor y cumpliendo con las normas del C.T.E. Además obtiene la máxima clasificación, Clase C, en la norma del Ángulo Crítico de Deslizamiento para zonas húmedas (DIN 51097), y valores de R11-R12 en la norma del Ángulo Crítico de Deslizamiento (DIN 51130) .

All of the series destined for private swimming pools reach a CLASS 3 value for anti-slip resistance (UNE 41901 EX), thus offering greater safety and complying with the regulations of the technical building code. It also obtains the maximum rating, Class C, in the regulation for the Critical Angle of Slip for wet areas (DIN 51097) and values of R11-R12 in the regulation for Critical Angle of Slip (DIN 51130).

FÁCIL MANTENIMIENTO EASY MAINTENANCE

El gres extruido tiene muy fácil mantenimiento, ya que es resistente a las manchas (Clase 5) y a los productos químicos. Al ser un producto con muy baja absorción de agua, se ensucia poco y es fácil su limpieza.

Extruded stoneware is easily preserved, being resistant to stains (Class 5) and chemical products. By absorbing very little water, it doesn’t get dirty and is easy to clean.

100% SOSTENIBLE

100% SUSTAINABLE

El producto cerámico de Exagres se caracteriza por sus altas prestaciones técnicas, resistencia mecánica, seguridad frente a incendios...Estos factores le confieren al producto una larga vida útil sin apenas necesitar mantenimiento, existiendo la posibilidad de su reutilización, o reciclado para el mismo uso u otros fines.

Por otro lado Gresan, se fabrica con materias primas naturales, básicamente a partir de arcilla, fuego y agua. Sin intervenir ningún tipo de producto químico. Además los residuos generados durante el proceso son reutilizados de nuevo.

Exagres ceramic products’ high technical performance, mechanical resistance and fire safety all combine to create a product that boasts a long service life while hardly requiring any maintenance, which also allows the product to be reused and recycled for the same or a different use.

On the other hand, Gresan manufactures its products with only the best natural resources and a tried-and-tested, chemicalfree process using clay, fire and water. What’s more, all waste created during this process is reused.

TIPOS DE PISCINA TYPES OF POOL

Los bordes de la piscina no sólo aportan su valor estético al conjunto de la misma sino que también resultan sumamente importantes respecto a parámetros de seguridad y comodidad. De este modo, al igual que ocurre con el pavimento de continuación o playa, hay que tener en cuenta aspectos fundamentales como la impermeabilidad, la capacidad antideslizante, la absorción de calor o temperatura, así como las perdidas de tonalidad o las características de su mantenimiento, resistencia a la intemperie, resistencia a las altas temperaturas, a las heladas, etc.

The pool’s border doesn’t just serve an aesthetic purpose, it also plays a vital role in meeting safety and comfort levels.

With this in mind, just like when choosing the tiles for the area surrounding the pool, you have to consider the impermeability, anti-slip capacity and heat and temperature absorption of the border tiles, in addition to their loss of colour and features relating to their upkeep, resistance to weathering, high temperatures and frosts, etc.

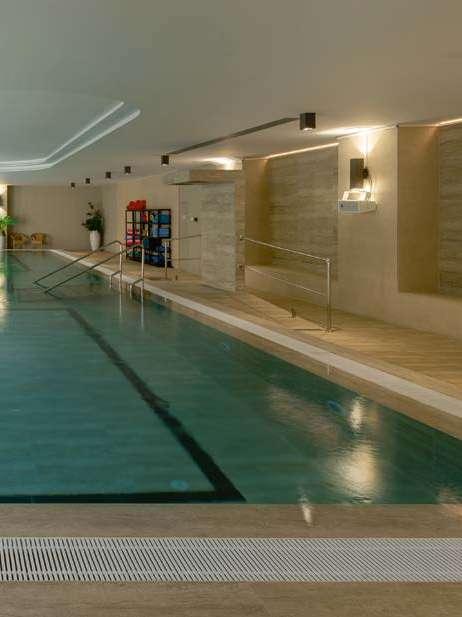

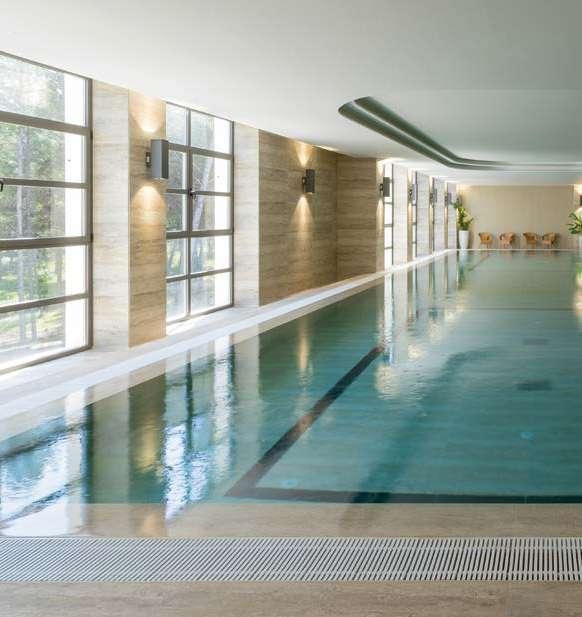

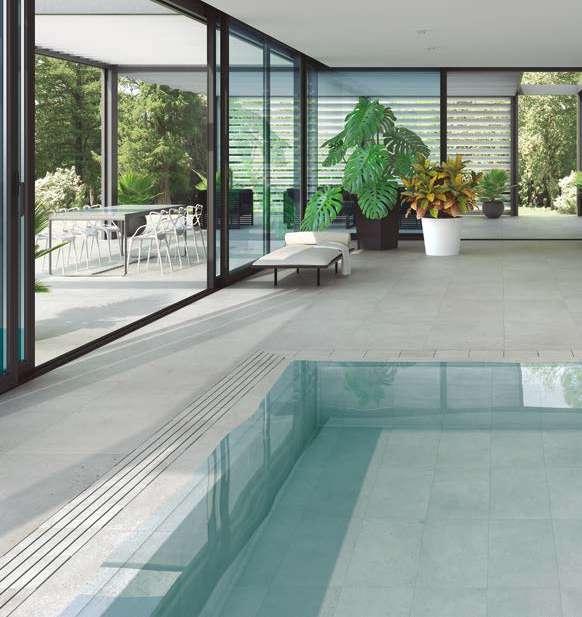

PISCINAS DESBORDANTES

En este tipo de piscinas el agua rebosa el borde consiguiendo un efecto visual espectacular. El agua desborda y cae a un canal que la conduce hacia el sistema de filtrado. Gracias al flujo de agua de la piscina hacia el canal, hay una corriente importante de agua en la superficie, que arrastra las hojas y demás impurezas e impide que se depositen en el fondo. El flujo constante de agua hace que la suciedad superficial se elimine de forma rápida.

Este movimiento constante de agua hace que las piscinas desbordantes prácticamente no requieran limpieza de fondo, ya que la mayor parte de la suciedad es arrastrada hacia el canal y no llega a depositarse en el fondo. Por este motivo son muy utilizadas en piscinas de caracter público y recreativo (hoteles, spas, centros termales,....) donde se requiere una limpieza del agua constante.

In this type of pool, the water spills over the edge, creating an incredible visual effect. The water overflows and falls into a channel that passes it through the filtering system. The constant flow of the pool’s water towards the channel stops leaves and other impurities from sinking to the bottom of the pool, helping quickly eliminate any surface dirt.

This continual movement of the water means that overflow pools hardly ever require a deep clean as the majority of the dirt is washed away to the channel instead of sinking to the bottom of the pool. This means that they are often used as public pools, such as in hotels, spas and resorts, which require the water to be constantly cleaned.

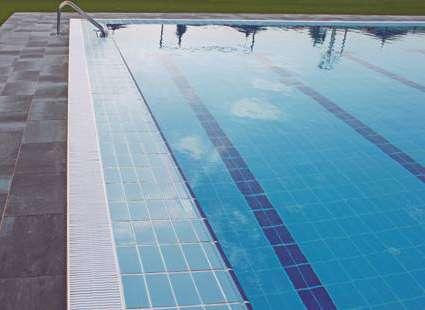

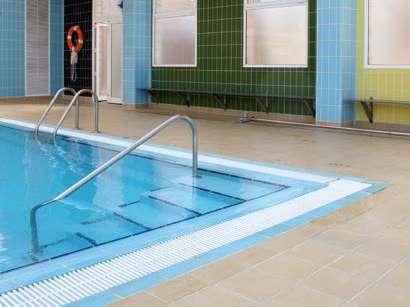

PISCINAS SKIMMER SKIMMER POOLS

El otro sistema habitual de piscinas son las llamadas piscinas de skimmer. Coloquialmente, el skimmer sería el hueco que nos encontramos en la parte superior de la piscina con una “lengüeta”, y a través del cual seremos capaces de limpiar el agua de la superficie de la piscina (los 15-20 cms más elevados del nivel de agua) e introducir dicho agua en el sistema de canalización, para su limpieza y desinfección.

The other common type of pool is called the skimmer pool. The skimmer is more commonly known as the hole at the top of the pool which filters the top 15 to 20 cm of the pool’s water and passes it through the channels that clean and disinfect it before returning it to the pool.

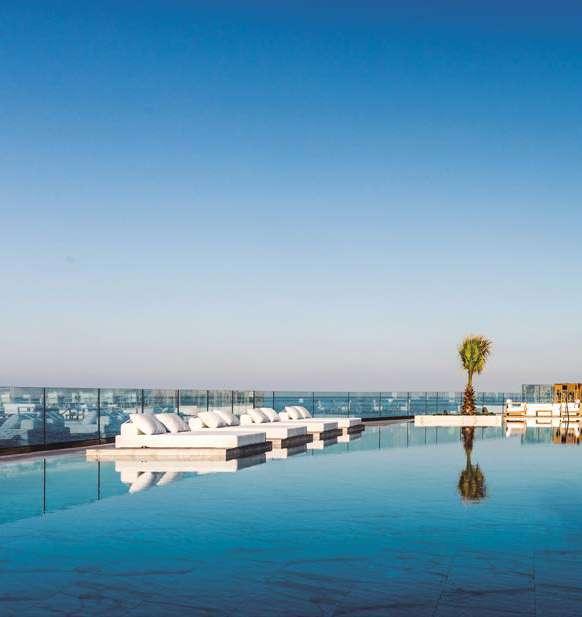

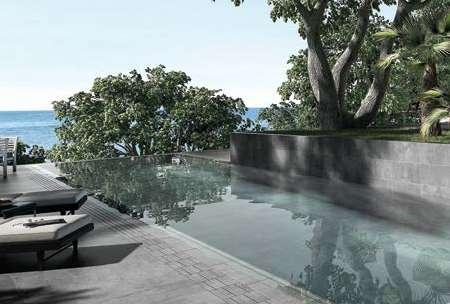

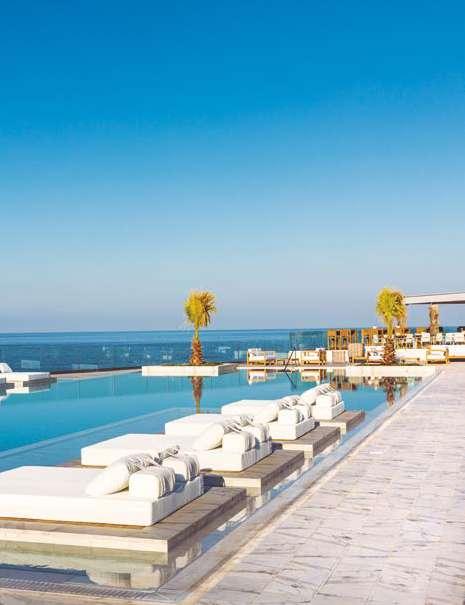

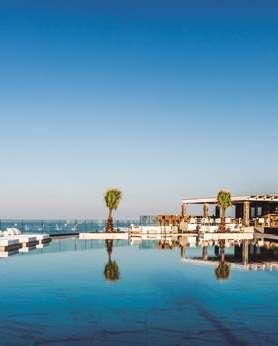

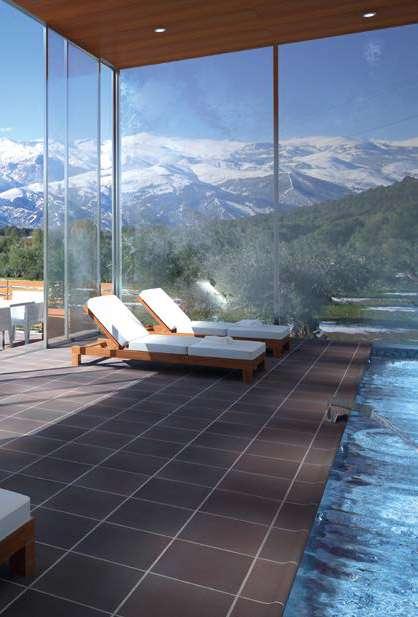

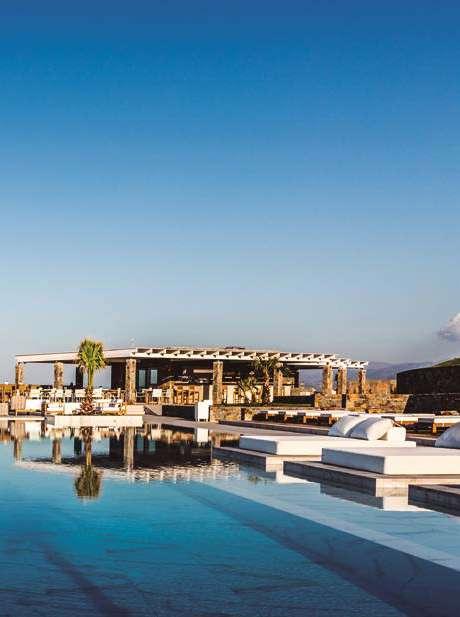

PISCINAS INFINITY INFINITY POOLS /

Aquellas piscinas en las que el efecto desbordante se produce generalmente, en parte del perímetro de la piscina. Por ejemplo, en una piscina rectangular, desborde por uno, dos o tres lados de la piscina. Recibe su nombre gracias al efecto óptico que produce el no ver donde acaba, por dónde se va el agua. Así, si nos encontramos en una zona junto al mar, puede llegar a dar la sensación de que continúa con el agua del mar, de ahí lo de infinito. Habitualmente, el agua suele rebasar el borde y caer verticalmente desde mayor o menor altura, sobre una canaleta que puede actuar como depósito de compensación o únicamente como parte del circuito, a un vaso de compensación oculto. Destacan por su gran atractivo estético. These pools create an overflowing effect around the edge of the pool, with the water flowing over either one, two or three of the pool’s sides, in the case of a rectangular pool. Its name comes from the optical effect produced as a result of not being able to see where the pool ends and where the water goes. If you place one of these pools near the sea, for example, it gives the sensation that the pool runs straight into the sea, a sensation of infinity. Normally, the water flows over the edge and falls vertically into a channel which acts either as a balance tank or forms part of a hidden balance system. These pools stand out thanks to their aesthetic design.

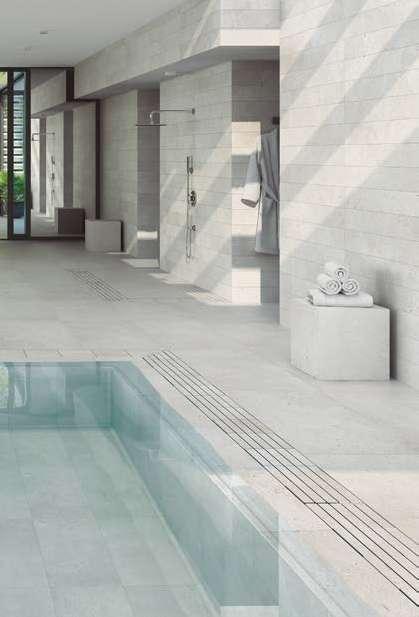

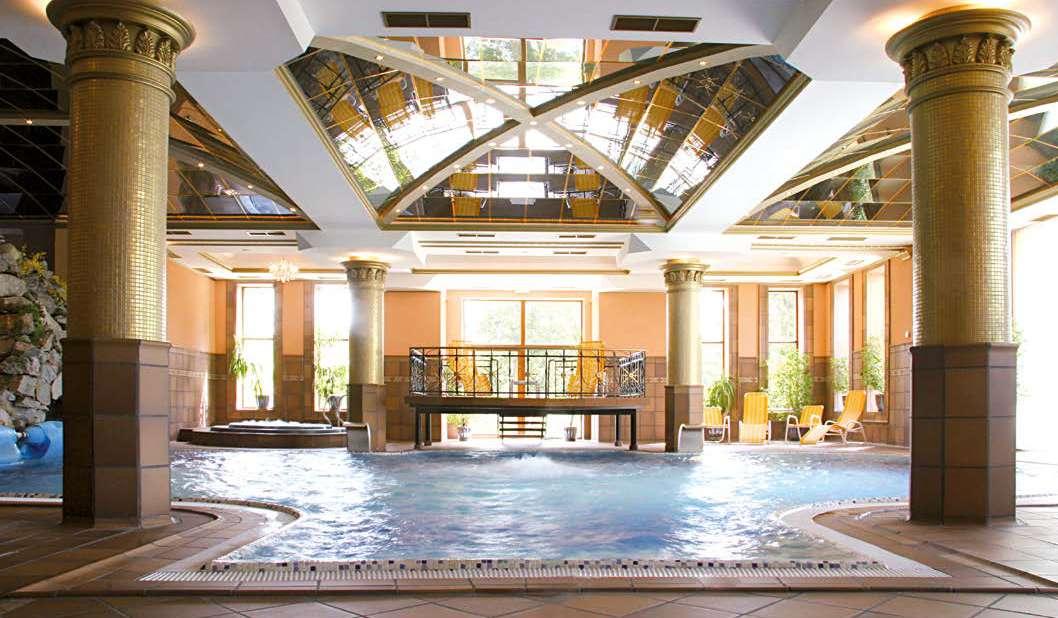

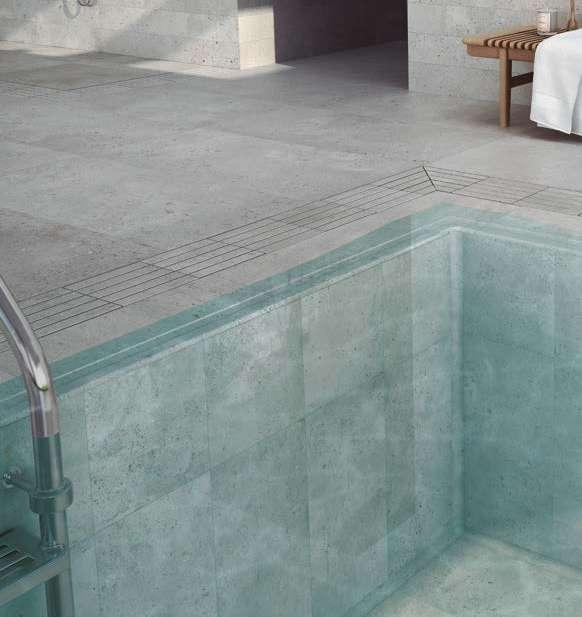

PISCINAS DESBORDANTES OVERFLOW POOLS /

El sistema de coronación desbordante se caracteriza por tener el agua al mismo nivel que la parte superior de la terraza. El agua rebosa el borde de la piscina consiguiendo un efecto visual espectacular. Por uno de los lados, un depósito acumulador va añadiendo agua a la piscina. El agua desborda y cae a un canal que la conduce hacia el sistema de filtrado. El canal está cubierto por la rejilla cerámica.

Their border tiles allow the water to be at the same level as the floor of the terrace. The water flows over the edge of the pool, creating an incredible visual effect. On one side of the pool, a tank accumulates the water and returns it to the pool. The water overflows and falls into a channel that passes it through the filtering system.

ANTIDESLIZANTE CLASE 3

CLASS 3 ANTISLIP

ABSORCIÓN DE AGUA Alb ≤1,5%

WATER ABSORPTION Alb ≤1,5%

RESISTENTE A LA HELADA FROST RESISTANT

RESISTENTE A LAS MANCHAS CLASE 5 CLASS 5 STAIN RESISTANCE

FUERZA DE ROTURA ≥1300 N BREAKING STRENGHT ≥1300 N

BORDE DESBORDANTE

28 x 66,5 cm

ÁNGULO BORDE DESBORDANTE

33 x 33 cm

REJILLA

24,5 x 24,5 cm

ÁNGULO REJILLA DERECHA

24,5 x 33 cm

ÁNGULO REJILLA IZQUIERDA

24,5 x 33 cm

IMPORTANTE. IMPORTANT.

1. Las rejillas deben colocarse en direcciones opuestas. Grids must be placed in opposite directions.

2. NO hay que pegar las rejillas. DO NOT stick the grids.

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

BASES · BASES

rectificado. rectified rectificado. rectified

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE DESBORDANTE

rectificado. rectified

ANTI-SLIP CLASE 3

ÁNGULO DESBORDANTE

33 x 33 cm - 13.0”x13.0” rectificado. rectified

ANTI-SLIP CLASE 3

28 x 66,5 cm - 11.0”x26.2” REJILLA

24,5 x 24,5 cm - 9.6”x9.6”

rectificado. rectified

ANTI-SLIP CLASE 3

PIEZAS ESPECIALES VASO PISCINA · POOL BASIN SPECIAL PIECES

ÁNGULO REJILLA DERECHA* 24,5 x 33 cm - 9.6”x13.0” rectificado. rectified

ANTI-SLIP CLASE 3

de 2 piezas (dcha./izda.) *two pieces set (right/left)

rectificado. rectified

ANTI-SLIP CLASE 3

- 9.6”x13.0” MEDIA CAÑA 33 x 4 cm - 13.0”x 1.6”

/ ÓPERA

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

OUTDOOR

DESBORDANTE

BORDE DESBORDANTE

x 24,5 cm ÁNGULO REJILLA IZDA/DCHA

x

INDOOR/POOL INDOOR

/ ÓPERA

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

OUTDOOR

DESBORDANTE

BORDE DESBORDANTE

INDOOR/POOL INDOOR

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

BASES · BASES

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE DESBORDANTE

rectificado. rectified

ANTI-SLIP CLASE 3

ÁNGULO DESBORDANTE 33 x 33 cm - 13.0”x13.0” rectificado. rectified

ANTI-SLIP CLASE 3

28 x 66,5 cm - 11.0”x26.2” REJILLA

24,5 x 24,5 cm - 9.6”x9.6”

rectificado. rectified

ÁNGULO REJILLA DERECHA* 24,5 x 33 cm - 9.6”x13.0” rectificado. rectified

ANTI-SLIP CLASE 3 rectificado. rectified

ANTI-SLIP CLASE 3

(dcha./izda.) *two pieces set (right/left)

PIEZAS ESPECIALES VASO PISCINA · POOL BASIN SPECIAL PIECES

- 9.6”x13.0” MEDIA CAÑA 33 x 4 cm - 13.0”x 1.6”

ANTI-SLIP CLASE 3

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

OUTDOOR

POOL INDOOR/INDOOR

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

OUTDOOR

BORDE DESBORDANTE

ÁNGULO BORDE DESBORDANTE

x 33 cm REJILLA

ÁNGULO REJILLA IZDA/DCHA

x 33 cm

POOL INDOOR

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

OUTDOOR

BORDE DESBORDANTE

POOL INDOOR/INDOOR

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

BASES · BASES

33x66,5 33 x 66,5 cm13.0”x 26.2” 33x33 33 x 33 cm13.0”x 13.0”

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE DESBORDANTE

28 x 66,5 cm - 11.0”x26.2”

rectificado. rectified

ANTI-SLIP CLASE 3

REJILLA

24,5 x 24,5 cm - 9.6”x9.6”

rectificado. rectified

ANTI-SLIP CLASE 3

PIEZAS ESPECIALES VASO PISCINA · POOL BASIN SPECIAL PIECES

MEDIA CAÑA

33 x 4 cm - 13.0”x 1.6”

x 4

ÁNGULO DESBORDANTE

33 x 33 cm - 13.0”x13.0”

rectificado. rectified

ANTI-SLIP CLASE 3

ÁNGULO REJILLA DERECHA*

24,5 x 33 cm - 9.6”x13.0”

rectificado. rectified

ANTI-SLIP CLASE 3

rectificado. rectified

ANTI-SLIP CLASE 3

- 1.6”x 1.6” UÑA ARISTA

x 3 cm - 1.2”x 1.2” *set de 2 piezas (dcha./izda.) *two pieces

CORONACIÓN DESBORDANTE. OVERFLOW/INFINITY POOL SYSTEM

OUTDOOR

INDOOR/POOL INDOOR

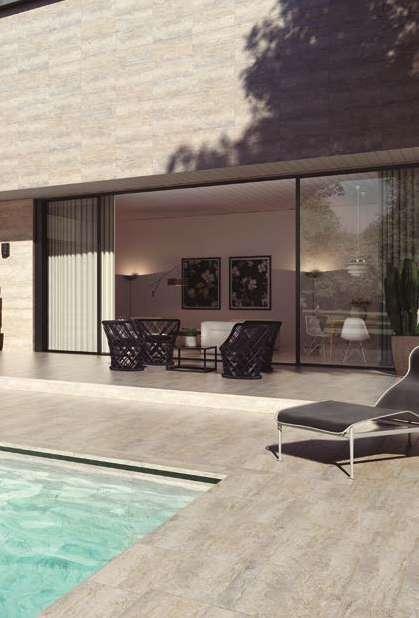

PISCINAS SKIMMER SKIMMER POOLS /

El sistema skimmer es un sistema de coronación estandarizado en el que el nivel del agua se sitúa a unos 20 centímetros por debajo de los bordes. Las piscinas tradicionales son funcionales y requieren un mantenimiento sencillo. Los skimmers son, simplemente, las aberturas situadas debajo del borde y sirven para filtrar el agua. Gracias a las diferentes piezas especiales que componen las colecciones que disponen de la coronación skimmer -Ópera, Yoho, Milán, Marbles, Petra, Natura, Lucca y Gresan-, es posible lograr una continuidad estética entre el interior y el exterior de las diferentes estancias que puede tener cualquier proyecto, ya sea de carácter residencial o contract.

The skimmer is a standardised coping system that is located about 20 cm below the pool edge. Traditional pools are functional and only require basic maintenance. Skimmers are openings located below the edge of the pool that filter the water. Our collections featuring skimmer copings —Ópera, Yoho, Milán, Marbles, Petra, Natural, Lucca and Gresan— feature a variety of special pieces that allow you to achieve perfect aesthetic continuity between the interior and exterior spaces that make up your project, whether it’s a residential or commercial project.

ANTIDESLIZANTE CLASE 3

CLASS 3 ANTISLIP

ABSORCIÓN DE AGUA Alb ≤1,5%

WATER ABSORPTION Alb ≤1,5%

RESISTENTE A LA HELADA FROST RESISTANT

RESISTENTE A LAS MANCHAS CLASE 5

CLASS 5 STAIN RESISTANCE

FUERZA DE ROTURA ≥1300 N

BREAKING STRENGHT ≥1300 N

BORDES SKIMMER

BORDE PISCINA SKIMMER

45 x 75 x 3 cm

BORDE SKIMMER 60

33 x 60 x 3 cm

BORDE PISCINA

28 x 33 cm

BORDE PISCINA

28 x 66,5 cm

BORDE PISCINA GRESAN

28,5 x 32,5 cm BORDE PISCINA GRESAN 16 x 32,5 cm

/ ÓPERA

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

BASES · BASES

rectificado. rectified rectificado. rectified

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE PISCINA SKIMMER

45 x 75 x 3 cm - 17.7”x 29.5”x1.2”

rectificado. rectified ANTI-SLIP CLASE 3

PIEZAS ESPECIALES VASO PISCINA · POOL BASIN SPECIAL PIECES

CAÑA

33 x 4 cm - 13.0”x 1.6” r-3 cm

x 4 cm - 1.6”x 1.6”

D. Continuidad gráfica, parte trasera. Graphic continuous, backside. 3D DESIGN

x 3 cm - 13.0”x 1.2” r-3 cm

ARISTA

x 3 cm - 1.2”x 1.2”

/ ÓPERA CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

BASE

POOL INDOOR/INDOOR

/ ÓPERA

CORONACIÓN SKIMMER. SKIMMER SYSTEM

OUTDOOR

INDOOR/POOL INDOOR

CORONACIÓN SKIMMER. SKIMMER SYSTEM

ARENA GRIS MARENGO

BASES · BASES

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE PISCINA SKIMMER

/ MILÁN

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

INDOOR

POOL INDOOR

BASE LISA REF.

/ MILÁN CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

A BORDE PISCINA SKIMMER 45 x 75 x 3 cm

B PELDAÑO RECTO 120 33 x 120 x 3 cm

1 C BASE MILÁN 75 x 75 cm

INDOOR/POOL INDOOR

ANTI-SLIP CLASE 3 CLASE 1

BASE MILÁN 75 x 75 cm

BASE LISA REF. 101 A 12 x 24,5 cm

*ver pagina 22. see page 22.

MEDIA CAÑA REF. 222 A 24,5 x 4 cm

UÑA. REF. 232 A 4 x 4 cm *ver pagina 27. see page 27. *ver pagina 27. see page 27.

CORONACIÓN SKIMMER. SKIMMER SYSTEM

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

/ YOHO CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

x 75 x 3 cm

A B C BORDE PISCINA SKIMMER

BASE YOHO

x 150 cm

PELDAÑO RECTO 120

x 120 x 3 cm

POOL INDOOR

BASE LISA REF. 101 Ag

MEDIA CAÑA REF. 222 Ag

/ YOHO

CORONACIÓN SKIMMER. SKIMMER SYSTEM

OUTDOOR

POOL INDOOR

CORONACIÓN SKIMMER. SKIMMER SYSTEM

CALACATTA TRAVERTINO

CREMA MARFIL

BASES · BASES

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE SKIMMER 60

33 x 60 x 3 cm - 13.0”x 23.7”x1.2” 12 mm

rectificado. rectified ANTI-SLIP CLASE 3

PIEZAS ESPECIALES VASO PISCINA · POOL BASIN SPECIAL PIECES

MEDIA CAÑA

33 x 4 cm - 13.0”x 1.6” r-3 cm

4 x 4 cm - 1.6”x 1.6” ARISTA

33 x 3 cm - 13.0”x 1.2” r-3 cm UÑA ARISTA

3 x 3 cm - 1.2”x 1.2”

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

POOL INDOOR

INDOOR

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

POOL INDOOR

INDOOR

/

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

BASES · BASES

16,25x66,5 16,25 x 66,5 cm6.4”x 26.2”

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

PISCINA

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

C

ANTI-SLIP CLASE 3

CLASE 1

OUTDOOR

ANTI-SLIP CLASE 3

A B C BORDE PISCINA 28 x 66,5 cm

ÁNGULO INTERIOR PISCINA 33 x 33 cm

BASE NATURA 16,25 x 66,5 cm

POOL INDOOR

CLASE 1

BASE LISA REF. 101 A 12 x 24,5 cm

*ver pagina 22. see page 22.

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

BASES · BASES

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

GRES EXTRUIDO · EXTRUDED KLINKER ·

C CORONACIÓN SKIMMER. SKIMMER SYSTEM

OUTDOOR

ANTI-SLIP CLASE 3

BASE

BASE

BASE LUCCA 16,25 x 16,25 cm

INDOOR

POOL INDOOR

CLASE 1

BASE LISA REF. 101 V 12 x 24,5 cm *ver pagina 22. see page 22.

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES

· EXTRUDED KLINKER

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE PISCINA

28 x 33 cm - 11.0”x 13.0”

CLASE 3

ÁNGULO EXTERIOR PISCINA

28 x 28 cm - 11.0”x 11.0”

rectified

CLASE 3

ÁNGULO INTERIOR PISCINA 33 x 33 cm - 13.0”x

rectified

3

PETRA

GRES EXTRUIDO · EXTRUDED KLINKER

CLASE C CORONACIÓN SKIMMER. SKIMMER SYSTEM

CLASE 1

OUTDOOR

ANTI-SLIP CLASE 3

A B BORDE PISCINA 28 x 33 cm

ÁNGULO INTERIOR PISCINA 33 x 33 cm

C BASE PETRA 33 x 33 cm

POOL INDOOR

CLASE 1

BASE LISA REF. 101 A 12 x 24,5 cm *ver pagina 22. see page 22.

CORONACIÓN SKIMMER. SKIMMER SYSTEM

CLASE C

BASES · BASES

PIEZAS CORONACIÓN PISCINA · POOL EDGE PIECES

BORDE PISCINA 28,5

28,5 x 32,5 cm - 11.2”x 12.8” 18 mm ANTI-SLIP CLASE 3

NATURAL, ALBARRACÍN, ONIX, SAHARA

ESQUINA EXTERIOR 28,5

28,5 x 28,5 cm - 11.2”x 11.2” 18 mm ANTI-SLIP CLASE 3

NATURAL, ALBARRACÍN, ONIX, SAHARA

ESQUINA INTERIOR 33

32,5 x 32,5 cm - 12.8”x 12.8” 20 mm ANTI-SLIP CLASE 3

NATURAL, ALBARRACÍN, ONIX, SAHARA

BORDE PISCINA

CLASE 3

NATURAL, ALBARRACÍN

ESQUINA EXTERIOR 16 16 x 16 cm - 6.3”x 6.3”

mm ANTI-SLIP CLASE 3

NATURAL, ALBARRACÍN

ESQUINA INTERIOR 20

CLASE 3

NATURAL, ALBARRACÍN

CORONACIÓN SKIMMER. SKIMMER SYSTEM

GRES EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

CORONACIÓN SKIMMER. SKIMMER SYSTEM

EXTRUIDO · EXTRUDED KLINKER

OUTDOOR

ANTI-SLIP CLASE 3

A B C

BORDE PISCINA GRESAN 28,5 x 32,5 cm

ESQUINA INTERIOR 32,5 x 32,5 cm

ESQUINA EXTERIOR 28,5 x 28,5 cm

BASE GRESAN 32,5 x 32,5 cm

POOL INDOOR

CLASE 1

BASE LISA REF. 101 A 12 x 24,5 cm *ver pagina 22. see page 22.

PISCINAS INFINITY INFINITY POOLS /

La piscina se ha convertido en un elemento muy importante dentro del diseño del hogar o cualquier proyecto. Su construcción aumenta el valor del inmueble además de aportar calidad de vida como espacio de relax, bienestar y también ocio. Una de las opciones que va ganando peso entre los arquitectos y paisajistas, es el diseño de piscinas tipo infinity, infinitas o sin fin. Creando impresionantes vistas que parecen fundirse con el mar, ya que este tipo de piscinas producen un efecto visual de continuidad hacia el infinito, mimetizándose con el paisaje que tengan delante: el mar, un bosque, unas montañas, el cielo…

Este tipo de piscinas cuenta con una leve pendiente que decanta el agua hacia el lateral donde está el paisaje.

Pools have become a focal point in home design and play an ever-increasing role in all types of projects. Adding a pool increases your property’s value and provides a boost to the quality of life and well-being, as well as a space for relaxation and leisure. Infinity pools are gaining more and more traction among architects and landscape architects, who are able to create impressive views that appear to flow into the sea thanks to this pool’s ability to produce stunning visual effects by going off into the distance, seemingly boundless, and by imitating the surrounding landscape, whether it’s the sea, a forest, mountains or the sky.

These pools are tilted slightly forward, meaning that the water runs towards the side where the featured landscape is.

PROYECTOS PROJECTS

PROJECTS

PROYECTO PROJECT:

PROJECTS

PROYECTO PROJECT:

PROJECTS

PROYECTO PROJECT: BALNERARIO SPA COFRENTES UBICACIÓN LOCATION: COFRENTES, VALENCIA, ESPAÑA MATERIAL MATERIAL: MARBLES TRAVERTINO SERIE

PROJECTS

PROYECTO PROJECT: BALNERARIO SPA COFRENTES UBICACIÓN LOCATION: COFRENTES, VALENCIA, ESPAÑA MATERIAL MATERIAL: MARBLES TRAVERTINO SERIE

PROJECTS

PROYECTO PROJECT:

PRIVATE HOUSE UBICACIÓN LOCATION: ESPAÑA MATERIAL

MATERIAL:

PROYECTO PROJECT: ARCOBALENO RESORT CAPO VATICANO UBICACIÓN LOCATION: CALABRIA, ITALIA MATERIAL MATERIAL: LITOS SIBERIA. CORONACIÓN DESBORDANTE

PROYECTO PROJECT: PISCINA RESIDENCIAL UBICACIÓN LOCATION: VILA-REAL, ESPAÑA MATERIAL MATERIAL: GRESAN ALBARRACÍN

PROJECTS

PROYECTO PROJECT: HOTLE, ZONA SPA-WELLNESS UBICACIÓN LOCATION: ESPAÑA MATERIAL MATERIAL: GRESAN NATURAL

COLOR DEL AGUA DE LA PISCINA WATER POOL COLOUR

¿De que color se verá el agua de la piscina?

Hay muchos factores que influyen en el color con el que se verá el agua de nuestra piscina,, como la profundidad del agua, la luz del lugar en el que se encuentra la piscina, el entorno, si es una piscina interior o exterior así como la iluminación utilizada.

A más volumen de agua y a más profundidad, más azul tenderá a verse la piscina. La luz del sol es también un factor importante, a más luminosidad, más clara se verá el agua mientras que una luz más tenue la oscurecerá. Si la piscina está rodeada de vegetación se verá más verde y oscura y si el paisaje que le rodea es desértico el agua parecerá más clara.

A parte de esto, otros de los factores determinantes va a ser el color del material utilizado para el vaso de la piscina. En este punto sí podrás personalizar tu piscina con estilo propio, elegiendo entre una amplia variedad de colores y texturas que te ofrece Exagres.

Te mostramos como funcionan nuestros colores combinados con el agua en diferentes lugares y momentos.

What colour will the water in my pool appear?

Lots of factors combine to influence the colour that the water will look in your pool, such as the depth of the water, the light where your pool is located, the surrounding environment, whether it’s an indoor or outdoor pool, as well as the type of lighting used.

The more water in your pool and the deeper it is, the more blue the water will appear. Sunlight is also an important component, as the lighter it is, the lighter the water will be, while a dimmer light will lead to darker water. If the pool is surrounded by greenery, the water will be darker and greener, but if it is surrounded by desert, however, it will appear lighter.

In addition to this, the shade of tiles used for the basin of the pool will also help determine the water colour. This is one of the ways that you can personalise your pool to suit your tastes, choosing between Exagres’ endless selection of colours and textures.

Let us tell you how to combine our colours to achieve different water colours in different places and at different times.

Para lograr una piscina en escala de azules claros Exagres propone los modelos Litos

Agua turquesa y agua verde; estas tonalidades tropicales las proporcionan los recubrimientos en tonos arena, beige o tierra, son los más adecuados ya que reproducen un efecto parecido al de las playas caribeñas. Estos colores ofrecen también un amplio espectro de tonos cuando varían las condiciones climatológicas. Proponemos las siguientes series: Marbles Travertino o Crema Marfil, Ópera Light y Litos Sabana.

Agua en tono grisáceo con matices azulados o verdosos: los tonos y sombras grises hacen que el agua de la piscina se vea similar a la del mar, imitando lagos idílicos o incluso el océano en su versión más paradisíaca. Esta tonalidad más discreta ayudará a disimular la suciedad y aportará un aspecto más sobrio y elegante. Para lograr un resultado similar al océano en nuestra piscina Exagres recomienda las series Ópera Silver, Ópera Iron y Litos Siberia.

For a pool with shades of blue, Exagres recommends the Litos Ártico, Marbles Calacatta, Ópera Ivory and Roca Polar models.

You can achieve turquoise or green water by using sandy, beige or earthcoloured tiles, which create an effect that recalls a beach in the Caribbean. These colours can also give off a wide range of other tones depending on the weather conditions. The best tones for this effect are Marbles Travertino, Crema Marfil, Ópera Light and Litos Sabana.

Greyish water with shades of blue or green gives your pool a similar appearance to the sea, an idyllic lake or a paradisical ocean. This discreet tone helps hide dirt and provides the pool with a simple yet elegant appearance. To achieve this result, Exagres recommends the Ópera Silver, Ópera Iron and Litos Siberia models.

/ PROCESO DE EXTRUSIÓN

EXTRUSION PROCESS

La extrusión es una técnica de conformado para la fabricación de productos cerámicos.

Básicamente el proceso de extrusión consiste en forzar el paso, mediante la aplicación de presión, de la pasta con consistencia plástica a través de una matriz.

La fabricación de baldosas mediante el proceso de extrusión consta de cuatro fases principales: amasado, conformado, secado y cocción.

- el amasado consiste en el mezclado con agua de las materias primas previamente preparadas y molidas. Con esto se consigue una pasta fácilmente moldeable por extrusión.

- en el conformado se realiza introduciendo la masa plástica en la extrusora, y con presión de vacío es amasada y empujada a través de la boquilla para obtener las piezas finales.

Con este proceso se pueden obtener piezas especiales como peldaños o bordes piscinas, etc...

- después las piezas ya moldeadas son sometidas a aire caliente para eliminar el contenido de humedad.

- posteriormente son cocidas a altas temperaturas, obteniendo una perfecta vitrificación de las mismas.

Con este proceso los materiales pueden ser reciclados en su totalidad y admiten hasta un 45% de materiales reciclados en su proceso estándar.

Extrusion is a shaping technique for the manufacture of ceramic products.

Basically, the extrusion process consists of forcing the passage, through the use of pressure, of a paste with plastic consistency through a grid.

The manufacture of tiles through the extrusion process consists of four main phases: kneading, shaping, drying and firing.

- The kneading consists of mixing the previously prepared and milled raw materials with water. This results in a paste that is easily malleable by extrusion.

- The shaping is carried out by placing the plastic paste in the extruder, which is kneaded and pushed through the nozzle by vacuum pressure in order to obtain the final pieces.

This process results in special pieces such as steps or pool edging, etc.

- Later, the moulded pieces are subjected to hot air in order to eliminate any humidity.

- They are then fired at high temperatures, obtaining perfect vitrification of the same.

With this process, the materials can be fully recycled and accept up to 45% of recycled material in their standard process.

materias primas

EL VALOR DE LA EXTRUSIÓN

THE VALUE OF EXTRUSION

Las materias primas seleccionadas y el cuidado proceso de producción con las tecnologías más avanzadas y la labor de nuestro equipo humano, hacen que el producto obtenido posea unas características técnicas excepcionales. Con este proceso se pueden obtener geometrías tridimensionales en las piezas, imposibles de conseguir con el proceso de prensado tradicional.

The raw materials selected, the careful production process with the most advanced technologies, and the work of our human team mean that the product obtained has exceptional technical characteristics. With this process, three-dimensional geometries can be obtained on the pieces which are impossible to achieve with the traditional compacting process

/ CARACTERÍSTICAS TÉCNICAS

TECHNICAL DATA

Gres extruido de pasta blanca de baja absorción de agua, según UNE-EN 14411, grupo AIb, esmaltado. White body extruded stoneware with low water absorption, according to EN 14411, group AIb, glazed.

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

NORMA · TEST

ISO 10545-2

ISO 10545-3

DESCRIPCIÓN · DESCRIPTION

Dimensiones / Sizes

Longitud y anchura / Lenght and width

Espesor /Thickness

Rectitud de los lados /Straightness of sides

Ortogonalidad / Rectangularity

Planaridad / Surface Flatness

Absorción de agua / Water absorption

ISO 10545-4 Fuerza de rotura / Breaking strength

ISO 10545-4

ISO 10545-9

ISO 10545-11

ISO 10545-12

ISO 10545-13

ISO 10545-14

Resistencia a la flexión / Modulus of rupture

Resistencia al choque térmico / Resistance to thermal shock

REQUISITOS · STANDARDS PISCINAS. POOLS SERIES

Cumple ampliamente la norma / Amply meets the standard

≤ 3 % ≤ 1,5 %

≥ 1100 N ≥ 1300 N

≥ 23 N/mm2 ≥ 40 N/mm2

exigida / required garantizado / guaranteed

Resistencia al cuarteo / Crazing resistance exigida / required garantizado / guaranteed

Resistencia a la helada / Frost resistance exigida / required garantizado / guaranteed

Resistencia a los agentes químicos / Chemical resistance mínimo B minimum B A/LA/HA

Resistencia a las manchas / Stain resistance mínimo clase 3 / minimum class3 clase 5 / class 5

DIN 51097 Ángulo Crítico Deslizamiento (pie descalzo) / Anti-slip resistance (barefoot)

GRUPO C / C GROUP

DIN 51130 Ángulo Crítico Deslizamiento (rampa) / Anti-slip resistance (ramp) - R10-R12

UNE- 41901 EX

Resistencia al deslizamiento (péndulo) / Slip Resistance (pendulum)

Normalclase 1 / class 1

ANTISLIPCLASE 3 / CLASS 3

/ CARACTERÍSTICAS TÉCNICAS

TECHNICAL DATA

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

Gres extruido de baja absorción de agua, según UNE-EN 14411, grupo AIb, no esmaltado. Unglazed extruded stoneware with a low water absorption, according to EN 14411, group AIb. NORMA

ISO 10545-2 Dimensiones / Sizes Longitud y anchura / Lenght and width Espesor /Thickness

Rectitud de los lados /Straightness of sides

Ortogonalidad / Rectangularity Planaridad / Surface Flatness

1,5%

Cumple ampliamente la norma / Amply meets the standard

ISO 10545-3 Absorción de agua / Water absorption ≤ 3 % ≤ 3%

ISO 10545-4 Fuerza de rotura / Breaking strength ≥ 1100 N ≥ 2000 N

ISO 10545-4 Resistencia a la flexión / Modulus of rupture ≥ 23 N/mm2

≥ 23 N/mm2

ISO 10545-9 Resistencia al choque térmico / Resistance to thermal shock exigida / required garantizado / guaranteed

ISO 10545-6 Resistencia a la abrasión profunda / Deep abrasion resistance ≤ 275 mm3 < 275 mm3

ISO 10545-12 Resistencia a la helada / Frost resistance exigida / required garantizado / guaranteed

ISO 10545-13 Resistencia a los agentes químicos / Chemical resistance mínimo B minimum B A/LA/HA

ISO 10545-14 Resistencia a las manchas / Stain resistance mínimo clase 3 / minimum class3 clase 5 / class 5

DIN 51097 Ángulo Crítico Deslizamiento (pie descalzo) / Anti-slip resistance (barefoot)

DIN 51130 Ángulo Crítico Deslizamiento (rampa) / Anti-slip resistance (ramp)

UNE- 41901 EX Resistencia al deslizamiento (péndulo) / Slip Resistance (pendulum)

GRUPO C / C GROUP

R12

ANTISLIPCLASE 3 / CLASS 3

/ CARACTERÍSTICAS TÉCNICAS

TECHNICAL DATA

Gres extruido de pasta blanca de baja absorción de agua, según UNE-EN 14411, grupo AIb, esmaltado. White body extruded stoneware with low water absorption, according to EN 14411, group AIb, glazed.

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

ABSORCIÓN DE AGUA WATER ABSORPTION

RESISTENCIA A LA FLEXIÓN MODULUS OF RUPTURE

RESISTENCIA A LA ABRASIÓN (PEI) DEEP ABRASION RESISTANCE

RESISTENCIA AL CHOQUE TÉRMICO THERMAL SHOCK RESISTANCE

RESISTENCIA AL CUARTEO CRACKING RESISTANCE

YOHO < 1,5% >30 N/MM2 >1800 N 5

MARBLES < 1,5% >30 N/MM2 >1800 N 5

NATURA < 1,5% >30 N/MM2 >1800 N 4

LUCCA < 1,5% >30 N/MM2 >1800 N 4

PETRA < 1,5% >30 N/MM2 >1800 N 4

garantizado guaranteed garanti

Гарантированно

garantizado guaranteed garanti Гарантированно

garantizado guaranteed garanti Гарантированно

garantizado guaranteed garanti Гарантированно

garantizado guaranteed garanti Гарантированно

guaranteed garanti

garantizado guaranteed garanti Гарантированно

garantizado guaranteed garanti Гарантированно

garantizado guaranteed garanti

garantizado guaranteed garanti Гарантированно

garantizado guaranteed garanti

garantizado guaranteed garanti Гарантированно

RESISTENCIA

RESISTENCIA

garantizado guaranteed garanti

garantizado guaranteed garanti

garantizado guaranteed garanti

garantizado guaranteed garanti

guaranteed garanti

garantizado guaranteed garanti

garantizado guaranteed garanti

guaranteed garanti

CONSTRUCCIÓN DE PISCINAS

SWIMMING POOLS CONSTRUCTION

Los recubrimientos de las piscinas, instalaciones deportivas y la totalidad de los espacios hídricos de uso lúdico y terapéutico, están expuestas a altas y variadas solicitaciones debido a su función y también del entorno donde se ubican. Las demandas básicas exigibles a estos recubrimientos son: ergonomía, resistencia, impermeabilidad y seguridad.

El gres extrusionado es extremadamente resistente y ofrece soluciones a todos los requisitos que se plantean en instalaciones de este tipo. Variedad de formas, colores, texturas y una amplia gama de piezas especiales que dan respuesta funcional a las demandas de diseño de los técnicos proyectistas, para obtener recubrimientos duraderos, estéticos y con alta calidad de acabados.

Formas ergonómicas, superficies sin poros, antideslizantes donde sea necesario, esmaltados luminosos y químicamente resistentes para soportar los productos de acondicionamiento del agua y los procesos de limpieza y desinfección.

Mantenimiento fácil equivale a instalación higiénica y saludable. Utilizar gres extrusionado es una inversión segura y rentable.

Pool coverings, sport facilities and all other ludic and wellness wet areas are exposed to several different demands due to their function, the use conditions and also the setting place.

Basic requeriments for a swimming pool coating are: ergonomics, resistance, waterproofing and security.

Extruded ceramic is extremely resistant and offers an overall solution to all requeriments needed in such installations. Shape, colour and texture variety and special pieces wide range that gives functional solutions to technical design demand in orden to obtain long-lasting coating with high quality finished.

Ergonomic shapes, non-pore surfaces, non slip finishes where it is necessary, bright glazeds with chemical resistance to deal with water conditioning products, the desinfection and cleaning process.

Easy maintenance is equal to hygienic and healty spaces. Using extruded ceramics is a secure and profitable investiment.

PAVIMENTACIÓN DE PLAYAS Y ESPACIOS ANEXOS POOL SURROUND FLOORING

Las playas y espacios anexos a una piscina, como vestuarios, servicios, solarios y otros son transitados con pie descalzo y frecuentemente con agua, humedad, ensuciamiento por uso, polvo y contaminación en caso de playas exteriores. Estas solicitaciones junto a otras (golpes, abrasiones, acción de heladas) son determinantes a la hora de seleccionar una baldosa para pavimentar estos espacios.

La baldosa elegida debe ser antideslizante, con resistencia mecánica, química y a la helada, con mínima porosidad superficial y fácilmente limpiable.

La aprobación en España del Código Técnico de la Edificación (C.T.E.) supone un endurecimiento de los requisitos de antideslizamiento en las piscinas en general e instalaciones deportivas de uso público a fin de garantizar la seguridad del usuario frente al riesgo de caídas. El Documento Básico SU1 (Seguridad de Utilización) establece la obligatoriedad de pavimentos con Resistencia al Deslizamiento (Rd) en función de su localización y su Clase exigible, concretamente es:

Zonas interiores húmedas, vestuarios, baños, aseos y duchas.

Superficies con pendiente menor que el 6%

Superficies con pendiente igual o mayor que el 6% y escaleras

Zonas exteriores. Piscinas (1).

(1) Zonas previstas para usuarios descalzos y fondos de vasos de profundidad que no exceda a 1.5 m

Clase 2

Clase 3

Clase 3

EXAGRES, S.A. recomienda en playas, vestuarios, servicios, locales técnicos, coronación de piscinas y otras superficies antideslizantes, utilizar baldosas y piezas especiales con textura superficial calificadas como CLASE 3 (C.T.E. ensayo péndulo UNE 41901 EX) en proyectos ejecutados dentro del territorio español.

Para proyectos ejecutados en otros países recomendamos utilizar baldosas y piezas especiales calificadas como CLASE C (ensayo pie descalzo, plano inclinado DIN 51097).

Barefoot walking areas like those surrounding swimming pools, solariums, changing rooms and others undergo several situations: wet conditions, water from pools, dirtand dust in outdoor areas. These actions and others (impacts, abrasion, frost action) are decisive to tiles choosing criteria.

The selected tile must be no slip, with mechanical, chemical and frost resistance, very low surface porosity, and easy to clean

EXAGRES, S.A. recommends anti-slip C CLASS (DIN 51097) for usually wet floors in swimming pools, sport facilities and similar spaces.

/ SERVICIO TÉCNICO

TECHNICAL SERVICE

El Dpto. de Asistencia Técnica de EXAGRES, S.A., está a disposición de Técnicos Prescriptores, Dirección Facultativa y Distribuidores, para ofrecerles soporte técnico sobre:

• Especificación de productos y criterio de selección

• Servicio de diseño AutoCAD 3D

• Detalles constructivos y propuestas de diseño

• Despieces y Mediciones

• Documentación técnica, fichas, ensayos y certificados

• Asistencia técnica en obra y servicio post-venta

• Informes y recomendaciones de instalación

Technical support & Information services for EXAGRES Distribuitors, Architects, Engineers and contractors, to provide technical assistance:

• Products specifications and choice criteria

• AutoCAD 3D design service

• Architectural details and design proposals

• Determination of quantities

• Technical information, product tests and certificates

• Job site support and post-installation service

• Technical reports and installation suggestions

/ RECOMENDACIONES DE COLOCACIÓN

Hay que considerar el tipo de soporte y las condiciones de uso de la instalación. La superficie a revestir debe estar limpia de asfaltos, aceites, grasas, polvo, aditivos del hormigón. En balnearios, piscinas terapéuticas, termas, hidromasajes - spas, y talasoterapia (piscinas con agua de mar) se recomienda utilizar juntas de alta resistencia química y a la abrasión.

TAREAS PREVIAS A LA COLOCACIÓN

• Comprobar y clasificar el material suministrado a obra, diferentes baldosas y piezas especiales, colores y texturas, sometiendo el sistema de recubrimiento a la Dirección Facultativa.

• Comprobar las condiciones del soporte, geometría, aplomado de aristas y rincones, calidad superficial, retracción y humedad residual.

• Nivelar el soporte si es necesario. Impermeabilizar y verificar con Prueba de Estanqueidad.

• Comprobar dimensiones del vaso y los niveles de desborde y coronación.

• Situar las juntas de movimiento y partición de acuerdo con la D.F.

• Organización de acopios a pie de tajo.

• Replanteo detallado: medidas, modularidad y piezas en puntos singulares.

• Planificación de ejecución

INSTALACIÓN DE LA CERÁMICA

• Marcar líneas de referencia cada 2 m. formando una retícula de control.

• Marcar el eje de simetría y marcar las líneas de calles en las paredes cortas.

• Utilizar la marcación de calles como referencia, colocando baldosas enteras entre ellas, siguiendo la retícula.

• En caso necesario situar las piezas cortadas en el fondo del vaso.

• La junta entre piezas para piezas de Exagres, será de 5mm y para Gresan una junta de 6-10mm, para respetar la modularidad de las series y la correspondencia de juntas entre los diferentes formatos y/o piezas especiales.

COLOCACIÓN POR EL SISTEMA DE CAPA DELGADA

• Sobre soportes regulares y nivelados, usando adhesivos mediante llana dentada.

• El espesor de mortero adhesivo es 5-10 mm.

• El soporte debe ser sano, limpio, seco, plano (3 mm de desnivel, como máximo, en 3 m.) y aplomado.

• Usar un mortero de nivelación si es necesario.

• Sobre soportes de hormigón hay reparar las grietas antes de la colocación.

• La piezas de coronación y las de cola de milano acentuadas (Finlandés, apoyo rejilla, ranuradas, etc) se colocarán con doble encolado para asegurar un total macizado.

PRODUCTOS RECOMENDADOS

PARA NIVELAR Y REGULARIZAR LAS SUPERFICIES:

Usar morteros con Aditivo Látex

PARA IMPERMEABILIZAR:

Membranas bituminosas reforzadas con fibras que se aplican directamente al soporte.

Morteros impermeabilizantes reforzados con fibras que se aplican directamente al soporte.

PARA INSTALAR LAS BALDOSAS:

Adhesivo Tipo C2 (según norma EN 12004) preferentemente C2TE.

Usar llana dentada.

PARA REJUNTAR:

Mortero de Juntas Tipo CG2 (según EN 13888).

Tipo RG para resistencia a las Manchas y alta Resistencia Química.

Usar llana de goma.

LAS JUNTAS DE EXPANSIÓN deben rellenarse con Selladores Flexibles de Silicona o Poliuretánicos.

/ INSTALLATION RECOMMENDATIONS

Must be considerate substrate type and conditions of use.

Surface to be covered shall be cleaned to remove bitumen, soil, dust, curing compounds, form, oil, sealants or grease. In spas, therapy pools, thermal baths, leisure centers and talasotherapy (sea water pools), high resistance grouts (chemical and abrasion) is very recommended.

BEFORE INSTALLATION. PREVIOUS TASKS

• Check tile system, different special pieces, colours and textures, and summit to Management.

• Check the substrate condition, geometry, surface quality , cracks and moisture.

• Leveling and waterproofing the substrate. Pass waterproofing test before tile installation.

• Check sizes pool, and levels (owerflow and pool edge levels).

• Movement joints placement, according to Management.

• Stock-pit organization: place the tiles at different workplaces.

• Detailed layout plan: cheking sizes, modularity and singular points.

• Make an installation planning, is very recommended.

TILES INSTALLATION

• Mark the reference lines, making a control grid.

• Mark the central axe and its perpendicular lines every 2 m. making a grid pattern.

• Use mark lanes as guidelines, in the short walls and bottom of the pool. Place a row of tiles along both lanes. Distribute tiles between lanes, align them following the grid.

• Put the cut pieces in the bottom of the pool.

• The joint between pieces will be 5 mm for Exagres pieces and 6-10 mm for Gresan series, to respect modularity and the correspondance of joints between different sizes and/or specials pieces.

THIN BED INSTALLATION

Over leveling substrate, adhesives are applied with a notched trowel.

Mortar thickness is between 5 mm-10 mm.

The substrate should be clean, sound, dry, plumb and true (3mm/3m).

Use leveling coat mortar if necessar.

Over concrete walls all cracks must be repaired prior the tiling.

Pool edge and back high profiled pieces, should be back-buttered to help achieve maximum coverage.

RECOMMENDED PRODUCTS

LEVELING COAT MORTAR:

Latex admix gives the mortar flexibility and bonding strength.

WATERPROOFING:

Direct bond rubber reinforced membranes.

Direct bond reinforced waterproof mortars.

SETTING:

Adhesive C2 type (EN 12004) better C2 TE type.

Use square notch trowel.

GROUTING:

CG2 type (EN 13888).

RG for stain, abrasion and high chemical resistance.

Use hard rubber trowel.

Fill the expansion joints with a flexible sealants: silicone or poliurethane.

PACKING LIST / LISTA DE EMBALAJE

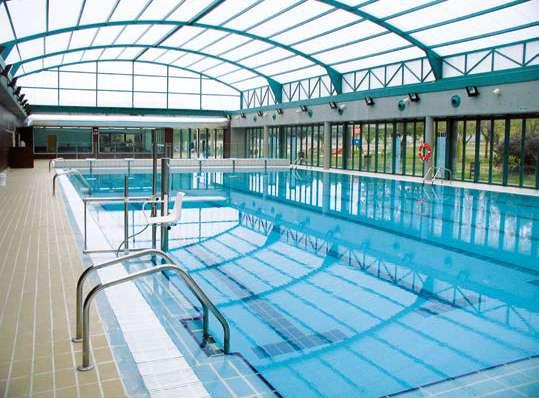

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

Ref. 954

919

Ref. 930

Ref. 930

Ref. 953

Ref. 213 Borde Esquina Finlandés 17x17 cm

Ref. 313 Ángulo Interior Finlandés 12x12 cm

Ref. 413

Ángulo Exterior Finlandés 12x12 cm

Ref. 918

Soporte Rejilla Ranurada 13,5x24,5x3,5 cm

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

LISTA DE EMBALAJE

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

/ LISTA DE EMBALAJE

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

Todos nuestros productos se venden a caja completa, para así garantizar una mayor calidad y mejor servicio. Los artículos EXENTOS serán los siguientes: Medias cañas, Aristas, Uñas, Ángulos de piscina y Cfa. número decorado. All of our products are sold as a box in order to guarantee the utmost quality and service. The following products are EXEMPT: Medias Cañas, Aristas, Uñas, Ángulos de piscina and Cfa. decorated number.

/ PALETA DE COLORES

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

COLORS

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

/ PALETA DE COLORES

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

/ PALETA DE COLORES

COLORS GUIDE

PISCINA PÚBLICA DEPORTIVA. SPORT PUBLIC POOL

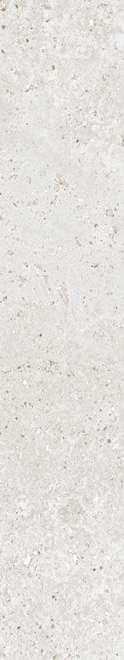

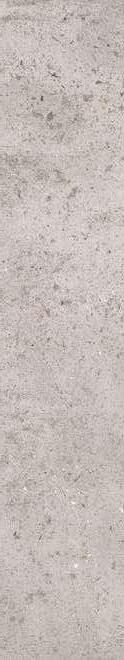

ÓPERA

Ivory Light Silver Iron

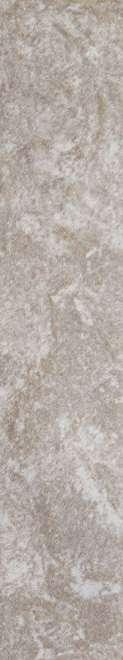

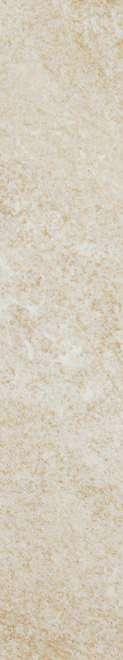

LITOS

Ártico Sabana Siberia

Rejilla

Ángulo rejilla Dcha./Izda.

SISTEMA DESBORDANTE

Rejilla

rejilla Dcha./Izda.

Ángulo rejilla Dcha./Izda.

/ PALETA DE COLORES

COLORS GUIDE

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

/ PALETA DE COLORES

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

/ PALETA DE COLORES

COLORS GUIDE

PISCINA RESIDENCIAL Y RECREATIVA. RESIDENTIAL & RECREATIVE POOL

SISTEMA SKIMMER

/ SOLUCIONES TÉCNICAS PISCINAS

SWIMMING POOL SOLUTIONS

CORONACIÓN SKIMMER. SKIMMER SYSTEM

BORDE PISCINA SKIMMER. 45x75x3 cm

BORDE PISCINA SKIMMER. 28 x 66,5 cm / 28 x 33 cm

ÁNGULO INTERIOR. 33x33 cm ÁNGULO EXTERIOR. 28x28 cm

BORDE SKIMMER 33 x 60 x 3 cm

PIEZAS VASO PISCINA

CORONACIÓN DESBORDANTE. OVERFLOW SYSTEM

BORDE DESBORDANTE. 28x66,5 cm

REJILLA. 24,5 x 24,5 cm

ÁNGULO BORDE DESBORDANTE. 33x33 cm

ÁNGULOS REJILLA IZDA. DCHA.

PIEZAS VASO PISCINA

x 4 cm -r-3 cm

x 4 cm

x 3 cm - r-3 cm

IMPORTANTE. IMPORTANT.

1. Las rejillas deben colocarse en direcciones opuestas. Grids must be placed in opposite directions.

2. NO hay que pegar las rejillas. DO NOT stick the grids.

EXAGRES se reserva el derecho de anular, modificar total o parcialmente cualquiera de los colores, formatos, referencias y especificaciones técnicas contenidas en este catálogo. Los colores reproducidos en este catalogo son orientativos y pueden variar respecto a la pieza original. Los códigos de precios, medidas y referencias deben verificarse ya que pueden haber errores tipográficos.

EXAGRES reserves the right to partially or totally cancel or modify any of the colours, formats, references and technical specifications contained in this catalogue. The colours reproduced in this catalogue are intended as a guide and may vary in the original piece. The price codes, measures and references must be verified as there may be typographical errors.
