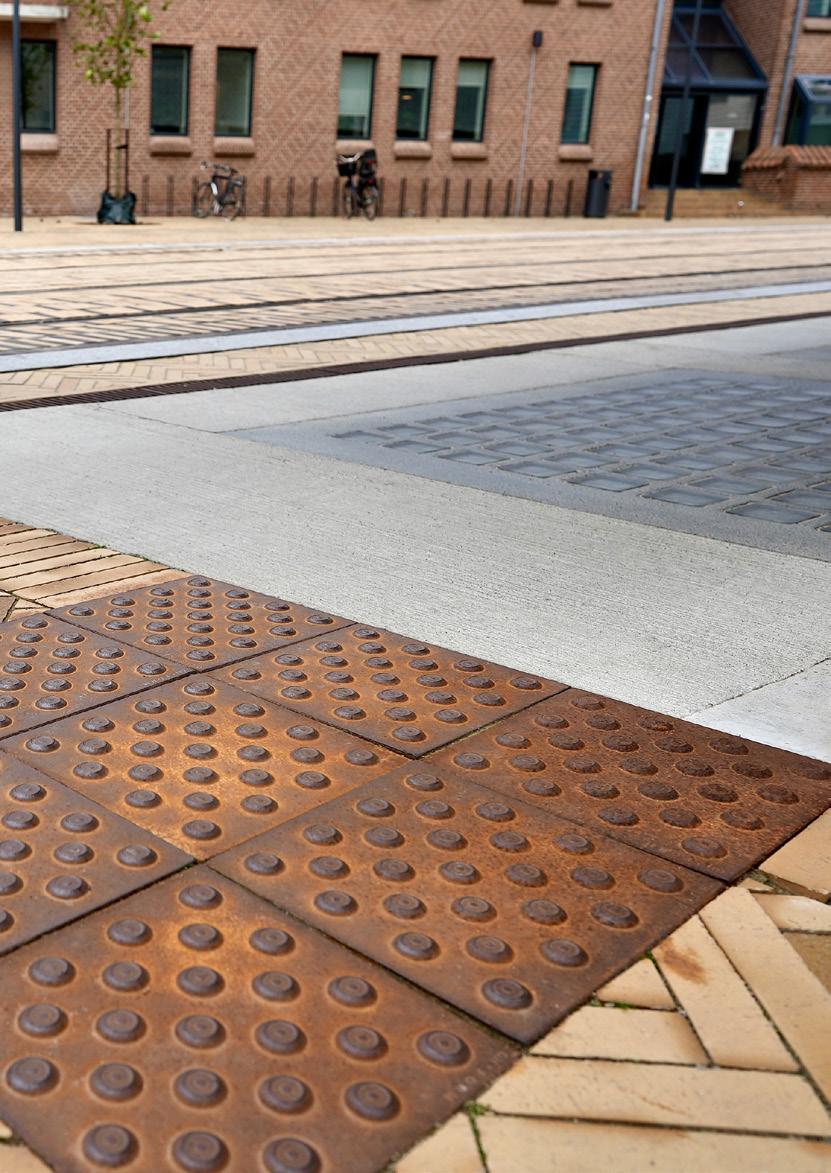

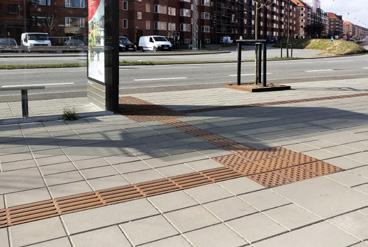

B22009

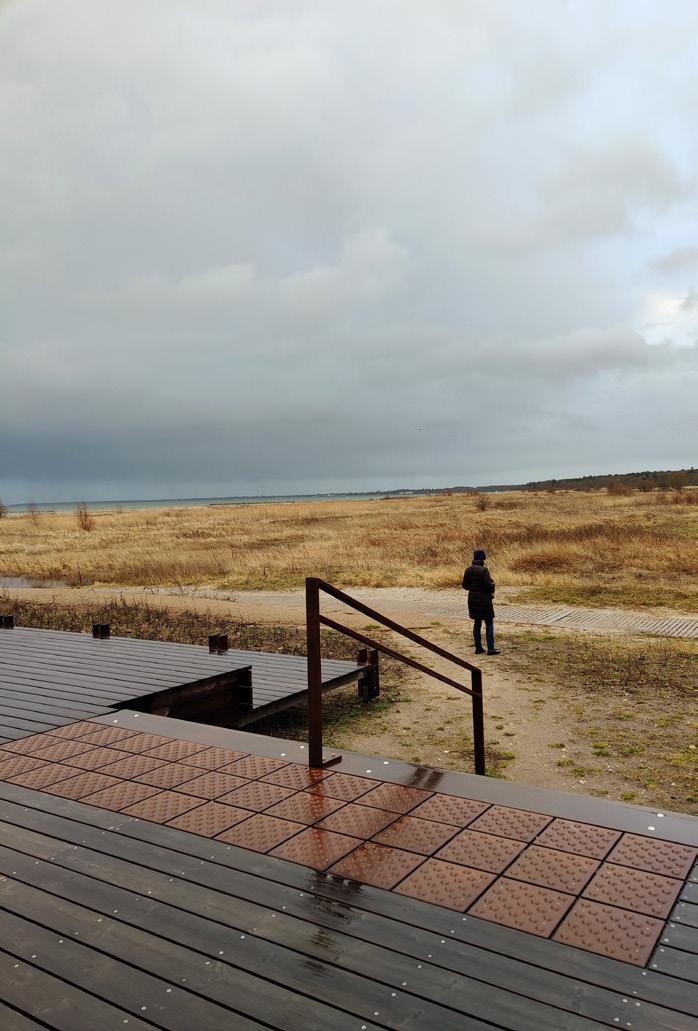

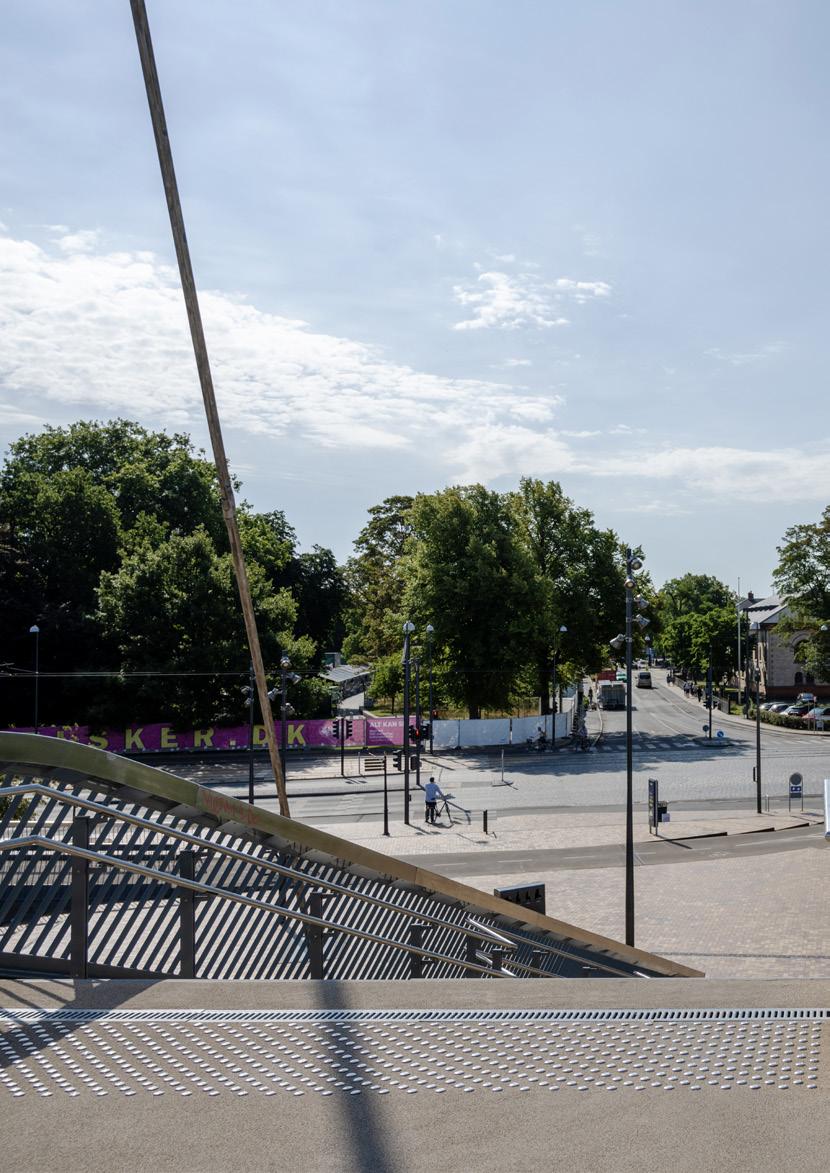

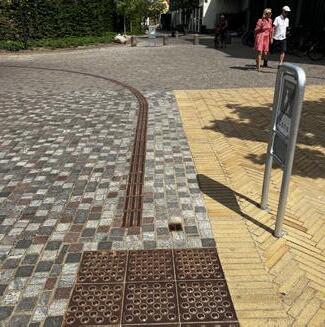

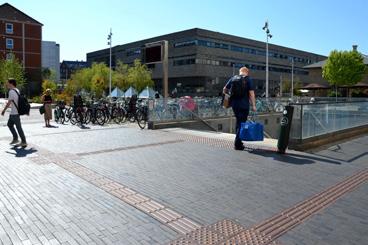

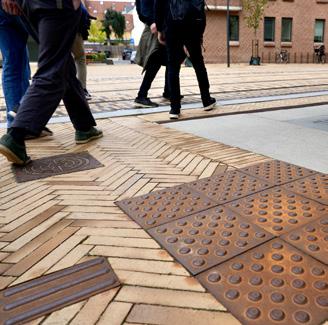

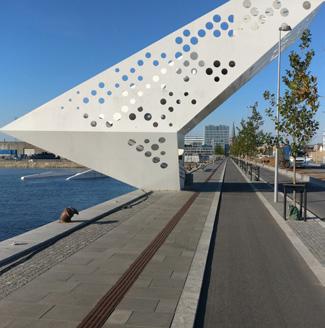

Pictoform® Støbejernsklinke med Ø36 knopmarkering / Søndre Strand, Køge Kyst.
Knud Holscher Industriel Design, landskabsarkitekt Charlotte Skibsted og GH Form modtog i 1997 ID prisen for Pictoform® Ø26.
I 2015 modtog Knud Holscher Industriel Design og GH Form iF Design Award prisen for Pictoform® Ø36.
LEDELINJESYSTEMER
– TIL BLINDE OG SVAGTSYNEDE I DET OFFENTLIGE RUM
Pictoform® Ledelinjesystem er et af resultaterne fra forskningsprojektet ‘Bykort for Blinde’, der blev iværksat af Dansk Design Center og Erhvervsfremmestyrelsen i 1993.
Knud Holscher Industriel Design og landskabsarkitekt Charlotte Skibsted skabte i samarbejde med GH Form i 1993 belægningsstenene, som skulle hjælpe med at føre blinde og svagsynede mere sikkert gennem byen. Pictoline® Serien er tegnet af White Arkitekter i samarbejde med GH Form.
Belægningsstenene kan anvendes til mange formål. De kan markere en rute hen over et areal, markere et skift fra eksempelvis fortov til kørebane, angive busstoppesteder med mere. Der vil især være et behov for at etablere systemet på trafikale knudepunkter og bymidter med åbne pladser og gågader.
Alle principper og retningslinjer i dette katalog er vejledende og er ikke universelle, da krav og specifikationer varierer inden for enkelte landes kulturer. I de særskilte projekter kan den lokale blindekonsulent inddrages.
GH Form, Knud Holscher Industriel Design og landskabsarkitekt Charlotte Skibsted modtog i 1997 tildelt ID prisen for Pictoform® 26. I 2015 modtog GH Form og Knud Holscher Industriel Design prisen iF Award for Pictoform® 36 Ledelinjer.
Alle vores Pictoform® produkter i støbejern er EPD certificeret – en miljøvaredeklaration der er udviklet iht. anerkendte europæiske og internationale standarder med kravene i EN 15804.
Med produktspecifikke EPD certificeringer hjælper vi vores kunder på vej med den rette miljødokumentation. Vores EPD certificeringen kan findes i EPD Danmarks database epddanmark.dk.

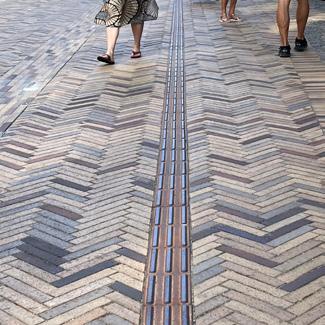

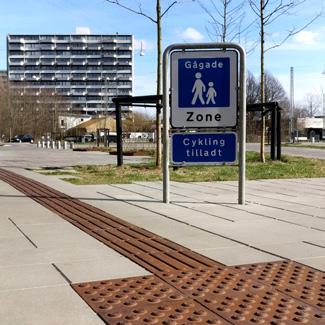

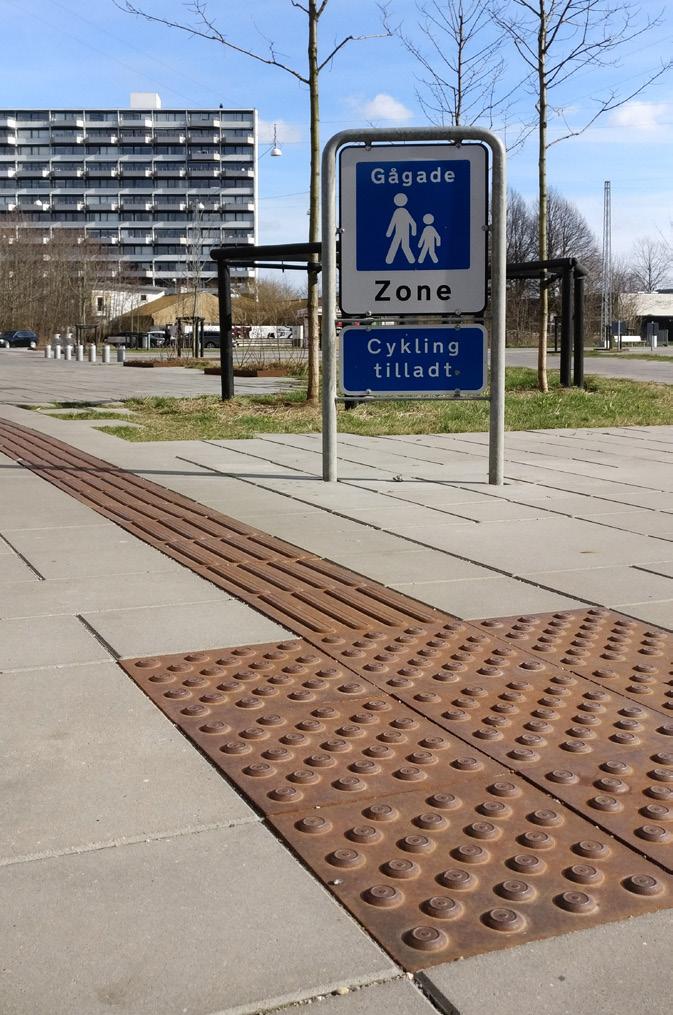

Der placeres et kvadratisk eller rundt opmærksomhedsfelt, hvor ledelinjer mødes, vinkelret på opmærksomhedsfeltet. Pictoform® Støbejernsflise m. Ø36 mm knopmarkering samt Pictoform® 36 Flise m. 4 ledelinjer / Århus Bymidte.
ETABLERING AF LEDELINJER
PRINCIPPER FOR ETABLERING

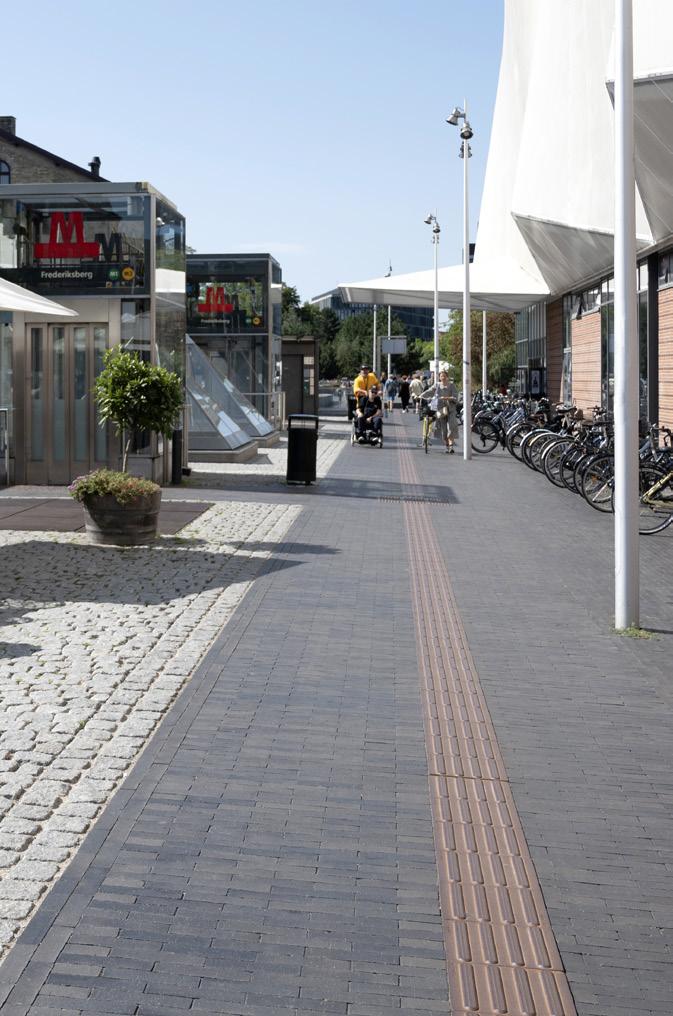

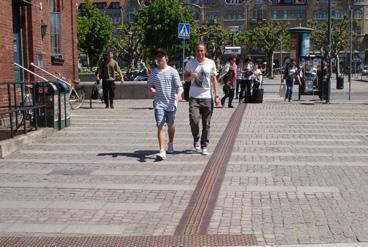

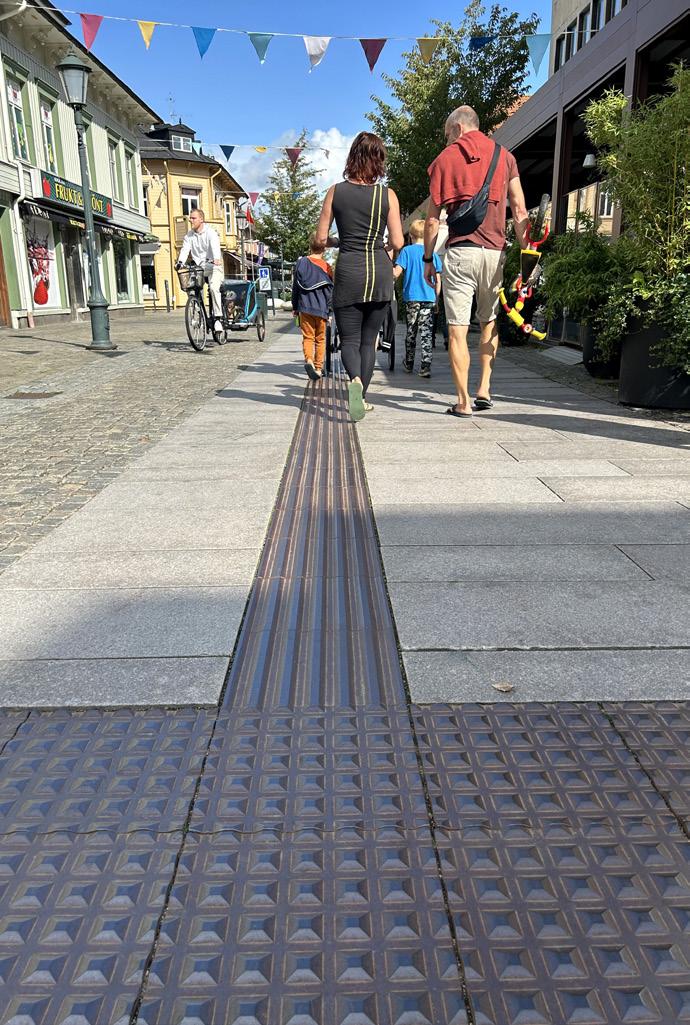

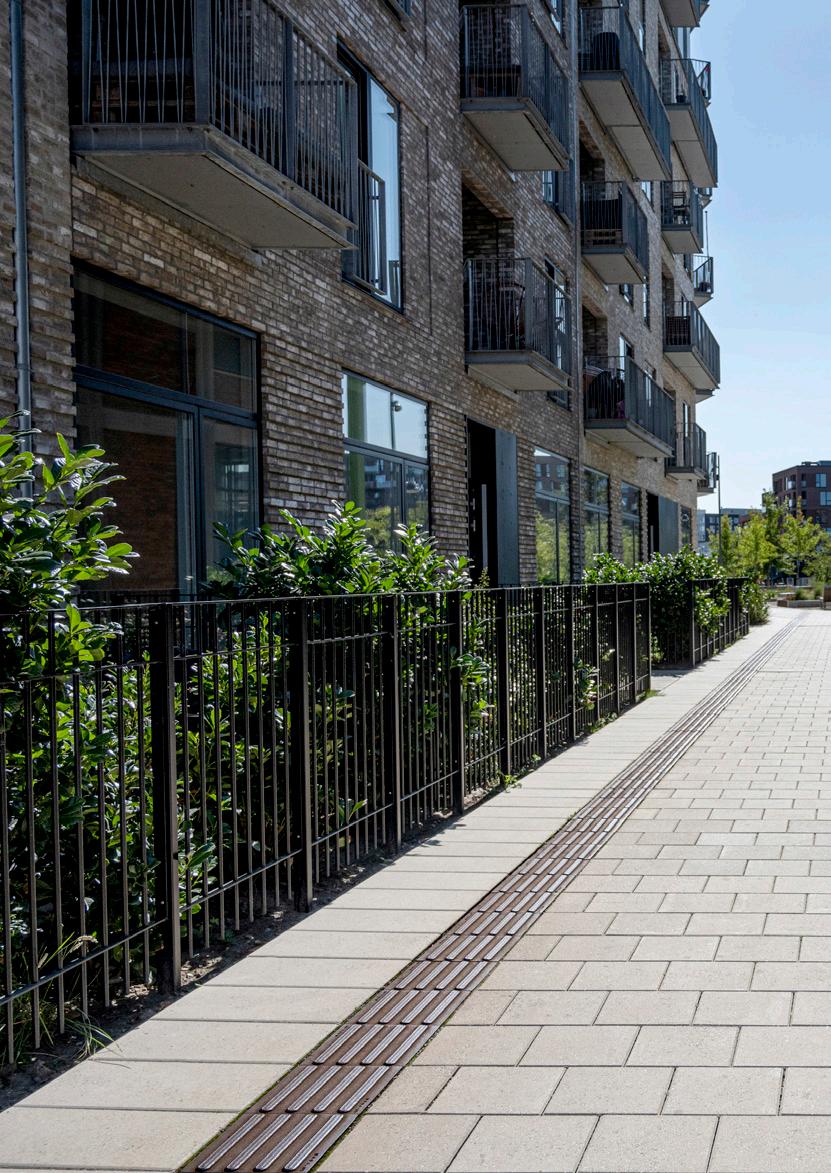

Ledelinjer lægges så de følger de naturlige ganglinjer og kan føles med fod eller stok. Både mønstrenes form og lyden, som stenene afgiver, når de berøres med mobilitystokken, er med til at guide blinde og svagsynede.
Systemet er meget enkelt med kun to markeringer:
Ledelinjeelement der består af gentagelse af en aflang form og betyder ‘gå’.
Knopelement der placeres i felter og betyder ‘fuld opmærksomhed’.
En ledelinje lægges vinkelret på et opmærksomhedsfelt og må ikke ændre retning uden denne markering.
Ledelinjen skal begynde og afslutte med et opmærksomhedsfelt for at sikre, at det er nemt at finde ind til linjen.
Der skal være god plads på begge sider af ledelinjen, da man skal kunne gå i begge retninger.
Opmærksomhedsfelterne skal gøre opmærksom på, at der sker noget nyt, eksempelvis ophør af ledelinjen, retningsændring, fodgængerovergang, billetsalg, trappe og elevator.
Opmærksomhedsfelter kan etableres uden linje, men der kan ikke etableres linje uden opmærksomhedsfelt.
Disse principper er grundlæggende og gældende både udendørs og indendørs.
Størrelsen på et opmærksomhedsfelt afhænger af de trafikale forhold. Som hovedregel skal felterne udendørs være over et skridts længde. Hvor pladsen er for trang, kan feltstørrelsen sættes ned.
Feltet foran fodgængerovergange og oven for trapper skal minimum være 600 mm i dybden. Feltet skal have overgangens eller trappens bredde.
Indendørs kan der være brug for ledelinjer til reception, elevator, toilet, fra og til hovedindgang og så videre. Indendørs kan et mindre opmærksomhedsfelt være tilstrækkeligt, da ganghastigheden i reglen vil være lavere indendørs end udendørs.
LEDELINJER OG OPMÆRKSOMHEDFELTER:

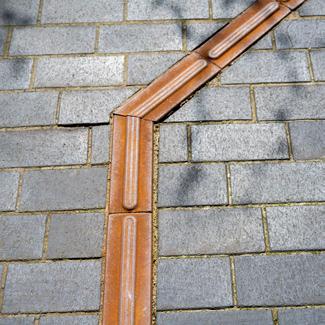

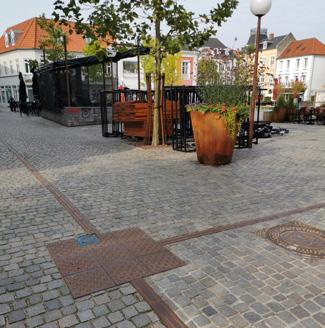

RETNINGSÆNDRING

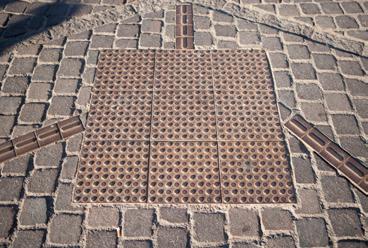

Der placeres et kvadratisk opmærksomhedsfelt, hvor ledelinjer mødes, vinkelret på opmærksomhedsfeltet.

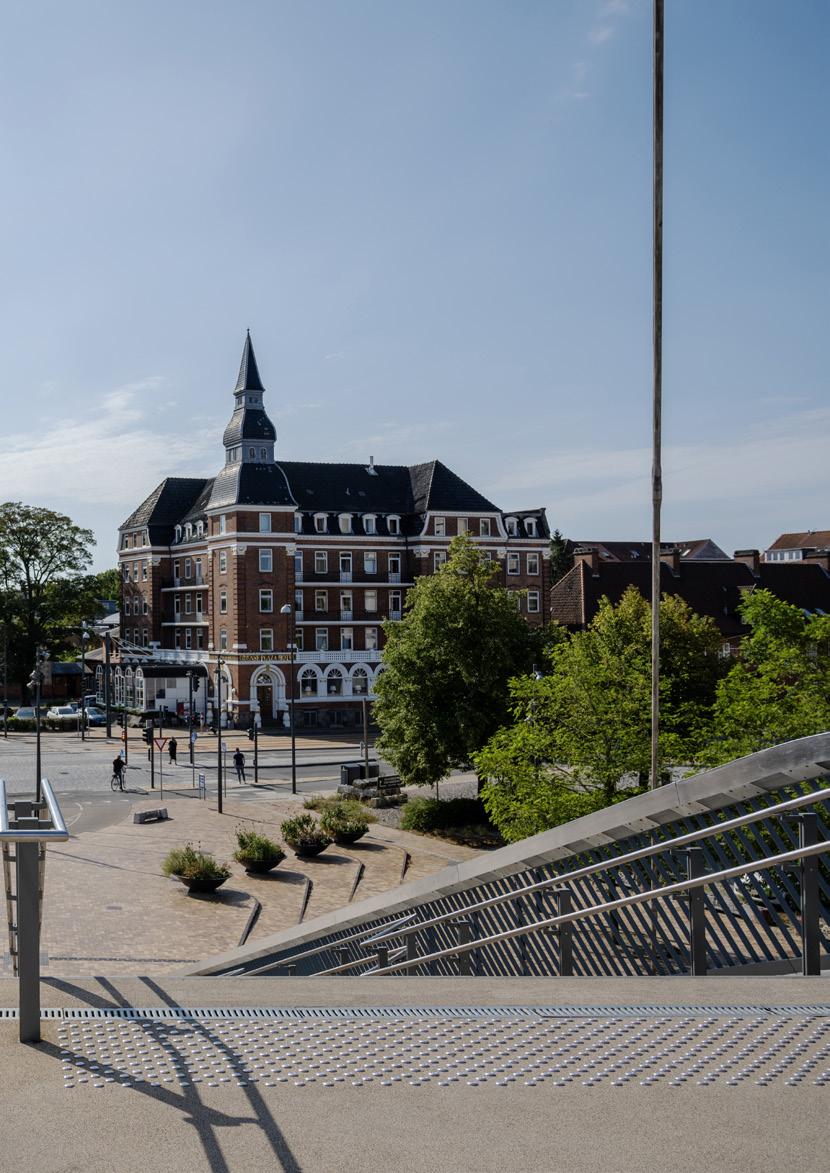

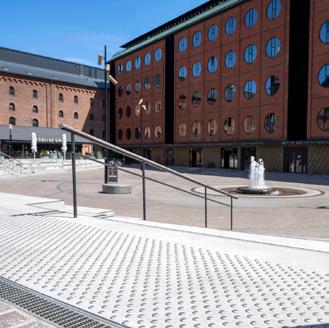

TRAPPER

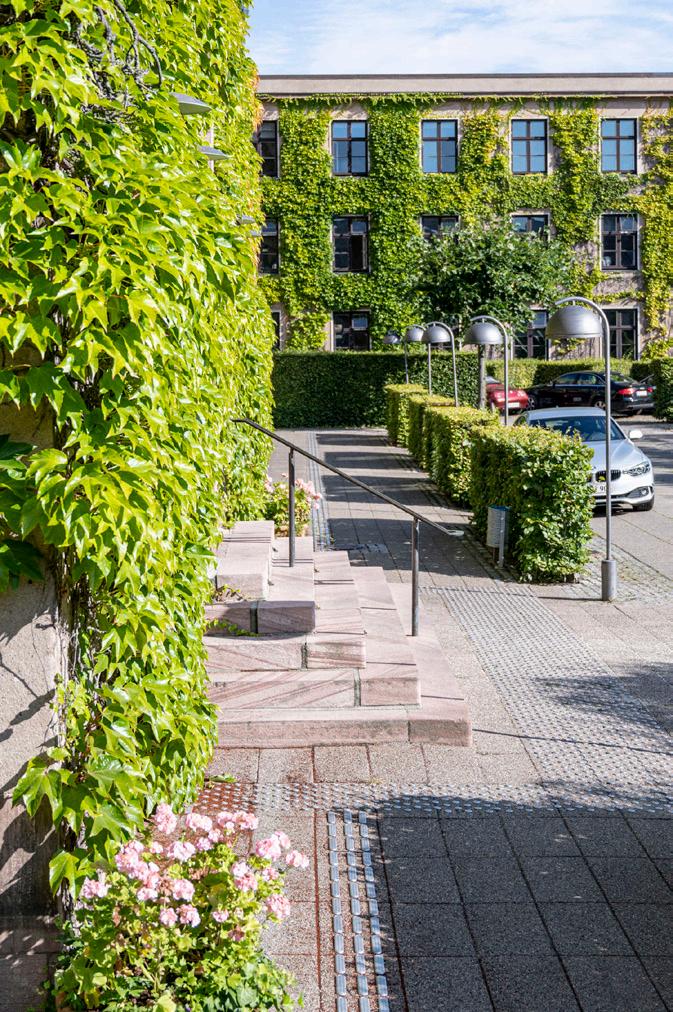

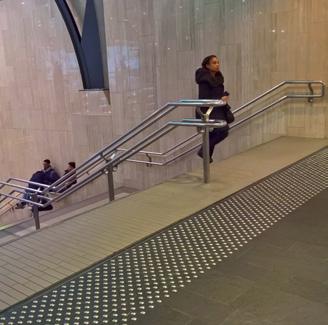

Mindst 300 mm før trappens øverste trin placeres et opmærksomhedsfelt på 600 mm i hele trappens bredde. For foden af trappen er der ikke behov for et opmærksomhedsfelt, med mindre der skal kommunikeres ‘her er trappeopgangen’.
FODGÆNGERFELT

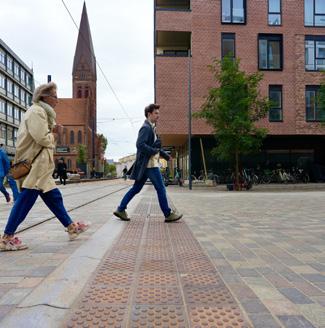

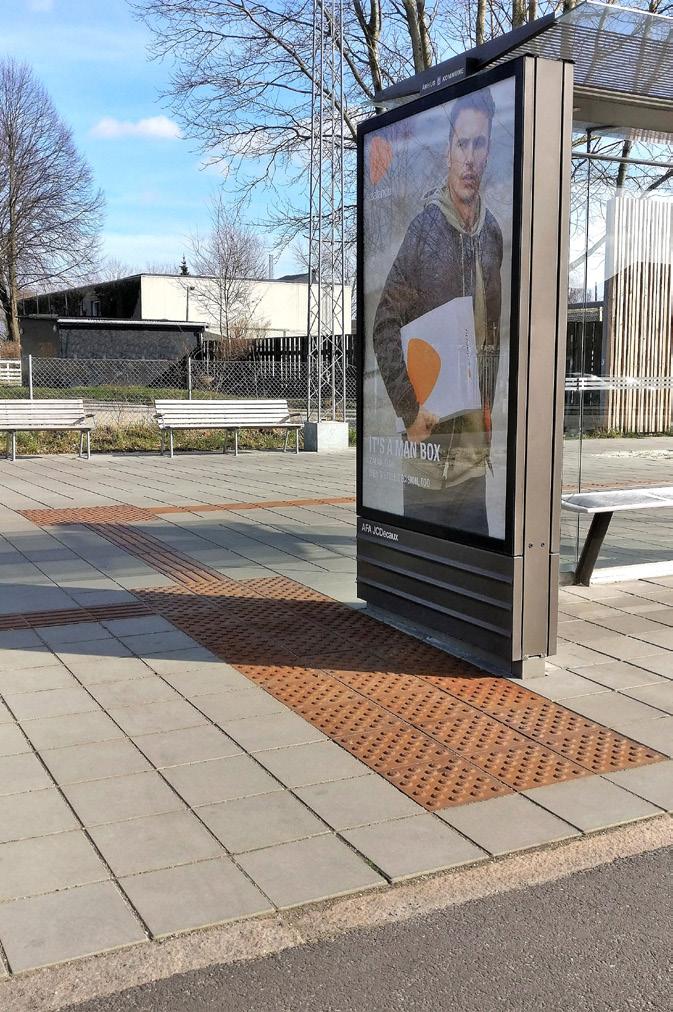

Mindst 300 mm før stop placeres et opmærksomhedsfelt på mindst 600 mm i fodgængerovergangens bredde.
ÅBNE PLADSER

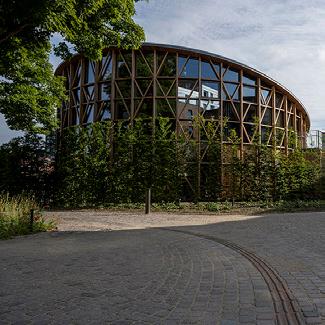

På større åbne pladser, torve og så videre, hvor der ikke er andet at orientere sig efter, etableres en ledelinje med opmærksomhedsfelter. Ved opstilling af boder, cykel og tøjstativer og lignende skal der sikres plads til minimum 500 mm fri passage på begge sider af ledelinjen.

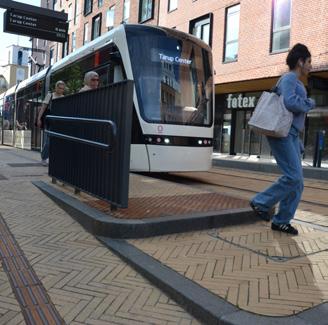

TRAFIKALE KNUDEPUNKTER
Trafikale knudepunkter projekteres efter nævnte principper.

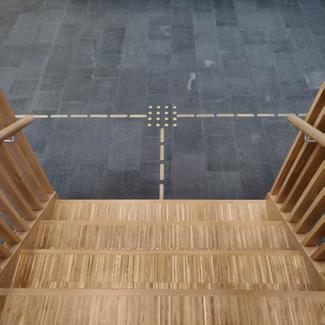

INDENDØRS

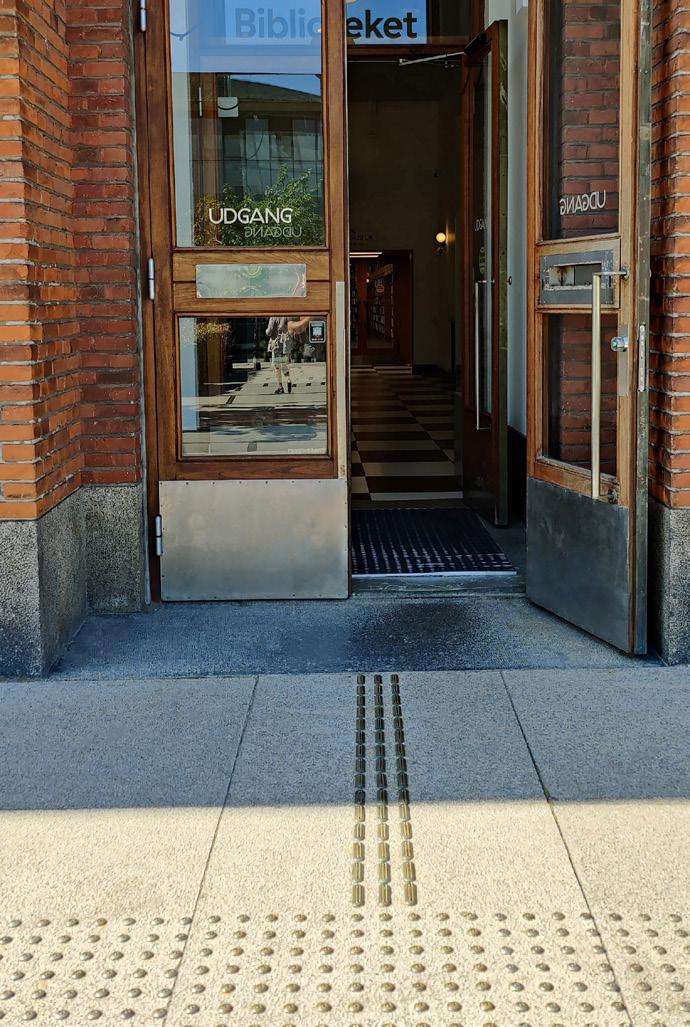

Indendørs kan der være brug for ledelinjer til reception, elevator, toilet, fra og til hovedindgang og så videre. Indendørs kan et mindre opmærksomhedsfelt være tilstrækkeligt, da ganghastigheden i reglen vil være lavere indendørs end udendørs.

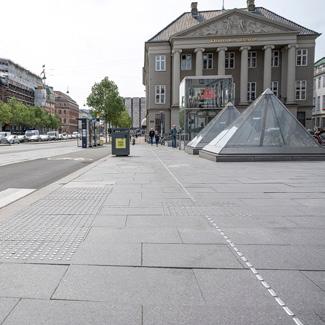

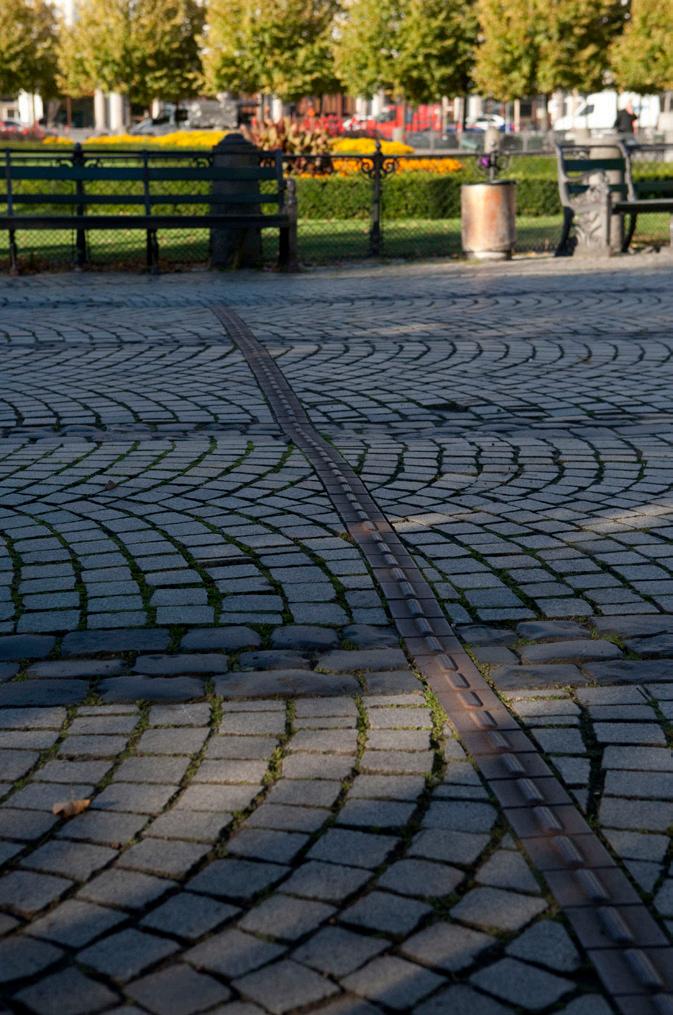

Ledelinjer lægges så de følger de naturlige ganglinjer og kan føles med fod eller stok. Pictoform® 26 flise med ledelinje / Kongens Nytorv, København.

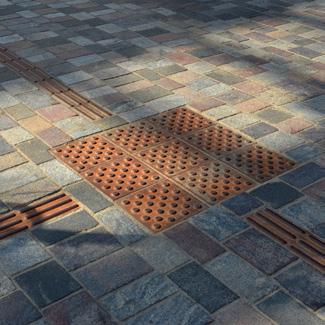

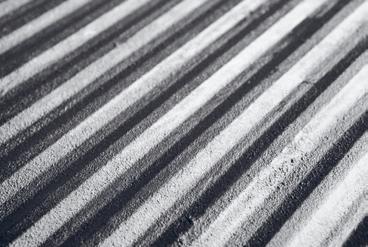

Markeringerne er støbt med enten knopper eller med linje. Der kan vælges ledelinje med én enkelt linje eller med 3 parallelle linjer.

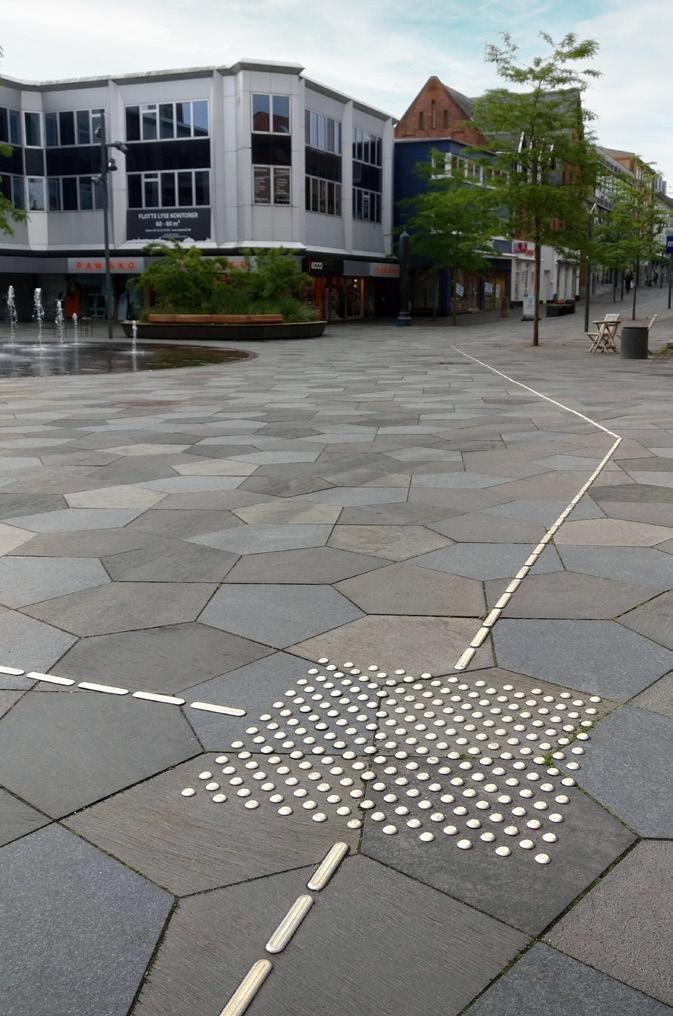

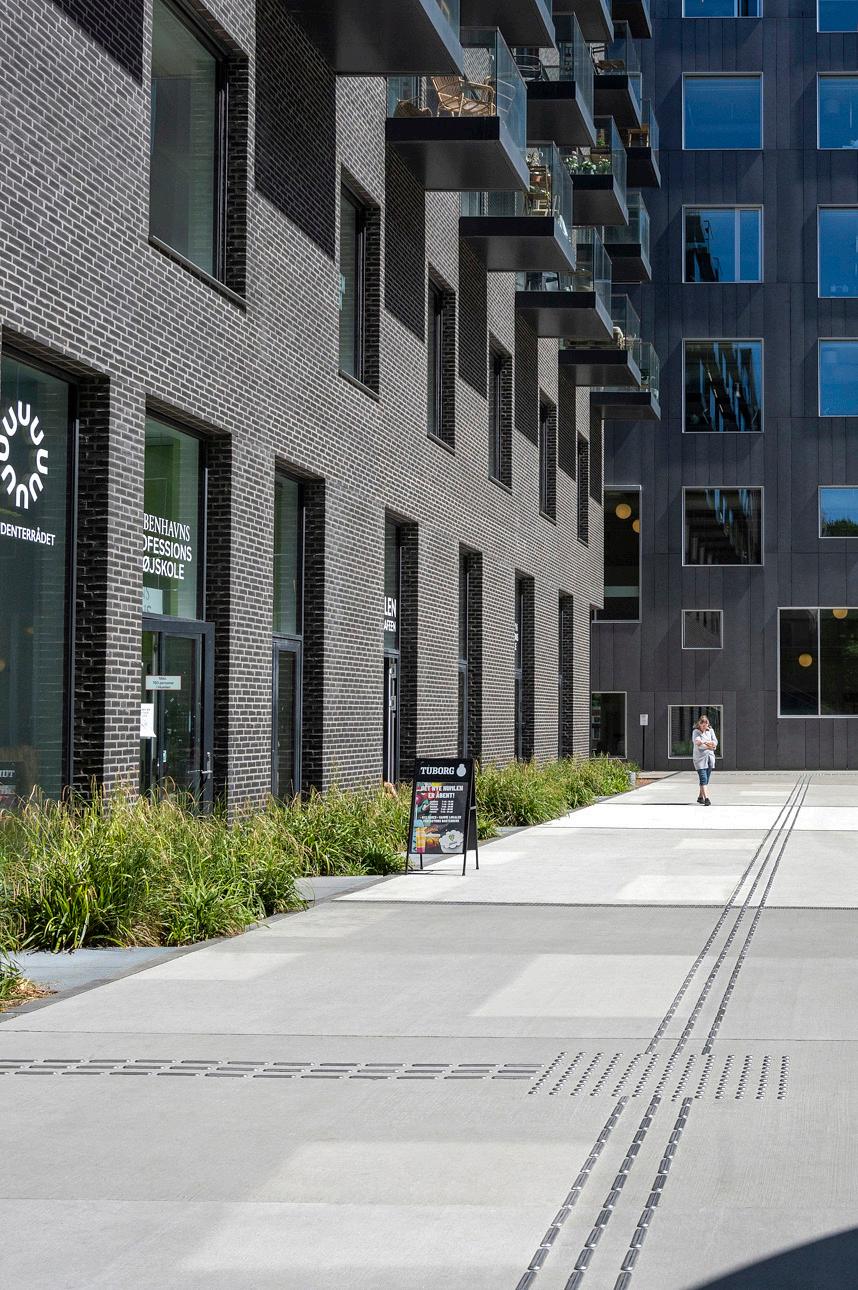

På større åbne pladser, torve mm. hvor der ikke er andet at orientere sig efter, etableres en ledelinje med opmærksomhedsfelter.
PICTOFORM ® 26 FLISER OG KLINKER
LEDELINJESYSTEM MED FLISER OG KLINKER

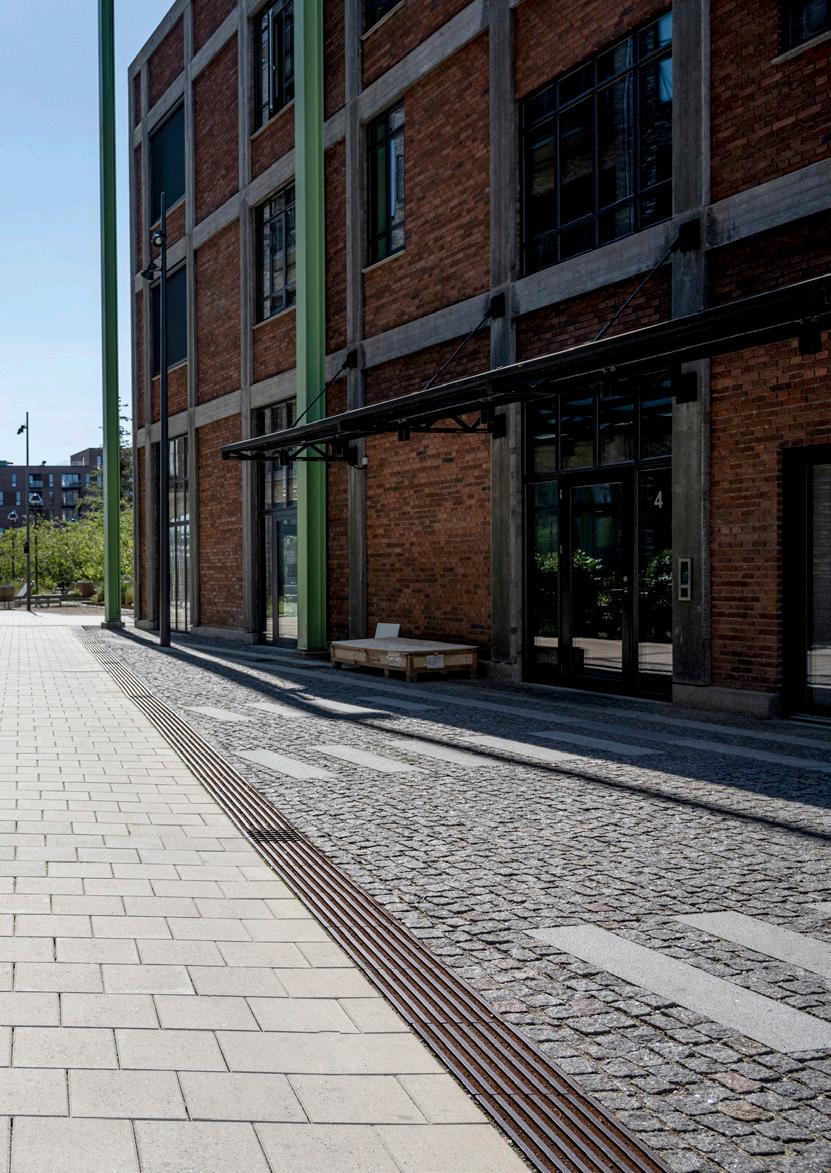

Støbejernselementerne findes i mange varianter og kan leveres og monteres som fliser eller som klinker. Markeringerne er støbt med enten knopper eller med linje. Der kan vælges ledelinje med én enkelt linje eller med 3 parallelle linjer.
Når der anvendes ledelinjer, anbefales det at etablere opmærksomhedsfelter ved ledelinjens ophør og begyndelse, for at lede brugeren til og fra linjen igen. Tillige lægges opmærksomhedsfelter hvor linjen ændrer retning. Opmærksomhedsfelter kan lægges alene, for eksempel ved fodgængerfelter, trapper og så videre.
Oversigt med produktnumre findes på side 24.

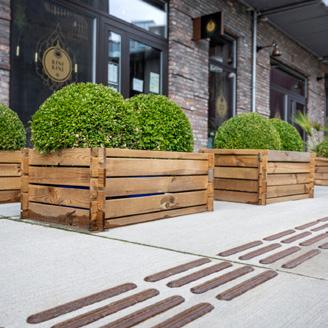

Ved fremsendelse af projekt til GH Form er vi altid behjælpelige med beregning af mængder. Pictoform® 26 Soloelementer Bronze / Frederiksberg Bibliotek, København.
D23038 & D13046

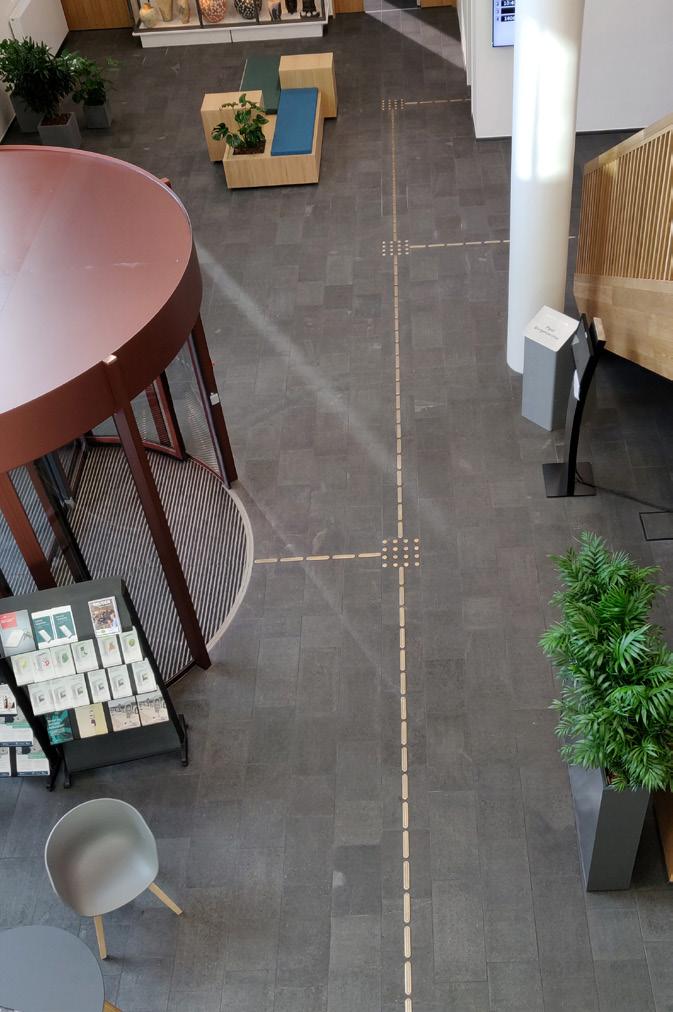

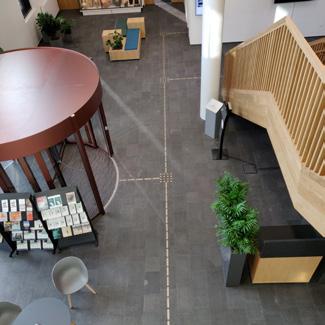

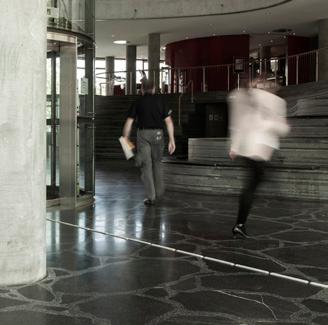

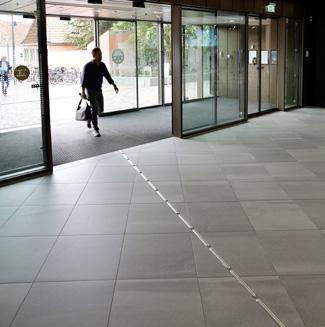

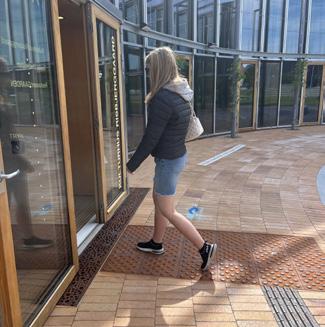

Indendørs ledelinjer ses ofte ved offentlige institutioner ved ex. reception, elevator, toilet, til og fra hovedindgangen mm.

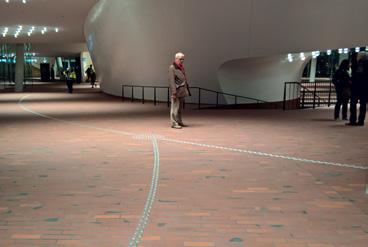

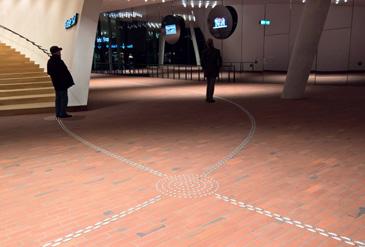

Elbphilharmonie i Hamborg, Tyskland. Pictoform® Ø26, soloelementer i rustfast stål, 90 mm.
PICTOFORM ® 36 PRODUKTOVERSIGT
FLISER OG KLINKER
B21009 Pictoform® Støbejernsflise m Ø36 mm knopmarkering
x 70
B21010 Pictoform® Støbejernsflise m Ø36 mm knopmarkering 350 x 350 x 70
B21011 Pictoform® Støbejernsflise m Ø36 mm knopmarkering
B21012 Pictoform® Støbejernsflise m Ø36 mm knopmarkering med slids, uden beton
B11024 Pictoform® Støbejernsflise m 36 mm bred ledelinje
B11025 Pictoform® Støbejernsflise m 36 mm bred ledelinje
B11026 Pictoform® Støbejernsflise m 36 mm bred ledelinje
x
x 70
x 70
x 70
B11027 Pictoform® Støbejernsflise m 4 x 36 mm bred ledelinje
x 300 x 70
B11028 Pictoform® Støbejernsflise m 5 x 36 mm bred ledelinje 350 x 350 x 70
B11029 Pictoform® Støbejernsflise m 6 x 36 mm bred ledelinje
x
x 70
B11030 Pictoform® Støbejernsflise m 4 x 36 mm ledelinje / selvlysende farve 300 x 300 x 70
B11031 Pictoform® Støbejernsflise m 4 x 36 mm ledelinje / uden beton 300 x 300 x 70
B22009 Pictoform® Støbejernsklinke med Ø36 knopmarkering
B22010 Pictoform® Støbejernsklinke med Ø36 knopmarkering
B22011 Pictoform® Støbejernsklinke med Ø36 knopmarkering 400 x
x 8
x 8
B12024 Pictoform® Støbejernsklinke med 36 mm bred ledelinje
B12025 Pictoform® Støbejernsklinke med 36 mm bred ledelinje
B12026 Pictoform® Støbejernsklinke med 36 mm bred ledelinje
B12027 Pictoform® Støbejernsklinke med 4 x 36 mm bred ledelinje 300 x 300 x 8
B12028 Pictoform® Støbejernsklinke med 5 x 36 mm bred ledelinje
x 350 x 8
B12029 Pictoform® Støbejernsklinke med 6 x 36 mm bred ledelinje 400 x 400 x 8
SOLOELEMENTER
B13050 Pictoform® Solo ledeelement m dorne i støbejern 36 x 290
E13060 Pictoform® Solo ledeelement m dorne og ilagt farve, rustfast stål
E13061 Pictoform® Solo ledeelement m dorne, rustfast stål
x 290
x 290

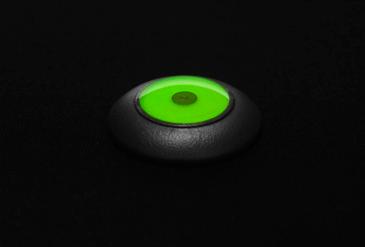

E13070 Pictoform® Solo ledeelement m dorne og ilagt selvlysende farve, rustfast stål 36 x 290
B13051 Pictoform® Solo ledeelement m dorne, støbejern 36 x 180
E13056 Pictoform® Solo ledeelement m dorne og ilagt farve, rustfast stål 36 x 180
E13057 Pictoform® Solo ledeelement m dorne, rustfast stål 36 x 180
E13071 Pictoform® Solo ledeelement m dorne og ilagt selvlysende farve, rustfast stål 36 x 180
D13075 Pictoform® Solo ledeelement m dorne, bronze 36 x 290
E13058 Pictoform® Solo ledeelement m ilagt farve rustfast stål 36 x 180
E13059 Pictoform® Solo ledeelement, rustfast stål 36 x 180
E13062 Pictoform® Solo ledeelement m ilagt farve 36 x 290
E13063 Pictoform® Solo ledeelement, rustfast stål 36 x 290
E13072 Pictoform® Solo ledeelement m ilagt selvlysende farve, rustfast stål
x 180
E13073 Pictoform® Solo ledeelement m ilagt selvlysende farve, rustfast stål 36 x 290
D13077 Pictoform® Solo ledeelement, bronze
D13078 Pictoform® Solo ledeelement, bronze
x 180
x 290
B23051 Pictoform® Solo knopelement støbejern Ø36
E23052 Pictoform® Solo knopelement m dorn og ilagt farve, rustfast stål Ø36
E23053 Pictoform® Solo knopelement m dorn, rustfast stål Ø36
E23074 Pictoform® Solo knopelement m dorn og ilagt selvlysende farve, rustfast stål Ø36
D23053 Pictoform® Solo knopelement bronze Ø36
B23056 Pictoform® Solo knopelement, støbejern Ø36
E23054 Pictoform® Solo knopelement m ilagt farve rustfast stål u dorne Ø36
E23055 Pictoform® Solo knopelement, rustfast stål Ø36
E23075 Pictoform® Solo knopelement m ilagt selvlysende farve, rustfast stål Ø36
D23055 Pictoform® Solo knopelement, bronze Ø36
TILBEHØR
GH131072 Lim, Adheseal, 3 farver: Grå, sort og lysegrå
GH131073 Lim, tokomponent, 280 ml
GH131074 Lim, tokomponent, 280 ml, vinter
GH131075 Affedtningsmiddel, spraydåse
GH131076 Lim, Safe seal 290 ml sort
GH131079 Limpistol til tokomponentlim
GH131083 Skabelon 900 x 900 til Ø36 / Diagonalt Pictoform® Knopfelt
GH131084 Skabelon 900 x 900 til Ø36 / Kvadratisk Pictoform® Knopfelt
GH131085 Skabelon 600 x 600 til Ø36 / Diagonalt Pictoform® Knopfelt
GH131086 Skabelon 600 x 600 til Ø36 / Kvadratisk Pictoform® Knopfelt
GH131087 Skabelon 300 x 300 til Ø36 / Diagonalt Pictoform® Knopfelt
GH131088 Skabelon 300 x 300 til Ø36 / Kvadratisk Pictoform® Knopfelt

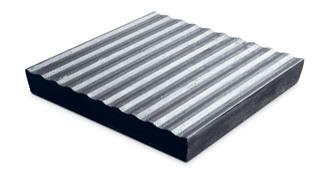

Picto-line® støbejernsfliser 350 x 350 x 70 mm.
Picto-line® indgår i en serie som omfatter to ledelinjeflisen og advarselsflisen. Derudover findes ledelinjeflisen med integreret kantsten.
PICTO-LINE
Pictoline® er enten 350 mm eller 600 mm bred. belægningsflisen er fremstillet af støbejern med taktilt mønster. Den er beregnet til at støtte blinde og svagsynede, når de færdes i byen.
Pictoline® indgår i en serie som omfatter to belægningselementer, der hver er beregnet til forskellige situationer; ledelinjeflisen og advarselsflisen. Derudover findes ledelinjeflisen med integreret kantsten.
Pictoline® er produceret i støbejern. Den lægges og sættes som en hvilken som helst anden flise i massivt materiale.
Ledelinjemønsteret er gennemgående og fortsætter således ubrudt igennem hele ledelinjens forløb.
Advarselsflisen har et knopmønster der er dannet ud fra formgivningen af ledeelementet.
WA124001 Pictoline® Flise med ledelinje
WA124002 Pictoline® Flise med knopper
WA124011 Pictoline® Flise med ledelinje
WA124012 Pictoline® Flise med knopper
WA124013 Pictoline® Kantflise med ledelinje
WA124014 Pictoline® Kantflise med knopper
x 600 x 80 mm
x 600 x 80 mm
x 350 x 70 mm
x 350 x 70 mm
x
x
x 300 x 70 mm
WA124015 Pictoline® Kantflise med ledelinje / Skridsikker 350 x 350 x 70 mm
WA124021 Pictoline® Kantflise med ledelinje
x 700 x 80 mm
WA124011
D23038 & D13046
Solo elementer af bronze produceres i en kvalitet som er syrefast og meget slidstærk. Det er kun soloelementerne til Pictoform® 26 serien der fremstilles i bronze, - med eller uden huller.
PRODUKTVALG OG MATERIALER
PRODUKTINFORMATION

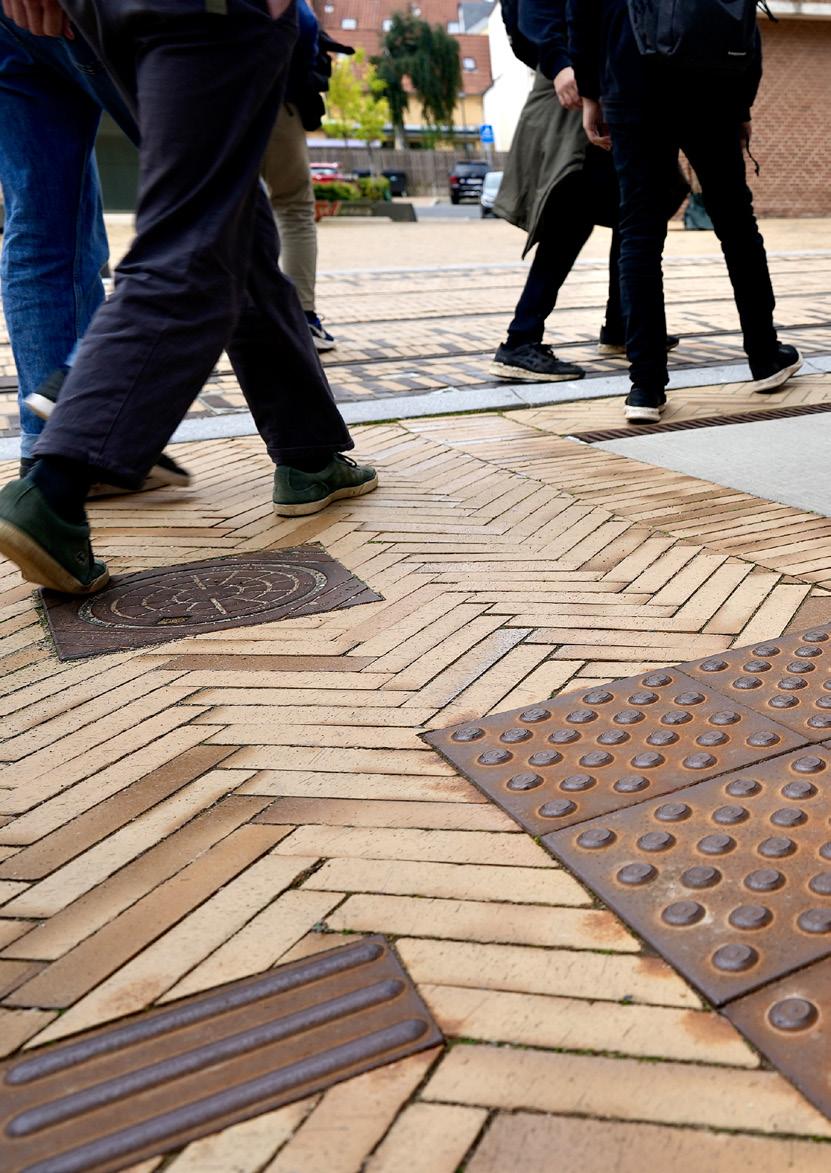

Alle fliser og klinker skal lægges sammen med den øvrige belægning. Fliserne er til brug udendørs. Klinkerne kan anvendes både udendørs og indendørs og er især velegnede i større haller, ved indgange og lignende steder.
Fliser og klinker i serierne Pictoform® og Pictoline® har istøbt markeringer med linjer eller knopper.
Fliserne eller klinkerne med linjer placeres i forlængelse af hinanden til ganglinje. Fliserne eller klinkerne med knopper anvendes til at danne opmærksomhedsfelter i den størrelse, der er relevant det pågældende sted.

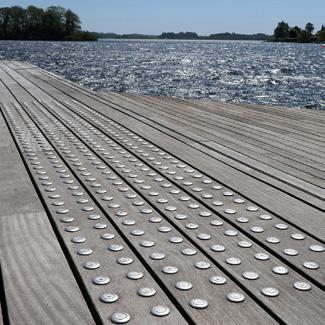

Pictoform® Soloelementer i begge serier, 26 og 36, kan anvendes både udendørs og indendørs alt efter belægningen. Begge kan monteres oven på eksisterende belægning.
Elementerne i serien Soloelementer 26 monteres alene med lim og/eller lim og limanker. Elementerne i serien Soloelementer 36 leveres til pålimning eller med istøbt dorn.
Før der monteres enkeltelementer skal underlaget vurderes og der foretages eventuelt prøveboring af dette. Det er gulvets overflademateriale og opbygning såvel som eventuelle underliggende installationer, eksempelvis gulvvarme, der er afgørende for, om elementerne vælges fastgjort i borede huller eller udelukkende limet til overfladen.
Der skal vælges størrelse på elementerne, så der ikke skal monteres over fuger i underlaget.
Ved belægning med skifer eller hvor der af anden årsag ikke kan bores, skal elementerne monteres alene med lim.
Udendørs anbefales det generelt at enkeltelementerne fastgøres med limanker/dorn.
Alle enkeltelementer findes i flere udgaver. Blandt andet kan elementerne i serien soloelementer 36 leveres i rustfast stål, hvor der er istøbt kontrastfarver.
MATERIALER
STØBEJERN
Støbejern er et materiale, der i forvejen kendes fra gadebilledet i form af belægningselementer som brønddæksler og riste. Den kvalitet, Pictoform® og Pictoline® er støbt i, har samme styrkemæssige egenskaber og patinerer på samme måde.
Klinker og fliser i støbejern leveres med en let vandig overfladebehandling af en brunlig nuance. Behandlingen sikrer mod afsmitning på den omgivende belægning. Overfladebehandlingen slides af efter kort tids brug, og støbejernet patineres til en dyb brun tone, som det kendes fra gadebilledet.
Ved montagearbejdet udendørs er det nødvendigt at opbevare støbejernsfliser på et underlag af plast, så eventuel rustdannelse ikke kommer i berøring med den omgivende, færdige belægning.
Af støbejern fremstilles alle fliser og klinker i Pictoline® og Pictoform® som soloelementerne i serie 36. Fliserne er 80 mm høje (Pictoline®) , eller 70 mm høje (Pictoform®) og er støbt hule og kan leveres fyldt med sandblandet beton, så de passer med og normalt kan lægges på samme måde som omgivende belægning. Klinkerne er 8 mm høje og lægges normalt i vådbeton indendørs såvel som udendørs.
RUSTFAST STÅL
Rustfaste stålelementer fremstilles i kvalitet AISI 316, som er syrefast og meget slidstærk. Overfladen på elementerne er meget ensartet, dog kan nuanceforskelle forekomme. Disse vil efter kort tids slid dæmpes og siden elimineres helt.
Elementerne kan leveres bejdsede, hvis ledelinjen skal placeres i særligt krævende omgivelser, eksempelvis meget tæt på jernbaneskinner, i svømmehaller etc.
Af rustfast stål fremstilles alle soloelementer i Pictoform® 26 og 36serierne, limankre, såvel som nogle af fliserne og klinkerne.

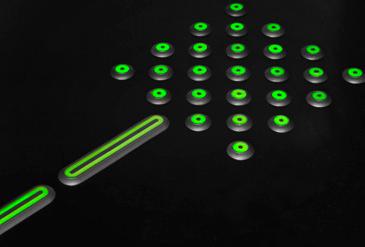

Soloelementerne i 26serien leveres med eller uden huller. Soloelementerne i 36serien leveres med eller uden dorne samt med eller uden kontrastfarve, der støbes direkte i elementet med epoxy. Kontrastfarve leveres efter bestilling.
BRONZE
Elementer af bronze produceres i kvalitet CUSN 10, som er syrefast og meget slidstærk. Overfladen på elementerne er meget ensartet. Dog kan nuanceforskelle forekomme. Disse vil efter kort tids slid dæmpes og siden elimineres helt.
Det er kun soloelementerne til Pictoform® 26serien der fremstilles i bronze, med eller uden huller. Til forankring anvendes de samme limankre af rustfast stål, som bruges til stålelementerne i samme serie.
E13057 & E23053

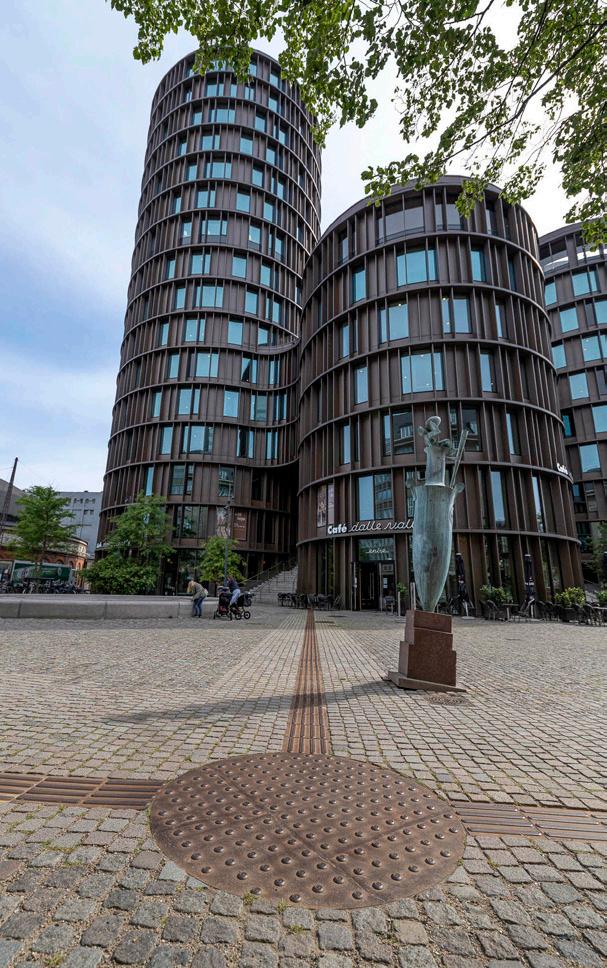

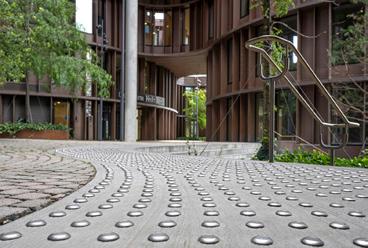

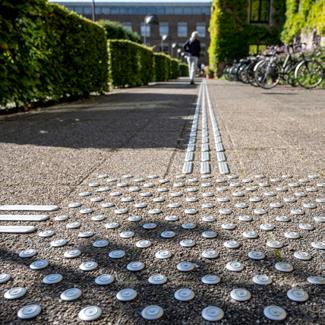

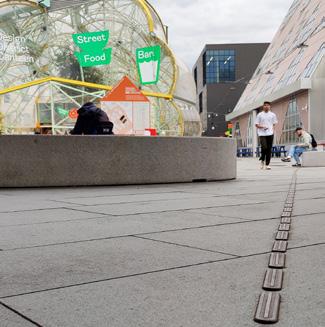

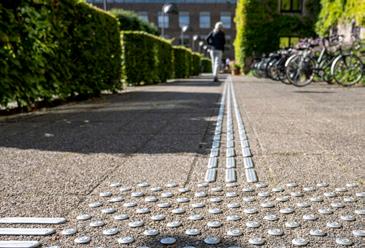

På større åbne pladser hvor der ikke er andet at orientere sig efter, etableres en ledelinje med opmærksomhedsfelter. Pictoform® 36 Soloelementer, 180 mm ledelinje i rustfast stål / Carlsberg Byen.
MÆNGDEBEREGNING
MÆNGDEBEREGNING AF SOLOELEMENTER
PICTOFORM ® 26
Til Ledelinjer anvendes per meter:
10 stk af 90 mm Ledeelementer
12 stk af 70 mm Ledeelementer
Opmærksomhedsfelt i diagonalmønster med centerafstand vandret / lodret 75 mm:
300 x 300 mm = 0,1 m2 = 25 stk Knopelementer
600 x 600 mm = 0,36 m2 = 113 stk Knopelementer
900 x 900 mm = 0,81 m2 = 265 stk Knopelementer
1000 x 1000 mm = 1 m2 = 356 stk Knopelementer
PICTOFORM ® 36
Til Ledelinjer anvendes per meter:
3,3 stk af 290 mm Ledeelementer
5,5 stk af 180 mm Ledeelementer
Opmærksomhedsfelt i diagonalmønster med centerafstand vandret/lodret 100 mm:
300 x 300 mm = 0,1 m2 = 13 stk Knopelementer
600 x 600 mm = 0,36 m2 = 61 stk Knopelementer
900 x 900 mm = 0,81m2 = 145 stk Knopelementer
1000 x 1000 mm = 1 m2 = 181 stk Knopelementer
Opmærksomhedsfelt i kvadratnetmønster med centerafstand 60 mm:
300 x 300 mm = 0,1 m2 = 25 stk Knopelementer
600 x 600 mm = 0,36 m2 = 100 stk Knopelementer
900 x 900 mm = 0,81 m2 = 225 stk Knopelementer
1000 x 1000 mm = 1 m2 = 279 stk Knopelementer
Opmærksomhedsfelt i kvadratnetmønster med centerafstand vandret/lodret 85 mm:
300 x 300 mm = 0,1 m2 = 16 stk Knopelementer
600 x 600 mm = 0,36 m2 = 49 stk Knopelementer
900 x 900 mm = 0,81 m2 = 121 stk Knopelementer
1000 x 1000 mm = 1 m2 = 144 stk Knopelementer
MÆNGDEBEREGNING AF KLINKER & FLISER - Pictoform® 26, Pictoform® 36 & Pictoline®
LEDELINJER / Klinker og fliser
Til ledelinjer anvendes per meter:
100 x 100 mm = 10 stk
100 x 300 mm = 3,3 stk
300 x 300 mm = 3,3 stk
350 mm lange elementer = 2,9 stk
400 mm lange elementer = 2,5 stk
600 x 600 mm = 1,7 stk
OPMÆRKSOMHEDSFELTER / Klinker og fliser
Til 1 m2 opmærksomhedsfelt anvendes:
300 x 300 mm Knopelement = 11,1 stk
350 x 350 mm Knopelement = 8,2 stk
400 x 400 mm Knopelement = 6,25 stk
600 x 600 mm Knopelement = 2,8 stk
ØVRIG INFORMATION
GH FORM
Vi har mange års erfaring med rådgivning i forbindelse med projektering af ledelinjer. VI står gerne til rådighed med forslag til løsninger på hvordan man, med mindst materialeforbrug, kan etablere ledelinjer i et projekt.
VEDLIGEHOLDELSE AF LEDELINJER
Gennemgang af ledelinjer og opmærksomhedsfelter, der er monteret med soloelementer, anbefales én gang årligt, så eventuelle opståede skader udbedres.
Udendørs snerydning med kost og fejemaskine anbefales hvor der er monteret soloelementer. Brug af sneplov kan medføre risiko for løsrivelse af monterede elementer. Fliser og klinker af støbejern renholdes som omgivende belægning.
MONTAGE
Vi anbefale, at soloelementer monteres af GH Forms egne montører eller af en af vore faste samarbejdspartnere i Norden. Kun på denne måde kan vi stå inde for holdbarheden af de monterede ledelinjer og opmærksomhedsfelter.
Det anbefales tillige at der indgås aftale om vedligeholdelse mellem bygherre og GH Form eller vor samarbejdspartner.
DOKUMENTATION
Ved levering af ledelinjer fremsendes følgende
• FDVdokumentation
• Montagevejledning
EPD-CERTIFICERET PRODUKTER
Alle vores Pictoform® Produkter i støbejern er EPD certificeret – en miljøvaredeklaration der er udviklet iht. anerkendte europæiske og internationale standarder med kravene i EN 15804.
Med produktspecifikke EPD certificeringer hjælper vi vores kunder på vej med den rette miljødokumentation. Vores EPD certificeringen kan findes i EPD Danmarks database epddanmark.dk.
Har du brug for råd og vejledning?
Kontakt os på tlf. +45 59 44 09 90 eller mail@ghform.dk
epddanmark epddanmark.dk
AQUAFORM
BORTLEDNING AF REGNVAND
BÆNKE I BYENS RUM
BÆNKE, RUNDBÆNKE , PICNICSÆT
FLORAFORM
TRÆHULSRISTE OG BLOMSTERKUMMER
LYS I BYENS RUM
BELYSNING
HISTORISKE STØBNINGER
VI GENSKABER HISTORISKE STØBNINGER
FACADE- OG TAGVINDUER
VINDUER I STØBEJERN
