Indice

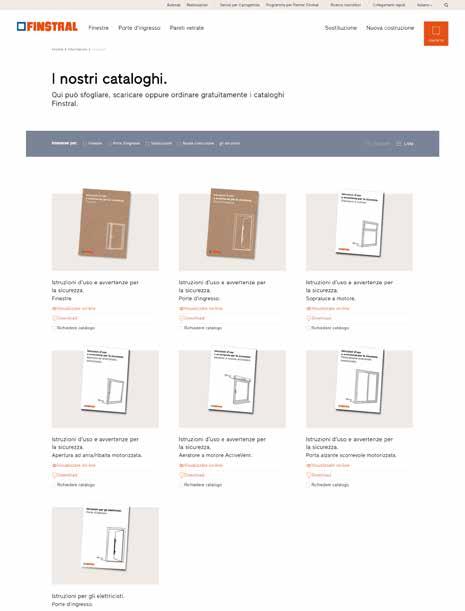

Per ulteriori informazioni riguardo all’utilizzo e alla manutenzione dei prodotti Finstral fare riferimento alle nostre “Istruzioni d’uso e avvertenze per la sicurezza. Finestre.”. Sono disponibili online su: finstral.com/manuals
Sopraluce: motore a scomparsa (ribalta)
→ descrizione dei componenti
LED di controllo
→ avvertenze per la sicurezza
• Non chiudere manualmente la finestra durante la chiusura motorizzata. Non aprire manualmente il serramento durante l’apertura ad anta o ribalta motorizzata. Si potrebbe danneggiare l’azionamento a catenella.
• Conservare con cura la maniglia. Andrà utilizzata in caso di azionamento manuale d’emergenza.
Avvertenze per la sicurezza e istruzioni per la pulizia
Ulteriori avvertenze per la sicurezza e indicazioni generali relative alla pulizia dei serramenti sono disponibili nelle istruzioni d’uso per le finestre (“Istruzioni d’uso e avvertenze per la sicurezza. Finestre.”) su: finstral.com/manuals
→ interruttore a parete
Finestra in posizione di ribalta
Di seguito viene illustrato come portare il serramento in posizione di ribalta utilizzando l’interruttore a parete.
Apertura con l’interruttore
1. Premere una volta il tasto per l’apertura.
2. Il LED diventa verde.
3. La finestra si apre automaticamente a ribalta entro alcuni secondi. Non appena viene raggiunta la posizione finale di ribalta, la luce verde del LED si spegne.
Chiusura con l’interruttore
1. Premere una volta il tasto per la chiusura. La finestra si chiude e si blocca automaticamente entro alcuni secondi. Il LED rosso si accende.
2. Quando la finestra è completamente chiusa, il LED verde lampeggia brevemente.
Finestra in posizione di aerazione limitata
Grazie a questa funzione la finestra si arresta durante la procedura di apertura o chiusura a ribalta, fermandosi in posizione di aerazione limitata.
1. Premere una volta il tasto per l’apertura durante la corsa (durante l’apertura o chiusura).
2. La finestra si arresta durante la procedura di apertura o chiusura. 1x
Sopraluce: motore a scomparsa (ribalta) → interruttore a parete
Apertura a ribalta con aerazione di 10 minuti
La finestra si apre automaticamente a ribalta e si chiude dopo 10 minuti. Questa opzione è utile se si desidera arieggiare la stanza per 10 minuti lasciando la finestra aperta a ribalta.
1. Premere due volte il tasto per l’apertura.
3. La finestra rimane in posizione di ribalta per 10 minuti. Il LED verde lampeggia.
2x
2. Il LED verde è acceso, la finestra si apre automaticamente a ribalta.
4. Dopo 10 minuti la finestra si chiude e blocca automaticamente. Il LED verde si accende brevemente. La finestra si trova in posizione di chiusura.
Corsa di riferimento
Dopo un’interruzione di corrente è necessario eseguire una corsa di riferimento. La corsa di riferimento porta la finestra nella posizione iniziale. Successivamente è possibile azionare il serramento.
Avvertenze per la sicurezza
• Se durante la chiusura della finestra viene superata la forza massima consentita di 150 N (carico del vento), il motore ritorna alla posizione iniziale.
• Dopo 60 secondi, il motore tenta nuovamente di chiudere la finestra e il LED lampeggia di luce rossa/ verde. Dopo il secondo tentativo fallito, la finestra rimane aperta e il LED rosso lampeggia.
• Verificare che la finestra non sia bloccata da ostacoli e, in tal caso, rimuoverli. Premere nuovamente il tasto per la chiusura.
Procedura
1. Accendere la corrente.
Il LED rosso lampeggia e il motore emette 20 segnali acustici.
2. Premere una volta il tasto per la chiusura. Il LED lampeggia brevemente. Il motore si referenzia automaticamente. 20x
1x
Azionamento manuale d’emergenza
Tutti i comandi di apertura a ribalta tramite componenti motorizzati non sono attivi in caso di azionamento manuale d’emergenza. Quest’ultimo avviene tramite la fresatura nell’anta e va eseguito esclusivamente da personale qualificato. Rivolgersi al servizio di assistenza tecnica dell’impresa di installazione e non eseguire in alcun caso l’azionamento manuale di emergenza autonomamente.
Sopraluce: motore in vista (ribalta)
→ interruttore a parete
Apertura con l’interruttore
Premere una volta il tasto per l’apertura. La finestra si apre automaticamente a ribalta entro alcuni secondi.
1x
Chiusura con l’interruttore
Premere una volta il tasto per la chiusura. La finestra si chiude automaticamente entro alcuni secondi.
→ Avvertenze per la sicurezza
Avvertenze per la sicurezza e istruzioni per la pulizia
Fare riferimento alle istruzioni per il sopraluce con motore a scomparsa a pagina 4. Ulteriori avvertenze per la sicurezza e indicazioni generali relative alla pulizia dei serramenti sono disponibili nelle istruzioni d’uso per le finestre (“Istruzioni d’uso e avvertenze per la sicurezza. Finestre.”) su: finstral.com/manuals
1x
Riconoscere e risolvere i problemi
Problema Causa
Il sopraluce con motore a scomparsa emette diversi segnali acustici e rimane bloccato. Il LED continua a lampeggiare.
Il sopraluce con motore in vista emette diversi segnali acustici e cerca lentamente di raggiungere la posizione di chiusura, eseguendo fino a tre tentativi. (Dopo il terzo tentativo il motore rimane bloccato). Il LED continua a lampeggiare.
Il sopraluce a motore non risponde quando viene azionato l’interruttore o il telecomando.
forte pressione del vento
corrente d’aria
La ferramenta è bloccata o non risulta fluida nella movimentazione.
mancanza di tensione
forte pressione del vento
corrente d’aria
La ferramenta è bloccata o non risulta fluida nella movimentazione.
Azione correttiva
Attendere che la pressione del vento diminuisca.
Eliminare la causa della corrente d’aria.
Eliminare eventualmente il blocco o rivolgersi al servizio di assistenza tecnica dell’impresa di installazione.
Eliminare la mancanza di tensione ed eseguire la corsa di riferimento.
Attendere che la pressione del vento diminuisca.
Eliminare la causa della corrente d’aria.
Eliminare eventualmente il blocco o rivolgersi al servizio di assistenza tecnica dell’impresa di installazione.
alimentazione assente
cablaggio errato/difettoso o cavo difettoso
alimentatore sbagliato/difettoso
La batteria del telecomando è scarica.
Verificare l’alimentazione elettrica.
Rivolgersi al servizio di assistenza tecnica dell’impresa di installazione.
Sostituire la batteria.
Problema Causa
Il sopraluce a motore non si apre a ribalta o non si chiude.
alimentazione assente
La ferramenta è bloccata o non risulta fluida nella movimentazione.
La ferramenta risulta troppo fluida nella movimentazione.
Il motore è sporco.
Soprattutto in fase di apertura a ribalta: il sopraluce è già aperto a ribalta.
Soprattutto in fase di chiusura: il sopraluce è già chiuso.
Azione correttiva
Verificare l’alimentazione elettrica.
Rivolgersi al servizio di assistenza tecnica dell’impresa di installazione.
Verificare se il motore è sporco ed eventualmente pulirlo.
Verificare la posizione dell’anta.
