NOTICE DE POSE

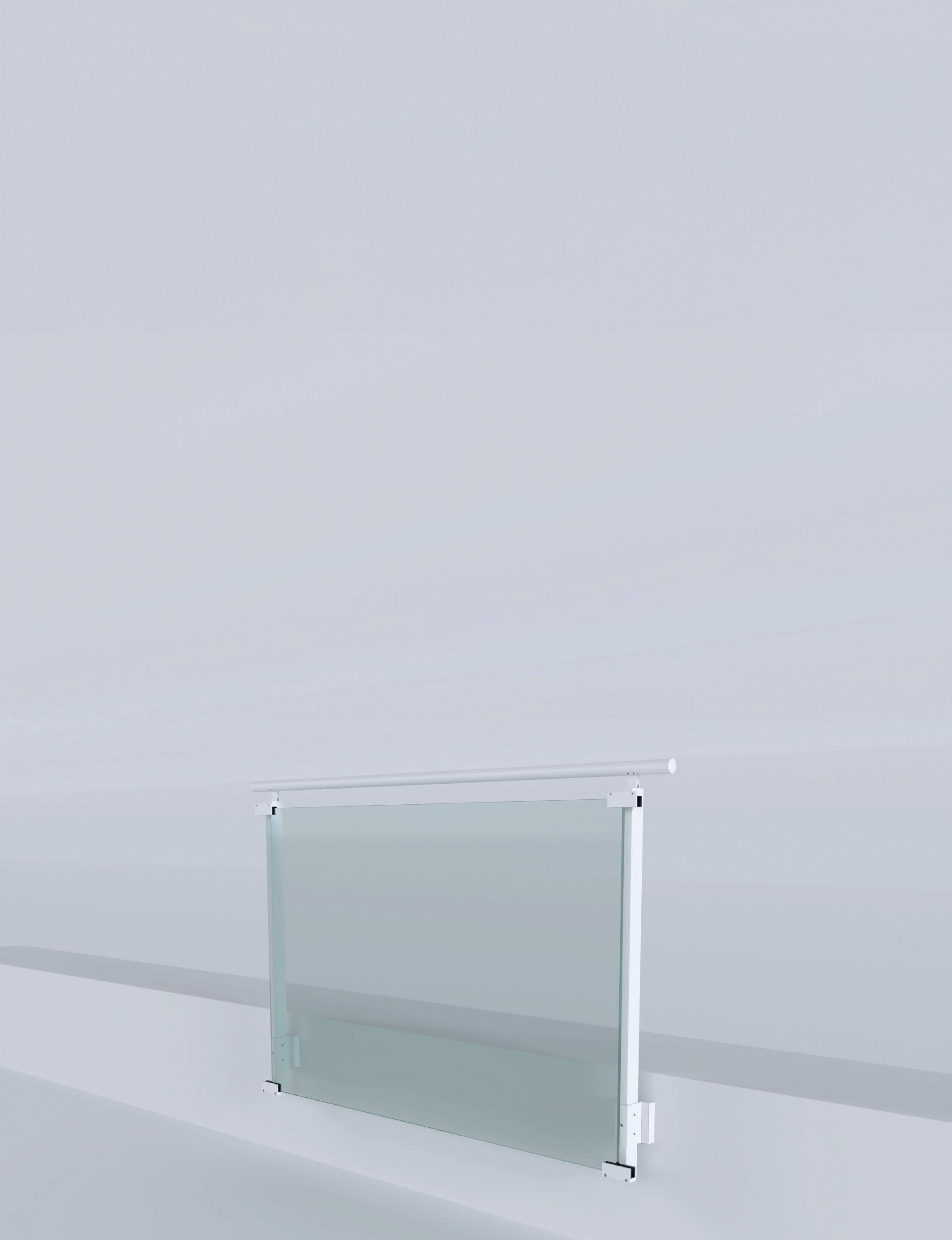

Modèle Maior EVO Vision B5 (avec main courante ronde)
Regarder la vidéo de pose
Min 90mm
Percer les trous dans le sol à l'aide du foret de 14 mm.
Appliquer une résine chimique certifiée. Remplir le trou jusqu'à la moitié de sa profondeur. Il est recommandé d'utiliser un pistolet doté d’un doseur.
M12X140 25mm
Insérer les tiges filetées M12X140 dans les trous, en laissant la saillie nécessaire de 25 mm pour l'épaisseur du profil et les écrous M12. Si l’épaisseur de nivellement de la base est présente, augmenter la saillie de la tige M12X140 de 5 mm, (soit 30 mm au total).
5.5
Démonter provisoirement la pince du poteau. Insérer les poteaux dans la base.
Ajuster la position des poteaux en réglant les registres et en utilisant un niveau à bulle. (Il est possible de régler le poteau dans les deux directions, frontalement et latéralement). Insérer les parcloses de la base. Remonter la pince sur le poteau
Après avoir déterminé la position verticale du poteau, percer ce dernier avec un foret de 5,5 mm, en utilisant comme gabarit le trou sur la base. Visser la vis à trois lobes dans le trou pour fixer le poteau et l'empêcher de glisser.
Démonter provisoirement une partie de la pince supérieure.
Avant d'insérer le verre, desserrer légèrement la pince inférieure pour faciliter l'entrée de la plaque. Insérer le verre. Serrer la pince précédemment desserrée.
Remonter une partie de la pince supérieure précédemment démontée.
Insérer la main courante.
Procéder à la fixation de la main courante à l'aide des vis correspondantes.
Poursuivre et terminer le montage en insérant les embouts de la main courante.
