NOTICE DE POSE

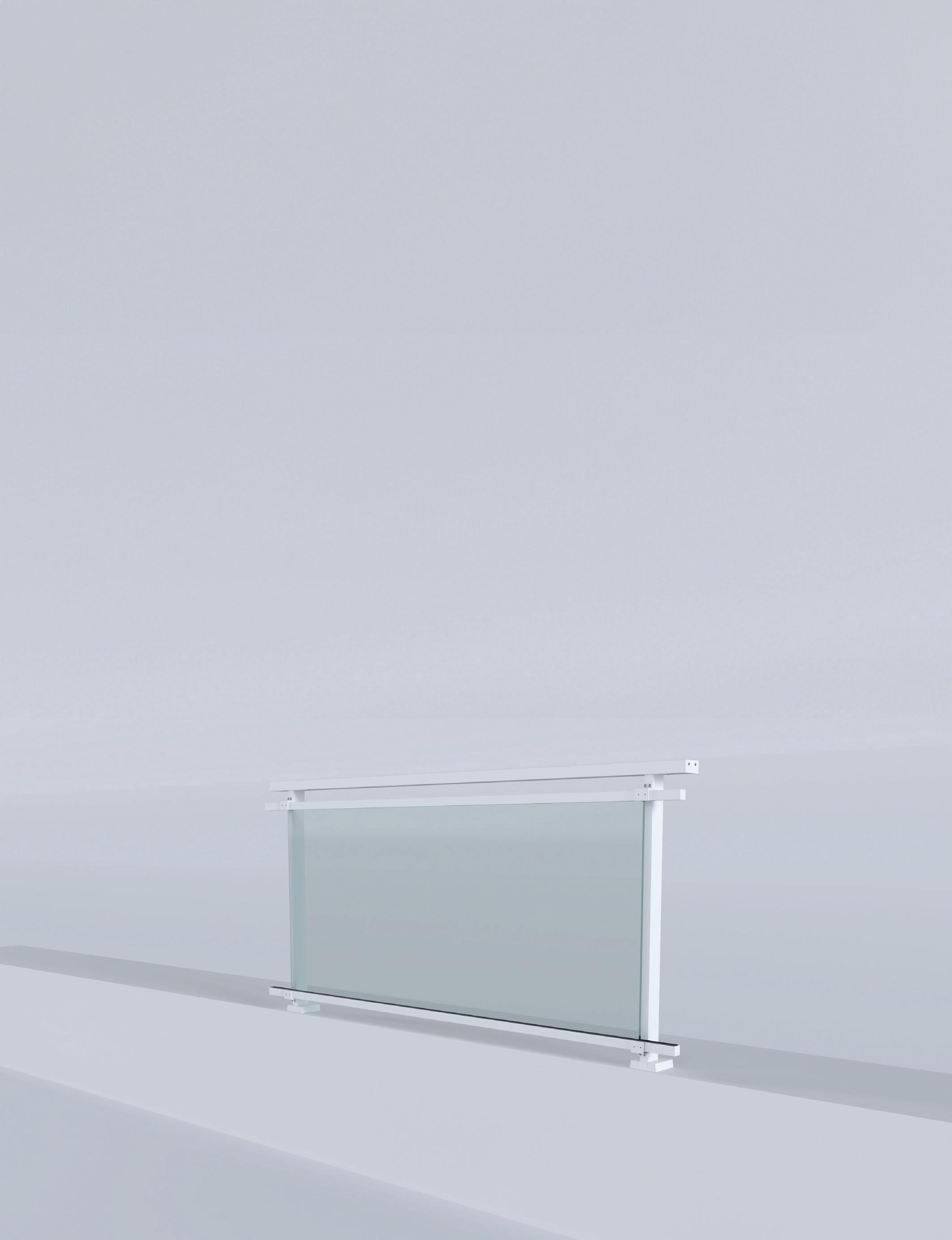

Modèle Maior EVO Plus A (avec main courante rectangulaire)
Regarder la vidéo de pose
Percer les trous dans le sol à l'aide du foret de 14 mm.
Appliquer une résine chimique certifiée. Remplir le trou jusqu'à la moitié de sa profondeur. Il est recommandé d'utiliser un pistolet doté d’un doseur.
Insérer les tiges filetées M12X140 dans les trous, en laissant la saillie nécessaire de 25 mm pour l'épaisseur du profil et les écrous M12. Si l’épaisseur de nivellement de la base est présente, augmenter la saillie de la tige M12X140 de 5 mm, (soit 30 mm au total).
Ajuster la position des poteaux en réglant les registres et en utilisant un niveau à bulle. Insérer les parcloses de la base. Insérer le profilé porte-verre.
*Dans le cas du dernier poteau, insérer le bouchon de fermeture du profilé porte-verre avant d’ insérer le verre.
Démonter provisoirement la pince du poteau
Insérer le verre dans le profilé inférieur, le faire reposer sur les chevilles.
Coller l'éponge sur le profilé (en U supérieur). Placer la pince précédemment démontée au-dessus du profilé (en forme de U supérieur) et faire une pression vers le bas jusqu'à ce que les trous de fixation soient recentrés. Remonter la pince sur le poteau.
Insérer la main courante.
Procéder à la fixation de la main courante à l'aide des vis correspondantes.
Insérer le joint de pression dans le profilé inférieur de manière à ce que le verre soit bloqué.
Poursuivre et terminer le montage en insérant les embouts de la main courante.
