NOTICE DE POSE

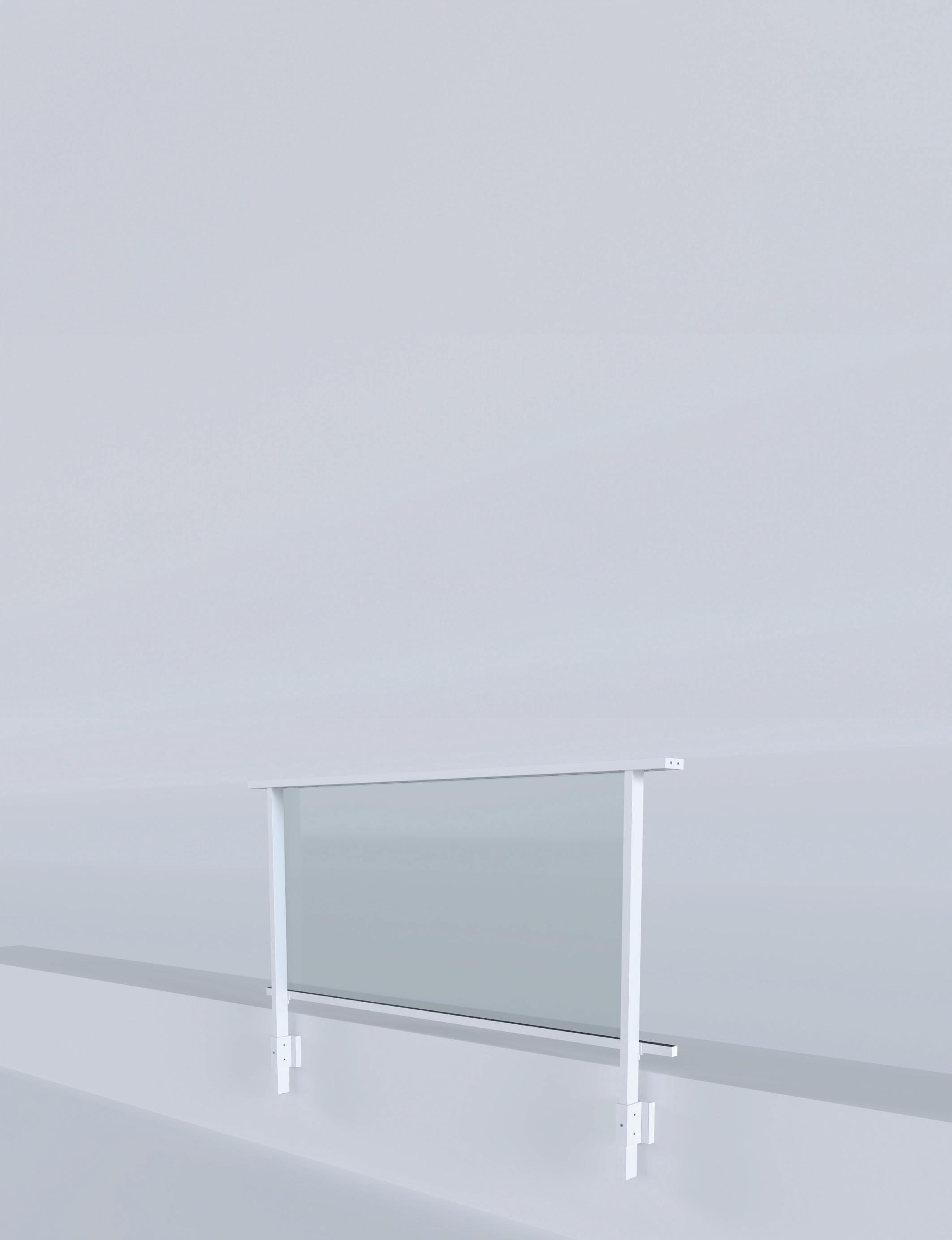

Modèle Maior EVO One C
Regarder la vidéo de pose
Min 90mm
Percer les trous dans le sol à l'aide du foret de 14 mm.
M12X140 25mm
Appliquer une résine chimique certifiée. Remplir le trou jusqu'à la moitié de sa profondeur. Il est recommandé d'utiliser un pistolet doté d’un doseur.
Insérer les tiges filetées M12X140 dans les trous, en laissant la saillie nécessaire de 25 mm pour l'épaisseur du profil et les écrous M12. Si l’épaisseur de nivellement de la base est présente, augmenter la saillie de la tige M12X140 de 5 mm, (soit 30 mm au total).
Insérer les poteaux dans la base.
Ajuster la position des poteaux en réglant les registres et en utilisant un niveau à bulle. (Il est possible de régler le poteau dans les deux directions, frontalement et latéralement). Insérer les parcloses de la base.
Après avoir déterminé la position verticale du poteau, percer ce dernier avec un foret de 5,5 mm, en utilisant comme gabarit le trou sur la base. Visser la vis à trois lobes dans le trou pour fixer le poteau et l'empêcher de glisser.
Insérer le profilé porte-verre. *Dans le cas du dernier poteau, insérer le bouchon de fermeture du profilé porte-verre avant d’insérer le verre.
Insérer le verre dans le profilé inférieur, le faire reposer sur les chevilles.
Insérer la main courante.
Procéder à la fixation de la main courante à l'aide des vis correspondantes.
Insérer le joint de pression dans le profilé inférieur de manière à ce que le verre soit bloqué.
Poursuivre et terminer le montage en insérant les embouts de la main courante.
