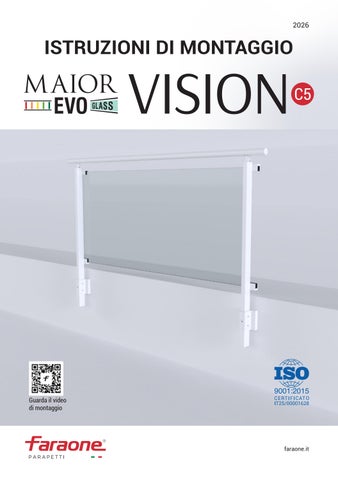

ISTRUZIONI DI MONTAGGIO C5
Guarda il video di montaggio
faraone.it
ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS VISION C5 Ancoraggio base e inserimento piantoni 01. FORATURA DEL PAVIMENTO Effettuare i fori nel pavimento utilizzando la punta da 14 mm.
L
Min 90 mm
02. APPLICAZIONE DELLA RESINA Applica una resina chimica certificata tipo: RE500V4 o HY170. Riempire il foro per circa metà della sua profondità. Si consiglia di usare la pistola con dosatore.
Faraone.it
2
.
C5 03. INSERIMENTO DELLE ASTINE Inserire le astine filettate M12X140 nei fori lasciando la sporgenza necessaria di 25 mm per lo spessore profilo ed i dadi M12. In caso di presenza dello spessore per livellamento base, aumentare la sporgenza dell’astina M12X140 di 5 mm, (dunque 30 mm totali).
Specifiche di serraggio a pag. 9
M12X140
25mm
04. INSERIMENTO PIANTONI Inserire i piantoni nella base.
3 Istruzioni di montaggio Maior Evo Glass Vision C5
ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS VISION C5 Regolazione, fissaggio piantoni e posa del vetro 05. REGOLAZIONE PIANTONI Regolare la posizione dei piantoni intervenendo sui registri e aiutandosi con una livella. (È possibile regolare i piantoni in entrambe le direzioni sia frontalmente che lateralmente). Inserire i carter della base.
06. FISSAGGIO PIANTONI Dopo aver determinato la posizione in verticale dei piantoni, forare con punta 5.5 mm i piantoni, utilizzando come dima il foro sulla base. Avvitare le viti trilobate nei fori per fissare il piantoni e impedirne lo scorrimento.
Ø 5.5
Faraone.it
4
C5 07. SMONTAGGIO MANINE SUPERIORI Smontare, mometaneamente, parti delle manine superiori.
08. INSERIMENTO VETRO Prima dell’inserimento del vetro, allentare leggermente le manine inferiori per agevolare l’ingresso delle lastre. Inserire il vetro. Stringere le manine precedentemente allentate.
5 Istruzioni di montaggio Maior Evo Glass Vision C5
ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS VISION C5 Installazione passamano e tappi di chiusura 09. MONTAGGIO MANINE SUPERIORI Rimontare parti delle manine superiori, precedentemente, smontate.
10. MONTAGGIO PASSAMANO Inserire il profilo dall’alto. Procedere al fissaggio del passamano tramite le relative viti.
Faraone.it
6
C5 11. INSERIMENTO TAPPI PASSAMANO Procedere ed ultimare il montaggio inserendo i tappi del passamano.
7 Istruzioni di montaggio Maior Evo Glass Vision C5
ISTRUZIONI PER PROFILI TAGLIATI A VIVO Trattamento “bonderite” o similare
COME PROTEGGERE IL PROFILO TAGLIATO Trattare le facciate di taglio con prodotto protettivo (tipo Bonderite).
Bonderite o similare
Bonderite o similare
Bonderite o similare
Faraone.it
8
ISTRUZIONI CHIAVE DINAMOMETRICA Strumenti e metodo di serraggio SNODO A CRICCHETTO RIMOVIBILE (C) INTERRUTTORE DI DIREZIONE
PROLUNGA 3/8 (B)
SCALA DI REGOLAZIONE PRINCIPALE SCALA DI REGOLAZIONE SECONDARIA SISTEMA DI BLOCCAGGIO
ATTENZIONE: Per il serraggio si consiglia l’uso della chiave dinamometrica con una coppia di serraggio impostata a 40 N/m. Fissaggio barra filettata M12 snodo a cricchetto (C) + prolunga 3/8 (B) + bussola 19mm. ART. FARAONE KIT-CD
40 N.m 5-60 N.m
40 N.m
9 Istruzioni di montaggio Maior Evo Glass Vision C5
