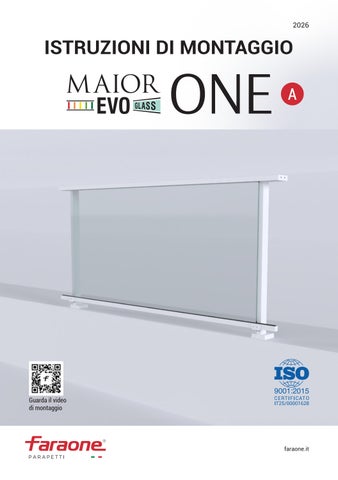

2026
ISTRUZIONI DI MONTAGGIO A
Guarda il video di montaggio
faraone.it
ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS ONE A Ancoraggio base e inserimento piantoni 01. FORATURA DEL PAVIMENTO Effettuare i fori nel pavimento utilizzando la punta da 14 mm.
L
Min 70 mm
02. APPLICAZIONE DELLA RESINA Applica una resina chimica certificata tipo: RE500V4 o HY170. Riempire il foro per circa metà della sua profondità. Si consiglia di usare la pistola con dosatore.
Faraone.it
2
A 03. INSERIMENTO DELLE ASTINE Inserire le astine filettate M12X140 nei fori lasciando la sporgenza necessaria di 25 mm per lo spessore profilo ed i dadi M12. In caso di presenza dello spessore per livellamento base, aumentare la sporgenza dell’astina M12X140 di 5 mm, (dunque 30 mm totali).
Specifiche di serraggio a pag. 7
M12X140
25 mm
04. REGOLAZIONE PIANTONI Regolare la posizione dei piantoni intervenendo sui registri e aiutandosi con una livella. Inserire i carter della base e successivamente il profilo che accoglie il vetro. In caso di ultimo piantone, inserire il tappo di chiusura del profilo reggi vetro, prima di inserire il vetro.
3
Istruzioni di montaggio Maior Evo Glass One A
ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS ONE A Posa del vetro e installazione passamano 05. INSERIMENTO VETRO Inserire il vetro nel profilo inferiore, facendolo poggiare sui tasselli.
06. MONTAGGIO PASSAMANO Inserire il passamano dall’alto e procedere al fissaggio tramite le relative viti.
Faraone.it
4
A 07. INSERIMENTO GUARNIZIONE Inserire la guarnizione a pressione nel profilo inferiore, in modo da bloccare il vetro.
08. INSERIMENTO TAPPI PASSAMANO Procedere ed ultimare il montaggio inserendo i tappi del passamano.
5
Istruzioni di montaggio Maior Evo Glass One A
ISTRUZIONI PER PROFILI TAGLIATI A VIVO Trattamento “bonderite” o similare
COME PROTEGGERE IL PROFILO TAGLIATO Trattare le facciate di taglio con prodotto protettivo (tipo Bonderite).
Bonderite o similare
Bonderite o similare
Bonderite o similare
Faraone.it
6
ISTRUZIONI CHIAVE DINAMOMETRICA Strumenti e metodo di serraggio SNODO A CRICCHETTO RIMOVIBILE (C) INTERRUTTORE DI DIREZIONE
PROLUNGA 3/8 (B)
SCALA DI REGOLAZIONE PRINCIPALE SCALA DI REGOLAZIONE SECONDARIA SISTEMA DI BLOCCAGGIO
ATTENZIONE: Per il serraggio si consiglia l’uso della chiave dinamometrica con una coppia di serraggio impostata a 40 N/m. Fissaggio barra filettata M12 snodo a cricchetto (C) + prolunga 3/8 (B) + bussola 19mm. ART. FARAONE KIT-CD
40 N.m 5-60 N.m
40 N.m
7
Istruzioni di montaggio Maior Evo Glass One A
Faraone.it
8
9
Istruzioni di montaggio Maior Evo Glass One A
Faraone.it
10
