Natuurlijk licht is het begin van alles. Elke dag weer. Het doet je ontwaken en bepaalt je stemming en gevoel. Het zorgt overdag voor de nodige energie en inspiratie waardoor je ’s nachts weer volledig tot rust komt. Licht dat van boven jouw huis binnenvalt, is het allermooist. De kleuren en materialen van het interieur lichten er op natuurlijke wijze van op. Het zorgt voor warmte en sfeer en brengt jouw huis tot leven.
“Het mooiste licht van vandaag én morgen. Dat is wat we beloven en wat ons elke dag drijft”
Om te kunnen genieten van ’t mooiste licht in huis biedt FAKRO een breed en compleet assortiment dakramen, platdakramen, lichtkoepels, lichtstraten en dakkapellen. Zo is er voor ieder hellend of plat dak en iedere woonwens een geschikte oplossing. En met onze nieuwe Greenview serie nemen we weer een nieuwe stap. Eentje die volledig past op onze weg naar een energieneutrale toekomst.
Veellichtinhuismethetgrootstebedieningsgemak
De grootste en mooiste lichtinval ontstaat wanneer een dakraam iets hoger in het dak wordt geplaatst. Precies om deze reden was het voor FAKRO al vanaf het begin logisch de handgrepen standaard aan de onderkant te plaatsen.
Oogvoordenatuuromonsheen
De groene kleur in ons logo is niet voor niets gekozen. Wij doen er alles aan om ervoor te zorgen dat onze producten niet alleen maar mooi zijn maar ook een minimale voetafdruk op het milieu achterlaten. We streven er naar om in 2050, maar het liefst eerder als het kan, volledig circulair en energieneutraal zijn. Dat betekent dat we vanaf de productie tot en met de montage in jouw dak bewust met grondstoffen, materialen, transport en energiegebruik omgaan. Maar ook door het ontwikkelen van diensten waarmee we bouwers, architecten en andere partners in de bouw ontzorgen. Want circulair bouwen is een maatschappelijke uitdaging. Daar moeten we samen aan werken.
Dit alles vormt de basis van de GO Green filosofie die wij als FAKRO omarmen.
Meer weten over al onze duurzame maatregelen en diensten? Ga naar fakro.nl/duurzaam
INHOUDSOPGAVE

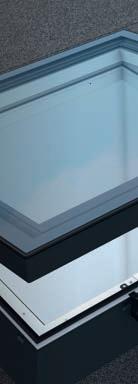

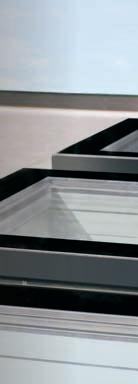

RENOVATIE OPLOSSING VOOR HET PLATTE DAK
Met een nieuwe serie pvc-platdakramen maakt FAKRO vervanging van bestaande lichtkoepels nog makkelijker. De opstand van de oude lichtkoepel kan blijven zitten waardoor er eenvoudig een nieuw platdakraam geplaatst worden. Naast de beschikbaarheid in verschillende afmetingen en aantrekkelijke prijs is vooral de betere isolatie een belangrijk voordeel.
NIEUW! INSECTENHOR (AMV) VOOR PLATDAKRAMEN
NIEUW!
ROOKGASAFVOER
De insectenhor is eenvoudig te monteren en demonteren dankzij slimme vergrendelingspennen. Door de eenvoudige bediening geniet je ook onder je platte dak van frisse lucht zonder vervelende insecten binnen te laten.
INTRODUCTIEGREENVIEW......................6
GREENVIEW,DENIEUWESTANDAARD...............8
DAKRAAMVERVANGING........................10
PRODUCTCODERINGEN.................12
BEWEZENTOPKWALITEIT.......................14
NATUURLIJKEVENTILATIE......................16
VERHOOGDEVEILIGHEID.......................17
ENERGIEBESPARING..........................18
STANDAARDGLASPAKKETTEN....................19
OVERZICHTTYPEDAKRAMEN...................20
DAKRAMEN
Tuimeldakramen kunststof.
Tuimeldakramen wit afgelakt.
23
24
26
Tuimeldakramen met witte kunststof beschermlaag. . . . .28
Tuimeldakramen blank afgelakt . .
Elektrische tuimeldakramen.
Tuimeldakramen Retro.
Dakramen met verhoogde tuimelas proSky . . .
Uitzet-tuimeldakramen preSelect MAX.
DAKRAMEN (FSP/DSF/DSC)
Naast daglicht en ventilatie ook extra veiligheid bij brand of rookontwikkeling in je trappenhuis? Het speciale rookgasafvoer dakraam (FSP) is geschikt voor hellende daken en opent bij rookontwikkeling binnen 60 sec.
En ook voor een trappenhuis onder een platdak bieden we deze veilige rookgasafvoer dakramen. De vlakke of koepelvormige platdakramen openen zodra er sprake is van rook of warmteontwikkeling.
De ergonomisch vormgegeven handgreep, die bij FAKRO dakramen standaard aan de onderkant is geplaatst, maakt openen en sluiten nóg eenvoudiger. Zo geniet je moeiteloos van natuurlijk daglicht en frisse lucht in iedere woon-, leef- of werkruimte.
Daarnaast hebben we bij het ontwikkelen van deze serie:
• het productieproces geoptimaliseerd en blijven we ons in de toekomst inspannen om de CO2-uitstoot te minimaliseren;
• gebruik van nieuwe grondstoffen beperkt;
• en zetten we sterk in op hergebruik en het verlengen van de levenscyclus van onze producten
Eenstapvooruitinenergie-efficiëntie
Met Greenview brengen we een nieuwe standaard op het gebied van energie-efficiëntie.
De dakramen zijn ontworpen om het energieverbruik te minimaliseren, zodat je niet alleen profiteert van optimaal daglicht, maar dat ook zo duurzaam mogelijk doet. Dankzij de uitstekende isolatie en slimme technieken kun je het hele jaar door genieten van een comfortabele temperatuur in huis zonder energie te verspillen.
Gezondeluchtengeluidsisolatie
Daarnaast leggen we met Greenview ook een bijzondere focus op het verbeteren van de luchtkwaliteit in je woning. Door een geoptimaliseerde luchttoevoer te combineren met de nieuwste ventilatietechnieken, zorgen deze dakramen voor een gezonde leefomgeving.
Dit betekent schone lucht, minder kans op condensatie en een lager risico op schimmelvorming. Ook geluidsisolatie is een belangrijke factor in het ontwerp van de Greenview dakramen.
Of je nu woont in een drukke stad of een gebied met veel verkeer, met Greenview blijft het binnen lekker rustig. De ramen helpen geluidsoverlast van buitenaf te schermen, zodat je kunt genieten van je huis in alle rust.
Sneleneenvoudigtemonteren
Of je nu een nieuw huis bouwt of een renovatieproject hebt, de Greenview dakramen zijn geschikt voor allerlei toepassingen. Dankzij het slimme ontwerp is de montage eenvoudiger en sneller dan ooit tevoren. Een aanpassing aan de sponningmaten van de binnenafwerking maakt vervanging bovendien nog eenvoudiger. Dit bespaart niet alleen tijd, maar ook kosten tijdens de installatie.
Makkelijktetraceren
De productcodes en artikelnummers die bij de dakramen horen bieden meer inzicht in de specificaties en maakt herleiding naar de herkomst van materialen mogelijk. Alle Greenview dakramen zijn voorzien van een QR code. Hierdoor zijn de ramen makkelijker te registreren voor garanties en weten we altijd waar onze grondstoffen zijn.
Voordetoekomst
De kleur groen in ons logo staat symbool voor deze werkwijze: alles draait om het beschermen van de natuur en het creëren van een duurzame leefomgeving. * kijk voor meer informatie op www.fakro.nl/duurzaam *
Met de Greenview serie zet FAKRO een belangrijke stap naar een duurzame toekomst, waarin we kunnen blijven genieten van de voordelen van daglicht en comfort zonder in te leveren op het milieu. Het is de ideale oplossing voor wie op zoek is naar kwaliteit, duurzaamheid en een design dat zich aanpast aan de eisen van de toekomst.
De Greenview dakramen zijn niet zomaar een product. Ze zijn een investering in de toekomst van jouw huis en de wereld om ons heen. Een product waar generaties van kunnen profiteren –nu én in de toekomst.
De strakke vormgeving van de buitenprofielen en minder zichtbare schroeven zorgen voor een naadloze integratie in het dakoppervlak. De ergonomisch vormgegeven FAKRO onderhandgreep, maakt het bedienen van het dakraam eenvoudiger en ergonomischer dan ooit.
Optimale prestaties op het gebied van ventilatie, isolatie en geluidswering
RAL-kleurenbinnen-enbuitenzijde
De profielen van de Greenview producten worden uitgevoerd in stijlvolle RAL 7016 (antracietgrijs). Dit past qua uitstraling perfect bij de hedendaagse dakpannen en pv-panelen. Voor een frisse witte uitstraling aan de binnenzijde kiezen we voor de kleur RAL 9003 (signaalwit), die geschikt is voor elk interieur. Ook accessoires en gootstukken worden in de bijpassende RAL-kleuren geleverd.
Aangepastesponningmaten vooreenvoudigevervanging
De aangepaste sponningmaat maakt het eenvoudig om oude dakramen te vervangen zonder de aftimmering aan te passen. Ook hebben Greenview dakramen minder losse onderdelen en schroeven waardoor ze sneller te monteren zijn.
Gezonde ventilatie
De subtiele verwerking van het ventilatierooster oogt modern en zorgt voor frisse lucht in huis zonder dat het afkoelt en is makkelijk te bedienen.
Thermische prestaties
Een hoger vleugelprofiel, HR++ of HR+++ en thermoPro-technologie bieden goede bescherming tegen oververhitting en zorgen voor optimale isolatie.
Uitstekende geluidwerende prestaties
Door een dikker kozijnhout van de raamvleugel zijn de dakramen beter geïsoleerd, zowel thermisch als akoestisch.
Voor zowel woningcorporaties als particuliere woningeigenaren biedt dakraamvervanging daarom een praktische oplossing om woningen te verbeteren. Het uitfaseren van E-, F- en G-labels speelt hierbij een belangrijke rol. Nieuwe dakramen zorgen niet alleen voor betere isolatie, maar ook voor meer daglicht, een gezonder binnenklimaat en een hoger wooncomfort. Tegelijkertijd wordt het energieverbruik verlaagd.
Juist op het dak valt dus vaak veel winst te behalen. Daarom ontwikkelt FAKRO voortdurend nieuwe oplossingen die renovatie eenvoudiger, sneller en efficiënter maken. Met slimme productontwikkeling en praktische services ondersteunen we zowel professionals als particuliere woningbezitters bij het vervangen van bestaande dakramen.
De FAKRO Greenview dakramen zijn ontworpen met renovatie in gedachten. De sponningmaat van deze ramen sluit aan bij die van veel bestaande dakramen op de markt. Hierdoor kunnen oude dakramen bij renovatie eenvoudig worden vervangen door een energiezuinig Greenview dakraam, zonder dat de aftimmering aangepast hoeft te worden.
Dit bespaart tijd tijdens de montage en beperkt extra werkzaamheden aan de binnenzijde van de woning. Tegelijk profiteert de bewoner direct van betere isolatie, meer comfort en een modern ogend dakraam.
Ook voor platte daken biedt FAKRO een praktische renovatieoplossing. De PVC-platdakramen zijn speciaal ontwikkeld om bestaande lichtkoepels of oudere platdakramen eenvoudig te vervangen. Daarbij kan de bestaande opstand behouden blijven, wat veel werk en kosten bespaart.
De renovatieplatdakramen zorgen niet alleen voor een fraaie lichtinval, maar bieden ook uitstekende isolatiewaarden en gebruiksgemak. Zo wordt een bestaande lichtoplossing eenvoudig vervangen door een moderne, energiezuinige variant.
Bij dakraamvervanging draait het niet alleen om het product, maar ook om de juiste ondersteuning. Daarom biedt FAKRO verschillende services die het proces voor opdrachtgevers, aannemers en bewoners eenvoudiger maken.
FAKRO Life Cycle Service
Voor grootschalige renovatieprojecten biedt FAKRO de Life Cycle Service. Hierbij worden dakramen projectmatig vervangen én verantwoord gerecycled. Zo dragen renovatieprojecten direct bij aan een circulaire aanpak. www.fakro.nl/lifecycleservice
FAKRO montagedienst
Speciaal voor particuliere woningbezitters is er de montagedienst waarbij we een oud dakraam vervangen door een nieuw energiezuinig model. Vanaf één dakraam kun je al gebruikmaken van deze service. Neem contact op voor een FAKRO-specialist bij jou in de buurt.
PRODUCTCODERINGEN
GREEN VIEW
Alle producten van onze Greenview serie hebben een specifieke codering.
Deze zorgen voor meer duidelijkheid en helpen je bij het maken van de juiste keuze. Alle opties van het product zijn nu terug te vinden in de codering.
Zo weet je dus precies welke specificaties jouw raam heeft.
Op de pagina hiernaast leggen we uit hoe de nieuwe productcodering is opgebouwd.
Scan de QR-code hiernaast of ga naar www.fakro.nl/Greenview voor meer informatie over de Greenview dakramen, waaronder technische specificaties.
ProductcodesGreenviewdakramen
We laten je zien hoe de productcodes voor de Greenview dakramen zijn opgebouwd. De eerste letters geven het type dakraam, het glas en de maatcode weer. De laatste letters en cijfers vertellen iets over het materiaal, de afwerking, de bediening en de extra opties.
FTU-XP50##APMX
Typedakraam
Ventilatie
Beglazing
Maatdakraam
Buitenprofielen
Binnenafwerking
Bediening
Opties
Type dakraam
FTU-XP50##APMX
FTU-XP50##APMX
FTU-XP50##APMX
FTU-XP50##APMX
FTU-XP50##APMX
FTU-XP50##APMX
FTU-XP50##APMX
FTU-XP50##APMX
Zie pagina 20/21 voor een overzicht van alle dakraamtypes
Ventilatie
X Zonder ventilatierooster
V Standaard ventilatierooster
V6 Zelfregulerend ventilatierooster
O BUVA Susstream module
Beglazing
P50 3-voudig veiligheidsglas, super energiebesparend, Ug=0,5
U41 3-voudig glas, energiebesparend, Ug=0,7
U30 Hr++ glas, thermo isolerend, Ug=1,0
P20 Hr++ veiligheidsglas, Ug=1,0
Maat(code) dakraam
## Maatcode naar keuze, bijvoorbeeld 01
Buitenpro elen
A Aluminium antraciet (RAL 7016)
B Aluminium zwart (RAL 9005)
G Aluminium ombergrijs (RAL 7022)
K Aluminium zwart met middenstijl Retro (RAL 9005)
C Koper
R RAL-kleur naar keuze
T Zink
Binnenafwerking
P Hout, twee lagen blanke (eco) acryllak
W Hout, twee lagen witte acryllak (RAL 9003)
U Hout, witte polyurethaanlaklaag (RAL 9003)
R Hout, in elke RAL-kleur naar keuze
B Kunststof (pvc), wit (RAL 9003)
I Kunststof (pvc), grenenlook
C Kunststof (pvc), antracietkleur
Bediening
M Handbediend
Z Elektrisch Z-Wave
S Elektrisch Solar
W Wifi Tuya
X Niet te openen
Opties
X Zonder extra’s
K Politiekeurmerk (PK)
BEWEZEN TOPKWALITEIT
HOOGWAARDIGE MATERIALEN VOOR IEDERE RUIMTE
Bij het samenstellen van een dakraam gaan kwaliteit, duurzaamheid, functionaliteit en een mooi uiterlijk hand in hand. Strakke profiellijnen, hoogwaardige kunststof- en houtsoorten en mooie detailleringen zijn bepalend voor hoe een dakraam eruit ziet. Voor welke ruimte het dakraam ook toegepast wordt, FAKRO heeft een passende oplossing. Kies het materiaal dat het beste past bij jouw wensen.
Hoge kwaliteit grenenhout dat in lagen verlijmd is.
Grenenhout is vacuüm geïmpregneerd en afgewerkt met twee lagen blank watergedragen acryllak.
Grenenhout is vacuüm geïmpregneerd en afgewerkt met twee lagen blanke acryllak met witte toplaag (RAL 9003)
Grenenhout is vacuüm geïmpregneerd behandeld met een gladde drievoudige vochtbestendige, witte polyurethaan laklaag.
KUNSTSTOFDAKRAMEN
Kunststofwit
Dakramen gemaakt van een aluminium-kunststof constructie.
Het PVC-meerkamerprofiel met metalen verstevigingselementen absorbeert geen vocht, is duurzaam en bestand tegen corrosie.
BEDIENINGSGEMAK
Er komt heel wat kijken bij het kiezen van het juiste dakraam voor een woning. Wat wordt de invulling van de (woon)ruimte, wat zijn de woonwensen, hoe ziet de constructie van het dak eruit en nog veel meer. Gelukkig is er altijd wel een FAKRO dakraam te vinden dat bij jouw wensen past. Kies je voor een dakraam van FAKRO? Dan kies je voor het beste bedieningsgemak, of dit nu handmatig of elektrisch is.
XDe mooiste lichtinval ontstaat wanneer een dakraam hoger in een dak wordt geplaatst. Om het dakraam ook dan nog eenvoudig te kunnen bedienen zitten de handgrepen bij FAKRO standaard aan de onderkant. Zo hoef je nooit meer op je tenen te staan en is het dakraam eenvoudig te openen en sluiten.
De preSelect MAX uitzet-tuimeldakramen hebben daarnaast nog een extra bijzondere functie. Met de simpele schuifschakelaar in de zijkant van het raam kies je zelf of je het dakraam in de tuimel- of de uitzetstand zet.
ELEKTRISCH OP AFSTAND TE BEDIENEN
Met elektrische dakramen met Z-Wave, Solar of Wifi ervaar je het optimale bedieningsgemak. Deze elektrische bediening is vooral aan te raden voor moeilijk bereikbare dakramen of huizen waar het smarthome principe geldt. Het dakraam wordt fabrieksmatig voorzien van o.a. een kettingmotor, voeding en regensensor. Met onder andere een afstandsbediening (Z-Wave) of de FAKRO Smart app (wifi) opent en sluit het dakraam makkelijk.
De elektrisch bedienbare dakramen hebben ook een aansluiting voor één elektrische binnenzonwering en één elektrische buitenzonwering.
Op www.fakro.nl/producten/bedieningssystemen ontdek je alle FAKRO bedieningssystemen of ga naar blz. 148
NOOIT MEER OP JE TENEN STAAN
NATUURLIJKE VENTILATIE
Frisse en schone lucht is cruciaal voor onze gezondheid en het creëren van een prettige leefomgeving. Door natuurlijke ventilatie komt er continu verse lucht binnen. Te weinig ventileren kan gezondheidsklachten veroorzaken, doordat vocht en vervuilende stoffen ophopen in de binnenlucht. Doordat huizen steeds beter geïsoleerd zijn, is het belangrijk dat we bewust nadenken over de toepassing van ventilatievoorzieningen. Daarom heeft FAKRO regelbare ventilatieroosters ontwikkeld die geïntegreerd zijn in het dakraam. Zo wordt de lucht in een woning of gebouw continu ververst.
Standaard ventilatierooster aanwezig in nagenoeg alle typen houten dakramen. Optioneel ventilatierooster voor nagenoeg alle typen houten dakramen.
Standaard geen ventilatierooster aanwezig in dakramen met P50 beglazing.
Regelbare functie: mogelijkheid om het rooster open of op een kier dicht te zetten. Zelfregulerende functie: mogelijkheid om binnenkomende lucht te reguleren. Bij harde wind buiten wordt de binnenkomende luchtstroom afgezwakt.
Voor alle standaard toepassingen.Waar zelfregulerende ventilatie nodig is met extra ventilatiecapaciteit. Bij woningen met een balans ventilatie of bij energiezuinige woningen of nieuwbouwwoningen met een hoge luchtdichtheid of energielabel.
BUVA SUSSTREAM MODULE
Voor sommige hedendaagse bouwprojecten is ventilatie via het dakraam alléén niet voldoende. Een externe ventilatiemodule, zoals een suskast, biedt in deze situaties een oplossing. Vroeger betekende dit twee aparte systemen in het dak, tegenwoordig niet meer. FAKRO en BUVA hebben een totaaloplossing ontwikkeld voor maximaal daglicht en maximale ventilatie onder het hellende dak.
Meer informatie vindt u op www.fakro.nl/buva of op blz. 52.
VERHOOGDE VEILIGHEID
Wanneer een dakraam van buiten goed bereikbaar is, bijvoorbeeld via een garage met platdak, is het belangrijk om hier extra aandacht aan te besteden. De keuze voor een inbraakvertragend dakraam is dan aan te raden. In de ontwikkeling van FAKRO dakramen en platdakproducten wordt de veiligheid van de bewoner(s) standaard meegenomen. Slimme oplossingen, zoals het FAKRO topSafe-systeem en het Politiekeurmerk Veilig Wonen, zorgen ervoor dat elke bewoner onder elk type dak zich veilig voelt.
INBRAAKWEREND TOPSAFE-SYSTEEM
Dakramen kunnen een doelwit zijn voor inbrekers. Om te voorkomen dat inbrekers een kans maken, heeft FAKRO een innovatief, inbraakwerend systeem ontwikkeld: het topSafe-systeem. Dit systeem is ingebouwd in de constructie van het dakraam. Het topSafe-systeem helpt voorkomen dat:
● het hout scheurt/kunststof breekt bij poging tot forceren,
● de scharnieren worden losgerukt,
● de raamvleugel kan worden ingetrapt.
POLITIEKEURMERK VEILIG WONEN
Uniek, gepatenteerd systeem Deze unieke, gepatenteerde FAKRO-oplossing biedt aanzienlijk meer weerstand tegen inbraak dan oplossingen die bij andere dakramen worden toegepast. Het metalen profiel onder de raamvleugel verhindert dat inbrekers met behulp van gereedschappen toegang verkrijgen tot de binnenruimte. De metalen plaat onder de sluitkom dient ter versteviging van het hout en van de vergrendelingselementen.
FAKRO was de eerste dakraamleverancier in Nederland die een dakraam met Politiekeurmerk Veilig Wonen op de markt introduceerde. Het antiinbraaksysteem steunt op drie belangrijke pijlers:
● Beveiligingssysteem tegen demontage van de beglazing
● Voorzien van anti-inbraak sloten
● Inbraakwerend topSafe-systeem
Ook de FAKRO lichtkoepel en het platdakraam zijn, in vast of handmatig bedienbare variant, verkrijgbaar met dit keurmerk.
UITZETBEGRENZER
De uitzetbegrenzer beveiligt tegen het ongewenst verder opengaan van het dakramen zorgt voor extra veiligheid als er kleine kinderen in de buurt zijn. De uitzetbegrenzer zet het dakraam ongeveer 10 cm uit, zonder dat de wind het dakraam dicht kan slaan.
ENERGIEBESPARING
Duurzaam leven is inmiddels de norm. Om zo min mogelijk energie te verspillen is het van belang om er zuinig mee om te gaan, bijvoorbeeld door een woning (of gebouw) goed te isoleren. Daarom werkt FAKRO aan steeds beter isolerende dakramen. In de winter zorgen energiezuinige dakramen voor voldoende warmte en energiebesparing. Ze laten zonnestralen toe in de ruimte, maar laten geen warmte wegvloeien naar buiten. Zo ontstaat er een behaaglijk binnenklimaat.
ISOLATIEPAKKET XDK
Voor een nog betere isolatie rondom het dakraam heeft FAKRO een speciaal isolatiepakket waarmee je maximaal profiteert van de hoogst mogelijke isolatiewaarden. FAKRO adviseert daarom altijd een isolatiepakket toe te passen. Het isolatiepakket bestaat uit een binnen- en buitenkraag met isolatie van schapenwol. Het is eenvoudig te verwerken rondom het dakraam en in de dakconstructie en verkrijgbaar in elke maat. Het beschermt de dakconstructie effectief tegen binnendringend vocht, minimaliseert koudebruggen en warmteverlies via de aansluiting en beschermt de binnenafwerking tegen condens.
Meer informatie op blz. 86.
DE SLIMME KEUZE VOOR ENERGIE, VEILIGHEID EN COMFORT
Ontdek onze nieuwe en innovatieve P50 beglazingsunit, dé slimme keuze voor energie, veiligheid en comfort. Met een uitzonderlijk goede isolatie, driedubbele beglazing en argonvulling verlaag je eenvoudig je energieverbruik. Daarnaast zorgen unieke coatings voor extra veiligheid en geluidswering van buitenaf voor optimaal comfort in iedere ruimte.
Alle voordelen:
● Energiebesparing: Uitstekende isolatieprestaties met een Ug-waarde van 0,55 W/m²K.
● Driedubbele beglazing: Gevuld met argon en voorzien van lage-emissiecoatings om warmteverlies te minimaliseren.
● Onderhoudsgemak: Een speciale coating houdt het glas langer schoon en helder, wat tijd en kosten bespaart.
● Veiligheid: Geharde buitenruit en gelamineerde binnenruit (klasse P2A) voor optimale inbraakwering.
● Geluidsisolatie: Een speciale geluidsisolerende film en warme TGI rand zorgen voor een stille en aangename leefomgeving.
Deze P50 beglazingsunit is een ware investering in een toekomstbestendig huis waar duurzaamheid en comfort perfect gecombineerd worden.
STANDAARD GLASPAKKETTEN
De keuze voor het type beglazing in een dakraam is van grote invloed op het wooncomfort. Elk type glas heeft zijn eigen kenmerken, zoals thermische isolatie of geluidswering. In het overzicht vind je een selectie van standaard glaspakketten die passen bij de verschillende typen dakramen in deze brochure.
TIP! De U30-beglazing is standaard veilig voor plaatsing in een woonruimte, omdat het voorzien is van een geharde buitenruit. Wil je extra veiligheid, kies dan voor beglazing met ook een gelamineerde binnenruit, zoals P20 of P50.
SPECIALE BEGLAZINGEN
Wij hebben met zorg de bovenstaande standaard beglazingen samengesteld. Heb je specifieke wensen of andere eisen voor jouw project? Wij denken graag met je mee en bieden altijd een passende oplossing, zoals bijvoorbeeld warmtewerend of ornament/satijn glas.
Meer informatie? Neem gerust contact met ons op.
OVERZICHT TYPE DAKRAMEN
DAKRAMEN
24 TUIMELDAKRAMEN KUNSTSTOF PTP
26 TUIMELDAKRAMEN WIT AFGELAKT FTW
30 TUIMELDAKRAMEN BLANK AFGELAKT FTP
28 TUIMELDAKRAMEN MET WITTE KUNSTSTOF BESCHERMLAAG FTU
32 ELEKTRISCHE TUIMELDAKRAMEN FTU Z-WAVE, WIFI EN Z-WAVE SOLAR
34 TUIMELDAKRAMEN RETRO FTU-V RETRO, FTU-X RETRO
36 DAKRAMEN MET VERHOOGDE TUIMELAS PROSKY FYU
38 UITZET-TUIMELDAKRAMEN PRESELECT MAX FPW, FPU
42 UITSTAPDAKRAMEN FWU
40 UITZET-TUIMELDAKRAMEN PRESELECT MAX KUNSTSTOF PPP
50 TUIMELDAKRAMEN MET VERHOOGDE VENTILATIE FTW-V6, FTU-V6
52 DAKRAMEN MET BUVA SUSSTREAM MODULE

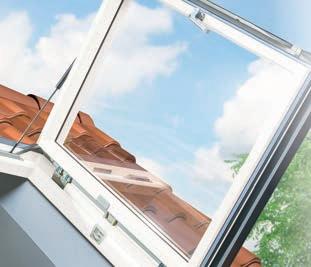

Tuimeldakramen kunststof
Met het FAKRO tuimeldakraam in wit kunststof kies je voor comfort, stijl en zorgeloos gebruik. Dit zeer vochtbestendige en onderhoudsarme dakraam is ideaal voor badkamers en keukens. Met een tuimelas in het midden en een handgreep aan de onderzijde is het raam eenvoudig te bedienen, ook bij hogere plaatsing in het dak voor extra lichtinval. En door de uitvoeringen in wit, antraciet en grenenlook passen ze bij ieder interieur.
VOORDELEN

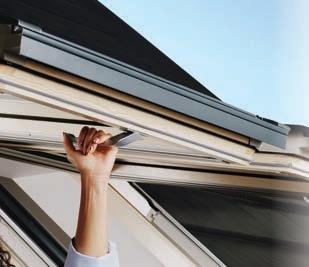

Makkelijk te openen door de handgreep aan de onderzijde
Vast te zetten in twee kierstanden
Veilig wonen door het anti-inbraaksysteem topSafe
Elektrische bediening mogelijk
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15°-90°
De kunststofpro elen van de dakramen bestaan gedeeltelijk uit gerecycled materiaal
PTP-VU30 ABMX
PTP-VU41 ABMX
PTP-XP50 ABMX
Ook mogelijk in grenenlook of antraciet binnenafwerking, prijs op aanvraag, levertijd 10 werkdagen.
Meerkamerpro el in wit PVC (RAL9003) met stalen kern.
Nagenoeg onderhoudsvrij.
Uitstekend geschikt voor ruimtes waar langdurig vocht aanwezig is, zoals badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 35 dB +
U410,6 W/m2K 1,1 W/m2K 37 dB +
P500,55 W/m2K 1,0 W/m2K 41 dB -
KUNSTSTOFTUIMELDAKRAMEN
RENOVATIESETEXR
t.b.v.dakraamvervanging
Vervang eenvoudig je oude dakraam met behoud van de bestaande aftimmering. Bestel een energiezuinig Greenview dakraam in dezelfde maat als het oude raam, incl. gootstuk, isolatiepakket en de renovatieset EXR.
MAATCODE0102030405060713150809801011121817
E ectief glasoppervlak (m2) Afmeting (cm)55x7855x9866x9866x11878x9878x11878x14078x16094x9894x11894x14094x160114x118114x140134x98134x118134x140
EHV-AAX007016 89,9891,4394,3995,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42136,92144,65151,83 gepro leerde dakbedekking tot 90 mm 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
EXR 52,6455,5655,5658,4758,4758,4761,4064,3261,4061,4064,3267,2667,2667,2667,2667,2670,18 renovatieset voor vervanging oud dakraam 63,7067,2367,2370,7570,7570,7574,2977,8374,2974,2977,8381,3881,3881,3881,3881,3884,92
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.
v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22

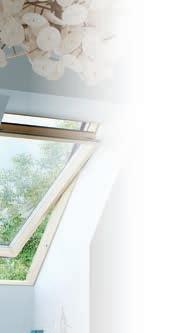

Tuimeldakramen wit afgelakt
FTW-VU30 AWMX
FTW-VU41 AWMX
FTW-XP50 AWMX
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met twee lagen blanke, watergedragen acryllak met een witte toplaag (RAL 9003).
De witte uitvoering van het FAKRO tuimeldakraam is door zijn veelzijdigheid bijna overal te gebruiken. Met een tuimelas in het midden en een handgreep aan de onderzijde is het raam eenvoudig te openen. Het geïntegreerde ventilatierooster zorgt voor meer glasoppervlak. Geniet van dit gemak in jouw woon-, werk- of slaapkamer.
VOORDELEN
Makkelijk te openen door de handgreep aan de onderzijde
Voorzien van twee kierstanden
Veilig wonen door het anti-inbraaksysteem topSafe
Elektrische bediening mogelijk
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk(zie blz. 90)
Montage in dakhelling 15°-90°
Ook mogelijk met Politiekeurmerk Veilig Wonen (zie blz. 48)
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 35 dB +
U410,6 W/m2K 1,1 W/m2K 36 dB +
P500,55 W/m2K 1,0 W/m2K 40 dB -
TUIMELDAKRAMENWITAFGELAKT
RENOVATIESETEXR t.b.v.dakraamvervanging
Vervang eenvoudig je oude dakraam met behoud van de bestaande aftimmering. Bestel een energiezuinig Greenview dakraam in dezelfde maat als het oude raam, incl. gootstuk, isolatiepakket en de renovatieset EXR.
MAATCODE0102030405060713150809801011121817
E ectief glasoppervlak (m2) Afmeting (cm) 55x7855x9866x9866x11878x9878x11878x14078x16094x9894x11894x14094x160114x118114x140134x98134x118134x140
EHV-AAX007016 89,9891,4394,3995,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42136,92144,65151,83 gepro leerde dakbedekking tot 90 mm 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
EXR 52,6455,5655,5658,4758,4758,4761,4064,3261,4061,40 64,32 67,2667,2667,2667,2667,2670,18 renovatieset voor vervanging oud dakraam 63,7067,2367,2370,7570,7570,7574,2977,8374,2974,2977,8381,3881,3881,3881,3881,3884,92
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.
v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22
Tuimeldakramen met witte kunststof beschermlaag
FTU-VU30 AUMX
FTU-VU41 AUMX
FTU-XP50 AUMX
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL 9003).
Nagenoeg onderhoudsvrij.
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
Het vochtbestendige FAKRO tuimeldakraam met kunststof beschermlaag is ideaal voor vochtige ruimtes zoals de badkamer of keuken. Het grenenhouten kozijn en de raamvleugel hebben een witte polyurethaancoating (RAL9003). Met een tuimelas in het midden en een handgreep aan de onderzijde open je het raam eenvoudig. Perfect voor hogere plaatsing in het dak voor extra lichtinval.
VOORDELEN
Makkelijk te openen door de handgreep aan de onderzijde
Vast te zetten in twee kierstanden
Veilig wonen door het anti-inbraaksysteem topSafe
Elektrische bediening mogelijk
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15°-90°
Ook mogelijk met Politiekeurmerk Veilig Wonen (zie blz. 48)
Vervang eenvoudig je oude dakraam met behoud van de bestaande aftimmering. Bestel een energiezuinig Greenview dakraam in dezelfde maat als het oude raam, incl. gootstuk, isolatiepakket en de renovatieset EXR.
MAATCODE0102030405060713150809801011121817
E ectief glasoppervlak (m2) Afmeting (cm)55x7855x9866x9866x11878x9878x11878x14078x16094x9894x11894x14094x160114x118114x140134x98134x118134x140
EHV-AAX007016 89,9891,4394,3995,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42136,92144,65151,83 gepro leerde dakbedekking tot 90 mm 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
EXR 52,6455,5655,5658,4758,4758,4761,4064,3261,4061,4064,3267,2667,2667,2667,2667,2670,18 renovatieset voor vervanging oud dakraam 63,7067,2367,2370,7570,7570,7574,2977,8374,2974,2977,8381,3881,3881,3881,3881,3884,92 Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.
v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22
Tuimeldakramen blank afgelakt
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met 2 lagen watergedragen acryllak.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 35 dB +
Het FAKRO tuimeldakraam is door zijn veelzijdige eigenschappen vrijwel overal te gebruiken. Het heeft een tuimelas in het midden van het kozijn en een handgreep aan de onderzijde om het dakraam eenvoudig te openen. Daarnaast heeft het meer glasoppervlak door het geïntegreerde ventilatierooster in het kozijn. Zo geniet je optimaal in bijvoorbeeld jouw woon-, werk- of slaapkamer.
VOORDELEN
Makkelijk te openen door de handgreep aan de onderzijde
Vast te zetten in twee kierstanden
Veilig wonen door het anti-inbraaksysteem topSafe
Elektrische bediening mogelijk
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15°-90°
Ook mogelijk met Politiekeurmerk Veilig Wonen (zie blz. 48)
TUIMELDAKRAAMBLANKAFGELAKT
RENOVATIESETEXR t.b.v.dakraamvervanging
Vervang eenvoudig je oude dakraam met behoud van de bestaande aftimmering. Bestel een energiezuinig Greenview dakraam in dezelfde maat als het oude raam, incl. gootstuk, isolatiepakket en de renovatieset EXR.
v.v. HR++ glas 435,62464,58499,58522,46528,53580,31603,17696,07638,22667,14696,07754,00708,26760,04766,13825,52846,87
GOOTSTUKKEN
EHV-AAX007016 89,9891,4394,3995,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42136,92144,65151,83 gepro leerde dakbedekking tot 90 mm 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
EXR 52,6455,5655,5658,4758,4758,4761,4064,3261,4061,4064,3267,2667,2667,2667,2667,2670,18 renovatieset voor vervanging oud dakraam 63,7067,2367,2370,7570,7570,7574,2977,8374,2974,2977,8381,3881,3881,3881,3881,3884,92
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.

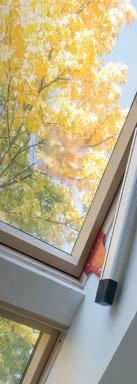

Met het FAKRO elektrische dakraam ervaar je optimaal bedieningsgemak. De elektrische bediening via Z-Wave, Wi en Z-Wave Solar is vooral geschikt voor moeilijk bereikbare dakramen of huizen waar het smarthome-principe geldt. Ideaal als je meer natuurlijk licht wilt toelaten in een hoge woonruimte. Door de toepassing van elektrische apparatuur, zoals een kettingmotor, voeding en regensensor, bedien je het dakraam makkelijk met een afstandsbediening, schakelaar, smartphone of tablet.
VOORDELEN
Makkelijk op afstand te bedienen
Automatische sluiting bij regenval door de regensensor
Ideaal voor moeilijk bereikbare plaatsen
Veilig wonen door het anti-inbraaksysteem topSafe
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO (elektrische) binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15°-90°
FTU-VU30 AUZX
FTU-XP50 AUZX
FTU-VU30 AUWX
AUSX
AUSX
Vacuüm geïmpregneerd en verlijmd grenenhout afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Ideaal voor in vochtige ruimtes.
Communicatie via de draadloze verbinding Z-Wave.
Bediening met afstandsbediening (apart te bestellen).
Ander dakraam in een elektrische uitvoering? Vraag ons naar de mogelijkheden en prijzen.
Vacuüm geïmpregneerd en verlijmd grenenhout afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Ideaal voor in vochtige ruimtes.
Communicatie via wi -netwerk (2,4 ghz).
Bediening via FAKRO smart app op smartphone.
Werkzaam met producten van bijv. FIBARO via een gateway voor de aansturing van Z-Wave producten in een woning of gebouw (zie blz. 150).
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 35 dB +
P500,55 W/m2K 1,0 W/m2K 40 dB -
ELEKTRISCHEDAKRAMEN
Vacuüm geïmpregneerd en verlijmd grenenhout afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Ideaal in vochtige ruimtes.
Communicatie via de draadloze verbinding Z-Wave.
Bediening met afstandsbediening (apart te bestellen).

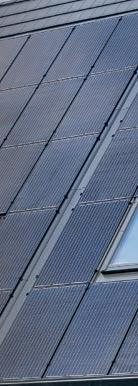

Zonnepaneel vangt zonne-energie op en voorziet het dakraam van stroom.
Dakraam sluit automatisch bij regenval door de regensensor.
Werkzaam met producten van bijv. FIBARO via een gateway voor de aansturing van Z-Wave producten in een woning of gebouw (zie blz. 150).
MAATCODE0102030405060713150809801011121817
E ectief glasoppervlak (m2) Afmeting (cm) 55x7855x9866x9866x11878x9878x11878x14078x16094x9894x11894x14094x160114x118114x140134x98134x118134x140
FTU-VU30AUZX 936,58949,67982,431034,821050,541113,421126,521205,101205,101205,101231,311270,611231,311296,811231,31p.o.a.p.o.a. v.v. HR++ glas 1133,261149,111188,741252,141271,151347,241363,091458,171458,171458,171489,891537,441489,891569,141489,89
EHV-AAX007016 89,9891,4394,3995,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42136,92144,65151,83 gepro leerde dakbedekking tot 90 mm 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72 Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.
v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22
Tuimeldakramen
FTU-VU30 KUMX
FTU-XP50 KUMX
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
Buitenpro elen RAL 9005 (zwart).
Voorzien van middenstijl.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 35 dB +
P500,55 W/m2K 1,0 W/m2K 40 dB -

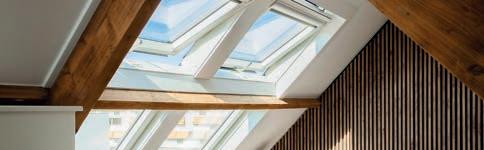

Het tuimeldakraam Retro is uitgerust met een klassieke middenstijl. Voor een mooie afwerking in jouw dak worden de afdekpro elen en bijpassende gootstukken geleverd in een zwarte kleur (RAL 9005). Hierdoor past dit type dakraam perfect op daken van monumentale panden en boerderijen.
VOORDELEN
Makkelijk te openen door de handgreep aan de onderzijde
Vast te zetten in twee kierstanden
Veilig wonen door het anti-inbraaksysteem topSafe
Elektrische bediening mogelijk
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15°-90°
Ook mogelijk met Politiekeurmerk Veilig Wonen (op aanvraag)
TUIMELDAKRAMENRETRO
MAATCODE010203040506071380
E ectief glasoppervlak (m2) Afmeting (cm) 55x7855x9866x9866x11878x9878x11878x14078x16094x160
v.v. aluminium onder plaat. 219,32227,76239,03253,06253,06256,31277,79332,49341,50
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.
Dakramen met verhoogde tuimelas proSky
FYU-VU30 AUMX
FYU-XP50 AUMX
Het FAKRO tuimeldakraam met verhoogde tuimelas is voorzien van een tuimelas die zich in de bovenste helft van het raam bevindt. Zo ontstaat er een aanzienlijk grotere doorloopruimte en een verhoogd gebruikscomfort. De grotere hoogtematen van dit dakraam zorgen voor meer lichtinval in een leefomgeving dan normale dakramen. Zo geniet je optimaal van daglicht en comfort.
VOORDELEN
Makkelijk te openen door de handgreep aan de onderzijde
Verhoogde tuimelas
Vast te zetten in twee kierstanden
Groter glasoppervlak voor meer lichtinval
Veilig wonen door het anti-inbraaksysteem topSafe
Eenvoudig te reinigen door 160° kantelen en vastzetten in de schoonmaakstand
Elektrische bediening mogelijk
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 20°-65°
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
Het FAKRO preSelect MAX uitzet-tuimeldakraam heeft een schuifschakelaar waarmee je zelf kiest in welke stand je het dakraam opent: tuimelstand of uitzetstand (0-45°). Omzetten gaat makkelijk en snel wanneer het dakraam open is. Dit speciaal ontwikkelde systeem is uniek voor FAKRO dakramen en kent een ongeëvenaard gebruiksgemak. Zo ontstaat direct een vergrote doorloopruimte tot aan de rand van het dakraam.
VOORDELEN
Makkelijk te openen in uitzet- (0-45°) of tuimelstand door handgreep aan de onderzijde en de preSelect schuifschakelaar
Vast te zetten in twee kierstanden
Groter glasoppervlak voor meer lichtinval
Veilig wonen door het anti-inbraaksysteem topSafe
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15-55°, met aangepaste veren ook mogelijk tot 85° (speciale bestelling)
FPW-VMAXU30 AWMX
FPW-XMAXP50 AWMX
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met twee lagen blanke, watergedragen acryllak met een witte toplaag (RAL9003).
FPU-VMAXU30 AUMX
FPU-XMAXP50 AUMX
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes zoals badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 33 dB +
P500,55 W/m2K 1,0 W/m2K 40 dB -
RENOVATIESETEXR
t.b.v.dakraamvervanging
Vervang eenvoudig je oude dakraam met behoud van de bestaande aftimmering. Bestel een energiezuinig Greenview dakraam in dezelfde maat als het oude raam, incl. gootstuk, isolatiepakket en de renovatieset EXR.
UITZET-TUIMELDAKRAAMPRESELECTMAX
MAATCODE020405060713150809801011501817FN
E ectief glasoppervlak (m2) Afmeting (cm) 55x9866x11878x9878x11878x14078x16094x9894x11894x14094x160114x118114x140114x160134x118134x140134x160
EHV-AAX007016 91,4395,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42167,61144,65151,83p.o.a. gepro leerde dakbedekking tot 90 mm 110,63115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64202,81175,03183,72
EXR 55,5658,4758,4758,4761,4064,3261,4061,4064,3267,2667,2667,2667,2667,2670,1870,18 renovatieset voor vervanging oud dakraam 67,2370,7570,7570,7574,2977,8374,2974,2977,8381,3881,3881,3881,3881,3884,9284,92
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.
v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22
Uitzettuimeldakramen preselect MAX kunststof
Het FAKRO preSelect MAX uitzet-tuimeldakraam is uitgevoerd in duurzaam wit kunststof. Dit maakt ze zeer onderhoudsvriendelijk en geschikt voor vochtige ruimtes als een badkamer of keuken. Met een schuifschakelaar kies je zelf eenvoudig in welke stand je het dakraam opent: tuimelstand of uitzetstand (0-45°). Omzetten gaat makkelijk en snel wanneer het dakraam open is. In de uitzetstand ervaar je direct een vergrote doorloopruimte tot aan de rand van het dakraam.
VOORDELEN
Makkelijk te openen in uitzet- (0-45°) of tuimelstand door handgreep aan de onderzijde en de preSelect schuifschakelaar
Vast te zetten in twee kierstanden
Groter glasoppervlak voor meer lichtinval
Veilig wonen door het anti-inbraaksysteem topSafe
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15-55°, met aangepaste veren ook mogelijk tot 85° (speciale bestelling)
De kunststofpro elen van de dakramen bestaan gedeeltelijk uit gerecycled materiaal
PPP-VU30MAX ABMX
PPP-VU41MAX ABMX
PPP-XP50MAX ABMX
Kozijn (RAL9003) gemaakt van veelcellige PVC-pro elen met stalen verstevigingselementen.
Nagenoeg onderhoudsvrij.
Uitstekend geschikt voor ruimtes waar langdurig vocht aanwezig is, zoals badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 33 dB +
U410,6 W/m2K 1,1 W/m2K 35 dB +
P500,55 W/m2K 1,0 W/m2K 40 dB -
Ook mogelijk in grenenlook of antraciet binnenafwerking, prijs op aanvraag, levertijd 10 werkdagen.
RENOVATIESETEXR
t.b.v.dakraamvervanging
Vervang eenvoudig je oude dakraam met behoud van de bestaande aftimmering. Bestel een energiezuinig Greenview dakraam in dezelfde maat als het oude raam, incl. gootstuk, isolatiepakket en de renovatieset EXR.
EHV-AAX007016 91,4395,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42167,61144,65151,83p.o.a. gepro leerde dakbedekking tot 90 mm 110,63115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64202,81175,03183,72
EXR 53,9453,9456,7756,7756,7759,6162,4559,6159,6162,4565,3065,3067,2667,2670,1870,18 renovatieset voor vervanging oud dakraam 65,2765,2768,6968,6968,6972,1375,5672,1372,1375,5679,0179,0181,3881,3884,9284,92
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie.
ISOLATIEPAKKET
XDK 91,0991,0991,0991,0991,0991,0991,0991,0991,0991,0991,0991,09p.o.a.91,0991,09p.o.a. v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22
Uitstapdakramen
FWUU30 AUMX
FWUP50 AUMX
Het FAKRO uitstapdakraam combineert de uitstekende thermische eigenschappen en de lichtinval van een tuimeldakraam met een gemakkelijke en veilige toegang tot het dak. Dit kan zowel voor het platte dak (in combinatie met de platdakopstand EFW) als het hellende dak. Het dakraam opent zijdelings tot 90° en is voorzien van een gasveermechanisme.
VOORDELEN
Speciaal voor daktoetreding
Geschikt voor toepassing hellende en daken maar ook voor platte daken in combinatie met een EFW platdakopstand (zie blz. 138)
Makkelijk te bedienen met de handgreep
Vast te zetten in twee kierstanden
FAKRO binnenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15-
Standaard zit de handgreep aan de rechterzijde van binnenuit gezien. Het is mogelijk om deze te verplaatsen naar de linkerzijde.
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 33 dB +
P500,55 W/m2K 1,1 W/m2K 38 dB -
UITSTAPDAKRAMEN
MAATCODE0102162203040506070809
E ectief glasoppervlak (m2) Afmeting (cm) 55x7855x9855x11866x7866x9866x11878x9878x11878x14094x11894x140
EHV-AAX007016 89,9891,43p.o.a.p.o.a.94,3995,85101,75110,91115,69125,34127,32 gepro leerde dakbedekking tot 90 mm 108,88110,63114,21115,98123,12134,20139,98151,66154,06
v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22
4-pans dakraam
Het 4-pans dakraam is uniek in zijn soort. Dit kleine raam leent zich uitstekend voor zolders waar een groot daglichtoppervlak niet nodig is, maar waar je wel wilt genieten van daglicht en frisse lucht. Hoogwaardige materialen zorgen voor een lange levensduur en goede isolatie. Het dakraam heeft een tuimelas in het midden van het kozijn en een luxe handgreep aan de onderzijde met twee kierstanden.
VOORDELEN
Makkelijk te openen door de handgreep aan de onderzijde
Tuimelt in het midden
Eenvoudig te reinigen door 180° kantelen
Uitstekende isolatiewaarde van het complete dakraam (U=1,4 W/m²K)
Snel te monteren door het geïntegreerde gootstuk
Montage in dakhelling 15-90°
FTK-WU2 AWMX
Voorzien van HR++ glas.
Vacuüm geïmpregneerd en verlijmd grenenhout.
Afgewerkt met twee lagen blanke, watergedragen acryllak met een witte toplaag (RAL9003).
Voorzien van geïntegreerd gootstuk voor een gepro leerde dakbedekking tot 90 mm pro elhoogte.
EENVOUDIGEENSNELLEMONTAGE
Montage is eenvoudig dankzij het slimme bevestigingssysteem. Het 4-pans dakraam is voorzien van een geïntegreerd, universeel gootstuk (voor pannen), waardoor het raam snel als één pakket gemonteerd kan worden. Met vier montagestrips (zie afbeelding) bevestig je vervolgens het dakraam op het dak. Het dakraam is uit te breiden met een makkelijk te installeren, onderhoudsvrije binnenafwerking van wit kunststof.
• Gedeeltelijke reductie van overtollige warmte in de ruimte.
• In kleur wit, beige of blauw.

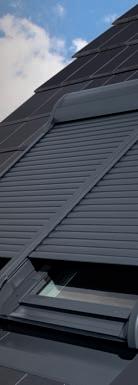

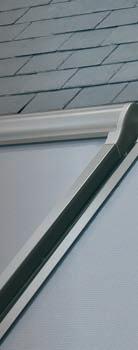

BUITENZONWERINGAMZ
• Optimale bescherming tegen warmte.
• E ectieve schaduwwerking terwijl zacht licht nog de ruimte kan binnentreden.
• In kleur antraciet.
PREFABAFTIMMERBAKPAB
• Onderhoudsvrije, kunststof binnenafwerking wit.
• Standaard diepte: 20/25 cm (overige maten op aanvraag mogelijk).
• Breedte plint: 8 cm (overige maten op aanvraag mogelijk.
Zolderramen
WGI
WGI7016
Klapt naar boven open en heeft drie kierstanden.
Voorzien van twee lagen gehard glas 3H-8-3.
Montage mogelijk in een dakhelling van 15-60°.
Voorzien van een gasveermechanisme voor gemakkelijk openen. Voorkomt ongewenst dichtvallen.
Voorzien van een geïntegreerd gootstuk voor een gepro leerde dakbedekking tot 45 mm pro elhoogte.
Grenenhouten kozijn afgewerkt met aluminium.
Het zolderraam wordt toegepast in onbewoonde ruimtes en is een makkelijke oplossing voor als je licht en ventilatie op zolder wilt, maar hiervoor niet al te veel wilt uitgeven. Het dakraam is standaard voorzien van geïntegreerde gootstukken voor een snelle en makkelijke montage.
VOORDELEN
Speciaal voor onbewoonde ruimtes
Vast te zetten in drie kierstanden voor ventilatie
Voorzien van geïntegreerd gootstuk voor snelle montage
Montage in dakhelling 15-60°
ZOLDERRAMEN
Afmeting (cm) 46x5546x75
WGI7016 199,71223,39
v.v. twee lagen gehard glas 241,65270,30
Tuimeldakramen Politiekeurmerk Veilig Wonen
Onder het FAKRO tuimeldakraam met Politiekeurmerk Veilig Wonen voel je je extra veilig. Dit type dakraam is voorzien van drie inbraakwerende elementen: een beveiligingssysteem tegen demontage van het glas, een afsluitbare (onder)handgreep en het inbraakwerende topSafe-constructiesysteem. Het is getest volgens de NEN-norm 5096, wat betekent dat dit type dakraam voldoet aan inbraakwerendheid weerstandsklasse II en het komt daardoor in aanmerking voor woningen met het Politiekeurmerk Veilig Wonen.
VOORDELEN
Veilig wonen door het anti-inbraaksysteem topSafe
Voorzien van een beveiligingssysteem tegen demontage van het glas en geïntregeerde anti-inbraaksloten.
Makkelijk te bedienen door de (afsluitbare) handgreep aan de onderzijde
Vast te zetten in twee kierstanden
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15°-90°
FTW-VU30 AWMK
FTW-VU41 AWMK
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met twee lagen blanke, watergedragen acryllak met een witte toplaag (RAL9003).
FTU-VU30 AUMK
FTU-VU41 AUMK
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
U301,0 W/m2K 1,3 W/m2K 35 dB +
U410,6 W/m2K 1,1 W/m2K 36 dB +
De tuimeldakramen FTW-V AWMK en FTU-V AUMK voldoen aan inbraakwerendheid weerstandsklasse II (NEN 5096) en zijn daarmee geschikt voor woningen met het Politiekeurmerk Veilig Wonen.
TUIMELDAKRAMENMETPOLITIEKEURMERKVEILIGWONEN
MAATCODE0102030405060713150809801011121817
E ectief glasoppervlak (m2) Afmeting (cm) 55x7855x9866x9866x11878x9878x11878x14078x16094x9894x11894x14094x160114x118114x140134x98134x118134x140
v.v 3-voudig glas 759,34805,61805,61860,05860,05917,211009,741075,061075,061058,721129,501360,831175,761224,751181,201262,861360,83

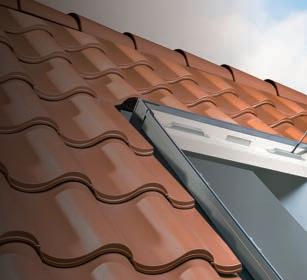

GOOTSTUKKEN
EHV-AAX00 89,9891,4394,3995,85101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42136,92144,65151,83 gepro leerde dakbedekking tot 90 mm 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie. ISOLATIEPAKKET
Natuurlijke ventilatie is essentieel voor een gezond leefklimaat in huis. Het tuimeldakraam met verhoogde ventilatie is voorzien van het V60P zelfregulerend ventilatierooster. Hierdoor biedt het dakraam met dit type rooster een sterk verhoogd nominaal debiet voor een continue, maar gecontroleerde toevoer van verse lucht.
VOORDELEN
Makkelijk te openen door de handgreep aan de onderzijde
Verhoogde ventilatiecapaciteit
Zelfregulerend ventilatierooster
Vast te zetten in twee kierstanden
Veilig wonen door het anti-inbraaksysteem topSafe
Eenvoudig te reinigen door 180° kantelen en vastzetten in de schoonmaakstand
Elektrische bediening mogelijk
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Ook mogelijk met Politiekeurmerk Veilig Wonen (zie blz. 48)
Montage in dakhelling 15°-90°
TUIMELDAKRAMENMETVERHOOGDEVENTILATIE
MAATCODE05060713150809801011121817
E ectief glasoppervlak (m2) Afmeting (cm) 78x9878x11878x14078x16094x9894x11894x14094x160114x118114x140134x98134x118134x140
v.v. HR++ glas 650,90702,03730,50814,04878,30908,93937,95949,73887,76915,45994,401056,521080,73
FTU-V6U30AUMX 558,97602,82632,10696,99752,40778,64794,80813,65794,80925,07851,54905,51925,90 v.v. HR++ glas 676,36729,41764,85843,36910,41942,16961,71984,52961,711119,341030,361095,671120,34
GOOTSTUKKEN
EHV-AAX00 101,75110,91115,69116,91119,10125,34127,32126,71132,45134,42136,92144,65151,83 gepro leerde dakbedekking tot 90 mm 123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
Letop! Ook mogelijk met andere gootstukken. Kijk op blz. 77 voor meer informatie. ISOLATIEPAKKET
XDK 91,0991,0991,0991,0991,0991,0991,0991,0991,0991,0991,0991,0991,09 v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22110,22
FTW-V6U30 AWMX
FTU-V6U30 AUMX
Dakramen met BUVA SusStream module
Frisse lucht is een cruciaal onderdeel van een gezonde woning. Doordat huizen steeds beter geïsoleerd zijn, is het belangrijk dat we bewust nadenken over de toepassing van ventilatievoorzieningen. FAKRO en BUVA hebben een simpele en e ciënte oplossing ontwikkeld voor meer ventilatiecapaciteit onder het hellende dak. Deze oplossing combineert een FAKRO dakraam met een BUVA SusStream-ventilatierooster in één systeem, voor een maximale lichtinval, zeer hoge ventilatiecapaciteit en goede geluidswering.
VOORDELEN
Een hoge daglichtopbrengst
Een hoge zelfregelende ventilatiecapaciteit tot wel 33,3 l/s (type PLUTA 27* - 134 cm)
Een geluidsreducerende, natuurlijke ventilatievoorziening EPC-reductie d.m.v. integratie in BUVA Vital Air System
Een tijd en kostenbesparende montage
Montage in dakhelling 40°-90°
FAKRODAKRAAM MET BUVA SUSSTREAM
HOEWERKTHET?
FAKRODAKRAAM MET XVB OPZETMODULE
BUVASUSSTREAM MODULE
Het werkt simpel. Het systeem combineert een FAKRO dakraam met een BUVA SusStream-ventilatierooster. Het FAKRO dakraam wordt voorzien van een XVB opzetmodule. Er ontstaat één systeem dat direct op de bouwplaats of bij de prefab dakenfabrikant wordt geleverd. Het systeem wordt op de standaard wijze in het dak verwerkt. Na montage wordt de SusStream in de opzetmodule geschoven en de totaaloplossing voor daglicht en ventilatie is klaar.
TOEPASSING
De FAKRO/BUVA-combinatie is geschikt voor alle daktypes in een helling van 40°-90°. De opzetmodule is toe te passen bij FAKRO’s houten dakramen in een hoogte van 78, 98, 118, 140 en 160 cm. De hoogte van de opzetmodule is 20 cm. Bij een dakraamhoogte van 118 cm is deze 22 cm. Deze maatvoering zorgt ervoor dat het hele pakket binnen de standaardmaten voor dakramen blijft. Je kunt daardoor gewoon de standaardmaat gootstukken voor dakramen toepassen. Dit scheelt in kosten en montagetijd.
KENMERKENSYSTEEM
• Combineer FAKRO’s houten dakramen met een BUVA SusStream-module.
• Het dakraam, blank of wit afgelakt, wordt uitgevoerd zonder ventilatierooster.
• De combinatie is standaard voorzien van SusStream type Pluta 27 in RAL 9006 (blank aluminiumkleur). Overige types zijn op aanvraag mogelijk.
• Toepasbaar in alle typen dakbedekking in een helling van 40°-90°, waaronder BIPV-daken.
• Toepassing binnenzonwering (handbediend en elektrisch) mogelijk en/of zonwerende screen AMZ (elektrisch en solar). Het plaatsen van een rolluik (ARZ) is niet mogelijk*.
• Geschikt voor montage op de bouwplaats of bij de prefab dakenfabrikant.
*Letop! Kies bij het bestellen van de buitenzonwering screen AMZ voor de eerstvolgende hoogtemaat (voor 78 cm is dat 98 cm). Dit in verband met de hoogte van de opzetmodule (20/22 cm).
VENTILATIECAPACITEITENWATERDICHTHEID
FAKRODAKRAAMINCLBUVASUSSTREAMTYPEPLUTA27
Dakraambreedte(cm)55667894114134
Volumestroom bij 1Pa [l/s] 12,2415,1618,3522,6127,9333,25
Wind- en waterdichtheid Hoogste klasse tot 650Pa in open en gesloten toestand
56 DAKRAMEN MET VERHOOGDE TUIMELAS EN BENEDENLICHT FDU
58 BALKONDAKRAAM GALERIA FGU
60 DUET DAKRAMEN FXW, FXU
62 COMBI HORIZONTAAL
64 DAK-GEVEL COMBI BL_, BR_, BV_, BX_
66 ROOKGASAFVOER DAKRAMEN FSP
Dakramen met verhoogde tuimelas en benedenlicht
FDU
Het FAKRO dakraam met verhoogde tuimelas en benedenlicht (Duet proSky) heeft twee raamvleugels in één kozijn. De bovenvleugel gebruik je hierbij als tuimeldakraam, waarbij de tuimelas zich boven de helft van de raamhoogte bevindt.
De benedenvleugel is vast. Door deze unieke constructie ontstaat een vergroot glasoppervlak en geniet je van nog meer lichtinval.
VOORDELEN
Makkelijk te openen door handgreep aan de onderzijde
Vast te zetten in twee kierstanden
Eenvoudig te reinigen door 160° kantelen en vastzetten in schoonmaakstand
Veilig wonen door het anti-inbraaksysteem topSafe
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 25°-65°
ADVIES
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w P500,55 W/m2K 1,1 W/m2K 38 dB
Het Duet proSky dakraam bestaat uit twee raamvleugels, verdeeld over één raamkozijn. Dit dakraam heeft maar één gootstuk nodig, wat de montagetijd aanzienlijk verkort.
v.v. binnen- en buitenkraag en isolatiekraag 138,80142,89142,89153,72142,89142,89151,01153,72

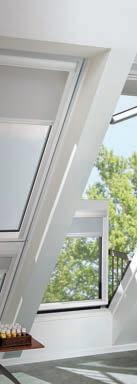

Balkondakraam Galeria
Creëer meer woonruimte en haal buiten echt naar binnen met het FAKRO balkondakraam. Het bestaat uit twee vleugels, waarbij de bovenste vleugel als een uitzetdakraam geopend wordt en de onderste vleugel naar voren klapt tot in een verticale positie. De open vleugels vormen een balkon in jouw kamer.
VOORDELEN
Makkelijk te openen door handgreep aan de onderzijde van de bovenste vleugel
Voorzien van een 2-puntssluiting
Eenvoudig te reinigen door 180° kantelen en
vastzetten in schoonmaakstand
Veilig wonen door het anti-inbraaksysteem topSafe
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 30-55°
Geïntegreerde balustradepro elen die beschermd worden tegen vervuiling
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w Ventilatie
P500,55 W/m2K 1,1 W/m2K 37 dB -
BALKONSTAND
De bovenste vleugel opent tot 45°, ten opzichte van het kozijnframe. De ingebouwde balustrades in de ondervleugel staan verticaal bij een volledig open stand, ongeacht van de dakhelling. Wordt standaard geleverd met een waterdichte, dampopen buitenkraag XDP. Als het balkondakraam gesloten wordt, verdwijnen de balustrades in de raamconstructie. Zo wordt verontreiniging van de balustradepro elen tegengegaan en blijft de esthetiek van het dak bewaard.
gepro leerde dakbedekking tot 90 mm pro elhoogte 277,29298,00309,22
EHV-ATHERMO7016 290,85306,81306,81
gepro leerde dakbedekking tot 90 mm pro elhoogte v.v. extra isolatie 351,93371,24371,24
Montage
Combineer het FGU balkondakraam met andere FAKRO dakramen, waaronder het FDU dakraam. Ondersteuning nodig bij montage?
Wij helpen je graag. Neem contact met ons op voor de mogelijkheden.
Duet dakramen
Vacuüm geïmpregneerd en verlijmd grenenhout.
Binnenzijde afgewerkt met twee lagen blanke, watergedragen acryllak (RAL 9003).
Vacuüm geïmpregneerd enverlijmd grenenhout.
Binnenzijde afgewerkt met drie lagen polyurethaanlak wit (RAL9003).
Uitstekend geschikt voor vochtige ruimtes als badkamers en keukens.
ISOLATIEWAARDES
Glas U g Raam U w Geluid R w P201,0 W/m2K 1,3 W/m2K 37 dB
Het duet dakraam is een vast dakraam (opent niet) dat direct onder een standaard dakraam wordt geplaatst. Het heeft een speciale koppeling waardoor het eenvoudig met een bovenliggend dakraam te combineren is. Deze constructie zorgt voor een minimale koppelafstand waardoor je van meer lichtinval geniet. Het duet dakraam is alleen als onderste deel te gebruiken en te plaatsen in combinatie met een bovenliggend dakraam.
VOORDELEN
Ideaal voor extra lichtinval in de woonruimte
Te combineren met een bovenliggend dakraam naar keuze van dezelfde breedte
Veilig wonen door het anti-inbraaksysteem topSafe
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Let op: bestel een EHV-A AX00 in de maat van het bovenste dakraam en een KDV-X in de maat van het onderliggende Duet dakraam Horizontale combinatie: op aanvraag.
GOOTSTUKKEN
BEPAALDEJUISTEMAATVANHETISOLATIEPAKKET*
Hoogte FX_ (cm)Hoogte bovenliggend dakraam (cm) Hoogte van de combinatie (cm) Hoogte van het te bestellen isolatiepakket (cm)
* Tel de hoogte van het duet dakraam en het bovenliggende dakraam bij elkaar op om het juiste isolatuepakket te kiezen.
gepro leerde dakbedekking tot 90 mm pro elhoogte 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
v.v. binnen- en buitenkraag en isolatiekraag 138,80142,89142,89153,72142,89142,89151,01153,72

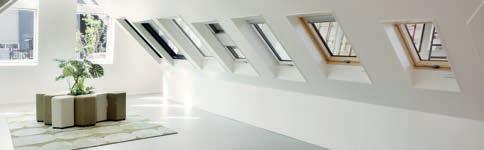

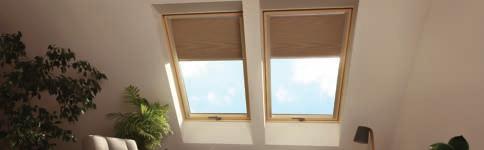

Combi horizontaal
FAKRO dakramen geven jouw interieur een elegante uitstraling en laten je genieten van een grote lichtinval. Met onze dakramen kun je eindeloos combineren en iedere ruimte volledig naar wens vormgeven. Om het je makkelijk te maken, hebben wij twee horizontale combinaties samengesteld: twee dakramen naast elkaar en drie dakramen naast elkaar. Het grootste voordeel van deze combinaties is de eenvoudige montage. De dakramen zijn namelijk losse elementen die moeiteloos met elkaar te combineren zijn in diverse maten. Je kunt kiezen uit verschillende typen dakramen, zoals het wit afgelakte tuimeldakraam en het onderhoudsvriendelijke wit afgelakte tuimeldakraam, die beide zeer populair zijn.
Met FAKRO maak je van iedere ruimte een lichte en stijlvolle omgeving!
VOORDELEN
Een compleet pakket van (dezelfde soort en maat) dakramen met gootstukken
Ook te combineren met elektrische dakramen of bijvoorbeeld uitzet-tuimeldakramen
Dakramen makkelijk te openen door handgreep aan de onderzijde
Veilig wonen door het anti-inbraaksysteem topSafe
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage in dakhelling 15°-90°
MEEST VOORKOMENDE DAKRAMEN IN COMBI
Tuimeldakraamwitafgelakt
De combinatie is een compleet pakket van dakramen van dezelfde soort en maat met gootstukken.
De bijgeleverde gootstukken zijn geschikt voor gepro leerde dakbedekking tot 90 mm pro elhoogte.
Horizontale koppelafstand tussen de dakramen is 100 mm.
Tuimeldakraam acryllak wit, HR++ glas, ventilatierooster, onderhandgreep, geschikt voor woon-, werk- en slaapkamers. Meer informatie blz. 26.
Tuimeldakraamwitkunststofbeschermlaag
Tuimeldakraam polyurethaanlak wit, HR++ glas, ventilatierooster, onderhandgreep, ook geschikt voor badkamers. Meer informatie blz. 28.
Hieronder vind je de prijzen voor een B2/1 en B3/1 combinatie uitgevoerd met bovenstaande dakramen.
ANDEREDAKRAAMTYPES
Combinaties met andere dakramen, zoals elektrische tuimeldakramen of uitzettuimeldakramen, zijn ook mogelijk. Neem contact met ons op voor meer informatie.
MEERDAKRAAMCOMBINATIES
Andere combinaties met FAKRO dakramen zijn ook mogelijk. Neem contact met ons op voor meer informatie.
*De aangegeven prijs van de XDK set geldt per dakraam. Heb je een combinatie van twee

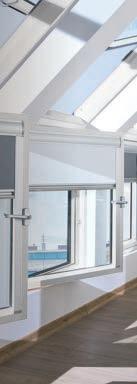

Dak-Gevel Combi
BL_, BR_, BV_, BX_
Het raam kan kiepen tot een maximale opening van 12 cm en opendraaien tot maximaal 90°.
Het heeft een afsluitbare handgreep.
Het raam is leverbaar in een linksdraaiende (BLW) of rechtsdraaiende (BRW) variant.
Beschikbaar in een afgelakte versie (W) en een versie met een kunststof beschermlaag (U) aan de binnenzijde in de kleur wit (RAL 9003).
ISOLATIEWAARDES
Het raam kan kiepen tot een maximale opening van 12 cm.
Het is voorzien van een afsluitbare handgreep.
Beschikbaar in een afgelakte versie (W) en een versie met een kunststof beschermlaag (U) aan de binnenzijde in de kleur wit (RAL 9003).
Glas U g Raam U w Geluid R w P500,55 W/m2K 0,8 W/m2K 40 dB
DAK-GEVELCOMBI
De Dak-Gevel Combi van FAKRO is een unieke combinatie van een dakraam en een gevelraam, die het hellende dak mooi en precies met de verticale gevel verbindt. Met deze slimme oplossing creëer je naast veel lichtinval ook een schitterend uitzicht. Ideaal voor gangen, traphuizen en woonkamers waar nét wat meer licht binnen mag vallen. De standaard gevelramen kunnen worden vervangen door een kozijn uit onze Innoview-lijn, die veel mogelijkheden qua afmetingen biedt en zo precies aansluit bij jouw speci eke wensen.
De combinatie functionaliteit, exibiliteit en esthetiek maakt van de Dak-Gevel Combi een indrukwekkende blikvanger!
VOORDELEN
Gevelraam voor combinatie met een dakraam
Grenenhout van hoge kwaliteit, verlijmd en vacuüm geïmpregneerd
FAKRO binnen- en buitenzonwering mogelijk
Koppeling met dakraam in dakhelling van 15-55°
Ook te combineren met onze gevelkozijnen uit de Innoview lijn, neem voor meer informatie contact op met onze verkoopadviseurs
Vast, niet te openen raam. Beschikbaar in een afgelakte versie (W) en een versie met een kunststof beschermlaag (U) aan de binnenzijde in de kleur wit (RAL 9003).
MAATCODE8182838485868789909394
E ectief glasoppervlak (m2) Afmeting (cm) 78x7578x9578x11578x13794x7594x9594x115114x75114x95134x75134x95
Letop! Dak-Gevel Combi dakramen hebben speciale gootstukken waardoor zij perfect te combineren zijn met gevelsystemen van andere gevelfabrikanten.
GOOTSTUKKEN
MAATCODE05060713150809801011121817
Afmeting (cm) 78x9878x11878x14078x16094x9894x11894x14094x160114x118114x140134x98134x118134x140 EUV/B 178,67184,10196,55196,20192,80196,51200,13200,13200,13207,28203,70207,28210,83 gepro leerd dak tot 90 mm pro elhoogte 216,20222,76237,83237,41233,28237,78242,16242,16242,16250,81246,48250,81255,11
Bovenstaande gootstukken bestaan uit: een gootstuk voor het bovenliggende dakraam, verbindingselementen voor tussen de twee ramen, aluminium windveren (lengte 120 cm) en zijdelingse afwerkpro elen om de gevel(stenen) af te werken.
Rookgasafvoer dakraam
Gemaakt van hout, vacuüm geïmpregneerd en afgewerkt met twee lagen acryllak
Brand en rook vormen een ernstig gevaar voor de gezondheid en het leven van mensen. In tegenstelling tot wat vaak wordt gedacht, wordt meer dan 90% van de sterfgevallen bij brand veroorzaakt door rookverstikking en niet door hoge temperaturen of verbranding. Rook kan bovendien aanzienlijke schade aan eigendommen veroorzaken.
INSTALLATIE
Besturingseenheden worden ingezet voor het aansturen van motoren bij brand en voor de dagelijkse ventilatie van gebouwen. Op de besturing kunnen onder andere een OSD- en ZRD-regensensor, RT 45-alarmdrukknoppen en een LT 84U-ventilatieschakelaar worden aangesloten. De unit functioneert continu in bewakingsmodus en wordt gevoed via het 230V AC-net (los te bestellen).
Bij brand geeft de regensensor een signaal aan de besturing, waarna automatisch de raammotoren worden geactiveerd. Voor extra veiligheid is de besturingseenheid voorzien van een onafhankelijke noodstroomvoorziening, waardoor deze tot 72 uur operationeel blijft in bewakingsmodus.
Het raam maakt deel uit van een zwaartekracht rookafvoersysteem en wordt gebruikt om overtollige rook en warmte tijdens brand af te voeren. Daarnaast maakt het systeem dagelijkse ventilatie mogelijk en laat het daglicht de ruimte binnen.
Het raam is uitgerust met twee elektrische motoren die de raamvleugel openen na een elektrisch signaal van de besturingseenheid. Het geopende raam beschermt de dakopening tegen zijwind.
Het raam wordt zodanig geïnstalleerd dat alle randen onder de nokhoogte van het dak liggen. Dit type raam wordt doorgaans toegepast in trappenhuizen.
VOORDELEN
Vervaardigd volgens EN 12101-2: RE1000(+1000), SL500, WL1500, T(00), B300
Maximale openingshoek van de vleugel 75° binnen 51 seconden, bij volledige belasting
Geschikt voor daken met een hellingshoek tussen 20° en 60° met speciale gootstukken E_S.
Voor de installatie dient een 230V AC-voeding te worden aangesloten op de rookafvoerbesturing en via geschikte bekabeling te worden doorverbonden met de overige systeemcomponenten. Installatie mag uitsluitend worden uitgevoerd door een gekwali ceerde elektricien (1kV-bevoegdheid).
Daarnaast moet het systeem elke 6 maanden worden gecontroleerd op een storingsvrije werking. Alle systeemcomponenten zijn gecerti ceerd en goedgekeurd voor toepassing in gebouwen.
ROOKGASAFVOERDAKRAAM
MAATCODE0709101112
E ectief glasoppervlak (m2) Afmeting (cm) 78x14094x140114x118114x140134x98
FSPP207016 p.o.a.p.o.a.p.o.a.p.o.a.p.o.a.
GOOTSTUKKEN
EHV-AAX00 196,55200,13200,13207,28203,70
gepro leerd dakbedekking tot 90 mm pro elhoogte 237,83242,16242,16250,81246,48
GOOTSTUKKEN
XDK 91,0991,0991,0991,0991,09
v.v. binnen- en buitenkraag en isolatiekraag 110,22110,22110,22110,22110,22
INHOUDSOPGAVE
70 DAKKAPEL BASIS
72 DAKKAPEL PLUS
74 DAKKAPEL LUX
Dakkapel Basis
De FAKRO dakkapel Basis is een slimme en voordelige oplossing voor extra ruimte in de kamer. Het verhoogt de helling van het dakraam met 10°, waardoor het een dakkapel wordt. Hierdoor pro teer je van net wat extra ruimte in huis. Het is mogelijk tot maximaal drie dakramen in deze dakkapel te combineren.
Voordelige oplossing voor extra ruimte
Verhoogt een FAKRO dakraam met 10° voor net wat extra ruimte
Binnen één dag te monteren
Mogelijkheid om tot drie dakramen te koppelen
Montage in dakhelling 10-75°
In veel gevallen vergunningsvrij te plaatsen (informeer bij lokale gemeente)
VERSCHILLENDE DAKRAMEN TOE TE PASSEN
De FAKRO dakkapel bestaat uit:
Een Thermo-gootstuk met geïsoleerde zijwangen.
Grenenhouten draagbalken (aantal afhankelijk van type dakkapel).
Aluminium afwerkpro elen voor de buitenzijde in kleur RAL 7016
Uitvoeringen
De FAKRO dakkapel Basis is leverbaar in drie uitvoeringen:
Single één dakraam met EHA 7016 Thermogootstuk.
Duo twee FAKRO dakramen met draagbalk en EHA 7016 Thermogootstuk.
Triple drie FAKRO dakramen, twee draagbalken en EHA 7016 Thermogootstuk
Je kunt verschillende FAKRO dakramen in de dakkapel Basis toepassen. Wij adviseren: Hieronder vind je de prijzen van de betre ende combinaties.
Onderhoudsvriendelijk tuimeldakraam
Tuimeldakraam polyurethaanlak wit, HR++ glas, ventilatierooster, onderhandgreep, ook geschikt voor badkamers. Meer informatie blz. 28.
Uitzet-tuimeldakraam preSelect Max
Uitzet-tuimeldakraam polyurethaanlak wit, HR++ glas, ventilatierooster, onderhandgreep, ook geschikt voor badkamers. Meer informatie blz. 38.
ANDEREDAKRAAMTYPES
Combinaties met andere dakramen zijn ook mogelijk m.u.v. alle kunststof dakramen (PTP/PPP).
Neem voor meer informatie contact met ons op.
Let op! Bestel de FAKRO dakkapel Basis en de FAKRO dakramen die je in de dakkapel wilt toepassen apart.

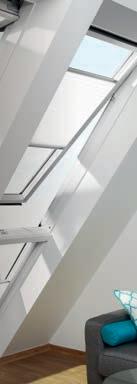

De FAKRO dakkapel Plus is een echte ruimtewinner. Het is het moderne alternatief voor de traditionele dakkapel, waarmee je een zee aan ‘t mooiste licht in huis haalt én extra ruimte creëert. Deze dakkapel wordt van binnenuit gemonteerd, waardoor er geen hijskraan nodig is. Je kunt kiezen uit een variant met vier of zes FAKRO dakramen.
VOORDELEN
Een echte ruimtewinner
In veel gevallen vergunningsvrij te plaatsen (informeer bij lokale gemeente)
Uitstekende isolerende eigenschappen
Geleverd als compleet bouwpakket
Eenvoudig binnen één dag te plaatsen
Wordt van binnenuit gemonteerd
Elektrische bediening mogelijk
FAKRO zonwering mogelijk
Montage in dakhelling 35°-70°
Je kunt verschillende FAKRO dakramen in de constructie toepassen, denk aan dakraamtypen* FT_-V of FP_-V. Zo creëer je zelf een oplossing die voldoet aan jouw woonwensen. Kies bijvoorbeeld voor extra bedieningsgemak met elektrische dakramen of pas zonwering toe voor extra wooncomfort.
De FAKRO dakkapel bestaat uit:
Twee zijwangen vervaardigd uit OSB platen, opgevuld met EPS-isolatie (exclusief binnenafwerking).
Draagbalken vervaardigd uit wit afgelakt grenenhout. Blank afgelakt grenenhout is op aanvraag ook mogelijk.
Afwerkstroken tussen de dakramen vervaardigd uit wit afgelakt grenenhout. Blank afgelakt grenenhout is op aanvraag ook mogelijk.
Aluminium afwerkpro elen om een waterdichte aansluiting te garanderen in kleur RAL 7016.
Een koppelafstand tussen de dakramen van 100 mm.
Uitvoeringen
De FAKRO dakkapel Plus is leverbaar in twee uitvoeringen:
EDD-W: twee dakramen onder en twee boven.
EDT-W: drie dakramen onder en drie boven.
Hieronder vind je prijzen voor de dakkapel Plus inclusief onderhoudsvriendelijke tuimeldakramen FTU-V U30 AUMX. De dakramen bestel je apart van de constructie.
* Andere FAKRO dakramen zijn ook mogelijk voor toepassing in de dakkapel Plus, m.u.v. alle kunststof dakramen (PTP/PPP).Neem voor meer informatie contact op ** De dakkapel heeft een maximale breedte van 250 cm.
Dakkapel LUX
BASICSTARTUP
Een stijlvolle uitstraling met vaste maten. Dit model sluit perfect aan bij je zolder, zonder dat je alles hoeft samen te stellen.
De dakkapel LUX is dé innovatieve dakkapel voor wie meer daglicht én extra leefruimte op zolder wil. Dankzij het slimme ontwerp is deze in de meeste gevallen vergunningsvrij te plaatsen (let op: voorzijde is meestal wel vergunningsplichtig). Door de verschillende breedtes is deze bijna altijd toepasbaar binnen zowel renovatie- als nieuwbouwprojecten en binnen de bouwaanvraag-eisen.
Prefab dakkapel, hierdoor makkelijk en snel te plaatsen
Binnenzijde wit en onderhoudsvrij afgewerkt
Buitenzijde volledig onderhoudsarm
Keuze uit verschillende raamhoogtes
Elektrische bediening mogelijk
FAKRO zonwering mogelijk
Slim en verrassend veelzijdig. Dankzij het compacte formaat past hij op vrijwel elk dak en binnen één dag geniet je van meer licht en hoogte.
Verschillende dakramen toe te passen
Je kunt twee verschillende FAKRO dakramen in deze dakkapel toepassen, zoals dakraamtypen FTU-V of FPU-V. Zo creëer je zelf een oplossing die voldoet aan jouw woonwensen.
Kies bijvoorbeeld ook voor extra bedieningsgemak met elektrische dakramen of pas (elektrische) zonwering toe voor extra wooncomfort.
Hieronder vind je prijzen voor de dakkapel LUX inclusief onderhoudsvriendelijke tuimeldakramen FTU-V U30 AUMX.
Levering & Garantie
Onderhoudsvriendelijk tuimeldakraam
Tuimeldakraam polyurethaanlak wit, HR++ glas, ventilatierooster, onderhandgreep, ook geschikt voor badkamers. Meer informatie blz. 28.
Uitzet-tuimeldakraam preSelect Max
Uitzet-tuimeldakraam polyurethaanlak wit, HR++ glas, ventilatierooster, onderhandgreep, ook geschikt voor badkamers. Meer informatie blz. 38.
De dakkapel LUX wordt met zorg geproduceerd en heeft een standaard levertijd van 6 weken na opdrachtbevestiging. De dakkapel wordt volledig prefab en montageklaar geleverd op de plaats van bestemming. Bij levering op de bouwplaats wordt de dakkapel standaard volledig ingepakt in beschermfolie, zodat deze optimaal beschermt is tegen weersinvloeden
Wij staan voor kwaliteit en duurzaamheid. Daarom bieden wij standaard een garantie van 10 jaar vanaf de leverdatum.
Raamhoogte
INSTALLATIEPRODUCTEN
78 STANDAARD GOOTSTUKKEN
79 OVERIGE GOOTSTUKKEN
80 RIETGOOTSTUKKEN
82 DAKRAAMSYSTEEM VOOR INTEGRATIE MET PV-PANELEN
84 KOPPELGOOTSTUKKEN
85 MOGELIJKE COMBINATIES
86 MONTAGETOEBEHOREN
87 MONTAGETOEBEHOREN - GLASPANELEN
88 HOOG-DAMPDOORLATENDE ONDERDAKFOLIES
89 DAMPSCHERMEN EN TOEBEHOREN
STANDAARD GOOTSTUKKEN VOOR PANNENDAK
EHV-AEHV-ATThermoEXR
Geschikt voor pannendak met een maximale pro elhoogte van 90 mm.
Uitgevoerd met aluminiumslabbe.
Geschikt voor pannendak met een maximale pro elhoogte van 90 mm.
Bevat 22 mm extra isolatiemateriaal rondom het gootstuk. Koudebruggen en warmteverliezen worden e ectief tegengegaan.
Uitgevoerd met aluminiumslabbe.
XDKisolatiepakket
Renovatieset waarmee je de bestaande inbouwdiepte behoudt. Te gebruiken in combinatie met een standaard gootstuk.
Bestaande betimmering kan blijven zitten.
Beschermt de dakconstructie e ectief tegen binnendringend vocht, minimaliseert koudebruggen en warmteverlies via de aansluiting en beschermt de binnenafwerking tegen condens.
Eenvoudig te verwerken rondom het dakraam en in de dakconstructie.
Compleet isolatiepakket bestaande uit een binnen- en buitenkraag met isolatie van schapenwol en installatietape.
gepro leerde dakbedekking tot 90 mm pro elhoogte 108,88110,63114,21115,98123,12134,20139,98141,46144,11151,66154,06153,32160,26162,64165,67175,03183,72
EHV-ATThermo7016 118,98118,98130,10132,96132,96143,04146,55167,76151,84151,84158,25181,88161,83167,76161,83174,42181,88 gepro leerde dakbedekking tot 90 mm pro elhoogte, v.v. extra isolatie 143,96143,96157,42160,88160,88173,07177,32202,98183,73183,73191,48220,07195,82202,98195,82211,05220,07
EXR 52,6455,5655,5658,4758,4758,4761,4064,3261,4061,4064,3267,2667,2667,2667,2667,2670,18 renovatieset voor vervanging oud dakraam m.b.v. aftimmering 63,7067,2367,2370,7570,7570,7574,2977,8374,2974,2977,8381,3881,3881,3881,3881,3884,92

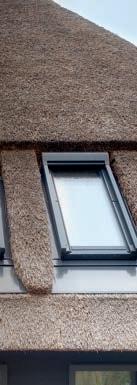

Het rietgootstuk is speciaal ontworpen voor het inbouwen van FAKRO dakramen in het rieten dak. Standaard gootstukken voor dakramen zijn bedoeld voor gepro leerde dakbedekkingen, zoals dakpannen en golfplaten. Deze gootstukken bieden echter geen oplossing voor speci eke kwetsbaarheden in het rieten dak, zoals waterdichtheid. Daarom heeft FAKRO samen met Vakfederatie Rietdekkers het rietgootstuk ontwikkeld. Dit extra brede gootstuk is uitgerust met slimme oplossingen die ervoor zorgen dat de constructie waterdicht is en dat het riet mooi rondom het dakraam verwerkt kan worden.
VOORDELEN
Gootstuk met bredere zijkanten voor gemakkelijk vrij indekken van het dakraam
Een hogere waterkering verkleint de kans op lekkages
Volledig rechte zijkanten zorgen voor het goed bevestigen van het riet
De waterdichte, dampremmende binnenkraag (exclusief) voorkomt vochtvorming onder het riet
Geschikt voor het rieten dak.
Uitgevoerd met aluminium onderplaat.
Inclusief beugels.
Dit gootstuk is voorzien van een metalen plaat met fels voor een eenvoudige bevestiging.
Extra dik aluminium met aan beide zijden een waterkering.
Standaard geleverd in aluminium in kleur RAL 7016. Ook leverbaar in retrolook zwart (RAL 9005), koper of een andere classic RAL-kleur naar keuze.
Geschikt voor rieten dak met pannen onder het dakraam.
Uitgevoerd met aluminiumslabbe.
Inclusief beugels.
Dit rietgootstuk is voorzien van een aluminiumslabbe met een extra brede, goed hechtende plakstrip voor een pannenrij.
Standaard geleverd in aluminium in kleur RAL 7016. Ook leverbaar in retrolook zwart (RAL 9005), koper of een andere classic RAL-kleur naar keuze.
Geschikt voor het rieten dak.
Uitgevoerd met aluminium onderplaat.
Inclusief beugels.
Bevat 22 mm extra isolatiemateriaal rondom het gootstuk.
Koudebruggen en warmteverliezen worden e ectief tegengegaan.
Afhankelijk van het dakraamtype verbetert het de isolatie van het raam tot 15%.
Standaard geleverd in aluminium in kleur RAL 7016. Ook leverbaar in retrolook zwart (RAL 9005), koper of een andere classic RAL-kleur naar keuze.
Ideaal voor zeer goed geïsoleerde huizen.
Prijs op aanvraag.
Geschikt voor het rieten dak met pannen onder het dakraam.
Uitgevoerd met aluminiumslabbe.
Inclusief beugels.
Bevat 22 mm extra isolatiemateriaal rondom het gootstuk.
Koudebruggen en warmteverliezen worden e ectief tegengegaan.
Afhankelijk van het dakraamtype verbetert het de isolatie van het raam tot 15%.
Standaard geleverd in aluminium in kleur RAL 7016. Ook leverbaar in retrolook zwart (RAL 9005), koper of een andere classic RAL-kleur naar keuze.
ETV-B7016 145,94155,08156,96166,02166,02167,95176,44194,40188,05191,20196,22202,51196,19203,49194,40203,49213,63 met aluminium onderplaat 176,59187,64189,92200,88200,88203,22213,49235,23227,54231,35237,42245,04237,40246,22235,23246,22258,50
ETV-A7016 137,56146,17149,29155,07155,07158,30180,21221,93177,24180,21184,94190,88183,25191,80183,25191,80201,35 met aluminiumslabbe 166,44176,86180,64187,63187,63191,54218,05268,54214,46218,05223,77230,96221,73232,07221,73232,07243,64
Dakraamsysteem voor integratie met INDAK PV-panelen
Combineer energiebesparing met een gezond binnenklimaat en het comfort van daglicht in één systeem. Integreer makkelijk een FAKRO dakraam in jouw gekozen systeem. Wij hebben aansluitingen ontwikkeld die een naadloze verbinding met bekende PV-systemen mogelijk maken. Bepaal zelf op welke plek je FAKRO dakramen toepast in de PV-combinatie.
NIEUWBOUW EN RENOVATIE
Het FAKRO dakraamsysteem voor PV-systemen is toepasbaar in nieuwbouw- en in renovatieprojecten. De afmetingen van het systeem zijn aangepast aan de gangbare maten van PV-panelen. Zo sluit het naadloos aan op het totale systeem in een dak. Ook voor jouw speciale wensen hebben wij een oplossing op maat.
VOORDELEN
Naadloze aansluiting op het totale systeem in het dak
Makkelijke integratie
Modulaire opbouw
Optimale thermische isolatie
Toepasbaar in nieuwbouw- en renovatieprojecten
Geschikt voor indak PV-systemen
PV-INTEGRATIEOPLOSSINGPV-systeemDakraam
Als het al ontworpen of nog te ontwerpen indak PV-systeem is gekozen, gaan wij voor je aan de slag. Je ontvangt een dakraam inclusief gootstukken die perfect aansluiten op het PV-dak. De oplossing kan eenvoudig gemonteerd worden. Hier begeleiden onze adviseurs je graag bij.
Maak, in de ontwerpfase van het dak, een keuze welk indak PV-systeem je wilt toepassen. Wil je advies over welk systeem het beste bij jouw wensen past, dan adviseren wij je hier graag over.
FAKRO kent een breed assortiment dakramen. Je kunt in deze brochure zelf een keuze maken of met één van onze adviseurs samen een keuze maken voor de beste oplossing.
Ervaar een naadloze en waterdichte aansluiting op bekende PV-systemen. Personaliseer de aansluiting met een RAL-kleur naar keuze. Elk willekeurig PVpaneel is te vervangen door een dakraam.
Het FAKRO dakraamsysteem voor PVsystemen is makkelijk te integreren in bekende PV-systemen. Het is geschikt voor standaard dakraammaten.
FAKRO heeft diverse pv-oplossingen ontwikkeld met o.a.
Voor prijzen en levertijden, neem contact op met FAKRO via info@fakronederland.nl of 024 397 8095.
FAKRO dakramen bieden een optimale thermische isolatie tot wel 0,58W/m2K, afhankelijk van het gekozen type dakraam. Hierdoor is het uitermate geschikt voor passiefhuizen.
Solarbuitenzonwering Houd de warmte buiten met buitenzonwering. FAKRO dakramen kennen een compleet assortiment buitenzonweringen waaronder zongestuurde screens en rolluiken.
GSE, Homij, Klimaatgarant Solar, PRIME, Easyroof IRFTS, Robisol, Solinso, Emergo Navitect II, SCX Solar, Tegnis, Sta er en Viridian Solar. Ben je op zoek naar een andere oplossing? Vraag dan naar de mogelijkheden.
FAKRO heeft een uniek koppelsysteem ontwikkeld. FAKRO dakramen kunnen hierdoor in vrijwel elke combinatie worden geplaatst. Dakramen met dezelfde hoogte worden horizontaal met elkaar gecombineerd en dakramen met dezelfde breedte verticaal. Het koppelgootstuk is geschikt voor alle typen FAKRO dakramen.
VOORDELEN
FAKRO dakramen vrijwel in elke combinatie te plaatsen
Geschikt voor alle typen FAKRO dakramen
Eindeloos te koppelen bij een koppelafstand van 100 mm
De standaard koppelafstand tussen de dakramen is 100 mm. Overige koppelafstanden zijn op aanvraag.
Benodigde horizontale en verticale koppelafstand per product:
• Rolluiken: 100 mm horizontaal en 250 mm verticaal,
• Elektrisch bediende screens, type AMZ Z-Wave en AMZ Solar: 40 mm horizontaal en 100 mm verticaal.
FAKRO montagetoebehoren garanderen een snelle en gemakkelijke verbinding met de dakramen. De binnen- en buitenkraag verminderen het risico op koudebruggen en zorgen voor een goede afvoer van vocht uit het gebied rond het dakraam. Het gebruik van originele FAKRO montagetoebehoren zorgt voor een veilig gebruik en optimale prestatie van FAKRO dakramen.
XDKisolatiepakket
Beschermt de dakconstructie e ectief tegen binnendringend vocht, minimaliseert koudebruggen en warmteverlies via de aansluiting en beschermt de binnenafwerking tegen condens.
Eenvoudig te verwerken rondom het dakraam en in de dakconstructie.
Compleet isolatiepakket bestaande uit een binnen- en buitenkraag met isolatie van schapenwol en installatietape.
Te bestellen in dezelfde maat als het gootstuk.
XDPbuitenkraagXDSbinnenkraag
Waterdichte, dampopen buitenkraag met een duurzame isolatie van schapenwol en installatietape, die het thermo-isolerend materiaal rondom het dakraam beschermt tegen vocht.
Waterdichte, dampremmende kraag die zorgt voor een correcte verbinding van het dakraam met de binnenfolie in de dakconstructie.
EKBAX007016 inclusief part 35 49,0055,0055,0061,0055,0061,0070,0076,0055,0061,0070,0076,0061,0070,0055,0061,0070,00 59,2966,5566,5573,8166,5573,8184,7091,9666,5573,8184,7091,9673,8184,7066,5573,8184,70
XRP,XRW,XRUverbindingsbalk
De verbindingsbalk verbindt dakramen die in een horizontale combinatie met elkaar gekoppeld zijn.
Verkrijgbaar voor twee koppelafstanden: 40 mm en 100 mm.
Geschikt voor gekoppelde dakramen met een maximale breedte van 250 cm en maximale hoogte van 206 cm.
Zorgt voor meer natuurlijk licht en is verkrijgbaar in blank (XRP), wit afgelakt grenenhout (XRW) en wit afgelakt grenenhout met een polyurethaan laklaag (XRU).
Treksterkte: lengte 280 N/5 cm breedte 190 N/5 cm
Afmetingen: 1,5 x 50 m
TOEBEHOREN
EUROBANDEUROBANDW
Prijs per rol, afname per rol. Prijs per rol, afname
Aantal rollen per pallet: 36
KF110STANDARD
Prijs per rol, afname per rol.
Laag doorlatende gewapende onderdakfolie:
Gewicht: 110 g/m²
Sd-waarde: 1 m
Waterdichtheid: klasse W2
Treksterkte: lengte 240 N/5 cm
breedte 190 N/5 cm
Afmetingen: 1,5 x 50 m
Aantal rollen per pallet: 50
Voor reparatie van dakfolies en afdichting van (dak)ramen: 50 mm x 10 m 16 rollen/doos
Voor reparatie en onderlinge aansluiting van onderdakfolies en actief dampscherm: 60 mm x 25 m 24 rollen/doos
BUTYLBANDALUFIX
Voor het hechten van onderdakfolie EUROTOP of THERMOFOL aan diverse ondergronden zoals schoorstenen of afwaterings goten.
10 mm x 20 m 24 rollen/doos
Alu x tape is uitstekend geschikt voor het afdichten van de onderlinge naden en de randen van Thermofol 90. Deze speci eke toepassing verzekert een duurzame, luchtdichte afwerking van jouw isolatiemateriaal
75 mm x 50 m 64 rollen/doos
DAMPSCHERMEN
THERMOFOL90
Prijs per rol, afname per rol.
Gewapend en re ecterend dampscherm:
Gewicht: 90 g/m²
Scheurweerstand (EN 12311-1): 230/120 N/5 cm
Nagelscheurweerstand ( EN 12310-1): 240/240 N
Waterdicht (EN 13859-1): W1
Sd-waarde: > 70m
Afmetingen: 1,5 x 50 m
Aantal rollen per pallet: 150
ZONWERING VOOR DAKRAMEN
92 KIES IN TWEE STAPPEN EEN ZONWERING
94 ELEKTRISCHE ROLLUIKEN ARZ KOMFORT
96 ELEKTRISCHE SCREENS AMZ KOMFORT
98 HANDMATIGE SCREEN AMZ KOMFORT
100 VERDUISTEREND ROLGORDIJN ARF NL, ARF NE
102 HONEYCOMB PLISSÉ APF
102 GEPLISSEERD GORDIJN APS
102 ROLGORDIJN MET ZIJGELEIDING ARP NL, ARP NE
103 JALOEZIE AJP
103 INSECTENHOR AMS
103 STANDAARD ROLGORDIJN ARS
Kies in twee stappen een FAKRO zonwering
Stap1:bepaalhettypedakraammetbijbehorendeafmeting
a. Zoek het productplaatje rechtsboven op het kozijn van het dakraam (zie afbeelding 1)
b. Lees hier het type dakraam af (voorbeeld in afbeelding 2: FTP-V).
c. Noteer de afmeting (cm) van het dakraam (voorbeeld afbeelding 2: 78/98).
Ga door naar stap 2 op de volgende pagina voor een passende zonwering.
1Stap2:kiesnueenpassendezonweringvoorhetdakraam
a. Zoek in TABEL1 jouw type dakraam op en kies een mogelijke zonwering.
b. Ga naar TABEL2 en zoek het gekozen type zonwering op.
c. Bekijk hier per breedtemaat wat de maximale hoogtemaat is. Is de hoogtemaat van het dakraam gelijk aan of korter dan de vermelde maximale hoogte, dan past deze zonwering.
ARPNEWifiTuyarolgordijnmetzijgeleiding
1) Past alleen op dakramen vanaf 2007. 2) Speciale bestelling 3) Behoud 10 cm afstand tussen ver ticaal gecombineerde dakramen en minimaal 4 cm tussen horizontaal gecombineerde dakramen.
4) Behoud 25 cm afatand tussen verticaal gecombineerde dakramen en minimaal 10 cm tussen horizontaal gecombineerde dakramen.
A) AKZ connectieset A moet hier bij besteld worden.
B) AKZ connectieset B moet hier bij besteld worden.
C) AKZ connectieset C moet hier bij besteld worden.
D) AKZ connectieset D moet hier bij besteld worden.
TABEL 2: MATEN ZONWERING
Afbeelding 1: productplaatje op dakraam
Afbeelding 2: productplaatje
TABEL 3: PLATDAKRAMEN ZONWERING
Elektrische rolluiken
ARZ Komfort
ARZKomfort
Elektrische rolluiken
Beschermt tegen oververhitting.
Verhoogt het privacygevoel.
Beperkt het binnenkomende geluid.
Beperkt warmteverlies in de winter.
Verduistert de woonruimte nagenoeg compleet.
De geleiders bestaan uit één stuk.
Alleen toepasbaar op dakramen v.a. 2007.
ARZ Komfort Z-Wave: te bedienen via het draadloze Z-Wave protocol.
ARZ Komfort Wifi Tuya te bedienen via de FAKRO Smart app.
ARZ Komfort Z-Wave Solar: aangedreven door zonnecellen en te bedienen via het draadloze Z-Wave protocol.
Rolluiken zorgen voor optimaal leefcomfort in jouw kamer. Ze beschermen in de eerste plaats tegen oververhitting. Daarnaast zorgt een rolluik voor een nagenoeg complete verduistering van de ruimte, reduceert het geluid van buitenaf en garandeert het privacy door een volledige bedekking van het raam. Zo geniet je van een aangenaam binnenklimaat.
Bekijk op blz. 92 en 93 het overzicht van alle typen zonwering om te zien of het gewenste type ook toepasbaar is op jouw FAKRO dakraam.
Beschikbaar in drie kleuren:
• RAL 7016 (standaard voor huidige dakramen)
• RAL 7022 (standaard voor dakramen tot 1 januari 2025)
• RAL 9005 (voor o.a. Retro dakramen)
RAL7016RAL7022RAL9005
ARZ Komfort Z-Wave Solar aangedreven op zonne-energie en bediend via het draadloze Z-Wave protocol. De afstandsbediening moet apart besteld worden.
ARZ Komfort Z-Wave aangedreven door een 15v motor en bediend via het draadloze Z-Wave protocol. De afstandsbediening en voeding (ZZ60H) moeten apart besteld worden.
ELEKTRISCHEROLLUIKKEN
ARZ Komfort Wifi Tuya aangedreven door een 15v motor en bediend via de FAKRO Smart app. De voeding (ZZ60H) moet apart besteld worden. FAKRO Wifi Tuya producten werken alleen via een 2.4 Ghz. Wifi verbinding.
Bij toepassing op een Z-Wave of WifI Tuya dakraam is een aparte voeding niet nodig.
Let op! De drukkleuren kunnen afwijken van de werkelijke kleuren. Vraag een gratis staal aan bij jouw zonwering dealer of via FAKRO.
Elektrische screens
AMZ Komfort
Onze elektrische AMZ Komfort screens bieden optimale bescherming tegen oververhitting en geven tegelijkertijd uitzicht naar buiten. FAKRO screens bieden tot wel 8x effectievere bescherming dan binnenzonwering. Ze reflecteren zonlicht voordat het glas wordt bereikt en bieden zo bescherming tegen opwarming op zonnige dagen.
Bekijk op blz. 92 en 93 het overzicht van alle type zonweringen, om te zien of het gewenste type zonwering ook toepasbaar is voor jouw FAKRO dakraam.
AMZKomfort
Elektrische screens
Tot 8 keer effectievere bescherming tegen zonnewarmte dan binnenzonwering.
Optimale bescherming tegen warmte.
Effectieve schaduwwerking terwijl licht nog in de ruimte kan binnendringen.
Leverbaar in twee stoftransparanties: 10% (kleuren 089 en 090) en 1% (kleur 092).
Optimaal gebruiksgemak en ideaal voor hooggeplaatste ramen.
Drie uitvoeringen: Z-Wave, Z-Wave Solar en Wifi Tuya.
Alleen toepasbaar op dakramen v.a. 2007.
Beschikbaar in drie kleuren:
• RAL 7016 (standaard voor huidige dakramen)
• RAL 7022 (standaard voor dakramen tot 1 januari 2025)
• RAL 9005 (voor o.a. Retro dakramen)
AMZ Komfort Z-Wave Solar automatische bediening op zonne-energie door de ingebouwde besturingscentrale, solar batterij met PV-paneel en apart te bestellen afstandsbediening. Bediening volgens het Z-Wave protocol.
AMZ Komfort Z-Wave aangedreven door een 15v motor en bediend via het draadloze Z-Wave protocol. De afstandsbediening en voeding (ZZ60H) moet apart besteld worden.
ELEKTISCHESCREENS
AMZ Komfort Wifi Tuya aangedreven door een 15v motor en bediend via de FAKRO Smart app. De voeding (ZZ60H) moet apart besteld worden. FAKRO Wifi Tuya producten werken alleen via een 2.4 Ghz. Wifi verbinding.
Net als de elektrische variant biedt ook het eenvoudig met de hand te bedienen screen AMZ Komfort optimale bescherming. Omdat het zonlicht wordt gereflecteerd voordat dit het glas bereikt wordt zowel de warmte als UV-stralen tegengehouden. Het biedt zo tot wel 8x effectievere bescherming dan binnenzonwering terwijl het uitzicht naar buiten behouden blijft.
Bekijk op blz. 92 het overzicht van alle type zonweringen, om te zien of het gewenste type zonwering ook toepasbaar is voor jouw FAKRO dakraam. AMZKomfort
effectiever
Tot 8 effectievere bescherming tegen zonnewarmte dan binnenzonwering.
Optimale bescherming tegen warmte.
Effectieve schaduwwerking terwijl licht nog in de ruimte kan binnendringen.
Leverbaar in twee stoftransparantie: 10% (kleuren 089 en 090) en 1% (kleur 092).
Eenvoudige montage – de zonwering wordt van binnenuit gemonteerd.
Nieuw ontwerp – strak design en verbeterde stabiliteit.
Beschikbaar in drie kleuren:
• RAL 7016 (standaard voor huidige dakramen)
• RAL 7022 (standaard voor dakramen tot 1 januari 2025)
kunnen afwijken van de werkelijke kleuren. Vraag een gratis staal aan bij jouw zonwering dealer of via FAKRO.
Verduisterend rolgordijn
VERDUISTEREND
ARFNewLine
ARFNewElectric Verduisterend Rolgordijn
FAKRO binnenzonweringen vormen een decoratief element in een kamer en kunnen makkelijk op het kozijn van het FAKRO dakraam gemonteerd. (De insectenhor wordt op de interieuraftimmering gemonteerd). Door het grote assortiment aan kleuren en typen is er altijd wel een zonwering die past bij de stijl van jouw interieur.
Met FAKRO binnenzonwering reguleer je makkelijk zelf het binnenkomende daglicht in de woonruimte. Op een zonnige dag kun je de ruimte nagenoeg volledig verduisteren en bescherm je jezelf tegen de schadelijke invloeden van reflecties van bijvoorbeeld een computerscherm.
Bekijk op blz. 92 en 93 het overzicht van alle type zonweringen, om te zien of het gewenste type zonwering ook toepasbaar is op jouw FAKRO dakraam.
AKZConnectieset
Naast de voeding en afstandsbediening zal er vanaf heden ook een AKZ connectieset bij de elektrische rolgordijnen (Z-Wave & Wifi Tuya) besteld moeten worden.
AKZConnectiesetA:
FT_/FP_/FY_ dakramen tot 2007 –PT_/PP_ dakramen tot 2025
AKZConnectiesetB: FT_/FP_/FY_ dakramen vanaf 2007 tot 2025
Gedeeltelijke reductie van overtollige warmte in de ruimte.
ARFZ-WaveSolar*
ARFNewElectricZ-Wave*
ARFNewElectricWifiTuya*
Z-Wave Solar*: aangedreven op zonne-energie en bediend via het draadloze Z-Wave protocol. De afstandsbediening moet apart besteld worden.
ARF New Electric Z-Wave*: aangedreven door een 15v motor en bediend via het draadloze Z-Wave protocol. De afstandsbediening voeding (ZZ60H) en connectieset moeten apart besteld worden.
ARF New Electric Wifi Tuya*: elektrisch aangedreven door een 15v motor (voeding en connectieset niet bijgeleverd) te bedienen via een Wifi-netwerk (2.4 GHz) met de FAKRO Smart app.
aparte voeding niet nodig.
Cassette en zijgeleiders standaard in geanodiseerd aluminium of wit RAL 9003 (GREENVIEW dakramen). Op aanvraag ook verkrijgbaar in wit RAL 9010 (Witte dakramen van voor 2025), vraag naar de prijzen en mogelijkheden.
ARFNE Wifi Tuya II 374,85377,30384,65389,55389,55401,80404,25416,50406,70406,70416,50428,75418,95428,75418,95428,75463,05 elektrisch bediend 453,57456,53465,43471,36471,36486,18489,14503,97492,11492,11503,97518,79506,93518,79506,93518,79560,29
De levertijden in deze tabel zijn uitsluitend van toepassing op gordijnen met aluminium zijgeleiders. Voor de actuele levertijd van rolgordijnen met witte zijgeleiding verzoeken wij u contact met ons op te nemen.
Bij toepassing op een Z-Wave of Wifi Tuya dakraam is een
ARF
Honeycomb plissé
APS
Geplisseerd gordijn
ARP
Rolgordijn met zijgeleiding
AJP
Jaloezie
ARS
Standaard rolgordijn
AMS
Insectenhor
Top down bottom up bediening.
Te vergrendelen in elke positie.
Aanzienlijke beperking lichtinval.
Isolerende werking.
Top down bottom up bediening.
Te vergrendelen in elke positie.
Creëert een gelijkmatig verspreid lichtniveau.
Beschermt tegen licht op zonnige dagen.
Te vergrendelen in elke positie.
Reguleren van de lichtinval.
Bepalen van de richting van de zonnestralen door de stand van de lamellen aan te passen.
VERDUISTERENDLICHTREGULERENDINSECTENWEREND
Beschermt tegen licht. In drie standen vast te zetten.
Montage op de aftimmering.
Bescherming tegen insecten.
Minimale schaduwvorming.
Mogelijk om samen met binnen- en buitenzonwering te installeren.
Elektrische zonwering: ARP New Electric Z-Wave ARP Z-Wave Solar, ARP New Electric Wifi Tuya
HONEYCOMBPLISSÉ*
Let op! De drukkleuren kunnen afwijken van de werkelijke kleuren. Vraag een gratis staal aan bij jouw zonwering dealer of via FAKRO.
ARS 49,0049,0066,1566,1571,0571,0571,0571,0573,5073,5073,5090,6590,6590,6583,30100,45100,45 handbediend 59,2959,2980,0480,0485,9785,9785,9785,9788,9488,9488,94109,69109,69109,69100,79121,54121,54
* Cassette uit geanodiseerd aluminium (geleverd met inhaakbeugels).
*2 Cassette en zijgeleiders in geanodiseerd aluminium.
LICHTTUNNELS
106 LICHTTUNNELS MET VASTE BUIS SRD-_, SRF
108 LICHTTUNNELS MET FLEXIBELE BUIS SFD-_, SFF
Scan voor actuele
Lichttunnels met vaste buis
SRD-_ HELLEND DAK
De lichttunnel brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaatst kunnen worden. Omdat elke situatie anders is, beschikt FAKRO over meerdere soorten lichttunnels. Is er een obstakel in de tussenliggende ruimte waar de tunnel doorheen moet, dan is een exibele buis de beste oplossing. Voor een open ruimte is de lichttunnel met vaste buis een betere keuze.
VOORDELEN
Voorzien van gemetalliseerde folie, versterkt met staaldraad (diameter 1,2 mm)
Standaard lengte is 210 cm
Maximale buislengte 400 cm (voor diameter 350 mm)
Maximale buislengte 600 cm (voor diameter 550 mm)
Gelijkmatige verdeling van het licht in de ruimte
Montage in dakhelling 15-60° en platte daken van 0-15°
Bestaat uit een koepel, re ecterende exibele buis en een plafondarmatuur met lichtverdeler.
Voorzien van geïntegreerde gootstukken voor het hellende dak.
Montage mogelijk in dakhelling van 15-60°.
LICHTTUNNELSSRD-_
buisdiameter (mm) 350550 buislengte (cm) 210210*
SRD-H 705,85859,06 voor pannen tot 90 mm pro elhoogte 854,081039,46
SRD-L 656,59807,06 voor leien tot 5 mm dikte 794,48976,54
* SRK knikstuk alleen los te bestellen.
EXTRATOEBEHOREN
buisdiameter (mm) 350550
SRM 119,69140,84 buisverlengstuk 61 cm 144,83170,41
SRK30 -142,50 knikstuk tot 30° 172,43
SLO 74,5674,56 lichtinbouw-armatuur 90,2190,21
Bestaat uit een koepel, re ecterende exibele buis en een plafondarmatuur met lichtverdeler.
Voorzien van geïntegreerde platdakopstand met gootstukken voor het platte dak.
Montage mogelijk in dakhelling van 0-15°.
LICHTTUNNELSSRF
buisdiameter (mm) 350550 buislengte (cm) 6060*
SRF 661,90887,24 voor plat dak 800,901073,57
Lichttunnels met exibele buis
SFF
De lichttunnel brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaatst kunnen worden. Omdat elke situatie anders is, beschikt FAKRO over meerdere soorten lichttunnels. Is er een obstakel in de tussenliggende ruimte waar de tunnel doorheen moet, dan is een exibele buis de beste oplossing. Voor een open ruimte is de lichttunnel met vaste buis een betere keuze.
VOORDELEN
Voorzien van gemetalliseerde folie, versterkt met staaldraad (diameter 1,2 mm)
Standaard lengte is 210 cm
Maximale buislengte 400 cm (voor diameter 350 mm)
Maximale buislengte 600 cm (voor diameter 550 mm)
Gelijkmatige verdeling van het licht in de ruimte
Montage in dakhelling 15-60° en platte daken van 0-15°
Bestaat uit een koepel, re ecterende exibele buis en een plafondarmatuur met lichtverdeler.
Voorzien van geïntegreerde gootstukken voor het hellende dak.
Montage mogelijk in dakhelling van 15-60°.
LICHTTUNNELSSFD-_
buisdiameter (mm) 350550 buislengte (cm) 210210
SFD-H 456,87601,90 voor pannen tot 90 mm pro elhoogte 552,82728,30
SFD-L 407,65569,07 voor leien tot 5 mm dikte 493,26688,57
Bestaat uit een koepel, re ecterende exibele buis en een plafondarmatuur met lichtverdeler.
Voorzien van geïntegreerde platdakopstand met gootstukken voor het platte dak.
Montage mogelijk in dakhelling van 0-15°.
LICHTTUNNELSSFF
buisdiameter (mm) 350550 buislengte (cm) 210210
SFF 605,58793,03 voor plat dak 732,75959,57
EXTRATOEBEHOREN
buisdiameter (mm) 350550
SLM 77,2791,31
buisverlengstuk 120 cm 93,50110,49
SLO 74,5674,56 lichtinbouw-armatuur 90,2190,21
PLATDAKPRODUCTEN
112 OPBOUW, VOORDELEN EN OPTIES
116 PLATDAKRAAM SOLAR DEF SOLAR
118 PLATDAKRAMEN D_F
120 LICHTKOEPELS VLAK GLAS D_G
122 RENOVATIE PLATDAKRAMEN D_A
124 LICHTKOEPEL D_C
126 SCHUIN PLATDAKRAAM D_Z
128 WALKABLE PLATDAKRAAM DXW
130 DAKTOETREDINGSRAMEN DR_
132 ROOKGASAFVOER PLATDAKRAAM DSF, DSC
134 DAKLUIK MET TRAP DRL, LML
136 OPSTAND VOOR PLATDAKPRODUCTEN XRD
138 PLATDAKOPSTAND EFW
140 LICHTSTRAAT EFR
142 MAATWERK
LICHTKOEPELS & PLATDAKRAMEN
FAKRO lichtkoepels en platdakramen worden met veel zorg geproduceerd. Alleen met de beste technologie, juiste materialen en slimste oplossingen brengen wij ‘t mooiste licht in ruimtes onder het platte dak. Zo creëren we platproducten met sterke geluidswering, hoge isolatie en veel natuurlijk daglicht. Er zijn verschillende uitvoeringen van de lichtkoepel en het platdakraam, passend bij elke woonwens. Je kunt bijvoorbeeld kiezen voor ventilatie, elektrische bediening of extra veiligheid met het Politiekeurmerk Veilig Wonen. Kortom, hoogwaardige totaaloplossingen van bewezen topkwaliteit die passen in het platte dak.
DE VOORDELEN
STERKE ISOLERENDE
EIGENSCHAPPEN
De platdakproducten hebben zeer sterke isolerende eigenschappen tot wel 0,55 W/m2K (volgens norm EN 1873) met viervoudige beglazing DU8.
16% MEER LICHT BINNEN
FAKRO platdakproducten zorgen voor veel natuurlijk licht. Ze bezitten namelijk 16% meer glasoppervlak in vergelijking met concurrerende oplossingen.
Duurzaammateriaal
De pro elen zijn gedeeltelijk gemaakt van gerecycled PVC op basis van een calcium-zinkstabilisator. PVC is zeer bestendig tegen zuren en neemt geen vocht op. Zo kan het platdakproduct van FAKRO in elke ruimte geplaatst worden.
Witteafwerking
Aan de binnenzijde is het raamkader wit afgewerkt (RAL 9003).
Thermo-isolerendraamkader
Het raamkader van de platdakproducten bestaat uit PVC-meerkamerpro elen. Binnenin zijn deze pro elen opgevuld met EPS, wat de thermo-isolerende eigenschappen van het product aanzienlijk verbetert.
Makkelijkemontage
De extra pro elen die de dakbedekking tegen de opstand aandrukken maken de afwerking van de verbinding van het platdakproduct en de dakbedekking makkelijker.
LichtkoepelDEC-CU8(VSG)
Dit type lichtkoepel, met de energiebesparende U8 beglazing, bereikt voor het volledige product een Uw = 0,55 W/m²K (volgens de norm EN 1873, maat 120x120 cm). Een zeer uitstekende isolatie.
PlatdakraamDEFDU8
Dit type platdakraam is dankzij de uitstekende Uw-waarde van 0,64 W/m2K (volgens de norm EN 14351-1) zeer geschikt voor passiefhuizen en lage-energiewoningen.
STERKE GELUIDSWERING
De unieke constructie, in combinatie met de beglazing, zorgt voor een sterke geluidswering (tot wel 36 dB) voor de onderliggende ruimte.
EXTRA OPSTAND
Het platdakraam en de lichtkoepel kunnen geplaatst worden op een extra opstand van 15 cm hoog. Dit maakt montage in een groendak mogelijk. Kijk voor meer informatie op blz. 138.
OP MAAT TE MAKEN
Platdakramen zijn op maat te maken voor toepassing in bestaande constructies. Startend vanaf de afmeting 60x60 cm. Bekijk de mogelijkheden op blz. 142.
INBRAAKBEVEILIGING
Platte daken zijn makkelijker te betreden dan hellende en daarom eerder doelwit bij poging tot inbraak. Speciaal hiervoor zijn er platdakproducten die voldoen aan inbraakwerendheid weerstandsklasse II en komen daardoor in aanmerking voor het Politiekeurmerk Veilig Wonen.
OPTIES EN UITBREIDINGSMOGELIJKHEDEN
BINNEN- EN BUITENZONWERING
Een aantal platdakproducten zijn uit te breiden met het assortiment binnen- en buitenzonwering voor platdakramen en lichtkoepels. Denk aan een verduisterend rol- of plisségordijn voor binnen, een insectenhor of een screen voor buiten.
Meer informatie op blz. 146-147 of bekijk de FAKRO zonweringbrochure
EPDM MANCHET
Voor een waterdichte verwerking van platdakramen en lichtkoepels in platte daken (bestaande bouw) is het gebruiksvriendelijke EPDM-manchet ontwikkeld. Deze past perfect om het raam, is snel te plaatsen en geschikt voor daken van bitumen, EPDM en kunststof (op aanvraag).
Het EPDM-manchet wordt geleverd in een compleet pakket waarmee je direct aan de slag kunt. Het bestaat uit:
Een op-maat-gemaakt EPDM-manchet.
Geo ex kit voor een sterke verbinding met de dakbedekking.
Multicleaner 600 ml voor het ontvetten van de dakbedekking.
Het platdakraam is bovenaan vlak afgewerkt in glas met een zwarte glasrand en een zwarte aluminium omlijsting (RAL 9005). Met de speciale ColourLine van FAKRO is het mogelijk om deze glasrand en de omlijsting een andere kleur te geven. Kies een classic RAL-kleur die past bij jouw wensen.
Het glas aan de buitenzijde is 6 mm gehard glas met een zilver re ecterende coating. Naast zilver is het mogelijk om de re ecterende coating in het groen, blauw, bruin of gra et te verkrijgen.
* Voor de D_F platdakramen met afmetingen 60x60 tot en met 100x100 cm geldt deze glasopbouw. Alle grotere afmetingen hebben de volgende glasopbouw: 6-16-4-18-55.2.
EN ISO 10211-1:2008 ** Het is noodzakelijk de rook- en warmteafvoer platdakramen en lichtkoepels waterpas te monteren.
Glaspakketten
GEEF KLEUR AAN HET PLATDAKRAAM
Platdakraam Solar
DEF Solar
Het FAKRO platdakraam op zonne-energie heeft een eigen pv-paneel met zonnecellen die zonlicht opvangen en dit omzetten naar stroom. Hierdoor is het niet nodig om dit platdakraam op het stroomnet aan te sluiten en verbruik je geen extra stroom. Een duurzame en makkelijk te installeren daglichtoplossing die ook nog eens op afstand te bedienen is met een afstandsbediening (apart bestellen).
Door de geïntegreerde regensensor sluit het platdakraam automatisch wanneer het gaat regenen. Zo geniet je optimaal en zorgeloos in huis.
VOORDELEN
Eenvoudig te bedienen met een afstandsbediening (apart bestellen)
Werkt volledig op zonne-energie
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
PVC-pro el absorbeert geen vocht, is duurzaam en bestand tegen corrosie
Geschikt voor vochtige ruimten als badkamers en keukens
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 145)
Montage 2-15 graden onder afschot (a opend naar opengaande zijde)
Montage in een dakhelling van 0° mogelijk met XRD/A opstand (zie blz. 136)
DEFSOLAR
Solar uitvoering (o.b.v. Z-Wave) met een pv-paneel met zonnecellen, kettingmotor (lengte 150 mm) en regensensor ZRD. Afstandsbediening apart bijbestellen.
De kettingmotor zit verwerkt in de raamvleugel, waardoor het beschermd is tegen vocht.
Geef kleur aan platdakramen D_F met de ColourLine. Prijs op aanvraag. Standaard in RAL 9005.
Platdakramen
Vasteuitvoering.
Beschikt over inbraakwerendheid weerstandsklasse II en komt daardoor in aanmerking voor Politiekeurmerk Veilig Wonen.
Handmatigeuitvoering met handbediende spindel (openingslengte 300 mm).
Bedieningsstok (inbegrepen) is 220 cm lang.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave (m.u.v. 09K en 11K).
Beschikt over inbraakwerendheid weerstandsklasse II en komt daardoor in aanmerking voor Politiekeurmerk Veilig Wonen.
Sparingmaatbepalen
Elektrischeuitvoering (o.b.v. Z-Wave) met een kettingmotor (lengte 150 mm), voeding ZZ60h en regensensor ZRD. Afstandsbediening apart bijbestellen.
Elektrische uitvoering o.b.v. Wi Tuya. Vraag naar de prijs en mogelijkheden.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave (m.u.v. 09K en 11K).
De kettingmotor zit verwerkt in de raamvleugel, waardoor het beschermd is tegen vocht.
EX0 is een koppelgootstuk dat de horizontale combinatie van dit platdakraam mogelijk maakt.
Uitzicht op een platdak saai? Niet met FAKRO’s platdakramen! Kies voor een in het oog springend ontwerp met uitstekende technische eigenschappen. De platdakramen van FAKRO hebben een uniek en strak design en zijn een perfect alternatief voor de bekende lichtkoepels. Het platdakraam beschikt over bijzonder goede thermo-isolerende waarden tot wel Uw = 0,64 W/m2K (volgens de norm EN 14351-1) met viervoudige DU8 beglazing. Hierdoor is dit dakraam zeer geschikt voor lage-energiewoningen en passiefhuizen.
VOORDELEN
Eenvoudig te bedienen, elektrisch of handmatig
Beschikbaar in een vaste uitvoering
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
PVC-pro el absorbeert geen vocht, is duurzaam en bestand tegen corrosie
Geschikt voor vochtige ruimten als badkamers en keukens
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 145)
Montage 2-15 graden onder afschot (DMF en DEF a opend naar opengaande zijde)
Montage in een dakhelling van 0° mogelijk met XRD/A opstand (zie blz. 137)
* Kijk voor meer informatie over het EPDM-manchet op blz. 114 of op www.fakro.nl/epdm-manchet
met 3 graden. Meer informatie op blz. 136.
Geef kleur aan platdakramen D_F met de ColourLine. Prijs op aanvraag. Standaard in RAL 9005.
Lichtkoepels vlak glas
De lichtkoepel met vlak glas creëert in de ruimte onder het platte dak in een zee van licht en heeft een strakke en stijlvolle uitstraling. Het product beschikt over een goede isolatiewaarde van Uw = 0,92 W/m2K, waarmee het zeer geschikt is voor toepassing op hedendaagse platte daken, zoals een aan- of uitbouw. De geïsoleerde opstand van PVC en het glas worden als een kant-en-klare oplossing geleverd. Ideaal voor een snelle en makkelijke montage in het platte dak. Dankzij het geïntegreerde vlakke glas geniet je onbeperkt en zorgeloos van een schitterende lichtinval.
VOORDELEN
Eenvoudig te bedienen, elektrisch of handmatig
Vaste uitvoering is ook mogelijk
Geschikt voor vochtige ruimten als badkamers en keukens
PVC-pro el absorbeert geen vocht, is duurzaam en bestand tegen corrosie
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 145)
Montage 2-15 graden onder afschot (DMG en DEG a opend naar opengaande zijde)
Montage in een dakhelling van 0° mogelijk met XRD/A opstand (zie blz. 137)
Vasteuitvoering.
Handmatigeuitvoering met handbediende spindel (openingslengte 300 mm).
Bedieningsstok (inbegrepen) is 220 cm lang.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave (m.u.v. 09K en 11K).
Elektrischeuitvoering (o.b.v. Z-Wave) met een kettingmotor (lengte 150 mm), voeding ZZ60h en regensensor ZRD. Afstandsbediening apart bijbestellen.
Ook elektrisch o.b.v. Wi Tuya mogelijk.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave (m.u.v. 09K en 11K).
De kettingmotor zit verwerkt in de raamvleugel, waardoor het beschermd is tegen vocht.
EX0 is een koppelgootstuk dat de horizontale combinatie van dit platdakraam mogelijk maakt.
* Kijk voor meer informatie over het EPDM-manchet op blz. 114 of op www.fakro.nl/epdm-manchet
de montagehoek van het platdakraam met 3 graden. Meer informatie op blz. 136.
Sparingmaatbepalen
Renovatie platdakramen
Met deze nieuwe serie PVC platdakramen maakt FAKRO vervanging van oudere lichtkoepels of platdakramen eenvoudig. De opstand van deze oudere exemplaren hoeft namelijk niet vervangen te worden wat veel werk scheelt. De renovatie dakramen zorgen naast een mooie lichtinval ook voor een uitstekende isolatie van de ruimte en ze zijn makkelijk in gebruik. De beschikbaarheid in verschillende afmetingen maakt ze bovendien zeer toegankelijk.
VOORDELEN
Ideaal voor het vervangen van oudere lichtkoepels
De vleugel en het kader zijn gemaakt van gedeeltelijk gerecyclede PVC meerkamerpro elen
De zichtbare binnenkant van het pro el is wit (RAL 9010).
Het buitenste aluminium pro el dat de vleugel bedekt is zwart (RAL 9005).
Kleurloze afdichting tussen de beglazing en het aluminiumpro el
30 mm zwarte zone rond de beglazing (RAL 9005)
Strak ontwerp voor eenvoudige waterafvoer.
Geschikt voor dakhellingen van 0° tot 15°.
Ruime keuze aan extra accessoires.
Verkrijgbaar in 14 standaardmaten en in afwijkende maten.
Verkrijgbaar met dubbele- en drievoudige beglazing.
DXADEA
Een aluminium kunststof vast (niet te openen) platdakraam met een raamvleugel en een raamkader.
Dit type is voorzien van dubbele- of drievoudige beglazing.
Een elektrisch te openen Solar platdakraam met een raamvleugel en een raamkader met PV-paneel.
Dit type is voorzien van dubbele- of drievoudige beglazing.
Standaard uitgerust met een insectenhor
Voorgeprogrammeerde afstandsbediening ZRH1 wordt meegeleverd
De bediening maakt het mogelijk om het dakraam tot 25 cm te openen
Snelleenprobleemlozerenovatie
Onze lichtkoepels zijn ontworpen voor een snelle en eenvoudige montage. In veel gevallen kunnen de bestaande opstand en afdekkingen behouden blijven, wat zorgt voor minder werk en lagere kosten. Dankzij het slimme ontwerp is de installatie vaak binnen ongeveer een uur afgerond, zodat u snel weer pro teert van een vernieuwde, frisse lichtinval.
Comfortdoorzonwerendebeglazing.
Onze UV-werende beglazing beschermt tegen schadelijke zonnestraling en helpt verkleuring van uw interieur te voorkomen. Tegelijk draagt het bij aan een comfortabel binnenklimaat: koeler in de zomer en beter geïsoleerd in de winter. Een slimme keuze voor meer comfort en een langere levensduur van uw woninginrichting.
en DEA zijn naast de standaardmaten ook op aanvraag verkrijgbaar in andere afmetingen.
DXA
Lichtkoepel
De lichtkoepel zorgt voor een grote hoeveelheid natuurlijk licht en de mogelijkheid tot ventilatie van ruimtes onder een plat dak. Het isoleert tot 14% beter in vergelijking tot lichtkoepels van andere fabrikanten met vergelijkbare afmetingen. De lichtkoepel met viervoudige beglazing behaalt zelfs een isolatiewaarde van U=0,72 W/m2K (volgens EN12567-2) en U=0,55 W/m2K (volgens EN1873). Dit type is uitermate geschikt voor energiezuinige gebouwen en passiefhuizen. De koepel is van polycarbonaat met UV-oppervlaktebescherming.
VOORDELEN
Eenvoudig te bedienen, elektrisch of handmatig
Vaste uitvoering is ook mogelijk
Geschikt voor vochtige ruimten als badkamers en keukens
PVC-pro el absorbeert geen vocht, is duurzaam en bestand tegen corrosie
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 145)
Montage in dakhelling 0-15°
De koepel is van helder polycarbonaat.
Vasteuitvoering.
Beschikt over inbraakwerendheid weerstandsklasse II en komt daardoor in aanmerking voor Politiekeurmerk Veilig Wonen.
LICHTKOEPELS
Handmatigeuitvoering met handbediende spindel (openingslengte 300 mm).
Bedieningsstok (inbegrepen) is 220 cm lang.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave.
Beschikt over inbraakwerendheid weerstandsklasse II en komt daardoor in aanmerking voor Politiekeurmerk Veilig Wonen.
Elektrischeuitvoering (o.b.v. Z-Wave) met een kettingmotor (lengte 150 mm), voeding ZZ60h en regensensor ZRD. Afstandsbediening apart bijbestellen.
Ook elektrisch o.b.v. Wi Tuya mogelijk.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave (m.u.v. 09K en 11K).
De kettingmotor zit verwerkt in de raamvleugel, waardoor het beschermd is tegen vocht.
EX0 is een koppelgootstuk dat de horizontale combinatie van dit platdakraam mogelijk maakt.
De scharnieren, spindel (DMC) en kettingmotor(en) (DEC) zijn gepositioneerd in de breedte van het raam.
Schuin platdakraam D_Z
Het schuine platdakraam is een perfecte combinatie van een grote hoeveelheid natuurlijk licht en de mogelijkheid tot ventilatie en uitmuntende thermoisolerende waarden. Het schuine vlakke platdakraam is standaard voorzien van een ingebouwde zonwering AMZ/Z en kan bijkomend gecombineerd worden met een verduisteringsgordijn ARF/D, ARF/D Z-Wave of Solar. Deze platdakramen mogen geplaatst worden met een helling van 0° zonder dat de XRD/A moet gebruikt worden. Ideaal voor een snelle en makkelijke montage in het platte dak.
VOORDELEN
Eenvoudig te bedienen, elektrisch of handmatig
Vaste uitvoering is ook mogelijk
Geschikt voor vochtige ruimten als badkamers en keukens
PVC-pro el absorbeert geen vocht, is duurzaam en bestand tegen corrosie
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Standaard voorzien van een ingebouwd screen (AMZ/Z)
FAKRO binnenzonwering mogelijk (zie blz. 145)
Schuine vlakke platdakramen mogen geplaatst worden met een helling van 0° zonder dat de XRD/A gebruikt hoeft te worden
Vasteuitvoering
Voeding (ZZ60h) en afstandsbediening niet inbegrepen.
Handmatigeuitvoering met handbediende spindel (openingslengte 300 mm).
Bedieningsstok (inbegrepen) is 220
cm lang.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave
Voeding (ZZ60h) en afstandsbediening niet inbegrepen.
Elektrischeuitvoering (o.b.v. Z-Wave) met een kettingmotor (lengte 150 mm), voeding (ZZ60h) en regensensor ZRD. Afstandsbediening apart bijbestellen.
Ook elektrisch o.b.v. wi mogelijk.
Voorbereid voor montage van een elektrisch verduisterend rolgordijn ARF/D Z-Wave
De kettingmotor zit verwerkt in de raamvleugel, waardoor het beschermd is tegen vocht.
SCHUINPLATDAKRAAM
MAATCODE01K02K03K04K05K06K07K08K
E ectief glasoppervlak (m2) Afmeting (cm) 60x6060x9070x7080x8090x9090x120100x100120x120
Voor platte daken die tevens als dakterras dienen, biedt het vlakke ontwerp van het walkable platdakraam de oplossing. Dit type platdakraam is uitgevoerd met een krasvrije, drievoudige glasplaat (U=0,5 W/m2K) voorzien van een antislipstructuur. Hierdoor is het dakraam eenvoudig toe te passen in een terrasvloer. Zo benut je optimaal de ruimte op het dak en verlicht tegelijkertijd de onderliggende ruimte.
VOORDELEN
Beloopbaar, ideaal voor dakterrassen
Vlakke afwerking en versterkt glas
Voorzien van een antislippro el en een krasvrije glasplaat met zwarte glasrand en zwarte aluminium omlijsting (RAL 9005)
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
FAKRO binnenzonwering mogelijk (zie blz. 145)
Montage in dakhelling 0-15°
Vaste uitvoering.
Versterkt, beloopbaar glas.
WALKABLEPLATDAKRAAM
MAATCODE01K02K03K04K05K06K07K08K
E ectief glasoppervlak (m2) Afmeting (cm) 60x6060x9070x7080x8090x9090x120100x100120x120 DXWDW6 2288,682517,552670,122744,883021,043356,723204,153967,02 vast, v.v. beloopbaar glas 2769,303046,233230,853321,303655,464061,633877,034800,10
Daktoetredingsraam met bovenop een vlakke afwerking in glas (6 mm gehard glas met zilver re ecterende coating aan de buitenzijde) met zwarte glasrand en zwarte aluminium omlijsting (RAL 9005).
Te combineren met het handbediend verduisterend rolgordijn ARF/D en met de buitenzonwering AMZ/F Solar voor een e ectieve bescherming tegen opwarming.
Daktoetredingsraam met vlakke afwerking in glas met zwarte rand en aluminium omlijsting (RAL 9005).
Te combineren met het handbediend verduisterend rolgordijn ARF/D en met de buitenzonwering AMZ/F Solar voor een e ectieve bescherming tegen oververhitting.
Daktoetredingsraam met koepel in helder (C) of opaal (M) polycarbonaat met UV-oppervlaktebescherming.
Te combineren met het handbediend verduisterend rolgordijn ARF/D.
Mogelijkheid om ZBR tussenstang voor dichtvalbeveiliging apart bij te bestellen. Prijs op aanvraag.
Geniet van een grote hoeveelheid natuurlijk licht en tegelijkertijd het gemak van toegang tot het dak met het daktoetredingsraam. Het beschikt over uitstekende thermo-isolerende waarden. Optisch ziet dit dakraam er van buiten hetzelfde uit als de standaard platdakproducten.
VOORDELEN
Makkelijke toegang tot het platte dak
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
Vleugel opent eenvoudig tot 60° (afm. 90x120 en 120x120) of 80° (afm. 90x90 en 100x100) en blijft door gasdrukveren in open positie staan
Veilige toegang tot het dak door antislipstrip op de opstand ens
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 145)
Montage in een dakhelling van 0-15° (koepel) en 2-15° onder afschot voor vlakke bovenzijde (a opend naar de opengaande zijde)
DAKTOETREDINGSRAAM
MAATCODE05K06K07K08K
E ectief glasoppervlak (m2) Afmeting (cm) 90x9090x120100x100120x120
DRFDU6 1917,222249,602090,632448,71
handmatige opening 2319,842722,022529,662962,94
DRGP2 1799,702005,181968,722328,65
handmatige opening 2177,642426,272382,152817,67
DRC-CP2 1411,411711,701562,361856,18
handmatige opening 1707,802071,151890,452245,98
DRC-C: de scharnieren zijn gepositioneerd in de breedte van het raam.
DRF: de scharnieren zijn gepositioneerd in de breedte van het raam.
*Kijk voor meer informatie over het EPDM-manchet op blz.
Veiligheidsslot
Sparingmaatbepalen
Rookgasafvoer platdakraam
DSF, DSC
DSFDSC
Platdakraam met vlakke afwerking in glas (standaard 6 mm gehard glas met zilver re ecterende coating aan de buitenzijde) met zwarte glasrand en zwarte aluminium omlijsting (RAL 9005).
De ventilatieopening beschikt over vier 24V motoren, ingebouwd aan de binnenzijde, maar niet zichtbaar in gesloten toestand. De motoren zijn goed bereikbaar voor eventueel onderhoud of herstel en verminderen de globale thermische isolatie van de opstand niet.
Voorzien van een 3-laags DU6 beglazing met Ug = 0,5 W/m²K. - Uw = 0,79 W/m²K voor de 120x120.
Platdakraam met bolvormige lichtkoepel in helder (C) polycarbonaat met UV oppervlaktebescherming.
De ventilatieopening beschikt over vier 24V motoren, ingebouwd aan de binnenzijde, maar niet zichtbaar in gesloten toestand. De motoren zijn goed bereikbaar voor eventueel onderhoud of herstel en verminderen de globale thermische isolatie van de opstand niet.
Voorzien van een 2-laags P2 beglazing met Ug = 1,1 W/m²K. - Uw = 1,0 W/m²K voor de 120x120.
Dit dakraam is ideaal voor extra veiligheid in trappenhuizen onder platte daken. Het zorgt niet alleen voor daglicht en ventilatie maar ook voor een snelle en veilige afvoer van rook en warmte bij brand. Het is voorzien van een 24V kettingmotor. Hiermee opent het raam bij rookontwikkeling via de vier hoeken binnen 60 sec.
VOORDELEN
De opstand (30 cm hoog) en raamvleugel is opgebouwd vanuit een PVC meerkamerpro el dat in het pro el extra is geïsoleerd en aan de binnenzijde wit van kleur is.
De opengaande vleugel opent op de vier hoeken verticaal tot een hoogte van ca. 50 cm, waardoor rook en warmte zeer e ectief worden afgevoerd. Dankzij het schaarmechanisme en de twee of vier 24V motoren is het raam bovendien zeer bestand tegen sneeuw en wind.
Deze speciale ramen zijn bedoeld voor platte daken (helling van 0° to 15°).
Zowel de DSC-C als DSF dienen horizontaal (helling 0°) te worden geplaatst.
ROOGKGASAFVOERPLATDAKRAAM
0,90 1,00 1,32
E ectief glasoppervlak (m2) Afmeting (cm) 100x100105x105120x120
DSFDU6 -2184,082029,74 -2642,742455,99
DSC-C2P2 1747,28 -1911,38 2114,21-2312,77
DSC-C4P2 1463,43 -1619,95 1770,75-1960,14
Dakluik met trap DRL, LML
Betreed makkelijk en veilig een plat dak met dit dakluik. Het luik is uitgevoerd met een dichte plaat en wordt standaard geleverd met een luxe trap. De producten sluiten strak op elkaar aan, waardoor een prettige en natuurlijke doorloop naar het platte dak ontstaat. Na gebruik is de trap eenvoudig in te klappen, waardoor er in de onderliggende ruimte geen ruimteverlies ontstaat.
DRLLML
De DRL wordt gemonteerd op het platte dak, waarna de dakbedekking tegen de opstand wordt aangebracht.
Levering voor een plafondhoogte van 305 cm is ook mogelijk op aanvraag voor de maten 15K, 16K, 17K en 18K.
De producten DRL en LML sluiten strak op elkaar aan, waardoor een natuurlijke doorloop naar het platte dak ontstaat.
Mogelijkheid om ZBR tussenstang voor dichtvalbeveiliging apart bij te bestellen.
Prijs op aanvraag.
De bakhoogte van de LML zoldertrap is 31 cm.
DAKLUIK+LUXEMETALENTRAP
MAATCODE13K14K15K16K17K18K
VOORDELEN
Natuurlijke doorloop op het platte dak door strakke aansluiting van zoldertrap en dakluik
Makkelijke en veilige toegang tot het platte dak door antislipstrip op de opstand ens
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
Opengaande vleugel met thermisch geïsoleerd aluminium sandwichpaneel (RAL 7022) aan de buitenzijde en rubberen afdichtingen
Vleugel opent tot 60°, opent/sluit gemakkelijk door gasdrukveren en blijft zo in open positie staan
*Kijk voor meer informatie over het EPDM-manchet op blz. 114 of op www.fakro.nl/epdm-manchet
Veiligheidsslot
Sparingmaatbepalen
ZBL/D
Opstand voor platdakproducten
De opstand voor platdakproducten maakt het mogelijk om de platdakproducten type D_F, D_C, D_G, DR_ en/of DXW hoger ten opzichte van het dakvlak te positioneren, zoals bijvoorbeeld bij omgekeerde daken, terras- of groene daken. De dakopening die nodig is voor de opstand is gelijk aan die van de lichtkoepel en het platdakraam. De opstand is vervaardigd uit een PVCmeerkamerpro el (gerecycled PVC) dat in het pro el is geïsoleerd.
VOORDELEN
Toepasbaar voor D_F, D_G, D_C, DR_ en DXW
Ideaal voor het groendak door verhoogde plaatsing van 15 cm en is stapelbaar
Geïsoleerde opstand en raamvleugel van PVC (meerkamerpro el)
Afwerking aan binnenzijde is wit van kleur
Gemakkelijke aansluiting op dakbedekking door brede ens (deze kan verwijderd worden)
Maximaal drie opstanden op elkaar te plaatsen
Mogelijkheden voor maatwerk (prijs op aanvraag)
De opstand wordt standaard geleverd met onderaan een brede ens voor een eenvoudige aansluiting op de dakbedekking.
De XRD is ook op maat te maken.
De standaard meegeleverde ens kan desgewenst in het werk verwijderd worden.
Leverbaar voor platdakproducten typen D_F, D_G, D_C, DR_ en DXW.
De XRD opstand is stapelbaar. Prijs op aanvraag.
Niet te combineren met een EPDM manchet.
Versterkte opstand. Hierdoor kunnen tot drie opstanden op elkaar geplaatst worden.
Deze opstand is erg geschikt voor platdakproducten.
Niet te combineren met een EPDM manchet.
Verhoogt dakhelling met 3°.
Voor plaatsing onder platdakproducten typen D_F of D_G.
Leverbaar in alle maten van platdakproducten typen D_F of D_G. Maatwerk is ook mogelijk.
Kant-en-klaar pakket voor snelle montage.
Ook te combineren met de XRD platdakopstand. De XRD/A wordt bovenop de XRD gemonteerd.
De opstand is vervaardigd uit hout, opgevuld met EPS-isolatie (exclusief binnenafwerking) en aluminium afwerkpro elen om een waterdichte aansluiting van het dakraam met de opstand te garanderen.
De opstanden EFW B2/1 en B3/1 worden inclusief verbindingsbalken geleverd.
De koppelafstand tussen de dakramen is standaard 100 mm. Op aanvraag zijn 18 mm en 40 mm ook leverbaar.
Toetepassendakramen
FT_-V
FP_-V
FW_ (voor daktoetreding)
Ga naar blz. 20-21 voor meer informatie over deze typen dakramen.
De platdakopstand is te combineren met diverse typen FAKRO dakramen. Met deze combinatie creër je een natuurlijke bron van daglicht onder elk plat dak. De opstaande rand is gemaakt van hout, is goed geïsoleerd en sluit naadloos aan op het dakraam.
De platdakopstand garandeert een waterdichte aansluiting in de dakbedekking, zorgt voor een goede afvoer van het regenwater en is bestand tegen elk weertype.
VOORDELEN
Ideaal voor plaatsing van diverse FAKRO dakramen op het platte dak
Goed geïsoleerd en sluit naadloos aan op het dakraam
Waterdichte aansluiting tussen dakraam en dakbedekking
Alleen te combineren met een FAKRO dakraam in dezelfde maat
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Lichtstraat incl. opstand, afwerkpro elen en vier dakramen.
Delichtstraatiseencompletesetbestaandeuit:
4x FAKRO dakramen met veiligheidsglas (typen FT_-V P20)
Twee zijwangen vervaardigd uit OSB-platen, opgevuld met EPS-isolatie (excl. binnenafwerking)
Draagbalken vervaardigd uit polyurethaan wit afgelakt grenenhout (ook leverbaar in blank afgelakt grenenhout)
Aluminium afwerkpro elen om een waterdichte aansluiting te garanderen
Afwerkstroken tussen de dakramen vervaardigd uit wit afgelakt grenenhout (EFR/U).
De dakhelling van de lichtstraat is 30°. De koppelafstand tussen de dakramen is 100 mm.
Creëer een grote bron van natuurlijke lichtinval in jouw (woon) ruimte met de FAKRO lichtstraat. Het combineert de vertrouwde kwaliteit van FAKRO dakramen in een complete oplossing voor het platte dak. De lichtstraat is een esthetisch product en garandeert een grote daglichtopbrengst, exibiliteit en verschillende bedieningsmogelijkheden.
VOORDELEN
Grote bron van natuurlijk licht in de (woon)ruimte
Combineert FAKRO dakramen in complete oplossing voor het platte dak
Mogelijkheid om FAKRO dakramen in het platte dak te monteren
Meerdere bedieningsmogelijkheden, zoals handmatig of elektrisch (afhankelijk van toepassing type dakraam)
FAKRO binnen- en buitenzonwering mogelijk (zie blz. 90)
Montage dakhelling 0-15°
E
LICHTSTRAAT
MAATCODEB2/205B2/206B2/207B2/210B2/211
Deze dakramen zijn ook leverbaar in een elektrische uitvoering. Kijk voor meer informatie op 32 ELEKTRISCHEBEDIENING
*De hierboven getoonde prijzen zijn complete setprijzen bestaande uit: 4x dakramen (FTU-V P20) met een lichtstraat in blokcombinatie B2/2.
Op aanvraag is het ook mogelijk om een combinatie met 6 (B3/2) of 8 (B4/2)dakramen toe te passen.
De maximale breedte van beide combinaties is 250 cm.
PLATDAKRAAM
De levertijd van een platdakraam op maat bedraagt 5 weken.
De scharnieren, spindel (DMF) en kettingmotor(en) (DEF) zijn gepositioneerd in de breedte van het raam. * DMF maatcodes 8,9,10,11,32,33,34 worden voorzien van een tandemspindel.
Prijs op aanvraag
MATENOVERZICHT PLATDAKRAMEN & LICHTKOEPELS
D_F DU6 D_G P2
D_C P2
- Op maat verkrijgbare afmetingen (per cm)
- Niet-produceerbare afmetingen
- E ectief glasoppervlak van de standaard afmetingen
Prijs op aanvraag
XRD - XRD/W
- Op maat verkrijgbare afmetingen (per cm)
- Niet-produceerbare afmetingen
- E ectief glasoppervlak van de standaard afmetingen
Prijs op aanvraag
- Op maat verkrijgbare afmetingen (per cm)
- Niet-produceerbare afmetingen
- E ectief glasoppervlak van de standaard afmetingen
x 1220958 x 958876 x 8761913821501010 x 10101420 x
x 150 10K1220 x 1720958 x 1458876 x 13761914321501010 x 15101420 x
x 120 08K1420 x 14201158 x 11581076 x 10761914321501210 x 12101620 x
x 140 09K1620 x 16201358 x 13581276 x 12761914321501410 x 14101820 x
x 220 11K1420 x 24201158 x 21581076 x 20761914321501210 x 22101620 x 2620 90 x 60 31K1120 x 820858 x 558776 x 476191347150910 x 6101320 x 1020 120 x 90 32K1420
ZONWERING VOOR PLATDAKRAMEN
146 SCREEN AMZ/F SOLAR
147 INSECTENHOR AMV
146 VERDUISTEREND ROLGORDIJN ARF/D
ARF/D binnenzonwering Verduisterend rolgordijn
Uitstekende bescherming tegen zonlicht.
Te vergrendelen in elke positie.
Nagenoeg complete verduistering van de kamer.
Gedeeltelijke reductie van overtollige warmte in de ruimte.
De ARF/D zonwering wordt bediend met een bedieningsstok (type ZSD - blz. 156). Aparttebestellen.
ARF/D Solar aangedreven op zonne-energie en bediend via het draadloze Z-Wave protocol. De afstandsbediening bestel je apart.
ARF/D Z-Wave aangedreven op een 15v motor en bediend via het draadloze Z-Wave protocol. De afstandsbediening en voeding (ZZ60H) bestel je apart. Kijk op blz. 155 voor meer informatie.
Bij toepassing op een Z-Wave platdakproduct is een aparte voeding niet nodig.
VERDUISTERENDROLGORDIJN*
VERDUISTEREND
AMZ/FSolar buitenzonwering Screen
Tot 8 keer e ectievere bescherming tegen zonnewarmte dan binnenzonwering.
E ectieve schaduwwerking terwijl licht nog de ruimte kan binnentreden.
Pro elen en kunststof elementen in zwart RAL 9005.
Leverbaar in twee groepen stoftransparantie: groep 10% en groep II 1%.
AMZ/F Solar automatische bediening door de ingebouwde besturingscentrale, solar batterij met PV-paneel en apart te bestellen afstandsbediening. Bediening volgens het Z-Wave protocol.
Bescherming tegen insecten
Minimale schaduwvorming
Soepele werking
Eenvoudige montage door de vergrendelingspennen
Alleen beschikbaar voor elektrische dakramen Let op! De drukkleuren kunnen afwijken van de werkelijke kleuren. Vraag een gratis staal aan bij jouw zonwering dealer of via FAKRO.
* Alleen beschikbare voor elektrische varianten (DE_), niet beschikbaar voor DM_ platdakramen
Telescopische bedieningsstok voor DMF, DMC, DMG en ARF/D
MATENOVERZICHT
BEDIENINGSSYSTEMEN
150 SMARTHOME
152 ELEKTRISCHE DAKRAMEN
154 ELEKTRISCHE BEDIENINGSSYSTEMEN
156 HANDMATIGE BEDIENINGSSYSTEMEN
Scan voor actuele
Smarthome
ZO WERKT FAKRO SMARTHOME
FAKRO smarthome is een geavanceerde technologische oplossing waarbij FAKRO producten worden geïntegreerd in een smarthome systeem. Ze kunnen lokaal worden bediend met behulp van een afstandsbediening. Door het huis te voorzien van extra sensoren en een gateway, bijvoorbeeld van FIBARO, kan het gebouw worden beheerd via een app op een smartphone of tablet.
Communicatie via Z-Wave
De elektrische producten, die toe te passen zijn in een slimme woning, communiceren via de draadloze verbinding Z-Wave. Z-Wave is een techniek die ervoor zorgt dat alle slimme apparaten en producten in een woning met elkaar in verbinding kunnen staan. Zo is het mogelijk dat apparaten via Z-Wave een signaal ontvangen en uitzenden. Hierdoor kunnen grotere afstanden overbrugd worden in en om de woning en is het makkelijk om een hele woning te bedienen.
Z-Wave voordelen
Groot draagvlak en toekomstbestendig
Vrijwel onbeperkt bereik door mesh-netwerktechnologie (aangesloten apparaten fungeren als ‘tussenstations’ om het signaal door te geven).
Laag energieverbruik
Open source
Veilig netwerk
Modulair
Verbinding met andere communicatiesystemen
Het idee van een smarthome is dat alle producten en apparaten in een woning met elkaar kunnen samenwerken. Zo kan de bewoner vrijwel alles, al dan niet automatisch, aansturen. Sommige producten werken met andere communicatiesystemen dan Z-Wave, zoals KNX of Somfy. Hierop heeft FAKRO een oplossing bedacht met de ZWMA4-vertaalmodule. Deze module zorgt ervoor dat FAKRO producten kunnen integreren in vrijwel elk smarthome systeem met elk type communicatiesysteem.
Communicatie via Supla gateway
In een slimme woning (smarthome) zijn meerdere alledaagse apparaten door middel van moderne technologie met elkaar verbonden. Zo kunnen een thermostaat, verwarming of lamp met elkaar communiceren en informatie uitwisselen via draadloze verbindingen als bluetooth en Z-Wave of draadverbindingen.
Veel dagelijkse handelingen en activiteiten worden hierdoor automatisch geregeld, wat bijdraagt aan het comfort in huis. Denk aan een heerlijke warme woning in de winterdagen, voldoende ventilatie als er teveel mensen in een ruimte zijn of het voorkomen van oververhitting in de zomer door automatisch sluitende zonwering. Het kan ook helpen bij energiebesparing. Zo hoef je dus bijna nergens meer zelf aan te denken.
VOORDELEN
Meer gemak
Meer comfort
De ZGW8 Supla-gateway wordt gebruikt om FAKRO Z-Wave producten te integreren met het Suplasysteem. Hiermee kunnen maximaal 8 Z-Wave producten via de Supla app op een smartphone worden geplaatst, wat het beheer van een smarthome. eenvoudig en handig maakt.
Communicatie via Wifi Tuya
FAKRO heeft een assortiment elektrische producten die communiceren via de Wifi verbinding. Wifi is een gecertificeerd communicatieprotocol en apparaten die aan dit protocol voldoen kunnen met elkaar communiceren. Let wel op dat de Wifi Tuya producten communiceren via een 2.4 Ghz. Wifi verbinding. Raadpleeg jouw provider op welke manier je een 2.4 Ghz. netwerk bij jou thuis kunt opzetten.
Wifi Tuya voordelen
Groot draagvlak en toekomstbestendig
Direct communiceren via onze eigen FAKRO Smart app
Veilig netwerk
Geen gateway/Hub nodig
Kan gekoppeld worden aan verschillende smarthome systemen
Kan overal ter wereld bediend worden
Elektrische dakramen
Met elektrische dakramen met Z-Wave of Wifi ervaar je het optimale bedieningsgemak. Deze elektrische bediening is vooral aan te raden voor moeilijk bereikbare dakramen of huizen waar het smarthome principe geldt. Het dakraam wordt fabrieksmatig voorzien van o.a. een kettingmotor, voeding en regensensor. Met een afstandsbediening (Z-Wave) of de FAKRO Smart app (Wifi Tuya) opent en sluit je makkelijk het dakraam. De elektrisch bedienbare dakramen hebben ook een aansluiting voor één elektrische binnenzonwering en één elektrische buitenzonwering.
Kijk op blz. 33 of het gewenste dakraam elektrisch uitvoerbaar is.
Optimaal bedieningsgemak op afstand
Automatische sluiting bij regenval door regensensor
Ideaal voor moeilijk bereikbare dakramen of huizen waar het SmartHome principe geldt
Eenvoudig te reinigen door 180° (of 160° bij FY_-V dakramen) kantelen en vastzetten in de schoonmaakstand
FAKRO binnen- en buitenzonwering mogelijk
ELEKTRISCH DAKRAAM MET Z-WAVE
De elektrische dakramen communiceren via de draadloze verbinding Z-Wave. Z-Wave is een techniek die ervoor zorgt dat slimme apparaten en producten, in dit geval elektrische dakramen, in een woning met elkaar in verbinding kunnen staan. Zo is het mogelijk dat apparaten via Z-Wave een signaal ontvangen en ook weer uitzenden. Hierdoor kunnen grotere afstanden overbrugd worden en is het makkelijk om een hele woning te bedienen. De voordelen van Z-Wave: draadloos, beveiligd en gebruikt weinig energie.
Naast FAKRO’s eigen bedieningssystemen kan het dakraam ook bediend worden via een webbrowser (beveiligde omgeving) of een app op een mobiel apparaat. Hiervoor is een gateway nodig.
VERBINDING VIA EEN GATEWAY
Een gateway, bijvoorbeeld van Fibaro, zorgt voor de aansturing van alle Z-Wave producten in een woning of gebouw. Deze kan via een standaard router in de woning verbinding maken met het internet. Zo kunnen de elektrische producten in de woning via een beveiligd protocol op afstand gemonitord en bestuurd worden. Iedere PC, laptop, tablet of smartphone (waarop jij als gebruiker inlogt) wordt daarmee een afstandsbediening. Via een app is de gehele woning te regelen. FAKRO helpt je graag bij het kiezen van een passende gateway. Neem hiervoor contact met ons op.
Onze Z-Wave producten werken samen met Google Assistant, waardoor het mogelijk is om de producten toe te voegen aan Google Home (via bijv. een HC3 Lite Gateway).
ELEKTRISCH DAKRAAM MET WIFI TUYA
Het FAKRO elektrische dakraam met wifi is de nieuwste toevoeging aan het assortiment van elektrische producten. Het dakraam is eenvoudig op afstand te bedienen vanaf de smartphone met de gratis app wBox (van blebox.eu). Het grote voordeel is dat er geen gateway (verbindingscentrale) nodig is om verbinding te maken met het dakraam, alleen een werkende wifi-verbinding.
SNELLE VERBINDING VIA WIFI
Wifi maakt het mogelijk om met elk apparaat rechtstreeks een verbinding tot stand te brengen en hierbij een bestaand wifi-netwerk te gebruiken (bijv. thuis, werk, etc.). Bovendien kun je met de smartphone jouw apparaten overal ter wereld via internet bedienen. Het enige dat hiervoor is is een wifi-netwerk met internettoegang. Het systeem is eenvoudig te installeren, uit te breiden en te beheren.
ELEKTRISCHE BEDIENINGSSYSTEMEN
ZGW8 Supla Gateway
ZWL1 wandschakelaar
De (inbouw)wandschakelaar, inclusief Z-Wave zender maakt het mogelijk om 1 groep van maximaal 231 elektrische producten tegelijk te bedienen. Dit kan met deze schakelaar of met een Z-Wave bedieningssysteem van een andere fabrikant.
ZZ60 geschakelde voeding
ZZ60h geschakelde voeding
15V voeding voor montage op rail. Kan max. drie FAKRO Z-Wave producten van stroom voorzien. Zet 230V om in 15V. 15V voeding. Kan max. drie FAKRO Z-Wave producten van stroom voorzien. Zet 230V om in 15V.
ZWL2 / ZWL3 wandschakelaar ZWMP weermodule
De (inbouw)wandschakelaar, inclusief Z-Wave zender, maakt het mogelijk om maximaal 231 elektrische producten verdeeld over 2 afzonderlijke groepen te bedienen. Dit kan met deze schakelaar of met een Z-Wave bedieningssysteem van een andere fabrikant.
wandschakelaar
De wandschakelaar maakt het mogelijk om totaal 84 elektrische producten, verdeeld over 7 groepen, te bedienen. De schakelaar dient hier als afstandsbediening.
BEDIENINGENMODULES
Ook in het zwart beschikbaar
De ZWMP weermodule wordt verbonden met de regenmelder ZRD en/of de windmelder ZWD en kan maximaal 231 apparaten totaal voor alle groepen sturen.
domoticamodule
Deze domotica module is ontworpen om FAKRO Z-Waveapparaten (verdeeld over maximaal één groep) te bedienen met een ander besturingssysteem zoals bijvoorbeeld KNX.
Afstandsbediening voor het individueel (of in groepen) instellen en bedienen van alle elektrische producten in het Z-Wave netwerk. Er kunnen totaal 144 producten worden toegewezen, verdeeld over 12 groepen. Het nummer van de actieve groep wordt weergegeven op het LED-display.
ZRH12 afstandsbediening ZWMA4 domoticamodule
Afstandsbediening van Z-Wave-apparaten die aanstuurt o.b.v. de temperatuur en luchtvochtigheid in de ruimte. Voor het programmeren is een mastercontroller nodig, bijv. ZRH12. Er kunnen in totaal 20 apparaten toegewezen worden over max. 4 afzonderlijke groepen.
Deze domotica module is ontworpen om FAKRO Z-Waveapparaten te bedienen met een ander (domotica besturingssysteem zoals bijv. KNX. De module maakt het mogelijk om tot 231 apparaten tegelijkertijd of verdeeld over vier groepen te bedienen.
Afstandsbediening die het mogelijk maakt om alle elektrische producten (tot maximaal 231) binnen het Z-Wave netwerk in te stellen en te bedienen. De producten kunnen verdeeld worden over 24 groepen.
regensensor
De ZRD regensensor wordt buiten in de nabijheid van het dakraam of platdaksysteem geïnstalleerd en zorgt bij regen voor het automatisch sluiten van het dakraam. De regenmelder wordt op de weermodule ZWMP/ZWMP24 aangesloten.
Complete set voor het elektrisch maken van dakramen, met kettingmotor, voeding, afdekkap (aluminium), afstandsbediening en regensensor. Let op! Geef de breedtemaat op van het dakraam, voor de juiste maat van de afdekkap. De standaard handgreep wordt hiermee vervangen.
windsensor
De ZWD windsensor wordt buiten in de nabijheid van het dakraam geïnstalleerd en zorgt bij het overschrijden van vooraf bepaalde windsnelheden voor het automatisch sluiten van het dakraam. De windmelder wordt op de weermodule ZWMP aangesloten.
Handmatige bedieningssystemen
Ieder dakraam moet eenvoudig bereikbaar en te bedienen zijn. FAKRO denkt slim en kiest voor een handgreep aan de onderkant. Dit maakt onze dakramen zeer gebruiksvHierdoor zijn dakramen gebruiksvriendelijk en comfortabel in gebruik. Of het dakraam nu hoger geplaatst wordt of op een standaard hoogte, met de onderhandgreep kun je elk FAKRO dakraam makkelijk openen en sluiten. Wel zo handig.
Daarnaast biedt FAKRO ook functionele bedieningsstokken voor het bedienen van dakramen en binnen- en buitenzonweringen die buiten jouw bereik zijn. Ze maken het mogelijk om op eenvoudige wijze hooggeplaatste dakramen te openen en te sluiten. Ook jaloezieën, rolluiken en buitenzonweringen (screens) bedien je hiermee.
HANDGREEP ALTIJD ONDERAAN HET DAKRAAM
FAKRO heeft bewust de handgreep aan de onderzijde van het dakraam geplaatst. Hierdoor kan het raam hoger in het dak gemonteerd worden. Dit zorgt voor meer lichtinval en extra bedieningsgemak. Ervaar het zelf!
HANDMATIGE BEDIENINGSSYSTEMEN
Handgreep met slot (enkel voor houten dakramen) voor een optimaal bedieningsgemak door de handgreep aan de onderzijde van het kozijn.
Let op: niet toepasbaar op Greenview dakramen
Universele telescopische bedieningsstok ZST voor handbediende dakramen en ARF, APF, APS, ARS, ARP en AJP binnenzonwering met een lengte van 119 cm (verstelbaar op 134, 162, 190 en 218 cm). Verlengstuk ZSP voor bedieningsstok ZST (verstelbaar op 246, 274, 302 en 330 cm).
Telescopische bedieningsstok ZSD voor DMF, DMC, DMG, ARF/D en APF/D met een standaard lengte van 119 cm (uitschuifbaar tot 330 cm).
Uitzetbegrenzer ZBB die het dakraam uitzet tot +/- 10 cm (enkel voor houten dakramen).
Uitzetbegrenzer ZBB-P die het kunststof dakraam uitzet tot +/- 10 cm.
Afmetingen behorend tot het standaard leveringsprogramma van FAKRO Nederland b.v.
Afmetingen mogelijk op aanvraag.
Maatwerkoplossingen
Naast ons standaard productassortiment, is het ook mogelijk om maatwerk oplossingen te leveren. Maatwerk is altijd een belangrijk onderdeel geweest in het FAKRO productieproces. Geen vraagstuk is te groot. Nieuwe technieken zorgen ervoor dat dit nu nog nauwkeuriger kan. Aanpassingen kunnen al gemaakt worden op 1 mm nauwkeurig en al vanaf 1 stuk! Vraag naar de mogelijkheden.
Lichttunnels
* Afmetingen op maat zijn mogelijk voor platdakramen. Kijk voor de mogelijke maten op blz. 143
DEALER INFORMATIE ALGEMENE INFORMATIE
Ondervind je problemen met een FAKRO product? Wij verhelpen dit graag voor je. Neem contact op met onze serviceafdeling via onze website. Na ontvangst van de serviceaanvraag worden jij of jouw klant zo spoedig mogelijk door een van onze servicemedewerkers benaderd voor een passende oplossing.
Ga naar www.fakro.nl/service
Heb je technische vragen over onze producten of een specifieke productwens waar je onze hulp bij kunt gebruiken?
Onze technische adviseurs voorzien je van deskundig advies en helpen je graag verder.
Onze vertegenwoordigers zijn dagelijks onderweg om jou als klant van dienst te zijn. Heb je verkoopondersteuning nodig, advies over de mogelijkheden binnen het assortiment of wil je andere praktische zaken bespreken? Zij helpen je graag om tot een mooi resultaat te komen.
Stel je vraag via 0243978095
Maak een afspraak via 0243978095
Wil je een offerte aanvragen of heb je vragen over een lopende offerte?
Neem dan contact met ons op via offerte@fakronederland.nl
Bestellen
Wil je een bestelling plaatsen of heb je vragen over een geplaatste order?
Neem dan contact met ons op via verkoop@fakronederland.nl
Ben je een FAKRO dealer? Dan kun je 24 uur per dag, 7 dagen per week een bestelling plaatsen in de online FAKRO shop. Je vindt hier de juiste productinformatie, zoals prijzen en levertijden.
Daarnaast heb je inzage in al jouw geplaatste orders en facturen.
Ga naar www.fakro.nl/online-bestellen
Wil je een product retour sturen?
Neem dan eerst contact met ons op en vul vervolgens ons online retourformulier in. Klopt alles? Dan zorgen wij dat alles binnen 14 dagen netjes wordt afgehandeld.
Actief in een nieuwbouw- of renovatieproject? In elke fase van het project bieden wij ondersteuning, variërend van deskundig advies tot professionele installatieservice.
Neem contact met ons op 0243978095
De Montagedienst van FAKRO biedt professionele installatie van al onze producten, uitgevoerd door ervaren specialisten. Van dakramen tot zonwering, elk project wordt nauwkeurig en volgens de hoogste kwaliteitsnormen afgehandeld. Dit bespaart tijd, garandeert een perfecte
plaatsing en verhoogt de levensduur van de producten. Laat de installatie met een gerust hart over aan de experts van FAKRO!
Doe een aanvraag op fakromontage.nl
Verkooppunten
Bestel jouw FAKRO producten altijd bij een officieel FAKRO verkooppunt. Dan weet je zeker dat je beste service krijgt en alle garanties van toepassing zijn.
Bestel altijd de orginele zonwering ivm garanties op het raam. Dit kan bij een dealer of zonweringdealer die je kunt vinden op onze website onder fakro.nl/ verkooppunten of bezoek www.fakrozonwering.nl
Ga naar fakro.nl/verkooppunten
Ga naar fakrozonwering.nl
Werkt jouw FAKRO product niet naar behoren, is het beschadigd aangekomen of mis je iets? Wij helpen je graag. Ga dan naar onze website en kijk of jouw vraag erbij staat. Je kunt ook een serviceaanvraag indienen. Wij nemen deze zo spoedig mogelijk in behandeling zodat we snel tot een passende oplossing komen.
Ga naar fakro.nl/service
Ben je op zoek naar een BIM-model of een bestektekst? Gebruik dan onze handige productconfigurator.
Stel zelf jouw dakraam, platdakraam, lichtkoepel of zoldertrap samen volgens jouw wensen en eisen.
Ga naar productconfigurator.fakro.nl
We vinden het belangrijk dat jij als FAKRO verkooppunt altijd toegang hebt tot de meest recente en volledige artikelinformatie. FAKRO ondersteunt jou daarom graag met een compleet artikelbestand, waarin je bijvoorbeeld informatie vindt over verkoopprijzen, technische kenmerken, commerciële omschrijvingen en productafbeeldingen.
Ga naar www.fakro.nl/artikelbestand
Ga naar fakro.nl/retour
Volg ons op social media
www.facebook.com/fakronederland
www.instagram.com/fakronederland
www.pinterest.com/fakronederland
www.youtube.com/fakronederland
www.linkedin.com/fakronederland
Maandag 08:00 - 17:00 uur
Dinsdag 08:00 - 17:00 uur
Woensdag 08:00 - 17:00 uur
Donderdag 08:00 - 17:00 uur
Vrijdag 08:00 - 17:00 uur
Maandag 08:00 - 17:00 uur
Dinsdag 08:00 - 17:00 uur
Woensdag 08:00 - 17:00 uur
Donderdag 08:00 - 17:00 uur
Vrijdag 08:00 - 17:00 uur
Bezoek aan de showroom is uitsluitend op afspraak.
Zaterdag 09:00 - 16:00 uur
(Bezoek op zaterdag is zonder afspraak, kijk voor openingstijden op: fakro.nl/showroom)
FAKRO Nederland bv De Ren 34
6562JK Groesbeek 024 397 80 95 www.fakro.nl
SHOWROOM
In onze showroom kunnen jij of jouw klant het ruime assortiment FAKRO producten eigenhandig ervaren. Denk aan de diverse (plat)dakramen, zoldertrappen en zonwering, maar ook aan de bediening van alle producten. Elke bezoeker ontvangt een passend advies dat aansluit op de persoonlijke wensen.
Willen jij of een klant onze showroom bezoeken? Dat kan. Maak eenvoudig een afspraak via onze website. Een bezoek aan onze showroom is mogelijk op afspraak
Ga naar www.fakro.nl/showroom
Wij waarderen het dat jouw klant onze showroom bezoekt. Naast een deskundig advies profiteert een klant ook van een aantrekkelijke korting op één FAKRO product naar keuze. Onze adviseurs vertellen hier graag meer over tijdens het bezoek.
TRAININGSCENTRUM
FAKRO kent een breed assortiment producten. Voor nagenoeg elk daglichtvraagstuk hebben wij een antwoord en dat betekent veel opties. Het FAKRO trainingscentrum is er speciaal ter ondersteuning voor jou als dealer en/of verwerker van onze producten. Hier leren we je alles over onze producten en besteden we aandacht aan de verschillende mogelijkheden. Zo kun je klanten van een nog beter advies en betere service voorzien.
GARANTIE
Onze service houdt niet op als het product verkocht is. Wij garanderen de kwaliteit van onze producten en om dit te bewijzen, geven wij langdurige fabrieksgaranties op onze producten. Vraag naar onze volledige garantievoorwaarden. Wij sturen ze graag naar je toe.
∞10 + 10 JAAR
Een klant wil graag het beste advies voor zijn of haar vraagstuk. Welk product sluit aan bij de woonwensen? Er zijn talloze typen woningen en dit betekent ook diverse typen daglichtproducten. Het trainingscentrum biedt ruimte aan dealers om zich te verdiepen in het FAKRO assortiment. Technische eigenschappen, toepassingen en innovaties komen voorbij. Deze kennis neem je als dealer mee naar de winkelvloer om jouw klanten te voorzien van een advies op maat.
www.fakro.nl/trainingscentrum
Als producent staat zorg en aandacht voor de totstandkoming van producten centraal. Ook de uiteindelijke toepassing is een belangrijk onderdeel van het totaalproduct. Om te garanderen dat montage volgens de gestelde richtlijnen wordt uitgevoerd, worden er trainingen georganiseerd voor aannemers, montagebedrijven en klusbedrijven uit heel Nederland. Deze trainingen vinden plaats in een modern trainingscentrum, waar in de praktijkruimte zelf aan de slag gegaan wordt met het inbouwen van producten.
Kwaliteit en kennis staan hierbij centraal. Naast montage is er ook aandacht voor regelgeving, toepassingsmogelijkheden en de nieuwste ontwikkelingen binnen het vakgebied. Zo wordt ervoor gezorgd dat elk project met vakmanschap en volgens de hoogste normen wordt uitgevoerd.
Beglazingen, raambeslag (scharnieren)*
Gegarandeerde levering van vrijwel alle onderdelen van FAKRO dakramen tot maximaal 25 jaar oud
Levenslange garantie op hagelschade op ruiten 25 JAAR
Dakramen en gootstukken, lichtkoepels en platdakramen**
Uitzetdakramen, dakfolies en rookafvoerramen
Zoldertrappen en knieschotdeuren
Binnen- en buitenzonweringen, (elektrische) bedieningssystemen, montagetoebehoren en trap toebehoren
* Standaard garantie is 10 jaar. Om in aanmerking te komen voor 10 jaar extra garantie is het noodzakelijk dat er een aanvraagformulier ingevuld wordt door de klant. Vraag ernaar bij onze klantenservice via info@fakronederland.nl of kijk op www.fakro.nl. De garantie op beglazing geldt voor FAKRO dakramen gekocht na 01.01.2005. De garantie op scharnieren geldt voor FAKRO tuimeldakramen gekocht na 01.07.2011 m.u.v. dakramen van het type FTT, FY_ en FD_.
** Zonwering toegepast? Dan is de garantie alleen geldig als het om FAKRO zonwering gaat. Bij het plaatsen van vervangende merken vervalt de garantie op het dakraam.
CERTIFICATEN & KEURMERKEN
Een deel van het assortiment FAKRO dakramen en zoldertrappen is voorzien van het FSC® keurmerk. Het keurmerk garandeert dat het hout afkomstig is uit verantwoord beheerde bossen.
FAKRO levert dakramen, lichtkoepels en platdakramen die voldoen aan inbraakwerendheid weerstandsklasse II volgens de norm NEN 5096 en komen daardoor in aanmerking voor het Politiekeurmerk Veilig Wonen®.
Het grootste deel van het assortiment FAKRO dakramen is voorzien van het KOMO® attest nr. 20731.
De CE-markering op een FAKRO product toont aan dat dit product voldoet aan de Europese richtlijnen en mag worden verhandeld.
