ŠIROKÁ NABÍDKA BEZPEČNÝCH A KOMFORTNÍCH PŮDNÍCH SCHODŮ
VII.
NOVÁ GENERACE PŮDNÍCH SCHODŮ
Nová generace půdních schodů spojuje jednoduchost používání a maximální bezpečí s moderním designem, který dokonale ladí s každým interiérem. Půdní schody GREENSTEP jsou energeticky úsporné, funkční a vyráběné s důrazem na každý detail i ochranu životního prostředí, a představují tak malý, ale významný krok k udržitelnější a zelenější budoucnosti vašeho domova.
Půdní schody GREENSTEP jsou určeny k prodeji v ČR a na exportních trzích, s výjimkou Německa, Rakouska, Švédska a Dánska.
PROČ ZVOLIT
PŮDNÍ SCHODY ?

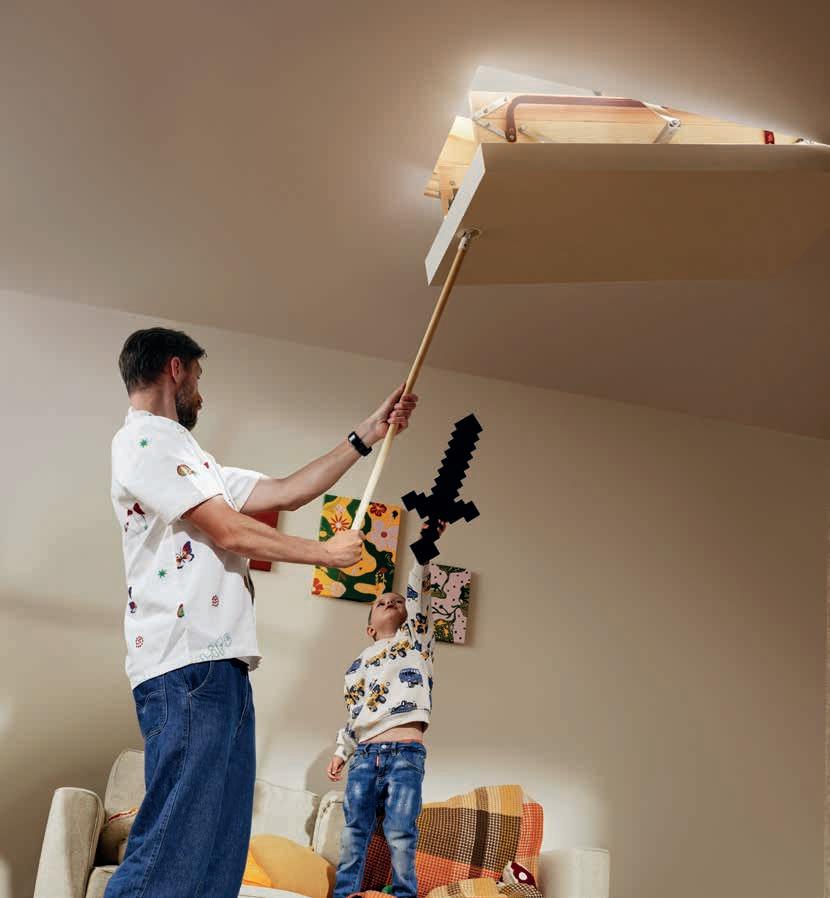

INTUITIVNÍ OVLÁDÁNÍ
Otevírání poklopu je jednoduché a pohodlné. Stačí vložit tyč do zámku, lehce zatáhnout a po rozložení žebříku jsou schody připraveny k použití.
PROPRACOVANÉ DETAILY
V běžném provozu nenápadné, při používání zaujmou precizním zpracováním a elegancí. Pečlivě vybrané materiály a detaily podtrhují vysokou kvalitu produktu.
INDIVIDUÁLNÍ PŘIZPŮSOBENÍ
Schody vyrábíme na míru podle velikosti montážního otvoru, což umožňuje vyhnout se dodatečným úpravám a nákladům spojeným s instalací.
Přesné přizpůsobení šetří čas i peníze.
TEPLO POD KONTROLOU
Systém těsnění zajišťuje 4. třídu průvzdušnosti, tedy nejvyšší úroveň těsnosti dle normy EN 12207. Tepelněizolační poklop účinně chrání před únikem tepla. Čím nižší součinitel U, tím lepší izolační parametry a menší energetické ztráty.
STABILITA A BEZPEČNOST
Odsazený poklop a stupeň na úrovni skříně usnadňují výstup na půdu. Regulovatelné patky a protiskluzové povrchy stupňů zvyšují komfort a bezpečnost používání.
HARMONIE PROSTORU
Bílý poklop lícující se stropem (vyčnívá pouze 5 mm) a speciální lišty LXA vytvářejí kompaktní, nenápadný a estetický celek, vhodný do každého interiéru.
VYSOKÉ STANDARDY
Certifikát FSC® potvrzuje, že dřevo pochází z udržitelných zdrojů. Vysoké standardy a kvalita modelů Super Thermo byly navíc potvrzeny certifikátem TÜV NORD "ověřený produkt".
JSOU PRO VÁS TY KTERÉ SCHODY
NEJLEPŠÍ?
Hledáte pohodlný a estetický způsob, jak se dostat do neobývaného podkroví? Půdní schody představují funkční alternativu ke schodišti – nezabírají místo, snadno se ovládají a montují. Zjistěte, proč jsou půdní schody FAKRO tou ideální volbou právě pro vás:

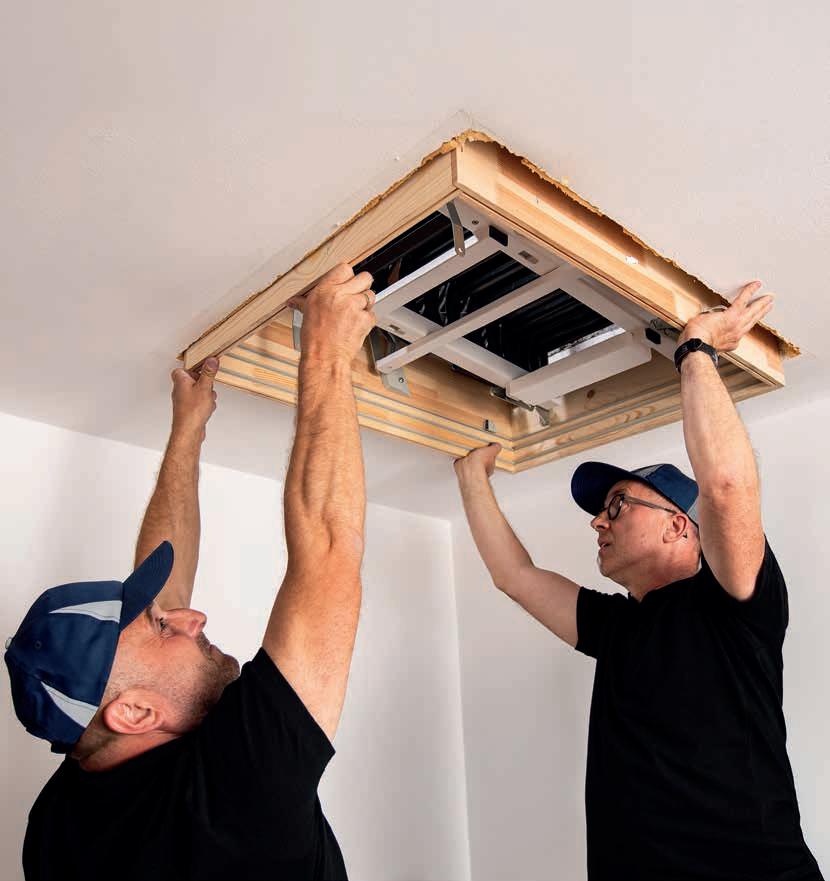

SNADNÁ A RYCHLÁ MONTÁŽ
Schody jsou dodávány téměř kompletně smontované, což výrazně zkracuje dobu instalace. Doporučujeme je montovat ve dvou s použitím nářadí uvedeného v návodu. Délku žebříku lze přesně přizpůsobit výšce místnosti.
PRAKTICKÉ PŘÍSLUŠENSTVÍ
Bohatý výběr doplňkového vybavení umožňuje zvýšit funkčnost schodů a usnadnit jejich montáž. V nabídce najdete mj. krycí lišty, madla, stabilizační patky a také montážní sady.
POHODLNÉ OVLÁDÁNÍ
Použití nové konstrukce schodů, u některých modelů také mechanismu odlehčujícího žebřík, zajišťuje snadné a intuitivní otevírání a zavírání schodů. Ovládací tyč dodávána se schody umožňuje jejich pohodlé ovládání.
ZÁRUKA KVALITY
Na všechny půdní schody se vztahuje 3letá záruka výrobce – pro váš klid a bezpečné používání.
ÚSPORA MÍSTA
Půdní schody po složení zcela mizí ve stropě, aniž by zabíraly místo v místnosti. Díky kompaktní konstrukci je lze pohodlně používat i v menších interiérech.
PRO SPRÁVNÝ VÝBĚR SCHODŮ
STAČÍ NĚKOLIK JEDNODUCHÝCH MĚŘENÍ
Přemýšlíte, které schody se budou nejlépe hodit do vašeho interiéru? Správná volba začíná měřením. Než se rozhodnete pro konkrétní model, vyplatí se věnovat pozornost prostoru, ve kterém budou schody umístěny.
Právě tato fáze vám pomůže zúžit výběr na modely, které bude možné ve vašich podmínkách skutečně použít. Díky tomu se zaměříte pouze na řešení vhodná pro daný interiér.
CO JE POTŘEBA ZMĚŘIT?
• Rozměr otvoru ve stropě – šířka „A“ a délka „B“
• Výška místnosti – označovaná jako „H“
• Tloušťka stropu – parametr „T“
Zkontrolujte také, kolik prostoru potřebujete pro otevírání a používání schodů:
• Vzdálenost potřebná k rozložení („R“)
• Vzdálenost po rozložení žebříku („C“)
• Vzdálenost poklopu po otevření („P“) – pokud se otvor nachází blízko stěny, je nutné ověřit dostupný prostor pro bezkolizní otevření poklopu schodů.
Na základě těchto měření vyberete model, který bude ideálně sedět vašemu interiéru – ať už se rozhodnete pro variantu ve standardním rozměru nebo pro schody vyrobené na míru.
PRAKTICKÉ TIPY
Montážní vůle pro snadnější instalaci
Skutečné vnější rozměry rámu (skříně) zohledňují tzv. montážní vůli – schody jsou vyráběny o 2 cm menší, než je rozměr otvoru, což usnadňuje správné osazení a přesnou montáž schodů do stropu.
Estetické ukončení poklopu schodů
U modelů GREENSTEP je poklop snížen o 5 mm, u klasických modelů o 10 mm, což umožňuje jeho sjednodení s krycími lištami. Ty se montují přímo na skříň bez použití hřebíků a zajišťují estetické dokončení.
PVC lišty pro hladký a souvislý povrch
Plastové krycí lišty umožňují zarovnání s poklopem a dosažení jednotného povrchu kolem poklopu půdních schodů.
Lišty Invisible pro minimalistický vzhled
Pro moderní interiéry doporučujeme lišty Invisible. Umožňují přesné zarovnání poklopu se stropem, díky čemuž po zavření zůstávají schody téměř neviditelné.
Dřevěné lišty pro klasické ukončení
Tradiční dřevěné lišty esteticky zakrývají spáry a vytvářejí elegantní rámeček kolem poklopu. Toto řešení se velmi dobře hodí do klasických interiérových aranžmá.

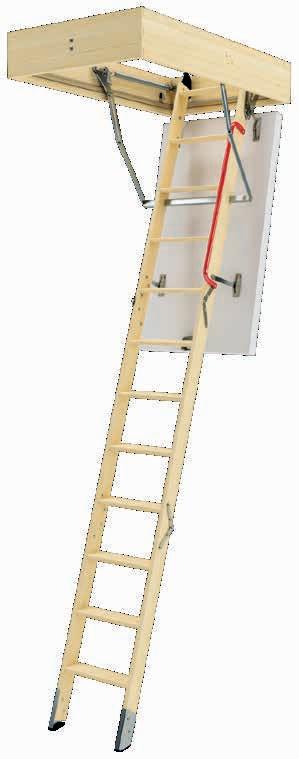

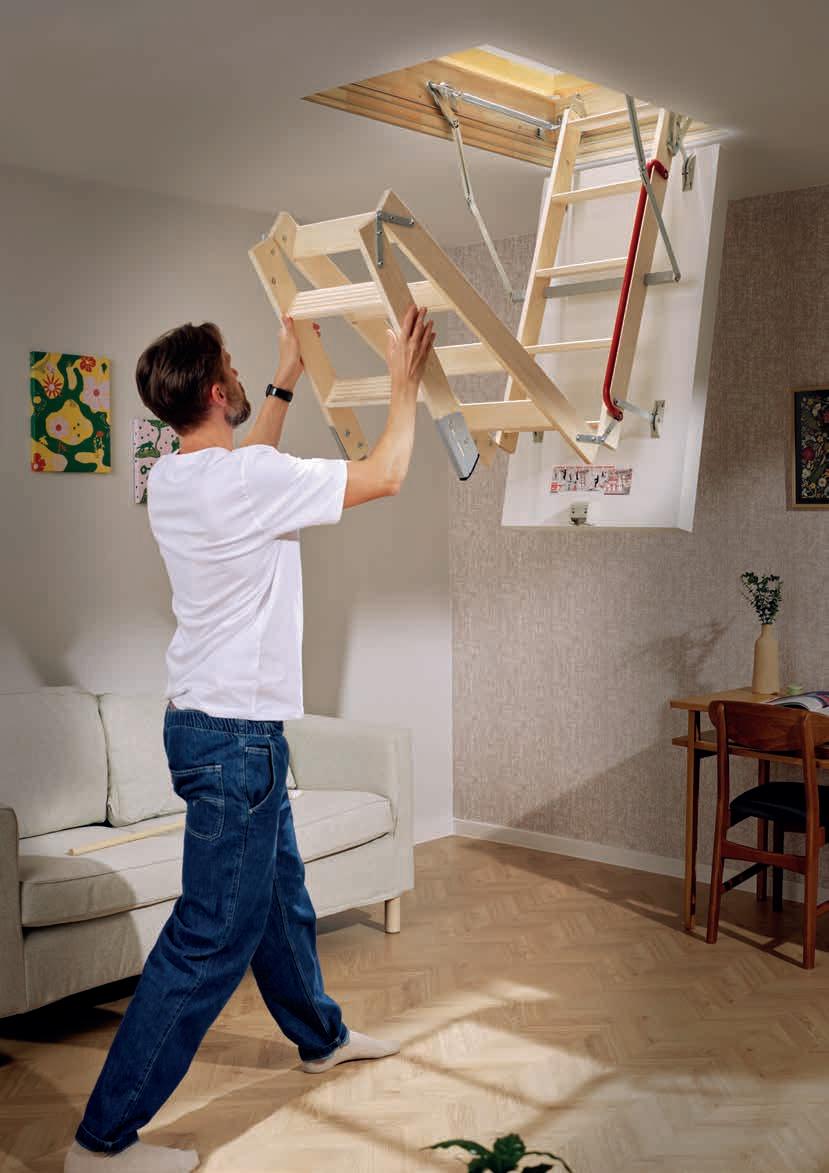

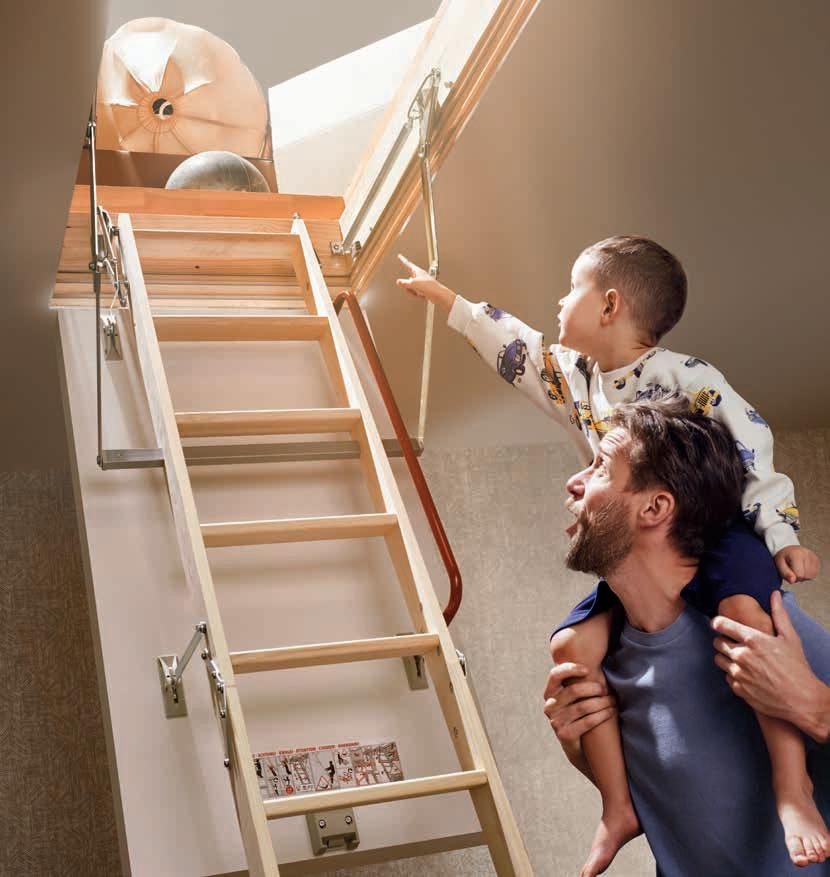

VLASTNOSTI SCHODŮ S DŘEVĚNÝM ŽEBŘÍKEM
Přirozený materiál, klasický vzhled a funkční konstrukce činí schody s dřevěným žebříkem ideální volbou pro rodinné domy. Nabízejí komfort při každodenním používání, úsporu místa, estetické sladění s interiérem a navíc jsou dostupné v široké škále rozměrů.
ŽEBŘÍK
Lehká, skládací konstrukce vyrobená z borovicového dřeva. Segmentové provedení umožňuje snadné rozkládání i skládání a zajišťuje pohodlný přístup na půdu při zachování kompaktních rozměrů.
STUPNĚ
Masivní stupně široké 8 cm mají drážkovaný povrch s protiskluzovými vlastnostmi. Jsou osazeny v pevných bočnicích žebříku, díky čemuž zajišťují stabilitu konstrukce, komfort a bezpečí při pohybu po žebříku.
PATKY
Patky stabilizují žebřík a chrání podlahu před poškrábáním. Modely z klasické nabídky jsou vybaveny plastovými patkami, zatímco schody GREENSTEP mají regulovatelné patky, které navíc umožňují snadné přizpůsobení délky žebříku výšce místnosti.
SKŘÍŇ
Skříň schodů je vyrobena z borovicového dřeva a v závislosti na modelu je vybavena jedním, dvěma nebo třemi těsněními, která zajišťují odpovídající těsnost celé konstrukce dle normy EN 12207. Jejím hlavním úkolem je stabilní a bezpečné uchycení schodů ve stropním otvoru, které tvoří základ trvalé a spolehlivé montáže.
POKLOP
Oboustranně bílý poklop, vyrobený sendvičovou technologií, zajišťuje vysoké tepelněizolační vlastnosti a estetický vzhled po zavření.
NOSNOST
Schody jsou kompletní a připravené k montáži. Maximální možné zatížení schodů je 160 kg.
* Všechny uvedené modely jsou v souladu s normou EN 14975 a mají maximální zatížení do 160 kg. Jsou vybaveny protiskluzovými stupni a umožňují montáž dodatečného příslušenství. Záruční doba je 3 roky.
(1) Součinitel prostupu tepla pro poklop. (2) Součinitel prostupu tepla pro schody. (3) Testováno ze strany místnosti, ve které je výrobek namontován.
/EI2 60 EI1 /EI2 60 certifikát Passive House požární odolnost požární odolnost, zámek na klíč pohodlné otevírání, FSC® pohodlné otevírání, FSC®, TÜV NORD
Vnější rozměry skříně [cm] 58x118,4 68x118,4 68x138,4
Vnitřní rozměry skříně [cm] 54x114 64x114 64x134
Výška místnosti Hmin–Hmax* [cm] H 260–280
Výška, na kterou je nutno dosáhnout při rozkládání žebříku [cm] X 215
Výška složených schodů [cm] K 30
Max. vzdálenost při rozkládání [cm] R 156
Vzdálenost po rozložení schodů [cm] C 120
Přesah poklopu po otevření [cm] P 3
Délka stupně [cm] E 30 34
Šířka stupně [cm] 8
Vzdálenost mezi stupni [cm] 25 Index
DPH 11 144 11 253 12 620
Termín realizace [pracovní dny] 15 15 15
* Hmin dosažitelná po zkrácení délky žebříku.
Výška H měřená od úrovně dokončené podlahy. Pro místnosti s výškou menší než maximální standardní výška H je nutno upravit délku žebříku v souladu s montážním návodem.
Schody je možné vybavit odlehčovacím mechanismem LXM, díky čemuž je lze ovládat pomocí ovládací tyče. Schody LWL Extra jsou standardně vybaveny tímto mechanismem.
Schéma LWT / LWT Passive House / LWF60 / LWF60 SL
Výška H měřená od úrovně dokončené podlahy. Pro místnosti s výškou menší než maximální standardní výška H je nutno upravit délku žebříku v souladu s montážním návodem.
Schody je možné vybavit odlehčovacím mechanismem LXM, díky čemuž je lze ovládat pomocí ovládací tyče. i
Počet dílů žebříku [ks]
půdního otvoru
Hmin dosažitelná po zkrácení délky žebříku.
Schéma LWE Energy Efficient /
Výška H měřená od úrovně dokončené podlahy. Pro místnosti s výškou menší než maximální standardní výška H je nutno upravit délku žebříku v souladu s montážním návodem.
Schody je možné vybavit odlehčovacím mechanismem LXM, díky čemuž je lze ovládat pomocí ovládací tyče. i
LWE Energy Efficient
LWT Super Thermo
* Hmin dosažitelná po zkrácení délky žebříku.

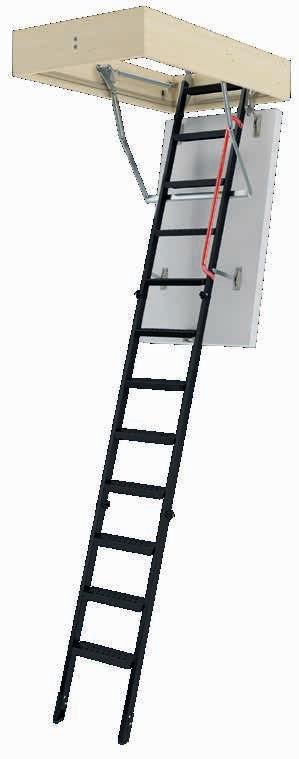

VLASTNOSTI SCHODŮ S KOVOVÝM ŽEBŘÍKEM
Robustní konstrukce a snadná údržba v čistotě zajišťují, že půdní schody s kovovým žebříkem se skvěle uplatní v garážích, dílnách i na často využívaných půdách. Jsou praktickou volbou všude tam, kde je kladen důraz na odolnost, spolehlivost a rychlý přístup do půdního prostoru.
ŽEBŘÍK
Segmentová konstrukce z lakované oceli je odolná proti deformacím a mimořádně spolehlivá. Použité panty umožňují plynulé skládání žebříku a jednoduchou obsluhu.
STUPNĚ
Protiskluzové stupně s perforovaným povrchem, integrované do bočnic žebříku, zajišťují stabilitu a bezpečí při výstupu a sestupu.
PATKY
Patky stabilizují žebřík a chrání podlahu před poškrábáním. Modely z klasické nabídky jsou vybaveny plastovými patkami, zatímco schody GREENSTEP mají regulovatelné patky, které navíc umožňují snadné přizpůsobení délky žebříku výšce místnosti.
SKŘÍŇ
Skříň schodů je vyrobena z borovicového dřeva. V závislosti na modelu je vybavena jedním, dvěma nebo třemi těsněními, která zajišťují vysokou těsnost celé konstrukce. Jejím hlavním úkolem je stabilní a bezpečné uchycení schodů ve stropním otvoru, které tvoří základ trvalé a spolehlivé montáže.
POKLOP
Oboustranně bílý poklop, vyrobený sendvičovou technologií, zajišťuje vysoké tepelněizolační vlastnosti a estetický vzhled po zavření.
NOSNOST
Schody jsou kompletní a připravené k montáži. Maximální možné zatížení schodů je 200 kg.
PŮDNÍ SCHODY S KOVOVÝM ŽEBŘÍKEM
U [W/m2K]
Snadná demontáž poklopu
Systém rychlé montáže ve stropě
Patky plastové výsuvné plastové
Madlo [ks]
4. třída těsnosti dle EN 12207
madlo s odlehčovacím mechanismem
madlo s odlehčovacím mechanismem
madlo s odlehčovacím mechanismem ve verzi 360 cm
Požární odolnost (3) EI1 /EI2 60
Specifické vlastnosti pro vysoké stropy integrované krycí lišty požární odolnost, pro vysoké stropy
* Všechny uvedené modely jsou v souladu s normou EN 14975 a mají maximální zatížení do 200 kg. Jsou vybaveny protiskluzovými stupni a umožňují montáž dodatečného příslušenství. Záruční doba je 3 roky.
(1) Součinitel prostupu tepla pro poklop.
(2) Součinitel prostupu tepla pro schody.
(3) Testováno ze strany místnosti, ve které je výrobek namontován.
Vnější rozměry skříně [cm] 58x142,2 68x142,2 84x142,2
Vnitřní rozměry skříně [cm] 54x138,2 64x138,2 80x138,2
Výška místnosti Hmin–Hmax* [cm] H 300–366
Výška, na kterou je nutno dosáhnout
při rozkládání žebříku [cm] X 270
Výška složených schodů [cm] K 32
Max. vzdálenost při rozkládání [cm] R 196
Vzdálenost po rozložení schodů [cm] C 145
Přesah poklopu po otevření [cm] P -
Délka stupně [cm] E 34
Šířka stupně [cm] 8
Vzdálenost mezi stupni [cm] 24
Index 869334 869335 869336
Cena bez DPH 19 560 20 110
LMF60
Výška H měřená od úrovně dokončené podlahy. Pro místnosti s výškou menší než maximální standardní výška H je nutno upravit délku žebříku v souladu s montážním návodem.
Schody je možné vybavit odlehčovacím mechanismem LXM, díky čemuž je lze ovládat pomocí ovládací tyče. Schody LML Lux, LMP a LMF60 pro max. výšku 360 cm jsou standardně vybaveny tímto mechanismem.
Počet dílů žebříku [ks]
Rozměry půdního otvoru [cm] AxB
Vnější rozměry skříně [cm]
Vnější rozměry skříně vč. lišt [cm]
Vnitřní rozměry skříně [cm]
Výška místnosti Hmin–Hmax * H
Výška, na kterou je nutno dosáhnout
při rozkládání žebříku [cm] X
Výška složených schodů [cm] K
Max. vzdálenost při rozkládání [cm] R
Vzdálenost po rozložení schodů [cm] C
Délka stupně [cm] E
Šířka stupně [cm]
Vzdálenost mezi stupni [cm]
Index
Cena bez DPH
Cena vč. DPH
Termín realizace [pracovní dny]
* Hmin dosažitelná po zkrácení délky žebříku.
LML Lux
Schéma LMK Greenstep / LME Energy Efficient / LMT Super Thermo
Výška H měřená od úrovně dokončené podlahy. Pro místnosti s výškou menší než maximální standardní výška H je nutno upravit délku žebříku v souladu s montážním návodem.
Schody je možné vybavit odlehčovacím mechanismem LXM, díky čemuž je lze ovládat pomocí ovládací tyče. i
LMK Greenstep
Počet
LME Energy Efficient
Počet dílů žebříku [ks] 3 Rozměry půdního otvoru [cm]
LMT Super Thermo
* Hmin dosažitelná po zkrácení délky žebříku.

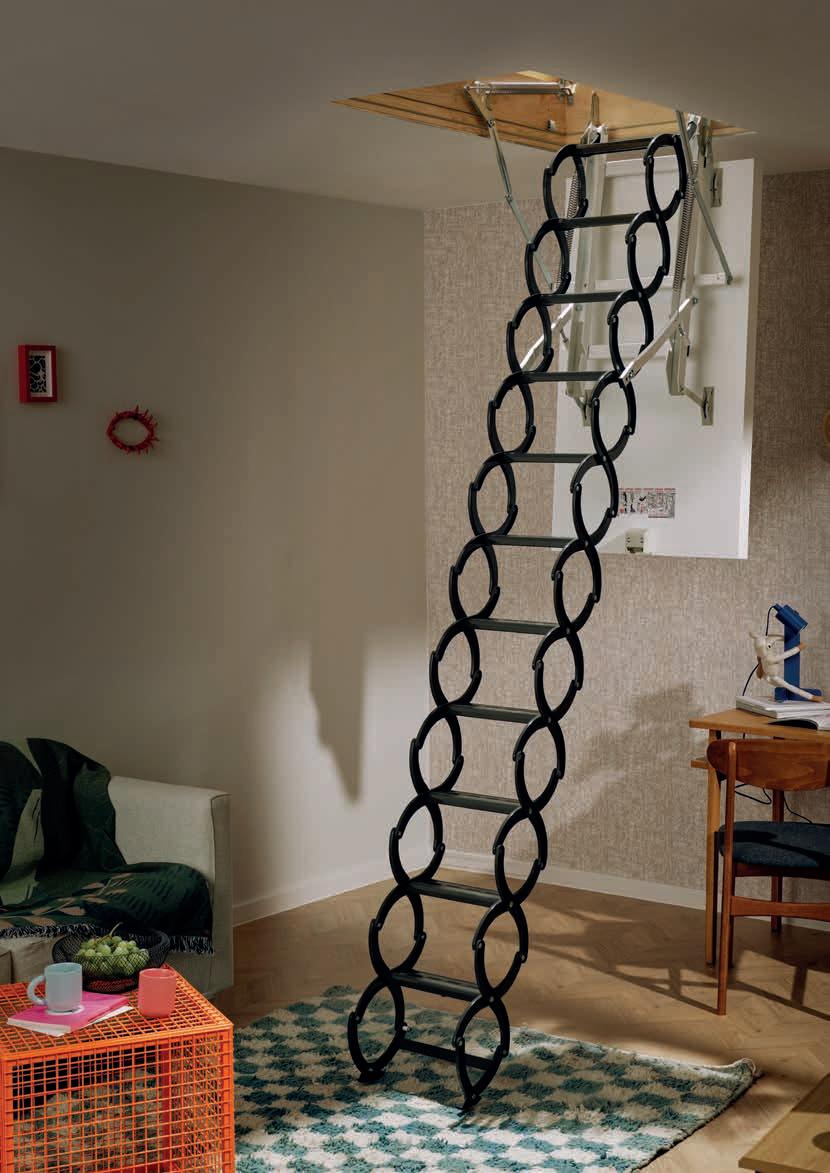

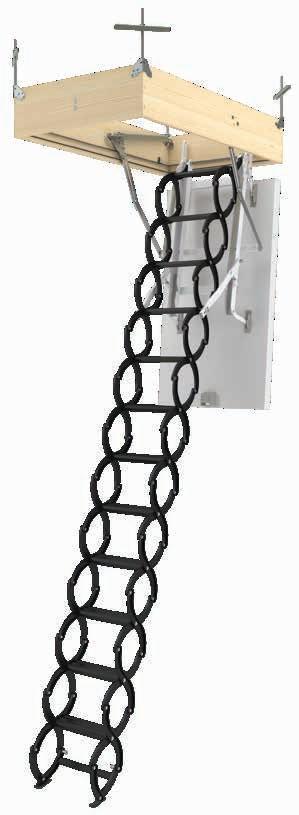

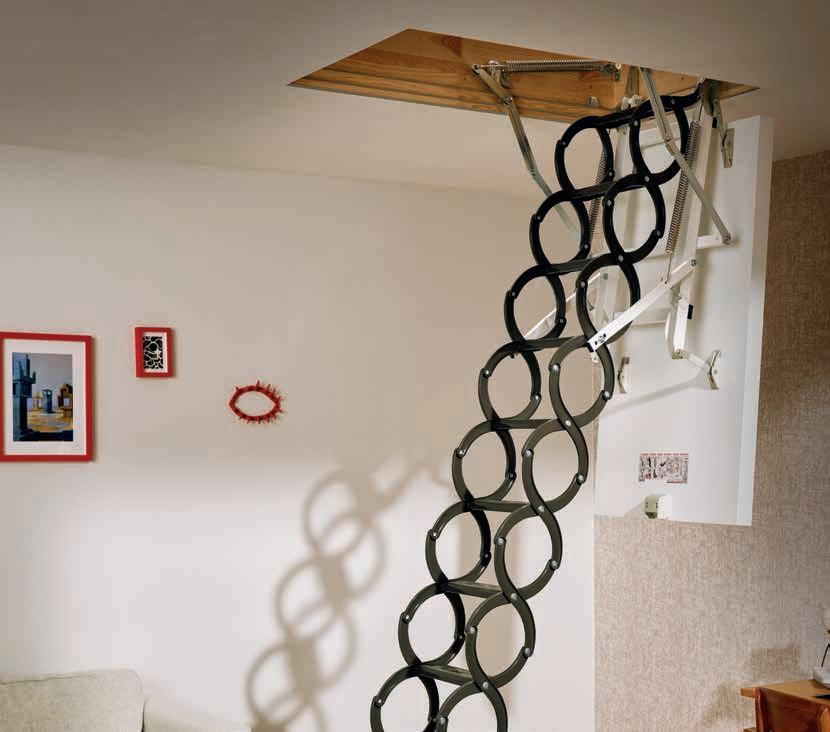

VLASTNOSTI SCHODŮ SE STAHOVACÍM ŽEBŘÍKEM
Stahovací půdní schody jsou navržené s ohledem na omezený prostor, vejdou se i do malých stropních otvorů. Kovový žebřík s bočnicemi ve tvaru písmene „S“ slouží zároveň jako madlo a umožňuje pohodlné a bezpečné používání. Toto kompaktní řešení je vhodné pro často využívané půdy.
ŽEBŘÍK
Kovový nůžkový žebřík z lakované oceli se vyznačuje vysokou odolností a snadným, plynulým rozkládáním pomocí ovládací tyče. Regulace délky žebříku se provádí odebráním nebo přidáním stupně.
STUPNĚ
Protiskluzové stupně integrované do bočnic žebříku zajišťují jistotu pohybu a bezpečí při výstupu i sestupu.
PATKY
Protiskluzové, plastové patky poskytují žebříku stabilní oporu a zároveň chrání podlahu před poškrábáním.
SKŘÍŇ
Skříň schodů je vyrobená z borovicového dřeva nebo kovu, vyznačuje se stabilní a odolnou konstrukcí. V závislosti na modelu je vybavena jedním, dvěma nebo třemi obvodovými těsněními, která zajišťují vysokou těsnost. Montážní úhelníky umožňují rychlou a bezpečnou montáž.
POKLOP
Oboustranně bílý poklop, vyrobený sendvičovou technologií, zajišťuje vysoké tepelněizolační vlastnosti a estetický vzhled po zavření.
NOSNOST
Schody jsou kompletní a připravené k montáži. Maximální možné zatížení schodů je 200 kg.
STAHOVACÍ PŮDNÍ SCHODY
Součinitel U [W/m2K]
Tloušťka poklopu [cm]
Výška skříně [cm] 18 14
Snadná demontáž poklopu
Přesah poklopu po otevření [cm]
Počet těsnění ve skříni [ks]
Systém rychlé montáže ve stropě
Systém přizpůsobení délky žebříku výšce místnosti
Maximální výška [cm]
4. třída těsnosti dle EN 12207
Požární odolnost (3)
(300/330)**
(320)**
Specifické vlastnosti krycí lišty požární odolnost, integrované krycí lišty 3 14975 EN 200 KG
* Všechny uvedené modely jsou v souladu s normou EN 14975 a mají maximální zatížení do 200 kg. Jsou vybaveny protiskluzovými stupni a umožňují montáž dodatečného příslušenství. Záruční doba je 3 roky.
** Po přidání stupně LSS v souladu s tabulkou kompatibility pro příslušné rozměry schodů.
(1) Součinitel prostupu tepla pro poklop.
(2) Součinitel prostupu tepla pro schody.
(3) Testováno ze strany místnosti, ve které je výrobek namontován.
elektrické ovládání, integrované krycí lišty pohodlné otevírání, FSC® pohodlné otevírání, FSC®, TÜV NORD
Více informací na str. 26

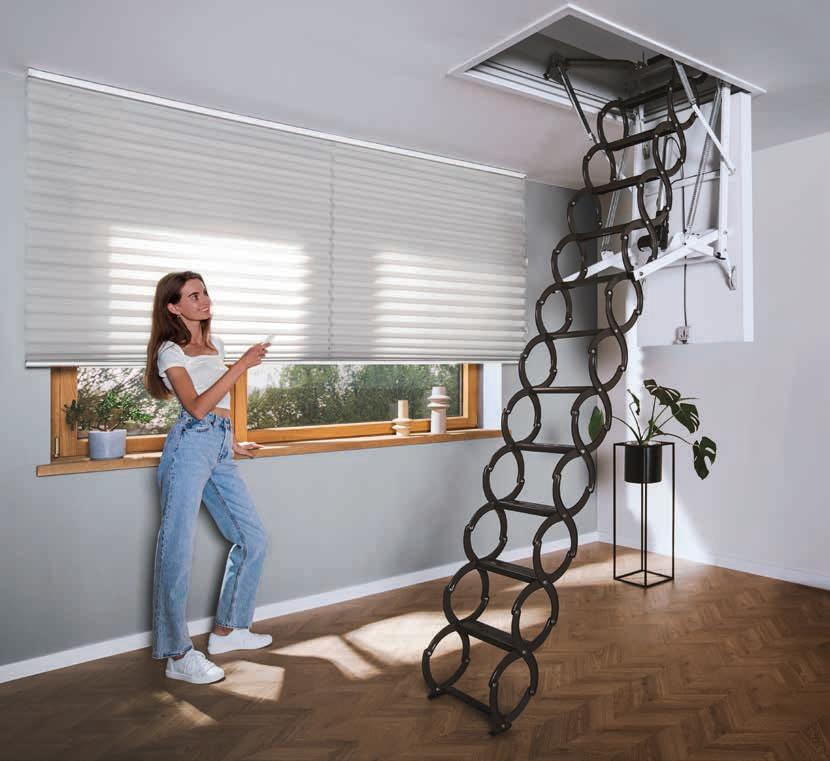

ELEKTRICKÉ PŮDNÍ SCHODY
Půdní schody LET Electric představují moderní řešení, které nabízí maximální pohodlí při používání, úsporu energie a špičkovou kvalitu provedení. Tyto inovativní schody lze ovládat pomocí dálkového ovladače, nástěnného vypínače nebo prostřednictvím mobilní aplikace – vše probíhá automaticky, bez nutnosti ruční manipulace. Zvukový signál upozorňuje na jejich pohyb a zvyšuje bezpečnost. Jsou připravené pro integraci do systémů Smart Home a dokonale zapadají do konceptu inteligentní domácnosti.
OVLÁDACÍ SADA ZWMS Z-WAVE
Sada ZWMS Z-Wave umožňuje komfortně ovládat schody pomocí dálkového ovladače ZRHS nebo nástěnného vypínače, které jsou součástí sady. Je vybavena rádiovým rozhraním Z-Wave. Schody lze integrovat do systémů domácí automatizace kompatibilních s komunikačním protokolem Z-Wave.
OVLÁDACÍ SADA ZTMS TUYA WIFI
Sada ZTMS Tuya, díky vestavěnému rozhraní WiFi Tuya, umožňuje pohodlně ovládat schody prostřednictvím chytrého telefonu s využitím mobilní aplikace FAKRO Smart nebo Tuya v rámci domácí WiFi sítě. K ovládání je možné využít také ovladač ZTP3, který je nutno zakoupit společně s bránou ZTG. Zároveň lze schody ovládat pomocí nástěnného vypínače, který je součástí sady.
Schéma LET Electric
LET Electric
Standardní délka žebříku [počet stupňů] 12
Rozměry půdního otvoru [cm] AxB 60x120
Vnější rozměry skříně [cm]
Vnější rozměry skříně vč. lišt [cm]
Vnitřní rozměry skříně [cm]
Výška místnosti Hmin–Hmax [cm] H 270–290
Výška složených schodů [cm] K 60
Max. vzdálenost při rozkládání [cm] R 171
Vzdálenost po rozložení schodů [cm] C 159–149
Délka stupně [cm] E
Šířka stupně [cm]
Vzdálenost mezi stupni [cm]
Kompatibilní stupeň LSS
Poznámka: Ke schodům je nutno objednat jednu z ovládacích sad – ZWMS Z-Wave nebo ZTMS Tuya.
Ovládací sady
Sada ZWMS Z-Wave ZTMS Tuya
Napájení 110–230 V AC
Výkon napájecího zdroje 120 W
Rádiový protokol
Ovládání dálkovým ovladačem ZRHS (v sadě) ZTP3 (varianta)*
Ovládání pomocí aplikace v rámci systému Z-Wave FAKRO Smart (Tuya Smart / Smart Life)
Nástěnný přepínač Ano
Index 850197 850198
Cena bez DPH 11 560 9 730
Cena vč. DPH 13 988 11 773
Termín realizace [pracovní dny] 30 30
* Ovladač je možné dodatečně zakoupit, zárověň je nutno pořídit bránu ZTG.
Záruční doba na prvky elektrického ovládání činí 2 roky.
Stupeň LSS-L60* LSS-L70*
Šířka schodů LET [cm] 60 70 Index 860209 860208
Cena bez DPH 1 230 1 230
Cena vč. DPH 1 488 1 488
Termín realizace [pracovní dny] 20 20
* Dodatečný stupeň lze použít pouze pro rozměry ...x130 cm a ...x140 cm.
Schéma LST / LSF
LST
Schéma LSE Energy Efficient / LST Energy Efficient
LSE Energy Efficient
LST Super Thermo
Standardní délka žebříku
PŮDNÍ SCHODY NA MÍRU
ŘEŠENÍ PRO NESTANDARDNÍ OTVORY
Atypické provedení schodů GREENSTEP je ideálním řešením pro nestandardní stavební situace. Schody jsou vyráběny na míru, což umožňuje jejich přizpůsobení stávajícímu otvoru, bez nutnosti úprav stropní konstrukce či dodatečných stavebních prací. Díky tomu probíhá montáž plynule, bez chyb a zbytečných komplikací.
OVĚŘENÉ ŘEŠENÍ PŘI VÝMĚNĚ STARÝCH SCHODŮ
Schody GREENSTEP jsou vynikající volbou. Jejich konstrukce je navržena tak, aby seděly do stávajícího půdního otvoru a umožnily rychlou, bezpečnou a estetickou montáž – bez nutnosti přestavby stropu.
PROČ SE VYPLATÍ ZVOLIT
SCHODY NA MÍRU?
POHODLNÉ A BEZPEČNÉ
POUŽÍVÁNÍ
V závislosti na verzi jsou schody vybaveny stabilním dřevěným nebo kovovým žebříkem s protiskluzovými stupni. Možnost montáže madla a odlehčovací mechanismus zajišťují snadnou a bezpečnou obsluhu.
ESTETICKÉ PROVEDENÍ
Bílý poklop vyrobený sendvičovou technologií a široká nabídka krycích lišt umožňují sladit schody s interiérem. Schody se harmonicky začleňují do stropu – bez nutnosti dodatečných dokončovacích prací.
MENŠÍ TEPELNÉ ZTRÁTY
Poklop s tloušťkou až 80 mm a až tři těsnění ve skříni schodů zajišťují vysokou tepelnou izolaci. Jde o ideální řešení v případech, kdy půda sousedí s vytápěným prostorem a chcete zajistit tepelný komfort.
ZMĚNA BEZ REKONSTRUKCE
Ideální řešení pro modernizace a nestandardní půdní otvory. Zvolte provedení na míru, přizpůsobte jej interiéru a vyhněte se stavebním úpravám.
JEDNODUCHÉ OBJEDNÁNÍ
A REALIZACE
Při objednávání schodů v atypických rozměrech stačí uvést velikost půdního otvoru a příslušnou světlou výšku místnosti. Schody GREENSTEP jsou přizpůsobené vaším potřebám, bez zbytečné ztráty času.
NASKENUJTE QR KÓD
A KONTAKTUJTE PRODEJCE
DOSTUPNÉ MODELY NA MÍRU:
* Měřeno od zadní hrany skříně.
** U schodů L_E Energy Efficient je nutno zvolit výšku skříně v rozsahu 14 až 22 cm a přizpůsobit ji tloušťce stropu (T) uvedené zákazníkem.
Pro stropy silnější než 22 cm je možné objednat nástavný rám LXN pro estetické dokončení otvoru nad skříní schodů.
Termín realizace: 20 pracovních dnů (platí pro objednávky zadané u distributorů uvedených na www.fakro.cz)

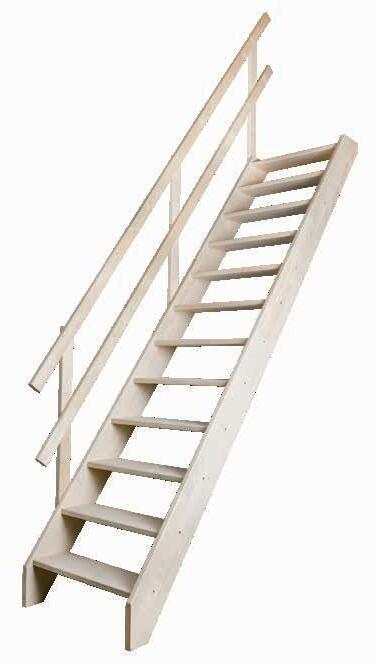

MLYNÁŘSKÉ SCHODY
Nabídka mlynářských schodů zahrnuje širokou škálu modelů pro různé prostorové možnosti. MSP Pivot jsou přístavné schody vhodné do velmi malých prostor, dostupné i v bílé (MSP-WW) a černé (MSP-CC) variantě. MSA Altero díky střídavým stupňům šetří místo při zachování pohodlného užívání. Pro větší prostory jsou určeny MSU Universal a MSS Superior, zatímco pro složitější dispozice lze využít řešení se zatočením MSW Winder (levé MSW-L nebo pravé MSW-R) v kombinaci se schody MSS.
Povrchová úprava
připraveno k lakování (dvě vrstvy laku ve verzi MSP-WW a MSP-CC)
Protiskluzové stupně
Přízpůsobení výšce místnosti
Montážní sada
k lakování připraveno k lakování připraveno k lakování
VLASTNOSTI MLYNÁŘSKÝCH SCHODŮ
Mlynářské schody představují praktické dočasné i trvalé řešení pro místnosti s omezeným prostorem, kde není dostatek místa pro instalaci klasického schodiště.
SCHODY
Mlynářské schody mají lehkou, ale pevnou konstrukci a jsou vyrobeny z jehličnatého dřeva.
STUPNĚ
Stupně jsou pevně osazeny v bočnicích a zajišťují stabilitu a bezpečný pohyb po schodišti. U schodů MPS Pivot jsou navíc protiskluzové, s drážkovaným povrchem.
ZÁBRADLÍ
Pro zvýšení komfortu a bezpečnosti lze schody doplnit zábradlím, které je možné namontovat na pravou nebo levou stranu. Schody MSP Pivot jsou standardně vybaveny zábradlím, u ostatních modelů je k dispozici jako příslušenství.
VLASTNÍ MONTÁŽ
Mlynářské schody jsou dodávány v nesmontovaném stavu a jsou připraveny k vlastní montáži. Lze je snadno sestavit a přizpůsobit výšce místnosti bez použití speciálního nářadí.
POVRCHOVÁ ÚPRAVA
Mlynářské schody jsou dodávány bez povrchové úpravy. Model MSP Pivot je dostupný také v lakované variantě (bílá nebo černá), která nevyžaduje další finální úpravu.
Schéma MSP / MSU
MSP Pivot
Obchodní rozměr [cm] 55/300
Maximální výška podlaží [cm] H 300
Minimální výška podlaží [cm] 200
Výška rozložených schodů vč. zábradlí [cm] H1 364
Výška složených schodů vč. zábradlí [cm] 378
Minimální rozměry půdního otvoru [cm] AxB 60x90
Vzdálenost schodů na podlaze [cm] C 118
Vzdálenost schodů na podlaze vč. zábradlí [cm] R 118
Prostor, který schody zabírají po složení [cm] 35
Šířka schodů [cm] W 59
Výška volného prostoru [cm] X 205
Počet stupňů [ks] 11
Vzdálenost mezi stupni [cm] G 25
Tloušťka stupně [cm] Z 2,7
Délka stupně [cm] E 50
Šířka stupně [cm] S 10
Sklon schodiště [°] 70
Zábradlí v kompletu
Model MSP MSP-WW MSP-CC
Index 869742 869313 869314
Cena bez DPH 10 470 17 250 17 250
Cena vč. DPH 12 669 20 873 20 873
Termín realizace [pracovní dny] 20
MSU Universal
Obchodní rozměr [cm] 65/290
Maximální výška podlaží [cm] H 290
Výška rozložených schodů vč. zábradlí [cm]
Minimální rozměry půdního otvoru [cm]
Vzdálenost schodů na podlaze [cm]
Vzdálenost schodů na podlaze vč. zábradlí [cm]
Šířka schodů [cm]
Výška volného prostoru [cm]
65
Počet stupňů [ks] 13
Vzdálenost mezi stupni [cm]
21 Tloušťka stupně [cm]
Délka stupně [cm]
Šířka stupně [cm]
Sklon schodiště [°]
2,7
60
Schéma MSS
MSS Superior
Obchodní rozměr [cm] 70/315
Maximální výška podlaží [cm] H 315
Výška namontovaných schodů vč. zábradlí [cm] H1 412
Minimální rozměry půdního otvoru [cm] AxB 75x163
Vzdálenost schodů na podlaze [cm] C 231
Vzdálenost schodů na podlaze vč. zábradlí [cm] R 234
Šířka schodů [cm] W 73
Výška volného prostoru [cm] X 190
Počet stupňů [ks] 14
Vzdálenost mezi stupni [cm] G 21
Tloušťka stupně [cm] Z 2,7
Délka stupně [cm] E 65
Šířka stupně [cm] S 19
Sklon schodiště [°] 53
Zábradlí MXH-S
Index 869744
Cena bez DPH 14 610
Cena vč. DPH 17 678
Termín realizace [pracovní dny] 20

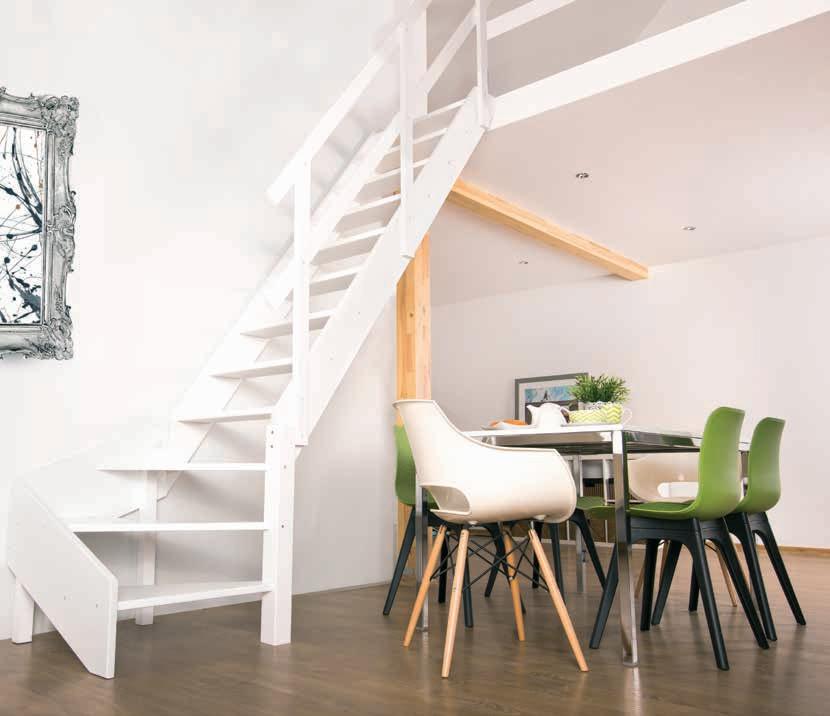

MSS Superior + MSW Winder
Obchodní rozměry [cm] 70/315 70 70
Maximální výška podlaží [cm] H 357
Výška namontovaných schodů vč. zábradlí [cm] H1 454
Minimální rozměry půdního otvoru [cm] AxB 75x163
Vzdálenost schodů na podlaze [cm] C 279
Vzdálenost schodů na podlaze vč. zábradlí [cm] R 279
Šířka schodů [cm] W 73
Výška volného prostoru [cm] X 190
Počet stupňů [ks] 16
Vzdálenost mezi stupni [cm] G 21
Tloušťka stupně [cm] Z 2,7
Délka stupně [cm] E 65
Šířka stupně [cm] S 19
Sklon schodiště [°] 53
Zábradlí MXH-S
Termín realizace [pracovní dny]
MSW-R
MSW-L

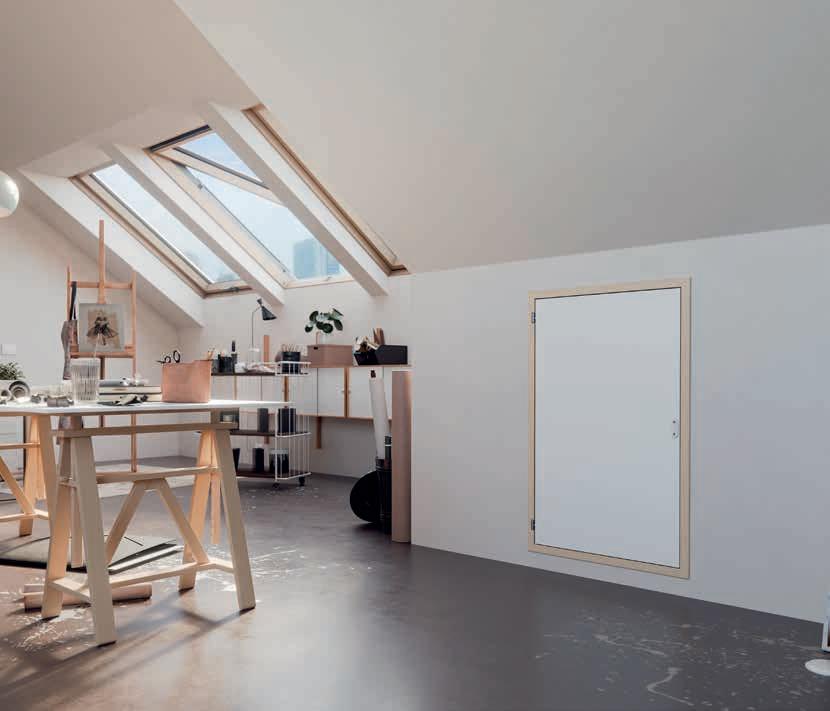

Podkrovní dvířka představují praktické řešení, které umožňuje snadný přístup do neobývaného prostoru za svislou podkrovní stěnou. Používají se především k zakrytí technických instalací, úložných prostor nebo konstrukčních prvků a zároveň zajišťují estetické dokončení interiéru. Díky své tepelněizolační konstrukci chrání před tepelnými ztrátami a díky pohledově atraktivnímu povrchu se skvěle začleňují do podkrovní vestavby, přičemž zachovávají jednotný vzhled interiéru.
těsnosti dle EN 12207
Požární odolnost (oboustranná)
60
DWK
DWT
PŘÍSLUŠENSTVÍ K PŮDNÍM SCHODŮM
Více komfortu, bezpečí a výhod – přizpůsobte schody vlastním potřebám. Půdní schody mohou být ještě funkčnější – stačí zvolit vhodné příslušenství. Díky němu získáte možnost plně přizpůsobit výrobek vašim individuálním požadavkům. Vyšší komfort při výstupu, snadná obsluha ve vysokých míst-
nostech, zvýšení bezpečnosti nebo lepší ergonomie používání – to jsou jedny z mála požadavků, které lze realizovat pomocí příslušenství určeného pro půdní schody. Vy sami rozhodujete o tom, jaká řešení potřebujete a jak budou vaše schody fungovat každý den.
MONTÁŽNÍ PŘÍSLUŠENSTVÍ
SADY VRUTŮ LXF
Sada vrutů do dřeva LXF-W obsahuje 11 vrutů o rozměrech Ø 6 × 80 mm, zatímco sada LXF-C určená do betonu obsahuje 11 vrutů o rozměrech Ø 10 × 80 mm včetně hmoždinek. Sada se používá pro otvory ve stropě, jejichž velikost odpovídá standardním obchodním rozměrům půdních schodů.
Dostupné pro schody s dřevěnou skříní LXF-C LXF-W
Druh stropu železobetonový dřevěný Index 80XC41 80XC42
Cena bez DPH 410
Cena vč. DPH 496 278
Termín realizace [pracovní dny] 10 10
SADA KLÍNŮ LXP
Sada montážních klínů (vymezovacích podložek) umožňuje správné osazení a vymezení skříně schodů ve stropním otvoru během montáže. Sada obsahuje 22 klínů o rozměrech 8 × 45 × 180 mm. Je kompatibilní s modely schodů s dřevěnou skříní a je určena pro stropní otvory, jejichž rozměry se shodují s obchodními rozměry půdních schodů.
Termín realizace [pracovní dny] 10
MONTÁŽNÍ ÚHELNÍKY LXK
Montážní úhelníky zjednodušují a zefektivňují montáž půdních schodů ve stropě. Namontované v rozích skříně zpevňují její konstrukci a zajišťují stejnou délku úhlopříček. Šroubované závitové tyče zaručují rychlé a přesné osazení schodů ve stropní konstrukci.
Dostupné pro modely
ve
MONTÁŽNÍ SADA LXK-D
Tato montážní sada usnadňuje a urychluje montáž půdních schodů LML Lux ve stropech, kde byl již instalován výlez na plochou střechu DRL. Je přizpůsobena pro montáž ve stropech s tloušťkou min. 38 cm a max. 50 cm.
Termín
[pracovní dny]
IZOLAČNÍ SADA LXD
Izolační sada je určena k rychlému zateplení a utěsnění mezery mezi skříní namontovaných schodů a otvorem ve stropě. Použití sady zaručuje správné provedení tzv. „teplé montáže“, která je klíčová zvláště v nízkoenergetických stavbách. Součástí sady je parotěsný límec, termoizolační materiál z ovčí vlny a paropropustný límec.
Nestandardní rozměry Pro schody v menších rozměrech je nutno přizpůsobit standardní velikost sady v souladu s montážním návodem.
DOKONČOVACÍ PŘÍSLUŠENSTVÍ
KRYCÍ LIŠTY LXA-W GREENSTEP
Dřevěné krycí lišty LXA-W jsou určeny pro schody nové řady GREENSTEP. Používají se k zakrytí spár kolem schodů, které zůstávají po jejich instalaci ve stropě. Jsou vyrobeny z borovicového dřeva a lakovány bílou barvou*. Jednoduchá a snadná montáž umožňuje rychlé a estetické dokončení namontovaných schodů. Lišty jsou k dispozici ve dvou šířkách.
rozměry
KRYCÍ LIŠTY LXA-PVC GREENSTEP
Plastové krycí lišty LXA-PVC v bílé barvě* jsou určeny pro schody nové řady GREENSTEP. Slouží k zakrytí spár kolem schodů, které zůstávají po jejich montáži do stropu. Lišty LXA-PVC se montují přímo na skříň schodů, díky čemuž nevyžadují použití hřebíků nebo lepidla, a rohové prvky s precizním provedením umožňují rychlé a estetické dokončení otvoru.
* Barva lišt se může nepatrně lišit od barvy poklopu. * Barva
LIŠTY LXA-I GREENSTEP
Lišty LXA-Invisible jsou určeny pro půdní schody nové řady GREENSTEP, umožňují diskrétní montáž schodů v rovině sádrokartonového stropu. Díky použití lišt LXA-I zůstává skříň schodů neviditelná, není nutné instalovat dokončovací lišty pro zakrytí spár a poklop schodů je skrytý ve stropě. Použití systému diskrétní montáže umožňuje estetické a minimalistické provedení interiéru. Montáž lišt LXA-Invisible společně se schody je nutné provést před dokončením stropu sádrokartonovými deskami.
SDK desky, pro kterou jsou lišty přizpůsobeny [mm]
KRYCÍ LIŠTY LXL-P, LXL-W
Krycí lišty slouží k zakrytí spár kolem schodů, které zůstávají po jejich montáži ve stropě. Jsou vyrobeny z borovicového dřeva v přírodní barvě (LXL-P) nebo v bílé barvě* (LXL-W). Jednoduchá a snadná montáž umožňuje rychlé a estetické dokončení namontovaných schodů.
Nestandardní rozměry [cm]
Barva lišt se může nepatrně lišit od barvy poklopu.
KRYCÍ LIŠTY LXL-PVC, LXL-PVC SL
Plastové krycí lišty slouží k zakrytí spár kolem schodů, které zůstávají po jejich montáži ve stropě. Lišty LXL-PVC se montují přímo na skříň a nevyžadují použití hřebíků. Jednoduchá montáž umožňuje rychlé a estetické dokončení namontovaných schodů. Lišty LXL-PVC SL jsou určeny pro půdní schody LWF60 SL (Security Lock). Lišty LXL-PVC jsou k dispozici v bílé barvě*.
*
Lišty LXL-Invisible umožňují instalovat půdní schody v rovině stropu. Díky aplikaci těchto lišt skříň schodů není vidět a poklop je skrytý uvnitř stropu; ke schodům není nutno montovat krycí lišty určené k zakrytí spár. Použití systémového řešení pro diskrétní montáž schodů umožňuje esteticky a minimalisticky dohotovit interiér. Lišty LXL-Invisible se instalují společně s půdními schody před dokončením stropu pomocí sádrokartonových desek.
Dostupné pro modely
Standardní rozměry [cm]
Nestandardní rozměry [cm] Pro ostatní rozměry je nutno zkrátit standardní velikost lišt. Tloušťka SDK desky, pro kterou jsou lišty přizpůsobeny [mm]
ZÁBRADLÍ LXB-P
Ochranné zábradlí, vyrobené z borovicového dřeva, zabezpečuje v podkroví (na půdě) otvor ve stropě a také usnadňuje sestup po žebříku půdních schodů. Konstrukce zábradlí a systém upevnění k podlaze na půdě pomocí speciálních kovových kotev zvyšuje jeho tuhost a provozní bezpečnost. Univerzální rozměr nevyžaduje zkracování a zábradlí je kompatibilní se všemi rozměry schodů. Přípustné zatížení činí 500 N.
Dostupné pro modely Všechny modely půdních schodů FAKRO
Standardní rozměry [cm]
Nestandardní rozměry [cm] Pro schody s menšími rozměry než 92x140 cm se používá standardní velikost zábradlí. Výška zábradlí [cm]
MADLO LXH-A
Madlo LXH-A zvyšuje komfort a bezpečnost přístupu do půdních prostor. Kovové madlo, montované do podlahy v blízkosti stropního otvoru, usnadňuje přechod ze schodů na půdu. Je určeno k montáži jak na pravé, tak na levé straně otvoru. Dostupné pro všechny modely půdních schodů FAKRO.
HORNÍ KRYT LXW
Horní kryt zabraňuje navátí a nahromadění prachu z podkroví na poklopu a žebříku složených půdních schodů. Zlepšuje termoizolační parametry a těsnící vlastnosti schodů, na kterých je namontován. Součástí horního krytu je rám s obvodovým těsněním a poklopem tloušťky 3,6 cm, kování, montážní úchyty, plynový píst a klika. Výška skříně je 20 cm. Horní kryt je možné uzavřít také z půdy pomocí dodatečné kliky LXZ.
použít kryt bez nástavného rámu.
Max. tloušťka stropu s použitím
* V případě silných stropů může být nutná montáž přídavného stupně LXT. ** Pro schody LWT PH je nutné objednat horní kryt LXW ze standardní nabídky (rozměr schodů – index krytu LXW): 62x122 – 862201; 72x122 – 862211; 72x142 – 862213.
Při objednávání krytu LXW ve standardních i nestandardních rozměrech je nutné uvést model a obchodní rozměr schodů. Rozměry krytu budou shodné s rozměry skříně schodů.
KLIKA LXZ
Dodatečná klika, která umožňuje uzavřít horní kryt LXW z půdního prostoru, například při údržbových pracích na půdě nebo na střeše. Montuje se na vnější stranu poklopu horního krytu.
PATKY LXS
Ochranné patky LXS hnědé barvy se montují na poslední díl žebříku, zlepšují jeho stabilitu a chrání podlahu před případným poškrábáním.
PATKY LXS-W
Patky ve stříbrné barvě, kompatibilní s dřevěnými žebříky půdních schodů. Představují alternativu k modelu LXS a umožňují korekci délky zkráceného žebříku. Zároveň chrání bočnice žebříku před poškozením. Gumová koncovka zabraňuje poškrábání podlahy a zvyšuje komfort při používání.
PATKY LXS-M
Patky v černé barvě, kompatibilní s kovovými žebříky půdních schodů. Zlepšují stabilitu žebříku a díky gumové koncovce zabraňují poškrábání podlahy. Představují nouzové řešení například v případě přílišného zkrácení žebříku nebo změny tloušťky podlahy.
Možnost prodloužení žebříku o* [mm] -
* Maximální možné prodloužení žebříku závisí na modelu a velikosti schodů a také na výšce místnosti.
Tabulka kompatibility a technické parametry patek
PATKY LXS-W
PATKY LXS-M
VÝSUVNÉ PATKY
NÁSTAVNÝ RÁM LXN
Nástavný rám z borovicového dřeva dokonale ladí se skříní namontovaných půdních schodů a umožňuje esteticky dohotovit stropní otvor. Používá se jako prvek prodlužující výšku skříně (rámu) schodů v případě montáže horního krytu LXW u 4dílných skládacích schodů, u stahovacích schodů, a také v silnějších stropech s tloušťkou větší než 31 cm pro modely: LWK Komfort, LWL Extra, LMK Greenstep, LME/LWE Energy Efficient; 35 cm pro LTK Energy, LMP; 39 cm pro LWT, LWT PH, LWF60, LMF60, LMT/LWT Super Thermo; 48 cm pro LML lux.
* Pro schody LWT PH je nutné objednat rám LXN ze standardní nabídky (rozměr schodů – index rámu LXN): 62x122 – 862301; 72x122 – 862311; 72x142 – 862313.
Při objednávání rámu LXN ve standardních i nestandardních rozměrech je nutné uvést model a obchodní rozměr schodů. Rozměry rámu budou shodné s rozměry skříně schodů.
LIŠTY LXA-A
Hliníkové krycí lišty LXA-A se montují ze strany půdy a jsou určeny k estetickému zakrytí mezery mezi skříní schodů nebo nástavným rámem LXN a podlahou na půdě. Jednoduchá montáž ke skříni schodů umožňuje rychlé dokončení stropního otvoru a zajištění hran proti poškození.
* Řádná montáž lišt LXA-A vyžaduje zachování stejné úrovně mezi hranou skříně schodů/nástavného rámu a podlahou.
* Poznámka: rozdíl mezi výškou skříně schodů a tloušťkou stropu je nutno srovnat nástavným rámem LXN nebo lištami pro získání stejné úrovně.
PŘÍDAVNÝ STUPEŇ LXT
Přídavný stupeň usnadňuje výstup na půdu, zvyšuje pohodlí a zajišťuje bezpečný přístup do půdních prostor. Dřevěný stupeň LXT se standardně montuje mezi posledním nášlapem žebříku schodů a podlahou na půdě. Doporučuje se zejména v případech, kdy je na schodech namontován horní kryt, anebo když jsou schody osazeny v silném stropě.
Přídavný stupeň
Délka stupně žebříku „E” [cm]
ODLEHČOVACÍ MECHANISMUS LXM
Odlehčovací mechanismus usnadňuje skládání a rozkládání žebříku, čímž zvyšuje komfort a bezpečnost používání – schody lze plně ovládat pomocí ovládací tyče (otevírání a zavírání poklopu, skládání a rozkládání žebříku). Mechanismus LXM-W je určen pro schody s dřevěným žebříkem, zatímco LXM-M pro schody s kovovým žebříkem. Odlehčovací mechanismus lze montovat na pravé nebo levé straně žebříku, na protější straně madla (použití přídavného madla LXH vylučuje možnost použití mechanismu).
Minimální
MADLO LXH
Přídavné kovové madlo usnadňuje pohyb po žebříku a zvyšuje komfort a bezpečnost používání půdních schodů.. Madlo LXH se standardně montuje na levou stranu horního dílu žebříku.
* Madlo LXH 50/13 se montuje u schodů s délkou skříně do 100 cm, madlo LXH 75/13 u schodů s délkou skříně nad 100 cm. U schodů LMF60 je přídavné madlo LXH kompatibilní pouze s verzí schodů pro max. výšku 280 a 305 cm.
KOMPATIBILITA PŘÍSLUŠENSTVÍ
Na 4dílné skládací schody, stahovací schody a také schody GREENSTEP je nutno před montáží horního krytu LXW namontovat nástavný rám
U schodů LMF60 je madlo LXH kompatibilní pouze s verzí schodů pro maximální výšku 280 a 305 cm.
Před použitím lišt LXA-A ověřte informace týkající se montáže na str. 41.
] Kompatibilní [] Chybí kompatibilita [ S ] Příslušenství ve standardním vybavení [ S+] Příslušenství ve standardním vybavení s možností montáže druhého kusu
FAKRO Czech s.r.o. si vyhrazuje právo provádět změny v sortimentu, technických parametrech a specifikacích nabízených produktů bez předchozího upozornění, a nezodpovídá za tiskové chyby v tomto materiálu.
