Las Columnas en la Construcción Civil
Datos del estudiante
Nombre: ____________________
Instituto / Curso
Instituto: Curso:
Instrucción: completar los datos antes de exportar a Word.
Docente / Fecha
Docente: Fecha:
Las columnas son elementos estructurales verticales que transmiten cargas de la superestructura hacia las cimentaciones. En el contexto del concreto armado, su diseño y ejecución aseguran estabilidad, servicio y seguridad de la edificación.
Este documento explica conceptos y procedimientos clave, con orientación práctica para obra y diseño, y está pensado para ocupar aproximadamente cuatro páginas en Word con formato Arial 12 e interlineado 1.5.
Definición: Una columna es un elemento vertical estructural diseñado para soportar y transmitir cargas axiales (principalmente compresión) y, en muchos casos, momentos y fuerzas laterales, desde vigas y losas hacia la cimentación.
Función principal
Soportar cargas verticales permanentes y variables, y transferirlas a la cimentación de forma segura.
Participan en la rigidez frente a viento y sismo, especialmente si se combinan con muros y diafragmas.
Contribuyen a la estabilidad general de la estructura evitando pandeos y colapsos.
Partes:
Zapatas o base (conexión a cimentación)
Fuste (cuerpo principal)
Placa de empotramiento o capiteles (cuando aplica)
Empalmes y anclajes de armadura
Materiales usados: hormigón (concreto) estructural, acero de refuerzo (barras y estribos), aditivos para trabajabilidad, encofrado (madera, metal o plástico) y separadores/plásticos para recubrimiento.
Pie de figura: Esquema ilustrativo de sección de columna con armadura longitudinal y estribos (insertar figura en documento Word junto a este pie de figura).
Según material
Concreto armado, acero, madera laminada, mampostería confinada y mixtas (acero–concreto).
Según forma
Rectangulares, cuadradas, circulares y poligonales. La forma influye en la interacción pandeo–momento y la facilidad de encofrado.
Según función
Columnas dirigidas (con cargas principalmente axiales), columnas flexo‑compresivas (axial + momento), pilastras y pilares resistentes a compresión localizada.
El diagrama muestra el flujo paso a paso desde el replanteo hasta el curado. A continuación se amplía cada etapa.

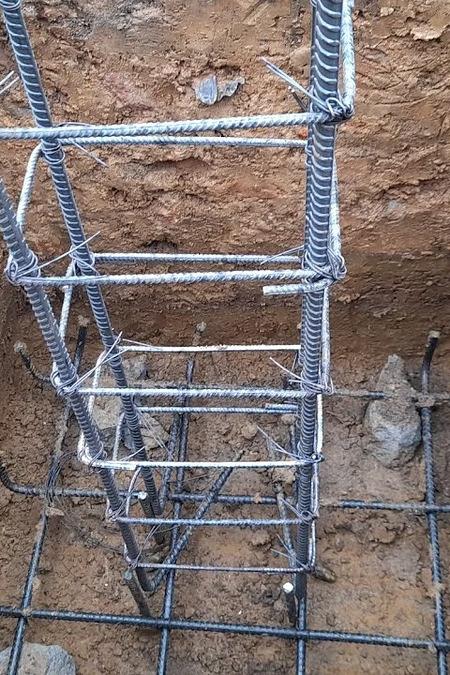

Armado del acero
- Selección de barras según plano y normativa.
- Corte y doblado conforme a ganchos y empalmes requeridos.
- Colocación de barras longitudinales y estribos con separación adecuada.
- Separadores para garantizar recubrimiento mínimo (protección frente a corrosión).

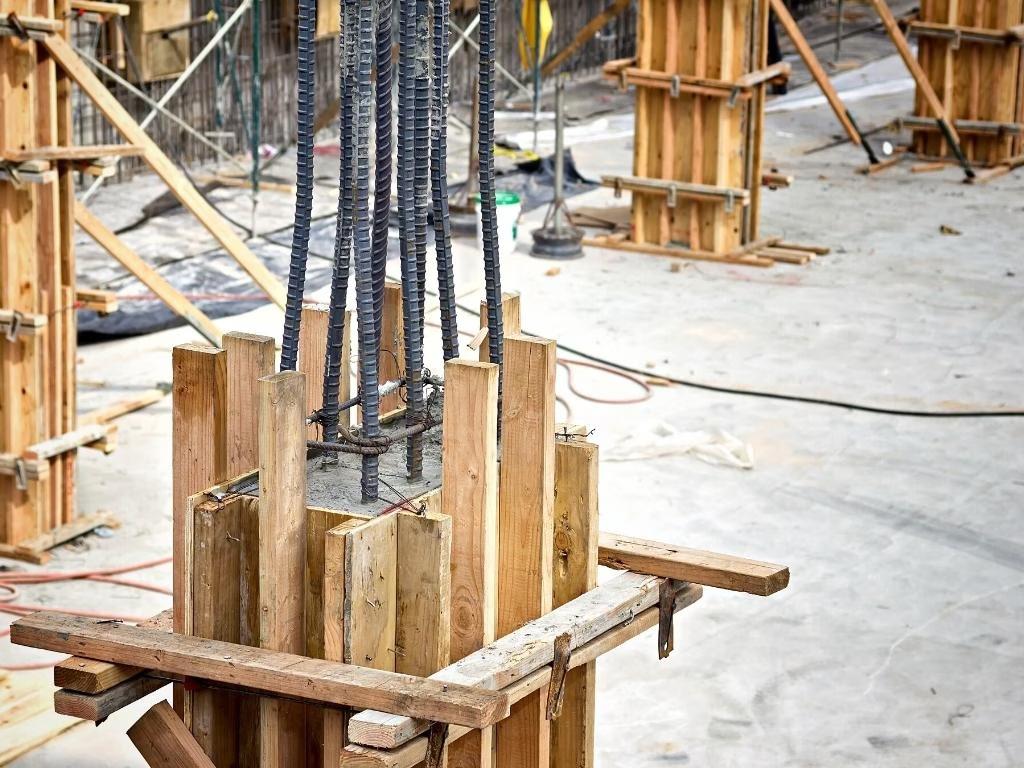

Encofrado
- Montaje rígido, alineado y limpiado antes del vaciado.
- Sellado de juntas y verificación de planos y niveles.
- Resistencia suficiente para cargas de concreto fresco y vibración.
Vaciado del concreto
- Concreto de dosificación controlada (resistencia y trabajabilidad).
- Colocación continua evitando segregación; uso de vibrador para consolidar.
- Control de juntas frías y temperatura en climas extremos.
Curado
- Mantener humedad y temperatura adecuada por mínimo 7 días (28 días recomendado para resistencia nominal).
- Métodos: riego, mantas húmedas, curantes químicos según normativa.
Fisuración por retracción
Recomendación: controlar relación agua/cemento, curado temprano y juntas de control.
Recomendación: recubrimientos mínimos, protección catódica en ambientes agresivos y calidad en mezcla.
Recomendación: uso correcto del vibrador y supervisión en el vaciado para evitar huecos y segregación.
Recomendación: respetar longitudes de empalme, solapes y usar unión mecánica cuando sea necesario.
Recomendación: revisar esbeltez, añadir confinamiento (estribos) y diseñar rigidez adecuada.
Recomendación general: documentar controles de calidad (ensayes de concreto, comprobación de armaduras y ensayos no destructivos) durante la obra.
Conclusiones
Las columnas son elementos esenciales que transmiten cargas y condicionan la estabilidad de la edificación.
El diseño debe integrar resistencia, ductilidad y control de esbeltez para evitar fallas por pandeo o fractura.
La correcta ejecución—armador, encofrado, vaciado y curado—es tan importante como el diseño teórico.
El control de calidad del concreto y el recubrimiento de la armadura previenen la corrosión y prolongan la vida útil.
La identificación y mitigación temprana de defectos constructivos reduce riesgos estructurales y costes de reparación.
Bibliografía (formato APA 7)
ACI Committee 318. (2019). Building Code Requirements for Structural Concrete (ACI 318-19). American Concrete Institute.
Eurocode 2. (2004). Design of concrete structures — Part 11: General rules and rules for buildings. CEN.
Torres, J., & García, M. (2016). Diseño de estructuras de concreto armado. Editorial Técnica.
Ministerio de Vivienda (Reglamento de Construcción nacional). (Año). Norma técnica de diseño estructural.
Página especializada: fib — International Federation for Structural Concrete. (https://fib-international.org)
