Eurovent® to wieloletnie doświadczenie w projektowaniu, produkcji i dystrybucji produktów do izolacji i wentylacji dachów skośnych oraz elewacji dla budownictwa tradycyjnego, szkieletowego, CLT, prefabrykowanego oraz modułowego.
W naszej ofercie znajdą Państwo ponad 350 produktów obejmujących wysokoparoprzepuszczlane membrany dachowe, membrany wiatroizolacyjne, membrany paroizolacyjne, folie izolacyjne, taśmy klejące oraz akcesoria dachowe.

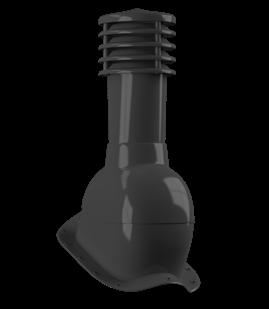

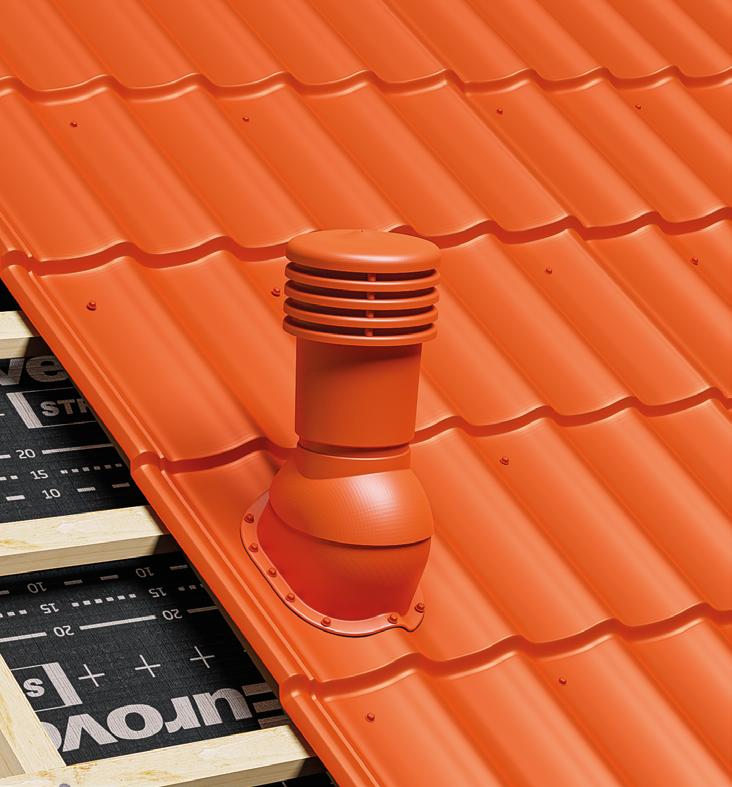

SYSTEM WENTYLACJI VENTOS X
Kompletne rozwiązanie do efektywnej wentylacji budynków mieszkalnych i użytkowych, zaprojektowane z myślą o wymaganiach nowoczesnego, energooszczędnego budownictwa zgodnego z normą PN-83/B-03430/Az.

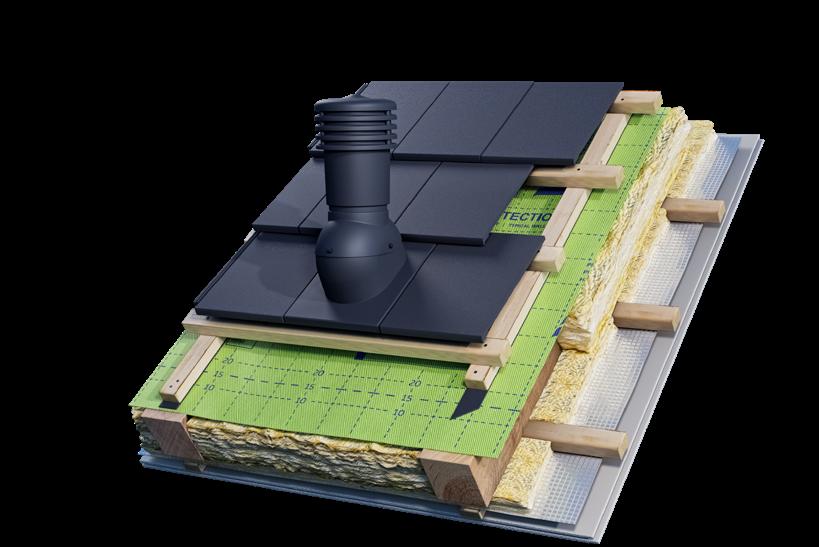

› Aplikacja Eurovent® VENTOS X Podstawa PLUS T - dachówka betonowa płaska
1

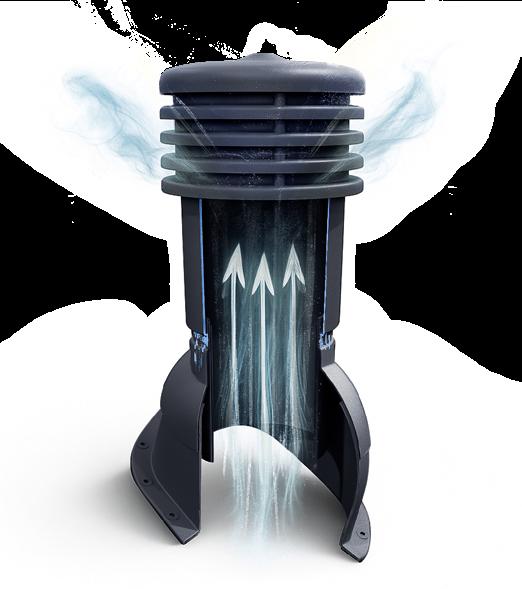

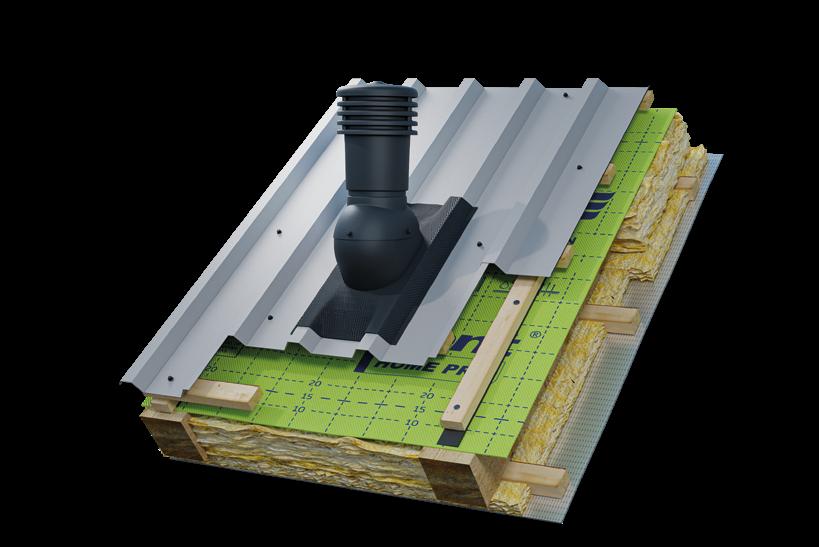

BUDOWA VENTOS X
Każdy detal kominka wentylacyjnego Eurovent® VENTOS X został zaprojektowany z myślą o maksymalnej efektywności i trwałości działania.

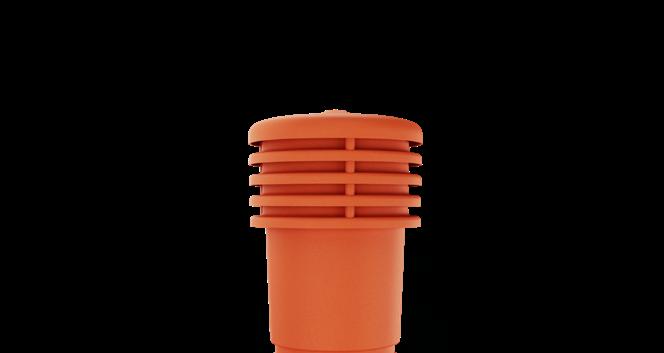

1 Nasada – Aerodynamiczny pierścieniowy profil wykorzystuje energię wiatru do wspomagania ciągu, zwiększając efektywność wentylacji.

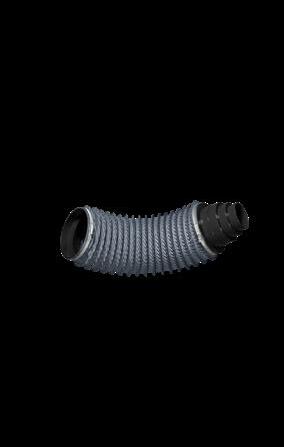

2 Przyłącze – Przyłącze o średnicy Ø 150 mm, zgodne z normą PN-83/B-03430/Az3.
3 System Antykondensacyjny – kominek posiada otwory do odpływu kondensatu z wnętrza kominka bezpośrednio na połać dachu minimalizując ryzyko zawilgocenia przewodów wentylacyjnych.
4 Przepływ powietrza – Średnica wewnętrzna Ø 170 mm zapewnia zwiększony przepływ powietrza oraz wysoką skuteczność wentylacyjną.
5 Powierzchnia – Antyosadowa struktura ogranicza gromadzenie się zanieczyszczeń.
6 Regulacja – Kominek umożliwia regulację kąta nachylenia względem połaci dachowej
BADANIA VENTOS X
Kominek wentylacyjny Eurovent® VENTOS X został poddany kompleksowej ocenie technicznej pod kątem trwałości, wytrzymałości i funkcjonalności.
Badania przeprowadzono w niezależnych, akredytowanych ośrodkach badawczych, w tym w Sieci Badawczej Łukasiewicz, Instytucie Inżynierii Materiałów Polimerowych i Barwników oraz w Katedrze Inżynierii Cieplnej i Wentylacji Politechniki Krakowskiej.
Dodatkowo, kominek wentylacyjny Eurovent® VENTOS X otrzymał pozytywną ocenę właściwości technicznych wydaną przez ITB, co potwierdza jego zgodność z wymaganiami nowoczesnego budownictwa oraz normą PN-83/B-03430/Az3.
› Przepływ powietrza Eurovent® VENTOS X
Wykres przedstawia porównanie przepływu powietrza przez kominek wentylacyjny o średnicy Ø150 oraz Ø125 mm.*
1 Eurovent® VENTOS X – Ø150 mm
2 Inny kominek Ø125 mm
* Informacje zostały umieszczone w dobrej wierze, na podstawie naszej najlepszej wiedzy, badań i doświadczeń.
Przepływ powietrza [m3/h]
Przepływ powietrza [l/s]
VENTOS X, REALNA PRZEWAGA
Zgodnie z najnowszymi wytycznymi, średnica kanału wentylacyjnego dla pomieszczeń
takich jak łazienki, kuchnie, toalety nie powinna być mniejsza niż 150 mm.
Kominek Eurovent® VENTOS X to rozwiązanie zapewniające wydajną i bezpieczną wentylację – również w budynkach o podwyższonym standardzie energetycznym. Dzięki przyłączu o średnicy 150 mm gwarantuje swobodny i stabilny przepływ powietrza bez ryzyka zatorów i wahań ciągu. Nie wymaga dodatkowego docieplenia, skutecznie zapobiega zjawisku kondensacji, zawilgoceniu kanału wentylacyjnego oraz rozwojowi pleśni, grzybów, problemom, które często towarzyszą stosowaniu przewodów wentylacji oraz kominków wentylacyjnych o mniejszej średnicy.
Prawidłowo działająca wentylacja
Nie wydajna lub nie wystarczająca wentylacja
VENTOS X
ø150 mm
Nie wymaga ocieplenia
Wydajna wentylacja budynku zgodna z normami.
Zapobiega powstawaniu grzybów i pleśni
Brak ryzyka kondensacji pary wodnej w przewodzie.
Stosowany w instalacjach wentylacji grawitacyjnej.
Może być stosowany jako odpowietrzenie pionów
instalacji sanitarnych, kanalizacyjnych.
INNY KOMINEK
ø125 mm
Wymaga ocieplenia
Niewydajny, niski przepływ powietrza.
Wysokie ryzyko powstawania grzybów i pleśni
Wysokie ryzyko kondensacji pary wodnej w przewodzie.
Nadaje się tylko do odpowietrzenia pionów kanalizacyjnych, instalacji sanitarnych.
VENTOS X – DACHÓWKA BETONOWA
Zestawienie pokryć dachowych z dedykowanymi podstawami kominków wentylacyjnych
Eurovent® VENTOS X, VENTOS X ROTO oraz wywietrznika połaciowego VENTOS X FLAT.
Nazwa dachówki Producent dachówki Model podstawy VENTOS X
A AARHUS
R
B Bałtycka BRAAS
C CELTYCKA BRAAS
E ESÓWKA S NELSKAMP PLUS S
F FINKENBERGER NELSKAMP PLUS R
G GOTEBORG CREATON PLUS S
K KAPSTADT CREATON PLUS T
M MECKLENBURGER BENDERS
P PALEMA BENDERS
PODWÓJNA RZYMSKA PRODACH
Nazwa dachówki
P PODWÓJNA S
Producent dachówki
Model podstawy VENTOS X
PRODACH PLUS S
PODWÓJNA S IBF PLUS S
R ROMAŃSKA
S SIGMA NELSKAMP PLUS C
T TEGALIT
TEVIVA
› Paleta kolorów stosowana w modelach kominków dedykowanych do dachówek betonowych.
Brąz
Grafit Czarny Kasztan Cegła
VENTOS X
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek płaskich.

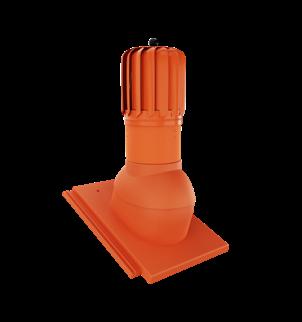

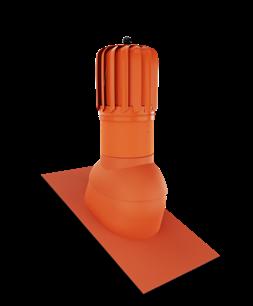

VENTOS X ROTO

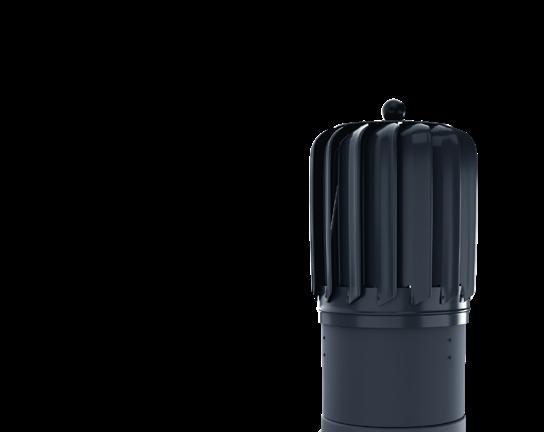

• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do dachówek płaskich.

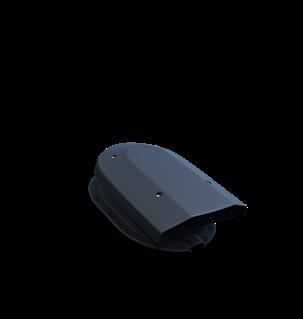

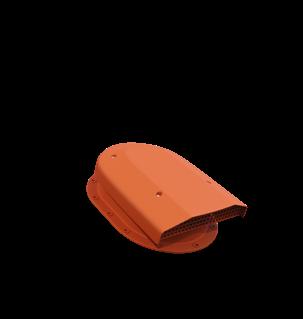

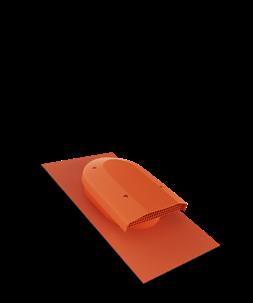

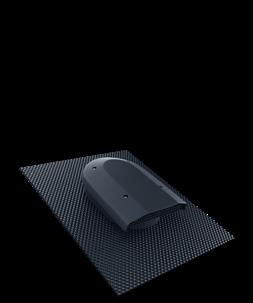

VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do dachówek płaskich.
A: 420 mm
B: 330 mm
1 komplet 24 komplety
420 mm
B: 330 mm
1 komplet 24 komplety
A: 420 mm
B: 330 mm
1 komplet 24 komplety
A:
Cegła; Brąz; Grafit; Czarny
Cegła; Brąz; Grafit; Czarny
Cegła; Brąz; Grafit; Czarny

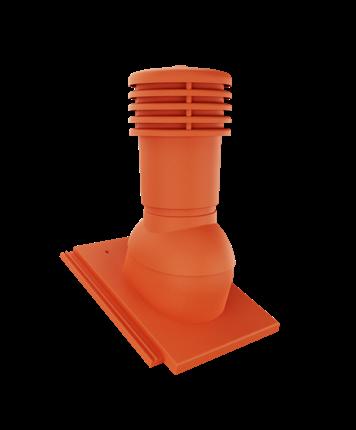

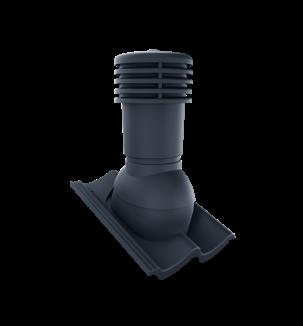

VENTOS X
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek betonowych typ „S”.

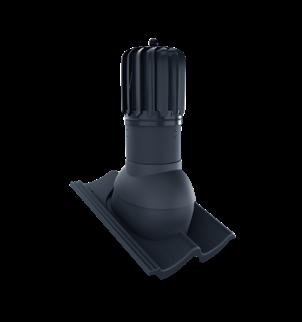

VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do dachówek betonowych typ „S”.

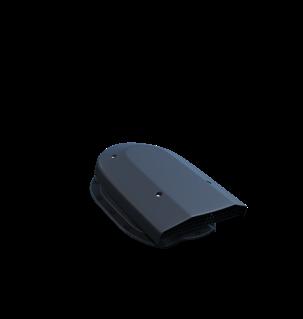

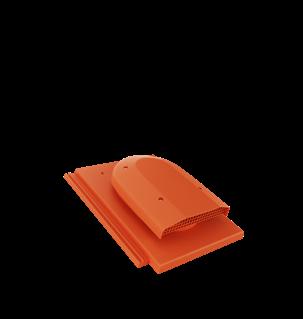

VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do dachówek betonowych typ „S”.
A: 400 mm
B: 326 mm
Cegła; Brąz; Kasztan; Grafit; Czarny
1 komplet 24 komplety
A: 400 mm
B: 326 mm
Cegła; Brąz; Kasztan; Grafit; Czarny
1 komplet 24 komplety
A: 400 mm
B: 326 mm
Brąz; Kasztan; Grafit; Czarny 1 komplet 24 komplety
Cegła;
VENTOS X
R
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek betonowych typ „Romańska”.
VENTOS X ROTO
R
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do dachówek betonowych typ „Romańska”.

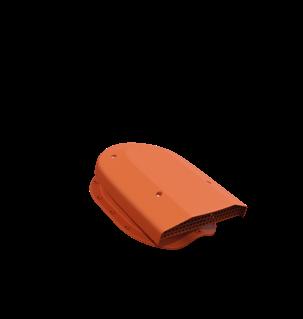

VENTOS X FLAT
R
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do dachówek betonowych typ „Romańska”.
A: 400 mm B: 326 mm
Cegła; Brąz; Grafit; Czarny
1 komplet 24 komplety
400 mm B: 326 mm
1 komplet 24 komplety
A: 400 mm B: 326 mm
Cegła; Brąz; Grafit; Czarny
1 komplet 24 komplety
A:
Cegła; Brąz; Grafit; Czarny
VENTOS X
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek betonowych typ „Celtycka”.
VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do dachówek betonowych typ „Celtycka”..
X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do dachówek betonowych typ „Celtycka”.
420 mm
330 mm
Cegła; Brąz; Grafit; Czarny 1 komplet 24 komplety
420 mm
330 mm
1 komplet 24 komplety
420 mm
330 mm
1 komplet 24 komplety
A:
Cegła; Brąz; Grafit; Czarny
A:
A:
Cegła; Brąz; Grafit; Czarny

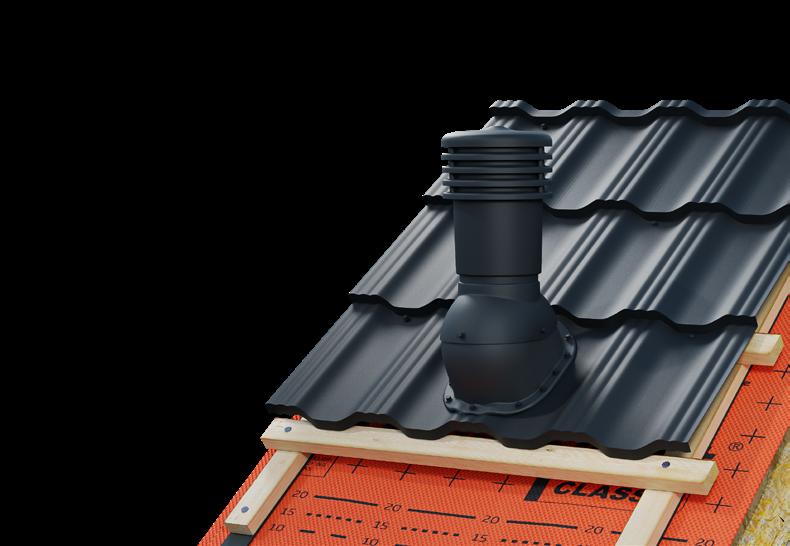

VENTOS X – BLACHODACHÓWKA
Zestawienie pokryć dachowych z dedykowanymi podstawami kominków wentylacyjnych
Eurovent® VENTOS X, VENTOS X ROTO oraz wywietrznika połaciowego VENTOS X FLAT.
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
A ADA
BLACHY MINDA N25
ADAMANTE RUUKKI R28
AGA BLACHCENTRUM N25
AGA LIMBLACH W35
AGAT POLSTAL W35
AKCENT
FINCO-STAL N25
AKORD FINCO-STAL N25
ALFA PREMIUM / ALFA PLUS BLACHPROFIL 2 N25
ALFA 2.0
BLACHPROFIL 2 N25
ALLANO BRATEX T18
AMALFI PLUS BLACHDOM PLUS F22
AQUA BLOK-BUD/BLOKBLACH/FINNOYA W35
ARAD OPTIMA / ARAD PREMIUM PRUSZYŃSKI R28 + dodatkowy butyl
ARIA BUDMAT W35
ARMANO DACHY ŁUCZAJ F22
ASTRA POLONICA F22
ATENA NOWAX N25
AURORA BRATEX F22
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
B BANGA
BARCELONA
BAVARIA
ROZBUD N25
DACHY ŁUCZAJ W35
BLACHPROFIL 2 G18
BELLA STALHART W35
BELLA SARA BUDMAT N25
BESKID / BESKID PLUS
BETA
BLACHDOM PLUS B26 + dodatkowy butyl
BLACHPROFIL 2 N25
BETA POLSTAL W35
BIEBRZA
BINGO
BLIZZARD
BOLERO
ATESTPOL N25
BLACHODACH N25
SOLID STEEL /BLACHOTRAPEZ F22
BLACHDACH B26 + dodatkowy butyl
BONA / BONA PLUS / BONA LONG BLACHDOM PLUS N25
BONITA / BONITA PLUS DOM-BLACH N25
BRAVO
BRYLANT
BURSZTYN
C CAMESA
BLACHODACH N25
BLACHY PIOTRKOWICZ N25
WŁASTAL N25
M-BLACH N25
CARO+ / CARO POLSTAL N25
CENTRO BRATEX B26 + dodatkowy butyl
CESAR
FINISH PROFILES W35
CLARO HANBUD M11
CLASSIC WŁASTAL N25
COMO BUDMAT M11 + dodatkowy butyl
D DAKOTA
DANA
DECORREY
DEKADA / DEKADA LUX
BLACHSTAL N25
GÓRHUT N25
RUUKKI N25
BLACH–POL R28 + dodatkowy butyl
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
D DIAMENT ECO PLUS BLACHOTRAPEZ N25
DIANA NOWAX W35
DOMINUM PANEL
BLACHY MIDA M11
DONA / DONA ECO GLINMET/WISTAL N25
DUNA ZEPART W35
DUO REGAMET M11
ECO BLACHPROFIL 2 N25
E ECO NICOL MAX SYSTEM N25
ECO OLIVIA MAX SYSTEM W35
ECOMAX BUDMAX-METAL N25
EGERIA DACHPOL G18
ELEGANT BORGA N25
ELEKTRA REGAMET N25
ELIOS POLONICA W35
ELITA BLACHSTAL W35
EMI UNBLACH N25
EMMA EXTATRAPEZ M11
ENIGMA BLACHOTRAPEZ W35 + dodatkowy butyl
ESKA BLACH-POL N25
ESTIMA BLACHOTRAPEZ Bitu O
EURO BLACHPROFIL 2 N25
EUROPA FLORIAN CENTRUM W35
EVELINE BLACHY WADOWSKI N25
F FALA WAT W35
FAMILIA STAHLBERG F22
FERRERA BUDMAT W35
FINEZJA
FINISH / FINISH MAX
FINISHDAK
FLORIAN CENTRUM G18
FINISH PROFILES N25
FINISH PROFILES N25
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
FINLANDIA
FINLANDIA DE LUX
FINN
BLACH-POL F22
BLACH-POL F22
BLACHPROFIL 2 T18
FINNERA RUUKKI F22
FIŃSKA
FIORD
FLAMENCO
FLEX
FLORINA
FORTE PANEL
FORTE CLASSIC
METALEX MIKOŁAJOWICE W35
PRUSZYŃSKI T18
BLACHODACH F22
PLANNJA F22
FLORIAN CENTRUM N25
FINCO STAL R28
FINCO STAL R28
FRANIA SYMETRIC MATPOL G18
FRIGGE
FUTURA
G GALLA
RUUKKI M11
DACHPOL M11
GLINMET/WISTAL W35
GALLA WAT R28
GAMMA 25 mm
GAMMA 35 mm
GARDA
GERMAN
GERMANIA
GERMANIA SIMETRIC
GLORIA
GRANDE
GRANIT
GRYF
BLACHPROFIL 2 F22
BLACHPROFIL 2 F22
BUDMAT BITU O + dodatkowy butyl
BLACHOTRAPEZ F22
BLACHOTRAPEZ G18 + dodatkowy butyl
BLACHOTRAPEZ G18 + dodatkowy butyl
REGAMET N25
STAHLBERG F22
FINCO-STAL BITU O
PRUSZYŃSKI F22
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
H HALNY
ARCELOR MITTAL (ARMAT) N25
HEKTOR WŁASTAL N25
HELIOS / HELIOS PLUS TRANSTAL N25
HERA BRATEX N25
HERKULES BLACHSTAL F22
HESTIA BRATEX N25
HONORATA SOLAN W35
HORIZON BRATEX T18 + dodatkowy butyl / M11
HORYZONT BALEXMETAL N25
HUSARIA BLACH-POL G18
I IDA
FLORIAN CENTRUM N25
IMPERIA PLUS BLACHDOM PLUS N25
IRIS DACHPOL N25
J JANOSIK
BLACHOTRAPEZ BITU O
JOHN STEEL FINISH PROFILES R28
JOKER BLACH-DOM N25
JOWISZ DACH-STYL W35
JULA MATPOL N25
K KAJA+ / KAJA ROLBUD N25
KARA UNIBLACH W35
KARAMZYN TRANSTAL F22
KARPATIA DACH-STYL F22
KIARA TRANSBLACH W35
KING FINISH PROFILES N25
KING MAX FINISH PROFILES N25
KINGSTILE FINISH PROFILES N25
KING BLACHSTAL N25
K
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
KING PLUS
KINGA
KINGA / KINGA PLUS
KINGAS
BLACHSTAL N25
STALHART N25
FLORIAN CENTRUM N25
BLACHOTRAPEZ N25
KINGAS ECO / KINGAS PLUS BLACHOTRAPEZ N25
KLARA
KLAUDIA
KOBRA
FLORIAN CENTRUM W35
LIMBLACH N25
FLORIAN CENTRUM N25
KORONA PLUS BLACHDOM PLUS N25
KORRA TRANSBLACH N25
KRISLINE
BLACHY WADOWSKI W35
KRON PRUSZYŃSKI W35
KURPIANKA
KWADRA
L LARGO PANEL
LARGO CLASSIC
KURPDACH N25
FINCO STAL BITU O
FINCO STAL F22
FINCO STAL F22
LENA WAT G18
LENA MAX WAT G18
LENA ZEPART W35
LIBRA METALMIX N25
LIDIA
FLORIAN CENTRUM F22
LIMA BLACHDOM PLUS T18 + dodatkowy butyl
LIWIA
REGAMET M11 lub T18
LOARA PRUSZYŃSKI F22
LPAL
LINDAB N25
LUNA DISPOL N25
LUNA POLONICA N25
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
M M35 SOLAN N25
MAGNAT BUDMAX-METAL N25
MAJA FLORIAN CENTRUM R28
MAJOR WAT N25
MALTA HANBUD F22
MARII LIMBLACH G18
MARY STEEL FINISH PROFILES F22
MARY STEEL L FINISH PROFILES F22
MAXIMA REGAMET F22
MAZOWSZANKA KURPDACH W35
MEGA LINDAB W35
MERIDA POL-STAL M11
MERKURY DACH-STYL N25
METIS DACHPOL N25
METRUM FINCO-STAL F22
MILO/MILO PLUS TRANSTAL W35
MODENA STAHLBERG N25
MODERNO HANBUD F22
MODULAR RUUKKI T18
MODUŁOWA ROZBUD F22
MODUS PRUSZYŃSKI R28
MONA/MONA DUO REGAMET F22
MONTERREY TS 39 RUUKKI N25
MONTERREY TS 34 FEB FORMA RUUKKI N25
MONZA GLINMET/WISTAL W35
MURANO BUDMAT M11
N NANO
FINCO STAL BITU O NAREW ATESTPOL W35
NATURA BLOK-BUD N25
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
N NATURA
BLOKBLACH N25
NATURA FINNOYA N25
NICOL MAX SYSTEM N25
NINBO MARKOSTEEL R28
NORA BIAL-MET N25
NORD HANBUD W35 + dodatkowy butyl
NORDA INTER-MAX N25
NORDICA+
NORDICA PANEL
BLACHY MINDA F22
BLACHY MINDA F22
NOVA ROZBUD W35
NOVATIK PREMIUM NOVATIK BITU O + dodatkowy butyl
O OLGA
BLACHY PIOTRKOWICZ N25
OLIMPIA REGAMET W35
OLIVIA MAX SYSTEM W35
OMEGA
ONYX
OPTIMA ARAD
OPUS
P PANORAMA
BLACHPROFIL 2 W35
BLACHY ZIEMIŃSKI F22
PRUSZYŃSKI R28
BLACHODACH BITU O + dodatkowy butyl
BALEXMETAL F22
PETRA DUO REGAMET G18
PAULA DOM-BLACH W35
PERFECTA STAHLBERG N25
PERŁA WŁASTAL N25
PERŁA
BLACHDOM PLUS W35
PERŁA PLUS BLACHDOM PLUS W35
PIANO CLASSIC
PIANO PREMIUM
PIANO PANEL ESTETICA
FINCO-STAL R28
FINCO-STAL R28
FINCO-STAL R28
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
P PIANO PANEL STANDARD
FINCO-STAL R28
PLATINO / PLATINO ECO BRATEX N25 + dodatkowy butyl
PLATINIUM ŁUCZAJ N25
PODLASIE BIALMET W35
POLA POLSTAL F22
POLARIS METALMAX BITU O
POLONIA KURPDACH G18
PRESTIGE STAHLBERG F22
PRIMA BLACH-POL N25 + dodatkowy butyl
PROXIMA METALMIX N25 + dodatkowy butyl
Q QUATTRO
QUATTRO SYMMETRICA
BLACHSTAL G18
BLACHSTAL G18
R REGENT / REGENT GRAND PLANNJA N25
REGLE PRUSZYŃSKI BITU O
REN PRUSZYŃSKI R28
REVERS METALEX MIKOŁAJOWICE N25 + dodatkowy butyl
RIKI VICOR N25
ROMA REGAMET R28
ROZALIA FLORIAN CENTRUM R28
RUBIN PLUS PRUSZYŃSKI N25 + dodatkowy butyl
RZYMSKA DACH-METAL W35
S SARA BUDMAT N25 SATURN DACH-STYL N25
SAVANNA BRATEX BITU O
SCALA BLACH–POL F22 + dodatkowy butyl
SCANDIA METALEX MIKOŁAJOWICE W35
SCANDIC LINE PLANNJA N25
SCANDIC MODULAR PLANNJA N25
Nazwa blachodachówki
SCANDINAVIA
SEGMENT
SIMELINE
SIÓDEMKA
Producent blachodachówki Model podstawy VENTOS X
BRATEX F22
TRANSBLACH N25
BLACHY WADOWSKI G18
DACHPOL WŁOSZCZOWA F22
SMART PLANNJA N25
SOLO
SOLIS
SOLIS
SOLIS
SONATA
SPECJAL
SPEKTRUM
STIGMA 2.0
STANDARD
BLACHODACH BITU O + dodatkowy butyl
BLOK-BUD F22
BLOKBLACH F22
FINNOYA F22
BLACHODACH W35
BLACHY PIOTRKOWICZ N25
BALEXMETAL N25
BLACHPROFIL2 F22
ŁUCZAJ N25
STELLA DISPOL N25
STRATO
SYMETRIA
MARKOSTEEL B26
BLACH-POL F22
SYMETRIA NOWAX G18
SYMETRIA DE LUX
SZAFIR
SZKOCKA
T TAMARA
TAKT
TALIA
TANGO
TEMIDA
TESSA
THUNDER
BLACH-POL F22
PRUSZYŃSKI N25
BLACH-POL M11
FLORIAN CENTRUM F22
FINCO-STAL N25
BLACHOTRAPEZ N25 + dodatkowy butyl
FINCO-STAL W35
GLINMET / WISTAL G18
FLORIAN CENTRUM T18 + dodatkowy butyl lub M11
SOLID STEEL / BLACHOTRAPEZ BITU O + dodatkowy butyl / BITU UNI
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
T TIGRA PRUSZYŃSKI
M11 + dodatkowy butyl
TOM STEEL FINISH PROFILES M11 + dodatkowy butyl
TOPAZ WŁASTAL W35
TOPLINEL(LPAN) LINDAB N25
TREND BLACHOTRAPEZ BITU O + dodatkowy butyl
TUR PRUSZYŃSKI F22
TWIST BLACHODACH N25 + dodatkowy butyl
TWISTER BLACHODACH N25
TYSENIA
BLACHOTRAPEZ BITU O
V VENESSA/VANESSA SIMETRIC DOM-BLACH G18
VEGA FINCO-STAL N25
VEGA METALMIX W35
VELA INTER-MAX G18
VELLO BRATEX N25
VENA HANBUD N25 + dodatkowy butyl
VENECJA BUDMAT F22
VERA UNIBLACH N25
VIKA VICOR N25
VIKTORIA REGAMET N25
VIVALDI ARECO SWEDEN N25
W WESTA INTER-MAX W35
WIKTORIA METALEX MIKOŁAJOWICE N25
X XARA ZEPART N25
Z ZEFIR BUDMAT N25
ZET BLACHPROFIL 2 F22
ZUZIA MATPOL W35
› Paleta kolorów stosowana w modelach kominków dedykowanych do blachodachówek.
Cegła RAL 8004
Kasztan RAL 3009
Grafit RAL 7024
Antracyt RAL 7021
RAL 8017
RAL 8019
RAL 6020
* Na zamówienie
Czarny RAL 9005
Brąz
Brąz
*Zielony
VENTOS X N25
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – N25.
VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – N25.
VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – N25.
A: 325 mm
B: 245 mm H: 33 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 33 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 33 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X F22
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – F25.
VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – F25.
VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – F25.
A: 325 mm
B: 245 mm
H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 25 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X W35
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – W35.
VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – W35.
VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – W35.
A: 325 mm
B: 245 mm H: 35 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 35 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 35 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X G18
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – G18.
VENTOS X ROTO
G18
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – G18.
VENTOS X FLAT
G18
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – G18.
A: 325 mm
B: 245 mm
H: 20 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm
H: 20 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 20 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X R28
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – R28.
VENTOS X ROTO R28
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – R28.
VENTOS X FLAT
R28
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – R28.
A: 325 mm
B: 244 mm
H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 244 mm H: 25 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 244 mm H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X B26
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – B26.
VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – B26.
VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – B26.
A: 325 mm
B: 243 mm H: 37 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 243 mm H: 37 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 243 mm H: 37 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X M11
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – M11.
VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – M11.
VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – M11.
A: 325 mm
B: 245 mm H: 15 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 15 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm H: 15 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X BITU O
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – BITU O.
VENTOS X ROTO
BITU O VENTOS X FLAT BITU O
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blachodachówek o przetłoczeniu – BITU O.
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blachodachówek o przetłoczeniu – BITU O.
A: 325 mm
B: 245 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 245 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X – BLACHY TRAPEZOWE
Zestawienie pokryć dachowych z dedykowanymi podstawami kominków wentylacyjnych
Eurovent® VENTOS X, VENTOS X ROTO oraz wywietrznika połaciowego VENTOS X FLAT.
Producent blachy trapezowej Nazwa blachy trapezowej Model podstawy VENTOS X A AQUAPLAST
D
BLACHOTRAPEZ
BLACHODACH
+
PLUS
18 / 1124
F FINISCH PROFIL T18
FLORIAN
H HANBUD
E FC
E
P PRUSZYŃSKI
VENTOS X T18
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blach trapezowych o przetłoczeniu – T18.
VENTOS X ROTO T18
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Dedykowany do blach trapezowych o przetłoczeniu – T18.
VENTOS X FLAT T18
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Dedykowany do blach trapezowych o przetłoczeniu – T18.
A: 325 mm
B: 242 mm H: 19 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 242 mm H: 19 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
A: 325 mm
B: 242 mm H: 19 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X UNI – PODSTAWA UNIWERSALNA
Uniwersalny zestaw montażowy przeznaczony do instalacji kominka wentylacyjnego Eurovent® VENTOS X na pokryciach z blachy – w szczególności na blachach trapezowych o wysokim i niskim profilu.
› Aplikacja Eurovent® VENTOS X Podstawa BITU UNI ALU - blacha trapezowa
1 Eurovent® VENTOS X BITU UNI ALU
2 Eurovent® PUR
3 Eurovent® HOME PRO
4 Izolacja termiczna
5 Eurovent® STANDARD ALU
6 Krokiew
7 Pokrycie dachowe
VENTOS X
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Uniwersalna podstawa EPDM.
VENTOS X ROTO
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Uniwersalna podstawa EPDM.
VENTOS X FLAT
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Uniwersalna podstawa EPDM.
8017; 7024; 9005
300 mm
8017; 7024; 9005
8017; 7024; 9005
VENTOS X
BITU UNI ALU
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Uniwersalna podstawa ALU.
VENTOS X ROTO
BITU UNI ALU
• Zintegrowana turbina wspomaga prawidłowy ciąg kominowy.
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz
średnicy przyłącza Ø150 mm.
• Uniwersalna podstawa ALU.
VENTOS X FLAT
BITU UNI ALU
• Wywietrznik połaciowy.
• Zapewnia cyrkulację powietrza pod pokryciem dachowym.
• Uniwersalna podstawa ALU.
A: 550 mm
B: 400 mm
komplet
8004; 8017; 8019; 7024; 9005
kompletów
A: 550 mm B: 400 mm
8004; 8017; 8019; 7024; 9005
A: 550 mm
400 mm
8004; 8017; 8019; 7024; 9005
INSTRUKCJE I ZALECENIA
MONTAŻOWE VENTOS X
ZALECENIA MONTAŻU ONLINE
Dla kominka wentylacyjnego Eurovent® VENTOS X przygotowano zestaw materiałów wspierających jego poprawny dobór i instalację.
Instrukcje montażu – Cenne wskazówki wspomagające prawidłowy montaż kominka wentylacyjnego na dachu.
Zalecenia montażu – Szczegółowe informacje i zestawienia ułatwiają dopasowanie odpowiedniego wariantu podstawy kominka do konkretnego rodzaju pokrycia dachowego.
Zeskanuj kod QR swoim telefonem
AKCESORIA VENTOS X
Akcesoria z tej grupy rozszerzają system wentylacyjny budynku o przewody, łączniki i przyłącza, które są
w pełni kompatybilne z kominkami wentylacyjnymi
Eurovent® VENTOS X.

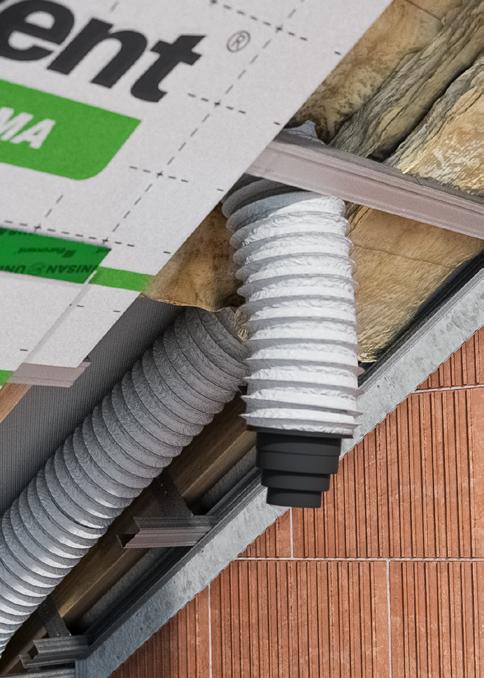

› Aplikacja Eurovent® FLEXOS X System wentylacji

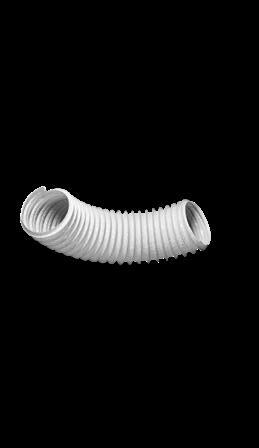

• Elastyczny przewód do łączenia kominków Eurovent® VENTOS X z systemem wentylacji.
• Elastyczny zakres długości oraz kąt wychylenia, polecany do wymagających połączeń.
• Zakres średnicy 150-80 mm.

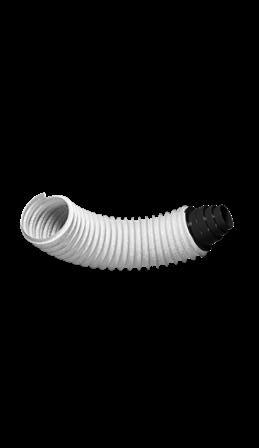

• Elastyczny przewód do łączenia kominków Eurovent® VENTOS X z systemem wentylacji.
• Zintegrowany z RING X – ułatwia połączenie.
• Elastyczny zakres długości oraz kąt wychylenia, polecany do wymagających połączeń.
• Zakres średnicy 150-80 mm.
• Elastyczny przewód do prowadzenia kanału wentylacyjnego w budynku.
• Elastyczny zakres długości oraz kąt wychylenia, polecany do wymagających połączeń.
RING X
redukcja przewodu wentylacyjnego
• Redukcja z tworzywa sztucznego.
• Pozwala na szczelne połączenie kominka wentylacyjnego VENTOS X lub Eurovent® FLEX X z przewodami o mniejszej średnicy.
CLIP X
łącznik przewodu wentylacyjnego
• Łącznik wykonany z tworzywa sztucznego.
• Pozwala na szybkie i szczelne przedłużenie Eurovent® FLEX X.
• Sprawdzi się również przy łączeniu
z Eurovent® FLEXOS X.
SEAL EPDM
kołnierz uszczelniający
• Kołnierz uszczelniający EPDM stosowany do izolacji przejść kanału wentylacyjnego przez pokrycie dachowe.
• Szeroki wachlarz średnic pozwala na uniwersalne stosowanie do wielu typów kanałów wentylacyjnych.
FAST
taśma klejąca bez linera
• Doskonała do klejenia połączeń przewodów wentylacyjnych, oraz ich łączenia z kominkiem wentylacyjnym VENTOS X.
• Bez linera – szybkość pracy.
• Ząbkowana krawędź – szybkie rwanie, ułatwia prace montażowe.
UNISAN 60
uniwersalna taśma klejąca
• Sprawdza się w sklejaniu i reparacji membran paroizolacyjnych.
• Szczególnie polecana do uszczelniania przejść przez membrany paroizolacyjne.
• Doskonała do izolacji przejść przewodów FLEXOS X przez membrany paroizolacyjne.
PODSTAWY – WYMIARY PRZETŁOCZEŃ
B: 245 mm C: 180 mm D: 155 mm H: 33 mm
B: 245 mm C: 180 mm D: 143 mm H: 25 mm
B: 244 mm C: 182 mm
D: 80 mm F: 140 mm H: 25 mm B26
B: 243 mm C: 178 mm
D: 152 mm H: 37 mm
B: 245 mm C: 179 mm
D: 40 mm H: 15 mm
B: 245 mm C: 180 mm
B: 242 mm C: 177 mm
D: 32 mm F: 76 mm H: 19 mm BITU UNI EPDM
UNI ALU
B: 300 mm C: 180 mm
B: 400 mm C:180 mm
www.eurovent.pl
Wszystkie informacje zostały udostępnione w dobrej wierze, na podstawie naszej najlepszej wiedzy, badań i szerokiego zakresu doświadczeń. Informacje te nie stanowią żadnej propozycji sprzedaży w rozumieniu Kodeksu Cywilnego. Zastrzegamy sobie prawo do możliwych zmian technicznych oraz pewnych błędów i pomyłek w druku. Wydanie ponowne, także w formie fragmentów, jest możliwe wyłącznie za zgodą Eurosystem Polska Sp. z o.o. Sp. K.
