Eurovent® to wieloletnie doświadczenie w projektowaniu, produkcji i dystrybucji produktów do izolacji i wentylacji dachów skośnych oraz elewacji dla budownictwa tradycyjnego, szkieletowego, CLT, prefabrykowanego oraz modułowego.
W naszej ofercie znajdą Państwo ponad 350 produktów obejmujących wysokoparoprzepuszczalne membrany dachowe, membrany wiatroizolacyjne, membrany paroizolacyjne, folie izolacyjne, taśmy klejące oraz akcesoria dachowe.
Ofertę uzupełniają produkty do izolacji poziomej oraz pionowej przeciwwilgociowej w budownictwie mieszkaniowym i przemysłowym.
18 – SYSTEM SK2 — zintegrowane paski klejące
20 – Membrany wysokoparoprzepuszczlane
26 – Membrany paroprzepuszczalne 4-warstwowe

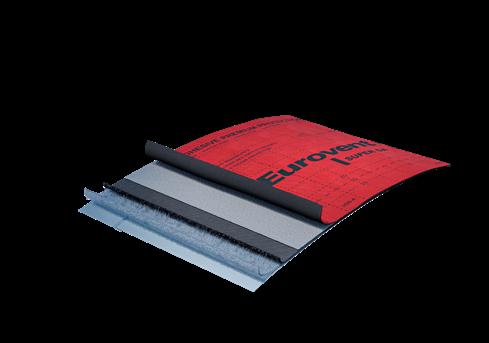

30 – SYSTEM SA — Membrany samoprzylepne
32 – Membrany wysokoparoprzepuszczalne dedykowane do pokryć metalowych
38 – Membrany paroprzepuszczalne dedykowane do pokryć z łupka, gontu
40 – Folie niskoparoprzepuszczalne
– Membrany i folie paroszczelne
– Bariery paroszczelne
– zamknięte
– Membrany wiatroizolacyjne dedykowane do fasad metalowych
– Elewacje wentylowane – otwarte
AKCESORIA DACHOWE

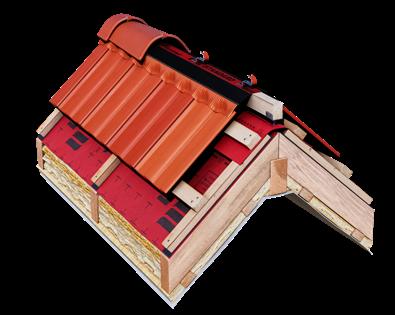

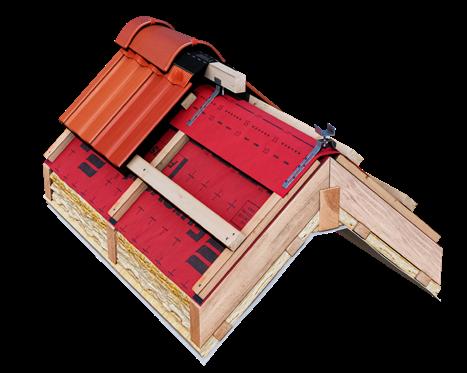

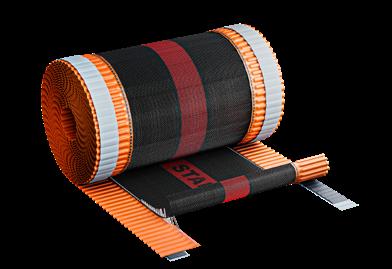

78 – Kalenica

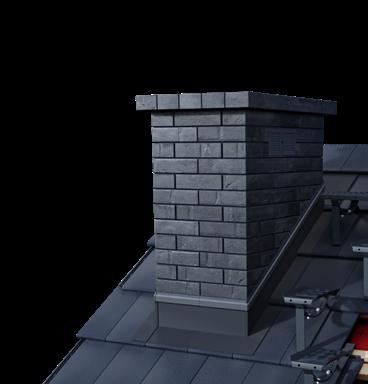

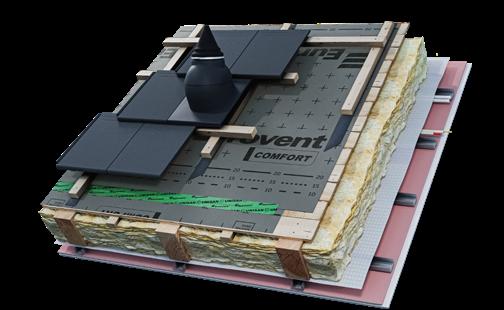

86 – Komin
92 – Spinki

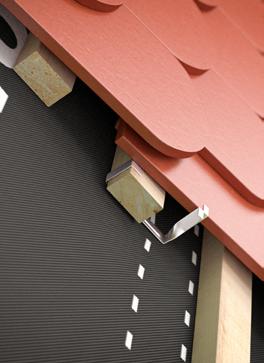

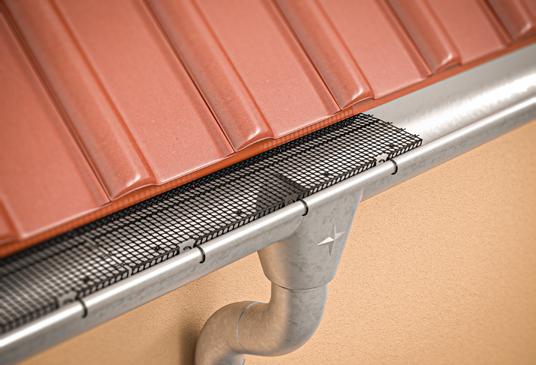

101 – Okap

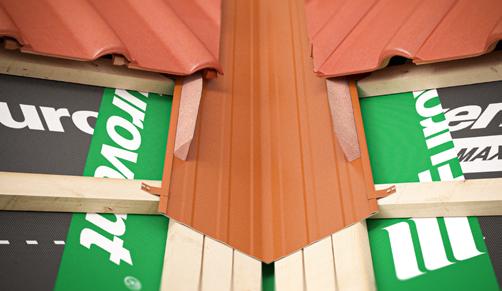

104 – Kosz

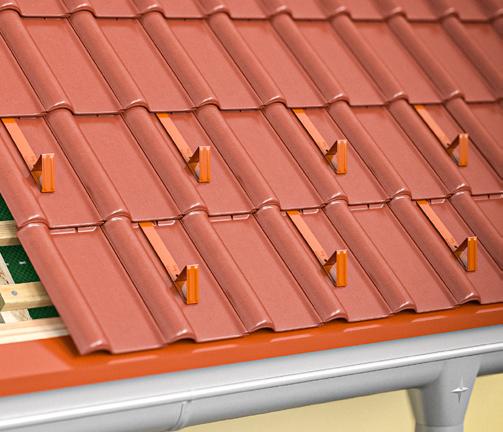

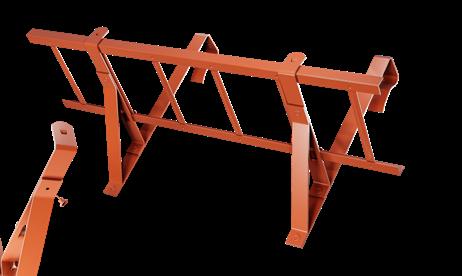

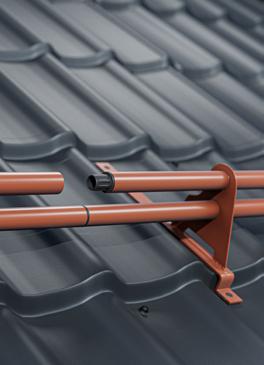

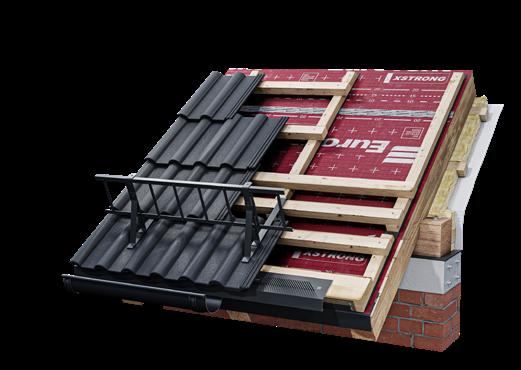

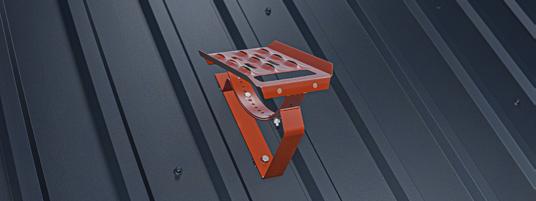

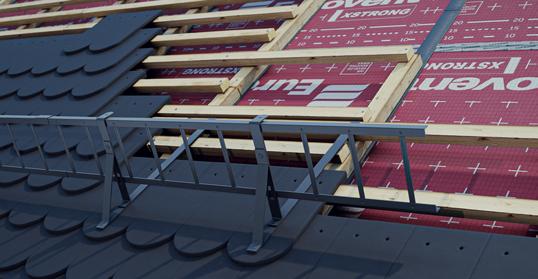

107 – Ochrona przeciwśniegowa

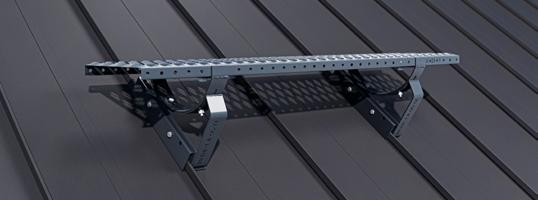

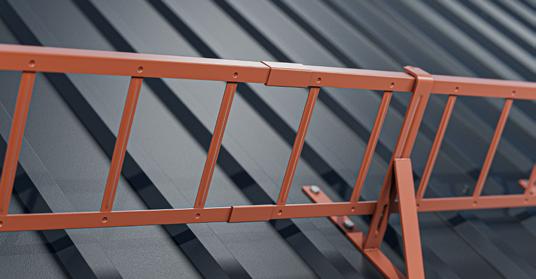

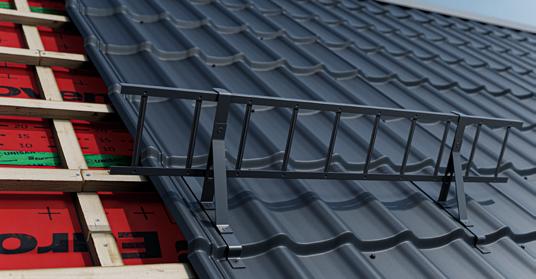

136 – Komunikacja dachowa
OCHRONA I WENTYLACJA

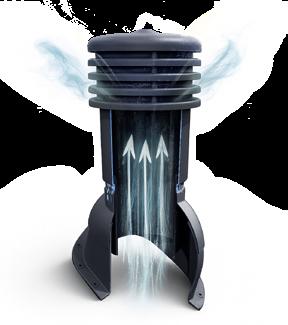

156 – System wentylacji VENTOS X
162 – VENTOS X – Dachówka betonowa
167 – VENTOS X – Blachodachówka
181 – VENTOS X UNI – Podstawa uniwersalna
184 – VENTOS X – Blachy trapezowe

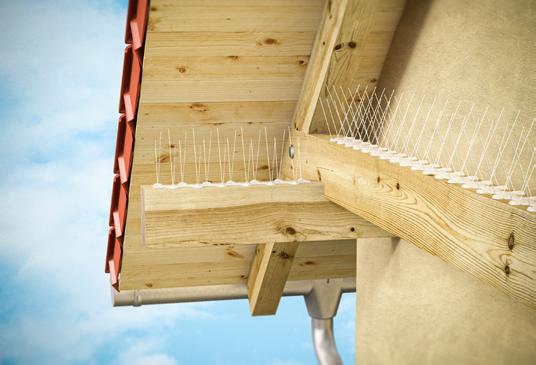

186 – Ochrona i akcesoria
TAŚMY I USZCZELNIACZE

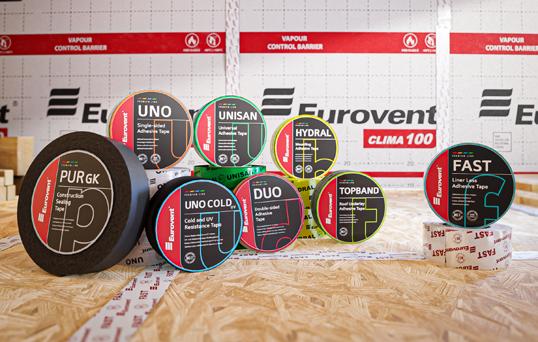

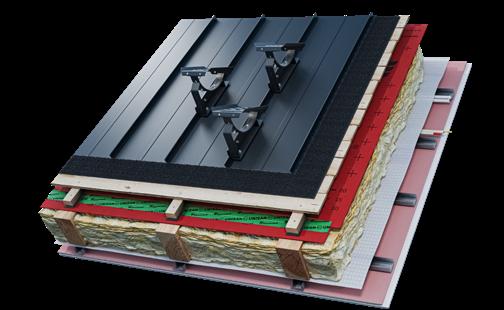

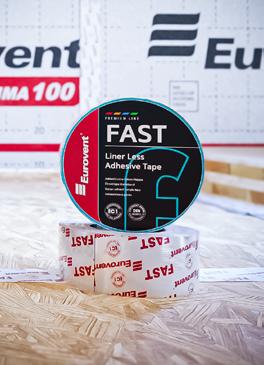

198 – Taśmy klejące i uszczelniacze
216 – Taśmy rozprężne

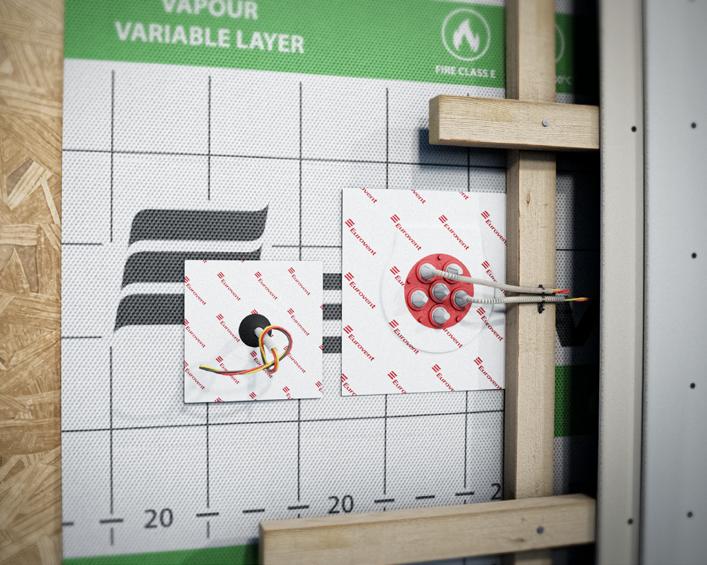

218 – Kołnierze uszczelniające
221 – Masy uszczelniające
224 – Taśmy okienne
227 – Taśmy EPDM
230 – Taśmy okienne – rozprężne

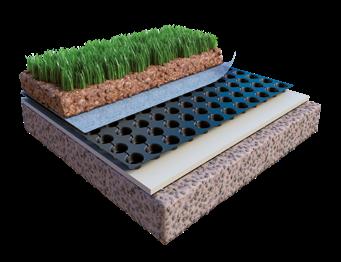

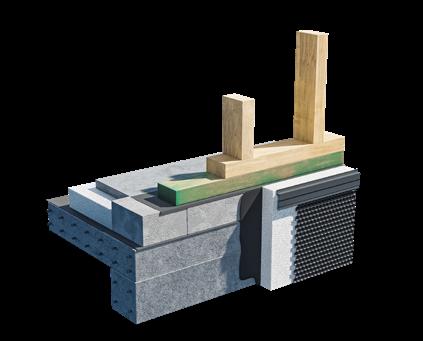

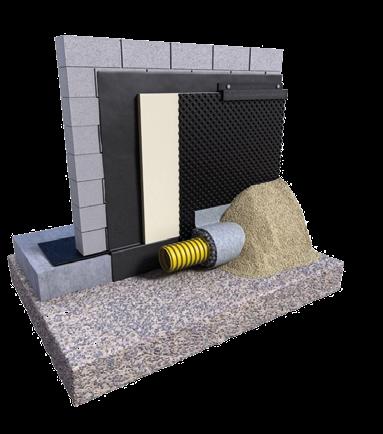

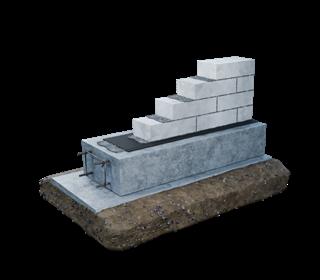

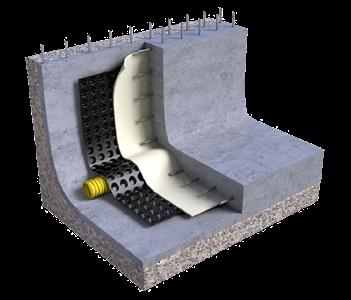

IZOLACJA FUNDAMENTU
236 – Folie fundamentowe
243 – Izolacja pozioma
EUROVENT WORLDWIDE
Produkty Eurovent® zdobyły zaufanie klientów na ponad 48 rynkach – od krajów Unii Europejskiej i całej Europy, przez Bliski Wschód, Azję, po obie Ameryki i Afrykę Północną. Dzięki stale rozwijającej się sieci dystrybucji, nasze systemy izolacyjne trafiają na dachy, ściany i elewacje budynków na całym świecie.
› Mapa świata Eurovent®
Główna siedziba - Polska
Partnerzy handlowi
lat doświadczenia klientów strategicznych rynków zagranicznych produktów w ofercie
i atestów 25 250 48 350 15
TECHNOLOGIA MEMBRAN EUROVENT
Ciągły rozwój technologii budowlanych i pojawiające się coraz częściej zróżnicowane zastosowania membran paroprzepuszczalnych powodują potrzebę używania do ich produkcji wielu skomplikowanych technologii, które chcemy Państwu przybliżyć. Membrany dachowe Eurovent® charakteryzują się wysoką żywotnością oraz odpornością na czynniki atmosferyczne. Stosowane przez nas wysokiej jakości włókniny polipropylenowe posiadają gęstą, równomierną dystrybucję bardzo cienkich włókien, dzięki czemu uzyskują doskonałe parametry wytrzymałościowe co w przypadku produktów dachowych ma kluczowe znaczenie.
THERMOBONDING
Technologia laminacji na gorąco – jedna z najstarszych ale i najlepszych technologii stosowanych przy produkcji trójwarstwowych membran dachowych o jednolitym składzie surowcowym.
Thermobonding polega na termicznym łączeniu wielu warstw tworzywa sztucznego wchodzących w skład laminatu, przy pomocy wysokiej temperatury oraz docisku wałów laminujących. W technologii tej nie używa się żadnych dodatkowych substancji poza wysoką temperaturą, co powoduje, że powstałe w ten sposób laminaty są bardzo mocne i trwałe a co najważniejsze dzięki użytej w procesie produkcji wysokiej temperaturze są niejako hartowane na działanie skrajnych temperatur, które występują w obszarze dachu i poddasza.
› Budowa membran w technologii Thermobonding
1 Włóknina polipropylenowa [PP]
2 Mikroporowaty film funkcyjny
3 Włóknina polipropylenowa [PP]
HOTMELT
Membrany produkowane w technologii Thermobonding:
Eurovent® BASIC
Eurovent® CLASSIC
Eurovent® HOME PRO
Eurovent® MAXI
Eurovent® MAXI PLUS
Eurovent® SUPER
Eurovent® FORTIS
Eurovent® COMFORT
Eurovent® WALL PROTECT 3
Eurovent® AKTIV ALU
Eurovent® AKTIV 3
Technologia klejenia, mniej popularna w budownictwie jednak niezastąpiona przy produkcji produktów o różnym składzie chemicznym oraz różnych właściwościach.
Polega na łączeniu warstw laminatu roztopionym gorącym klejem, który jest równomiernie nakładany na poszczególne warstwy, a następnie dociskany przez wały laminujące. Najczęściej wykorzystywana w produkcji czterowarstwowych membran dachowych, gdzie łączone są włókniny polipropylenowe, film funkcyjny oraz polietylenowa siatka wzmacniająca nadająca membranie wytrzymałość.

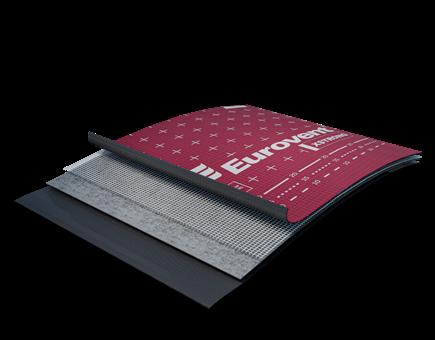

› Budowa membran w technologii HOTMELT
1 Włóknina polipropylenowa [PP]
2 Mikroporowaty film funkcyjny
3 Siatka zbrojąca [PE]
4 Włóknina polipropylenowa [PP]
Membrany produkowane w technologii Hotmelt:
Eurovent® STRONG
Eurovent® VSTRONG
Eurovent® VSTRONG PLUS
Eurovent® XSTRONG
Eurovent® CLIMA X
Eurovent® CLIMA X20
COATING
Technologia powlekania jest szeroko wykorzystywana w budownictwie od wielu lat i ciągle jest modyfikowana. W ramach tej technologii wyróżniamy kilka odmian.
Pierwszą jest FOAM COATING czyli technologia wylewania na włókninę spienionego poliakrylu lub poliuretanu poddawanego specjalistycznej obróbce termicznej, która nadaje produktowi porowatość. Dzięki temu osiągamy funkcję paroprzepuszczalności a jednocześnie zachowujemy wodoszczelność. Przy użyciu tej technologii powstają zwykle produkty do dachów skośnych.
Druga odmiana to EXTRUSION COATING – technologia wylewania polimeru na włókninę lub inny polimer i łączenia ich ze sobą, pozwala na tworzenie produktów wielowarstwowych, również zbrojonych.
Technologia COATING umożliwia produkowanie szerokiej gamy produktów takich jak: folie zbrojone, paroprzepuszczalne, paroizolacyjne, metalizowane oraz produkty elewacyjne, przed którymi stawia się wysokie wymagania w zakresie odporności na promieniowanie UV.
› Budowa membran w technologii Foam Coating Produkty trójwarstwowe
1 Poliuretan [PU]
2 Włóknina Poliestrowa [PES]
Membrany produkowane w technologii Foam Coating:
Eurovent® MAGNUM
Eurovent® FASSADE X
› Budowa membran w technologii Extrusion Coating Produkty dwuwarstwowe
1 Poliakryl
2 Włóknina polipropylenowa [PP]
› Budowa membran w technologii Extrusion Coating Produkty trójwarstwowe
1 Włóknina polipropylenowa [PP]
2 Monolityczny film funkcyjny
3 Włóknina polipropylenowa [PP]
› Budowa folii w technologii Extrusion Coating Produkty trójwarstwowe
1 Metalizowana folia [PE]
2 Siatka zbrojąca [PP]
3 Folia polietylenowa [PE]
Membrany produkowane w technologii Extrusion Coating:
Eurovent® FASSADE
Eurovent® STRATOS
Eurovent® CLIMA
Eurovent® CLIMA 18

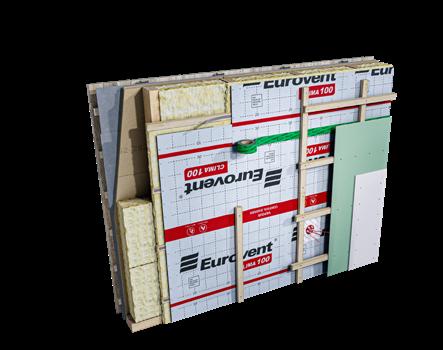

Eurovent® CLIMA 100
Membrany produkowane w technologii Extrusion Coating:
Eurovent® MONO
Membrany produkowane w technologii Extrusion Coating:
Eurovent® STANDARD ALU
Eurovent® STANDARD
Eurovent® SPECIAL
Eurovent® STANDARD N
Eurovent® SPECIAL N
DEKLARACJA ŚRODOWISKOWA
Produkty Eurovent® objęte są Deklaracją Środowiskową EPD (Environmental Product Declaration), nr ITB 579/2023, która potwierdza ich zgodność z zasadami zrównoważonego budownictwa.
Deklaracja środowiskowa produktów Eurovent® została niezależnie zweryfikowana przez ITB – Instytut Techniki Budowlanej, zgodnie z normami ISO 14025, ISO 21930 oraz EN 15804, stanowiącymi podstawę dla ITB PCR-A.
Dokument ten dostarcza informacji o rzeczywistym wpływie danego wyrobu na środowisko – od etapu pozyskania surowców, przez proces produkcji, aż po użytkowanie i utylizację.
EPD uwzględnia m.in. zużycie energii, emisje gazów cieplarnianych oraz trwałość i cykl życia produktu. Dzięki takim deklaracjom inwestorzy, architekci i wykonawcy zyskują transparentność i mogą świadomie wybierać rozwiązania sprzyjające ekologii.
Grupy produktów objęte deklaracją EPD:
Membrany dachowe Eurovent®
Membrany paroizolacyjne Eurovent®
Membrany wiatroizolacyjne Eurovent®
CERTYFIKATY
Produkty Eurovent® posiadają liczne atesty i certyfikaty potwierdzające ich jakość, właściwości użytkowe oraz zgodność z branżowymi normami.
Przeprowadzone przez niezależne ośrodki badawcze testy potwierdzają wysoką jakość i niezawodność produktów Eurovent® w różnych warunkach eksploatacyjnych. Certyfikaty te gwarantują, że produkty spełniają rygorystyczne wymagania w zakresie trwałości, odporności ogniowej, szczelności powietrznej czy bezpieczeństwa dla zdrowia i środowiska.
EMICODE®
Jest to system kontroli i klasyfikacji materiałów oparty na poziomie emisji substancji niebezpiecznych. Materiały sklasyfikowane jako „bardzo niska emisja” noszą oznaczenie GEV EMICODE® EC1
PLUS , co zapewnia najwyższy poziom bezpieczeństwa dla zdrowego powietrza wewnętrznego.

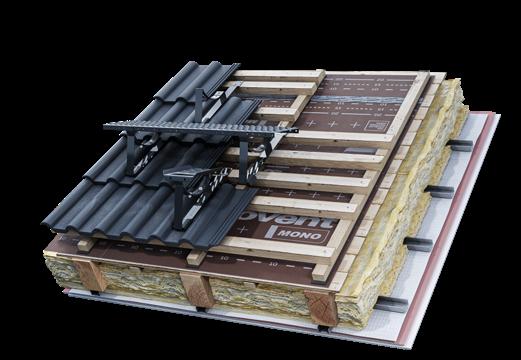

Grupy produktów objęte certyfikatem
EMICODE EC1 PLUS:
Membrany dachowe Eurovent®
Membrany paroizolacyjne Eurovent®
Membrany wiatroizolacyjne Eurovent®
Taśmy klejące Eurovent®
ÉMISSIONS DANS L’AIR INTÉRIEUR A+
System klasyfikacji emisji (VOC) – lotnych związków organicznych. Bada materiały budowlane oraz inne produkty używane wewnątrz budynków. Klasyfikacja ocenia poziom emisji 28 dni po zastosowaniu produktu. Klasa A+ wskazuje na bardzo niski poziom emisji, co oznacza, że produkt jest bezpieczny dla jakości powietrza wewnętrznego.
Grupy produktów objęte certyfikatem ÉMISSIONS DANS L’AIR INTÉRIEUR A+:
Membrany dachowe Eurovent®
Membrany paroizolacyjne Eurovent®
Membrany wiatroizolacyjne Eurovent®
Taśmy klejące Eurovent®
5000 h UV Test
Test oceniający odporność materiałów na promieniowanie ultrafioletowe (UV), symulujący długotrwałe narażenie na działanie światła słonecznego. Materiał jest wystawiany na promieniowanie UV przez 5000 godzin w kontrolowanych warunkach, co odpowiada wielu latom rzeczywistego narażenia na słońce w warunkach zewnętrznych. Test ocenia, jak materiał reaguje na ekspozycję na promieniowanie UV, co jest kluczowe dla produktów budowlanych stosowanych na zewnątrz, takich jak membrany wiatroizolacyjne. Badane są zmiany koloru, integralność strukturalna oraz trwałość mechaniczna
Produkty objęte testem:
Eurovent® STRATOS
Eurovent® FASSADE
Eurovent® FASSADE X
Eurovent® FASSADE PLUS

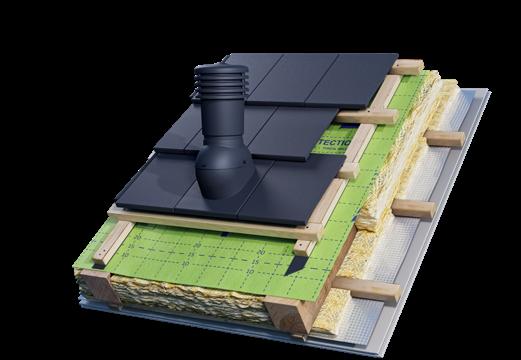

QB Écrans Souples de Sous-Toiture
Certyfikat wydany przez CSTB (Centre Scientifique et Technique du Bâtiment), renomowany francuski instytut, obejmuje rygorystyczne testy i oceny, które zapewniają, że produkty spełniają odpowiednie najwyższe normy budowlane.
Ten certyfikat potwierdza, że membrana dachowa spełnia najwyższe standardy jakości i bezpieczeństwa. Ocenie podlegają takie parametry jak odporność na wodę, wytrzymałość mechaniczna, przepuszczalność pary wodnej, a także trwałość na promieniowanie UV.
Produkty objęte certyfikatem QB:
Eurovent® MAXI R2
Eurovent® STRONG R3
Eurovent® UNO
Eurovent® DUO
Eurovent® UNISAN
Klasyfikacja ogniowa
Klasyfikacja ogniowa B-s1, d0 opiera się na europejskiej normie EN 13501-1.
Oznacza, że materiał ma ograniczoną palność (B), wytwarza bardzo mało dymu (s1) oraz nie tworzy płonących kropli (d0).
Klasyfikacja ogniowa to potwierdzenie jak produkt reaguje na ogień. Pożądana tam, gdzie istotne jest zachowanie wysokiego poziomu bezpieczeństwa pożarowego.
Produkty objęte klasyfikacją B-s1, d0:
Eurovent® STRATOS
Eurovent® FASSADE
Eurovent® FASSADE X
Eurovent® FASSADE PLUS
Materialgarantie – ZVDH
Certyfikat ZVDH odnosi się do wymogów i standardów określonych przez Centralne Stowarzyszenie Niemieckiego Rzemiosła Dekarskiego. Przyznawany jest materiałom dachowym, które spełniają najwyższe normy jakościowe i techniczne wymagane przez niemiecki przemysł dekarski. Ten certyfikat gwarantuje wysoką jakość oraz zgodność z rygorystycznymi standardami rzemiosła.
Produkty objęte certyfikatem ZVDH:
Eurovent® MAXI PLUS
Eurovent® SUPER
Blower door test
Test stosowany do oceny efektywności energetycznej budynku, szczególnie pod kątem strat ciepła i izolacyjności. Identyfikuje obszary nieszczelności powietrznej, takie jak okolice okien, drzwi, poddasza i ścian. Pomaga to ocenić skuteczność izolacji termicznej oraz systemów wentylacyjnych. Jest kluczowy w przypadku budynków energooszczędnych, pasywnych oraz o niskim zużyciu energii.
Produkty objęte testem:
Eurovent® STRONG
Eurovent® HOME PRO
Eurovent® WALL PROTECT 3
Eurovent® CLIMA X
Eurovent® UNISAN
Eurovent® UNO
Eurovent® AKTIVBAND SK2
Eurovent® DIFFUBAND SK2
PASSIVE HOUSE INSTITUTE
Certyfikat potwierdza, że dany produkt spełnia rygorystyczne wymagania dotyczące efektywności energetycznej, izolacji oraz szczelności powietrznej, które są kluczowe dla osiągnięcia standardu domu pasywnego. Gwarantuje najwyższą jakość oraz efektywność energetyczną produktów używanych w budownictwie pasywnym.
Produkty objęte certyfikatem
PASSIVE HOUSE INSTITUTE:
Eurovent® CLIMA X
Eurovent® UNISAN

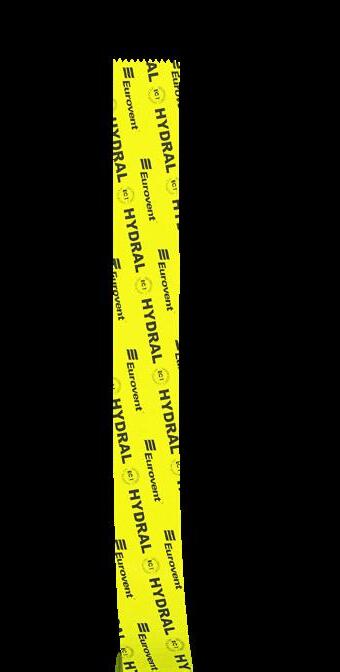

Eurovent® HYDRAL
Eurovent® MULTI
Eurovent® MULTI TUBE
Atest higieniczny – PZH
Certyfikat PZH wydawany jest przez jedną z najstarszych i najbardziej renomowanych instytucji w Polsce –Narodowy Instytut Zdrowia Publicznego. Uznawany jako gwarancja wysokiej jakości i bezpieczeństwa produktu.
Produkty objęte certyfikatem:

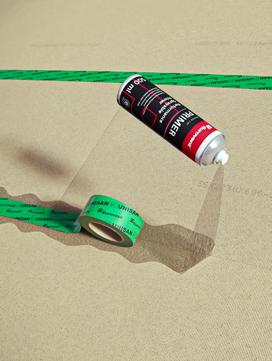

Eurovent® PRIMER
CE – Conformité Européenne
Znak CE jest potwierdzeniem, że produkt spełnia wymagania unijnych dyrektyw oraz rozporządzeń dotyczących ochrony zdrowia, bezpieczeństwa, oraz ochrony środowiska. Jest to obowiązkowym oznakowaniem w Europejskim Obszarze Gospodarczym.
Wszystkie produkty marki Eurovent® spełniają wymagania i dyrektywy UE - posiadają oznaczenie CE
MEMBRANY I FOLIE
Wysokoparoprzepuszczalne membrany dachowe oraz niskoparoprzepuszczalne folie dachowe stosowane w dachach skośnych pod pokrycia dachowe wykonane z dachówek ceramicznych lub betonowych, blachodachówek, blach trapezowych, blach płaskich wykończonych na rąbek stojący, a także gontów drewnianych, bitumicznych lub pokryć z łupka naturalnego.

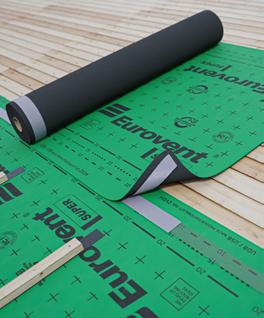

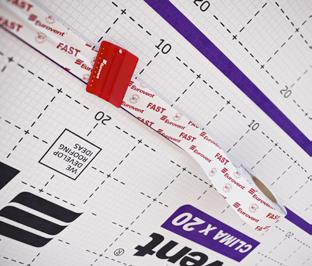

SYSTEM SK2
System zintegrowanych dwóch pasków klejących.
Eurovent® SYSTEM SK2 jest nowatorskim systemem łączenia zakładów membran przy użyciu dwóch taśm samoprzylepnych. Przyśpiesza montaż membran oraz gwarantuje prawidłowe sklejenie zakładów.
Skuteczne połączenie membran możliwe jest wyłącznie przy wykorzystaniu dwóch nachodzących na siebie taśm, które trwale łączą membrany w każdych warunkach atmosferycznych m.in. podczas wysokiej wilgotności, deszczu, wietrznej pogody, w niskich temperaturach oraz przy mocno zabrudzonej powierzchni membrany.
Eurovent® SYSTEM SK2 zapobiega podwiewaniu membrany, zawilgoceniu izolacji termicznej oraz utracie ciepła w wyniku wychładzania izolacji termicznej zimnym powietrzem.
› Zalety stosowania membran Eurovent® z SYSTEMEM SK2:
Pewne uszczelnienie zakładów, nawet w trudnych warunkach.
Zapobiega wychłodzeniu oraz zawilgoceniu izolacji termicznej.
› SYSTEM SK2 – to wyraźnie korzyści:
Wysoka ochrona przed podwiewaniem.
Oszczędność czasu, redukcja odpadów. Zmniejszenie strat energii cieplnej.
Nieprawidłowo wykonany zakład membrany, bez uszczelnienia połączeń.
Utrata ciepła w wyniku wychładzania izolacji termicznej zimnym powietrzem.

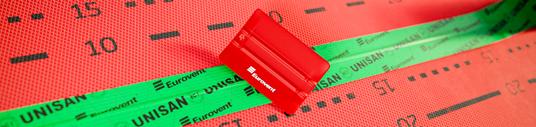

Zakład membrany z zastosowaniem SYSTEMU SK2 lub taśm klejących Eurovent®.
Pewne uszczelnienie zakładu, wysoka ochrona przed podwiewaniem i zawilgoceniem.
PODWÓJNA TAŚMA, PODWÓJNA PEWNOŚĆ

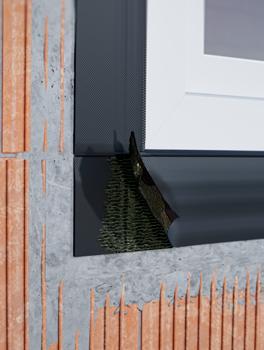

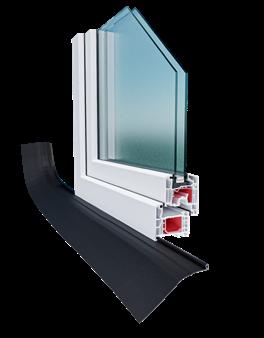

SYSTEM SK2 został zaimplementowany dla wszystkich membran Eurovent®.
Dzięki zastosowaniu dwóch równoległych taśm samoprzylepnych wykonanie szczelnego zakładu o szerokości 15 cm jest szybkie, precyzyjne i dokładne.
› Membrany dostępne w wersji z SYSTEMEM SK2:
Paroprzepuszczalne
Membrany dachowe: BASIC CLASSIC HOME PRO MAXI MAXI PLUS SUPER FORTIS
STRATOS RFLEX

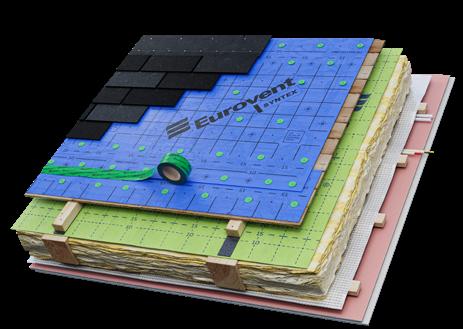

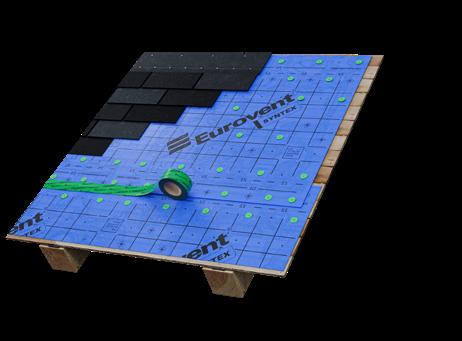

COMFORT STRONG VSTRONG VSTRONG PLUS XSTRONG MONO MAGNUM BITUMI SYNTEX
Membrany Paroizolacyjne:

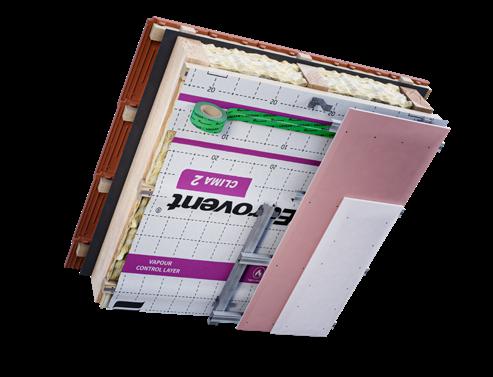

CLIMA 2
CLIMA
AKTIV
AKTIV 3
CLIMA X
CLIMA 18
CLIMA X20
AKTIV ALU CLIMA 100 AKTIV X 100

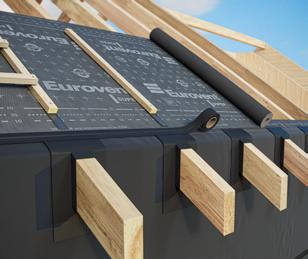

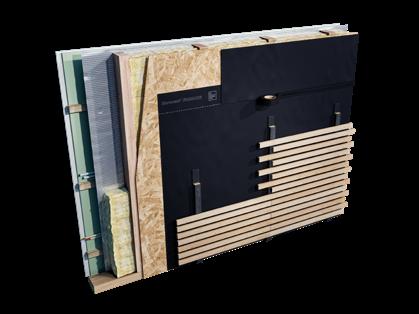

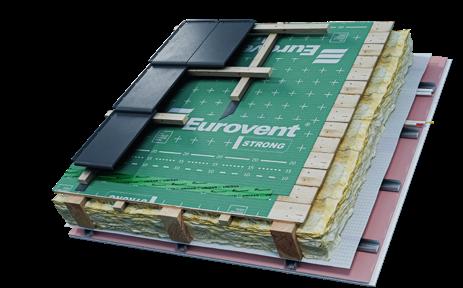

› Aplikacja Eurovent® SYSTEM SK2 Uszczelnienie zakładów membran dachowych oraz wiatroizolacyjnych
Membrany
Wiatroizolacyjne:

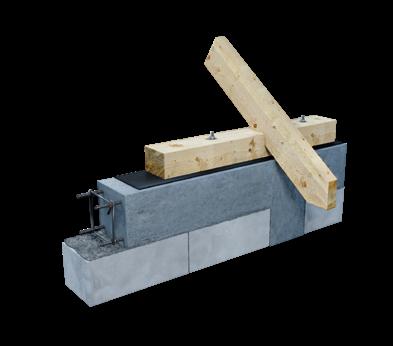

HOME
WALL PROTECT
WALL PROTECT 3
HOME PRO FASSADE FASSADE X FASSADE PLUS

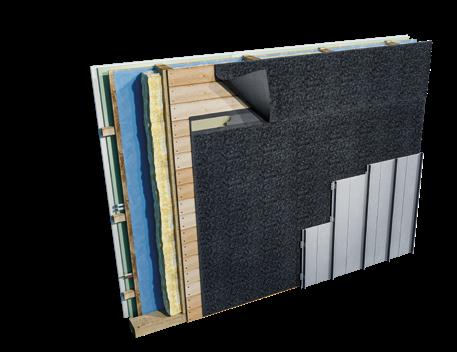

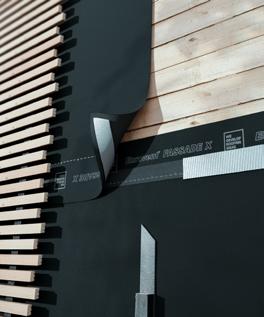

1 Eurovent® SYSTEM SK2 3 Eurovent® FASSADE X 5 Fasada z otwartymi szczelinami 2 Eurovent® SUPER 4 Pełne deskowanie

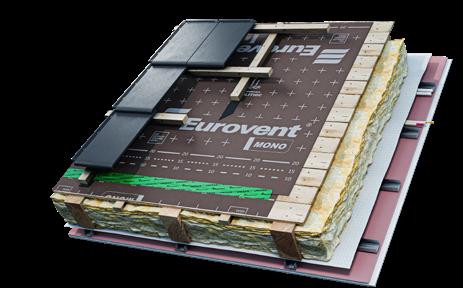

MEMBRANY PAROPRZEPUSZCZALNE
Szeroka gama wysokoparoprzepuszczalnych membran dachowych obejmująca trójwarstwowe i czterowarstwowe rozwiązania z mikroporowatym lub monolitycznym filmem funkcyjnym.
Stosowane są w dachach skośnych, zarówno deskowanych, jak i niedeskowanych, pokrytych dachówką ceramiczną lub betonową, blachodachówką, blachą na rąbek stojący, gontem bitumicznym czy łupkiem naturalnym.

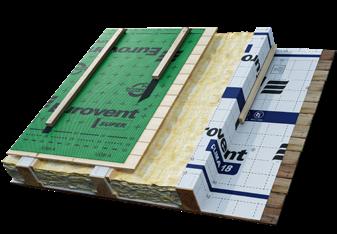

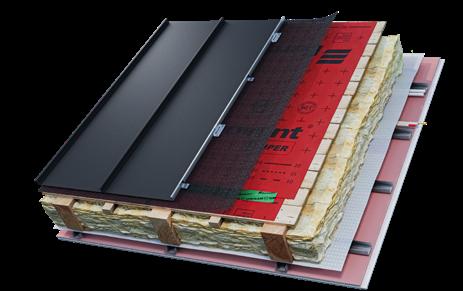

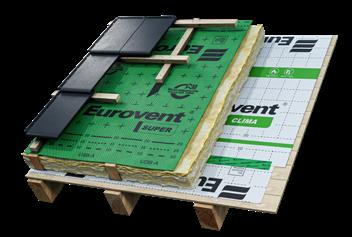

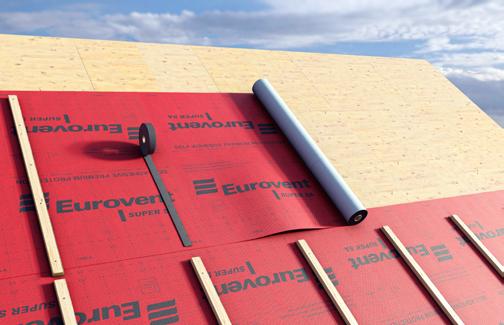

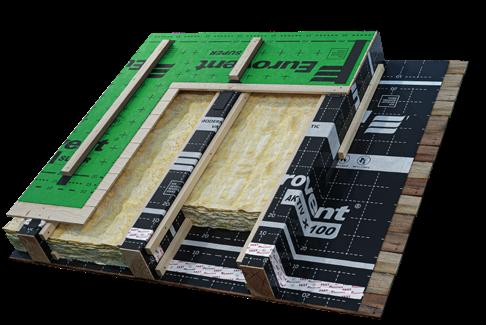

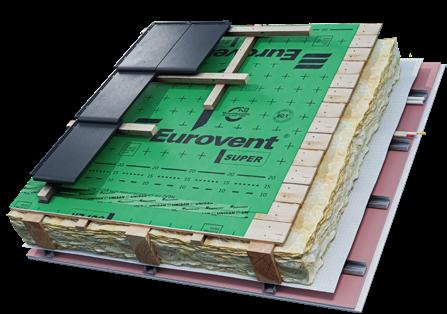

› Aplikacja Eurovent® SUPER Izolacja dachu skośnego, deskowanego
1 Eurovent® SUPER
2 Eurovent® UNISAN
3 Eurovent® PUR
4 Pełne deskowanie
5 Izolacja termiczna
6 Eurovent® CLIMA X
7 Płyta GK
8 Krokiew
9 Pokrycie dachowe
MIKROPOROWATY FILM FUNKCYJNY
Sercem membran dachowych jest mikroporowaty film funkcyjny to niezwykle cienka powłoka z rozciągniętej mieszanki polimeru i kredy CaCO3, w której w trakcie procesu wytłaczania powstaje ponad 1 miliard mikroporów na cm².

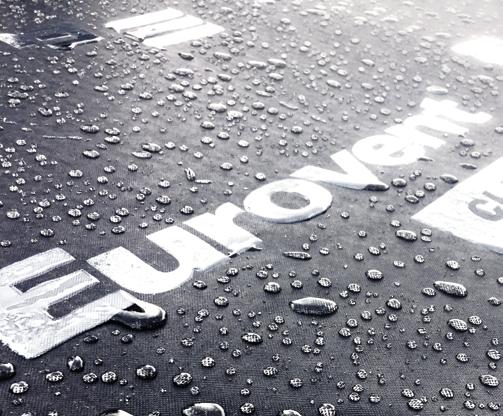

Dzięki tym mikroporom osiągamy wysoką wodoszczelność oraz paroprzepuszczalność produktu opartą na kapilarnym działaniu. Cząsteczki pary wodnej mają zdolność przechodzenia przez mikropory filmu funkcyjnego na zewnątrz.

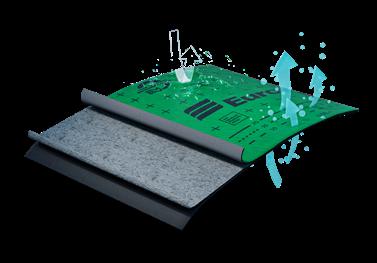

› Budowa membran z mikroporowatym filmem funkcyjnym
Produkty trójwarstwowe
1 Włóknina PP
2 Mikroporowaty film funkcyjny
3 Włóknina PP
4 Paroprzepuszczalność - Dyfuzja
5 Wodoszczelność
Dyfuzja przez mikropory
Mikropory
Cząsteczki pary wodnej
BASIC
membrana dachowa
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Przeznacznona wyłącznie na dachy niedeskowane.
• Dostępna w SYSTEMIE SK2.
ca. 100 g/m2 ca. 0,02 m 1,5 m x 50 mb 50 rolek

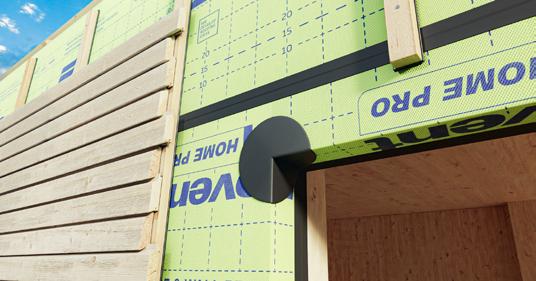

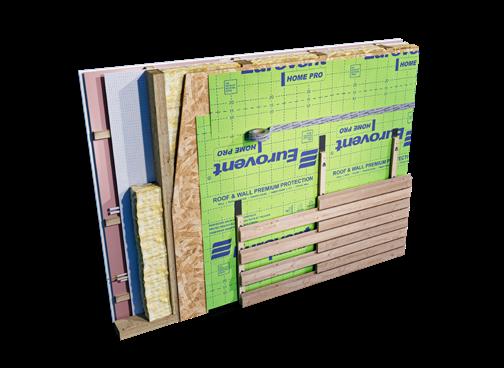

HOME PRO
membrana dachowa – uniwersalna
• Polecana do budynków szkieletowych, CLT, budynków prefabrykowanych, pasywnych.
• Stosowana do izolacji elewacji zamkniętych oraz dachów skośnych ocieplonych i wentylowanych, również z pełnym deskowaniem.
• Dostępna w SYSTEMIE SK2.
CLASSIC
membrana dachowa
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Może być stosowana również na dachach z pełnym deskowaniem oraz jako wiatroizolacja w systemach elewacji zamkniętej.
• Dostępna w SYSTEMIE SK2.
MAXI
membrana dachowa
• Podwyższona odporność na rozrywanie, co zwiększa komfort i efektywność pracy.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie.
• Dostępna w SYSTEMIE SK2.
MAXI PLUS
membrana dachowa
• Posiada certyfikat Materialgarantie ZVDH.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie.
• Dostępna w SYSTEMIE SK2.

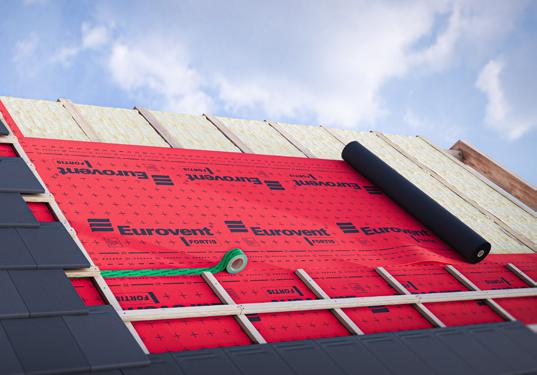

FORTIS
membrana dachowa
• Polecana do budynków szkieletowych, CLT, budynków prefabrykowanych, pasywnych.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie.
• Dostępna w SYSTEMIE SK2.
SUPER
membrana dachowa
• Posiada certyfikat Materialgarantie ZVDH.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie.
• Wysoce odporna na rozrywanie.
• Dostępna w SYSTEMIE SK2.
STRATOS
membrana dachowa
• Klasa palności B-s1, d0.
• Wysoka odporność UV – test 5000h.
• Sprawdzi się na dachach skośnych ocieplonych i wentylowanych, również o niskim kącie nachylenia oraz z pełnym deskowaniem.
• Dostępna w SYSTEMIE SK2.
BLACK
GREEN
RFLEX
membrana dachowa - refleksyjna
• Refleksyjna – odbija promienie cieplne.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie.
• Dostępna w SYSTEMIE SK2.
COMFORT
membrana dachowa
• Wysoce odporna na rozrywanie – wysoki komfort i efektywność pracy.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie.
• Dostępna w SYSTEMIE SK2.
ca. 160 g/m2 ca. 0,09 m 1,5 m x 50 mb 40 rolek ca. 220 g/m2 ca. 0,03 m 1,5 m x 50 mb 40 rolek
Paroprzepuszczalność to zdolność przegrody budowlanej do przepuszczania pary wodnej przenikającej przez nią z wnętrza budynku na zewnątrz.
Parametr ten wyrażany jest w [g/m2/24h] – oznacza liczbę gramów pary wodnej jaką jest w stanie przepuścić dana przegroda, w naszym przypadku membrana lub folia dachowa przez 1 m2 swojej powierzchni w ciągu 24 godzin.
Odpowiednio wysoka paroprzepuszczalność zapobiega gromadzeniu się nadmiernych ilości wilgoci w przegrodzie dachowej i chroni dach przed postępującymi zmianami obniżającymi jego parametry, mogącymi nawet doprowadzić do jego zniszczenia.
Ponadto wysoka paroprzepuszczalność daje możliwość niestosowania szczeliny wentylacyjnej pomiędzy membraną dachową a termoizolacją oraz przeciwdziała nadmiernemu jej wychładzaniu, co z kolei wpływa korzystnie na obniżenie kosztów energii zużywanej do ogrzania budynku.
› Ważne pojęcia:
• Jednostką WDD jest [g/m2 /24h].
• Charakterystyka: wartość względna – jest zależna od temperatury powietrza, jego wilgotności oraz ciśnienia atmosferycznego.
› Podział membran i folii paroprzepuszczalnych według współczynnika Sd:
Membrany i folie niskoparoprzepuszczalne
Sd 1 – 0,4 m
Membrany i folie paroprzepuszczalne
Sd 0,4 – 0,09 m
› Podział membran i folii paroprzepuszczalnych według współczynnika WDD:
Membrany i folie wysokoparoprzepuszczlane
Sd 0,08 – 0,01 m
MEMBRANY DACHOWE
4-WARSTWOWE
Membrany STRONG FAMILY – ekstremalna wytrzymałość.
Wysokoparoprzepuszczalne, zbrojone membrany dachowe, wykonane z 2 warstw włókniny polipropylenowej, warstwy mikroporowatego filmu funkcyjnego oraz warstwy siatki zbrojącej PE.
Dzięki zastosowanej warstwie siatki zbrojącej PE, membrany z serii STRONG FAMILY charakteryzują się ekstremalną odpornością na rozrywanie.
Przeznaczone są do stosowania jako warstwa wstępnego krycia w dachach skośnych, ocieplonych i wentylowanych, także z pełnym deskowaniem. Doskonale sprawdzają się pod pokrycia z dachówki ceramicznej lub betonowej, blachodachówki, blach płaskich, łupka naturalnego oraz gontów bitumicznych.

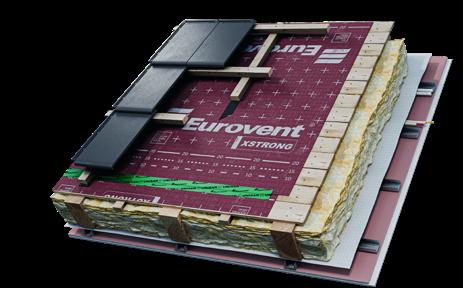

› Budowa membran STRONG FAMILY Membrany 4-warstwowe
1 Włóknina PP
2 Siatka zbrojąca PE
3 Mikroporowaty film funkcyjny
4 Włóknina PP

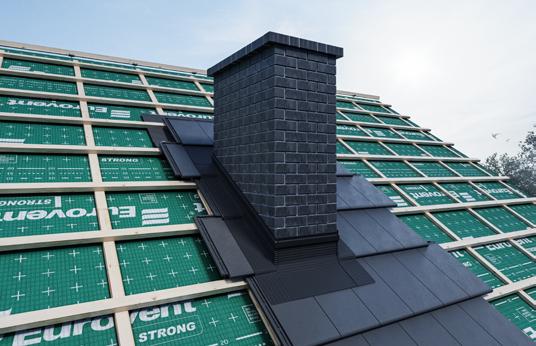

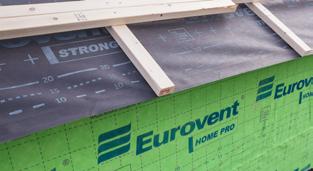

STRONG
membrana dachowa – zbrojona
• Czterowarstwowa, zbrojona siatką PE
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Dostępna w trzech różnych kolorach.
• Również na pełne deskowanie.
• Dostępna w SYSTEMIE SK2.
160 g/m2 ca. 0,02 m 1,5 m x 50 mb 40 rolek
VSTRONG
membrana dachowa – zbrojona
• Czterowarstwowa, zbrojona siatką PE – wysoce wytrzymała na rozdarcie.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
Jest to odporność materiału na działanie promieniowania ultrafioletowego (UV). Czynnik ten jest jednym z kluczowych, które decydują o żywotności membrany dachowej, ze względu na zastosowane w produkcji polimery, które są czułe na promieniowanie UV.
Dodatki zwiększające odporność materiału na UV obniżają konsekwencje oddziaływania promieniowania. Jednakże zbyt długie eksponowanie materiału bez przykrycia dachowego czyli ciągła jego ekspozycja powoduje znaczne jego osłabienie i może skutkować ograniczeniem żywotności produktu. Brak dodatków stabilizujących może powodować fizyczną degradację oraz szybsze obniżanie się właściwości technicznych membrany dachowej.
Oddziaływanie promieniowania UV na membrany dachowe dzielimy na bezpośrednie działające na membranę podczas montażu na dachu oraz pośrednie, które działa na membranę np. w wyniku przedostawania się promieniowania na poddasze przez okna dachowe, wyłazy lub szczeliny w strukturze nośnej pokrycia dachowego.
W zależności od czasu ekspozycji i natężenia promieniowania zaleca się aby ostateczne pokrycie dachowe było zamontowane na dachu niezwłocznie lub w czasie nie dłuższym niż 4 tygodnie od momentu montażu membrany dachowej na dachu. Dzięki zastosowanym dodatkom zwiększającym odporność na UV, jest to okres, który nie wpływa w znaczący sposób na obniżenie wartości użytkowej membrany.
W ciągu 12 tygodni od momentu montażu membrany dachowej na dachu należy ograniczyć ekspozycję membrany na pośrednie promieniowanie UV poprzez całkowite jej zasłonięcie izolacją termiczną lub zaciemnienie poddasza. W innym przypadku dostające się promieniowanie UV będzie wpływać negatywnie na właściwości membrany dachowej i doprowadzać do zmian w jej strukturze.
› Ważne pojęcia:
• Im mniejsza ekspozycja na promieniowanie ultrafioletowe (UV) tym dłuższa żywotność membrany dachowej.
• W celu eliminacji ekspozycji na szkodliwe promieniowanie UV ostateczne pokrycie dachu powinno zostać zamontowane niezwłocznie lub w czasie nie dłuższym niż 4 tygodnie od momentu montażu membrany dachowej na dachu.
• W ciągu 12 tygodni od momentu montażu membrany dachowej na dachu należy wykonać zaciemnienie poddasza lub montaż izolacji termicznej w celu ograniczenia oddziaływania na membranę dachową pośredniego promieniowania UV.

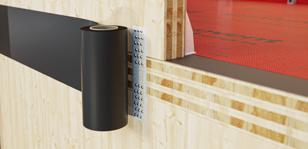

MEMBRANA SAMOPRZYLEPNA

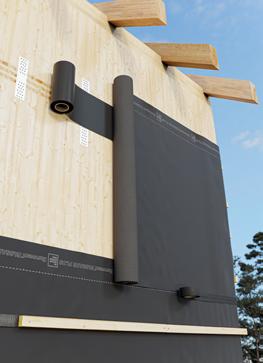

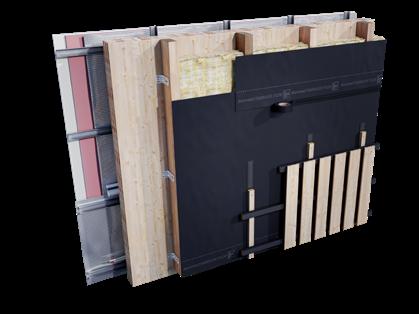

Skuteczne uszczelnianie ścian, stropów oraz dachów dzięki użyciu membrany samoprzylepnej Eurovent® SUPER SA.
To trójwarstwowa, wysokoparoprzepuszczalna membrana z warstwą kleju akrylowego, który pokrywa całą jej powierzchnię. Zaprojektowana z myślą o samoczynnym przywieraniu do przygotowanego podłoża, zapewnia wyjątkową ochronę przed wiatrem, deszczem i wilgocią.
Przeznaczona do stosowania jako warstwa wstępnego krycia w dachach skośnych oraz w systemach elewacyjnych budownictwa szkieletowego, CLT oraz innych prefabrykowanych konstrukcjach. Może być montowana zarówno w pionie, jak i poziomie, bez zagnieceń – gwarantując szczelność powietrzną przegród.
Doskonale przylega do powierzchni opartych na:
Drewnie:
• Drewno
• Twarde płyty drewnopochodne CLT / OSB / MDF
Płyty gipsowe:
• Miękkie płyty włókniste*
• Płyty Włóknisto–Gipsowe
• Płyty Gipsowo–Kartonowe
Beton/cement:
• Płyty Włóknisto–Cementowe
• Beton, cement, tynk*
Inne:
• Bitumiczne łączenia*
• Izolacja obwodowa*
• Metal/ Twardy plastik
* Przy użyciu Eurovent® PRIMER może być również stosowana na betonie, tynku oraz na płytach włóknisto-cementowych.
SUPER SA
membrana samoprzylepna
• SYSTEM SA - pokryta klejem akrylowym na całej swojej powierzchni.
• Klasa palności C-s1, d0
• Chroni duże powierzchnie przed wiatrem, deszczem oraz wilgocią.
• Polecana do budynków prefabrykowanych, CLT oraz modułowych.
ca. 280 g/m2 <0,1 m 1,5 m x 30 mb 24 rolki
› Zalety stosowania membran samoprzylepnych Eurovent® SUPER SA do izolacji i ochrony ścian, stropów oraz dachów skośnych
Doskonała przyczepność do ścian i dużych powierzchni.
Specjalna formuła kleju zapewnia wysoką przepuszczalność dla pary wodnej.
Zapewnia wodoszczelność - Klasa W1.
› Budowa membran Eurovent® SUPER SA Membrana samoprzylepna
1 Włóknina PP
2 Mikroporowaty film funkcyjny
3 Włóknina PP
4 Klej akrylowy
5 Ochronny Liner
Wysoka ochrona przed wiatrem i wilgocią.
Oszczędność czasu i energii cieplnej.
Zwiększona odporność na promieniowanie UV.

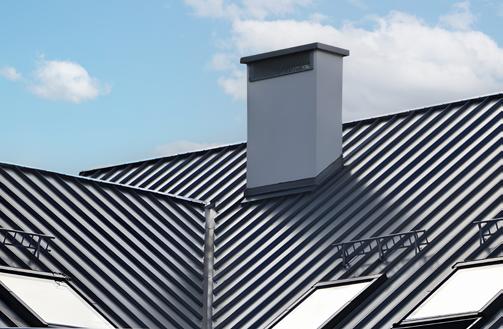

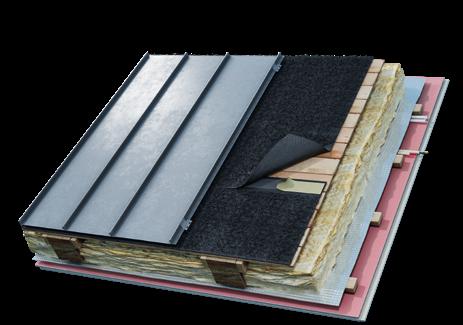

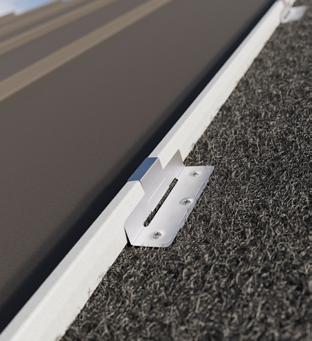

POKRYCIA METALOWE
BLACHA NA RĄBEK STOJĄCY
Membrany dachowe Eurovent® METALLIC zintegrowane z separacyjnym trójwymiarowym oplotem o wysokości 8 mm – Eurovent® MATT.
Wysokoparoprzepuszczlane, trójwarstwowe, szczelne membrany dachowe, wykonane z 2 warstw włókniny polipropylenowej oraz warstwy mikroporowatego filmu funkcyjnego, zintegrowane z siatką separacyjną.
Oplot pełni funkcję warstwy separacyjnej pomiędzy membraną a pokryciem z blachy na rąbek stojący, zapewniając przestrzeń wentylacyjną, odprowadzając kondensat i zapewniając wygłuszenie.
Stosowane w ocieplonych i wentylowanych dachach skośnych z pełnym deskowaniem, pokrytych blachą na rąbek stojący, a także w elewacjach, gdzie pełnią rolę wentylacyjną i separacyjną dla okładzin metalowych.
• Stosowana pod pokrycia metalowe w połączeniu z membraną wysokoparoprzepuszczalną
• Oplot 8 mm - Izoluje akustycznie, tworzy warstwę separacyjną i drenażową.
• Zapewnia przestrzeń wentylacyjną.
ca. 300 g/m2 8 mm 1,4 m x 25 mb 10 rolek
METALLIC
membrana dachowa z oplotem
• Stosowana do izolacji dachów skośnych, deskowanych oraz elewacji pod pokrycia metalowe wykończone na rąbek stojący.
• Izoluje akustycznie, odprowadza kondensat.
• Zapewnia przestrzeń wentylacyjną i separacyjną.
• Dostępna z taśmą samoprzylepną – SYSTEM SK.
ca. 450 g/m2 ca. 0,02 m 1,5 m x 25 mb 8 rolek

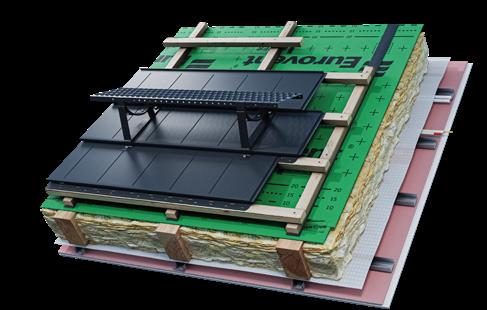

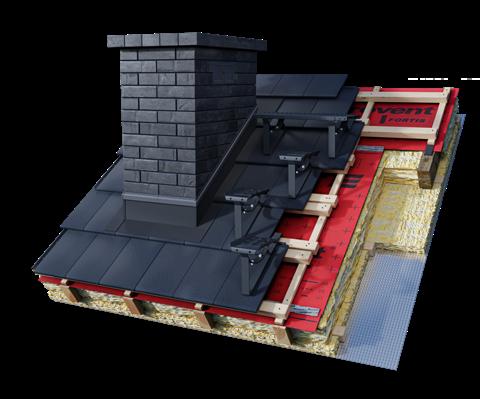

› Aplikacja Eurovent® MATT Izolacja dachu skośnego, deskowanego
1 Eurovent® MATT
2 Eurovent® HAFTRA
3 Eurovent® UNISAN
4 Eurovent® SUPER
5 Pełne deskowanie
6 Izolacja termiczna
7 Eurovent® CLIMA X20
8 Płyty GK
9 Pokrycie dachowe
WODOSZCZELNOŚĆ
Jest to zdolność materiału do zatrzymywania słupa wody jaki działa na jego powierzchnię. Zdolność ta jest jednym z najważniejszych parametrów w membranach dachowych. Uzyskiwana jest dzięki zastosowaniu specjalnego filmu funkcyjnego, który stanowi środkową, najważniejszą warstwę membrany.
Wodoszczelność jest ważna zarówno na etapie budowy dachu jak i w trakcie użytkowania, gdyż zabezpiecza dom oraz izolację cieplną przed szkodliwym działaniem wody w okresach jesieni oraz wiosny kiedy to najczęściej pod pokryciem dachowym pojawia się duża ilość skondensowanej pary wodnej skraplającej się na powierzchni membrany dachowej.
W przypadku jakichkolwiek uszkodzeń pokrycia dachowego wodoszczelność zapewnia czasową ochronę izolacji termicznej oraz konstrukcji dachu przed zawilgoceniem. Istotne jest aby membrana, pomimo procesu starzenia, zapewniała wciąż wysoką odporność na działanie słupa wody.
Norma DIN zakłada, że membranę dachową uważa się za wodoszczelną jeżeli parametr ten jest na poziomie min. 1,5 m słupa wody [H2O].
Dlatego ważne jest aby początkowa wartość wodoszczelności w membranie dachowej była na poziomie większym niż 2-3 m słupa wody H2O, gdyż taka wartość stanowi zabezpieczenie przed postępującym starzeniem.
W warunkach bardzo intensywnego i długoletniego starzenia obniżenie parametrów membrany dachowej o połowę skutkować będzie utrzymaniem przez nią wodoszczelności zgodnej z normą.
› Ważne pojęcia:
• Jednostką jest metr [m] H2O.
• Wodoszczelność wg. DIN - Minimum 1,5 m H2O.
ODPORNOŚĆ TEMPERATUROWA
Jest to wytrzymałość materiału na działanie skrajnych temperatur. W przypadku dachu mamy do czynienia z temperaturami wysokimi latem oraz ujemnymi zimą.
Przypuszczalnie temperatury pod powierzchnią dachu skośnego wentylowanego nie przekraczają poziomu 80°C dlatego też Norma DIN przewiduje badanie odporności temperaturowej membran dachowych w zakresie od -40°C do +80°C

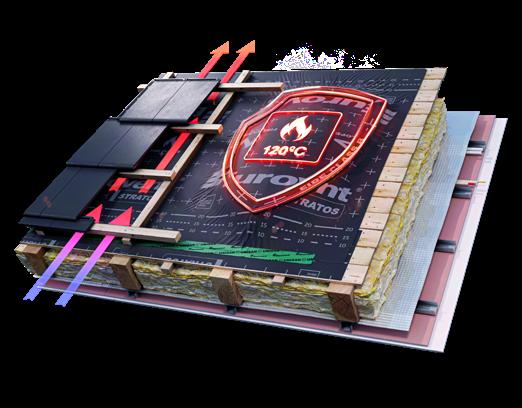

Membrany dachowe Eurovent® badane są w wyższym zakresie temperatur nawet do 120°C. Membrany dachowe produkowane na bazie polipropylenu zachowują się stabilnie w zakresie od -40°C do + 100°C, membrany o wyższym standardzie nawet do + 120°C w warunkach krótkotrwałych i nie obserwuje się znaczących zmian w zachowaniu produktu.
Równocześnie należy nadmienić, iż temperatura mięknienia polipropylenu wynosi > 120°C, a jego topnienia to ≥ 160°C.
W kwestii odporności temperaturowej membran dachowych kluczowe jest prawidłowe wykonanie wentylacji dachu i przeprowadzenie jej od obszaru okapu do kalenicy. Jeśli ten element dachu jest wykonany prawidłowo to żywotność membrany oraz jej odporność temperaturowa jest znacząco większa w danym okresie czasowym.
› Ważne pojęcia:
• Membrany Eurovent® testowane są w szerszym zakresie temperatur od -40 °C do aż 120 °C.
• Wentylacja w dachu skośnym musi być prawidłowo wykonana oraz drożna od okapu do kalenicy.
MONOLITYCZNY FILM FUNKCYJNY
Monolityczny film funkcyjny, w przeciwieństwie do filmu mikroporowatego, charakteryzuje się brakiem mikroporów lub otworów w swojej strukturze.
Jest to jednorodna warstwa materiału o stałej gęstości, gdzie właściwości są równomiernie rozmieszczone w całej objętości. Przepuszczalność pary uzyskuje się poprzez interakcję chemiczną z cząsteczkami wody; polimer staje się warstwą oddychającą i umożliwia penetrację.
› Budowa membran z monolitycznym filmem funkcyjnym
Produkty trójwarstwowe
1 Włóknina PP
2 Monolityczny film funkcyjny
3 Włóknina PP
4 Paroprzepuszczalność - Dyfuzja
5 Wodoszczelność
Łańcuch polimerowy Dyfuzja przez miękkie bloki polimerowe
Cząsteczki pary wodnej

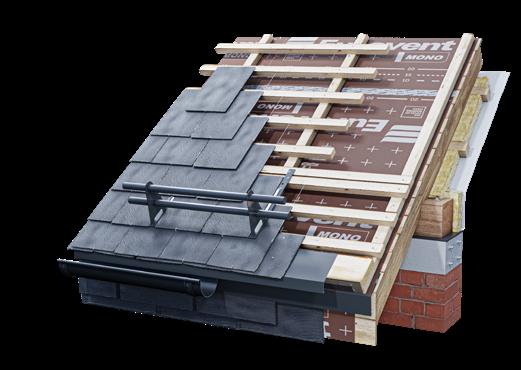

MONO
monolityczna membrana dachowa
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie oraz dachy o niskim kącie nachylenia.
• Wysoce odporna na rozrywanie.
• Dostępna w SYSTEMIE SK2.
MAGNUM
antykondensacyjna membrana dachowa
• Antykondensacyjna, wodoodporna.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Również na pełne deskowanie oraz dachy o niskim kącie nachylenia.
• Dostępna w SYSTEMIE SK2.
ca. 160 g/m2 ca. 200 g/m2 ca. 0,1 m 1,5 m x 50 mb 40 rolek ca. 210 g/m2 ca. 0,15 m 1,5 m x 50 mb 40 rolek
Zaprojektowane z myślą o stosowaniu pod pokrycia z gontów bitumicznych, gontów drewnianych lub łupków naturalnych, w dachach skośnych, deskowanych i wentylowanych.
Membrany te charakteryzują się wyjątkową wodoszczelnością, wysoką odpornością na rozrywanie oraz zwiększoną odpornością na promieniowanie UV.
Niskoparoprzepuszczalne folie dachowe stosowane są jako warstwa wstępnego krycia w dachach skośnych, wentylowanych, niedeskowanych, zarówno nieocieplonych, jak i ocieplonych. W przypadku dachów z termoizolacją wymagają bezwzględnego zachowania szczeliny wentylacyjnej o minimalnej wysokości 5 cm pomiędzy folią dachową a ociepleniem – oznacza to, że folia dachowa niskoparoprzepuszczalna nie może stykać się bezpośrednio z warstwą izolacyjną.
Dzięki zastosowanej siatce zbrojącej PE niskoparoprzepuszczalne folie dachowe Eurovent® cechują się wyjątkowo wysoką odpornością na rozdzieranie i uszkodzenia mechaniczne.
Wśród gamy folii dachowych wyróżnia się Eurovent® ANTICON, oferujący dodatkową ochronę przed kondensacją pary wodnej. Polecany w przypadku dachów poddawanych renowacji lub termomodernizacji od zewnątrz, szczególnie wtedy, gdy dostęp do poddasza jest utrudniony lub niemożliwy.

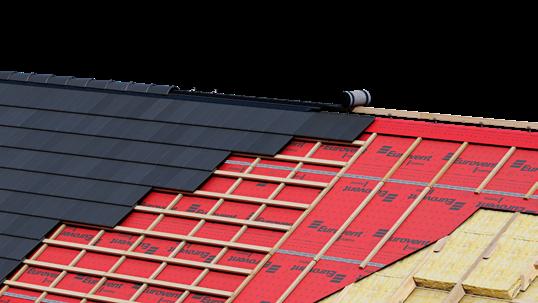

› Aplikacja Eurovent® STANDARD Izolacja dachu skośnego, niedeskowanego
1 Eurovent® STANDARD
2 Eurovent® UNISAN
3 Eurovent® PUR
4 Krokiew
5 Eurovent® STANDARD ALU
6 Izolacja termiczna
7 Płyty GK
8 Pokrycie dachowe
STANDARD
folia niskoparoprzepuszczalna
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Przeznacznona na dachy skośne niedeskowane.
• Wymaga zastosowania szczeliny wentylacyjnej, nie może stykać się bezpośrednio z ociepleniem.
• Zbrojona - wysoce wytrzymała na rozrywanie.
SPECIAL
folia niskoparoprzepuszczalna
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Przeznacznona na dachy skośne niedeskowane.
• Wymaga zastosowania szczeliny wentylacyjnej, nie może stykać się bezpośrednio z ociepleniem.
• Zbrojona - wysoce wytrzymała na rozrywanie.
SILVER
folia niskoparoprzepuszczalna ca.
• Stosowana do izolacji dachów skośnych ocieplonych i wentylowanych.
• Przeznacznona na dachy skośne niedeskowane.
• Wymaga zastosowania szczeliny wentylacyjnej, nie może stykać się bezpośrednio z ociepleniem.
• Wytrzymała na rozrywanie.
ANTICON
folia antykondensacyjna
• Polecana podczas prac renowacyjnych.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.

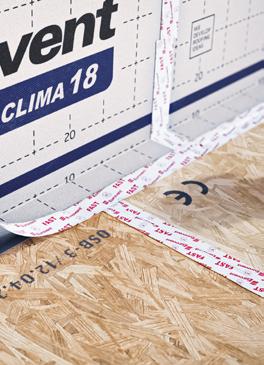

MEMBRANY PAROIZOLACYJNE
Warstwy paroizolacyjne poddaszy, stropów i ścian dla budownictwa mieszkaniowego, komercyjnego jak i wyspecjalizowanych, innowacyjnych projektów architektonicznych.
MEMBRANY PAROIZOLACYJNE
Szeroki asortyment certyfikowanych membran i folii paroizolacyjnych począwszy od aktywnych membran paroizolacyjnych o niskiej wartości Sd do barier paroizolacyjnych o bardzo wysokiej wartości Sd, w tym refleksyjnych odbijających promienie cieplne oraz ognioodpornych. Znajdują szerokie zastosowanie w budownictwie mieszkaniowym oraz przemysłowym w izolacji poddaszy, stropów oraz ścian w technologiach murowanych, drewnianych, szkieletowych, CLT, prefabrykowanych, pasywnych oraz modułowych.
Membrany paroizolacyjne Eurovent® pełnią funkcję skutecznej warstwy paroizolacyjnej w przegrodach dachowych, stropach i ścianach, wspierając kontrolę i regulację poziomu wilgotności wewnątrz budynku.

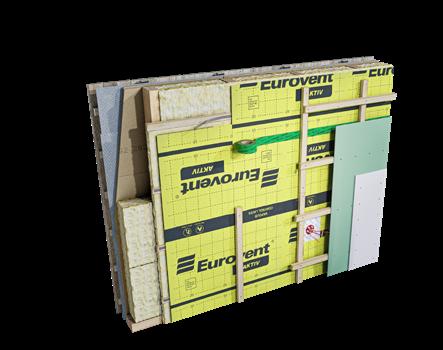

Dodatkowo membrany z serii Eurovent® CLIMA oraz AKTIV mogą być stosowane również od strony zewnętrznej w przypadku dachów skośnych – zarówno deskowanych, jak i bez deskowania. Rozwiązanie to jest szczególnie przydatne podczas renowacji i termomodernizacji, gdy dostęp do wnętrza poddasza jest ograniczony lub niemożliwy.
Współczynnik oporu dyfuzyjnego Sd określa równoważną grubość warstwy powietrza (w metrach), która stawia taki sam opór przenikaniu pary wodnej jak dany materiał.
Im niższa wartość Sd, tym materiał jest bardziej paroprzepuszczalny; im wyższa – tym większą stanowi barierę dla pary wodnej. Na przykład Sd = 40 m oznacza, że materiał stawia opór dyfuzji pary wodnej równy oporowi powietrza o grubości 40 metrów.
Wartość Sd jest bezwzględna, co oznacza, że nie zależy od czynników takich jak temperatura, ciśnienie atmosferyczne czy wilgotność powietrza.
Dzięki temu pozwala jednoznacznie określić, czy dany produkt pełni funkcję paroprzepuszczalną czy paroizolacyjną.
› Ważne pojęcia:
• Jednostką Sd jest metr [m].
• Charakterystyka: wartość bezwzględna – niezależna od warunków zewnętrznych.
KLASYFIKACJA PAROIZOLACJI
W ofercie marki Eurovent® produkty paroizolacyjne klasyfikowane są według poziomu oporu dyfuzyjnego Sd, co pozwala na ich precyzyjne dopasowanie do konkretnych zastosowań w przegrodach dachowych i ściennych.
Aktywne membrany paroizolacyjne
Sd ≥ 4 m
CLIMA 2
Sd ≥ 8 m
CLIMA AKTIV AKTIV 3 CLIMA X
Membrany paroizolacyjne
Membrany i folie paroizolacyjne
Membrany i folie paroszczelne
Sd ≥ 18 m
CLIMA 18 CLIMA X20
Sd ≥ 40 m
STANDARD N SPECIAL N SILVER N AKTIV ALU ANTICON DB
Sd ≥ 100 m
CLIMA 100 DS BLAU STANDARD ALU AKTIV X 100
BUDOWA MEMBRAN PAROIZOLACYJNYCH
W linii membran paroizolacyjnych wyróżniamy dwa rodzaje budowy, membrany dwuwarstwowe oraz membrany trójwarstwowe – zbrojone, które cechują się podwyższoną odpornością na rozerwanie.
Aktywne membrany paroizolacyjne Eurovent® cechują się zakresem poziomu oporu dyfuzyjnego, współczynnika Sd od 4 m do 10 m.
Wyposażone są w specjalny film funkcyjny, który chroni przed niekontrolowanym przepływem pary wodnej oraz umożliwia kontrolowaną dyfuzję – niewielkie ilości pary mają możliwość migracji, co pozwala na proces suszenia przegrody i zapobiega kondensacji pary wodnej. Ta wyróżniająca cecha nadaje produktowi tzw. aktywność paroizolacyjną.
Aktywne membrany paroizolacyjne chronią przed parą wodną z wnętrza, zapobiegając kondensacji i zapewniając zdrowy klimat wewnątrz budynku.

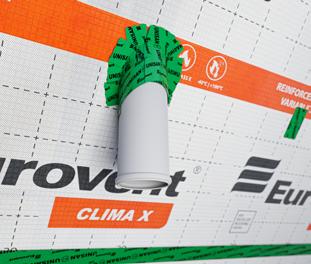

W grupie należy wyróżnić zbrojoną membranę paroizolacyjną Eurovent® CLIMA X - certyfikowana przez PASSIVE HOUSE INSTITUTE, gwarantuje najwyższą jakość i efektywność energetyczną produktu dla budownictwa pasywnego.

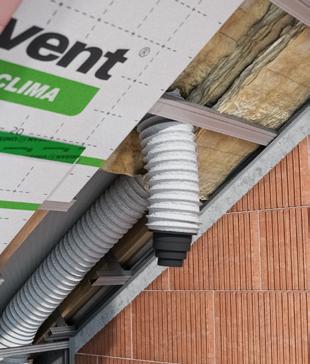

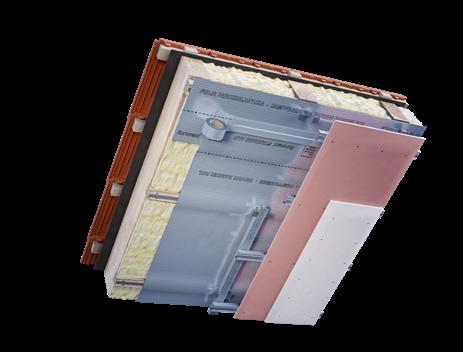

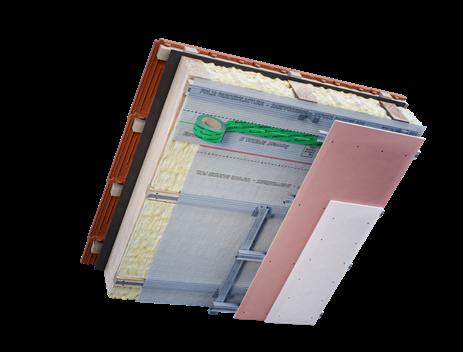

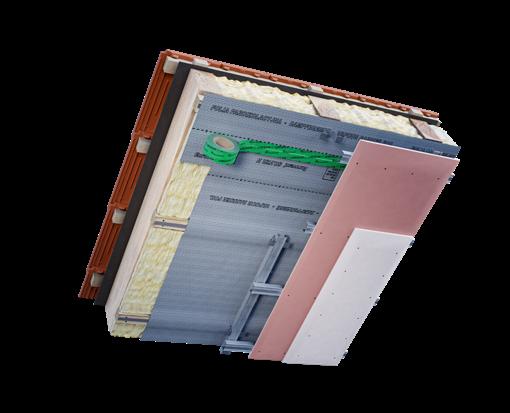

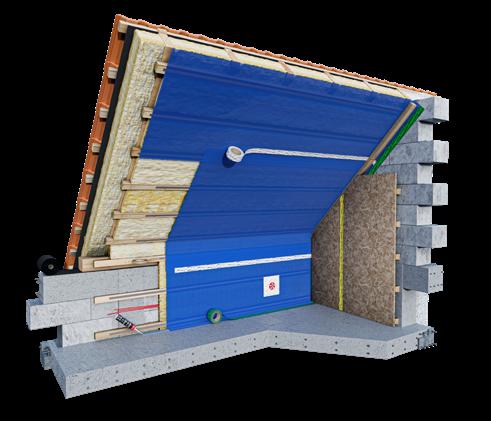

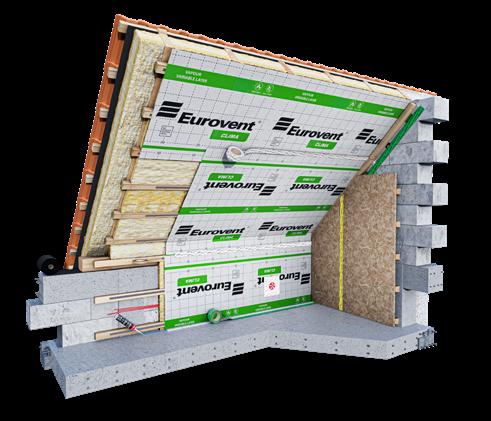

› Aplikacja Eurovent® CLIMA Paroizolacja poddasza
1 Eurovent® CLIMA
2 Eurovent® UNO
3 Eurovent® DUO
4 Eurovent® UNISAN
5 Eurovent® MULTI
6 Eurovent® MULTI SEAL
7 Eurovent® HYDRAL
8 Płyta OSB
9 Strop
10 Ściana kolankowa
11 Eurovent® MAUER HDPE
12 Izolacja termiczna
13 Membrana dachowa
14 Pokrycie dachowe
≥ 8 m
CLIMA 2
aktywna membrana paroizolacyjna
• Wartość Sd ca. 4 m.
• Aktywny film paroizolacyjny.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza i ścian w konstrukcjach szkieletowych, modułowych, prefabrykowanych, pasywnych.
AKTIV
aktywna membrana paroizolacyjna
• Wartość Sd ca. 8 m.
• Aktywny film paroizolacyjny.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
ca.
› Aplikacja Eurovent® AKTIV Paroizolacja ściany szkieletowej
1 Eurovent® AKTIV
2 Eurovent® UNISAN
3 Eurovent® DUO
4 Eurovent® MULTI SEAL
5 Ruszt
6 Płyta GK
7 Izolacja termiczna
8 Płyta drewnopochodna
9 Membrana wiatroizolacyjna
10 Fasada
ca. 90 g/m2 ca. 2-16 m 1,5 m x 50 mb
CLIMA
aktywna membrana paroizolacyjna
• Wartość Sd ca. 10 m.
• Aktywny film paroizolacyjny.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza i ścian w konstrukcjach szkieletowych, modułowych, prefabrykowanych, pasywnych.
AKTIV 3
aktywna membrana paroizolacyjna
• Wartość Sd ca. 10 m.
• Niska emisja VOC.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
ca. 140 g/m2 ca. 160 g/m2 ca. 2-16 m 1,5 m x 50 mb 3,0 m x 50 mb 50 rolek 25 rolek
CLIMA X
• Wartość Sd ca. 10 m.
• Certyfikat PASSIVE HOUSE INSTITIUTE.
• Trójwarstwowa, zbrojona.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
aktywna membrana paroizolacyjna – zbrojona ca.
MEMBRANY PAROIZOLACYJNE
Membrany paroizolacyjne tej grupy cechują się zakresem poziomu oporu dyfuzyjnego, współczynnika Sd od 18 m do 20 m.
Działają jako bariera przeciwko przenikaniu pary wodnej z wnętrza budynku w kierunku poddasza, stropu lub ścian.
Zapewniają doskonałą ochronę izolacji termicznej przed kondensacją pary wodnej, jednocześnie umożliwiając kontrolowaną migrację pary wodnej, co zapobiega problemom z wilgocią i eliminuje tzw. efekt torby foliowej.
› Aplikacja Eurovent® CLIMA 18
Paroizolacja poddasza
1 Eurovent® CLIMA 18
2 Eurovent® UNISAN
3 Eurovent® DUO
4 Ruszt
5 Płyta GK
6 Izolacja termiczna
7 Membrana dachowa
8 Pokrycie dachowe
CLIMA 18
membrana paroizolacyjna
• Wartość Sd ca. 18 m.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza i ścian w konstrukcjach szkieletowych, modułowych, prefabrykowanych, pasywnych.
CLIMA X20
membrana paroizolacyjna – zbrojona
• Wartość Sd ca. 20 m.
• Trójwarstwowa, zbrojona.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
ca. 110 g/m2 ca. 18 m 1,5 m x 50 mb 3,0 m x 50 mb 50 rolek 30 rolek
ca. 115 g/m2 ca. 20 m 1,5 m x 50 mb 3,0 m x 50 mb 50 rolek 30 rolek
MEMBRANY I FOLIE PAROSZCZELNE
Membrany i folie paroizolacyjne tej grupy cechują się zakresem poziomu oporu dyfuzyjnego, współczynnika Sd od 40 m do 75 m.
Zapewniają izolację przed przenikaniem pary wodnej z wnętrza budynku w kierunku poddasza, stropów lub ścian. Skutecznie chronią przed migracją pary wodnej z wnętrza budynku do izolacji termicznej, zapewniając doskonałą ochronę przed wilgocią i kondensacją.
Grupę uzupełniają folie o szerokich zastosowaniach w budownictwie. Eurovent® BAU – warstwa izolacyjna pod posadzki, wylewki budowlane, stosowana również jako powłoka ochronna dla izolacji termicznych i akustycznych.
Eurovent® ALUFLOOR – refleksyjna specjalistyczna folia do zastosowań w systemach grzewczych.
› Aplikacja Eurovent® SILVER N Paroizolacja poddasza
1 Eurovent® SILVER N
2 Eurovent® UNISAN
3 Eurovent® DUO
4 Ruszt
5 Płyta GK
6 Izolacja termiczna
7 Membrana dachowa
8 Pokrycie dachowe
STANDARD N
folia paroizolacyjna
• Wartość Sd ca. 40 m.
• Zbrojona – wytrzymała na rozdarcie.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
SPECIAL N
folia paroizolacyjna
• Wartość Sd ca. 40 m.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
ca. 90 g/m2
SILVER N
• Wartość Sd ca. 40 m.
ANTICON
folia antykondensacyjna
• Polecana do prac renowacyjnych.
• Zapobiega kondensacji pary wodnej.
• Wytrzymała na rozdarcie.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
folia paroizolacyjna ca.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
AKTIV ALU
membrana paroizolacyjna – refleksyjna
• Wartość Sd ca. 40 m.
• Refleksyjna – odbija promienie cieplne.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
DB
folia paroizolacyjna
• Wartość Sd ca. 50 m.
• Wysoka odporność na rozdarcie.
• Zapobiega kondensacji pary wodnej.
• Stosowana do paroizolacji poddasza i konstrukcji ściennych oraz jako ochrona akustyczna pod wykończenia podłóg.
ca. 110 g/m2 ca. 40 m 1,5 m x 50 mb 50 rolek
› Aplikacja Eurovent® SPECIAL N Paroizolacja poddasza
1 Eurovent® SPECIAL N
2 Eurovent® UNISAN
3 Eurovent® DUO
4 Ruszt
5 Płyta GK
6 Izolacja termiczna
7 Membrana dachowa
8 Pokrycie dachowe
ca. 0,2 mm ca. 0,3 mm ca. 50 m 2,0 m x 50 mb 4,0 m x 50 mb
BAU
folia budowlana
• Stosowana jako warstwa izolacyjna pod podłogi, posadzki, wylewki budowlane.
• Również jako powłoka ochronna dla izolacji termicznych i akustycznych w budownictwie.
• Sprawdza się jako tymczasowa folia ochronna podczas prowadzenia prac budowlanych.
ca. 0,20 mm
ca. 0,30 mm ca. 0,50 mm
ca. 50 m 4,0 m x 25 mb 5,0 m x 20 mb 6,0 m x 33 mb

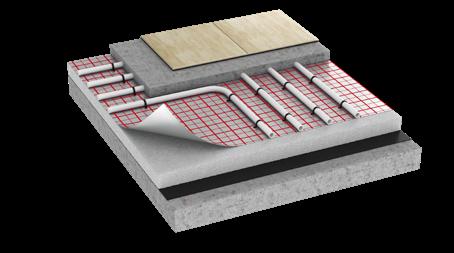

• Stosowana jako warstwa izolacyjna pod ogrzewanie podłogowe, również jako ekran pod i za elementy grzewcze.
ca. 110 g/m2 ca. 70 m 1,0 m x 50 mb 120 rolek
KONDENSACJA PARY WODNEJ
Jest to zjawisko polegające na skraplaniu się pary wodnej zawartej w powietrzu i osadzaniu się skroplin na powierzchniach. Powietrze posiada określoną wilgotność i w przypadku zmiany warunków np. spadku temperatury lub wzrostu wilgotności, dochodzi do jej kondensacji – powstają skropliny. W przypadku przegród budowanych znaczenie ma umiejscowienie punktu rosy – punktu w którym temperatura, wilgotność powietrza i jego ciśnienie umożliwia skroplenie pary wodnej.
Najprostszym sposobem na przesunięcie punktu rosy poza przegrodę budowlaną jest trwałe podniesienie temperatury od strony wewnętrznej przegrody (wnętrze budynku, poddasza) oraz uniemożliwienie nadmiernego wzrostu wilgotności przez efektywną wentylację, adekwatną do stopnia wilgotności powietrza. Szczególnie ma to znaczenie w przypadku budynków zamkniętych gdzie wciąż prowadzone są prace wykończeniowe w technologii mokrej (wylewki, tynki).
Pory roku takie jak jesień, zima, wiosna naturalnie obniżają temperaturę powietrza w budynku co zwiększa ryzyko wystąpienia kondensacji. W skrajnych przypadkach konieczne jest nie tylko podniesienie temperatury wnętrza ale i zintensyfikowanie wentylacji przez otwarte okna i drzwi, co generuje znaczne koszty grzewcze.
Dlatego zaleca się prowadzenie prac wykończeniowych w budynkach zamkniętych w porach ciepłych, gdzie temperatura powietrza naturalnie przeciwdziała kondensacji. W takich warunkach otwarcie okien i drzwi budynku wzmaga wentylację wnętrza, stopniowe odparowywanie wilgoci zawartej w tynkach i wylewkach osuszając je i nie powodując konieczności sztucznego podnoszenia temperatury wnętrza.
Ponadto w przypadku dachu i poddasza niezależnie od powyższych czynników należy zapewnić prawidłowy dobór i montaż materiałów hydroizolacyjnych oraz wentylacyjnych aby zapewnić przegrodzie dachowej należytą szczelność oraz wentylację, a przez to prawidłowe oraz sprawne funkcjonowanie wolne od problemu kondensacji.
Służą do tego membrany i folie dachowe, elementy wentylacji i ochrony kalenicy, okapu oraz różnorodne specjalistyczne taśmy uszczelniające do każdego z tych obszarów.
› Ważne pojęcia:
• Unikaj wykonywania prac mokrych w budynku w okresie zimowym.
• Zwróć uwagę na prawidłowe wykonanie wentylacji w budynku, zwłaszcza w pomieszczeniach remontowanych i adaptowanych.
BARIERY PAROSZCZELNE
Bariery paroszczelne to membrany i folie charakteryzujące się współczynnikami oporu dyfuzyjnego – Sd wynoszącym powyżej ≥ 100 m.
Tworzą ekstremalną barierę przeciwko transmisji pary wodnej z wnętrza budynku w kierunku poddasza, stropu lub ścian. Produkty tej kategorii sprawdzą się w obszarach o wysokim ryzyku kondensacji, tam gdzie wymagana jest pełna ochrona przed wilgocią.
W grupie należy wyróżnić syntetyczną membranę paroszczelną Eurovent® AKTIV X 100, która została zaprojektowana z myślą o przeprowadzaniu modernizacji dachów skośnych w technice dachu odwróconego – od zewnątrz, gdy dostęp od strony poddasza jest utrudniony lub całkowicie wykluczony.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
ca. 170 g/m2 ca. 100 m 1,5 m x 50 mb 3,0 m x 50 mb 40 rolek 20 rolek
› Aplikacja Eurovent® CLIMA 100 Paroizolacja ściany szkieletowej
1 Eurovent® CLIMA 100
2 Eurovent® UNISAN
3 Eurovent® DUO
3 Eurovent® MULTI SEAL
4 Ruszt GK
5 Płyta GK
6 Izolacja termiczna
7 Płyta drewnopochodna
8 Membrana wiatroizolacyjna
9 Fasada
DS BLAU
folia paroszczelna
• Wartość Sd ca. 100 m.
• Wysoka odporność na rozdarcie.
• Zapobiega kondensacji pary wodnej.
• Stosowana do izolacji poddasza, stropów i konstrukcji ściennych.
ca. 0,20 mm ca. 100 m 2,0 m x 50 mb 4,0 m x 25 mb 80 rolek
AKTIV X 100
membrana paroszczelna - modernizacyjna
• Wartość Sd ca. 100 m.
• Estremalnie odporna na rozdarcie.
• Wysoce odporna na promieniowanie UV.
• Zaprojektowana z myślą o zastosowaniu w projektach modernizacyjnych, zwłaszcza w technologii dachu odwróconego.
STANDARD ALU
folia paroszczelna – metalizowana
• Wartość Sd ca. 150 m.
• Refleksyjna – odbija promienie cieplne.
• Stosowana do izolacji poddasza, stropów i ścian w budownictwie tradycyjnym, prefabrykowanym i szkieletowym.
ca. 170 g/m2 ca. 100 m 1,5 m x 50 mb 50 rolek
› Aplikacja Eurovent® STANDARD ALU Paroizolacja poddasza
1 Eurovent® STANDARD ALU
2 Eurovent® ALUFIX
3 Eurovent® DUO
4 Ruszt
5 Płyta GK
6 Izolacja termiczna
7 Membrana dachowa
8 Pokrycie dachowe
ca. 90 g/m2
ca. 110 g/m2
ca. 130 g/m2
ca. 150 g/m2
ca. 160 g/m2
ca. 180 g/m2
MODERNIZACJA PODDASZA – AKTIV X 100
Eurovent® AKTIV X 100 – z myślą o modernizacji poddasza.
Czterowarstwowa, syntetyczna membrana paroszczelna o bardzo wysokim współczynniku Sd ≥ 100 m. Eurovent® AKTIV X 100 skutecznie chroni izolację termiczną i konstrukcję przed wilgocią, wykazując ekstremalną odporność na rozdarcie oraz zwiększoną trwałość na promieniowanie UV – do 6 miesięcy.
Została zaprojektowana specjalnie do dachów skośnych poddawanych renowacji lub termomodernizacji od zewnątrz, gdy dostęp do wnętrza poddasza jest utrudniony lub całkowicie wykluczony.
› Aplikacja Eurovent® AKTIV X 100 Termomodernizacja dachu skośnego
1 Eurovent® AKTIV X 100

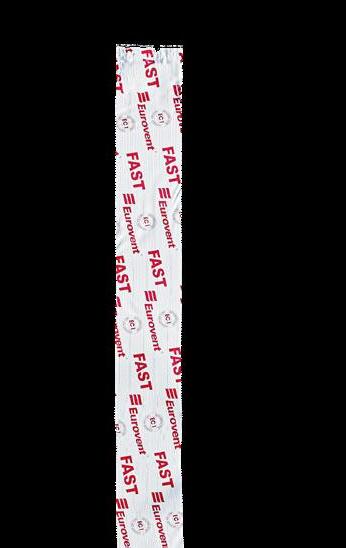

2 Eurovent® FAST
3 Eurovent® SUPER
4 Eurovent® PUR
5 Stare Deskowanie
6 Krokiew
7 Izolacja termiczna
8 Pełne deskowanie
MEMBRANY WIATROIZOLACYJNE
Membrany wiatroizolacyjne przeznaczone do ochrony elewacji przed wiatrem, deszczem i wilgocią, stosowane zarówno jako izolacja systemów fasadowych, elewacji metalowych, konstrukcji szkieletowych, jak i domów z bala.
MEMBRANY WIATROIZOLACYJNE
Wysokoparoprzepuszczalne membrany wiatroizolacyjne Eurovent® stosowane w szczególności w systemach elewacji wentylowanych. Ich główną funkcją jest ochrona warstwy izolacji termicznej przed niekontrolowanym przepływem powietrza, wodą opadową oraz wilgocią, przy jednoczesnym umożliwieniu odprowadzania pary wodnej z wnętrza.
› Aplikacja Eurovent® HOME Elewacja wentylowana, fasada zamknięta
1 Eurovent® HOME
2 Eurovent® UNO COLD UV
3 Eurovent® PUR
4 Eurovent® CLIMA X
5 Płyta GK
6 Izolacja termiczna
7 Płyta drewnopochodna
8 Fasada zamknięta - cladding
ELEWACJE WENTYLOWANE – ZAMKNIĘTE
Systemy elewacyjne z zamkniętą fasadą to najczęściej stosowane rozwiązania w budownictwie szkieletowym, prefabrykowanym, modułowym.
W tego typu przegrodach okładzina elewacyjna całkowicie zakrywa membranę wiatroizolacyjną, chroniąc ją przed działaniem promieniowania UV. Membrany wiatroizolacyjne Eurovent® stosowane w tych systemach zapewniają skuteczną ochronę przed wiatrem, deszczem i wilgocią, przy zachowaniu wysokiej paroprzepuszczalności. Doskonale sprawdzają się pod różnego rodzaju okładzinami m.in. sidingiem, drewnem, kamieniem, panelami kompozytowymi, ceramiką lub metalem, gwarantując trwałość i szczelność przegrody.
› Aplikacja Eurovent® HOME PRO Elewacja wentylowana, fasada zamknięta
1 Eurovent® HOME PRO
2 Eurovent® TOPBAND
3 Eurovent® PUR
4 Eurovent® CLIMA X
5 Płyta GK
6 Izolacja termiczna
7 Płyta drewnopochodna
8 Fasada zamknięta
HOME
membrana wiatroizolacyjna
• Stosowana w systemach elewacji wentylowanych, zamkniętych.
• Zabezpiecza budynek przed wiatrem, deszczem i wilgocią.
• Polecana do budynków szkieletowych, sprawdza się w budownictwie modułowym.
WALL PROTECT
membrana wiatroizolacyjna
• Stosowana w systemach elewacji wentylowanych, zamkniętych.
• Zabezpiecza budynek przed wiatrem i wilgocią.
• Polecana do konstrukcji szkieletowych, domów z bali oraz hal przemysłowych.
WALL PROTECT 3
membrana wiatroizolacyjna
• Stosowana w systemach elewacji wentylowanych, zamkniętych.
• Zabezpiecza budynek przed wiatrem, deszczem i wilgocią.
• Sprawdza się w konstrukcjach szkieletowych modułowych i prefabrykowanych.
HOME PRO
membrana uniwersalna
• Wszechstronne zastosowanie w systemach dachowych oraz w elewacji wentylowanych, zamkniętych.
• Zabezpiecza budynek przed wiatrem, deszczem i wilgocią.
• Szczególnie polecana do domów pasywnych.

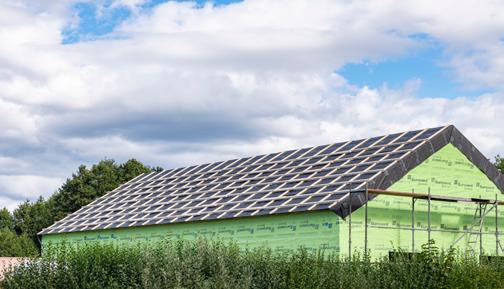

DOM PASYWNY
Kaplityny, Polska | Eurovent® HOME PRO
W miejscowości Kaplityny powstał dom pasywny, w którym zastosowano pełny system Eurovent®.
Konstrukcja ścian została zabezpieczona membraną wiatroizolacyjną Eurovent® HOME PRO SK2, która dzięki dwóm zintegrowanym paskom klejącym umożliwia szczelny i szybki montaż zakładów.
Na połaci dachowej zastosowano czterowarstwową membranę wysokoparoprzepuszczalną Eurovent® STRONG, charakteryzującą się wyjątkową odpornością mechaniczną, szczególnie cenioną w prefabrykowanych konstrukcjach dachowych.
Od wewnątrz zastosowano membranę paroizolacyjną Eurovent® CLIMA X, posiadającą certyfikat Passive House Institute, który potwierdza jej skuteczność w zastosowaniach budownictwa energooszczędnego i pasywnego.
Pozytywny wynik Blower Door Test potwierdził wysoką szczelność powietrzną budynku i spełnienie standardów dla budownictwa energooszczędnego.
ELEWACJE METALOWE
– ZAMKNIĘTE
Elewacje pokryte blachą na rąbek stojący wymagają szczególnej ochrony przed wilgocią i kondensatem, zwłaszcza gdy okładzina montowana jest bezpośrednio na podłożu, takim jak pełne deskowanie.
W takich rozwiązaniach zaleca się stosowanie maty separacyjnej lub membrany wiatroizolacyjnej zintegrowanej z przestrzennym oplotem, który tworzy warstwę buforową pomiędzy blachą a przegrodą.
Eurovent® METALLIC – to wysokoparoprzepuszczalna membrana wiatroizolacyjna zintegrowana z oplotem o wysokości 8 mm. Tworzy ona warstwę separacyjną, która umożliwia efektywne odprowadzanie kondensatu, zapewnia ciągłość wentylacji oraz tłumi hałas związany z pracą fasady – zwłaszcza podczas deszczu lub wiatru.
Eurovent® MATT – to trójwymiarowa mata separacyjna o wysokości 8 mm, którą można łączyć z dowolną membraną Eurovent® w celu uzyskania niezależnej warstwy drenażowej, wentylacyjnej i separacyjnej.
Zastosowanie tych rozwiązań skutecznie chroni systemy elewacji zamkniętej przed zawilgoceniem, kondensacji, korozją oraz hałasem i naprężeniami termicznymi, znacząco zwiększając trwałość i niezawodność elewacji z zamkniętą okładziną metalową.
• Stosowana do izolacji systemów elewacji wentylowanych, zamkniętych w połączeniu z membraną wiatroizolacyjną.
• Oplot 8 mm - Izoluje akustycznie, tworzy warstwę separacyjną i drenażową.
• Zapewnia przestrzeń wentylacyjną.
ca. 300 g/m2 8 mm 1,4 m x 25 mb 10 rolek

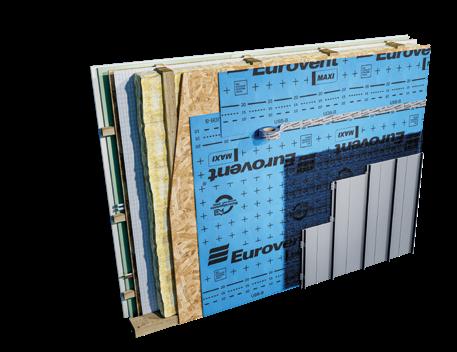

› Aplikacja Eurovent® MATT Elewacja wentylowana, fasada metalowa
1 Eurovent® MATT
2 Eurovent® MAXI
3 Eurovent® TOPBAND
4 Eurovent® CLIMA X
5 Płyta drewnopochodna
6 Izolacja termiczna
7 Płyta GK
8 Eurovent® HAFTRA
9 Fasada metalowa
• Stosowana do izolacji systemów elewacji wentylowanych, zamkniętych
• Szczególnie polecana pod fasady metalowe.
• Izoluje akustycznie, odprowadza kondensat.
• Zapewnia przestrzeń wentylacyjną i separacyjną.
• Dostępna z taśmą samoprzylepną – SYSTEM SK.
ca. 450 g/m2 ca. 0,02 m 1,5 m x 25 mb 8 rolek
ELEWACJE WENTYLOWANE – OTWARTE
W elewacjach wentylowanych z otwartymi szczelinami membrana wiatroizolacyjna pozostaje częściowo odsłonięta, co oznacza, że jest narażona na promieniowanie UV, które przenika przez fasadę – okładzinę zewnętrzną.
Wymaga to zastosowania produktów o podwyższonej odporności na działanie promieniowania słonecznego UV oraz wysokiej klasy odporności ogniowej. Membrany serii FASSADE zostały zaprojektowane właśnie z myślą o takich warunkach, przeszły pozytywnie testy sztucznego starzenia UV (test 5000 godzin ekspozycji) oraz posiadają klasę ogniową B-s1, d0.
Eurovent® FASSADE; Eurovent® FASSADE X – Stosowana w elewacjach z fugami o szerokości do 3 cm oraz do 30% maksymalnego odsłonięcia powierzchni membrany.
Eurovent® FASSADE PLUS – Stosowana w elewacjach z fugami o szerokości do 5 cm oraz do 40% maksymalnego odsłonięcia powierzchni membrany.
› Schematy elewacji z otwartą szczeliną
1 Eurovent® FASSADE, Eurovent® FASSADE X
2 Eurovent® FASSADE PLUS
3 Paroizolacja Eurovent®
4 Konstrukcja
5 Izolacja termiczna
6 Płyta GK
7 Elewacja
FASSADE
membrana wiatroizolacyjna - odporna na UV
• Stosowana do izolacji systemów elewacji wentylowanych, otwartych.
• Zabezpiecza budynek przed wiatrem, deszczem i wilgocią.
• Klasa palności B-s1, d0.
• Wysoka odporność UV – test 5000h.
FASSADE X
membrana wiatroizolacyjna - odporna na UV
• Stosowana do izolacji systemów elewacji wentylowanych, otwartych.
• Wysoka odporność na rozdarcie
• Klasa palności B-s1, d0.
• Wysoka odporność UV – test 5000h.
ca. 210 g/m2 ca. 0,03 m 1,5 m x 50 mb 40 rolek
› Aplikacja Eurovent® FASSADE Elewacja wentylowana, fasada otwarta
1 Eurovent® FASSADE
2 Eurovent® UNO COLD UV
3 Eurovent® PUR
4 Eurovent® STANDARD ALU
5 Płyta GK
6 Izolacja termiczna
7 Płyta drewnopochodna
8 Fasada z otwartymi szczelinami
FASSADE PLUS
membrana wiatroizolacyjna - odporna na UV
• Stosowana do izolacji systemów elewacji wentylowanych, otwartych.
• Ekstremalna odporność na rozdarcie.
• Klasa palności B-s1, d0.
• Wysoka odporność UV – test 5000h.
ca. 270 g/m2 ca. 0,02 m 1,5 m x 50 mb 40 rolek
› Aplikacja Eurovent® FASSADE PLUS Elewacja wentylowana, fasada otwarta
1 Eurovent® FASSADE PLUS
2 Eurovent® UNO COLD UV
3 Eurovent® PUR
4 Eurovent® STANDARD ALU
5 Płyta GK
6 Izolacja termiczna
7 Ściana CLT
8 Konstrukcja
9 Fasada z otwartymi szczelinami
REAKCJA NA OGIEŃ
Zharmonizowane Europejskie normy przeciwpożarowe są zbiorem standardów zaakceptowanym przez wszystkie kraje Wspólnoty. Umożliwia to obrót produktami przebadanymi w tych samych normach bez potrzeby badania w każdym z krajów członkowskich osobno.
Reakcja na ogień
Jeśli pożar jest w stanie znaleźć wystarczającą ilość łatwopalnych materiałów, szybko rozprzestrzeni się przez dany obszar. Dlatego istotne jest stosowanie materiałów o ograniczonej palności na kluczowych powierzchniach w pomieszczeniu, takich jak sufity i ściany.
Zastosowanie materiałów trudno-zapalnych zdecydowanie zredukuje szybkość rozprzestrzeniania się ognia oraz zredukuje ich udział w pożarze.
Europejska norma EN 13501-1: Klasyfikacja ogniowa podaje kryteria oceny charakterystyki pożarowej produktów budowlanych pod kątem takich czynników jak: rozprzestrzenianie się ognia, udział w ogniu, dymienie, tworzenie płonących kropli.
Deklaracja właściwości użytkowych
„DoP” jest głównym dokumentem, który zwykle będzie wymagany przez funkcjonariuszy władz lokalnych, aby wykazać, że dany produkt budowlany spełnia określone kryteria.
Oznaczenia Eurovent®
Ponad to produkty Eurovent® o podwyższonej klasyfikacji ogniowej posiadają oznaczenia ułatwiające rozpoznanie klasy palności produktu:
› Podział Membran i taśm Eurovent® wg. klasyfikacji ogniowej:
Membrany wysokoparoprzepuszczalne
Klasa palności B-s1,d0
Eurovent® STRATOS
Membrany wiatroizolacyjne
Klasa palności B-s1,d0
Eurovent® FASSADE
Eurovent® FASSADE X
Eurovent® FASSADE PLUS
Membrany samoprzylepne
Klasa palności C-s1,d0
Eurovent® SUPER SA
Taśmy rozprężne
Klasa palności B1
Eurovent® COMPRE
Eurovent® COMPRE 3W
Eurovent® COMPRE X
Eurovent® COMPRE FALZ
KLASYFIKACJA TRUDNOPALNOŚCI
Klasyfikacja ogniowa materiałów budowlanych wg. europejskiej normy EN 13501-1.
Tabela ukazuje przegląd dostępnych kryteriów takich jak rozprzestrzenianie się ognia, udział w ogniu, dymienie, czy tworzenie płonących kropli.
Europejska klasyfikacja wg. normy EN 13501-1
Dodatkowe klasyfikacje A1
s1, d0
s1, d1
s1, d2
s2, d0
s2, d2
s3, d0
s3, d2 d2
Nie dotyczy
Dym s3 oraz płonace krople d2
Bez dymu s1 i płonących kropel d0
Dymienie:
s1 – małe dymienie lub jego brak.
s2 – średnie dymienie.
s3 – silne dymienie.
Zadymienie s2 /s3, bez płonących kropel d0
Płonące krople d1 /d2, bez zadymienia s1
Tworzenie się płonących kropel:
d0 – brak płonących kropel w ciągu 600 sekund.
d1 – płonące krople w ciągu 600 sekund, krople palą się nie dłużej niż 10 sekund.
d2 – nie spełnia klasyfikacji d0 lub d1.
Normy oceny reakcji na ogień wg. różnych systemów klasyfikacji:
System klasyfikacji Norma Klasyfikacja
Kraje członkowskie UE EN 13501-1
Szwajcaria
USA
A2–s1 d0; B–s1 d0
Przepisy przeciwpożarowe z 1976 VI q.3 niepalne, niski stopień dymienia
ASTM E 84-97 a
Klasa I
AKCESORIA DACHOWE
Kompleksowy system akcesoriów dachowych – sprawdzone rozwiązania dla kluczowych stref połaci dachowej – kalenicy, okapu, komina, kosza, elementy ochrony przeciwśniegowej, komunikacji dachowej, systemy wentylacji oraz szeroki wybór taśm klejących, uszczelnień i zamocowań.
KALENICA
System taśm kalenicowych i akcesoriów, przeznaczony do prawidłowej izolacji i wykańczania kalenic poziomych i skośnych.
Taśmy kalenicowe i akcesoria zapewniają prawidłowe wykończenie kalenicy oraz skuteczną wentylację połaci dachowej w jej górnej strefie. Chronią wnętrze konstrukcji przed nawiewanym śniegiem, deszczem, wilgocią, a także przed zanieczyszczeniami takimi jak liście, kurz, owady i insekty.
› Aplikacja Eurovent® ROLL O Kalenica pozioma w dachu skośnym
1 Eurovent® ROLL O
2 Eurovent® KLAMRA UNI
3 Eurovent® WSPORNIK L
4 Eurovent® FORTIS
5 Eurovent® CLIMA
6 Izolacja termiczna
7 Krokiew
8 Dachówka
9 Gąsior
10 Łata, Kontrłata
11 Łata kalenicowa
TAŚMA KALENICOWA
Taśma kalenicowa Eurovent® ROLL STANDARD na kalenice poziome i skośne.
Eurovent® ROLL STANDARD – bestsellerowa taśma kalenicowa, od lat ceniona przez dekarzy za niezawodność, trwałość i łatwość montażu. To funkcjonalne i trwałe rozwiązanie do obróbki kalenic poziomych i skośnych. Dzięki specjalnie zaprojektowanej strukturze skutecznie zabezpiecza połać dachową przed nawiewanym śniegiem, deszczem oraz zanieczyszczeniami, jednocześnie zapewniając stałą wentylację połaci dachowej w obrębie kalenicy.
› Budowa taśm kalenicowych Eurovent® ROLL STANDARD
1 Tkanina techniczna PP
2 Zwinięta krawędź aluminium
3 Szeroki klej butylowy – 20 mm
4 Podwójny splot
5 Silny klej akrylowy
6 Nici techniczne
6
5
› Zalety stosowania taśm kalenicowych Eurovent® do obróbki kalenic poziomych i skośnych
Zapewnia skuteczną wentylację połaci dachowej w obszarze kalenicy. Klej butylowy zapewnia trwałą przyczepność do pokrycia dachowego.
Wysoka ochrona przed wiatrem, deszczem śniegiem czy nawiewanymi zabrudzeniami.
Fala 4 mm – dokładne dopasowanie do pokrycia dachowego dzięki wysokiej fali.
ROLL STANDARD
taśma kalenicowa
• Taśma kalenicowa zbudowana z profilowanej blachy aluminiowej, tkaniny technicznej i dwóch pasków taśmy butylowej.
• Zapewnia wentylację oraz ochronę połaci dachowej przed wilgocią i kurzem.
ROLL ECCO
taśma kalenicowa
• Taśma kalenicowa z profilowanej blachy aluminiowej, włókniny polipropylenowej oraz dwóch pasków taśmy butylowej.
• Zapewnia wentylację oraz ochronę połaci dachowej przed wilgocią i kurzem.
240 mm x 5 mb
3011; 8015; 8017; 8019; 7021; 9005
ROLL GEO
taśma kalenicowa
• Taśma kalenicowa z profilowanej blachy aluminiowej, jednowarstwowej geowłókniny oraz dwóch pasków taśmy butylowej.
• Zapewnia wentylację oraz ochronę połaci dachowej przed wilgocią i kurzem.
3011; 8015; 8017; 8019; 7021; 9005
ROLL SUPER
taśma kalenicowa
• Taśma kalenicowa z profilowanej blachy aluminiowej, dwuwarstwowej włókniny oraz dwóch pasków taśmy butylowej.
• Zapewnia wentylację oraz ochronę połaci dachowej przed wilgocią i kurzem.
8015; 8017; 8019; 7021; 9005
ROLL METAL
taśma kalenicowa
• Taśma kalenicowa z profilowanej, częściowo perforowanej blachy aluminiowej oraz dwóch pasków taśmy butylowej.
• Zapewnia wentylację oraz ochronę połaci dachowej przed wilgocią i kurzem.
ROLL METAL NEW
taśma kalenicowa
• Taśma kalenicowa z profilowanej, perforowanej blachy aluminiowej oraz dwóch pasków taśmy butylowej.
• Zapewnia wentylację oraz ochronę połaci dachowej przed wilgocią i kurzem.
300 mm x 5 mb 400 mm x 5 mb 5 rolek 4 rolki 180 rolek 100 rolek 8004; 3011; 8015; 8017; 7021; 9005
ROLL O
taśma kalenicowa
• Taśma kalenicowa z profilowanej blachy aluminiowej, włókniny polipropylenowej oraz dwóch pasków taśmy butylowej.
• Zapewnia wentylację oraz ochronę połaci dachowej przed wilgocią i kurzem.
300 mm x 5 mb 400 mm x 5 mb 5 rolek 4 rolki 180 rolek 100 rolek 8004; 3011; 8015; 8017; 8019; 7021; 9005
› Paleta kolorów RAL stosowana w taśmach kalenicowych Eurovent®.
RAL 8004
RAL 8017
Wiśnia RAL 3011
RAL 8015
RAL 9005
Brąz RAL 8019
Antracyt RAL 7021
Brąz
Czarny
Kasztan
Cegła
KLAMRA CREATON
klamra gąsiora
• Klamra gąsiora wykonana z blachy aluminiowej pokrytej farbą poliestrową.
• Zapewnia szybki i pewny montaż gąsiorów marki Creaton do łat kalenicowych.
• Mocowana za pomocą wkrętów.
470/24 50 sztuk 10 000 sztuk 8004; 8017; 7021; 9005
KLAMRA SATTEL
klamra gąsiora
• Klamra gąsiora wykonana z blachy aluminiowej pokrytej farbą poliestrową.
• Zapewnia szybki i pewny montaż gąsiorów Rupp, Sattel, Konisch do łat kalenicowych.
• Mocowana za pomocą wkrętów.
KLAMRA RÖBEN
klamra gąsiora
• Klamra gąsiora wykonana z blachy aluminiowej pokrytej farbą poliestrową.
• Zapewnia szybki i pewny montaż gąsiorów marki Röben do łat kalenicowych.
• Mocowana za pomocą wkrętów.
470/163 50 sztuk 10 000 sztuk 8004; 8017; 7021; 9005
KLAMRA TONDACH
klamra gąsiora
• Klamra gąsiora wykonana z blachy aluminiowej pokrytej farbą poliestrową.
• Zapewnia szybki i pewny montaż gąsiorów marki Tondach do łat kalenicowych.
• Mocowana za pomocą wkrętów.
470/45 50 sztuk 9 600 sztuk 8004; 8017; 8019; 7016; 7021; 9005
• Zapewnia szybki i pewny montaż gąsiorów do łat kalenicowych lub grzbietowych.
• Mocowana za pomocą wkrętów.
470/53 50 sztuk 10 000 sztuk 8004; 3009; 8017; 7021
› Aplikacja Eurovent® KLAMRA UNI Kalenica pozioma w dachu skośnym
1 Eurovent® KLAMRA UNI
2 Eurovent® ROLL STANDARD
3 Eurovent® WSPORNIK G
4 Eurovent® FORTIS
5 Eurovent® CLIMA
6 Izolacja termiczna
7 Krokiew
8 Dachówka
9 Gąsior
› Paleta kolorów RAL stosowana w klamrach gąsiora Eurovent®.
Cegła RAL 8004
RAL 3009
RAL 8017
Brąz RAL 8019
Antracyt RAL 7016
Antracyt RAL 7021
RAL 9005
Kasztan
Brąz
Czarny
WSPORNIK G
wspornik łaty kalenicowej
• Wspornik łaty kalenicowej złożony z gwoździa oraz stalowego uchwytu.
• Stosowany na dachach skośnych wentylowanych do montażu i poziomowania łaty kalenicowej.
WSPORNIK B
wspornik łaty kalenicowej
• Wspornik łaty kalenicowej zwany blaszką, złożony ze stalowego uchwytu i dwóch nóżek wspornika.
• Stosowany na dachach skośnych wentylowanych do montażu i poziomowania łaty kalenicowej.
WSPORNIK N
wspornik łaty kalenicowej
• Wspornik łaty kalenicowej złożony z gwintowanego, wkręcanego gwoździa oraz stalowego uchwytu.
• Stosowany na dachach skośnych wentylowanych do montażu i poziomowania łaty kalenicowej.
• Łatwa regulacja wysokości.
WSPORNIK L
wspornik łaty kalenicowej
• Wspornik łaty kalenicowej złożony z regulowanego stalowego uchwytu i dwóch nóżek wspornika.
• Stosowany na dachach skośnych wentylowanych do montażu i poziomowania łaty kalenicowej.
• Łatwa regulacja wysokości.
AIR FLEX S
wywietrznik kalenicowy
• Wywietrznik kalenicowy z tworzywa sztucznego.
• Posiada otwory wentylacyjne oraz szczotkę, która dostosowuje się do profilu pokrycia dachowego.
• Zapewnia wentylację, chroni połać dachu od strony kalenicy przed wilgocią i kurzem.
BITUVENT
wywietrznik kalenicowy
• Wywietrznik kalenicowy wykonany z tworzywa sztucznego stosowany w dachach skośnych o kącie nachylenia do 30°.
• Zapewnia wentylację, chroni połać dachu od strony kalenicy przed wilgocią i kurzem.
• Zalecany przy pokryciu gontem bitumicznym. 75
DECK
zakończenie kalenicy
• Dekiel kalenicy z tworzywa sztucznego.
• Uniwersalny element wykończeniowy, maskuje i zabezpiecza zakończenie kalenicy, gąsiora.
• Posiada specjalne równomiernie rozmieszczone otwory, które zapewniają efektywną wentylację.
› Paleta kolorów RAL stosowana w akcesoriach kalenicy Eurovent®.
RAL 8004
RAL 7021
Kasztan RAL 8015
Czarny RAL 9005
RAL 8019
Brąz
Cegła
Antracyt
KOMIN
Taśmy kominowe i akcesoria przeznaczone są do wykonywania szczelnych i estetycznych obróbek dekarskich w obszarze komina, wykuszy, okien dachowych oraz połączeń ściany z dachem, ogniomurów.
Zapewniają trwałe uszczelnienie newralgicznych miejsc pokrycia dachowego, skutecznie chroniąc przed wnikaniem wody, śniegu i wilgoci.
Taśmy uszczelniające Eurovent® FLEX EPDM oraz Eurovent® FLEX EPDM Q.
Zbudowane są z wysokojakościowej siatki zbrojeniowej, warstwy elastycznego EPDM oraz kleju butylowego osłoniętego papierem silikonowym. Charakteryzują się wysoką elastycznością oraz łatwością obróbki. Stosowane do wszelkiego rodzaju uszczelnień i połączeń w obrębie dachu, a w szczególności do obróbki komina, wykuszy i okien dachowych. Taśma uszczelniająca Eurovent® FLEX EPDM Q jest dodatkwo wstępne profilowana w poprzeczny wzór co znacząco przyśpiesza jej formowanie i ułatwia aplikację.
› Budowa taśm kominowych Eurovent® FLEX EPDM
1 Elastyczny EPDM
2 Łatwa w formowaniu aluminiowa siatka
3 Silnie klejąca warstwa butylu
4 Dzielony liner ułatwiający aplikację
› Zalety stosowania taśm kominowych Eurovent® FLEX EPDM do obróbki wokół kominów, wykuszy i okien dachowych
Doskonała przyczepność do ścian i pokrycia dachowego.
Specjalna formuła kleju butylowego zapewnia pewne i trwałe połączenie.
Wysoka odporność na warunki atmosferyczne, UV i starzenie.
Wysoka elastyczność oraz łatwość kształtowania.
FLEX EPDM
taśma kominowa
• Taśma kominowa z wysokojakościowej siatki aluminiowej, warstwy EPDM i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
FLEX EPDM Q
taśma kominowa
• Taśma kominowa z poprzecznie profilowanego EPDM, siatki aluminiowej i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
300 mm x 5 mb 1 rolka 144 rolki 8004; 8017; 7024; 9005
FLEX ULTRA Q
taśma kominowa
• Taśma kominowa poprzecznie profilowana, zbudowana z dwóch warstw materiału termoplastycznego wzmocnionego rozciągliwą siatką aluminiową i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
300 mm x 5 mb 1 rolka 144 rolki 8004; 8017; 7024; 9005
FLEX 3D
taśma kominowa
• Taśma kominowa z profilowanej w trójwymiarowy wzór blachy aluminiowej i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
FLEX 4D
taśma kominowa
• Taśma kominowa z profilowanej w czterowymiarowy wzór blachy aluminiowej i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
300 mm x 5 mb 1 rolka 144 rolki
8004; 3011; 8015; 8017; 8019; 7021; 9005
300 mm x 5 mb 1 rolka 144 rolki
8004; 3011; 8015; 8017; 8019; 7021; 9005
FLEX STANDARD
taśma kominowa
• Taśma kominowa z poprzecznie profilowanej blachy aluminiowej i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
FLEX FLAT PB
taśma kominowa
• Taśma kominowa z płaskiej blachy ołowianej 0,4 mm i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
300 mm x 5 mb 1 rolka 144 rolki 8004; 3011; 8015; 8017; 8019; 7021; 9005
FLEX SUPER PB
taśma kominowa
• Taśma kominowa z poprzecznie profilowanej blachy ołowianej 0,4 mm i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
300 mm x 5 mb 1 rolka 60 rolek 8004; 8012; 8017; 8019; 7021; 9005
FLEX STANDARD PB
taśma kominowa
• Taśma kominowa z poprzecznie profilowanej blachy ołowianej 0,2 mm i kleju butylowego.
• Stosowana do wykończeń dekarskich, obróbki komina, wykuszy i okien dachowych.
FLEX LINE
listwa kominowa
• Listwa kominowa wykonana z blachy aluminiowej.
• Stosowana do uszczelnień w miejscach krytycznych wokół komina oraz estetycznego wykończenia prac dekarskich.
FLEX CORNER
kątownik kominowy
• Profilowany kątownik wykonany z twardego polichlorku winylu.
• Stosowany jako listwa wykończeniowa do naroży fasad oraz kominów pokrytych struktonitem.
80 mm x 2 m 20 sztuk 2000 sztuk 8004; 8017; 8019; 7021; 9005
› Paleta kolorów RAL stosowana w taśmach kominowych Eurovent®.
Cegła RAL 8004
Wiśnia RAL 3011
Kasztan RAL 8012
Kasztan RAL 8015
Brąz RAL 8017
Brąz RAL 8019
Grafit RAL 7024
Antracyt RAL 7021
Czarny RAL 9005
13,6 mm x 2,0 m 10 sztuk 800 sztuk 8004; 8019; 9005
SPINKI
Spinki montażowe do dachówek ceramicznych i betonowych zapewniają trwałe i bezpieczne mocowanie pokrycia dachowego.
Umożliwiają pewne ułożenie dachówek, chroniąc je przed podrywaniem przez silne podmuchy wiatru. Stosowanie spinek znacząco zwiększa odporność dachu na działanie sił ssących wiatru, a tym samym wydłuża trwałość i niezawodność całej konstrukcji dachowej. Są niezbędne w newralgicznych strefach połaci dachowej, takich jak kosz, kalenica, okap, komin, czy krawędzie połaci.
› Aplikacja Eurovent® SPINKI Mocowanie dachówki
1 Eurovent® SPINKA U 3 Eurovent® SPINKA DC-6
2 Eurovent® SPINKA J 4 Eurovent® SPINKA NORD-3
Eurovent® SPINKA C
STREFY WIATROWE W POLSCE
Zgodnie z normą PN-EN 1991-1-4, terytorium Polski podzielone jest na trzy strefy wiatrowe, które określają siłę oddziaływania wiatru na budynki.
Choć norma definiuje wartości obciążeń, nie precyzuje jednoznacznie zasad mocowania pokrycia dachowego, takich jak dachówki, w odniesieniu do działania sił ssących i bocznych.
Strefy wiatrowe w Polsce: Bazowa prędkość wiatru:
0,30 3
0,35
0,42 2
Ciśnienie dynamiczne:
vb,0 [m/s] qp [kN/m3]
Strefy obciążenia wiatrem w Polsce *rysunek poglądowy
W praktyce dekarskiej przyjęto podział połaci dachowej na trzy obszary montażowe, zależne od lokalizacji dachówki na dachu oraz przynależności budynku do danej strefy wiatrowej:
Środkowa część połaci:
1 Strefa wiatrowa 1 - spinka co 4 dachówki
2 Strefa wiatrowa 2 - spinka co 3 dachówki
3 Strefa wiatrowa 3 - spinka co 2 dachówki
Obszar pośredni:
1 2 Strefy wiatrowe 1 i 2 - spinka co 3 dachówki
3 Strefa wiatrowa 3 - spinka co 2 dachówki
Strefa brzegowa/skrajna:
1 2 Strefy wiatrowe 1 i 2 - spinka co 2 dachówki
3 Strefa wiatrowa 3 - każda dachówka
Dodatkowe zalecenia:
Dobrą praktyką jest mocowanie każdej dachówki w obszarach newralgicznych, takich jak:
Obszar okapu i kalenicy; Krawędzie boczne połaci dachowej; Okolice kominów, okien dachowych; Kosz dachowy.
W przypadku, gdy nachylenie połaci dachu przekracza 55°, zaleca się mocowanie każdej dachówki spinką – niezależnie od strefy wiatrowej, lokalizacji budynku czy położenia dachówki na połaci.
SPINKA NORD-2
spinka dachówki
• Spinka dachówki z drutu w kształcie haczyka zakończonego blaszką prostokątną.
• Montowana ostrym zakończeniem do konstrukcji dachu, a następnie zaczepienie blaszką za krawędź boczną dachówki.
SPINKA NORD-3
spinka dachówki
• Spinka dachówki z drutu w kształcie haczyka zakończonego blaszką półokrągłą.
• Montowana ostrym zakończeniem do konstrukcji dachu, a następnie zaczepienie blaszką za krawędź boczną dachówki.
SPINKA J
spinka dachówki ceramicznej
• Spinka dachówki w kształcie litery „J” do montażu dachówek ceramicznych.
• Montowana jedną stroną za zamek boczny lub jednocześnie za zamek boczny i górny, a drugą za łatę.
SPINKA J2
spinka dachówki ceramicznej
• Spinka boczna podwójna w kształcie litery „J” do montażu dachówek ceramicznych.
• Montowana jednocześnie za zamek boczny dwóch sąsiadujących dachówek.
SPINKA U
spinka dachówki
• Spinka dachówki z drutu profilowanego w kształcie litery „U”.
• Montowana poprzez wbicie jej ostrego zakończenia w konstrukcję dachu i zaczepienie drugą stroną za krawędź dachówki.
45 mm x 33 mm x 25 mm
55 mm x 40 mm x 40 mm 100 sztuk 96 000 sztuk
SPINKA BIBER
spinka dachówki ceramicznej
• Spinka do montażu dachówki ceramicznej – typu „karpiówka”.
• Montowana poprzez zaczepienie jednej z końcówek za łatę, a drugiej za krawędź boczną dachówki.
SPINKA DC-6
spinka dachówki ceramicznej – uniwersalna
• Spinka uniwersalna w kształcie „C” do montażu dachówek ceramicznych.
• Montowana jedną stroną za zamek boczny lub jednocześnie za zamek boczny i górny.
SPINKA C
spinka dachówki ciętej
• Spinka do dachówki ciętej wykonana z metalowego uchwytu w kształcie „C” oraz długiego drutu.
• Montowana uchwytem do krawędzi dachówki ciętej, a stalowym drutem do gwoździa w konstrukcji dachu.
200 mm x 40 mm x 40 mm
SPINKA DC-9
spinka dachówki
• Spinka dachówki z drutu w kształcie haczyka zakończonego blaszką prostokątną.
• Montowana ostrym zakończeniem do konstrukcji dachu, a następnie zaczepienie blaszką za krawędź boczną dachówki.
HAFTRY
Haftry to elementy mocujące stosowane przy montażu pokryć dachowych i elewacyjnych wykonanych z blachy płaskiej wykończonej na rąbek stojący.
Zapewniają one trwałe, stabilne i bezpieczne zamocowanie pasów blachy do podłoża chroniąc konstrukcję przed siłami ssącymi wiatru oraz obciążeniami śniegowymi. Ich odpowiedni dobór i rozmieszczenie mają kluczowe znaczenie dla niezawodności i długowieczności całej połaci.
Wyróżniamy dwa podstawowe typy haftr:
Haftra stała – uniemożliwia jakikolwiek ruch pasów blachy względem podłoża. Tworzy tzw. strefę zamocowania stałego, zazwyczaj przy kalenicy lub okapie, gdzie konieczne jest pełne unieruchomienie pokrycia.
Haftra przesuwna – posiada konstrukcję umożliwiającą ograniczony przesuw wzdłuż długości pasa blachy, co kompensuje zmiany wymiarowe wynikające z rozszerzalności cieplnej materiału. Stosowana w tzw. strefach przesuwnych, czyli w środkowej części połaci, pozwala uniknąć falowania i deformacji blachy przy zmianach temperatury.
1 Eurovent® HAFTRA STAŁA 2 Eurovent® HAFTRA PRZESUWNA
3 Eurovent® METALLIC 4 Pokrycie dachowe
HAFTRA STAŁA
mocownik blach na rąbek
• Haftra stała wykonana z blachy nierdzewnej o grubości 0,4 mm.
• Stosowana do montażu arkuszy blach płaskich wykończonych na rąbek stojący.
• Pozwala na tworzenie obszaru stałego zamocowania.
25 mm; 28 mm; 30 mm* 32 mm* 30 mm 500 sztuk 50 000 sztuk
*Rozmiar dostępny na zamówienie.
HAFTRA PRZESUWNA
Mocownik blach na rąbek
• Haftra przesuwna wykonana z blachy nierdzewnej o grubości 0,4 mm.
• Stosowana do montażu arkuszy blach płaskich wykończonych na rąbek stojący.
• Pozwala na ograniczony ruch pokrycia wynikający z naprężeń i rozszerzalności termicznej.
25 mm; 28 mm; 30 mm* 32 mm* 55/90 mm 500 sztuk 50 000 sztuk
*Rozmiar dostępny na zamówienie.
PRAWIDŁOWE ROZMIESZCZENIE HAFTR
W zależności od nachylenia połaci dachowej oraz wymagań technicznych, stosuje się dwa typy stref montażowych: stałe i przesuwne, rozmieszczone na całej długości pokrycia dachowego.
Odpowiedni dobór rodzaju haftr i ich rozmieszczenie ma kluczowe znaczenie dla trwałości i niezawodności pokrycia, zwłaszcza w kontekście sił ssących wiatru i obciążeń śniegowych. Prawidłowo rozmieszczone haftry zapewniają stabilne zamocowanie pasów blachy i eliminują ryzyko uszkodzeń wynikających z pracy termicznej materiału.
Strefy stałe – Pas o szerokości 1-3 m, gdzie stosuje się haftry stałe. Strefa ta zapewnia stałe zamocowanie pokrycia dachowego
Strefy przesuwne – Pas gdzie stosuje się haftry przesuwne, zależna jest od nachylenia dachu. Strefa ta umożliwia ograniczony ruch pokrycia dachowego wynikający z rozszerzalności termicznej materiału.
› Rozmieszczenie Haftr
Nachylenie połaci dachowej do 3°
1 STREFA STAŁA
2 STREFA PRZESUWNA
› Rozmieszczenie Haftr
Nachylenie połaci dachowej od 3° do 10°
1 STREFA STAŁA
1-3 m
2 STREFA PRZESUWNA
HAFTRA PRZESUWNA
2 STREFA PRZESUWNA
› Rozmieszczenie Haftr
Nachylenie połaci dachowej od 10° do 30°
› Rozmieszczenie Haftr
Nachylenie połaci dachowej powyżej 30°
OKAP
Elementy wentylacyjne i ochronne przeznaczone do prawidłowej budowy i wykończenia obszaru okapu w dachach skośnych jak i zabezpieczenia wlotów wentylacyjnych w obrębie dachu i elewacji.
Produkty te odgrywają kluczową rolę w prawidłowym funkcjonowaniu dachu wentylowanego – umożliwiają swobodny przepływ powietrza, co zapobiega kondensacji pary wodnej, obniża temperaturę pod pokryciem dachowym i znacząco wydłuża trwałość konstrukcji dachowej. Dodatkowo skutecznie chronią wnętrze połaci przed ptactwem, gryzoniami, owadami oraz nawiewanymi liśćmi i zanieczyszczeniami, które mogą blokować drożność kanału wentylacyjnego.
Zapewnienie skutecznego wlotu powietrza w strefie okapu oraz jego swobodnego wylotu w kalenicy to fundament trwałości i niezawodności całej połaci dachowej.
› Aplikacja Eurovent® PAS OKAPU
Zabezpieczenie okapu
1 Eurovent® PAS OKAPU 5 Łata | Kontrłata
2 Eurovent® GRZEBEŃ VENTI 6 Deska okapowa
3 Eurovent® KRATKA OKAPOWA ALU 7 Deska czołowa
4 Eurovent® XSTRONG 8 Orynnowanie
GRZEBIEŃ X GRZEBIEŃ VENTI
• Grzebień okapu stosowany w dachach skośnych jako element wentylacyjny obszaru okapu.
• Zabezpiecza okap przed ptactwem, insektami, gryzoniami oraz nawiewaniem liści.
• Grzebień okapu z kratką wentylacyjną stosowany w dachach skośnych jako element wentylacyjny obszaru okapu.
• Zabezpiecza okap przed ptactwem, insektami, gryzoniami oraz nawiewaniem liści.
mm x 1 mb
mm x 1 mb
sztuk
sztuk
sztuk 2 100 sztuk
PAS OKAPU KRATKA VENTI
• Kratka wentylacyjna stosowany w dachach skośnych jako element wentylacyjny obszaru okapu.
• Zabezpiecza okap przed ptactwem, insektami, gryzoniami oraz nawiewaniem liści.
• Pas nadrynnowy wykonany z blachy aluminiowej pokrytej farbą poliestrową RAL, zabezpieczony ochronną folią polietylenową zdejmowaną podczas montażu.
• Wzmacnia i zabezpiecza obszar okapu odprowadzający wodę do systemu rynnowego.
KRATKA OKAPOWA
• Kratka okapowa „wróblówka” dostępna w dwóch wariantach wykonania z PP lub z PVC.
• Zabezpiecza obszar okapu oraz inne wloty wentylacyjne w elewacji budynku przed ptactwem, insektami, gryzoniami oraz nawiewaniem liści.
50 mm x 5 mb
80 mm x 5/60BOX mb
100 mm x 5/60BOX mb 48 rolek 24/1 rolek 24/1 rolek 1440 rolek 864/60 rolek 864/60 rolek 8004; 8019; 9005
KRATKA
OKAPOWA ALU RAL
• Kratka okapowa „wróblówka” wykonana z aluminium – dwukolorowa.
• Zabezpiecza obszar okapu oraz inne wloty wentylacyjne w elewacji budynku przed ptactwem, insektami, gryzoniami oraz nawiewaniem liści.
KRATKA OKAPOWA ALU
• Kratka okapowa „wróblówka” wykonana w pełni z aluminium.
• Zabezpiecza obszar okapu oraz inne wloty wentylacyjne w elewacji budynku przed ptactwem, insektami, gryzoniami oraz nawiewaniem liści.
Cegła RAL 8004
RAL 7016
Brąz RAL 8019
› Paleta kolorów RAL stosowana w obszarze okapu Eurovent®. Brąz RAL 8017 Czarny RAL 9005
RAL 7021
Kosz dachowy, jako miejsce styku dwóch połaci, należy do najbardziej narażonych na działanie wody opadowej stref dachu – dlatego wymaga szczególnej uwagi podczas obróbki.
Prawidłowe wykonanie kosza dachowego to nie tylko gwarancja szczelności, ale również estetyki i trwałości całej połaci dachowej. Zastosowanie odpowiednich taśm, blach koszowych i uszczelnień pozwala na skuteczne odprowadzenie wody do systemu orynnowania oraz chroni konstrukcję dachu przed przeciekami i zawilgoceniem.
› Aplikacja Eurovent® KOSZ L Obróbka kosza dachowego
• Stosowany do wykonania uszczelnień dachu pomiędzy dwiema połaciami dachowymi
• Zapewnia prawidłowe odprowadzenie wody z obszaru dachu.
500 mm x 2 mb 10 sztuk
sztuk
8017; 8019; 7021; 9005
mm x 2 mb 10 sztuk 400 sztuk 8004; 8017; 8019; 7021; 9005
KLAMRA KOSZA
spinka kosza dachowego
• Klamra kosza pokryta farbą poliestrową.
• Stosowana jako element mocujący kosz dachowy do konstrukcji dachu.
• Pozwala na precyzyjny montaż kosza bez wykonywania dodatkowych otworów.
KLIN
pianka uszczelniająca
• Klin z pianki poliuretanowej z warstwą samoprzylepną.
• Stosowany do wykonywania uszczelnień w miejscu połączenia kosza dachowego z połacią dachu.
• Doskonale dopasowuje się do kształtu pokrycia.
KLIN 4
pianka uszczelniająca
• Klin z pianki poliuretanowej z warstwą samoprzylepną.
• Stosowany do wykonywania uszczelnień w miejscu połączenia kosza dachowego z połacią dachu.
• Doskonale dopasowuje się do kształtu pokrycia.
60 mm x 1 mb 200 sztuk 2000 sztuk cegła; brąz; antracyt
› Paleta kolorów RAL stosowana w obszarze kosza dachowego Eurovent®.
KLIN X
pianka uszczelniająca
• Klin z pianki poliuretanowej z warstwą samoprzylepną.
• Stosowany do wykonywania uszczelnień w miejscu połączenia kosza dachowego z połacią dachu.
• Doskonale dopasowuje się do kształtu pokrycia.
60 mm x 1 mb 200 sztuk 2000 sztuk cegła; brąz; antracyt
Cegła RAL 8004
Kasztan RAL 8015
Brąz RAL 8017
Brąz RAL 8019
Antracyt RAL 7021
Czarny RAL 9005
OCHRONA PRZECIWŚNIEGOWA
System zabezpieczenia połaci dachowych przed osuwaniem się śniegu, zaprojektowany z myślą o bezpieczeństwie użytkowników budynków oraz ochronie elementów dachu.
Rozwiązania Eurovent® obejmują system płotka przeciwśniegowego Eurovent® SNOWSTOPPER, system rury przeciwśniegowej Eurovent® TUBE oraz system bala przeciwśniegowego Eurovent® BLOCK. Uzupełnieniem są rozbijacze śniegu, śniegołapy Eurovent® SNOWSTOP.
Elementy wykonane z wysokiej jakości stali, zabezpieczone powłoką antykorozyjną i lakierowane proszkowo w kolorystyce RAL, gwarantują trwałość i niezawodność w trudnych warunkach atmosferycznych. Każdy z systemów został opracowany tak, aby umożliwić łatwy i pewny montaż na różnych rodzajach pokryć dachowych oraz aby spełnić wymagania wynikające z lokalnych stref obciążeń śniegiem zgodnie z normą PN-EN 1991-1-3.
› Aplikacja Eurovent® SNOWSTOPPER SET WEST DB-DC
Montaż ochrony przeciwśniegowej na pokryciu z dachówki betonowej
1 Eurovent® SNOWSTOPPER
2 Eurovent® FIX WEST DB-DC
3 Eurovent® XSTRONG
4 Eurovent® TOPBAND
5 Łata dodatkowa
6 Łata konstrukcyjna
7 Kontrłata
8 Eurovent® GRZEBIEŃ X
9 Eurovent® PAS OKAPU
SYSTEM PŁOTKA PRZECIWŚNIEGOWEGO
Skuteczne zabezpieczenie połaci dachowej przed gwałtownym zsuwaniem się śniegu, chroniące rynny, elewacje oraz przechodniów przebywających w obrębie budynku.
System składa się z płotka przeciwśniegowego, wsporników montażowych oraz łączników, umożliwiających dopasowanie do różnych rodzajów pokryć dachowych o nachyleniu od 15° do 60°.
Połączenia w technologii TOX.
Łączenia poszczególnych elementów realizowane są w technologii TOX, nowoczesnej metodzie łączenia „na zimno”, znanej z przemysłu motoryzacyjnego. Technologia ta gwarantuje trwałe, estetyczne i wytrzymałe połączenia, przewyższające pod względem jakości tradycyjne spawanie, bez ryzyka uszkodzenia powłoki ochronnej.
INSTRUKCJE MONTAŻU ONLINE
Zeskanuj kod QR swoim telefonem
SNOWSTOPPER
płotek przeciwśniegowy
• Płotek przeciwśniegowy wykonany ze stali ocynkowanej.
• Stanowi zabezpieczenie przed osuwaniem się z dachu dużych ilości śniegu.
• Łączony w technologii TOX.
• Podwójna ochrona przed korozją.
1,0 m; 2,0 m; 3,0 m 8004; 3009; 3004; 8017; 8019; 7024; 7016; 9005 2 sztuki
8004; 3009; 3004; 8017; 8019; 7024; 7016; 9005 5 sztuk
H
FIX METAL 400/25
wspornik płotka przeciwśniegowego
• Do blachodachówek o wysokości przetłoczenia
25 mm, oraz długości modułu 400 mm.
• Montowany przez pokrycie dachowe do łaty.
• Łączony w technologii TOX.
• Podwójna ochrona przed korozją.
A: 400 mm H: 25 mm
8004; 3009; 3004; 8017; 8019; 7024; 7016; 9005 5 sztuk
› Aplikacja Eurovent® FIX METAL 350 Ochrona przeciwśniegowa
FIX METAL 330/30
wspornik płotka przeciwśniegowego
• Do blachodachówek o wysokości przetłoczenia 30 mm, oraz długości modułu 330 mm.
• Montowany przez pokrycie dachowe do łaty.
• Łączony w technologii TOX.
• Podwójna ochrona przed korozją.
A: 350 mm H: 30 mm
8004; 3009; 3004; 8017; 8019; 7024; 7016; 9005 5 sztuk
› Paleta kolorów RAL stosowana w ochronie przeciwśniegowej Eurovent® SNOWSTOPPER.
FIX METAL FLAT
wspornik płotka przeciwśniegowego
• Do pokryć dachowych z blachy płaskiej wykończonej na rąbek stojący lub paneli dachowych na rąbek „click”.
• Montowany na rąbku.
• Łączony w technologii TOX.
• Podwójna ochrona przed korozją.
A: 270 mm 8004; 3009; 3004; 8017; 8019; 7024; 7016; 9005 5 sztuk
Cegła RAL 8004
Kasztan RAL 3009
Wiśnia RAL 3004
Brąz RAL 8017
Brąz RAL 8019
Grafit RAL 7024
Antracyt RAL 7016
Czarny RAL 9005
A H
ZESTAWY – SNOWSTOPPER SET
Eurovent® SNOWSTOPPER SET to kompletny zestaw płotka przeciwśniegowego przygotowany do natychmiastowego montażu.
W skład zestawu wchodzą: płotek przeciwśniegowy Eurovent® SNOWSTOPPER, wsporniki Eurovent® FIX oraz – w przypadku szerszych barier – łączniki CLIP.
UNI
zestaw płotka przeciwśniegowego
• Gotowy zestaw do montażu.
• Stosowany do pokryć dachowych płaskich, również do gontu bitumicznego oraz blach trapezowych.
• Podwójna ochrona przed korozją.
1,0 m; 2,0 m; 3,0 m 8004; 3009; 3004; 8017; 8019; 7024; 7016; 9005 60 kompletów
METAL 35/370
zestaw płotka przeciwśniegowego
• Gotowy zestaw do montażu.
• Stosowany do pokryć z blachodachówki panelowej o module 35/370 mm. Metro SHAKE II, Pruszyński REGLE, Novatik PREMIUM, Novatik HARNAŚ, Blachotrapez JANOSIK.
1,0 m; 2,0 m; 3,0 m 8004; 3009; 3004; 8017; 8019; 7024; 7016; 9005 60 kompletów
METAL 350
zestaw płotka przeciwśniegowego
• Gotowy zestaw do montażu.
• Stosowany do pokryć dachowych z blachodachówki o module 350/25 mm oraz 350/35 mm.
System rurowy Eurovent® TUBE stanowi alternatywę dla płotka przeciwśniegowego – doskonale komponuje się z nowoczesną architekturą.
Zapewnia wysoką skuteczność w zatrzymywaniu zsuwającego się śniegu z połaci dachowej chroniąc rynny, okap oraz elementy znajdujące się bezpośrednio pod dachem.
System Eurovent® TUBE składa się z rur przeciwśniegowych, dedykowanych do rodzaju pokrycia wsporników montażowych, łączników oraz zakończeń, co pozwala dopasować go do różnych rodzajów pokryć na połaciach dachowych o nachyleniu od 15° do 60°.
› Aplikacja Eurovent® TUBE SET SLATE
Montaż ochrony przeciwśniegowej na pokryciu z łupka
1 Eurovent® TUBE
2 Eurovent® FIX TUBE SET SLATE
3 Eurovent® MONO
4 Eurovent® TOPBAND
5 Łata dodatkowa
6 Łata konstrukcyjna
INSTRUKCJE MONTAŻU ONLINE
Zeskanuj kod QR swoim telefonem
TUBE
rura przeciwśniegowa
• Rura przeciwśniegowa wykonana ze stali ocynkowanej.
• Stanowi zabezpieczenie przed osuwaniem się z dachu dużych ilości śniegu.
Zestawienie pokryć dachowych z dedykowanymi wspornikami płotka przeciwśniegowego Eurovent® SNOWSTOPER SET oraz do wsporników rur przeciwśniegowych Eurovent® TUBE SET.
Tabela umożliwia precyzyjny dobór wspornika ochrony przeciwśniegowej do konkretnego typu pokrycia dachowego – blachodachówek dostępnych na rynku.
A - Długość modułu przetłoczenia blachodachówki. H - Wysokość przetłoczenia blachodachówki.
Nazwa blachodachówki Producent blachodachówki „A”
K Kinga
Kingas 15
Kingas
OCHRONA PRZECIWŚNIEGOWA – DACHÓWKA
Zestawienie pokryć dachowych z dedykowanymi wspornikami płotka przeciwśniegowego Eurovent® SNOWSTOPER SET oraz do wsporników rur przeciwśniegowych Eurovent® TUBE SET.
Tabela umożliwia precyzyjny dobór wspornika ochrony przeciwśniegowej do konkretnego typu pokrycia dachowego – dachówek betonowych i ceramicznych dostępnych na rynku.
Monza plus Röben 464 mm FIX DB-DC FIX T UBE DB-DC LONG
N Nibra F10 Nelskamp 487 mm FIX DB-DC FIX TUBE DB-DC LONG
Nibra F7 Nelskamp 573 mm FIX DB-DC FIX TUBE DB-DC LONG
Nibra G10 Nelskamp 487 mm
DB-DC FIX TUBE DB-DC LONG
Nibra R10 Nelskamp 297 mm FIX DB-DC FIX TUBE DB-DC SHORT
O Opal Braas 380 mm FIX BIBER FIX T UBE BIBER
P Piemont Röben 472 mm
Płaska OREA 9 Koramic 470 mm
R Renesansowa ALEGRA 9 Koramic 477 mm
Reńska COSMO 11 Koramic 458 mm
Romańska AERLOX Braas 420 mm
Rubin 9 V Braas 472 mm
Rubin 13 v Braas 436 mm
S Stodo 11 Tondach 470 mm
T Teviva Braas 420 mm
DB-DC FIX TUBE DB-DC LONG
DB-DC FIX TUBBE DB-DC LONG
DB-DC FIX TUBE DB-DC LONG
DB-DC FIX TUBE DB-DC LONG
DB-DC FIX T UBE DB-DC SHORT
DB-DC FIX T UBE DB-DC LONG
DB-DC FIX TUBE DB-DC SHORT
DB-DC FIX TUBE DB-DC LONG
DB-DC FIX TUBE DB-DC SHORT
Topas 11 V Braas 445 mm FIX DB-DC FIX T UBE DB-DC LONG
Topas 13 V Braas 431 mm
Turmalin Braas 470 mm
DB-DC FIX TUBE DB-DC SHORT
DB-DC FIX TUBE DB-DC LONG
SYSTEM BALA PRZECIWŚNIEGOWEGO
Wsporniki Eurovent® BLOCK pozwalają na montaż drewnianych bali przeciwśniegowych do połaci dachowej.
Wykonane są z wysokogatunkowej stali ocynkowanej, malowanej proszkowo, gwarantują solidne, podparcie dla drewnianych elementów systemu, umożliwiając ich bezpieczne i pewne osadzenie na połaci dachowej.
› Aplikacja Eurovent® BLOCK DB-DC LONG Montaż bala przeciwśniegowego
1 Bal przeciwśniegowy Ø 120 mm
2 Eurovent® BLOCK DB-DC LONG
3 Eurovent® SUPER
4 Eurovent® TOPBAND
5 Łata dodatkowa
6 Łata konstrukcyjna
7 Kontrłata
8 Eurovent® KRATKA VENTI Eurovent® PAS OKAPU
INSTRUKCJE MONTAŻU ONLINE
Zeskanuj kod QR swoim telefonem
BLOCK UNI
wspornik bala przeciwśniegowego
• Uniwersalny wspornik stosowany na połaci o nachyleniu od 15° do 60°.
• Polecany do pokryć płaskich z gontów bitumicznych lub blach trapezowych.
• Umozliwa zmocowanie bala przeciwśniegowego o maksymalnej średnicy Ø 120 mm.
BLOCK METAL 350/25
wspornik bala przeciwśniegowego
• Do blachodachówek o wysokości przetłoczenia 25 mm, oraz długości modułu 350 mm.
• Montowany przez pokrycie dachowe do łaty.
• Umozliwa zmocowanie bala przeciwśniegowego o maksymalnej średnicy Ø 120 mm.
Właściciele budynków są zobowiązani do zapewnienia bezpieczeństwa użytkownikom budynków oraz osobom postronnym w zakresie ich ochrony przed osuwającym się śniegiem z połaci dachowej.
Na przedstawionej mapie zaznaczono obszary stref śniegowych obowiązujące w Polsce zgodnie z normą PN-EN 1991-1-3. Wspomniana norma dokładnie określa zasady oraz ilości elementów zabezpieczających, które należy zamontować na połaci dachowej.
Strefy śniegowe w Polsce:
Obciążenie śniegiem:
Strefy obciążenia śniegiem w Polsce *rysunek poglądowy
ZALECENIA MONTAŻOWE
OCHRONY PRZECIWŚNIEGOWEJ
Rozstaw wsporników:
Zagęszczenie wsporników ochrony przeciwśniegowej należy stosować zgodnie z normami wynikającymi ze stref śniegowych. W strefach 1; 2; 3 rozstaw co 60 cm. W strefach 4; 5; powyżej 1000 m n.p.m rozstaw co 40 cm.
Rozstaw wsporników ochrony przeciwśniegowej dla poszczególnych stref:
Rozstaw co 60 cm
Rozstaw co 40 cm
Strefa śniegowa
Maksymalny rozstaw wsporników co 80 cm w przypadku gdy odległość do kalenicy nie jest większa niż 3 m przy 40° nachylenia połaci dachowej.
Dla połaci dachowej o długości większej niż 6,5 m zaleca się stosowanie 2 rzędów płotka przeciwśniegowego lub rur przeciwśniegowych.
5 > 1000 m n.p.m
W przypadku połaci o długości ponad 8 m o nachyleniu większym niż 40° zaleca się montaż dwóch rzędów rozbijaczy śniegu Eurovent® SNOWSTOP powyżej płotka przeciwśniegowego lub rur przeciwśniegowych.
Ochrona przeciwśniegowa o szerokości bariery 2 m – Blachodachówka
W tabeli podano sugerowaną liczbę wsporników stosowaną do montażu bariery ochrony przeciwśniegowej na pokryciach dachowych z blachodachówki w zależności od kąta nachylenia połaci i długości krokwi.
Ochrona przeciwśniegowa o szerokości bariery 3 m – Blachodachówka
W tabeli podano sugerowaną liczbę wsporników stosowaną do montażu bariery ochrony przeciwśniegowej na pokryciach dachowych z blachodachówki w zależności od kąta nachylenia połaci i długości krokwi.
krokwi (m)
Ochrona przeciwśniegowa o szerokości bariery 2 m – Dachówka
W tabeli podano sugerowaną liczbę wsporników stosowaną do montażu bariery ochrony przeciwśniegowej na pokryciach dachowych z blachodachówki w zależności od kąta nachylenia połaci i długości krokwi.
*Ostateczna decyzja o zakresie ochrony przeciwśniegowej oraz liczbie wsporników powinna zostać podjęta przez kierownika budowy lub osobę upoważnioną, z uwzględnieniem dokumentacji projektowej oraz klasyfikacji strefy śniegowej.
ROZBIJACZE ŚNIEGU SNOWSTOP
Śniegołap stosowany jako element rozbijający duże ilości śniegu obsuwającego się z połaci dachowej w kierunku okapu.
Wykonany ze stali ocynkowanej, lakierowany farbą poliestrową w kolorystyce RAL. Występuje w kilkunastu modelach przeznaczonych do różnych typów pokryć dachowych.
Szczególnie zalecany do montażu powyżej płotka przeciwśniegowego lub rury przeciwśniegowej w przypadku połaci dachowych o długości ponad 8 m oraz o nachyleniu większym niż 40°.
› Aplikacja Eurovent® SNOWSTOP
Ochrona przeciwśniegowa w obszarze okapu
1 Eurovent® SNOWSTOP 2 Eurovent® PAS OKAPU
INSTRUKCJE MONTAŻU ONLINE
Zeskanuj kod QR swoim telefonem
3 Dachówka 4 Orynnowanie
SNOWSTOP UNI
rozbijacz śniegu
• Stosowany do pokryć dachowych płaskich, dostępny w wersji SHORT oraz LONG.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
SNOWSTOP DB
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki betonowej Braas, IBF, Euronit, Jopek – BEAVER-TILE, Nelskamp, Koramic, Creaton Viva, Rupp Topas.
• Podwójna ochrona przed korozją.
8004; 8012; 8015; 8014; 8019; 7016; 9005
SNOWSTOP DC-1
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Tondach Hranice 11, Creaton MZ23, Koramic 32, Röben Monza Plus, Rupp Tarmaute.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
SNOWSTOP DC-2
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Röben Fleming; Creaton Harmonia; Creaton Sirius; Nelskamp Nibra f10U.
• Dostępny w wersji SHORT oraz LONG.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
SNOWSTOP DC-3
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Tondach Francuska 12, Tondach Falcovka, Tondach Marsylka 12, Rupp Rubin, Creaton Domino, Creaton Ratio Neu, Creaton Piatta, Braas Armer 12V, Koramic Alegra 89, Bogen Innovo 12.
8004; 8012; 8017; 7016; 9005
SNOWSTOP METAL
rozbijacz śniegu
• Stosowany do pokryć dachowych z blachodachówki.
• Podwójna ochrona przed korozją.
SNOWSTOP DC-4
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Tondach Francuska 14, Tondach Marsylka 14; Tondach Csárdás; Braas Granat 13v; Koramic Marsylka E20.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
sztuk
SNOWSTOP DC-5
rozbijacz śniegu
• Stosowany do pokryć dachowych krytych dachówką ceramiczną Tondach Romańska L15, Creaton Futura.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
8004; 8012; 8017; 7016; 9005
SNOWSTOP DC-6
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Tondach POLKA, Tondach Jircanka.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
SNOWSTOP DC-7
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Creaton Premion.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
SNOWSTOP DC-8
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Creaton Harmonica.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
SNOWSTOP DC-9
rozbijacz śniegu
• Stosowany do pokryć dachowych z dachówki ceramicznej Creaton Balance.
• Podwójna ochrona przed korozją.
8004; 8012; 8017; 7016; 9005
› Paleta kolorów RAL stosowana
dla rozbijaczy śniegu Eurovent® SNOWSTOP.
Cegła
RAL 8004
Kasztan RAL 8012
Brąz RAL 8015
Brąz RAL 8014
Brąz RAL 8017
Brąz RAL 8019
Antracyt RAL 7016
Czarny
RAL 9005
ZALECENIA MONTAŻOWE SNOWSTOP
Śniegołapy mogą być alternatywnym rozwiązaniem w zakresie ochrony przeciwśniegowej dla płotków i bali przeciwśniegowych.
Aby spełniały swoje zadanie zaleca się, aby były rozmieszczone na całej połaci dachu, a ich rozmieszczenie oraz ilość jest zależna od kąta nachylenia dachu oraz strefy śniegowej, w której znajduje się dany budynek.
Poniżej przedstawiamy tabelę, która określa dokładną ilość śniegołapów przypadającą na 1 m2 połaci dachowej w zależności od kąta nachylenia połaci oraz wartości obciążenia dachu śniegiem.
Ilość śniegołapów (sztuk/m2):
KOMUNIKACJA DACHOWA
System komunikacji dachowej to zestaw elementów montowanych na połaci, które umożliwiają bezpieczne poruszanie się po dachu skośnym zgodnie z wymaganiami normy EN 516-1A.
Ławy kominiarskie Eurovent® PLATFORM w połączeniu ze stopniami kominiarskimi Eurovent® STEP, mocowane za pomocą wsporników Eurovent® SUPPORT i kołysek GRIP, pozwalają tworzyć trakty komunikacyjne na dachach skośnych o nachyleniu od 15° do 60°.
Zapewniają swobodny i bezpieczny dostęp do kominów i innych urządzeń technicznych wymagających przeglądów oraz okresowej konserwacji. Elementy wykonane są z wysokogatunkowej stali ocynkowanej, malowane proszkowo zgodnie z paletą RAL.
Zestawienie pokryć dachowych z dedykowanymi wspornikami komunikacji dachowej Eurovent® SUPPORT; Eurovent® STEP SET; Eurovent® PLATFORM SET.
Tabela umożliwia precyzyjny dobór wspornika komunikacji dachowej do konkretnego typu pokrycia dachowego – blachodachówek dostępnych na rynku.
A - Długość modułu przetłoczenia blachodachówki. H - Wysokość przetłoczenia blachodachówki.
Nazwa blachodachówki Producent blachodachówki „A” „H” Wspornik
B
blachodachówki
J Janosik Blachotrapez
K Kinga Florian
Kinga Florian
Kingas Blachotrapez
Kingas Blachotrapez
Kingas 15 Blachotrapez
Kingas 15 Blachotrapez
Kingas Eco Plus Blachotrapez
Klara Florian
Korona Plus Blachdom Plus
Korona Plus Blachdom Plus
L Lidia Max Florian
Loara Pruszyński
M Maja Max Florian
Monterrey Feb Forma Ruukki
Murano Budmat
O Optima Arad Pruszyński
P Perła Plus Blachdom Plus
Perła Plus Blachdom Plus
Platino Bratex
R Rialto Budmat
Rozalia Max Florian
Róża
Róża Florian
Rubin Plus Pruszyński
Rubin Plus Pruszyński
S Sofia Florian
Sofia Florian
Szafir Pruszyński
Szafir Pruszyński
T Talia Blachotrapez
Tamara Max Florian
Twister Blachodach
V Vello Bratex
Venecja Budmat
SUPPORT METAL 35/380
SUPPORT METAL 350/20
SUPPORT METAL 400/20
350/30
METAL 350/30
METAL 350/35
350/20
METAL 350/30
METAL 350/30
KOMUNIKACJA DACHOWA – DACHÓWKA
Zestawienie pokryć dachowych z dedykowanymi wspornikami komunikacji dachowej Eurovent® SUPPORT; Eurovent® STEP SET; Eurovent® PLATFORM SET
Tabela umożliwia precyzyjny dobór wspornika komunikacji dachowej do typu pokrycia dachowego – dachówek betonowych lub ceramicznych dostępnych na rynku.
Nazwa dachówki Producent Długość dachówki Wspornik Eurovent® SUPPORT
C Celtycka Braas 420 mm
F Figaro 11 Tondach 470 mm
G Granat 13V Braas 428 mm
H Holenderka 11 Tondach 470 mm
K Karpiówka Koramic 380 mm
Karpiówka Nelskamp 380 mm
Karpiówka Tondach 380 mm
M Marsylka 11
Koramic 433 mm
Monza plus Röben 464 mm
N Nibra F10 Nelskamp 487 mm
Nibra F7 Nelskamp 573 mm
Nibra G10 Nelskamp 487 mm
Nibra R10 Nelskamp 297 mm
O Opal Braas 380 mm
P Piemont Röben 472 mm
Płaska OREA 9 Koramic 470 mm
R Renesansowa ALEGRA 9 Koramic 477 mm
Reńska COSMO 11 Koramic 458 mm
Romańska AERLOX Braas 420 mm
Rubin 9 V Braas 472 mm
Rubin 13 v Braas 436 mm
S Stodo 11 Tondach 470 mm
T Teviva
Braas 420 mm
Topas 11 V Braas 445 mm
Topas 13 V Braas 431 mm
Turmalin Braas 470 mm
SUPPORT DB-DC SHORT
SUPPORT DB-DC LONG
SUPPORT DB-DC SHORT
SUPPORT DB-DC LONG
SUPPORT BIBER WEST
SUPPORT BIBER WEST
SUPPORT BIBER WEST
SUPPORT DB-DC SHORT
SUPPORT DB-DC LONG
SUPPORT DB-DC LONG
SUPPORT DB-DC LONG
SUPPORT DB-DC LONG
SUPPORT DB-DC SHORT
SUPPORT BIBER WEST
SUPPORT DB-DC LONG
SUPPORT DB-DC LONG
SUPPORT DB-DC LONG
SUPPORT DB-DC LONG
SUPPORT DB-DC SHORT
SUPPORT DB-DC LONG
SUPPORT DB-DC SHORT
SUPPORT DB-DC LONG
SUPPORT DB-DC SHORT
SUPPORT DB-DC LONG
SUPPORT DB-DC SHORT
SUPPORT DB-DC LONG
SUPPORT METAL - MONTAŻ
Schemat montażu wsporników komunikacji dachowej SUPPORT METAL.
Wybór typu blachodachówki determinuje odpowiedni sposób montażu. Wsporniki
Eurovent® SUPPORT METAL dedykowane są do blachodachówek o tradycyjnym układzie arkuszy.
INSTRUKCJE MONTAŻU METAL
› Blachodachówka tradycyjna Montaż standardowy
1 Eurovent® SUPPORT METAL
2 Śruby mocujące wspornik
3 Blachodachówka tradycyjna
4 Łata | Kontrłata
5 Membrana dachowa
6 Izolacja termiczna
7 Membrana paroizolacyjna
› Pasujące modele Eurovent® SUPPORT METAL do montażu na tradycyjnych arkuszach blachodachówek
Zeskanuj kod QR swoim telefonem
SUPPORT METAL DECRA - MONTAŻ
Schemat montażu wsporników komunikacji dachowej SUPPORT METAL DECRA.
Wybór typu blachodachówki determinuje odpowiedni sposób montażu. Wsporniki
Eurovent® SUPPORT METAL DECRA dedykowane są do blachodachówek o modułowym, panelowym układzie arkuszy.
INSTRUKCJE MONTAŻU DECRA
› Blachodachówka modułowa Montaż typ decra
1 Eurovent® SUPPORT METAL DECRA
2 Śruby mocujące wspornik
3 Blachodachówka modułowa
4 Łata | Kontrłata
5 Membrana dachowa
6 Izolacja termiczna
7 Membrana paroizolacyjna
Zeskanuj kod QR swoim telefonem
› Pasujące modele Eurovent® SUPPORT METAL DECRA do montażu na blachodachówkach o modułowym, panelowym układzie arkuszy
• Eurovent® SUPPORT METAL 20/350 • Eurovent® SUPPORT METAL 30/350
Eurovent® SUPPORT METAL 35/380
OCHRONA I WENTYLACJA
Nowoczesne kominki wentylacyjne Eurovent® zostały zaprojektowane z myślą o wymaganiach nowoczesnego budownictwa. System uzupełniają elastyczne przewody oraz akcesoria, które umożliwiają budowę kompletnego układu wentylacji w budynku.
SYSTEM WENTYLACJI VENTOS X
Kompletne rozwiązanie do efektywnej wentylacji budynków mieszkalnych i użytkowych, zaprojektowane z myślą o wymaganiach nowoczesnego, energooszczędnego budownictwa.
Eurovent® VENTOS X to kominek wentylacyjny o przekroju wentylacyjnym 170 mm oraz średnicy przyłącza 150 mm. Specjalnie ukształtowana głowica wykorzystuje energię wiatru do wspomagania ciągu kominowego, co zapewnia zwiększoną wydajność wentylacji i stabilny przepływ powietrza. Duża średnica eliminuje potrzebę dodatkowego docieplenia przewodu. Zintegrowany system antykondensacyjny skutecznie zabezpiecza instalację przed zawilgoceniem.
Zgodny z normą PN-83/B-03430/Az3, kominek Eurovent® VENTOS X może być stosowany jako wyrzutnia dachowa w systemach wentylacji grawitacyjnej i mechanicznej – wszędzie tam, gdzie liczy się skuteczna wymiana powietrza oraz kontrola wilgotności.
› Aplikacja Eurovent® VENTOS X Podstawa PLUS T - dachówka betonowa płaska
1 Eurovent® VENTOS X PLUS T
2 Eurovent® PUR
3 Eurovent® HOME PRO
4 Izolacja termiczna
5 Eurovent® STANDARD ALU
6 Płyta GK
7 Krokiew
8 Pokrycie dachowe
Zeskanuj kod QR swoim telefonem
BUDOWA VENTOS X
Każdy detal kominka wentylacyjnego Eurovent® VENTOS X został zaprojektowany z myślą o maksymalnej efektywności i trwałości działania.
1 Nasada – Aerodynamiczny pierścieniowy profil Ø210 mm wykorzystuje energię wiatru do wspomagania ciągu, zwiększając efektywność wentylacji.
2 Przyłącze – Średnica przyłącza Ø150 mm, zgodna z normą PN-83/B-03430/Az3, zapewnia kompatybilność z systemami wentylacji grawitacyjnej i mechanicznej.
3 System Antykondensacyjny – kominek posiada otwory do odpływu kondensatu z wnętrza kominka bezpośrednio na połać dachu minimalizując ryzyko zawilgocenia przewodów wentylacyjnych.
4 Przepływ powietrza – Średnica wewnętrzna Ø170 mm zapewnia zwiększony przepływ powietrza oraz wysoką skuteczność wentylacyjną.
5 Powierzchnia – Antyosadowa struktura ogranicza gromadzenie się zanieczyszczeń. Szeroka gama kolorów RAL – dopasowana do najpopularniejszych odcieni pokryć dachowych dostępnych na rynku.
6 Regulacja – Kominek umożliwia regulację kąta nachylenia względem połaci dachowej w zakresie od 5° do 45°.
7 Podstawa – Szczelne przejścia dachowe dostosowane do najpopularniejszych modeli pokryć dachowych dostępnych na rynku.
BADANIA VENTOS X
Kominek wentylacyjny Eurovent® VENTOS X został poddany kompleksowej ocenie technicznej pod kątem trwałości, wytrzymałości i funkcjonalności.
Badania przeprowadzono w niezależnych, akredytowanych ośrodkach badawczych – w tym w Sieci Badawczej Łukasiewicz – Instytucie Inżynierii Materiałów Polimerowych i Barwników oraz w Katedrze Inżynierii Cieplnej i Wentylacji Politechniki Krakowskiej.
Dodatkowo, produkt otrzymał pozytywną ocenę właściwości technicznych wydaną przez Instytut Technologii Budowlanej (ITB), co potwierdza jego zgodność z wymaganiami nowoczesnego budownictwa oraz normą PN-83/B-03430/Az3.
› Przepływ powietrza Eurovent® VENTOS X Wykres przedstawia porównanie przepływu powietrza przez kominek wentylacyjny o średnicy Ø 150 oraz Ø 125 mm.*
1 Eurovent® VENTOS X – Ø150 mm
2 Inny kominek Ø125 mm
Przepływ powietrza [m3/h] Przepływ powietrza [l/s]
VENTOS X – REALNA PRZEWAGA
Zgodnie z najnowszymi wytycznymi, średnica kanału wentylacyjnego dla pomieszczeń takich jak łazienki, kuchnie czy toalety nie powinna być mniejsza niż 150 mm.
Kominek Eurovent® VENTOS X to rozwiązanie zapewniające wydajną i bezpieczną wentylację – również w budynkach o podwyższonym standardzie energetycznym. Dzięki przyłączu o średnicy 150 mm gwarantuje swobodny i stabilny przepływ powietrza bez ryzyka zatorów i wahań ciągu. Nie wymaga dodatkowego docieplenia, skutecznie zapobiega zjawisku kondensacji, zawilgoceniu kanału wentylacyjnego oraz rozwojowi pleśni, grzybów – problemom, które często towarzyszą stosowaniu kominków o mniejszej średnicy.
VENTOS X
ø150 mm
Nie wymaga ocieplenia.
Wydajna wentylacja budynku zgodna z normami.
Zapobiega powstawaniu grzybów i pleśni.
Brak ryzyka kondensacji pary wodnej w przewodzie.
Stosowany w instalacjach wentylacji grawitacyjnej.
Może być stosowany jako odpowietrzenie pionów instalacji sanitarnych, kanalizacyjnych.
INNY KOMINEK
ø125 mm
Wymaga ocieplenia.
Niewydajny, niski przepływ powietrza.
Wysokie ryzyko powstawania grzybów i pleśni.
Wysokie ryzyko kondensacji pary wodnej w przewodzie.
Nadaje się tylko do odpowietrzenia pionów kanalizacyjnych, instalacji sanitarnych.
WENTYLACJA W BUDYNKACH
Prawidłowa wentylacja w domach i mieszkaniach zapewnia komfortowy mikroklimat oraz wysoką jakość powietrza wewnętrznego.
Chroni przed rozwojem pleśni i powstawaniem szkód wywołanych wilgocią. Skutecznie usuwa z pomieszczeń tlenek i dwutlenek węgla, nadmiar pary wodnej, a także zapachy kuchenne, dym tytoniowy czy zanieczyszczenia chemiczne. Tym samym ogranicza ryzyko problemów zdrowotnych – bólu głowy, podrażnień dróg oddechowych, spadku koncentracji oraz reakcji alergicznych.
Sprawnie działający system wentylacyjny nie powoduje przeciągów, zapewnia ciągłą wymianę powietrza i pozwala na efektywne zarządzanie energią cieplną w budynku.
Nowoczesne rozwiązania wentylacyjne oferują możliwość precyzyjnej regulacji przepływu powietrza, co przekłada się na ograniczenie strat ciepła i realną poprawę efektywności energetycznej obiektu – szczególnie istotną w budownictwie energooszczędnym i pasywnym.
Nieskuteczna lub źle działająca wentylacja prowadzi do kumulacji szkodliwych substancji w powietrzu wewnętrznym, co negatywnie wpływa na zdrowie mieszkańców oraz stan techniczny budynku.
W słabo wentylowanych pomieszczeniach gromadzą się zanieczyszczenia takie jak nadmiar pary wodnej, dwutlenek i tlenek węgla, lotne związki organiczne (LZO), pyły, alergeny czy dym papierosowy. Ich obecność może powodować złe samopoczucie, bóle głowy, podrażnienia dróg oddechowych oraz spadek koncentracji. W dłuższym okresie zanieczyszczenia te mogą nasilać objawy alergiczne, a niektóre z nich wykazują działanie rakotwórcze.
Nadmierna wilgotność wynikająca z niesprawnej wentylacji sprzyja zawilgoceniu przegród, pogarsza właściwości izolacyjne materiałów i prowadzi do kondensacji pary wodnej, co stwarza dogodne warunki do rozwoju pleśni i grzybów.
Świeże, utlenione powietrze wolne od brzydkich zapachów i zanieczyszczeń.
Brak przeciągów i strat ciepła, prawidłowa cyrkulacja powietrza.
Dobre samopoczucie, łatwość koncentracji, zdrowe powietrze w budynku.
Nadmierna ilość pary wodnej, dwutlenku węgla i innych gazów powstałych w budynku.
Powstawanie pleśni i grzyby, kumulacja alergenów oraz wirusów.
Podwyższona wilgotność powietrza - nadmierna kondensacja pary wodnej.
Złe samopoczucie, chroniczne zmęczenie i brak koncentracji, choroby.
PODSTAWOWE RODZAJE WENTYLACJI
Wyróżniamy kilka podstawowych systemów wentylacji stosowanych w budownictwie:
Wentylacja grawitacyjna
Najprostszy i najbardziej ekonomiczny system wymiany powietrza stosowany w budynkach mieszkalnych. Działa na zasadzie naturalnego ciągu – zużyte powietrze usuwane jest z pomieszczeń dzięki różnicy ciśnień pomiędzy przestrzenią wewnętrzną a ujściem kanału wentylacyjnego. Świeże powietrze napływa przez nieszczelności stolarki okiennej i drzwiowej lub specjalne nawiewniki. System ten nie umożliwia regulacji intensywności wentylacji i jest w pełni zależny od warunków atmosferycznych (temperatury zewnętrznej i siły wiatru).
1 Wywiew 2 Szczeliny
Wentylacja hybrydowa
Rozwiązanie łączące wentylację grawitacyjną z wentylacją mechaniczną. W normalnych warunkach system działa pasywnie – tak jak klasyczna wentylacja grawitacyjna. W przypadku niekorzystnych warunków pogodowych lub zwiększonego zapotrzebowania na wymianę powietrza, system uruchamia mechaniczne wspomaganie przepływu. Wentylacja hybrydowa pozwala na częściowe sterowanie intensywnością wymiany powietrza, zapewniając lepszy komfort i efektywność przy niższych kosztach eksploatacyjnych niż pełna wentylacja mechaniczna.
1 Wywiew 2 Nawiew 3 Szczeliny
Wentylacja mechaniczna z odzyskiem ciepła (rekuperacja)
Zaawansowany system wentylacji nawiewno-wywiewnej wyposażony w rekuperator, czyli wymiennik ciepła, który odzyskuje energię z powietrza usuwanego z budynku. Rozwiązanie to zapewnia stały dopływ świeżego, przefiltrowanego powietrza oraz znaczną redukcję strat cieplnych. System pozwala na pełną kontrolę parametrów powietrza – jego temperatury, wilgotności oraz czystości. Rekuperacja znajduje zastosowanie przede wszystkim w szczelnych, nowoczesnych budynkach energooszczędnych i pasywnych.
1 Wywiew 2 Nawiew – czerpnia
VENTOS X – DACHÓWKA BETONOWA
Zestawienie pokryć dachowych z dedykowanymi podstawami kominków wentylacyjnych Eurovent® VENTOS X, VENTOS X ROTO oraz wywietrznika połaciowego VENTOS X FLAT.
Tabela prezentuje dopasowanie modeli podstaw do wybranych dachówek betonowych dostępnych na rynku. Umożliwia to precyzyjny dobór odpowiedniego modelu systemu wentylacyjnego Eurovent® VENTOS X do konkretnego typu pokrycia dachowego.
Nazwa dachówki
Producent dachówki
Model podstawy VENTOS X
A AARHUS IBF PLUS T ALPEN DACHSTEIN BRAMAC PLUS R
B Bałtycka BRAAS PLUS S
C CELTYCKA BRAAS PLUS C
E ESÓWKA S NELSKAMP PLUS S
F FINKENBERGER NELSKAMP PLUS R
G GOTEBORG CREATON PLUS S
K KAPSTADT CREATON PLUS T
M MECKLENBURGER BENDERS PLUS R
P PALEMA BENDERS PLUS C PLANUM NELSKAMP PLUS T
PODWÓJNA RZYMSKA PRODACH PLUS R PODWÓJNA S PRODACH PLUS S PODWÓJNA S IBF PLUS S
R ROMAŃSKA BRAAS PLUS R
S SIGMA NELSKAMP PLUS C
T TEGALIT BRAAS PLUS T TEVIVA BRAAS PLUS T
› Paleta kolorów stosowana w modelach kominków dedykowanych do dachówek betonowych.
Brąz Kasztan Cegła
Grafit Czarny
VENTOS X PLUS T
kominek wentylacyjny – dachówka płaska
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek płaskich – PLUS T.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 420 mm
B: 330 mm
Cegła; Brąz; Kasztan; Grafit; Czarny
1 komplet 24 komplety
VENTOS X ROTO PLUS T
kominek rotacyjny – dachówka płaska
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do dachówek płaskich – PLUS T.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 420 mm
B: 330 mm
Cegła; Brąz; Grafit; Czarny
1 komplet 24 komplety
VENTOS X FLAT PLUS T
wywietrznik połaciowy – dachówka płaska
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do dachówek płaskich – PLUS T.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
A: 420 mm B: 330 mm
Cegła; Brąz; Kasztan; Grafit; Czarny
1 komplet 24 komplety
VENTOS X PLUS S
kominek wentylacyjny – dachówka typ „s”
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek betonowych typ „S”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 425 mm
B: 330 mm
Cegła; Brąz; Kasztan; Czarny
1 komplet 24 komplety
VENTOS X ROTO PLUS S
kominek rotacyjny – dachówka typ „s”
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do dachówek betonowych typ „S”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 425 mm
B: 330 mm
Cegła; Brąz; Czarny
1 komplet 24 komplety
VENTOS X FLAT PLUS S
wywietrznik połaciowy – dachówka typ „s”
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do dachówek betonowych typ „S”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
A: 425 mm
B: 330 mm
Cegła; Brąz; Kasztan; Czarny
1 komplet 24 komplety
VENTOS X PLUS R
kominek wentylacyjny – dachówka typ romańska
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek betonowych typ „Romańska”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 400 mm
B: 326 mm
Cegła; Brąz; Kasztan; Grafit; Czarny
1 komplet 24 komplety
VENTOS X ROTO PLUS R
kominek rotacyjny – dachówka typ romańska
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do dachówek betonowych typ „Romańska”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 400 mm
B: 326 mm
Cegła; Brąz; Grafit; Czarny
1 komplet 24 komplety
VENTOS X FLAT PLUS R
wywietrznik połaciowy – dachówka typ romańska
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do dachówek betonowych typ „Romańska”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
A: 400 mm
B: 326 mm
Cegła; Brąz; Kasztan; Grafit; Czarny
1 komplet 24 komplety
VENTOS X PLUS C
kominek wentylacyjny – dachówka typ celtycka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do dachówek betonowych typ „Celtycka”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 420 mm
B: 330 mm
Cegła; Brąz; Grafit; Czarny
1 komplet 24 komplety
VENTOS X ROTO PLUS C
kominek rotacyjny – dachówka typ celtycka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do dachówek betonowych typ „Celtycka”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
Ø150 mm
A: 420 mm
B: 330 mm
Cegła; Brąz; Grafit; Czarny
1 komplet 24 komplety
VENTOS X FLAT PLUS C
wywietrznik połaciowy – dachówka typ celtycka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do dachówek betonowych typ „Celtycka”.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 162 lub on-line pod kodem QR.
A: 420 mm
B: 330 mm
Cegła; Brąz; Grafit; Czarny
1 komplet 24 komplety
VENTOS X – BLACHODACHÓWKA
Zestawienie pokryć dachowych z dedykowanymi podstawami kominków wentylacyjnych Eurovent® VENTOS X, VENTOS X ROTO oraz wywietrznika połaciowego VENTOS X FLAT.
Tabela prezentuje dopasowanie modeli podstaw do wybranych blachodachówek dostępnych na rynku. Umożliwia to precyzyjny dobór odpowiedniego modelu systemu wentylacyjnego Eurovent® VENTOS X do konkretnego typu pokrycia dachowego.
Nazwa blachodachówki Producent blachodachówki Model podstawy VENTOS X
A ADA
BLACHY MINDA N25
ADAMANTE RUUKKI R28 AGA BLACHCENTRUM N25 AGA LIMBLACH W35 AGAT POLSTAL W35
Q QUATTRO BLACHSTAL G18 QUATTRO SYMMETRICA BLACHSTAL G18
R REGENT / REGENT GRAND
PLANNJA N25
REGLE PRUSZYŃSKI BITU O
REN PRUSZYŃSKI R28
REVERS METALEX MIKOŁAJOWICE N25 + dodatkowy butyl
RIKI VICOR N25
ROMA REGAMET R28
ROZALIA
FLORIAN CENTRUM R28
RUBIN PLUS PRUSZYŃSKI N25 + dodatkowy butyl
RZYMSKA
DACH-METAL W35
S SARA BUDMAT N25
SATURN
DACH-STYL N25
SAVANNA BRATEX BITU O
SCALA BLACH-POL F22 + dodatkowy butyl
SCANDIA METALEX MIKOŁAJOWICE W35
SCANDIC LINE PLANNJA N25
SCANDIC MODULAR PLANNJA N25
SCANDINAVIA BRATEX F22
SEGMENT TRANSBLACH N25
SIMELINE
BLACHY WADOWSKI G18
SIÓDEMKA DACHPOL WŁOSZCZOWA F22
SMART PLANNJA N25
SOLO
SOLIS
SOLIS
BLACHODACH BITU O + dodatkowy butyl
BLOK-BUD F22
BLOKBLACH F22
SOLIS FINNOYA F22
SONATA
SPECJAL
SPEKTRUM
STIGMA 2.0
BLACHODACH W35
BLACHY PIOTRKOWICZ N25
BALEXMETAL N25
BLACHPROFIL2 F22
STANDARD ŁUCZAJ N25
STELLA DISPOL N25
STRATO MARKOSTEEL B26
SYMETRIA
BLACH-POL F22
SYMETRIA NOWAX G18
SYMETRIA DE LUX
SZAFIR
SZKOCKA
BLACH-POL F22
PRUSZYŃSKI N25
BLACH-POL M11
T TAMARA
TAKT
TALIA
TANGO
TEMIDA
TESSA
THUNDER
TIGRA
TOM STEEL
TOPAZ
FLORIAN CENTRUM F22
FINCO-STAL N25
BLACHOTRAPEZ N25 + dodatkowy butyl
FINCO-STAL W35
GLINMET / WISTAL G18
FLORIAN CENTRUM T18 + dodatkowy butyl lub M11
SOLID STEEL / BLACHOTRAPEZ BITU O + dodatkowy butyl lub BITU UNI
PRUSZYŃSKI M11 + dodatkowy butyl
FINISH PROFILES M11 + dodatkowy butyl
WŁASTAL W35
TOPLINEL(LPAN) LINDAB N25
TREND
BLACHOTRAPEZ BITU O + dodatkowy butyl
TUR PRUSZYŃSKI F22
TWIST
TWISTER
TYSENIA
BLACHODACH N25 + dodatkowy butyl
BLACHODACH N25
BLACHOTRAPEZ BITU O
V VENESSA/VANESSA SIMETRIC DOM-BLACH G18
VEGA FINCO-STAL N25
VEGA METALMIX W35
VELA INTER-MAX G18
VELLO BRATEX N25
VENA HANBUD N25 + dodatkowy butyl
VENECJA BUDMAT F22
VERA UNIBLACH N25
VIKA VICOR N25
VIKTORIA REGAMET N25
VIVALDI ARECO SWEDEN N25
W WESTA INTER-MAX W35 WIKTORIA METALEX MIKOŁAJOWICE N25
X XARA ZEPART N25
Z ZEFIR BUDMAT N25
ZET
BLACHPROFIL 2 F22
ZUZIA MATPOL W35
› Paleta kolorów stosowana w modelach kominków dedykowanych do blachodachówek.
Kasztan RAL 3009 Antracyt RAL 7021
Cegła RAL 8004
Grafit
Brąz RAL 8017
Czarny RAL 9005
Brąz RAL 8019
Zielony RAL 6020
VENTOS X N25
kominek wentylacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – N25.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 33 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO N25
kominek rotacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blachodachówek o przetłoczeniu – N25.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm H: 33 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT N25
wywietrznik połaciowy – blachodachówka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blachodachówek o przetłoczeniu – N25.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 245 mm
H: 33 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X F22
kominek wentylacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – F22.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO F22
kominek rotacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blachodachówek o przetłoczeniu – F22.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 25 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT F22
wywietrznik połaciowy – blachodachówka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blachodachówek o przetłoczeniu – F22.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 245 mm
H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X W35
kominek wentylacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – W35.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 35 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO W35
kominek rotacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blachodachówek o przetłoczeniu – W35.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm H: 35 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT W35
wywietrznik połaciowy – blachodachówka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blachodachówek o przetłoczeniu – W35.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 245 mm
H: 35 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X G18
kominek wentylacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – G18.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 20 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO G18
kominek rotacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blachodachówek o przetłoczeniu – G18.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 20 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT G18
wywietrznik połaciowy – blachodachówka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blachodachówek o przetłoczeniu – G18.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 245 mm
H: 20 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X R28
kominek wentylacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – R28.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 244 mm
H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO R28
kominek rotacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blachodachówek o przetłoczeniu – R28.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 244 mm H: 25 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT R28
wywietrznik połaciowy – blachodachówka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blachodachówek o przetłoczeniu – R28.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 244 mm
H: 25 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X B26
kominek wentylacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – B26.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 243 mm
H: 37 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO B26
kominek rotacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blachodachówek o przetłoczeniu – B26.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 243 mm
H: 37 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT B26
wywietrznik połaciowy – blachodachówka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blachodachówek o przetłoczeniu – B26.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 243 mm
H: 37 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X M11
kominek wentylacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blachodachówek o przetłoczeniu – M11.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 15 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO M11
kominek rotacyjny – blachodachówka
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blachodachówek o przetłoczeniu – M11.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
H: 15 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT M11
wywietrznik połaciowy – blachodachówka
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blachodachówek o przetłoczeniu – M11.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 245 mm
H: 15 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
VENTOS X BITU O
kominek wentylacyjny – pokrycia płaskie
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do pokryć płaskich.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
1 komplet
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
36 kompletów
VENTOS X ROTO BITU O
kominek rotacyjny – pokrycia płaskie
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do pokryć płaskich.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 245 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT BITU O
wywietrznik połaciowy – pokrycia płaskie
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do pokryć płaskich.
• Lista pasujących pokryć dachowych dostępna na stronach nr. 167 – 172 lub on-line pod kodem QR.
A: 325 mm
B: 245 mm
1 komplet
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
140 kompletów
VENTOS X UNI PODSTAWA UNIWERSALNA
Uniwersalny zestaw montażowy przeznaczony do instalacji kominka wentylacyjnego Eurovent® VENTOS X na pokryciach z blachy – w szczególności na blachach trapezowych o wysokim i niskim profilu.
Rozwiązanie zaprojektowane z myślą o maksymalnej szczelności i dopasowaniu do zróżnicowanych przetłoczeń pokrycia. Uniwersalny, elastyczny kołnierz izolacyjny BITU UNI, dostępny jest w dwóch wariantach:
BITU UNI ALU – kołnierz wykonany z profilowanej w trójwymiarowy wzór blachy aluminiowej i i grubej warstwy kleju butylowego.
BITU UNI EPDM – kołnierz wykonany z wysokojakościowej elastycznej warstwy EPDM z siatką aluminiową i grubej warstwy kleju butylowego.
Oba warianty kołnierza zapewniają wysoką szczelność i łatwe dopasowanie do różnorodnych kształtów pokrycia dachowego – także w przypadku wysokich przetłoczeń blach trapezowych. Rozwiązanie to gwarantuje trwałe i niezawodne połączenie z systemem wentylacji budynku.
› Aplikacja Eurovent® VENTOS X Podstawa BITU UNI ALU - blacha trapezowa
1 Eurovent® VENTOS X BITU UNI ALU
2 Eurovent® PUR
3 Eurovent® HOME PRO
4 Izolacja termiczna
5 Eurovent® STANDARD ALU
6 Krokiew
7 Pokrycie dachowe
VENTOS X BITU UNI EPDM
kominek wentylacyjny – podstawa uniwersalna
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Uniwersalna podstawa EPDM 300 mm x 550 mm.
• Dedykowany do blach trapezowych o wysokim i niskim przetłoczeniu.
Ø150 mm
A: 550 mm
B: 300 mm
8004; 8017; 7024; 9005
1 komplet 36 kompletów
VENTOS X ROTO BITU UNI EPDM
kominek rotacyjny – podstawa uniwersalna
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Uniwersalna podstawa EPDM 300 mm x 550 mm.
• Dedykowany do blach trapezowych o wysokim i niskim przetłoczeniu.
Ø150 mm
A: 550 mm
B: 300 mm
8004; 8017; 7024; 9005
1 komplet 36 kompletów
VENTOS X FLAT BITU UNI EPDM
wywietrznik połaciowy – podstawa uniwersalna
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Uniwersalna podstawa EPDM 300 mm x 550 mm.
• Dedykowany do blach trapezowych o wysokim i niskim przetłoczeniu.
A: 550 mm
B: 300 mm
8004; 8017; 7024; 9005
1 komplet 36 kompletów
VENTOS X BITU UNI ALU
kominek wentylacyjny – podstawa uniwersalna
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Uniwersalna podstawa ALU 400 mm x 550 mm.
• Dedykowany do blach trapezowych o wysokim i niskim przetłoczeniu.
Ø150 mm
A: 550 mm
B: 400 mm
8004; 8017; 8019; 7024; 9005
1 komplet 36 kompletów
VENTOS X ROTO BITU UNI
ALU kominek rotacyjny – podstawa uniwersalna
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Uniwersalna podstawa ALU 400 mm x 550 mm.
• Dedykowany do blach trapezowych o wysokim i niskim przetłoczeniu.
Ø150 mm
A: 550 mm
B: 400 mm
8004; 8017; 8019; 7024; 9005
1 komplet 36 kompletów
VENTOS X FLAT BITU UNI ALU
wywietrznik połaciowy – podstawa uniwersalna
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Uniwersalna podstawa ALU 400 mm x 550 mm.
• Dedykowany do blach trapezowych o wysokim i niskim przetłoczeniu.
A: 550 mm
B: 400 mm
8004; 8017; 8019; 7024; 9005
1 komplet 36 kompletów
VENTOS X – BLACHY TRAPEZOWE
Zestawienie pokryć dachowych z dedykowanymi podstawami kominków wentylacyjnych Eurovent® VENTOS X, VENTOS X ROTO oraz wywietrznika połaciowego VENTOS X FLAT.
Tabela prezentuje dopasowanie modeli podstaw do wybranych blach trapezowych dostępnych na rynku. Umożliwia to precyzyjny dobór odpowiedniego modelu systemu wentylacyjnego Eurovent® VENTOS X do konkretnego typu pokrycia dachowego.
Producent blachy trapezowej Nazwa blachy trapezowej Model podstawy VENTOS X
A AQUAPLAST
B BALEX
T18 EKO T18
T18 D T18
BLACHOTRAPEZ T18 + T18
BLACHODACH T18 PLUS T18 BUDMAT TRB 18 / 1124 T18
F FINISCH
PROFIL T18 T18 FLORIAN T18 E FC T18
H HANBUD T18 T18 HANBUD T18 E T18
P PRUSZYŃSKI T18 T18
R REAGAMET
T20 PLUS T18
› Paleta kolorów stosowana w modelach kominków dedykowanych do blach trapezowych.
Kasztan RAL 3009
Antracyt RAL 7021
Cegła RAL 8004
Grafit RAL 7024
Brąz RAL 8017
Czarny RAL 9005
Brąz RAL 8019
Zielony RAL 6020
VENTOS X T18
kominek wentylacyjny – blacha trapezowa
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Posiada system antykondensacyjny, nie wymaga ocieplenia.
• Dedykowany do blach trapezowych o przetłoczeniu – T18.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 184 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 242 mm
H: 19 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X ROTO T18
kominek rotacyjny – blacha trapezowa
• Kominek wentylacyjny o przekroju wentylacyjnym Ø170 mm oraz średnicy przyłącza Ø150 mm.
• Turbina wspomaga prawidłowy ciąg kominowy.
• Dedykowany do blach trapezowych o przetłoczeniu – T18.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 184 lub on-line pod kodem QR.
Ø150 mm
A: 325 mm
B: 242 mm
H: 19 mm
8004; 8017; 8019; 7024; 7021; 9005
1 komplet 36 kompletów
VENTOS X FLAT T18
wywietrznik połaciowy – blacha trapezowa
• Wywietrznik połaciowy.
• Zapewnia skuteczną cyrkulację powietrza pod pokryciem dachowym, wspomaga prawidłową wentylację.
• Dedykowany do blach trapezowych o przetłoczeniu – T18.
• Lista pasujących pokryć dachowych dostępna na stronie nr. 184 lub on-line pod kodem QR.
A: 325 mm
B: 242 mm
H: 19 mm
8004; 3009; 8017; 8019; 6020; 7024; 7021; 9005
1 komplet 140 kompletów
OCHRONA I AKCESORIA
Zestaw elementów uzupełniających funkcjonalność systemową dachu, które wspierają prawidłowe działanie wentylacji oraz zwiększają trwałość i bezpieczeństwo wokół całej połaci dachowej.
Akcesoria z tej grupy rozszerzają system wentylacyjny budynku o przewody, łączniki i przyłącza, w pełni kompatybilne z kominkami wentylacyjnymi Eurovent® VENTOS X.
Uzupełnieniem są szczelne przejścia dachowe Eurovent® SATTOS X do masztów antenowych, umożliwiające bezpieczne i estetyczne wyprowadzenie masztu przez połać dachu.
Dodatkowo, kratki do rynien i kolce przeciw ptakom skutecznie zabezpieczają dach przed zanieczyszczeniami i gniazdowaniem, dbając o porządek i estetykę wokół całej połaci.
› Aplikacja Eurovent® SATTOS X Podstawa PLUS T - dachówka płaska
1 Eurovent® SATTOS X PLUS T
2 Eurovent® PUR
3 Eurovent® COMFORT
4 Eurovent® UNISAN
5 Pełne deskowanie
6 Izolacja termiczna
Eurovent® CLIMA X20
SATTOS X – PODSTAWY
SATTOS X PLUS T
SATTOS X BITU UNI EPDM
SATTOS X BITU UNI ALU
SATTOS X N25
SATTOS X F22
SATTOS X G18
SATTOS X M11
SATTOS X R28
SATTOS X W35
SATTOS X T18
SATTOS X B26
SATTOS X BITU O
SATTOS X PLUS R
SATTOS X PLUS C
SATTOS X PLUS S
TAŚMY KLEJĄCE USZCZELNIACZE
System taśm klejących, uszczelniaczy i kołnierzy Eurovent® zapewnia trwałe i szczelne połączenia w kluczowych strefach budynku – od połaci dachowej, przez poddasze i elewację, aż po stolarkę okienną i przegrody instalacyjne. Obejmuje taśmy klejące, rozprężne, okienne, masy uszczelniające oraz kołnierze montażowe, które spełniają najwyższe wymagania nowoczesnego budownictwa.
Włóknina, Tkanina
Papier
Polietylen, Polipropylen
Twarde PCV
Metalizowane Aluminium
Płyty drewnopochodne
Drewno surowe
Drewno lakierowane, oszlifowane
Cegła, Beton, Tynk
Płyty GK, WG, PIR
Styropian Poliuretan
Metal, Szkło, Aluminium
Podział według stosowanego podłoża.
Aplikacja zalecana
Aplikacja warunkowa* Zalecane zastosowanie Eurovent® PRIMER, z zachowaniem powierzchni czystej, wolnej od kurzu.
Aplikacja niezalecana
ALUFIX BUTYL PUR/ PUR GK
TOPBAND DUO FIXBIT AKTIVBAND SK/ SK2
DIFFUBAND SK/ SK2
ZASTOSOWANIE TAŚM KLEJĄCYCH
Tabela przedstawia podział według zastosowania.
Wskazane obszary zastosowań stanową rekomendację. Użytkownik taśmy każdorazowo powinien się upewnić o zasadności stosowania produktu zgodnie ze sztuką budowlaną.
Wewnątrz budynku
Na zewnątrz budynku
Uszczelnianie zakładów Membran Dachowych
Naprawa Membran Dachowych
Uszczelnianie zakładów Membran Wiatroizolacyjnych Naprawa Membran Wiatroizolacyjnych
Uszczelnianie zakładów Paroizolacji
Naprawa
Paroizolacji
Uszczelnienie gwoździ
Otwory przelotowe
Temperatura stosowania powyżej 5°C
Temperatura stosowania poniżej 5°C
Nierówne podłoże
Uszczelnienie szczelin i dylatacji
Montaż stolarki okiennej „Ciepły montaż”
Izolacja termiczna i akustyczna
Izolacja przeciwwilgociowa
Zastosowanie
UNO UNISAN FAST UNO COLD UV HYDRAL
Podział według miejsca zastosowania.
Aplikacja zalecana
Aplikacja niezalecana
Przy każdej aplikacji stosuj dedykowaną raklę.
Stosowanie rakli to gwarancja wykorzystania w pełnym zakresie właściwości taśm Eurovent®.
JEDEN SYSTEM, WSZYSTKIE STREFY KLIMATYCZNE
STREFY KLIMATYCZNE
PASSIVE HOUSE INSTITUTE
Budownictwo pasywne to przyszłość nowoczesnej architektury.
Certyfikacja PHI potwierdza, że produkty systemowe Eurovent® CLIMA X, UNISAN, HYDRAL oraz MULTI spełniają rygorystyczne wymagania stawiane komponentom stosowanym w nowoczesnych budynkach pasywnych wg. klasyfikacji stref klimatycznych – jeden system, wszystkie strefy klimatyczne.
Systemowe rozwiązania Eurovent® zapewniają wysoką szczelność powietrzną, kontrolę przepływu pary wodnej oraz trwałość połączeń, gwarantując stabilne parametry przegród ich prawidłowe funkcjonowanie w budownictwie niskoenergetycznym pasywnym.
TAŚMY KLEJĄCE
I USZCZELNIACZE
Szeroki zakres certyfikowanych i przetestowanych taśm klejących Eurovent®.
Idealne do uszczelniania, łączenia zakładów, izolacji przejść lub naprawy folii i membran dachowych, membran wiatroizolacyjnych, membran paroizolacyjnych oraz innych materiałów budowlanych.
System uzupełniają taśmy okienne, taśmy rozprężne, masy uszczelniające oraz kleje o wszechstronnym zastosowaniu w budownictwie.
› System taśm klejących Eurovent®
1 Eurovent® FAST
2 Eurovent® UNO COLD UV
3 Eurovent® UNO
4 Eurovent® HYDRAL
5 Eurovent® UNISAN
ORYGINALNA LINIA ETYKIET
Gwarancja autentyczności, jakości i funkcjonalności
Etykieta to coś więcej niż estetyka, to narzędzie budujące zaufanie do marki już przy pierwszym kontakcie z produktem. Stanowi przejrzysty nośnik informacji, który pozwala użytkownikowi błyskawicznie zidentyfikować typ taśmy, jej zastosowanie oraz kluczowe parametry użytkowe.
Zaprojektowana z myślą o maksymalnej czytelności, etykieta zawiera kod QR stanowiący cyfrowe ułatwienie dostępu do informacji. Wystarczy zeskanować kod, aby natychmiast przejść do dedykowanej strony produktu, gdzie otrzymamy szczegółowe dane techniczne, certyfikacje, atesty oraz zalecenia.
Etykieta pełni również funkcję znaku autentyczności – stanowi gwarancję, że produkt pochodzi z oficjalnej dystrybucji Eurovent®, został wyprodukowany zgodnie z najwyższymi standardami i przeszedł rygorystyczną kontrolę jakości.
› System taśm klejących Eurovent®
1 Eurovent®
2
3
UNISAN – UNIWERSALNA I PEWNA
Uniwersalna jednostronna taśma klejąca zbudowana z folii PE wzmocnionej włóknem poliestrowym, pokryta specjalistycznym, wysoce przyczepnym – silnym klejem na bazie dyspersji akrylowej.
Znajduje szerokie zastosowanie w budownictwie - m. in. do sklejania i reperacji materiałów wykonanych z tworzyw sztucznych oraz ich sklejania z drewnem, elementami metalowymi, płytami GK, kamieniem i z innymi powierzchniami gładkimi lub porowatymi. Dostępna jest w kilku szerokościach, również z dzielonym linerem, który znacząco ułatwia i przyspiesza prace montażowe.
Przetestowana przez Passive House Institute, uzyskała certyfikat w klasie phA jako integralny komponent systemu paroizolacji Eurovent® CLIMA X. Wyróżnia się najniższą emisją substancji niebezpiecznych i lotnych związków organicznych (VOC), co potwierdzają certyfikaty A+ oraz GEV EMICODE® EC1 PLUS.
Eurovent® UNISAN to element certyfikacji QB, przyznanej przez (CSTB) Centre Scientifique et Technique du Bâtiment, jako dedykowana taśma klejąca dla membran wysokoparoprzepuszczalnych Eurovent® STRONG R3 oraz Eurovent® MAXI R2.
› Aplikacja Eurovent® UNISAN Izolacja szczelin i przejść
1 Eurovent® UNISAN
2 Eurovent® CLIMA X
3 Płyta OSB
4 Rura PCV
UNISAN 60
uniwersalna taśma klejąca
• Sprawdza się w sklejaniu i reparacji membran wysokoparoprzepuszczalnych i paroizolacyjnych.
• Szczególnie polecana do sklejania zakładów membran i folii paroizolacyjnych.
UNISAN 60 30/30
uniwersalna taśma klejąca
• Sprawdza się w sklejaniu i reparacji membran wysokoparoprzepuszczalnych i paroizolacyjnych.
• Polecana do uszczelniania przejść instalacyjnych przez przegrody budowlane.
• Dzielony liner – ułatwia prace montażowe.
UNISAN 100 50/50
uniwersalna taśma klejąca
• Sprawdza się w sklejaniu tworzyw sztucznych z drewnem i elementami metalowymi.
• Polecana do izolacji złączy, szczelin i obróbek krawędzi i narożników.
• Dzielony liner – ułatwia prace montażowe.
UNISAN 150 75/75
uniwersalna taśma klejąca
• Szeroka taśma systemowa - aż 150 mm.
• Polecana do izolacji złączy oraz szczelin w budynkach prefabrykowanych, modułowych, szkieletowych.
• Dzielony liner – ułatwia prace montażowe.
HYDRAL
taśma montażowa
• Zbudowana z wodoodpornego papieru i kleju na bazie dyspersji akrylowej.
• Atestowana przez Passive Hause Institute.
• Stosowana do uszczelniania szczelin i połączeń materiałów drewnopochodnych, płyt GK, WG,
DUO
dwustronna taśma klejąca
• Zbudowana z siatki poliestrowej zatopionej w kleju na bazie dyspersji akrylowej.
• Posiada dużą siłę klejenia.
• Niezastąpiona podczas montażu paroizolacji na konstrukcji łat drewnianych lub z rusztu GK.
• Komponent certyfikacji QB wydanej przez CSTB.
› Aplikacja Eurovent® HYDRAL Łączenie płyt OSB
1 Eurovent® HYDRAL
2 Eurovent® CLIMA X
3 Płyta OSB
› Aplikacja Eurovent® DUO Montaż membrany paroizolacyjnej
1 Eurovent® DUO
2 Eurovent® CLIMA X
3 Ruszt GK
4 Izolacja termiczna
PUR
taśma uszczelniająca
• Zbudowana z pianki polietylenowej o strukturze zamkniętych komórek i pokryta klejem na bazie dyspersji akrylowej.
• Niweluje nierówności, uszczelnia przebicia.
• Polecana m.in. do uszczelniania i izolacji kontrłat dachowych i elewacyjnych.
40
› Aplikacja Eurovent® PUR Uszczelnienie kontrłat
1 Eurovent® PUR
2 Eurovent® MAXI
3 Kontrłata
PUR GK
taśma uszczelniająca, akustyczna
• Zbudowana z pianki polietylenowej o strukturze zamkniętych komórek i pokryta klejem na bazie dyspersji akrylowej.
• Niweluje nierówności, izoluje akustycznie.
• Polecana do wykonywania uszczelnień pod profile konstrukcyjne płyt GK, WG.
30 mm x 30 mb
40 mm x 30 mb
50 mm x 30 mb 60 mm x 30 mb >
› Aplikacja Eurovent® PUR GK Izolacja akustyczna konstrukcji GK
1 Eurovent® DUO
2 Eurovent® STANDARD N
3 Ruszt GK
4 Izolacja termiczna
UNO – NUMER JEDEN NA PODDASZU
Jednostronna taśma klejąca wykonana z wytrzymałej folii PE, wzmocnionej włóknem poliestrowym, pokryta klejem na bazie dyspersji akrylowej.
Stosowana do sklejania i reperacji folii i membran paroizolacyjnych, a także do izolacji przejść instalacyjnych, złączy i punktowych uszkodzeń montażowych. Zapewnia wysoką przyczepność do wielu materiałów budowlanych – zarówno gładkich, jak i porowatych, idealnie przylega do powierzchni o zaokrąglonym profilu.
Przetestowana przez niemieckie stowarzyszenie GEV, gdzie uzyskała certyfikat GEV EMICODE® EC1 PLUS, potwierdzający najniższy poziom emisji substancji niebezpiecznych i lotnych związków organicznych (VOC) .
Eurovent® UNO to również element certyfikacji systemowej QB, wydanej przez Centre Scientifique et Technique du Bâtiment (CSTB) jako taśma systemowa w połączeniu z Eurovent® STRONG R3 lub MAXI R2 do zastosowań w obszarze dachu i poddasza.
› Aplikacja Eurovent® UNO Izolacja przejść, obróbka okna
1 Eurovent® UNO
2 Eurovent® AKTIV
3 Eurovent® SPECIAL N
4 Eurovent® VISTA DUO
5 Eurovent® FLEXOS X
UNO 50
jednostronna taśma klejąca
• Stosowana do sklejania i reparacji membran oraz folii paroizolacyjnych.
• Idealnie skleja i uszczelnia zaokrąglone powierzchnie - pozwala na obróbkę trudno dostępnych miejsc.
UNO 100
50/50
jednostronna taśma klejąca
• Stosowana do sklejania i reparacji membran oraz folii paroizolacyjnych.
• Polecana do uszczelniania przejść instalacyjnych przez przegrody budowlane.
• Dzielony liner – ułatwia prace montażowe.
RAKLA
Stosowanie systemowej rakli to gwarancja wykorzystania w pełnym zakresie właściwości siły klejącej taśm Eurovent®.
Dzięki stosowaniu rakli podczas aplikacji taśmy zyskujemy pewność połączenia oraz prawidłowy docisk taśmy do klejonego podłoża, zwłaszcza w narożach i trudno dostępnych miejscach.
1 Szybkie i łatwe klejenie. 3 Niwelacja pęcherzyków powietrza.
• Silnie i trwale łączy materiał, zapewniając doskonałe uszczelnienie połączenia.
• Zalecana do uszczelniania newralgicznych połączeń, również szorstkich powierzchni.
BUTYL PRO
dwustronna taśma butylowa 15 mm x 25 mb > 5 °C
› Aplikacja Eurovent® BUTYL Obróbka komina
1 Eurovent® BUTYL
2 Eurovent® MAXI
3 Eurovent® PUR
4 Komin
• Dwustronna, szeroka taśma na bazie butylu.
• Silnie i trwale łączy materiał, zapewniając doskonałe uszczelnienie połączenia.
• Zalecana do uszczelniania newralgicznych połączeń, również szorstkich powierzchni.
› Aplikacja Eurovent® BUTYL PRO Izolacja zakładu folii fundamentowej
1 Eurovent® BUTYL PRO
2 Eurovent® GEO 8 V
UNO COLD UV – OD ZIMY PO LATO
Jednostronna taśma klejąca wykonana z elastycznego nośnika LDPE wzmocnionego włóknem, pokryta silnym klejem na bazie dyspersji akrylowej.
Przeznaczona do zastosowań wymagających podwyższonej odporności na warunki atmosferyczne, w miejscach narażonych na promieniowanie UV oraz niskie temperatury.
Eurovent® UNO COLD UV zachowuje swoje właściwości klejące już od –10°C, co czyni ją idealnym rozwiązaniem do stosowania w okresach jesienno-zimowych lub w chłodniejszych strefach klimatycznych. Dodatkowo wyróżnia się odpornością na promieniowanie UV aż do 12 miesięcy, dzięki czemu sprawdza się w aplikacjach z długotrwałą ekspozycją na promieniowanie UV.
Eurovent® UNO COLD UV znajduje zastosowanie przy łączeniu i uszczelnianiu zakładów membran wiatroizolacyjnych, przejść instalacyjnych oraz uszkodzeń punktowych. Polecana do stosowania w systemach elewacyjnych z otwartą fugą, zwłaszcza w połączeniu z membraną elewacyjną Eurovent® FASSADE, Eurovent® FASSADE X.
Posiada certyfikat GEV EMICODE® EC1 PLUS, potwierdzający bardzo niski poziom emisji (VOC).
› Aplikacja Eurovent® UNO COLD UV Izolacja zakładu membrany wiatroizolacyjnej
1 Eurovent® UNO COLD UV
2 Eurovent® HOME PRO
3 Eurovent® FASSADE
4 Eurovent® PUR
UNO COLD UV 50
taśma klejąca odporna na uv i zimno
• Sprawdza się w sklejaniu i reparacji membran wiatroizolacyjnych, również do izolacji przejść i naprawy uszkodzeń montażowych.
• Odporna na niskie temperatury.
• Odporna na promieniowanie UV.
UNO COLD UV 100 50/50
taśma klejąca odporna na uv i zimno
• Polecana do izolacji złączy, szczelin, reparacji i obróbek krawędzi i narożników w obrębie elewacji i dachu.
• Sprawdzi się w miejscach o zwiększonej ekspozycji na promieniowanie UV i zimno.
• Dzielony liner – ułatwia prace montażowe.
UNO COLD UV 60
taśma klejąca odporna na uv i zimno
• Sprawdza się w sklejaniu i reparacji membran wiatroizolacyjnych oraz dachowych.
• Idealna do stosowania z Eurovent® FASSADE w systemach elewacjyjnych z otwartą fugą.
• Odporna na niskie temperatury.
• Odporna na promieniowanie UV.
UNO COLD UV 150 75/75
taśma klejąca odporna na uv i zimno
• Sprawdzi się w izolacji szerokich połączeń, złączy oraz szczelin w budynkach prefabrykowanych, modułowych, szkieletowych.
• Sprawdzi się w miejscach o zwiększonej ekspozycji na promieniowanie UV i zimno.
• Dzielony liner – ułatwia prace montażowe.
*Produkt dostępny na zamówienie
UNO COLD UV 300 150/150
taśma klejąca odporna na uv i zimno
• Polecana do izolacji dużych powierzchni, złączy oraz szczelin w budynkach prefabrykowanych, w obszarach dachu, stropu i ściany.
• Sprawdzi się w miejscach o zwiększonej ekspozycji na promieniowanie UV i zimno.
• Dzielony liner – ułatwia prace montażowe.
*Produkt dostępny na zamówienie
› Aplikacja Eurovent® UNO COLD UV Izolacja złączy i przejść
1 Eurovent® UNO COLD UV 3 Eurovent® CLIMA 5 Eurovent® FASSADE 7 Eurovent® SUPER SA
2 Eurovent® HOME PRO 4 Eurovent® SUPER 6 Eurovent® PUR
FIXBIT – TAŚMA REPARACYJNA
Jednostronna taśma bitumiczna do uszczelnień i napraw.
Taśma reparacyjna Eurovent® FIXBIT wykonana z warstwy aluminium oraz podłoża klejącego na bazie masy bitumicznej, zabezpieczonej papierem silikonowym.
Przeznaczona do szybkiego i trwałego uszczelniania detali dachowych oraz wykonywania bieżących i interwencyjnych napraw w dachach skośnych, płaskich, również w obszarze ściany, elewacji.
Dzięki wysokiej przyczepności oraz elastyczności, doskonale sprawdza się przy sklejaniu i uszczelnianiu obróbek dekarskich, połączeń wokół kominów, okien dachowych, świetlików, ogniomurów, koszy dachowych i przepustów technicznych.
Jej kluczową zaletą jest wysoka siła klejenia i pełna odporność na wodę oraz promieniowanie UV. Tworzy skuteczną, trwałą barierę ochronną, niezależnie od rodzaju podłoża – łączy metal, beton, cegłę oraz większość tworzyw sztucznych.
Dostępna jest w wielu szerokościach 50 mm do 300 mm. Kolorystyka zgodna z paletą RAL, co pozwala na estetyczne dopasowanie barwy do pokrycia dachowego.
› Aplikacja Eurovent® FIXBIT Reparacja w obszarze okapu
1 Eurovent® FIXBIT
2 Dachówka
3 Orynnowanie
4 Eurovent® SNOWSTOPPER SET DB-DC
FIXBIT 50
bitumiczna taśma reparacyjna
• Przeznaczona do efektywnego sklejania i uszczelniania obróbek dekarskich.
• Polecana do precyzyjnych prac w obrębie dachu.
• Wysoka siła klejenia, trwałe łączy się z metalem, z betonem, cegłą i tworzywami sztucznymi.
FIXBIT 75
bitumiczna taśma reparacyjna
• Przeznaczona do efektywnego sklejania i uszczelniania obróbek dekarskich.
• Polecana do precyzyjnych prac w obrębie dachu.
• Wysoka siła klejenia, trwałe łączy się z metalem, z betonem, cegłą i tworzywami sztucznymi.
FIXBIT 100
bitumiczna taśma reparacyjna
• Przeznaczona do efektywnego sklejania i uszczelniania obróbek dekarskich.
• Polecana do prac w obszarze dachu, wokół wyłazów, świetlików, okien dachowych.
• Sprawdzi się w interwencyjnych naprawach w obrębie pokrycia dachowego.
FIXBIT 150
bitumiczna taśma reparacyjna
• Przeznaczona do efektywnego sklejania i uszczelniania obróbek dekarskich.
• Polecana do prac w obszarze dachu, wokół kominów, ogniomurów, okien dachowych.
• Sprawdzi się w interwencyjnych naprawach w obrębie pokrycia dachowego.
FIXBIT 200
bitumiczna taśma reparacyjna
• Przeznaczona do efektywnego sklejania i uszczelniania obróbek dekarskich.
• Polecana do uszczelnień dużych powierzchni, wokół kominów, ogniomurów, okien dachowych.
• Sprawdzi się w interwencyjnych naprawach w obrębie pokrycia dachowego lub elewacji.
FIXBIT 300
bitumiczna taśma reparacyjna
• Przeznaczona do efektywnego sklejania i uszczelniania obróbek dekarskich.
• Polecana do uszczelnień dużych powierzchni, wokół kominów, ogniomurów, okien dachowych.
• Sprawdzi się w interwencyjnych naprawach w obrębie pokrycia dachowego lub elewacji.
200 mm x 10 mb 1 rolka 96 rolek 8004; 8017; 3004; 7016; Aluminium
› Paleta kolorów stosowana w bitumicznych taśmach reparacyjnych Eurovent® FIXBIT.
RAL 8004
8017
Antracyt RAL 7016
3004
300 mm x 10 mb 1 rolka 96 rolek 8004; 8017; 3004; 7016; Aluminium
Cegła
FAST – GDY LICZY SIĘ CZAS
Jednostronna taśma klejąca bez linera do szybkiej aplikacji.
Wykonana z folii PE wzmocnionej włóknem poliestrowym i pokryta silnym klejem klejem na bazie dyspersji akrylowej. Stworzona z myślą o szybkiej i wygodnej aplikacji, doskonale sprawdza się przy sklejaniu i naprawie membran dachowych, folii paroizolacyjnych, wiatroizolacyjnych oraz innych materiałów budowlanych na bazie tworzyw sztucznych.
Jej kluczową zaletą jest brak papierowego linera, co eliminuje odpady montażowe i znacząco przyspiesza pracę. Zastosowana ząbkowana krawędź pozwala na łatwe i precyzyjne odrywanie taśmy bez potrzeby użycia nożyczek czy noża – nawet w rękawicach roboczych.
Idealnie nadaje się do budownictwa energooszczędnego – spełnia wymagania normy DIN 4108/11, dotyczącej szczelności powietrznej przegród, posiada certyfikat GEV EMICODE® EC1, potwierdzający niską emisję lotnych związków organicznych (VOC).
› Aplikacja Eurovent® FAST Łączenie zakładów membrany paroizolacyjnej
1 Eurovent® FAST
2 Eurovent® CLIMA 18
3 Eurovent® CLIMA X20
4 Eurovent® RAKLA
FAST
taśma klejąca bez linera
• Sprawdza się w sklejaniu i reparacji membran wysokoparoprzepuszczalnych i paroizolacyjnych.
• Bez linera – szybkość pracy, brak odpadów.
• Ząbkowana krawędź – szybkie rwanie bez użycia narzędzi, ułatwia prace montażowe.
60 mm x 25 mb > 5°C 10 rolek 600 rolek
› Aplikacja Eurovent® FAST
Łączenie zakładów membrany paroizolacyjnej
1 Eurovent® FAST
2 Eurovent® CLIMA 18
3 Płyta OSB
TAŚMY ROZPRĘŻNE, KLASYFIKACJA SZCZELNOŚCI
› BG1 – Taśmy o klasie ochrony 600 hPa
Taśmy rozprężne tej klasy zapewniają najwyższą skuteczność uszczelniania. Dzięki swojej konstrukcji nie wymagają osłaniania po montażu, ponieważ są w pełni odporne na długotrwałe promieniowanie UV, opady oraz zmienne temperatury.
Stosowane są jako wodoszczelne i wiatroszczelne uszczelnienie w elementach prefabrykowanych z betonu, metalu i drewna, a także w elewacjach klinkierowych, metalowych i drewnianych. Doskonale sprawdzają się przy wypełnianiu fug, dylatacji i spoin zewnętrznych, zapewniając trwałą ochronę przed wnikaniem wody i powietrza.
Taśmy w tej klasie nadają się również do izolowania szczelin wokół stolarki okiennej i drzwiowej, w tym w konstrukcjach z węgarkiem – wszędzie tam, gdzie wymagane jest trwałe, odporne na starzenie uszczelnienie o wysokiej odporności na warunki zewnętrzne.
Taśmy rozprężne w klasie BG1:
Eurovent® COMPRE
Eurovent® COMPRE FALZ
Eurovent® COMPRE X
› BGR – Specjalistyczne taśmy o klasie ochrony 600 hPa
Specjalistyczne taśmy do zastosowań w najbardziej wymagających warunkach. Taśmy te oferują najwyższą wytrzymałość i uszczelnienie, stosowane są w obszarach najbardziej narażonych na wodę, wiatr i wilgoć.
Szczególnie polecane są do izolowania szczelin wokół stolarki okiennej. Taśmy Eurovent® COMPRE 3W zapewniają trójwarstwowe uszczelnienie okien lub drzwi, jednocześnie zastępując konieczność stosowania piany montażowej.
• Klasa szczelności 600 hPa (BG1) – wysoka odporność na warunki atmosferyczne.
• Izoluje przed wilgocią, wiatrem, deszczem, zimnem oraz akustycznie.
• Przeznaczona do uszczelniania fug oraz luk w konstrukcjach budowlanych i dachowych szczególnie w obszarze kalenicy, kosza i okien dachowych.
Taśma Szerokość taśmy Szczelina Długość taśmy Karton
10/2-6 10 mm 2-6 mm 12 mb 30 rolek
Taśma Szerokość taśmy Rozprężenie taśmy Długość taśmy Karton
15 x 30 15 mm 30 mm 5,6 mb 20 rolek
15 x 40 15 mm 40 mm 4,3 mb 20 rolek
20 x 40 20 mm 40 mm 4,3 mb 15 rolek
20 x 50 20 mm 50 mm 3,3 mb 15 rolek
KOŁNIERZE USZCZELNIAJĄCE
Samoprzylepne kołnierze do szybkiego i trwałego tworzenia szczelnych przejść instalacyjnych.
Stosowane są do uszczelnień przebić instalacyjnych – przejść wiązek kabli, rur wodno-kanalizacyjnych, przewodów grzewczych, wentylacyjnych oraz instalacji solarnych przez przegrody budowlane – takie jak dachy, ściany, poddasza czy stropy.
Zastosowana warstwa kleju na bazie dyspersji akrylowej doskonale uszczelnia miejsce przebicia membran dachowych, membran wiatroizolacyjnych lub membran i folii paroizolacyjnych. Obejma EPDM dopasowuje się do kształtu uszczelnianego przewodu, eliminując ryzyko nieszczelności oraz strat ciepła.
› Aplikacja Eurovent® MINI SEAL, Eurovent MULTI SEAL Uszczelnianie przejść kablowych
1 Eurovent® MINI SEAL 4 Ruszt płyt GK
2 Eurovent® MULTI SEAL 5 Płyta OSB
3 Eurovent® CLIMA 6 Płyty GK
MINI SEAL
kołnierz uszczelniający
• Kołnierz do przejść kablowych.
• Pozwala na szczelne przeprowadzenie przewodu przez przegrodę.
• Polecana do stosowania w budownictwie szkieletowym, modułowym, prefabrykowanym.
kołnierz uszczelniający
• Kołnierz do przejść rurowych.
• Pozwala na szczelne przeprowadzenie przewodu przez przegrodę.
• Polecana do stosowania w budownictwie szkieletowym, modułowym, prefabrykowanym.
K1: Ø 4-8 mm
Ø 8-12
MULTI SEAL
kołnierz uszczelniający
• Sześciokanałowy kołnierz do przejść rurowych lub wiązek kablowych.
• Pozwala na szczelne przeprowadzenie przewodu przez przegrodę.
• Polecana do stosowania w budownictwie szkieletowym, modułowym, prefabrykowanym.
R1: Ø 15-22 mm
R2: Ø 25-32 mm
R3: Ø 40-55 mm
R4: Ø 50-72 mm
R5: Ø72-90 mm
R6: 100-110 mm
R7: 100-125 mm
R8: 125-140 mm
sztuki
CORNER PRO IN
narożnik uszczelniający – wewnętrzny
• Wykonany z SEBS o wysokiej stabilności mechanicznej, odporny na promieniowanie UV.
• Wodoszczelny, izoluje newralgiczne narożniki wewnętrzne w obrębie konstrukcji.
• Polecany do budownictwa szkieletowego prefabrykowanego oraz modułowego.
CORNER PRO OUT
narożnik uszczelniający – zewnętrzny
• Wykonany z SEBS o wysokiej stabilności mechanicznej, odporny na promieniowanie UV.
• Wodoszczelny, izoluje newralgiczne narożniki zewnętrzne w obrębie konstrukcji.
• Polecany do budownictwa szkieletowego prefabrykowanego oraz modułowego.
› Aplikacja Eurovent® CORNER PRO OUT Izolacja narożnika w otworze okiennym
MASY USZCZELNIAJĄCE
Masy uszczelniające, kleje i środki gruntujące – niezawodne uzupełnienie systemu taśm klejących Eurovent®
Przeznaczone są do klejenia dylatacji, uszczelniania połączeń folii paroizolacyjnych i membran dachowych, a także do trwałego łączenia różnorodnych materiałów budowlanych, w tym tworzyw sztucznych, EPDM, drewna, metalu i betonu.
Zapewniają wysoką skuteczność montażu nawet w wymagających warunkach, takich jak niskie temperatury, podwyższona wilgotność czy nierówne, porowate podłoża. Dzięki odpowiednio opracowanej formule gwarantują zachowanie szczelności powietrznej oraz skuteczną izolację przeciwwilgociową w miejscach newralgicznych połączeń.
› Aplikacja Eurovent® EPDM FIX Uszczelnienie połączenia okno–ściana
1 Eurovent® EPDM FIX 4 Ściana
2 Eurovent® EPDM PRO CLIP 5 Okno
3 Eurovent® AKTIVBAND SK 6 Piana montażowa
MULTI
masa uszczelniająca, kartusz
• Bezrozpuszczalnikowa masa ogólnego zastosowania, odporna na starzenie.
• Idealny do sklejania folii i membran paroizolacyjnych oraz dylatacji.
• Bardzo elastyczny i rozciągliwy.
• Certyfikowany przez Passive House Institute.
MULTI TUBE
masa uszczelniająca
• Wersja masy uszczelniającej w tubie, polecana do prac na dużych powierzchniach.
• Idealny do sklejania folii i membran paroizolacyjnych oraz dylatacji.
• Podatny na ruchy budowli, nadaje się do zatynkowania i pomalowania.
› Aplikacja Eurovent® MULTI Połączenie ściany z membraną
1 Eurovent® MULTI
2 Eurovent® CLIMA X
3 Kontrłata
4 Ściana
5 Izolacja termiczna
› Aplikacja Eurovent® MULTI TUBE Połączenie ściany kolankowej z membraną
• Polecany do stosowania na powierzchniach porowatych i wysoko-chłonnych.
• Atestowany przez PZH.
› Aplikacja Eurovent® PRIMER Zwiększenie przyczepności taśm klejących
1 Eurovent® PRIMER 4 Płyta OSB
2 Eurovent® HYDRAL 5 Płyta drewnopochodna
3 Eurovent® UNISAN
EPDM FIX
masa klejąca
• Elastyczny klej na bazie kauczuku styrenowego o konsystencji pasty w tubie.
• Idealny do sklejania taśm EPDM oraz uszczelnień połączeń i dylatacji w obrębie dachu i elewacji.
• Cechuje się wysoką wytrzymałością mechaniczną oraz odpornością na starzenie.
TAŚMY OKIENNE
Pewne uszczelnienie stolarki otworowej w technice „ciepłego montażu”.
Taśmy okienne Eurovent® to rozwiązania przeznaczone do montażu okien, drzwi, rolet oraz bram garażowych zgodnie z zasadami techniki „ciepłego montażu”.
Tworzą skuteczną warstwę izolacyjną pomiędzy stolarką a konstrukcją budynku, chroniąc złącze przed wilgocią, niekontrolowanym przepływem powietrza oraz stratami ciepła.
System uzupełnia szeroka gama taśm rozprężnych, oraz taśm EPDM, które umożliwiają dopasowanie izolacji do warunków technicznych przegrody.
› Aplikacja Eurovent® AKTIVBAND SK2 Ściana dwuwarstwowa – połączenie boczne
1 Eurovent® AKTIVBAND SK
2 Eurovent® DIFFUBAND SK
3 Eurovent® HOME PRO
4 Eurovent® TOPBAND
5 Piana montażowa
6 Okno
7 Izolacja termiczna
AKTIVBAND SK
wewnętrzna taśma okienna
• Paroizolacyjna, powleczona warstwą kleju na całej swojej szerokości.
• Znajduje zastosowanie w izolacji otworów montażowych okien, żaluzji i drzwi w technologii tzw. „Ciepłego Montażu”.
AKTIVBAND SK2
wewnętrzna taśma okienna
• Paroizolacyjna, powleczona warstwą kleju na całej swojej szerokości.
• Posiada dodatkowy pasek kleju - SK2
• Znajduje zastosowanie w izolacji otworów montażowych okien, żaluzji i drzwi w technologii tzw. „Ciepłego Montażu”.
70
› Aplikacja Eurovent® AKTIVBAND SK Ściana dwuwarstwowa – połączenie dolne
1 Eurovent® AKTIVBAND SK
2 Eurovent® DIFFUBAND SK
3 Eurovent® HOME PRO
4 Piana montażowa
5 Okno
› Aplikacja Eurovent® AKTIVBAND SK2 Ściana dwuwarstwowa – połączenie górne
1 Eurovent® AKTIVBAND SK2
2 Eurovent® DIFFUBAND SK
3 Eurovent® HOME PRO
4 Piana montażowa 5 Okno
DIFFUBAND SK
zewnętrzna taśma okienna
• Paroprzepuszczalna, wiatroizolacyjna, powleczona warstwą kleju na całej swojej szerokości.
• Znajduje zastosowanie w izolacji otworów montażowych okien, żaluzji i drzwi w technologii tzw. „Ciepłego Montażu”.
DIFFUBAND SK2
zewnętrzna taśma okienna
• Paroprzepuszczalna, wiatroizolacyjna, z warstwą kleju na całej swojej szerokości.
• Posiada dodatkowy pasek kleju - SK2
• Znajduje zastosowanie w izolacji otworów montażowych okien, żaluzji i drzwi w technologii tzw. „Ciepłego Montażu”.
› Aplikacja Eurovent® DIFFUBAND SK Ściana trójwarstwowa – połączenie dolne
1 Eurovent® DIFFUBAND SK
2 Eurovent® AKTIVBAND SK
3 Eurovent® COMPRE 600
4 Piana montażowa
5 Okno
› Aplikacja Eurovent® DIFFUBAND SK Ściana dwuwarstwowa – połączenie górne
1 Eurovent® DIFFUBAND SK
2 Eurovent® AKTIVBAND SK2
3 Piana montażowa
4 Okno
EPDM PRO
taśma uszczelniająca zewnętrzna
• Wykonana z warstwy kauczuku syntetycznego o strukturze zwiększającej przyczepność.
• Stosowana do uszczelniania połączeń pomiędzy drzwiami, oknami, parapetami, fasadami a konstrukcją budynku.
EPDM PRO FIX BUTYL
taśma uszczelniająca zewnętrzna
• Wykonana z warstwy kauczuku syntetycznego o strukturze zwiększającej przyczepność.
• Zintegrowana z paskiem butylowym 15 mm.
• Stosowana do uszczelniania połączeń pomiędzy drzwiami, oknami, parapetami, fasadami a konstrukcją budynku.
EPDM PRO SK
taśma uszczelniająca zewnętrzna 0,75
• Wykonana z warstwy kauczuku syntetycznego o strukturze zwiększającej przyczepność.
• Posiada klej akrylowy na całej szerokości.
• Stosowana do uszczelniania połączeń pomiędzy drzwiami, oknami, parapetami, fasadami a konstrukcją budynku.
EPDM PRO CLIP
taśma uszczelniająca zewnętrzna
• Wykonana z warstwy kauczuku syntetycznego o strukturze zwiększającej przyczepność.
• Stosowana do izolacji przeciwwilgociowej połączeń elewacyjnych i stolarki otworowej.
• Zapobiega przenikaniu wilgoci z zewnątrz do konstrukcji, a także odprowadza wilgoć i wodę opadową w obszarze połączeń.
• Zintegrowana z uszczelką dopasowaną do najpopularniejszych systemów stolarki otworowej na rynku.
Szerokość taśmy
Długość taśmy m2 Pakowanie
100 mm 25 mb 2,5 m2 1 rolka
150 mm 25 mb 3,75 m2 1 rolka
200 mm 25 mb 5 m2 1 rolka
300 mm 25 mb 6,25 m2 1 rolka
350 mm 25 mb 8,75 m2 1 rolka
400 mm 25 mb 10 m2 1 rolka
*Produkt dostępny wyłącznie na zamówienie.
› Aplikacja Eurovent® EPDM PRO CLIP Uszczelnienie połączenia okno–ściana
1 Eurovent® EPDM PRO CLIP
2 Eurovent® EPDM FIX
3 Eurovent® AKTIVBAND SK
4 Ściana
5 Okno
6 Piana montażowa
MODELE USZCZELEK – EPDM PRO CLIP
Zewnętrzna taśma uszczelniająca Eurovent® EPDM PRO CLIP.
Zintegrowana z uszczelką EPDM dopasowana do profili okiennych najpopularniejszych producentów stolarki otworowej na rynku.
ESK-20
Klips do kanału o szerokości 2,8 mm dla systemów okiennych Gealan.
ESK-30
Klips do kanału o szerokości 3 mm dla systemów okiennych Aluprof.
ESK-40
Klips do kanału o szerokości 4 mm dla systemów okiennych Schüco.
ESK-46
Klips do kanału o szerokości 4,6 mm dla systemów okiennych Yawal; Procular (Ponzio).
ESK-50
Klips do kanału o szerokości 5 mm dla systemów okiennych Aluprof; Wicona; Reyners.
ESK-57
Klips do kanału o szerokości 5,7 mm dla systemów okiennych Aluprof.
ESK-60
Klips do kanału o szerokości 6 mm dla systemów okiennych Aluron; Schüco.
ESK-70
Klips do kanału o szerokości 7 mm dla systemów okiennych Schüco.
ESK-90
Klips do kanału o szerokości 9 mm dla systemów okiennych Yawal; Blyweert.
ESK-100
Klips do kanału o szerokości 10 mm dla systemów okiennych Aliplast; Reynaers; Schüco.
ESK-120
Klips do kanału o szerokości 12 mm dla systemów okiennych Blyweert.
ESK-140
Klips do kanału o szerokości 14 mm dla systemów okiennych Aliplast; Yawal; Aluprof; Reynaers.
System taśm okiennych Eurovent® to kompleksowe rozwiązanie do montażu warstwowego – tzw. „ciepłego montażu”.
Efektywne osadzenie okien, bram i drzwi wymaga zastosowania rozwiązań, które zapewnią szczelność powietrzną oraz zminimalizują ryzyko powstania mostków termicznych.
Taśmy okienne Eurovent® opracowane zostały z myślą o nowoczesnym, energooszczędnym, pasywnym budownictwie, również z myślą o pracach modernizacyjnych. Taśmy te pozwalają na wykonanie trwałego, trójwarstwowego uszczelnienia złącza okiennego:
1 Od zewnątrz zabezpiecza przed opadami i wiatrem
2 W środku zapewnia izolację termiczno-akustyczną
3 Od strony wewnętrznej – pełni funkcję aktywnej paroizolacji.
› Zalety stosowania montażu 3-warstwowego Eurovent® podczas osadzenia i izolacji okien, bram garażowych oraz drzwi
Poprawa przenikalności cieplnej.
Eliminacja pleśni i grzybów.
Izolacja akustyczna.
Ochrona przed wiatrem i wilgocią.
Eliminacja mostków termicznych.
Oszczędność czasu i energii cieplnej.
› Ściana jednowarstwowa
Montaż z użyciem taśm okiennych
1 Eurovent® AKTIVBAND SK2
2 Piana montażowa lub Eurovent® COMPRE
3 Eurovent® COMPRE
4 Ściana
5 Węgarek
6 Tynk
7 Okno
› Ściana dwuwarstwowa
Montaż z użyciem taśm okiennych
1 Eurovent® AKTIVBAND SK2
2 Piana montażowa lub Eurovent® COMPRE
3 Eurovent® DIFFUBAND SK2
4 Eurovent® COMPRE
5 Ściana
6 Izolacja termiczna
7 Tynk, Fasada
8 Okno
› Ściana szkieletowa
Montaż z użyciem taśm rozprężnych
1 Eurovent® COMPRE
2 Eurovent® AKTIVBAND SK
3 Konstrukcja szkieletowa
4 Izolacja termiczna
5 Fasada
6 Płyta GK
7 Okno
› Ściana wielowarstwowa
Montaż z użyciem taśm rozprężnych
1 Eurovent® COMPRE 3W
2 Eurovent® COMPRE
3 Izolacja termiczna
4 Tynk
5 Klinkier, cegła
6 Okno
7 Ściana
IZOLACJA FUNDAMENTU
Folie izolacyjne przeznaczone do wykonywania pionowej i poziomej izolacji przeciwwilgociowej fundamentów, ław fundamentowych, ścian, czy murłat w budownictwie mieszkaniowym i przemysłowym. Chronią przed kapilarnym podciąganiem wilgoci z gruntu zapewniając trwałość i bezpieczeństwo konstrukcji.
FOLIE FUNDAMENTOWE
Folie fundamentowe stanowią pierwszą linię ochrony budynku przed kapilarnym podciąganiem wilgoci oraz działaniem wód gruntowych.
To specjalistyczne materiały przeznaczone do wykonywania izolacji pionowej i poziomej fundamentów, ław fundamentowych, ścian, tarasów, podłóg, chodników oraz dachów zielonych.
Ich podstawowym zadaniem jest trwałe zabezpieczenie konstrukcji przed zawilgoceniem, co bezpośrednio wpływa na bezpieczeństwo użytkowania i długowieczność całego obiektu.
W ofercie Eurovent® znajduje się szeroka gama rozwiązań izolacyjnych, począwszy od wytłaczanych folii kubełkowych, przez folie izolacyjne do poziomej ochrony przeciwwilgociowej, aż po uzupełniające materiały separujące i filtracyjne, takie jak geowłókniny oraz maty drenujące. Produkty te znajdują zastosowanie zarówno w budownictwie mieszkaniowym, jak i przemysłowym, także w strefach zieleni, ogrodnictwie czy przy budowie tarasów i dachów zielonych.
• Wykonana z polietylenu wysokiej gęstości (HDPE) o diagonalnym układzie wytłoczeń.
• Zapewnia wentylację oraz izoluje przed wodą gruntową oraz wilgocią.
• Tworzy warstwę izolacji termicznej i akustycznej.
• Odporna na działanie rozpuszczalników, bakterii, grzybów, kwasów, zasad i korzeni roślin.
GEO 8 V
wytłaczana folia fundamentowa
• Wykonana z polietylenu wysokiej gęstości (HDPE) o diagonalnym układzie wytłoczeń.
• Zapewnia wentylację oraz izoluje przed wodą gruntową oraz wilgocią.
• Tworzy warstwę izolacji termicznej i akustycznej.
• Odporna na działanie rozpuszczalników, bakterii, grzybów, kwasów, zasad i korzeni roślin.
ca.
ca.
ca.
g/m2
g/m2
g/m2
ca.
Wytłaczane folie fundamentowe
Eurovent® GEO 8 oraz Eurovent® GEO 8 V
Znajdują zastosowanie w pionowej izolacji przeciwwilgociowej ścian fundamentowych.
Stanowią skuteczną barierę ochronną przed wodą gruntową, wilgocią oraz korzeniami roślin. Dzięki strukturze wytłoczeń pełnią również funkcję warstwy drenującej i wentylacyjnej, zapewniając odprowadzenie wilgoci oraz wyrównanie ciśnienia hydrostatycznego.
Doskonale sprawdzają się także jako izolacja pozioma na tarasach i balkonach, chroniąc warstwy konstrukcyjne przed zawilgoceniem, uszkodzeniami mechanicznymi oraz wilgocią kapilarną.
GEO 20
wytłaczana folia fundamentowa, drenażowa
• Wykonana z polietylenu wysokiej gęstości (HDPE) o równoległym układzie wytłoczeń.
• Zapewnia wentylację oraz izoluje przed wodą gruntową oraz wilgocią.
• Tworzy warstwę izolacji termicznej i akustycznej.
• Odporna na działanie rozpuszczalników, kwasów, zasad, bakterii, grzybów i korzeni.
GEO 20 GARDEN
wytłaczana folia drenażowo-kumulacyjna
• Wykonana z polietylenu wysokiej gęstości (HDPE) o równoległym układzie wytłoczeń.
• Posiada perforację wytłoczeń, pozwala na gromadzenie wody oraz odprowadzenie jej nadmiaru.
• Odporna na działanie rozpuszczalników, kwasów, zasad, bakterii, grzybów i korzeni.
20 mm 2115 sztuk/ m2 -40°C do +80°C
ca. 160 kN/m2 2,0 m x 20 mb 5 rolek 20 mm 2115 sztuk/ m2 -40°C do +80°C ca. 160 kN/m2 2,0 m x 10 mb 5 rolek
Przeznaczona do wykonywania pionowych oraz poziomych izolacji przeciwwilgociowych, zwłaszcza w obiektach głęboko posadowionych.
Znajduje zastosowanie przy budowie podziemnych garaży, tuneli, fundamentów w strefach zalewowych oraz wszędzie tam, gdzie występuje okresowe ryzyko działania wody podskórnej. Może być układana ze spadkiem, między płytą fundamentową a wylewką, w celu wspomagania odprowadzenia wody.
Sprawdza się również bezpośrednio między warstwą betonu natryskowego a konstrukcyjną ścianą betonową, szczególnie tam, gdzie nie ma miejsca na tradycyjny szalunek.
Przeznaczona do tworzenia poziomej izolacji przeciwwilgociowej w systemach dachów zielonych oraz tarasów użytkowych.
Montowana wytłoczeniami skierowanymi ku górze, tworzy warstwę drenażową, która skutecznie odprowadza nadmiar wody z powierzchni w czasie intensywnych opadów. Wysokie wytłoczenia pełnią funkcję zbiorników retencyjnych, gromadząc wodę potrzebną do nawadniania warstwy wegetacyjnej.
Dzięki temu wspomaga rozwój roślin i stabilizuje warunki wilgotnościowe w ogrodach dachowych.
Folia jest odporna na zgniatanie oraz działanie agresywnych czynników – takich jak kwasy, zasady, rozpuszczalniki a także bakterie, grzyby oraz przerastanie korzeni.
• Wykonana z polietylenu wysokiej gęstości (HDPE) o równoległym układzie wytłoczeń.
• Zintegrowana z włókniną filtracyjną (PP)
• Perforowane wytłoczenia, magazynują wodę oraz odprowadzają jej nadmiar.
• Odporna na działanie rozpuszczalników, kwasów, zasad, bakterii, grzybów i korzeni.
GEO MATT
mata separacyjno-drenażowa
• Zbudowana z ekstrudowanych pojedynczych włókien polipropylenu
• Stosowania jako warstwa separacyjna, stabilizacyjna i drenażowa.
• Przestrzenna struktura maty wzmacnia i stabilizuje grunt, polecana do budowy skarp oraz nasypów, zapobiega erozji gruntu.
HDPE: ca. 1 Kg/m2
PE: ca. 100 g/m2 20 mm -40°C do +80°C
ca. 180 kN/m2 2,0 m x 10 mb 5 rolek
Wytłaczana folia drenażowo-kumulacyjna Eurovent® GEO GARDEN DUO
Łączy funkcje drenażu, retencji i filtracji, tworząc kompletne rozwiązanie do dachów zielonych.
Stosowana jako pozioma warstwa izolacyjna w systemach dachów odwróconych, ogrodów dachowych, umożliwia skuteczne odprowadzanie nadmiaru wody opadowej w czasie intensywnych deszczy. Jednocześnie wysokie wypustki pełnią funkcję zbiorników retencyjnych, wspomagając magazynowanie wody niezbędnej do wzrostu roślin.
Zintegrowana warstwa włókniny filtracyjnej zapobiega przedostawaniu się cząstek gruntu do przestrzeni wytłoczeń, zapewniając sprawne działanie systemu drenażowego na długi czas.
ca. 300 g/m2 ca. 8 mm -40°C do +100°C
1,40 m x 25 mb 10 rolek
Mata separacyjno-drenażowa Eurovent® GEO MATT
Przeznaczona do zastosowań geotechnicznych, drogowych i melioracyjnych.
Mata wykorzystywana jest jako warstwa separacyjna, stabilizacyjna i drenażowa, polecana przy budowie nasypów, wzmocnień skarp oraz zabezpieczaniu rowów melioracyjnych.
Dzięki przestrzennej strukturze może zostać wypełniona materiałem sypkim w 80–90%, co znacznie zwiększa jej zdolność wzmacniania, stabilizacji gruntu oraz zapobieganiu erozji.
GEOTEX
geowłóknina
• Wykonana z termoutwardzalnych włókien ciągłych, stabilizowana
• Stosowana jako warstwa filtrująca.
• Separuje warstwy podłoża, stabilizuje grunt.
• Chroni materiały towarzyszące przed uszkodzeniami.
ca. 100 g/m2 ca. 0,07 m/s -30°C do +80°C
0,5 m x 50 mb
1,0 m x 50 mb
1,5 m x 50 mb
2,0 m x 50 mb 96 rolek 48 rolek 24 rolki 24 rolki
Geowłóknina
Eurovent® GEOTEX
Przeznaczona do zastosowań filtracyjnych, separacyjnych i ochronnych w budownictwie inżynieryjnym i krajobrazowym.
Skutecznie oddziela warstwy gruntu, stabilizując podłoże i chroniąc przyległe materiały przed uszkodzeniami mechanicznymi.
Zapewnia długotrwałą filtrację, umożliwiając przepływ wody przy jednoczesnym zatrzymaniu cząstek stałych.
Znajduje zastosowanie przy budowie parkingów, chodników, boisk, ścieżek rowerowych, a także w systemach drenażowych. Wykorzystywana jest również na terenach zielonych, np. do ochrony i nawadniania roślinności przy drogach oraz jako filtracja przy zbiornikach wodnych i brzegach rzek.
› Aplikacja Eurovent® GEO GARDEN DUO Izolacja drenażowo-kumulacyjna
1 Eurovent® GEO GARDEN DUO 4 Rośliny, ziemia
2 Hydroizolacja 5 Strop
3 Mata dyfuzyjna
› Aplikacja Eurovent® GEOTEX Separacja podłoża
1 Eurovent® GEOTEX 4 Kostka, chodnik
2 Żwir - pospółka 5 Podłoże
3 Piasek
› Aplikacja Eurovent® GEO MATT Stabilizacja, drenaż nasypu
1 Eurovent® GEO MATT
2 Humus
3 Rośliny
4 Ziemia, grunt
GEO LINE
profil montażowy
• Profil zakończeniowy do montażu folii fundamentowej.
• Profilowany kształt zapewnia dokładne, prawidłowe przyleganie folii fundamentowej do izolowanej powierzchnii.
• Odporny na procesy starzenia.
2 m 25 sztuk 10 000 sztuk
GEO BUTYL
dwustronna taśma butylowa
• Dwustronna taśma na bazie butylu.
• Silnie i trwale łączy zakłady folii fundamentowych.
• Polecana do uszczelniania newralgicznych połączeń, również na szorstkich powierzchniach.
GEO NAIL
gwóźdź montażowy
• Dedykowane gwoździe ze stali hartowanej do montażu folii fundamentowych o wysokości wytłoczeń 8 mm.
• Specjalna podkładka z tworzywa sztucznego, uszczelnia miejsce montażu gwoździa.
3,5 mm x 45 mm 100 sztuk 120 000 sztuk
GEO BAND
taśma uszczelniająca
• Elastyczna taśma uszczelniająca, zbudowana z tworzywa sztucznego (TPE) i tkaniny poliestrowej.
• Przeznaczona do wykonywania uszczelnień dylatacji budowlanych oraz do uszczelniania spoin w ścianach i podłogach.
Przeznaczone do wykonywania trwałej izolacji wodochronnej, zabezpieczającej budynki zarówno podpiwniczone jak i niepodpiwniczone przed kapilarnym podciąganiem wilgoci z gruntu.
Stosowane jako warstwa hydroizolacyjna w ścianach i ławach fundamentowych, pod ściany nośne, murłaty oraz ścianki działowe. Są nowoczesną alternatywą dla tradycyjnych pap bitumicznych, zapewniając wyższą trwałość oraz łatwiejszy montaż.
Charakteryzują się odpornością na wilgoć, starzenie i procesy gnilne. Specjalna powierzchnia z delikatnymi wytłoczeniami antypoślizgowymi zapewnia optymalne połączenie z zaprawą murarską, poprawiając przyczepność i stabilność układu. Dzięki elastyczności bardzo dobrze przylegają do podłoża, kompensując jego drobne nierówności i odkształcenia.
› Aplikacja Eurovent® MAUER HDPE
Izolacja pozioma fundamentu
1 Eurovent® MAUER HDPE
2 Eurovent® GEO LINE
3 Eurovent® GEO 8
4 Eurovent® GEO TEX
5 Izolacja termiczna
6 Ściana
7 Ściana fundamentowa
8 Izolacja bitumiczna
9 Fundament
10 Chudy beton
11 Grunt rodzimy
12 Drenaż
13 Pospółka
MAUER PVC V
izolacja pozioma
• Izolacja pozioma fundamentu z PVC.
• Odporna na starzenie, gnicie oraz wilgoć.
• Elastyczna, łączy się z zaprawą murarską, jest odporna na odkształcenia podłoża.
• Posiada stabilne parametry wytrzymałościowe.
MAUER HDPE
izolacja pozioma
• Izolacja pozioma fundamentu z HDPE.
• Odporna na starzenie, gnicie oraz wilgoć.
• Łączy się z zaprawą murarską, jest odporna na odkształcenia podłoża.
Każda ikona symbolizuje kluczowy parametr, cechę lub właściwość
użytkową produktów Eurovent®
› Membrany i folie paroprzepuszczalne
› Membrany wiatroizolacyjne
Gramatura
Grubość
Wartość Sd
Rozmiar rolki
Paleta
› Ochrona i wentylacja
Średnica
Rozmiar
Kolorystyka RAL
Model
Pakowanie
Wysokość, długość
Paleta
› Membrany i folie paroizolacyjne
Gramatura
Wartość Sd
Zmienna wartość Sd
Rozmiar rolki
Paleta
› Taśmy i uszczelniacze
Rozmiar rolki
Dzielony liner
Temperatura aplikacji
Szerokość taśmy
Rozprężenie taśmy
Szczelina
Pakowanie
Paleta
› Akcesoria dachowe
Kolorystyka RAL
Pakowanie
Rozmiar
Wysokość
Szerokość
Paleta
› Izolacja fundamentu
Gramatura
Rozmiar rolki
Rozmiar
Grubość
Wysokość wytłoczeń
Ilość wytłoczeń
Wytrzymałość na ściskanie
Paleta
EUROVENT ONLINE
Odwiedź eurovent 24.com
Strona eurovent 24.com łączy przejrzystość, szybkość działania i intuicyjną nawigację z rozbudowaną bazą wiedzy technicznej. Znajdziesz tu zoptymalizowaną ofertę produktów, praktyczne wskazówki montażowe, szczegółowe FAQ oraz narzędzia, które ułatwią dobór odpowiednich rozwiązań dachowych.
Zeskanuj kod QR swoim telefonem eurovent 24.com
Wszystkie informacje zostały zamieszczone w dobrej wierze, na podstawie naszej najlepszej wiedzy, badań i doświadczeń. Informacje te nie stanowią oferty handlowej w rozumieniu Kodeksu Cywilnego. Zastrzega się możliwość zmian technicznych, a także ewentualnych pomyłek i błędów w druku. Przedruk, także we fragmentach, wyłącznie za zgodą Eurosystem Polska Sp. z o.o. Sp. K.
