CENTRO CULTURAL linha 4

Ano: 2019Autores: Fernanda Alves, Augusto Cesar

Disciplina: Ateliê Integrado I, UFRJ

Softwares utilizados: AutoCAD, SketchUp, Photoshop

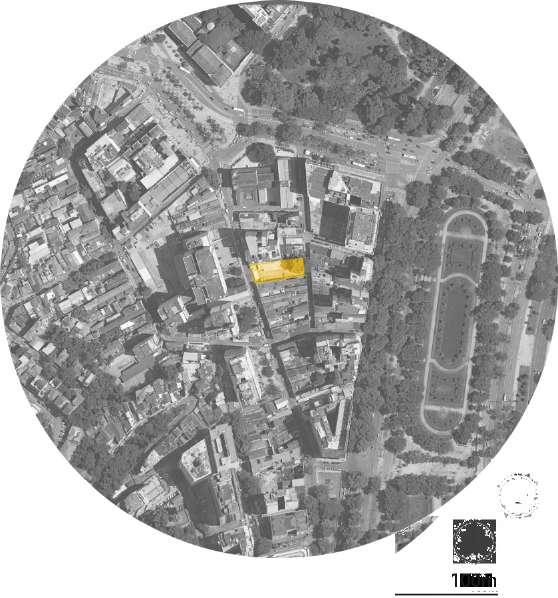

O terreno destinado ao projeto Casa Mãe-Bebê está localizado no bairro da Lapa, região boêmia do Rio de Janeiro. Entre as ruas Moraes e Vale e a Rua da Lapa, o terreno corresponde ao espaço que, anteriormente, devia dar lugar a cerca de oito casas do período eclético, sendo metade delas voltadas para cada uma das ruas.

A intenção projetual baseia-se em estabelecer conexões e trocas entre os equipamentos urbanos a partir da criação de espaços ativadores, que além de dar conta da demanda de um abrigo temporário, também suprem algumas das necessidades do entorno.

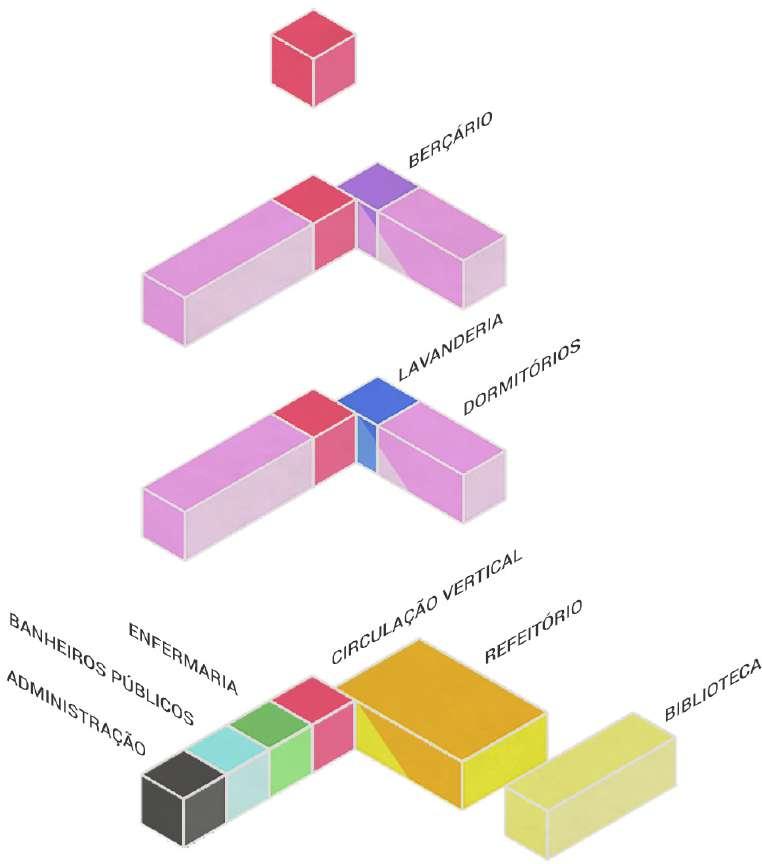

Maquete programática: Ilustração digital da maquete física utilizada para planejar a disposição e área dos espaços. Posteriormente, foram adicionadas as salas multiuso ao volume construído.

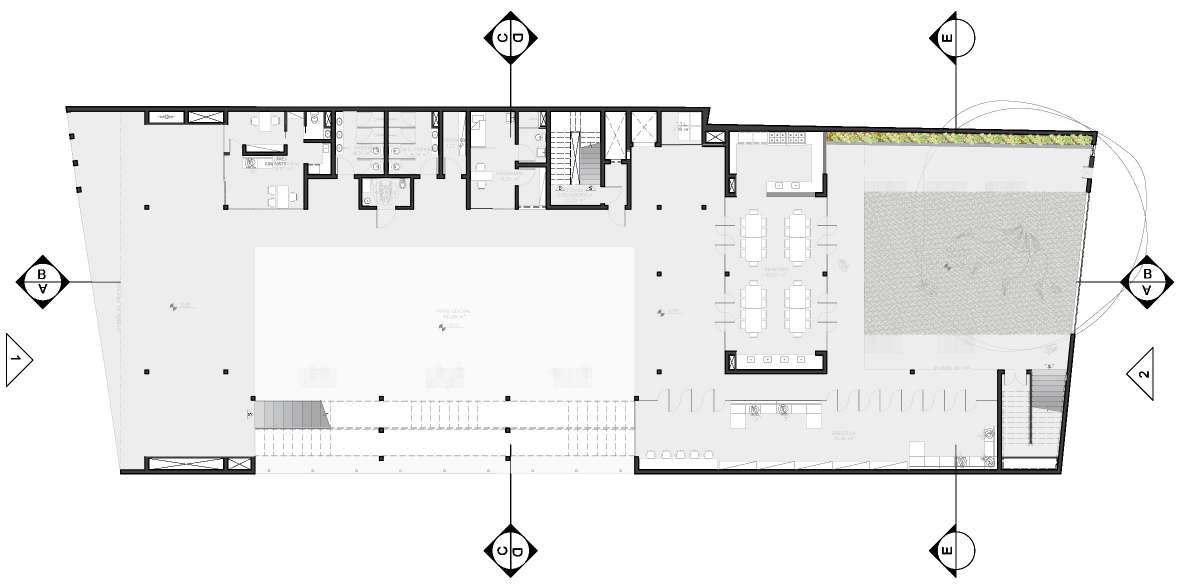

PLANTA BAIXA - TÉRREO

Ambientes administrativos e de uso público, como o refeitório, a biblioteca, os pátios e o vestiário.

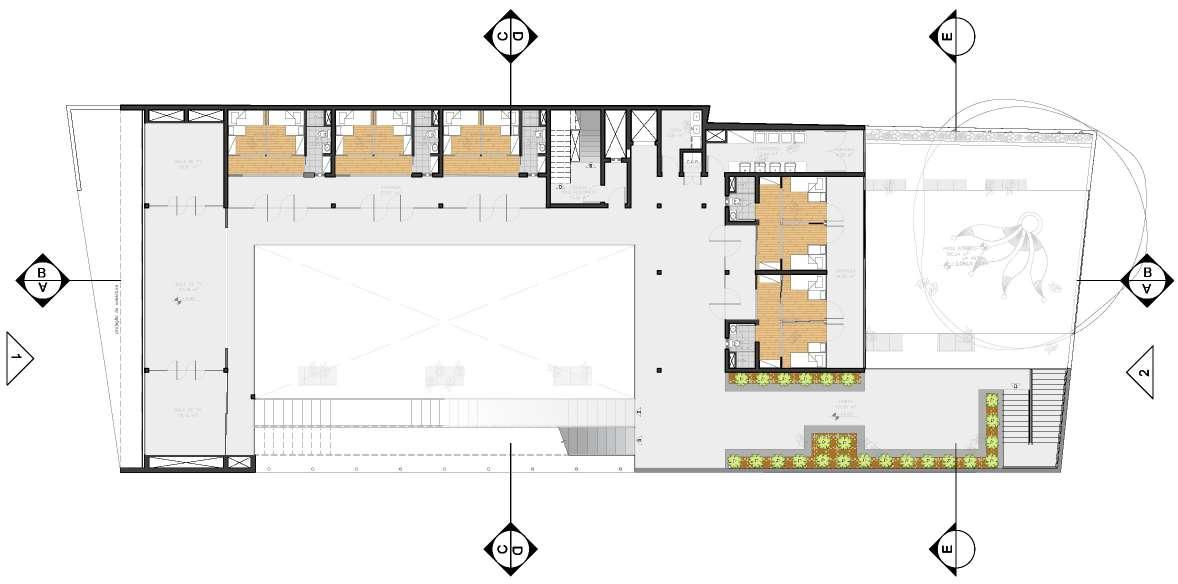

PLANTA BAIXA - 1º PAVIMENTO

Ambientes íntimos e de uso coletivo do público-alvo: dormitórios, salas multiuso, lavanderia e horta.

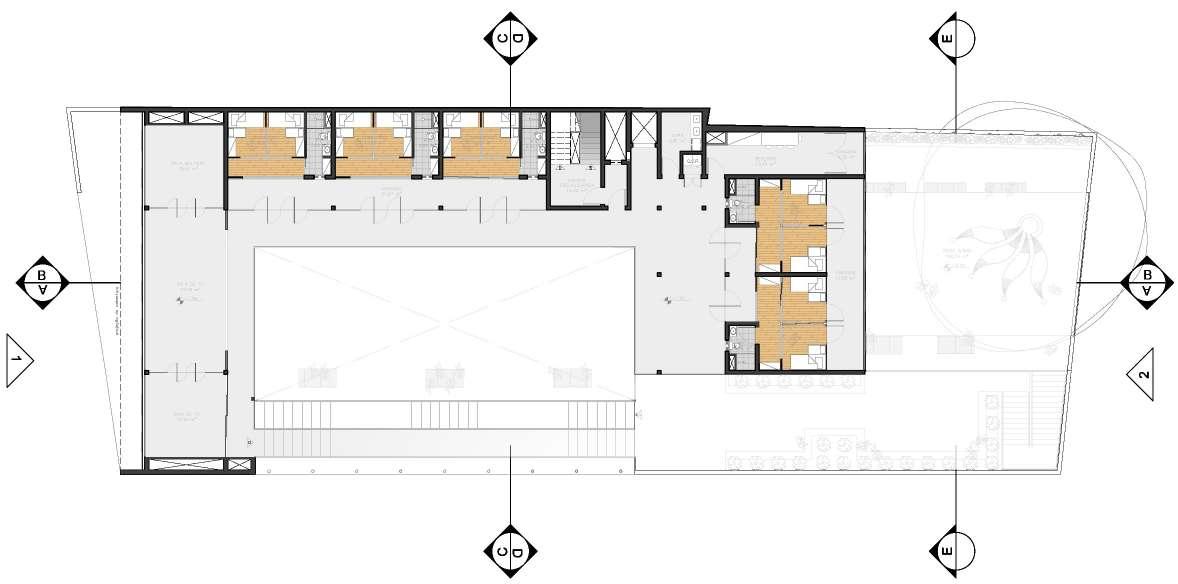

PLANTA BAIXA - 2º PAVIMENTO

Ambientes íntimos e de uso coletivo do público-alvo: dormitórios, salas multiuso e brinquedoteca.

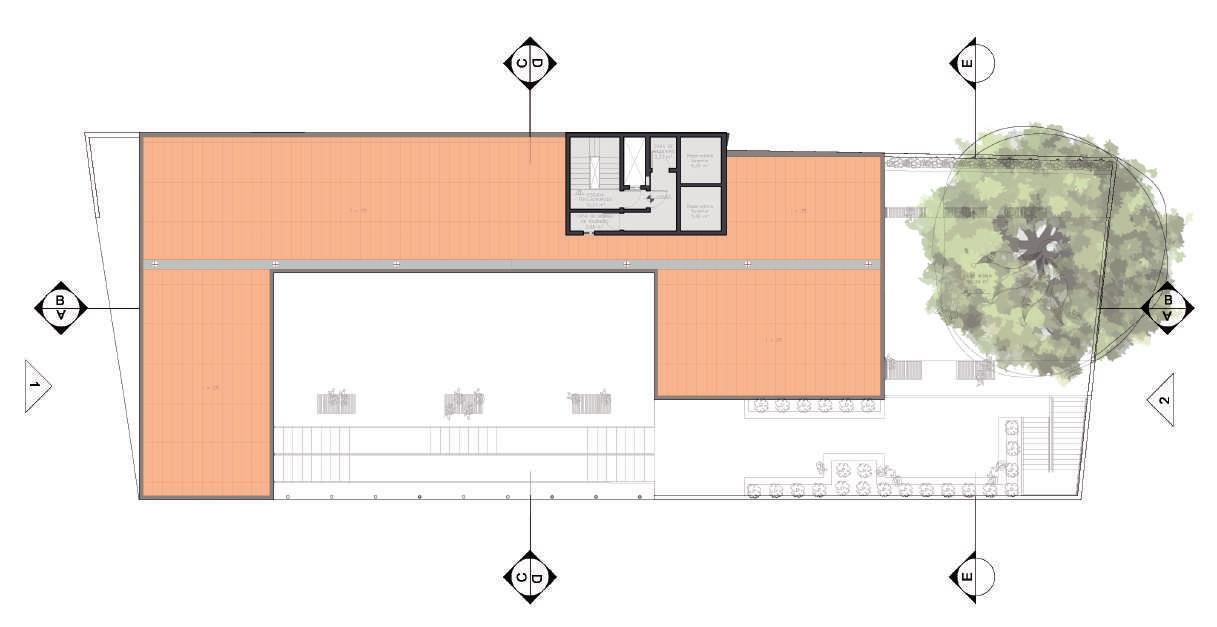

PLANTA BAIXA - PAVIMENTO TÉCNICO

Equipamentos para funcionamento do elevador, sistema de combate a incêndios e reservatório superior.

O projeto proposto estabelece um espaço de possibilidades e de mediação de relações. Os ambientes podem ser alterados de acordo com a necessidade e desejos dos usuários, evitando desempenhar o papel de uma arquitetura impositiva.

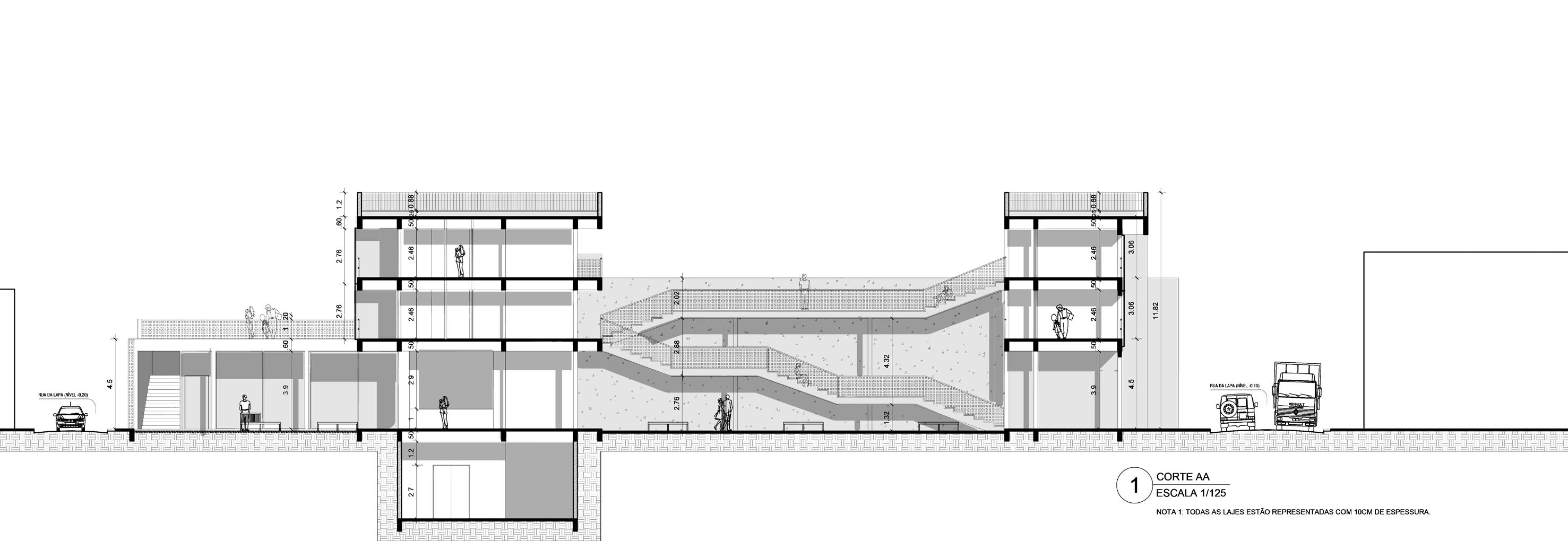

Corte A

Vista do pátio central para as salas multiuso

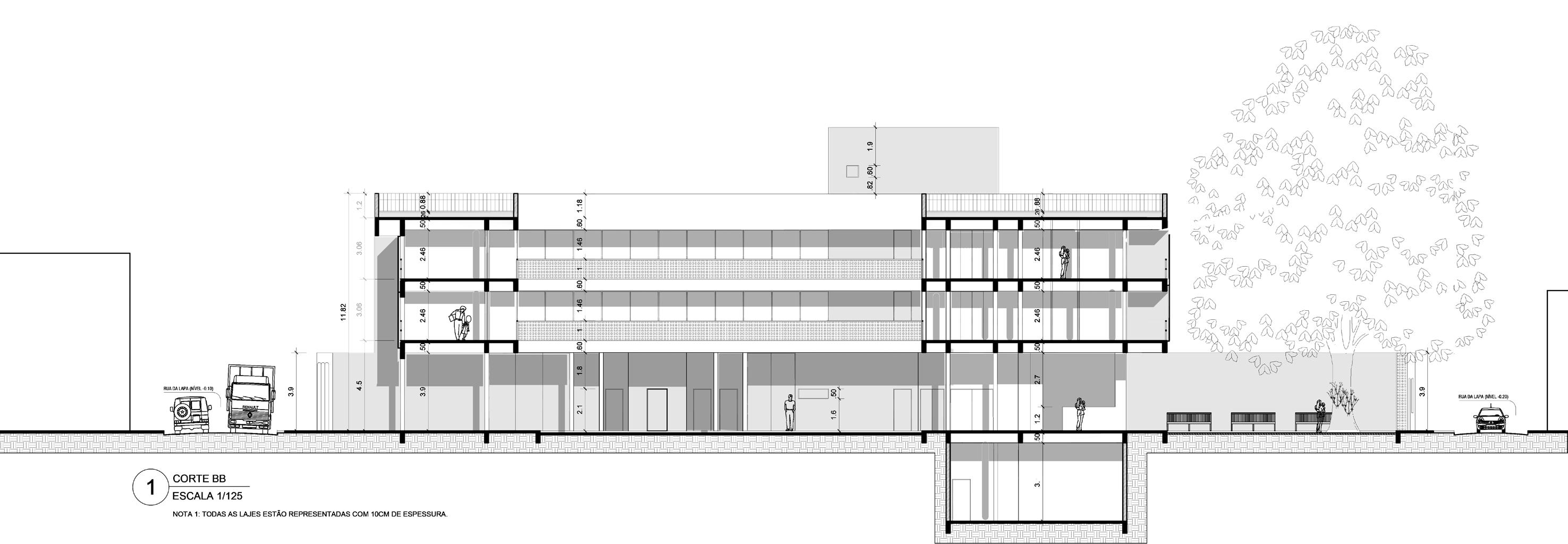

Corte B

Vista do pátio central para o refeitório e dormitórios.

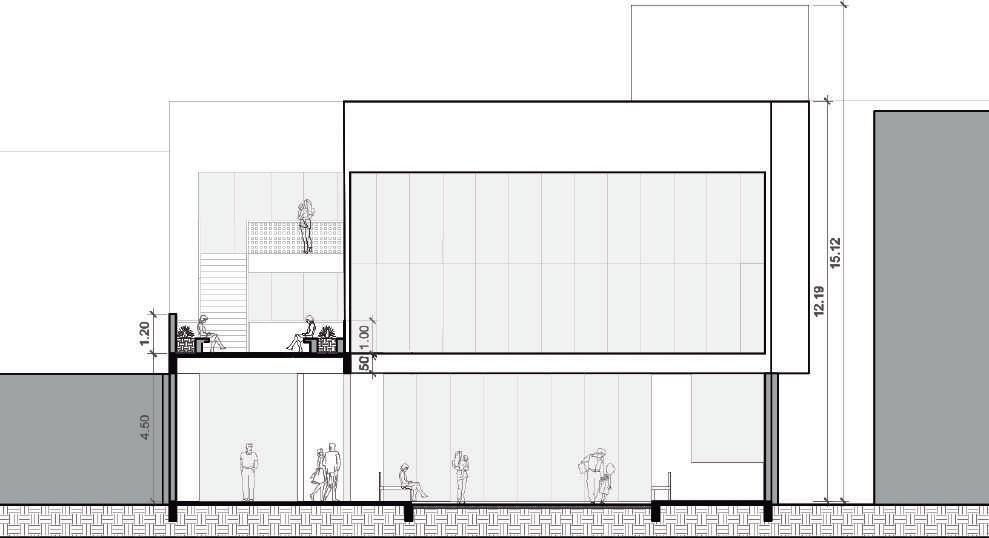

Corte C

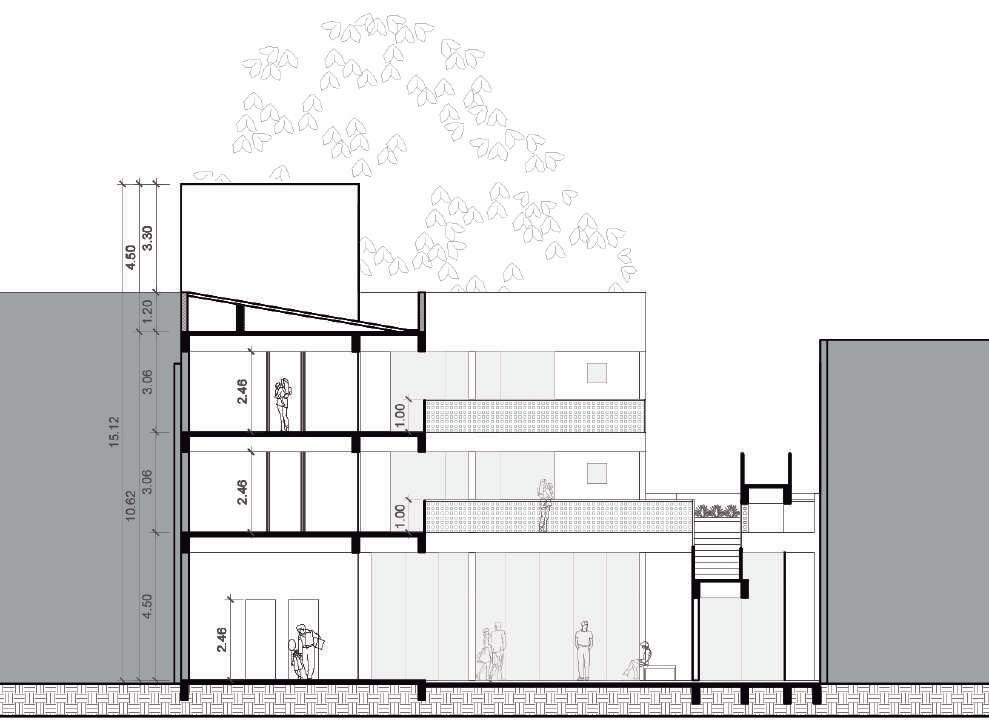

Corte D

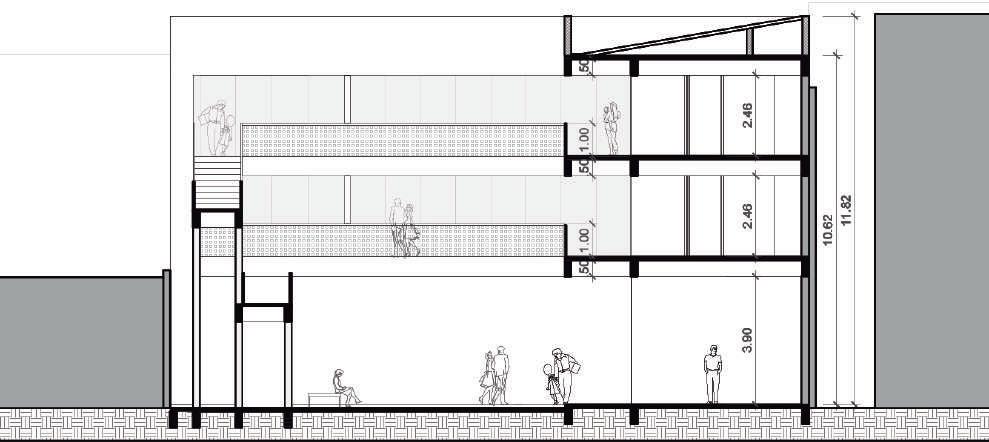

Corte E

Vista do pátio íntimo para o refeitório, horta e dormitórios.

O projeto respeita os alinhamentos da arquitetura eclética existente na região, de maneira a não retirar o seu destaque e, ao mesmo tempo, não subjugar o projeto diante desse contexto complexo.

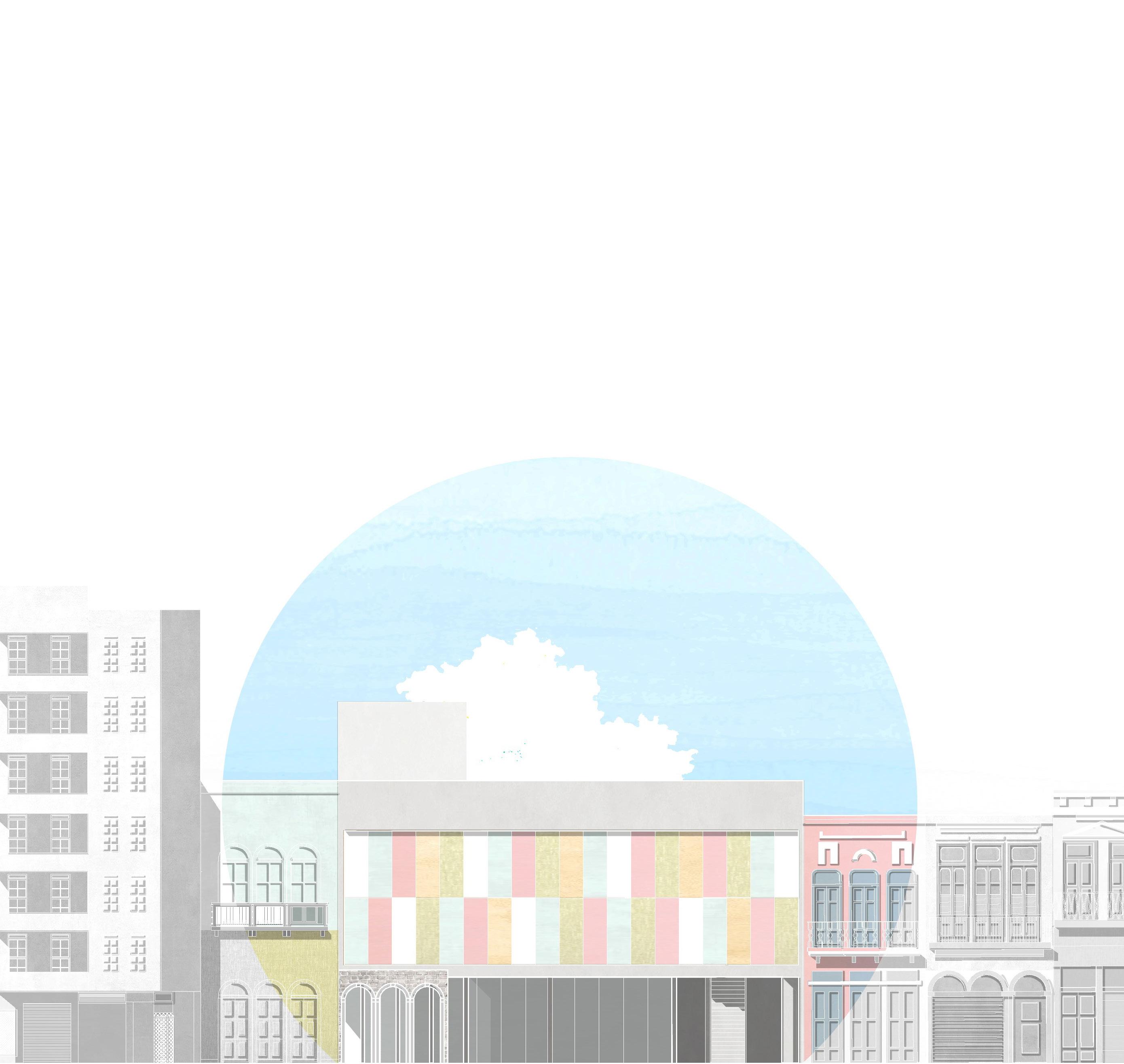

Há um compromisso com a continuidade das fachadas da Rua da Lapa e a doação de um espaço público mais intimista para a Rua Moraes e Vale.

O pé-direito elevado do térreo e o espaço livre do Pátio Principal tornam o edifício mais convidativo e permite intervenções de grande porte em seu interior.

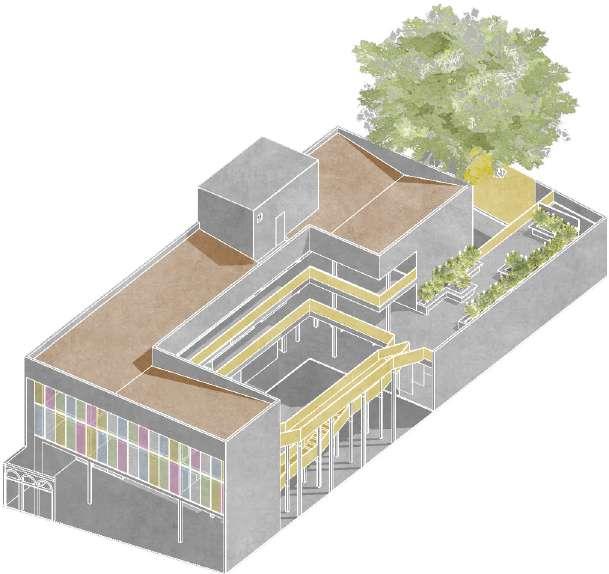

Modelo 3D da Casa Mãe-Bebê: perspectiva voo de pássaro do edifício isolado. O rigor na projeção dos espaços permitiu grandes vãos livres para lazer e escoamento de água.

Apesar do edifício ser predominantemente composto pelo concreto aparente, ele também apresenta elementos lúdicos que dialogam com as cores do entorno. Os painéis de policarbonato colorido marcam os dormitórios e as salas de atividades conjuntas.
