Vertikal odling har dåligt rykte efter dyra kraschade satsningar. Men SLU-doktorn Sarosh Bajai tror sig ha en genomtänkt affärsplan för ett modulärt växthus på egenutvecklad robotik. /12–13
upplaga: 13 000 ex. Allt material lagras elektroniskt. issn 1102-7495
Organ för SER, Svenska Elektrooch Dataingenjörers Riksförening, www.ser.se
Tidningen trycks på miljövänligt papper av Stibo Complete.
omslagsbild:
Deliplants växthus i Uppsala med vd Sarosh Bejai. foto: Göran Ekeberg
24
6
Drönare kan gömma sig bakom grafen Det går att implementera stealth i grafen. Företaget Grafren möter stort intresse.
8
Norden och Baltikum i halvledarsamarbete De sju kompetenscentrumen i Sverige, Finland, Danmark, Norge, Estland, Lettland och Litauen ska utbyta erfarenheter och kunskap för att stärka erbjudandet till små och medelstora företag i respektive länder.
18

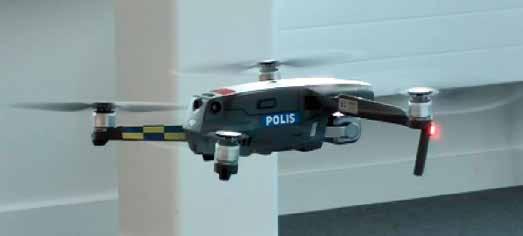

EXPERT: IoT-data som bevis i brottsutredningar
Data från sensorer, loggar och styrsystem i fastigheter blir en allt viktigare källa i brottsutredningar, skriver Ulf Seijmer på Induo och AKKR8.
22
18
26

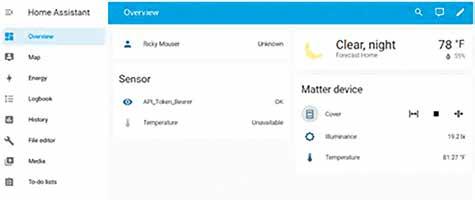

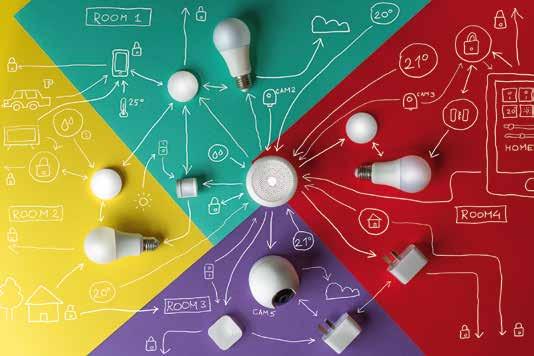

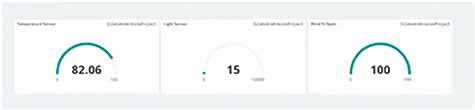

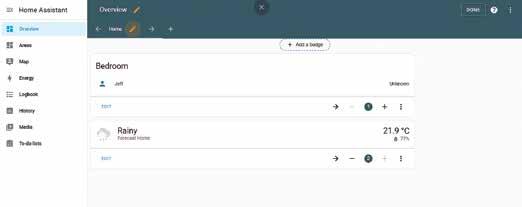

EXPERT: Smarta hem på användarnas villkor Home Assistant är en open sourceplattform som gör det möjligt att skapa modulära och flexibla system som prioriterar lokal styrning, integritet och har omfattande enhetskompatibilitet, skriver Mark Patrick på Mouser.
24
EXPERT: AI/ML är vägen till energieffektiv Edge IoT AI/ML gör det möjligt att utföra extraordinära saker på IoT-enheter längst ut i näten på ett ekonomiskt sätt och med verktyg som gör konstruktionsarbetet mycket enkelt, skriver Tamas Daranyi på Silicon Labs.
26

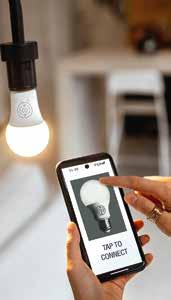

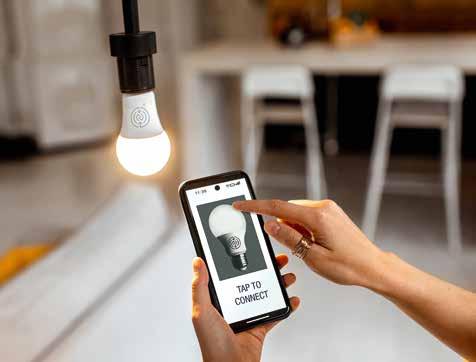

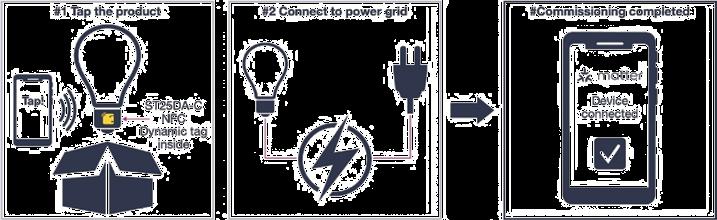

EXPERT: Matter 1.5: Lägg till nya produkter med NFC
NFC är ofta ett bättre alternativ än QRkoder, lösenord och Bluetooth när man ska ansluta en ny produkt till ett Matternät eftersom koden lagras i NFC-taggens minne, skriver Tania Guidet på ST Microelectronics.
Vanadin utmanar litium
■ BATTERIER
Det låter lite för bra för att vara sant men nystartade Vanadis
Energy Sweden siktar på att ha en produktionskapacitet av laddningsbara vanadinbatterier på 1 GWh i slutet av året. Företaget har köpt konkursade Enerpolys kunnande och maskiner i Rosersberg strax norr om Stockholm med planen att återstarta produktionen.
Om du inte har hört talas om vanadinbatterier är du inte ensam. Tekniken är ung och utvecklingen har skett i Japan. Vanadincellen beskrevs första gången år 2009 i ett papper av professor Yamamura, idag arbetar han på universitet i Kyoto. – Sen gick det tio år utan att någon försökte kommersialisera det, säger Kazumasa Kurokawa Han arbetade 14 år på Toray, ett av Japans största kemiföretag, där han var med och byggde tre större tillverkningsanläggningar.
Han har också arbetat på GE Capital och Mitsubishi. För lite drygt tio år sedan startade han eget, MK Plus Co. – År 2020 började vi med kommersiell utveckling. Ett år senare, 2021, hade vi en prototyp. 2022 hade vi en cell och 2023 tog vi fram den första batterimodulen. 2024 hade vi en större modul på 1 kWh och i år har några kunder testat den. Nu behövde vi börja tillverka.
Europa och Mellanöstern. Och då var det naturligt att också ha produktionen där.

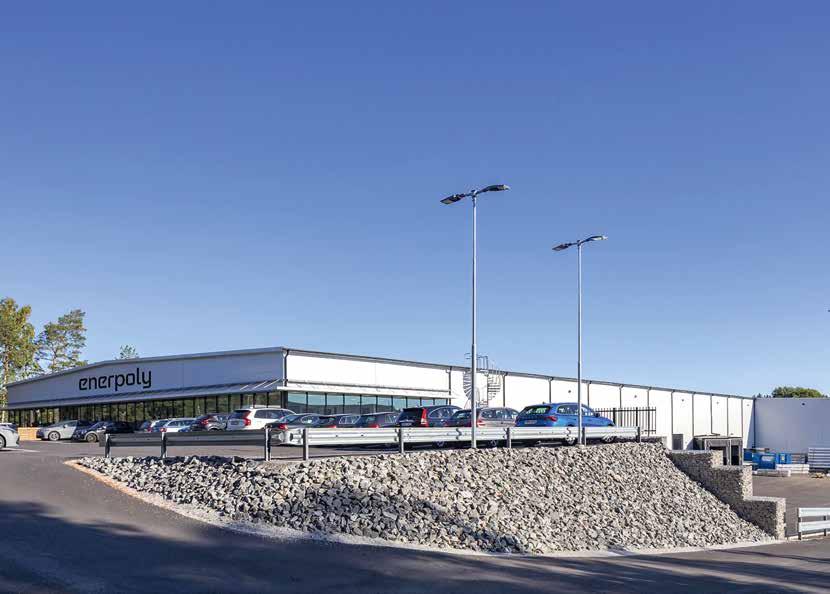

ATT DET BLEV SVERIGE är lite av en tillfällighet. Han stötte på Business Sweden på en mässa i Frankrike och de sålde in Enerpolys fabrik och tillverkningsteknik.
Företaget utvecklade ett zinkjonbatteri men fick slut på pengarna i somras, så fabriken på 6500 kvadratmeter stod stilla.
Kazumasa Kurokawa ansåg att den japanska marknaden var för liten, istället siktade han på
– Jag bestämde mig för att köpa den i slutet av förra månaden och starta ett bolag. Det heter Vanadis Energy Sweden.
Energiinnehållet i företagets batteri är klart lägre än litiumjon och även lägre än natriumsvavel, runt 100 Wh/kg. Men andra egenskaper ser ut att vara desto bättre vilket gör att den praktiska skillnaden i en färdig modul inte blir så stor som den först kan se ut.
– Det viktigaste först: ingen brandrisk, inga explosioner. Det beror på att vi inte använder
några organiska lösningsmedel, berättar företagets teknikchef Masahiro Noguchi.
Det gör att man inte behöver lika mycket skyddande struktur runt cellerna när man sätter ihop dem till pack, vilket sänker totalvikten.
DEN ANDRA FÖRDELEN han räknar upp är den extremt snabba reaktionen. Det ska gå att ladda upp och ladda ur batteriet på ungefär fem sekunder. Som en superkondensator. Förklaringen
jon i batterilager
ligger i att det är protoner som bär laddningen, inte elektroner.
– Den tredje fördelen är att ingen värme alstras. Det innebär att vi inte behöver något kylsystem. Därmed kan vi minska både utrymmesbehovet och kostnaden för att leverera produkten till kunden.
DEN FJÄRDE PUNKTEN är livslängden, där batteriet ska klara åtminstone 15 000 laddcykler. Kemin är dessutom baserad på material som kan köpas lokalt och återvinnas den dagen batteriet tjänat ut. Vanadin utvinns dels i gruvor men är också en biprodukt vid ståltillverkning och i den petrokemiska industrin. Kraven på renhet är dessutom betydligt lägre jämfört med andra batterikemier.
– Batteriet fungerar i temperaturer från –40 till +100 °C. Det

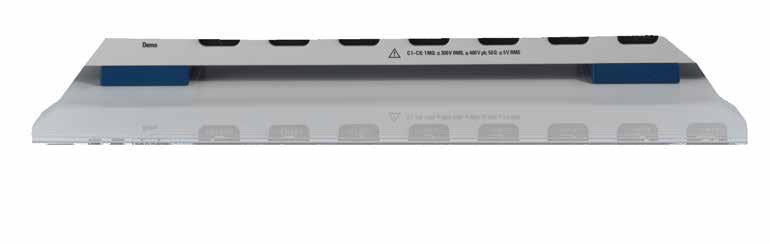

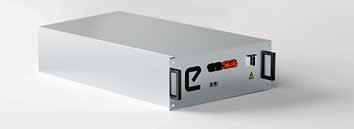

Batteripaket
från Enerpoly.
både här och i exempelvis öknen i Mellanöstern.
Tillverkningsprocessen är densamma som Nilar utvecklade i Gävle innan bolaget gick i konkurs 2023. Maskinerna och kunnande köptes året därpå av Enerpoly som även de fick slut på pengarna i somras.
I motsats till litiumjonbatterier, som tillverkas i 60 meter långa rulle-till-rulleprocesser med en energislukande torkprocess i slutet, utvecklade Nilar en torr arkprocess. Materialet till
Energys celler är kolbaserat pulver som blandas och sedan läggs på vad som kan beskrivas som ett finmaskigt nät innan det pressas under högt tryck till tunna ark som sedan varvas för att skapa en bipolär cell.
Den enda komponent som är flytande är den vattenbaserade elektrolyten och det är i den som vanadinet finns.
– Det gör att vi kan sänka kostnaden avsevärt jämfört med konventionella litiumjonbatterier. Sammantaget ger dessa
språng gentemot konkurrerande tekniker. Och kanske viktigast av allt: vi blir inte längre beroende av specifika länder, som Kina, och slipper därmed geopolitiska problem.
PLANEN ÄR ATT DRA IGÅNG produktionen i år och leverera de första batterierna redan i april. Kapaciteten ska vara uppe i 20 MWh i juli och 1 GWh i slutet av året. Två år senare, i slutet av 2027, ska det ha ökat till 5 GWh.
Den snabba uppskalningen hänger samman med att företaget har avsiktsförklaringen med kunder i Österrike, och Saudiarabien som vill bygga batterilager, BESS.
Tidsplanen är dock beroende av att företaget får nödvändiga tillstånd av både kommunen och länsstyrelsen för verksamheten.
PER HENRICSSON
Stort militärt intresse för stealth från Linköping Drönare kan gömma sig
Det går att dölja sig för radar med hjälp av grafen. Det har Linköpingsföretaget Grafren upptäckt och lägger nu merparten av sin tid på marknadsföring av stealthteknik. Alla de stora försvarsföretagen sägs vara intresserade.
Grafren har upptäckt att det kan använda grafen-nanomaterial för att tillverka kompositer som dämpar radarfrekvenser. Tekniken är patenterad och Grafren samtalar med ett tiotal av de största europeiska försvarstillverkarna.
– Ett enda lager av det tyg som vi producerar kan absorbera minst 90 procent av infallande elektromagnetiska vågor vid de frekvenser som används av de viktigaste militära radarsystemen, berättar vd Erik Khranovskyy När Grafren gör sin beläggning överförs
Man kan animera infraröda skenmål av ledande tygbitar som värms upp växelvis.
grafenets egenskaper till tyget. Det blir elektriskt och termiskt ledande, kemiskt beständigt, flamsäkert – och absorberande för elektromagnetiska vågor.
– Därmed har vi ett helt nytt stealth-paradigm. I stället för att lägga till ett extra lager stealthfärg – som är tjockt, tungt och erosivt – möjliggör vi kompositmaterial som i sig själva är stealth.
Under 2025 har Grafren haft ett projekt med Saab Aeronautics. Det exakta innehållet i projektet är hemligstämplat.
Erik Khranovskyy vill inte avslöja om de just nu arbetar med Försvarsmakten eller har projekt med några försvarsföretag.
Europeiska försvarsfonden beviljade under 2025 stöd för design av nästa generations obemannade samverkande stridsflygplanssystem (U-CCA) till ett projekt med Grafren och sju andra partners.
Flera drönartillverkare verifierar just nu Grafrens stealthkompositer utan att ens vilja köpa, men för att vara kompatibla om stealth eventuellt kommer in i inköparnas kravbild –vilket Grafren inte bara håller tummarna för,

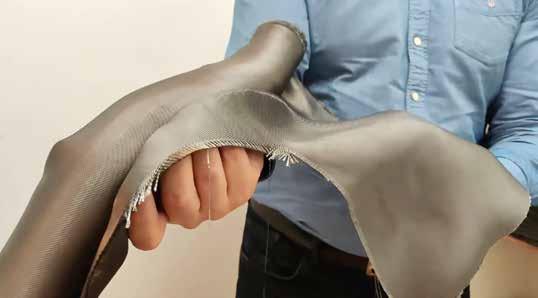

Grafren belägger tygfiber med grafenflagor – och tyget blir ledande.
utan även lobbar aktivt för.
Vi berättar om teknikens potential för militären. Vår strategi är att de ska förstå, gilla och sedan börja kräva den av sina leverantörer. Men det kommer att ta tid.
USA blev tidigt intresserat.
– Vi började med det innan Trump kom. Nu bromsar vi så gott vi kan. Vi vill inte ha vår stealth i en drönare som attackerar Grönland.
För kommersialiseringen har Grafren bjudit in en erfaren rådgivare inom försvarsaffärer, Harald Åhagen.
Stealth har även civila tillämpningar.
Till exempel har det varit mycket prat om vindkraftverk som stör radarsignaler. Vi skulle kunna föreslå en minimal ändring av bladets struktur med vårt material. Då minskar störningarna med 90 procent.
Har ni projekt med vindkraftverk?
–
Nej. Att konstruera drönare tar tre månader. Att konstruera ett blad till ett vindkraftverk tar kanske tre år, fem år.
– Men vem vet? Om du skriver om det, kanske någon vill ge ett bidrag.
”Vad tror ni själva?” är det nya svaret från Linköpingsbolaget Grafren när företag hör av sig och vill veta mer om möjligheterna med de ledande tygerna. Grafren skickar ett paket med tygprover och idéer till företagets ingenjörer.
Grafren har genom åren drömt fram en lång rad möjliga tillämpningar för sitt ledande tyg. Men nästa idé ska komma från dig.
Företaget berättar för Elektroniktidningen om sin nya strategi – att överlåta tänkandet till kunden.
– De är ingenjörer och designers, och smarta. Vi behöver inte tänka åt dem, säger Erik Khranovskyy.
– Den klassiska approachen för en startup är att hitta någonstans där skon klämmer, ta fram en lösning och erbjuda den på en marknad.
– Men nu ska kunden själv hitta var skon klämmer. Deras egen inspiration och kreativitet får klura ut vad
vårt tyg kan vara bra för. Grafren har tagit fram ett utvärderingskit som kan skickas till företagens utvecklingsavdelningar att leka med. Det innehåller tygprover och en lista på konceptuella idéer.
Konkurrenter i grafen-ekosystemet som bara tillverkar grafenpulver eller beläggningar har inte samma möjligheter att sätta samman ett kreativitetsstimulerande kit.
– Med tyg kommer man närmare kunden.

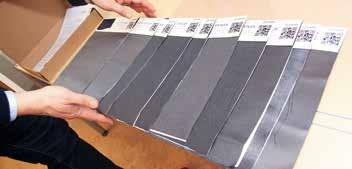

De tio tygproverna är olika tjocka, har olika elektrisk konduktivitet och olika uniformitet i beläggningen. Om företaget vill integrera med eget tyg kan Grafren bifoga konduktiva trådar eller annan teknik för att koppla ihop dem.
Femtio kit är tillverkade och Erik Khranovskyy breder ut ett av dem på bordet för fotografering. Kitet är inte en produkt i sig men kostar pengar att beställa, så de ger ett litet tillskott i kassan.
GÖR DET SJÄLV:
bakom grafen
Fler militära tillämpningar
Stealth är inte den första militära tillämpningen för Grafrens ledande tyg.
Grafren har tagit fram kompositmaterial där tyget smälter is på vingar till drönare. Vad gäller kommersiellt flyg finns redan väletablerade tekniker för avisning. Fordon kör fram till flygplanen och sprayar vätska på vingarna. Eller så används varmluft från motorer. Det vore svårt att bryta sig in på den marknaden.
Men en stridsdrönares liv i fält ser annorlunda ut. Den kan hålla sig gömd i veckor för att sedan plötsligt vakna till liv för ett uppdrag. En programmerad strömpuls i ett par minuter vid start skulle kunna avisa vingarna. Isen kan även smältas under flygresan – is kan bildas under vissa väderomständigheter.
Produkten heter D-Ice och utgörs av en tunn och lätt tygbit av glasfiberbelagd grafen. Erik Khranovskyy betonar att vikt och form på vingen inte ändras. Tyget ”adderas” inte utan ersätter ett skikt av glasfiber som vingen redan har.
TEKNIKEN ÄR VERIFIERAD i ett civilt Vinnovafinansierat projekt med GKN Aerospace och den produktifieras med en hemlig partner.
Under 2026 gör Försvarsmakten ett testprojekt där D-Ice integreras i drönare.
– Vi bygger en drönarvinge med inbyggd avisning. Vi testar den först i en iskammare och sedan i en prototyp av en flygande drönare. Resultatet blir Grafrens produkt.
Ytterligare en tillämpning för uppvärmt grafenbelagt tyg är att
En annan tillämpning för Grafrens ledande tyg är att isa av vingarna på drönare.
”Vi vill inte ha vår stealth i en drönare som attackerar Grönland.”
skapa levande skenmål för att vilseleda fienden.
Du kan sätta ihop tygbitar som animeras genom att du värmer upp tygbitarna växelvis. De skulle kunna anpassas intelligent efter just sådana IR-signaturer som drönare är programmerade att attackera.
– Kanske en person, eller en del av ett fordon. Vi kan bryta drönarens Detect–Identify–Engage-algoritm med hjälp av vår egen AI. Vi kan ändra bilden – måla en hund, en kossa eller en blinkande julgran – och vilseleda deras AI.
Här jobbar Grafren och Försvarsmakten under 2026 i ett projekt med ett annat företag som utvecklar drivelektronik och mjukvara.
Kamouflagenät är ytterligare en tillämpning. Grafren har tillsammans med Saab Barracuda utvecklat en beläggning som minskar radarsynligheten. Den vinner i vikt mot dagens kamouflagenät med tiotals procent. Idén vilar medan partnern ägnar all sin tid åt att tillverka klassiska kamouflagenät. Men Khranovskyy tror att marknaden mognar.
– Vi skulle absolut vilja produktifiera denna uppfinning med en svensk partner.
JAN TÅNGRING jan@etn.se
KRÖNIKA
Kära SERmedlemmar och kollegor!
DEN TEKNISKA UTVECKLINGEN går just nu i ett tempo vi sällan sett tidigare. AI, energiomställning och ökade krav på säkerhet och robusta system förändrar snabbt vardagen för oss elektrooch dataingenjörer. Vår roll handlar inte längre bara om att bygga teknik, utan om att göra kloka avvägningar i komplexa sammanhang.
SOM INGENJÖRER är vi tränade att hantera förändring, men när tekniken utvecklas snabbare än organisationer och regelverk uppstår nya utmaningar. Här behövs erfarenhetsutbyte, omdöme och ett professionellt sammanhang där vi kan resonera bortom trender och rubriker.
SER SKA VARA just en sådan mötesplats där praktisk kunskap, olika perspektiv och generationer möts. Under det kommande året vill vi fortsätta utveckla föreningens aktiviteter med fokus på konkret nytta, fördjupning och delaktighet. Dina idéer och engagemang är avgörande för att vi ska lyckas.
I EN TID AV SNABB teknisk förändring blir gemenskap och yrkesstolthet allt viktigare. Jag ser fram emot att fortsätta detta arbete tillsammans med er under 2026.
Varm hälsning!
BEHZAD FARMAND ordförande SER
Norden och Baltikum i halvledarsamarbete
■ HALVLEDARE
De sju kompetenscentrumen i Sverige, Finland, Danmark, Norge, Estland, Lettland och Litauen – alla kopplade till EU:s Chips Act – har undertecknat ett samarbetsavtal. Syftet är att utbyta erfarenheter och kunskap för att stärka erbjudandet till små och medelstora företag i respektive länder.
Undertecknandet skedde i Lund med det svenska kompetenscentret SCCC som värd. SCCC – S-triple-C – startade formellt den 1 januari och finansieras av Vinnova och Chips JU. Det är, liksom motsvarande centrumbildningar i de övriga sex länderna, en del av EU:s stora halvledarsatsning inom Chips Act.
UPPDRAGET ÄR ATT SPRIDA kunskap om halvledarteknik, till exempel när det kan vara mer ändamålsenligt att designa en ASIC i stället för att använda en standardkrets. Centren ska också bistå aktörer som vill tillverka komponenter i EU:s pilotlinor eller i nationella renrum, som Myfab i Sverige, VTT i Finland, DTU i Danmark eller Sintef i Norge.
– Det började med att vi hade möten med de andra nordiska motsvarigheterna en gång i månaden. Vi pratade om vad alla gör och vad som fungerar för respektive center, säger SCCC-
chefen Maria Huffman.
Nu ansluter även de tre baltiska länderna till samarbetet.
– Nästa år ska vi bredda erbjudandet med fler webbinarier och andra aktiviteter, till exempel om hur man får tillgång till pilotlinorna och designplattformen.
DE FEM PILOTLINORNA har kommit olika långt men håller alla på att rampa upp. Sverige deltar i pilotlinan för komponenter med brett bandgap, framför allt SiC och GaN. De övriga linorna fokuserar på CMOS-processer under 2 nm, kisel-på-isolator, optoteknik och avancerad kapsling.
– Det handlar inte bara om tekniken. För att komma igång måste man också lösa juridiska frågor, till exempel vad som gäller för IP. En annan viktig fråga är hur man sedan skalar upp – det måste finnas en väg från prototyper i pilotlinorna till storskalig produktion.
Just den frågan saknar ännu ett tydligt svar. Det finns i dag ingen utstakad väg för den som vill ta steget vidare till kommersiell produktion.
– Vi vill bli en pålitlig partner dit små och medelstora företag kan vända sig för hjälp och utbildning. Jag kan inte skriva checkar, men en del av mitt jobb är att hjälpa till att hitta rätt expert, en fakultetsmedlem eller vägar in till företag i Sverige och Europa, säger Maria Huffman.
FÖR ATT BLI MER KÄNT deltar SCCC på många konferenser och andra evenemang runt om i landet.
– Min personliga åsikt är att vi måste bestämma vad Myfab ska vara. Ska det främst vara en nationell infrastruktur för universiteten, eller vill vi bygga något som ligger närmare företagen – ett lab-to-fab?
Hon pekar på Danmark, där DTU fungerar på det sättet, och på Finland där forskningsinstitutet VTT driver motsvarigheten till Myfab med en tydligare kommersiell inriktning. VTT har dessutom en betydligt större budget, vilket gjort det möjligt att uppgradera till åtta tum och att planera för ett helt nytt renrum.
– Vi behöver kopiera en del av det de gör.
Hon nämner också Japan som en förebild. Landet var länge en stormakt inom halvledare, särskilt DRAM. I slutet av 1980-talet stod japanska företag för omkring 50 procent av världsmarknaden, något som framför allt USA upplevde som ett hot. Därefter tappade Japan successivt i betydelse.
ÅR 2022 beslutade den japanska staten att sätta landet på kartan igen genom Rapidus – ett projekt som slukar tiotals miljarder kronor. Tillsammans med åtta storföretag och processkunnande från IBM är ambitionen att
få igång en 2-nm-process redan hösten 2027.
– Vi måste vara djärva. Det är lite som att spela poker – man måste ha många kort på handen. Men sedan måste man också ta ett beslut. Sverige är ett innovativt land, men vi måste sluta prata om att vi är bra och faktiskt göra något.
Världen är inte längre som på 1960-talet. Även om USA och Kina ibland tycks tro det, kan inget land längre ha allt.
– Vi måste vara oumbärliga på något. Vi måste välja några områden där vi kan vara bäst. Det är så vi undviker att bli utbytbara, säger Maria Huffman.
JAPANS DOMINANS inom fotoresist och USA:s styrka inom EDAverktyg är två tydliga exempel. Den nederländska litografijätten ASML är ett annat – ett bolag vars teknik ingen lyckats kopiera. Europa har flera liknande exempel. I Sverige finns Mycronic, som dominerar marknaden för maskritare till displayer och även är framgångsrikt inom enklare maskritare för halvledarindustrin. Här finns också Silex, som räknar sig som världens största renodlade MEMS-foundry med patenterade processer, samt ett antal mindre bolag inom kiselkarbid och galliumnitrid med unikt kunnande.
FÖR ATT FÅ FART på området behöver även företagen visa att halvledarbranschen är viktig. – Ericsson erbjuder många sommarjobb för studenter, men fler företag behöver göra samma sak. Samtidigt glömmer vi ofta att det behövs människor som kan köra maskinerna – och att intresset måste väckas tidigt, redan hos barnen.
Värt att notera är att SCCC samarbetar nära med branschföreningen Svensk Elektronik och dess projekt Semicon Sweden.
PER HENRICSSON per@etn.se
Elektrisk ”vadkramare” förhindrar blodproppar
Risken för blodpropp är kraftigt förhöjd hos personer som måste gipsa underbenet. Trots detta bygger dagens förebyggande behandling ofta på blodförtunnande läkemedel, vars effekt är omdiskuterad. Ett svenskt utvecklingsprojekt angriper problemet från ett helt annat håll: med elektricitet som får vadmuskeln att dra ihop sig så att blodet trycks tillbaka till hjärtat.
– Hjärtat kan inte suga upp blod från benen på egen hand. Det är vadmusklerna som gör jobbet – de är kroppens andra hjärta. Blod vill ju koagulera hela tiden. När du blir immobiliserad med gips eller om du sitter stilla alldeles för länge är det risk för blodpropp, säger Fredrik Magnusson på Roder Innovation som kallar sig riskinnovationsföretag.
För tre år sedan åkte han offpist i Åre, krockade med en gran och slet av hälsenan. Det ledde också till att han erbjöds att ingå i en studie med en pneumatisk maskin som kramade vaden för att skicka tillbaka blodet.
– Jag fick se bilder på en gigantisk pump som inte var mobil utan bara flyttbar. Jag ringde några som var med i projektet och sa att ”så här kan ni inte göra”.
HANS IDÉ VAR att ersätta maskinen med kroppsburen elektronik som stimulerade vadmusklerna, ett spår som läkarna bakom maskinen redan var inne på.
När vadmuskeln stimuleras med svaga elektriska signaler drar den ihop sig och blodet pressas tillbaka mot hjärtat, även när patienten inte kan röra sig. Det är grunden till den elektriska
”vadkramare” som nu utvecklas inom bolaget Matrix Muscle Support (MMS), grundat av läkarna Paul Ackermann och Robin Juthberg.
Roder Innovation har tagit fram själva bandaget, patchen –den töjbara bäraren som placeras runt underbenet och där elektroderna finns. Elektroniken, inklusive en asic för höga spänningar, har utvecklats vid KTH.
– Jag har forskat kring blodproppar i över 20 år. Mer än hälf-

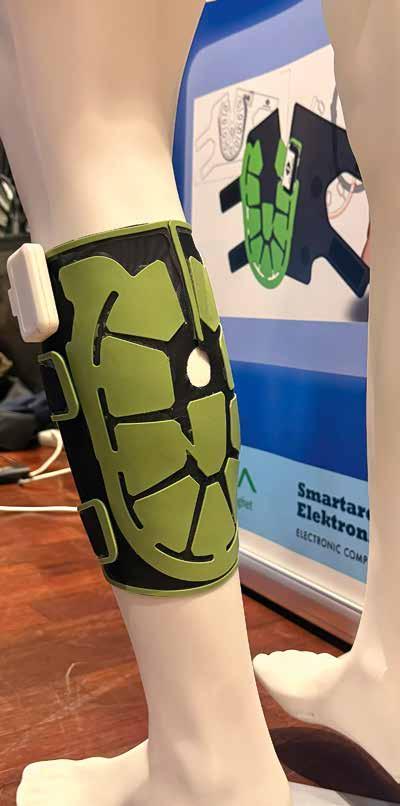

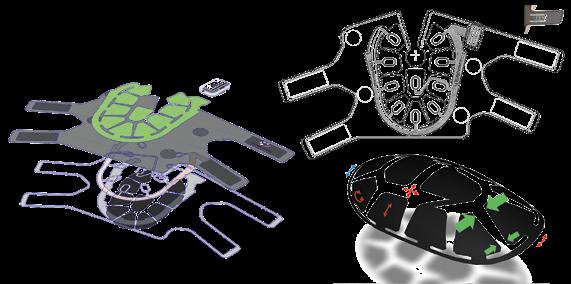

Patchen som sitter runt vaden och har en matris av elektrodpar för att hitta muskelns motorpunkter, de punkter där nerven ligger närmast huden.
ten av alla ortopediska patienter har risk att drabbas, och varje år dör patienter i detta trots att det ibland betraktas som ett trivialt tillstånd, säger Paul Ackermann, professor vid Karolinska Institutet, ortoped vid Karolinska Universitetssjukhuset och vd för MMS.
SOM TIDIGARE NÄMNTS används idag stora pneumatiska apparater som mekaniskt klämmer runt vaden med hjälp av lufttryck. Problemet är att de är skrymmande, bullriga och i praktiken omöjliga att använda i vardagen.
– Patienter inneliggande på sjukhus får ofta använda en sådan maskin när de är immobiliserade efter kirurgi. Sedan skickas de hem –fortfarande immobiliserade, men utan skydd. Att istället stimulera musklerna med elektricitet är inget nytt i sig, men MMS teknik skiljer sig från de lösningar som används för träning eller muskeluppbyggnad.
– Vi arbetar uteslutande med lågintensiv stimulering. Det handlar inte om att bygga muskler, utan om att åstadkomma en kontrollerad kontraktion som sätter blodet i rörelse.
Effekten mäts inte bara genom att patienten upplever en muskelrörelse, den är också verifierad med ultraljud.
– Vi kan visa upp till tio gånger ökat venöst blodflöde. Men det räcker med två till trehundra procent för att minska risken för blodpropp, säger Paul Ackermann.
STRÖMSTYRKAN LIGGER TYPISKT mellan 7 och 25 milliampere, beroende på individens hud och vävnad. För hög intensitet kan ge oönskade fysiologiska effekter och används därför inte i detta system.
– Vid högintensiv muskelstimulering finns rapporterade biverkningar, vilket är anledningen till att MMS arbetar med strikt kontrollerad lågintensiv stimulering inom väl definierade säkerhetsgränser.
En central innovation är själva patchen som sitter runt vaden och har en matris av elektroder.
Systemet testar kontinuerligt olika elektrodpar för att hitta muskelns motorpunkter,
de punkter där nerven ligger som närmast huden. Där krävs minst energi för att få maximal kontraktion.
– Vi har ytterligare ett patent som går ut på att mäta impedansen. Vi tror att vi framöver kan använda elektroderna även som sensorer genom att efter vår stimulering med hjälp av elektroderna registrera motståndet och på så sätt få skillnader i motstånd före och efter stimulering.
Om det fungerar så kommer det att gå att ersätta dagens flexsensorer och bara använda elektroderna för att även registrera aktiviteten.
JÄMFÖRT MED ANDRA lösningar som bland annat används för att bygga muskler används avsevärt lägre strömstyrkor än traditionell tränings-NMES.
– Patchen kan dessutom anpassa sig över tid. Den kan glida lite, muskeln förändras, men systemet söker om motorpunkterna varje gång, säger Paul Ackermann.
Att få elektroderna att ligga an mot huden under rörelse och på en kropp som förändras – musklerna krymper under gipset – har varit en stor utmaning.
– Allt går att få att fungera i labbet. Men det här ska sitta på en människa som duschar, springer, tar på sig stövlar och kanske sitter i gips i sex veckor, säger Fredrik Magnusson. Lösningen består av ett flexkort med elektroder på en teknisk väv av återvunnen PET-plast. Ovanpå flexkortet appliceras ett lager medicinsk, ledande silikon som skapar kontakten med huden. Ambitionen är dock
att hitta ett helt återvinningsbart alternativ. Själva elektroniken som skickar ut strömmarna till patchen och mäter resultatet är ungefär samma storleksordning som en tändsticksask.
– För att driva muskelstimuleringen behöver vi upp till 40 volt, vilket är långt över vad vanliga styrkretsar hanterar, säger Saul Rodriguez Duenas, forskare på KTH och den som designat asicen.
Den är tillverkad i en högspänningsprocess från det tyska foundryt XFAB.
– Det är teknik som normalt används i fordons- och medicinteknik. Det tog nästan två år från design till färdig krets.
Asicen drar omkring 60 mikroampere i vila och gör att systemet klarar sig med en laddning per dag trots Bluetoothkommunikation och kontinuerlig övervakning.
Målet är att få fram en första produkt som kan säljas direkt till konsumenter med tydligt definierad användning år 2027, parallellt med den medicintekniska certifieringsprocessen.
TEKNIKEN HAR POTENTIAL att användas till mycket mer än gipsade ben: stillasittande kontorsarbete, långflygningar, diabetes, perifer kärlsjukdom och rehabilitering.
– Elektricitet är på väg att bli en helt ny typ av medicin. Vi börjar med vaden, men i framtiden kan vi stimulera längs ryggraden, förbättra läkning, minska blodsocker och förebygga fall hos äldre, säger Paul Ackermann.
PER HENRICSSON per@etn.se
Idag har elektroniken krympts med hjälp av en 40V-asic så att den ryms i en ”tändsticksask”.

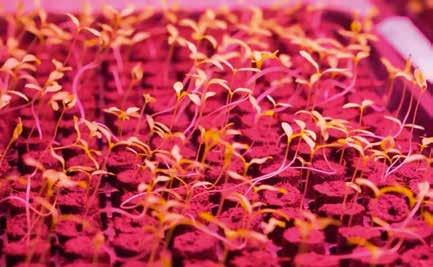

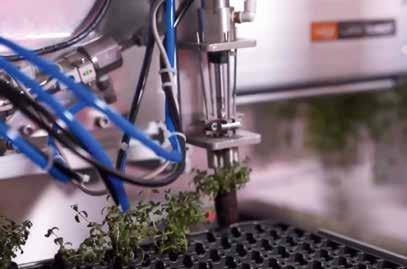

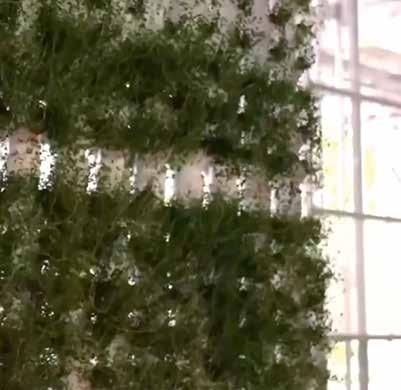

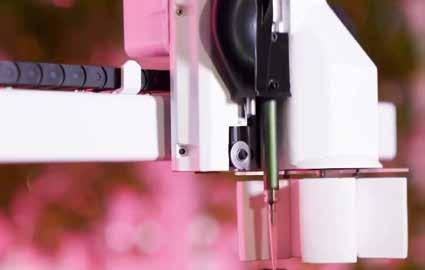

Vertikal odling 2.0 gror i Uppsala
Efter snart ett decennium närmar sig Deliplant kommersialisering av sina automatiska växthus. Plantorna växer i tre dimensioner. Allt från sådd till skörd hanteras av robotar.
Vertikal odling hajpades hårt för tio år sedan, och kraschade sedan lika hårt. Nu föds konceptet på nytt – Vertikal odling 2.0. Deliplants helautomatiska växthus ska i pris placera växterna på samma nivå – eller lite lägre – än import från låglöneländer.
Det hoppas i alla fall Deliplants vd Sarosh Bajai. Han beskriver det som att kraschen gallrade bort de dåliga affärsmodellerna.
Säljpitchen är att Deliplants odling är cirkulär, effektiv, prisvärd och giftfri.
Processen är resurssnål. Växterna får varken mer eller mindre än exakt den näring de behöver. Temperaturen hålls jämn. Ingen solbelysning används, bara LED i olika våglängder för olika växter, baserat på sort och ålder.
inga bekämpningsmedel. Vi återanvänder både vatten och näringsämnen.
– Växterna bygger upp näringsämnen bättre och växer snabbare. De får exakt sexton timmar ljus och åtta timmar vila. Alltid samma. Inga molniga dagar, inget regn.
Det finns inga säsongsvariationer utan det är exakt samma produktion som löper året runt. Sarosh Bajai är doktor i molekylärbiologi på SLU, Statens lantbruksuniversitet. Han föddes i södra Indien, doktorerade i Köpenhamn och fick en postdoctjänst på SLU år 2004.
SLU HOLDING HAR HJÄLPT TILL med att hitta investerare, bygga nätverk, och planera för kommersialiseringen.
automatiseras när ordrarna blir större.
Du kan redan vara bekant med Deliplant under namnet Grönovation. Inför kommersialiseringen röstade styrelsen fram ett internationellt namn.
– Deliplant är lättare att googla, konstaterar Sarosh Bajai.
VÄXTVÄGGAR FINNS sedan länge, och varuhus kan ha små odlingar. Men Deliplant handlar om fullskalig odling som exempelvis försörjer en butikskedja med en produkt. En anläggning på tusen kvadratmeter kan ge en årsskörd på 20–30 ton grönsaker.
Notera att klassiska horisontella växthus fortfarande är betydligt större – 30 000, 40 000 kvadratmeter. Att plantorna staplas på höjden trollar bort mycket markyta.
tak. Växterna fördelas över 40 vertikala rader. De monteras till så kallade ”gardiner” som hänger på räls i taket och transporteras runt mellan stationer.
En modul rymmer 16 800 växter – 60 gånger mer än planodling på samma yta.
Det som Deliplant har på plats idag är en demoanläggning i Uppsala. Det är en isolerad tälthall med fem meter till tak och ett fåtal moduler på plats.
FÖRSTA MÖTET vi bokade fick ställas in. Växthuset hade drabbats av elavbrott. Sådana är kritiska – 6–8 timmar har man på sig innan växterna blir ”ledsna”.
– Vår teknik sparar in mer än 95 procent av vattnet och kräver
Fem personer finns på Deliplant idag. Två praktikanter gör manuellt arbete som kommer att
Odlingarna byggs i moduler som tar upp 50 kvadratmeter vardera och kräver tre meter till
Och det var inte det första avbrottet. Jordfelsbrytaren har haft en tendens att lösa ut under natten. Men nu installerade Deliplant till slut en bättre dimensionerad elcentral.
Affärsidén är att själv bygga växthus, eller franchisa tekniken.
Sarosh Bajai tror att tekniken är redo och fungerar. Men han vet att han behöver resultat att peka på. Ett proof of concept. Så nästa steg är att knyta till sig en första kund, komplettera anläggningen med fler moduler och börja leverera i större skala.
Möjliga kundkontakter har knutits i Sverige, Singapore, Bangalore, Dubai och Thailand. Representanter för Singapores regering besökte Deliplant i fjol. Landet har en 30–30-agenda – att producera 30 procent av sin egen mat år 2030. Idag är 95 procent importerat.
– De har inte så mycket odlingsyta.
I LITEN SKALA har Deliplant redan produktion. Allt startade i ett garage 2017. Deliplant har sedan dess odlat och sålt från både skyddsrum och källare.
Deliplant levererar askar på 30 gram kryddväxter till
BAKGRUND
cateringfirmor, restauranger och Ica-butiker i Uppsala. Priset är konkurrenskraftigt med vad kunderna redan betalar. I början sålde han ännu billigare.
– Men då fick jag frågan från kunderna – varför? Är det dålig kvalitet? Sämre produkt?
– Så jag sänker inte priset. Men vi kan tjäna bra på samma pris.
EN FULLSKALIG ANLÄGGNING kommer intressant nog inte att sänka priset så mycket mer, på grund av automationen. Det går åt proportionellt mer av allt: el, yta, vatten, gödsel, näring, ljus.
Kryddväxter är den första kategori växter Deliplant tar sig an. I gardinerna odlas basilika, dill, timjan, chauvel och gräslök.
Sverige importerar det mesta av sina kryddväxter. De kan resa en lång väg från Kenya eller Thailand. En femtedel av produkten kan bli dålig under resan och behöva gallras bort.
Det stormade kring växthusen
Vertikal odling är en gammal idé som blommade upp för några år sedan men vissnade efter att några hajpade projekt visade sig inte kunna bära frukt.
Klimatfrågan hade kommit på agendan. Två techentreprenörer tog investeringar på sammanlagt en miljard dollar och startade bolag med målet att rädda världen från hunger.
Men de hade inte automation i sina lösningar. Och de odlade produkter som redan fanns på platsen.
– Fel plats, tunga investeringar och fel produkt, sammanfattar
– Det är ”lågt hängande frukter” som vi ser att det redan finns en marknad för. Nischade produkter skulle kunna ge en ännu bättre prisbild.
På försök har Deliplant börjat odla medicinalväxter.
Automatiken och robotiken är Sarosh Bajais egna konstruktioner. Såddbottar, skördbottar och takttransport på räls utvecklades vid SLU:s anläggning Kungsängens gård.
Så här kommer växthuset att fungera, idealt. Odlaren får en beställning, ställer fram en burk fröer och trycker på en knapp för exempelvis ”basilika”. En gardin glider fram längs räls i taket. En robot planterar fröer. Gardinen glider vidare till en plats med rätt belysning för basilika.
– Där sitter de och växer. De får belysning, näring, vatten –allt. Vi vill inte röra dem förrän det är dags för skörd.
Deliplant fortsätter att samla på sig datapunkter för att göra automatiseringen ännu intelligentare.
TRE, FYRA VECKOR SENARE –mycket kort tid jämfört med klassisk odling – rullar gardinen till en ny station med en skörderobot som klipper ner bladen, som faller ner i backar. Några centimeter lämnas kvar. Gardinen glider tillbaka till sin odlingsstation. Och allt fortsätter växa.
Backarna skickas direkt till kund.
– De behöver inte sköljas. För vi har inte sprayat några bekämpningsmedel och det är en mycket hygienisk miljö.
En erfaren automationsleverantör i Kina fick i uppdrag att
förverkliga de cad-ritningar som skapades av teknikchefen Staffan Matzén.
Det är ett dotterbolag som en gång skapades för att göra automation till sitt moderbolag, en kullagertillverkare – som investerade i Deliplant år 2019.
DET FINNS YTTERLIGARE en automatiserad vertikalodlare i Sverige – Ljusgårda. De startade samma år, men har tagit fram sin automation i samarbete med ABB.
Av de två är Deliplant den mer lättviktiga. Ljusgårdas anläggningar är större investeringar som levererar dyrare produkter. Deliplant bygger i mindre skala, modulärt.
– Vi har en teknik som vi äger själva och som är väldigt kostnadseffektiv – även jämfört med bolag i andra länder.
Konceptet ska vara konkurrenskraftigt potentiellt över hela världen på platser där det är svårt att odla och det därför finns en stor import.
Hur skalbart är Deliplants koncept? Skulle Sverige kunna bli självförsörjande på kryddväxter?
– Jodå, det skulle gå. Tekniken skulle fungera på Mars, bekräftar Sarosh Bajai på fråga från Elektroniktidningen. Om någon ordnar syre. Och han påpekar att Kimball Musk – bror till science fiction-entreprenören Elon Musk som sagt att han vill dö på Mars – är en av hans konkurrenter, med vertikal odling i containrar som sin specialitet.
JAN TÅNGRING jan@etn.se
Sarosh Bajai.
– Men mycket stor hajp. Bolagen gick i konkurs. – Det skapade en dominoeffekt.
Hela konceptet fick dåligt rykte. Men nu gror området på nytt, med mer eftertanke, enligt Sarosh Bajai.
Automation tar bort den stora kostnaden för arbetskraften. – När man odlar på platser som Sverige eller Norden så är det dyrt med arbetskraft. Vi minskar den ekonomiska pressen på bönder och odlare. Det ger även bättre kvalitet genom att sensorer kan hålla koll.
Vad kul med en svensk ljudprodukt! – Ja, eller hur? Det är väldigt kul att äntligen vara i mål.
Grundarna började arbeta med idén under studenttiden.
– Sedan gick vi full time för två år sedan när vi insåg att det fanns en jättestor marknad. Och vi hade äntligen fått på plats licenser med Spotify och Apple.
Produkten är ett Linuxkort på en processor från taiwanesiska Realtek. Via wifi kopplar den upp sig mot Spotify Connect, Apple Airplay eller Google Cast.
Har du två askar stöder de multiroom –ljudanläggningarna spelar upp ljudet synkroniserat.
Elektroniktidningen är inledningsvis förvirrad över att reklamen säger att den styr ”högtalare”. Det heter tydligen så nuförtiden. Men den har alltså ingen effektförstärkare utan du kopplar den till en ljudanläggning med linje- eller Toslink-ingång.
Eller Auracast – när den Bluetoothnymodigheten till slut får stöd.
Varför inte vanlig Bluetooth som input? – Bluetooth är bra för bärbart. Men vår grej är att du ska streama på WiFi. Du får bättre användarupplevelse. Du är alltid uppkopplat till alla dina högtalare utan att behöva gå in i Bluetooth-inställningar. Du kan ta ett samtal. Du kan kontrollera alla högtalare. Du kan spela flera högtalare i synk.
Atonemos ask säljs med vinkeln att du kan plugga in den i din gamla hifianläggning. Du ska inte behöva lämna din kära gamla stereo för att komma in streamingvärlden.
Och så finns förstås en hållbarhetsvinkel.
– Du kan använda gamla stärkare från 1970-talet eller en Marshall eller en Bang & Olufsen. Kombinera som du vill.
– Själva köper vi på Tradera. Då kan man få helt fantastiska högtalare. För inga pengar alls.
Vad är målgruppen?
–
Vissa gillar smarta hem. Så de vill ha allting på Google Home eller Apple Home. Det stödjer vi. Andra har jättefina gamla ljudanlägg-
ningar med vinyl och så. Men ibland vill de spela streaming från mobilen.
Enligt Leo finns ett utbrett missnöje med dagens multiroom-högtalare.
– Det blev egentligen startskottet. Vi hörde alla våra vänner säga att de har det, men hatar det. Det buggar och är instabilt. Det finns en marknadsledare därute som alla har – men som alla är missnöjda med!
– Vi tänkte att du borde kunna använda vilka högtalare du vill. Jag vill inte gifta mig med Marshall eller Sonos för att jag skaffar en sån. Jag vill kunna välja mitt ljud helt fritt.
Så Atonemo separerade hjärna och ljud. – När du köper en högtalare ska du inte behöva bry dig om vad den har för kompatibilitet. Utan du köper en högtalare för att du tycker att den låter bra. Och passar bra i ditt hem. Och så kan du lita på att vi sköter resten.
De som är duktiga på att bygga högtalare vet inget om hur man bygger datorer. De ska fokusera på att bygga ljud. Och vi vet inte hur man bygger högtalare. Vilka element man ska ha. Det är inte vår grej.

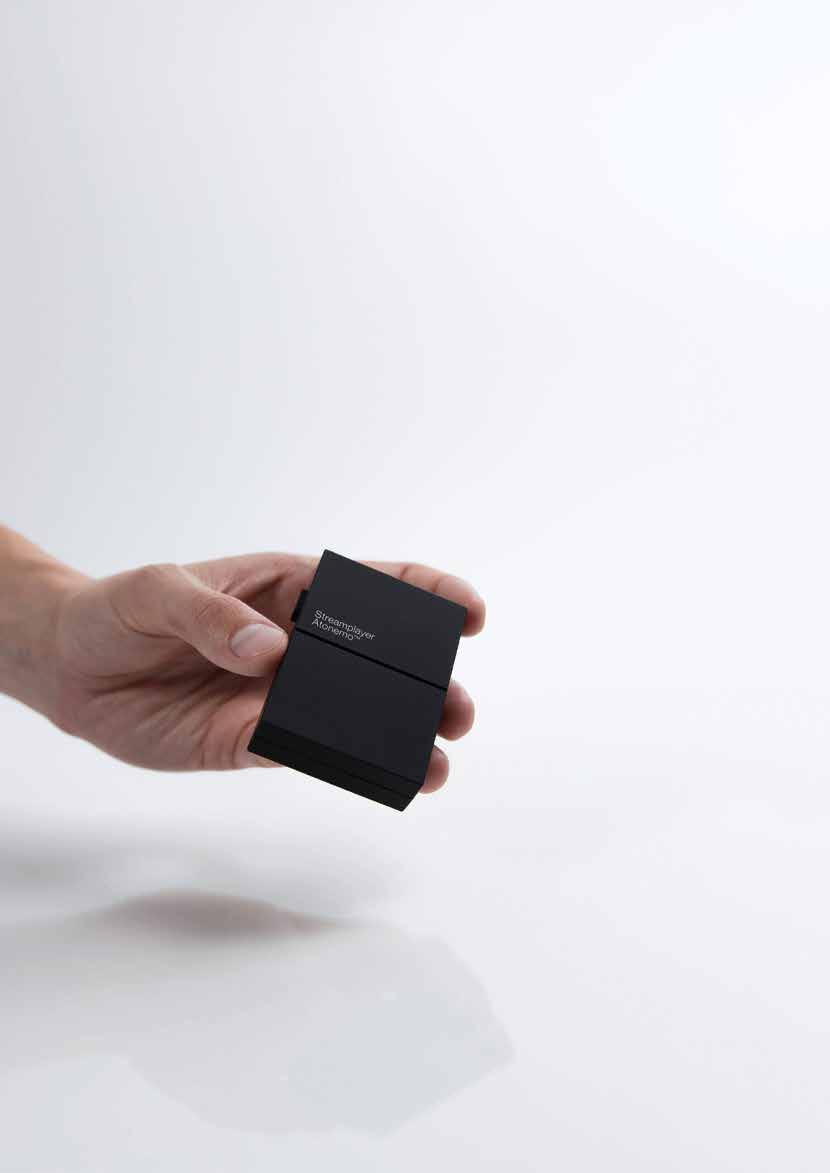

En wifi för din gamla hifi
Som en Sonoshögtalare, inklusive multiroom, men den använder din existerande stereo. Tändsticksasken är svensk och började säljas i slutet av julhandeln efter två års utveckling. Vi pratar med vd för Atonemo, Leo Ballesteros.
Har du två askar synkas ljudet.
Du ansluter den till din gamla stereo.
En ljudanläggning kan leva i 70 år till skillnad från nätverksprotokollen som hela tiden släpps i nya versioner.
– Bra ljud håller för evigt. Men datorerna håller inte.
Asken kostar 1 100 kronor. Den har en tillhörande app med equalizer och en funktion för att gruppera högtalarna för multiroomspelning. Programuppdateringar laddas hem automatiskt till appen och asken.
Din vanliga musikapp fungerar som fjärrkontroll för musikvalet när du är på samma wifi-nät.
– Så du kan glömma lite grand att du ens har den här produkten.
Partnergrundaren Noah Constantinou har examen i grafisk design och kommunikation. Leo Ballesteros är matematiker och filosof.
Finns det en elektroingenjör i teamet?
–
Taoran Liu! Han började för drygt ett år sedan. Och byggde upp en bättre plattform. Vi hade bra idéer. Men hade inte riktigt bakgrunden i systemarkitektur.
Taoran Liu har en master i inbyggda system från KTH och är själv från Kina – därmed blev han en brygga till tillverkarna. Han omdesignade kortet för att få bättre signalintegitet. Och han övervakade bytet till bättre tillverkare.
Hur ser konkurrenssituationen ut?
– Google har försökt. År 2017 släppte de något som heter Chromecast Audio. Den funkade bara med Googlecast men sålde jättebra. Den ska gå att hitta begagnad – för tre gånger nypriset.
Idag finns i huvudsak en enda konkurrent, ett kinesiskt varumärke, Wiim. Wiim lanserade sina första produkter strax efter Atonemo började sin utveckling.
– De har helt okej produkter. Men vi kände att vi kunde göra det mycket bättre. Vi har matchat dem i pris. Vi har dragit upp features. Både med ljudkvalitet och stabilitet.
Atonemos ask dök upp i handeln i julas, online och i Sverige på bland annat Clas Ohlson. Internationellt marknadsför sig Atonemo i bland annat Storbritannien, Indien, Singapore, Taiwan och Tyskland.
Kontoret finns på Karlavägen i Stockholm. I källaren finns en liten verkstad som bygger prototyperna.
Det Leo Ballesteros kan berätta om framtiden för Atonemo är att en egen förstärkare är planerad.
Och att intelligens är en trend inom ljudteknik – inom konsumentelektronik över huvud taget – som Atonemo tycker är intressant.
JAN TÅNGRING jan@etn.se
DualPack3 Power Density, Simplified for You
Cost-Efficient Performance in Industry-Standard Packaging
The new DualPack3 modules with IGBT7 technology deliver power density, cost efficiency and robust performance in a compact, proven package. Available in 300–900A ratings at 1200V and 1700V, DualPack3 is built for today’s demanding applications.
Key Features
• High power density in a smaller footprint
• Up to 20% reduced losses vs. IGBT4
• Compact 152 × 62 × 20 mm package size
• Higher current output without paralleling modules
• Simplified gate driving with precise dV/dt control
• Reliable operation up to 175°C overload temperature
• Supply chain security with multi-supplier support
Discover how DualPack3 can power your next design.
Leo Ballesteros
IoTdata som bevis i brottsutredningar E
Av Ulf Seijmer, Induo och AKKR8
Ulf Seijmer är innovationschef på Induo samt CTO och medgrundare till hårdvaruföretaget AKKR8. Han är också styrelsemedlem i EUTECHs IoT Alliance. År 2012 skrev han en av de första artiklarna om 5G, en artikel som publicerades i Elektroniktidningen. Ulf är en frekvent anlitad föreläsare inom trådlös teknik för LPWAN och 5G.
Under de senaste tio–femton åren har våra byggnader fått en puls. Sensorer, loggar och styrsystem producerar en ständig ström av data som beskriver vad som faktiskt sker. Den här utvecklingen har gjort fastighetsautomation till en allt viktigare källa för forensiskt arbete.
Byggnaden som brottsplats är inte längre bara en plats där ett brott sker, utan något mer – en plats att undersöka, ibland med en historia, sann eller förvanskad. Byggnaderna är vittnen, vittnen som kan tala om man vet hur man skall fråga. De är system med historik, tidsserier och mätvärden som kan bidra till att rekonstruera händelseförlopp. Men till skillnad från mänskliga vittnen är detta tekniska konstruktioner, med kända begränsningar och ibland okända svagheter.
Byggnaden som stöd i brottsutredningar, Forensik i uppkopplade byggnader, skiljer sig fundamentalt från traditionell IT-forensik. Här handlar det om att analysera tidsserier från sensorer och styrsystem: PIR-detektorer, CO₂-nivåer, temperaturer, magnetkontakter och styrsignaler till aktuatorer.
Sensorer och aktuatorer i ett fastighetsautomationssystem är vanliga hjälpmedel för att ge stöd till exempelvis drifts- och un-
derhållsplanering, styrning av inomhusklimat och energioptimering, men sällan designade med forensiskt bevisvärde i åtanke. Samplingsfrekvenserna är ofta låga, tidsstämplar och dataformatering kan skilja sig mellan system och loggning är i första hand avsedd för drift och felsökning, inte för metodisk rekonstruktion i efterhand. Därför är tester och metodik centrala för att avgöra vad som går att lita på.
I den forskning som bedrivits kring forensik i uppkopplade byggnader har fokus legat på att systematiskt pröva vilken tillförlitlighet vanliga fastighetssensorer faktiskt har som beviskälla. Utgångspunkten är enkel men ofta förbisedd: sensorer i byggnader är inte konstruerade för att fastställa sanningen om en händelse, utan för att trigga funktioner eller optimera drift.
I experimentella studier och forskning jag har tagit del av har Johnny Bengtsson, IT-forensiker vid Nationellt forensiskt centrum (NFC) fördjupat sig i hur sensorer som PIR, CO₂ och magnetkontakter reagerar på kontrollerade stimuli, hur lätta de är att påverka, och vissa fall manipulera, samt hur deras data beter sig över tid. Resultaten visar att sensordata sällan är binär eller entydig.
Genom att andas i en luftmadrass går det att undgå upptäckt av CO₂-sensorer.
Samma händelse kan ge olika avtryck, vilket innebär att mätvärdena i sig kan inte betraktas som objektiva, utan måste tolkas som tekniska vittnesmål med kända osäkerheter. När avsiktliga och oavsiktliga händelser blandas i en uppkopplad byggnad genereras data av tre kategorier av händelser, avsiktliga stimuli, oavsiktliga händelser och rena olyckor. En magnetsensor reagerar när en dörr öppnas, ett röstkommando till en smart högtalare tänder lampan och om en vattenläcka träffar en läckagesensor så triggar den en kulventil som stänger inkommande vatten. Alla dessa skeenden skapar digitala spår som i teorin kan användas för att rekonstruera en tidslinje vid brott eller olycka. Frågan man måste ställa sig är om sensordata manipulerats och därmed ger en felaktig bild av vad som hänt, eller om mätningarna faktiskt är korrekta? Fungerade sensorn som den skulle och hur var den monterad? För forensiskt arbete är det avgörande att skilja mellan vad systemet registrerade och vad som faktiskt hände.
Manipulation och oavsiktliga bieffekter
Ett centralt resultat i forskningen är att manipulation av sensorer inte nödvändigtvis kräver intrång i systemen. I många fall räcker det med att påverka den fysiska miljö som sensorn tolkar. Forskningsresultat visar att det går att skapa både falska positiva och falska negativa utslag med relativt enkla medel. Frånvaron av en sensors registrering av data kan alltså inte automatiskt tolkas som frånvaro av aktivitet.
Ett av de mest illustrativa testen i Johnnys forskning gäller PIR-sensorer, vanliga i kontor och trapphus för närvarodetektering. PIR reagerar på förändringar i infraröd strålning – i praktiken värme – och reagerar inte enbart på mänsklig värme. Detta gör dem känsliga för värmekällor som inte är mänskliga. Genom att flyga en liten drönare inom-
hus kunde man skapa tydliga falska positiva utslag: systemet tolkade drönaren som mänsklig rörelse. Försöket visar hur enkelt felaktiga spår kan skapas och hur snabbt en utredning kan ledas fel.
Lika viktigt var försöken att uppnå falska negativa resultat; med en nödfilt med metallbestrykning gick det delvis att maskera kroppsvärme och därmed undgå rörelsedetektering. I praktiska tester med rörelsestyrd belysning på toaletter kunde registrering helt utebli. Det gick att gå in på toaletten och stanna där en ansenlig stund utan att sensorerna registrerade rörelse.
När man testade CO₂-sensorer uppvisade de högre robusthet; människans andningsavtryck är svårt att kapsla in över tid men genom att andas i luftmadrasser gick det ändå att lösa, även om det är svårt och kanske inte så praktiskt. Här är det snarare i mätfrekvensen som CO₂-sensorn uppvisar brister. CO₂sensor mäter med olika frekvens, vissa mäter så sällan som var tionde minut, och det betyder att dataluckor uppstår, små tidsfönster

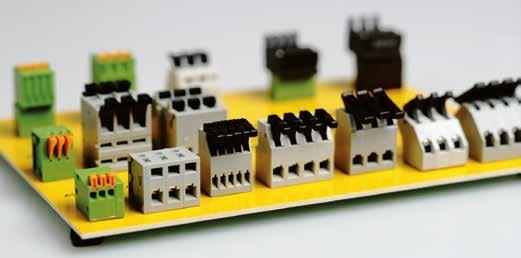

Fjäderklämlister
för kretskortsmontage
Utrymmessnåla don för överföring av signaler, data och nätspänning till kretskortet.
Kontakterna finns både för fast anslutning på kortet, och i pluggbart utförande.
Kan levereras i en mängd olika rastermått och poltal. Kabelanslutning med fjäderklämmor, traditionell skruvanslutning eller via IDC-anslutning.
Kontakta oss gärna för mer info.
kan utnyttjas av en angripare eller av en person som vill undvika upptäckt.
Begränsat bevisvärde och kontexten Sensordata i uppkopplade byggnader bör därmed sällan betraktas som primär bevisning. I stället fungerar den bäst som stödjande information, som kan stärka eller ifrågasätta andra iakttagelser.
Ett återkommande tema i forskningen är att kombinationer av flera sensortyper ger ett betydligt robustare underlag än enskilda mätpunkter. Om man lägger samman flera dataset ökar sannolikheten att se oegentligheter, som att data verkar vara korrupt eller kan ha manipulerats. I exemplet ovan kanske inte PIR-sensorn triggats, medan CO₂sensorn registrerat att någon kan ha andats i lokalen. Sensorernas begränsade upplösning i tid, deras känslighet för installation och miljö samt bristen på standardiserad loggning gör att de sällan kan ge exakta svar på vad som hänt – men de kan ge goda indi kationer på vad som kan ha hänt.
PIR-sensorer reagerar på förändringar i infraröd strålning – i praktiken värme. De är tänkta att reagera på mänsklig värme men kan luras av en drönare eller andra värmekällor.
Detta ska dock inte tolkas som att mer data eliminerar osäkerheter. Tvärtom, nya tolkningsproblem introduceras när flera tidsserier med olika upplösning, samplingsfrekvens och tidsstämpling ska vägas samman. Det stora forensiska värdet ligger inte i just mängden data, utan i förståelsen för hur olika sensorer samverkar – och var de inte gör det.
Tekniska skillnader Förutom höga krav på hur data samlas in, säkras och analyseras så måste man understryka vikten av att analysera sensorernas tekniska förutsättningar lika noggrant som själva mätvärdena. Utan kunskap om hur ett system är uppbyggt riskerar även korrekt insamlad data att misstolkas. En CO₂-sensor med en viss tolerans, teknisk konstruktion och placering kan inte rakt av jämföras med ett annat fabrikat med andra tekniska förutsättningar eller annan monteringsplats.
strukturerad arbetsgång som speglar traditionell forensik men med en extra ingenjörsdimension. Tidsstämplar kan vara osynkade, samplingsfrekvenser för låga och loggnivåer anpassade för drift snarare än bevisinsamling.
E XPE RTA KITR LE
Den mänskliga faktorn är också kritisk; kognitiv bias, förväntningar och grupptänk riskerar färga tolkningen. NFC:s praxis att arbeta två personer vid analys är ett sätt att minska risken för förhastade slutsatser.
Cyberangrepp och hybridhot
När fastighetsautomation och IoT kopplas upp ökar också angreppsyta och attraktionskraft för illasinnade aktörer. Motivbilden spänner från ekonomisk vinning och utpressning till sabotage och mer komplex hybridpåverkan där samhällskritiska funktioner eller produktionskapacitet påverkas negativt eller sätts ur spel. Effekterna kan vara att driftpersonal stängs ute, att sensorer manipuleras eller att inomhusmil-
jöer förändras för att orsaka fysisk eller personell skada eller skapa missvisande forensiska data. Förebyggande åtgärder måste därför kombinera klassisk säkerhetsarkitektursegmentering, nätavskiljning, uppdateringsrutiner med operationella rutiner: incidentplaner, ansvarskedjor och tydliga procedurer för hur loggar och artefakter ska säkras vid misstanke om intrång. Ur ett forensiskt perspektiv pekar forskningen inte i första hand på behovet av fler sensorer, utan på bättre kontroll över data. Det handlar om tillförlitlig tidsstämpling, spårbarhet i systemförändringar och möjlighet att i efterhand återskapa ett systems tillstånd vid en given tidpunkt.
I praktiken innebär detta att smarta byggnader behöver utformas med analys i åtanke, inte bara automation. System som kan frysa loggar, bevara historik och tydligt visa hur data genererats har ett avsevärt högre forensiskt värde än system som enbart presenterar aktuella mätvärden. Här blir sys-
Diagrammen visar hur sensorerna registrerat drönarens rörelser.
temarkitekturfrågor minst lika viktiga som sensorval.
Digitala tvillingar och bevarande av scenarier
Ett möjligt verktyg i detta sammanhang är digitala tvillingar: kontinuerligt uppdaterade kopior av byggnadens tillstånd som kan användas både för simulering av angrepp och för att frysa ett incidentögonblick. Genom att kombinera lidar, GPS, tidsloggar och sensordata går det att skapa en tidsmässigt synkroniserad bild som underlättar rekonstruktion. Digitala tvillingar kan också vara ett verktyg för testmiljöer där man proaktivt tränar på angrepp och försvar utan att riskera produktion. För att detta ska fungera i forensiskt syfte krävs dock designbeslut som prioriterar bevisvärde: säkra loggar, klocksynkronisering, högre samplingsfrekvenser där det är relevant och en arkitektur som möjliggör bevarande av snapshot-data.
När byggnaden blir ett vittne
Det som gör området så angeläget är kombinationen av teknisk potential och praktiska begränsningar. Data från sensorer kan, rätt hanterad, hjälpa utredare att förstå händelseförlopp; de kan också vilseleda om systemen inte är robusta eller om aktörer medvetet manipulerar dem. För IoT-branschen innebär detta ett ansvar: att designa lösningar som inte bara optimerar drift och energieffektivitet utan också tar hänsyn till forensisk spårbarhet. Våra uppkopplade byggnader lämnar fler spår än någonsin, men för att använda dem måste vi veta hur vi tolkar och bevarar dem. ■
Missa inte din nästa affär.
15-16 APRIL 2026 ÅBY
Här samlas elektronikbranschens nyckelpersoner, innovatörer och teknikentusiaster för två fullspäckade dagar. Upptäck det senaste inom komponenter, IoT, embedded systems och mycket mer.
HOME ASSISTANT: Smarta hem
Av Mark Patrick, Mouser Electronics
Mark Patrick ansvarar för att skapa och sprida tekniskt innehåll i EMEA-regionen. Arbetet är centralt för Mousers strategi att stödja, informera och inspirera sina kunder.
Marknaden för smarta hem har formats av proprietära ekosystem som Amazon Alexa, Google Home och Apple Homekit. Även om dessa varit framgångsrika, är de ofta begränsade av leverantörslåsning och interoperabilitet – faktorer som gör dem mindre lämpliga för användare som söker mer avancerade eller unika installationer.
Som svar på detta har en ny klass av smarta hem utvecklats, drivna av open sourceplattformar, lokal bearbetning, professionell integration och kollektiv uppfinningsrikedom. Centralt för detta hittar vi Home Assistant, ett modulärt och mycket flexibelt system som prioriterar lokal styrning, integritet och omfattande enhetskompatibilitet. Ett ökande antal tillverkare av hårdvara har stöd för Home Assistant.
Home Assistant lanserades år 2013 av Paulus Schoutsen som ett personligt projekt för att utforska lokal styrning i smarta hem och har under det senaste decenniet vuxit till en av världens mest aktiva open source-plattformar för hemautomation. Det som började som ett enkelt Python-baserat gränssnitt för Philips Hue-lampor stöder nu över 3 200 olika prylar och finns i fler än två miljoner hushåll världen över. I fjol arrangerades över femtio träffar på Home Assistant Community Day den 24 maj.
HOME ASSISTANT är byggt kring principerna om lokal styrning, integritet och obegränsade expansionsmöjligheter. Till skillnad från många vanliga plattformar fungerar den oberoende av molntjänster (även om extern fjärrstyrning kan läggas till), vilket innebär att kritiska funktioner förblir responsiva och säkra, även utan internetanslutning. Den modulära arkitekturen ger användarna möjlighet att i stor utsträckning anpassa sina system genom skräddarsydda konfigurationer, automatiseringsregler och ett brett utbud av tillägg. Home Assistant stöder ett flertal protokoll, inklusive Zigbee, Z-Wave och Matter, och integreras sömlöst med enheter från de stora smarta hem-aktörerna Apple, Google
För många användare representerar smarta hem ett tekniskt projekt med obegränsade möjligheter.
KÄLLA: JAKUB/STOCK.ADOBE.COM
och Ikea. Den omfattar också mer teknikfokuserade lösningar genom integrationer som ESPHome, vilket förenklar stöd för kortdatorer som Espressif Systems ESP32 och annan gör-det-själv-hårdvara. Denna bredd av funktioner gör det möjligt för användare att hantera allt från enkel sensorövervakning till komplex styrning av många enheter.
Kombinationen av färdiga integrationer och ett fokus på konfigurering via grafiska användargränssnitt gör att Home Assistant kan vara både flexibel och tillgänglig.
För mer avancerade användare finns YAML-programmering som ger detaljerad styrning, samtidigt som den förblir en tillgänglig och lättbegriplig metod att konfigurera enheter och skapa automatiseringar.
Utöver sin flexibilitet är Home Assistants strategi att prioritera det lokala tilltalande för integritetsmedvetna användare. I Tyskland, där datasuveränitet och minimering av moln-
beroende ofta värderas högt, finns det över 85 000 installationer med Home Assistant.
ALLT EFTERSOM Home Assistant utvecklades, gick det från mödosamma Python-installationer till Home Assistant Container och Home Assistant Operating System (Home Assistant OS), vilket förenklar implementeringen på både persondatorer och enkortsdatorer som Raspberry Pi 5. Utvecklingen drivs vidare av communityt och av Nabu Casa, ett företag grundat av Home Assistants skapare för att upprätthålla projektets momentum utan att kompromissa med dess open-source-anda.
Ekosystemet blomstrar tack vare dess aktiva användare, som bidrar till kärnplattformen samt innovativa tillägg, mallar och automatiseringslösningar. Home Assistants GitHub är det näst mest aktiva open sourceprojektet på plattformen.
Home Assistants grafiska gränssnitt gör att användare snabbt kan experimentera med en rad olika hårdvaru- och mjukvaruintegrationer.
KÄLLA: MOUSER
Home Assistants lätta operativsystem kan enkelt köras på en Raspberry Pi 5.
på användarnas villkor
Flexibiliteten gör det möjligt för användare att skapa praktiska, vardagliga automatiseringar som drivs av avancerad teknik och skräddarsydd hårdvara som går långt utöver typiska smarta hem-lösningar.
Rörelseaktiverad belysning är fortfarande en av de populäraste tillämpningarna där passiva infraröda sensorer (PIR) detekterar kroppsvärme och rörelse, för att automatiskt tända lampor när någon kommer in i ett rum och sedan släcka dem efter en period av inaktivitet. Denna funktion är idealisk för utrymmen som hallar, kök och badrum. Även om PIR-sensorer är vanliga, experimenterar vissa avancerade konfigurationer med millimetervågsradar. Även om dessa sensorer är mindre populära i traditionella smarta hem eftersom de är mer komplicerade att installera, är de mycket populära bland Home Assistant-användare tack vare deras prestanda. Home Assistant kan också automatisera komplexa, mycket specifika rutiner som förbättrar vardagen. Till exempel kan nattrutiner gradvis dämpa ljus, låsa dörrar, justera termostater och aktivera säkerhetssystem – allt sker automatiskt efter tid eller närvaro. På samma sätt kan användare, genom att kombinera en smart övervakningsfunktion för energiförbrukning i eluttag, en närvarodetektor och en smart glödlampa, skapa intelligenta funktioner, som att en glödlampa blinkar i rummet där det finns en person när tvättmaskinens program är klart.
GÄSTLÄGEN är ett annat användningsfall. Dessa gör det möjligt för värdar att begränsa gästers åtkomst till vissa enheter eller förhindra automatiseringar som normalt skulle köras, vilket hjälper till att undvika att exempelvis lamporna dimmas oväntat i ett rum fullt av gäster!
För energimedvetna användare stöder Home Assistant automatiseringar som övervakar energiförbrukning och -produktion samtidigt som de utnyttjar realtidsinformation om priser via API:er från elbolag. Genom att integrera med smarta elfordonsladdare som stöder Open Charge Point Protocol (OCPP) eller egna API:er kan användare optimera energikostnaderna genom att ladda under perioder med låga elpriser. I kombination med solpaneler, batterilager och smarta termostater kan dessa automatiseringar skapa ett dynamiskt, välorganiserat energiekosystem i hemmet.
Men flexibiliteten sträcker sig bortom typiska smarta hem till smart jordbruk. Entusiaster och ingenjörer använder jordfuktighetssensorer, miljömonitorer (som mäter temperatur-, luftfuktighets- och CO₂-nivåer), och ställdon som magnetventiler och fönsteröppnare för växthus. Dessa drivs ofta av
Home Assistant-instrumentpanel (ovan) som visar de anslutna Matter-enheterna. KÄLLA: MOUSER
Arduino Cloud-instrumentpanel (nedan) som visar anslutna Matter-enheter.
ESP32- eller ESP8266-kort som kör ESPHome-firmware, och ger exakt bevattnings- och klimatstyrning.
I ett projekt år 2024 demonstrerade Ricky Flores på Mouser Electronics hur Matters standardpanel och Arduino Nano Matter-panelen förenklar integrationen av smarta persienner med Home Assistant och Alexa röststyrning. Projektet visar hur komponenter, som Arduino Nano Matter-panelen och Thread-nätverkande, ger säkra, kostnadseffektiva och tekniskt avancerade smarta hem-lösningar.

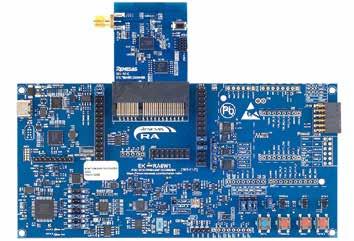

Utvärderingssatser och kretskort är ofta väl lämpade för gördet-själv-projekt, tack vare deras strömlinjeformade konfiguration.
KÄLLA: MOUSER
FUNDAMENTET I DENNA BREDD av applikationer är Home Assistants aktiva open source-community. Deltagarna delar färdiga ritningar, mallar och tillägg via Home Assistant-forumet, Reddit och GitHub, vilket gör det möjligt för andra att förfina sensorkalibreringar, ta fram prototyper för anpassad hårdvara och utveckla nya integrationer. Flores smarta persienner-projektet finns också tillgängligt på Mousers GitHub och förser ingenjörer med en referensdesign för att utforska Matter-baserade automatiseringar. Det visar hur professionella komponenter kan leverera tillförlitliga, tekniskt avancerade smarta hem-lösningar. Kärnan är Analog Devices motordrivkrets Trinamic TMC2209LA som är vald för sin tysta, effektiva stegmotorstyrning. Dess patenterade teknik ger ultratyst rörelse utan att offra vridmoment, medan SpreadCycle ger exakt, cykel-förcykel-strömstyrning för korrekt positionering. Trinamics StallGuard4 ger sensorlös
hemkörningskonfiguration, vilket eliminerar behovet av ytterligare gränslägesbrytare och förenklar installationen.
UTÖVER STEGMOTORDRIVNA persienner ger ESPHome mycket anpassningsbara enhetsintegrationer för Home Assistant. ESPHome är i huvudsak byggt kring ESP32och ESP8266-kort och har stöd för ett olika kringutrustningar och alternativ som Raspberry Pi RP2040. Det gör att användare kan skapa skräddarsydd firmware för sensorer, ställdon och eftermonterade apparater. Även om det kräver gedigen hårdvarukunskap går vissa användare så långt som att bygga in ESP32-moduler i befintliga hushållsapparater, som kaffemaskiner, avfuktare eller styrenheter för VVS, vilket gör dem ”smarta” och möjliggör automatisering långt utöver vad de kunde från fabrik.
POPULÄRA ESPHOME-PROJEKT inkluderar gör-det-själv-luftkvalitetsmätare som parar ihop partikelsensorer med CO₂-sensorer, som Sensirion SCD4x, för att mäta inomhusmiljön. Ett annat vanligt projekt är anpassade bevattningsstyrningar, där jordfuktighetssonder öppnar magnetventiler genom Home Assistant-automatiseringar för att optimera bevattningsscheman. ESPHomes öppna källkod påskyndar utvecklingen, med delade YAML-konfigurationer och communitytestad firmware som minskar driftsättningstiden för både hobbyentusiaster och professionella ingenjörer. ■
AI/ML är vägen till energieffektiv Edge IoT
AI och IoT är två av de starkaste tekniktrenderna idag. Även om de är olika, överlappar de varandra allt oftare vid kanten av näten. AI förbättrar prestanda och ger nya funktioner samtidigt som den introducerar smartare mekanismer för att hantera och till och med minska energiförbrukningen.
Tidigare utvecklades teknik i allmänhet i en förväntad takt. Om ingenjörer till exempel behövde en viss mängd processorkraft till en viss prisnivå för att åstadkomma en tänkt produkt, kunde de konsultera Moores lag och avgöra – ibland ner till ett kvartal – när deras idéer sannolikt skulle bli genomförbara.
Med hastigheten på AI och Edge IoT-utvecklingen har allt förändrats. Utvecklare av IoT-enheter för kanten kan använda AI och ekonomiskt åstadkomma mycket mer än vad många av dem inser. Kraftfulla verktyg och tekniker för att konstruera avancerade AI-drivna Edge IoT-enheter ger ett överflöd av marknadsmöjligheter för IoT-utvecklare.
Nätverkets kant är abstrakt och dess begreppsmässiga plats har flyttats flera gånger under det senaste decenniet. För bara några år sedan ansågs ett datacenter, som ägdes av ett telekomföretag, vara en del av kanten eftersom det tekniskt sett inte var en del av molnet. Inte långt därefter ansågs lokala serverrack och routrar installerade av små och medelstora företag vara nätverkets kant.
Nu definieras den av betydligt mindre enheter som samlar in och bearbetar data på
platser som är fysiskt avlägsna från de största datacentrena. Dessa enheter kan vara allt från övervakningskameror och uppkopplade apparater till bärbara enheter och individuella sensorer – kort sagt saker som definierar IoT. I takt med att IoT har expanderat har kanten förflyttats, vare sig det är smarta städer, smarta hem, jordbruksfält eller till och med oljeplattformar till sjöss.
Nästan varje enhet i denna breda miljö har dubbla utmaningar. Det första är extremt begränsade resurser när det gäller vikt, storlek, pris och driftskostnad (inklusive energiförbrukning). Dessutom omfattar IoT-kanten en uppsättning hårt konkurrensutsatta marknader där mindre, billigare och mer ekonomiska alternativ alltid finns runt hörnet.
AI och Edge IoT kombineras AI har blivit allt vanligare vid nätverkskanten av flera anledningar. Till att börja med är användning av AI ett av de bästa sätten att få mindre, billigare och mer ekonomiska enheter. Samtidigt rör sig affärslogiken mot datakällan av ekonomiska och säkerhetsmässiga skäl och användning av AI främjar båda målen. En annan viktig drivkraft är energieffektivitet. Majoriteten av alla IoT-enheter är trådlöst anslutna till nätverket och ur en IoTenhets synvinkel förbrukar trådlös kommunikation en betydande mängd energi. Med de senaste processorerna med extremt låg strömförbrukning och AI kan det vara mer energieffektivt för en medvetet utformad
Av Tamas Daranyi, Silicon Labs
Tamas Daranyi arbetar med produktmarknadsföring och är ansvarig för AI/MLinitiativet. Han har mer än tio års erfarenhet av IoT-noder och molntjänster.
Edge-enhet (till exempel utrustad med hårdvaruacceleratorer för maskininlärning) att bearbeta data lokalt än att ladda upp rådata via radio för vidare bearbetning.
Detta är också direkt kopplat till energiförbrukningen. Många Edge-enheter behöver drivas med minimala mängder energi. En viktig energisparteknik är att sätta enheten i viloläge där den bara drar minsta mängd energi. Enheter i viloläge måste vara redo att vakna och lika viktigt – att bara vakna när det verkligen är motiverat.
Att avgöra om en ingång motiverar att hela enheten tas ur viloläge blir mycket effektivare genom att använda AI. I vissa fall kan AI till och med göra det möjligt att implementera ett effektivt viloläge redan från början.
I sådana fall kan det genom att lägga till AI i IoT-enheten göra skillnaden mellan att använda ett stort batteri som gör produkten för otymplig för att vara verkligt bärbar och att använda ett litet, diskret knappbatteri som gör enheten bekvämt bärbar. Omvänt kan det vara den variabel som gör att ett batteri bara räcker i några dagar istället för att samma batteri fungerar i veckor eller längre.
AI kan ge prestandaförbättringar och nya funktioner till en produkt som ibland var användbar till att göra något som verkligen är viktigt. Till exempel gör AI i kombination med framsteg inom sensorteknik att det går att utveckla bärbara hälsoenheter som mäter ett fåtal vitala parametrar för att indikera allmän hälsa till enheter som ger tillförlitlig data som sjukvårdspersonal kan använda för diagnostik och behandlingar.
Modeller för Edge AI kan vara relativt enkla, särskilt jämfört med de typer av stora komplexa språkmodeller (LLM) som chattverktyg baseras på. Det är ett sätt att minska bear-
betningsbördan för AI i Edge IoT-applikationer. Det finns andra involverade i skapandet av smarta algoritmer men poängen är att AI enkelt kan skalas ner för att köras på mindre kraftfulla processorer som är lämpligt dimensionerade och prissatta för Edge-bearbetning. Dessa tenderar att vara styrkretsar som körs på lägre frekvenser och med bara megabyte minne, ibland bara kilobyte.
På ungefär samma sätt som modeller kan ha rätt storlek för Edge AI i allmänhet kan ML också ha rätt storlek. Det finns en branschansträngning för att kunna köra ML på samma små processorer. Ursprungligen kallat TinyML, nu kallas det vanligtvis EdgeAI – ytterligare en indikation på att AI och Edge IoT inte bara överlappar varandra utan även smälter samman.
AI/ML är särskilt användbart vid kanten eftersom den stora majoriteten av data som samlas in där inte är användbar någon annanstans och att det därför inte finns någon anledning att föra den vidare. Det finns flera skäl att aktivt undvika att göra det:
● Överföring av rådata förbrukar energi
● Användning av nätverk har vanligtvis en kostnad
● Bandbredden är alltid begränsad och överföring av rådata förbrukar bandbredd som kunde ha använts till viktigare trafik
● Databehandling i datacentraler utförs av bearbetningssystem som förbrukar mycket mer energi än IoT-processorer vid kanten
● Returöverföring av de bearbetade resultaten förbrukar energi och bandbredd
● Tur- och returöverföringsprocessen medför nätverkslatens; den introducerar en tidsfördröjning mellan inmatning och resultat
DETTA INNEBÄR att bearbetning av data som samlas in vid kanten är en fråga om affärslogik, och affärslogiken rör sig mot kanten
eftersom AI/ML-bearbetning vid kanten producerar de nödvändiga resultaten samtidigt som den förbrukar minsta möjliga resurser (bandbredd, energi, pengar, tid) och är mer effektiv.
Om någon ber Siri att tända lampor bör svaret vara omedelbart; nätverkslatens är oacceptabelt.
Svarstider kan snabbas upp genom att undvika nätverkslatens, men nätverksavbrott förekommer; lokal bearbetning innebär att ett svar fortfarande kommer att komma.
En sista faktor är att lokal bearbetning är säkrare eftersom det minskar risken för att information avlyssnas jämfört med att skicka den genom flera överföringskanaler till och från en datacentral. Myndigheter på flera stora marknader har infört rättsliga skyldigheter för att skydda personuppgifter och därför har det blivit en princip inom dataskydd och integritet att säkerställa att lokala data förblir lokala.
AI Edge IoT till, från och vänteläge
AI/ML spelar en roll för att minska energiförbrukningen vilket har viktiga konsekvenser för batterier och batteritid.
Det finns flera sätt att minska energiförbrukningen. Edge IoT-enheter tenderar att vara anslutna trådlöst och kommunicera med hjälp av en mängd olika protokoll däribland Wi-Fi och Bluetooth, men vanligare är alternativ som är utformade för att använda mindre energi, som Bluetooth Low Energy (BLE), Zigbee och Thread. Men även när man använder dessa kostar varje överföring fortfarande energi – ganska mycket för en batteridriven enhet.
Ta exemplet med säkerhetsenheter som lyssnar efter glaskrossning. Fram till för några år sedan var dessa enheter tvungna att alltid vara påslagna och redo att utvärdera varje ljud för att avgöra om det verkligen var
glaskrossning eller något annat. Falska positiva resultat tenderade att inkludera andra skarpa ljud som handklappningar. Dessa enheter förbrukade sedan ännu mer energi och varnade i onödan för irrelevanta ljud.
AI/ML eliminerar detta problem. Med TinyML (EdgeAI) utför enheten lokal bearbetning och lär sig att upptäcka skillnaden mellan krossat glas och andra ljud men också ljud som delar några av samma ljudegenskaper som krossat glas men som inte är av intresse. Först när den fastställer ett krossat glasljud initierar den processen att slå på resten av enheten, inklusive den relativt strömslukande trådlösa radion, för att utlösa ett larm.
Detta är fullt möjligt även utan AI/ML – om enheten har en tillräckligt kraftfull processor. Den kommer dock sannolikt att kosta alldeles för mycket för en Edge IoT-enhet. Med AI/ ML är denna funktion möjlig på en processor som har en lämplig nivå för en Edge IoTprodukt.
Eftersom dessa enheter förväntas användas i tre till fem år på ett enda batteri är dessa energibesparande processer omvälvande.
Bara början
AI/ML gör det möjligt att göra extraordinära saker på Edge IoT-enheter idag på ett ekonomiskt sätt med hjälp av verktyg som gör konstruktionsarbetet mycket enklare än man kan förvänta sig.
Dessutom utvecklas AI/ML inom Edge IoT fortfarande. Kontinuerlig kretsintegration innebär att även de blygsamma processorer som används på denna nivå i dag kommer att bli kraftfullare.
Optimerade algoritmer och ökad Edgeberäkningskraft kommer säkerligen att leda till betydande framsteg i användarupplevelsen på lokala enheter. TinyML (EdgeAI) är på väg att föra ner konversations-AI-funktioner till Edge-enheter. ■
E XPE RTA KITR LE
MATTER 1.5: Lägg till nya
Av Tania Guidet, ST Microelectronics
Tania Guidet ansvarar för produktmarknadsföring av NFC/RFIDprodukterna som adresserar en många marknader inklusive smarta hem. Hon har över 20 års erfarenhet och har tidigare arbetat på Atmel, Inside Secure och Wisekey.
För att på ett säkert sätt lägga till en ny termostat, kamera, larm eller annan enhet i ett Bluetoothnätverk, det som på engelska kallas commissioning, måste enheten kommunicera med en gateway för att bland annat utbyta kryptonycklar.
I Mattersystem använder de flesta produkter en QR-kod eller ett lösenord som användaren får ange i sin mobil eller surfplatta som i sin tur kommunicerar med produkten via Bluetooth LE. Koden verifieras, behörigheter kontrolleras, det installeras ett certifikat i enheten och sedan delas anslutningsinformation så att den kan koppla upp sig mot gatewayen.
ÄVEN OM PROCESSEN OFTAST fungerar väl är den inte utan problem. Det främsta är att det kan vara opraktiskt att använda en QR-kod eller, mer sällan, ett lösenord. Att använda BLE för att ansluta nya enheter är dessutom omöjligt när den inte är ansluten till strömmatningen. Det gäller exempelvis för strömbrytare som är installerade i en väggdosa eller en videokamera monterad i taket.
Det kan också vara omöjligt vid anslutning av många enheter i en smart byggnad,
Driftsättning med ST25DA-C och NFC i ett Matternät.
till exempel när elnätet ännu inte är på plats.
För att lösa begränsningarna med QRkoder och lösenord har Matter-protokollet från början haft stöd för NFC-baserad onboarding. Varje större ny version innehåller uppdateringar som gör den ännu mer praktisk. I grunden kompenserar en NFC-lösning för nackdelarna med QR-koder och lösenord eftersom koden lagras i NFC-taggens minne.
DET INNEBÄR OCKSÅ att användaren slipper titta på baksidan av en enhet för att läsa en liten sifferkod – att nudda den med en mobil är betydligt smidigare.
En enhet kan till och med använda ett dynamiskt lösenord tack vare möjligheterna med NFC vilket ger ännu högre säkerhet.
Upp till Matter 1.5 kunde NFC endast användas för att ansluta en känd enhet, det krävdes fortfarande kommunikation via Bluetooth LE för att ta en ny enhet i drift. BLE användes då för att utbyta krypteringsnycklar och genomföra de handskakningar som krävs för att ansluta till ett Thread- eller Wi-Finätverk. Fram till nyligen var NFC alltså bara en ersättning för QR-koder, vilket gjorde att användarna fortfarande stötte på problem, bland annat kopplade till strömförsörjningen. Som nämnt innebär installation av armaturer i en byggnad under uppförande att det ofta saknas elektricitet, och smarta ljuskällor har inga batterier. Det är därför utvecklarna bakom Matter har sökt efter ett alternativ.
År 2021 inledde CSA, branschorganisatio-
produkter med NFC
nen som förvaltar Matter, ett samarbete med NFC Forum för att förbättra användarupplevelsen när man ansluter nya enheter och för att bevisa innehav. Det är därför rimligt att förvänta sig att NFC-baserade uppkopplingar av nya enheter blir vanligare i takt med att konsortiet bakom Matter utforskar ”tap to commission” och andra sätt att göra processen enklare och mer intuitiv. Det franskitalienska halvledarbolaget ST Microelectronics, som är medlem i CSA, har aktivt bidragit till att forma protokollet för att nå detta mål. Möjligheten att ansluta nya enheter genom att bara nudda enheten skapar en användarupplevelse som är snabb, enkel, intuitiv och mycket stabil. Det finns betydligt färre oförutsägbara variabler som kan störa processen, vilket förklarar varför branschen har stora förhoppningar på ”tap-to-commission”.
ST:s ST25DA-C är en NFC-tagg med tillräcklig beräkningskapacitet för att stödja Matter-processen för driftsättning, inklusive avancerade kryptografiska operationer. Det innebär också att den kan lagra mer än bara en kod – exempelvis certifikat och nycklar.
När en mobil hålls mot ST25DA-C initierar taggen den kryptografiska verifieringsprocessen med hjälp av enbart den elektriska ström som genereras av den kontaktlösa tekniken. När interaktionen mellan ST25DAC och mobilapplikationen är klar är produkten konfigurerad med nätverksuppgifter och redo att anslutas till det operativa nätverket när huvudströmmen slås på.
ST:s ST25DA-C är den första säkra NFCkretsen som kan göra driftsättning (commissioning) över NTL (NFC Transport Layer), enligt den nyligen lanserade standarden Matter 1.5.
INTRESSANT NOG är beräkningskapaciteten i ST25DA-C så pass hög att ytterligare säkra funktioner kan implementeras som säker lagring, säker kanal, digital signatur och potentiellt fler i framtiden. Ett mindre känt faktum är att ST25DA-C är certifierad enligt Common Criteria EAL6+, en av de högsta säkerhetsnivåerna för den här typen av produkt, vilket gör den till en av de säkraste följeslagarna till styrkretsen.
En annan fördel med en så robust lösning är att vi nu inleder valideringsprocessen för SESIP nivå 3 och räknar med att få certifieringen inom kort. Även om Matter inte kräver detta har vi valt att investera i det för att kunna ge starkare säkerhetsgarantier.
Samtidigt är den nya kretsen fortfarande tillräckligt liten (2×3 mm, ultratunn DFN8kapsel) för att få plats i små IoT-system. För att minimera ytbehovet levereras denna NFCkomponent av typ 4 med en inställningskondensator på 78 pF, vilket möjliggör användning av en starkt integrerad antenn, samtidigt som den fungerar väl med de flesta smarttelefoner och andra mobila enheter. Därmed kan den totala lösningen integreras i exempelvis glödlampor, brandvarnare och andra smarta enheter med mycket begränsat utrymme.
DESSUTOM TILLHANDAHÅLLER ST referensdesigner, utvecklingskort och exempeltilllämpningar för att underlätta integration i slutprodukter, korta tiden till marknad och göra Matter NFC Commissioning mer tillgängligt. ■
NYA PRODUKTER
Digids sensor på spetsen av en sprutnål.
En temperatursensor printad på ett stift i kontaktdonet till elbilsladdare.
Själva sensorn må vara 1 µm, men för att kunna använda den behöver du ansluta den.
Här är en töjningsgivare på 3 mm byggd kring sensorn.
Världens minsta sensor nu i volym
■ SENSORER
Den är 1 µm lång och mäter temperatur och kraft. Tyska Digid tänker sig att den skulle kunna integreras i robotars kroppar för att ge dem samma överflöd av nervändar som människor har.
Digid tror att humanoida robotar just nu bromsas i sin utveckling av att de har så få sensorer jämfört med människor. De skulle ha lättare att hantera ett ömtåligt vinglas om de hade en motsvarighet till de tusentals nervändar som finns i en mänsklig hand.
ETT ANNAT TILLÄMPNINGSOMRÅDE för Digids minimala sensor kan bli kraftmätning på skalpeller för automatiserad kirurgi. Eller tempmätning på prob i invasiv kirurgi. Eller biosensorer som hittar virus eller kemiska markörer i blodet. Eller tempsensorer
i battericeller som hjälper dem optimera laddning och livslängd.
– Det är nu upp till ingenjörernas fantasi att tänka ut användningar där sensorer tidigare inte varit möjliga, säger Digids teknikchef Konstantin Kloppstech
Digid vill fylla robotar med känselceller.
Sensorn tillverkas med hjälp av tryckt elektronik i matriser med upp till 16×16 sensorer och kan deponeras på bland annat kisel, metall och polymerer. Den kommunicerar via I²C över spänning eller resistans.
Här är ett datablad på en töjningsgivare på 3 mm byggd kring sensorn.
Och här är en design på en temperatursensor printad på ett stift i kontaktdonet till elbilsladdare.
Ett hårstrå är 100 µm brett. En röd blodkropp har en diameter på 7 µm. Digids sensor är idag 1 µm, ”troligen världens minsta sensor” säger Digid.
MEN DIGID HOPPAS kunna krympa den ännu mer. Betydligt mer: ända ner till 10 nm. Digid har 30 anställda. Företaget har eget renrum och tekniken skyddas av 14 patent.
JAN TÅNGRING jan@etn.se
Två MRAM som överlever tio år i 125 °C
■ MINNEN
Två av medlemmarna i Persystfamiljen av MRAM har kvalificerats för extrema miljöer inom rymd, försvar, fordon och industri, meddelar amerikanska Everspin. De behåller data i tio år även om temperaturen ligger 125 °C, dessutom med ett obegränsat antal skriv- och läscykler.
De två modellerna EM064LX HR och EM128LX HR är kvalificerade enligt AEC-Q100 Grade 1 och fungerar från –40 °C till +125 °C. Alla komponenter bränns dessutom in under 48 timmar innan leverans för att eliminera tidiga felmekanismer och ge tydliga marginaler för långtidsdrift.
SOM FRAMGÅR AV NAMNEN är storlekarna 64 respektive 128 Mbit med en läs-/skrivbandbredd på upp till 90 Mbyte/s via QSPI-gränssnittet.
EM064LX har testats vid Lawrence Berkeley National Laboratory inom ett NASAprogram, där kretsen uppvisade robust stråltålighet utan SEL-händelser upp till en LETnivå på 61 MeV-cm²/mg.
FÖRUTOM ATT MRAM är specificerade för ett större temperaturområde är de tåligare mot strålning än NOR-flash, plus att de kan skrivas och läsas i princip hur många gånger som helst. Bägge behåller data när strömmen stängs av. MRAM passar därför områden som industri, rymd, försvar och fordon, enligt Everspin (före detta Motorola). En begränsning är dock storleken, där Persyst stannar på 128 Mbit.
Tekniken baseras på det som kallas spin-transfer torque, en teknik som utnyttjar elektroners spin för att lagra och ändra data.
PER HENRICSSON per@etn.se
IAR stöder amerikanska riscfemmor för fordon
■ FORDONSELEKTRONIK
Amerikanska Risc V-pionjären
Sifive och svenska verktygsleverntören IAR meddelar att den senare stöder den förras realtidskärnor för fordonstillämpningar.
IAR:s EW (Embedded Workbench) för Risc V stöder sedan tidigare Sifives familj E6 A, och nu även E7-A och S7-A. Essential E7-AD och E7-AS är 32-bitare med 30 procent högre prestanda än E6.
EW v3.40.2 är enligt IAR optimerad för Risc V såväl kompilator som debugger och kodanalys – inklusive pekpinnar om MISRA C-konformitet. Dessutom är verktygskedjan kompatibel med ISO 26262 och andra standarder för säkerhetskritiska system.
Sifives fordons-IP i E-. och Sfamiljerna är certifierade för funk-
tionell säkerhet och cybersäkerhet. E6-A-serien stödjer realtidstilllämpningar och säkerhetskritiska tillämpningar, som avancerade förarstödsystem (ADAS).
PRESTANDA-CPU:N S7-AD stöder funktionell säkerhet för domänkontroller och säkerhetsöar. – I takt med att Risc V får ökad spridning inom fordon ger de senaste IAR-verktygen nu fullt stöd för SiFives IP för fordon. Tillsammans gör vi det möjligt för kunder att använda högpresterande Risc V-kärnor i intelligent körning, digital cockpit och andra säkerhetskritiska system, med tillförlitlig verktygskedja och säkerhetsgaranti, säger IAR:s produktchef Thomas Andersson. Sifive levererade sina första fordonsprodukter 2022. Tre serier används av kommersiella kunder.
JAN TÅNGRING jan@etn.se
5G Redcap för fordon
■ KOMMUNIKATION
Det kostar inte mer än ett 4G-modem men har dubbla datatakten och 2,5 gånger kortare fördröjning. Så presenterar fordonsunderleverantören Marelli det nya mobilmodemet för 5G Redcap.
5G Redcap, även kallad 5G NRLight, är utvecklad för applikationer som använder LTE-M och NB-IoT men behöver högre datatakter och kortare fördröjning. USA och Kina ligger i täten vad gäller kommersiella tjänster. Tekniken är tänkt att användas i allt från wearables till videoövervakning men Marelli har siktet inställt på fordonsindustrin med dess speciella krav på robusthet.
Företaget har också tagit hänsyn Trumpadministrationens tullar genom att tillsammans med leverantören av modemet se till så att produkten uppfyller U.S. Hardware and Software Ban och USMCA (United States–Mexico–Canada Agreement).
Förutom 5G har modulen också mottagare för två satellitnavigastionssystem plus senaste versionerna av wifi och Bluetooth. De senare är avsedda för att koppla upp passagerarnas mobiler och andra enheter.
Provexemplar kommer tidigt nästa år och volymproduktionen är planerad till 2028.
PER HENRICSSON per@etn.se
Tröghetssensorer med inbyggd
■ SENSORER
Boschs tröghetssensorfamilj
BMI5 har en inbyggd AImotor direkt på sensorn. Den lanserades på konsumentelektronikmässan i Las Vegas.
BMI560, BMI563 och BMI570 heter de tre första sensorerna i familjen – det ska komma fler. Utöver accelerometer och gyro har de en AI-motor. Den är alltid aktiv med att tolka rörelsemönster. Det ska ge snabbare reaktioner och minska strömförbrukningen.
BMI5 riktar sig till premiumsegmentet inom tillverkare av konsumentelektronik. De är avsedda för VR/AR, robotik,
smartklockor och trådlösa hörlurar. Den inbyggda artificiella intelligensen ska enligt Bosch ge dem bättre rörelsespårning, bildstabilisering och energieffektivitet.
I ett VR-headset används tröghetssensorer för att spåra huvudrörelser – ljud kan exempelvis låta som om det kommer från en specifik riktning efter hur användaren rör sig.
I VR-styrenheter noterar sensorn handrörelser. I smartphones och actionkameror används den för bildstabilisering. I robotar används den för precisa rörelser och för navigeringen – en humanoid robot är en av BMI5:s första tillämpningar.
AI
Serieproduktion av BMI5 ska starta tredje kvartalet. Prover finns nu.
Marknaden för memssensorer väntas enligt Bosch växa till 19 miljarder dollar år 2030. För att möta efterfrågan har Bosch utökat sin wafer-fabrik i Reutlingen från 35 000 till 44 000 m². JAN TÅNGRING jan@etn.se
Mems-mikrofon med
studiokvalitet
i provexemplar
■ LJUD
Genom att ersätta den kapacitiva avläsningen med en optisk lösning går det att lyfta dynamiken med 20 dB i mikromekaniska mikrofoner. Norska Sensibel har släppt två utvecklingskort för den som vill testa tekniken.
Sensibel knoppades av från det norska forskningsinstitutet Sintef år 2017 för att kommersialisera tekniken. Idag finns en andra generation kallad SBM100B där signaltill-brusförhållandet ligger på 80 dBA och det dynamiska området är 132 dB. Förutom att den optiska lösningen ger ett signaltill-brusförhållande som är 10 dB bättre än en kapacitiv mems-mikrofon, klarar Sensibels mikrofon även starkare signaler utan att klippa. Det handlar om 146 dB vilket är ungefär 10 dB mer.
Mikrofonen levererar en digital utsignal med 24 bitar plus att effektförbrukningen är låg.
NU LANSERAR företaget två utvärderingskort. Det är Aurora med två mikrofoner för stereoinspelningar och Polaris med åtta mikrofoner för att skapa riktverkan. De har stöd för de vanliga mikrofongränssnitten som PDM, TDM och I2S. Vidare finns mjukvarustöd för Windows, MacOS, Android, iOS, Raspberry Pi OS och Ubuntu Linux.
Tänkbara tillämpningar för Sensibels mikrofon är konferensanläggningar, industriell ljudövervakning och videokonferenssystem.
PER HENRICSSON per@etn.se
Bygg multiagenter av fria modeller från Nvidia
■ ARTIFICIELL INTELLIGENS
Nemotron 3 heter ett gratispaket AI-modeller från AIprocessortillverkaren Nvidia. Verktyg ingår, särskilt för dig som vill bygga så kallade multiagenter.
Enligt Nvidia är detta första gången någon släpper en samling ”toppmoderna” modeller tillsammans med träningsdata och utvecklingsverktyg, där allt är ”öppet” – med vilket menas att du kan ladda hem modellerna och använda dem, och dessutom träna dem vidare och bygga system av dem.
Nemotron är en familj av modeller (tränade neuronnät) i tre storlekar: Nano, Super och Ultra. Version 3 ska exempelvis vad gäller Nano leverera fyra gånger högre genomströmning än version 2.
Men det Nvidia framför allt lyfter fram är att version 3 och dess verktyg är anpassade för dig som vill bygga storskaliga multiagentsystem – samarbetande agenter.
Du kan bygga så kallade MoE:er (mixture of experts) vilket är agenter som har en arsenal av modeller som den delegerar uppdrag till.
Denna öppna expertmix från Nvidia är något som du därefter kan leka med för att bygga agentiska system – system av agenter som anropar varandra.
Nemotron 3-familjen:
● Nano ska vara optimerad för exempelvis debugging, sam-
manfattningar, AI-assistens och informationssökning. Den har cirka 30 miljarder parametrar, där upp till 3 miljarder är aktiva åt gången. Kontextfönstret är på en miljon token.
● Super ska ha hög noggrannhet för resonemang. Den ska lämpa sig för tillämpningar där många samverkande agenter krävs med låg latens. Den har runt 100 miljarder parametrar där upp till 10 miljarder aktiveras per token.
● Ultra sägs ha en avancerad resonemangsmotor för djup analys och strategisk planering. Den har omkring 500 miljarder parametrar där upp till 50 miljarder är aktiva per token.
SUPER OCH ULTRA använder fyrabitars flyttal (NVFP4) när de körs på Blackwellprocessorer, för snabbare träning och lägre minneskrav.
Nano finns nu. Super och Ultra väntas bli tillgängliga under första halvåret 2026.
Nvidia släpper även träningsdataset och bibliotek för förstärkningsinlärning för den vill bygga en egen specialiserad AI-agent. Plus biblioteket Nemo Evaluator för validering av säkerhet och prestanda.
DU HITTAR MATERIALET på GitHub och Hugging Face. Det kommer även att finnas i de publika molnen AWS, Google Cloud, CoreWeave, Crusoe, Microsoft Foundry, Nebius, Nscale och Yotta och Nvidia Nim
Tidiga användare är Cadence, CrowdStrike, Cursor, Deloitte, Oracle Cloud, Siemens och Synopsys. De använder Nemotron för AI-arbetsflöden inom tillverkning, cybersäkerhet, mjukvaruutveckling, media, kommunikation.
Hur kan Nvidia släppa gratis mjukvara?
Det man förlorar på karusellerna tar man igen på karamellerna, som det heter. För Nvidia är karamellerna hårdvaran. Men tre fjärdedelar av ingenjörerna på Nvidia är mjukvaruutvecklare. De tar fram mjukvara och verktyg som Nemotron, för att flocka kunder kring de hårda karamellerna.
SPANINGEN KOMMER från The Next Platform, som noterar att Nvidia är det enda företag i AIekosystemet som kan använda den här strategin, på grund av sin i det närmaste totala dominans på hårdvarusidan.
The Next Platform noterar att det är samma strategi som IBM använde för sina stordatorer på 60-talet.
Läs även vad Eclipse Foundation skrivit i Elektroniktidningen om öppna versus slutna verktyg för AI-utveckling. Öppenheten gör dig fri, menar Eclipse.
JAN TÅNGRING jan@etn.se
Effektmätning med halverad effektförbrukning
■ SENSOR
I batteridrivna apparater är det viktigt att veta hur mycket energi som förbrukas för att kunna maximera tiden mellan laddningarna. Microchip lanserar en effektmätningskrets som sköter uppgiften med halva energiförbrukningen jämfört med likvärdiga alternativ.
PAC1711 och PAC1811 har en patentsökt step-alert-funktion som kontinuerligt beräknar ett glidande medelvärde för spän-
ning och ström. Om en större, användardefinierad avvikelse uppstår skickas en varning till styrkretsen. Normalt samplas ström och spänning 1024 gånger per sekund och varje datapunkt kan trigga ett larm.
DET FINNS ÄVEN en ingång för att sänka samplingshastigheten till en gång var åttonde sekund för ytterligare energibesparing.
Bägge kretsarna är enkanaliga för 42 V. PAC1711 samplar med 12 bitar medan PAC1811 samplar med 16 bitar.
De kommer i mycket tunna VDFN-kapslar med 8 respektive 10 ben. Kapslarna är både benoch storleksmässigt kompatibla med SOT23-8-kapseln vilket gör att de kan ersätta konkurrerande kretsar som redan designats in. För att underlätta utvecklingsarbetet finns så kallade Clickkort med en mikroBUS, den anslutning som serbiska Mikroelektronika utvecklat och som finns på många processorkort.
PER HENRICSSON per@etn.se
Hjälper stoppa dataläckage via AI
■ AI
Konsulten Samcert hjälper dig utveckla en ISO 42001cerifierad AI-policy för ditt företag. Ett av problemen är att allt du berättar för Chat GPT riskerar att läcka ut.
ISO 42001 definierar ett AI Management System (AIMS) som ska hjälpa organisationer använda AI kontrollerat, ansvarigt och spårbart. Samcert berättar om Sha-
dow-AI. Det är exempelvis när en anställd klistrar in konfidentiell information i ett öppet AI-verktyg. Dessa data lämnar då företagets säkerhetszon. De kan hamna i träningsdata för nästa språkmodell. Eller exponeras för tredje part. Eller lagras på servrar utanför EU –redan det är ett regelproblem.
DET GÖRS ANTAGLIGEN inte illvilligt. Personen kanske försöker lösa en uppgift snabbt
– skriva en rapport, översätta en text, skapa en presentation. Men hen utsätter omedvetet företaget för risker. Det här är ett problem har exploderat, enligt konsulten Samcert som föreslår riskanalyser och möjlighetsanalys som försvar.
Samcert säger sig vara först i Skandinavien att certifiera sig enligt ISO 42001. JAN TÅNGRING jan@etn.se
5Gantenn från Tranås
■ KOMMUNIKATION
En 5G-antennen inom OEM:s varumärke Exolöf ska vara konstruerad för att leverera stabil signalstyrka i industriella installationer där metallstrukturer, vibrationer och rörliga maskiner ger höga störningsnivåer.
Tillämpningsområden är rörliga och uppkopplade system, som autonoma fordon, robotik, AGV/AMR, IoT och industriell automation med realtidskrav.
Designen är IP67-klassad mot fukt, smuts och mekaniska påfrestningar. Den finns i olika husmodeller och kabellängder. Kontakttyperna kan vara SMA, N eller TNC.
ANTENNEN TILLHÖR varumärket Exolöf som OEM använder för komponenter för mobila tillämpningar i krävande miljöer – ”produkter anpassade för nordiskt klimat”.
OEM Automatic är en nordeuropeisk bred leverantör av komponenter för industriell automation, med allt från kabel till AI-kameror i sortimentet. Huvudkontoret ligger i Tranås.
JAN TÅNGRING jan@etn.se SVENSKA
Inte medlem? SER är intresseföreningen för yrkessamma. Vi är kontaktskapare mellan medlemmar och intressanta företag. SER arrangerar studiebesök, föredrag och seminarier med aktuellt fokus. I medlemskapet ingår även medlemstidningen Eloch Datateknik, Elektroniktidningen och Nordisk Energi.
LÄS MER HÄR!
ADomvandlare med signalprocessor
Silannas AD-omvandlarfamilj
kallad Plural lanserades sommaren 2025 och programmeras på fabrik. De kommer med 10, 12, 14 eller 16 bitar och en samplingsfrekvens på 20 till 250 MHz. Dessutom är de benkompatibla med AD-omvandlare från andra tillverkare och 30 procent billigare, enligt företaget.
AD-omvandlarna använder en flerstegs pipeline för att ge högt signal-brus-förhållande och god linjäritet trots stor ingångsbandbredd.
SD1146 är designad för 2V topp-topp på ingången vilket ger ett signal-brus-förhållande på 70,8 dB, 88 dBc spuriosfritt dynamiskt område och –151,3 dB/Hz ingångsbrus – allt med 70,2 MHz på ingången och en samplingsfrekvens på 170 Msampel/s.
AD-omvandlarna kan använ-
■ INBYGGDA SYSTEM
Digital nedkonvertering, interleaving och korrigering av IQ-mismatch är några av de uppgifter som kan utföras redan i AD-omvandlaren när den utrustas med en signalprocessor. SD1146 från Silanna Semiconductor har två kanaler, en AD-omvandlare på 12 bitar och samplar i 170 MHz.
das individuellt eller som I- och Q-kanaler för samma signal. De har sample-and-holdfunktion i ingångssteget och är fullt differentiella för bättre brusundertryckning.
Kalibrering sker automatiskt vid uppstart men kan även göras manuellt under drift, och det finns dessutom ett bakgrundskalibreringsläge. Styrning sker via en SPI-buss.
Det behövs en extern klocka upp till 1 GHz liksom en matning på 1,8 V. Effektförbrukningen är typiskt 492,4 mW vid 170 Msample/s. Driftområdet är –40 °C till +85 °C.
Varianter med 14 och 16 bitar är under utveckling med samplingshastigheter från 5 Msample/s till 250 Msample/s. PER HENRICSSON per@etn.se
M12 push-pull för signaler
■ KONTAKTDON
80 procent kortare installationstid jämfört med att skruva. Det är ett av argumenten från Phoenix Contact för den nya pushpull-kontakten i M12-format för åttapoliga ledare.
Kontakten finns i rakt och vinklat utförande, som hane och hona, med både intern och extern låsning och en i en mängd olika längder. Det finns skärmade varianter med företagets så kallade Advanced Shielding Technology. Flytande metall appliceras för att innesluta
kabelskärmen under tillverkningsprocessen vilket garanterar en helt säker skärmanslutning. Tekniken passar särskilt bra i miljöer med mycket EMI-problem, som i fabriker. Dessutom är den miljöklassad enligt IP65/IP67 och kompatibel med IEC 610762-010.
PER HENRICSSON per@etn.se
Wifi 6 och BLE
i trådlösa kontrollrar
■ IoT
Renesas presenterar två trådlösa mikrokontrollrar (RA6W1 och RA6W2) på Bluetooth LE och Wifi 6 i dubbla band. Tillämpningen är ständigt uppkopplade IoT-enheter med låg energiförbrukning i smarta hem, industri, medicin och konsument.
I viloläge drar de mellan 200 nA och 4 µA. I DTIM10 drar de 50 µA. De stöder även TWT (Target Wake Time) för långa programmerade pauser i exempelvis miljösensorer, smarta lås, termostater, övervakningskameror och medicinska monitorer.
Hjärtat är en Cortex M33 på 160 MHz med 704
Effektsensor för 0,8 mm
■ TEST OCH MÄT
Den första effektsensorn med en koaxialkontakt på 0,8 mm. Så lanserar Rohde & Schwarz NRP150T som mäter effekt upp till 150 GHz och klarar därmed de nya banden för fordonsradar.
NRP150T har ett brett dynamikområde från –35 till +20 dBm och mycket god långtidstabilitet. Sensorn kompenserar automatiskt för temperaturvariationer inom sitt arbetsområde på 0 till +50 °C och har låg drift samt hög tålighet mot både yttre temperaturförändringar och störningar utanför bandet.
KB SRAM. Du kan också välja en RA-MCU ur Renesas sortiment som värdprocessor och använda RA6W1 och RA6W2 för uppkoppling och nätverk.
MJUKVARUPLATTFORMEN heter Renesas FSP (Flexible Software Package) och utvecklingsmiljön Heter E2 Studio (e²). Enheten är certifierad enligt Matter 1.4 och garanteras tillgänglig i 15 år.
RF-VALIDERADE MODULER med antenner och protokollstackar släpps i samma lansering. Bilden visar en utvecklingssats på EK-RA6W1.
JAN TÅNGRING jan@etn.se
Ett ståendevågförhållande, VSWR, på maximalt 1,7 är tecken på en god signalanpassning och därmed effektiv effektöverföring.
Sensorn ansluts med USB och fungerar med både PC och Android via en kostnadsfri fjärrstyrningsapp. Den kan även integreras Rohdes basenhet kallad NRX.
Liksom övriga sensorer i NRPxT-serien har NRP150T spårbarhet till nationella mätinstitut. PER HENRICSSON per@etn.se

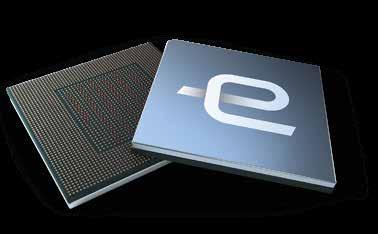

Esperantos multikärna blir öppen källkod
■ EDGE COMPUTING
Amerikanska Esperantos multikärna blir öppen källkod efter att IP:n köpts och befriats av San Franciscobaserade Ainekko.
Den tidigaste träffen för Esperanto i Elektroniktidningens arkiv är från 2017. Chipveteranen Dave Ditzel designade Minion och Maxion för AI och andra högprestandaberärkningar, på den färska öppna arkitekturen Risc V. De har aldrig fått någon riktig kommersiell framgång.
Men nu blir alltså även processorn öppen, inklusive RTL, referensdesigner, mjukvarustack, emulator och utvecklingsverktyg.
Affärsmodellen för Ainekko blir att sälja designtjänster.
FÖRETAGET ARBETAR ÄVEN med en egen implementering: en 256-kärna. Den distribuerade AI-inferensmotor som är Ainekkos tidigare produkt ska opti-
SiCkomponenter på
2 300 och 3 300 V
■ KRAFT
Produkter i elnätet, energilagring, industriell elektrifiering, megawattladdning och datacenter är tänkbara tilllämpningar för MOSFET:arna i kiselkarbid på 2300V respektive 3300V. Amerikanska Navitas lyfter fram deras verkningsgrad och livslängd som försäljningsargument.
De nya komponenterna bygger på företagets fjärde generation GeneSiC TAP-teknik (TrenchAssisted Planar). Arkitekturen använder en flerstegs elektrisk fältprofil som kraftigt minskar spänningsstress och förbättrar blockeringsförmågan jämfört med klassiska trench- eller planarstrukturer.
Resultatet är enligt företaget högre robusthet, bättre avalanche-tålighet och lägre RDS(on) vid höga temperaturer.
Navitas har även tagit fram nya kapslingsalternativ. För högsta tillförlitlighet finns
MOSFET:arna i SiCPAK G+moduler i halv- och helbryggskonfigurationer. Modulerna är ingjutna i epoxi i stället för silikon, vilket ska ge över 60 procent längre effektcykellivslängd och tio gånger bättre motstånd mot termiska chocker.
Konstruktionen kompletteras med ett keramiskt substrat i aluminiumnitrid, AIN, för effektiv värmeavledning och nya press-fit-pinnar med dubblerad strömkapacitet.
De rena transistorerna finns även kapslade i TO-247 och TO-263-7 men också okapslade som Known Good Die med omfattande testning och sexsidig optisk inspektion.
PER HENRICSSON per@etn.se
meras mot 256-kärnan – det var faktiskt detta som var Ainekkos första plan. Men det slutade alltså med att Ainekko köpte hela designen.
kan du redan nu köra den på emulator i molnet. En åttkärna med 16 Mbyte är på väg till en shuttle-wafer hos TSMC.
DET PÅGÅR ETT PROJEKT att portera det öppna videoverktyget FFmpeg till chipet. Andra experimenterar med att använda det för öppen datorgrafik. Ytterligare andra vill använda det som ett strömsnålt generellt edge-chip.
– Vi ser även ett stort intresse från akademin, berättar medgrundaren Tanya Dadasheva
Chipet kommer att hamna på ett prototypkort. Vill du testa
Kompakt instrumentchassi
■ TEST OCH MÄT
Marknadens mest kompakta chassi i 2U-format för 12 stycken PXI- och PXIe-moduler. Så lanserar Pickering Inter faces det nya LXI/USBchassit 60-107-001.
Det har plats för tolv stycken PXI/PXIe-kort som upptar en plats vardera och är 3U höga. Styrningen sker via USB 3.0 eller Gigabit Ethernet vilket eliminerar behovet av en dedikerad PXI-kontroller eller inbyggd PC.
Det gör chassit attraktivt för modulära test- och mätplattformar.
Korten sitter horisontellt och en integrerad kontroller gör att hela 2U-höjden kan utnyttjas för moduler. Chassit
klarar moduler på upp till fyra kortplatser (slotar) i bredd. Formatet passar både bänkmiljöer och utrymmessnåla rackinstallationer.
EN TVÄRGÅENDE KYLNING minskar behovet av fria ventilationsutrymmen i racket. Därmed kan två chassin monteras direkt ovanpå varandra och ge totalt 24 moduler i 4U – cirka 20 procent fler än Pickerings tidigare täthetsrekord i 4U-klassen.
60-107 är även det första LXI/USB-chassit från Pickering där strömförsörjning och kontroller kan bytas i fält utan att chassit demonteras från racket.
PER HENRICSSON per@etn.se
JAN TÅNGRING jan@etn.se
Pekskärm
Pi
■ ANVÄNDARGRÄNSSNITT
En industriklassad HMI-skärm på Raspberry Pi-datorn
Compute Module 5. Den kommer från italienska Seco och finns på Digikey under namnet Pi Vision 10.1.
SKÄRMEN ÄR AVSEDD FÖR:
• Industriella styr- och fabriksstyrsystem
• Gränssnitt för smarta fastigheter och HVAC
• HMI:er för handel och kiosker
• Pekgränssnitt för varuautomater och smarta apparater
MULTIPEKSKÄRMEN är på 10,1 tum. Framsidan är IP66-skyddad och metallkapslad. Den har Secos egen industriklassade kapsling.
Pi Compute Module 5 baseras på en fyrkärnig Cortex-A76processor. Istället för Raspberry Pi OS kan du köra Secos eget industriella Linux Clea OS med fjärradministration, fleet management, OTA och AI.
Skärmen erbjuds i konfigurationer med 2 GB eller 8 GB RAM och 16 GB eller 64 GB eMMC. Det finns anslutningar för USB 3.0, HDMI, RS-232/RS-485, Ethernet och GPIO. Och Wifi och Bluetooth.
I PAKETET INGÅR panelmonteringsfästen, SMA-antenn för trådlös anslutning och snabbstartsdokumentation, men inte nätadapter – använd en USB C-adapter med Power Delivery på minst 5 A.
Seco tillverkar lösningar för digitalisering av industriella produkter och processer. Företaget betjänar 450 kunder inom medicinteknik, industriell automation, fitness, vending, transport, med mera.
På Digikey startar priserna just nu på 247 euro, men det är ett lanseringserbjudande som gäller tills en batch på 1000 stycken tar slut.
JAN TÅNGRING jan@etn.se
Qualcomm uppdaterar PC-processorn
■ ARM
Under CES-mässan i Las Vegas har Qualcomm lanserat en ny generation PC-processorer. Det är Snapdragon X2 Plus för Windows 11 Copilot+ PC. Plattformen innehåller tredje generationens Arm-baserade Oryon-processor och en NPU på 80 TOPS. Datorer med kretsarna väntas framåt sommaren.
Snapdragon X2 Plus är en vidareutveckling av Snapdragon X-serien – som kom i bärbara
Windowsdatorer sommaren 2024. De passar användare som behöver prestanda, batteritid och AI-funktioner i bärbara datorer, enligt Qualcomm.
Den tredje generationens Oryon CPU ger 35 procent snabbare enkärnig prestanda än föregående generation, samtidigt som strömförbrukningen är 43 procent lägre.
DET FINNS SEX- och tiokärniga modeller som klockas med 4 GHz samt säkerhetsfunktioner genom Snapdragon Guardian.
Ryzen för fordon och fysisk AI
■ AI
P100 heter en ny x86-processorfamilj bestyckad med Zen 5-cpu:er, RDNA 3.5-gpu:er och inte minst XDNA 2-npu:er. Allt i samma chip, för strömsnål AI.
Sorteras in i processorgruppen ”Ryzen AI Embedded”. Tidiga kunder testar just P100-processor med 4–6 cpu:er och 50 Tops i prestanda för AI. XDNA 2-npu:n ska ha nog med Tops för att tolka tal, gester och miljösignaler och kunna kör transformers för datorseende, kompakta LLM:er och konvolutionsnät (CNN). RDNA 3.5-gpu:n kan driva fyra 4K-skärmar eller två 8K-skärmar i 120 fps. Mjukvarustacken körs i en Xen-hypervisor som exempelvis kan mixa Linux för HMI, FreeRTOS för realtid och Android eller Windows för rikare applikationer.
Effektområdet är 15–54 W och temperaturomfånget –40 °C till +105 °C, med 10 års livslängd för fordons- och industrimiljöer. Produktionsleveranser väntas under Q2.
P100-modeller med 8–12 kärnor ska samplas under Q1. Ett syskon X100 med upp till 16 kärnor kommer att samplas under första halvåret. JAN TÅNGRING jan@etn.se
Den integrerade NPU:n är Qualcomms egen Hexagon och levererar 80 TOPS. Den är avsedd att köra inferenser lokalt i datorn vilket ger kortare svarstider och bättre integritet.
Grafikkärnan är även den utvecklad av Qualcomm och ingår i Adrenofamiljen.
Kretsarna har stöd för LPDDR5 på maximalt 128 Gbyte.
Som tillval finns Wi-Fi 7, Bluetooth LE och 5G. PER HENRICSSON per@etn.se
Svensk Elektronik -
tillsammans för branschens bästa
Vi ses på Åby Arena!
15 - 16 april 2026 Åby Arena, Göteborg
Industriell utveckling • Automotive & transport • Säkerhet & geopolitik • Fysisk AI & Emerging Electronics
Elektronikmässan är tillbaka i Göteborg – för första gången sedan 2019. Under två intensiva dagar samlas elektronikbranschen för affärer, kunskapsutbyte och framtidens innovationer. Mässan arrangeras, liksom tidigare, av Svensk Elektronik i samarbete med Easyfairs.
För utställare
Visa upp era produkter och lösningar, möt nya kunder och stärk ert varumärke i en samlad branschmiljö. Över 95 % av utställningsytan är redan bokad – kontakta Easyfairs för att säkra din plats. Medlemmar i Svensk Elektronik får 15 % rabatt på monterhyran.
Ett talarprogram helt rätt i tiden
Elektronikmässan 2026 erbjuder ett starkt och högaktuellt talarprogram med ledande experter, beslutsfattare och branschprofiler. Programmet speglar de mest relevanta frågorna och utmaningarna inom elektronik – från geopolitik och säkerhet till AI, industriell utveckling och framtidens mobilitet.
Möt Svensk Elektronik
Svensk Elektronik har monter i direkt anslutning till stora scenen – en naturlig mötesplats under hela mässan. Vi ses på Åby Arena!
Scanna & registrera dig för att bli uppdaterad
www.svenskelektronik.se
Scanna för att hämta din gratisbiljett
15 april 2026 Åby Arena, Göteborg
SEMICON 2026
SEMICON 2026 är Semicon Swedens flaggskeppsevent – ett initiativ inom Semicon Sweden där Svensk Elektronik är värdorganisation.
Den 15 april 2026, under självaste Elektronikmässan, samlar vi ledande röster från industri, startups, akademi, forskningsinstitut och myndigheter för att stärka Sveriges position i det europeiska och globala halvledarekosystemet.
Vi presenterar dessutom resultatet av Semicon Swedens arbete under 2025 med att ta fram Sveriges halvledarstrategi, ett arbete där alla delar av ekosystemet har bidragit med sina insikter och erfarenheter.
Räkna med en konferens med stort genomslag som ger en samlad bild kring hur vi ökar synligheten för Sveriges styrkor och innovationer, och lyfter fram Sveriges växande roll inom global halvledarteknologi.
Missa inte chansen att vara en del av framtidens elektronikbransch!
Anmäl dig på vår hemsida och låt oss tillsammans skapa banbrytande lösningar för en innovativ och hållbar morgondag!
More at: www.rohde-schwarz.com/next-generation Four- and eightchannels models
