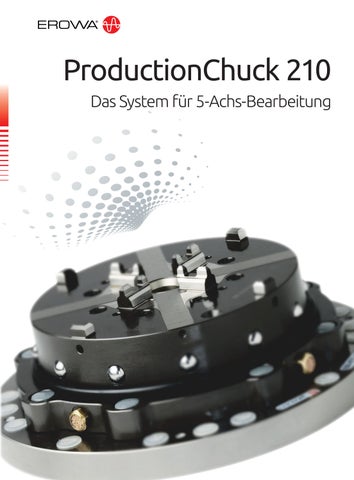

EROWA ProduktionChuck 210

ProductionChuck 210

Das System für 5-Achs-Bearbeitung

Maximale Flexibilität, höchste Präzision, effiziente Automation

Das ProductionChuck 210 ist die perfekte Lösung für Ihre automatisierte Fertigung. Mit seinem kompakten, robusten Design und der durchdachten Funktionalität bringt es Ihre 5-Achs-Bearbeitung auf ein neues Niveau.

Der am Umfang liegende Spannmechanismus sorgt für eine stabile Verbindung zwischen Spannfutter und Palette – für hohe Präzision auch bei grossen Werkstücken.

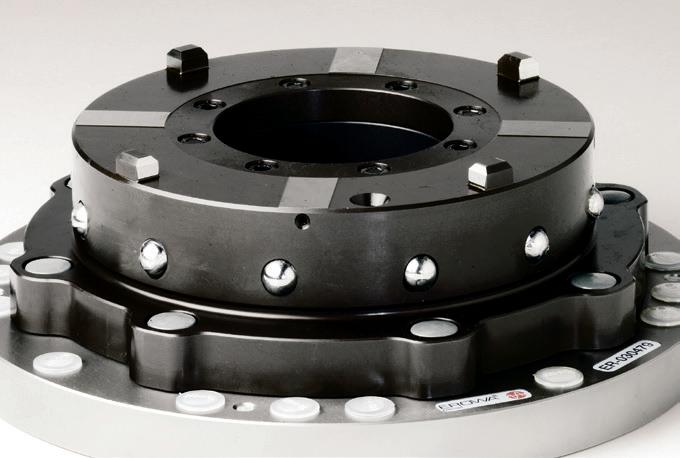

PC 210 Spannfutter sind robust und kompakt gebaut. Die niedrige Aufbauhöhe bietet viel Platz für Werkstücke sowie optimale Zugänglichkeit bei 5-Achsbearbeitungen.

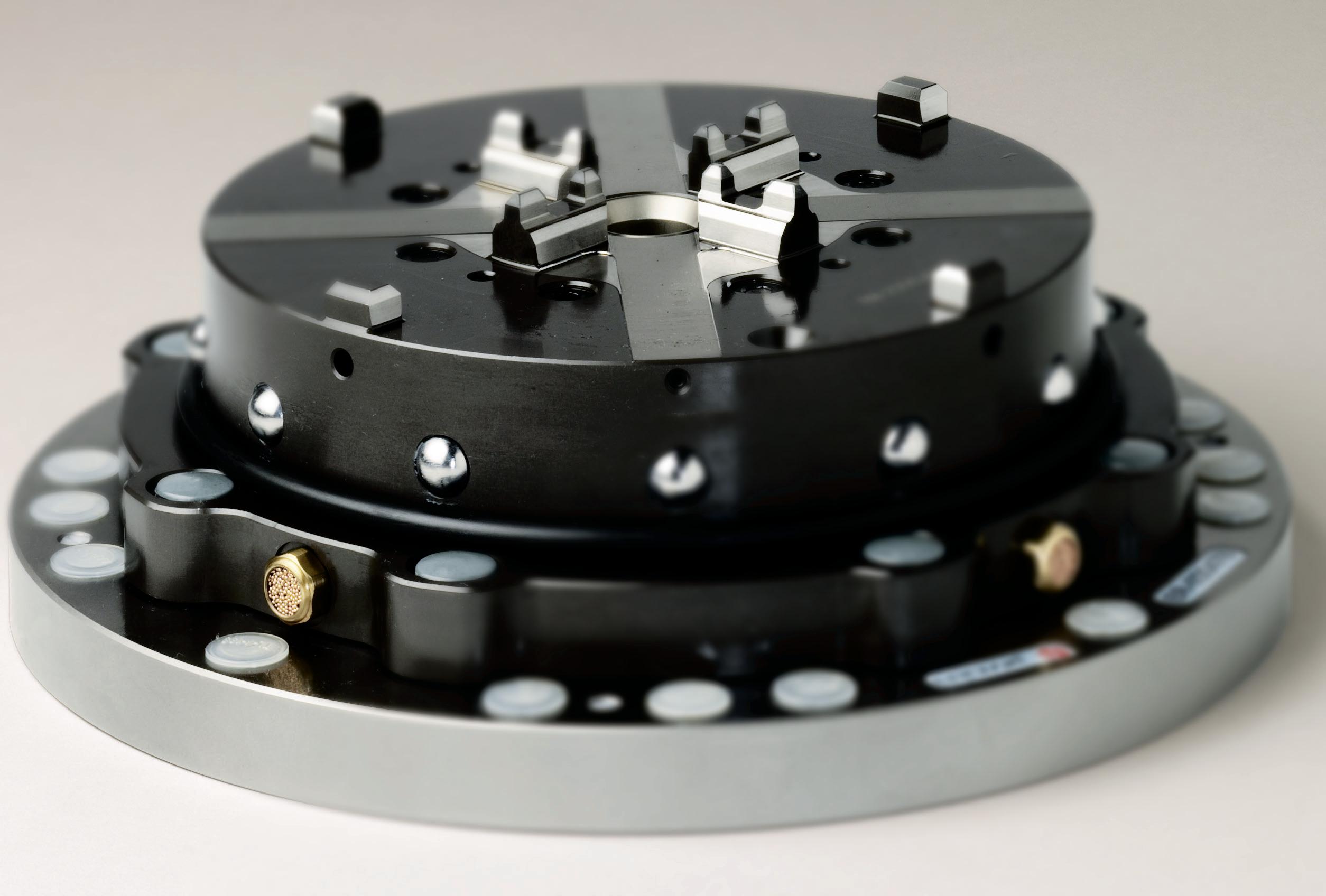

Das ProductionChuck 210 Combi hat ein integriertes EROWA PowerChuck P Spannfutter. ITS und ProductionChuck 210 Paletten können so flexibel und ohne langes Umrüsten aufgenommen werden.

Die weit aussen liegenden Z-Auflagen bieten auch dann eine stabile und präzise Auflage, wenn die Werkstücke einmal grösser sind.

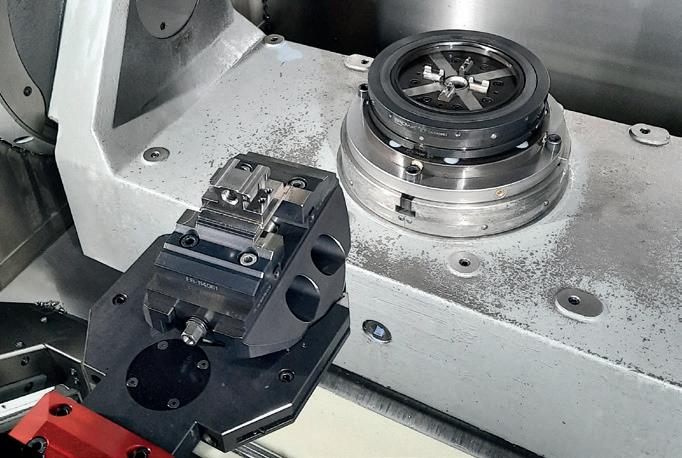

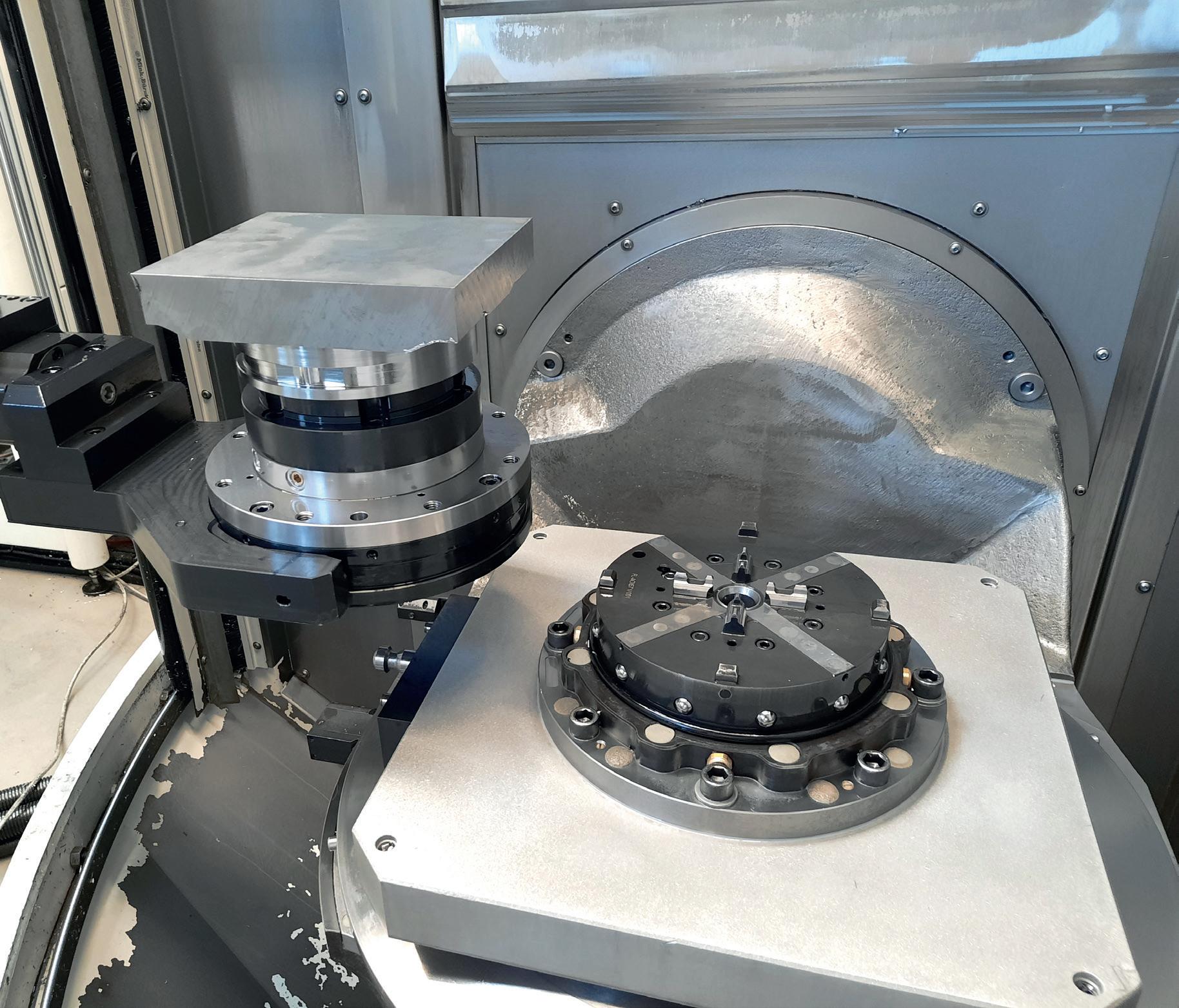

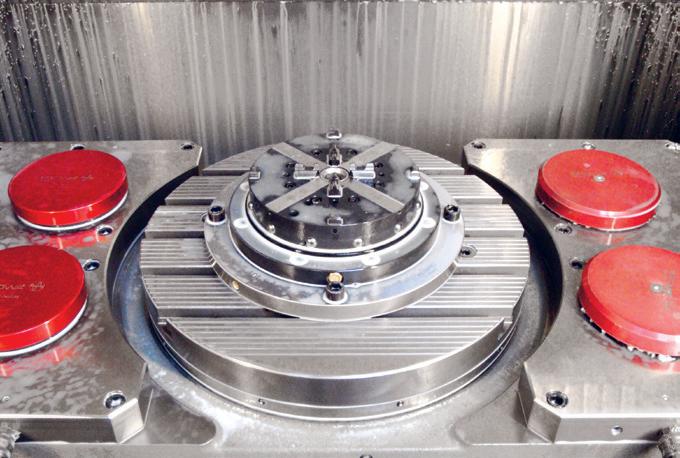

Das ProductionChuck 210 Spannsystem eignet sich hervorragend für die Automatisierung. EROWA bietet für jedes Anwendungsgebiet und für alle Technologien das passende Handlinggerät.

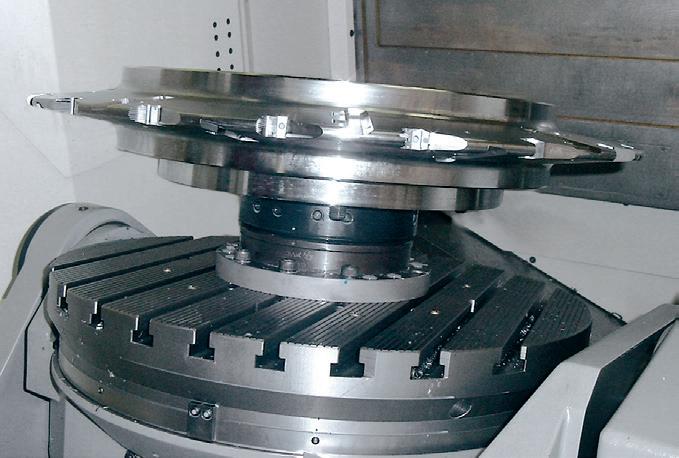

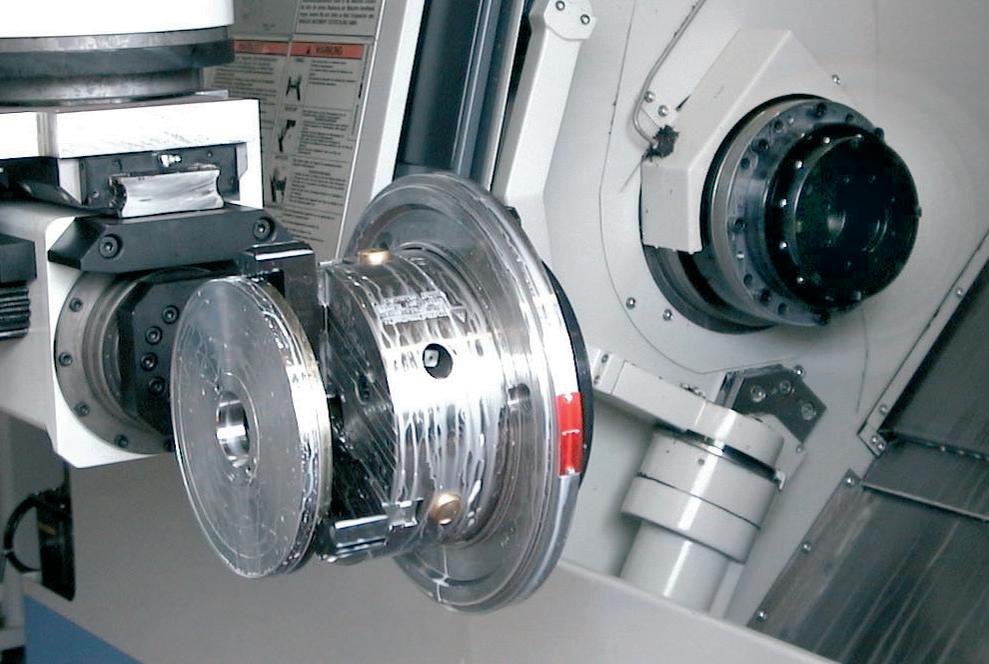

Besonders geeignet für den Einsatz auf Drehmaschinen und Rundschleifmaschinen. Das ProductionChuck 210 ist das Präzisions-Palettiersystem mit einer Bohrung für zentrale Materialdurchführung.

Spannvorrichtungen im Robotermagazin. Die PC 210 Paletten sind die praktische Basis zum Aufnehmen von Werkstücken, Zentrischspannern oder Aufspannvorrichtungen.

Optimale Zugänglichkeit

Das EROWA ProductionChuck 210 kombiniert auf geniale Weise die bewährte EROWA Genauigkeit mit der flexiblen Handhabung eines Palettiersystems, welches heute in der modernen Teilefertigung verlangt wird.

• Der am Umfang liegende Spannmechanismus sorgt für eine stabile Verbindung zwischen Spannfutter und Palette.

• Die Bohrung ø 81 mm ermöglicht es, Material zentral durchzuführen.

Dies ist ein grosser Vorteil bei der Werkstückbearbeitung auf Drehmaschinen und Teilapparaten.

• Alle Paletten sind 4 x 90° indexierbar.

• Die Bedienung erfolgt manuell oder automatisch.

• Das System eignet sich zum Palettieren von Werkstücken mit einer Grösse bis 400 x 400 x 400 mm.

• Die runde Bauweise ermöglicht optimale Zugänglichkeit mit Werkzeugen zum Werkstück.

Einsatzgebiete

Handling

Manuell / Beladegerät / Roboter

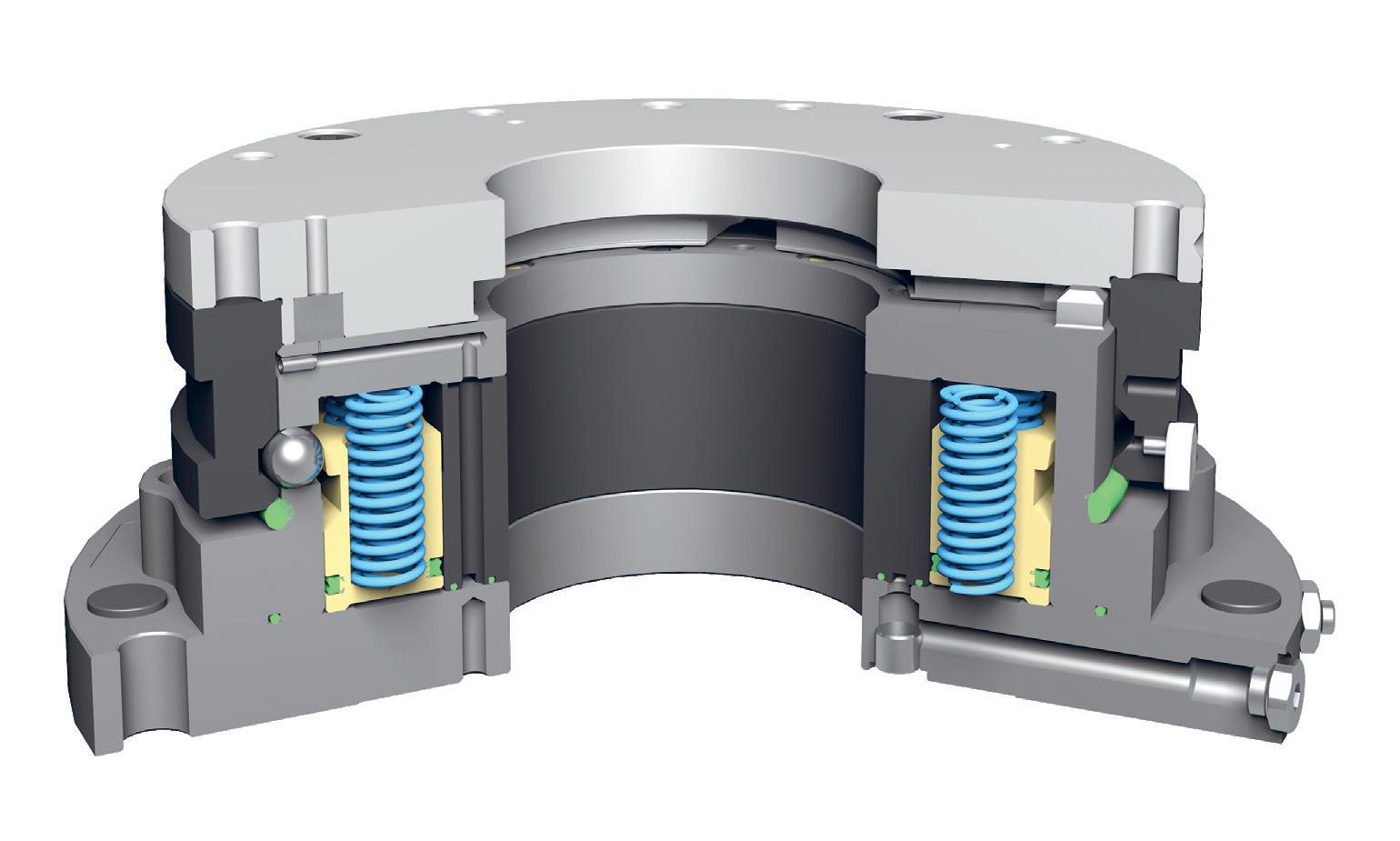

Funktion

01 | Montage

Werkstücke und Vorrichtungen werden direkt auf die Palette PC 210 montiert.

02 | Zentrierung

Durch die weit aussen liegende Zentrierung kann ein maximales Drehmoment übertragen werden.

03 | Z-Auflagen

Die Z-Auflagen sorgen für eine bestmögliche Aufnahme des Kippmomentes. Sie werden automatisch mit Luft gereinigt. Mittels Staudruck wird überprüft, ob die Palette korrekt gespannt ist.

04 | Kugelverschluss

Der selbsthemmende Kugelverschluss erzeugt eine Spannkraft von 20‘000 N. Das Spannfutter ist via Federpaket drucklos gespannt.

05 | Materialdurchführung

Stangenmaterial bis ø 81 mm kann direkt durch das Spannfutter durchgeführt werden. Die Bohrung ø 81 mm ermöglicht auch das Durchführen von Pneumatik, Hydraulik und Vakuum zum Betätigen von Vorrichtungen.

Technische Daten - ProductionChuck 210

ProductionChuck 210

Palettengrösse

ø 210 mm

Spannfutterdimensionen H = 55 mm x ø 224 mm

H = 75 mm x ø 254 mm

Systemhöhe (Spannfutter und Palette) 80 mm / 100 mm

Empfohlene Werkstückgrösse bis 400 x 400 x 400 mm

Repetiergenauigkeit

< 0.002 mm

Indexierung der Palette 4 x 90°

Spannkraft 20´000 N / 29´000 N

Spannkraft (zentrales PowerChuck P) 9´000 N

Spannung mit Federkraft (drucklos gespannt)

Öffnungsdruck min. 7.5 bar (pneumatisch)

Spannfutter passt direkt auf:

– Maschinentische mit T-Nuten

50, 63, 100 mm

– Rundtisch mit T-Nuten 4 x 90°, 45°

Die Komponenten

Von EROWA erhalten Sie die vollständige Produktepalette, alles passt zusammen!

Um Ihnen die schnelle Orientierung über die Anwendungsbereiche der EROWA Produkte zu erleichtern, verwenden wir in allen Unterlagen die folgenden Zeichen:

1. Manuelle Bedienung

2. Mit Druckluftpistole bedienen

3. Mit Kipphebelventil bedienen

4. Mit manueller Steuereinheit bedienen

5. Mit elektropneumatischer Steuereinheit bedienen

6. Zentraler Spüldurchgang vorhanden

7. Geeignet zur Anwendung unter Flüssigkeit

8. Rostbeständiges Material

9. Geeignet für automatische Anwendung

10. Handling mit EROWA Robotgreifer S

11. Handling mit EROWA Robotgreifer Combi

12. Handling mit EROWA Robotgreifer C

13. Handling mit EROWA Robotgreifer 72

14. Handling mit EROWA Robotgreifer 115

15. Handling mit EROWA Robotgreifer 148

16. Handling mit EROWA Robotgreifer RN PC 210

17. Handling mit EROWA Robotgreifer RCS

18. Handling mit EROWA Robotgreifer WGS-500

Für spanabhebende Bearbeitung

Zum Senkerodieren

Zum Schneiderodieren

Technische Daten

EROWA ProductionChuck 210 Spannfutter

ProduktionChuck 210

Repetiergenauigkeit < 0.002 mm

Indexierung 4 x 90°

Spannkraft 20´000 N

Spannkraft (zentrales PowerChuck P) 9´000 N

Spannung mit Federkraft (drucklos gespannt)

Öffnungsdruck min. 7.5 bar (pneumatisch)

Max. zulässige Drehzahl 4´500 min-1

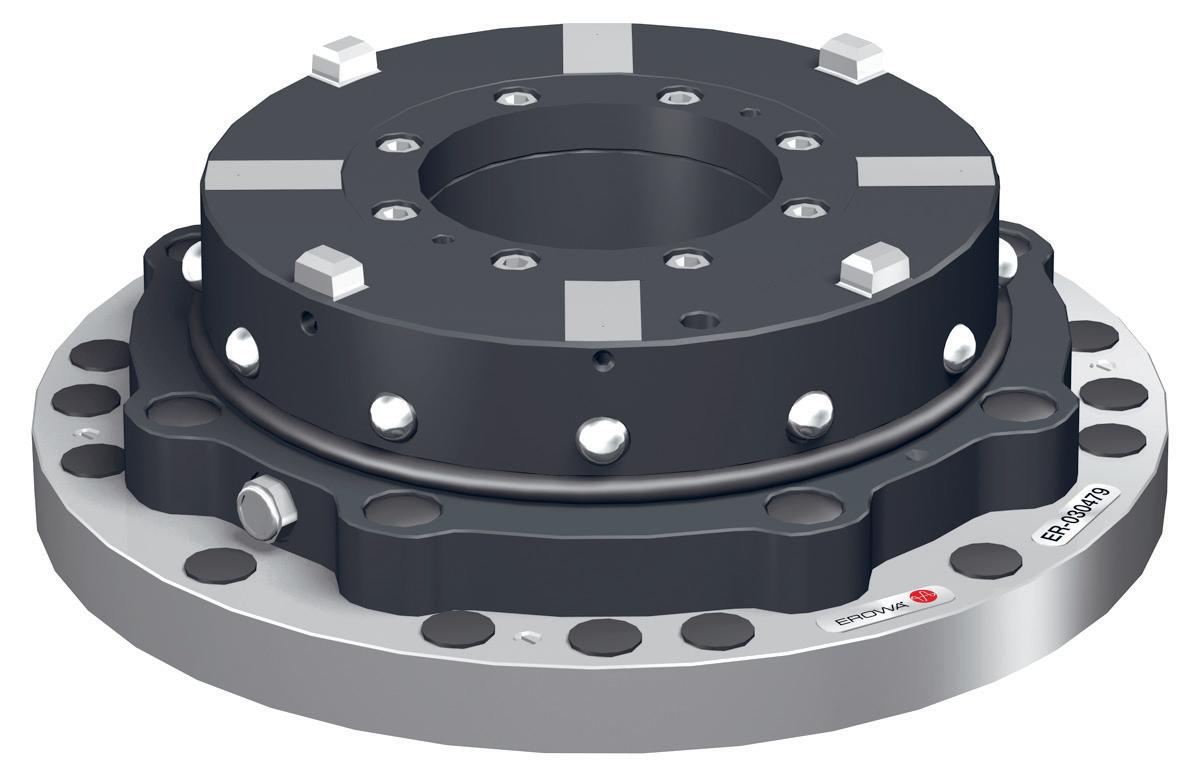

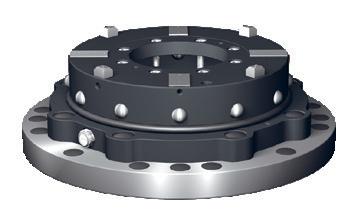

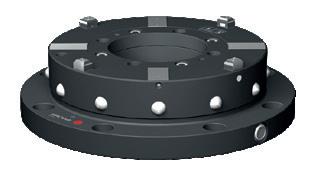

ER-030479 ProductionChuck 210

Ausführung Spannfutter für hohe Bearbeitungskräfte in der Zerspanung. Durchgangsbohrung ø 81 mm. Anschlüsse Seitlich oder unten mit zwei Leitungen. Bedienung Mit Blaspistole seitlich. Mit Steuereinheit über die zwei Anschlüsse seitlich oder von unten. Anwendung Auf Fräs-, Dreh- und Schleifmaschinen.

Zum Spannen von Paletten PC 210.

ER-032964 ProductionChuck 210 ohne Grundplatte

Ausführung Spannfutter für hohe Bearbeitungskräfte in der Zerspanung. Niedriger Aufbau. Durchgangsbohrung ø 81 mm. Anwendung Auf Fräs-, Dreh- und Schleifmaschinen. Zum Spannen von Paletten PC 210. Anschlüsse 2 Luftanschlüsse: seitlich oder unten über die kundenspezifische Grundplatte. Bedienung Mit Blaspistole oder Steuereinheit. Hinweis Grundplatte muss kundenspezifisch ausgeführt werden.

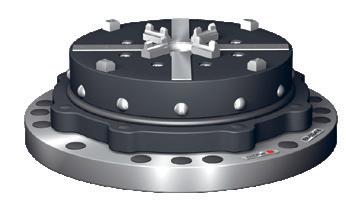

Ausführung Spannfutter für hohe Bearbeitungskräfte in der Zerspanung. PC 210 mit integriertem PowerChuck P.

Anschlüsse Seitlich oder unten mit zwei Leitungen. Bedienung Mit Blaspistole seitlich. Mit Steuereinheit über die zwei Anschlüsse seitlich oder von unten.

Anwendung Auf Fräs-, Dreh-, Schleif- und Senkerodiermaschinen.

Zum Spannen von Paletten 210, ITS Paletten ø 148, ø 115, ITS Halter ø 72 und 50 C.

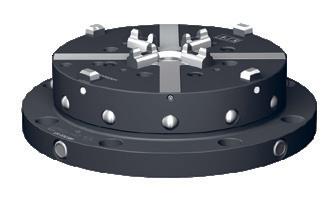

Ausführung Spannfutter für hohe Bearbeitungskräfte in der Zerspanung. PC 210 mit integriertem PowerChuck P.

Anwendung Auf Fräs-, Dreh-, Schleif- und Senkerodiermaschinen.

Zum Spannen von Paletten 210, ITS Paletten ø 148, ø 115, ITS Halter ø 72 und 50 C.

Anschlüsse 2 Luftanschlüsse: seitlich oder von unten über die kundenspezifische Grundplatte. Bedienung Mit Blaspistole oder Steuereinheit. Hinweis Grundplatte muss kundenspezifisch ausgeführt werden.

EROWA ProductionChuck 210 Paletten

ER-046473 Spannring RN PC 210

Ausführung Stahl gehärtet.

Anwendung Spannring zu Zentrierpalette PC 210 und Zentrierpalette PC 210 / ø 81. Automatisierbar mit Greifer RN PC 210 (Option).

ER-042865 Zentrierpalette PC 210

Ausführung Stahl, ohne Spannring (Option ER-046473).

Aufnahme 8 x M10 Befestigungsgewinde und zwei Bohrungen ø 10.

Anwendung Zum Aufnehmen von Werkstücken, Aufspannlehren und Platten PC 210.

ER-042866 Zentrierpalette PC 210 / ø 81

Ausführung Stahl, ohne Spannring (Option ER-046473).

Aufnahme 8 x M10 Befestigungsgewinde und zwei Bohrungen ø 10.

Anwendung Zum Aufnehmen von Werkstücken, Aufspannlehren und Platten PC 210.

ER-046009 Palette RN PC 210

Ausführung Stahl. Zentriersegmente integriert.

Aufnahme 8 x M10 Befestigungsgewinde und zwei Bohrungen ø 10.

Anwendung Zum Aufspannen von Werkstücken, Aufspannlehren und Platten PC 210.

Automatisierbar mit Greifer PC 210 RN (Option).

ER-046474 Palette RN PC 210 / ø 81

Ausführung Stahl. Zentriersegmente integriert. Durchgangsbohrung ø 81 mm.

Aufnahme 8 x M10 Befestigungsgewinde und zwei Bohrungen ø 10.

Anwendung Zum Aufnehmen von Werkstücken, Aufspannlehren und Platten PC 210.

Automatisierbar mit Greifer PC 210 RN (Option).

Ausführung Palette ø 210 mm mit geschliffenem Ausrichtlineal, Ausrichtlänge 200 mm, Zentrumsbohrung ø 12 mm und vier Z-Messflächen.

Anwendung Ausrichten der Winkellage und Aufnahme des Zentrums sowie der Z-Werte von PC 210 Spannfuttern.

Ausführung Palette P ø 148 mit geschliffenem Ausrichtlineal, vier Z-Messflächen und Zentrumsbohrung ø 12 mm.

Anwendung Ausrichten der Winkellage und Aufnahme des Zentrums sowie der Z-Werte von ITS Chucks 100 P, PowerChuck P und PC 210 Combi Spannfuttern.

Ausführung Stahl, rostbeständig. Zentrierung in Palette integriert. Mit optimiertem Massenschwerpunkt.

Anwendung Zur Aufnahme von Werkstücken und Vorrichtungen im Bereich spanabhebende Fertigung.

Rohling montieren Durch Palette mit M8 oder durch Rohling mit M10 Schrauben.

Hinweis Kompatibel mit EROWA ProductionChuck 210 Combi. ER-045541

Ausführung Typ fix, manuell. 1 Stück.

Anwendung In Paletten PC 210 im Einsatz auf ProductionChuck 210 Combi.

Hinweis: Weitere Paletten und Elektrodenhalter zum ProductionChuck 210 siehe EROWA Gesamtkatalog.

EROWA ProductionChuck 210 Bedienung

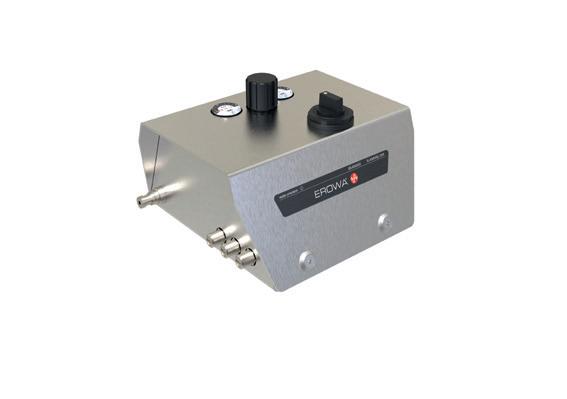

ER-157413 Steuerbox 1-fach mit Booster

Ausführung Manuelle Steuerbox für 1 Spannfutter. Integrierter Druckluftübersetzer mit Ladeverhältnis max. 1:2. Zur Ansteuerung der Funktionen Öffnen / Nachspannen / Reinigen. Druckeinstellungen regelbar, Anzeige via Manometer. Inkl. Schlauchsatz.

Anschlüsse 1 Eingang (P IN) und 3 Ausgänge (P2 Öffnen / P3 Reinigen / P4 Nachspannen).

Anwendung Betätigung von Spannfuttertyp: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, PC 210, UPC, MTS, MTS 81 oder PM Tooling. ER-070445 Steuereinheit mit Überwachung

Ausführung Elektropneumatisches Ventil. Ausgänge für Spannfutter: Öffnen/Reinigen/Nachspannen. 24 Volt, inkl. Montagezubehör und 3 m Verbindungsschlauch.

Anwendung Betätigen und Überwachen von maschinenintegrierten Spannfuttern über z. B. M-Funktion der CNC.

Ausführung Kunststoff, fein dosierbare Luftmenge, Anschluss 1/4’’ Innengewinde.

Anwendung Betätigen von manuellen Spannfuttern. Hinweis Nicht geeignet für MTS+ und MTS81 Spannfutter. Option Volumen- und Druckreduzierung zu Blaspistole (ER-087668). Vermindert den Druckaufbau bei nicht auf ein Ventil gedrückter Blaspistole.

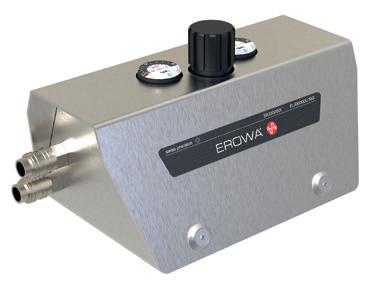

ER-157409 Booster-Box

Ausführung Druckluftübersetzer mit Ladeverhältnis max. 1:2. Druckeinstellung regelbar, Anzeige via Manometer. Anschlüsse 1 Eingang (P IN) und 2 Ausgänge (P OUT High (übersetzt) / P OUT Low (Netzdruck)). Alle Anschlüsse mit Schnellkupplungen für Schlauch-Innen-ø 8 mm.

Anwendung Zur Sicherstellung des geforderten Pneumatikdrucks bei zu geringem Netzdruck und Druckschwankungen. Hinweis Nahe dem Verbraucher im Luftkreis zu integrieren.

ER-094093 Dichtringhalter RN ITS50C PC210

Ausführung Stahl gehärtet.

Anwendung Verhindert das Eindringen von Schmutz und Spänen in das ProductionChuck 210 Combi beim Einsatz von EROWA Elektrodenhalter C. Für automatisches Handling mit Greifer PC 210 RN (Option).

ER-046460 Dichtringhalter RN ø 72 PC 210

Ausführung Stahl gehärtet.

Anwendung Verhindert das Eindringen von Schmutz und Spänen in das ProductionChuck 210 Combi beim Einsatz von EROWA ITS Halter ø 72. Für automatisches Handling mit Greifer PC 210 RN (Option).

ER-046458 Dichtringhalter RN ø 85 PC 210

Ausführung Stahl gehärtet.

Anwendung Verhindert das Eindringen von Schmutz und Spänen in das ProductionChuck 210 Combi beim Einsatz von EROWA Paletten PM 85. Für automatisches Handling mit Greifer RN PC 210 (Option).

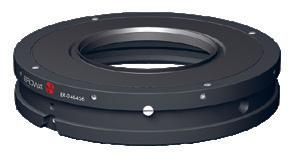

ER-046456 Dichtringhalter RN ø 115 PC 210

Ausführung Stahl gehärtet.

Anwendung Verhindert das Eindringen von Schmutz und Spänen in das ProductionChuck 210 Combi beim Einsatz von EROWA Paletten ø 115. Für automatisches Handling mit Greifer PC 210 RN (Option).

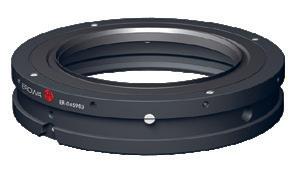

ER-045983 Dichtringhalter RN ø 148 PC 210

Ausführung Stahl gehärtet.

Anwendung Verhindert das Eindringen von Schmutz und Spänen in das ProductionChuck 210 Combi beim Einsatz von EROWA Paletten ø 148. Für automatisches Handling mit Greifer RN PC 210 (Option).

EROWA ProductionChuck 210 Zubehör

ER-046462 Abdeckung RN PC 210

Ausführung Stahl gehärtet. Anwendung Verhindert das Eindringen von Schmutz und Spänen in das ProductionChuck 210 und ProductionChuck 210 Combi. Für automatisches Handling mit Greifer PC 210 RN (Option).

ER-045243 Dichtring PC 210

Ausführung Halter mit Abstreifer. Anwendung Einsatz auf ProductionChuck 210 Combi. Zum Abdichten der äusseren Kugeln wenn ITS 50 Standard-Elektrodenhalter oder andere Werkstückträger ohne Dichtringhalter PC 210 eingesetzt werden.

ER-033036 Abdeckring PC 210

Anwendung Abdeckring für die Befestigungsschrauben des PC 210: ER-030479, ER-030478 (Empfohlen bei Anwendungen auf Drehmaschinen).

ER-035294 EWISTM Rapid Chip mit Chiphalter RCS mit Chip ø 3 x 13.5mm

Ausführung Halter mit eingebautem Datenträger. EWIS read only. Anwendung Zum Einbau in RCS-Kupplungen, PalletSet W Halter, Basic WEDM Halter und Spannring RN PC 210.

ER-094168 EWISTM Rapid Chip mit Halter SW14 Länge 8mm (lichtgrau)

Ausführung Montagehülse mit eingebautem Datenträger. EWIS Chip: read only. Anwendung In allen EROWA Elektroden und Werkstückträgern, die dafür vorbereitet sind.

ER-119717

Reparatur-Set ProductionChuck 210 für 030479 / 032964

Ausführung Alle Verschleissteile für das ProductionChuck 210 ER-030479 und ER-032964.

Anwendung ProductionChuck 210 nach mitgelieferter Anleitung demontieren, Teile ersetzen.

ER-126696

Reparatur-Set ProductionChuck 210 Combi für 030478 / 032388

Ausführung Alle Verschleissteile für das ProductionChuck 210 Combi ER-030479 und ER-032964.

Anwendung ProductionChuck 210 Combi nach mitgelieferter Anleitung demontieren, Teile ersetzen.
