ES T UDO DE CASO EDIFÍCIO ASAHI PROPOS TAS DE INTERVENÇÃO
DIAGRAMA VOLUMÉTRICO: Circulação vertical 5 elevadores sociais Escada de incêndio interna, hoje adaptada com antecâmara e pressurização forçada Escada externa construída posteriormente
AUT 280 - GRUPO 20: Carolina Herrera Erika Kubo Gabrielle Tamazato
Juliana Sumiya Letícia Sibinelli Rebeca Coimbra
PAVIMENTO ESTUDADO:
MEDIÇÕES REALIZADAS NAS VISITAS¹:
- Estúdio Capanema, no 15º andar - Escritório de coworking - Ocupa meio pavimento tipo (200m²)
¹Todas as medições foram realizadas com aplicativos de celular, no período da manhã

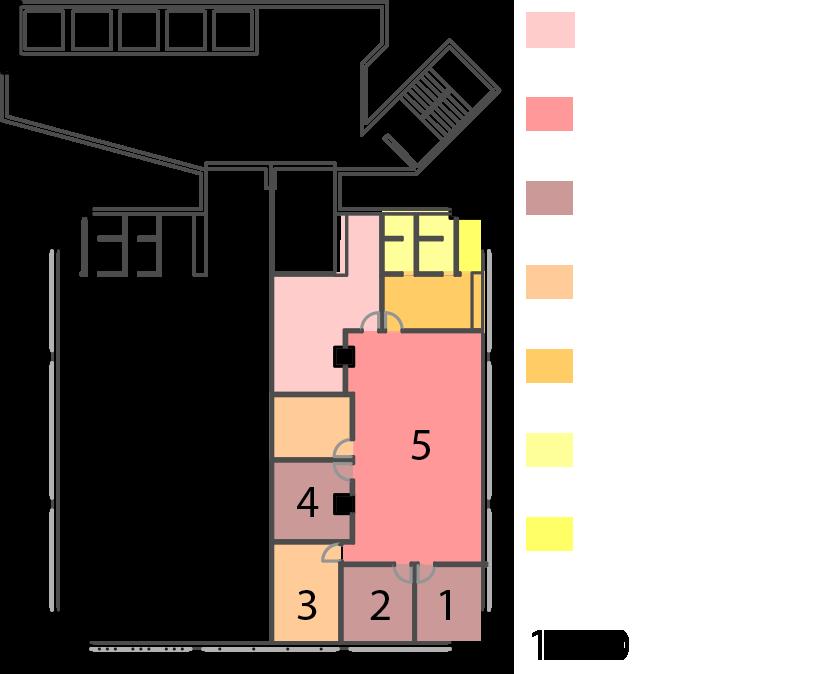

PLANTA DO LAYOUT ATUAL:
Medições externas Recepção
Torre 21 pavimentos tipo de escritórios Lajes de 400m²
NBR 10152/1987
Ruído (dB)
Sala 1
64,83
45-65
Saída de emergência (escada externa, 15º andar)
70-75
Sala 2
62,57
45-65
Sala principal: 18 mesas de trabalho
Sala 3
61,85
25-35
Térreo (calçada em frente ao prédio)
65
45-65
Salas menores: espaço para 4 mesas
75-78
Sala 4 (divisória com sala 3)
51,06
Meio do canteiro da Av. Paulista (eixo da via)
Sala 4 (divisória com sala 5
53,30
45-65
Sala 5
64,10
45-65
Banheiros Ilha de sistemas: internet, computadores
Garagem com 180 vagas
FICHA TÉCNICA:
do setor bancário e financeiro, de importação e exportação, e indústrias Classificação atual, segundo critérios do NRE/ POLI/ USP (escala de AAA até C): classe B (qualidade mínima e muito vulnerável, pouco adaptado aos mais altos padrões de tecnologia e construção vigentes)
Ano: 1973 Arquitetos: Paulo Casé, Luiz Aciolli e L.A. Rangel Terreno: 1.300m² Área construída: 27.000m² Funcionamento: 24h Usos: empresas de ser viços,
ARQUITETURA MODERNISTA DOS EMPREENDIMEN TOS COMERCIAIS VERTICALIZADOS NOS ANOS 1970: - Estrutura de concreto brilhante - Fachadas-cortina de vidros escuros - Caix ilharia de alumínio,
56,1 Li (dB(A))
Copa
Subsolo
DESEMPENHO ACÚSTICO - SITUAÇÃO ATUAL³:
Ambiente
Salas de reunião
2 volumes anexos
DESEMPENHO TÉRMICO - SITUAÇÃO ATUAL²:
basculantes - Planta livre - Distinção: circulação vertical em um volume anexo - Iluminação artificial (sem luz natural por conta do vidro escuro e das persianas), sistema de ar-condicionado central, sem ventilação natural

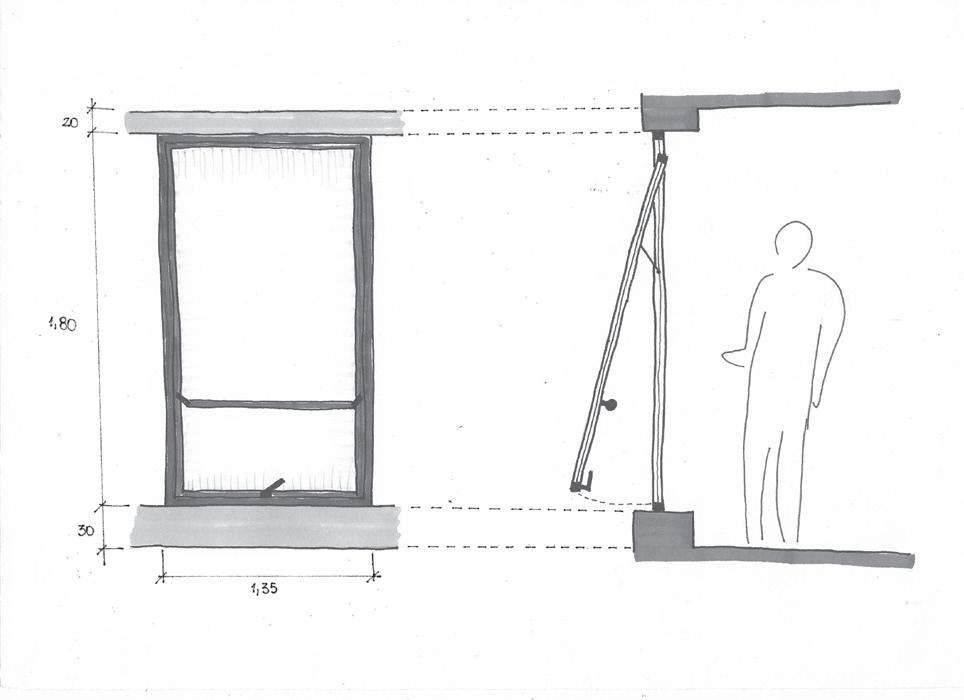

As janelas são abertas próximas ao chão. Assim, por motivos de segurança, são fechadas com chave.
Medições internas (plano de trabalho)
Iluminância (lux) Ruído (dB)
Sala sem janela
455-458
40-50
Fachada SE, persiana entreaberta
80
50-60
Fachada SE, persiana aberta
230-340
50-60
Fachada S (Av. Paulista), persiana aberta
432
50-60
Fachada S (Av. Paulista), persiana entreaberta
345
50-60
Fachada S (Av. Paulista), persiana fechada
235
50-60
³ A tabela indica os valores obtidos em relação aos ruídos externos
20,5
Os valores dos cálculos se mostram superiores às medições relizadas, já que consideram a sutuação crítica. Na maioria dos casos, o ruído está acima da norma, indicando que os materiais empregados no pavimento não são os mais adequados para o uso a qual é destinado.

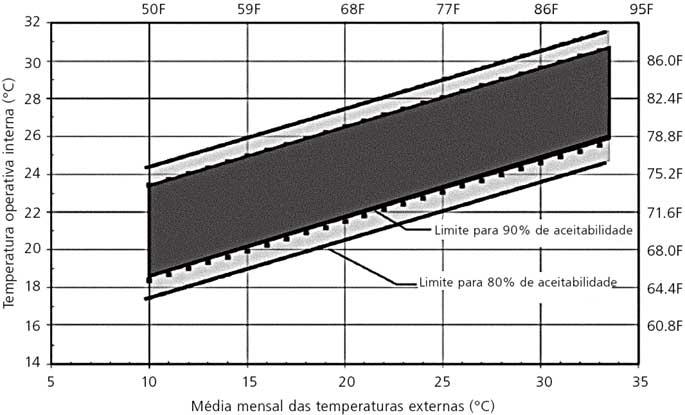

² O grafico considera a situação atual com o ar condicionado desligado SITUAÇÃO ATUAL
Os cálculos termicos indicam valores muito superiores à faixa de conforto. Assim, o edifício em sua situação atual possui alto ganho térmico e todo o controle da temperatura é feito de maneira ativa (ar condicionado), o que gera autos gastos de energia.
Além disso, há o ruído interno, o qual não é barrado pelas divisórias existentes entre as salas, de forma que é possível ouvir claramente o que é dito no ambiente ao lado.
PROPOS TAS DE L AYOU TS DOS ESCRITÓRIOS: V i s a n d o a t e n d e r à s d e m a n d a s a t u a i s d e e s p aç o s d e cowork ing mais fluidos, os layou t s propos tos foram pensados privilegiando espaços aber tos: além de promover maior integração social, também contribui para um melhor aproveitamento da luz natural advinda das janelas. A s s al as p r i v a t i v as f o r am r eal ocadas d e m o d o a não obstruírem as vistas para as Avenidas Pamplona e Paulista (fachadas Sudeste e Sudoeste, respectivamente), estando ora no centro do pavimento, ora encos tadas na fachada N o r o e s t e (cu ja p ai s age m é o b s t r u í da p o r u m e d i f íci o imediatamente ao lado). É válido ressaltar que idealizouse algumas salas separadas com divisórias retráteis, de modo a tor nar o espaço mais f lex í vel para reuniões de diferentes por tes.
Cor te de escritórios que ocupam meio pavimento
Os espaços de convivência contemplam regiões de lazer – atrelando a copa a espaços de descanso, com mobiliário diferenciado (por exemplo, pufes) – e áreas mais reservadas, com mesas de trabalho. Entretanto, a proposta é a de que todos os espaços funcionem para a ocupação profissional – criando diferentes ambientes, o usuário pode variar seu local de ser viço, tornando seu expediente mais agradável. Foram planejados também alguns pavimentos técnicos ao longo do edi f ício, associados ao sis tema de ven t ilação natural por efeito chaminé, para os pavimentos logo acima dele. A lém de sua f unção técnica, são espaços de uso comum de todos os usuários do edifício. Plan t a de escri tórios que ocupam meio pavimento
Cor te de escritórios que ocupam o pavimento inteiro
Planta de escritórios que ocupam o pavimento inteiro Concreto
Concreto
Esquadrias 6mm com vidroVidro 6mm
14
13
1
14
2
12
2
12
3
11
3
13
1
Forro Mineral Forro Mineral Brise opaco opaco Brillianto “A“ Brise Brillianto A
Piso laminado Piso Laminado elevado
11 10
10
4 9 8
7
6
4 9
5
8
7
6
5
Cor te de escritórios que ocupam duplex
Plan t a de escri tórios que ocupam duplex (primeiro piso)
Planta de pavimento técnico que co m p o r t a ár ea co m u m interna e ex terna (varanda)
Plan t a de escri tórios que ocupam duplex (segundo piso)
Cor te de pavimento técnico que compor ta área comum interna e ex terna (varanda)

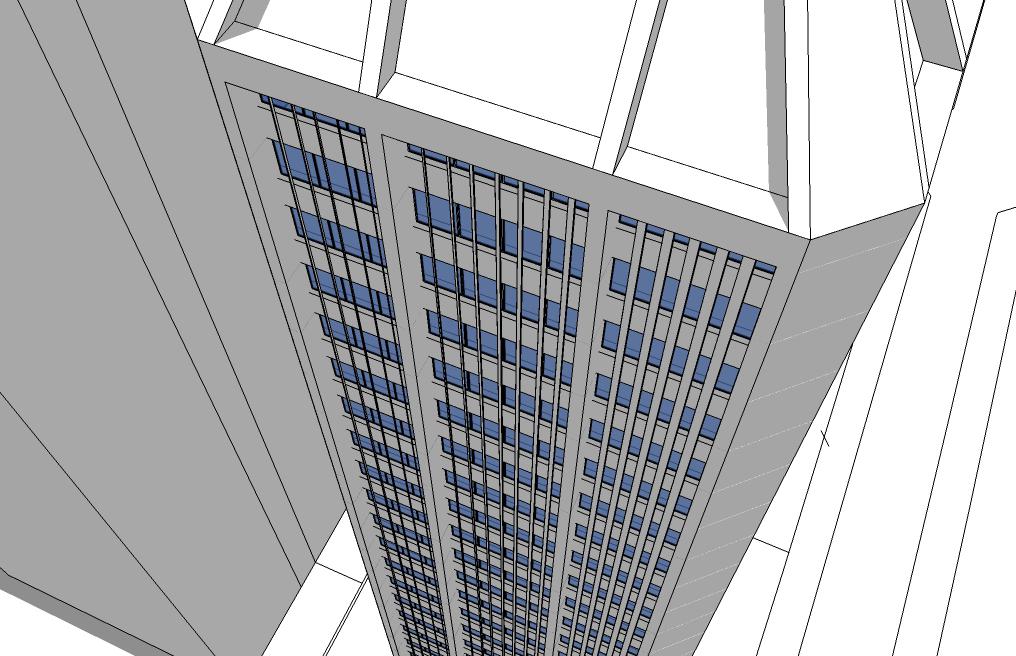

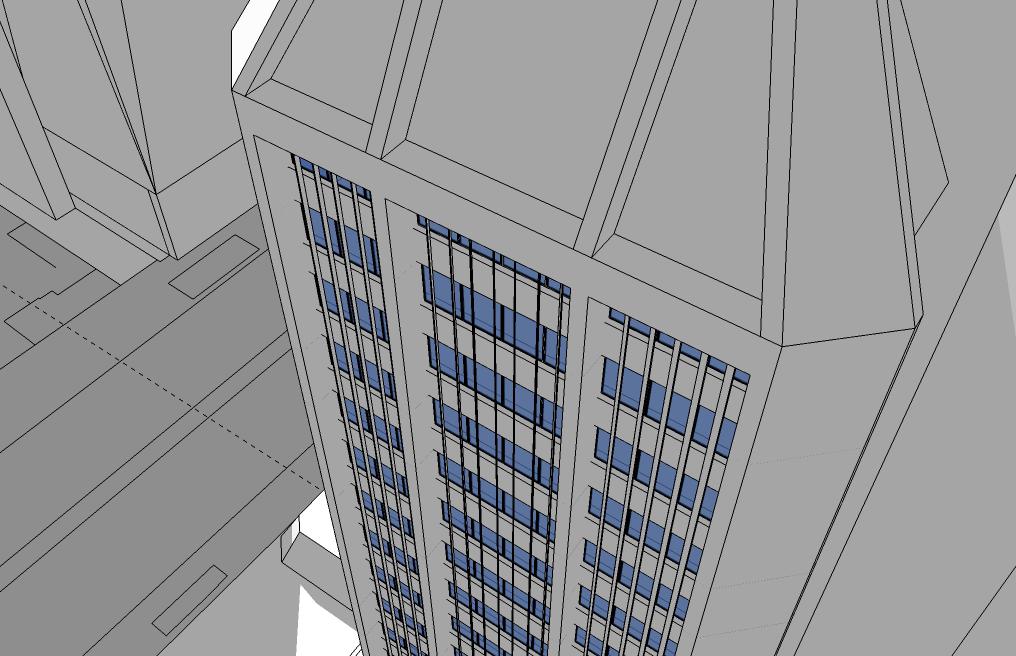

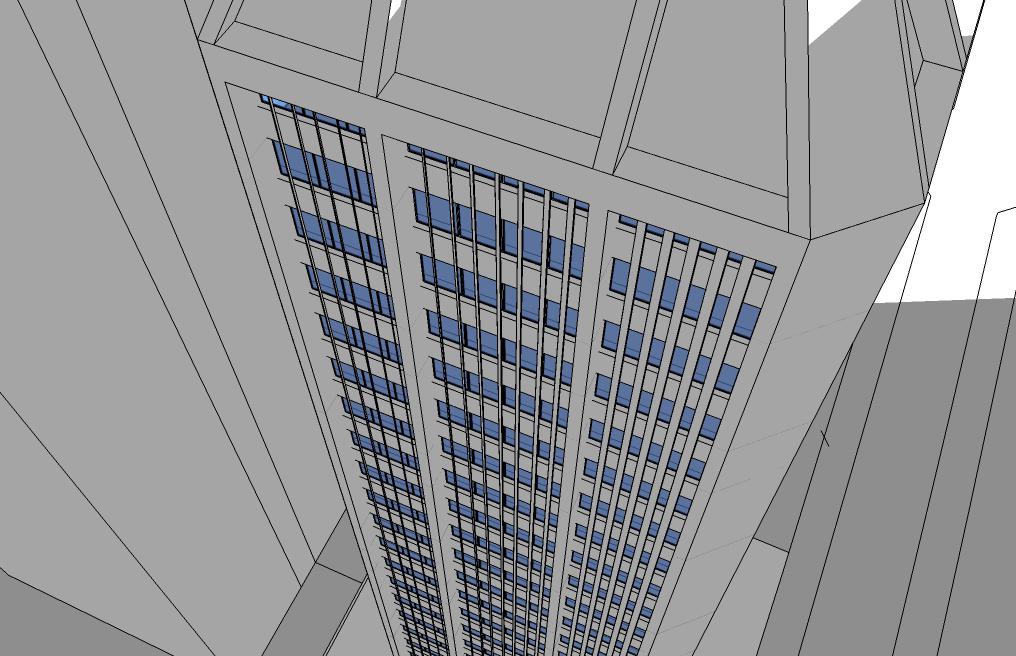

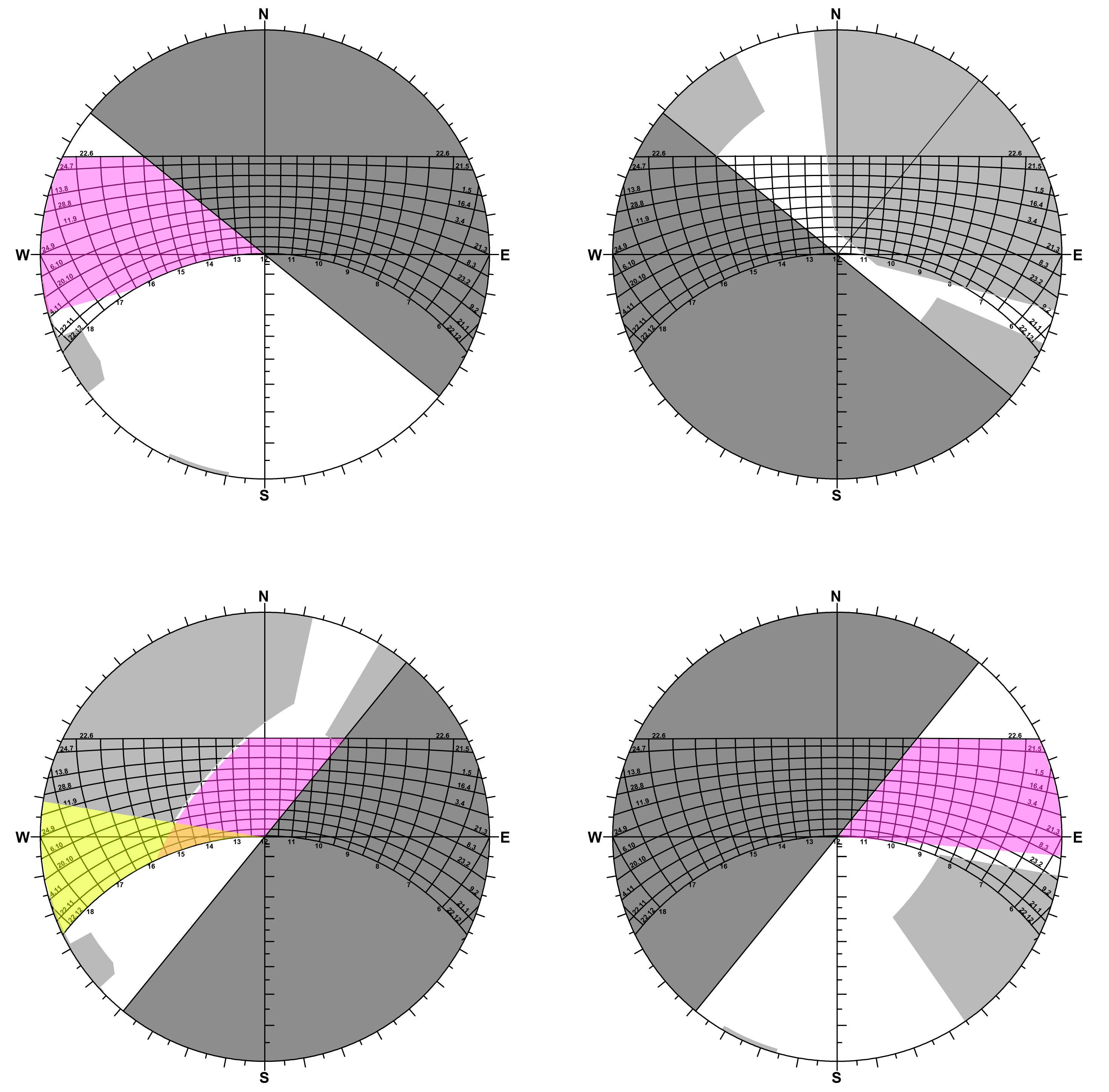

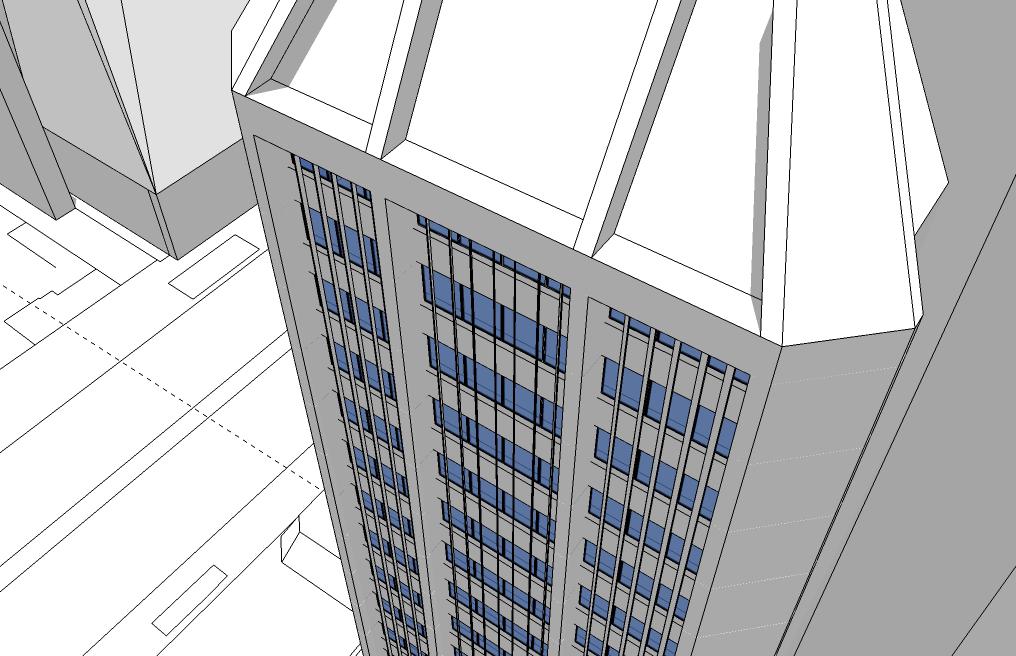

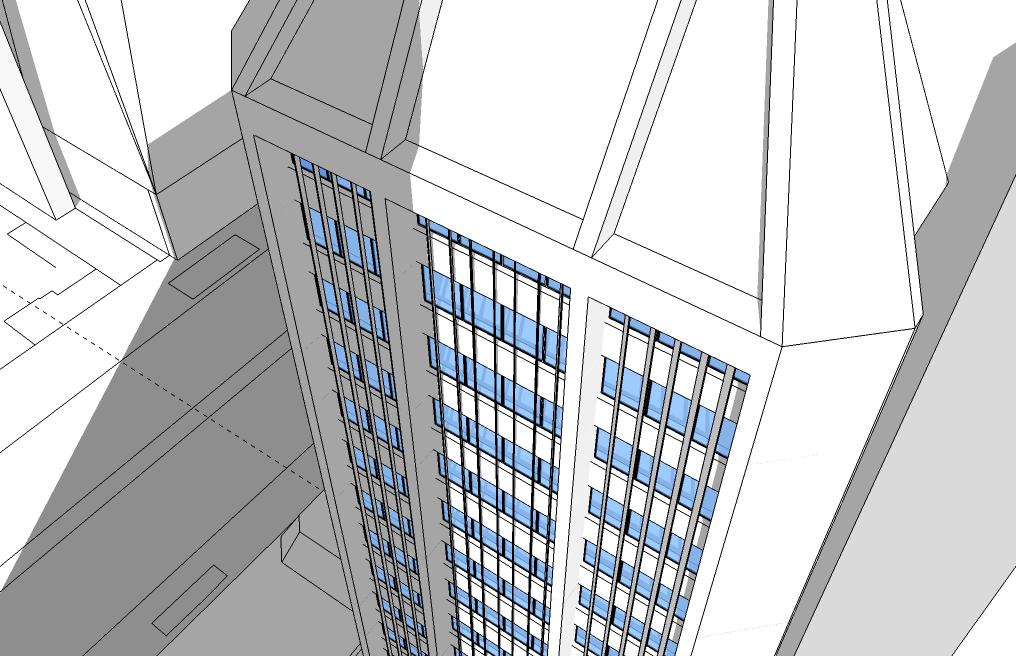

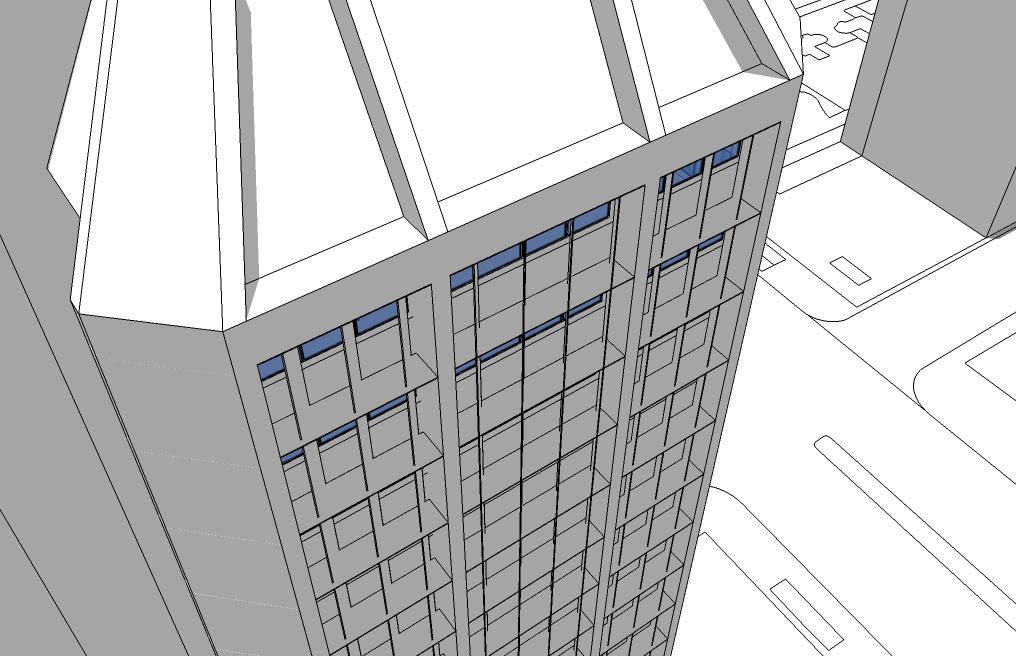

DESEMPENHO ACÚS TICO: PROPOS TA DE SOMBRE AMENTO DA FACHADA : 2 2 /dez, 8h
2 2 /dez, 12h
2 2 /dez, 18h
Fachada NO
Fachada SE
Simulação com peitoril de concreto de 0, 8m, divisórias de dr y wall com lâ de vidro, por tas comuns e janelas fechadas:
Simulação com peitoril de concreto de 0, 8m, divisórias de dr y wall com lâ de vidro, por tas comuns e janelas aber tas:
Simulação com peitoril de concreto de 0, 8m, divisórias de vidro duplo, por tas comuns e janelas fechadas:
Pavimento inteiro ambiente
Li (dB(A))
NBR 10152/1987
Pavimento inteiro ambiente
Li (dB(A))
NBR 10152/1987
Pavimento inteiro ambiente
Li (dB(A))
NBR 10152/1987
Sala 1
34,51
45-65
Sala 1
65,77
45-65
Sala 1
34,71
45-65
Salas 2 (com divisória)
2,57
25-35
Salas 2 (com divisória)
33,83
25-35
Salas 2 (com divisória)
3,71
25-35
Salas 2 (sem divisória)
0,00
25-35
Salas 2 (sem divisória)
31,19
25-35
Salas 2 (sem divisória)
1,13
25-35
Salas 3 (com divisória)
4,17
25-35
Salas 3 (com divisória)
35,43
25-35
Salas 3 (com divisória)
5,54
25-35
Salas 3 (sem divisória)
1,47
25-25
Salas 3 (sem divisória)
32,73
25-25
Salas 3 (sem divisória)
2,93
25-25
Meio pavimento ambiente
Li (dB(A))
NBR 10152/1987
Meio pavimento ambiente
Li (dB(A))
NBR 10152/1987
Meio pavimento ambiente
Li (dB(A))
NBR 10152/1987
Sala 1
34,14
45-65
Sala 1
65,41
45-65
Sala 1
34,32
45-65
Sala 2
2,20
25-35
Sala 2
33,47
25-35
Sala 2
3,31
25-35
Sala 3
3,79
25-35
Sala 3
35,06
25-35
Sala 3
5,14
25-35
Duplex - ambiente
Li (dB(A))
NBR 10152/1987
Duplex - ambiente
Li (dB(A))
NBR 10152/1987
Duplex - ambiente
Li (dB(A))
NBR 10152/1987
Sala 1
36,90
45-65
Sala 1
68,63
45-65
Sala 1
37,69
45-65
Sala 2
32,75
25-35
Sala 2
63,88
25-35
Sala 2
33,99
25-35
Sala 3
32,56
25-35
Sala 3
64,02
25-35
Sala 3
33,57
25-35
Sala 4
33,77
25-35
Sala 4
65,64
25-35
Sala 4
33,87
25-35
Sala 5
37,30
25-35
Sala 5
69,22
25-35
Sala 5
38,17
25-35
Sala 6
34,14
25-35
Sala 6
64,60
25-35
Sala 6
35,50
25-35
Sala 7
33,88
25-35
Sala 7
64,83
25-35
Sala 7
35,08
25-35
Sala 8
36,17
25-35
Sala 8
67,28
25-35
Sala 8
36,83
25-35
Além do ruído ex terno, gerado em sua maioria pelo tráfego da Av. Paulis ta, há o ruído interno do escri tório. A ssim, o isolamen to en tre as divisórias das salas é impor tan te, principalmente nas salas de reunião:
Fachada SO
Componentes da divisória
Amortecimento do som pela divisória (R (dB))
Avaliação
Drywall com lã de vidro
47,00
Excelente
Drywall com lâ de vidro e porta convencional
24,15
Pobre
Drywall com porta acústica
35,89
Bom
Vidro duplo
34,00
Suave
Vidro duplo e porta convencional
23,82
Pobre
Vidro duplo e porta acústica
32,64
Suave
ANÁLISE - DESEMPENHO LUMÍNICO:

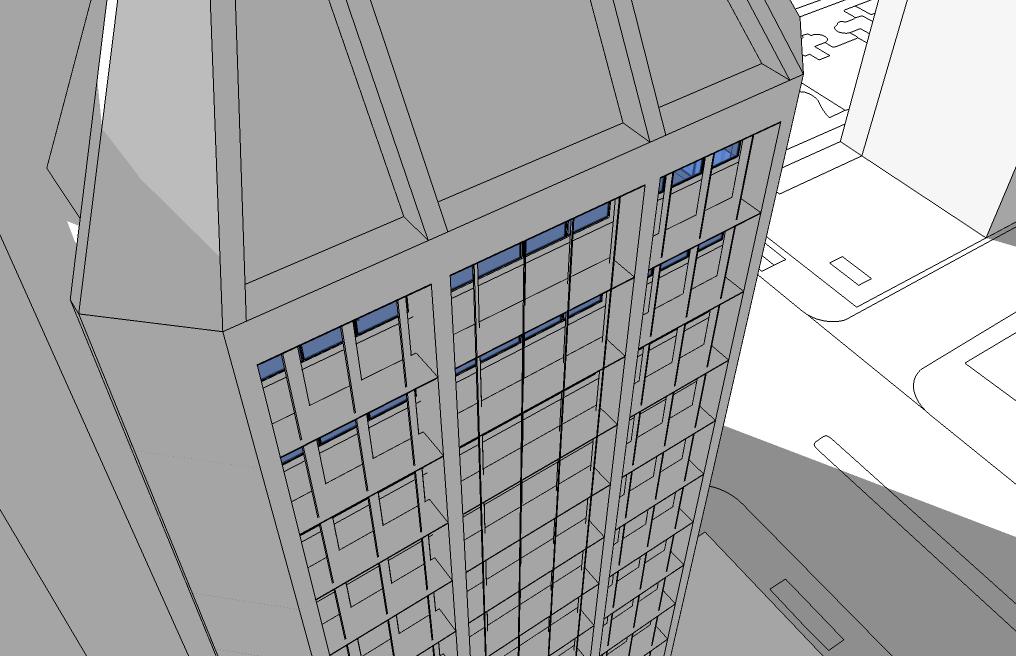

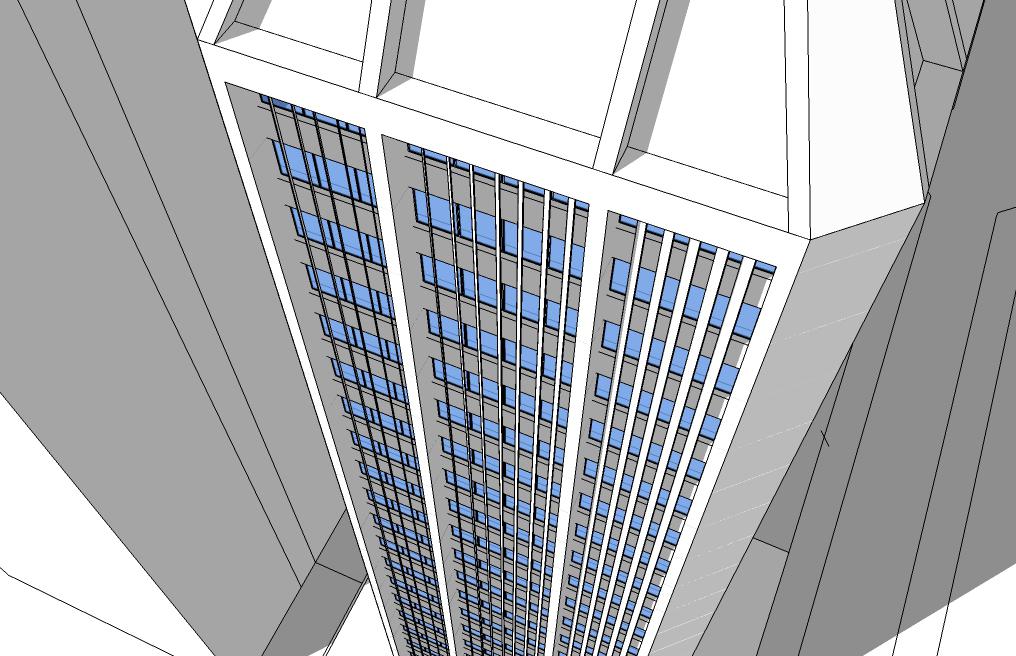

DESEMPENHO TÉRMICO: Simulação com brise opaco, peitoril de concreto de 0, 8m, sem ar condicionado:
Simulação com brise opaco, esquadrias de viga a viga, sem ar condicionado:
44,6 44,3 42,6
45,4 45,0 43,4
48,6 49,7 43,8
20,5
20,5
BRISES OPACOS, PEITORIL Com sis tema de ventilação:
27,9 27,8 27,7
Com sis tema de ventilação: BRISES TRANSLUCIDOS PEITORIL
27,5 27,5 27,4
20,5
20,5
BRISES OPACOS, PEITORIL, VENTILAÇÃO
20,5
Com sis tema de ventilação: BRISES OPACOS, JANELA INTEIRA
27,4 27,4 27,3
PROPOS TA DE VENTIL AÇÃO:
Simulação com brise translúcido, peitoril de concreto de 0, 8m, sem ar condicionado:
BRISES OPACOS, JANELA INTEIRA, VENTILAÇÃO
20,5
BRISES TRANSLUCIDOS PEITORIL, VENTILAÇÃO
