No. Personas
Preparación y marcado de las piezas de las vigas. Pieza A con pieza B correspondiente a cada una de las vigas VB (12)
Montaje Viga B
*Se repite el proceso con cada viga B (12 veces)
Perforar y unir la tabla de une las dos piezas. Colocar varilla roscada, tuerca, rodela plana y rodela de presión
No. Personas
x6
Broca de 3/32 para perforar
Punta estrella de 3/32 para atornillar
Tornillo negro para madera

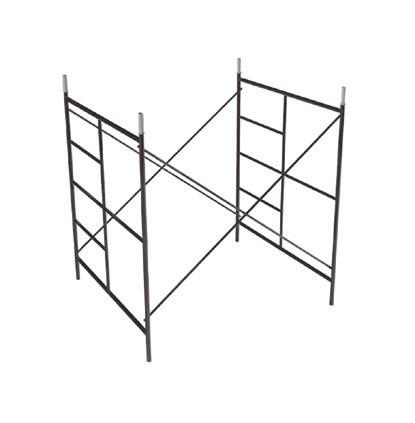

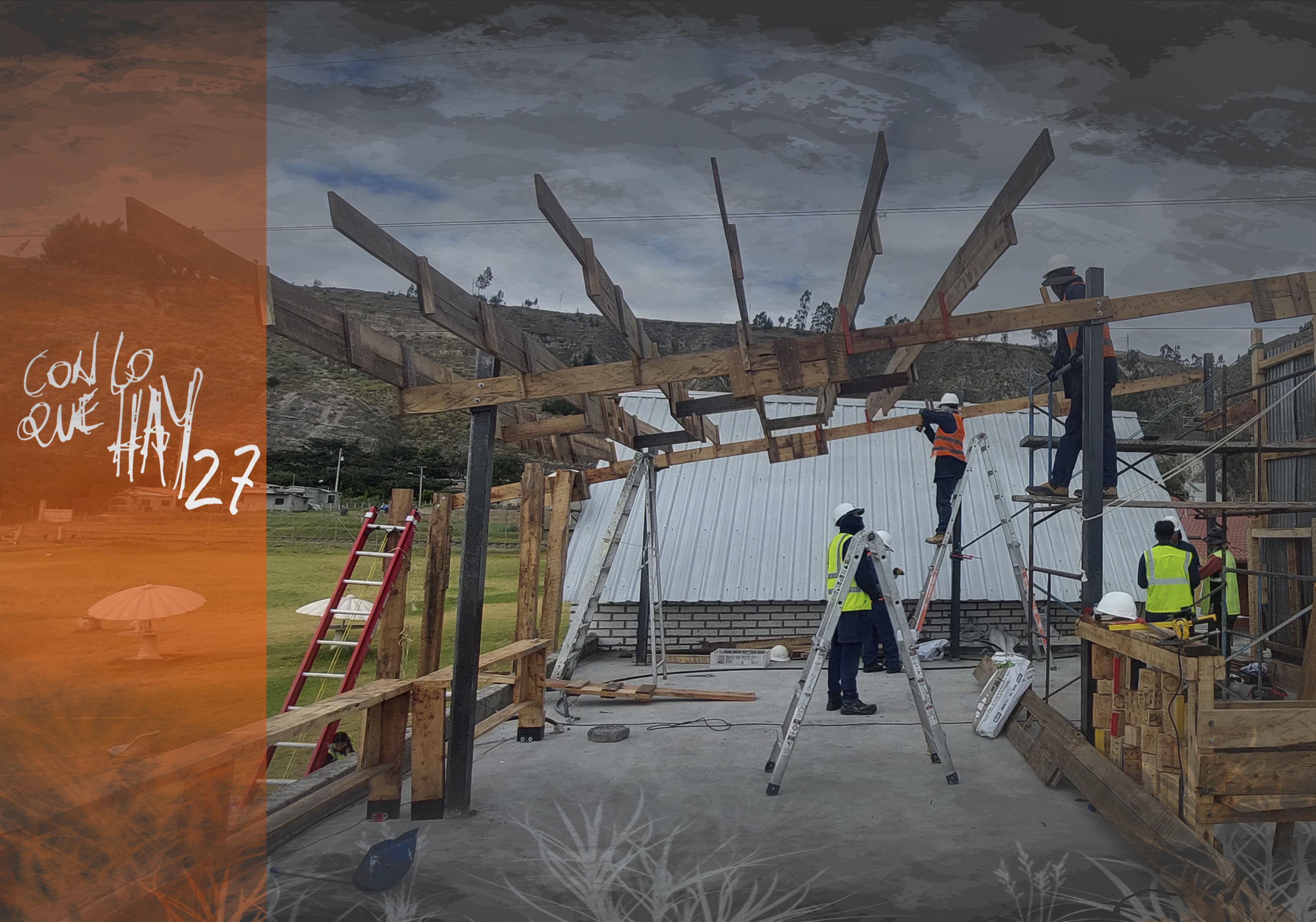

Elevación y colocacion de las vigas B, con el uso de 3 andamios en los laterales y en el centro.
x3
No. Personas
No. Personas
Anclaje de Viga B con Viga A con un listón de madera + tornillos negros.
Broca de 3/32 para perforar
Punta estrella de 3/32 para atornillar
x2
Listón de madera de 40 x 3 x 3 cm
x4
Tornillo negro para madera
Rigidización laterak de Vigas B, colocando tablas en los laterales y con tornillos negros.
No. Personas
Subir las vigas, posteriormente proceder con la colocación en el suelo para marcar en la viga A los puntos donde deben ser colocadas, cada 60cm
Rigidización de Vigas B, colocando tablas cada 1,76
Broca de 3/32 para perforar
Punta estrella de 3/32 para atornillar
Tablas de 60 x 12 x 2 cm
No. Personas
Tornillo negro para madera x2
No. Personas
Broca de 3/32 para perforar
Punta estrella de 3/32 para atornillar x2
Tablas de madera (14,20ml) x3
Tornillo negro para madera x viga
x6
Unir con tornillos, la viga a la VB.
Marcar donde se deben colocar las vigas, con el ángulo al que deben ir en las columnas.
Posteriormente perforar y unir la viga a la columna , usando varilla roscada , tuerca , rodela plana y rodela de presión.
Varilla rosca de 3/8
Tornillos de 3
Tuercas
Broca de 3/8 y 3/32
Rodela plana
Rodela de
Manual Vigas A y B en escalera
Varilla rosca de 3/8
Broca de 3/8
Rodela plana
Rodela de
Repetir el mismo procedimiento de unión con varilla roscada con la segunda viga B. Perforar la columna de metal para unir todo, VA y columnas de la escalera.
Se empiezan a marcar las siguientes vigas cada 60 cm.
Se marcan donde se las debe colocar, siguiendo el mismo ángulo de inclinación de todas las vigas.
Se unen a las anteriores vigas A mediante tornillos.
Tuercas pulgadas pulgadas presión presión
Se empiezan a marcar las siguientes vigas cada 60 cm.
Se marcan donde se las debe colocar, siguiendo el mismo ángulo de inclinación de todas las vigas.
Se unen a las anteriores vigas A mediante tornillos.
Broca de 3/32
Herramientas y materiales necesarios
Broca de 3/32
Tornillos de 3 pulgadas x4 Tornillos de 3 pulgadas
Broca de 3/8 para perforar
Varilla rosca de 3/8 x 2 5m
Tuerca
Rodela plana
Rodela de presión
Broca de 3/32 para perforar
Tornillos de 3
