MONTAJE VIGA A
Número de personas

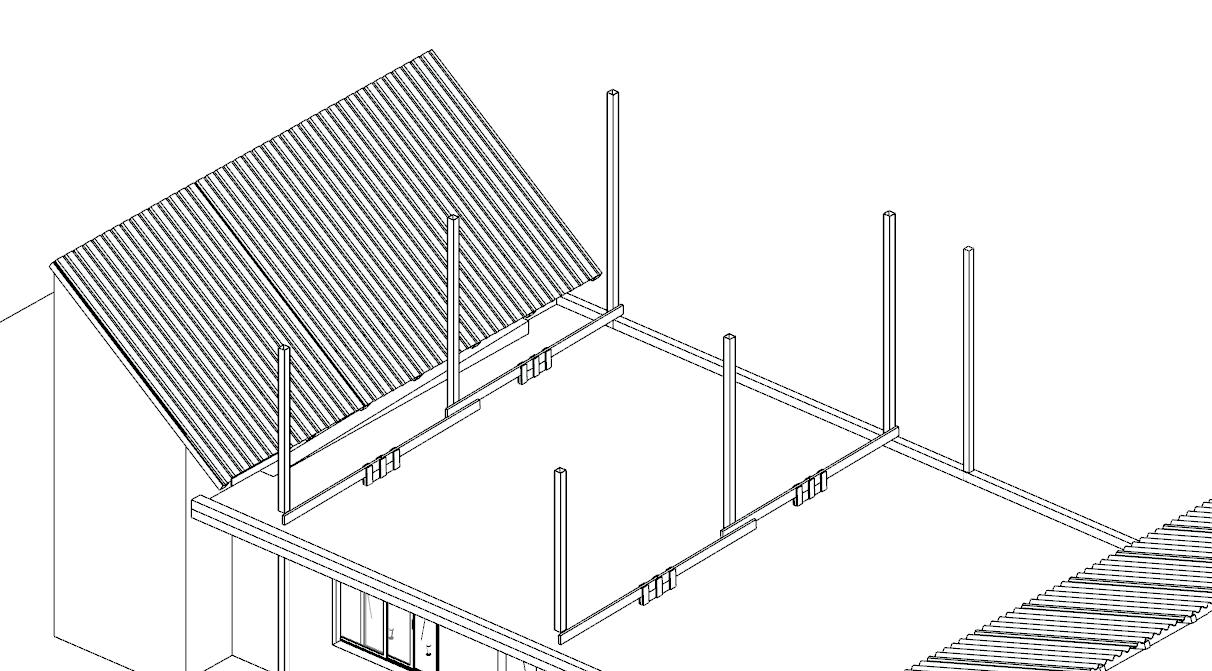

Preparación y Marcado Con la viga aún en el suelo, marcar los puntos exactos donde descansará sobre las columnas de metal. Despúes pasar la piola de columna a columna y marcar la parte inferior de la viga de acuerdo a la inclinación
Número de personas
Número de personas
Fijación temporal Dos personas por columna aseguran la viga a la columna con una prensa

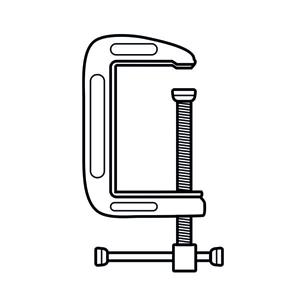

1 prensa por columna
Total: 6 prensas
Elevación coordinada Coloca las escaleras o andamios junto a las columnas.

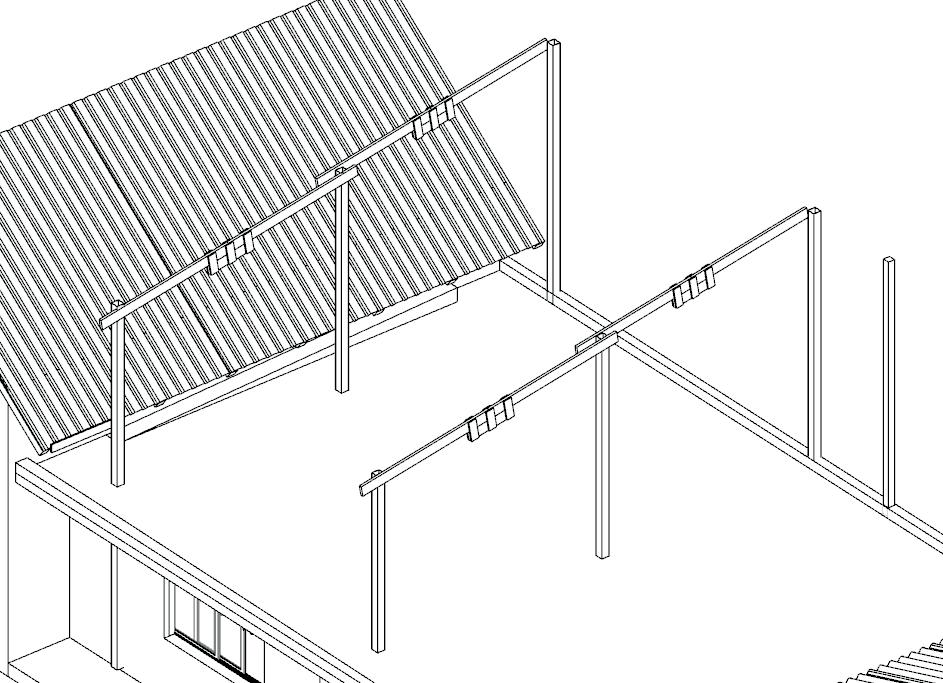

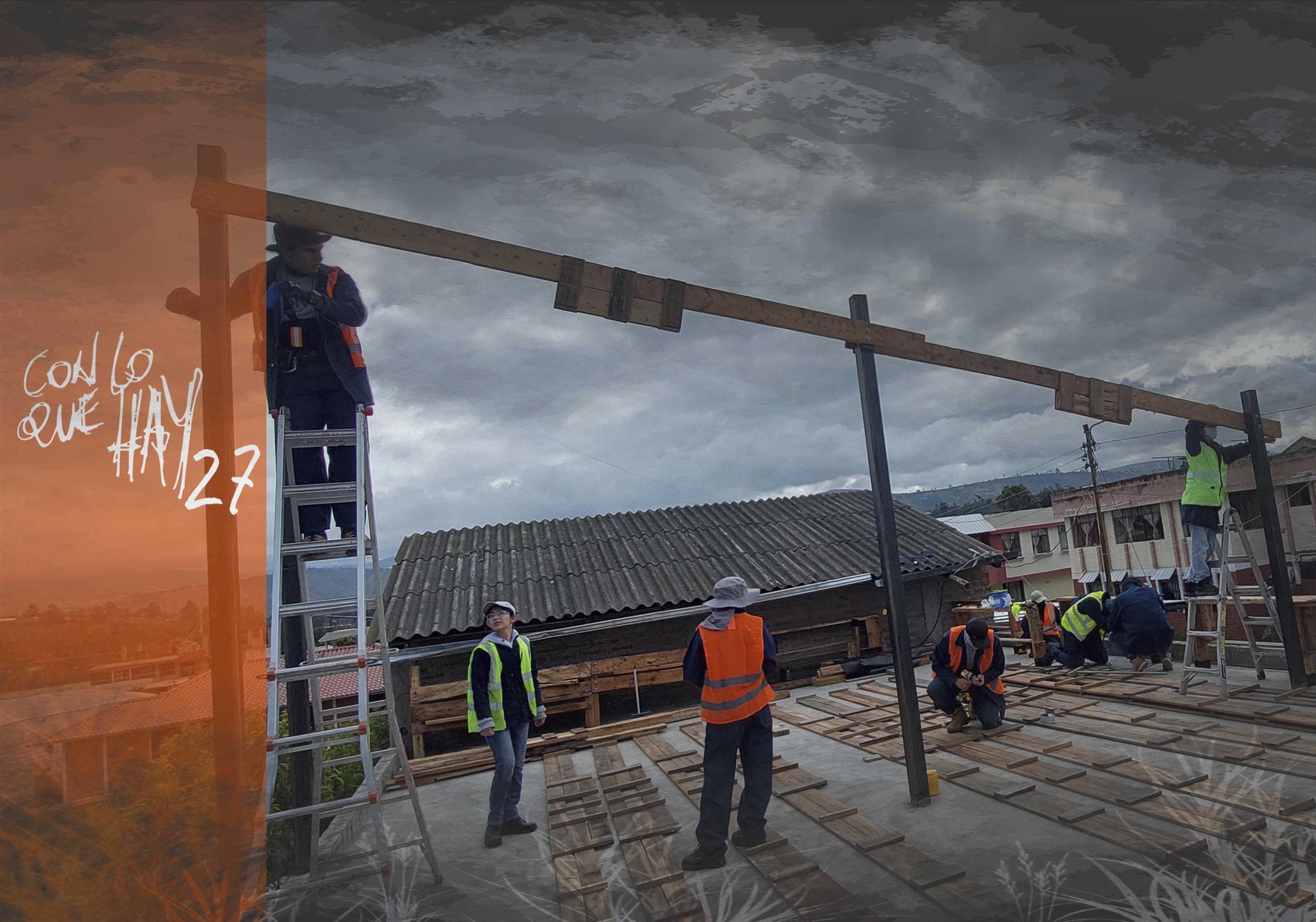

Elevación coordinada Cuatro personas elevan la viga simultáneamente hasta la parte superior de las columnas
Número de personas
Número de personas

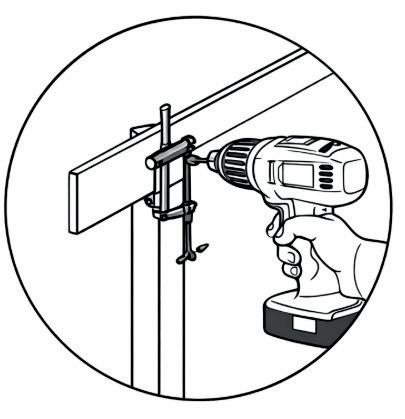

Perforación del "Agujero Guía" Realizar la perforación atravesando la madera y el metal de la columna de forma continua
Broca de 3/8 para madera
Broca de 3/8 para metal 6
Tratamiento Colocar la cera con guantes de caucho y trapos por toda la viga
Número de personas

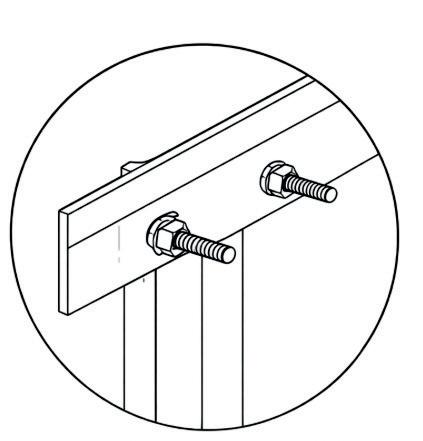

Colocación de la Primera Varilla
Insertar inmediatamente la varilla roscada en el agujero y poner la rodela de presión, la rodela plana y las tuercas sin apretar del todo
Materiales por columna
Rodela de presión
Rodela plana
Tuerca
Varilla de 3/8 x2 x2 x2 x1
Llave x1

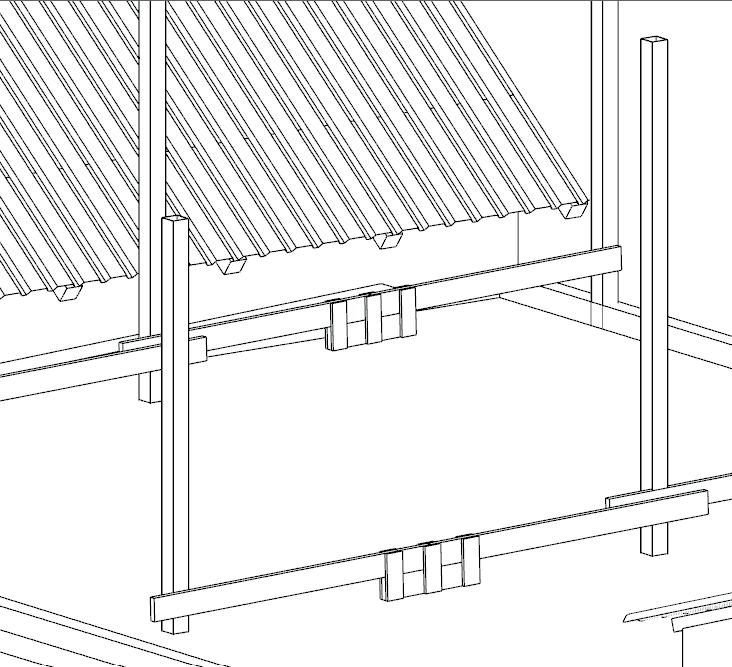

Repetir los paso: Se repiten los pasos con las otras 5 uniones de viga-columna restantes
