INSTRUCTIVO DE CONSTRUCCIÓN
DIDÁCTICO

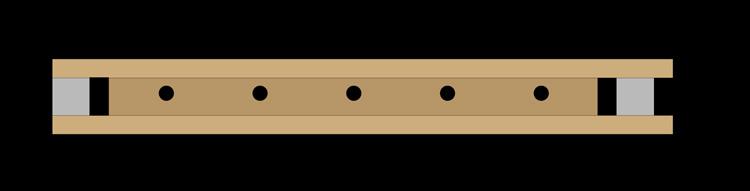

PERFORACION DE PERFILES 3/8
Se debe realizar 5 perforaciones en los perfiles para la entrada de las varillas
MATERIALES
tuercas 3/8
X20
Arandelas 3/8
X35
Arandelas de preción
X5

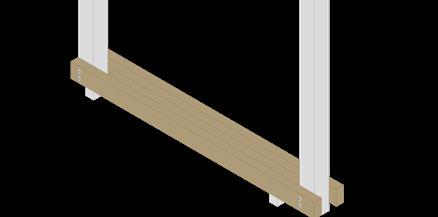

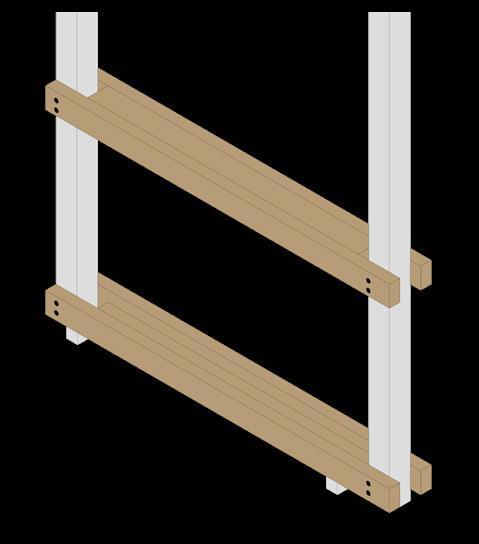

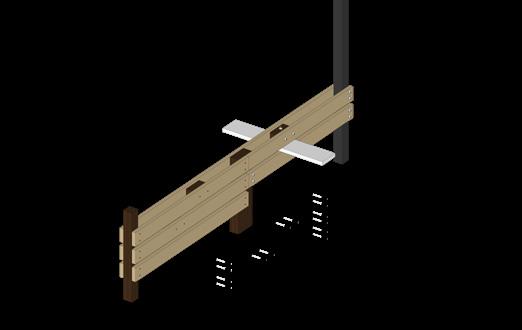

COLOCACIÓN DE PERFIL INFERIOR

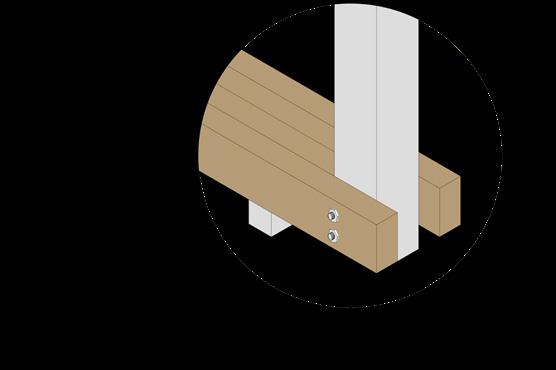

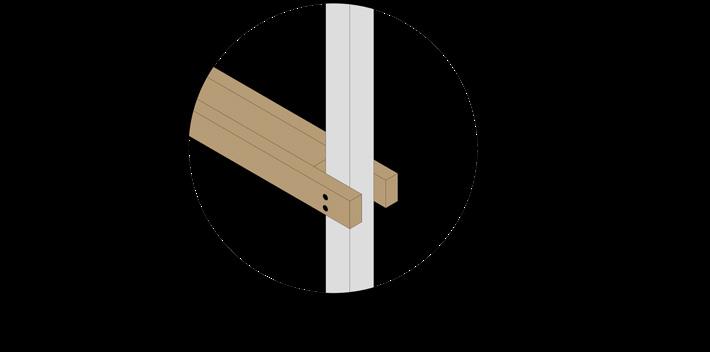

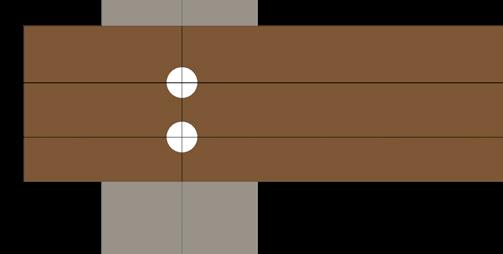

PERFORACION DE COLUMNA 3/8
Se debe realizar 8 perforaciones tanto en las colunas metálicas como en los perfiles......
Colocación varillas, 8 tuercas, arandelas,arandelas de preción
QUE SE VA A REALIZAR?

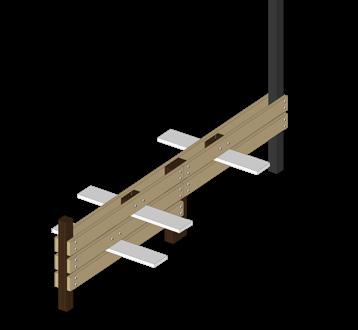

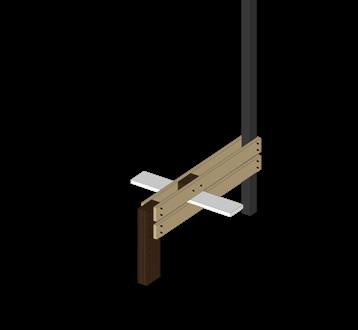

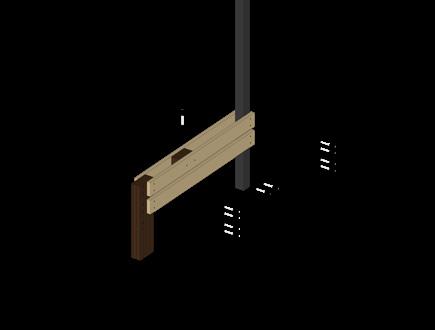

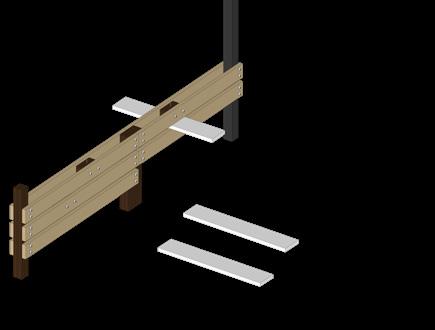

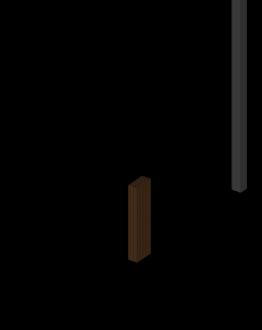

1 UNIÓN DE MOVIL CON LA COLUMNA DE METAL
2 CONSTRUCCIÓN DE LO DIDÁCTICO

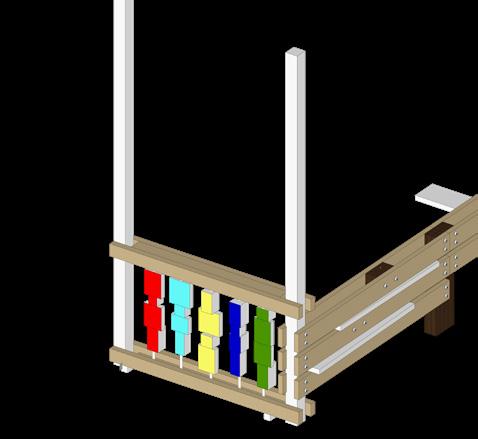

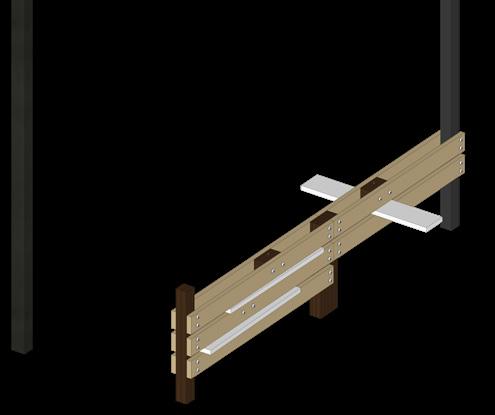

3 UNION DE LO DIDACTICO CON LAS COLUMNAS DE METAL
TRABAJO DE EQUIPO
5 personas
1 dia y medio
COLOCACIÓN DE PÉRFIL SUPERIOR
Colocación varillas, 8 tuercas, arandelas,arandelas de preción

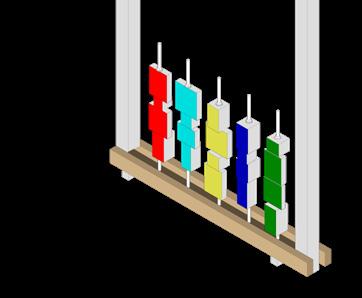

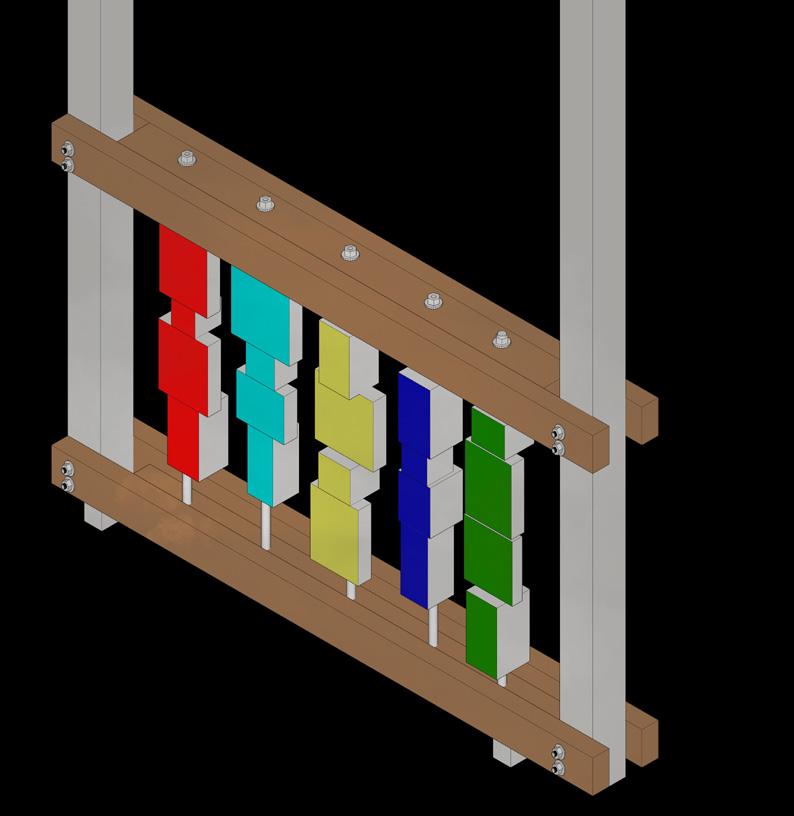

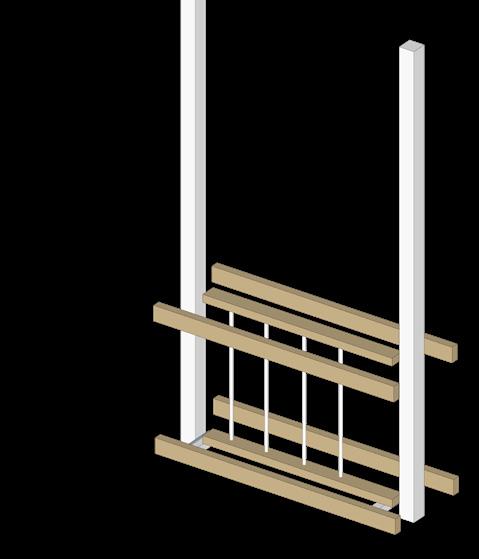

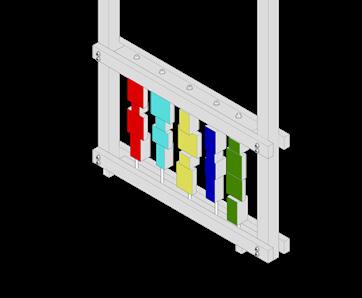

COLOCACIÓN DE VARILLAS/ PIEZAS
Colocación 21 piezas grabadas alcolocar una pieza se debe colocar una arandela plana, colocar la siguiene pieza y trepetir

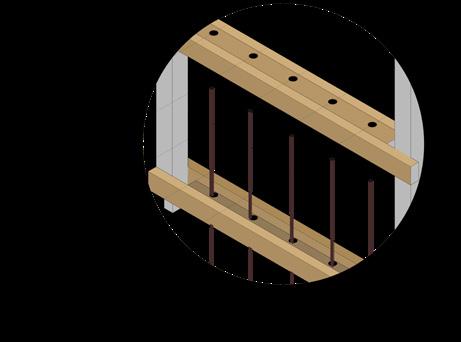

Colocación de 5 varillas de 1 mt, ajustarlas en su parte inferior con las rodelas y tuercas NO COLOCARLAR POR COMPLETO
Arandela plana/ tuerca Arandela plana/ tuerca

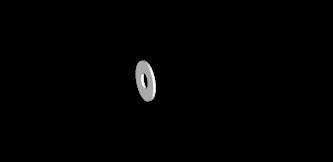

Arandela plana
Arandela plana/ tuerca
Arandela plana/ presión/ tuerca

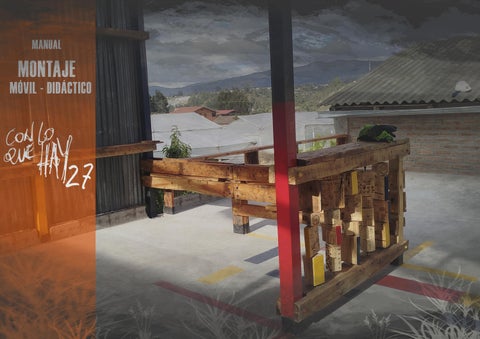

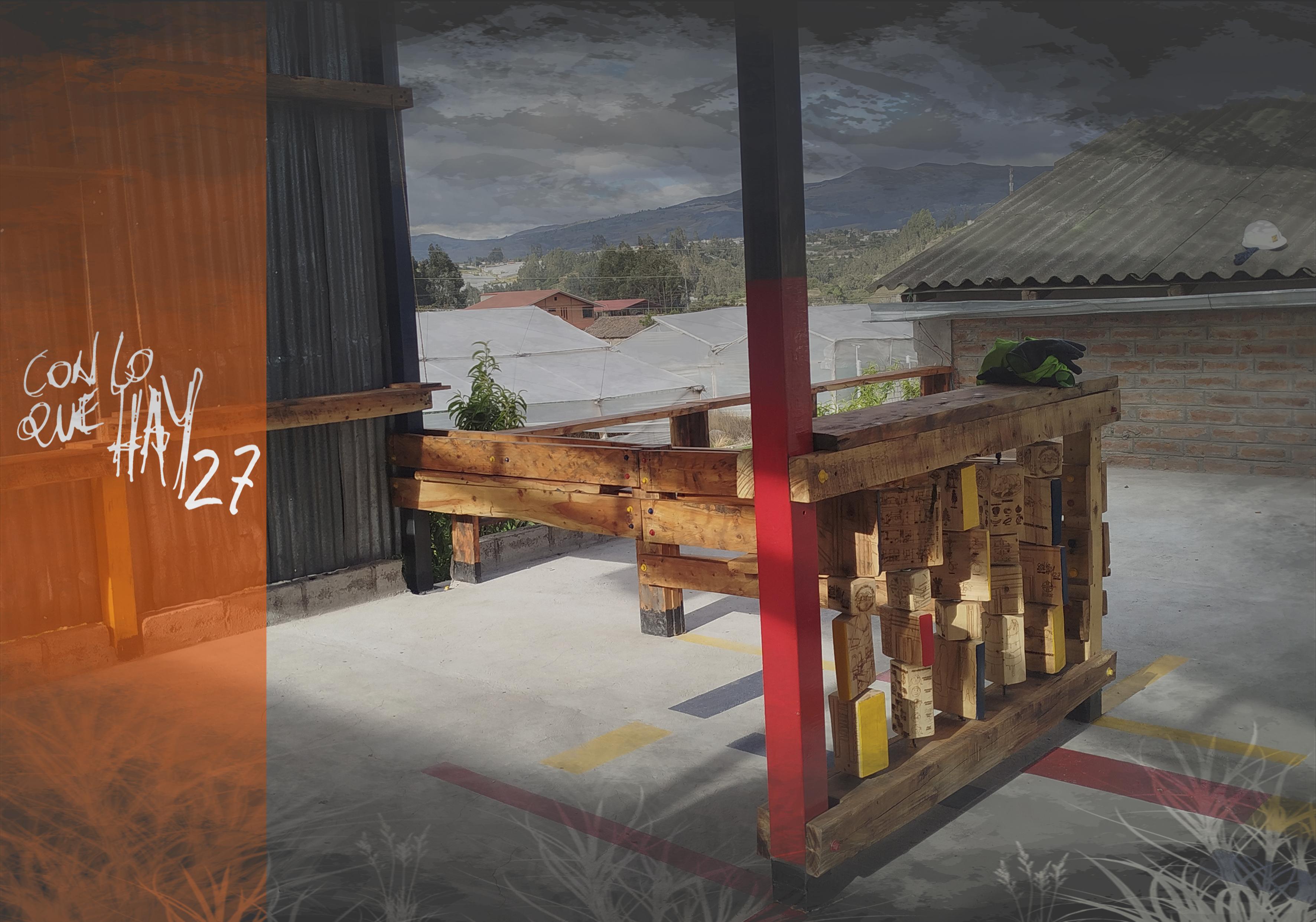

INSTRUCTIVO DE CONSTRUCCIÓN MÓVIL - DIDÁCTICO

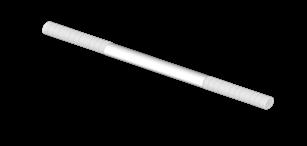

Varilla roscada 3/8
5 mts lineales

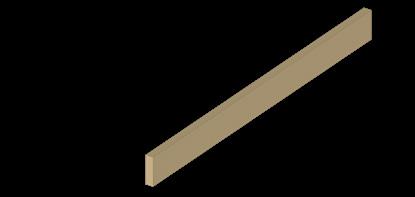

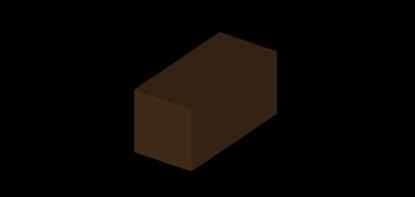

Pieza de madera 3/8
“Tablas A” 1,70 x 0,15m

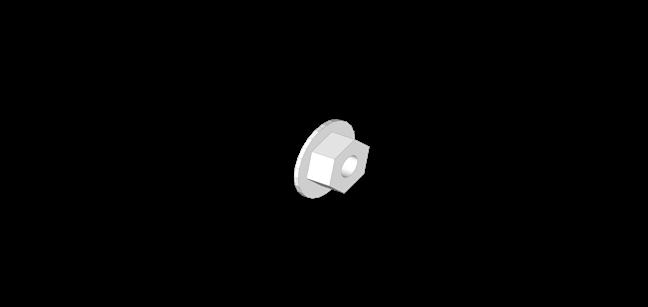

Arandelas y tuercas 3/8
Arandelas planas 3/8
Arandela de preción 3/8
“Tablas B” 1,86 x 0,15m X6 X4

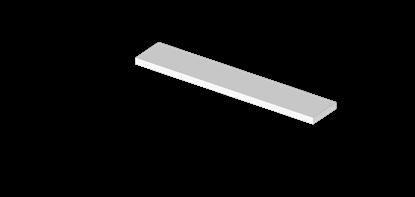

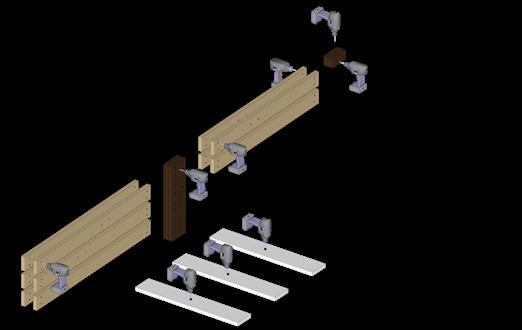

CONSTRUCCIÓN Tablones 0,8 x 0,22 x 0,03
MÓDULO A - B
CONSTRUCCIÓN
tuercas 3/8 tuercas 3/8
Arandelas 3/8
Arandelas 3/8
Arandelas de preción
Arandelas de preción
PUCE FHIC
Diseño y construcción
Estudiantes Con Lo Que Hay 27 – FICH-PUCE
Adrián Montenegro
Gabriel Paredes
Amanda Pozo
Jennifer Remache
Amy Medrano
Naomy Ojeda
Diego Urresta
Sebastián Bautista
Mayerly Cargua
Javier de la Cruz
Adrián Erazo
Cristina García
Mishell Jiménez
Paco Méndez
Martín Noboa
Tutor
Arq. Enrique Villacís Tapia
Asesoría profesional
Ensusitio – Arq. Cynthia Ayarza
Asesoría estructural
Ing. Patricio Cevallos
Director de la Fundación Jardín del Edén
Bryan Altamirano
Asesoría Taller FICH-PUCE
Carlos Fernández
Jason Boada
Fotografías
Con Lo Que Hay 27 – Ensusitio – Jardín del Edén
Sistematización
Taller Con Lo Que Hay 27
Agradecimientos y colaboraciones
Agradecemos de manera especial a Bryan Altamirano, director de la Fundación Jardín del Edén, personal administrativo y cocina. Nuestro agradecimiento y cariño a todos los niños de la fundación.
Un agradecimiento especial a Jeferson, Arcángel, Denis, Edison, Milton, y a cada uno de los niños que forman parte del Jardín del Edén, por su entusiasmo, apoyo y cariño, que fueron fundamentales para dar vida a este espacio.
Este proyecto no habría sido posible sin su colaboración, entrega, y arduo trabajo.
