Unir con tornillos, la viga a la VB.
Marcar donde se deben colocar las vigas, con el ángulo al que deben ir en las columnas
Posteriormente perforar y unir la viga a la columna , usando varilla roscada , tuerca , rodela plana y rodela de presión.
x4
Varilla rosca de 3/8
Tornillos de 3
Tuercas
Broca de 3/8 y 3/32
Rodela plana
Rodela de
x4
Varilla rosca de 3/8
Broca de 3/8
Repetir el mismo procedimiento de unión con varilla roscada con la segunda viga B. Perforar la columna de metal para unir todo, VA y columnas de la escalera.
Se empiezan a marcar las siguientes vigas cada 60 cm.
Se marcan donde se las debe colocar, siguiendo el mismo ángulo de inclinación de todas las vigas.
Se unen a las anteriores vigas A mediante tornillos.
Tuercas pulgadas pulgadas presión presión
Broca de 3/32
Rodela plana
Rodela de
Se empiezan a marcar las siguientes vigas cada 60 cm.
Se marcan donde se las debe colocar, siguiendo el mismo ángulo de inclinación de todas las vigas.
Se unen a las anteriores vigas A mediante tornillos.
Broca de 3/32
Tornillos de 3 pulgadas x4
Herramientas y materiales necesarios
Tornillos de 3 pulgadas x8
Broca de 3/8 para perforar
Varilla rosca de 3/8 x 2 5m
Tuerca
Rodela plana
Rodela de presión
Broca de 3/32 para perforar
Tornillos de 3
No. Personas
Preparación y marcado

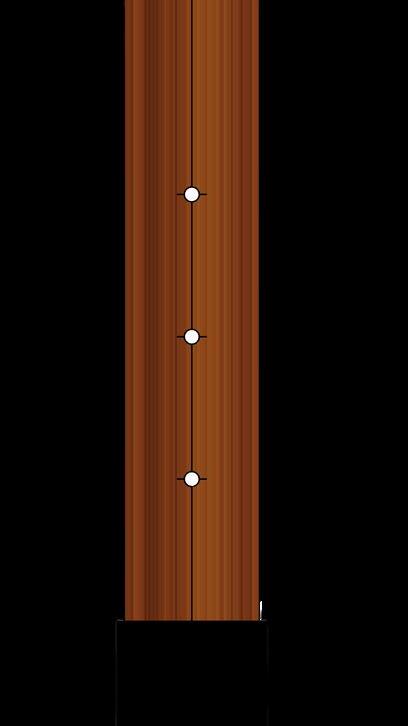

Identificar cada Columna. Marcar en cada columna en el lado mas liso y recto, los puntos de fijación (para laterales)
Escuadra metalica marcar en la mitad de la columna
Marcar cada 19cm En las 4 columnas x60
No. Personas

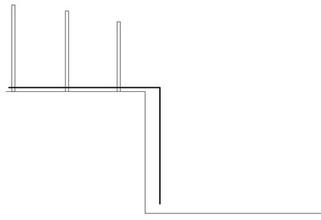

Colocar varillas y accesorios
No Personas
Perforar
Hacer huecos con la broca en cada marcacion en columnas perforar piezas laterales
Broca de 3/8
Perforar con broca guia delgada y broca normal
Varilla rosca de 3/8 x 26cm de longitud
Tuerca
Rodela plana
Rodela de presión
No. Personas

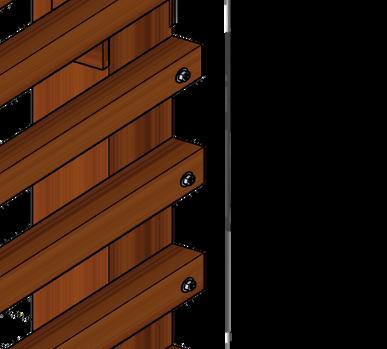

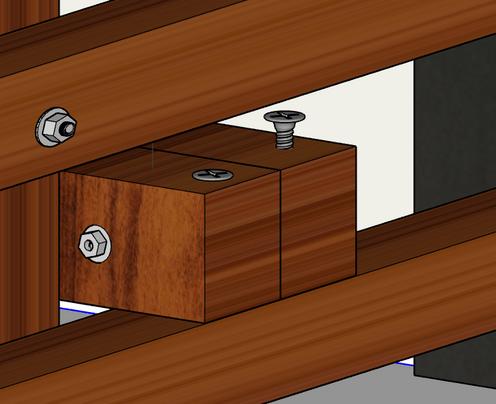

Colocacion de piezas grada
Hacer guia de cada agujero
Colocar tornillos en cada grada a cada lado
Broca de 3/8
Perforar con broca guia delgada y broca normal x32
Tornillo perforante
Cosas que se pueden hacer al mismo tiempo
Ayuda de mas personas

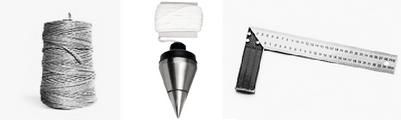

REPLANTEO
No. Personas
Plasmar donde van a estar las columnas y los huecos para empezar hacer
Materiales necesarios:

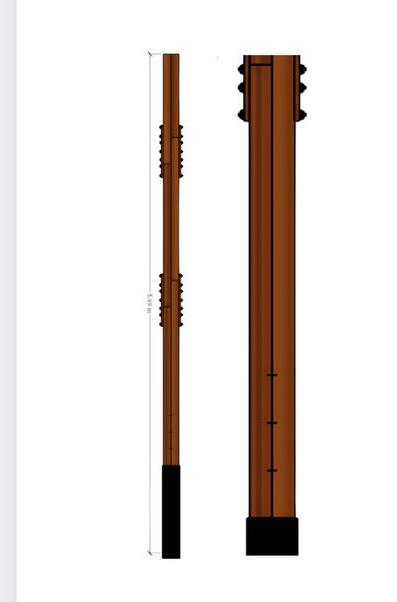

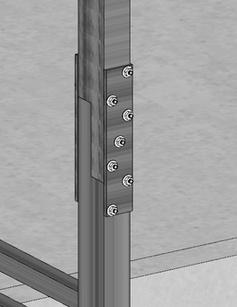

UNION de columnas
Mientras un grupo realiza el replanteo otras cortan y unen las columnas
Materiales necesarios:
Broca de 3/8 y 3/32
Tornillo perforante
No. Personas
No. Personas
EXCAVACIÒN
Huecos de 50 x profundidad 50 y 1.10m de
Materiales necesarios:
2 barras
3 palas
ALZADO de columnas Con cuerdas desde el piso de arriba se tiran las columnas, mientras se nivelan abajo puesto adoquines de base.
Materiales necesarios:
No. Personas

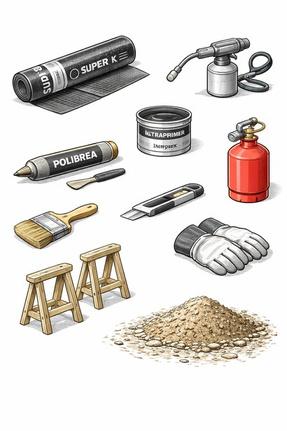

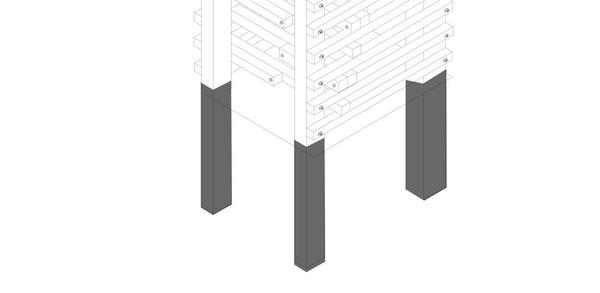

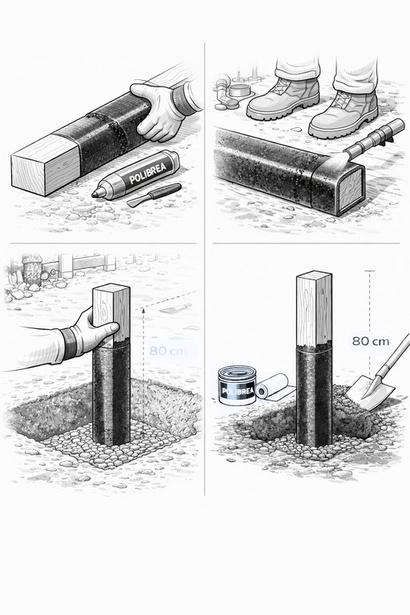

IMPERMEABILIZAR
Con denso brea cubrir las columnas antes de ubicarlas 1,20 se cubre en total
Materiales necesarios:
denso brea 4kg
Se estabiliza a la columna rellenando los lados con tierra y grava apisonada
No. Personas
PUCE FHIC
Diseño y construcción
Estudiantes Con Lo Que Hay 27 – FICH-PUCE
Adrián Montenegro
Gabriel Paredes
Amanda Pozo
Jennifer Remache
Amy Medrano
Naomy Ojeda
Diego Urresta
Sebastián Bautista
Mayerly Cargua
Javier de la Cruz
Adrián Erazo
Cristina García
Mishell Jiménez
Paco Méndez
Martín Noboa
Tutor
Arq. Enrique Villacís Tapia
Asesoría profesional
Ensusitio – Arq. Cynthia Ayarza
Asesoría estructural
Ing. Patricio Cevallos
Director de la Fundación Jardín del Edén
Bryan Altamirano
Asesoría Taller FICH-PUCE
Carlos Fernández
Jason Boada
Fotografías
Con Lo Que Hay 27 – Ensusitio – Jardín del Edén
Sistematización
Taller Con Lo Que Hay 27
Agradecimientos y colaboraciones
Agradecemos de manera especial a Bryan Altamirano, director de la Fundación Jardín del Edén, personal administrativo y cocina. Nuestro agradecimiento y cariño a todos los niños de la fundación.
Un agradecimiento especial a Jeferson, Arcángel, Denis, Edison, Milton, y a cada uno de los niños que forman parte del Jardín del Edén, por su entusiasmo, apoyo y cariño, que fueron fundamentales para dar vida a este espacio.
Este proyecto no habría sido posible sin su colaboración, entrega, y arduo trabajo.
