MICRO_BREK50ML_ES

MICRO PELACABLES LA REVOLUCION

PELA CABLES CRIMPADO

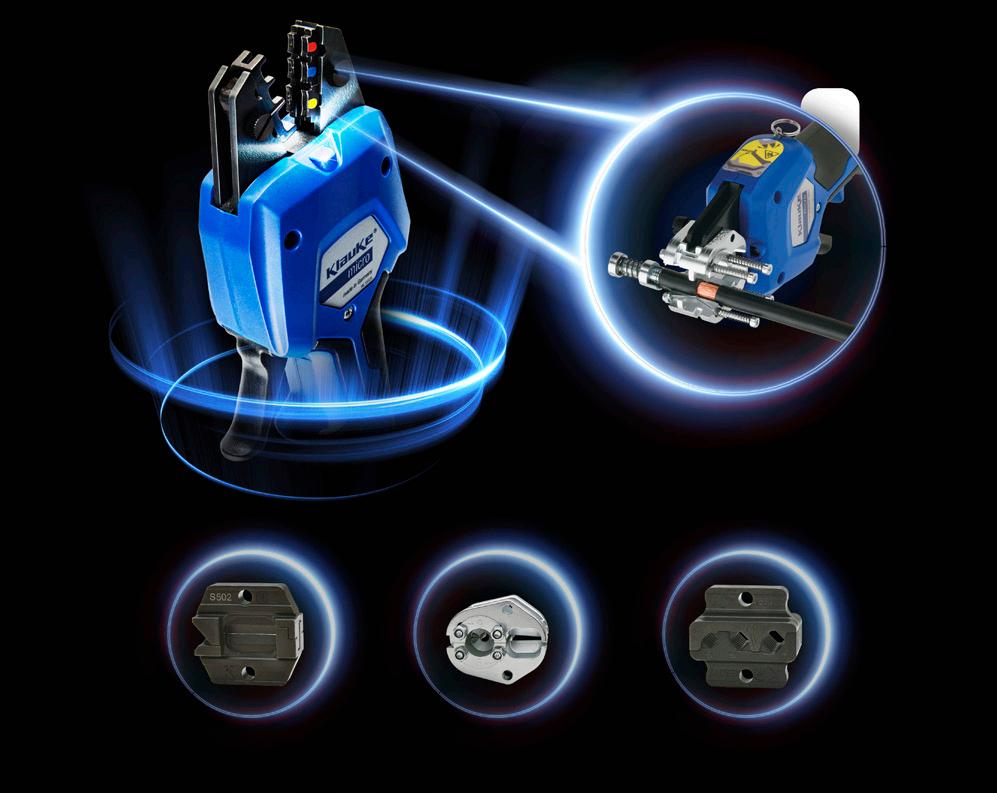

EL MULTITALENTO - KLAUKE MICRO

Una Herramienta para muchas aplicaciones

UNA HERRAMIENTA –MUCHAS APLICACIONES

Corte de distintos materiales

Crimpado de punteras

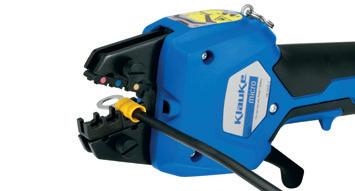

Crimpado de terminales

Crimpado de aislados

Crimpado para conectores fotovoltaicos

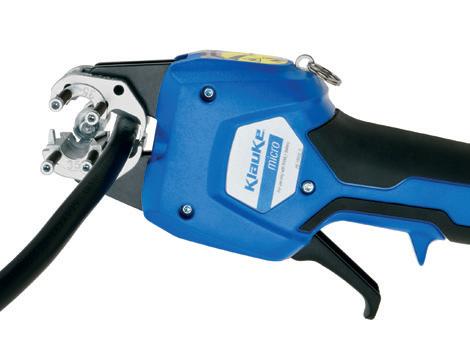

LOS NUEVOS CABEZALES KLAUKE PELACABLES

RAPIDO Y PRECISO PELADO:

¡USANDO LOS CABEZALES!

El Klauke micro es también un auténtico todoterreno en lo que se refiere al pelado de cables.

Con el uso de las matrices de pelado, por primera vez en el mercado se encuentra disponible, una herramienta electromecánica para pelar cables de sección desde 6 hasta 35 mm².

Hasta ahora, los usuarios solo podían pelar cables de hasta 16 mm² aplicando fuerza física, ya sea con herramientas pelacables manuales o con un cuchillo.

Las ventajas son evidentes:

En comparación con el pelado manual con alicates, la micro de Klauke es mucho más rápida.

En comparación con el pelado mediante navaja, es mucho más seguro de usar.

Longitud de pelado SL en mm (ajustable con el tope)

Eficacia electromecánica: Perfectos resultados con tan solo un 20 % esfuerzo*

Las desventajas del pelado manual son bien conocidas: el uso repetido de los músculos del antebrazo puede provocar fatiga y sobrecarga.

¿Pelar más de cien cables en un día?

¡Con la Klauke micro, no hay problema!

Con las matrices de pelado, la micro de Klauke se convierte en una herramienta que logra resultados limpios y consistentes, con mucha menos fuerza y mucha menos tensión en las articulaciones.

(*) Comparado con una mano.

PELA CABLES

Pelado sencillo y seguroSin dañar el cable

Herramienta pela cables electromecánica 6 - 35 mm²

EKSD50ML INCLUIDO EN ESTUCHE

Art. no. Descripción

SD5010 Cabezal Pela cables para cable de 10 mm²

SD5016 Cabezal Pela cables para cable de 16 mm²

SD5025 Cabezal Pela cables para cable de 25 mm²

SD5035 Cabezal Pela cables para cable de 35 mm²

SD50CS Cable tope

KKEK50ML Estuche plástico antigolpes

KTG-H1Bote grasa grafi to

Cargador para batería Li-Ion 10.8 V, 230 V

Batería Li-Ion 10.8 V / 2.5 Ah, Li-Ion (27 Wh)

SD5006, SD5010, SD5016, SD5025, SD5035 Cabezales Pela cables

SD5010 Para cable de 10 mm²

SD5025 Para cable de 25 mm²

SD50CS Cable tope

SD5016 Para cable de 16 mm²

SD5035 Para cable de 35 mm²

SD5006

OPCIONAL no incluido –Para cable de 6 mm²

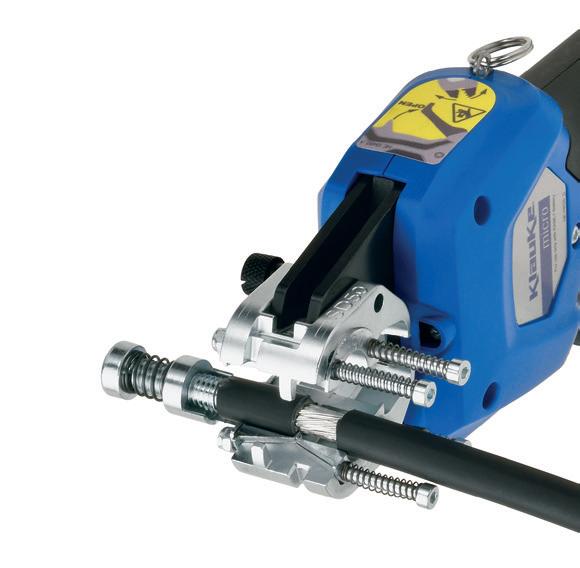

La micro de Klauke ela y corta cables con el mismo cabezal

Puede que sea imposible usar pelacables, pero con el micro de Klauke no supone ningún problema: permite pelar secciones grandes de hasta 35 mm², así como aislamientos gruesos (NSGAFÖU), cables con doble aislamiento y gran parte de aislamientos duros y resistentes.

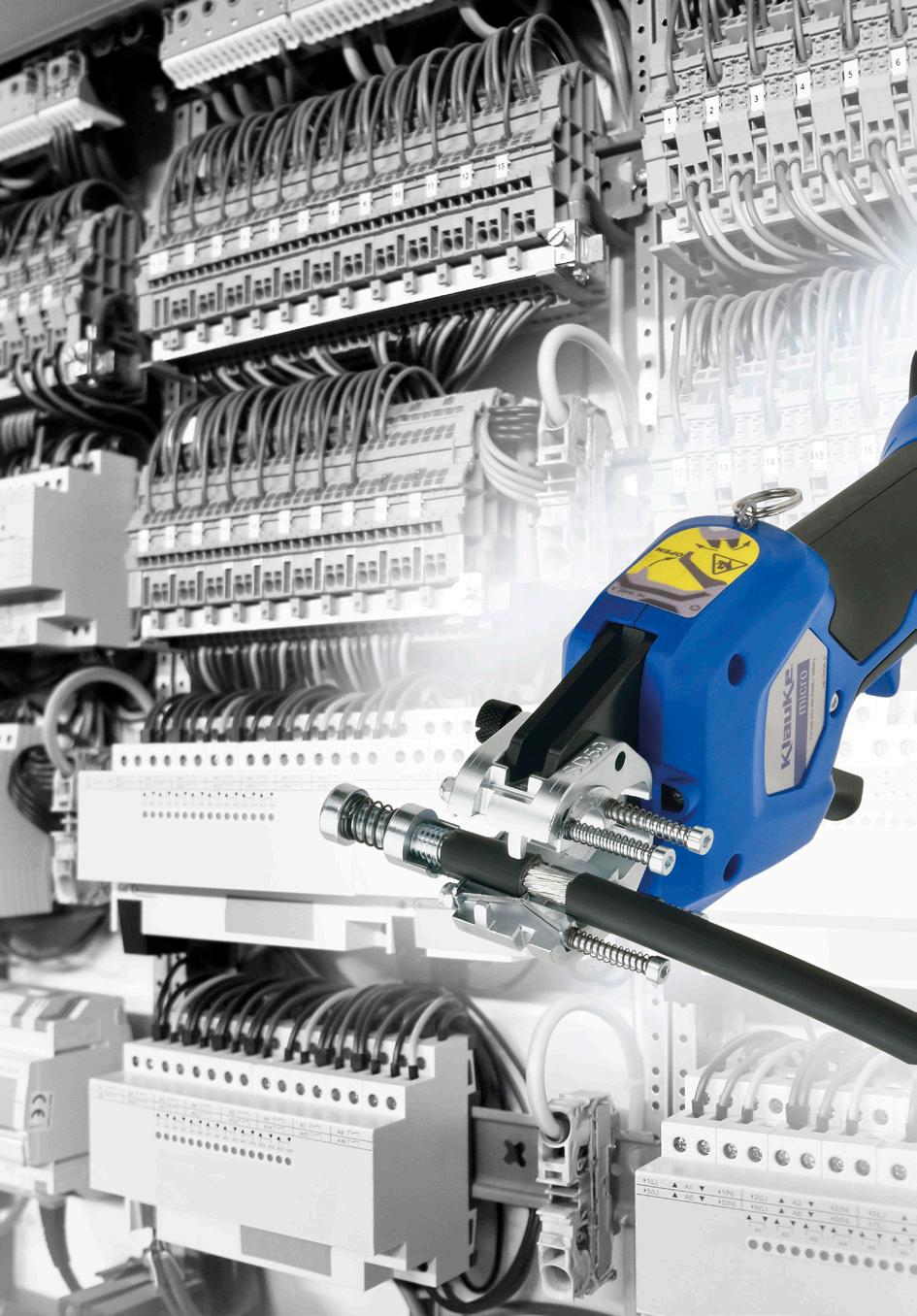

En muchas aplicaciones, por ejemplo, en el montaje de cuadros, el pelado y el corte de cables suelen realizarse simultáneamente. Gracias al nuevo cabezal el corte está integrado, se pueden cortar cables de todo tipo, ya sean sólidos, trenzados o de trenzado fino.

Cambio rápido tanto para zurdos como para diestros

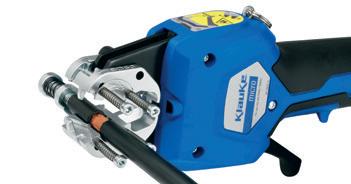

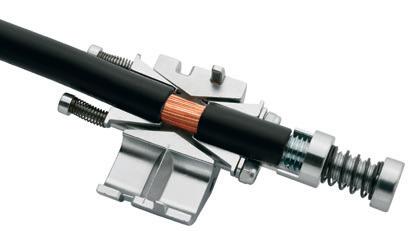

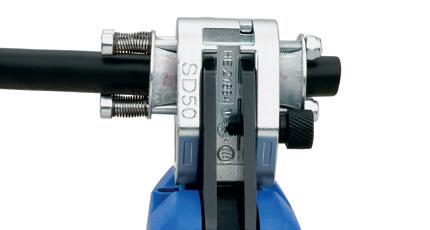

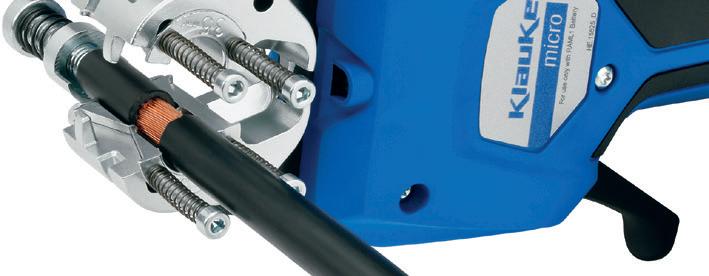

Detalles de la función de pelado de cables

Los conos de corte se guían y conectan mediante pasadores (tornillos) y se pretensan en su posición inicial mediante resortes de compresión.

• Al accionar la herramienta, los cuerpos de la matriz se aproximan y los conos de corte cortan el cable.

• Al activarse la herramienta, los conos se mueven axialmente y desprenden la cubierta.

La longitud de pelado se puede ajustar mediante el tope, lo que garantiza una calidad constante de acabado

¿Tienes en tu equipo trabajadores tanto zurdos como diestros?

No te preocupes. Con la Klauke micro Pela cables no hay problema.

Herramienta pela cables electromecánica Los cabezales pueden montarse en ambas direcciónes depeniendo de tus manos.

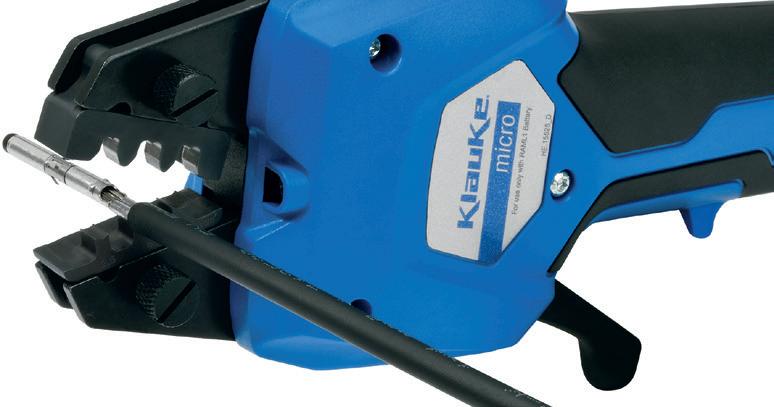

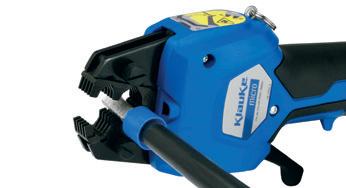

CRIMPADO – PUNTERAS Y DOBLES PUNTERAS

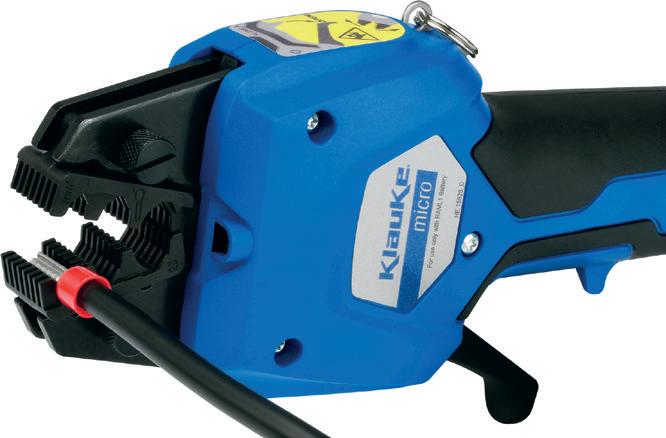

Crimpado perfecto con matrices para punteras

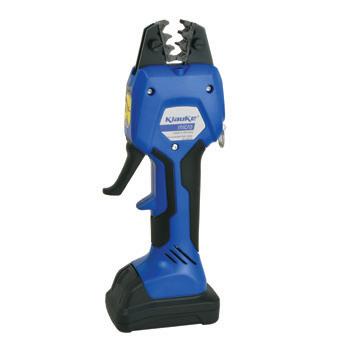

Crimpadora Electromecánica

0.5 - 50 mm²

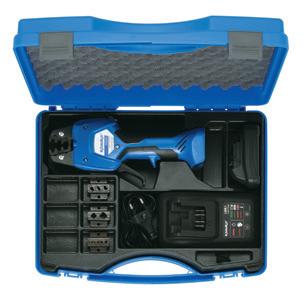

EKWF50ML COMPOSICIÓN DE ESTUCHE

Art. no. Descrición

AE5071 Matriz para punteras, 0.5 - 6 mm²

AE5072 Matriz para punteras, 10 - 25 mm²

AE5073 Matriz para punteras, 35 - 50 mm²

ZAE5072 Para punteras dobles, 2×6 – 2×16 mm²

KKEK50ML Estuche plástico antigolpes

LGML1 Cargador Li-Ion 10.8 V , 230 V

RAML1225 Batería Li-Ion 10.8 V / 2.5 Ah, Li-Ion (27 Wh) EKWF50ML

AE5071, AE5072, AE5073, ZAE5072 Matrices para punteras incluidas

AE5071

Matriz para punteras 0.5 - 6 mm²

AE5073

Matriz para punteras 35 - 50 mm²

AE5072

Matriz para punteras 10 - 25 mm²

ZAE5072

Para punteras dobles 2×6 - 2×16 mm²

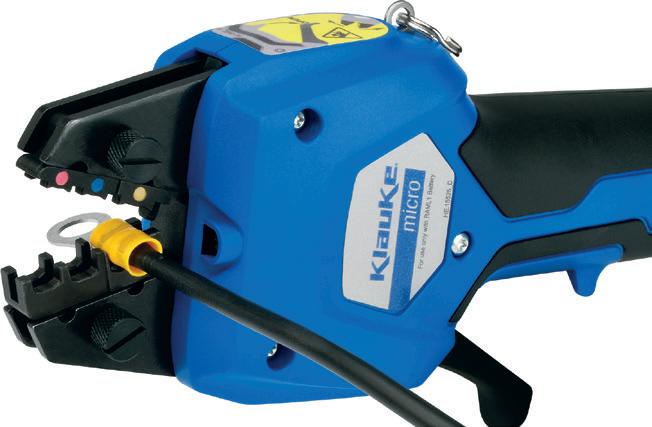

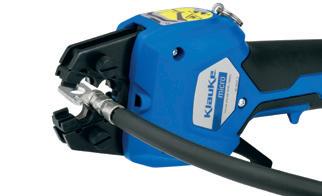

CRIMPADO - CONECTORES AISLADOS

Muy versatil

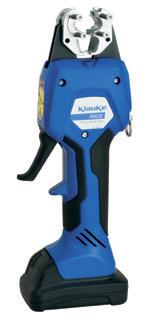

Crimpadora Electromecánica

0.14 - 50 mm²

EK50ML COMPOSICIÓN DE ESTUCHE

Art. no. Description

IS5071 Matriz para conectores aislados 0.5 - 6 mm²

KKEK50ML Estuche plástico antigolpes

LGML1 Cargador Li-Ion 10.8 V , 230 V

RAML1225 Batería Li-Ion 10.8 V / 2.5 Ah, Li-Ion (27 Wh) EK50ML

IS5071

Matriz incluida

IS5071

Matriz para conectores aislados 0.5 - 6 mm²

CRIMPADO - conectores fotovoltaicos

y otros conectores compatibles

2,5 - 6 mm²

Crimpadora Electromecánica

EKPV50ML

EKPV50ML COMPOSICIÓN DE ESTUCHE

Art. no. Descripción

PV502 Matriz 2,5 mm2 - 4 mm2 - 6 mm2

KKEK50ML Estuche plástico antigolpes

LGML1 Cargador Li-Ion 10.8 V , 230 V

RAML1225 Batería Li-Ion 10.8 V / 2.5 Ah, Li-Ion (27 Wh)

PV502 Matriz incluida

PV502 Matriz 2,5mm2 - 4 mm2 - 6 mm2

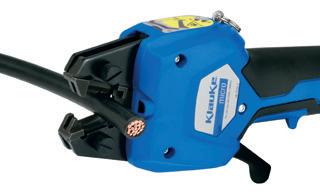

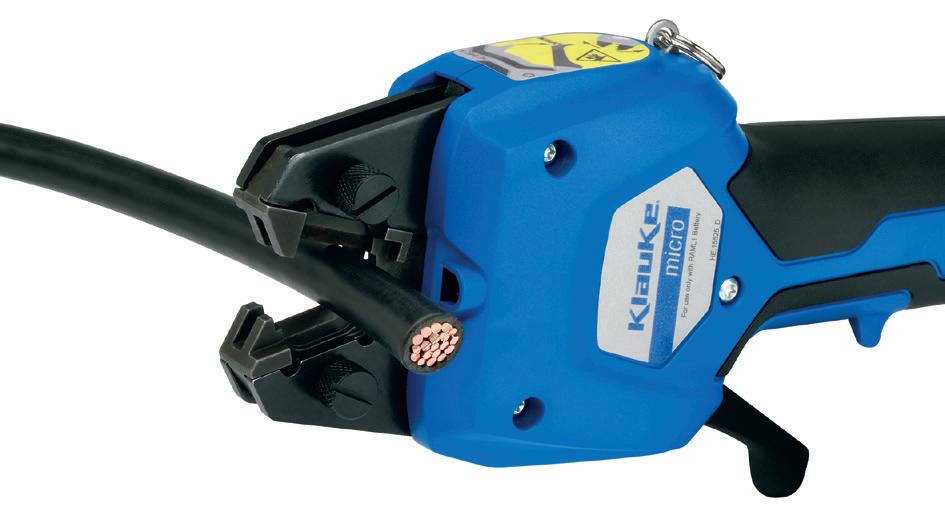

CORTE

Una matriz - incontables posibilidades

Cortadora Electromecánica

0,5 - 50 mm²

S502

Matriz incluida EC50ML COMPOSICIÓN DE ESTUCHE

Art. no. Descripción

S502 Matriz de corte

KKEK50ML Estuche plástico antigolpes LGML1 Cargador Li-Ion 10.8 V , 230 V RAML1225 Batería Li-Ion 10.8 V / 2.5 Ah, Li-Ion (27 Wh)

S502 Matriz de corte

LA FUNCION POWERSENSE LA REVOLUCIÓN

PowerSense Technology

Lo que hace única a la Klauke micro es su innovador concepto de funcionamiento con función PowerSense. La presujeción de la pieza se realiza manualmente, con la precisión y velocidad habituales de las prensadoras mecánicas. La operación de pelado, corte o crimpado se realiza automáticamente gracias a la fuerza del motor integrado.

Listo cuando lo necesites

CRIMPING INNOVATION FROM KLAUKE

Easy on the nerves – in the truest sense

Los mejores resulltados de crimpado

Easy on the nerves – in the truest sense

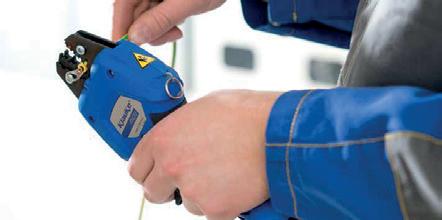

Sujeción manual

pelado / crimpado / corte motorizado

ES PACIENTE CON LOS NERVIOS, EN EL MEJOR SENTIDO DE LA PALABRA

Crimpado manual frecuente: La carga de trabajo con repeticiónes afectan al nervio, incapacitando la mano.

El enorme alivio de la carga sobre nervios y músculos que ofrece la función PowerSense es especialmente beneficioso si tenemos en cuenta los costes que pueden derivar de la pérdida baja laboral de los empleados, por ejemplo, a causa del síndrome del túnel carpiano..

Crimpado motorizado con innovadora función PowerSense: Garantiza la máxima eficiencia con bajo esfuerzo y mínimo riesgo para la salud.

• Menos síntomas de sobrecarga de estrés

• Menos tiempo de trabajo perdido y menos retrasos en la planificación

• Mayor seguridad en la planificación para todos

MATRICES VERSATILES DE UN VISTAZO

Matrices punteras

AE5071 0.5 - 6 mm²

AE5072 10 - 25 mm²

Cabezales Pela Cables

SD5006, SD5010, SD5016, SD5025, SD5035 6 - 35 mm²

AE5073 35 - 50 mm²

Matrices para conectoreas aislados

IS5071 0.5 - 6 mm²

Matriz de corte

S502

ZAE5072 2x 6 - 2x 16 mm²

Para punteras dobles

PV502

Matriz conector Fotovoltaico 2.5 - 6 mm²

TECNOLOGIA INNOVADORA - OPTIMOS RESULTADOS

Gracias a su ligero diseño y tamaño, las herramientas de la familia Klauke ML son ideales para trabajar en espacios reducidos, agilizando y simplificando el trabajo. Equipadas con una batería recargable de 2,5 Ah, una sola carga basta para completar una jornada laboral completa. El Klauke micro es el complemento perfecto para la gama de productos Klauke ML.

Todas las matrices disponibles para la K50 aquí:

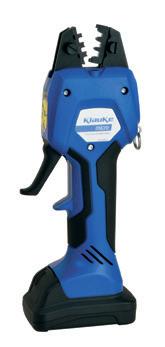

MICRO COMPACTA Y MANEJABLE

Ultra-ligera y ergonómica para cuidar a su activo mas valisos, sus manos, su fuerza de apriete

Iluminación

gracias al led integrado para iluminar la zona de trabajo

Versatil para un perfecto pelado, crimpado y corte

Innovación

Todas las funciones a través de la palanca unica

Equilibrado y sin caidas arnes integrado para evitar caidas accidentales

Inteligente y robusta

Con LED multifuncional para visualización de mantenimiento y transmisión de datos, así como una potente batería recargable de Li-Ion con indicador de estado de carga.

DATOS TECNICOS EK 50 ML

Bateria Voltios 10.8 V

Bateria capacidad 2.5 Ah, Li-Ion

Bateria tiempo de carga aprox. 45 min.

Peso con batería 0.96 kg

Temperatura ambiente -10 °C a +40 °C

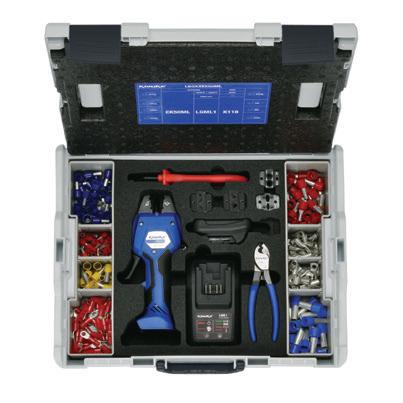

PACK L-BOXX CON CRIMPADORA ELECTROMECANICA

3R8 Terminal tubular sin orifi cio de inspección, 16 mm², M8, Cu estañado

47612

47818

47918

aisladas, 10 mm², 22 mm

aisladas DIN 46228 Part 4,

aisladas DIN 46228 Part 4,

aisladas DIN 46228 Part 4,

4R8 Terminal tubular sin orifi cio de inspección, 25 mm², M8,
