2022/2023
Crimpatrici e accessori per impianti igienico-sanitari e di riscaldamento
RETE DI DISTRIBUZIONE E DI ASSISTENZA INTERNAZIONALE
OLTRE 135 ANNI DI ESPERIENZA
MADE IN GERMANY DALL’1879
Per contattare Klauke: www.klauke.com
I NOSTRI CERTIFICATI AZIENDALI
ISO 9001:2008
Sistema di gestione della qualità
ISO 14001:2004
Sistema di gestione ambientale
ISO/TS 16949:2009
Standard di qualità per il settore automobilistico
Crimpatrici radiali della serie MAP
Crimpatrici radiali della serie UAP
Ganasce e inserti
Ganasce a catena
Profili di crimpatura
Crimpatrici assiali della serie MAPAX
Crimpatrici manuali
I nostri partner di sistema
Indirizzi ASC Klauke
Prendiamo seriamente le vostre esigenze. Per noi la frase
“Made by Klauke” significa che tutti i prodotti vengono realizzati con la massima qualità.
Siamo i leader del mercato: i nostri utensili elettroidraulici per la tecnologia sanitaria, del riscaldamento e della climatizzazione sono decisamente all’avanguardia nel settore delle connessioni a pressione. Ma questo non ci basta: nel settore Utensili personalizzati, i nostri esperti di utensili collaborano con i clienti per realizzare prototipi sempre nuovi, in settori quali taglio, crimpatura o fustellatura. Siamo sempre al vostro fianco: a partire dal processo di sviluppo fino al prodotto di serie ultimato e al servizio post-vendita. Potete contare su di noi.
Klauke e Greenlee sono il vostro team forte: innovativo, sicuro e conveniente. Insieme creano un legame che si è affermato tra i fornitori professionali internazionali di alimentazione, nell’industria e nella costruzione di centri di commutazione.
Lo sviluppo e la realizzazione dei nostri prodotti per il settore automotive sono il frutto della nostra decennale esperienza. Dai capicorda standard fino a quelli speciali e particolari: le nostre soluzioni vengono impiegate in qualsiasi campo delle reti di bordo.
Siamo presenti al 100%. Klauke offre soluzioni altamente flessibili per i vostri requisiti specifici o per le piccole serie del settore beni industriali. Ne fanno parte componenti stampati, fasci di cablaggio, cavi confezionati e connettori. Per le versioni speciali ci affidiamo alle nostre competenze di sviluppo e produzione. I clienti provenienti da settori quali automotive, riscaldamento, condizionatori d’aria, elettrodomestici, energie rinnovabili o E-Mobility puntano sulla nostra qualità.
Klauke è specializzata in utensili idraulici di alta qualità. Da sempre attribuisce una grandissima importanza all’innovazione. In collaborazione con i nostri clienti sviluppiamo costantemente nuovi prodotti. Consigliamo, sviluppiamo e produciamo. Il design e la realizzazione dei nostri prodotti vengono completati dallo sviluppo e dalla produzione degli utensili di lavorazione adeguati. Perfettamente compatibili con il processo di produzione e con le elevate aspettative di una gestione della qualità. La progettazione CAD proprietaria consente di sviluppare soluzioni di altissimo livello specifiche per il cliente, che rendiamo pronte per la produzione.
Da decenni i clienti di vari settori industriali si affidano alle nostre competenze di sviluppo. Siamo al vostro fianco sin dall’inizio, mettendo a disposizione esperienza e creatività. Dalla consulenza allo sviluppo, alla tecnica applicativa, alla creazione di prototipi fino alla produzione, alla verifica e al post-vendita: tutto da un unico fornitore. Approfittate del nostro know-how sulle tendenze attuali, dei principi innovativi provenienti dalla nostra ricerca e dell’esperienza completa in omologazioni e verifiche.
■ Per un supporto ottimale vi mettiamo a disposizione un team competente di consulenti tecnici, product manager e tecnici applicativi.
■ Grazie alla rete internazionale di Klauke possiamo assicurarvi la costante presenza di un referente locale.
■ Prendiamo in considerazione le vostre domande e richieste, sviluppando proposte di soluzioni adeguate.
■ Vi offriamo una rete internazionale con oltre 60 Service Center e partner autorizzati.
■ La nostra offerta di assistenza diversificata, composta da consulenza, ispezione e manutenzione, vi offre un vero valore aggiunto.
■ Per completare il nostro pacchetto di assistenza standard, vi forniamo supporto anche nella gestione del ciclo di vita del prodotto.
■ Utilizziamo design informatizzati all’avanguardia e impianti di produzione moderni.
■ Applichiamo costantemente il principio del livello di integrazione verticale ottimale, fino a disporre di un centro di stampa proprietario per la creazione e la realizzazione dei documenti tecnici.
■ Gli investimenti nei più moderni metodi produttivi e logistici ci garantiscono il mantenimento di economia e flessibilità, oltre che della massima qualità e sicurezza dei prodotti.
■ Il nostro sviluppo diversificato comprende costruzione, sviluppo del software, normalizzazione e certificazione, compresa la costruzione prototipi e i centri di prova interni.
■ Grazie a questa base, possiamo offrirvi il massimo della flessibilità, della qualità e delle innovazioni.
■ Il nostro know-how è avvalorato da numerosi brevetti protetti a livello internazionale.
■ La nostra vasta gamma di prodotti per settori industriali diversi ci permette di poter contare su una capacità d’innovazione unica.
■ Vi sosteniamo nello sviluppo di soluzioni su misura per le vostre applicazioni. Vi forniamo supporto anche per le soluzioni hardware e software, oltre che per i certificati e per i controlli di omologazione.
■ Come partner di sistema completo, potete fidarvi di noi: dalla concezione del prodotto fino all’immissione sul mercato.
Autostop
Il disinserimento automatico dopo la crimpatura segnala la conclusione del processo di crimpatura
Sistema di blocco di sicurezza brevettato
Con funzione di chiusura a scatto contro l’apertura accidentale
Portaganasce girevole di 350°
Accesso ottimale a punti di crimpatura diversi
Illuminazione integrata del luogo di lavoro
Per un lavoro sicuro
Pulsante di avvio con arresto diretto integrato
Consente un arresto immediato dell’apparecchio con il rilascio del pulsante di avvio
Piattaforma a batteria
Tecnologia Li-Ion a 18 V dei marchi Makita o Bosch
Tramite l’interfaccia Bluetooth, l’apparecchio trasmette tutti i dati in tempo reale al software ipress® sul Desktop o all’applicazione ipress®. È possibile creare protocolli premendo un pulsante e leggere come di consueto i dati sugli utensili e sulle crimpatrici.
L’innovativo display OLED vi facilita la visione d’insieme sui dati degli utensili. Potrete vedere a prima vista la pressione impiegata per la crimpatura, il profilo utente attivo e la data del prossimo intervallo di manutenzione.
Grazie all’ergonomia migliorata, ai materiali selezionati e alla posizione ottimale del baricentro, l’utensile risulta confortevole da utilizzare.
Memoria dei dati di crimpatura
Registrazione di ogni singola crimpatura
Display OLED: I dati dell’utensile in sintesi
Bluetooth
Lettura dei dati degli utensili tramite Bluetooth per la garanzia della qualità di lavoro
Unità di propulsione idraulica
Robusto, affidabile e incredibilmente potente: peso ridotto grazie al formato compatto
HPC – Hydraulic Pressure Check
Sensore di pressione per una forza di taglio costantemente lineare

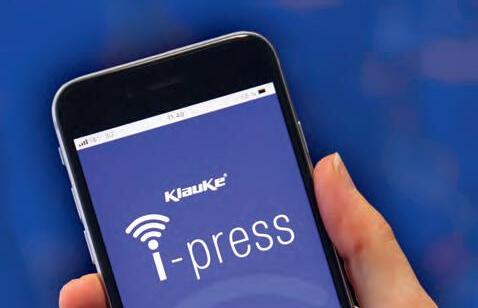

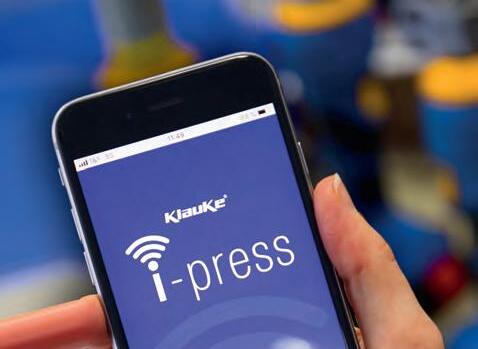

Compatto e sempre disponibile: il vostro smartphone diventa la centrale degli utensili, facilitandovi in tal modo il lavoro quotidiano, naturalmente gratis.

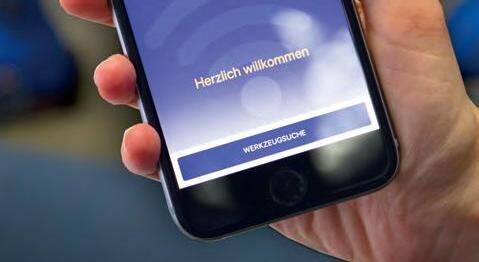

Facilissimo: il vostro utensile Next Generation viene collegato all’applicazione i-press® tramite Bluetooth e potrete già accedere alle funzioni complete.
Leggete le informazioni importanti sull’utensile direttamente dal display e avviate nuovi progetti. D’ora in poi tutte le informazioni relative ai vostri processi di crimpatura verrano memorizzate qui. Al termine del progetto, sarà possibile stampare la panoramica come protocollo, salvarla o inviarla.
SUGGERIMENTO: durante la registrazione dell’utente, abbonatevi direttamente alla newsletter Klauke, così rimarrete sempre informati.
Per mantenere una panoramica di tutti i vostri utensili anche in movimento e personalizzare le impostazioni dell’utensile mediante l’applicazione.
Che si tratti degli ultimi 5 valori di stampa, della temperatura dell’apparecchio o dei processi di lavoro rimanenti: potrete leggere chiaramente tutte le informazioni importanti.
DOCUMENTAZIONE E ARCHIVIAZIONE
Al termine del progetto viene generata una panoramica con tutti i dati di crimpatura, che potrà essere utilizzata come documentazione di certificazione e di archiviazione.
Sfruttate le nuove possibilità e lavorate in modo più efficiente, ergonomico e innovativo.
■ Avrete una panoramica dei vostri dati completi sugli utensili
■ Potrete pianificare meglio le manutenzioni
■ Potrete ridurre al minimo i tempi di inattività
■ Gli interventi regolari di manutenzione e ispezione incrementano la disponibilità e la durata
Grazie alla struttura a riquadri, la navigazione nel menu è semplice e chiara. Potrete iniziare subito, personalizzando l’apparecchio e utilizzando tutte le altre funzioni. Software i-press®
■ Semplificazione della vostra organizzazione del lavoro
■ Creazione dei progetti sulla base degli schemi di costruzione e di installazione degli edifici
■ Documentazione e archiviazione di ogni singola crimpatura all’interno di un protocollo
■ I protocolli rappresentano la certificazione del vostro lavoro quotidiano
È in grado di leggere tutti i dati dell’utensile consentendo un controllo dello stato dell’utensile. Con i-press® ottenete inoltre una certificazione di qualità sotto forma di protocollo di progetto. i-press® è un’applicazione desktop scaricabile gratuitamente dalla homepage di Klauke. Il nuovo software è reperibile all’indirizzo www.klauke.com/ de/support/download/connectivity-werkzeugdaten-auslesen
Le nostre crimpatrici radiali MAP, leggere e sottili, vi facilitano il lavoro. Risultano molto più pratiche rispetto agli apparecchi a pistola, soprattutto nei punti difficilmente accessibili e che richiedono il sollevamento delle braccia.
■ Crimpatrice Mini particolarmente leggera, sottile e compatta
■ Forza di taglio lineare, adatta alle vostre applicazioni, disponibile da 15 kN o da 19 kN
■ Batteria dal formato piccolo e piatto
■ Lavoro rapido e variabile, soprattutto nei punti difficilmente accessibili
■ Processo affidabile ed efficace grazie alle ultime tecnologie
■ Ideata per l’utilizzo di ganasce di sistema Klauke extra piccole
Crimpatrici
Idraulici - Radiali
Dati tecnici
Forza di taglio lineare 15 kN
Peso 1,7 kg
Dimensioni: 404 x 80 x 118 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie 230 V (110 V su richiesta)
Numero di crimpature Ca. 150 (DN 20/batteria da 1,5 Ah)
Supporto della ganascia
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
Girevole di 350°
Articolo N. art. Makita N. art. Bosch
Crimpatrice a batteria con batteria Makita MAP215CFM
Crimpatrice a batteria con batteria Bosch MAP215CFB
Materiale in dotazione
Batteria Makita da 18 V/1,5 Ah Li-Ion
Caricabatterie rapido Makita da 230 V per batterie Li-Ion da 18 V
Batteria Makita da 18 V/2,0 Ah Li-Ion
Caricabatterie Bosch da 230 V per batterie Li-Ion da 18 V
Valigia in plastica KKMAP2NGS KKMAP2NGS
Accessori Pagina
Batteria Makita da 18 V/3,0 Ah Li-Ion
Batteria Makita da 18 V/5,0 Ah Li-Ion
Ganascia Mini SBM 15 kN
▪ Acciaio speciale, acciaio: max. DN 22 mm (DN 28 mm su richiesta)/3/4”
Pagina 30
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1-1/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia intercambiabile mini universale UWM 15 kN
▪ Acciaio speciale, acciaio: max. DN 22 mm/3/4”
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Pagina 30
Crimpatrici
Idraulici - Radiali
Dati tecnici
Forza di taglio lineare 19 kN
Peso 1,8 kg
Dimensioni: 395 x 80 x 118 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie 230 V (110 V su richiesta)
Numero di crimpature
Supporto della ganascia
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
Ca. 150 (DN 20/batteria da 1,5 Ah)
Girevole di 350°
Articolo N. art. Makita N. art. Bosch
Crimpatrice a batteria con batteria Makita MAP219CFM
Crimpatrice a batteria con batteria Bosch MAP219CFB
Materiale in dotazione
Batteria Makita 18V/1,5 Ah Li-Ion
Caricabatterie rapido Makita da 230 V per batterie Li-Ion da 18 V
Batteria Makita da 18 V/2 Ah Li-Ion
Caricabatterie Bosch da 230 V per batterie Li-Ion da 18 V
Valigia in plastica KKMAP2NGSKKMAP2NGS
Accessori Pagina
Batteria Makita da 18 V/3,0 Ah Li-Ion
Batteria Makita da 18 V/5,0 Ah Li-Ion
Ideale per
Ganascia mini extra SBMX 19 kN
▪ Acciaio speciale, acciaio: max. DN 35 mm/1-1/4”
▪ Rame, leghe di rame: max. DN 35 mm/1-1/4”
▪ Tubo composito multistrato/PEX: max. DN 40 mm/1-1/2”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia intercambiabile mini universale extra UWMX 19 kN
▪ Acciaio speciale, acciaio: max. DN 22 mm/3/4 “
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Pagina 31
Pagina 31
Rappresentazione
Le potenti crimpatrici radiali della serie UAP offrono una vasta gamma di possibilità di impiego. Grazie all’elevata qualità dei materiali, sono adatte persino alle condizioni ambientali più estreme.
■ Crimpatrici a batteria potenti per campi di applicazione universali
■ Crimpatura dalle dimensioni più piccole fino a XL
■ Forza di taglio lineare, adatta alle vostre applicazioni, disponibile da 32 kN o da 120 kN
■ Unità di propulsione corta e compatta ad alto rendimento
■ Distribuzione ottimale del peso, anche con la ganascia
■ Adatta persino per i requisiti più elevati di sicurezza di collegamenti a tubo (industria, impianti di irrigazione, cantieristica, ecc.)
Crimpatrici
Idraulici - Radiali
Dati tecnici
Forza di taglio lineare 32 kN
Peso 3,6 kg
Dimensioni: 359 x 76 x 325 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie 230 V (110 V su richiesta)
Numero di crimpature Ca. 400 (DN 20/batteria da 4,0 Ah)
Supporto della ganascia
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
Girevole di 350°
Articolo N. art. Makita N. art. Bosch
Crimpatrice a batteria con batteria Makita UAP332CFM
Crimpatrice a batteria con batteria Bosch UAP332CFB
Materiale in dotazione
Batteria Makita da 18 V/4,0 Ah Li-Ion
Caricabatterie rapido Makita da 230 V per batterie Li-Ion da 18 V
Batteria Makita da 18 V/5 Ah Li-Ion
Caricabatterie Bosch da 230 V per batterie Li-Ion da 18 V
Valigia in plastica KKUAP3NGSKKUAP3NGS
Accessori Pagina
Batteria Makita da 18 V/5,0 Ah Li-Ion
Batteria Makita da 18 V/5 Ah Li-Ion
Ideale per
Ganascia standard SB 32 kN
▪ Acciaio speciale, acciaio: max. DN 54 mm/2”
▪ Rame, leghe di rame: max. DN 54 mm/2”
▪ Tubo composito multistrato/PEX: max. DN 50 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato
Pagina 32
Ganascia intercambiabile universale standard UW 32 kN Pagina 32
▪ Acciaio speciale, acciaio: max. DN 22 mm/3/4 “
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia a catena Quick-Click QC 32 kN
Pagina 36
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54 mm/108 mm/4”
▪ Rame, leghe di rame: DN 54 mm/108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia a catena a 4 segmenti SSK 32 kN
Pagina 36
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54 mm/2”
▪ Rame, leghe di rame: max. DN 54 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato.
Crimpatrici
Idraulici - Radiali
Dati tecnici
Forza di taglio lineare 32 kN
Peso 4,4 kg
Dimensioni:
530 x 76 x 325 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie
Numero di crimpature
Supporto della ganascia
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
230 V (110 V su richiesta)
Ca. 400 (DN 20/batteria da 4,0 Ah)
Girevole di 350°
Articolo N. art. Makita N. art. Bosch
Crimpatrice a batteria con batteria Makita UAP432CFM
Crimpatrice a batteria con batteria Bosch UAP432CFB
alimentazione da 18 V/230 V (compatibile solo con Makita/110 V su richiesta)
Ganascia standard SB 32 kN
▪ Acciaio speciale, acciaio: max. DN 54 mm/2”
▪ Rame, leghe di rame: max. DN 54 mm/2”
▪ Tubo composito multistrato/PEX: max. DN 50 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato
Ganascia intercambiabile universale standard UW 32 kN
▪ Acciaio speciale, acciaio: max. DN 22 mm/3/4 “
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia a catena Quick-Click QC 32 kN
Pagina 30
Pagina 32
Pagina 36
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54 mm/108 mm/4”
▪ Rame, leghe di rame: DN 54 mm/108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia a catena a 4 segmenti SSK 32 kN
▪ Acciaio speciale, acciaio: max. DN 54 mm/3/4 “
▪ Rame, leghe di rame: max. DN 54 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia a catena LP (low pressure) BP 32 kN
Ideale per Rappresentazione
Pagina 36
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
Pagina 37
▪ Utilizzabile solo con la ganascia adattatore SBKUAP4 (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 108 mm/4”
▪ Rame, leghe di rame: DN 108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Crimpatrici
Idraulici - Radiali
Dati tecnici
Forza di taglio lineare 120 kN
Peso
12,9 kg
Dimensioni: 588 x 82 x 365 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria
Caricabatterie
Numero di crimpature
Supporto della ganascia
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
18 V Li-Ion
230 V (110 V su richiesta)
Ca. 26 (DN 108/batteria da 4,0 Ah)
Girevole di 350°
Articolo N. art. Makita N. art. Bosch
Crimpatrice a batteria con batteria Makita UAP100120CFM
Crimpatrice a batteria con batteria Bosch UAP100120CFB
Ideale per
Ganascia a catena HP (high pressure) BP 120 kN Pagina 37
▪ Acciaio speciale, acciaio: max. DN 108 mm/4”
▪ Rame, leghe di rame: max. DN 108 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato
Rappresentazione del possibile materiale in dotazione
Con le omologazioni di oltre 150 fornitori di sistemi per le applicazioni corrispondenti in settori quali sanitario, riscaldamento e climatizzazione, oltre a numerose applicazioni speciali industriali.
■ Le ganasce di sistema Klauke sono disponibili nei profili e nelle dimensioni più varie per una vasta gamma di applicazioni
■ Più di 50 profili di crimpatura di sistema KSP specifici del cliente
■ I materiali migliori e i metodi di produzione più moderni per le esigenze più elevate di sicurezza e qualità
■ Più sicurezza e usura al minimo grazie alle zone temprate a induzione supplementare sul profilo di crimpatura
■ Più cicli di lavoro grazie alla trasmissione della forza ottimizzata
■ Speciale finitura superficiale per una protezione anticorrosione duratura
Proprietà
▪ Ganascia a catena leggera brevettata con stoccaggio singolo bullone
▪ Adatta alla serie di crimpatrici mini Klauke MAP1 e MAP2
Applicazioni
▪ Acciaio speciale, acciaio: max. DN 22 mm (DN 28 mm su richiesta)/3/4”
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1-1/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio15 kN
CompatibilitàMAP215, MAP115, MAP2, MAP1, HPU32, PKMAP2
Articolo
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Descrizione N. art.
Ganascia MiniM (KSP3)12 – 22 mm SBM … M
Ganascia MiniV (KSP4)12 – 28 mm SBM … V
Ganascia MiniU (KSP5)12 – 32 mm SBM … U
Ganascia MiniTH (KSP11)12 – 32 mm SBM … TH
Accessori N. art.Pagina
Crimpatrice Mini elettroidraulica 15 kN MAP215 16
Crimpatrice a mano idraulica HPU32 62
Ganascia intercambiabile mini universale UWM 15 kN
Proprietà
▪ Ganascia intercambiabile leggera brevettata con stoccaggio singolo bullone
▪ Inserimento standardizzato e antirotativo per inserti intercambiabili WE Klauke
▪ Fissaggio degli inserti intercambiabili tramite perni di arresto
Applicazioni
▪ Acciaio speciale, acciaio: max. DN 22 mm/3-1/4”
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio15 kN
CompatibilitàMAP215, MAP115, MAP2, MAP1, HPU32, PKMAP2
Articolo
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Descrizione N. art.
Ganascia intercambiabile mini universale UWM32
Accessori N. art.
Inserto intercambiabile U (KSP5)12 – 32 mm WE … U
Inserto intercambiabile H (KSP7)12 – 32 mm WE … H
Inserto intercambiabile TH (KSP11)12 – 32 mm WE … TH
Inserto intercambiabile RF (KSP20C)12 – 32 mm WE … RFX
Crimpatrice Mini elettroidraulica 15 kN MAP215 16
Crimpatrice a mano idraulica HPU32 62
Proprietà
▪ Struttura mini compatta comprovata per punti di crimpatura stretti
▪ Ganascia Mini leggera per le massime prestazioni di crimpatura
Applicazioni
▪ Acciaio speciale, acciaio: max. DN 35 mm/1-1/4”
▪ Rame, leghe di rame: max. DN 35 mm/1-1/4”
▪ Tubo composito multistrato/PEX: max. DN 40 mm/1-1/2”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio 19 kN
Compatibilità MAP219, MAP2L19
Articolo Descrizione N. art.
Ganascia mini extraM (KSP3)12 – 35 mm SBMX … M
Ganascia mini extraV (KSP4)12 – 35 mm SBMX … V
Ganascia mini extraU (KSP5)12 – 40 mm SBMX … U
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Ganascia mini extraTH (KSP11)12 – 40 mm SBMX … TH
Accessori N. art.Pagina
Crimpatrice Mini elettroidraulica 19 kN MAP219 18
Ganascia intercambiabile mini universale extra UWMX 19 kN
Proprietà
▪ Struttura compatta comprovata per punti di crimpatura stretti
▪ Inserimento standardizzato e antirotativo per inserti intercambiabili WE
▪ Fissaggio degli inserti intercambiabili tramite perni di arresto Applicazioni
▪ Acciaio speciale, acciaio: max. DN 22 mm/3-1/4”
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio 19 kN
Compatibilità MAP219, MAP2L19
Articolo Descrizione N. art.
Ganascia intercambiabile mini universale extra UWMX32
Accessori N. art. Pagina
Inserto intercambiabile U (KSP5)12 – 32 mm WE … U
Inserto intercambiabile H (KSP7)12 – 32 mm WE … H
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Inserto intercambiabile TH (KSP11)12 – 32 mm WE … TH
Inserto intercambiabile RF (KSP20C)12 – 32 mm WE … RFX
Crimpatrice Mini elettroidraulica 19 kN MAP219 18
Proprietà
▪ Ganascia comprovata per applicazioni universali
▪ Ganascia standard per le massime prestazioni di crimpatura
Applicazioni
▪ Acciaio speciale, acciaio: max. DN 54 mm/2”
▪ Rame, leghe di rame: max. DN 54 mm/2”
▪ Tubo composito multistrato/PEX: max. DN 50 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio32 kN
Compatibilità UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Articolo
Descrizione N. art.
Ganascia standardM (KSP3)12 – 54 mm SB … M
Ganascia standardV (KSP4)12 – 54 mm SB … V
Ganascia standardU (KSP5)12 – 50 mm SB … U
Ganascia standardTH (KSP11)12 – 50 mm SBM … TH
Accessori N. art.Pagina
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Crimpatrice a batteria elettroidraulica universale 32 kN UAP332 22
Crimpatrice a batteria elettroidraulica universale 32 kN UAP432 24
Crimpatrice a mano idraulica HPU2 64
Ganascia intercambiabile universale standard UW 32 kN
Proprietà
▪ Ganascia intercambiabile standard comprovata
▪ Inserimento standardizzato e antirotativo per inserti intercambiabili WE Klauke
▪ Fissaggio degli inserti intercambiabili tramite perni di arresto
Applicazioni
▪ Acciaio speciale, acciaio: max. DN 22 mm/3-1/4”
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio 32 kN
Compatibilità UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Articolo
Descrizione N. art.
Ganascia intercambiabile universale standard UW32
Accessori N. art. Pagina
Inserto intercambiabile U (KSP5)12 – 32 mm WE … U
Inserto intercambiabile H (KSP7)12 – 32 mm WE … H
Inserto intercambiabile TH (KSP11)12 – 32 mm WE … TH
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Inserto intercambiabile RF (KSP20C)12 – 32 mm WE … RFX Crimpatrice a batteria elettroidraulica universale 32 kN UAP332 22 Crimpatrice a batteria elettroidraulica universale 32 kN UAP432 24 Crimpatrice a mano idraulica HPU2 64
Proprietà
▪ Marcatura a colori GO-NOGO per l’adattamento sicuro alla ganascia a catena Applicazioni
▪ Utilizzabile solo con le ganasce a catena QC e SSK (non incluse nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54 mm (108 mm/4” solo nella combinazione VXL/VXLR)
▪ Rame, leghe di rame: max. NW 54 (108 mm/4” solo nella combinazione VXL/VXLR)
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio32 kN
CompatibilitàUAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Articolo N. art.
Ganascia adattatore SBKQC SBKQC
Accessori Descrizione N. art.Pagina
Ganascia a catena QC M, V,U,TH, VXL, VXLR QC … 36
Ganascia a catena SSK M, V SSK … 36
Crimpatrice a batteria elettroidraulica universale 32 kN UAP332 22
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Crimpatrice a batteria elettroidraulica universale 32 kN UAP432 24
Crimpatrice a mano idraulica HPU2 64
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Proprietà
▪ Marcatura a colori GO-NOGO per l’adattamento sicuro alla ganascia a catena Applicazioni
▪ Utilizzabile solo con la ganascia a catena LP BP (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 108 mm/4”
▪ Rame, leghe di rame: max. DN 108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio32 kN
CompatibilitàUAP432, UAP4, PKUAP4
Articolo N. art.
Ganascia adattatore LP SBKUAP4
AccessoriDescrizione
Ganascia a catena LP BP M (KSP3) 76,1 – 108 mm BP...LP 37
Crimpatrice a batteria elettroidraulica universale 32 kN UAP432 24
Grazie alla tecnologia di crimpatura a più segmenti, si assicura una crimpatura sincrona. Otterrete risultati ottimali anche con grandi diametri e materiali diversi.
■ Le ganasce a catena per il sistema Klauke sono disponibili nei profili e nelle dimensioni più varie per una vasta gamma di applicazioni
■ Adatte anche per le applicazioni XL
■ I materiali migliori e i metodi di produzione più moderni per le esigenze più elevate di sicurezza e qualità
■ Crimpatura uniforme attraverso una tecnologia a più segmenti che consente un flusso di materiale perfetto
■ Crimpatura sicura grazie alla funzione di blocco sul raccordo per l’arresto prima e dopo la crimpatura
■ Design dal peso ottimizzato, armonizzato in base alle prestazioni di crimpatura
Proprietà
▪ Crimpatura sicura grazie alla funzione di blocco sul raccordo per l’arresto prima e dopo la crimpatura
Applicazioni
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54 mm/108 mm/4”
▪ Rame, leghe di rame: DN 54 mm/108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio 32 kN
Compatibilità UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Articolo Descrizione N. art.
Ganascia a catena Quick-Click M (KSP3)42 – 54 mm QC … M
Ganascia a catena Quick-Click V (KSP4)42 – 54 mm QC … V
Ganascia a catena Quick-Click U (KSP5)40 – 110 mm QC
Ganascia a catena Quick-Click TH (KSP11)40 – 63 mm QC TH
Accessori N. art.Pagina
Crimpatrice a batteria elettroidraulica universale 32 kN UAP332 22
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Crimpatrice a batteria elettroidraulica universale 32 kN UAP432 24
Ganascia adattatore
Proprietà
Pressatura sincrona grazie alla tecnologia a 4 segmenti
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
SBKQC 33
▪ Tecnologia di crimpatura a 4 segmenti per una crimpatura ottimale
▪ Crimpatura sicura grazie alla funzione di blocco sul raccordo per l’arresto prima e dopo la crimpatura
Applicazioni
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54 mm/2”
▪ Rame, leghe di rame: DN 54 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio 32 kN
Compatibilità UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Articolo Descrizione N. art.
Ganascia a catenaM (KSP3)42 mm SSK42M
Ganascia a catenaM (KSP3)54 mm SSK54M
Ganascia a catenaV (KSP4)42 mm SSK42V
Ganascia a catenaV (KSP4)54 mm SSK54V
Accessori N. art.Pagina
Crimpatrice a batteria elettroidraulica universale 32 kN UAP332 22
Crimpatrice a batteria elettroidraulica universale 32 kN UAP432 24
Ganascia adattatore
SBKQC 33
Pressatura sincrona grazie alla tecnologia a 4 segmenti
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Proprietà
▪ Tecnologia di crimpatura a 4 segmenti per una crimpatura ottimale
▪ Installazione domestica
▪ Crimpatura sicura grazie alla funzione di blocco sul raccordo per l’arresto prima e dopo la crimpatura
▪ Robusta chiusura a catena per l’assorbimento di forze elevate Applicazioni
▪ Utilizzabile solo con la ganascia adattatore SBKUAP4 (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 108 mm/4”
▪ Rame, leghe di rame: DN 108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio 32 kN
Compatibilità UAP432, UAP4L, UAP4, PKUAP4
Articolo
Descrizione N. art.
Ganascia a catena M (KSP3)76,1 mm BP761LP
Ganascia a catena M (KSP3)88,9 mm BP889LP
Ganascia a catena M (KSP3)108 mm BP108LP
Accessori N. art.Pagina
Crimpatrice a batteria elettroidraulica universale 32 kN UAP432 24
Ganascia adattatore SBKUAP4 33
Pressatura sincrona grazie alla tecnologia a 4 segmenti
Per altri profili, consultate la sezione Profili di crimpatura a pagina 40 oppure ve li forniamo su richiesta
Proprietà
▪ Tecnologia di crimpatura a 4 segmenti per una crimpatura ottimale
▪ per i requisiti più elevati di sicurezza di collegamenti a tubo (industria, impianti di irrigazione, cantieristica, ecc.)
▪ Crimpatura sicura grazie alla funzione di blocco sul raccordo per l’arresto prima e dopo la crimpatura
▪ Robusta chiusura a catena per l’assorbimento di forze elevate Applicazioni
▪ Utilizzabile solo con la ganascia adattatore SBKUAP4 (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 108 mm/4”
▪ Rame, leghe di rame: DN 108 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Dati tecnici
Forza di taglio 120 kN
Compatibilità UAP100120, UAP100L, UAP100, PK100
Articolo
Descrizione N. art.
Ganascia a catena M (KSP3)76,1 mm BP761M
Ganascia a catena M (KSP3)88,9 mm BP889M
Ganascia a catena M (KSP3)108 mm BP108M
Accessori N. art.Pagina
Crimpatrice a batteria elettroidraulica universale 120 kN UAP100120 26
Ganasce a catena
Combinabilità della crimpatrice con ganasce e ganasce a catena
MAP215
MAP115ML MAP2L MAP1
MAP219 MAP2L19
UAP332 UAP3L UAP2 UNP2
UAP432 UAP4L UAP4
UAP100120 UAP100L UAP100
Offriamo più di 50 profili di crimpatura di sistema specifici del cliente nelle dimensioni più varie per coprire una vasta gamma di applicazioni.
■ Omologazioni di sistema di oltre 150 fornitori per le applicazioni corrispondenti in settori quali sanitario, riscaldamento e climatizzazione, oltre a numerose applicazioni speciali industriali
■ Verifiche di funzionalità aggiuntive con profili di crimpatura selezionati dal centro di prova dei materiali MPA
■ Lunga durata grazie al processo di produzione ottimale, abbinato a dimensioni stabili e resistenza all’usura superiori
■ Qualità costante nell’applicazione grazie alla qualità di produzione costante
■ Il know-how e l’esperienza pluriennale introducono ulteriori vantaggi e sicurezza
■ Supporto nello sviluppo del sistema tramite la partnership di sviluppo con Klauke
Per l’utilizzo in base alle dimensioni, al profilo e al tipo di macchina, consultare le istruzioni d’uso e montaggio del fornitore del sistema.
A seconda delle dimensioni per Ganasce
Inserti intercambiabili
Ganasce a catena
a seconda della macchina e del sistema per Uponor UNIPIPE
A seconda delle dimensioni per Ganasce
Inserti intercambiabili
Ganasce a catena
a seconda della macchina e del sistema per Ivar Megaro
A seconda delle dimensioni per Ganasce Inserti intercambiabili
Ganasce a catena
a seconda della macchina e del sistema per Eurotubi Europa Oteraccordi
Airbel Sertinox / Pressclim Filtube Instalpres Pegler Yorkshire
AMCO HI-TECH INTERNATIONALHEBEI GUANGDE STAINLESSPipelife Austria
Aschl
Bonfix
CaroScheibe GmbH
Chibro
Inoxpres
Isotubi
KAN
Raccorderie Metalliche InoxPres
Sabelita
Seppelfricke GmbH
Kohler InoxPres Simplex
Comisa LK Systems
Dahl Sverige AB
Dw Verbundrohr GmbH
Emcal PRESSO NOX
Esta Simplesta
Starsin Trading Pte Ltd
Lombarda Raccordi InoxPresStirlings Australia
Maincor Vimoter
MARINE EQUIPMENT INT.VSH
M-Press Fittings W&O Supply
Per l’utilizzo in base alle dimensioni, al profilo e al tipo di macchina, consultare le istruzioni d’uso e montaggio del fornitore del sistema.
A seconda delle dimensioni per Ganasce
Inserti intercambiabili Ganasce a catena
a seconda della macchina e del sistema per AMCO HI-TECH INTERNATIONALEmmeti
Bun Kee (International) LimitedFrabo
Comap Sudopress CU
Comisa
Dahl Sverige AB
IBP B-Press
JSL Lifestyle Ltd.
LK Systems B-Press
A seconda delle dimensioni per Ganasce
Inserti intercambiabili
Ganasce a catena a seconda della macchina e del sistema per Aquatecnic
BRASS FORM
CO.E.S Coesclima
Dw Verbundrohr GmbH
Grupo Plásticos Ferro
KE KELIT
KISAN
Maincor
FAR mfh systems GmbH
Fränkische Rohrwerke
Global Piping
MT Business Key
Multec
Megaro
Metallwerke Möllersdorf B-Press
Nibco
Seppelfricke GmbH
Tzanos B-Press
Nikkai KMO
Nupi
Polytherm Española
Rifeng
SPK INDUSTRIES
TWEETOP
Wavin Tigris K1 + M1
Per l’utilizzo in base alle dimensioni, al profilo e al tipo di macchina, consultare le istruzioni d’uso e montaggio del fornitore del sistema.
KSP 7 H
A seconda delle dimensioni per Ganasce Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per
BRASS FORM
Haka HAKAPRESS Simplex
Mair M-Press /Gomafix Tzanos FAR Prandelli Multyrama
KSP 7(A) HR
A seconda delle dimensioni per Ganasce Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per Roth
A seconda delle dimensioni per Ganasce Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per HENCO NW32-40
Per l’utilizzo in base alle dimensioni, al profilo e al tipo di macchina, consultare le istruzioni d’uso e montaggio del fornitore del sistema.
A seconda delle dimensioni per Ganasce Inserti intercambiabili Ganasce a catena
a seconda della macchina e del sistema per
APE
General Fittings ONDA MFG.
Auspex Duopex Giacomini
Becker Plastics Global Piping
BRASS FORM Golan
Canes AS Grupo Plásticos Ferro
PB Tub
Pedotherm
Pinto & Cruz
Pipelife Austria Comap SudoPress Multiskin Henco Polysan
COMFORTPRO SYSTEMS Herz IPANAPRESS
Comisa
Dahl Sverige AB
Polytherm Heating Systems
Industrielle du Plastique & Accessoires Purmo
IPA IPANAPRESS Rifeng
Dalpex ITULA
Diwa Rohrsysteme
Rofix
Kermi X-Press
Schlösser EuroPressSystem Egoplast KISAN
Emcal PRESSO
Emmeti Gerpex
FAR
Klimit
LK Systems PressPex
MA.S.TER SYSTEM
Fränkische Ibérica Megaro
Fränkische Rohrwerke
F.I.V. Fivpress
Nicoll
Nikkai KMO
A seconda delle dimensioni per Ganasce Inserti intercambiabili Ganasce a catena
a seconda della macchina e del sistema per Oventrop Cofit-P
Schütz EHT
Seppelfricke SD Sistemi Italia
Seppelfricke GmbH
Stelbi
Tiba abit
Tiemme Racorderie Cobrapress
VIESSMANN
Polytherm Polyfix / Polyfix MT
Per l’utilizzo in base alle dimensioni, al profilo e al tipo di macchina, consultare le istruzioni d’uso e montaggio del fornitore del sistema.
KSP 13 ME
A seconda delle dimensioni per Ganasce
Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per Metzerplas
KSP 15 ME
A seconda delle dimensioni per Ganasce
Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per Filpres Jäger Systemvertrieb FG Inox Filtube
KSP 16 RRB
A seconda delle dimensioni per Ganasce
Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per Rehau Raubasic
KSP 17(A) ME
A seconda delle dimensioni per Ganasce Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per GALVINS PLUMBING PLUS KSP17AIplex Ken‘s Plumbing
KSP 19 VAL
A seconda delle dimensioni per Ganasce
Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per BENTONS PLUMBTEC Valsir Pexal
Per l’utilizzo in base alle dimensioni, al profilo e al tipo di macchina, consultare le istruzioni d’uso e montaggio del fornitore del sistema.
A seconda delle dimensioni per Ganasce
Inserti intercambiabili
Ganasce a catena
a seconda della macchina e del sistema per
Blansol / Barbi
Global Piping System AC-FIXPB Tub
MT Business Key
A seconda delle dimensioni per Ganasce
Inserti intercambiabili Ganasce a catena a seconda della macchina e del sistema per
Auspex KSP28
DITRON BUTELINE KSP28CPHILMAC KSP28C
Nibco KSP28B
A seconda delle dimensioni per Ganasce
Inserti intercambiabili
Ganasce a catena
a seconda della macchina e del sistema per Benkan
Hebei Guangde Stainless/JSLSamyong EQJOINT
A seconda delle dimensioni per Ganasce
Inserti intercambiabili Ganasce a catena
a seconda della macchina e del sistema per DASUNG TECH SEOWON TECHNOLOGY
Con le nostre crimpatrici
assiali della serie MAPAX potete realizzare dei
collegamenti sicuri di tubi compositi multistrato e dei tubi in PEX. Possono essere impiegate persino per il collegamento di tubi metallici.
Alcuni tipi della serie consentono inoltre l’allargamento rapido prima della crimpatura.
■ Forza di taglio lineare, adatta alle vostre applicazioni, disponibile da 16 kN, 25 kN o 45 kN
■ Lavoro facilitato dalla combinazione di allargamento e scorrimento in un unico utensile
■ Adattatore opzionale per l’inserimento di espansori per tubi per un facile allargamento delle estremità dei tubi
■ Lavoro rapido e confortevole in ogni situazione di montaggio
■ Forcelle di spinta di sistema da posizionare per una rapida sostituzione tra le dimensioni
■ Non è possibile posizionare in modo errato le forcelle tramite la codificazione all’inserimento
Crimpatrici assiali
Dati tecnici
Forza di taglio lineare 16 kN
Peso 2,2 kg
Dimensioni: 309 x 80 x 174 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie 230 V (110 V su richiesta)
Numero di crimpature Ca. 150 (DN 20/batteria da 1,5 Ah)
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
Articolo N. art. Makita N. art. Bosch
Utensile di spinta a batteria con batteria Makita MAPAX216CFM
Utensile di spinta a batteria con batteria Bosch MAPAX216CFB
Materiale in dotazione
Batteria Makita 18 V/1,5 Ah Li-Ion
Caricabatterie rapido Makita da 230 V per batterie Li-Ion da 18 V
Batteria Makita da 18 V/2,0 Ah Li-Ion
Caricabatterie Bosch da 230 V per batterie Li-Ion da 18 V
Valigia in plastica KKMAPAX2NGSKKMAPAX2NGS
Accessori
Batteria Makita da 18 V/3,0 Ah Li-Ion
Batteria Makita da 18 V/5,0 Ah Li-Ion
Ideale per
Forcelle di spinta SGL 16 kN
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
▪ Su richiesta
Adattatore di allargamento AWA
▪ Posizionabile sulla crimpatrice MAPAX216
▪ Per l’inserimento di corone di allargamento AWK
▪ Su richiesta
Corona di allargamento AWK
▪ Per l’allargamento delle estremità dei tubi
▪ Adattabile all’adattatore di allargamento AWA
▪ Su richiesta
Rappresentazione del possibile materiale in dotazione
Dati tecnici
Forza di taglio lineare
25 kN
Peso 3 kg
Dimensioni:
310 x 80 x 198 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie 230 V (110 V su richiesta)
Numero di crimpature
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
Ca. 150 (DN 20/batteria da 1,5 Ah)
Articolo N. art. Makita N. art. Bosch
Utensile di spinta a batteria con batteria Makita MAPAX325CFM
Utensile di spinta a batteria con batteria Bosch MAPAX325CFB
Materiale in dotazione
Batteria Makita 18 V/1,5 Ah Li-Ion
Caricabatterie rapido Makita per batterie Li-Ion da 18 V
Batteria Makita da 18 V/2,0 Ah Li-Ion
Caricabatterie Bosch per batterie Li-Ion da 18 V
Valigia in plastica KKMAPAX3NGSKKMAPAX3NGS
Accessori
Batteria Makita da 18 V/3,0 Ah Li-Ion
Batteria Makita da 18 V/5,0 Ah Li-Ion
Ideale per
Forcelle di spinta SGL 25 kN
▪ Tubo composito multistrato/PEX: max. DN 50 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato.
▪ Su richiesta
Adattatore di allargamento AWA
▪ Posizionabile sulla crimpatrice MAPAX325
▪ Per l’inserimento di corone di allargamento AWK
▪ Su richiesta
Corona di allargamento AWK
▪ Per l’allargamento delle estremità dei tubi
▪ Adattabile all’adattatore di allargamento AWA
▪ Su richiesta
Rappresentazione del possibile materiale in dotazione
Dati tecnici
Forza di taglio lineare 45 kN
Peso 3,2 kg
Dimensioni: 320 x 80 x 155 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie 230 V (110 V su richiesta)
Numero di crimpature Ca. 150 (DN 20/batteria da 1,5 Ah)
Bluetooth
Realtime Clock
Display OLED:
Controllo di pressione idraulico
Articolo N. art. Makita N. art. Bosch
Utensile di spinta a batteria con batteria Makita MAPAX445CFM
Utensile di spinta a batteria con batteria Bosch MAPAX445CFB
Materiale in dotazione
Batteria Makita 18V/1 Ah Li-Ion
Caricabatterie rapido Makita per batterie Li-Ion da 18 V
Batteria Makita da 18 V/2,0 Ah Li-Ion
Caricabatterie Bosch per batterie Li-Ion da 18 V
Valigia in plastica
Batteria Makita 18 V/3,0 Ah Li-Ion
Batteria Makita da 18 V/5,0 Ah Li-Ion
Ideale per
Forcelle di spinta SGL 45 kN
▪ Tubo composito multistrato/PEX: max. DN 63 mm/2,5”
▪ I dati forniti dipendono dal sistema utilizzato.
▪ Su richiesta
Rappresentazione del possibile materiale in dotazione
Il concetto del sistema viene attuato da Klauke in modo rigoroso. Le nostre pompe idrauliche danno la spinta necessaria a ogni testa Klauke di crimpatura, taglio e multipla.
Tutte le pompe sono progettate appositamente per le teste specifiche. Producono una pressione di 700 bar, così da garantire sempre le massime prestazioni.
■ Gruppo propulsore elettroidraulico compatto con pressostato automatico
■ Funzionamento a batterie e circuito idraulico per uso mobile e indipendente dalla rete in qualsiasi posizione di lavoro
■ Possibilità di funzionamento anche con adattatore alimentazione da 230 V
■ Disponibile un alloggiamento per la batteria di riserva
■ Telecomando con cavo opzionale
■ Ampia selezione di adattatori per le applicazioni più varie
■ Soluzione ottimale per tutte le applicazioni nell’industria e nell’artigianato che presentano particolari requisiti in termini di mobilità e sicurezza
Dati tecnici
Pressione di esercizio max.
700 bar
Peso 6,4 kg
Dimensioni:
330 x 160 x 280 mm
Temperatura ambiente da -10 °C a +40 °C
Batteria 18 V Li-Ion
Caricabatterie
Numero di crimpature
Display OLED:
Controllo di pressione idraulico
230 V (110 V su richiesta)
Ca. 400 (DN 20/batteria da 4,0 Ah)
Articolo N. art. Makita
Gruppo propulsore a batteria con batteria Makita AHP700LS
Materiale in dotazione
Batteria Makita da 18V/4,0 Ah Li-Ion RAL40
Caricabatterie rapido Makita per batterie Li-Ion da 18 V LGL1
Borsa TT2
Telecomando con cavo da 1,5 m HTA4
Tubo flessibile idraulico, 2 m, riempito d’olio HSOEL2
Tracolla con imbottitura per spalla TG3
Accessori
Batteria Makita da 18 V/5,0 Ah Li-Ion RAL4
Adattatore alimentazione da 18 V/230 V (compatibile solo con Makita/110 V su richiesta)
69
71
Pagina
69
70
Ideale per
Testa di crimpatura 15 kN PKMAP2, (ganasce SBM, UWM)
▪ Acciaio speciale, acciaio: max. DN 22 mm (DN 28 mm su richiesta)/3/4”
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1-1/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Testa di crimpatura 32 kN PKUAP3, (ganasce SB, UW, SBKQC e ganasce a catena SSK, QC)
▪ Acciaio speciale, acciaio: max. DN 54 mm/108 mm/4”
▪ Rame, leghe di rame: max. DN 108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Testa di crimpatura 32 kN PKUAP4, (ganasce SB, UW, SBKQC, SBKUAP4 e ganasce a catena SSK, QC, BP...LP)
▪ Acciaio speciale, acciaio: max. DN 54 mm/108 mm/4”
▪ Rame, leghe di rame: max. DN 54 mm/108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Testa di crimpatura 120 kN PKUAP100, (catene di crimpatura BP…HP)
▪ Acciaio speciale, acciaio: max. DN 108 mm/4”
▪ Rame, leghe di rame: max. DN 108 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Testa di crimpatura assiale 16 kN PKMAPAX, (forcelle di spinta SGL, adattatore di allargamento AWA)
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1-1/4”
▪ I dati forniti dipendono dal sistema utilizzato.
▪ Su richiesta. Rappresentazione
In determinati ambienti di lavoro è possibile adoperare solo utensili manuali. Le nostre crimpatrici a mano idrauliche sono disponibili anche con l’omologazione EX.
■ Crimpatrice a mano idraulica con ritorno automatico del pistone
■ Lavorare in tutta comodità grazie all’idraulica a 2 stadi con corsa preliminare veloce e corsa lavoro in un movimento di sollevamento
■ Portaganasce girevole di 350° per l’utilizzo ottimale persino nei punti difficilmente accessibili
■ Medesima prestazione di crimpatura dei dispositivi di crimpatura elettroidraulici – disponibile con forza di taglio lineare da 15 kN o da 32 kN
■ Abbinabile alle ganasce di sistema Klauke e alle ganasce a catena per il sistema
■ Idoneo all’utilizzo in aree a rischio di esplosione ai sensi della direttiva ATEX e della categoria di apparecchi II 2GD c IIB T4 T120
(disponibile anche come variante non Ex)
Dati tecnici
Forza di taglio lineare 15 kN
Peso
2,7 kg
Dimensioni: 510 x 60 x 150 mm
Temperatura ambiente da -10 °C a +40 °C
Supporto della ganascia
Girevole di 350°
Idraulica a 2 stadi •
Articolo N. art. Ex N. art. standard
Crimpatrice a mano idraulica versione EX HPU32EX
Utensile a mano idraulico (standard) HPU32
Materiale in dotazione
Borsa in stoffa TT32 TT32
Ideale per
Ganascia Mini SBM 15 kN
▪ Acciaio speciale, acciaio: max. DN 22 mm (DN 28 mm su richiesta)/3/4”
Pagina 30
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1-1/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia intercambiabile mini universale UWM 15 kN
▪ Acciaio speciale, acciaio: max. DN 22 mm/3/4 “
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Pagina 30
Rappresentazione del possibile materiale in dotazione
(disponibile anche come variante non Ex)
Dati tecnici
Forza di taglio lineare
Peso
Dimensioni:
Supporto della ganascia
Idraulica a 2 stadi • Crimpatrici
32 kN
2,7 kg
510 x 60 x 150 mm
Temperatura ambiente da -10 °C a +40 °C
Girevole di 350°
Articolo N. art. Ex N. art. standard
Crimpatrice a mano idraulica versione EX HPU2EX
Utensile a mano idraulico (standard) HPU2
Materiale in dotazione
Borsa in stoffa
Ideale per
Ganascia standard SB 32 kN
▪ Acciaio speciale, acciaio: max. DN 54 mm/2”
▪ Rame, leghe di rame: max. DN 54 mm/2”
▪ Tubo composito multistrato/PEX: max. DN 50 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato
Ganascia intercambiabile universale standard UW 32 kN
▪ Acciaio speciale, acciaio: max. DN 22 mm/3/4 “
▪ Rame, leghe di rame: max. DN 28 mm/1”
▪ Tubo composito multistrato/PEX: max. DN 32 mm/1”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia a catena Quick-Click QC 32 kN
Pagina 32
Pagina 32
Pagina 36
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54mm/108 mm/4”
▪ Rame, leghe di rame: DN 54 mm/108 mm/4”
▪ Tubo composito multistrato/PEX: max. DN 110 mm/4”
▪ I dati forniti dipendono dal sistema utilizzato.
Ganascia a catena a 4 segmenti SSK 32 kN
Pagina 36
▪ Utilizzabile solo con la ganascia adattatore SBKQC (non inclusa nel materiale in dotazione)
▪ Acciaio speciale, acciaio: max. DN 54 mm/2”
▪ Rame, leghe di rame: max. DN 54 mm/2”
▪ I dati forniti dipendono dal sistema utilizzato.
La nostra piattaforma di batterie vi consente di scegliere la tecnologia di batterie leader con cui lavorare: Makita o Bosch. Il sistema di tecnologia delle batterie è disponibile per tutti gli utensili elettroidraulici della serie di apparecchi Klauke.
■ La piattaforma di batterie Klauke offre un lavoro flessibile e produttivo, con la massima indipendenza dalle condizioni del cantiere
■ Sistema di batterie da 18 V con la nuovissima tecnologia agli ioni di litio
■ Maggiore sicurezza del lavoro grazie a un’elevata capacità della batteria e all’utilizzo senza fili
■ Ricarica estremamente breve, inferiore ai 15 min a 1,5 Ah e ai 22 min a 3 Ah
■ Peso ridotto per una facile manipolazione e un lavoro bilanciato
■ Vantaggi in termini di costi grazie all’utilizzo multiplo delle batterie disponibili
Piattaforma a batteria
Batterie e adattatore
Proprietà
▪ Nessun effetto memoria
▪ Autoscaricamento molto limitato
▪ Peso ridotto
Applicazioni
▪ Utensili elettroidraulici MAP con alloggiamento batteria Makita
Dati tecnici
Tensione della batteria (V)18 V
Capacità della batteria 1,5 Ah
Tempo di ricaricacon LGL1: 15 min.
Tipo di cella Li-Ion
Peso 0,4 kg
Articolo
N. art.
Batteria Makita da 18 V/1,5 Ah, Li-Ion RAL1
Proprietà
▪ Nessun effetto memoria
▪ Autoscaricamento molto limitato
▪ Peso ridotto
Applicazioni
▪ Utensili elettroidraulici Next Generation con alloggiamento batteria Makita
Dati tecnici
Tensione della batteria (V)18 V
Capacità della batteria 3,0 Ah
Tempo di ricaricacon LGL1: 22 min.
Tipo di cella Li-Ion
Peso 0,6 kg
Articolo
N. art.
Batteria Makita da 18 V/3,0 Ah, Li-Ion (54 Wh) RAL2
40 18 V/4,0 Ah, Li-Ion (72 Wh)
Proprietà
▪ Nessun effetto memoria
▪ Autoscaricamento molto limitato
▪ Peso leggero, uguale alla batteria Makita 3,0 Ah
Applicazioni
▪ Utensili elettroidraulici Next Generation con alloggiamento batteria Makita
Dati tecnici
Tensione della batteria (V)18 V
Capacità della batteria 4,0 Ah
Tempo di ricaricacon LGL1: 36 min.
Tipo di cella Li-Ion
Peso 0,6 kg
Articolo N. art.
Batteria Makita 18 V/4 Ah, Li-Ion RAL40
4 18 V/5,0 Ah, Li-Ion (90 Wh)
Proprietà
▪ Nessun effetto memoria
▪ Autoscaricamento molto limitato
▪ Peso leggero, uguale alla batteria Makita 3,0 Ah
Applicazioni
▪ Utensili elettroidraulici Next Generation con alloggiamento batteria Makita
Dati tecnici
Tensione della batteria (V)18 V
Capacità della batteria 5,0 Ah
Tempo di ricaricacon LGL1: 45 min.
Tipo di cella Li-Ion
Peso 0,6 kg
Articolo N. art.
Batteria Makita da 18 V/5,0 Ah, Li-Ion (90 Wh) RAL4
Piattaforma a batteria
Batterie e adattatore
Dati tecnici
Tensione della batteria (V)18 V
Capacità della batteria 2,0 Ah Tempo di ricaricaRALB1EU: 15 min.
Tipo di cella Li-Ion Peso 0,4 kg
Articolo N. art.
Batteria Bosch da 18 V/2,0 Ah Li-Ion RALB1EU
Dati tecnici
Tensione della batteria (V) 18 V
Capacità della batteria 5,0 Ah, Li-Ion Tempo di ricaricaCon LGLB1EU: 45 min.
Tipo di cella Li-Ion Peso 0,69 kg
Articolo N. art.
Batteria Bosch 18 V/5,0 Ah, Li-Ion RALB2EU
alimentazione NG2 da 18 V per tensione di rete di 120 V o 230 V
Proprietà
▪ Protezione contro surriscaldamento
▪ Limitazione della corrente di accensione
▪ Protezione da sovratensione 250 V
▪ Lunghezza cavo: 5 m
Applicazioni
▪ Tutti gli utensili Klauke con alloggiamento batteria da 18 V – Versione Makita
Dati tecnici
Allacciamento alla rete 120 V/230 V
Intervallo di tensione 18 V Peso 0,8 kg
Articolo Codice art. Adattatore alimentazione 18 V per tensione di rete di 120 V NG2115
Adattatore alimentazione 18 V per tensione di rete di 230 V NG2230
Su richiesta sono disponibili altri caricabatterie e batterie specifici per ogni paese
Piattaforma
rapido Makita LGL 1 per batterie Li-Ion da 18 V
Ideale per ▪ Batterie Li-Ion Makita Klauke da 18 V
Dati tecnici
Tempo di ricaricacon RAL1: 15 min., con RAL2: 22 min.
Allacciamento alla rete 230 V
Intervallo di tensione 18 V
Peso 1,0 kg
Articolo N. art.
Caricabatterie rapido Makita per batterie Li-Ion da 18 V LGL1
Caricabatterie Bosch LGL B1 EU per batterie Li-Ion da 18 V
Ideale per ▪ Batterie Bosch Li-Ion Klauke da 18 V
Dati tecnici
Tempo di ricaricacon RALB1EU: 15 min, con RALB2EU: 45 min.
Allacciamento alla rete 230 V
Intervallo di tensione 18 V
Peso 0,65 kg
Articolo N. art.
Caricabatterie Bosch per batterie Li-Ion da 18 V LGLB1EU
I nostri clienti si affidano a Klauke come partner di sistema.
■ Siamo in possesso di omologazioni di sistema di oltre 150 partner per le applicazioni corrispondenti in settori quali sanitario, riscaldamento e climatizzazione, oltre a numerose applicazioni speciali industriali.
■ Le crimpatrici, le ganasce e le ganasce a catena Klauke sono verificate e omologate dai nostri partner di sistema.
■ La nostra ampia competenza nel settore ci permette di soddisfare in modo efficiente e affidabile le elevate aspettative dei nostri partner di sistema.
■ Le omologazioni e le informazioni mancanti sulle dimensioni attualmente utilizzabili per la crimpatura possono essere richieste al vostro fornitore di sistema.
■ I componenti di sistema Klauke sono disponibili presso i partner Klauke qui elencati.
✔ Le crimpatrici e ganasce Klauke sono state sottoposte a controlli e omologazione da parte di tutti i fornitori sotto elencati a seconda dei diversi sistemi.
✔ Le omologazioni e le informazioni mancanti sulle dimensioni attualmente utilizzabili per la crimpatura relative al sistema in questione possono essere richieste al fornitore di sistema interessato.
✔ I componenti di sistema Klauke sono disponibili presso i partner Klauke qui elencati.
A&O Johansen www.ao.dk
Adrien Riquier www.riquier.fr
Airbel www.airbel.fr
Air Energy www.airenergy.com.au
Allmach Pneumatic www.allmach.com.au
AMCO HI-TECH INTERNATIONAL www.amcopress.com
APE www.ape-raccorderie.com
Aquatech. Distribution www.aquatech.ie
Aquatherm GmbH www.aquatherm.de
Aschl www.aschl-edelstahl.com
Auspex www.auspex.com.au
Australian Hydronics Supply www.hydronicsupplies.com.au
Becker Plastics www.becker-plastics.de
Benkan Corporation www.benkan.com
BENTONS PLUMBTEC www.bentons.com.au
Blansol www.blansol.es
Blucher Australia www.blucher.com.au
Bonfix B.V. www.bonfix.nl
Brass Form www.brassform.gr
BROEN A/S www.broen.dk
Bun Kee (International) Limited www.bunkee.com
Buteline www.buteline.com
Byr Pex Corporation www.byrpex.com
Canes AS www.canes.no
CaroScheibe GmbH www.caroscheibe.de
Central Heating www.centralheating.co.nz
Cerro Flow Products LLC www.cerroflow.com
Chibro
Ilta Inox S.p.A. www.chibro.it
CO.E.S www.coescompany.com
Comap www.comap-group.com
Comisa www.comisagroup.it
Compipe www.compipe.ru
Dahl Sverige AB www.dahl.se
Dasung www.spjoint.com
Diwa www.diwaflex.de
Dw Verbundrohr GmbHwww.multitubo.eu
Elson Australasia www.bushpex.com
Emcal www.emcal.de
Emmeti www.emmeti.com
Esta www.esta-rohr.de
Eurotubi www.eurotubieuropa.it
F.I.V. www.fiv.it
FAR www.far.eu
FG Inox www.fginox.com
Filpres www.tubinox.pt
Filtube www.inoxidables.com
Fittings Estándar www.fittingsestandar.com
Fittings Specialisten www.fittings.dk
Fra.Bo www.frabo.com
Galpro www.galprostylex.co.nz
GALVINS PLUMBING PLUS www.galvins.com.au
Gasokol www.gasokol.at
Geberit www.geberit.de
General Fittings www.generalfittings.it
Georg Fischer www.georgfischer.it
Georg Fischer JRG AG www.gfps.com
Giacomini www.giacomini.com
Global Piping www.ac-fix.com
GMICOU Thermal Technology www.gmicou.com
Golan www.pexgol.com
Grupo Plásticos Ferro www.grupoplasticosferro.com
H. Albert GmbH www.albert-gmbh.de
Haka www.hakagerodur.ch
Heatlink Group inc. www.heatlink.com
HEBEI GUANGDE STAINLESS www.gdpressfitting.com
Henco www.henco.be
Herotec www.herotec.de
Herz www.herz-armaturen.com
Hidrotec www.coescompany.com
IBP www.conexbanninger.com
IFT Groupe Omerin www.groupe-omerin.com
Industrie du Plastique et Accessoires www.ipalpex.com
Inox www.inox.dk
Inoxpres www.inoxpres.com
ITULA www.itula.fi
IPA www.ipa-fitting.com
Iplex www.iplex.com.au
Isotubi www.isotubi.com
Ivar www.ivar-group.com
IVT Würth www.ivt-group.com
Jäger www.jaeger-aquatec.at
JSL Lifestyle Ltd. www.jindalstainless.com
KAN www.kan.com.pl
Kekelit www.kekelit.com
Ken's Plumbing www.kens.com.au
Kermi www.kermi.de
KISAN www.kisan.pl
Klimit www.herzitalia.it
Kohler www.kohler.ch
LK Systems www.lksystems.se
Loex Srl www.loex.it
Logstor www.logstor.com
Lombarda Raccordi www.lombardaraccordi.it
Lowatec www.lowatec-online.de
Mair Heiztechnik www.mair-heiztechnik.de
Marine Equipment Intern. www.meiaust.com.au
Mark www.mark-kg.de
MA.S.TER SYSTEM www.master-system.it
Megaro www.megaro.de
Metallwerke Möllersdorf www.wieland.com/de/wieland-moellersdorf
Metzerplas www.metzer-group.com
MGF SRL www.mgftools.com
M-Press Fittings www.mpressfittings.co.uk
MT Business Key www.mtspain.net
NEOTHERM www.neotherm.dk
Nibco www.nibco.com
Nicoll www.nicoll.it
NIKKAI KMO www.nikkai-kmo.com
Nupi www.nupiindustrieitaliane.com
ONDA MFG www.onda.co.jp
Oteraccordi www.oterspa.it
Oventrop www.oventrop.de
PB Tub www.pbtub.fr
Pedotherm www.pedotherm.de
Pegler Yorkshire www.pegleryorkshire.co.uk
Philmac www.philmac.com.au
Pinto & Cruz www.pintocruz.pt
Pipelife www.pipelife.com
Polysan www.polysan.at
Polytherm Espaňola www.polytherm.es
Polytherm Heating Systems Ltd www.polytherm.ie
Prandelli www.prandelli.com
Pro Aqua www.egoing.ru
Purmo www.purmo.de
R.B.M. www.rbm.eu
Raccorderie Metalliche www.racmet.com
Raccords Afy www.afy.fr
Redi www.redi.it
Rehau www.rehau.com
Rettig Heating www.purmo.com/pl
Rifeng www.rifeng.com
Rofix www.rofix.com
Rotex www.rotex.de
Roth www.roth-industries.com
Sabelita Engineering Pte. Ltd. www.sabelita.com.sg
Samyong www.eqjoint.com
Schlösser www.schloesser-armaturen.de
Schuetz EHT www.schuetz.net
SEOWON TECHNOLOGY www.srjoint.co.kr
Seppelfricke GmbH www.seppelfricke.de
Seppelfricke SD
Sistemi Italia www.seppelfricke.it
Simplex www.simplex-armaturen.de
SPK INDUSTRIES www.spk.co.nz
Starsin Trading Pte Ltd www.starsin.com.sg
Stelbi www.stelbi.com
Stirlings www.stirlingsps.com
TECE www.tece.fr
Termostal Imex S.R.L. www.termostal.md
Tersia www.tersia.nl
The Couta Group www.coutagroup.com.au
Thermtec www.thermtec.de
Tiba www.tiba.pt
Tiemme Raccorderie www.tiemme.com
Tufflok www.tufflok.com
Tweetop www.tweetop.pl
Tzanos www.tzanos.gr
Unidelta www.unidelta.it
Uponor www.uponor.com
Valsir www.valsir.com
Valsir France www.valsir.fr
Victaulic www.victaulic.com
Viega www.viega.com
VIESSMANN SP. Z.O.O. www.viessmann.pl
Vimoter www.vimoter.it
VSH www.vsh.eu
Vulkan Lokring www.vulkan.com
W & O Supply www.wosupply.com
Wavin www.wavin.com
Winkler www.winkler-heizung.at
Witzenmann www.witzenmann.com
Curiamo lo scambio diretto e la stretta collaborazione con i nostri clienti.
In tal modo, possiamo contribuire in modo ottimale al successo dei nostri clienti nel loro lavoro quotidiano.
■ Servizio di riparazione e manutenzione offerto da più di 50 Service Center autorizzati (ASC Klauke)
■ Servizio completo con ispezione e manutenzione annuali a prezzi fissi
■ Numero verde per tutte le domande relative all’assistenza per gli utensili in Germania
■ Servizio di prestito degli utensili rapido e senza complicazioni per tutti gli utensili più diffusi
■ Assistenza Mobile per interventi sul posto flessibili
Gustav Klauke GmbH
Auf dem Knapp 46
D – 42855 Remscheid, Germania
P.O. Box 10 05 22
D - 42805 Remscheid, Germania
Tel: +49 (0) 2191 / 907 – 222
Fax: +49 (0) 2191 / 907 – 243
E-mail: klauke-service@ emerson.com
Web: www.klauke.com
■ La manutenzione specializzata regolare assicura prestazioni ottimali
■ Riduzione dei costi a lungo termine con la prevenzione di danni inutili e tempi di inattività
■ Qualità, sicurezza e affidabilità nel lavoro quotidiano
■ Riduzione degli effetti di usura
■ Prova di manutenzione per progetti edilizi
■ Pianificazione facile della manutenzione mediante l’interrogazione dello stato dell’utensile tramite l’applicazione Klauke
■ Su richiesta controlliamo il vostro apparecchio e stiliamo un preventivo
▪ AUSTRALIA
The Energy Network PTY LT
Banyo, QLD 4014 (Australia)
Tel.: 0061-732128999
Fax: 0061-732128998 workshopgld@tengroup.com.au
The Energy Network PTY LT
Canning Vale, WA 6155 (Australia)
Tel.: 0061-894555574
Fax: 0061-892564075 workshopwa@tengroup.com.au
Parks Hydraulic Service
Abbotsford, Vic 3067 (Australia)
Tel.: 0061-3-94292072
Fax: 0061-3-94297199 parkshyd@bigpond.net.au
▪ AUSTRIA
Klauke Handelsgesellschaft mbH
2544 Leobersdorf (Austria)
Tel.: 0043-2256-62925
Fax: 0043-2256-62930 atoffice@emerson.com
▪ BELGIO
NBR Nussbaumer & Cie
1500 Halle (Belgio)
Tel.: 0032-23570940
Fax: 0032-23549679 atelier@nussbaumer.be
▪ BOSNIA ED ERZEGOVINA
Kabeltech D.O.O. 71000 J`Sarajevo (Bosnia-Herzegovina)
Tel.: 00387-33-713060
Fax: 00387-33-713063 info@kabeltech.co.ba
▪ BRASILE
lndustria e Comercio Leal Ltda.
Butanta - Sao Paulo - SP
CEP 05501 - 010 (Brasile)
Tel.: 0011-98346-8935
Fax: 0011-2189-5309 wanderson.oliveira@leal.com.br
▪ CANADA
Western Utility Equipment Ltd. Calgary, AB Canada T2C 0B4 (Canada)
Tel.: 001-403-291-1121
Fax: 001-403-250-1136 danny@westernlineman.com
▪ COREA DEL SUD
KESCO Co. Ltd
Seoul 07299 (Corea del Sud)
Tel.: 0082-2-261409-89
Fax: 0082-2-261409-66 tsoh@ikesco.com
▪ CROAZIA
Konekt d.o.o.
10000 Zagreb (Croazia)
Tel.: 00385-12361890
Fax: 00385-12361882 konekt@konekt.hr
▪ DANIMARCA
Scherer’s Elektro ApS 2610 Rødovre (Danimarca)
Tel.: 0045 - 4484-3738 Fax: 0045 - 4484-3708 steffen@scel.dk
▪ FINLANDIA
CableX oy 20360 Turku (Finlandia) Tel.: 00358-2-8800020
Fax: 00358-2-8800021 reijo.karlsson@cablex.fi
▪ FRANCIA
Klauke France 57150 Creutzwald (Francia) Tel.: 0033-3-87298470
Fax: 0033-3-87298479 daniel.berrar@emerson.com
▪ GIAPPONE
Marutaka Denki Co., Ltd. Ichinomiya-city Aichi, 49-0827 (Giappone)
Tel.: 0081-586-755151
Fax: 0081-586-769292 takahashi@mrtk.co.jp
▪ GRAN BRETAGNA
Klauke UK Ltd.
Suffolk, NR35 1JX (Regno Unito)
Tel.: 0044-1986-891508
Fax: 0044-1986-896132 klauke-serviceuk@emerson.com
▪ GRECIA
Kalamarakis Sapounas SA 13671 Chamomilos - Acharnes, Athen (Grecia)
Tel.: 0030-210-240-6000
Fax: 0030-210-240-6007 mapetrou@ksa.gr
▪ INDIA
Emerson Climate Technologies (India) Pvt. Ltd.
Bangalore 560064 (India)
Tel.: 0091-9738464980
Fax: 0091-9902322466
E-mail: kiran.manjunath@emerson.com
▪ INDONESIA
PT. Aura Sinarindo Abadi
Kelapa Gading, Jakarta 14240 (Indonesia)
Tel.: 0062-214534237
Fax: 0062-214534238 rifkiyadi@aurasinarindo.com
PT. Great Dynamic Indonesia
Riau Island (Indonesia)
Tel.: 0062-778-455514
Fax: 0062-778-430275 gdi@greatdynamic.com
▪ IRLANDA
PHL Hydraulics Ltd
Rathcoole, Co, Dublin (Irlanda)
Tel.: 0044-07764569582
Fax: 00353-1-4588940 mevans@phlhydraulics.com
▪ ISLANDA
Reykjafell hf. Pressure Hydraulic Ltd
105 Reykjavik (lslanda)
Tel.: 00354-5886000
Fax: 00354-5886012 otto@reykjafell.is
▪ ISRAELE
Shay A.U., Ltd.
49222 Petach Tikva (Israele)
Tel.: 00972-3-9233601
Fax: 00972-3-9234601 ilans@uriel-shay.com
▪ ITALIA
MGF s.r.l.
43055 Mezzani PR (Italia)
Tel.: 0039-0521-818301
Fax: 0039-0521-818202 assistenza@mgftools.com
▪ LIBANO
Al-Bonian Group
6470 Beirut-Lebanon (Libano)
Tel.: 00961-1-385 708
Fax: 00961-1-385 714 houssam.sleiman@al-boniangroup.com
▪ LITUANIA
Technikos Meistrai Vilnius LT-03151 (Lituania)
Tel.: 00370-5-2311564
Fax: 00370-5-2311564 info@technikosm.com
▪ MALESIA
Jasama Engineering (M) SDN BHD
40150 Shah Alam, Selangor (Malesia)
Tel.: 00603-78322220
Fax: 00603-77341457 jasama2013@unifi.my
▪ MESSICO
Tecnoherramientas Hidraulicas
C.P. 11850, Mexico, D.F. (Messico)
Tel.: 0052-55-52719765
Fax: 0052-55-52120413 alvarob@tecnohidraulicas.com.mx
▪ NORVEGIA
Gronvold Maskinservice
0582 Oslo (Norvegia)
Tel.: 0047 2305 0640
Fax: 0047 2305 0650 Terje@gronvoldmaskin.no
▪ NUOVA ZELANDA
Jonel Hydraulics Ltd.
East Tamaki Aukland (Nuova Zelanda)
Tel.: 0064-9-2749294
Fax: 0064-9-27308231 enerpac@jonel.co.nz
▪ PAESI BASSI
H.K. Electric B.V. 5321 JZ Hedel (Paesi Bassi)
Tel.: 0031-73-5997599
Fax: 0031-73-5997590 Service@hkelectric.nl
▪ POLONIA
Despol Techniki Montażowe Sp. z o.o.
02-921 Warszawa (Polonia)
Tel.: 0048-22-6428570
Fax: 0048-22-6420505 m.jaworski@despoltm.pl
▪ PORTOGALLO
Palissy Galvani Electricidade S.A. Granja-2625-607 Vialonga (Portogallo)
Tel.: 00351-21-3223400
Fax: 00351-21-3223410 ana.pereira@palissygalvani.pt
▪ REPUBBLICA CECA/SLOVACCHIA
Klauke Slovakia s.r.o.
02601 Dolny Kubin (Slovacchia)
Tel.: 00421-43-58323-11
Fax: 00421-43-58323-34
ASC-SK@Klauke.textron.com
▪ REP. POP. CINESE
Chengdu Taidi Trading Co. Ltd Chengdu Schuan, 100028 (Cina)
Tel.: 0086-28-85592749 824625620@qq.com
Dalian Luode Construction Co., Ltd.
Dalian, Liaoning 116000 (Cina)
Tel.: 0086-411-84623377 ye.han@dlrode.com
Emerson Professional Tools Co., LTd
Shanghai 201613 (Cina)
Tel.: 0086-21-57078151 amychen@emerson.com
Guangzhou Ji yong Trading Co. LTD
Guangzhou (Cina)
Tel.: 0086-20-87323770 381541320@qq.com
Shanghai Shuoheng industrial Co. Ltd
Shanghai 200233 (Cina)
Tel.: 0086-21-60515991 18601708666@QQ.com
Suzhou baiheng hardware Col., LTD
Suzhou (Cina)
Tel.: 0086-512-66912033 bhtools@163.com
Yangzhou Wangi Power Tech. Co., Ltd
Yangzhou City, Jiangsu, 225000 (Cina)
Tel.: 0086-514-80983152 360818309@qq.com
▪ ROMANIA
Gerkon Electro S.R.L. 530211 Miercurea Ciuc (Romania)
Tel.: 0040-266-372108
Fax: 0040-266-312238 office@gerconelectro.ro
▪ RUSSIA
Unit Mark Pro 109147 Moscow (Russia)
Tel.: 007-495-7480747
Fax: 007-495-7483735 tarasov@umpgroup.ru
▪ SERBIA
Nidas d.o.o. 11000 Beograd (Serbia) Tel.: 00381-2417-714 Fax: 00381-2417-715 predrag.misailovic@nidas.co.rs
▪ SINGAPORE
AHT Singapore PTE. LTD. Singapore 639509 (Singapore)
Tel.: 0065-6862 3789
Fax: 0065-6862 3789 alexchew@aht-sgp.com
▪ SLOVENIA
Isaria d. o.o. 1420 Trbovlje (Slovenia)
Tel.: 00386-356-31800
Fax: 00386-356-31802 isaria.trbovlje@siol.net
▪ SPAGNA/ANDORRA
Klauke Iberia S.L.
28500 Arganda del Rey Madrid (Spagna)
Tel.: 0034-917518203
Fax: 0034-917518195 klauke-serviceiberia@emerson.com
▪ STATI UNITI
Greenlee
Rockford, IL 61109-2932 (Stati Uniti)
Tel.: 001-800-435-0786
Fax: 001-800-451-2632 nicklos.knapp@emerson.com
A & A Hydraulic & Equipment
Berea, OH 44017 (Stati Uniti)
Tel.: 001-800-992-9899
Fax: 001-440-826-3980 dan@hydraulicparts.com
Craneworks Southwest Inc
San Marcos, CA 92078 (Stati Uniti)
Tel.: 001-760-735-9793
Fax: 001-760-735-9694 jmwilliams@mhicranes.com
QUEST Inc
Brighton, CO 80601 (Stati Uniti)
Tel.: 001-720-685-9091
Fax: 001-303-655-8143 bobquest@prodigy.net
▪ SUDAFRICA
Eberhardt Martin CC
Newlands, Johannesburg (Sudafrica)
Post point Delarey 2114
Tel.: 0027-11-2880000
Fax: 0027-11-6732043 ebm@ebm.co.za
▪ SVEZIA
AGB Service AB
39241 Kalmar (Svezia)
Tel.: 0046-480-28174
Fax: 0046-480-28165 anders@agbservice.se
AGB Service AB
169 53 Solna (Svezia)
Tel.: 0046-8202245
Fax: 0046-707550145 anders@agbservice.se
▪ SVIZZERA
Ferratec AG
8964 Rudolfstetten (Svizzera)
Tel.: 0041-56-6492121
Fax: 0041-56-6492141 info@ferratec.ch
▪ TAIWAN
Po Charng Co.Ltd
Sun Yi Dist, Taipei 110 (Taiwan)
Tel.: 0084-886227631623
Fax: 0084-886227667492 vincent.cn@msa.hinet.net
▪ THAILANDIA
Huu Hong Machinery Co., Ltd
BKK 10400 (Thailandia)
Tel.: 00662-6422478-9
Fax: 00662-6423085 sudsuda@greennovation.in.th
▪ TURCHIA
Safak Elektrik Malz. Tic. Ltd.Sti. Ümraniye- Istanbul (Turchia)
Tel.: 0090-216-4447735 (est. 4102)
Fax: 0090-216-4669676 ryagcioglu@safakelektrik.com.tr
▪ UNGHERIA
Trend Elektro
2049 Diósd (Ungheria)
Tel.: 0036-23545-140
Fax: 0036-23545-141 info@trendelektro.hu
▪ VIETNAM
MP Co., Ltd
Hung Phuoc 4, Dist. 7, HCM City (Vietnam)
Tel: 0084 28 5410-8888 (est 205)
Fax: 0084 28 5410-0167
E-mail: duc.tm@mpcovn.com
