2022/2023
Herramientas de alta calidad para sus aplicaciones
Herramientas de prensado y accesorios para instalaciones de fontanería y calefacción
RED MUNDIAL DE VENTAS Y SERVICIO MÁS DE 135 AÑOS DE EXPERIENCIA
HECHO EN ALEMANIA DESDE 1879
Su contacto en Klauke: www.klauke.com
CERTIFICADOS DE NUESTRA EMPRESA
ISO 9001:2008
Sistema de gestión de calidad
ISO 14001:2004
Sistema de gestión ambiental
ISO/TS 16949:2009
Estándar de calidad para la industria auxiliar del automóvil
Herramientas de prensado radial MAP Pág. 14
Herramientas de prensado radial UAP Pág. 20
Pinzas y matrices de prensado Pág. 28
Cadenas de compresión Pág. 34
Perfiles de prensado Pág. 40
Herramientas de prensado axial MAPAX Pág. 48
Bombas hidráulicas Pág. 56
Herramientas de prensado manual Pág. 60
Bases para batería Pág. 66
Nuestros socios de sistema Pág. 72
Direcciones de Klauke ASC Pág. 78
Nos tomamos en serio sus necesidades. Para nosotros, “Hecho por Klauke” significa que todos los productos están fabricados con la máxima calidad.
HERRAMIENTAS PERSONALIZADAS: EXPERIENCIA QUE SATISFACE SUS NECESIDADES
Somos líderes del sector: nuestras herramientas hidráulicas a batería para el sector de la fontanería, calefacción, gas y aire acondicionado están a la cabeza del mercado de las conexiones prensadas. Pero vamos mucho más allá: en el sector de las herramientas personalizadas, nuestros expertos en herramientas y clientes trabajan conjuntamente para desarrollar nuevos prototipos para los diferentes segmentos del sector: corte, prensado o perforación. Le respaldamos durante todo el proceso, desde el desarrollo hasta conseguir el producto acabado, pasando por el servicio postventa. Estamos a su servicio.
Klauke y Greenlee forman un sólido equipo para usted: innovador, fiable y rentable. Juntos forman una conexión que se estableció para los proveedores de servicios profesionales a nivel mundial en las industrias de suministro de energía y construcción de paneles.
Soluciones de conectores para el automóvil: conocimientos técnicos para soluciones extraordinarias
Soluciones de montaje: una calidad especial
En el desarrollo y fabricación de nuestros productos para el sector del automóvil acumulamos décadas de experiencia. Desde terminales para cable estándar a terminales para cable no estándar y personalizado: nuestras soluciones se utilizan en los sistemas de cualquier vehículo eléctrico.
Estamos al servicio de nuestros clientes. Klauke ofrece soluciones sumamente flexibles para satisfacer sus necesidades concretas, para las pequeñas series de producción en del sector industrial. Esto incluye piezas punzonadas, mazos de cables y conectores y cables preconfeccionados. Para sus productos personalizados, nos basamos en nuestro propio desarrollo y en nuestra experiencia en producción. Los clientes de sectores como del automóvil, la calefacción, el aire acondicionado, los electrodomésticos, las energías renovables o la electromovilidad confían en nuestra calidad.
Herramientas personalizadas: adaptadas específicamente a sus necesidades
Klauke es especialista en herramientas hidráulicas de la mejor calidad. La innovación siempre ha tenido la máxima prioridad. Desarrollamos continuamente nuevos productos en colaboración con nuestros clientes. Nos ocupamos de aconsejar, del desarrollo y la fabricación. El diseño y la fabricación del producto se completa con el desarrollo y la fabricación de las correspondientes herramientas de procesamiento. Se adaptan perfectamente al proceso de fabricación del cliente y cumplen con los exigentes requisitos de un sistema de gestión de calidad. El diseño CAD propio permite desarrollar soluciones personalizadas al más alto nivel posible y llevarlas hasta su producción.
Desde hace décadas, los clientes de diversos sectores industriales han confiado en nuestros conocimientos en desarrollo. Nuestra experiencia y creatividad le respaldarán desde el primer momento. Ofrecemos todos nuestros servicios, de un solo proveedor: asesoramiento, desarrollo de ingeniería de aplicaciones, creación de prototipos, producción, realización de pruebas y postventa. De este modo se beneficiará de nuestro conocimiento en las últimas tendencias, los conceptos innovadores de nuestras investigaciones internas y nuestros amplios conocimientos sobre los procedimientos de aprobación y realización de pruebas.
Asesoramiento
Gestión de postventa
■ Le ofrecemos la mejor asistencia técnica posible con un equipo experto de asesores técnicos, responsables de producto e ingenieros de aplicaciones.
■ Gracias a la red mundial de Klauke, podemos garantizar que tendrá un punto de contacto cerca de usted en todo momento.
■ Tenemos en cuenta sus preguntas y requisitos, y desarrollamos las mejores soluciones para usted.
■ Le ofrecemos una red mundial de más de 60 socios y centros de servicio técnico autorizados.
■ Nuestra amplia gama de servicios, que incluyen asesoramiento, inspección y mantenimiento, le ofrece un verdadero valor añadido.
■ Además de nuestro paquete de servicios estándar, también ofrecemos nuestro sistema de gestión en la vida útil del producto.
Tecnología de vanguardia para una calidad optimizada
■ Utilizamos tecnología de vanguardia de diseño asistido por ordenador y fabricamos nuestros productos en sistemas modernos.
■ Aplicamos de forma consistente el principio optimizado de integración vertical (incluso tenemos nuestro propio centro de impresión para crear y maquetar la documentación técnica).
■ Garantizamos lo mejor posible en cuanto a calidad del producto y fiabilidad, además de ofrecer rentabilidad y flexibilidad a largo plazo, dado que se invierte en equipos de fabricación y logística de última generación.
■ Nuestras actividades de desarrollo de amplio espectro incluyen diseño, desarrollo de software, estandarización y certificación — con creación de prototipos y laboratorios de pruebas a nivel interno—.
■ De este modo podemos ofrecerle la mayor flexibilidad, calidad e innovación posible.
■ Las numerosas patentes internacionales que poseemos son testimonios de nuestra gran experiencia.
■ Nuestra amplia gama de productos para diversos sectores nos ayuda a lograr una ventaja innovadora sin igual.
■ Le ayudaremos a desarrollar soluciones a la medida de sus aplicaciones. Ofrecemos asistencia técnica para las soluciones de hardware y software, y le ayudaremos con los procedimientos de certificación y aprobación pertinentes.
■ Somos su socio para un completo servicio en el que puede confiar: desde la primera idea de producto hasta su lanzamiento al mercado.
Parada automática
La función de desconexión automática indica al usuario que la función de prensado ha terminado
Cierre de seguridad patentado
Con función de bloqueo para evitar la apertura accidental
Soporte de pinza de prensado con 350° de rotación
Acceso óptimo a las diferentes posiciones de prensado
Iluminación del área de trabajo integrada Para operaciones seguras
Botón de inicio con parada de motor integrada
Al soltar el botón de inicio, el dispositivo se detiene al instante
Base para batería 18 V, tecnología de Li-Ion de Makita o Bosch
Su herramienta transmite todos los datos en tiempo real al software i-press® de su equipo o a la app i-press® a través de la interfaz
Bluetooth. Puede crear registros con solo tocar un botón y exportar los datos de prensado y de su herramienta de la forma habitual.
Al mismo tiempo, la innovadora pantalla OLED le ayuda a disponer de un resumen de los datos de su herramienta. Podrá ver, de un vistazo, la presión aplicada al prensado, el perfil del usuario activo y el siguiente intervalo de mantenimiento.
La herramienta descansa muy cómodamente en la mano gracias a una ergonomía mejorada, materiales selectos y un centro de gravedad optimizado.
Memoria de datos de prensado
Registra cada uno de los prensados
Pantalla OLED
Los datos de la herramienta, de un vistazo
Bluetooth
Los datos de la herramienta se exportan por Bluetooth para garantizar la calidad de las operaciones
Unidad de accionamiento hidráulico
Robusta, fiable e increíblemente potente; peso ligero gracias a sus dimensiones compactas
HPC: comprobación de la presión hidráulica
Sensor de presión para una fuerza lineal uniforme

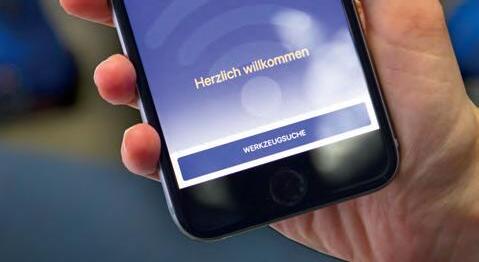

Compacta y disponible en todo momento: Su teléfono inteligente pasa a ser el centro neurálgico de la herramienta, simplificando su rutina de trabajo diaria con una app gratuita — se lo garantizamos—.

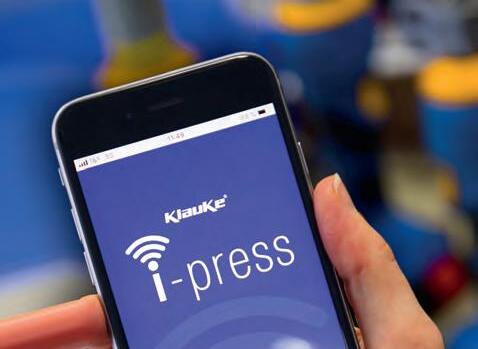

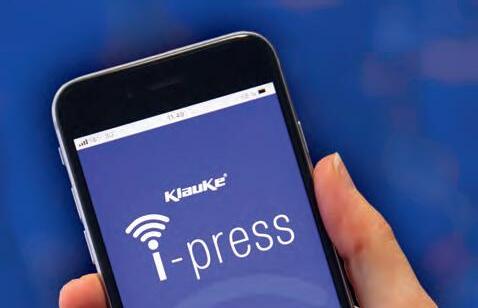

Todo sencillez: su herramienta Next Generation se conecta a la app i-press por Bluetooth, desde donde podrá acceder a una amplia gama de funciones.
Lea la información importante de la herramienta desde la pantalla y comiencen nuevos proyectos. Toda la información de sus operaciones de prensado quedará guardada de ahora en adelante. Una vez completado el proyecto, se puede imprimir, guardar o enviar un resumen en forma de registro.
CONSEJO: cuando se registre como usuario, suscríbase al boletín de Klauke para mantenerse informado en todo momento.
Guarde un resumen de todas sus herramientas, incluso sobre la marcha. Además, personalice los ajustes de su herramienta a través de la app.
Los 5 últimos valores de presión, la temperatura del dispositivo o las operaciones restantes: toda la información importante se puede leer fácilmente.
La función de orientación del menú es sencilla y fácil de entender gracias al funcionamiento en cascada. Podrá comenzar inmediatamente, personalizar su herramienta y utilizar todas las demás funciones.
Cuando se cierra un proyecto, se genera un resumen que contiene todos los valores de prensado. Puede utilizar esto como prueba documental y para su archivo.
5 últimas operaciones (bares)
Nombre/Empleado Juan López
Nombre del proyecto
Última
Número de operaciones 23
Presión no alcanzada 4
Presión alcanzada 19
Número total de operaciones 31258
Comentarios
Utilice las nuevas funciones para que sus operaciones sean más eficaces, ergonómicas e innovadoras.
■ Obtendrá un resumen de todos los datos de la herramienta
■ Podrá planificar mejor sus trabajos de mantenimiento
■ Los tiempos de inactividad se reducen al mínimo
■ El mantenimiento y la inspección regulares aumentan la disponibilidad y la vida útil
■ Podrá organizar mejor su trabajo
■ Podrá crear proyectos utilizando planos de instalación y de construcción
■ Cada prensado individual se puede documentar en un registro que podrá archivar
■ Los registros sirven de prueba de sus operaciones diarias
Todos los datos de la herramienta se pueden exportar para comprobar su estado. Además, i-press® le ofrece una prueba de calidad en forma de informe del proyecto. i-press® es una aplicación de escritorio que puede descargar de forma gratuita desde el sitio web de Klauke.
Encontrará el nuevo software en www.klauke.com/de/ support/download/connectivity-werkzeugdaten-auslesen
Nuestras herramientas MAP de prensado radial, ligeras y delgadas, facilitan su trabajo. Ofrecen beneficios tangibles, sobre todo al trabajar en lugares estrechos y en altura.
■ Herramientas MINI de prensado increíblemente ligeras, delgadas y compactas
■ Fuerza lineal apropiada a sus aplicaciones, tanto 15 kN como 19 kN
■ Batería pequeña de forma plana
■ Operaciones rápidas y flexibles, sobre todo en lugares estrechos
■ Fiable y eficaz gracias a la última tecnología
■ Diseñada para usar con las pinzas extrapequeñas del sistema Klauke
Herramientas de prensado
Hidráulicas - Radiales
Datos técnicos
Fuerza lineal 15 kN
Peso 1,7 kg
Dimensiones: 404 x 80 x 118 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados
Soporte de pinza de prensado
Bluetooth
Reloj en tiempo real
Pantalla OLED:
Control de la presión hidráulica
Aprox. 150 (NW 20 / batería de 1,5 Ah)
350° de rotación
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta de prensado a batería, con batería Makita MAP215CFM
Herramienta de prensado a batería, con batería Bosch
Artículos incluidos
Batería Makita de 18 V / 1,5 Ah, Li-Ion
Cargador rápido Makita de 230 V para baterías de 18 V, Li-Ion
Batería Bosch de 18 V / 2,0 Ah, Li-Ion
Cargador Bosch para baterías de 18 V, Li-Ion
MAP215CFB
Estuche de plástico KKMAP2NGS KKMAP2NGS
Accesorios
Batería Makita de 18 V / 3,0 Ah, Li-Ion
Batería Bosch de 18 V / 5,0 Ah, Li-Ion
SBM, minipinza de prensado, 15 kN
Adecuada para Posibles
Página 30
▪ Acero inoxidable, acero: NW de 22 mm como máx. (NW de 28 mm por encargo) / 3/4”
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1-1/4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
UWM, minipinza intercambiable para inserciones universal, 15 kN
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Página 30
Herramientas de prensado
Hidráulicas - Radiales
Datos técnicos
Fuerza lineal 19 kN
Peso 1,8 kg
Dimensiones: 395 x 80 x 118 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados
Soporte de pinza de prensado
Bluetooth
Reloj en tiempo real
Pantalla OLED:
Control de la presión hidráulica
Aprox. 150 (NW 20 / batería de 1,5 Ah)
350° de rotación
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta de prensado a batería, con batería Makita MAP219CFM
Herramienta de prensado a batería, con batería Bosch
Artículos incluidos
Batería Makita de 18 V / 1,5 Ah, Li-Ion
Cargador rápido Makita de 230 V para baterías de 18 V, Li-Ion
Batería Bosch de 18 V / 2,0 Ah, Li-Ion
Cargador Bosch de 230 V para baterías de 18 V, Li-Ion
MAP219CFB
71
Estuche de plástico KKMAP2NGSKKMAP2NGS
Accesorios
Batería Makita de 18 V / 3,0 Ah, Li-Ion
Batería Bosch de 18 V / 5,0 Ah, Li-Ion
Adecuada para
SBMX, minipinza de prensado extrapequeña, 19 kN
▪ Acero inoxidable, acero: NW de 35 mm / 1-1/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 35 mm / 1-1/4” como máx.
▪ Tubería multicapa / tubería PEX: NW de 40 mm / 1-1/2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
UWMX, minipinza intercambiable para inserciones universal, 19 kN
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Página 31
Página 31
Las potentes herramientas de prensado UAP cubren una amplia gama de aplicaciones. Sus materiales de alta calidad hacen que sean la solución ideal para condiciones ambientales extremas.
■ Herramientas potentes a batería para aplicaciones universales
■ Capaces de prensar desde las dimensiones extremadamente pequeñas hasta las del rango XL
■ Fuerza lineal apropiada a sus aplicaciones, tanto 32 kN como 120 kN
■ Unidad de accionamiento corta y compacta de alto rendimiento
■ Distribución optimizada del peso, incluso con la pinza de prensado
■ Capaz de cumplir incluso con los requisitos de seguridad más exigentes para la conexión de tuberías (contra incendios, gas, industria, construcción naval, etc.)
Herramientas de prensado
Hidráulicas - Radiales
Datos técnicos
Fuerza lineal
32 kN
Peso 3,6 kg
Dimensiones:
Temperatura ambiente
359 x 76 x 325 mm
-10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados
Soporte de pinza de prensado
Bluetooth
Reloj en tiempo real
Pantalla OLED:
Control de la presión hidráulica
Aprox. 400 (NW 20 / batería de 4,0 Ah)
350° de rotación
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta de prensado a batería, con batería Makita UAP332CFM
Herramienta de prensado a batería, con batería Bosch UAP332CFB
Artículos incluidos
Batería Makita de 18 V / 4,0 Ah, Li-Ion
Cargador rápido Makita de 230 V para baterías de 18 V, Li-Ion
Batería Bosch de 18 V / 5,0 Ah, Li-Ion
Cargador Bosch de 230 V para baterías de 18 V, Li-Ion
Estuche de plástico KKUAP3NGSKKUAP3NGS
Accesorios
Batería Makita de 18 V / 5,0 Ah, Li-Ion
Batería Bosch de 18 V / 5,0 Ah, Li-Ion
70
71
70
Adecuada para
SB, pinza de prensado, 32 kN
▪ Acero inoxidable, acero: NW de 54 mm / 2” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 2” como máx.
▪ Tubería multicapa / tubería PEX: NW de 50 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
UW, pinza intercambiable para inserciones universal estándar, 32 kN
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
QC, cadena de prensado de acople rápido “Quick Click”, 32 kN
Página 32
Página 32
Página 36
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 108 mm / 4”
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
SSK, cadena de prensado de 4 segmentos, 32 kN
Página 36
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 2” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Herramientas de prensado
Hidráulicas - Radiales
UAP432, herramienta de prensado hidráulica universal a batería, 32 kN
Datos técnicos
Fuerza lineal 32 kN
Peso 4,4 kg
Dimensiones: 530 x 76 x 325 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados Aprox. 400 (NW 20 / batería de 4,0 Ah)
Soporte de pinza de prensado 350° de rotación
Bluetooth
Reloj en tiempo real
Pantalla OLED:
Control de la presión hidráulica
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta de prensado a batería, con batería Makita
Herramienta de prensado a batería, con batería Bosch
Cargador Bosch para baterías de 18 V, Li-Ion
Estuche de plástico
Adecuada para
SB, pinza de prensado, 32 kN
▪ Acero inoxidable, acero: NW de 54 mm / 2” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 2” como máx.
▪ Tubería multicapa / tubería PEX: NW de 50 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
UW, pinza intercambiable para inserciones universal estándar, 32 kN
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
QC, cadena de prensado de acople rápido “Quick Click”, 32 kN
Página 30
Página 32
Página 36
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 108 mm / 4”
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
SSK, cadena de prensado de 4 segmentos, 32 kN
Página 36
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
BP, cadena de prensado de baja presión (LP), 32 kN
Página 37
▪ Solo puede utilizarse junto con la pinza adaptadora SBKUAP4 (no incluida de serie)
▪ Acero inoxidable, acero: NW de 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW 108 mm / 4”
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Herramientas de prensado
Hidráulicas - Radiales
UAP100120, herramienta de prensado hidráulica universal a batería, 120 kN
Datos técnicos
Fuerza lineal 120 kN
Peso 12,9 kg
Dimensiones: 588 x 82 x 365 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados Aprox. 26 (NW 108 / batería de 4,0 Ah)
Soporte de pinza de prensado 350° de rotación
Bluetooth •
Reloj en tiempo real
Pantalla OLED:
Control de la presión hidráulica
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta de prensado a batería, con batería Makita UAP100120CFM
Herramienta de prensado a batería, con batería Bosch UAP100120CFB
Cargador Bosch para baterías de 18 V, Li-Ion
Estuche de metal MKUAP100NGBMKUAP100NGB
Adecuada para
BP, cadena de prensado de baja presión (LP), 120 kN
▪ Acero inoxidable, acero: NW de 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 108 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Posibles
Página 37
Con aprobaciones de más de 150 proveedores de sistemas para las correspondientes aplicaciones del sector de la fontanería, calefacción, gas y aire acondicionado, así como para numerosas aplicaciones industriales especiales.
■ Pinzas de prensado del sistema Klauke disponibles con diversos perfiles y dimensiones para adaptarse a una amplia gama de aplicaciones
■ Más de 50 perfiles de prensado del sistema KSP específicos del cliente
■ Materiales de gran calidad y métodos de fabricación de vanguardia para cumplir con los requisitos de seguridad y calidad más exigentes
■ Seguridad adicional y desgaste mínimo gracias a la presencia de zonas endurecidas por inducción adicionales en el perfil de prensado
■ Transmisión de fuerza optimizada para conseguir más ciclos de uso
■ Acabado específico de la superficie para una protección anticorrosión duradera
Herramientas de prensado
Pinzas de prensado
Características
▪ Sistema patentado de pinza de prensado ligera con rodamiento de un solo perno
▪ Adecuada para usar con las miniherramientas de prensado de las series MAP1 y MAP2 de Klauke
Adecuada para
▪ Acero inoxidable, acero: NW de 22 mm como máx. (NW de 28 mm por encargo) / 3/4”
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1-1/4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 15 kN
Compatibilidad MAP215, MAP115, MAP2, MAP1, HPU32, PKMAP2
Artículo
Descripción N.º de pieza
Minipinza de prensadoM (KSP3)12 – 22 mm SBM … M
Minipinza de prensadoV (KSP4)12 – 28 mm SBM … V
Minipinza de prensadoU (KSP5)12 – 32 mm SBM … U
Minipinza de prensadoTH (KSP11)12 – 32 mm SBM … TH
Accesorios
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
N.º de piezaPágina
Miniherramienta de prensado hidráulica a batería, 15 kN MAP215 16
Herramienta de prensado manual hidráulica HPU32 62
minipinza intercambiable universal, 15 kN
Características
▪ Sistema patentado de pinza intercambiable ligera con rodamiento de un solo perno
▪ Montaje estandarizado y antitorsión para matrices intercambiables Klauke WE
▪ Matrices intercambiables fijadas por pernos de retención
Adecuada para
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Fuerza 15 kN
Compatibilidad MAP215, MAP115, MAP2, MAP1, HPU32, PKMAP2
Artículo
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de pieza
Minipinza intercambiable para inserciones universal UWM32
Accesorios N.º de pieza
Matrices intercambiables U (KSP5)12 – 32 mm WE … U
Matrices intercambiables H (KSP7)12 – 32 mm WE … H
Matrices intercambiables TH (KSP11)12 – 32 mm WE … TH
Matrices intercambiables RF (KSP20C)12 – 32 mm WE … RFX
Miniherramienta de prensado hidráulica a batería, 15 kN MAP215 16
Herramienta de prensado manual hidráulica HPU32 62
Características
▪ Diseño comprobado en tamaño mini para posiciones de prensado estrechas
▪ Minipinza de prensado ligera para el mayor rendimiento de prensado Adecuada para
▪ Acero inoxidable, acero: NW de 35 mm / 1-1/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 35 mm / 1-1/4” como máx.
▪ Tubería multicapa / tubería PEX: NW de 40 mm / 1-1/2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 19 kN
Compatibilidad MAP219, MAP2L19
Artículo
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de pieza
Minipinza de prensado extrapequeña M (KSP3)12 – 35 mm SBMX … M
Minipinza de prensado extrapequeña V (KSP4)12 – 35 mm SBMX … V
Minipinza de prensado extrapequeña U (KSP5)12 – 40 mm SBMX … U
Minipinza de prensado extrapequeña TH (KSP11)12 – 40 mm SBMX … TH
Accesorios N.º de piezaPágina
Miniherramienta de prensado hidráulica a batería, 19 kN MAP219 18
UWMX, minipinza intercambiable para inserciones universal, 19 kN
Características
▪ Diseño comprobado para posiciones de prensado estrechas
▪ Montaje estandarizado y antitorsión para matrices intercambiables Klauke WE
▪ Matrices intercambiables fijadas por pernos de retención
Adecuada para
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 19 kN
Compatibilidad MAP219, MAP2L19
Artículo
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de pieza
Minipinza intercambiable para inserciones universal extrapequeña UWMX32
Accesorios N.º de pieza Página
Matrices intercambiables U (KSP5)12 – 32 mm WE U
Matrices intercambiables H (KSP7)12 – 32 mm WE … H
Matrices intercambiables TH (KSP11)12 – 32 mm WE … TH
Matrices intercambiables RF (KSP20C)12 – 32 mm WE … RFX
Miniherramienta de prensado hidráulica a batería, 19 kN MAP219 18
Herramientas de prensado
Pinzas de prensado
Características
▪ Pinza de prensado probada para aplicaciones universales
▪ Pinza de prensado estándar para el mayor rendimiento de prensado
Adecuada para
▪ Acero inoxidable, acero: NW de 54 mm / 2” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 2” como máx.
▪ Tubería multicapa / tubería PEX: NW de 50 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 32 kN
Compatibilidad UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artículo
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de pieza
Pinza de prensado estándarM (KSP3)12 – 54 mm SB … M
Pinza de prensado estándarV (KSP4)12 – 54 mm SB … V
Pinza de prensado estándarU (KSP5)12 – 50 mm SB … U
Pinza de prensado estándarTH (KSP11)12 – 50 mm SB … TH
Accesorios N.º de piezaPágina
Herramienta de prensado hidráulica universal a batería, 32 kN UAP332 22
Herramienta de prensado hidráulica universal a batería, 32 kN UAP432 24
Herramienta de prensado manual hidráulica HPU2 64
UW, pinza intercambiable para inserciones universal estándar, 32 kN
Características
▪ Pinza intercambiable comprobada
▪ Montaje estandarizado y antitorsión para matrices intercambiables Klauke WE
▪ Matrices intercambiables fijadas por pernos de retención
Adecuada para
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 32 kN
Compatibilidad UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artículo
Descripción N.º de pieza
Pinza intercambiable universal estándar UW32
Accesorios
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
N.º de pieza Página
Matrices intercambiables U (KSP5)12 – 32 mm WE U
Matrices intercambiables H (KSP7)12 – 32 mm WE … H
Matrices intercambiables TH (KSP11)12 – 32 mm WE … TH
Matrices intercambiables RF (KSP20C)12 – 32 mm WE … RFX
Herramienta de prensado hidráulica universal a batería, 32 kN UAP332 22
Herramienta de prensado hidráulica universal a batería, 32 kN UAP432 24
Herramienta de prensado manual hidráulica HPU2 64
Características
▪ Codificación por color GO-NOGO para una adaptación fiable a la cadena de prensado Adecuada para
▪ Solo puede utilizarse junto con las cadenas de prensado QC y SSK (no incluidas de serie)
▪ Acero inoxidable, acero: NW de 54 mm como máx. (108 mm / 4” solo junto con VXL/VXLR)
▪ Cobre, aleaciones de cobre: NW de 54 mm como máx. (108 mm / 4” solo junto con VXL/ VXLR)
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 32 kN
CompatibilidadUAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artículo N.º de pieza
SBKQC, pinza adaptadora SBKQC
Accesorios
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de piezaPágina
QC, cadena de prensado M, V,U,TH, VXL, VXLR QC
36 SSK, cadena de prensado M, V SSK … 36
Herramienta de prensado hidráulica universal a batería, 32 kN UAP332 22
Herramienta de prensado hidráulica universal a batería, 32 kN UAP432 24
Herramienta de prensado manual hidráulica HPU2 64
Características
▪ Codificación por color GO-NOGO para una adaptación fiable a la cadena de prensado Adecuada para
▪ Solo puede utilizarse junto con la cadena de prensado BP de baja presión (LP) (no incluida de serie)
▪ Acero inoxidable, acero: NW de 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 108 mm / 4” como máx.
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 32 kN
CompatibilidadUAP432, UAP4, PKUAP4
Artículo N.º de pieza
Pinza adaptadora LP SBKUAP4
Accesorios
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de piezaPágina
BP, cadena de prensado LP M (KSP3)76,1 – 108 mm BP...LP 37
Herramienta de prensado hidráulica universal a batería, 32 kN UAP432 24
La tecnología de varios segmentos garantiza un prensado sincronizado. Obtendrá resultados óptimos, incluso con diámetros grandes y con los materiales más diversos.
■ Cadenas de prensado del sistema Klauke con varios perfiles y dimensiones para adaptarse a una amplia gama de aplicaciones
■ También resultan adecuadas para las aplicaciones XL
■ Materiales de gran calidad y métodos de fabricación de vanguardia para cumplir con los requisitos de seguridad y calidad más exigentes
■ Prensado uniforme con tecnología especial de varios segmentos que crea un flujo de materiales perfecto
■ Prensado con función de sujeción en el montaje fiable para bloquear antes y después del proceso de prensado
■ Diseño optimizado en cuanto a peso en coordinación con el rendimiento de prensado
Características
▪ Prensado con función de sujeción en el montaje fiable antes y después del proceso de prensado
Adecuada para
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 108 mm / 4”
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 32 kN
Compatibilidad
Artículo
UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Descripción N.º de pieza
Cadena de prensado de acople rápido “Quick Click” M (KSP3)42 – 54 mm QC … M
Cadena de prensado de acople rápido “Quick Click” V (KSP4)42 – 54 mm QC … V
Cadena de prensado de acople rápido “Quick Click” U (KSP5)40 -110 mm QC … U
Cadena de prensado de acople rápido “Quick Click” TH (KSP11)40 – 63 mm QC … TH
Accesorios
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
N.º de pieza P.
Herramienta de prensado hidráulica universal a batería, 32 kN UAP332 22
Herramienta de prensado hidráulica universal a batería, 32 kN UAP432 24
Pinza adaptadora SBKQC 33
SSK, cadena de prensado de 4 segmentos, 32 kN
Prensado sincronizado gracias a los 4 segmentos
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Características
▪ Tecnología de prensado de 4 segmentos para un prensado óptimo
▪ Prensado con función de sujeción en el montaje fiable antes y después del proceso de prensado
Adecuada para
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 2” como máx.
▪ Cobre, aleaciones de cobre: NW 54 mm / 2”
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 32 kN
Compatibilidad UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artículo
Descripción N.º de pieza
Cadena de prensadoM (KSP3)42 mm SSK42M
Cadena de prensadoM (KSP3)54 mm SSK54M
Cadena de prensadoV (KSP4)42 mm SSK42V
Cadena de prensadoV (KSP4)54 mm SSK54V
Accesorios N.º de piezaPágina
Herramienta de prensado hidráulica universal a batería, 32 kN UAP332 22
Herramienta de prensado hidráulica universal a batería, 32 kN UAP432 24
Pinza adaptadora SBKQC 33
Características
▪ Tecnología de prensado de 4 segmentos para un prensado óptimo
▪ Instalación de edificios
▪ Prensado con función de sujeción en el montaje fiable antes y después del proceso de prensado
▪ Bloqueo de la cadena resistente que absorbe las elevadas fuerzas de sujeción
Adecuada para
▪ Solo puede utilizarse junto con la pinza adaptadora SBKUAP4 (no incluida de serie)
▪ Acero inoxidable, acero: NW de 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW 108 mm / 4”
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 32 kN
Compatibilidad UAP432, UAP4L, UAP4, PKUAP4
Artículo
Prensado sincronizado gracias a los 4 segmentos
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de pieza
Cadena de prensado M (KSP3)76,1 mm BP761LP
Cadena de prensado M (KSP3)88,9 mm BP889LP
Cadena de prensado M (KSP3)108 mm BP108LP
Accesorios N.º de piezaPágina
Herramienta de prensado hidráulica universal a batería, 32 kN UAP432 24
Pinza adaptadora SBKUAP4 33
Características
▪ Tecnología de prensado de 4 segmentos para un prensado óptimo
▪ Para cumplir los requisitos especiales para realizar conexiones fiables de tuberías (aplicaciones industriales, rociadores automáticos, construcción naval, etc.)
▪ Prensado con función de sujeción en el montaje fiable antes y después del proceso de prensado
▪ Bloqueo de la cadena resistente que absorbe las elevadas fuerzas de sujeción
Adecuada para
▪ Solo puede utilizarse junto con la herramienta de prensado UAP100120 (no incluida de serie)
▪ Acero inoxidable, acero: NW de 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW 108 mm / 4”
▪ Las dimensiones indicadas dependen del sistema.
Datos técnicos
Fuerza 120 kN
Compatibilidad UAP100120, UAP100L, UAP100, PK100
Artículo
Prensado sincronizado gracias a los 4 segmentos
Para más perfiles de prensado, consulte Perfiles de prensado en la página 40 o envíe una solicitud
Descripción N.º de pieza
Cadena de prensado M (KSP3)76,1 mm BP761M
Cadena de prensado M (KSP3)88,9 mm BP889M
Cadena de prensado M (KSP3)108 mm BP108M
Accesorios N.º de piezaPágina
Herramienta de prensado hidráulica universal a batería, 120 kN UAP100120 26
Cadenas de prensado
Se pueden combinar con herramienta de prensado, pinzas de prensado y cadenas de prensado
MAP215
MAP115ML MAP2L MAP1
MAP219 MAP2L19
UAP332 UAP3L UAP2 UNP2
UAP432 UAP4L UAP4
UAP100120 UAP100L UAP100
Junto con
Junto con SBKQC
Junto con SBKQC
Junto con SBKQC
Junto con SBKQC
Junto con SBKUAP4
Nuestros más de 50 perfiles de prensado del sistema específicos del cliente en diferentes dimensiones cubren una amplia gama de usos.
■ Aprobaciones de más de 150 proveedores de sistemas para su uso en aplicaciones del sector de la fontanería, calefacción , gas y aire acondicionado así como para diversas aplicaciones industriales personalizadas
■ Pruebas de funcionalidad adicionales con determinados perfiles de prensado llevados a cabo por el Instituto alemán de ensayos de materiales (MPA, por sus siglas en alemán)
■ Larga vida útil a través de procesos de fabricación optimizados, en combinación con altos niveles de precisión en las dimensiones y resistencia al desgaste
■ Resultados de procesamiento constantes gracias a una calidad de fabricación que siempre se mantiene alta
■ Los conocimientos de Klauke y los muchos años de experiencia aseguran beneficios adicionales y mayores niveles de fiabilidad
■ Asistencia técnica para el desarrollo de sistemas en colaboración con Klauke
Las aplicaciones, en función de las dimensiones, el perfil y el tipo de herramienta, se establecen en las instrucciones de aplicación y montaje del proveedor de sistemas.
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Uponor UNIPIPE
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Ivar Megaro
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Eurotubi Europa
Airbel Sertinox / Pressclim
Oteraccordi
Filtube Instalpres Pegler Yorkshire
AMCO HI-TECH INTERNATIONALHEBEI GUANGDE STAINLESSPipelife Austria
Aschl Inoxpres
Bonfix Isotubi
CaroScheibe GmbH
Chibro
KAN
Raccorderie Metalliche InoxPres
Sabelita
Seppelfricke GmbH
Kohler InoxPres Simplex
Comisa LK Systems
Starsin Trading Pte Ltd
Dahl Sverige AB Lombarda Raccordi InoxPresStirlings Australia
Dw Verbundrohr GmbH Maincor Vimoter
Emcal PRESSO NOX
MARINE EQUIPMENT INT.VSH
Esta Simplesta M-Press Fittings
W&O Supply
Las aplicaciones, en función de las dimensiones, el perfil y el tipo de herramienta, se establecen en las instrucciones de aplicación y montaje del proveedor de sistemas.
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables
Cadenas de prensado
En base a la herramienta y el sistema de AMCO HI-TECH INTERNATIONALEmmeti
Bun Kee (International) LimitedFrabo
Comap Sudopress CU
Comisa
Dahl Sverige AB
IBP B-Press
JSL Lifestyle Ltd.
LK Systems B-Press
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables
Cadenas de prensado
Megaro
Metallwerke Möllersdorf B-Press
Nibco
Seppelfricke GmbH
Tzanos B-Press
En base a la herramienta y el sistema de Aquatecnic
BRASS FORM
CO.E.S Coesclima
Dw Verbundrohr GmbH
Grupo Plásticos Ferro
KE KELIT
KISAN
Maincor
FAR mfh systems GmbH
Fränkische Rohrwerke
Global Piping
ALB
MT Business Key
Multec
SHARKBITE
Nikkai KMO
Nupi
Polytherm Española
Rifeng
SPK INDUSTRIES
TWEETOP
Wavin Tigris K1 + M1
Las aplicaciones, en función de las dimensiones, el perfil y el tipo de herramienta, se establecen en las instrucciones de aplicación y montaje del proveedor de sistemas.
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Haka HAKAPRESS
BRASS FORM
FAR
Mair M-Press /Gomafix
Prandelli Multyrama
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Roth
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de HENCO NW32-40
Simplex
Tzanos
ALB
Las aplicaciones, en función de las dimensiones, el perfil y el tipo de herramienta, se establecen en las instrucciones de aplicación y montaje del proveedor de sistemas.
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de APE
Auspex Duopex
Becker Plastics
BRASS FORM
General Fittings ONDA MFG.
Giacomini
Global Piping
Golan
Canes AS Grupo Plásticos Ferro
PB Tub
Pedotherm
Pinto & Cruz
Pipelife Austria Comap SudoPress Multiskin Henco
COMFORTPRO SYSTEMS
Comisa
Dahl Sverige AB
Herz IPANAPRESS
Industrielle du Plastique & Accessoires
IPA IPANAPRESS
Dalpex ITULA
Diwa Rohrsysteme
Egoplast
Emcal PRESSO
Emmeti Gerpex
Kermi X-Press
KISAN
Klimit
LK Systems PressPex
FAR MA.S.TER SYSTEM
Fränkische Ibérica
Fränkische Rohrwerke
F.I.V. Fivpress
Megaro
Nicoll
Nikkai KMO
Polysan
Polytherm Heating Systems
Purmo
Rifeng
Rofix
Schlösser EuroPressSystem
Schütz EHT
Seppelfricke SD Sistemi Italia
Seppelfricke GmbH
Stelbi
Tiba abit
Tiemme Racorderie Cobrapress
VIESSMANN
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Oventrop Cofit-P
Polytherm Polyfix / Polyfix MT
Las aplicaciones, en función de las dimensiones, el perfil y el tipo de herramienta, se establecen en las instrucciones de aplicación y montaje del proveedor de sistemas.
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Metzerplas
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Filpres Jäger Systemvertrieb FG Inox Filtube
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Rehau Raubasic
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de GALVINS PLUMBING PLUS KSP17AIplex Ken’s Plumbing
En base a las dimensiones de Pinzas de prensado
Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de BENTONS PLUMBTEC Valsir Pexal
Las aplicaciones, en función de las dimensiones, el perfil y el tipo de herramienta, se establecen en las instrucciones de aplicación y montaje del proveedor de sistemas.
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Global Piping System AC-FIXPB Tub Blansol / Barbi MT Business Key FITTINGSESTANDAR
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de DITRON BUTELINE KSP28CPHILMAC KSP28C Auspex KSP28
Nibco KSP28B
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de Benkan Hebei Guangde Stainless/JSLSamyong EQJOINT
En base a las dimensiones de Pinzas de prensado Matrices intercambiables Cadenas de prensado
En base a la herramienta y el sistema de DASUNG TECH SEOWON TECHNOLOGY
Utilice nuestras herramientas de prensado axial MAPAX para crear conexiones fiables de tuberías multicapa y PEX.
También pueden realizar conexiones de tuberías de metal.
Algunos modelos de la serie también permiten expandir rápidamente antes del prensado.
■ Fuerza axial apropiada a sus aplicaciones, tanto 16 kN, 25 kN como 45 kN
■ Operaciones sencillas al combinar acciones de expansión y empuje en una sola herramienta
■ Adaptador opcional para montar expansionadores de tubería para expandir fácilmente los extremos de la tubería
■ Operaciones prácticas y rápidas en cualquier situación de montaje
■ Sistema de horquillas deslizantes para realizar conexiones que permite cambiar rápidamente entre las diferentes dimensiones
■ Los códigos del soporte evitan que las horquillas se conecten de forma errónea
Herramientas de prensado axial
Serie MAPAX
MAPAX216, miniherramienta axial de prensado hidráulica a batería, 16 kN
Datos técnicos
Fuerza lineal 16 kN
Peso 2,2 kg
Dimensiones 309 x 80 x 174 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados
Bluetooth
Reloj en tiempo real
Pantalla OLED
Control de la presión hidráulica
Aprox. 150 (NW 20 / batería de 1,5 Ah)
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta deslizante a batería, con batería Makita MAPAX216CFM
Herramienta deslizante a batería, con batería Bosch MAPAX216CFB
Artículos incluidos
Batería Makita de 18 V / 1,5 Ah, Li-Ion
Cargador rápido Makita de 230 V para baterías de 18 V, Li-Ion
Batería Bosch de 18 V / 2,0 Ah, Li-Ion
Cargador Bosch para baterías de 18 V, Li-Ion
Estuche de plástico KKMAPAX2NGSKKMAPAX2NGS
Accesorios
Batería Makita de 18 V / 3,0 Ah, Li-Ion
Batería Bosch de 18 V / 5,0 Ah, Li-Ion
68
71
70
71
68
70
Adecuada para
SGL, horquillas deslizantes, 16 kN
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
▪ Por encargo
AWA, adaptador de expansión
▪ Para conectar a la herramienta de prensado MAPAX216
▪ Para montar coronas de expansión AWK
▪ Por encargo
AWK, corona de expansión
▪ Para expandir extremos de tubería
▪ Se puede adaptar al adaptador de expansión AWA
▪ Por encargo
Herramientas de prensado axial
Serie MAPAX
25 kN
Datos técnicos
Fuerza lineal 25 kN
Peso 3 kg
Dimensiones: 310 x 80 x 198 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados
Bluetooth
Reloj en tiempo real
Pantalla OLED:
Control de la presión hidráulica
Aprox. 150 (NW 20 / batería de 1,5 Ah)
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta deslizante a batería, con batería Makita MAPAX325CFM
Herramienta deslizante a batería, con batería Bosch MAPAX325CFB
Artículos incluidos
Batería Makita de 18 V / 1,5 Ah, Li-Ion
Cargador rápido Makita para baterías de 18 V, Li-Ion
Batería Bosch de 18 V / 2,0 Ah, Li-Ion
68
71
70
Cargador rápido Bosch para baterías de 18 V, Li-Ion LGLB1EU 71
Estuche de plástico KKMAPAX3NGSKKMAPAX3NGS
Accesorios
Batería Makita de 18 V / 3,0 Ah, Li-Ion
68
Batería Bosch de 18 V / 5,0 Ah, Li-Ion RALB2EU 70
Adecuada para
SGL, horquillas deslizantes, 25 kN
▪ Tubería multicapa / tubería PEX: NW de 50 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
▪ Por encargo
AWA, adaptador de expansión
▪ Para conectar a la herramienta de prensado MAPAX325
▪ Para montar coronas de expansión AWK
▪ Por encargo
AWK, corona de expansión
▪ Para expandir extremos de tubería
▪ Se puede adaptar al adaptador de expansión AWA
▪ Por encargo
Herramientas de prensado axial
Serie MAPAX
MAPAX445, miniherramienta axial de prensado hidráulica a batería, 45 kN
Datos técnicos
Fuerza lineal 45 kN
Peso 3,2 kg
Dimensiones 320 x 80 x 155 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados
Bluetooth
Reloj en tiempo real
Pantalla OLED
Control de la presión hidráulica
Aprox. 150 (NW 20 / batería de 1,5 Ah)
Artículo N.º de pieza Makita N.º de pieza Bosch
Herramienta deslizante a batería, con batería Makita MAPAX445CFM
Herramienta deslizante a batería, con batería Bosch MAPAX445CFB
Artículos incluidos
Batería Makita de 18 V / 1,5 Ah, Li-Ion
Cargador rápido Makita para baterías de 18 V, Li-Ion
Batería Bosch de 18 V / 2,0 Ah, Li-Ion
Cargador rápido Bosch para baterías de 18 V, Li-Ion
Estuche de plástico KKMAPAX3NGSKKMAPAX3NGS
Accesorios
Batería Makita de 18 V / 3,0 Ah, Li-Ion
Batería Bosch de 18 V / 5,0 Ah, Li-Ion
71
70
70
Adecuada para
SGL, horquillas deslizantes, 45 kN
▪ Tubería multicapa / tubería PEX: NW de 63 mm / 2,5” como máx.
▪ Las dimensiones indicadas dependen del sistema.
▪ Por encargo
Posibles artículos incluidos
El concepto del sistema se implementa en Klauke de forma consistente. Nuestras bombas hidráulicas proporcionan la fuerza necesaria a cada cabezal, ya sea múltiple, de prensado o de corte.
Todas las bombas se acoplan a los diferentes cabezales. Tienen una presión de salida de 700 bares para garantizar un rendimiento completo en todo momento.
■ Unidad de accionamiento hidráulico a batería y desconexión automática de la presión
■ Circuito hidráulico cerrado y accionado por batería para utilizar esté donde esté y en cualquier posición de trabajo, incluso sin conexión a la red eléctrica
■ También se puede operar con un adaptador de corriente de 230 V
■ Toma para batería de reserva
■ También disponible con control remoto con cable
■ Amplia gama de adaptadores para las aplicaciones más diversas
■ La solución ideal para todas aquellas aplicaciones del sector y de los oficios que deben cumplir unos requisitos especiales de movilidad y seguridad
Datos técnicos
Presión de funcionamiento como máx.
700 bares
Peso 6,4 kg
Dimensiones: 330 x 160 x 280 mm
Temperatura ambiente -10 °C hasta 40 °C
Batería 18 V, Li-Ion
Cargador de batería 230 V (110 V por encargo)
Número de prensados
Aprox. 400 (NW 20 / batería de 4,0 Ah)
Pantalla OLED: •
Control de la presión hidráulica •
Artículo N.º de pieza Makita
Unidad de accionamiento accionada por batería, con batería Makita
Artículos incluidos
Batería Makita de 18 V / 4,0 Ah, Li-Ion
Cargador rápido Makita para baterías de 18 V, Li-Ion
Bolsa de transporte TT2
Control remoto con cable de 1,5 m HTA4
Manguera hidráulica, 2 m, rellena de aceite
Página
69
71
HSOEL2
Correa con acolchado para el hombro TG3
Accesorios
Batería Makita de 18 V / 5,0 Ah, Li-Ion
Adaptador de corriente de 18 V / 230 V
(solo compatible con Makita / 110 V por encargo)
Página
70
Adecuada para
PKMAP2, cabezal de prensado, 15 kN (pinzas de prensado SBM, UWM)
▪ Acero inoxidable, acero: NW de 22 mm (NW de 28 mm por encargo) / 3/4”
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1-1/4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
PKUAP3, cabezal de prensado, 32 kN (pinzas de prensado SB, UW, SBKQC y cadenas de prensado SSK, QC)
▪ Acero inoxidable, acero: NW de 54 mm / 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 108 mm / 4” como máx.
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
PKUAP4, cabezal de prensado, 32 kN (pinzas de prensado SB, UW, SBKQC, SBKUAP4 y cadenas de prensado SSK, QC, BP…LP)
▪ Acero inoxidable, acero: NW de 54 mm / 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm/ 108 mm / 4” como máx.
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
PKUAP100, cabezal de prensado, 120 kN (cadenas de prensado BP…HP)
▪ Acero inoxidable, acero: NW de 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 108 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
PKMAPAX, cabezal de prensado axial, 16 kN (horquillas deslizantes SGL, adaptador de expansión AWA)
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1-1/4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
▪ Por encargo.
En determinados entornos de trabajo, solo sirven las herramientas manuales. Nuestras herramientas de prensado manual hidráulicas también están disponibles con homologación EX.
■ Herramienta de prensado hidráulica con retracción automática del pistón
■ Operaciones prácticas con un sistema hidráulico de 2 etapas que ofrece carga rápida y prensado potente en un solo movimiento
■ Soporte de pinza de prensado con 350° de rotación para obtener resultados óptimos, incluso en lugares estrechos
■ La misma fuerza de prensado que las herramientas de prensado a batería y con una fuerza lineal de 15 kN o 32 kN
■ Se puede combinar con las pinzas de prensado del sistema Klauke y el sistema de cadenas de prensado
■ Adecuada para usar en áreas potencialmente explosivas según la Categoría de equipos II 2GD c IIB T4 T120 de la Directiva ATEX
Herramientas de prensado manual con y sin homologación EX
(disponible también una versión sin EX)
Datos técnicos
Fuerza lineal 15 kN
Peso 2,7 kg
Dimensiones: 510 x 60 x 150 mm
Temperatura ambiente -10 °C hasta 40 °C
Soporte de pinza de prensado 350° de rotación
Sistema hidráulico de 2 etapas •
Artículo N.º de pieza EX N.º de pieza Estándar
Herramienta de prensado manual hidráulica, versión EX HPU32EX
Herramienta manual hidráulica (estándar) HPU32
Artículos incluidos
Bolsa textil TT32 TT32
Adecuada para
SBM, minipinza de prensado, 15 kN
Página 30
▪ Acero inoxidable, acero: NW de 22 mm como máx. (NW de 28 mm por encargo) / 3/4”
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1-1/4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
UWM, minipinza intercambiable para inserciones universal, 15 kN
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Página 30
Herramientas de prensado manual con y sin homologación EX
(disponible también una versión sin EX)
Datos técnicos
Fuerza lineal 32 kN
Peso 2,7 kg
Dimensiones: 510 x 60 x 150 mm
Temperatura ambiente -10 °C hasta 40 °C
Soporte de pinza de prensado 350° de rotación
Sistema hidráulico de 2 etapas •
Artículo N.º de pieza EX N.º de pieza Estándar
Herramienta de prensado manual hidráulica, versión EX HPU2EX
Herramienta manual hidráulica (estándar) HPU2
Artículos incluidos
Bolsa textil TT32TT32
Adecuada para
SB, pinza de prensado, 32 kN
▪ Acero inoxidable, acero: NW de 54 mm / 2” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 2” como máx.
▪ Tubería multicapa / tubería PEX: NW de 50 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
UW, pinza intercambiable para inserciones universal estándar, 32 kN
▪ Acero inoxidable, acero: NW de 22 mm / 3/4” como máx.
▪ Cobre, aleaciones de cobre: NW de 28 mm / 1” como máx.
▪ Tubería multicapa / tubería PEX: NW de 32 mm / 1” como máx.
▪ Las dimensiones indicadas dependen del sistema.
QC, cadena de prensado de acople rápido “Quick Click”, 32 kN
Página 32
Página 32
Página 36
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 108 mm / 4” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 108 mm / 4”
▪ Tubería multicapa / tubería PEX: NW de 110 mm / 4” como máx.
▪ Las dimensiones indicadas dependen del sistema.
SSK, cadena de prensado de 4 segmentos, 32 kN
Página 36
▪ Solo puede utilizarse junto con la pinza adaptadora SBKQC (no incluida de serie)
▪ Acero inoxidable, acero: NW de 54 mm / 2” como máx.
▪ Cobre, aleaciones de cobre: NW de 54 mm / 2” como máx.
▪ Las dimensiones indicadas dependen del sistema.
Nuestras bases para materiales permiten elegir la tecnología de vanguardia en baterías con la que trabajar: Makita o Bosch. El sistema de tecnología de batería está disponible para toda la gama de herramientas hidráulicas a batería de Klauke.
■ Base para batería Klauke para unas operaciones flexibles y productivas con la menor dependencia posible de las condiciones del lugar de trabajo
■ Sistema de batería de 18 V con la última tecnología de Li-Ion
■ Mayor seguridad gracias a la capacidad de la batería y a su diseño sin cables
■ Tiempos de carga extremadamente cortos de menos de 15 min a 1,5 Ah y menos de 22 min a 3 Ah
■ Poco peso para un manejo ligero y unas operaciones equilibradas
■ Rentabilidad gracias a la reutilización múltiple de la batería existente
Base para batería
Baterías y adaptadores de corriente
RAL 1, batería Makita de 18 V / 1,5 Ah, Li-Ion (27 Wh)
Características
▪ Sin efecto de memoria
▪ Autodescarga extremadamente baja
▪ Poco peso
Adecuada para
▪ Herramientas hidráulicas MAP a batería, con batería Makita
Datos técnicos
Voltaje de la batería (V)18 V
Capacidad de la batería1,5 Ah
Tiempo de cargaCon LGL1: 15 min
Tecnología de las celdasLi-Ion
Peso 0,4 kg
Artículo
N.º de pieza
Batería Makita de 18 V / 1,5 Ah, Li-Ion RAL1
RAL 2, batería Makita de 18 V / 3,0 Ah, Li-Ion (54 Wh)
Características
▪ Sin efecto de memoria
▪ Autodescarga extremadamente baja
▪ Poco peso
Adecuada para
▪ Herramientas hidráulicas Next Generation a batería, con batería Makita
Datos técnicos
Voltaje de la batería (V)18 V
Capacidad de la batería3,0 Ah
Tiempo de cargaCon LGL1: 22 min
Tecnología de las celdasLi-Ion
Peso 0,6 kg
Artículo
N.º de pieza
Batería Makita de 18 V / 3,0 Ah, Li-Ion (54 Wh) RAL2
Cargadores y baterías específicos de otros países por encargo
RAL 40, batería Makita de 18 V / 4,0 Ah, Li-Ion (72 Wh)
Características
▪ Sin efecto de memoria
▪ Autodescarga extremadamente baja
▪ Ligera: mismo peso que la batería Makita de 3,0 Ah
Adecuada para
▪ Herramientas hidráulicas Next Generation a batería, con batería Makita
Datos técnicos
Voltaje de la batería (V)18 V
Capacidad de la batería4,0 Ah
Tiempo de cargaCon LGL1: 36 min
Tecnología de las celdasLi-Ion
Peso 0,6 kg
Artículo
N.º de pieza
Batería Makita de 18 V / 4 Ah, Li-Ion RAL40
RAL 4, batería Makita de 18 V / 5,0 Ah, Li-Ion (90 Wh)
Características
▪ Sin efecto de memoria
▪ Autodescarga extremadamente baja
▪ Ligera: mismo peso que la batería Makita de 3,0 Ah
Adecuada para
▪ Herramientas hidráulicas Next Generation a batería, con batería Makita
Datos técnicos
Voltaje de la batería (V)18 V
Capacidad de la batería5,0 Ah
Tiempo de cargaCon LGL1: 45 min
Tecnología de las celdasLi-Ion
Peso 0,6 kg
Artículo
N.º de pieza
Batería Makita de 18 V / 5,0 Ah, Li-Ion (90 Wh) RAL4
Cargadores y baterías específicos de otros países por encargo
Base para batería
Baterías y adaptadores de corriente
EU, batería Bosch de 18 V / 2,0 Ah, Li-Ion
Datos técnicos
Voltaje de la batería (V)18 V
Capacidad de la batería2,0 Ah
Tiempo de cargaRALB1EU: 15 min
Tecnología de las celdasLi-Ion
Peso 0,4 kg
Artículo
N.º de pieza
Batería Bosch de 18 V / 2,0 Ah, Li-Ion RALB1EU
EU, batería Bosch de 18 V / 5,0 Ah, Li-Ion
Datos técnicos
Voltaje de la batería (V)18 V
Capacidad de la batería5,0 Ah, Li-Ion
Tiempo de cargaCon LGLB1EU: 45 min
Tecnología de las celdasLi-Ion
Peso 0,69 kg
Artículo
N.º de pieza
Batería Bosch de 18 V / 5,0 Ah, Li-Ion RALB2EU
NG2, adaptador de corriente de 18 V para corriente eléctrica de 120 V o 230 V
Características
▪ Protección de sobrecalentamiento
▪ Limitador de corriente
▪ Protección de sobretensión de 250 V
▪ Longitud del cable: 5 m
Adecuada para
▪ Todas las herramientas Klauke con baterías de 18 V, versión Makita
Datos técnicos
Conexión a la red eléctrica 120 V / 230 V
Rango de tensión18 V
Peso 0,8 kg
Artículo
N.º de artículo
Adaptador de corriente de 18 V para corriente eléctrica de 120 V NG2115
Adaptador de corriente de 18 V para corriente eléctrica de 230 V NG2230
Cargadores y baterías específicos de otros países por encargo
Base para batería Cargadores de batería
LGL 1, cargador rápido Makita para baterías de 18 V, Li-Ion
Adecuada para ▪ Klauke, baterías Makita de 18 V, Li-Ion
Datos técnicos
Tiempo de cargaCon RAL1: 15 min, con RAL2: 22 min
Conexión a la red eléctrica 230 V
Rango de tensión18 V
Peso 1,0 kg
Artículo
N.º de pieza
Cargador rápido Makita para baterías de 18 V, Li-Ion LGL1
LGL B1 EU, cargador Bosch para baterías de 18 V, Li-Ion
Adecuada para ▪ Klauke, baterías Bosch de 18 V, Li-Ion
Datos técnicos
Tiempo de cargaCon RALB1EU: 15 min, con RALB2EU: 45 min
Conexión a la red eléctrica 230 V
Rango de tensión18 V
Peso 0,65 kg
Artículo N.º de pieza
Cargador rápido Bosch para baterías de 18 V, Li-Ion LGLB1EU
Nuestros clientes confían en Klauke para que sea su socio de sistema.
■ Hemos obtenido aprobaciones de más de 150 proveedores de sistemas para su uso en aplicaciones del sector de la fontanería, lcalefacción , gas y aire acondicionado, así como para diversas aplicaciones industriales.
■ Las herramientas de prensado, pinzas de prensado y cadenas de prensado de Klauke han sido comprobadas y aprobadas por nuestros socios de sistema.
■ Nos basamos en nuestro vasto conocimiento de la industria para cumplir con los altos estándares establecidos por nuestros socios de sistema de una forma eficiente y fiable.
■ Póngase en contacto con su proveedor de sistemas para obtener información sobre otros sistemas aprobados o las últimas dimensiones de prensado de sistemas específicos.
■ Los componentes del sistema Klauke se pueden obtener de nuestros socios, que encontrará a continuación.
✔ Las pinzas y herramientas de prensado de Klauke han sido comprobadas y aprobadas para sistemas específicos por todos los proveedores de sistemas que aparecen en la siguiente lista.
✔ Póngase en contacto con su proveedor de sistemas para obtener información sobre otros sistemas aprobados o las posibles dimensiones de prensado de sistemas específicos.
✔ Los componentes del sistema Klauke se pueden obtener de nuestros socios, que encontrará a continuación.
A&O Johansen www.ao.dk
Adrien Riquier www.riquier.fr
Airbel www.airbel.fr
Air Energy www.airenergy.com.au
Allmach Pneumatic www.allmach.com.au
AMCO HI-TECH INTERNATIONAL www.amcopress.com
APE www.ape-raccorderie.com
Aquatech. Distribution www.aquatech.ie
Aquatherm GmbH www.aquatherm.de
Aschl www.aschl-edelstahl.com
Auspex www.auspex.com.au
Australian Hydronics Supply www.hydronicsupplies.com.au
Becker Plastics www.becker-plastics.de
Benkan Corporation www.benkan.com
BENTONS PLUMBTEC www.bentons.com.au
Blansol www.blansol.es
Blucher Australia www.blucher.com.au
Bonfix B.V. www.bonfix.nl
Brass Form www.brassform.gr
BROEN A/S www.broen.dk
Bun Kee (International) Limited www.bunkee.com
Buteline www.buteline.com
Byr Pex Corporation www.byrpex.com
Canes AS www.canes.no
CaroScheibe GmbH www.caroscheibe.de
Central Heating www.centralheating.co.nz
Cerro Flow Products LLC www.cerroflow.com
Chibro
Ilta Inox S.p.A. www.chibro.it
CO.E.S www.coescompany.com
Comap www.comap-group.com
Comisa www.comisagroup.it
Compipe www.compipe.ru
Dahl Sverige AB www.dahl.se
Dasung www.spjoint.com
Diwa www.diwaflex.de
Dw Verbundrohr GmbHwww.multitubo.eu
Elson Australasia www.bushpex.com
Emcal www.emcal.de
Emmeti www.emmeti.com
Esta www.esta-rohr.de
Eurotubi www.eurotubieuropa.it
F.I.V. www.fiv.it
FAR www.far.eu
FG Inox www.fginox.com
Filpres www.tubinox.pt
Filtube www.inoxidables.com
Fittings Estándar www.fittingsestandar.com
Fittings Specialisten www.fittings.dk
Fra.Bo www.frabo.com
Galpro www.galprostylex.co.nz
GALVINS PLUMBING PLUS www.galvins.com.au
Gasokol www.gasokol.at
Geberit www.geberit.de
General Fittings www.generalfittings.it
Georg Fischer www.georgfischer.it
Georg Fischer JRG AG www.gfps.com
Giacomini www.giacomini.com
Global Piping www.ac-fix.com
GMICOU Thermal Technology www.gmicou.com
Golan www.pexgol.com
Grupo Plásticos Ferro www.grupoplasticosferro.com
H. Albert GmbH www.albert-gmbh.de
Haka www.hakagerodur.ch
Heatlink Group inc. www.heatlink.com
HEBEI GUANGDE STAINLESS www.gdpressfitting.com
Henco www.henco.be
Herotec www.herotec.de
Herz www.herz-armaturen.com
Hidrotec www.coescompany.com
IBP www.conexbanninger.com
IFT Groupe Omerin www.groupe-omerin.com
Industrie du Plastique et Accessoires www.ipalpex.com
Inox www.inox.dk
Inoxpres www.inoxpres.com
ITULA www.itula.fi
IPA www.ipa-fitting.com
Iplex www.iplex.com.au
Isotubi www.isotubi.com
Ivar www.ivar-group.com
IVT Würth www.ivt-group.com
Jäger www.jaeger-aquatec.at
JSL Lifestyle Ltd. www.jindalstainless.com
KAN www.kan.com.pl
Kekelit www.kekelit.com
Ken's Plumbing www.kens.com.au
Kermi www.kermi.de
KISAN www.kisan.pl
Klimit www.herzitalia.it
Kohler www.kohler.ch
LK Systems www.lksystems.se
Loex Srl www.loex.it
Logstor www.logstor.com
Lombarda Raccordi www.lombardaraccordi.it
Lowatec www.lowatec-online.de
Mair Heiztechnik www.mair-heiztechnik.de
Marine Equipment Intern. www.meiaust.com.au
Mark www.mark-kg.de
MA.S.TER SYSTEM www.master-system.it
Megaro www.megaro.de
Metallwerke Möllersdorf www.wieland.com/de/wieland-moellersdorf
Metzerplas www.metzer-group.com
MGF SRL www.mgftools.com
M-Press Fittings www.mpressfittings.co.uk
MT Business Key www.mtspain.net
NEOTHERM www.neotherm.dk
Nibco www.nibco.com
Nicoll www.nicoll.it
NIKKAI KMO www.nikkai-kmo.com
Nupi www.nupiindustrieitaliane.com
ONDA MFG www.onda.co.jp
Oteraccordi www.oterspa.it
Oventrop www.oventrop.de
PB Tub www.pbtub.fr
Pedotherm www.pedotherm.de
Pegler Yorkshire www.pegleryorkshire.co.uk
Philmac www.philmac.com.au
Pinto & Cruz www.pintocruz.pt
Pipelife www.pipelife.com
Polysan www.polysan.at
Polytherm Espaňola www.polytherm.es
Polytherm Heating Systems Ltd www.polytherm.ie
Prandelli www.prandelli.com
Pro Aqua www.egoing.ru
Purmo www.purmo.de
R.B.M. www.rbm.eu
Raccorderie Metalliche www.racmet.com
Raccords Afy www.afy.fr
Redi www.redi.it
Rehau www.rehau.com
Rettig Heating www.purmo.com/pl
Rifeng www.rifeng.com
Rofix www.rofix.com
Rotex www.rotex.de
Roth www.roth-industries.com
Sabelita Engineering Pte. Ltd. www.sabelita.com.sg
Samyong www.eqjoint.com
Schlösser www.schloesser-armaturen.de
Schuetz EHT www.schuetz.net
SEOWON TECHNOLOGY www.srjoint.co.kr
Seppelfricke GmbH www.seppelfricke.de
Seppelfricke SD
Sistemi Italia www.seppelfricke.it
Simplex www.simplex-armaturen.de
SPK INDUSTRIES www.spk.co.nz
Starsin Trading Pte Ltd www.starsin.com.sg
Stelbi www.stelbi.com
Stirlings www.stirlingsps.com
TECE www.tece.fr
Termostal Imex S.R.L. www.termostal.md
Tersia www.tersia.nl
The Couta Group www.coutagroup.com.au
Thermtec www.thermtec.de
Tiba www.tiba.pt
Tiemme Raccorderie www.tiemme.com
Tufflok www.tufflok.com
Tweetop www.tweetop.pl
Tzanos www.tzanos.gr
Unidelta www.unidelta.it
Uponor www.uponor.com
Valsir www.valsir.com
Valsir France www.valsir.fr
Victaulic www.victaulic.com
Viega www.viega.com
VIESSMANN SP. Z.O.O. www.viessmann.pl
Vimoter www.vimoter.it
VSH www.vsh.eu
Vulkan Lokring www.vulkan.com
W & O Supply www.wosupply.com
Wavin www.wavin.com
Winkler www.winkler-heizung.at
Witzenmann www.witzenmann.com
Promovemos la comunicación directa y la colaboración estrecha con nuestros clientes. Esto nos permite ayudar a nuestros clientes a conseguir el éxito en su trabajo diario de la mejor manera posible.
■ Servicio mundial de reparación y mantenimiento en más de 50 centros de servicio técnico autorizados (Klauke ASC, por su nombre en inglés)
■ Servicio profesional con mantenimiento e inspección anual por un precio fijo
■ Línea directa gratuita para todas las preguntas relacionadas con el servicio técnico de la herramienta en Alemania
■ Servicio de alquiler de equipos rápido y sencillo para todas las herramientas estándar
■ Vehículo de servicio técnico para ofrecer la flexibilidad de un servicio técnico in situ
Gustav Klauke GmbH
Auf dem Knapp 46
D – 42855 Remscheid
P.O. Box 10 05 22
D - 42805 Remscheid
Tel.: +49 (0) 2191 / 907 222
Fax: +49 (0) 2191 / 907 243
E-Mail: klauke-service@ emerson.com
Web: www.klauke.com
■ Mantenimiento regular por parte de expertos para garantizar un rendimiento óptimo
■ Disminución permanente de los costes al evitar daños innecesarios y tiempos de inactividad
■ Calidad, seguridad y fiabilidad para el trabajo diario
■ Reducción de los efectos de desgaste
■ Prueba de mantenimiento para los proyectos de construcción
■ Planificación sencilla del mantenimiento gracias a la consulta del estado de la herramienta a través de la app de Klauke
■ Podemos inspeccionar su dispositivo y preparar un presupuesto aproximado por encargo
▪ AUSTRALIA
The Energy Network PTY LT
Banyo, QLD 4014 (Australia)
Tel.: +61 732 128 999
Fax: +61 732 128 998 workshopgld@tengroup.com.au
The Energy Network PTY LT
Canning Vale, WA 6155 (Australia)
Tel.: +61 894 555 574
Fax: +61 892 564 075 workshopwa@tengroup.com.au
Parks Hydraulic Service
Abbotsford, Vic 3067 (Australia)
Tel.: +61 394 292 072
Fax: +61 394 297 199 parkshyd@bigpond.net.au
▪ AUSTRIA
Klauke Handelsgesellschaft mbH
2544 Leobersdorf (Austria)
Tel.: +43 225 662 925
Fax: +43 225 662 930 atoffice@emerson.com
▪ BÉLGICA
NBR Nussbaumer & Cie
1500 Halle (Bélgica)
Tel.: +32 23 570 940
Fax: +32 23 549 679 atelier@nussbaumer.be
▪ BOSNIA-HERZEGOVINA
Kabeltech D.O.O.
71000 Sarajevo (Bosnia-Herzegovina)
Tel.: +387 33 713 060
Fax: +387 33 713 063 info@kabeltech.co.ba
▪ BRASIL
lndustria e Comercio Leal Ltda.
Butanta - São Paulo - SP
CEP 05501 - 010 (Brasil)
Tel.: +11 983 468 935
Fax: +11 21 895 309 wanderson.oliveira@leal.com.br
▪ CANADÁ
Western Utility Equipment Ltd.
Calgary, AB Canada T2C 0B4 (Canadá)
Tel.: +1 403 291 11 21
Fax: +1 403 250 11 36 danny@westernlineman.com
▪ COREA DEL SUR
KESCO Co. Ltd
Seúl 07299 (Corea del Sur)
Tel.: +82 226 140 989
Fax: +82 226 140 966 tsoh@ikesco.com
▪ CROACIA
Konekt d.o.o.
10000 Zagreb (Croacia)
Tel.: +385 12 361 890
Fax: +385 12 361 882 konekt@konekt.hr
▪ DINAMARCA
Scherer’s Elektro ApS
2610 Rødovre (Dinamarca)
Tel.: +45 44 843 738
Fax: +45 44 843 708 steffen@scel.dk
▪ EE. UU. Greenlee Rockford, IL 61109-2932 (EE. UU.)
Tel.: +1 800 435 07 86
Fax: +1 800 451 26 32 nicklos.knapp@emerson.com
A & A Hydraulic & Equipment
Berea, OH 44017 (EE. UU.)
Tel.: +1 800 992 98 99
Fax: +1 440 826 39 80 dan@hydraulicparts.com
Craneworks Southwest Inc
San Marcos, CA 92078 (EE. UU.)
Tel.: +1 760 735 97 93
Fax: +1 760 735 96 94 jmwilliams@mhicranes.com
▪ ESLOVENIA
Isaria d. o.o.
1420 Trbovlje (Eslovenia)
Tel.: +386 35 631 800
Fax: +386 35 631 802 isaria.trbovlje@siol.net
▪ ESPAÑA / ANDORRA
Klauke Iberia S.L.
28500 Arganda del Rey, Madrid (España)
Tel.: +34 91 751 82 03
Fax: +34 91 751 81 95 klauke-serviceiberia@emerson.com
▪ FINLANDIA
CableX oy
20360 Turku (Finlandia)
Tel.: +358 28 800 020
Fax: +358 28 800 021 reijo.karlsson@cablex.fi
▪ FRANCIA
Klauke France
57150 Creutzwald (Francia)
Tel.: +33 387 298 470
Fax: +33 387 298 479 daniel.berrar@emerson.com
▪ GRAN BRETAÑA
Klauke UK Ltd.
Suffolk, NR35 1JX (Reino Unido)
Tel.: +44 198 689 15 08
Fax: +44 198 689 61 32 klauke-serviceuk@emerson.com
▪ GRECIA
Kalamarakis Sapounas SA 13671 Chamomilos - Acharnes, Atenas (Grecia)
Tel.: +30 210 240 60 00
Fax: +30 210 240 60 07 mapetrou@ksa.gr
▪ HUNGRÍA
Trend Elektro 2049 Diósd (Hungría)
Tel.: +36 23 545 140
Fax: +36 23 545 141 info@trendelektro.hu
▪ INDIA
Emerson Climate Technologies (India) Pvt. Ltd.
Bangalore 560064 (India)
Tel.: +91 973 846 49 80
Fax: +91 990 232 24 66
E-mail: kiran.manjunath@emerson.com
▪ INDONESIA
PT. Aura Sinarindo Abadi
Kelapa Gading, Jakarta 14240 (Indonesia)
Tel.: +62 214 534 237
Fax: +62 214 534 238 rifkiyadi@aurasinarindo.com
PT. Great Dynamic Indonesia
Isla de Riau (Indonesia)
Tel.: +62 778 455 514 Fax: +62 778 430 275 gdi@greatdynamic.com
▪ IRLANDA
PHL Hydraulics Ltd Rathcoole, Co, Dublín (Irlanda)
Tel.: +44 07 764 569 582
Fax: +353 14 588 940 mevans@phlhydraulics.com
▪ ISLANDIA
Reykjafell hf. Pressure Hydraulic Ltd
105 Reikiavik (Islandia)
Tel.: +354 588 60 00 Fax: +354 588 60 12 otto@reykjafell.is
▪ ISRAEL
Shay A.U., Ltd. 49222 Petah Tikva (Israel)
Tel.: +972 39 233 601
Fax: +972 39 234 601 ilans@uriel-shay.com
▪ ITALIA
MGF s.r.l.
43055 Mezzani PR (Italia)
Tel.: +39 052 181 83 01
Fax: +39 052 181 82 02 assistenza@mgftools.com
▪ JAPÓN
Marutaka Denki Co., Ltd. Ichinomiya-city
Aichi, 49-0827 (Japón)
Tel.: +81 586 755 151
Fax: +81 586 769 292 takahashi@mrtk.co.jp
▪ LÍBANO
Al-Bonian Group
6470 Beirut-Líbano (Líbano)
Tel.: +961 138 57 08
Fax: +961 138 57 14 houssam.sleiman@al-boniangroup.com
▪ LITUANIA
Technikos Meistrai
Vilnius LT-03151 (Lituania)
Tel.: +370 52 311 564
Fax: +370 52 311 564 info@technikosm.com
▪ MALASIA
Jasama Engineering (M) SDN BHD 40150 Shah Alam, Selangor (Malasia)
Tel.: +603 78 322 220
Fax: +603 77 341 457 jasama2013@unifi.my
▪ MÉXICO
Tecnoherramientas Hidraulicas
C.P. 11850, México, D.F. (México)
Tel.: +52 555 271 97 65
Fax: +52 555 212 04 13 alvarob@tecnohidraulicas.com.mx
▪ PAÍSES BAJOS
H.K. Electric B.V. 5321 JZ Hedel (Países Bajos)
Tel.: +31 735 997 599
Fax: +31 735 997 590 Service@hkelectric.nl
▪ NUEVA ZELANDA
Jonel Hydraulics Ltd.
East Tamaki Aukland (Nueva Zelanda)
Tel.: +64 92 749 294
Fax: +64 927 308 231 enerpac@jonel.co.nz
▪ NORUEGA
Gronvold Maskinservice
0582 Oslo (Noruega)
Tel.: +47 23 050 640
Fax: +47 23 050 650 Terje@gronvoldmaskin.no
▪ POLONIA
Despol Techniki Montażowe Sp. z o.o. 02-921 Varsovia (Polonia)
Tel.: +48 226 428 570
Fax: +48 226 420 505 m.jaworski@despoltm.pl
▪ PORTUGAL
Palissy Galvani Electricidade S.A. Granja-2625-607 Vialonga (Portugal)
Tel.: +351 213 223 400
Fax: +351 213 223 410 ana.pereira@palissygalvani.pt
▪ REPÚBLICA CHECA / ESLOVAQUIA
Klauke Slovakia s.r.o.
02601 Dolny Kubin (Eslovaquia)
Tel.: +421 435 832 311
Fax: +421 435 832 334
ASC-SK@Klauke.textron.com
▪ REPÚBLICA POPULAR CHINA
Chengdu Taidi Trading Co. Ltd
Chengdu Schuan, 100028 (China)
Tel.: +86 288 559 27 49 824625620@qq.com
Dalian Luode Construction Co., Ltd.
Dalian, Liaoning 116000 (China)
Tel.: +86 41 184 623 377 ye.han@dlrode.com
Emerson Professional Tools Co., LTd
Shanghái 201613 (China)
Tel.: +86 215 707 81 51 amychen@emerson.com
Guangzhou Ji yong Trading Co. LTD
Cantón (China)
Tel.: +86 208 732 37 70 381541320@qq.com
Shanghai Shuoheng industrial Co. Ltd
Shanghái 200233 (China)
Tel.: +86 216 051 59 91 18601708666@QQ.com
Suzhou baiheng hardware Col., LTD
Suzhou (China)
Tel.: +86 512 669 120 33 bhtools@163.com
Yangzhou Wangi Power Tech. Co., Ltd
Yangzhou City, Jiangsu, 225000 (China)
Tel.: +86 514 809 831 52 360818309@qq.com
▪ RUMANÍA
Gerkon Electro S.R.L.
530211 Miercurea Ciuc (Rumanía)
Tel.: +40 266 372 108
Fax: +40 266 312 238 office@gerkonelectro.ro
▪ RUSIA
Unit Mark Pro
109147 Moscú (Rusia)
Tel.: +7 495 748 07 47
Fax: +7 495 748 37 35 tarasov@umpgroup.ru
▪ SERBIA
Nidas d.o.o.
11000 Belgrado (Serbia)
Tel.: +381 241 77 14
Fax: +381 241 77 15 predrag.misailovic@nidas.co.rs
▪ SINGAPUR
AHT Singapore PTE. LTD.
Singapur 639509 (Singapur)
Tel.: +65 68 623 789
Fax: +65 68 623 789 alexchew@aht-sgp.com
▪ SUDÁFRICA
Eberhardt Martin CC
Newlands, Johannesburgo (Sudáfrica)
Post point Delarey 2114
Tel.: +27 112 880 000
Fax: +27 116 732 043 ebm@ebm.co.za
▪ SUECIA
AGB Service AB
39241 Kalmar (Suecia)
Tel.: +46 48 028 174
Fax: +46 48 028 165 anders@agbservice.se
AGB Service AB
169 53 Solna (Suecia)
Tel.: +46 820 22 45
Fax: +46 707 550 145 anders@agbservice.se
▪ SUIZA
Ferratec AG
8964 Rudolfstetten (Suiza)
Tel.: +41 566 492 121
Fax: +41 566 492 141 info@ferratec.ch
▪ TAIWÁN
Po Charng Co.Ltd
Sun Yi Dist, Taipei 110 (Taiwán)
Tel.: +84 886 227 631 623
Fax: +84 886 227 667 492 vincent.cn@msa.hinet.net
▪ TAILANDIA
Summit Engineering + Service Co., LTD.
BKK 10400 (Tailandia)
Tel.: +662 64 224 789
Fax: +662 642 30 85 sudsuda@greennovation.in.th
▪ TURQUÍA
Safak Elektrik Malz. Tic. Ltd.Sti. Ümraniye-Estambul (Turquía)
Tel.: +90 216 444 77 35 (ext. 4102)
Fax: +90 216 466 96 76 ryagcioglu@safakelektrik.com.tr
QUEST Inc
Brighton, CO 80601 (EE. UU.)
Tel.: +1 720 685 90 91
Fax: +1 303 655 81 43 bobquest@prodigy.net
▪ VIETNAM
MP Co., Ltd
Hung Phuoc 4, Dist. 7, HCM City (Vietnam)
Tel.: +84 285 410 88 88 (ext 205)
Fax: +84 285 410 01 67
E-mail: duc.tm@mpcovn.com
Klauke Iberia S.L.
Calle de Cabo de la Nao 7 28500 Arganda del Rey, Madrid (España)
Tel.: +34 (0) 91 751 82 03
E-mail: klauke-serviceiberia@emerson.com
Internet: www.klauke.com
Gustav Klauke GmbH
Tel.: +49 (0) 2191 / 907 - 0 Auf dem Knapp 46 E-mail: Klauke-tools@Emerson.com D-42855 Remscheid, Alemania Internet:www.klauke.com
