A
utomotive C onnector S olutions
Innovative Verbindungstechnik im Automobilbereich.
Innovative Connecting Technology for the Automotive Industr y.
Rohrkabelschuhe
•AMW 1-6

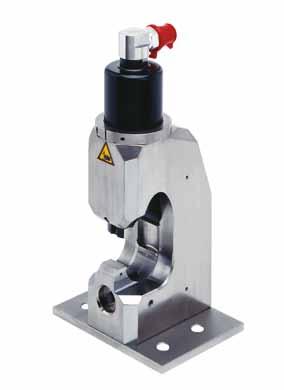

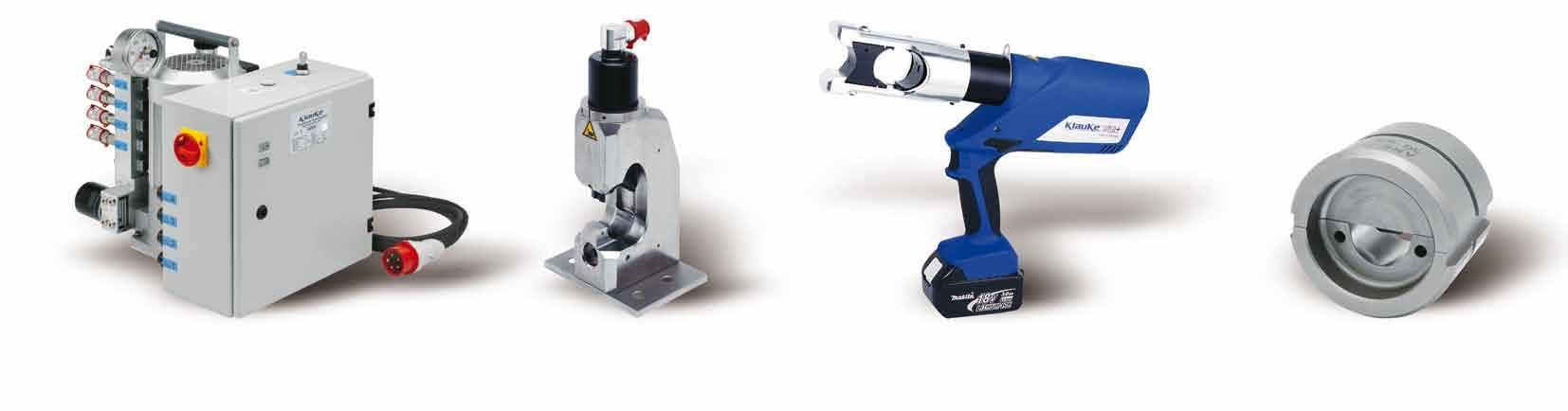

Hydraulische

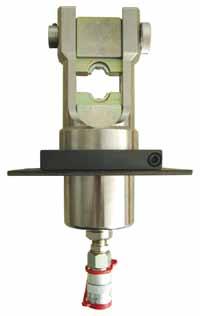

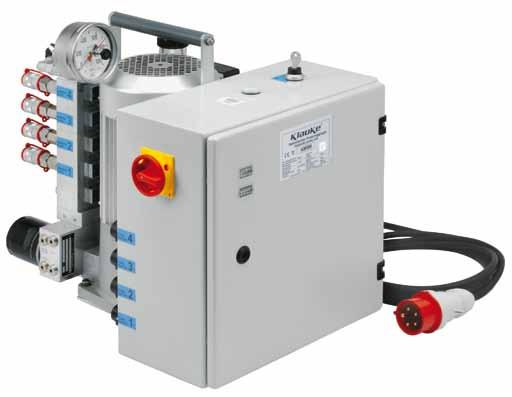

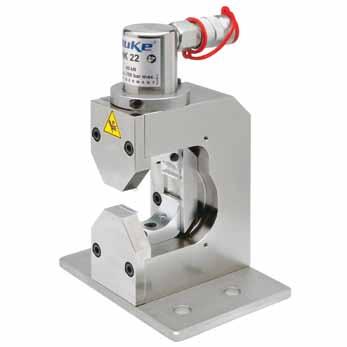

•THK 18 | THK 22 | THK 120 S | AMW 10
Elektrische

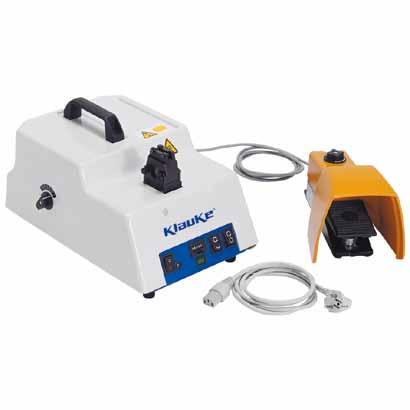

•TEKP 1

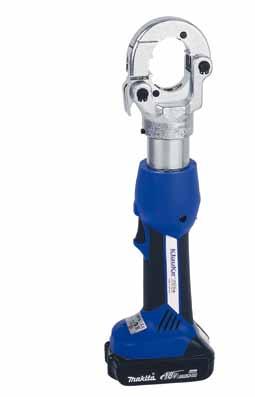

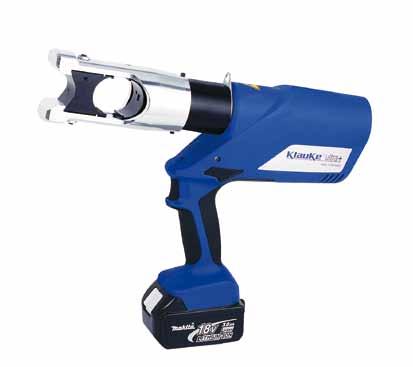

Akkuhydaulische Crimpwerkzeuge | Battery-operated crimping tools

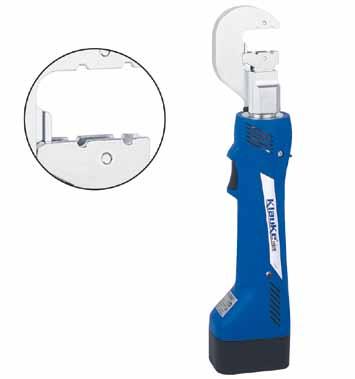

•EK 15/50 | EKM 60/22-L | EK 120 U-L

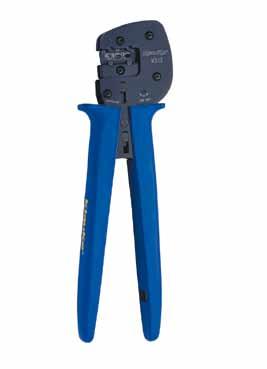

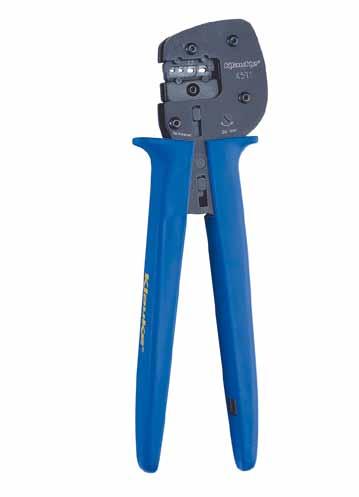

Mechanische Crimpwerkzeuge | Mechanical crimping tools

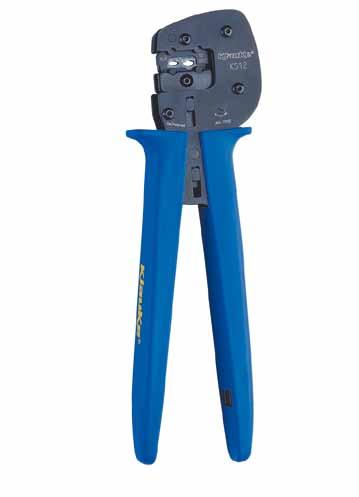

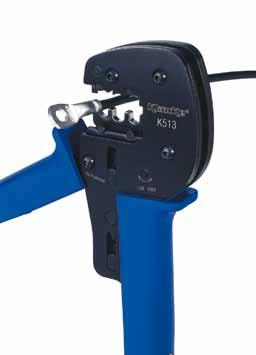

•K 511 | K 512 | K 513
Crimpgesenke für | Crimping dies for
•THK 120 S, EKM 60/22-L, EK 120 U
•AMW 10
•TEKP 1, EK 15/50, K 511, K 512, K 513
Crimpformen | Crimp profiles
Lösungen für Handwerk, Industrie und Handel Solutions for installers, trade
and industry
Klauke, ein Unternehmen der Textron-Gruppe – und Ihr Partner.
1879 wurde Klauke gegründet und hat sich bis heute zu einem der führenden Anbieter von Verbindungsmaterial, Press- und Schneidwerkzeugen entwickelt. Weltweit schaffen wir mit bestens aufeinander abgestimmten Produkten und Dienstleistungen richtungsweisende Lösungen für Handwerk, Industrie und Handel.
Durch die strategische Zusammenarbeit mit Greenlee bieten wir sich ergänzende und aufeinander aufbauende Produktprogramme für professionelle Anwender. Gemeinsam verfügen wir über hochmoderne Forschungsund Entwicklungszentren in Deutschland, Großbritannien und den USA sowie über ein internationales Netzwerk mit Vertriebs- und Servicezentren in über achtzig Ländern.
Im permanenten Dialog mit unseren Kunden finden wir Ansätze, unsere Produkte weiter zu optimieren. Diese Informationen helfen uns, unsere Produkte kontinuierlich weiter zu entwickeln. Die daraus resultierende Sicherheit und Effizienz für alle, die mit Klauke Produkten arbeiten, sind der Grund dafür, dass Fachleute weltweit auf Klauke vertrauen.
Klauke, a Textron Company – and your partner.
Founded in 1879, Klauke has grown to a leading supplier of electrical connection systems, crimping and cutting tools. We use best matching products and services to create pioneering solutions for installers, trade and industry all over the world.
Through the strategic alliance with Greenlee, we offer complementary and perfectly matching product ranges for professional application. Together, we have at our disposal ultra-modern research and development centres in Germany, Great Britain and the United States and an international distribution network with service centres in more than eighty countries.
Being in constant touch with our customers, we discover ways to optimise our products. This information helps to continually develop our products. The resulting safety and efficiency for everyone working with Klauke products is reason that craftsmen all over the world trust in Klauke.
Hauptverwaltung und Produktion | Headquarter and production plant
Gustav Klauke GmbH
Auf dem Knapp 46
D - 42855 Remscheid
Automotive Connector Solutions
Fax: +49 (0) 2191 / 34 13 88
Mail: automotive@klauke.textron.com
Produktionswerk | Production plant
Slowakei
Klauke Slovakia s.r.o.
Nábrežie Oravy 2711
026 01 Dolný Kubín
Logistikzentrum | Warehouse
Gustav Klauke GmbH
Tenter Weg 1-3
D - 42897 Remscheid
Qualität,
Kompetenz und Innovation. Weltweit.
Quality, Competence and Innovation. Worldwide.
Klauke – die Verbindungsexperten
Innerhalb des Textron Konzerns ist Klauke spezialisiert auf hochwertige elektrische Verbindungselemente: M it rund 800 Mitarbeitern und 130 Jahren Produktionserfahrung verfügen wir über höchste Fachkompetenz –insbesondere im Segment Automotive Connector Solutions.
Innovation wird bei Klauke traditionell großgeschrieben. Wir entwickeln laufend neue Produkte für die Herstellung elektrischer Verbindungen in der Automotive-Produktion: vom abgewinkelten Crimpanschluss mit integrierter Befestigungslösung bis zum längsdichten Kabelschuh.
Der Anwendungsbereich erstreckt sich dabei vom klassischen Motorenkonzept über Bordnetze bis hin zu innovativen Lösungen im Bereich der Elektromobilität. Entsprechende Presswerkzeuge zur Sicherung höchster Crimpqualität runden das Programm ab.
Kundennähe bei der Entwicklung neuer Produkte, Qualität, Flexibilität und bester Service zeichnen uns aus und sind international anerkannt.
Traditionell und innovativ.
Klauke – Experts in connection technology
Within the Textron group of companies Klauke is specialized in high-quality connection systems. With a staff of around 800 employees and 130 years of experience in production we rank among the leading manufacturers worldwide and enjoy an excellent reputation and professional competence – in particular in the area of Automotive Connector Solutions.
A t Klauke innovation has top priority. In close cooperation with our customers we continuously develop new products for the manufacture of electrical connections in automotive production: starting with angled crimp connectors with i ntegrated mounting solutions to cable lugs with barrier. Parallel to that: the ideal crimping tools to s afeguard highest assembly quality.
The field of application covers the classical automotive engine concept, on board supply systems to innovative solutions in the area of electromobility.
Proximity to customers during the process of developing new products, quality, flexibility and best service characterizes Klauke-internationally approved and recognized.
Traditionally and innovative.
Aus einer Hand:
Beratung, Entwicklung und Produktion
Klauke ist mehr als ein klassischer Systemlieferant mit Automotive-Zertifizierung nach ISO 16949. Wir beraten, entwickeln, testen und produ z ieren. Produktdesign und -fertigung werden ergänzt durch die Entwicklung und Herstellung passender Verarbeitungswerkzeuge. Perfekt abgestimmt auf den individuellen Fertigungsprozess des Kunden und die hohen Anforderungen eines konsequenten Qualitätsmanagements.
Die eigene CAD-Konstruktion ermöglicht uns, kundenspezifische Lösungen auf höchstem Niveau zu entwickeln und zur Produktions reife zu bringen. Die Herstellung erfolgt vollautomatisiert und mit Einsatz neuester Technologien – zertifiziert nach den erforderlichen ISO-Normen im Automotive-Bereich.
Darüber hinaus spielen auch die Belange der Umwelt für uns eine wichtige Rolle. Klauke beteiligt sich bereits seit 2003 an dem Projekt „Ökoprofit“ des Bergischen Städtedreiecks. H eute erfolgt die Zertifizierung nach dem internationalen Standard ISO 14001:2004.
Zertifiziert nach ISO/TS 16949:2009
From one single source:
Advice, development and production
Klauke is more than the typical system supplier with Automotive Certification as per ISO 16949. We advice, develop, testing and produce. Product design and product production are being completed with the development and manufacturing of appropriate processing tools. Perfectly matched to the individual production process of the customer and the high requirements and standards of a consequent quality management.
The own CAD construction puts us in a position to develop c ustomer specific solutions on highest levels and to provide e xcellent productivity. Production is carried out fully automated using latest technologies – certified to required ISO standards in automotive areas.
Environmental issues also play a crucial role. Our company is Ecoprofit („ECOlogical PROject For Integrated Environmental Technology“) certified and excels through its especially proenvironmental production. Today, the certification according to international standard ISO 14001:2004.
Certified according to ISO/TS 16949:2009
Klauke-Produkte mit höchster Qualitätsanforderung
Gerade bei elektrischen Verbindungen muss die Qualitätskontrolle fester Bestandteil des Fertigungsprozesses sein. In unseren eigenen Prüflaboratorien fertigen wir – produktionsbegleitend –regelmäßig Schliffbilder an und dokumentieren die Fertigungsgenauigkeit. Entsprechende Anpassungen der Produktion lassen sich schnell und effektiv durchführen. So gewährleisten wir, dass alle Verarbeitungsschritte und -werkzeuge optimal aufeinander abgestimmt sind.
Durch unser technisches Know-how und unsere langjährige Erfahrung mit Crimpformen stellen wir gasdichte Crimpverbindungen für höchste Anforderungen her. Selbst bei e xtremen Umwelteinflüssen zeichnen sich unsere elektrischen Verbindungen durch eine sichere und langlebige Kontaktgüte aus. Dank der Verwendung eines speziellen Werkstoffs sind unsere Kabelschuhe extrem hitzebeständig – auch bei einem Dauereinsatz b is zu 200°Celsius.
Langlebig und extrem belastbar.
Klauke products comply with highest quality requirements
In particular when it comes to electrical connections the quality control has to be inherent part of the production process. In our own test laboratory we provide – collaterally to production –regularly grinding patterns and document production accuracy. Appropriate customisation of production can be arranged quickly and effectively. With this we guarantee that all production passes and tools match each other perfectly.
By means of our technical know-how and long standing experience with crimp design we produce gas tight crimp connections for highest requirements. Even under extreme environmental impacts our electrical connection are characterized by secure and long-lasting contact performance. Thanks to a specific material grade our cable lugs are extremely heat resistant – even at continuous operation up to 200° C.
Long lasting and extremely resistant.
Prozess- und Automotive-Fokus
Als Systemlieferant für die industrielle Produktion sind wir weltweit aufgestellt und sorgen m it u nseren Produktions- und Vertriebsstandorten für perfekten Kundenservice. „just-in-time“ oder „just-in-sequence“: Unsere Fertigungs- und Lieferprozesse erfolgen in exakter Abstimmung mit Ihrer Produktionsplanung. Und genau das zeichnet Klauke aus – hohes Qualitätsbewusstsein und ausgeprägtes Prozessverständnis.
Die Anforderungen an die Funktionalität der elektrischen Verbindungen sind im Automotive-Bereich enorm hoch – durch eine perfekte Abstimmung von Material, Werkzeug und Qualitätsmanagement „aus einer Hand“ sorgt Klauke für eine einzigartige Systemlösung. Die einwandfreie Verarbeitung unserer Verbindungen gewährleisten wir mit den v on uns entwickelten und produzierten Verarbeitungswerkzeugen.
Umfassend und kompetent.
Process and Automotive Focus
As system supplier for industrial products we are well positioned around the world and our production and distribution locations provide a perfect customer service. “just in time” or “just in sequence”. Our production and supply processes are carried out in exact coordi n ation with your production scheduling. And that characterizes Klauke – a very high quality awareness and distinctive operational background.
Requirements as to functionality of electrical connections are extremely high within the automotive sector –with a perfect matching of material, tools and quality management from “one single source” Klauke provides a one-of-a-kind system solution. A faultless processing and machining of our electrical connecting material is guaranteed by our self developed processing tools. Long lasting and extremely resistant.
Comprehensive and professional.
Verbindungstechnik

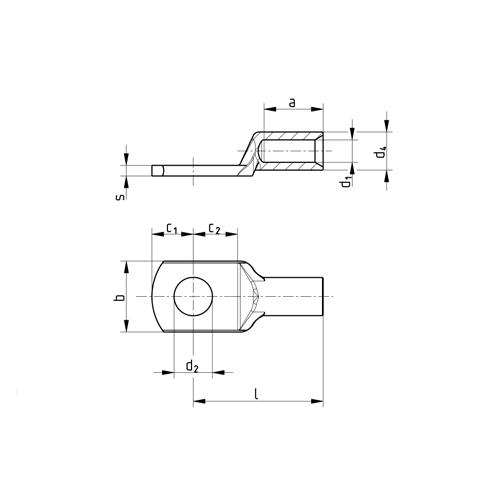

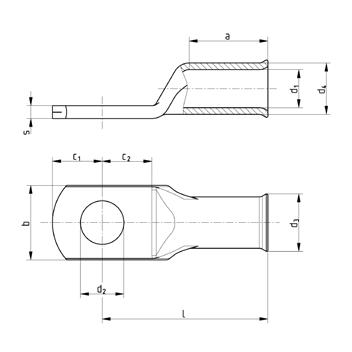

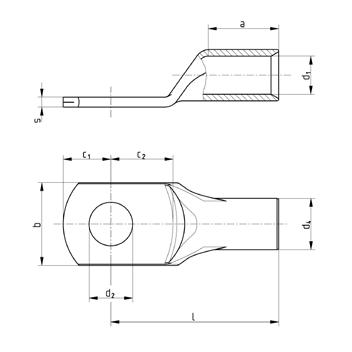

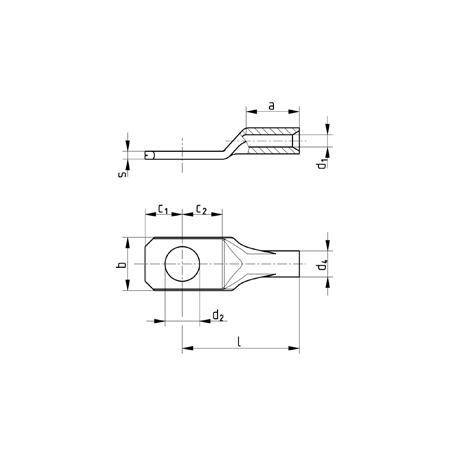

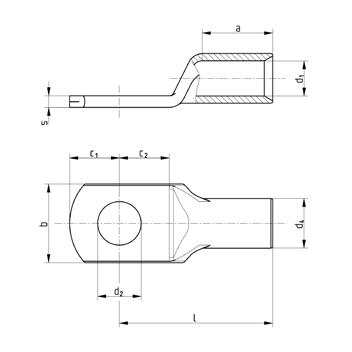

n Rohrkabelschuhe 2.5 - 120 mm²
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 2.5 - 120 mm²
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
28.0(4.4)66.9

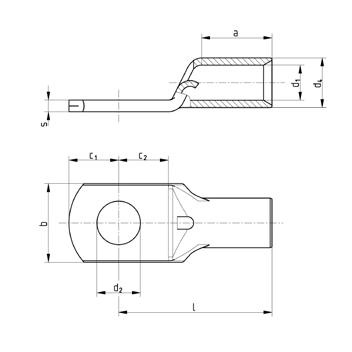

n Rohrkabelschuhe 2.5 - 35 mm²
n mit Lötloch
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 2.5 - 35 mm²
n with inspection hole
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm

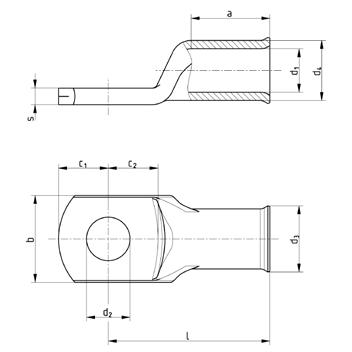

n Rohrkabelschuhe 6 - 95 mm²
n mit Automobilradius
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
Rohrkabelschuhe | Tubular cable lugs
n Tubular cable lugs 6 - 95 mm²
n with flange radius
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
n Rohrkabelschuhe 6 - 120 mm²
n mit Aufweitung
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 6 - 120 mm²
n with easy entry
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
n Rohrkabelschuhe 35 - 95 mm²
n mit Aufweitung n mit Automobilradius
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
Verbindungstechnik
Rohrkabelschuhe | Tubular cable lugs
n Tubular cable lugs 35 - 95 mm²
n with easy entry
n with flange radius
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
Verbindungstechnik | Connection systems
Rohrkabelschuhe | Tubular cable lugs

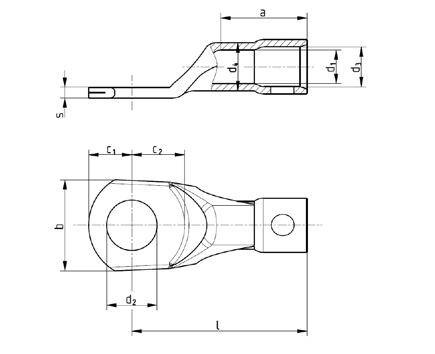

n Rohrkabelschuhe 16 - 25 mm²
n mit ISO-Aufweitung
n mit Automobilradius
n mit Sichtloch
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 16 - 25 mm²
n with isolation entry
n with flange radius
n with inspection hole
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm

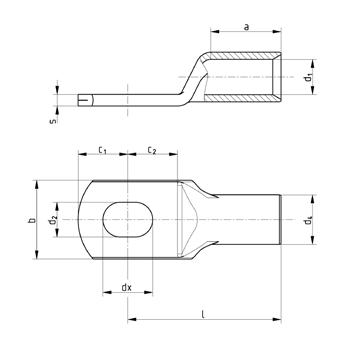

n Rohrkabelschuhe 16 - 35 mm²
n mit Langloch
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
Verbindungstechnik
Rohrkabelschuhe | Tubular cable lugs Artikel-Nr. / Part
n Tubular cable lugs 16 - 35 mm²
n with oblong hole
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
Verbindungstechnik | Connection systems
Rohrkabelschuhe längsdicht | Tubular cable watertight

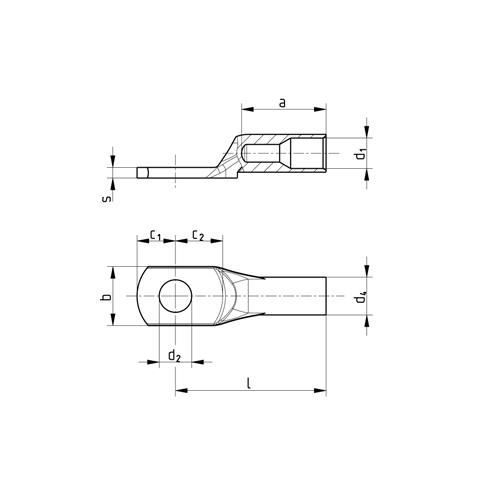

n Rohrkabelschuhe 2.5 - 10 mm²
n längsdicht
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 2.5 - 10 mm²
n waterproof
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
Verbindungstechnik

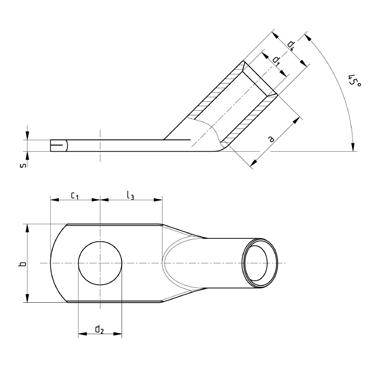

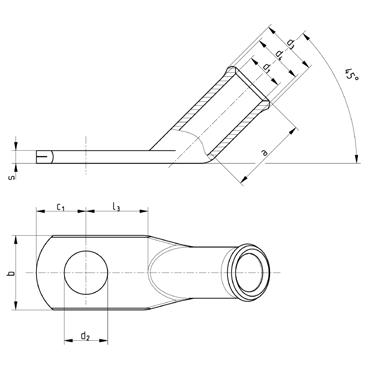

Rohrkabelschuhe 45° gewinkelt | Tubular cable lugs 45° angled
n Rohrkabelschuhe 45° gewinkelt 50 - 95 mm²
n mit Aufweitung
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 45° angled 50 - 95 mm²
n with easy entry
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
n Rohrkabelschuhe 45° gewinkelt
6 - 120 mm²
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 45° angled 6 - 120 mm²
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm

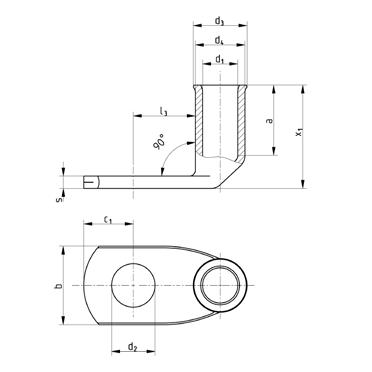

n Rohrkabelschuhe 90° gewinkelt
6 - 120 mm²
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 90° angled 6 - 120 mm²
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
Verbindungstechnik | Connection systems
Rohrkabelschuhe 90° gewinkelt | Tubular cable lugs 90° angled

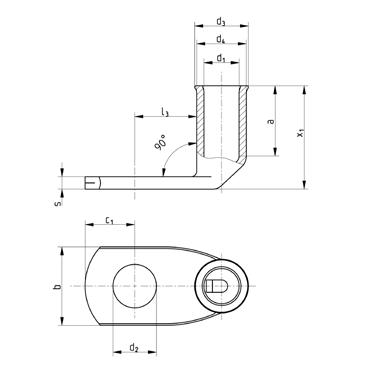

n Rohrkabelschuhe 90° gewinkelt 10 - 50 mm²
n mit Aufweitung n mit Lötloch
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 90° angled 10 - 50 mm²
n with easy entry
n with inspection hole
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
Verbindungstechnik
Rohrkabelschuhe 90° gewinkelt | Tubular cable lugs 90° angled
n Rohrkabelschuhe 90° gewinkelt
-
n mit Aufweitung
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Tubular cable lugs 90° angled 50 - 70 mm²
n with easy entry
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
Verbindungstechnik
Kabelschuhe | Cable lugs
n Kabelschuhe 1.5 - 2.5 mm²
n längsdicht
n mit Automobilradius
n mit Dichtungsbohrung
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 3µm
n Cable lugs 1.5 - 2.5 mm²
n waterproof
n with flange radius
n with sealing entry
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 3µm
n Kabelschuhe 2.5 - 10 mm²
n längsdicht
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Cable lugs 2.5 - 10 mm²
n waterproof
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm
Verbindungstechnik | Connection systems
Quetschkabelschuhe | Solderless terminals

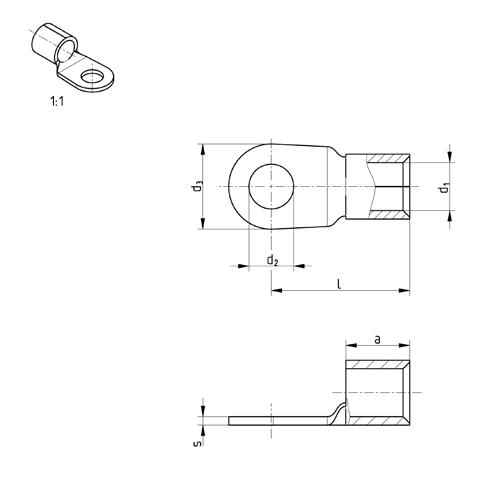

n Quetschkabelschuhe 1 - 120 mm²
n Pressbereich hartverlötet
n Rillenprägung im Kontaktbereich
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 3µm
n DIN 46234
n Solderless terminals 1 - 120 mm²
n hard soldered in crimping area
n serration on the contact area
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 3µm
n DIN 46234
Verbindungstechnik
Parallelverbinder | Parallel connectors
n Parallelverbinder 1 - 120 mm²
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
n Parallel connectors 1 - 120 mm²
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm

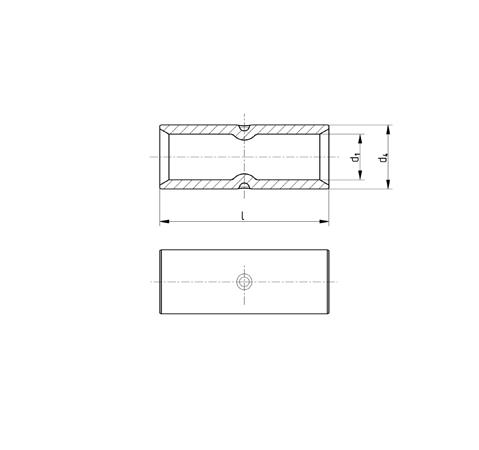

n Stoßverbinder 2.5 - 120 mm²
Eigenschaften
n Werkstoff: Kupfer (EN 13600)
n Oberfläche: galvanisch verzinnt min. 6µm
Verbindungstechnik

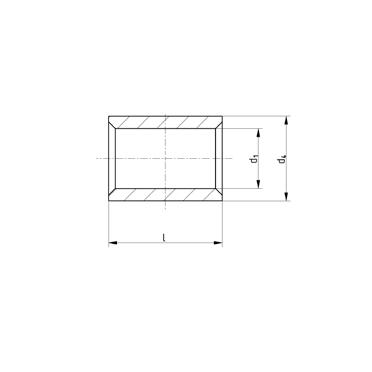

Stoßverbinder | Butt-connectors
n Butt-connectors 2.5 - 120 mm²
Characteristics
n Material: Copper (EN 13600)
n Surface: tin plated min. 6µm

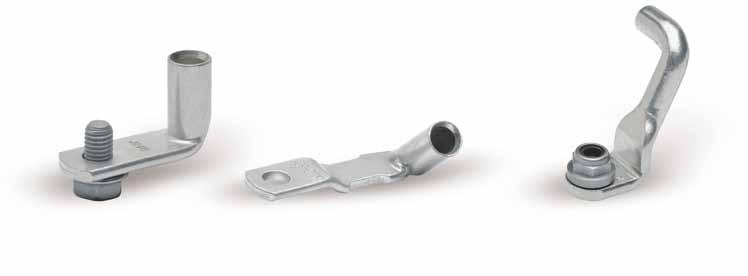

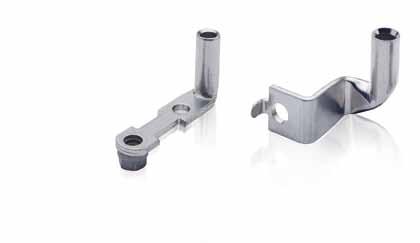

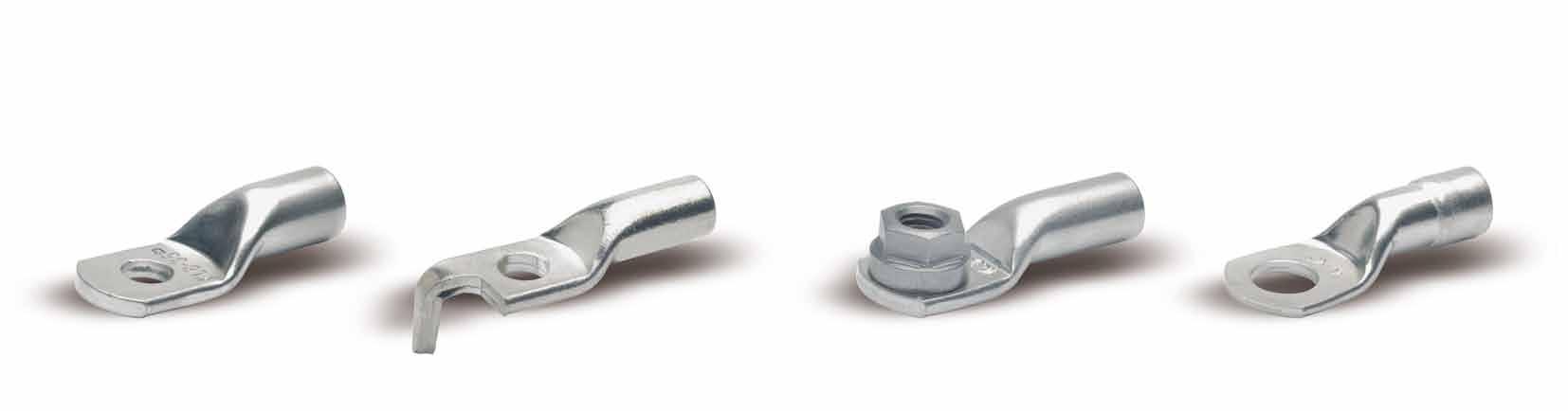

Geht nicht, gibt‘s nicht. Anything is possible.
Sonderanfertigungen für individuelle Lösungen.
Über das umfangreiche Klauke Sortiment für lötfreie Verbindungstechnik und deren Verarbeitungsmittel hinaus, fertigen wir auch individuelle Lösungen für spezielle Anwendungsfälle in verschiedensten Ausführungen.
Special manufacture for individual solutions.
In addition to the extensive product range of solderless connection systems and tools we also develop and produce custom-made solutions for special applications.
Sonderformen | Customized parts Artikel-Nr. / Part
n mit unverlierbaren Muttern n with captive nut
/ Cross
n mit unverlierbaren Muttern n with captive nut
Artikel-Nr. / Part
n mit unverlierbaren Muttern n with captive nut
/ Part
* mit Lötloch / with inspection hole
Artikel-Nr. / Part
/ Part
n mit unverlierbaren Muttern n with captive nut
n mit unverlierbaren Muttern n with captive nut
n mit unverlierbarer Schraube n with captive bolt
/
*mit Lötloch / with inspection hole
Verbindungstechnik | Connection systems
OEM Index Liste | OEM index parts
Artikel-Nr. / Part No. Seite / Page VW Klauke
1KO.971.859.A AMK11047 36
1KO.971.859.B AMK11050 37
1KO.971.859.K AMK11111 36
1KO.971.859.L AMK11107 12
1KO.971.859.M AMK11108 37
3CO.971.859.D AMK11285 36
3DO.971.859.C AMK11203 13
3DO.971.859.M AMK11204 13
443.971.859.E AMK11196 24
443.971.859.G AMK11109 24
4AO.971.859.A AMK11220 15
4BO.971.859 AMK11205 15
4FO.971.859.AJ AMK11059 13
4FO.971.859.M AMK11206 15
6QO.971.859 AMK11044 20
6QO.971.859.A AMK11045 20
6QO.971.859.B AMK11042 20
6QO.971.859.C AMK11052 20
7H4.971.859 AMK11286 36
7LO.911.137 AMK11214 12
7LO.911.137.A AMK11216 12
7LO.911.137.B AMK11217 12
811.971.859.B AMK11049 25
811.971.859.D AMK11215 15
811.971.859.E AMK11208 15
893.971.859.D AMK11195 24
8AO.971.859.G AMK11219 15
8EO.971.859.M AMK11207 15
8EO.971.859.N AMK11227 22
8RO.971.859.E AMK11280 37
07.91212-0104 16204
07.91212-0109 16305
07.91212-0115 16508
07.91212-0119 16528
07.91212-0120 165210
07.91212-0121 165212
07.91212-0123 16536
07.91212-0126 165312
07.91212-0133 16556
07.91212-0134 16558
07.91212-0135 165510
07.91212-0136 165512
07.91212-0138 16568
07.91212-0139 165610
07.91212-0140 165612
07.91212-0142 165710
07.91212-0143 165712
07.91212-0144 165716
07.91212-0145 165810
07.91212-0146 165812
07.91212-0148 165910
07.91212-0149 165912
07.91212-0181 16206
07.91212-0185 162010
07.91212-0501 16208
163010
165012
AMK11038 28
AMK11035 28
AMK11036 28
AMK11037
AMK11077
AMK11500
AMK11020
Crimpwerkzeuge
54 Mechanische Crimpwerkzeuge | Mechanical crimping tools
56 Crimpgesenke für | Crimping dies for THK 120 S, EKM 60/22-L, EK 120 U
59 Crimpgesenke für | Crimping dies for AMW 10
60 Crimpgesenke für | Crimping dies for TEKP 1, EK 15/50, K 511, K 512, K 513
61 Crimpformen | Crimp profiles
Crimpwerkzeuge | Crimping tools
Hydraulische Antriebsaggregate AMW | Hydraulic drive units AMW
n Elektrohydraulisches Antriebsaggregat AMW 1-6
n Geeignet für Dauerbetrieb und wahlweise Nutzung von 12 t bzw. 25 t Hydraulikwerkzeugen je nach Ausführung
n Hohe Förderleistung
n SPS Vorrang – Steuerung per Fußtaster
Eigenschaften
n Durch Frequenzumrichter Sicherstellung der max. zulässigen Hubgeschwindigkeit von max. 10 mm/s bei voller Motorleistung und wechselweisem 12 t bzw. 25 t Betrieb ohne Verbraucherwahlschalter
n Druckmanometer mit Schleppzeiger
n Anschlussmöglichkeit für Hydraulikzylinder mit und ohne Sensor am gleichen Anschluss
n 3-stufiger Sicherheitsfußtaster mit Not-Aus-Funktion
n Electro hydraulic drive units AMW 1-6
n Depending on type suitable for 12 t resp. 25 to hydraulic tools
n High capacity
n SPS priority - control by foot switch
Characteristics
n By frequency converter safeguarding of max. permissible stroke of max.10 mm/s is guaranteed at full motor output and alternate operation of 12 t resp. 25 t without mode switch
n Pressure gauge with drag indicator
n Connections for hydraulic cylinders with and without sensor
n 3-stage safety foot switch with emergency function
Technische Daten
Technical data
Ausführung3-Phasen Drehstrommotor | 3-phase motorVersion
Nennleistung 1.1 kW
Motorspannung 400 V - 50 Hz
Förderleistung
0.8, 0.9, 2.0 l / min.
Betriebsdruck max. 700 bar
Gewicht 45.0 kg
Abmessungen (L x B x H)
Lieferumfang
Fußtaster + Anschlusskabel, 10m
Zubehör
600 x 400 x 520 mm
Artikel-Nr. | Part No.
Artikel-Nr. | Part No.
Fußtaster AMT1
Hochdruckschlauch, 2m AMS2
Hochdruckschlauch, 4m AMS4
Hochdruckschlauch, 6m AMS6
Hochdruckschlauch, 8m
Hochdruckschlauch, 10m
Anschlusskabel, 10m
AMS8
AMS10
AMS10
Rated output
Motor voltage
Capacity
Operating pressure
Weight
Dimension (L x W x H)
Scope of supply
Foot switch + connecting cable, 10m
Accessories
Foot switch
High-pressure hose, 2m
High-pressure hose, 4m
High-pressure hose, 6m
High-pressure hose, 8m
High-pressure hose, 10m
Connecting cable, 10m
Überblick Serie AMW1-6AMW1AMW2AMW3AMW4AMW5AMW6Overview series AMW1-6
Betriebsdruck 700bar700bar400bar700bar700bar700bar Operating pressure Volumen (l / min) 0.9-0.60.90.60.62.00.9
Volume (l / min)
Anschlussstift 200440Connectorpin
Anschlussmuffe 244004Connectingsleeve
Hydraulische Verbinderfixierung
Anschluss für 4 Fußtaster
Hydraulikanschluss für: AMW10 THK120S THK22 (AMW12) (THK18)
Fußtaster im Lieferumfang
−−−−Hydraulicfixingofconnection
Connectionfor4footswitches
THK120S (AMW12) (PK12030KS) (PK12038KS)
THK22 (THK18)
AMW10THK120S (AMW12)
Hydraulicconnectionfor:
Footswitchincluded Ölvolumen des Tanks
Crimpwerkzeuge | Crimping tools
Hydraulische Crimpwerkzeuge | Hydraulic crimping tools
n Hydraulisches Presswerkzeug zur Tischmontage THK 22
Eigenschaften
n Für auswechselbare Einsätze
n Schnellkupplung
n Zum Anschluss an hydraulische Antriebsaggregate mit 700 bar Betriebsdruck für optimale Pressergebnisse
n Hydraulic crimping tool for bench mounting THK 22
Characteristics
n For interchangeable dies
n Quick action coupling
n For connecting to hydraulic drive units with 700 bar operating pressure for best possible crimping results
Technische Daten
Presskraft
Betriebsdruck
Gewicht
Abmessungen (L x B x H)
60 kN
max. 700 bar
8.8 kg
220 x 160 x 120 mm
Technical data
Crimping force
Operating pressure
Weight
Dimension (L x W x H)
Hydraulische Crimpwerkzeuge | Hydraulic crimping tools
n Hydraulisches Presswerkzeug zur Tischmontage THK 120 S
Eigenschaften
n Für auswechselbare Einsätze
n Zum Anschluss an hydraulische Antriebsaggregate mit 700 bar Betriebsdruck für optimale Pressergebnisse
n Hydraulic crimping tool for bench mounting THK 120 S
Characteristics
n For interchangeable dies
n For connecting to hydraulic drive units with 700 bar operating pressure for best possible crimping results
Technische Daten
Presskraft
Betriebsdruck
Gewicht
Abmessungen (L x B x H) 110 x 160 x 285 mm
Operating
Weight
Dimension (L x W x H)
Crimpwerkzeuge | Crimping tools
Hydraulische Crimpwerkzeuge | Hydraulic crimping tools
n Hydraulisches Crimpwerkzeug zur Tischmontage AMW 10
Eigenschaften
n Für auswechselbare Gesenke
n Schnellkupplung
n Zum Anschluss an Hydraulikaggregate der Serie AMW
n Hydraulic crimping tool for bench mounting AMW 10
Characteristics
n For interchangeable dies
n Quick action coupling
n For connecting to hydraulic drive units, series AMW
Technische Daten
Technical data
Presskraft250 kNCrimping force
Betriebsdruckmax. 700 barOperating pressure
Gewicht6.5 kgWeight
Zubehör
Artikel-Nr. | Part No.
Adapter für Crimpeinsätze in Schalenform AMG10
Accessories
Adapter for round crimping dies
Crimpwerkzeuge | Crimping
Elektrische Crimpwerkzeuge | Electrical crimping tools
n Stationäres Basiswerkzeug TEKP1
n Transportables Tischpressgerät
n Dauerbetrieb
Eigenschaften
n Werkzeugloser Presskopfwechsel
n Sicherheitsschalter
n Zweistufensystem mit Einrichte- und Pressfunktion
n Stationary basic tool TEKP1
n Transportable bench top crimping device
n Continuous operation
Characteristics
n Easy change of crimping head without tools
n Safety switch
n Two-stage system with tooling and crimping function
Technische Daten
Presszeit ca. 1 s
Technical data
Crimping cycle approx.
Netzspannung220 - 240 VMains voltage
Gewicht13.0 kgWeight
Abmessungen280 x 230 x 410 mmDimension
Zubehör
Artikel-Nr. | Part No. Accessories
Adapter zur Aufnahme von Zangengesenken TEKP1A50
Adapter for mechanical crimping dies
Crimpwerkzeuge | Crimping tools
Akkuhydraulische Crimpwerkzeuge | Battery-operated crimping tools
n Akkuhydraulisches Presswerkzeug
EK 15/50
n Stahlkopf für extrem lange Lebensdauer
n Parallel geführte Presseinsätze
Eigenschaften
n Für auswechselbare Einsätze
n Offener Presskopf, drehbar
n Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
n Ergonomisches Design für komfortable Einhandbedienung
n Geringes Eigengewicht für ermüdungsfreies Arbeiten
n Leistungsstarke NiMH-Akkutechnologie
n Schnelle Presszyklen für effizientes Arbeiten
n Motor-Schnellstopp für hohe Anwendersicherheit
n Automatischer Rücklauf nach vollendeter Pressung
n Manueller Rücklauf bei Bedarf
n Multifunktions-Leuchtiode zur Wartungsanzeige, Ladezustandsanzeige des Akkus
n Umweltfreundliches Hydrauliköl, biologisch schnell abbaubar
n Battery-operated crimping tool EK 15/50
n Steel head for extreme long life time
n Parallel guided crimping dies
Characteristics
n For interchangeable dies
n Open crimping head, rotatable
n One-button operating concept for controlling all tooling functions
n Ergonomic design for convenient one-hand operation
n Lightweight for effortless operations
n Powerful NiMH-Battery technology
n Fast crimping cycles for efficient operations
n Quick motor stop for high user safety
n Automatic retraction when crimping is complete
n Manual retract in case of need
n Light diode for maintenance control, charge level indicator of the batteries
n Environmentally-friendly hydraulic oil, quickly biodegradable
Crimpwerkzeuge | Crimping
Akkuhydraulische Crimpwerkzeuge | Battery-operated crimping tools
Technische Daten
Technical data
Presskraft13 kNCrimping force
Hub / Öffnungsweite 9 mm
Presszeit ca. 2 s
Stroke / opening width
Crimping cycle approx.
Akkuspannung 9.6 V Battery voltage
Akkukapazität2.0 Ah, NiMHBattery capacity
Akkuladezeit (*mit Schnell-Ladegerät)40 min. (*15 min.)Charging time (*with quick charger) Gewicht mit Akku1.7 kgWeight incl. batteries
Umgebungstemperatur-15°C – +40°CAmbient temperature
Lieferumfang
Artikel-Nr. | Part No.
Akku 9.6 V / 2.0 Ah, NiMH RAM2
Ladegerät für NiCd und NiMH-Akkus LG4F
Kunststoffkoffer 450 x 370 x 105 mm KK35B2
Zubehör
Artikel-Nr. | Part No.
Akku 9.6 V / 3.0 Ah, NiMH RAM3
Schnell-Ladegerät für NiCd und NiMH-Akkus LG5
Scope of supply
Battery 9.6 V / 2.0 Ah, NiMH
Charger for NiCd and NiMH batteries
Plastic case 450 x 370 x 105 mm
Accessories
Battery 9.6 V / 3.0 Ah, NiMH
Quick charger for NiCd and NiMHbatteries
Crimpwerkzeuge | Crimping tools
Akkuhydraulische Crimpwerkzeuge | Battery-operated crimping tools
n Akkuhydraulisches Presswerkzeug
EKM 60/22-L
Eigenschaften
n Für auswechselbare Einsätze
n Geschlossener Presskopf, aufklappbar, drehbar
n Auswertefunktion über optische Schnittstelle und USBAdapter
n Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
n Ergonomisches 2-Komponenten Kunststoffgehäuse mit Softeinlagen für komfortable und sichere Einhandbedienung
n Ausgewogene Schwerpunktlage für einfaches Handling und ermüdungsfreies Arbeiten
n LED zur Arbeitsraumbeleuchtung
n Leistungsstarker 18 V Li-Ion-Akku mit sehr hoher Kapazität und extrem kurzer Ladezeit
n Leistungsstarke Motoren für max. Arbeitsgeschwindigkeit
n Motor-Schnellstopp für hohe Anwendersicherheit
n Automatischer Rücklauf nach vollendeter Pressung
n Manueller Rücklauf bei Bedarf
n Automatischer Rücklaufstop (ARS) zur Positionssteuerung bei Mehrfachverpressungen
n Multifunktions-Leuchtiode zur Wartungsanzeige, Ladezustandsanzeige des Akkus
n Umweltfreundliches Hydrauliköl, biologisch schnell abbaubar
n Battery-operated crimping tool EKM 60/22-L
Characteristics
n For interchangeable dies
n Closed crimping head, flip top style, rotatable
n Evaluation function using optical interface and USB adapter
n One-button operating concept for controlling all tooling functions
n Ergonomic 2-component plastic housing with soft linings for comfortable and safe one hand operation
n Balanced centre of gravity for easy handling and effortless operations
n LED for workplace illumination
n High performance 18V Lithium-ions batteries with high capacity and extremely short charging time
n High performance motors for maximum operation speed
n Quick motor stop for high user safety
n Automatic retraction when crimping is complete
n Manual retract in case of need
n Automatic retract stop (ARS) for positioning control in case of multiple crimping
n Light diode for maintenance control, charge level indicator of the batteries
n Environmentally-friendly hydraulic oil, quickly biodegradable
Crimpwerkzeuge | Crimping
Akkuhydraulische Crimpwerkzeuge | Battery-operated crimping tools
Technische Daten
Technical data
Presskraft60 kNCrimping force
Hub / Öffnungsweite17.5 mmStroke / opening width
Presszeit ca.2 s (ARS) - 5 sCrimping cycle approx.
Akkuspannung 18 V Battery voltage
Akkukapazität1.3 Ah, Li-IonBattery capacity
Akkuladezeit15 min.Charging time
Gewicht mit Akku3.0 kgWeight incl. batteries
Umgebungstemperatur-15°C – +40°CAmbient temperature
Lieferumfang
Artikel-Nr. | Part No.
Akku 18 V / 1.3 Ah, Li-Ion (23.4 Wh) RAL1
Schnell-Ladegerät für 18 V Li-Ion-Akkus LGL1
Scope of supply
Battery 18 V / 1.3 Ah, Li-Ion (23.4 Wh)
Quick-charger for 18 V Li-Ion batteries
Kunststoffkoffer KK50L Plastic case
Zubehör
Artikel-Nr. | Part No.
18 V Netzadapter für 230 V Netzspannung NG2230
Akku 18 V / 3.0 Ah, Li-Ion (54 Wh) RAL2
Accessories
18 V mains adapter for 230 V voltage
Battery 18 V / 3.0 Ah, Li-Ion (54 Wh)
Crimpwerkzeuge | Crimping tools
Akkuhydraulische Crimpwerkzeuge | Battery-operated crimping tools
n Akkuhydraulisches Presswerkzeug
EK120U-L
Eigenschaften
n Für auswechselbare Einsätze
n Geschlossener Presskopf in H-Form, drehbar
n Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
n Ergonomisches 2-Komponenten Kunststoffgehäuse mit Softeinlagen für komfortable und sichere Einhandbedienung
n Ausgewogene Schwerpunktlage für einfaches Handling und ermüdungsfreies Arbeiten
n LED zur Arbeitsraumbeleuchtung
n Leistungsstarker 18V Li-Ion-Akku mit sehr hoher Kapazität und extrem kurzer Ladezeit
n Leistungsstarke Motoren für maximale Arbeitsgeschwindigkeit
n 2-Stufen-Hydraulik mit schnellem Vorlauf und Krafthub
n Energiesparfunktion durch Motorabschaltung nach erfolgtem Pressvorgang
n Motor-Schnellstopp für hohe Anwendersicherheit
n Automatischer Rücklauf nach vollendeter Pressung
n Manueller Rücklauf bei Bedarf
n Automatischer Rücklaufstop (ARS) zur Positionssteuerung bei Mehrfachpressungen
n Multifunktions-Leuchtiode zur Wartungsanzeige, Ladezustandsanzeige der Akkus
n Umweltfreundliches Hydrauliköl, biologisch schnell abbaubar
n Battery-operated crimping tool EK120U-L
Characteristics
n For interchangeable dies
n Closed H-crimping head, rotatable
n One-button operating concept for controlling all tooling functions
n Ergonomic 2-component plastic housing with soft linings for comfortable and safe one hand operation
n Balanced centre of gravity for easy handling and effortless operations
n LED for workplace illumination
n High-performence 18V Li-ion-batteries with high capacity and extremely short charging time
n High-performence motors for maximum operating speed
n 2-stage hydraulic system with fast feed and power stroke
n Energy saving function by stopping motor after successful crimping process
n Quick motor stop for high user safety
n Automatic retraction when crimping is complete
n Manual retract in case of need
n Automatic retract stop (ARS) for positioning control in case of multiple crimpings
n Light diode for maintenance control, charge level indicator of the batteries
n Environmentally-friendly hydraulic oil, quickly biodegradable
Akkuhydraulische Crimpwerkzeuge | Battery-operated crimping tools
Technische Daten
Technical data
Presskraft120 kNCrimping force
Hub / Öffnungsweite20 mmStroke / opening width
Presszeit 7 - 8 sCrimping cycle
Akkuspannung 18 V Battery voltage
Akkukapazität3.0 Ah, Li-IonBattery capacity
Akkuladezeit22 min.Charging time
Gewicht mit Akku6.0 kgWeight incl. batteries
Umgebungstemperatur-15°C – +40°CAmbient temperature
Lieferumfang
Schnell-Ladegerät für 18 V Li-Ion-Akkus LGL1
charger for 18 V Li-Ion-batteries
18 V Netzadapter für 230 V Netzspannung NG2230 18 V mains adapter for 230 V Voltage
Crimpwerkzeuge | Crimping tools
Mechanische Crimpwerkzeuge | Mechanical crimping tools
n Mechanische Crimpwerkzeuge für Kabelschuhe K 511 / K 512
Eigenschaften
n Mit linear schließenden Crimpgesenken
n Ergonomisch optimal ausgebildete Soft-Handgriffe mit Abgleitschutz
n Optimale Kraftübersetzung während des Crimps
n Integrierte entriegelbare Zwangssperre sichert das vollständige Crimpen
n Mechanical crimping tools for cable lugs K 511 / K 512
Characteristics
n Linear guided crimping dies
n Ergonomic soft non-slip handles
n Optimised force transmission
n Integrated unlockable ratchet ensures complete crimpings
1.51.83.3AMK11637
2.52.34.2AMK11640AMK11641AMK11230
43.05.0AMK11643AMK11644AMK11231
64.06.0AMK11113AMK11645AMK11232
AMK11505AMK11506
n Mechanische Crimpwerkzeuge für Kabelschuhe K 513
Eigenschaften
n Mit linear schließenden Crimpgesenken
n Ergonomisch optimal ausgebildete Soft-Handgriffe mit Abgleitschutz
n Optimale Kraftübersetzung während des Crimps
n Integrierte entriegelbare Zwangssperre sichert das vollständige Crimpen
Technische Daten
n Mechanical crimping tools for cable lugs K 513
Characteristics
n Linear guided crimping dies
n Ergonomic soft non-slip handles
n Optimised force transmission
n Integrated unlockable ratchet ensures complete crimpings
2.52.34.9AMK11052
K513 42.85.5AMK11044AMK11213
63.86.5AMK11045AMK11212AMK11215
K513
Crimpwerkzeuge | Crimping tools
Crimpgesenke für | Crimping dies for THK 120 S, EKM 60/22-L, EK 120 U
Querschnitt |
1PV04016
2.5PV04001
4PV04002
6PV04003
10PV04004
12PV04021
16PV04005
25PV04006
35PV04007
50PV04008
70PV04009
95PV04010
120PV04011
Parallelverbinder | Parallel connectors AMG48
Parallelverbinder | Parallel connectors AMG40
Parallelverbinder | Parallel connectors AMG41
Parallelverbinder | Parallel connectors AMG41
Parallelverbinder | Parallel connectors AMG42
Parallelverbinder | Parallel connectors –
Parallelverbinder | Parallel connectors AMG43
Parallelverbinder | Parallel connectors AMG44
Parallelverbinder | Parallel connectors AMG45
Parallelverbinder | Parallel connectors AMG46
Parallelverbinder | Parallel connectors AMG47
Parallelverbinder | Parallel connectors –
Parallelverbinder | Parallel connectors –
Geeignet für | Suitable for THK 120 S, EKM 60/22-L, EK 120 U
Die Verwendbarkeit der Geräte ist abhängig vom Querschnitt und Crimpform | The usability of the equipment is dependent on the cross-section and crimp profile
Querschnitt
MB-Ausführung | MB-Version AMG70
MB-Ausführung | MB-Version AMG73
MB-Ausführung | MB-Version AMG80
MB-Ausführung | MB-Version AMG76
Die Verwendbarkeit der Geräte ist abhängig vom Querschnitt und Crimpform | The usability of the equipment is dependent on the cross-section and crimp profile
Crimpwerkzeuge | Crimping tools
Crimpgesenke für | Crimping dies for THK 120 S, EKM 60/22-L, EK 120 U
Querschnitt
Geeignet für | Suitable for THK 120 S, EKM 60/22-L, EK 120 U
Die Verwendbarkeit der Geräte ist abhängig vom Querschnitt und Crimpform | The usability of the equipment is dependent on the cross-section and crimp profile
18.0 x 13.5
MAN-Ausführung | MAN-Version AMG30
VW-Ausführung | VW-Version AMG64
MAN-Ausführung |
AMG31
| VW-Version AMG65
MAN-Ausführung | MAN-Version AMG32
VW-Ausführung | VW-Version AMG66
VW-Ausführung | VW-Version AMG67
MAN-Ausführung | MAN-Version AMG2
MAN-Ausführung | MAN-Version* AMG1*
VW-Ausführung | VW-Version AMG68
MAN-Ausführung | MAN-Version AMG8
MAN-Ausführung | MAN-Version* AMG3*
VW-Ausführung | VW-Version AMG69 19.0 x 14.5
*Batterie Crimpform / Battery crimp profiles
MAN-Ausführung | MAN-Version AMG5
MAN-Ausführung | MAN-Version* AMG3*
Geeignet für | Suitable for AMW 10
Crimpwerkzeuge | Crimping tools
Crimpgesenke für | Crimping dies for TEKP 1, EK 15/50, K 511, K 512, K 513
Querschnitt |
1 - 4Crimpgesenke für K 511 | Crimping dies for K 511
6 - 10Crimpgesenke für K 512 | Crimping dies for K 512
2.5 - 6Crimpgesenke für K 513 | Crimping dies for K 513 –
0.75Crimpgesenke für AMK11158 | Crimping dies for AMK11158 AMG504
1.5Crimpgesenke für AMK11167 | Crimping dies for AMK11167 AMG505
Geeignet für | Suitable for TEKP 1, EK 1550, K 511, K 512, K 513 TEKP 1
15/50
Die Verwendbarkeit der Geräte ist abhängig vom Querschnitt und Crimpform | The usability of the equipment is dependent on the cross-section and crimp profile
|
511, K 512, K 513
Crimpformen | Crimp profiles
Sechskantpressung
Hexagonal crimping
Crimpformen | Crimp profiles
Dornpressung
Indent crimping compression
Gasdichte Ovalpressung
Gas-tight oval crimping
C3-Pressung
C3-Crimping
E3-Pressung
E3-Crimping
Alpha-numerisches Inhaltsverzeichnis | Numerical Index
AMG2 59 AMG3 59 AMG30 59
AMG31 59 AMG32 59 AMG40 56 AMG41 56
AMG42 56 AMG43 56
AMG44 56 AMG45 56 AMG46 56 AMG47 56 AMG48 56 AMG5 59 AMG501 60 AMG502 60 AMG504 60 AMG505 60 AMG64 59 AMG65 59 AMG66 59 AMG67 59 AMG68 59
AMG69 59 AMG70 57
AMG71 57 AMG72 57 AMG73 57 AMG74 58 AMG75 58 AMG76 57 AMG76 58 AMG77 58 AMG78 58 AMG79 58 AMG8 59 AMG80 57 AMG80 58 AMG81 58 AMG82 58
58 AMG84 58
17
Alpha-numerisches Inhaltsverzeichnis |
Auf einen Blick!
Das macht Klauke als Systemlieferant aus:
Erfahrung und Kompetenz.
Wir sind führender, internationaler Hersteller von elektrischen Crimpverbindungen – mit hoher Konstruktions- und Fertigungskompetenz. W ir beraten, entwickeln und produzieren.
Zertifizierte Fertigung.
Wir fertigen Crimpverbindungen und passende Presswerkzeuge für den Automobilbereich –und das natürlich zertifiziert nach ISO/TS 16949:2009.
Perfektes Qualitätsmanagement.
Unsere Produkte stehen unter ständiger Qualitätskontrolle – i n eigenen Laboren werden regelmäßig Schliff b ilder zur Qualitätssicherung und Produktions o ptimierung erstellt.
Prozessorientierte Systemlieferung. Als Systemlieferant sorgen wir für eine in sich ge s chlossene Lösung – auf Basis Ihrer Qualitätsmaßstäbe und eng verknüpft mit den Produktionsanforderungen.
At a glance!
This constitutes Klauke as a system supplier:
Experience and competence.
We are a leading international manufacturer of electrical connecting systems – with a high degree of construction and production competence. We advice, develop and produce.
C ertified production.
We produce crimp connecting systems and appropriate crimping tools for the automotive industry – of course certified according to ISO/TS 16949:2009.
Perfect quality management.
Our products are constantly under quality control – in our own test laboratory we provide grinding patterns to guarantee q uality assurance and product optimisation.
P rocess orientated system supplies. As system supplier we cater for solutions consistent within itself – based on your quality standards and closely connected with your production requirements.
Gustav Klauke GmbH
Auf dem Knapp 46 D-42855 Remscheid
Phone: + 49 (0) 2191/907-284
Fax: + 49 (0) 2191/341-388
E-Mail: a utomotive@klauke.textron.com
Internet: w ww.klauke.com
