M2,5 de jonction isolées volantes de jonction isolées volantes de raccordement

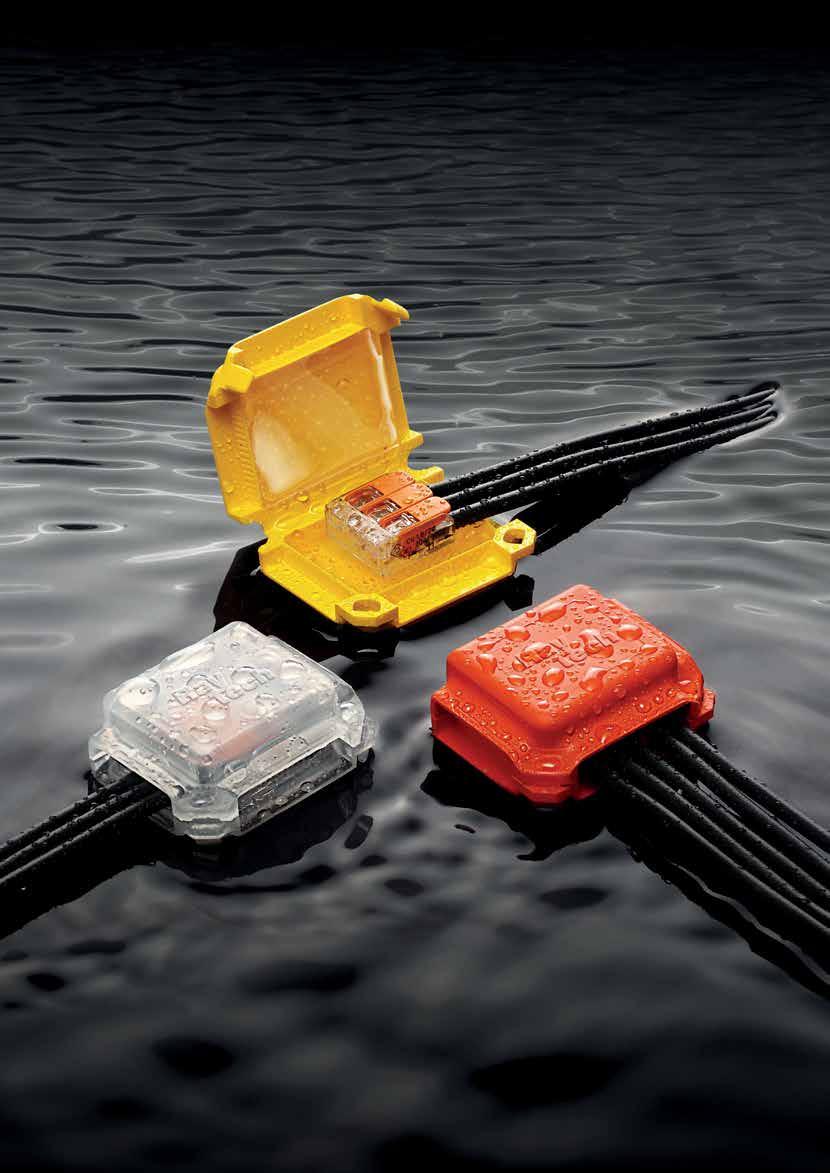

LA FORCE DE LA SIMPLICITÉ, la gamme la plus complète de petits accessoires pré-remplis de gel pour protéger, mettre en sécurité et étancher les connections électriques. Prêt à l’usage et sans date de péremption, pour tout type d’applications. Ils sont adaptés à différents types de bornes, de la barette traditionnelles à jusqu’aux dernières.
Il s’agit du système le plus rapide et facile à mettre en oeuvre pour isoler vos connexions extérieures.
REVOLUTION
Gel: UL 94-HB
Happy

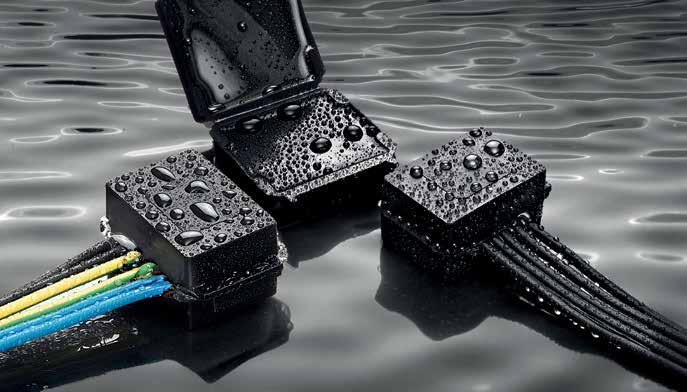

Les révolutionnaires mini accessoires à 3 entrées, pré-remplis en gel aussi pour installations submergées (IP X8).
Température de fonctionnement
Température de pose: -40°C / +50°C
Pour utilisation immergée
Pour utilisation enterrée
Membranes ultra-flexibles
Fermeture de sureté
Développés en 3 dimensions pour isoler et étancher rapidement les bornes les plus courantes. L’accès des fils possible sur les côtés permet de s’adapter à plusieurs configuration d’installation.
• Polyvalents - prêts à l’usage - ré-accessibles
• Pour conducteurs rigides ou souples jusqu’à 4 mm2
• Pré-remplis avec du gel, atoxique et sans péremption
• Petits, compacts et résistants
• Sans halogène
• Résistants aux UV
Exemples de configuration
Membranes ultra-flexibles
Gel
Happy 0
IDÉAL POUR (ou similaire):
Happy 1
Happy 2
IDÉAL POUR (ou similaire): IDÉAL POUR (ou similaire):
Happy Joint
Prestations électriques: CEI EN 50393: 2006 le cas échéant
Gel: UL 94-HB
Température de fonctionnement
Température de pose: -40°C / +50°C
Pour utilisation immergée
Pour utilisation enterrée
Les révolutionnaires mini accessoires à 3 entrées, pré-remplis en gel aussi pour installations immergées (IP X8). Avec les bornes incluses dans le kit.
• Polyvalents - prêts à l’usage - ré-accessibles
• Petits, compacts et résistants
• Pas d’outils nécessaire
• Pré-remplis avec un gel atoxique et sans péremption
• Peut être immédiatement mis sous tension
• Pour connexions droites et en dérivation
• Pour conducteurs rigides ou souples jusqu’à 4 mm2
• Jusqu’à cinq conducteurs sur la même phase ou jusqu’à deux conducteurs sur deux ou trois phases
• Sans halogène
• Résistants aux UV
Bornes ultra-plates de nouvelle génération incluses dans le kit.
Happy Joint 3
Formation et section des fils Pièces par A x B x C
Accessoire pré-rempli de gel pour des connexions droites pour la protection, et l’isolation de connexions électriques avec barrettes de connexion.
• Pour des câbles 3 x 1 à 6 mm2, ou de 3 fils isolés
• Pour des connexions publiques et industrielles
• Également pour usage immergé
• Atoxique et sans péremption
• Prêt à l’emploi
OHM & BAR

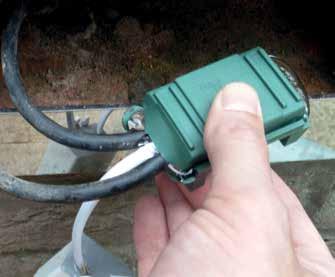

Mammut Gel Cover

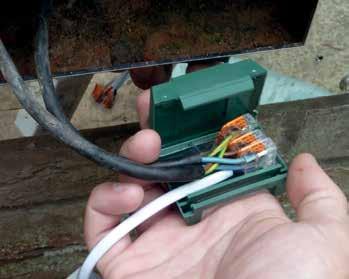

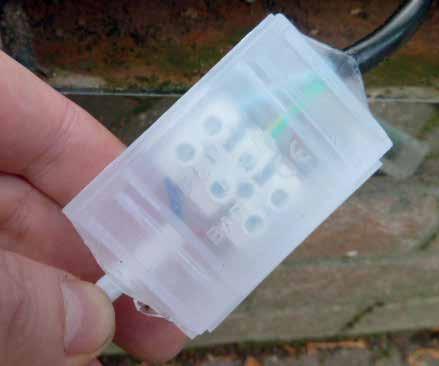

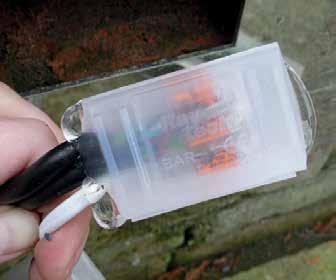

Exemples d’installation
Prestations électriques:
Gel: UL 94-HB
Pour utilisation immergée
Pour utilisation enterrée
Nano Joint
Accessoires pré-remplis en gel, pour la protection, la sécurité et l’étanchéité des connexions électriques. Comprenant des bornes de raccordement ultra-plates.
• Prêt à l’emploi, rapide et ré-accessible!
• Ne nécessite pas d’outils
• Peut être immédiatement mis sous tension
• Pour les connexions droites ou dérivées
• Pour les fils isolés, rigides ou soulpes de 1 a 4 mm2
• Pour des connexions unipolaires, bipolaires et tripolaires
• Jusqu’à 5 conducteurs sur une phase ou jusqu’à 2 conducteurs sur deux ou trois phases
• Petites, compactes et résistantes
NANO JOINT 6
NANO JOINT 3
NANO JOINT 5
Nano 3
Formation et section des fils Pièces par A x B x C
Produit (Max N° x mm2) Combinaison emballage (mm)
Nano 3 3 x 1 - 4 2 passant / 1 dérivé 4 pièces Blister 30 x 27 x 23
max 3 fils max 4 mm2
Nano 5
Formation et section des fils Pièces par A x B x C
Produit (Max N° x mm2) Combinaison emballage (mm)
Nano 5 5 x 1 - 4 2 passant / 3 dérivé 2
max 5 fis max 4 mm2
Nano 6
Formation et section des fils Pièces par A x B x C
Produit (Max N° x mm2) Combinaison emballage (mm)
Nano 6 6 x 1 - 4 3 passant / In/Out 1 pièce Blister 33 x 52 x 26
max 6 fils max 4 mm
Avec la borne incluse pour chaque Nano Joint
Avec la borne incluse pour chaque Nano Joint
Avec 3 bornes incluses pour chaque Nano Joint
Prestations électriques:
Pour utilisation immergée Pour utilisation enterrée
Nano Mam - For
Accessoires pré-remplis avec du gel, pour la protection, la sécurité et l’étanchéité des connexions électriques. Inclusive des bornes de raccordement.
• Prêtes a l’emploi, rapides et re-accessibles!
• Idéal pour les installations à l’extérieur, enterrée et immergée
• Peut être immédiatement mis sous tension
• Pour les fils isolés, rigides ou flexibles de 1 a 4 mm2
• Pour des connexions unipolaires bipolaires et tripolaires
• Petites, compactes et résistantes
• Sans date de péremption
• Sans halogène
• Résistant aux UV
barrettes de raccordement incluses dans le kit
Avec barrettes de jonction isolées incluses dans le kit
NANO FOR 4
NANO FOR 2,5
Avec
NANO MAM 2,5
NANO MAM 4
Nano Mam 2,5
Formation et section des fils Pièces par A x B x C
Produit (Max N° x mm2) Combinaison emballage (mm)
Nano Mam 2,5 3 x 1 - 2,5 3 passant
Nano Mam 4
Formation et section des fils Pièces par A x B x C
Produit (Max N° x mm2) Combinaison emballage (mm) Nano Mam 4
Nano For 2,5
Formation et section des fils Pièces par A x B x C
Produit (Max N° x mm2) Combinaison emballage (mm)
Avec borne incluse
Avec borne incluse
Nano For 2,5 3 x 1 - 2,5
Avec borne incluse
Nano For 4
Formation et section des fils Pièces par
(Max N° x mm2) Combinaison
Avec borne incluse
Prestations électriques:
CEI EN 50393: 2006 le cas échéant
Gel: UL 94-HB
Tension d’isolement: 0,6 / 1kV
Température de fonctionnement
Température de pose: -40°C / +50°C
Pour utilisation immergée
Pour utilisation enterrée
Bravo
Le premier “Gel-Box” avec borne intégrée.
• Prêtes a l’emploi, rapides et re-accessibles!
• Système de raccordement autobloquant et monobloc
• Pour des fils isolés, rigides ou souples de 1 a 6 mm2
• Peut être immédiatement mis sous tension
• Pour les connexions droites ou dérivées
• Pour des connexions unipolaires et tripolaires
• Petites, compactes et transparentes
• Sans date de péremption
• Sans halogène
• Résistant aux UV
BRAVO 3-6
BRAVO 1-6
Bravo 1-6
Formation et section des conducteurs
Droit ou passant
Dérivé Pièces par A x B xC
Produit (N° x mm2) (N° x mm2) emballage (mm)
Bravo 3-6
Formation et section des conducteurs
Droit ou passant
Dérivé Pièces par A x B xC
Produit (N° x mm2) (N° x mm2) emballage (mm)
DROIT
1. Connectez
2. Bloquez CLICK
3. Fermez
DÉRIVÉ
Choisissez l’accessoire approprié pour votre
Gel Connection
Accessoires adaptés pour installation immergée en continu
Gel: UL 94-HB
Pour utilisation immergée
Pour utilisation enterrée

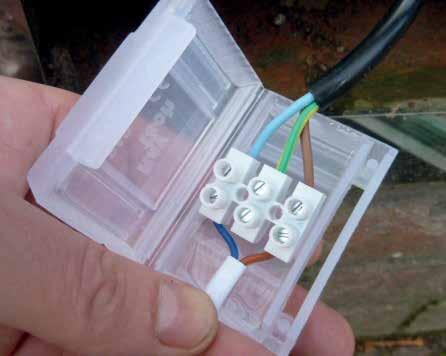

Barrettes de raccordement à vis
jonction
installation en fonction de votre connecteur

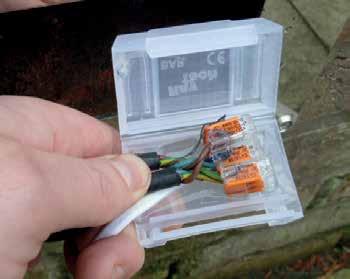

Connecteurs à leviers première génération (exemple WAGO 222 ou similaire)
Connecteurs à leviers type plat (exemple WAGO 221 ou similaire)
