SPOLEHLIVÁ ŘEŠENÍ PRO INSTALACE SOLÁRNÍCH PARKŮ
Klauke: Váš spolehlivý partner pro elektroinstalační práce
ŠPIČKOVÁ KVALITA - VYROBENÉ KLAUKE
Vždy bezpečné spojení...
...to vám slibujeme.
Již od roku 1960 jsme spolehlivým partnerem pro elektroinstalační materiály. "Vyrobeno Klauke" (Made by Klauke) znamená víc než jen slogan: máme vlastní vývoj, jsme nadšenci pro design, sami vyrábíme výrobky a máme ty nejvyšší nároky, pokud jde o dokonalé spojení. Pravidelně testujeme v naší vlastní laboratoři, jakož i v nezávislých testovacích centrech. Tímto zajišťujeme, že všechny nabízené výrobky jsou špičkové kvality, plně kompatibilní a propojené do dokonalého systému.
Naše rozsáhlé portfolio je důkazem našich odborných znalostí. Nabízíme řešení v oblasti technologií elektrického připojení od 0.14 do 1 000 mm ² pro téměř každou výzvu v oblasti elektroinstalace. Jako určovatelé trendů jsme vytvořili vlastní sérii kabelových ok (R-série) a úzce spolupracujeme s klíčovými zákazníky v otázkách individuálních řešení na míru pro různé aplikace.

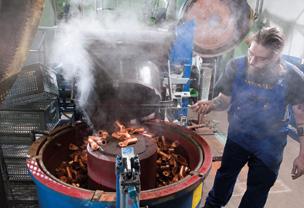

Při výrobě kabelových ok vždy vybíráme ty nejlepší materiály a pro zajištění dokonalého elektrického spojení používáme vysoce čistou měď a hliník. Měkká měď zajišťuje optimalizovaný tok materiálu během krimpování a snižuje vyvinuté úsilí.
OD ROKU 1960
NÁŠ SLIB
Společnost Klauke bere vaše potřeby vážně. Pro nás "Vyrobeno Klauke" znamená, že všechny produkty jsou vyrobeny v té nejvyšší kvalitě.
VŽDY NA BEZPEČNÉ STRANĚ, S KLAUKE
Bezpečnost a spolehlivost díky kvalitě
Naše výrobky jsou testovány autorizovanými kontrolními agenturami certifikovány podle normy ISO 17025, díky čemuž jsme schopni nabídnout našim zákazníkům – a tím i vašim zákazníkům – nejvyšší míru bezpečnosti a spolehlivosti. Toto zaručuje přesnost a spolehlivost výsledků testů. Rozsah testování sahá od spojovacích materiálů, které používáme, až po nástroje, které vyrábíme.
CERTIFIKÁTY
Společnost
– I S O 14 0 01
– I S O 9 0 01
Kvalita spojení
– I EC 6123 8-1 (Class A )
– U L4 6 8 A-4 6 8 B
– D N V
Samotné splnění požadavků norem nám nestačí. Pokud jde o bezpečnost a spolehlivost, použitelnost a odolnost, výrobky Klauke splňují nejvyšší požadavky a poskytují více, než vyžadují normy.
Slouží to k pevnému stanovení předpokladů pro vstup na trh a garantuje kvalitu, neboť posouzení shody zahrnuje testování výkonu a kvalifikace od pádových testů, testů hořlavosti a funkční bezpečnosti až po testy vytrhávání šroubů a mnohé další.
Bezpečnost nářadí
– I EC 628 41-1
– V D E nach R EG F 6 47
Certifikované systémy řízení kvality společností Klauke - ISO 9001:2015 - systém řízení jakosti s orientací na zákazníka a procesy - IATF 16949:2016 - Norma IATF 16949 je nad rámec norem řady DIN ISO 9001 a je mezinárodně uznáva nou normou pro systémy řízení jakosti v automobilovém průmyslu. - ISO 14001:2015 - Systémy environmentálního řízení pro neustálé zlepšování chování v oblasti životního prostředí.

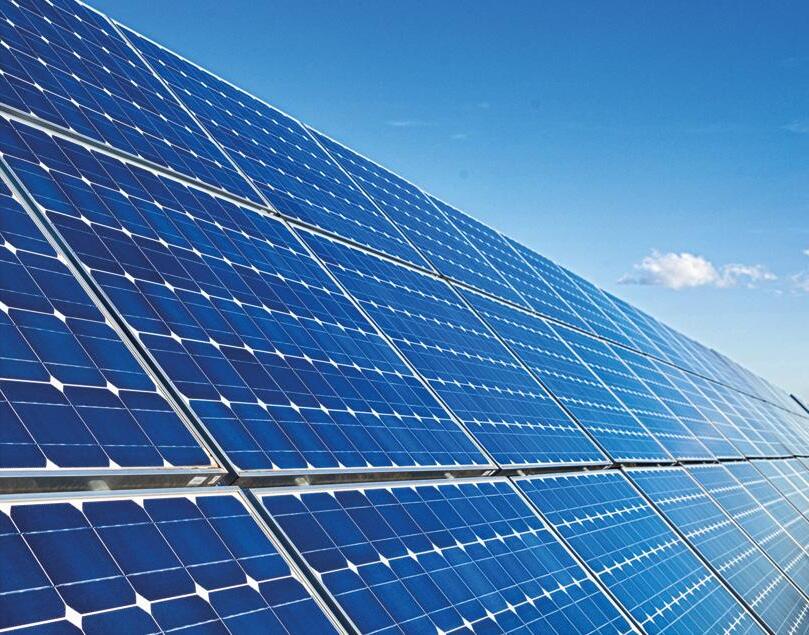

Solární systémy jsou základním ekologickým zdrojem energie pro současné i budoucí generace. Hovoříme-li však o optimální efektivitě solárních panelů, často podceňovaným faktorem je kvalita a spolehlivost prvků elektrického připojení.
Pokud jde o bezpečné a spolehlivé kabelové připojení, Klauke má prokázané odborné znalosti v dané oblasti více než 60 let. Od inženýrství a designu, po řešení na míru, samotnou výrobu a služby, Klauke je lídrem v oblasti spojovacích materiálů a elektrických nástrojů.

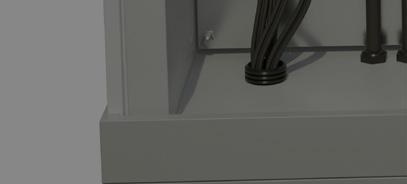

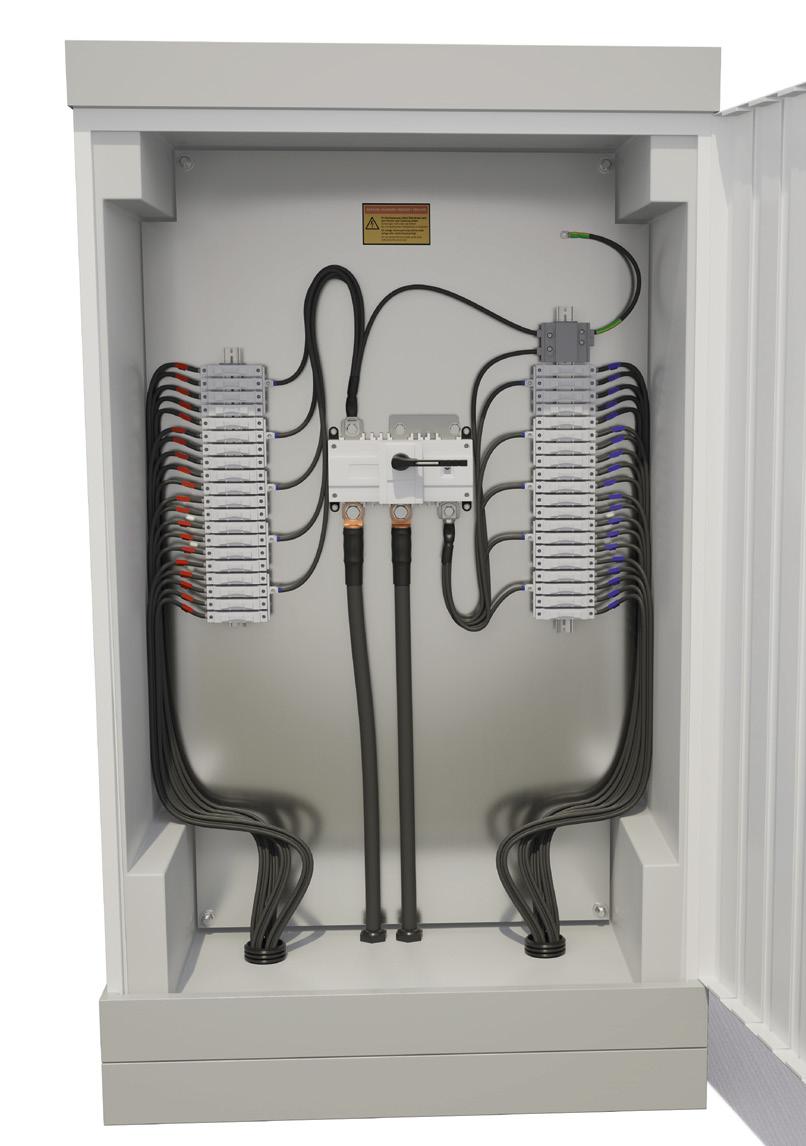

Slučovací skříňka Při připojování slučovací skříňky je důležité vytvořit bezpečné spojení.
V solárním parku najdete Klauke výrobky pokaždé, když připojíte slučovací skříňku, invertor nebo transformátor.
KOMPLEXNÍ ŘEŠENÍ PRO KVALITNÍ
SOLÁRNÍ INSTALACE
Invertor
S převážně prefabrikovanými invertory je profesionální kabelové zpracování a připojení nutností.

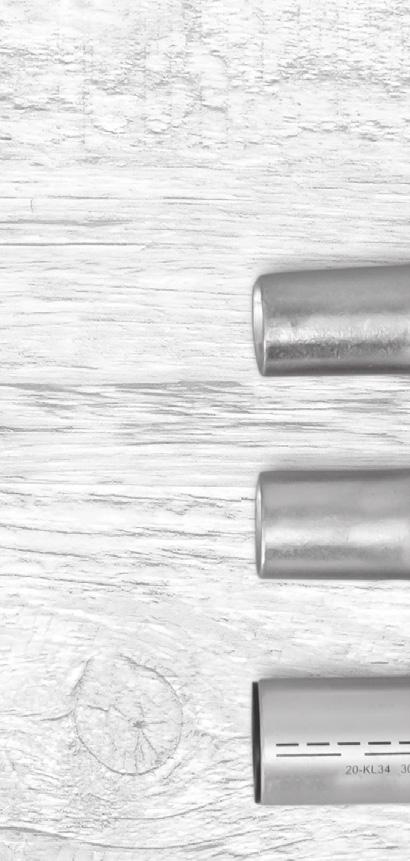

Trubková kabelová oka,
Kompresní kabelová oka, Al/Cu
INSTALACE SLUČOVACÍ SKŘÍŇKY

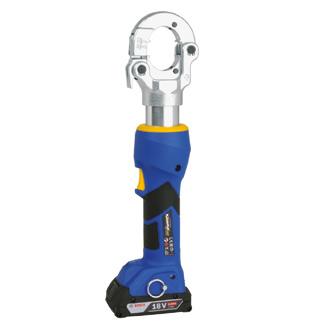

EK M 6 0 ID
Akumulátorový hydraulický krimpovací nástroj 10 - 24 0 mm²
• Mimořádně velká lisovací plocha díky inovativnímu 2-stupňovému teleskopickému válci
• Lisování do hloubky - bez potřeby výměny matric

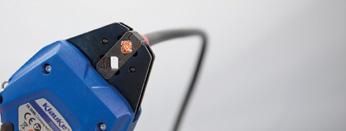

EK 5 0 ML
Elektromechanické krimpovací kleště 0,5 - 5 0 mm²
• Díky množství dostupných krimpovacích matric, nabízí Klauke micro velmi širokou škálu aplikací
• Vynikající výsledky krimpování při minimální námaze
EK M 6 0/2 2
Akumulátorová hydraulická lisovačka 6 - 3 0 0 mm²
• Produkt EKM6022 má velmi velký rozsah lisování až do 300 mm²
• Lze použít vyměnitelné lisovací matrice z 22 série

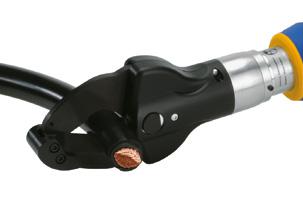

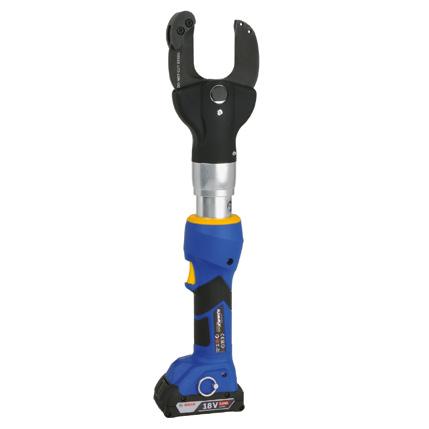

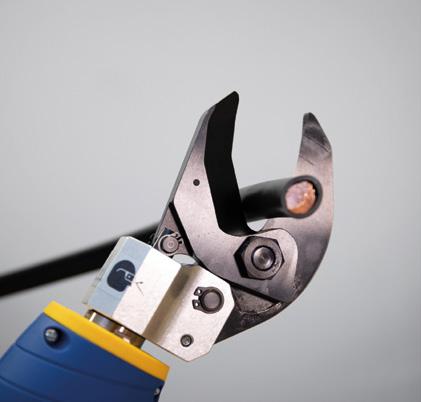

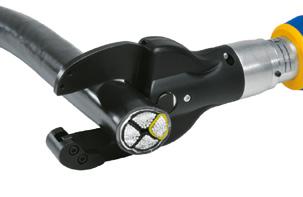

E SM 5 0
Akumulátorové hydraulické kabelové nůžky do průměru 50 mm pro měděné a hliníkové kabely
• Vysoký řezný výkon pro řezání měděných a hliníkových kabelů (včetně jemných lankových)
• Úspora času při vícenásobném řezání díky ručnímu zastavení zpětného chodu (MRS Manual retract stop)
• Velmi nízká hmotnost (3 kg)
• Optimální těžiště

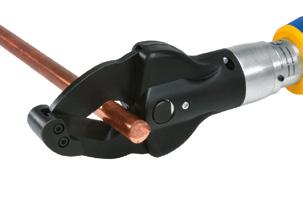

E S 32 F ML / E S 32 ML
Akumulátorové hydraulické kabelové nůžky do průměru 32 mm
• ES32FML je ideální pro řezání jemných a velmi jemných měděných kabelů
• ES32ML je určen k řezání vícevláknových měděných a hliníkových kabelů
• Oba nástroje mají štíhlou řeznou hlavu - ideální v případě stísněných prostor

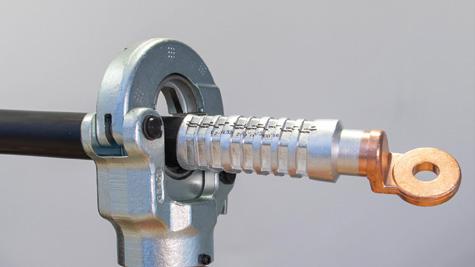

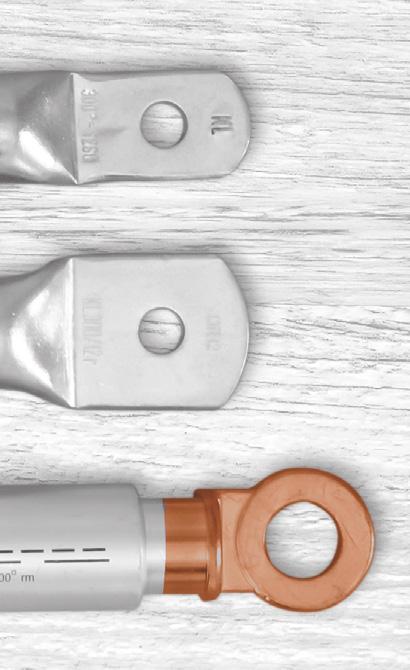

Kompresní kabelová oka, Al/Cu a hliník, pocínované
A l /Cu: 16 - 4 0 0 mm2 , Hliníkové : 16 - 5 0 0 mm2
• Pro nenapěťové spoje hliníkových vodičů podle DIN EN 60228
• Rozměry trubek podle DIN 46329

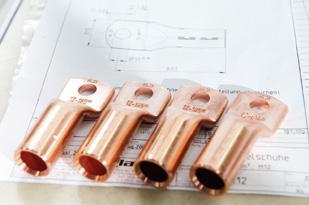

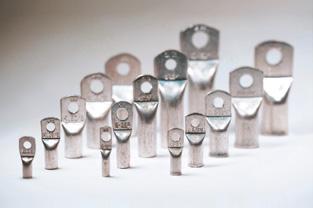

Trubková kabelová oka, Cu, standardní typ
6 - 4 0 0 mm2 , R-Série
• Pro vícevláknové kruhové vodiče, např. podle DIN EN 60228 Tř. 2
• V kombinaci s EKM 60 ID vhodné pro jemné lankové vodiče
• Pro předem zaoblené vícelankové vodiče ve tvaru sektorů
• K dispozici také jako konektor
Izolované dutinky
podle DIN se systémem Easy Entry
• Pro jemné a velmi jemné vodiče, např. podle DIN EN 60228 Tř. 5 a 6
• Izolace Easy-Entry pro bezspojové vkládání vodičů
• K dispozici jsou alternativní barevná označenít

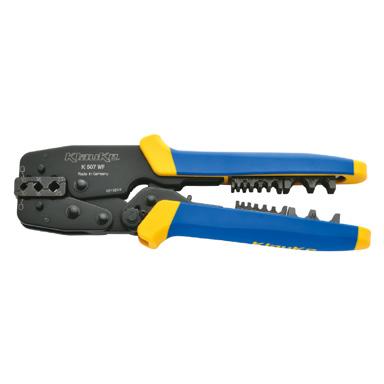

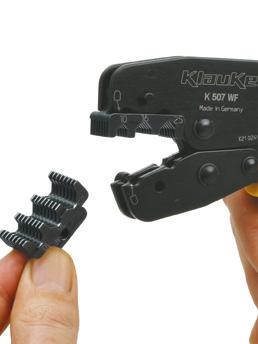

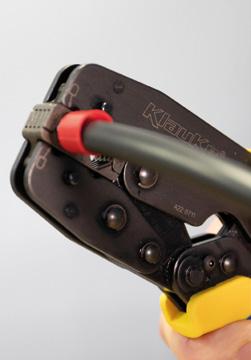

K 5 07 WF
Krimpovací nástroj s vyměnitelnými matricemi pro izolované dutinky, 0,5 - 50 mm²
• Rychlá a snadná výměna krimpovacích matric na produktu K507WF (matrice jsou snadno uloženy v rukojeti)
• Díky optimální šířce vyžaduje méně lisování
INSTALACE INVERTORA
EK M 6 0 ID
Akumulátorový hydraulický krimpovací nástroj 10 - 24 0 mm²
• Mimořádně velká lisovací plocha díky inovativnímu 2-stupňovému teleskopickému válci
• Lisování do hloubky - bez potřeby výměny matric
Kompresní kabelová oka, Al/Cu
16 - 4 0 0 mm2
• Pro připojení hliníkových vodičů k měděným svorkám
• Pro beznapěťové připojení hliníkových vodičů dle DIN EN 60228
• Rozměr trubky podle DIN 46329
E SM 5 0
EK M 6 0/2 2
Akumulátorový hydraulický krimpovací nástroj, 6 - 300 mm²
Akumulátorové hydraulické kabelové nůžky do průměru 50 mm na měděné a hliníkové kabely
• Vysoký řezný výkon pro řezání měděných a hliníkových kabelů (včetně jemných lankových)
• Úspora času při vícenásobném řezání díky ručnímu zastavení zpětného chodu (MRS Manual retract stop)
• Velmi nízká hmotnost (3 kg)
• Optimální těžiště
• Extrémně rychlý: Automatické zastavení zpětného chodu (ARS Automatic retract stop) pro polohování v případě vícenásobného lisování
INSTALACE TRANSFORMÁTORA

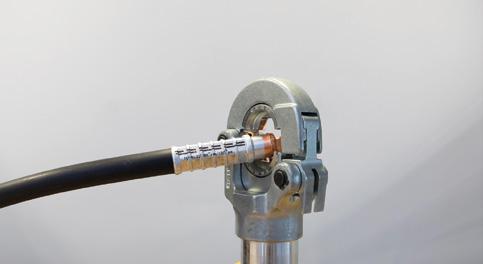

Rychlostní test funkce automatického zastavení zpětného chodu (ARS)
s 95 mm² kompresní kabelovou koncovkou Al/Cu se šesti zalisováními
S použitím systému ARS
Bez použití systému ARS
UŠETŘÍ
AŽ 39 % ČASU
EK M 6 0/2 2
Akumulátorová hydraulická lisovačka, 6 - 300 mm²
E S 32 F ML / E S 32 ML
E SM 5 0
• Extrémně rychlý: Automatické zastavení zpětného chodu (ARS Automatic retract stop) pro polohování v případě vícenásobného lisování
Akumulátorové hydraulické kabelové nůžky o průměru 32 mm
• ES32FML je ideální pro řezání jemných a velmi jemných měděných
kabelů
• ES32ML je určen k řezání vícevláknových měděných a hliníkových
kabelů
• Oba nástroje mají štíhlou řeznou hlavuideální v případě stísněných prostor
M 6 0 ID
Akumulátorové hydraulické kabelové nůžky do průměru 50 mm na měděné a hliníkové kabely
• Vysoký řezný výkon pro řezání měděných a hliníkových kabelů (včetně jemných lankových)
• Úspora času při vícenásobném řezání díky ručnímu zastavení zpětného chodu (MRS Manual retract stop)
• Velmi nízká hmotnost (3 kg)
• Optimální těžiště
Akumulátorový hydraulický krimpovací nástroj 10 - 24 0 mm²
• Mimořádně velká lisovací plocha díky inovativnímu 2-stupňovému teleskopickému válci
• Lisování do hloubky - bez potřeby výměny matric

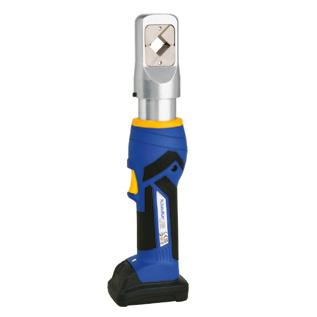

EK WF 120 ML
Akumulátorový hydraulický krimpovací nástroj pro izolované dutinky 6 - 120 mm²
• Jednoduché a bezpečné lisování za použití inovativní technologie

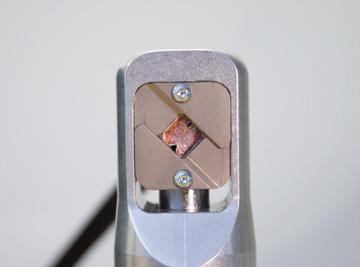

• Čtyřhranné krimpování pro optimální kompatibilitu s běžnými svorkami
• Bez potřeby použití vyměnitelných lisovacích matric, jelikož čtvercový mechanismus se flexibilně přizpůsobuje příslušnému tvaru kabelové koncovky
EK 3 0 ID ML
Akumulátorový hydraulický krimpovací nástroj 6 - 120 mm²
• Lisování zarážky - bez nutnosti výměny lisovacích matric
EK 5 0 ML
Elektromechanické krimpovací kleště 0,5 - 5 0 mm²
• Klauke micro s intuitivním systémem PowerSense kombinuje výhody ručního lisování s pohodlím akumulátorových hydraulických krimpovacích nástrojů
Kompresní kabelová oka, Al/Cu
16 - 4 0 0 mm2
• Pro připojení hliníkových vodičů k měděným svorkám
• Pro beznapěťové připojení hliníkových vodičů dle DIN EN 60228
• Rozměr trubky podle DIN 46329
6 - 4 0 0 mm2 , R-Series
• Pro vícevláknové kruhové vodiče, např. podle DIN EN 60228 Tř. 2
• V kombinaci s EKM 60 ID vhodné pro jemné lankové vodiče
• Pro předem zaoblené vícelankové vodiče ve tvaru sektorů
• K dispozici také jako konektor
Trubková kabelová oka, Cu, standardní typ
Trubková kabelová oka pro připojení k rozvodné
skříni, Cu, standardní typ
3 5 - 3 0 0 mm²
• Pro vícelankové kruhové vodiče, např. podle DIN EN 60228 Tř. 2
• V kombinaci s EKM 60 ID vhodné pro jemné lankové vodiče
• Slouží k upevnění v rozvodných skříních se zmenšeným spojovacím prostorem
Izolované dutinky
podle DIN se systémem Easy Entry
• Pro jemné a velmi jemné vodiče, např. podle DIN EN 60228 Tř. 5 a 6
• Izolace Easy-Entry pro bezspojové vkládání vodičů
• K dispozici jsou alternativní barevná označenít
Izolovaná bezpájková kabelová oka
0,1 - 6 mm²
• Pro jemné a velmi jemné vodiče, např. podle DIN EN 60228 Tř. 5 a 6
• Podle DIN 46237
DALŠÍ NÁŘADÍ
K4 3/2V / K4 3/2U
Automatický odblankovač kabelů K4 3/2 V: 0,1 - 4 mm² / K4 3/2U: 4 - 16 mm²
• Samonastavovací řezačka a odblankovač pro specifickou aplikaci pevných a pružných kabelů
• Bez ztráty jednotlivých vlákenvodič se snáze zasune do koncové objímky kabelu
L S 5 0 FLE X
Akumulátorová hydraulická děrovačka
• LS50FLEX zaručuje rychlou a čistou práci
• Užívejte si vysokou flexibilitu díky otočné hlavě
STRUTSL AYR™
Stříhací hlava
K4 3/3
Odblankovač kabelů s plynulým rozsahem odizolování 0,03 - 16 mm²
• První odblankovač kabelů s plynulým rozsahem odizolování 0,03 - 16 mm²
• Ideální pro odstraňování pevných materiálů bez poškození a jemných lankových vodičů s PVC izolací
Speed Punch™
Systém rychlého děrování
• Inovativní bezzávitový profil děrovače
• Jednoduchá a rychlá manipulace bez potřeby našroubování nebo odšroubování pojistné matice
• Vyšší efektivita - čisté, konzistentní řezy za 5 sekund nebo méně
• Bezpečný provoz - žádné jiskry při řezání a broušení
• Kompatibilní s lisovacím nářadím RIDGID 32 kN
ŠKOLENÍ SYSTÉMU KLAUKE
Vždy na bezpečné
straně s profesionální odborností z první ruky
Jaké kabelové koncovky jsou nejvhodnější pro jaký kabel?
Jaký tvar lisovací matrice funguje nejlépe v dané aplikaci?
Jaký nástroj byste měli použít? Funguje to pro měď i hliník? A jak je to s lisováním podle normy DIN?
Stovky společností již požádaly společnost Klauke o školení - od středních podniků až po velké skupiny korporací: obsah a rozsah školení systému Klauke jsou vždy osobně koordinovány a dohodnuty s vámi, přizpůsobené vašemu použití a potřebám. Samozřejmostí pro každého účastníka, který absolvuje školící program, je osobní certifikát.
Široké odvětví technologií elektrických spojů je komplexní oblast, která vyžaduje odborné znalosti a preciznost. Není zde prostor pro chyby, protože každá chyba může být hrozbou pro osobní bezpečnost. Společnost Klauke nabízí školení, která objasňují, co je správné a co ne.
INFORMACE A PLÁNOVÁNÍ ZTŘETNUTÍ
Řízení školení
Peter Nowak
Mobil phone: +49 (0)172 7051241
Peter.Nowak@Emerson.com
MOBILNÍ A TECHNICKÉ PORADENSTVÍ KLAUKE
Ukázky
nástrojů přímo ve vašich prostorách
Klauke Mobile je dílna na kolech plná nejnovějších a nejdůležitějších nástrojů: vše od kompaktních ručních krimpovacích kleští po akumulátorové hydraulické lisovací stroje až do 400 mm² - vše toto máme po ruce a nabízíme vám každou příležitost k důkladnému vyzkoušení a otestování systému Klauke.
Nabízíme vám možnost vyzkoušet si naše řešení jako první, přímo na pracovišti a na kabelech, které denně používáte. Šikovné nářadí, výkonné akumulátorové hydraulické nůžky, jako například exkluzivní nůžky
Váš partner pro náročnou práci
Náš tým pe aplikační technologie provádí i tahové zkoušky pro vaše specifické elektrické spoje a poradí vám při výběru těch správných komponentů, nástrojů a metod zpracování - vždy s použitím nejmodernějších postupů a za dodržení platných předpisů a norem.
Žádná otázka není příliš těžká nebo podrobná: vždy se na nás můžete obrátit e-mailem nebo telefonicky pro konkrétní radu – takto objasňujeme vaše specifické případy použití a dotazy v krátké době.
Klauke ORANGE s VDE nebo naše bezpečnostní nůžky certifikované německými instituty pro zákonné úrazové pojištění a prevenci - Klauke Mobile to má všechno na palubě.
SETKÁNÍ
Jednoduše se obraťte na svého osobního technického poradce nebo nás kontaktujte na:
Klauke-DACH@Emerson.com
KONTAKTNÍ MÍSTO
Horká linka aplikační technologie: +49 (0)2191 907-1070 Klauke-Anwendungstechnik@Emerson.com
