SERTISSAGE CARRÉ AVEC PROFIL EN PEIGNE
LA SOLUTION OPTIMALE POUR LES VIROLES
Par le passé, la matrice trapézoïdale était la solution couramment utilisée pour sertir les viroles. En raison de modifications techniques apportées aux conducteurs, cette solution n'est pas toujours idéale. Les valeurs d'arrachement requises sont très difficiles à obtenir avec un sertissage trapézoïdal et il existe un risque que les viroles puissent être facilement retirées même après un sertissage adéquat.

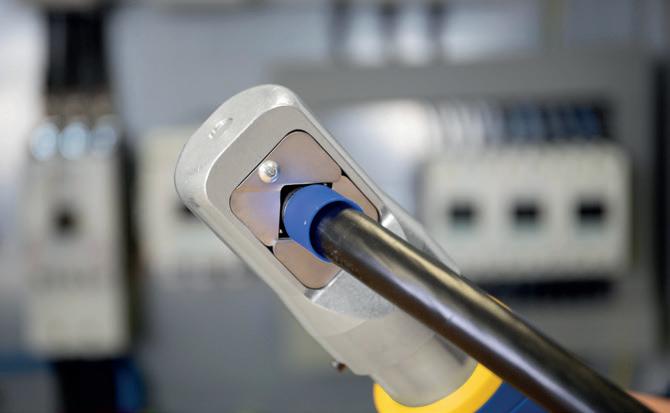

La conception plus compacte des nouvelles bornes rend également plus difficile l'insertion des viroles serties. La sertisseuse carrée avec profil en peigne, désormais utilisée dans de nombreux outils à viroles Klauke, offre une solution parfaite à ces deux problèmes. Cette forme de matrice offre des valeurs d'arrachement et une compatibilité optimales, garantissant une insertion plus facile dans les bornes.
SYSTÈMES DE CONNEXION
VIROLES : CONNEXIONS À UN SYSTÈME

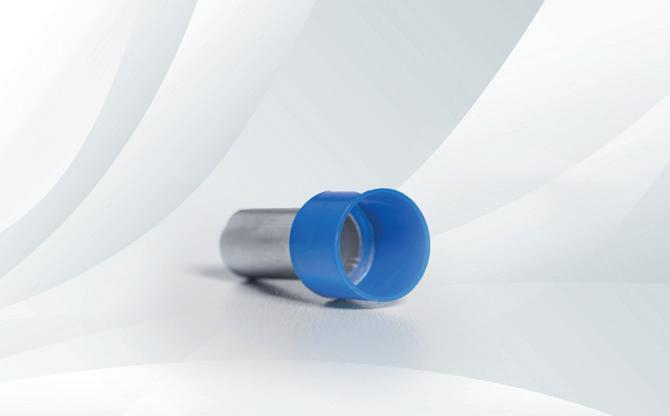

Viroles isolées pour norme DIN, avec Easy Entry
0,5 - 150 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Isolation Easy Entry pour une entrée de conducteurs sans épissure
• Codage couleur et dimensions conformes à la norme DIN 46228 partie 4
• Autres codes couleurs disponibles
• Disponible en version sans collier plastique 46228-1 de 0,25 mm² à 240 mm²
• Disponible dans les codes couleur 1 et 2
Viroles jumelées isolées
2 x 0,25 - 2 x 16 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Pour la connexion en boucle de bornes
• Codage couleur basé sur la norme DIN 46228 Partie 4 (0,5 - 16 mm²)
Viroles selon DIN, Cu
0,25 - 240 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Entrée de câble sans épissure grâce à un embout élargi
Viroles isolées pour les conducteurs protégés contre les courts-circuits
1,5 - 16 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Pour les câbles protégés contre les courts-circuits (par exemple NSGAFÖ)

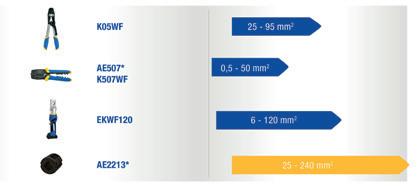

SERTISSAGE
OUTILS DE SERTISSAGE MÉCANIQUE

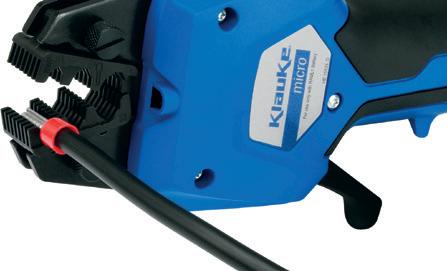

K 05 WF 50 et K 05 WF 95
Outils de sertissage pour viroles et viroles jumelées
25 - 95 et 2 x 16 mm²
• Utilisation facile grâce à la pré-terminaison à l'aide d'un levier de pré-terminaison
• Forme de sertissage optimale pour la connexion dans les borniers enfichables et à vis
• Haut degré de compression grâce au sertissage carré
• Réduction du nombre de sertissages grâce à l'augmentation de la largeur de sertissage
Outillage de sertissage K 507 WF avec matrices
interchangeables pour viroles
• Large gamme de sections de 0,5 à 50 mm²
• Matrices rangées dans la poignée
• Remplacement rapide et facile des matrices
• Moins de sertissages grâce à une largeur d'application optimale
Matrices de rechange
K05WF
AE512550 pour embouts de câbles 25 - 50 mm² et viroles jumelées 2 x 16 mm
AE515095 pour embouts de câble 50 - 95 mm²
Matrices
K507WF
AE5071 pour viroles 0,5 - 6 mm²
AE5073 pour viroles 30 - 50 mm²
AE5072 pour viroles 10 - 25 mm²
ZAE5072 pour viroles jumelées 10 - 25 mm²
SERTISSAGE PINCE ÉLECTRO-MÉCANIQUE

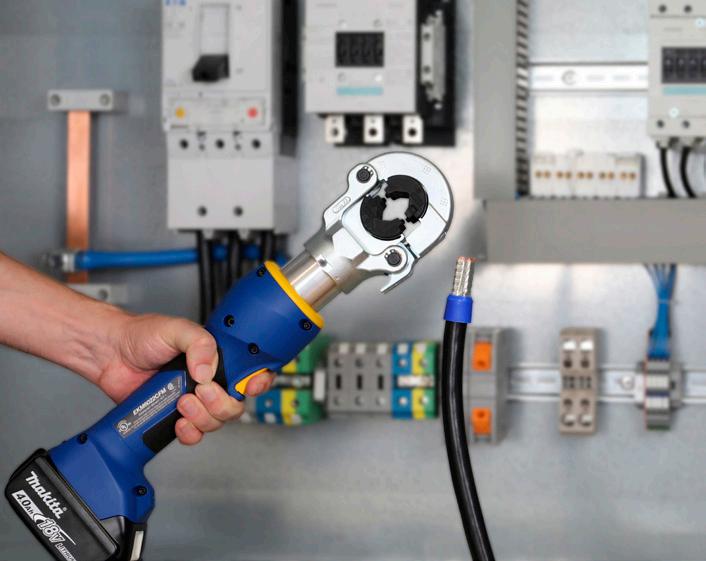

Pince à sertir électromécanique
0,5 - 50 mm²
NUMÉRO DE COMMANDE : EKWF50ML
ÉTENDUE DE LA LIVRAISON
Référence art. Description
AE5071
AE5072
AE5073
Pince à sertir électromécanique
Matrice pour viroles, 0,5 - 6 mm²
Matrice pour viroles, 10 - 25 mm²
Matrice pour viroles, 35 - 50 mm²
ZAE5072 Matrice pour viroles jumelées, 2×6 - 2×16 mm²
KKEK50ML Coffret de transport en plastique
LGML1 Chargeur pour batteries Li-ion 10,8 V, 230 V
RAML1225 Batterie 10,8 V / 2,5 Ah, Li-ion (27 Wh)
Avec matrices de viroles (compatibles avec K 507 WF)
AE5071 pour viroles 0,5 - 6 mm²
AE5073 pour viroles 35 - 50 mm²
AE5072 pour viroles 10 - 25 mm²
ZAE5072 pour viroles jumelées 2×6 - 2×16 mm²
6-120 MM²
SERTISSAGE OUTILLAGE DE SERTISSAGE HYDRAULIQUE À BATTERIE
EK WF 120 ML Outillage de sertissage hydraulique à batterie pour viroles
6 - 120 mm²
NUMÉRO DE COMMANDE : EKWF120ML
ÉTENDUE DE LA LIVRAISON
Référence art. Description
Outil de sertissage hydraulique à batterie
KKML Coffret de transport en plastique
LGML1
RAML1225
Chargeur pour batteries Li-ion 10,8 V, 230 V
Batterie 10,8 V / 1,5 Ah, Li-ion (16,2 kW)
Avantages :
• Outil de sertissage sans matrice : pas besoin de changer les inserts de sertissage
• Technologie de batterie Li-ion 10,8 V puissante avec affichage de la charge de la batterie
• Tête fermée, rotative
• Simplicité et sécurité : une seule tête pour toutes les fonctions de l'outil
SERTISSAGE INSERTS DE SERTISSAGE POUR OUTILS DE SERTISSAGE
6 T ET 12 T
Matrices AE 2213
25 - 240 mm²
Section en mm² Référence art. Largeur de presse, mm
25 AE221325 21,5
35 AE221335 21,5
50 AE221350 21,5
70 AE221370 21,5
95 AE221395 21,5
120 AE2213120 21,5
150 AE2213150 21,5
185 AE2213185 21,5
240 AE2213240 21,5
La nouvelle série d'inserts AE22/13 pour le sertissage de viroles avec tous les outils de sertissage Klauke 6T et 12T séries 22 et 13 complète parfaitement la gamme Klauke pour le traitement des viroles. Grâce à cette série, les viroles jusqu'à 240 mm² peuvent désormais également être traitées en toute sécurité à l'aide du sertissage carré avec profil en peigne.
Avantages :
• Compatibilité : avec tous les câbles de classe 5 + 6 commercialisés, grâce au sertissage carré avec profil en peigne
• Connexion sécurisée grâce au sertissage carré avec profil en peigne
• Productivité : moins d'opérations de sertissage nécessaires grâce à l'augmentation de la largeur de sertissage
Compatibles avec les outils suivants :
EKM 60/22 EK 60/22 EK 120/42
