Sicherheit leicht gemacht.
Xsafe Konsolensystem Sicherheit leicht gemacht.

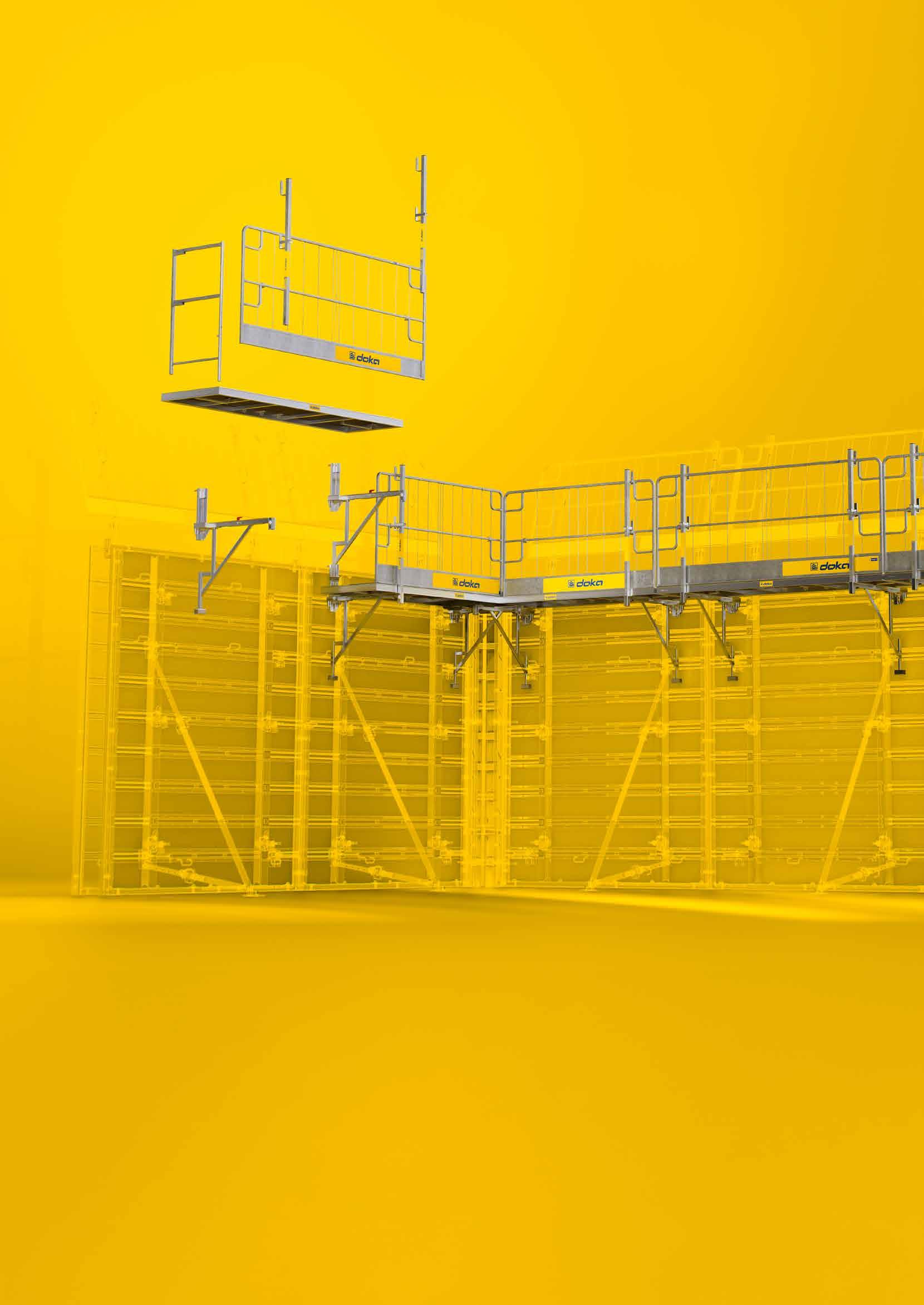

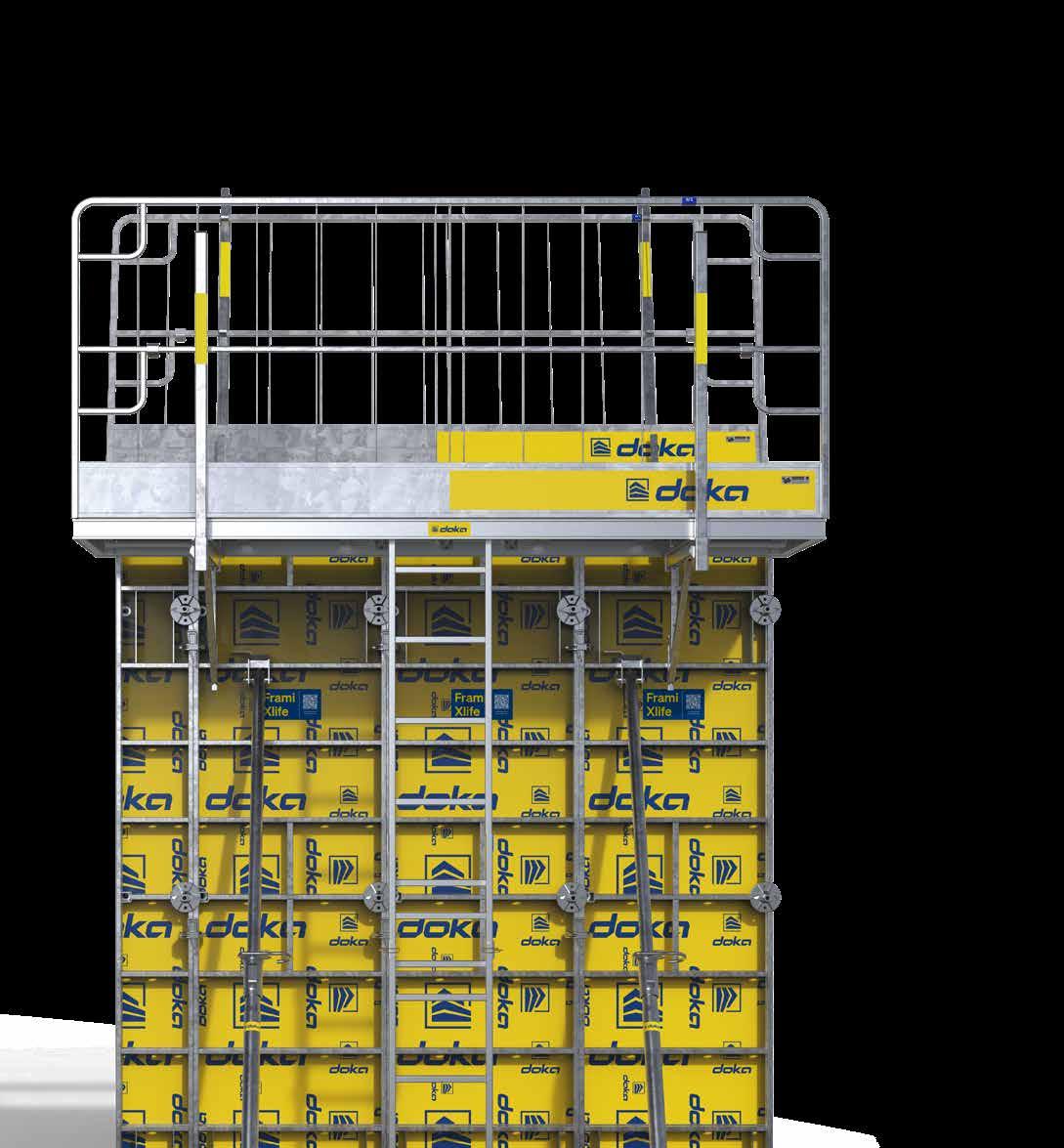

Das Xsafe Konsolensystem ist ein leichtes, von Hand montierbares Arbeits- und Betoniergerüst. Durchdachte und in den wenigen Einzelteilen integrierte Sicherheitsfunktionen garantieren einen intuitiven, sicheren Zusammenbau. Die neuen modularen Systembeläge können mit unterschiedlichen Doka-Wandschalungen verwendet werden.
Handsystem mit hohen Sicherheitsstandards
Das System basiert auf Konsolen, die von Hand an der Schalung montiert werden können.
Statt der üblichen Holzbohlen und Geländerbretter werden modulare Systemteile verwendet.
Das Xsafe Konsolensystem verbindet die Vorteile einer Arbeitsplattform, die von Hand montiert wird, mit den hohen Sicherheitseigenschaften eines nur mittels Kran montierbaren Bühnensystems.
Zeit- und Kostenersparnis durch Ein-Mann-Montage
Das Maximalgewicht der Einzelteile liegt bei < 25 kg.
Die kranlose Ein-Mann-Montage spart Kosten und Wartezeiten. Das System kann auf der liegenden oder stehenden Schalung montiert werden.
Flexibel, anpassungsfähig und kompakt
Die Hauptsystemteile können an den Wandschalungen Framax Xlife plus, Framax Xlife, Frami Xlife und DokaXlight eingesetzt werden.
Speziell bei Framax Xlife plus und Framax Xlife wird durch die 2-teilige Konsole eine stufenlose Arbeitsebene geschaffen, unabhängig von liegender und stehender Schalungselementkombination.
Mit nur 4 Belagstypen lassen sich nahezu alle Element-Kombinationen sicher abdecken.

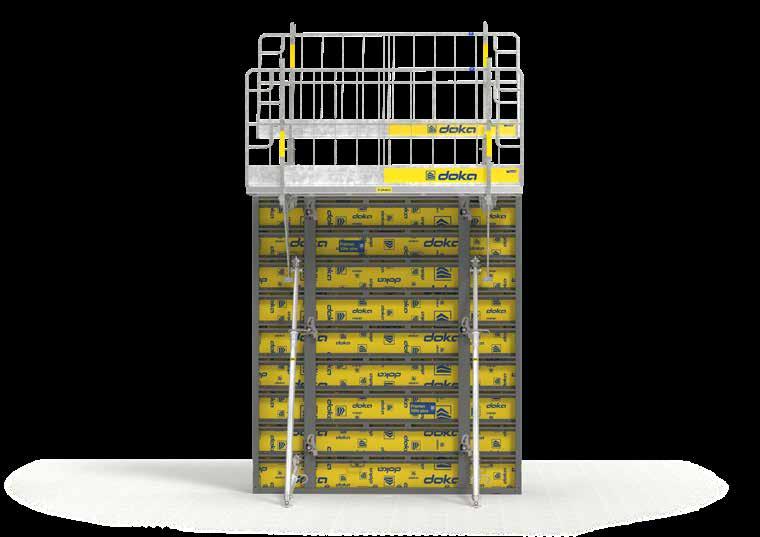

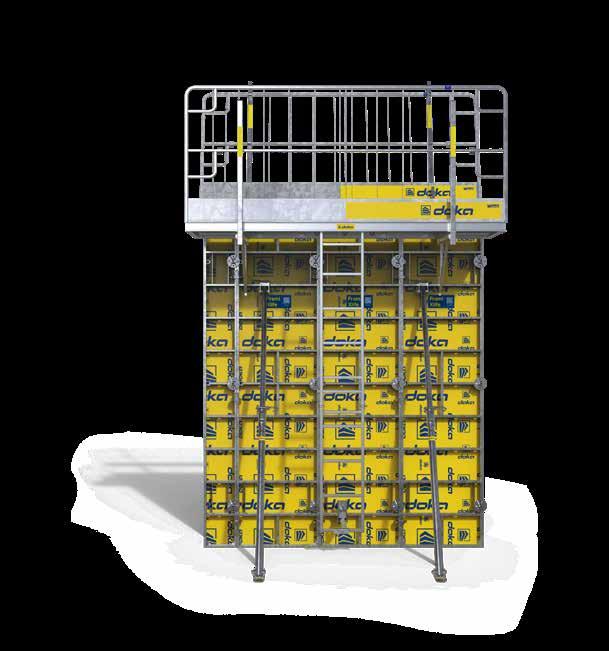

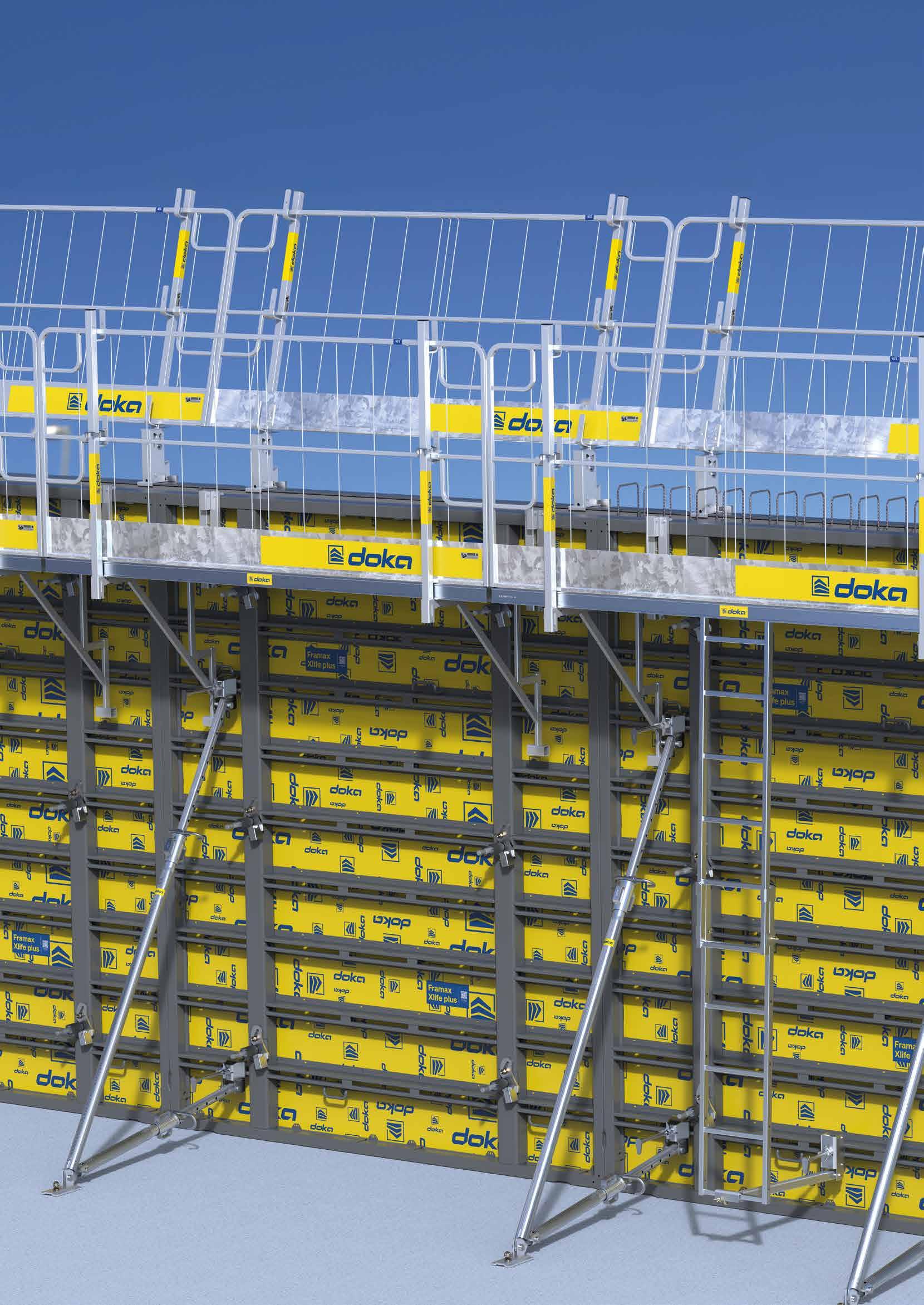

Das System auf einen Blick
Ein Standardbelag für drei Rahmenschalungen.
Framax Xlife plus & Framax Xlife
Die optimale Konsole für das jeweilige Schalungssystem

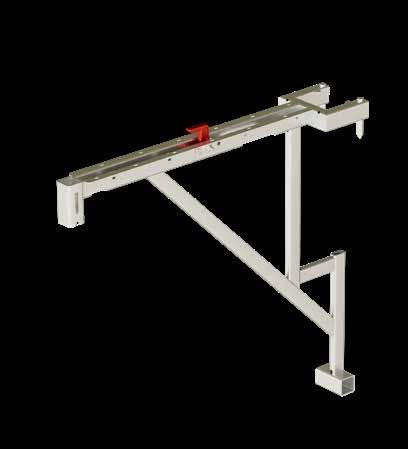

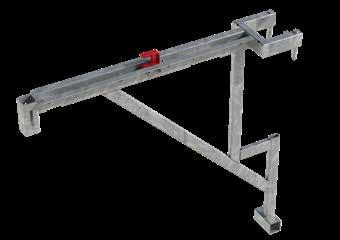

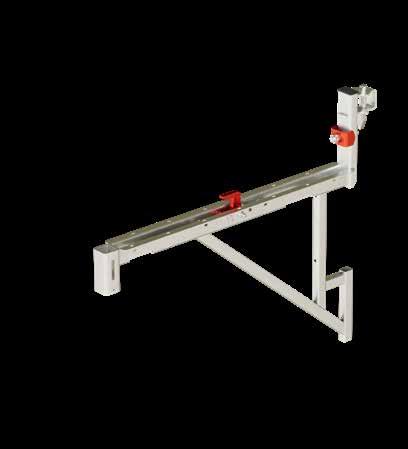

Konsole XBS 90 EP & Framax Adapter XBS
Der 2-teilige Anschluss ermöglicht eine einheitliche Arbeitsebene, egal wie die Schalungselemente kombiniert werden. (zB liegend & stehend).
Der Sicherungshaken ist standardmäßig integriert!
Immer passend — Beläge & Zubehör
Systembeläge

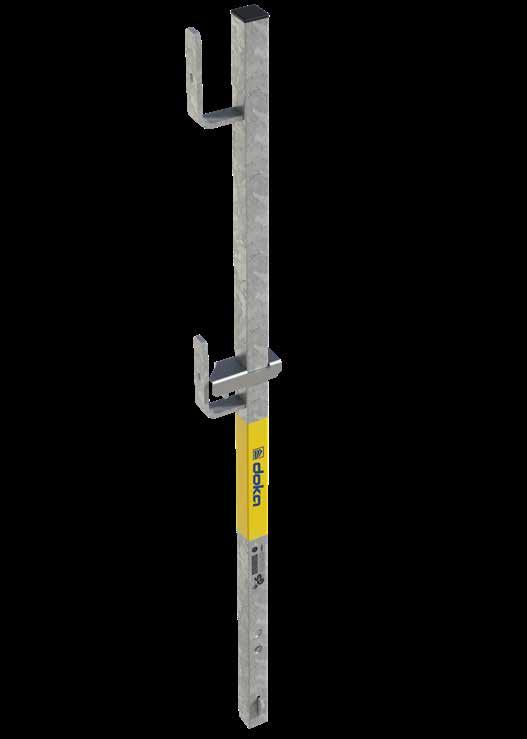

Geländersteher XBS 1,40 m

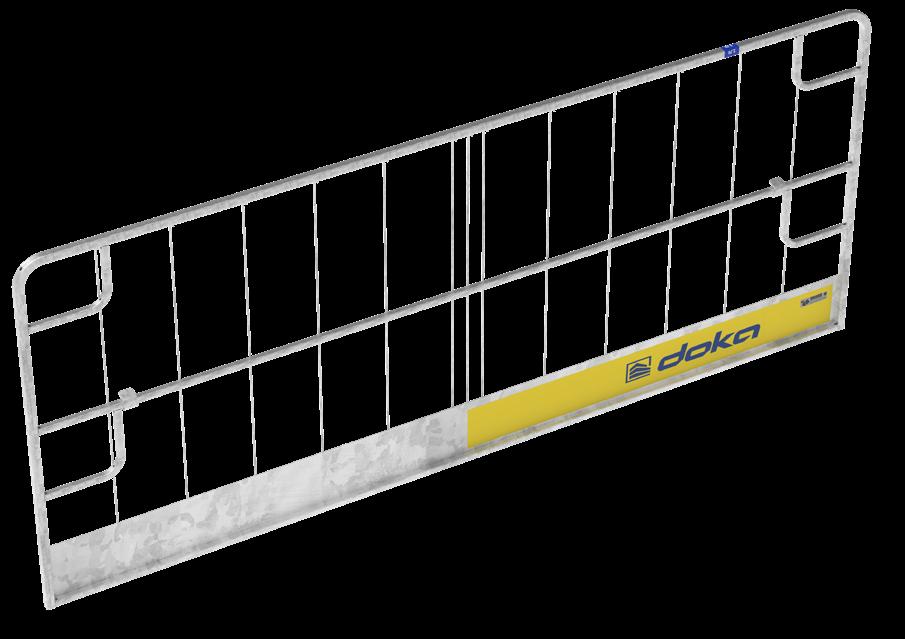

Schutzgitter XP

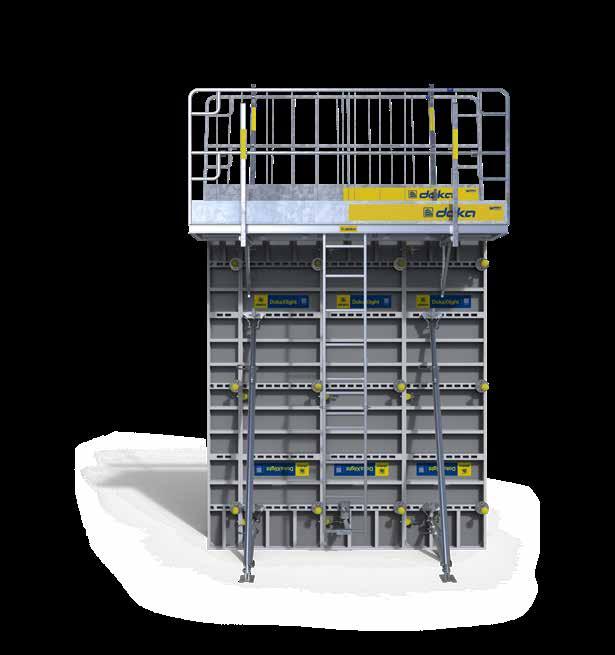

DokaXlight
DokaXlight-Konsole XBS 75
Die DokaXlight-Konsole XBS 75 wird an entsprechender Position im Rahmenprofil eingehängt.
Der Sicherungshaken ist standardmäßig integriert!

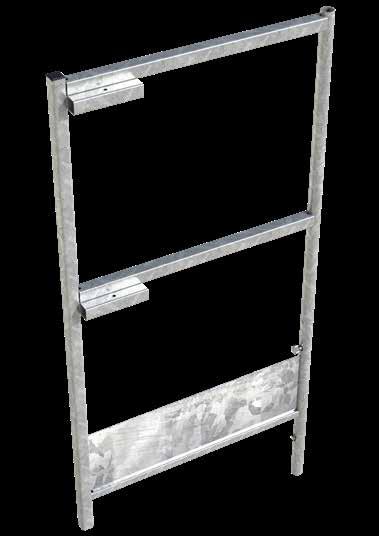

Seitengeländer XBS 75 cm
Frami Xlife

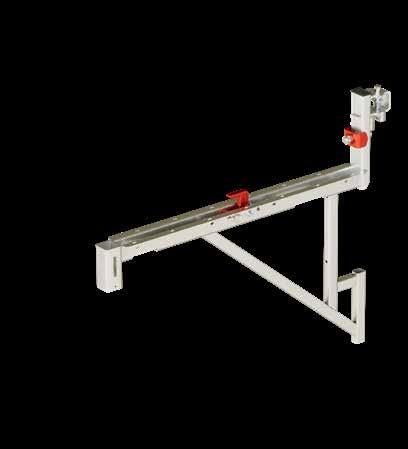

Frami-Konsole XBS 75 EP
Die Frami-Konsole XBS 75 EP wird an entsprechender Position im Rahmenprofil eingehängt.
Der Sicherungshaken ist standardmäßig integriert!
Geländeverlängerung XBS Xsafe-UniLeiternhalter Xsafe plusTeleskopleiter
Der Standardbelag
Drei Ausführungen für vielfältigen Einsatz.
Die drei Ausführungen des Standardbelages ermöglichen einen vielfältigen Einsatz, Flexibilität und ein effizientes sowie sicheres Arbeiten. Alle Belagsvarianten inklusive Zubehör sind mit nahezu allen Element-Kombinationen kompatibel, und das bei den Systemen Framax Xlife plus, Framax Xlife , Frami Xlife und DokaXlight.
Vorteile auf einen Blick:
Große Belagsbreite von 75 cm für komfortables und sicheres Arbeiten
Leichte Beläge (< 25 kg) für eine einfache Ein-Mann-Bedienung
Perfekt abgestimmt auf das Doka-Schalungselementraster
Beidseitige Montage des Seitengeländers XBS für zusätzliche Sicherheit

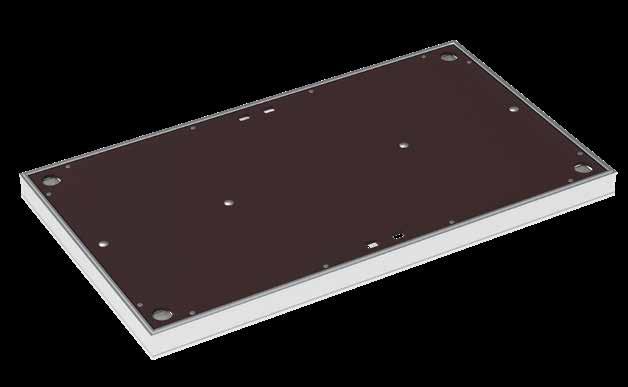

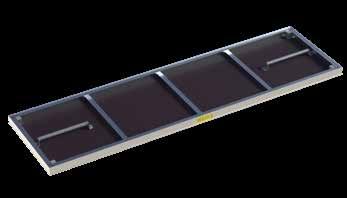

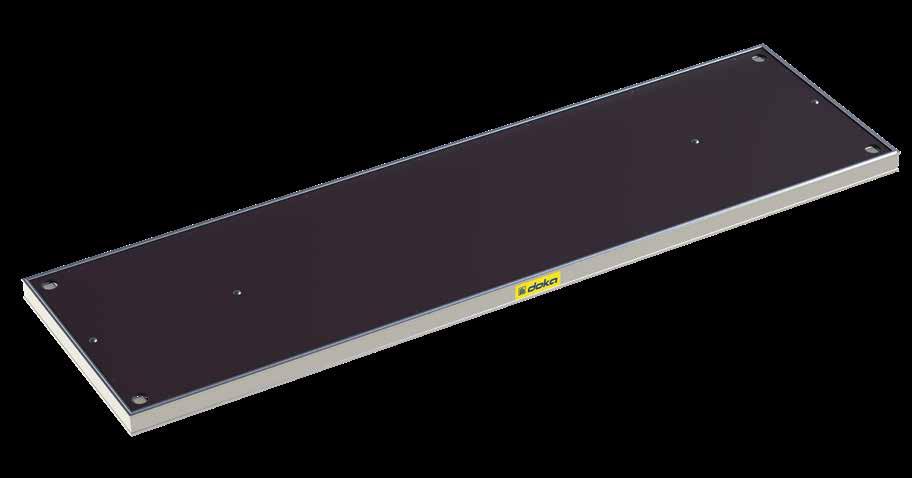

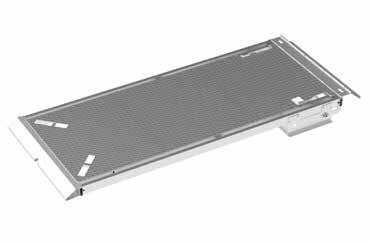

Belag XBS 75/270 cm
Standardbelag
Mit nur einem Belag und wenigen Handgriffen schafft man sofort eine 2,70 m lange und 0,75 m breite Arbeitsfläche.
Belag XBS 75/135 cm
Für eine bessere Anpassungsfähigkeit and die diversen Element-Kombinationen.

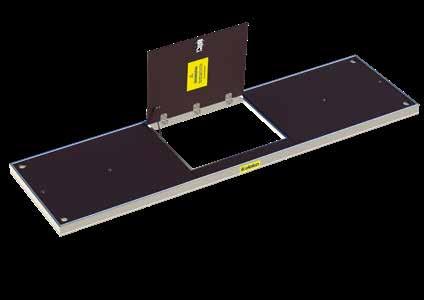

Durchstiegsbelag XBS 75/270 cm
Der selbstschließende Deckel und die integrierte Leiternaufnahme (Xsafe plus-Teleskopleiter) ermöglichen einen einfachen sowie sicheren Aufstieg zur Arbeitsebene.

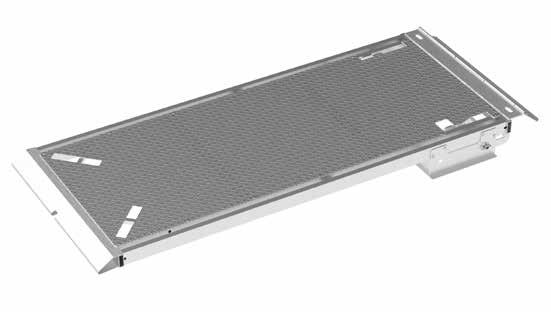

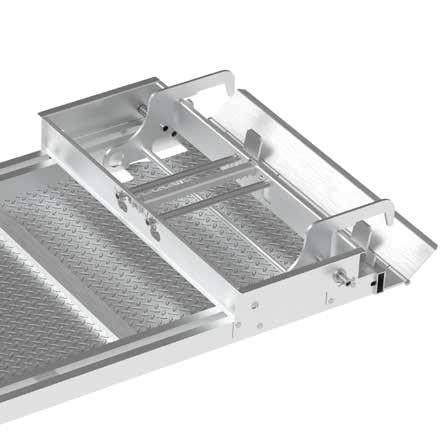

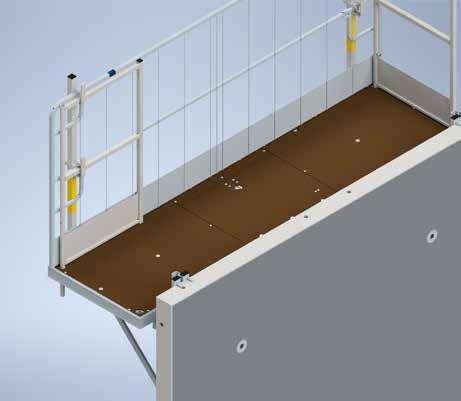

Der Ausgleichsbelag
Das Multitalent.

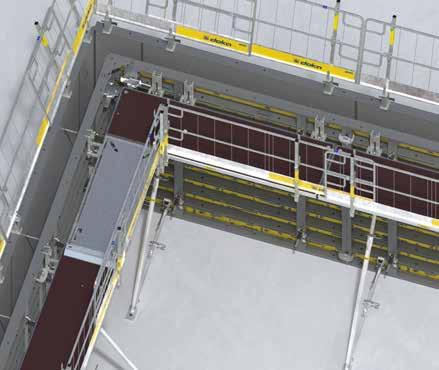

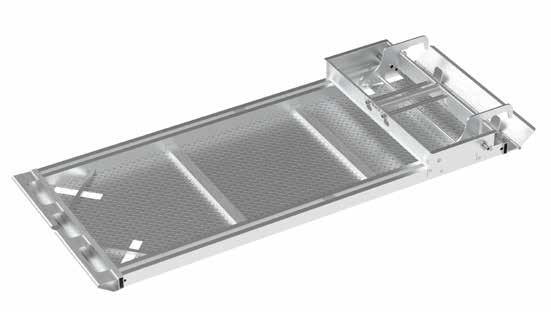

Mit dem Ausgleichsbelag XBS lassen sich verschiedenste Anwendungen ausführen. Vom Längenausgleich bis zur Inneneckausbildung ist alles möglich. Lücken- oder Passbereiche von 0,30 m – 1,35 m können mühelos überbrückt werden.
Anwendungen & Funktionen
Längenausgleiche von 0,30 m – 1,35 m. Abgeschrägte Enden für gefahrlose Übergänge.
Ein integrierter und patentierter Sicherungsmechanismus verhindert das Verrutschen und Aufkippen des Belages im montierten Zustand. Weiters erleichtert dieser Sicherungshaken die Montage im liegenden Zustand.
Vier robuste Anschlagspunkte ermöglichen auch eine Montage mittels Kran.

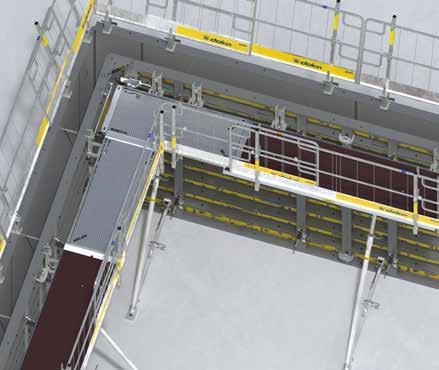

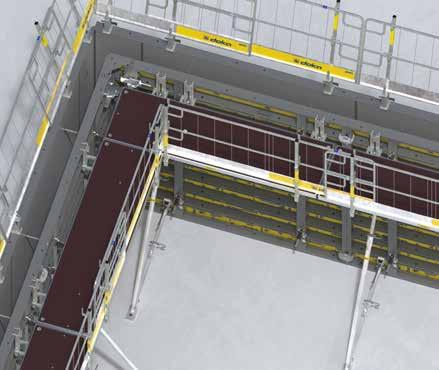

Ausbildung einer Innenecke
Kombination mit zwei Standardbelägen.
Kombination mit einem Standardund einem Ausgleichsbelag.
Kombination mit zwei Ausgleichsbelägen.

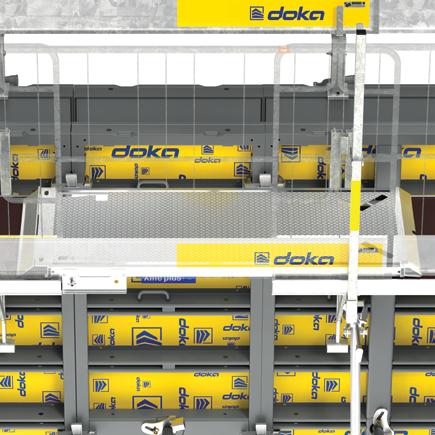

Integrierte Funktionen
Sicher und flexibel von Anfang an.

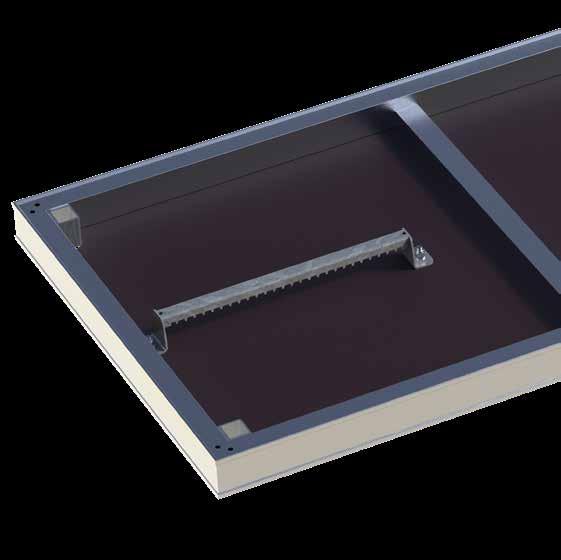

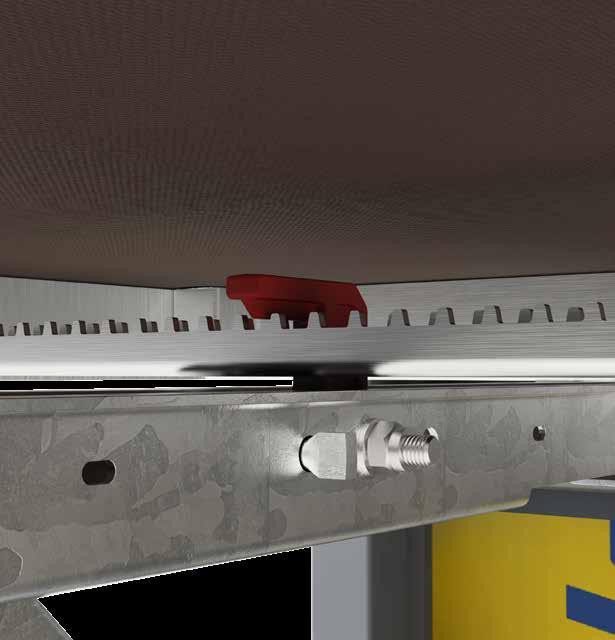

Die im Belag montierte Zahnleiste hat in Verbindung mit dem an den Konsolen montierten Sicherungshaken gleich 3 Funktionen — Kippsicherung Montagehilfe horizontale Flexibilität.
Kippsicherung
Die Doka XBS Beläge sind automatisch bei der Montage gesichert. Damit ist kein Aufkippen mehr möglich und sicheres Arbeiten gewährleistet.
Montagehilfe
Speziell bei der liegenden Montage ist die Zahnleisten-Haken-Funktion sehr hilfreich
Die Doka XBS Beläge sind sofort bei Montage automatisch gesichert!
Es braucht KEINE zusätzlichen Teile oder Handgriffe zur Sicherung.
Eine Ein-Mann-Montage ist möglich.
Horizontale Flexibilität
Die Zahnleiste ermöglicht eine seitliche Anpassungsfähigkeit.
Anbauteile und Zubehör
Sicher und funktionell.
Die hochwertigen Anbauteile und Zubehörlösungen sorgen für maximale Funktionalität, Sicherheit und Komfort. Ob Geländer für zusätzlichen Schutz, clevere Türfunktionen für einfachen Zugang oder ein integrierbares Aufstiegssystem für sicheren Höhenzugang — wir bieten Ihnen maßgeschneiderte Lösungen für Ihre individuellen Anforderungen.

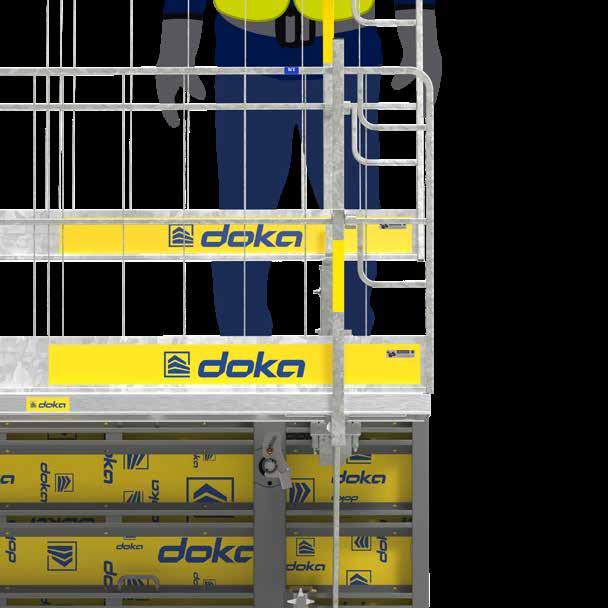

Das Geländer
Stabil in alle Richtungen
Der Geländersteher XBS mit integrierter GeländerAushubsicherung gem. EN 12811.

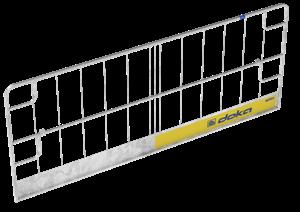

Geprüfter Seitenschutz
Mit bewährten Schutzgitter XP.

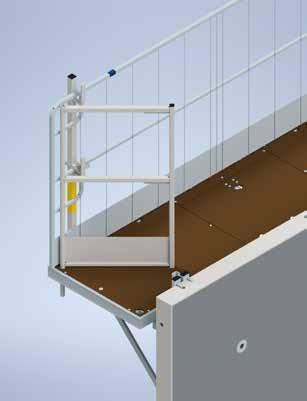

Sicherheit mit Türfunktion
Die im Belag einsteckbaren Seitengeländer XBS sind aushubgesichert und lassen sich wie eine Tür öffnen.
Das Aufstiegssystem
Gefahrlos auf allen Arbeitsebenen

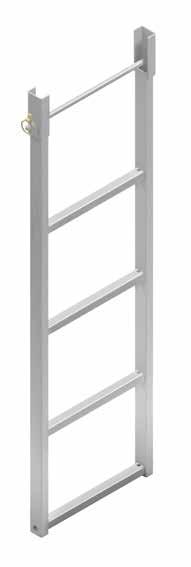

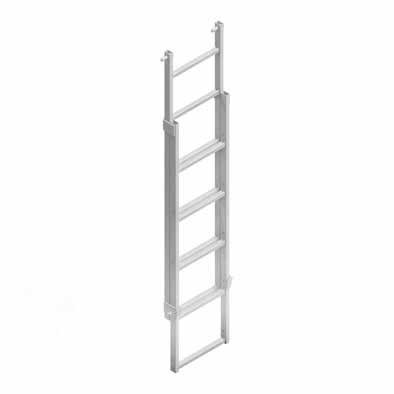

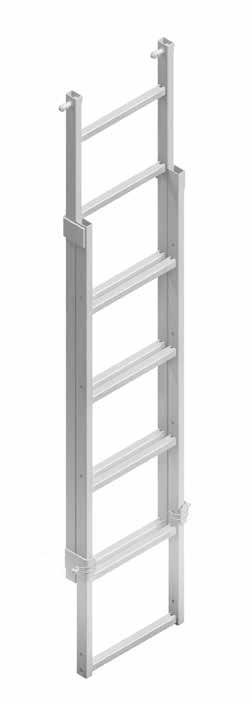

Sicherer Aufstieg mittels im Belag einhängbarer Xsafe plusTeleskopleiter 1,55 m – 2,70 m.
Arbeitshöhe bis 4,00 m
Mit der Xsafe Leiternverlängerung 1,15 m.

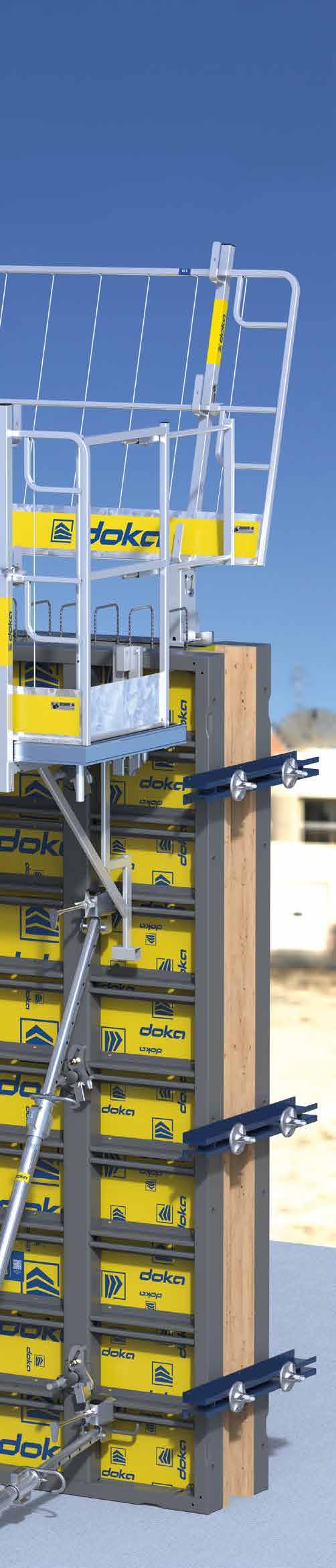

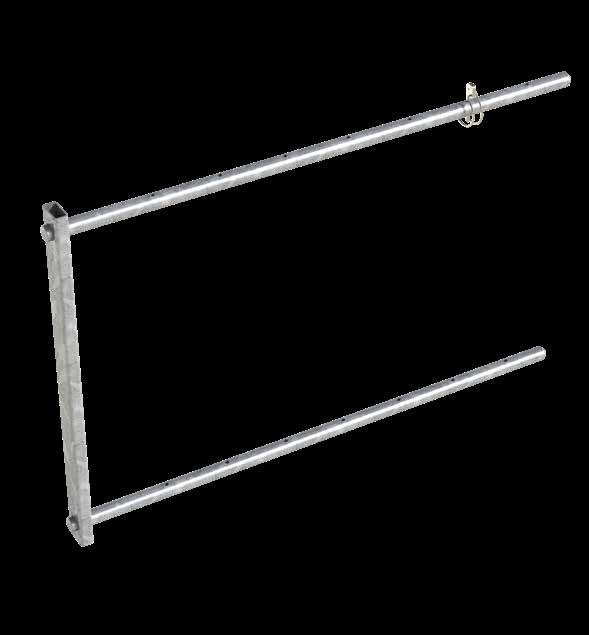

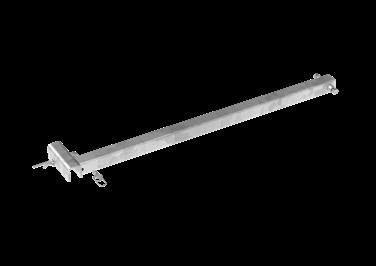

Sicheres Arbeiten am Schalungsende
Verlängerung von 15 bis 60 cm.
Sicher verbunden
Mit dem neuen Xsafe-Uni-Leiternhalter. Durch Teleskopfunktion individuell einstellbar.

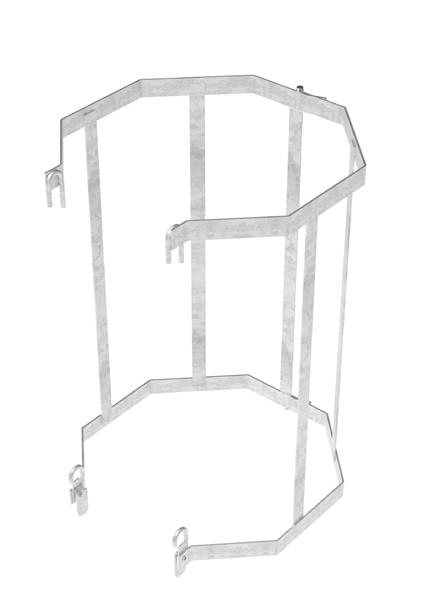

Noch sicherer nach oben
Mit dem Rückenschutz. Länderspezifische Regeln sind zu beachten.
Die Montagemöglichkeiten
Flexible Einsatzmöglichkeiten.
Das Xsafe Konsolensystem kann an der liegenden oder stehenden Schalung montiert werden:
Montage an der liegenden Schalung
1 Konsolen montieren
Bei Framax: XBS Adapter montieren, dieser gewährleistet immer ein einheitliches Bühnenniveau. Visuelle Markierung im XBS Adapter zur sicheren Montage.
2 Belag mit den Zahnleisten im Sicherungshaken der Konsolen einhängen.
3 Die Geländersteher sichern den Belag automatisch gegen Herausrutschen.
4 Rücken- und Seitengeländer montieren.
5 Elementstützen montieren und Aufrichten mittels Kran. 98112-409-01 98112-406-15
98112-406-07
Montage an der stehenden Schalung
1 Elementverband mit Einrichtstützen positionieren
12-406-18

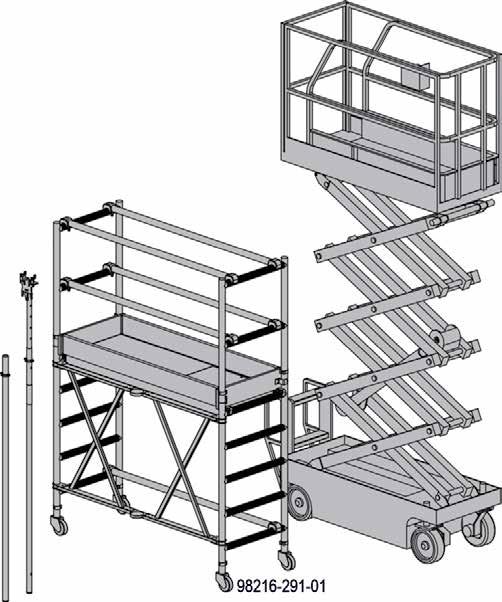

2 Von Arbeitspodest aus die Komponenten an der Schalung montieren.

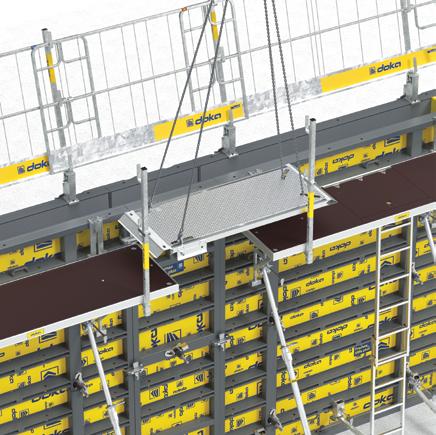

Ausgleich in der geraden Wand
1 Längenausgleich.
2 Ausgleichsbelag in den Öffnungen des Standardbelags einhaken.
3 Den offenen Sicherungshaken schließen, somit ist der Belag auch beim Aufrichten mittels Kran gesichert.
4 Sicherung ist geschlossen, Belagsklappe für einen sicheren Übergang aufklappen.
98112-411-06
98112-411-07
Universal-Lösewerkzeug
Ausgleichsbelag XBS 75cm
verzinkt Länge: 75,5 cm
Geländer 1,00m 3,8 584335000
Framax-Konsole 90 EP 9,0588979000
Framax bracket 90 EP
Handrail post 1 00m
verzinkt Länge: 124 cm
103 cm Höhe: 84 cm
Artikelliste
Doka-Expressanker 16x125mm 0,31588631000
Doka express anchor 16x125mm
verzinkt
Länge: 18 cm
Konsole XBS 90 EP
Bracket XBS 90 EP
Konsolenadapter XP FRR 50/30
Bracket adapter XP FRR 50/30
Doka-Coil 16mm
Doka coil 16mm
verzinkt Höhe: 32 cm
verzinkt
Rahmenschalung
Plakette Expressanker
Information plate for express anchor
Framax-Adapter XBS
Framax adapter XBS
Frami-Konsole 60
Frami bracket 60
Belag XBS 75/270cm
Belag XBS 75/135cm
0,009588633000
Durchmesser: 1,6 cm PS
Breite: 8 cm
Höhe: 7,5 cm
verzinkt Länge: 124 cm
999811201 - 04/2025
verzinkt Länge: 98 cm Höhe: 157 cm
Belag XBS Deck XBS Durchstiegsbelag XBS 75/270cm
0,1588630000
588701000
Ausgleichsbelag XBS 75cm
588704000 Infill deck XBS 75cm
Seitengeländer XBS 75cm 10,0588706000 Side railing XBS 75cm
Geländersteher XBS 1,40m
588705000 Handrail post XBS 1 40m

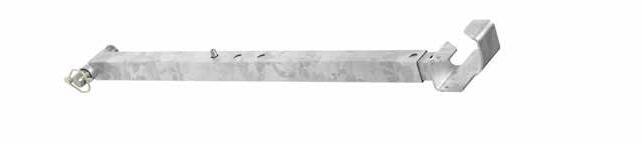

Geländerverlängerung XBS
Handrail extension XBS
verzinkt Höhe: 7 cm
Handrail post XBS 1.40m
7,7588442000
588702000
588710000
586486000
Scaffold
999811201 - 04/2025
verzinkt
verzinkt cm
verzinkt Höhe: 32 cm
Anwenderinformation Rahmenschalung Framax Xlife plus
Geländersteher XP 1,20m 4,1586460000 Handrail
Screw-on coupler 48mm 50
Frami-Konsole XBS 75 EP 7,8589445000
588703000 Hatch deck XBS 75/270cm
Frami bracket XBS 75 EP
Geländer 1,00m
Ausgleichsbelag
584335000 Handrail post 1 00m Konsolenadapter XP FRR 50/30
verzinkt Länge: 124 cm
- 08/2025
verzinkt Höhe: 32 cm
Xsafe plus-Umsetzadapter Framax
Xsafe plus lifting adapter Framax
verzinkt Höhe: 51,4 cm
verzinkt Höhe: 7 cm
verzinkt Höhe: 118 cm
verzinkt
Schlüsselweite: 22 mm
Framax-Betonierbühne O 1,25/2,70m
Framax pouring platform O 1 25/2 70m
Gerüstrohr 48,3mm 3,50m
Gerüstrohr 48,3mm 4,00m
Gerüstrohr 48,3mm 4,50m
Holzteile gelb lasiert
Stahlteile verzinkt
Lieferzustand: zusammengeklappt
XBS
588707000 Handrail extension XBS
48,3mm 4,50m 16,2 682022000
Gerüstrohr 682023000
Gerüstrohr 48,3mm 5,00m
Gerüstrohr 48,3mm 5,50m
Gerüstrohr 48,3mm 6,00m
586486000 Bracket adapter XP FRR 50/30 Framax-Adapter XBS
Gerüstrohr
Artikelliste Anwenderinformation
Gerüstrohr 48,3mm m
Scaffold tube 48 3mm
6,6586436000
Xsafe plus-Teleskopleiter
Xsafe plus telescopic ladder
Framax pouring platform U 1 25/2 70m
Anschraubkupplung 48mm 50
Screw-on coupler 48mm 50
588701000 Framax adapter XBS
Xsafe plus-Bühne 2,70m mit Seitengeländer189,0586401000
Xsafe plus platform 2.70m with side railing
Stahlteile verzinkt Holzteile gelb lasiert Höhe: 136 cm
Lieferzustand: zusammengeklappt
999811201 - 04/2025
Xsafe plus platform 1.35m with side railing
Framax-Betonierbühne U 1,25/2,70m
15,0586421000
Xsafe plus-Bühne 1,35m mit Seitengeländer131,5586438000
Stahlteile verzinkt
verzinkt Höhe: 7 cm
Holzteile gelb lasiert
verzinkt verzinkt
Lieferzustand: zusammengeklappt
Schlüsselweite: 22 mm
Schlüsselweite: 22
Framax-Betonierbühne O 1,25/2,70m
Holzteile gelb lasiert
Stahlteile verzinkt
Stahlteile verzinkt Holzteile gelb lasiert 158 - 274
Lieferzustand: zusammengeklappt
Holzteile lasiert zusammengeklappt
Xsafe plus-Leiternverlängerung 1,15m 7,0586422000
Xsafe plus ladder extension 1.15m
verzinkt Höhe: 126 cm
Stahlteile verzinkt
verzinkt verzinkt
Holzteile gelb lasiert
Stahlteile verzinkt gelb
Framax-B
Framax-B Framax
Handrail extension
Seitengeländer189,0586401000
Seitengeländer131,5586438000
Höhe: 158 - 274 cm
Xsafe plus-Leiternverlängerung 1,15m 7,0586422000
Xsafe plus ladder extension 1.15m
verzinkt Höhe: 126 cm
Xsafe plus-Leiternverlängerung 1,15m 7,0586422000
Xsafe plus ladder extension 1.15m
verzinkt Höhe: 126 cm
Xsafe plus-Leiternhalter
Xsafe plus ladder starter piece
Seitengeländer131,5586438000
4,3586420000
6,8586424000
verzinkt Länge: 95 cm
4,3586420000
17,0586429000 23,5586425000
17,0586429000 23,5586425000
8,0586412500
8,0586412500
Xsafe-Uni-Leiternhalter
Xsafe plus-Leiternhalter
6,8586424000
Xsafe universal ladder holder
Xsafe plus ladder starter piece
Xsafe-Uni-Leiternhalter
Framax-Adapter XP
Xsafe universal ladder holder
Framax adapter XP
Framax-Adapter XP
Framax adapter XP
Geländerzwinge XP 40cm
Railing clamp XP 40cm
Geländerzwinge XP 40cm
Railing clamp XP 40cm
verzinkt, pulverbeschichtet
verzinkt Länge: 95 cm
3,3586447000
8,0586475000
verzinkt Höhe: 56 cm
verzinkt verzinkt, pulverbeschichtet
verzinkt Höhe: 56 cm
verzinkt Höhe: 73 cm
8,0586475000
7,7586456000
7,7586456000
verzinkt Höhe: 73 cm
999811201 - 04/2025
999811201 - 04/2025
03/2026 de | Änderungen im Zuge der technischen Entwicklung vorbehalten.
