UV LIGHTING FOR SANITIZATION
Rayons UV: ultraviolets pour désinfecter les surfaces
Nous vivons au beau milieu de microorganismes : bactéries, virus, moisissures, ferments et protozoaires. Le rayonnement UV de courte longueur d’onde constitue une méthode physique très efficace pour inhiber et pour détruire les microorganismes. Les noyaux des cellules sont dégradés par une photolyse qui bloque le processus de reproduction.
UV A UV B
UV C
L’effet germicide se manifeste avec des rayonnements UV de courte longueur d’onde, au-dessous de 320 nm.
Les rayons UV représentent le moyen le plus SÛR, ÉCOLOGIQUE, SIMPLE et ÉCONOMIQUE pour désinfecter les surfaces dans tous les endroits où nous passons une grande partie de la journée.
AVANTAGES PRINCIPAUX
EFFICACE
Agit sur 99 % des microorganismes
Sécurité
RAPIDE
Désinfection très rapide
SIMPLE

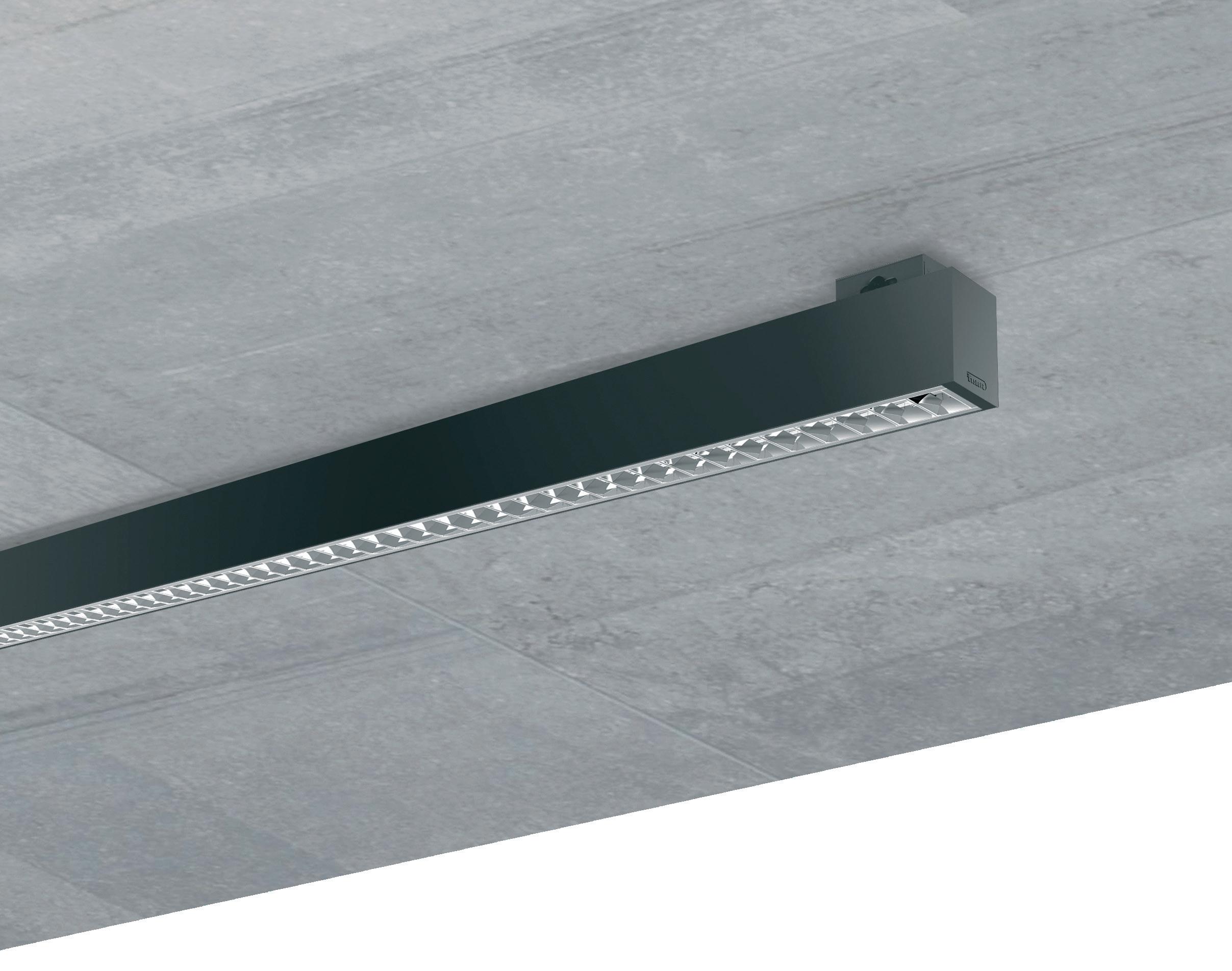

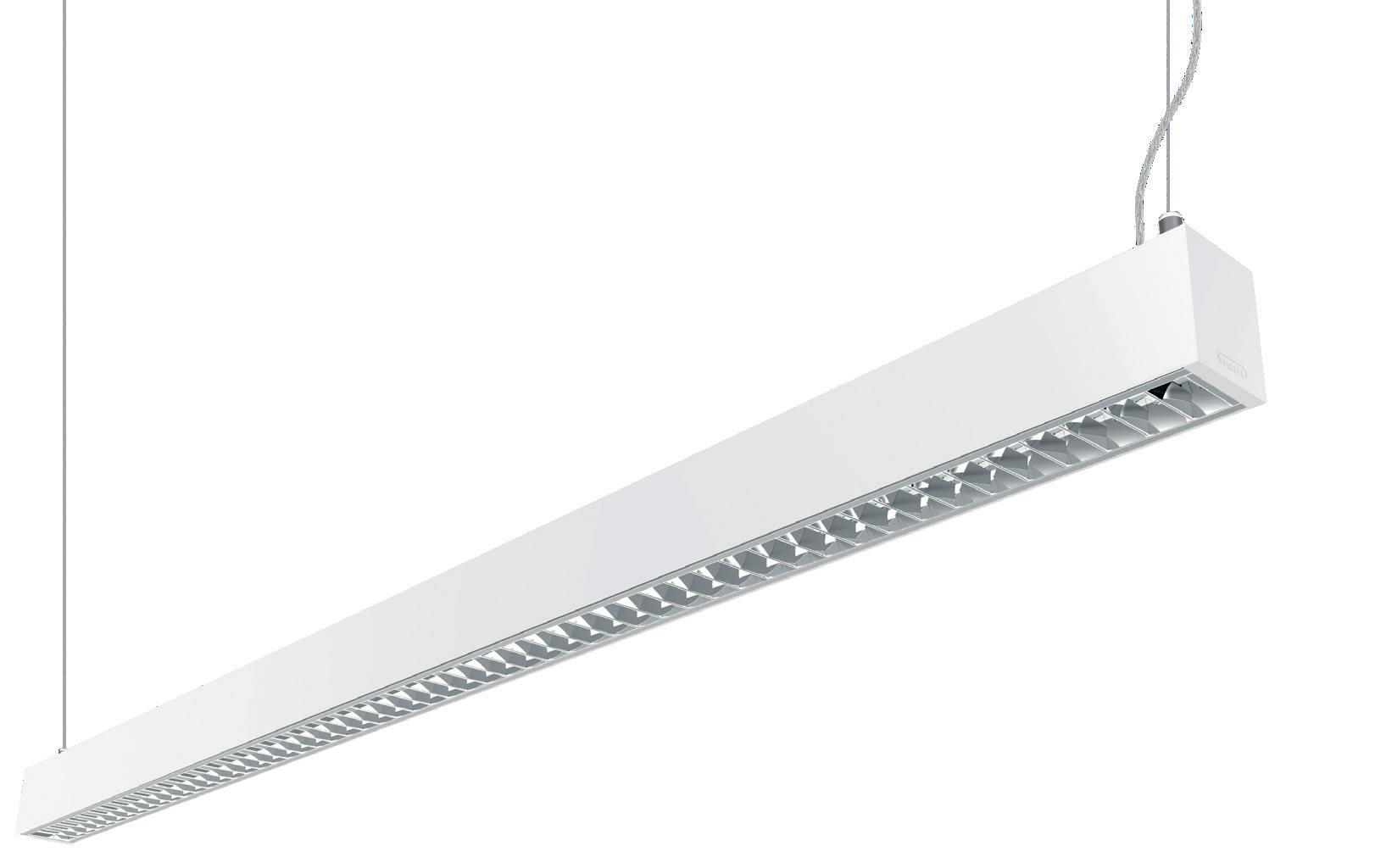

Installable en encastré, en plafonnier et en suspension, à usage nocturne et sans présence humaine
ÉCONOMIQUE
Considérable gain de temps et de matériel désinfectant
ÉCOLOGIQUE
N’interagit pas avec des corps étrangers et n’exige pas d’additifs difficilement biodégradables
N.B. : il reste indispensable de procéder à un bon nettoyage des lieux
Il est scientifiquement prouvé que les rayons ultraviolets éliminent tous les microorganismes vivants, dans l’eau et dans l’air : bactéries, virus, champignons, algues, spores, etc. (N.B. : avant l’installation de luminaires à sources UV, il est fondamental de confier l’étude de projet à un technicien qualifié).
Écologie
Les rayons UV constituent un système de désinfection physique et non pas chimique. Ils agissent sur le noyau de la cellule qui, après rayonnement, subit une action qui bloque son processus de reproduction de façon complètement naturelle (sans employer de désinfectants chimiques).
Bon rapport qualité/prix
La désinfection par rayonnement ultraviolet est la solution la plus économique parmi les technologies disponibles à l’heure actuelle.
Étude de projet
Le groupe Disano propose ses conseils au designer-lumière chargé du projet d’éclairage.
LĂ©gende
Présence humaine autorisée
Versions aussi avec éclairage général
Présence humaine interdite
Versions avec uniquement Ă©clairage UV
Rayons UV : la désinfection idéale partout
Les lieux très fréquentés peuvent être désinfectés par les lampes UV. Le rayonnement ultraviolet déclenche une réaction photochimique à l’intérieur des microorganismes en détruisant la structure des protéines, de sorte à altérer leur ADN/ARN et à les rendre inoffensifs et non plus réplicables pour éviter contagions, diffusions de maladies et répercussions néfastes.
Le rayonnement ultraviolet d’une lampe germicide est une technologie sûre, pour éliminer les microorganismes comme bactéries, virus, champignons, spores, acariens et moisissures. Une technologie qui contrôle les surfaces au niveau bactériologique. Elle est d’ailleurs employée dans les appareils d’éclairage pour la désinfection bactériologique dans les lieux ci-après :
• bureaux - écoles
• salles d’attente - cabinets médicaux
• bars et restaurants
• centres commerciaux - magasins
• salles de sport - vestiaires
• centres esthétiques et instituts de bien-être
• hôtels
• cuisines et toilettes publiques
• zones communes de travail
LED UV-A et UV-C
L’intervalle spectral du rayonnement ultraviolet est, par définition, entre 100 et 400 nm (1 nm = 10-9 m) et est invisible à l’œil humain. Sous l’action filtrante de l’atmosphère terrestre, les UV-A (en grande partie) et les UV-B (en faible pourcentage) sont présents dans la nature, tandis que les UV-C sont pratiquement absents.
Depuis plusieurs dizaines d’années, le marché propose des sources artificielles de rayons UV qui, en vertu de leur longueur d’onde, sont utilisées dans plusieurs secteurs/applications.
• UV-A (ondes longues) de 315 à 400 nm (à usage médical, industriel)
• UV-B (ondes moyennes) de 280 à 315 nm (à usage thérapeutique)
• UV-C (ondes courtes) de 100 à 280 nm (pour désinfection)
Ă©coles salles de gym industries bureaux magasins
hĂ´tels

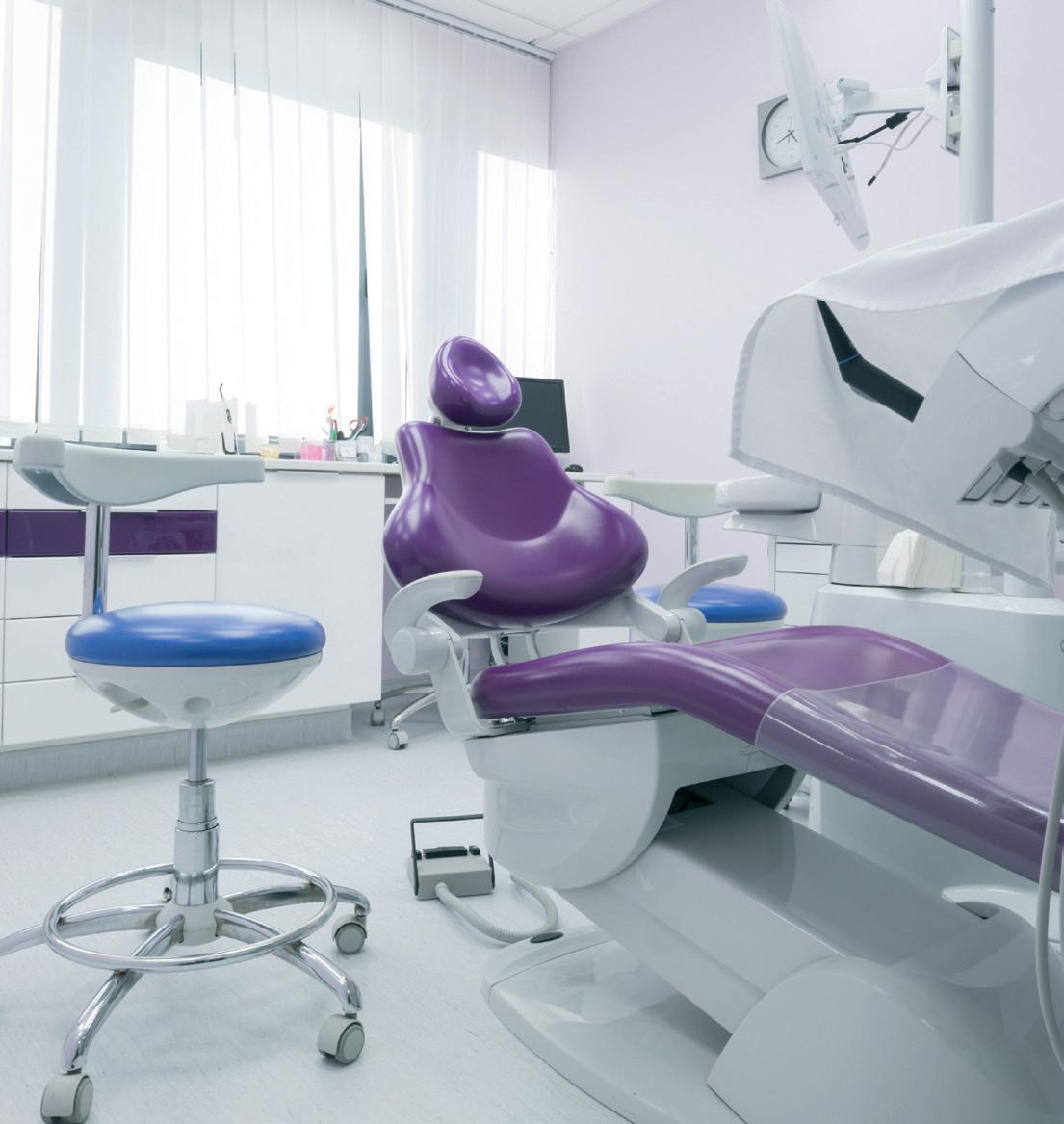

dentistes/esthéticiens salles d’attente communes centres commerciaux hôpitaux et centres médicaux
Les modules UV-A sont moins agressifs que les modules UV-C et, par conséquent, emploient plus de temps pour désinfecter. Il suffit de gérer l’allumage en fonction de l’horaire auquel les personnes sont absente. Par exemple : désinfection nocturne, weekends, congés et jours fériés, fermetures programmées de certaines zones.
Les modules UV-C sont plus agressifs que les modules UV-A et, par conséquent, désinfectent les lieux rapidement. Des « systèmes d’absence » doivent absolument faire partie du système (capteurs ou technologies Smart) de sorte que les modules UV-C s’allument uniquement quand personne ne se trouve à l’intérieur des locaux.
exemple UV-A : temps longs exemple UV-C : temps très courts
période nocturne, weekends, jours fériés (sans présence humaine)

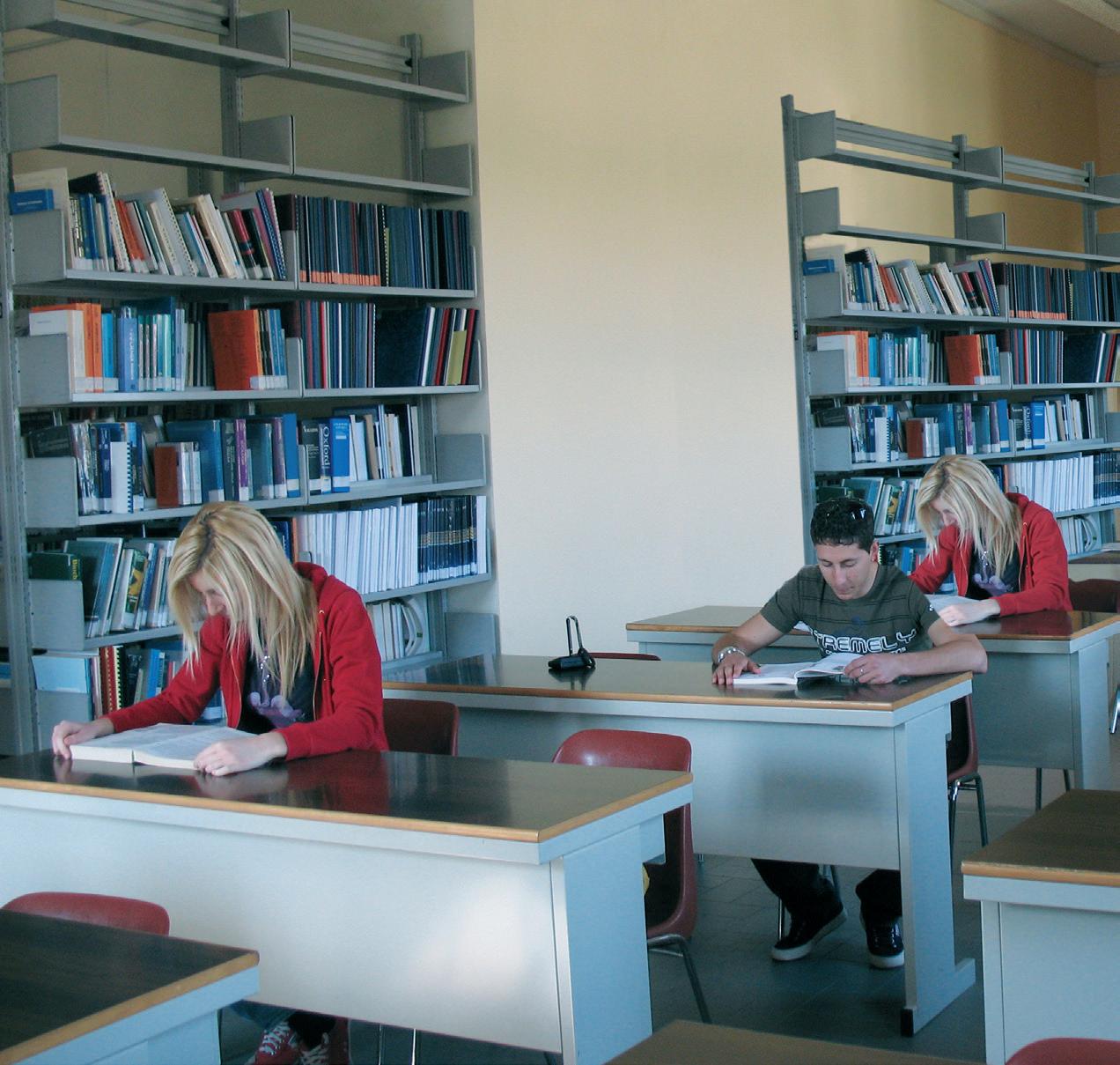

• classes
• couloirs
• salles de gym
• laboratoires
• zones d’entraînement libre
• zones communes
• production
• stockage
• zones communes

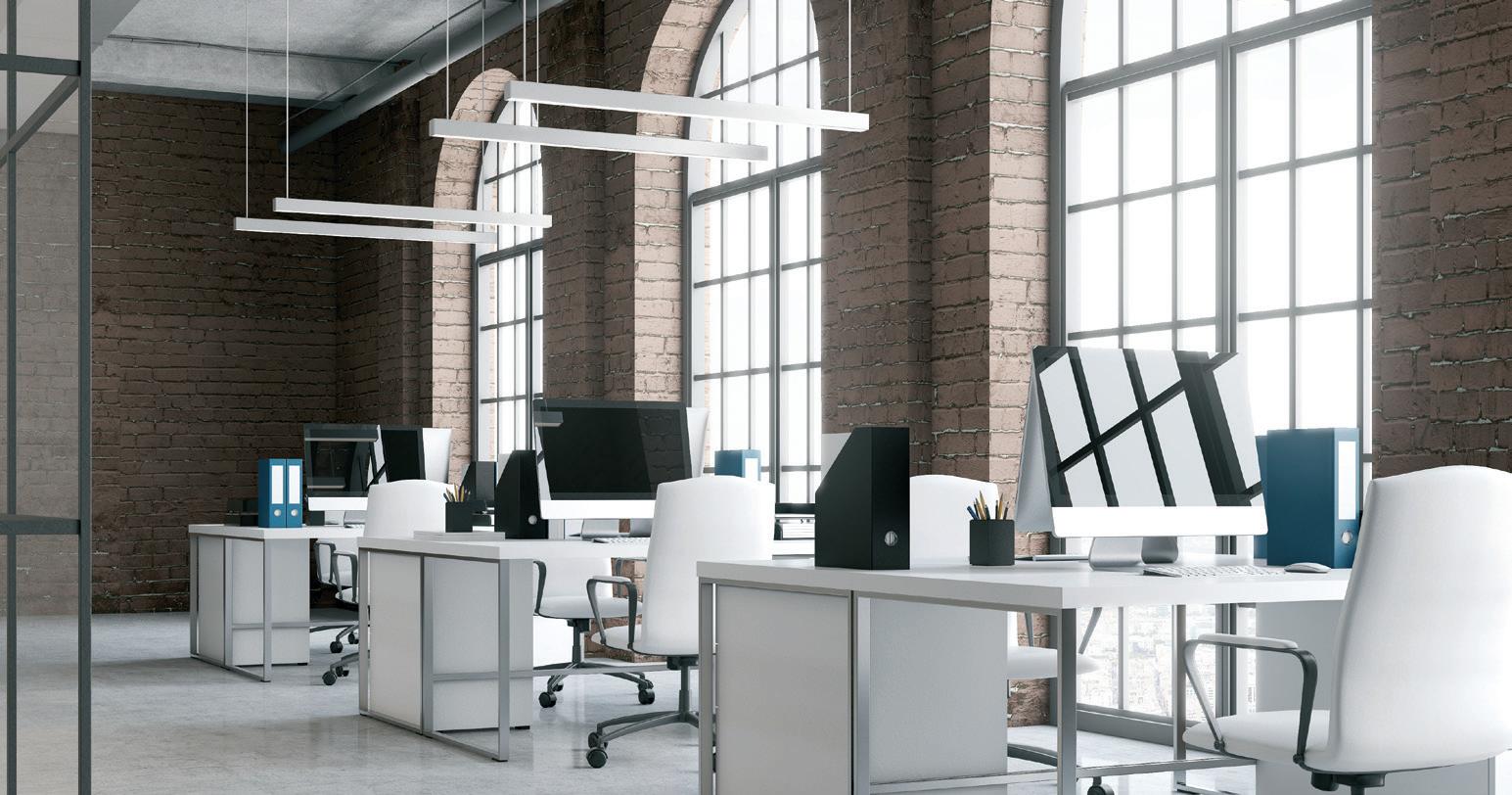

• open-spaces
• zones communes
• toilettes
• vente
• magasins
• locaux techniques

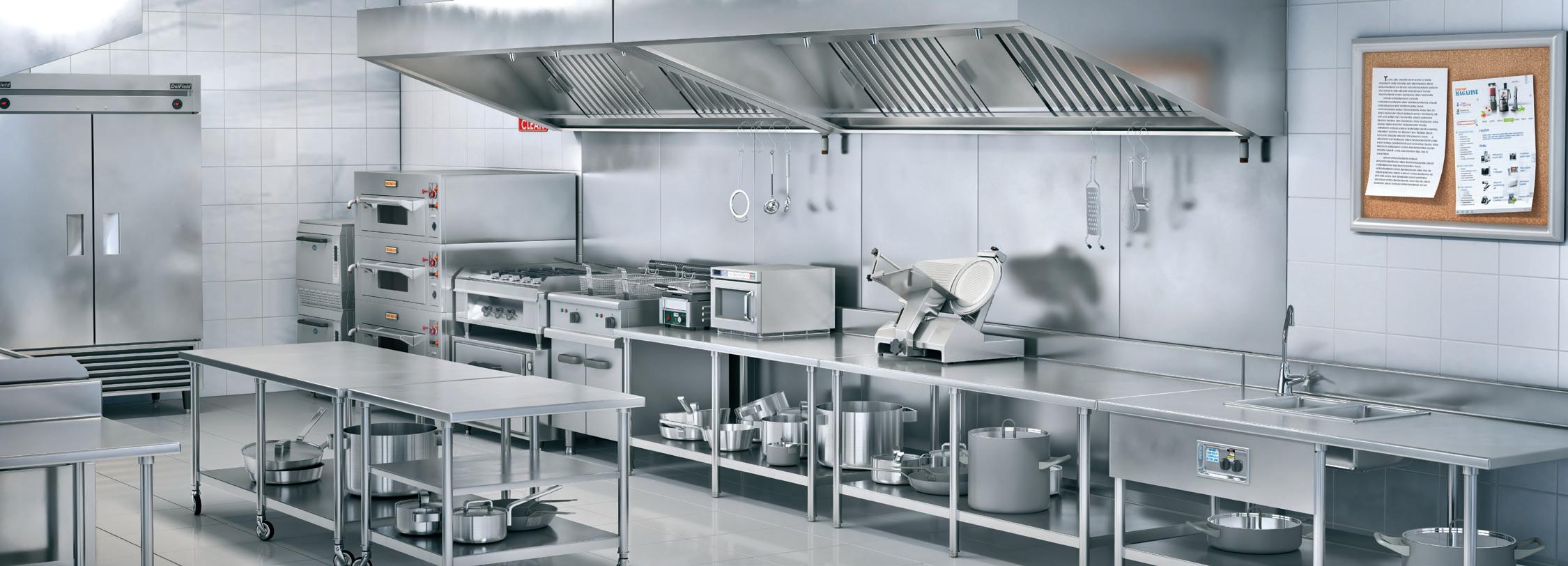

• cuisines

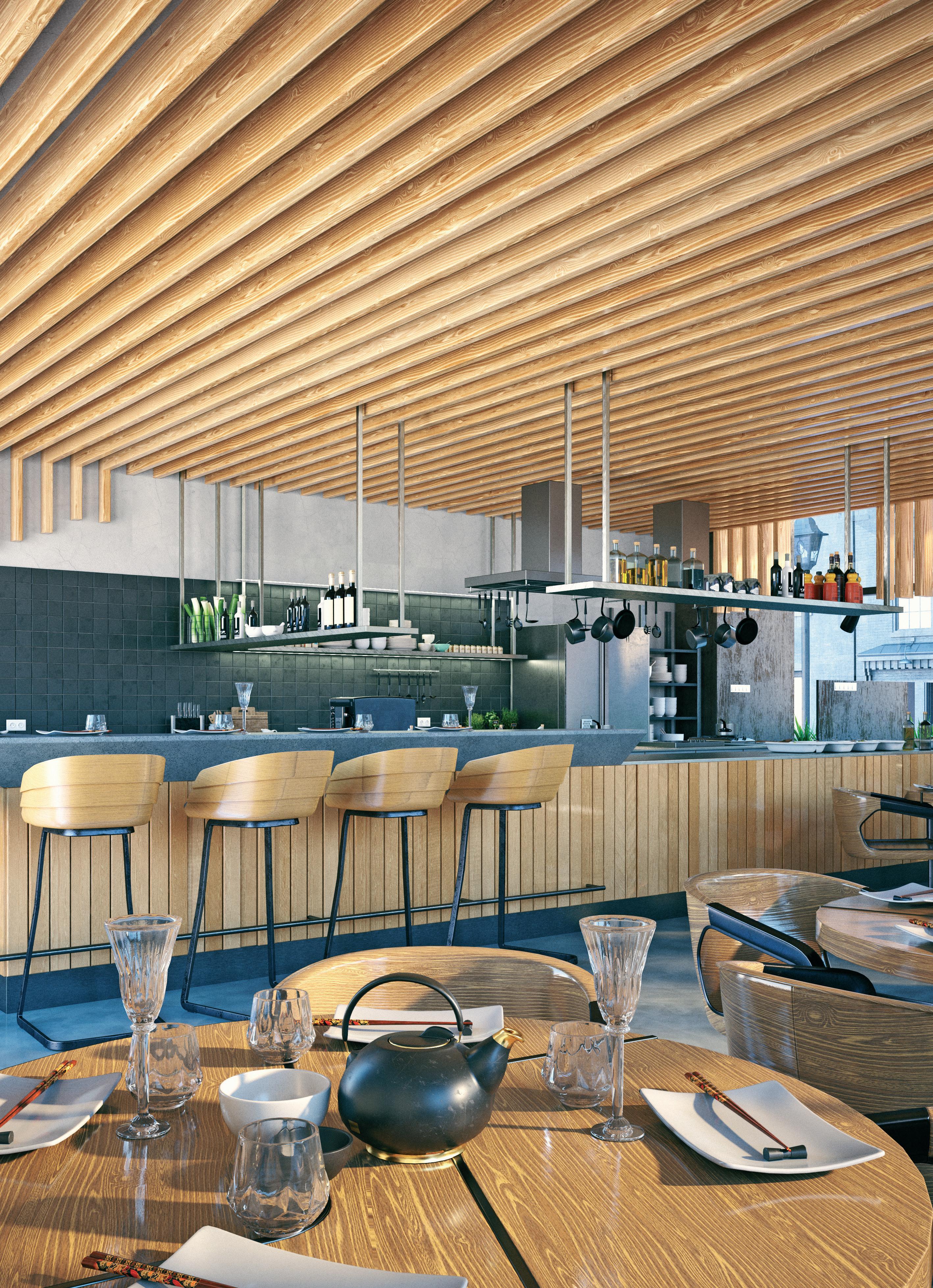

• bars et restaurants
• tous les espaces
• tous les espaces
• tous les espaces
• tous les espaces sauf chambres d’hospitalisation/ visite
période entre présence-présence (sans présence humaine)
• récréation
• quand les élèves sortent de la classe pour faire une activité dans une autre classe
• entre un cours et l’autre
• vestiaires
• pause ligne de montage
• pause déjeuner
• pause déjeuner
• dans les salles entre une conférence et l’autre

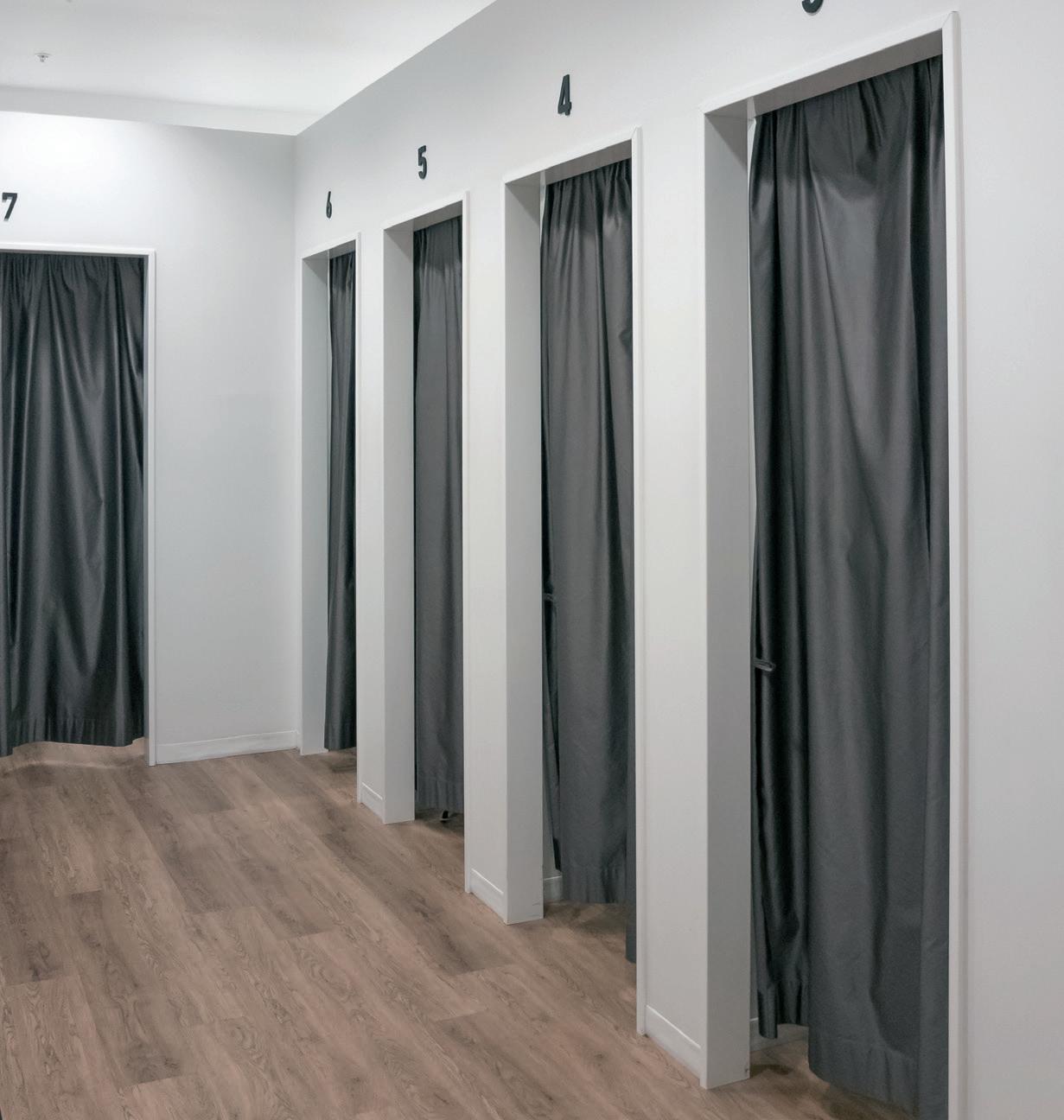

• cabines d’essayage (entre un client et l’autre)
• réception
• changement de chambre
• pendant le nettoyage des lieux communs non fréquentés
• entre le passage d’une cabine de soins à l’autre
• pendant les brèves pauses de fermeture au public
• après le lavage des toilettes communes et des zones de passage (avant la réouverture au public)
• quand le personnel quitte son poste pour visites ou reconnaissances
Conseils d’installation
L’emploi de sources de rayonnement UV, et notamment de celles ayant une longueur d’onde classifiable comme UV-C, exige des précautions particulières, puisqu’elles peuvent entraîner inflammations et dommages permanents. C’est d’ailleurs pour cette raison qu’il est fondamental de s’assurer qu’aucun individu ni animaux ne se trouvent à l’intérieur de la pièce quand les sources UV fonctionnent.
L’œil humain n’a pas la capacité de percevoir les rayons ultraviolets sous forme de lumière. En cas de forte exposition sans les indispensables protections pour la peau et les yeux, les rayonnements des groupes UV-B et UV-C peuvent provoquer des érythèmes (rougeur de la peau) et des conjonctivites (inflammation de l’œil).
• Emploi de temporisateurs ou limiteurs de temps de fonctionnement (horloges temporisées on-off).
• Emploi de détecteurs «d’absence » (capteurs).
• Emploi d’un contrôleur SMART pour gérer le système
Les appareils avec technologie à rayonnement UV s’installent au sein de la pièce tout simplement en les connectant au secteur. Ce genre d’application exige la supervision d’installateurs qualifiés qui évaluent la sécurité, en fonction de la présence, ou pas, d’individus* à l’intérieur.
* ATTENTION :
• La lumière UVC peut provoquer des lésions graves affectant les yeux et la peau. Il est recommandé d’éviter toute exposition directe sur homme, animaux ou plantes.
• Les luminaires avec LED UV-C doivent être utilisés uniquement en absence de présence humaine.
Les luminaires doivent être installés par un personnel qualifié pour garantir la conformité à la législation et à la réglementation sur la protection contre les rayonnements
Exemple d’installation avec capteur « d’absence »
1) Une fois alimenté, si le capteur ne détecte aucune présence, après 60 secondes, le luminaire activera la source UV et une LED témoin (rouge) s’allumera en même temps.
2) Si le capteur détecte un mouvement, l’éclairage UV s’éteindra automatiquement (ainsi que la LED témoin rouge).
3) 60 secondes après qu’aucun mouvement n’a été détecté, le luminaire se rallumera (en mode UV) ainsi que la LED rouge.
Conseils d’installation
Avant l’installation de luminaires à sources UV, il est fondamental de confier l’étude de projet à un technicien qualifié. Les facteurs principaux à examiner pour une bonne utilisation des sources UV sont :
• puissance rayonnée
• durée d’exposition
• distance
Pour garantir l’efficacité d’une source UV sur spores, germes, bactéries et virus, il est essentiel de concevoir le système de sorte que les paramètres ci-dessus soient correctement définis l’un par rapport à l’autre pour atteindre le résultat visé sur la base d’études scientifiques/universitaires ou de la documentation technique.
N.B. : une dose différente doit être utilisée selon le microorganisme pour que la désactivation soit efficace (voir tableau). Sur les surfaces non directement exposées au rayonnement UV (cachées ou dans l’ombre), les microorganismes ne seront pas éliminés.
Définir la dose et le temps nécessaires pour éliminer les agents pathogènes : la dose se base sur l’intensité et sur le temps
Microorganism
(Ho) (K) Radiant Exposure Decay Rate Constant J · m-2 m2 · J-1
Bacillus anthracis(vegetative) 45,2 0,05
Bacillus anthracis (spores) 0,0031
S. enteritidis 40,0 0,058
B. megatherium sp. (veg.) 37,5 0,061
B. megatherium sp. (spores) 28,0 0,082
B. paratyphosus 32,0 0,072
B. subtilis (mixed)
71,0 0,032
60,0 0,038
B. subtilis spores 120,0 0,019
Corynebacterium diptheriae 34,0 0,068
Eberthella typhosa 21,4 0,108
Micrococcus candidus 60,5 0,038
Micrococcus piltonensis 81,0 0,028
Micrococcus sphaeroides 100,0 0,023
Neisseria catarrhalis 44,0 0,052
Phytomonas tumefaciens 44,0 0,052
Proteus vulgaris 27,0 0,085
Pseudomonas aeruginosa 0,238 0,572 55,0 0,042
Pseudomonas florescens 35,0 0,066
S. typhimurium 80,0 0,029
Sarcina lutea 197,0 0,012
Serratia marcesens 24,2 0,095 22,0 0,105 8,3 0,277 0,221 0,214 0,445
Dysentery bacilli 22,0 0,105
Shigella paradysenteriae 16,8 0,137
Spirillum rubrum 44,0 0,052
21,8 0,106
Staphylococcus aureus
49,5 0,047 0,089 0,348 0,042 0,960
Streptococcus haemolyticus 26,0 0,089 21,6 0,107
Streptococcus lactis 61,5 0,037
Streptococcus viridians 20,0 0,115
Microorganism
(Ho) (K) Radiant Exposure Decay Rate Constant J · m-2 m2 · J-1
Clostridium tetani 49,0 0,047
Streptococcus pyogenes 21,6 0,107 0,616 0,107
Streptococcus salivarius 20,0 0,115
Streptococcus albus 18,4 0,125
B. prodigiosus 8,3 0,329
B. pyocyaneus 55,0 0,052
Mycobacterium tuberculosis 0,099 0,472 0,213 100,0 0,023
Mycobacterium kansasii 0,036
Mycobacterium avium-intra. 0,041
Escheria coli 0,093 0,376
Haemophilus influenzae 0,060
Adenovirus 0,055 0,0047
Vaccinia 0,153
Vaccina 0,155
Coxsackievirus 0,111
Influenza A 0,119
Cryptococcus neoformans 0,010
Fusarium oxysporum 0,011
Fusarium solani 0,0071
Penicillium italicum 0,013
Penicillium digitatum 0,0072
Rhizopus nigricans spores 0,0086
Cladosporium herbarum 0,0037
Scopulariopsis brevicaulis 0,0034
Mucor mucedo 0,0040
Penicillium chrysogenum 0,0043
Aspergillus amstelodami 0,0034
Fusarium oxysporum 0,011
Fusarium solani 0,0071
Penicillium italicum 0,013
Penicillium digitatum 0,0072
