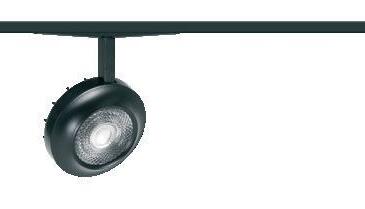

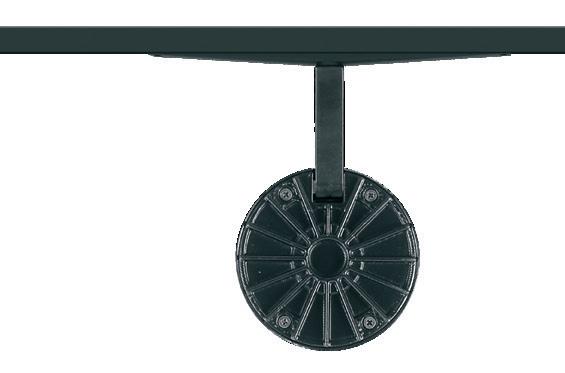

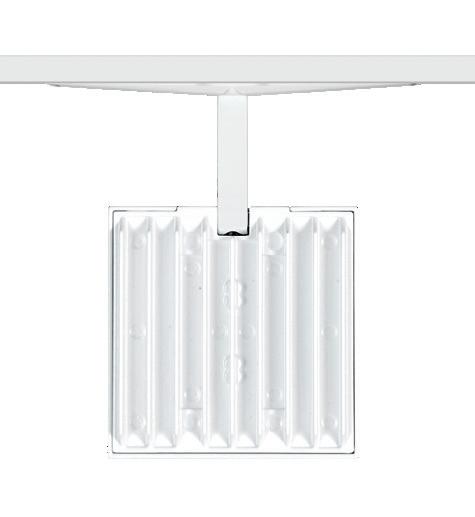

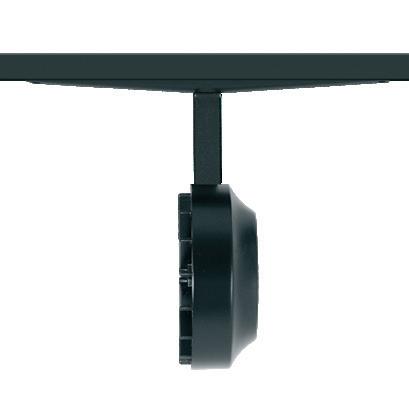

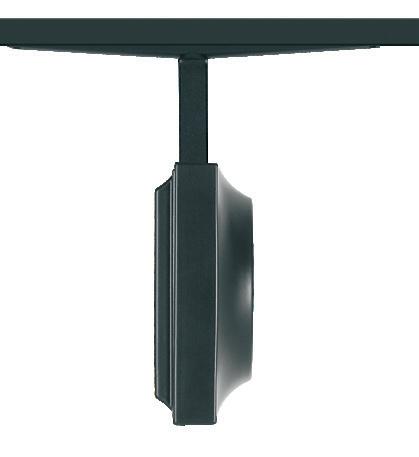

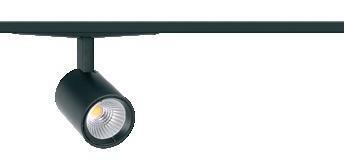

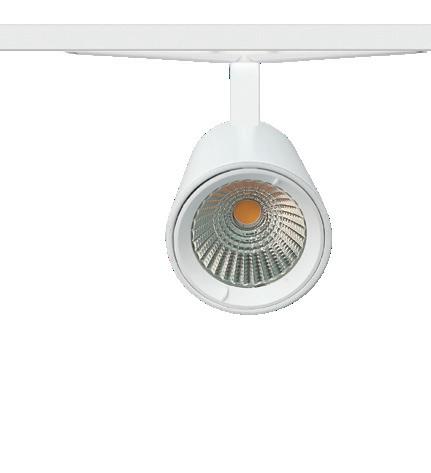

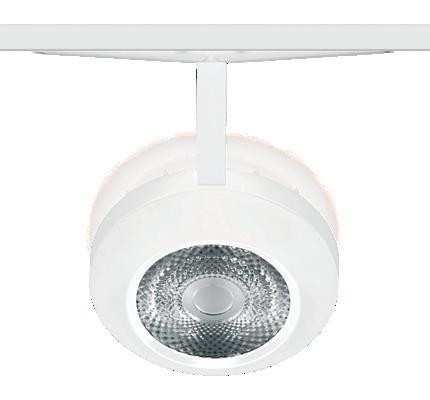

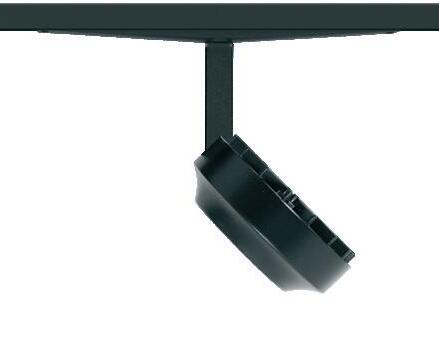

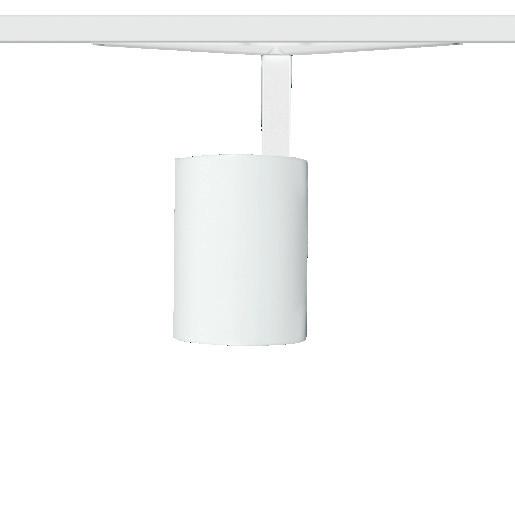

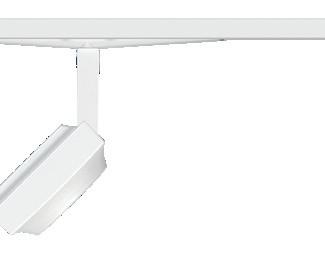

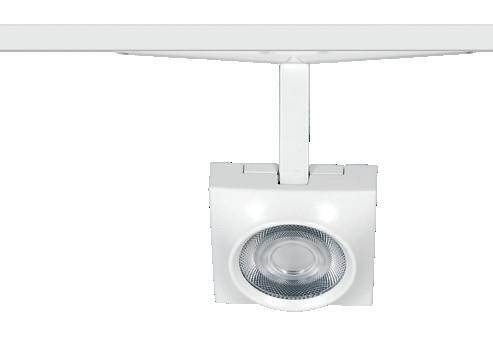

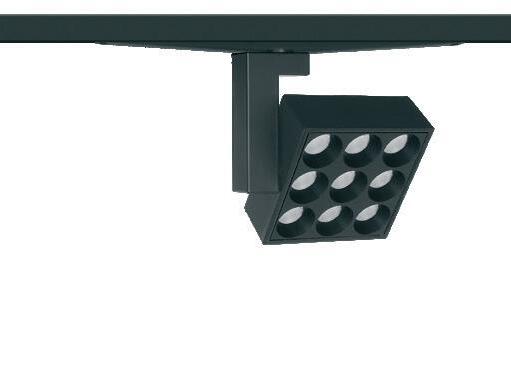

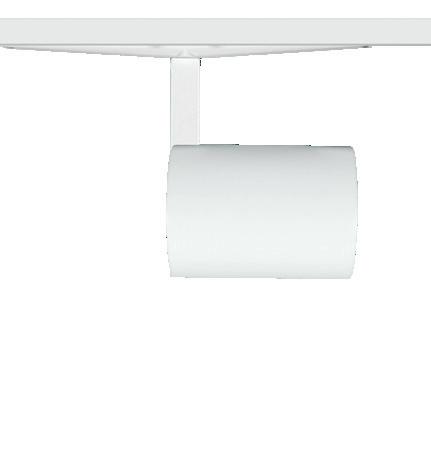

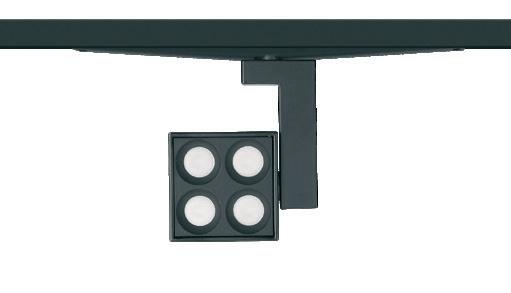

48VDC SYSTEM

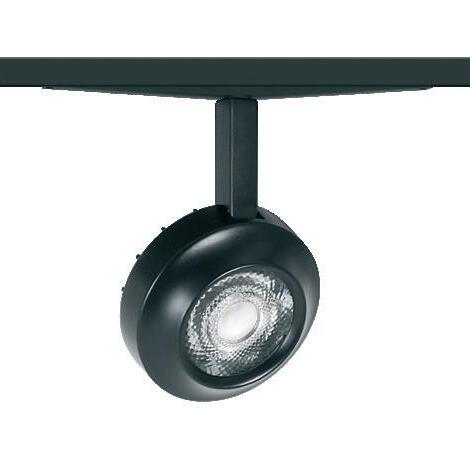

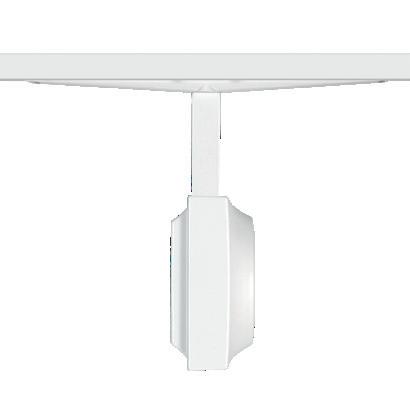

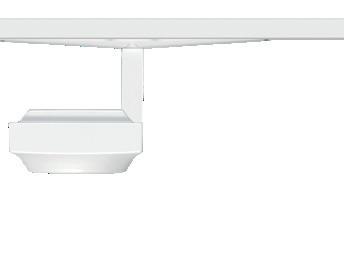

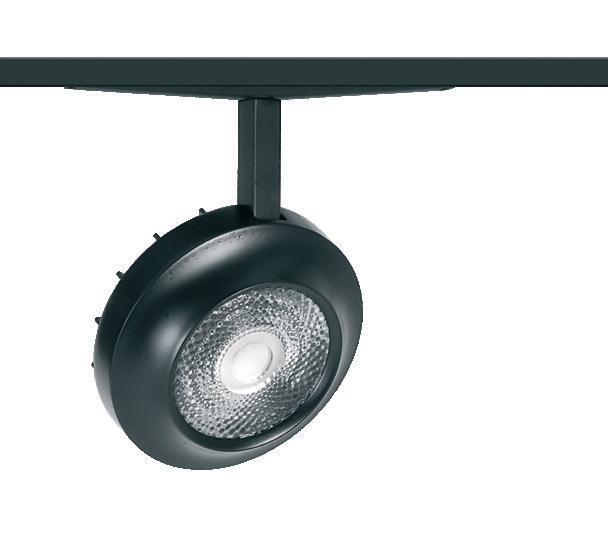

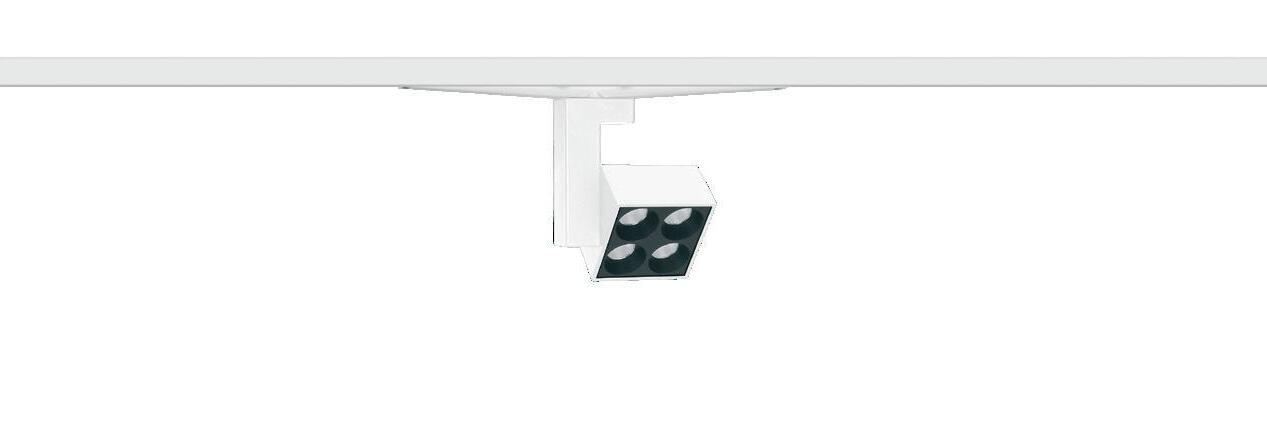

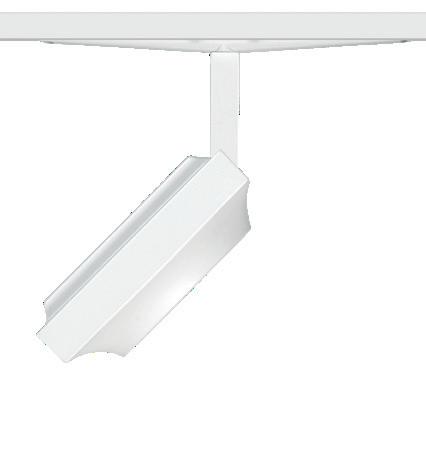

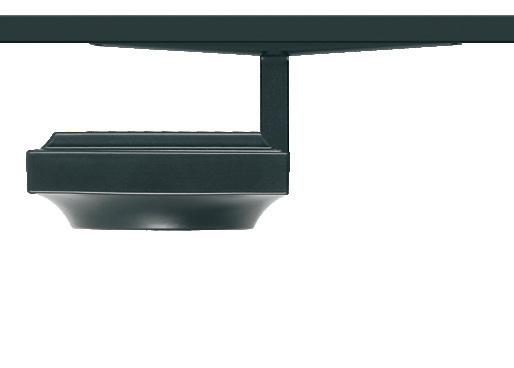

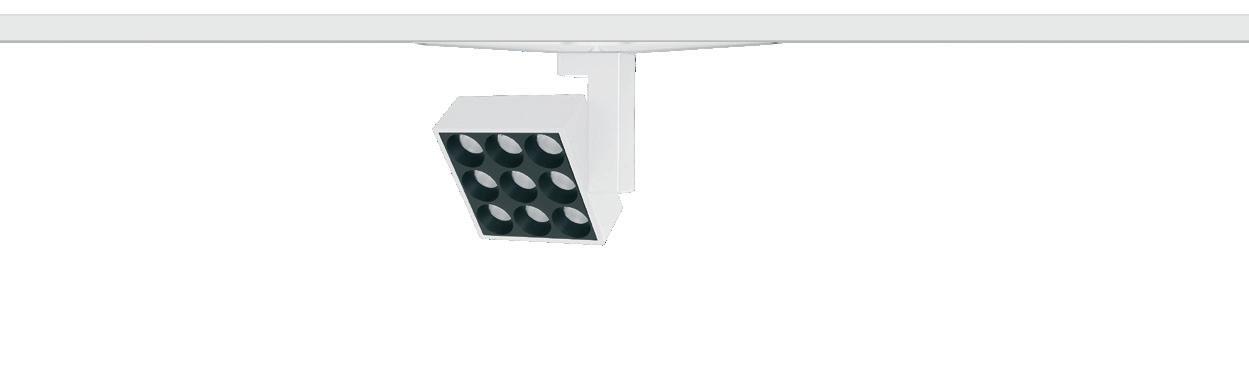

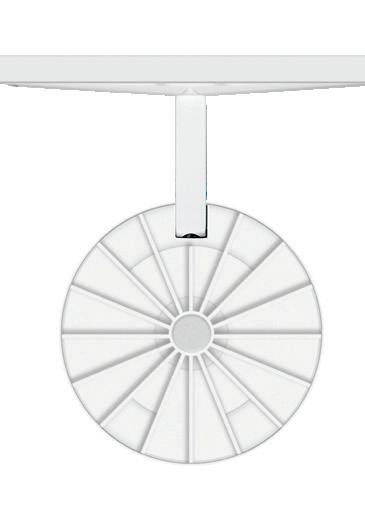

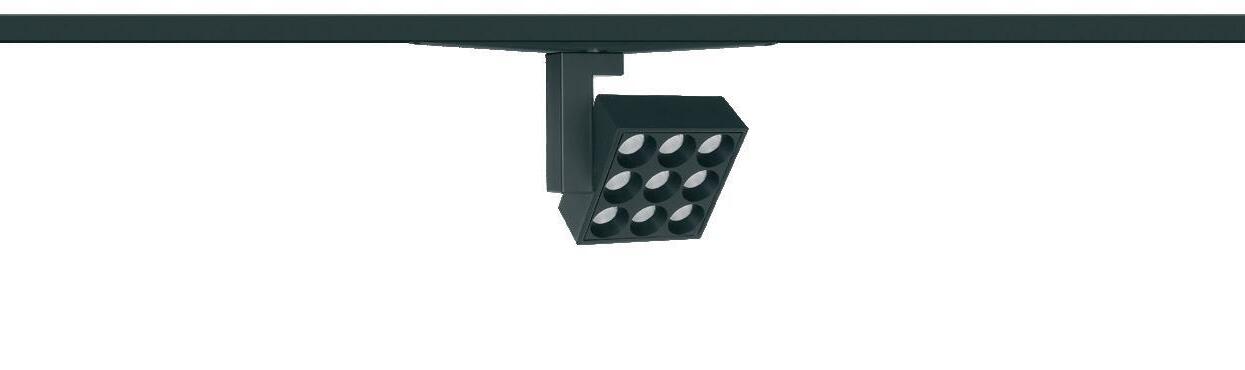

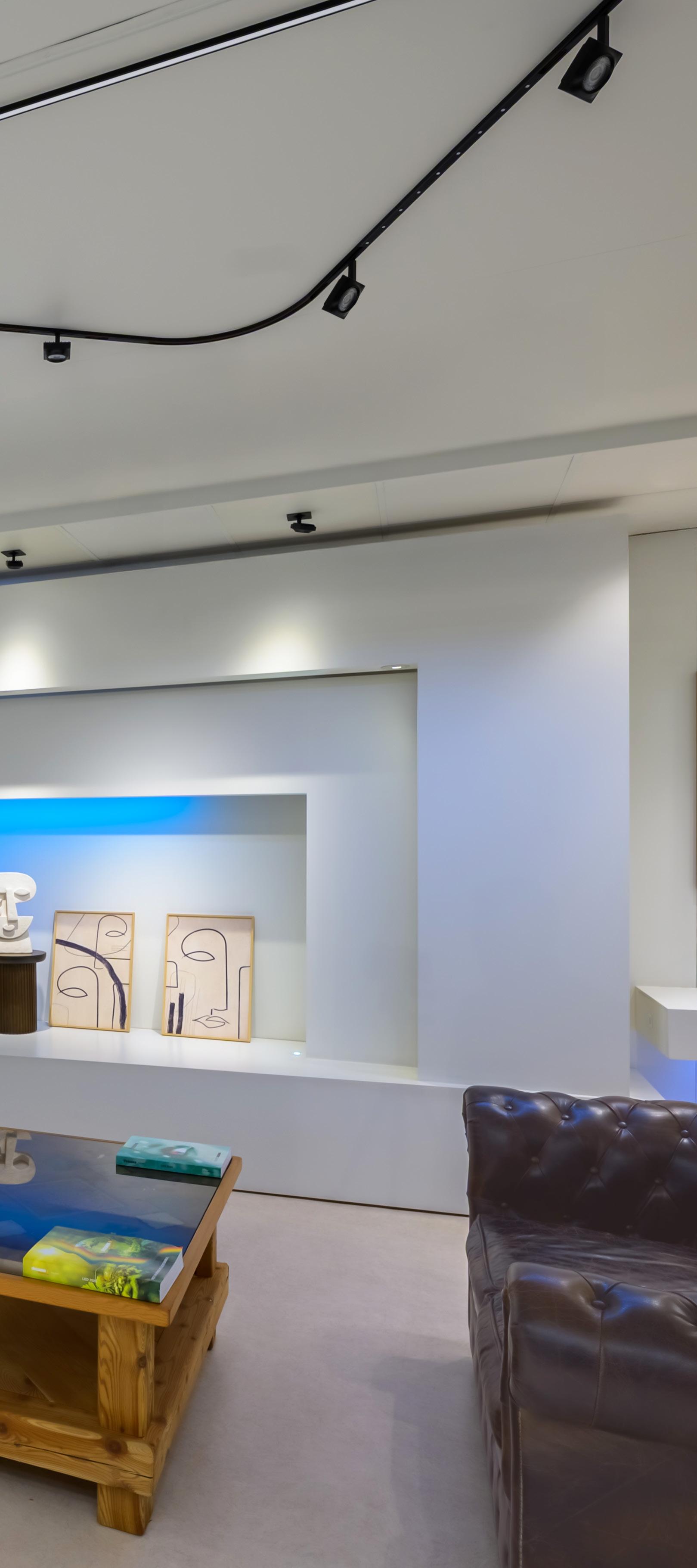

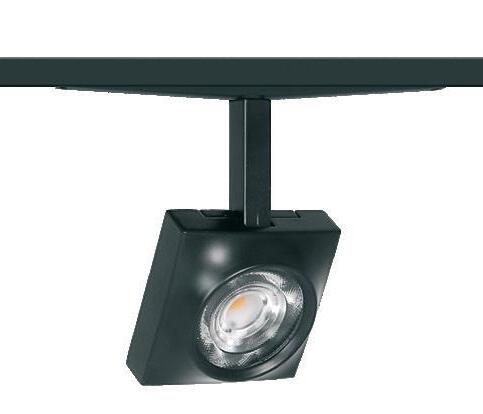

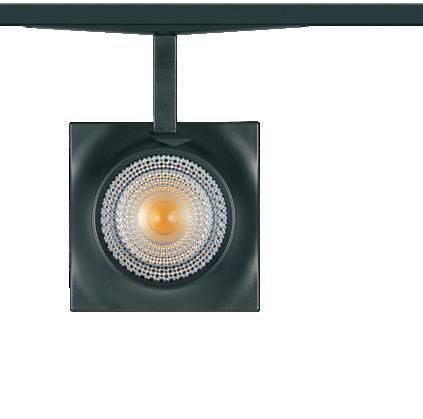

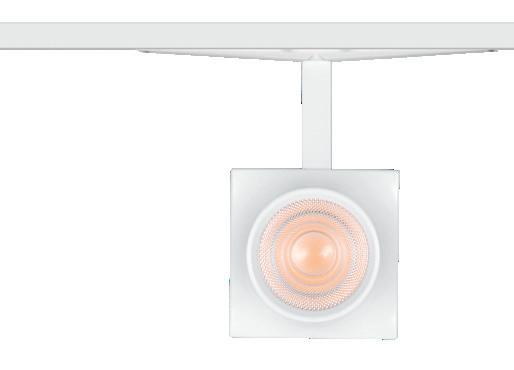

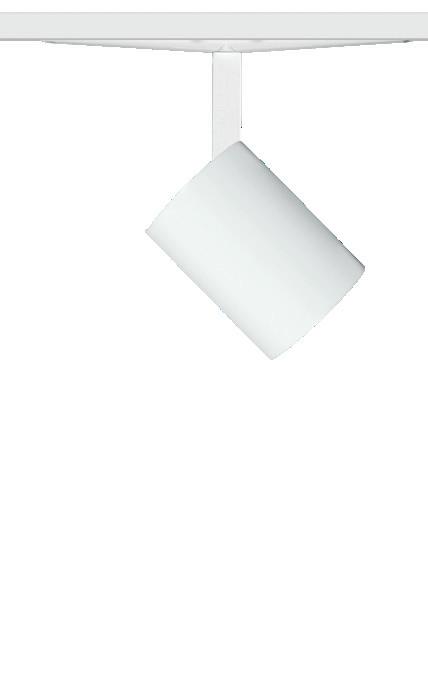

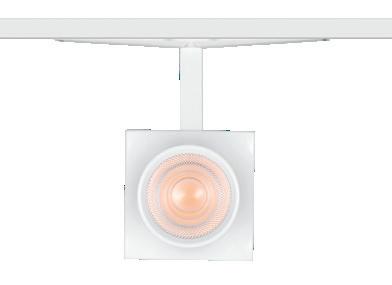

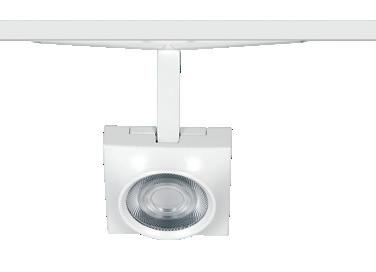

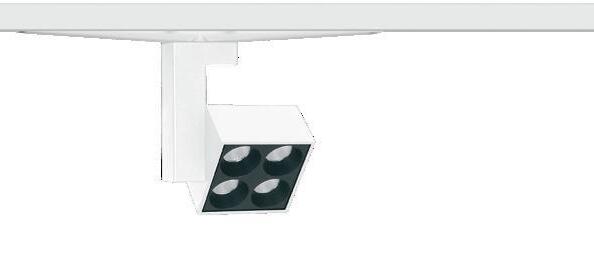

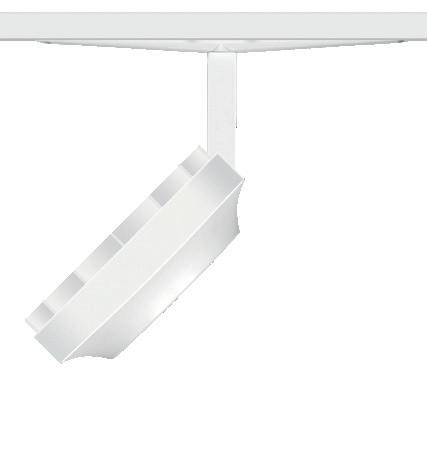

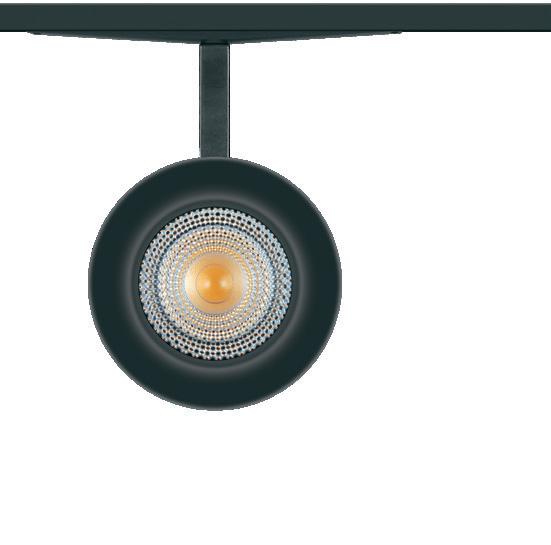

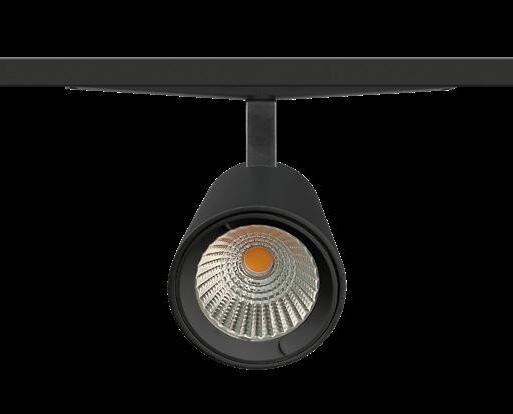

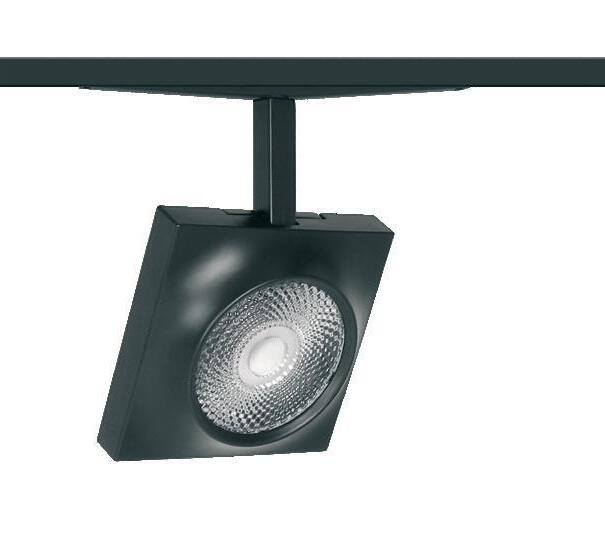

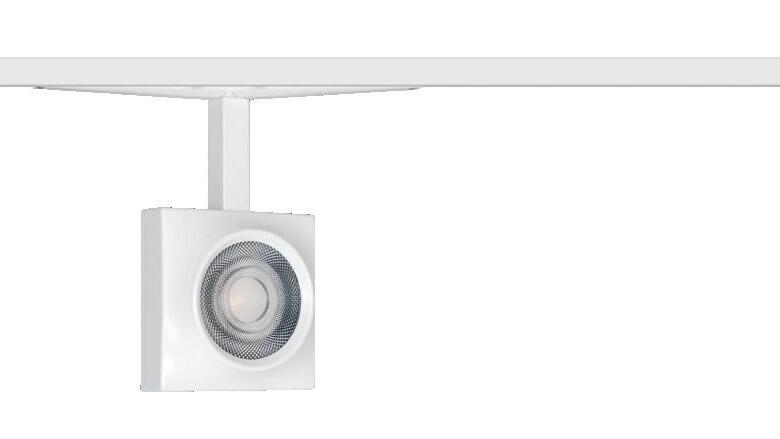

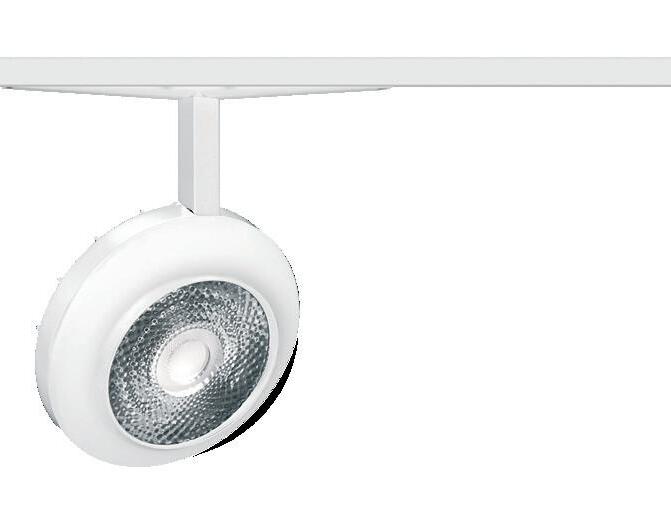

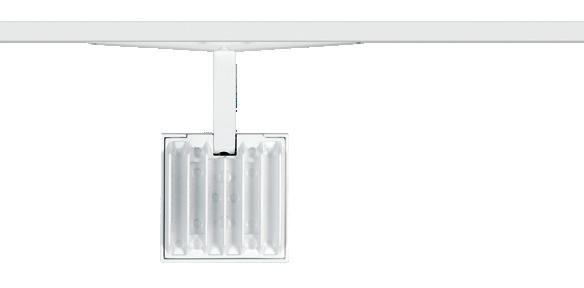

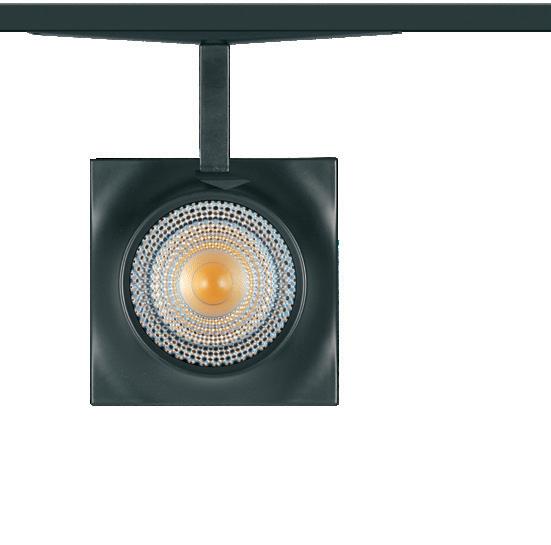

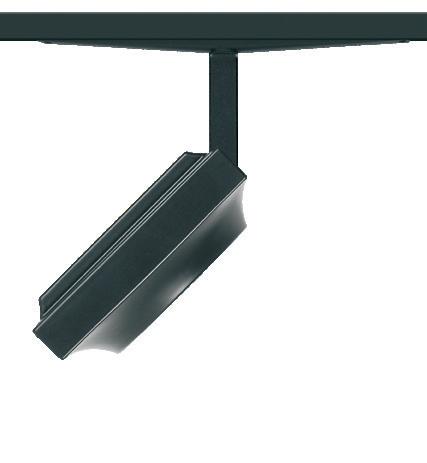

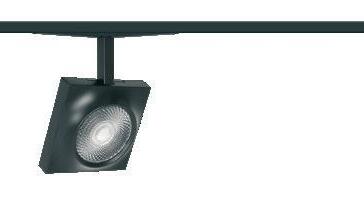

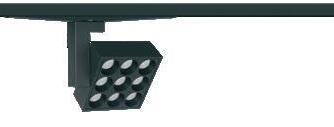

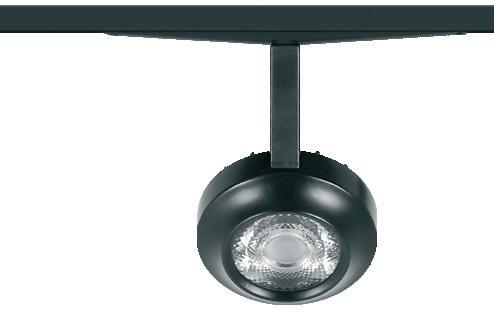

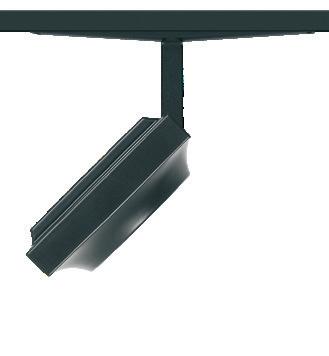

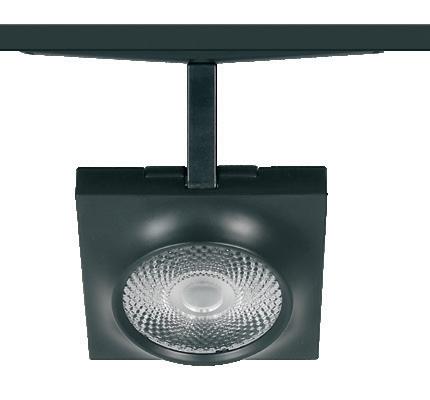

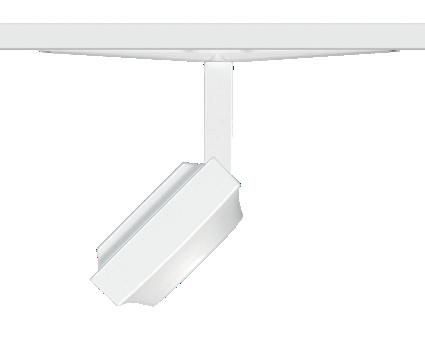

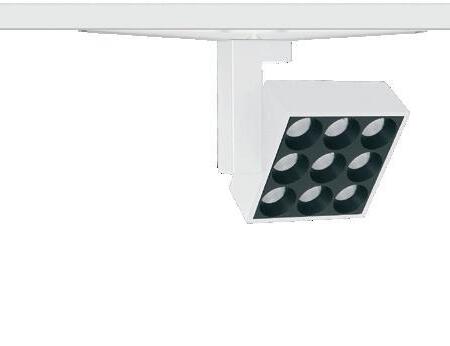

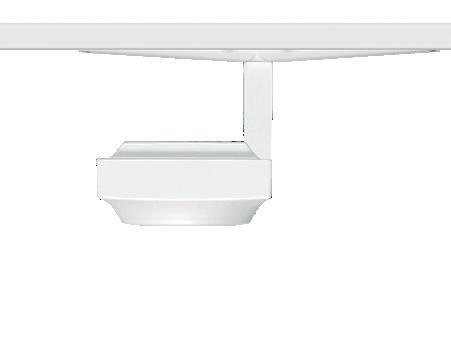

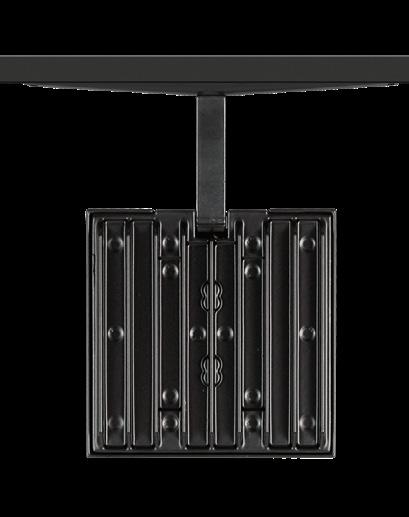

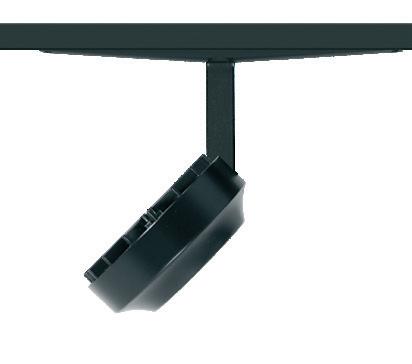

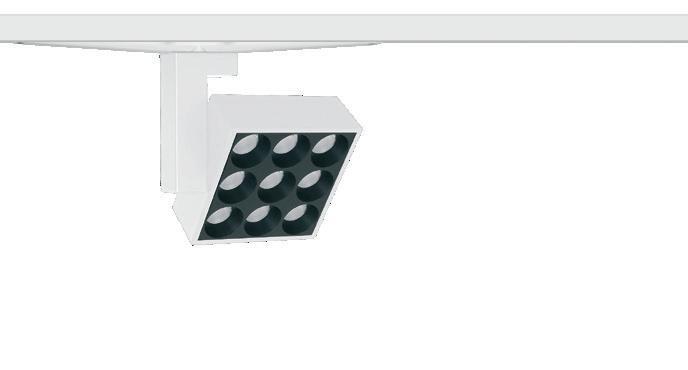

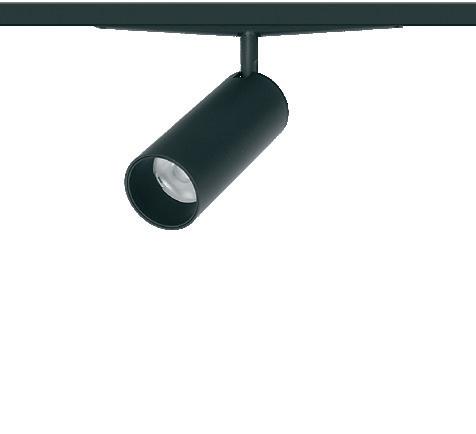

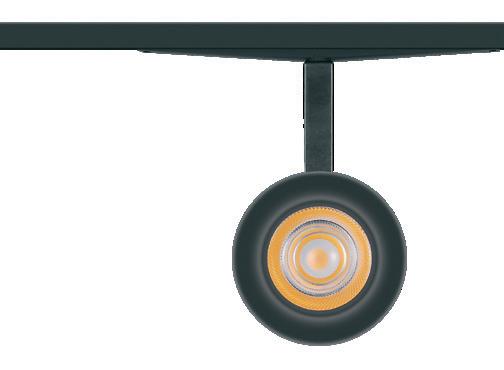

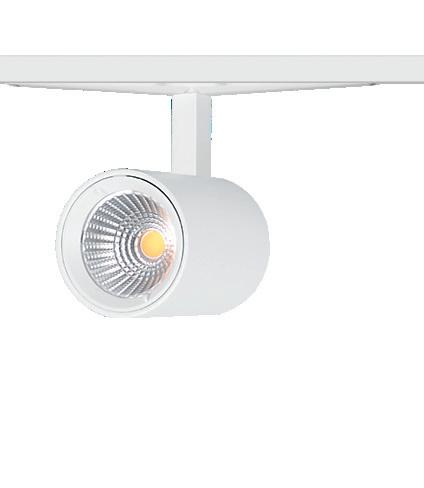

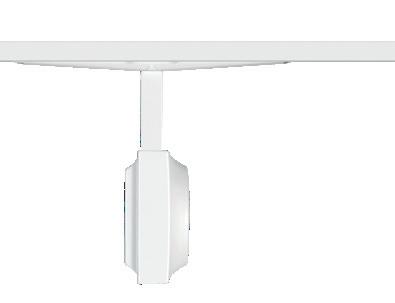

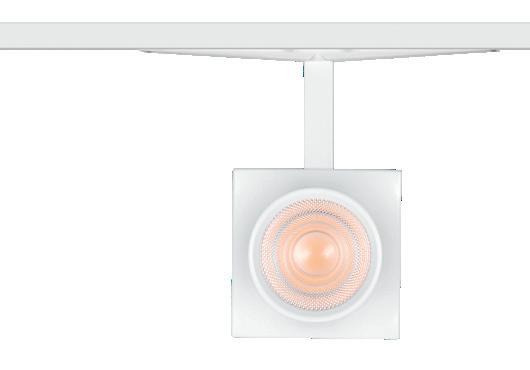

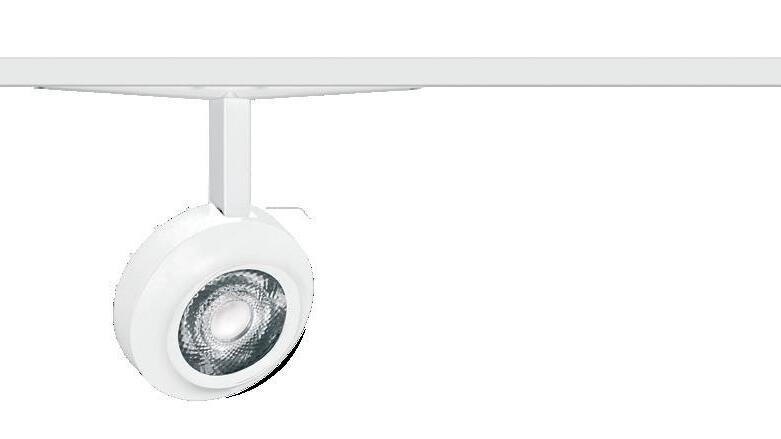

Installés sur le rail rail MICRO basse tension, les spots de la gamme Fosnova 48V DC peuvent composer le système lumière dans tous les projets exigeant un éclairage d’accentuation à basse consommation d’énergie, ainsi que des accessoires lumineux de grand impact esthétique.
Corps en aluminium moulé sous pression, avec adaptateur.
LED : 70.000h - L80B10
Répartitions de lumière performantes !
Liberté de design !
Disponible prochainement, CASAMBI VOICE :
Une interface révolutionnaire pour contrôler les appareils DALI aussi bien depuis l’appli CASAMBI en mode Bluetooth qu’avec les commandes vocales transmises aux assistants, AMAZON ALEXA/ GOOGLE HOME/MATTER, en mode Wifi. Les deux systèmes, CASAMBI et AMAZON ALEXA/ GOOGLE HOME/MATTER, sont indépendants, communiquent entre eux et s’actualisent réciproquement.
Assist ant

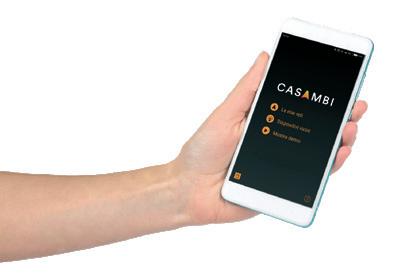

Adaptateur wireless CASAMBI DALI-master pour contrôler jusqu’à max. 8 groupes/max. 64 projecteurs DALI, pour les rails basse tension 48V DC. Contrôlé par Bluetooth, ce dispositif master DALI sert à surveiller des lampes DALI depuis des dispositifs mobiles et applications CASAMBI.

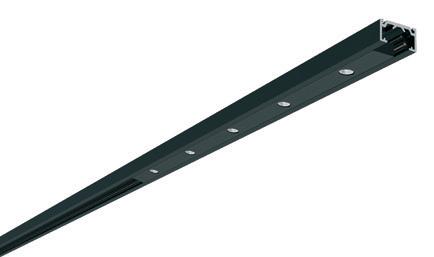

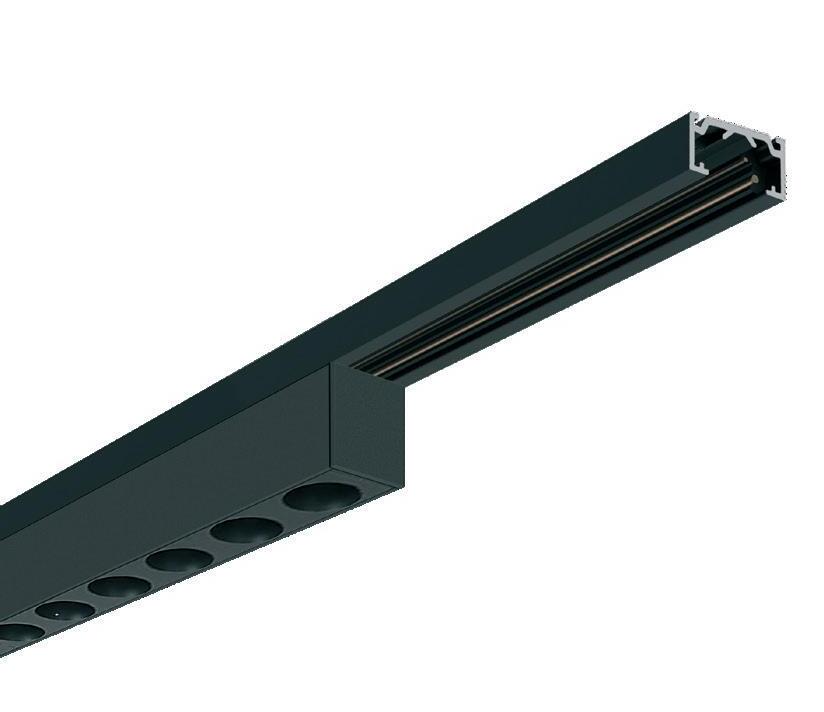

MICRO basse tension
040930-1241
040930-6841
040932-6841
040933-1241
040933-6841

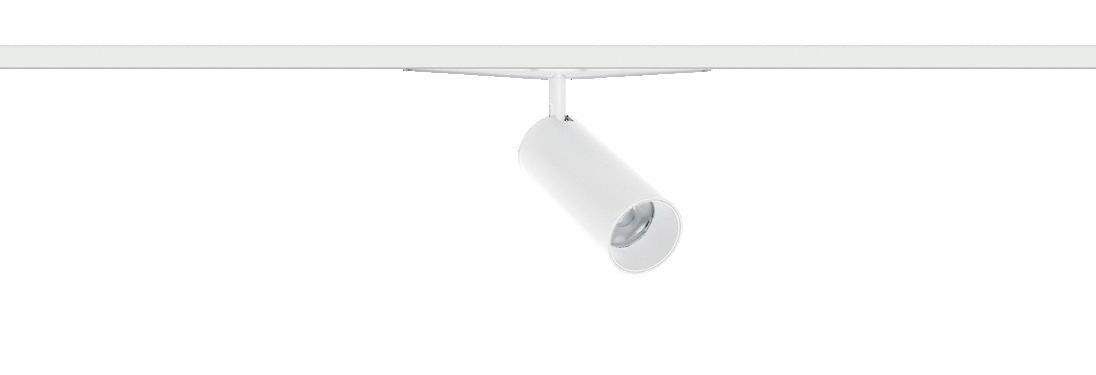

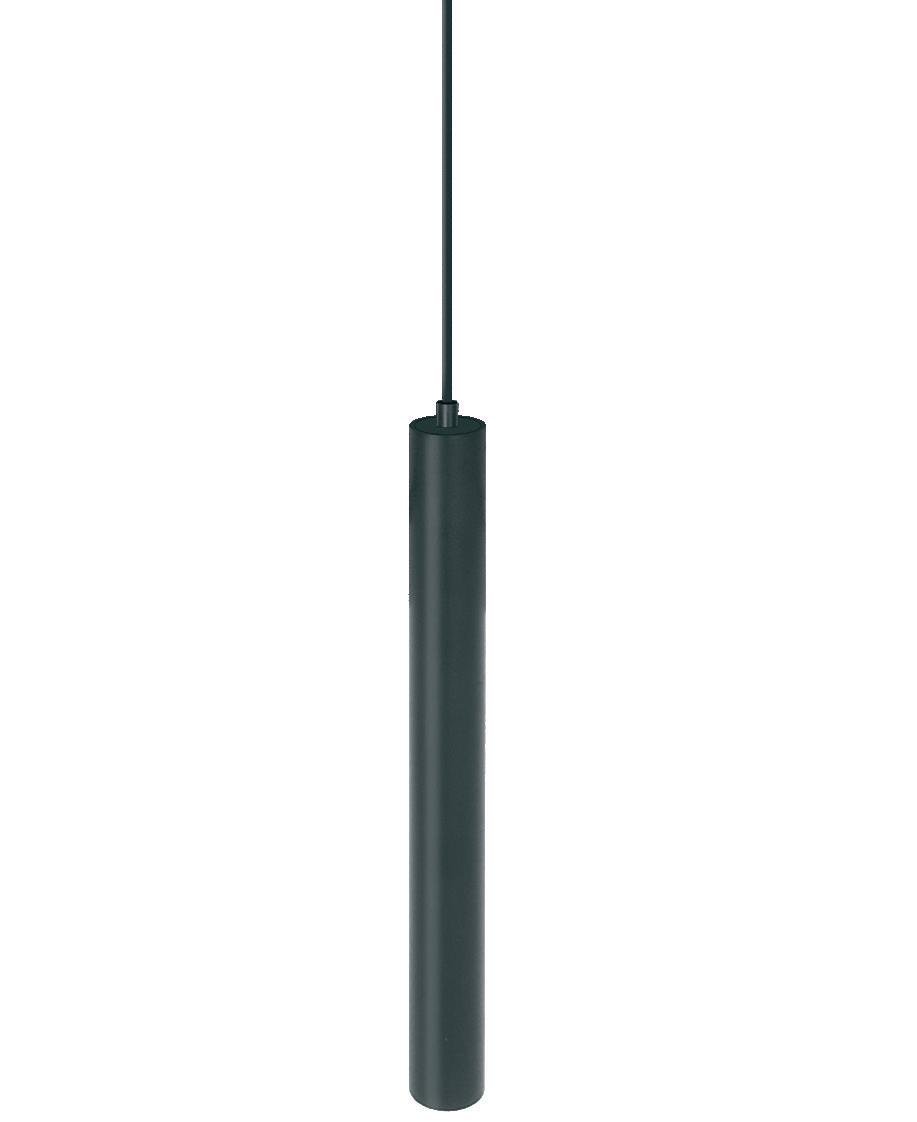

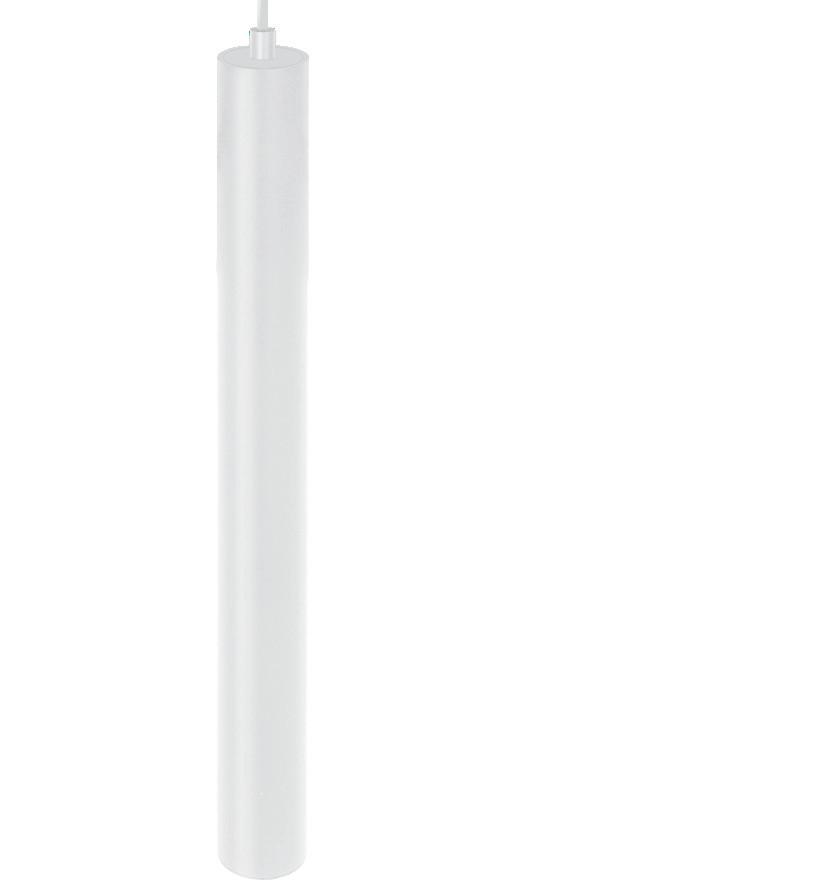

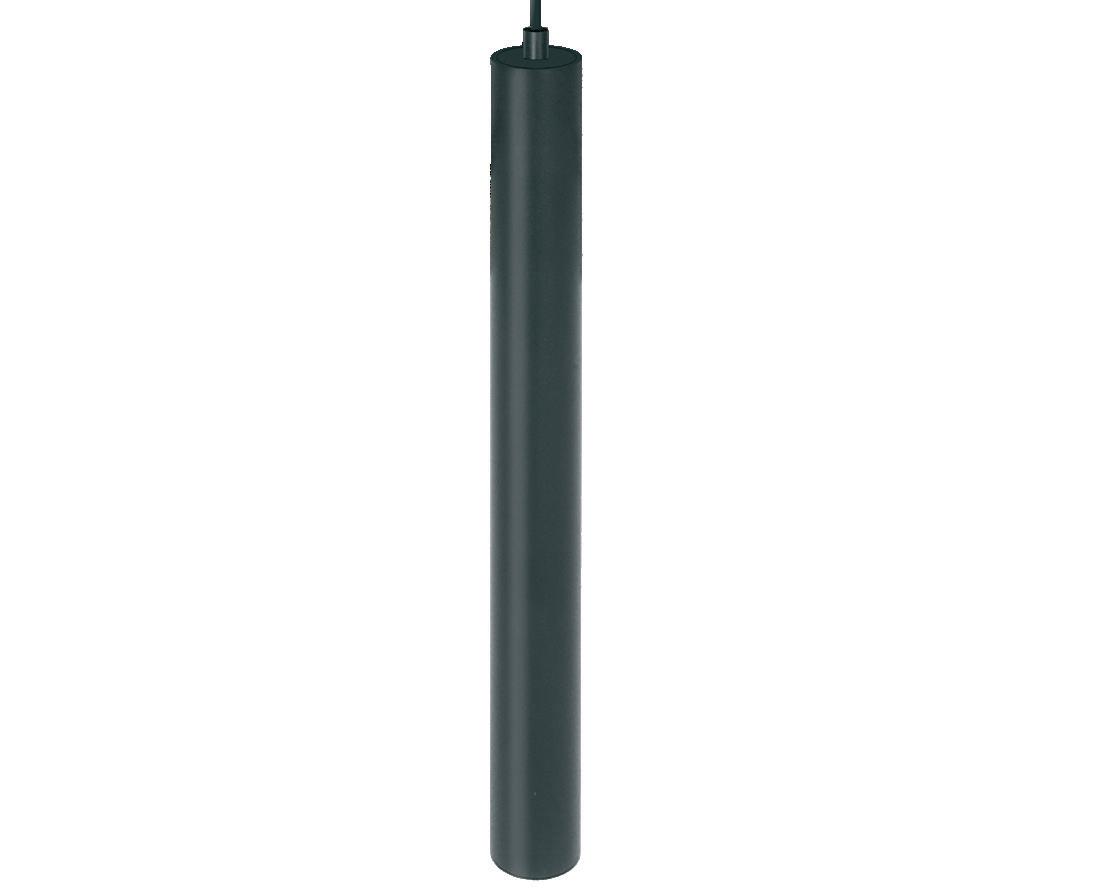

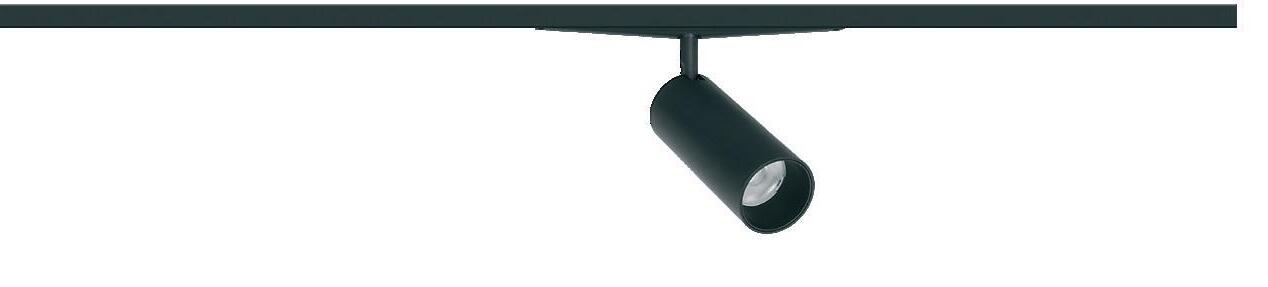

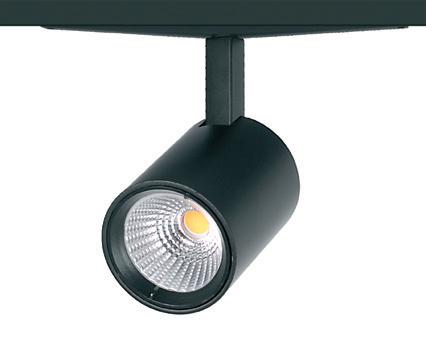

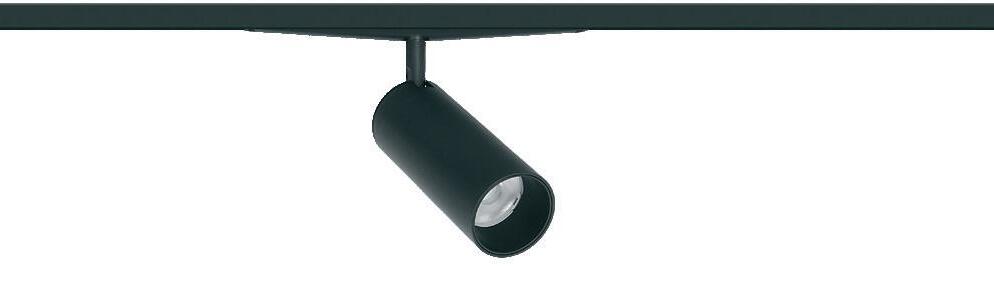

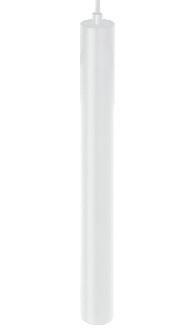

Asso “A” STILO - CRI>90 - 48V DC
IP40 IK07
32° CLD D-DIG (DALI) W tot K - LUMEN SORTANT (tq= 25 °C)
22045010-1241 4 3000K 314lm
22045030-1241
Poids : 0,30 Kg. Avec câble (L=1,50m) pour la suspension. Sur demande : version 4000K.
L=
L=

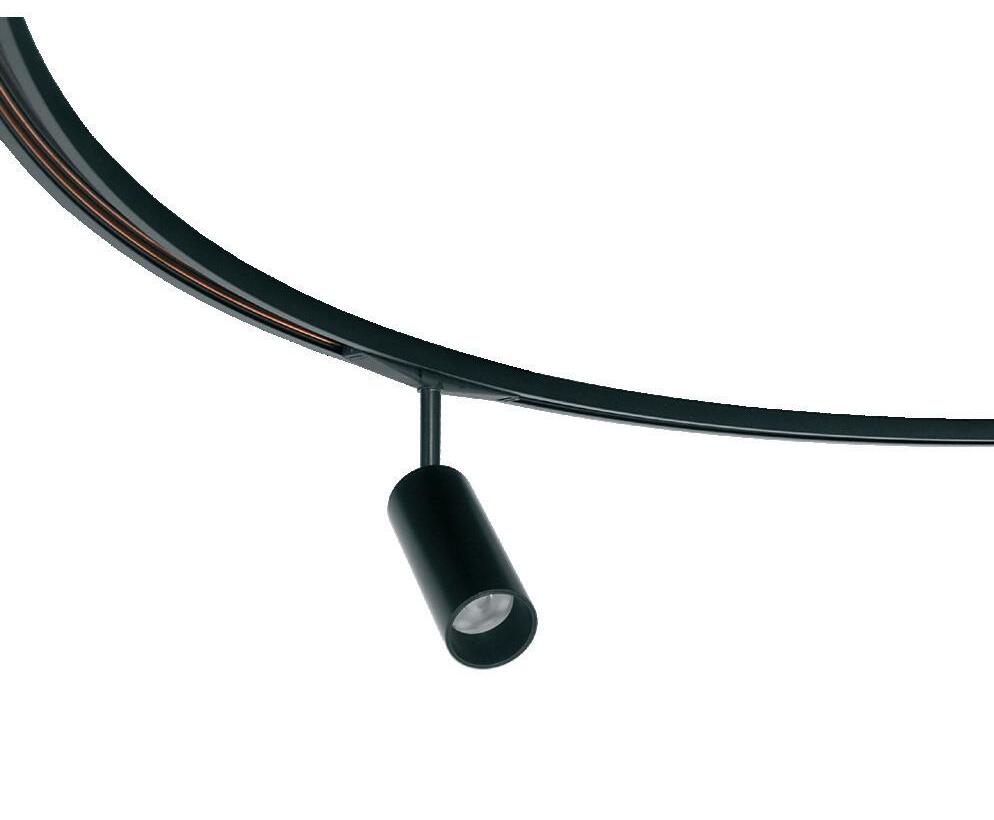

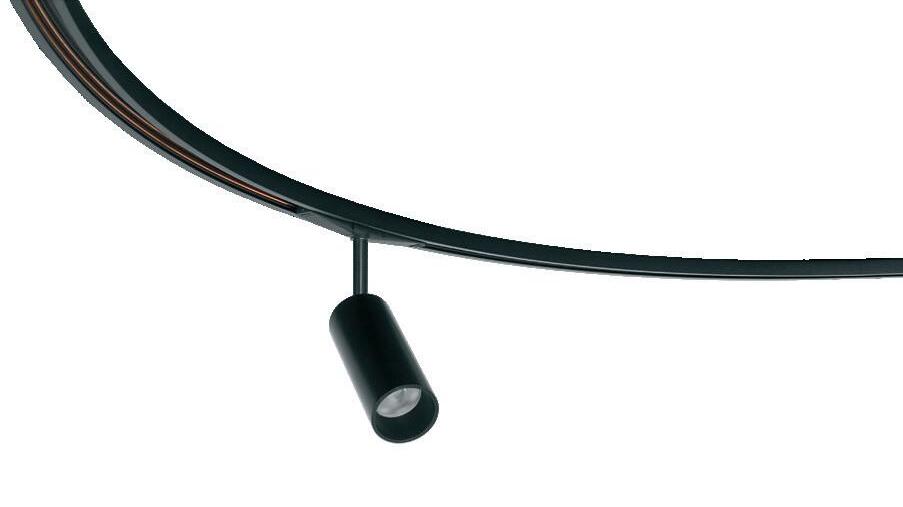

Asso « A » mini T avec adaptateur pour courbes.
courbe plafond R290 pour rail MICRO P
Incluses 3 vis et 3 chevilles par mètre.
courbe plafond R490 pour rail MICRO P
Incluses 3 vis et 3 chevilles par mètre.
courbe plafond/mur R290 pour
-00
Incluses 3 vis et 3 chevilles par mètre.
Préparé avec étrier de fixation en plafonnier, embout et câble d’alimentation embout (L= 20 mm).
1000 mm 22960010-00
9Kg 22960030-00 2000 mm 22960011-00
15Kg 22960031-00 3000 mm 22960012-00
24Kg 22960032-00

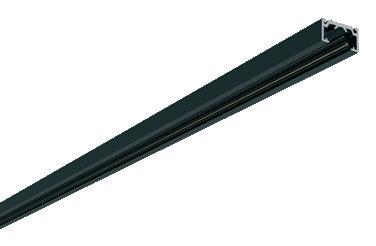

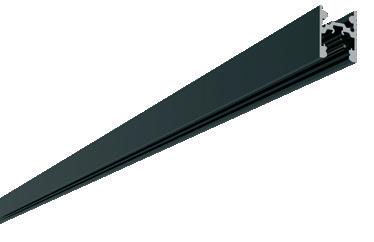

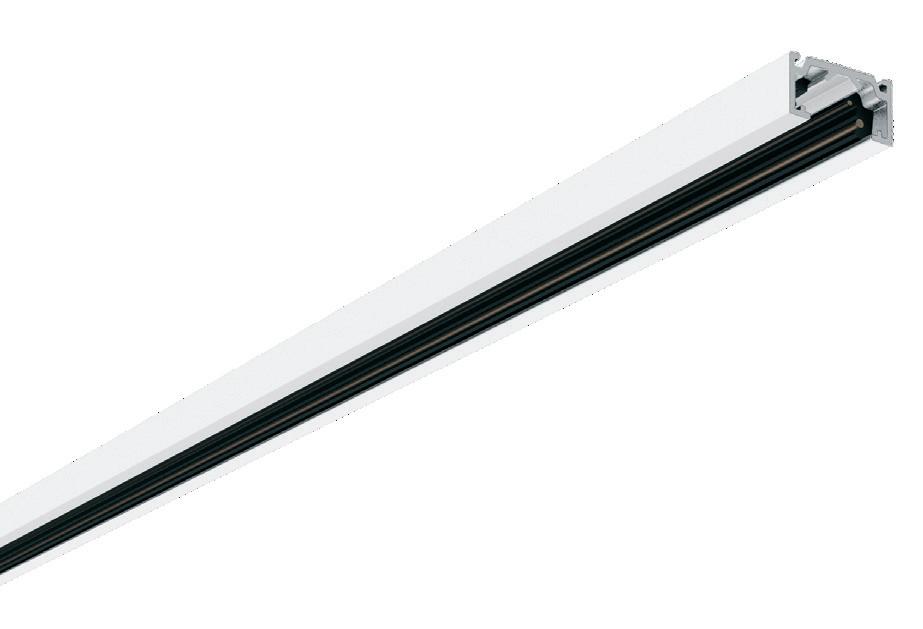

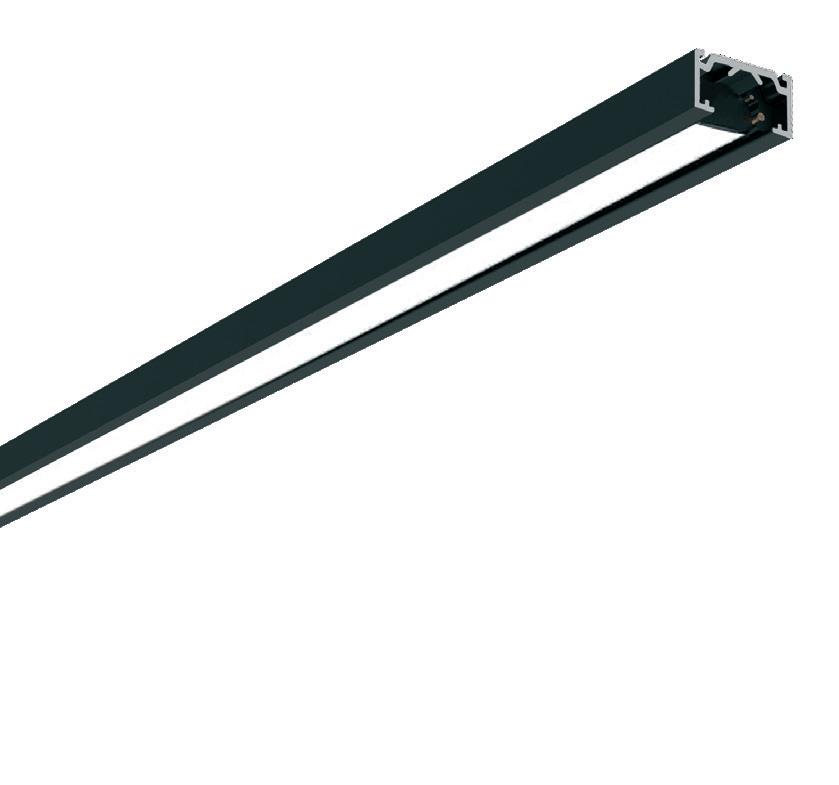

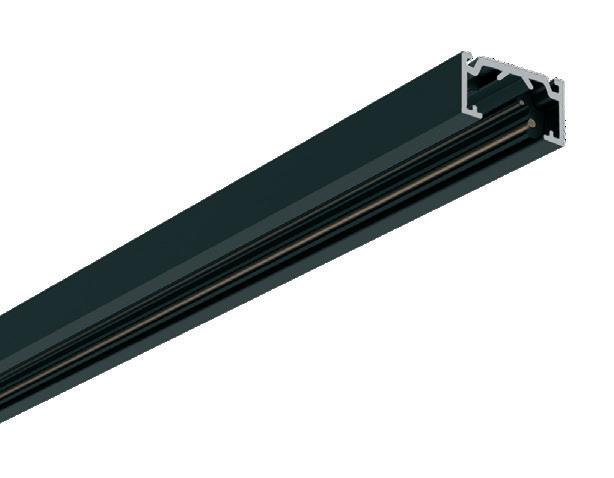

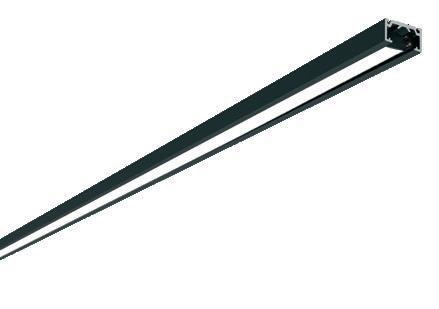

Aluminium extrudé avec conducteurs en cuivre. Longueur max. admise en ligne continue : 50 m. Puissance max. 100W.
N.B. : 3 fixations par mètre.

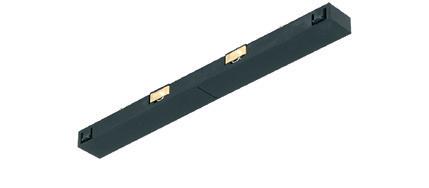

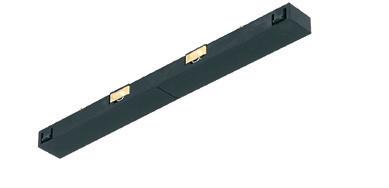

boîtier d’alimentation 100W pour rail MICRO P
22962010-00
22962030-00
Fourni avec alimentation 220–
240 V~ 50/60 Hz – Tension de sortie 48 V DC, avec bus DALI traversant, à compléter avec l’optocoupleur DALI 22092100-00.
Préparé avec bornes de puissance pour câbles de 2x1.5mmq: 48V DC et 2x0,35 mmq pour version
alimentation pour rail MICRO P
22960110-00
22960130-00
Corps en polyamide. Contacts en alliage de cuivre.
Alimentation
capuchon embout pour rail MICRO P
22960410-00
22960430-00

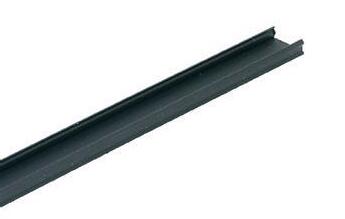

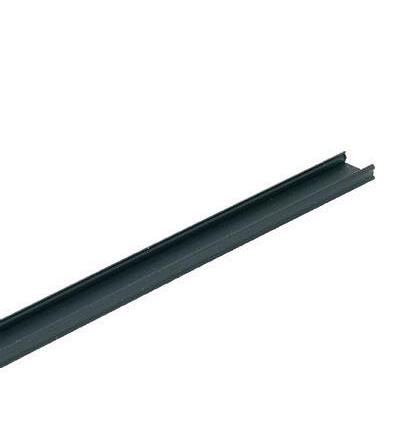

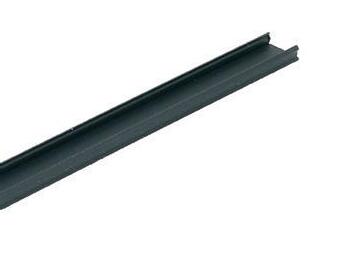

capot pour rail MICRO P
22961010-00
22961030-00
Corps en PMMA. L= 3 000 mm.
couvre-joint d’angle vertical pour rail MICRO P
22960510-00
22960530-00
Corps en polyamide.
jonction en L plafond/mur pour rail MICRO P
22961210-00
22961230-00
Corps en polyamide. Contacts en alliage de cuivre.

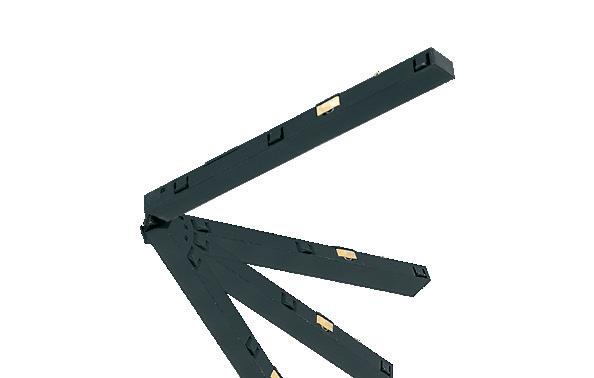

jonction flexible pour rail MICRO P
22961810-00
22961830-00
Corps en polyamide. Contacts en alliage de cuivre.

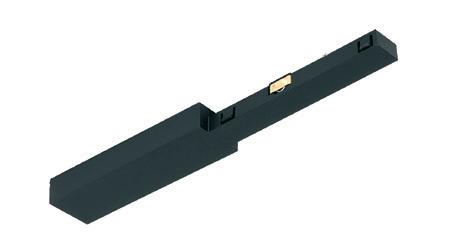

jonction linéaire pour rail MICRO P
22960310-00
22960330-00
Corps en polyamide. Contacts en alliage de cuivre.
couvre-joint d’angle horizontal pour rail MICRO P
22960511-00
22960531-00
Corps en polyamide.

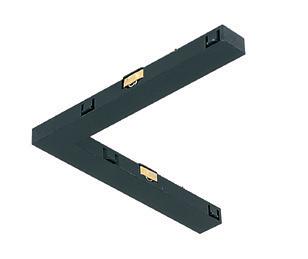

jonction en L pour rail MICRO P
22961110-00
22961130-00
Corps en polyamide. Contacts en alliage de cuivre.
Blanc
Noir

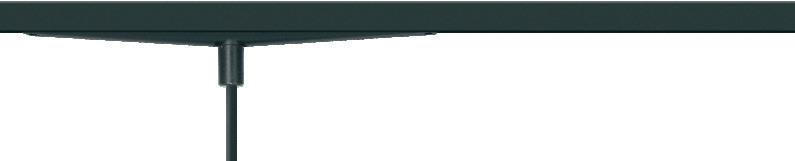

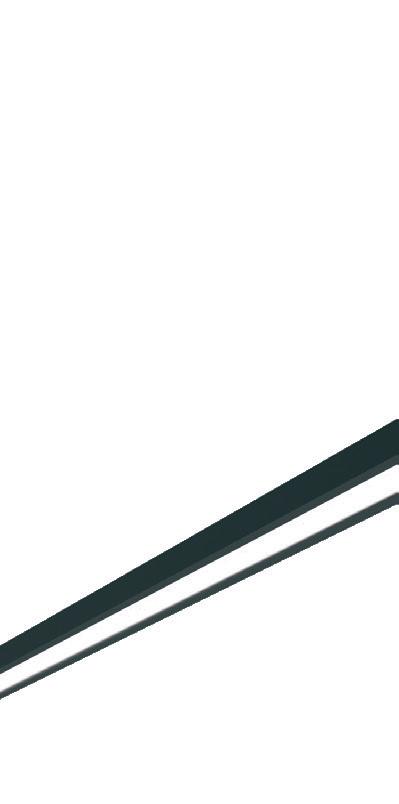

H : suspension
Avec étrier de fixation en plafonnier, embout et câble d’alimentation embout (L= 2000 mm).
960035-00
Aluminium extrudé avec conducteurs en cuivre. Longueur max. admise en ligne continue : 50 m.Puissance max. 100W.
boîtier d’alimentation 100W pour rail MICRO H
22962011-00
22962031-00
Fourni avec alimentation 220–
240 V~ 50/60 Hz – Tension de sortie 48 V DC, avec bus DALI traversant, à compléter avec l’optocoupleur DALI 22092100-00.
9Kg
N.B. : suspension tous les 900mm.
Avec bornes d’alimentation pour câbles da 2x1,5mm2 : 48V DC et 2x0,35 mm2 pour version DALI.
capuchon embout pour rail MICRO H
22960411-00
22960431-00
étrier court suspension pour rail MICRO H
22963111-00
22963131-00
étrier jonctions ligne continue pour rail MICRO H
22963210-00
22963230-00
Alimentation

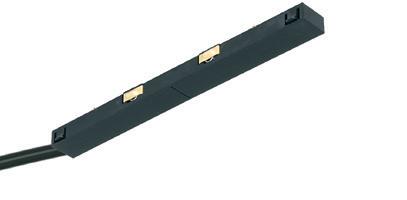

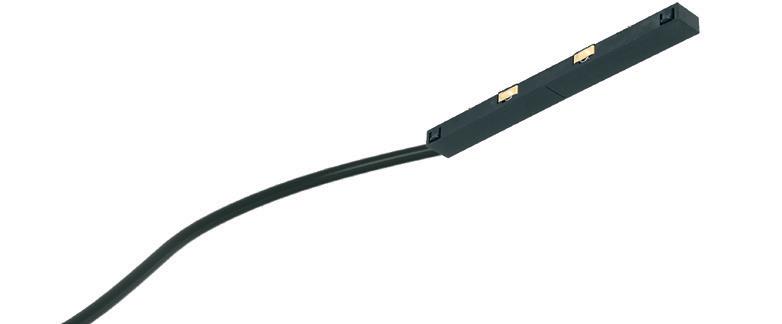

alimentation escamotable pour rail MICRO H
22960111-00
22960131-00
Corps en polyamide. Contacts en alliage de cuivre.

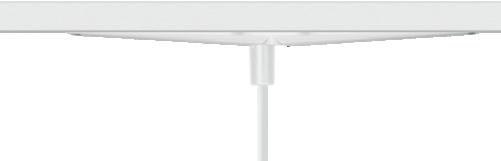

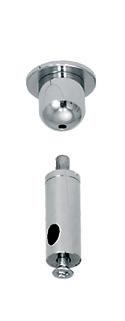

kit suspension
22965876-00
Kit complet pour suspension. Inclut : rosace en plafonnier, réglage millimétrique avec vis de serrage et câble en acier pour la suspension L= 1,75 m.
jonction linéaire pour rail MICRO H
22960310-00
22960330-00
Corps en polyamide. Contacts en alliage de cuivre.

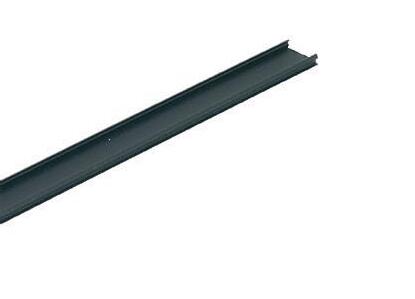

capot pour rail MICRO H
22961011-00
22961031-00
Corps en PMMA. L= 3 000 mm.
1000 mm
2000 mm
3000 mm

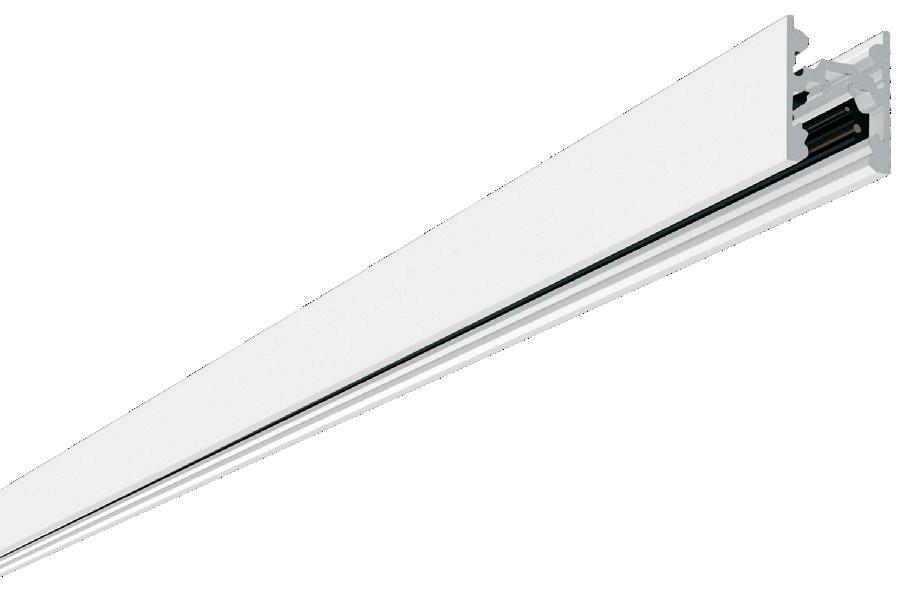

Rail MICRO T poids sur le rail
22960016-00
22960036-00
22960017-00
22960037-00
22960018-00
22960038-00
max 9Kg
max 15Kg
max 24Kg
N.B. : 2 fixations par mètre. Blanc
Avec bornes d’alimentation pour câbles da 2x1,5mm2 : 48V et 2x0,35 mm2 pour version DALI.
Aluminium extrudé avec conducteurs en cuivre. Longueur max. admise en ligne continue : 50 m. Puissance max. 100W.
capuchon embout pour rail MICRO T
22960412-00
22960432-00

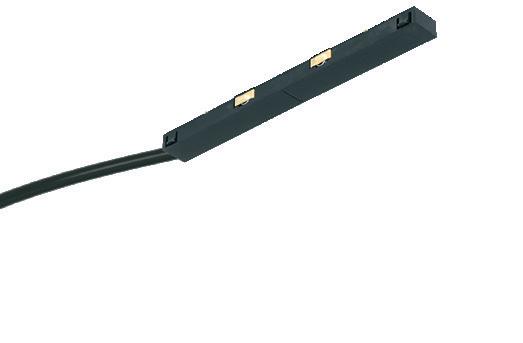

alimentation escamotable pour rail MICRO T
22960111-00
22960131-00
Corps en polyamide. Contacts en alliage de cuivre.
jonction linéaire pour rail MICRO T
22960310-00
22960330-00
Corps en polyamide. Contacts en alliage de cuivre.
capot pour rail MICRO T
22961011-00
22961031-00
Corps en PMMA. L= 3 000 mm.

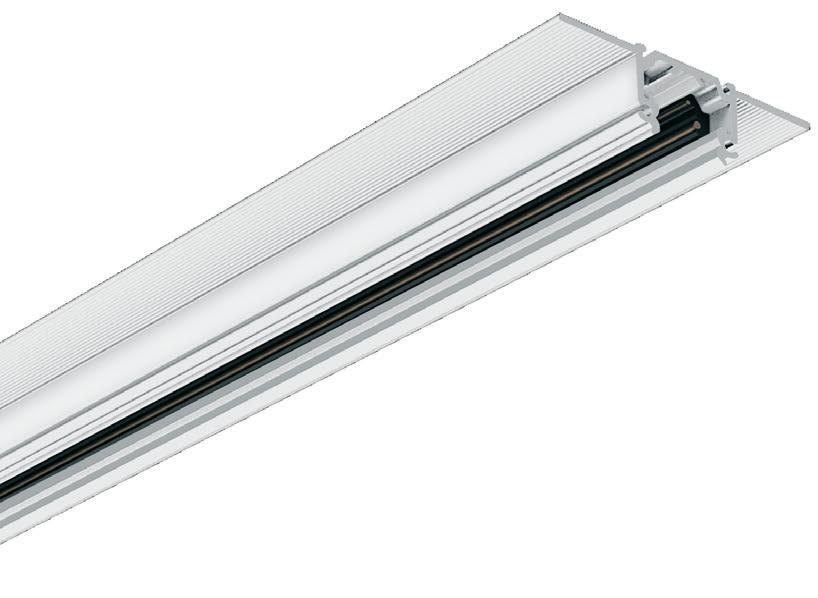

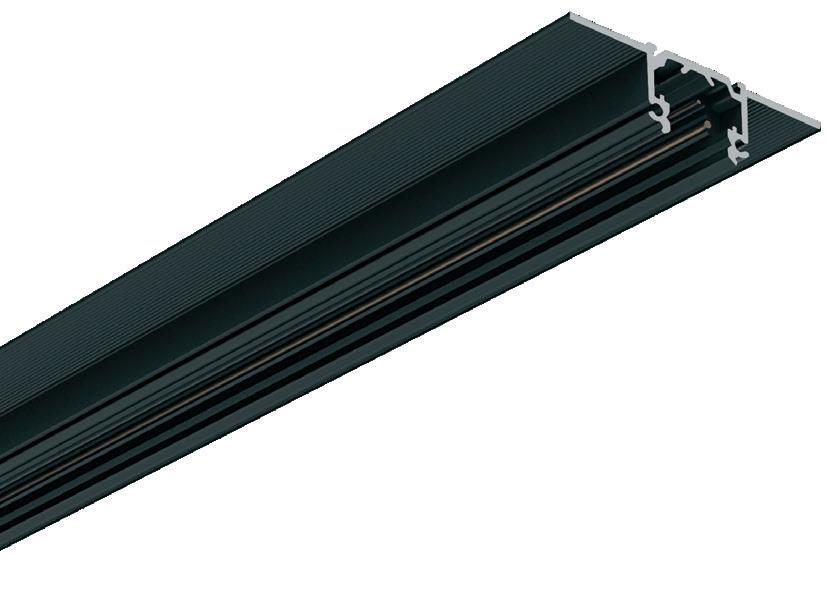

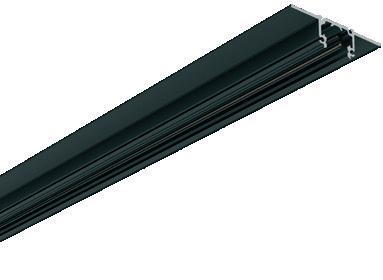

MICRO T, complet avec étrier en acier qui facilite le montage d’rail dans le faux-plafond. À utiliser toujours pour l’installation d’une composition
Blanc Noir
Avec étrier de fixation en plafonnier, embout et câble d’alimentation embout (L= 2000 mm).

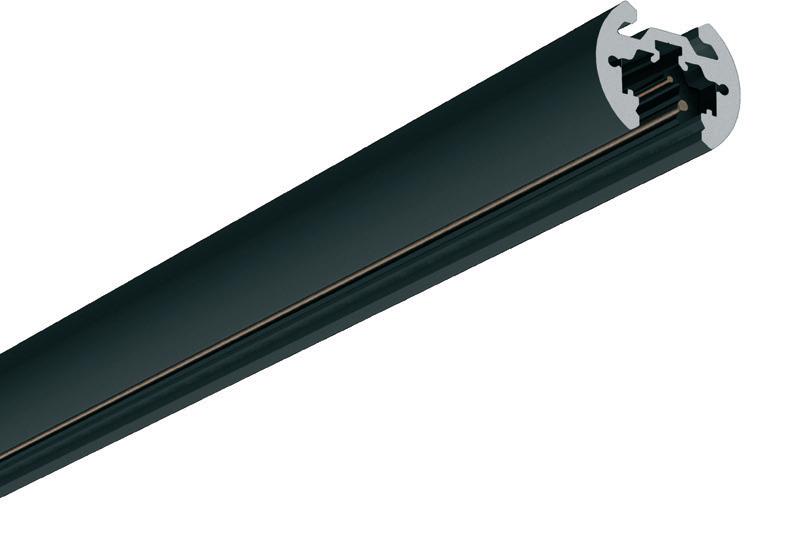

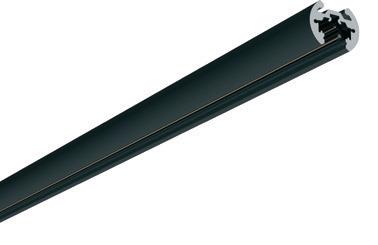

Rail MICRO R poids sur le rail 2000 mm 22960019-00 max 7Kg 22960039-00
Aluminium extrudé avec conducteurs en cuivre. Longueur max. admise en ligne continue : 50 m. Puissance max. 100W.
boîtier d’alimentation 100W pour rail MICRO R
22962011-00
22962031-00
Fourni avec alimentation 220–240 V~ 50/60 Hz – Tension de sortie 48 V DC, avec bus DALI traversant, à compléter avec l’optocoupleur DALI 22092100-00.
N.B. : suspension tous les 900mm.
Avec bornes d’alimentation pour câbles da 2x1,5mm2 : 48V DC et 2x0,35 mm2 pour version DALI.
alimentation escamotable pour rail MICRO R 22960111-00
22960131-00
Corps en polyamide. Contacts en alliage de cuivre.
Alimentation
capuchon embout pour rail MICRO R
22960413-00
22960433-00
étrier court suspension pour rail MICRO R 22963111-00
22963131-00
étrier jonctions ligne continue pour rail MICRO R 22963210-00
22963230-00
kit suspension
22965876 -00
Kit complet pour suspension. Inclut : rosace en plafonnier, réglage millimétrique avec vis de serrage et câble en acier pour la suspension L= 1,75 m.
jonction linéaire pour rail MICRO R
22960310-00
22960330-00 Corps en polyamide. Contacts en alliage de cuivre.
capot pour rail MICRO R
22961011-00
22961031-00
Corps en PMMA. L= 3 000 mm.

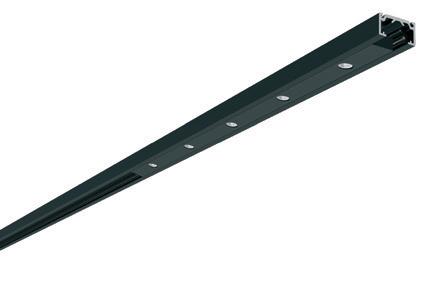

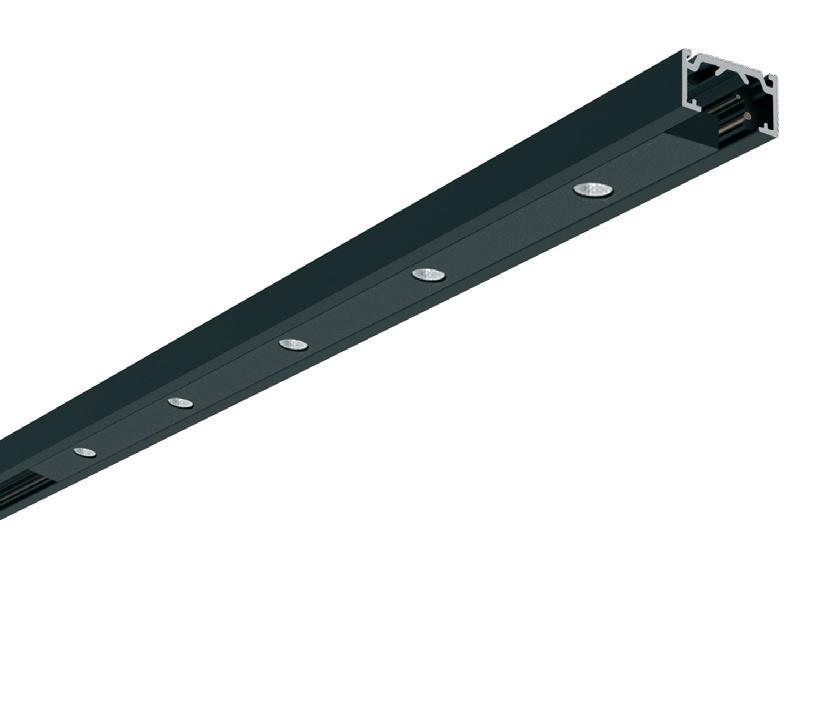

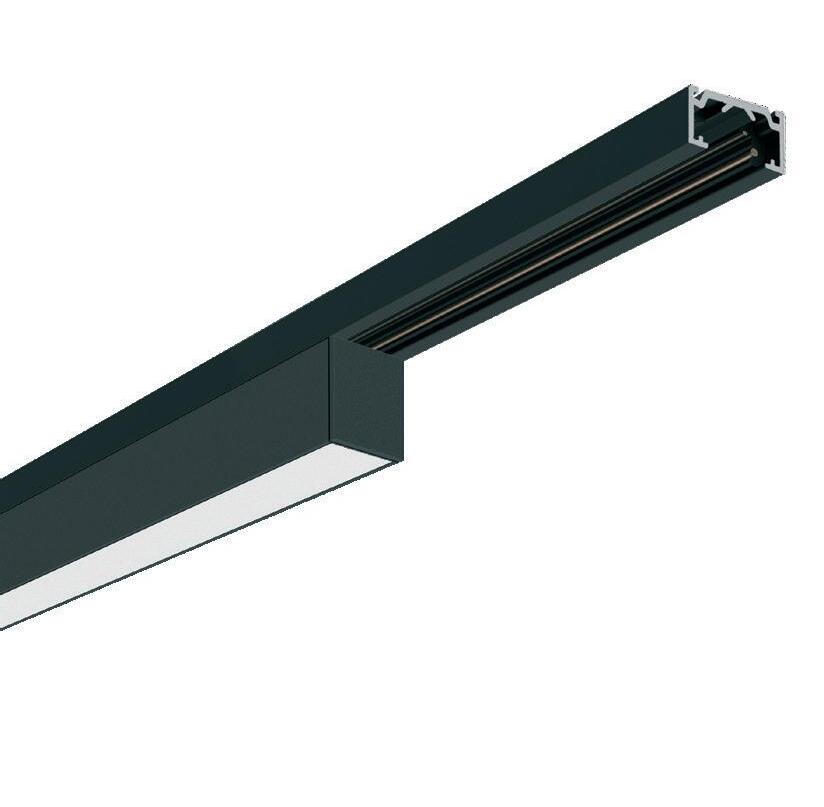

Sur demande et d’après projet : possibilité d’insérer Strip LED
Aluminium extrudé avec conducteurs en cuivre. Puissance max. : 100W.

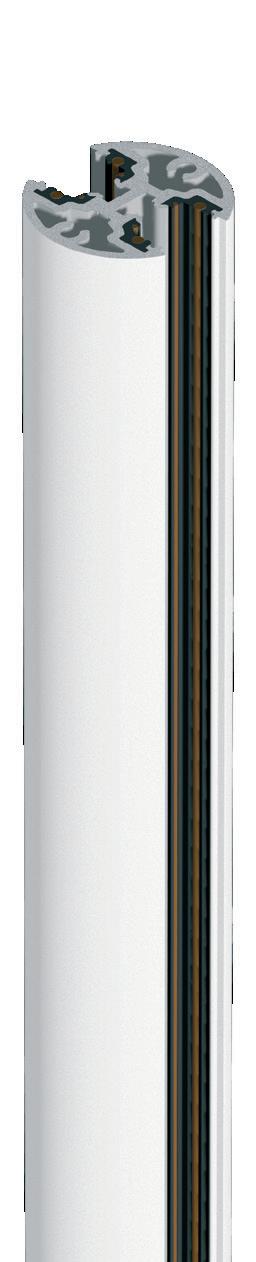

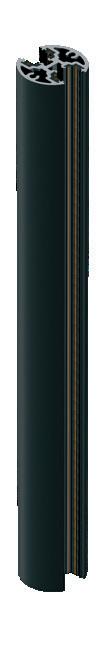

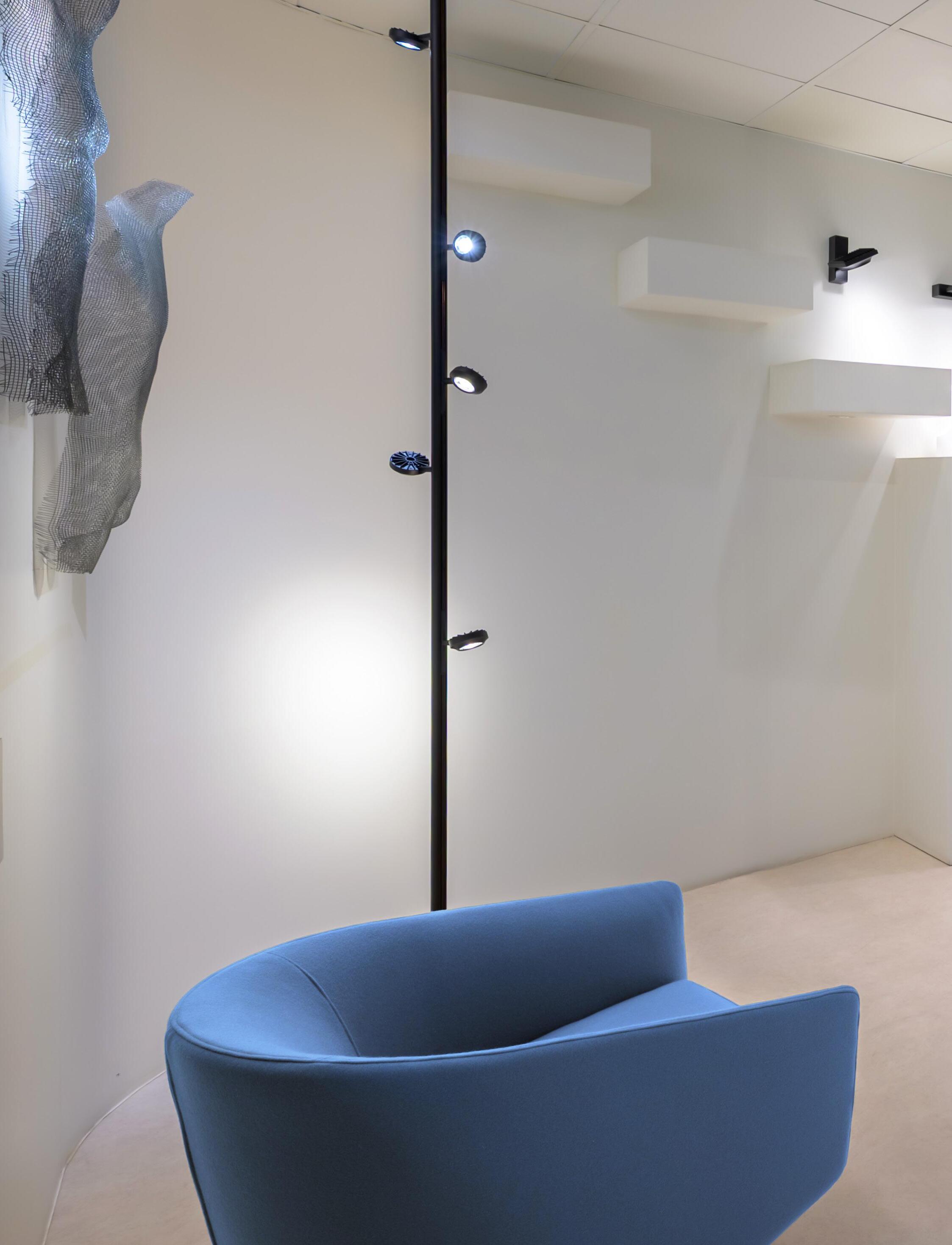

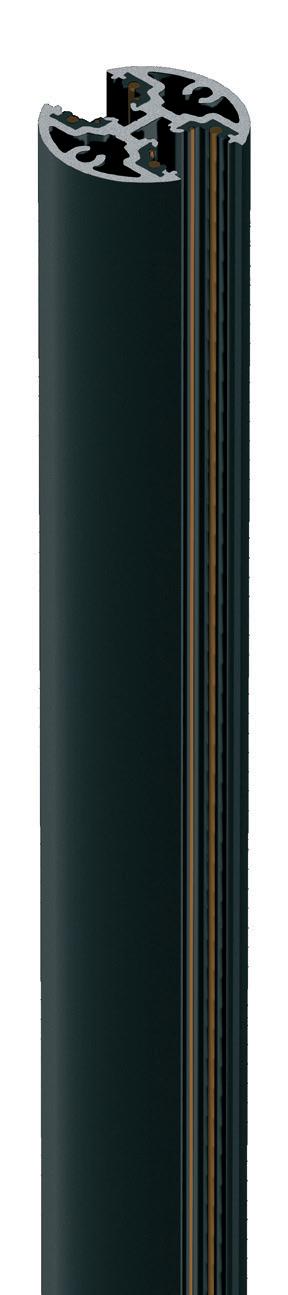

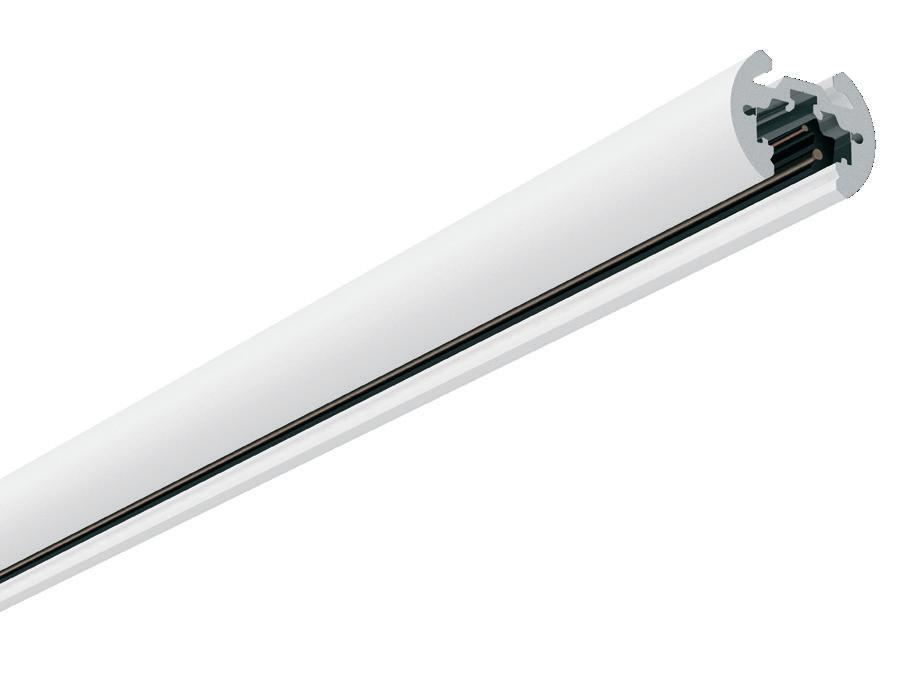

Blanc Noir Rail MICRO R POLE poids sur le rail 3000 mm 22960091-00 max 6Kg 22960093-00
raccord sol/plafond pour rail MICRO R POLE
22960610-00
22960630-00
Avec étrier de fixation au sol.
Avec bornes d’alimentation pour câbles da 2x1,5mm2 : 48V DC et 2x0,35 mm2 pour version DALI.
capot pour rail MICRO R POLE
22961010-00
22961030-00
Corps en PMMA. L= 3 000 mm.
alimentation escamotable pour rail MICRO R POLE
22960111-00
22960131-00
Corps en polyamide. Contacts en alliage de cuivre.
Adaptateur wireless CASAMBI
DALI-master pour contrôler jusqu’à max. 8 groupes/max. 64 projecteurs DALI, pour les rails basse tension 48V DC. Contrôlé par Bluetooth, ce dispositif master DALI sert à surveiller des lampes DALI depuis des dispositifs mobiles et applications CASAMBI.
Disponible prochainement, CASAMBI VOICE :
Une interface révolutionnaire pour contrôler les appareils DALI aussi bien depuis l’appli CASAMBI en mode Bluetooth qu’avec les commandes vocales transmises aux assistants, AMAZON ALEXA/ GOOGLE HOME/MATTER, en mode Wifi. Les deux systèmes, CASAMBI et AMAZON ALEXA/GOOGLE HOME/MATTER, sont indépendants, communiquent entre eux et s’actualisent réciproquement.
Configurations possibles
Alimentation
Alimentation
Alimentation
driver SELV 48V DC - 70W
22092019-00
driver SELV 48V DC - 150W
22092092-00
Utiliser uniquement les drivers homologués SELV max U-OUT60V dc. Distance max. entre driver et rail : 10m.
optcoupleur
22092100-00
Utiliser pour garantir la sécurité du rail. Distance max. entre driver et optocoupleur : 10m (max 64 appareils).
Utiliser n’importe quel contrôleur DALI 2.
adaptateur wireless CASAMBI
22093910-00
22093930-00
DALI-master pour contrôler jusqu’à max. 8 groupes/max. 64 projecteurs DALI, pour les rails basse tension 48V DC. Contrôlé par Bluetooth, ce dispositif master DALI sert à surveiller des lampes DALI depuis des dispositifs mobiles et applications CASAMBI.
boîtier d’alimentation 100W pour rail MICRO P 22962010-00 22962030-00
Fourni avec alimentation 220–240 V~ 50/60 Hz – Tension de sortie 48 V DC, avec bus DALI traversant, à compléter avec l’optocoupleur DALI 22092100-00.
boîtier d’alimentation 100W pour rail MICRO H/R 22962011-00 22962031-00
Fourni avec alimentation 220–240 V~ 50/60 Hz – Tension de sortie 48 V DC, avec bus DALI traversant, à compléter avec l’optocoupleur DALI 22092100-00.
Alimentation
Optcoupleur DALI
