Caratteristiche generali
CARATTERISTICHE GENERALI

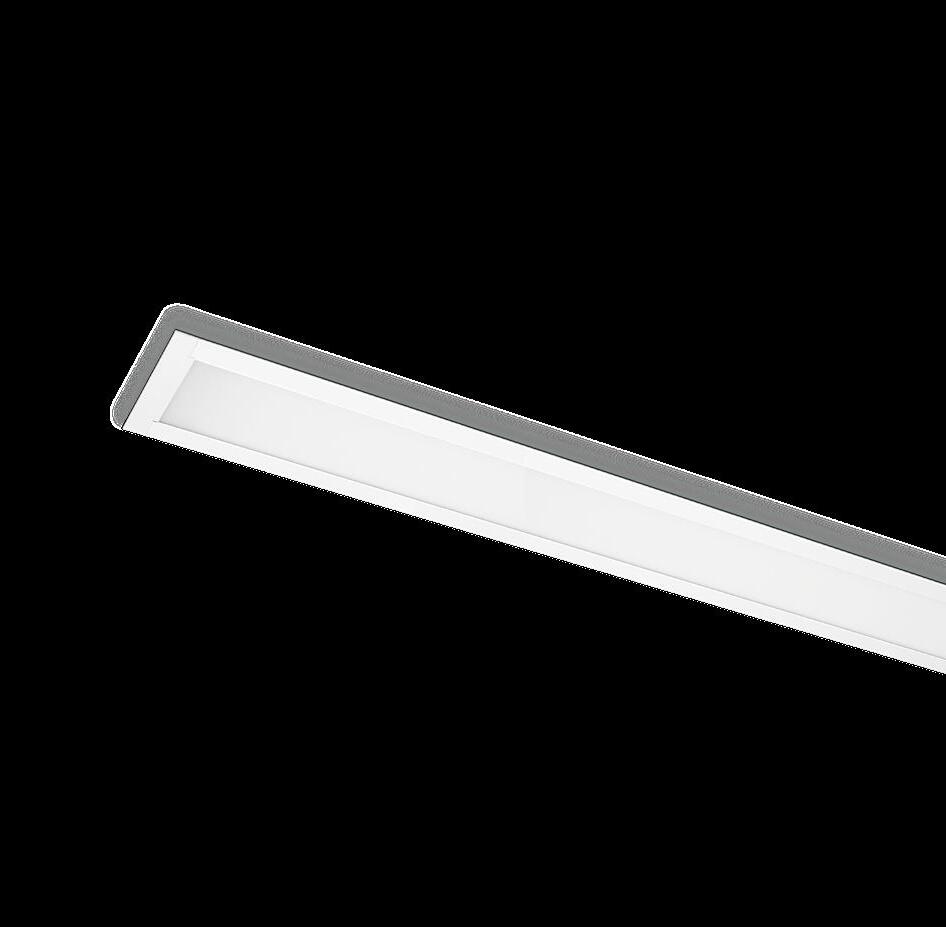

Corpo: in alluminio estruso completo di testate.
Diffusore: in policarbonato opale/prismatizzato.
Verniciatura: a polvere con vernice a base di resina poliestere, e stabilizzata ai raggi UV.
Equipaggiamento: di serie completo di staffe per installazioni sospensione (acquistare a parte acc. 2518-2522 sospensioni) e a plafone.
ALTRE CARATTERISTICHE
Versione con:
• diffusore in policarbonato opale ideale per installazione in ambienti comuni o locali generali come abitazioni, alberghi, camere...
• diffusore in policarbonato prismatizzato UGR<19 ideale per installazione in scuole o uffici con videoterminali
A RICHIESTA
S.A. EM-EC -0050
ASPETTATIVA DI VITA
ESEMPIO: LED dichiarato L90B10 = 100.000h
Disponibile versione:
• con cablaggio in emergenza CLD E con sottocodice -07.
• con cablaggio in emergenza ad alimentazione centralizzata CLD EC con sottocodice -0050.
• con cablaggio passante per fila continua con sottocodice -0072: fornita senza diffusore da acquistare a parte con acc. 6076 per realizzazioni “TUTTA LUCE“ senza interruzioni.
• in colorazione nera.
Il calo del flusso del LED, definito come vita utile, è rappresentato dalla sigla L90 (vedi grafico), che significa flusso al 90%. Il valore “B”, seguito da un valore compreso tra 10 e 50, indica la qualità del componente utilizzato, definendo la percentuale di LED che allo scadere delle 100.000 ore mantiene le caratteristiche dichiarate.
LED: fattore di potenza: ≥0,92
Mantenimento del flusso luminoso al 80%: 80.000h (L80B10).
Mantenimento del flusso luminoso al 90%: 50.000h (L90B10).
Classificazione rischio fotobiologico: gruppo esente.
Il marchio ENEC certifica che l’apparecchio di illuminazione Ischia è conforme alle norme europee EN ed è costruito da Aziende con Sistemi Qualità conformi alle norme ISO 9000.
CERTIFICAZIONI
Il codice IK è il grado di protezione contro gli impatti meccanici esterni e determina la resistenza meccanica agli urti degli involucri (EN 50102 - NF 20-015).
GRADO DI PROTEZIONE IK
Il termine flicker indica lo sfarfallio visibile direttamente da apparecchi a LED. Può verificarsi a frequenze inferiori a 60hz e dipende da diversi fattori, come il ripple di uscita degli alimentatori.
Apparecchio con Flicker molto contenuto: luce uniforme per una maggior sicurezza visiva.

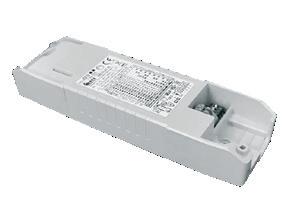

L’apparecchio è equipaggiato di driver con DIP SWITCH integrato per il SETTAGGIO DELLA CORRENTE in uscita; in questo modo è possibile SCEGLIERE IL FLUSSO LUMINOSO ideale per ogni progetto illuminotecnico.
La possibilità di scegliere la corrente di pilotaggio del LED consente di disporre sempre della potenza adeguata ad una specifica condizione progettuale. La scelta di una corrente più bassa aumenterà l’efficienza e quindi migliorerà il risparmio energetico, mentre con una corrente maggiore si otterrà più luce e sarà possibile ridurre il numero degli apparecchi.
REGOLAZIONE CON DIP SWITCH :
SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO
6633 - diffusore opale 6633 - diffusore prismatizzato UGR<19
Versione con diffusore in policarbonato opale ideale per installazione in ambienti comuni o locali generali come abitazioni, alberghi, camere...
Versione con diffusore prismatizzato ideale per installazione in ambienti come scuole o uffici con videoterminali che necessitano di una
luminosa controllata ed il
(UGR<19).
6634 - diffusore opale 6634 - diffusore prismatizzato UGR<19
Versione con diffusore in policarbonato opale ideale per installazione in ambienti comuni o locali generali come abitazioni, alberghi, camere...
Versione con diffusore prismatizzato ideale per installazione in ambienti come scuole o uffici con videoterminali che necessitano di una distribuzione luminosa controllata ed il massimo comfort visivo (UGR<19).
Luce
SU*UGR<19 PROGETTO
6638 - diffusore prismatizzato 6638 - diffusore opale
Modulo luminoso “INFINITY” che permette, in fila continua, un’installazione tutta luce senza interruzioni luminose. Da completarsi con:
• diffusore roll in policarbonato prismatizzato UGR<19 ideale per installazione in scuole o uffici con videoterminali
• diffusore roll in policarbonato opale ideale per installazione in ambienti comuni o locali generali come abitazioni, alberghi, camere
6631 - diffusore prismatizzato

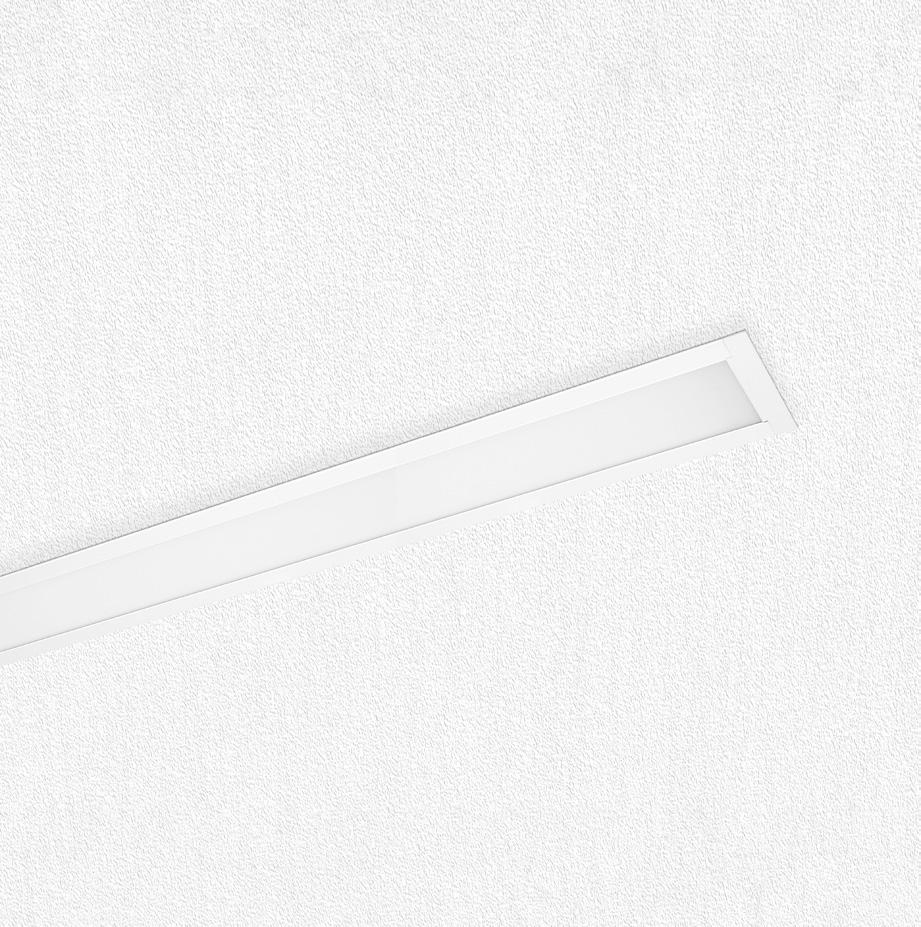

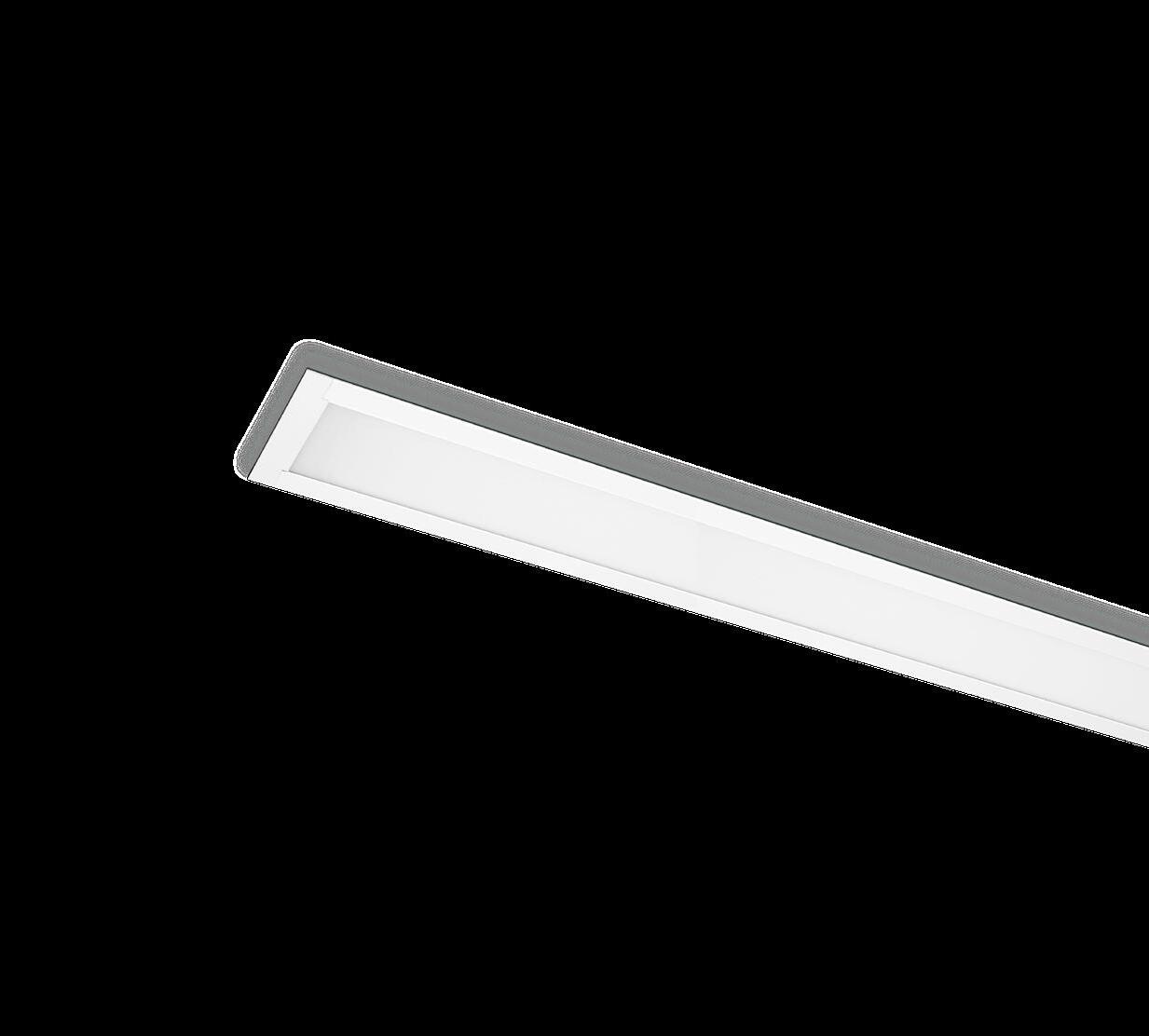

Incasso
acc. 6085 modulo angolare bianco 132936-00
Permette le giunzione angolare di Madrid a sospensione/plafone.
acc. 6086 modulo angolare “TUTTA LUCE” - 4W bianco 132938-00
Permette le giunzione angolare di Madrid a sospensione/plafone; da utilizzare sempre con acc. 6075 da acquistare a parte.
acc. 6087 modulo con SPOT bianco 132942-00
10W - 2x550lm - 3000K - CRI 90 - 36° bianco 132942-68
10W - 2x577lm - 4000K - CRI 90 - 36°
Modulo completo di spot Fosnova serie ARQ; da utilizzare sempre con acc. 6075 da acquistare a parte.
Versione “TUTTA LUCE” con lunghezze a richiesta e cablaggio passante con sottocodice -0072 da completare con acc. 6076 diffusore opale.
acc. 6076 diffusore opale
L = 50m 132916-00
Roll in policarbonato opale da utilizzarsi sempre su Madrid per la realizzazione di file continue “tutta luce”. A richiesta, su progetto disponibile roll prismatizzata UGR<19.
acc. 6076 diffusore prismatiz. UGR<19 L=30m 132916-00002264
Roll in policarbonato prismatizzato UGR<19 da utilizzarsi sempre su Madrid per la realizzazione di file continue “tutta luce”.
bianco

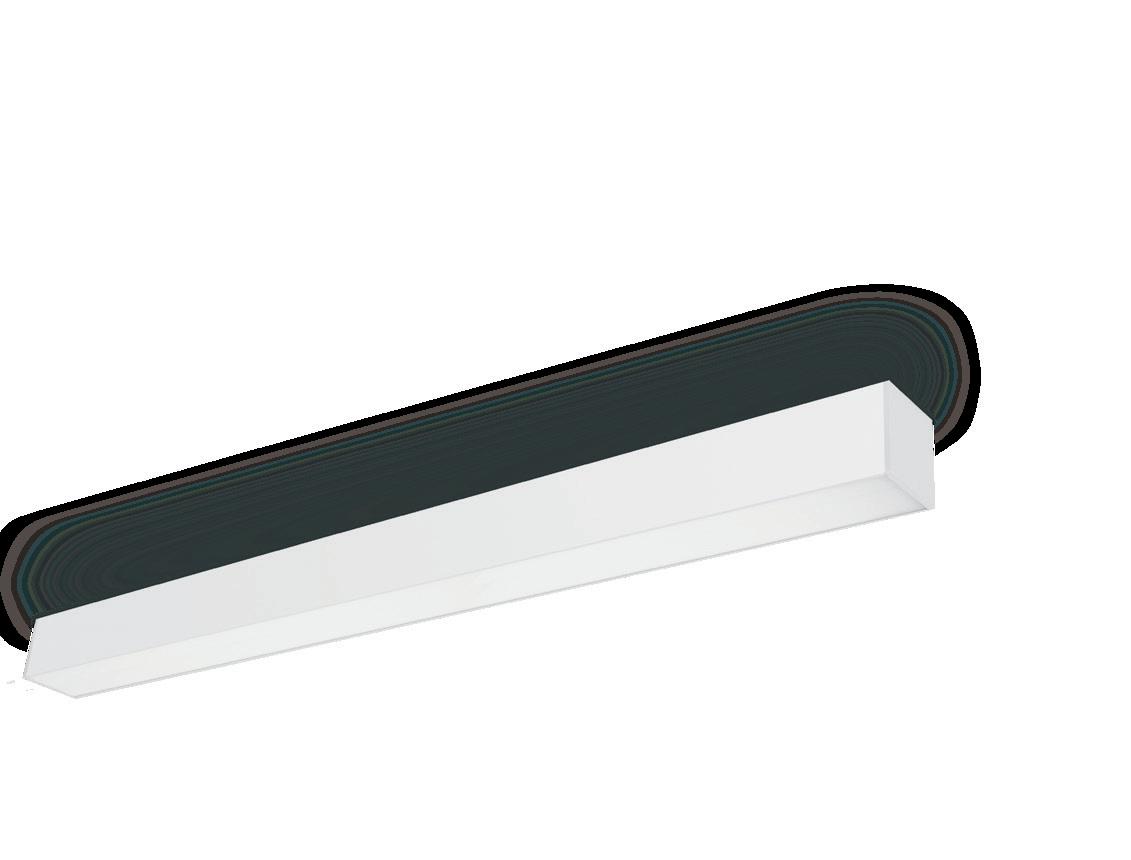

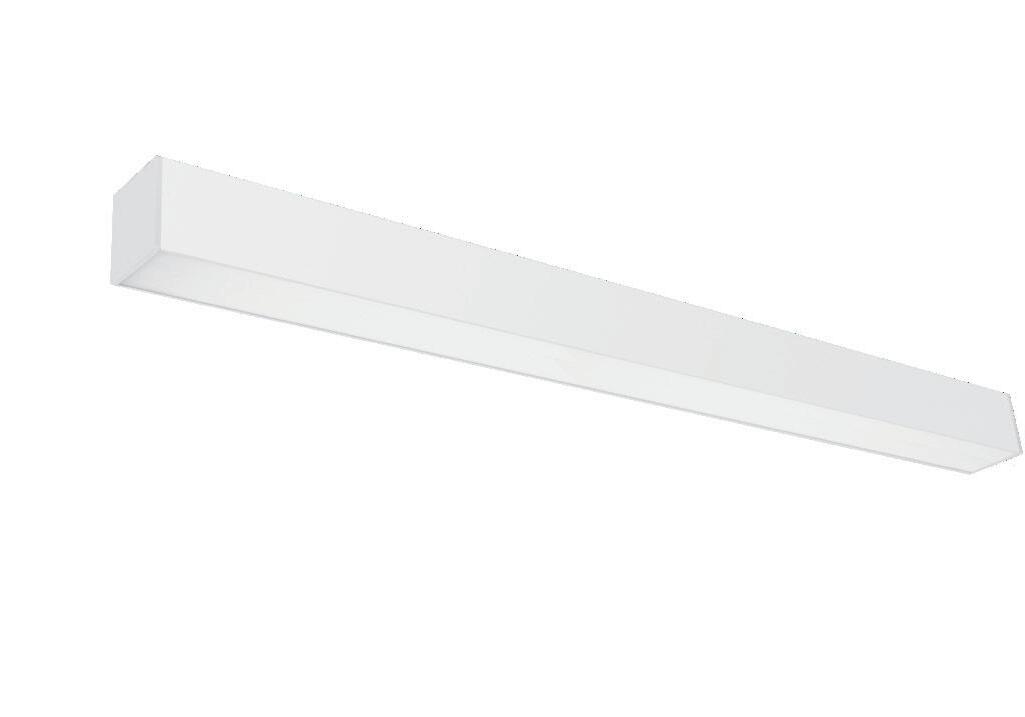

6633 Madrid - sospensione/plafone - luce diretta - diffusore opale
569 0.80 133090-00 11 4000K - 1138lm - CRI>80 1169 1.40 133091-00
acc. 2522 sospensione elettrificata
3P bianco 994028-00 5P 998047-00
Completa di cavetto in acciaio (L = 100 cm) con dispositivo per regolazione millimetrica e cavo di alimentazione. Carico max.20Kg. Versione a 5P per cablaggio EM o DIMM DALI.

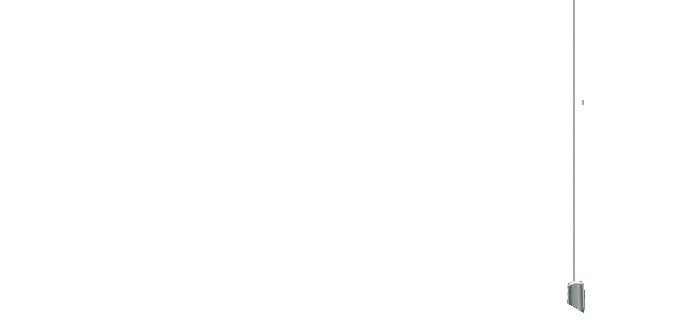

acc. 2518 sospensione semplice 994019-00
Sospensione completa di cavetto in acciaio (L=1,50m) con regolazione millimetrica (2pcs).
staffa di giunzione 132915-00
per installazione di Madrid in fila continua a sospensione/plafone.
acc. 6085 modulo angolare bianco 132936-00
Permette le giunzione angolare di Madrid a sospensione/plafone.
acc. 6086 modulo angolare “TUTTA LUCE” - 4W bianco 132938-00
Permette le giunzione angolare di Madrid a sospensione/plafone; da utilizzare sempre con acc. 6075 da acquistare a parte.
acc. 6087 modulo con SPOT bianco 132942-00
10W - 2x550lm - 3000K - CRI 90 - 36° bianco 132942-68
10W - 2x577lm - 4000K - CRI 90 - 36°
Modulo completo di spot Fosnova serie ARQ; da utilizzare sempre con acc. 6075 da acquistare a parte.
Versione “TUTTA LUCE” con lunghezze a richiesta e cablaggio passante con sottocodice -0072 da completare con acc. 6076 diffusore opale.
acc. 6076 diffusore opale L = 50m 132916-00
Roll in policarbonato opale da utilizzarsi sempre su Madrid per la realizzazione di file continue “tutta luce”. A richiesta, su progetto disponibile roll prismatizzata UGR<19.
acc. 6076 diffusore prismatiz. UGR<19 L=30m 132916-00002264
Roll in policarbonato prismatizzato UGR<19 da utilizzarsi sempre su Madrid per la realizzazione di file continue “tutta luce”.

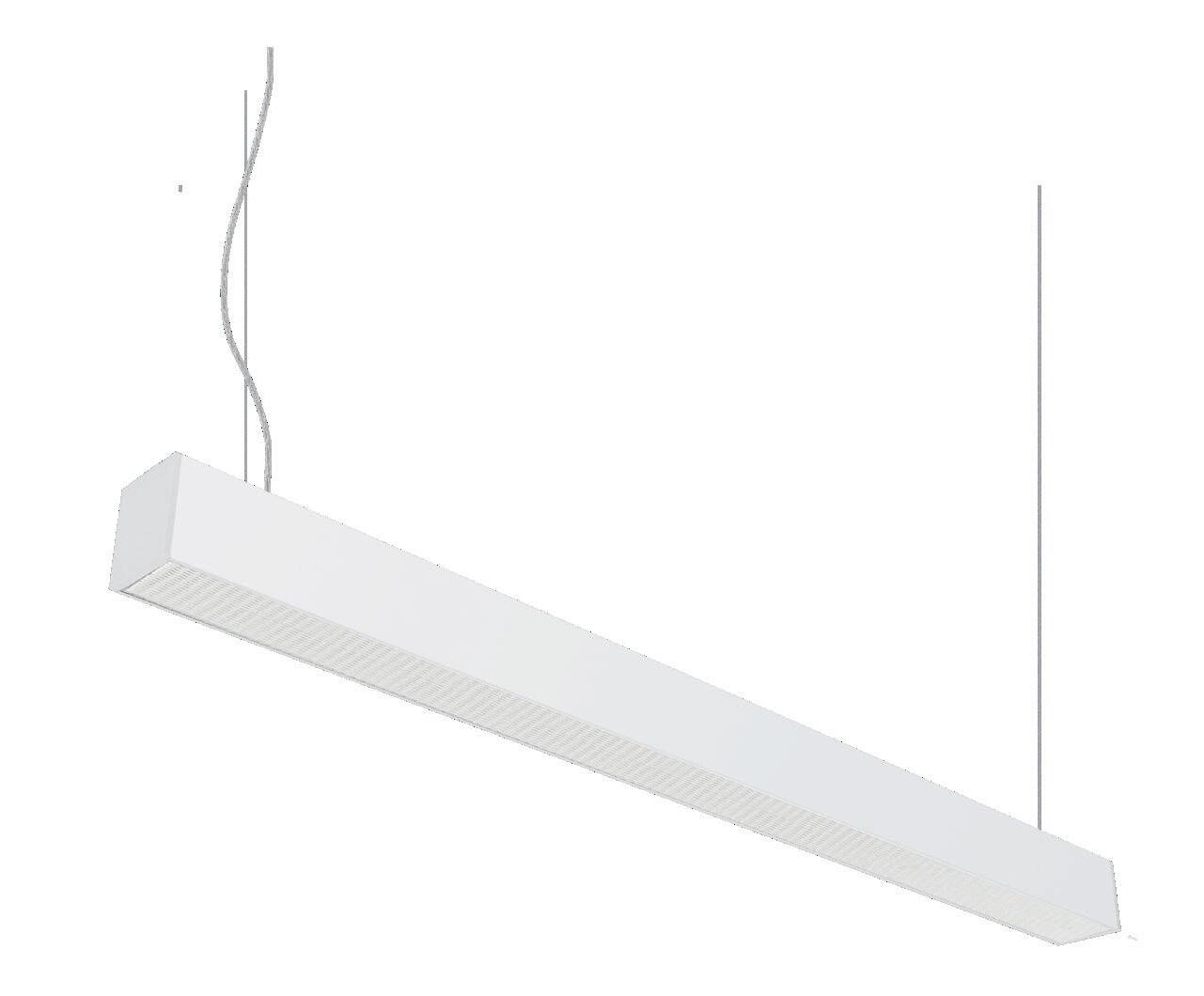

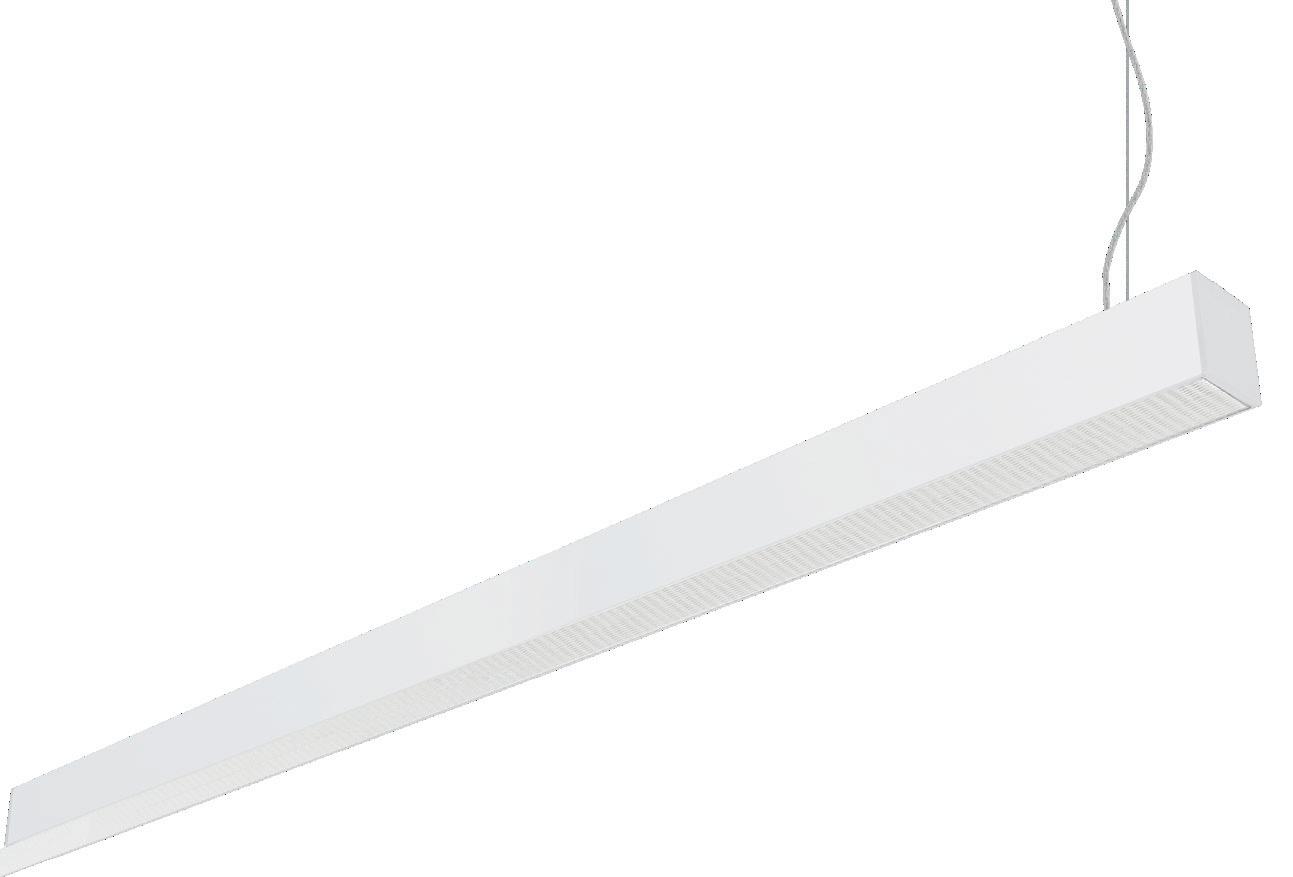

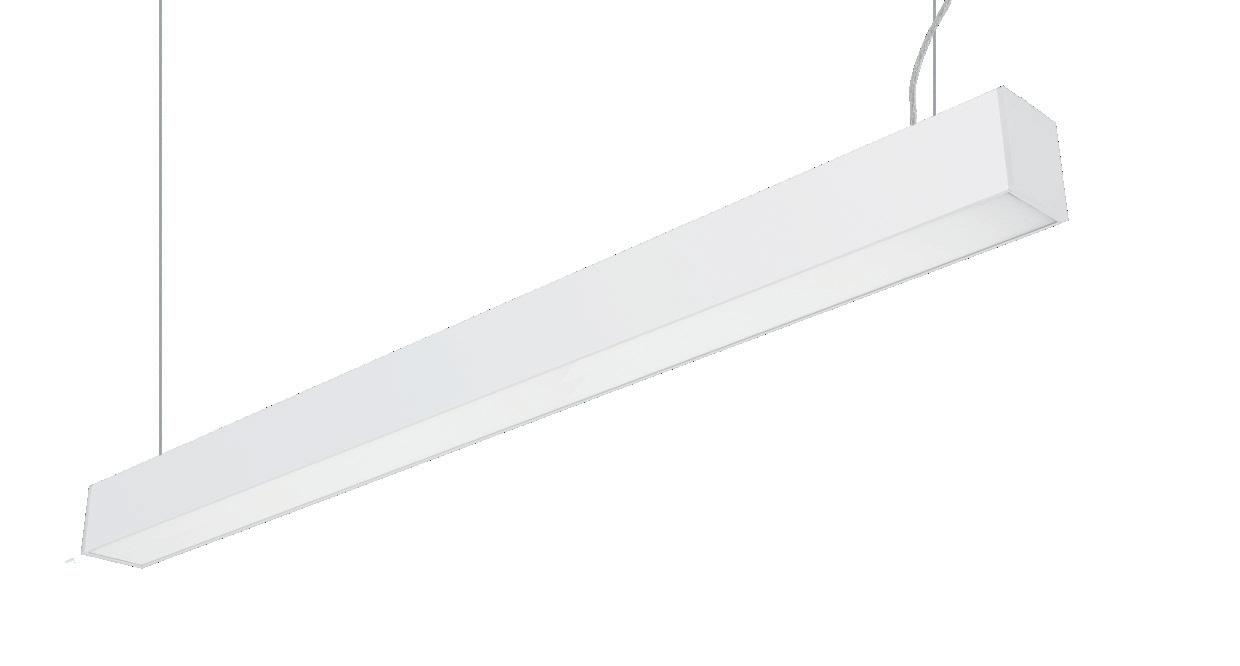

6634 Madrid - sospensione - luce diretta/indiretta - diffusore opale
Versione con accensioni separate di serie.

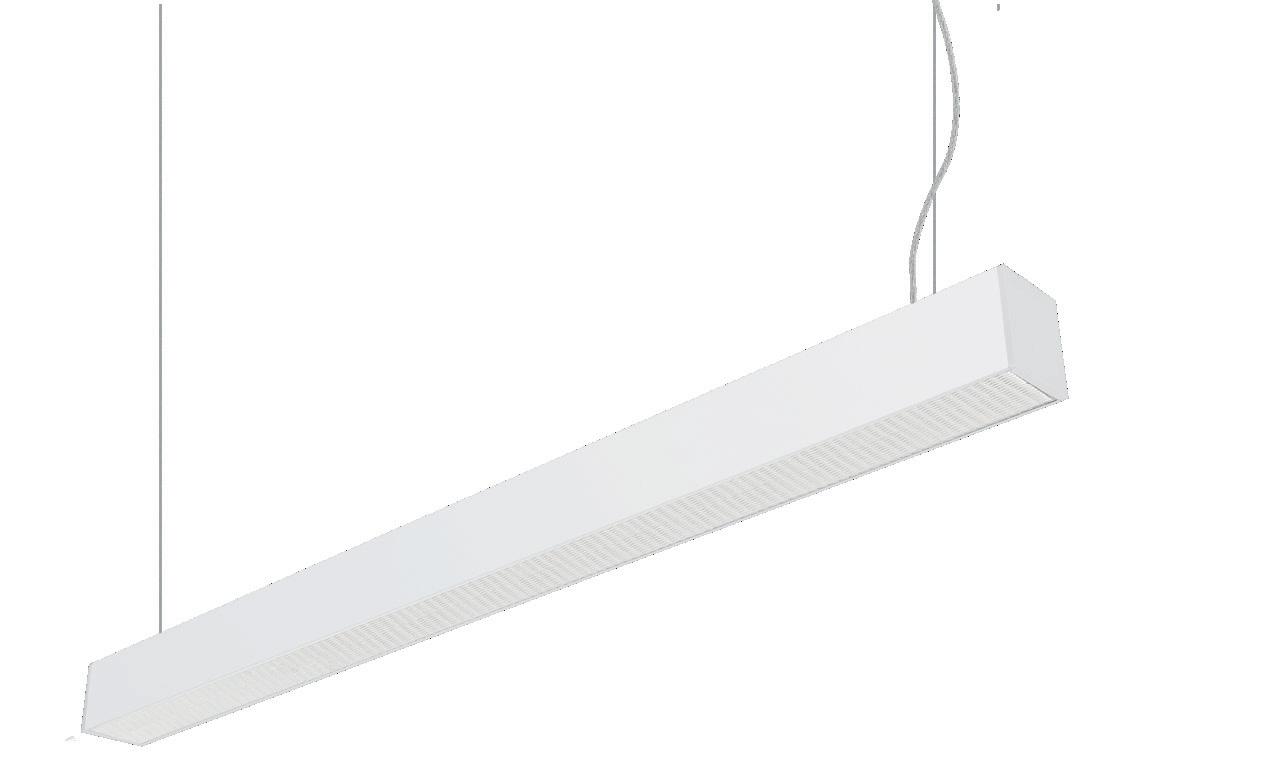

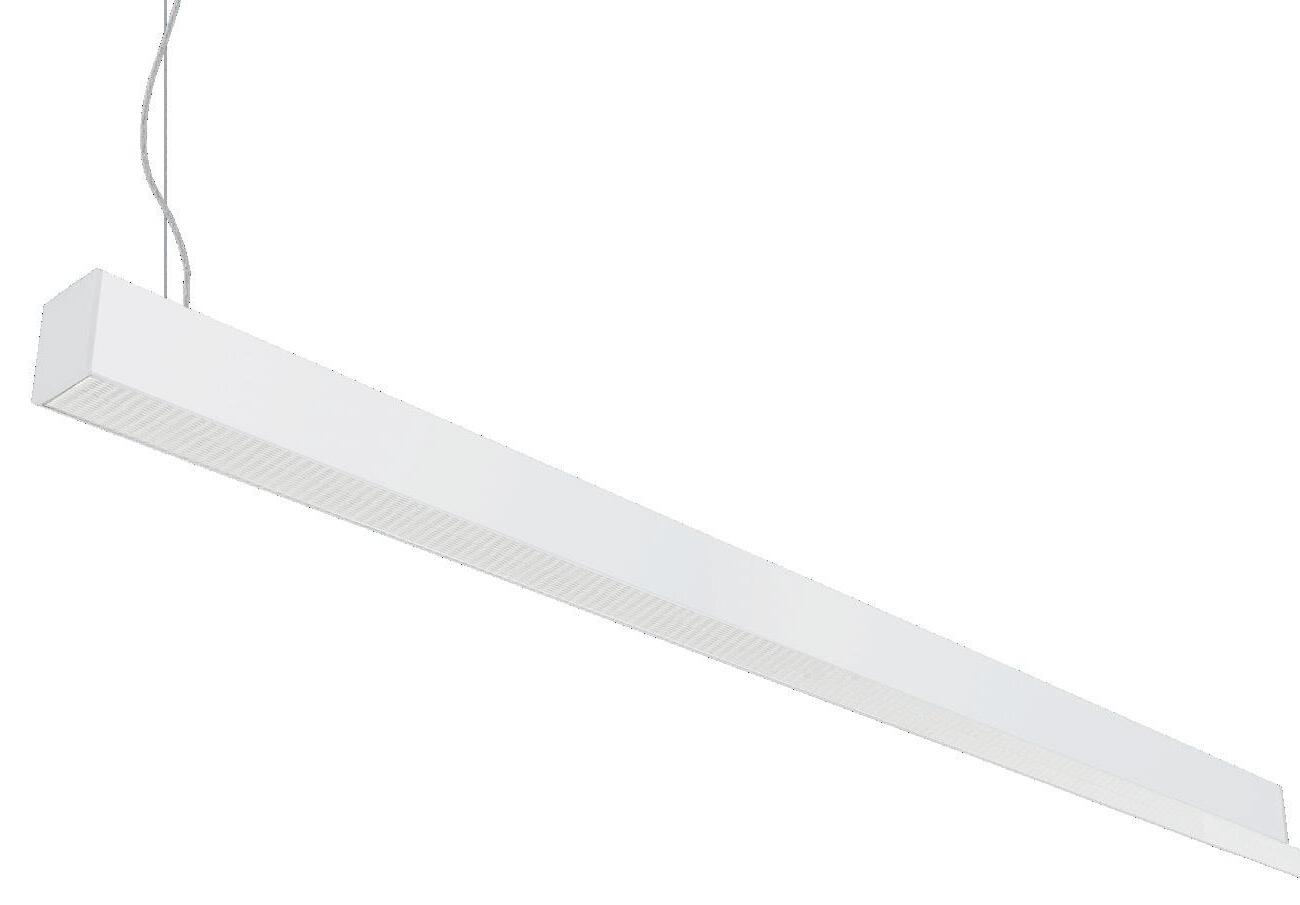

6634 Madrid - sospensione - luce diretta/indiretta - diffusore prismatizzato
bianco
Versione con accensioni separate di serie.
- 5101lm - CRI>80

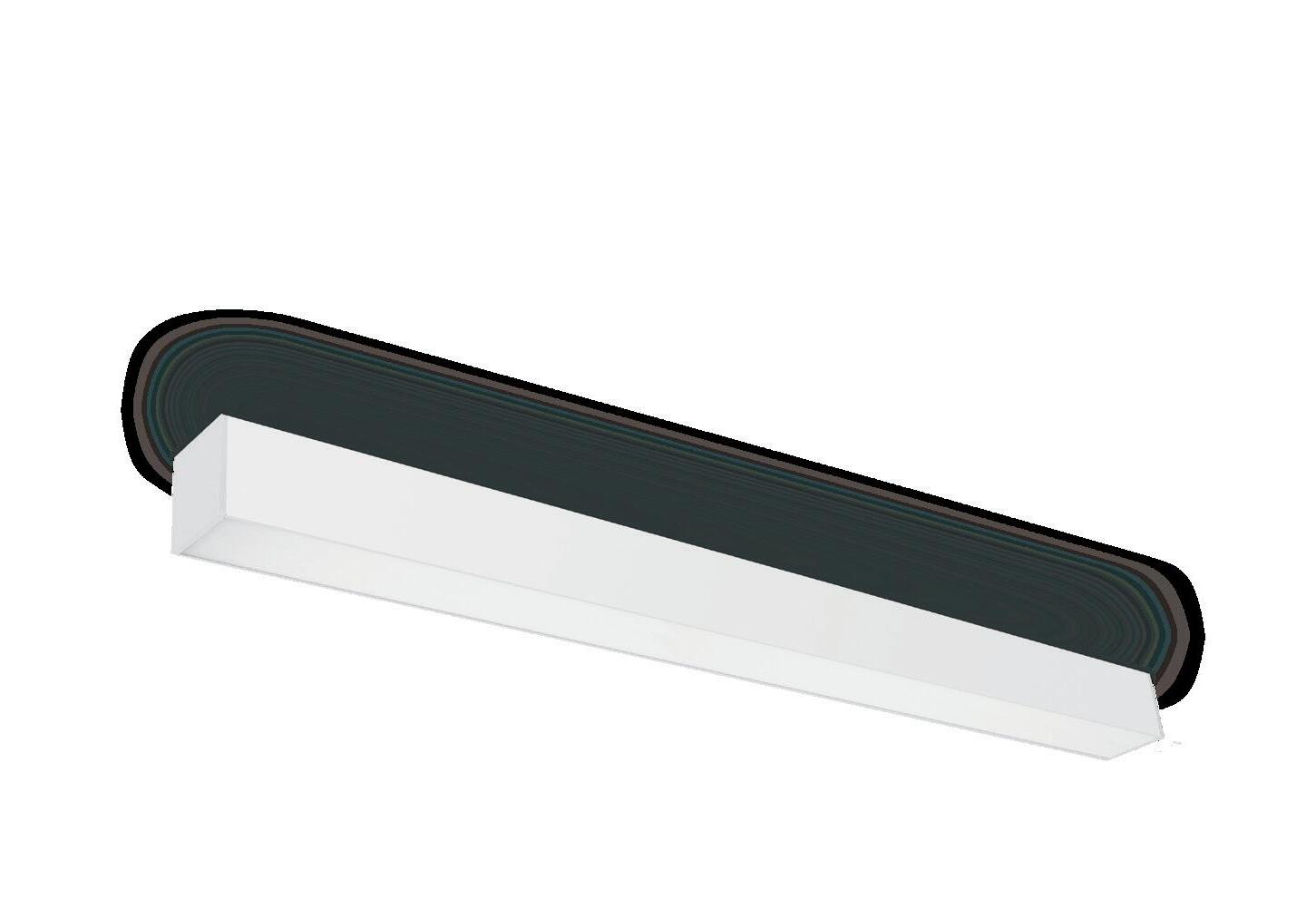

VERSIONE A PLAFONE VERSIONE A SOSPENSIONE
acc. 2522 sospensione elettrificata 3P bianco 994028-00 5P 998047-00
Completa di cavetto in acciaio (L = 100 cm) con dispositivo per regolazione millimetrica e cavo di alimentazione. Carico max.20Kg. Versione a 5P per cablaggio EM o DIMM DALI.
acc. 2518 sospensione semplice 994019-00
Sospensione completa di cavetto in acciaio (L=1,50m) con regolazione millimetrica (2pcs).
acc. 6075 staffa di giunzione 132915-00
Utilizzare per installazione di Madrid in fila continua a sospensione/plafone.

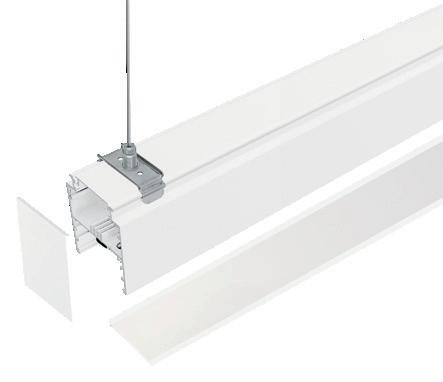

Sequenza di installazione:
1) Inserire l’acc. staffa di giunzione da acquistare a parte (per versione a sospensione acquistare nr.2 acc. staffa di giunzione).
2) Accoppiare gli apparecchi fino all’allineamento completo e quindi serrare le viti di bloccaggio.
3) Serrare le viti di bloccaggio e agganciare la testata.
acc. 6072 testata di chiusura bianco 132912-00
Da utilizzarsi sempre per chiudere le due estremitĂ . (2pcs).
Madrid “INFINITY“ di serie con cablaggio passante con sottocodice -0072 da completare con acc. diffusore opale in Roll.
acc. 6076 diffusore opale
L = 50m 132916-00
Roll in policarbonato opale da utilizzarsi sempre su Madrid per la realizzazione di file continue “tutta luce”.
A richiesta, su progetto disponibile roll prismatizzata UGR<19.
acc. 6076 diffusore prismatiz. UGR<19 L=30m 132916-00002264
Roll in policarbonato prismatizzato UGR<19 da utilizzarsi sempre su Madrid per la realizzazione di file continue “tutta luce”.
Da completarsi con acc. 6072 testata di chiusura.
* se completo di diffusore roll

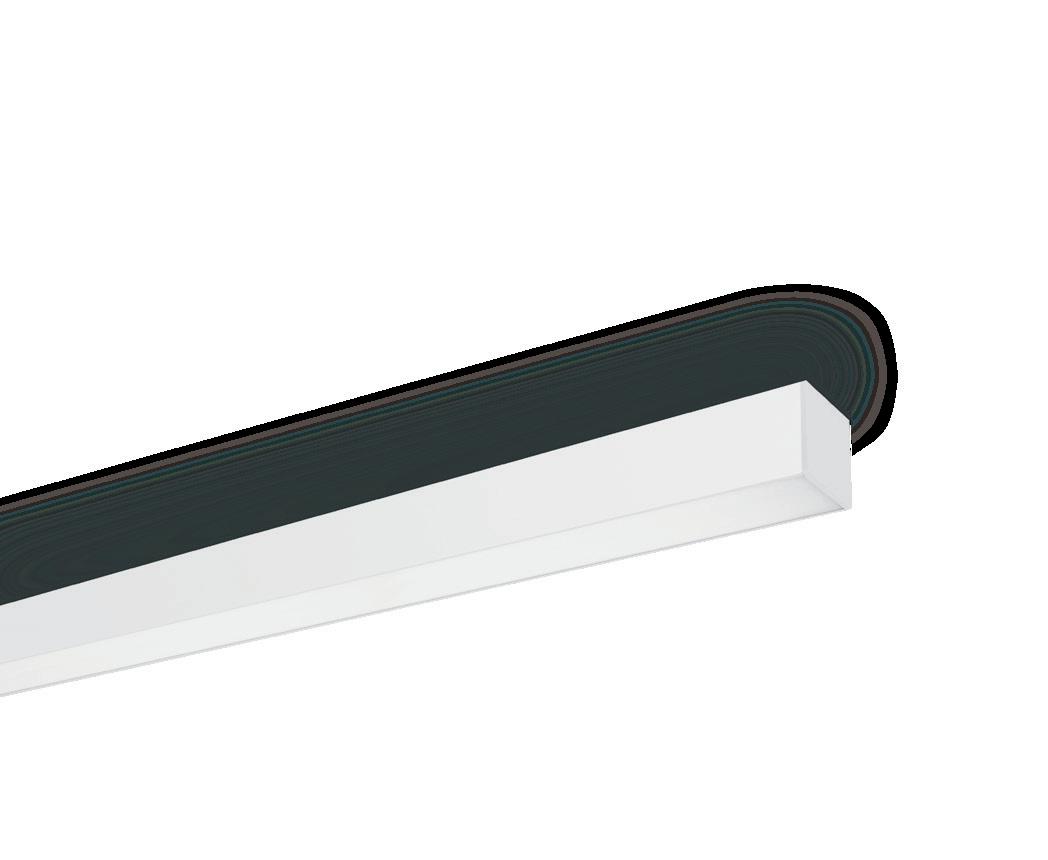

6638 Madrid “INFINITY” DIP SWITCH - sospensione/plafone - da completarsi con diffusore in roll
LED colore L (mm) peso codice I out W tot K - ølm - CRI
LED bianco 2332 3.50
133074-0072 490 30
- 3310lm - CRI>80 133074-3972
LED bianco 2932 4.50 133075-0072 750 45
133075-3972
Modulo luminoso “INFINITY” che permette, in fila continua, un’installazione tutta luce senza interruzioni luminose. Da completarsi con:
• testata di chiusura e staffe per la fila continua.
• diffusore roll in policarbonato prismatizzato UGR<19 ideale per installazione in scuole o uffici con videoterminali
• diffusore roll in policarbonato opale ideale per installazione in ambienti comuni o locali generali come abitazioni, alberghi, camere
- 3145lm - CRI>80
- 4410lm - CRI>80
- 4190lm - CRI>80
acc. 2522
sospensione elettrificata
3P bianco 994028-00
5P 998047-00
Completa di cavetto in acciaio (L = 100 cm) con dispositivo per regolazione millimetrica e cavo di alimentazione. Carico max.20Kg. Versione a 5P per cablaggio EM o DIMM DALI.
Sospensione completa di cavetto in acciaio (L=1,50m) con regolazione millimetrica (2pcs).
acc. 6075 staffa di giunzione 132915-00
Utilizzare per installazione di Madrid in fila continua a sospensione/plafone. acc. 6072 testata di chiusura bianco 132912-00
Da utilizzarsi sempre per chiudere le due estremitĂ . (2pcs). acc. 2518 sospensione semplice 994019-00
Acc. INCLUDED
acc. 6082 modulo angolare bianco 132932-00
Permette le giunzione angolare di Madrid ad incasso.
acc. 6081 modulo angolare “TUTTA LUCE” - 4W bianco 132934-00
Permette le giunzione angolare di Madrid ad incasso; da utilizzare sempre con acc. 6075 da acquistare a parte.
Versione “TUTTA LUCE” con lunghezze a richiesta e cablaggio passante con sottocodice -0072 da completare con acc. 6076 diffusore opale.
acc. 6076 diffusore opale L = 50m 132916-00
Roll in policarbonato opale da utilizzarsi sempre su Madrid per la realizzazione di file continue “tutta luce”. A richiesta, su progetto disponibile roll prismatizzata UGR<19.
