Caractéristiques générales
CARACTÉRISTIQUES GÉNÉRALES
Corps : aluminium extrudé avec embouts.
Diffuseur : polycarbonate opale/ striée
Peinture : poudre à base de résine polyester et stabilisée aux rayons UV.
Équipement : version standard avec étriers pour installation en suspension (acc. 2518-2522 suspensions à commander séparément) et en plafonnier.
AUTRES CARACTÉRISTIQUES
Version avec
• diffuseur en polycarbonate opale idéal pour les installations dans les espaces en commun ou les locaux primaires tels que maison, hôtels, chambres...
• diffuseur en polycarbonate striée UGR<19 idéal pour les installations dans les écoles ou les bureaux avec terminaux informatiques)
SUR DEMANDE
S.A. EM-EC -0050
Disponible version :
• avec câblage de secours CLD E avec sous-code -07.
• avec câblage de sécurité à alimentation centralisée CLD EC avec sous-code -0050.
• avec câble passant pour ligne continue avec sous-code -0072 : fournie sans diffuseur à commander séparément avec acc. 6076, idéale pour la réalisation de lignes continues « PLEINE INTENSITÉ ».
• couleur noir.
DURÉE DE VIE ATTENDUE
EXEMPLE :
= 100.000h
Le symbole L90 (voir graphique) indique la durée de vie utile de la LED où 90 représente le pourcentage de l’intensité du flux lumineux.
La valeur « B », suivie d’une valeur comprise entre 10 et 50, indiquant la qualité du composant utilisé, définit le pourcentage de la LED qui garde les caractéristiques déclarées après 100 000 heures d’utilisation.
LED : facteur de puissance : ≥0,92.
Maintien du flux lumineux Ă 80% : 80.000h (L80B10).
Maintien du flux lumineux Ă 90% : 50.000h (L90B10).
Groupe de risque photobiologique : groupe 0 (exempt de risque)
La marque ENEC certifie que l’appareil d’éclairage Ischia est conforme aux normes européennes EN et qu’il est construit par des Entreprises équipées des Systèmes Qualité conformes aux normes ISO 9000. = en cours d’approbation
Le code IK est le degré de protetion contre les impacts mécaniques externes et détermine la tenue des enveloppes aux impacts mécaniques (EN 50102 - NF 20-015).
CERTIFICATIONS
L’expression « flicker » désigne le papillotement de lumière directement visible sur les luminaires à LED. Il peut se produire à des fréquences inférieures à 60 Hz et il dépend de plusieurs facteurs, comme le ripple en sortie des drivers. Luminaire avec flicker très limité; uniformité lumineuse pour une plus grande sécurité visuelle.
DEGRÉ DE PROTECTION IK
LOW FLICKER

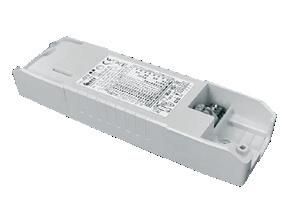

Le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
GRADATION PAR DIP SWITCH :
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX

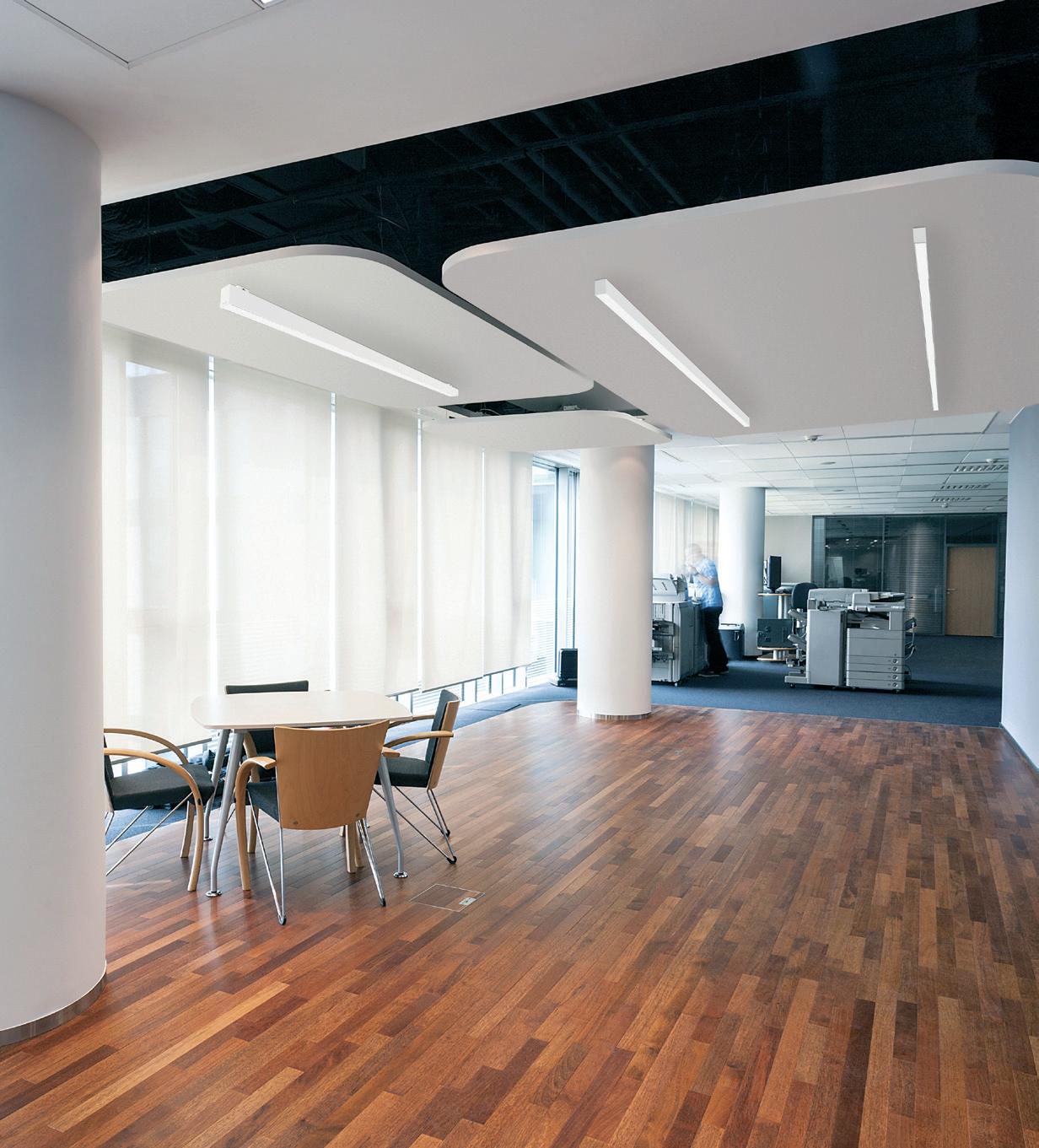

Lumière directe

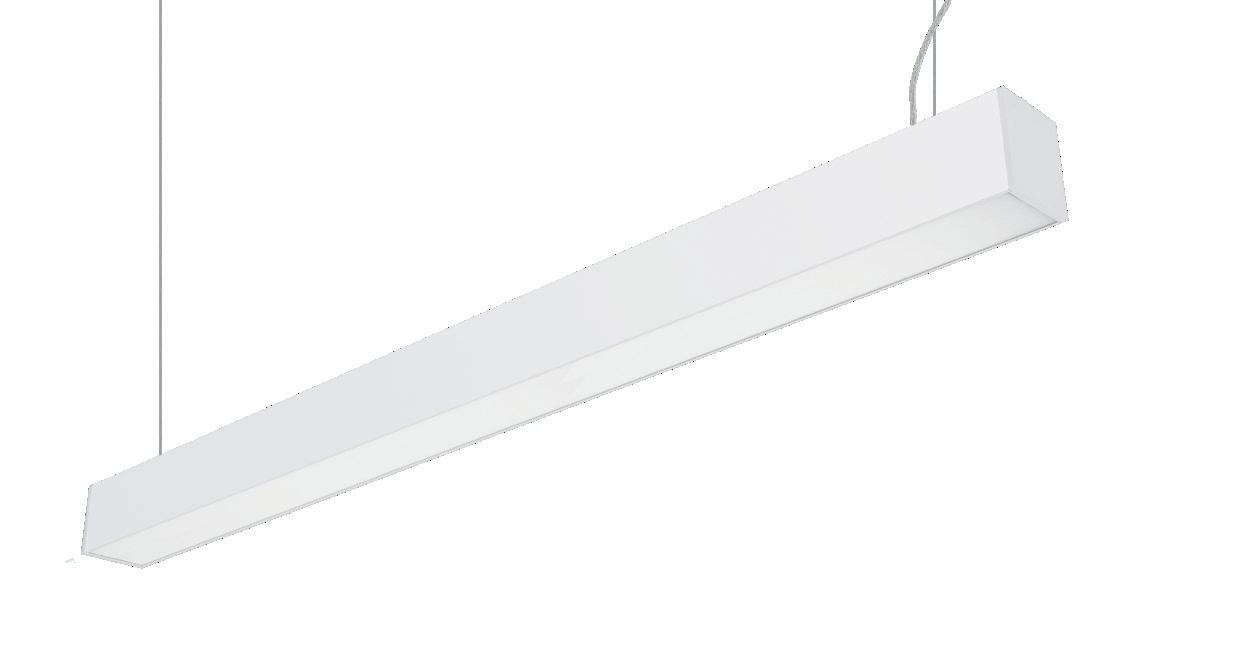

6633 - diffuseur opale 6633 - diffuseur striée UGR<19
Version avec diffuseur roll en polycarbonate opale idéal pour les installations dans les espaces en commun ou les locaux primaires tels que maison, hôtels, chambres...
Version avec polycarbonate striée idéal pour les installations dans les écoles ou les bureaux avec terminaux informatiques, parfait dans les lieux exigeant une répartition contrôlée de la lumière et un confort visuel maximal (UGR<19).

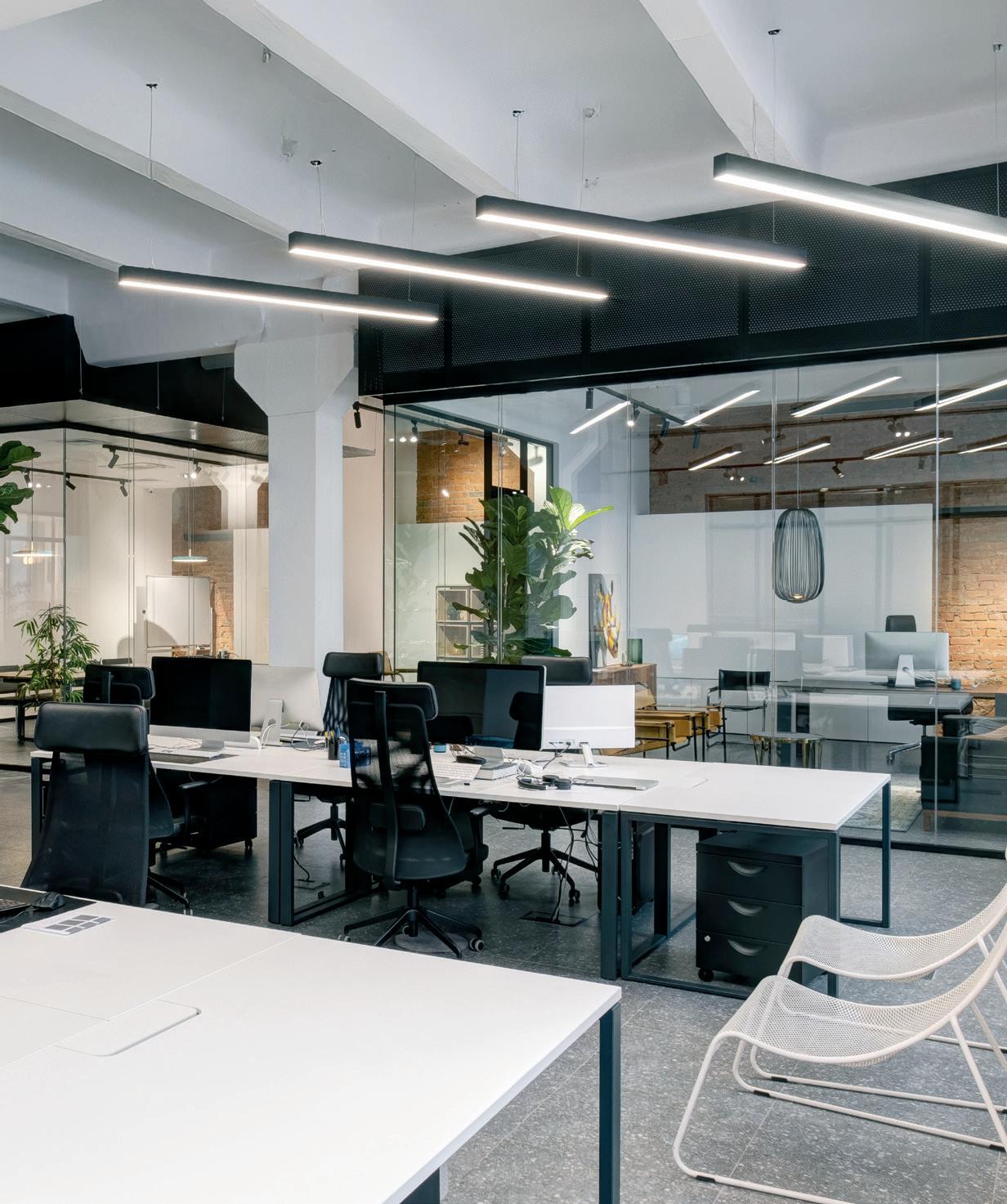

Lumière directe/indirecte

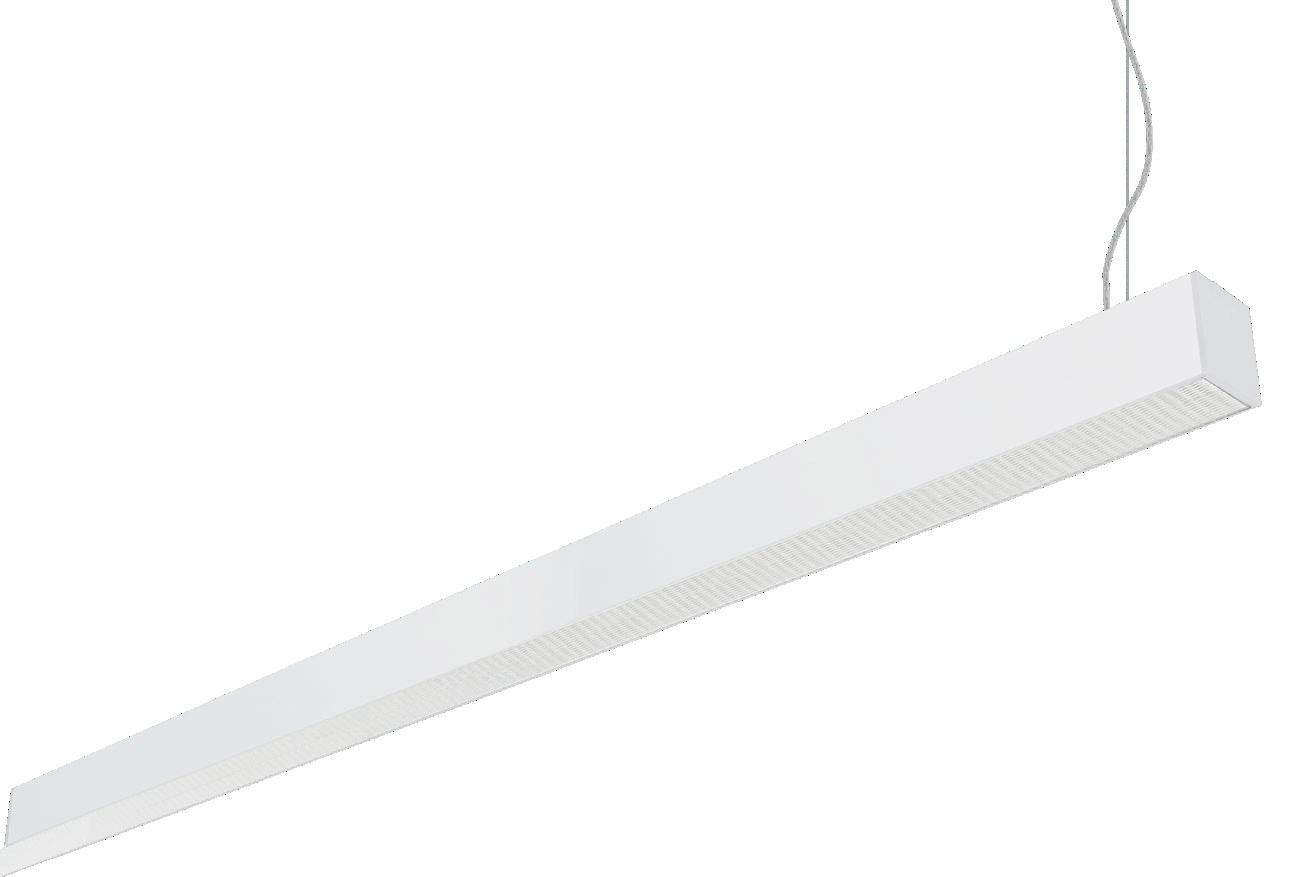

6634 - diffuseur opale 6634 - diffuseur striée UGR<19
Version avec diffuseur roll en polycarbonate opale idéal pour les installations dans les espaces en commun ou les locaux primaires tels que maison, hôtels, chambres...
Version avec polycarbonate striée idéal pour les installations dans les écoles ou les bureaux avec terminaux informatiques, parfait dans les lieux exigeant une répartition contrôlée de la lumière et un confort visuel maximal (UGR<19).

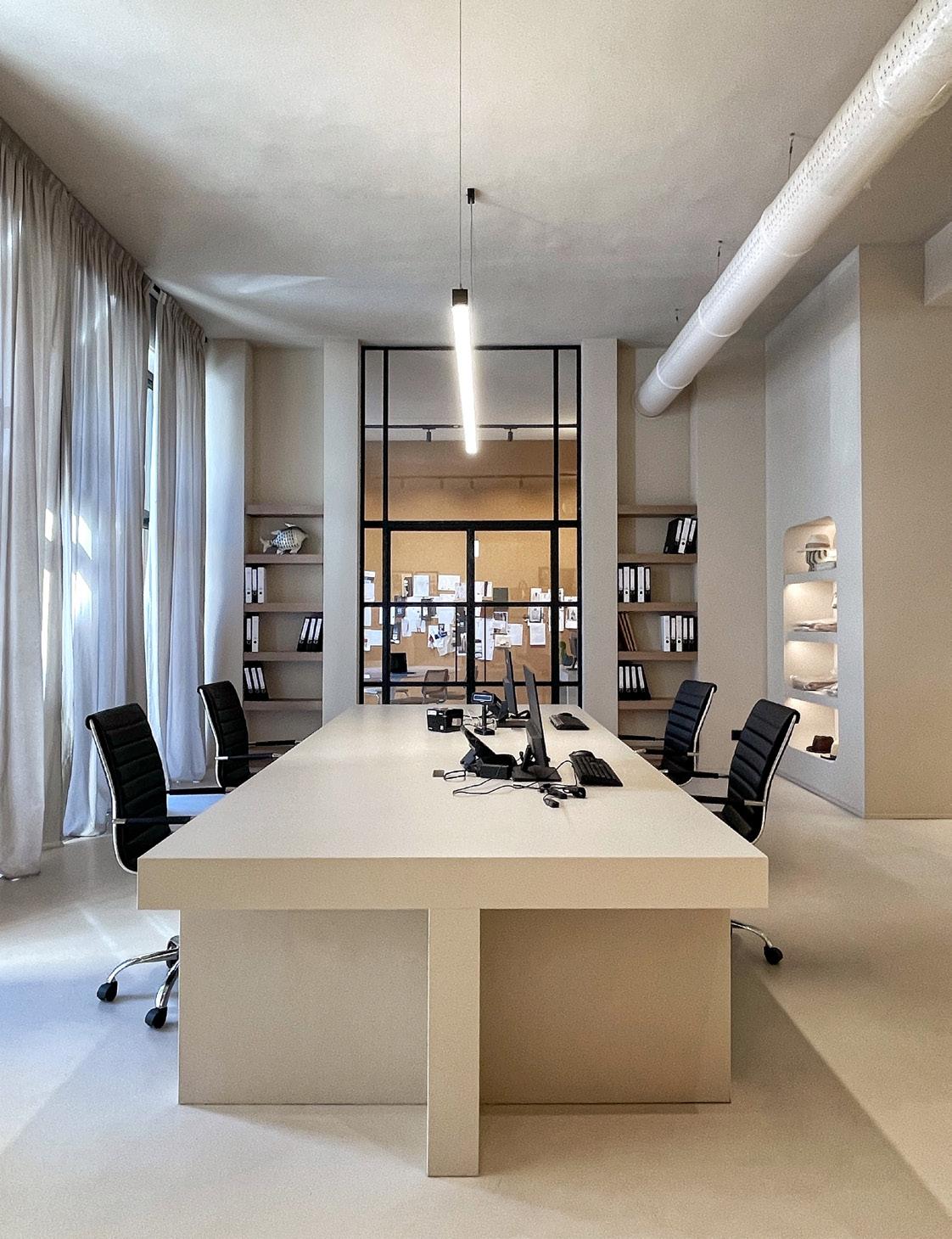

Module lumineux « INFINITY » pour réaliser, en ligne continue, une installation pleine intensité sans interruption de lumière. Compléter avec:
• diffuseur roll en polycarbonate striée UGR<19 idéal pour les installations dans les écoles ou les bureaux avec terminaux informatiques
• diffuseur roll en polycarbonate opale idéal pour les installations dans les espaces en commun ou les locaux primaires tels que maison, hôtels, chambres... SUR*UGR<19

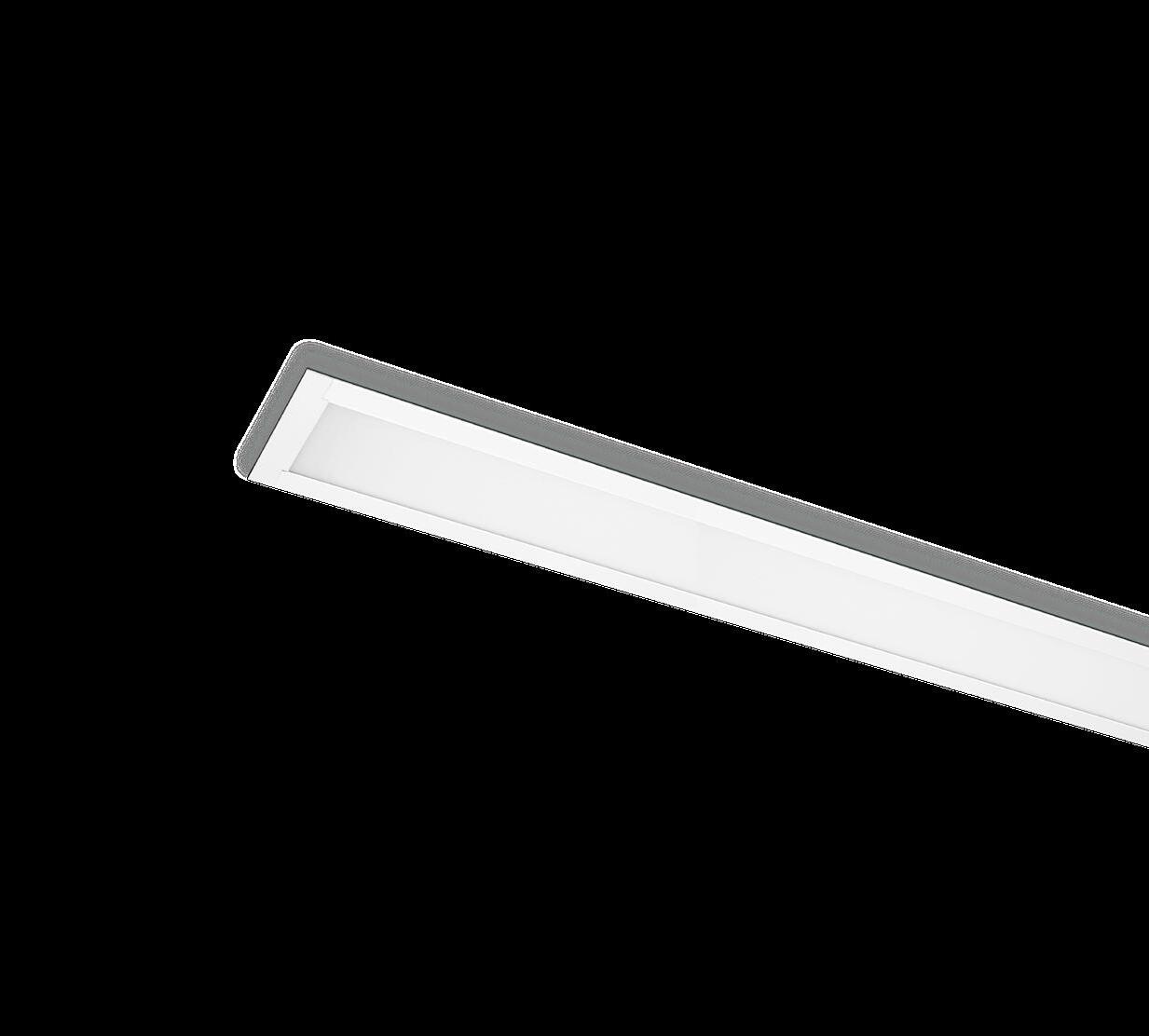

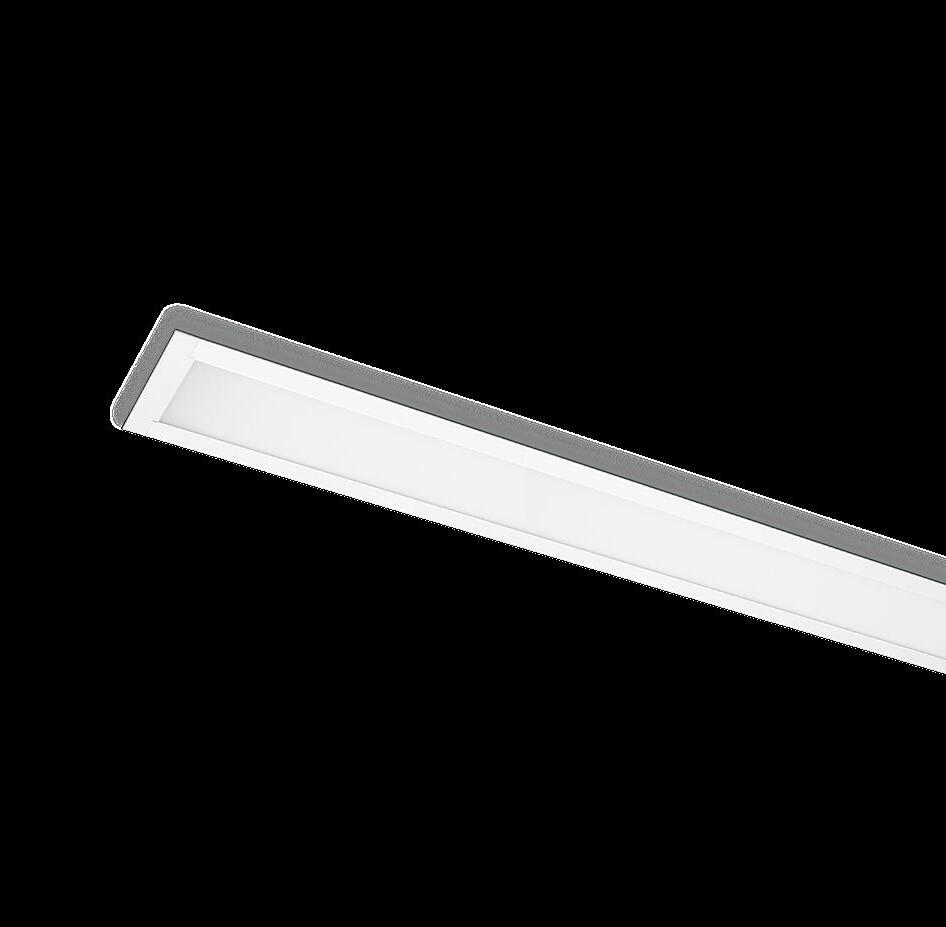

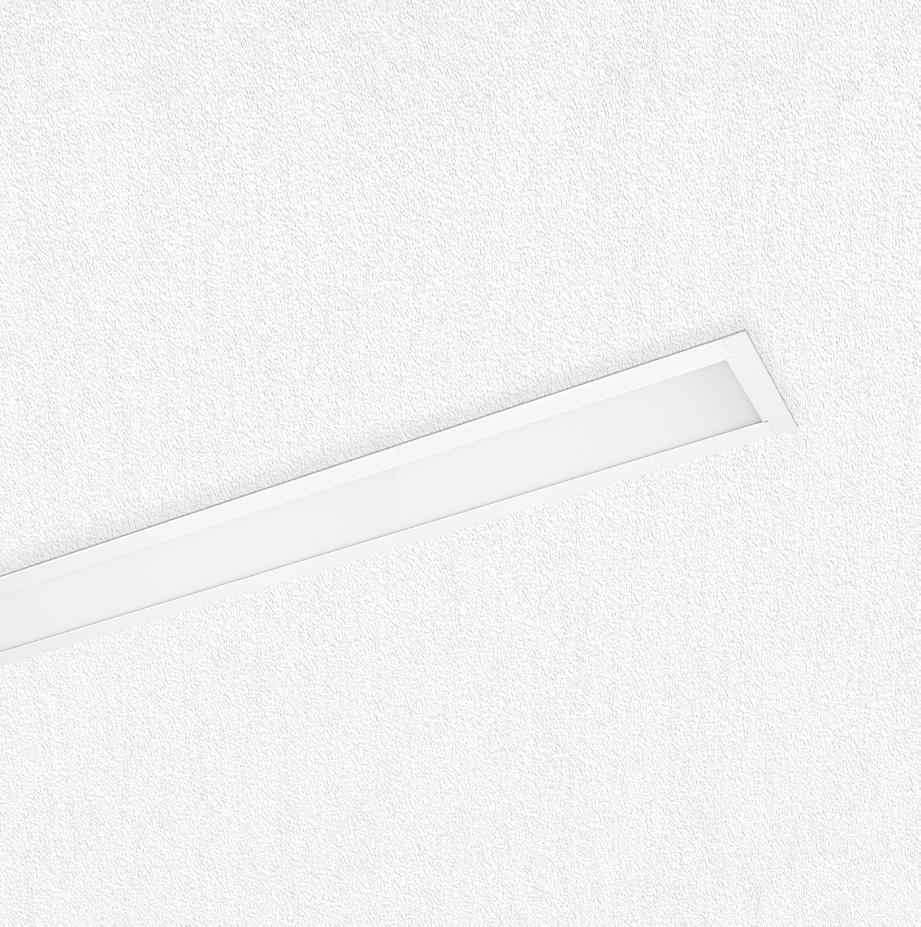

Encastré
acc. 6085 Module angulaire blanc 132936-00
Permet le raccord d’angle de Madrid en suspension / plafonnier.
acc. 6086 Module angulaire « PLEINE INTENSITÉ » - 4W blanc 132938-00
Permet le raccord d’angle de Madrid en suspension / plafonnier ; à utiliser obligatoirement avec l’accessoire 6075, à commander séparément.
acc. 6087 Module avec SPOT blanc 132942-00
10W - 2x550lm - 3000K - CRI 90 - 36° blanc 132942-68
10W - 2x577lm - 4000K - CRI 90 - 36°
Module avec spot Fosnova série ARQ ; à utiliser obligatoirement avec l’accessoire 6075, à commander séparément.
Version « PLEINE INTENSITÉ »
avec longueurs sur demande et câble passant avec souscode -0072 à compléter avec l’acc. 6076 diffuseur opale.

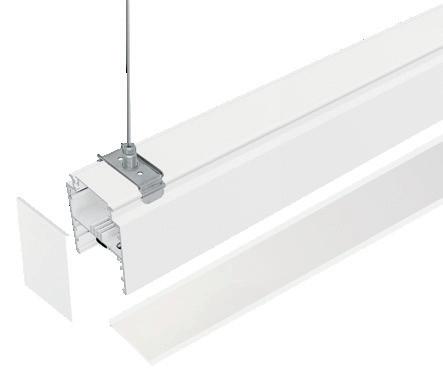

VERSION AU PLAFONNIER VERSION EN SUSPENSION
acc. 6076 diffuseur opale
L = 50m 132916-00
Roll en polycarbonate opale à toujours utiliser sur Madrid pour la réalisation de lignes continues « pleine intensité ». Sur demande, roll striée UGR<19 disponible d’après projet.
acc. 6076 diffuseur striée UGR<19 L = 50m 132916-00002264
Roll en polycarbonate striée UGR<19 à toujours utiliser sur Madrid pour la réalisation de lignes continues « pleine intensité ».
blanc
blanc
- suspension/plafonnier - lumière

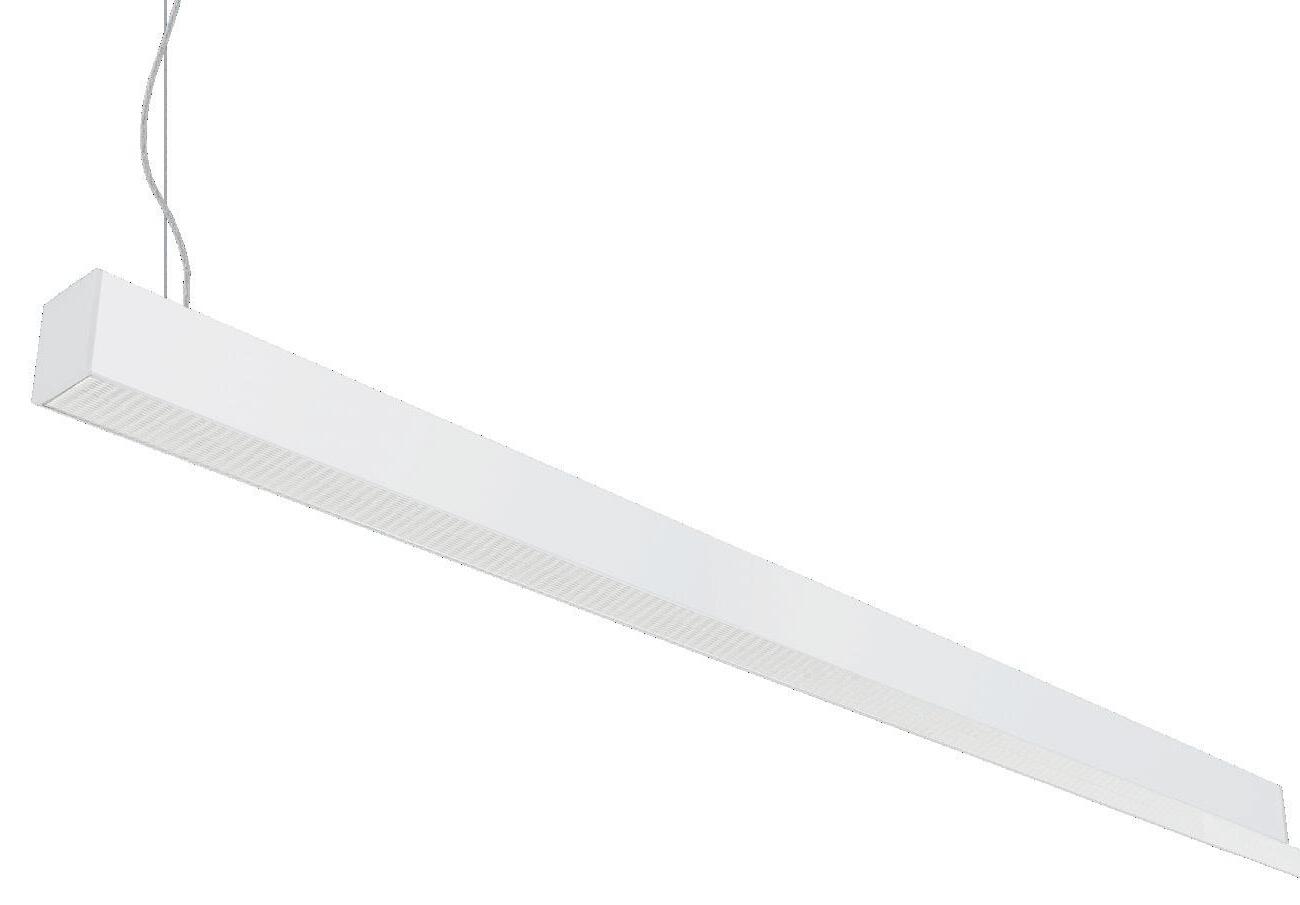

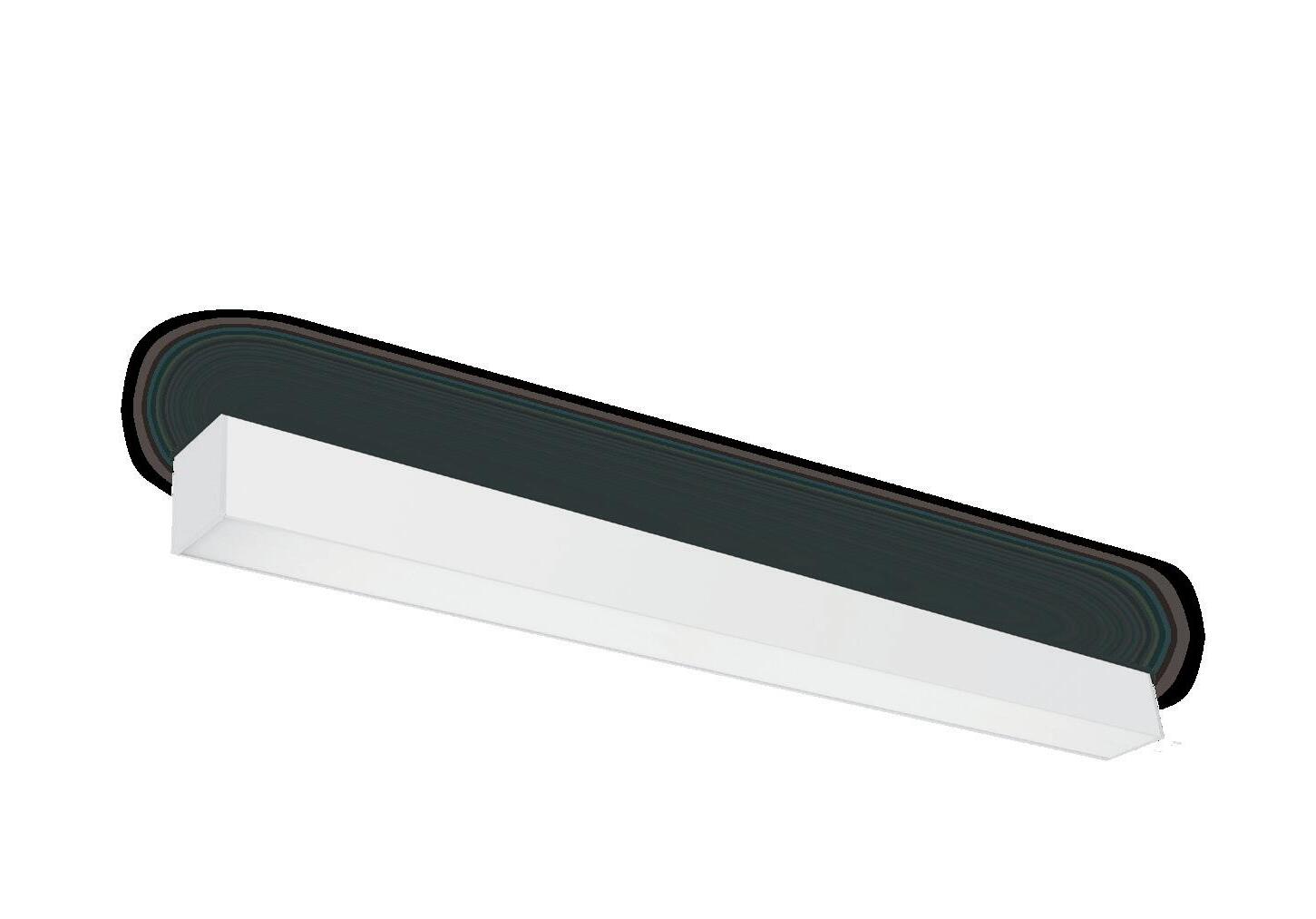

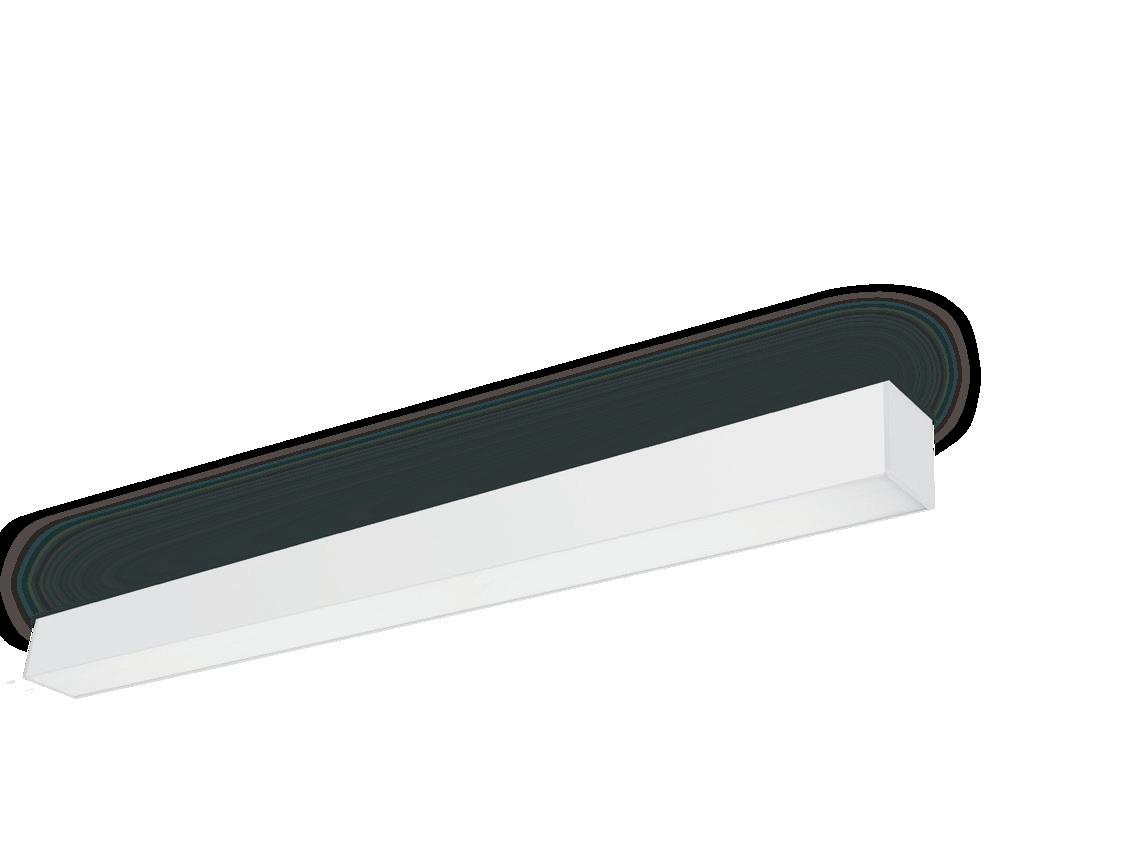

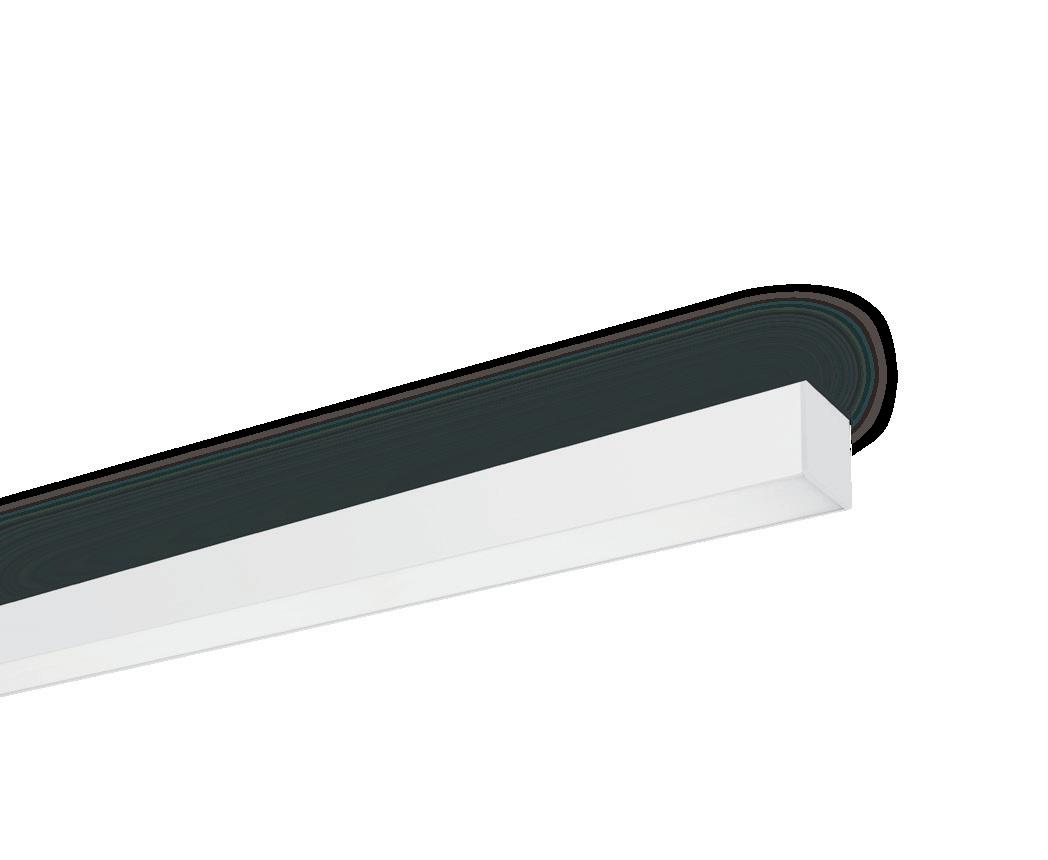

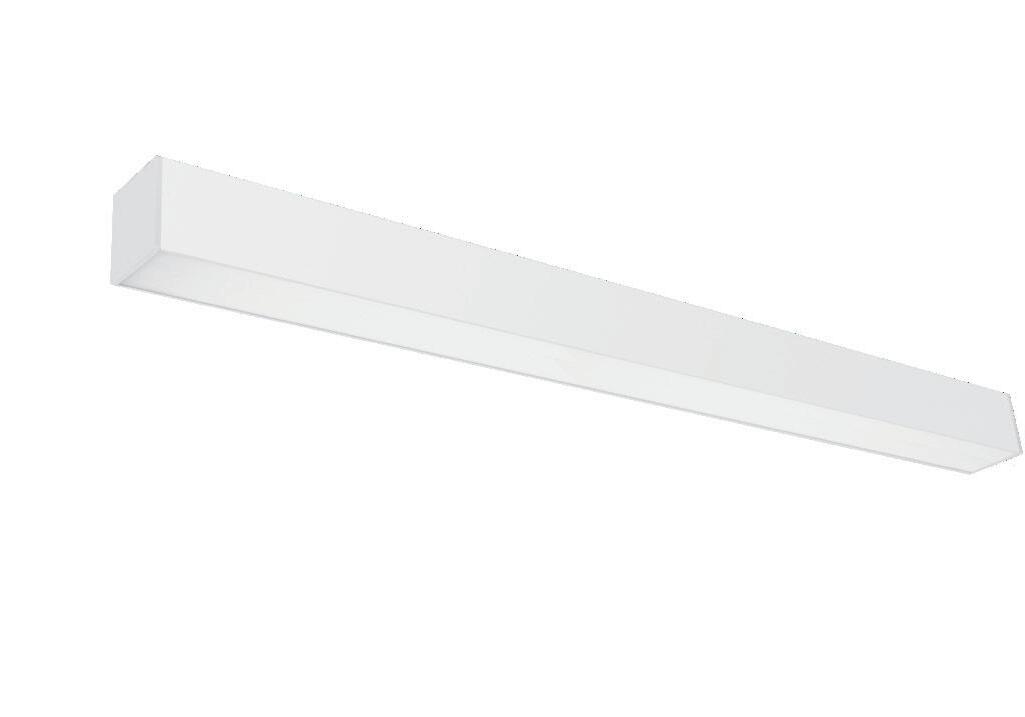

6633 Madrid - suspension/plafonnier - lumière directe - diffuseur opale
SORTANT (tq= 25 °C)
569 0.80 133090-00 11 4000K - 1138lm - CRI>80 1169 1.40 133091-00 24 4000K - 2673lm
6633 Madrid

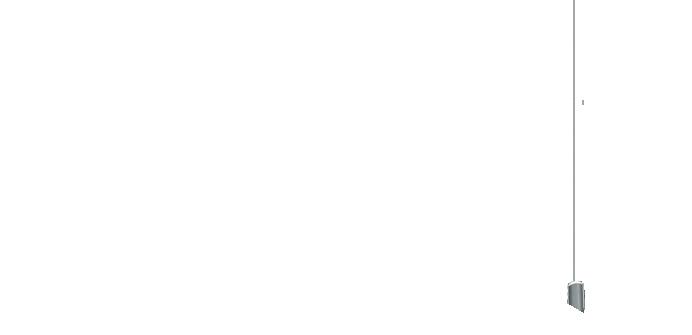

acc. 2522 suspension Ă©lectrique 3P blanc 994028-00 5P 998047-00
Avec câble en acier (L = 100cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg. Version 5P pour alimentation en versions EM ou DIMM DALI.
acc. 2518 suspension simple nichel 994019-00 Avec câble en acier (L=1,50m) et dispositif de réglage millimétrique (2pcs).
acc. 6075 etrier de jonction 132915-00 À utiliser pour l’installation en ligne continue de Madrid en suspension/plafonnier
acc. 6085 Module angulaire blanc 132936-00
Permet le raccord d’angle de Madrid en suspension / plafonnier.
acc. 6086 Module angulaire « PLEINE INTENSITÉ » - 4W blanc 132938-00
Permet le raccord d’angle de Madrid en suspension / plafonnier ; à utiliser obligatoirement avec l’accessoire 6075, à commander séparément.
acc. 6087 Module avec SPOT blanc 132942-00
10W - 2x550lm - 3000K - CRI 90 - 36° blanc 132942-68
10W - 2x577lm - 4000K - CRI 90 - 36°
Module avec spot Fosnova série ARQ ; à utiliser obligatoirement avec l’accessoire 6075, à commander séparément.
Version « PLEINE INTENSITÉ »
avec longueurs sur demande et câble passant avec souscode -0072 à compléter avec l’acc. 6076 diffuseur opale.
VERSION AU PLAFONNIER VERSION EN SUSPENSION
acc. 6076 diffuseur opale
L = 50m 132916-00
Roll en polycarbonate opale à toujours utiliser sur Madrid pour la réalisation de lignes continues « pleine intensité ». Sur demande, roll striée UGR<19 disponible d’après projet.
acc. 6076 diffuseur striée UGR<19 L = 50m 132916-00002264
Roll en polycarbonate striée UGR<19 à toujours utiliser sur Madrid pour la réalisation de lignes continues « pleine intensité ».

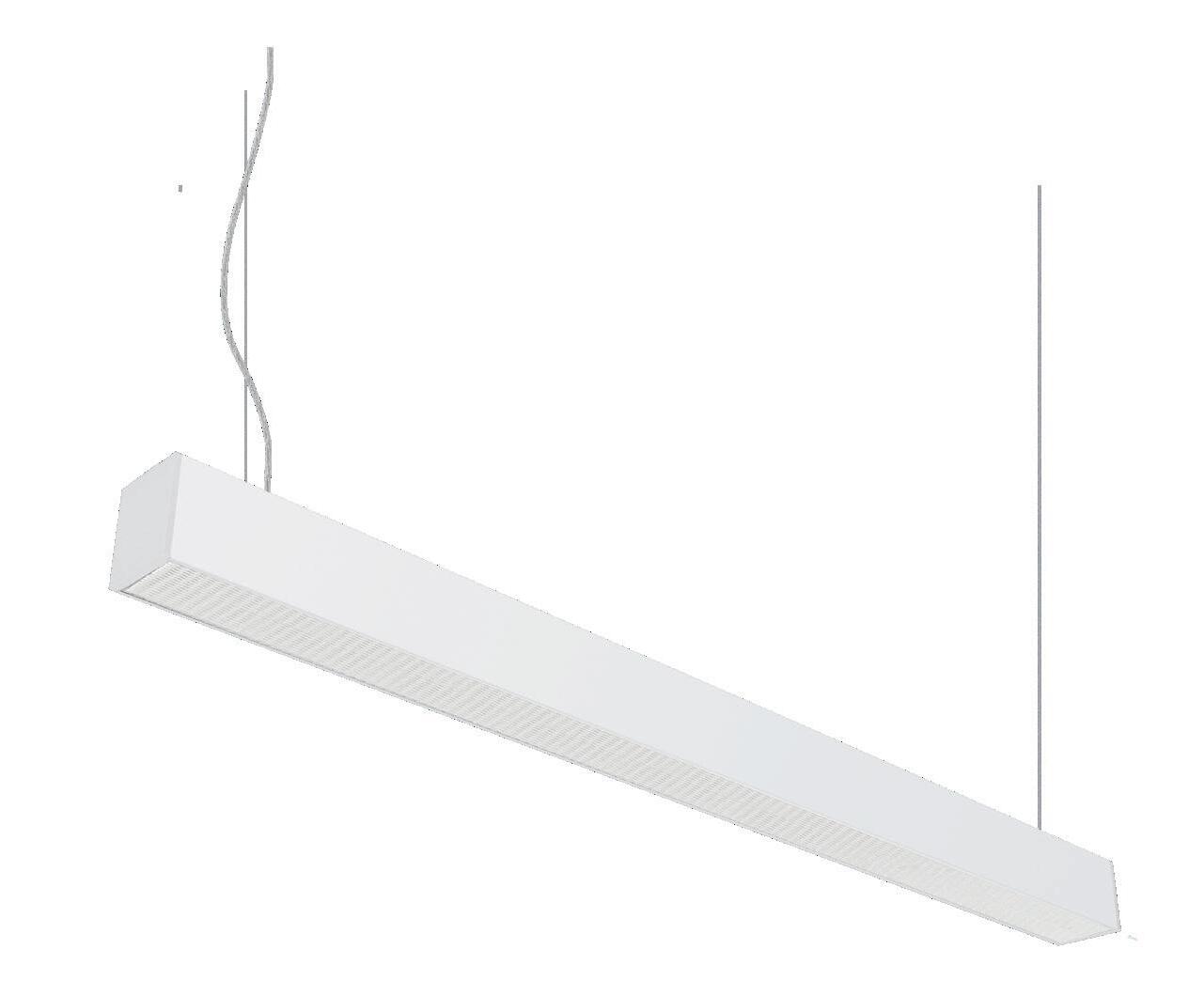

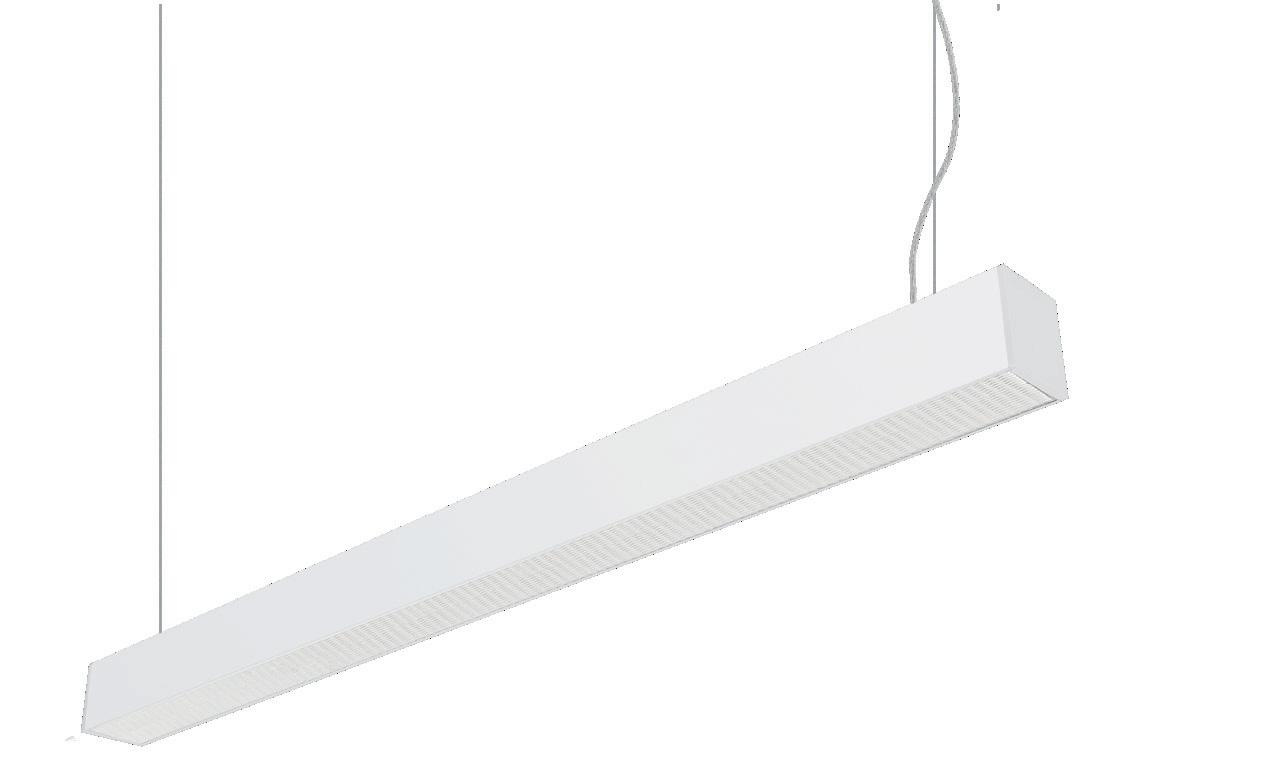

6634 Madrid - suspension - lumière directe/indirecte - diffuseur opale
blanc
Version
avec allumages séparés
6634 Madrid - suspension - lumière directe/indirecte - diffuseur striée UGR<19 CLD LUMEN SORTANT (tq= 25 °C)
LED corps L (mm) peso code W tot K - ølm
LED blanc
Version standard avec allumages séparés
(DALI) LUMEN SORTANT (tq= 25 °C)
- 5101lm - CRI>80
VERSION EN PLAFONNIER
acc. 2522 suspension Ă©lectrique
3P blanc 994028-00 5P 998047-00
Avec câble en acier (L = 100cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg. Version 5P pour alimentation en versions EM ou DIMM DALI.
VERSION EN SUSPENSION

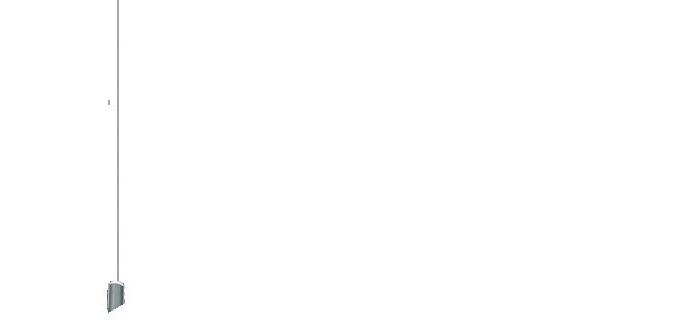

acc. 2518 suspension simple nichel 994019-00
Avec câble en acier (L=1,50m) et dispositif de réglage millimétrique (2pcs).
acc. 6075 etrier de jonction 132915-00
À utiliser pour l’installation en ligne continue de Madrid en suspension/plafonnier
Séquence d’installation :
1) Introduire l’acc. étrier de jonction à commander séparément (pour version en suspension commander nr.2 acc. étrier de jonction).
2) Coupler les appareils jusqu’à l’alignement complet, puis serrer les vis de blocage.
3) ) Vissez les vis de blocage et bloquer l’embout.
acc. 6072 capuchon embout blanc 132912-00 À toujours utiliser pour fermer les deux extrémités (2pcs).
Madrid “INFINITY“ avec câble passant avec sous-code -0072 à compléter avec l’acc. Roll diffuseur opale.
acc. 6076 diffuseur opale
L = 50m 132916-00
Roll en polycarbonate opale à toujours utiliser sur Madrid pour la réalisation de lignes continues « pleine intensité ». Sur demande, roll striée UGR<19 disponible d’après projet.
acc. 6076 diffuseur striée UGR<19 L = 50m 132916-00002264
Roll en polycarbonate striée UGR<19 à toujours utiliser sur Madrid pour la réalisation de lignes continues « pleine intensité ».
Madrid « INFINITY » suspension/plafonnier - sans diffuseur
* en cas de diffuseur roll
Compléter avec acc 6072 capuchon embout.
6638 Madrid “INFINITY” DIP SWITCH - suspension/ plafond - compléter avec diffuseur roll CLD **LUMEN SORTANT (tq= 25 °C)
LED colore L (mm) peso code I out W tot K - ølm - CRI
LED blanc 2332 3.50 133074-0072 490 30
- 3310lm - CRI>80 133074-3972
LED blanc 2932 4.50 133075-0072 750 45
- 3145lm - CRI>80
- 4410lm - CRI>80 133075-3972 3000K - 4190lm - CRI>80
Module lumineux « INFINITY » pour réaliser, en ligne continue, une installation pleine intensité sans interruption de lumière. Compléter avec:
• capuchon embout y étriers pour ligne continue
• diffuseur roll en polycarbonate striée UGR<19 idéal pour les installations dans les écoles ou les bureaux avec terminaux informatiques
• diffuseur roll en polycarbonate opale idéal pour les installations dans les espaces en commun ou les locaux primaires tels que maison, hôtels, chambres...
acc. 2522 suspension Ă©lectrique
3P blanc 994028-00 5P 998047-00 Avec câble en acier (L = 100cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg. Version 5P pour alimentation en versions EM ou DIMM DALI.
acc. 2518 suspension simple nichel 994019-00 Avec câble en acier (L=1,50m) et dispositif de réglage millimétrique (2pcs).
acc. 6075 etrier de jonction 132915-00
À utiliser pour l’installation en ligne continue de Sintesi en suspension/plafonnier acc. 6072 capuchon embout blanc 132912-00
À toujours utiliser pour fermer les deux extrémités (2pcs).
acc. 6082 Module angulaire blanc 132932-00
Permet le raccord d’angle de Madrid en encastrement .
acc. 6081 Module angulaire « PLEINE INTENSITÉ » - 4W blanc 132934-00
Permet le raccord d’angle de Madrid en encastrement; à utiliser obligatoirement avec l’accessoire 6075, à commander séparément.
Version « PLEINE INTENSITÉ » avec longueurs sur demande et câble passant avec sous-code -0072 à compléter avec l’acc. 6076 diffuseur opale.
acc. 6076 diffuseur opale L = 50m 132916-00
Roll en polycarbonate opale à toujours utiliser sur Madrid E pour la réalisation de lignes continues « pleine intensité ». Sur demande, roll striée UGR<19 disponible d’après projet.
