Liset 2.0_NEW family-ESP

2.0

NEW GREEN GENERATION

Liset 2.0 es un sistema lineal y modular fácil de montar, capaz de ofrecer una serie de variantes de iluminación en cualquier entorno que se instale, como en el sector del retail, en contextos artísticos y culturales o en las zonas de recepción y/o hospitalidad. Compacto, elegante, flexible y de tamaño reducido, Liset 2.0 se instala fácilmente empotrado, en plafón, suspensión y en carril. Está disponible en versiones: con óptica HE de policarbonato, con óptica de láminas dark light URG<19, con óptica blanca o negra comfort en policarbonato y con difusor en policarbonato ópalo. Toda la gama está equipada con LED de 3000K/4000K - CRI 80 de última generación, que permiten integrarlo fácilmente en cualquier proyecto de iluminación.

Cuerpo: de aluminio extruido.

Cabezales: de aluminio fundido a presión.

De serie: 3000K y 4000K.

Cableado ON-OFF y regulable digital DALI.

Low Flicker.

LED: mantenimiento del flujo luminoso al 80%: 50.000h (L80B20).

Factor de potencia ≥0,92.

Clasificación riesgo fotobiológico: grupo exento.

La nueva luz artificial centrada en el hombre

Las nuevas luminarias LED tienen características que permiten acercar la luz artificial a la calidad de la iluminación natural, a fin de obtener la cantidad de luz necesaria para llevar a cabo las diversas actividades de estudio y trabajo de la mejor manera, pero también de estar en un ambiente agradable donde la luz pueda seguir la tendencia de la iluminación externa durante todo el día.

El diseñador que sigue los principios de la Human Centric Lighting, gracias a las nuevas luminarias con fuentes LED, puede tener:

Control de la luz

La atenuación y los sistemas de control cada vez más precisos y programables pueden modular la luz durante todo el día para lograr ritmos similares a los de la luz externa o ajustarse automáticamente de acuerdo con el suministro de luz externa. Además, es posible elegir la cantidad de luz más adecuada a las diversas actividades: lectura, trabajo en el terminal de vídeo, reunión de trabajo, etc.

Cantidad de luz abundante

Las fuentes LED reducen en gran medida el consumo de energía y, por lo tanto, es posible tener un alto flujo luminoso con un consumo sostenible.

Alta calidad de la luz

La alta reproducción cromática de las nuevas fuentes, combinada con una correcta distribución de la luz, garantiza el máximo comfort visual, mientras que la óptica antideslumbrante y las fuentes de bajo parpadeo (low flicker) protegen la salud ocular.

Ópticas en policarbonato, de alta eficiencia con coeficiente de deslumbramiento muy bajo, resistentes a altas temperaturas y a los rayos UV.

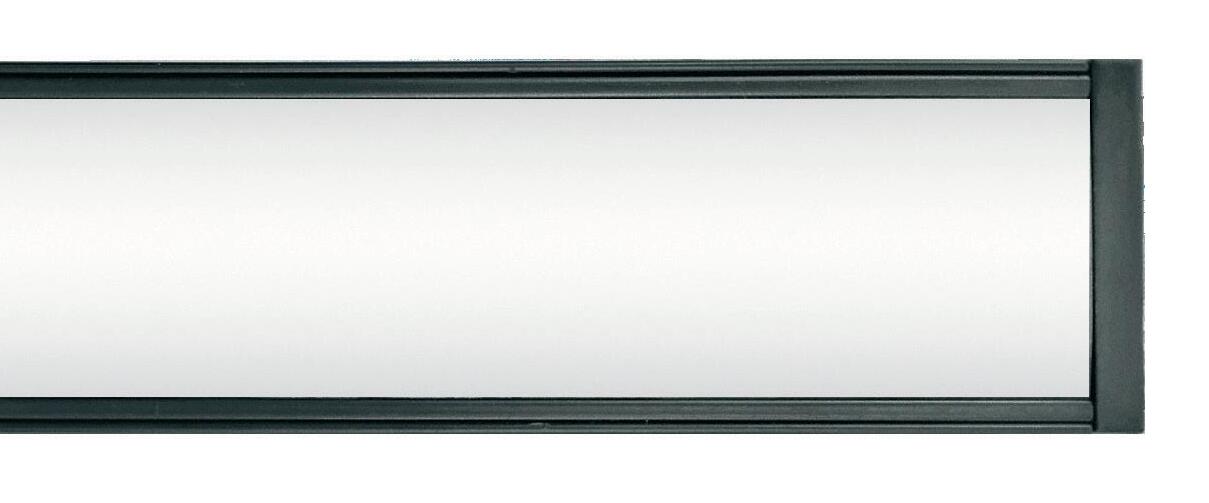

Difusor de policarbonato ópalo, antideslumbramiento, irrompible y autoextinguible V2, estabilizado a los rayos UV.

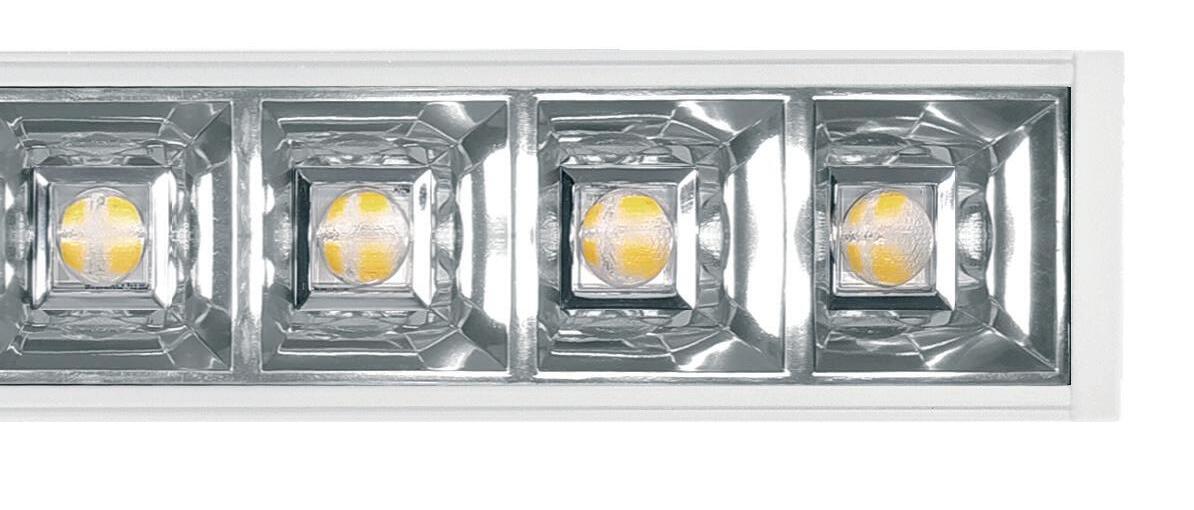

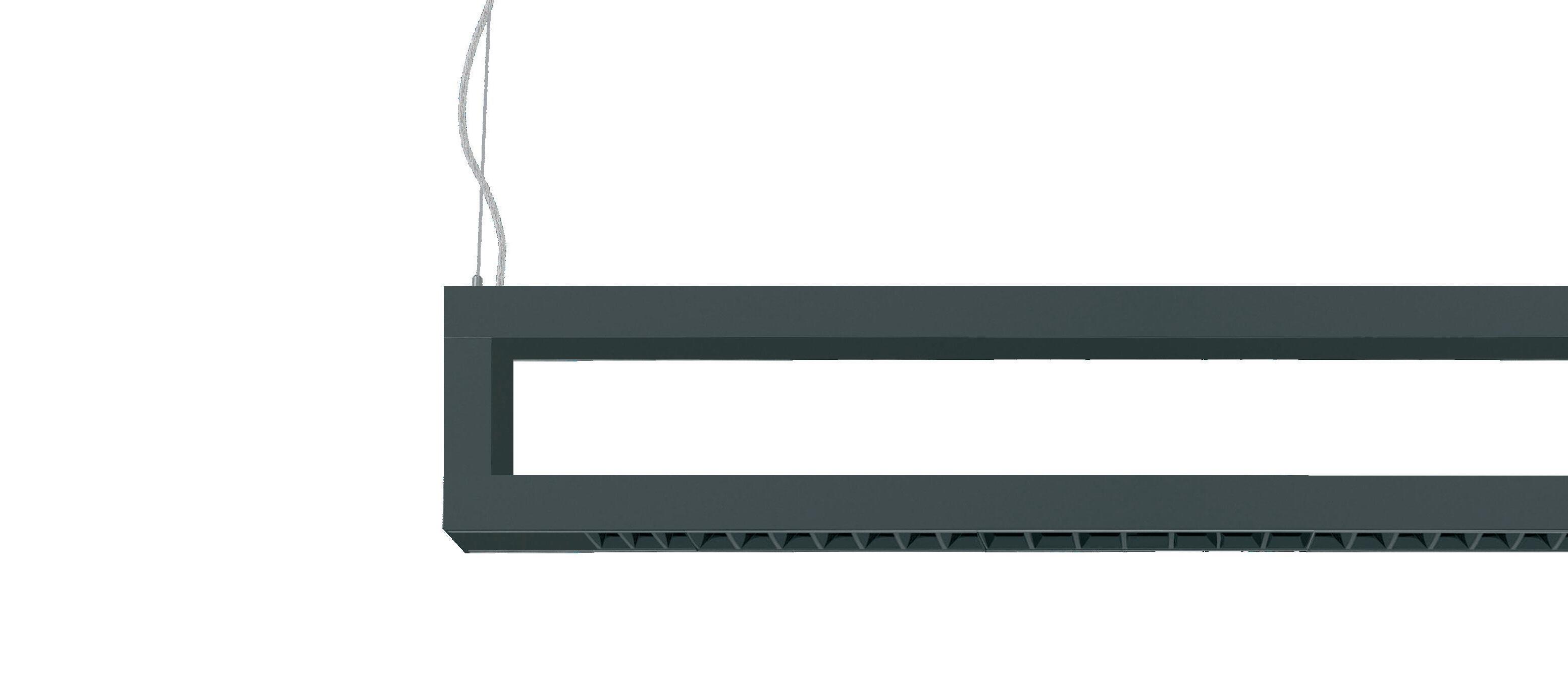

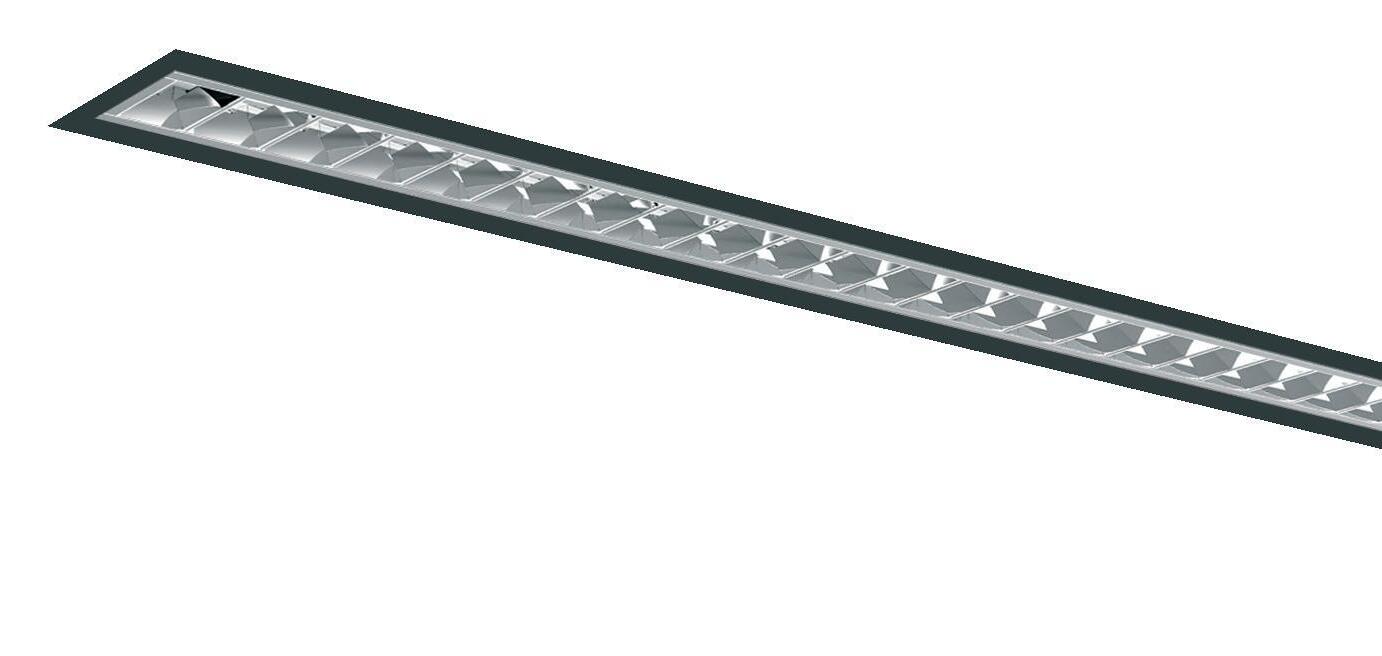

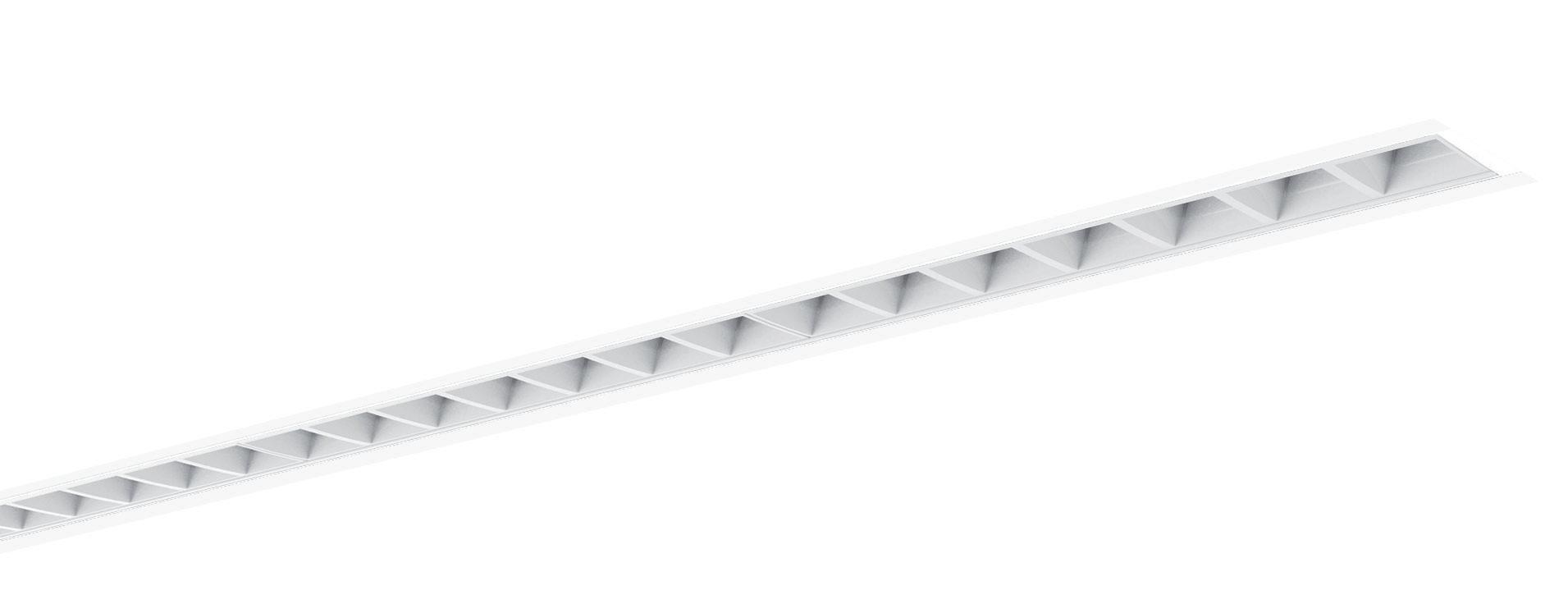

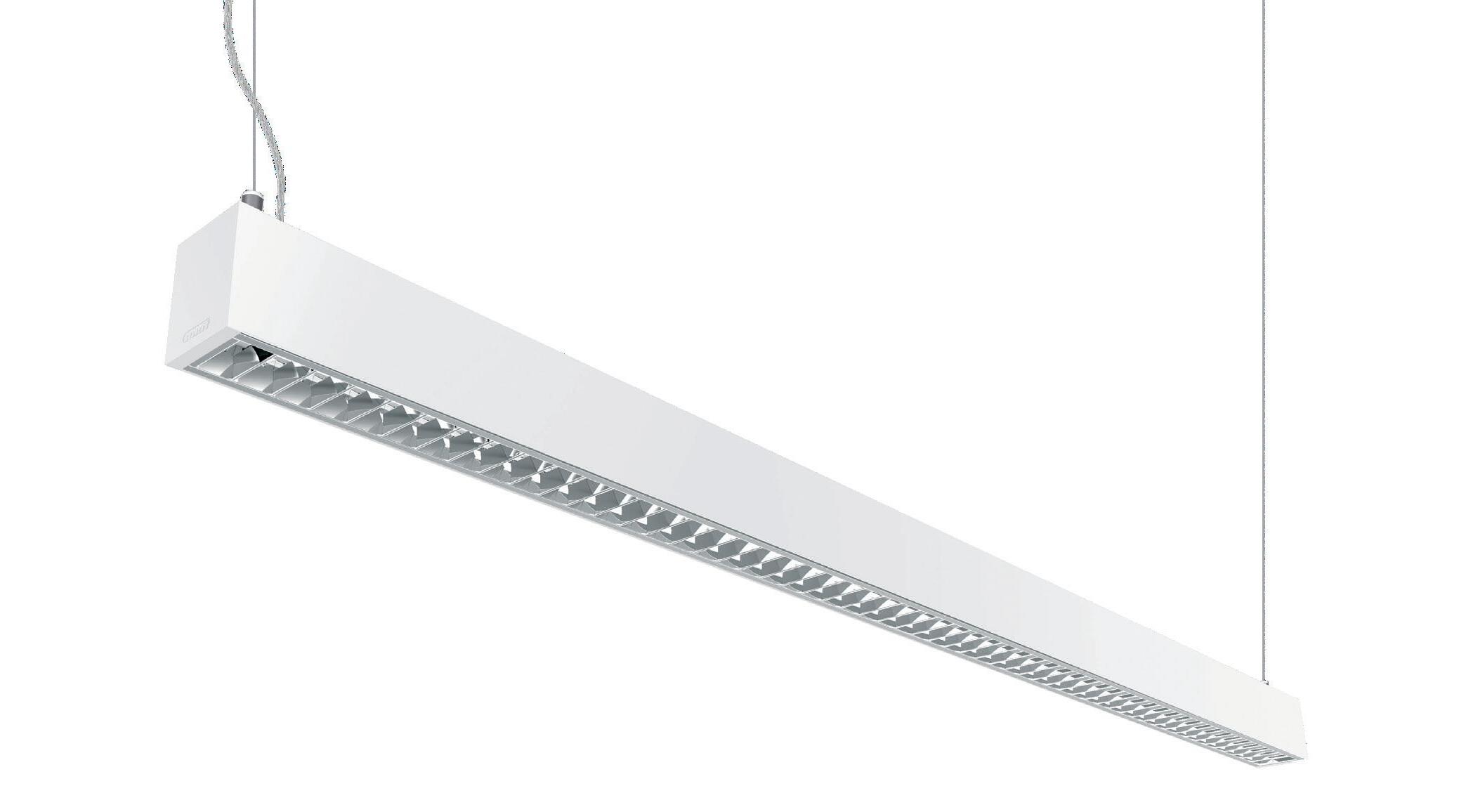

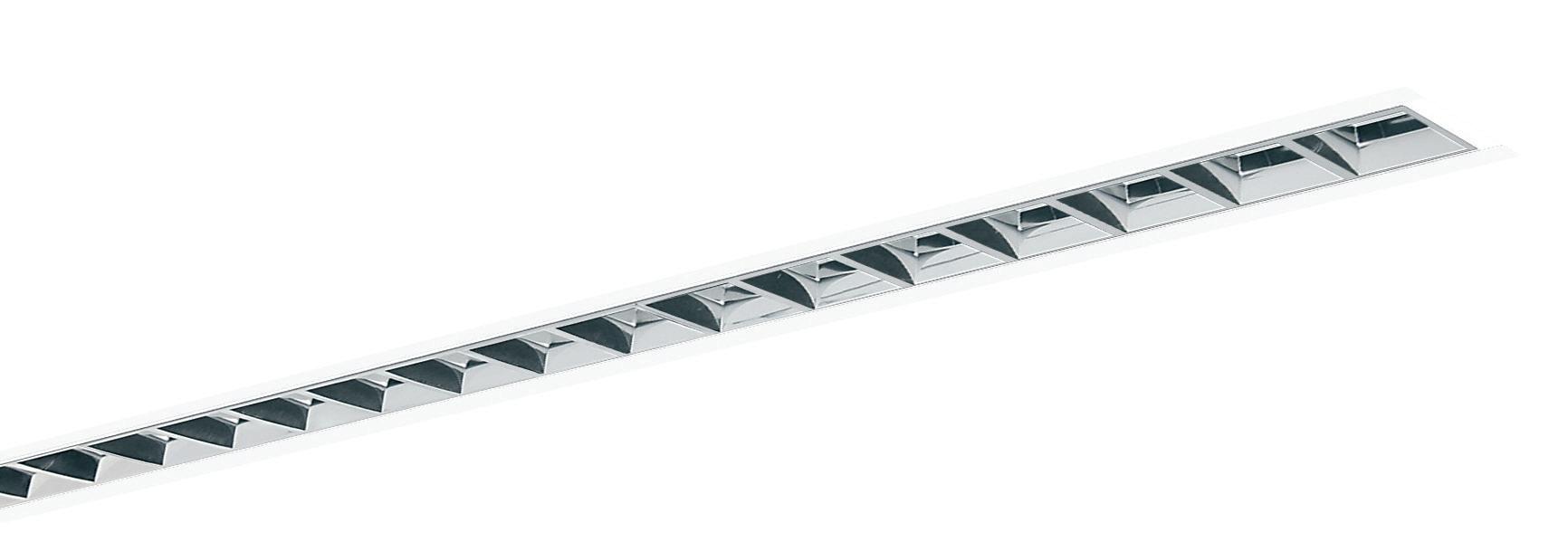

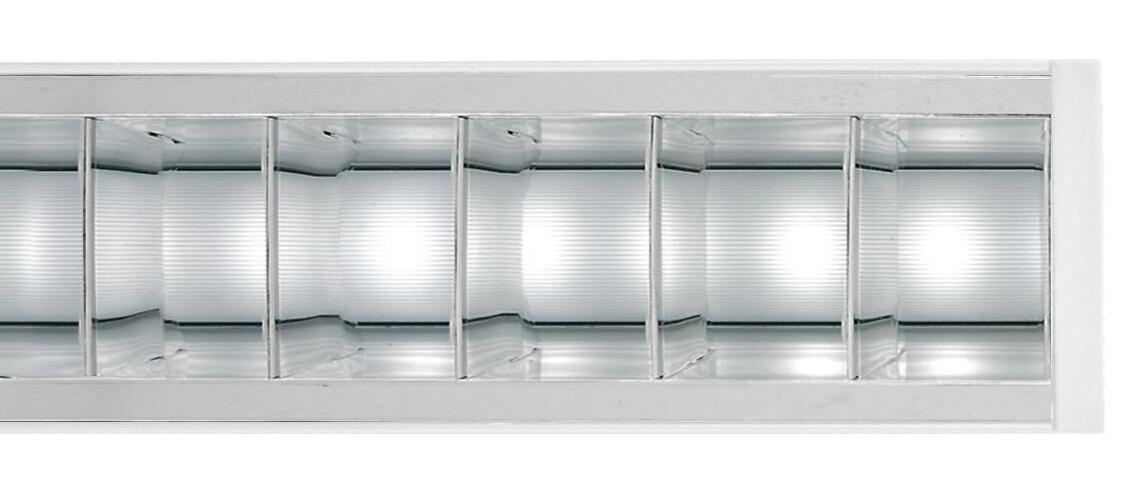

Óptica dark light de alvéolos con parábola doble, de aluminio especular 99,99, antirreflejo y anti-iridiscente, de muy baja luminancia con tratamiento de PVD.

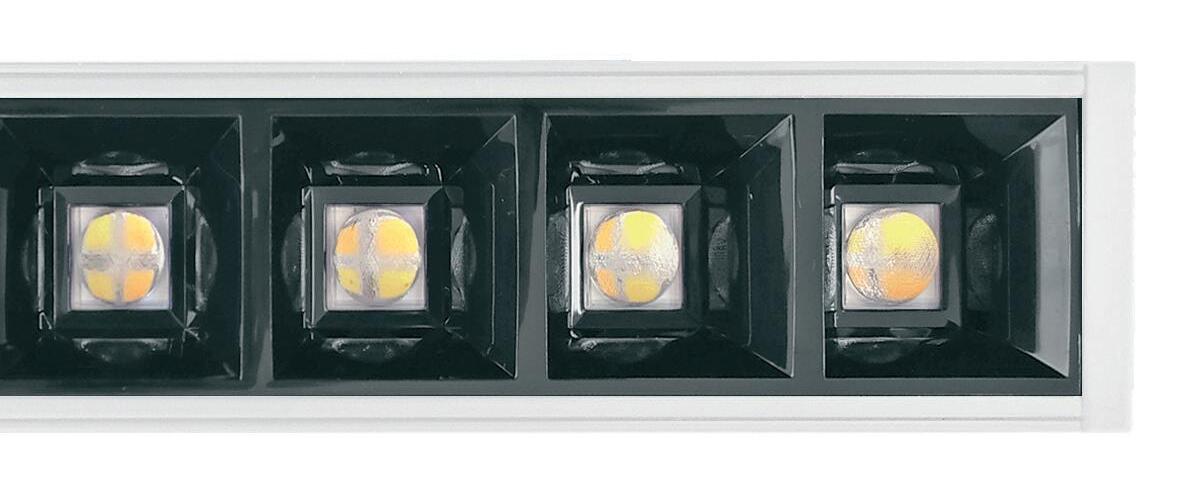

Ópticas comfort dark en policarbonato metalizado anti-deslumbramiento para un mejor comfort visual.

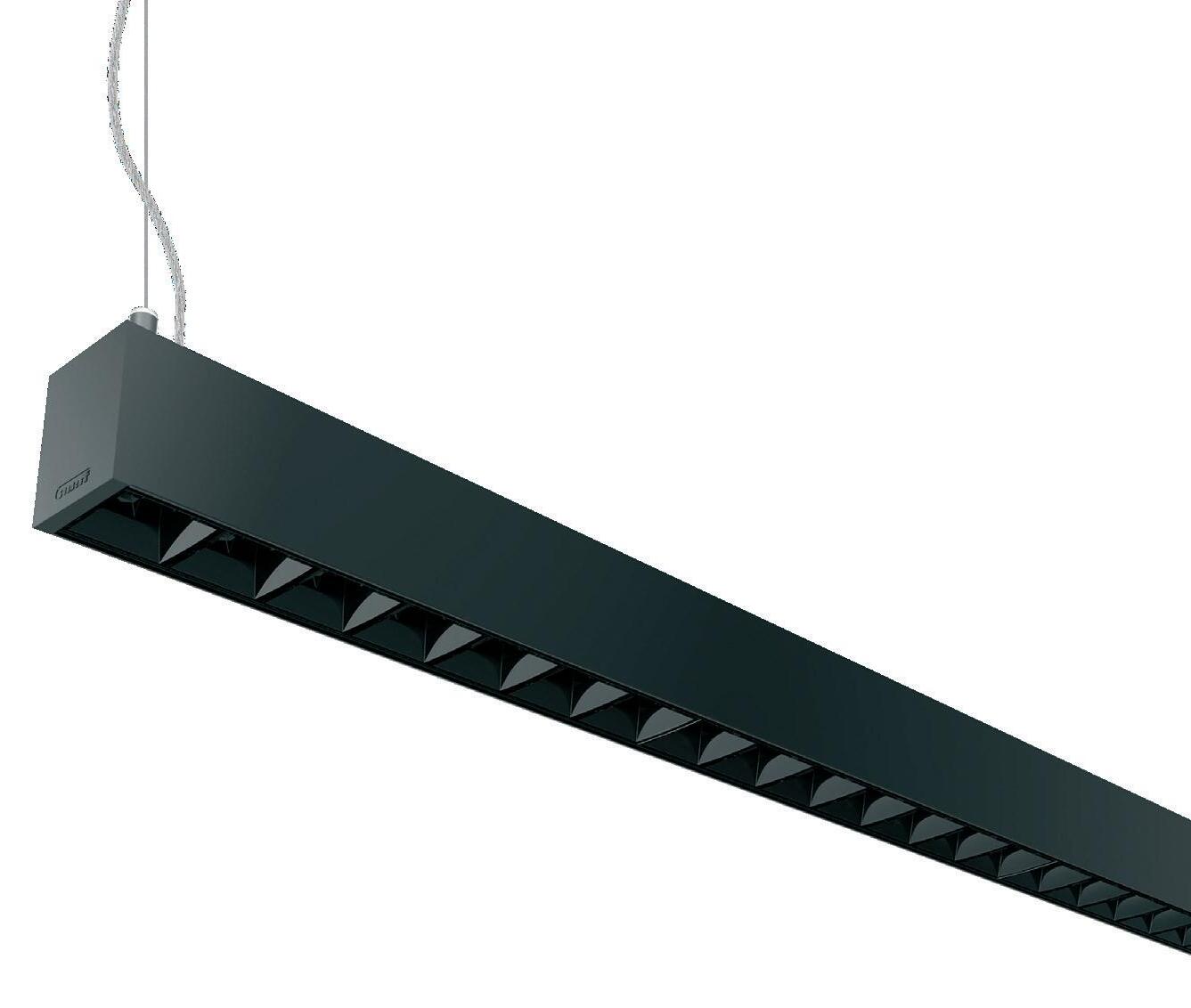

Ópticas comfort en policarbonato negro anti-deslumbramiento para un mejor comfort visual (bajo pedido, también en color blanco).

UGR<16

UGR<19

UGR

Es un índice unificado en campo internacional, desarrollado por la CIE (Comisión Internacional de Iluminación), para la evaluación del deslumbramiento directo que deriva del sistema de alumbrado. La norma europea para la iluminación de los lugares de trabajo en interiores UNI-EN 124641 requiere un valor UGR específico para cada aplicación, incluido entre 10 y 30: cuanto más bajo es el valor, menor es el deslumbramiento. El valor exacto de dicho índice ha de calcularse con un control luminotécnico, ya que depende de la disposición de las luminarias, de las características del local (tamaño, reflexiones) y del punto de observación (por eso hay que comprobarlo mediante un proyecto).

Deslumbramiento inexistente o irrelevante

Aplicaciones muy laboriosas (diseños técnicos)

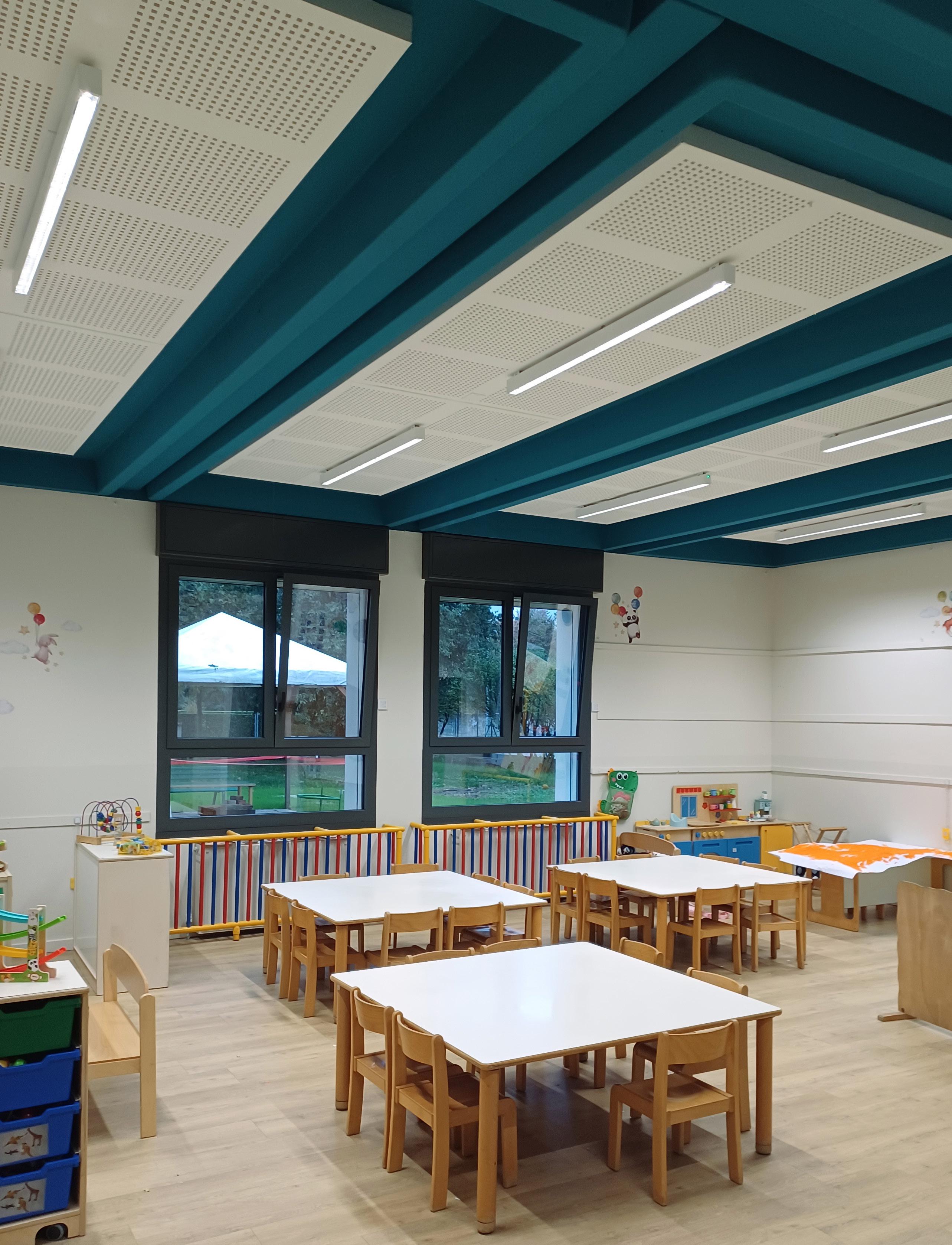

Oficinas y colegios: lectura, escritura, reuniones, trabajo con el ordenador

Aplicaciones industriales

Locales de paso (aplicaciones con exigencias escasas)

Low Flicker

¿Quiere evitar los dolores de cabeza o el cansancio de la vista?

Todas las luminarias Liset 2.0 son Low Flicker (< 5%), con una luz sana y comfortable. De hecho, la exposición prolongada a las altas frecuencias (entre 70 y 160 Hz) puede provocar malestar, dolor de cabeza, cansancio de la vista y deterioro del rendimiento visual.

Colour Quality - CRI

Indica la manera en que una fuente artificial es capaz de reproducir el color de un objeto iluminado por ella. Varía de una escala de 0 a 100, donde 0 representa el mínimo y 100 índica el máximo. La luz natural es la mejor bajo el perfil fisiológico gracias a la integridad de su espectro cromático. Por esto, la elección de las luminarias con un índice de reproducción cromática alto es muy importante para el bienestar y el comfort de la persona,además de necesaria en entornos donde se requiere una buena visibilidad de los colores.

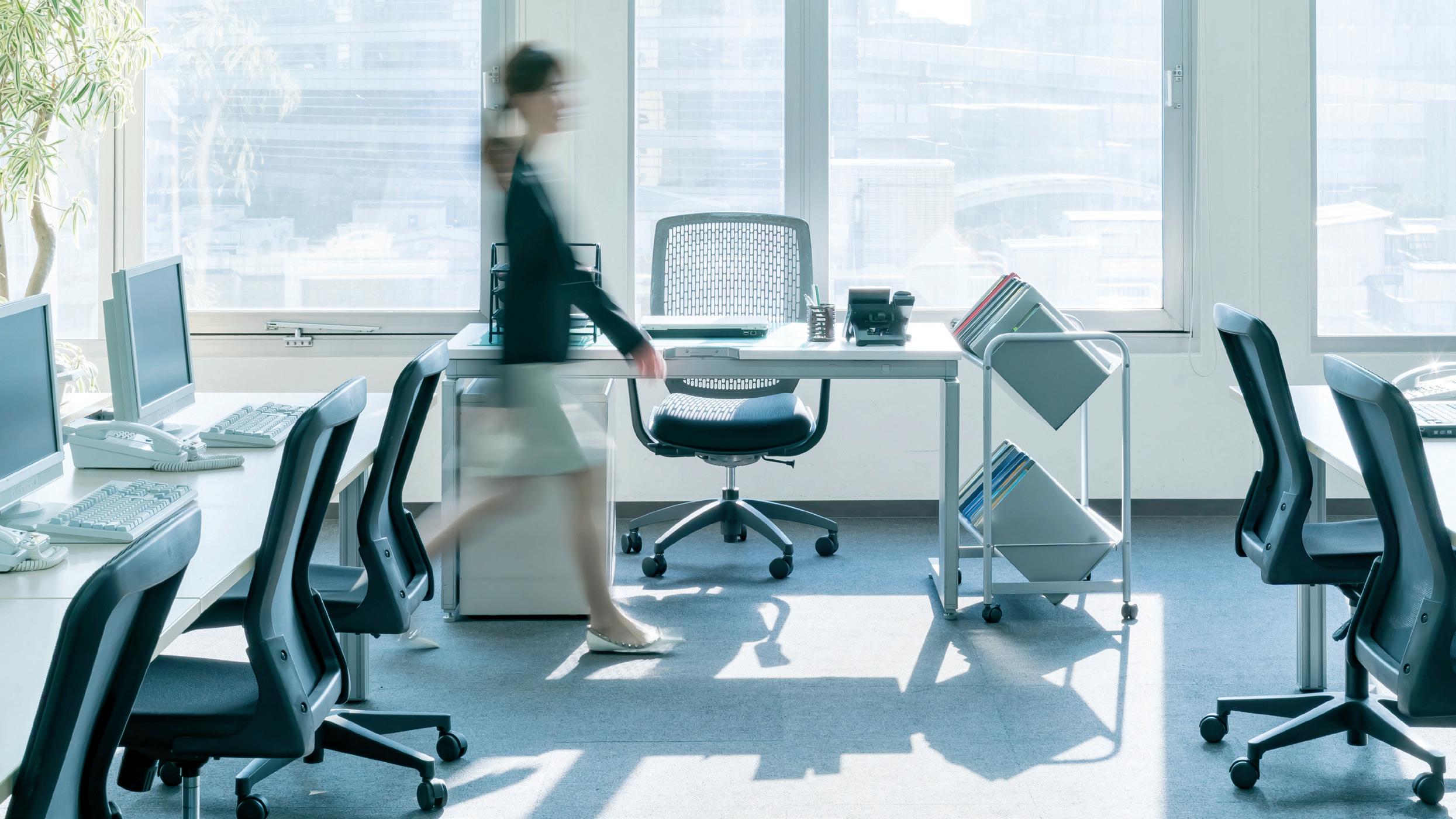

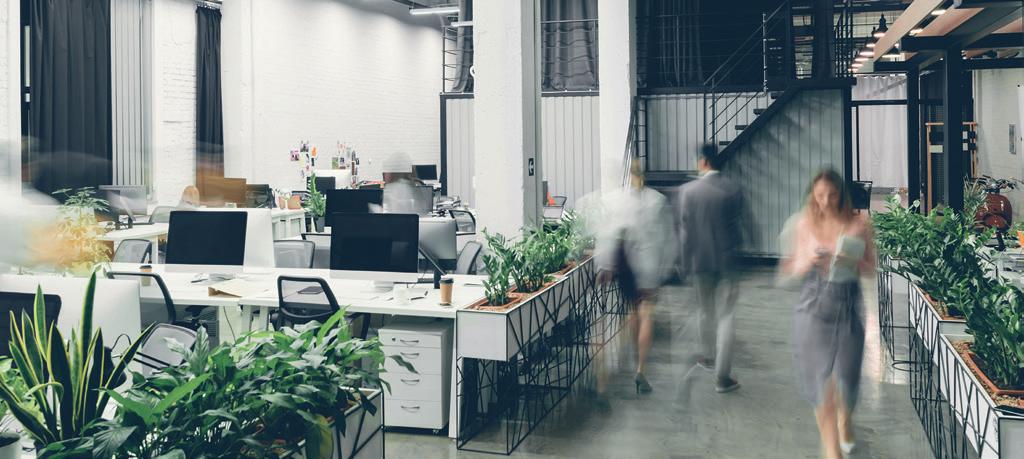

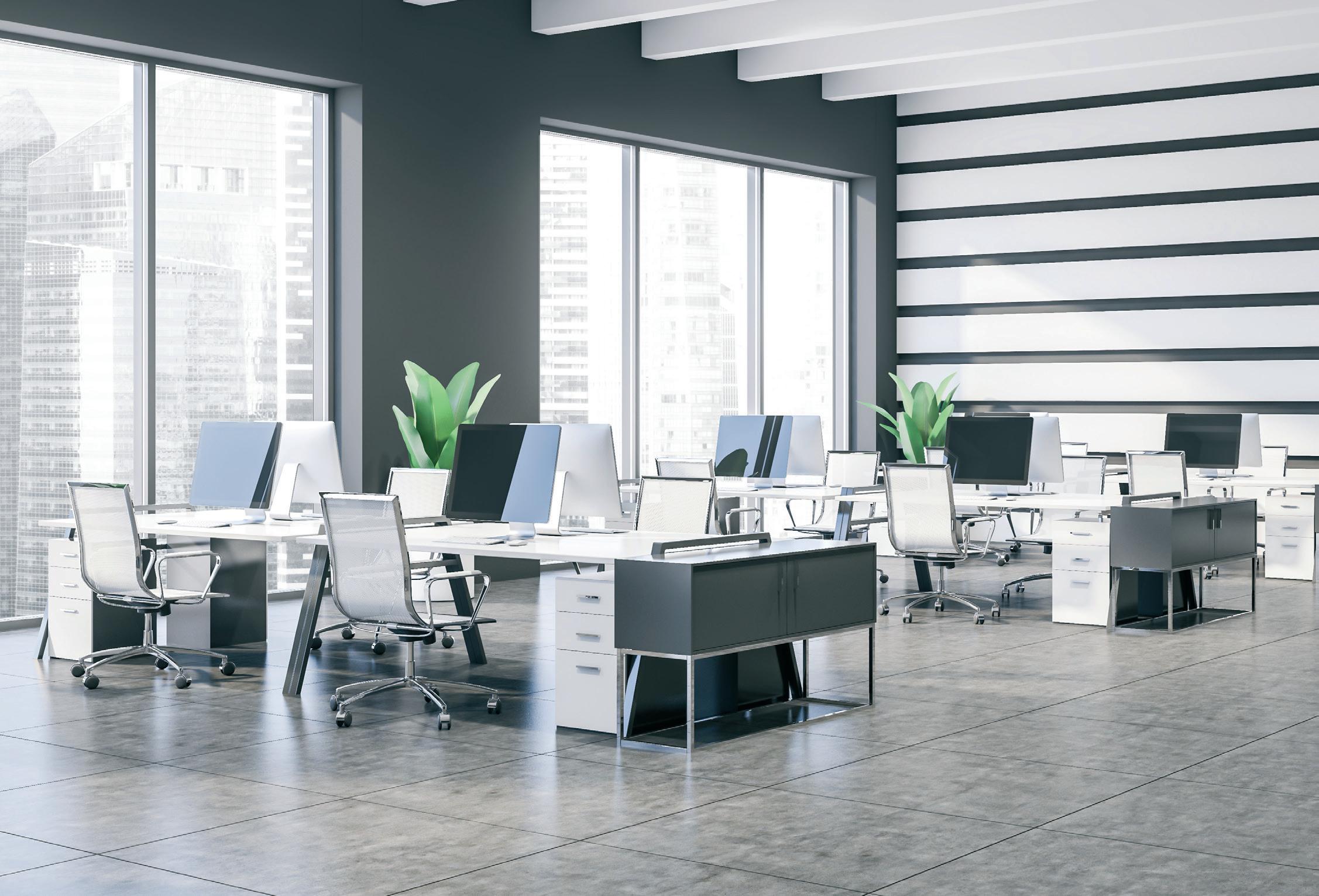

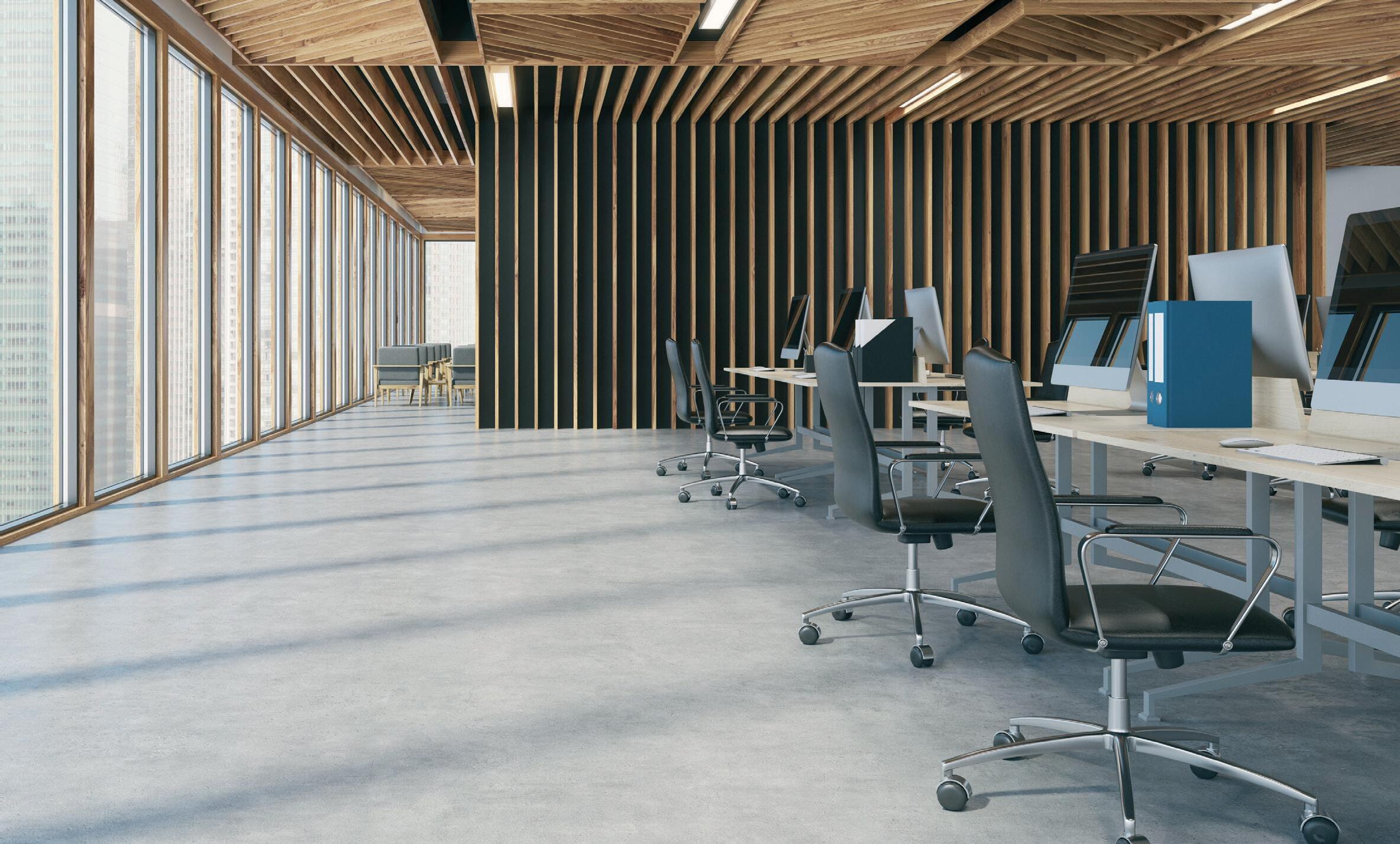

Para interiores, para oficinas públicas o privadas, para áreas comerciales o industriales, Fosnova ofrece una amplia GAMA DE SOLUCIONES PARA LA GESTIÓN DE LA LUZ que contribuyen a aumentar el ahorro de energía, el confort visual y la seguridad.

SOLUCIÓN MEDIUM

Soluciones CABLEADAS aplicables en luminarias regulables DALI:

Push DIMM

• El cuerpo de iluminación está equipado con un driver led DALI PUSH DIM

• Cableado adicional sencillo y posibilidad de utilizar un botón

N.A. estándar civil

Sensor de presencia

SOLUCIÓN ADVANCED

Soluciones INALÁMBRICAS con alto contenido tecnológico gestionables con APP:

Basic DIM ActiveAhead

• Sistema con sensores inteligentes y alto nivel de automatización

• El uso de APP y software es fácil de gestionar y no requiere habilidades profesionales de especialistas (por ej. Ing. de Commissioning DALI o Software en general)

Próximamente, CASAMBI VOICE:

una interfaz innovadora que permite controlar las luminarias DALI

simultáneamente desde la App CASAMBI en modo Bluetooth y, a través de comandos de voz dados a los asistentes, desde AMAZON ALEXA/GOOGLE HOME/MATTER, en modo Wi-Fi. Los dos sistemas, CASAMBI y AMAZON ALEXA/GOOGLE HOME/ MATTER, son independientes, se comunican entre sí y se actualizan mutuamente. Sistemas

Soluciones INALÁMBRICAS con alto contenido tecnológico

Bajo pedido: versiones con sistema

avanzado de control domótico de la iluminación Casambi

Casambi es un sistema avanzado de control domótico de la iluminación, la manera más sencilla y natural de controlar sus lámparas. Es una solución basada en Bluetooth Low Energy (BLE). BLE es una tecnología inalámbrica de última generación y la única de baja potencia presente en todos los smartphones modernos. Gracias a la sencillez intuitiva de la aplicación, mediante un smartphone u otro dispositivo móvil, cualquiera puede crear y gestionar de forma autónoma su red de iluminación, controlando todas las luminarias, de forma individual o por grupos, según las necesidades y las funciones requeridas. Esta tecnología representa una solución ideal en términos de facilidad de instalación y funcionalidad, con costes mínimos de implementación y compra de hardware.

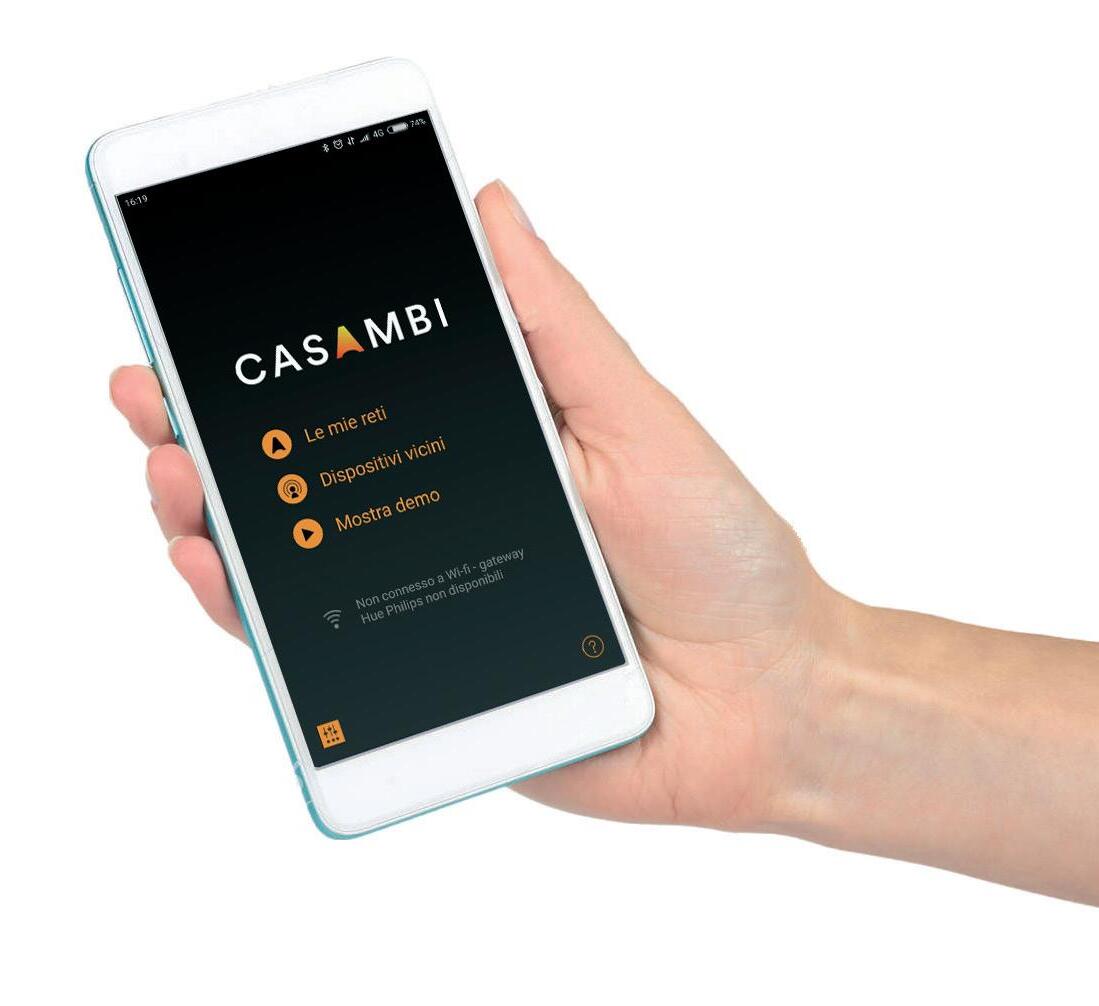

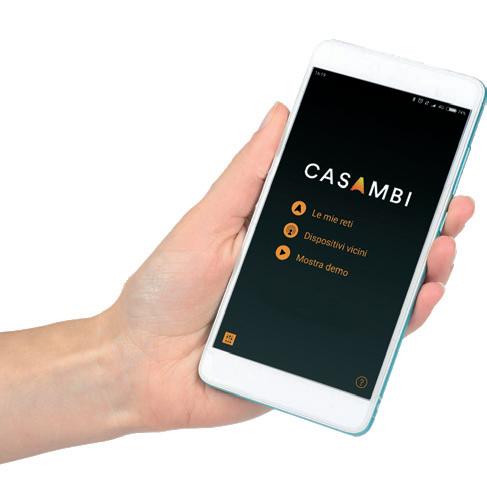

App y funciones

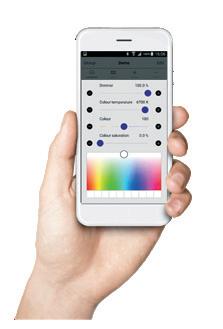

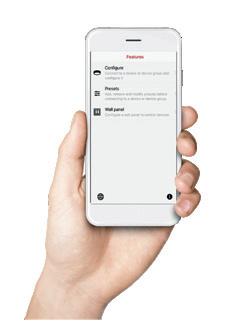

Con Casambi la iluminación puede controlarse mediante smartphone, tableta, smart watch, botones, interruptores o con interruptores inalámbricos. Para acceder a todas las funciones de la red Casambi es necesaria una aplicación. La app Casambi puede descargarse gratuitamente en Apple App Store o Google Play Store. La app Casambi se actualiza constantemente para mantener la compatibilidad con los sistemas operativos. Permite:

• Encender y apagar las luminarias

• Ajustar la intensidad de la luz

• Agrupar los dispositivos de iluminación y encenderlos, apagarlos o regularlos en grupo

• Configurar, memorizar y recuperar escenarios

• Configurar, memorizar y recuperar animaciones

• Ajustar los tiempos de fundido de escenarios y animaciones

• Utilizar el temporizador para encender y apagar escenarios o animaciones según fecha y hora

• Ajustar los colores

• Ajustar la temperatura del color

• Utilizar sensores de movimiento

• Ajustar la potencia de la señal Bluetooth para la geolocalización

• Tomar fotos de espacios o cargar diseños de iluminación y añadir el control de la iluminación directamente en la imagen

• Tener en cuenta el amanecer y el atardecer durante el ajuste del temporizador

• Obtener información acerca del estado del sistema

• Actualizar el firmware por el aire

• Actualizar las funciones del sistema por el aire

• Obtener apoyo durante la puesta en servicio

mediante la app

¡Formas en libertad! p.14

Suspensión: p.24

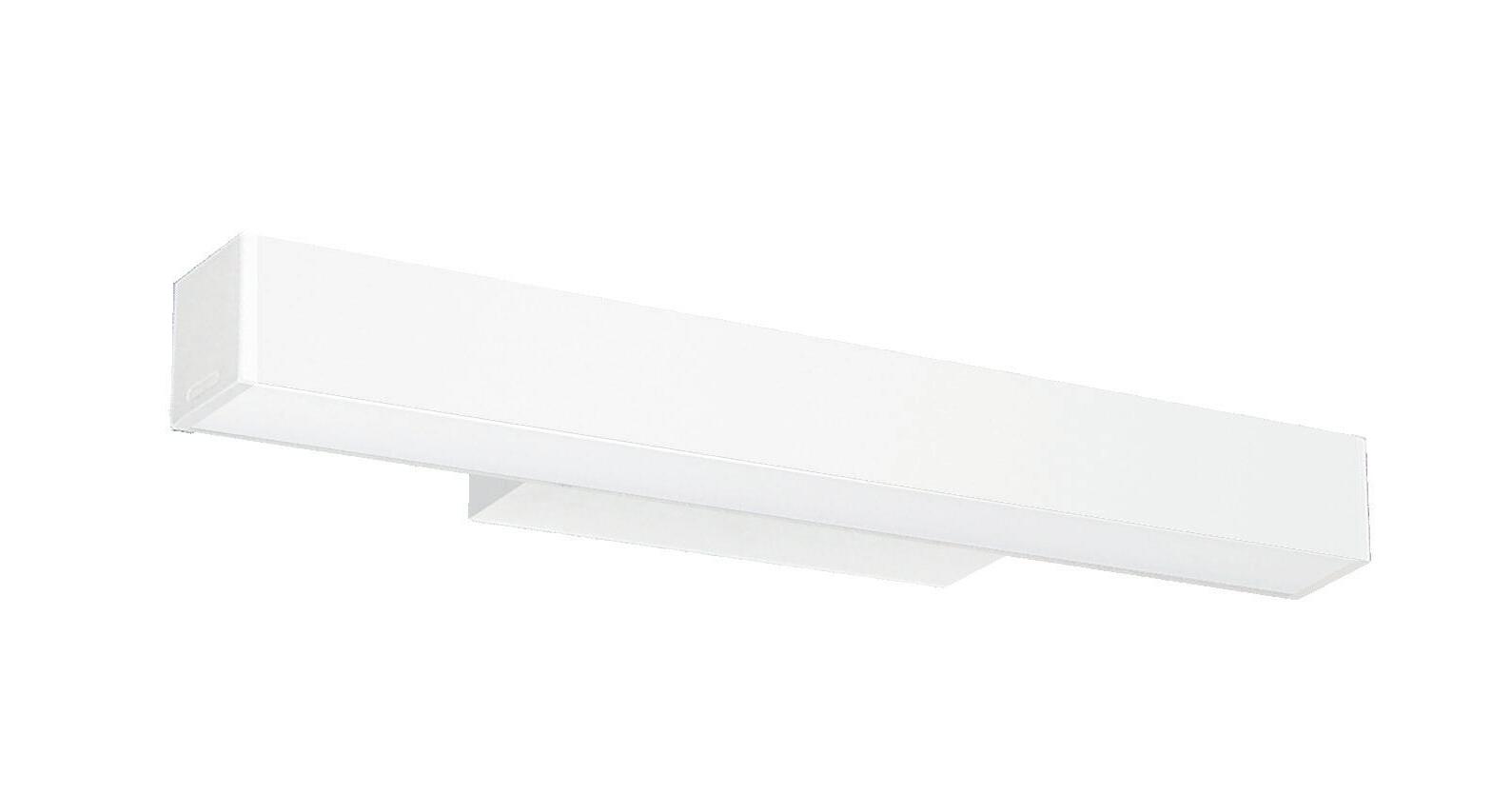

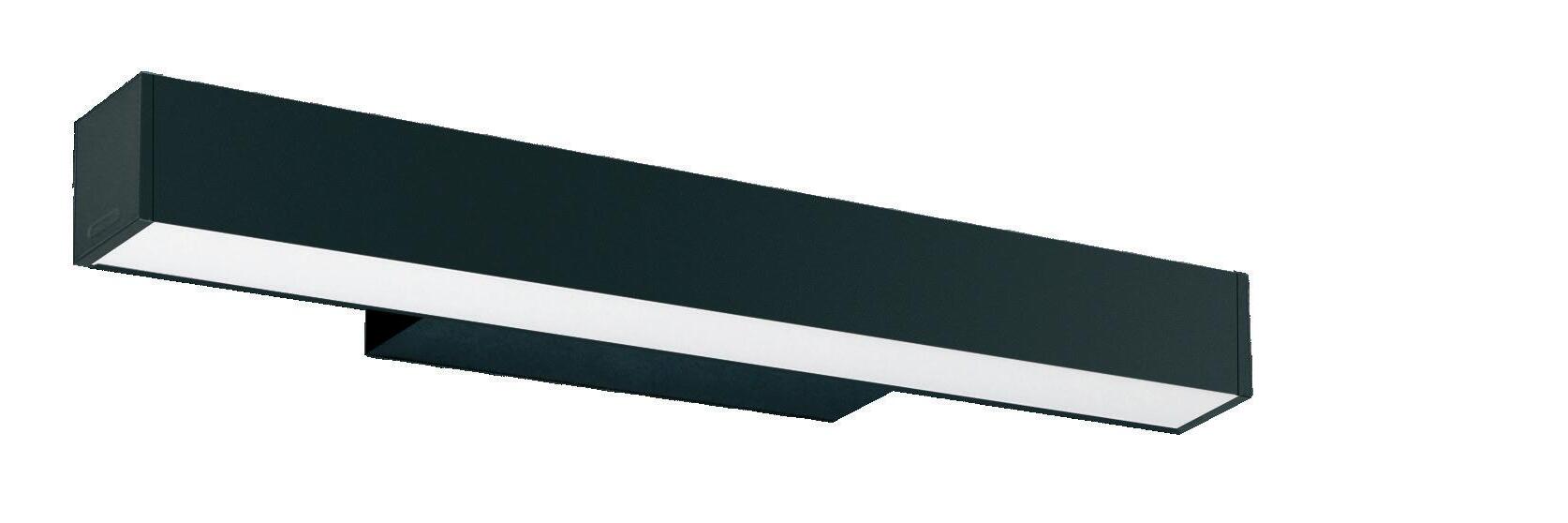

Plafón/pared: p.44

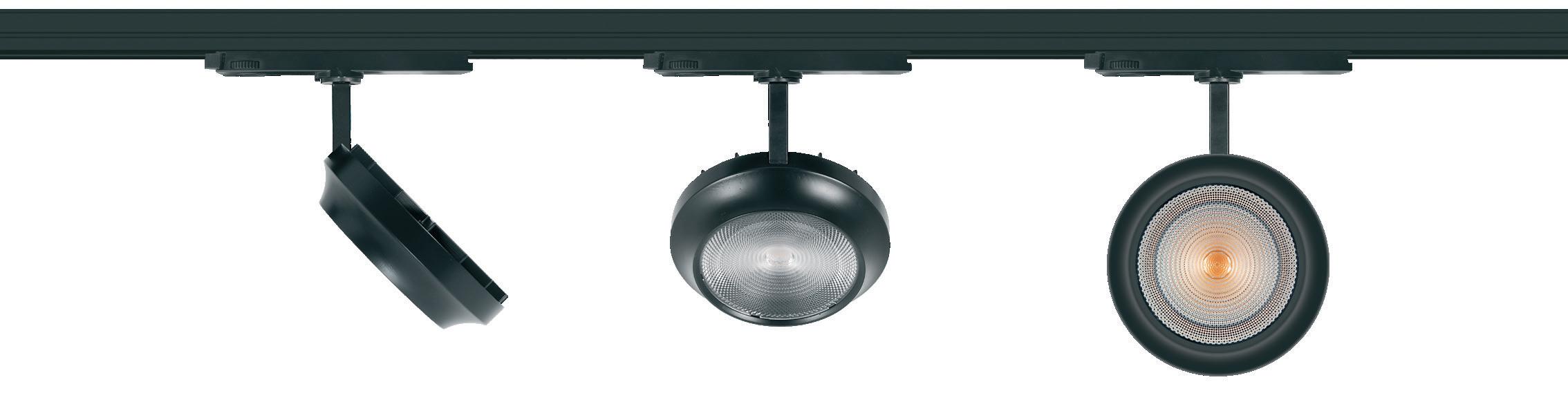

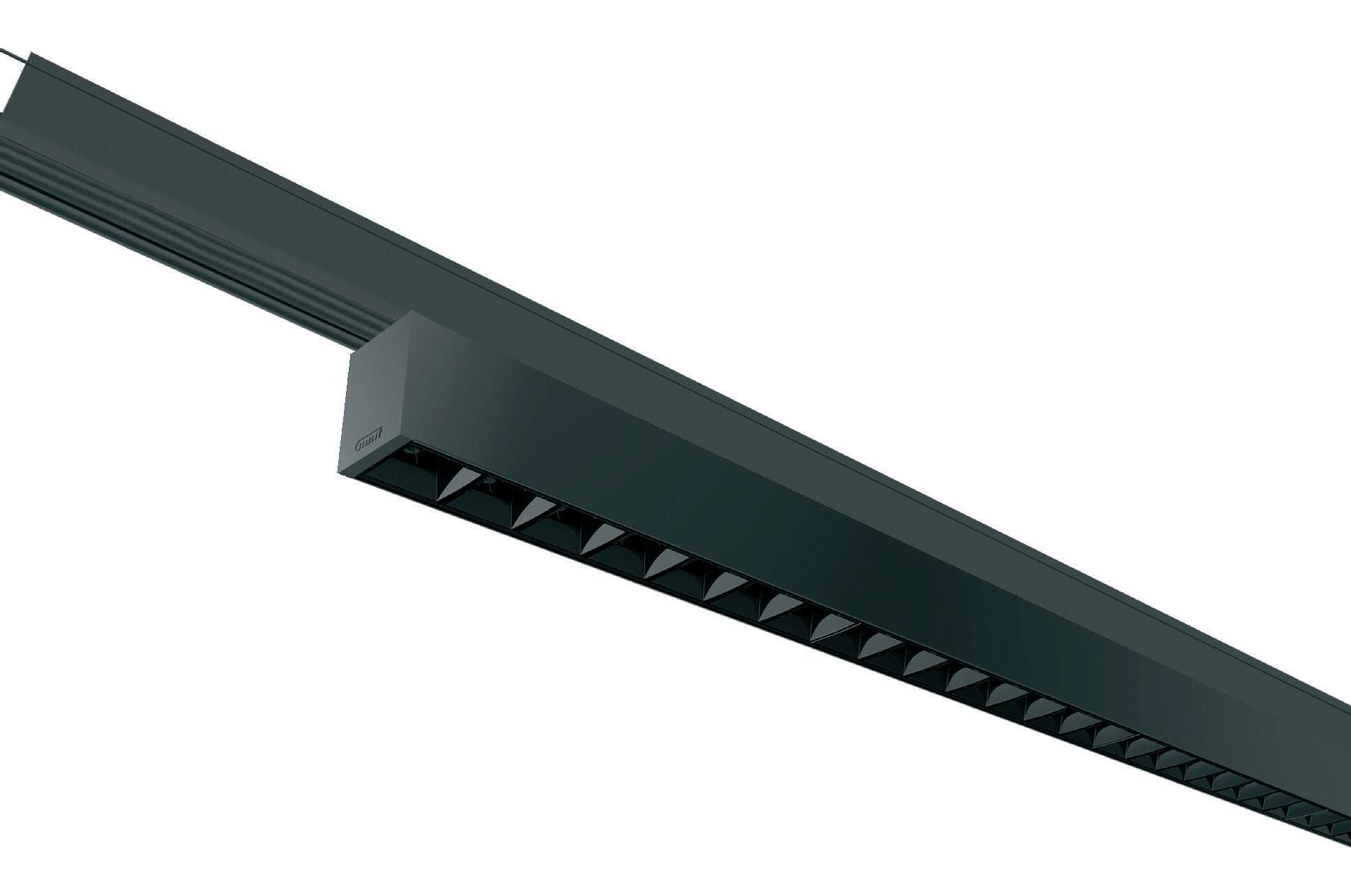

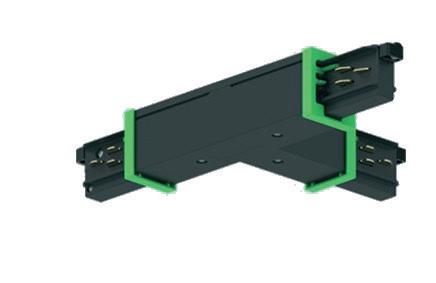

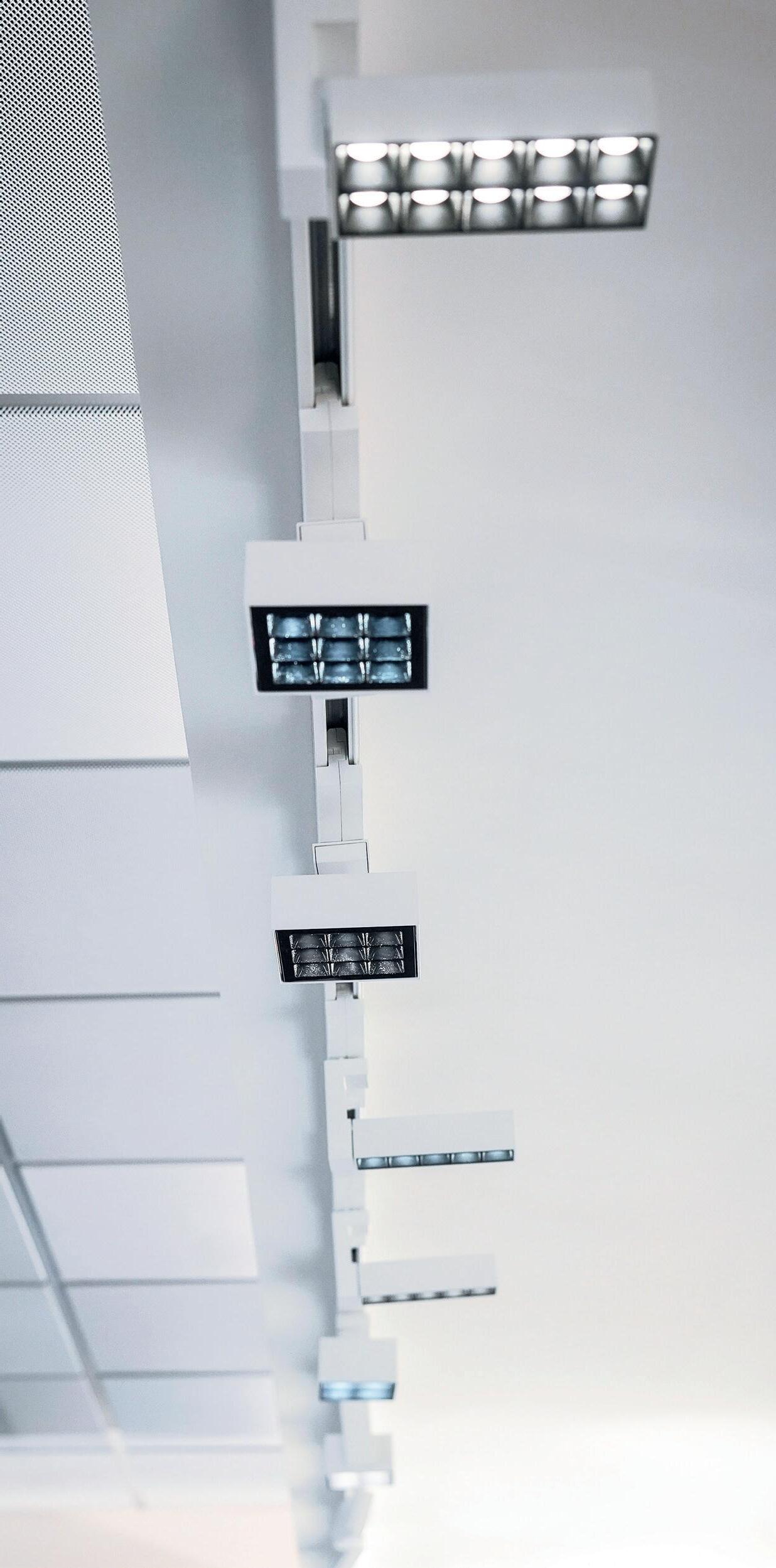

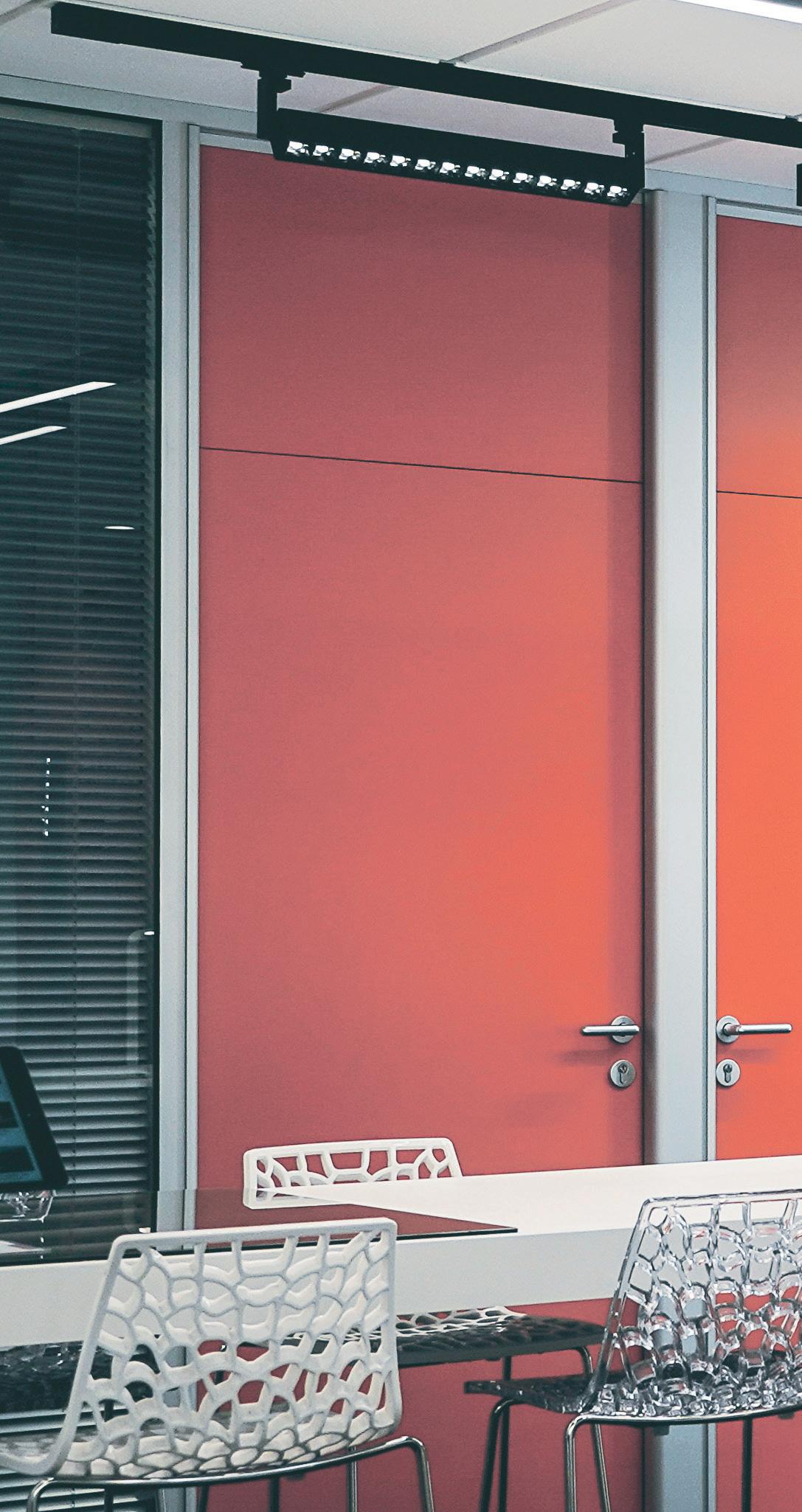

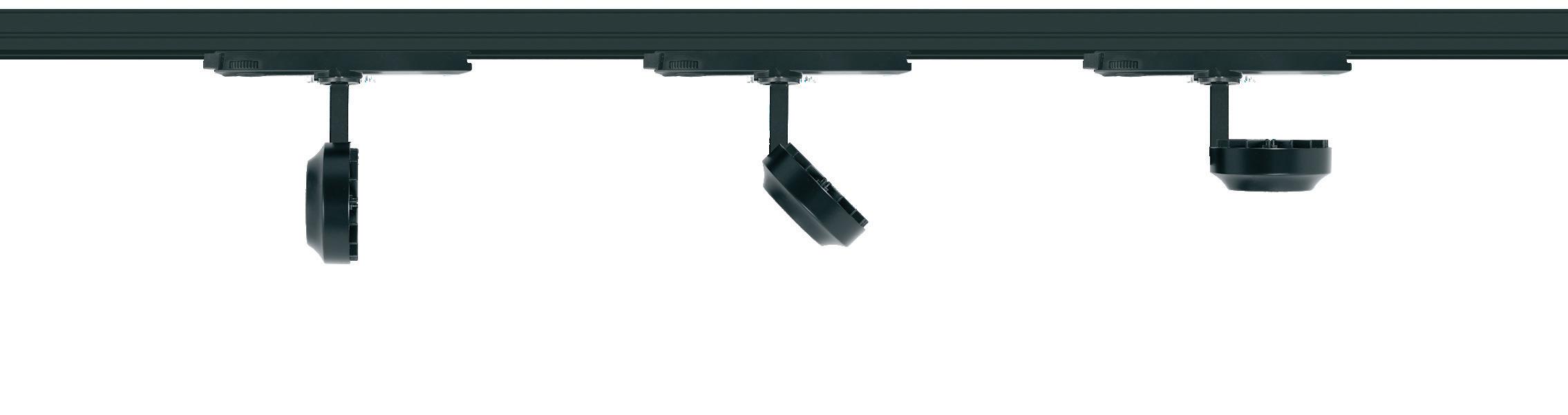

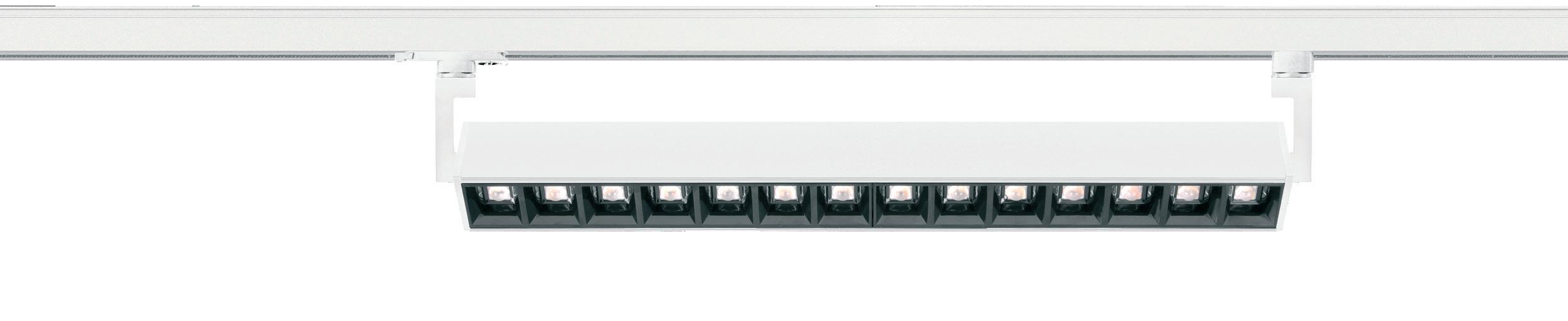

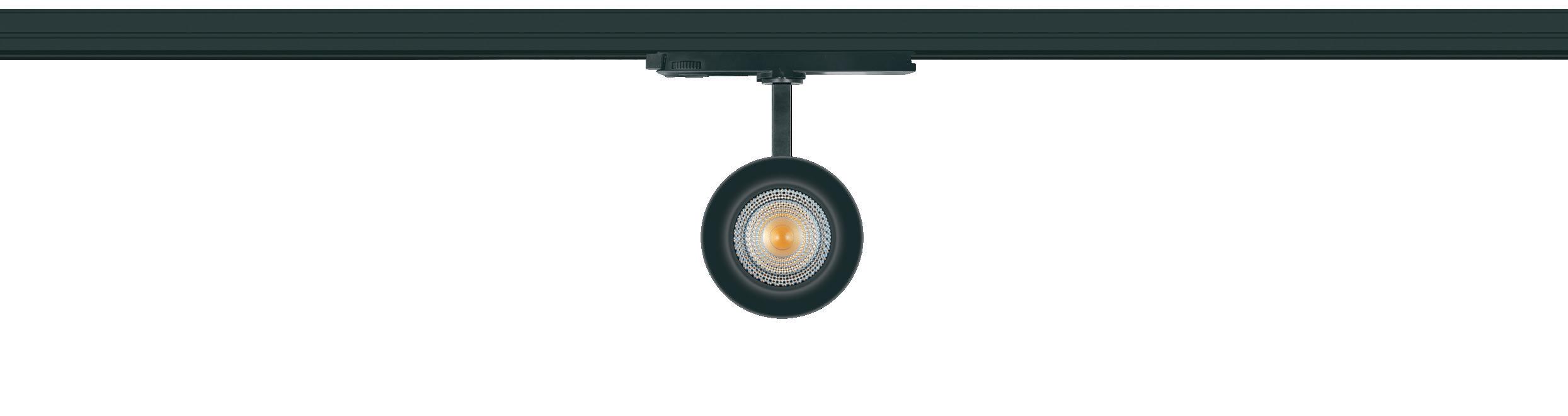

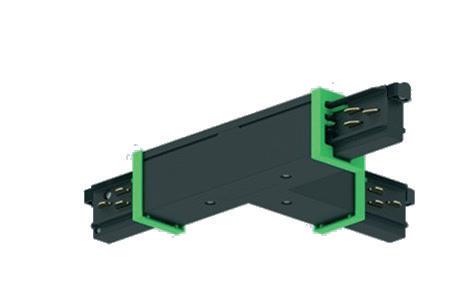

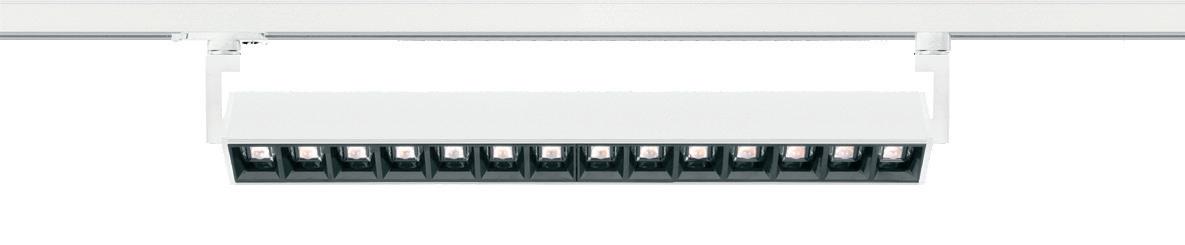

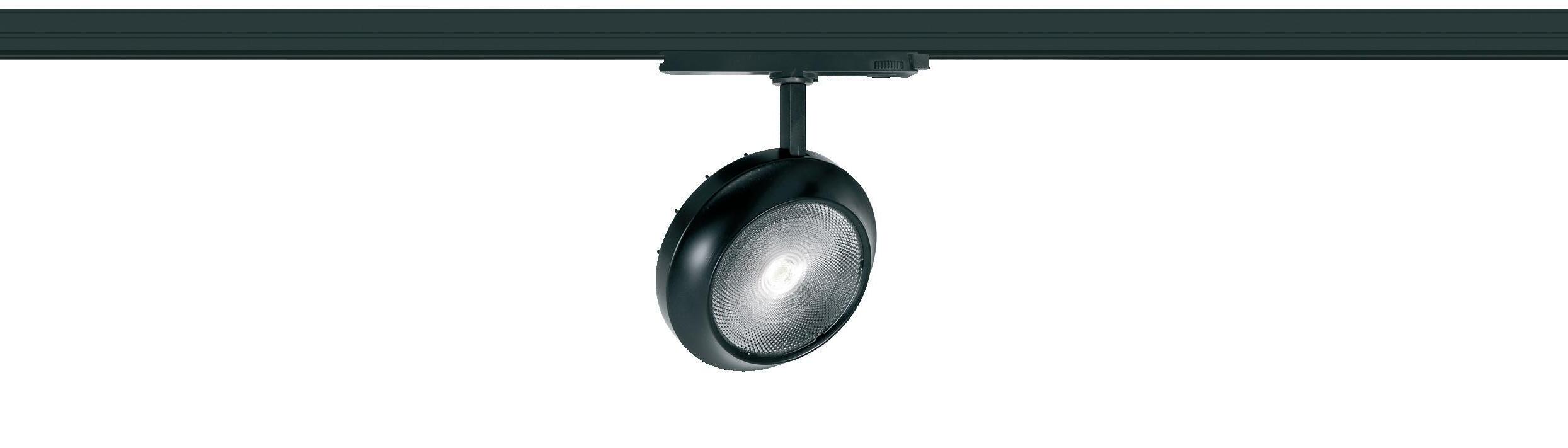

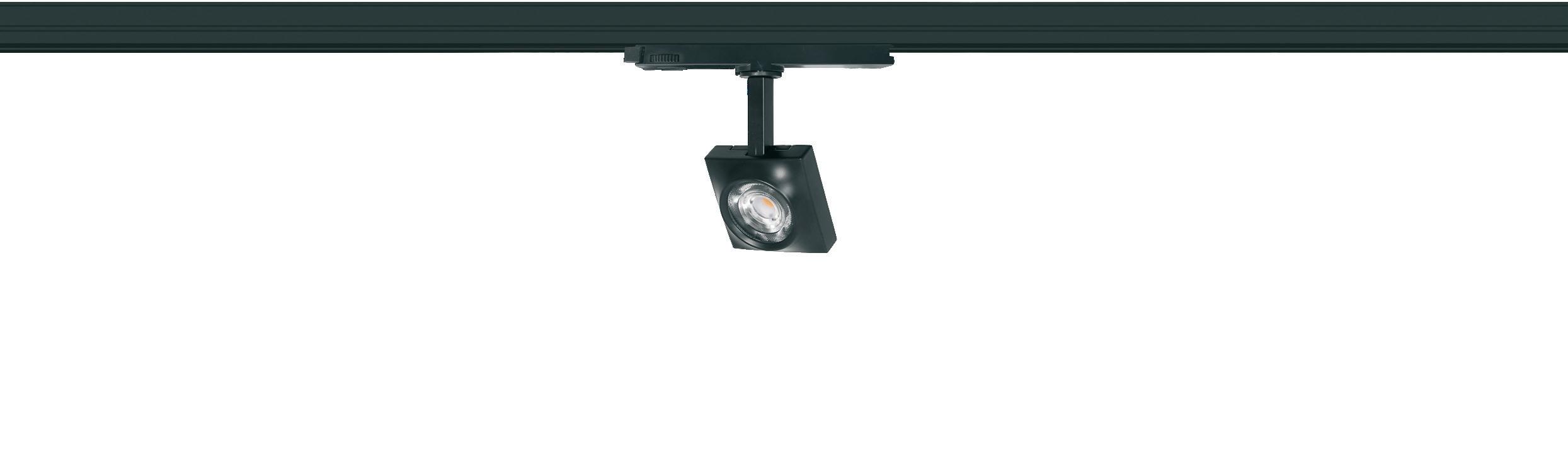

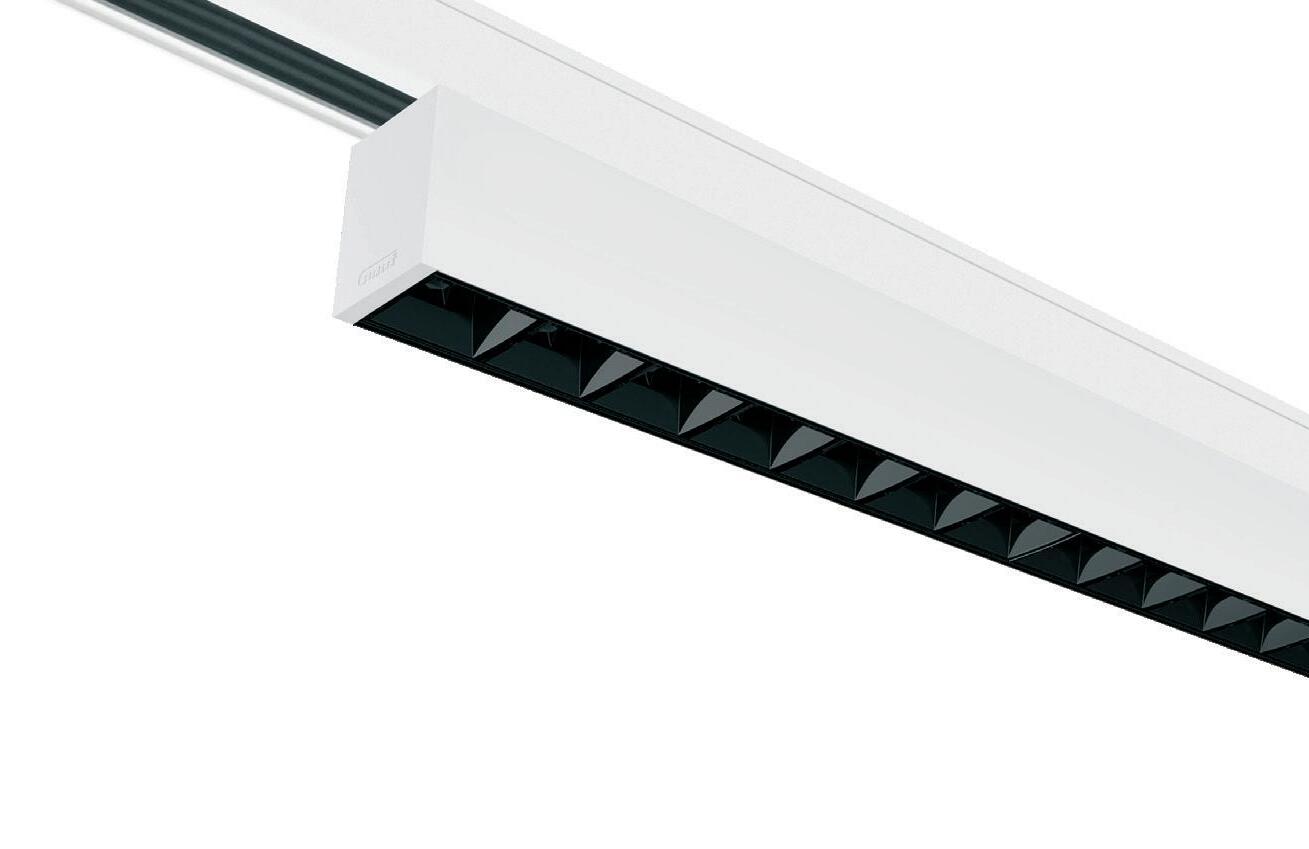

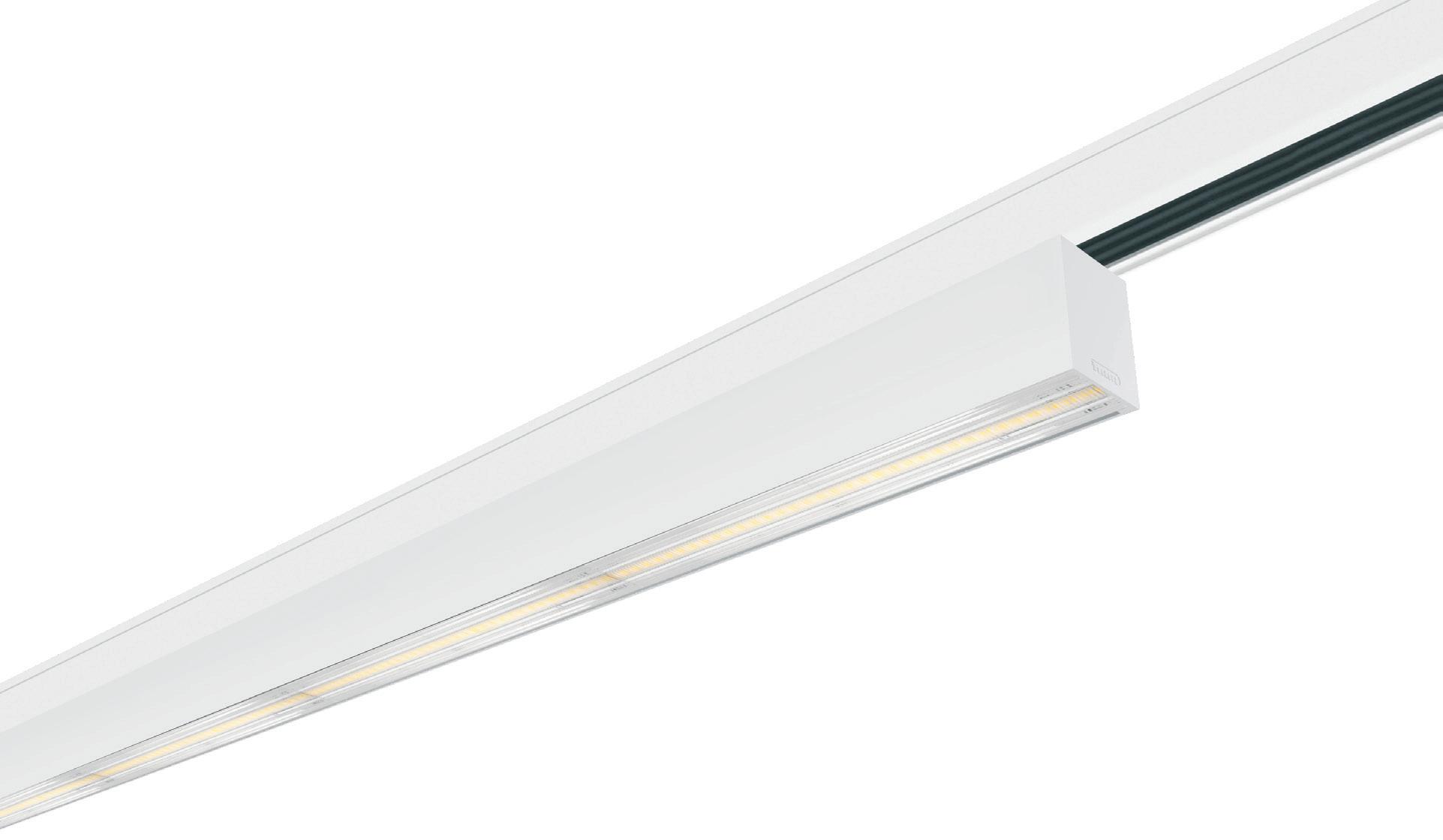

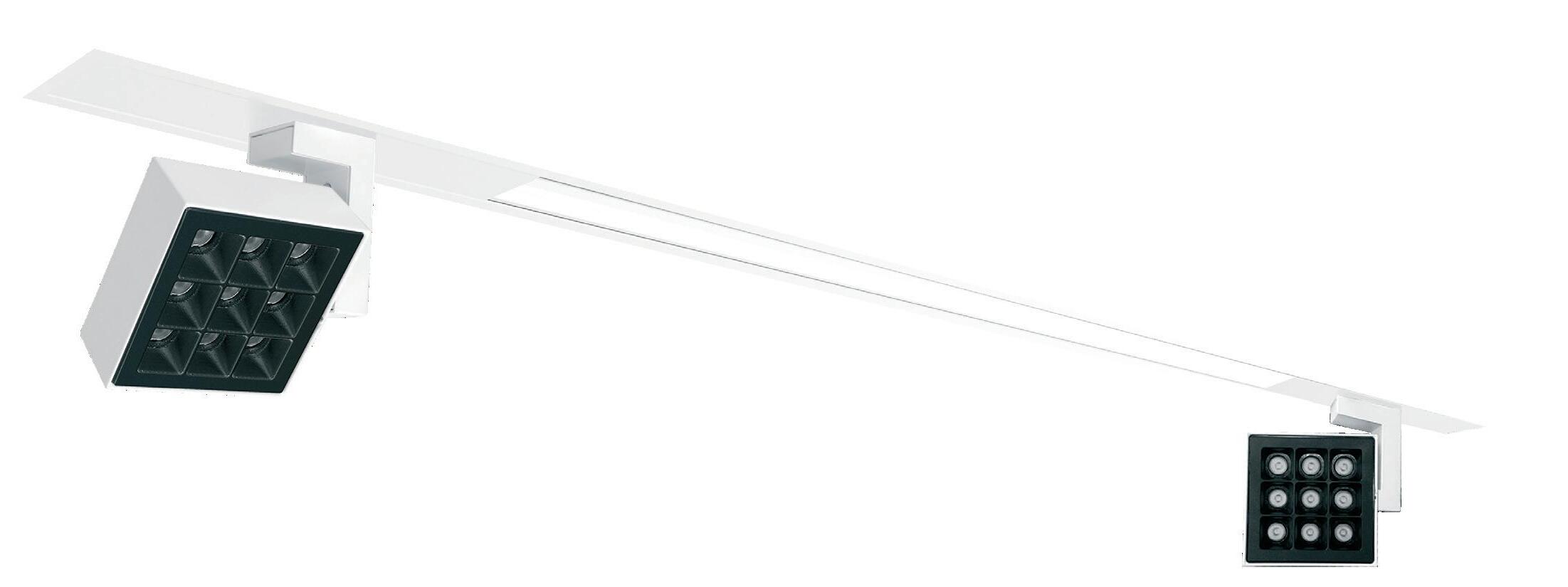

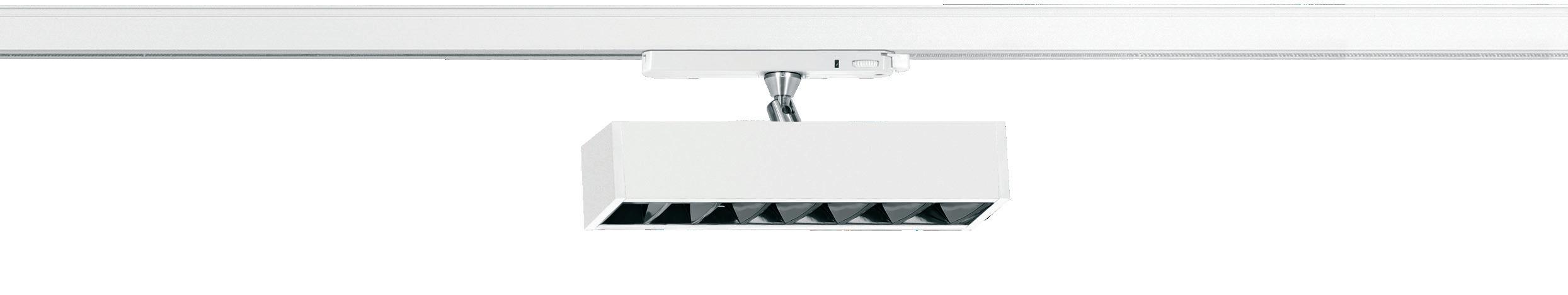

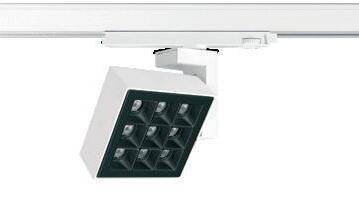

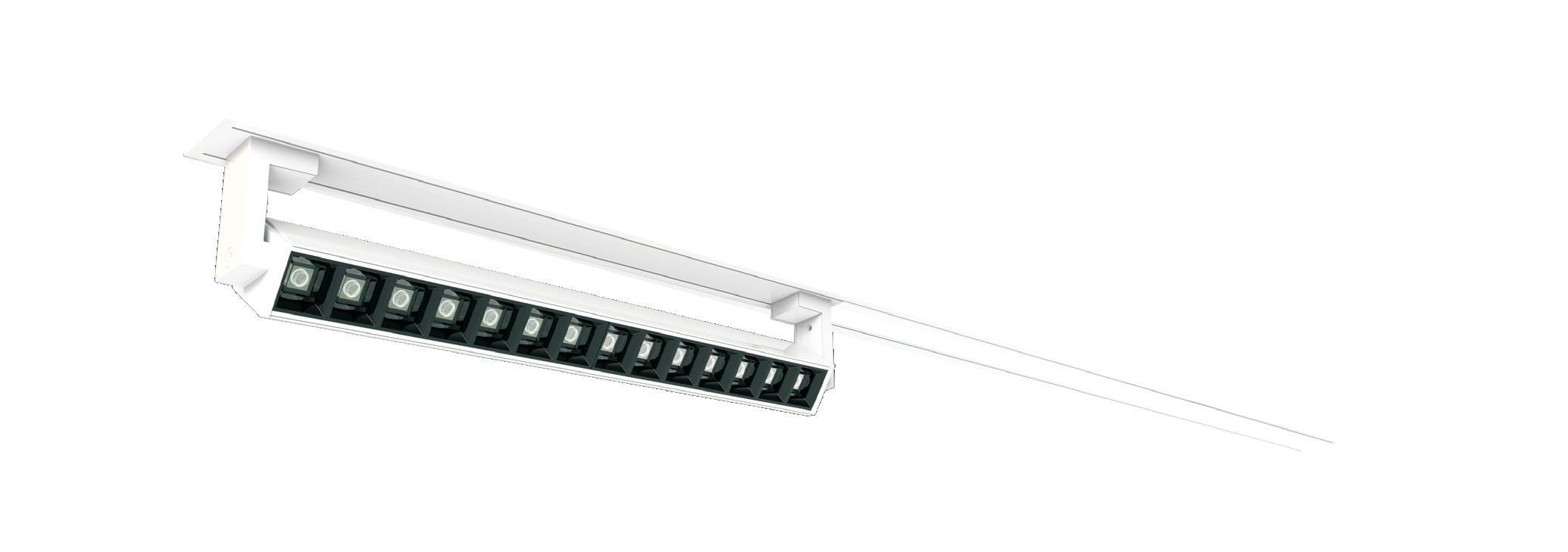

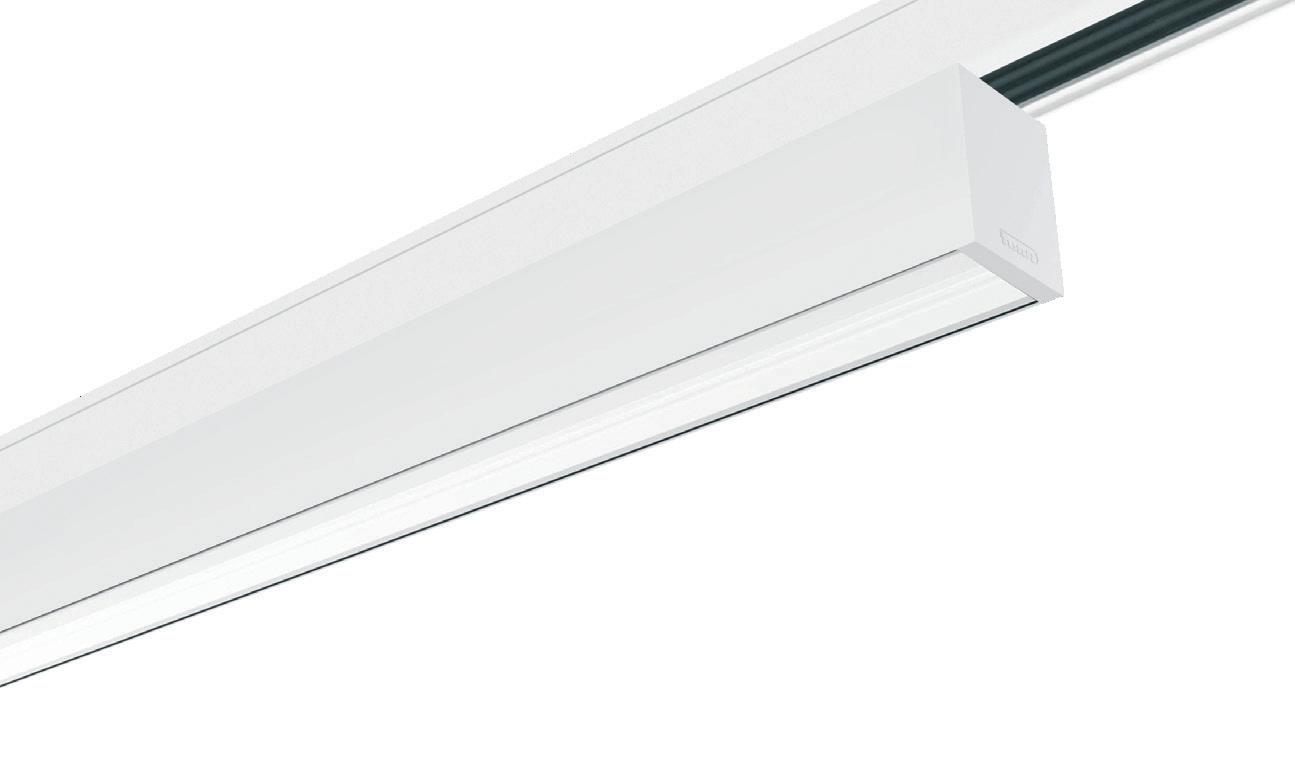

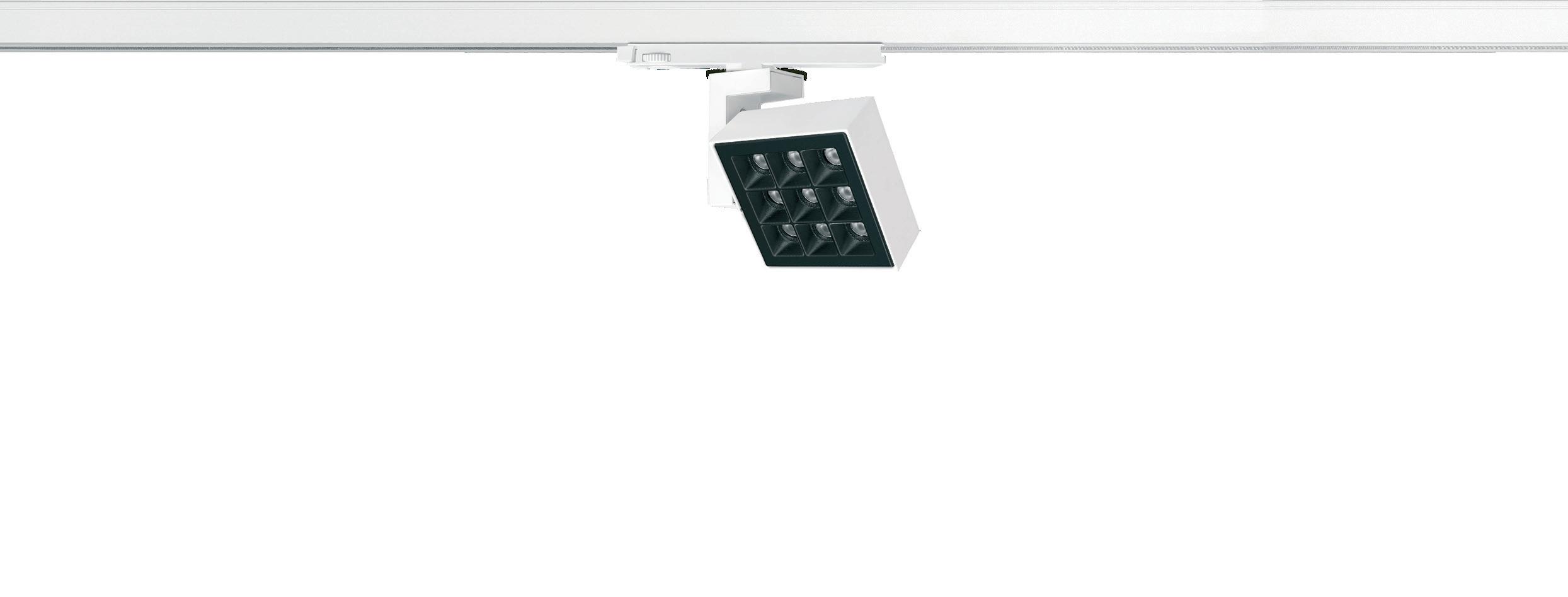

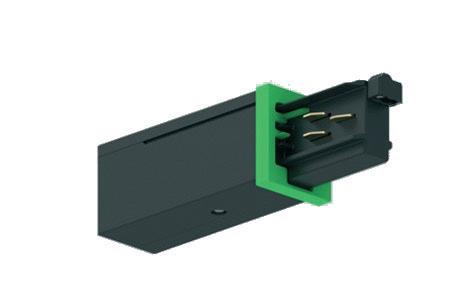

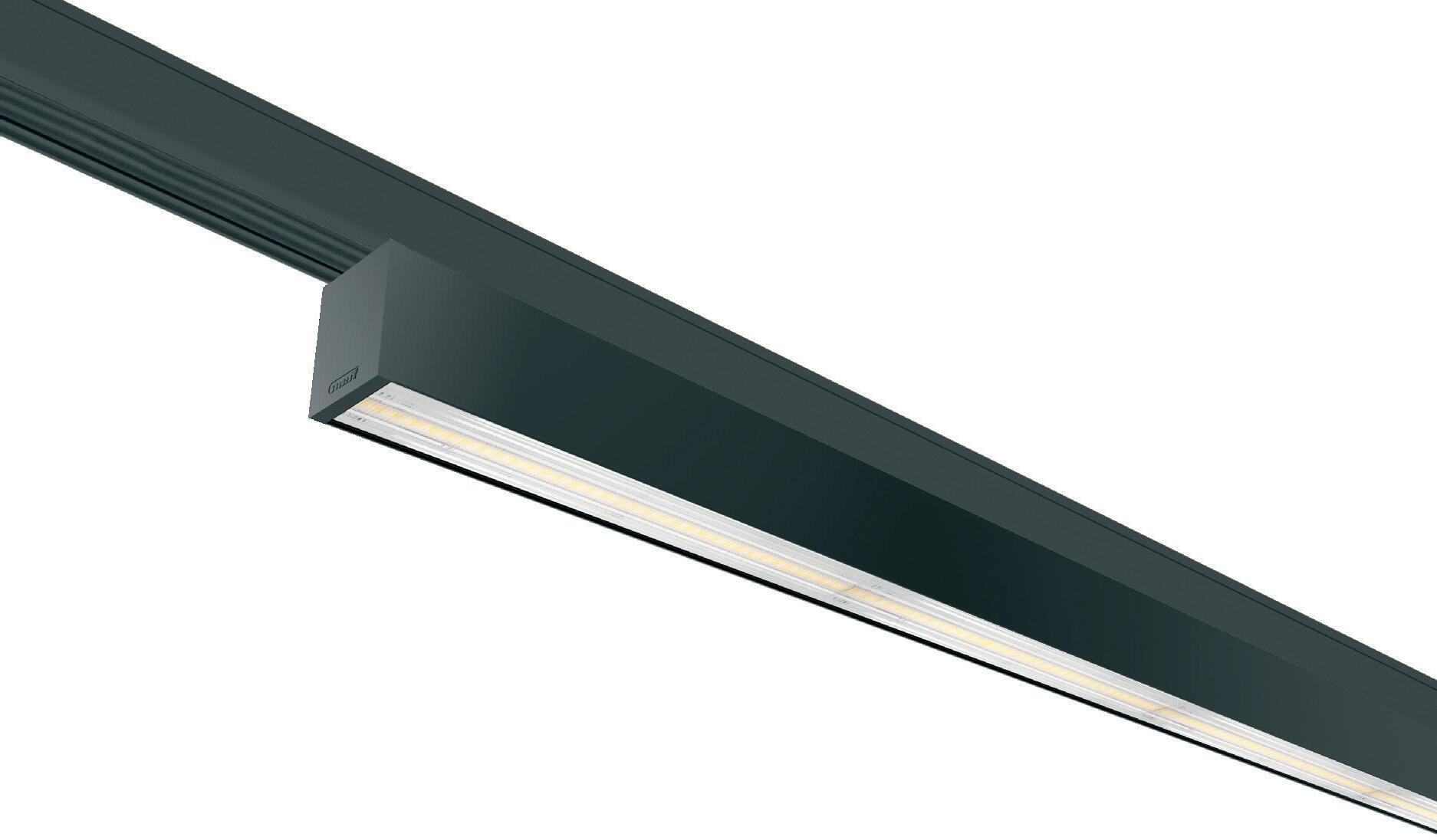

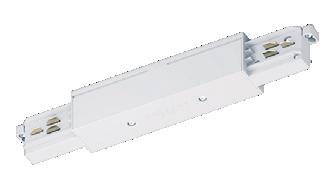

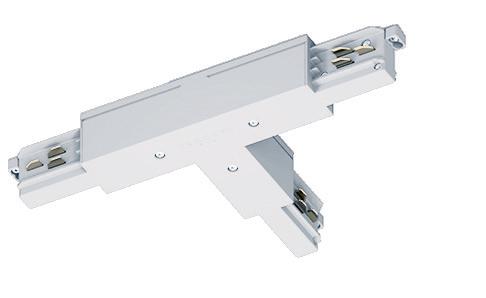

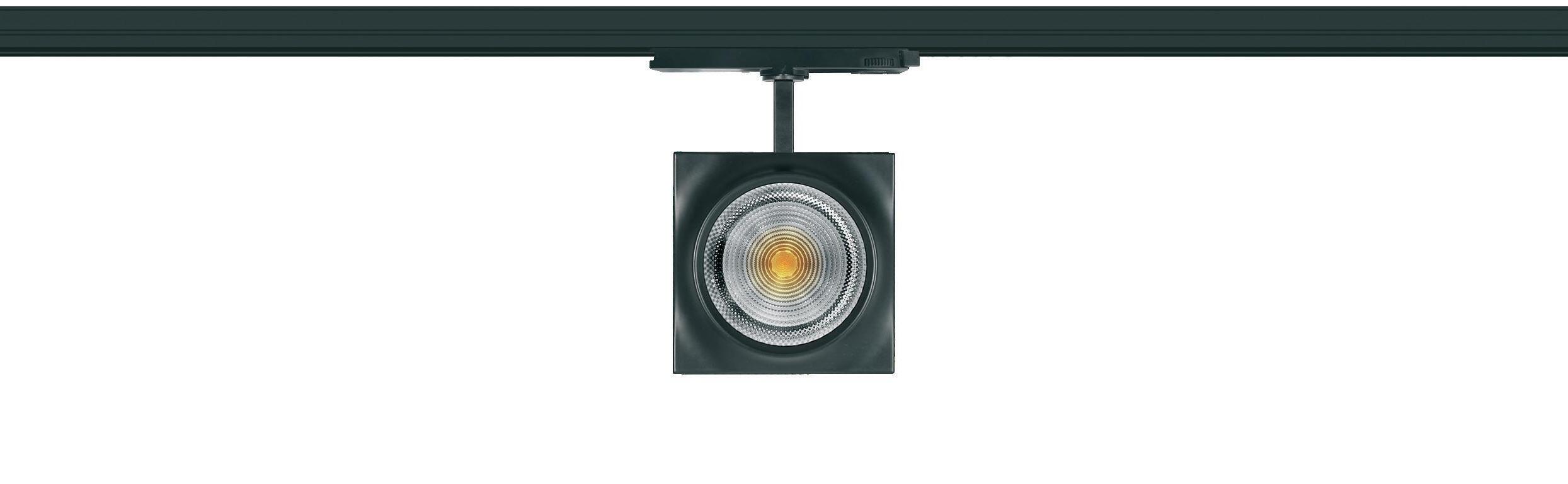

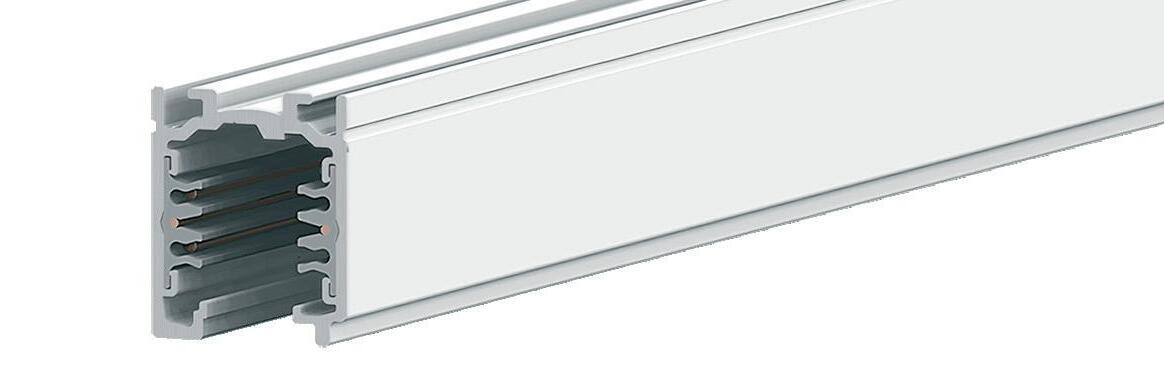

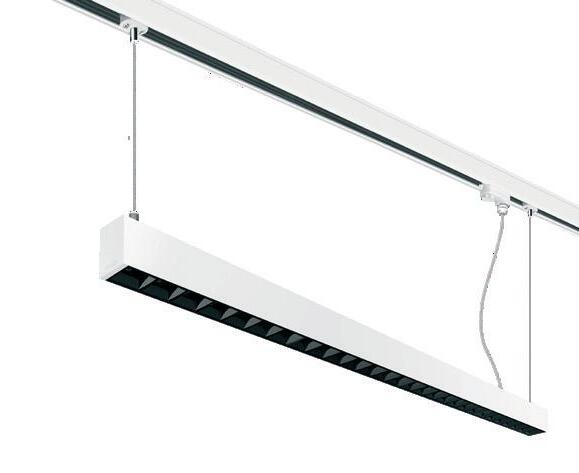

Para carril: p.64

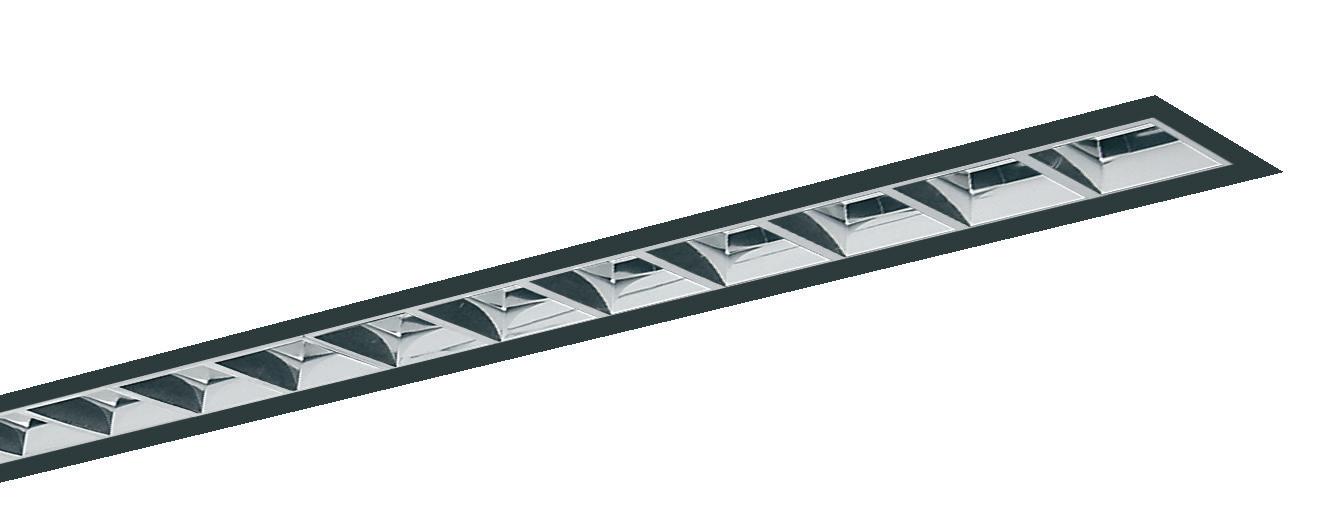

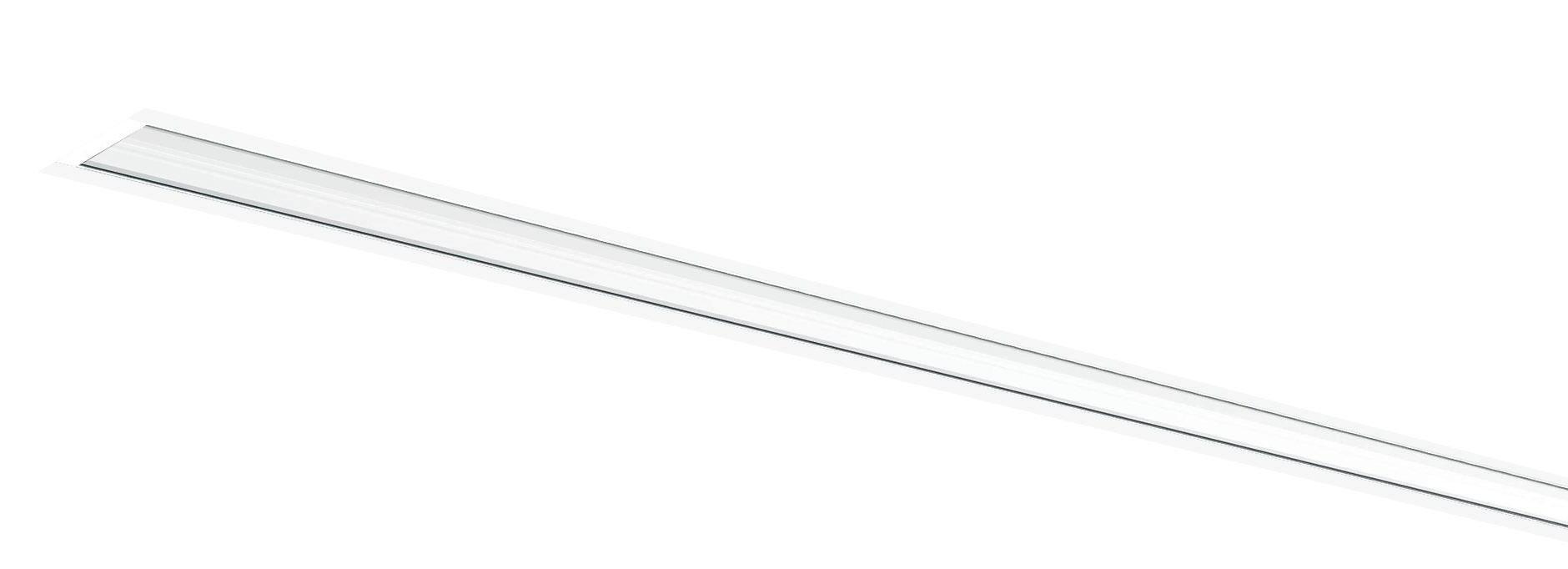

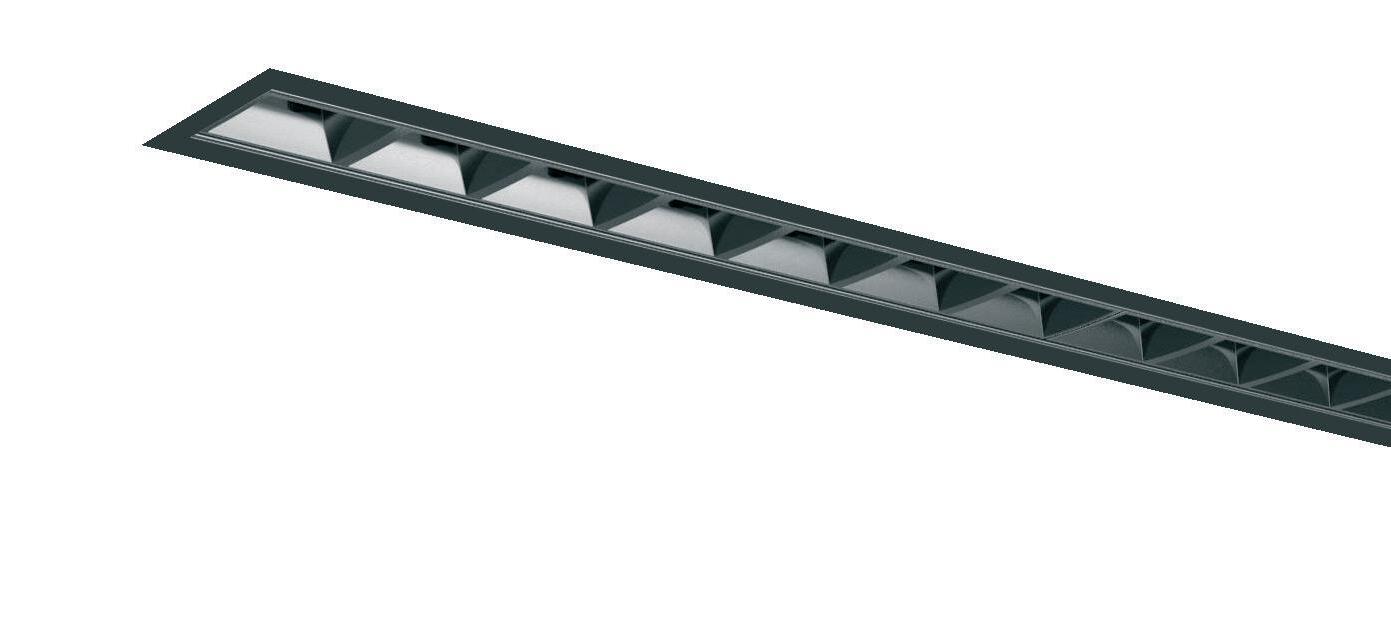

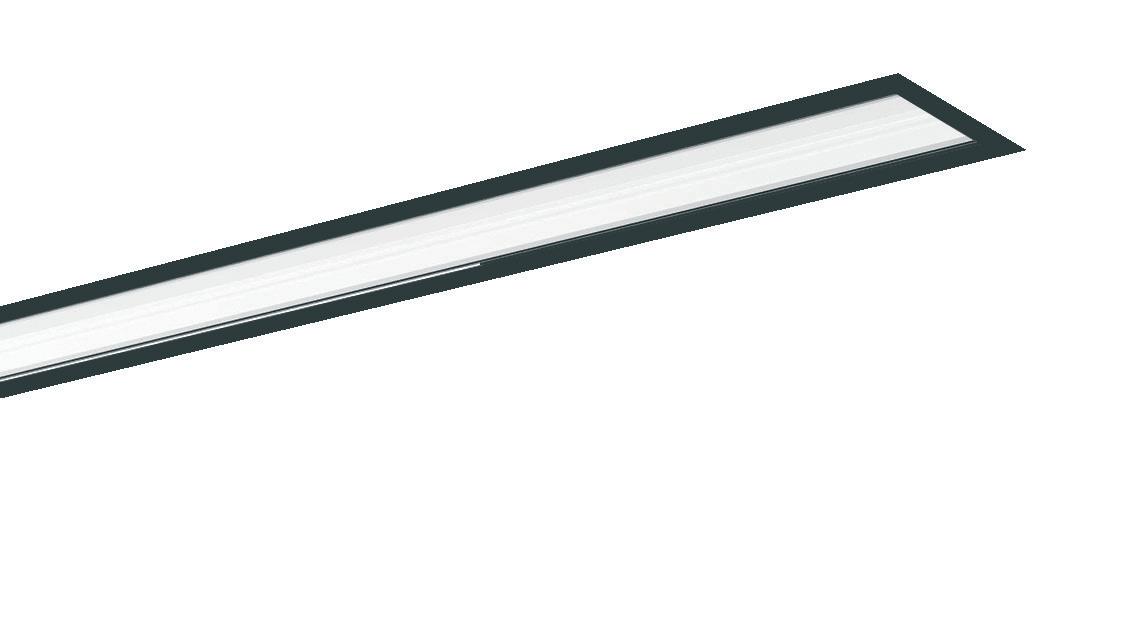

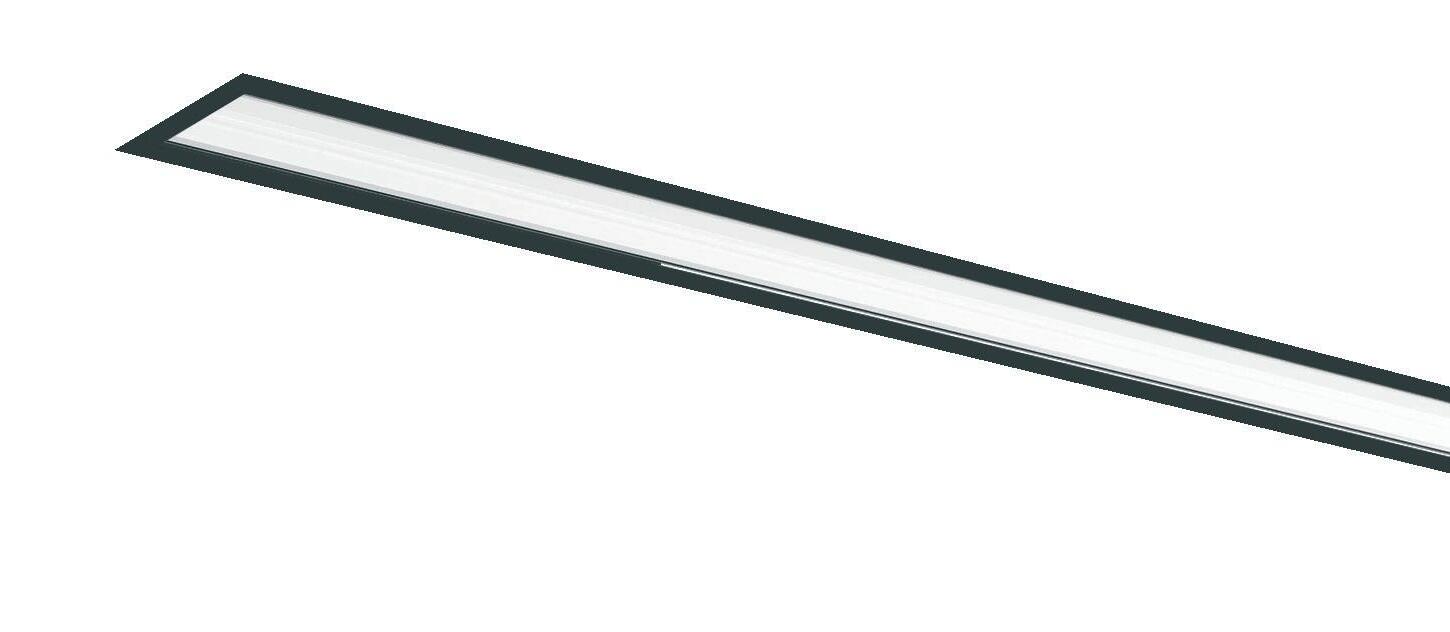

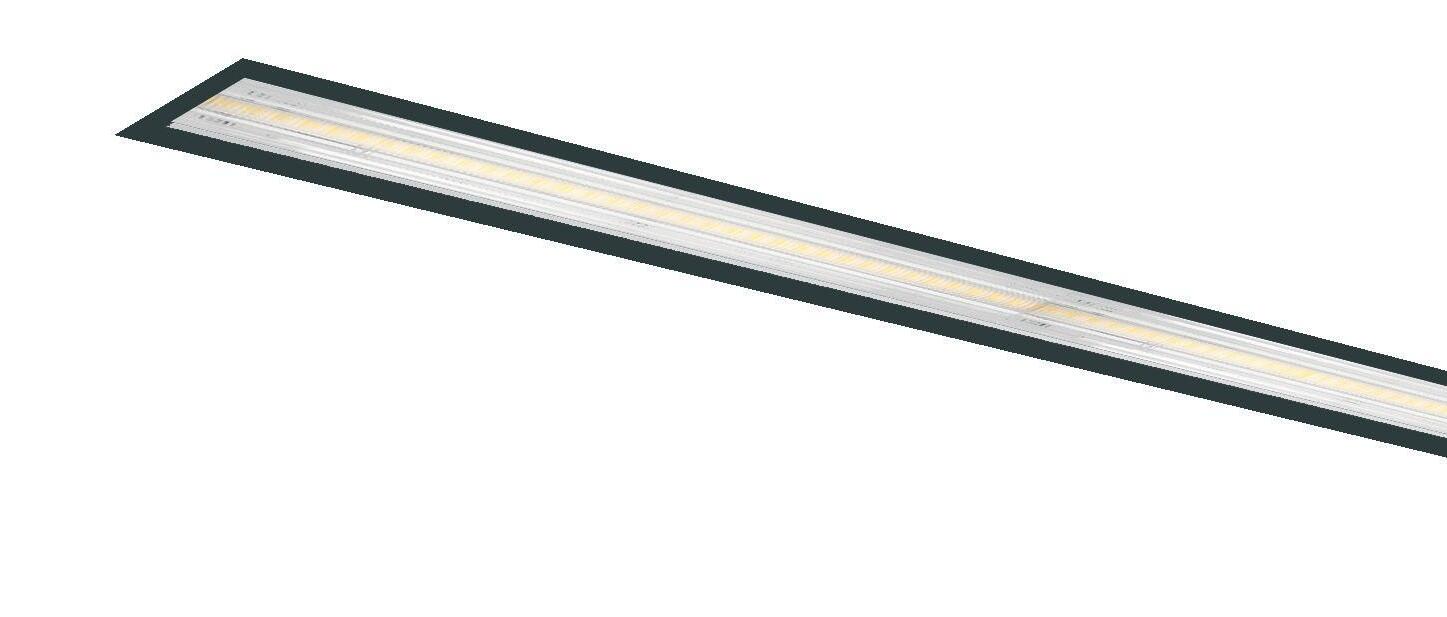

Empotrado: p.86

HCL/TW: p.102

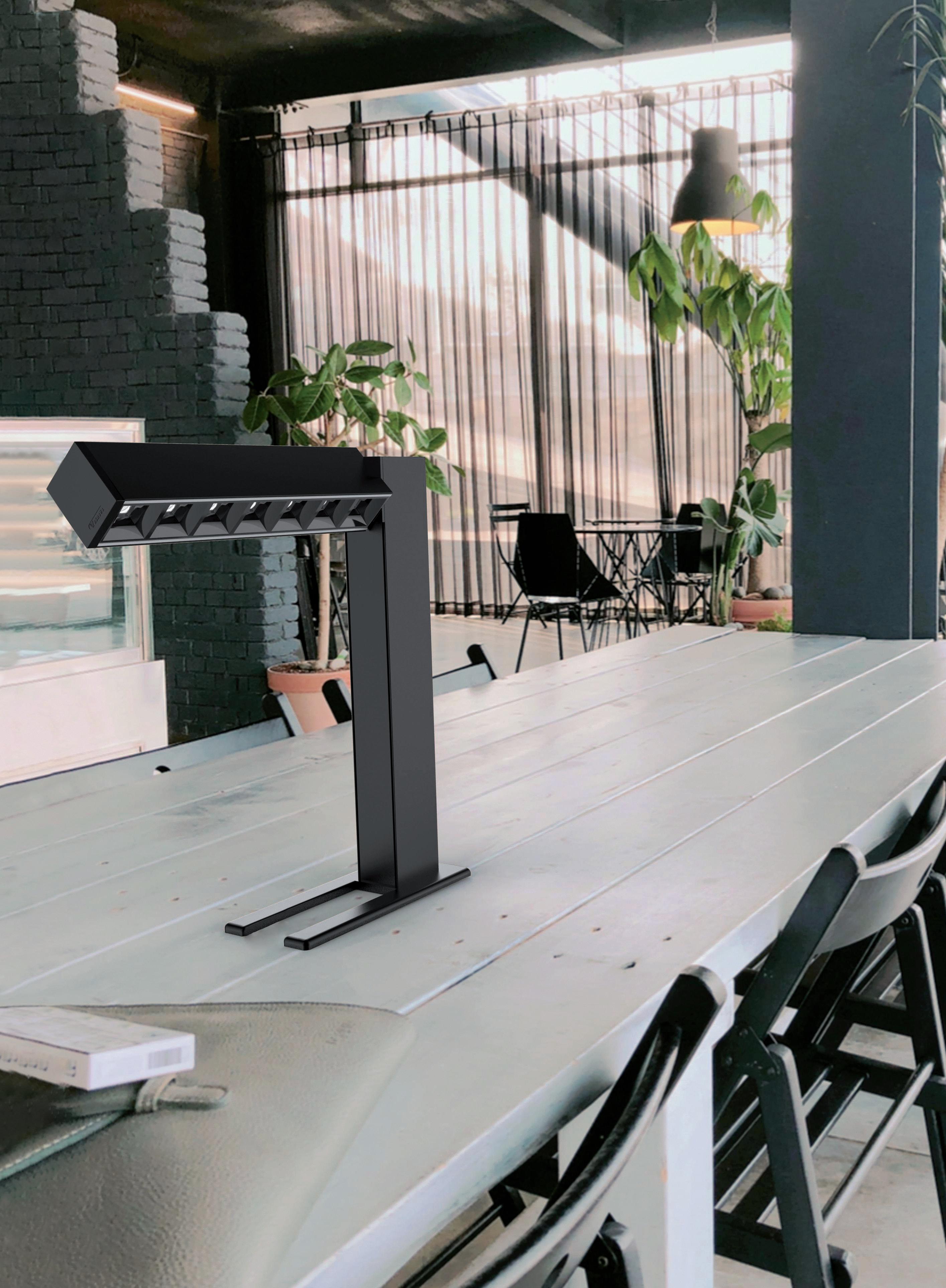

Decoración: p.118

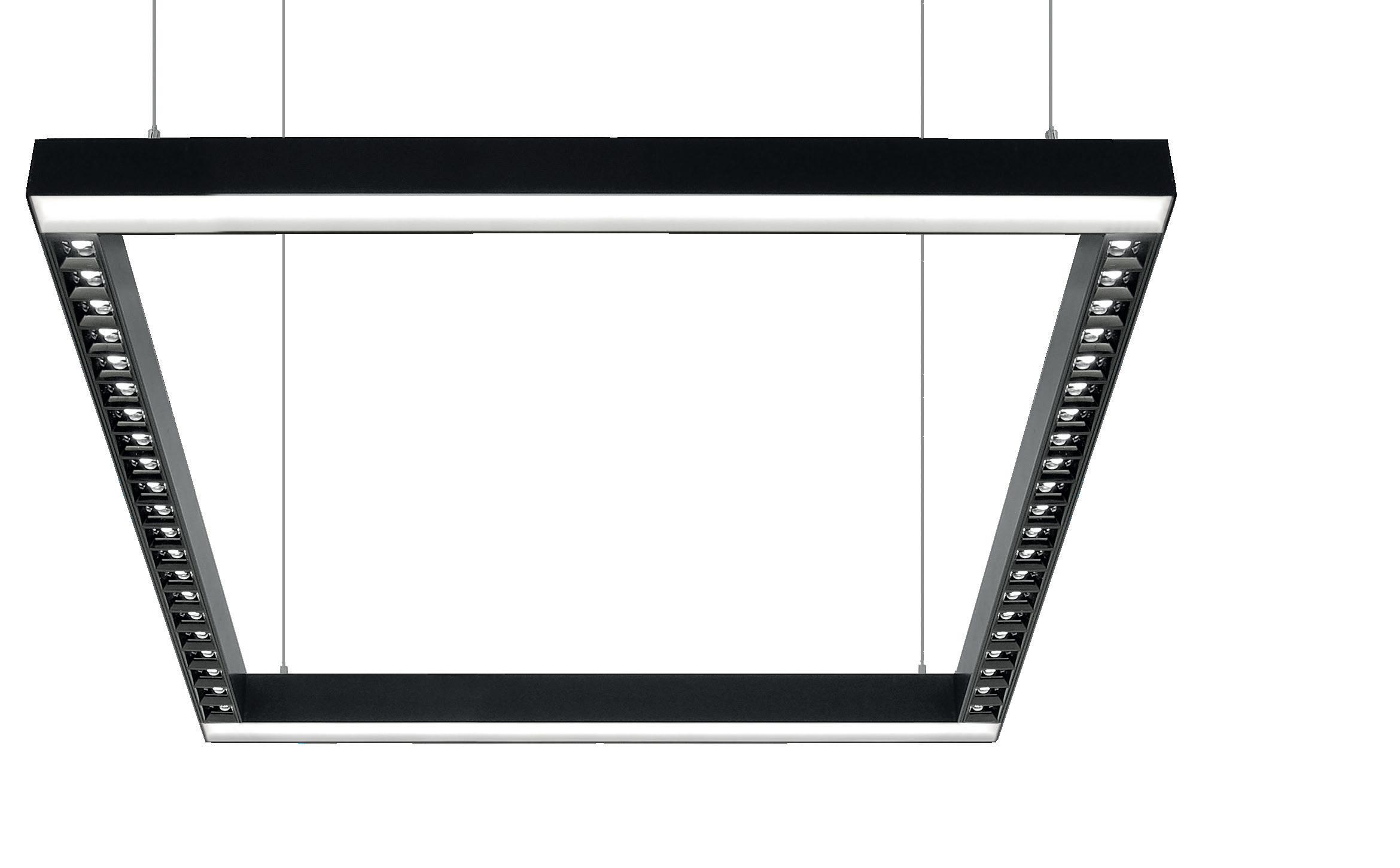

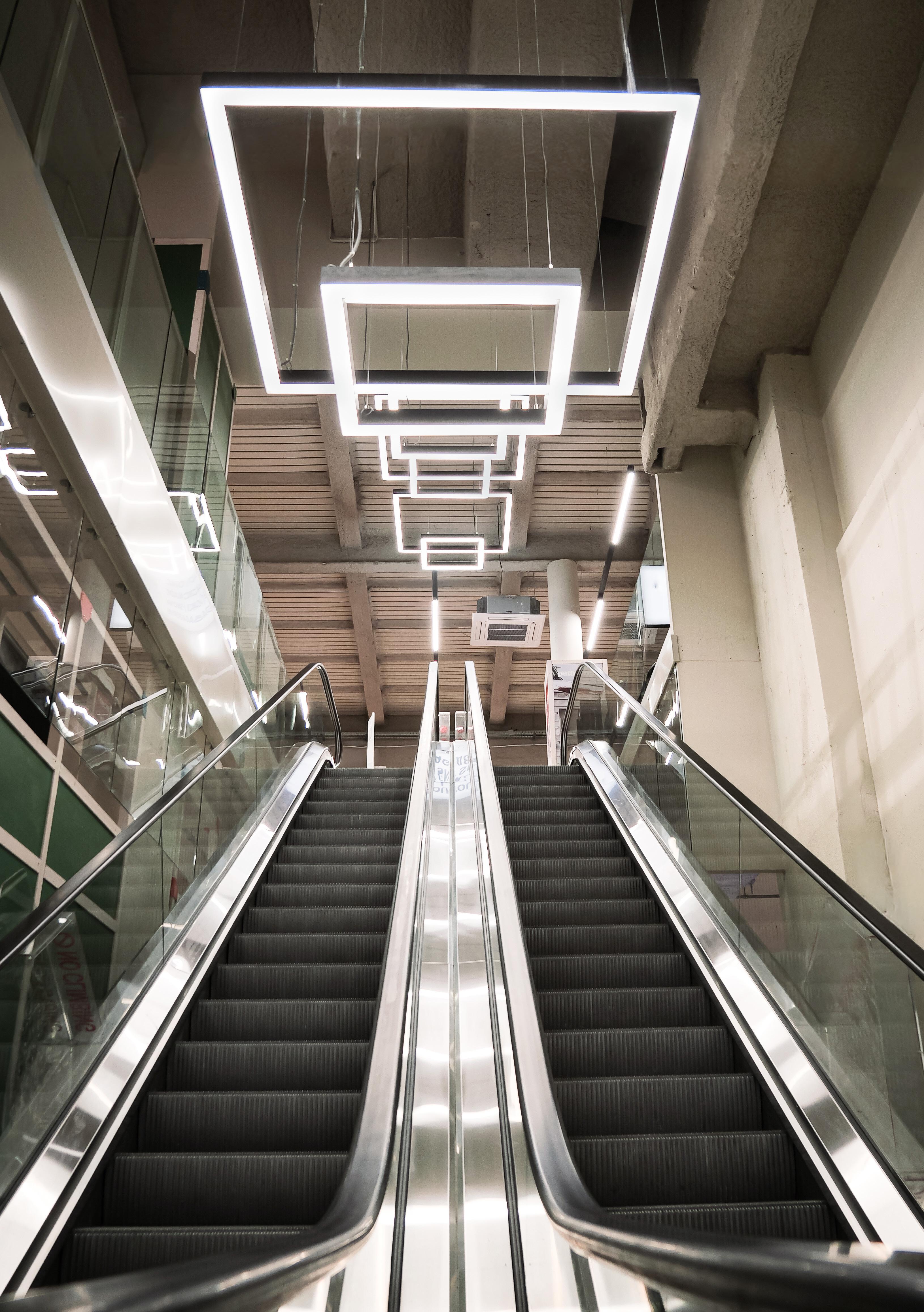

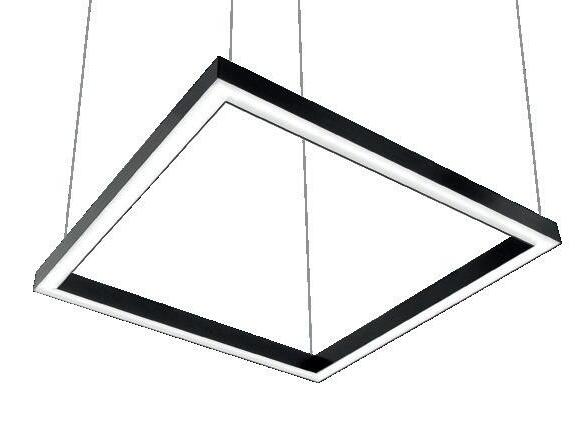

Liset 2.0 “SQ” - composiciones cuadradas

Otras dimensiones y colores bajo pedido

Liset 2.0 “SQ” - 4D CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED blanco 990 8,50 22302710-00 46 4000K - 4750lm - CRI 80 negro 22302730-00

LED blanco 8,50 22302710-39

302730-39

Difusor: de policarbonato ópalo.

Liset 2.0 “SQ” - 2D+2M CLD

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED blanco 990 10,00 22302810-00 51 4000K - 5320lm - CRI 80

negro 22302830-00

LED blanco 10,00 22302810-39

negro 22302830-39

Difusor: de policarbonato ópalo

3000K - 4948lm - CRI 80

Ópticas comfort: en policarbonato negro anti-deslumbramiento (bajo pedido, también en color blanco).

Liset 2.0 “SQ” - 4M - UGR<19

CLD

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED blanco 990 10,00 22302910-00

4000K - 6320lm - CRI 80

negro 22302930-00

LED blanco 10,00 22302910-39 55 3000K - 5878lm - CRI 80

negro 22302930-39

Ópticas Comfort: en policarbonato negro anti-deslumbramiento (bajo pedido, también en color blanco).

Bajo pedido:

• CRI 90 - 3000K y 4000K

•versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K)

•versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

Bajo pedido:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Posibilidad en la de elegir la corriente de pilotaje de los LEDs que permite disponer siempre de la potencia y flujo luminoso apropiado para cada condición de diseño específica.

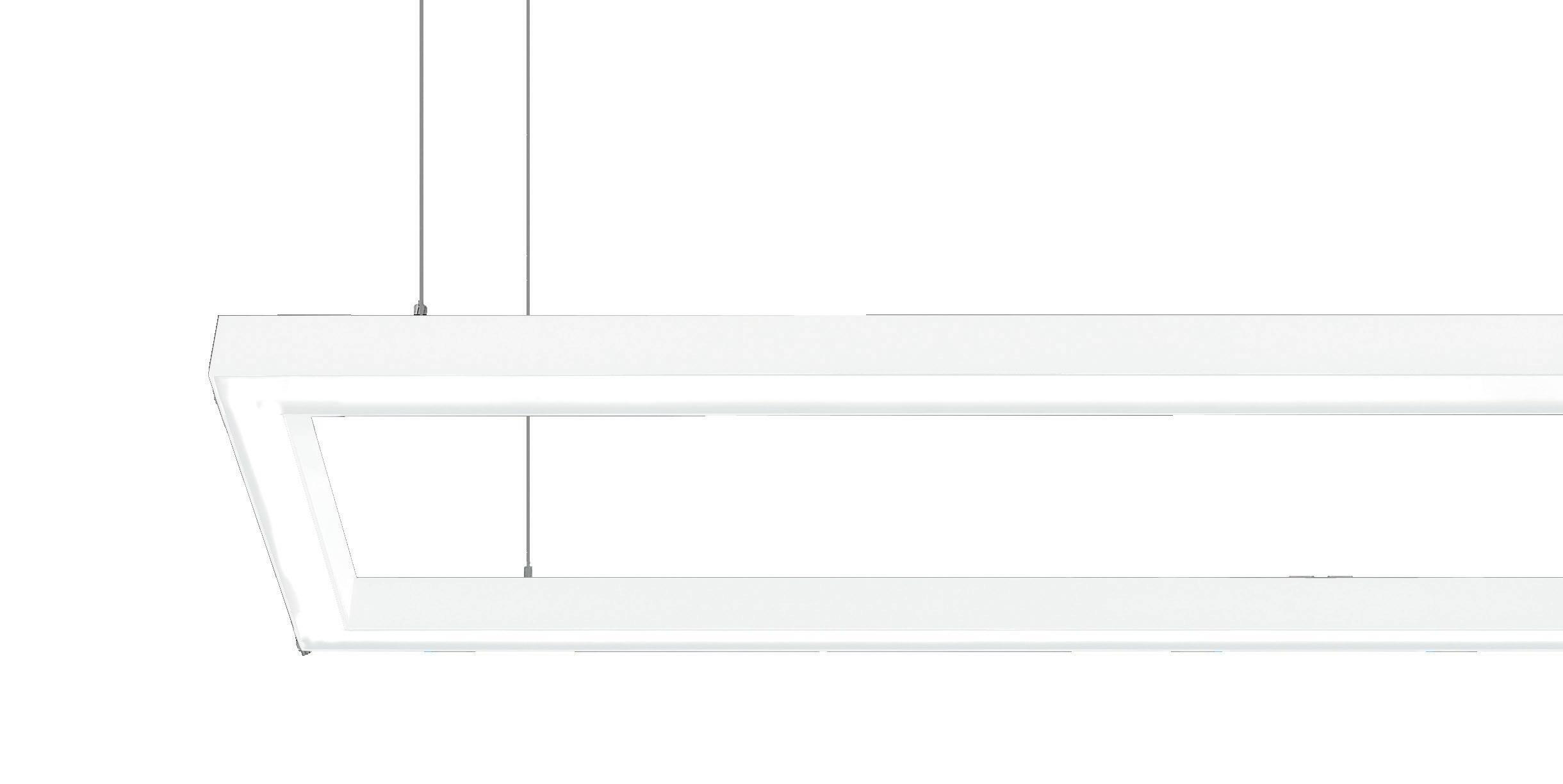

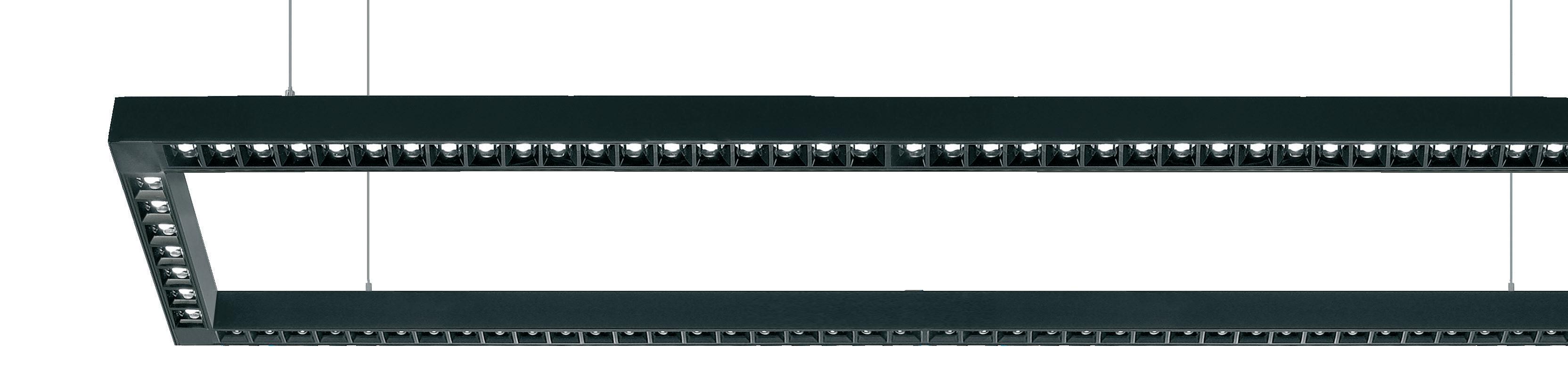

Liset 2.0 “RT” - composiciones rectangulares

Liset 2.0 “RT” - 4D - difusor opal

Liset 2.0 “RT” - 2M+2D - difusor opal + ópticas comfort

LED blanco 1550 9,50 22305110-00

4000K - 5185lm - CRI>80 negro 22305130-00

LED blanco 1550 9,50 22305110-39 51 3000K - 4822lm - CRI>80 negro 22305130-39

Liset 2.0 “RT” - 4M - ópticas comfort - UGR<19

LED blanco 1550 10,00 22305210-00

4000K - 6385lm - CRI>80 negro 22305230-00

LED blanco 1550 10,00 22305210-39 48 3000K - 5938lm - CRI>80 negro 22305230-39

Liset 2.0 - “cuchilla de luz”

Liset 2.0 “cuchilla de luz small”ópticas comfort luz directa + difusor opal luz indirecta CLD LÚMENES DE SALIDA (tq= 25 °C)

LED color peso código W tot K - ølm - CRI

LED blanco 8,50 22307010-00 36 4000K - 4515lm - CRI>80

negro 22307030-00

LED blanco 8,50 22307010-39 36 3000K - 4199lm - CRI>80

negro 22307030-39

Liset 2.0 “cuchilla de luz medium” - luz interior con difusor opal CLD LÚMENES DE SALIDA (tq= 25 °C)

LED color peso código W tot K - ølm - CRI

LED blanco 8,50 22307110-00 42 4000K - 4171lm - CRI>80

negro 22307130-00

LED blanco 8,50 22307110-39 42 3000K - 3880lm - CRI>80

negro 22307130-39

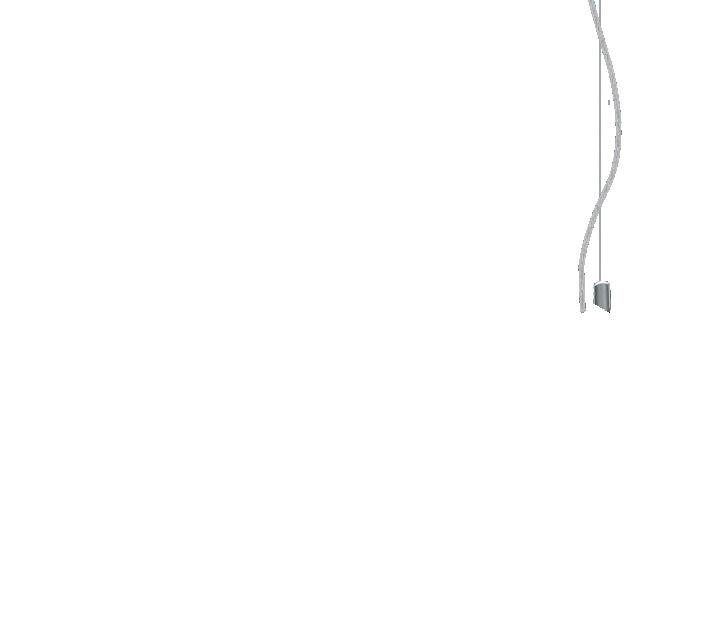

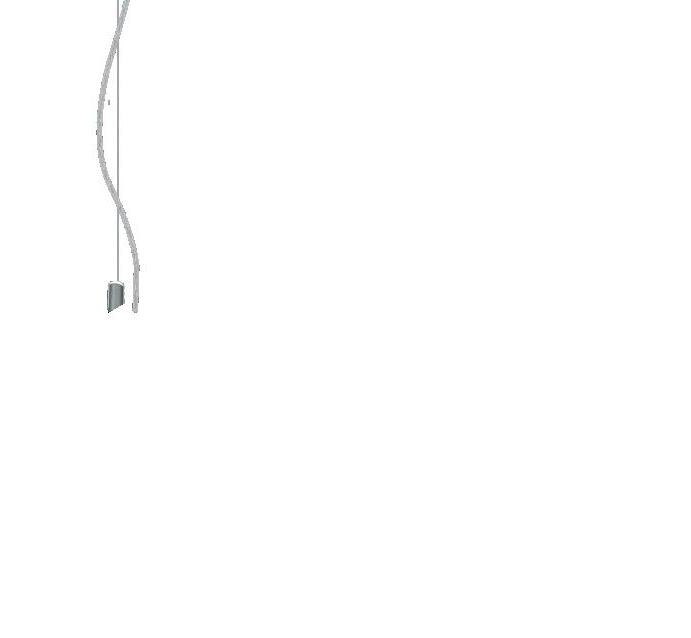

Suspensión simple niquelado 22003166-00

Incluye cable de acero (l=1,75) con un dispositivo para el ajuste milimétrico. Carga máx.: 20 kg.

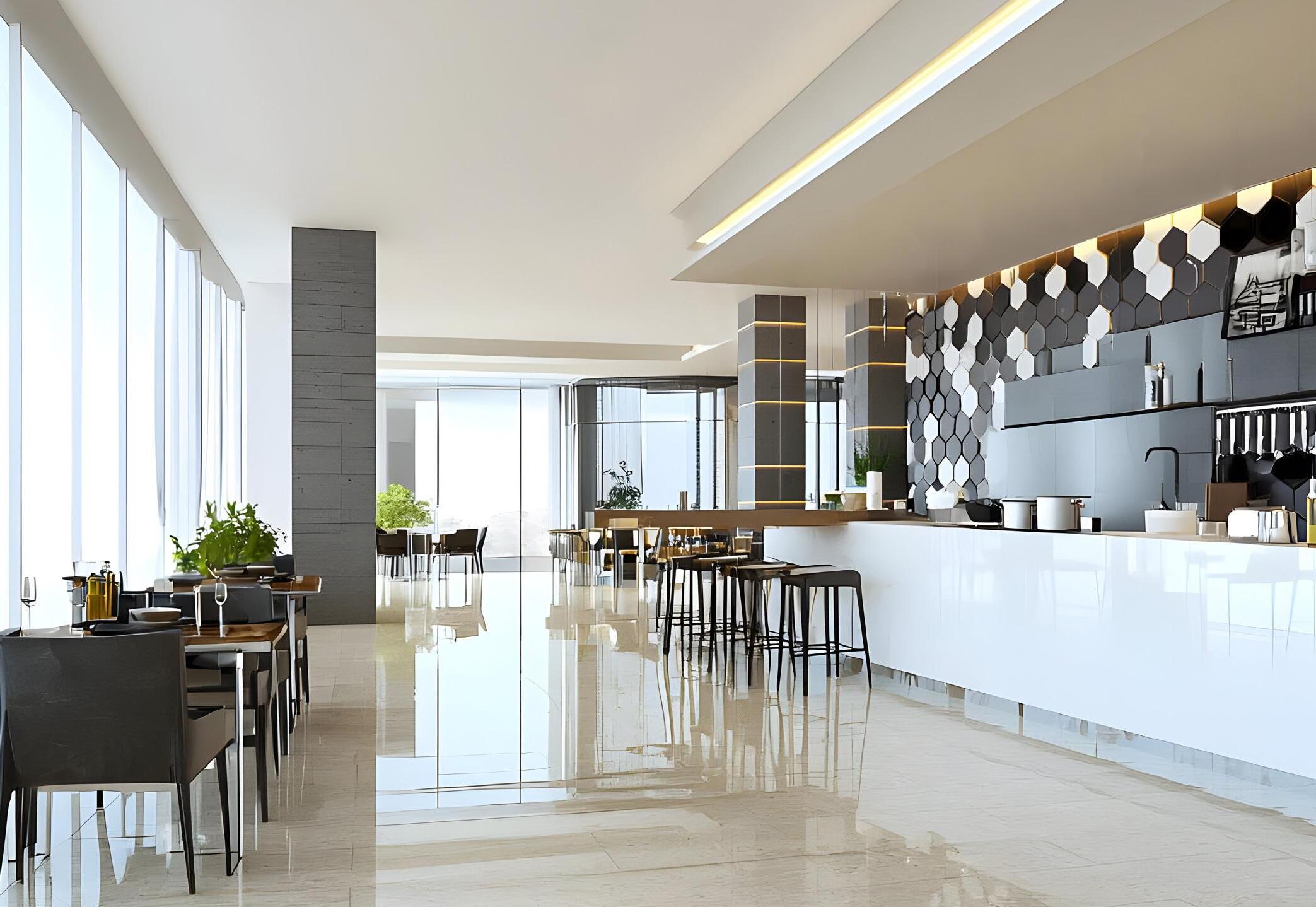

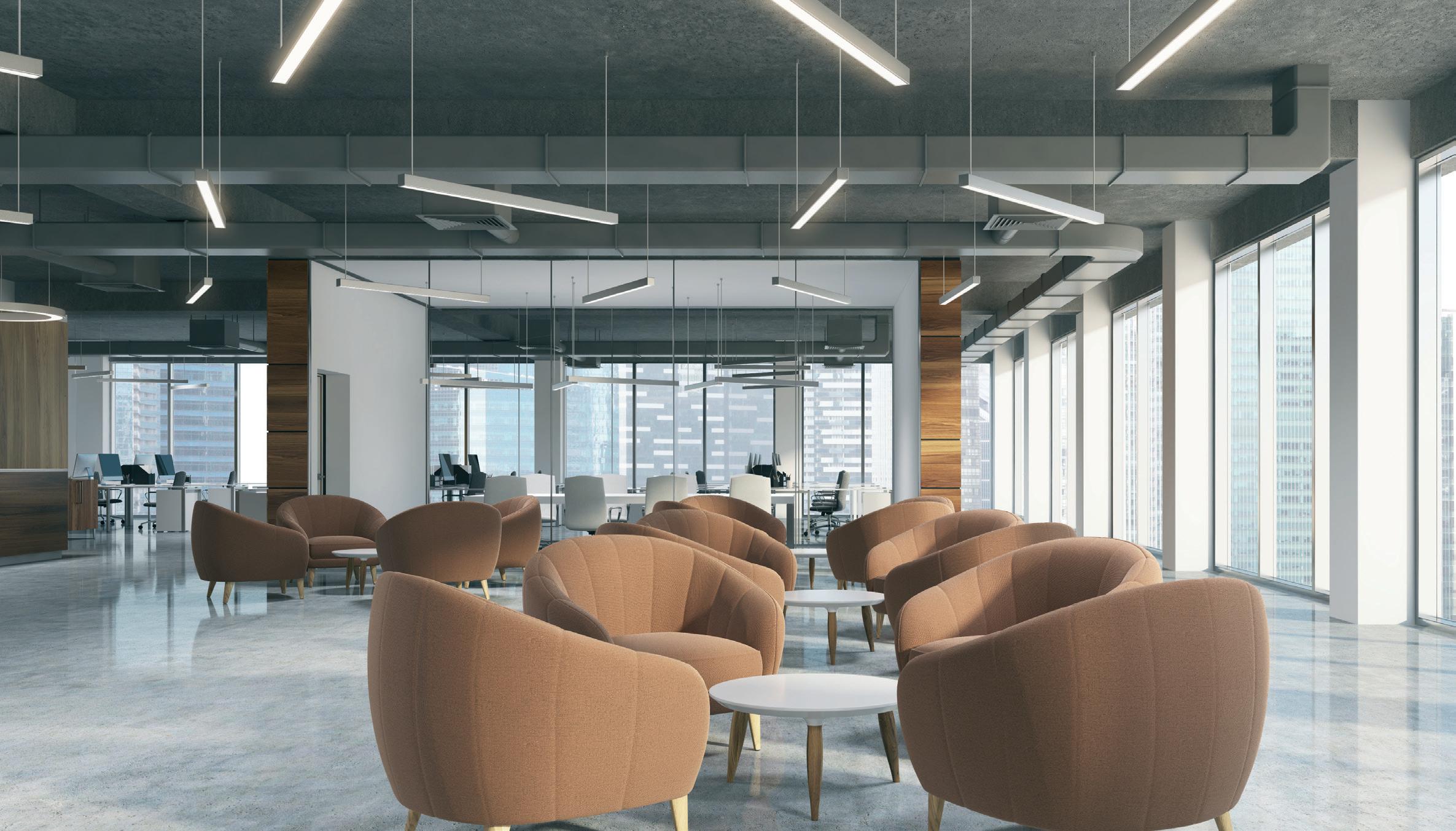

Iluminación de excelencia para ambientes que están de moda.

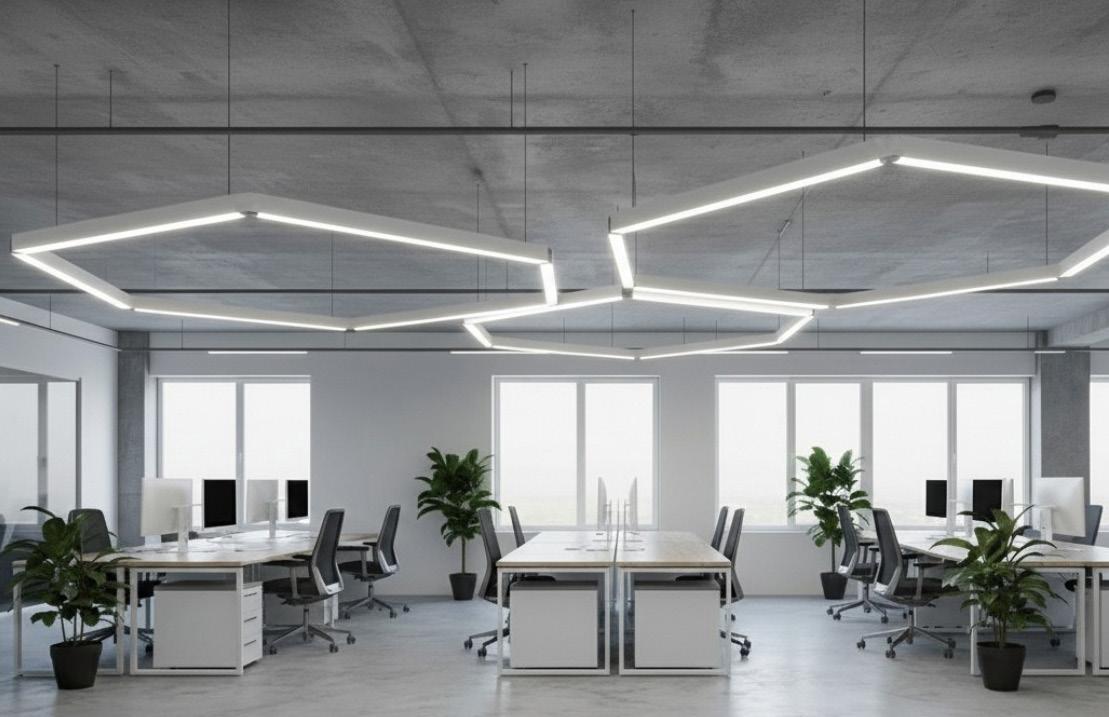

La instalación libre permite crear atmósferas de luz elegantes y sofisticadas.

La geometría depurada de Liset 2.0 se integra perfectamente en cualquier entorno con un diseño moderno y sofisticado.

¡Diseño sin problemas!

negro 22302630-03

blanco 22302610-03

negro 22302634-03

blanco 22302614-03

negro 22302635-03

blanco 22302615-03

¡Los accesorios mecánicos que marcan la diferencia!

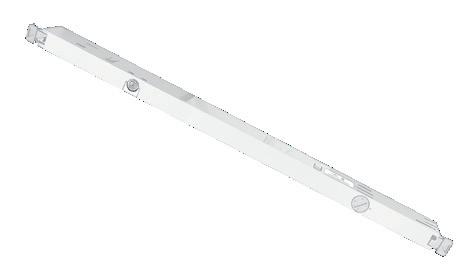

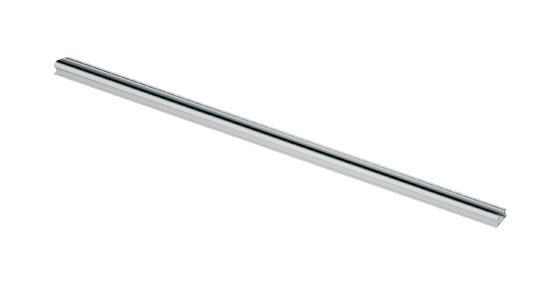

Módulo lineal para la unión en suspensión S 560 mm

Fijación de unión Permite la perfecta alineación mecánica de los perfiles en tira continua.

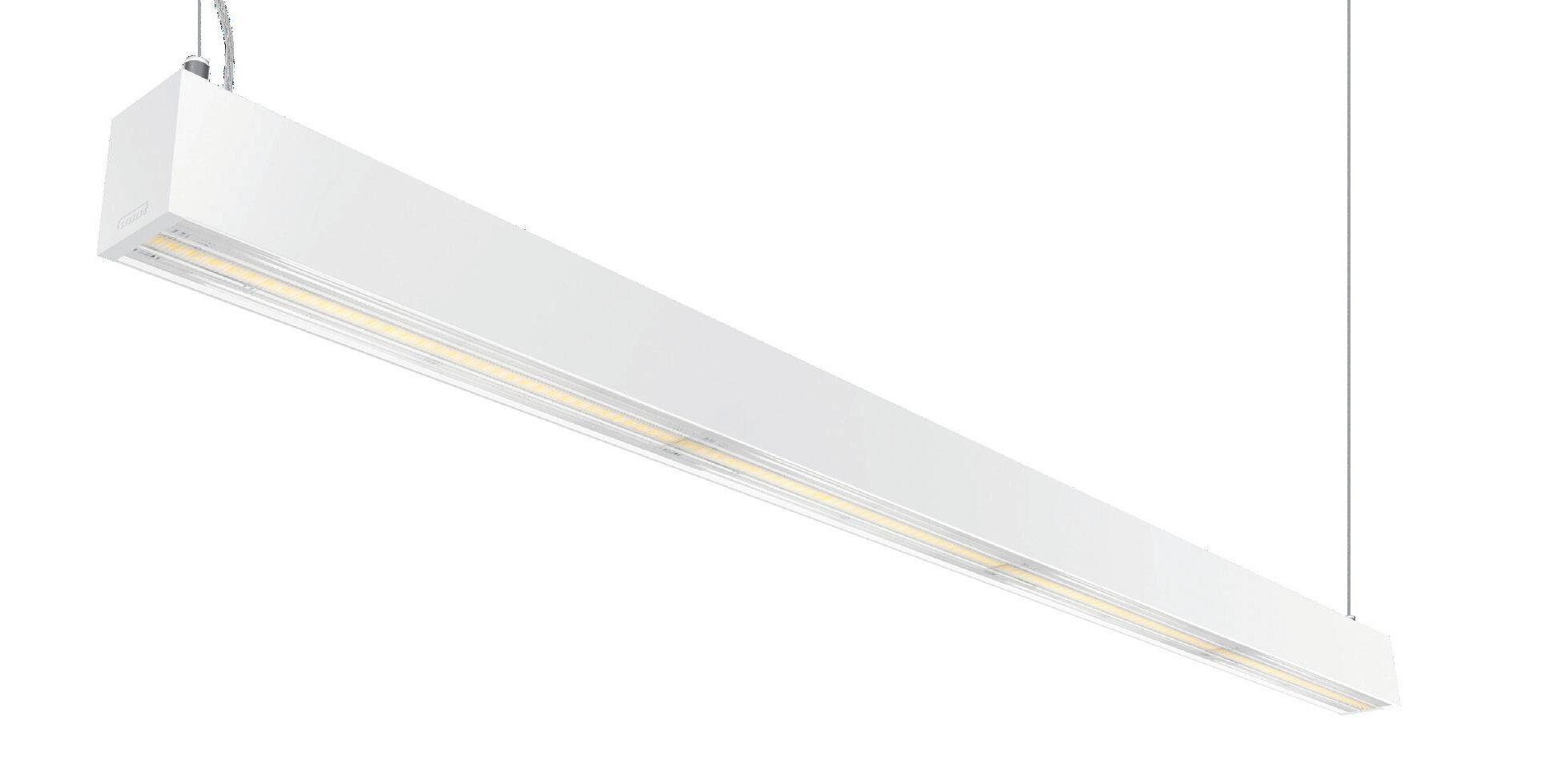

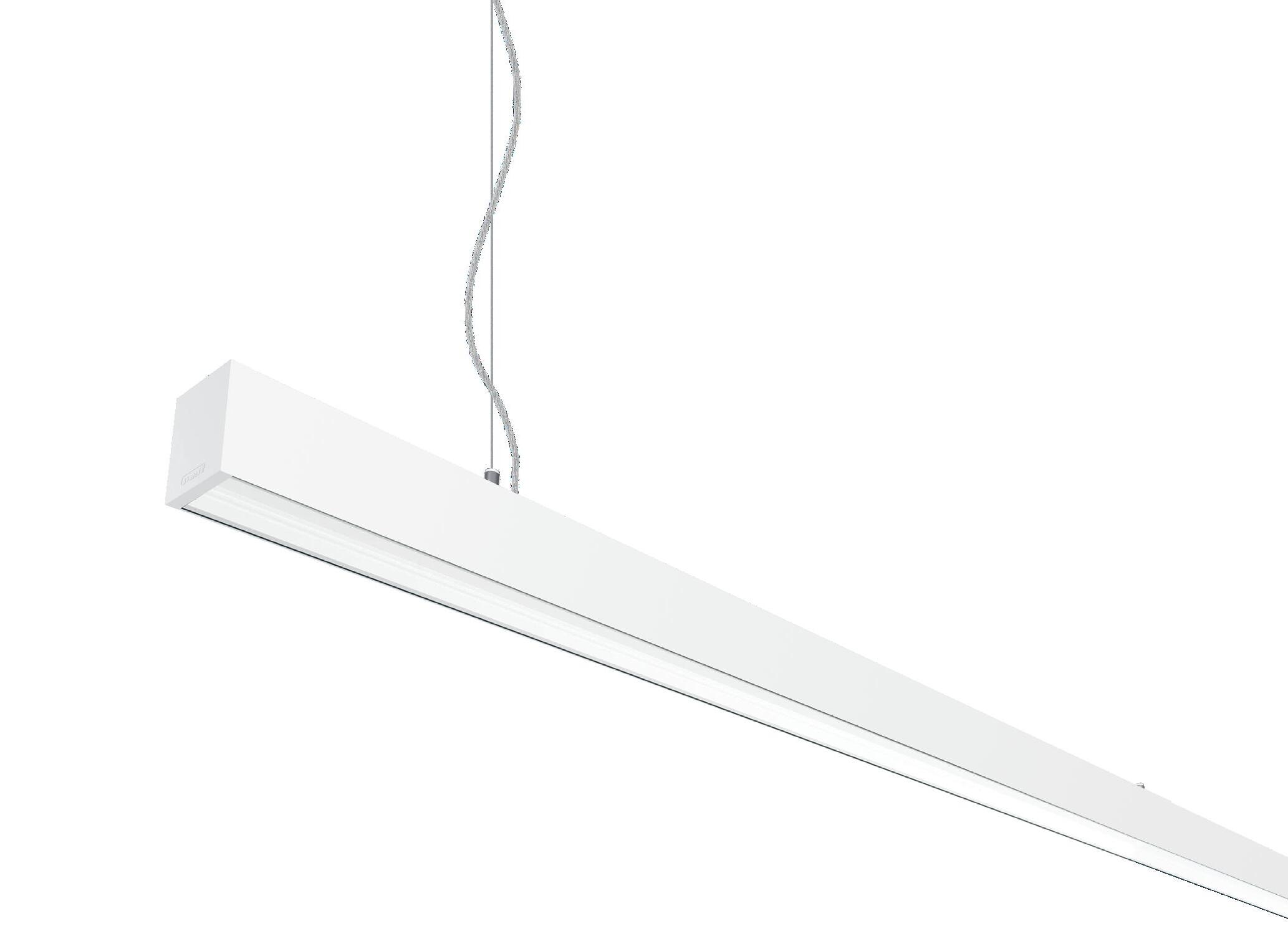

Liset 2.0 HE - suspensión con difusor

LED 4 módulos blanco 2275 5,30 22303407-39

- 6832lm - CRI 80 negro 22303437-39 CLD D-DIG (DALI)

LED 2 módulos blanco 1145 2,70 22303406-1241 26 4000K - 3673lm - CRI 80 negro 22303436-1241

LED 2 módulos blanco 1145 2,70 22303406-3941 26 3000K - 3416lm - CRI 80 negro 22303436-3941

LED 4 módulos blanco 2275 5,30 22303407-1241 52 4000K - 7346lm - CRI 80 negro 22303437-1241

LED 4 módulos blanco 2275 5,30 22303407-3941 52 3000K - 6832lm - CRI 80 negro 22303437-3941

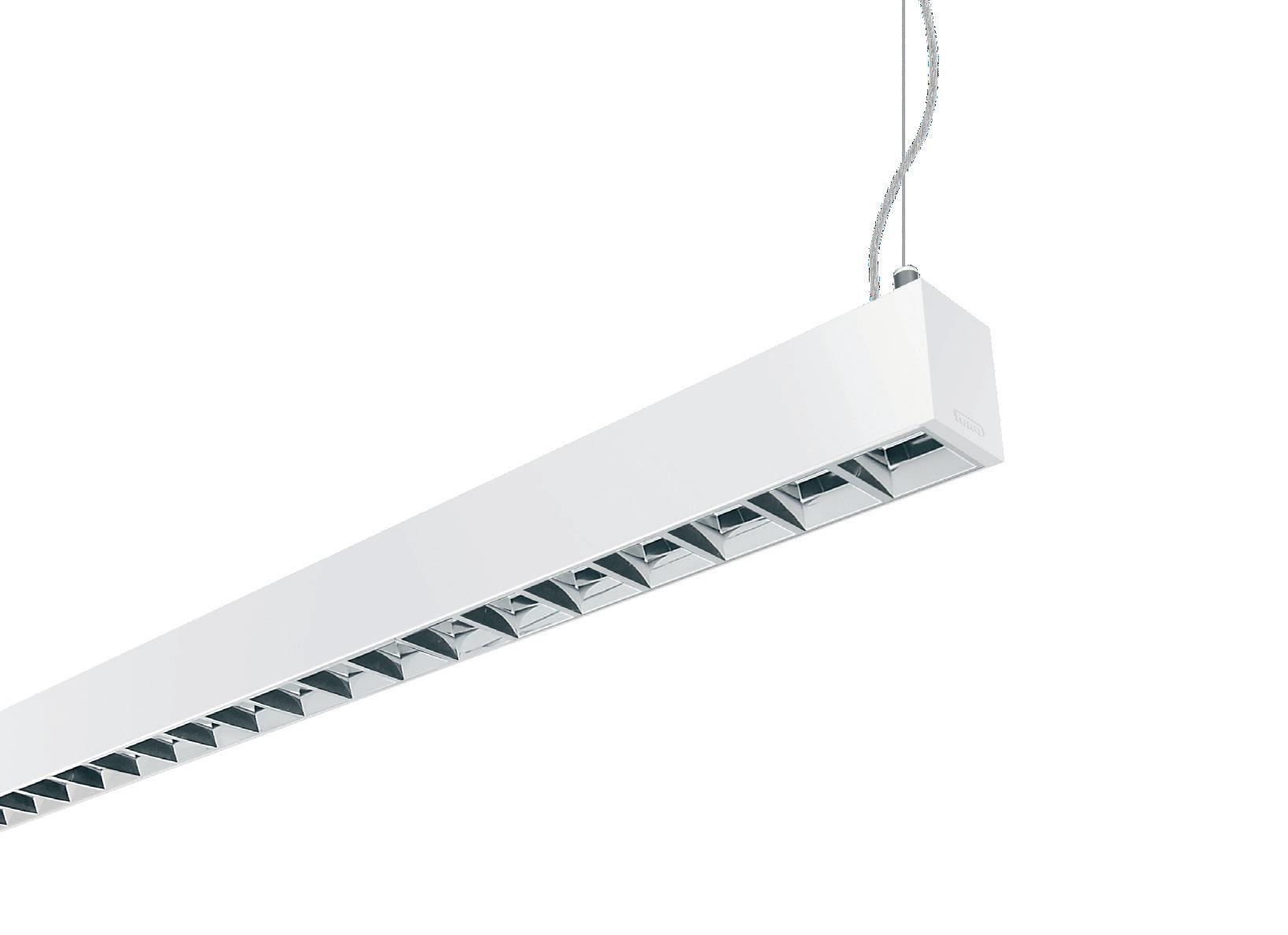

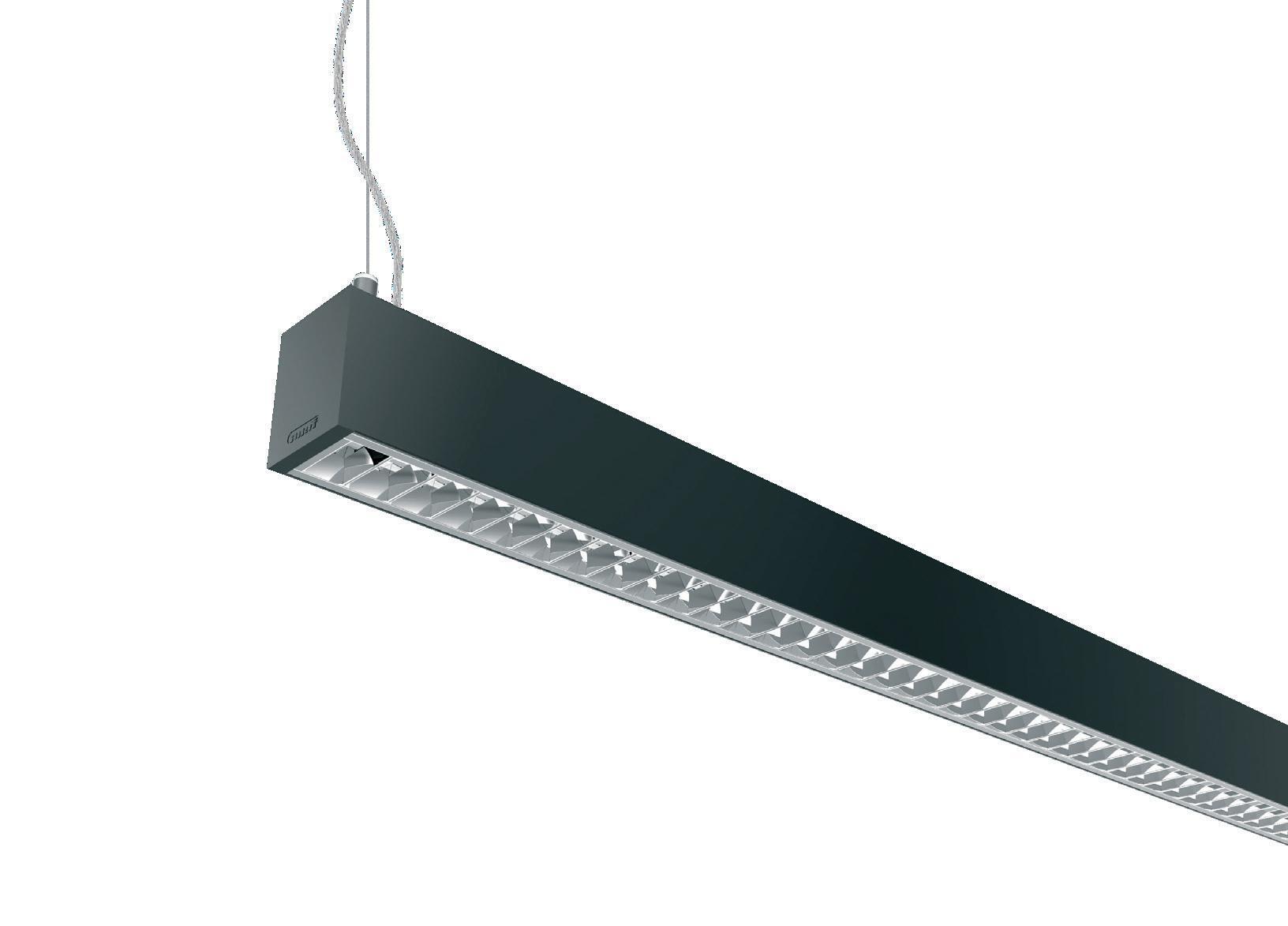

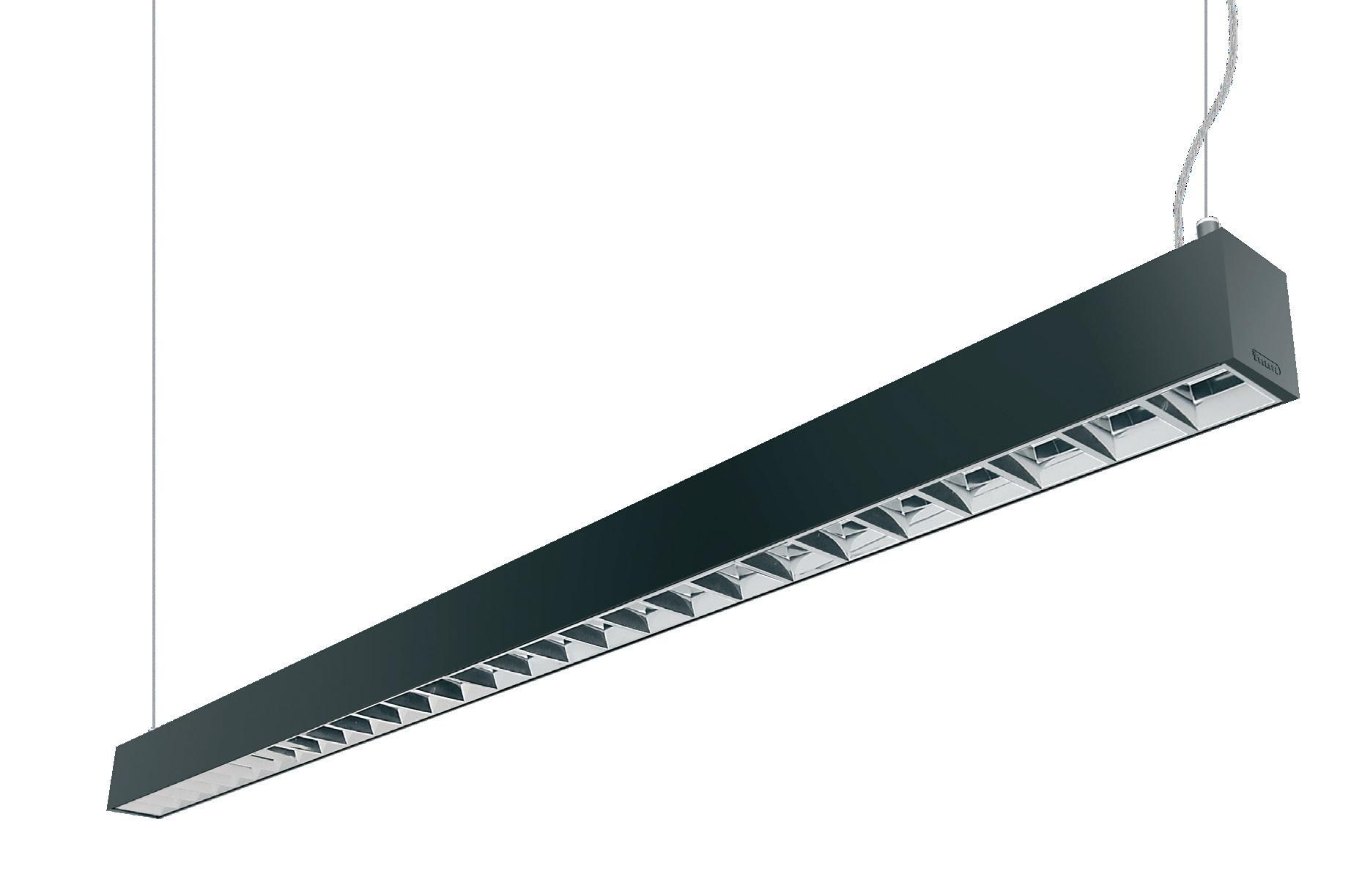

Liset 2.0 HE - suspensión - luz directa - 90° CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1145 2,70 22303008-00 29 4000K - 3336lm - CRI 80 negro 22303038-00

LED 4 módulos blanco 1145 2,70 22303008-39 29 3000K - 3103lm - CRI 80 negro 22303038-39

LED 8 módulos blanco 2275 5,30 22303009-00 56 4000K - 6673lm - CRI 80 negro 22303039-00

LED 8 módulos blanco 2275 5,30 22303009-39 56 3000K - 6206lm - CRI 80 negro 22303039-39 CLD D-DIG (DALI)

LED 4 módulos blanco 1145 2,70 22303008-1241 29 4000K - 3336lm - CRI 80 negro 22303038-1241

LED 4 módulos blanco 1145 2,70 22303008-3941 29 3000K - 3103lm - CRI 80 negro 22303038-3941

LED 8 módulos blanco 2275 5,30 22303009-1241 56 4000K - 6673lm - CRI 80 negro 22303039-1241

LED 8 módulos blanco 2275 5,30 22303009-3941 56 3000K - 6206lm - CRI 80 negro 22303039-3941

Bajo pedido:

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245 o -3945 (3000K)

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Accesorios: ver página 26-27/42-43

Bajo pedido: apertura del haz 60°

Liset 2.0 HE - suspensión con difusor

D-DIG (DALI)

LED 4 módulos blanco 1145 2,70 22303110-1241 29 4000K - 3319lm - CRI 80 negro 22303130-1241

LED 4 módulos blanco 1145 2,70 22303110-3941 29 3000K - 3087lm - CRI 80 negro 22303130-3941

LED 8 módulos blanco 2275 5,30 22303111-1241

4000K - 6638lm - CRI 80 negro 22303131-1241

LED 8 módulos blanco 2275 5,30 22303111-3941 56 3000K - 6174lm - CRI 80 negro 22303131-3941

Liset 2.0 HE - suspensión - luz directa - óptica asimétrica 25° CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1145 2,70 22303208-00 29 4000K - 3091lm - CRI 80 negro 22303238-00

LED 4 módulos blanco 1145 2,70 22303208-39 29 3000K - 2875lm - CRI 80 negro 22303238-39

LED 8 módulos blanco 2275 5,30 22303209-00 56 4000K - 6182lm - CRI 80 negro 22303239-00

LED 8 módulos blanco 2275 5,30 22303209-39 56 3000K - 5794lm - CRI 80 negro 22303239-39 CLD D-DIG (DALI)

LED 4 módulos blanco 1145 2,70 22303208-1241 29 4000K - 3091lm - CRI 80 negro 22303238-1241

LED 4 módulos blanco 1145 2,70 22303208-3941 29 3000K - 2875lm - CRI 80 negro 22303238-3941

LED 8 módulos blanco 2275 5,30 22303209-1241 56 4000K - 6182lm - CRI 80 negro 22303239-1241

LED 8 módulos blanco 2275 5,30 22303209-3941 56 3000K - 5794lm - CRI 80 negro 22303239-3941

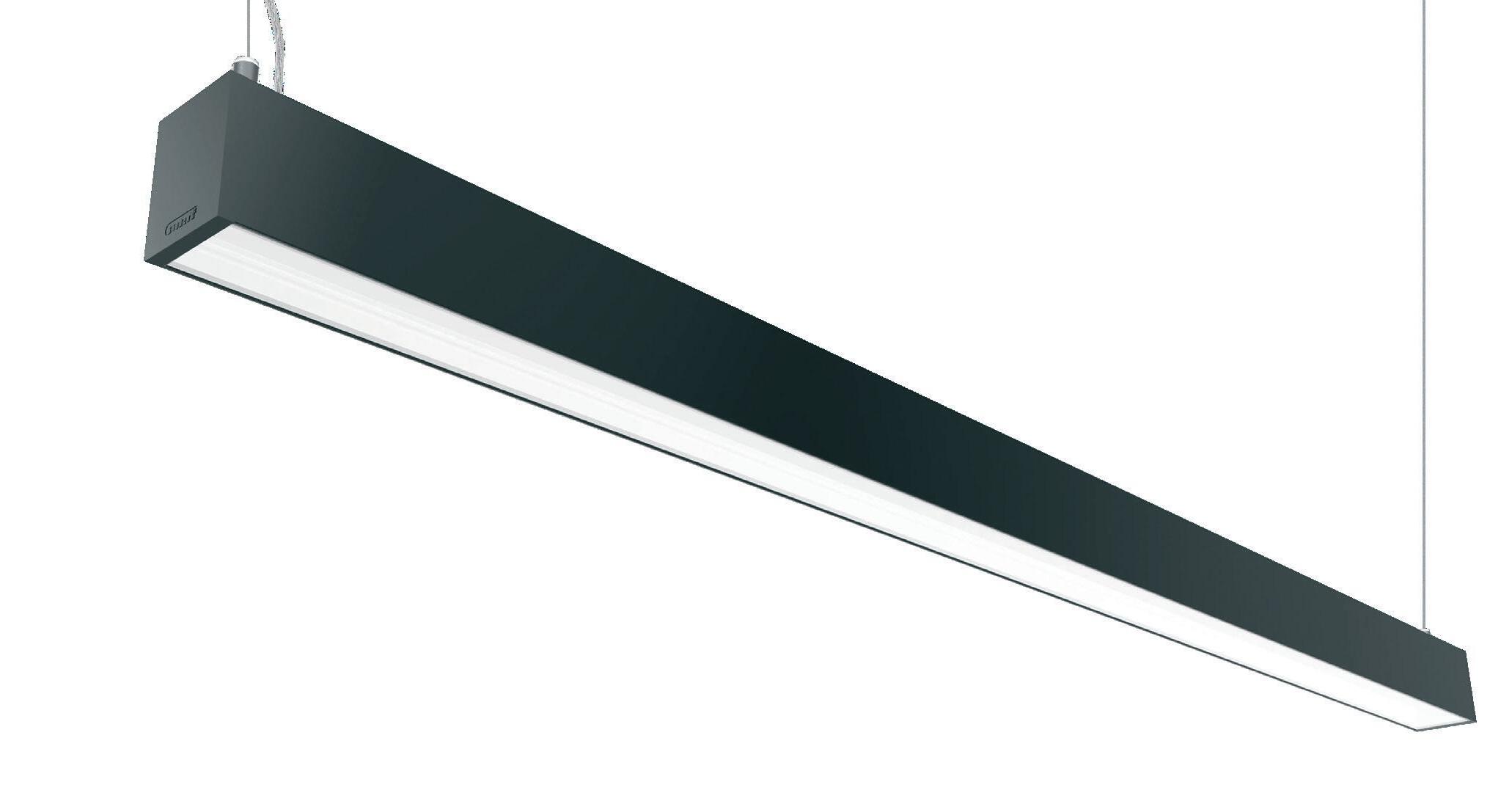

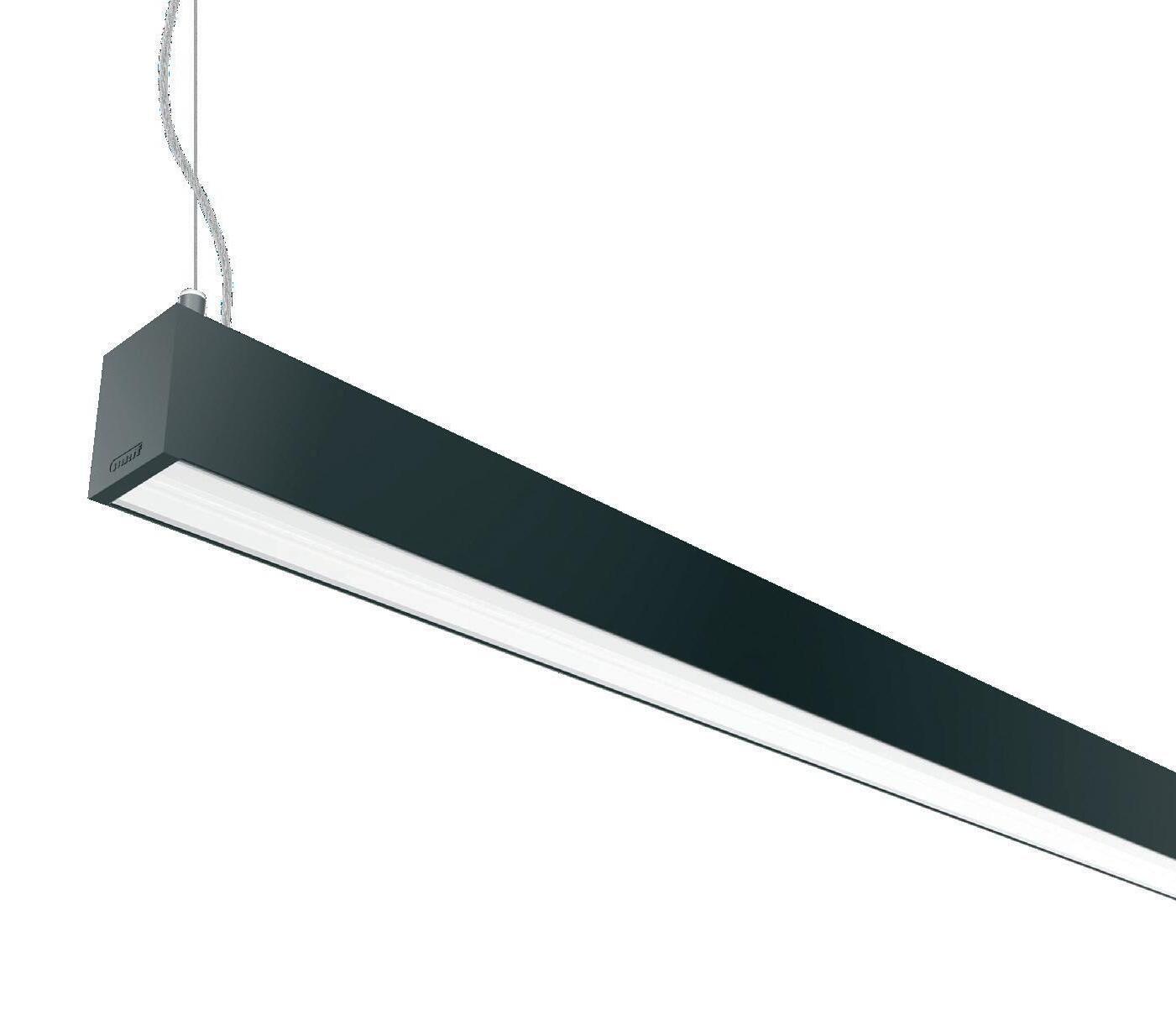

Liset 2.0 - suspensión con difusor

Accesorios: ver página 42-43

LED 5 módulos blanco 1440 3,10 22302209-1241

negro 22302239-1241

LED 8 módulos blanco 2295 4,70 22302210-1241

- 3479lm - CRI

- 5566lm - CRI 80 negro 22302230-1241 Liset 2.0 - suspensión - luz directa/indirecta - difusor de policarbonato CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 5 módulos blanco 1440 4,70 22302211-00 42 4000K - 4157lm - CRI 80 negro 22302231-00

LED 8 módulos blanco 2295 5,10 22302212-00

4000K - 7328lm - CRI 80 negro 22302232-00

CLD D-DIG (DALI)

LED 5 módulos blanco 1440 4,70

22302211-1241 42 4000K - 4157lm - CRI 80 negro 22302231-1241

LED 8 módulos blanco 2295 5,10 22302212-1241 72 4000K - 7328lm - CRI 80 negro 22302232-1241

Bajo pedido:

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -124

• Bajo pedido:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

¡Los accesorios «TODA LUZ» que marcan la diferencia!

Módulo para la unión angular en suspensión «TODA LUZ» 14W 328x328 mm

negro 22302632-00

blanco 22302612-00

Bajo pedido: versión DIMM DALI con el subcódigo -1241

Versión 3000K con el subcódigo -39

Bajo pedido: CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

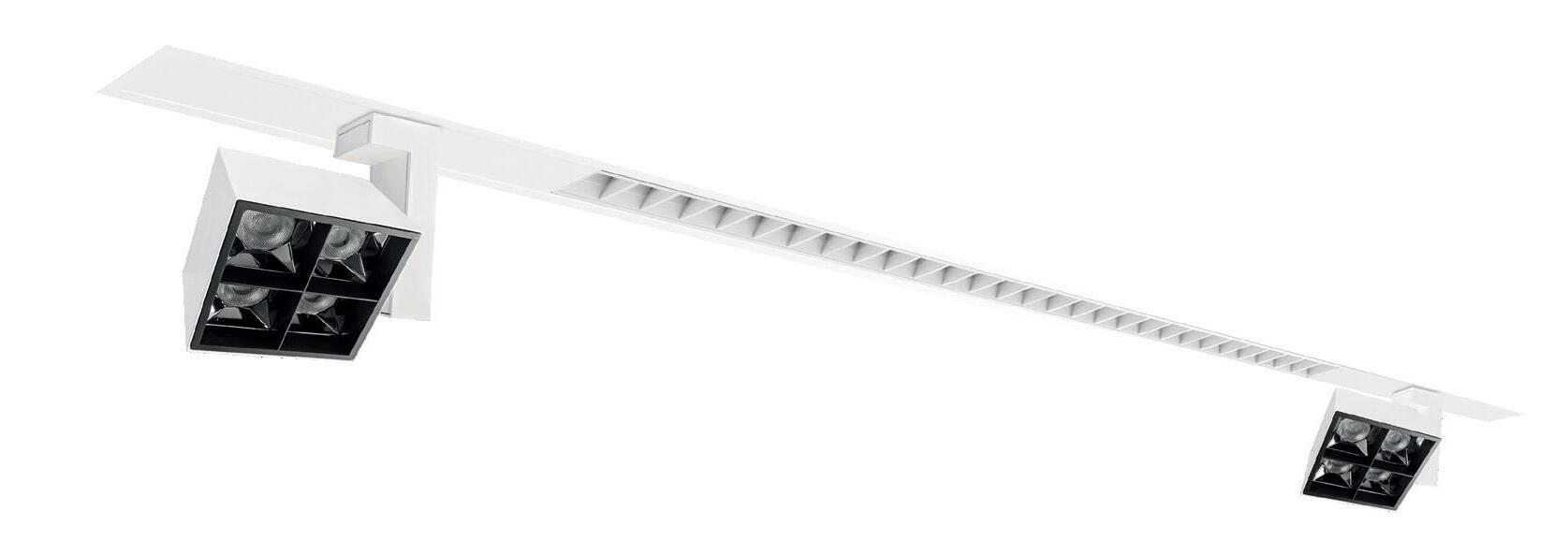

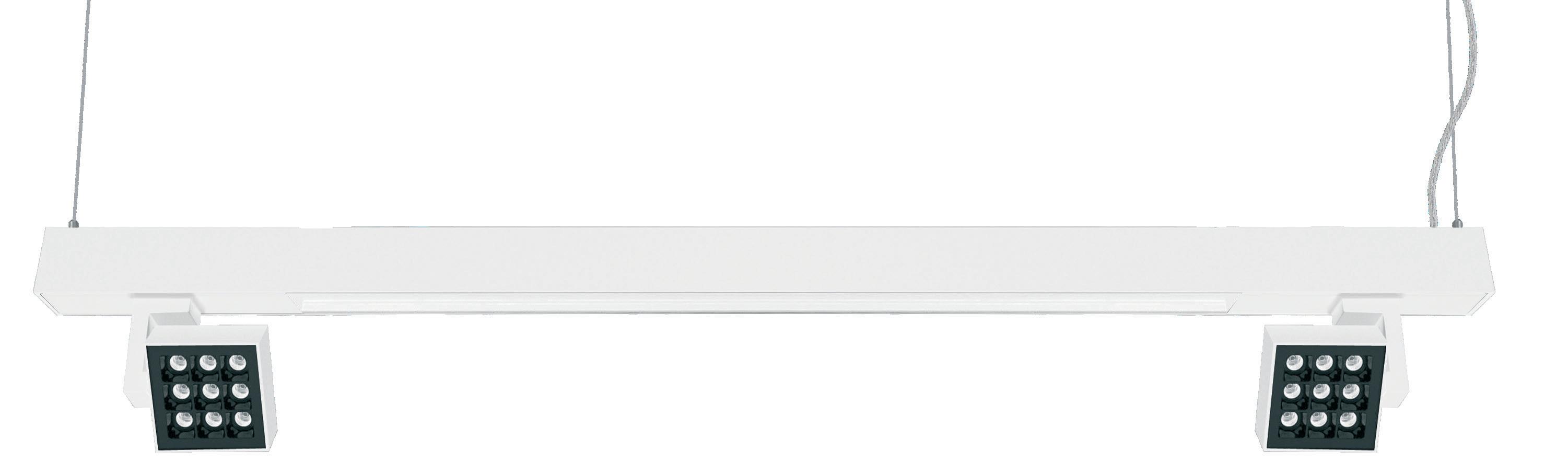

Liset 2.0 - suspensión con difusor - composiciones

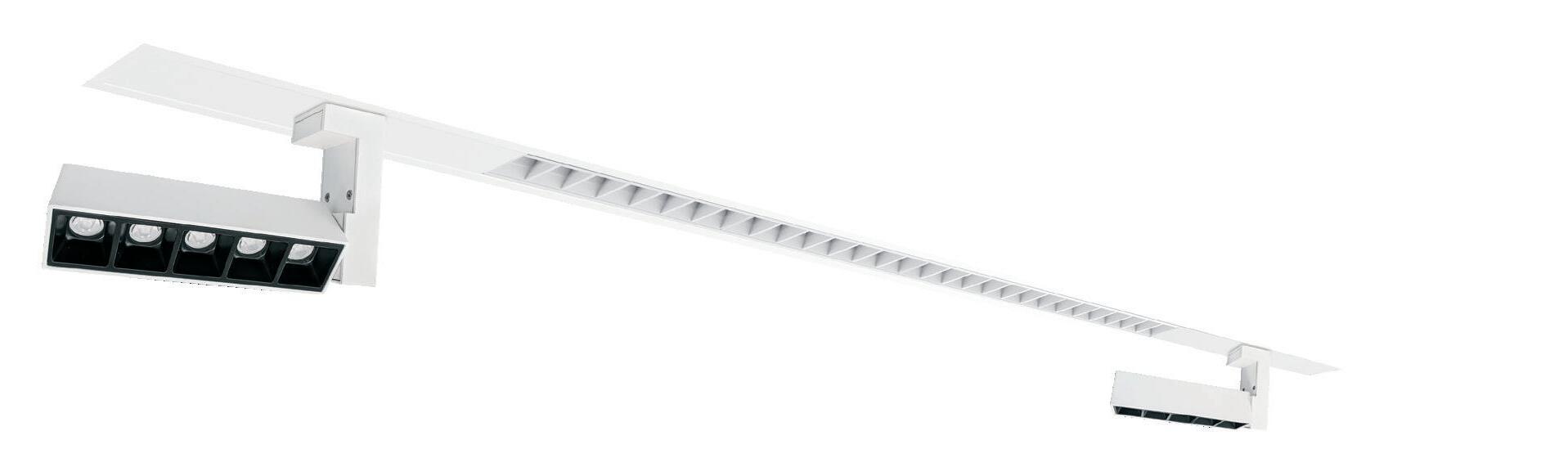

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q CRI 90 - 3000K o 4000K con diferentes aperturas de haz

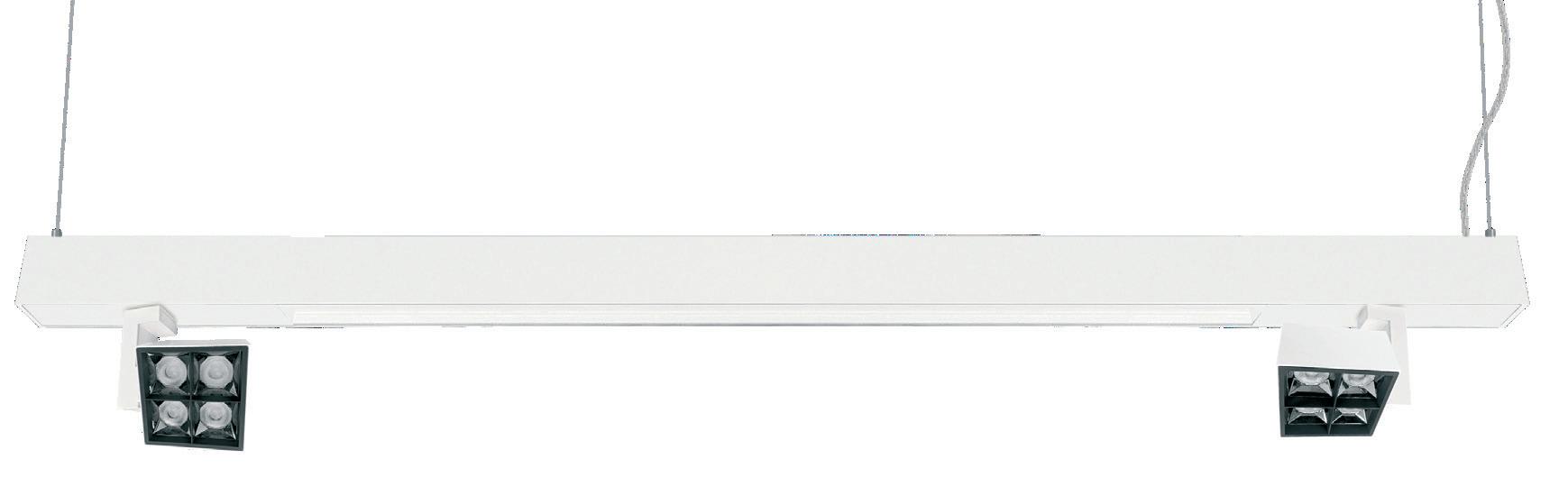

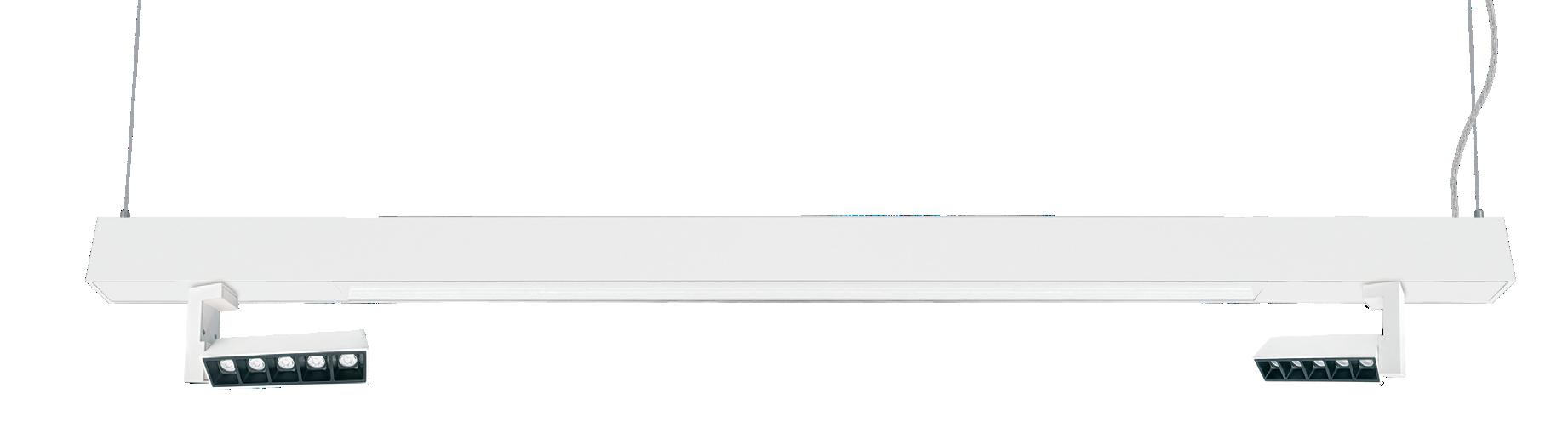

Composición de serie: Liset 2.0 con difusor + 2 módulos con foco de 32° (bajo pedido, foco con haz de 50°). De serie: doble encendido.

Bajo pedido:

• CRI 90 - 3000 K - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q CRI 90 - 3000K o 4000K

Liset 2.0 - suspensión - dark light - UGR<19

22302039-00 LED 8 módulos blanco 2310 4,50

(DALI)

LED 4 módulos blanco 1160 2,50 22302008-1241

- 2700lm - CRI>80 negro 22302038-1241

LED 5 módulos blanco 1455 3,20 22302009-1241 30 4000K - 3240lm - CRI>80

negro 22302039-1241

LED 8 módulos blanco 2310 4,50 22302010-1241 44 4000K - 4752lm - CRI>80 negro 22302030-1241

Bajo pedido:

• CRI 90 - 4000K

• cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - luz directa/indirecta - ópticas dark - UGR<19 CLD LÚMENES DE SALIDA (tq= 25 °C)

LED blanco L (mm) peso código W tot K - ølm - CRI

LED 5 módulos negro 1455 3,30 22302011-00 38 4000K - 4104lm - CRI>80 nero 22302031-00

LED 8 módulos blanco 2310 4,90 22302012-00 73 4000K - 7884lm - CRI>80 nero 22302032-00 CLD D-DIG (DALI)

LED 5 módulos blanco 1455 3,30 22302011-1241 38 4000K - 4104lm - CRI>80 negro 22302031-1241

LED 8 módulos blanco 2310 4,90 22302012-1241 73 4000K - 7884lm - CRI>80 negro 22302032-1241

Bajo pedido:

• CRI 90 - 4000K

• cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

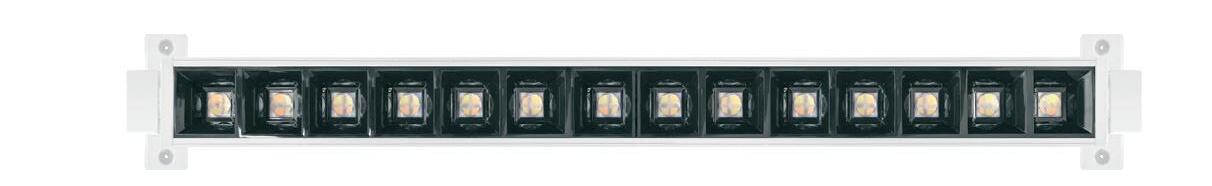

Liset 2.0 - suspensión con ópticas comfort DARK - UGR<19

(DALI)

LED 14 lentes blanco 575 1,70 22303910-1241

LED 28 lentes blanco 1135 3,00 22303911-1241 22

LED 35 lentes blanco 1415 4,00 22303912-1241 30 4000K - 4804lm - CRI>80 - 65° negro 22303932-1241

Bajo pedido:

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

• versión con haz 76°

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - suspensión - luz directa/indirecta - ópticas comfort - DARK - UGR<19 CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 35 lentes blanco 1415 4,50 22303913-00 37 4000K - 5420lm - CRI>80 - 65° negro 22303933-00 CLD D-DIG (DALI)

LED 35 lentes blanco 1415 4,50 22303913-1241

Bajo pedido:

37 4000K - 5420lm - CRI>80 - 65° negro 22303933-1241

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

• versión con haz 76°

Bajo pedido:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - suspensión con ópticas comfort - UGR<19

LED 28 lentes blanco 1135 3,00 22302111-1241

negro 22302131-1241

LED 35 lentes blanco 1415 4,00 22302112-1241

negro 22302132-1241

Bajo pedido: CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

• versión con haz 76°

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - suspensión - luz directa/indirecta - ópticas comfort - UGR<19 CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 35 lentes blanco 1415 4,50 22302113-00 37 4000K - 5177lm - CRI 80 negro 22302133-00 CLD D-DIG (DALI)

LED 35 lentes blanco 1415 4,50 22302113-1241 37 4000K - 5177lm - CRI 80 negro 22302133-1241

Bajo pedido:

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

• versión con haz 76°

Bajo pedido:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

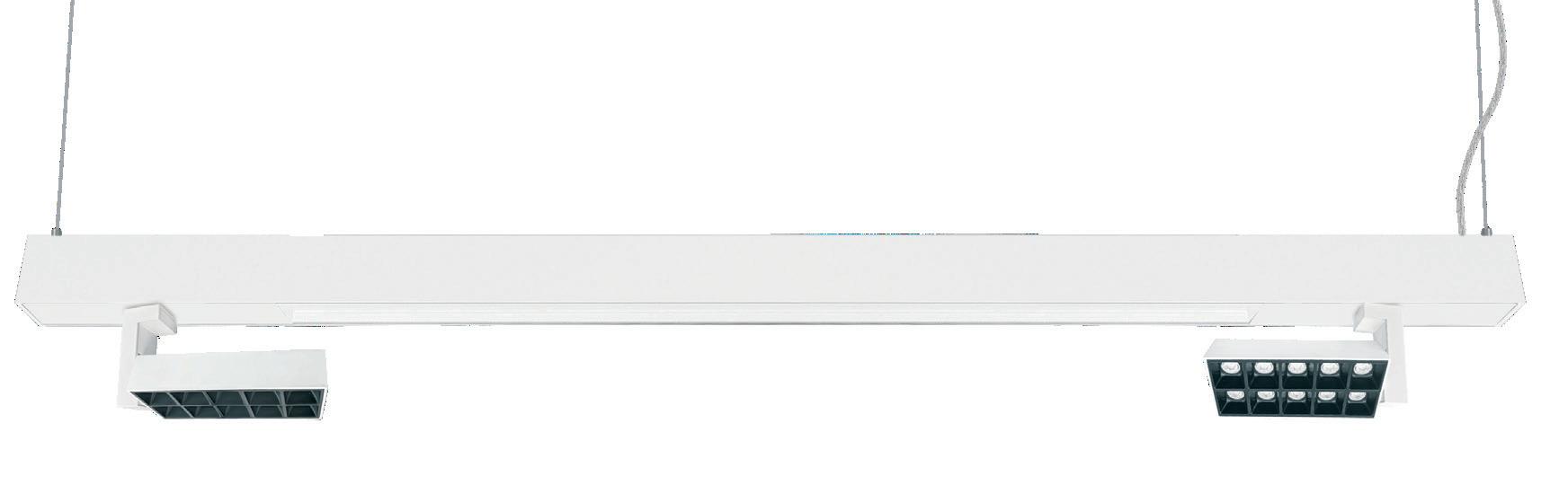

Liset 2.0 - C+H+3M - suspensión - UGR<19

Composición de serie: 3 módulos con óptica comfort negra de 65° (bajo pedido, con haz de 76°).

Bajo pedido:

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

• versión Radar sensor con el subcódigo -19

Liset 2.0 - suspensión con ópticas comfort - UGR<19

2.0 - C+M+2S - suspensión - UGR<19

Composición de serie: Liset 2.0 con óptica confort de negra 65° + 2 módulos con foco de 32° (bajo pedido, con óptica confort de 76° + foco con apertura del haz de 50°).

De serie: doble encendido.

Bajo pedido:

• CRI 90 - 3000K - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Liset 2.0 de suspensión “INFINITY” - sin pantalla difusora

*si se completa con difusor

Se completa con acc:

22028010-00 - 22028030-00

cabeza de cierre

Se completa con acc:

22025843-00

difusor roll

Liset 2.0 “INFINITY” - suspensión - se completa con difusor in roll CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 10 módulos blanco

22307410-0072 60 4000K - 6120lm - CRI 80 negro

2802 5,80

LED 10 módulos blanco 2802 5,80

22307430-0072

22307410-3972

3000K - 5814lm - CRI 80 negro 22307430-3972

Módulo luminoso “INFINITY” que permite, en tira continua, una instalación a toda luz interrupciones luminosas. Se completa con:

• roll de policarbonato ópalo (bajo pedido, según proyecto, disponible roll UGR<19)

• cabeza de cierre

• soportes para la tira continua

De serie: completo con 2 ajustes milimétricos.

Roll de policarbonato ópale

opale L = 30m 22025843-00

Rollo de policarbonato ópalo que se utiliza siempre en Liset 2.0 “INFINITY” para crear tiras continuas “a toda luz”. Bajo pedido, según proyecto disponible rollo prismático UGR<19.

Cabeza de cierre

blanco 22028010-00

negro 22028030-00

Utilizar siempre para cerrar los dos extremos máximos.

Fijación de unión

22025877-00

Permite la perfecta alineación mecánica de los perfiles.

Liset 2.0 - accesorios para la suspensión

Módulo angolar para suspensión

TODA LUZ

Suspensión simple con cable negro 22003138-00 blanco 22003118-00

Incluye cable de acero (L = 100cm) con un dispositivo para el ajuste milimétrico. Carga max: 20 Kg.

Suspensión electrificada con cable negro 22003130-00 blanco 22003190-00

Incluye cable de acero (L = 100cm) con un dispositivo para el ajuste milimétrico y cable de alimentación. Carga máx.:20Kg.

Suspensión simple niquelado 22003166-00

Incluye cable de acero (L=1,75) con un dispositivo para el ajuste milimétrico. Carga máx.: 20 kg.

Módulo linear para suspensión S negro 22385630-03 blanco 22385610-03

Permite la perfecta alineación linear de Liset 2.0

Fijación de unión 22025877-00

Permite la perfecta alineación mecánica de los perfiles.

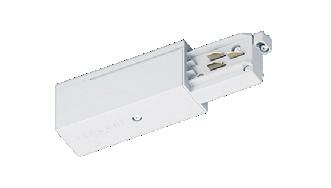

Fijación en suspensión para carriles 3P/5P

negro 3P 22091432-00

blanco 22091412-00

negro 5P 22091432-1241

blanco 22091412-1241

negro 5P 22091432-09

blanco 22091412-09

Incluye cable de acero, adaptador mecánico (2 pcs), adaptador eléctrico con cable de alimentación 3P para Omintrack, 5P DALI para Omintrack Plus, 5P + KIT EM (comprar a parte) para Omintrack Plus.

Módulo linear para suspensión S

Suspensión electrificada 5P negro 22003121-00 blanco 22003120-00

Incluye cable de acero (L = 100cm) y cable de alimentación. Carga máx.:20Kg. Para cableado en EM y DIMM DALI

Suspensión electrificada WIRELESS 5P negro 22003135-00 blanco 22003125-00

Incluye cable de acero (L = 100cm) y cable de alimentación. Carga máx.:20Kg. Para la gestión WIRELESS de las versiones DIMM DALI (Out DALI : Max 7mA).

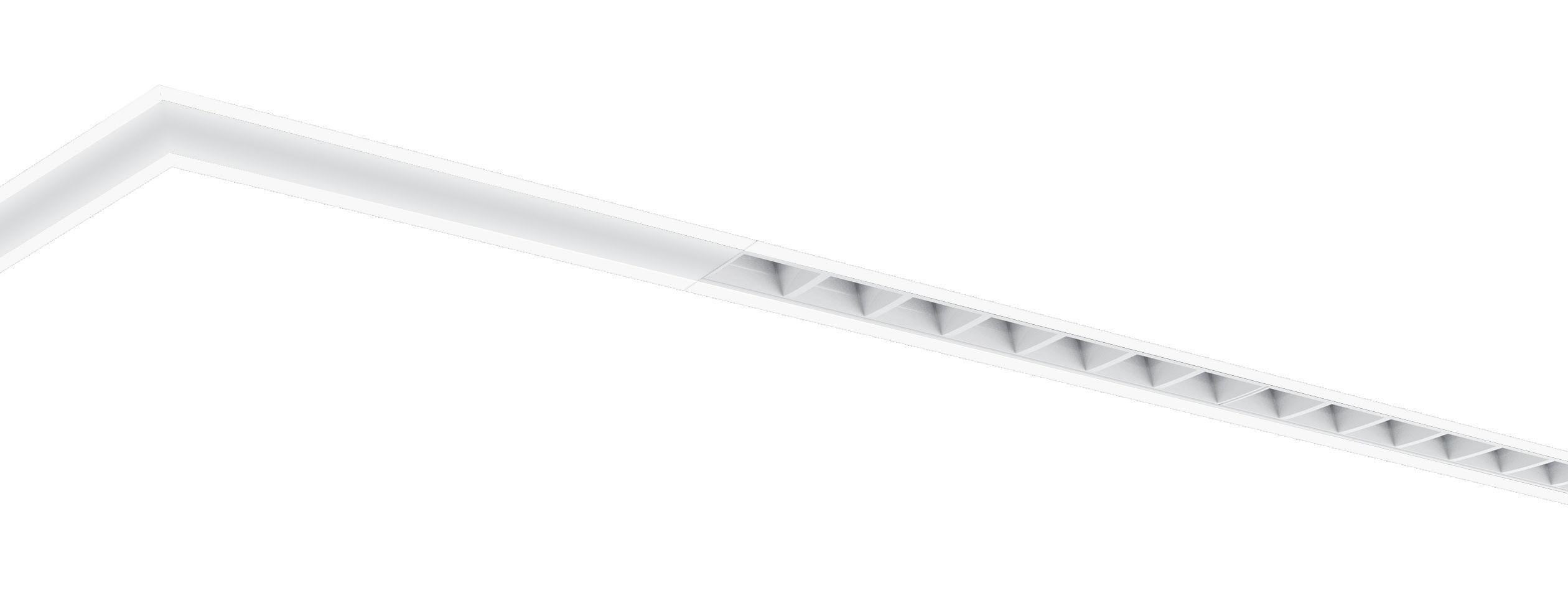

* Módulo angolar para suspensión “TODA LUZ”

negro 22302630-00 14W blanco 22302610-00 14W

Permite la perfecta alineación angolar de Liset 2.0 Bajo pedido: DIMM DALI (-1241). Kg= 1,1.

Solo para la versión Liset 2.0 con difusor opal.

Módulo angolar para suspensión S negro 22302630-03 blanco 22302610-03

Permite la perfecta alineación angolar de Liset 2.0

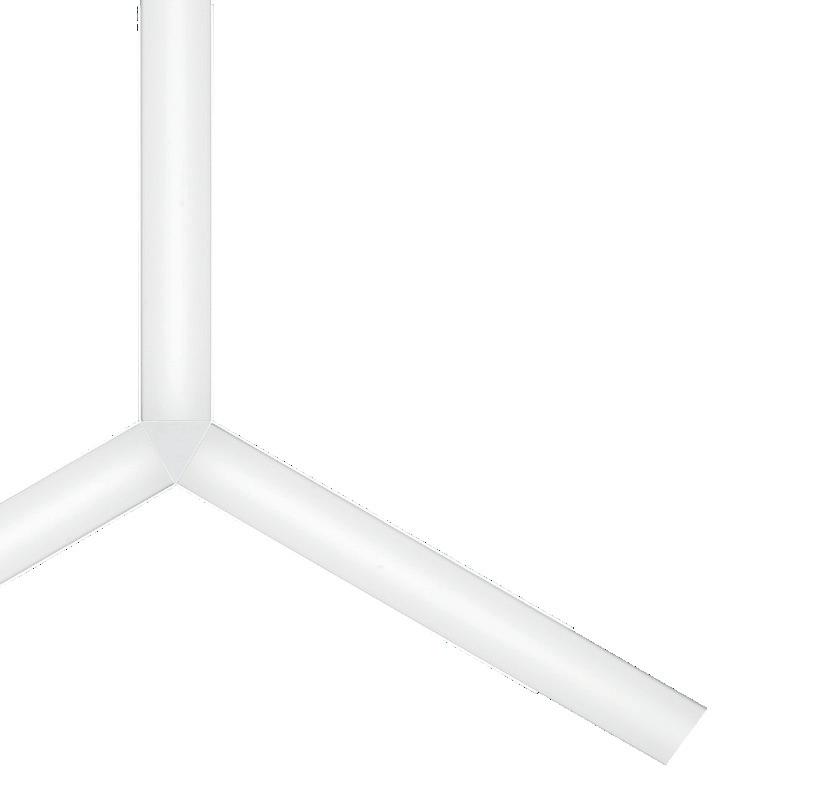

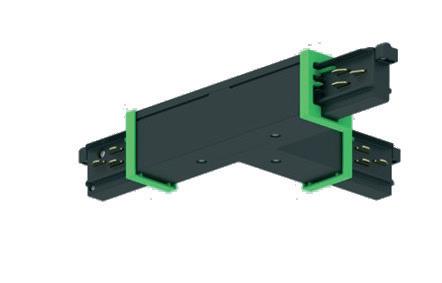

Módulo T angolar para suspensión S

negro 22302634-03 blanco 22302614-03

Permite la perfecta alineación en T angolar de Liset 2.0. Usar con acc. 22025877-00.

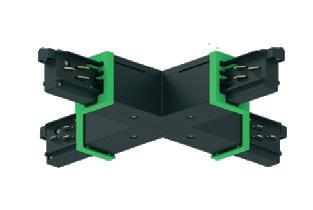

Módulo X angolar para suspensión S

negro 22302635-03 blanco 22302615-03

Permite la perfecta alineación en X angolar de Liset 2.0. Usar con acc. 22025877-00.

Bajo pedido: módulo angolar 120° para suspensión S

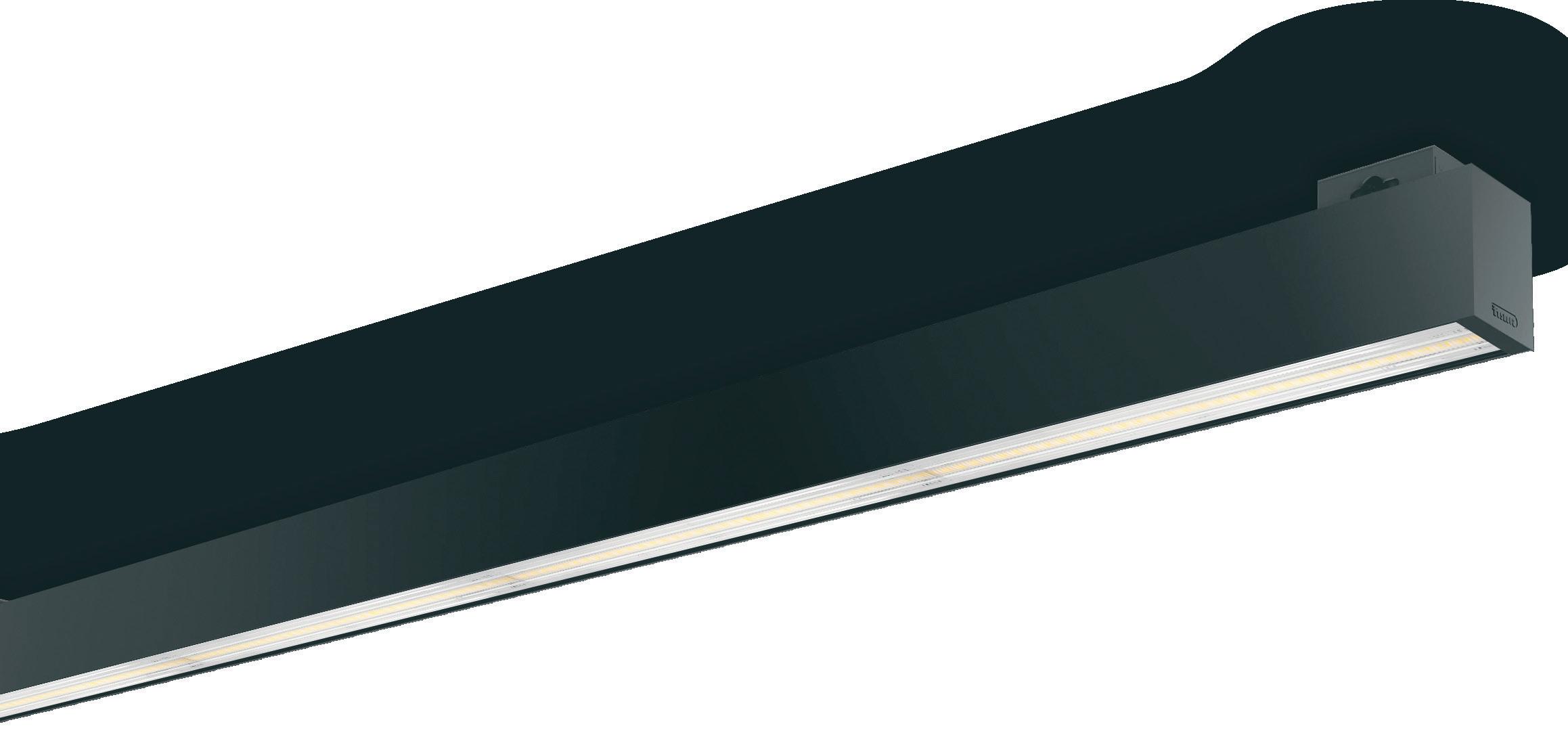

2.0 - plafón/pared

Más fácil imposible!

Liset 2.0 también está disponible en la versión «luminaria de techo».

Son suficientes pocos tacos y el producto ya está instalado.

¡Y eso no es todo! Gracias a los accesorios, es posible recrearse en composiciones artísticas: cuadrados, rectángulos, columna pared-plafón.

¡Los accesorios mecánicos que marcan la diferencia!

Módulo para la unión angular al plafón S 150x150 mm

negro 22302630-03 blanco 22302610-03

T para la unión al plafón S 150x250 mm negro 22302634-03 blanco 22302614-03

X para la unión al plafón S 250x250 mm

Fijación de unión Permite la perfecta alineación mecánica de los perfiles en tira continua.

Liset 2.0 HE - plafón - UGR<19

LED

LED 2 módulos blanco 1145 2,70 22303403-1241 26

negro 22303433-1241

LED 2 módulos blanco 1145 2,70 22303403-3941

negro 22303433-3941

LED 4 módulos blanco 2275 5,30 22303404-1241 52 4000K - 7346lm - CRI 80 negro 22303434-1241

LED 4 módulos blanco 2275 5,30 22303404-3941 52 3000K - 6832lm - CRI 80 negro 22303434-3941

Liset 2.0 HE - plafón - 90° CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1145 2,70 22303003-00 29

- 3336lm - CRI 80 negro 22303033-00

LED 4 módulos blanco 1145 2,70 22303003-39 29 3000K - 3103lm - CRI 80 negro 22303033-39

LED 8 módulos blanco 2275 5,30 22303004-00 56 4000K - 6673lm - CRI 80 negro 22303034-00

LED 8 módulos blanco 2275 5,30 22303004-39 56 3000K - 6206lm - CRI 80 negro 22303034-39 CLD D-DIG (DALI)

LED 4 módulos blanco 1145 2,70 22303003-1241 29 4000K - 3336lm - CRI 80 negro 22303033-1241

LED 4 módulos blanco 1145 2,70 22303003-3941 29 3000K - 3103lm - CRI 80 negro 22303033-3941

LED 8 módulos blanco 2275 5,30 22303004-1241 56

-

- CRI 80 negro 22303034-1241

LED 8 módulos blanco 2275 5,30 22303004-3941 56 3000K - 6206lm - CRI 80 negro 22303034-3941

Bajo pedido:

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

Bajo pedido: natural light wood, natural dark wood

smooth: silver, anodic ice, golden beach, bronze

Bajo pedido: apertura del haz 60°

Liset 2.0 HE - plafón con difusor

(DALI)

LED 4 módulos blanco 1145 2,70 22303104-1241

negro 22303134-1241

LED 4 módulos blanco 1145 2,70 22303104-3941

negro 22303134-3941

LED 8 módulos blanco 2275 5,30 22303105-1241

negro 22303135-1241

LED 8 módulos blanco 2275 5,30 22303105-3941

negro 22303135-3941

3000K - 3087lm - CRI 80

- 6638lm - CRI

- 6174lm - CRI 80

Liset 2.0 HE - plafón - óptica asimétrica 25° CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1145 2,70 22303203-00

negro 22303233-00

LED 4 módulos blanco 1145 2,70 22303203-39

negro 22303233-39

LED 8 módulos blanco 2275 5,30 22303204-00

4000K - 3091lm - CRI 80

- 2875lm - CRI 80

- 6182lm - CRI 80 negro 22303234-00

LED 8 módulos blanco 2275 5,30 22303204-39

- 5794lm - CRI 80 negro 22303234-39

CLD D-DIG (DALI)

LED 4 módulos blanco 1145 2,70 22303203-1241 29 4000K - 3091lm - CRI 80 negro 22303233-1241

LED 4 módulos blanco 1145 2,70 22303203-3941

negro 22303233-3941

LED 8 módulos blanco 2275 5,30 22303204-1241

negro 22303234-1241

- 2875lm - CRI 80

4000K - 6182lm - CRI 80

LED 8 módulos blanco 2275 5,30 22303204-3941 56 3000K - 5794lm - CRI 80

negro 22303234-3941

Liset 2.0 - plafón con difusor

Accesorios: ver página 46-47

LED

CLD D-DIG (DALI)

LED 4 módulos blanco 1155 2,50

negro 22302233-1241

LED 4 módulos blanco 1155 2,50

negro 22302233-3941

LED 5 módulos blanco 1440 3,10 22302204-1241 35 4000K - 3479lm - CRI 80 negro 22302234-1241

LED 5 módulos blanco 1440 3,10 22302204-3941

negro 22302234-3941

LED 8 módulos blanco 2295 4,70

- 3263lm - CRI

22302205-1241 55 4000K - 5566lm - CRI 80 negro 22302235-1241

LED 8 módulos blanco 2295 4,70 22302205-3941 55 3000K - 5177lm - CRI 80 negro 22302235-3941

Bajo pedido: CRI 90 - 3000K y 4000K

• cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

¡Los accesorios «TODA LUZ» que marcan la diferencia!

Módulo para la unión angular empotrada «TODA LUZ» 14W 328x328 mm

negro 22302631-00

blanco 22302611-00

Bajo pedido: versión DIMM DALI con el subcódigo -1241 Versión 3000K con el subcódigo -39

Bajo pedido:

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Liset 2.0 - plafón con difusor - composición

Composición de serie: Liset 2.0 con difusor + 2 módulos con foco de 32° (bajo pedido, foco con haz de 50°). De serie: doble encendido.

Bajo pedido:

CRI 90 - 3000K - 4000K

• versión 3000K con el subcódigo -39

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q CRI 90 - 3000K o 4000K con diferentes aperturas de haz

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q CRI 90 - 3000K o 4000K

Liset 2.0 - plafón dark light - UGR<19

2.0 - plafón - ópticas Dark - UGR<19

Accesorios: ver página 46-47

LED 5 módulos blanco 1455 3,20 22302004-1241

- 3240lm - CRI>80 negro 22302034-1241

LED 8 módulos blanco 2310 4,50 22302005-1241

302035-1241

Bajo pedido:

• CRI 90 - 4000K

• cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - plafón con óptica comfort DARK

LED

LED 35 lentes blanco 1415 4,00

Bajo pedido:

• versión 3000K con el subcódigo -39.

• CRI 90 - 3000K y 4000K

• cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

• versión con haz 76°

Bajo pedido: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - plafón con óptica comfort - UGR<19

LED

LED 14 lentes blanco 575 1,70

LED 28 lentes blanco 1135 3,00 22302105-1241

negro 22302135-1241

LED 28 lentes blanco 1135 3,00 22302105-3941

negro 22302135-3941

LED 35 lentes blanco 1415 4,00 22302106-1241

negro 22302136-1241

LED 35 lentes blanco 1415 4,00 22302106-3941

negro 22302136-3941

Bajo pedido:

• CRI 90 - 3000K y 4000K

• cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K).

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

• versión con haz 76°

Bajo pedido:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - B+H+3M - plafón - UGR<19

CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED

negro 22302432-00

D-DIG (DALI)

LED blanco 2015 4,90 22302412-1241

negro 22302432-1241

-

Composición de serie: 3 módulos con óptica comfort negra de 65° (bajo pedido, con haz de 76°).

Bajo pedido:

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

• Radar sensor: con el subcódigo -19

Liset 2.0 - OR3 - orientable plafón/pared - ópticas comfort - UGR<19

CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 14 lentes blanco 575 2,10 22304110-00 18 4000K - 2486lm - CRI 80 - 65° negro 22304130-00

LED 14 lentes blanco 575 2,10 22304110-39 18 3000K - 2405lm - CRI 80 - 65° negro 22304130-39

Bajo pedido:

• CRI 90 - 4000K

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K)

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión con haz 76°

Liset 2.0 - plafón con óptica comfort - composición - UGR<19

Composición de serie: Liset 2.0 con óptica confort negra de 65° + 2 módulos con foco de 32° (bajo pedido, con óptica confort de 76° + foco con apertura del haz de 50°). De serie: doble encendido.

Bajo pedido:

• CRI 90 - 3000K - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q CRI 90 - 3000K o 4000K con diferentes aperturas de haz

Liset

2.0 - B+M+2S - plafón - UGR<19

cuerpo L (mm) peso código W tot K - ølm - CRI -

CLD D-DIG (DALI)

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q

CRI 90 - 3000K o 4000K

Liset 2.0 de pared con difusor

Liset 2.0 - pared - difusor opal luz directa CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 2 módulos blanco 585 1,80 22303510-00 14 4000K - 1250lm - CRI>80 negro 22303530-00

LED 2 módulos blanco 585 1,80 22303510-39 14 3000K - 1202lm - CRI>80 negro 22303530-39

Liset 2.0 - pared - difusor opal luz directa/indirecta CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 2+2 módulos blanco 585 2,10 22303610-00 28 4000K - 2530lm - CRI>80 negro 22303630-00

LED 2+2 módulos blanco 585 2,10 22303610-39 28 3000K - 2404lm - CRI>80 negro 22303630-39

Equipados con soportes para aplicación en la pared.

Bajo pedido:

• CRI 90 - 3000K y 4000K

• versión DIMM-DALI con subcódigo -1241 (4000K) o -3941 (3000K)

• versión PUSH-DIMM con subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con subcódigo -09 (4000K) o -0928 (3000K) - versiones 1155mm

• versión EM 3h con subcódigo -31 (4000K) o -3957 (3000K) - versiones 1155mm

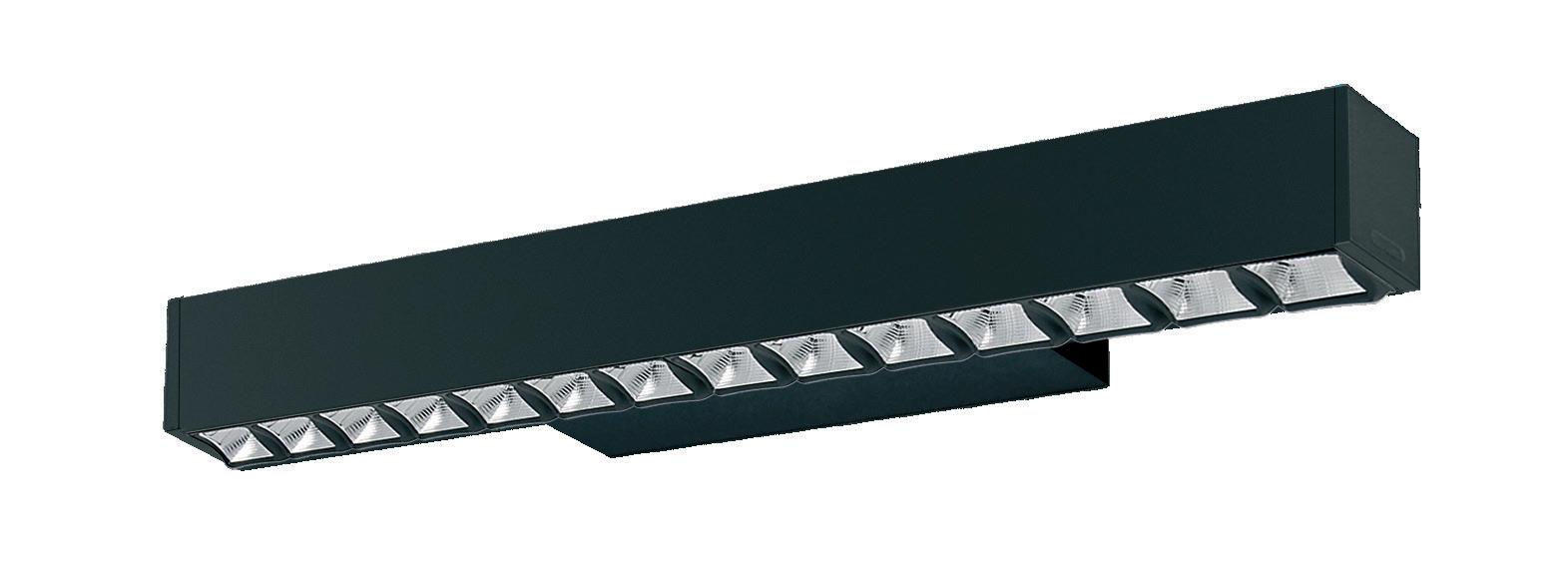

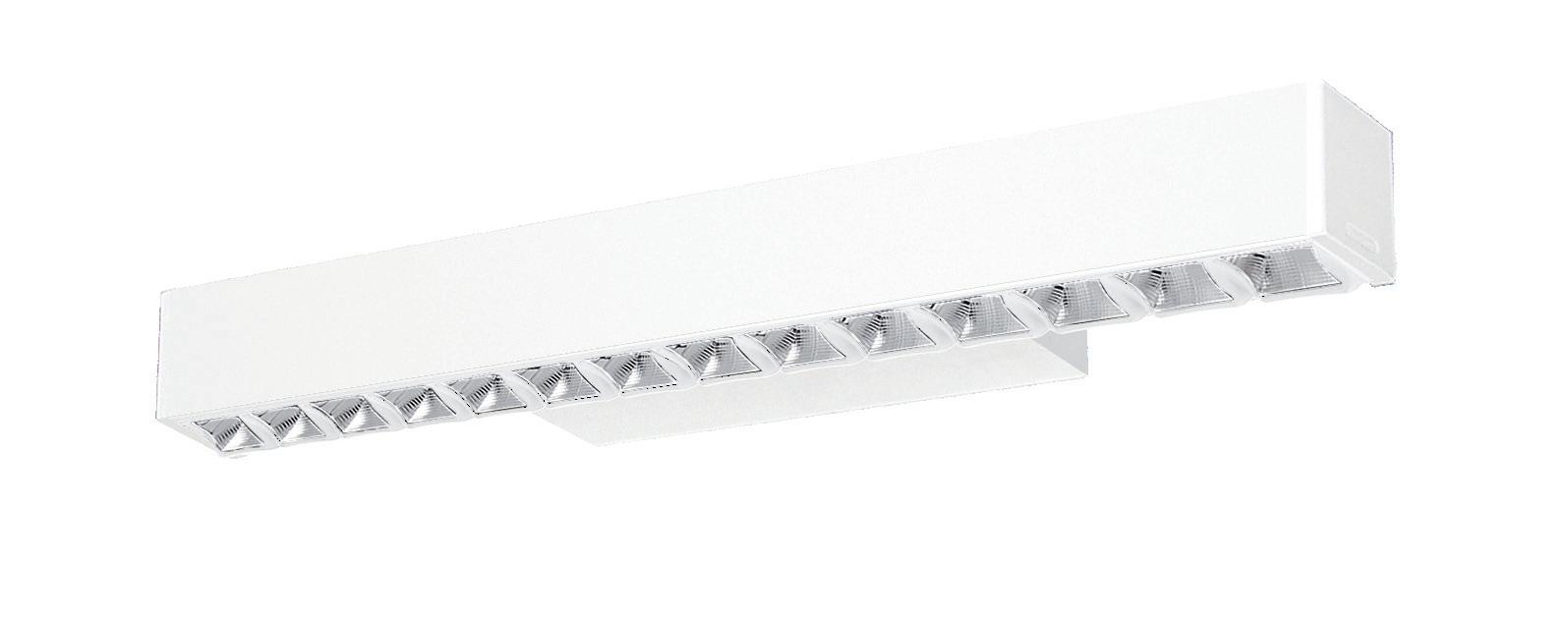

Liset 2.0 asimétrica de pared - ópticas comfort DARK - UGR<19

Liset 2.0 - asimétrica de pared - ópticas comfort DARK luz directa - UGR<19 CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 14 lentes blanco 585 1,80 22304910-00 13 4000K - 1670lm - CRI>80 negro 22304930-00

LED 14 lentes blanco 585 1,80 22304910-39 13 3000K - 1560lm - CRI>80 negro 22304930-39

Liset 2.0 - asimétrica de pared - ópticas comfort DARK dir. + difusor ind. - UGR<19 CLD

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 14 lentes blanco 575 2,10 22304810-00 26 4000K - 2710lm - CRI>80 negro 22304830-00

LED 14 lentes blanco 575 2,10 22304810-39 26 3000K - 2540lm - CRI>80 negro 22304830-39

Equipados con soportes para aplicación en la pared.

• Bajo pedido:

• CRI 90 - 3000K y 4000K

• versión DIMM-DALI con subcódigo -1241 (4000K) o -3941 (3000K)

• versión PUSH-DIMM con subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con subcódigo -09 (4000K) o -0928 (3000K) - versiones 1135mm

• versión EM 3h con subcódigo -31 (4000K) o -3957 (3000K) - versiones 1135mm

Liset 2.0 de pared con ópticas comfort - UGR<19

Liset 2.0 - pared - ópticas comfort luz directa - UGR<19 CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED

Liset

Bajo pedido: versión con ópticas blancas

Equipados con soportes para aplicación en la pared.

Bajo pedido:

• CRI 90 - 3000K y 4000K

• versión DIMM-DALI con subcódigo -1241 (4000K) o -3941 (3000K)

• versión PUSH-DIMM con subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con subcódigo -09 (4000K) o -0928 (3000K) - versiones 1135mm

• versión EM 3h con subcódigo -31 (4000K) o -3957 (3000K) - versiones 1135mm

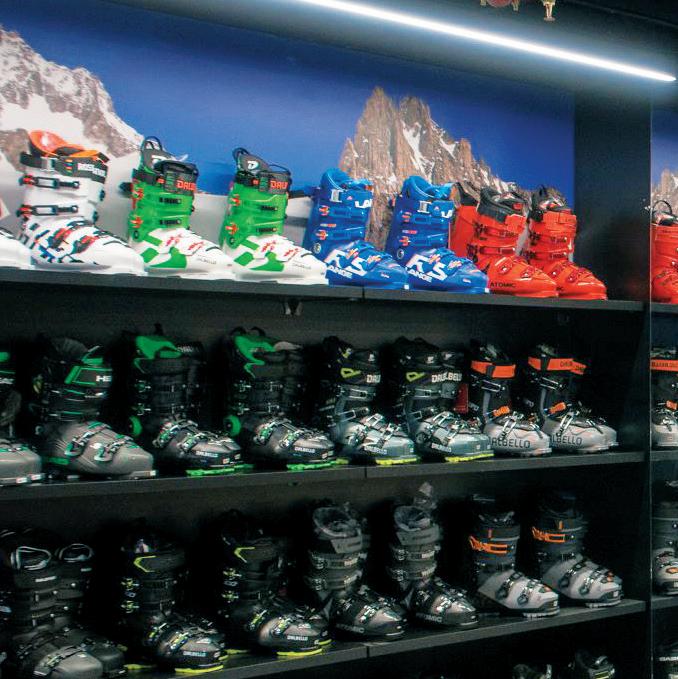

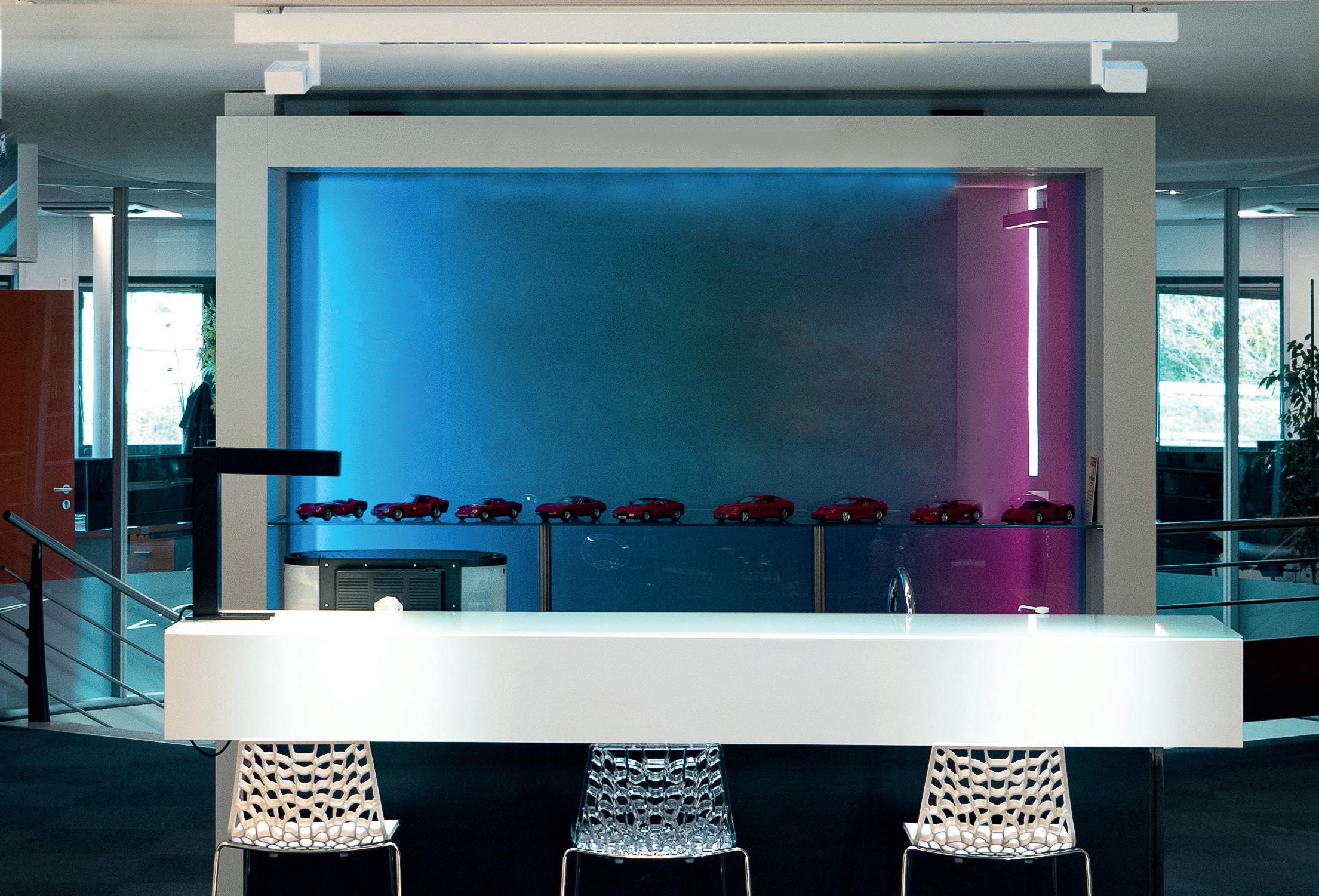

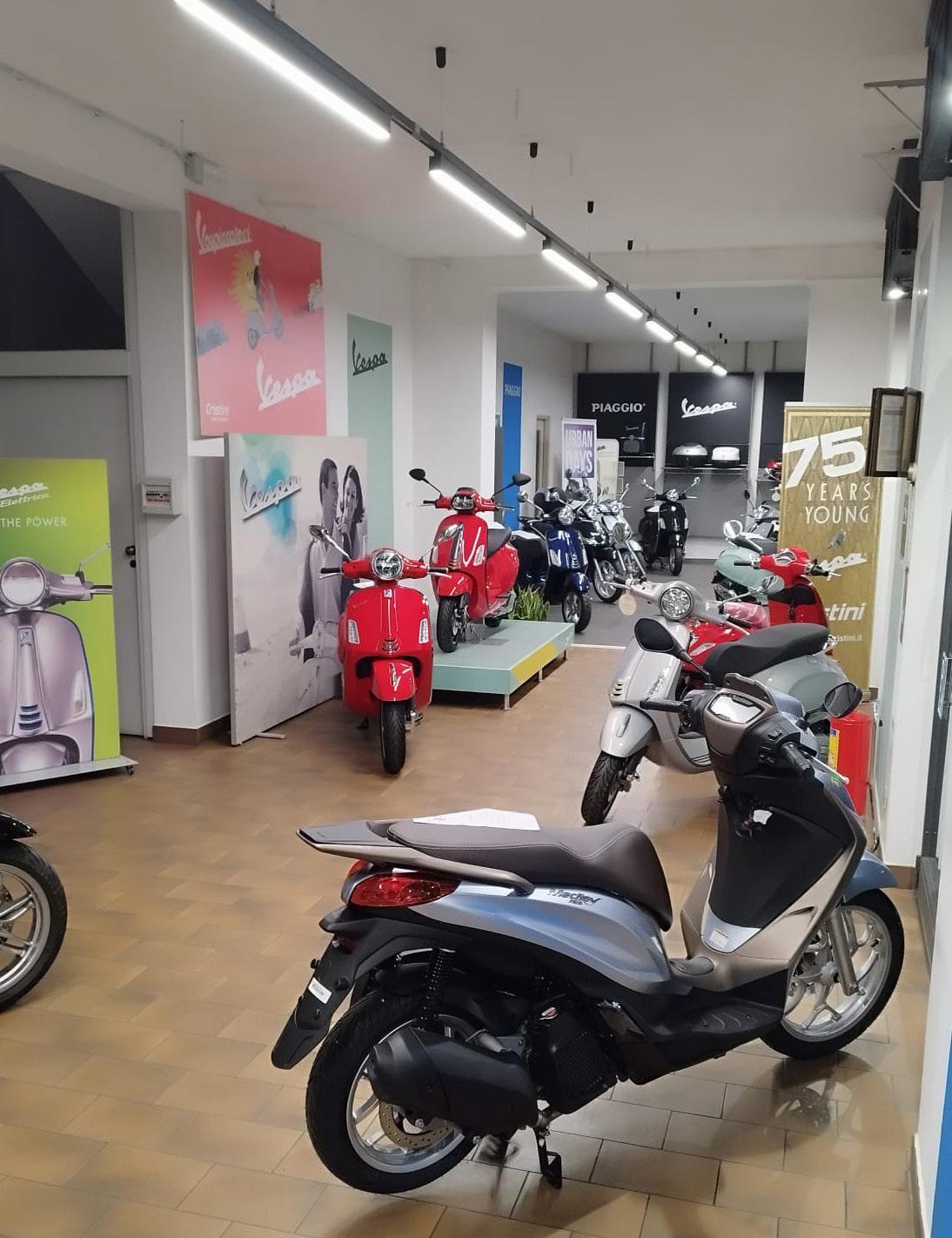

Ideal para el sector del retail

Gracias a las versiones preparadas para Omnitrack Plus, en entornos muy grandes la instalación es fácil y rápida.

Pueden integrarse focos orientables para crear luz de acento.

cuerpo L (mm) peso código W

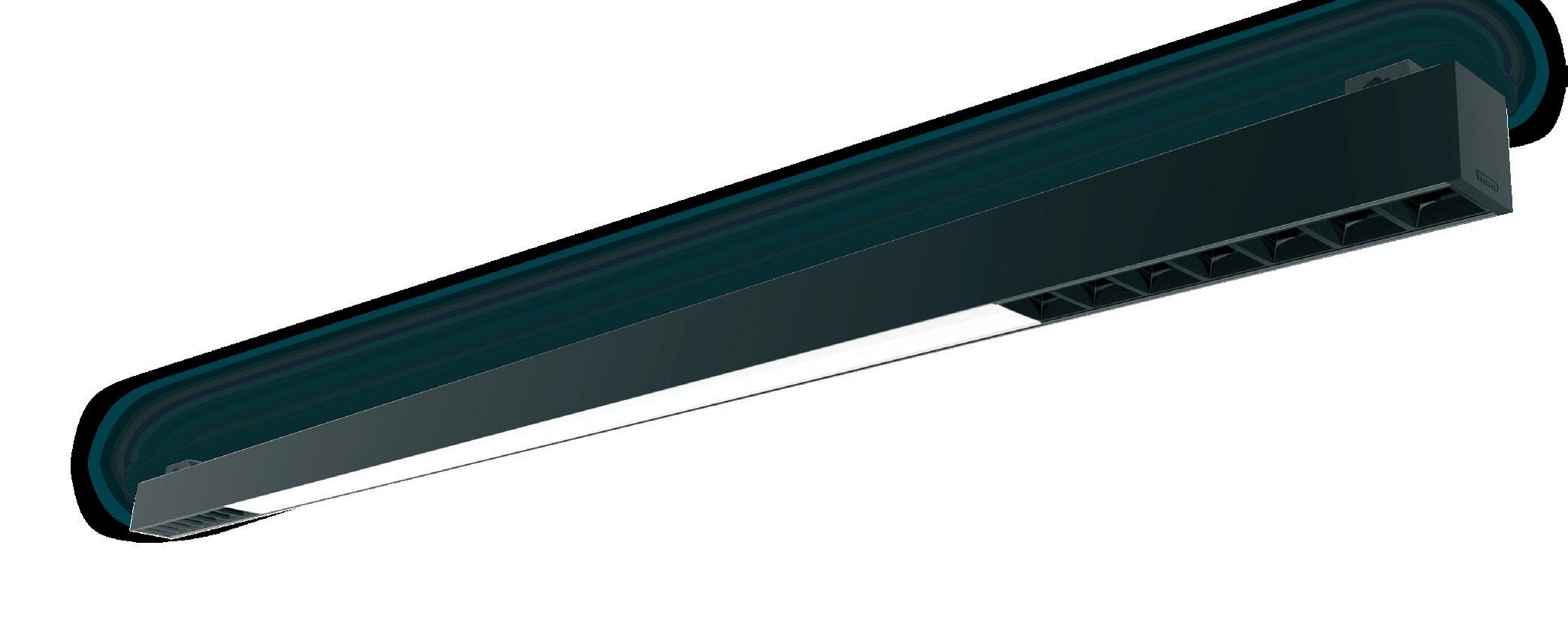

Liset 2.0 HE - para carril con difusor

LED 2 módulos blanco 1145 2,70 22303405-00 26 4000K

negro 22303435-00

LED 2 módulos blanco 1145 2,70 22303405-39 26

negro 22303435-39

Bajo pedido:

• versión DIMM-DALI con el subcódigo -1241 o -3941 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Liset 2.0 HE - carril - 90°

CLD (ON-OFF)

LÚMENES DE SALIDA (tq= 25 °C)

LED corpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1145 2,70 22303006-00 29 4000K - 3336lm - CRI 80 negro 22303036-00

LED 4 módulos blanco 1145 2,70 22303006-39 29 3000K - 3103lm - CRI 80 negro 22303036-39

Bajo pedido:

• versión DIMM-DALI con el subcódigo -1241 o -3941 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Liset 2.0 HE - carril - 30° x 80° CLD (ON-OFF)

Bajo pedido:

• versión DIMM-DALI con el subcódigo -1241 o -3941 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Liset 2.0 HE - carril - asimétrica 25°

CLD (ON-OFF) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1145 2,70 22303206-00 29 4000K - 3091lm - CRI 80 negro 22303236-00

LED 4 módulos blanco 1145 2,70 22303206-39 29 3000K - 2875lm - CRI 80 negro 22303236-39

Bajo pedido:

• versión DIMM-DALI con el subcódigo -1241 o -3941 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Liset 2.0 - carril - difusor de policarbonato

Bajo pedido:

• CRI 90 - 3000K e 4000K

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K)

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Liset 2.0 - dark light para carril - UGR<19

4

Bajo pedido:

• CRI 90 - 4000K

• versión DIMM-DALI con el subcódigo -1241

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09 (4000K)

• versión EM 3h con el subcódigo -31 (4000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Bajo pedido:

• CRI 90 - 4000K

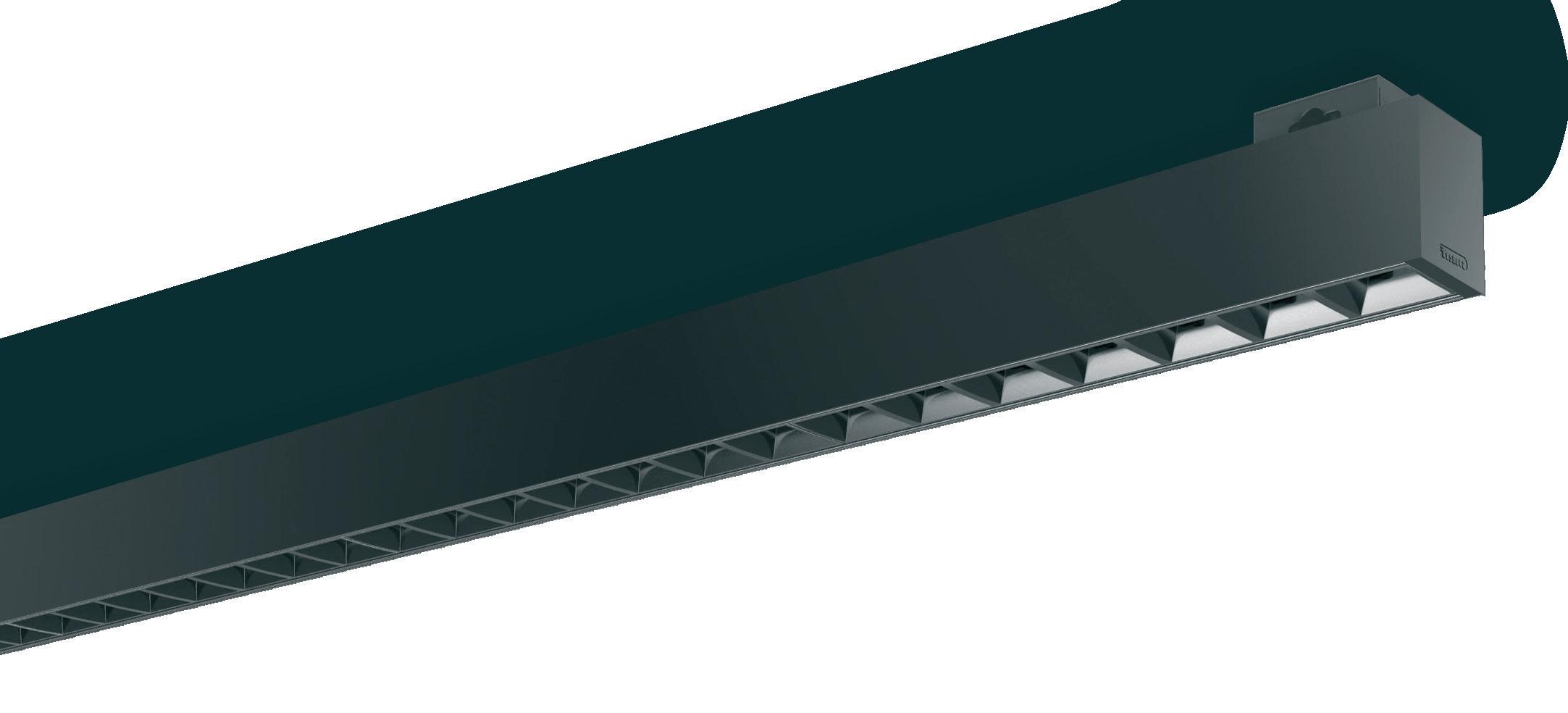

Liset 2.0 - con ópticas comfort DARK para carril - UGR<19

• versión DIMM-DALI con el subcódigo -1241 (4000K)

• versión PUSH-DIMM con el subcódigo -1245 (4000K)

• versión EM 1h con el subcódigo -09 (4000K)

• versión EM 3h con el subcódigo -31 (4000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Liset 2.0 - con ópticas comfort para carril - UGR<19

Bajo pedido:

CRI 90 - 3000K y 4000K

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K)

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

• para versión EM comprar a parte el KIT EM para OMINTRACK PLUS

Bajo pedido: versión con óptica blanca

¡Proyectores para carril que marcan la diferencia!

¡C

uando se necesita luz de acento!

A menudo, en las instalaciones de carril hay espacios ciegos entre un Liset y otro: una excelente oportunidad para instalar focos orientables como complemento y crear una luz de acento.

Hay muchos proyectores Fosnova que cumplen este requisito.

Liset 2.0 - focos adicionales para Omnitrack Plus

Liset 2.0 - OR1 - orientable en carril - ópticas comfort - UGR<19

(ON-OFF)

LED cuerpo

LED

LED

Bajo pedido:

• CRI 90 - 3000K y 4000K

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K)

Liset 2.0 - OR2 - orientable en carril - ópticas comfort - UGR<19 CLD (ON-OFF)

LED

LED

Bajo pedido:

• CRI 90 - 3000K y 4000K

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K)

• versión con haz 76°

Matrix Q5 Dark “C” - adaptador universal - CRI>90 CLD

Bajo pedido: • versión DIMM-DALI

Matrix Q4 DARK “C” - adaptador universal - CRI>90 CLD

Bajo

- focos adicionales para Omnitrack Plus

Matrix Q10 Dark “C” - adaptador universal - CRI>90 CLD LÚMENES DE SALIDA (tq= 25 °C)

LED color peso código I out W tot K - ølm - CRI - grados

LED blanco 0,60 22103611-39 600 20 3000K - 1779lm - CRI>90 - 22° 22103611-00 4000K - 1873lm - CRI>90 - 22°

Bajo pedido:

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) para usar con el carril OMNITRACK PLUS

Bajo pedido: • versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) para usar con el carril OMNITRACK PLUS

ELIGE LA CORRIENTE ADECUADA PARA OPTIMIZAR EL FLUJO LUMINOSO NECESARIO

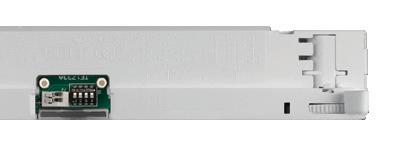

REGULACIÓN CON DIP SWITCH: la luminaria está equipada con un driver con DIP SWITCH integrado para el AJUSTE DE LA CORRIENTE de salida: de esta manera, podrá ELEGIR EL FLUJO LUMINOSO IDEAL para cada uno de sus proyectos de iluminación La posibilidad de elegir la corriente de de los LEDs permite tener siempre a disposición la potencia adecuada a una condición de proyecto específica. La elección de una corriente más baja aumentará la eficiencia y mejorará, por tanto, el ahorro energético, y la corriente mayor dará más luz y la posibilidad de reducir el número de luminarias.

22106531-00 COB blanco 0,30 22106511-68

22106531-68

COB blanco 0,30 22106512-00

negro 22106532-00

COB blanco 0,30 22106512-68

22106532-68

14

Versión con adaptador escamoteable que se puede utilizar sobre el carril OMNITRACK PLUS Bajo pedido: • versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) - max. 500mA

2.0 - focos adicionales para Omnitrack Plus

22108731-00

COB blanco 0,30 22108711-68

22108731-68

COB blanco 0,30 22108712-00

negro 22108732-00

COB blanco 0,30 22108712-68

14

- 1479lm - CRI

- 58° negro 22108732-68

Bajo pedido: • versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) que se puede utilizar sobre el carril OMNITRACK PLUS

ELIGE LA CORRIENTE ADECUADA PARA OPTIMIZAR EL FLUJO LUMINOSO NECESARIO

REGULACIÓN CON DIP SWITCH: la luminaria está equipada con un driver con DIP SWITCH integrado para el AJUSTE DE LA CORRIENTE de salida: de esta manera, podrá ELEGIR EL FLUJO LUMINOSO IDEAL para cada uno de sus proyectos de iluminación

La posibilidad de elegir la corriente de de los LEDs permite tener siempre a disposición la potencia adecuada a una condición de proyecto específica. La elección de una corriente más baja aumentará la eficiencia y mejorará, por tanto, el ahorro energético, y la corriente mayor dará más luz y la posibilidad de reducir el número de luminarias.

22106731-68 COB blanco 0,40 22106712-00

negro 22106732-00

COB blanco 0,40 22106712-68

negro 22106732-68

Versión con adaptador escamoteable que se puede utilizar sobre el carril OMNITRACK PLUS Bajo pedido:

CON

LÚMENES

CON DIP SWITCH LÚMENES DE SALIDA

REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq= 25 °C) K - ølm - CRI - grados

REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq= 25 °C) K - ølm - CRI - grados

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) - max. 500mA REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq= 25

Liset 2.0 - focos adicionales para Omnitrack Plus

CON DIP SWITCH LÚMENES DE SALIDA (tq= 25

REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq= 25 °C) K - ølm - CRI - grados

REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq= 25 °C)

- ølm - CRI - grados

REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq= 25 °C) K - ølm - CRI - grados

REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq= 25 °C)

- ølm - CRI - grados

Bajo pedido: • versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) que se puede utilizar sobre el carril OMNITRACK PLUS REGULACIÓN CON DIP SWITCH LÚMENES DE

ELIGE LA CORRIENTE ADECUADA PARA OPTIMIZAR EL FLUJO LUMINOSO NECESARIO

REGULACIÓN CON DIP SWITCH: la luminaria está equipada con un driver con DIP SWITCH integrado para el AJUSTE DE LA CORRIENTE de salida: de esta manera, podrá ELEGIR EL FLUJO LUMINOSO IDEAL para cada uno de sus proyectos de iluminación

La posibilidad de elegir la corriente de de los LEDs permite tener siempre a disposición la potencia adecuada a una condición de proyecto específica. La elección de una corriente más baja aumentará la eficiencia y mejorará, por tanto, el ahorro energético, y la corriente mayor dará más luz y la posibilidad de reducir el número de luminarias.

CON

negro 22106932-00

COB blanco 0,70 22106912-68

negro 22106932-68

Versión con adaptador escamoteable que se puede utilizar sobre el carril OMNITRACK PLUS Bajo pedido: • versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) - max. 500mA

- focos adicionales para Omnitrack Plus

109312-68

negro 22109332-68

Bajo pedido:

• versión DIMM-DALI con el subcódigo -1241 (4000K) o -3941 (3000K) que se puede utilizar sobre el carril OMNITRACK PLUS

ELIGE LA CORRIENTE ADECUADA PARA OPTIMIZAR EL FLUJO LUMINOSO NECESARIO

CON DIP

CON

REGULACIÓN CON DIP SWITCH LÚMENES DE SALIDA (tq=

-

REGULACIÓN CON DIP SWITCH LÚMENES DE

REGULACIÓN CON DIP SWITCH: la luminaria está equipada con un driver con DIP SWITCH integrado para el AJUSTE DE LA CORRIENTE de salida: de esta manera, podrá ELEGIR EL FLUJO LUMINOSO IDEAL para cada uno de sus proyectos de iluminación

La posibilidad de elegir la corriente de de los LEDs permite tener siempre a disposición la potencia adecuada a una condición de proyecto específica. La elección de una corriente más baja aumentará la eficiencia y mejorará, por tanto, el ahorro energético, y la corriente mayor dará más luz y la posibilidad de reducir el número de luminarias.

Kit EM con subcódigo -09: de serie completo de insertos de seguridad que se adquieren para convertir a Omnitrack PLUS en versión de emergencia.

220

Línea roja: polaridad - vista desde arriba

Alimentador - sx

blanco 22026710-00

negro 22026730-00

Permite la alimentación del carril.

Alimentador EM - sx

blanco 22026710-09

negro 22026730-09

Permite la alimentación del carril.

Conexión lineal

blanco 22026612-00

negro 22026632-00

Permite la conexión eléctrica y mecánica.

Conexión lineal EM

blanco 22026612-09

negro 22026632-09

Permite la conexión eléctrica y mecánica.

Elemento de unión en “L” externa

blanco 22026610-00

negro 22026630-00

Permite la conexión eléctrica “externa” y mecánica.

Elemento de unión en “L” externa EM

blanco 22026610-09

negro 22026630-09

Permite la conexión eléctrica “externa” y mecánica.

Alimentador - dx blanco 22026711-00

Permite la alimentación del carril. Alimentador

Permite la alimentación del carril.

Unión lineal

blanco 22026218-00

negro 22026238-00

Permite la perfecta alineación de dos carriles y la conexión eléctrica. Utilice con el acc. 22026619-00.

Unión lineal EM

blanco 22026218-09

negro 22026238-09

Permite la perfecta alineación de dos carriles y la conexión eléctrica. Utilice con el acc. 22026619-00.

Elemento de unión “L” interna blanco 22026611-00

negro 22026631-00

Permite la conexión eléctrica “interna” y mecánica.

Elemento de unión “L” interna EM blanco 22026611-09

negro 22026631-09

Permite la conexión eléctrica “interna” y mecánica.

Omnitrack Plus - 6 conductores

Mediante el uso del KIT EM especial y la retracción de los conductores centrales, el carril Ominitrack PLUS se vuelve apto para el uso de 250V/10A para una línea ordinaria de carga de baterías para luminarias autónomas de emergencia.

22026613-00

22026614-00

22026615-00

22026616-00

22026633-00

22026634-00

22026635-00

22026636-00

22026610-00

22026611-00

22026630-00

22026631-00

Tapa final para el carril blanco 22026810-00

negro 22026830-00

Tapa final con tornillo de bloqueo.

Tapa final para el carril EM blanco 22026810-09

negro 22026830-09

Tapa final con tornillo de bloqueo.

Conexión a “T” externa - dx blanco 22026613-00

negro 22026633-00

Permite la conexión eléctrica externa “derecha” y mecánica.

Conexión a “T” externa EM - dx blanco 22026613-09

negro 22026633-09

Permite la conexión eléctrica externa “derecha” y mecánica.

Conexión a “T” externa - sx

blanco 22026616-00

negro 22026636-00

Permite la conexión eléctrica externa “izquierda” y mecánica.

Conexión a “T” externa EM - sx

blanco 22026616-09

negro 22026636-09

Permite la conexión eléctrica externa “izquierda” y mecánica.

Conexión a “X”

blanco 22026617-00

negro 22026637-00

Permite la conexión eléctrica “en cruz” y mecánica.

Conexión a “X”

blanco 22026617-09

negro 22026637-09

Permite la conexión eléctrica “en cruz” y mecánica.

22026630-00 22026631-00

Interfaz CASAMBI/ DALI blanco 22090701-00 negro 22090731-00

Interfaz master CASAMBI para el control de los focos DALI (máx. 64 focos DALI / 8 grupos) en un carril. Bajo pedido, versión VOICE con integración de voz para Alexa, Google Home (WiFi) y Matter.

Tapa de protección blanco 22026290-00

negro 22026291-00

Instalar sobre el carril o modo de tapa.

Conexión a “T” interna - dx blanco 22026614-00

negro 22026634-00

Permite la conexión eléctrica interna “derecha” y mecánica.

Conexión a “T” interna EM - dx blanco 22026614-09 negro 22026634-09

Permite la conexión eléctrica interna “derecha” y mecánica.

Conexión a “T” interna - sx

blanco 22026615-00

negro 22026635-00

Permite la conexión eléctrica interna “izquierda” y mecánica.

Conexión a “T” interna EM - sx

blanco 22026615-09

negro 22026635-09

Permite la conexión eléctrica interna “izquierda” y mecánica.

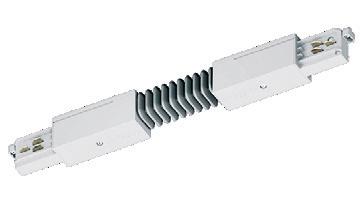

Conexión flexible

blanco 22026618-00

negro 22026638-00

Permite la conexión eléctrica y mecánica.

Conexión flexible EM

blanco 22026618-09

negro 22026638-09

Permite la conexión eléctrica y mecánica.

Todo es posible!

¡Crear escenarios luminosos con Liset 2.0 nunca fue tan estimulante!

Gracias a la perfecta elaboración de los materiales, es posible diseñar recorridos totalmente luminosos, con intersecciones invisibles de 45° que permiten la máxima libertad y creatividad.

Liset 2.0 HE - empotrado con difusor

Bajo pedido: versión con cuerpo negro

W tot K - ølm - CRI

LED 2 módulos blanco 1150 1,80 22303401-00 26

- CRI 80

LED 4 módulos blanco 2280 3,80 22303402-00 52 4000K - 7346lm - CRI 80 22303402-39 3000K - 6832lm - CRI 80 CLD D-DIG (DALI)

LED 2 módulos blanco 1150 1,80

LED 4 módulos blanco 2280 3,80

Bajo pedido: CRI 90: 3000K - 4000K

• versión con cuerpo negro

22303401-1241 26 4000K - 3673lm - CRI 80 22303401-3941 3000K - 3416lm - CRI 80

22303402-1241 52 4000K - 7346lm - CRI 80

22303402-3941 3000K - 6832lm - CRI 80

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

Liset 2.0 HE - empotrado - 90° CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1150 1,80

LED 8 módulos blanco 2280 3,80

22303001-00 29 4000K - 3336lm - CRI 80

22303001-39 3000K - 3103lm - CRI 80

22303002-00 56 4000K - 6673lm - CRI 80

22303002-39 3000K - 6206lm - CRI 80 CLD D-DIG (DALI)

LED 4 módulos blanco 1150 1,80

LED 8 módulos blanco 2280 3,80

Bajo pedido:

• CRI 90: 3000K - 4000K

• versión con cuerpo negro

22303001-1241 29 4000K - 3336lm - CRI 80

22303001-3941 3000K - 3103lm - CRI 80

22303002-1241 56 4000K - 6673lm - CRI 80

22303002-3941 3000K - 6206lm - CRI 80

• versión con cableado pasante para tira continua con el subcódigo -0072

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

Liset 2.0 HE - empotrado con difusor

Bajo pedido: versión con cuerpo

LED 4 módulos blanco 1150 1,80

LED 8 módulos blanco 2280 3,80 22303102-1241

Bajo pedido:

• versión con cuerpo negro

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

Liset 2.0 HE - empotrado - óptica asimétrica 25° CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1150 1,80 22303201-00 29 4000K - 3091lm - CRI 80 22303201-39 3000K - 2875lm - CRI 80

LED 8 módulos blanco 2280 3,80 22303202-00 56 4000K - 6182lm - CRI 80 22303202-39 3000K - 5794lm - CRI 80

CLD D-DIG (DALI)

LED 4 módulos blanco 1150 1,80 22303201-1241 29 4000K - 3091lm - CRI 80 22303201-3941 3000K - 2875lm - CRI 80

LED 8 módulos blanco 2280 3,80 22303202-1241 56 4000K - 6182lm - CRI 80 22303202-3941 3000K - 5794lm - CRI 80

Bajo pedido:

• versión con cuerpo negro

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

Módulo para la unión angular empotrada S 158x158 mm

Módulo lineal para la unión empotrada S 560 mm

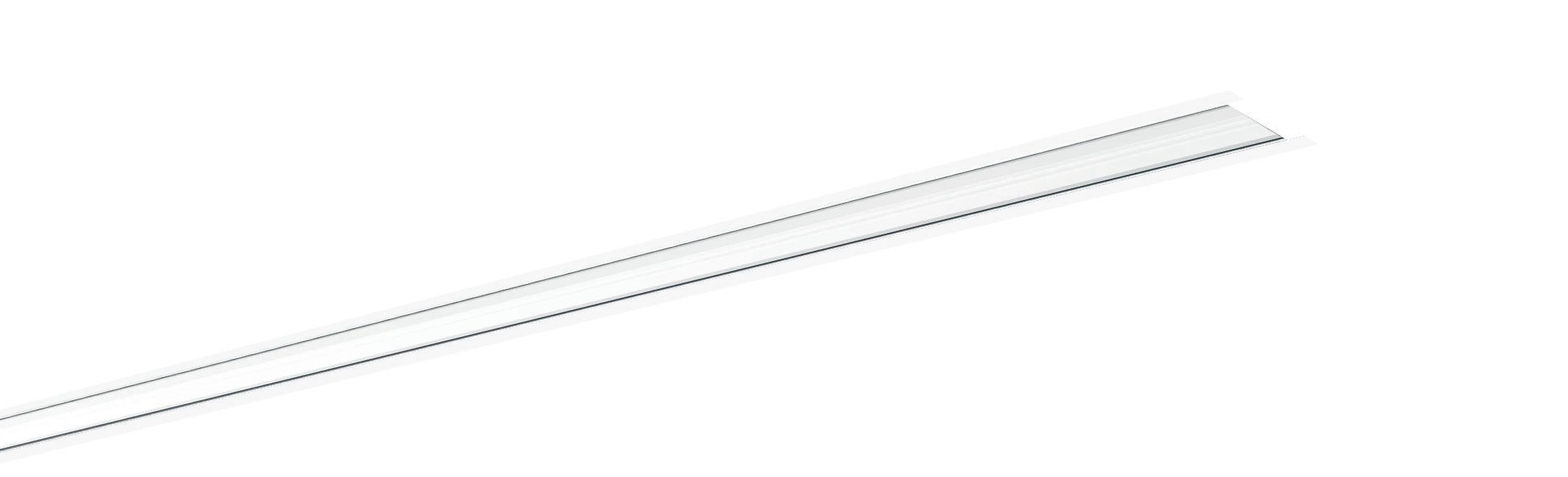

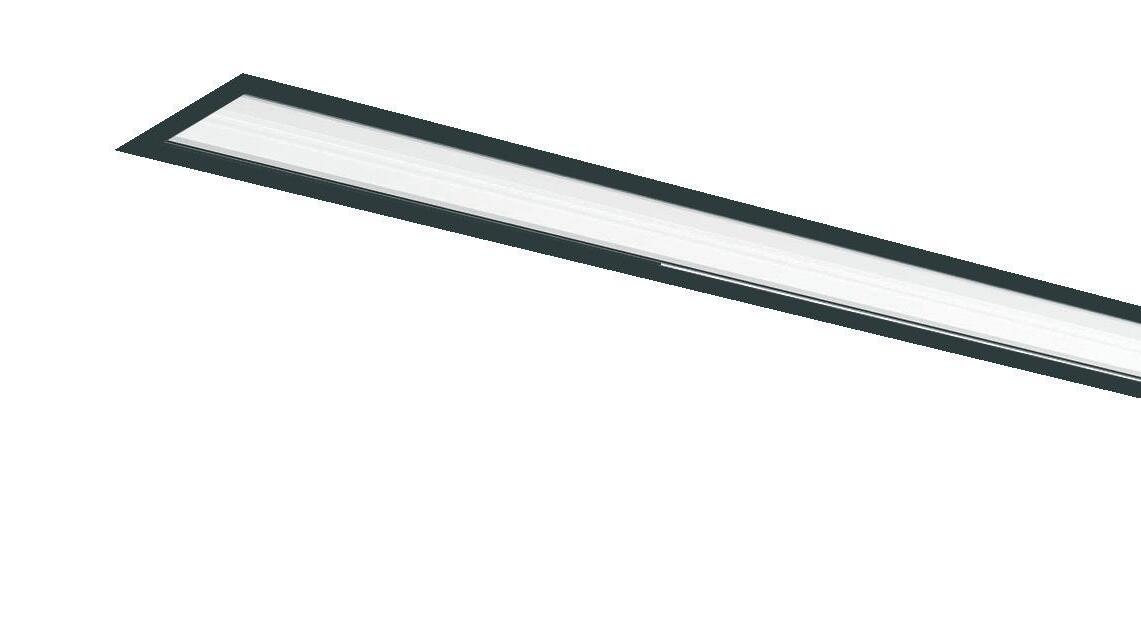

Liset 2.0 - empotrado con difusor

Bajo pedido: versión con cuerpo negro

5 módulos blanco 1445 2,00

LED 4 módulos blanco 1160 1,60 22302201-1241 28 4000K - 2783lm - CRI 80 22302201-3941 3000K - 2588lm - CRI 80

LED 5 módulos blanco 1445 2,00

Bajo pedido:

• CRI 90: 3000K - 4000K

• versión con cuerpo negro

22302202-1241 35 4000K - 3479lm - CRI 80

22302202-3941 3000K - 3236lm - CRI 80

• versión PUSH-DIMM con el subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con el subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con el subcódigo -31 (4000K) o -3957 (3000K)

¡Los accesorios «TODA LUZ» que marcan la diferencia!

Módulo para la unión angular empotrada «TODA LUZ» 14W 328x328 mm

negro 22302632-00

blanco 22302612-00

Bajo pedido: versión DIMM DALI con el subcódigo -1241

Versión 3000K con el subcódigo -39

Módulo angular «columna pared-plafón» para empotrar «TODA LUZ» 14W 320x320 mm

negro 22302633-00 blanco 22302613-00

v.a. IP20 IK07 v.l. IP40 IK07

Liset 2.0 - A+2M - empotrado CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED blanco 2020 3,00 22302301-00 53

4000K - 3479lm - CRI 80

4000K - 2x1295lm - CRI 80 - 65° CLD D-DIG (DALI)

LED blanco 2020 3,00 22302301-1241 53 4000K - 3479lm - CRI 80

4000K - 2x1295lm - CRI 80 - 65°

Composición de serie: Liset 2.0 con difusor + 2 módulos con óptica blanca comfort de 65° (bajo pedido, con haz de 76°). De serie: doble encendido.

Bajo pedido:

• CRI 90 - 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Liset 2.0 - empotrado - composición

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q

CRI 90 - 3000K o 4000K con diferentes aperturas de haz

Composición de serie: Liset 2.0 con difusor + 2 módulos con foco de 32° (bajo pedido, foco con haz de 50°). De serie: doble encendido.

Bajo pedido:

• CRI 90 - 3000K - 4000K

• versión 3000K con el subcódigo -39

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Liset 2.0 - A+2S - empotrado CLD LÚMENES DE SALIDA (tq= 25

LED cuerpo L (mm) peso código W tot K - ølm - CRI -

LED blanco 2020 3 90 22302302-00 91

D-DIG (DALI)

LED blanco 2020 3,90 22302302-1241 91

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q

CRI 90 - 3000K o 4000K

Liset 2.0 - empotrado dark light -

Bajo pedido: versión con cuerpo negro

Bajo pedido: CRI 90 - 4000K

• versión con cuerpo negro

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Liset 2.0 - empotrado con ópticas comfort DARK -

Bajo pedido: versión con cuerpo negro

Bajo pedido:

• CRI 90 - 4000K

• disponible con cuerpo en color negro

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

• versión con haz 76°

Liset 2.0 - empotrado con ópticas comfort - UGR<19

Bajo pedido: versión con cuerpo negro

Bajo pedido:

• CRI 90 - 4000K

• disponible con cuerpo en color negro

• versión con ópticas comfort de color negro

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

• versión con haz 76°

Módulo para la unión angular empotrada «TODA LUZ» 14W 328x328 mm

negro 22302632-00 blanco 22302612-00

Bajo pedido: versión DIMM DALI con el subcódigo -1241 Versión 3000K con el subcódigo -39

Módulo angular «columna pared-plafón» para empotrar «TODA LUZ» 14W 320x320 mm

negro 22302633-00 blanco 22302613-00

v.a. IP20 IK07

v.l. IP40 IK07

Liset 2.0 - A+H+3M - empotrado - UGR<19

CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED blanco 2020 3,00 22302303-00 27 4000K - 3x1295lm - CRI 80 - 65°

CLD D-DIG (DALI)

LED blanco 2020 3,00 22302303-1241 27 4000K - 3x1295lm - CRI 80 - 65°

Composición de serie: 3 módulos con óptica comfort blanca de 65° (bajo pedido, con haz de 76°).

Bajo pedido:

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

• Radar sensor: con el subcódigo -19

Liset 2.0 - empotrado con óptica comfort - composición - UGR<19

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q CRI 90 - 3000K o 4000K con diferentes aperturas de haz

Composición de serie: Liset 2.0 con óptica confort blanca de 65° + 2 módulos con foco de 32° (bajo pedido, con óptica confort de 76° + foco con apertura del haz de 50°). De serie: doble encendido.

Bajo pedido:

• CRI 90 - 3000K y 4000K

• versión 3000K con el subcódigo -39

• versión PUSH-DIMM con el subcódigo -1245

• versión EM 1h con el subcódigo -09

• versión EM 3h con el subcódigo -31

Bajo pedido: versiones especiales con otros focos de la serie Matrix Q CRI 90 - 3000K o 4000K

Liset 2.0 Trimless para techos registrables de pladur

Liset 2.0 Trimless - difusor opal

- CRI>80 negro 22308030-39

LED 5 módulos blanco 1485 2,90 22308011-00 35 4000K - 3475lm - CRI>80 negro 22308031-00

LED 5 módulos blanco 1485 2,90 22308011-39 35 3000K - 3236lm - CRI>80 negro 22308031-39

Liset 2.0 Trimless - ópticas comfort - UGR<19

LED 14 lentes blanco 620 2,10 22308012-00

Liset 2.0 Trimless - ópticas comfort DARK - UGR<19

Liset 2.0 Trimless

- ópticas DARK - UGR<19

LED cuerpo

LED 4 módulos blanco 1205 2,50 22308015-00

4000K - 2700lm - CRI>80 negro 22308035-00

LED 5 módulos blanco 1500 2,90 22308016-00 30 4000K - 3240lm - CRI>80 negro 22308036-00

• Bajo pedido:

• CRI 90 - 3000K y 4000K

• versión DIMM-DALI con subcódigo -1241 (4000K) o -3941 (3000K)

• versión PUSH-DIMM con subcódigo -1245 (4000K) o -3945 (3000K)

• versión EM 1h con subcódigo -09 (4000K) o -0928 (3000K)

• versión EM 3h con subcódigo -31 (4000K) o -3957 (3000K)

efectos visuales

Hefectos emocionales

efectos biológicos

LCHCL es un concepto que representa un profundo cambio cultural, en línea con la búsqueda de una relación más sana y equilibrada con el ambiente en el vivimos. Nuestra manera de vivir está muy lejos de los ritmos de la naturaleza. Pasamos la mayor parte del tiempo en interiores y la iluminación artificial prácticamente ha eliminado la dife-rencia entre el día y la noche. Sin embargo, en las últimas déca-das, la investigación científica ha aclarado que la luz no solo se usa para ver lo que nos rodea, sino que es esencial para regular el funciona-miento de nuestro organismo, desde un punto de vista biológico y psi-cológico.

H uman C entric L ighting e T unable White

Qué es el reloj biológico

Se habla de reloj biológico porque durante el día los cambios de luz, del amanecer al atardecer, hasta la oscuridad de la noche, envían señales precisas a nuestro cuerpo, que responde con cambios fisiológicos. La presión arterial, la temperatura corporal y la producción de hormonas específicas varían en el transcurso de 24 horas.

Ritmo circadiano

Al despertar, la luz de la mañana da paso a procesos que estimulan la atención y alcanzan el pico durante las horas centrales del día, para disminuir luego con la llegada de la tarde y preparar nuestro cuerpo para el descanso nocturno. Este mecanismo, que varía según las estaciones y según las características individuales, es necesario para el buen funcionamiento de nuestro cuerpo.

7:30 Fin de la producción de melatonina 10:00 Máximo nivel de vigilia

14:30 Mejor coordinación

15:30 Tiempos de reacción más elevados 19:00 Pico de la temperatura corporal 21:00 Inicio de la producción de melatonina

2:00 Sueño profundo

4:30 Mínima temperatura corporal 6:00 Liberación de cortisol

Efectos producidos por el

«desfase»

Una interrupción sistemática de los ritmos del reloj biológico es un peligro para la salud. Numerosos estudios han demostrado que el cambio de fase del ritmo sueño-vigilia causa fatiga y trastornos del sueño, tiene efectos negativos sobre el estado de ánimo y la salud mental, puede generar estados de ansiedad o depresión, trastornos gastrointestinales y, si se prolonga con el tiempo, aumenta el riesgo de enfermedad cardiovascular (como ictus e infarto) y de patologías del metabolismo (como obesidad y diabetes). Por último, puede reducir las defensas inmunes favoreciendo la aparición

Trastornos metabólicos

Obesidad Diabetes

de los ritmos circadianos en la salud

de algunos tipos de cáncer. La investigación confirma la importancia para nuestro organismo de recibir las señales de la luz natural y de su evolución a lo largo del día: pasamos la mayoría de nuestro tiempo laboral y de descanso en ambientes cerrados e iluminados artificialmente.

Mayor riesgo de cáncer

Facilitación de trabajo

Trastornos cardiovasculares

Efectos cerebrales

Trastornos del dormir Fatiga

Reducción de las defensas

Trastornos gastrointestinales

Ansiedad Depresión Tastornos de atención

Efectos en la salud mental

¿Qué podemos hacer? Seguramente dar mayor espacio a la luz natural. Los diseñadores y arquitectos actuales intentan construir edificios en los que se recupere al máximo una relación con el exterior; pero otra gran ayuda puede venir de la evolución tecnológica de la luz artificial, precisamente con el concepto de Human Centric Lighting.

Estado de ánimo positivo, mayor productividad, mayor imagen corporativa

Cumplimiento de la normativa y protección personal

Ventajas biológicas para el organismo y ahorro de energía

Modulación espacial y estaciones de trabajo multipropósito personalizables

en la oficina en la sanidad

Facilitación de la concentración

Mejora del bienestar psicofísico

Disminución de la fatiga al final del turno de trabajo

Mejora del descanso

Mejor imagen del lugar de trabajo a pesar de los turnos de trabajo

en la escuela

Facilita la concentración en el aula y aumenta el rendimiento escolar

Aumenta la atención y promueve un comportamiento correcto

Mejora la comunicación y facilita la relación entre profesores y alumnos

Mejora la atención y genera humor positivo

Beneficios biológicos para el cuerpo y ahorro de energía

Los LEDs tienen una alta emisión en la longitud de onda azul y son capaces de influir en la producción de melatonina que puede afectar nues-tro reloj biológico y alterar el ritmo del sueño-vigilia. El uso de fuentes de luz que puedan reproducir el espectro de la luz natural, como los LEDs Tunable White se convierte en algo fundamental.

LED Tunable White

permite la elección manual del color a lo largo del día (no ritmo circadiano).

Se trata de una tecnología LED de última generación que permite la gestión de temperaturas de color que se regulan de 2.700K a 6.500K, desde una luz cálida hasta una luz fría. Los módulos LED Tunable White para aplicaciones HCL contienen dos diodos cercanos que emiten luz a 2700K y 6500K y, al mezclar la emisión, se pueden obtener matices intermedios de temperatura de color.

Mantener un equilibrio entre el ciclo día-noche exterior y proponerlo en entornos cerrados es la misión del concepto de iluminación Human Centric Lighting. A continuación, algunos ejemplos que demuestran porque es importante elegir una configuración HCL en los entornos más comunes.

Human Centric Lighting:

simulación de los cambios en la luz natural: el color cambia automáticamente en función de las horas y de la luz del día.

HUMAN PERFORMANCE

estímulo al RELAX

estímulo a la ACTIVIDAD

Como han demostrado los estudios, el cerebro es estimulado:

- por la luz cálida presente en las horas de la mañana y la noche (2.700K) que induce una mayor relajación; - por la luz fría presente en las horas del día (6.500 K) que permite ser más activos y concentrados.

Sensores

La función del blanco dinámico de 2700K÷6500K facilita un sentido de paso del tiempo (ritmo circadiano) y permite la creación de escenas y modos que pueden alinearse con nuestras actividades diarias. La iluminación circadiana mediante el ajuste del blanco dinámico es la mejor solución en espacios como aulas de escuelas, campus universitarios, oficinas y hospitales, resultando ser el primer paso hacia el concepto de HCL (Human Centric Light) que contempla la simulación de la evolución de la luz solar en interiores durante todo el día.

Además de la tecnología Tunable Light, es posible integrar sensores de presencia y de luminosidad que permitan ajustar la iluminación artificial, manteniendo el valor de la luz establecido en función de la presencia de personas y de la contribución de luz natural. El sensor de luz integrado mide constantemente el valor de luminosidad en el entorno y compara este valor con el valor configurado en el detector de presencia.

Liset 2.0 TW - BASIC - con difusor de policarbonato

Liset 2.0 TW - empotrado - difusor de policarbonato - CRI 90

CLD D-DIG (DALI) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1140 1,60 22302201-0024 40 2700K÷6500K - 3250÷3220lm - CRI 90

LED 5 módulos 1420 2,00 22302202-0024 40 2700K÷6500K - 2984÷3176lm - CRI 90

CARACTERÍSTICAS TÉCNICAS - VERSIÓN TW BASIC:

• MacAdams 3

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Flicker ≤4%

• Temperatura del color constante en toda la gama de atenuación

• flujo luminoso constante

colourSWITCH función : para controlar el sistema mediante colourSWITCH, es posible usar un botón convencional. No está permitido el uso del botón con el indicador luminoso. Si el sistema se controla mediante DALI/DSI, el colourSWITCH no está disponible. El sistema de control mediante botón puede tener varios ajustes:

• breve presión: ajuste de la temperatura de color mediante el colourSWITCH con modo de 9 valores entre 2.700 y 6.500 K

• presión larga (> 1 s): ajuste continuo de la temperatura de color.

Una vez completada, la dirección de la temperatura de color se invertirá. En instalaciones de driver LED con diversas temperaturas de color o direcciones de temperatura de color opuestas (por ej. tras la extensión de un sistema), todos los drivers LED pueden sincronizarse a 4.500 K manteniendo pulsado el botón durante 10 segundos.

switchDIM función

La función switchDIM integrada permite conectar directamente un botón para utilizar el atenuador y el encendido. Con una breve presión (< 0.6 s) el driver LED se enciende o se apaga. El nivel de atenuación se guarda con el apagado y se restaura con el encendido. Manteniendo pulsado el botón, los módulos LED se regulan. Soltando el botón y volviéndolo a pulsar de nuevo, los módulos LED se regulan en sentido contrario. En instalaciones de driver LED con diversos niveles de atenuación o direcciones de atenuación opuestas (por ej. tras una extensión del sistema), todos los drivers LED pueden sincronizarse a nivel de atenuación al 50% manteniendo pulsado el botón durante 10 segundos. No está permitido el uso del botón con el indicador luminoso.

Liset 2.0 HCL - WIRELESS - con difusor de policarbonato

Bajo pedido: versión con cuerpo negro

ÁREA DE FUNCIONAMIENTO DEL BLANCO DINÁMICO

Liset 2.0 HCL - empotrado - difusor de policarbonato - CRI 90

CLD DW (HCL) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1140 1,60 22302201-89 38 2700K÷6500K - 3250÷3220lm - CRI 90

LED 5 módulos 1420 2,00 22302202-89 46 2700K÷6500K - 2984÷3176lm - CRI 90

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Disolvencia durante el apagado

• Flicker <4%

• Temperatura del color constante en toda la gama de atenuación

• Led driver con proceso automatizado de calibración de la temperatura del color deseada y del flujo luminoso requerido

La función del blanco dinámico de 2700K÷6500K facilita un sentido de paso del tiempo (ritmo circadiano) y permite la creación de escenas y modos que pueden alinearse con nuestras actividades diarias. La iluminación circadiana mediante el ajuste del blanco dinámico es la mejor solución en espacios como aulas de escuelas, campus universitarios, oficinas y hospitales, resultando ser el primer paso hacia el concepto de HCL (Human Centric Light) que contempla la simulación de la evolución de la luz solar en interiores durante todo el día.

La luminaria de serie está equipada con un driver inalámbrico. Liset 2.0 está controlada cómodamente por un smartphone/tableta mediante la app gratuita

Liset 2.0 TW - BASIC - empotrado - ópticas comfort

Liset 2.0 TW - empotrado - ópticas comfort - UGR<19

CLD CELLD-D (DALI) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 14 lentes blanco 580 1,10 22302101-0024 16

LED 28 lentes 1140 2,30 22302102-0024 29

Bajo pedido:

• disponible con cuerpo en color negro

• versión con haz 76°

2700K÷6500K - 2092lm - CRI 80 - 65°

2700K÷6500K - 3603lm - CRI 80 - 65°

CARACTERÍSTICAS TÉCNICAS - VERSIÓN TW BASIC:

• MacAdams 3

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Flicker ≤4%

• Temperatura del color constante en toda la gama de atenuación

• flujo luminoso constante

colourSWITCH función : para controlar el sistema mediante colourSWITCH, es posible usar un botón convencional. No está permitido el uso del botón con el indicador luminoso. Si el sistema se controla mediante DALI/DSI, el colourSWITCH no está disponible. El sistema de control mediante botón puede tener varios ajustes:

• breve presión: ajuste de la temperatura de color mediante el colourSWITCH con modo de 9 valores entre 2.700 y 6.500 K

• presión larga (> 1 s): ajuste continuo de la temperatura de color.

Una vez completada, la dirección de la temperatura de color se invertirá. En instalaciones de driver LED con diversas temperaturas de color o direcciones de temperatura de color opuestas (por ej. tras la extensión de un sistema), todos los drivers LED pueden sincronizarse a 4.500 K manteniendo pulsado el botón durante 10 segundos.

switchDIM función

La función switchDIM integrada permite conectar directamente un botón para utilizar el atenuador y el encendido. Con una breve presión (< 0.6 s) el driver LED se enciende o se apaga. El nivel de atenuación se guarda con el apagado y se restaura con el encendido. Manteniendo pulsado el botón, los módulos LED se regulan. Soltando el botón y volviéndolo a pulsar de nuevo, los módulos LED se regulan en sentido contrario. En instalaciones de driver LED con diversos niveles de atenuación o direcciones de atenuación opuestas (por ej. tras una extensión del sistema), todos los drivers LED pueden sincronizarse a nivel de atenuación al 50% manteniendo pulsado el botón durante 10 segundos. No está permitido el uso del botón con el indicador luminoso.

Liset 2.0 HCL - WIRELESS - empotrado - ópticas comfort

Liset 2.0 HCL - empotrado - ópticas comfort - UGR<19

CLD DW (HCL)

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 14 lentes blanco 580 1,10 22302101-89 16 2700K÷6500K - 2092lm - CRI 80 - 65°

LED 28 lentes 1140 2,30 22302102-89 29 2700K÷6500K - 3603lm - CRI 80 - 65°

Bajo pedido:

• disponible con cuerpo en color negro

• versión con haz 76°

ÁREA DE FUNCIONAMIENTO DEL BLANCO DINÁMICO

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Disolvencia durante el apagado

• Flicker <4%

• Temperatura del color constante en toda la gama de atenuación

• Led driver con proceso automatizado de calibración de la temperatura del color deseada y del flujo luminoso requerido

La función del blanco dinámico de 2700K÷6500K facilita un sentido de paso del tiempo (ritmo circadiano) y permite la creación de escenas y modos que pueden alinearse con nuestras actividades diarias. La iluminación circadiana mediante el ajuste del blanco dinámico es la mejor solución en espacios como aulas de escuelas, campus universitarios, oficinas y hospitales, resultando ser el primer paso hacia el concepto de HCL (Human Centric Light) que contempla la simulación de la evolución de la luz solar en interiores durante todo el día.

La luminaria de serie está equipada con un driver inalámbrico. Liset 2.0 está controlada cómodamente por un smartphone/tableta mediante la app gratuita

Liset 2.0 TW - BASIC - plafón con difusor

Liset 2.0 TW - plafón - difusor de policarbonato - CRI 90

CLD D-DIG (DALI)

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1135 2,50

22302203-0024 40 2700K÷6500K - 2899÷3357lm - CRI 90

negro 22302233-0024

LED 5 módulos blanco 1415 3,10 22302204-0024 40 2700K÷6500K - 3044÷3524lm - CRI 90 negro 22302234-0024

CARACTERÍSTICAS TÉCNICAS - VERSIÓN TW BASIC:

• MacAdams 3

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Flicker ≤4%

• Temperatura del color constante en toda la gama de atenuación

• flujo luminoso constante

colourSWITCH función : para controlar el sistema mediante colourSWITCH, es posible usar un botón convencional. No está permitido el uso del botón con el indicador luminoso. Si el sistema se controla mediante DALI/DSI, el colourSWITCH no está disponible. El sistema de control mediante botón puede tener varios ajustes:

• breve presión: ajuste de la temperatura de color mediante el colourSWITCH con modo de 9 valores entre 2.700 y 6.500 K • presión larga (> 1 s): ajuste continuo de la temperatura de color.

Una vez completada, la dirección de la temperatura de color se invertirá. En instalaciones de driver LED con diversas temperaturas de color o direcciones de temperatura de color opuestas (por ej. tras la extensión de un sistema), todos los drivers LED pueden sincronizarse a 4.500 K manteniendo pulsado el botón durante 10 segundos.

switchDIM función

La función switchDIM integrada permite conectar directamente un botón para utilizar el atenuador y el encendido. Con una breve presión (< 0.6 s) el driver LED se enciende o se apaga. El nivel de atenuación se guarda con el apagado y se restaura con el encendido. Manteniendo pulsado el botón, los módulos LED se regulan. Soltando el botón y volviéndolo a pulsar de nuevo, los módulos LED se regulan en sentido contrario. En instalaciones de driver LED con diversos niveles de atenuación o direcciones de atenuación opuestas (por ej. tras una extensión del sistema), todos los drivers LED pueden sincronizarse a nivel de atenuación al 50% manteniendo pulsado el botón durante 10 segundos. No está permitido el uso del botón con el indicador luminoso.

Liset 2.0 HCL - WIRELESS - plafón con difusor

Liset 2.0 HCL - plafón - difusor de policarbonato - CRI 90

CLD DW (HCL)

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1135 2,50 22302203-89

40 2700K÷6500K - 2899÷3357lm - CRI 90 negro 22302233-89

LED 5 módulos blanco 1415 3,10 22302204-89

40 2700K÷6500K - 3044÷3524lm - CRI 90 negro 22302234-89

CARACTERÍSTICAS TÉCNICAS - VERSIÓN HCL WIRELESS:

ÁREA DE FUNCIONAMIENTO DEL BLANCO DINÁMICO

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Disolvencia durante el apagado

• Flicker <4%

• Temperatura del color constante en toda la gama de atenuación

• Led driver con proceso automatizado de calibración de la temperatura del color deseada y del flujo luminoso requerido

La función del blanco dinámico de 2700K÷6500K facilita un sentido de paso del tiempo (ritmo circadiano) y permite la creación de escenas y modos que pueden alinearse con nuestras actividades diarias. La iluminación circadiana mediante el ajuste del blanco dinámico es la mejor solución en espacios como aulas de escuelas, campus universitarios, oficinas y hospitales, resultando ser el primer paso hacia el concepto de HCL (Human Centric Light) que contempla la simulación de la evolución de la luz solar en interiores durante todo el día.

EJEMPLO DE INSTALACIÓN HCL WIRELESS (PUNTO PUNTO)

La luminaria de serie está equipada con un driver inalámbrico. Liset 2.0 está controlada cómodamente por un smartphone/tableta mediante la app gratuita

Liset 2.0 TW - BASIC - plafón con ópticas comfort

Liset 2.0 TW - plafón - ópticas comfort - UGR<19

CLD CELLD-D (DALI) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 28 lentes blanco 1135 3,00 22302105-0024 29 2700K÷6500K - 3375lm - CRI 80 - 65° negro 22302135-0024

CARACTERÍSTICAS TÉCNICAS - VERSIÓN TW BASIC:

• MacAdams 3

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Flicker ≤4%

• Temperatura del color constante en toda la gama de atenuación

• flujo luminoso constante

colourSWITCH función : para controlar el sistema mediante colourSWITCH, es posible usar un botón convencional. No está permitido el uso del botón con el indicador luminoso. Si el sistema se controla mediante DALI/DSI, el colourSWITCH no está disponible. El sistema de control mediante botón puede tener varios ajustes:

• breve presión: ajuste de la temperatura de color mediante el colourSWITCH con modo de 9 valores entre 2.700 y 6.500 K

• presión larga (> 1 s): ajuste continuo de la temperatura de color.

Una vez completada, la dirección de la temperatura de color se invertirá. En instalaciones de driver LED con diversas temperaturas de color o direcciones de temperatura de color opuestas (por ej. tras la extensión de un sistema), todos los drivers LED pueden sincronizarse a 4.500 K manteniendo pulsado el botón durante 10 segundos.

switchDIM función

La función switchDIM integrada permite conectar directamente un botón para utilizar el atenuador y el encendido. Con una breve presión (< 0.6 s) el driver LED se enciende o se apaga. El nivel de atenuación se guarda con el apagado y se restaura con el encendido. Manteniendo pulsado el botón, los módulos LED se regulan. Soltando el botón y volviéndolo a pulsar de nuevo, los módulos LED se regulan en sentido contrario. En instalaciones de driver LED con diversos niveles de atenuación o direcciones de atenuación opuestas (por ej. tras una extensión del sistema), todos los drivers LED pueden sincronizarse a nivel de atenuación al 50% manteniendo pulsado el botón durante 10 segundos. No está permitido el uso del botón con el indicador luminoso.

Liset 2.0 HCL - WIRELESS - plafón con ópticas comfort

Liset 2.0 HCL - plafón - ópticas comfort - UGR<19 CLD DW (HCL) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 28 lentes blanco 1135 3,00 22302105-89 29 2700K÷6500K - 3375lm - CRI 80 - 65° negro 22302135-89

CARACTERÍSTICAS TÉCNICAS - VERSIÓN HCL WIRELESS:

ÁREA DE FUNCIONAMIENTO DEL BLANCO DINÁMICO

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Disolvencia durante el apagado

• Flicker <4%

• Temperatura del color constante en toda la gama de atenuación

• Led driver con proceso automatizado de calibración de la temperatura del color deseada y del flujo luminoso requerido

La función del blanco dinámico de 2700K÷6500K facilita un sentido de paso del tiempo (ritmo circadiano) y permite la creación de escenas y modos que pueden alinearse con nuestras actividades diarias. La iluminación circadiana mediante el ajuste del blanco dinámico es la mejor solución en espacios como aulas de escuelas, campus universitarios, oficinas y hospitales, resultando ser el primer paso hacia el concepto de HCL (Human Centric Light) que contempla la simulación de la evolución de la luz solar en interiores durante todo el día.

EJEMPLO DE INSTALACIÓN HCL WIRELESS (PUNTO PUNTO)

La luminaria de serie está equipada con un driver inalámbrico. Liset 2.0 está controlada cómodamente por un smartphone/tableta mediante la app gratuita

Liset 2.0 TW - BASIC - suspensión con difusor

Liset 2.0 TW - suspensión - luz directa - difusor de policarbonato - CRI 90 CLD D-DIG (DALI) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1135 2,50

22302208-0024 40 2700K÷6500K - 2899÷3357lm - CRI 90 negro 22302238-0024

LED 5 módulos blanco 1415 3,10

22302209-0024 40 2700K÷6500K - 3044÷3524lm - CRI 90 negro 22302239-0024

CARACTERÍSTICAS TÉCNICAS - VERSIÓN TW BASIC:

• MacAdams 3

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Flicker ≤4%

• Temperatura del color constante en toda la gama de atenuación

• flujo luminoso constante

colourSWITCH función : para controlar el sistema mediante colourSWITCH, es posible usar un botón convencional. No está permitido el uso del botón con el indicador luminoso. Si el sistema se controla mediante DALI/DSI, el colourSWITCH no está disponible. El sistema de control mediante botón puede tener varios ajustes:

• breve presión: ajuste de la temperatura de color mediante el colourSWITCH con modo de 9 valores entre 2.700 y 6.500 K

• presión larga (> 1 s): ajuste continuo de la temperatura de color.

Una vez completada, la dirección de la temperatura de color se invertirá. En instalaciones de driver LED con diversas temperaturas de color o direcciones de temperatura de color opuestas (por ej. tras la extensión de un sistema), todos los drivers LED pueden sincronizarse a 4.500 K manteniendo pulsado el botón durante 10 segundos.

switchDIM función

La función switchDIM integrada permite conectar directamente un botón para utilizar el atenuador y el encendido. Con una breve presión (< 0.6 s) el driver LED se enciende o se apaga. El nivel de atenuación se guarda con el apagado y se restaura con el encendido. Manteniendo pulsado el botón, los módulos LED se regulan. Soltando el botón y volviéndolo a pulsar de nuevo, los módulos LED se regulan en sentido contrario. En instalaciones de driver LED con diversos niveles de atenuación o direcciones de atenuación opuestas (por ej. tras una extensión del sistema), todos los drivers LED pueden sincronizarse a nivel de atenuación al 50% manteniendo pulsado el botón durante 10 segundos. No está permitido el uso del botón con el indicador luminoso.

Liset 2.0 HCL - WIRELESS - suspensión con difusor

Liset 2.0 HCL - suspensión - luz directa - difusor de policarbonato - CRI 90

CLD DW (HCL) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI

LED 4 módulos blanco 1135 2,50 22302208-89 40 2700K÷6500K - 2899÷3357lm - CRI 90 negro 22302238-89

LED 5 módulos blanco 1415 3,10 22302209-89 40 2700K÷6500K - 3044÷3524lm - CRI 90 negro 22302239-89

CARACTERÍSTICAS TÉCNICAS - VERSIÓN HCL WIRELESS:

ÁREA DE FUNCIONAMIENTO DEL BLANCO DINÁMICO

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Disolvencia durante el apagado

• Flicker <4%

• Temperatura del color constante en toda la gama de atenuación

• Led driver con proceso automatizado de calibración de la temperatura del color deseada y del flujo luminoso requerido

La función del blanco dinámico de 2700K÷6500K facilita un sentido de paso del tiempo (ritmo circadiano) y permite la creación de escenas y modos que pueden alinearse con nuestras actividades diarias. La iluminación circadiana mediante el ajuste del blanco dinámico es la mejor solución en espacios como aulas de escuelas, campus universitarios, oficinas y hospitales, resultando ser el primer paso hacia el concepto de HCL (Human Centric Light) que contempla la simulación de la evolución de la luz solar en interiores durante todo el día.

EJEMPLO DE INSTALACIÓN HCL WIRELESS (PUNTO PUNTO)

La luminaria de serie está equipada con un driver inalámbrico. Liset 2.0 está controlada cómodamente por un smartphone/tableta mediante la app gratuita

Liset 2.0 TW - BASIC - suspensión con ópticas comfort

Liset 2.0 TW - suspensión - luz directa - ópticas comfort - UGR<19 CLD D-DIG (DALI) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 28 lentes blanco 1135 3,00 22302111-0024 29 2700K÷6500K - 3375lm - CRI 80 - 65° negro 22302131-0024

• MacAdams 3

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Flicker ≤4%

• Temperatura del color constante en toda la gama de atenuación

• flujo luminoso constante

colourSWITCH función : para controlar el sistema mediante colourSWITCH, es posible usar un botón convencional. No está permitido el uso del botón con el indicador luminoso. Si el sistema se controla mediante DALI/DSI, el colourSWITCH no está disponible. El sistema de control mediante botón puede tener varios ajustes:

• breve presión: ajuste de la temperatura de color mediante el colourSWITCH con modo de 9 valores entre 2.700 y 6.500 K

• presión larga (> 1 s): ajuste continuo de la temperatura de color.

Una vez completada, la dirección de la temperatura de color se invertirá. En instalaciones de driver LED con diversas temperaturas de color o direcciones de temperatura de color opuestas (por ej. tras la extensión de un sistema), todos los drivers LED pueden sincronizarse a 4.500 K manteniendo pulsado el botón durante 10 segundos.

switchDIM función

La función switchDIM integrada permite conectar directamente un botón para utilizar el atenuador y el encendido. Con una breve presión (< 0.6 s) el driver LED se enciende o se apaga. El nivel de atenuación se guarda con el apagado y se restaura con el encendido. Manteniendo pulsado el botón, los módulos LED se regulan. Soltando el botón y volviéndolo a pulsar de nuevo, los módulos LED se regulan en sentido contrario. En instalaciones de driver LED con diversos niveles de atenuación o direcciones de atenuación opuestas (por ej. tras una extensión del sistema), todos los drivers LED pueden sincronizarse a nivel de atenuación al 50% manteniendo pulsado el botón durante 10 segundos. No está permitido el uso del botón con el indicador luminoso.

Liset 2.0 HCL - WIRELESS - suspensión con ópticas comfort

ÁREA DE FUNCIONAMIENTO DEL BLANCO DINÁMICO

Liset 2.0 HCL - suspensión - luz directa - ópticas comfort - UGR<19 CLD DW (HCL) LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo L (mm) peso código W tot K - ølm - CRI - grados

LED 28 lentes blanco 1135 3,00 22302111-89 29 2700K÷6500K - 3375lm - CRI 80 - 65° negro 22302131-89

• Rango de ajuste de la temperatura del color 2700K-6500K en escala lineal

• Gama de atenuación: 3-100% en todo el rango

• Disolvencia durante el apagado

• Flicker <4%

• Temperatura del color constante en toda la gama de atenuación

• Led driver con proceso automatizado de calibración de la temperatura del color deseada y del flujo luminoso requerido

La función del blanco dinámico de 2700K÷6500K facilita un sentido de paso del tiempo (ritmo circadiano) y permite la creación de escenas y modos que pueden alinearse con nuestras actividades diarias. La iluminación circadiana mediante el ajuste del blanco dinámico es la mejor solución en espacios como aulas de escuelas, campus universitarios, oficinas y hospitales, resultando ser el primer paso hacia el concepto de HCL (Human Centric Light) que contempla la simulación de la evolución de la luz solar en interiores durante todo el día.

La luminaria de serie está equipada con un driver inalámbrico. Liset 2.0 está controlada cómodamente por un smartphone/tableta mediante la app gratuita

Liset 2.0 OFFICE 1 - fijo

ópticas comfort luz directa + difusor opal luz indirecta

CLD

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo h (mm) peso código W tot K - ølm - CRI

LED blanco 2015 13,00 22306010-00 32 4000K - 3990lm - CRI>80

22306030-39

Liset 2.0 OFFICE 2 - orientable - ópticas comfort CLD LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo h (mm) peso código W tot K - ølm - CRI

LED blanco 2015 13,00 22306110-00 18 4000K - 2486lm - CRI>80 negro 22306130-00

LED blanco 2015 13,00 22306110-39 18 3000K - 2312lm - CRI>80 negro 22306130-39

Bajo pedido: SISTEMA CASAMBI

Casambi es un avanzado sistema de control domótico de la iluminación, la forma más fácil y natural de controlar sus lámparas. Es una solución basada en Bluetooth Low Energy. BLE es una tecnología inalámbrica de última generación y la única de bajo consumo, una tecnología que se encuentra en todos los smartphones modernos. Gracias a la sencillez intuitiva de la aplicación, utilizando un smartphone o cualquier otro dispositivo móvil, cualquier persona puede crear y gestionar su propia red de iluminación de forma independiente, controlando cada luminaria individualmente o en grupos, según las necesidades y funciones requeridas. Esta tecnología representa una solución ideal en términos de facilidad de instalación y funcionalidad. Con Casambi, la iluminación puede controlarse a través de smartphone, tableta, smartwatch, botones, interruptores o conmutadores inalámbricos. Se requiere una aplicación que puede descargarse gratuitamente en la App Store de Apple o en Google Play Store.

En la versión de pie, es una luminaria pequeña que, con una gestión adecuada del haz de luz, puede crear escenografías sugestivas y elegantes. Versión con gran versatilidad de uso gracias a la posibilidad de elegir diferentes combinaciones de potencias y flujos y entre las ópticas Comfort y el difusor de policarbonato.

Colores disponibles:

Liset 2.0 HOME

Liset 2.0 HOME 1 CLD

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo h (mm) peso código W tot K - ølm - CRI

LED blanco 1730 11,00

306210-00

4000K - 2088lm - CRI>80 negro 22306230-00

LED blanco 1730 11,00 22306210-39

3000K - 1943lm - CRI>80 negro 22306230-39

Liset 2.0 HOME 2 - orientable CLD

LÚMENES DE SALIDA (tq= 25 °C)

LED cuerpo h (mm) peso código W tot K - ølm - CRI

LED blanco 1735 11,00 22306310-00 30 4000K - 3136lm - CRI>80 negro 22306330-00

LED blanco 1735 11,00 22306310-39 30 3000K - 2916lm - CRI>80 negro 22306330-39

Bajo pedido: SISTEMA CASAMBI

Casambi es un avanzado sistema de control domótico de la iluminación, la forma más fácil y natural de controlar sus lámparas. Es una solución basada en Bluetooth Low Energy. BLE es una tecnología inalámbrica de última generación y la única de bajo consumo, una tecnología que se encuentra en todos los smartphones modernos. Gracias a la sencillez intuitiva de la aplicación, utilizando un smartphone o cualquier otro dispositivo móvil, cualquier persona puede crear y gestionar su propia red de iluminación de forma independiente, controlando cada luminaria individualmente o en grupos, según las necesidades y funciones requeridas. Esta tecnología representa una solución ideal en términos de facilidad de instalación y funcionalidad. Con Casambi, la iluminación puede controlarse a través de smartphone, tableta, smartwatch, botones, interruptores o conmutadores inalámbricos. Se requiere una aplicación que puede descargarse gratuitamente en la App Store de Apple o en Google Play Store.

En la versión de pie, es una luminaria pequeña que, con una gestión adecuada del haz de luz, puede crear escenografías sugestivas y elegantes. Versión con gran versatilidad de uso gracias a la posibilidad de elegir diferentes combinaciones de potencias y flujos y entre las ópticas Comfort y el difusor de policarbonato.

Colores disponibles:

Liset 2.0 de mesa - fijo - difusor opal

Liset 2.0 de mesa - orientable - ópticas comfort - UGR<19

ILUMINACION DISANO S.A.

ILUMINACION DISANO s.a.

Polígono Industrial L’Avenar C/ de la Llum, n°2 43883 Roda de Barà (Tarragona) Tel. 97.75.58.890 E-mail: commercial@disano.es Web: www.disano.es

Polígono Industrial L’Avenar, C/ de la Llum, n°2 43883 Roda de Barà (Tarragona) tel. 97 75 58 890 mail: atencioncliente@disano.es web: www.disano.es

LISET 2.0 NEW GREEN GENERATION
