NEW GREEN GENERATION

Liset 2.0 è un sistema lineare e modulare facilmente componibile, in grado di offrire una serie di varianti d’illuminazione in qualsiasi ambiente venga installato, come nel retail, in contesti artistici e culturali o nelle zone di accoglienza e/o ospitalità. Compatto, elegante, flessibile e dalle dimensioni ridotte, Liset 2.0 è facilmente installabile a incasso, plafone, sospensione e binario. È disponibile in versioni: con ottica HE in policarbonato, con ottica lamellare dark light URG<19, con ottica bianca o nera comfort in policarbonato e diffusore in policarbonato opale. Tutta la gamma è equipaggiata con LED da 3000K/4000K - CRI 80 di ultima generazione, che permettono di inserirlo facilmente in ogni progetto illuminotecnico.

Corpo: in alluminio estruso.

Testate: in alluminio pressofuso.

Di serie: 3000K e 4000K.

Cablaggio ON-OFF e dimmerabile digitale DALI. Low Flicker.

LED: mantenimento del flusso luminoso al 80%: 50.000h (L80B20).

Fattore di potenza: ≥0,92.

Classificazione rischio fotobiologico: gruppo esente.

La nuova luce artificiale centrata sull’uomo

I nuovi apparecchi di illuminazione a LED presentano caratteristiche che permettono di avvicinare la luce artificiale alla qualità dell’illuminazione naturale, in modo tale da ottenere la quantità di luce necessaria per svolgere al meglio le diverse attività di studio e di lavoro, ma anche per stare/vivere/soggiornare in un ambiente piacevole in cui la luce può seguire l’andamento dell’illuminazione esterna nell’arco della giornata. Il progettista che adotta i principi HCL, grazie ai nuovi apparecchi con sorgenti LED, può disporre di:

Controllo

della luce

La dimmerabilità e sistemi di controllo sempre più accurati e programmabili possono modulare la luce nell’arco della giornata in modo da conseguire ritmi simili a quelli della luce esterna o regolarsi automaticamente secondo l’apporto di luce esterna. Inoltre, si può scegliere la quantità di luce più adatta alle diverse attività: lettura, lavoro al videoterminale, riunione di lavoro, ecc.

Quantità di luce abbondante

Le sorgenti LED riducono di molto i consumi energetici e quindi è possibile erogare un alto flusso luminoso con consumi sostenibili.

Alta qualità della luce

L’alta resa cromatica delle nuove sorgenti, unita a una corretta distribuzione della luce, garantisce il massimo comfort visivo, mentre ottiche antiabbagliamento e sorgenti con basso sfarfallio (low flicker) tutelano la salute degli occhi.

Ottiche in policarbonato, ad alta efficienza con bassissimo coefficiente di abbagliamento, resistenti alle alte temperature e ai raggi UV.

Diffusore in policarbonato opale, antiabbagliamento, infrangibile e autoestinguente V2, stabilizzato ai raggi UV.

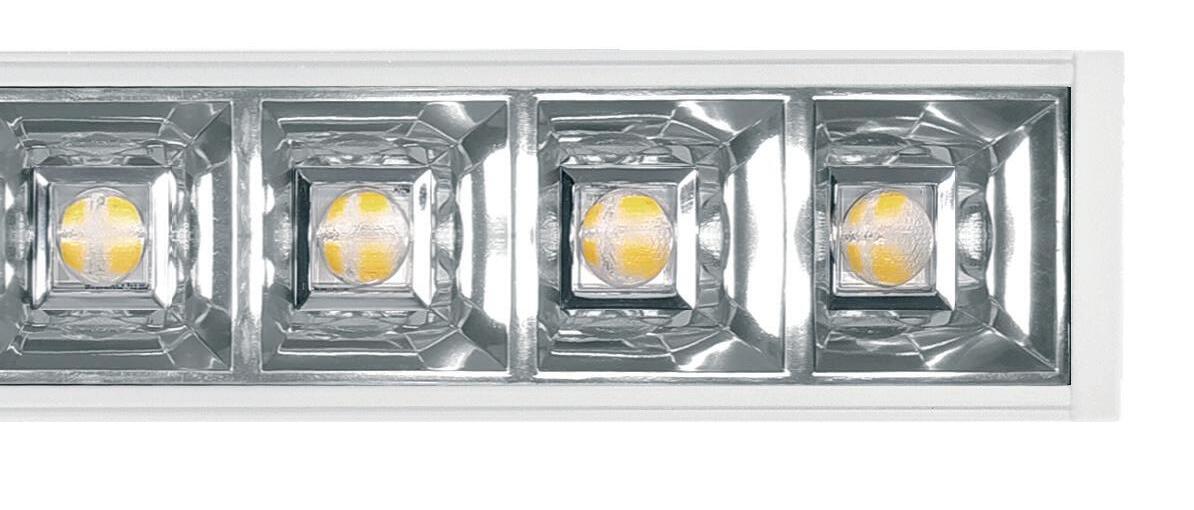

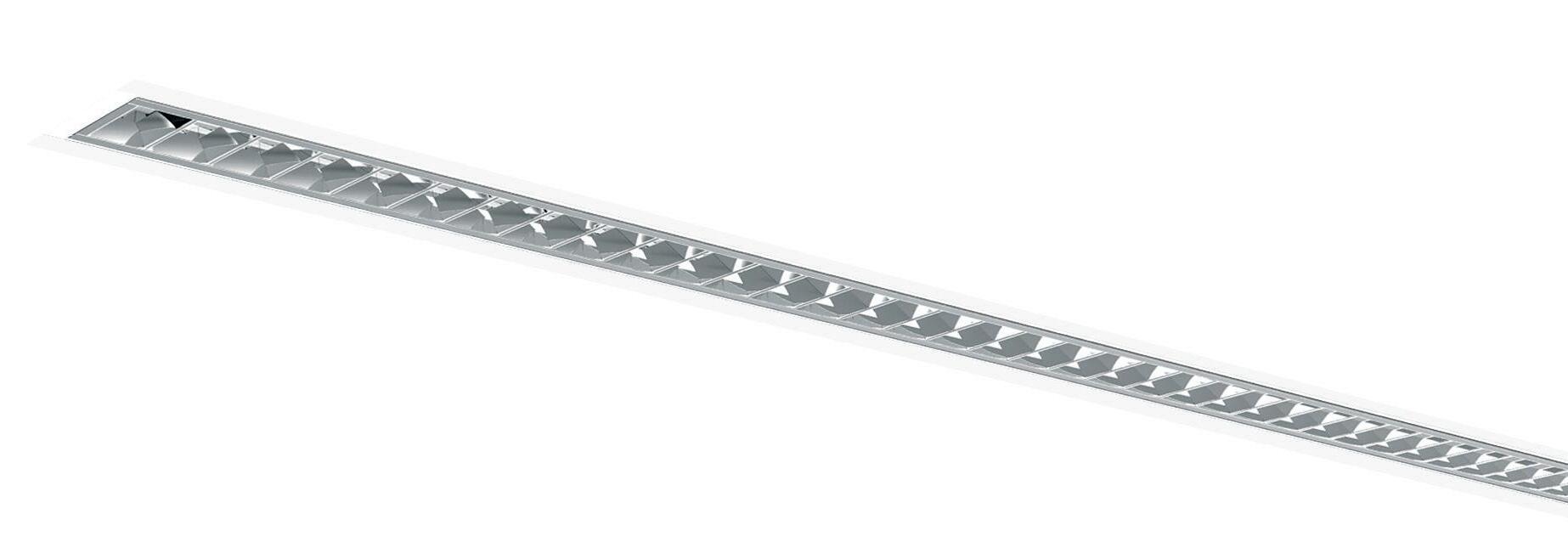

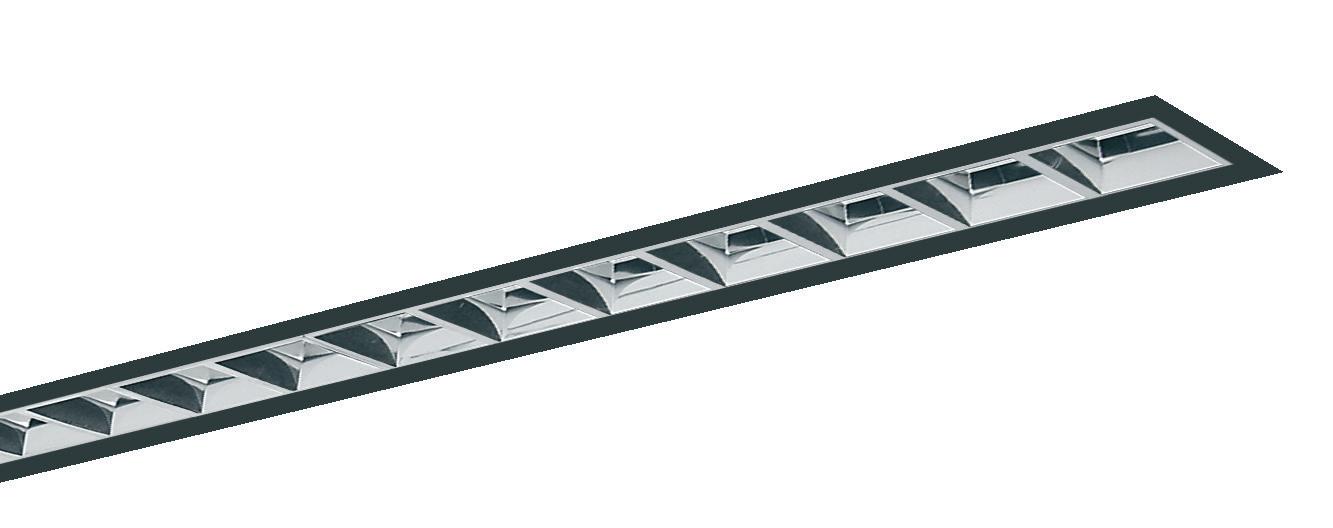

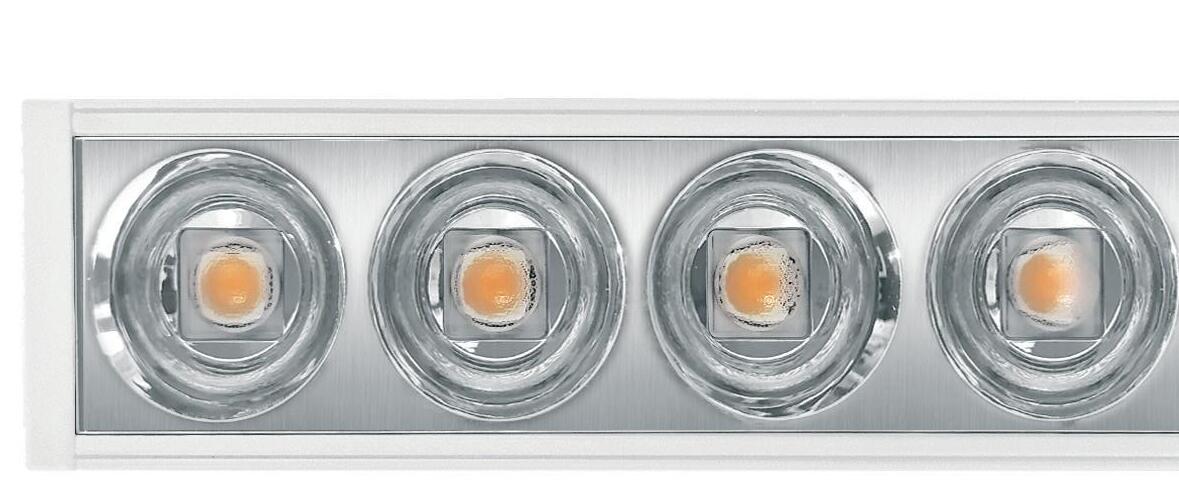

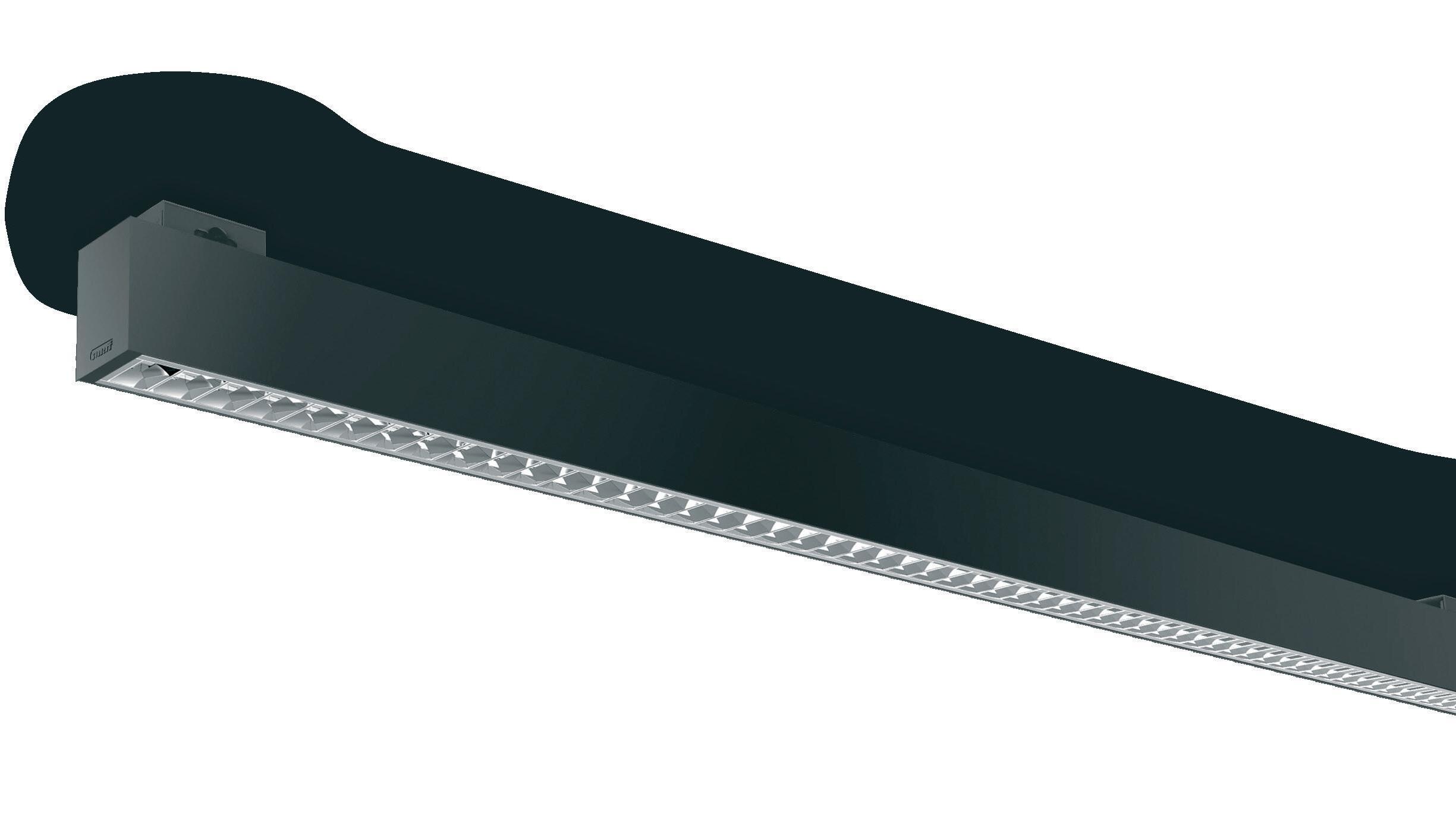

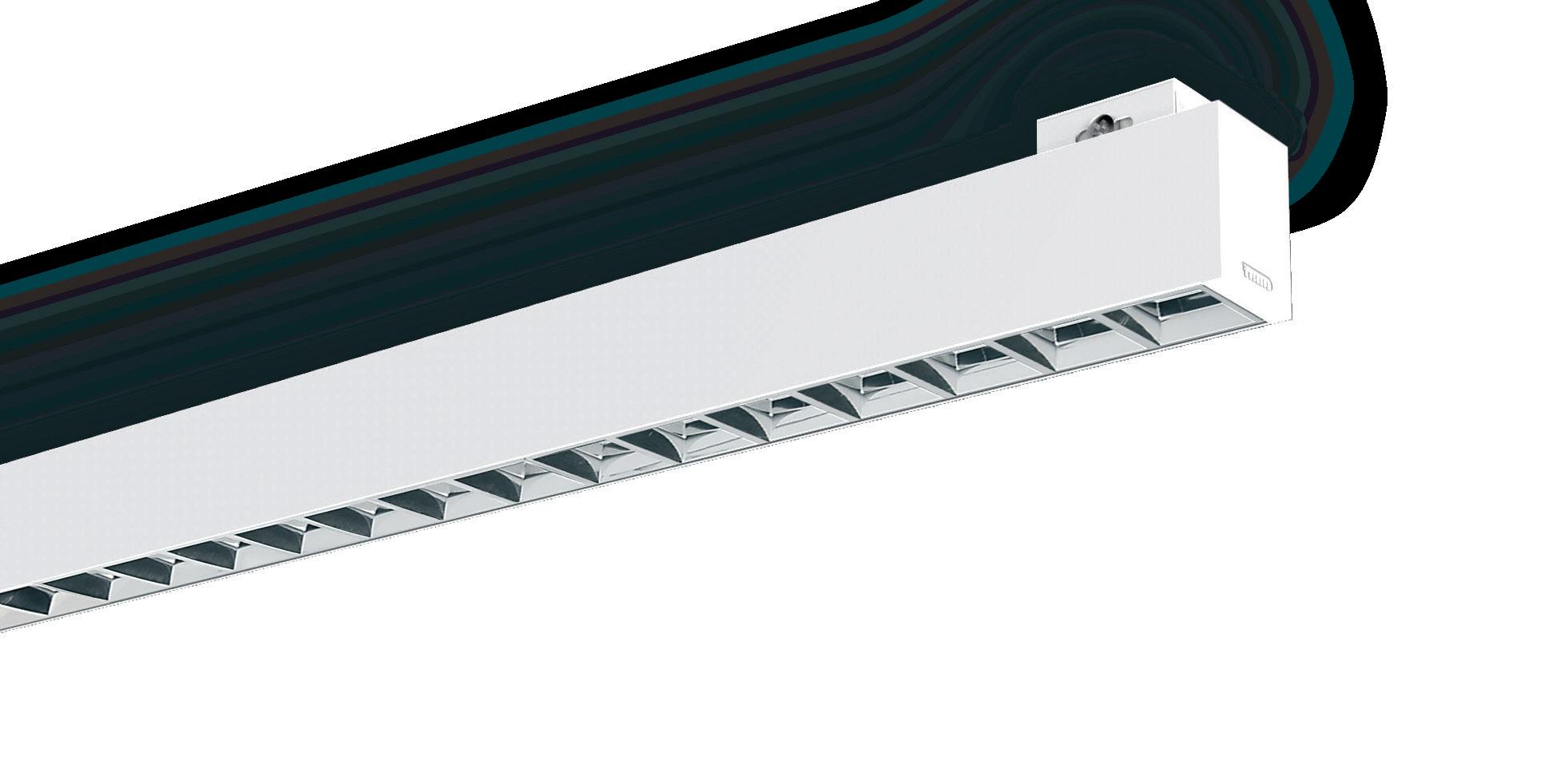

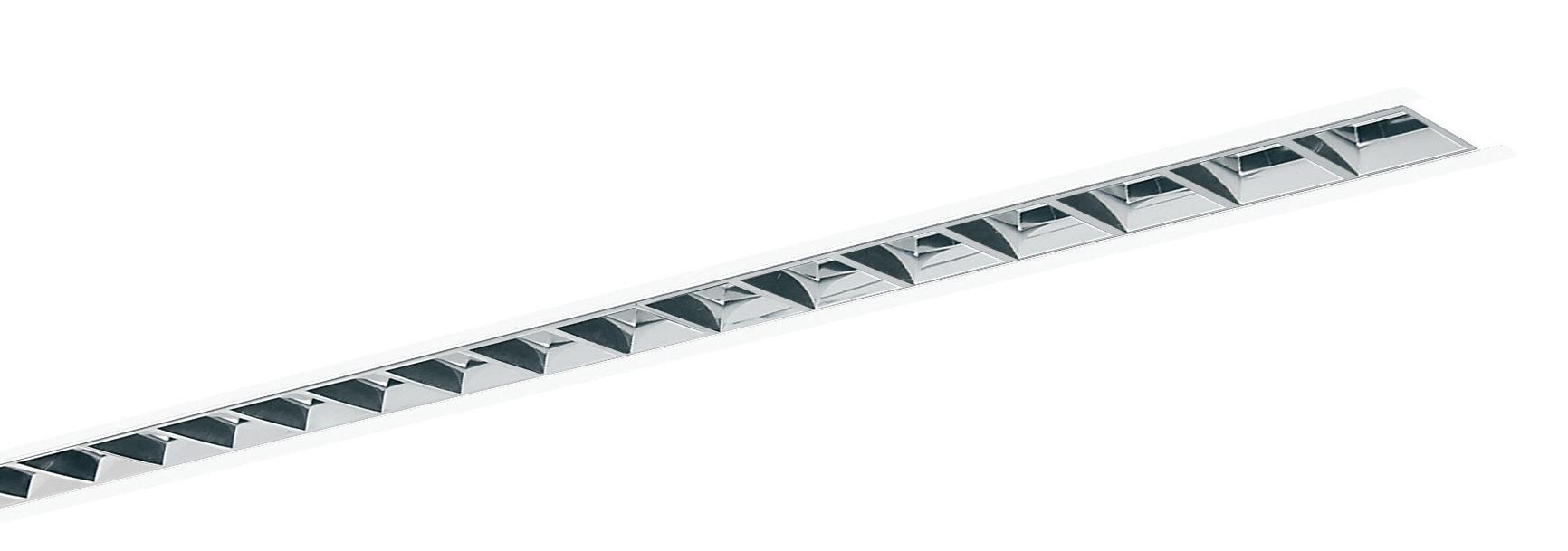

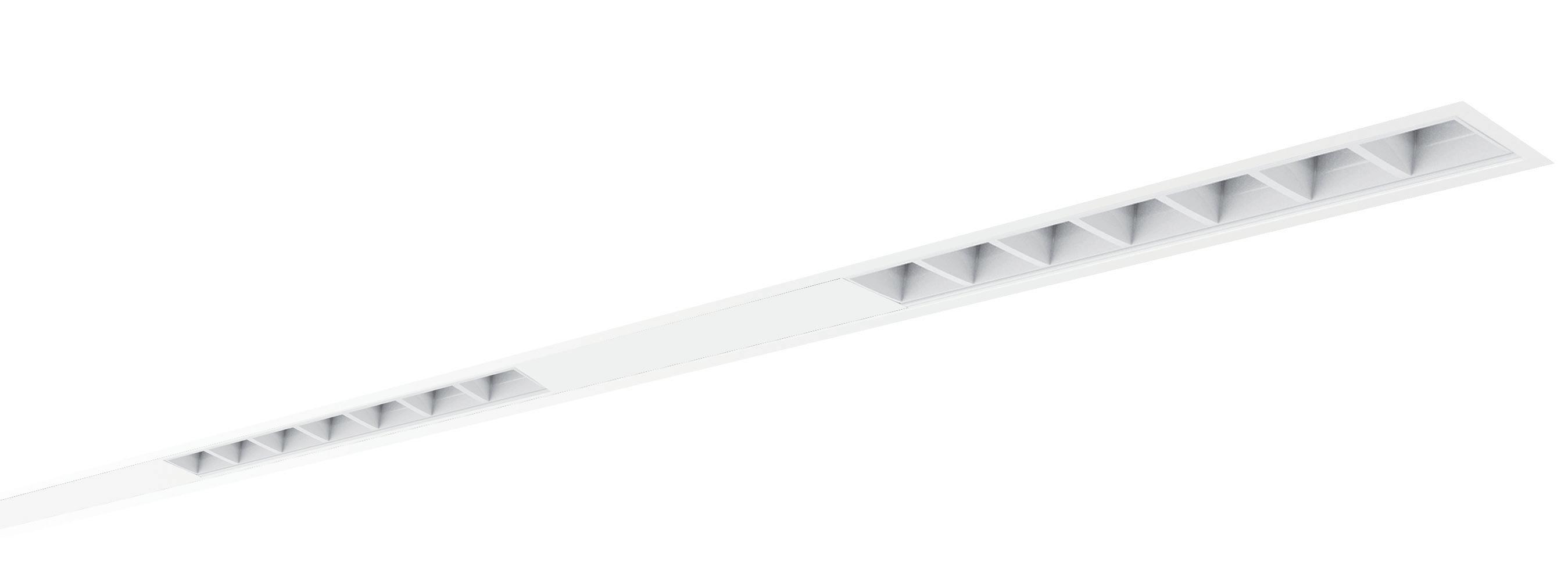

Ottica dark light ad alveoli a doppia parabolicità (antiriflesso e antiridescente) in alluminio speculare 99,99 a bassissima luminanza con trattamento di PVD.

Ottiche comfort dark in policarbonato metallizzato anti-abbagliamento per un migliore comfort visivo.

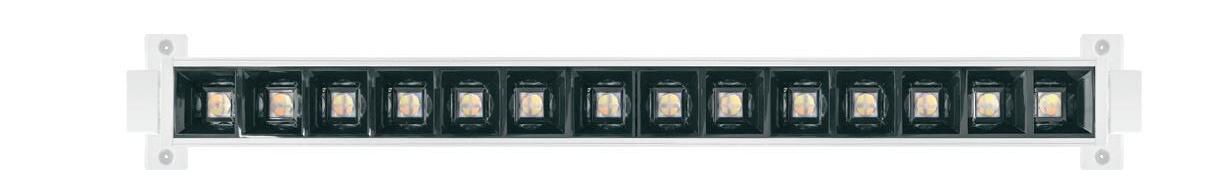

Ottiche comfort in policarbonato nero anti-abbagliamento per un migliore comfort visivo (a richiesta: colorazione bianca).

A richiesta

UGR<16

UGR<19

UGR

È un indice unificato in campo internazionale, sviluppato dalla CIE (Commission International de l’Éclairage), per la valutazione dell’abbagliamento diretto derivante dall’impianto di illuminazione. La norma europea per l’illuminazione dei posti di lavoro in interni UNI-EN 12464-1 richiede un valore UGR specifico per ogni applicazione, compreso tra 10 e 30: più basso è il valore, minore è l’abbagliamento.Il valore esatto di tale indice è da calcolare con verifica illuminotecnica, in quanto dipende dalla disposizione degli apparecchi illuminanti, dalle caratteristiche dell’ambiente (dimensioni, riflessioni) e dal punto di osservazione (deve essere quindi verificato tramite un progetto).

Abbagliamento inesistente o irrilevante

Applicazioni molto impegnative (disegni tecnici)

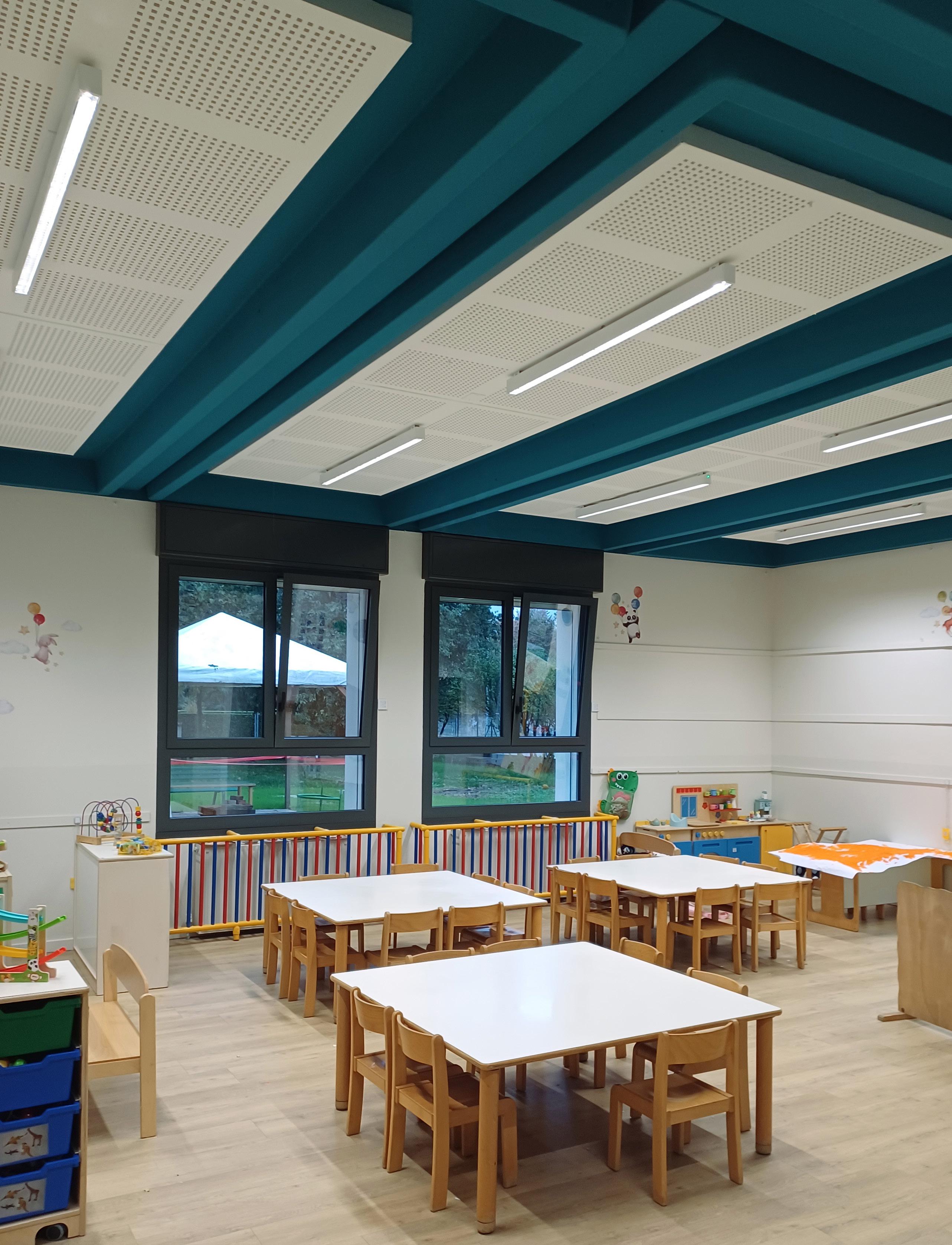

Uffici e scuole: lettura, scrittura, riunioni, lavoro al computer

Applicazioni industriali

Ambienti di transito (applicazioni con scarse esigenze)

Low Flicker

Vuoi evitare mal di testa o affaticamento della vista?

Tutti gli apparecchi Liset 2.0 sono

Low Flicker (< 5%), con una luce sana e confortevole.

Un’esposizione prolungata, infatti, a frequenze elevate (tra 70 e 160 Hz) può causare malessere, mal di testa, affaticamento della vista e compromissione delle prestazioni visive.

Colour Quality - CRI

Indica in che modo una sorgente artificiale è in grado di riprodurre il colore di un oggetto da essa illuminato. Esso varia in una scala da 0 a 100, dove 0 rappresenta il minimo e 100 indica il massimo.

La luce naturale è la migliore sotto il profilo fisiologico grazie alla completezza del suo spettro cromatico.

Per questo, la scelta di apparecchi con alto indice di resa cromatica è molto importante per il benessere e il comfort della persona, oltre che necessaria in ambienti dove è richiesta una buona visibilità dei colori.

Sistemi di gestione della luce

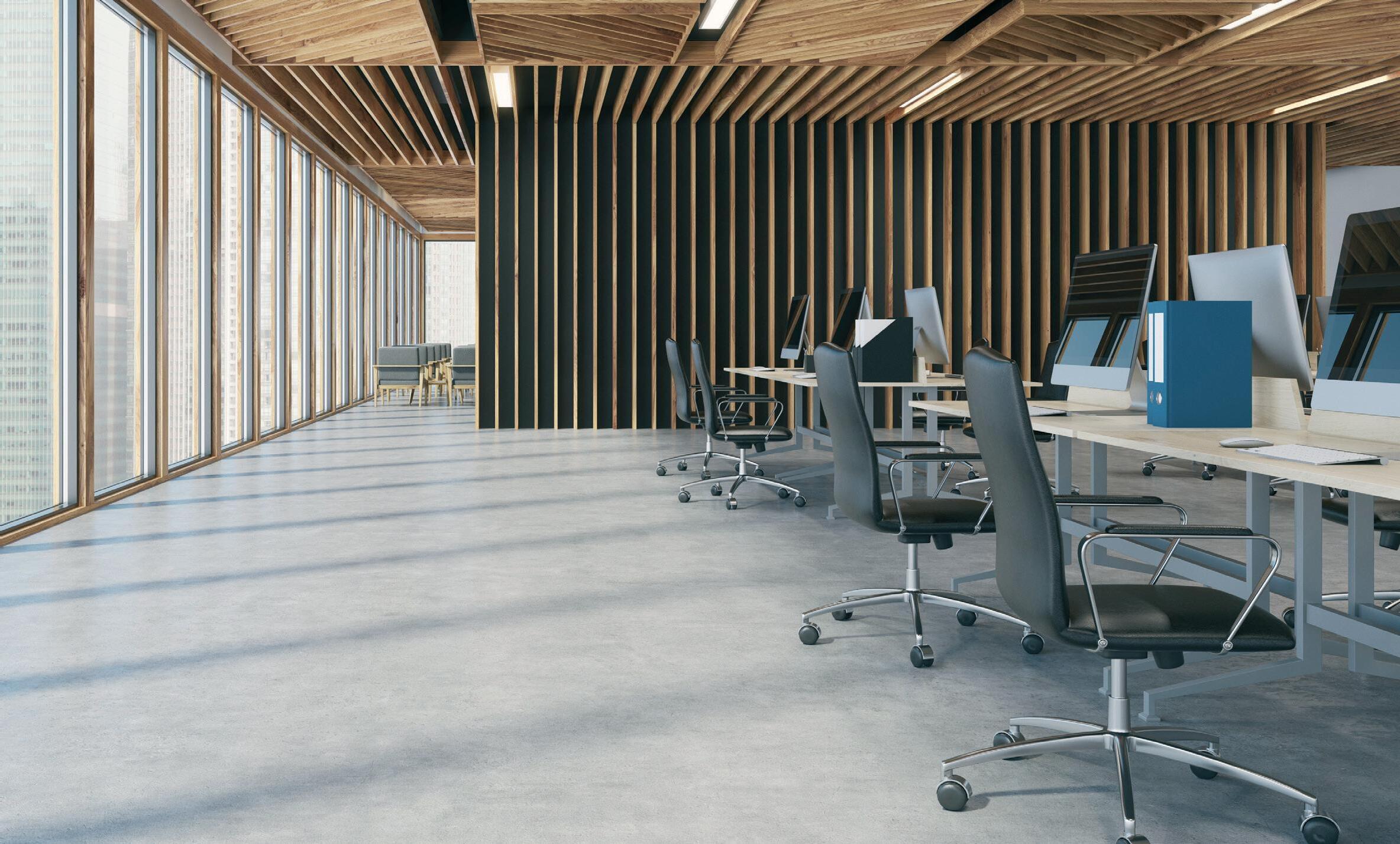

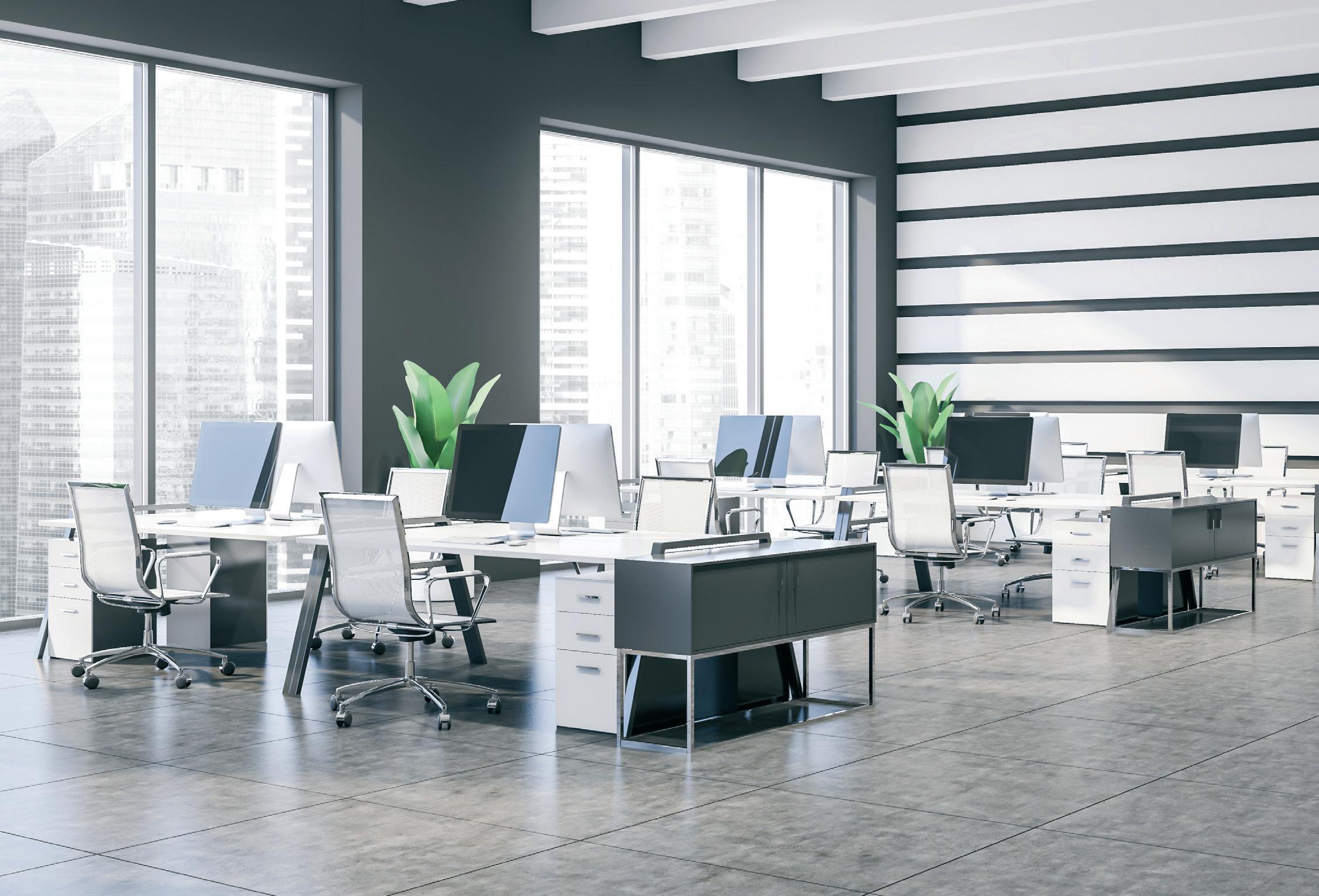

Per interni come uffici pubblici o privati, per aree commerciali o industriali, Fosnova offre un’ampia gamma di SOLUZIONI PER LA GESTIONE DELLA LUCE che contribuisce ad aumentare il risparmio energetico, il comfort visivo e la sicurezza.

SOLUZIONE MEDIUM

Soluzioni CABLATE applicabili ad apparecchi dimmerabili DALI:

Push DIMM

• Il corpo illuminante è dotato di un driver LED DALI Push DIM

• Cablaggio ulteriore semplice e possibilità di utilizzo di un pulsante N.A. standard civile

Sensore di presenza

SOLUZIONE ADVANCED

Soluzioni WIRELESS ad alto contenuto tecnologico gestibili con APP:

Basic DIM ActiveAhead

• Sistema dotato di sensoristica intelligente con alto livello di automazione.

• L’utilizzo di APP e software è di semplice gestione e non richiede competenze professionali di specialisti (es. Ing. di Commissioning DALI o Software in generale)

• Sensori incorporati o esterni e se richiesto ulteriore cablaggio non implica circuiti complessi

Di prossima disponibilità, CASAMBI VOICE: un’innovativa interfaccia che condente il controllo di apparecchi DALI contemporaneamente da App CASAMBI in modalità Bluetooth ed, attraverso comandi vocali impartiti agli assistenti

AMAZON ALEXA/GOOGLE HOME/MATTER in modalità Wi-Fi. I due sistemi, CASAMBI e AMAZON ALEXA/GOOGLE HOME/MATTER, sono indipendenti, comunicano tra loro e si aggiornano a vicenda.

Liset 2.0: soluzioni WIRELESS

A richiesta: versioni con sistema avanzato di controllo domotico dell’illuminazione Casambi

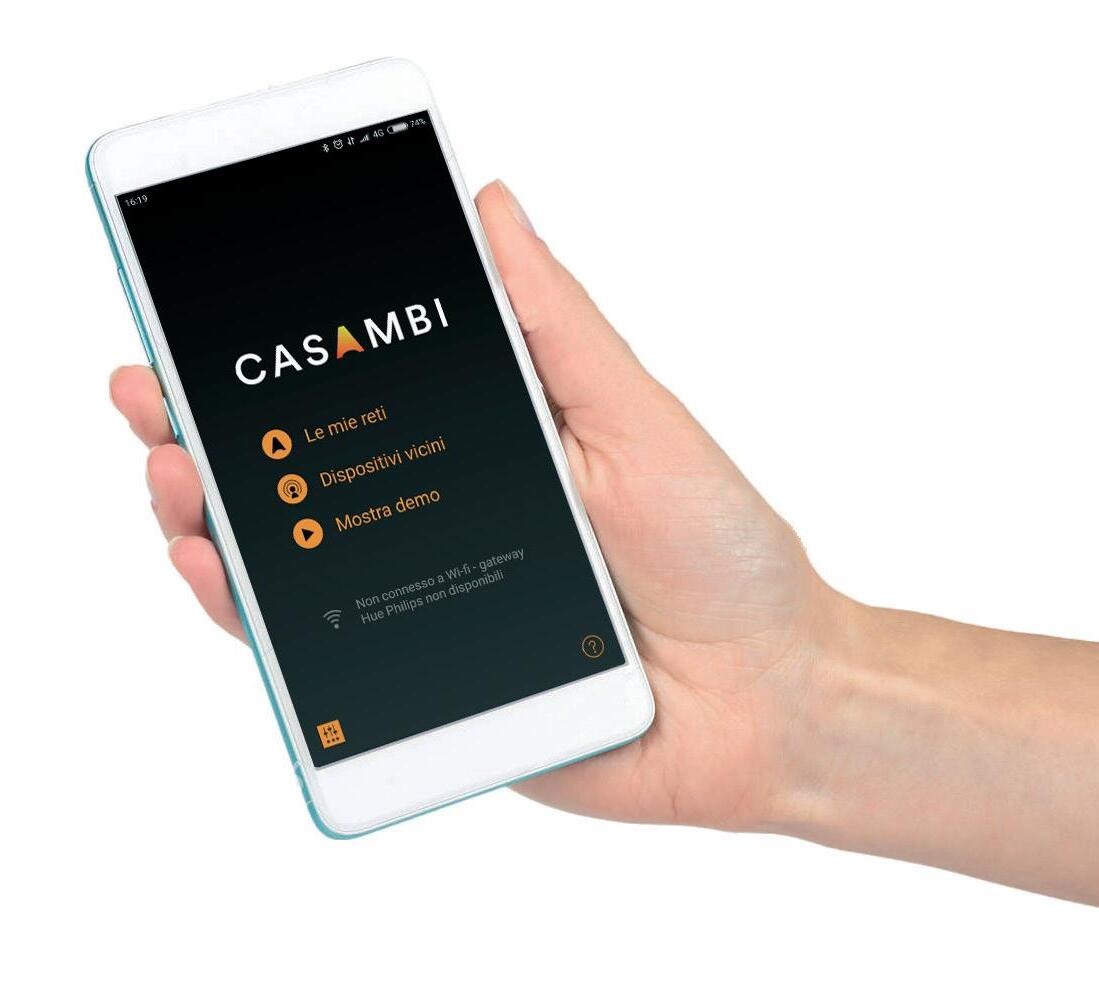

Casambi è un sistema avanzato di controllo domotico dell’illuminazione, il modo più semplice e naturale per controllare le proprie lampade. E’ una soluzione basata su Bluetooth Low Energy (BLE). BLE è un wireless di ultima generazione tecnologica e l’unico wireless a bassa potenza tecnologia presente in tutti gli smartphone moderni. Grazie alla semplicità intuitiva dell’applicazione, attraverso uno smartphone o un qualsiasi altro dispositivo mobile, chiunque potrà creare e gestire in autonomia la propria rete di illuminazione controllando ogni apparecchio, singolarmente oppure in gruppi, a seconda delle esigenze e delle funzioni richieste. Questa tecnologia rappresenta una soluzione ideale in termini di facilità d’installazione e funzionalità con costi minimi di implementazione e acquisto di hardware.

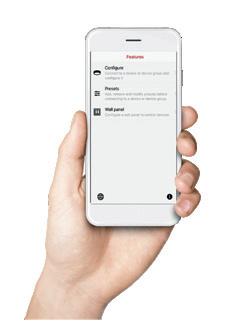

App e funzioni

Con Casambi l’illuminazione può essere controllata tramite smartphone, tablet, smart watch, pulsanti, interruttori o gli interruttori wireless. Per accedere a tutte le funzionalità della rete Casambi, è necessaria un’applicazione che può essere scaricata gratuitamente da Apple App Store o Google Play Store. L’app Casambi viene continuamente aggiornata per mantenere la compatibilità con i sistemi operativi. Consente di:

• Accendere e spegnere gli apparecchi di illuminazione

• Dimmerare la luce

• Raggruppare i dispositivi di illuminazione e accenderli, spegnerli o dimmerarli in gruppo

• Configurare, memorizzare e richiamare gli scenari

• Configurare, memorizzare e richiamare le animazioni

• Regolare tempi di dissolvenza per gli scenari e animazioni

• Utilizzare il timer per accendere e spegnere gli scenari o le animazioni in base a data e ora

• Regolare i colori

• Regolare la temperatura del colore

• Utilizzare sensori di movimento

• Regolare la potenza del segnale Bluetooth per la geolocalizzazione

• Scattare foto degli spazi o caricare i layout di illuminazione e aggiungere il controllo dell’illuminazione direttamente sull’immagine

• Considerare alba e tramonto durante la definizione dei timer

• Ottenere informazioni sullo stato dal sistema

• Aggiornare il firmware via etere

• Aggiornare le funzionalità del sistema via etere

• Ottenere supporto nella messa in servizio tramite l’app

Forme in libertà: p.14

Sospensione: p.24

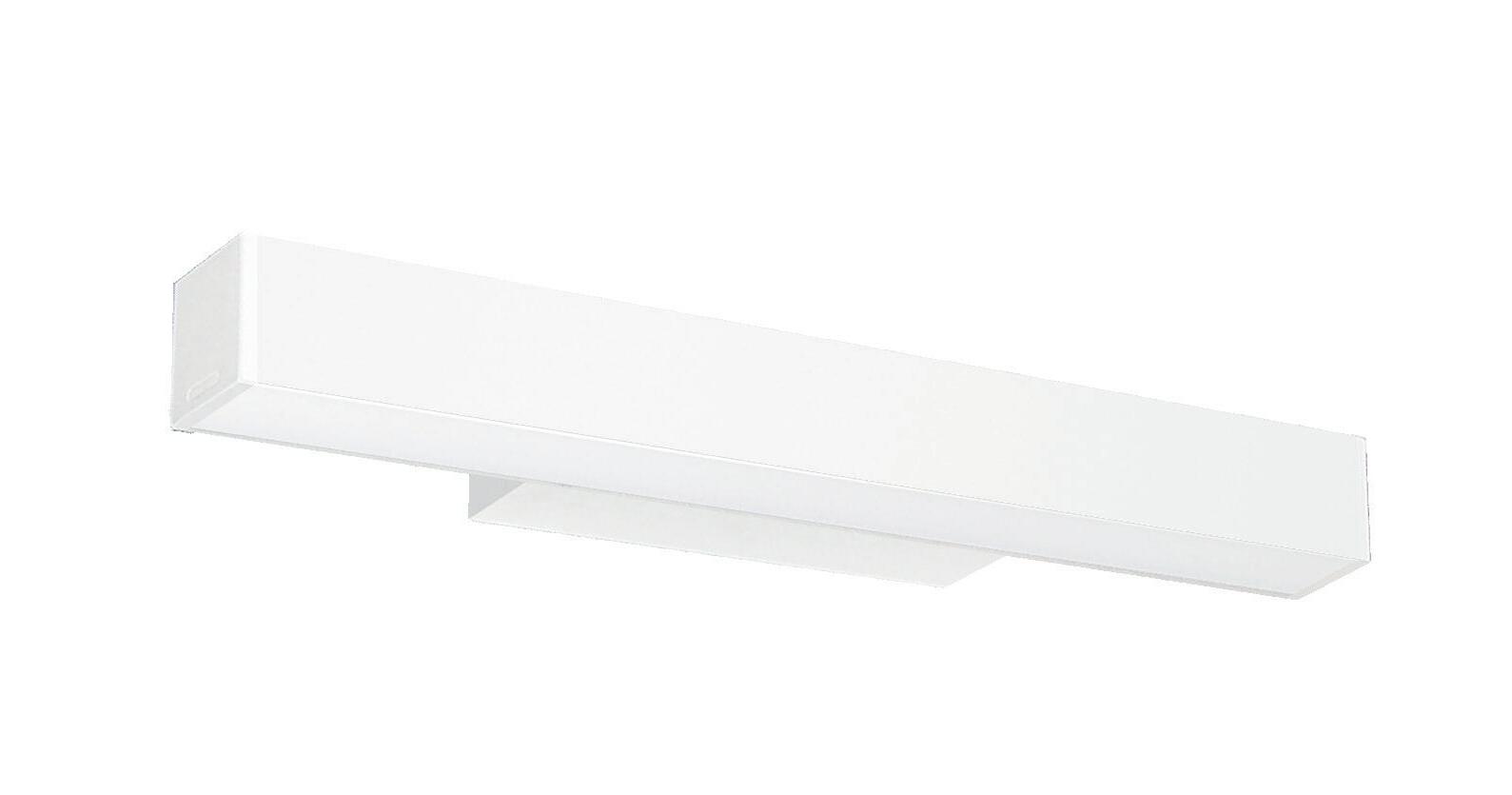

Plafone/parete: p.44

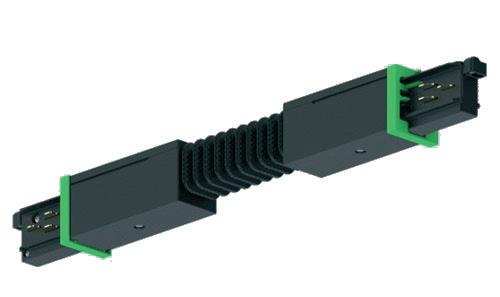

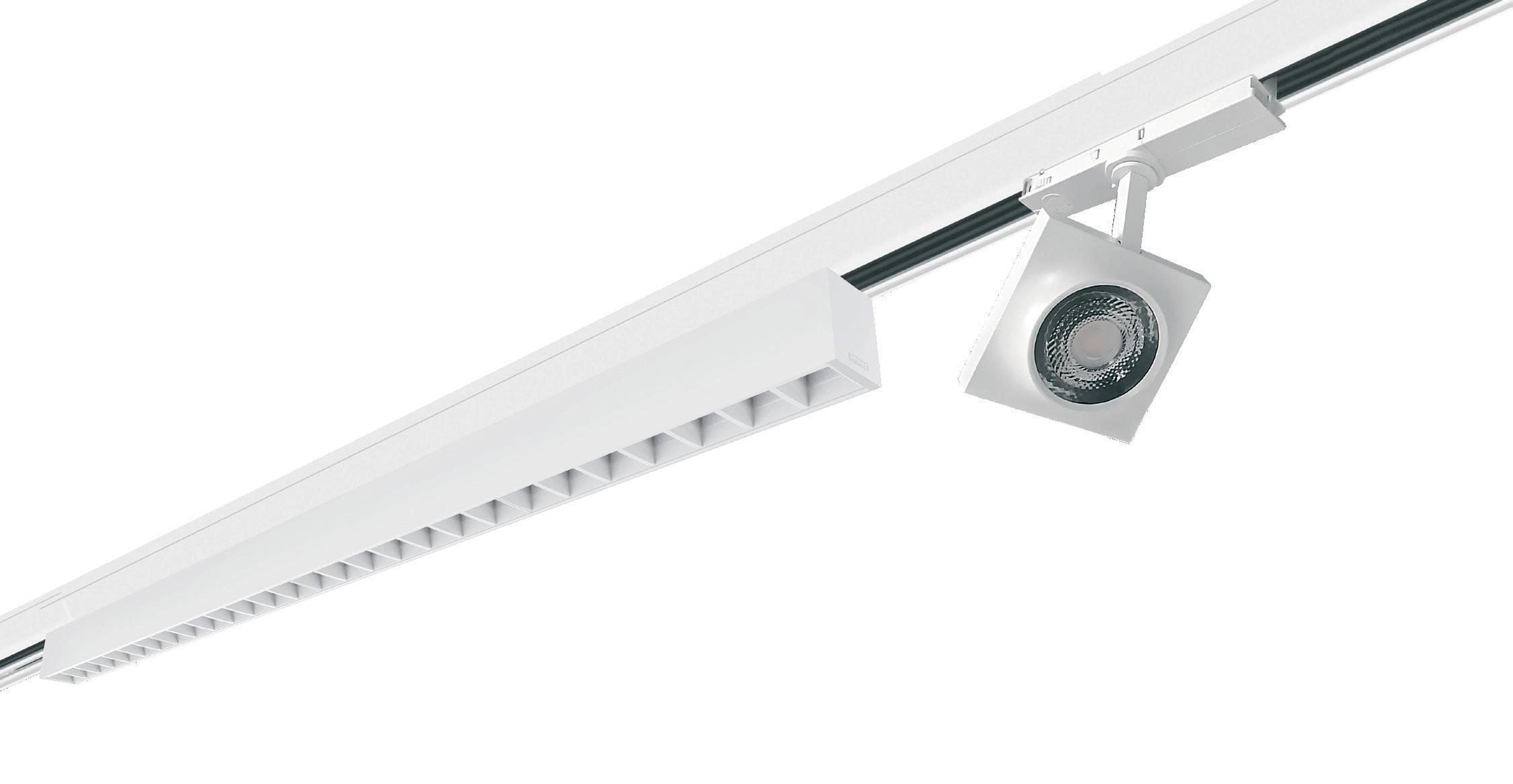

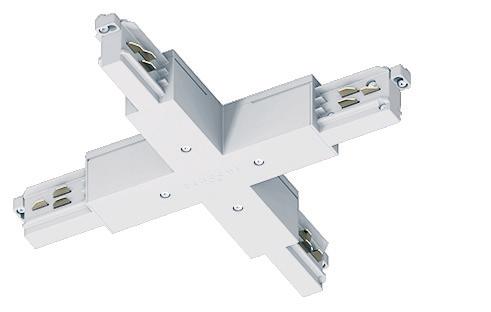

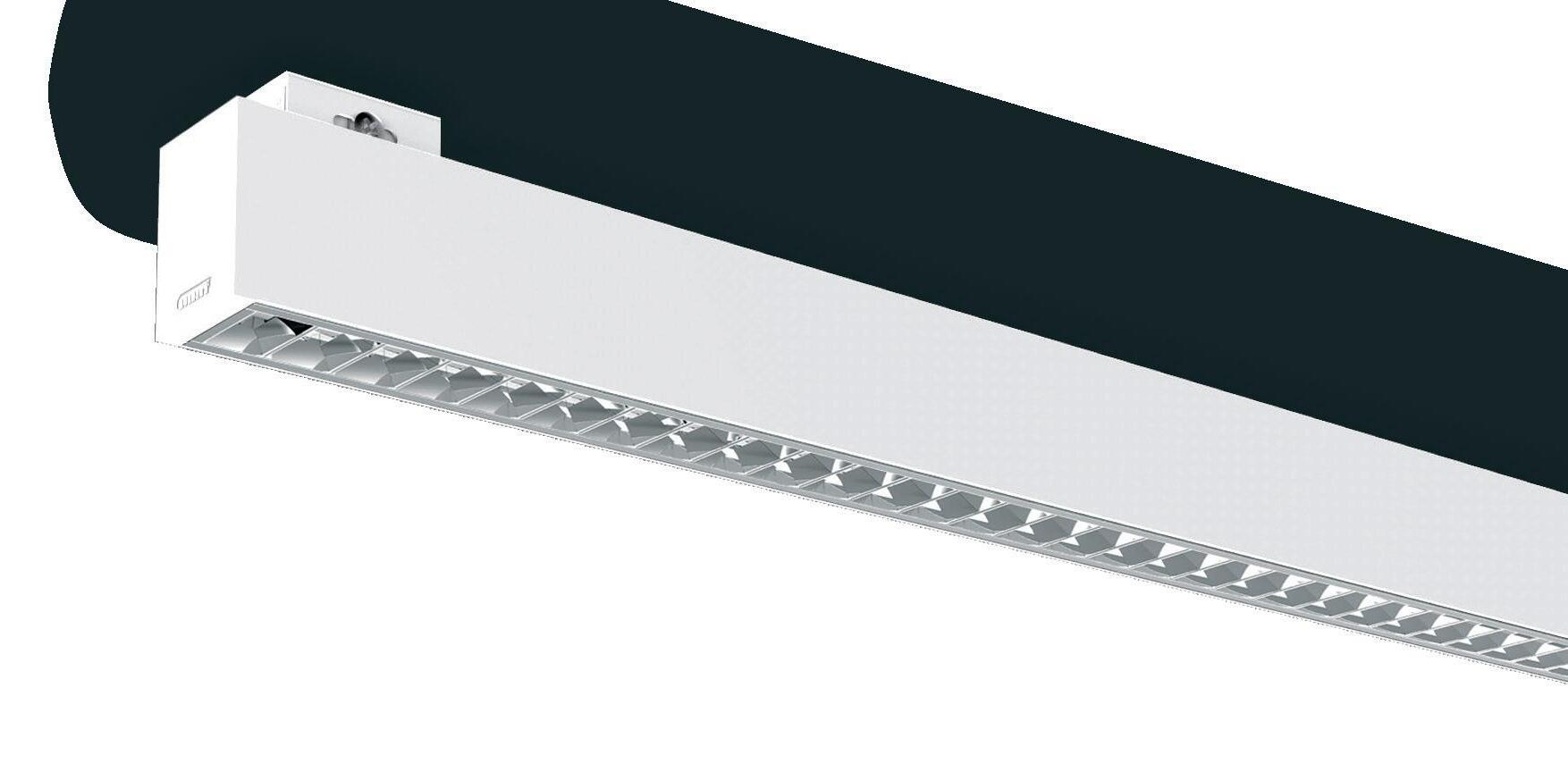

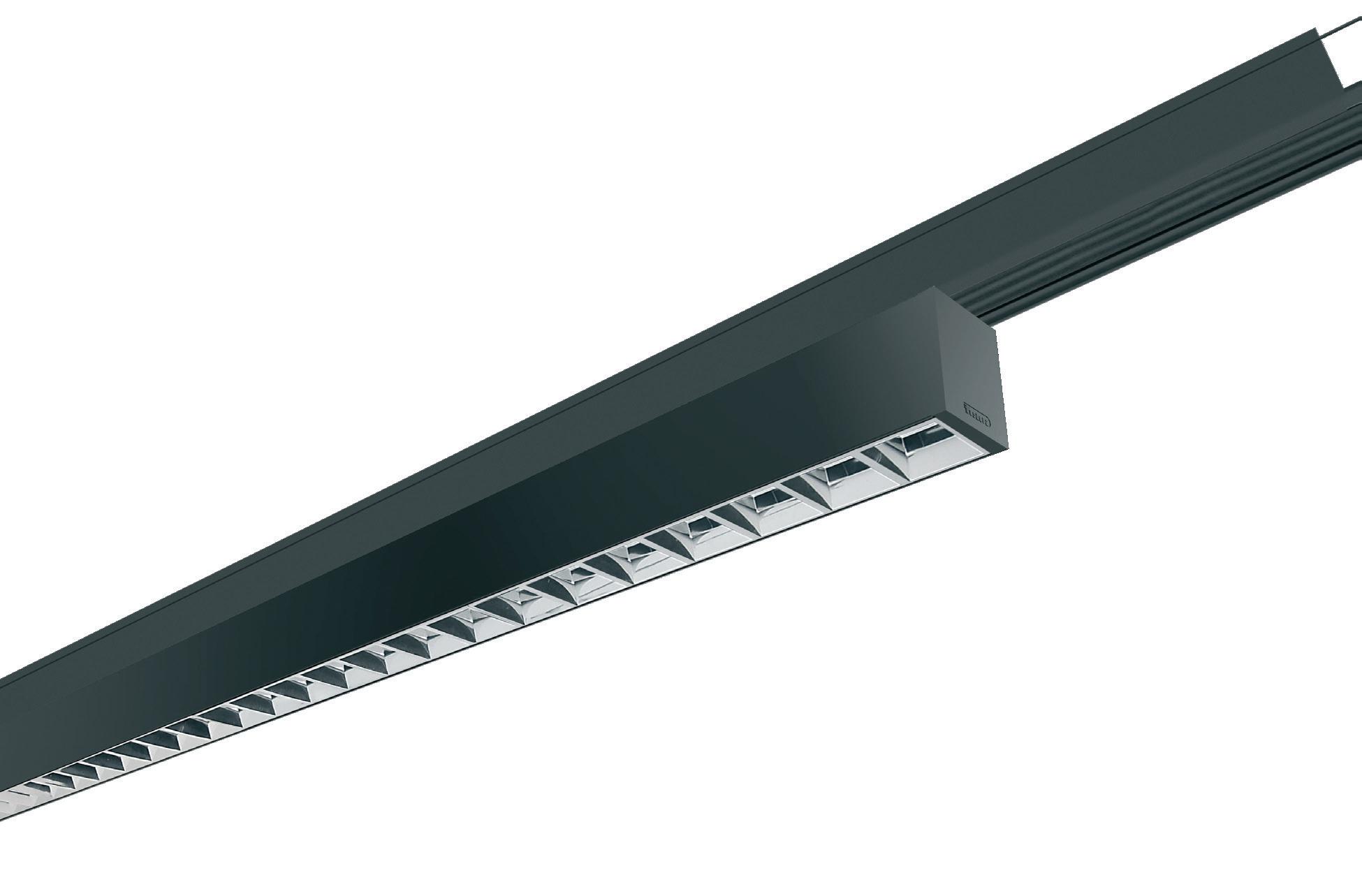

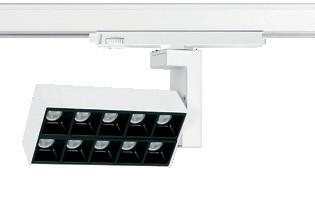

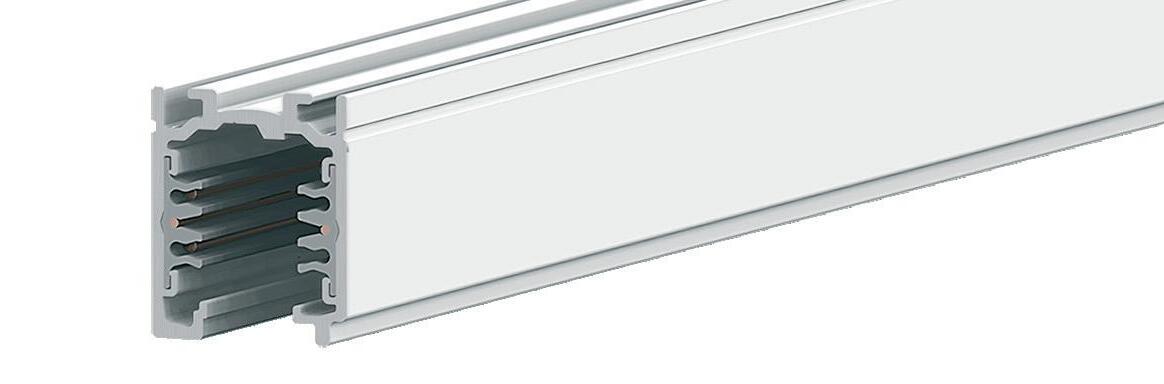

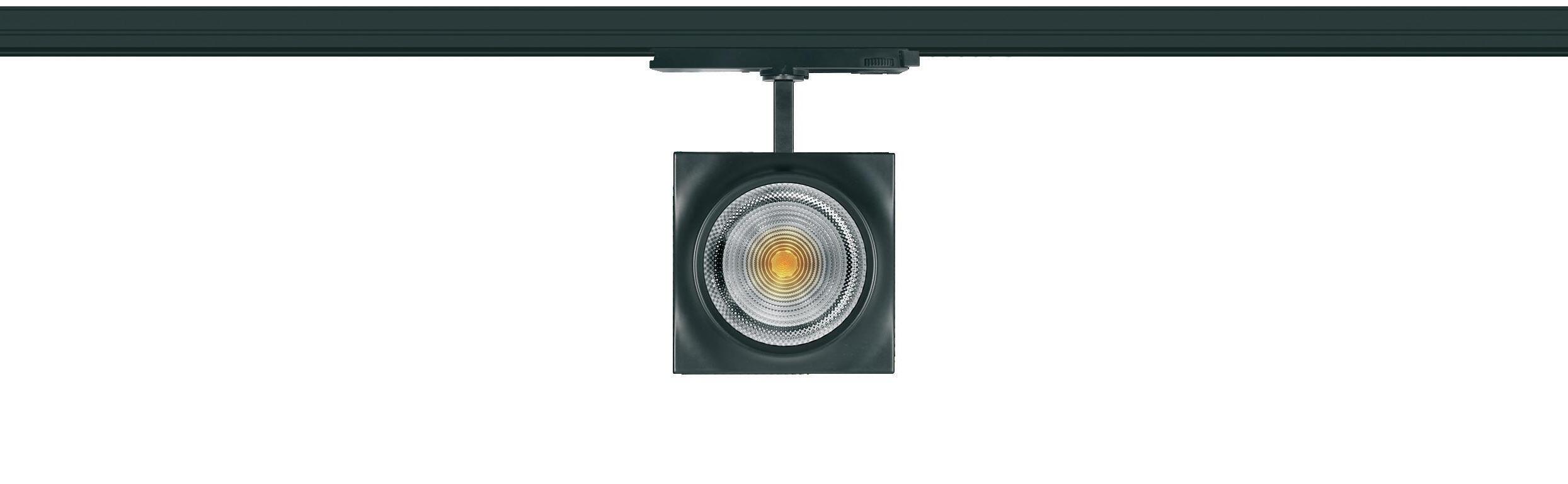

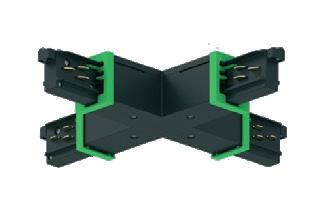

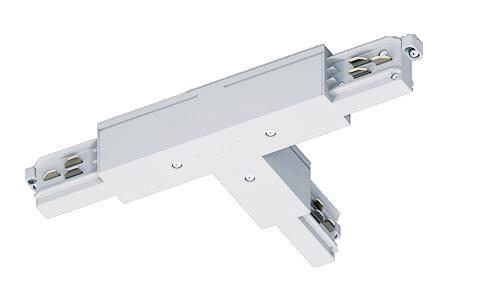

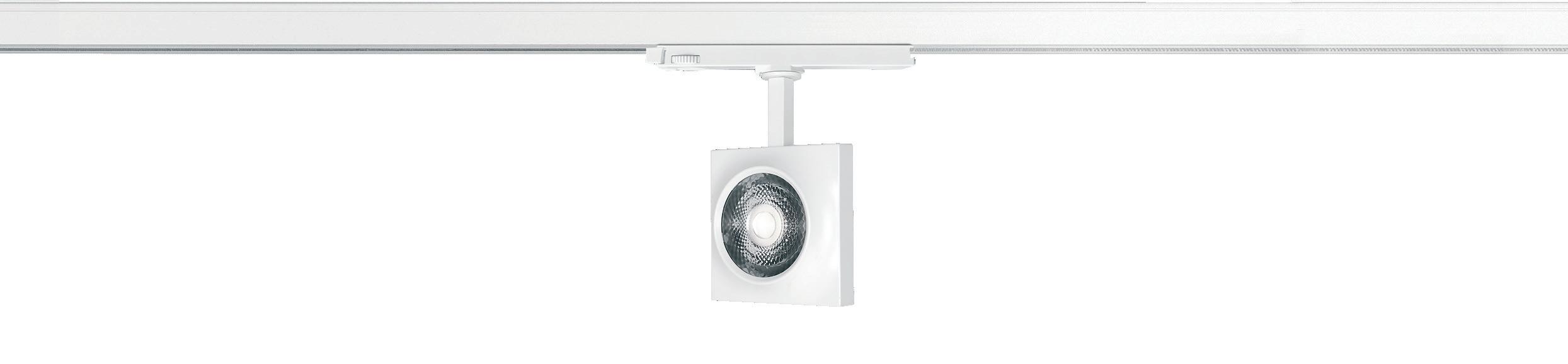

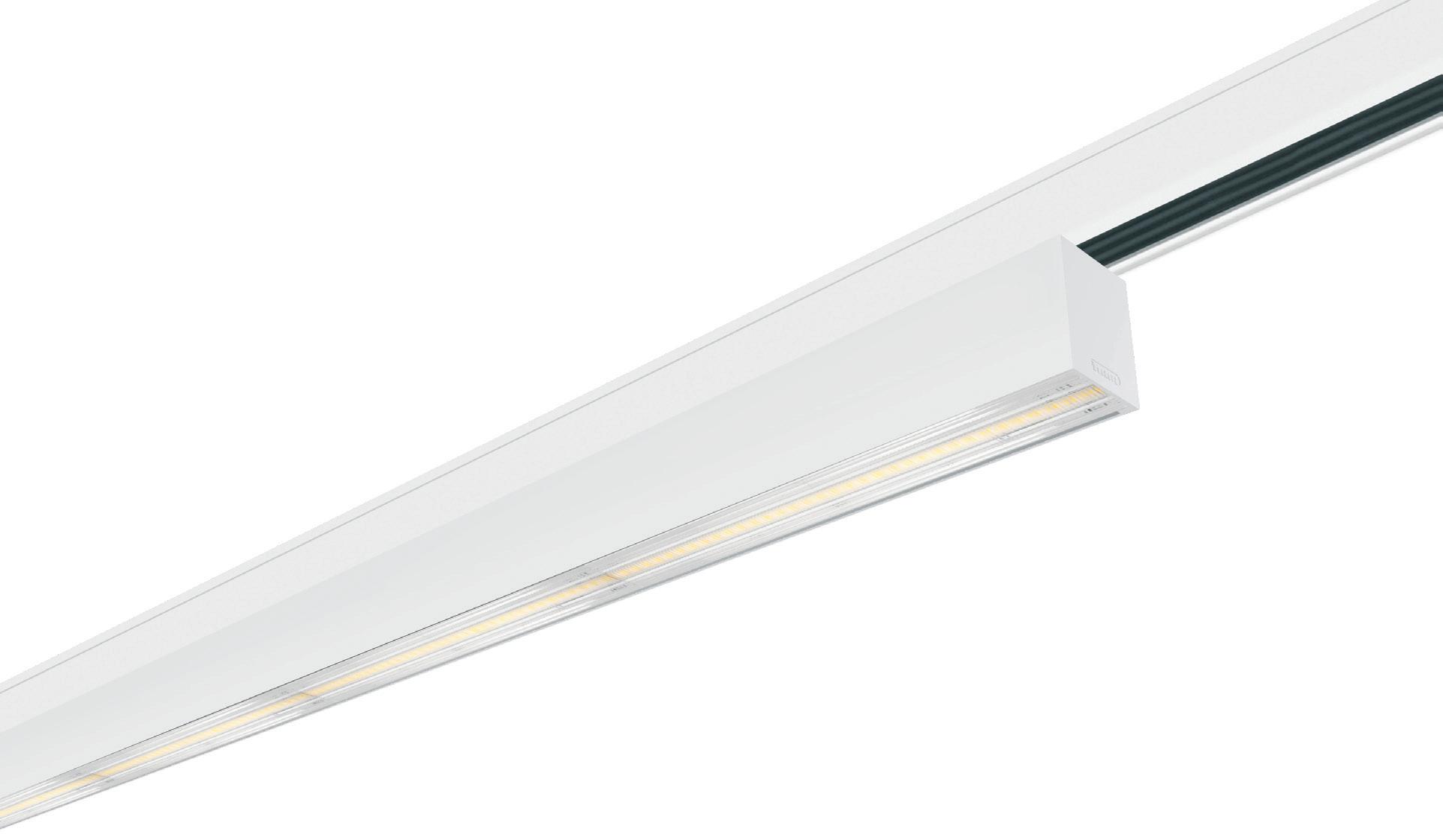

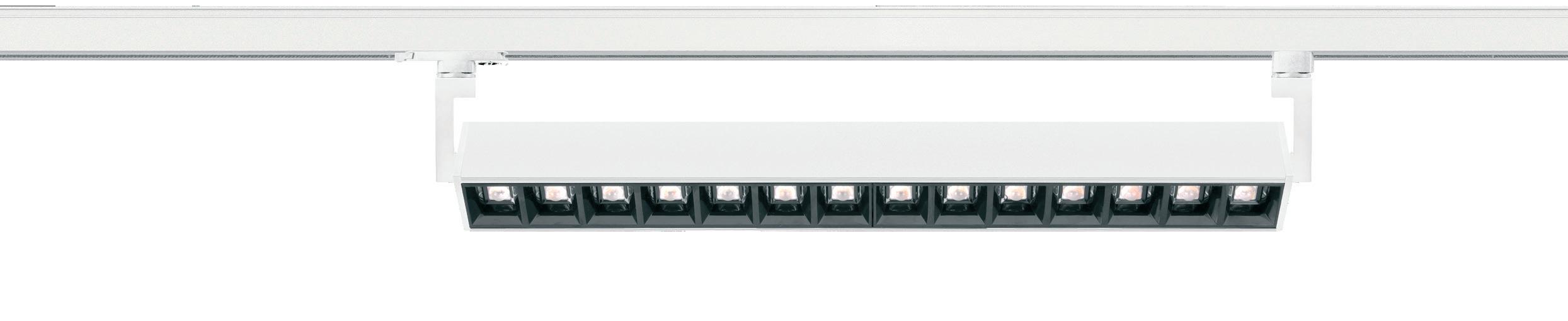

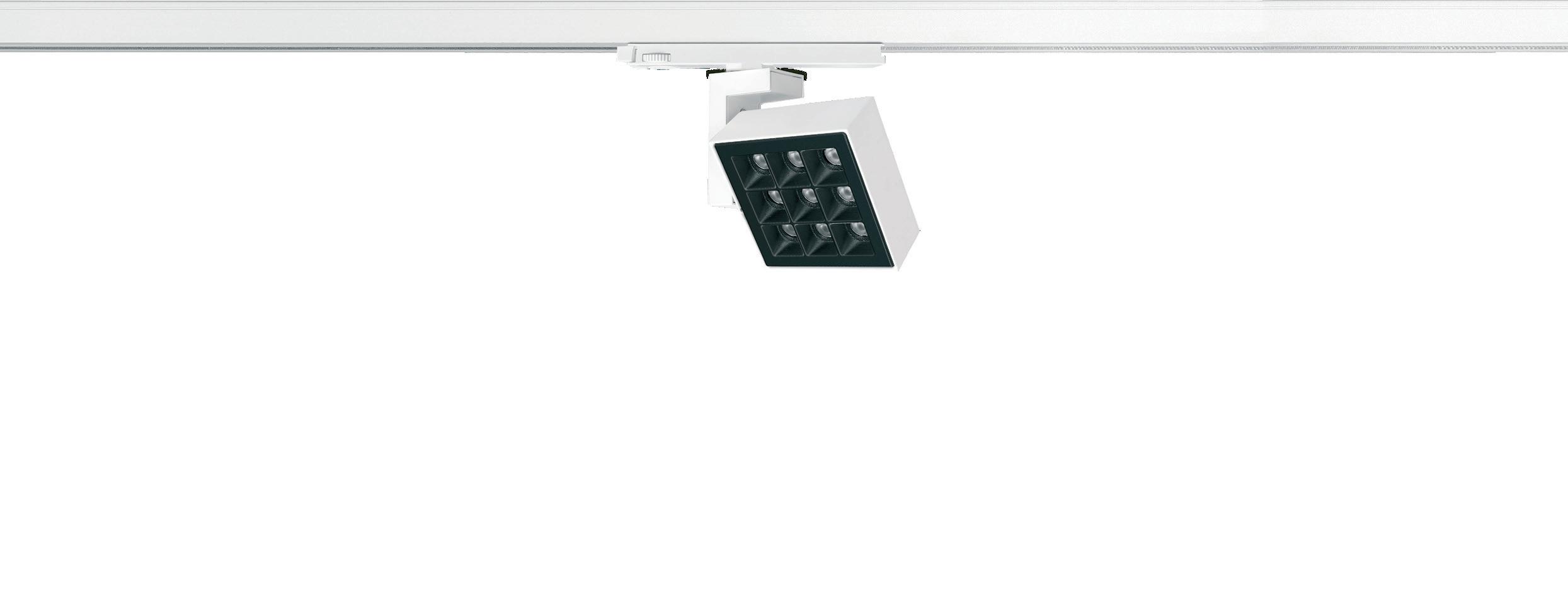

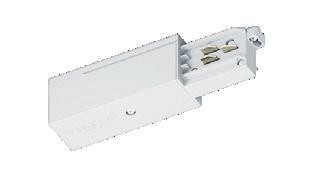

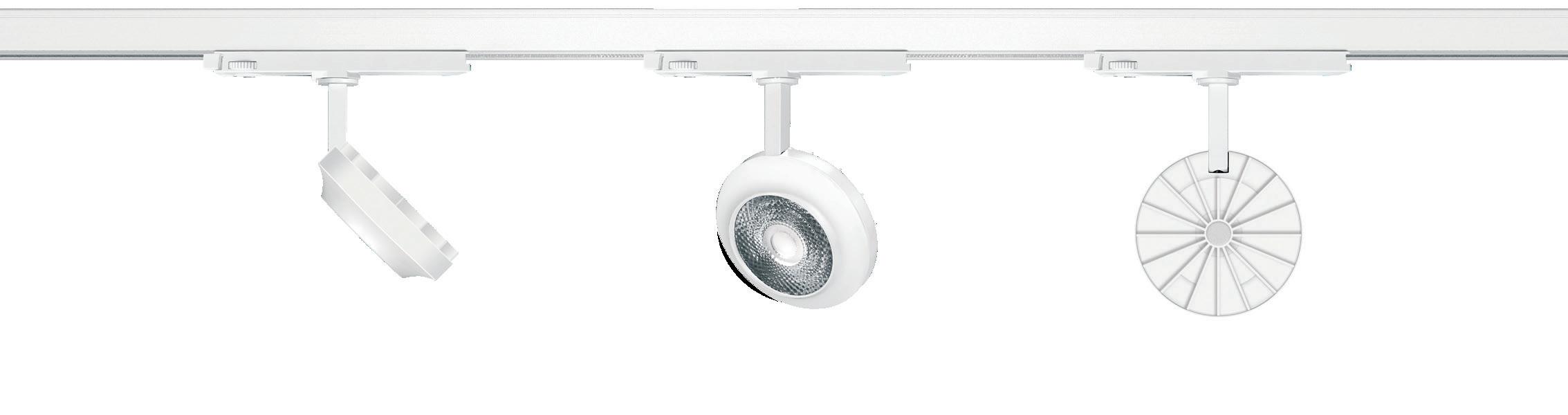

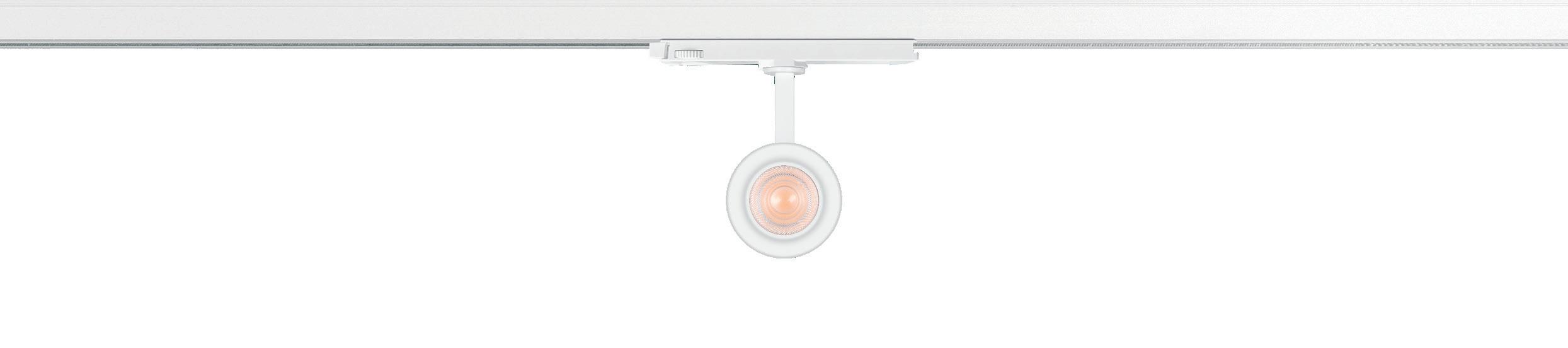

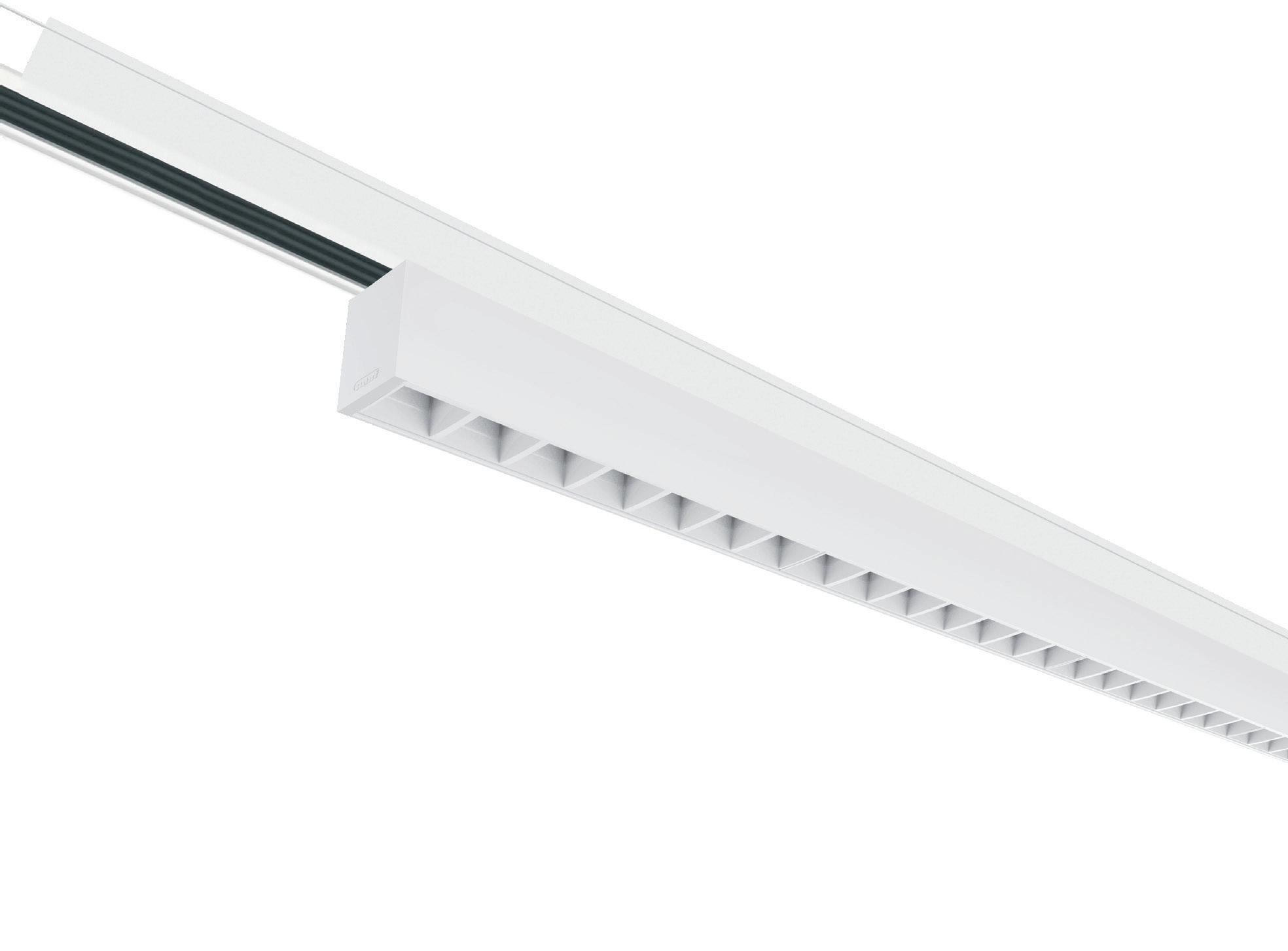

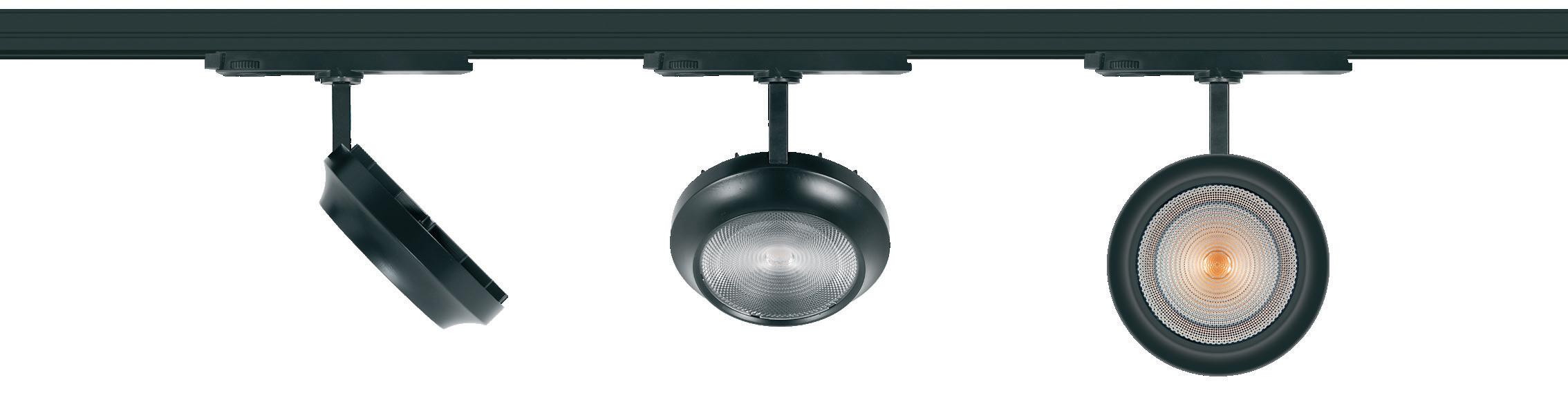

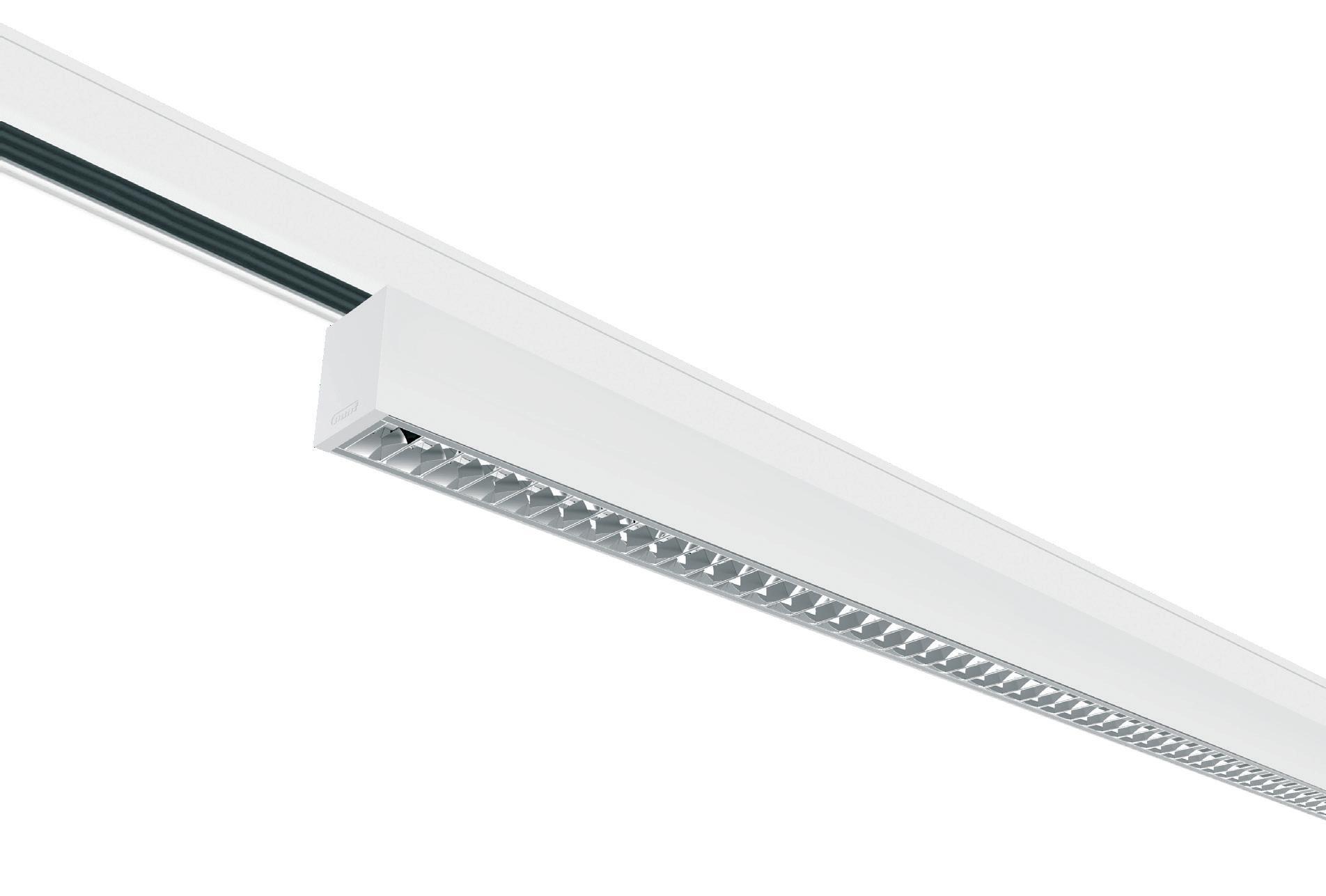

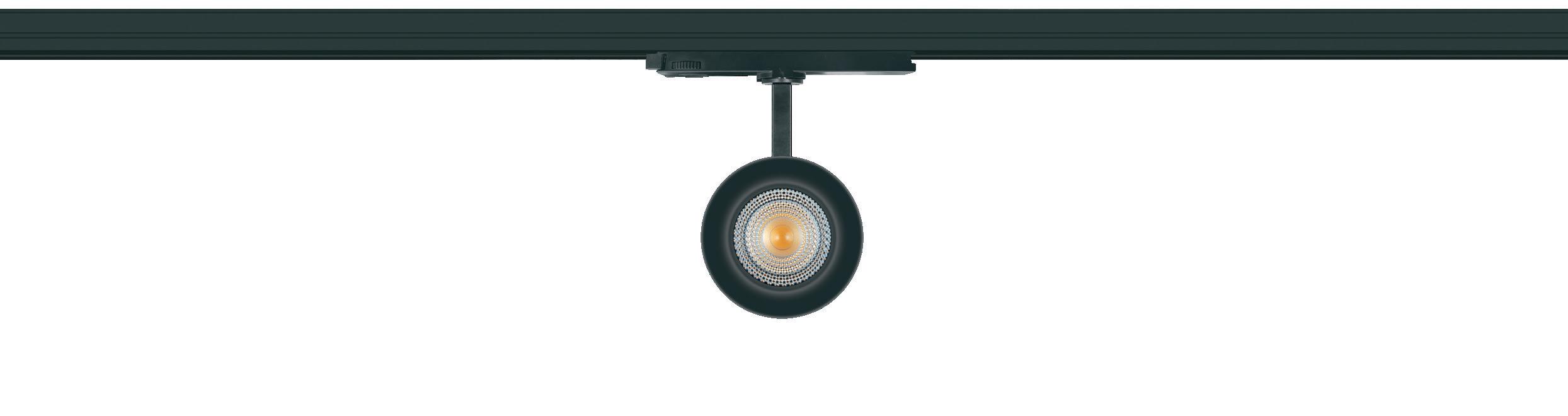

Per binario: p.64

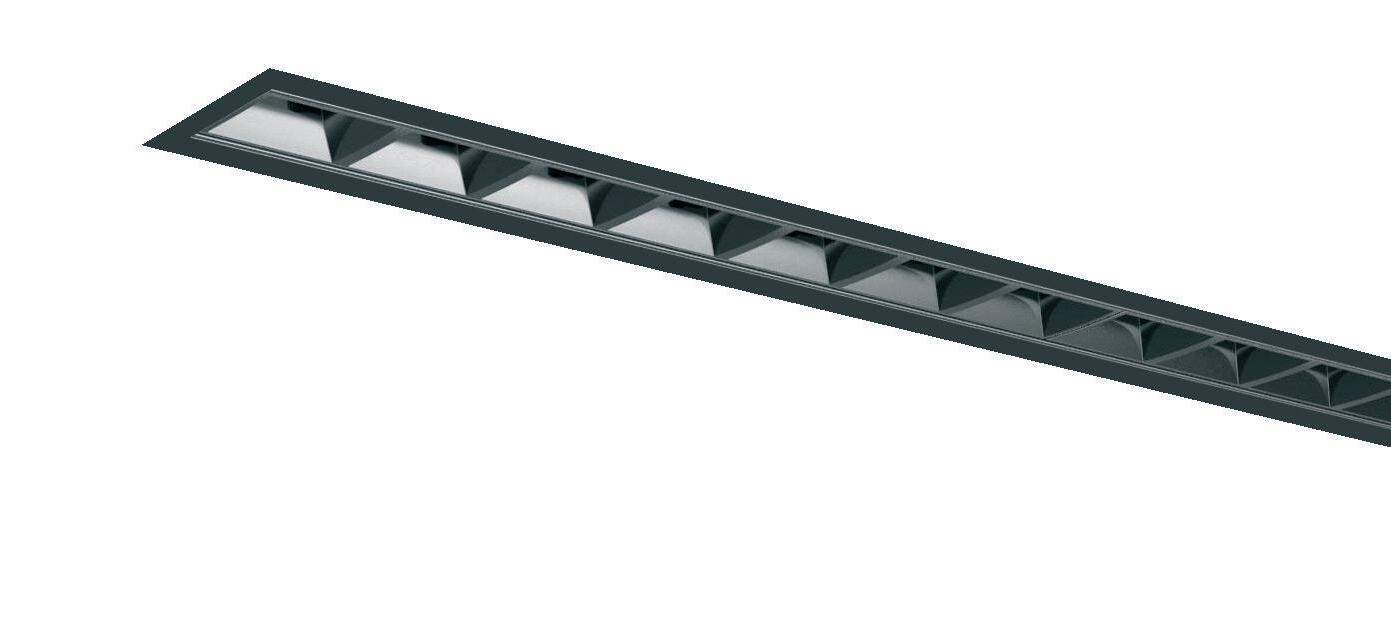

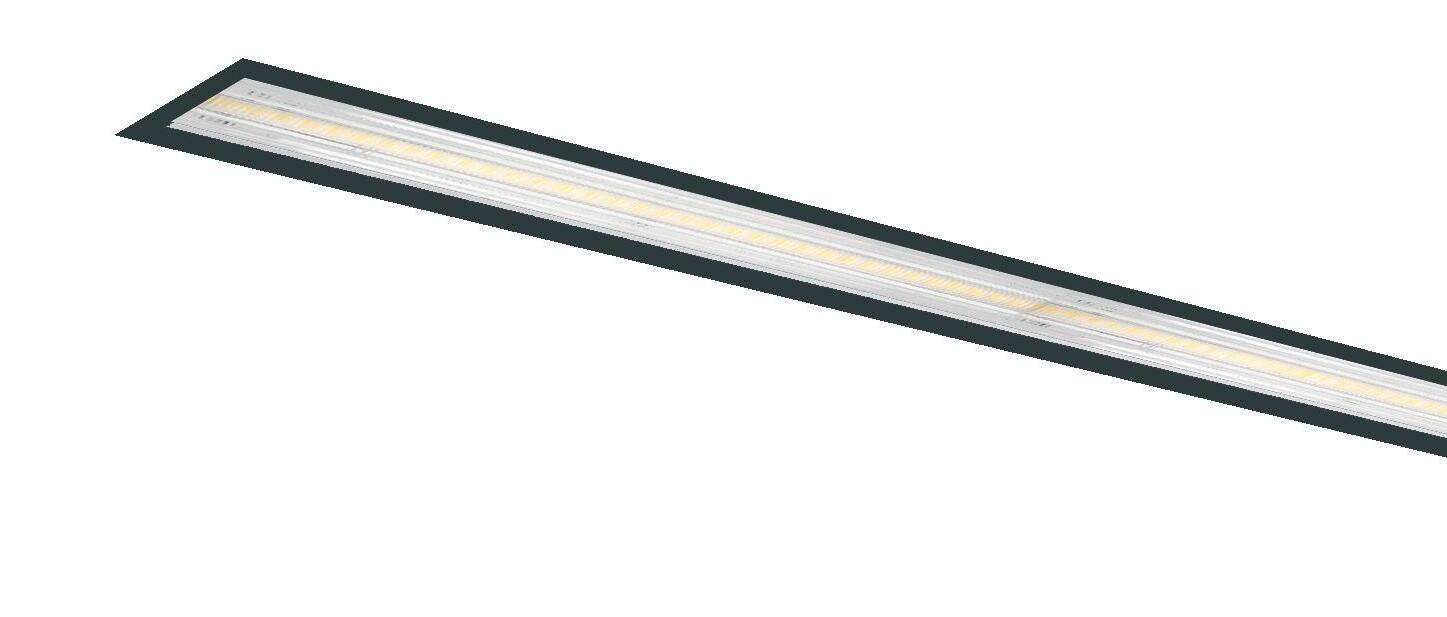

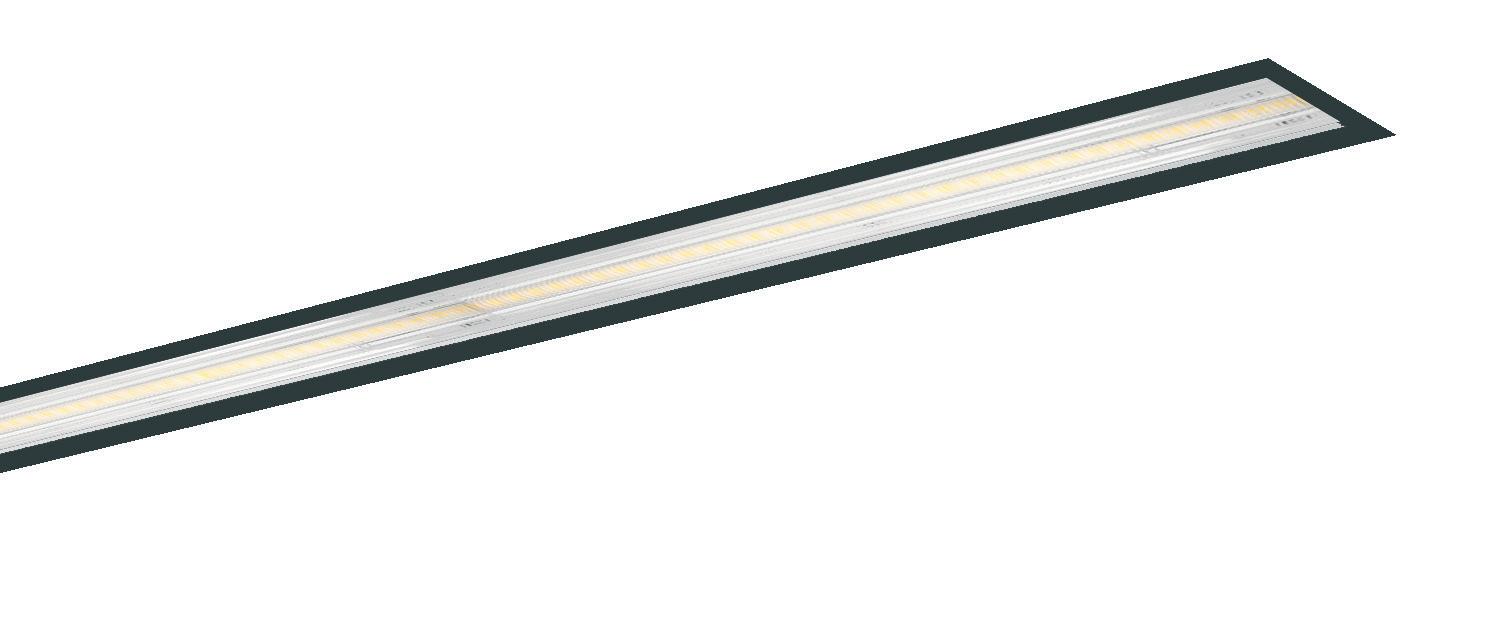

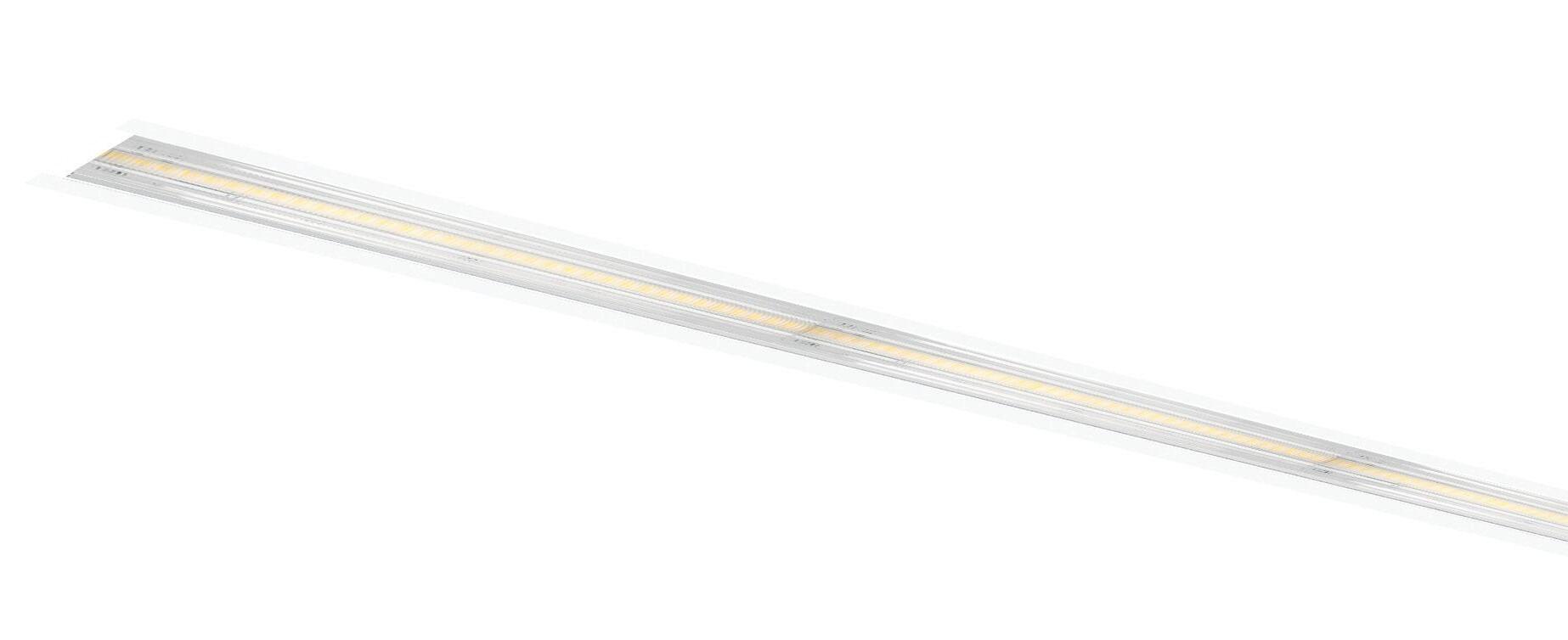

Incasso: p.86

HCL/TW: p.102

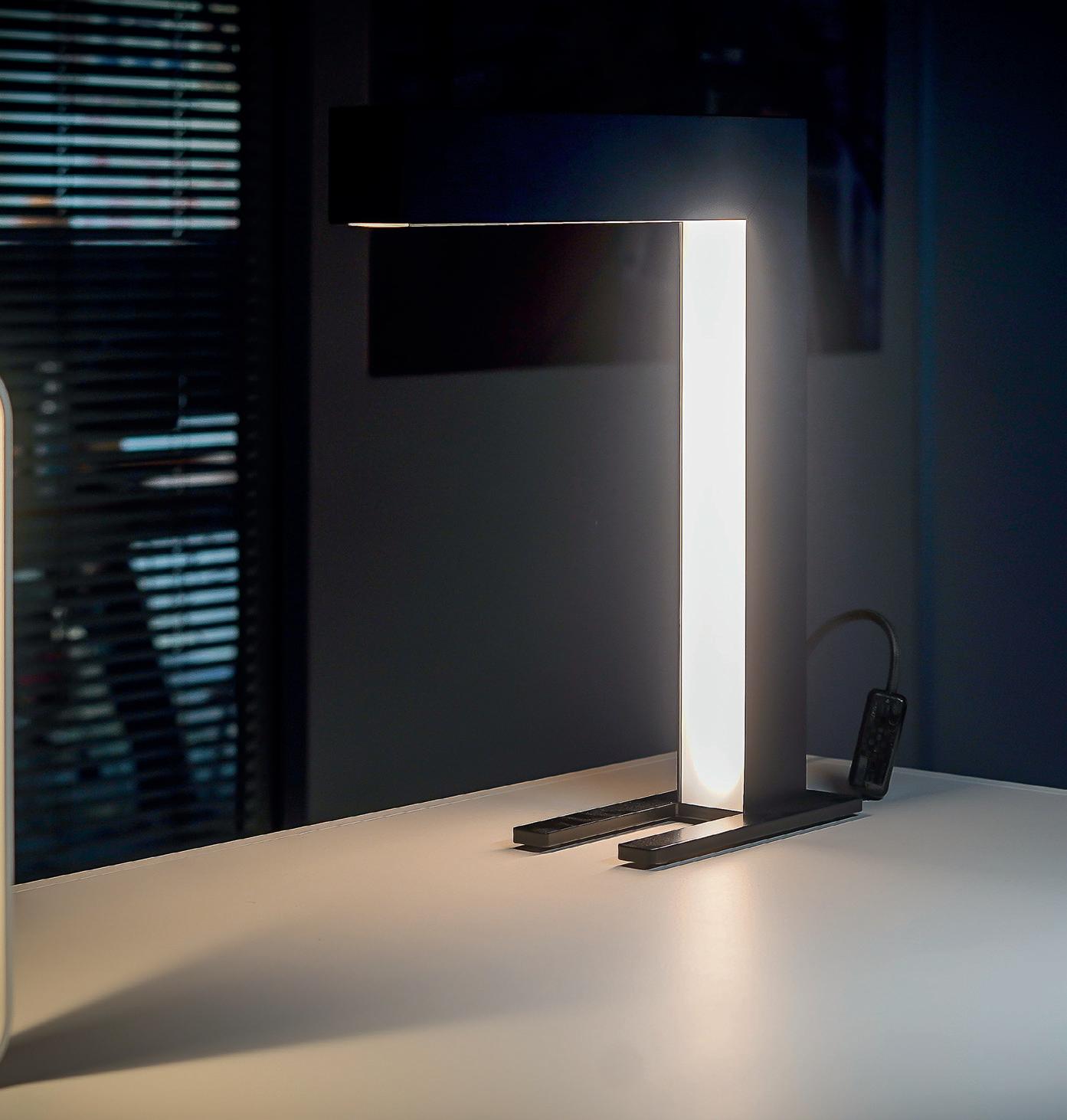

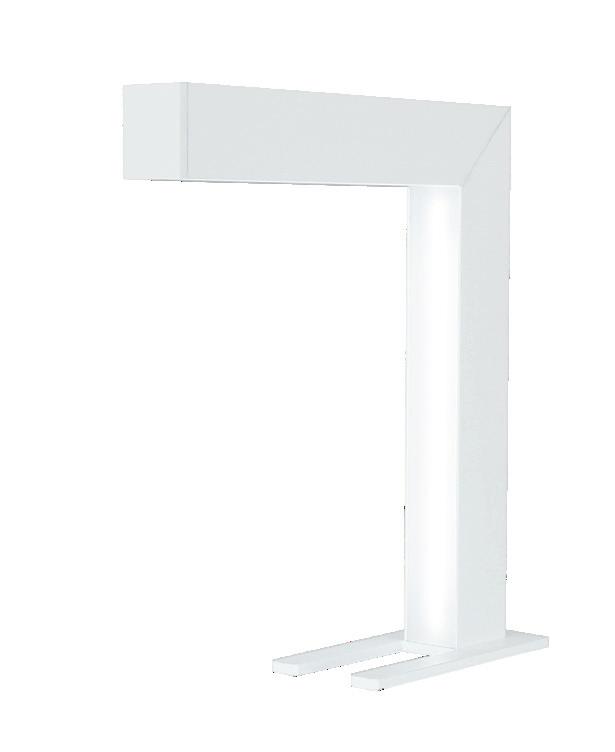

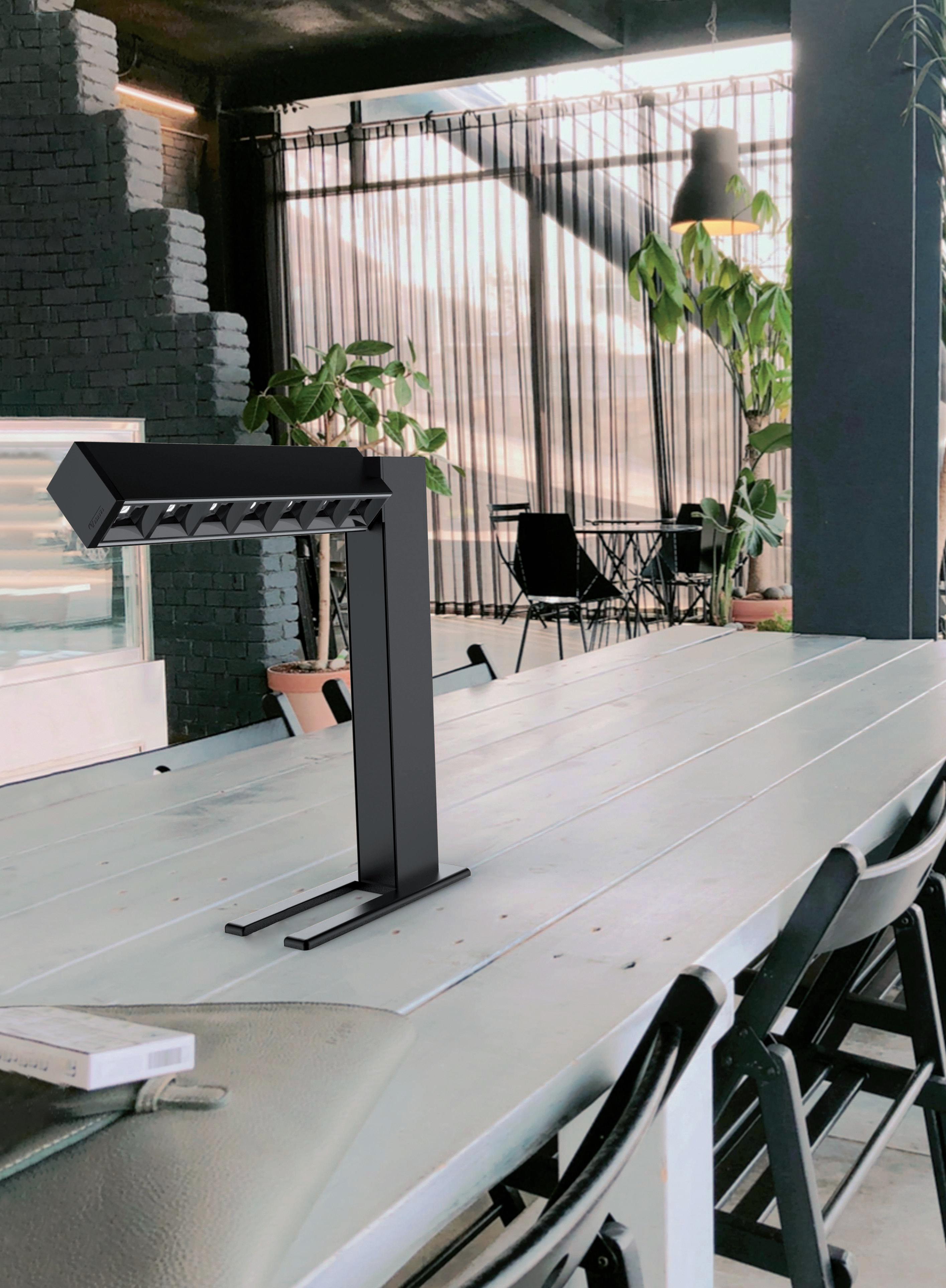

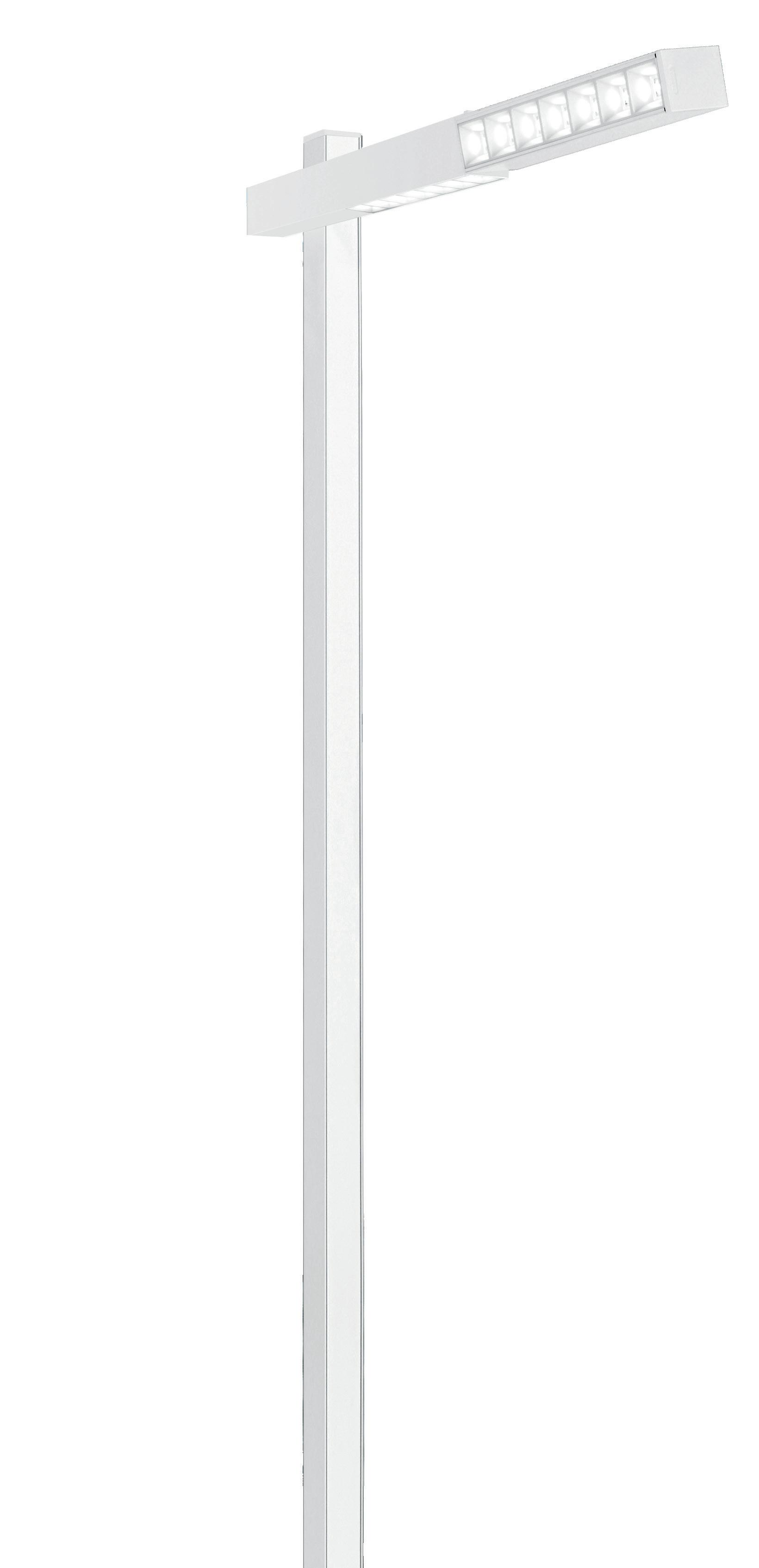

Arredo: p.118

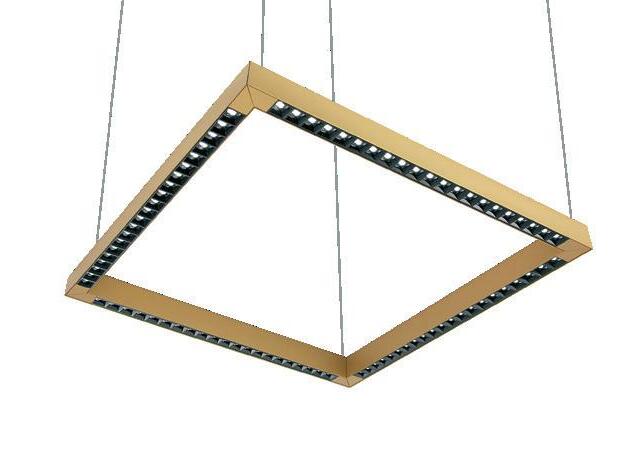

2.0 “SQ” - composizioni quadrate

Liset 2.0 “SQ” - 4D

UGR<19

A richiesta: altre dimensioni e colori

nero 22302730-00

LED bianco 8,50 22302710-39

nero 22302730-39

Diffusore: in policarbonato opale.

Liset 2.0 “SQ” - 2D+2M

corpo L (mm) peso codice

LED bianco 990 10,00

nero

302810-00

302830-00

LED bianco 10,00 22302810-39

- 4948lm - CRI 80 nero 22302830-39

Diffusore: in policarbonato opale. Ottiche comfort: in policarbonato nero anti-abbagliamento (a richiesta in colorazione bianca).

Liset 2.0 “SQ” - 4M - UGR<19

(tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED bianco 990 10,00 22302910

Ottiche comfort: in policarbonato nero anti-abbagliamento (a richiesta in colorazione bianca).

A richiesta:

• CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

A richiesta:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Possibilità

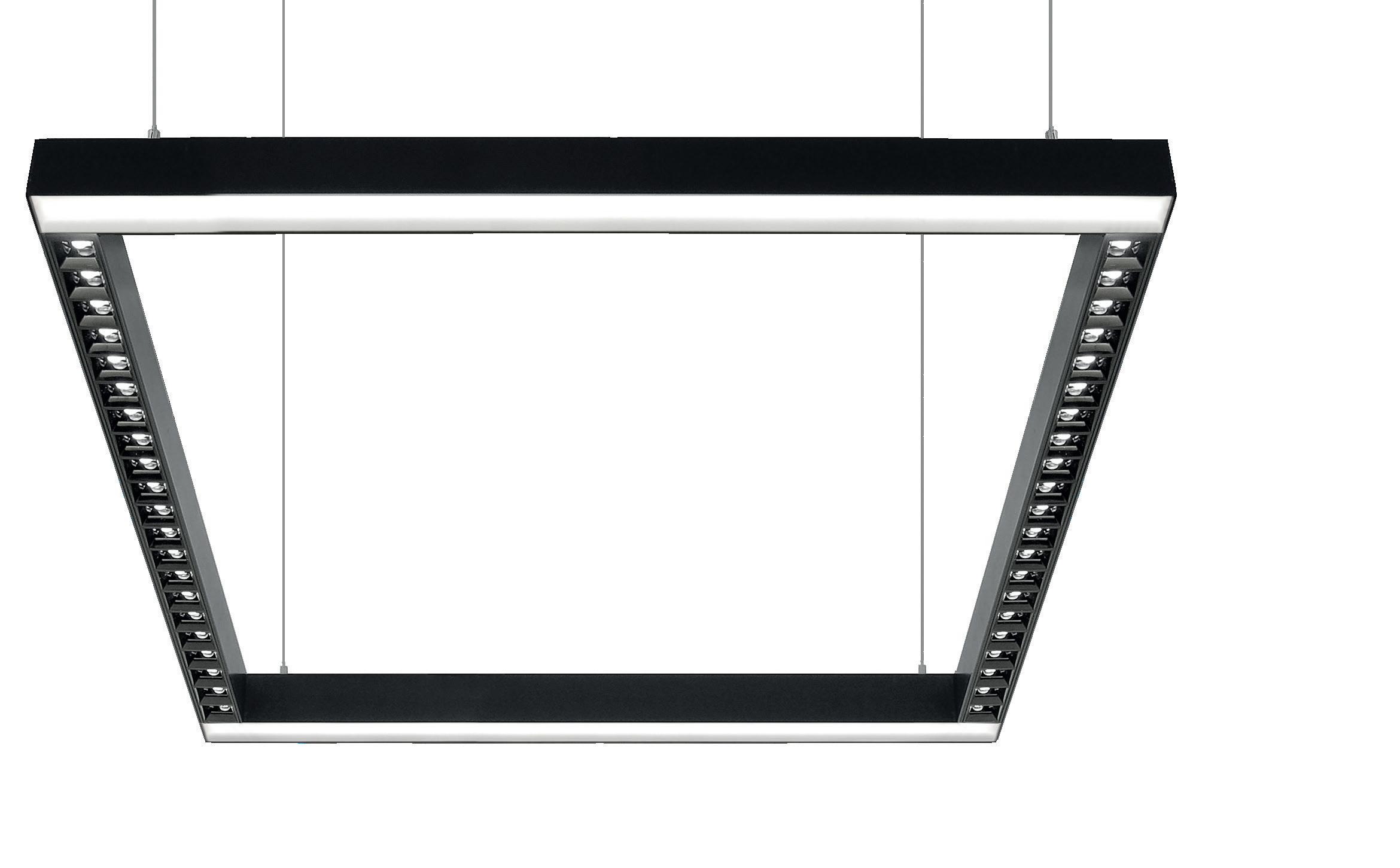

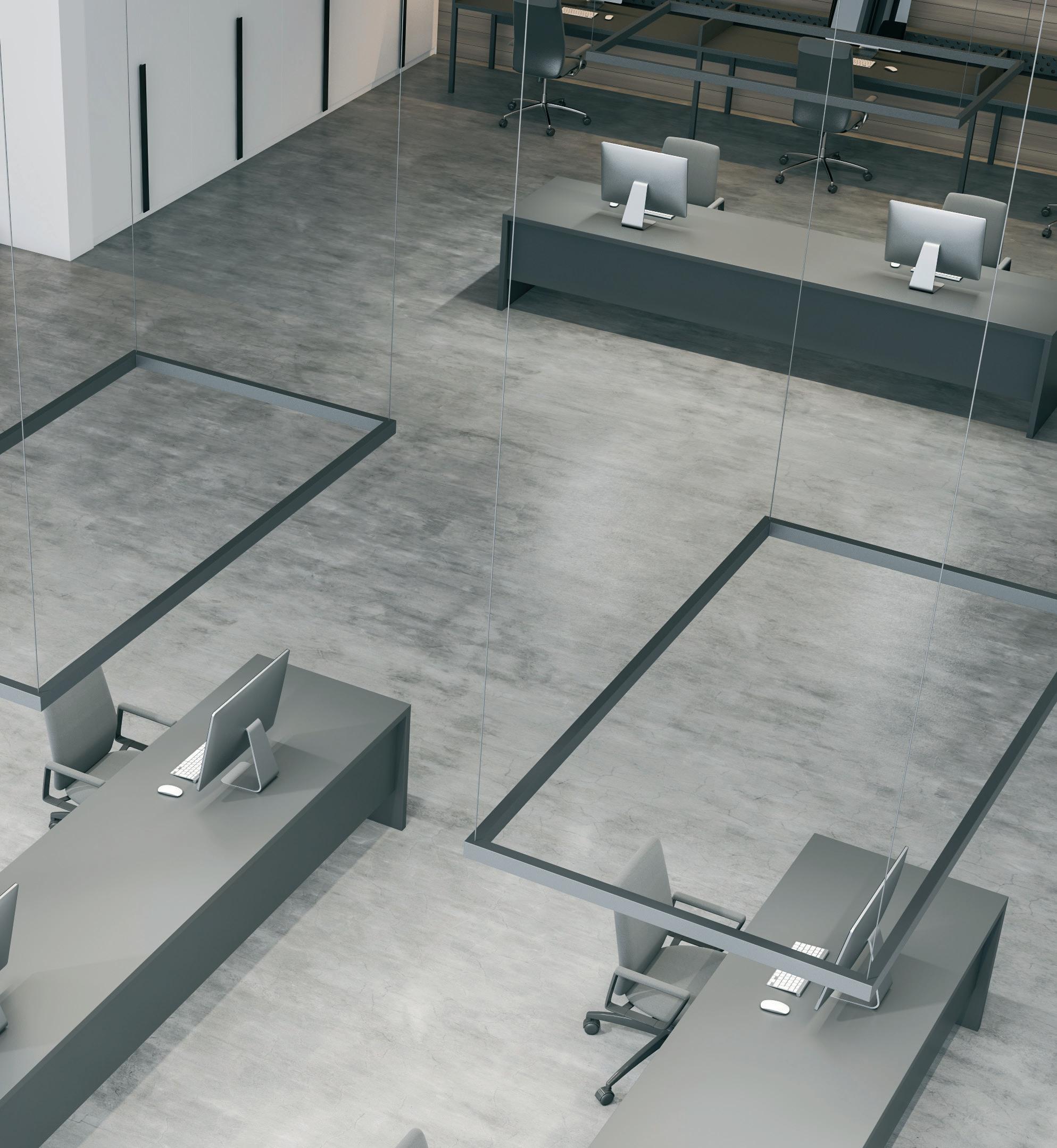

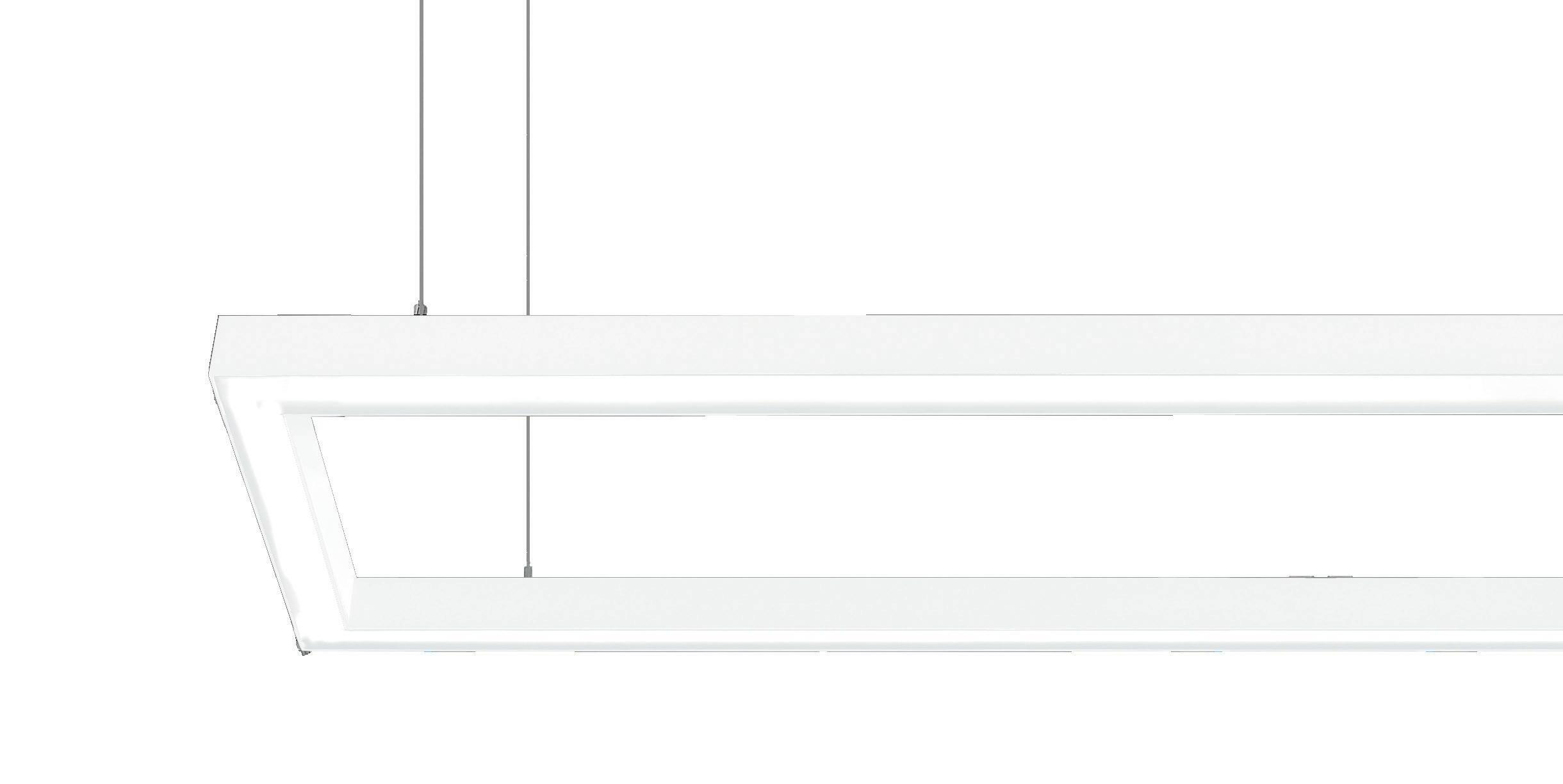

Liset 2.0 “RT” - composizioni rettangolari

Liset

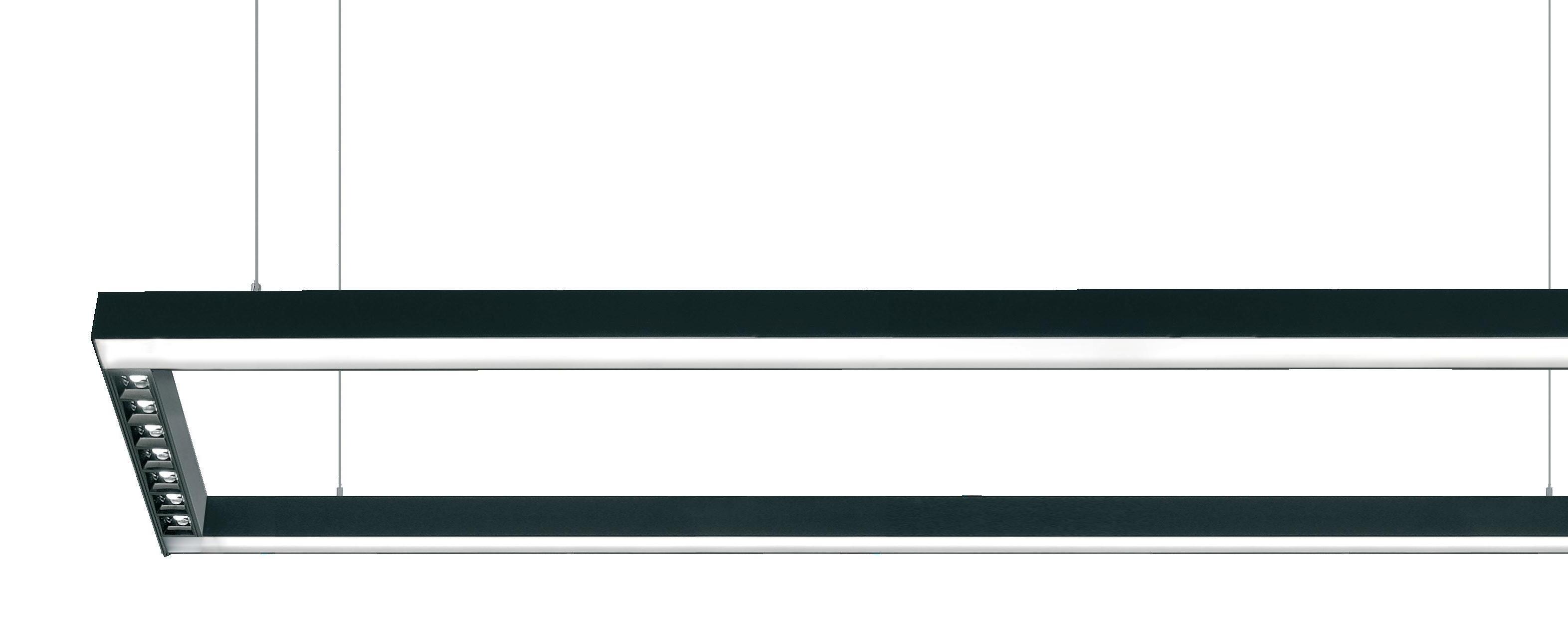

Liset 2.0 “RT” - 4M - ottiche comfort - UGR<19

Sospensione semplice nichelato 22003166-00

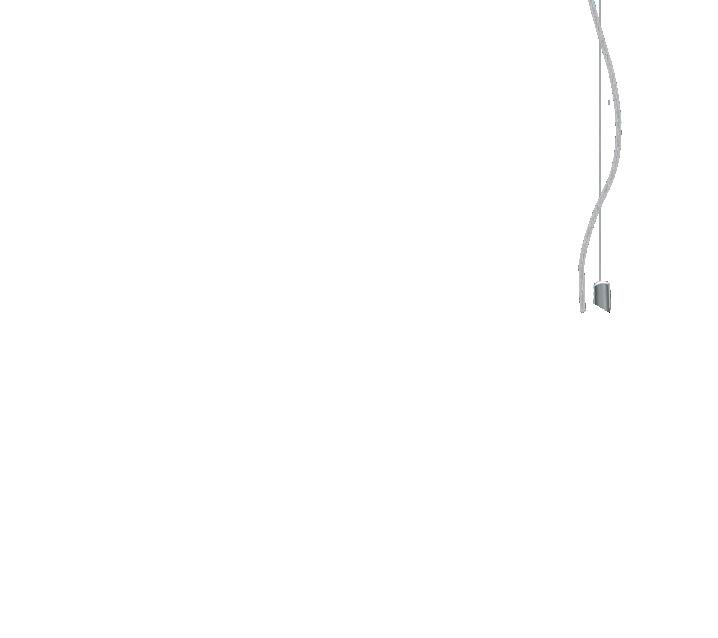

Sospensione completa di cavetto in acciaio (l=1,75m) con regolazione millimetrica. Carico max: 20 Kg.

Liset 2.0 “lama di luce small”ottiche comfort luce diretta + diffusore opale luce indiretta

Liset 2.0 “lama di luce medium” - luce interna con diffusore opale

Sospensione semplice nichelato 22003166-00

Sospensione completa di cavetto in acciaio (l=1,75m) con regolazione millimetrica. Carico max: 20 Kg.

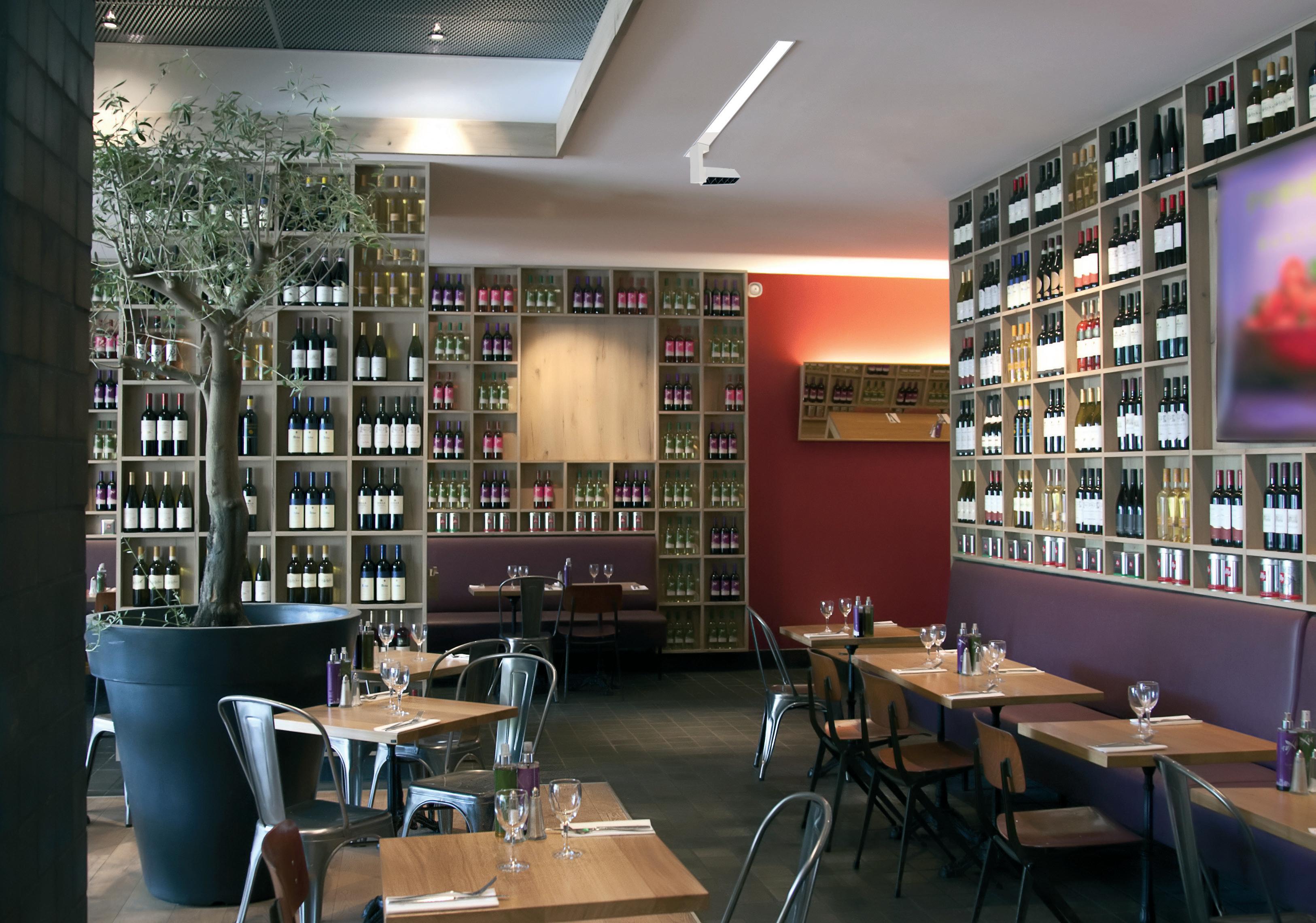

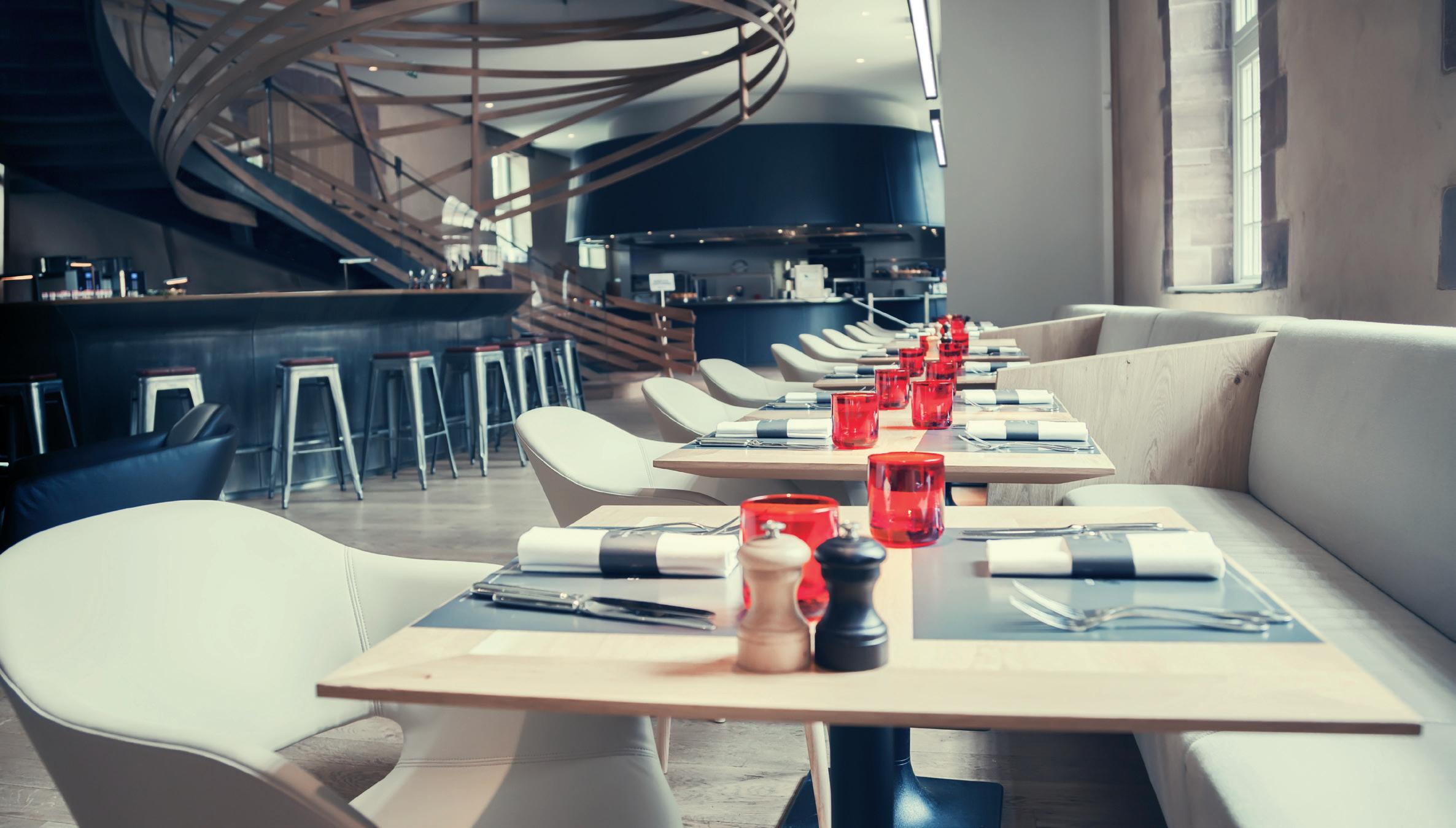

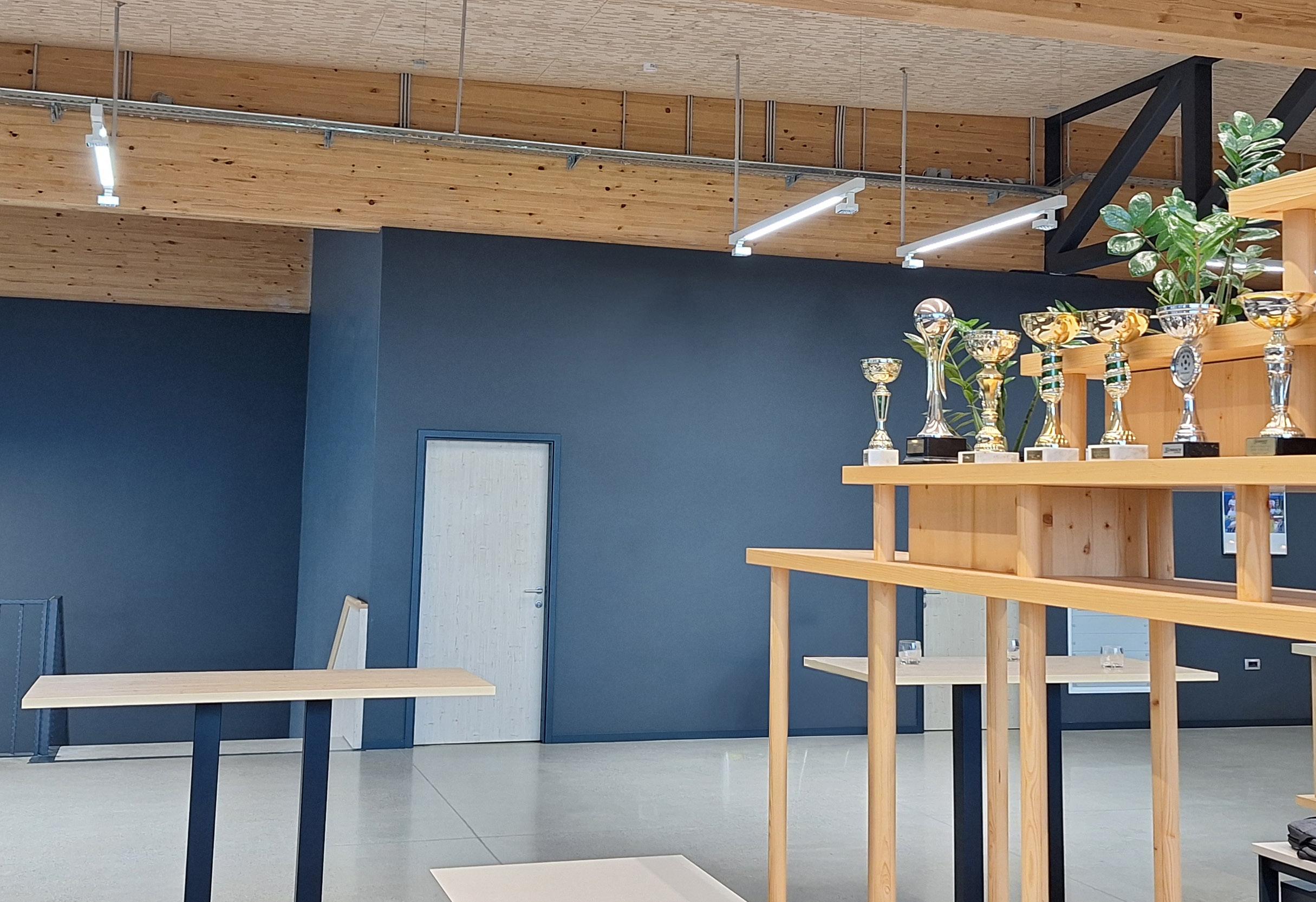

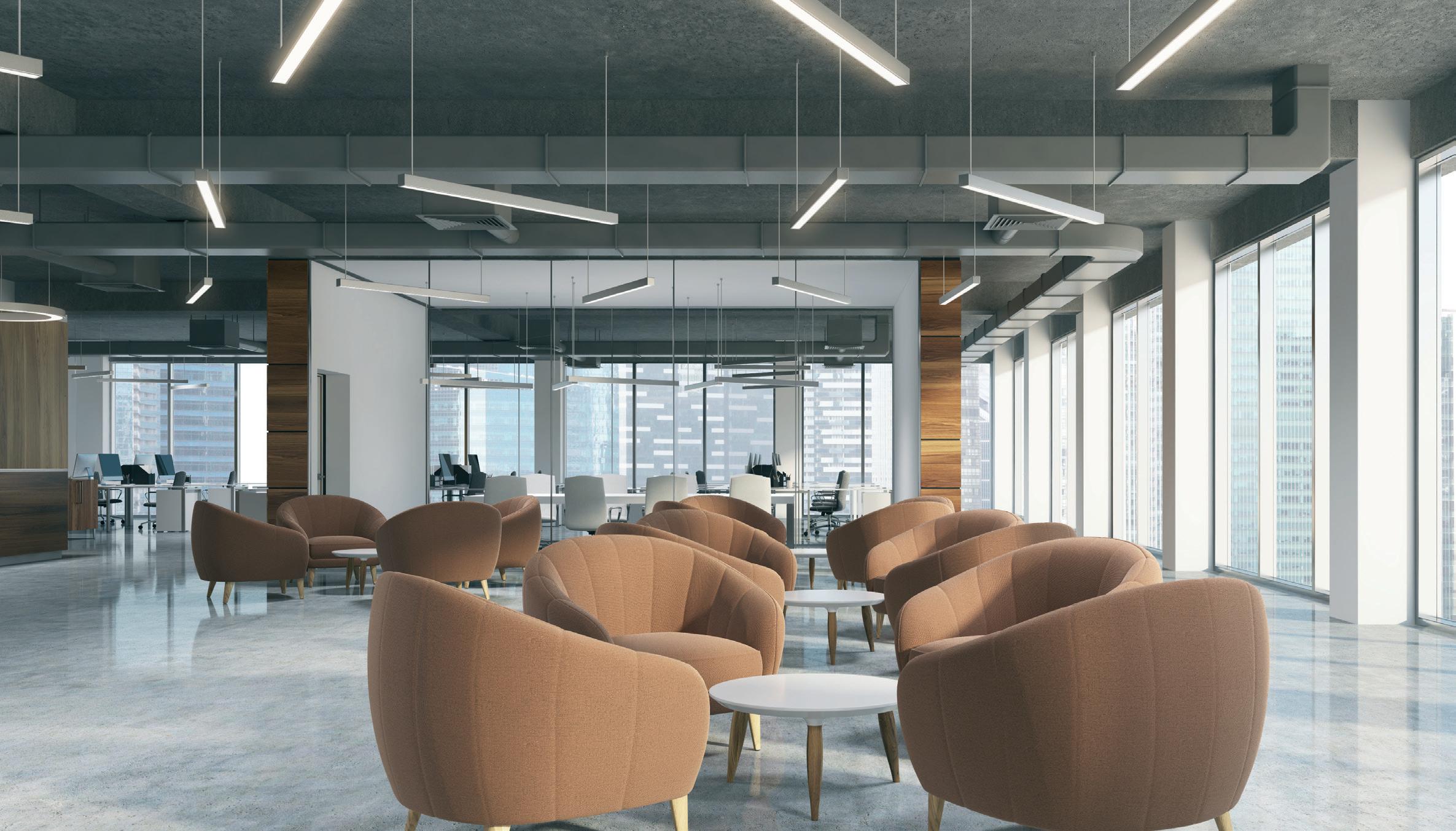

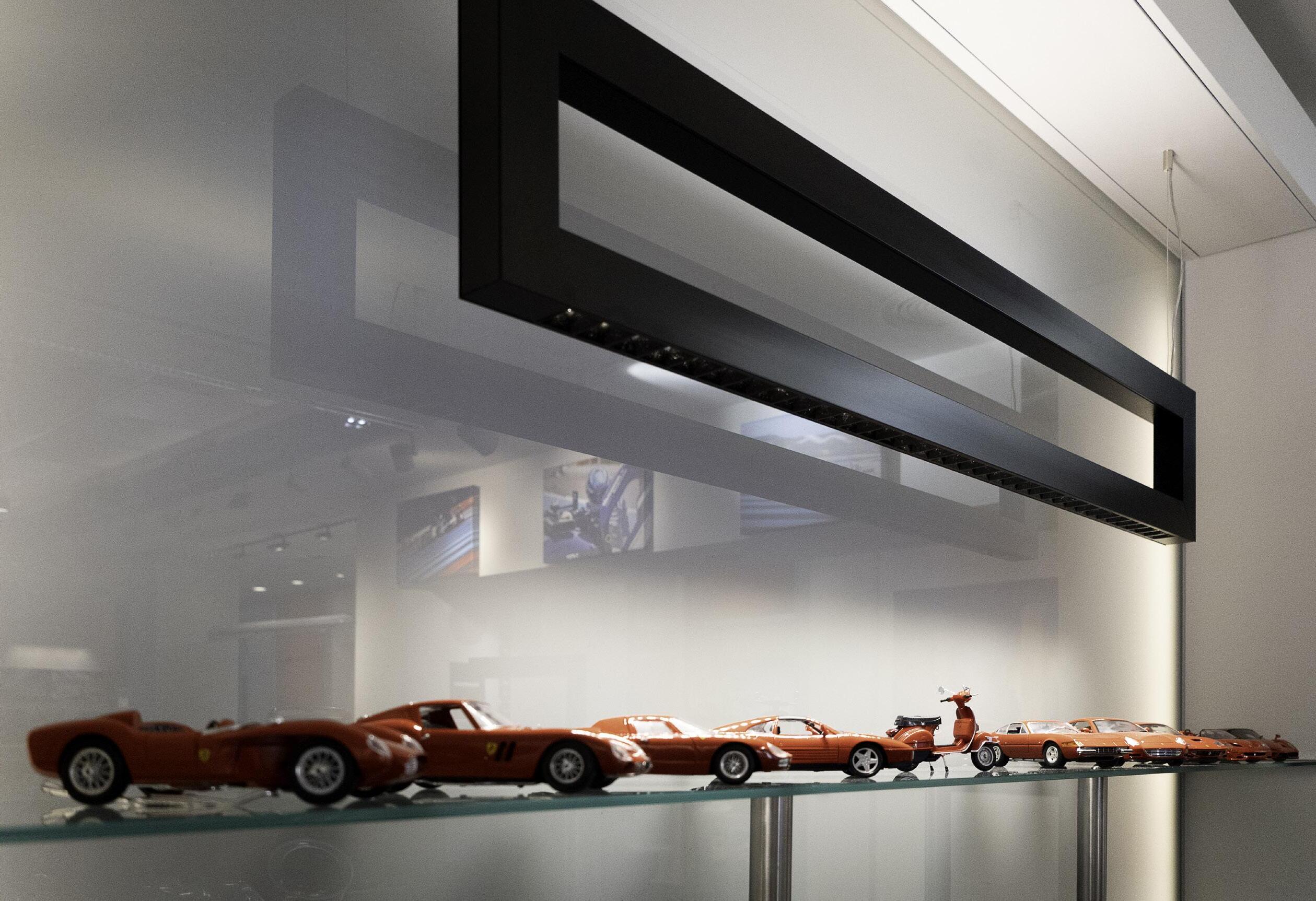

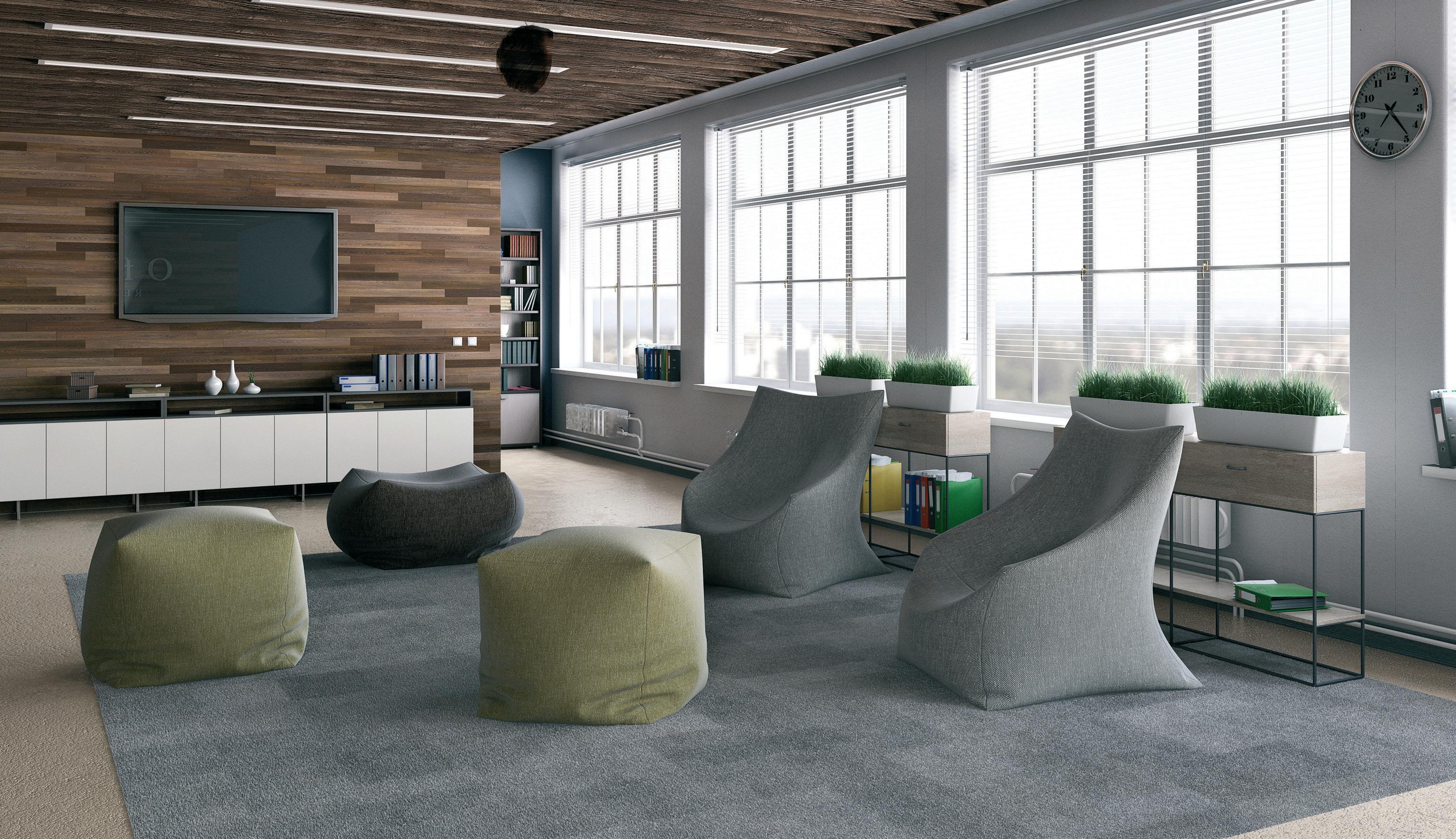

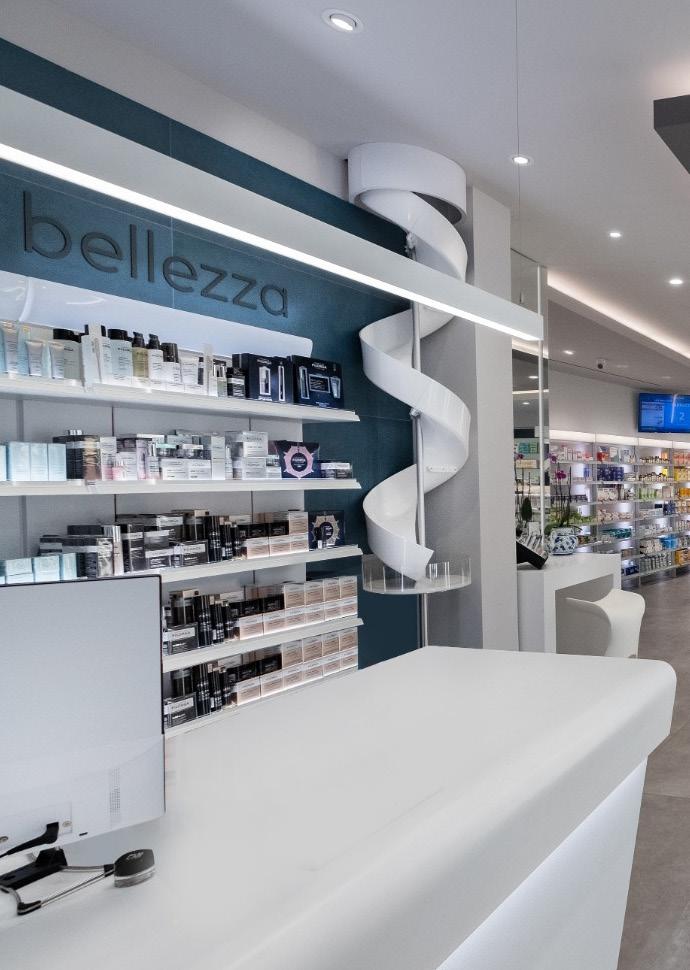

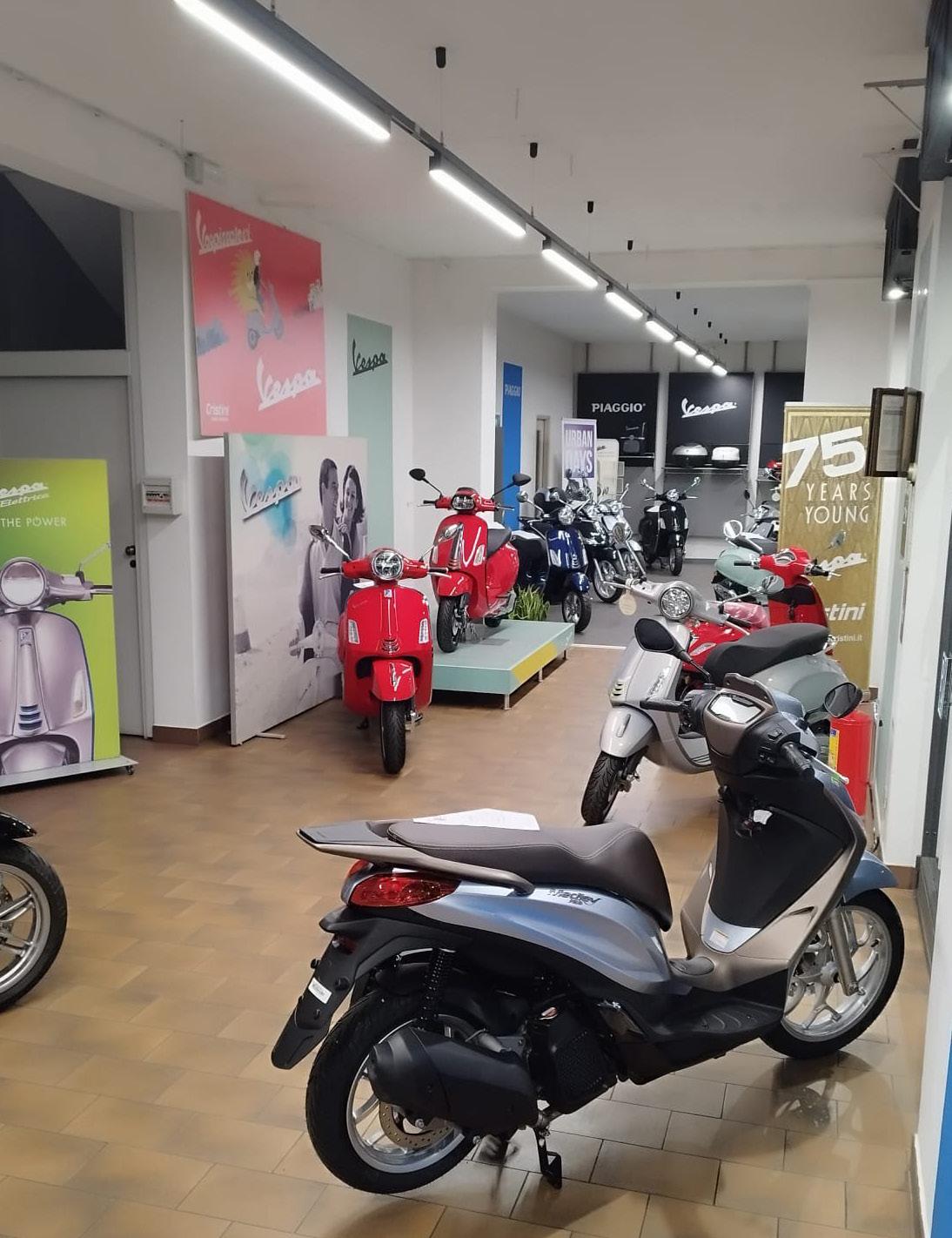

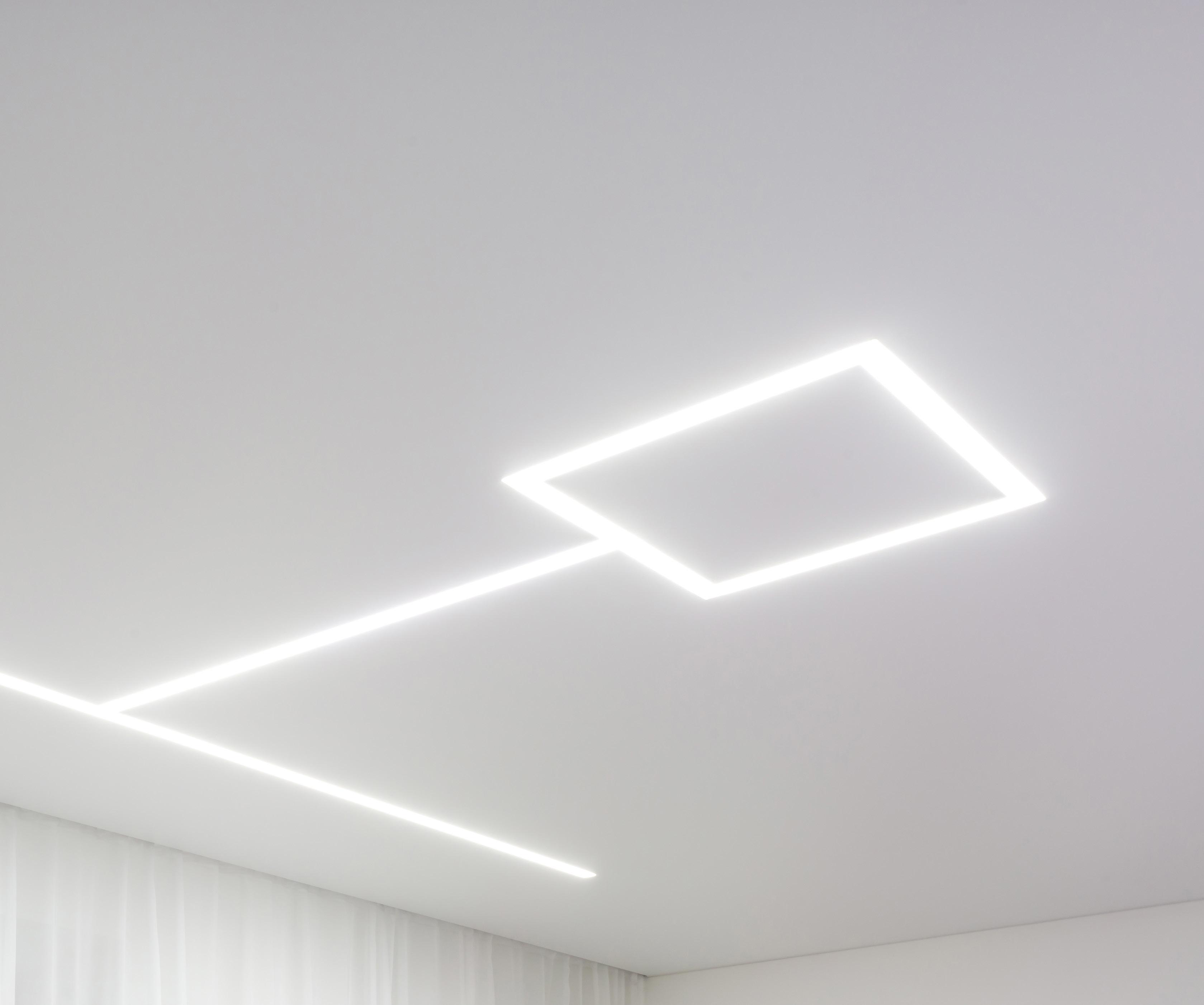

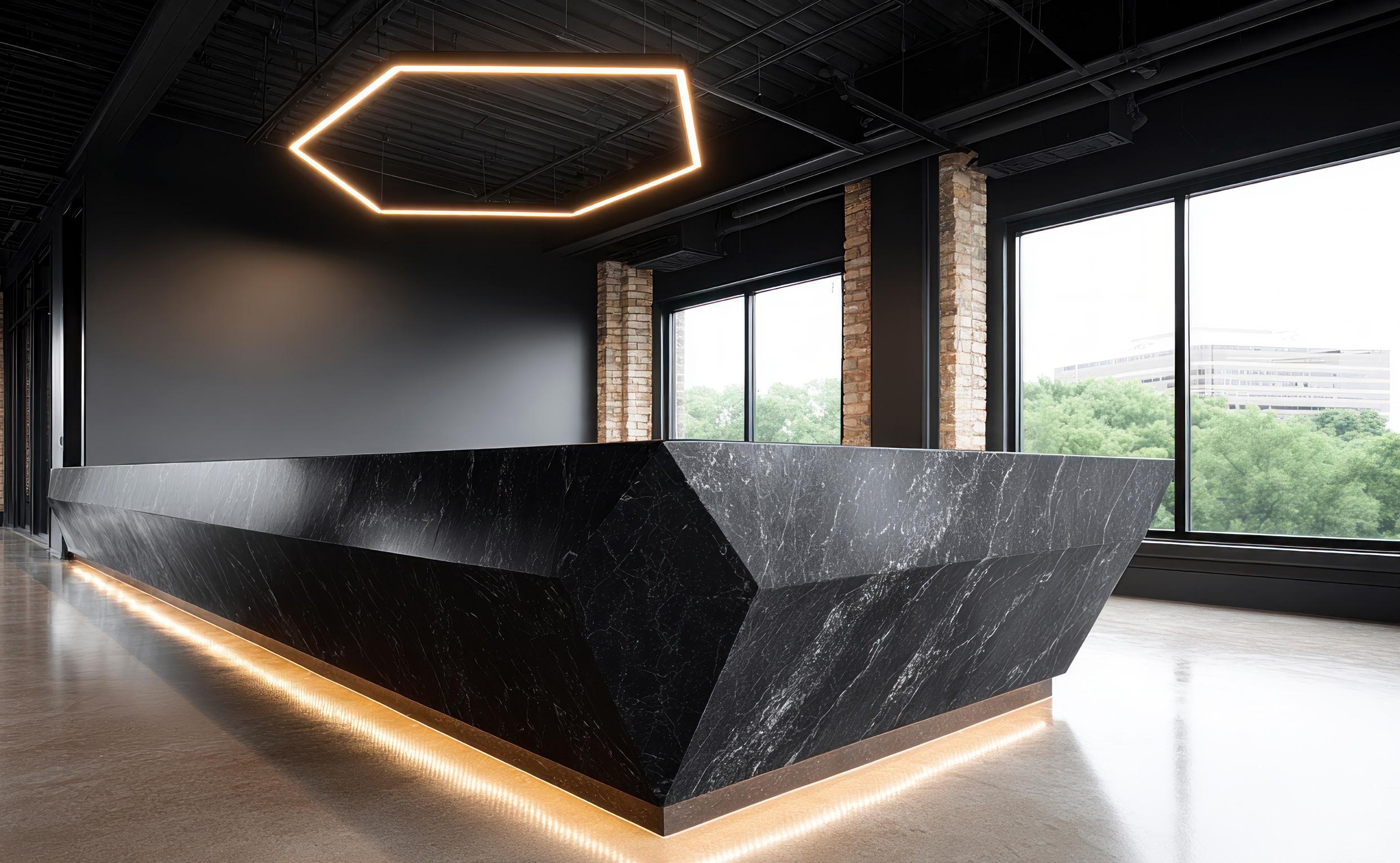

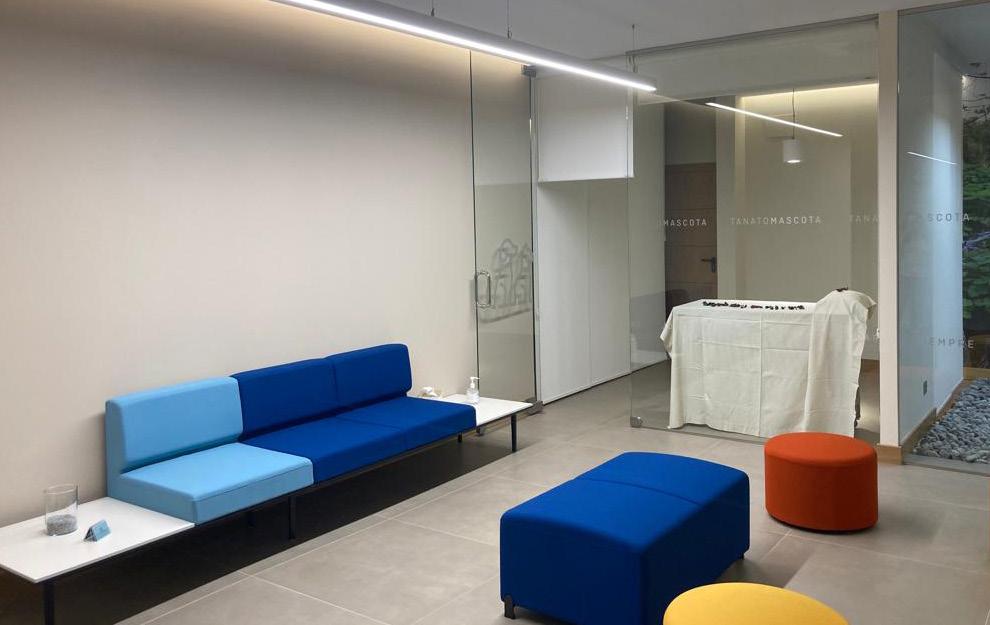

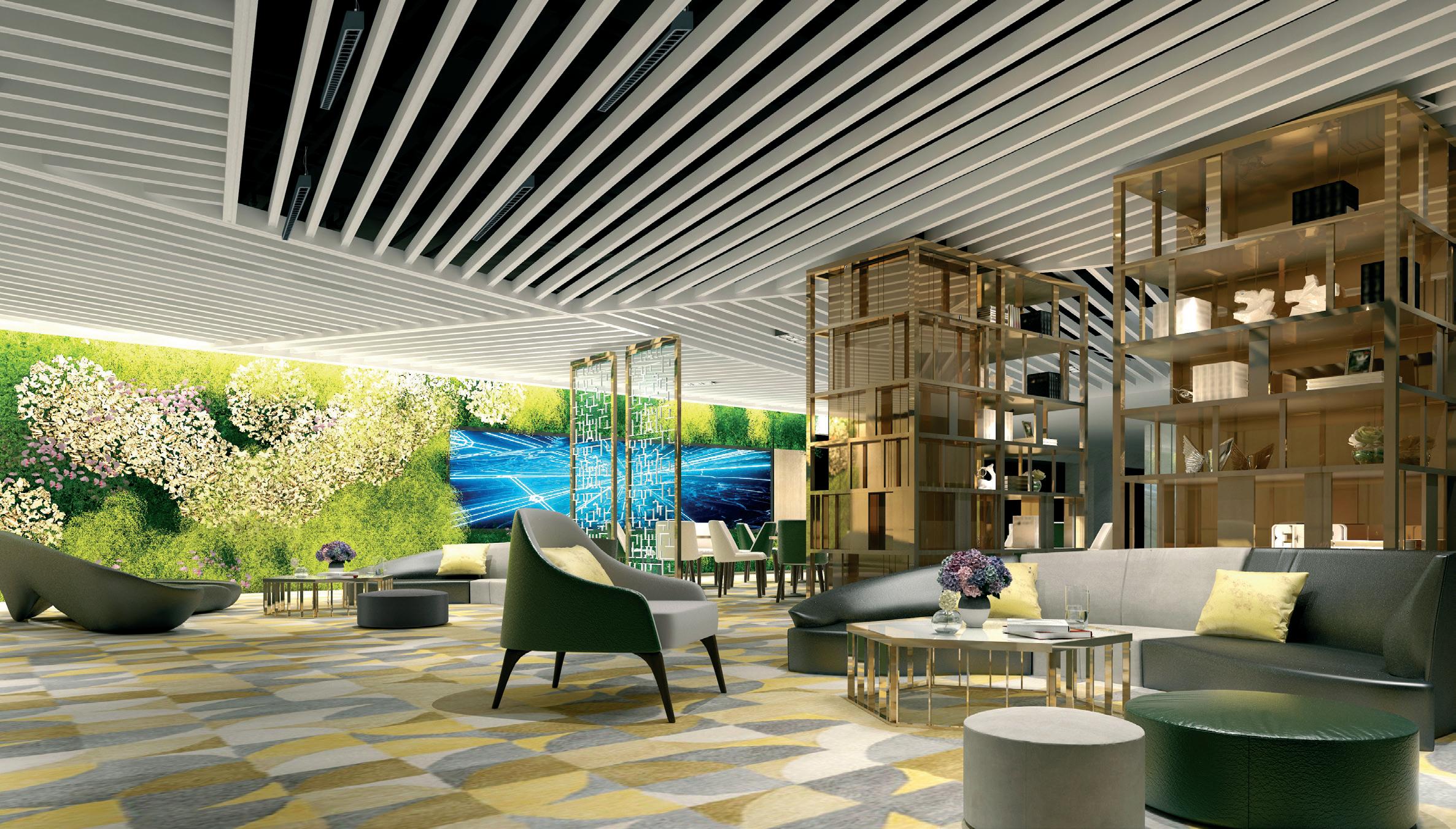

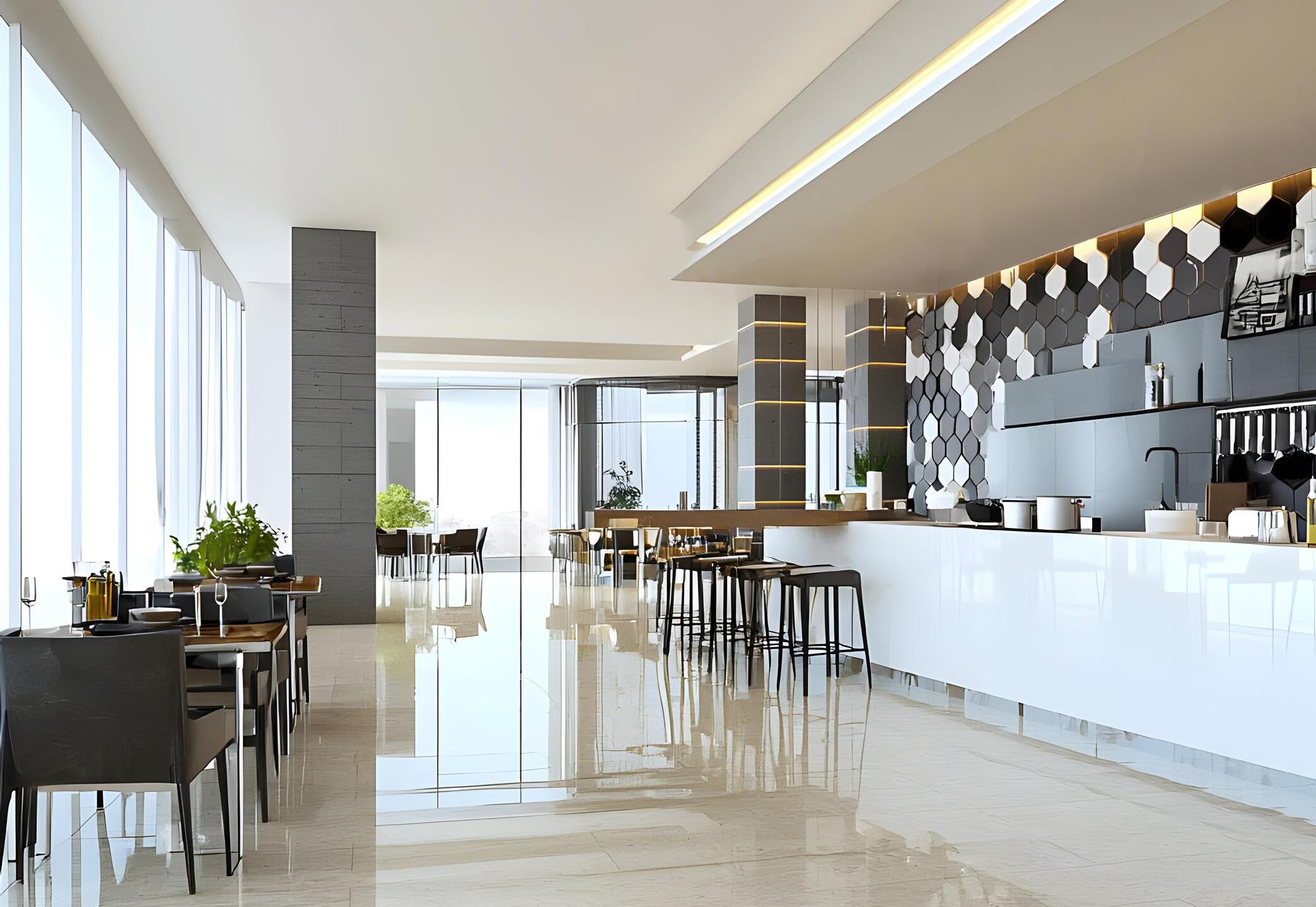

Illuminazione d’ eccellenza per ambienti alla moda.

La libera installazione permette di creare atmosfere di luce eleganti e sofisticate.

La pulizia delle geometrie di Liset 2.0 si integra così alla perfezione con qualsiasi design di ambiente, dal moderno al più ricercato.

Progettazione spensierata!

nero 22302630-03

bianco 22302610-03

nero 22302634-03

bianco 22302614-03

nero 22302635-03

bianco 22302615-03

Modulo per la giunzione angolare a sospensione S 150x150 mm

Modulo T per la giunzione a sospensione S 150x250 mm

Modulo X per la giunzione a sospensione S 250x250 mm

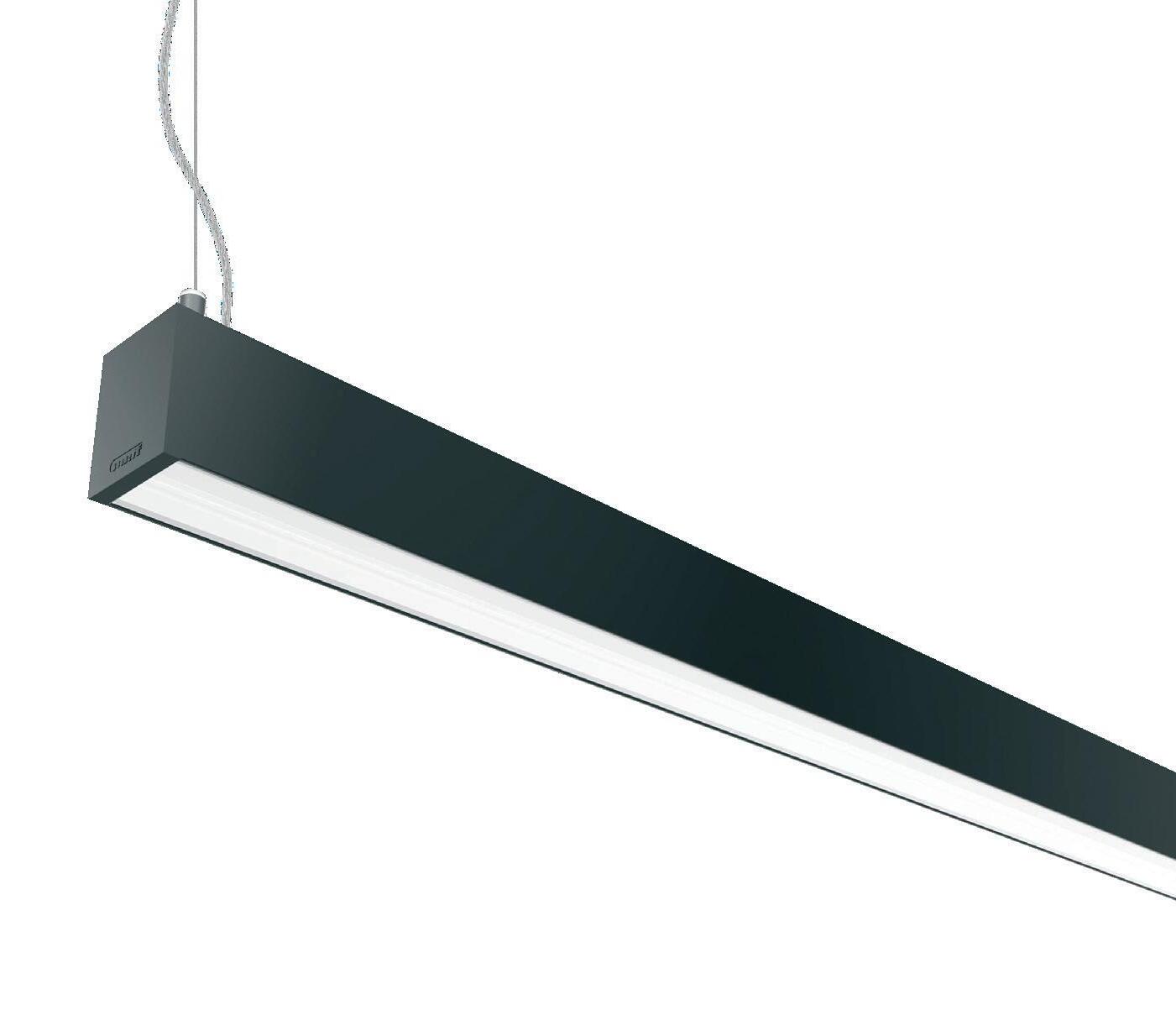

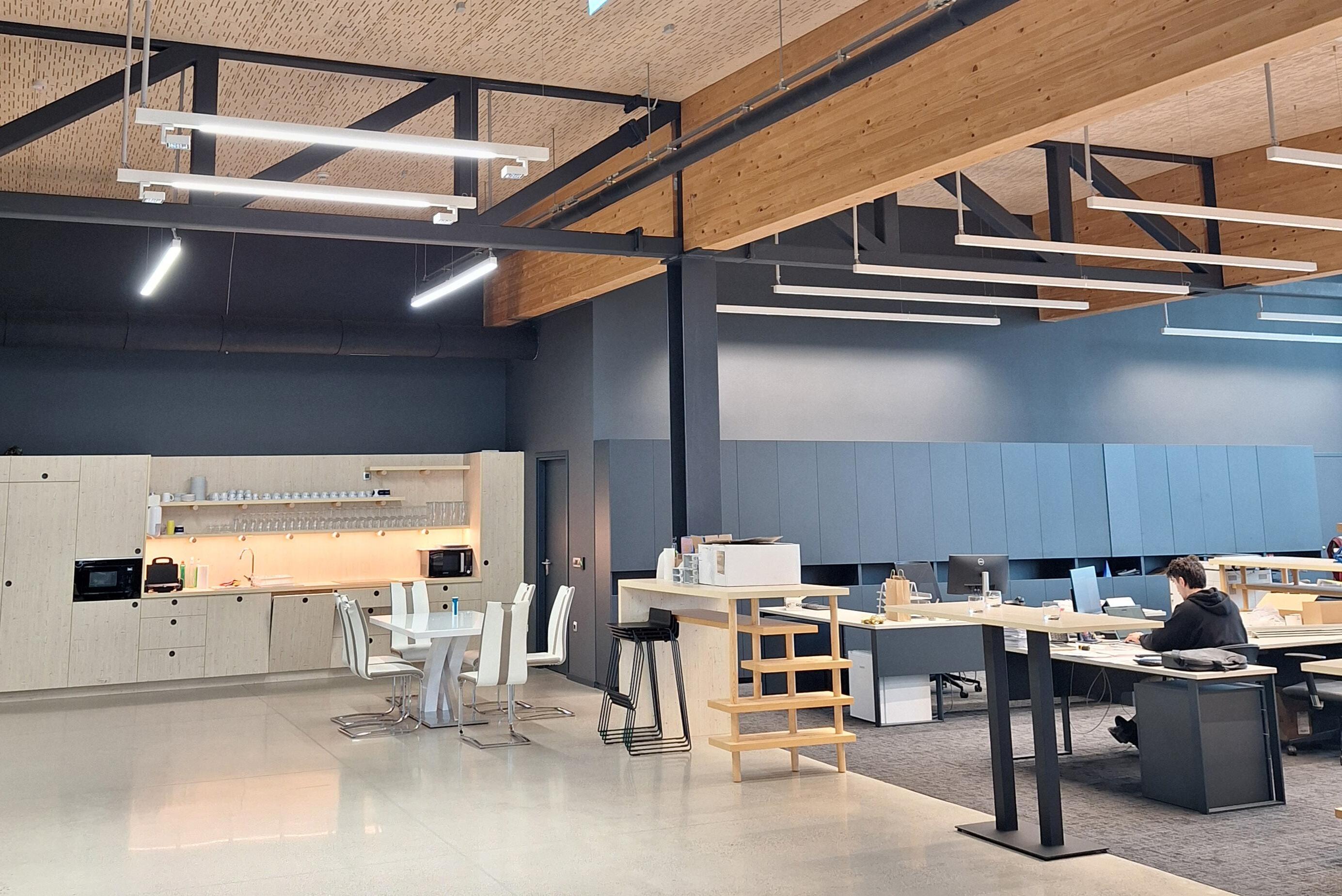

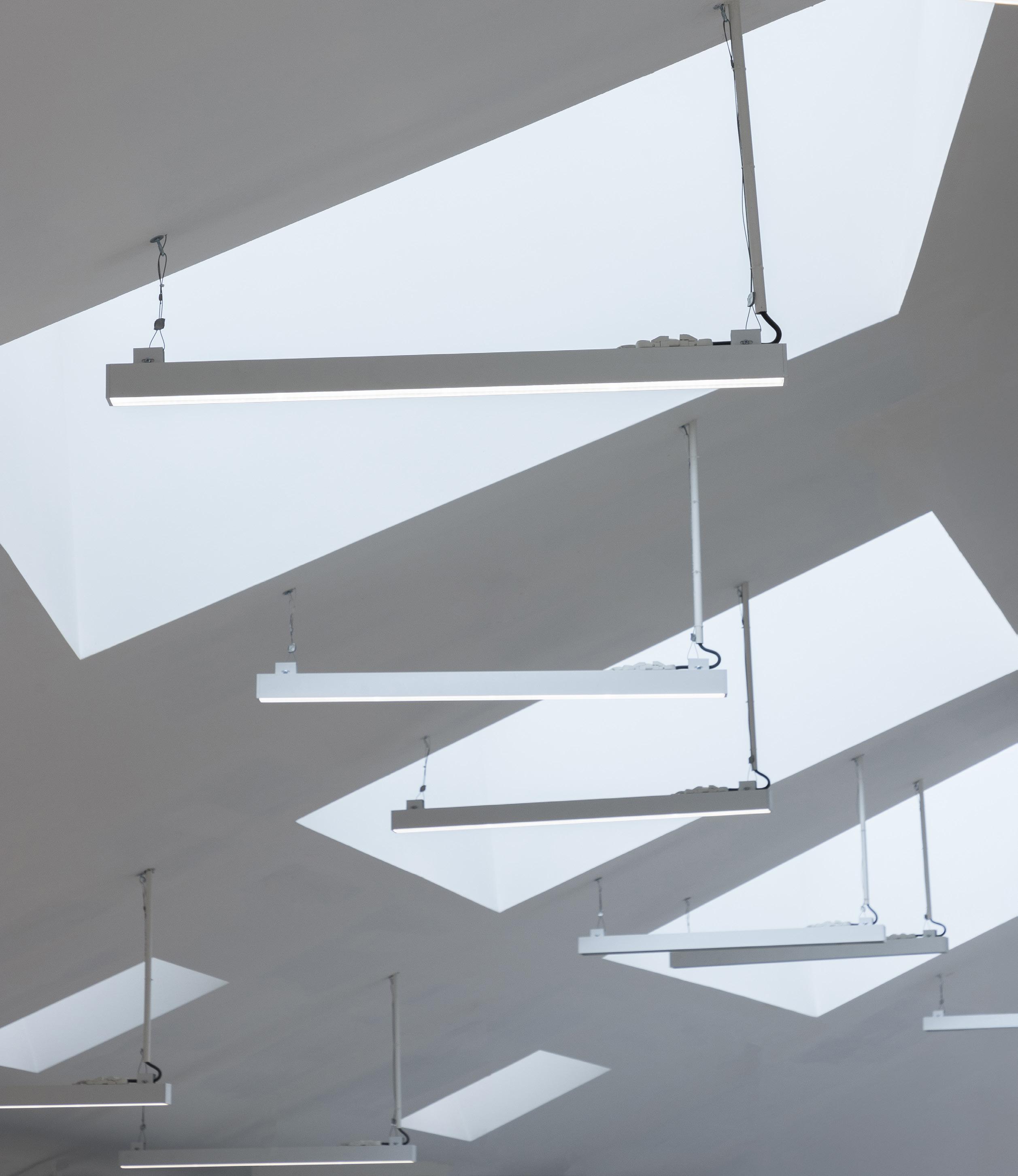

Liset 2.0 a sospensione

Modulo lineare per la giunzione a sospensione S 560 mm nero 22385630-03

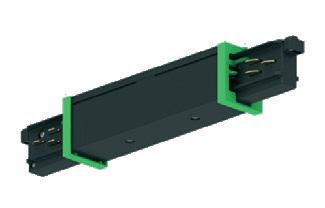

Staffa di giunzione In lamiera zincata. Permette l’allineamento meccanico dei profili in fila continua.

Gli accessori meccanici che fanno la differenza!

LED

Liset 2.0 HE - sospensione luce diretta - 90° CLD

LED 4 moduli bianco 1145 2,70

LED

LED 8 moduli bianco 2275 5,30

LED 8 moduli bianco 2275 5,30 22303009-39

LED

-

Liset 2.0 HE a sospensione - con diffusore

nero

LED 4 moduli bianco 1145 2,70

nero

LED 8 moduli bianco 2275 5,30

303110-3941

303130-3941

303111-3941

nero 22303131-3941

Liset 2.0 HE - sospensione luce diretta - asimmetrico 25° CLD

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1145 2,70 22303208-00

4000K - 3091lm - CRI 80 nero 22303238-00

LED 4 moduli bianco 1145 2,70 22303208-39

3000K - 2875lm - CRI 80 nero 22303238-39

LED 8 moduli bianco 2275 5,30 22303209-00

4000K - 6182lm - CRI 80 nero 22303239-00

LED 8 moduli bianco 2275 5,30 22303209-39

- 5794lm - CRI 80 nero 22303239-39 CLD D-DIG (DALI)

LED 4 moduli bianco 1145 2,70 22303208-1241 29 4000K - 3091lm - CRI 80 nero 22303238-1241

LED 4 moduli bianco 1145 2,70 22303208-3941

3000K - 2875lm - CRI 80 nero 22303238-3941

LED 8 moduli bianco 2275 5,30 22303209-1241

4000K - 6182lm - CRI 80 nero 22303239-1241

LED 8 moduli bianco 2275 5,30 22303209-3941

3000K - 5794lm - CRI 80 nero 22303239-3941

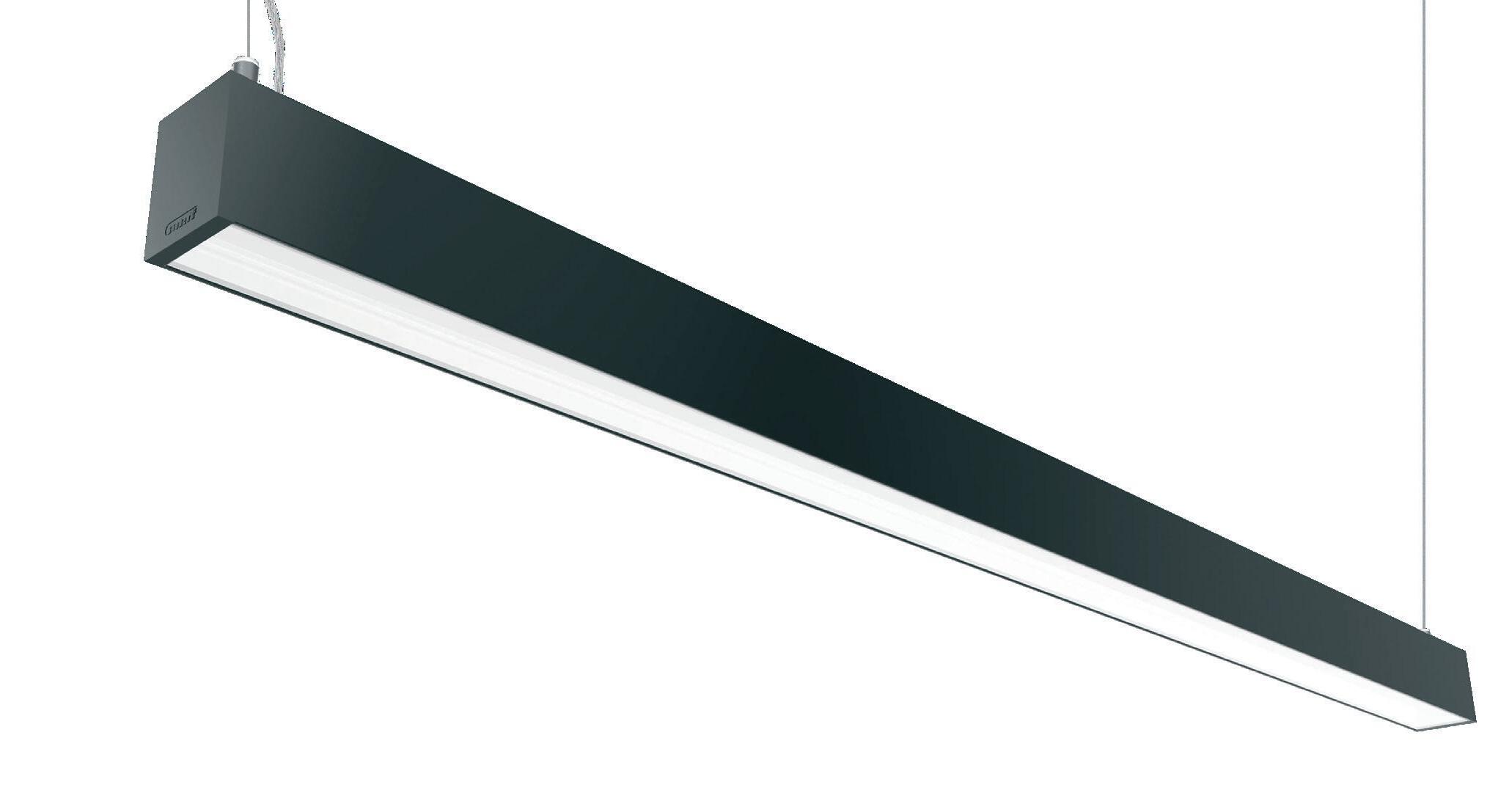

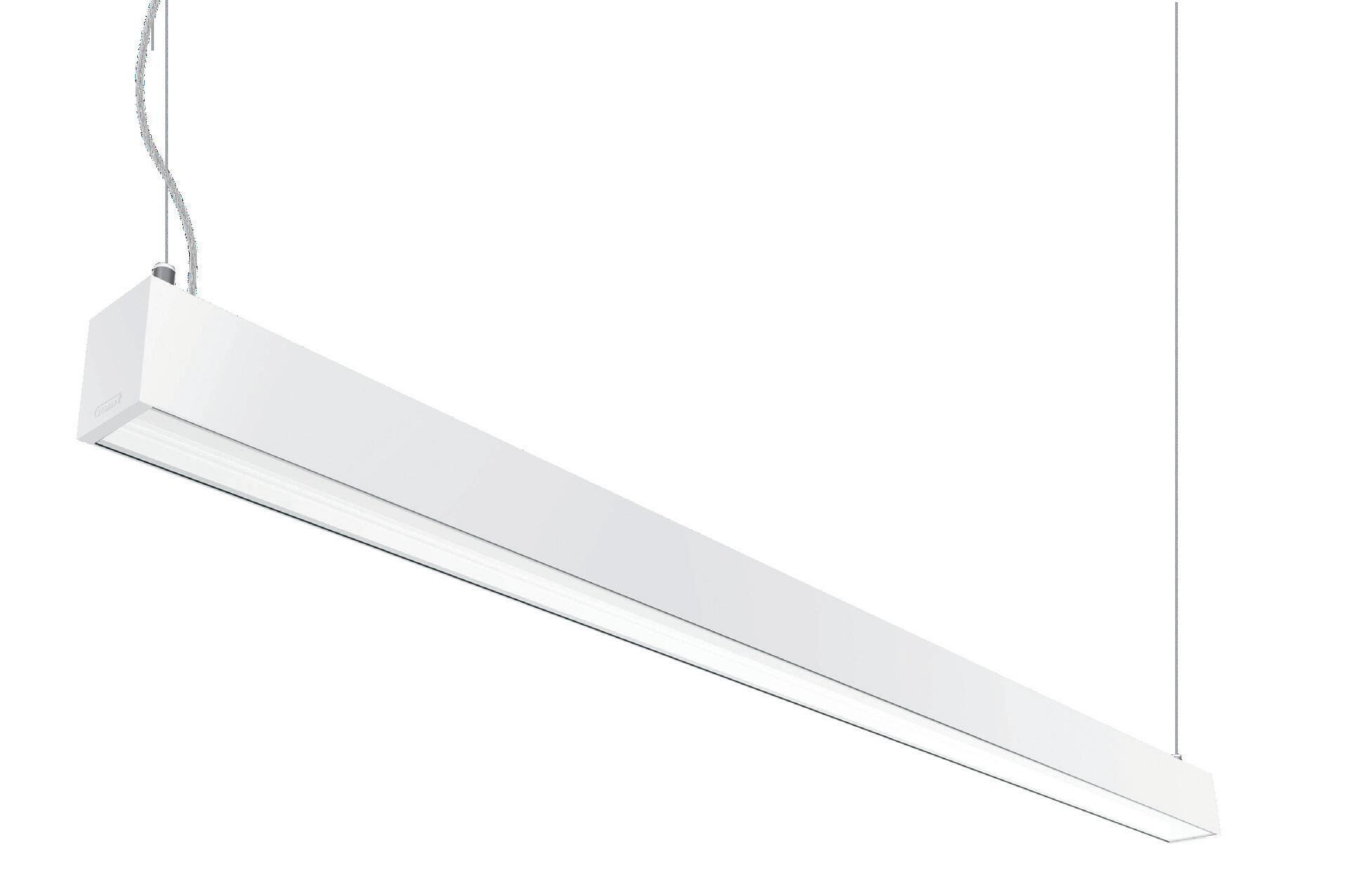

Liset 2.0 a sospensione - con diffusore

Accessori: vedi pag. 42-43

nero

LED 8 moduli bianco 2295 4,70

nero

302210-1241

302230-1241

Liset 2.0 - a sospensione - luce diretta/indiretta - diffusore in policarbonato CLD

LED corpo L (mm) peso codice W

LED 5 moduli bianco 1440 4,70

302211-00

nero 22302231-00

LED 8 moduli bianco 2295 5,10 22302212-00

nero 22302232-00 CLD D-DIG (DALI)

- 7328lm - CRI

LED 5 moduli bianco 1440 4,70 22302211-1241 42 4000K - 4157lm - CRI 80 nero 22302231-1241

LED 8 moduli bianco 2295 5,10 22302212-1241

A richiesta:

4000K - 7328lm - CRI 80 nero 22302232-1241

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Gli accessori “TUTTA LUCE” che fanno la differenza!

*Modulo per la giunzione angolare a sospensione “TUTTA LUCE“ 14W 320x320 mm

nero 22302630-00

bianco 22302610-00

A richiesta: in versione DIMM DALI con sottocodice -1241.

* A richiesta: versione 3000K con sottocodice -39

•

(a richiesta con fascio 76°).

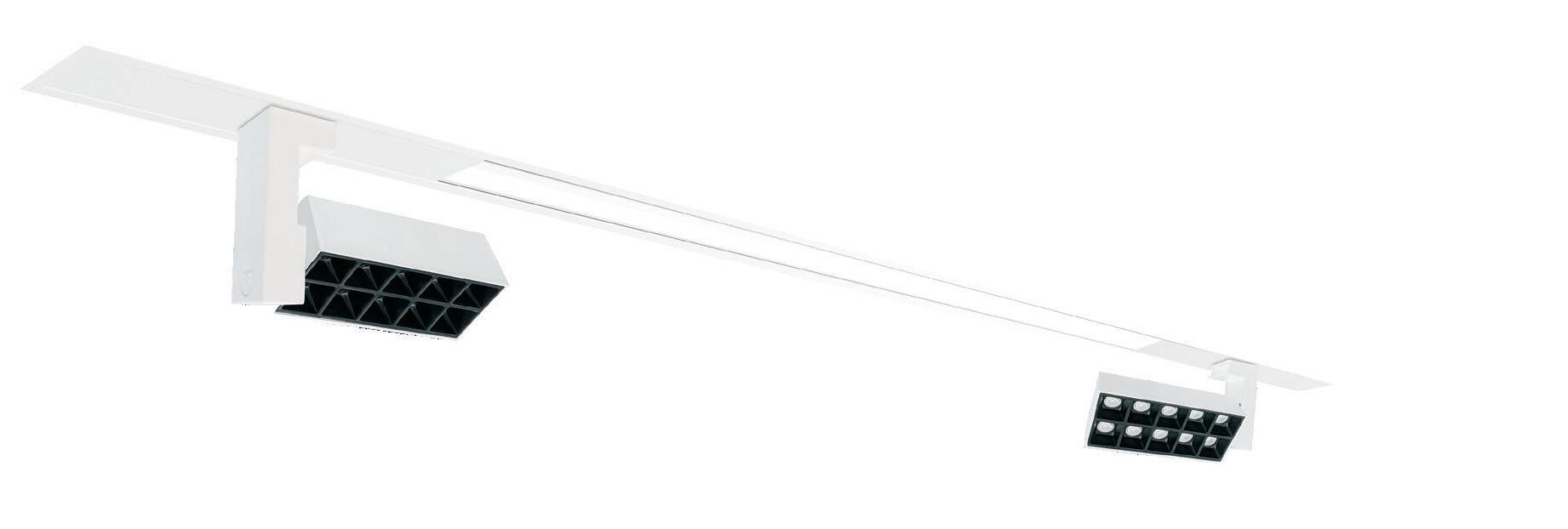

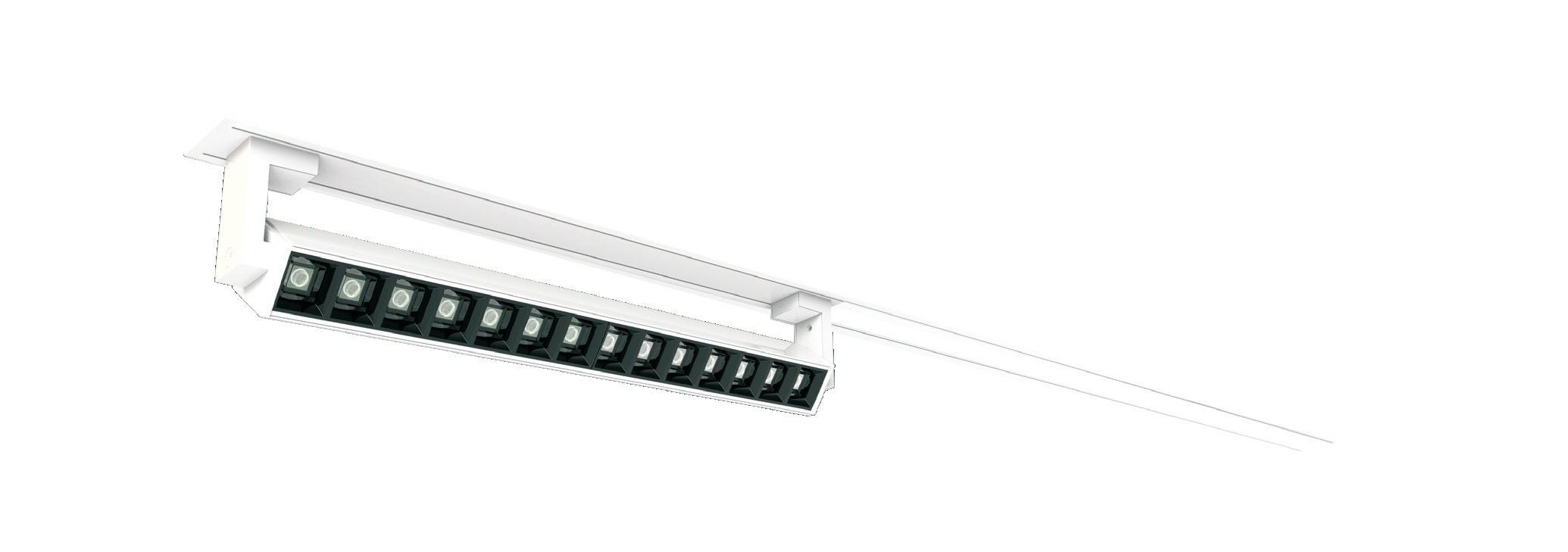

Liset 2.0 a sospensione - con diffusore - composizioni

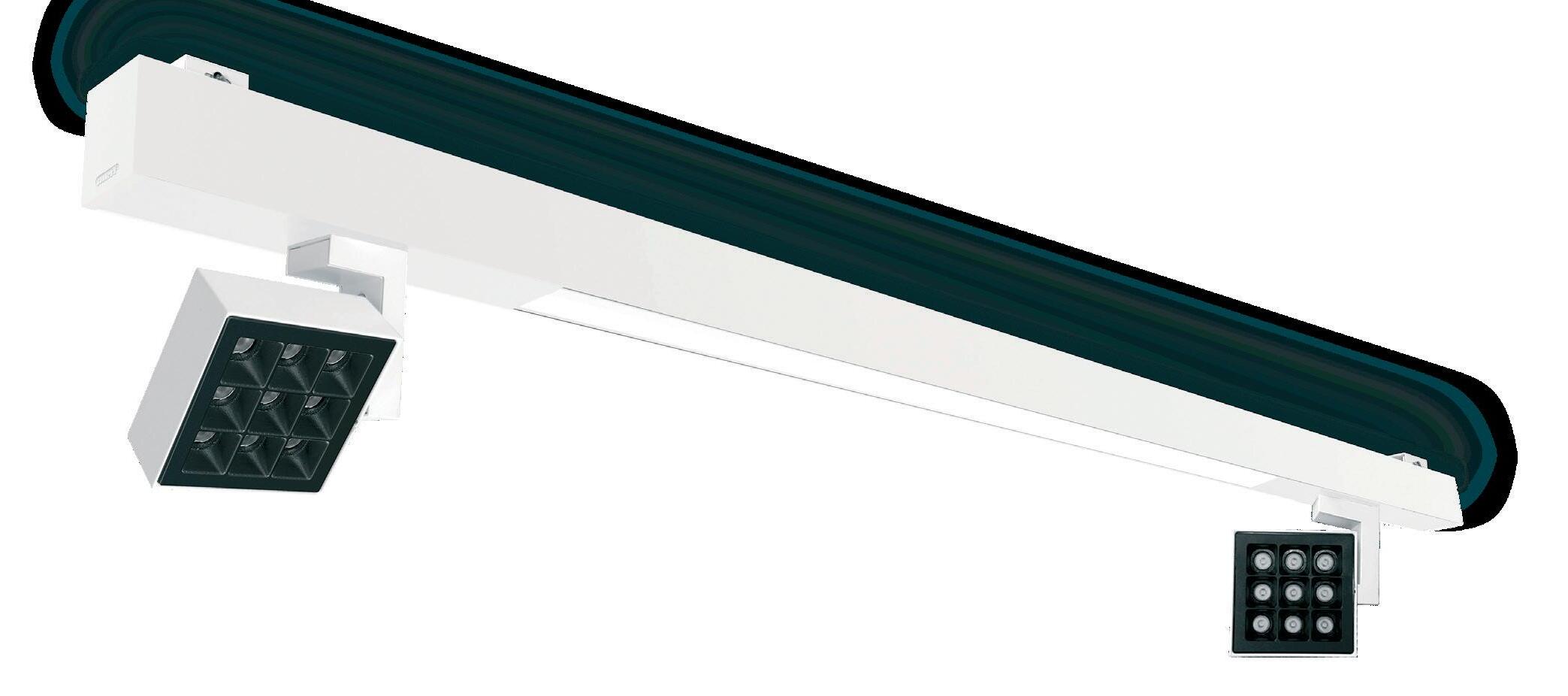

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K con differenti aperture di fascio

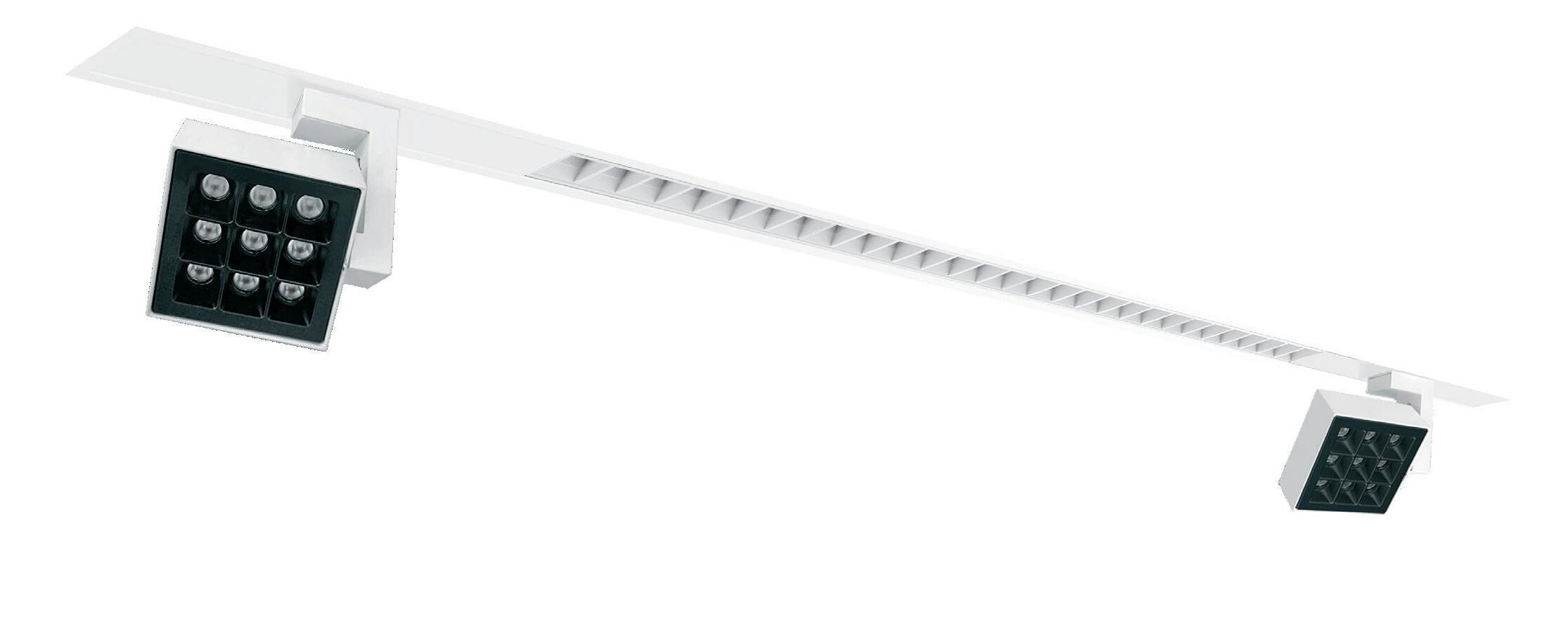

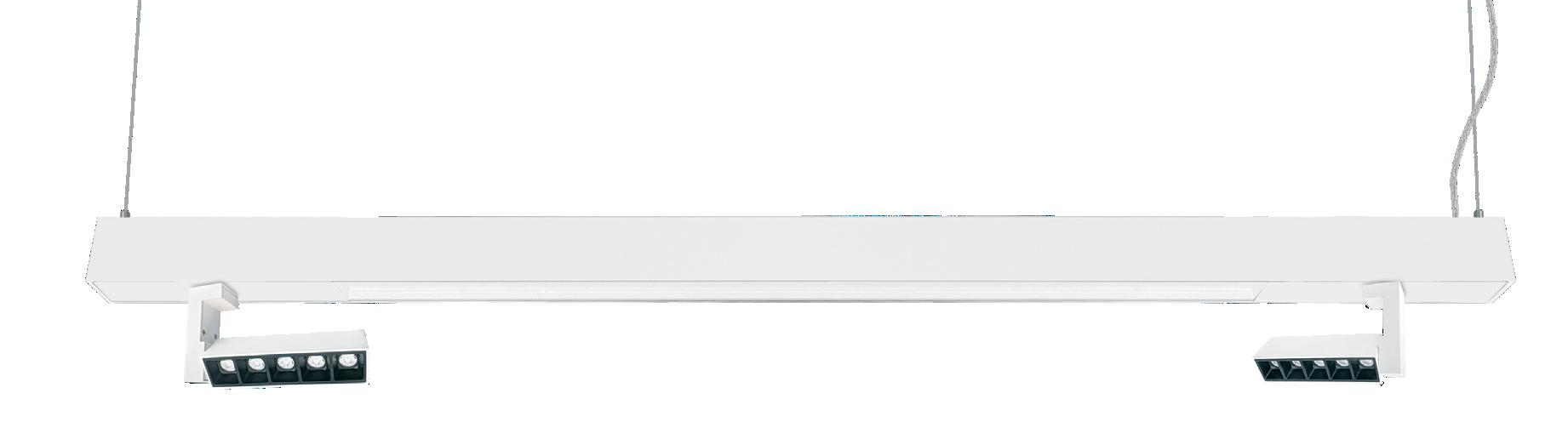

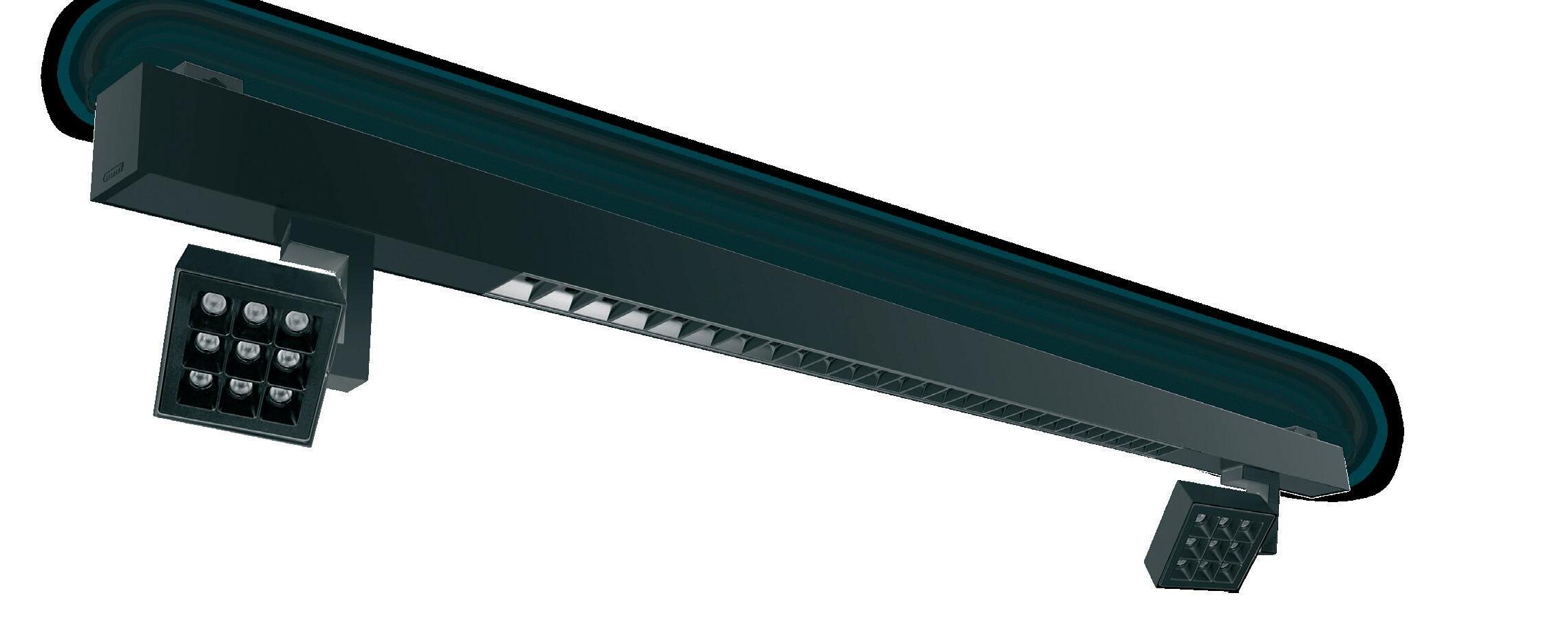

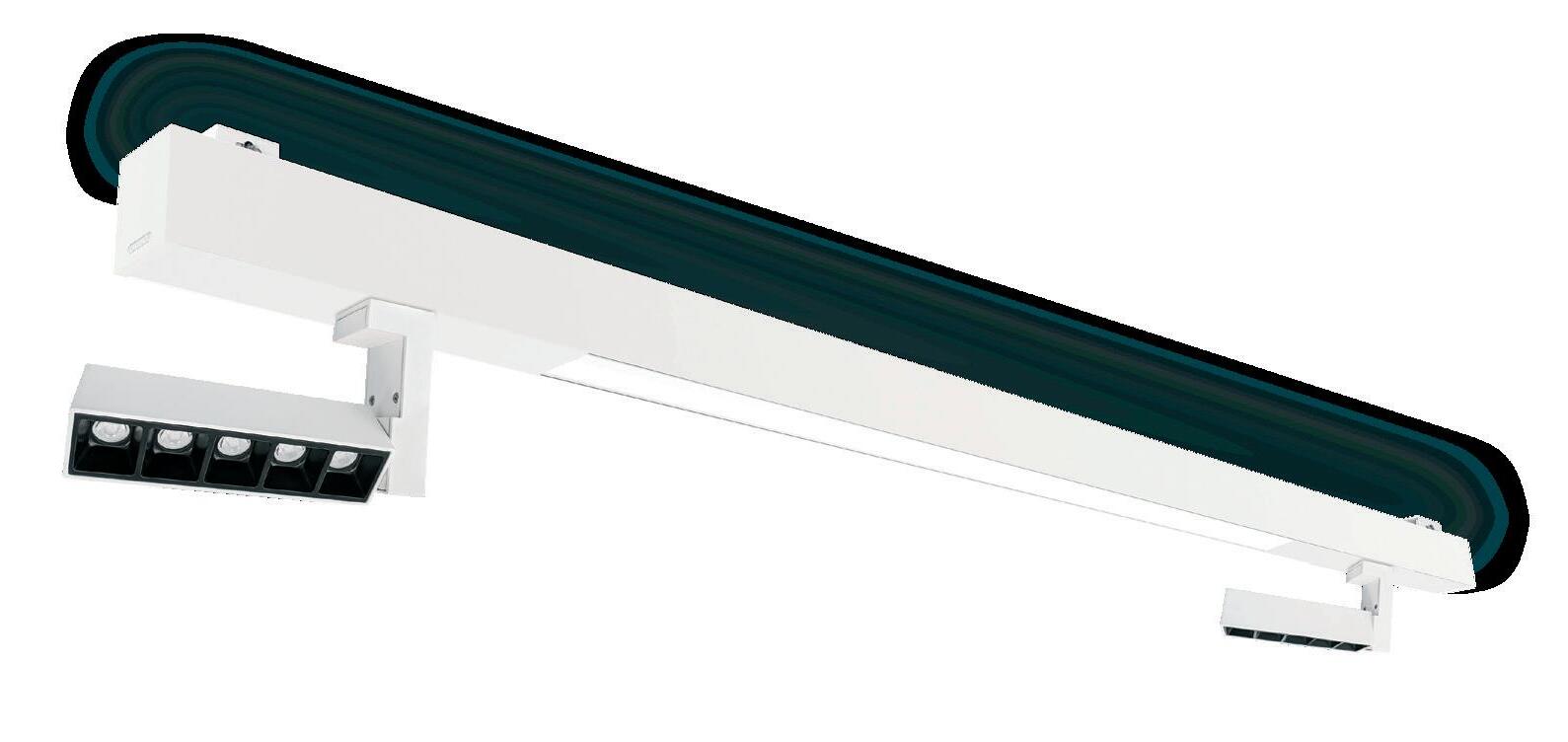

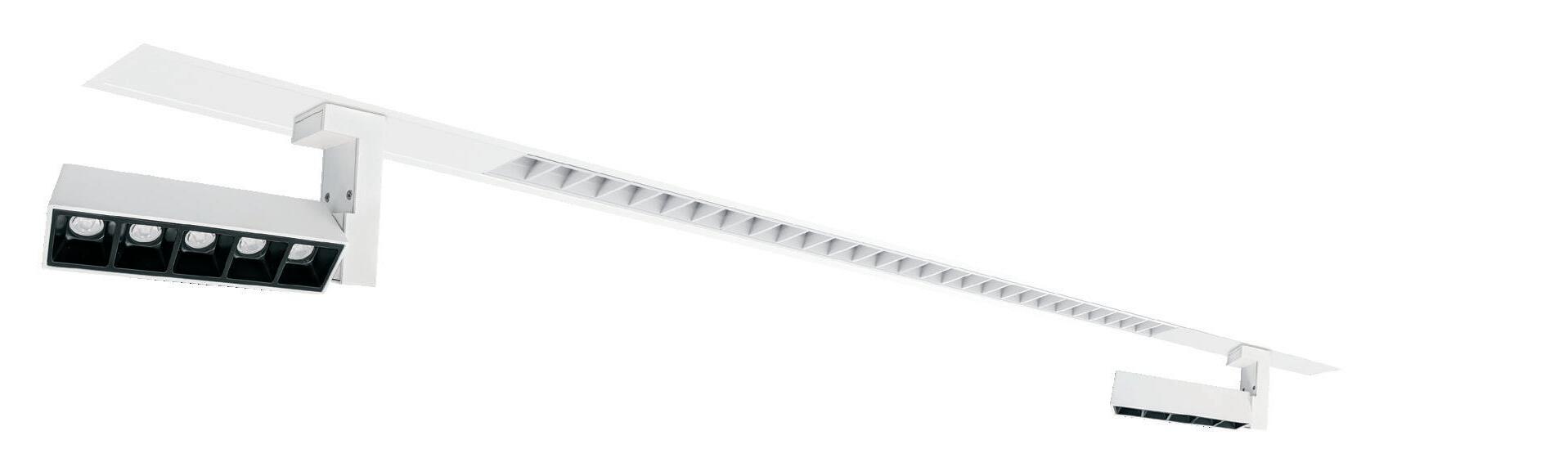

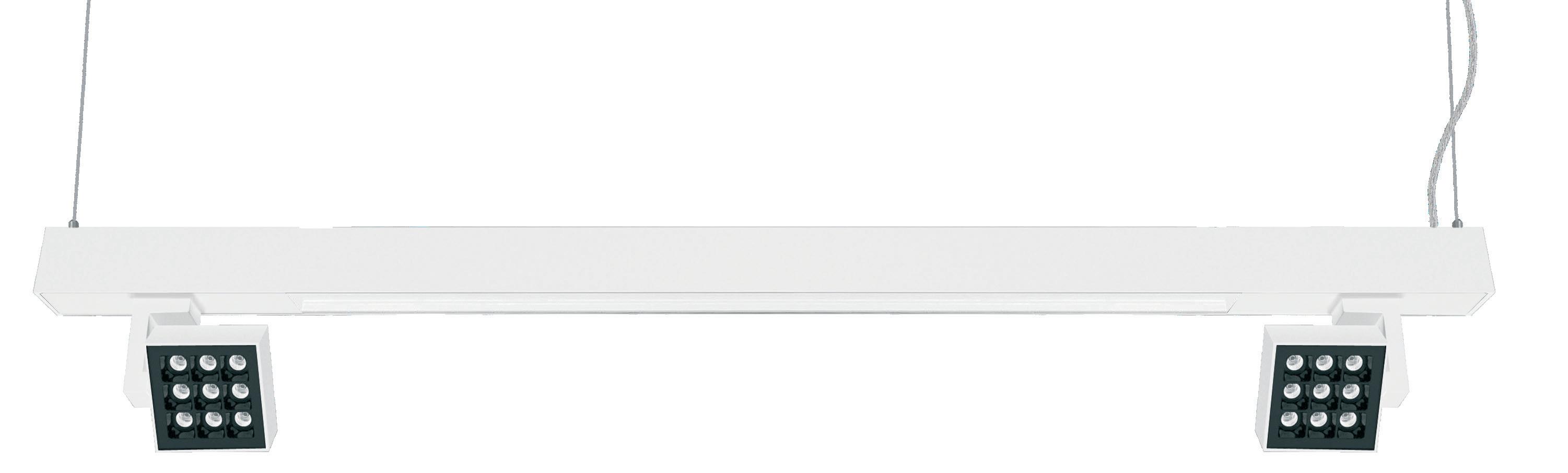

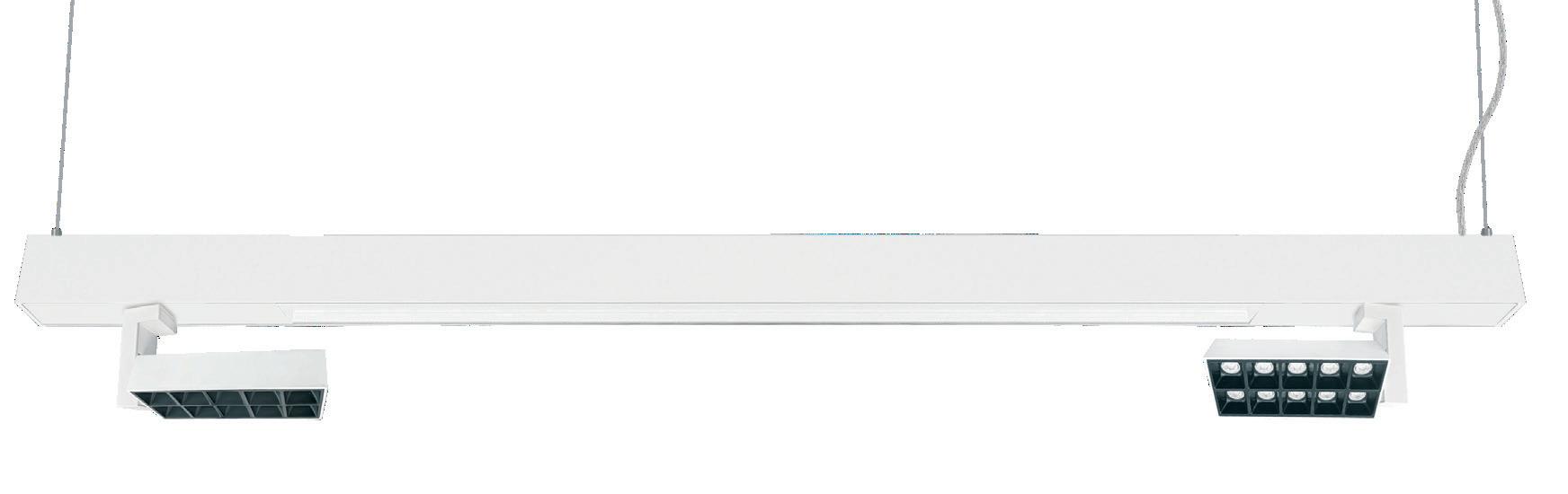

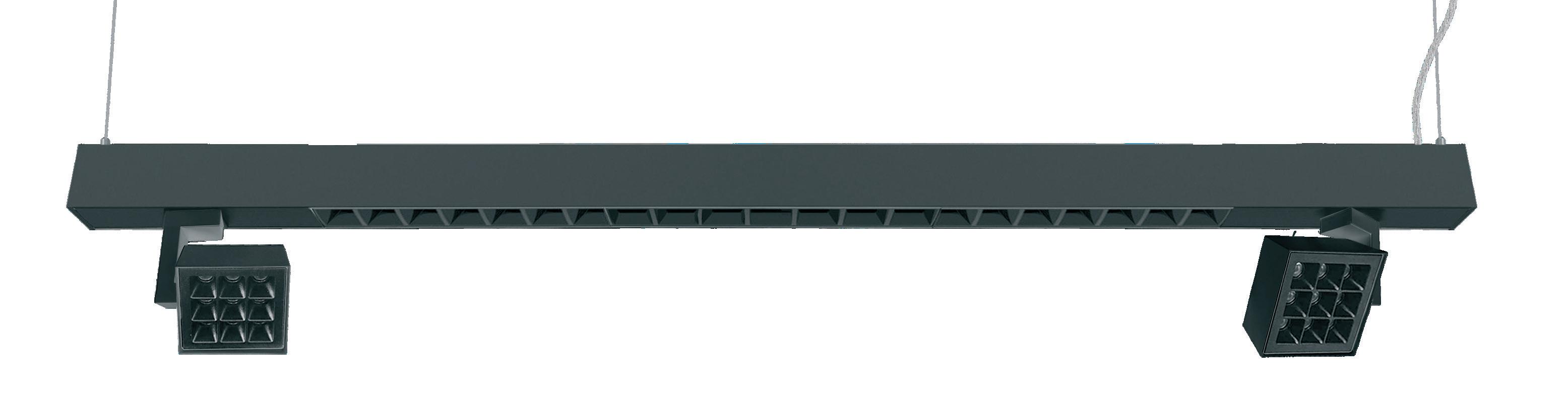

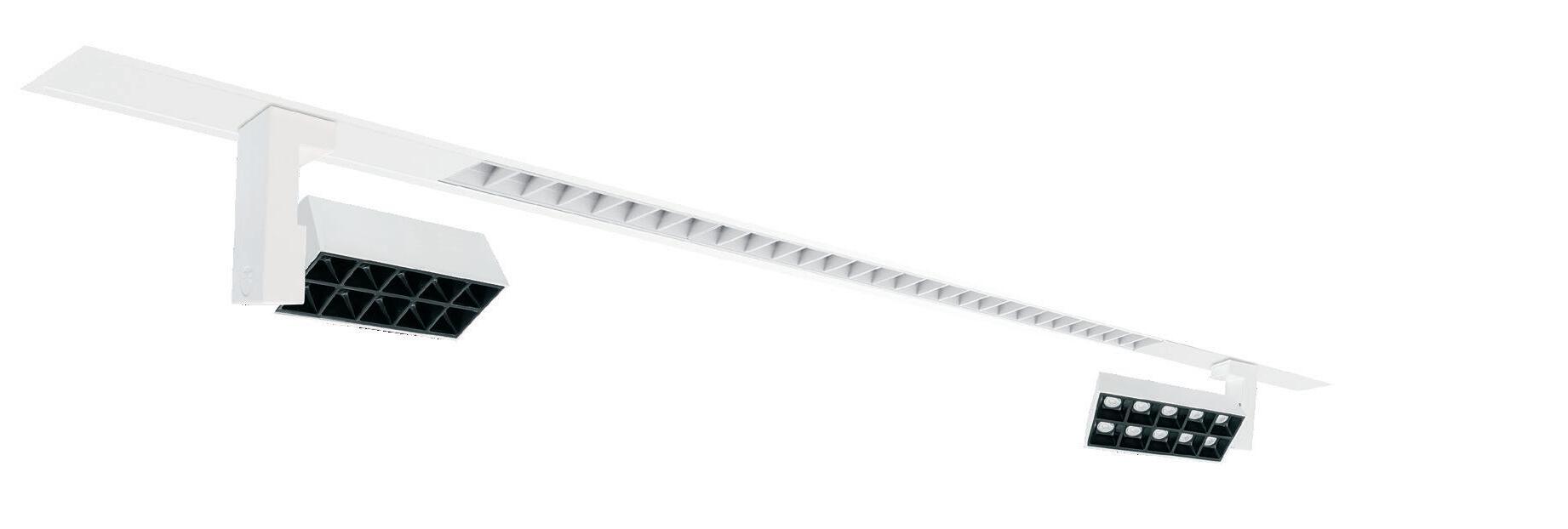

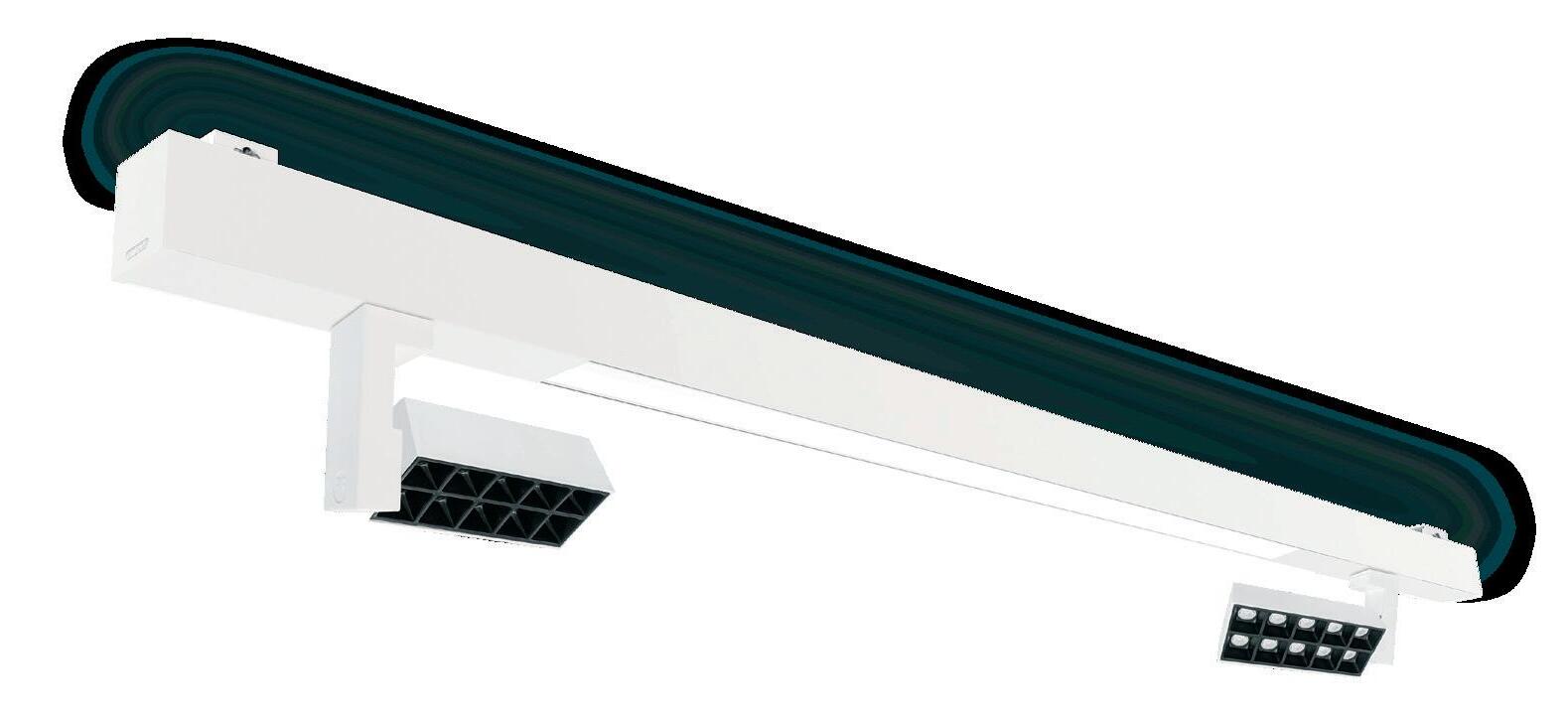

Liset 2.0 - C+2S - sospensione

Composizione di serie: Liset 2.0 con diffusore centrale + 2 moduli con spot da 32° (a richiesta spot con fascio 50°). Di serie: doppia accensione.

A richiesta:

• CRI 90 - 3000 K - 4000K

• versione 3000K con sottocodice -39

• Versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K

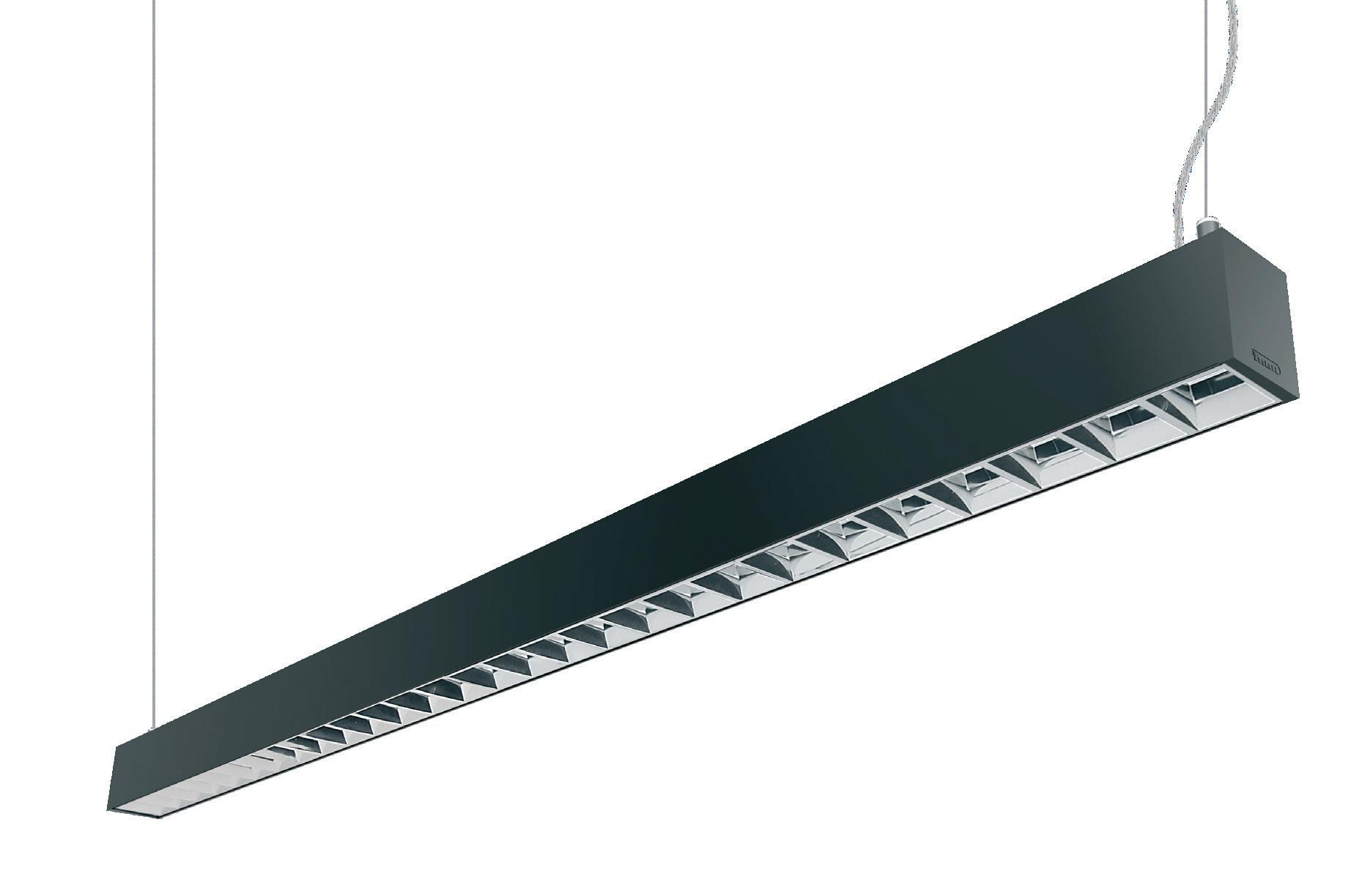

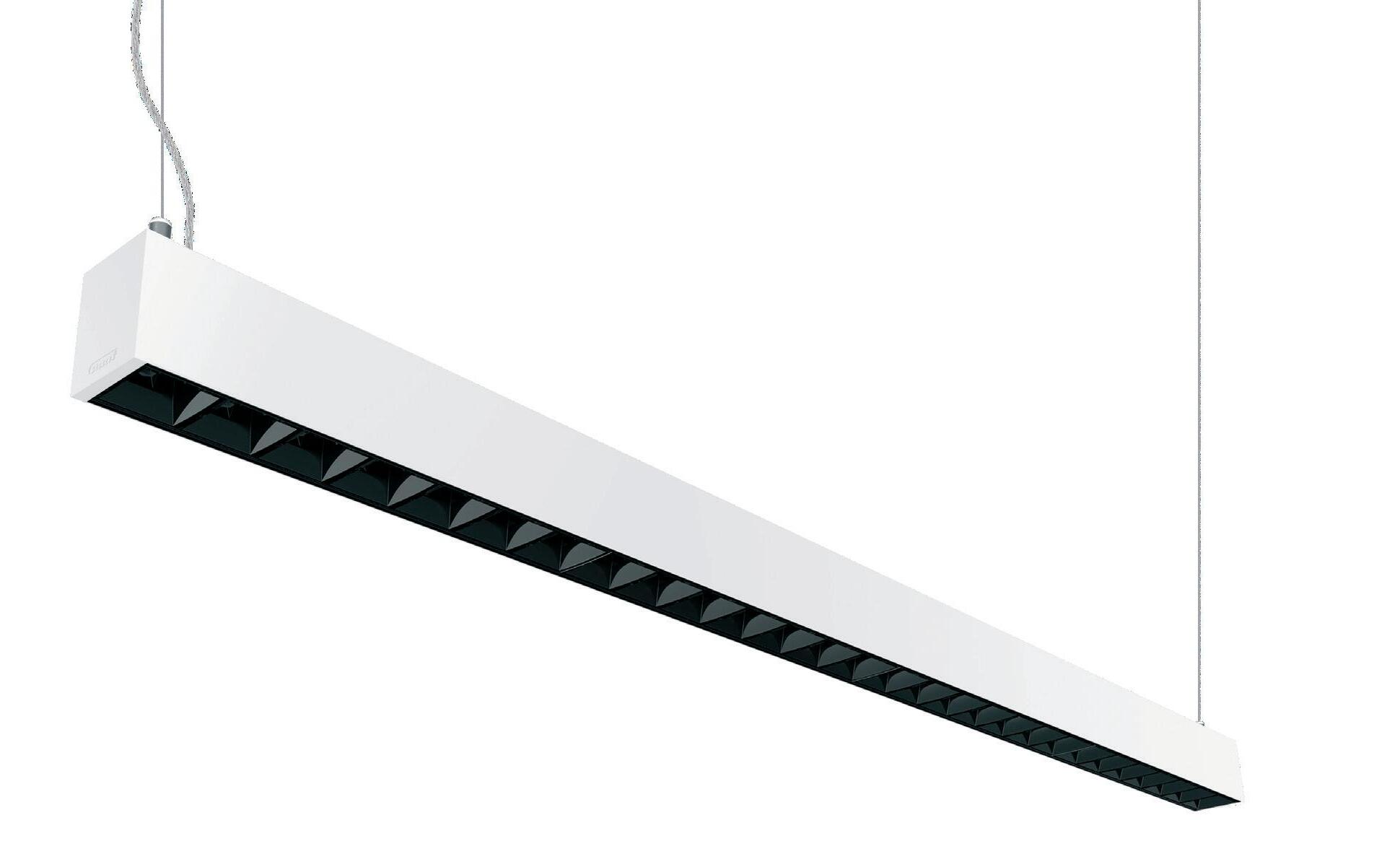

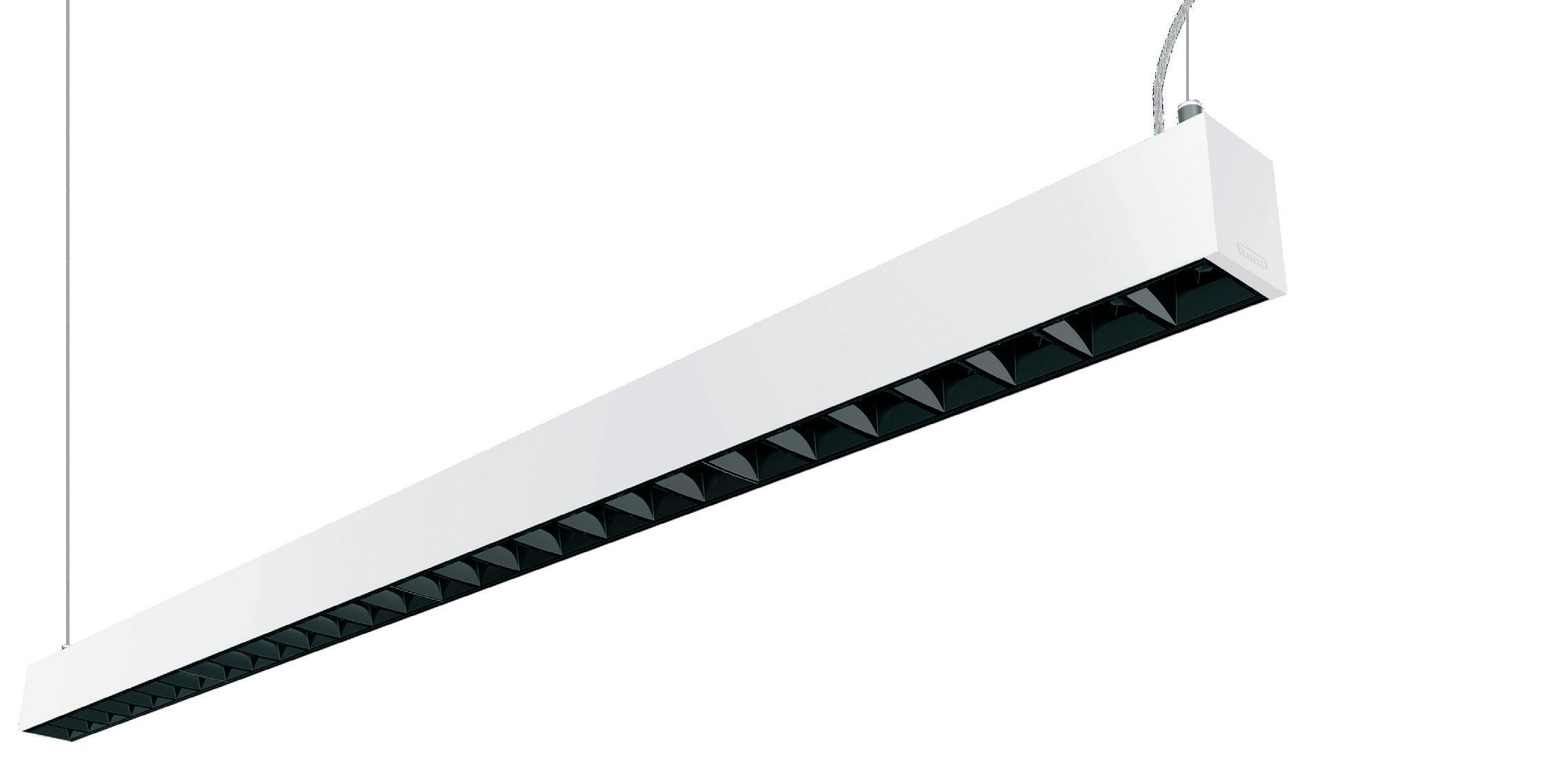

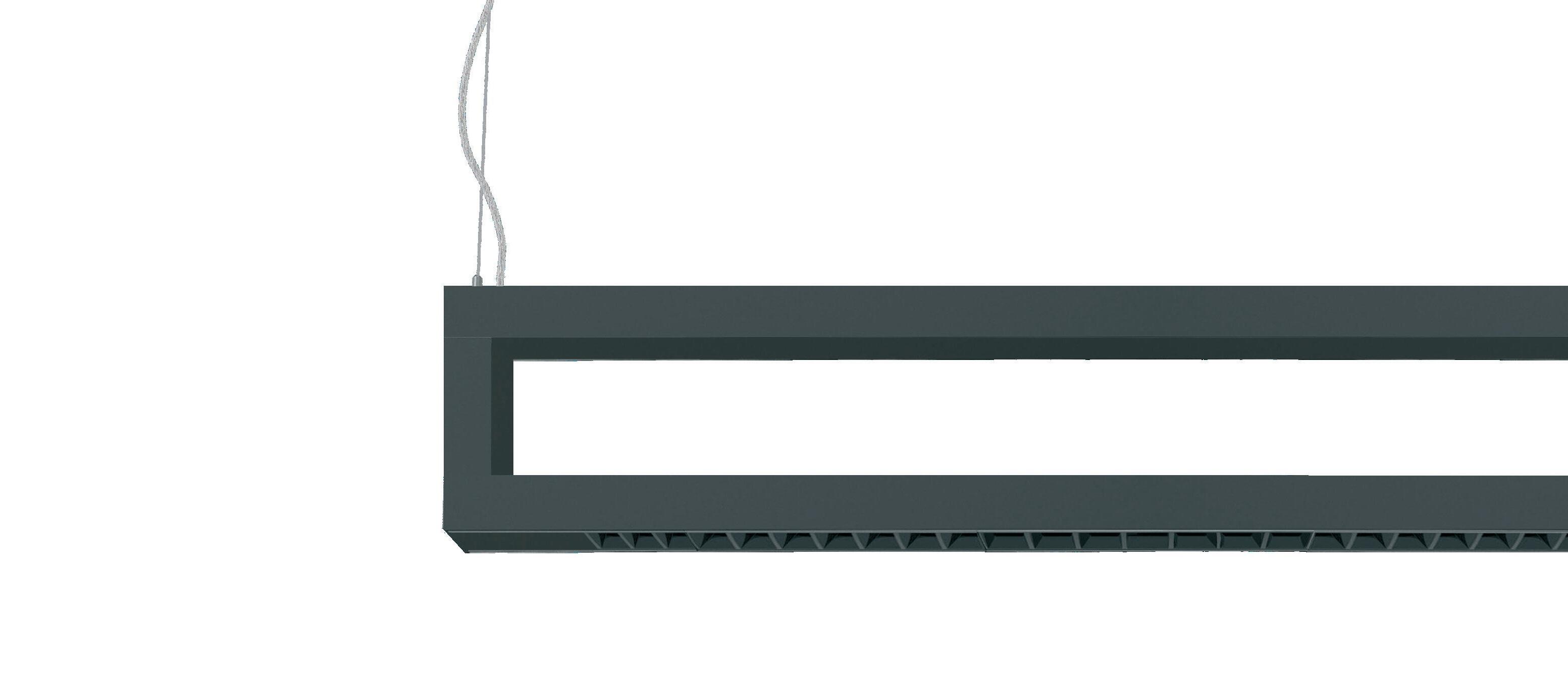

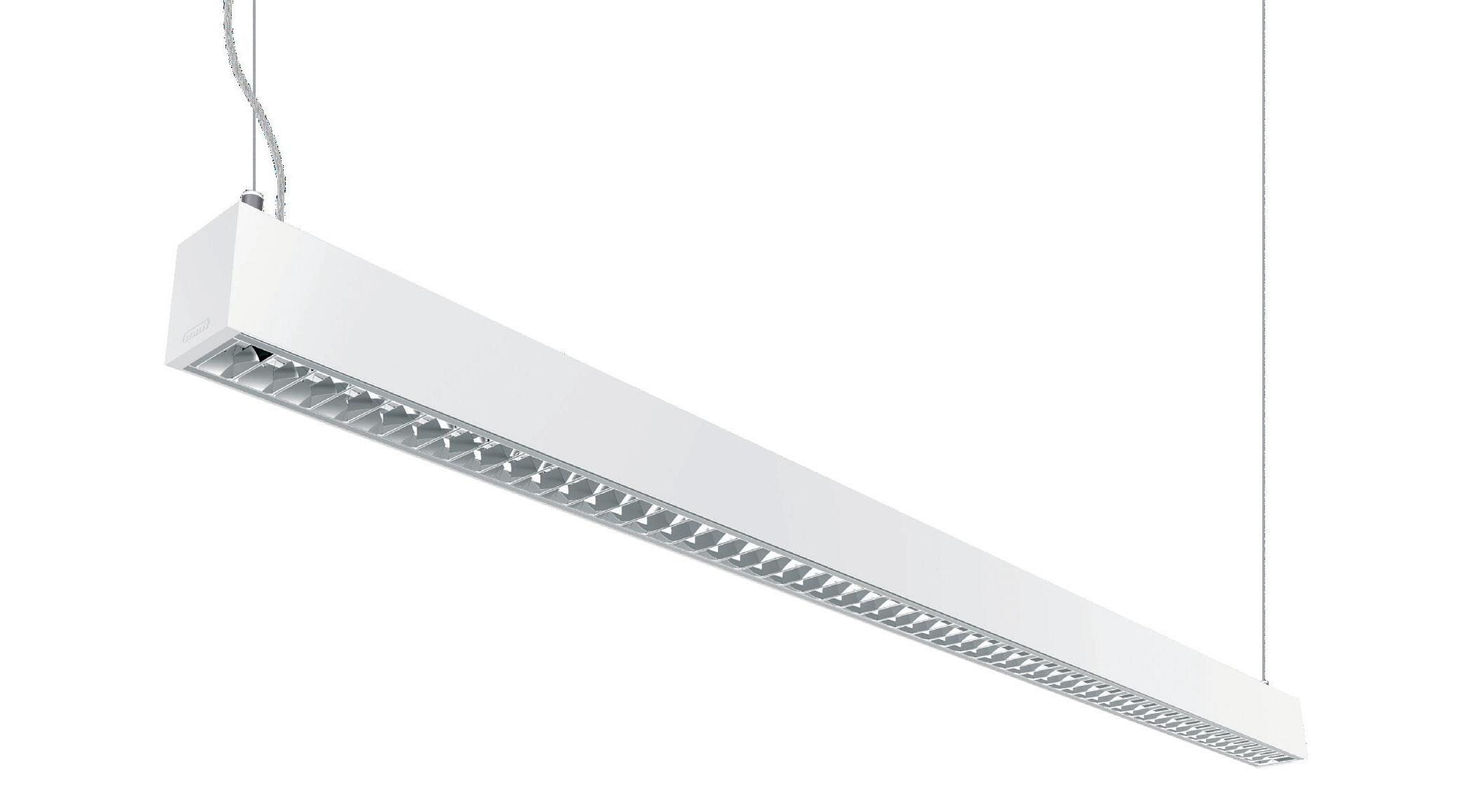

Liset 2.0 a sospensione - dark light - UGR<19

302038-1241

LED 5 moduli bianco 1455 3,20 22302009-1241 30 4000K - 3240lm - CRI>80 nero 22302039-1241

LED 8 moduli bianco 2310 4,50 22302010-1241

A richiesta:

- 4752lm - CRI>80 nero 22302030-1241

• CRI 90 - 4000K

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - a sospensione - luce diretta/indiretta - ottica dark - UGR<19 CLD LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 5 moduli bianco 1455 3,30 22302011-00 38 4000K - 4104lm - CRI>80 nero 22302031-00

LED 8 moduli bianco 2310 4,90 22302012-00

4000K - 7884lm - CRI>80 nero 22302032-00 CLD D-DIG (DALI)

LED 5 moduli bianco 1455 3,30 22302011-1241

4000K - 4104lm - CRI>80 nero 22302031-1241

LED 8 moduli bianco 2310 4,90 22302012-1241

4000K - 7884lm - CRI>80 nero 22302032-1241

A richiesta: • CRI 90 - 4000K

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

A richiesta:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

LED

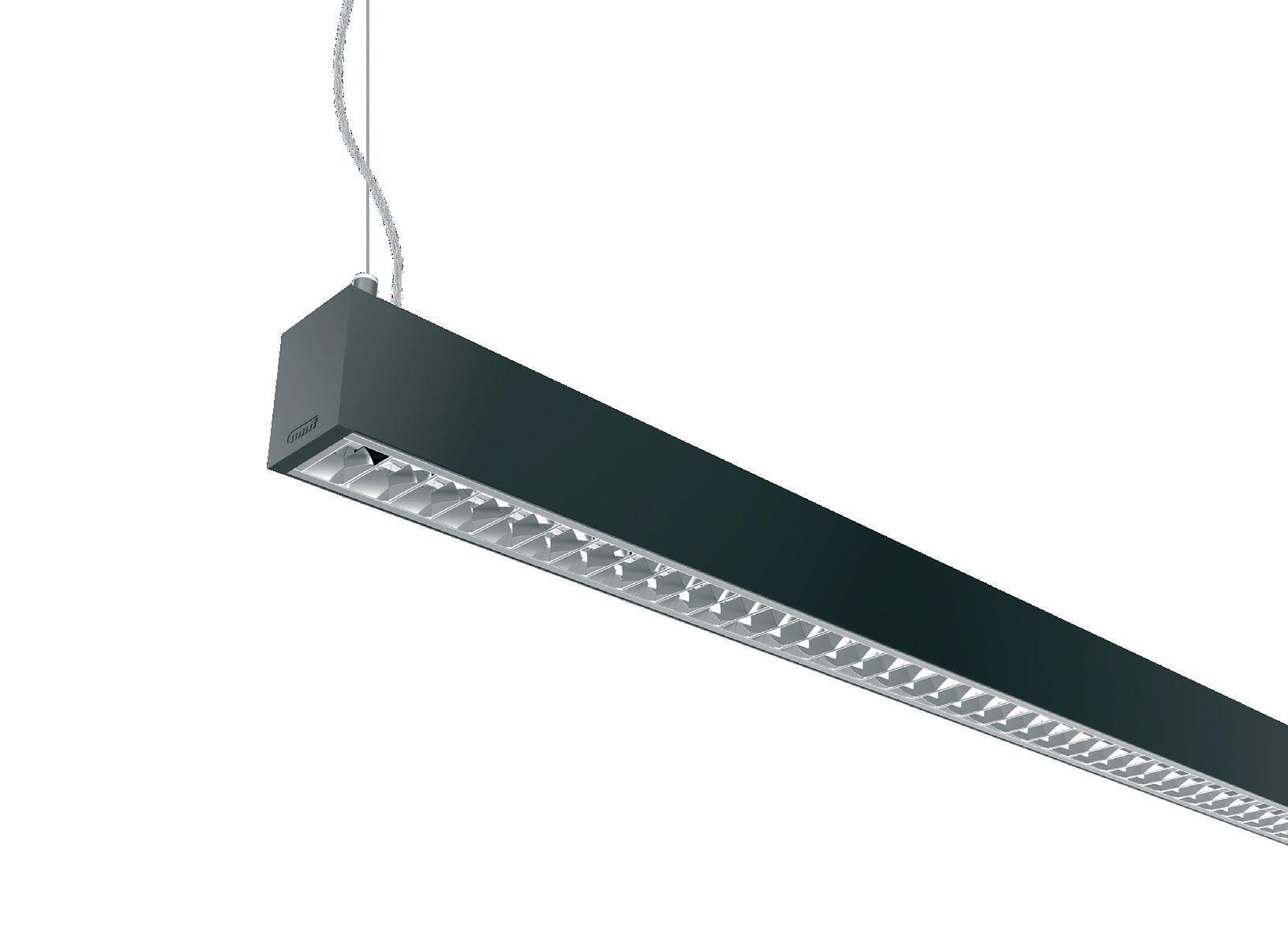

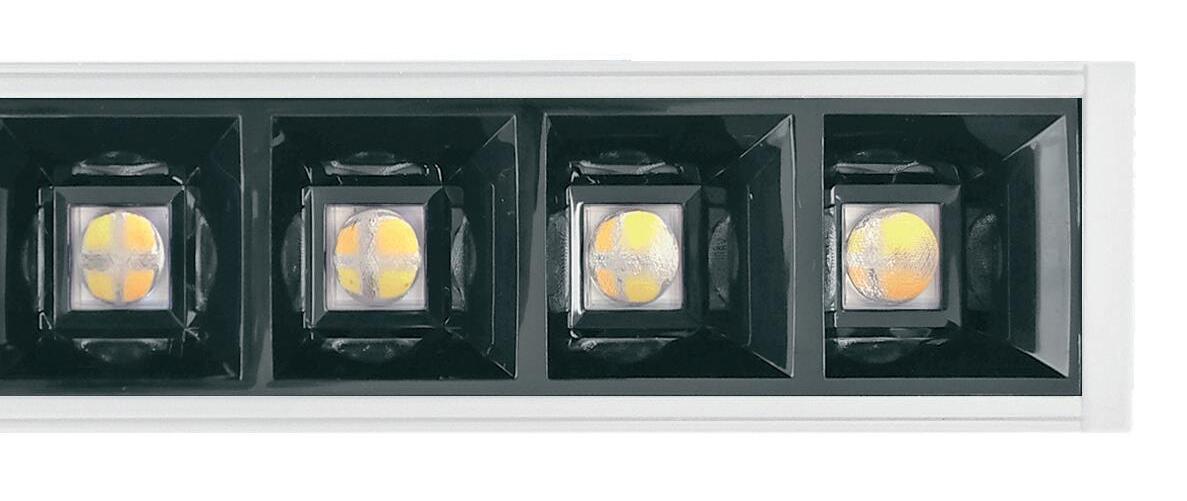

Liset 2.0 a sospensione - ottiche comfort DARK - UGR<19

(DALI)

LED 28 lenti bianco 1135 3,00 22303911-1241 22 4000K - 3446lm - CRI>80 - 65° nero 22303931-1241

LED 35 lenti bianco 1415 4,00 22303912-1241 30 4000K - 4804lm - CRI>80 - 65° nero 22303932-1241

A richiesta:

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

• versione con fascio 76°

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

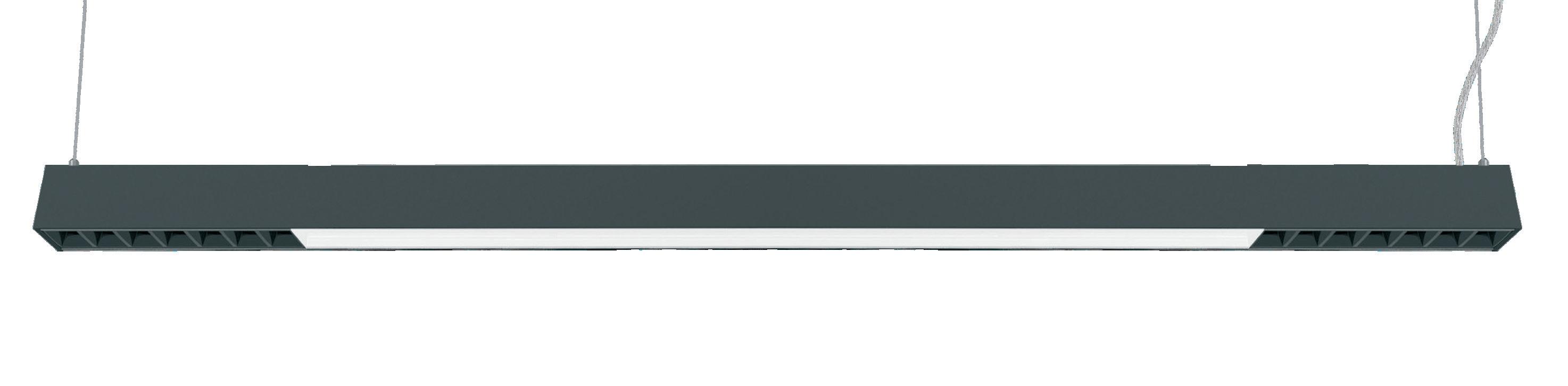

Liset 2.0 - a sospensione - luce dir/indir - ottiche comfort DARK - UGR<19 CLD LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 35 lenti bianco 1415 4,50 22303913-00 37 4000K - 5420lm - CRI>80 - 65° nero 22303933-00 CLD D-DIG (DALI)

LED 35 lenti bianco 1415 4,50 22303913-1241 37 4000K - 5420lm - CRI>80 - 65° nero 22303933-1241

A richiesta:

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

• versione con fascio 76°

A richiesta:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 a sospensione - ottiche comfort - UGR<19

A richiesta:

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

• versione con fascio 76°

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - a sospensione - luce diretta/indiretta - ottiche comfort - UGR<19 CLD LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 35 lenti bianco 1415 4,50 22302113-00 37 4000K - 5177lm - CRI 80 nero 22302133-00 CLD D-DIG (DALI)

LED 35 lenti bianco 1415 4,50 22302113-1241 37 4000K - 5177lm - CRI 80 nero 22302133-1241

A richiesta:

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

• versione con Radar sensor: con sottocodice -19

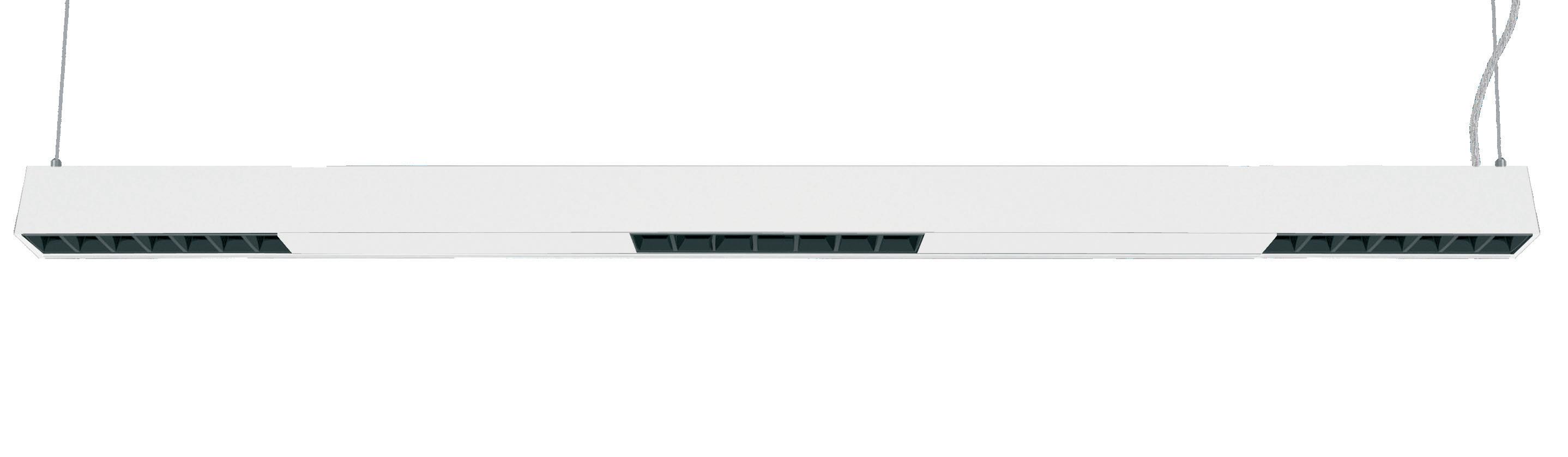

Liset 2.0 a sospensione - ottiche comfort - composizioni - UGR<19

2.0 - C+M+2S - sospensione - UGR<19

Composizione di serie: Liset 2.0 con ottica comfort nera da 65° + 2 moduli con spot da 32° (a richiesta con ottica comfort da 76° + spot con apertura fascio da 50°). Di serie: doppia accensione.

A richiesta:

• CRI 90 - 3000K - 4000K

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

Liset

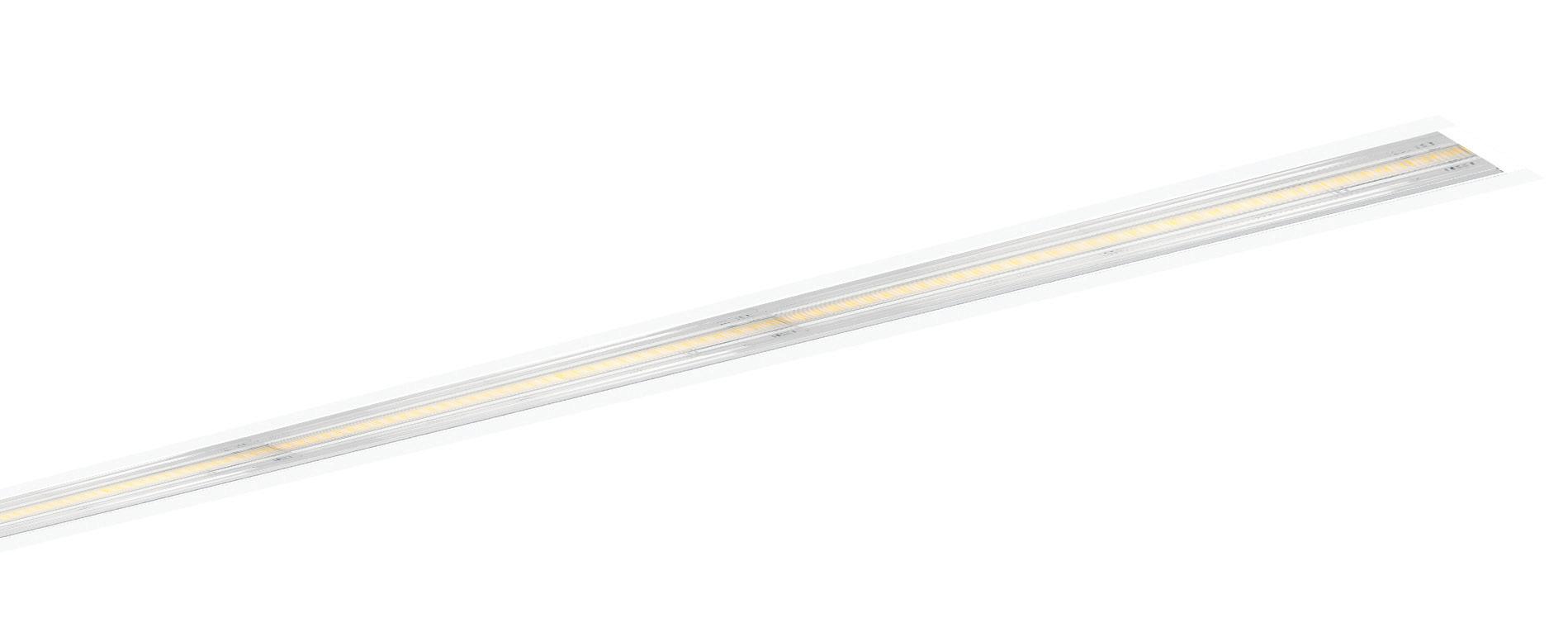

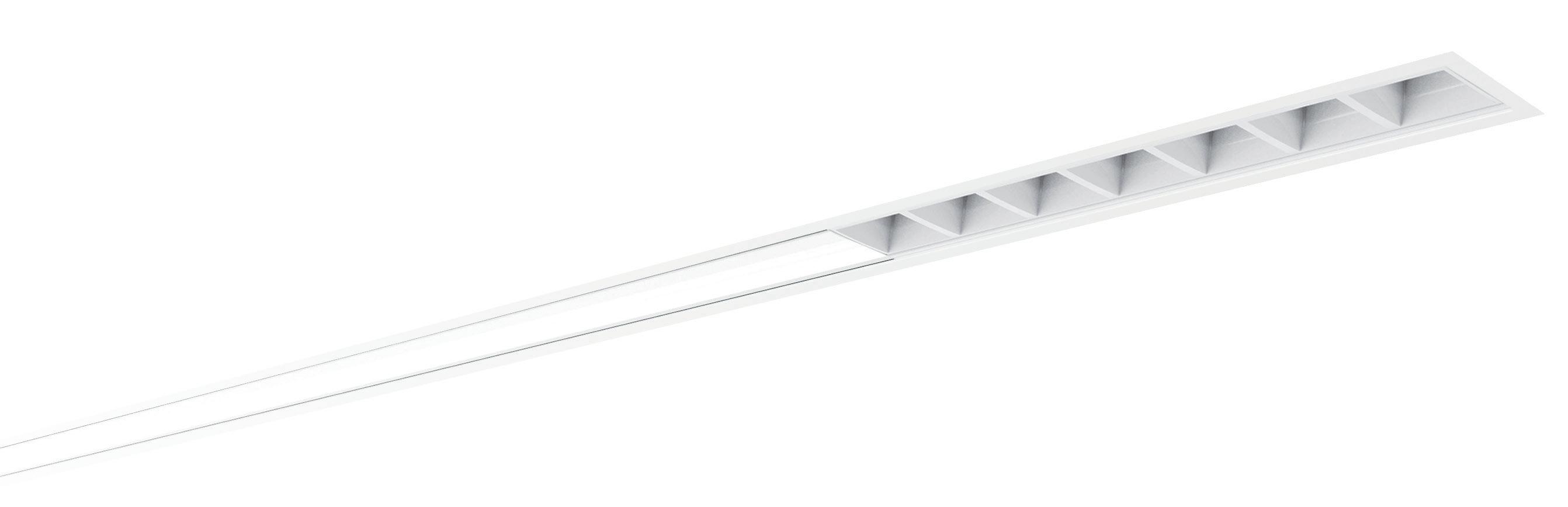

Liset 2.0 a sospensione “INFINITY” - senza diffusore

*se completo di diffusore

Da completarsi con acc:

22028010-00 - 22028030-00 testata di chiusura

Da completarsi con acc:

22025843-00 diffusore roll

Liset 2.0 “INFINITY” - a sospensione - da completarsi con diffusore in roll CLD

LED corpo L (mm) peso codice

LED 10 moduli bianco 2802 5,80

nero

LED 10 moduli bianco 2802 5,80

nero

307410-0072

307430-0072

307410-3972

307430-3972

Modulo luminoso “INFINITY” che permette, in fila continua, un’installazione tutta luce senza interruzioni luminose. Da completarsi con:

• roll in policarbonato opale (a richiesta, su progetto disponibile roll UGR<19)

• testata di chiusura

• staffe per la fila continua

Di serie: completo di 2 regolazioni millimetriche.

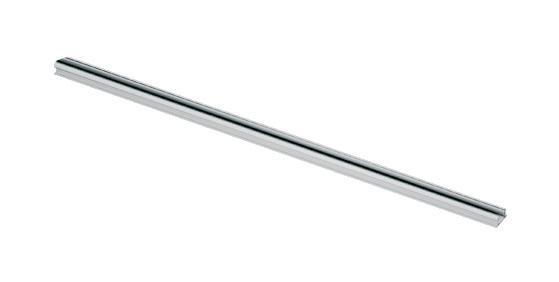

Roll in policarbonato opale

opale L = 30m 22025843-00

Roll in policarbonato opale da utilizzarsi sempre su Liset 2.0 “INFINITY” per la realizzazione di file continue “tutta luce”. A richiesta, su progetto disponibile roll prismatizzata UGR<19.

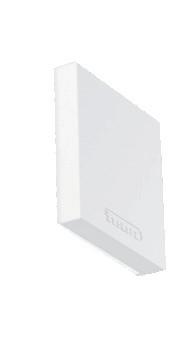

Testata di chiusura

bianco

22028010-00 nero 22028030-00

Da utilizzarsi sempre per chiudere le due estremità massine.

Staffa di giunzione

22025877-00

In lamiera zincata. Permette l’allineamento meccanico dei profili.

Liset 2.0 - accessori per la sospensione

Sospensione semplice con cavo nero 22003138-00 bianco 22003118-00

Completa di cavetto in acciaio (L = 100 cm) con dispositivo per regolazione millimetrica. Carico max: 20 Kg.

Sospensione elettrificata con cavo nero 22003130-00 bianco 22003190-00

Completa di cavetto in acciaio (L = 100 cm) con dispositivo per regolazione millimetrica e cavo di alimentazione. Carico max.20Kg.

Sospensione semplice nichelato 22003166-00

Sospensione completa di cavetto in acciaio Ll=1,75m) con regolazione millimetrica. Carico max: 20 Kg.

Modulo lineare a sospensione S nero 22385630-03

bianco 22385610-03

Permette la giunzione lineare di Liset 2.0

Staffa di giunzione 22025877-00

In lamiera zincata. Permette l’allineamento meccanico dei profili.

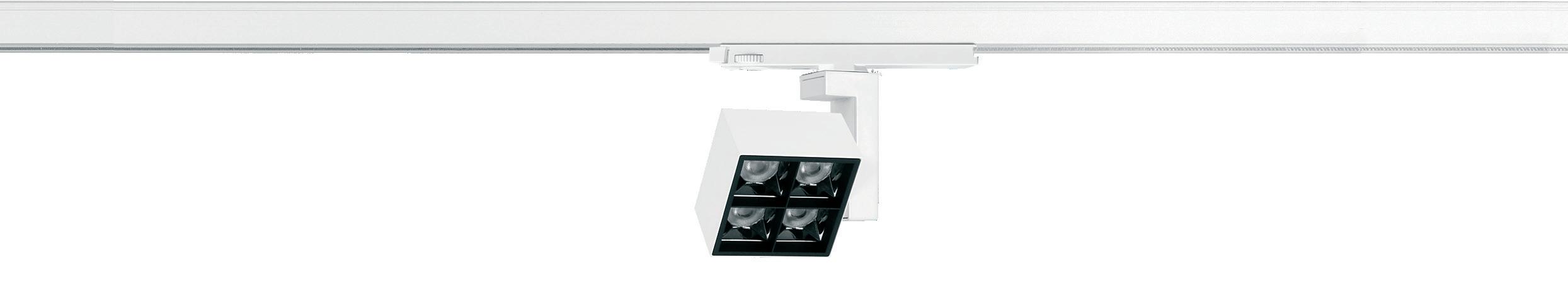

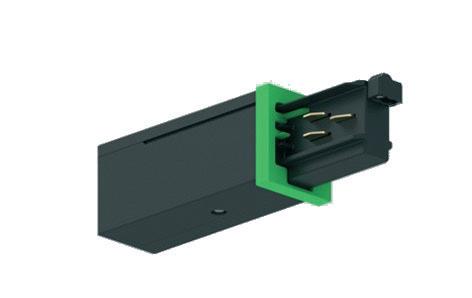

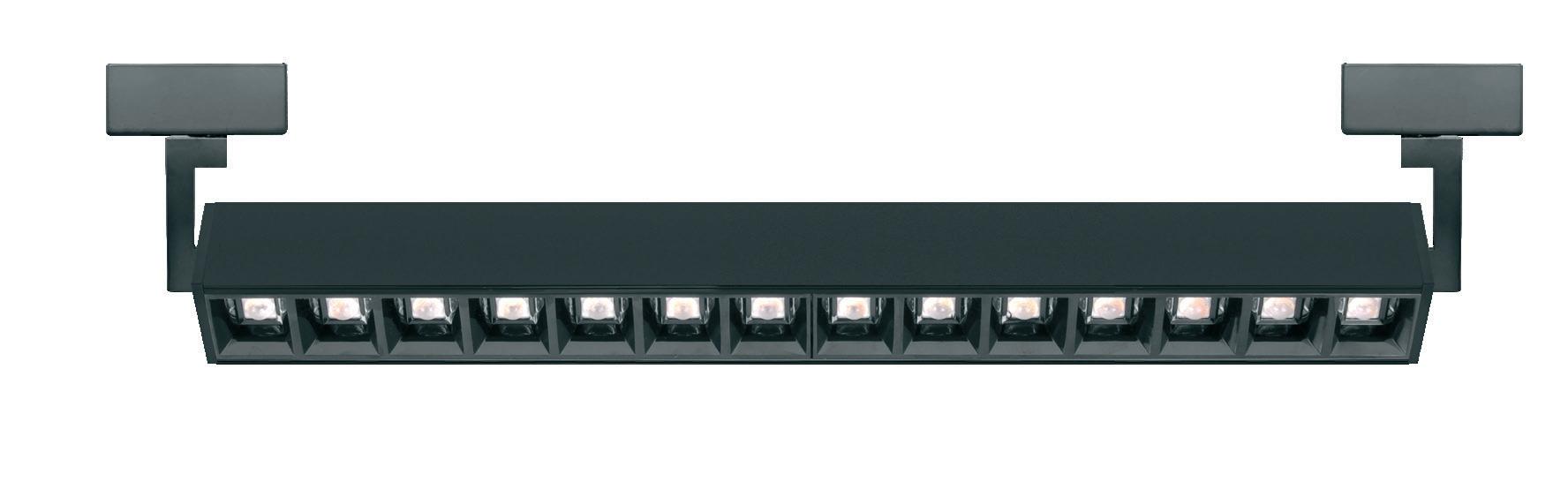

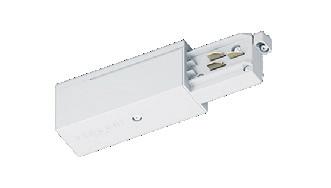

Attacco a sospensione per binario 3P/5P

nero 3P 22091432-00

bianco 22091412-00

nero 5P 22091432-1241

bianco 22091412-1241

nero 5P 22091432-09

bianco 22091412-09

Completo di cavetto in acciaio, 2 adattatori meccanici, adattatore elettrico con cavo di alimentazione 3P per Omintrack, 5P DALI per Omintrack Plus, 5P + KIT EM (da ordinare a parte) per Omintrack Plus.

Sospensione elettrificata - 5 poli nero 22003121-00

bianco 22003120-00

Completa di cavetto in acciaio (L = 100 cm) e cavo di alimentazione. Carico max.20Kg. Per cablaggio EM e DIMM DALI.

Sospensione elettr. WIRELESS - 5 poli nero 22003135-00

bianco 22003125-00

Completa di cavetto in acciaio (L = 100 cm) e cavo di alimentazione. Carico max.20Kg. Per la gestione WIRELESS delle versioni DIMM DALI (Out DALI : Max 7mA).

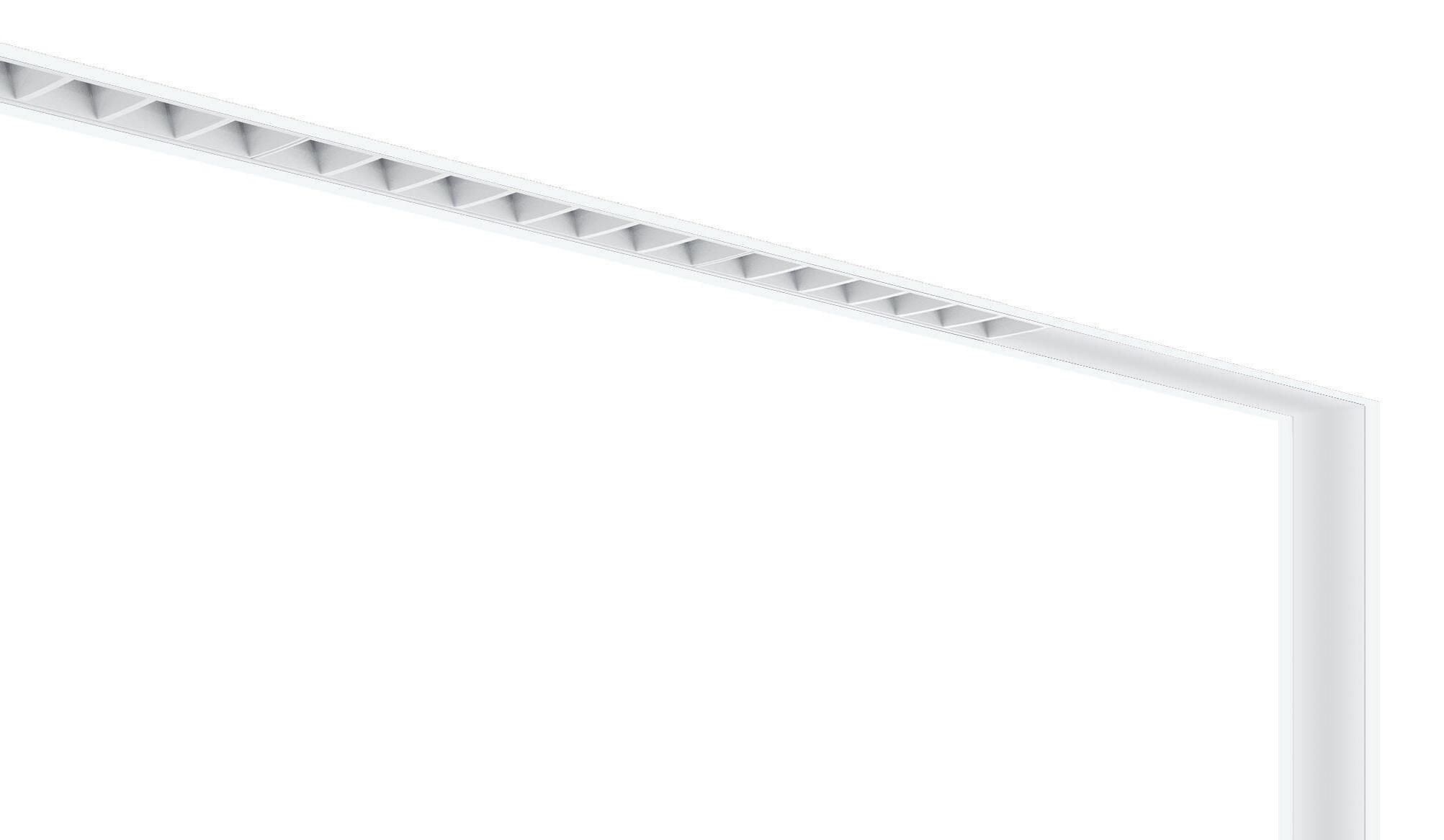

* Modulo angolare a sospensione “TUTTA LUCE“

nero 22302630-00 14W

bianco 22302610-00

Permette la giunzione angolare di Liset

2.0 A richiesta: in versione DIMM DALI con sottocodice -1241. Kg= 1,1. Solo per versione Liset 2.0 con diffusole opale.

Modulo angolare a sospensione S nero 22302630-03

bianco 22302610-03

Permette la giunzione angolare di Liset 2.0

Modulo T angolare a sospensione S nero 22302634-03

bianco 22302614-03

Permette la giunzione angolare a T di Liset

2.0. Utilizzare con acc. 22025877-00.

Modulo X angolare a sospensione S nero 22302635-03

bianco 22302615-03

Permette la giunzione angolare a X di Liset

2.0. Utilizzare con acc. 22025877-00.

A richiesta: modulo angolare 120° a sospensione S

Moduli angolari sospensione

Modulo lineare plafone S

serie MATRIX Q DARK

Modulo lineare sospensione

TUTTA LUCE

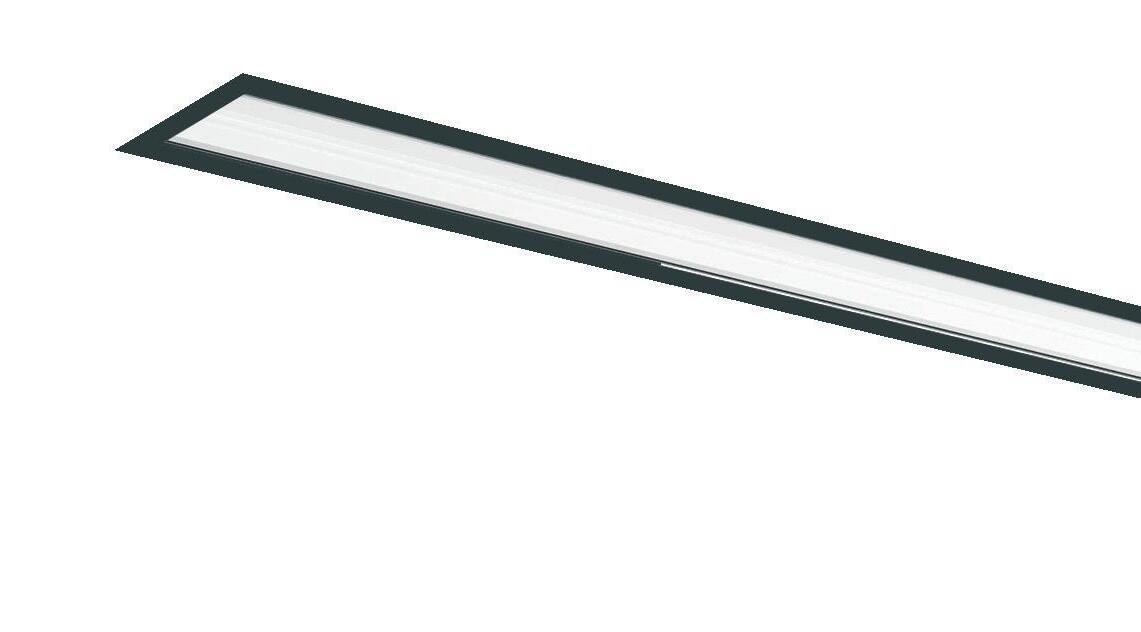

Liset 2.0 plafone/parete

Più semplice di così!

Liset 2.0 è disponibile anche in versione “plafoniera”.

Basta poco e il prodotto è già installato.

Non solo! Grazie agli accessori, è possibile sbizzarrirsi in composizioni artistiche: quadrati, rettangoli, ecc.

Gli accessori meccanici che fanno la differenza!

Modulo per la giunzione

a plafone S 150x150 mm

Modulo T per la giunzione a plafone S 150x250 mm

Modulo X per la giunzione a plafone S 250x250 mm

Liset 2.0 plafone/parete

Staffa di giunzione In lamiera zincata. Permette l’allineamento meccanico dei profili in fila continua.

Modulo lineare per la giunzione a plafone S 560 mm

Liset 2.0 HE plafone - con

2.0 HE - plafone - UGR<19

LED

LED 2

LED

Liset 2.0 HE - plafone - 90°

LED 4 moduli bianco 1145 2,70

LED

LED 8 moduli bianco 2275 5,30

nero 22303034-39 CLD D-DIG (DALI)

LED 4 moduli bianco 1145 2,70 22303003-1241

nero 22303033-1241

LED 4 moduli bianco 1145

LED

A richiesta:

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 HE plafone - con diffusore

nero 22303134-1241

LED 4 moduli bianco 1145 2,70

303104-3941

nero 22303134-3941

LED 8 moduli bianco 2275 5,30

LED 8 moduli bianco 2275 5,30 22303105-3941

nero 22303135-3941

Liset 2.0 HE - plafone - asimmetrico 25° CLD LUMEN USCENTI (tq= 25 °C) LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1145 2,70 22303203-00

- 3091lm - CRI 80 nero 22303233-00

LED 4 moduli bianco 1145 2,70 22303203-39 29 3000K - 2875lm - CRI 80 nero 22303233-39

LED 8 moduli bianco 2275 5,30 22303204-00 56 4000K - 6182lm - CRI 80 nero 22303234-00

LED 8 moduli bianco 2275 5,30 22303204-39 56 3000K - 5794lm - CRI 80 nero 22303234-39 CLD D-DIG (DALI)

LED 4 moduli bianco 1145 2,70 22303203-1241 29 4000K - 3091lm - CRI 80 nero 22303233-1241

LED 4 moduli bianco 1145 2,70 22303203-3941 29 3000K - 2875lm - CRI 80 nero 22303233-3941

LED 8 moduli bianco 2275 5,30 22303204-1241 56 4000K - 6182lm - CRI 80 nero 22303234-1241

LED 8 moduli bianco 2275 5,30 22303204-3941 56 3000K - 5794lm - CRI 80 nero 22303234-3941

plafone - con diffusore

Liset 2.0 - plafone - diffusore in policarbonato

Accessori: vedi pag. 46-47

nero

302235-39 CLD D-DIG (DALI)

LED 4 moduli bianco 1155 2,50

nero 22302233-1241

LED 4 moduli bianco 1155 2,50

nero

302203-3941

302233-3941

LED 5 moduli bianco 1440 3,10 22302204-1241

nero 22302234-1241

LED 5 moduli bianco 1440 3,10 22302204-3941

nero 22302234-3941

LED 8 moduli bianco 2295 4,70 22302205-1241

nero 22302235-1241

LED 8 moduli bianco 2295 4,70

A richiesta:

3000K - 3263lm - CRI

22302205-3941 55 3000K - 5177lm - CRI 80 nero 22302235-3941

• CRI 90 - 3000K e 4000K

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

A richiesta:

natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Gli accessori “TUTTA LUCE” che fanno la differenza!

*Modulo per la giunzione angolare a plafone “TUTTA LUCE“ 14W 320x320 mm

nero 22302631-00

bianco 22302611-00

A richiesta: in versione DIMM DALI con sottocodice -1241. Versione 3000K con sottocodice -39

•

Composizione di serie: Liset 2.0 con diffusore centrale + 2 moduli

fascio 76°). Di serie: doppia accensione.

Liset 2.0 plafone - con diffusore - composizioni

Composizione di serie: Liset 2.0 con diffusore centrale + 2 moduli con spot da 32° (a richiesta spot con fascio 50°). Di serie: doppia accensione.

A richiesta:

• CRI 90 - 3000K - 4000K

• versione 3000K con sottocodice -39

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K con differenti aperture di fascio

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K

Liset 2.0 plafone - dark light - UGR<19

Liset 2.0 - plafone - ottica Dark - UGR<19

Accessori: vedi pag. 46-47

A richiesta:

• CRI 90 - 4000K

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

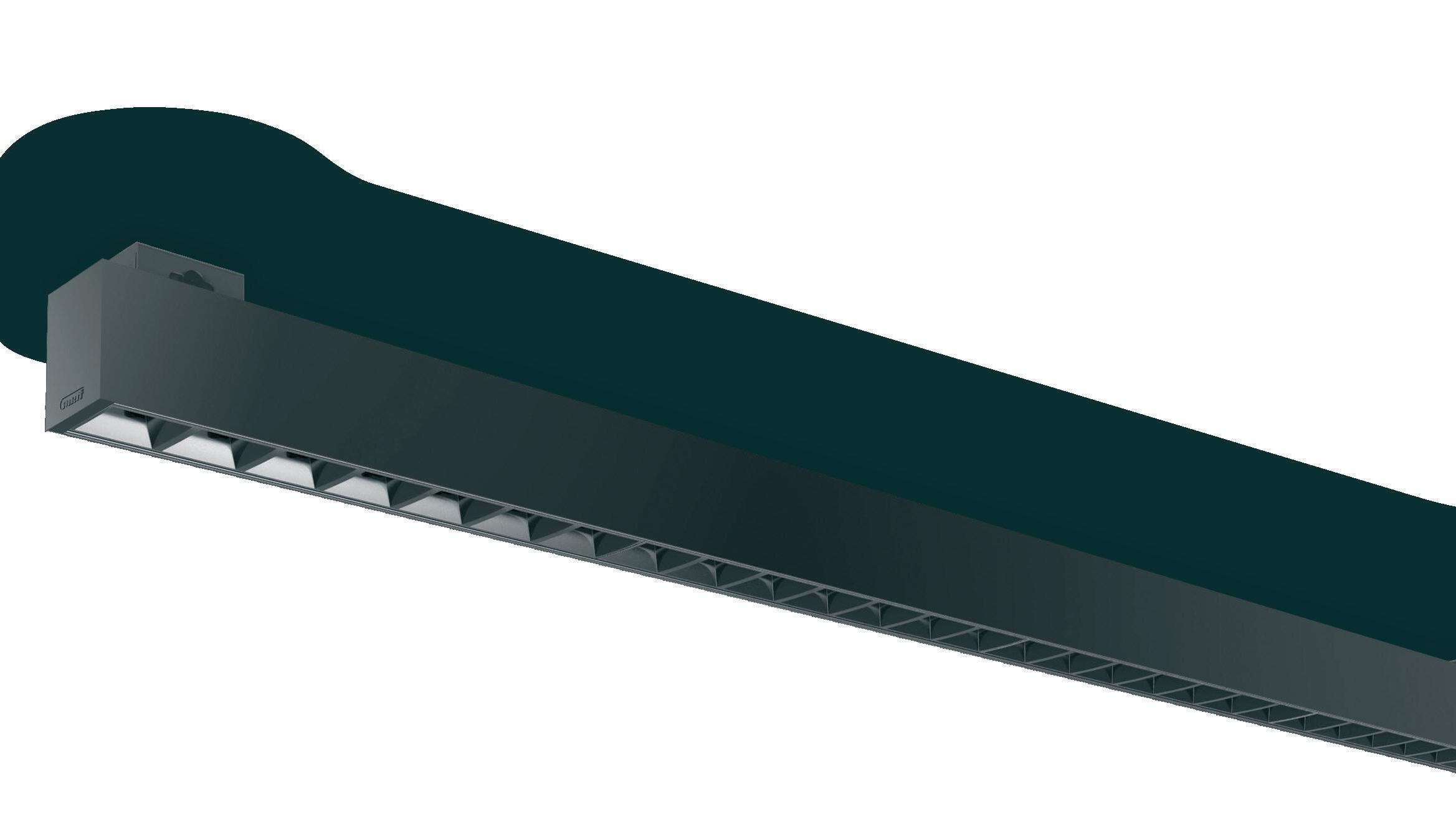

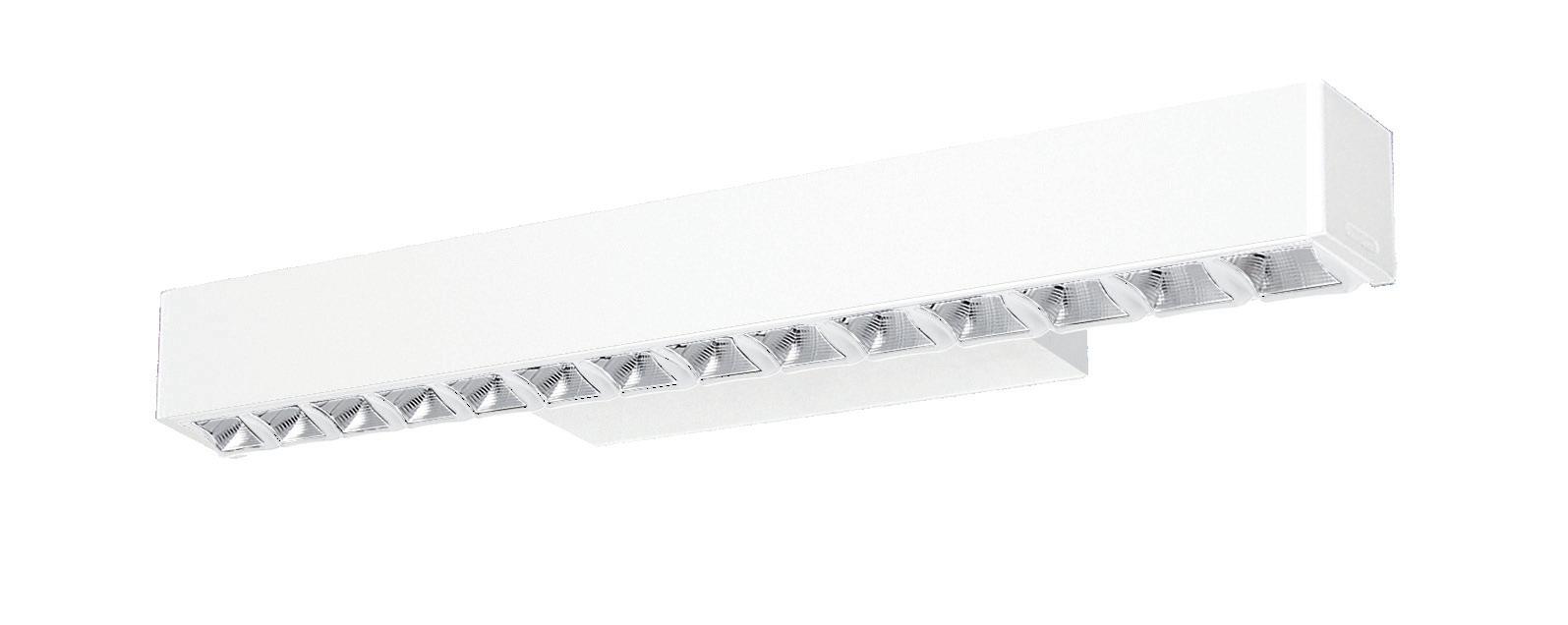

Liset 2.0 plafone - con ottiche comfort DARK

LED

LED 35 lenti bianco 1415 4,00

A richiesta:

• versione 3000K con sottocodice -39.

• CRI 90 - 3000K e 4000K

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

• versione con fascio 76°

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

LED 14 lenti bianco 575 1,70

LED

nero 22302135-1241

LED 28 lenti bianco 1135 3,00 22302105-3941

nero 22302135-3941

LED 35 lenti bianco 1415 4,00 22302106-1241 30

nero 22302136-1241

LED 35 lenti bianco 1415 4,00 22302106-3941

nero 22302136-3941

A richiesta:

• CRI 90 - 3000K e 4000K

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

• versione con fascio 76°

A richiesta: natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - B+H+3M - plafone - UGR<19 CLD LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED

LED bianco 2015 4,90 22302412-1241 27 4000K - 3x1243lm - CRI 80 - 65° nero 22302432-1241

Composizione di serie: 3 moduli con ottica comfort nera da 65° (a richiesta con fascio 76°).

A richiesta:

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

• versione con Radar sensor: con sottocodice -19

A richiesta: CRI 90 - 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione con fascio 76°

Liset 2.0 plafone - con ottiche comfort - composizioni - UGR<19

Composizione di serie: Liset 2.0 con ottica comfort nera da 65° + 2 moduli con spot da 32° (a richiesta con ottica comfort da 76° + spot con apertura fascio da 50°). Di serie: doppia accensione.

A richiesta:

• CRI 90 - 3000K - 4000K

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K con differenti aperture di fascio

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K

Liset 2.0 a parete con diffusore

Liset 2.0 - a parete - diffusore opale luce diretta

USCENTI (tq= 25 °C) LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 2 moduli bianco 585 1,80 22303510-00 14 4000K - 1250lm - CRI>80 nero 22303530-00

LED 2 moduli bianco 585 1,80 22303510-39 14 3000K - 1202lm - CRI>80 nero 22303530-39

Liset 2.0 - a parete - diffusore opale luce diretta/indiretta

(tq=

corpo L (mm) peso codice W tot K - ølm - CRI LED 2+2 moduli bianco 585 2,10 22303610-00 28 4000K - 2530lm - CRI>80 nero 22303630-00 LED 2+2 moduli bianco 585 2,10 22303610-39 28 3000K - 2404lm - CRI>80 nero 22303630-39

°C)

Completi di staffe per applicazione a parete.

A richiesta:

• CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K) nelle versioni da 1155mm

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

Liset 2.0 asimmetrica a parete con ottiche comfort DARK -

Liset 2.0 - asimmetrica a parete - ottiche comfort DARK luce diretta - UGR<19

Liset 2.0 - asimmetrica a parete - ottiche comfort DARK luce diretta + diffusore indiretta - UGR<19.

LED corpo L (mm) peso codice W

LED

Completi di staffe per applicazione a parete.

A richiesta:

• CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K) nelle versioni da 1135mm

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K) nelle versioni da 1135mm

Liset 2.0 a parete con ottiche comfort - UGR<19

Liset

- a parete - ottiche comfort luce diretta - UGR<19

Liset

A richiesta: versione con ottiche bianche

Completi di staffe per applicazione a parete.

A richiesta:

• CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K) nelle versioni da 1135mm

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K) nelle versioni da 1135mm

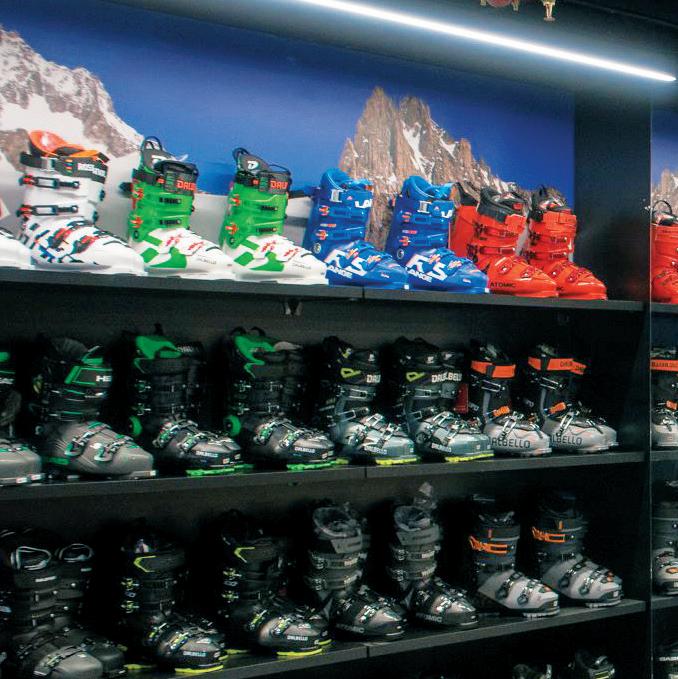

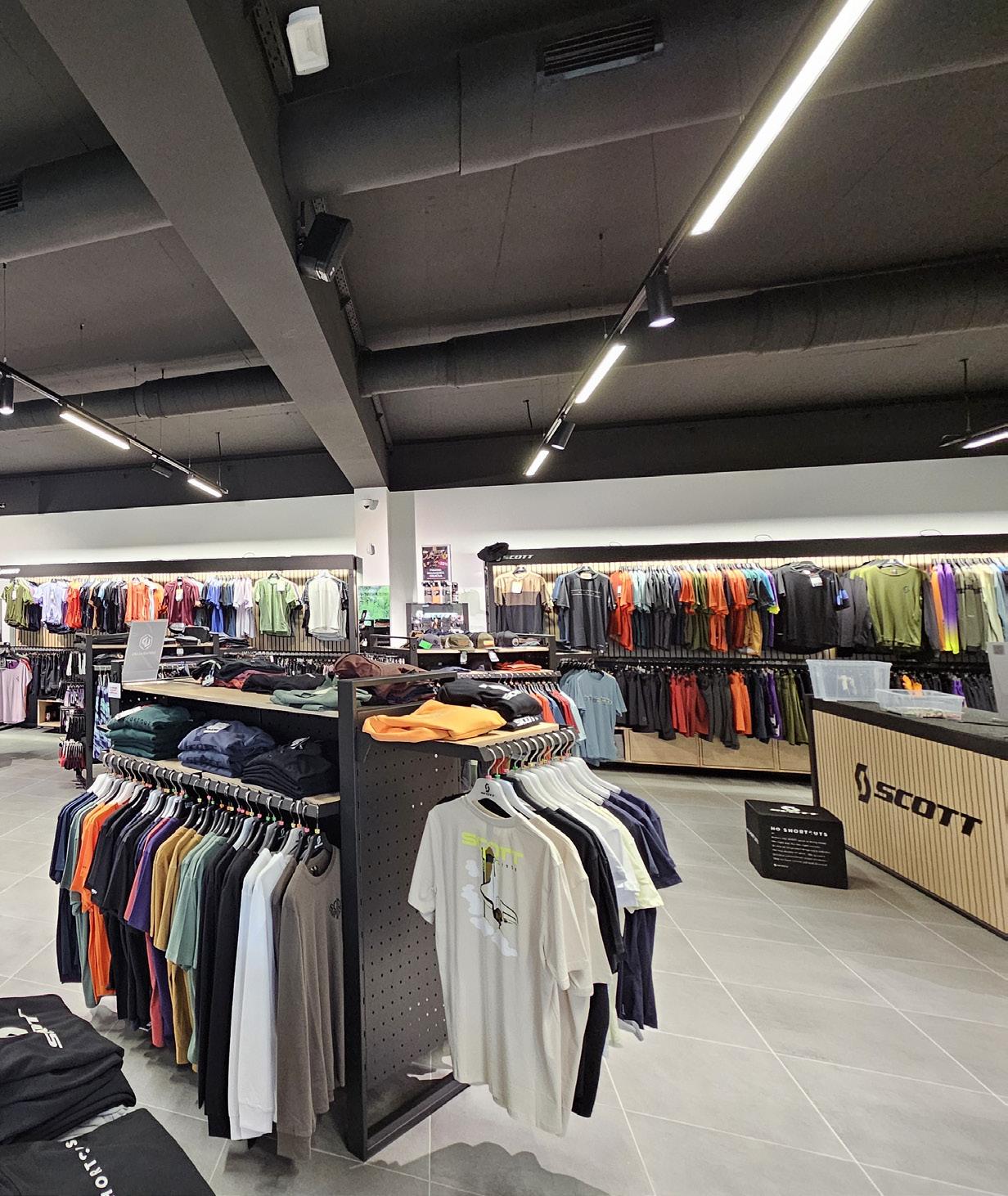

Ideale nel retail.

Grazie alle versioni predisposte per Omnitrack Plus, in ambienti molto grandi l’istallazione diventa semplice e veloce.

Liset 2.0 HE - binario - UGR<19

-00

LED 2 moduli bianco 1145 2,70 22303405-39

A richiesta:

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS

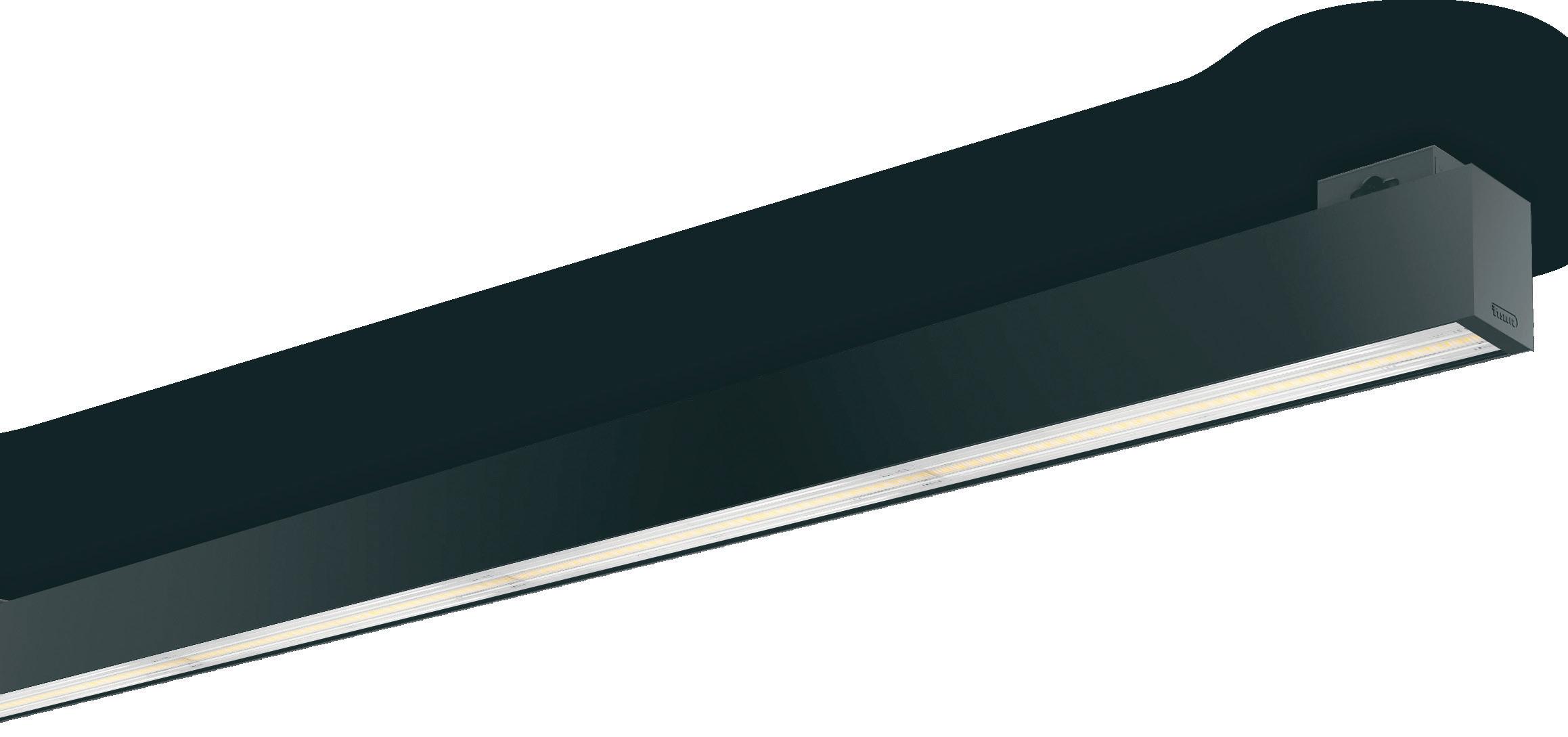

Liset 2.0 HE - binario - 90°

USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1145 2,70 22303006-00 29 4000K - 3336lm - CRI 80 nero 22303036-00

LED 4 moduli bianco 1145 2,70 22303006-39 29 3000K - 3103lm - CRI 80 nero 22303036-39

A richiesta:

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS

- con diffusore

Liset 2.0 HE - binario -

nero 22303137-39

A richiesta:

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS

Liset 2.0 HE - binario - asimmetrico 25°

USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1145 2,70 22303206-00 29 4000K - 3091lm - CRI 80 nero 22303236-00

LED 4 moduli bianco 1145 2,70 22303206-39 29 3000K - 2875lm - CRI 80 nero 22303236-39

A richiesta:

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS

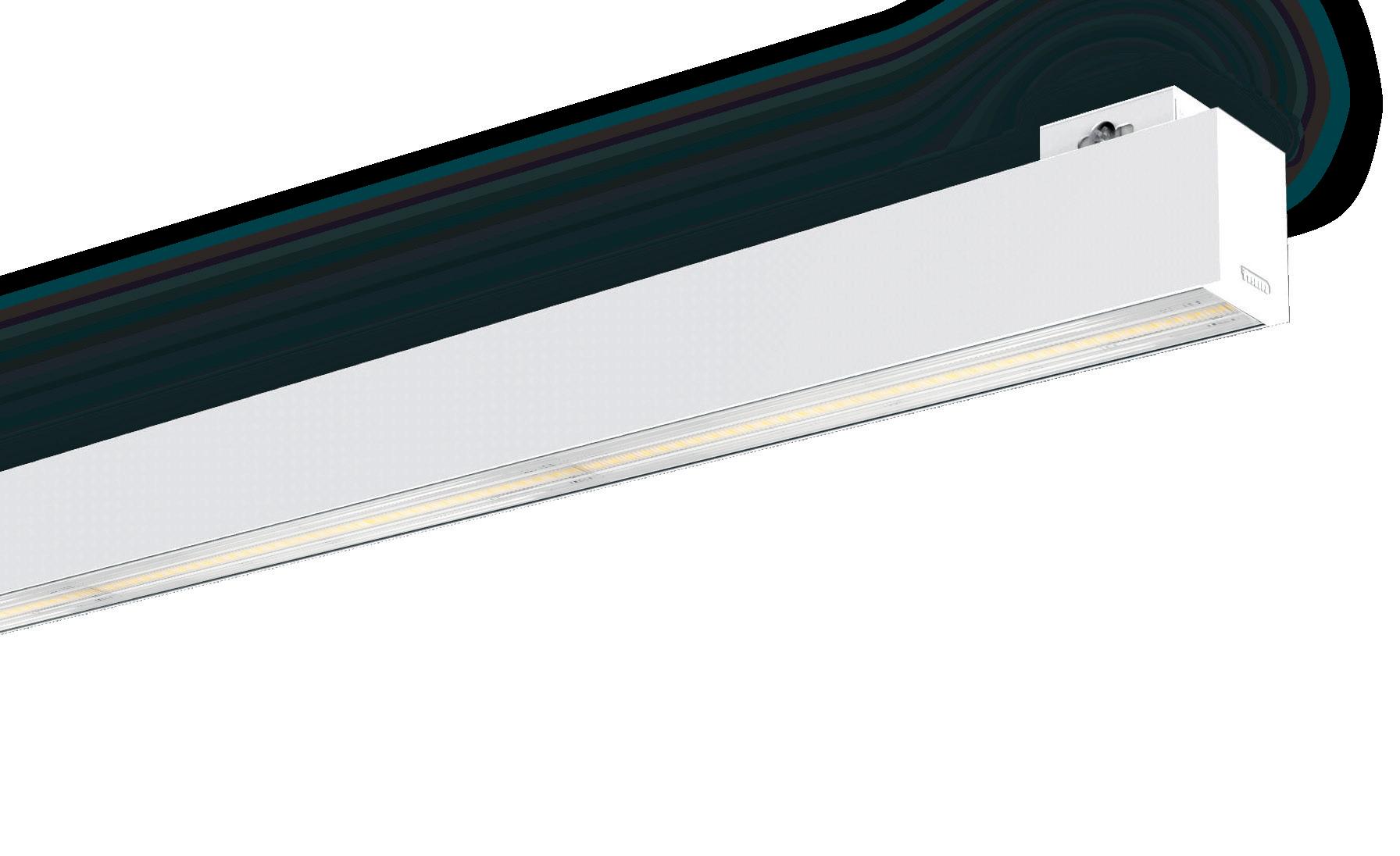

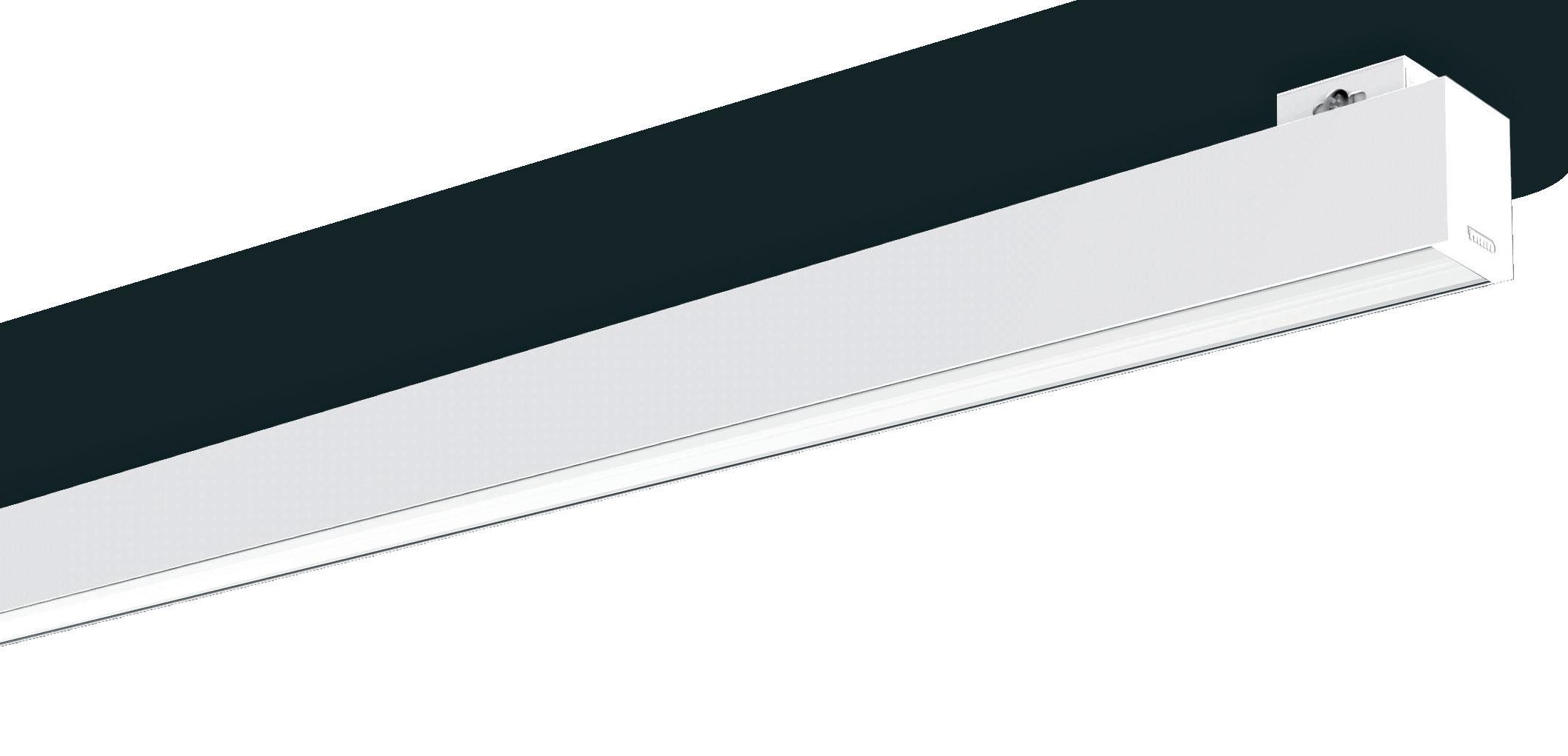

Liset 2.0 - a binario - diffusore in policarbonato

A richiesta:

• CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS

Liset 2.0 per binario - dark light - UGR<19

A richiesta:

• CRI 90 - 4000K

• versione DIMM-DALI con sottocodice -1241

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09 (4000K)

• versione EM 3h con sottocodice -31 (4000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS

Liset 2.0 - a binario - ottica Dark - UGR<19

A richiesta:

• CRI 90 - 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K)

• versione EM 1h con sottocodice -09 (4000K)

• versione EM 3h con sottocodice -31 (4000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS

A richiesta: CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K)

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

• per versioni EM ordinare a parte KIT EM per OMINTRACK PLUS A richiesta: fascio 76° A richiesta: versione con ottica bianca

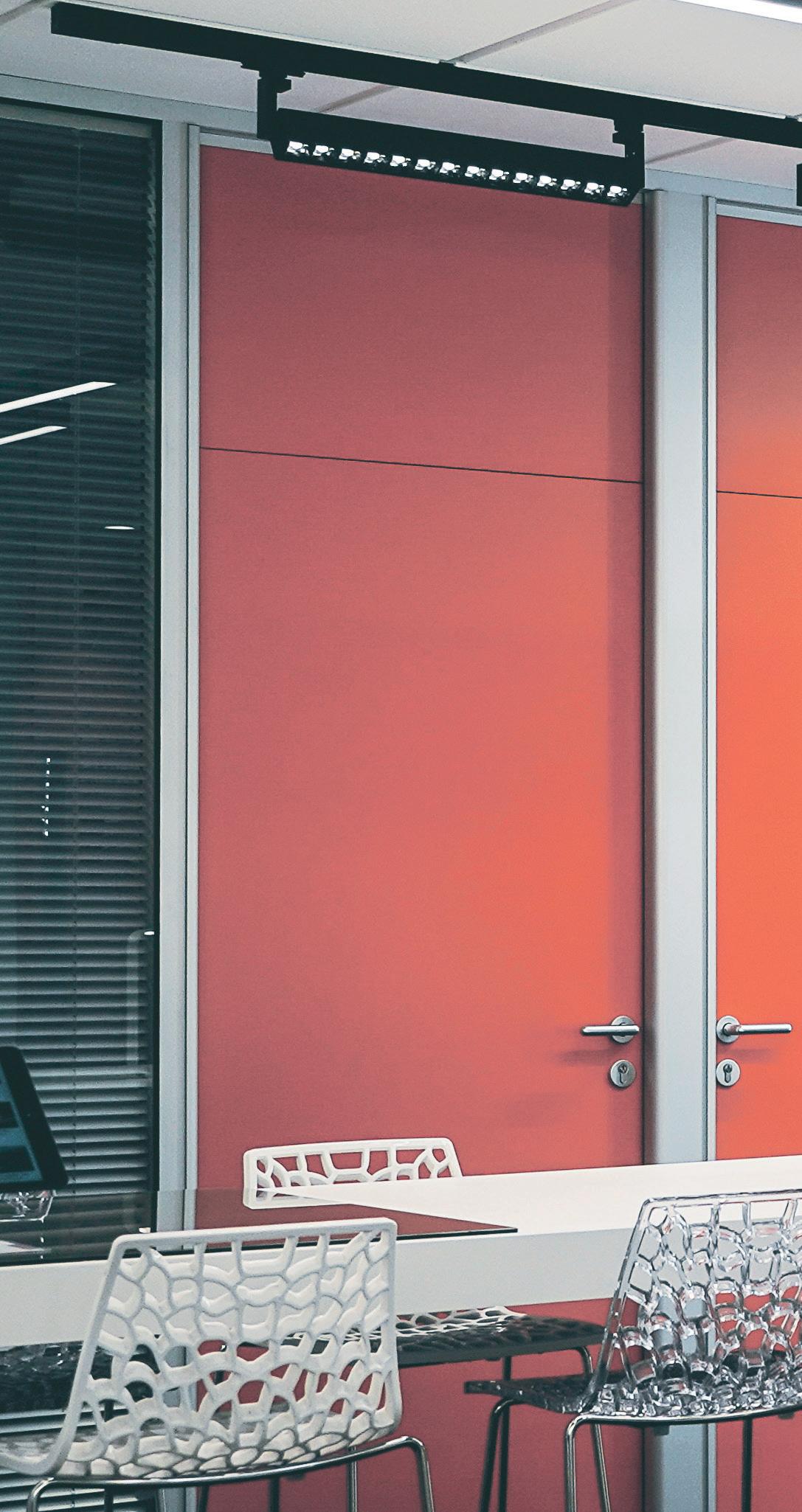

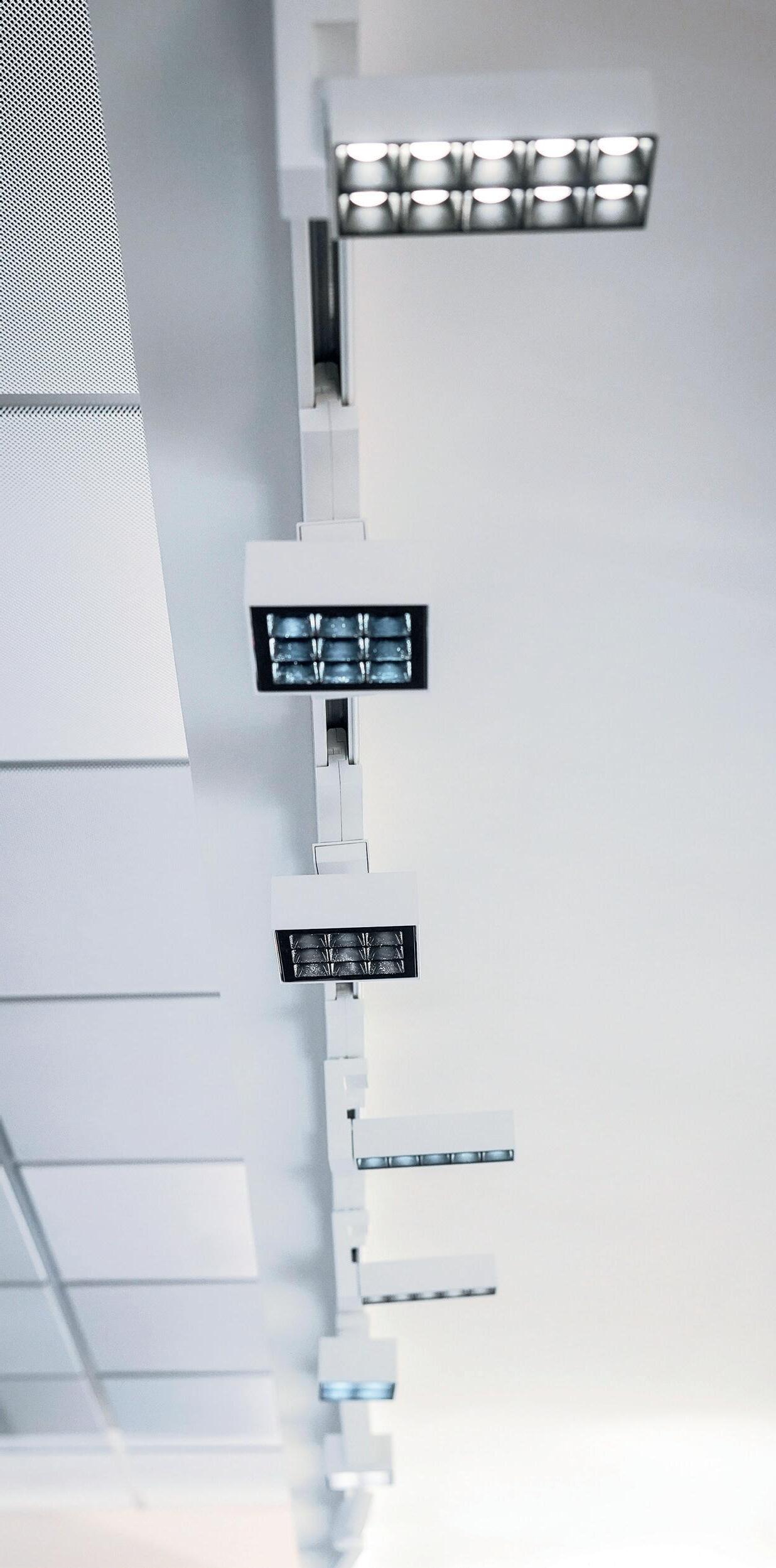

Proiettori per binario che fanno la differenza!

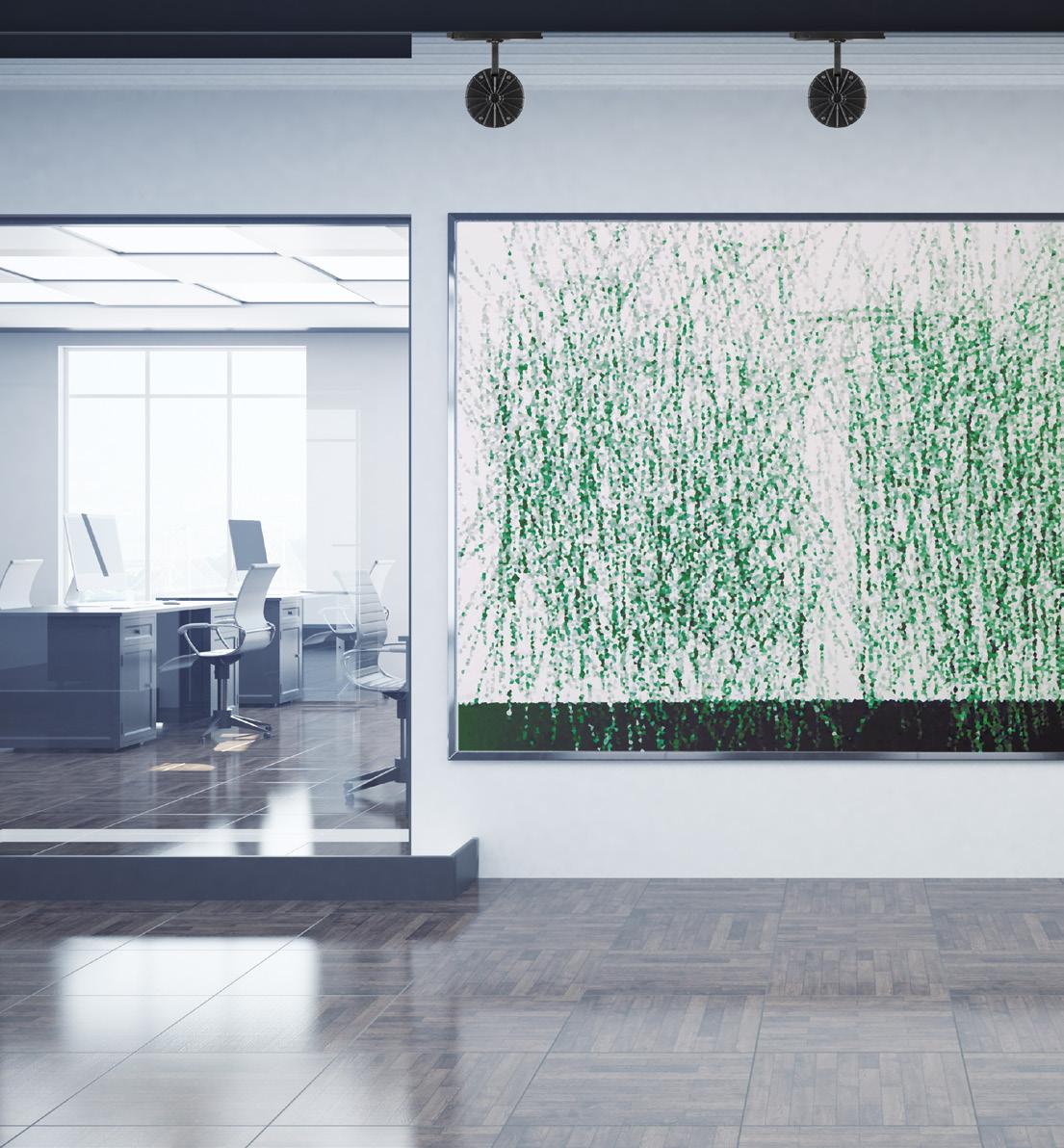

Quando occorre luce d’accento!

Spesso nelle installazioni a binario esistono, tra una Liset e l’altra, spazi ciechi: ottima occasione per installare faretti orientabili a complemento, per creare luce d’accento.

Tanti sono i proiettori Fosnova che assolvono a questa esigenza.

Liset 2.0 - spot supplementari per Omnitrack Plus

Liset 2.0 - OR1 - orientabile a binario - ottiche comfort - UGR<19

A richiesta: • CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K).

Liset 2.0 - OR2 - orientabile a binario - ottiche comfort - UGR<19

A richiesta: • CRI 90 - 3000K e 4000K

• versione

DALI

• versione con fascio 76°

Liset 2.0 - spot supplementari per Omnitrack Plus

Matrix Q10 Dark “C” - adattatore universale - CRI>90 CLD LUMEN USCENTI (tq= 25 °C)

LED colore peso codice I out W tot K - ølm - CRI - gradi

LED bianco 0,60 22103611-39

A richiesta: • versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K) da utilizzare con con binario OMNITRACK PLUS

SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO

REGOLAZIONE CON DIP SWITCH : l’apparecchio è equipaggiato di driver con DIP SWITCH integrato per il SETTAGGIO DELLA CORRENTE in uscita; in questo modo è possibile SCEGLIERE IL FLUSSO LUMINOSO ideale per ogni progetto illuminotecnico. La possibilità di scegliere la corrente di pilotaggio del LED consente di disporre sempre della potenza adeguata ad una specifica condizione progettuale. La scelta di una corrente più bassa aumenterà l’efficienza e quindi migliorerà il risparmio energetico, mentre con una corrente maggiore si otterrà più luce e sarà possibile ridurre il numero degli apparecchi.

Liset 2.0 - spot supplementari per Omnitrack Plus

SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO

Liset 2.0 - spot supplementari per Omnitrack Plus

SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO

Liset 2.0 - spot supplementari per Omnitrack Plus

SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO

Kit EM con sottocodice -09: di serire con di inserti di sicurezza da acquistare per rendere Omnitrack PLUS in emergenza.

220

Linea rossa: polarità - vista dall’alto

Testata alimentatore - sx

bianco 22026710-00

nero 22026730-00

Permette l’alimentazione del binario.

Testata alimentatore EM - sx

bianco 22026710-09

nero 22026730-09

Permette l’alimentazione del binario.

Giunto diretto

bianco 22026612-00

nero 22026632-00

Consente la connessione elettrica e meccanica.

Giunto diretto EM

bianco 22026612-09

nero 22026632-09

Consente la connessione elettrica e meccanica.

Giunto a “L” - esterno

bianco 22026610-00

nero 22026630-00

Consente la connessione elettrica e meccanica.

Giunto a “L” EM - esterno

bianco 22026610-09

nero 22026630-09

Consente la connessione elettrica e meccanica.

Testata alimentatore - dx

26731-00

Permette l’alimentazione del binario.

Giunto passante bianco 22026218-00 nero 22026238-00

Permette l’allineamento e la connessione elettrica del binario. Da utilizzare con acc. 22026619-00.

Giunto passante EM

bianco 22026218-09

nero 22026238-09

Permette l’allineamento e la connessione elettrica del binario. Da utilizzare con acc. 220 26619 -00.

Giunto a “L” - interno bianco 22026611-00

nero 22026631-00

Consente la connessione elettrica e meccanica.

Giunto a “L” EM - interno bianco 22026611-09

nero 22026631-09

Consente la connessione elettrica e meccanica.

Omnitrack Plus - 6 conduttori

Tramite l’utilizzo degli appositi KIT EM e l’arretramento dei conduttori centrali, il binario Ominitrack PLUS diventa idoneo per l’utilizzo 250V/10A per una linea ordinaria di ricarica batteria per apparecchi autonomi in emergenza.

26632-00

22026613-00

22026614-00

22026615-00

22026616-00

22026633-00

22026634-00

22026635-00

22026636-00

22026610-00

22026611-00

22026630-00

22026631-00

Tappo di chiusura per binario bianco 22026810-00 nero 22026830-00

Tappo di chiusura con vite di blocco.

Tappo di chiusura per binario EM bianco 22026810-09 nero 22026830-09

Tappo di chiusura con vite di blocco.

Giunto a “T” esterno - dx bianco 22026613-00

nero 22026633-00

Consente la connessione elettrica esterna “destra” e meccanica.

Giunto a “T” esterno EM - dx bianco 22026613-09 nero 22026633-09

Consente la connessione elettrica esterna “destra” e meccanica.

Giunto a “T” esterno - sx

bianco 22026616-00 nero 22026636-00

Consente la connessione elettrica esterna “sinistra” e meccanica.

Giunto a “T” esterno EM - sx

bianco 22026616-09 nero 22026636-09

Consente la connessione elettrica esterna “sinistra” e meccanica.

Giunto a “X”

bianco 22026617-00

nero 22026637-00

Consente la connessione elettrica “a croce” e meccanica.

Giunto a “X” EM

bianco 22026617-09

nero 22026637-09

Consente la connessione elettrica “a croce” e meccanica.

26610-00

26611-00

22026630-00

22026631-00

Interfaccia CASAMBI/ DALI bianco 22090701-00 nero 22090731-00

Interfaccia master CASAMBI per il controllo di spot DALI (max 64spot DALI / 8 gruppi) su binario. A richiesta versione VOICE con integrazione vocale per Alexa, Google Home (WiFi) e Matter.

Guaina di protezione supplementare bianco 22026290-00 nero 22026291-00

Da installare sul binario come copertura supplementare.

Giunto a “T” interno - dx bianco 22026614-00 nero 22026634-00

Consente la connessione elettrica interna “destra” e meccanica.

Giunto a “T” interno EM - dx bianco 22026614-09 nero 22026634-09

Consente la connessione elettrica interna “destra” e meccanica.

Giunto a “T” interno - sx

bianco 22026615-00

nero 22026635-00

Consente la connessione elettrica interna “sinistra” e meccanica.

Giunto a “T” interno EM - sx

bianco 22026615-09 nero 22026635-09

Consente la connessione elettrica interna “sinistra” e meccanica.

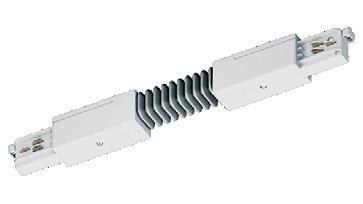

Giunto flessibile

bianco 22026618-00

nero 22026638-00

Consente la connessione elettrica e meccanica.

Giunto flessibile EM

bianco 22026618-09

nero 22026638-09

Consente la connessione elettrica e meccanica.

Tutto si può fare!

Creare scenari luminosi con Liset 2.0 non è mai stato così stimolante!

Grazie alla perfetta lavorazione dei materiali si possono progettare percorsi luminosi TUTTA LUCE, con intersezioni a 45° invisibili che permettono la massima libertà e creatività.

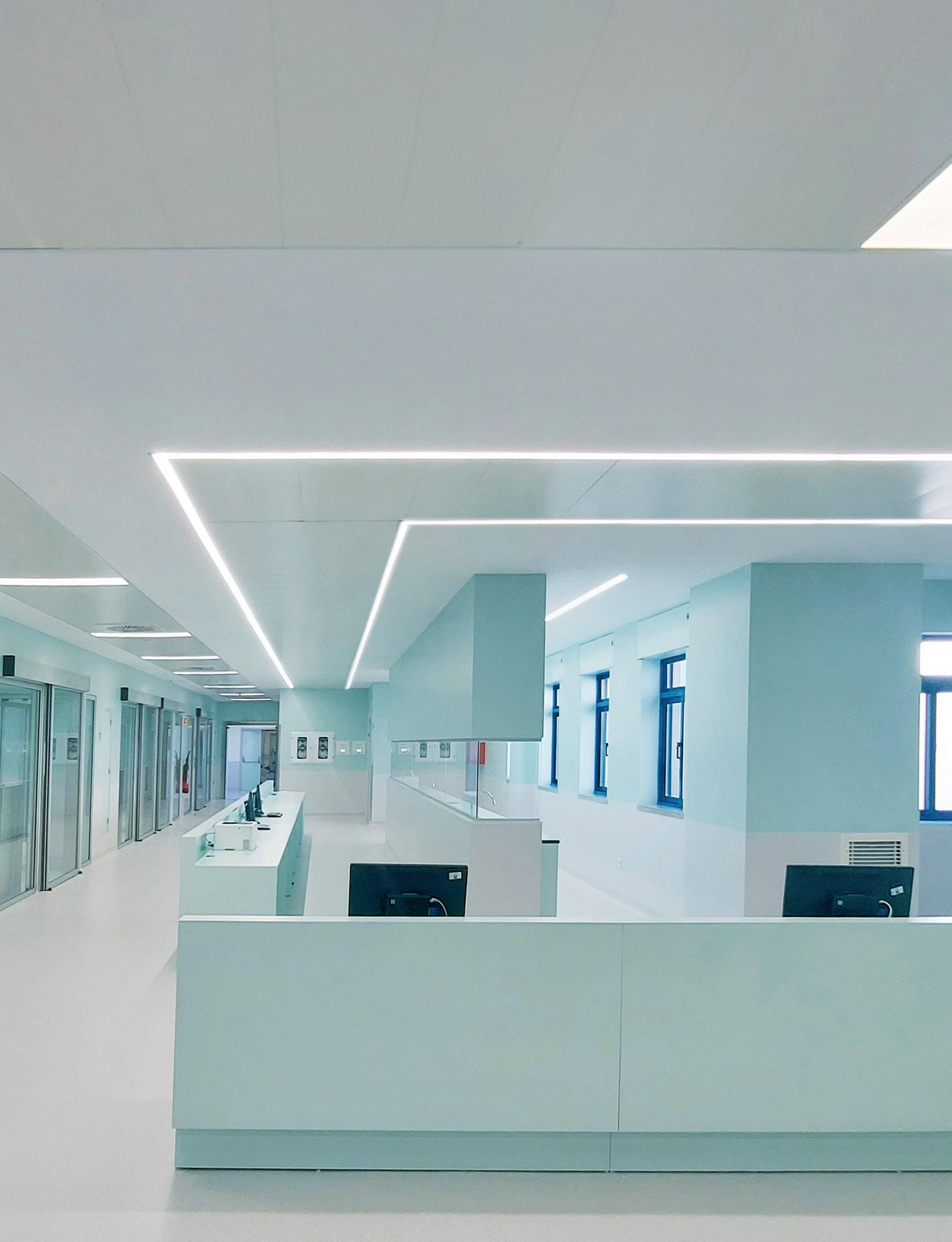

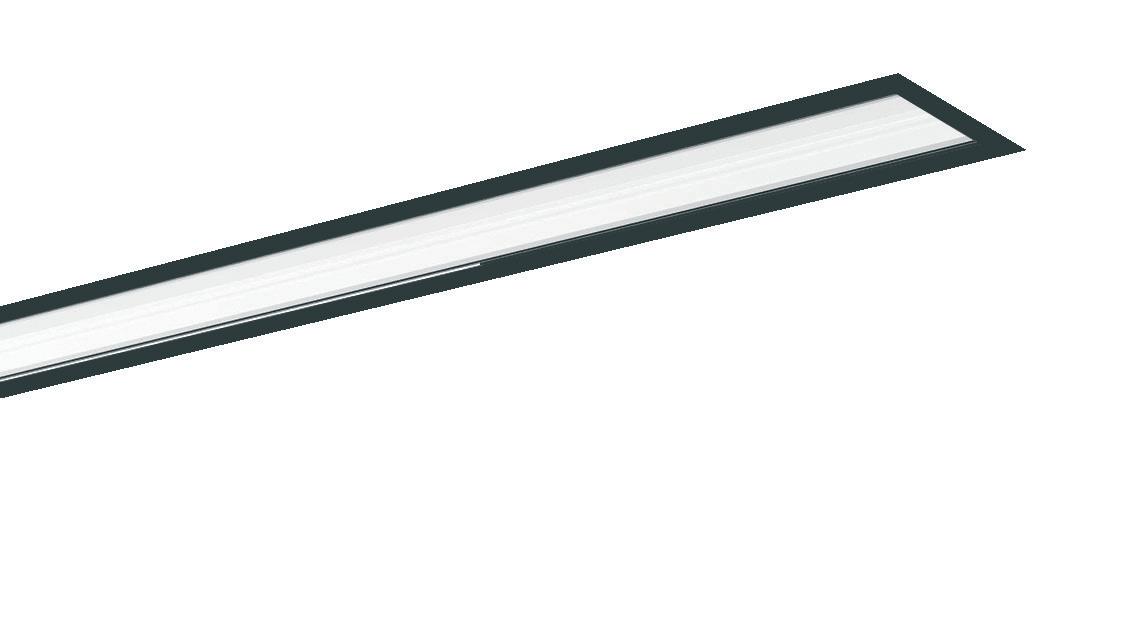

Liset 2.0 HE incasso - con diffusore

richiesta: versione con corpo in colorazione nera

Liset 2.0 HE - incasso - UGR<19

LED 4 moduli bianco 2280 3,80

- 7346lm - CRI 80 22303402-39 3000K - 6832lm - CRI 80

CLD D-DIG (DALI)

LED 2 moduli bianco 1150 1,80 22303401-1241 26 4000K - 3673lm - CRI 80

22303401-3941 3000K - 3416lm - CRI 80

LED 4 moduli bianco 2280 3,80 22303402-1241 52 4000K - 7346lm - CRI 80 22303402-3941 3000K - 6832lm - CRI 80

A richiesta: CRI 90: 3000K - 4000K

• versione con corpo nero

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K) Liset 2.0 HE - incasso - 90°

CLD

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1150 1,80

LED 8 moduli bianco 2280 3,80

22303001-00 29

- 3336lm - CRI 80

22303001-39 3000K - 3103lm - CRI 80

22303002-00 56 4000K - 6673lm - CRI 80 22303002-39 3000K - 6206lm - CRI 80 CLD D-DIG (DALI)

LED 4 moduli bianco 1150 1,80 22303001-1241 29 4000K - 3336lm - CRI 80

LED 8 moduli bianco 2280 3,80

A richiesta:

• CRI 90: 3000K - 4000K

• versione con corpo nero

22303001-3941 3000K - 3103lm - CRI 80

22303002-1241 56 4000K - 6673lm - CRI 80

22303002-3941 3000K - 6206lm - CRI 80

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

A richiesta fascio da 60°

Liset 2.0 HE incasso - con diffusore

LED 4 moduli bianco 1150 1,80 22303101-1241

22303102-3941 3000K - 6174lm - CRI 80

A richiesta:

• versione con corpo nero

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

Liset 2.0 HE - incasso - asimmetrico 25° CLD LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1150 1,80 22303201-00 29 4000K - 3091lm - CRI 80 22303201-39 3000K - 2875lm - CRI 80

LED 8 moduli bianco 2280 3,80 22303202-00 56 4000K - 6182lm - CRI 80 22303202-39 3000K - 5794lm - CRI 80

CLD D-DIG (DALI)

LED 4 moduli bianco 1150 1,80 22303201-1241 29 4000K - 3091lm - CRI 80 22303201-3941 3000K - 2875lm - CRI 80

LED 8 moduli bianco 2280 3,80 22303202-1241 56 4000K - 6182lm - CRI 80 22303202-3941 3000K - 5794lm - CRI 80

A richiesta:

• versione con corpo nero

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

lineare per la giunzione a incasso S 560

Modulo per la giunzione angolare a incasso

158x158 mm

Modulo

Liset 2.0 incasso - con diffusore

A richiesta: versione con corpo in colorazione nera

2.0 -

moduli bianco 1445 2,00

4 moduli bianco 1160

LED 5 moduli bianco 1445 2,00

A richiesta:

• CRI 90: 3000K - 4000K

• versione con corpo nero

- 3479lm - CRI 80

302202-3941 3000K - 3236lm - CRI 80

• versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

Gli accessori “TUTTA LUCE” che fanno la differenza!

Modulo per la giunzione angolare a incasso “TUTTA LUCE” 14W 328x328 mm

nero 22302632-00 bianco 22302612-00

A richiesta: in versione DIMM DALI con sottocodice -1241 Versione 3000K con sottocodice -39

Modulo angolare discesa/controdiscesa a incasso “TUTTA LUCE“ 14W 320x320 mm

nero 22302633-00 bianco 22302613-00

v.a. IP20 IK07

IP40 IK07

Liset 2.0 - A+2M - incasso CLD LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED bianco 2020 3,00 22302301-00 53

- 3479lm - CRI 80

- 2x1295lm - CRI 80 - 65° CLD D-DIG (DALI)

LED bianco 2020 3,00 22302301-1241 53 4000K - 3479lm - CRI 80

- 2x1295lm - CRI 80 - 65°

Composizione di serie: Liset 2.0 con diffusore centrale + 2 moduli con ottica comfort bianca da 65° (a richiesta con fascio 76°).

Di serie: doppia accensione.

A richiesta:

• CRI 90 - 4000K

• versione 3000K con sottocodice -39

• Versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

Liset 2.0 incasso - con diffusore - composizioni

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K con differenti aperture di fascio

Liset 2.0 - A+2S - incasso

Composizione di serie: Liset 2.0 con diffusore centrale + 2 moduli con spot da 32° (a richiesta spot con fascio 50°). Di serie: doppia accensione.

A richiesta:

• CRI 90 - 3000K - 4000K

• versione 3000K con sottocodice -39

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K

Liset 2.0 incasso - dark light - UGR<19

A richiesta: versione con corpo in colorazione nera

A richiesta: CRI 90 - 4000K

• versione con corpo nero

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

Liset

LED

• versione con fascio 76° A richiesta: versione con corpo in colorazione nera

LED

LED 35 lenti 1420 2,60 22303903-1241 30

A richiesta:

• CRI 90 - 4000K

• versione con corpo in colorazione nera

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

A richiesta: in versione tutto nero

A richiesta:

• CRI 90 - 4000K

• versione con corpo in colorazione nera

• versione con ottiche comfort in colorazione nera

• versione con cablaggio passante per fila continua con sottocodice -0072

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

• versione con fascio 76°

Modulo per la giunzione angolare a incasso “TUTTA LUCE“ 14W 328x328 mm

nero 22302632-00

bianco 22302612-00

A richiesta: in versione DIMM DALI con sottocodice -1241 Versione 3000K con sottocodice -39

Modulo angolare discesa/controdiscesa a incasso “TUTTA LUCE“ 14W 320x320 mm

v.a. IP20 IK07

IP40 IK07

Liset 2.0 - A+H+3M - incasso - UGR<19

Composizione di serie: 3 moduli con ottica comfort bianca da 65° (a richiesta con fascio 76°)

A richiesta:

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

• Radar sensor: con sottocodice -19

Liset 2.0 incasso - ottiche comfort - composizioni - UGR<19

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K con differenti aperture di fascio

2.0 - A+M+2S - incasso - UGR<19

Composizione di serie: Liset 2.0 con ottica comfort bianca da 65° + 2 moduli con spot da 32° (a richiesta con ottica comfort da 76° + spot con apertura fascio da 50°). Di serie: doppia accensione.

A richiesta:

• CRI 90 - 3000K e 4000K

• versione 3000K con sottocodice -39

• versione PUSH-DIMM con sottocodice -1245

• versione EM 1h con sottocodice -09

• versione EM 3h con sottocodice -31

A richiesta: versioni speciali con altri spot della serie Matrix Q CRI 90 - 3000K o 4000K

Liset 2.0 Trimless a incasso per controssoffiti in cartongesso

Liset 2.0 Trimless - diffusore opale

A richiesta:

Liset 2.0

Liset 2.0 Trimless - ottica DARK - UGR<19

• CRI 90 - 3000K e 4000K

• versione DIMM-DALI con sottocodice -1241 (4000K) o -3941 (3000K) • versione PUSH-DIMM con sottocodice -1245 (4000K) o -3945 (3000K)

• versione EM 1h con sottocodice -09 (4000K) o -0928 (3000K)

• versione EM 3h con sottocodice -31 (4000K) o -3957 (3000K)

effetti visivi

Heffetti emozionali

effetti biologici

LCHCL è un concetto che rappresenta un profondo cambiamento culturale, in linea con la ricerca di un rapporto più sano ed equilibrato con l’ambiente in cui viviamo. Il nostro modo di vivere è molto distante dai ritmi della natura.

Trascorriamo gran parte del tempo in ambienti chiusi e l’illuminazione artificiale ha virtualmente abolito la differenza tra giorno e notte.

Negli ultimi decenni, però, la ricerca scientifica ha chiarito che la luce non serve solo per vedere quello che ci sta intorno, ma è indispensabile per regolare il funzionamento del nostro organismo, dal punto di vista biologico e psicologico.

Che cos’è l’orologio biologico

Riferendosi a una persona, il ritmo circadiano è legato al suo orologio biologico, perché nell’arco della giornata le variazioni di luce, dal sorgere del sole al tramonto, fino al buio della notte, mandano segnali precisi al nostro organismo, che risponde con cambiamenti fisiologici. La pressione sanguigna, la temperatura corporea e la produzione di specifici ormoni, variano nel corso delle 24 ore. Al risveglio, la luce della mattina dà il via a processi che stimolano l’attenzione e raggiungono il picco durante le ore centrali della giornata, per poi declinare con l’arrivo della sera in modo da predisporre il nostro organismo al riposo notturno. Questo meccanismo, che varia nelle diverse stagioni e secondo le caratteristiche individuali, è necessario per il buon funzionamento del nostro organismo.

I ritmi circadiani

7:30 Termine produzione melatonina

10:00 Massimo livello di veglia

14:30 Miglior coordinazione

15:30 Tempi di reazione più elevati

19:00 Picco della temperatura corporea

21:00 Inizio produzione melatonina

2:00 Sonno profondo

4:30 Minima temperatura corporea

6:00 Rilascio di cortisolo

Effetti prodotti dallo “sfasamento” dei ritmi circadiani sulla salute

Una sistematica interruzione dei ritmi dell’orologio biologico è un pericolo per la salute. Numerosi studi hanno dimostrato che lo sfasamento del ritmo sonno-veglia provoca affaticamento e disturbi del sonno, ha effetti negativi sull’umore e sulla salute psichica, può generare stati d’ansia o depressione, disturbi gastrointestinali e, se prolungato nel tempo, aumenta il rischio di malattie cardiovascolari (come ictus e infarto) e patologie del metabolismo (come obesità e diabete).

Infine, può ridurre le difese immunitarie favorendo l’insorgenza di alcuni tumori. Le ricerche confermano l’impor-

tanza per il nostro organismo di ricevere i segnali della luce naturale e della sua evoluzione nell’arco della giornata: trascorriamo gran parte del nostro tempo lavorativo e di riposo in ambienti chiusi e illuminati artificialmente.

Cosa possiamo fare? Sicuramente dare maggior spazio alla luce naturale. Oggi, progettisti e architetti cercano di costruire edifici in cui si recuperi il più possibile un rapporto con l’esterno; ma un altro grande aiuto può arrivare dall’evoluzione tecnologica della luce artificiale, appunto con il concetto di Human Centric Lighting.

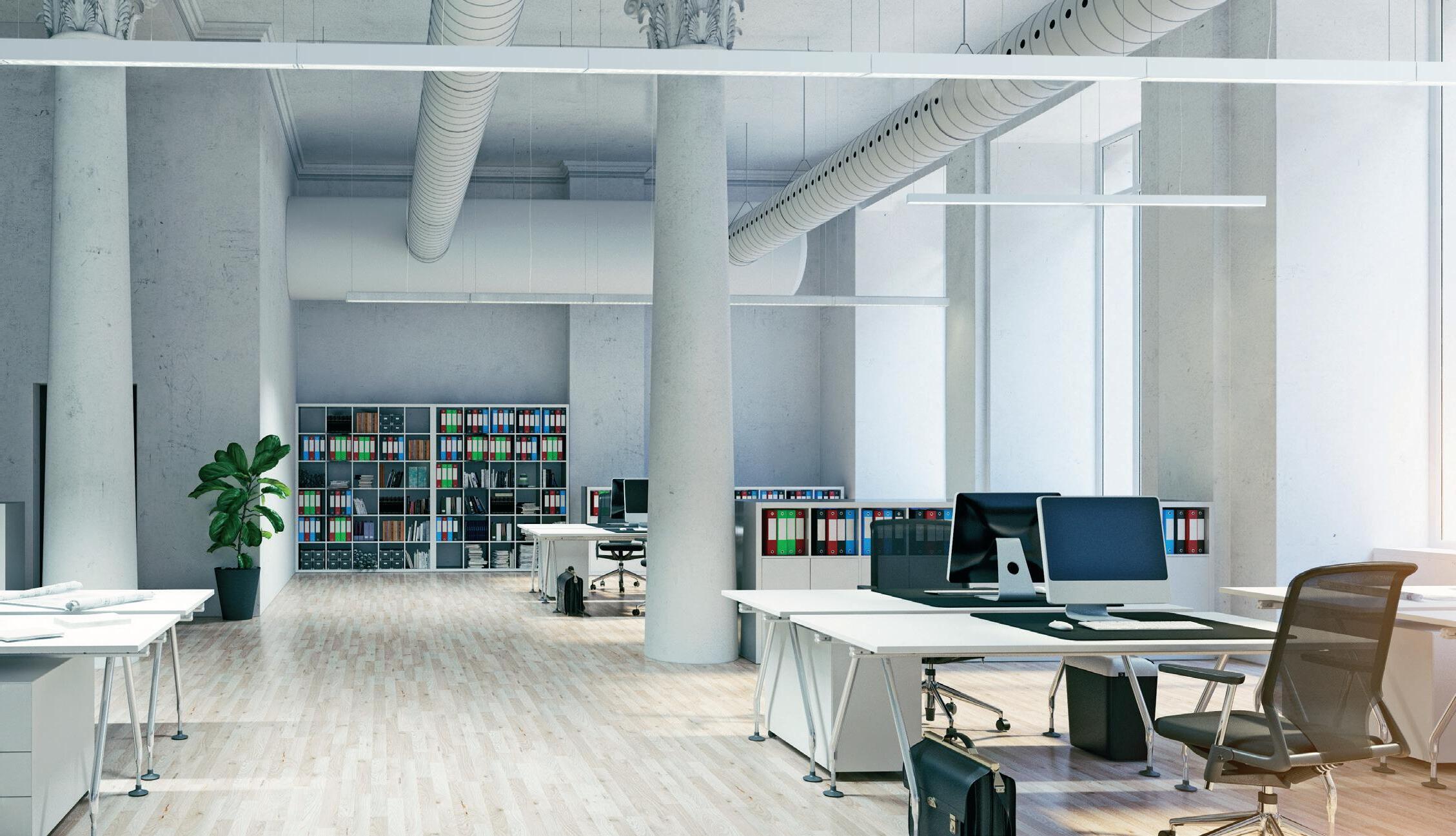

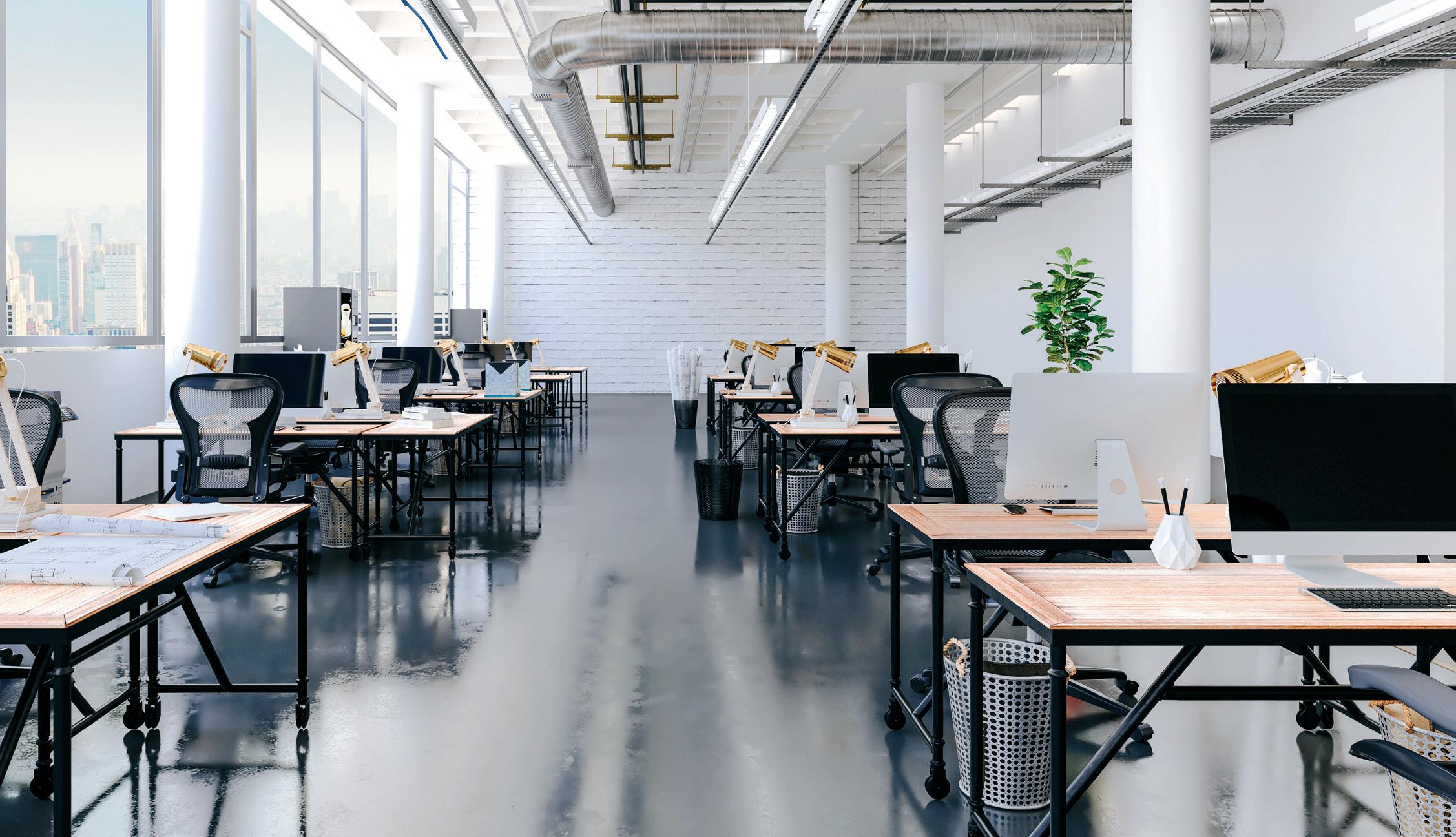

Ufficio

Facilitazione del lavoro

Umore positivo, aumento della produttività, maggior immagine aziendale

Rispetto della normativa e protezione del personale

Modulazione degli spazi e postazioni multiuso personabilizzabili

Vantaggi biologici per l’organismo e risparmio energetico

Facilitazione della concentrazione

Miglioramento del benessere psicofisico

Diminuzione dell’affaticamento a fine turno di lavoro

Miglioramento del riposo nonostante i turni di lavoro

Migliore immagine del posto di lavoro

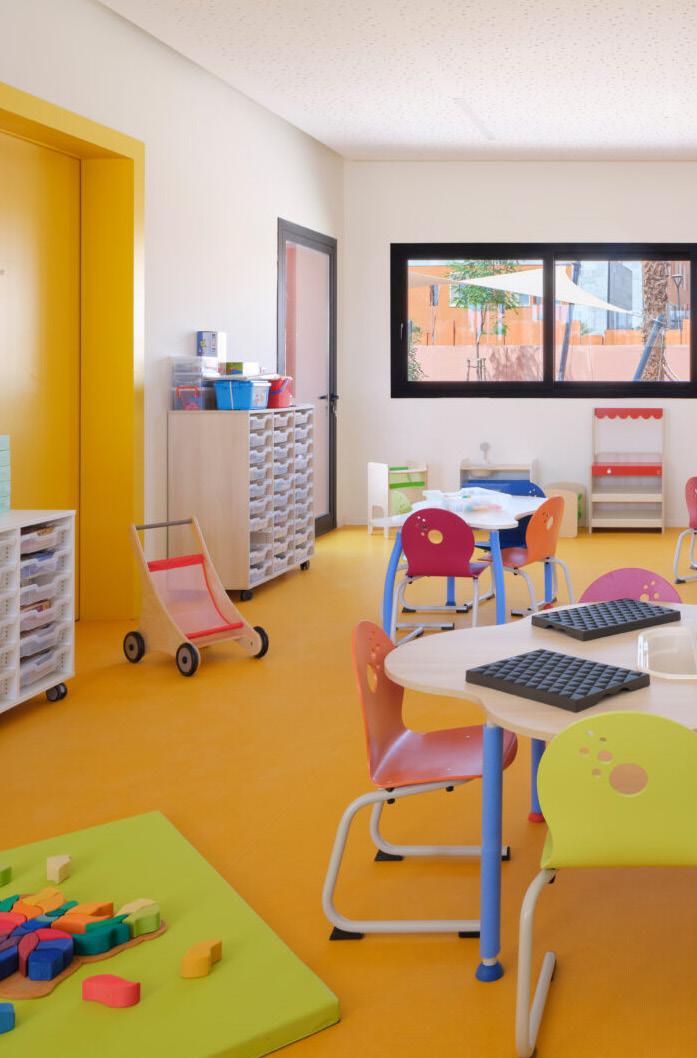

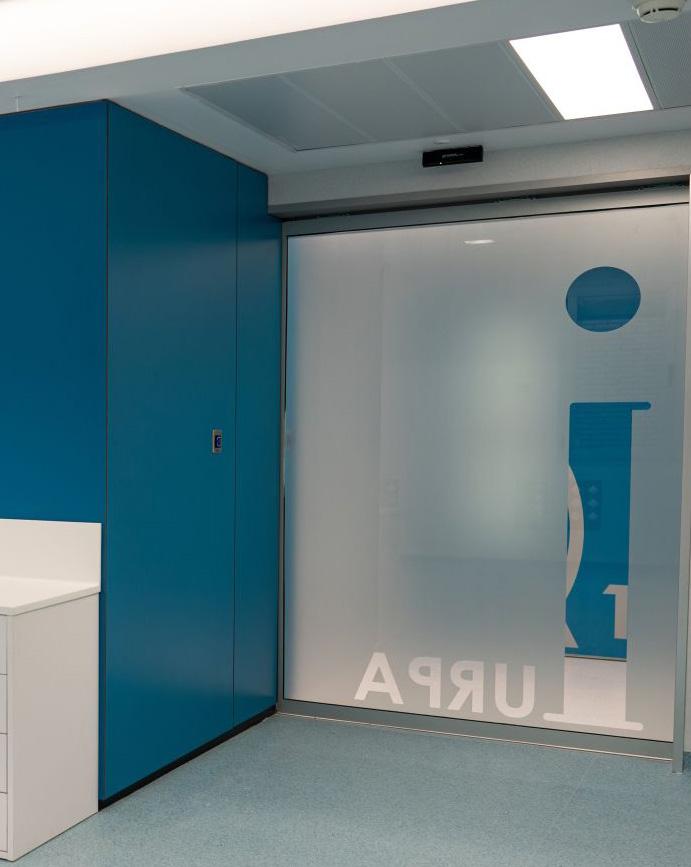

Sanità Scuola

Facilita la concentrazione in aula e aumenta il rendimento scolastico

Aumenta l’attenzione e favorisce comportamenti corretti

Migliora la comunicazione e facilita il rapporto tra docenti e allievi

Migliora l’attenzione e genera umore positivo

Vantaggi biologici per l’organismo e risparmio energetico

Disturbi metabolici

Disturbi cardiovascolari

Effetti cerebrali

Riduzione difese

Effetti sulla salute mentale

Disturbi gastrointestinali

Obesità Diabete

Disturbi del sonno Affaticamento

Incremento rischio di tumori

Ansia Depressione Disturbi d’attenzione

Utilizzare sorgenti luminose che riproducono lo spettro della luce naturale come i LED Tunable White diventa fondamentale. I bioritmi dipendono dai segnali derivanti dalla qualità e dalla quantità della luce naturale e dalla temperatura di colore ambientale. In questo modo, Tunable White crea un ambiente capace di sostenere le persone in modo naturale, al pari di quanto fa la luce diurna.

LED Tunable White:

consente la scelta manuale del colore nel corso della giornata (no ritmo circadiano). Si tratta di una tecnologia

LED di ultima generazione che permette la gestione di temperature colore regolabili da 2.700K a 6.500K, da una luce calda a una luce fredda. I moduli LED Tunable White contengono due diodi vicini che emettono luce a 2700K e 6500K e, mescolando l’emissione, si possono ottenere le sfumature intermedie di temperatura colore.

Mantenere equilibrio tra ciclo notte-giorno esterno e il suo riproporsi in ambienti chiusi è la missione del concetto di illuminazione

Human Centric Lighting.

Di seguito, alcuni esempi in cui si dimostra perché è importante scegliere un’impostazione HCL negli ambienti più comuni.

Human Centric

Lighting:

simulazione dei cambiamenti nella luce naturale: il colore cambia automaticamente in funzione delle ore e della luce del giorno.

HUMAN PERFORMANCE

stimolo al RELAX stimolo all’ ATTIVITÀ

Come hanno dimostrato gli studi, il cervello è stimolato:

-dalla luce calda presente nelle ore mattutine e serali (2.700K) che induce un maggiore relax; -dalla luce fredda presente nelle ore diurne (6.500 K) che permette di essere più attivi e concentrati.

Sensori di presenza e luminosità

L’illuminazione circadiana, attraverso la regolazione del bianco dinamico, è la miglior soluzione in spazi come aule scolastiche, campus universitari, uffici e ospedali, risultando il primo passo concreto verso il concetto di HCL (Human Centric Light) che vede la simulazione dell’andamento della luce solare negli interni sull’intero arco della giornata.

In aggiunta alla tecnologia Tunable Light, è possibile integrare sensori di presenza e di luminosità che consentono di regolare l’illuminazione artificiale mantenendo il valore di luce impostato in funzione sia della presenza delle persone sia del contributo di luce naturale. Il sensore luce integrato misura costantemente il valore di luminosità nell’ambiente e confronta questo valore con il valore impostato nel rilevatore di presenza.

1. Rilevazione immediata di qualsiasi presenza entri nel suo campo d’azione.

2. Regolazione dell’illuminazione in funzione della luce diurna.

Misurazione costante del livello di luminosità dell’ambiente.

Liset 2.0 TW incasso - BASIC - con diffusore

Liset 2.0 TW - incasso - diffusore in policarbonato - CRI 90

CLD D-DIG (DALI)

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1140 1,60 22302201-0024 40 2700K÷6500K - 3250÷3220lm - CRI 90

LED 5 moduli 1420 2,00 22302202-0024 40 2700K÷6500K - 2984÷3176lm - CRI 90

• MacAdams 3

• Range regolazione temperatura colore 2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Flicker ≤4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• Flusso luminoso costante

Funzione colourSWITCH: per controllare il sistema mediante colourSWITCH, è possibile usare un pulsante convenzionale. Non è consentito l’uso del pulsante con il segnalatore luminoso. Se il sistema viene controllato mediante DALI/DSI, il colourSWITCH non è disponibile. Il sistema di controllo mediante pulsante può avere diverse impostazioni: • breve pressione: impostazione della temperatura di colore attraverso il colourSWITCH con modalità a 9 valori fra 2.700 e 6.500 K; • pressione lunga (> 1 s): impostazione continua della temperatura di colore. Una volta completata, la direzione della temperatura di colore sarà invertita.

Su installazioni con driver LED con diverse temperature di colore o direzioni di temperatura di colore opposte (es. in seguito all’estensione di un sistema), tutti i driver LED possono essere sincronizzati a 4.500 K tenendo premuto il pulsante per 10 secondi.

Su installazioni con driver LED con diversi livelli di dimmerazione o direzioni di dimmerazione opposte (es. in seguito a un’estensione del sistema), tutti i driver LED possono essere sincronizzati a livello di dimmerazione al 50% tenendo premuto il pulsante per 10 secondi. Non è consentito l’uso del pulsante con il segnalatore luminoso.

A richiesta: versione con corpo in colorazione nera

Liset 2.0 HCL incasso - WIRELESS - con diffusore

A richiesta: versione con corpo in colorazione nera

AREA FUNZIONAMENTO BIANCO DINAMICO

Liset 2.0 HCL - incasso - diffusore in policarbonato - CRI 90

CLD DW (HCL)

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1140 1,60 22302201-89 40 2700K÷6500K - 3250÷3220lm - CRI 90

LED 5 moduli 1420 2,00 22302202-89 40 2700K÷6500K - 2984÷3176lm - CRI 90

• Range regolazione temperatura colore

2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Dissolvenza durante lo spegnimento

• Flicker <4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• LED driver con processo automatizzato di calibrazione della temperatura colore desiderata e del flusso luminoso richiesto

La funzione del bianco dinamico da 2700K÷6500K favorisce un senso di passaggio del tempo (ritmo circadiano) e consente la creazione di scene e modalità che possono essere allineate con le nostre attività quotidiane. L’illuminazione circadiana attraverso la regolazione del bianco dinamico è la miglior soluzione in spazi come aule scolastiche, campus universitari, uffici e ospedali, risultando il primo passo concreto verso il concetto di HCL (Human Centric Light) che vede la simulazione dell’andamento della luce solare negli interni sull’intero arco della giornata.

L’apparecchio di serie è completo di driver wireless. Liset 2.0 è controllata comodamente da uno smartphone/ tablet tramite l’app gratuita

Liset

2.0 TW incasso - BASIC - ottiche

Liset 2.0

TW - incasso - ottiche comfort - UGR<19

CLD CELLD-D (DALI)

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED 14 lenti bianco 580 1,10 22302101-0024 16

2700K÷6500K - 2092lm - CRI 80 - 65°

LED 28 lenti 1140 2,30 22302102-0024 29 2700K÷6500K - 3603lm - CRI 80 - 65°

A richiesta:

• versione con corpo in colorazione nera

• versione con fascio 76°

CARATTERISTICHE TECNICHE E FUNZIONAMENTO VERSIONE TW BASIC

• MacAdams 3

• Range regolazione temperatura colore 2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Flicker ≤4%

• Temperatura colore costante su tutta

la gamma di dimmerazione

• Flusso luminoso costante

Liset 2.0 HCL incasso - WIRELESS - ottiche comfort

Liset 2.0 HCL - incasso - ottiche comfort - UGR<19

CLD DW (HCL)

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED 14 lenti bianco 580 1,10 22302101-89 16 2700K÷6500K - 2092lm - CRI 80 - 65°

LED 28 lenti 1140 2,30 22302102-89 29 2700K÷6500K - 3603lm - CRI 80 - 65°

A richiesta:

• versione con corpo in colorazione nera

• versione con fascio 76°

AREA FUNZIONAMENTO BIANCO DINAMICO

• Range regolazione temperatura colore

2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Dissolvenza durante lo spegnimento

• Flicker <4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• LED driver con processo automatizzato di calibrazione della temperatura colore desiderata e del flusso luminoso richiesto

ESEMPIO DI INSTALLAZIONE HCL WIRELESS (PUNTO PUNTO)

L’apparecchio di serie è completo di driver wireless. Liset 2.0 è controllata comodamente da uno smartphone/ tablet tramite l’app gratuita

Liset 2.0 TW plafone - BASIC - con diffusore

Liset 2.0 TW - plafone - diffusore in policarbonato - CRI 90

CLD D-DIG (DALI)

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1135 2,50

22302203-0024 40 2700K÷6500K - 2899÷3357lm - CRI 90 nero

22302233-0024

LED 5 moduli bianco 1415 3,10

22302204-0024 40 2700K÷6500K - 3044÷3524lm - CRI 90 nero

22302234-0024

CARATTERISTICHE TECNICHE E FUNZIONAMENTO VERSIONE TW BASIC

• MacAdams 3

• Range regolazione temperatura colore 2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Flicker ≤4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• Flusso luminoso costante

Funzione switchDIM: la funzione switchDIM integrata consente di collegare direttamente un pulsante per usare il dimmer e l’accensione. Con una breve pressione (< 0.6 s) il driver LED si accende o si spegne. Il livello di dimmerazione viene salvato allo spegnimento e ripristinato all’accensione. Mantenendo premuto il pulsante, i moduli LED vengono regolati. Rilasciando il pulsante e poi premendolo nuovamente, i moduli LED vengono regolati in senso opposto. Su installazioni con driver LED con diversi livelli di dimmerazione o direzioni di dimmerazione opposte (es. in seguito a un’estensione del sistema), tutti i driver LED possono essere sincronizzati a livello di dimmerazione al 50% tenendo premuto il pulsante per 10 secondi. Non è consentito l’uso del pulsante con il segnalatore luminoso.

Liset 2.0 HCL plafone - WIRELESS - con diffusore

Liset 2.0 HCL - plafone - diffusore in policarbonato - CRI 90

CLD DW (HCL) LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1135 2,50 22302203-89 40 2700K÷6500K - 2899÷3357lm - CRI 90 nero 22302233-89

LED 5 moduli bianco 1415 3,10 22302204-89 40 2700K÷6500K - 3044÷3524lm - CRI 90 nero 22302234-89

AREA FUNZIONAMENTO BIANCO DINAMICO

• Range regolazione temperatura colore

2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Dissolvenza durante lo spegnimento

• Flicker <4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• LED driver con processo automatizzato di calibrazione della temperatura colore desiderata e del flusso luminoso richiesto

ESEMPIO DI INSTALLAZIONE HCL WIRELESS (PUNTO PUNTO)

L’apparecchio di serie è completo di driver wireless. Liset 2.0 è controllata comodamente da uno smartphone/ tablet tramite l’app gratuita

Liset 2.0 TW plafone - BASIC - con ottiche comfort

Liset 2.0 TW - plafone - ottiche comfort - UGR<19

CLD CELLD-D (DALI) LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED 28 lenti bianco 1135 3,00 22302105-0024 29 2700K÷6500K - 3375lm - CRI 80 - 65° nero 22302135-0024

• MacAdams 3

• Range regolazione temperatura colore 2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Flicker ≤4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• Flusso luminoso costante

Liset 2.0 HCL plafone - WIRELESS - con ottiche comfort

Liset 2.0 HCL - plafone - ottiche comfort - UGR<19

CLD DW (HCL) LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED 28 lenti bianco 1135 3,00 22302105-89 29 2700K÷6500K - 3375lm - CRI 80 - 65° nero 22302135-89

AREA FUNZIONAMENTO BIANCO DINAMICO

• Range regolazione temperatura colore

2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Dissolvenza durante lo spegnimento

• Flicker <4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• LED driver con processo automatizzato di calibrazione della temperatura colore desiderata e del flusso luminoso richiesto

DI INSTALLAZIONE HCL WIRELESS (PUNTO PUNTO)

L’apparecchio di serie è completo di driver wireless. Liset 2.0 è controllata comodamente da uno smartphone/ tablet tramite l’app gratuita

Liset 2.0 TW sospensione - BASIC - con diffusore

Liset 2.0 TW - a sospensione - luce diretta - diffusore in policarbonato - CRI 90

CLD D-DIG (DALI)

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI

LED 4 moduli bianco 1135 2,50

22302208-0024 40 2700K÷6500K - 2899÷3357lm - CRI 90 nero 22302238-0024

LED 5 moduli bianco 1415 3,10

22302209-0024 40 2700K÷6500K - 3044÷3524lm - CRI 90 nero 22302239-0024

CARATTERISTICHE TECNICHE E FUNZIONAMENTO VERSIONE TW BASIC

• MacAdams 3

• Range regolazione temperatura colore 2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Flicker ≤4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• Flusso luminoso costante

Liset 2.0 HCL sospensione - WIRELESS - con diffusore

AREA FUNZIONAMENTO BIANCO DINAMICO

• Range regolazione temperatura colore

2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Dissolvenza durante lo spegnimento

• Flicker <4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• LED driver con processo automatizzato di calibrazione della temperatura colore desiderata e del flusso luminoso richiesto

L’apparecchio di serie è completo di driver wireless. Liset 2.0 è controllata comodamente da uno smartphone/ tablet tramite l’app gratuita

Liset 2.0 TW sospensione - BASIC - con ottiche comfort

Liset 2.0 TW - a sospensione - luce diretta - ottiche comfort - UGR<19

CLD D-DIG (DALI)

LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED 28 lenti bianco 1135 3,00 22302111-0024 29 2700K÷6500K - 3375lm - CRI 80 - 65° nero 22302131-0024

• MacAdams 3

• Range regolazione temperatura colore 2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Flicker ≤4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• Flusso luminoso costante

Liset 2.0 HCL sospensione - WIRELESS - con ottiche comfort

AREA FUNZIONAMENTO BIANCO DINAMICO

Liset 2.0 HCL - a sospensione - luce diretta - ottiche comfort - UGR<19

CLD DW (HCL) LUMEN USCENTI (tq= 25 °C)

LED corpo L (mm) peso codice W tot K - ølm - CRI - gradi

LED 28 lenti bianco 1135 3,00 22302111-89 29 2700K÷6500K - 3375lm - CRI 80 - 65° nero 22302131-89

• Range regolazione temperatura colore

2700K-6500K su scala lineare

• Gamma dimmerazione: 3-100% su tutto il range

• Dissolvenza durante lo spegnimento

• Flicker <4%

• Temperatura colore costante su tutta la gamma di dimmerazione

• LED driver con processo automatizzato di calibrazione della temperatura colore desiderata e del flusso luminoso richiesto

ESEMPIO DI INSTALLAZIONE HCL WIRELESS (PUNTO PUNTO)

L’apparecchio di serie è completo di driver wireless. Liset 2.0 è controllata comodamente da uno smartphone/ tablet tramite l’app gratuita

Liset 2.0 OFFICE 1 - fisso ottiche comfort luce diretta + diffusore opale luce indiretta

CLD (ON-OFF)

LED corpo h (mm) peso codice W

LED bianco 2015 13,00 22306010-00

LED corpo

Liset 2.0 OFFICE 2 - orientabile - ottiche comfort

(mm)

CLD (ON-OFF) LUMEN USCENTI (tq= 25 °C)

A richiesta: SISTEMA CASAMBI

Casambi è un sistema avanzato di controllo domotico dell’illuminazione, il modo più semplice e naturale per controllare le proprie lampade. E’ una soluzione basata su Bluetooth Low Energy BLE, un wireless di ultima generazione e l’unico a bassa potenza, è una tecnologia presente in tutti i moderni smartphone. Grazie alla semplicità intuitiva dell’applicazione, attraverso uno smartphone o un qualunque altro dispositivo mobile, si potrà creare e gestire in autonomia la propria rete di illuminazione controllando ogni apparecchio, singolarmente oppure in gruppi, a seconda delle esigenze e delle funzioni richieste. Questa tecnologia rappresenta una soluzione ideale in termini di facilità d’installazione e funzionalità. Con Casambi l’illuminazione può essere controllata tramite smartphone, tablet, smart watch, pulsanti, interruttori o gli interruttori wireless. È necessaria un’applicazione che può essere scaricata gratuitamente da Apple App Store o Google Play Store

In versione a piantana è un apparecchio di dimensioni contenute che, con una corretta gestione del fascio luminoso, può creare scenografie suggestive ed eleganti. Versione dalla grande versatilità d’impiego grazie alla possibilità di scegliere diverse combinazioni di potenze e flussi e tra ottiche comfort e diffusore in policarbonato.

Colori disponibili:

Liset 2.0 HOME

Liset 2.0 HOME 1

CLD (ON-OFF)

LUMEN USCENTI (tq= 25 °C)

LED corpo h (mm) peso codice W tot K - ølm - CRI

LED bianco 1730

LED bianco 1730 11,00

Liset 2.0 HOME 2 - orientabile

CLD (ON-OFF)

LUMEN USCENTI (tq= 25 °C)

LED corpo h (mm) peso codice W tot K - ølm - CRI

LED bianco 1735 11,00 22306310-00 30 4000K - 3136lm - CRI>80 nero 22306330-00

LED bianco 1735 11,00 22306310-39 30 3000K - 2916lm - CRI>80 nero 22306330-39

A richiesta: SISTEMA CASAMBI

Casambi è un sistema avanzato di controllo domotico dell’illuminazione, il modo più semplice e naturale per controllare le proprie lampade. E’ una soluzione basata su Bluetooth Low Energy BLE, un wireless di ultima generazione e l’unico a bassa potenza, è una tecnologia presente in tutti i moderni smartphone. Grazie alla semplicità intuitiva dell’applicazione, attraverso uno smartphone o un qualunque altro dispositivo mobile, si potrà creare e gestire in autonomia la propria rete di illuminazione controllando ogni apparecchio, singolarmente oppure in gruppi, a seconda delle esigenze e delle funzioni richieste. Questa tecnologia rappresenta una soluzione ideale in termini di facilità d’installazione e funzionalità. Con Casambi l’illuminazione può essere controllata tramite smartphone, tablet, smart watch, pulsanti, interruttori o gli interruttori wireless. È necessaria un’applicazione che può essere scaricata gratuitamente da Apple App Store o Google Play Store
