Liset 2.0_NEW family-FRA by disano-fosnova

2.0

NEW GREEN GENERATION

Liset 2.0 est un luminaire linéaire et modulaire

Il simplifie la composition de l’éclairage qui peut adopter plusieurs configurations, quelle qu’en soit l’application : commerce de détail, contextes architecturaux et culturels, espaces d’accueil et/ou structures d’hébergement. Compact, élégant, polyvalent et peu encombrant, Liset 2.0 est facile à installer en encastré, en plafonnier, en suspension ou sur rail. Le luminaire est disponible en versions : avec optique HE en polycarbonate, avec optique basse luminance URG<19, avec optique confort blanche ou noire en polycarbonate et avec diffuseur en polycarbonate opale. Toute la gamme est équipée de LED de dernière génération - 3 000K/4 000K, CRI 80 pour une utilisation facile dans n’importe quel projet d’éclairage.

Corps : aluminium extrudé.

Embouts : aluminium moulé sous pression.

Version standard : 3 000K et 4 000K.

Alimentation ON-OFF et à gradation numérique DALI. Low flicker.

LED : maintien du flux lumineux à 80%: 50.000h (L80B20).

Facteur de puissance : ≥0,92.

Groupe de risque photobiologique : groupe 0 (exempt de risque).

La nouvelle lumière artificielle centrée sur l’homme

Les nouveaux luminaires à LED possèdent des caractéristiques qui assimilent la qualité de la lumière artificielle à celle de la lumière naturelle, de sorte à bénéficier de la quantité de lumière nécessaire pour mieux faire les différentes activités d’étude et de travail.

Ces luminaires instaurent une ambiance agréable, où la lumière peut suivre l’évolution de la luminosité extérieure tout au long de la journée.

Les nouveaux appareils avec sources lumineuses LED mettent à la disposition du designer-lumière adepte du Human Centric Lighting :

Gradation de la lumière

La gradation et les systèmes de gestion, programmables et de plus en plus précis, peuvent moduler la lumière tout au long de la journée afin d’obtenir des rythmes similaires à ceux de la lumière extérieure, ou autoriser une gestion automatique de la luminosité selon l’apport de lumière naturelle. Il est aussi possible de choisir la quantité de lumière la plus adaptée aux différentes activités : lecture, travail sur écran de visualisation, réunion de travail, etc.

Quantité de lumière abondante Les sources lumineuses LED font diminuer énormément les consommations d’énergie et, par conséquent, il est possible d’avoir un flux lumineux élevé avec des consommations durables.

Qualité de lumière excellente Le haut rendu des couleurs des nouvelles sources lumineuses et une bonne répartition de la lumière optimisent le confort visuel, et les optiques anti-éblouissement et les sources à faible papillotement (low flicker) protègent la santé des yeux.

Optiques en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV.

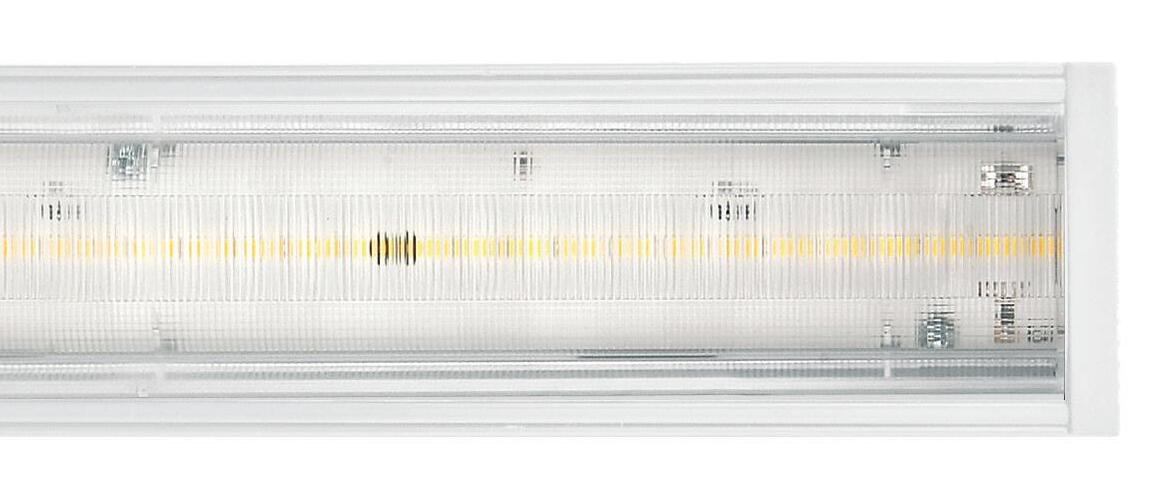

Diffuseur en polycarbonate opale, anti-éblouissement, incassable et autoextinguible V2, stabilisé aux rayons UV.

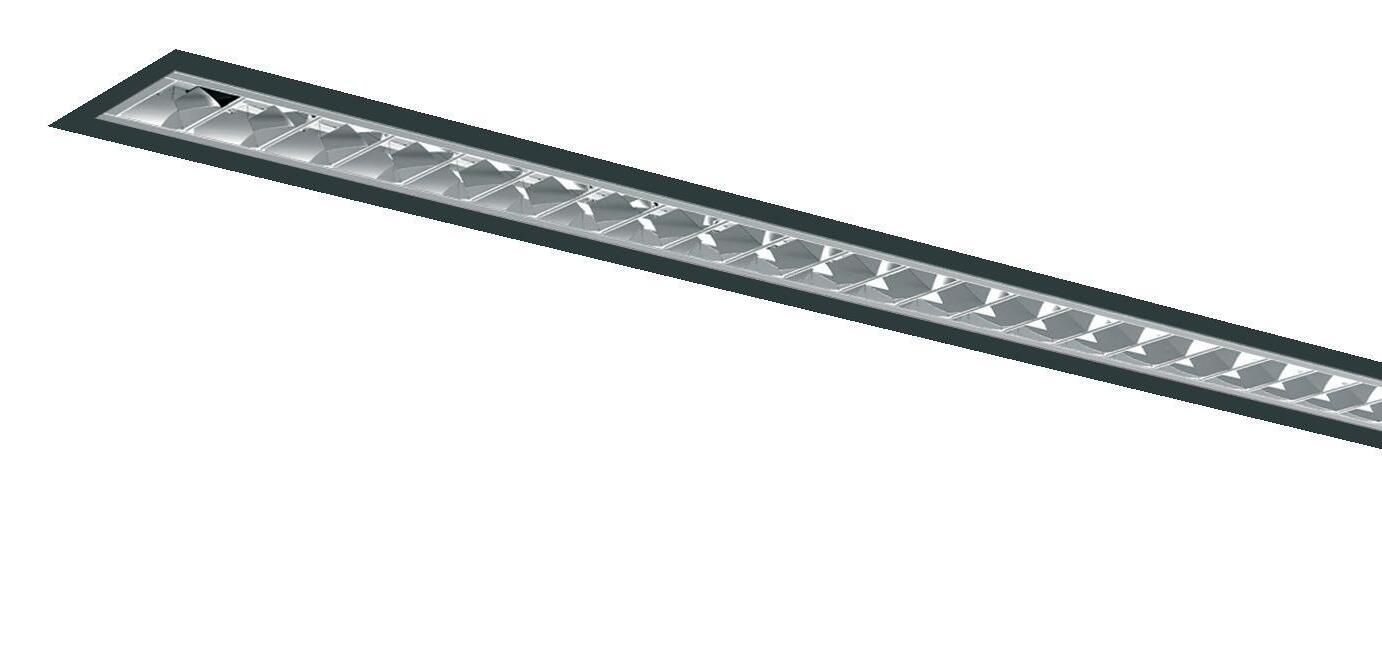

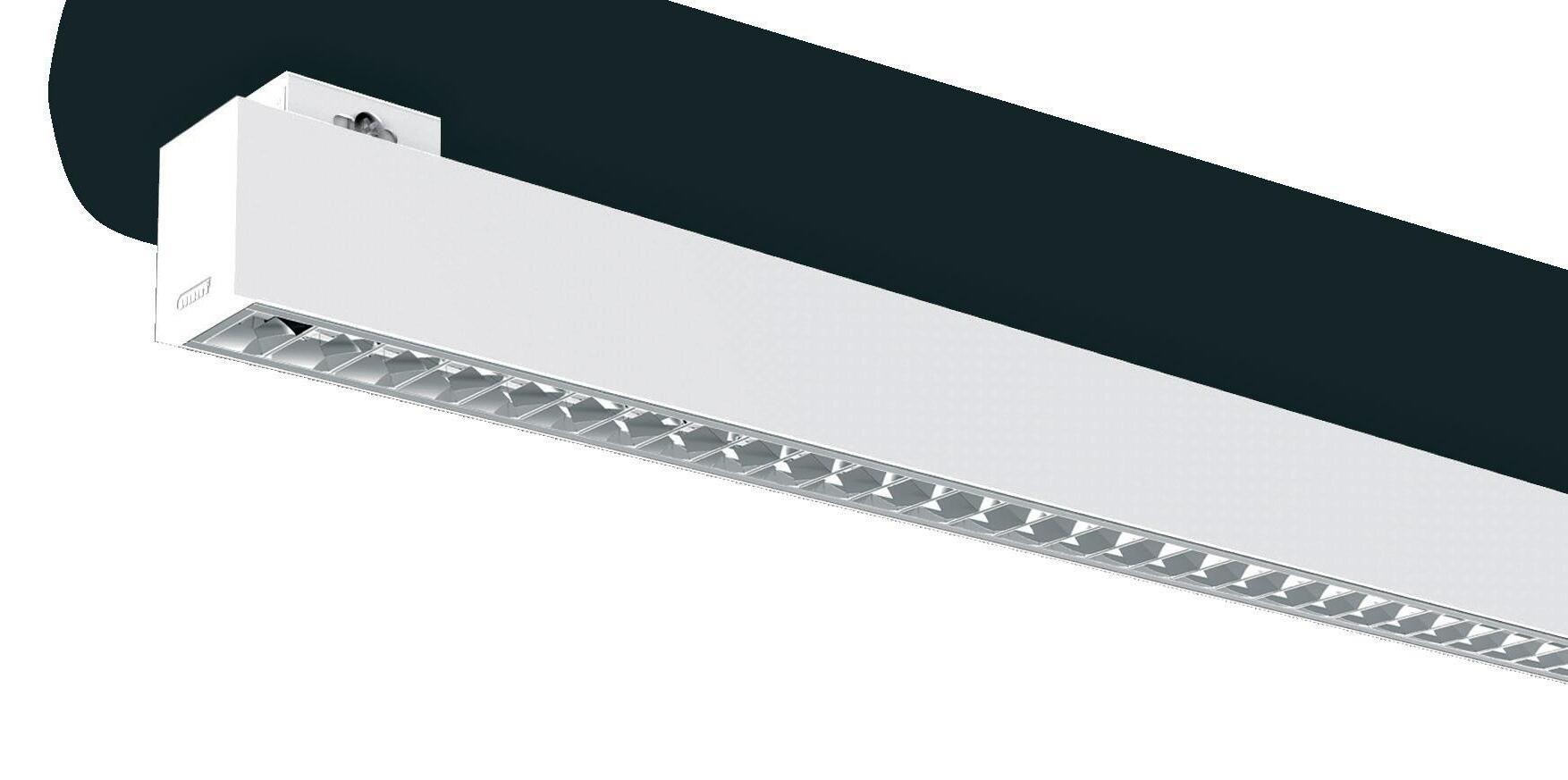

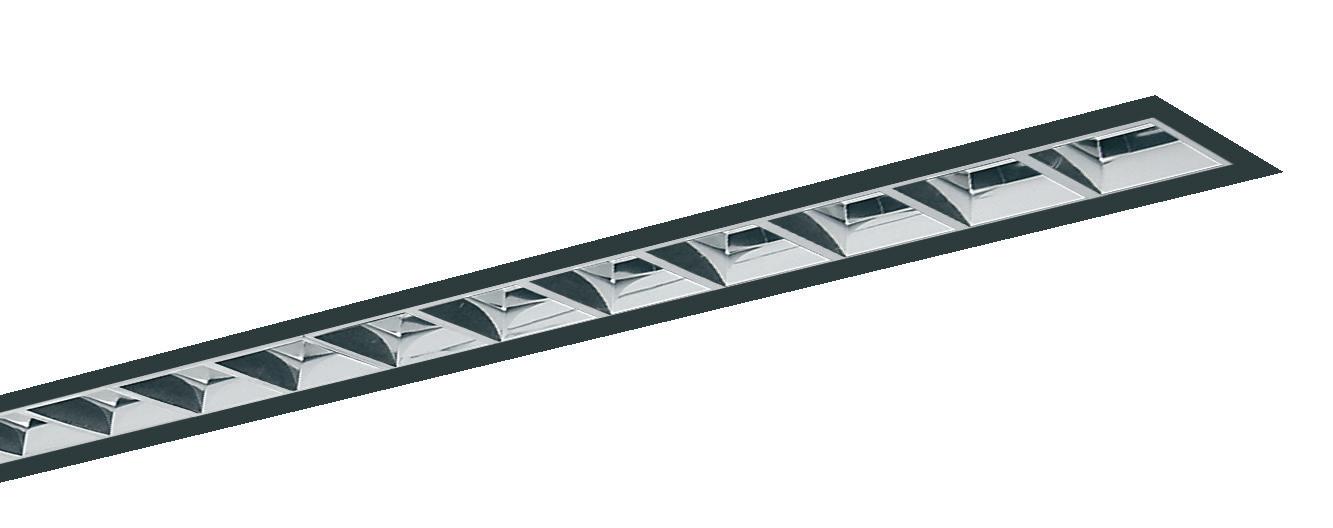

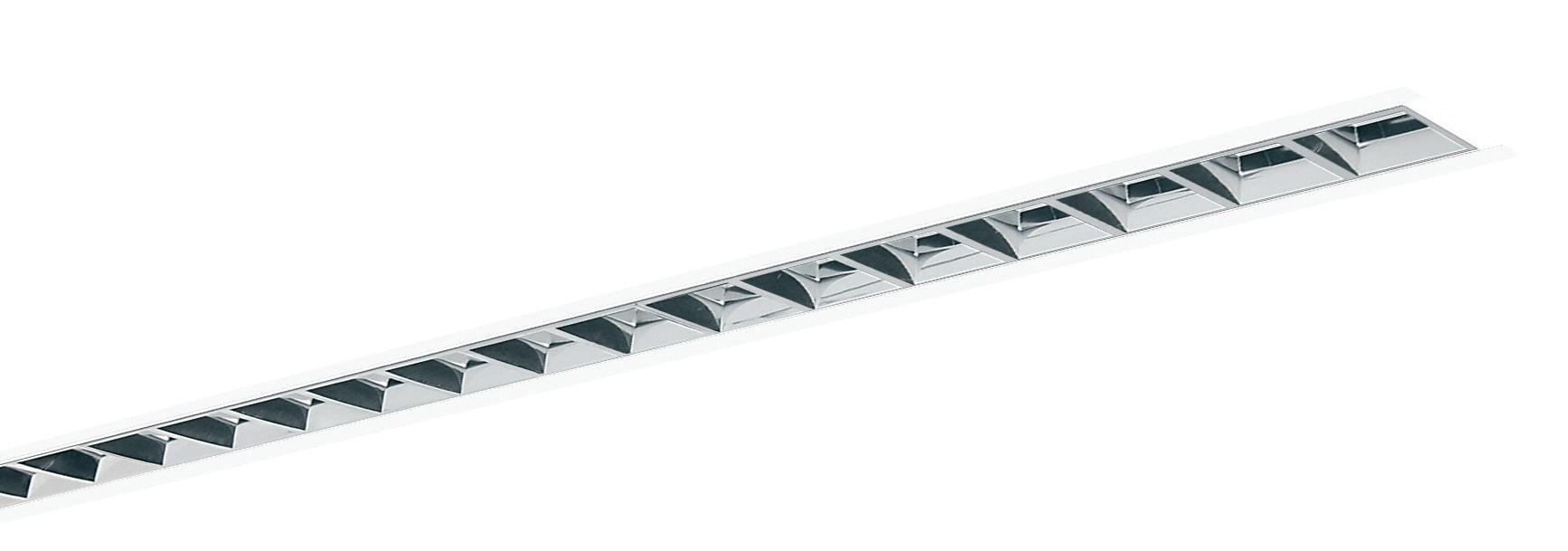

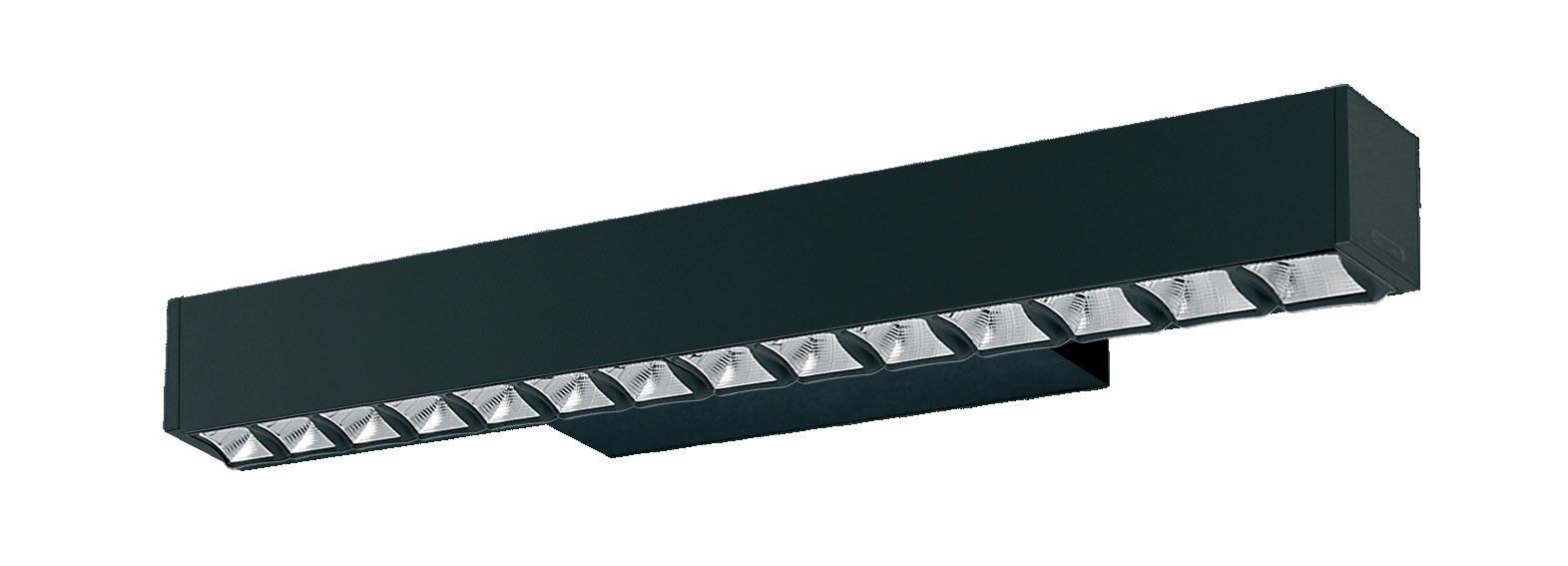

Optique Dark light a ventelles double parabole, en aluminium brillant 99,99 anti-reflet et anti-irisant basse luminance avec traitement au PVD.

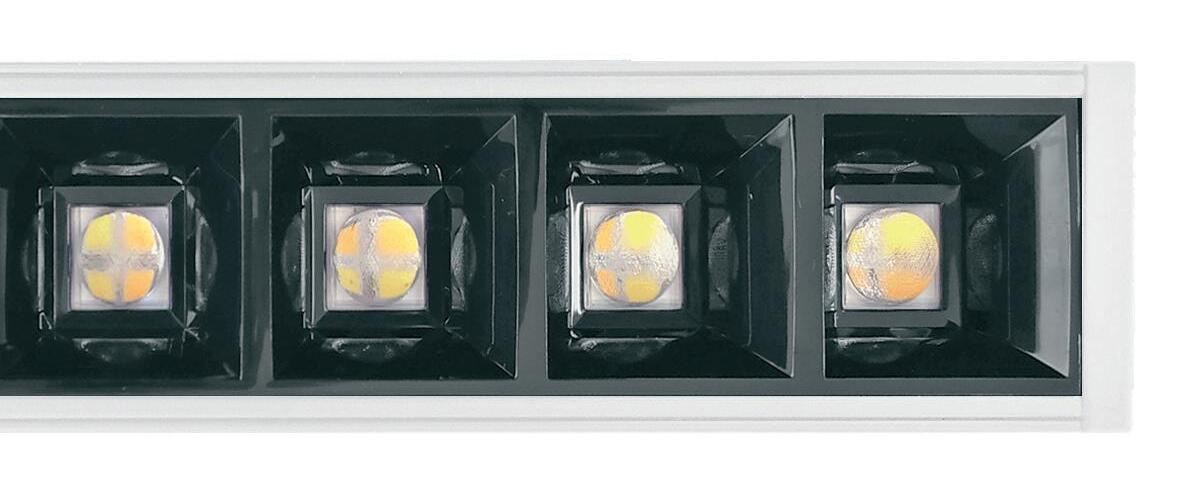

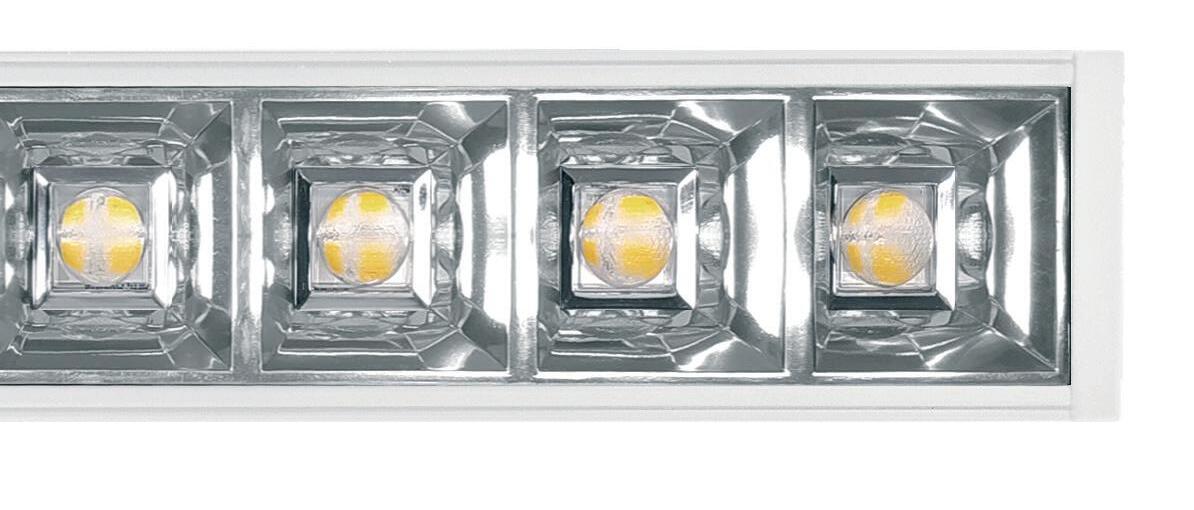

Optiques confort Dark en polycarbonate métallisé anti-éblouissement pour un plus grand confort visuel.

Optiques confort polycarbonate noir anti-éblouissement pour un plus grand confort visuel (blanc sur demande).

Sur demande

UGR<16

UGR<19

UGR

Est une valeur internationale établie suivant la méthode unifiée d’évaluation de l’éblouissement direct des luminaires, normalisée par la CIE (Commission internationale de l’éclairage). La norme européenne pour l’éclairage des lieux de travail intérieurs

NF EN 12464-1 définit une valeur UGR spécifique pour chaque application, comprise entre 10 et 30. Plus cette valeur est basse, plus l’éblouissement est négligeable. La valeur UGR exacte se calcule d’après le projet d’éclairage, car elle prend en compte la disposition des luminaires, les caractéristiques du local (dimensions, réflexions) et la position de l’observateur (elle doit donc faire l’objet d’une vérification par projet).

Éblouissement inexistant ou négligeable

Activités très précises (dessins industriels)

<19

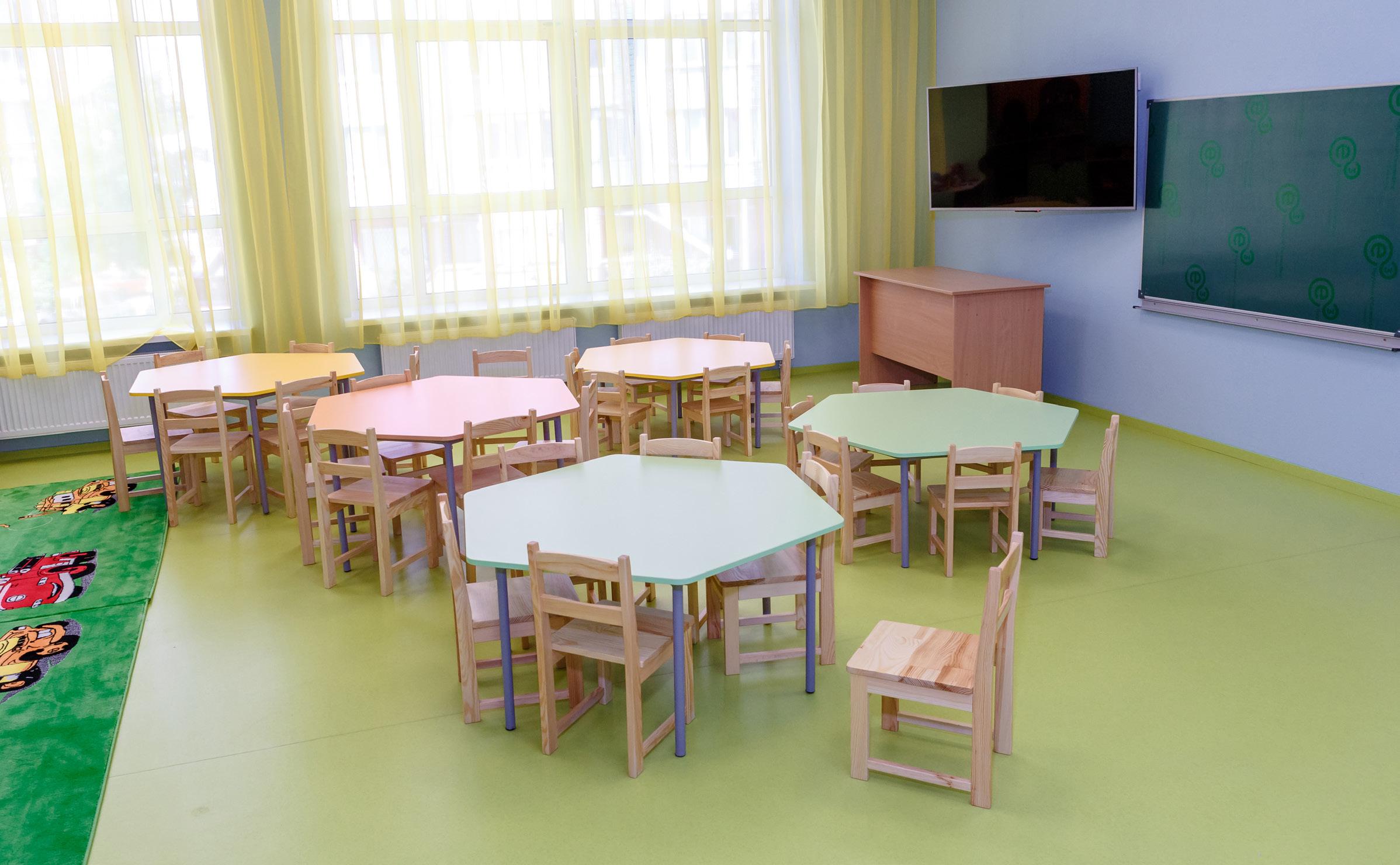

Bureaux et bâtiments scolaires :lecture, écriture, réunions, travail sur écran

Activités industrielles

Zones de circulation (activités avec critères peu exigeants)

Low

Flicker

Vous voulez éviter les maux de tête ou la fatigue visuelle ?

Tous les luminaires Liset 2.0 sont low flicker (<5 %) et émettent une lumière saine et confortable. En effet, une exposition prolongée aux papillotements à hautes fréquences (entre 70 et 160 Hz) peut provoquer malaises, maux de tête, fatigue visuelle et déficience visuelle.

Colour Quality - CRI - IRC

Détermine la capacité de la source lumineuse artificielle à restituer fidèlement la couleur de l’objet qu’elle éclaire. Son échelle de mesure va de 0 à 100, où 0 est le minimum et 100 le maximum.

La lumière naturelle est la meilleure du point de vue physiologique, car elle possède un spectre complet des couleurs (100). Par conséquent, les luminaires avec un rendu élevé des couleurs sont essentiels pour garantir le bien-être et le confort des personnes. De plus, ils sont indispensables pour les activités qui exigent une bonne visibilité des couleurs.

Systèmes

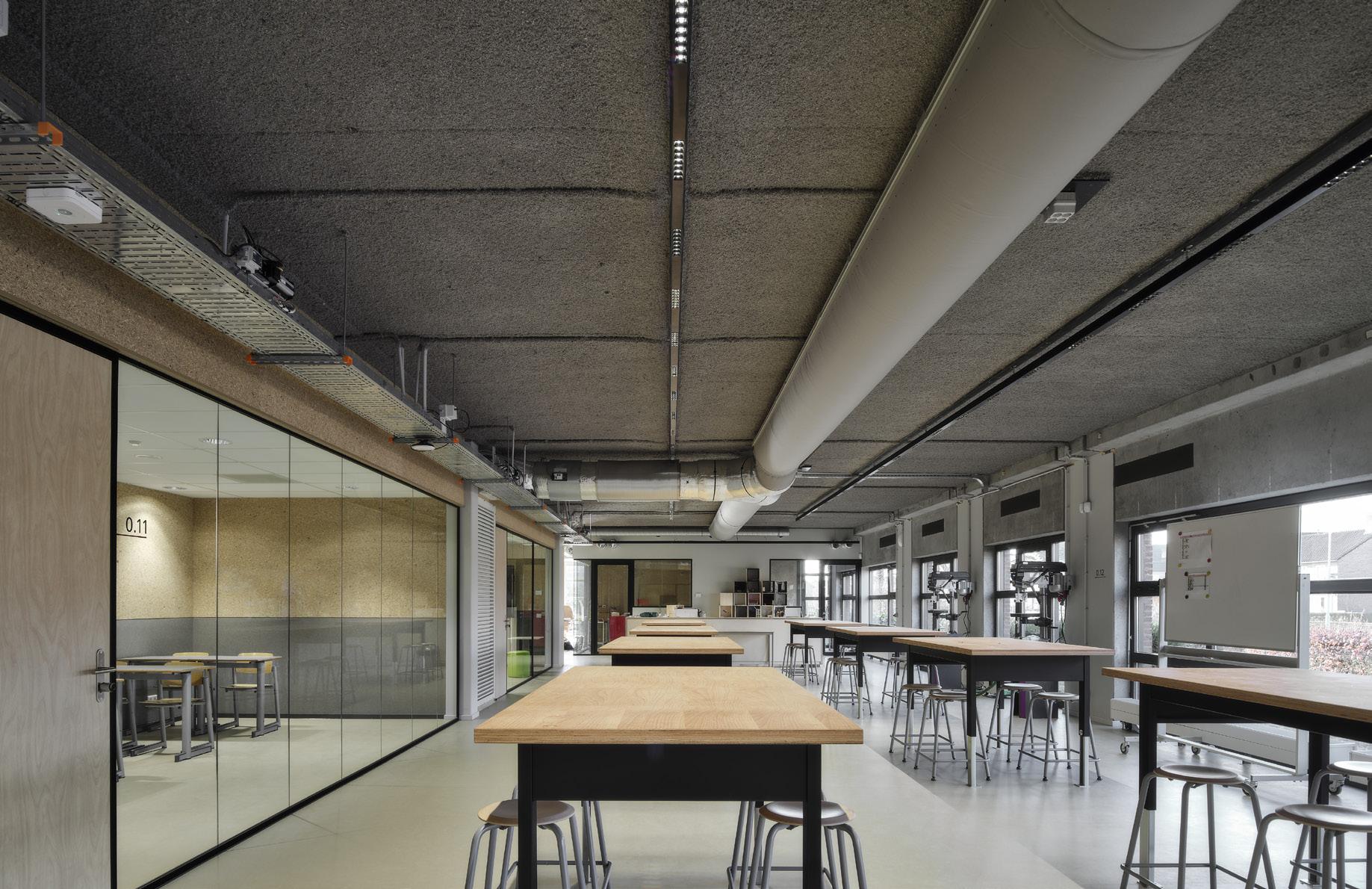

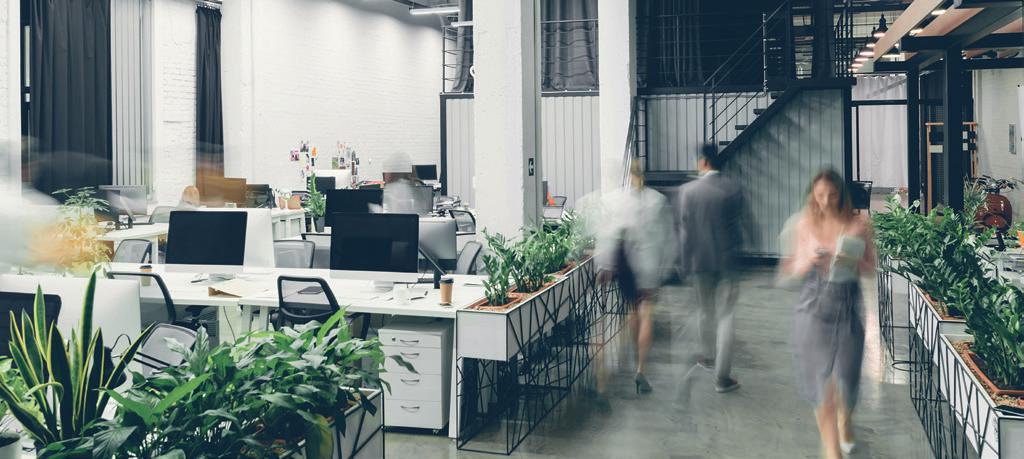

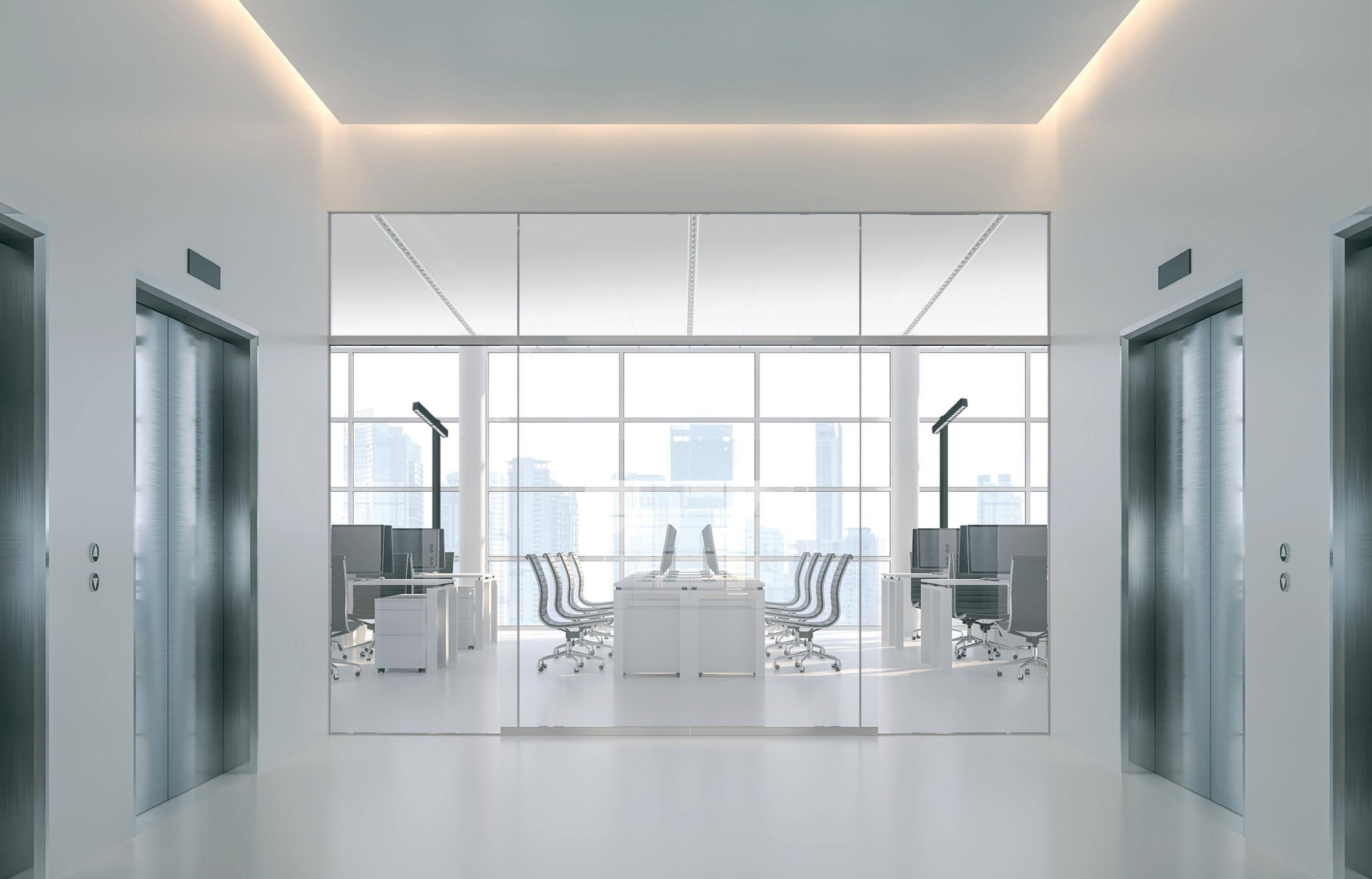

En intérieur, dans les bureaux publics ou privés, dans les espaces commerciaux ou industriels, Fosnova propose une LARGE VARIÉTÉ

DE SOLUTIONS POUR GÉRER L’ÉCLAIRAGE

et pour augmenter les économies d’énergie, le confort visuel et la sécurité.

SOLUTION MEDIUM

Solutions CÂBLÉES pour appareils gradables DALI :

Push DIMM

• Le corps éclairant est doté d’un conducteur Led DALI PUSH DIM ;

• Câblage supplémentaire simple et possibilité d’utilisation d’un contact F (à fermeture) standard civil.

Détecteur de présence

SOLUTION ADVANCED

Solutions WIRELESS ultra technologiques gérables par APP :

Basic DIM ActiveAhead

• Système doté d’un ensemble de capteurs intelligents à haut niveau d’automatisation ;

• La gestion des APPLI et des logiciels est simple et ne requiert aucune compétence professionnelle spécialisée (par ex. ingénieurs pour la mise en service de DALI ou de logiciels en général) ;

• Capteurs incorporés ou externes et, si besoin est, câblage supplémentaire sans circuits complexes.

Disponible prochainement,

CASAMBI VOICE

Une interface révolutionnaire pour contrôler les appareils DALI aussi bien depuis l’appli CASAMBI en mode Bluetooth qu’avec les commandes vocales transmises aux assistants, AMAZON ALEXA/GOOGLE HOME/MATTER, en mode Wifi. Les deux systèmes, CASAMBI et AMAZON ALEXA/GOOGLE HOME/MATTER, sont indépendants, communiquent entre eux et s’actualisent réciproquement.

Solutions WIRELESS ultra technologiq ues gérables par APP

Sur demande : versions avec système domotique d’avant-garde Casambi pour le contrôle de l’éclairage

Casambi est une solution de pointe pour le contrôle de l’éclairage basé sur la technologie Bluetooth à basse consommation (BLE). BLE est une technologie d’avant-garde de transmission sans fil, la seule qui soit à basse consommation d’énergie, intégrée dans tous les smartphones modernes, tablettes et smart watch, ce qui fait d’elle aujourd’hui la seule technologie radio au monde à basse consommation et à l’épreuve du futur. On peut intégrer la technologie Casambi dans les lampes, drivers pour LED ainsi qu’à l’intérieur de modules LED ou ampoules, de manière à créer une solution excellente en termes de facilité d’installation et de fonctionnalité avec un minimum de matériel supplémentaire et des coûts de déploiement peu élevés.

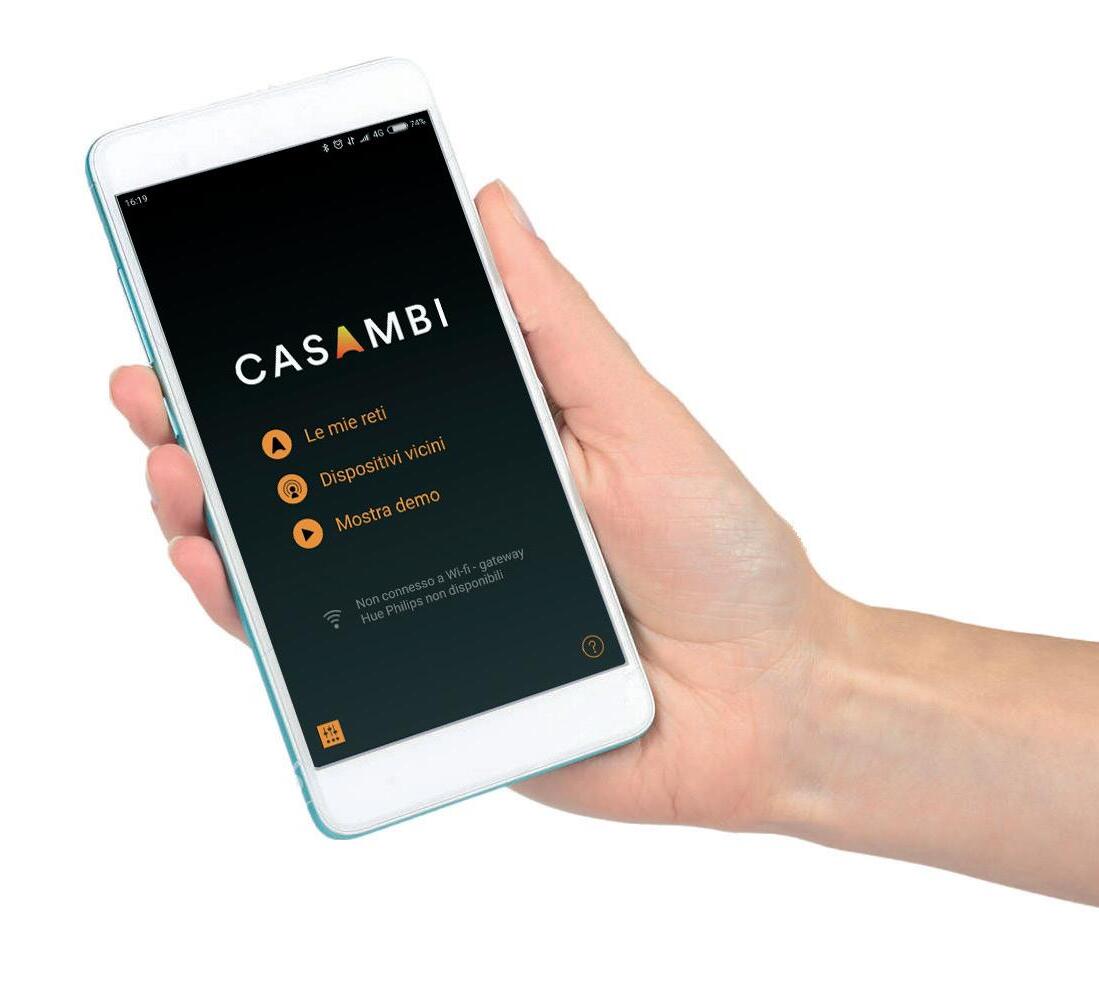

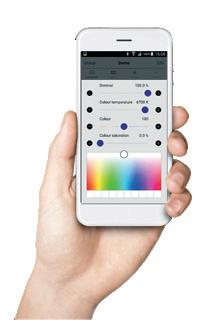

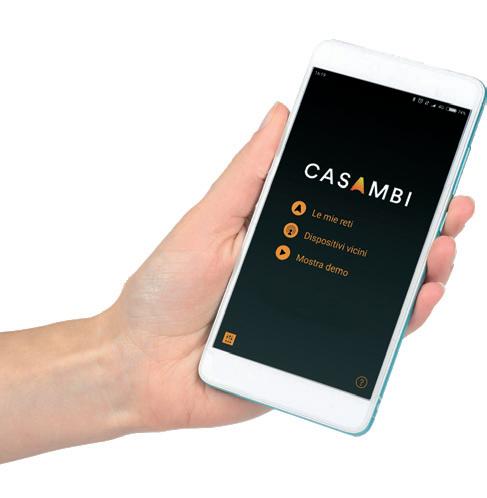

Application et fonctionnalités de Casambi

Casambi vous permet de commander l’éclairage depuis des smartphones, tablettes, montres intelligentes, boutons-poussoir, interrupteurs ou avec l’interrupteur sans fil. Une application est nécessaire pour accéder à toutes les fonctionnalités des réseaux

Casambi. Il est possible de télécharger gratuitement l’application qui s’appelle Casambi depuis Apple App Store ou bien depuis Google Play Store. L’application

Casambi est continuellement mise à jour afin d’être toujours compatible avec les systèmes d’exploitation. Permet de :

• Allumer et éteindre vos lampes

• Varier l’intensité de la lumière

• Regrouper les lampes et allumer, éteindre et varier l’intensité de la lumière de tout le groupe

• Configurer et sélectionner des scénarios/ animations

• Configurer, enregistrer et sélectionner des

• Régler le temps de fondu pour les scénarios et les animations

• Utiliser la minuterie pour mettre en route ou stopper les scénarios ou les animations en fonction de l’heure et de la date

• Régler les couleurs

• Régler les températures de la couleur

• Utiliser des détecteurs de mouvement

• Régler la puissance du signal Bluetooth pour la géolocalisation

• Prendre des photos de vos espaces ou charger vos schémas de disposition de l’éclairage et ajouter une commande d’éclairage directement sur la photo

• Tenir compte du lever et du coucher du soleil pour programmer les minuteries

Formes en liberté ! p. 14

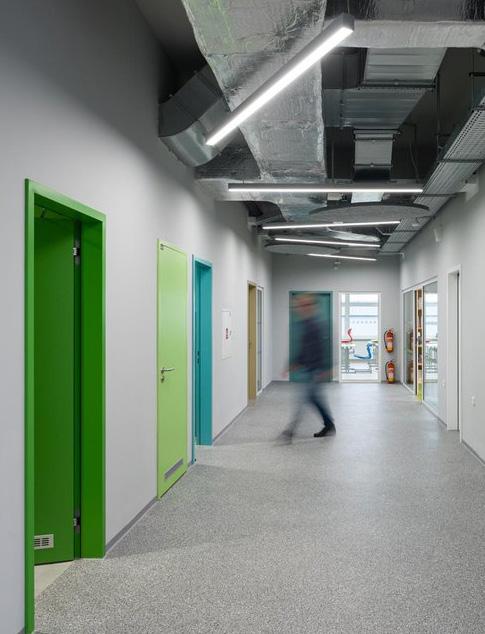

Suspension : p. 24

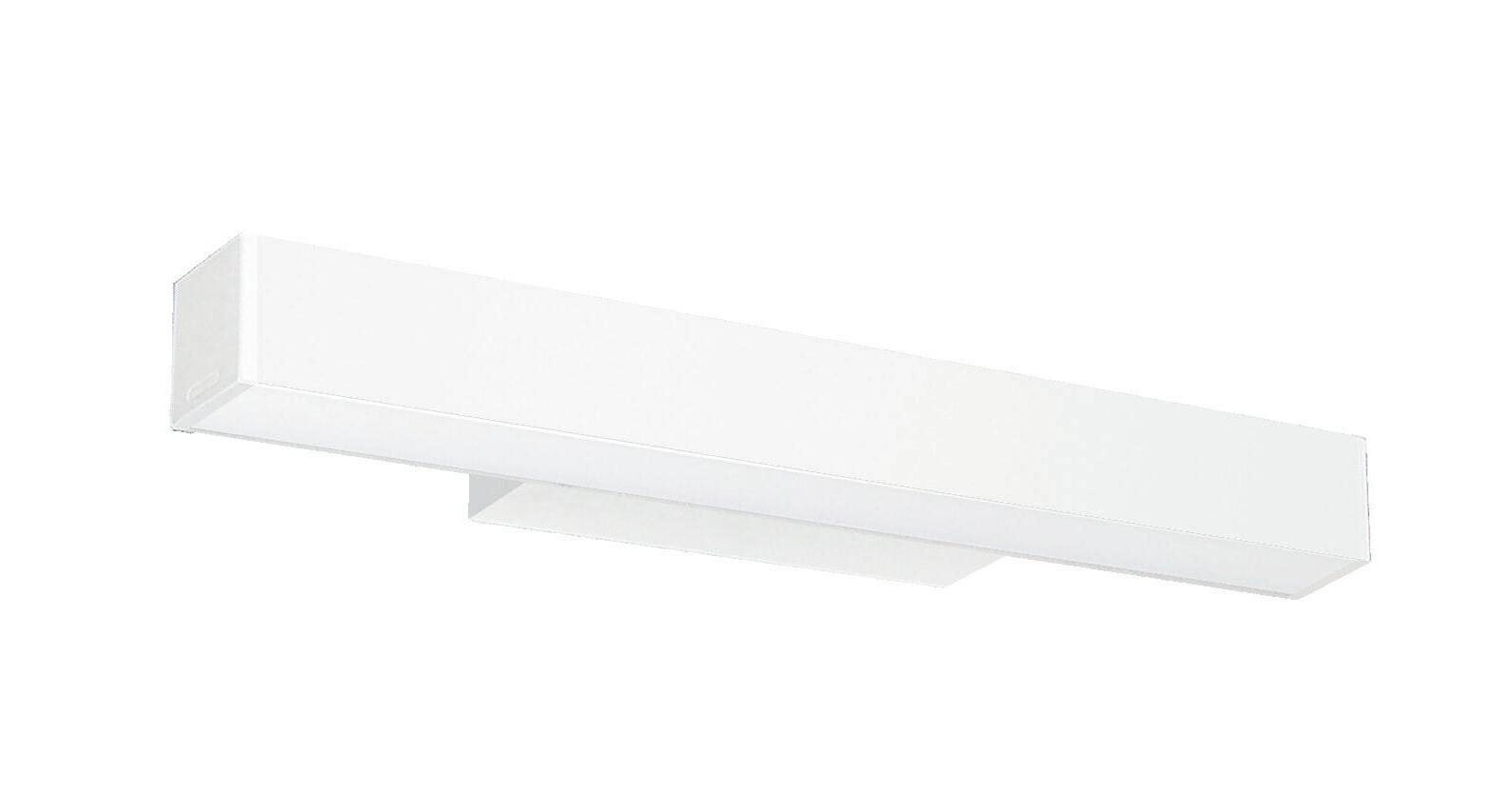

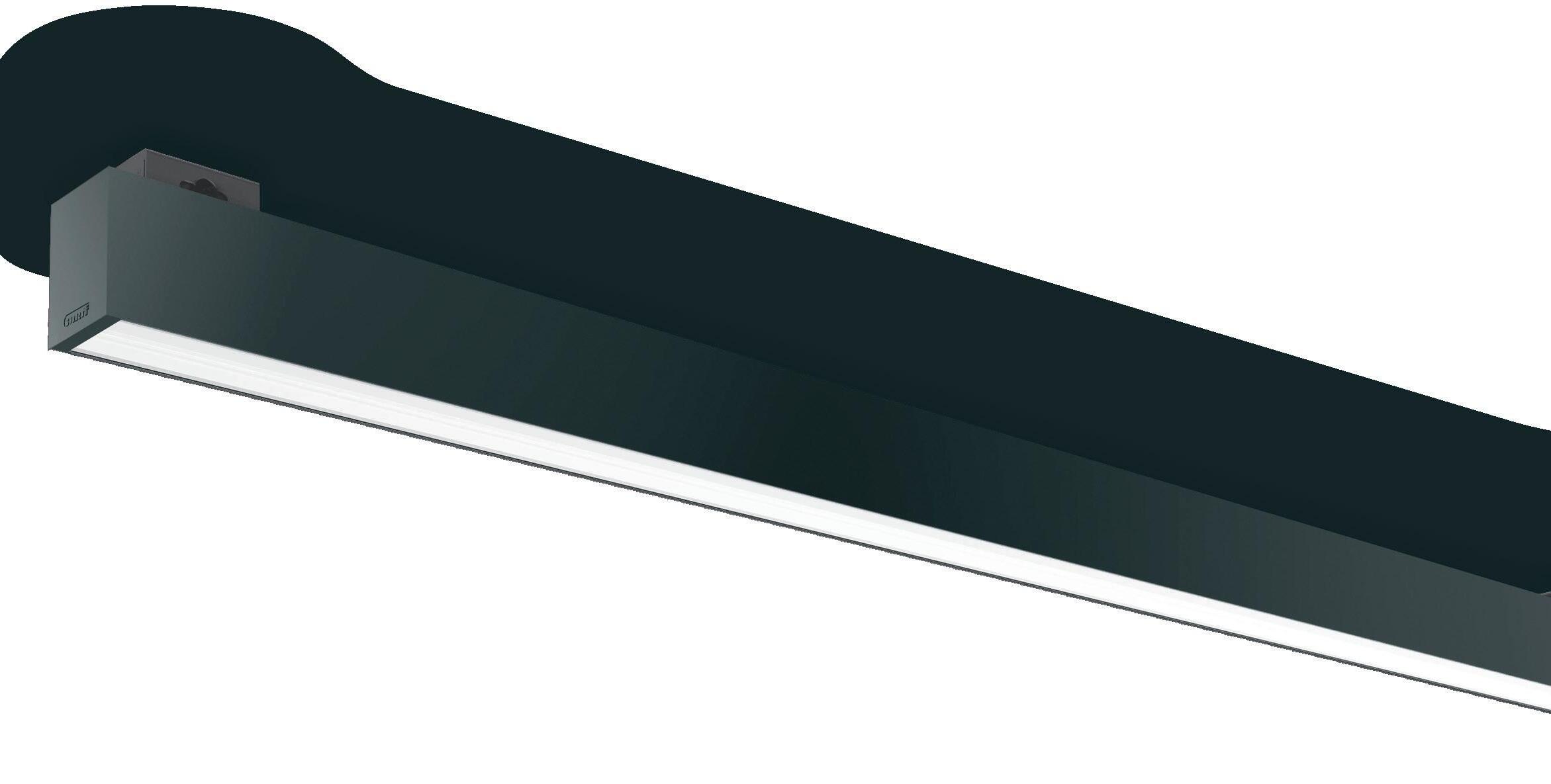

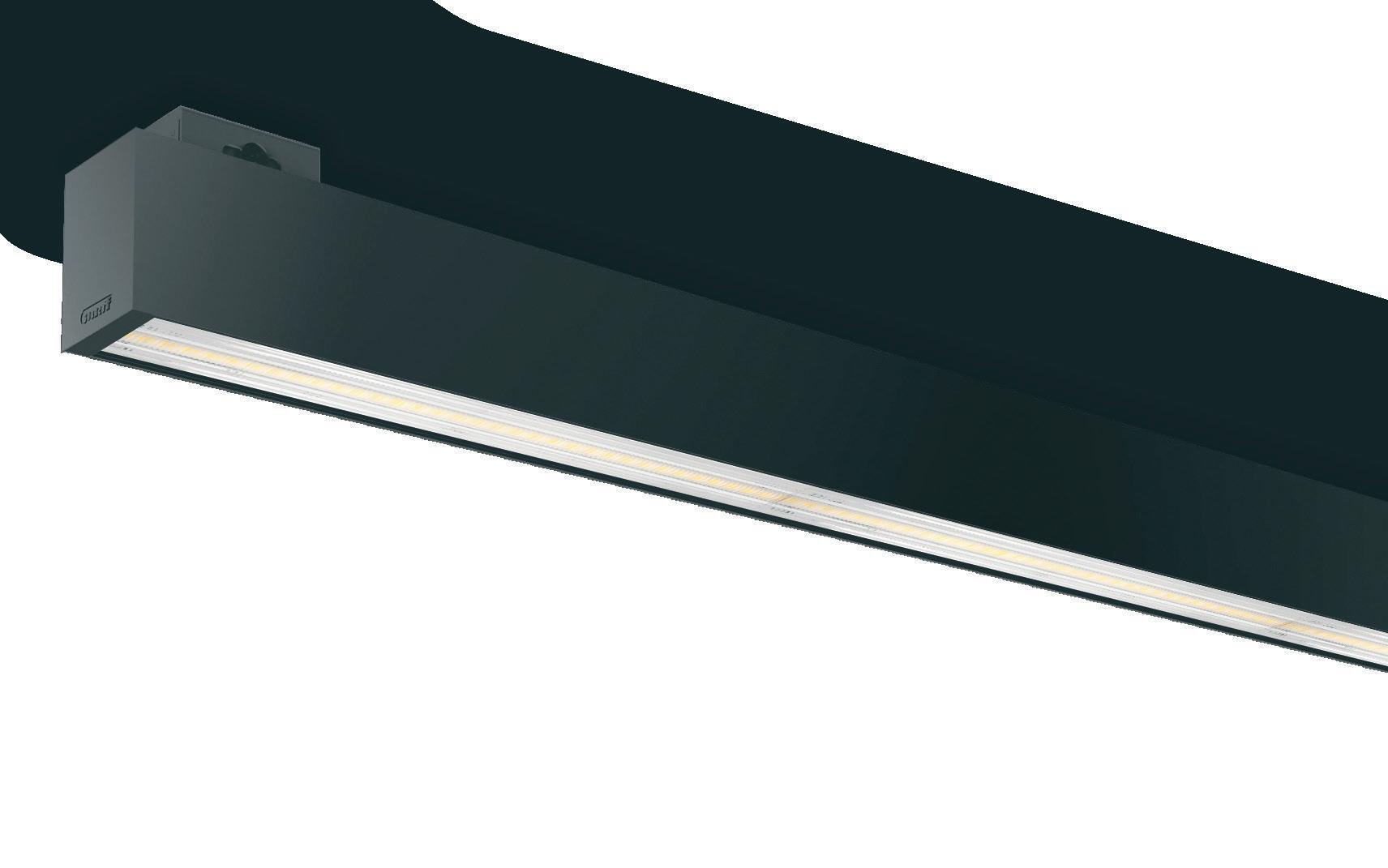

Plafond/mur : p. 44

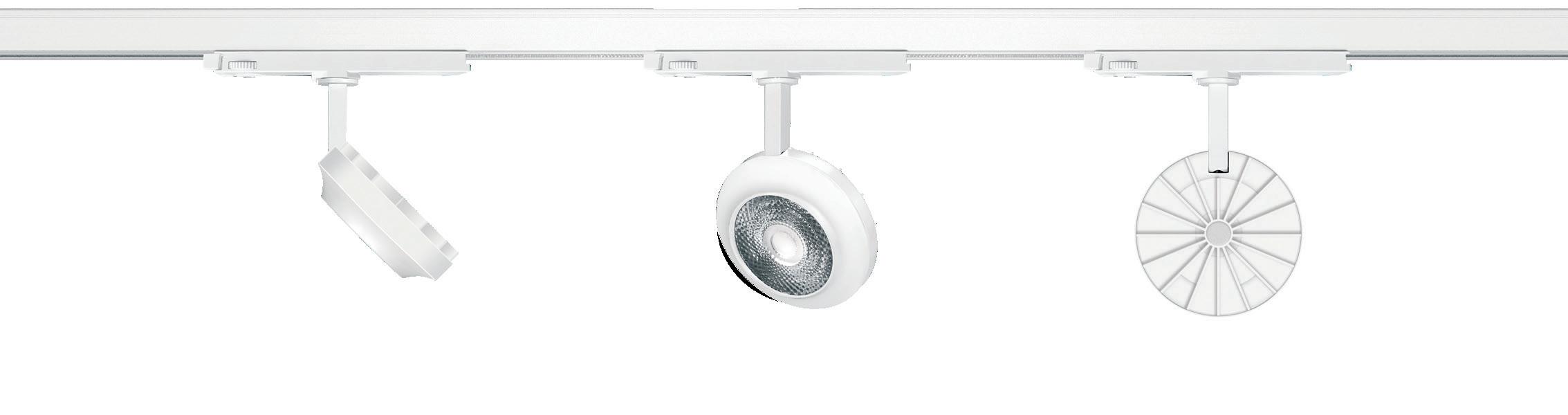

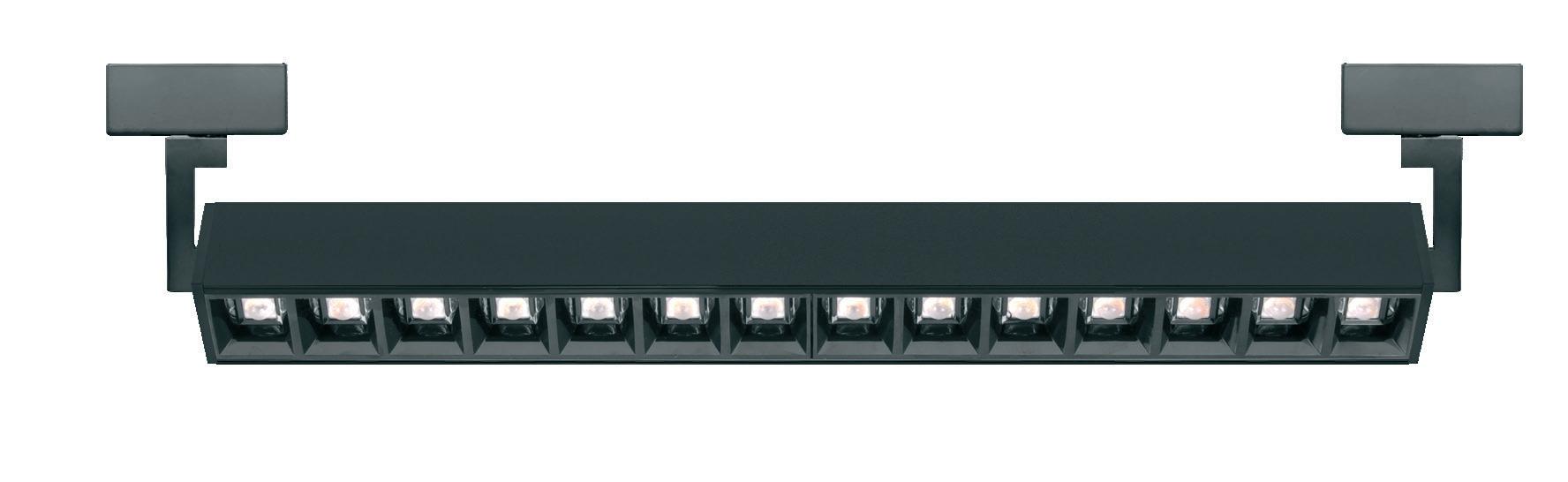

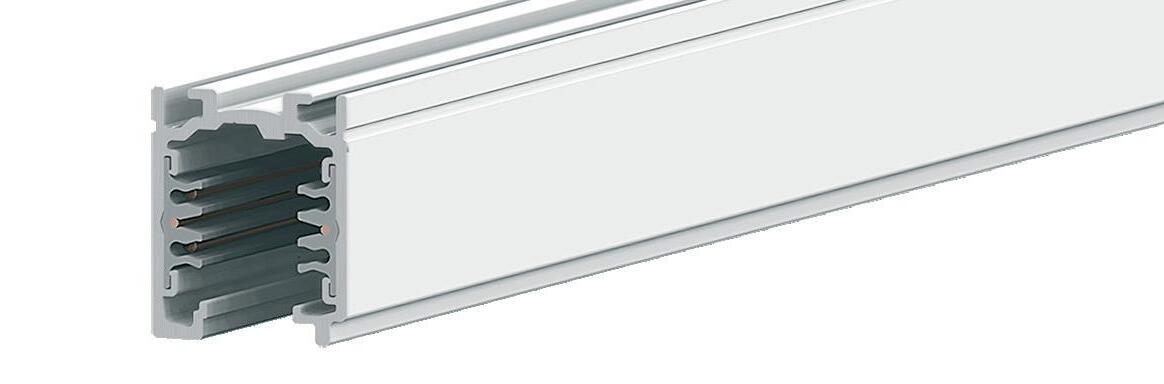

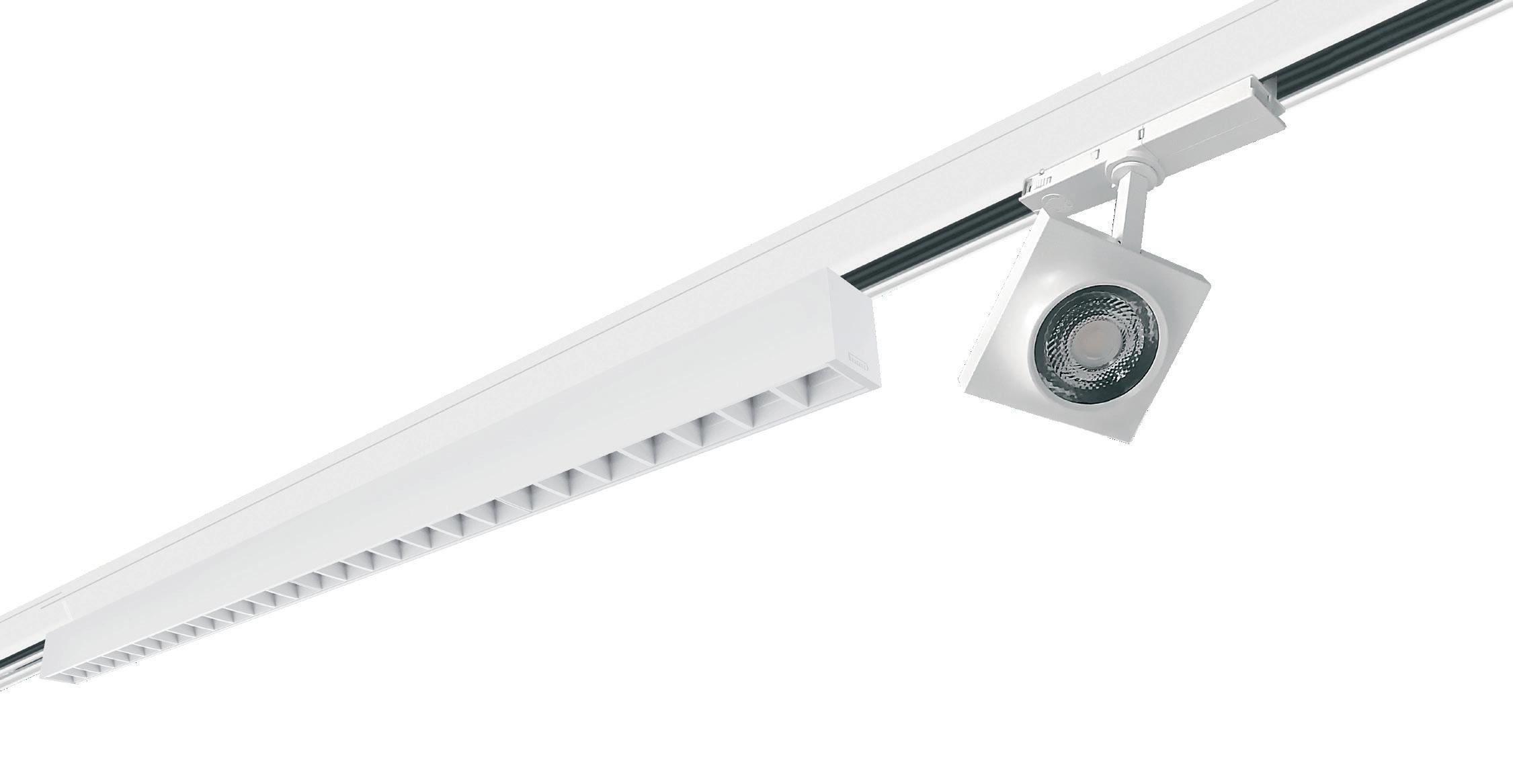

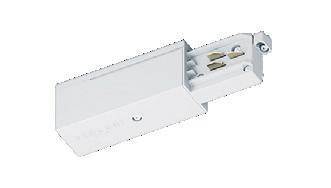

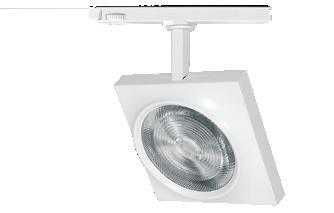

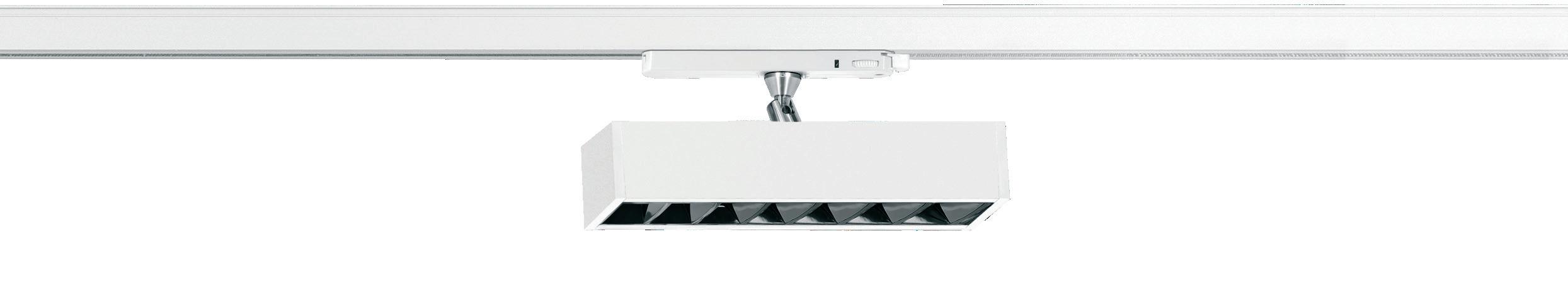

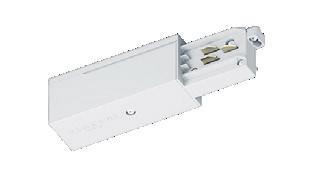

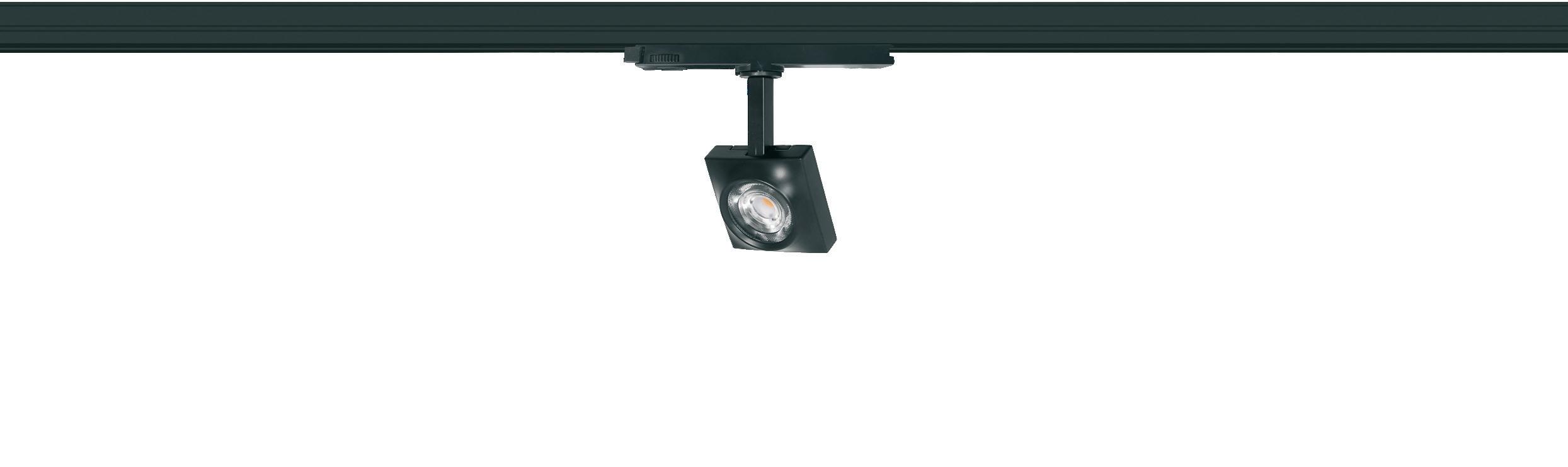

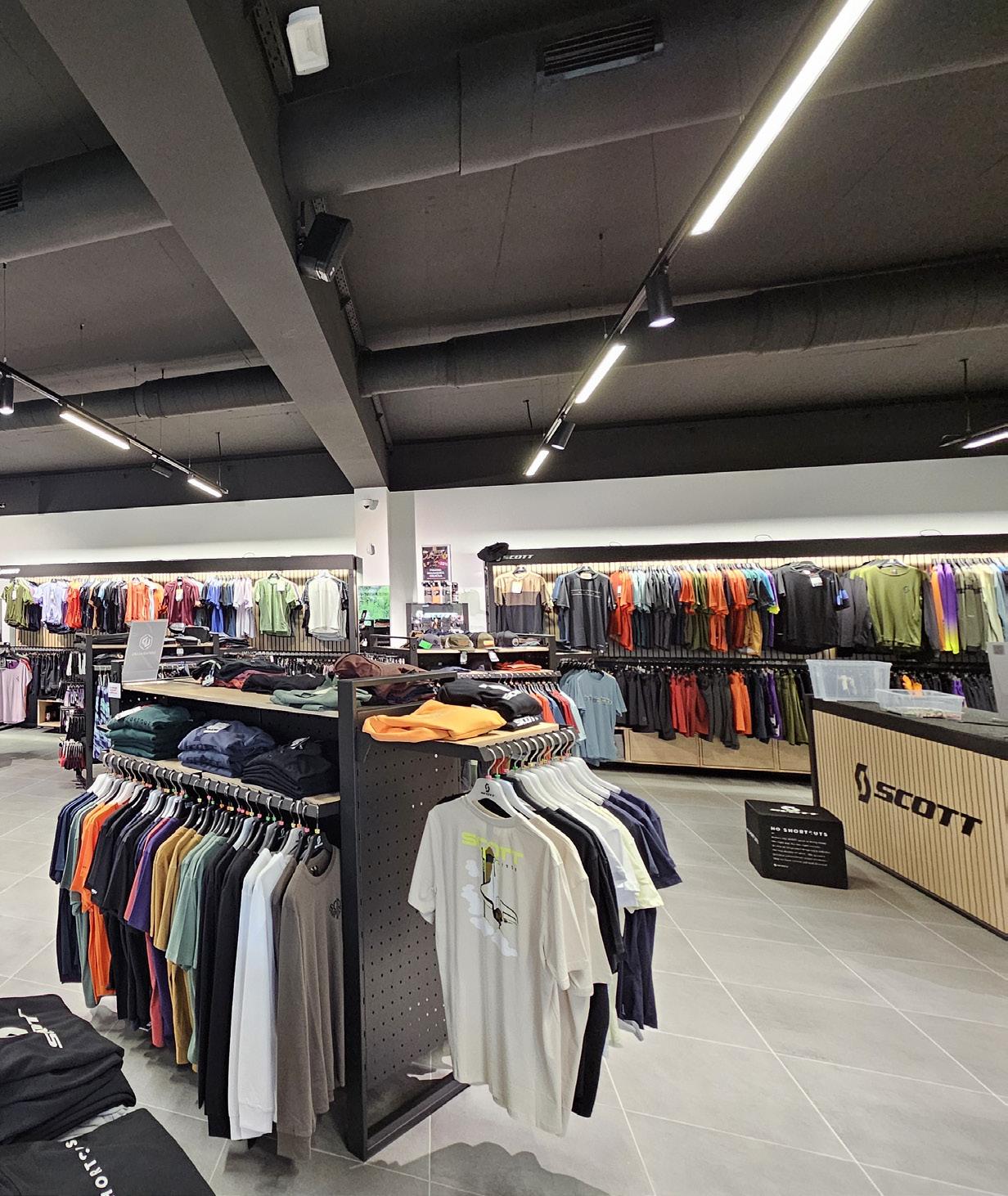

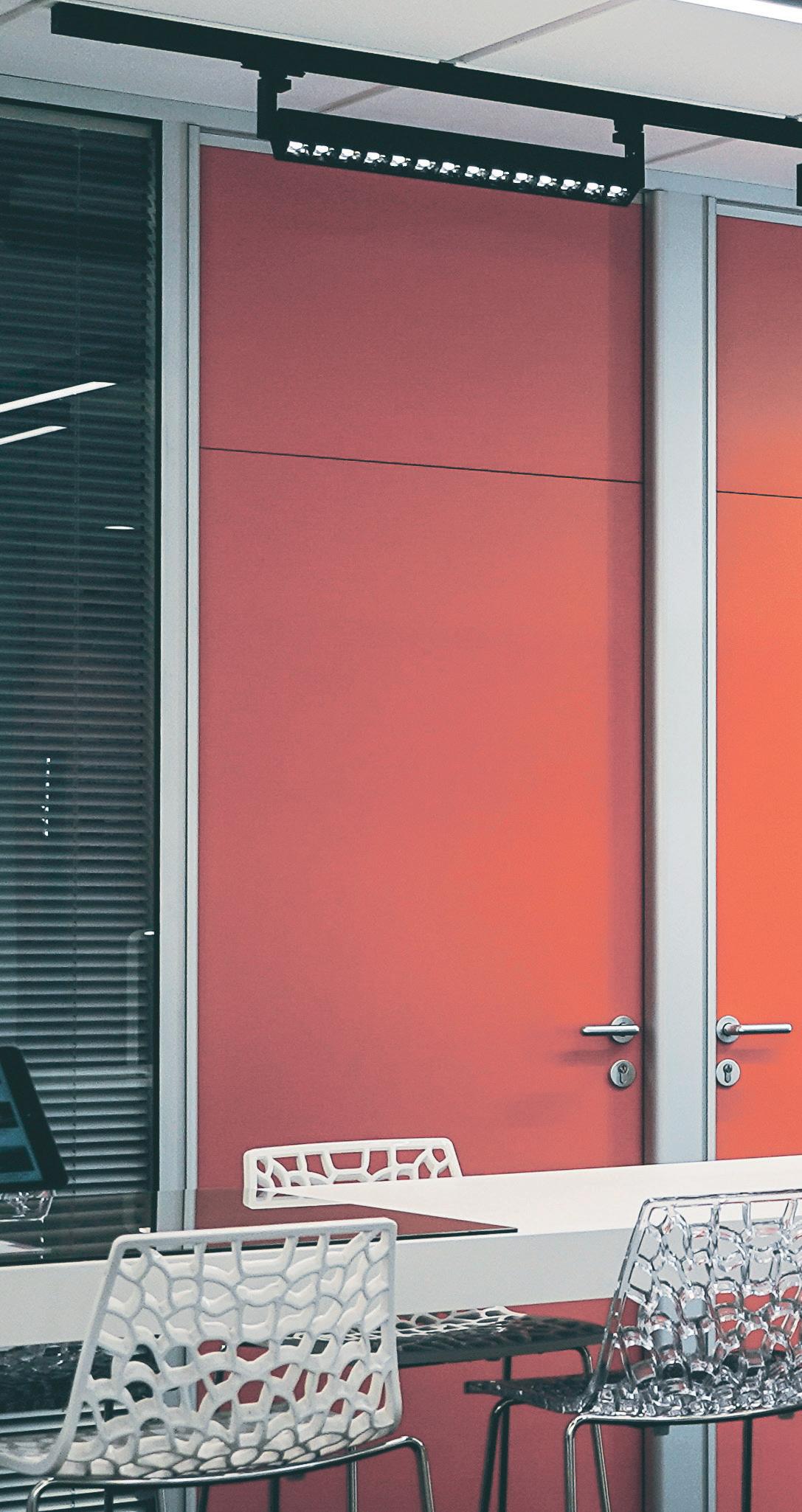

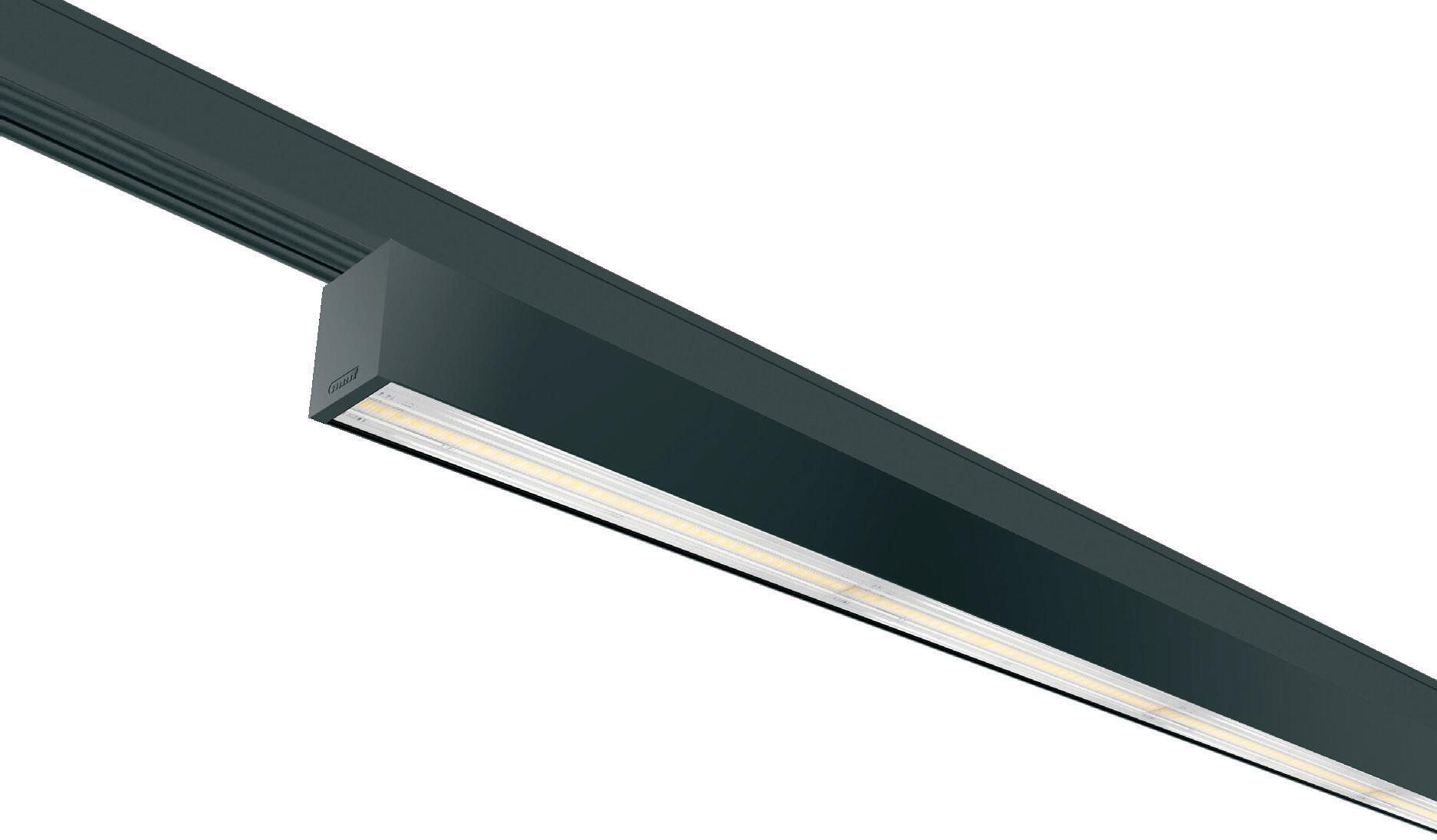

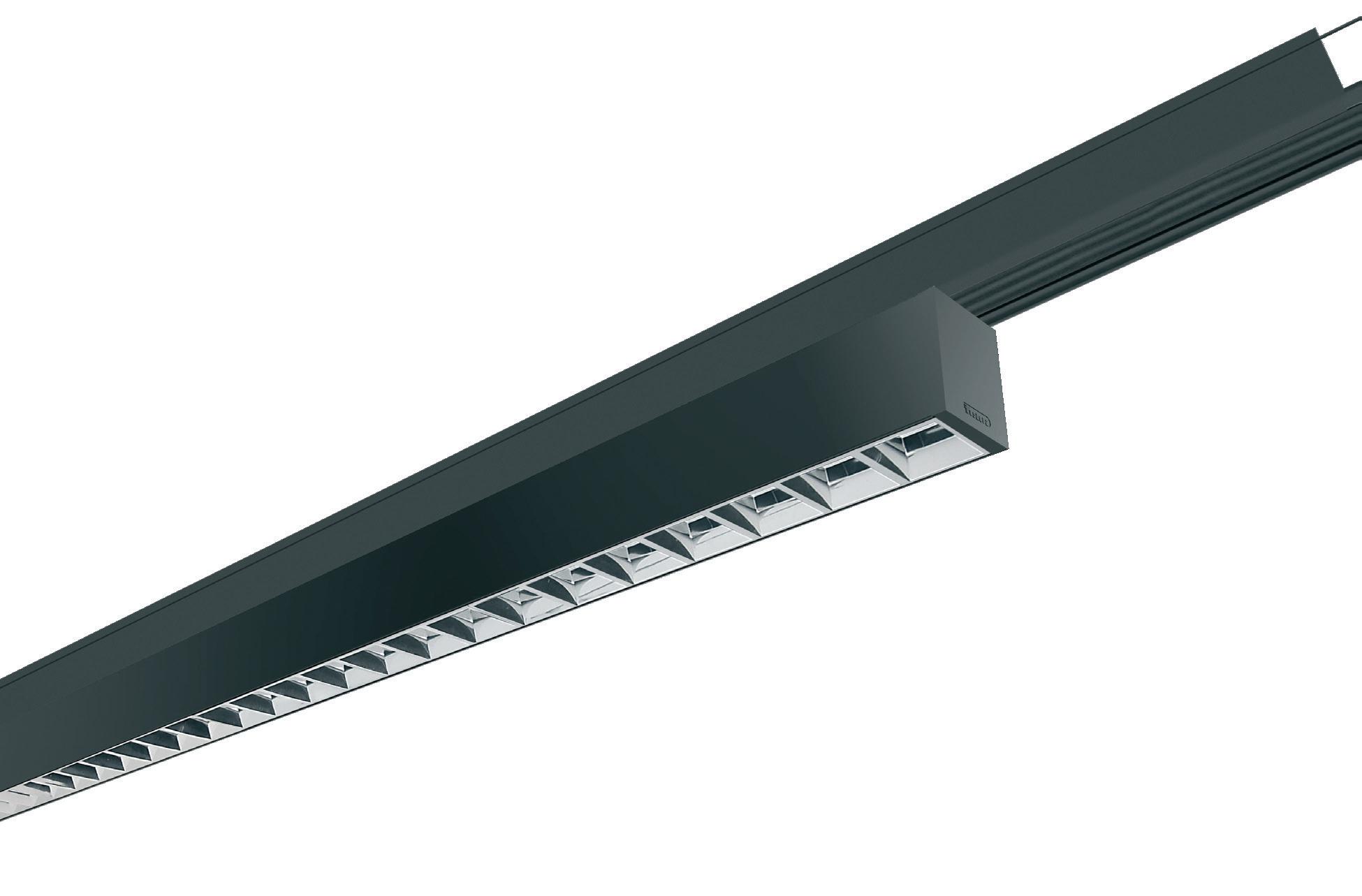

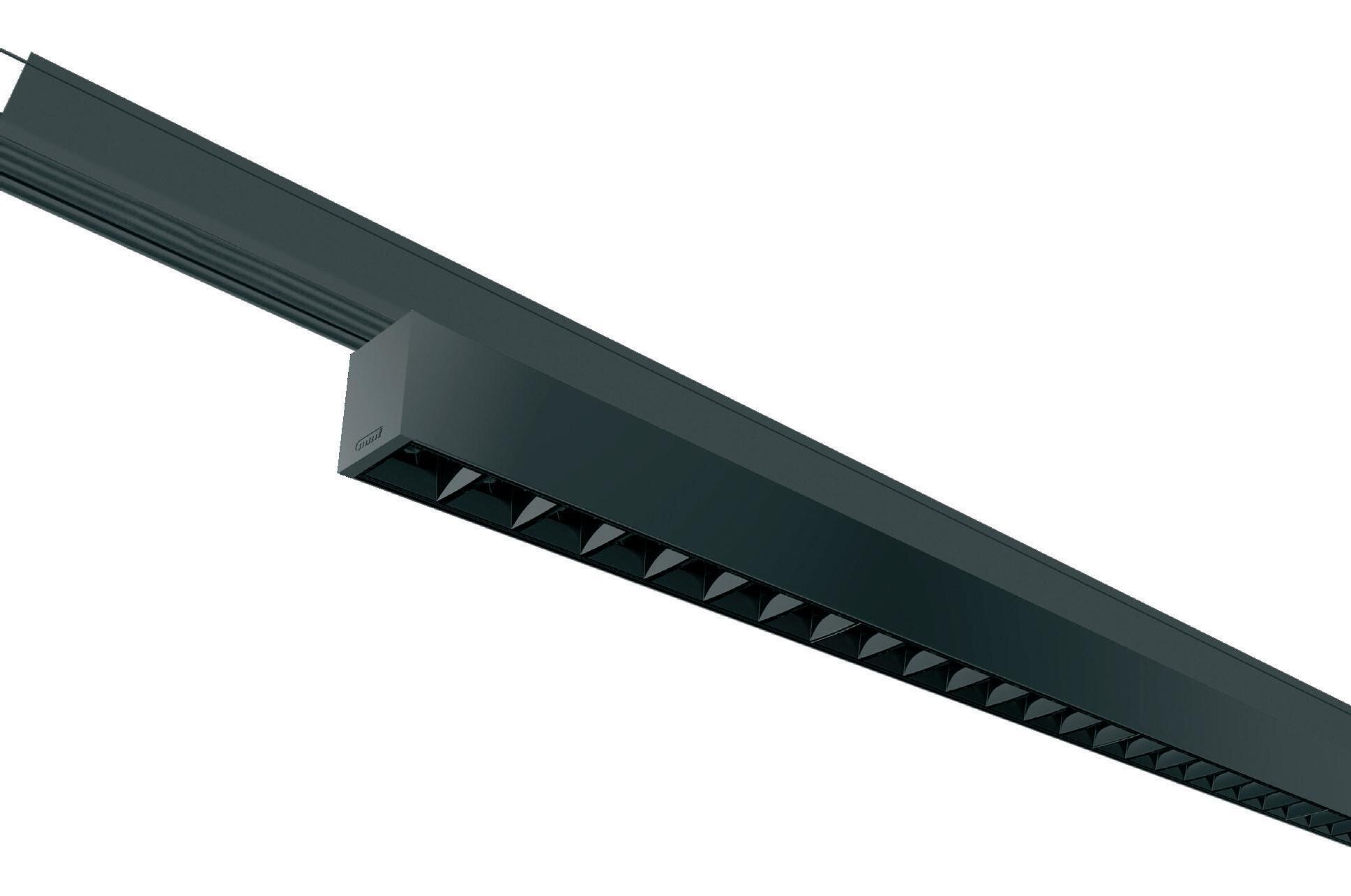

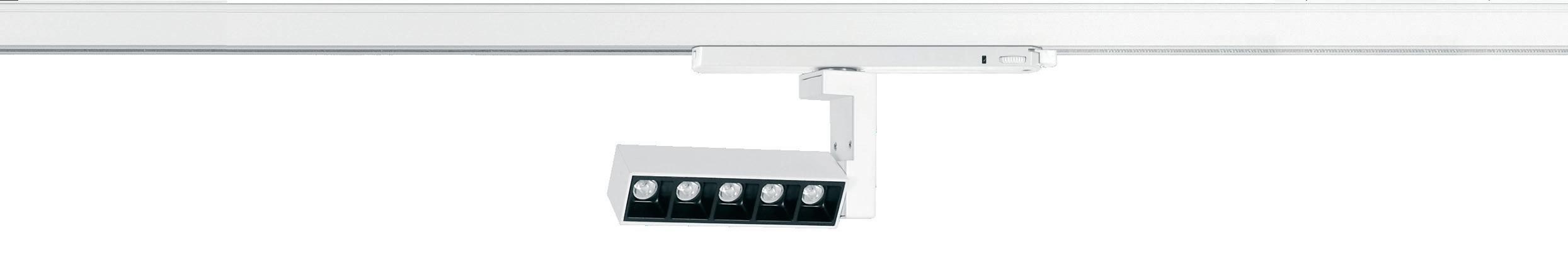

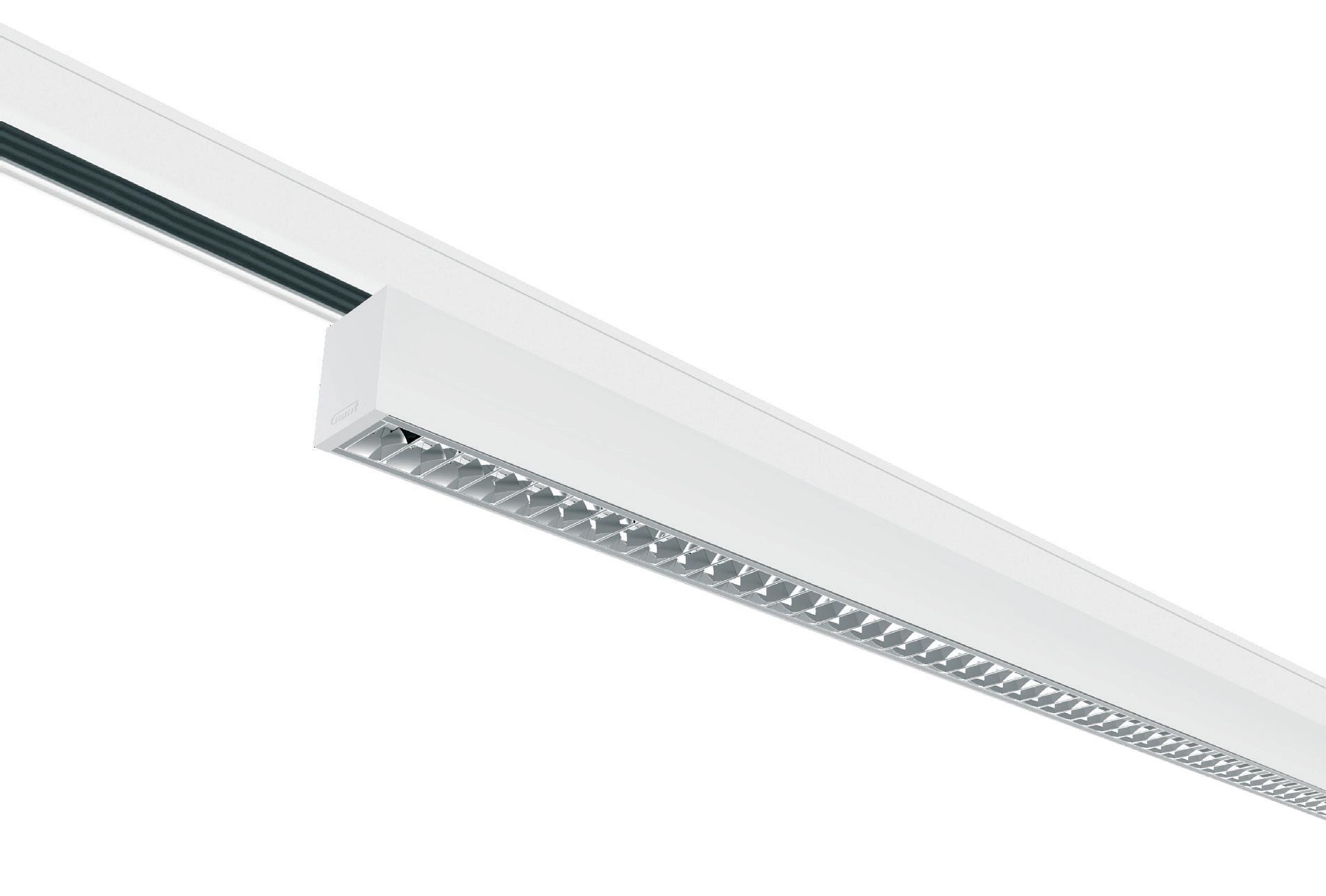

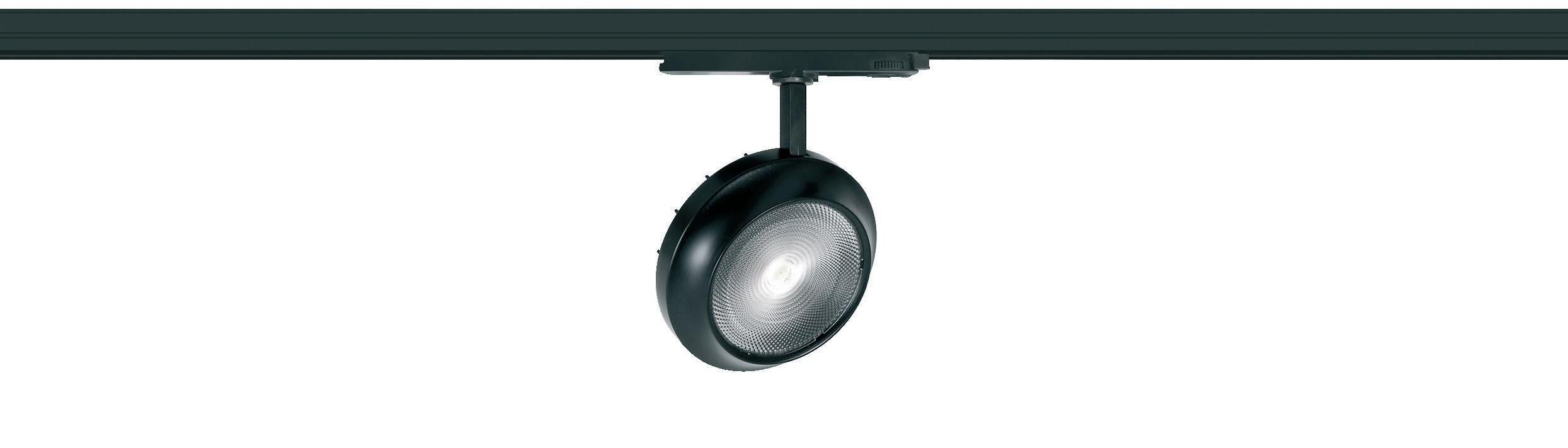

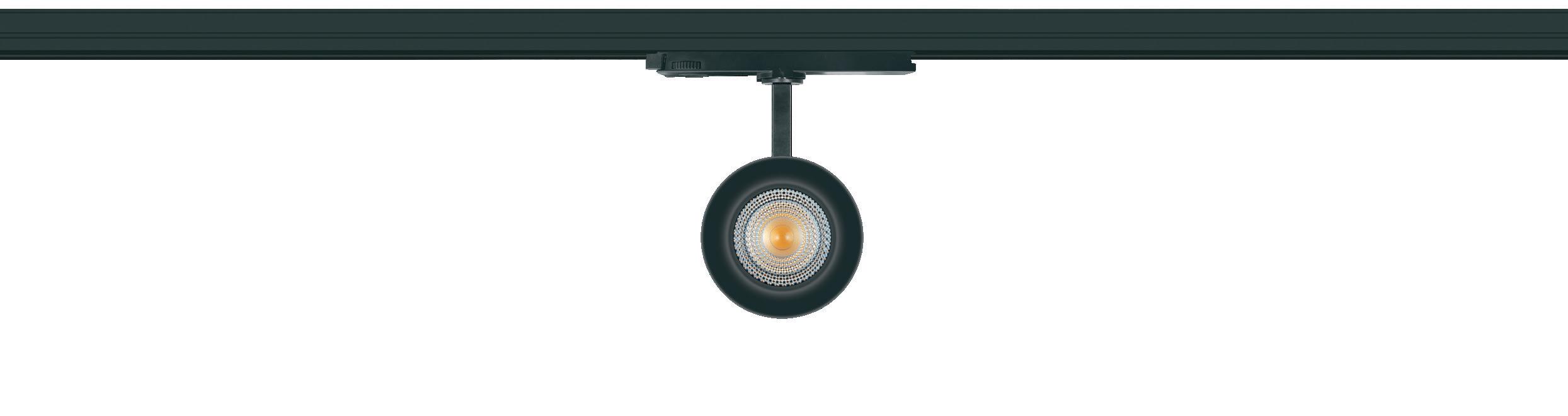

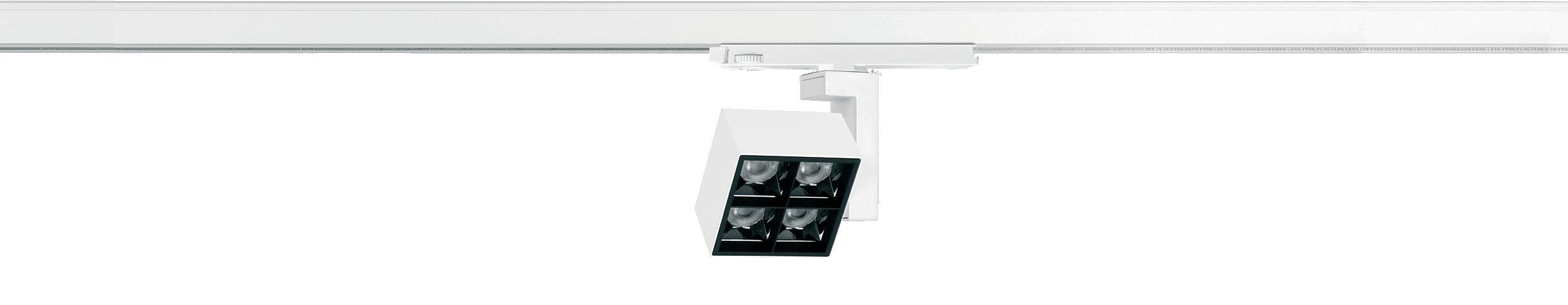

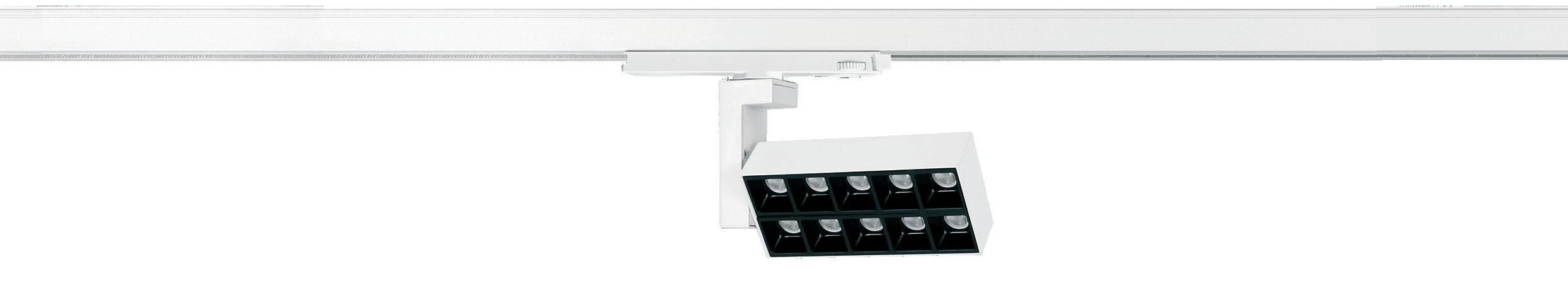

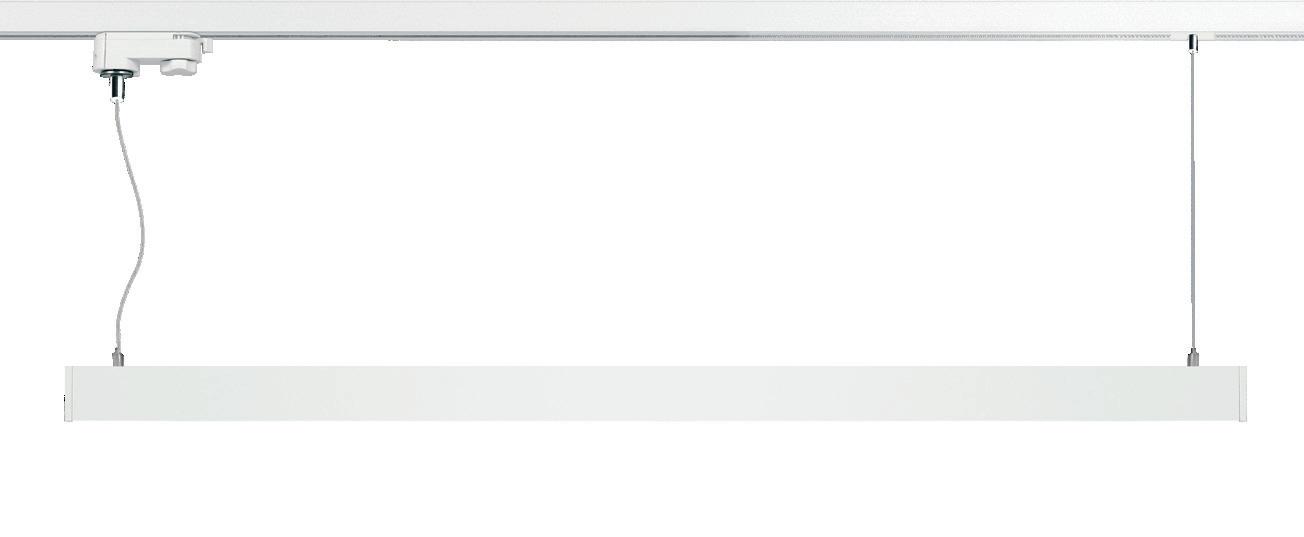

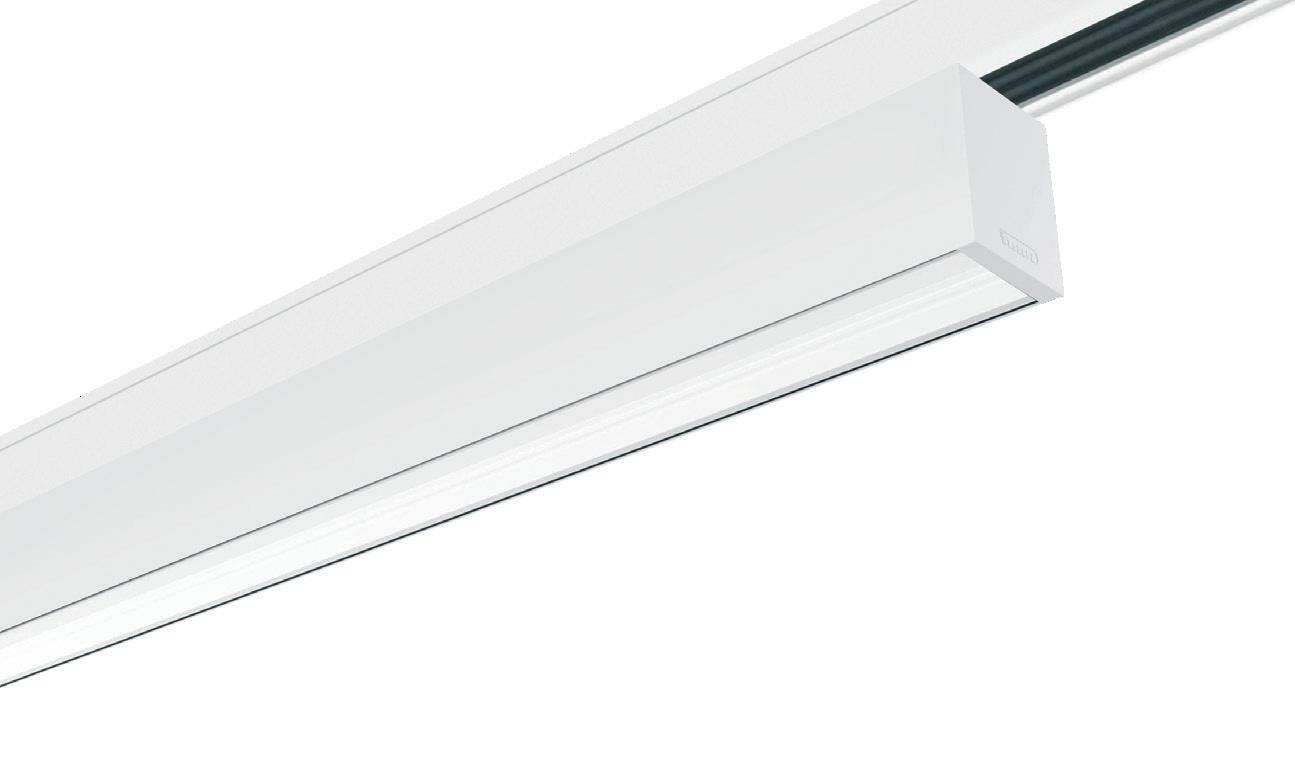

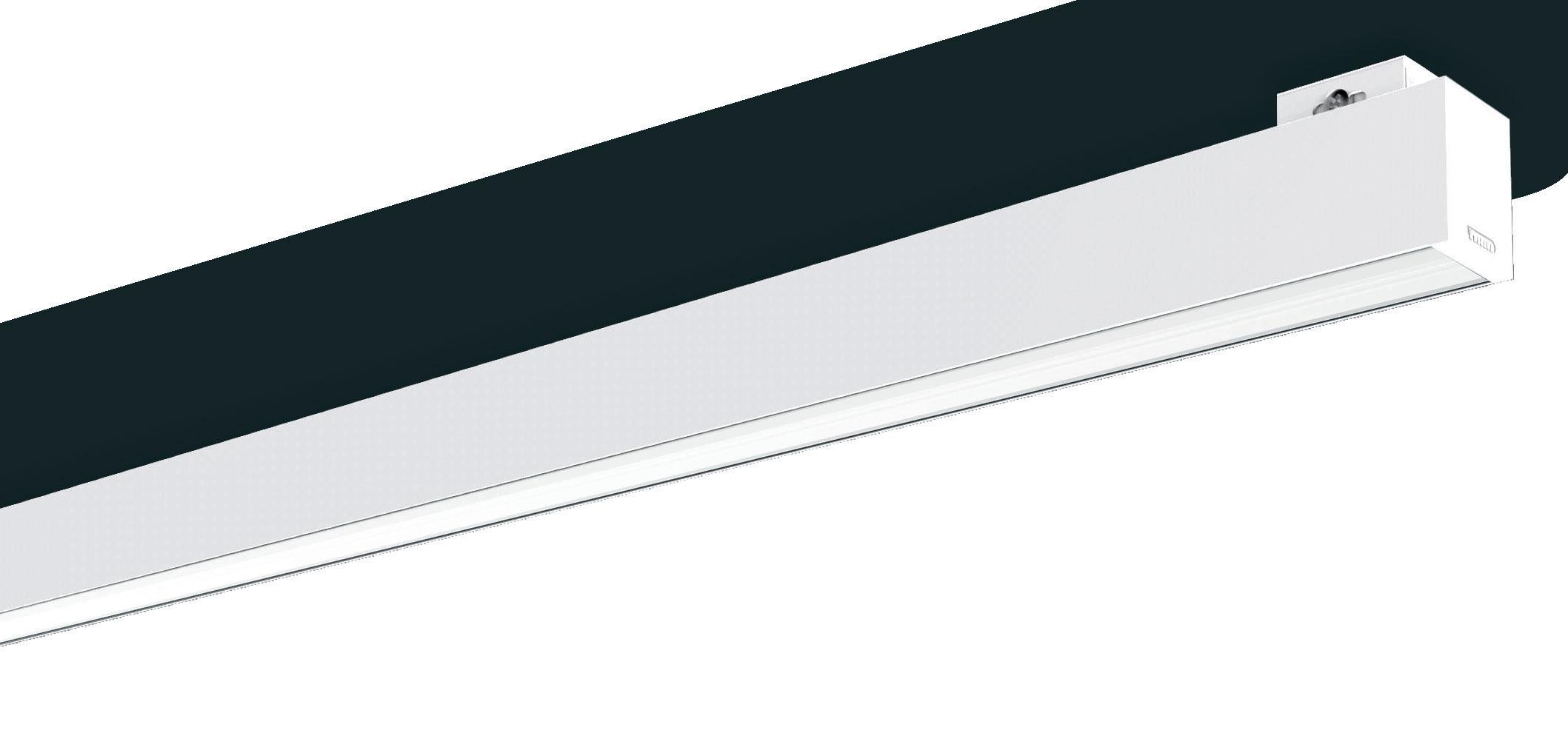

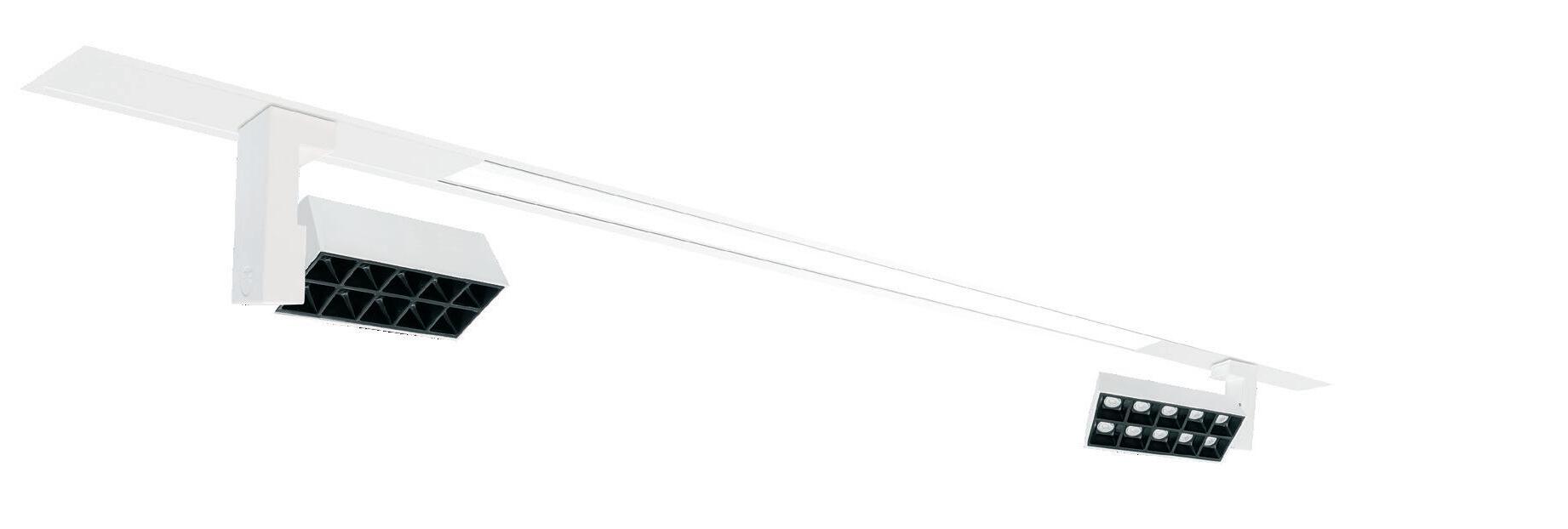

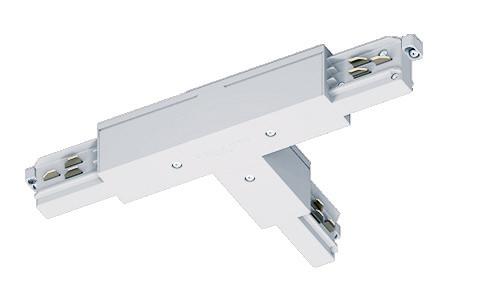

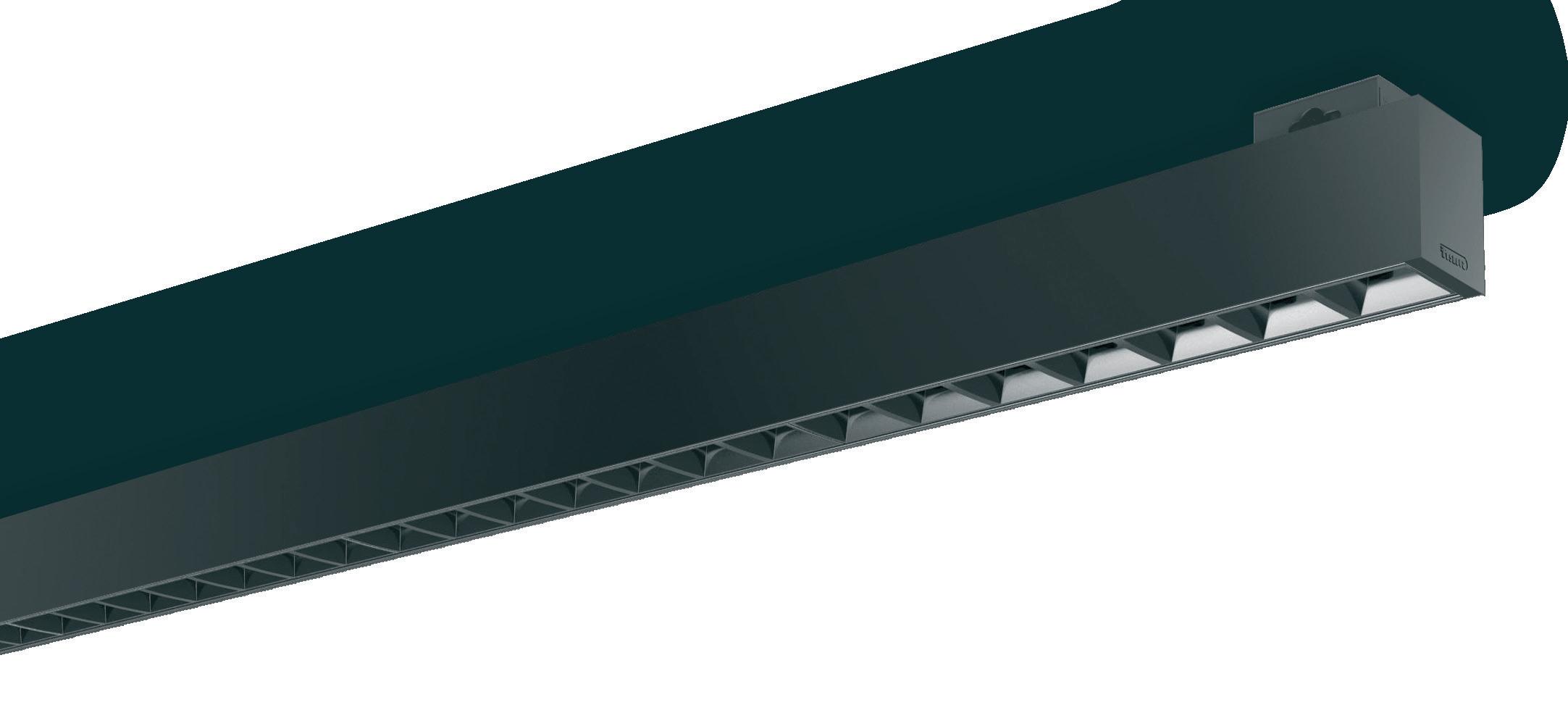

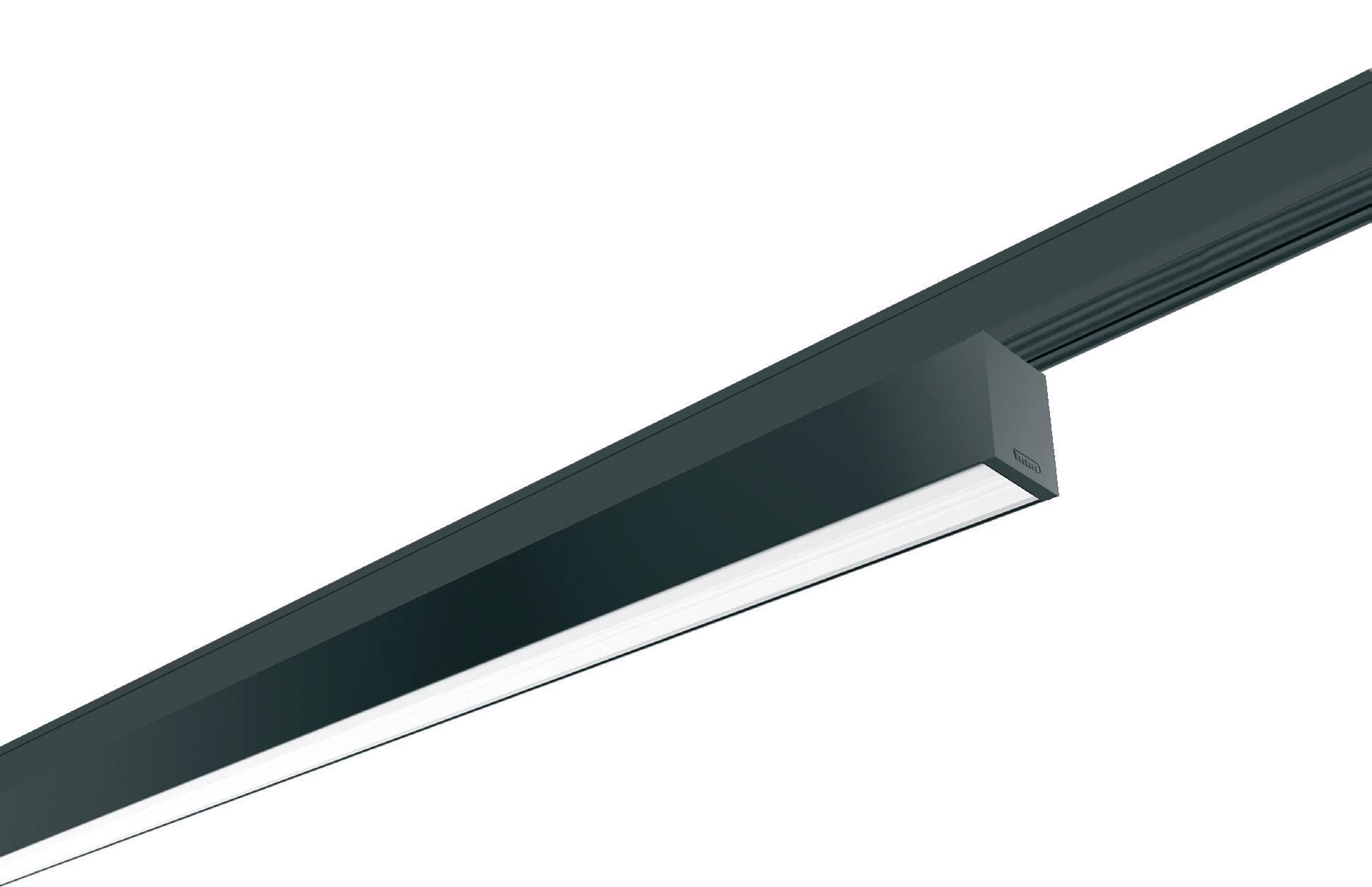

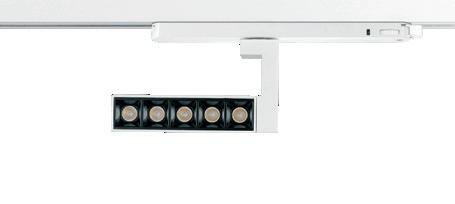

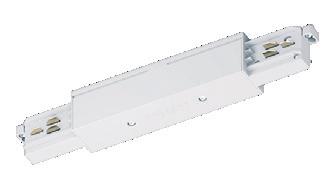

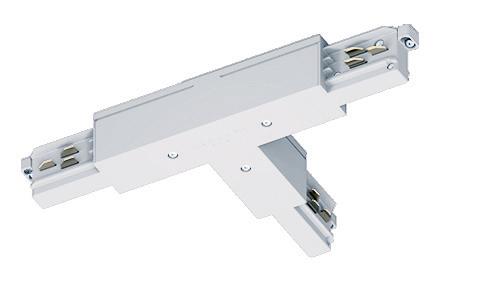

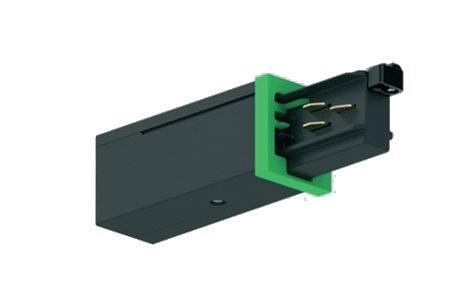

Pour rail : p. 64

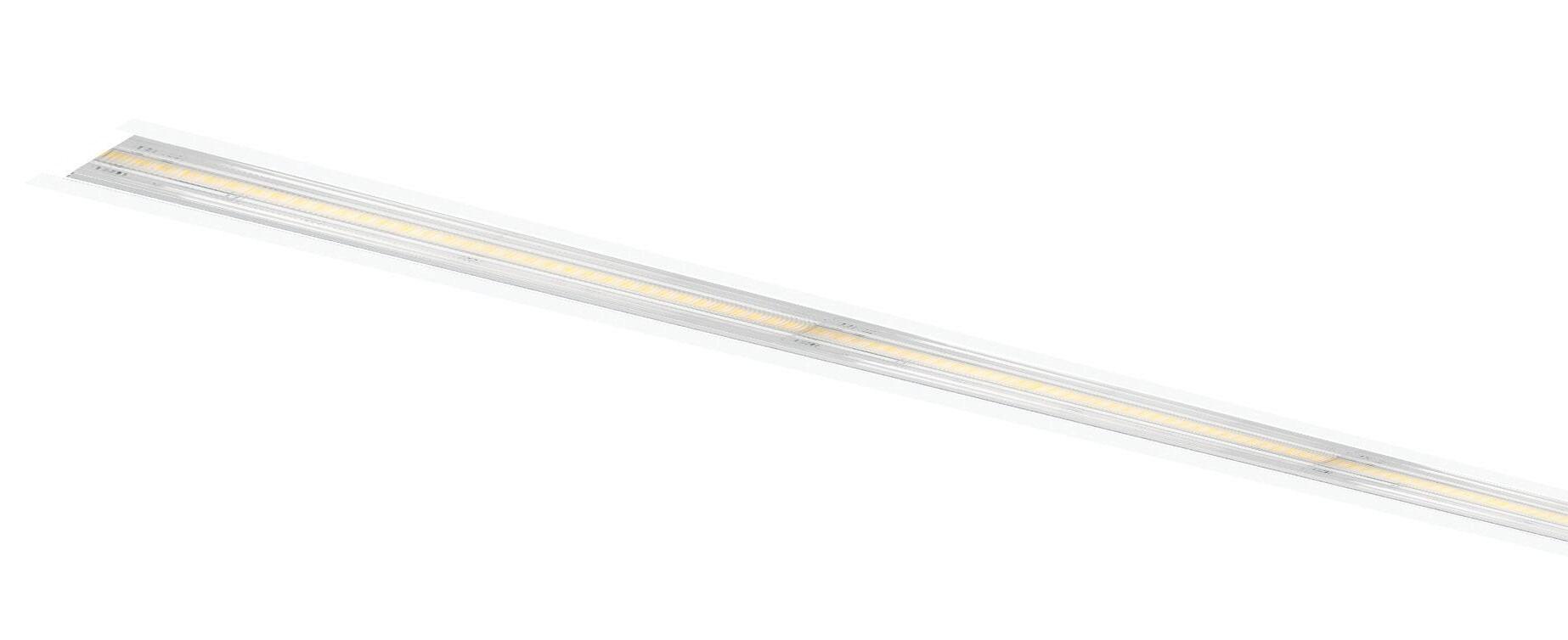

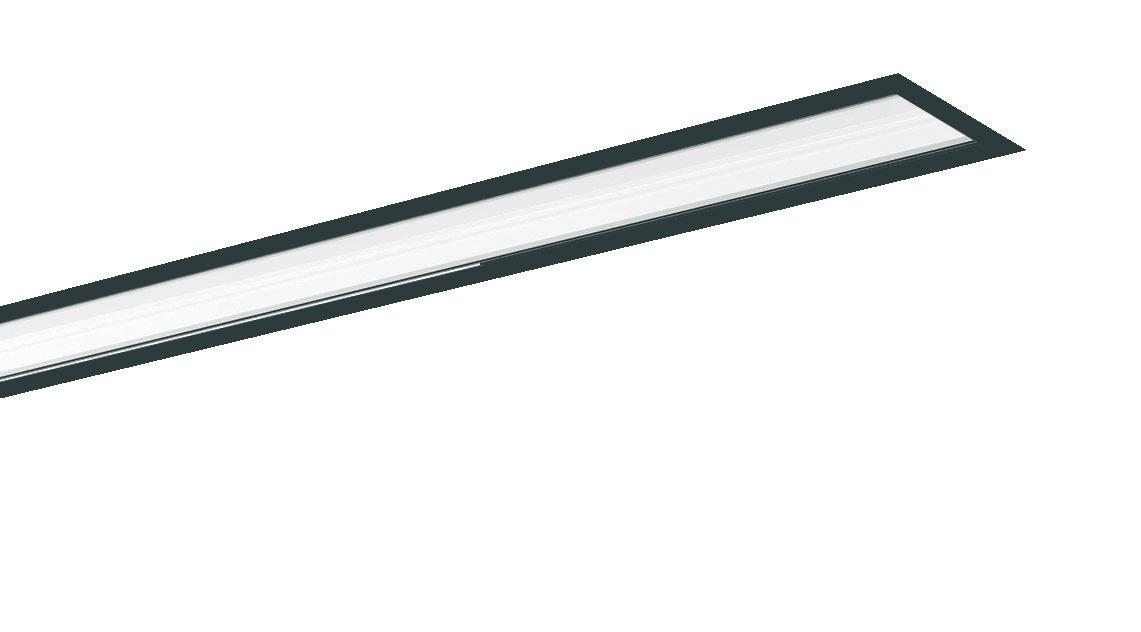

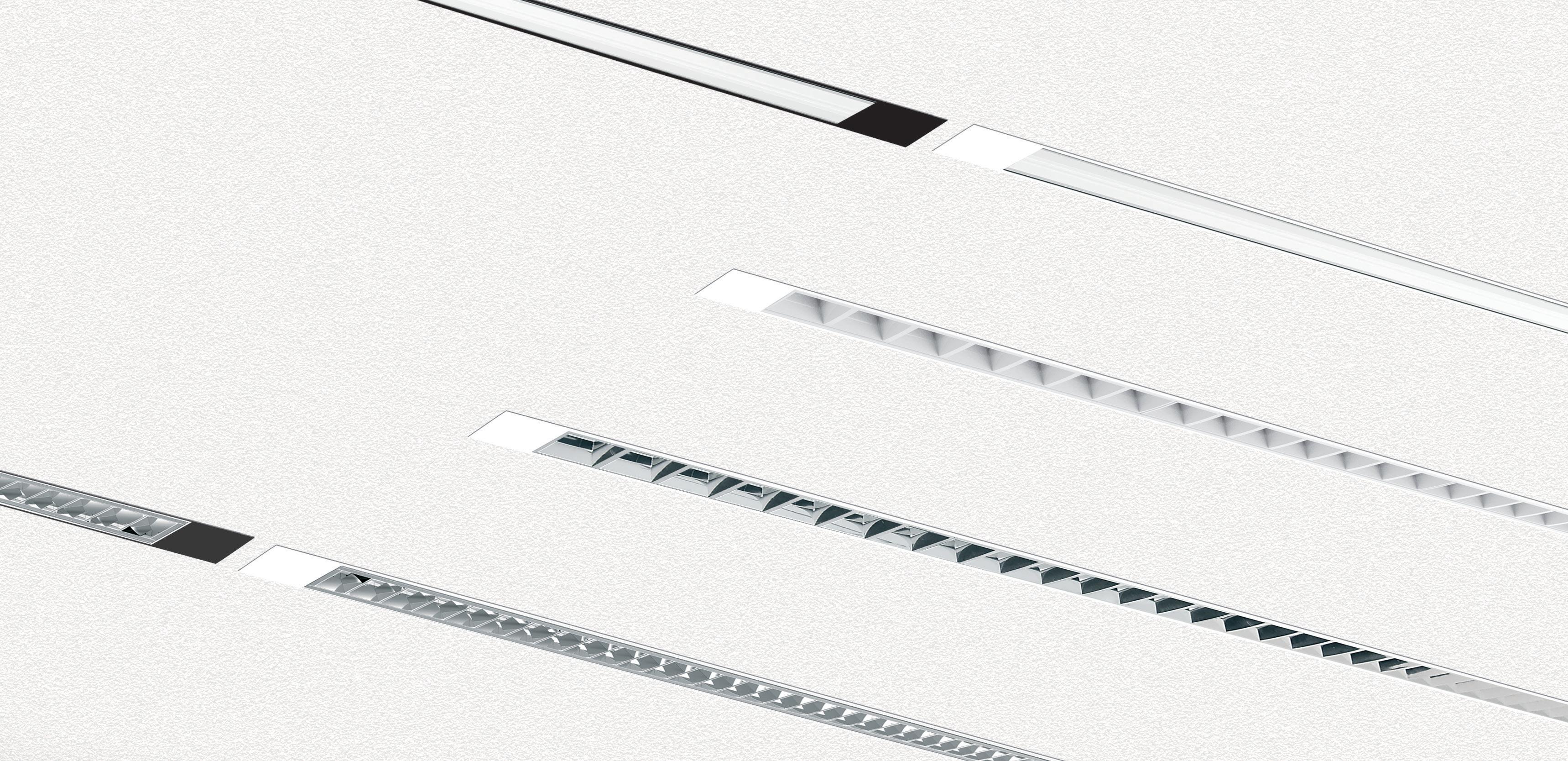

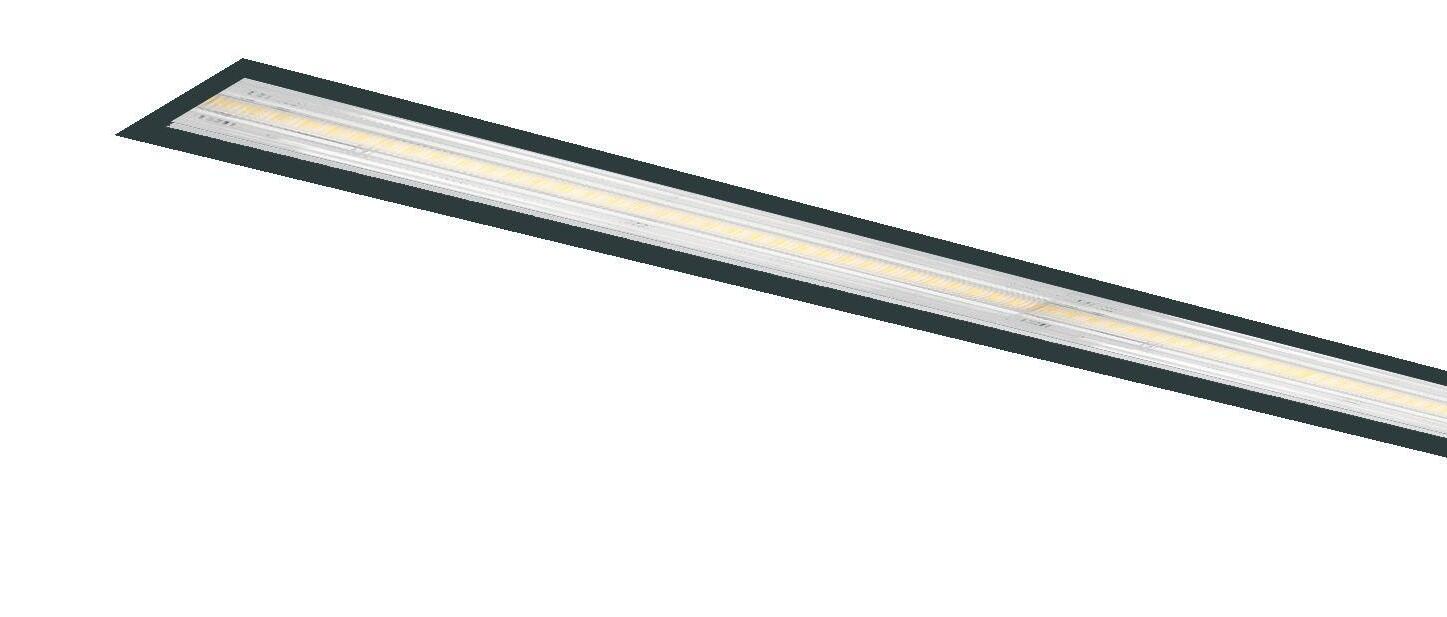

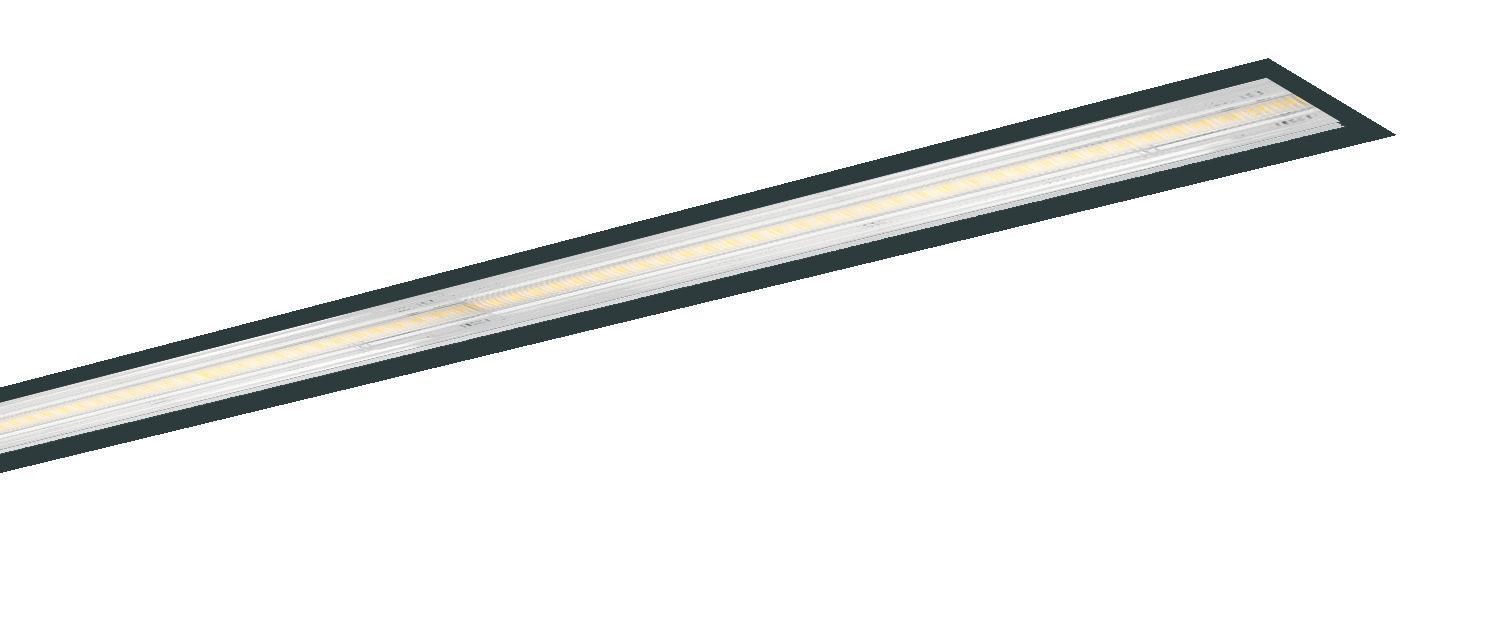

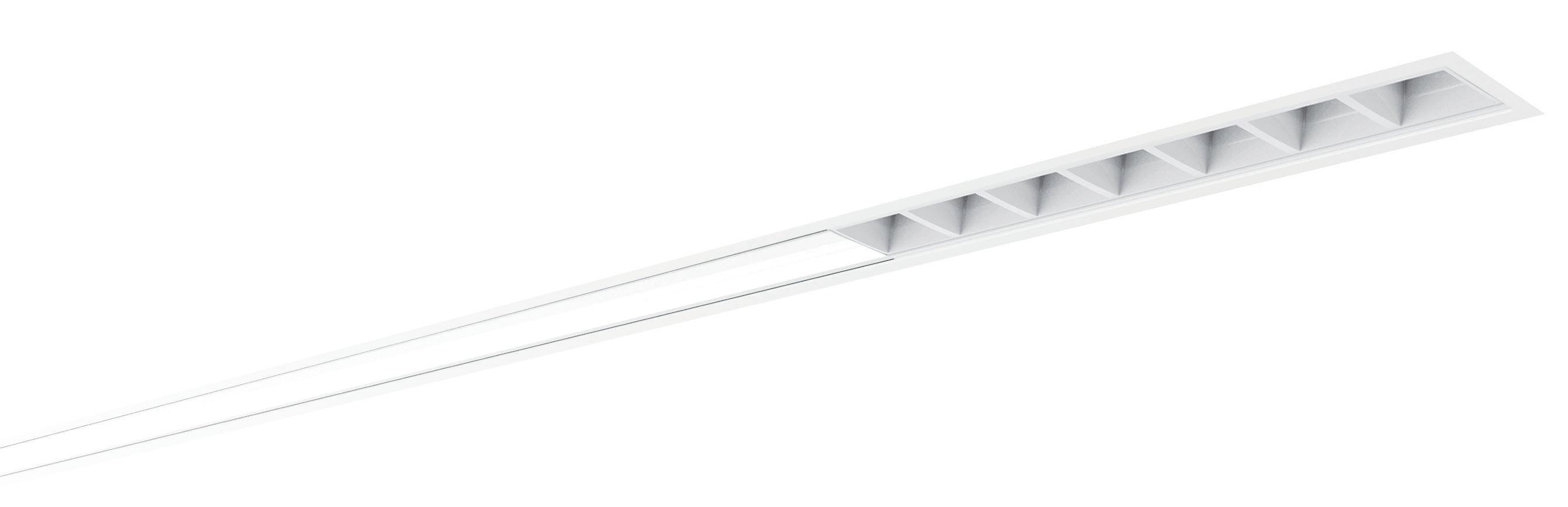

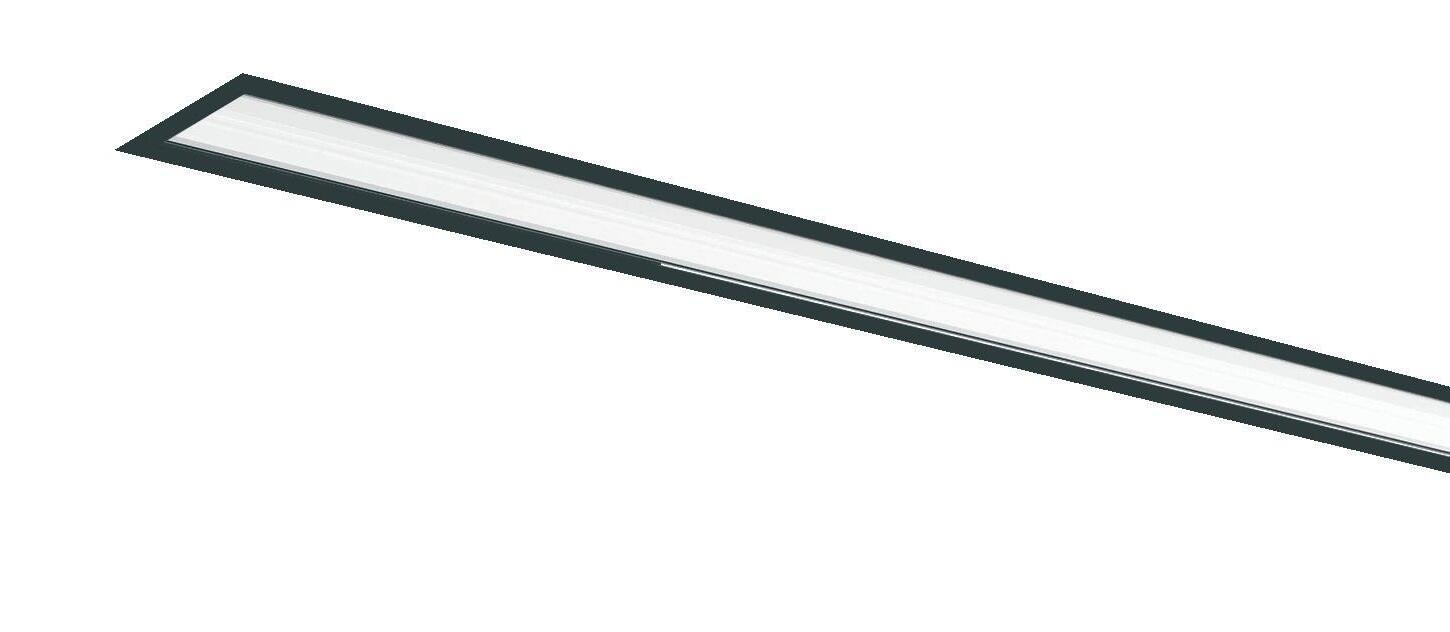

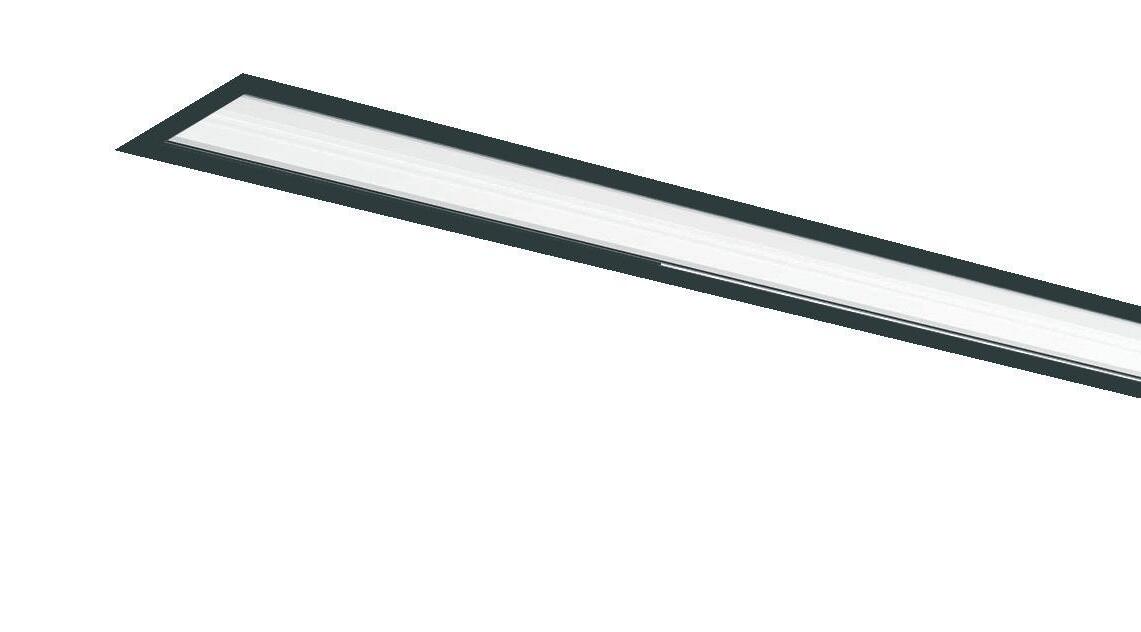

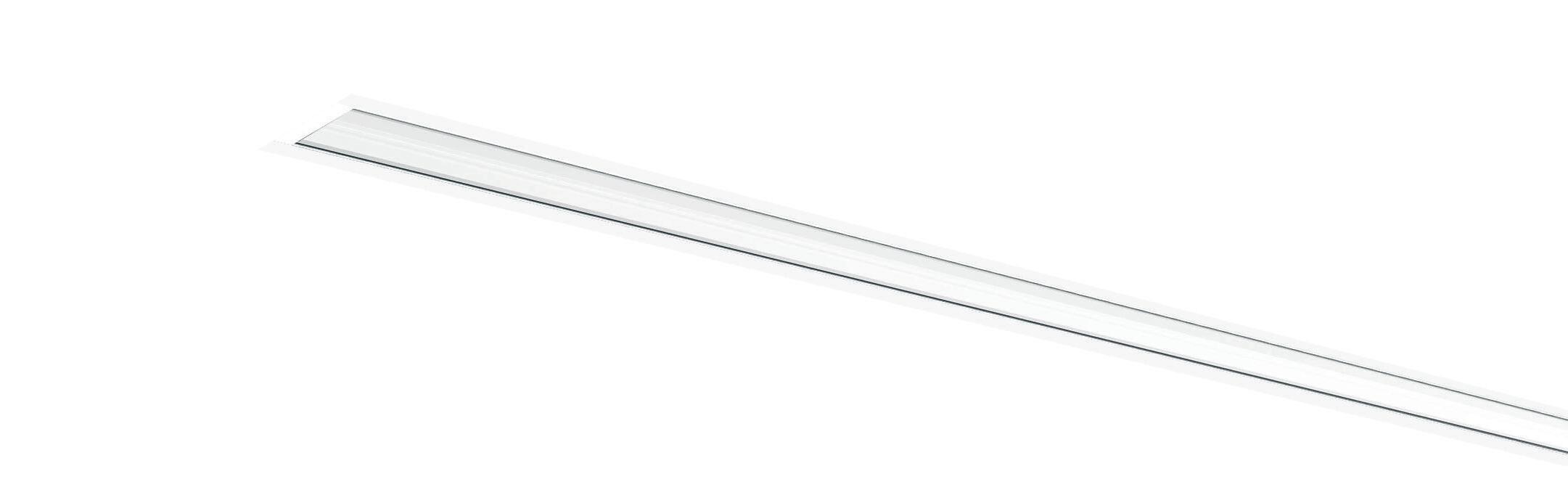

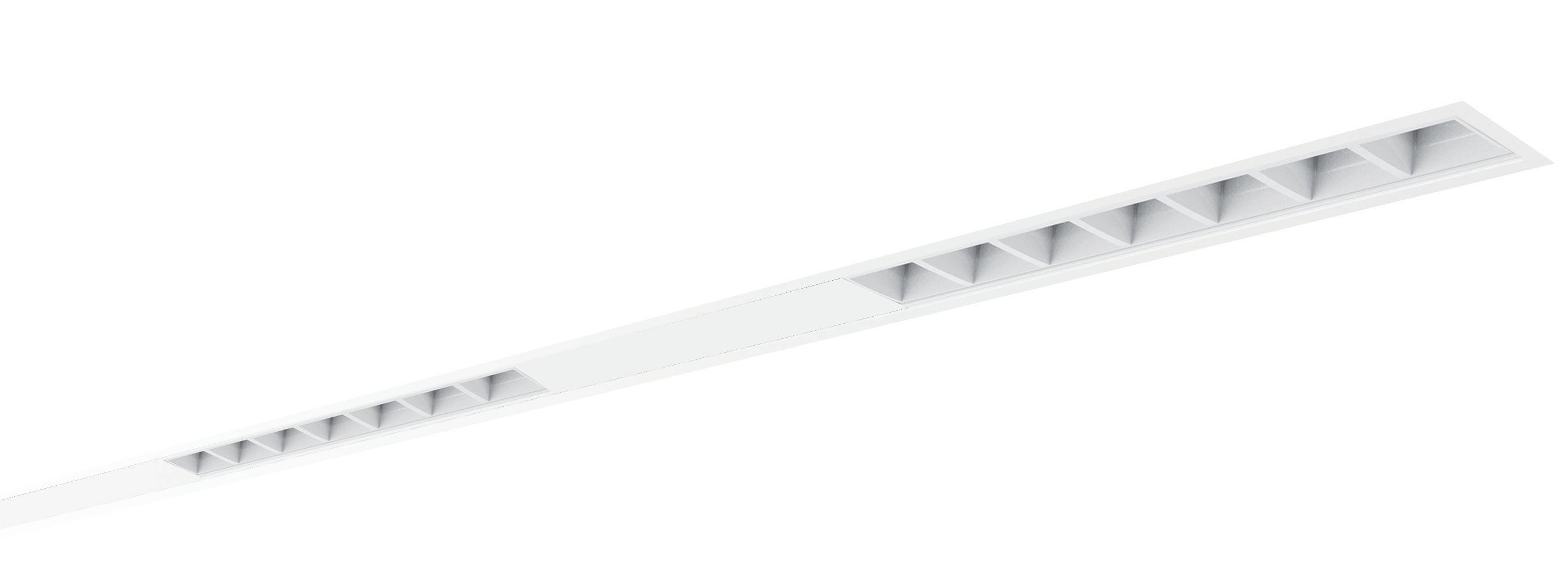

Encastré : p. 86

HCL/TW: p. 102

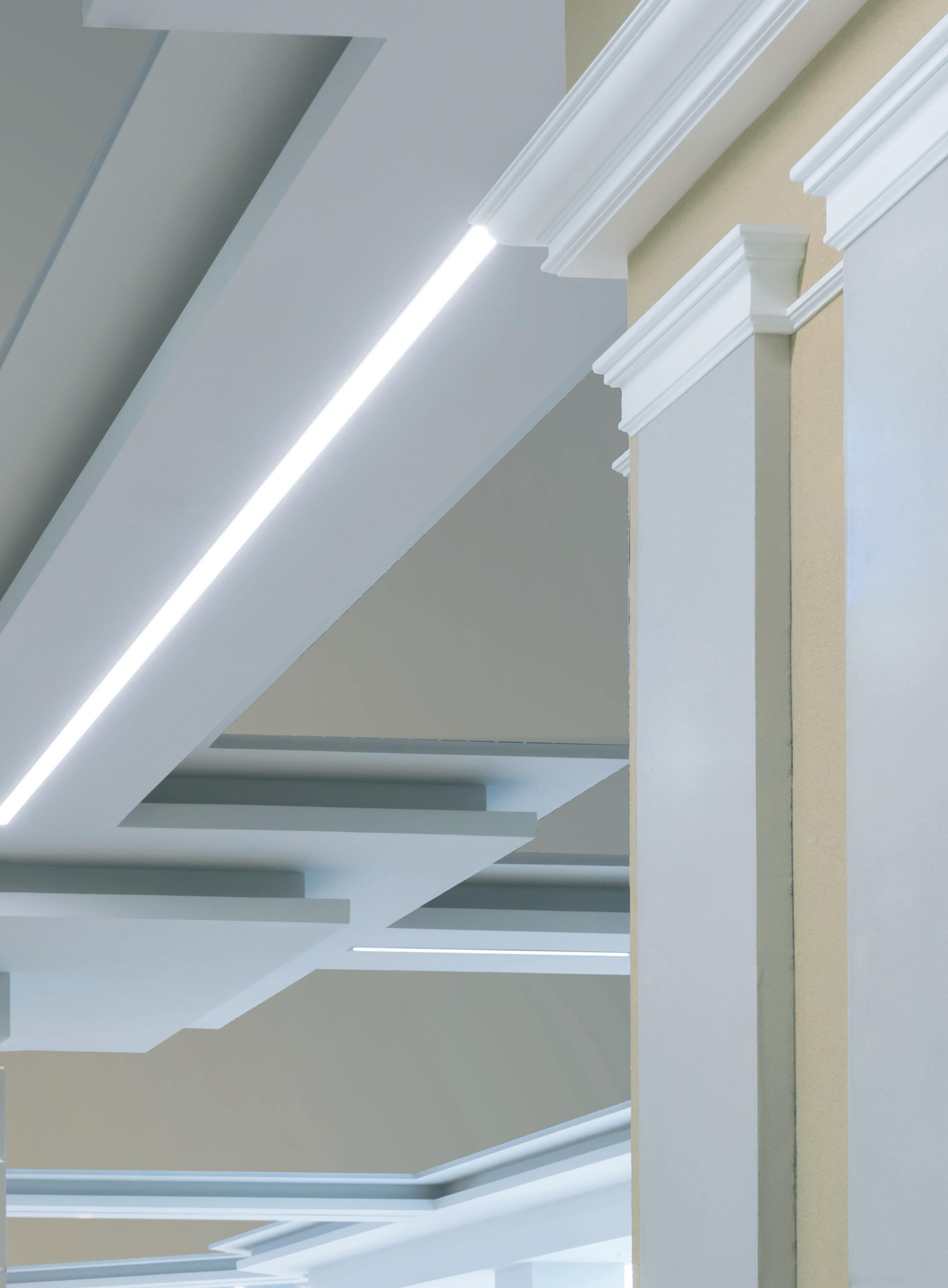

Architectural : p. 118

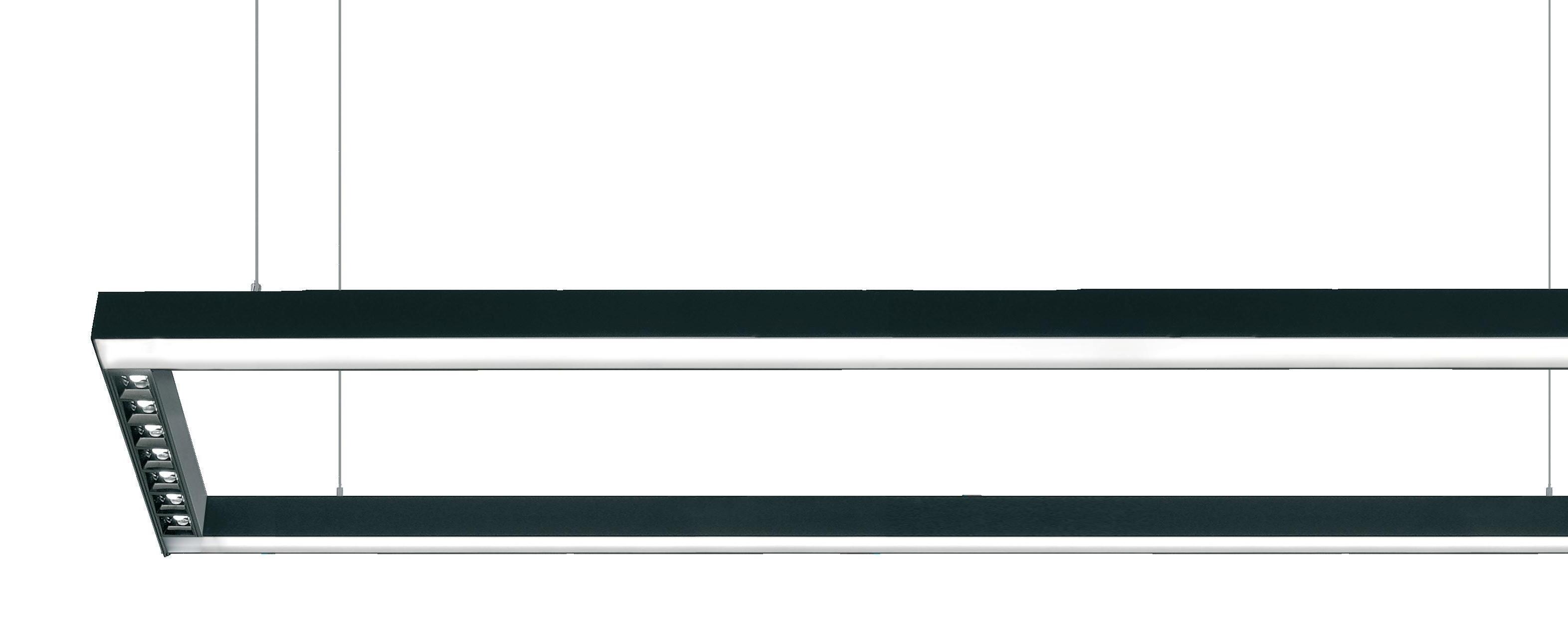

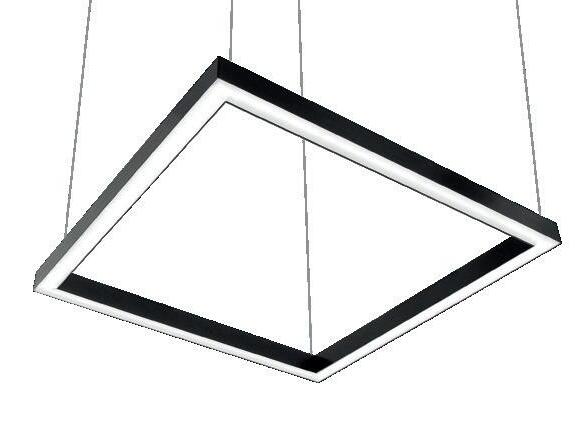

Liset 2.0 “SQ” - compositions carré

Autres dimensions et couleurs sur demande

Liset 2.0 “SQ” - 4D

CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI LED blanc 990 8,50

noir 22302730-39

Diffuseur : en polycarbonate opale.

Liset 2.0 “SQ” - 2D+2M

LED corps L (mm) poids code W

noir 22302830-00

LED blanc 10,00 22302810-39

SORTANT (tq= 25 °C)

3000K - 4948lm - CRI 80 noir 22302830-39

Diffuseur : en polycarbonate opale.

Optiques confort : polycarbonate noir anti-éblouissement (blanc sur demande).

Liset 2.0 “SQ” - 4M - UGR<19

LED

LED blanc 990 10,00 22302910-00

- 6320lm - CRI 80 noir 22302930-00

LED blanc 10,00 22302910-39

3000K - 5878lm - CRI 80 noir 22302930-39

Optiques confort : polycarbonate noir anti-éblouissement (blanc sur demande).

Sur demande :

• CRI 90 - 3000K et 4000K

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Possibilité de choisir le courant de pilotage des LED. Permet de disposer toujours de la puissance et le flux lumineux adaptés à une condition conceptuelle spécifique

UGR<19

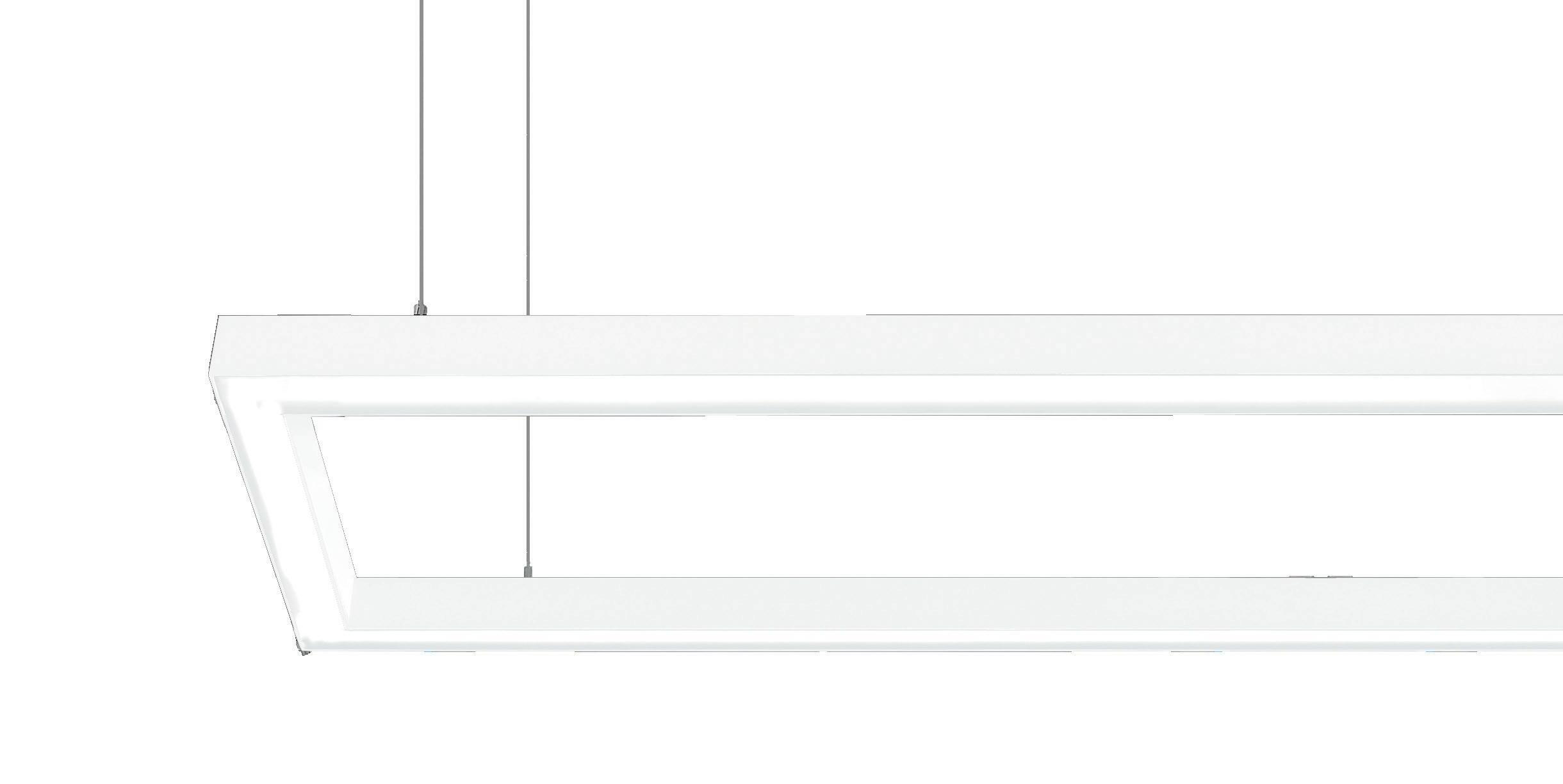

Liset 2.0 “RT” - compositions rectangulaires

Liset 2.0 “RT” - 4D - diffuseur opale

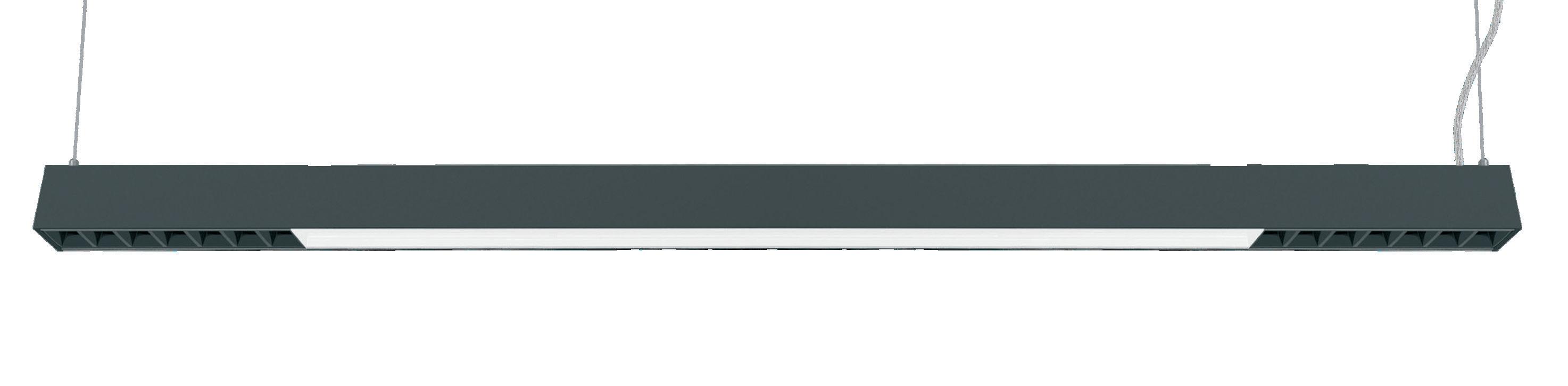

Liset 2.0 “RT” - 2M+2D - diffuseur opale + optiques confort

Liset 2.0 “RT” - 4M - optiques confort - UGR<19

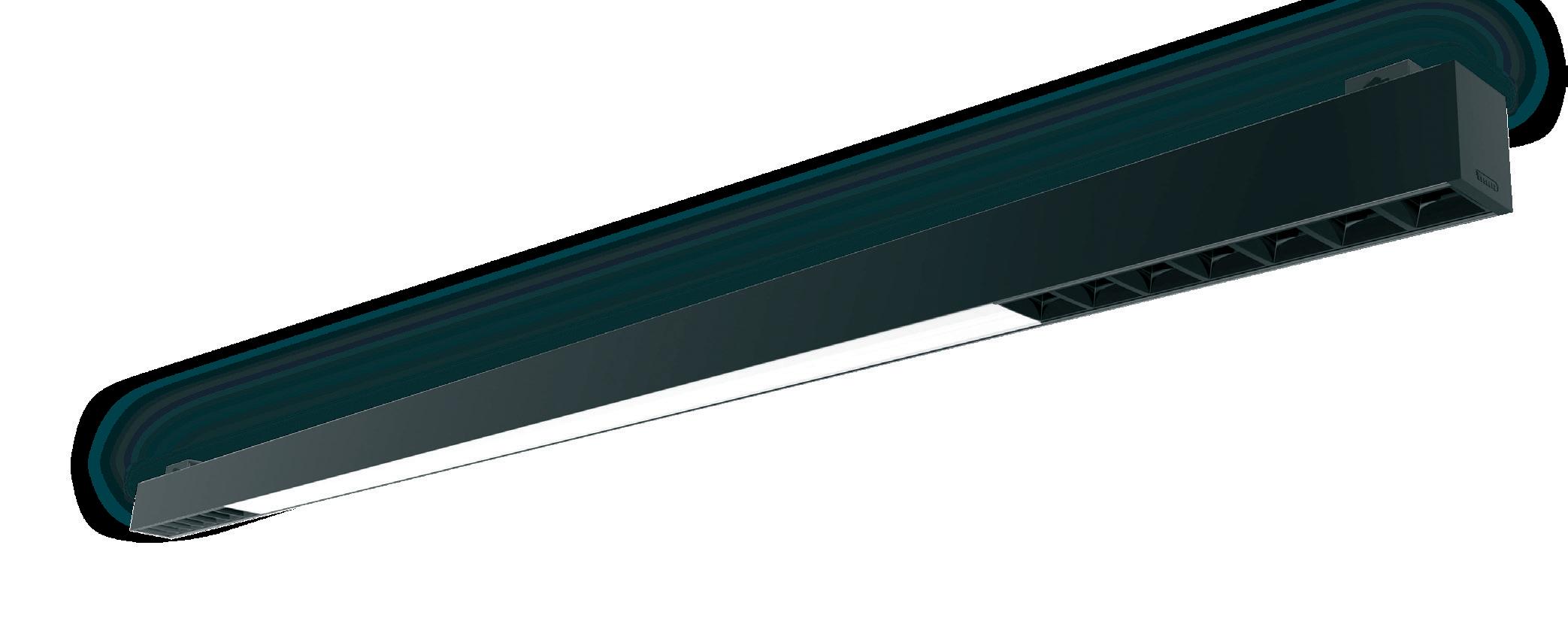

Liset 2.0 - « lame de éclairage »

Liset 2.0 « lame

de éclairage small »

optiques confort éclairage direct + diffuseur opale éclairage indirect

LED

LED blanc 8,50 22307010-00 36 4000K - 4515lm - CRI>80 noir 22307030-00

LED blanc 8,50 22307010-39 36 3000K - 4199lm - CRI>80 noir 22307030-39

Liset

2.0 « lame de éclairage medium »

éclairage intérieur avec diffuseur opale CLD

LED couleur

LED blanc 8,50 22307110-00 42 4000K - 4171lm - CRI>80 noir 22307130-00

LED blanc 8,50 22307110-39 42 3000K - 3880lm - CRI>80 noir 22307130-39

Suspension simple nickel 22003166-00 Avec câble en acier et dispositif de réglage millimétrique (l=1,75m). Charge maximum: 20 kg.

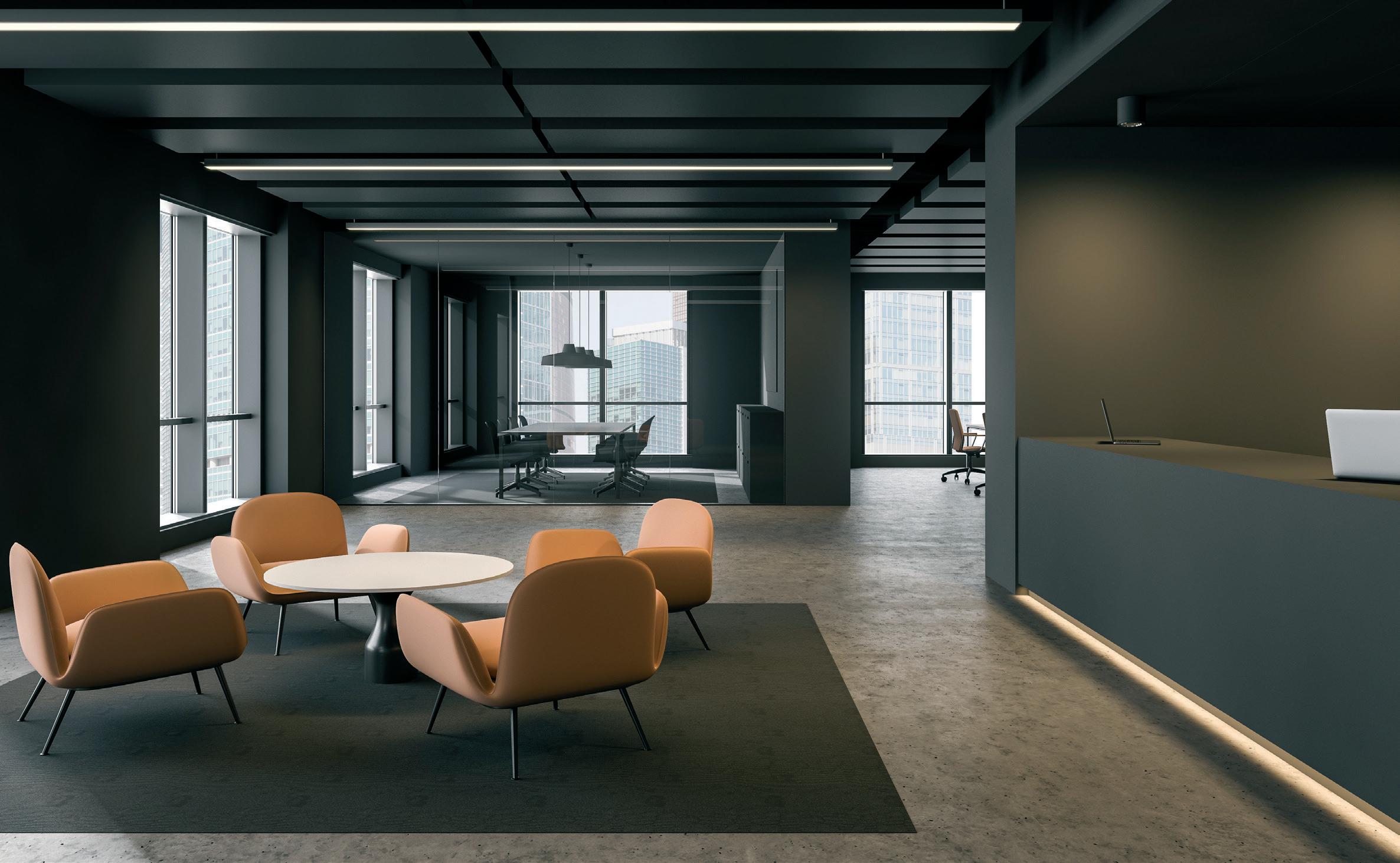

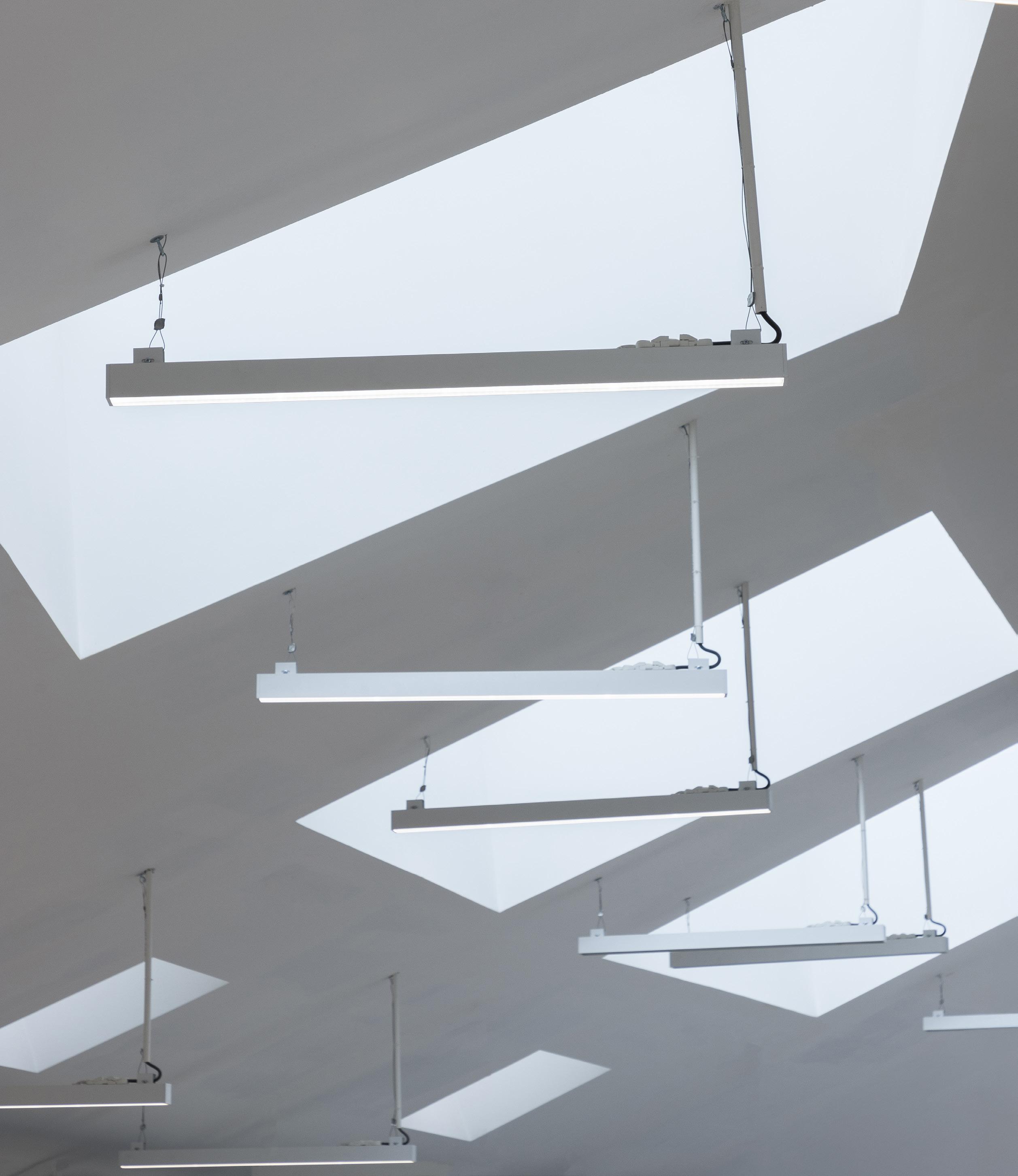

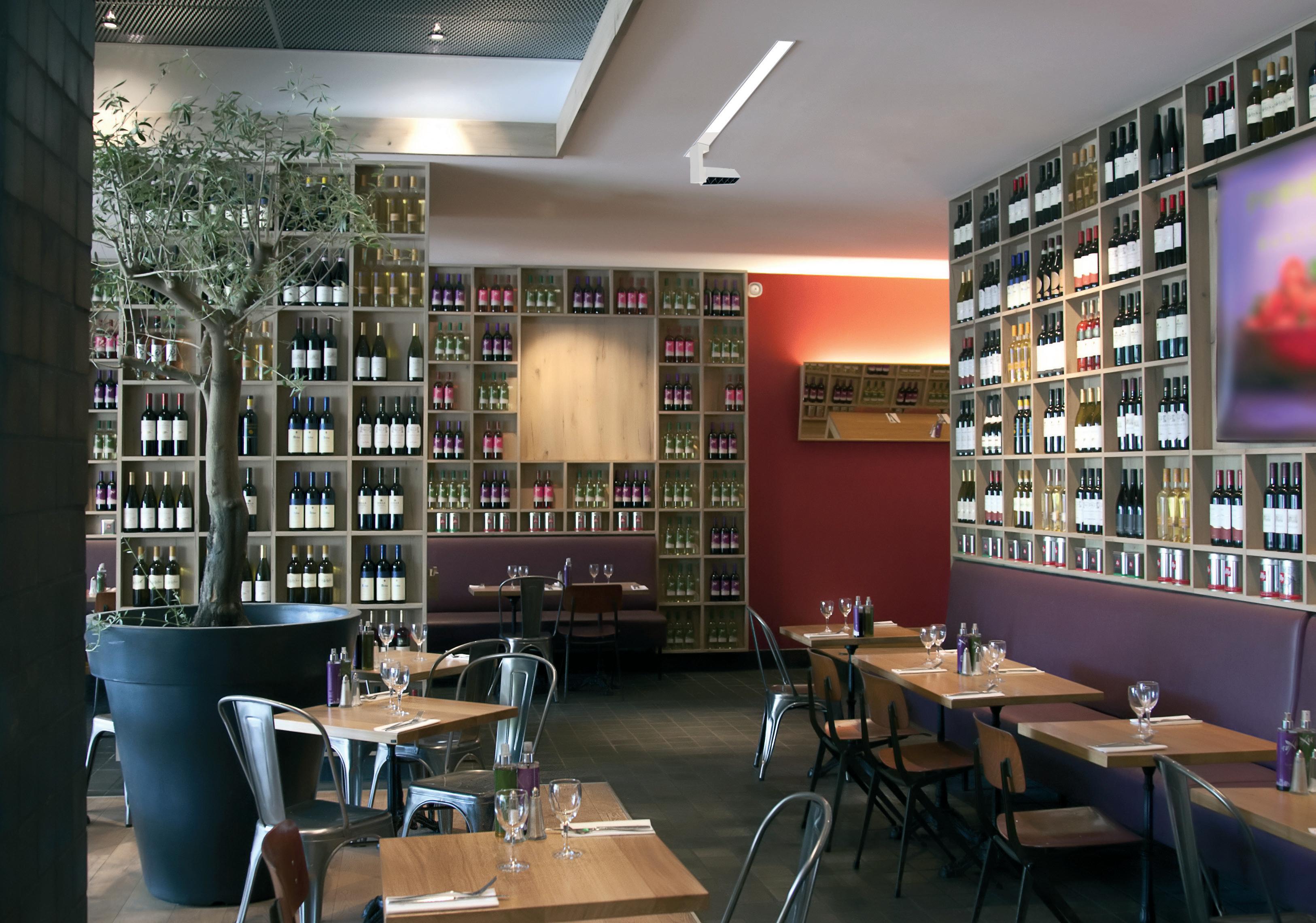

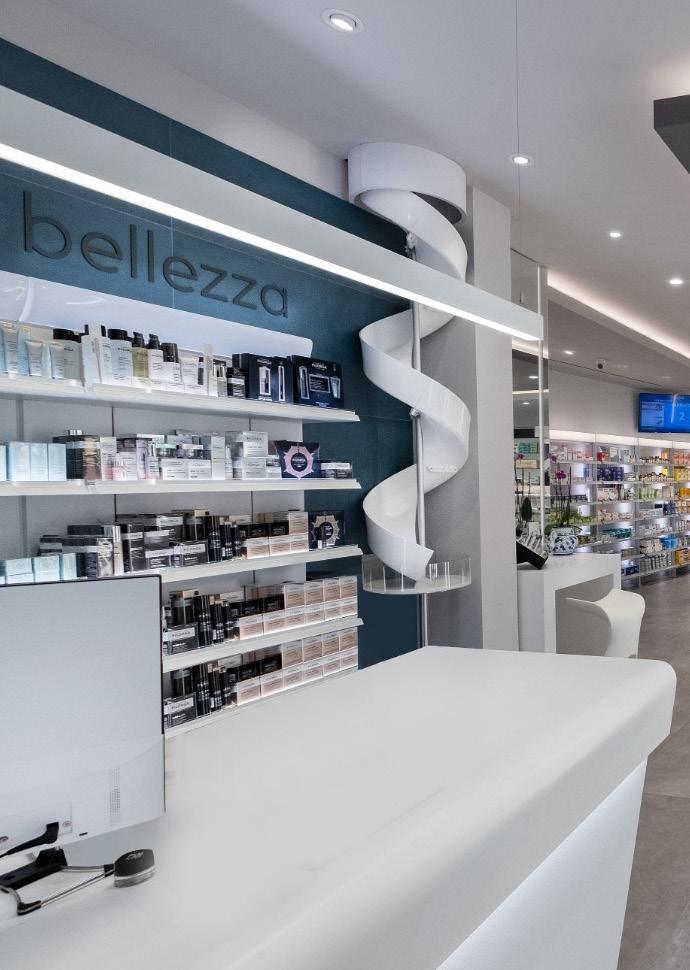

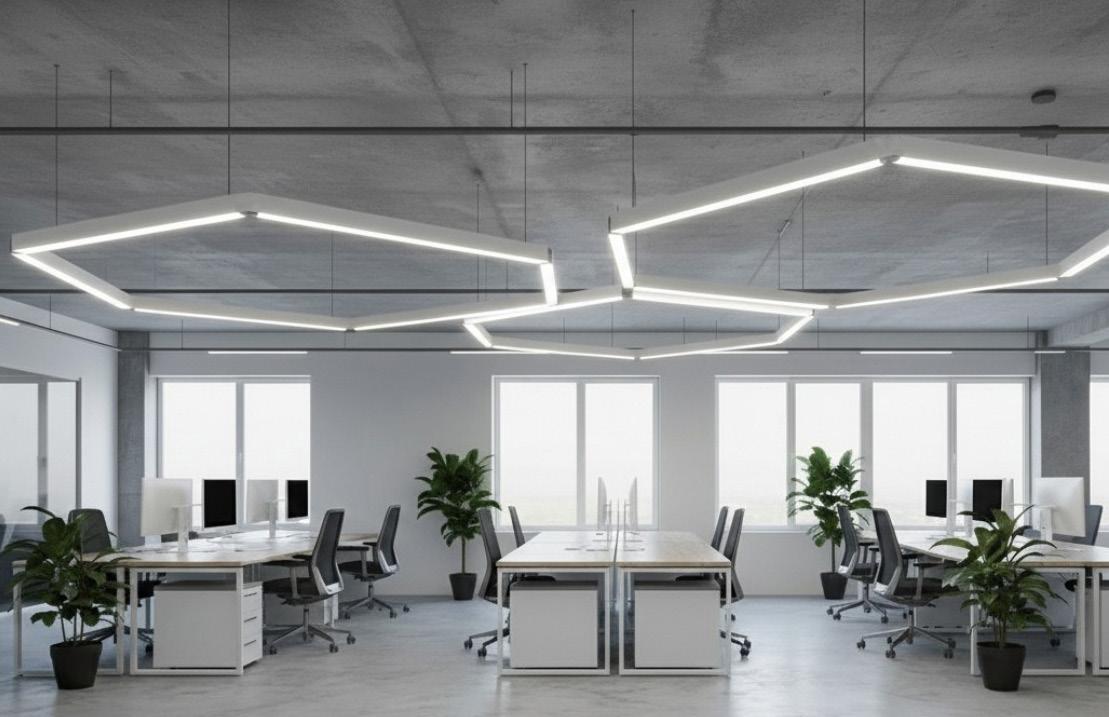

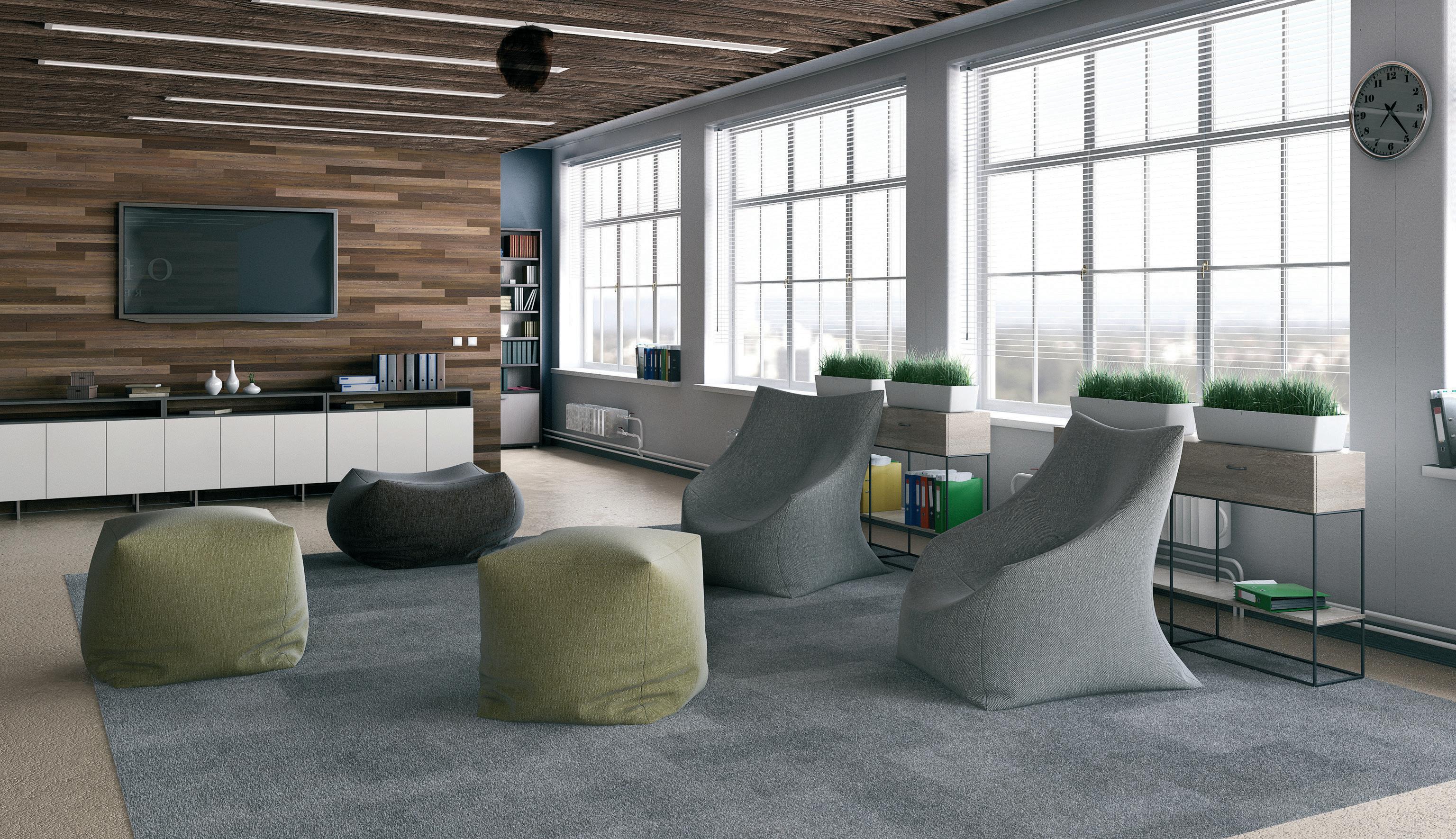

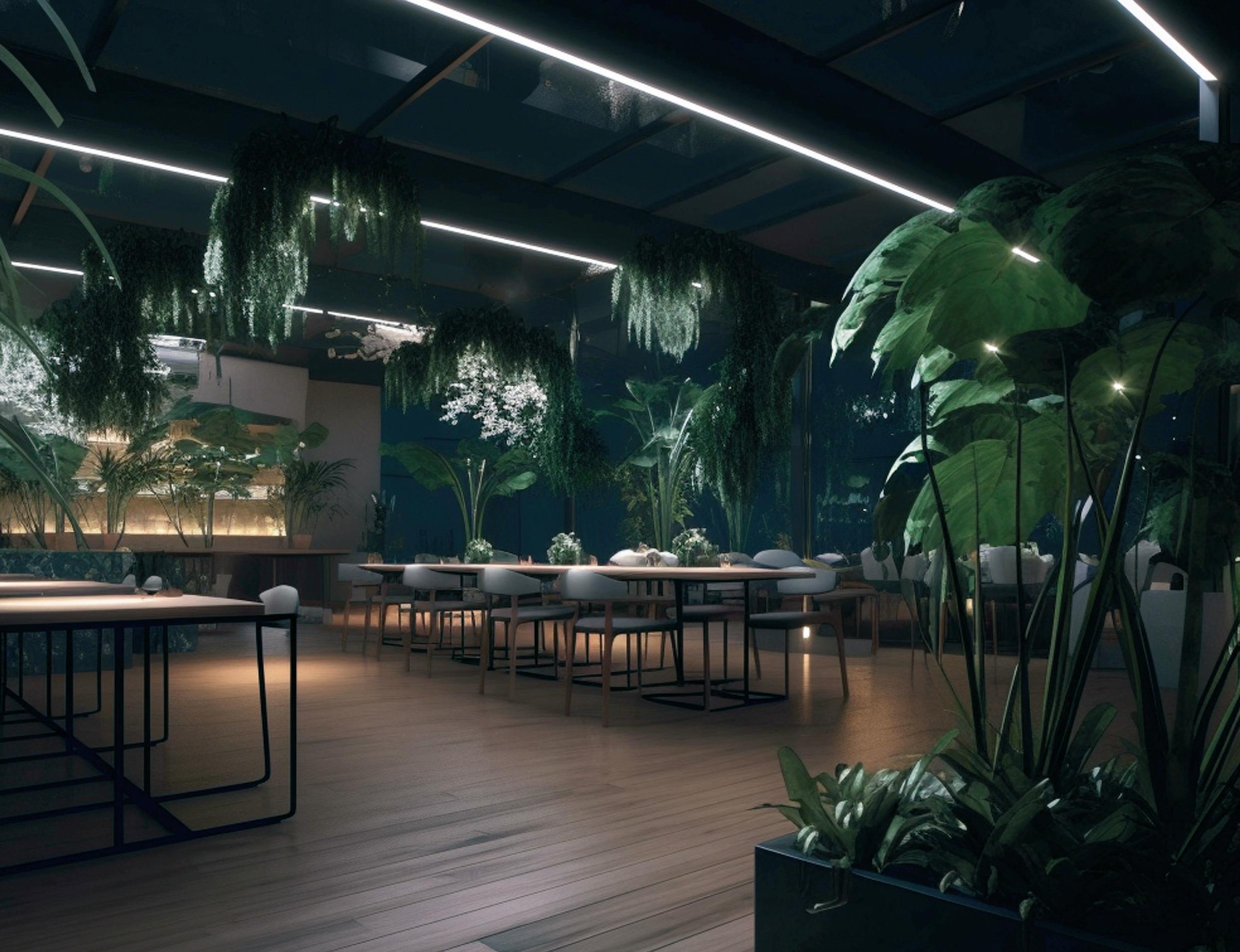

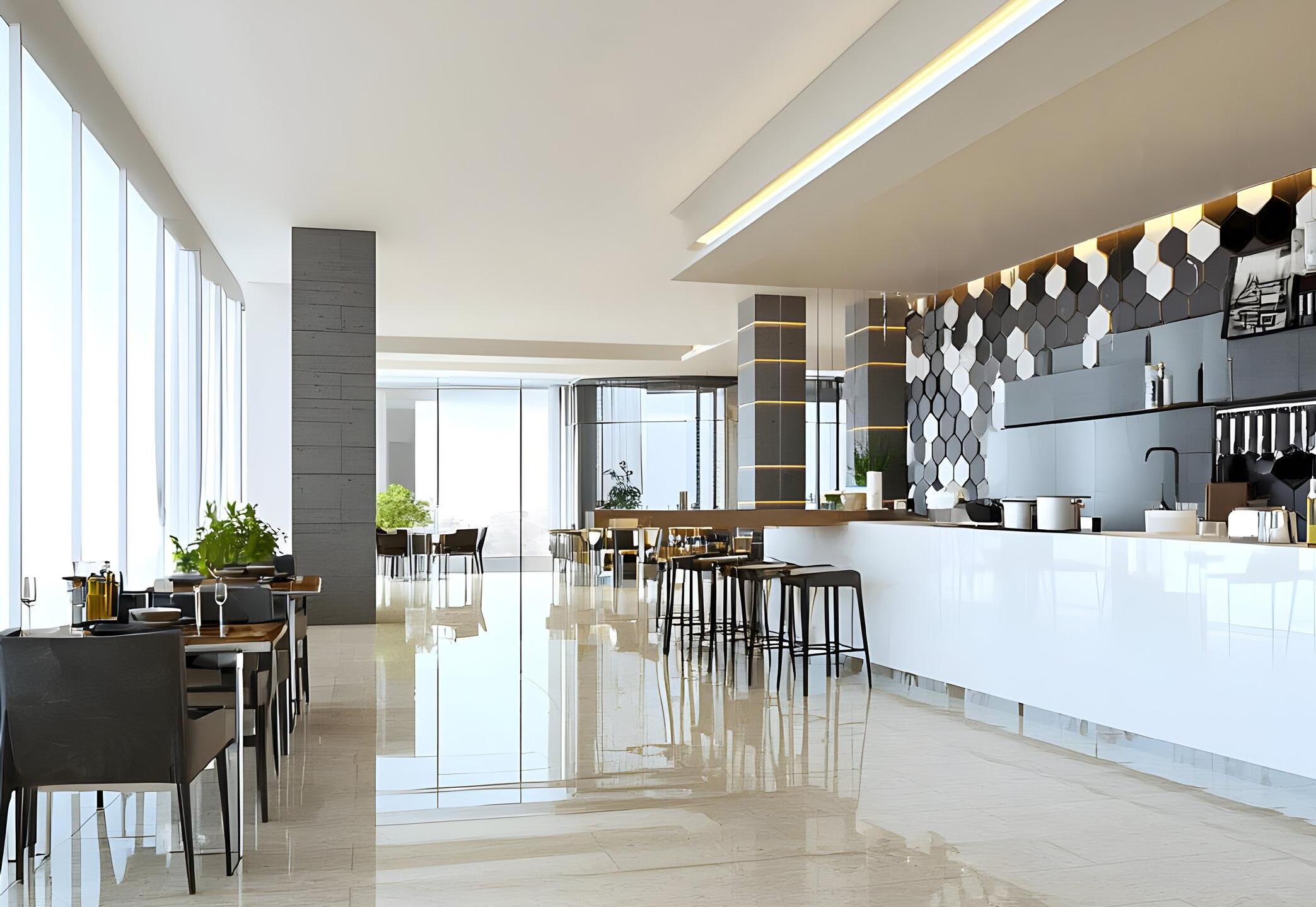

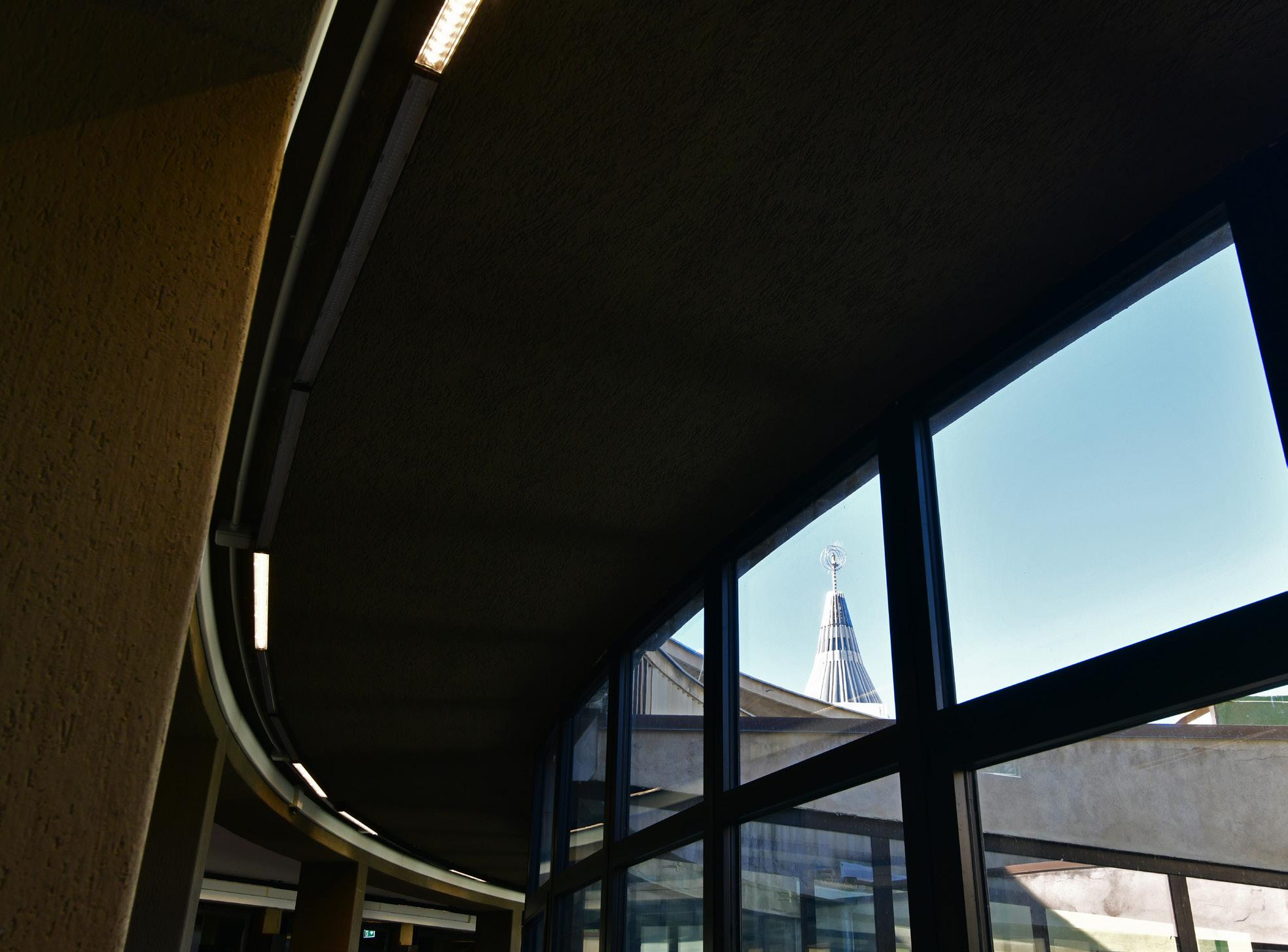

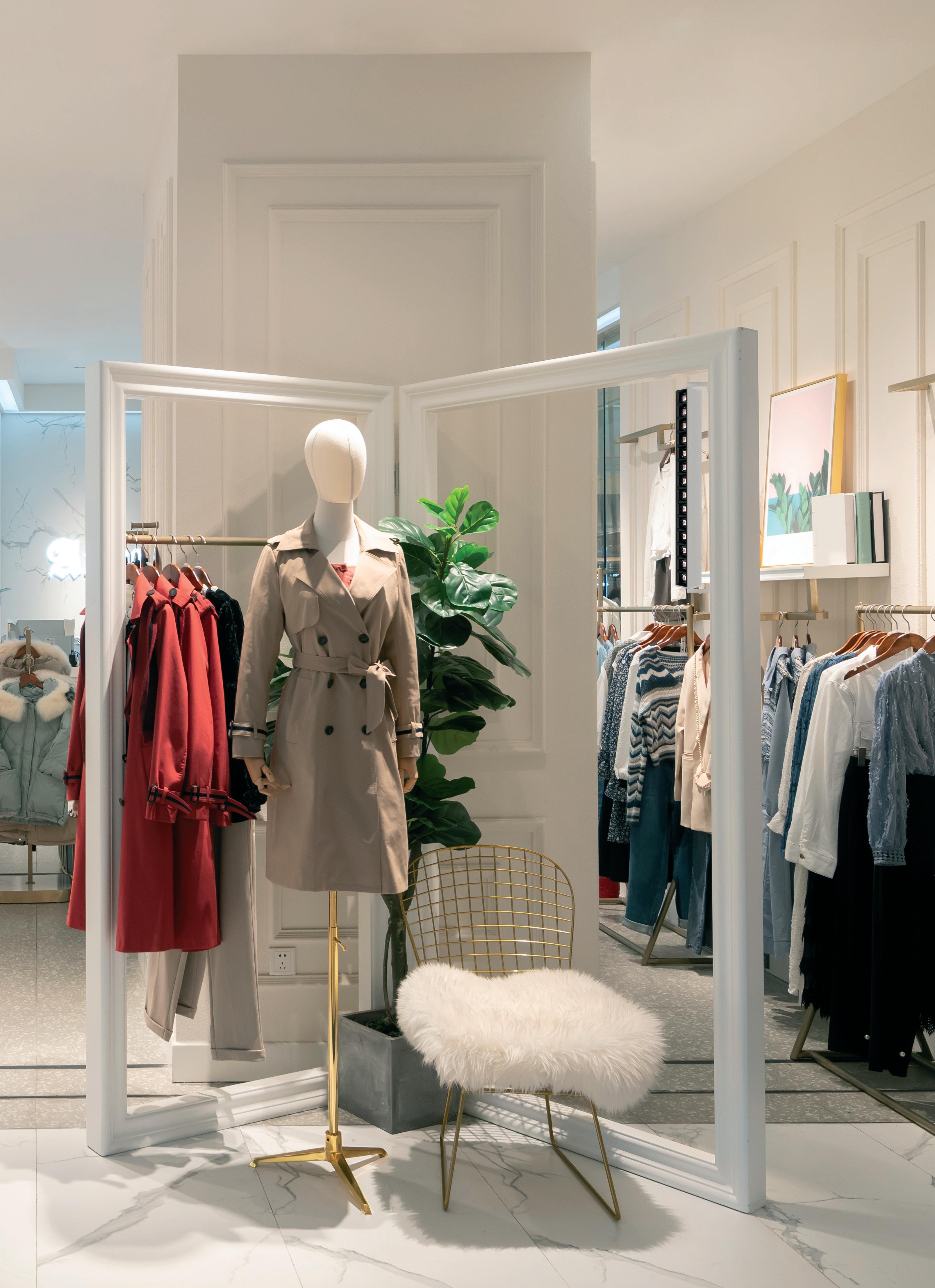

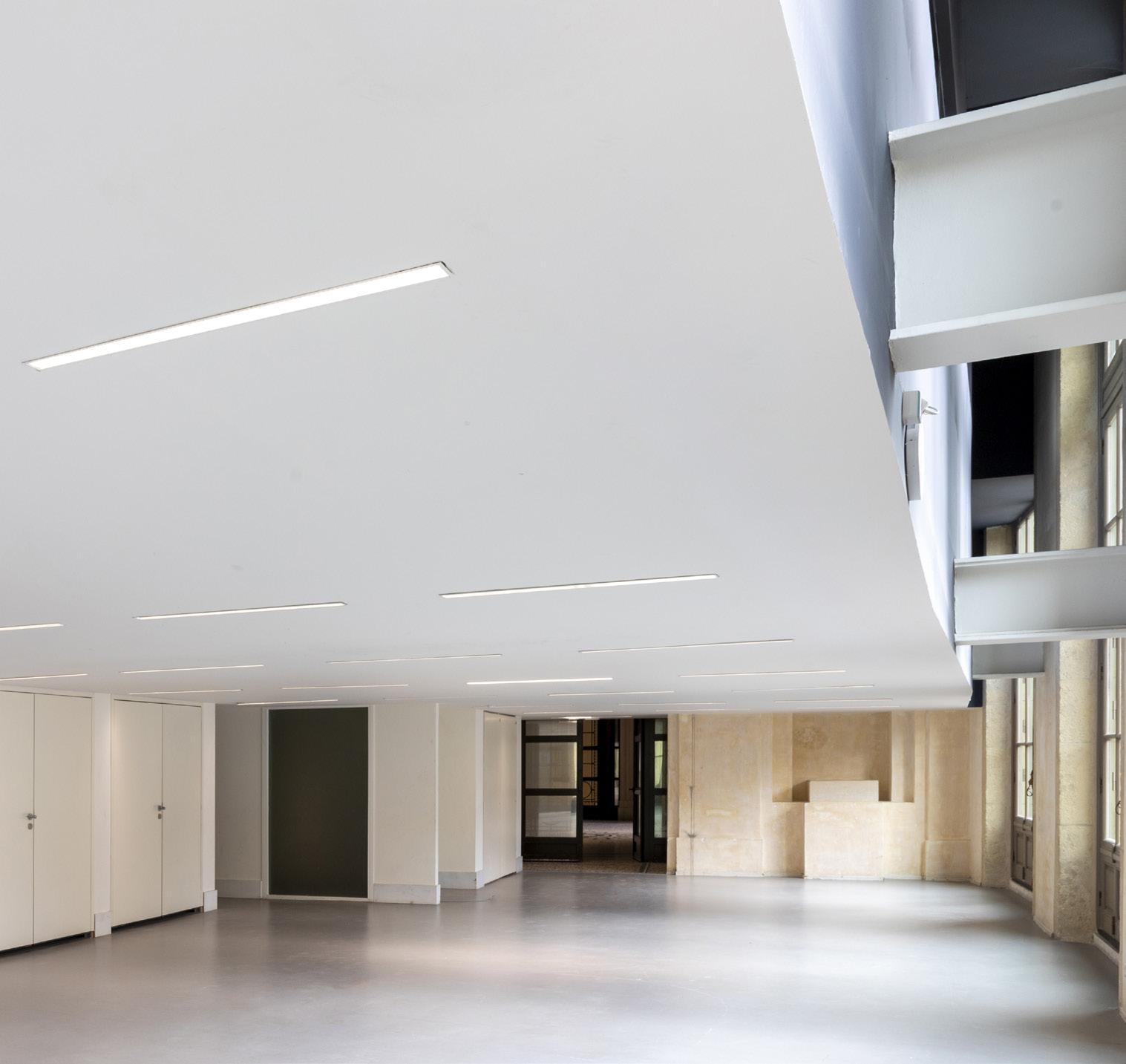

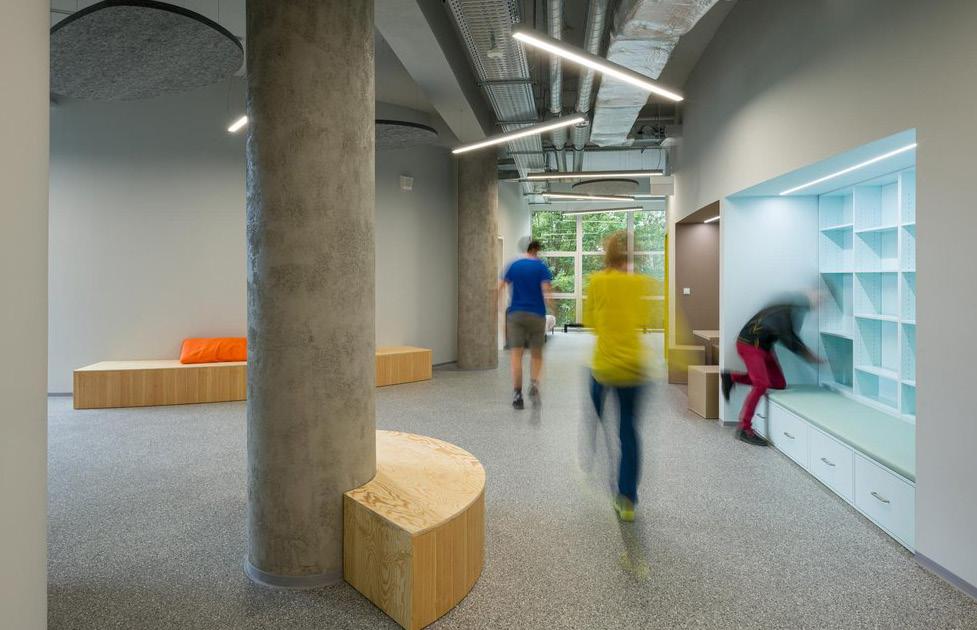

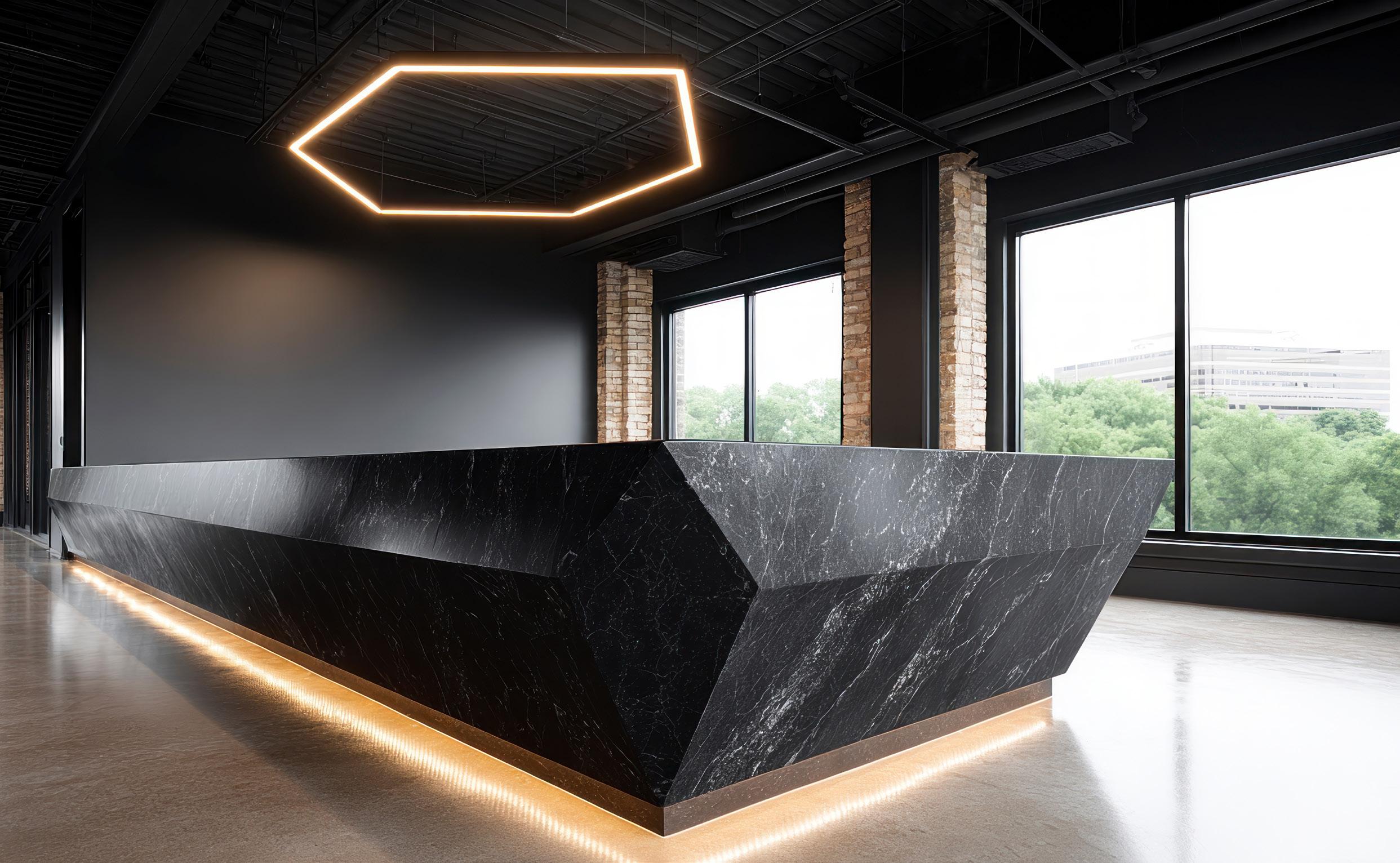

Éclairage d’excellence pour des locaux à la mode.

L’installation libre permet de mettre en scène des projets lumières élégants et sophistiqués.

Les formes simples de Liset 2.0 s’inscrivent ainsi à la perfection dans toutes les décorations modernes et chics.

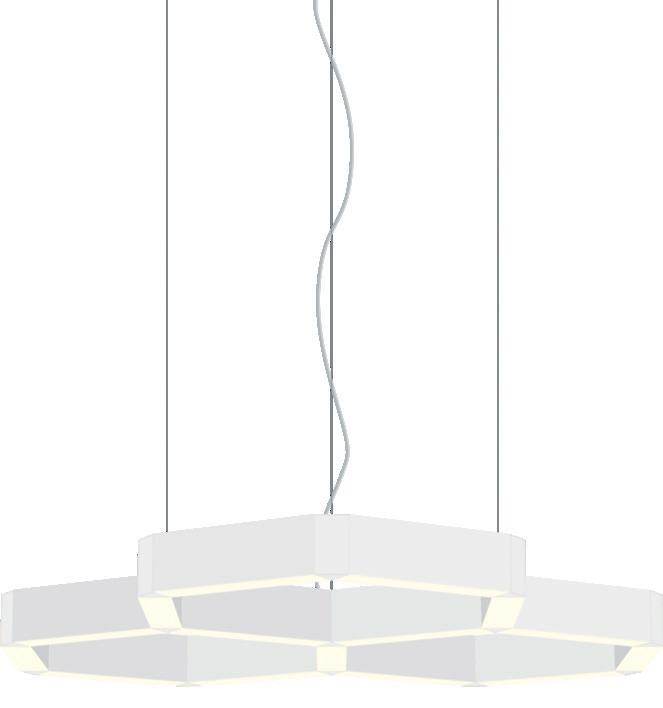

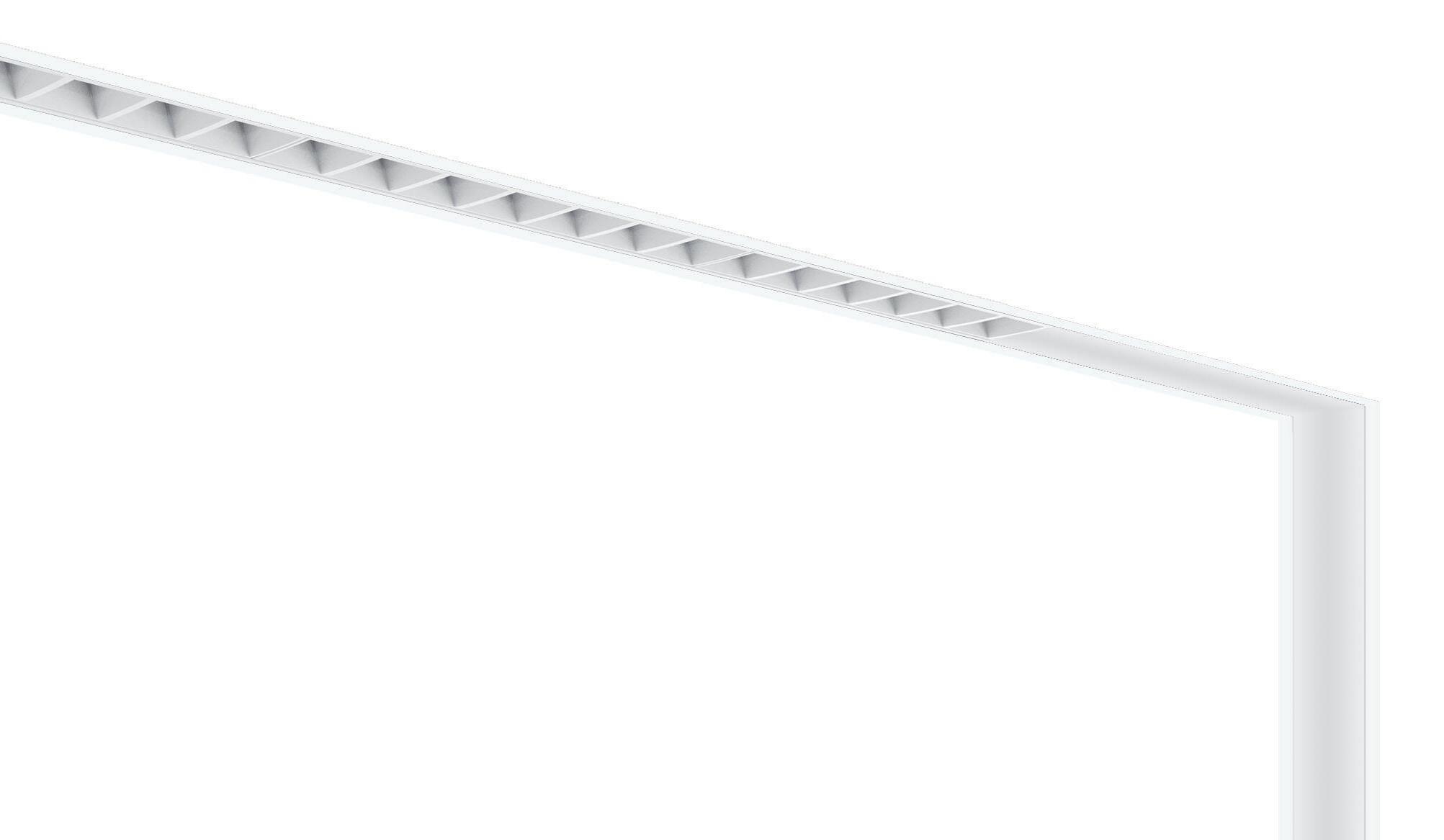

Liberté de création !

noir 22302630-03

blanc 22302610-03

noir 22302634-03

blanc 22302614-03

noir 22302635-03

blanc 22302615-03

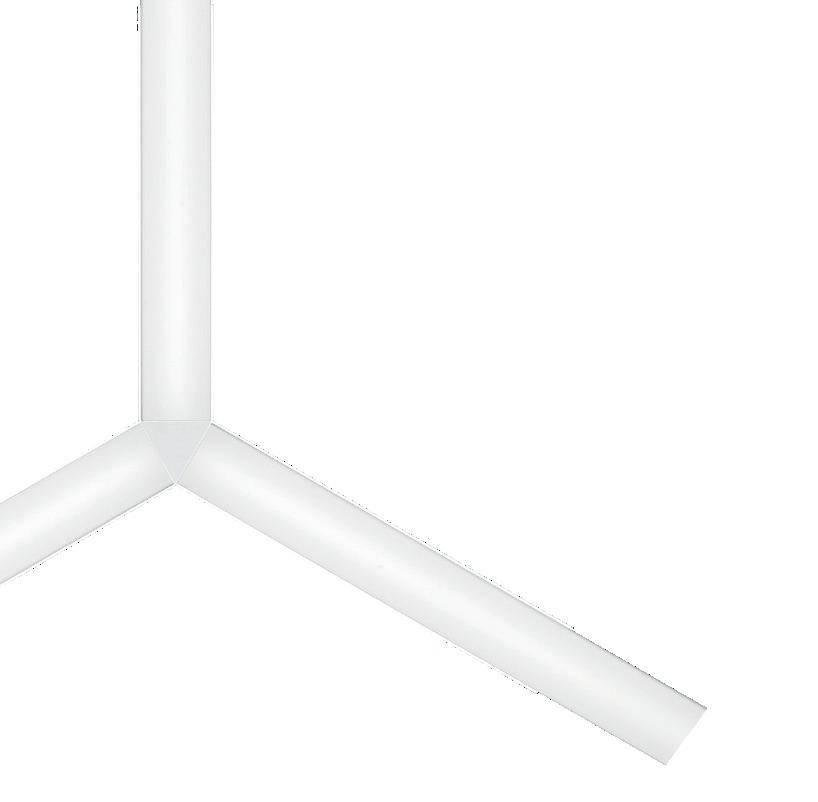

Module pour le raccord d’angle en suspension S 150x150 mm

Module T pour le raccord en suspension S 150x250 mm

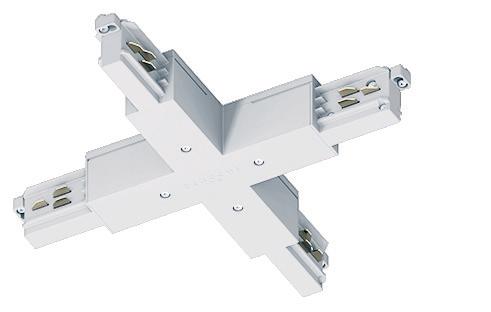

Module X pour le raccord en suspension S 250x250 mm

Liset 2.0 - suspension

Les accessoires mécaniques qui font la différence !

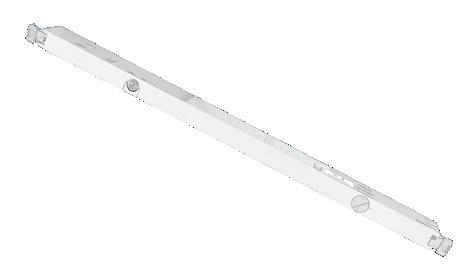

Étrier de jonction

Permet la connexion mécanique des profils en ligne continue.

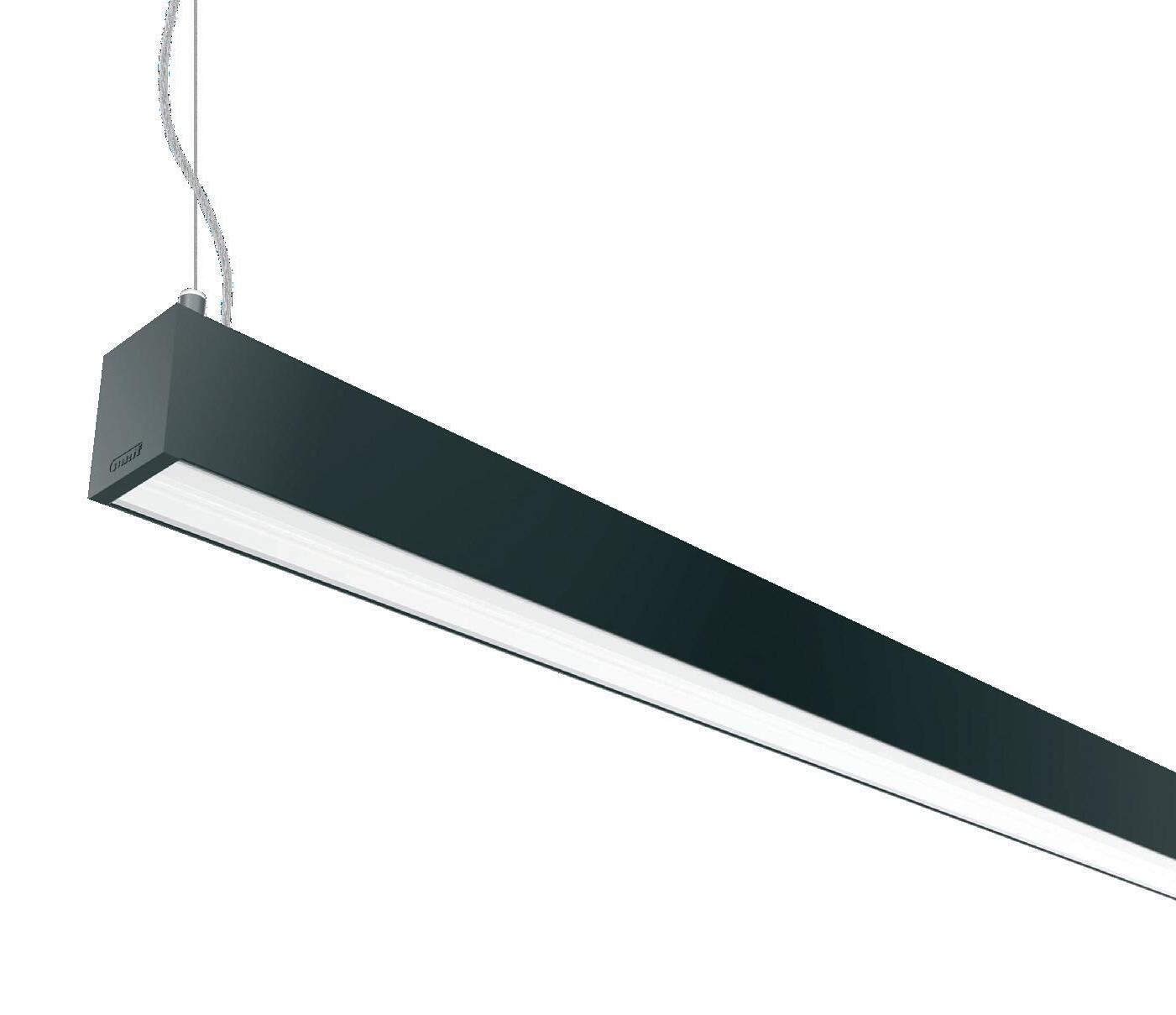

Liset 2.0 HE - suspension avec diffuseur

LED

Liset 2.0 HE - suspension - lumière directe - 90°

LED

Sur demande :

• version avec câblage traversant pour ligne continue avec sous-code -0072 • version PUSH-DIMM avec sous-code -1245 ou -3945 (3000K)

Sur

Liset 2.0 HE - suspension avec diffuseur

noir

LED 4 modules blanc 1145 2,70

noir

LED 8 modules blanc 2275

noir

303130-1241

303110-3941

303130-3941

Liset 2.0 HE - suspension - lumière directe - optique asymétrique 25°

LED 4 modules blanc 1145 2,70

noir

LED 4 modules blanc 1145 2,70

noir

LED 8 modules blanc 2275 5,30

noir

LED 8 modules blanc 2275 5,30

noir

303208-00

303238-00

303208-39

303209-00

303209-39

303239-39 CLD D-DIG (DALI)

LED 4 modules blanc 1145 2,70

LED 8 modules blanc 2275 5,30

noir

LED 8 modules blanc 2275 5,30

303208-1241

4000K - 6182lm - CRI

3000K - 5794lm - CRI 80 noir

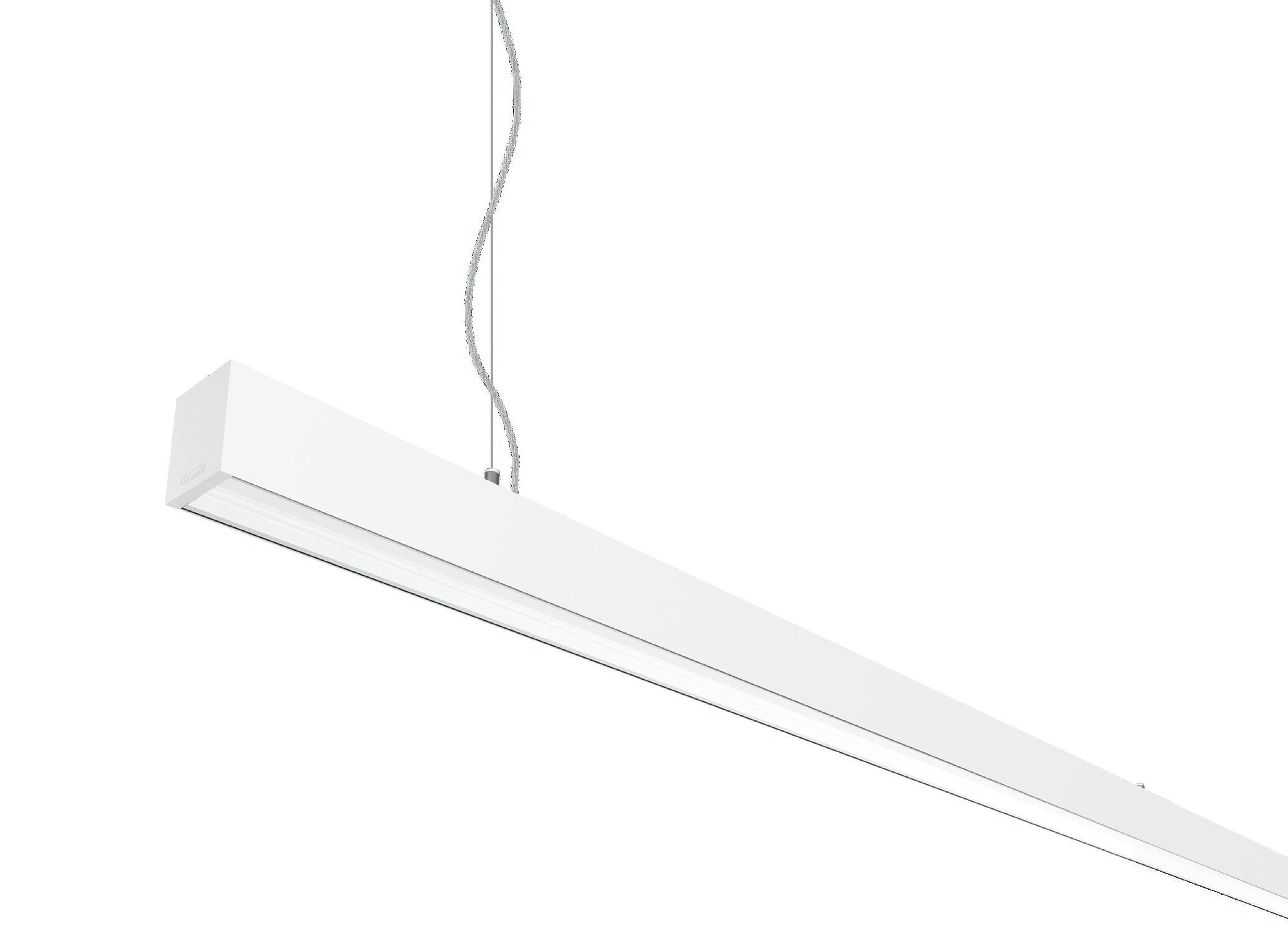

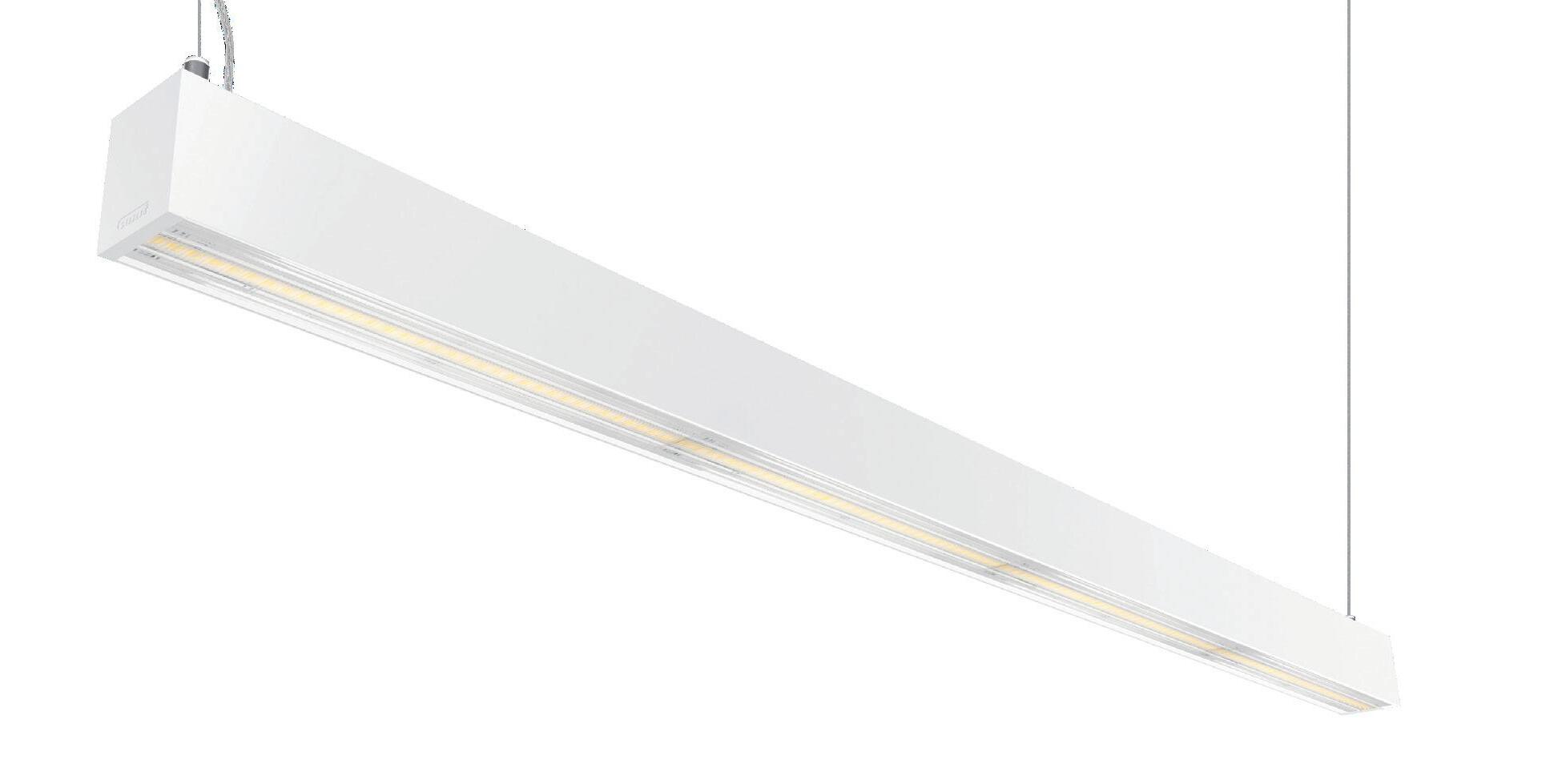

Liset 2.0 - suspension avec diffuseur

ACCESSOIRES : voir page 42-43

Liset

CLD D-DIG (DALI)

noir

LED 5 modules blanc 1440 3,10 22302209-1241

noir 22302239-1241

LED 8 modules blanc 2295 4,70 22302210-1241

- 3479lm - CRI

4000K - 5566lm - CRI 80 noir 22302230-1241

Liset 2.0 - suspension - lumière directe/indirecte - diffuseur en polycarbonate CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) peso code W tot K - ølm - CRI

LED 5 modules blanc 1440 4,70 22302211-00

noir 22302231-00

LED 8 modules blanc 2295 5,10 22302212-00

4000K - 7328lm - CRI 80 noir 22302232-00

CLD D-DIG (DALI)

LED 5 modules blanc 1440 4,70 22302211-1241 42

- 4157lm - CRI 80 noir 22302231-1241

LED 8 modules blanc 2295 5,10 22302212-1241

noir 22302232-1241

Les

Sur demande :

• CRI 90 - 4000K

• version 3000K avec sous-code -39

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

accessoires « PLEINE INTENSITÉ

Module pour le raccord d’angle en suspension « PLEINE INTENSITÉ » 14W 328x328 mm

»qui

font la différence !

noir 22302632-00

blanc 22302612-00

Sur demande : version DIMM DALI avec sous-code -1241

Version 3000K avec sous-code -39

Composition en série : Liset 2.0 avec diffuseur + 2 modules avec optique confort noire de 65° (faisceau de

sur demande). En série : double allumage.

Sur demande : CRI 90 - 4000K

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

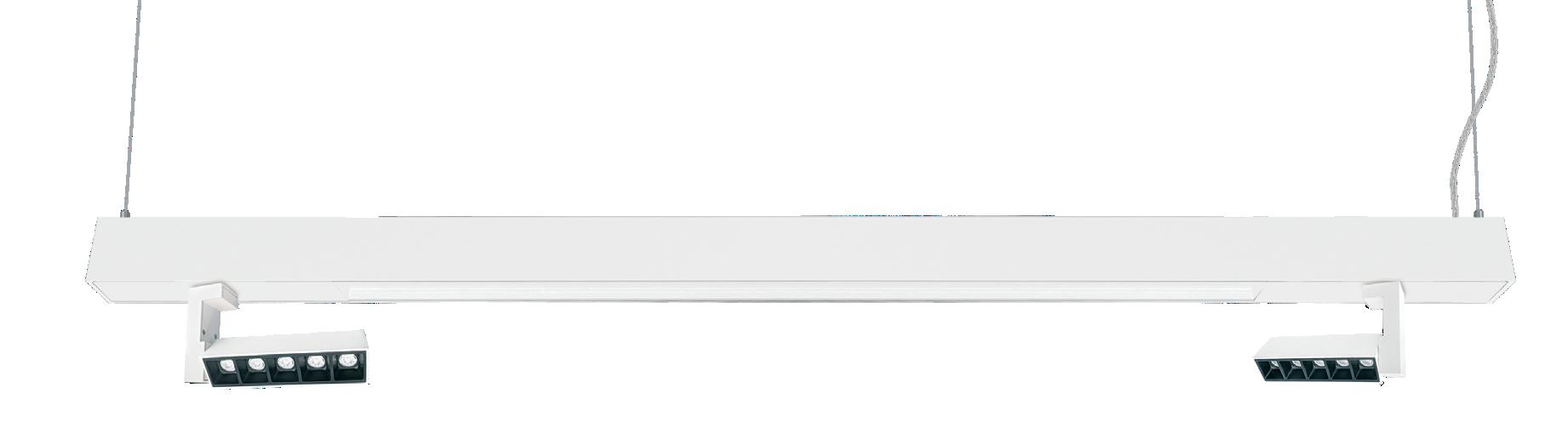

Liset 2.0 - suspension avec diffuseur - compositions

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K avec différentes ouvertures de faisceau

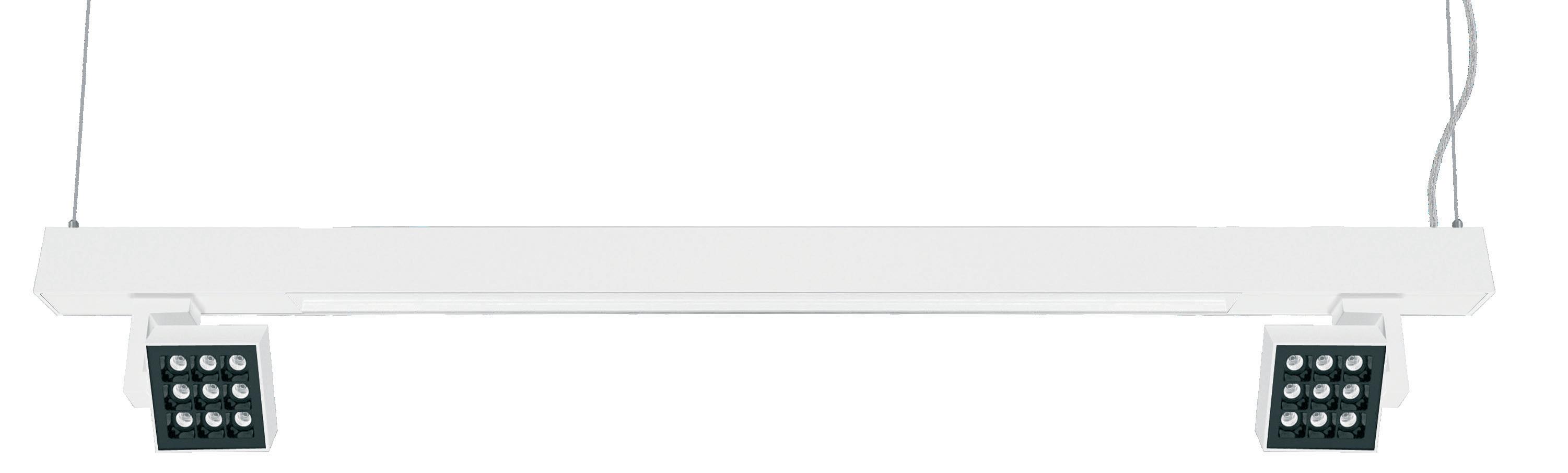

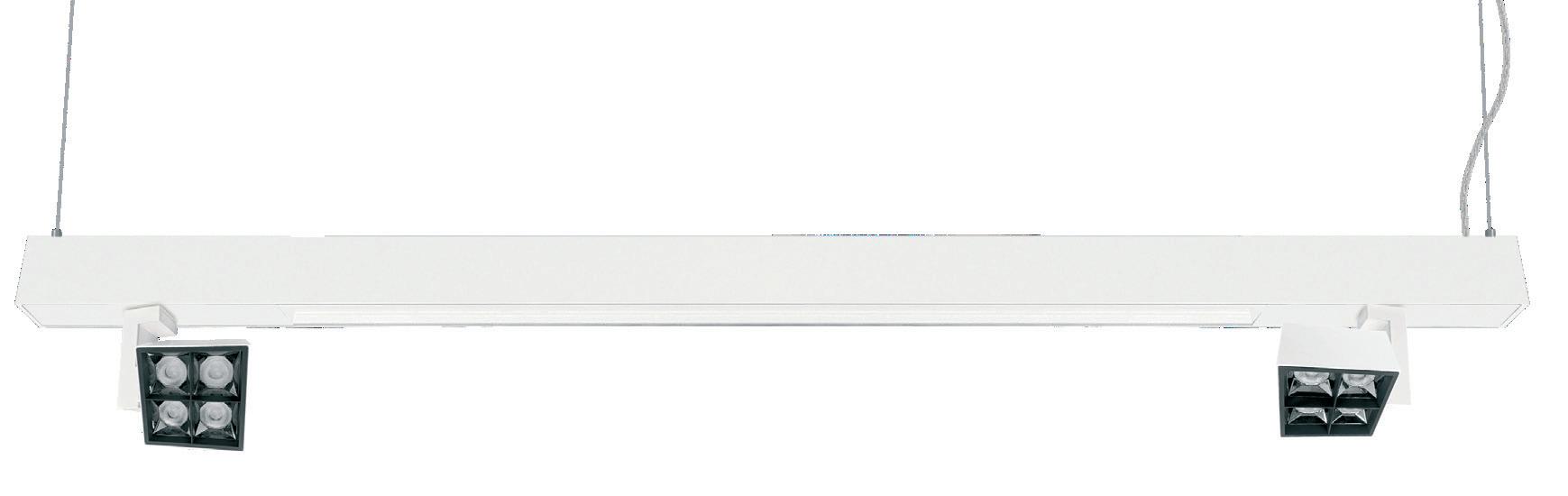

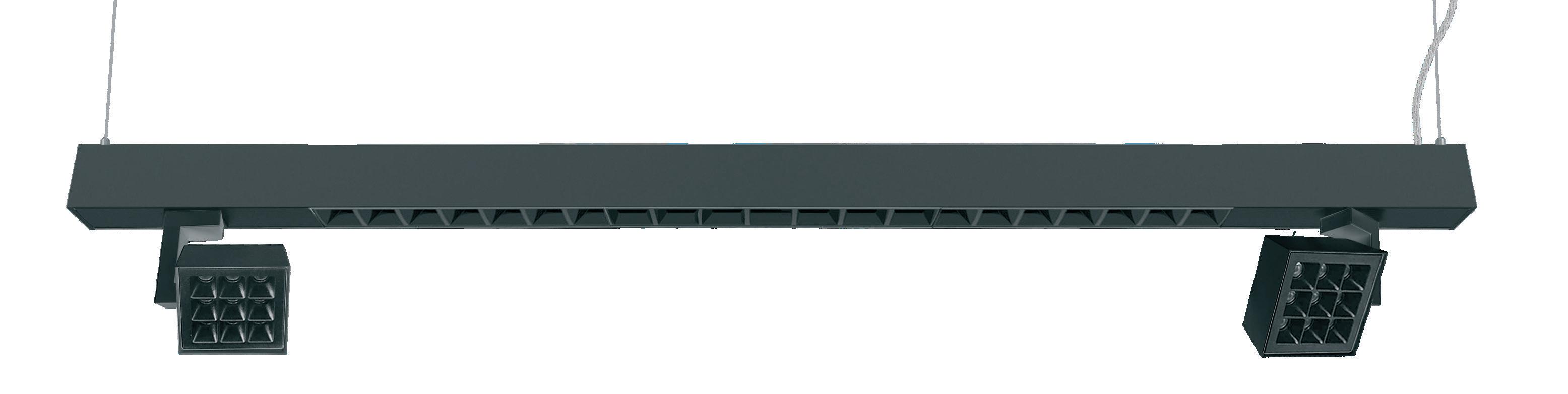

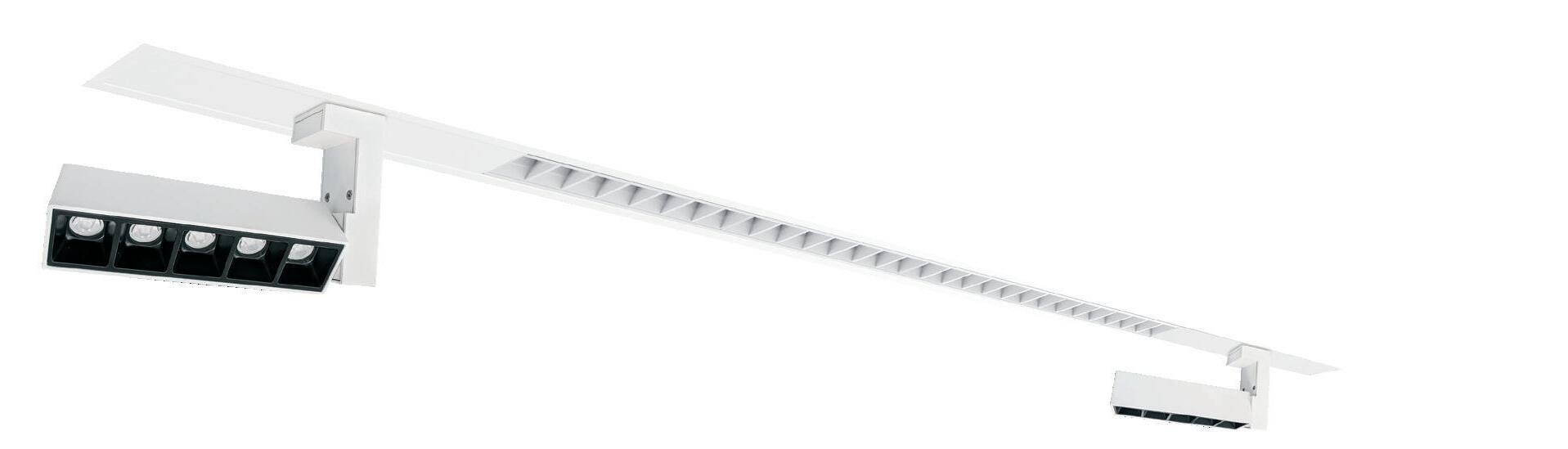

Composition en série : Liset 2.0 avec diffuseur + 2 modules avec spots de 32° (spots avec faisceau de 50° sur demande). En série : double allumage.

Sur demande :

• CRI 90 - 3000 K - 4000K

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI

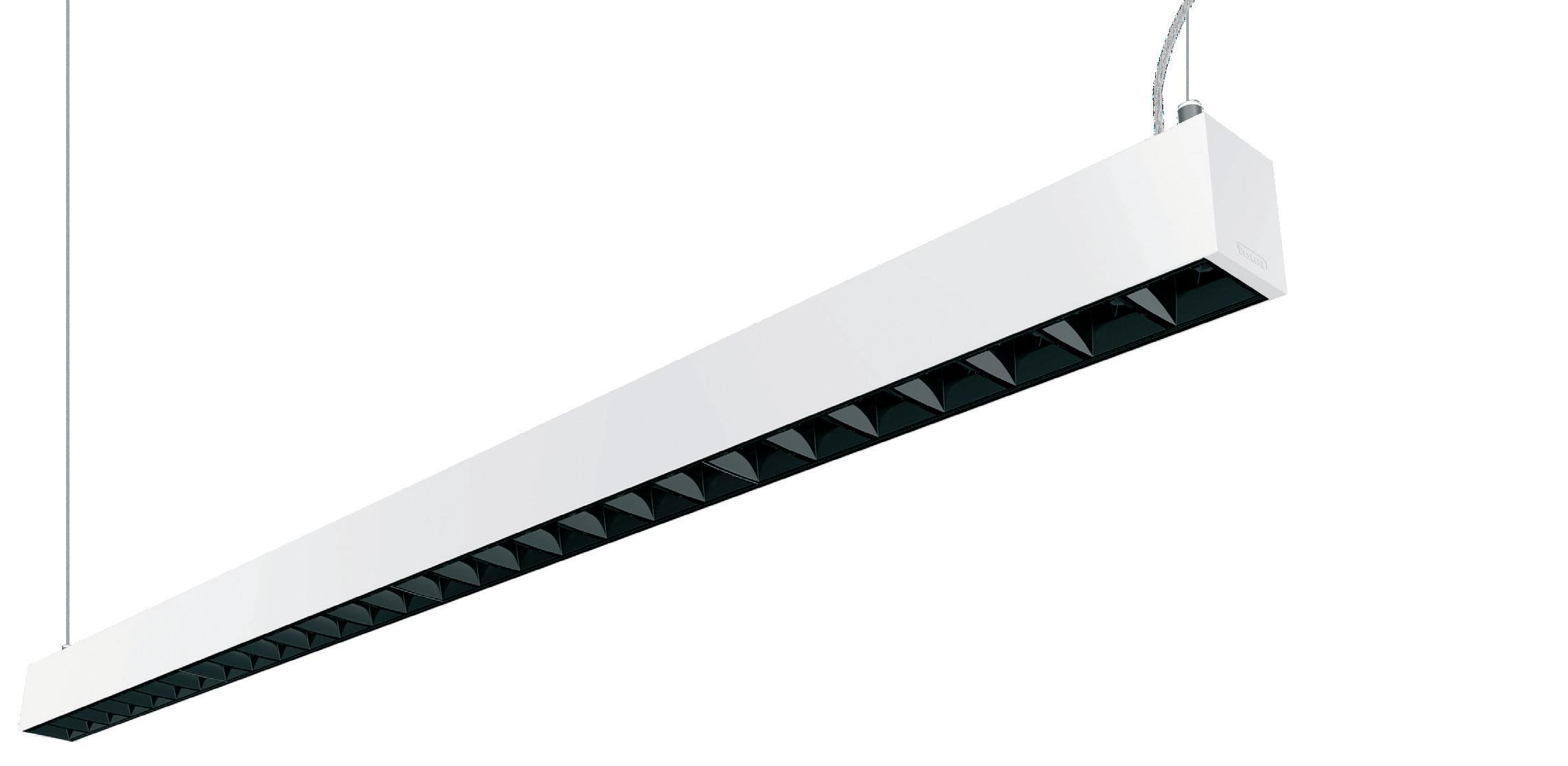

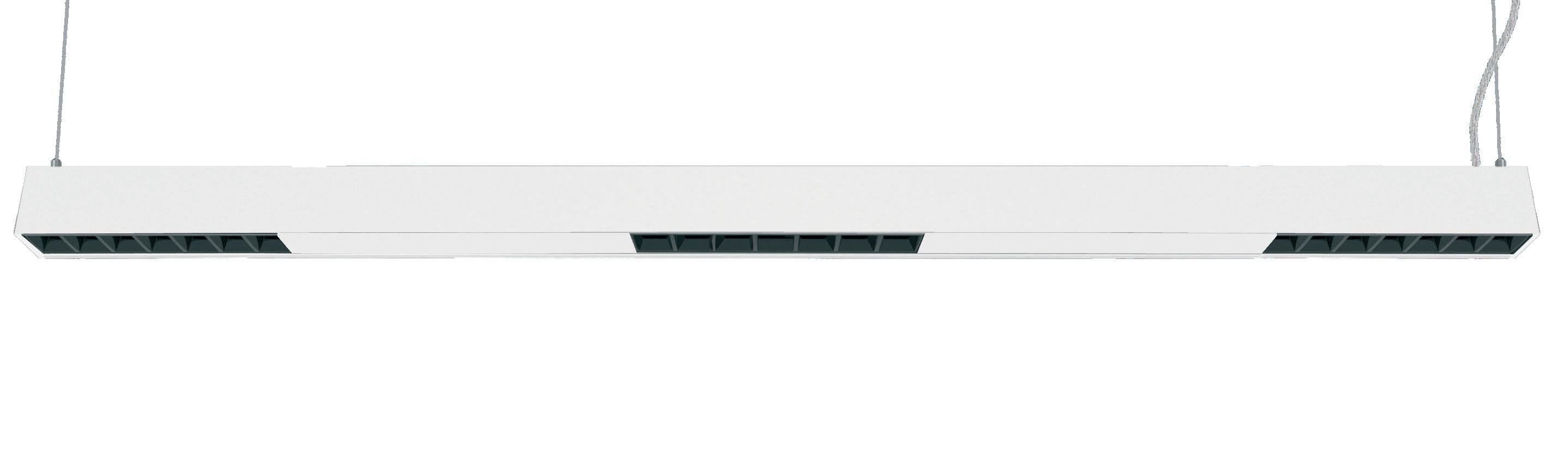

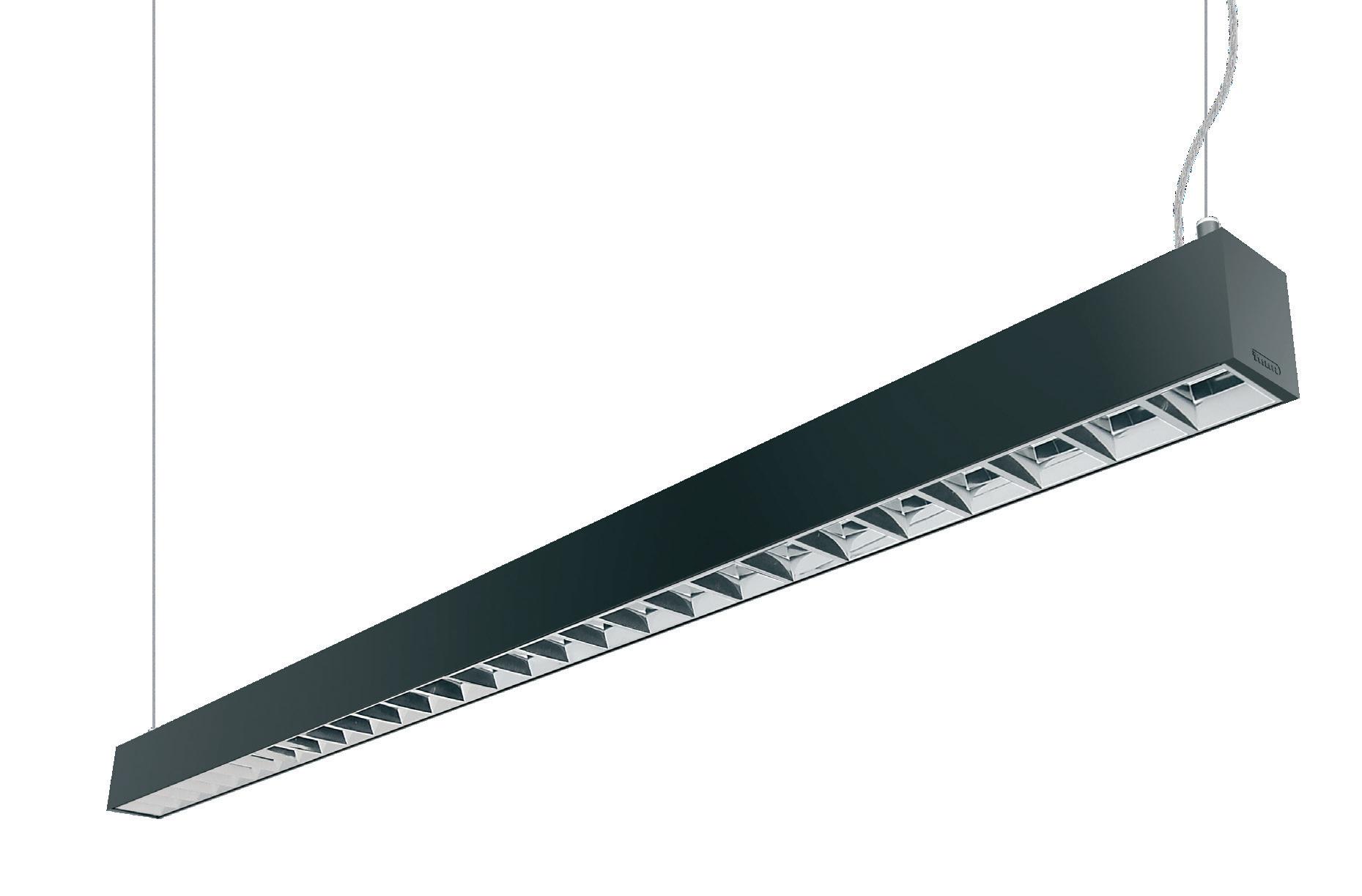

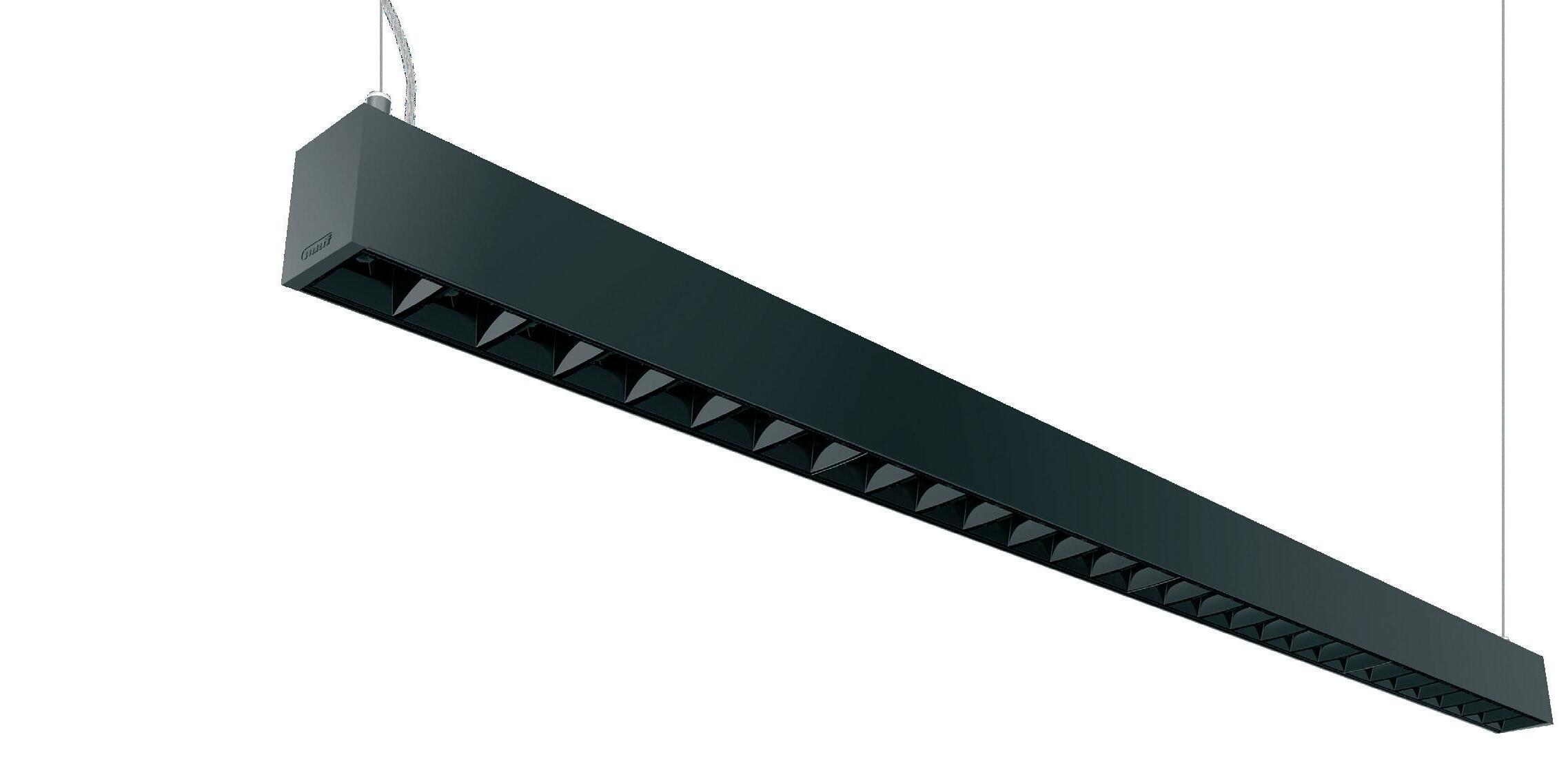

Liset 2.0 - suspension - dark light - UGR<19

CLD D-DIG (DALI)

LED 4 moduli blanc 1160 2,50

noir

LED 5 moduli blanc 1455 3,20

302038-1241

22302009-1241 30 4000K - 3240lm - CRI>80 noir

LED 8 moduli blanc 2310 4,50

Sur demande :

22302039-1241

22302010-1241 44 4000K - 4752lm - CRI>80 noir 22302030-1241

• CRI 90 - 4000K

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - suspension - lumière directe/indirecte - optique dark - UGR<19 CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W

CRI

LED 5 modules blanc 1455 3,30 22302011-00 38 4000K - 4104lm - CRI>80 noir 22302031-00

LED 8 modules blanc 2310 4,90 22302012-00 73 4000K - 7884lm - CRI>80 noir 22302032-00

CLD D-DIG (DALI)

LED 5 modules blanc 1455 3,30

22302011-1241 38 4000K - 4104lm - CRI>80 noir 22302031-1241

LED 8 modules blanc 2310 4,90

Sur demande :

22302012-1241 73 4000K - 7884lm - CRI>80 noir 22302032-1241

• CRI 90 - 4000K

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

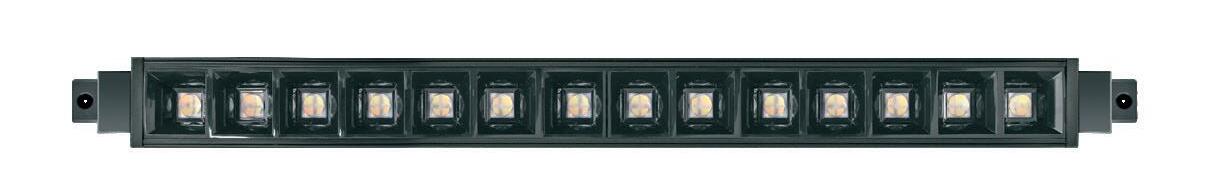

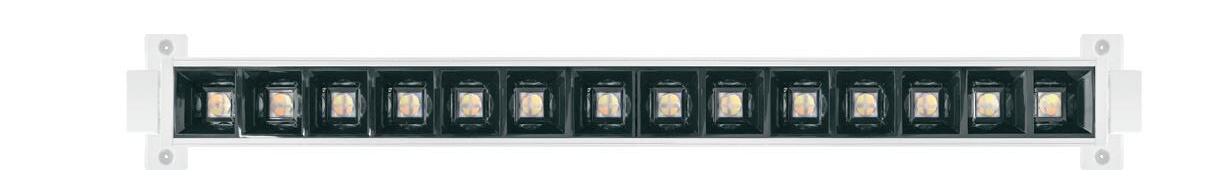

Liset 2.0 - suspension avec optiques confort DARK - UGR<19

LED 14 lentilles blanc 575 1,70 22303910-1241 18 4000K - 2578lm - CRI>80 - 65° noir 22303930-1241

LED 28 lentilles blanco 1135 3,00 22303911-1241 22 4000K - 3446lm - CRI>80 - 65° negro 22303931-1241

LED 35 lentilles blanco 1415 4,00 22303912-1241 30

noir 22303932-1241

Sur demande :

• CRI 90 - 4000K

• version 3000K avec sous-code -39

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

• version avec faisceau 76°

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - suspension - lumière dir/indir - optiques confort DARK - UGR<19 CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED 35 lentilles blanc 1415 4,50 22303913-00 37 4000K - 5420lm - CRI>80 - 65° noir 22303933-00 CLD D-DIG (DALI)

LED 35 lentilles blanc 1415 4,50 22303913-1241 37 4000K - 5420lm - CRI>80 - 65° noir 22303933-1241

Sur demande :

• CRI 90 - 4000K

• version 3000K avec sous-code -39

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

• version avec faisceau 76°

Sur demande :

natural light wood, natural dark wood

smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - suspension avec optiques confort - UGR<19

LED 28 lentilles blanc 1135 3,00

LED 35 lentilles blanc 1415 4,00 22302112-1241

noir 22302132-1241

Sur demande : CRI 90 - 4000K

• version 3000K avec sous-code -39

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

• version avec faisceau 76°

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - suspension - lumière directe/indirecte - optiques confort - UGR<19 CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 35 lentilles blanc 1415 4,50 22302113-00

4000K - 5177lm - CRI 80 noir 22302133-00

CLD D-DIG (DALI)

LED 35 lentilles blanc 1415 4,50 22302113-1241 37 4000K - 5177lm - CRI 80 noir 22302133-1241

Sur demande :

• CRI 90 - 4000K

• version 3000K avec sous-code -39

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

• version avec faisceau 76°

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - C+H+3M - suspension - UGR<19

Composition en série : 3 modules avec optique confort noire de 65° (faisceau de 76° sur demande).

Sur demande :

• CRI 90 - 4000K

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

• Radar sensor avec sous-code -19

Liset 2.0 - suspension avec optiques confort - UGR<19

Composition en série : Liset 2.0 avec optique confort noir de 65° + 2 modules avec spots de 32° (optique confort de 76° + spots avec ouverture de faisceau de 50° sur demande).

En série : double allumage.

Sur demande :

• CRI 90 - 3000K - 4000K

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Liset 2.0 - C+M+2S - suspension - UGR<19

Liset 2.0 en suspension « INFINITY » - sans diffuseur

* en cas de diffuseur

Compléter avec acc. :

22028010-00 - 22028030-00 capuchon embout

Compléter avec acc. :

22025843-00 diffuseur roll

Liset 2.0 « INFINITY » - en suspension - compléter avec diffuseur roll CLD

LED corps L (mm) poids code

LED 10 modules blanc 2802 5,80 22307410-0072

noir 22307430-0072

LED 10 modules blanc 2802 5,80

307410-3972

noir 22307430-3972

Module lumineux « INFINITY » pour réaliser, en ligne continue, une installation pleine intensité sans interruption de lumière. Compléter avec :

• roll en polycarbonate opale (sur demande, d’après projet roll UGR<19)

• capuchon embout

• étriers pour ligne continue

Version standard : 2 réglages millimétriques.

Roll en polycarbonate opale

opale L = 30m 22025843-00

Roll en polycarbonate opale à toujours utiliser sur Liset 2.0 “INFINITY” pour la réalisation de lignes continues « pleine intensité ». Sur demande, roll striée UGR<19 disponible d’après projet.

Capuchon embout blanc 22028010-00 noir 22028030-00 À toujours utiliser pour fermer les deux extrémités.

Étrier de jonction

22025877-00

Permet la connexion mécanique des profils.

Liset 2.0 - accessoires pour la suspension

Module angulaire en suspension

PLEINE INTENSITÉ

Suspension simple avec câble noir 22003138-00 blanc 22003118-00

Avec câble en acier (L = 100cm) avec dispositif de réglage millimétrique. Charge max.: 20 Kg.

Suspension électrique avec câble noir 22003130-00 blanc 22003190-00

Avec câble en acier (L = 100cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.

Suspension simple nickelée 22003166-00

Avec câble en acier et dispositif de réglage millimétrique (L=1,75m). Charge maximum: 20 kg.

Module linéaire en suspension S noir 22385630-03

blanc 22385610-03

Permet la connexion linéaire de Liset 2.0

Étrier de jonction 22025877-00

Permet la connexion mécanique des profils.

Fixation en suspension pour rail 3P/5P

noir 3P 22091432-00

blanc 22091412-00 noir 5P 22091432-1241

blanc 22091412-1241 noir 5P 22091432-09

blanc 22091412-09

Avec câble en acier, adaptateur mécanique (2 pièces), adaptateur électrique avec câble d’alimentation 3P pour Omintrack , 5P DALI pour Omintrack Plus , 5P + KIT EM (commander à part) pour Omintrack Plus.

linéaire en suspension S

Suspension électrique 5P noir 22003121-00 blanc 22003120-00

Avec câble en acier (L = 100cm) et câble d’alimentation. Charge max.: 20 Kg. Pour alimentation en versions EM et DIMM DALI

Suspension électrique WIRELESS 5P noir 22003135-00 blanc 22003125-00

Avec câble en acier (L = 100cm) et câble d’alimentation. Charge max.: 20 Kg. Pour la gestion WIRELESS des versions DIMM DALI (Out DALI : Max 7mA).

* Module angulaire en suspension « PLEINE INTENSITÉ »

noir 22302630-00 14W

blanc 22302610-00 14W

Permet la connexion angulaire de Liset 2.0 Sur demande : DIMM DALI (-1241). Kg= 1,1. Uniquement pour la version Liset 2.0 avec diffuseurs opale.

Module angulaire en suspension S noir 22302630-03

blanc 22302610-03

Permet la connexion angulaire de Liset 2.0

Module T angulaire en suspension S noir 22302634-03

blanc 22302614-03

Permet la connexion angulaire en T de Liset 2.0 Utiliser avec acc. 22025877-00.

Modulo X angulaire en suspension S noir 22302635-03

blanc 22302615-03

Permet la connexion angulaire en X de Liset 2.0 Utiliser avec acc. 22025877-00.

Sur demande : module angulaire 120° en suspension S

Module linéaire en plafonnier S

série MATRIX Q DARK

Module

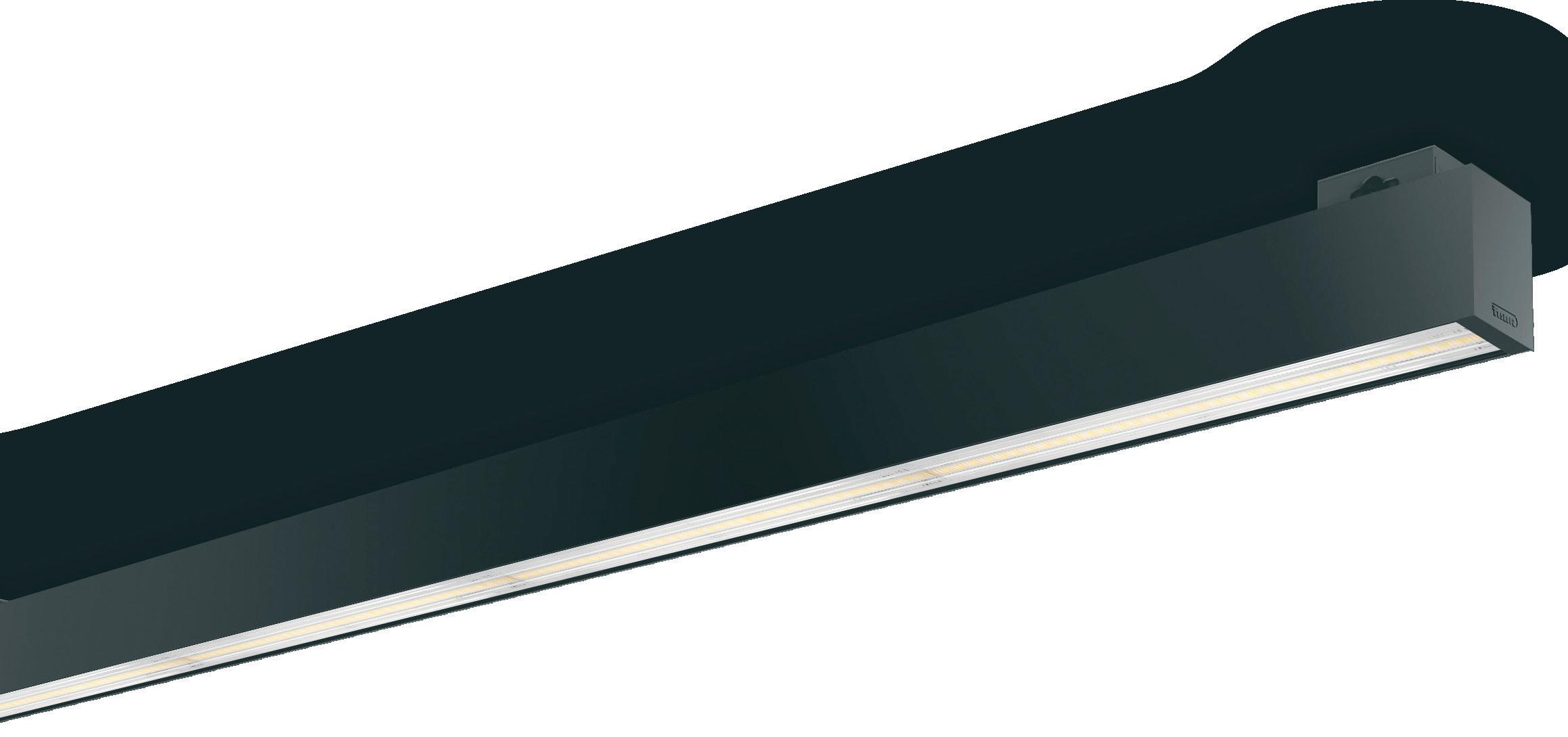

Liset 2.0 - plafond/mur

Plus simple, impossible !

Liset 2.0 est aussi disponible en version « plafonnier ».

Le produit s’installe avec quelques chevilles.

Et ce n’est pas tout ! Les accessoires permettent de diversifier les compositions artistiques : carrés, rectangles, colonnes mur-plafond.

Les accessoires mécaniques qui font la différence !

Module pour le raccord d’angle en plafonnier S 150x150 mm

Module T pour le raccord en plafonnier S 150x250 mm

noir 22302630-03 blanc 22302610-03

Module X pour le raccord en plafonnier S 250x250 mm

Étrier de jonction

Permet la connexion mécanique des profils en ligne continue.

Liset 2.0 HE - plafonnier - UGR<19

Liset

LED

LED 4 modules blanc 1145 2,70

LED

Sur demande :

• version avec câblage traversant pour ligne continue avec sous-code -0072

• Version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 HE - plafonnier avec diffuseur

noir 22303134-1241

LED 4 modules blanc 1145 2,70 22303104-3941

noir 22303134-3941

LED 8 modules blanc 2275 5,30 22303105-1241

noir 22303135-1241

LED 8 modules blanc 2275 5,30 22303105-3941

noir 22303135-3941

- CRI

Liset 2.0 HE - plafonnier - optique asymétrique 25° CLD (ON-OFF) LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1145 2,70 22303203-00

noir 22303233-00

- 3091lm - CRI

LED 4 modules blanc 1145 2,70 22303203-39 29 3000K - 2875lm - CRI 80 noir 22303233-39

LED 8 modules blanc 2275 5,30 22303204-00 56 4000K - 6182lm - CRI 80 noir 22303234-00

LED 8 modules blanc 2275 5,30 22303204-39 56 3000K - 5794lm - CRI 80 noir 22303234-39 CLD D-DIG (DALI)

LED 4 modules blanc 1145 2,70 22303203-1241 29 4000K - 3091lm - CRI 80 noir 22303233-1241

LED 4 modules blanc 1145 2,70 22303203-3941 29 3000K - 2875lm - CRI 80 noir 22303233-3941

LED 8 modules blanc 2275 5,30 22303204-1241 56 4000K - 6182lm - CRI 80 noir 22303234-1241

LED 8 modules blanc 2275 5,30 22303204-3941 56 3000K - 5794lm - CRI 80 noir 22303234-3941

Liset 2.0 - plafonnier avec diffuseur

ACCESSOIRES : voir page 46-47

LED

noir

302235-39 CLD D-DIG (DALI)

LED 4 modules blanc 1155 2,50

noir

LED 5 modules blanc 1440 3,10

302203-1241

302233-3941

302204-1241

noir 22302234-1241

LED 5 modules blanc 1440 3,10

noir

LED 8 modules blanc 2295 4,70

noir

LED 8 modules blanc 2295 4,70

noir

Les

accessoires «

Sur demande :

• CRI 90 - 3000K et 4000K

302204-3941

302234-3941

302205-1241

302235-1241

302205-3941

22302235-3941

3000K - 3263lm -

3000K - 5177lm - CRI

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

PLEINE INTENSITÉ

»qui font la différence !

Module pour le raccord d’angle en encastré « PLEINE INTENSITÉ » 14W 328x328 mm

noir 22302631-00

blanc 22302611-00

Sur demande : version DIMM DALI avec sous-code -1241

Version 3000K avec sous-code -39

•

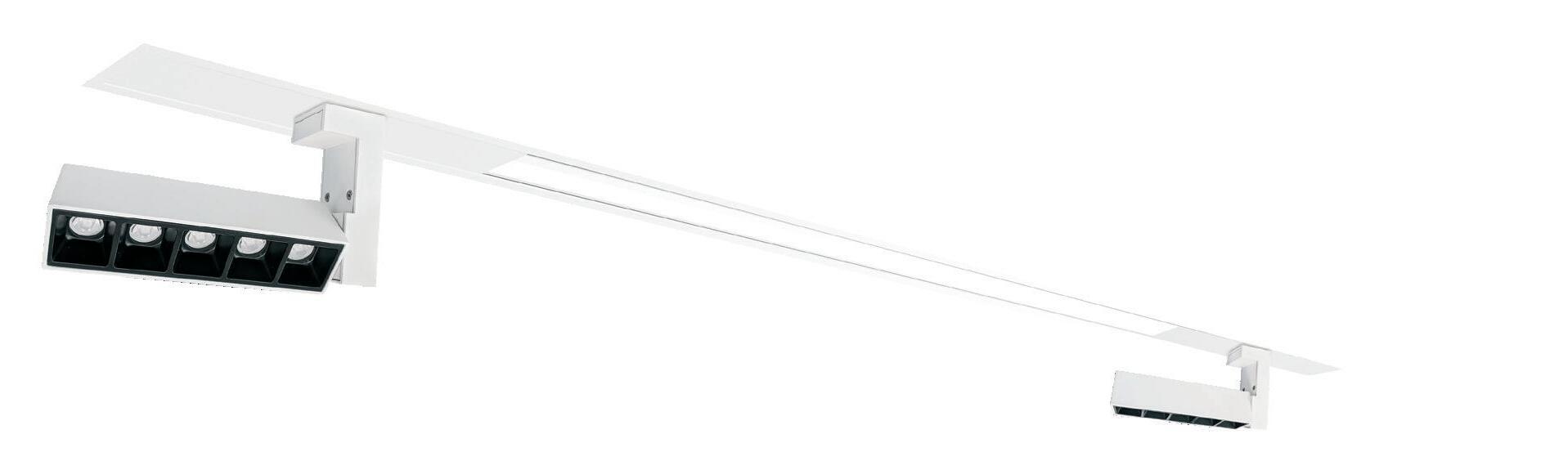

Liset 2.0 - plafonnier avec diffuseur - compositions

Composition en série : LLiset 2.0 avec diffuseur + 2 modules avec spots de 32° (spots avec faisceau de 50° sur demande). En série : double allumage.

Sur demande : CRI 90 - 3000K - 4000K

• version 3000K avec sous-code -39

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K avec différentes ouvertures de faisceau

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K

Liset 2.0 - plafonnier dark light - UGR<19

ACCESSOIRES : voir page 46-47

302035-1241

Sur demande :

• CRI 90 - 4000K

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - plafonnier avec optique confort DARK

LED

LED 35 lentilles blanc 1415 4,00

Sur demande :

• version 3000K avec sous-code -39.

• CRI 90 - 3000K et 4000K

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• version avec faisceau 76°

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - plafonnier avec optique confort - UGR<19

LED 35 lentilles blanc 1415 4,00

noir

LED 14 lentilles blanc 575 1,70

LED 28 lentilles blanc 1135 3,00 22302105-1241

noir 22302135-1241

LED 28 lentilles blanc 1135 3,00 22302105-3941 22 3000K - 3144lm - CRI 80 - 65° noir 22302135-3941

LED 35 lentilles blanc 1415 4,00 22302106-1241

noir 22302136-1241

LED 35 lentilles blanc 1415 4,00 22302106-3941 30

noir 22302136-3941

Sur demande :

• CRI 90 - 3000K et 4000K

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• version avec faisceau 76°

Sur demande : natural light wood, natural dark wood smooth: silver, anodic ice, golden beach, bronze

Liset 2.0 - B+H+3M - plafonnier

- UGR<19

CLD (ON-OFF) LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids poids W tot K - ølm - CRI - degrés

LED blanc 2015 4,90 22302412-00 27 4000K - 3x1243lm - CRI 80 - 65° noir 22302432-00

CLD D-DIG (DALI)

LED blanc 2015 4,90 22302412-1241 27 4000K - 3x1243lm - CRI 80 - 65° noir 22302432-1241

Composition en série : 3 modules avec optique confort noire de 65° (faisceau de 76° sur demande).

Sur demande :

• CRI 90 - 4000K

• version 3000K avec sous-code -39

• Version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

• Radar sensor avec sous-code -19

Liset 2.0 - OR3 - orientable à plafonnier/mural - optiques confort - UGR<19 CLD (ON-OFF)

Sur demande :

• CRI 90 - 4000K

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version avec faisceau 76°

Liset 2.0 - plafonnier avec optique confort - compositions - UGR<19

Composition en série : Liset 2.0 avec optique confort noir de 65° + 2 modules avec spots de 32° (optique confort de 76° + spots avec ouverture de faisceau de 50° sur demande). En série : double allumage.

Sur demande :

• CRI 90 - 3000K - 4000K

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K avec différentes ouvertures de faisceau

Liset 2.0 - B+M+2S - plafonnier - UGR<19

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K

Liset 2.0 sur mur avec diffuseur

Liset 2.0 - sur mur - diffuseur opale éclairage direct

Liset 2.0 - sur mur - diffuseur opale éclairage direct/indirect

Avec étriers pour fixation murale.

Sur demande :

• CRI 90 - 3 000K et 4 000K

• version DIM-DALI avec sous-code -1241 (4 000K) ou -3941 (3 000K)

• version PUSH-DIM avec sous-code -1245 (4 000K) ou -3945 (3 000K)

• version SEC. 1h avec

Liset 2.0 asymétrique au mur - optiques confort DARK - UGR<19

Liset 2.0 - asymétrique au mur - optiques confort DARK éclairage direct - UGR<19 CLD

SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K

Liset 2.0 - asymétrique au mur - optiques confort DARK dir + diffuseur ind - UGR<19

Avec étriers pour fixation murale.

Sur demande :

• CRI 90 - 3 000K et 4 000K

• version DIM-DALI avec sous-code -1241 (4 000K) ou -3941 (3 000K)

• version PUSH-DIM avec sous-code -1245 (4 000K) ou -3945 (3 000K)

• version SEC. 1h avec sous-code -09 (4 000K) ou -0928 (3 000K)

• version SEC. 3h avec sous-code -31 (4 000K) ou -3957 (3 000K)

Liset 2.0 sur mur avec optiques confort - UGR<19

Liset 2.0 - sur mur - optiques confort éclairage direct - UGR<19

LED

LED 14 lentilles blanc 575 1,80

303730-39

Liset 2.0 - sur mur - optiques confort éclairage direct + diffuseur - UGR<19

Sur demande : version avec optiques blanches

Avec étriers pour fixation murale.

Sur demande :

• CRI 90 - 3 000K et 4 000K

• version DIM-DALI avec sous-code -1241 (4 000K) ou -3941 (3 000K)

• version PUSH-DIM avec sous-code -1245 (4 000K) ou -3945 (3 000K)

• version SEC. 1h avec sous-code -09 (4 000K) ou -0928 (3 000K)

• version SEC. 3h avec sous-code -31 (4 000K) ou -3957 (3 000K)

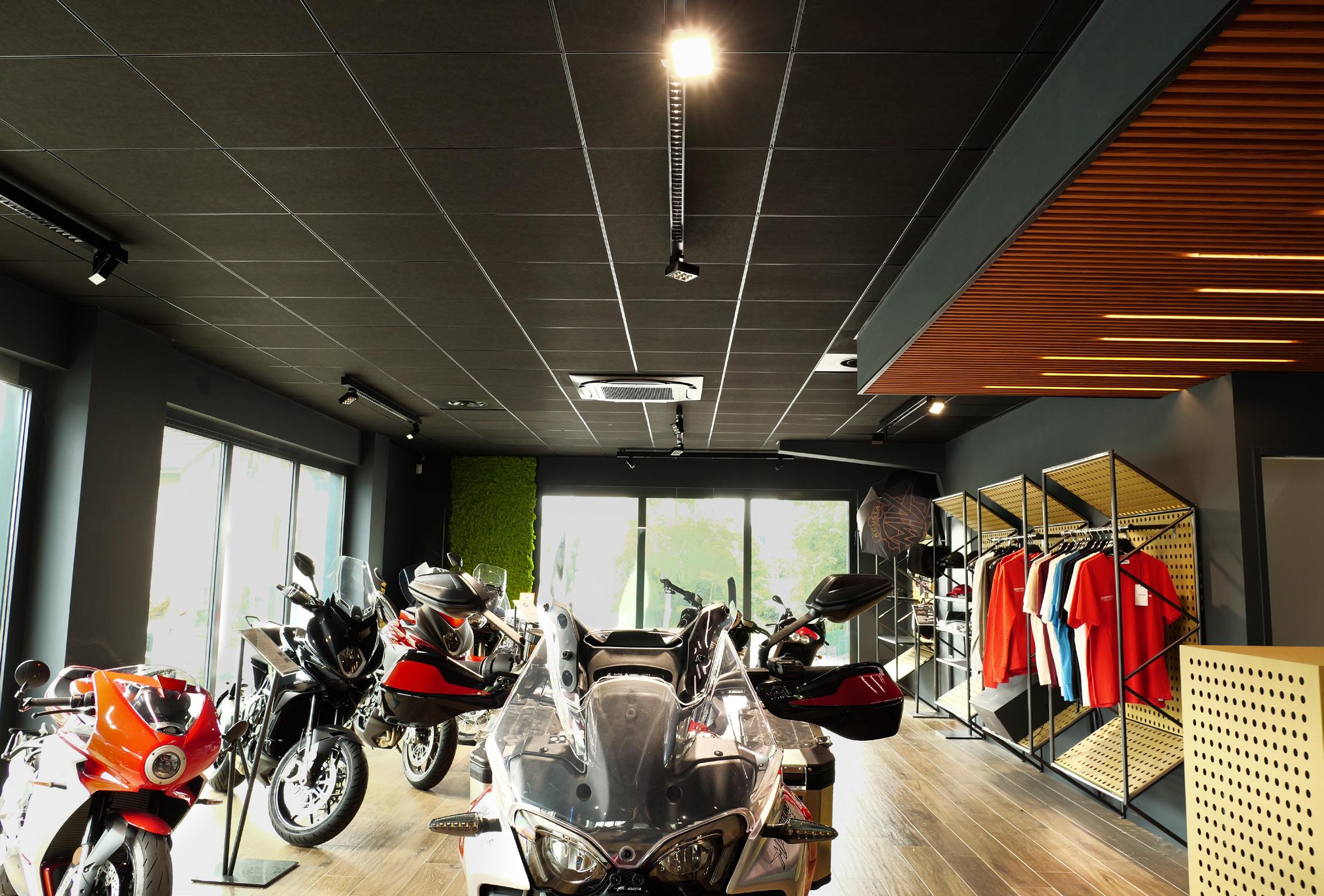

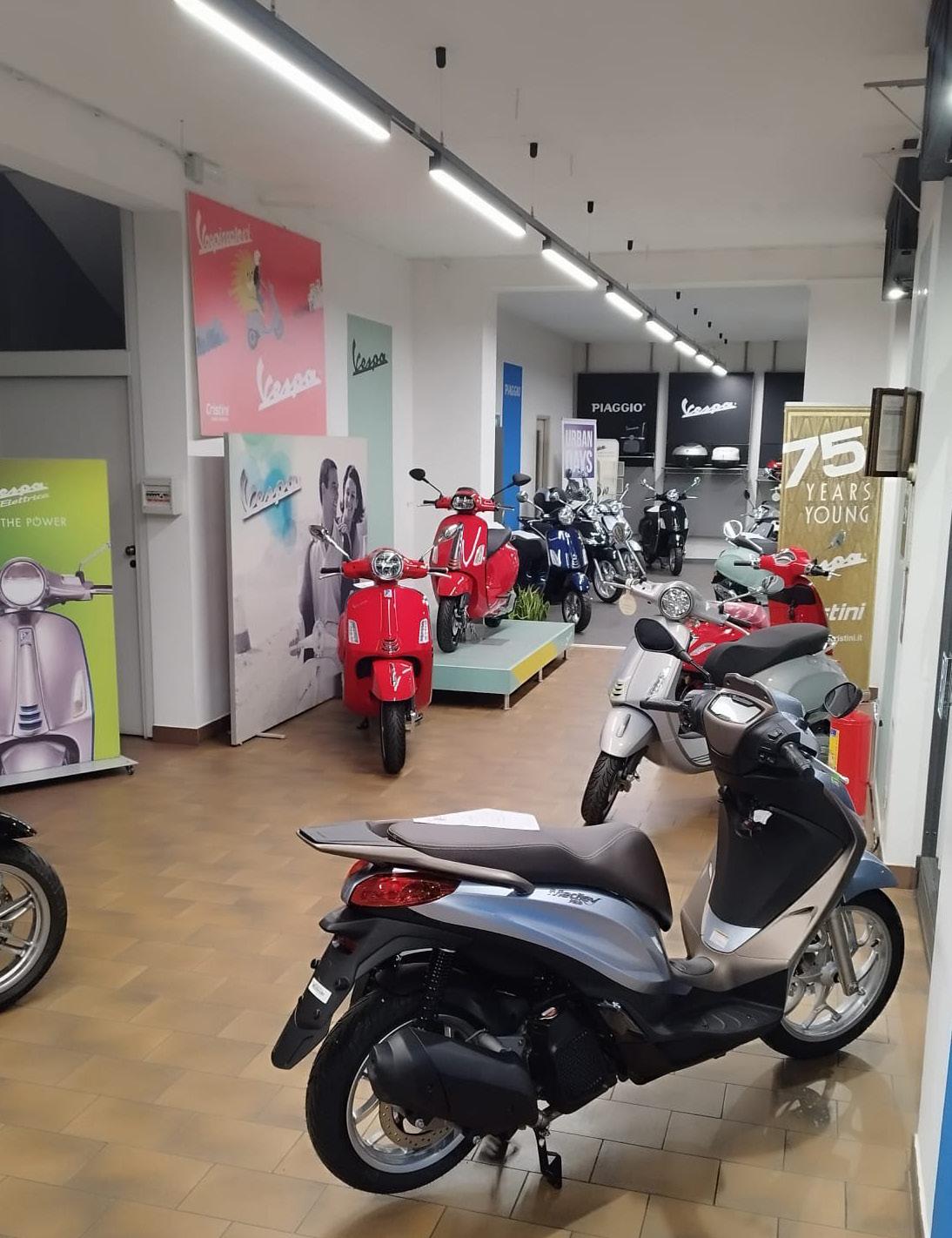

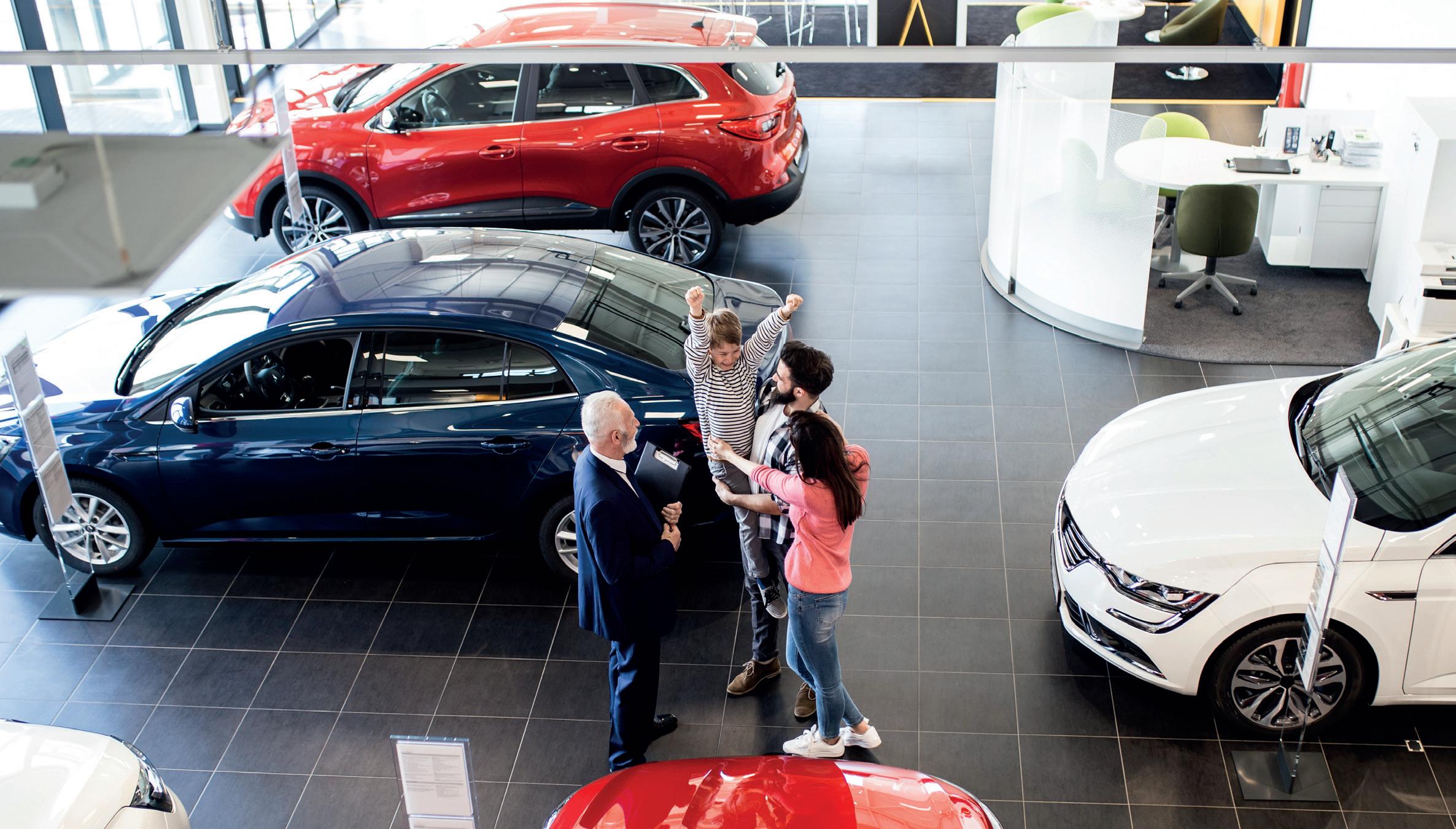

Parfait pour le retail

Les versions compatibles avec Omnitrack Plus simplifient énormément l’installation dans les grands espaces.

En complément, des spots orientables pour réaliser un éclairage de mise en valeur.

Liset 2.0 HE - pour rail avec diffuseur

Liset 2.0 HE - rail - UGR<19

(ON-OFF)

LED 2 modules blanc 1145 2,70 22303405-00

noir 22303435-00

LED 2 modules blanc 1145 2,70 22303405-39 26

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Liset 2.0 HE - rail - 90°

CLD (ON-OFF) LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1145 2,70 22303006-00 29 4000K - 3336lm - CRI 80 noir 22303036-00

LED 4 modules blanc 1145 2,70 22303006-39 29 3000K - 3103lm - CRI 80 noir 22303036-39

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Liset 2.0 HE - pour rail avec diffuseur

Liset 2.0 HE - rail - 30° x 80°

noir

Sur demande : • version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Liset 2.0 HE - rail - optique asymétrique 25° CLD (ON-OFF)

SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1145 2,70 22303206-00 29 4000K - 3091lm - CRI 80 noir 22303236-00

LED 4 modules blanc 1145 2,70 22303206-39 29 3000K - 2875lm - CRI 80 noir 22303236-39

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Liset 2.0 - rail - diffuseur en polycarbonate

Sur demande :

• CRI 90 - 3000K et 4000K

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Liset 2.0 - dark light pour rail - UGR<19

Sur demande : CRI 90 - 4000K

• version DIMM-DALI avec sous-code -1241

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09 (4000K)

• version EM 3h avec sous-code -31 (4000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Liset 2.0 - avec optiques confort DARK pour rail - UGR<19

Liset 2.0 - rail - optiques confort DARK - UGR<19

LED 14 lentilles blanc 575 1,70

LED

Sur demande :

• CRI 90 - 4000K

• version DIMM-DALI avec sous-code -1241 (4000K)

• version PUSH-DIMM avec sous-code -1245 (4000K)

• version EM 1h avec sous-code -09 (4000K)

• version EM 3h avec sous-code -31 (4000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Liset 2.0 - avec optiques confort pour rail - UGR<19

Sur demande : CRI 90 - 3000K et 4000K

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

• pour version EM commander à part le KIT EM pour OMINTRACK PLUS

Sur demande : version avec optique blanche

Projecteurs pour rail qui font la différence !

Quand l’éclairage d’accentuation est nécessaire !

Les installations sur rail présentent souvent, entre un appareil Liset et l’autre, des espaces aveugles : une occasion excellente de compléter avec des spots orientables pour créer un éclairage d’accentuation.

Une multitude de projecteurs Fosnova répondent à cette exigence.

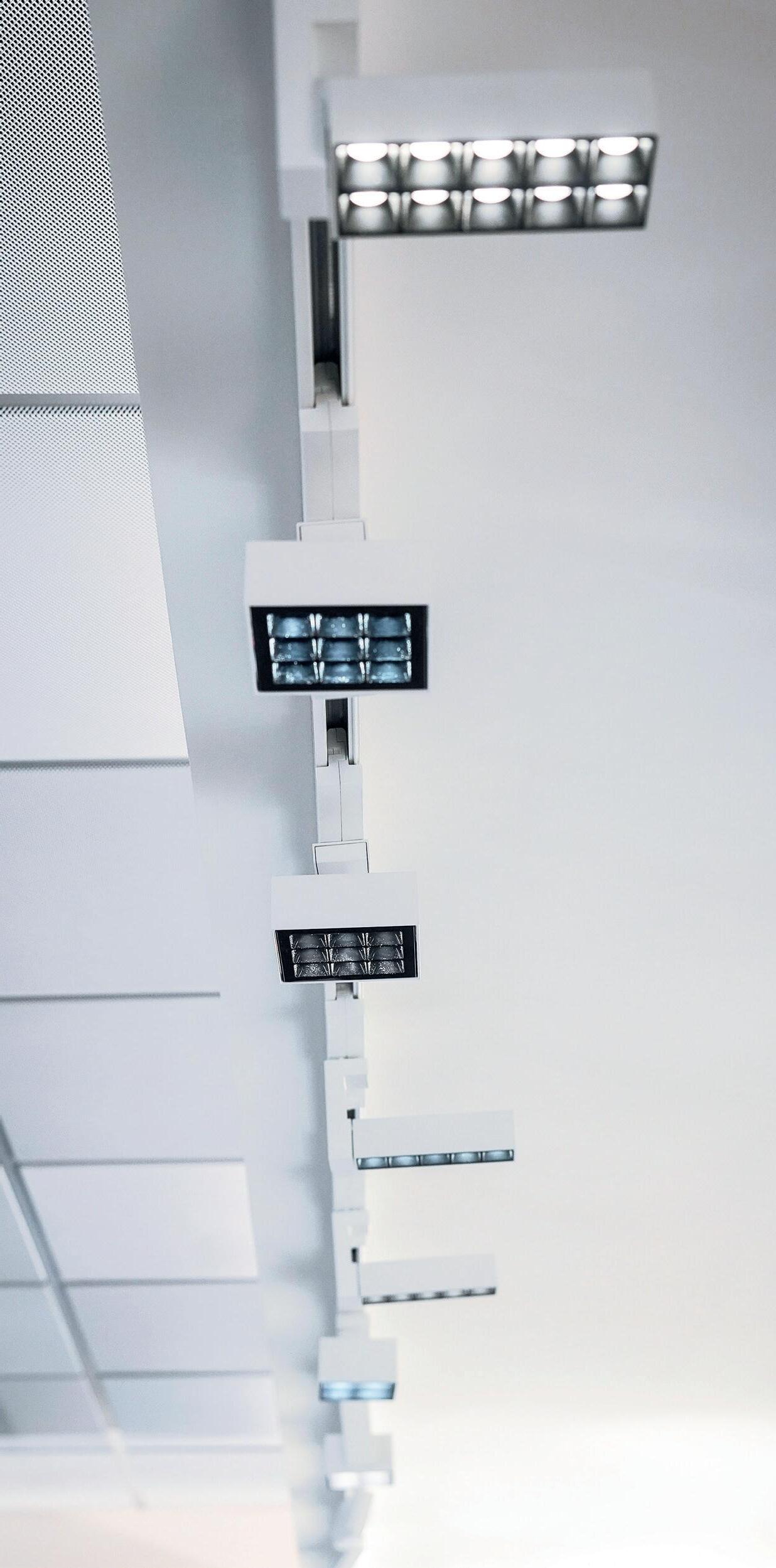

Liset 2.0 - spots supplémentaires pour Omnitrack Plus

Liset 2.0 - OR1 - orientable sur rail - optiques confort - UGR<19

LED corps L (mm)

LED 7 lentilles blanc

Sur demande : • CRI 90 - 3000K et 4000K

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K)

Liset 2.0 - OR2 - orientable sur rail - optiques confort - UGR<19

Sur demande : • CRI 90 - 3000K et 4000K

• version DIMM-DALI avec sous-code

• Version avec faisceau 76°

Matrix Q5 Dark “C” - adaptateur universel - CRI>90 CLD LUMEN SORTANT (tq= 25 °C) LED couleur poids code I out W tot K - ølm - CRI - degrés

LED blanc 0,50 22103311-39 700 12

Sur demande :

- 874lm - CRI>90 - 18° 22103311-00

- 920lm

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) pour une utilisation avec le rail OMNITRACK PLUS

Matrix Q4 DARK “C” - adaptateur universel - CRI>90

Matrix Q10 Dark “C” - adaptateur universel - CRI>90 CLD LUMEN SORTANT (tq= 25 °C)

LED couleur poids code I out W tot K - ølm - CRI - degrés

LED blanc 0,60 22103611-39 600 20 3000K - 1779lm - CRI>90 - 22° 22103611-00 4000K - 1873lm - CRI>90 - 22°

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) pour une utilisation avec le rail OMNITRACK PLUS

103031-00

LED blanc 0,70 22103014-00

- 2183lm - CRI>80 - 50° noir 22103034-00

LED blanc 0,70 22103015-00 1050 28 4000K - 2298lm -

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) pour une utilisation avec le rail OMNITRACK PLUS

CHOISISSEZ LE JUSTE COURANT

POUR OPTIMISER LE FLUX LUMINEUX

GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage. La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils

Version avec adaptateur escamotable compatible uniquement avec le rail OMNITRACK PLUS

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) - max. 500mA

- spots supplémentaires pour Omnitrack Plus

- 1479lm - CRI

noir 22108732-68

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) compatible uniquement avec le rail OMNITRACK PLUS

CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX

La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils

Sur demande :

Liset 2.0 - spots supplémentaires pour Omnitrack Plus

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) compatible uniquement avec le rail OMNITRACK PLUS

CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX

Focus SLIM “T” 111 - adaptateur universel - CRI 92

Version avec adaptateur escamotable compatible uniquement avec le rail OMNITRACK PLUS

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) -

Liset 2.0 - spots supplémentaires pour Omnitrack Plus

Sur demande :

• version DIMM-DALI avec sous-code -1241 (4000K) ou -3941 (3000K) compatible uniquement avec le rail OMNITRACK PLUS

CHOISISSEZ LE JUSTE COURANT

POUR OPTIMISER LE FLUX LUMINEUX

Kit EM avec sous-code -09: standard avec pièces de sécurité à commander pour configurer Omnitrack PLUS en version secours.

Ligne rouge : polarité - vue de dessus

Alimentation - sx

blanc 22026710-00 noir 22026730-00

Permet l’alimentation du rail.

blanc

26710-09 noir 22026730-09

Permet l’alimentation du rail.

Jonction en ligne

blanc

22026612-00

noir 22026632-00

Permet la connexion électrique et mécanique.

Jonction en ligne EM

blanc 22026612-09

noir 22026632-09

Permet la connexion électrique et mécanique.

Jonction en “L” externe

blanc

noir

22026610-00

22026630-00

Permet la connexion électrique “externe” et mécanique.

Jonction en “L” externe EM

blanc 22026610-09

noir

22026630-09

Permet la connexion électrique “externe” et mécanique.

Raccord en ligne

blanc 22026218-00

noir

22026238-00

Branchement rapide avec ergot de guidage. Utiliser avec acc. 22026619-00.

Raccord en ligne EM

blanc

noir

22026218-09

22026238-09

Branchement rapide avec ergot de guidage. Utiliser avec acc. 22026619-00.

Jonction en “L” interne

blanc 22026611-00

noir

22026631-00

Permet la connexion électrique “interne” et mécanique.

Jonction en “L” interne EM

blanc 22026611-09

noir 22026631-09

Permet la connexion électrique “interne” et mécanique.

Omnitrack Plus - 6 conducteurs

Le KIT EM et le recul des conducteurs centraux font du rail Omnitrack PLUS l’élément idéal pour une application 250V/10A sur une ligne ordinaire de recharge batterie pour luminaires de secours autonomes.

22026613-00

22026614-00

22026615-00

22026616-00

22026610-00

22026611-00

22026630-00

22026631-00

22026633-00

22026634-00

22026635-00

22026636-00

Embout

blanc 22026810-00 noir 22026830-00

Embout pour rail avec vis de blocage.

Embout EM

blanc 22026810-09 noir 22026830-09

Embout pour rail avec vis de blocage.

Jonction externe en “T” - dx blanc 22026613-00 noir 22026633-00

Permet la connexion électrique externe “à droit” et mécanique.

Jonction externe en “T” EM - dx blanc 22026613-09 noir 22026633-09

Permet la connexion électrique externe “à droit” et mécanique.

Jonction externe en “T” - sx

blanc 22026616-00 noir 22026636-00

Permet la connexion électrique externe “à gauche” et mécanique.

Jonction externe en “T” EM - sx

blanc 22026616-09 noir 22026636-09

Permet la connexion électrique externe “à gauche” et mécanique.

Jonction en “X”

blanc 22026617-00 noir 22026637-00

Permet la connexion électrique “en croix” et mécanique.

Jonction en “X” EM

blanc 22026617-09 noir 22026637-09

Permet la connexion électrique “en croix” et mécanique.

26612-00

26632-00

26610-00 22026611-00

22026630-00

22026631-00

Interface CASAMBI/ DALI blanc 22090701-00 noir 22090731-00

Interface master CASAMBI pour contrôler les spots DALI (max. 64 spots/8 groupes) sur rail. Sur demande, version VOICE avec intégration vocale pour Alexa, Google Home (WiFi) et Matter.

Cache profil

blanc 22026290-00 noir 22026291-00

À installer sur rail comme cache profil.

Jonction interne en “T” - dx blanc 22026614-00 noir 22026634-00

Permet la connexion électrique interne “à droit” et mécanique.

Jonction interne en “T” EM - dx blanc 22026614-09 noir 22026634-09

Permet la connexion électrique interne “à droit” et mécanique.

Jonction interne en “T” - sx

blanc 22026615-00 noir 22026635-00

Permet la connexion électrique interne “à gauche” et mécanique.

Jonction interne en “T” EM - sx

blanc 22026615-09 noir 22026635-09

Permet la connexion électrique interne “à gauche” et mécanique.

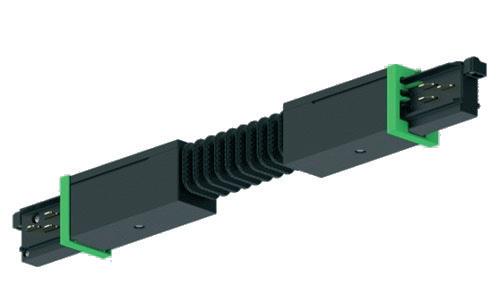

Jonction flexible

blanc 22026618-00 noir 22026638-00

Permet la connexion électrique et mécanique.

Jonction flexible EM

blanc 22026618-09 noir 22026638-09

Permet la connexion électrique et mécanique.

Tout est possible !

Ça n’a jamais été aussi stimulant de créer des scénarios de lumière avec Liset 2.0 !

La finition parfaite des matériaux permet de créer des parcours lumineux

PLEINE INTENSITÉ, avec intersections de 45° invisibles maximalisant la liberté et la créativité.

Liset 2.0 HE - encastré

Sur demande : version avec corps noir

Liset 2.0 HE - encastré - UGR<19

LED corps L (mm) poids code W tot K - ølm - CRI

LED 2 modules blanc 1150 1,80 22303401-00 26

- 3673lm - CRI 80 22303401-39 3000K - 3416lm - CRI 80

LED 4 modules blanc 2280 3,80 22303402-00 52

- 7346lm - CRI 80 22303402-39

- 6832lm - CRI 80 CLD D-DIG (DALI)

LED 2 modules blanc 1150 1,80

LED 4 modules blanc 2280 3,80

Sur demande : CRI 90 : 3000K - 4000K

• version avec corps noir

22303401-1241 26

22303401-3941

- 3673lm - CRI 80

- 3416lm - CRI 80

22303402-1241 52 4000K - 7346lm - CRI 80

22303402-3941 3000K - 6832lm - CRI 80

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Liset 2.0 HE - encastré - 90°

CLD

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1150 1,80

LED 8 modules blanc 2280 3,80

22303001-00 29 4000K - 3336lm - CRI 80

22303001-39 3000K - 3103lm - CRI 80

22303002-00 56 4000K - 6673lm - CRI 80

22303002-39 3000K - 6206lm - CRI 80 CLD D-DIG (DALI)

LED 4 modules blanc 1150 1,80

LED 8 modules blanc 2280 3,80

Sur demande :

• CRI 90 : 3000K - 4000K

• version avec corps noir

22303001-1241 29 4000K - 3336lm - CRI 80

22303001-3941 3000K - 3103lm - CRI 80

22303002-1241 56 4000K - 6673lm - CRI 80

22303002-3941

3000K - 6206lm - CRI 80

• version avec câblage traversant pour ligne continue avec sous-code -0072

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Liset 2.0 HE - encastré avec diffuseur

LED 4 modules blanc 1150 1,80 22303101-1241

LED 8 modules blanc 2280 3,80

Sur demande :

• version avec corps noir

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Liset 2.0 HE - encastré - optique asymétrique 25° CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1150 1,80 22303201-00 29 4000K - 3091lm - CRI 80 22303201-39 3000K - 2875lm - CRI 80

LED 8 modules blanc 2280 3,80 22303202-00 56 4000K - 6182lm - CRI 80 22303202-39 3000K - 5794lm - CRI 80 CLD D-DIG (DALI)

LED 4 modules blanc 1150 1,80 22303201-1241 29 4000K - 3091lm - CRI 80 22303201-3941 3000K - 2875lm - CRI 80

LED 8 modules blanc 2280 3,80 22303202-1241 56 4000K - 6182lm - CRI 80 22303202-3941 3000K - 5794lm - CRI 80

Sur demande :

• version avec corps noir

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Module pour le raccord d’angle en encastré S 158x158 mm

Module linéaire pour le raccord en encastré S 560 mm

Liset 2.0 - encastré avec diffuseur

Sur demande : version avec corps noir

Liset 2.0 - encastré

LED 4 modules blanc 1160 1,60

5 modules blanc 1445 2,00

LED 4 modules blanc 1160 1,60

LED 5 modules blanc 1445 2,00

Sur demande :

• CRI 90 : 3000K - 4000K

• version avec corps noir

302202-1241 35 4000K - 3479lm - CRI 80 22302202-3941 3000K - 3236lm - CRI 80

• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)

• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)

• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)

Module pour le raccord d’angle en encastré « PLEINE INTENSITÉ » 14W 328x328 mm

noir 22302633-00 blanc 22302613-00 Les accessoires « PLEINE INTENSITÉ »qui font la différence !

Module pour le raccord d’angle « COLONNE MUR-PLAFOND » en encastré « PLEINE INTENSITÉ » 14W 320x320 mm

v.a. IP20 IK07

IP40 IK07

Liset 2.0 - A+2M - encastré CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED blanc 2020 3,00 22302301-00 53 4000K - 3479lm - CRI 80

- 2x1295lm - CRI 80 - 65° CLD D-DIG (DALI)

LED blanc 2020 3,00 22302301-1241 53 4000K - 3479lm - CRI 80 4000K - 2x1295lm - CRI 80 - 65°

Composition en série : Liset 2.0 avec diffuseur + 2 modules avec optique confort blanche de 65° (faisceau de 76° sur demande). En série : double allumage.

Sur demande : CRI 90 - 4000K

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Liset 2.0 - encastré - compositions

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K avec différentes ouvertures de faisceau

Liset 2.0 - A+2S - encastré

Composition en série : Liset 2.0 avec diffuseur + 2 modules avec spots de 32° (spots avec faisceau de 50° sur demande). En série : double allumage.

Sur demande : CRI 90 - 3000K - 4000K

• version 3000K avec sous-code -39

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K

Liset 2.0 - encastré dark light - UGR<19

Sur demande : version avec corps noir

Sur demande : CRI 90 - 4000K

• version avec corps noir

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Liset 2.0 - encastré avec optiques confort

Sur demande : version avec corps noir

Liset 2.0 - encastré - optiques confort DARK - UGR<19 CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED 14 lentilles bianc 580 1,10 22303901-00 18

- 2578lm - CRI>80 -

LED 28 lentilles 1140 2,30 22303902-00 22 4000K - 3446lm - CRI>80 - 65° LED 35 lentilles 1420 2,60 22303903-00 30 4000K - 4804lm - CRI>80 - 65° CLD D-DIG (DALI)

LED 14 lentilles bianc 580 1,10 22303901-1241 18 4000K - 2578lm - CRI>80 - 65°

LED 28 lentilles 1140 2,30 22303902-1241 22 4000K - 3446lm - CRI>80 - 65°

LED 35 lentilles 1420 2,60 22303903-1241 30 4000K - 4804lm - CRI>80 - 65°

Sur demande :

• CRI 90 - 4000K

• version avec corps noir

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

• version avec faisceau 76°

Liset 2.0 - encastré avec optiques confort - UGR<19

Sur demande : version avec corps noir

Sur demande :

• CRI 90 - 4000K

• version avec corps noir

• version avec optiques confort de couleur noire

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

• version avec faisceau 76°

Module pour le raccord d’angle en encastré « PLEINE INTENSITÉ » 14W 328x328 mm

noir 22302632-00 blanc 22302612-00

Sur demande : version DIMM DALI avec sous-code -1241 Version 3000K avec sous-code -39

Module pour le raccord d’angle « COLONNE MUR-PLAFOND » en encastré « PLEINE INTENSITÉ » 14W 320x320 mm

noir 22302633-00 blanc 22302613-00

v.a. IP20 IK07 v.l. IP40 IK07

Liset 2.0 - A+H+3M - encastré - UGR<19 CLD LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED

Composition en série : 3 modules avec optique confort blanche de 65° (faisceau de 76° sur demande).

Sur demande :

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

• Radar sensor avec sous-code -19

Liset 2.0 - encastré avec optique confort - compositions - UGR<19

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K avec différentes ouvertures de faisceau

Liset 2.0 - A+M+2S - encastré - UGR<19

Composition en série : Liset 2.0 avec optique confort blanc de 65° + 2 modules avec spots de 32° (optique confort de 76° + spots avec ouverture de faisceau de 50° sur demande). En série : double allumage.

Sur demande :

• CRI 90 - 3000K et 4000K

• version 3000K avec sous-code -39

• version PUSH-DIMM avec sous-code -1245

• version EM 1h avec sous-code -09

• version EM 3h avec sous-code -31

Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI 90 - 3 000K ou 4 000K

Liset 2.0 Trimless encastrement en faux-plafonds de plâtre

Liset

2.0 Trimless - diffuseur opale

Liset 2.0 Trimless - optiques confort - UGR<19

Liset 2.0 Trimless - optiques confort DARK - UGR<19

Liset

2.0 Trimless - optiques DARK - UGR<19

effets visuels

Heffets émotionnels

effets biologiques

LCHCL, soit l’éclairage centré sur l’homme, est un concept qui implique un profond changement culturel pour instaurer un rapport plus sain et plus équilibré avec l’environnement dans lequel nous vivons. Notre mode de vie est à des années-lumière des rythmes de la nature. Nous passons beaucoup de temps entre quatre murs, et l’éclairage artificiel a pratiquement aboli la différence entre le jour et la nuit. Néanmoins, ces dix dernières années, la recherche scientifique a prouvé que la lumière ne servait pas seulement à voir ce qui nous entourait, puisqu’elle était également indispensable pour régulariser le fonctionnement de notre organisme, sur les plans biologique et psychologique.

H

C’est quoi l’horloge biologique

On parle d’horloge biologique parce que, tout au long de la journée, les variations de lumière, du lever au coucher du soleil, jusqu’à l’obscurité profonde de la nuit, envoient des signaux précis à notre organisme, qui répond par des changements physiologiques. La pression sanguine, la température corporelle et la sécrétion d’hormones spécifiques varient au cours des 24 heures.

Rythme circadien

Au réveil, la lumière du matin donne le coup d’envoi de processus qui stimulent l’attention et atteignent leur maximum aux heures centrales de la journée, puis diminuent au fur et à mesure que le soir arrive, de sorte à préparer notre organisme au sommeil nocturne.

Variable selon les saisons et les caractéristiques individuelles, ce mécanisme est fondamental pour le bon fonctionnement de notre organisme.

7 h 30 Fin production de mélatonine

10 h Seuil maximum d’éveil

14 h 30 Meilleure coordination

15 h 30 Meilleurs temps de réaction

19 h Pic de la température corporelle

21 h Début production de mélatonine

2 h Sommeil profond

4 h 30 Température corporelle minimale

6 h Sécrétion de cortisol

Effets générés par le « déphasage » des

rythmes circadiens sur la santé

Une interruption systématique des rythmes de l’horloge biologique est un danger pour la santé. Nombreuses sont les études qui démontrent que le décalage du rythme veille-sommeil provoque fatigue et troubles du sommeil, a des répercussions sur l’humeur et sur la santé psychique, peut causer anxiété ou dépression, des problèmes gastro-intestinaux et, s’il perdure, augmenter le risque de maladies cardiovasculaires (comme accident vasculaire cérébral et infarctus) et les maladies métaboliques (comme obésité et diabète). Enfin, il peut affaiblir les défenses immunitaires et favoriser l’apparition de tumeurs. Les recherches confirment l’impor-

Troubles métaboliques

Problèmes cardiovasculaires

Effets cérébraux

Troubles du sommeil Fatigue

Risque accru de cancer

Réduction des défenses

Problèmes gastro-intestinaux

Anxiété Dépression Déficit de l’attention

tance, pour notre organisme, de recevoir les signaux de la lumière naturelle et de suivre son évolution tout au long de la journée. Nous passons la plupart de notre temps de travail et de repos entre quatre murs, dans des pièces éclairées artificiellement. Que pouvons-nous faire ? Privilégier certainement davantage la lumière naturelle. Aujourd’hui, les designers et les architectes essaient de construire des bâtiments en mesure de récupérer au maximum le rapport avec l’extérieur. Une autre aide précieuse peut aussi arriver des progrès technologiques de la lumière artificielle, et plus précisément du concept de l’éclairage centré sur l’homme, soit le Human Centric Lighting

Effets sur la santé mentale

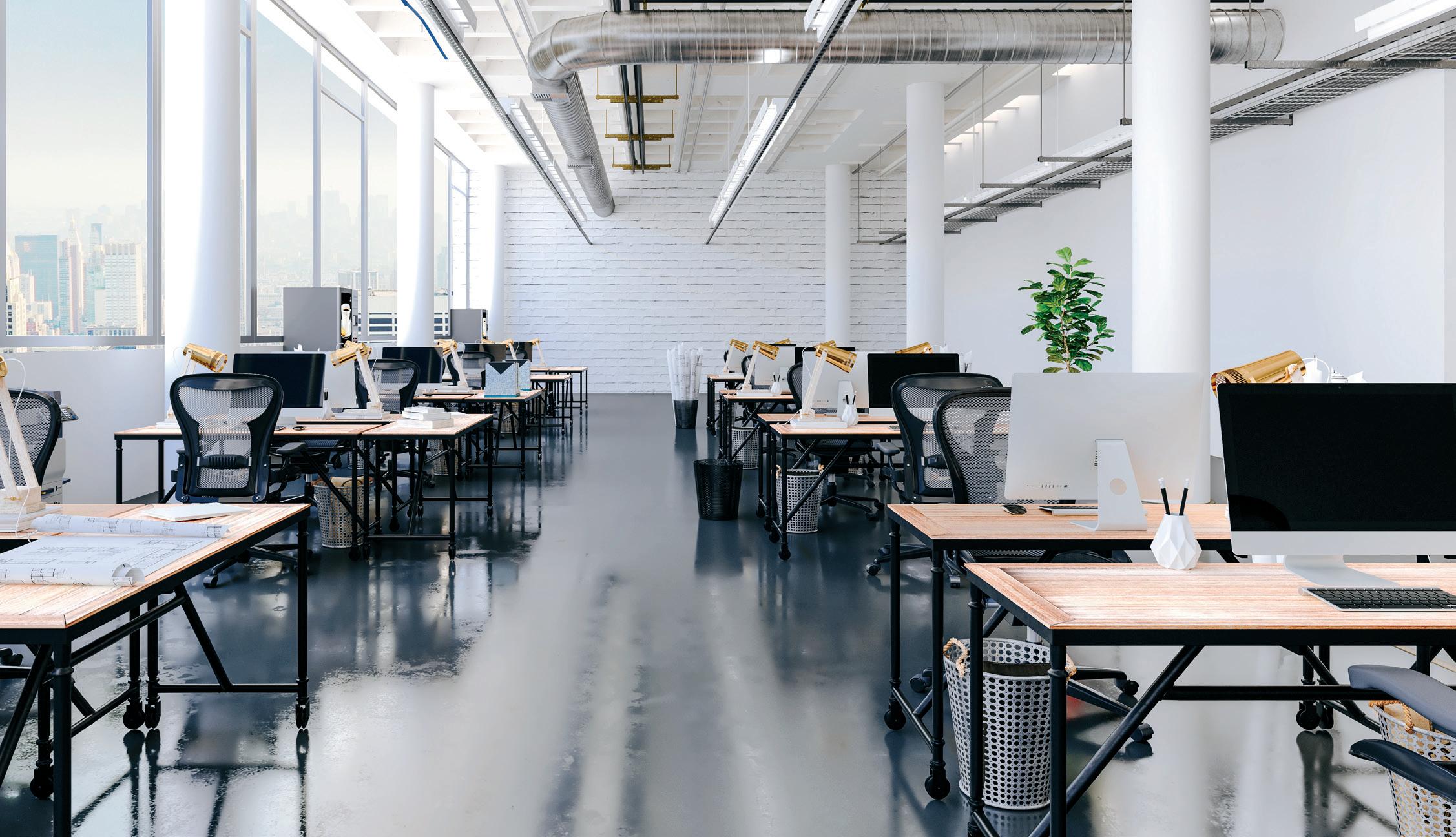

Facilitation du travail

Humeur positive, productivité accrue, meilleure image de marque

Modulation d’espace et postes de travail polyvalents personnalisables

Conformité aux réglementations et protection du personnel

Avantages biologiques pour l’organisme et économies d’énergie

Facilitation de la concentration

Amélioration du bien-être psychophysique

Diminue la fatigue à la fin du quart de travail

Amélioration du repos malgré les quarts de travail

Optimisation de l’image du lieu de travail

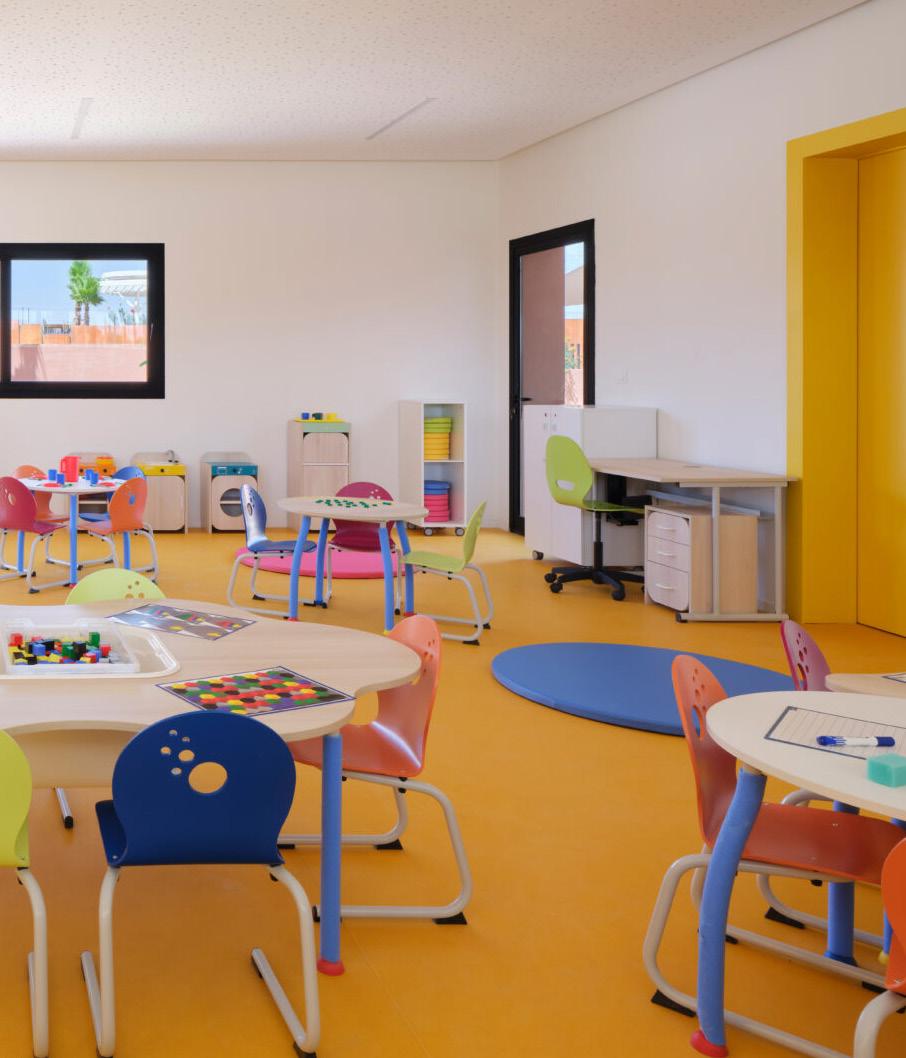

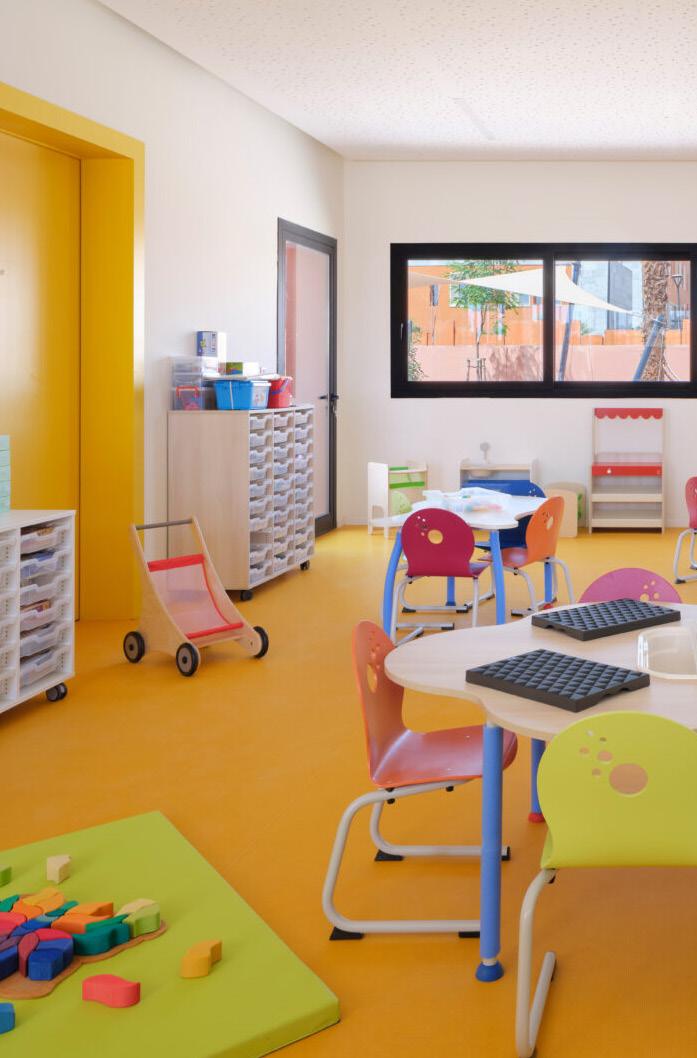

Facilite la concentration en classe et augmente les performances scolaires

Augmente l’attention et favorise un comportement correct

Améliore la communication et facilite la relation entre enseignants et élèves

Améliore l’attention et génère une humeur positive

Bénéfices biologiques pour le corps et économie d’énergie

Les LED ont une émission élevée dans la longueur d’onde du bleu et elles peuvent influencer la production de mélatonine et, dès lors, altérer notre horloge biologique et notre rythme veille-sommeil. Il est donc fondamental d’utiliser des sources lumineuses qui réussissent à reproduire le spectre de la lumière naturelle, comme les LED Tunable White.

LED Tunable White

Permet de sélectionner manuellement la température de couleur dans le courant de la journée (pas de rythme circadien).

Cette technologie LED de dernière génération permet de gérer les températures de couleurs de 2 700K à 6 500K, d’une lumière chaude à une lumière froide. Les modules LED Tunable White pour applications HCL comportent, l’un près de l’autre, deux diodes émettant une lumière de 2 700K et une lumière de 6 500K qui, en se mélangeant, permettent d’obtenir les teintes intermédiaires de température de couleur.

Le concept d’éclairage Human Centric Lighting se propose de maintenir l’équilibre entre cycle extérieur nuit-jour et sa reproduction à l’intérieur. Ci-après quelques exemples prouvant l’importance du principe HCL dans les lieux plus courants.

Human Centric Lighting :

simulation des variations de la lumière naturelle : la température de couleur change automatiquement en fonction de l’heure et de la lumière naturelle.

HUMAN PERFORMANCE

propice à la RELAXATION propice à l’ACTIVITÉ

Comme le confirment les études, le cerveau est stimulé par : - la lumière chaude émise le matin et le soir (2 700K) qui invite davantage à la relaxation ; - la lumière froide émise la journée (6 500K) qui rend plus actif et plus concentré

Le blanc dynamique de 2 700K à 6 500K optimise la sensation de passage du temps (rythme circadien) et permet de créer des scénographies et des modes en fonction de nos activités quotidiennes. L’éclairage circadien par la gestion du blanc dynamique est la meilleure solution dans les lieux comme les classes d’école, les campus universitaires, les bureaux et les hôpitaux, parce qu’il s’agit du premier pas concret vers le concept de l’éclairage centré sur l’homme (HCL - Human Centric Lighting) qui consiste à simuler la progression de la lumière naturelle dans les espaces intérieurs, tout au long de la journée.

Cellules de présence/lumineuses pour applications HCL

réglage de la

La technologie Tunable Light peut être complétée par des cellules de présence/lumineuses qui permettent d’ajuster l’éclairage artificiel en gardant la luminosité programmée en fonction de la présence d’individus et de l’apport de lumière naturelle. La cellule lumineuse intégrée mesure en continu la valeur de luminosité dans la pièce et compare cette valeur à la valeur définie dans la cellule de présence.

détection immédiate de toute présence dans le champ d’action.

Liset 2.0 TW - BASIC - avec diffuseur en polycarbonate

Sur demande : version avec corps noir

Liset 2.0 TW- encastré - diffuseur en polycarbonate - CRI 90

CLD D-DIG (DALI)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1140 1,60 22302201-0024 40 2700K÷6500K - 3250÷3220lm - CRI 90

LED 5 modules 1420 2,00 22302202-0024 40 2700K÷6500K - 2984÷3176lm - CRI 90

CARACTÉRISTIQUES TECHNIQUES - VERSION TW BASIC

• MacAdams 3

• Flicker ≤4%

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

colourSWITCH fonction : un bouton-poussoir classique peut être utilisé pour piloter le système via colourSWITCH. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé. Si le système est gradé par DALI/DSI, le colourSWITCH n’est pas disponible. La gradation par bouton-poussoir peut comporter plusieurs configurations :

• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.

• pression prolongée (> 1 s) : définition continue de la température de couleur.

Le sens de la température de couleur est alors inversé. Sur les systèmes munis de drivers LED avec plusieurs températures de couleurs ou avec sens opposés de température de couleur (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur 4 500K en gardant le bouton-poussoir enfoncé pendant 10 secondes.

switchDIM fonction : la fonction intégrée switchDIM permet de raccorder directement un bouton-poussoir pour piloter le gradateur et l’allumage. Une brève pression (< 0,6 s) allume ou éteint le driver LED. Le niveau de gradation est mémorisé lors de l’extinction et rétabli à l’allumage. Il suffit de garder le bouton-poussoir enfoncé pour régler la luminosité des modules LED. Lorsque le bouton-poussoir est relâché puis enfoncé de nouveau, les modules LED sont réglés dans l’autre sens. Sur les systèmes munis de drivers LED avec plusieurs niveaux de gradation ou avec sens opposés de gradation (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur le niveau de gradation de 50 % en gardant le bouton-poussoir enfoncé pendant 10 secondes. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé.

Liset 2.0 HCL - WIRELESS - avec diffuseur en polycarbonate

Sur demande : version avec corps noir

Liset 2.0 HCL- encastré - diffuseur en polycarbonate - CRI 90

CLD DW (HCL)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1140 1,60 22302201-89 40 2700K÷6500K - 3250÷3220lm - CRI 90

LED 5 modules 1420 2,00 22302202-89 40 2700K÷6500K - 2984÷3176lm - CRI 90

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Flicker ≤4%

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• Driver led avec réglage automatisé de la température de couleur et du flux lumineux

CARACTÉRISTIQUES TECHNIQUES - VERSION HCL WIRELESS

Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.

Liset 2.0

TW -

BASIC - encastré - optiques confort

Liset 2.0 TW - optiques confort - UGR<19

CLD CELLD-D (DALI)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED 14 lentilles blanc 580 1,10 22302101-0024 16 2700K÷6500K - 2092lm - CRI 80 - 65°

LED 28 lentilles 1140 2,30 22302102-0024 29 2700K÷6500K - 3603lm - CRI 80 - 65°

Sur demande :

• disponible avec corps noir

• version avec faisceau 76°

CARACTÉRISTIQUES TECHNIQUES - VERSION TW BASIC

• MacAdams 3

• Flicker ≤4%

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.

• pression prolongée (> 1 s) : définition continue de la température de couleur.

Liset 2.0 HCL - WIRELESS - encastré - optiques confort

Liset 2.0 HCL - optiques confort - UGR<19

CLD DW (HCL)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - gradi

LED 14 lentilles blanc 580 1,10 22302101-89 16 2700K÷6500K - 2092lm - CRI 80 - 65°

LED 28 lentilles 1140 2,30 22302102-89 29 2700K÷6500K - 3603lm - CRI 80 - 65°

Sur demande :

• disponible avec corps noir

• version avec faisceau 76°

CARACTÉRISTIQUES TECHNIQUES - VERSION HCL WIRELESS

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Flicker ≤4%

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• Driver led avec réglage automatisé de la température de couleur et du flux lumineux

Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.

Liset 2.0 TW - BASIC - plafonnier avec diffuseur

Liset 2.0 TW - plafonnier - diffuseur en polycarbonate - CRI 90

CLD D-DIG (DALI)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1135 2,50 22302203-0024 40 2700K÷6500K - 2899÷3357lm - CRI 90 noir 22302233-0024

LED 5 modules blanc 1415 3,10 22302204-0024 40 2700K÷6500K - 3044÷3524lm - CRI 90 noir 22302234-0024

CARACTÉRISTIQUES TECHNIQUES - VERSION TW BASIC

• Température de couleur réglable de 2

700K à 6 500K à flux lumineux constant

• MacAdams 3

• Flicker ≤4%

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.

• pression prolongée (> 1 s) : définition continue de la température de couleur.

Liset 2.0 HCL - WIRELESS - plafonnier avec diffuseur

Liset 2.0 HCL - plafonnier - diffuseur en polycarbonate - CRI 90

CLD DW (HCL) LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1135 2,50 22302203-89 38 2700K÷6500K - 2899÷3357lm - CRI 90 noir 22302233-89

LED 5 modules blanc 1415 3,10 22302204-89 46 2700K÷6500K - 3044÷3524lm - CRI 90 noir 22302234-89

TECHNIQUES - VERSION HCL WIRELESS

ZONE DE FONCTIONNEMENT DU

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Flicker ≤4%

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• Driver led avec réglage automatisé de la température de couleur et du flux lumineux

Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.

Liset 2.0 TW - BASIC - plafonnier avec optiques

CARACTÉRISTIQUES TECHNIQUES - VERSION TW BASIC

• MacAdams 3

• Flicker ≤4%

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.

• pression prolongée (> 1 s) : définition continue de la température de couleur.

Liset 2.0 HCL - plafonnier - optiques confort - UGR<19

CLD DW (HCL)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED 28 lentilles blanc 1135 3,00 22302105-89 29 2700K÷6500K - 3375lm - CRI 80 - 65° noir 22302135-89

CARACTÉRISTIQUES TECHNIQUES - VERSION HCL WIRELESS

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Flicker ≤4%

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• Driver led avec réglage automatisé de la température de couleur et du flux lumineux

Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.

Liset 2.0 TW - BASIC - suspension avec diffuseur

Liset 2.0 TW - suspension - lumière directe - diffuseur en polycarbonate - CRI 90

CLD D-DIG (DALI)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1135 2,50 22302208-0024 40 2700K÷6500K - 2899÷3357lm - CRI 90 noir 22302238-0024

LED 5 modules blanc 1415 3,10 22302209-0024 40 2700K÷6500K - 3044÷3524lm - CRI 90 noir 22302239-0024

CARACTÉRISTIQUES TECHNIQUES - VERSION TW BASIC

• MacAdams 3

• Flicker ≤4%

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.

• pression prolongée (> 1 s) : définition continue de la température de couleur.

Liset 2.0 HCL - WIRELESS - suspension avec diffuseur

Liset 2.0 HCL - suspension - lumière directe - diffuseur en polycarbonate - CRI 90

CLD DW (HCL)

LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI

LED 4 modules blanc 1135 2,50 22302208-89

40 2700K÷6500K - 2899÷3357lm - CRI 90 noir 22302238-89

LED 5 modules blanc 1415 3,10 22302209-89

40 2700K÷6500K - 3044÷3524lm - CRI 90 noir 22302239-89

CARACTÉRISTIQUES TECHNIQUES - VERSION HCL WIRELESS

ZONE DE FONCTIONNEMENT DU BLANC DYNAMIQUE

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Flicker ≤4%

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• Driver led avec réglage automatisé de la température de couleur et du flux lumineux

EXEMPLE D’INSTALLATION HCL WIRELESS (POINT À POINT)

Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.

Liset 2.0 TW - BASIC - suspension avec optiques confort

Liset 2.0 TW - suspension - lumière directe - optiques confort - UGR<19 CLD D-DIG (DALI) LUMEN SORTANT (tq= 25 °C)

LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED 28 lentilles blanc 1135 3,00 22302111-0024 29 2700K÷6500K - 3375lm - CRI 80 - 65° noir 22302131-0024

• MacAdams 3

• Flicker ≤4%

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.

• pression prolongée (> 1 s) : définition continue de la température de couleur.

Liset 2.0 HCL - WIRELESS - suspension avec optiques confort

Liset 2.0 HCL - suspension - lumière directe - optiques confort - UGR<19

CLD DW (HCL)

LUMEN SORTANT (tq= 25 °C) LED corps L (mm) poids code W tot K - ølm - CRI - degrés

LED 28 lentilles blanc 1135 3,00 22302111-89 29 2700K÷6500K - 3375lm - CRI 80 - 65° noir 22302131-89

• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant

• Plage de gradation de 3 à 100 % sans modification de la température de couleur

• Flicker ≤4%

• Température de couleur constante sur toute la plage de gradation

• flux lumineux constant

• Driver led avec réglage automatisé de la température de couleur et du flux lumineux

Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.

Liset 2.0 OFFICE 1 - fixe optiques confort éclairage direct + diffuseur opale éclairage indirect

CLD (ON-OFF) LUMEN SORTANT (tq= 25 °C)

LED corps h (mm) poids code W tot K - ølm - CRI

LED blanc 2015 13,00 22306010-00 32 4000K -

Liset 2.0 OFFICE 2 - orientable - optiques confort CLD (ON-OFF)

Sur demande : SYSTÈME CASAMBI

Casambi est un extraordinaire système de gestion d’éclairage automatisé pour contrôler les lampes de la manière la plus simple et la plus naturelle. Cette solution est basée sur le Bluetooth Low Energy. Le BLE est une technologie sans fil dernier cri et la seule à basse fréquence, disponible sur tous les smartphones de dernière génération. Grâce à la simplicité intuitive de l’application, il suffit d’un smartphone ou de n’importe quel autre dispositif mobile et n’importe qui pourra créer et gérer son propre réseau d’éclairage en toute autonomie en contrôlant chaque appareil, tant individuellement que groupé, en fonction des besoins et des fonctions requises. Simple à installer et pratique, cette technologie est une solution idéale. Avec Casambi, l’éclairage peut être contrôlé par smartphones, tablettes, montres intelligentes, boutons, interrupteurs ou interrupteurs sans fil. L’application nécessaire est téléchargeable gratuitement depuis l’App Store d’Apple ou depuis le Google Play Store.

En version lampadaire, c’est un appareil de petite taille qui, grâce à une bonne gestion du faisceau lumineux, peut produire des scénographies belles et élégantes. Le modèle possède une grande polyvalence, parce qu’il donne le choix entre plusieurs combinaisons de puissances et flux lumineux, et entre les optiques confort et un diffuseur en polycarbonate.

Couleurs disponibles :
