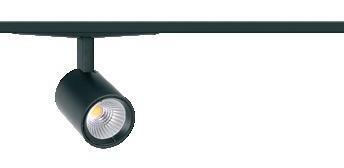

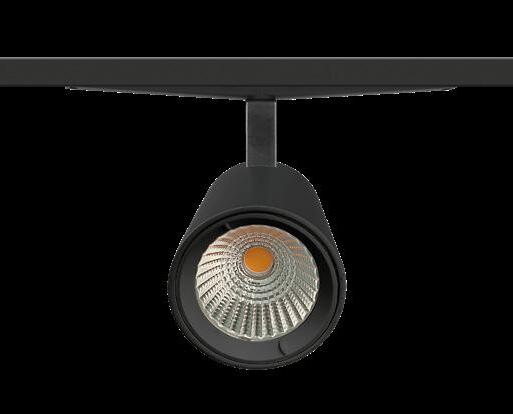

Los focos Fosnova 48V DC, aplicados en el carril MICRO de bajo voltaje, permiten la instalación luminosa en todos los entornos en los que, además de una iluminación de acento y de bajo consumo, se requieren complementos luminosos de gran carácter estético.
Cuerpo de aluminio fundido a presión, completo con adaptador.
LED: 70.000h - L80B10
¡Distribución de luz de alto rendimiento!
¡Diseño en libertad!

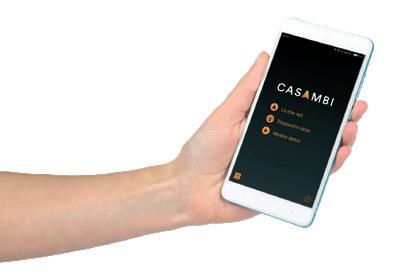

Próximamente, CASAMBI VOICE: una interfaz innovadora que permite controlar las luminarias DALI simultáneamente desde la App CASAMBI en modo Bluetooth y, a través de comandos de voz dados a los asistentes, desde AMAZON ALEXA/ GOOGLE HOME/MATTER, en modo Wi-Fi. Los dos sistemas, CASAMBI y AMAZON ALEXA/GOOGLE HOME/MATTER, son independientes, se comunican entre sí y se actualizan mutuamente.

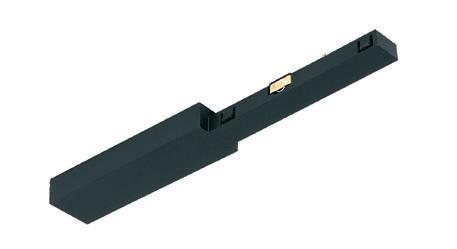

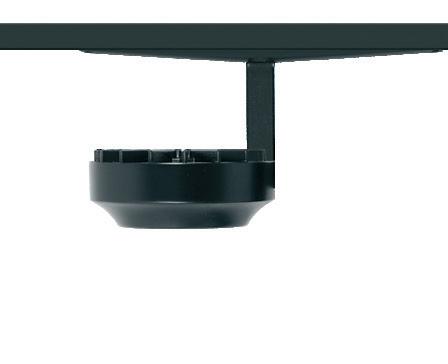

Adaptador inalámbrico CASAMBI
DALI-master para controlar hasta un máximo de 8 grupos/máx. 64 proyectores DALI, desarrollado para carriles de baja tensión 48V CC. Es un dispositivo máster DALI, controlado por Bluetooth, desarrollado para monitorizar lámparas DALI desde dispositivos móviles y aplicaciones CASAMBI.
Peso: 0,10 Kg. Bajo pedido: versión 4000K.
Peso: 0,10 Kg. Bajo pedido: versión 4000K.
Blanco Negro

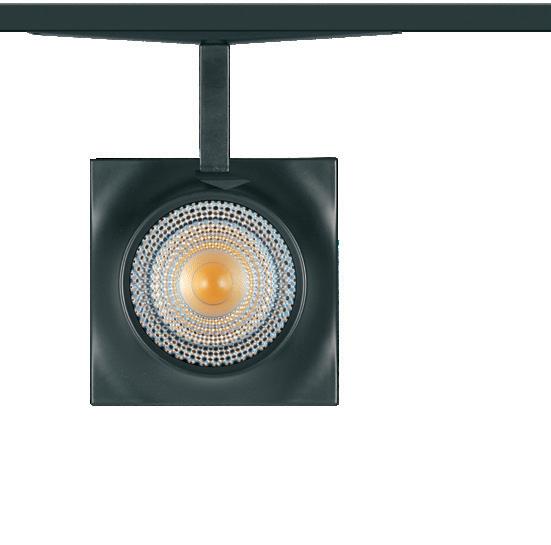

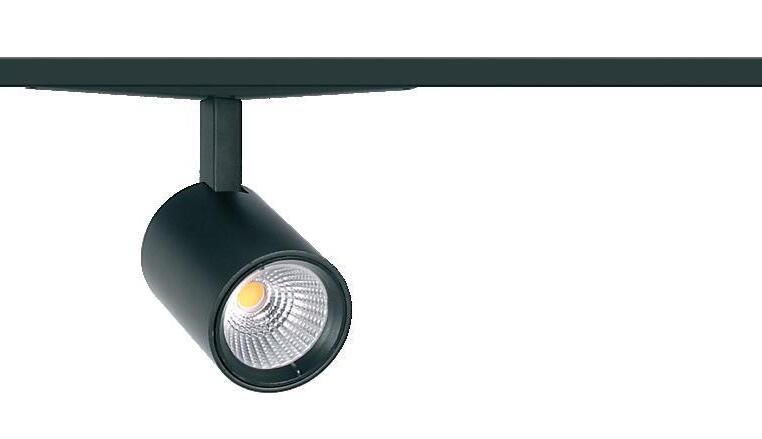

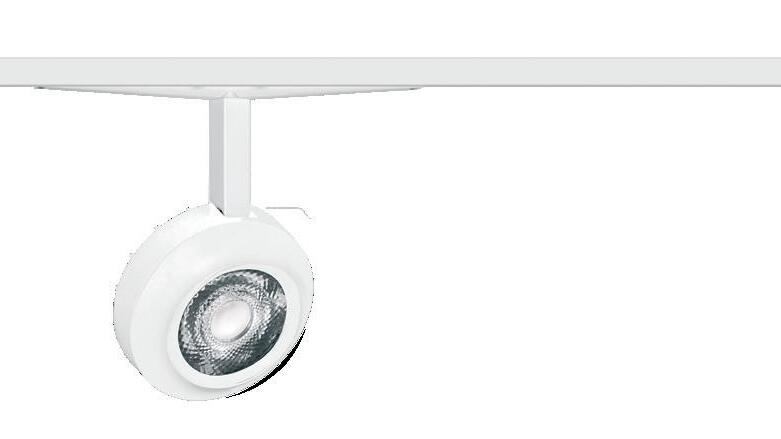

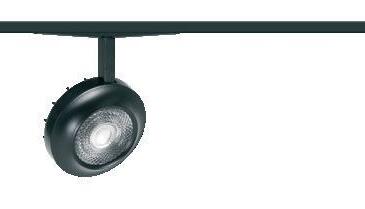

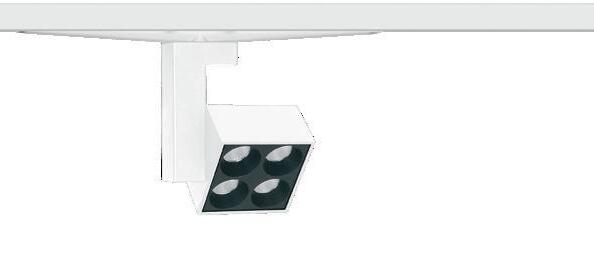

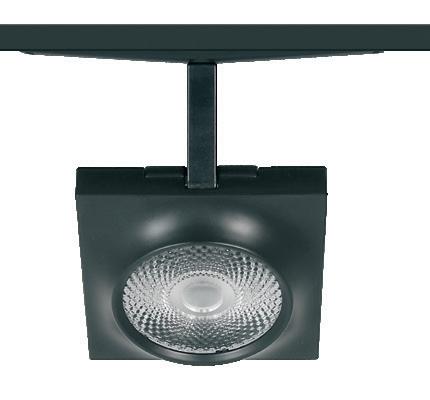

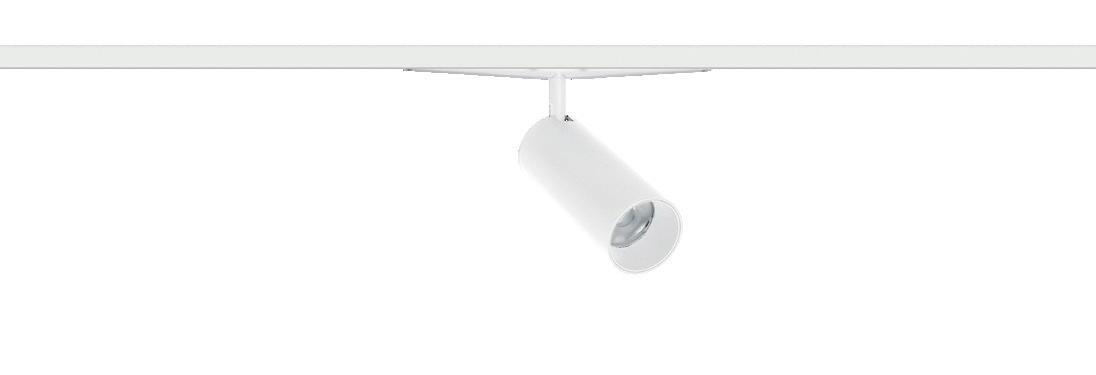

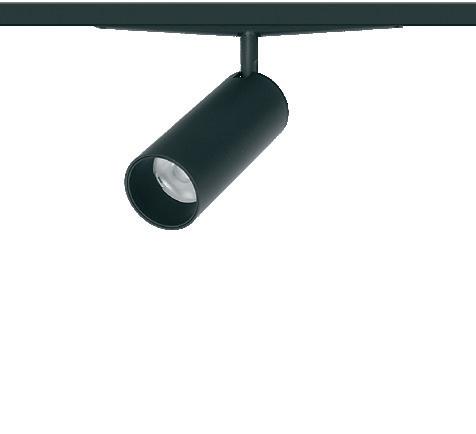

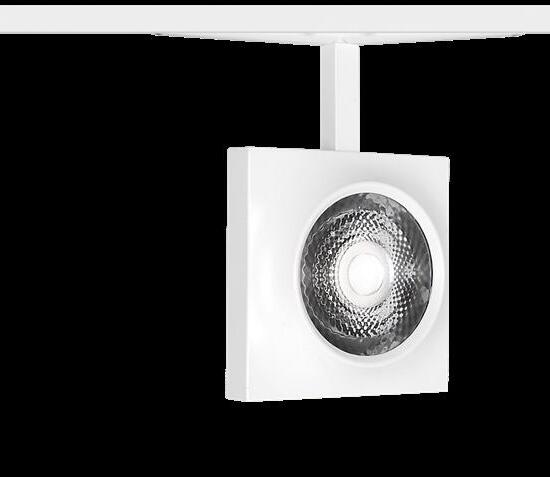

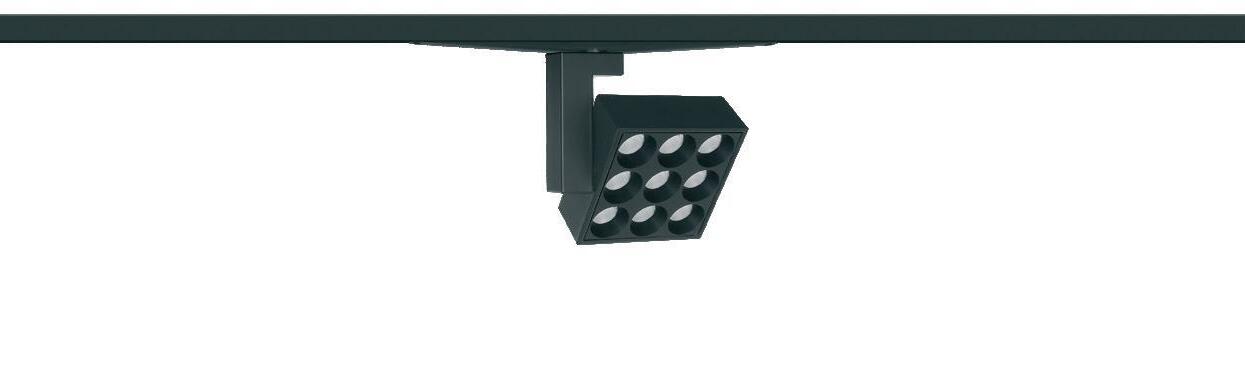

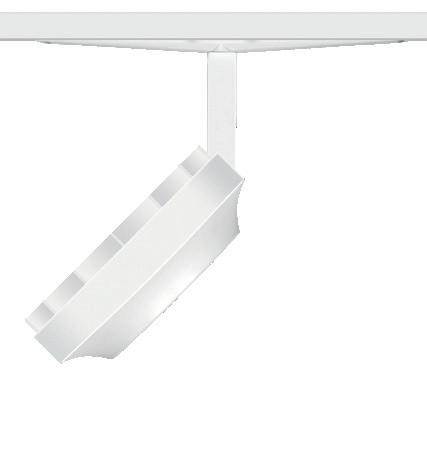

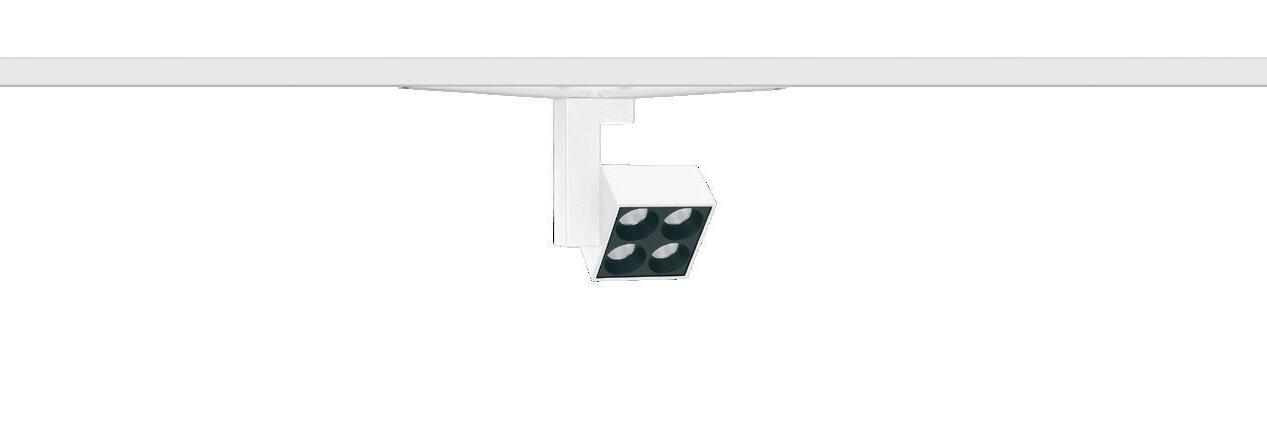

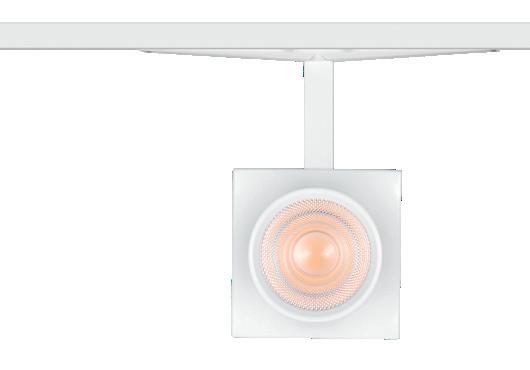

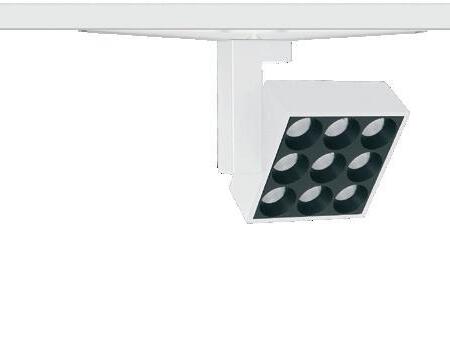

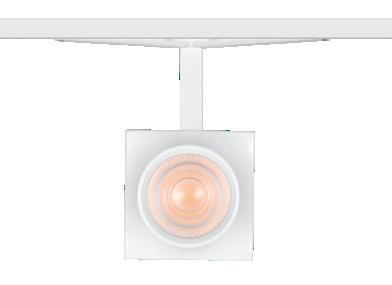

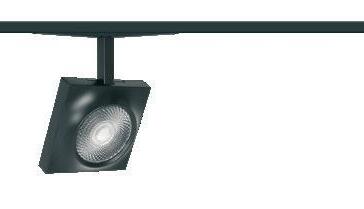

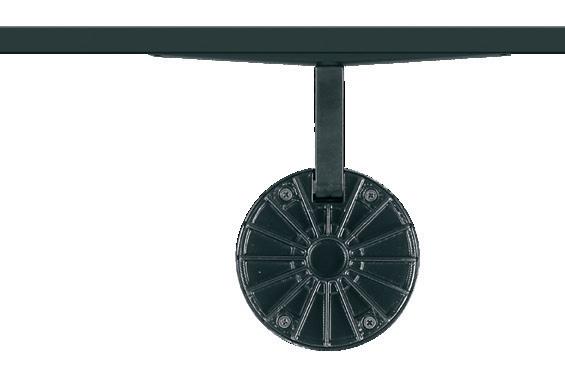

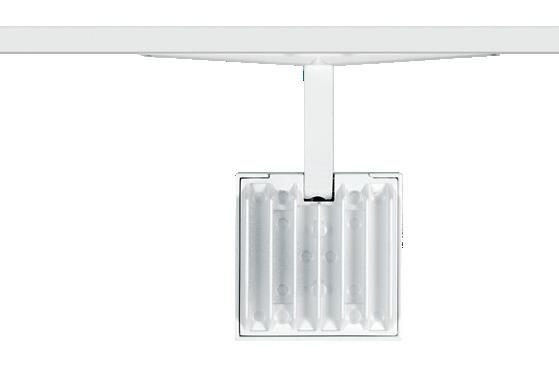

Focus SLIM “Q”
44130-1241
44132-1241
Peso: 0,20 Kg. También se puede instalar en las curvas carril 48V CC MICRO P Bajo pedido: versión 4000K

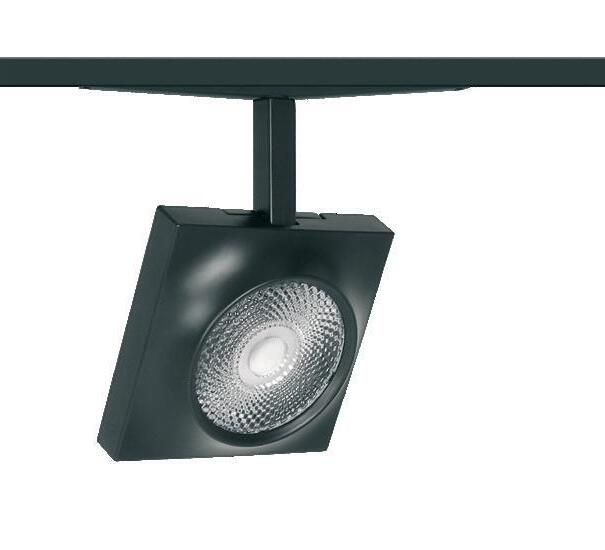

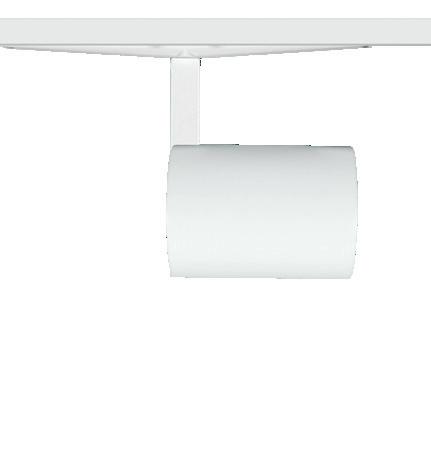

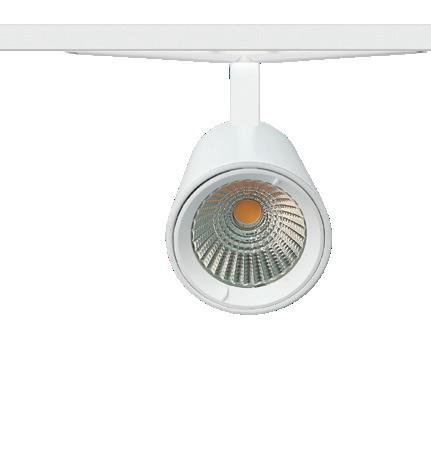

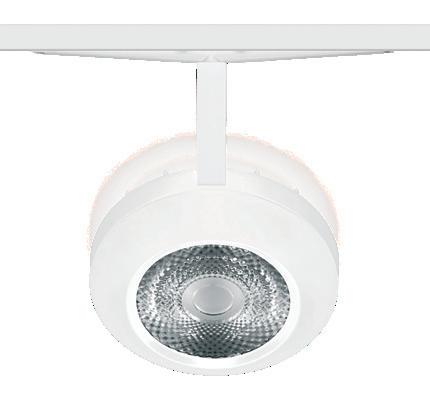

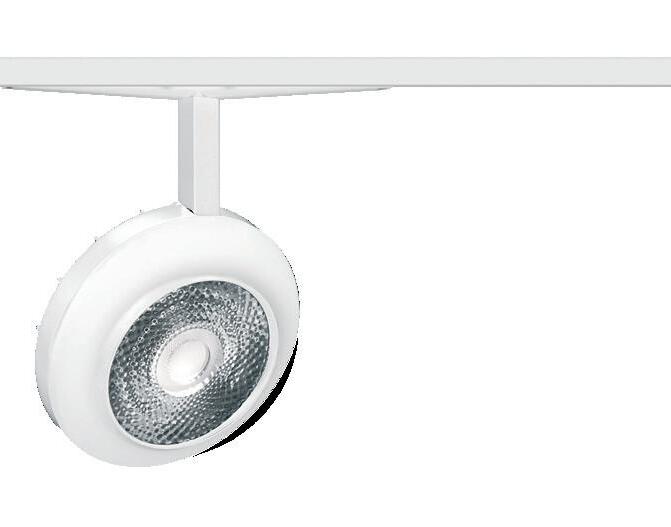

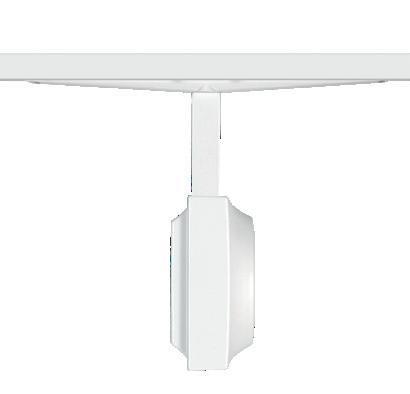

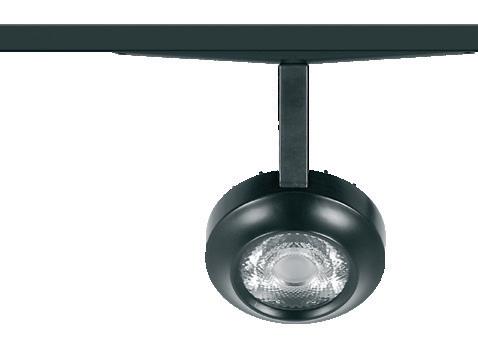

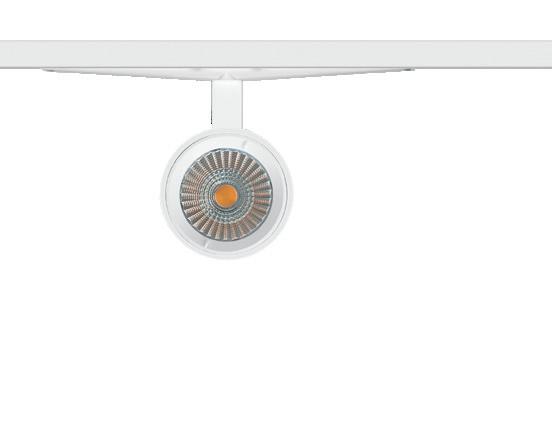

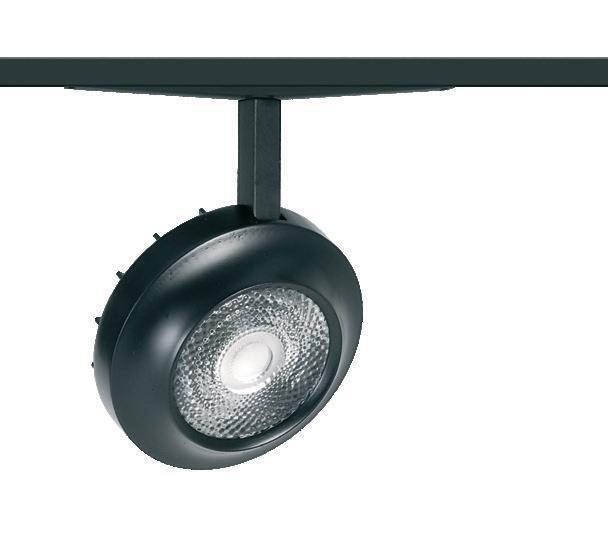

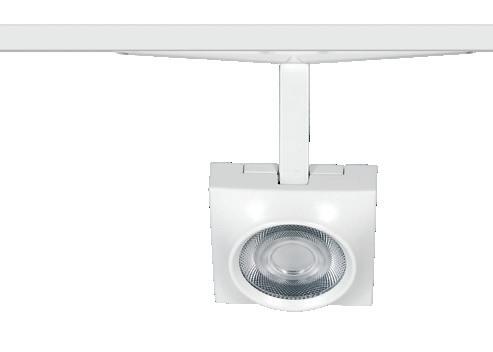

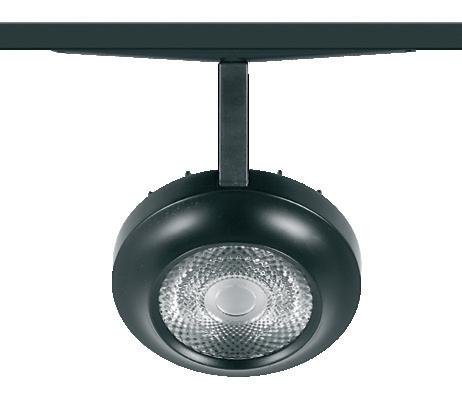

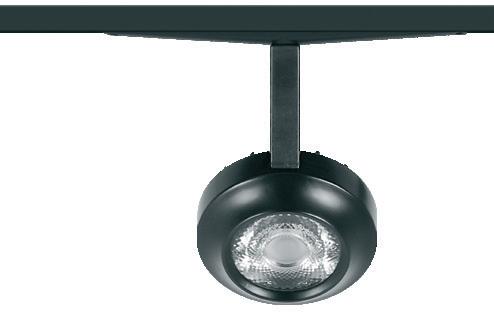

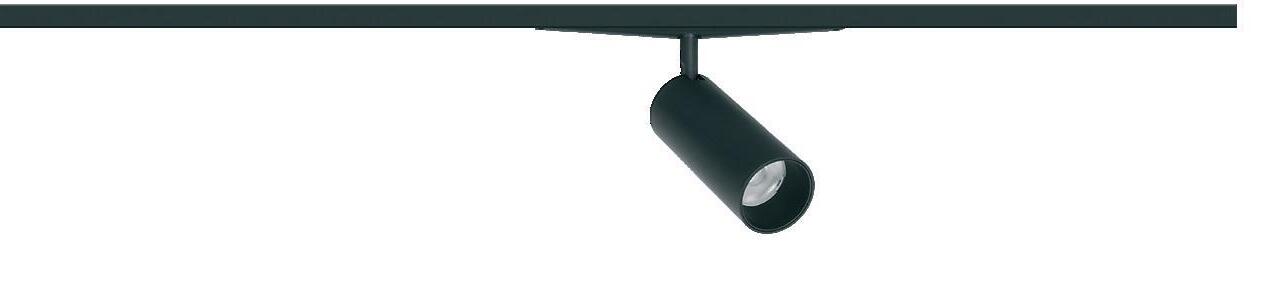

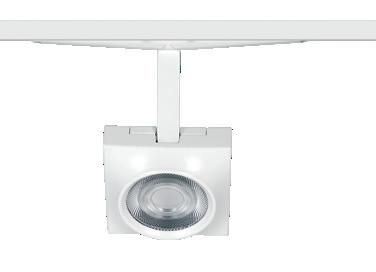

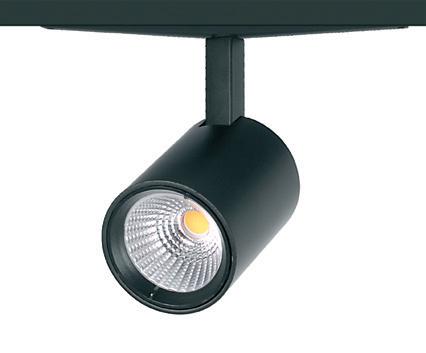

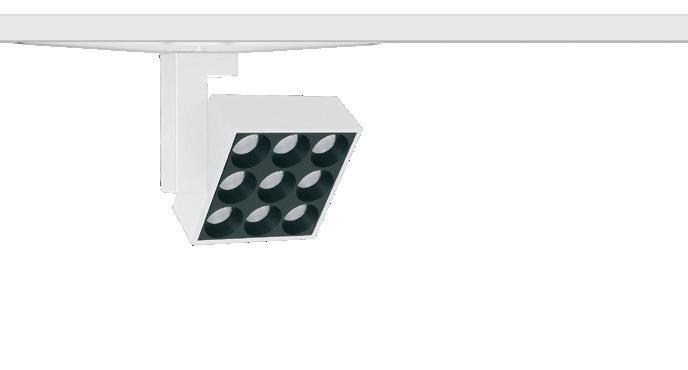

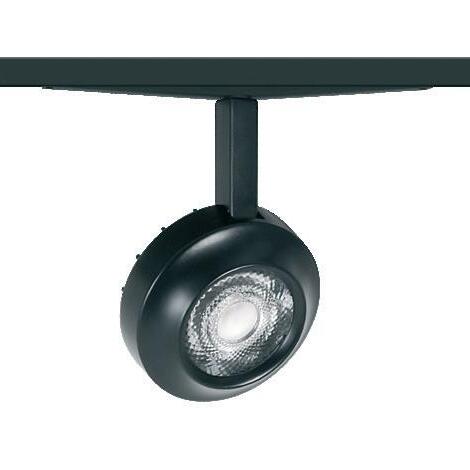

Asso “A” mini T - CRI>90 - 48V DC
CLD D-DIG (DALI)
44113-1241 8 3000K 656lm 22044133-1241
Peso: 0,20 Kg. Bajo pedido: versión 4000K

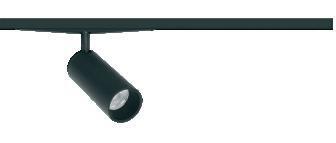

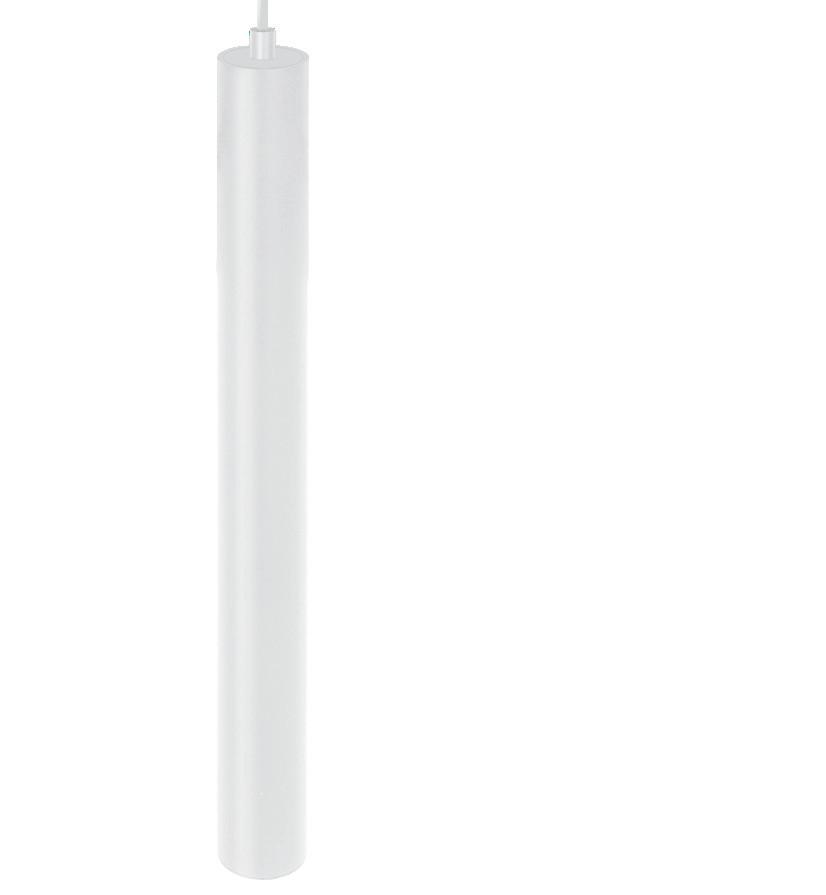

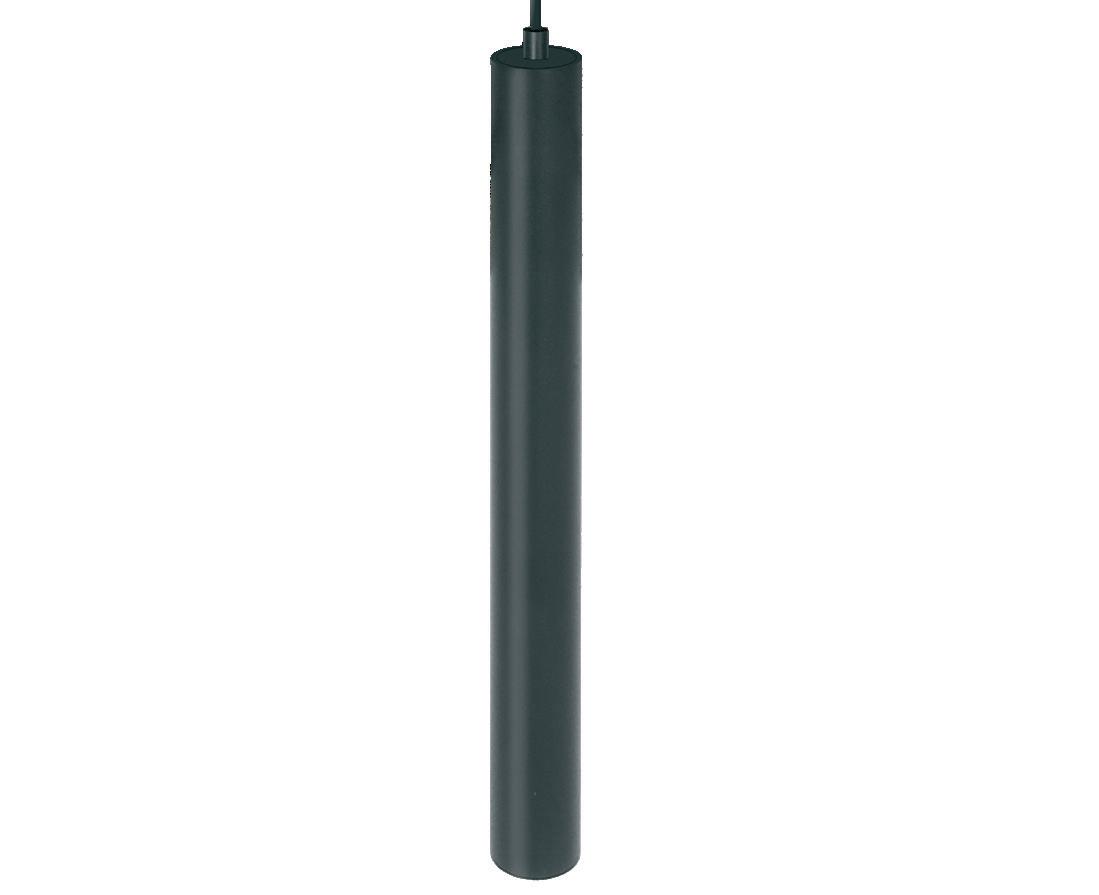

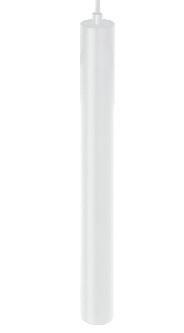

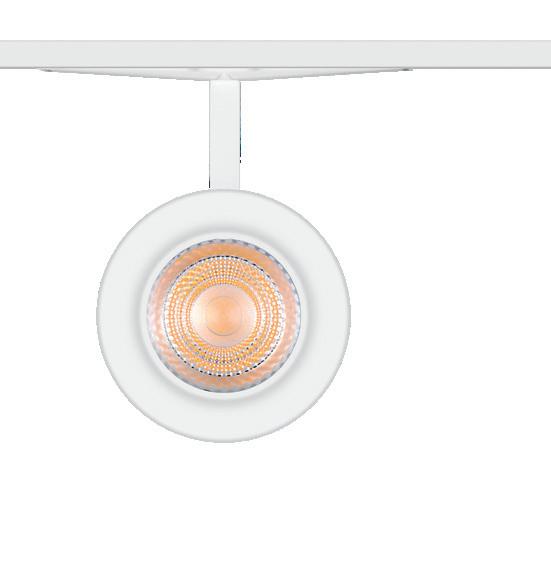

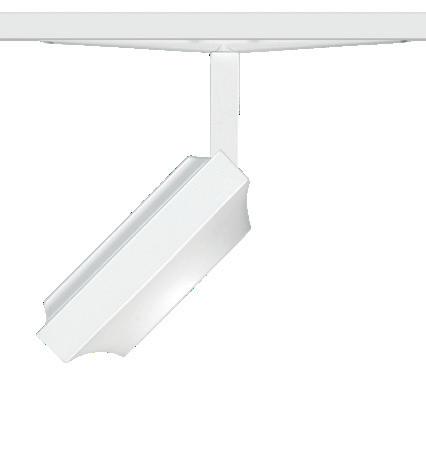

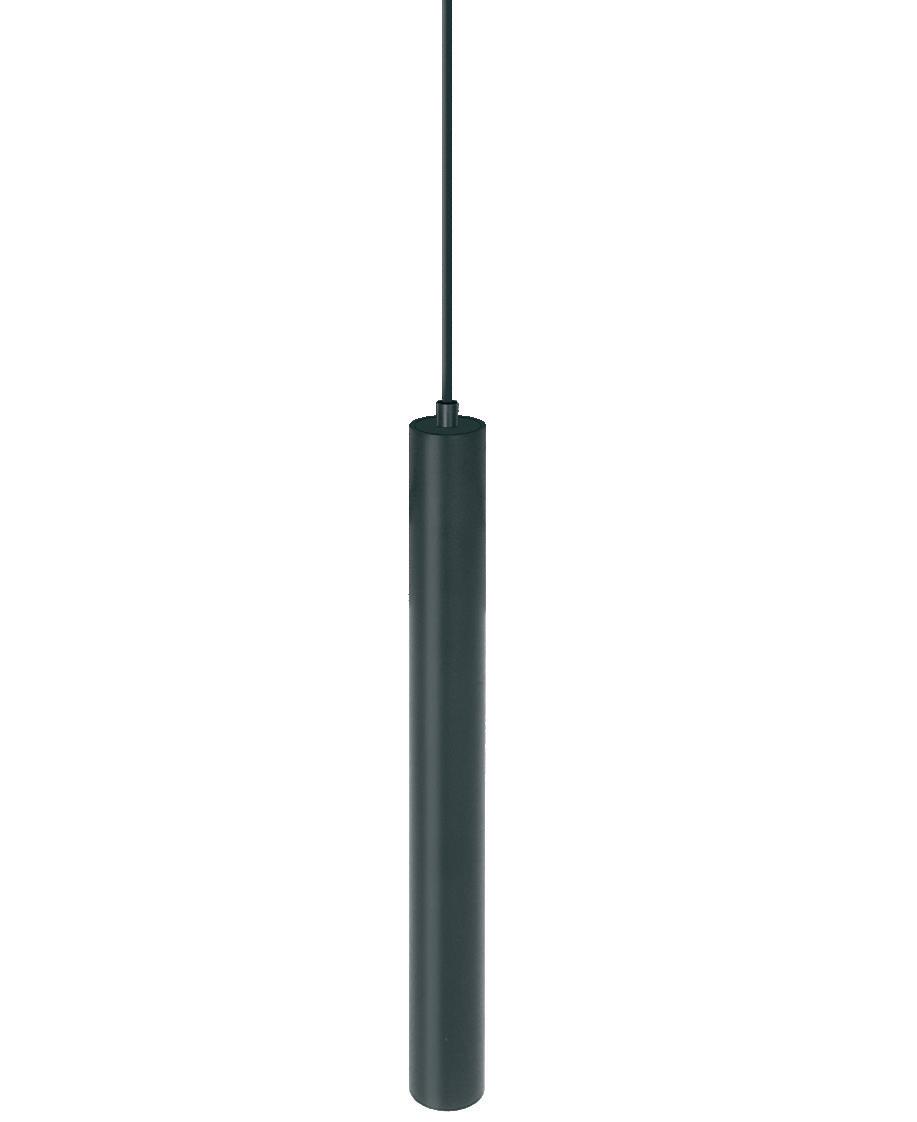

Asso “A” STILO - CRI>90 - 48V DC
IP40 IK07
32° CLD D-DIG (DALI) W tot K - LUMENS DE SALIDA (tq= 25 °C)
22045010-1241 4 3000K 314lm
22045030-1241
Peso: 0,30 Kg. Incluye cable (L=1,50m) para la suspensión Bajo pedido: versión 4000K.
L=
L=

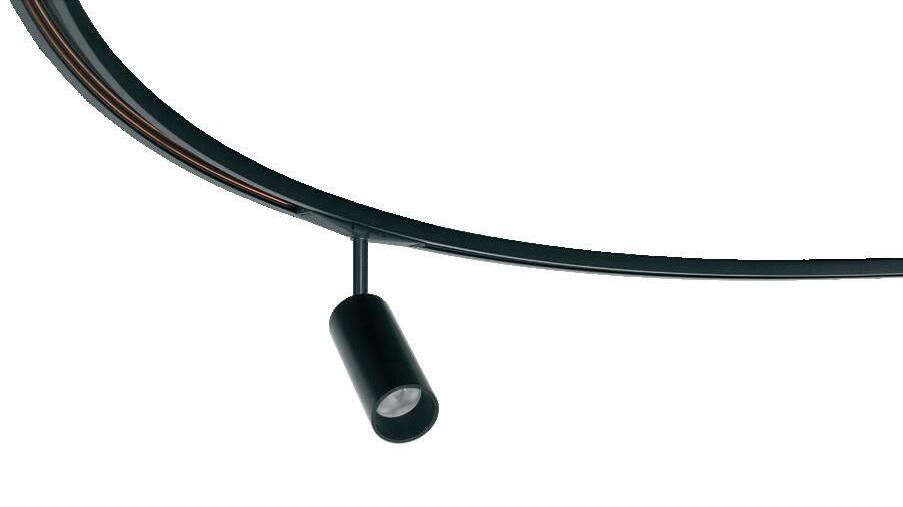

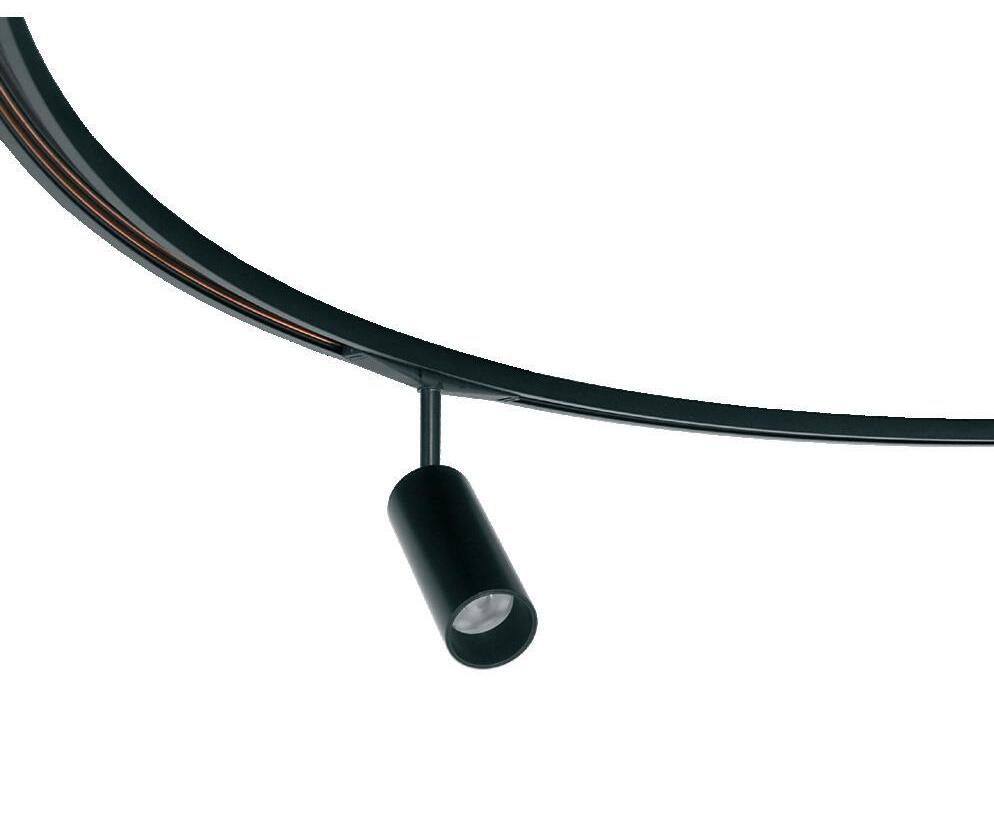

Asso “A” mini T con adaptador para curvas.
Preparado con soporte de fijación en plafón, cabezal y cable de alimentación de cabezal (L= 20 mm).
1000 mm

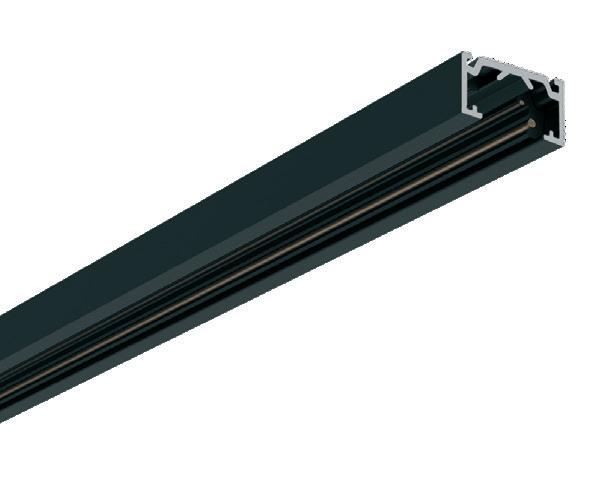

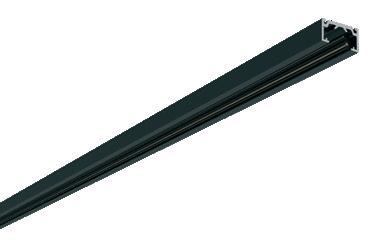

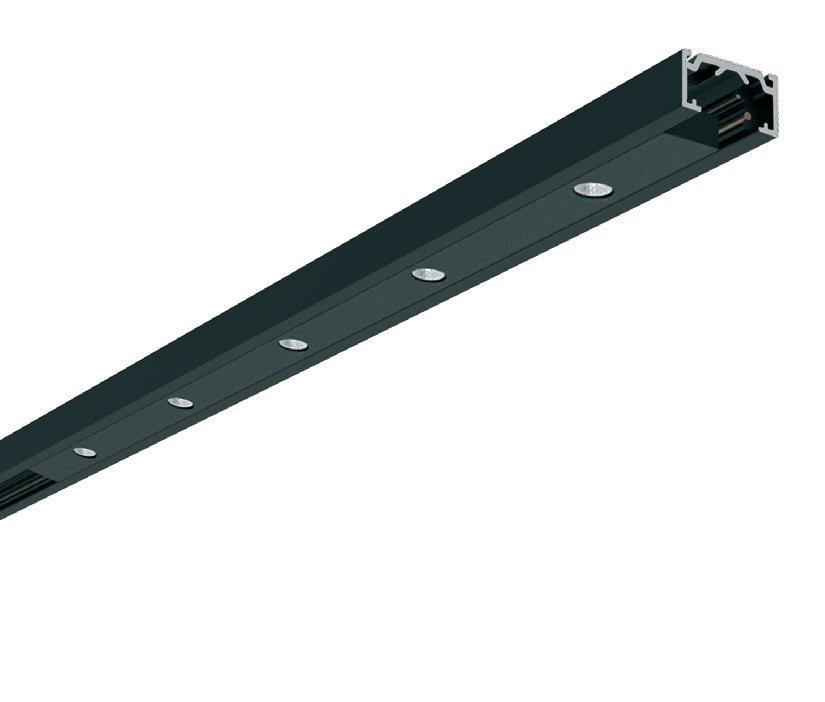

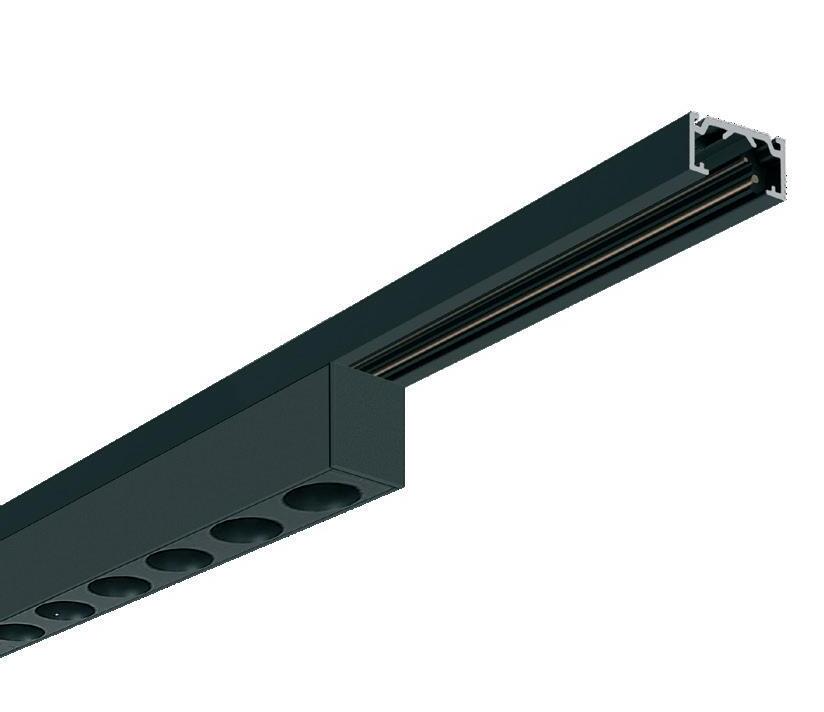

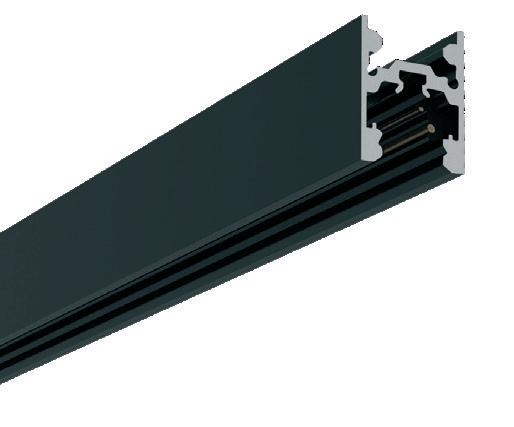

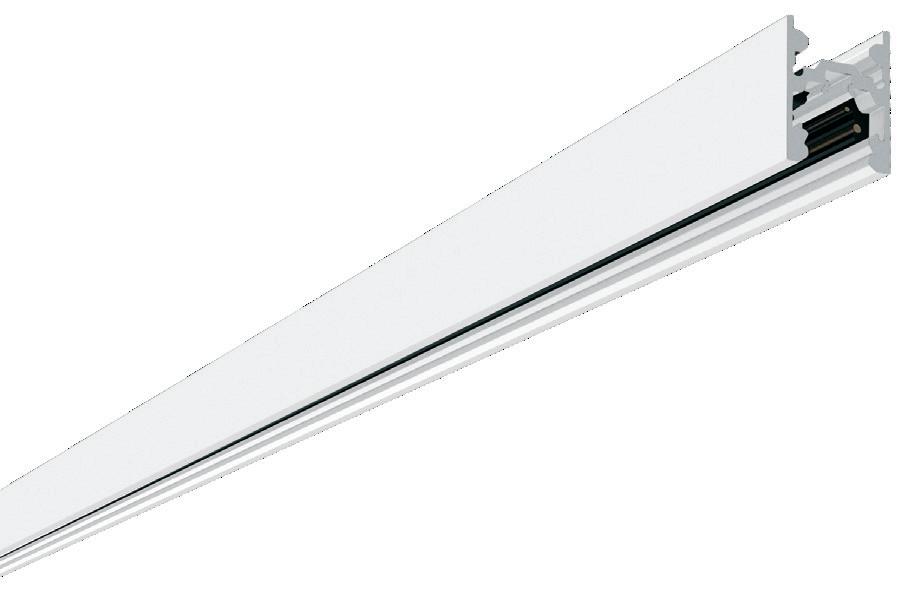

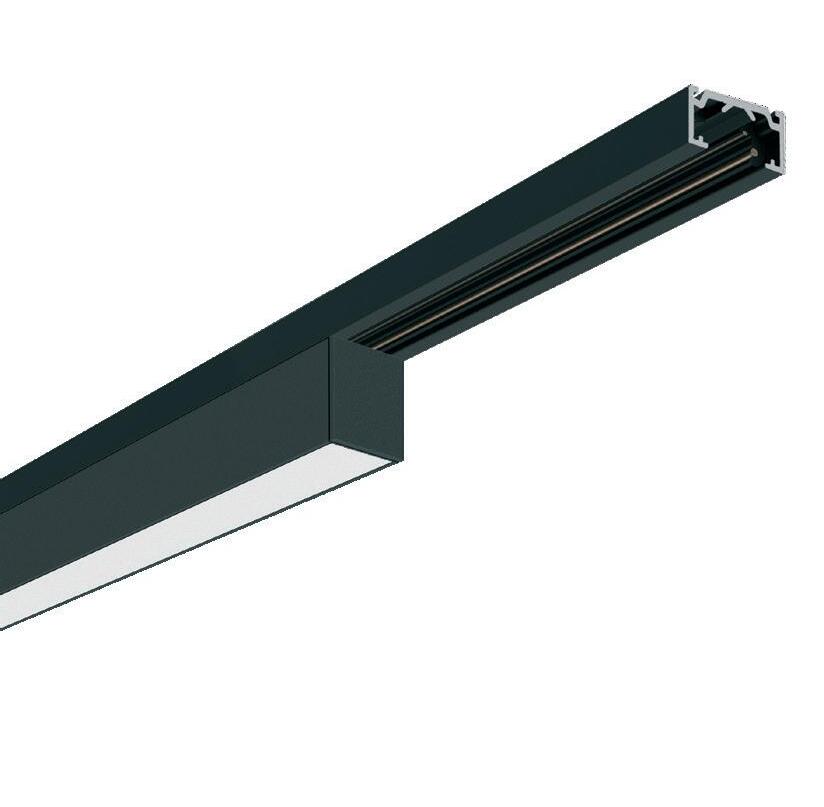

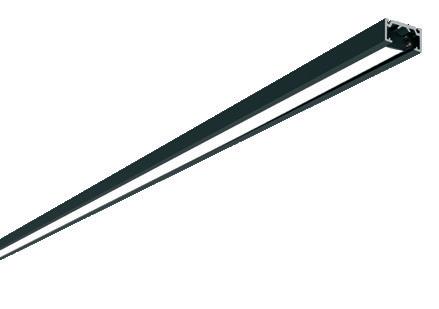

Carril MICRO P peso en el carril
22960010-00 max 9Kg
22960030-00
2000 mm 22960011-00 max 15Kg
22960031-00
3000 mm 22960012-00 max 24Kg 22960032-00

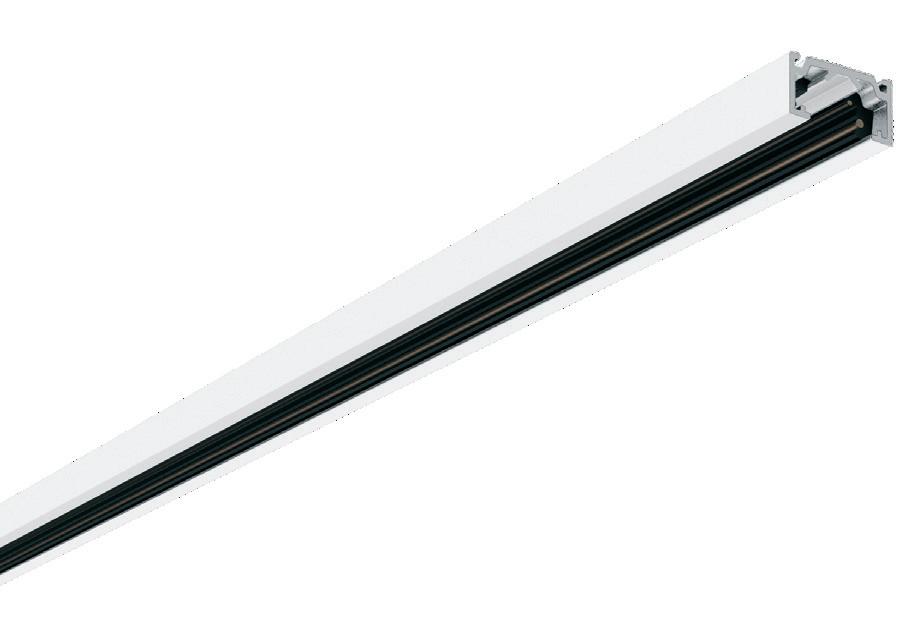

En aluminio extruido con conductores de cobre. Longitud máx. admisible en tira continua: 50m. Potencia máx. 100W.
N.B.: 3 fijaciones por cada metro.

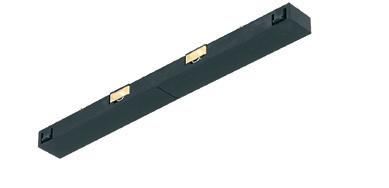

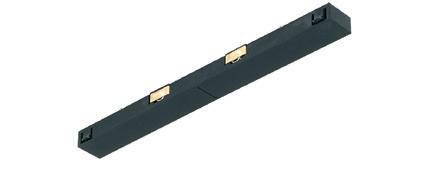

caja de alimentación de 100W para carril MICRO P
22962010-00
22962030-00
Equipado con alimentador 220240V~ 50/60Hz - Vout 48V CC con bus DALI pasante que se completa con el Optoacoplador DALI 22092100-00.
Preparado con terminales de alimentación para cables de 2x1,5 mm2: 48V DC y 2x0,35 mm2 para versiones DALI.

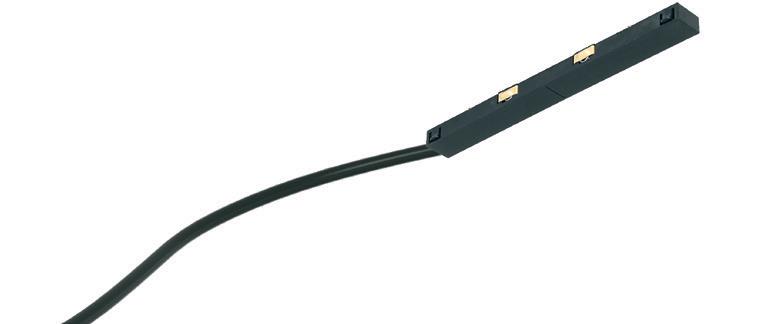

alimentación para carril MICRO P
22960110-00
22960130-00
Cuerpo de poliamida. Contactos en aleación de cobre.
Alimentación
cabeza de cierre para carril MICRO P
22960410-00
22960430-00

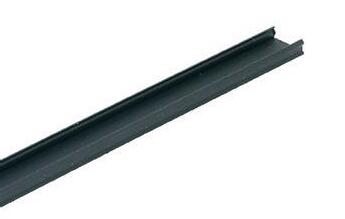

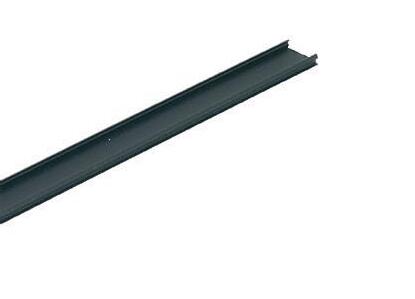

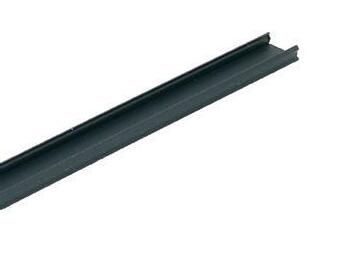

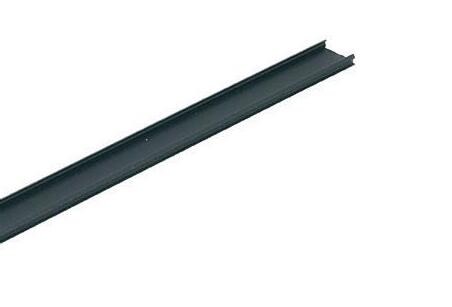

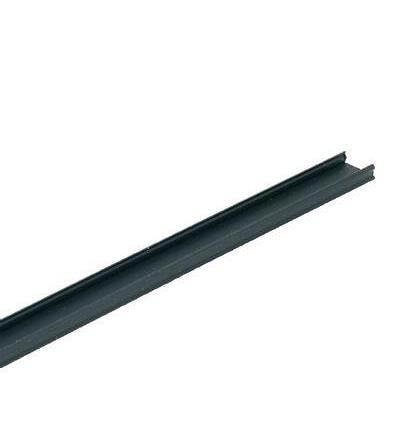

cubierta para carril MICRO P
22961010-00
22961030-00
Cuerpo de PMMA. L= 3000 mm.
cubrejunta angular vertical para carril MICRO P
22960510-00
22960530-00
Cuerpo de poliamida.
junta en L techo/pared para carril MICRO P
22961210-00
22961230-00
Cuerpo de poliamida. Contactos en aleación de cobre.

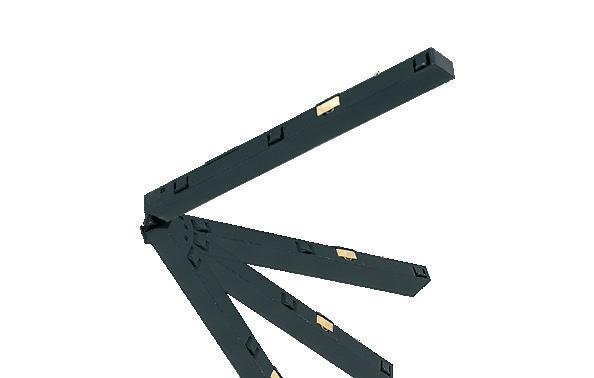

junta flexible para carril MICRO P
22961810-00
22961830-00
Cuerpo de poliamida. Contactos en aleación de cobre.
junta lineal para carril MICRO P
22960310-00
22960330-00
Cuerpo de poliamida. Contactos en aleación de cobre.
cubrejunta angular horizontal para carril MICRO P
22960511-00
22960531-00
Cuerpo de poliamida.

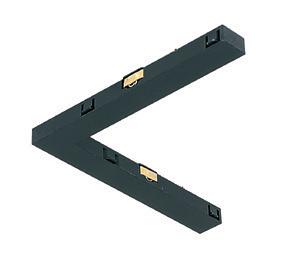

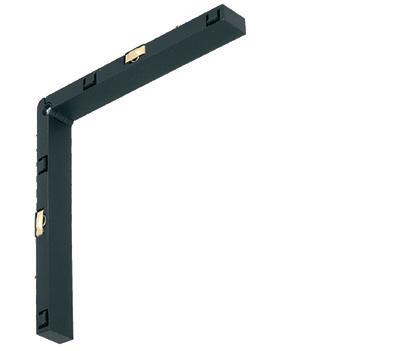

junta en L para carril MICRO P
22961110-00
22961130-00
Cuerpo de poliamida. Contactos en aleación de cobre.
Blanco Negro

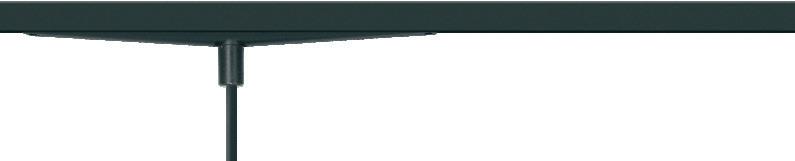

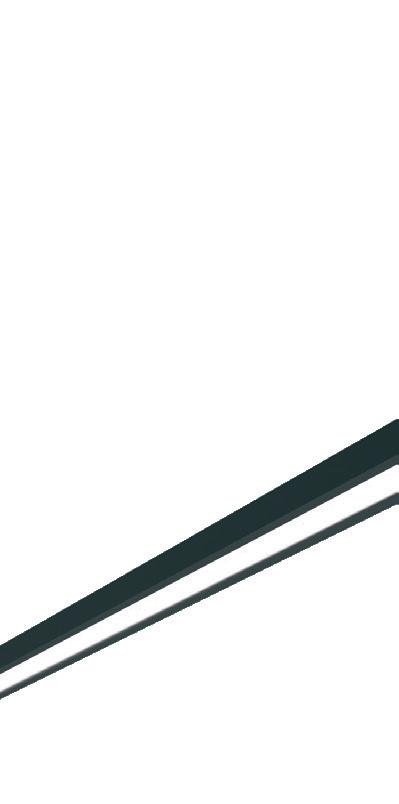

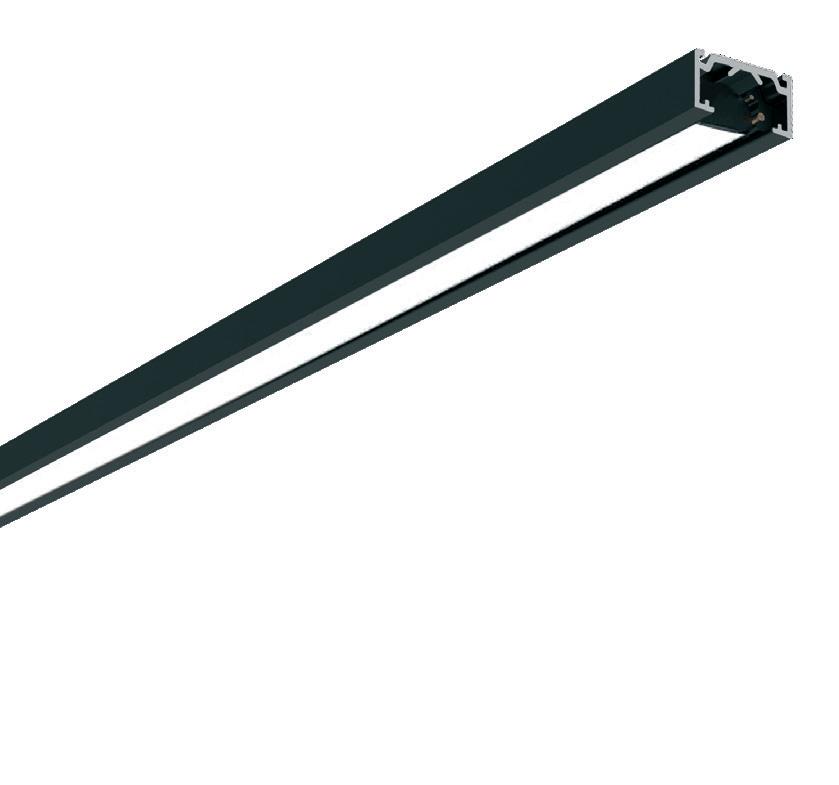

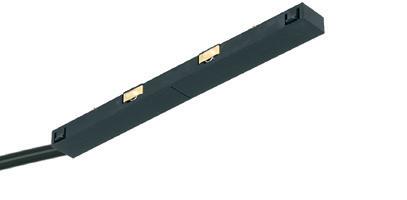

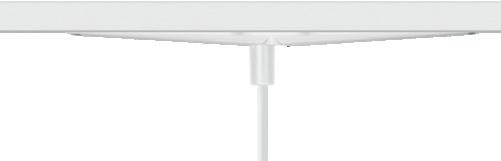

Carril 48V DC MICRO H: suspensión
Equipado con soporte de fijación en plafón, cabezal y cable de alimentación de cabezal (L= 2000 mm).
1000 mm
2000 mm
3000 mm
Carril MICRO H peso en el carril
22960013-00
22960033-00
22960014-00
22960034-00
22960015-00
22960035-00
En aluminio extruido con conductores de cobre. Longitud máx. admisible en tira continua: 50m. Potencia máx. 100W.
caja de alimentación de 100W para carril MICRO H
22962011-00
22962031-00
Equipado con alimentador 220240V~ 50/60Hz - Vout 48V CC con bus DALI pasante que se completa con el Optoacoplador DALI 22092100-00.
max 4Kg
max 6Kg
max 9Kg
N.B.: suspensión cada 900 mm.
Equipado con cable de alimentación de 2x1,5 mm2: 48V DC y 2x0,35 mm2 para versión DALI. L= 2500mm
cabeza de cierre para carril MICRO H
22960411-00
22960431-00
soporte corto de suspensión para carril MICRO H
22963111-00
22963131-00
soporte de unión en tira continua para carril MICRO H
22963210-00
22963230-00
Alimentación

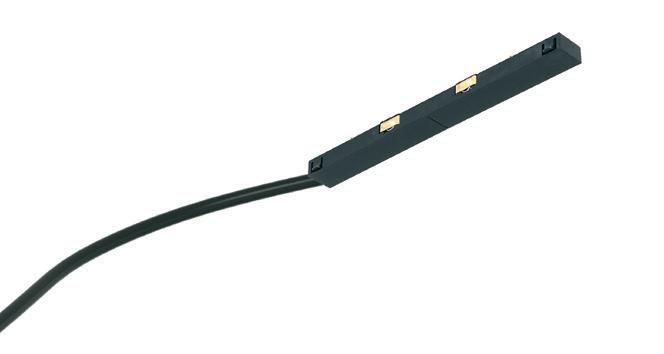

cabezal de alimentación retráctil para carril MICRO H
22960111-00
22960131-00
Cuerpo de poliamida. Contactos en aleación de cobre.

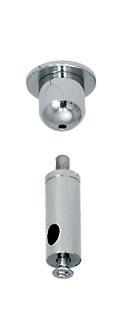

kit de suspensión
22965876-00
Kit completo para la suspensión. Incluye: rosetón de techo, ajuste milimétrico con tornillo de apriete y cable de acero para la suspensión L= 1,75 m.
junta lineal para carril MICRO H
22960310-00
22960330-00
Cuerpo de poliamida. Contactos en aleación de cobre.
cubierta para carril MICRO H
22961011-00
22961031-00
Cuerpo de PMMA. L= 3000 mm.
Blanco Negro

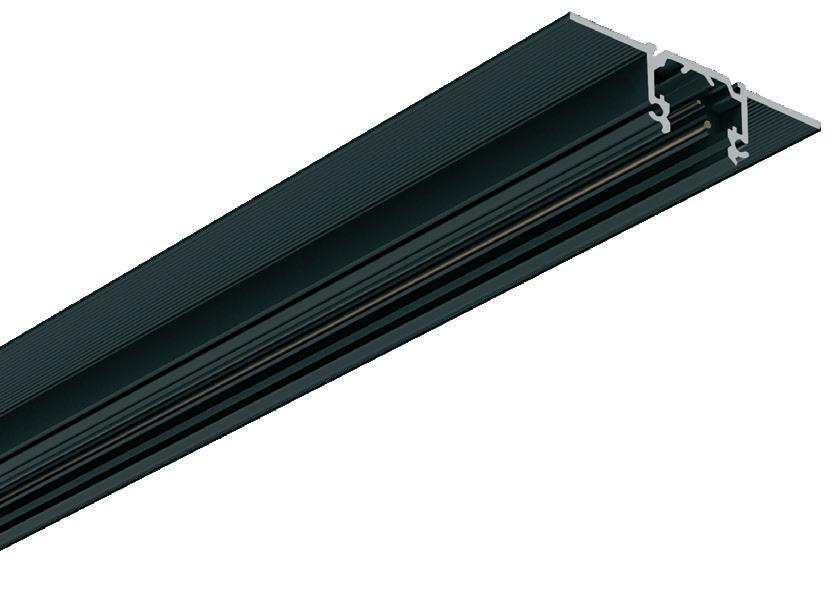

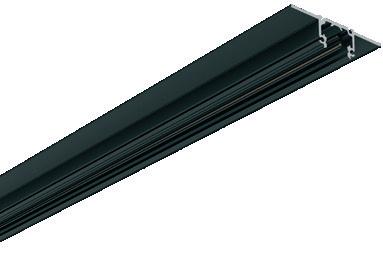

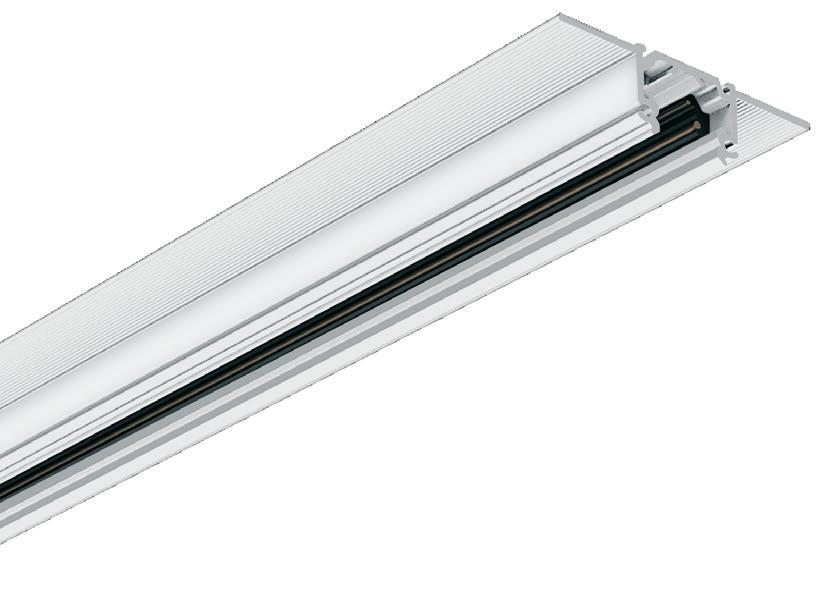

Carril 48V DC MICRO T: para falsos techos de cartón-yeso
Carril MICRO T peso en el carril
1000 mm
2000 mm
3000 mm
22960016-00 max 9Kg
22960036-00
22960017-00 max 15Kg
22960037-00
22960018-00 max 24Kg
22960038-00
N.B.: 2 fijaciones por metro. Blanco Negro
Equipado con cable de alimentación de 2x1,5 mm2: 48V DC y 2x0,35 mm2 para versión DALI. L= 2500mm
En aluminio extruido con conductores de cobre. Longitud máx. admisible en tira continua: 50m. Potencia máx. 100W.
tapa de cierre para carril MICRO T
22960412-00
22960432-00
cabezal de alimentación para carril MICRO T
22960111-00
22960131-00
Cuerpo de poliamida. Contactos en aleación de cobre.
junta lineal para carril MICRO T
22960310-00
22960330-00
Cuerpo de poliamida. Contactos en aleación de cobre.
cubierta para carril MICRO T
22961011-00
22961031-00
Cuerpo de PMMA. L= 3000 mm
MICRO T de serie completo con soporte de acero que facilita el montaje de carril en el falso techo. Para utilizar en la instalación de una composición.

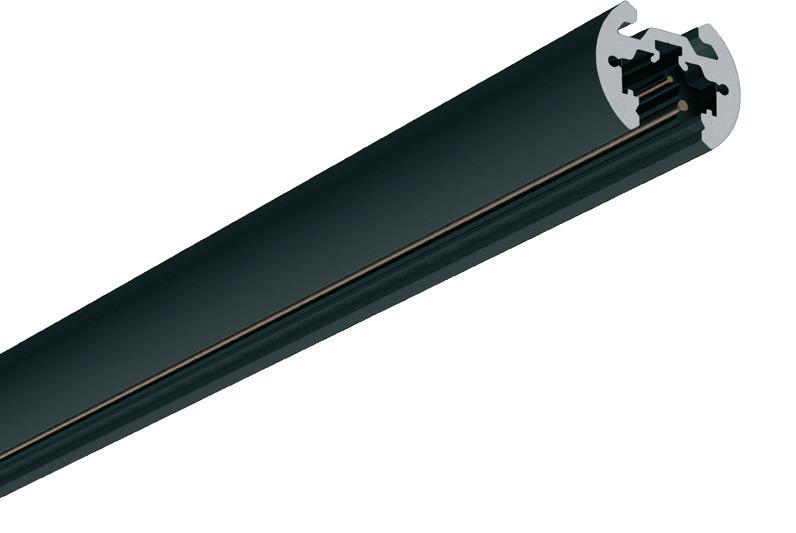

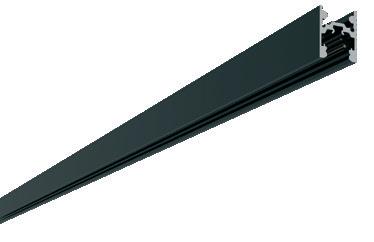

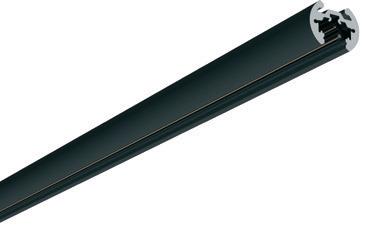

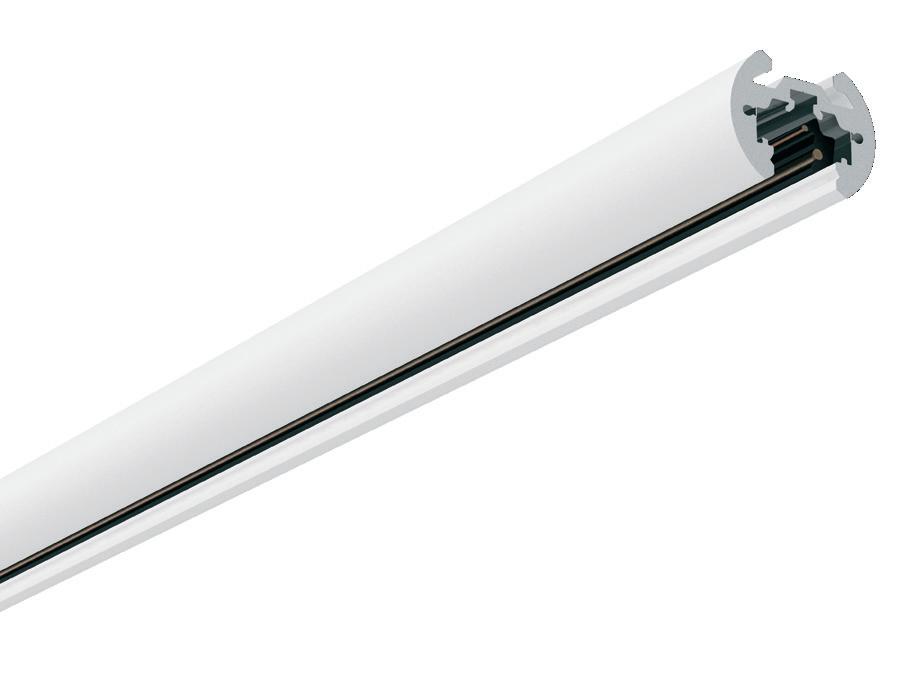

Carril 48V DC MICRO R: suspensión
Blanco Negro
Equipado con soporte de fijación en plafón, cabezal y cable de alimentación de cabezal (L= 2000 mm).
Carril MICRO R peso en el carril 2000 mm 22960019-00 max 7Kg 22960039-00
En aluminio extruido con conductores de cobre. Longitud máx. admisible en tira continua: 50m. Potencia máx. 100W.
caja de alimentación de 100W para carril MICRO R
22962011-00
22962031-00
Equipado con alimentador 220240V~ 50/60Hz - Vout 48V CC con bus DALI pasante que se completa con el Optoacoplador DALI 22092100-00.
N.B.: sospensione ogni 900mm.
Equipado con cable de alimentación de 2x1,5 mm2: 48V DC y 2x0,35 mm2 para versión DALI. L= 2500mm
cabezal de alimentación retráctil para carril MICRO R
22960111-00
22960131-00
Cuerpo de poliamida. Contactos en aleación de cobre.
Alimentación
cabeza de cierre para carril MICRO R
22960413-00
22960433-00
soporte corto de suspensión para carril MICRO R
22963111-00
22963131-00
soporte de unión en tira continua para carril MICRO R
22963210-00
22963230-00
kit de suspensión
22965876 -00
Kit completo para la suspensión. Incluye: rosetón de techo, ajuste milimétrico con tornillo de apriete y cable de acero para la suspensión L= 1,75 m.
junta lineal para carril MICRO R
22960310-00
22960330-00
Cuerpo de poliamida. Contactos en aleación de cobre.
cubierta para carril MICRO R
22961011-00
22961031-00
Cuerpo de PMMA. L= 3000 mm.

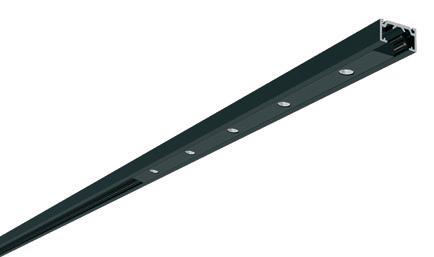

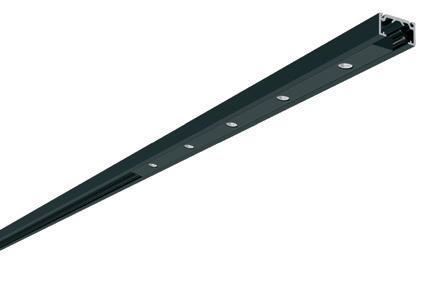

Bajo pedido y sobre diseño: posibilidad de insertar tiras de LED
En aluminio extruido con conductores de cobre. Potencia máx.: 100W.

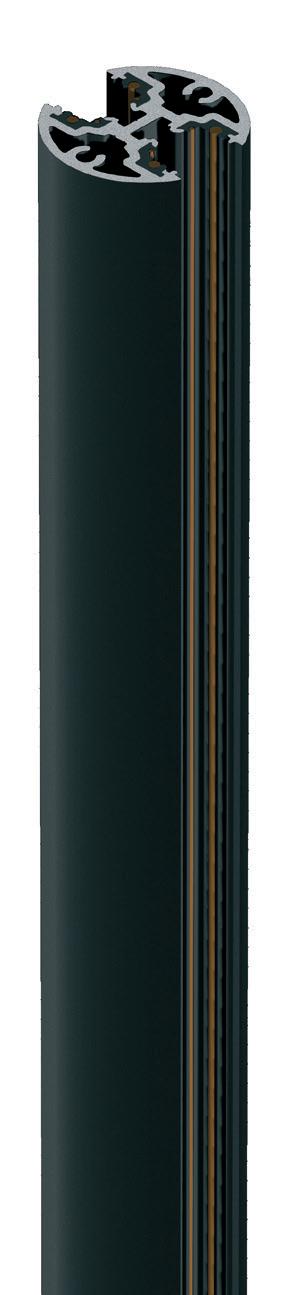

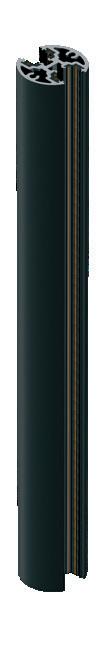

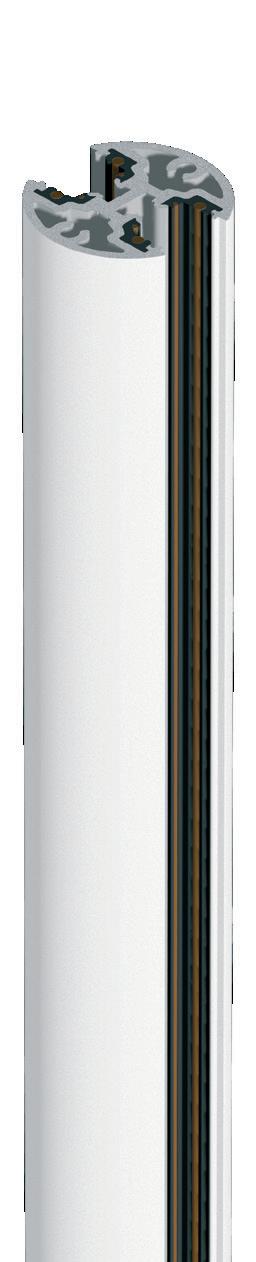

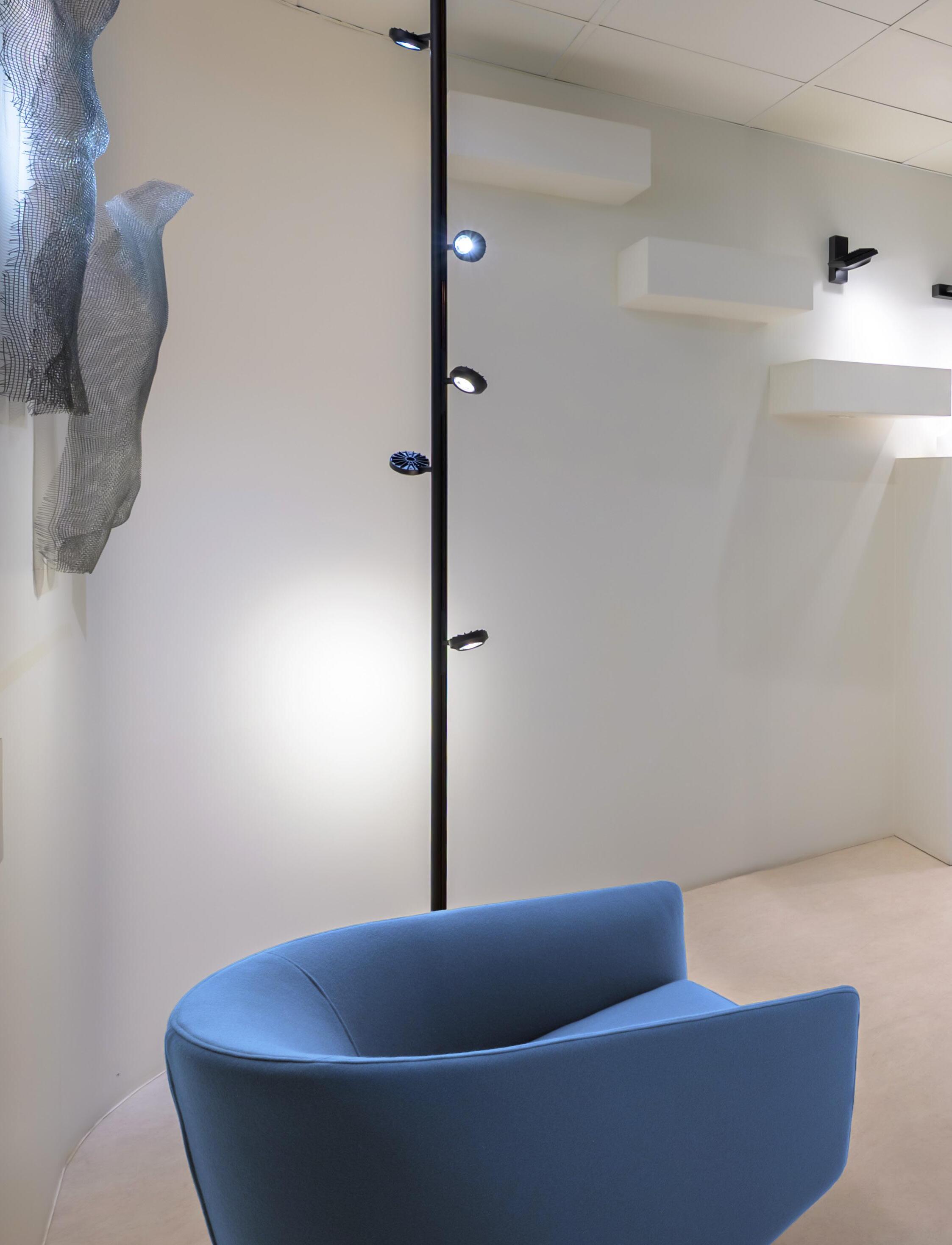

Blanco Negro Carril MICRO R POLE peso en el carril 3000 mm 22960091-00 max 6Kg 22960093-00
racor suelo/techo para carril MICRO R POLE
22960610-00
22960630-00
Con soporte de fijación al suelo.
Equipado con cable de alimentación de 2x1,5 mm2: 48V DC y 2x0,35 mm2 para versión DALI. L= 2500mm
cubierta para carril MICRO R POLE
22961010-00
22961030-00
Cuerpo de PMMA. L= 3000 mm.
cabezal de alimentación retráctil para carril MICRO R POLE
22960111-00
22960131-00
Cuerpo de poliamida. Contactos en aleación de cobre.
Adaptador inalámbrico CASAMBI
DALI-master para controlar hasta un máximo de 8 grupos/máx. 64 proyectores DALI, desarrollado para carriles de baja tensión 48V CC.Es un dispositivo máster DALI, controlado por Bluetooth, desarrollado para monitorizar lámparas DALI desde dispositivos móviles y aplicaciones CASAMBI.
Próximamente, CASAMBI VOICE: una interfaz innovadora que permite controlar las luminarias DALI simultáneamente desde la App CASAMBI en modo Bluetooth y, a través de comandos de voz dados a los asistentes, desde AMAZON ALEXA/GOOGLE HOME/MATTER, en modo Wi-Fi. Los dos sistemas, CASAMBI y AMAZON ALEXA/GOOGLE HOME/MATTER, son independientes, se comunican entre sí y se actualizan mutuamente.
Configuraciones posibles
Alimentación
Alimentación
Alimentación
Optoacoplador DALI
Alimentación
Optoacoplador DALI
Alimentación
Alimentación
driver SELV 48V DC - 70W
22092019-00
driver SELV 48V DC - 150W
22092092-00
Utilizar sólo alimentadores homologados SELV máx. U-OUT – 60V CC.Distancia máx. del driver al carril: 10m.
optoacoplador
22092100-00
Utilizar para garantizar la seguridad del carril. Distancia máx. del optoacoplador al carril: 10m (máx. 64 luminarias).
Utilizar cualquier tipo de centralita DALI 2.
adaptador inalámbrico CASAMBI 22093910-00
22093930-00
DALI-master para controlar hasta un máximo de 8 grupos/máx. 64 proyectores DALI, desarrollado para carriles de baja tensión 48V CC. Es un dispositivo máster DALI, controlado por Bluetooth, desarrollado para monitorizar lámparas DALI desde dispositivos móviles y aplicaciones CASAMBI.
caja de alimentación de 100W para carril MICRO P
22962010-00
22962030-00
Equipado con alimentador 220240V~ 50/60Hz - Vout 48V CC con bus DALI pasante que se completa con el Optoacoplador DALI 22092100-00.
caja de alimentación de 100W para carril MICRO H/R 22962011-00
22962031-00
Equipado con alimentador 220240V~ 50/60Hz - Vout 48V CC con bus DALI pasante que se completa con el Optoacoplador DALI 22092100-00.
